Yamaha F2A f2amhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F2A. 21 схем.

Рис. 1 — Корпус верхней части 17 дет.

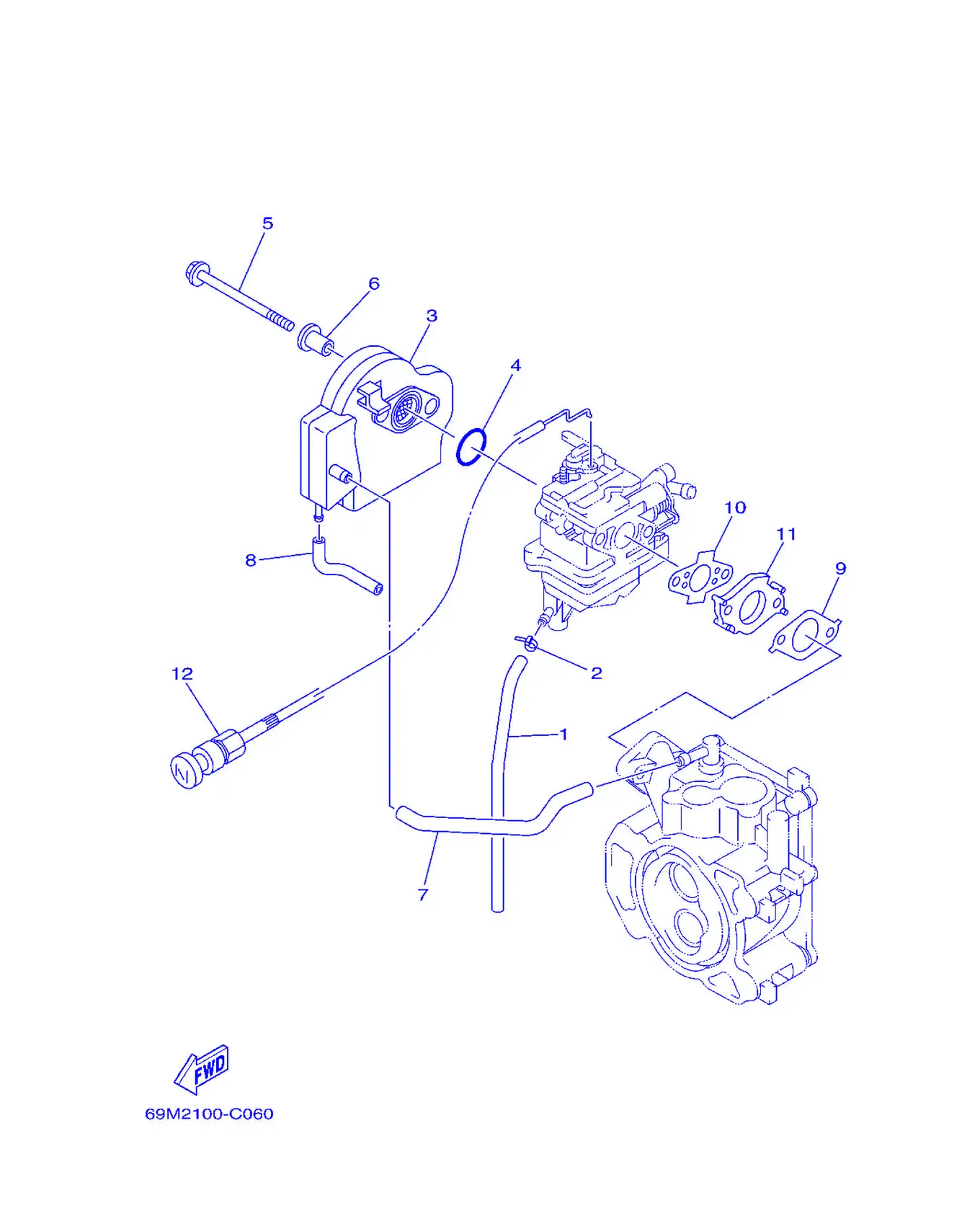

Рис. 2 — Впускная система 12 дет.

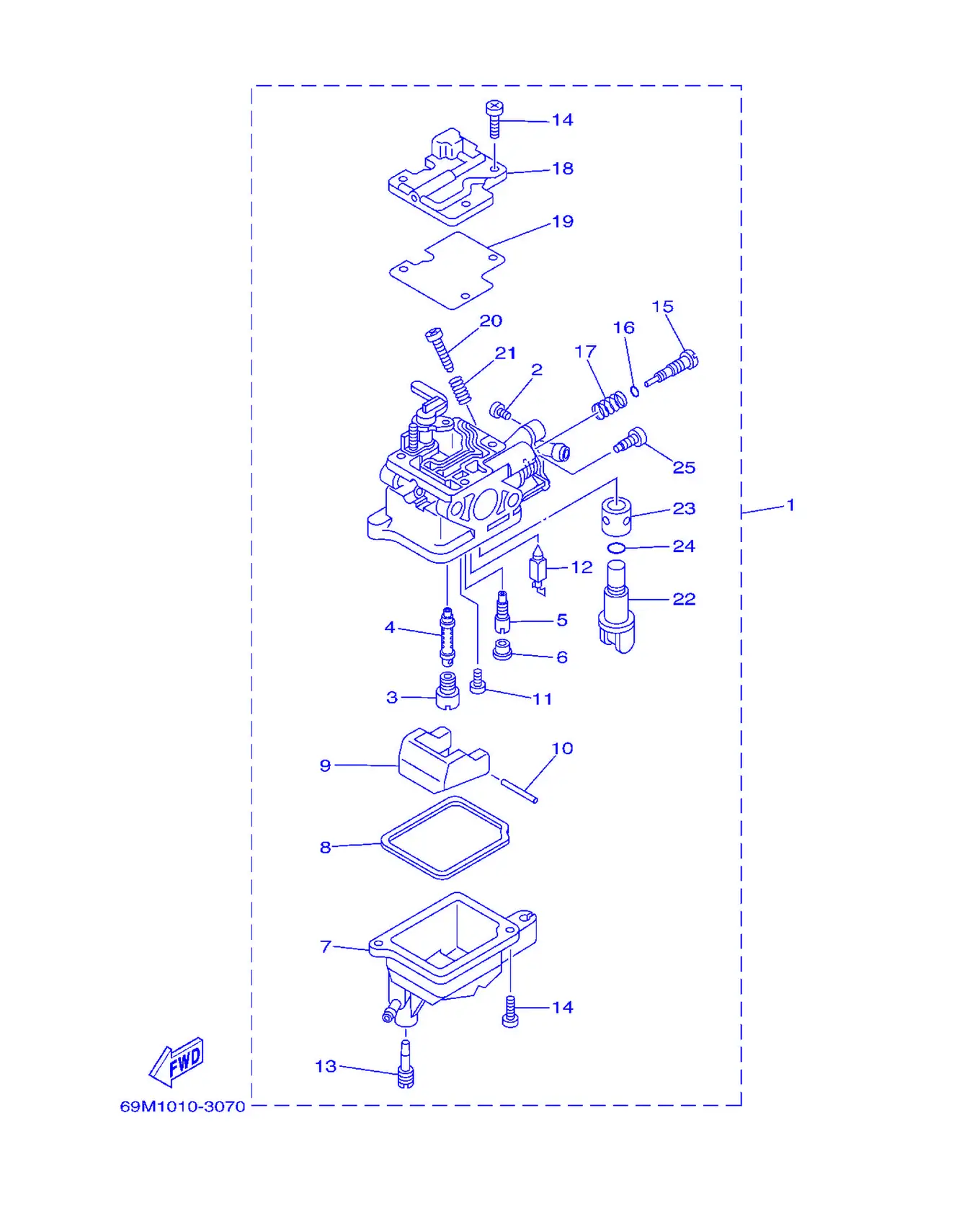

Рис. 3 — карбюратор 25 дет.

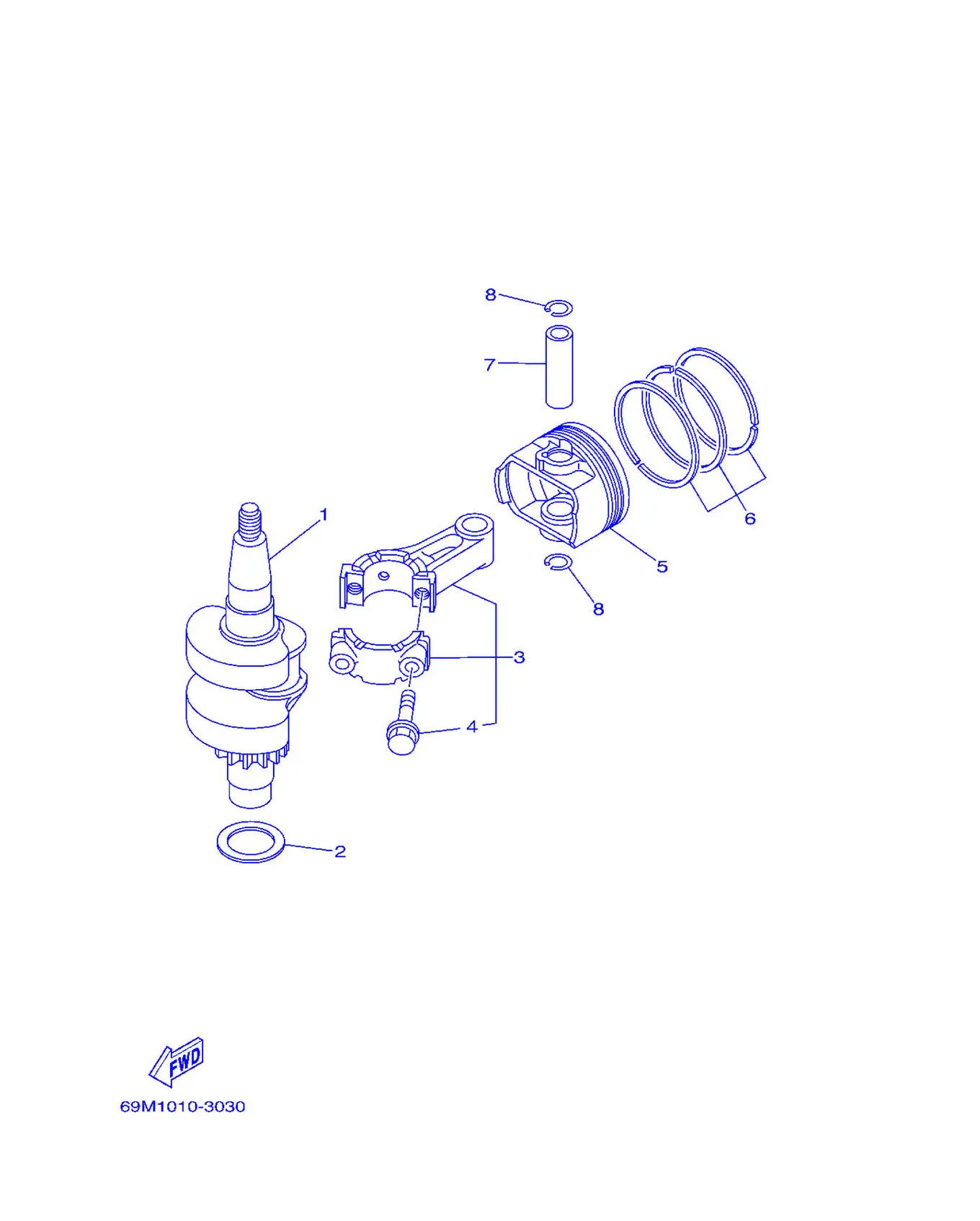

Рис. 4 — Коленчатый вал и поршень 12 дет.

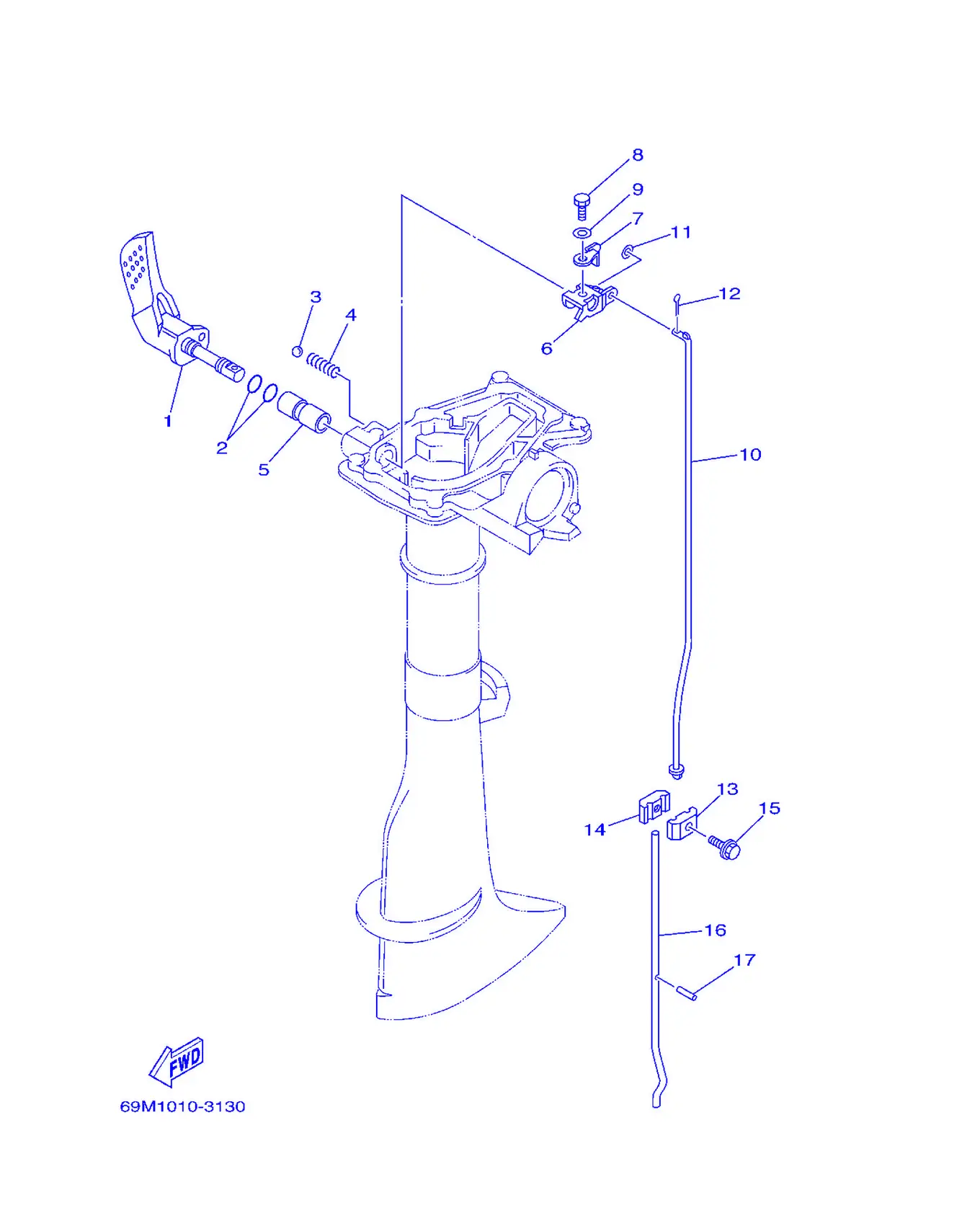

Рис. 5 — Система управления 18 дет.

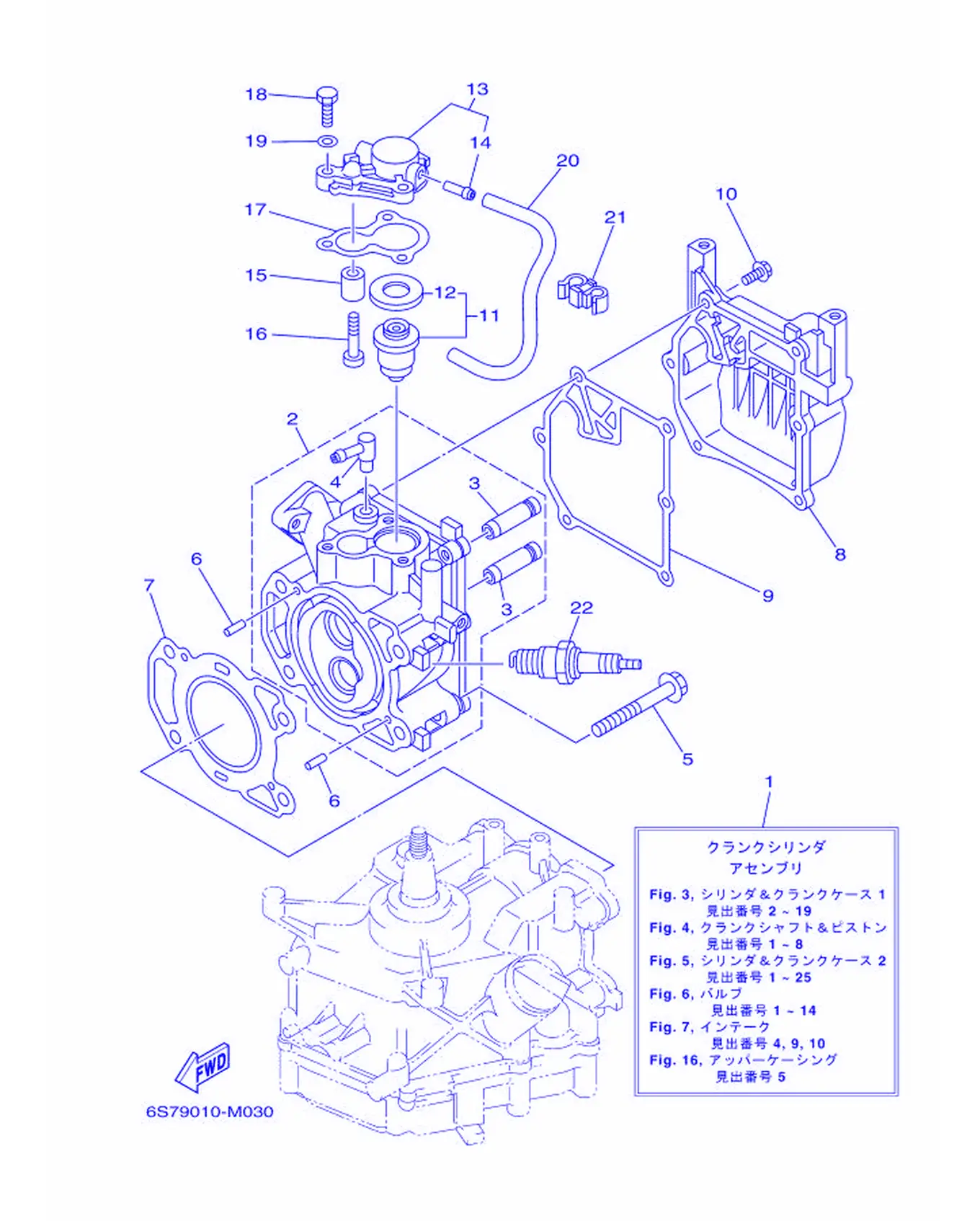

Рис. 6 — Цилиндр и картер 1 22 дет.

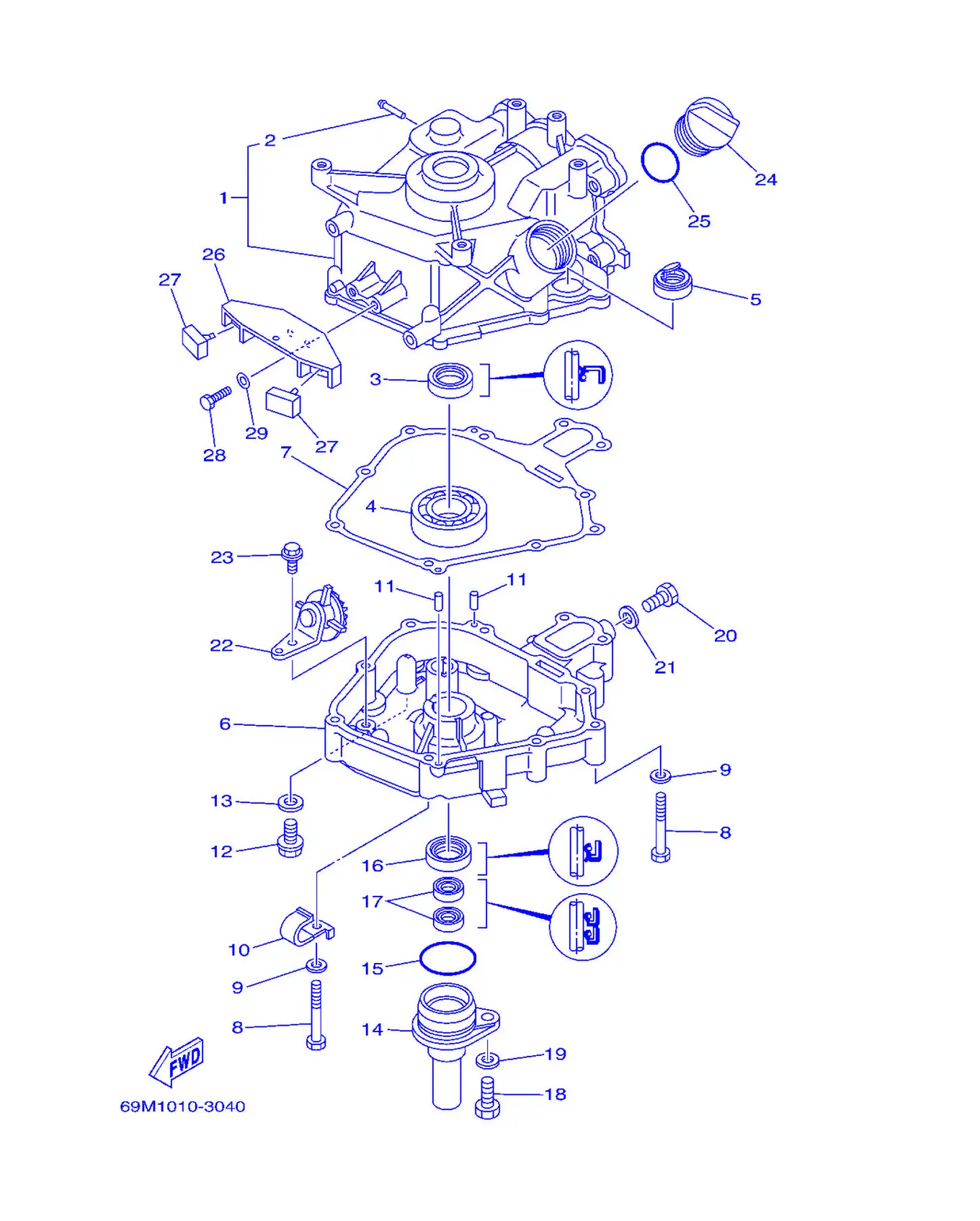

Рис. 7 — Цилиндр и картер 2 29 дет.

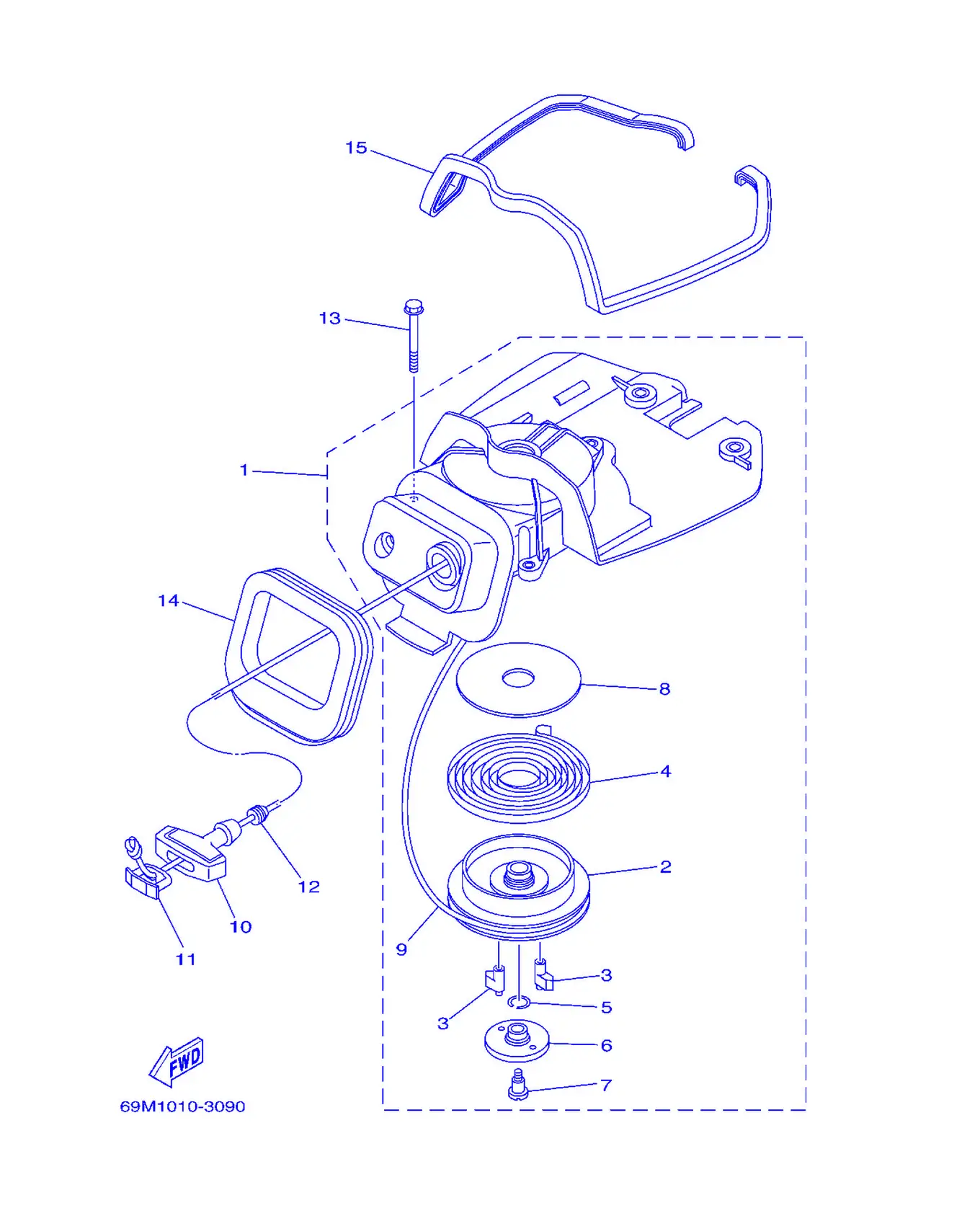

Рис. 8 — стартер 15 дет.

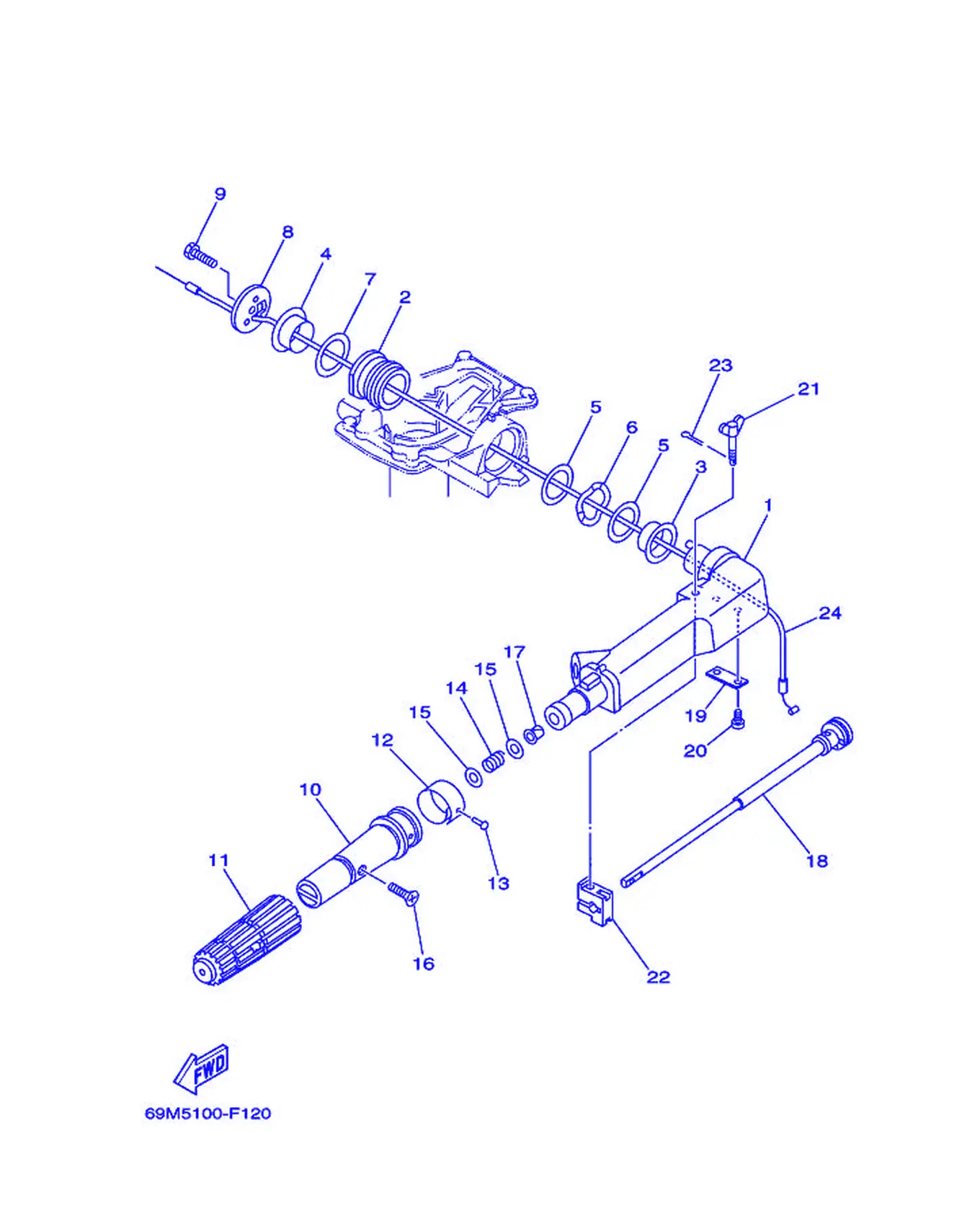

Рис. 9 — Рулевая система 24 дет.

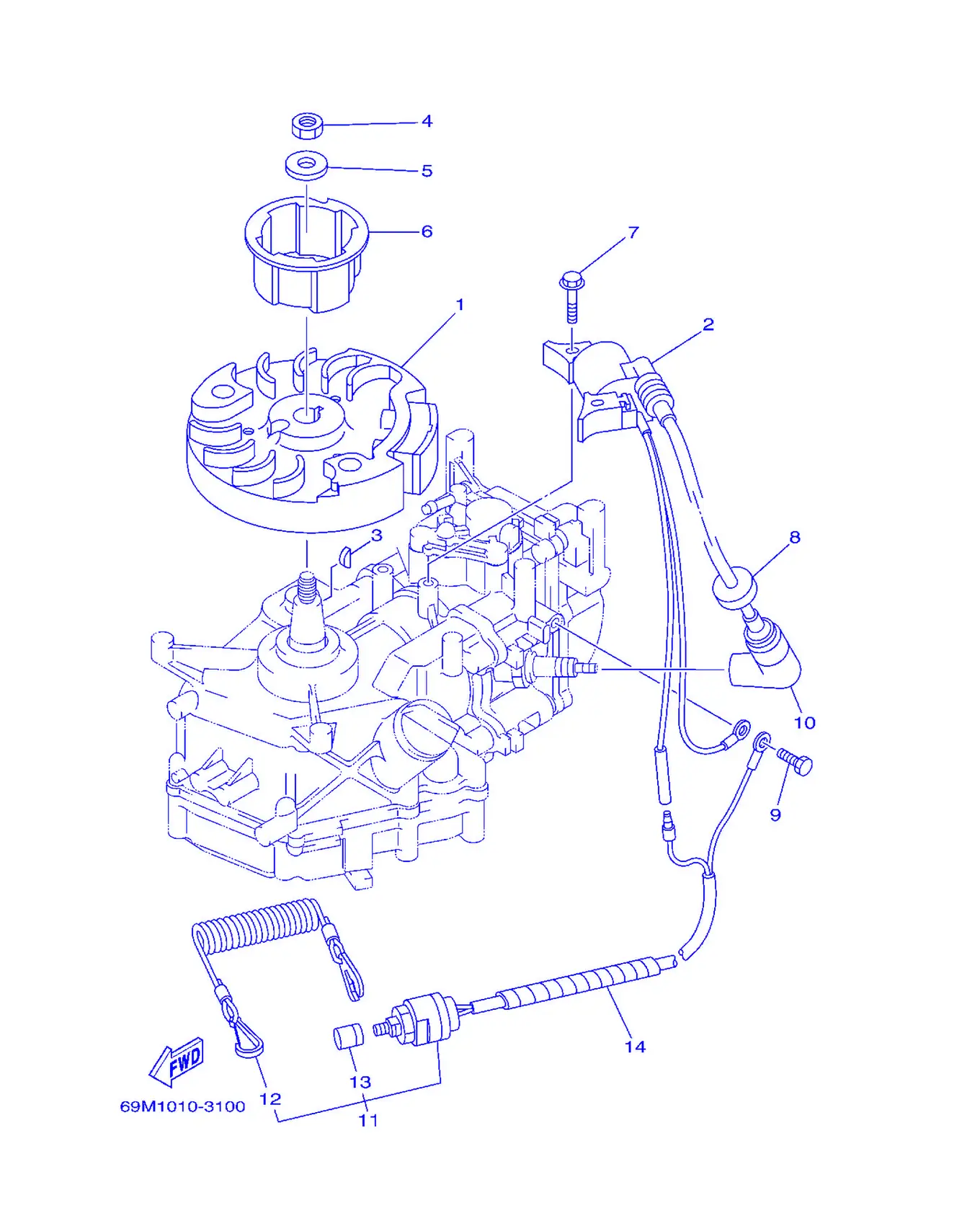

Рис. 10 — Генератор 14 дет.

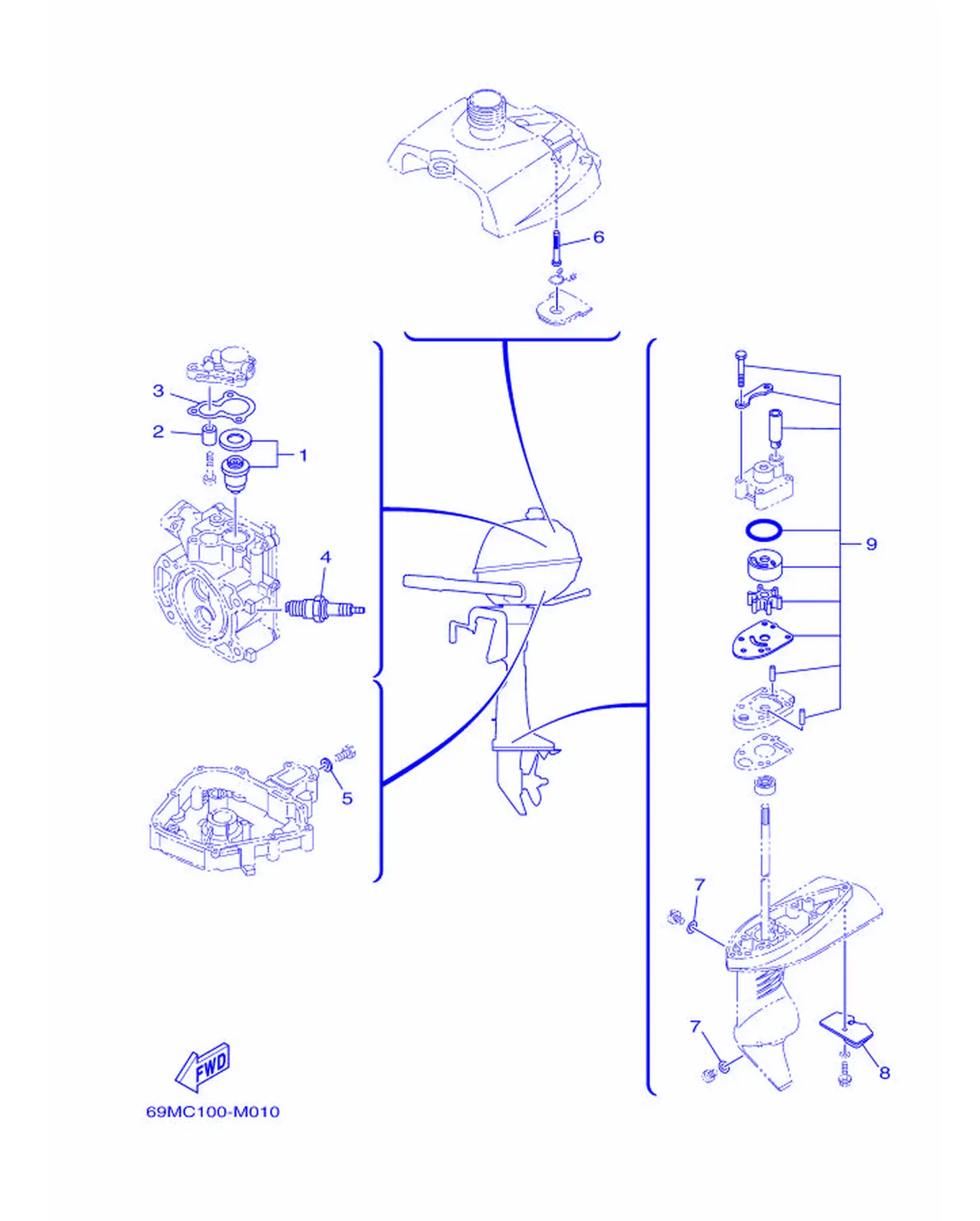

Рис. 11 — Периодически заменяемые детали 9 дет.

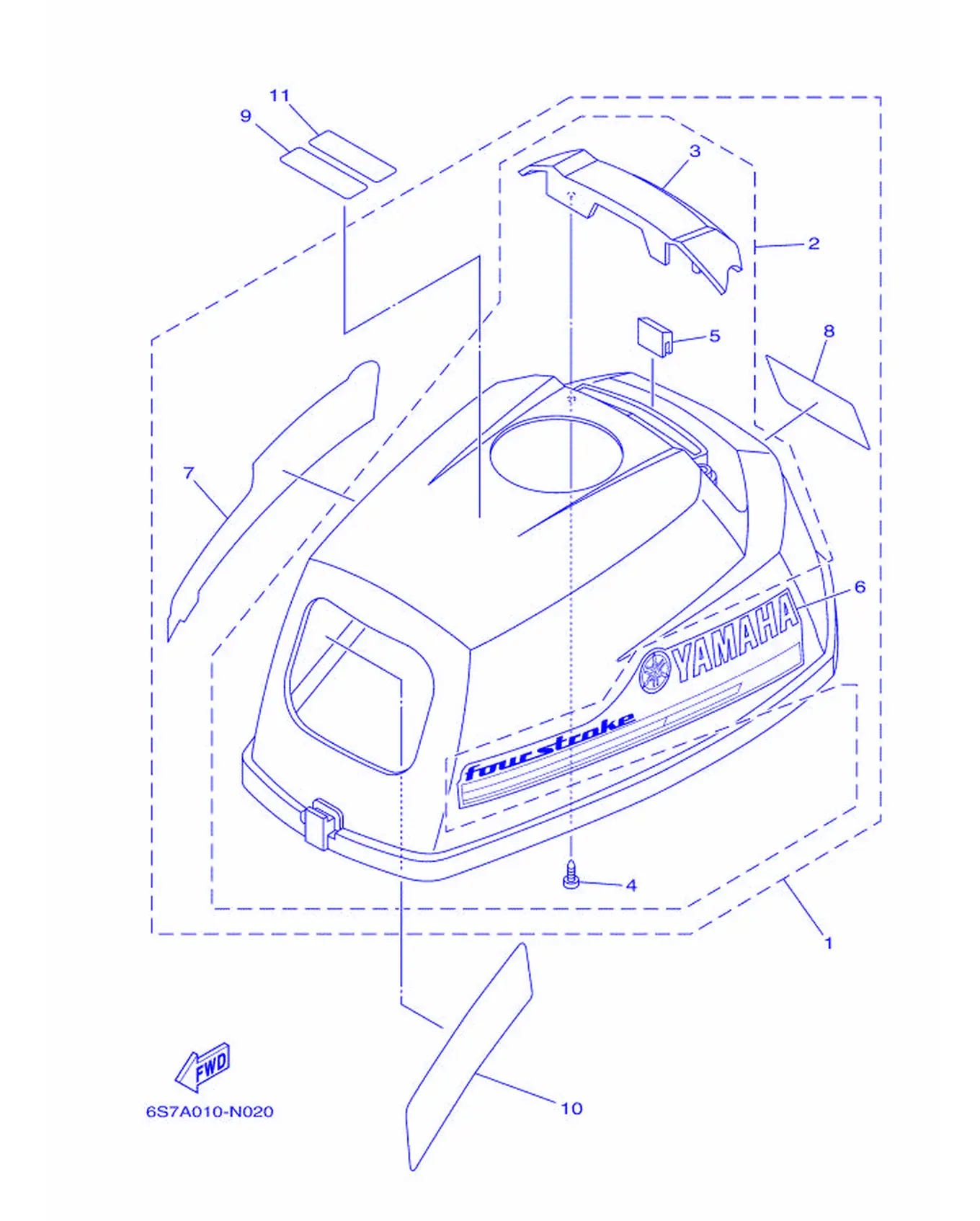

Рис. 12 — Верхний кожух 11 дет.

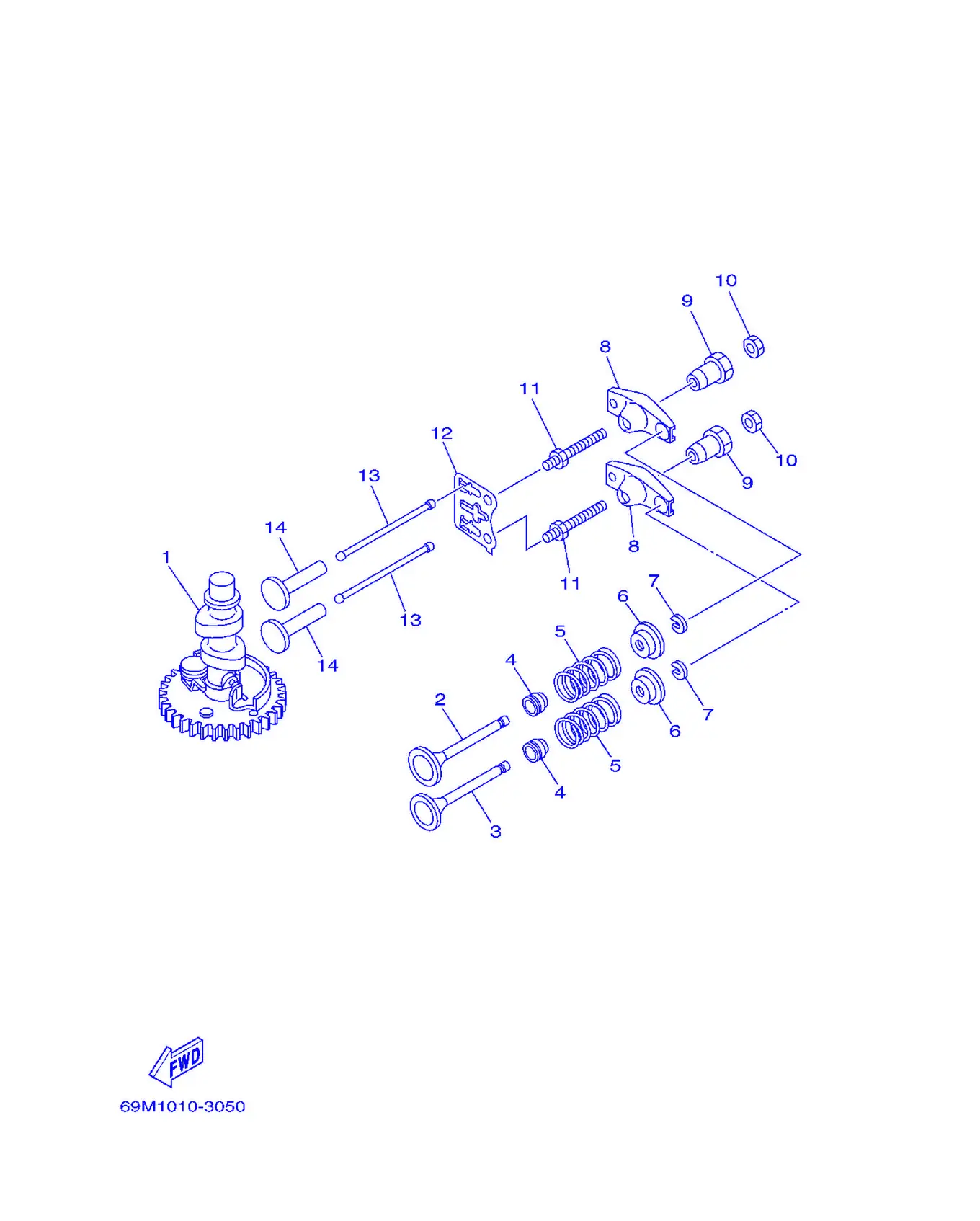

Рис. 13 — Клапан 14 дет.

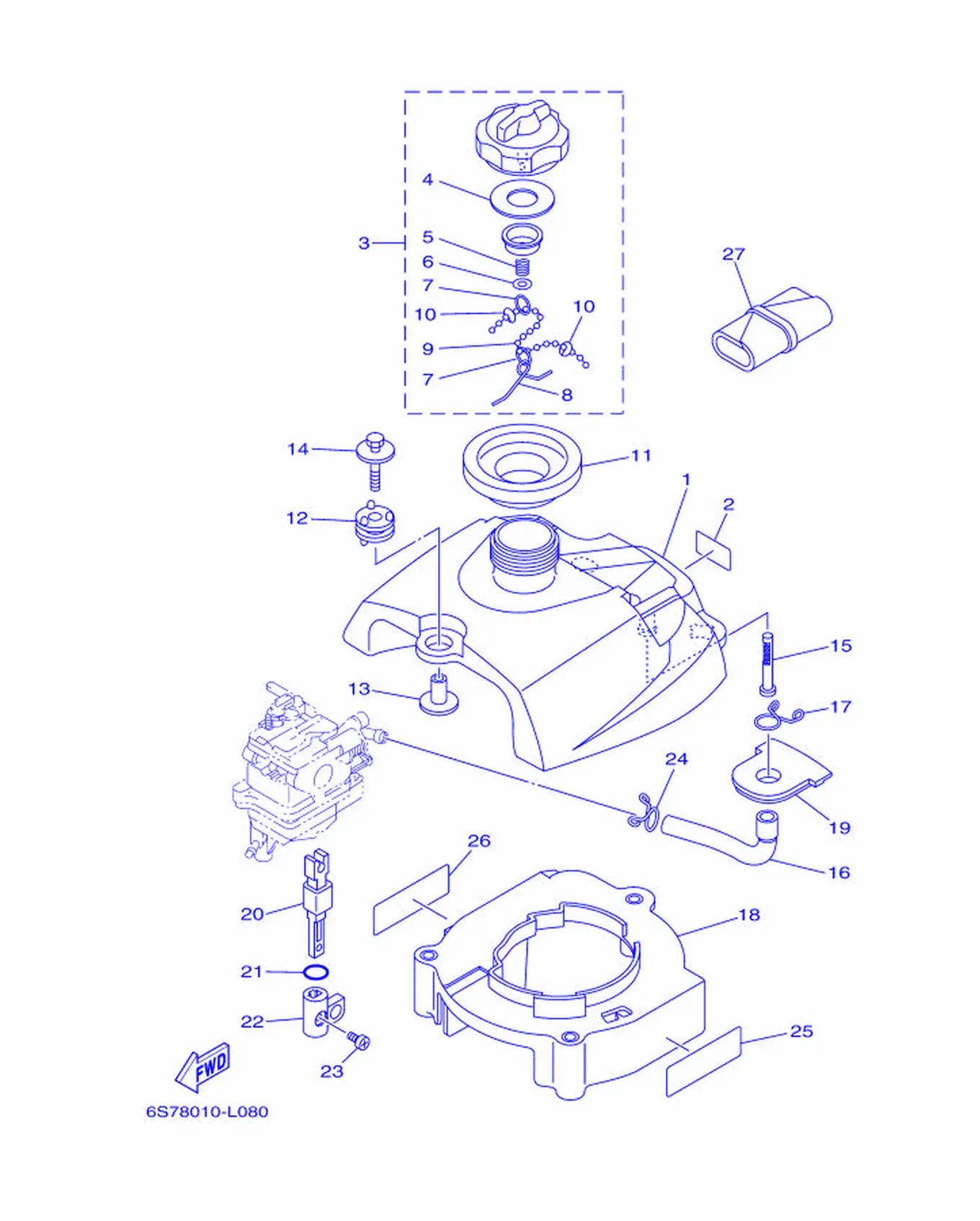

Рис. 14 — Топливная система 27 дет.

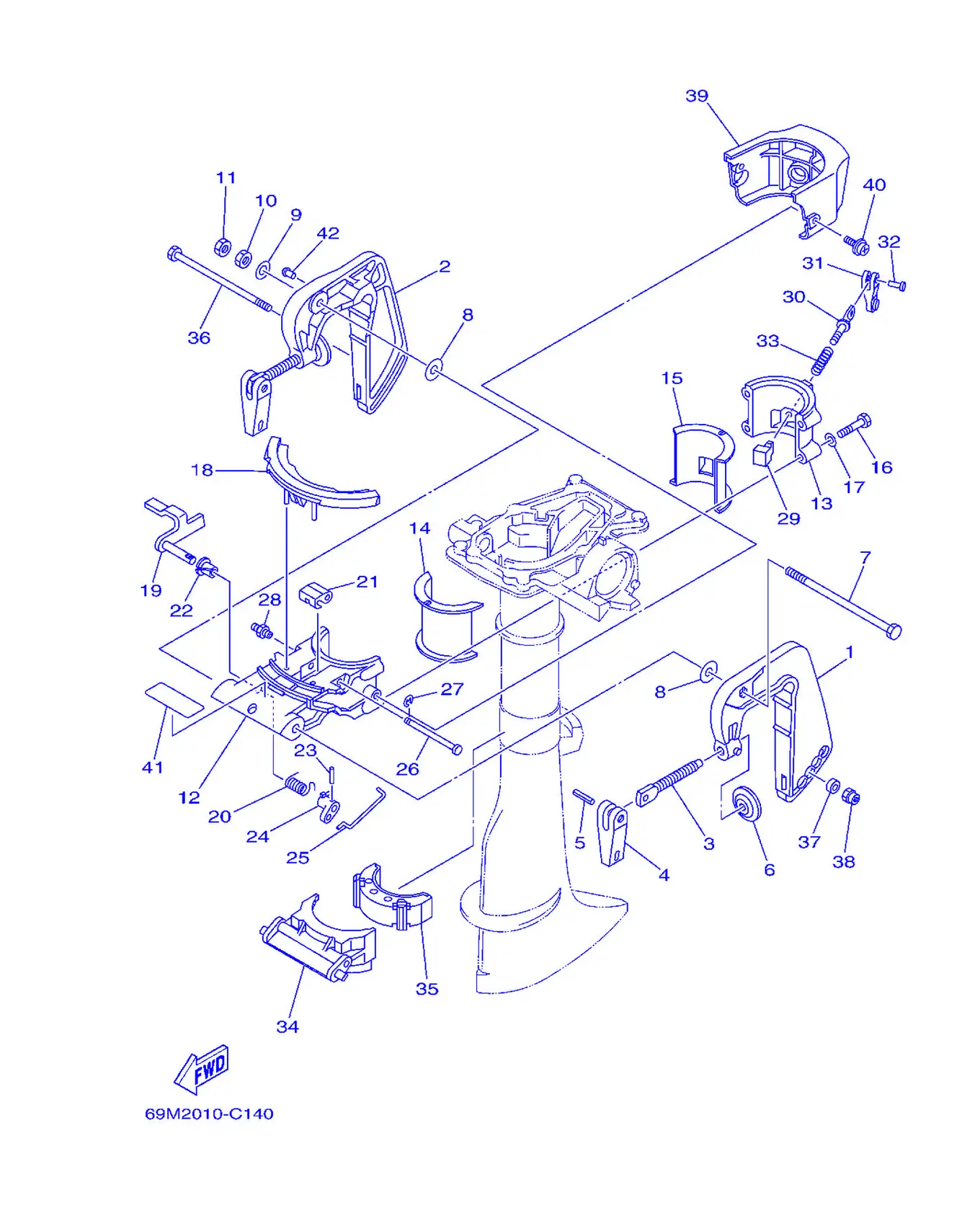

Рис. 15 — кронштейн 42 дет.

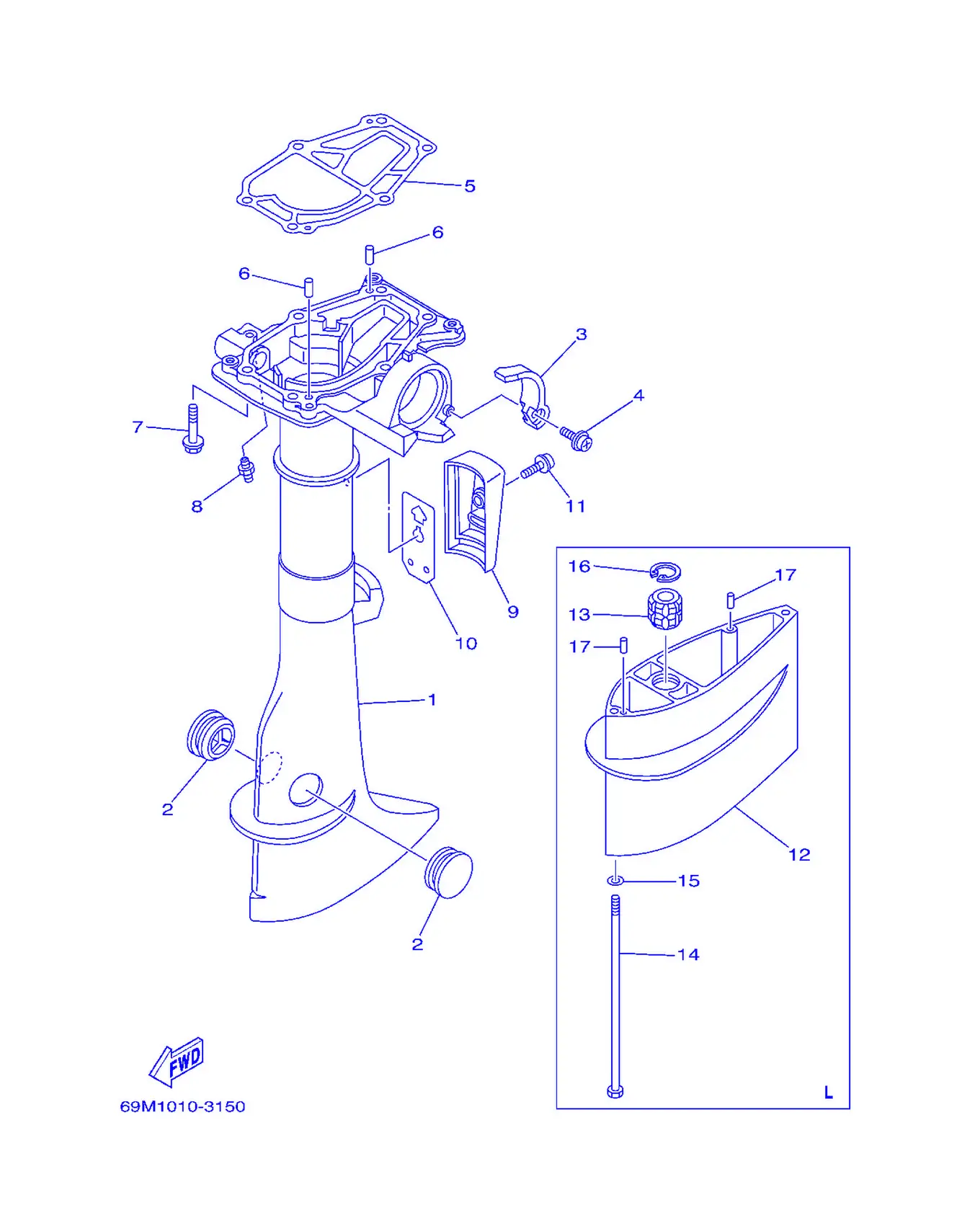

Рис. 16 — нижний кожух 23 дет.

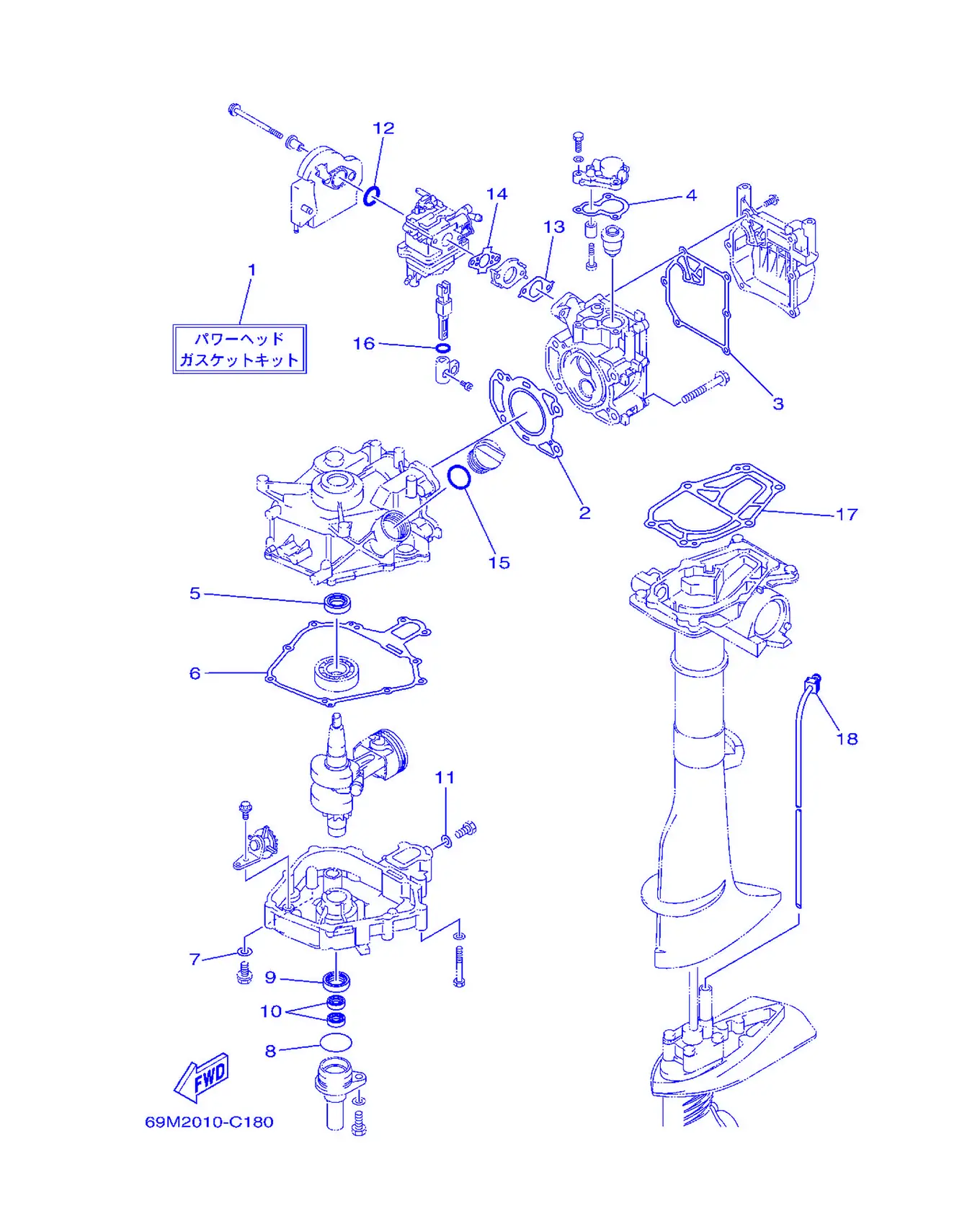

Рис. 17 — Ремкомплект 1 18 дет.

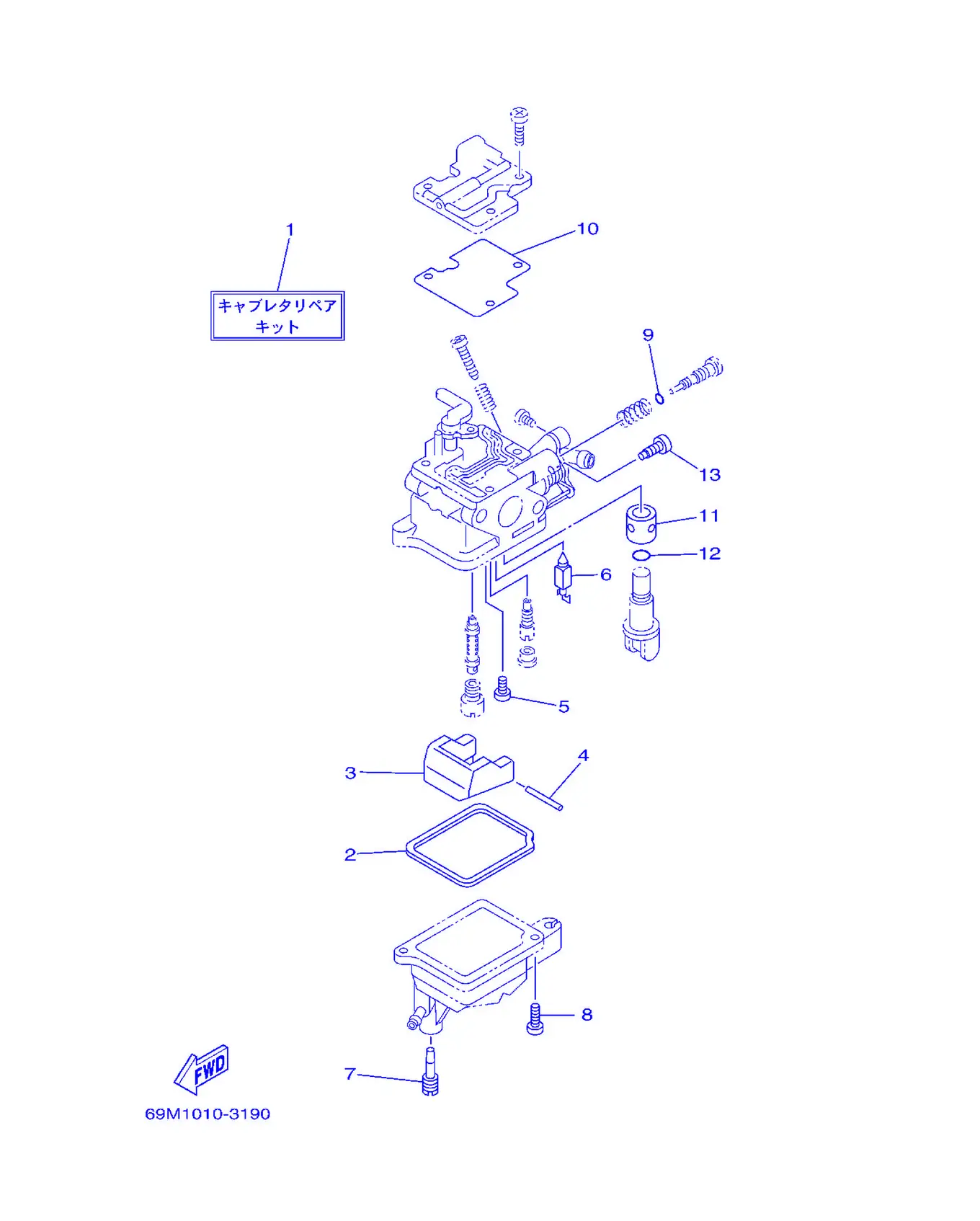

Рис. 18 — Ремкомплект 2 13 дет.

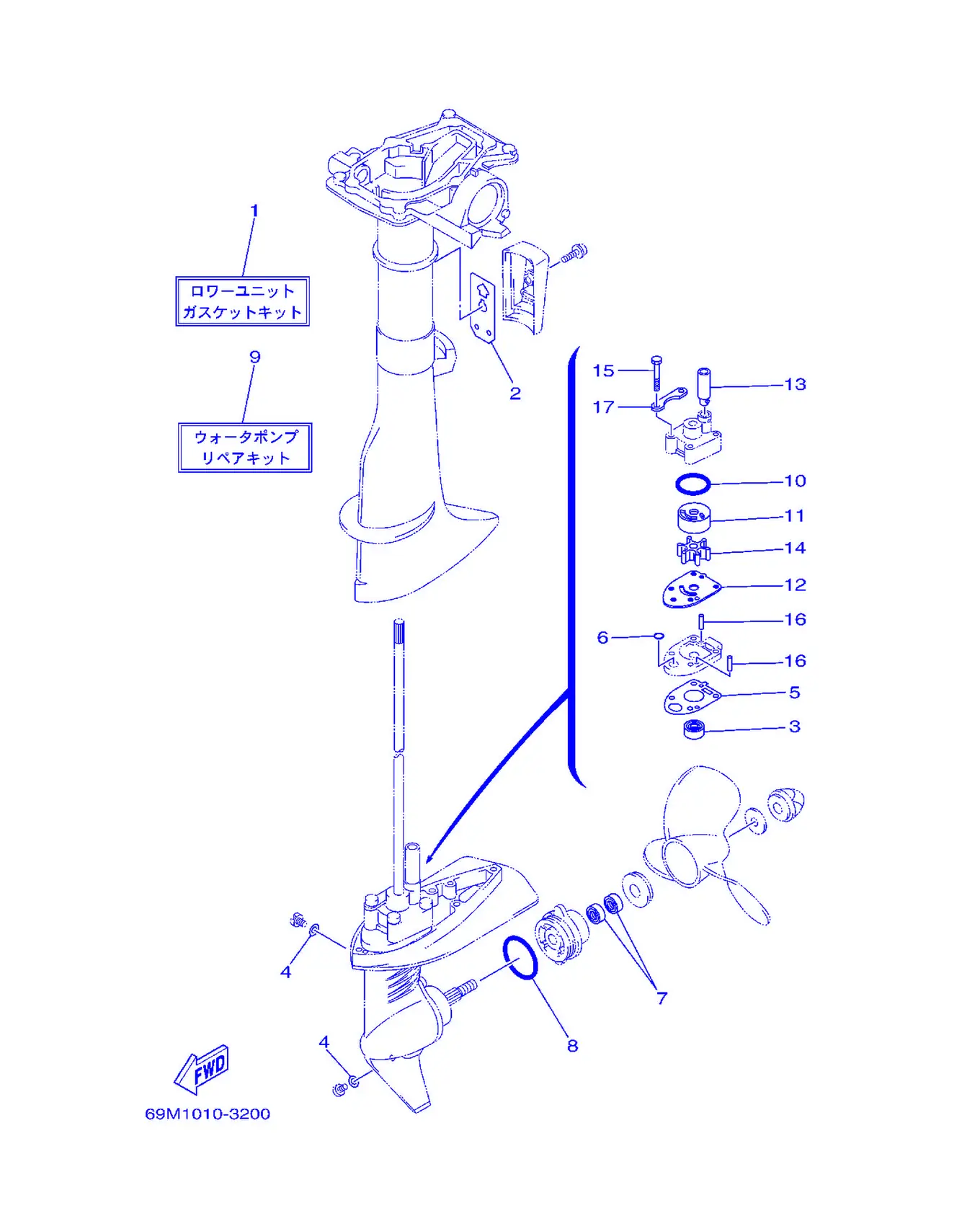

Рис. 19 — Ремкомплект 3 17 дет.

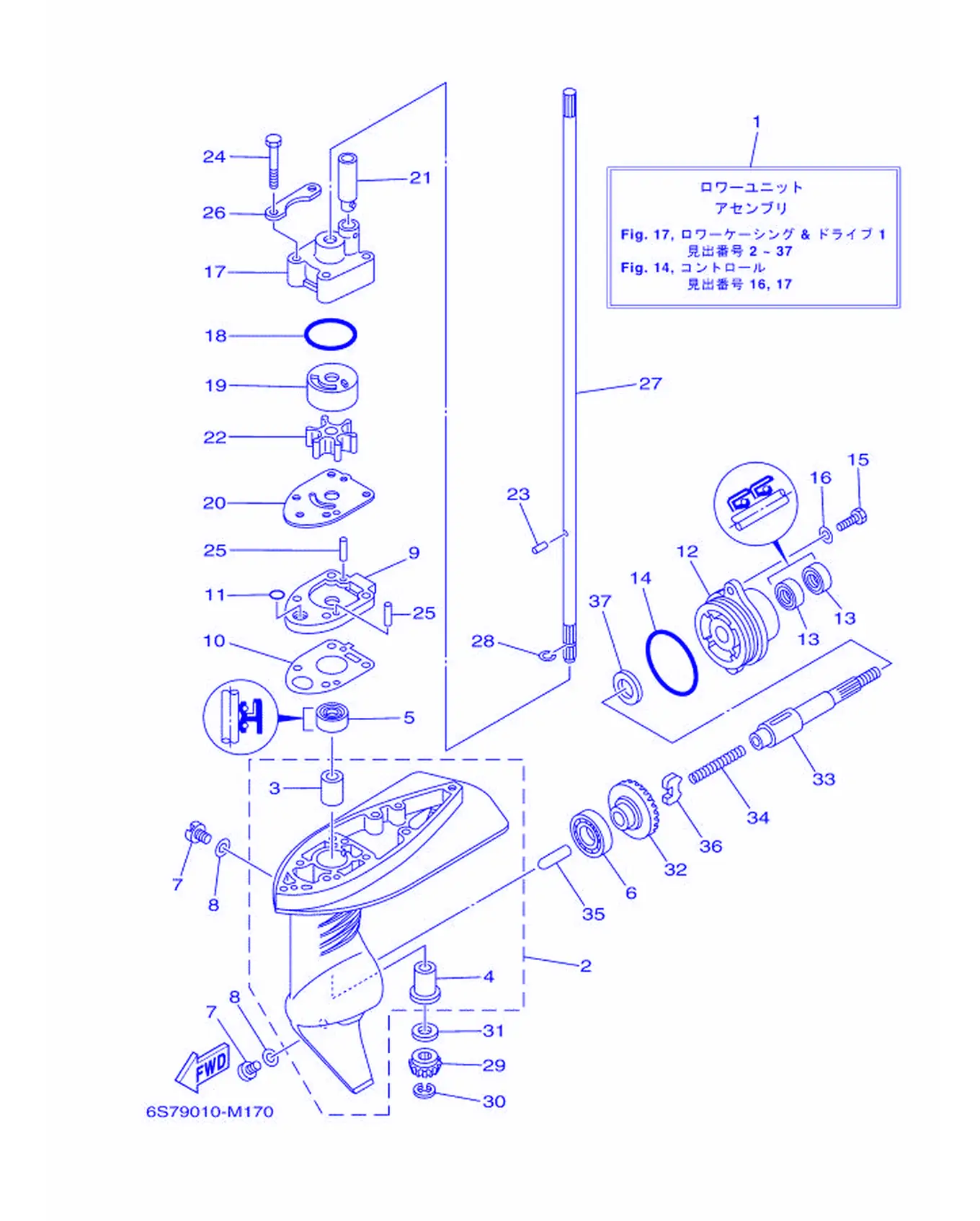

Рис. 20 — Нижний кожух и привод 1 42 дет.

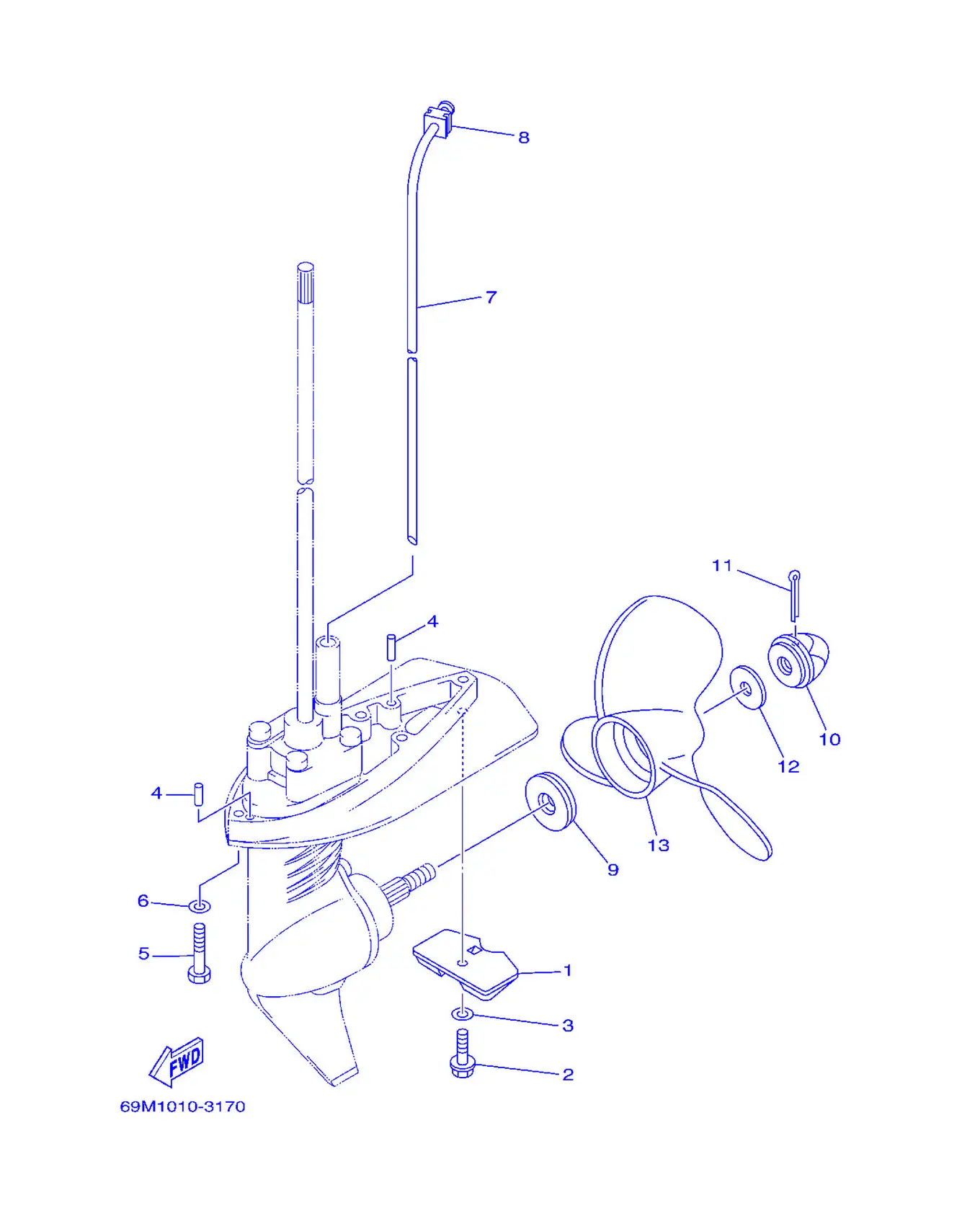

Рис. 21 — Нижний кожух и привод 2 15 дет.
