Yamaha F25G f25gwhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F25G. 72 схем.

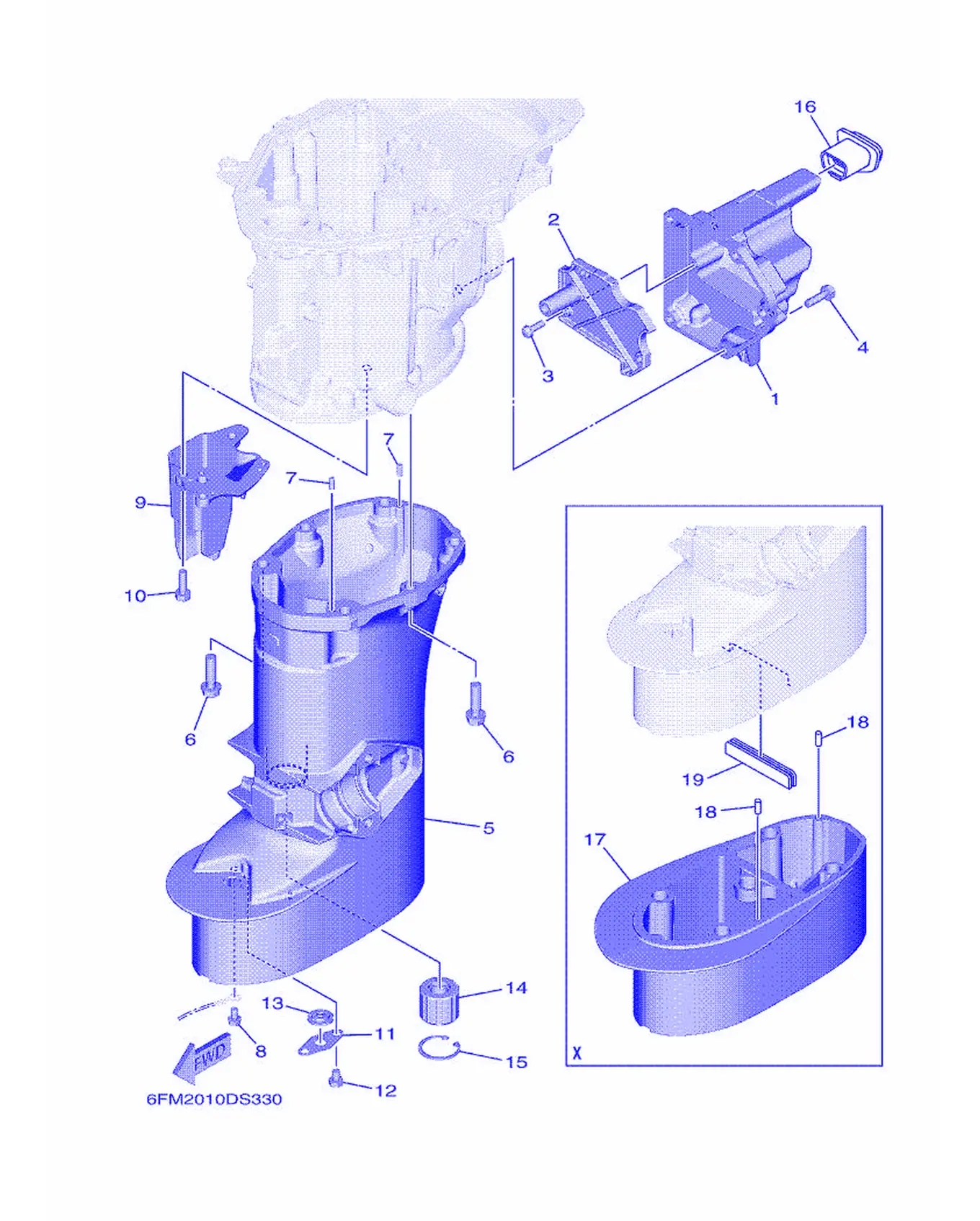

Рис. 1 — T25LWTC верхний корпус 16 дет.

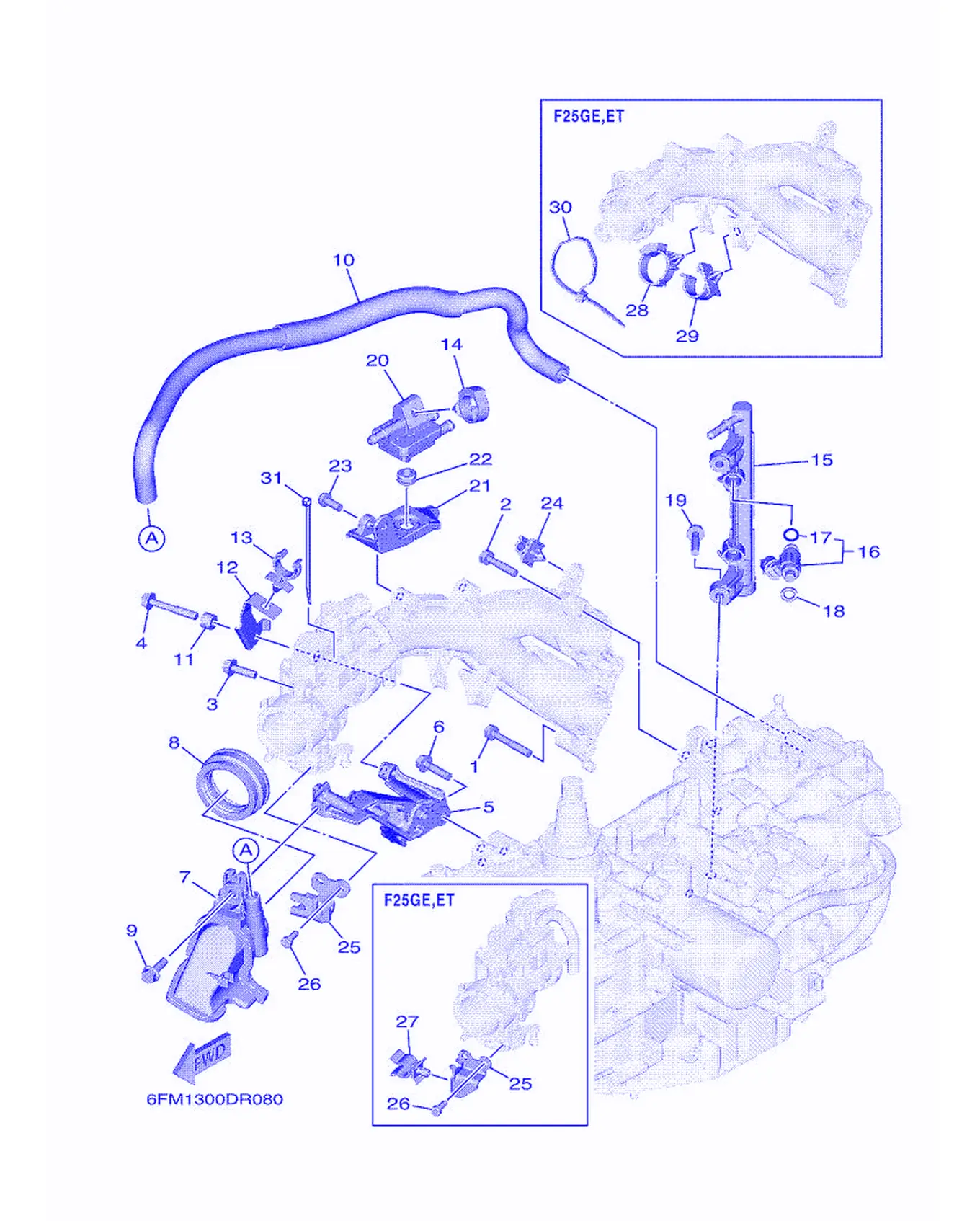

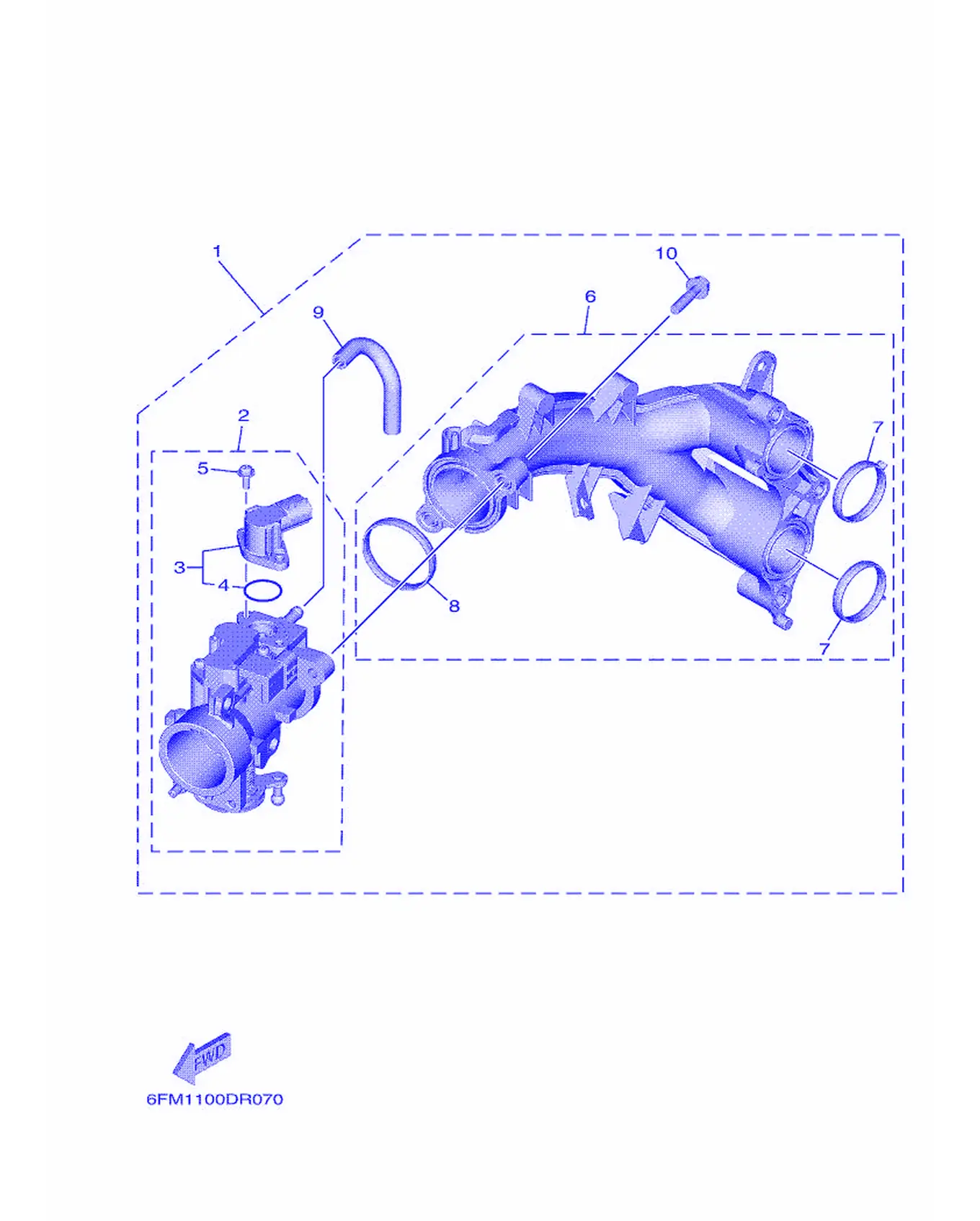

Рис. 2 — T25LWTC впускная система 1 10 дет.
Рис. 3 — T25LWTC впускная система 2 T25LWTC впуск 2 27 дет.

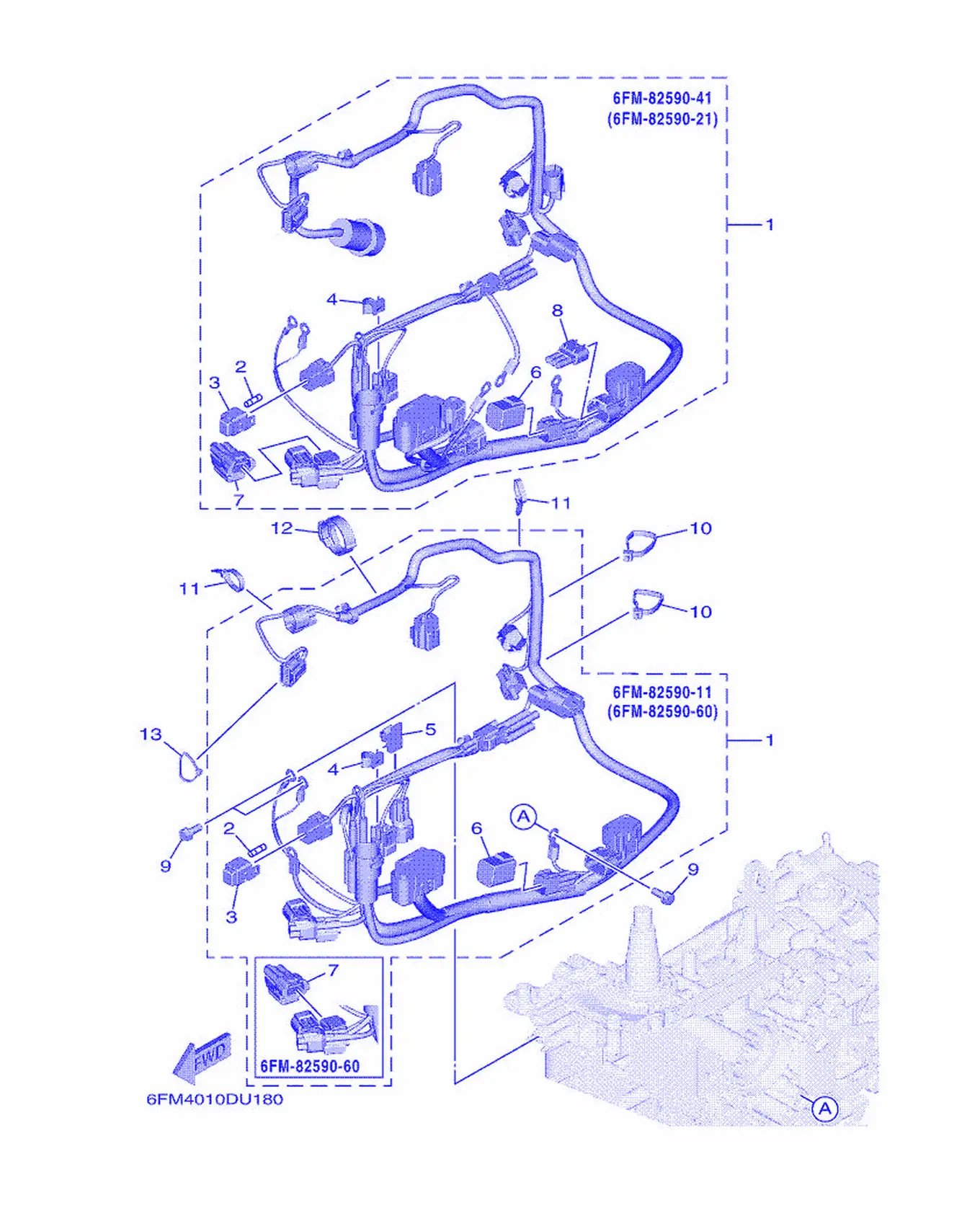

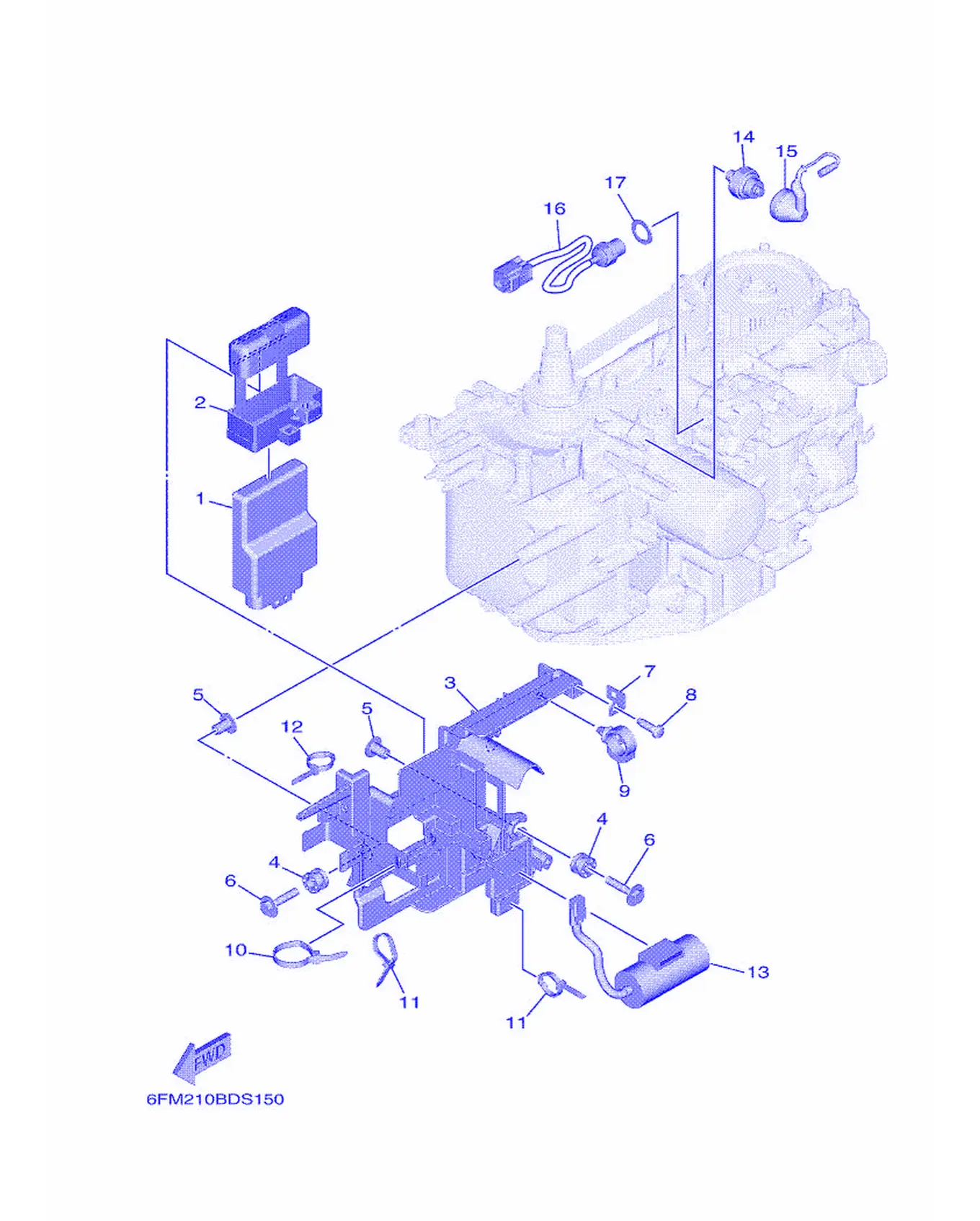

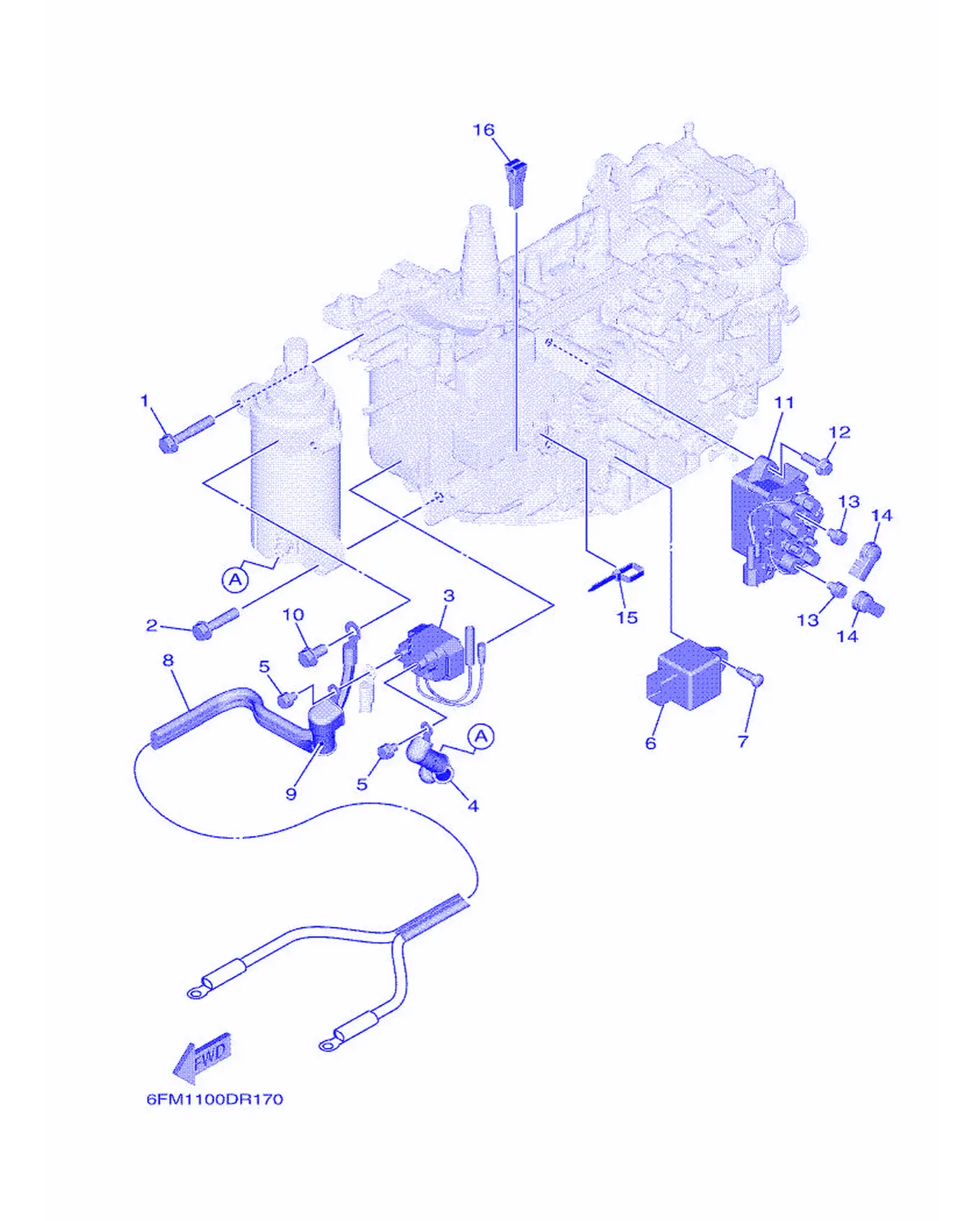

Рис. 4 — T25LWTC Электрическая система 1 17 дет.

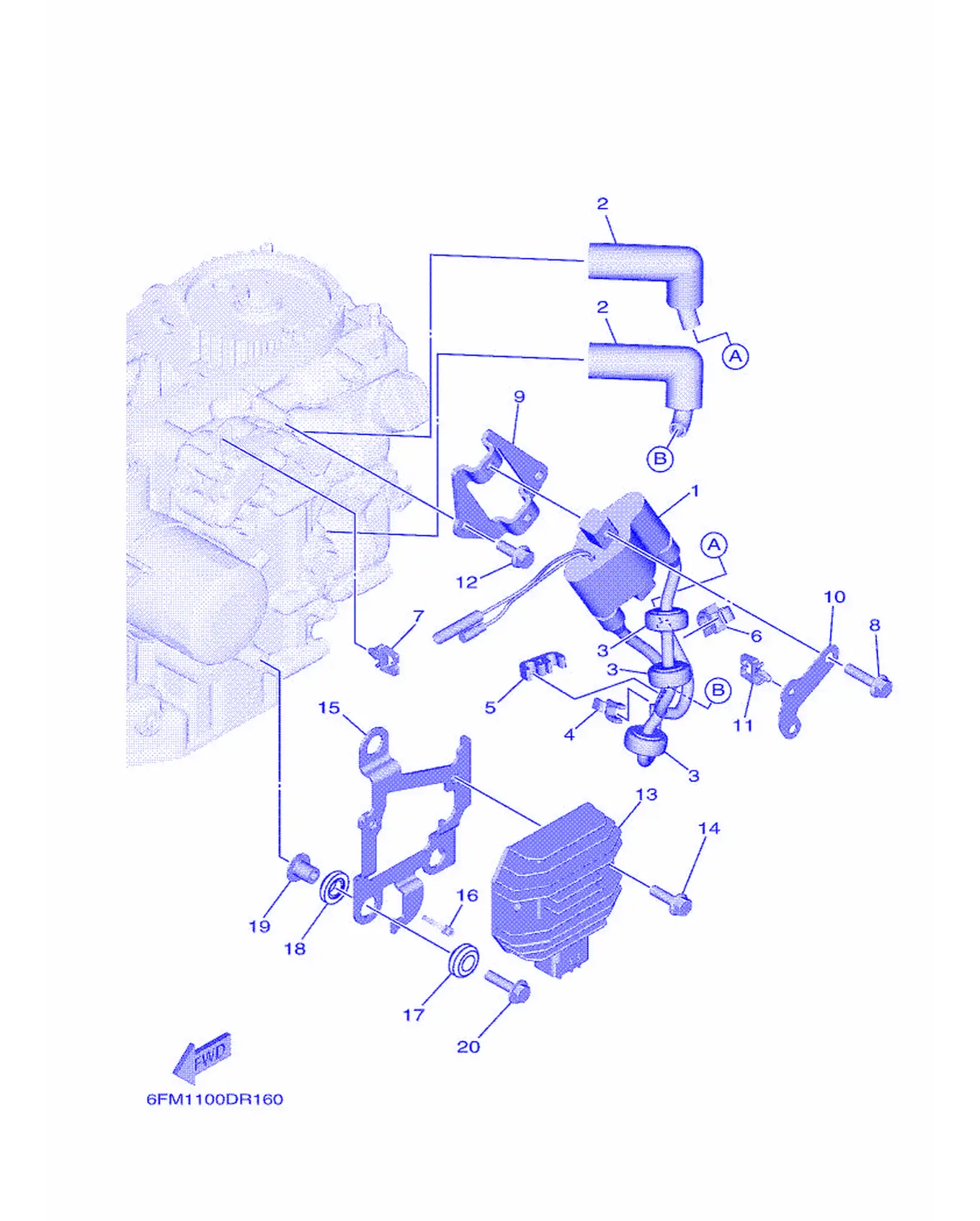

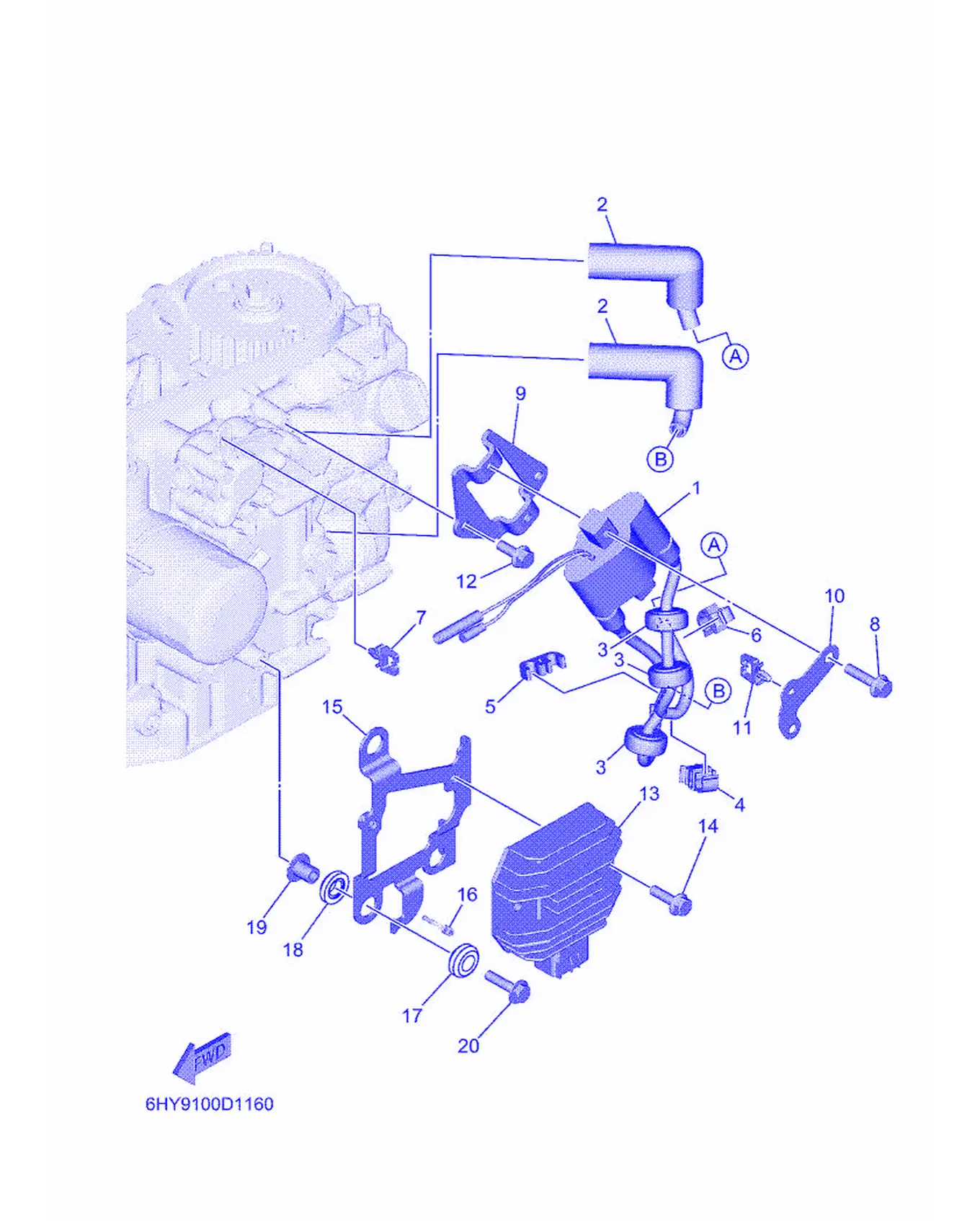

Рис. 5 — Электрическая система 2 20 дет.
Рис. 6 — T25LWTC Электрическая система 3 9 дет.
Рис. 7 — Электрическая система 4 11 дет.

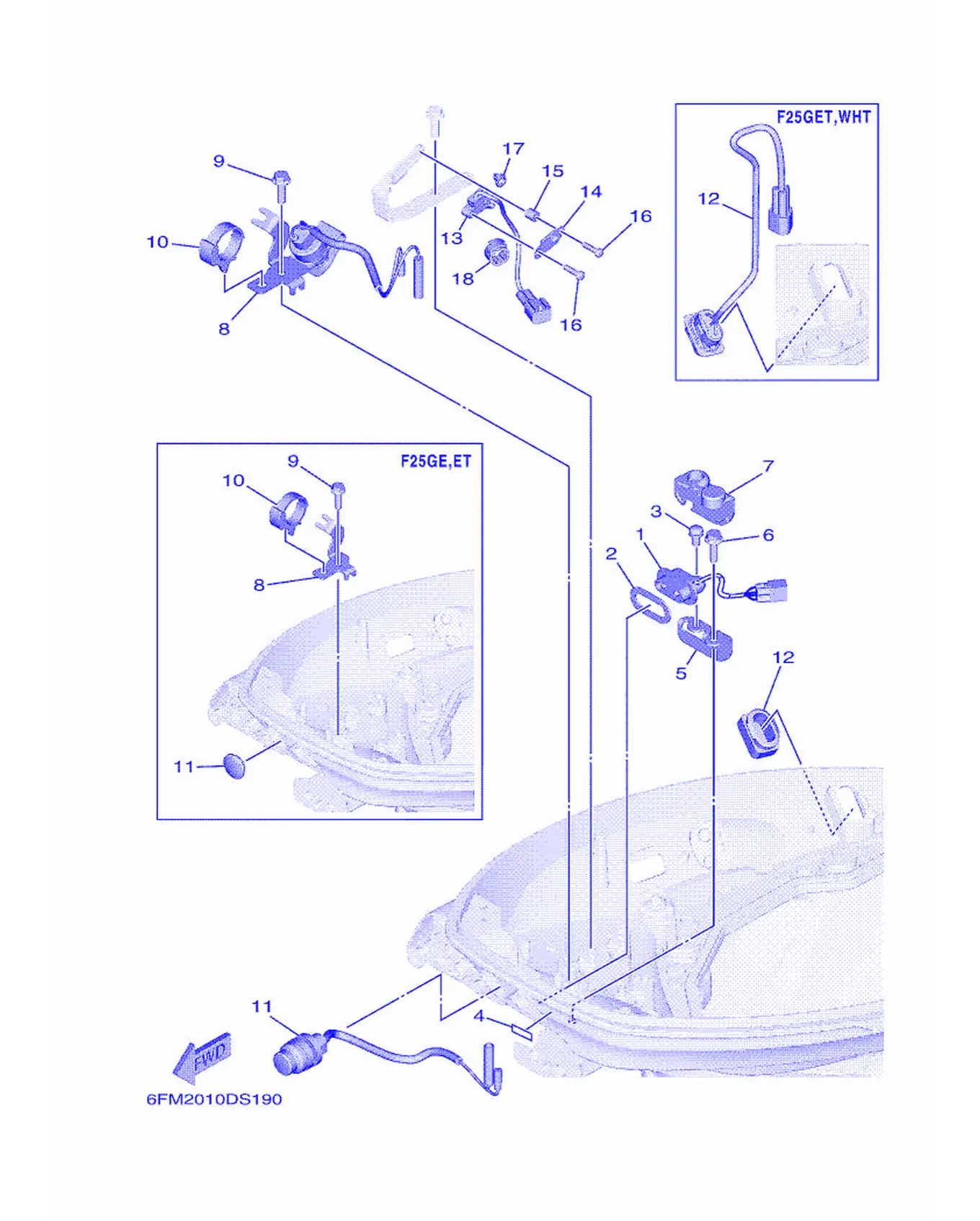

Рис. 8 — Электрическая система 5 18 дет.

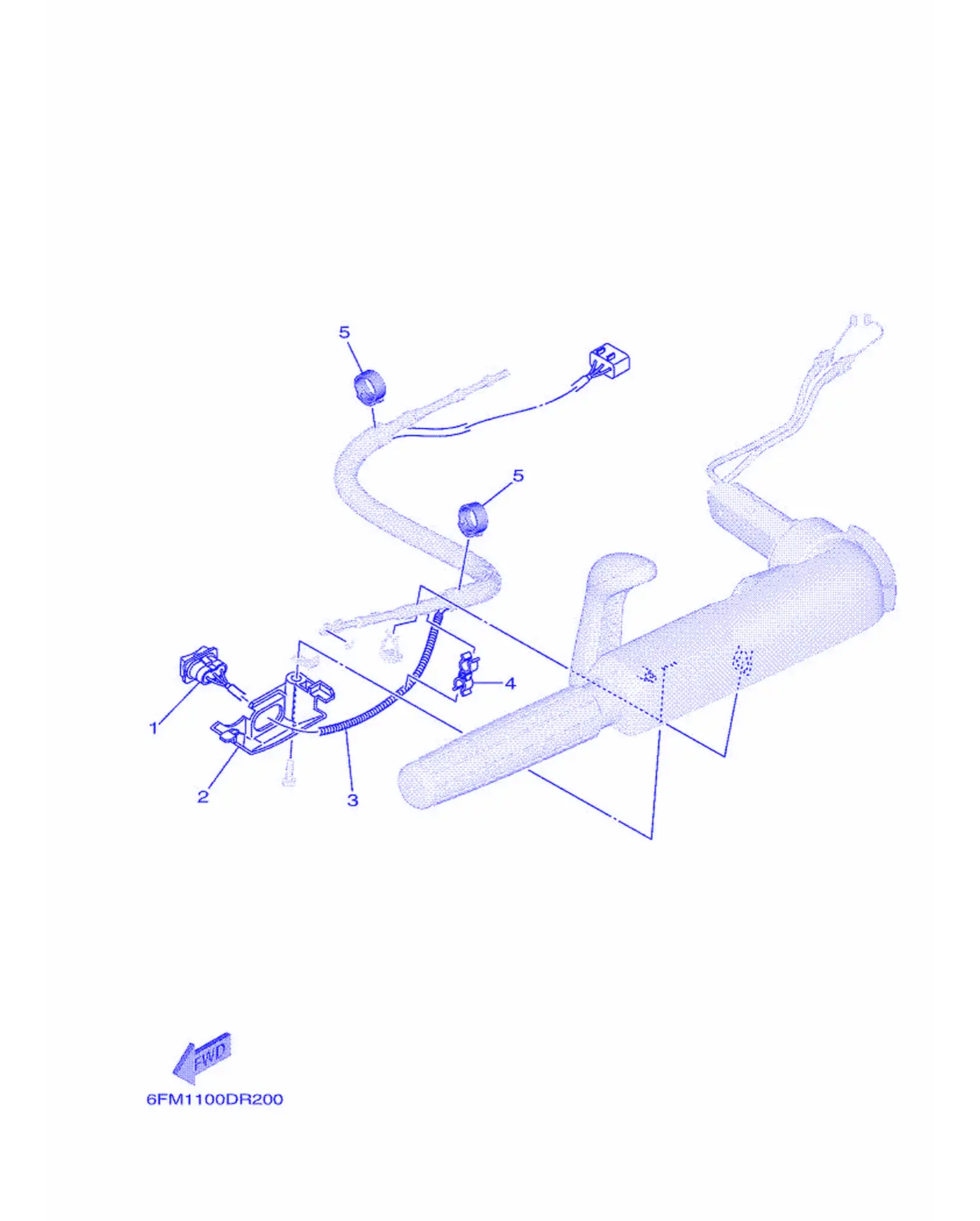

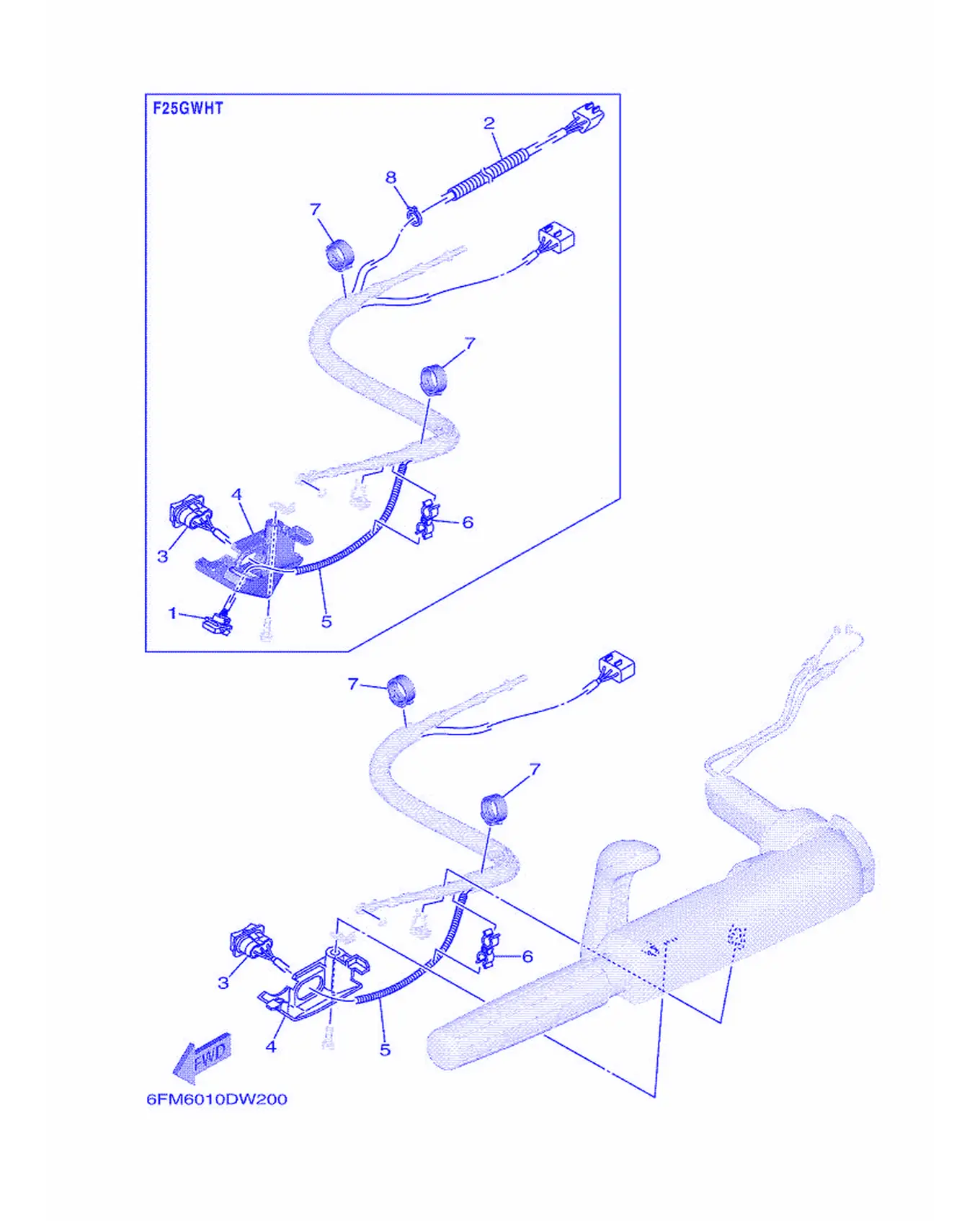

Рис. 9 — Электрическая система 6 5 дет.

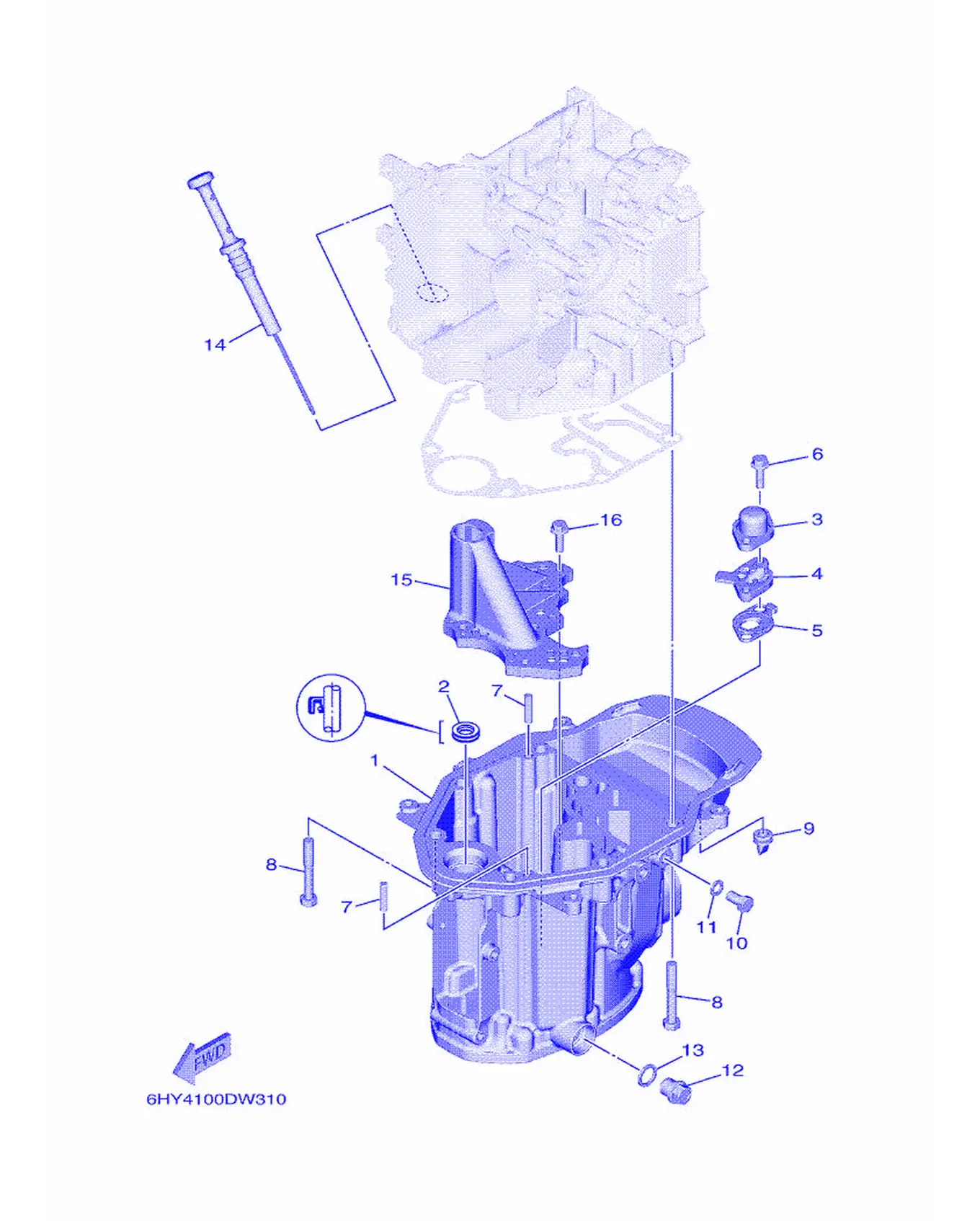

Рис. 10 — Поддон картера T25LWTC 14 дет.

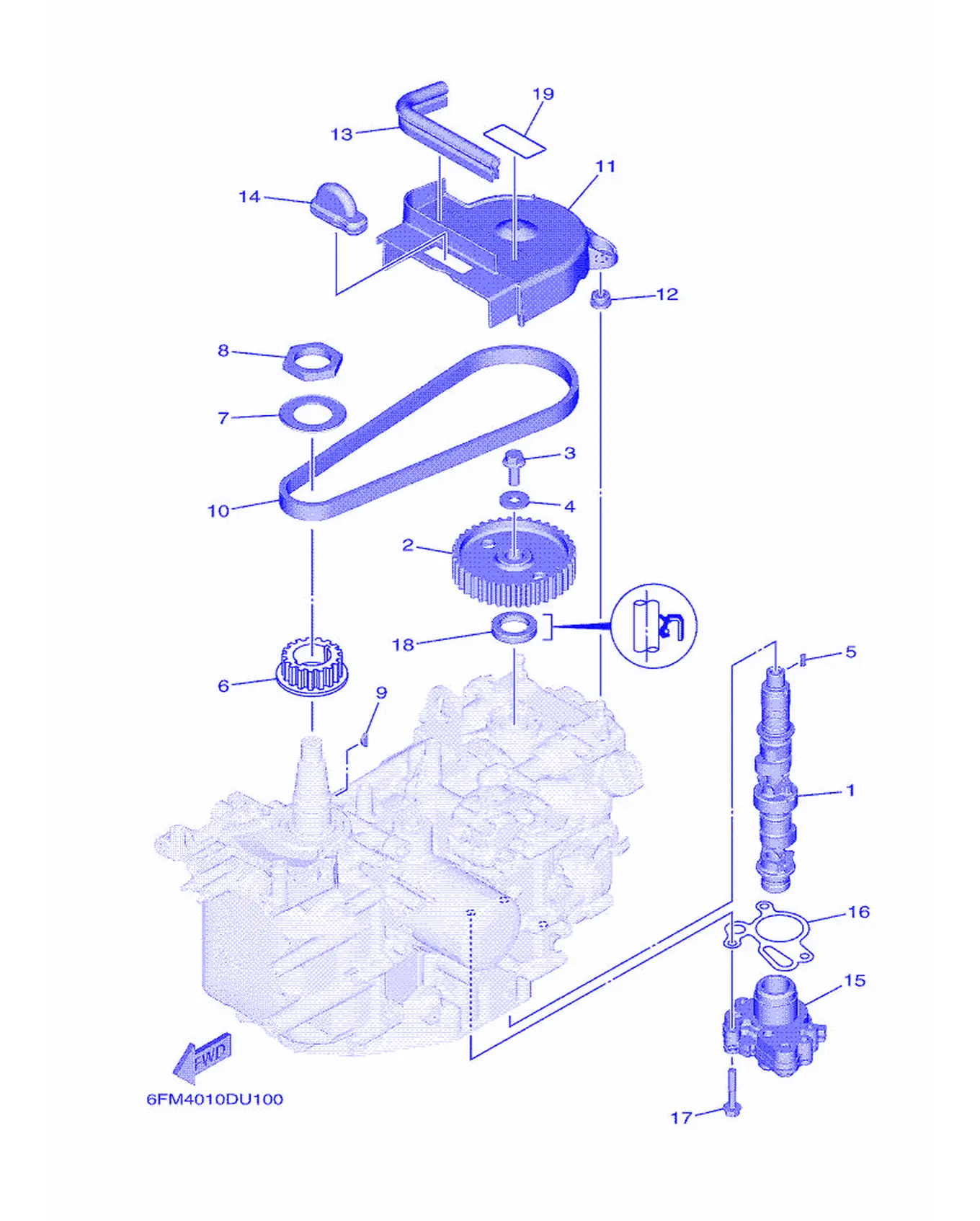

Рис. 11 — Масляный насос T25LWTC 19 дет.

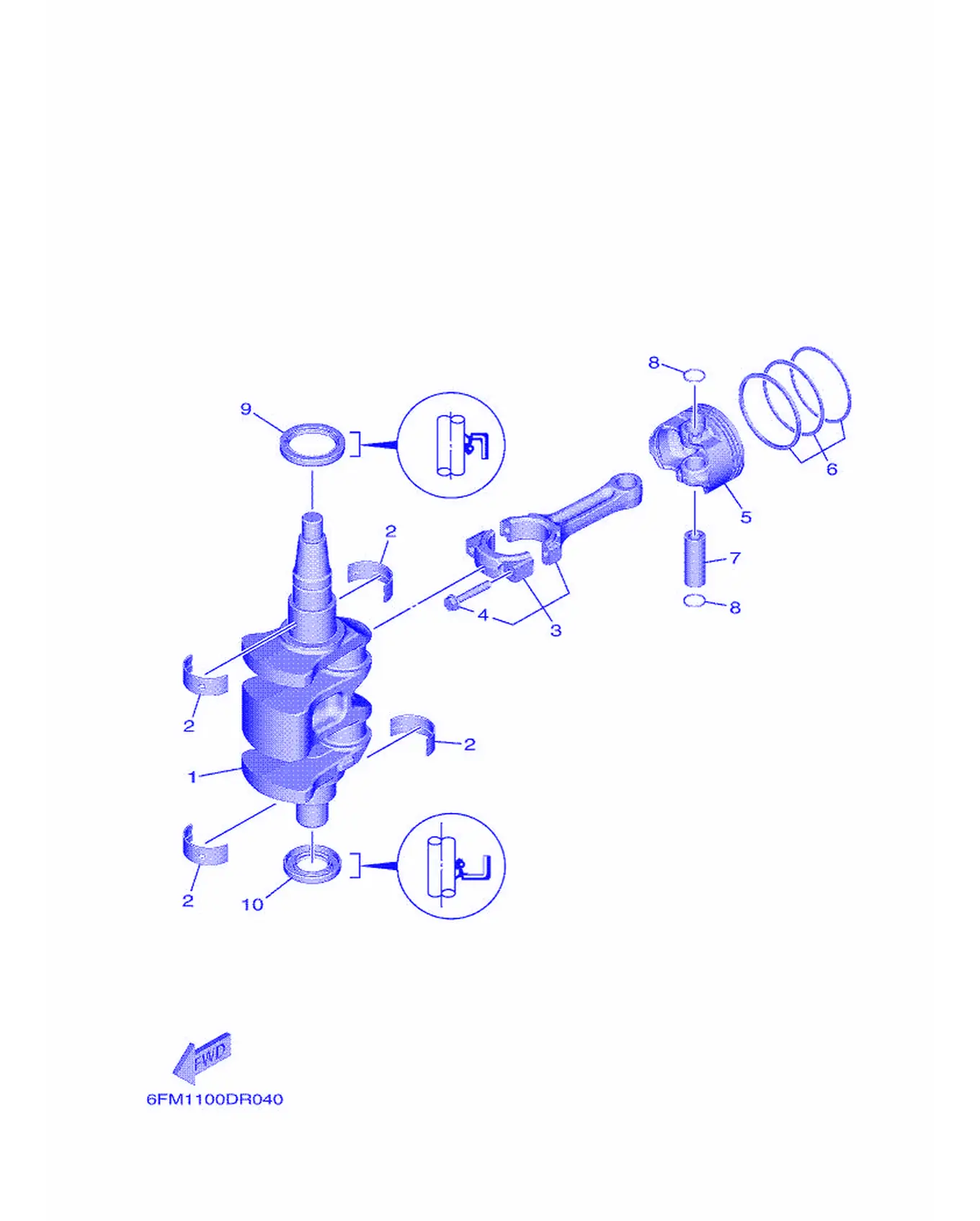

Рис. 12 — Коленчатый вал и поршень T25LWTC 16 дет.

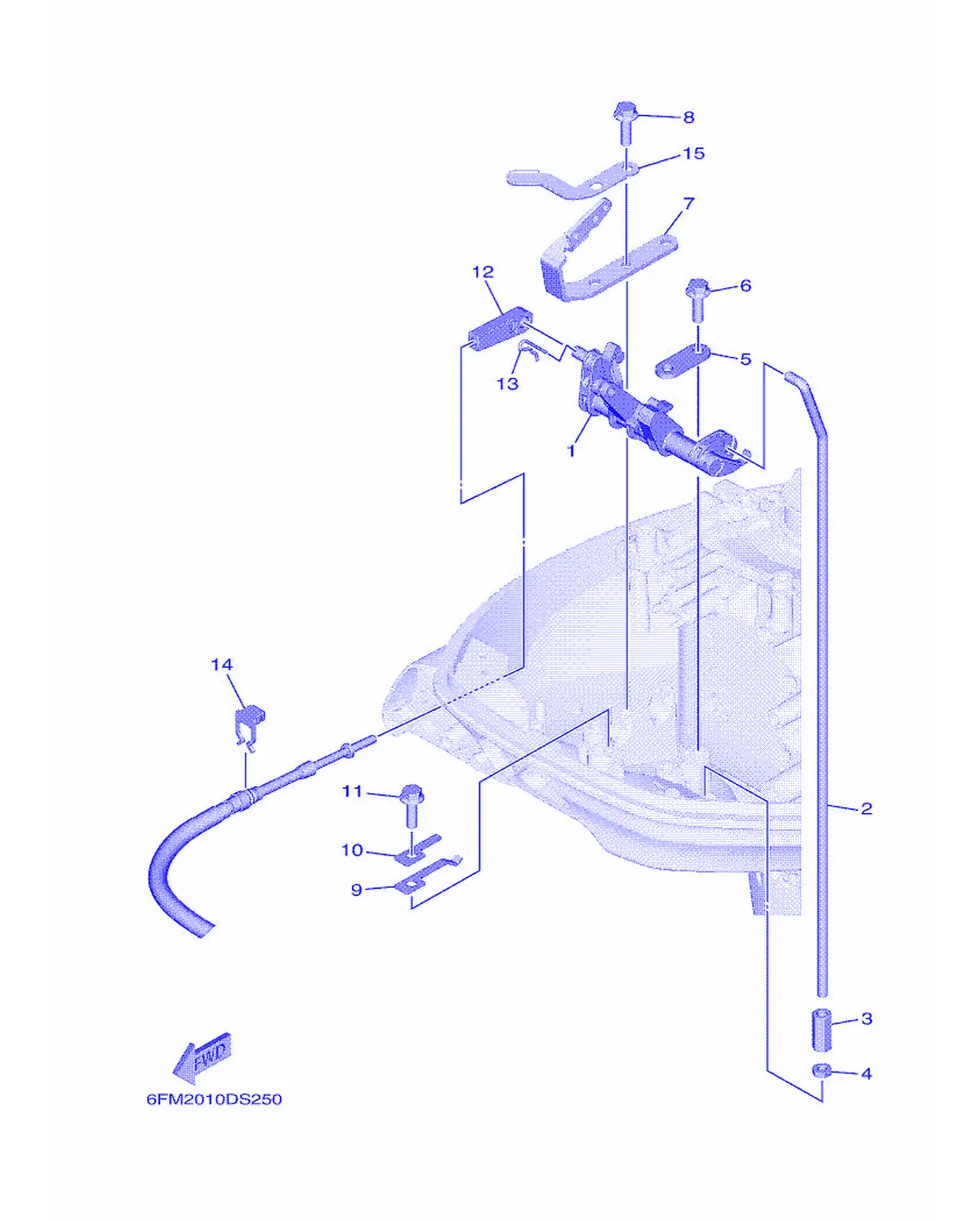

Рис. 13 — Система управления 1 14 дет.

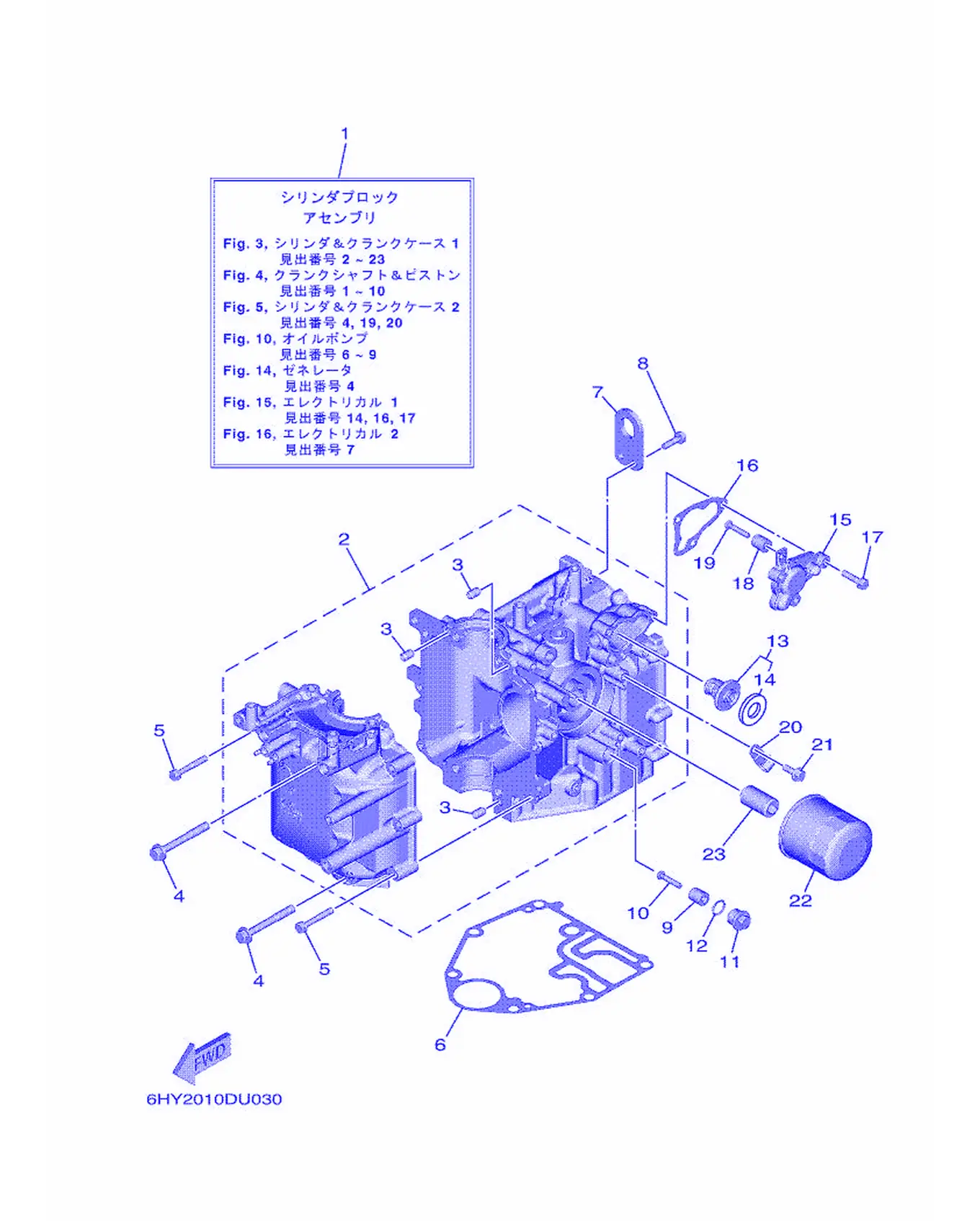

Рис. 14 — Цилиндр и картер T25LWTC 1 23 дет.

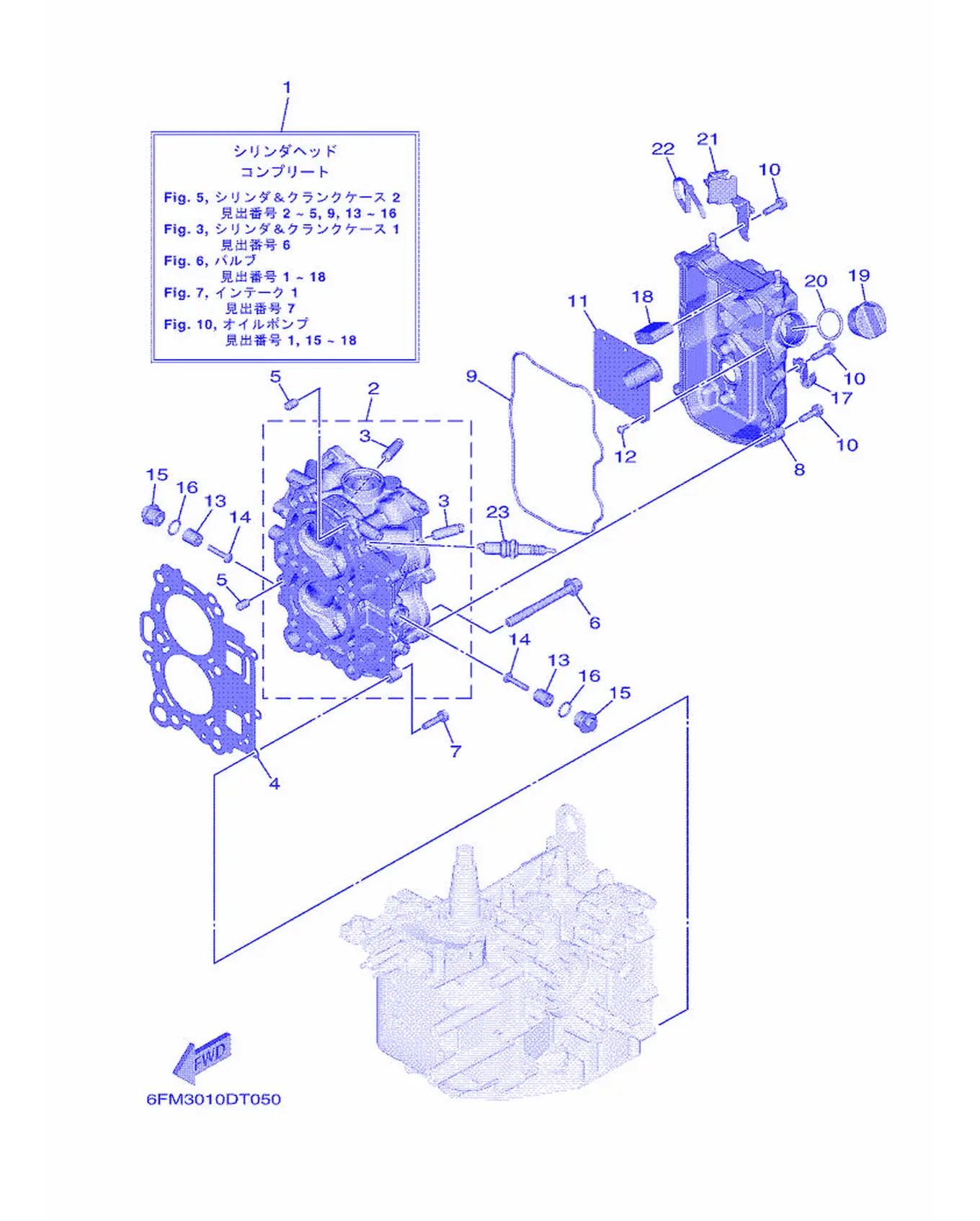

Рис. 15 — T25LWTC цилиндр и картер 2 23 дет.

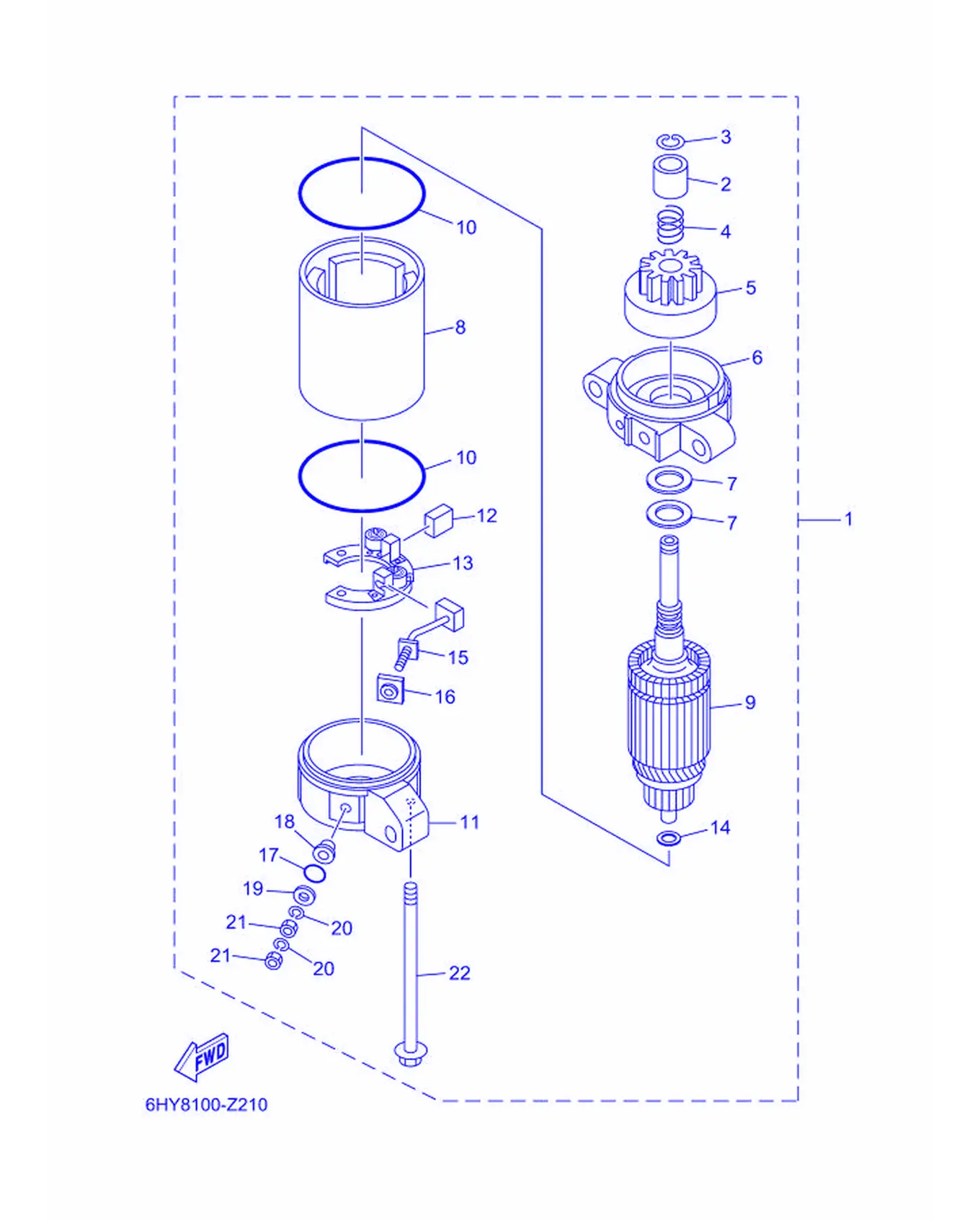

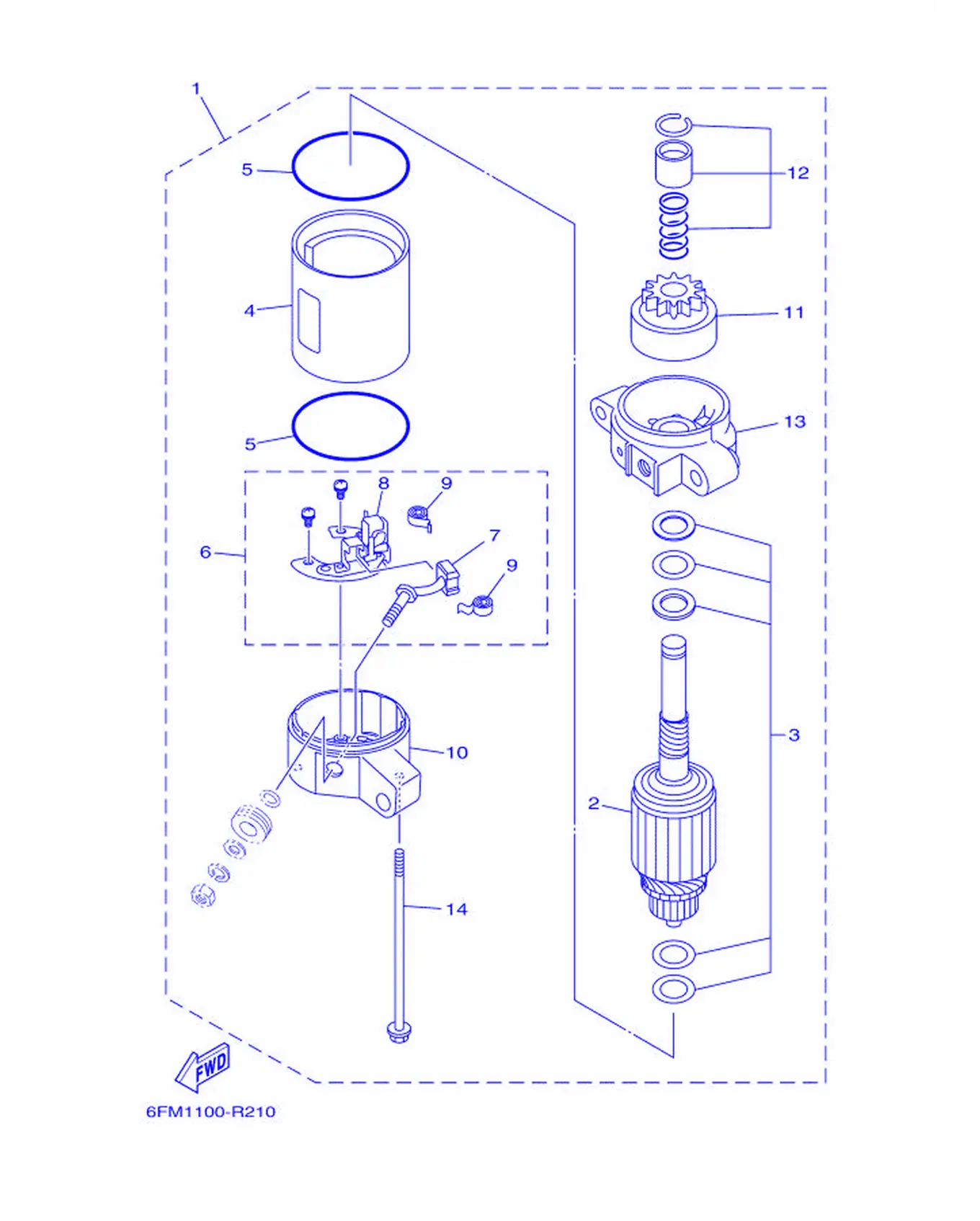

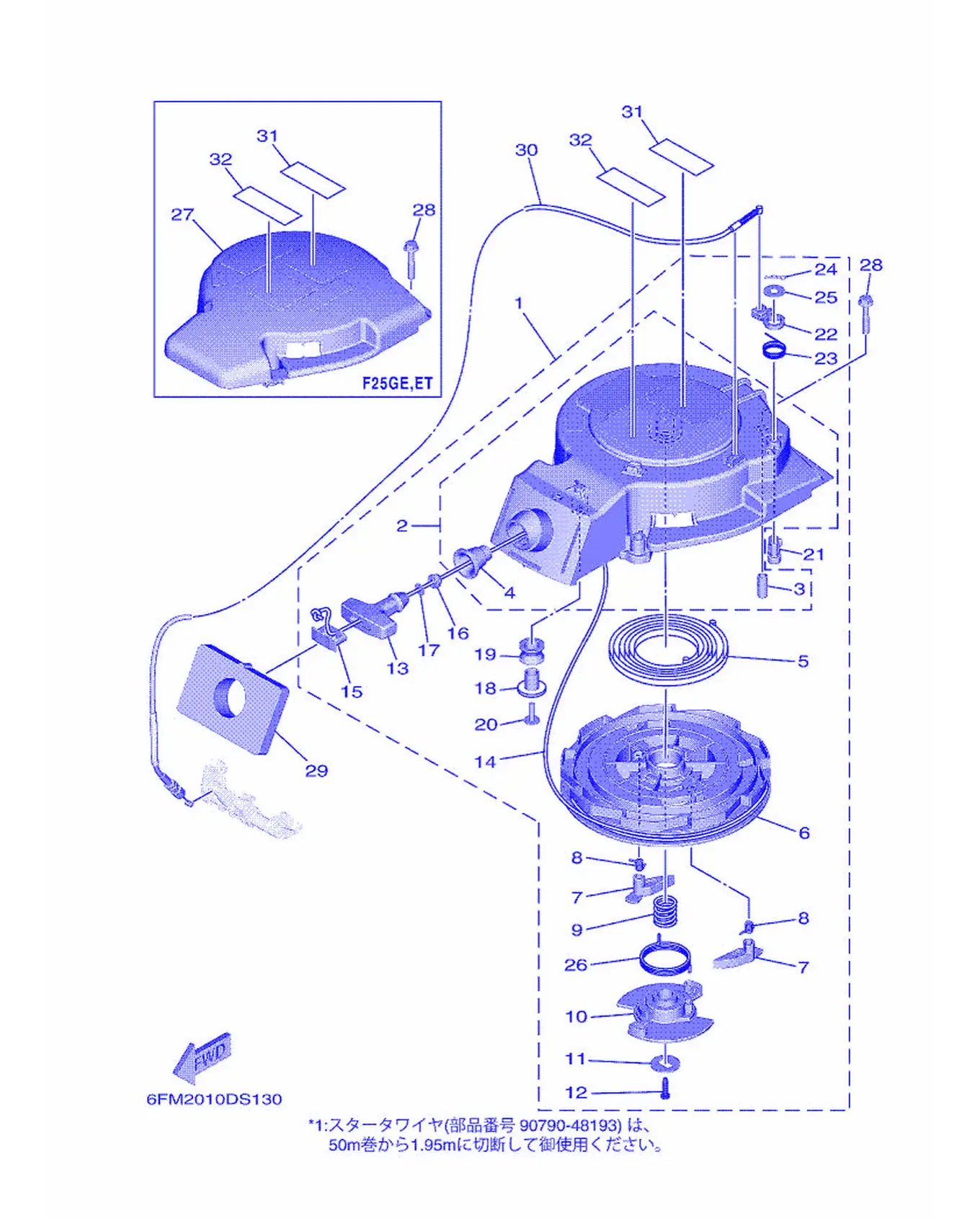

Рис. 16 — Стартер T25LWTC 30 дет.
Рис. 17 — Стартер 14 дет.

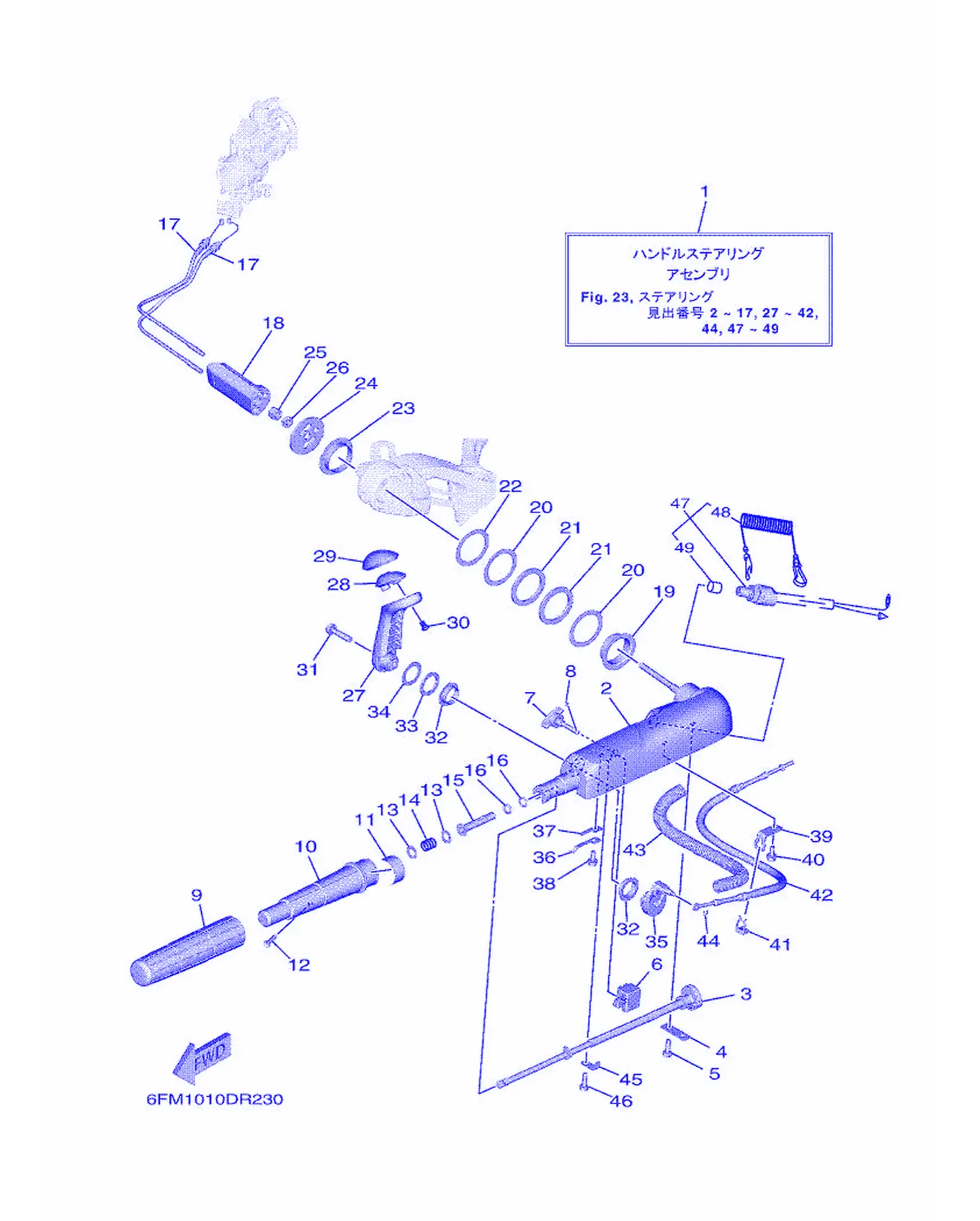

Рис. 18 — Рулевое управление T25LWTC 49 дет.

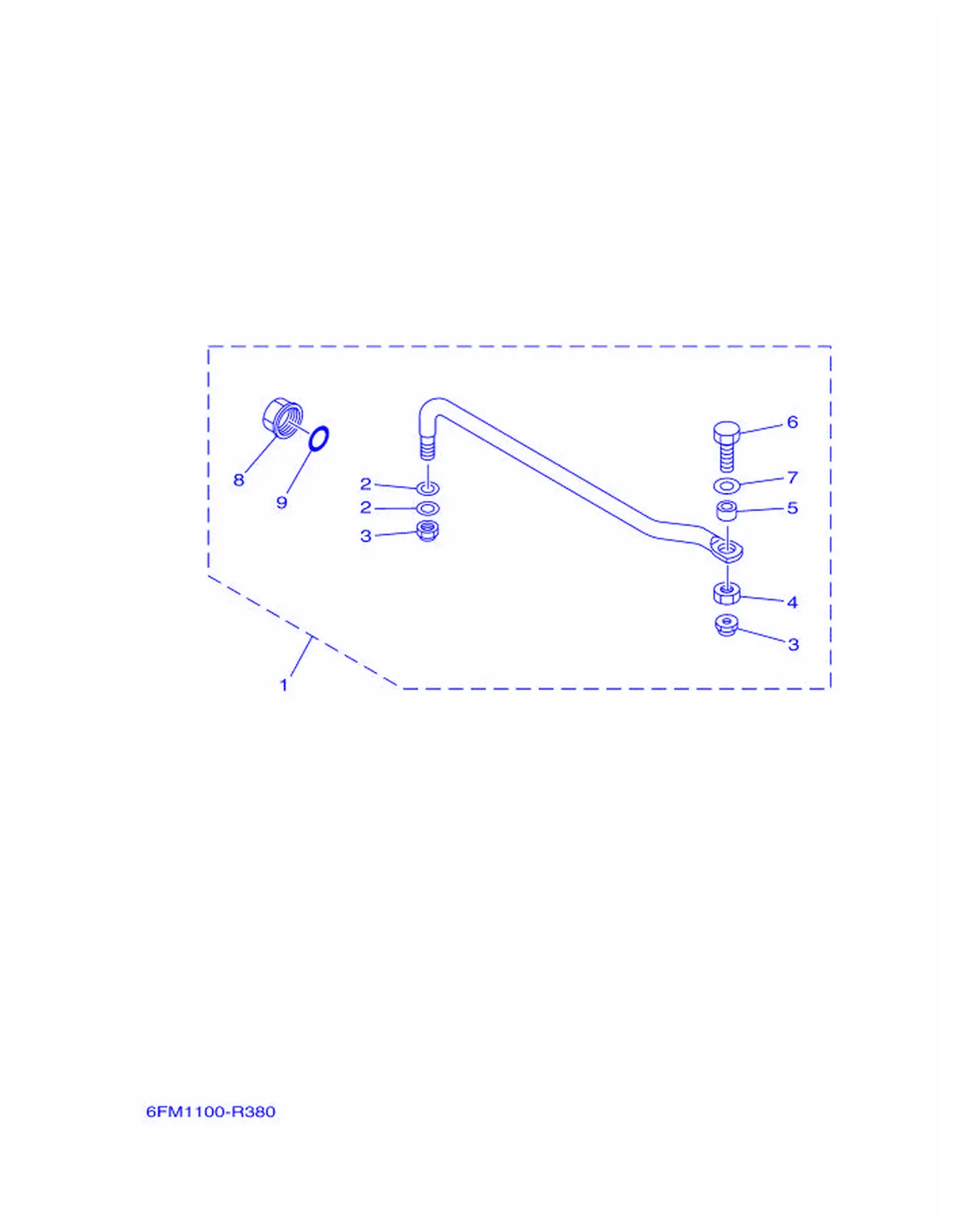

Рис. 19 — Рулевая направляющая T25LWTC 9 дет.

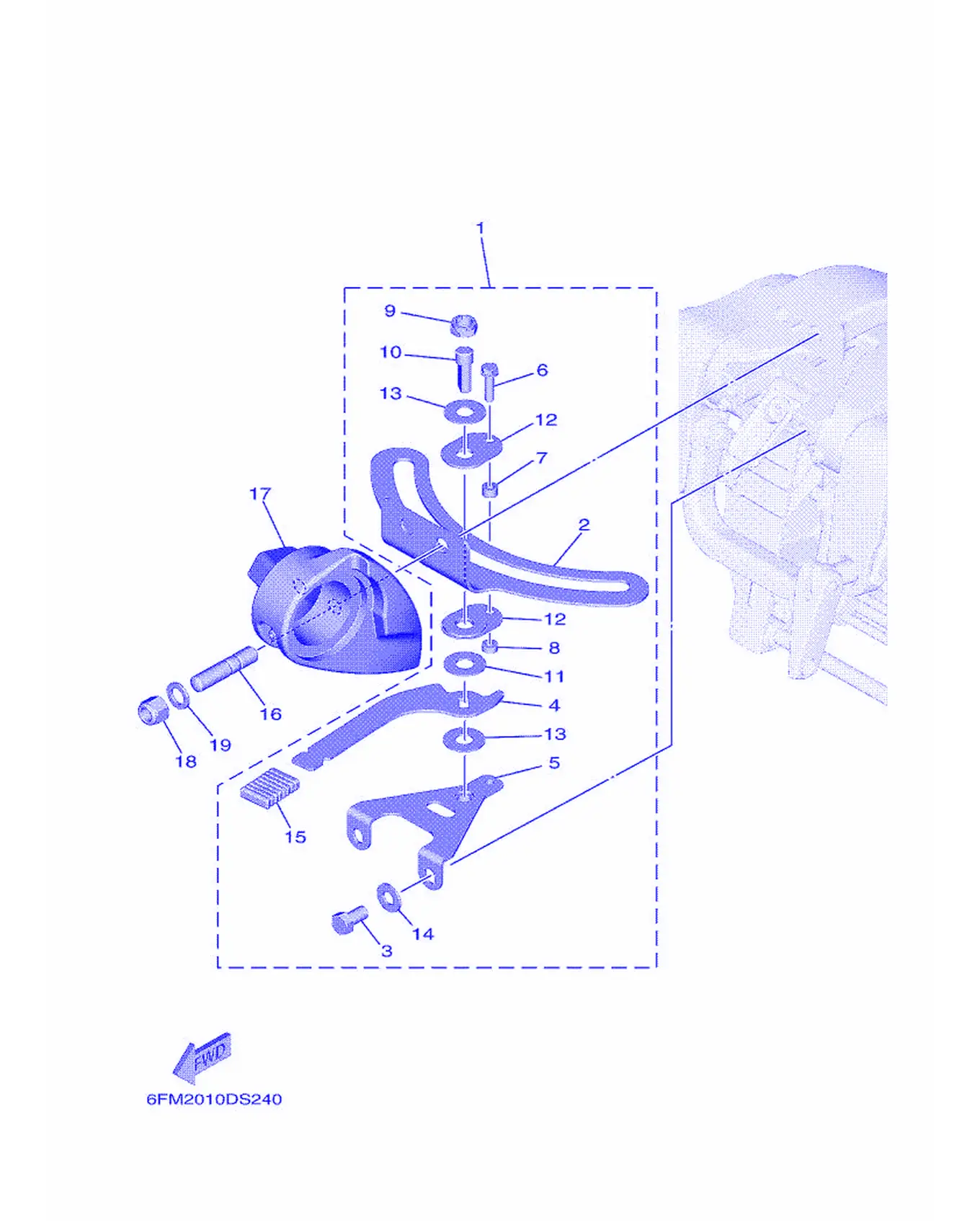

Рис. 20 — T25LWTC фрикционные детали рулевого управления 1 19 дет.

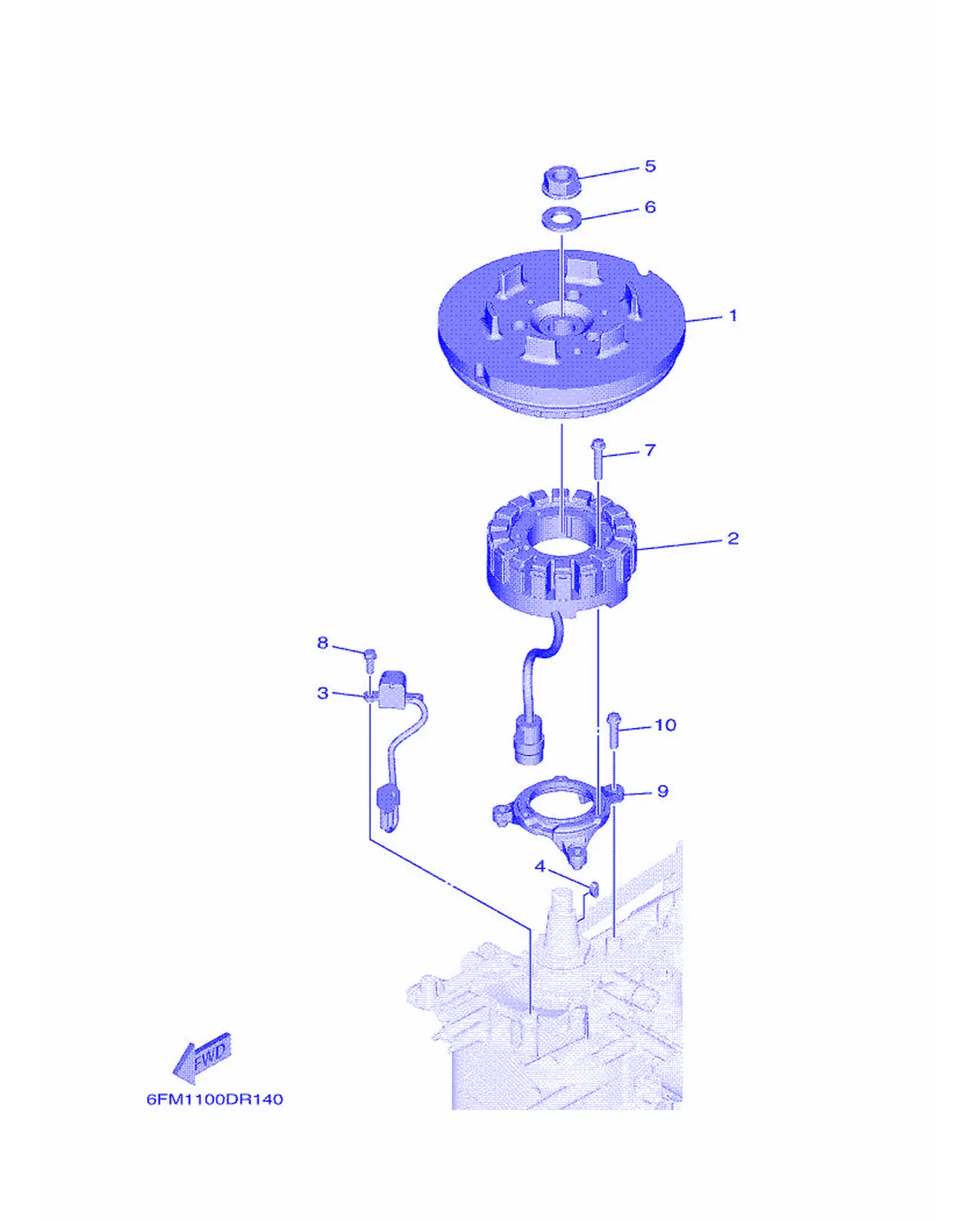

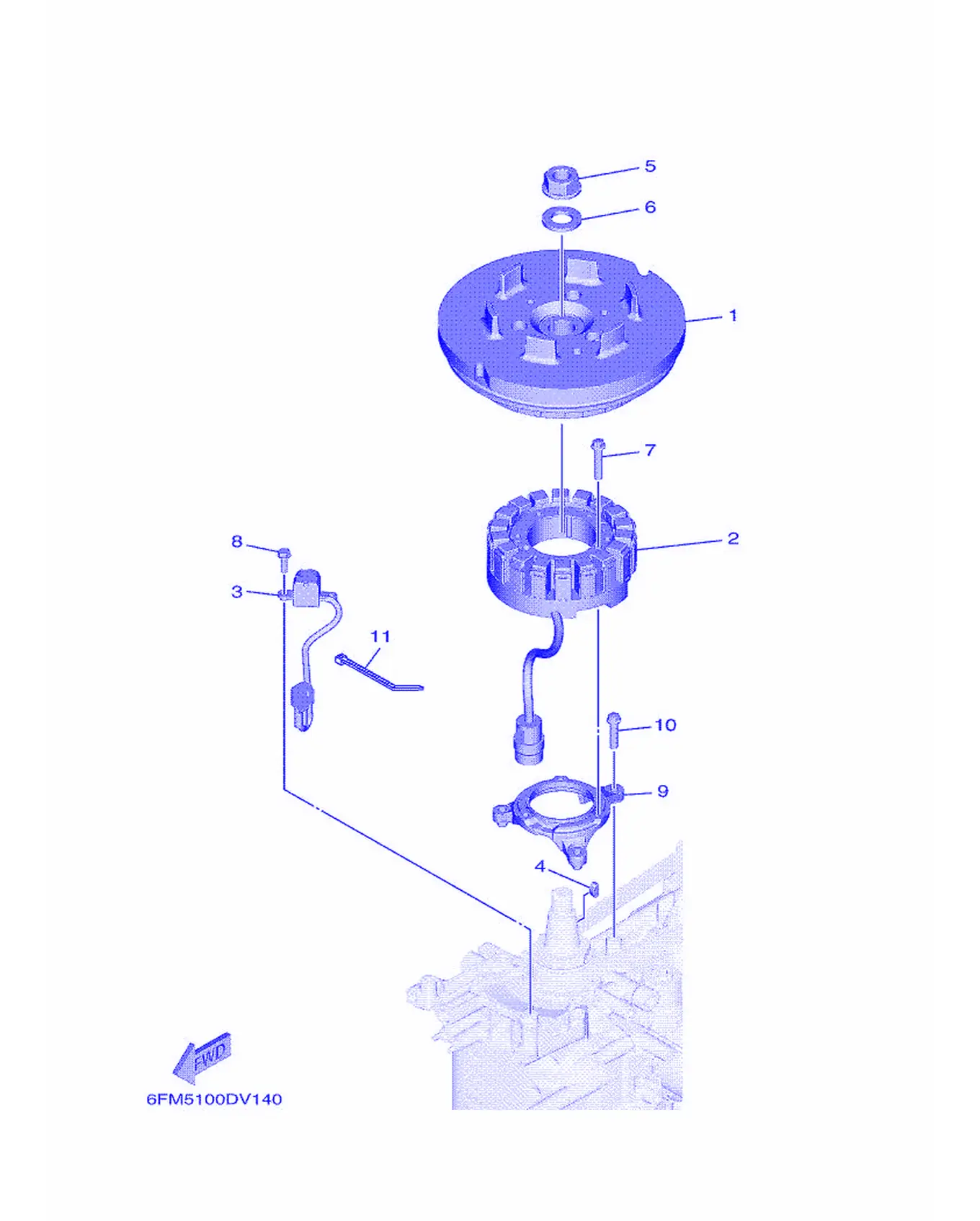

Рис. 21 — Генератор 10 дет.
Рис. 22 — T25LWTC периодически заменяемые детали 14 дет.

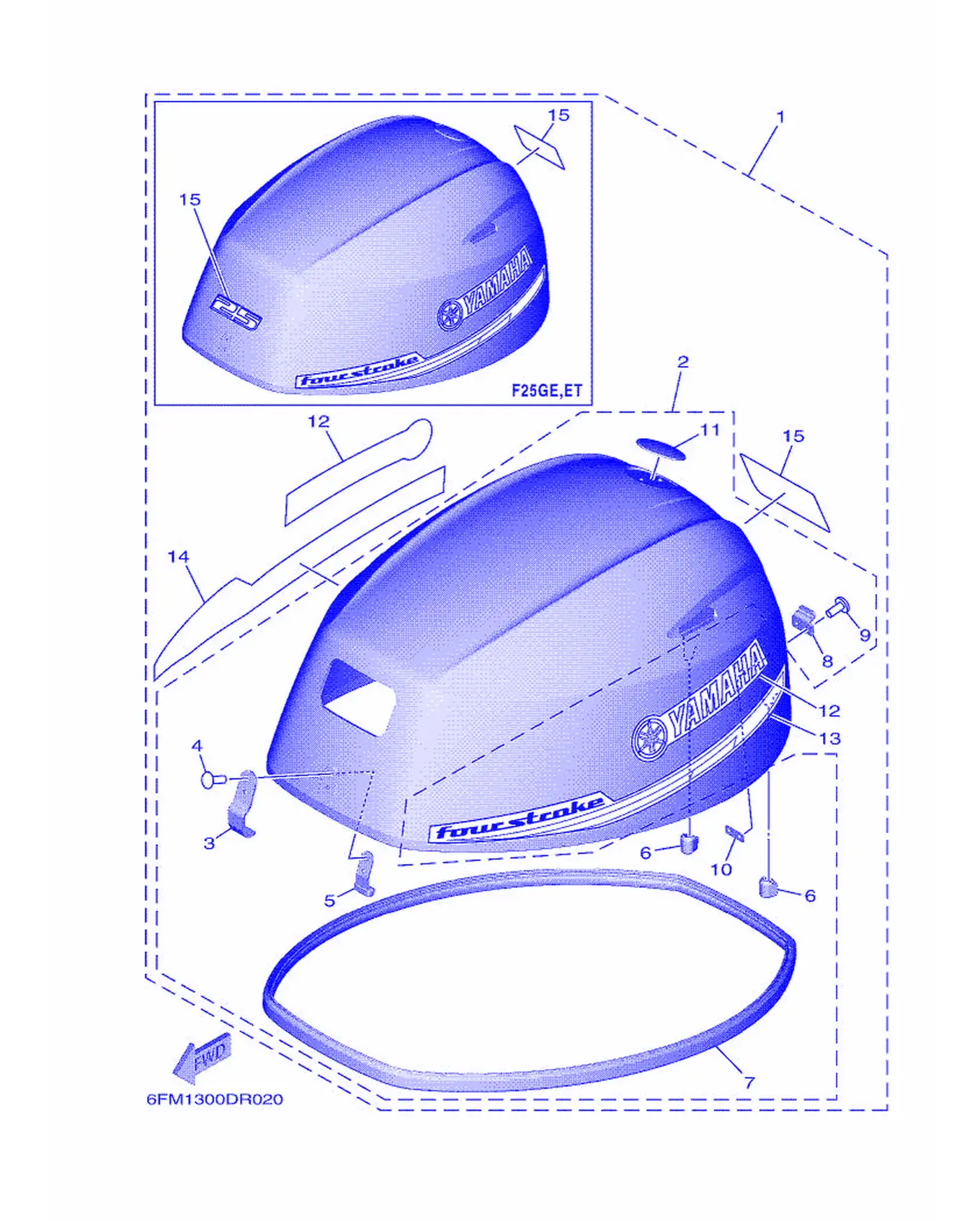

Рис. 23 — Верхний кожух T25LWTC 15 дет.

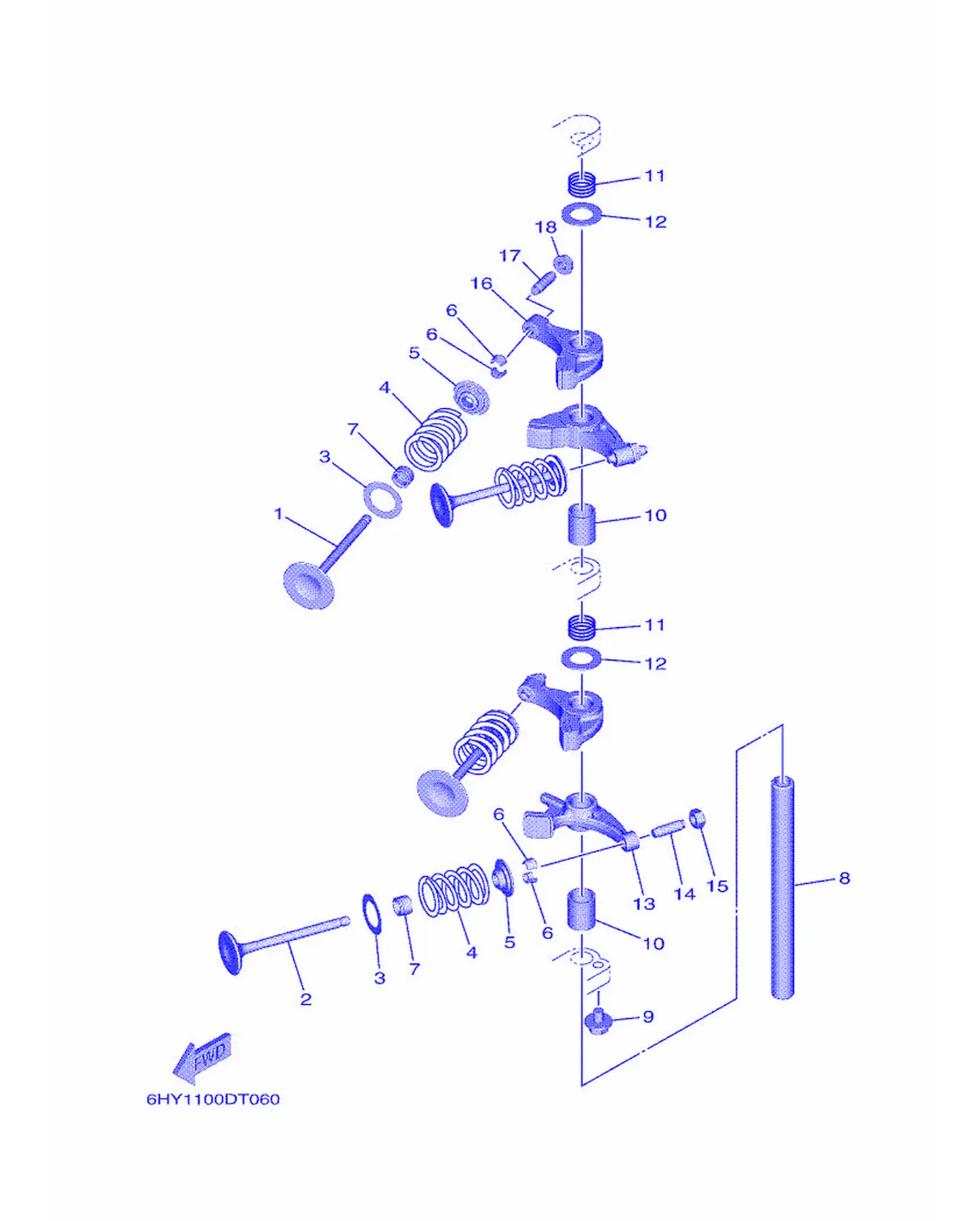

Рис. 24 — Клапан T25LWTC 18 дет.

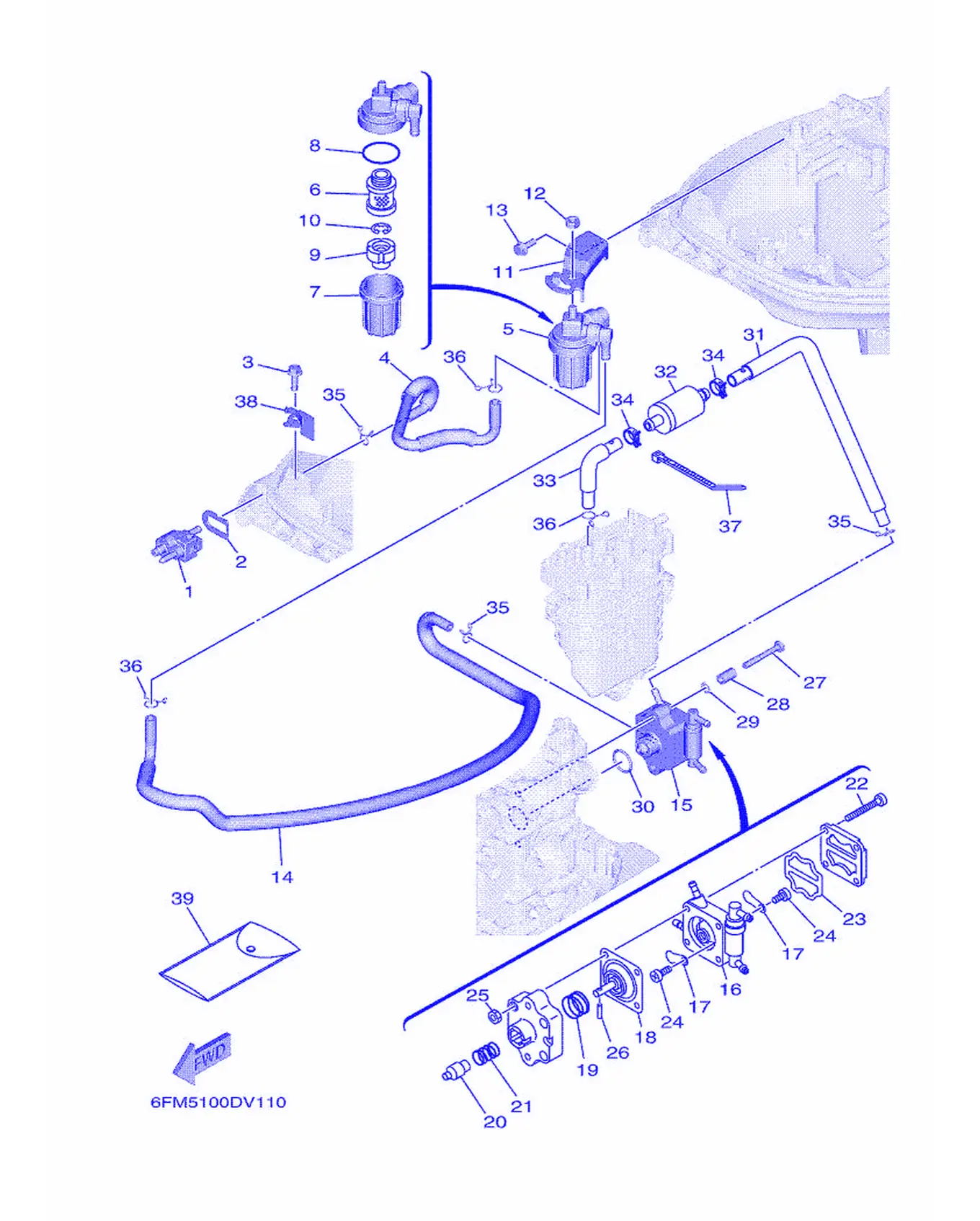

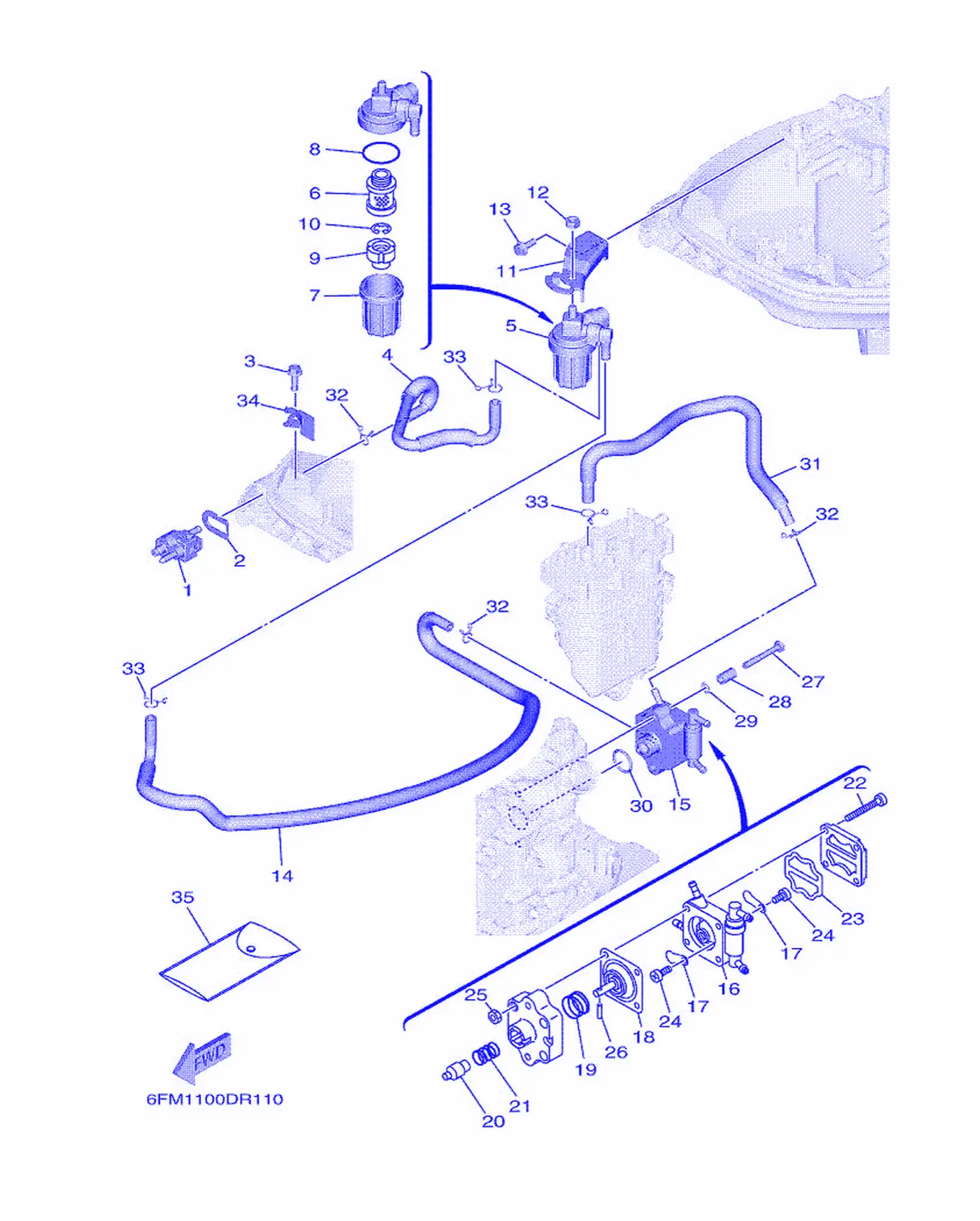

Рис. 25 — T25LWTC топливная система 1 35 дет.

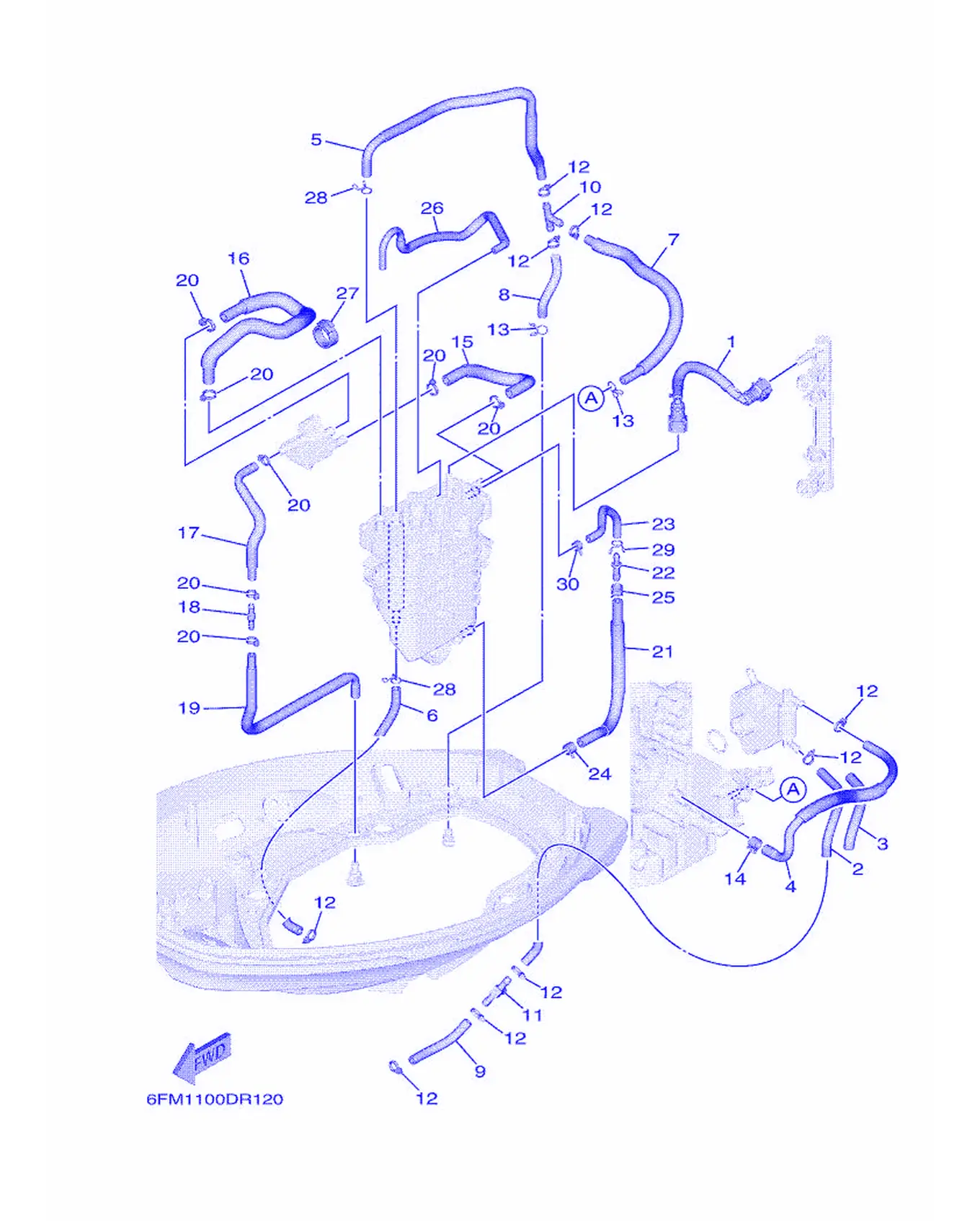

Рис. 26 — Т25ЛВТС топливная система 2 Т25ЛВТС топливная система 2 30 дет.

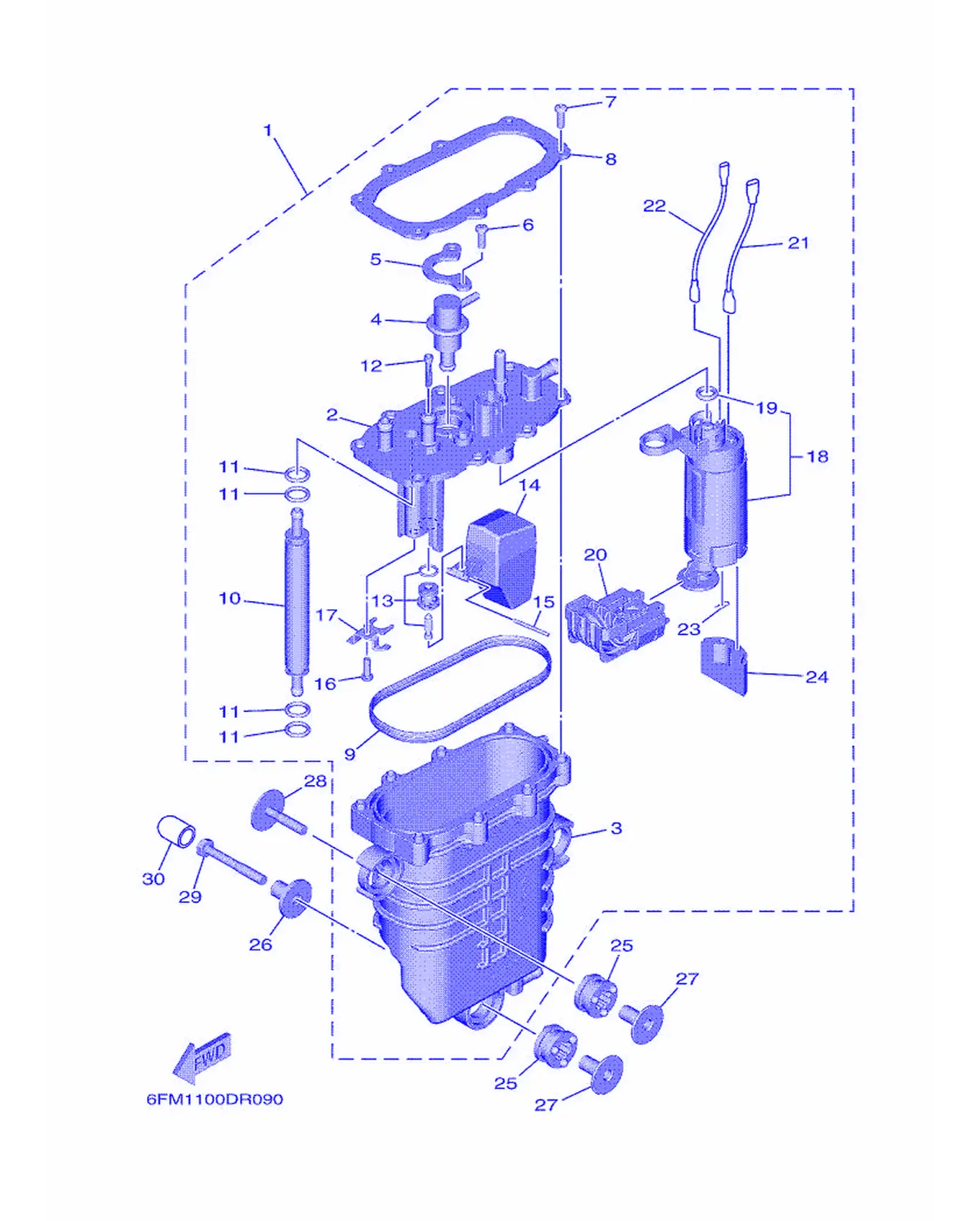

Рис. 27 — Топливный насос высокого давления T25LWTC 30 дет.
Рис. 28 — Топливный бак T25LWTC 16 дет.

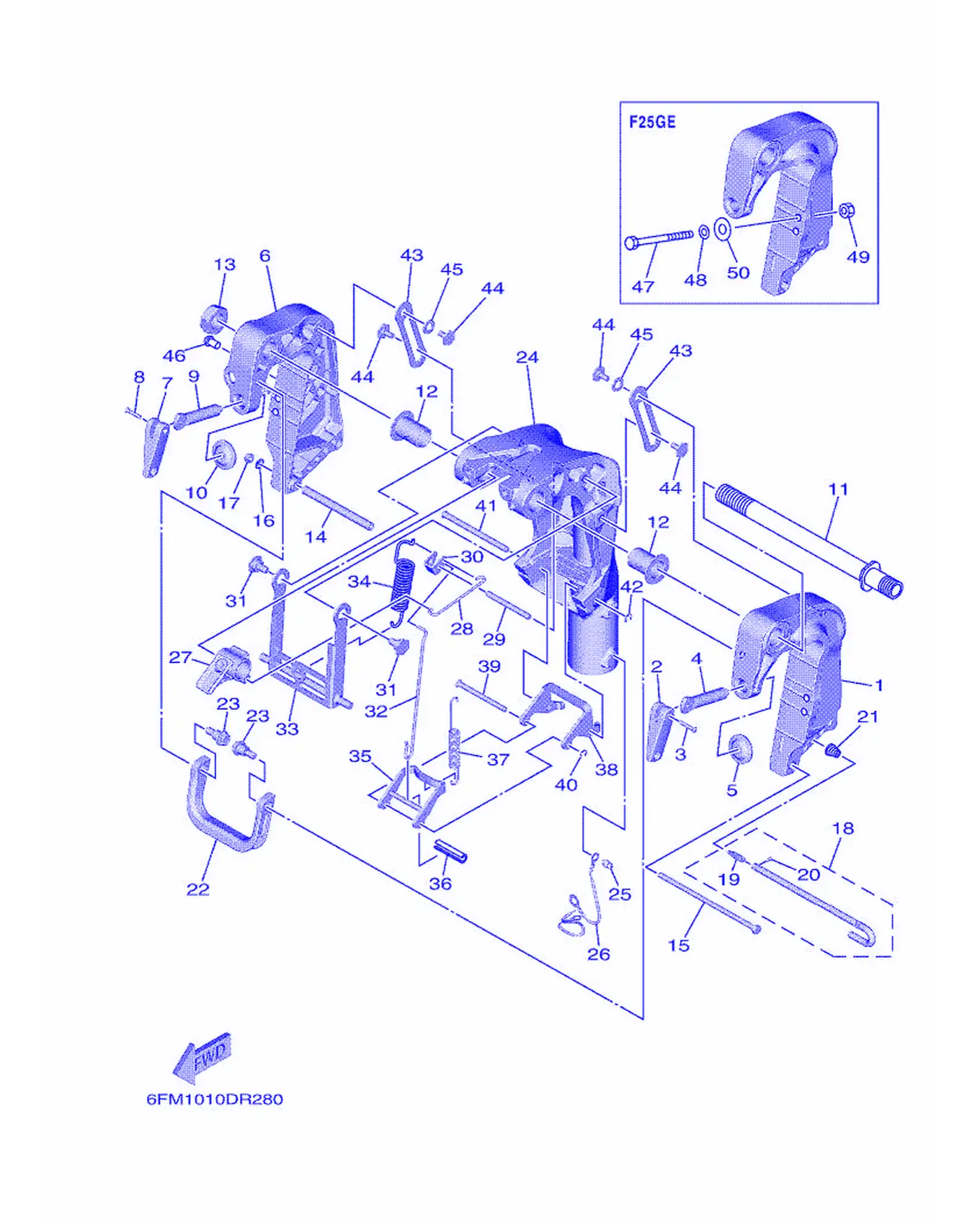

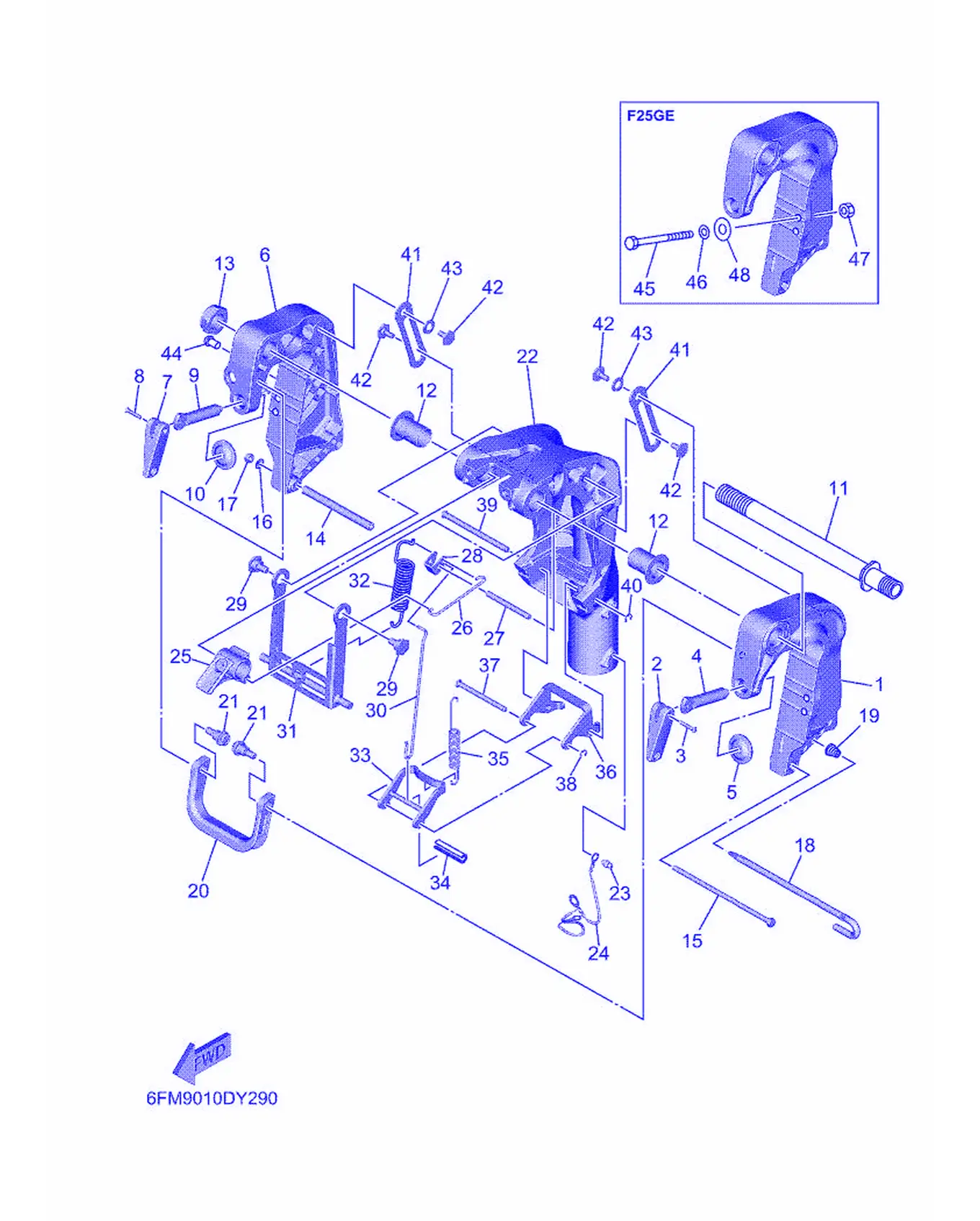

Рис. 29 — Кронштейн 1 46 дет.

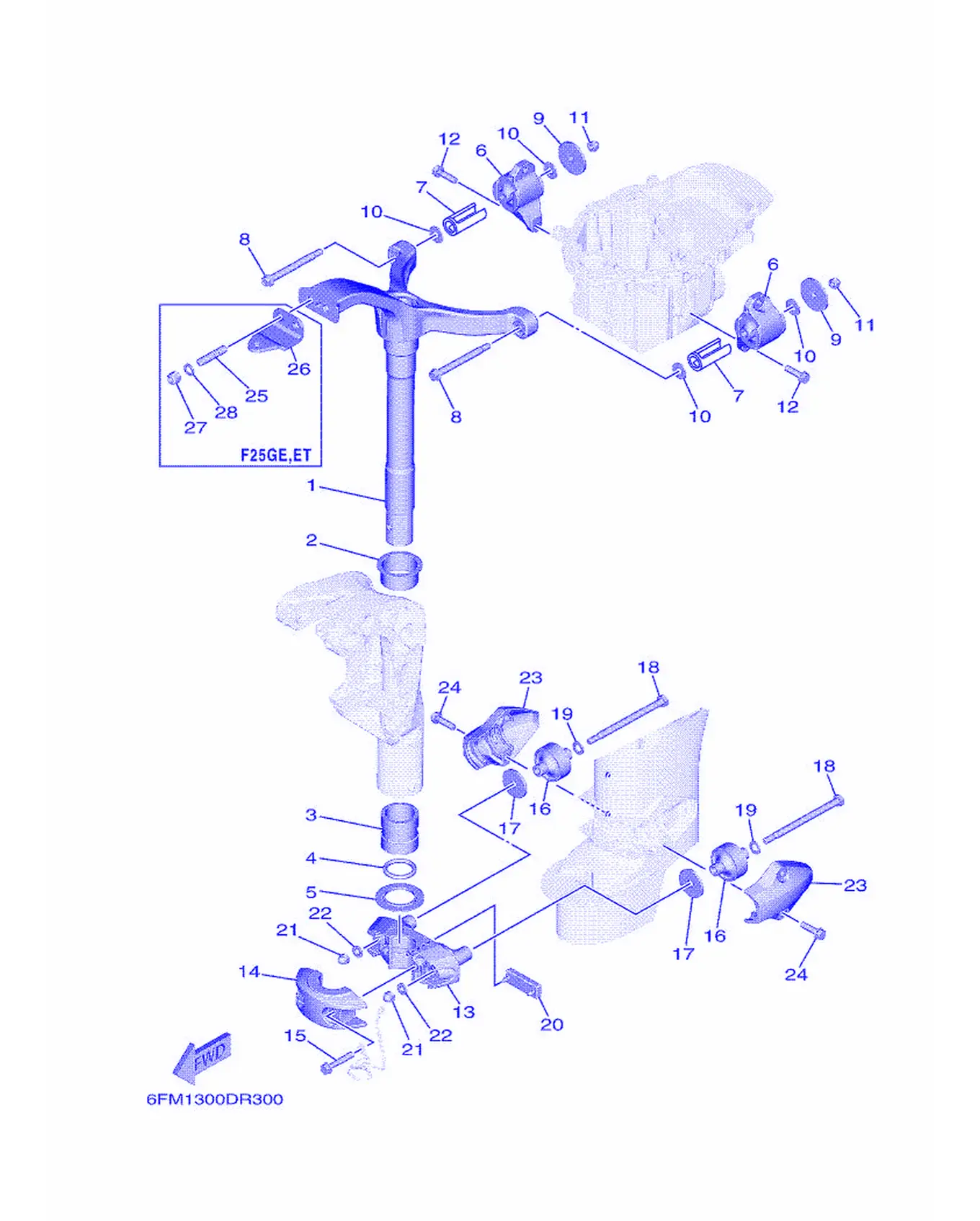

Рис. 30 — Кронштейн 4 24 дет.

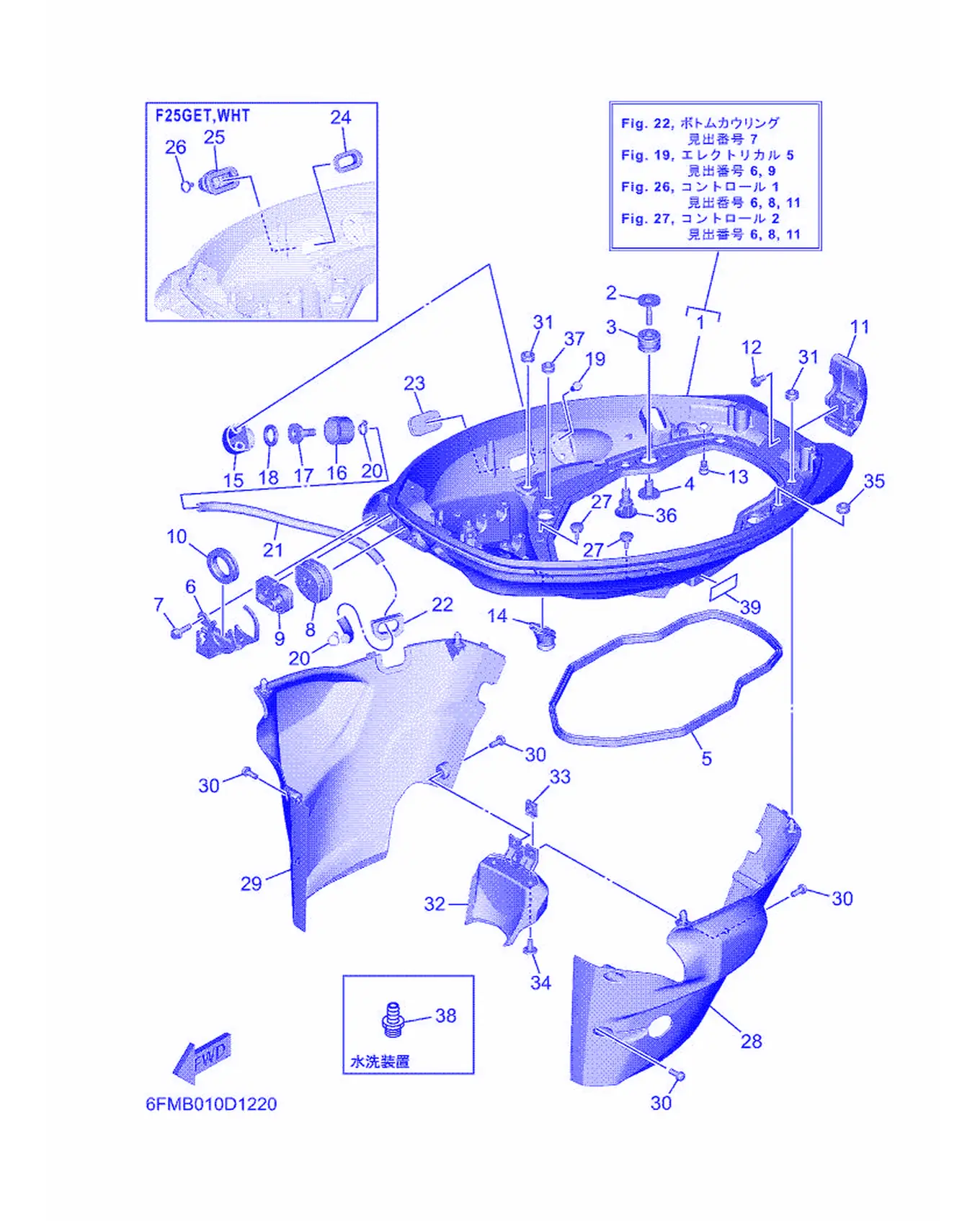

Рис. 31 — Нижний кожух T25LWTC 36 дет.

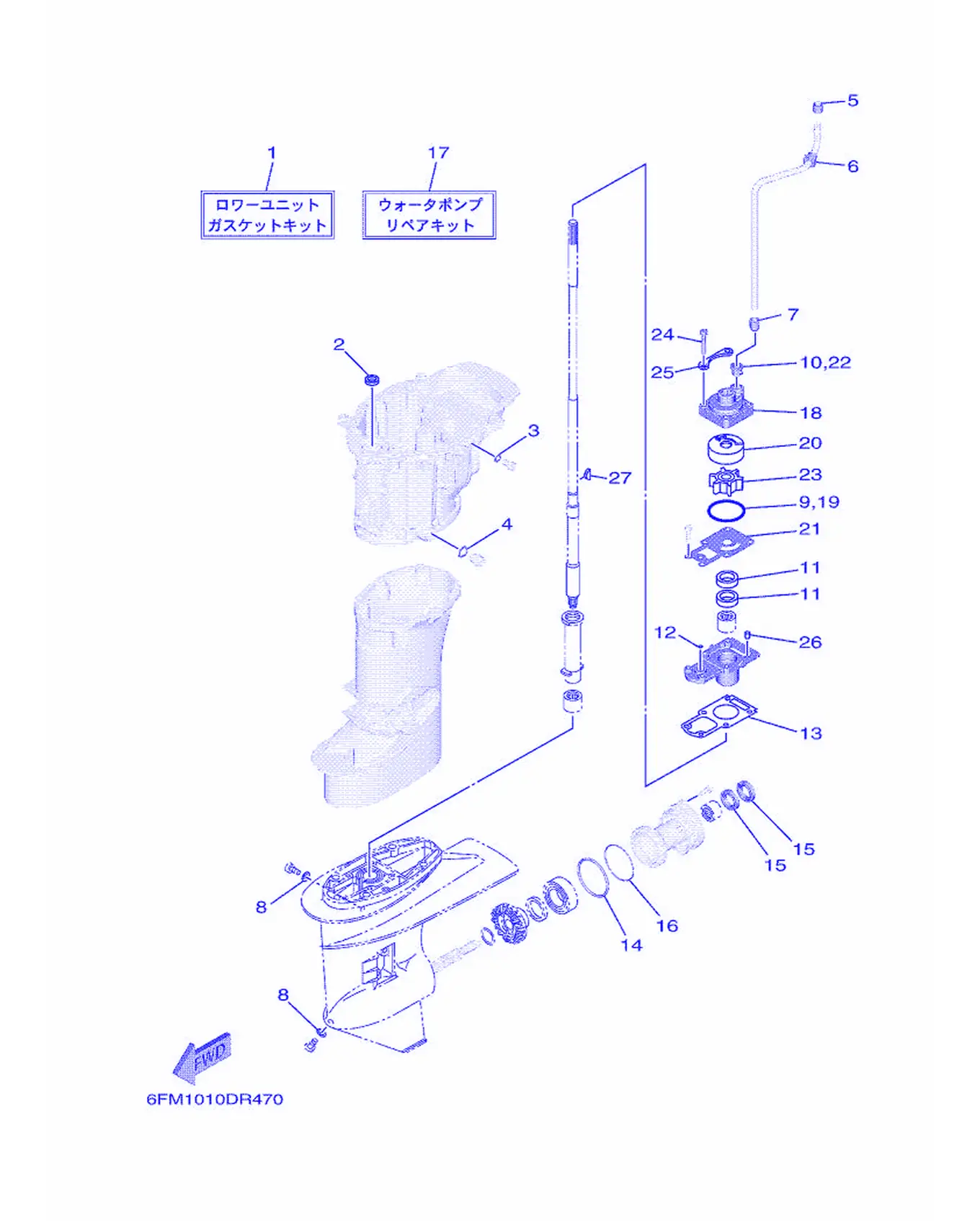

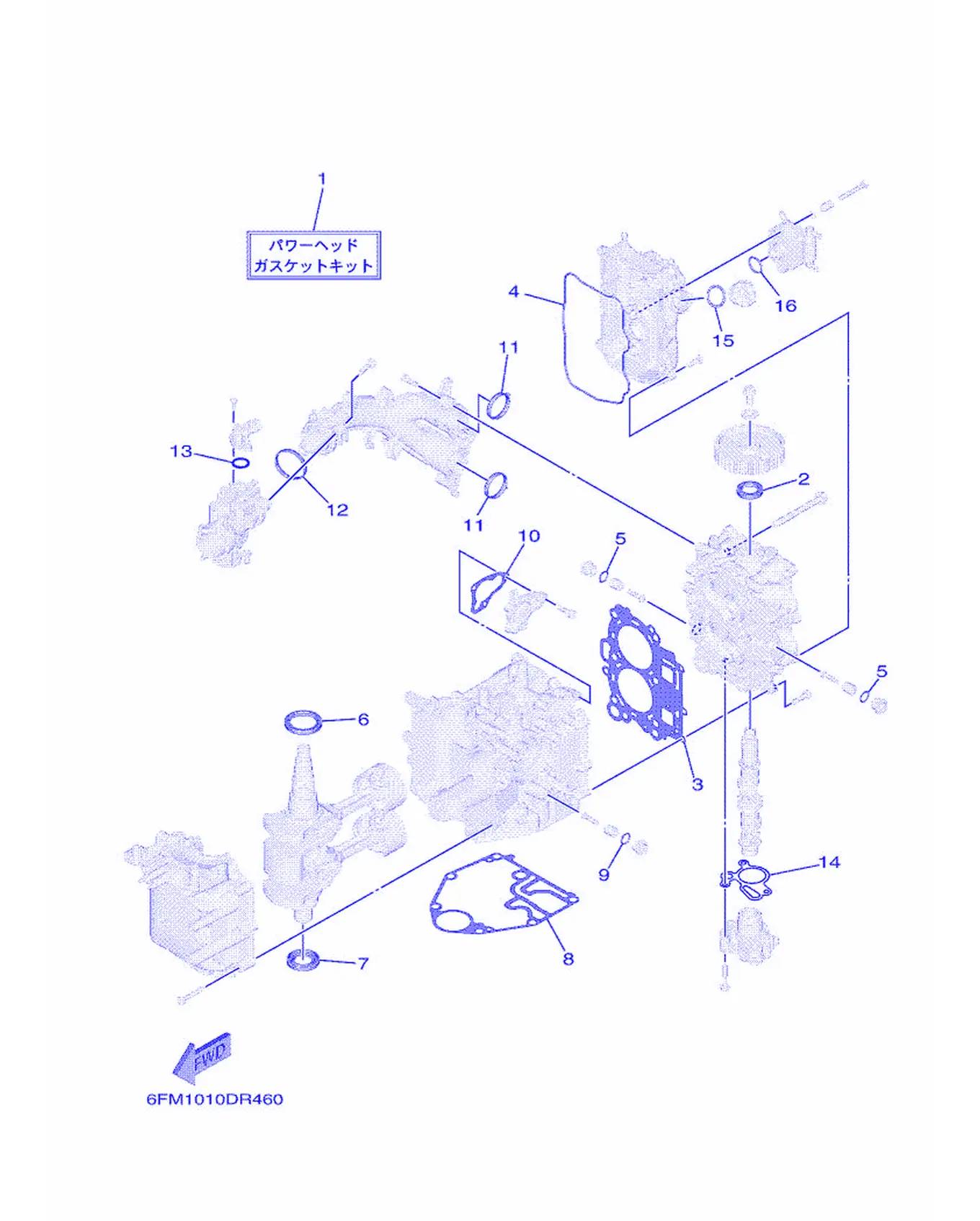

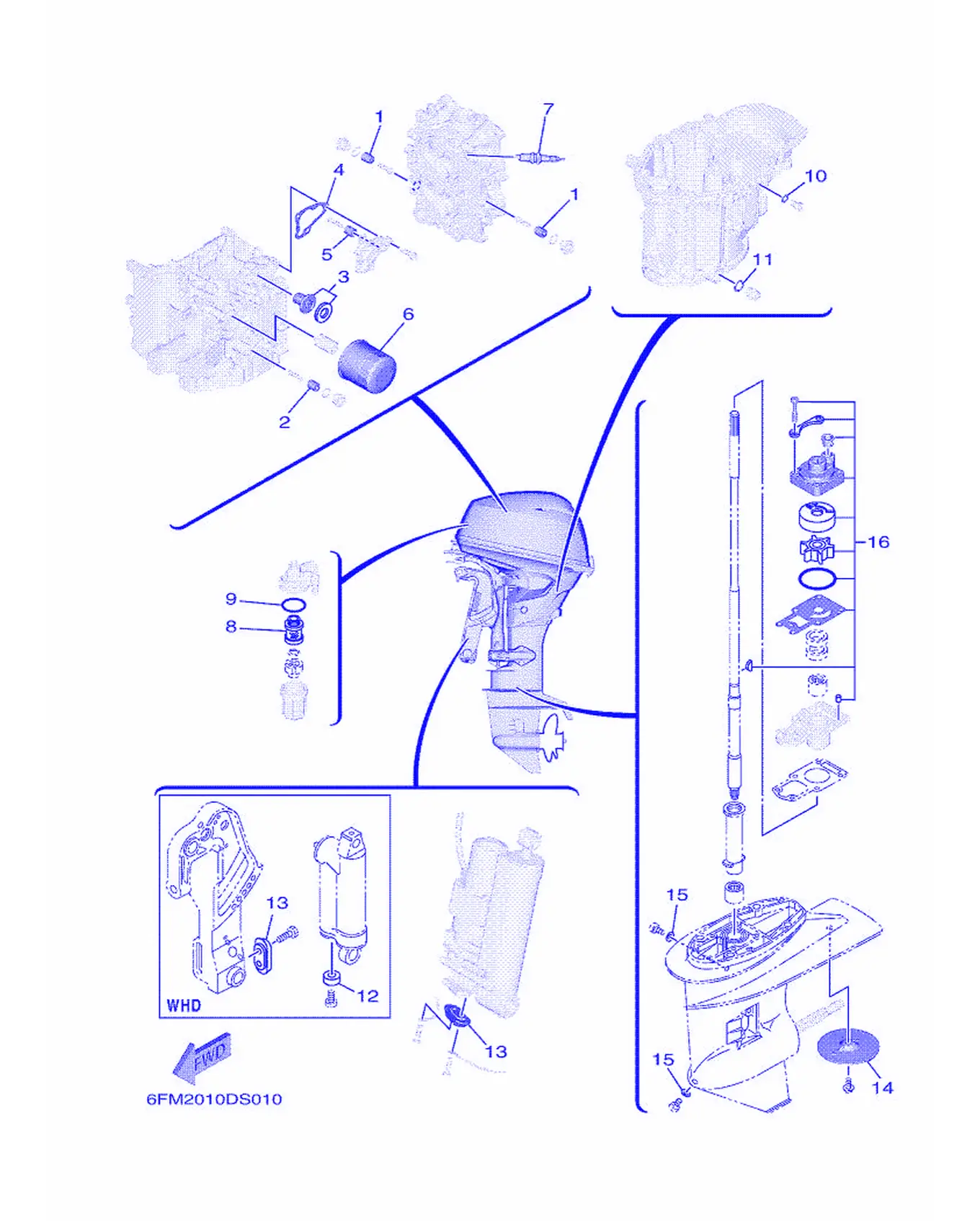

Рис. 32 — T25LWTC ремкомплект 1 16 дет.
Рис. 33 — Ремкомплект 2 27 дет.

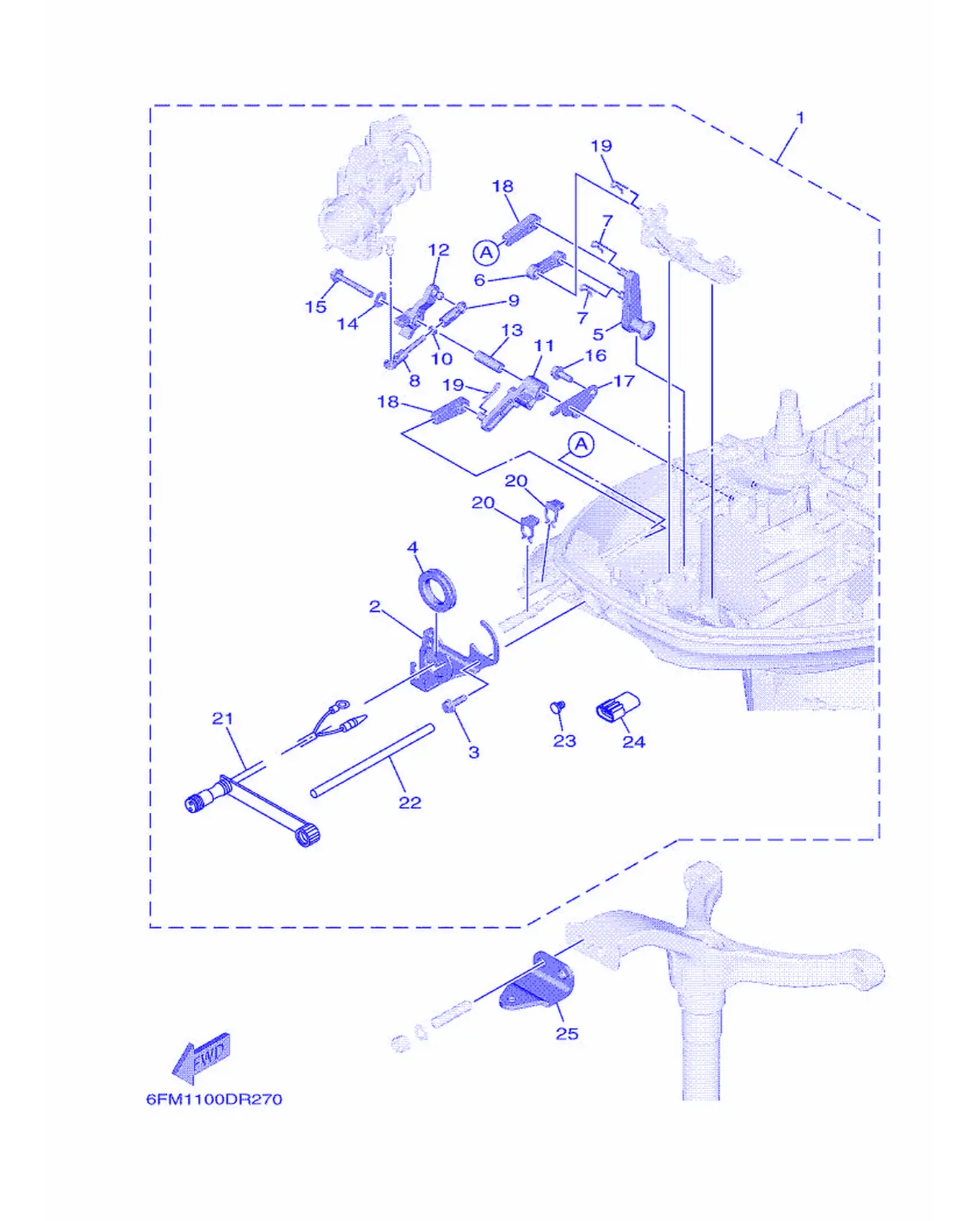

Рис. 34 — Пульт дистанционного управления T25LWTC 25 дет.

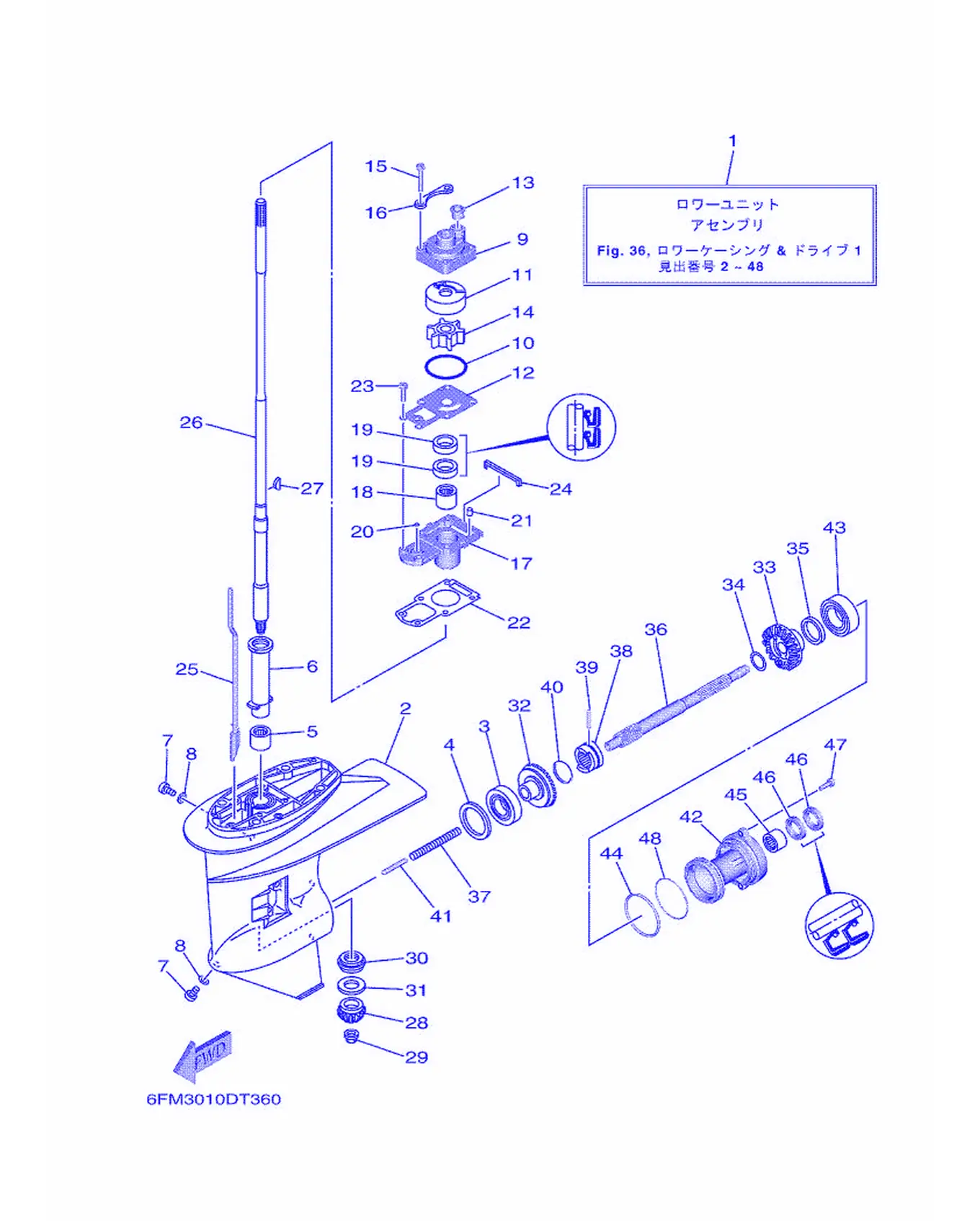

Рис. 35 — Нижний корпус и привод 1 56 дет.

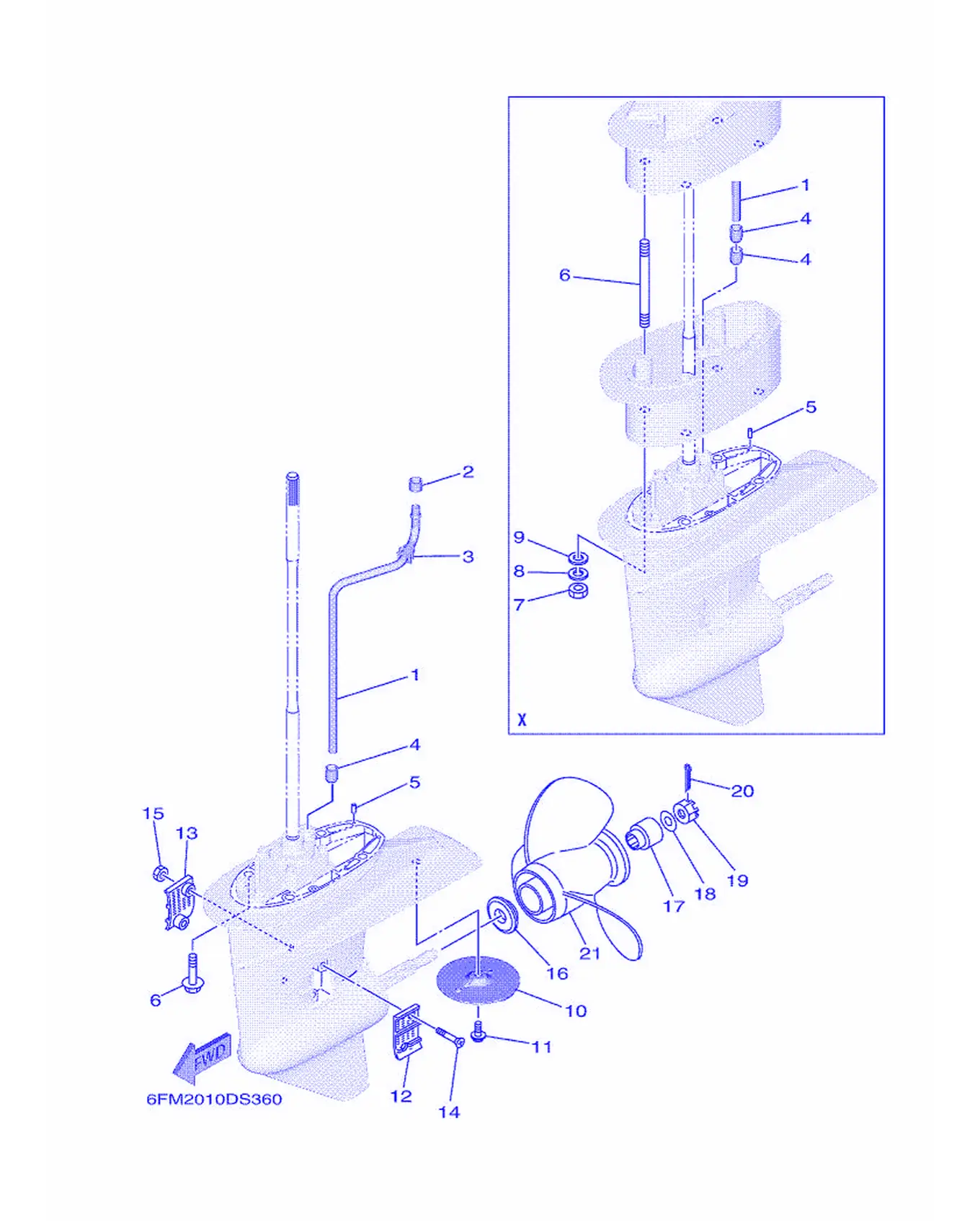

Рис. 36 — Нижний корпус и привод 2 26 дет.
Рис. 37 — Корпус верхней части 16 дет.
Рис. 38 — Впускная система 1 Впуск 1 10 дет.
Рис. 39 — впускная система 2 впуск 2 27 дет.
Рис. 40 — Электрическая система 1 Электрическая 1 17 дет.
Рис. 41 — Электрическая система 2 20 дет.
Рис. 42 — Электрическая система 3 Электрическая 3 9 дет.
Рис. 43 — Электрическая система, рис. 4 11 дет.
Рис. 44 — Электрическая система 5 18 дет.
Рис. 45 — Электрическая система 6 Электрическая 6 5 дет.
Рис. 46 — поддон картера 16 дет.
Рис. 47 — Масляный насос 19 дет.
Рис. 48 — Коленчатый вал и поршень 16 дет.
Рис. 49 — Система управления 1 14 дет.
Рис. 50 — Цилиндр и картер 1 23 дет.
Рис. 51 — Цилиндр и картер 2 23 дет.
Рис. 52 — стартер 30 дет.
Рис. 53 — стартер 22 дет.
Рис. 54 — Рулевая система 49 дет.
Рис. 55 — Рулевая направляющая 9 дет.
Рис. 56 — Фрикционные детали рулевого управления 1 19 дет.
Рис. 57 — Генератор 11 дет.
Рис. 58 — Периодически заменяемые детали 14 дет.
Рис. 59 — Верхний кожух 15 дет.
Рис. 60 — Клапан 18 дет.
Рис. 61 — Топливная система 1 39 дет.
Рис. 62 — Топливная система 2 29 дет.
Рис. 63 — Топливный насос высокого давления 29 дет.
Рис. 64 — Топливный бак 16 дет.
Рис. 65 — Кронштейн 1 44 дет.

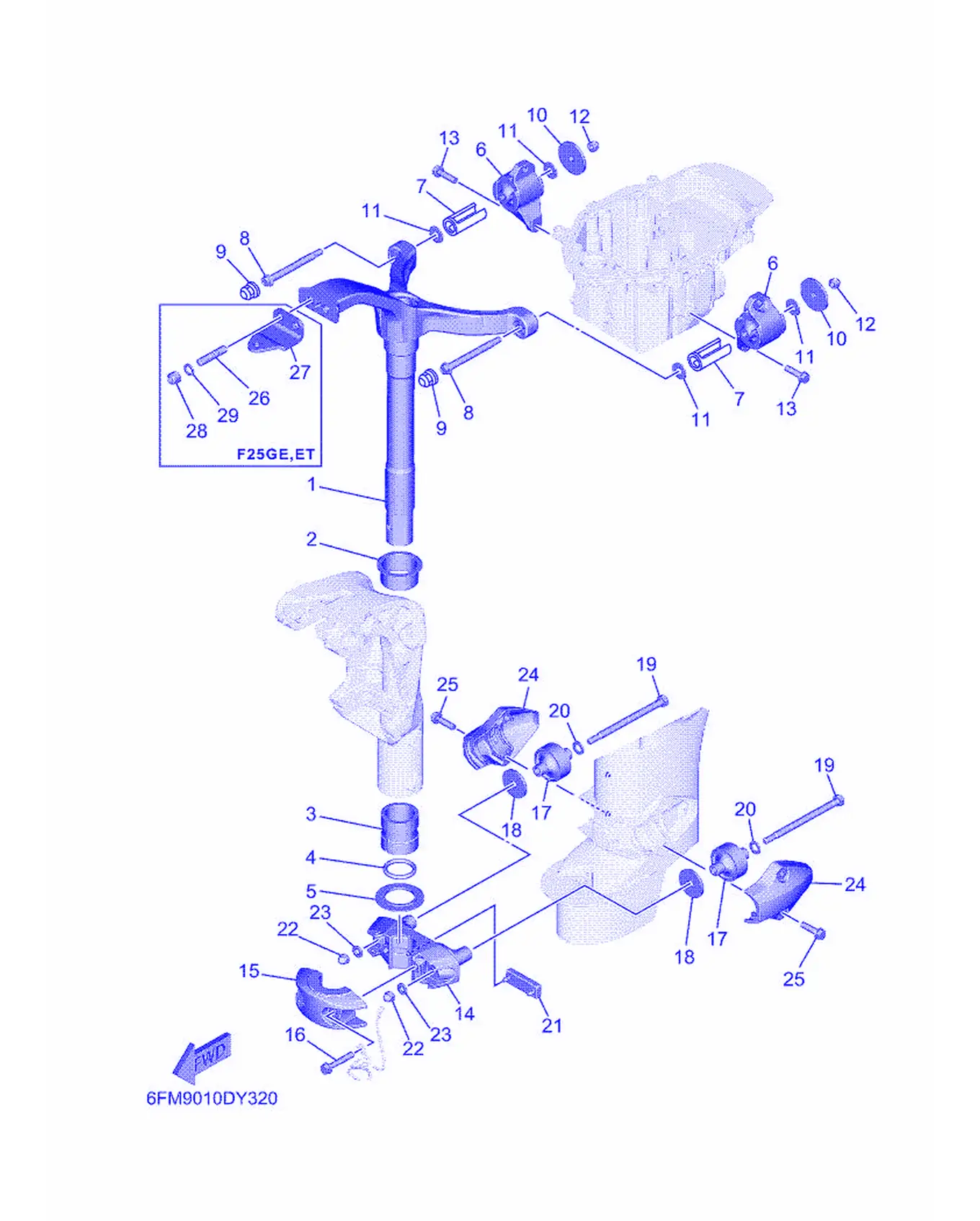

Рис. 66 — Кронштейн 4 25 дет.
Рис. 67 — нижний кожух 36 дет.
Рис. 68 — Ремкомплект 1 16 дет.
Рис. 69 — Ремкомплект 2 27 дет.
Рис. 70 — Пульт дистанционного управления 25 дет.
Рис. 71 — Нижний кожух и привод 1 56 дет.
Рис. 72 — Нижний кожух и привод 2 27 дет.
