Yamaha F250D f250detx — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F250D. 59 схем.

Рис. 1 — ДЕК 1 (одиночный) 18 дет.
Рис. 2 — ДЕК 2 (кроме одиночного) 21 дет.

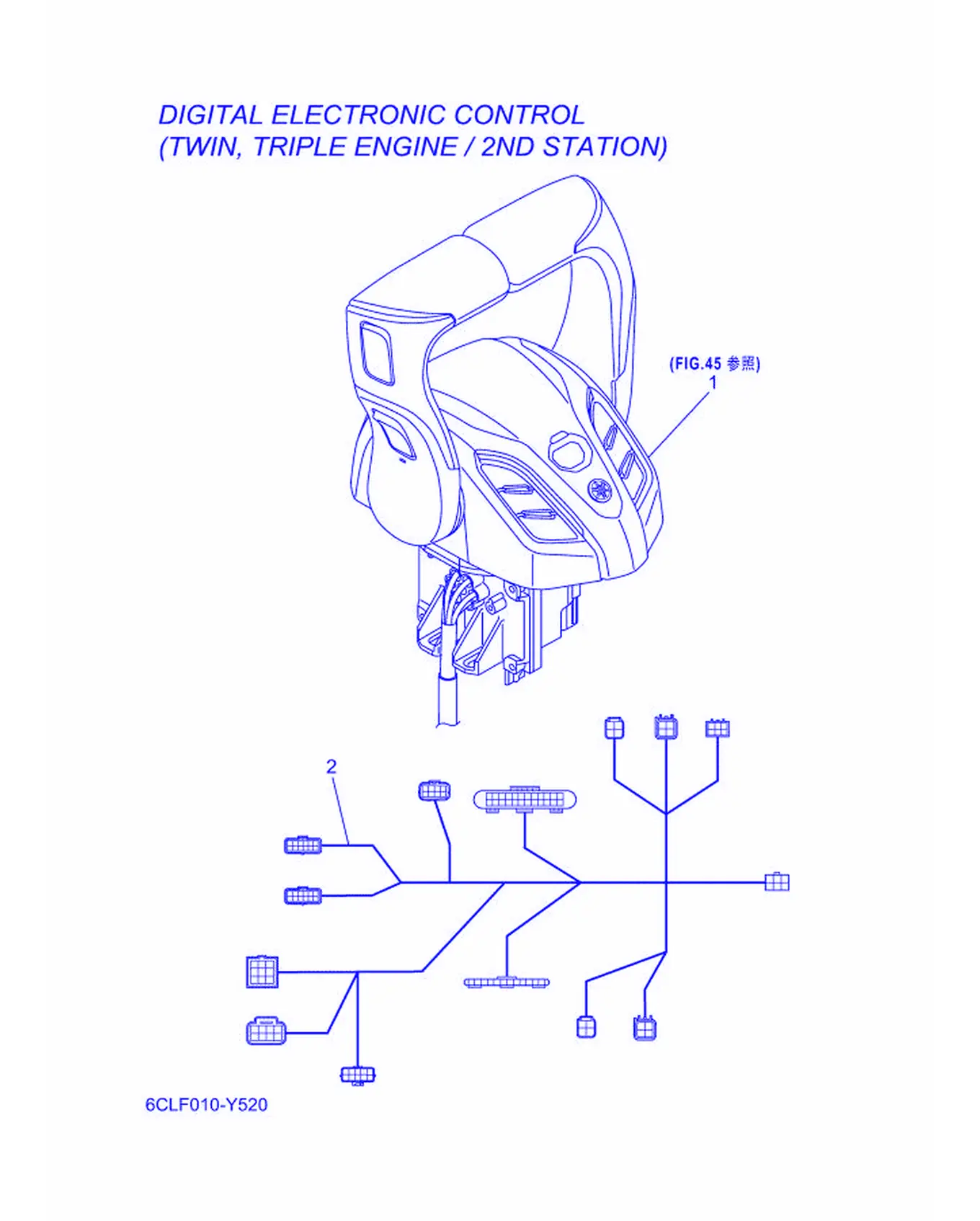

Рис. 3 — ДЕК 3 (одиночный_главная станция) 11 дет.

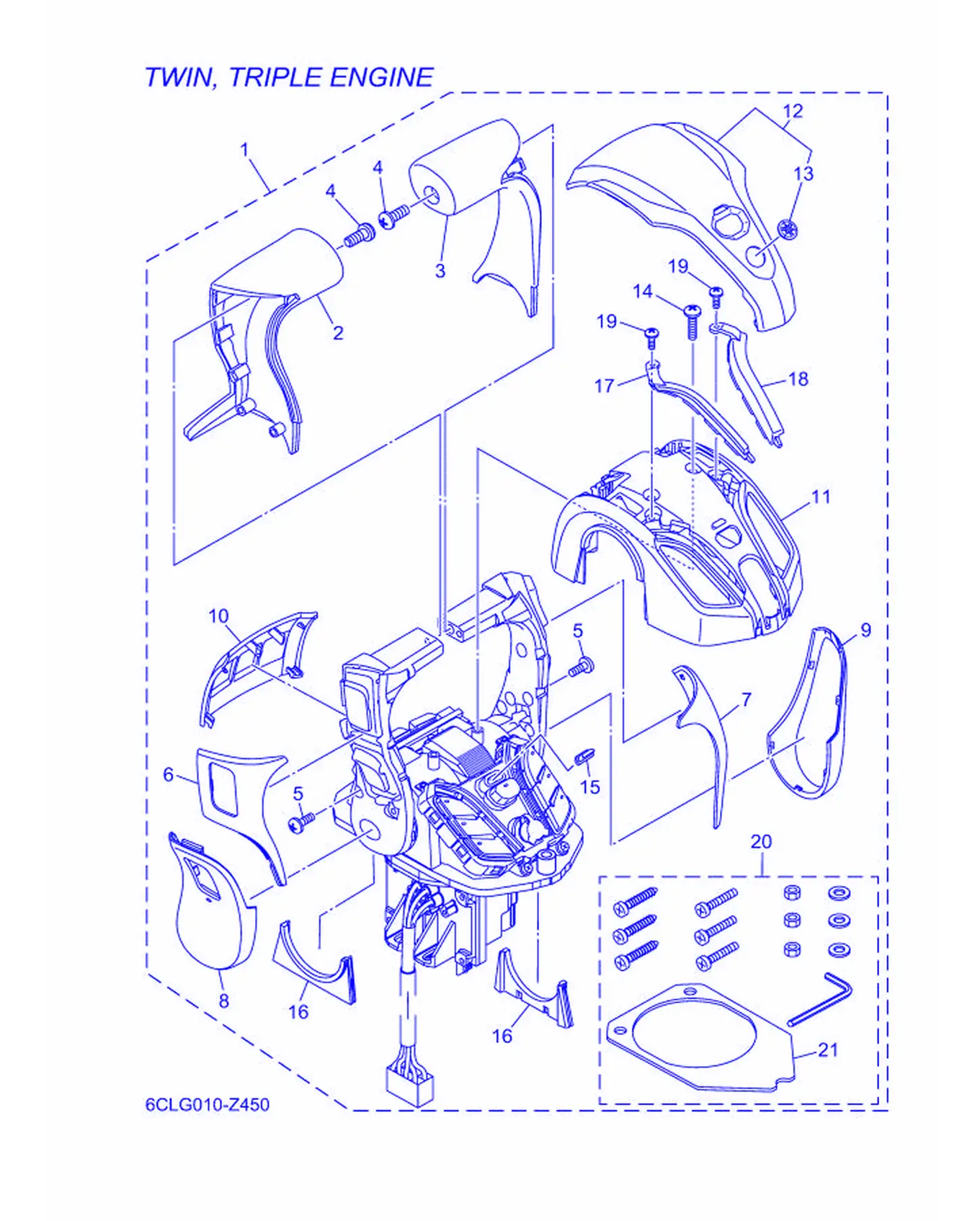

Рис. 4 — ДЕК 4 (два двигателя_главный пост управления) 11 дет.

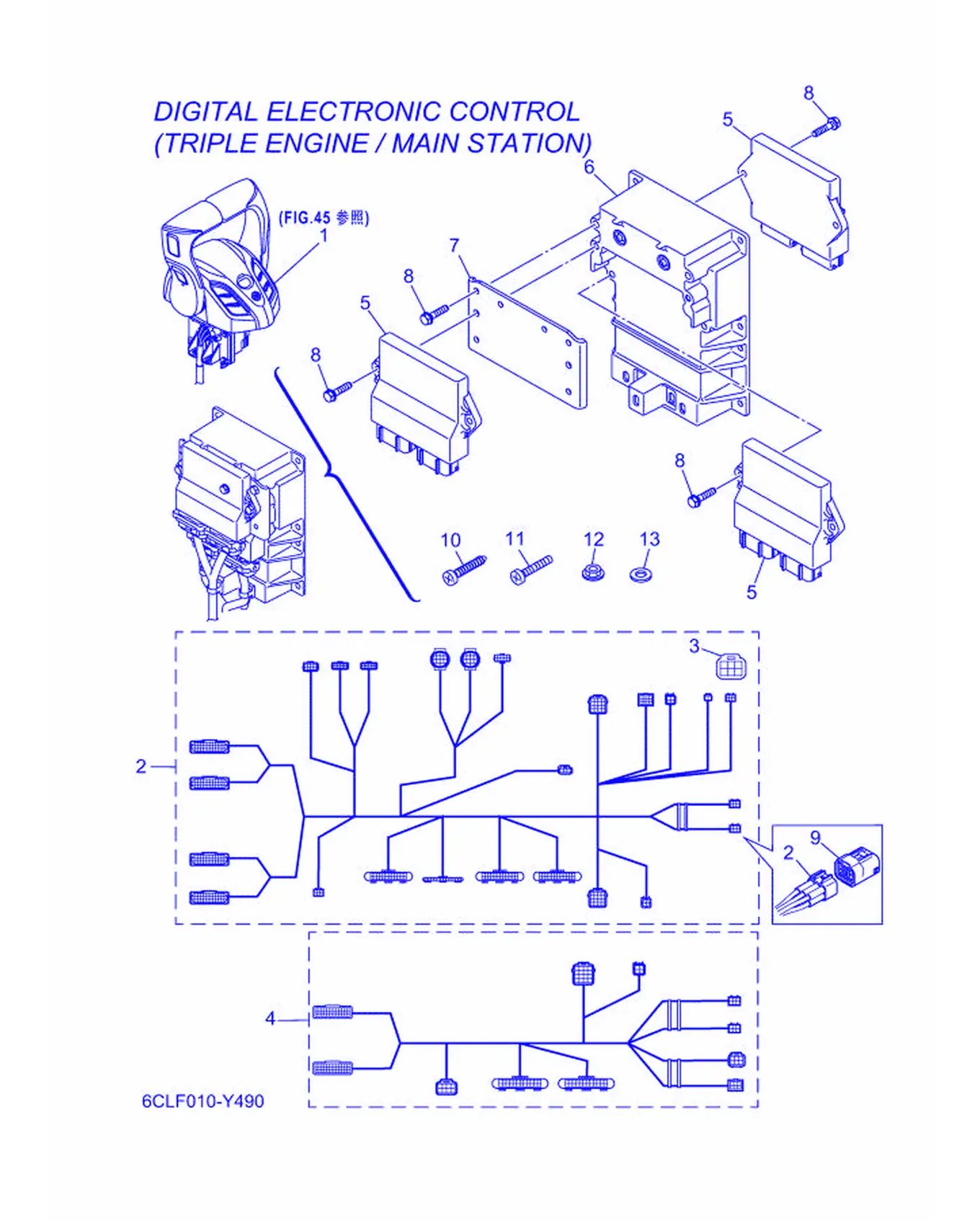

Рис. 5 — DEC 5 (три двигателя_главный пост управления) 13 дет.
Рис. 6 — ДЕК 6 (одиночный блок_вспомогательный пост управления) 2 дет.
Рис. 7 — ДЕС 7 (кроме одиночного управления_вспомогательный пост управления) 2 дет.

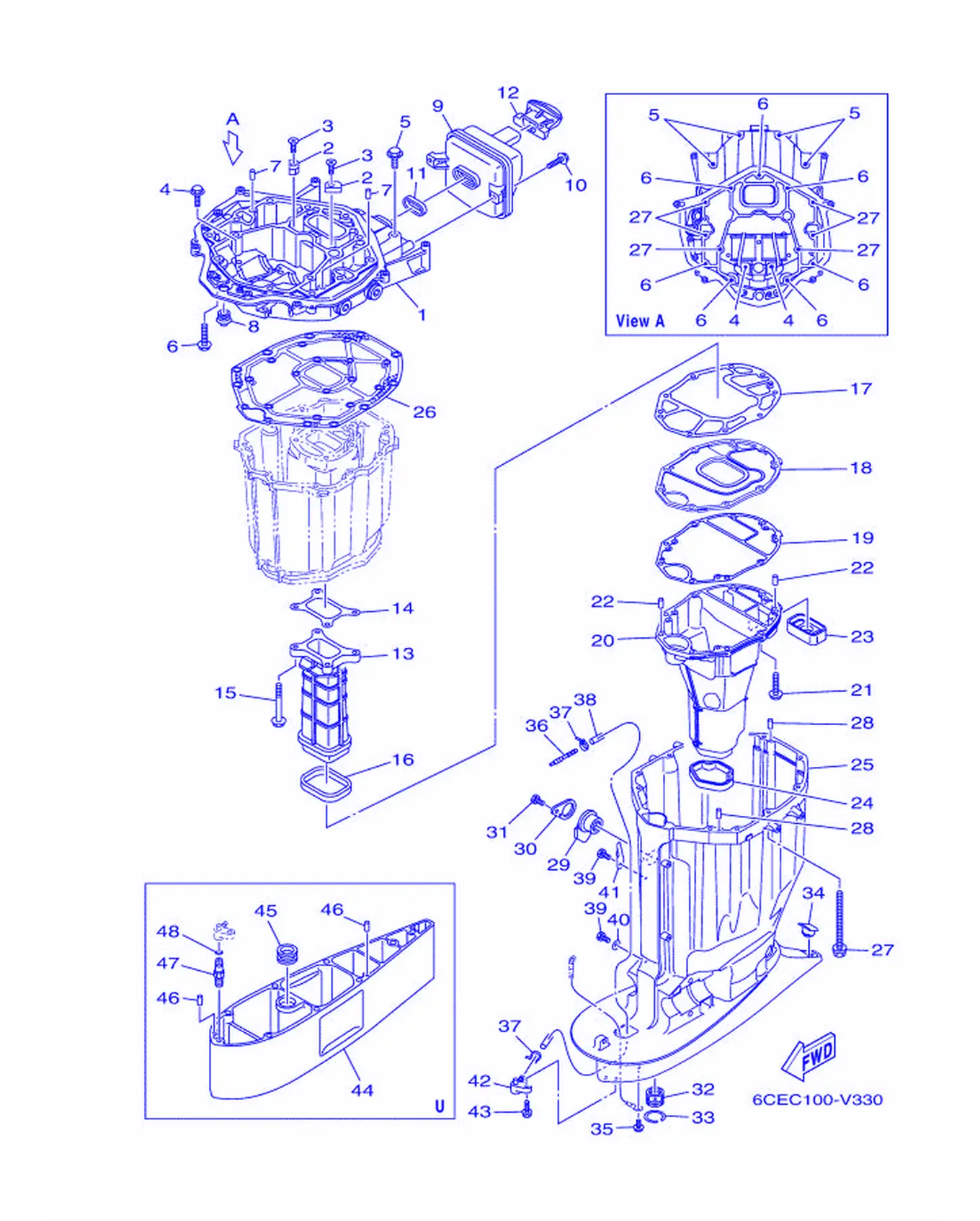

Рис. 8 — Корпус верхней части 48 дет.

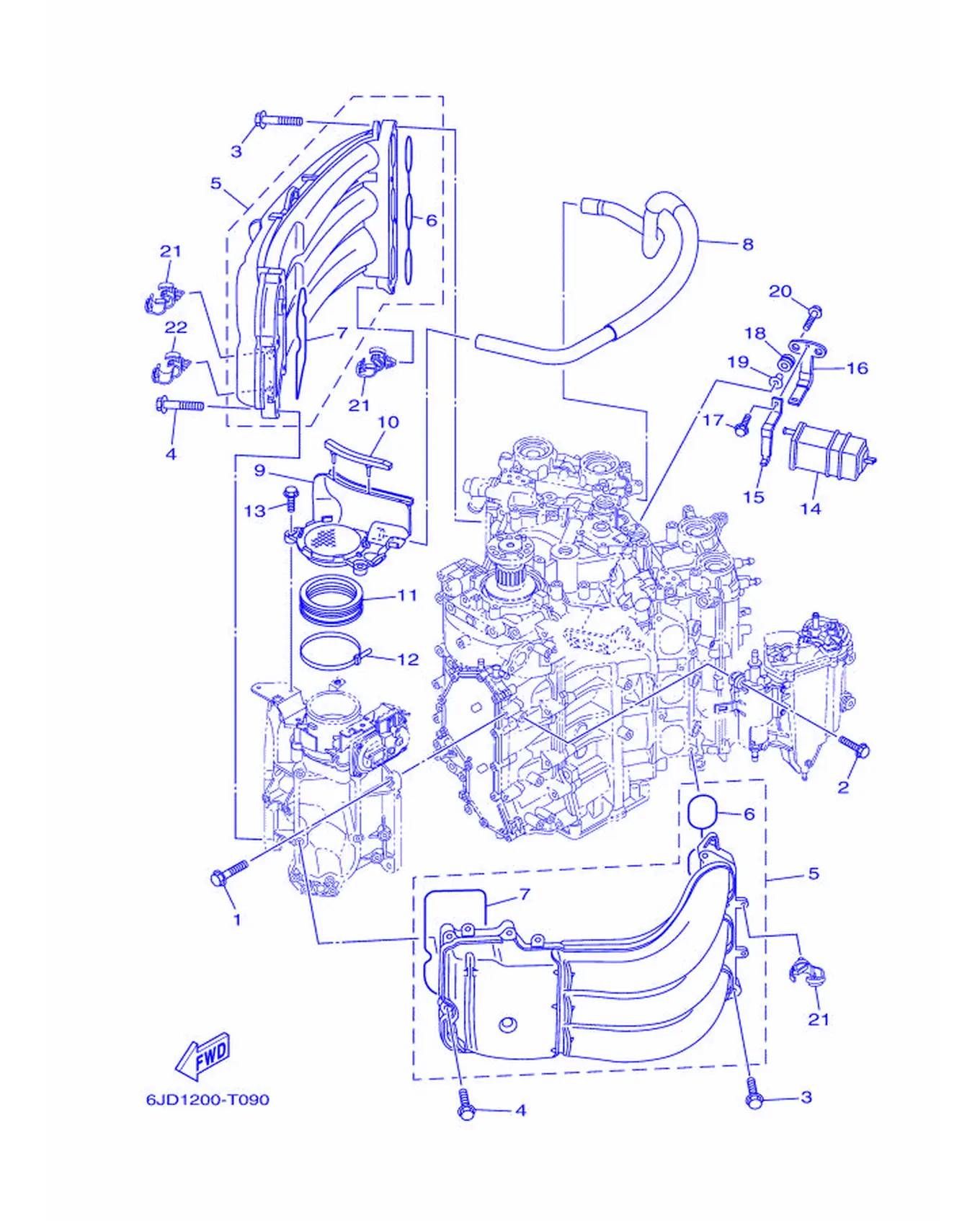

Рис. 9 — Впускная система 1 Впуск 1 22 дет.

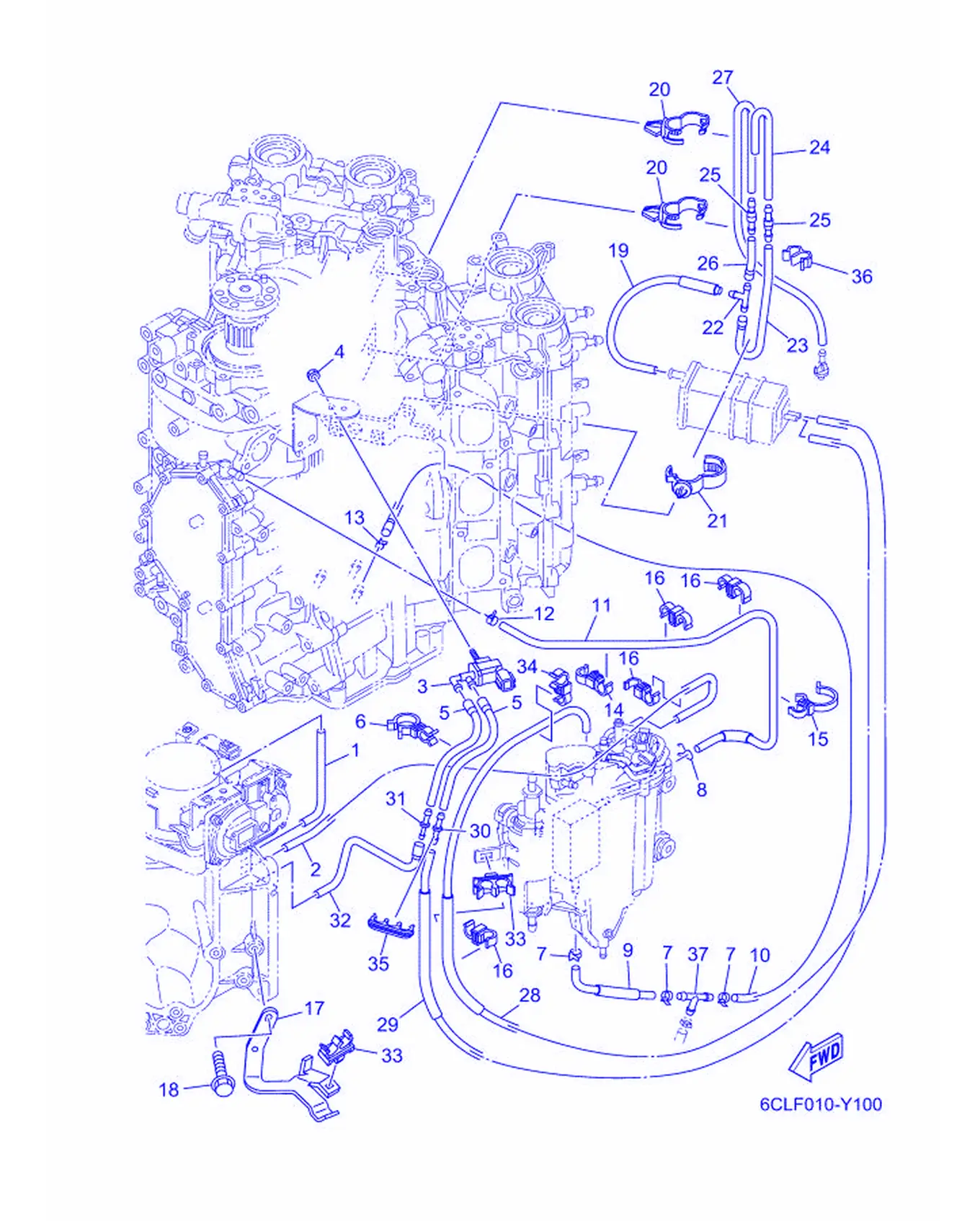

Рис. 10 — впускная система 2 впуск 2 37 дет.

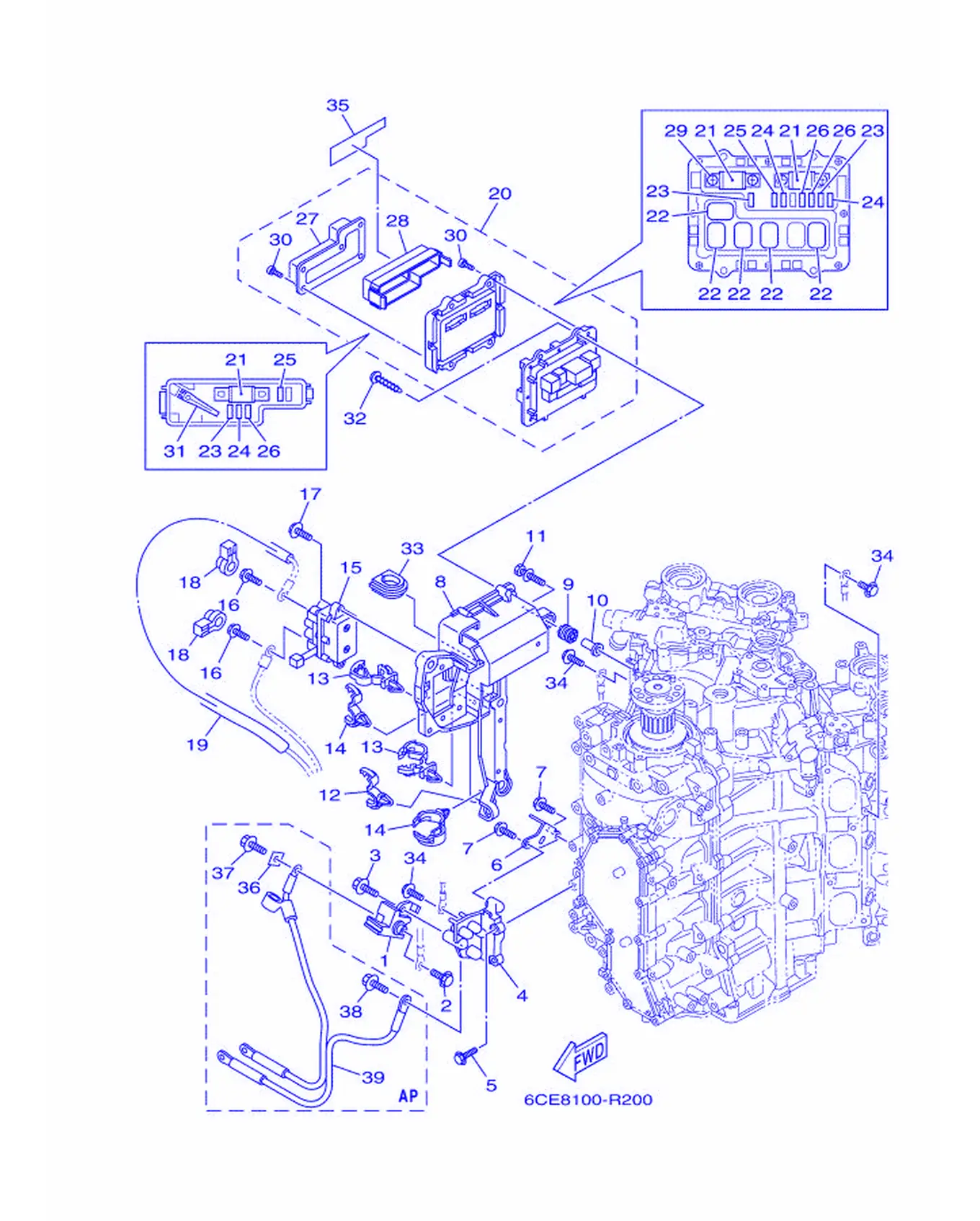

Рис. 11 — Электрическая система 1 Электрическая 1 34 дет.
Рис. 12 — Электрическая система 2 7 дет.
Рис. 13 — Электрическая система 3 Электрическая 3 39 дет.
Рис. 14 — Электрическая система, рис. 4 35 дет.

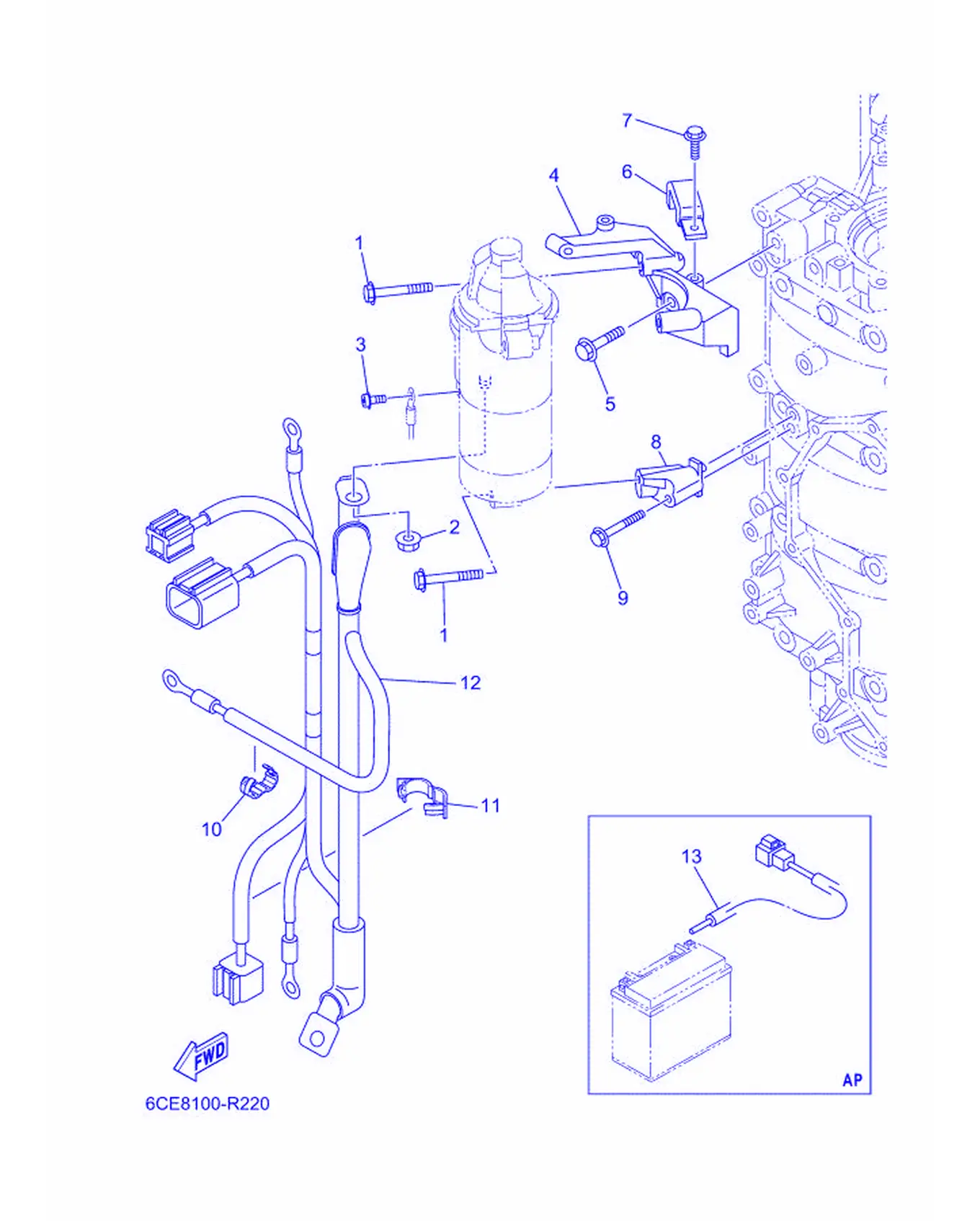

Рис. 15 — Электрическая система 5 13 дет.

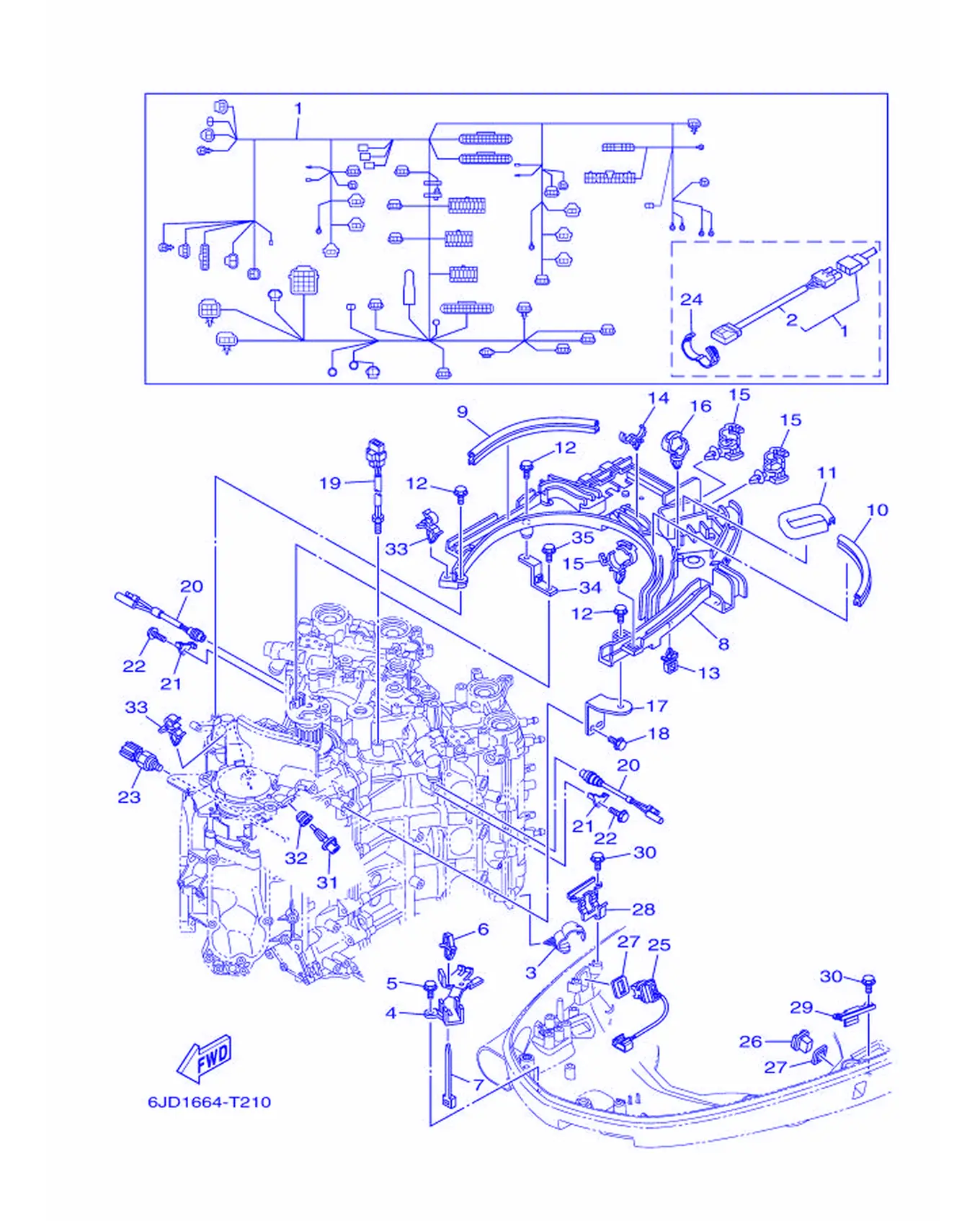

Рис. 16 — Электрическая система · жгут проводов 44 дет.

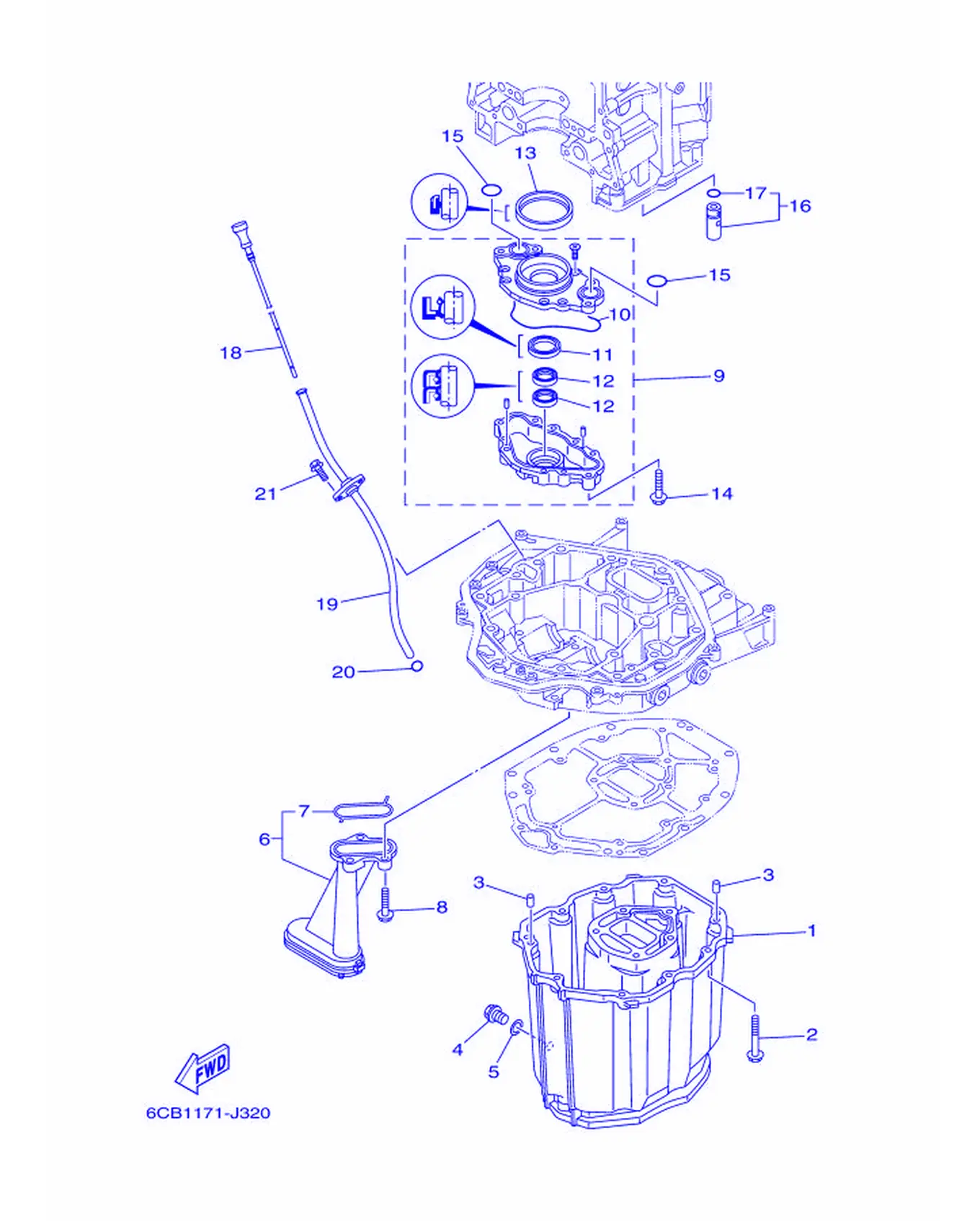

Рис. 17 — поддон картера 21 дет.

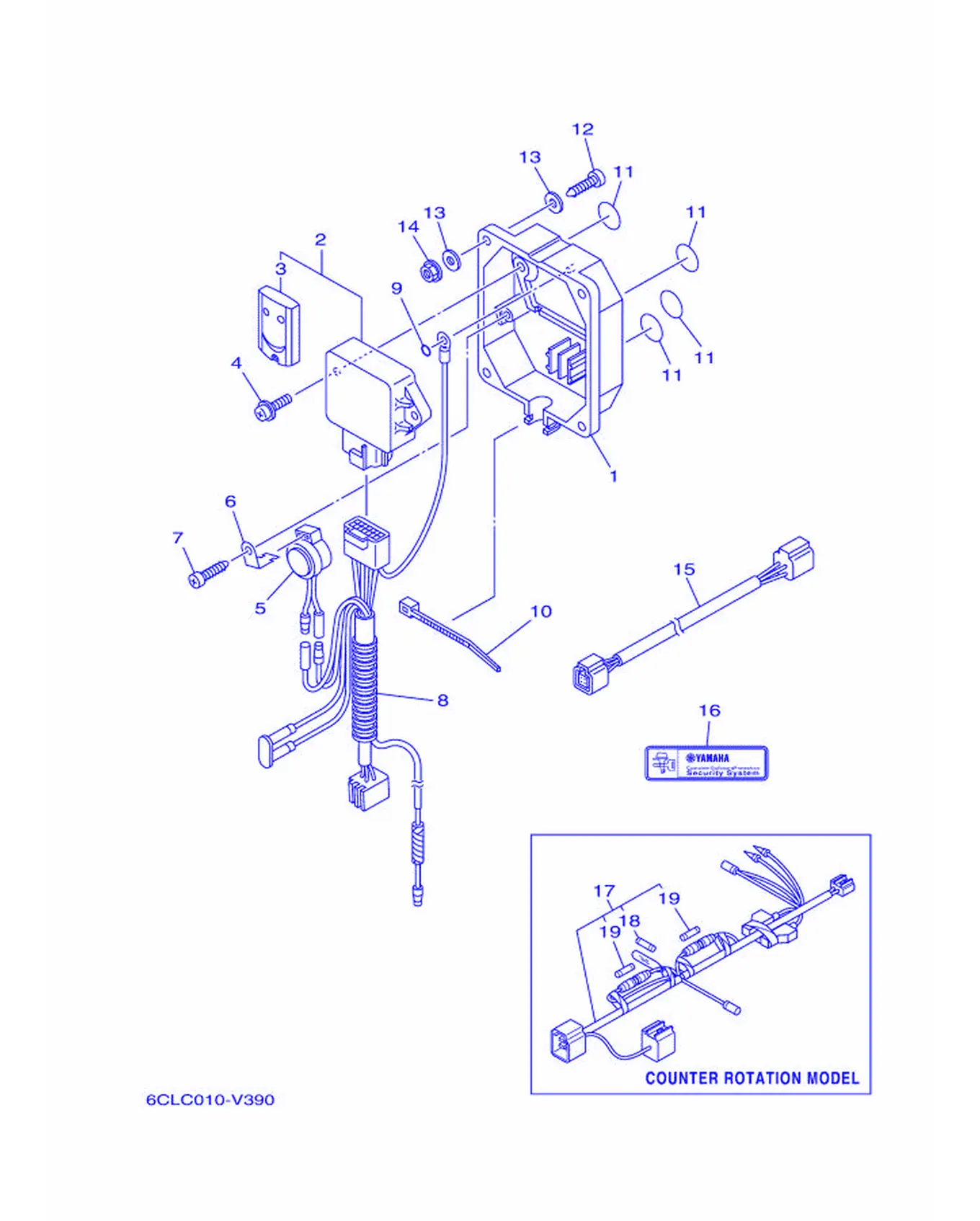

Рис. 18 — Опционные детали 1 17 дет.

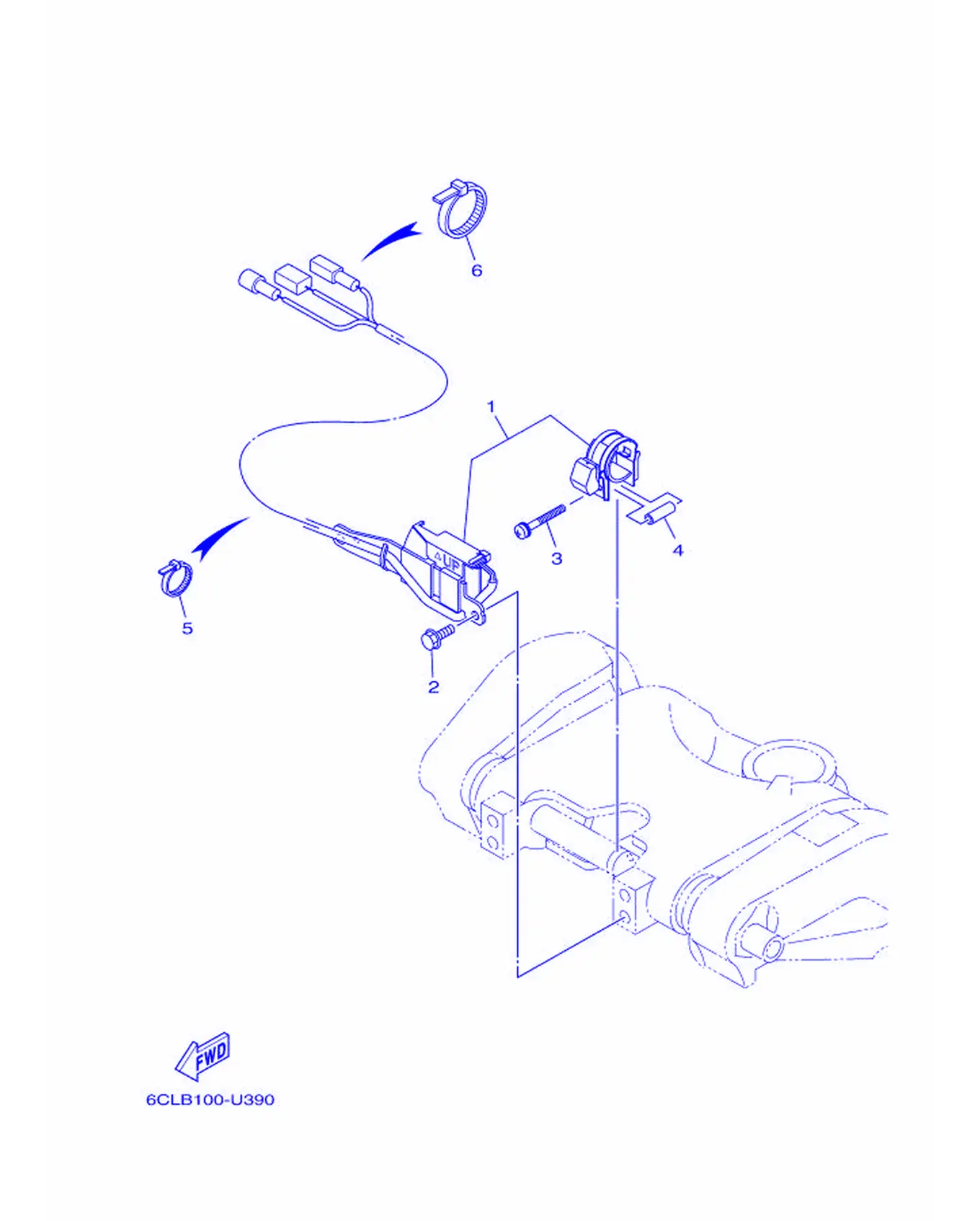

Рис. 19 — Опционные детали 2 6 дет.
Рис. 20 — Коленчатый вал и поршень 25 дет.

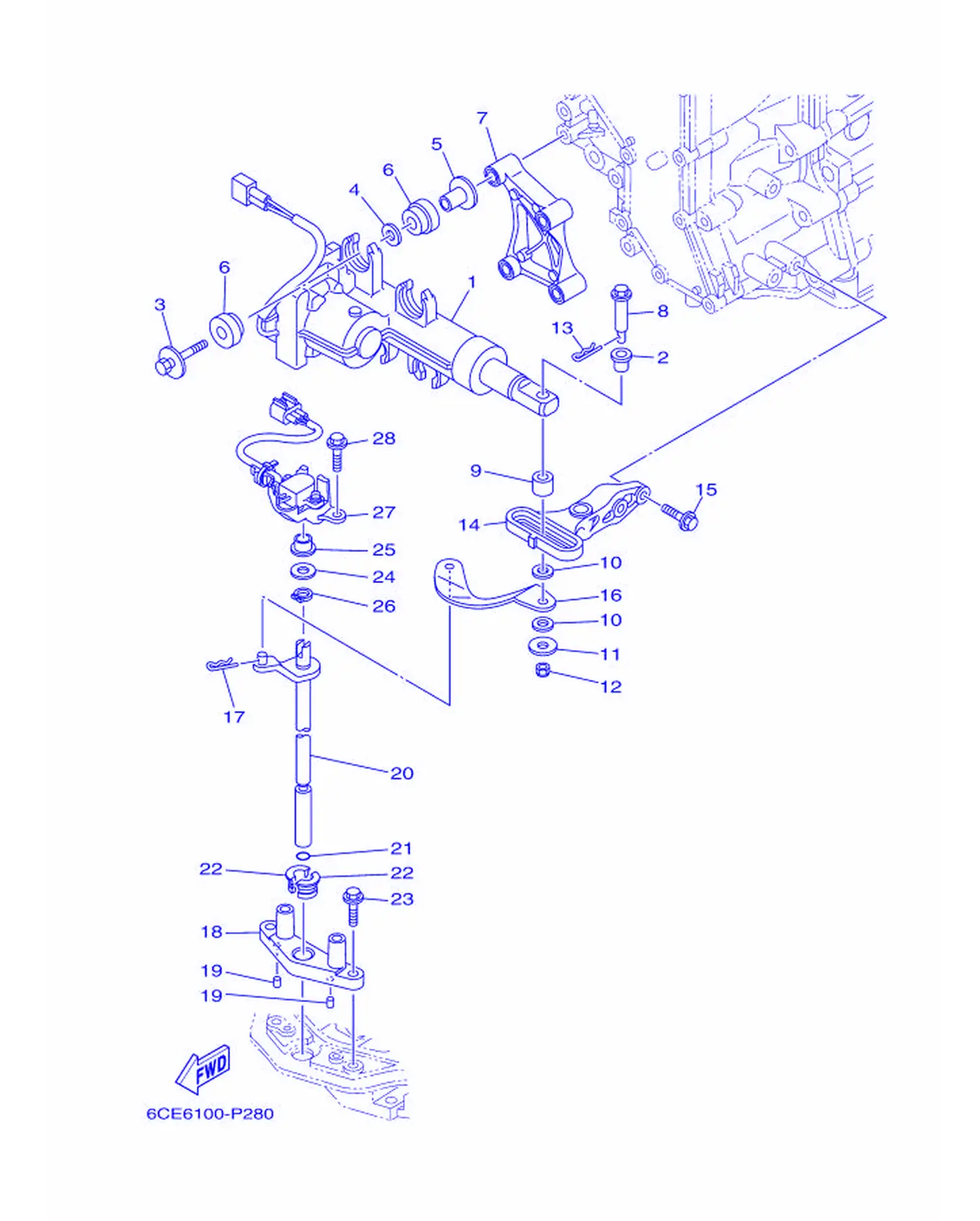

Рис. 21 — Система управления 28 дет.
Рис. 22 — Цилиндр и картер 1 (1) 45 дет.
Рис. 23 — Цилиндр и картер 1 45 дет.
Рис. 24 — Цилиндр и картер 2 46 дет.
Рис. 25 — Цилиндр и картер Рис. 3 11 дет.
Рис. 26 — Цилиндр и картер Рис. 4 17 дет.
Рис. 27 — Выключатель и панель приборов 1 (одиночный) 7 дет.
Рис. 28 — Выключатель и панель приборов 10 (EKS, три двигателя) 17 дет.
Рис. 29 — Выключатель и панель приборов 11 (EKS,KEY_REC) 20 дет.
Рис. 30 — Выключатель и приборная панель 2 (одномоторная) 5 дет.
Рис. 31 — Выключатель и приборная панель 3 (два двигателя) 13 дет.
Рис. 32 — Выключатель и приборная панель 4 (два двигателя) 7 дет.
Рис. 33 — Выключатели и приборная панель 5 (три двигателя) 12 дет.
Рис. 34 — Выключатели и приборная панель 6 (три двигателя) 6 дет.
Рис. 35 — Переключатели и приборная панель 7 (двухпостовое управление) 6 дет.

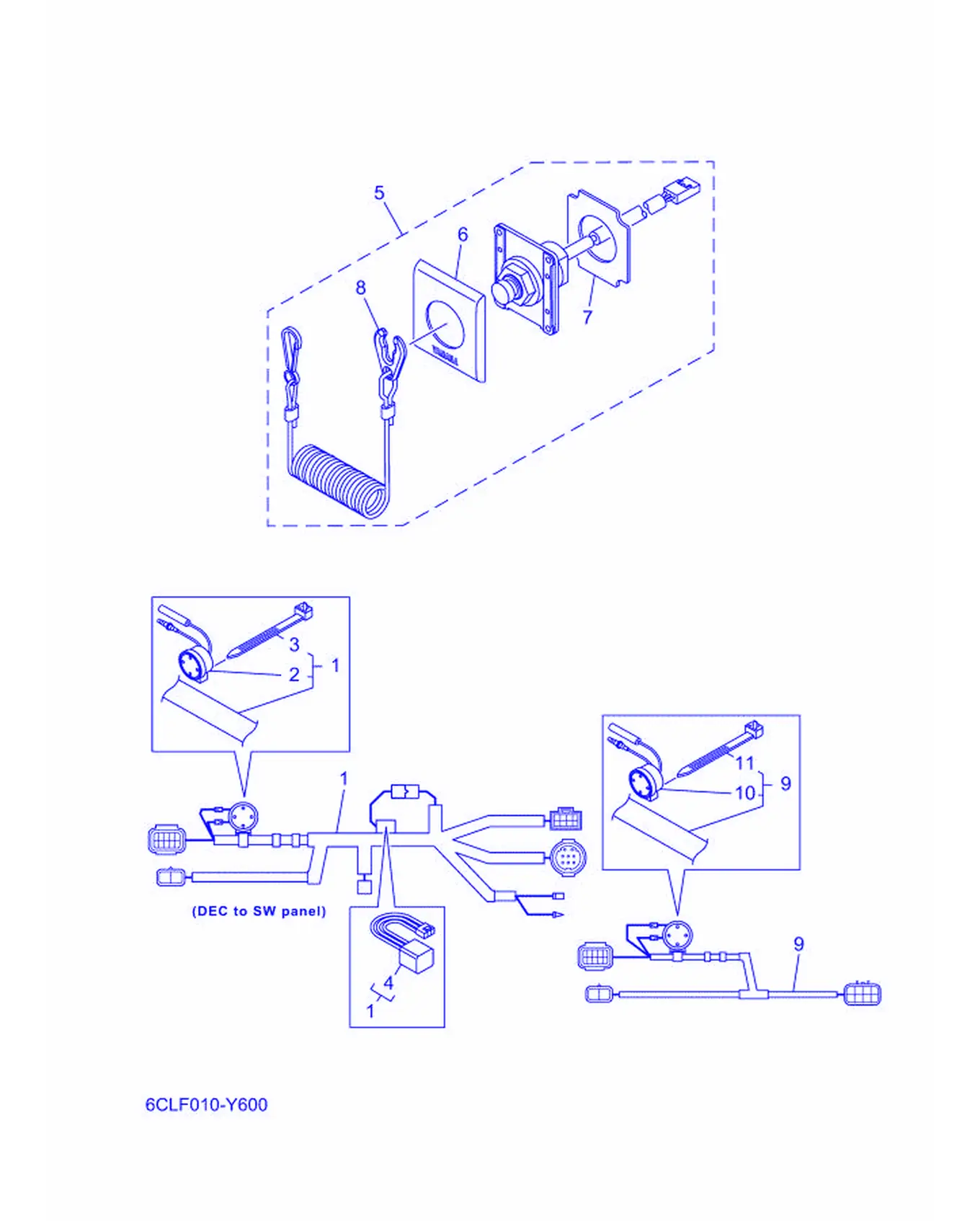

Рис. 36 — Выключатель и панель приборов 8 (EKS, одиночный) 11 дет.
Рис. 37 — Выключатель и панель приборов 9 (EKS, двухмоторный) 16 дет.

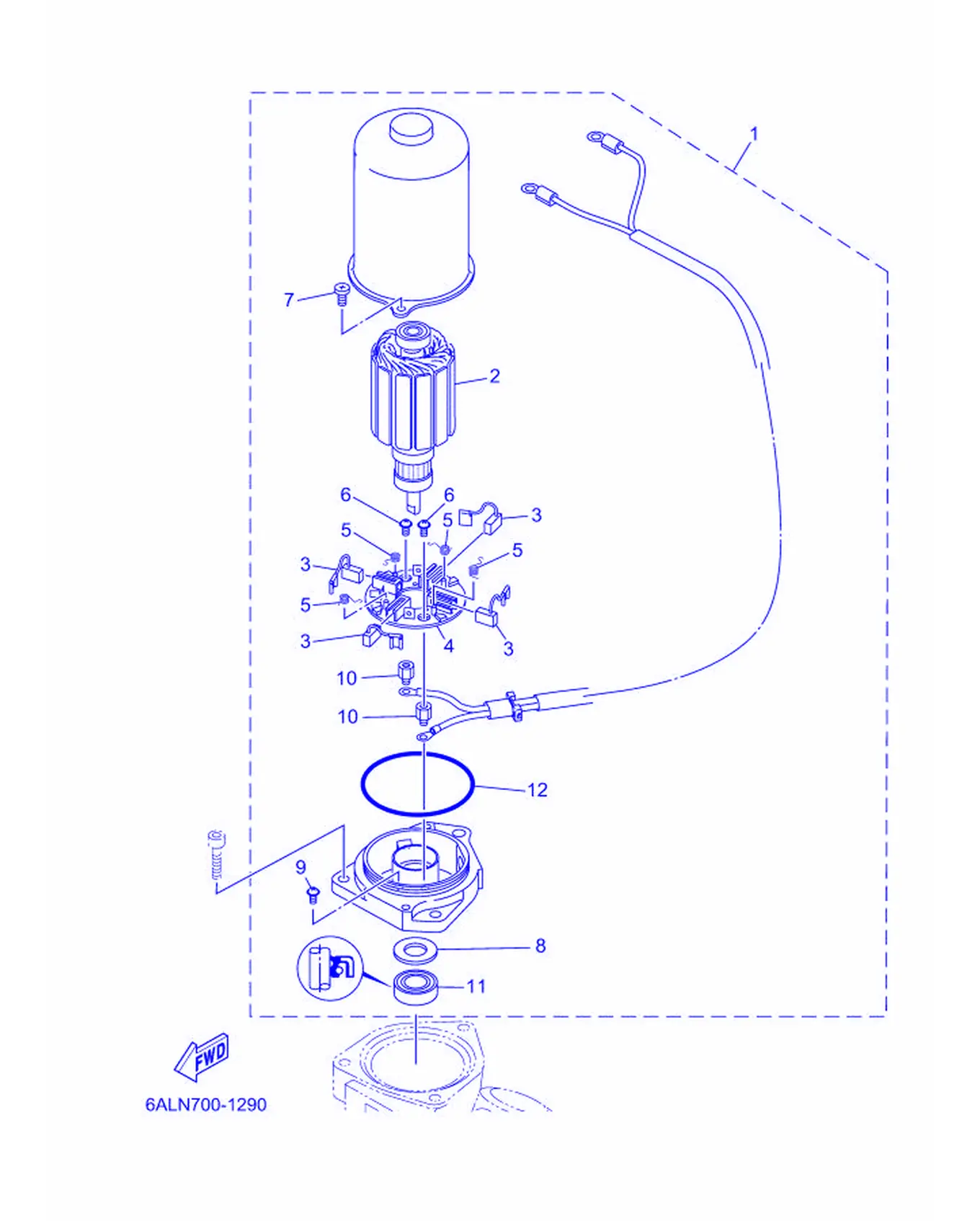

Рис. 38 — стартер 24 дет.

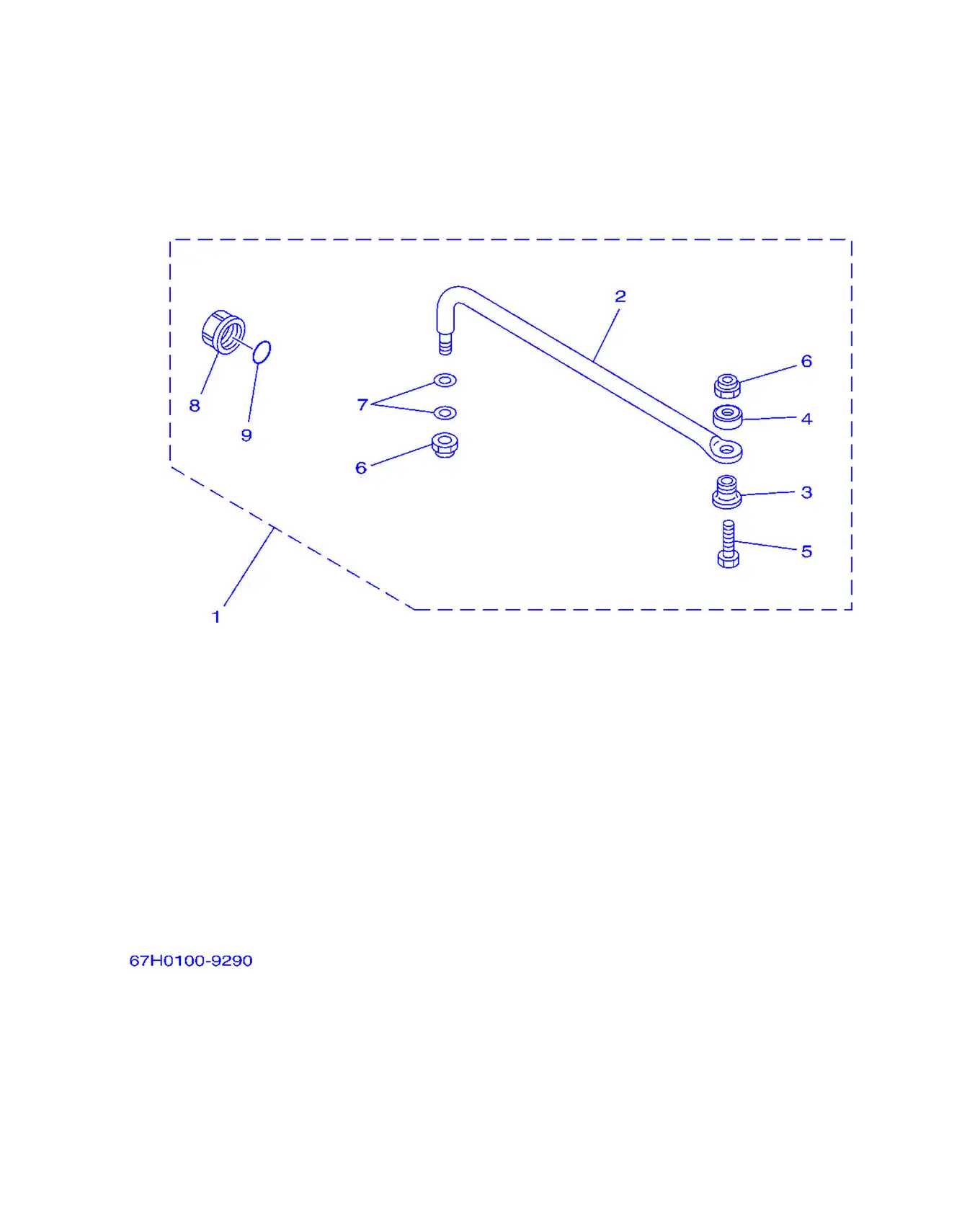

Рис. 39 — Рулевая тяга в сборе 9 дет.
Рис. 40 — Корпус дроссельной заслонки в сборе 1 9 дет.
Рис. 41 — Корпус дроссельной заслонки в сборе 2 9 дет.
Рис. 42 — Генератор 19 дет.

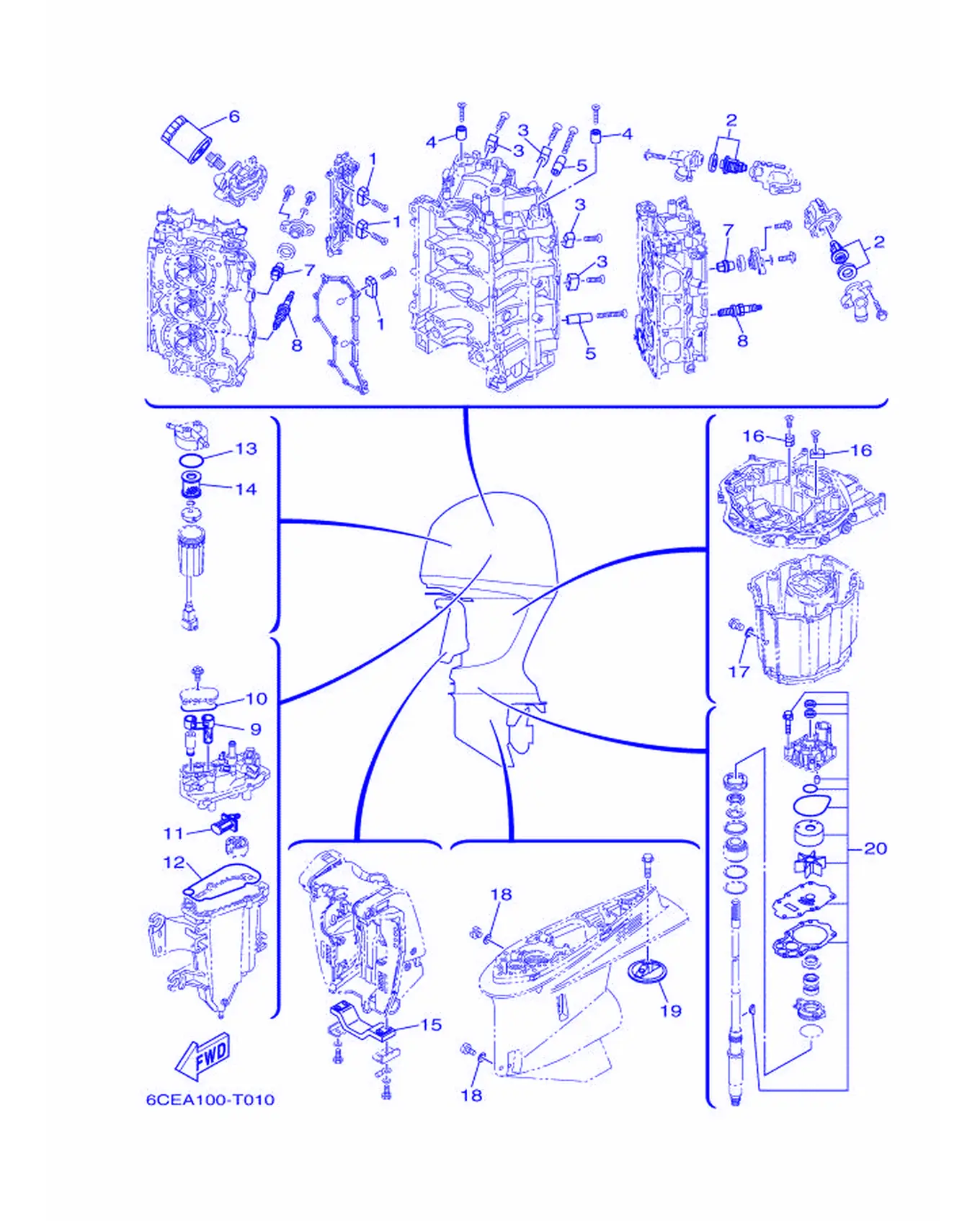

Рис. 43 — Периодически заменяемые детали 20 дет.

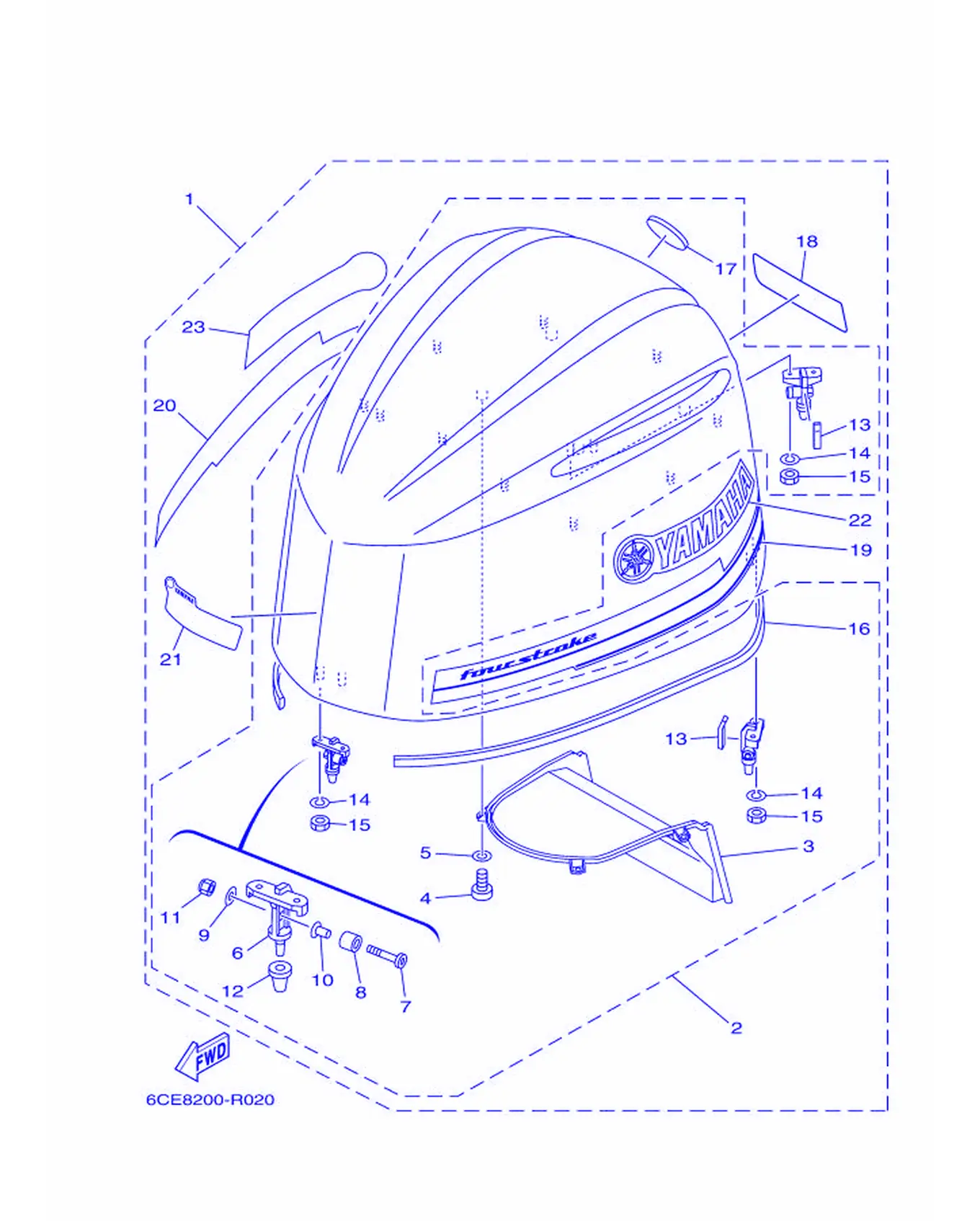

Рис. 44 — Верхний кожух 23 дет.
Рис. 45 — Клапан 39 дет.

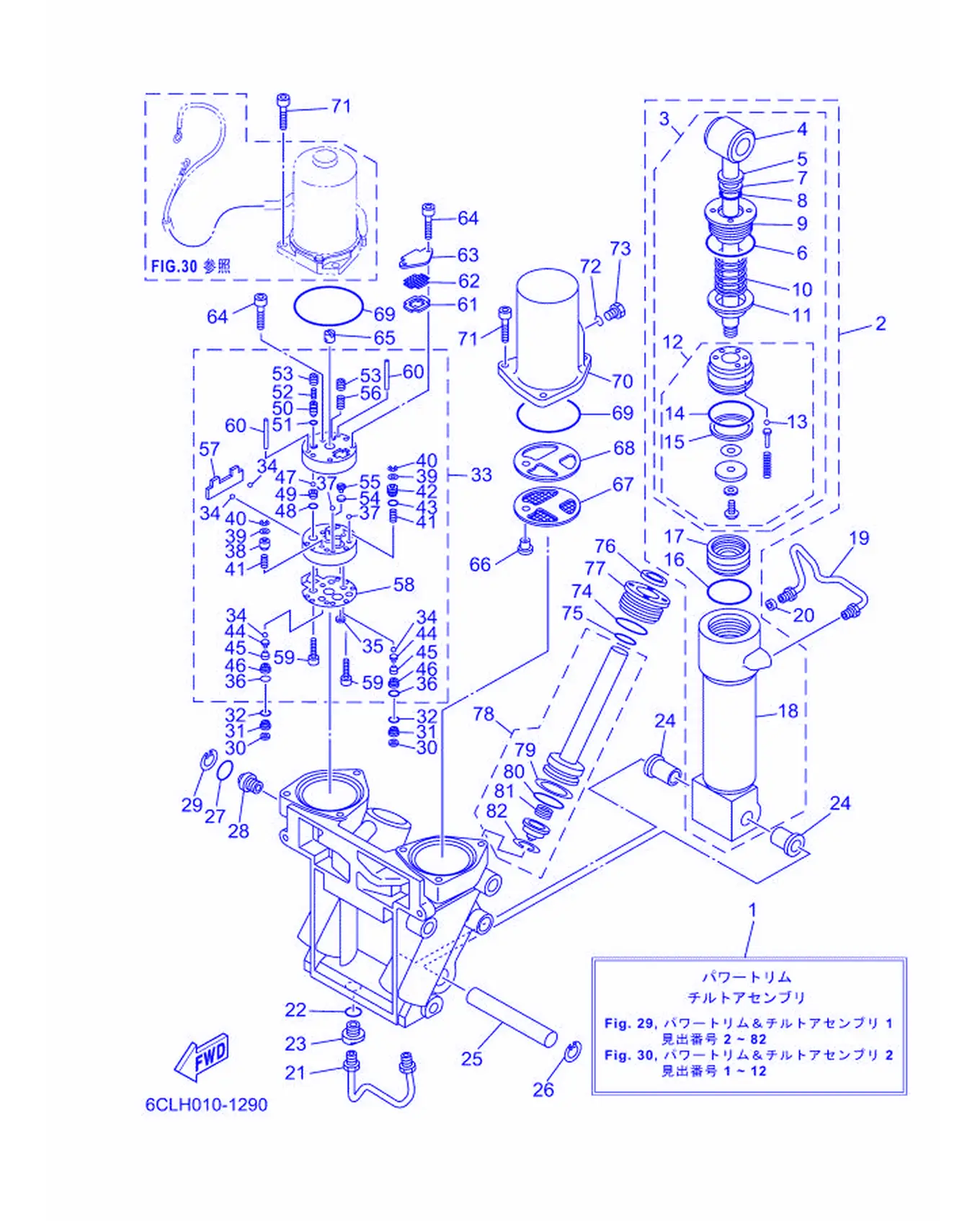

Рис. 46 — Узел силового наклона и подъёма 1 82 дет.
Рис. 47 — Узел силового наклона и подъёма 2 12 дет.

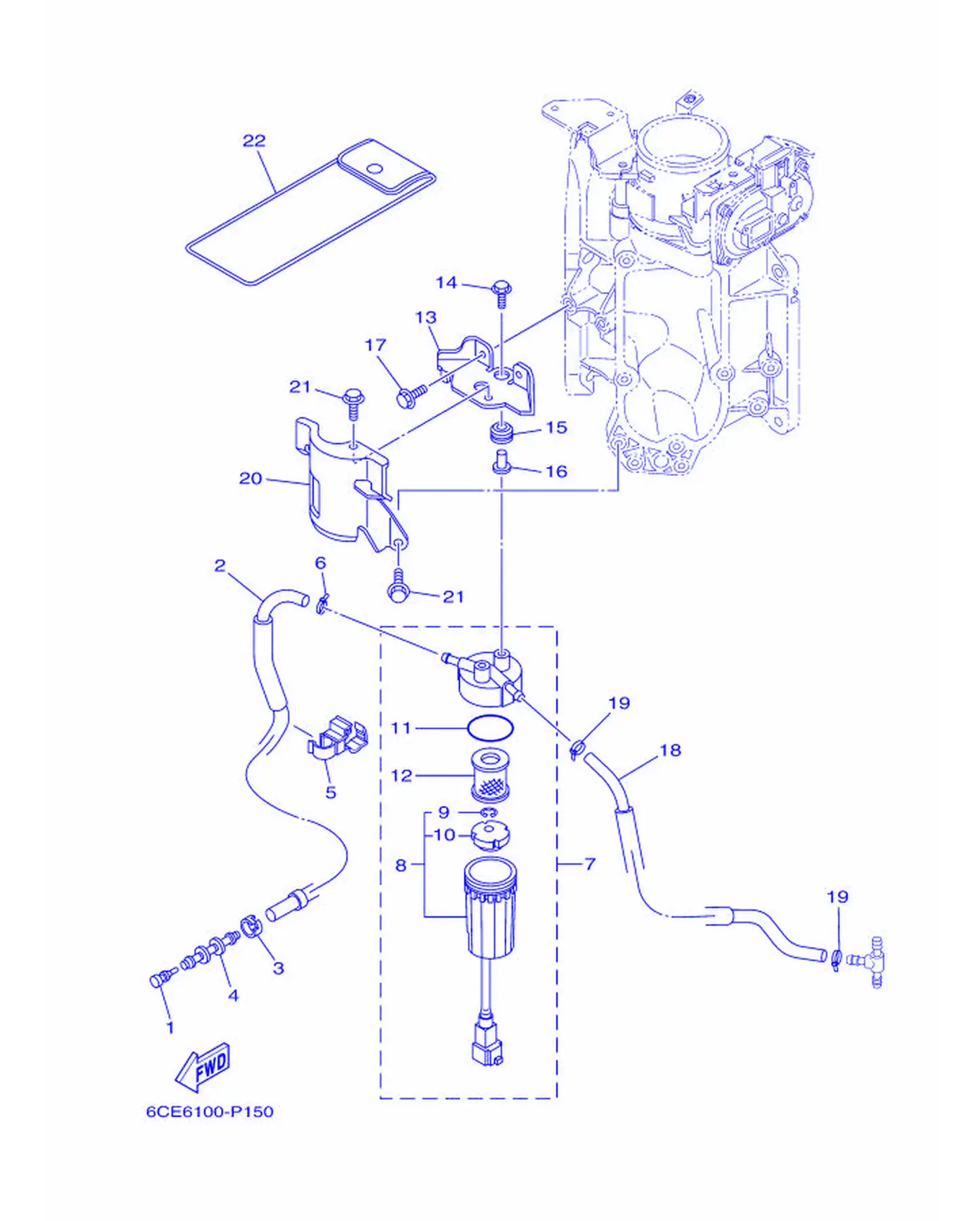

Рис. 48 — Топливная система 22 дет.
Рис. 49 — Топливный насос высокого давления 38 дет.
Рис. 50 — Топливный бак 16 дет.

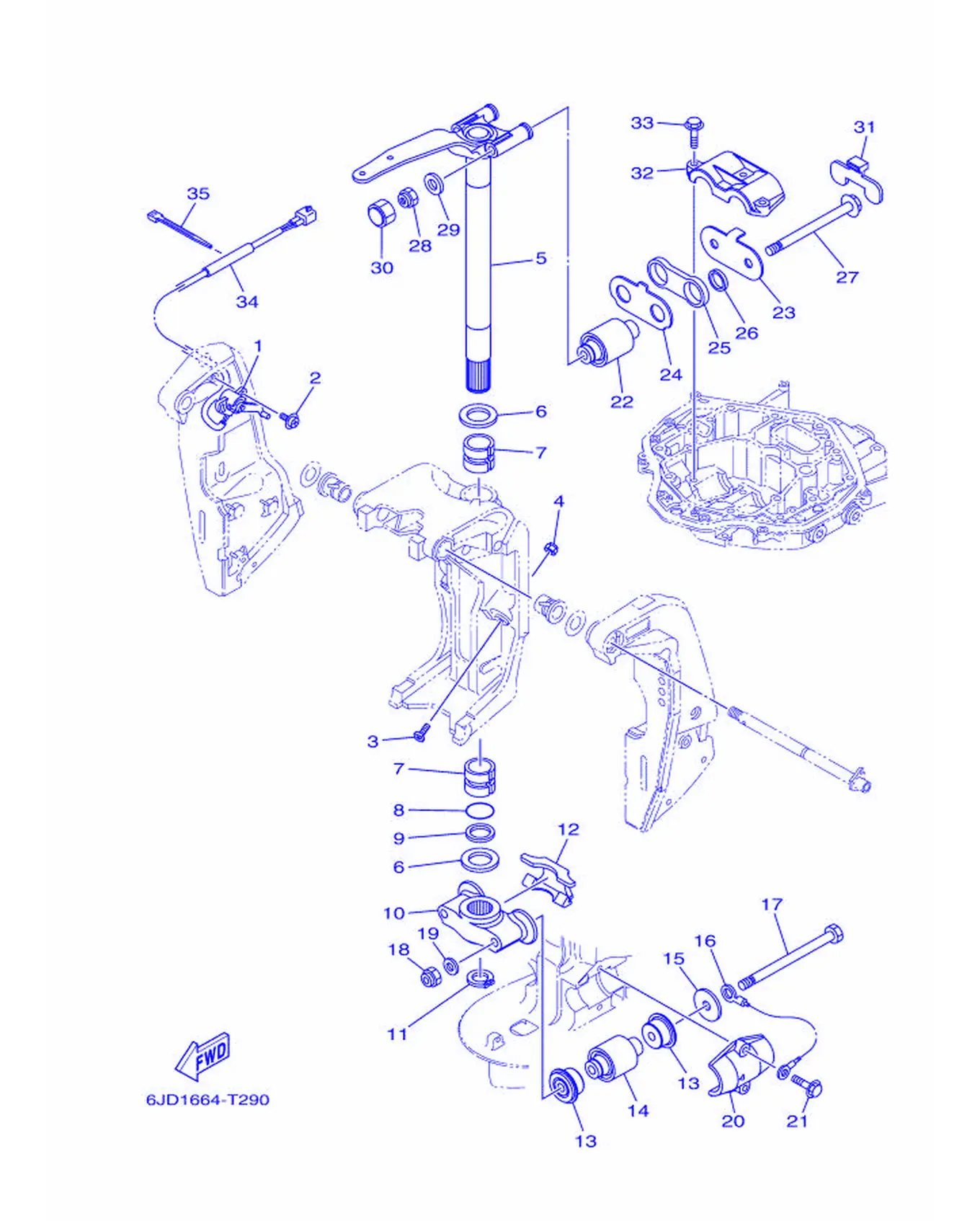

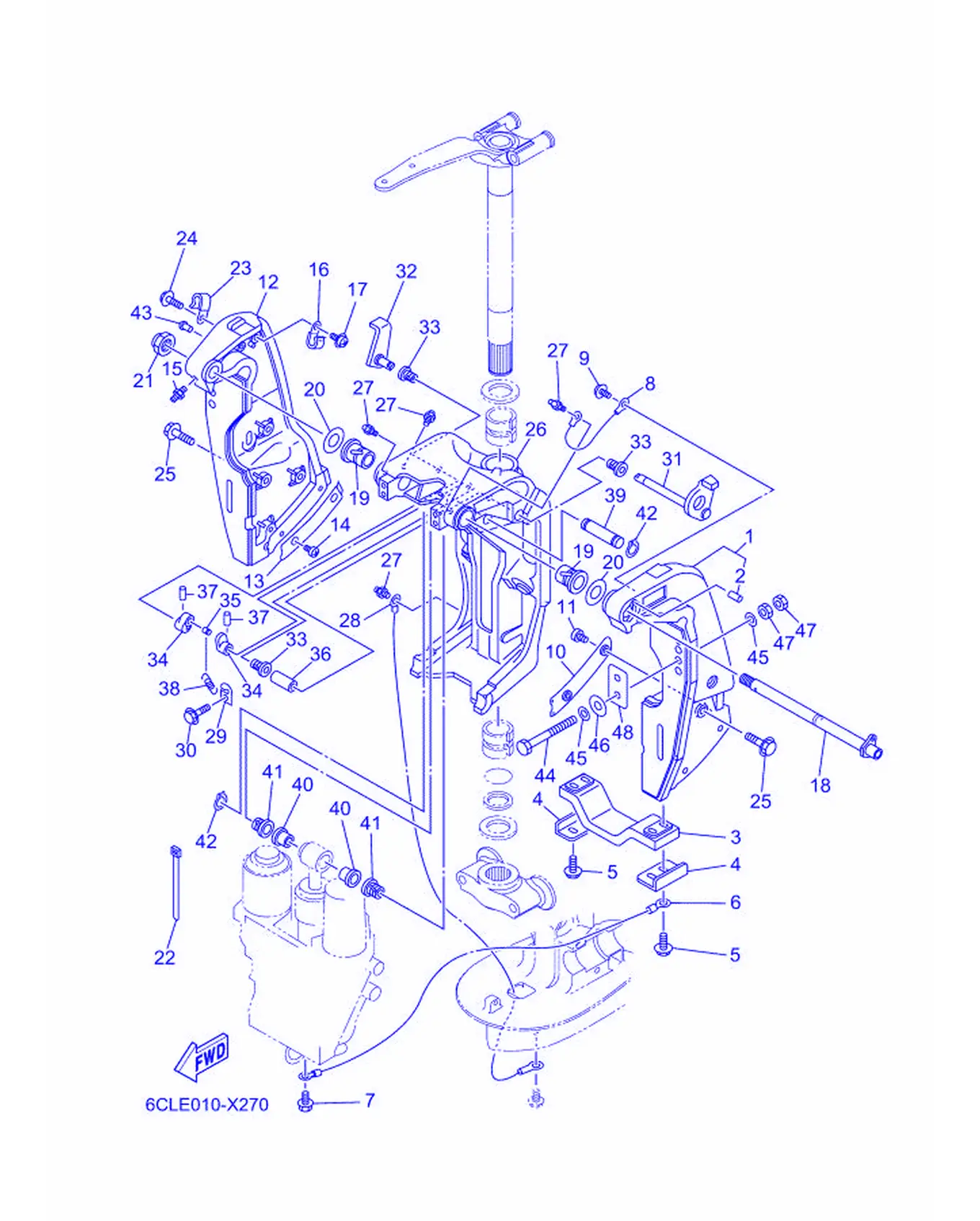

Рис. 51 — Кронштейн 1 48 дет.
Рис. 52 — Кронштейн 2 35 дет.

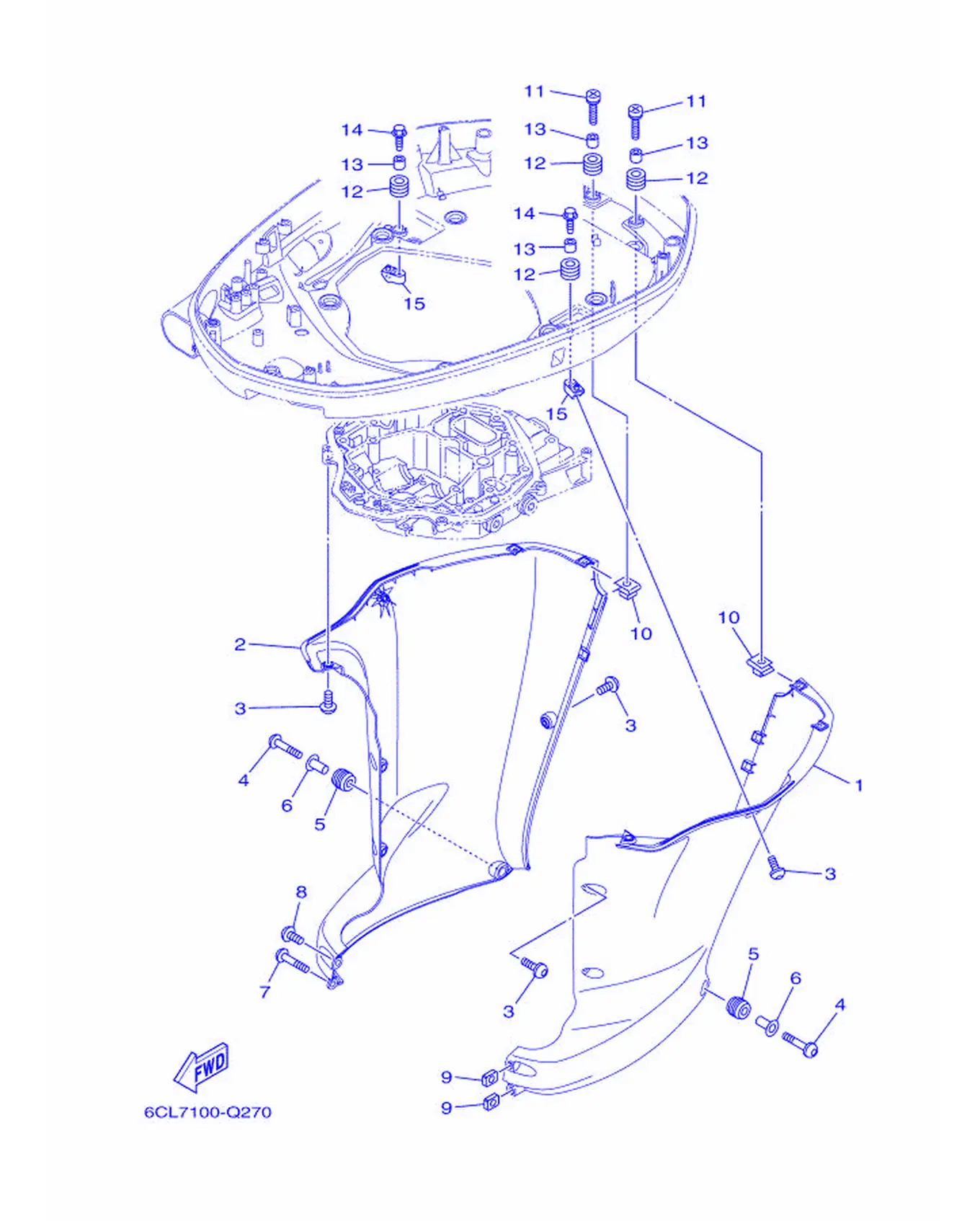

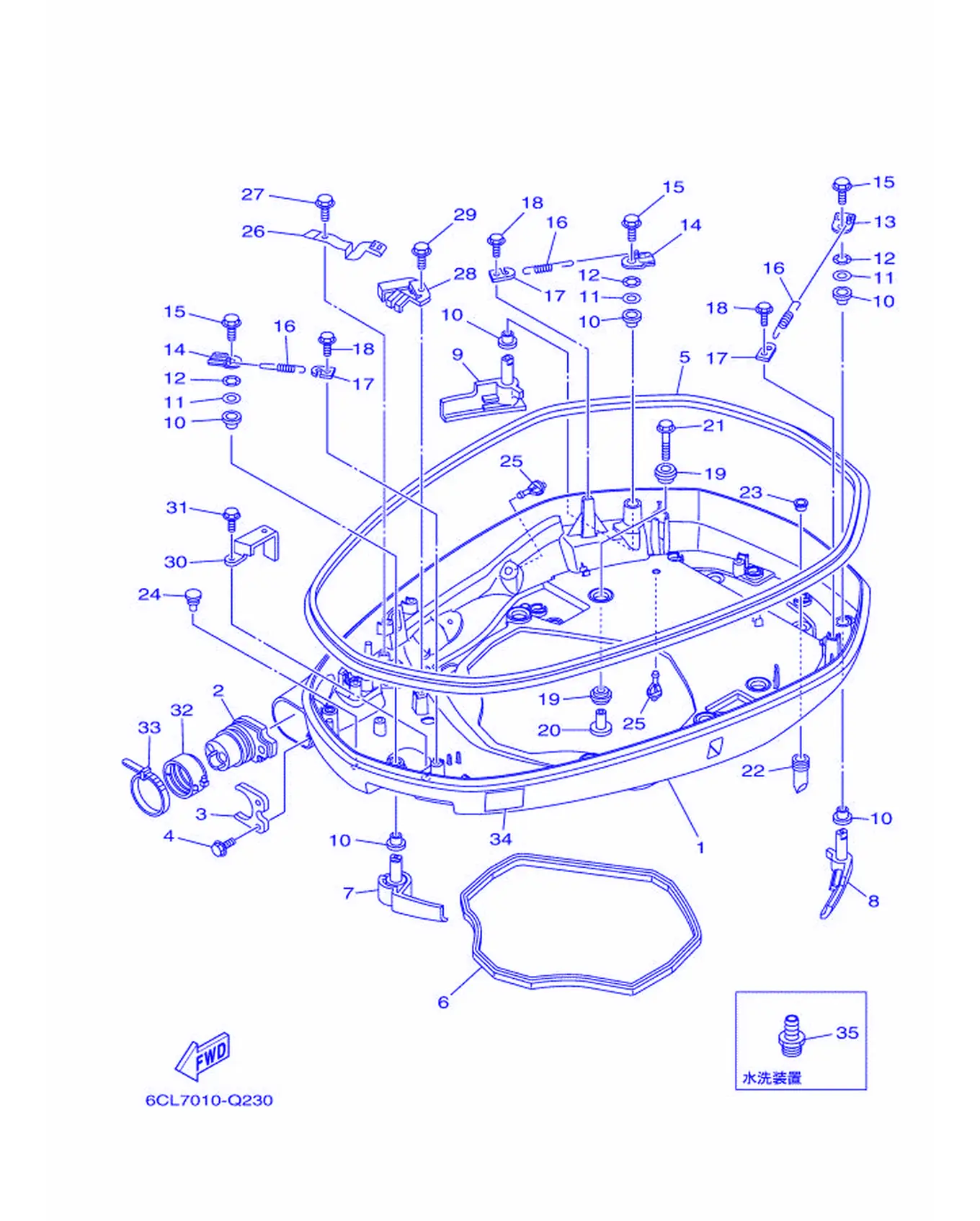

Рис. 53 — Нижний кожух 1 35 дет.

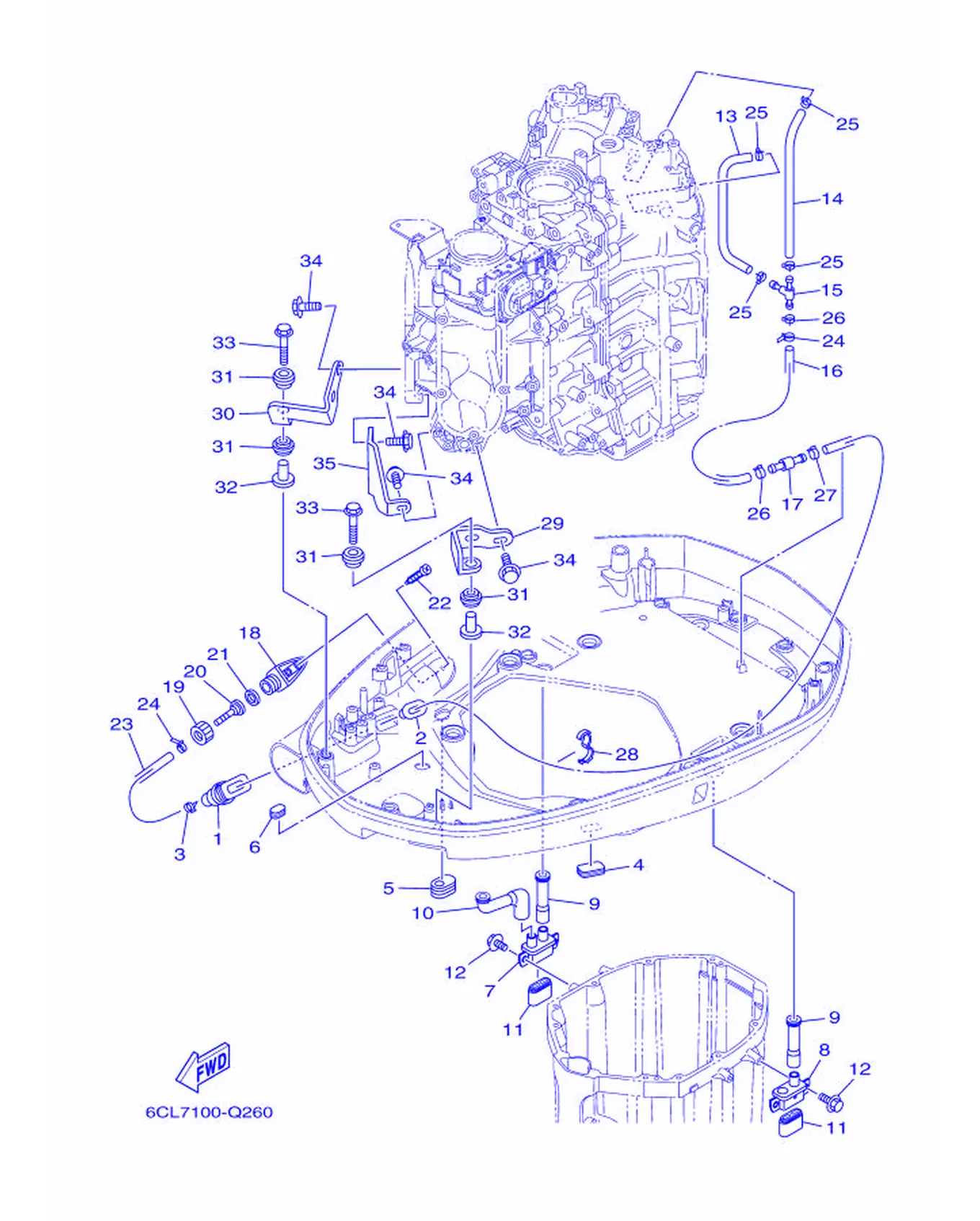

Рис. 54 — Нижний кожух 2 35 дет.
Рис. 55 — Нижний кожух 3 15 дет.
Рис. 56 — Ремкомплект 1 19 дет.

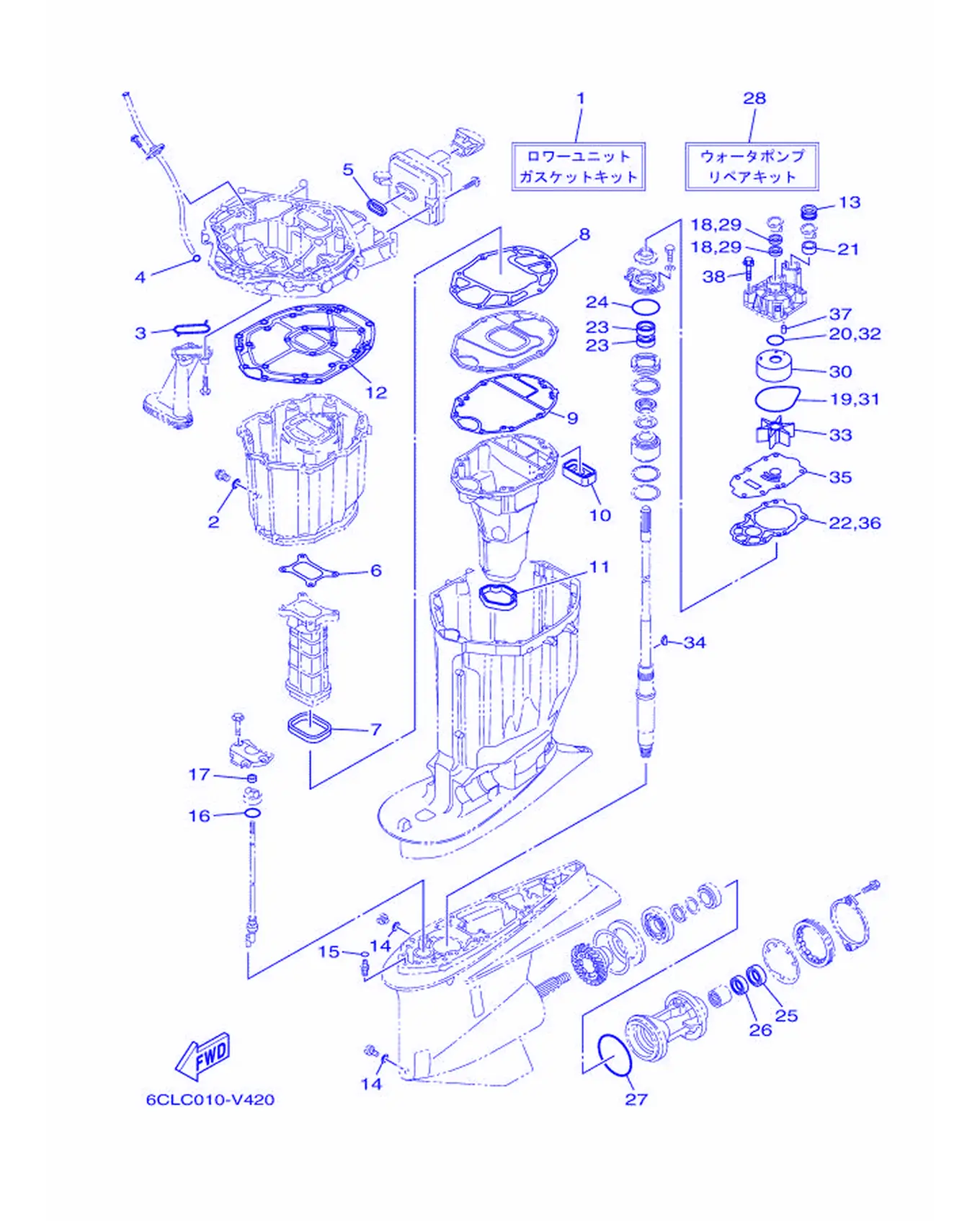

Рис. 57 — Ремкомплект 2 39 дет.

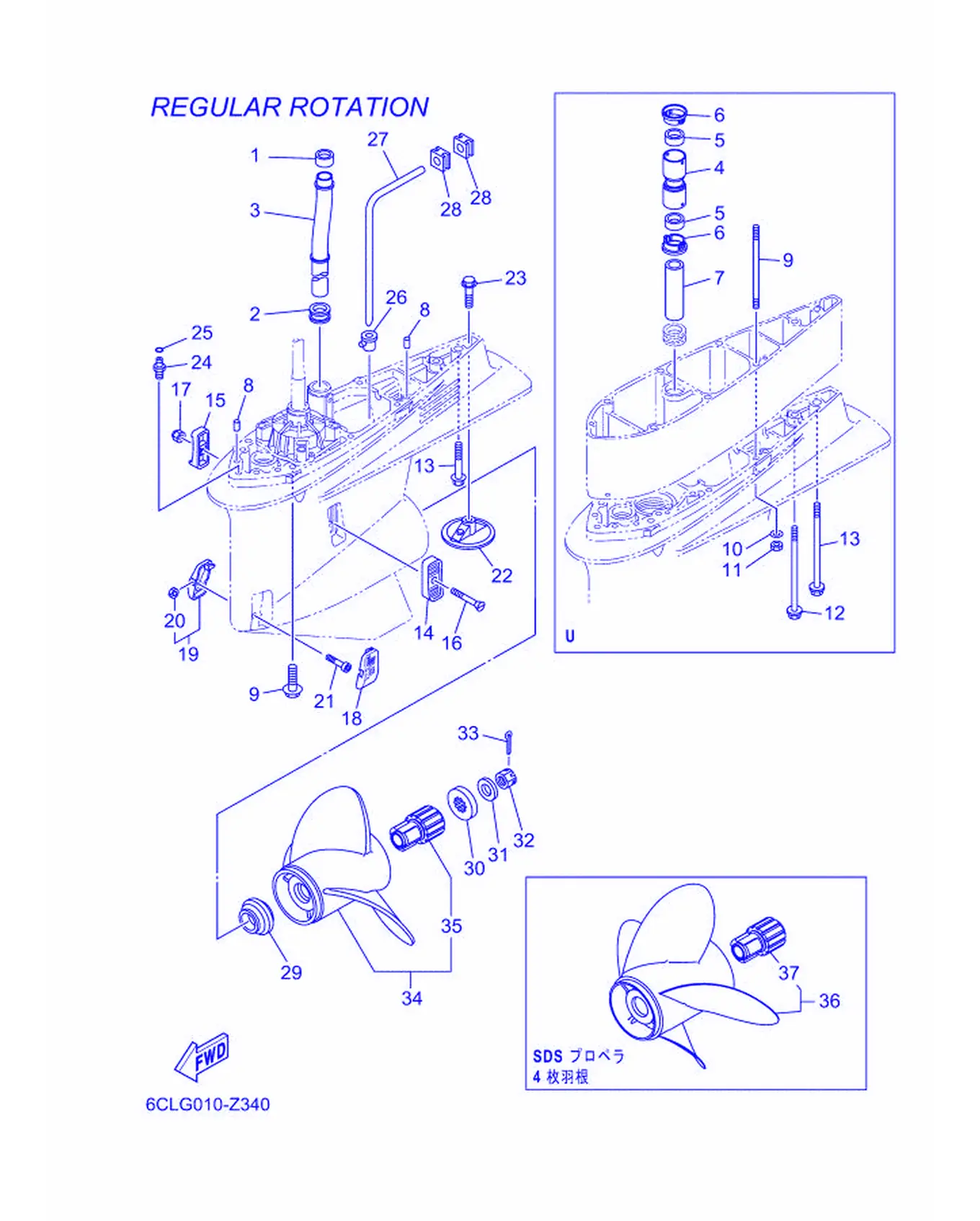

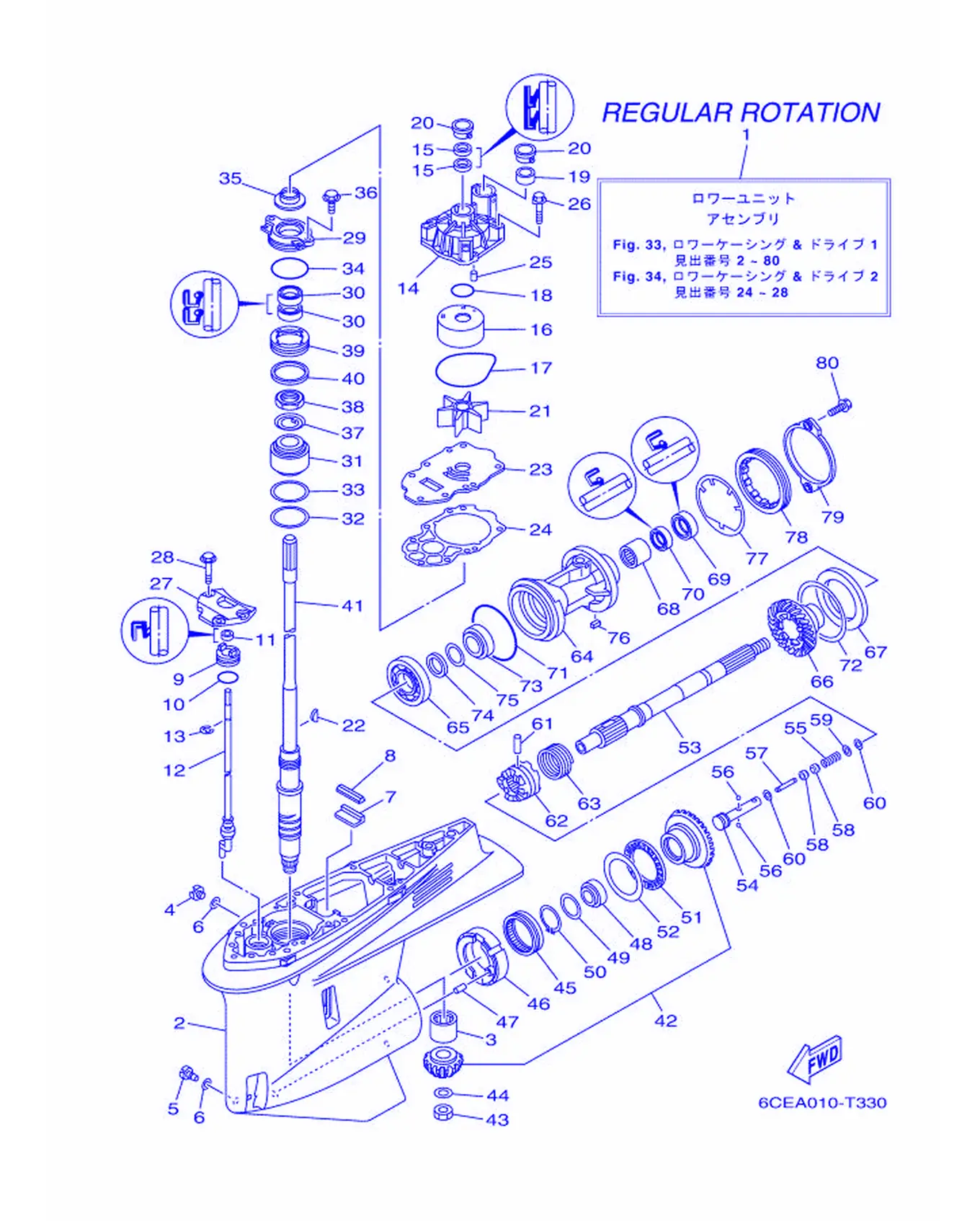

Рис. 58 — Нижний кожух и привод 1 102 дет.
Рис. 59 — Нижний кожух и привод 2 50 дет.
