Yamaha F250A f250aetx — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F250A. 37 схем.

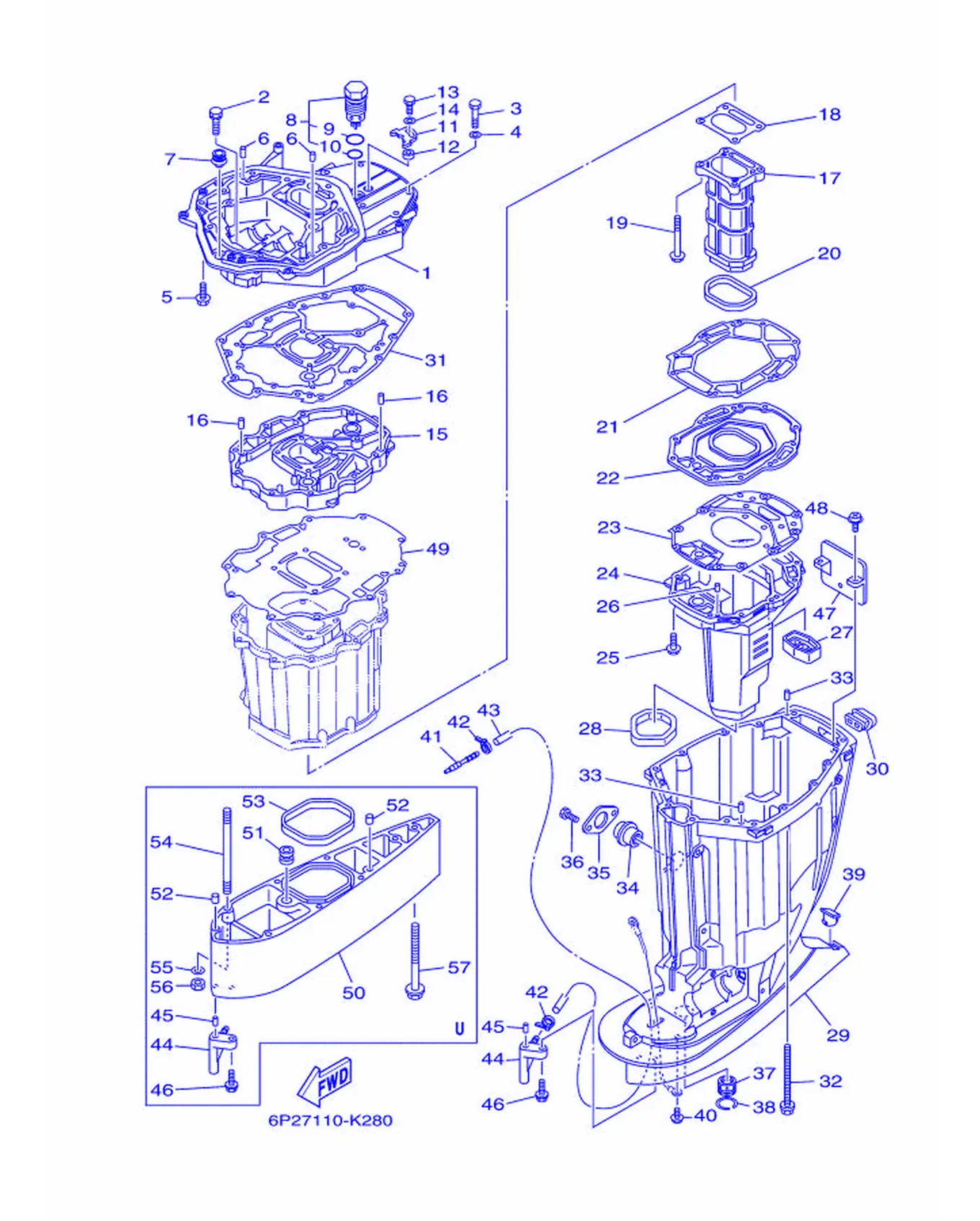

Рис. 1 — Корпус верхней части 58 дет.

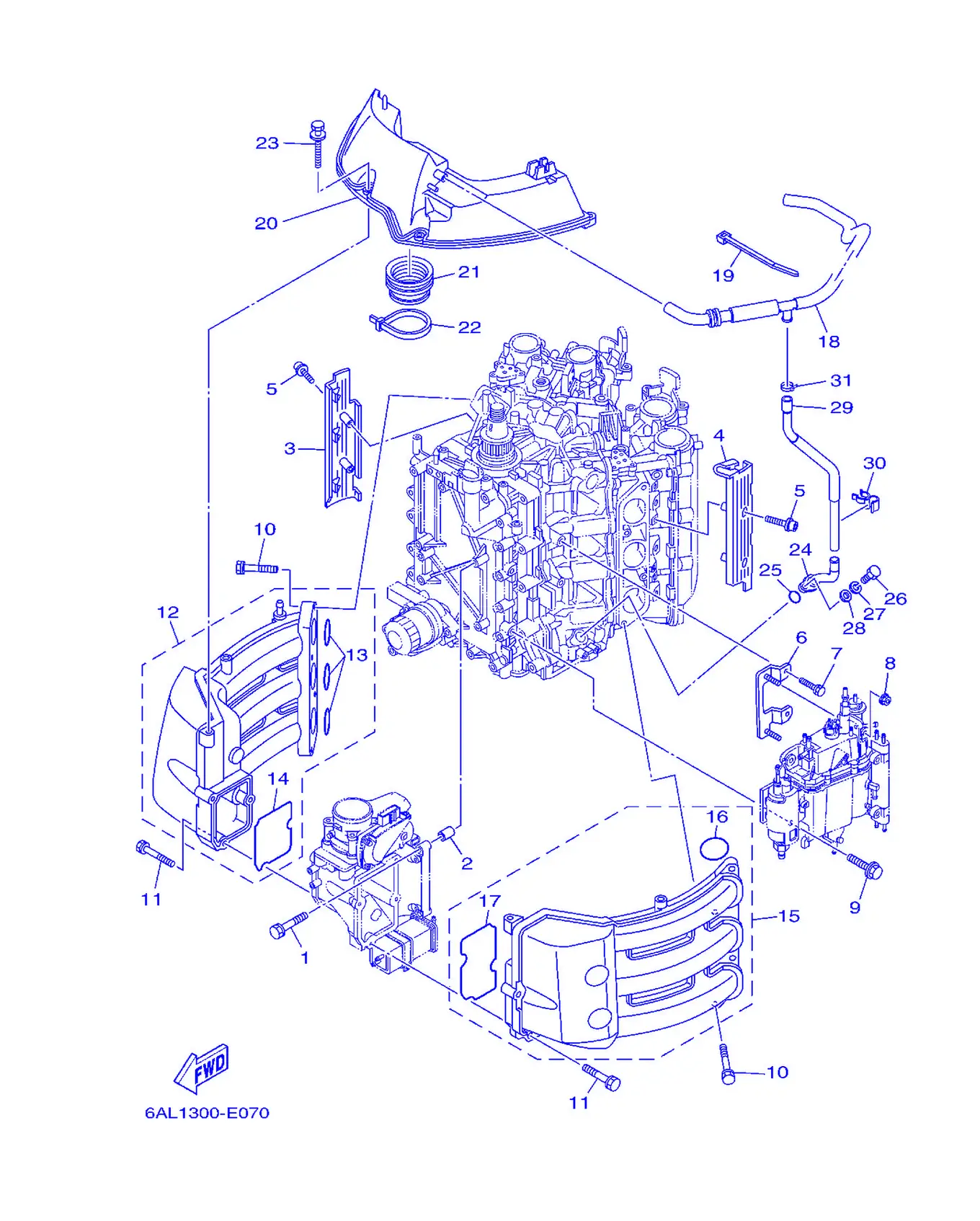

Рис. 2 — Впускная система 1 Впуск 1 31 дет.

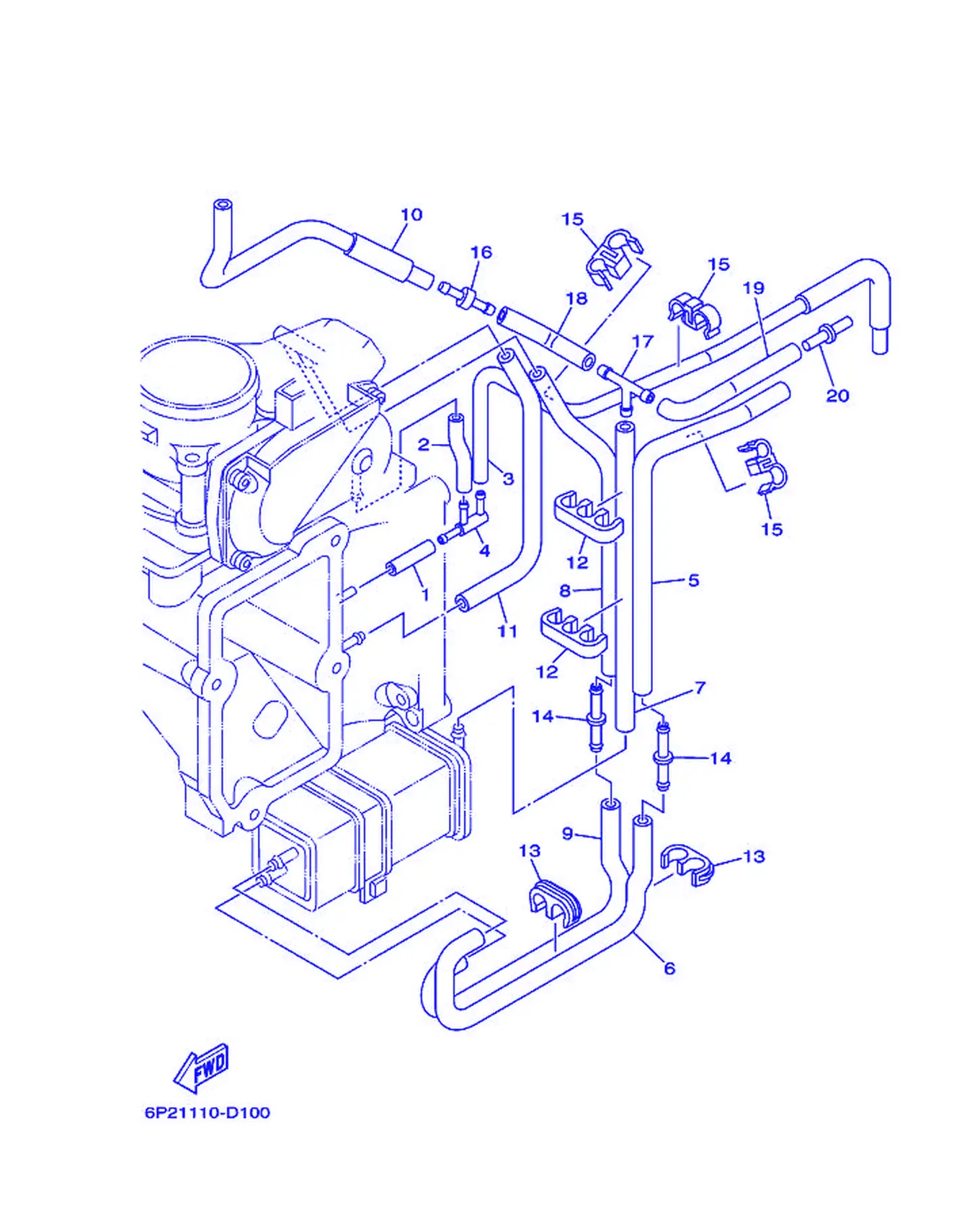

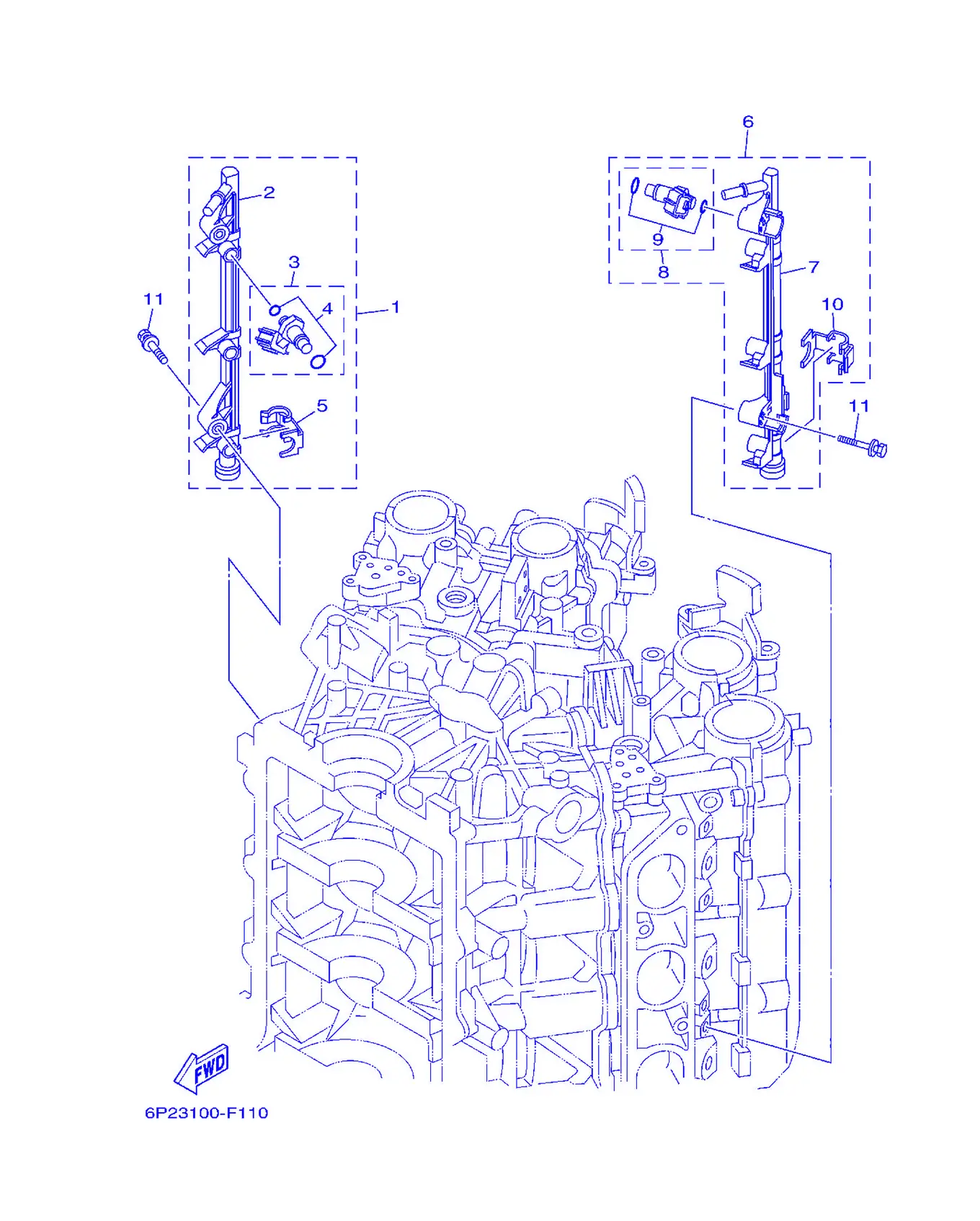

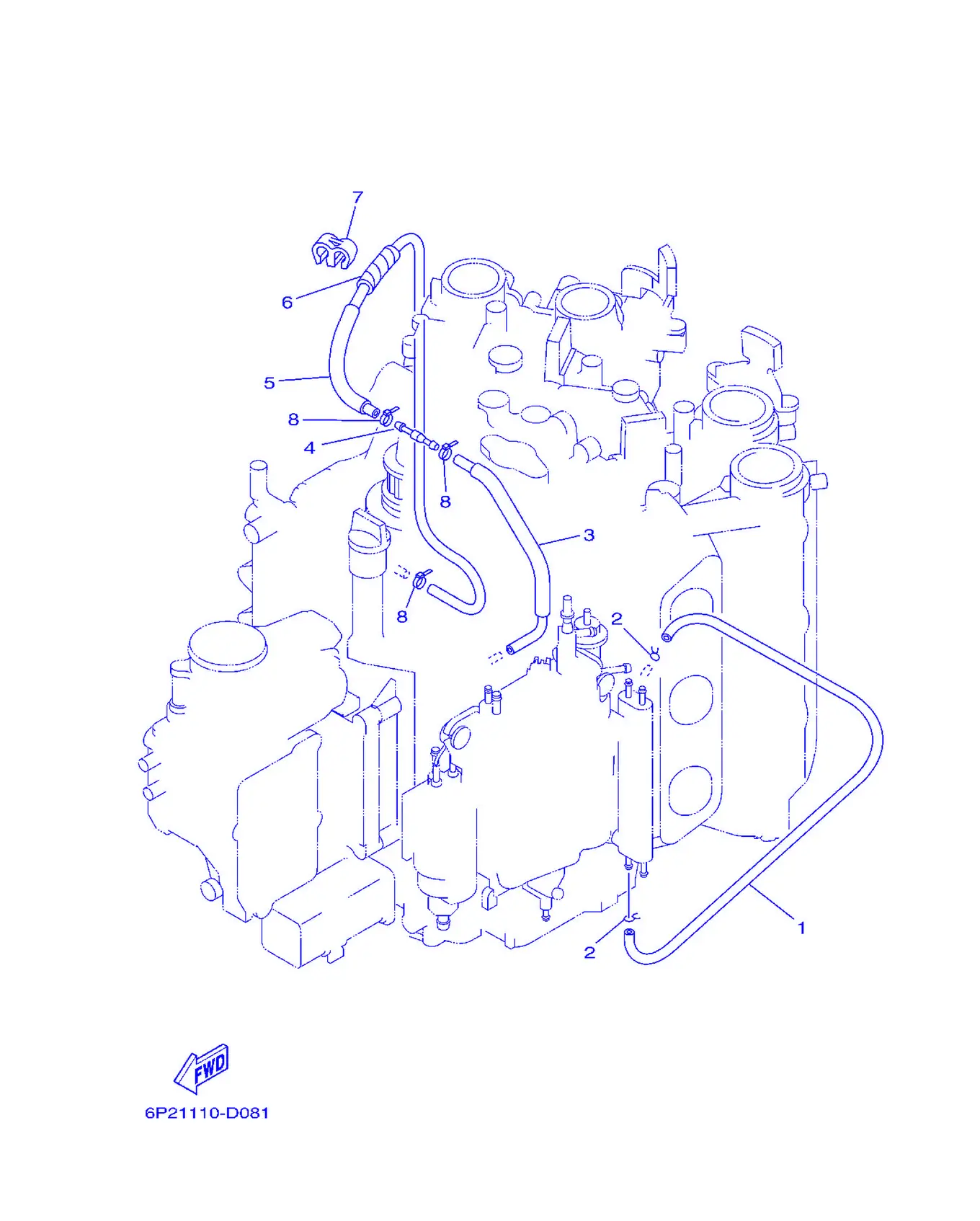

Рис. 3 — впускная система 2 впуск 2 8 дет.

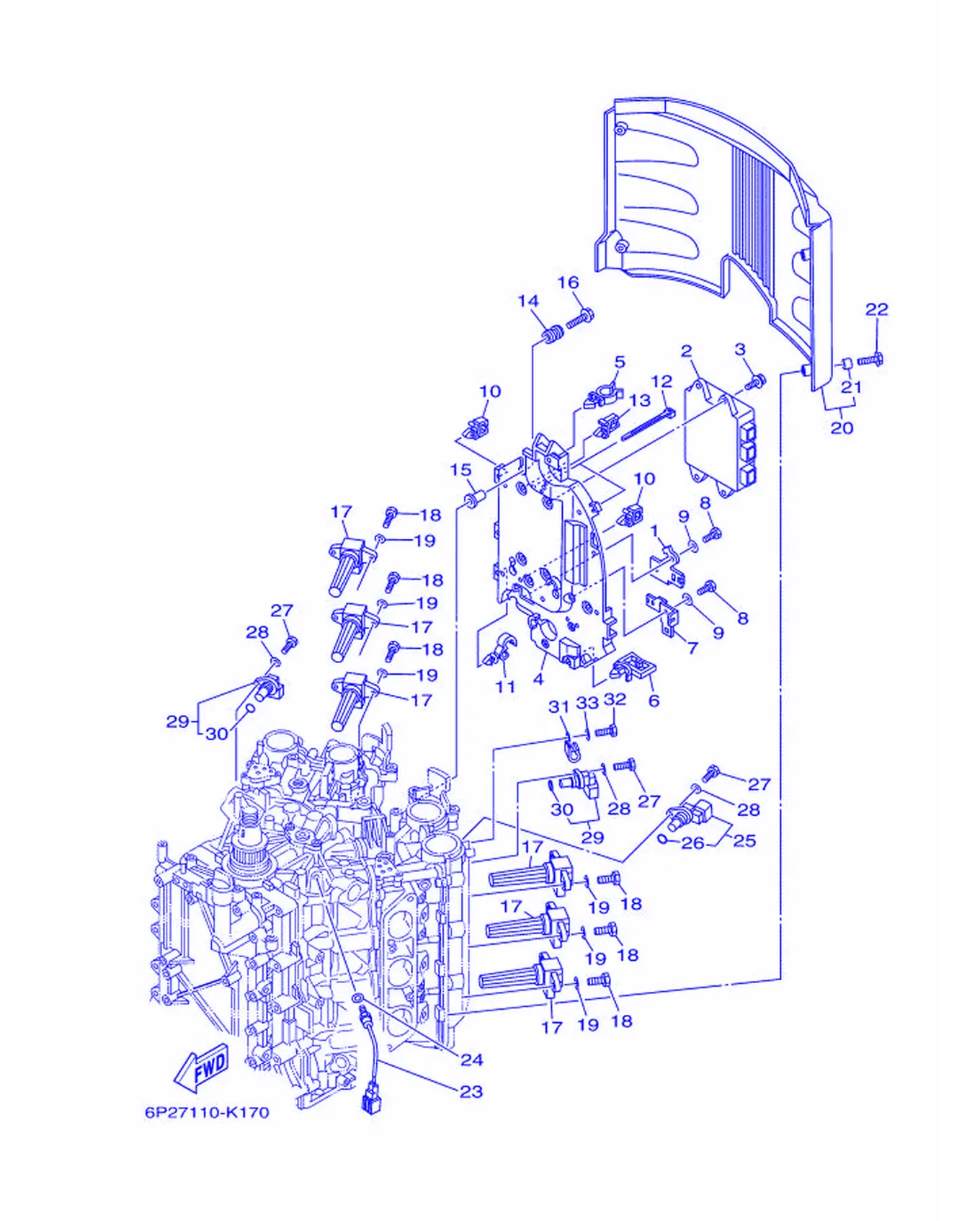

Рис. 4 — Электрическая система 1 Электрическая 1 33 дет.

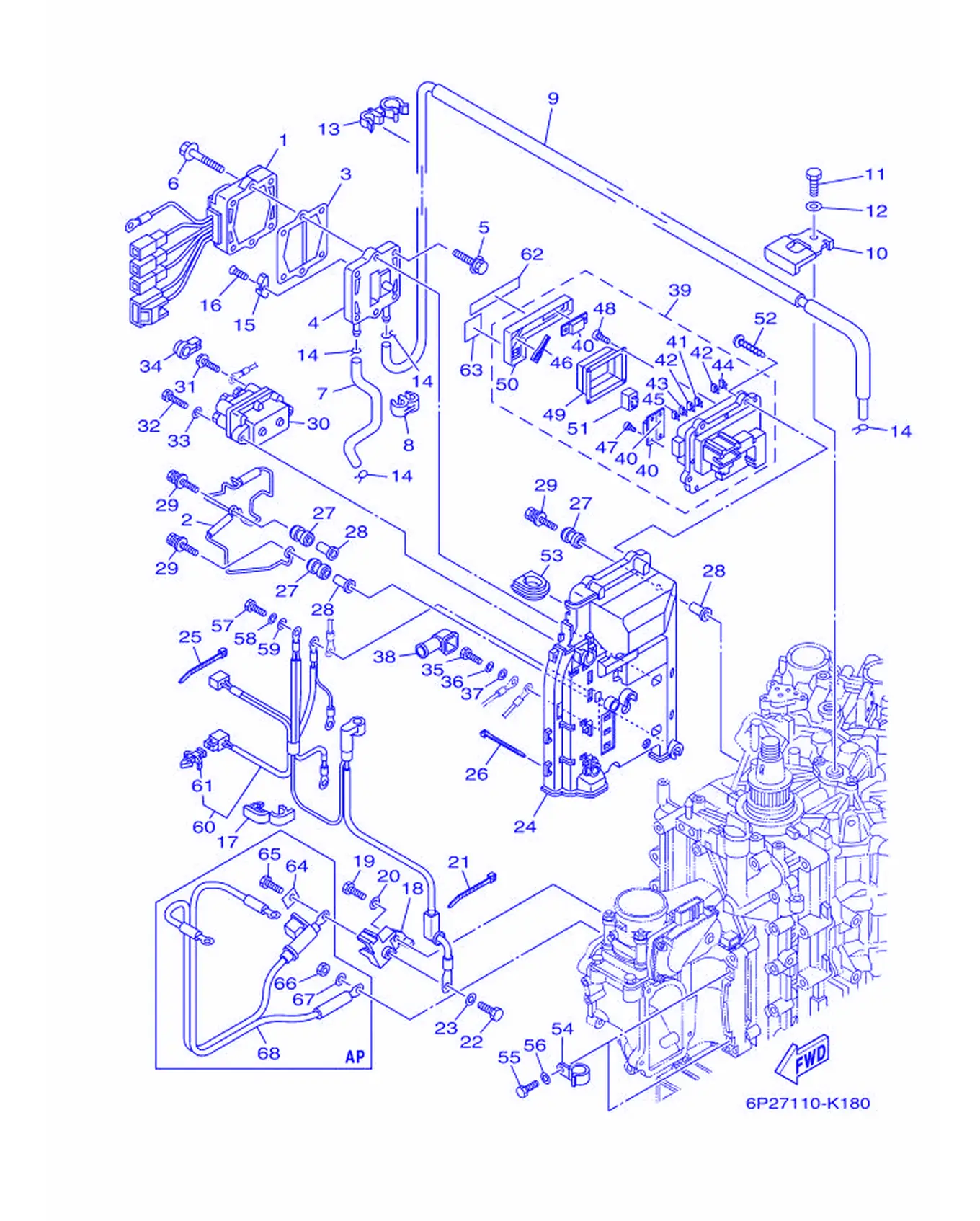

Рис. 5 — Электрическая система 2 68 дет.

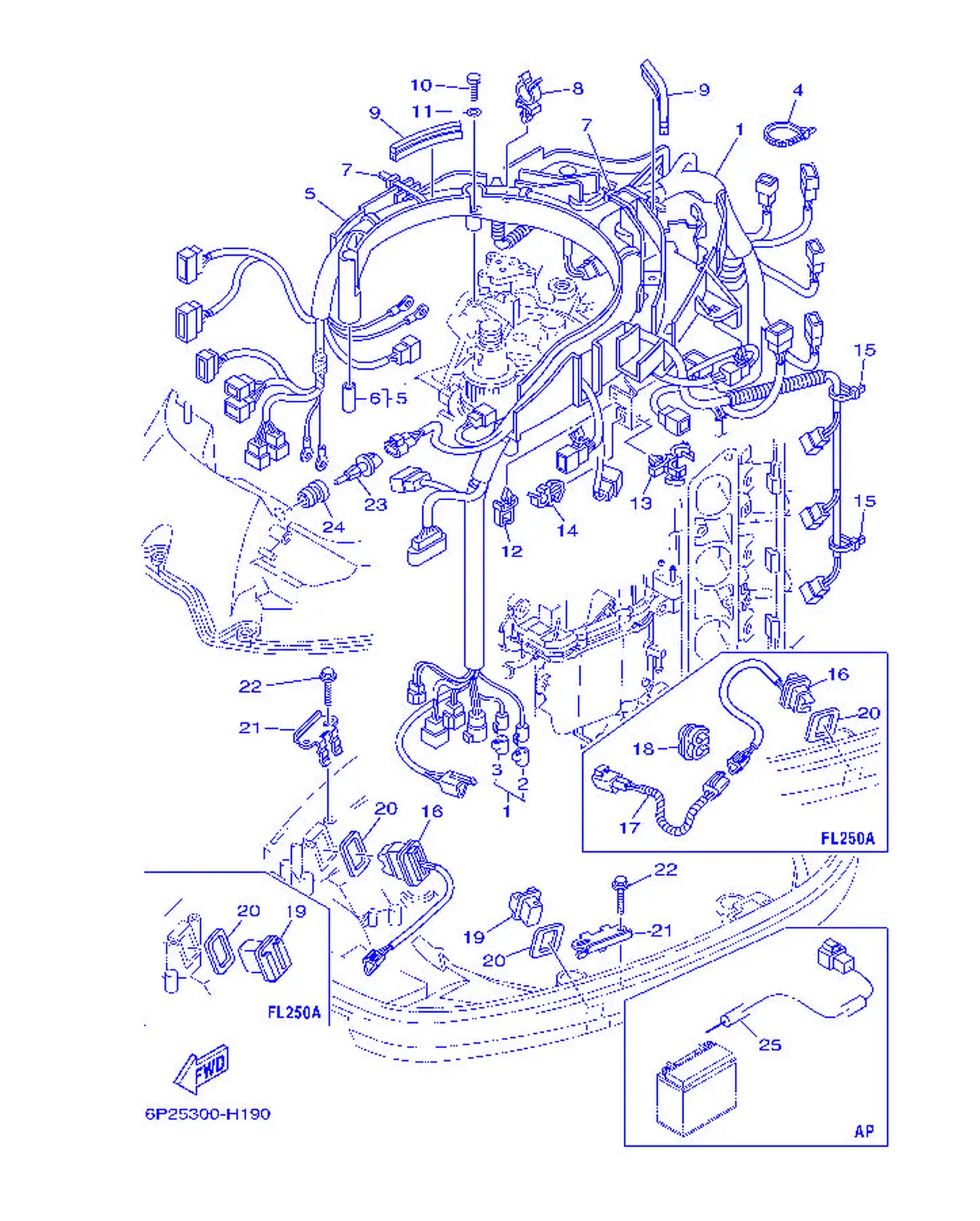

Рис. 6 — Электрическая система 3 Электрическая 3 23 дет.

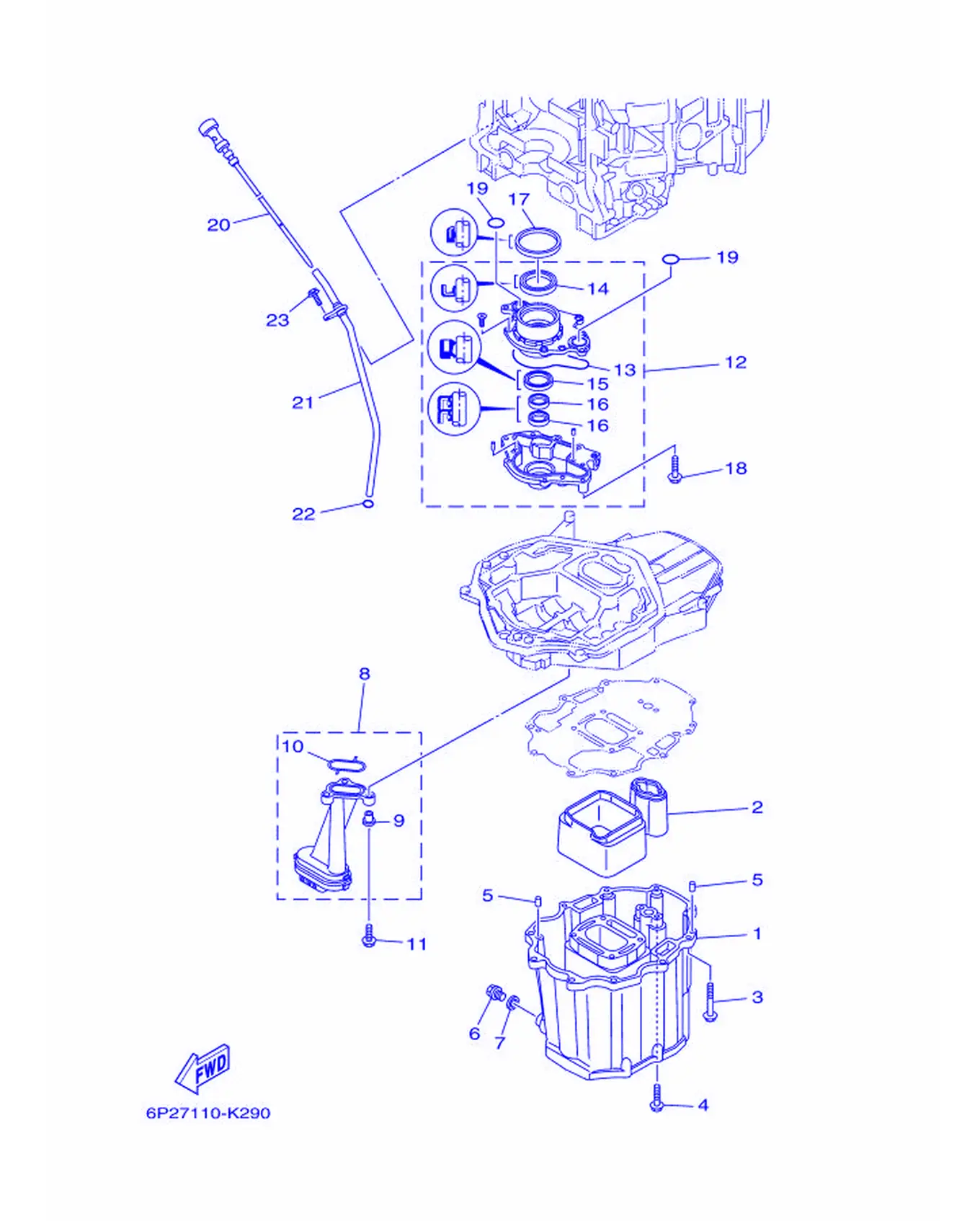

Рис. 7 — поддон картера 23 дет.

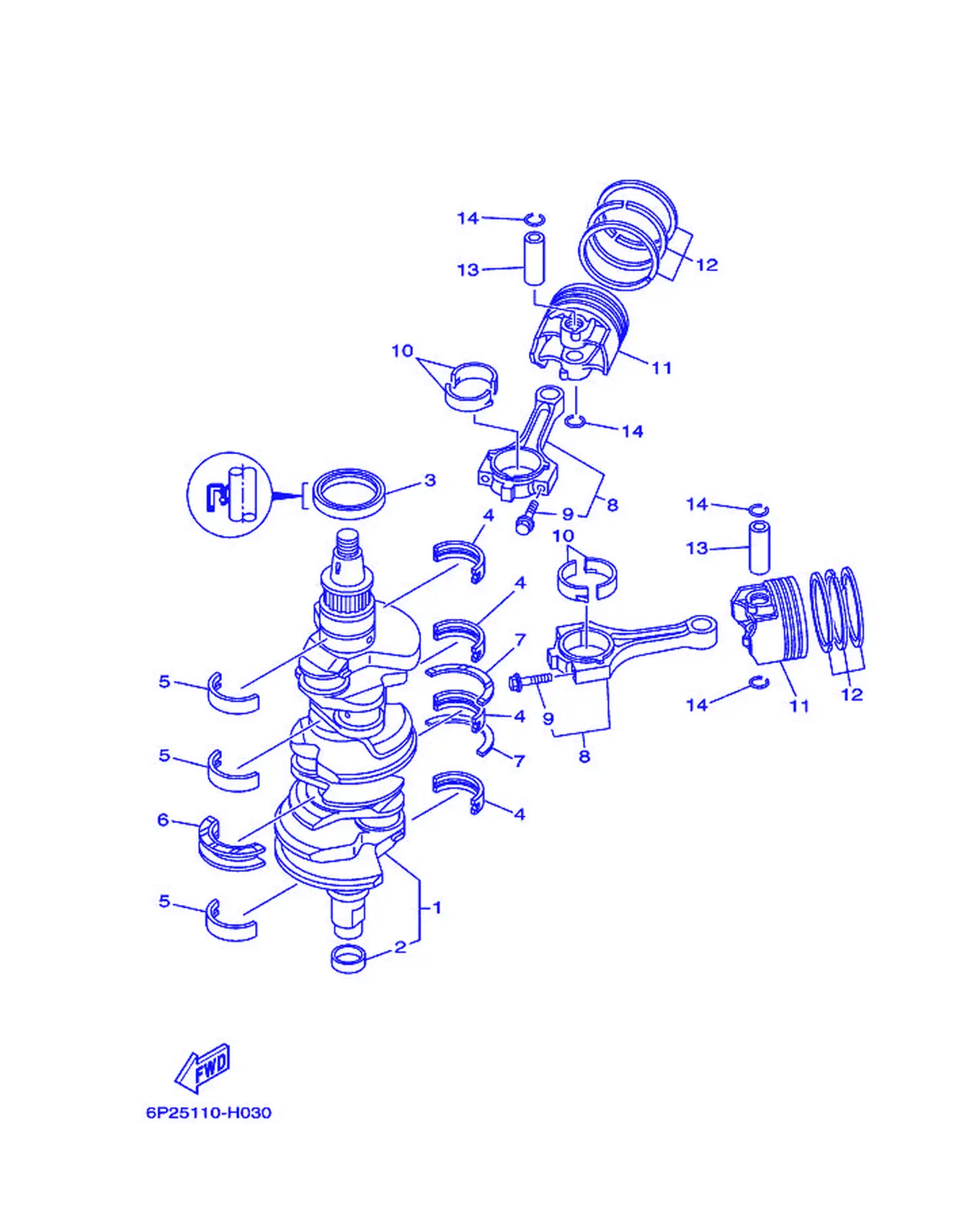

Рис. 8 — Коленчатый вал и поршень 26 дет.

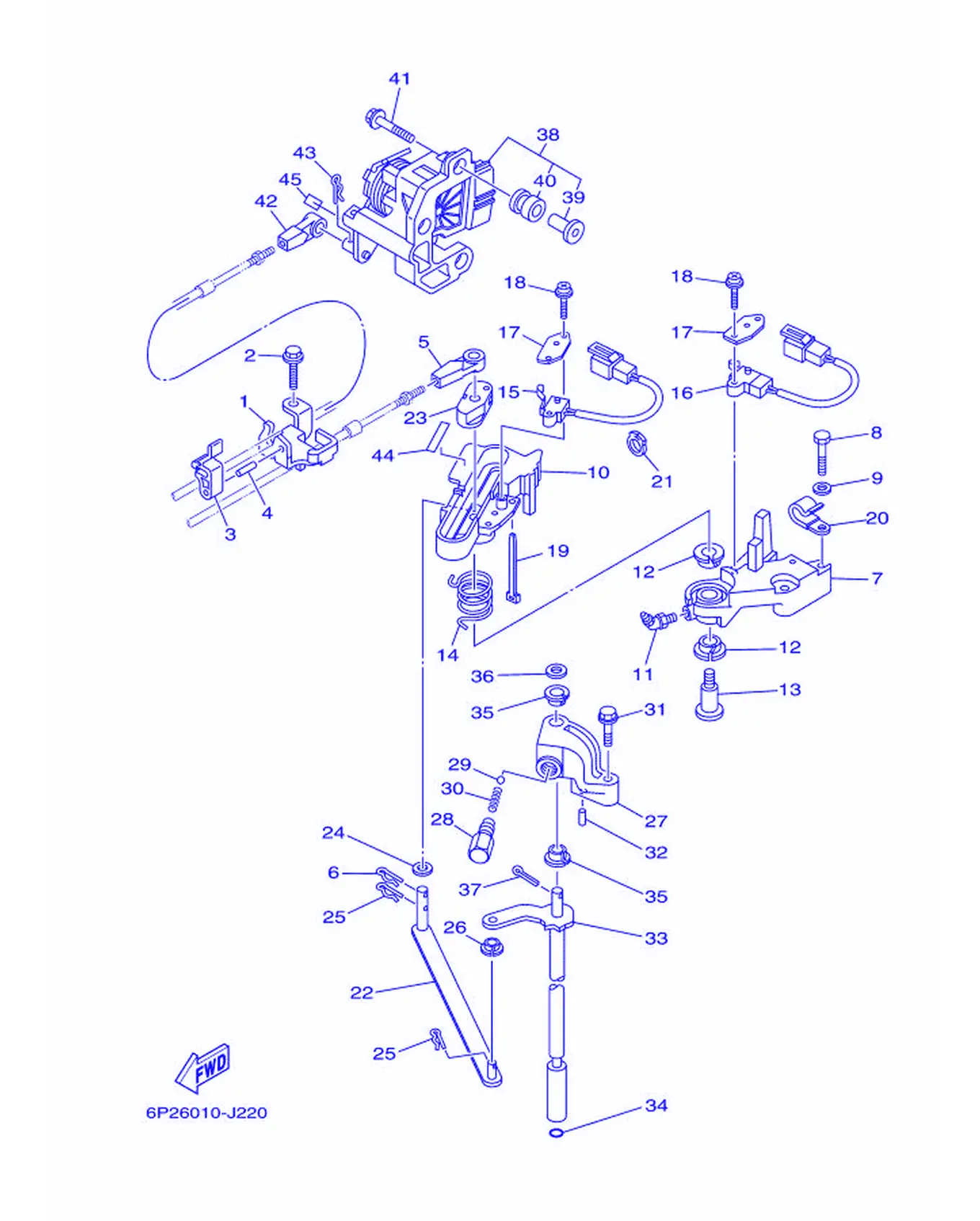

Рис. 9 — Система управления 46 дет.

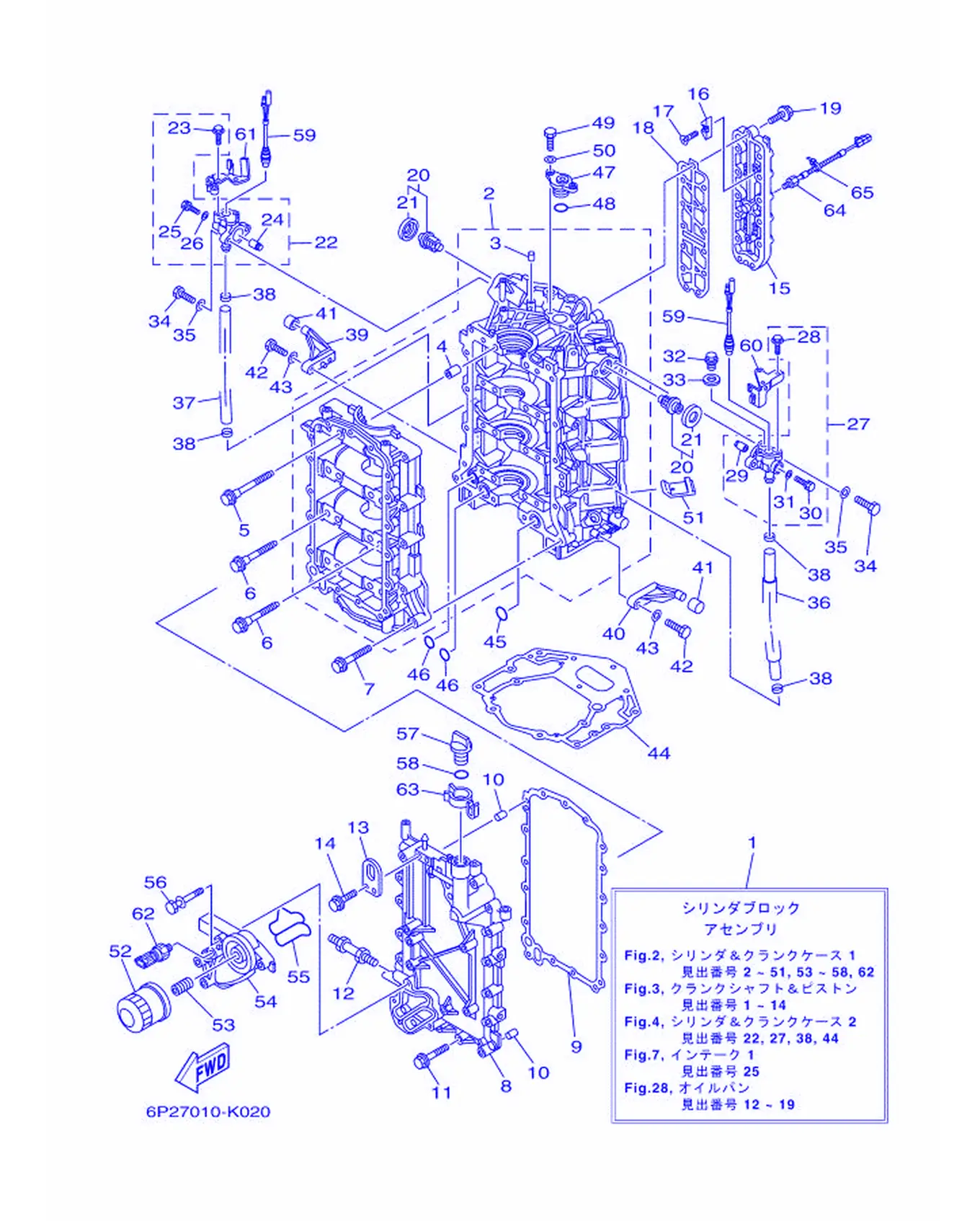

Рис. 10 — Цилиндр и картер 1 67 дет.

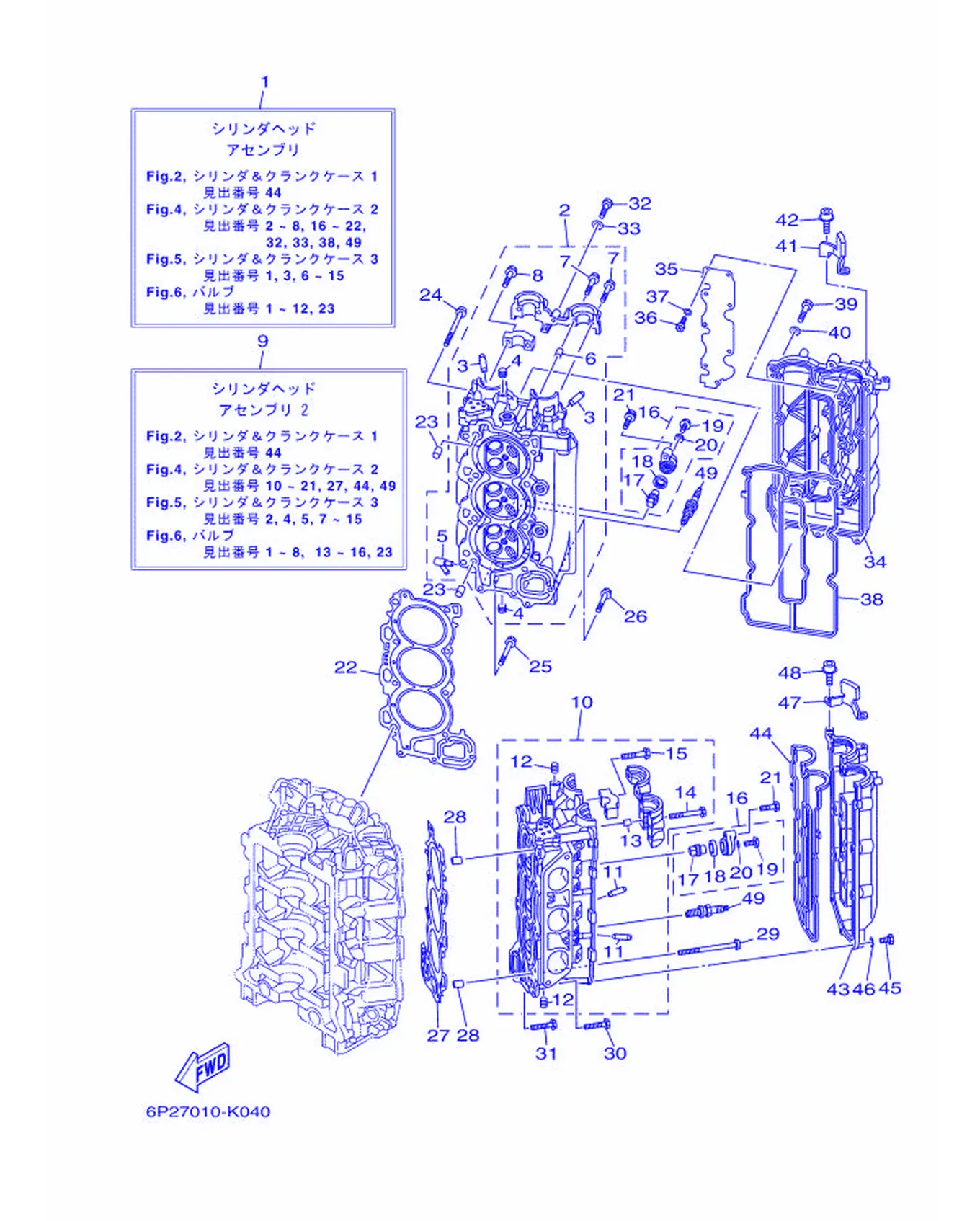

Рис. 11 — Цилиндр и картер 2 49 дет.

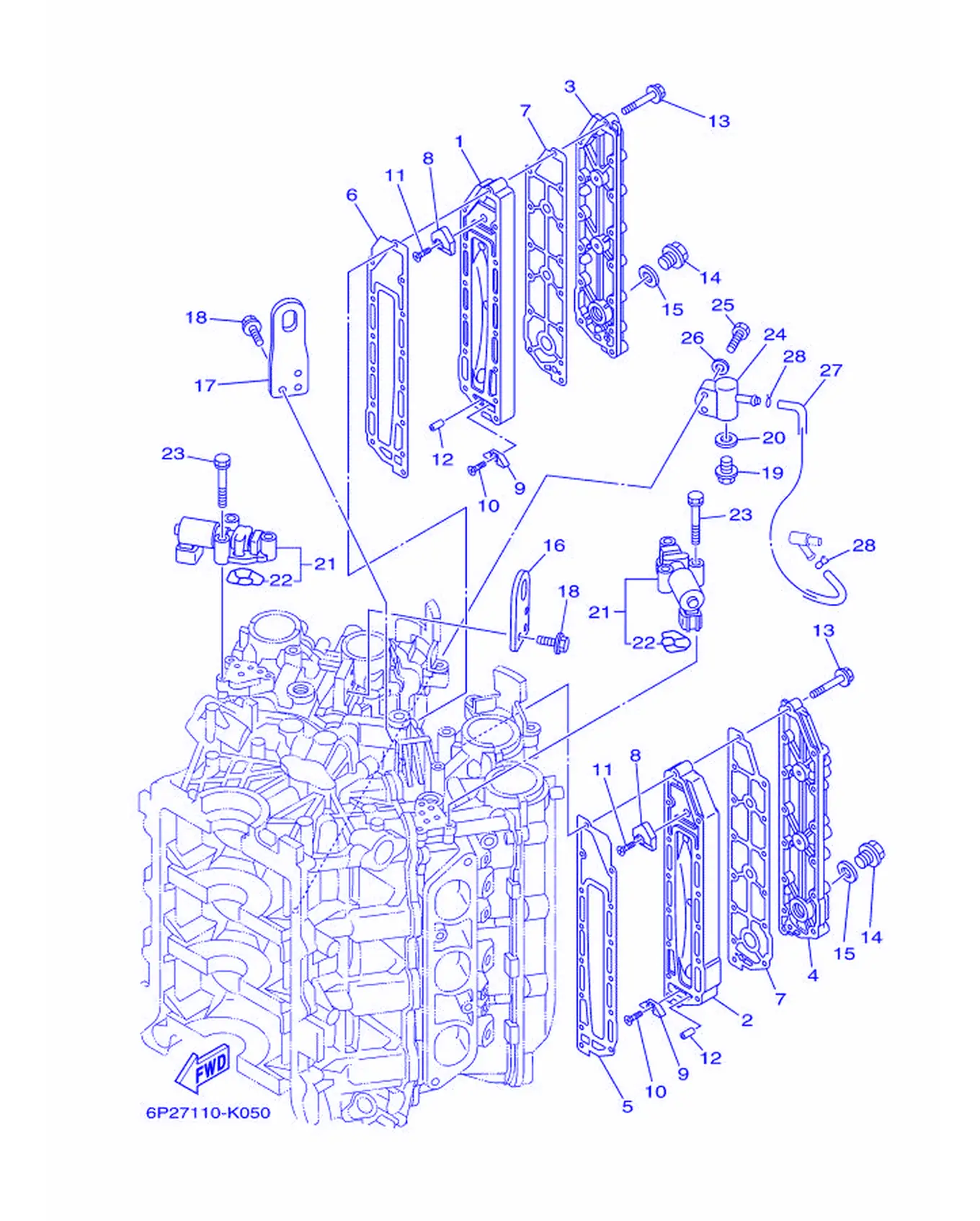

Рис. 12 — Цилиндр и картер Рис. 3 28 дет.

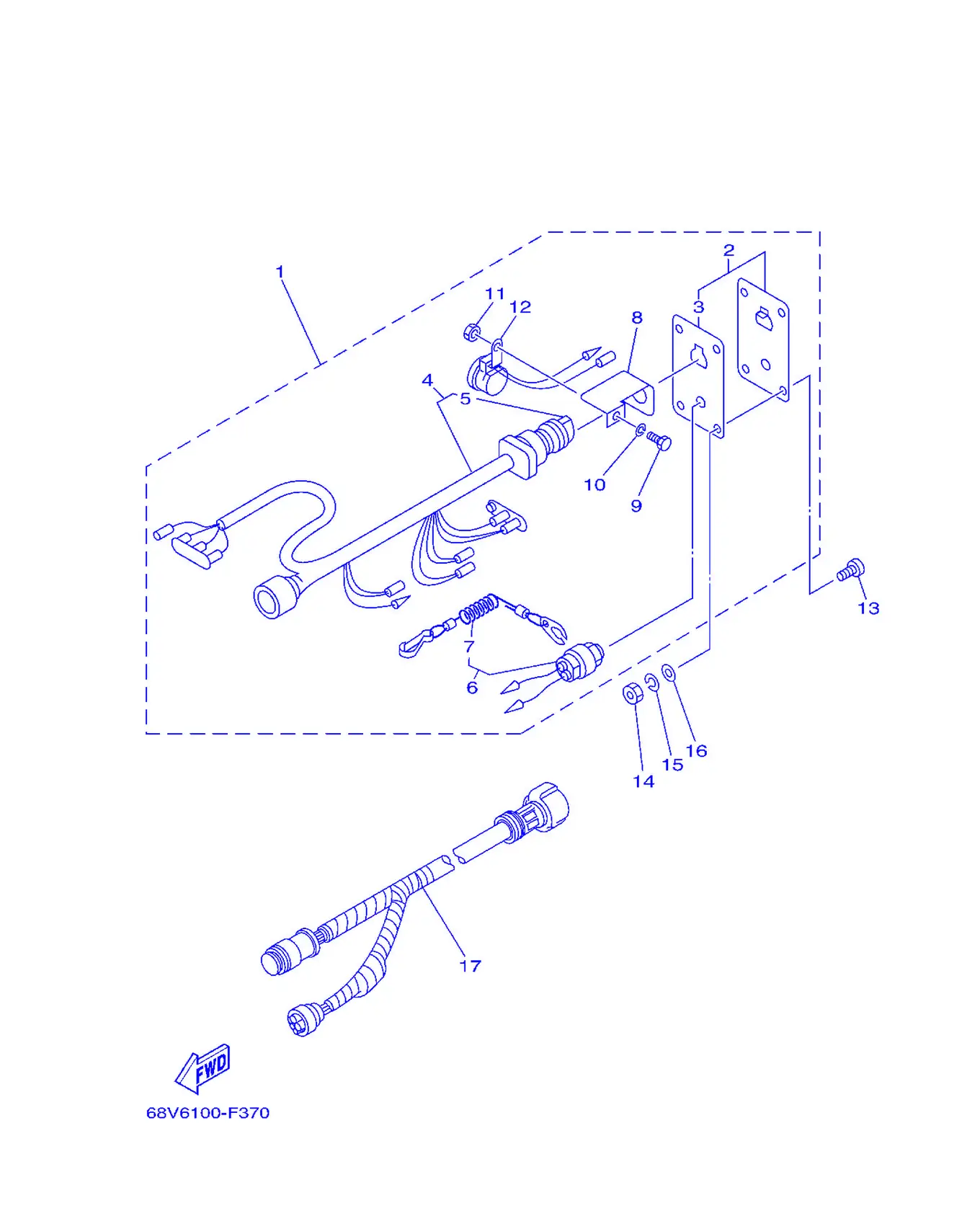

Рис. 13 — Выключатель и приборная панель 1 17 дет.

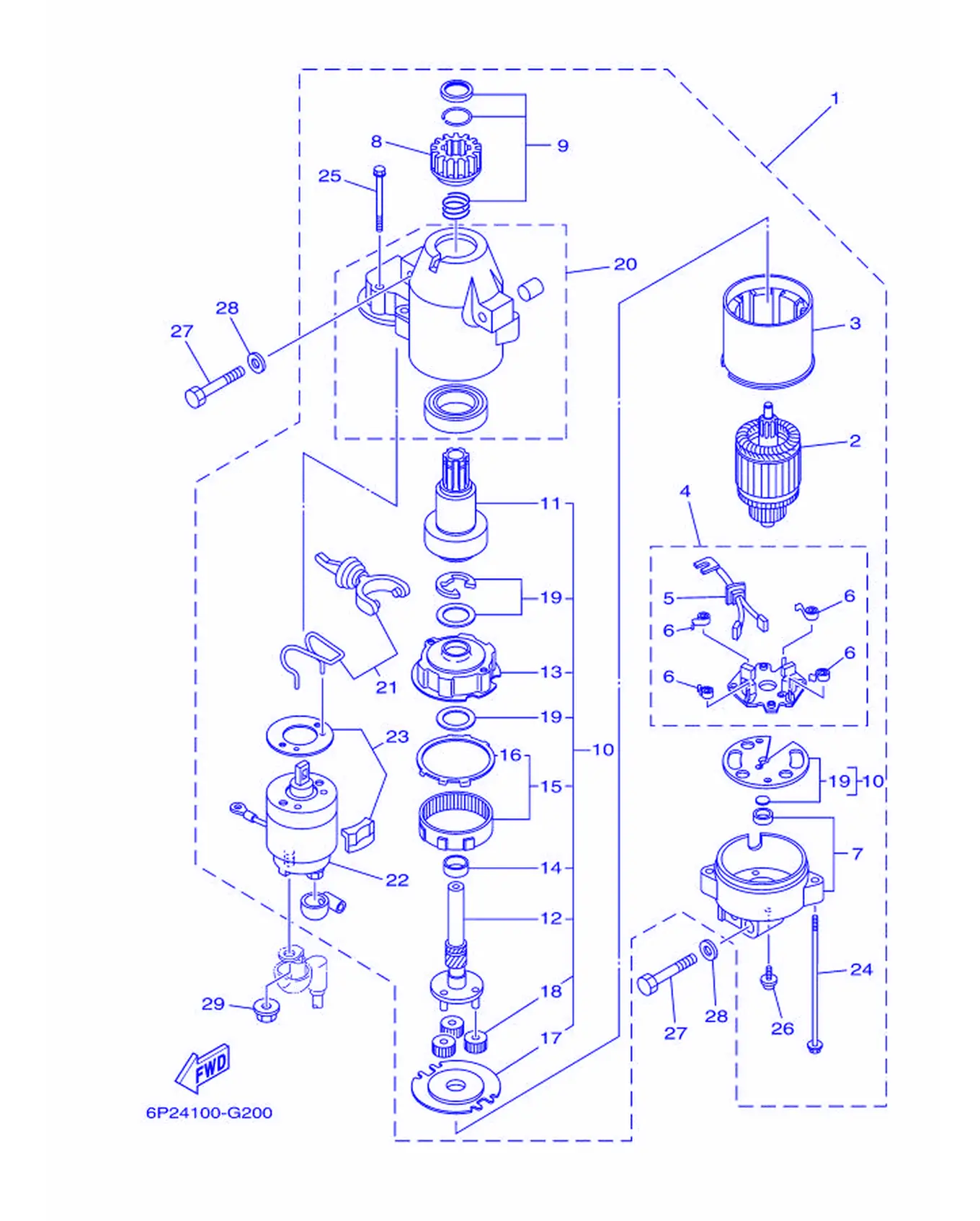

Рис. 14 — стартер 29 дет.
Рис. 15 — Рулевая тяга в сборе 9 дет.

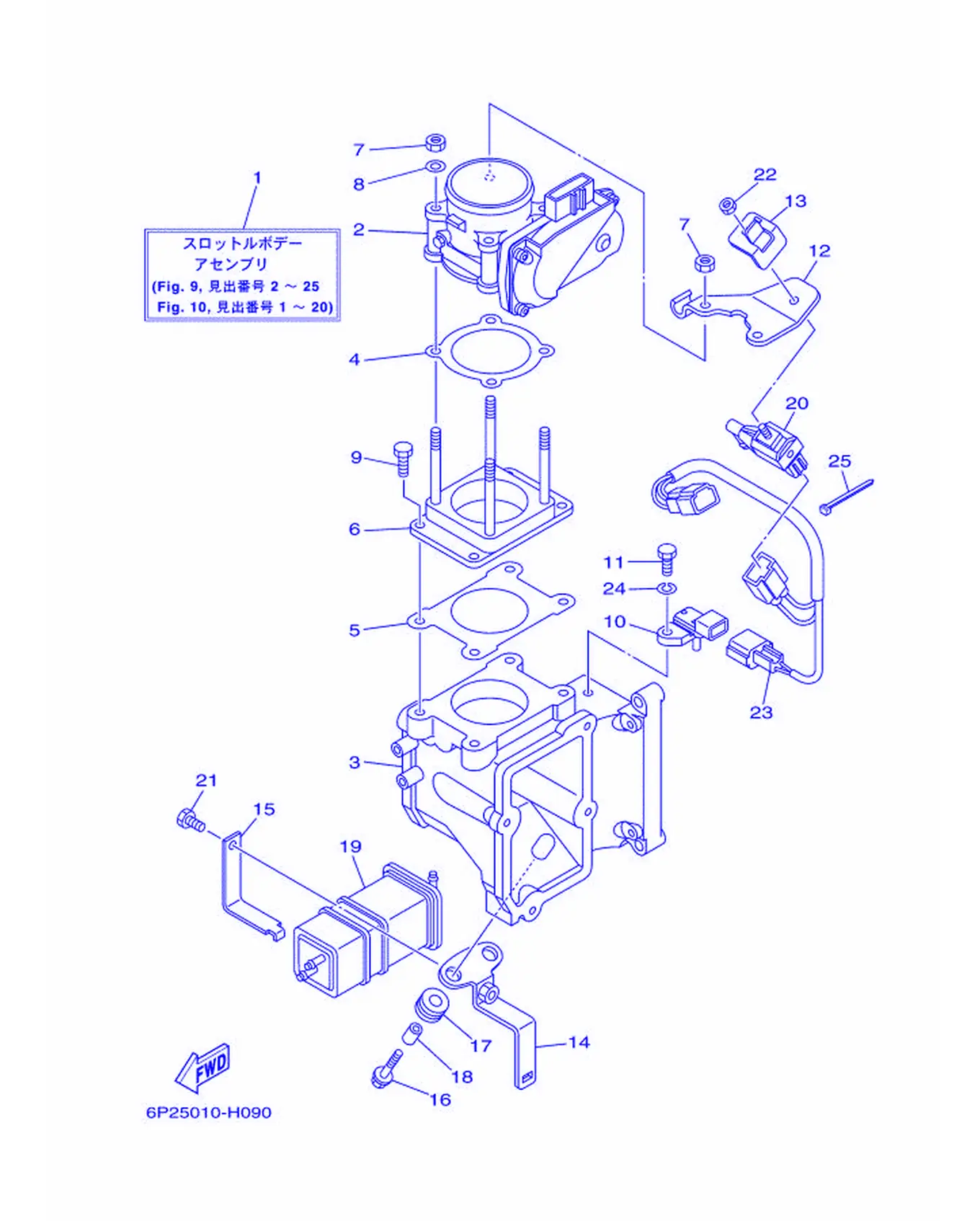

Рис. 16 — Корпус дроссельной заслонки в сборе 1 25 дет.
Рис. 17 — Корпус дроссельной заслонки в сборе 2 20 дет.
Рис. 18 — Корпус дроссельной заслонки в сборе 3 11 дет.

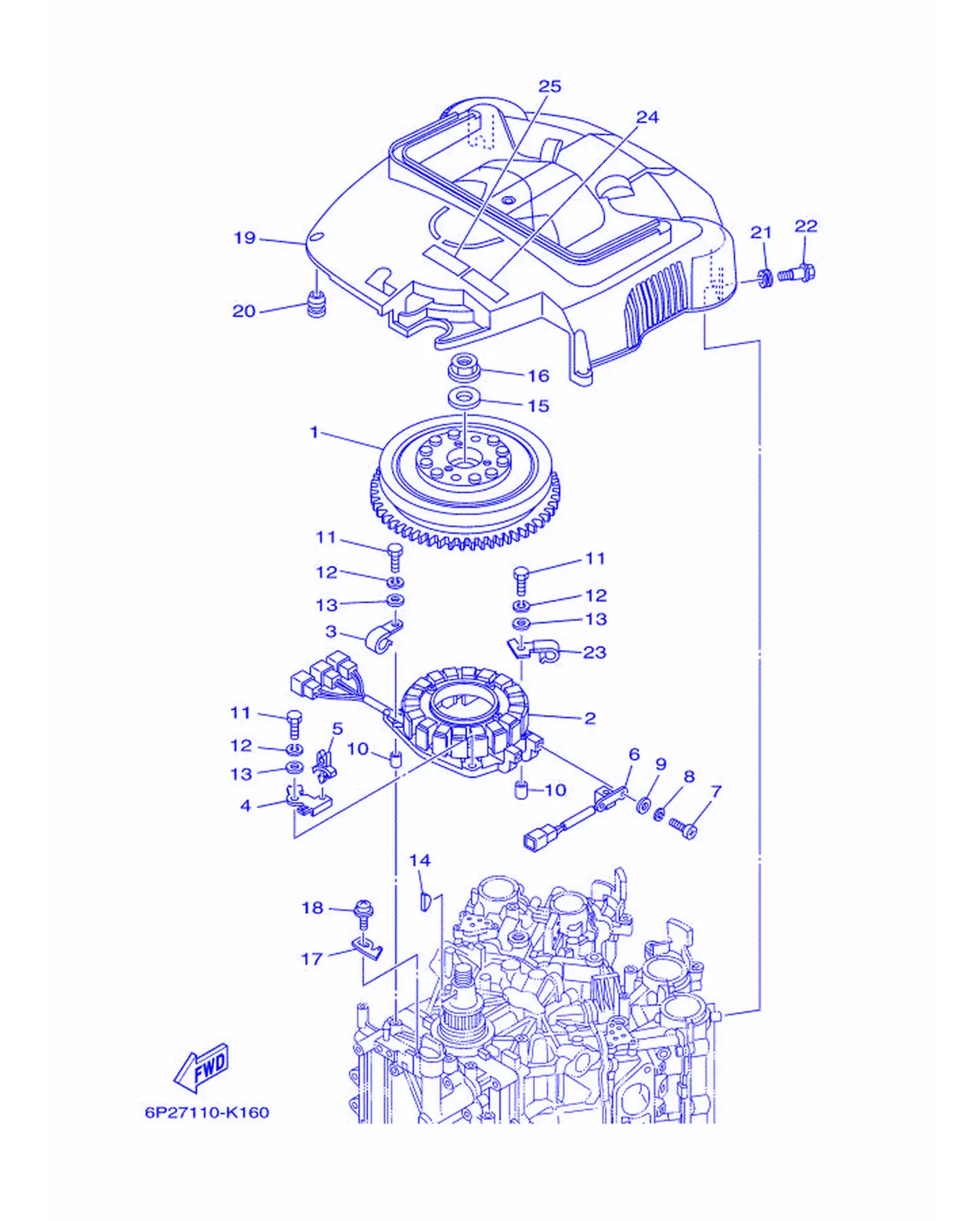

Рис. 19 — Генератор 25 дет.

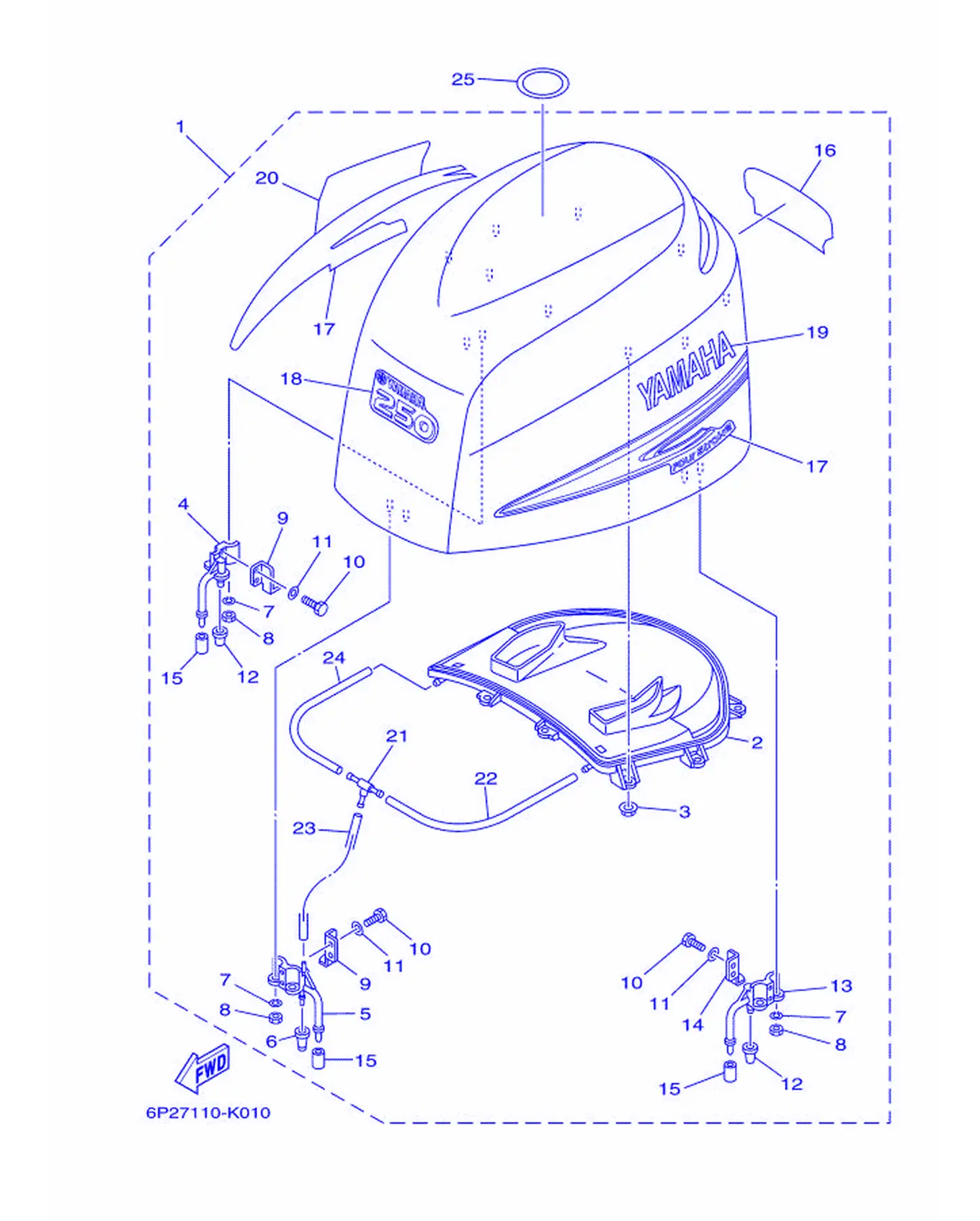

Рис. 20 — Верхний кожух 25 дет.

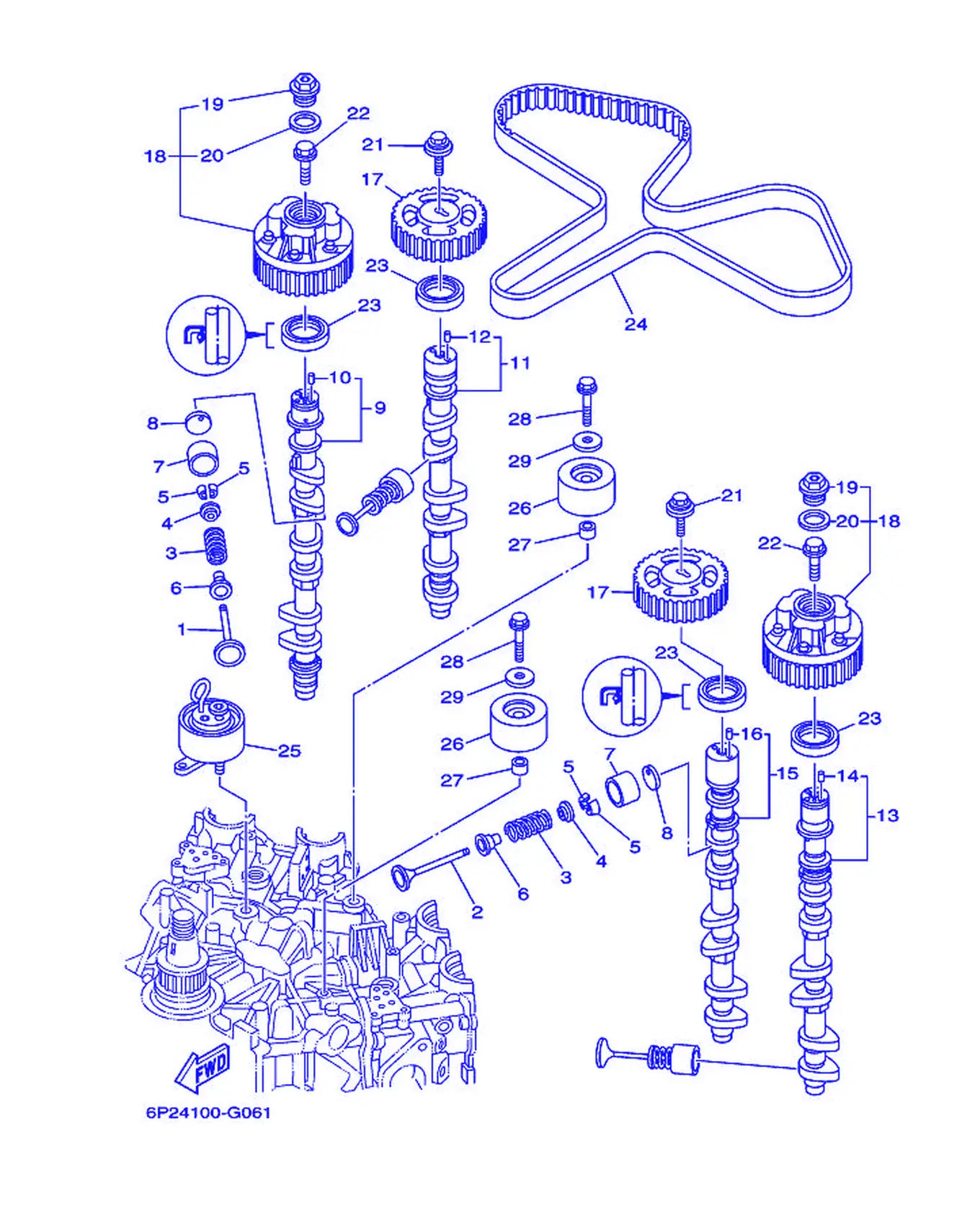

Рис. 21 — Клапан 36 дет.

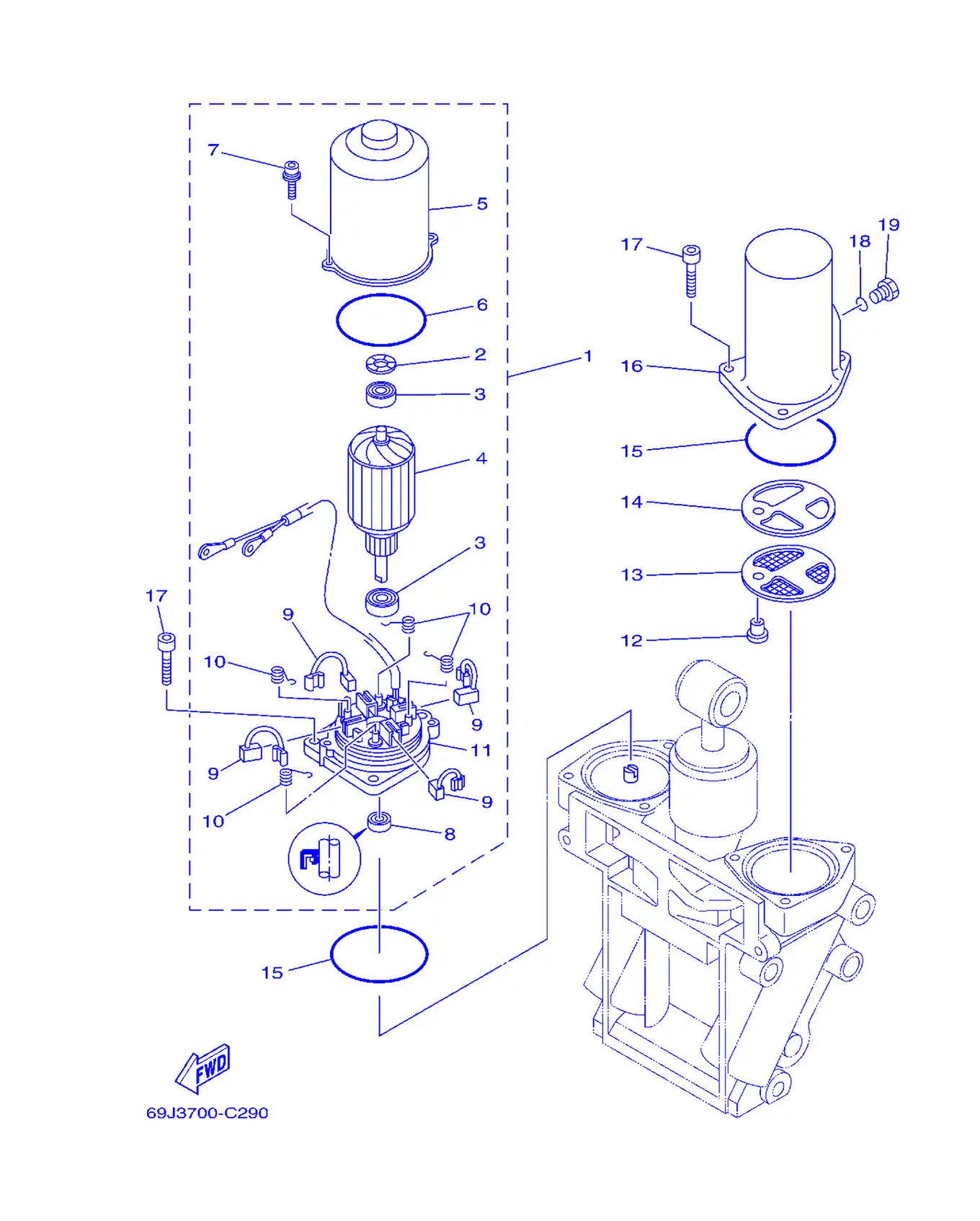

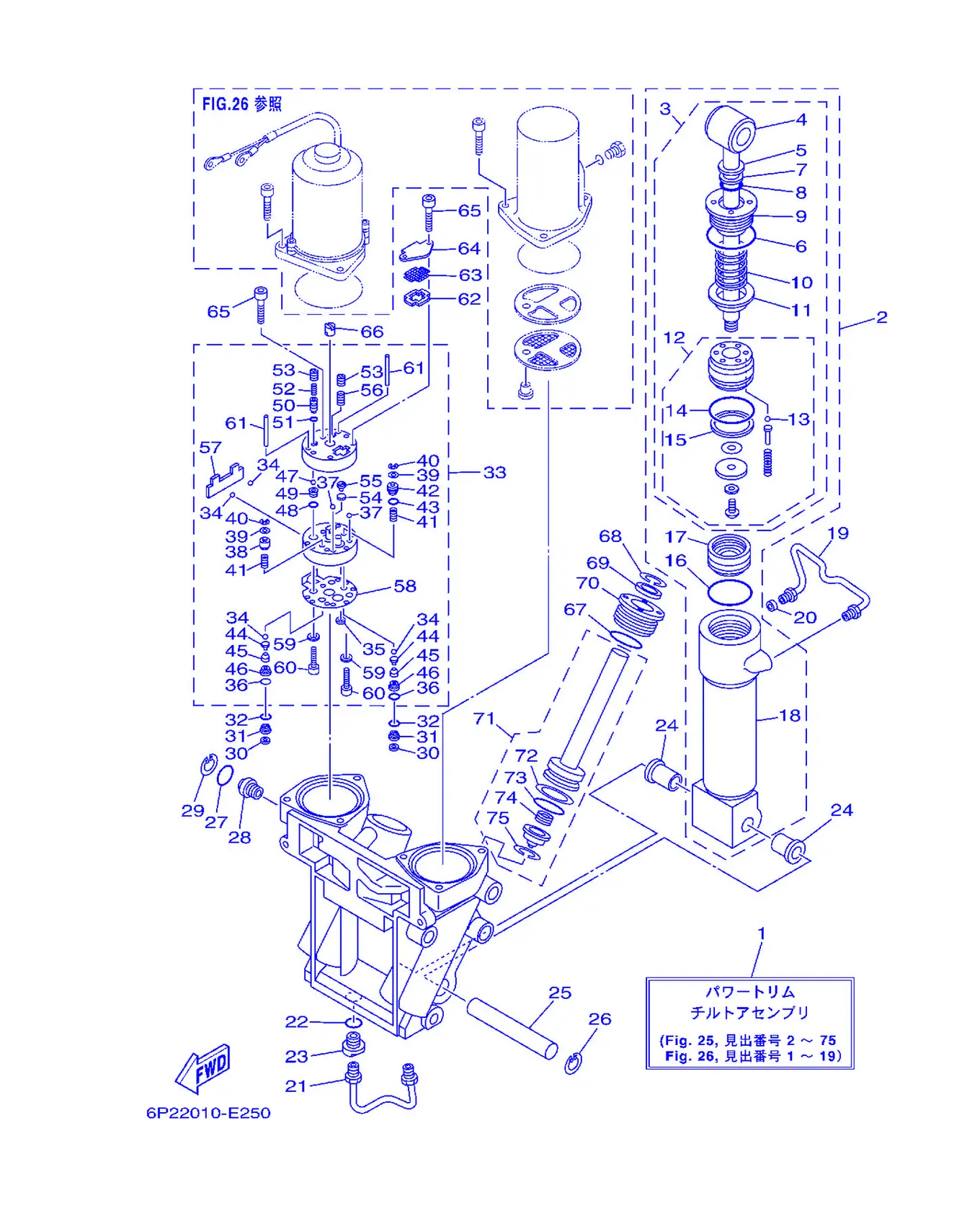

Рис. 22 — Узел силового наклона и подъёма 1 75 дет.
Рис. 23 — Узел силового наклона и подъёма 2 19 дет.

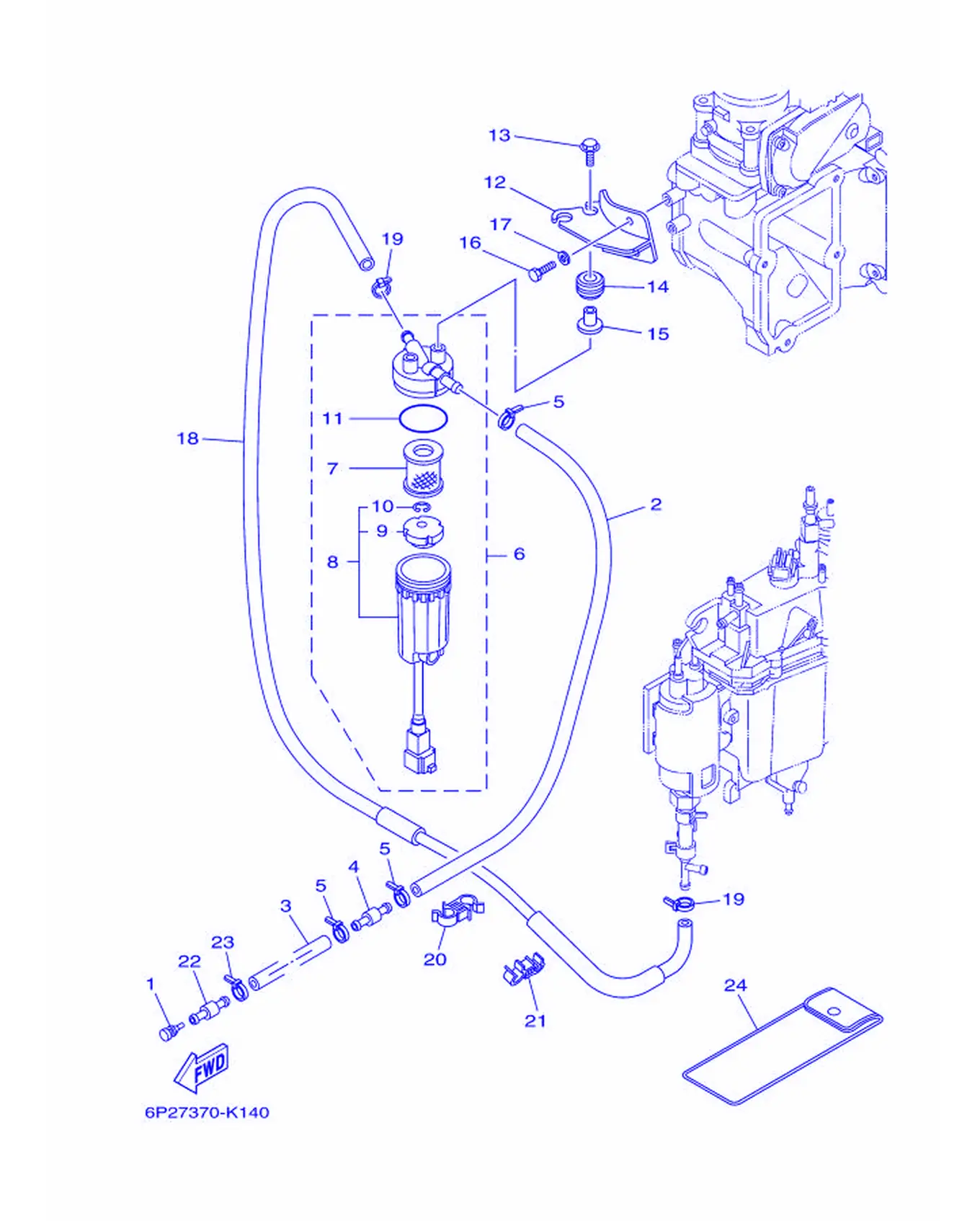

Рис. 24 — Топливная система 24 дет.

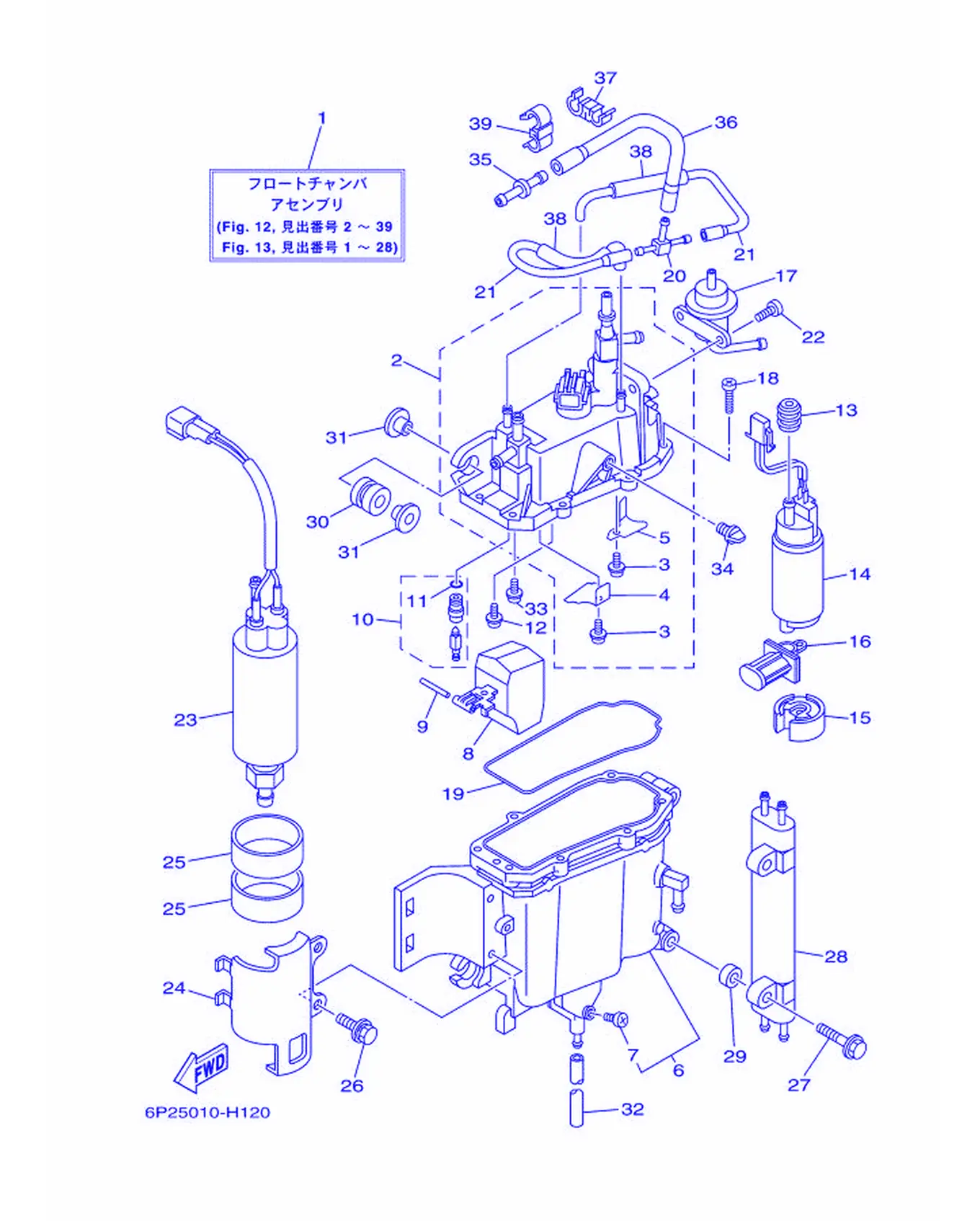

Рис. 25 — Топливный насос высокого давления 39 дет.
Рис. 26 — Топливный бак 16 дет.

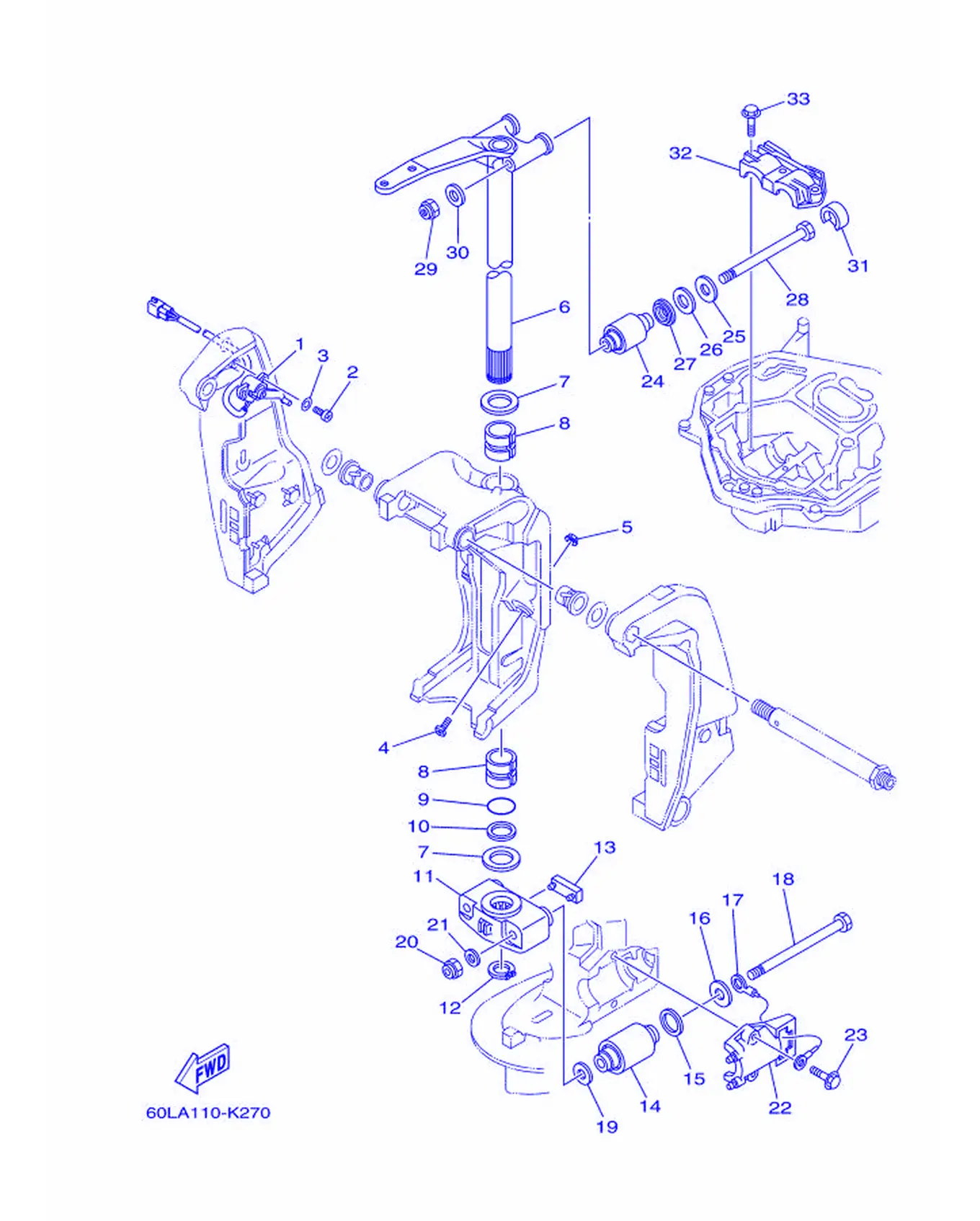

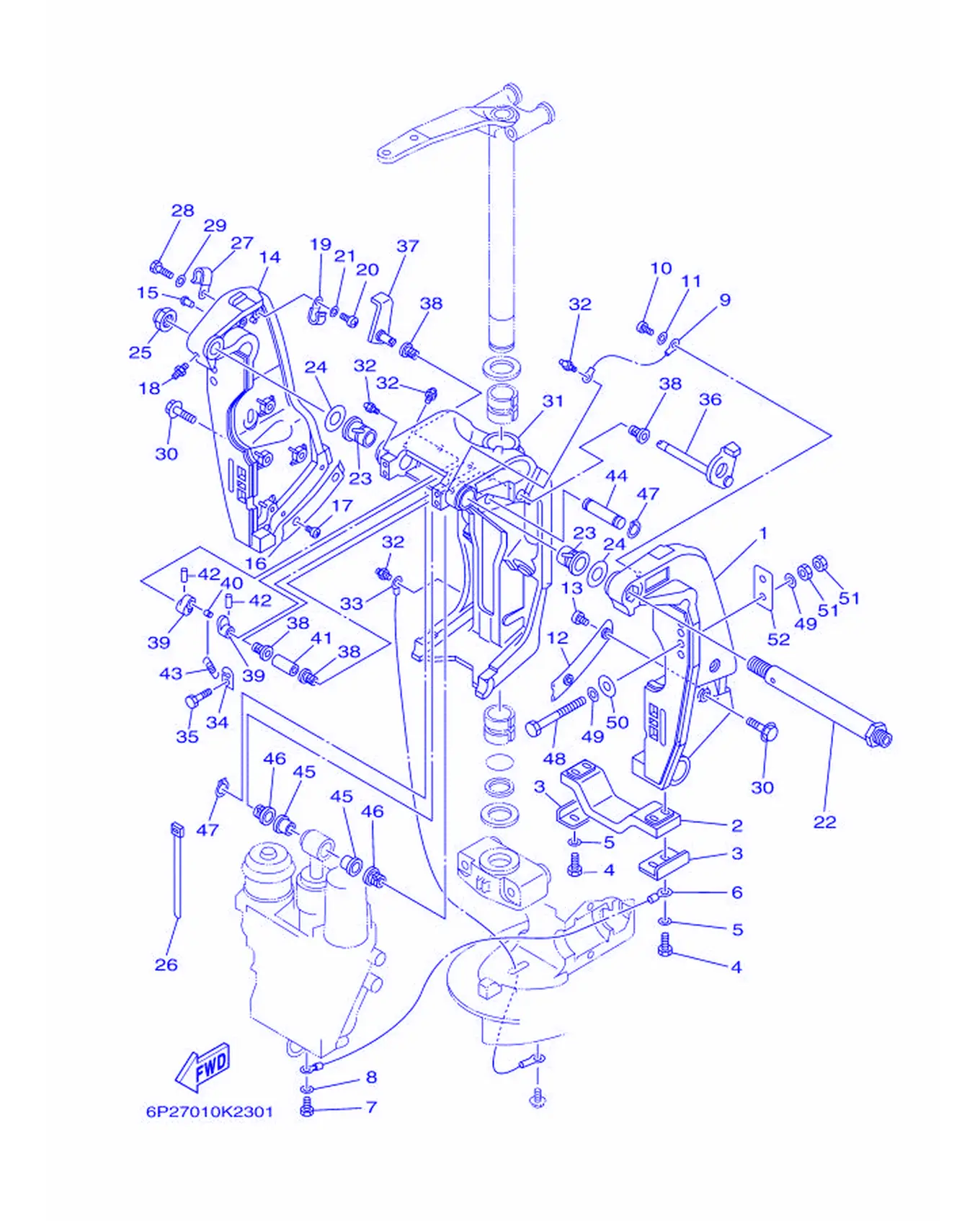

Рис. 27 — Кронштейн 1 54 дет.
Рис. 28 — Кронштейн 2 33 дет.

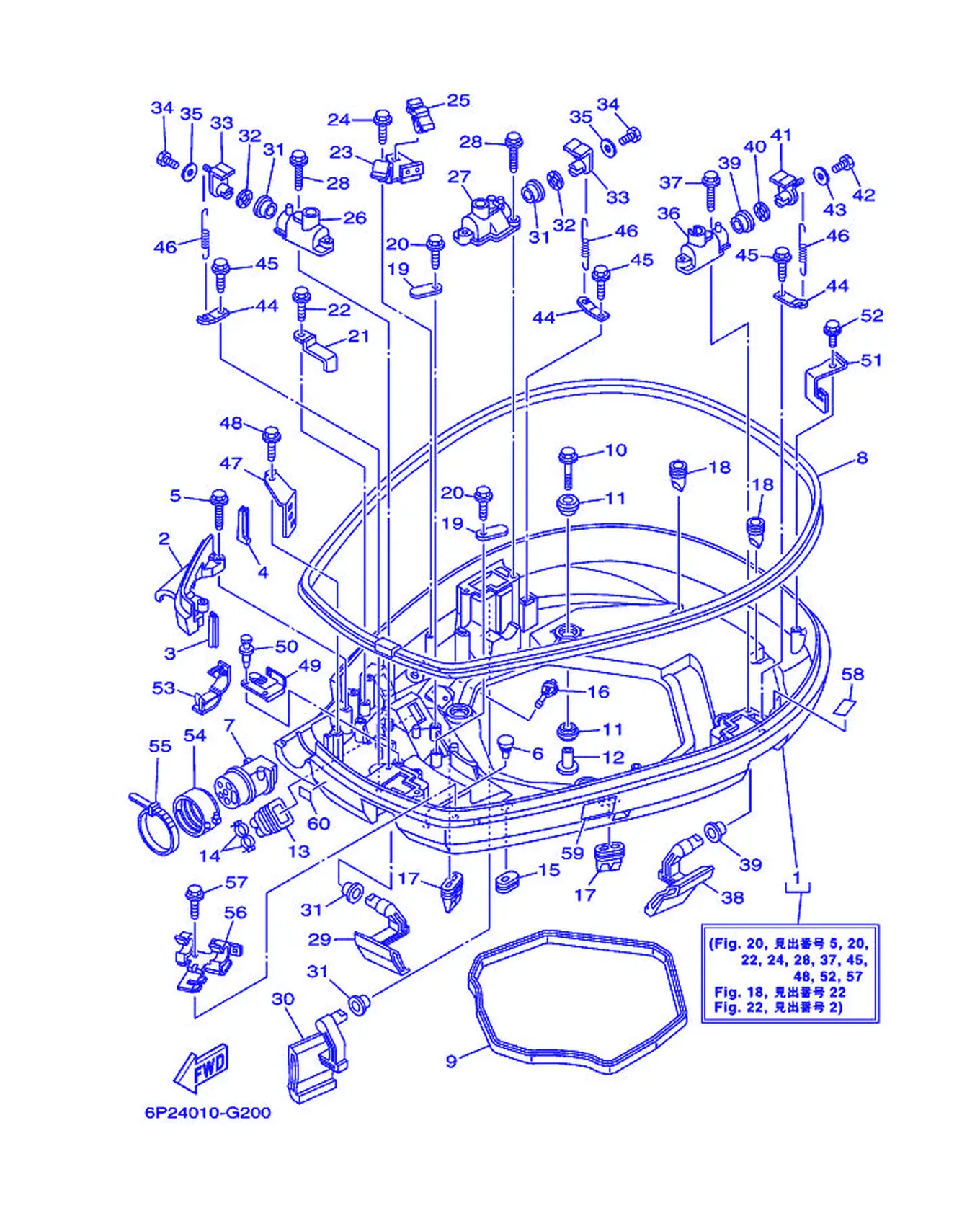

Рис. 29 — Нижний кожух 1 60 дет.

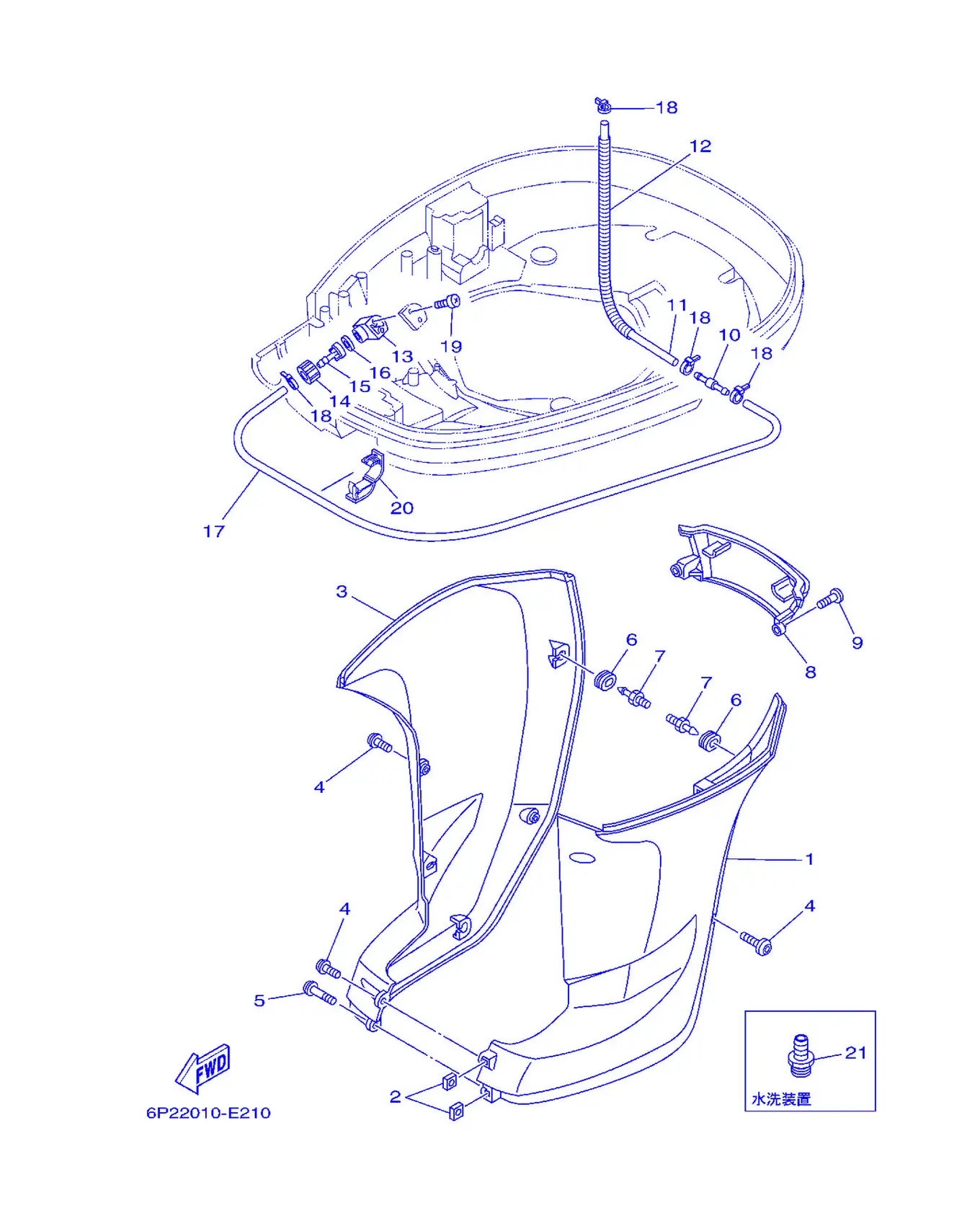

Рис. 30 — Нижний кожух 2 21 дет.
Рис. 31 — Прибор 8 дет.

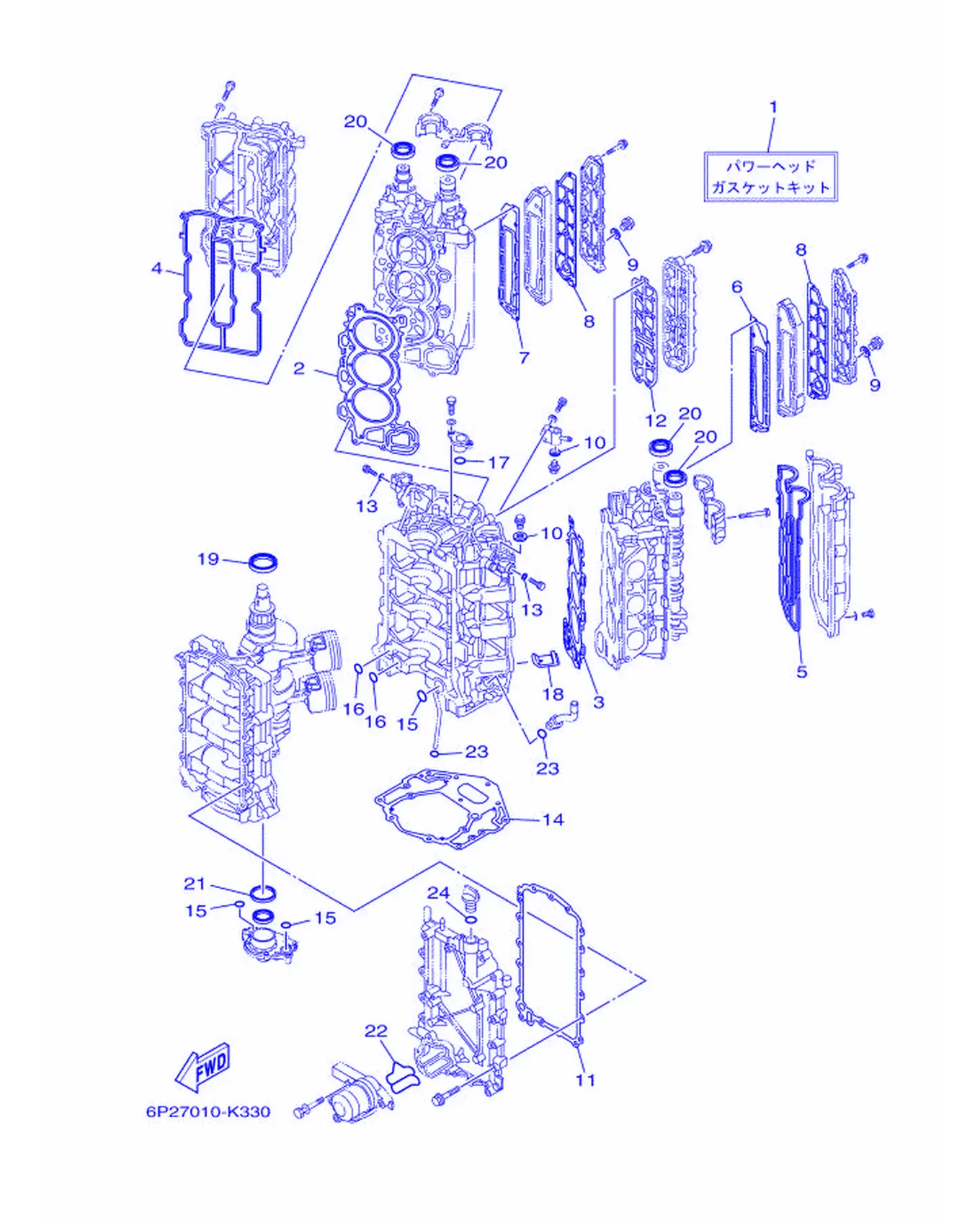

Рис. 32 — Ремкомплект 1 24 дет.

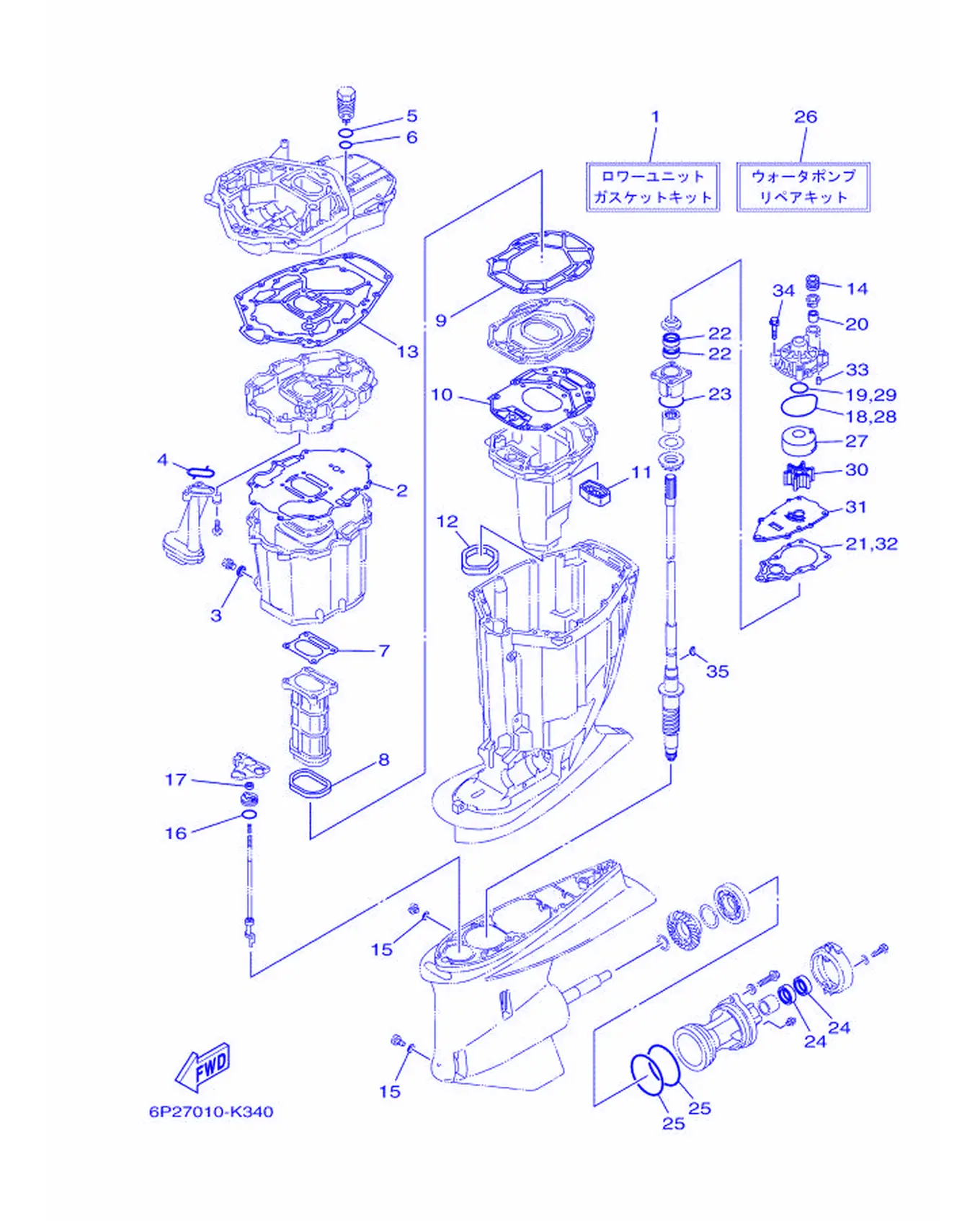

Рис. 33 — Ремкомплект 2 35 дет.

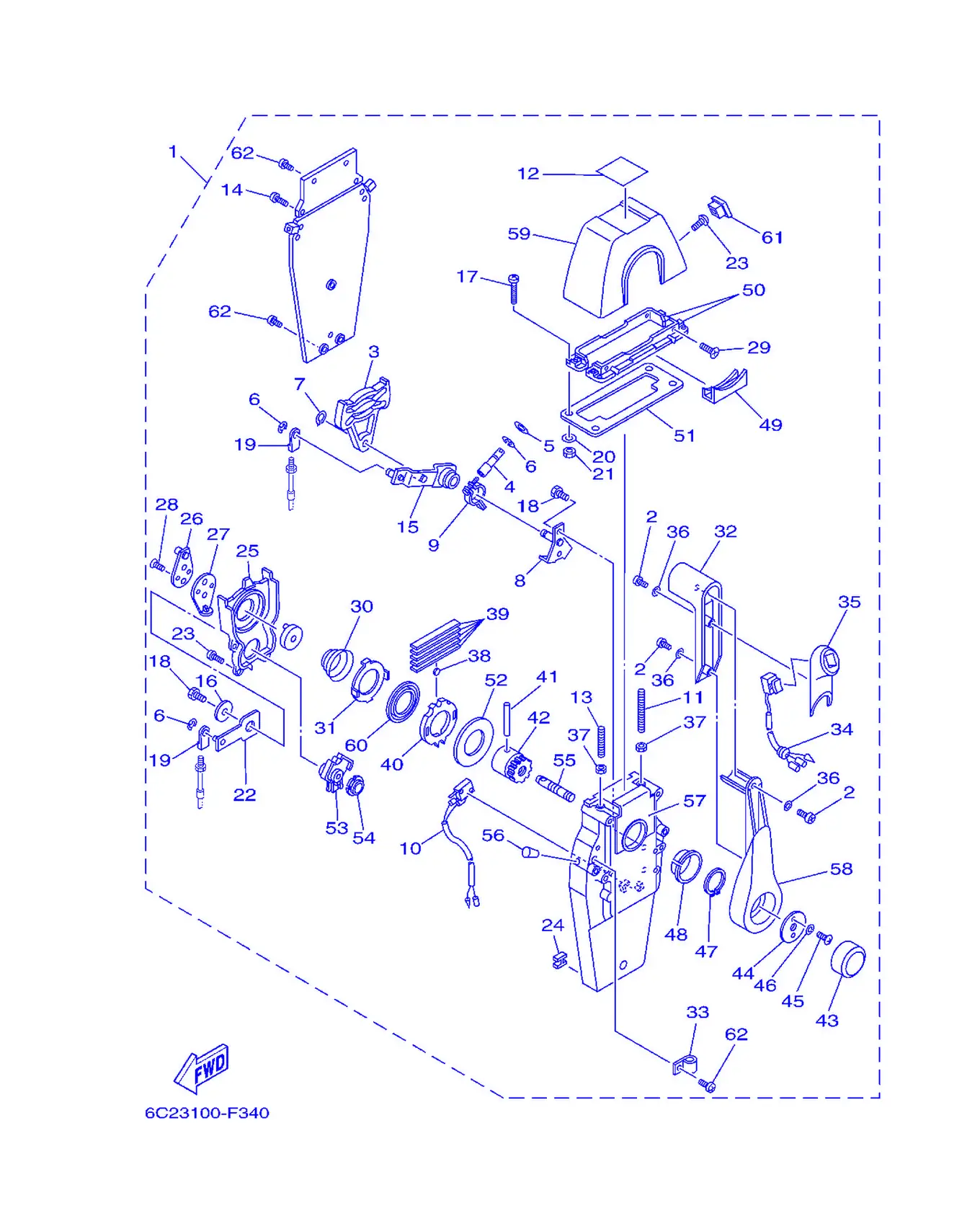

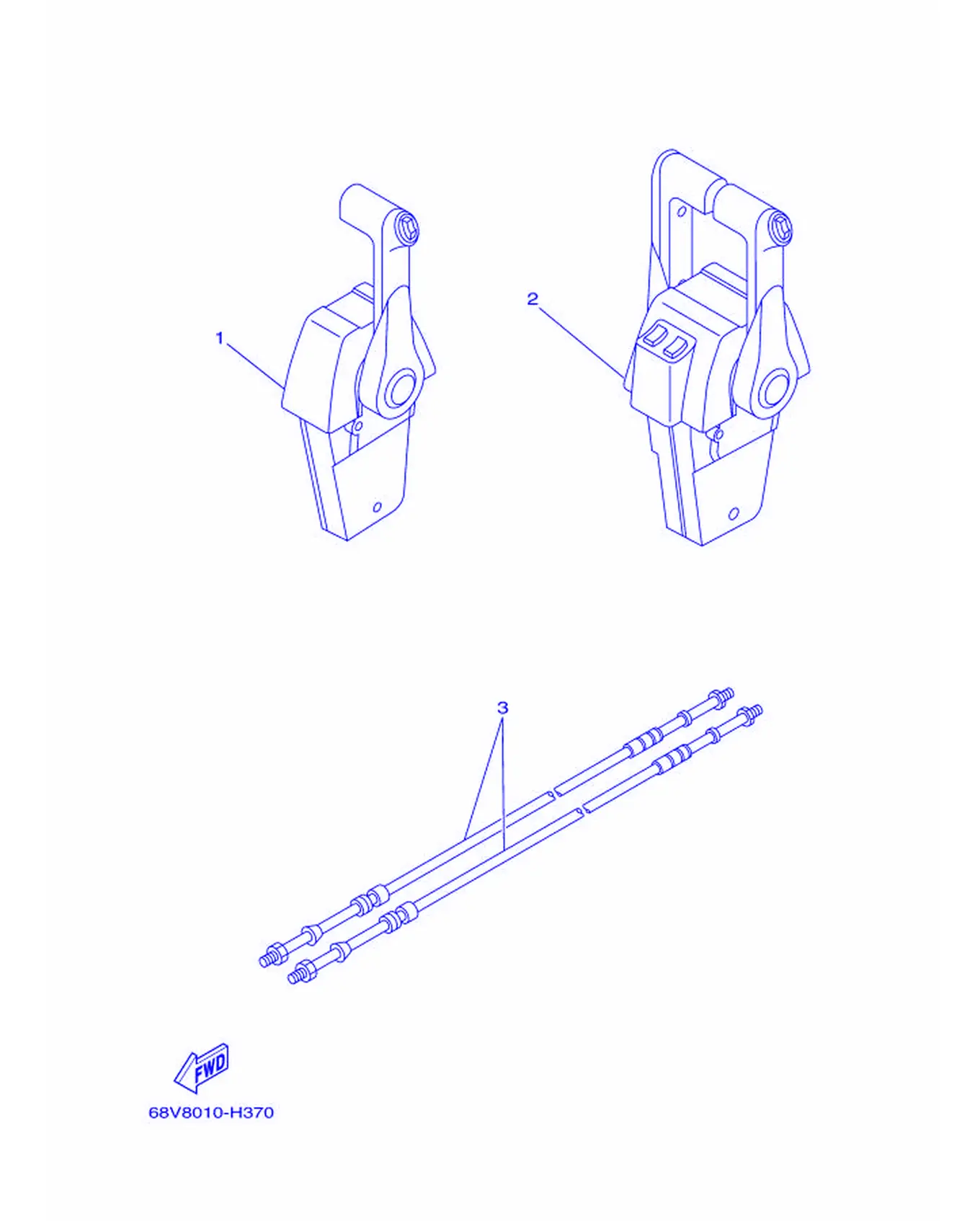

Рис. 34 — Узел дистанционного управления 1 62 дет.
Рис. 35 — Пульт дистанционного управления 6 дет.

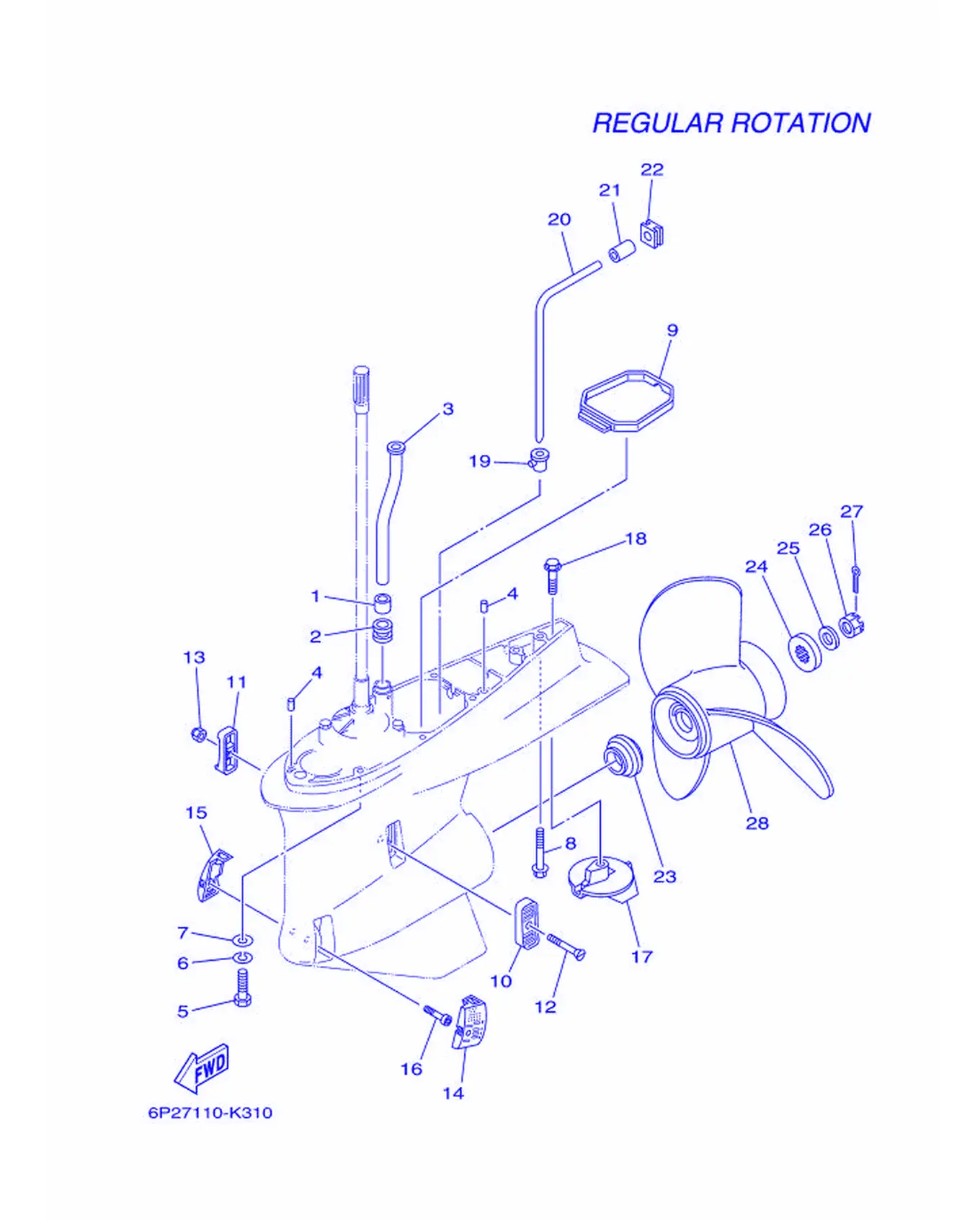

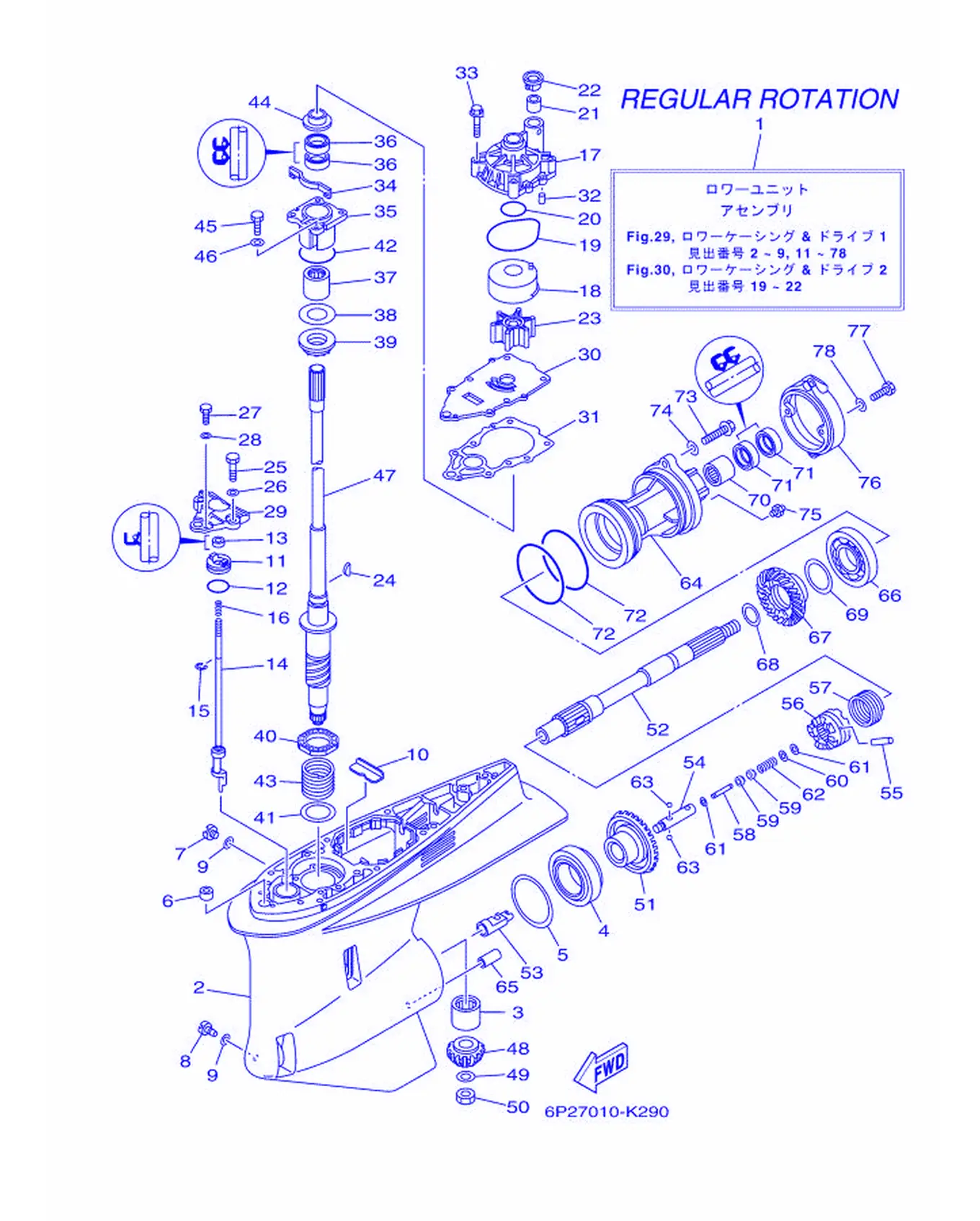

Рис. 36 — Нижний кожух и привод 1 92 дет.
Рис. 37 — Нижний кожух и привод 2 30 дет.
