Yamaha F225A f225aetu — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F225A. 39 схем.

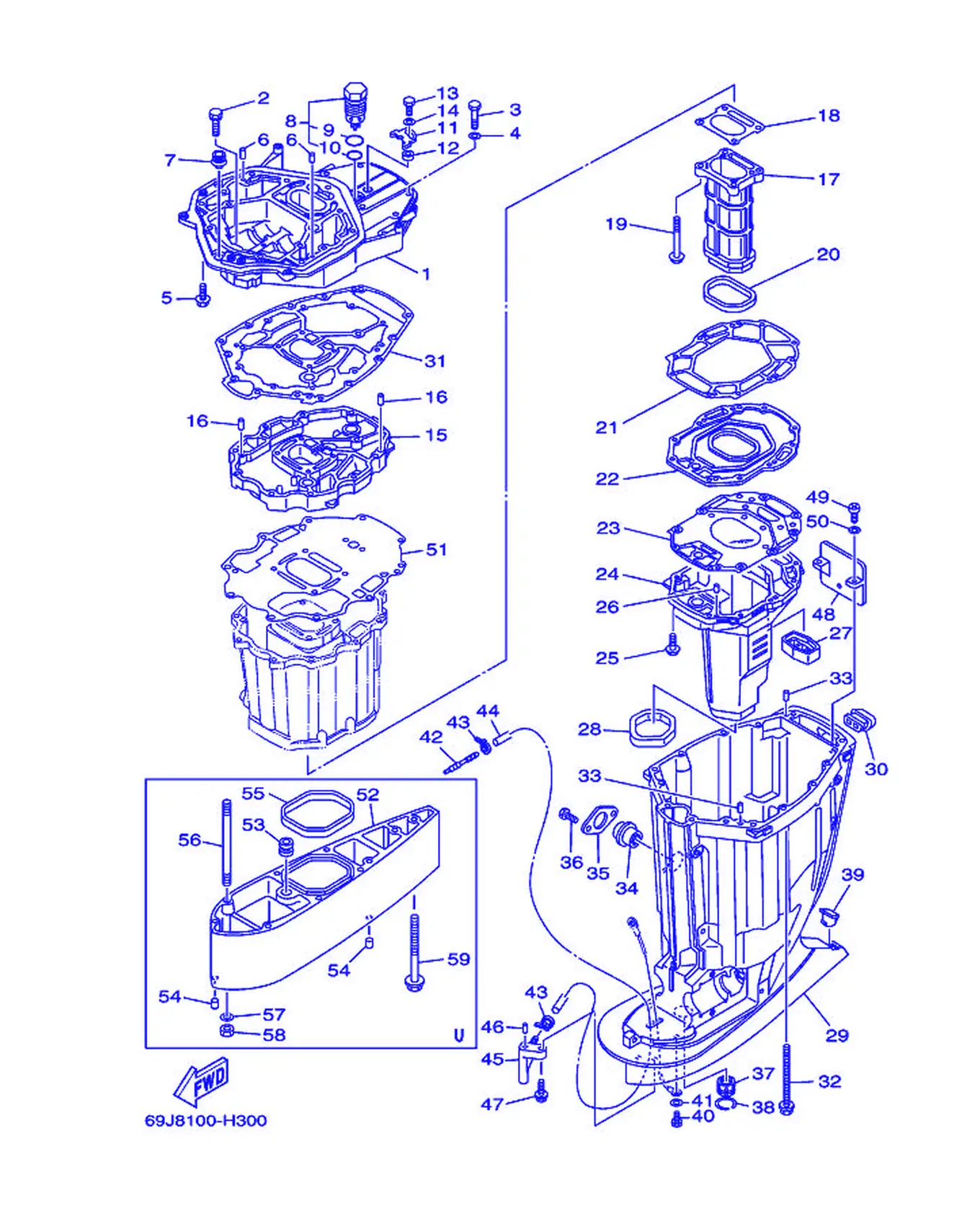

Рис. 1 — Корпус верхней части 60 дет.

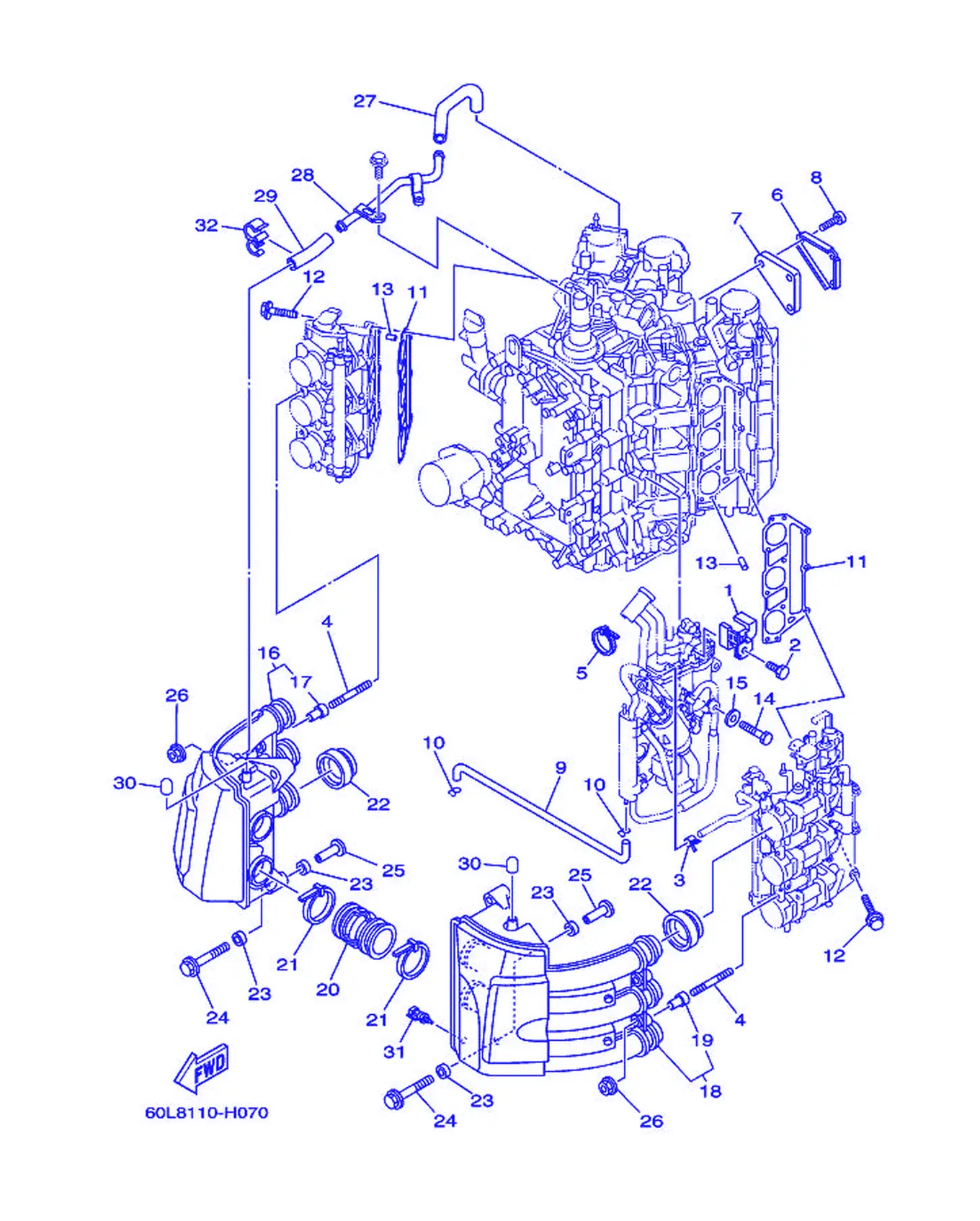

Рис. 2 — Впускная система 1 Впуск 1 32 дет.

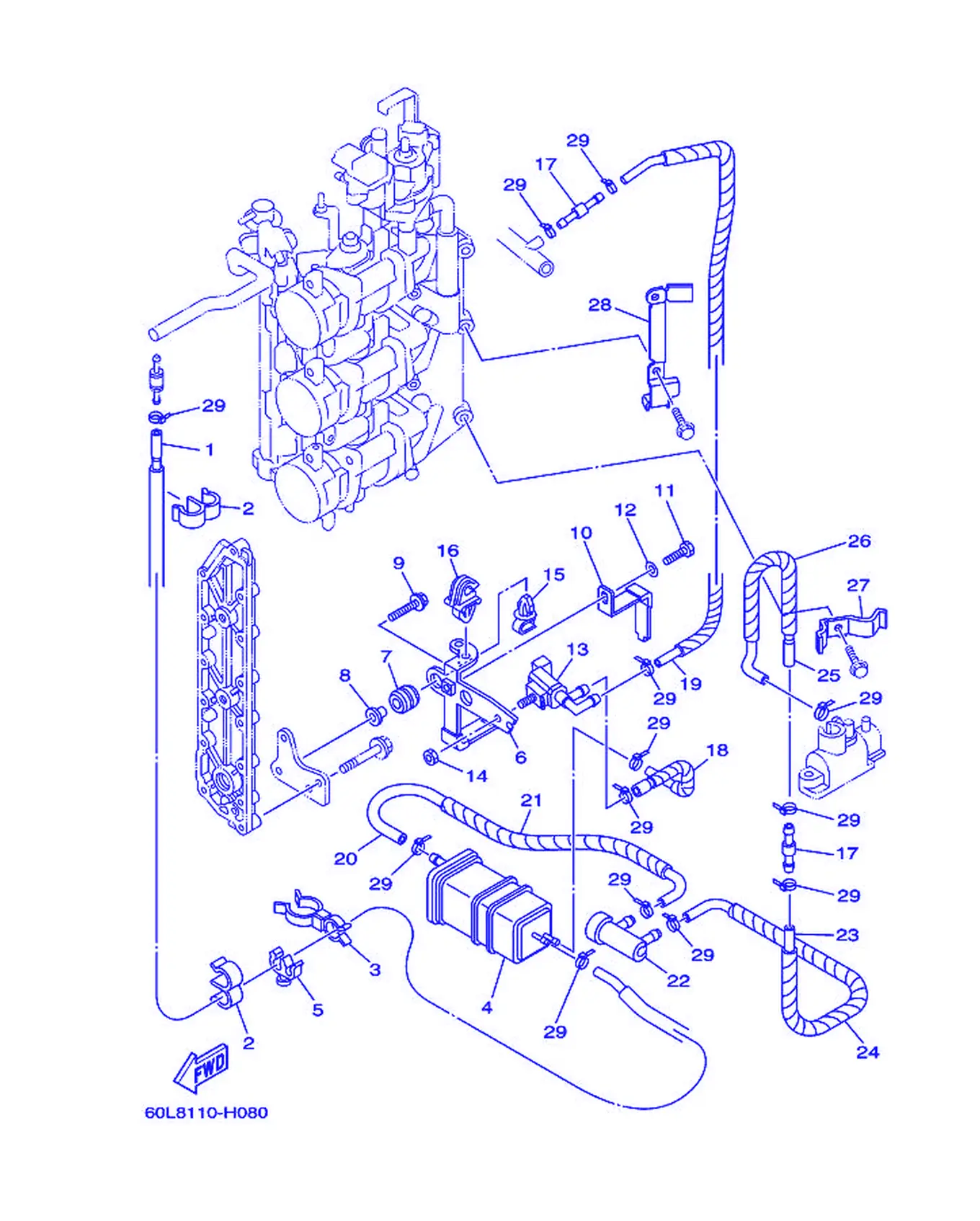

Рис. 3 — впускная система 2 впуск 2 29 дет.

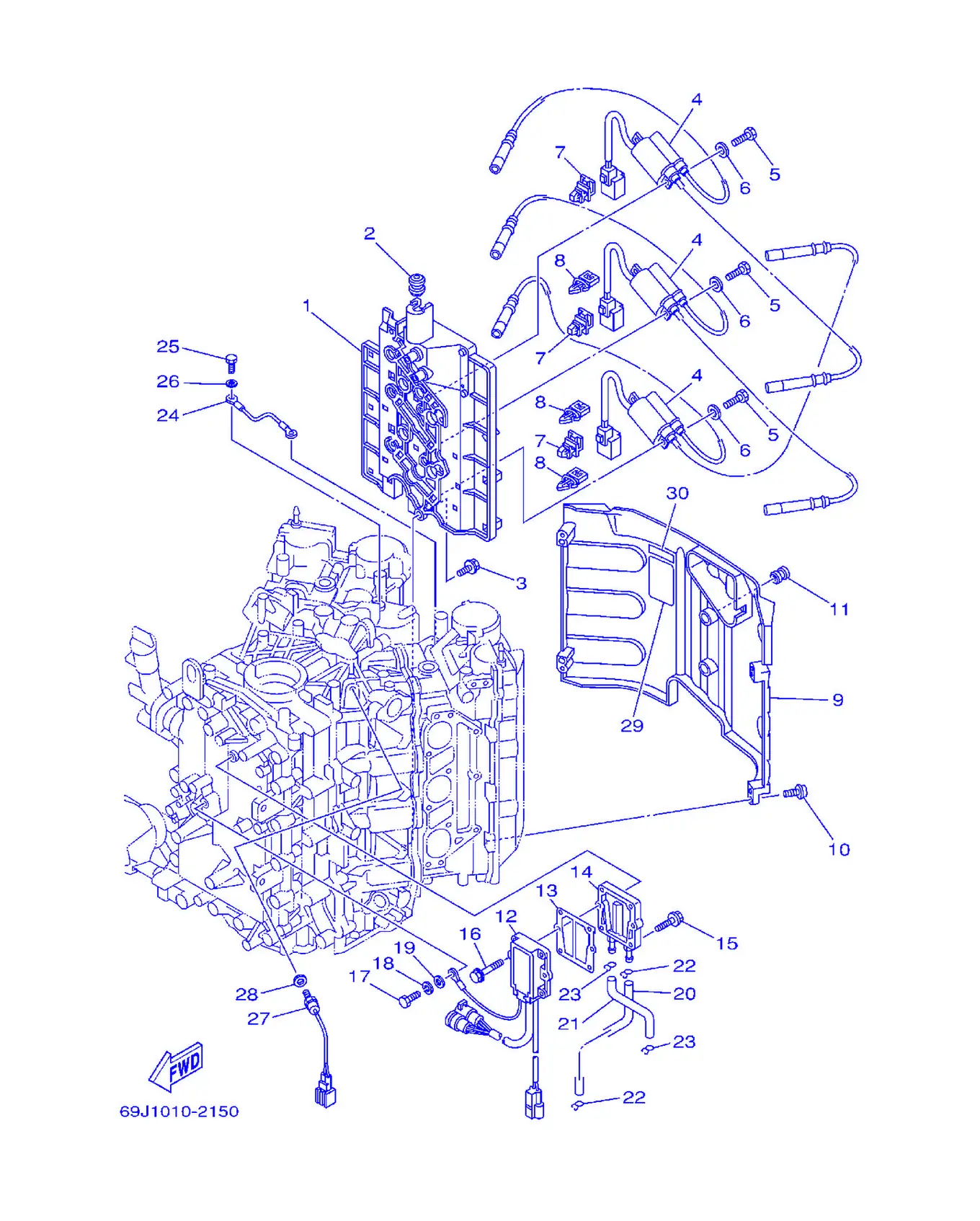

Рис. 4 — Электрическая система 1 Электрическая 1 30 дет.

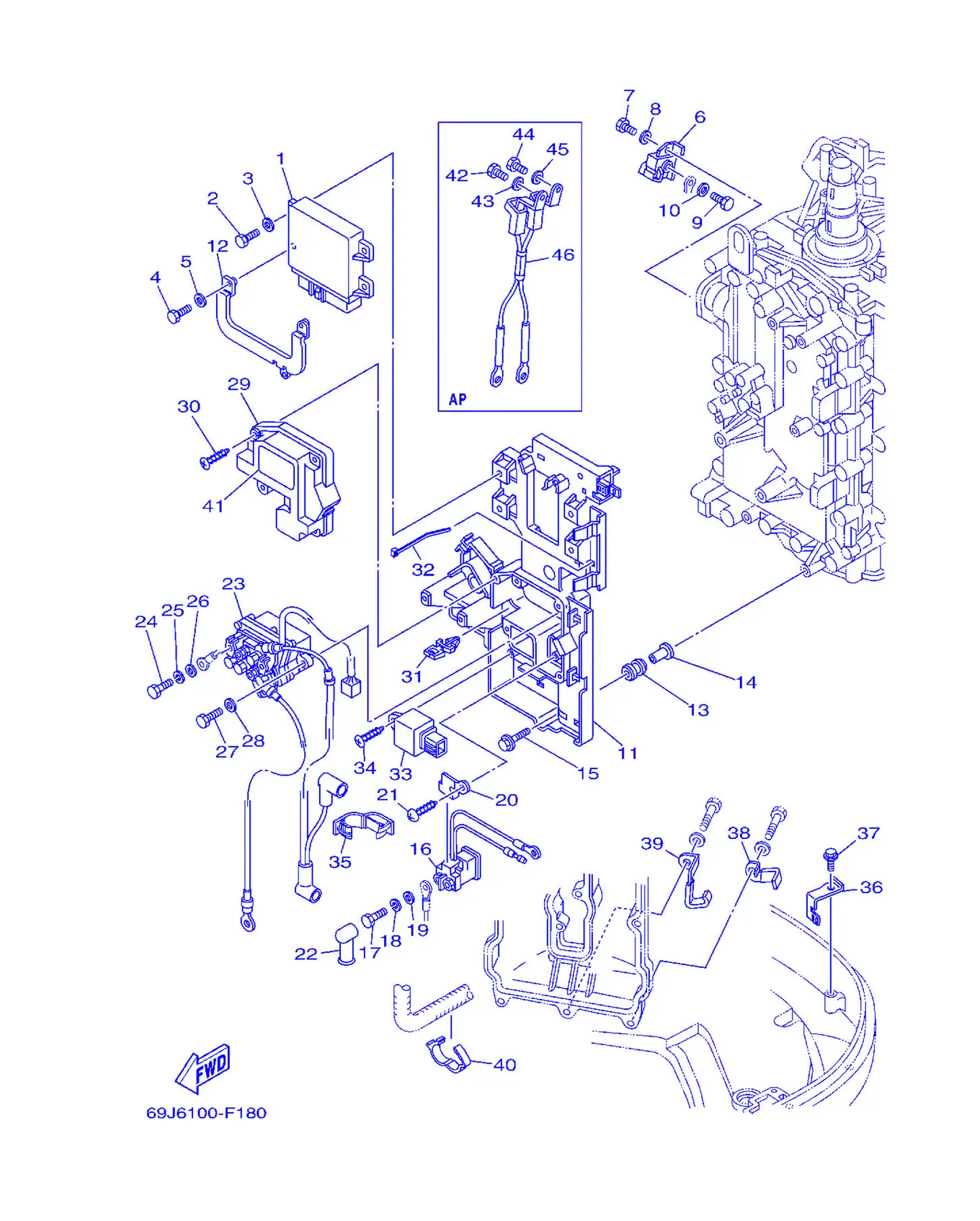

Рис. 5 — Электрическая система 2 46 дет.

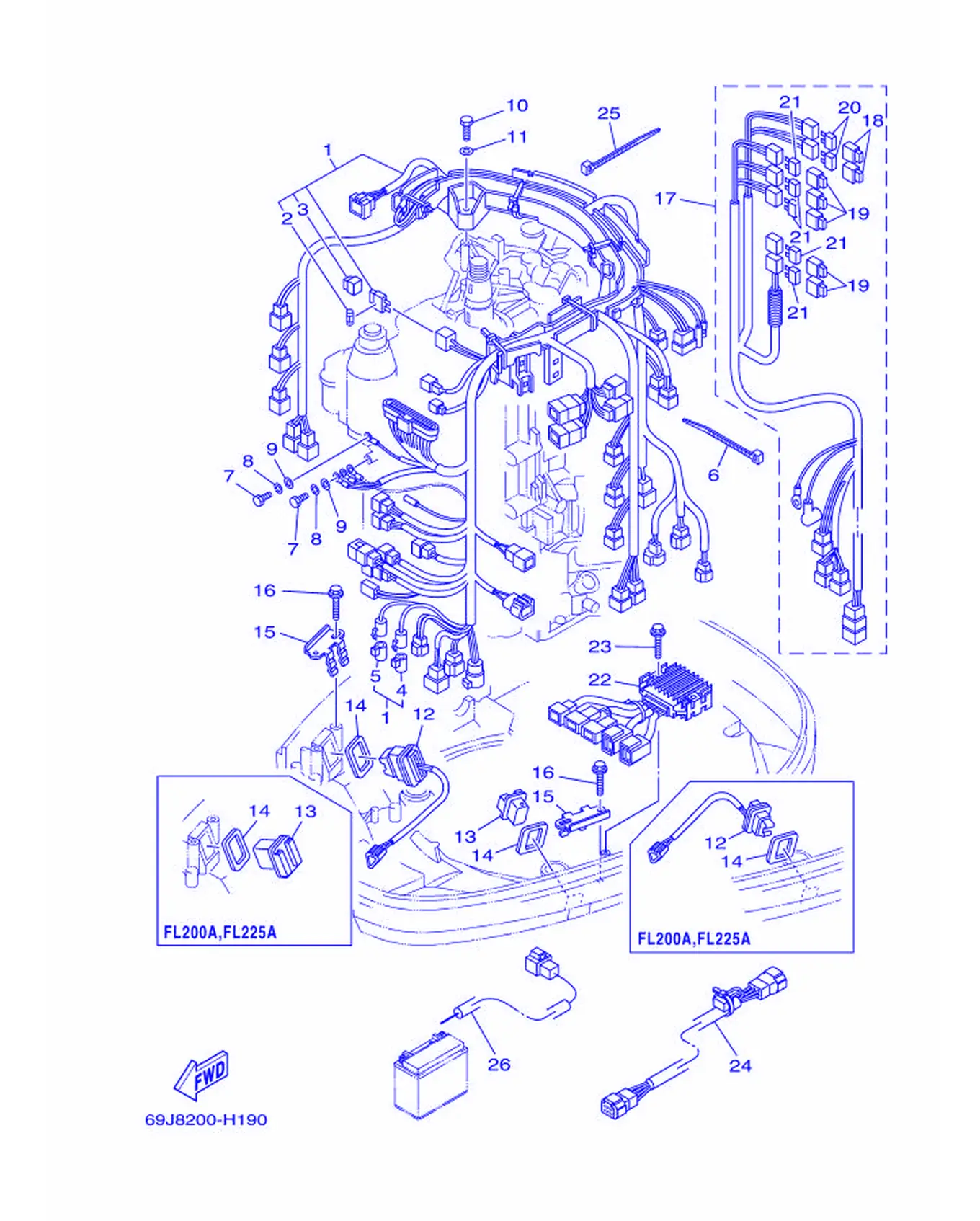

Рис. 6 — Электрическая система 3 Электрическая 3 26 дет.

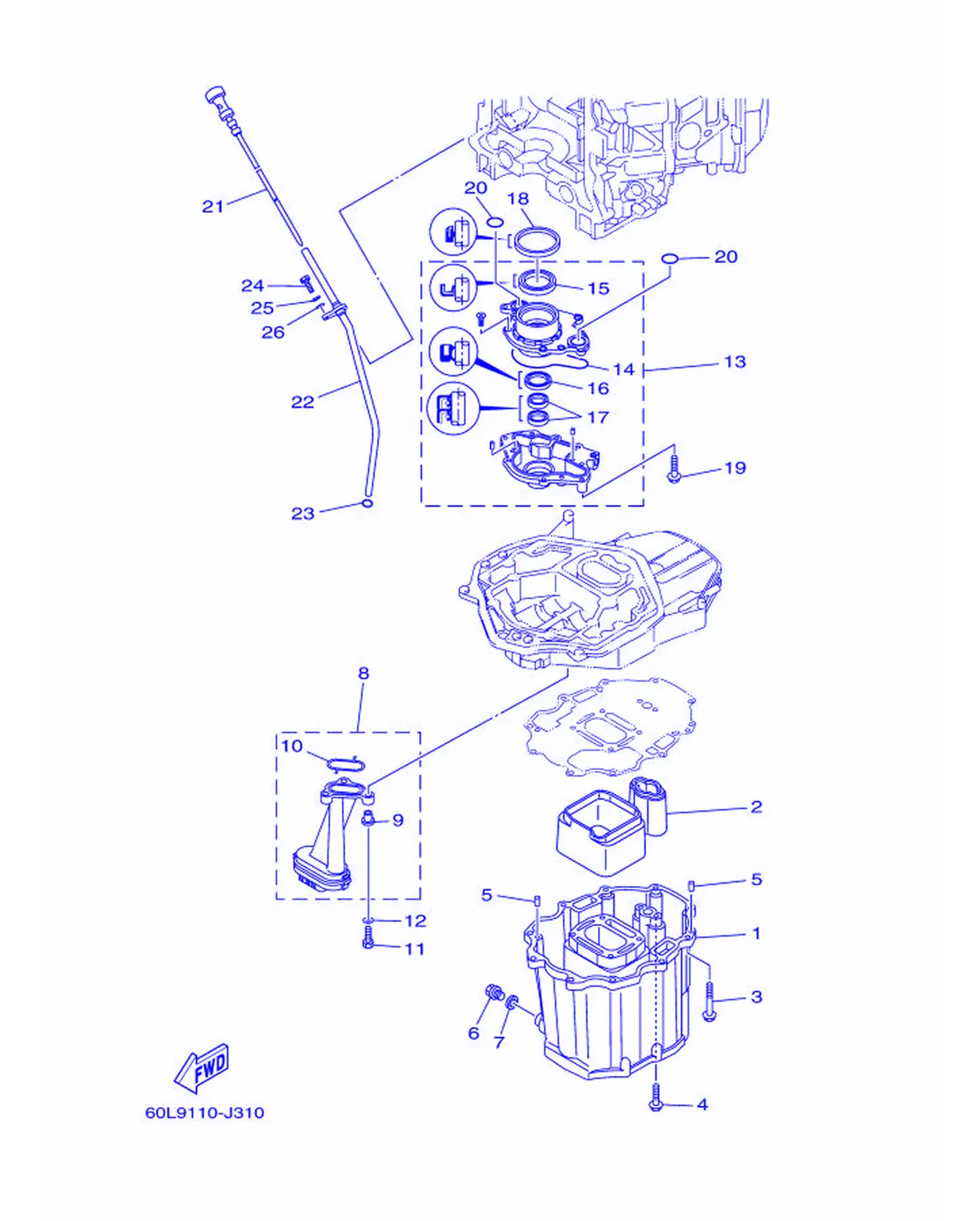

Рис. 7 — поддон картера 26 дет.

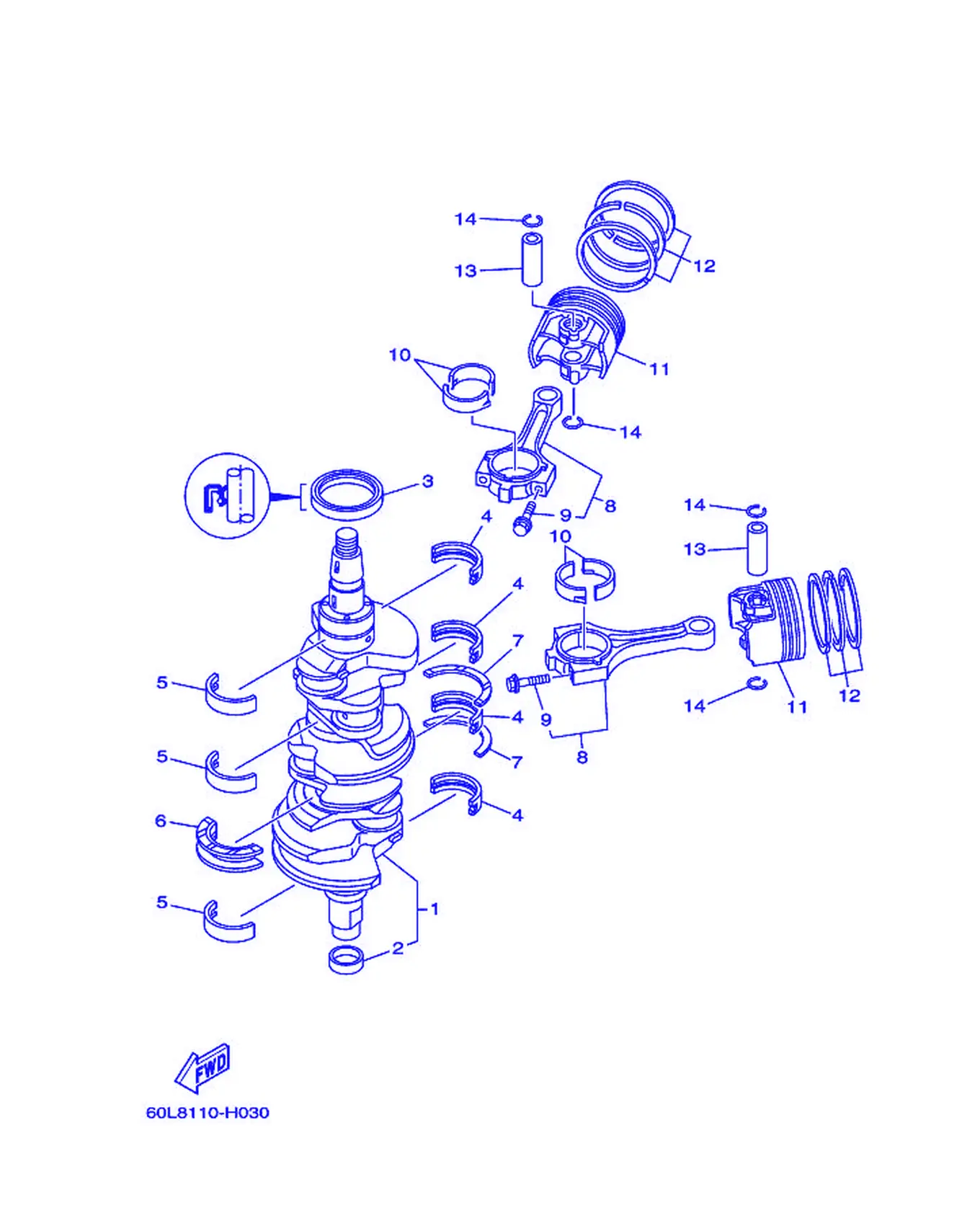

Рис. 8 — Коленчатый вал и поршень 24 дет.

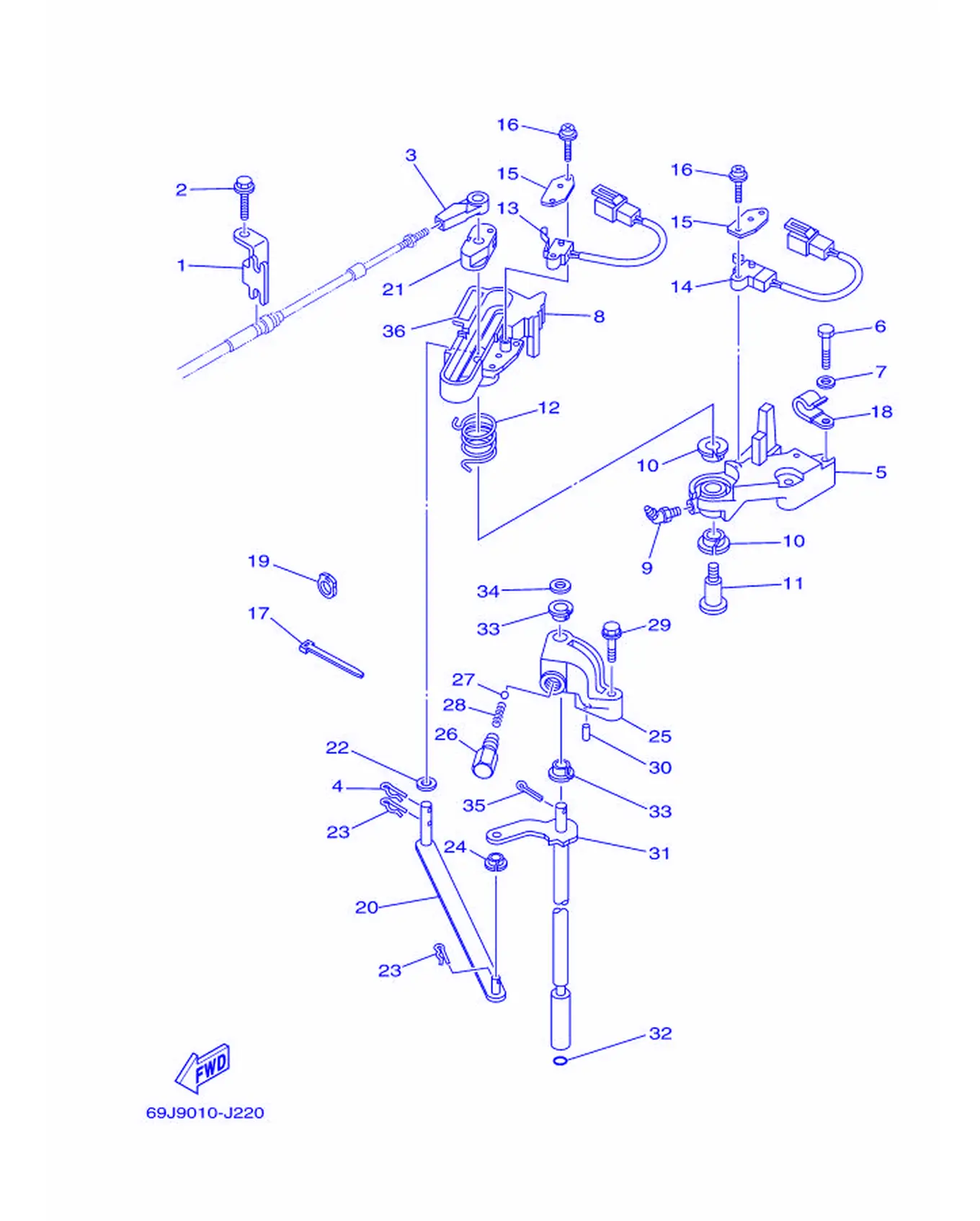

Рис. 9 — Система управления 1 37 дет.

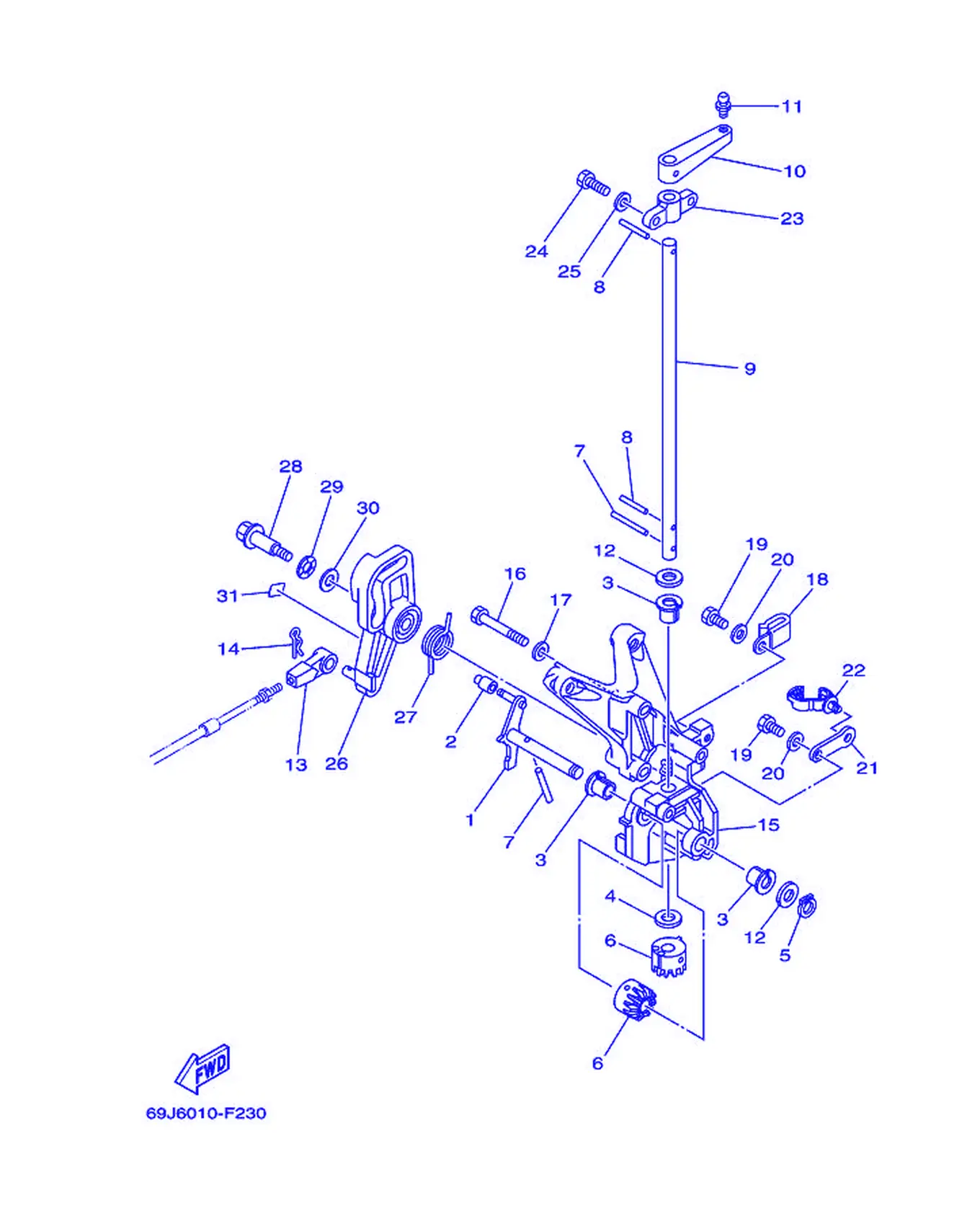

Рис. 10 — Система управления 2 31 дет.

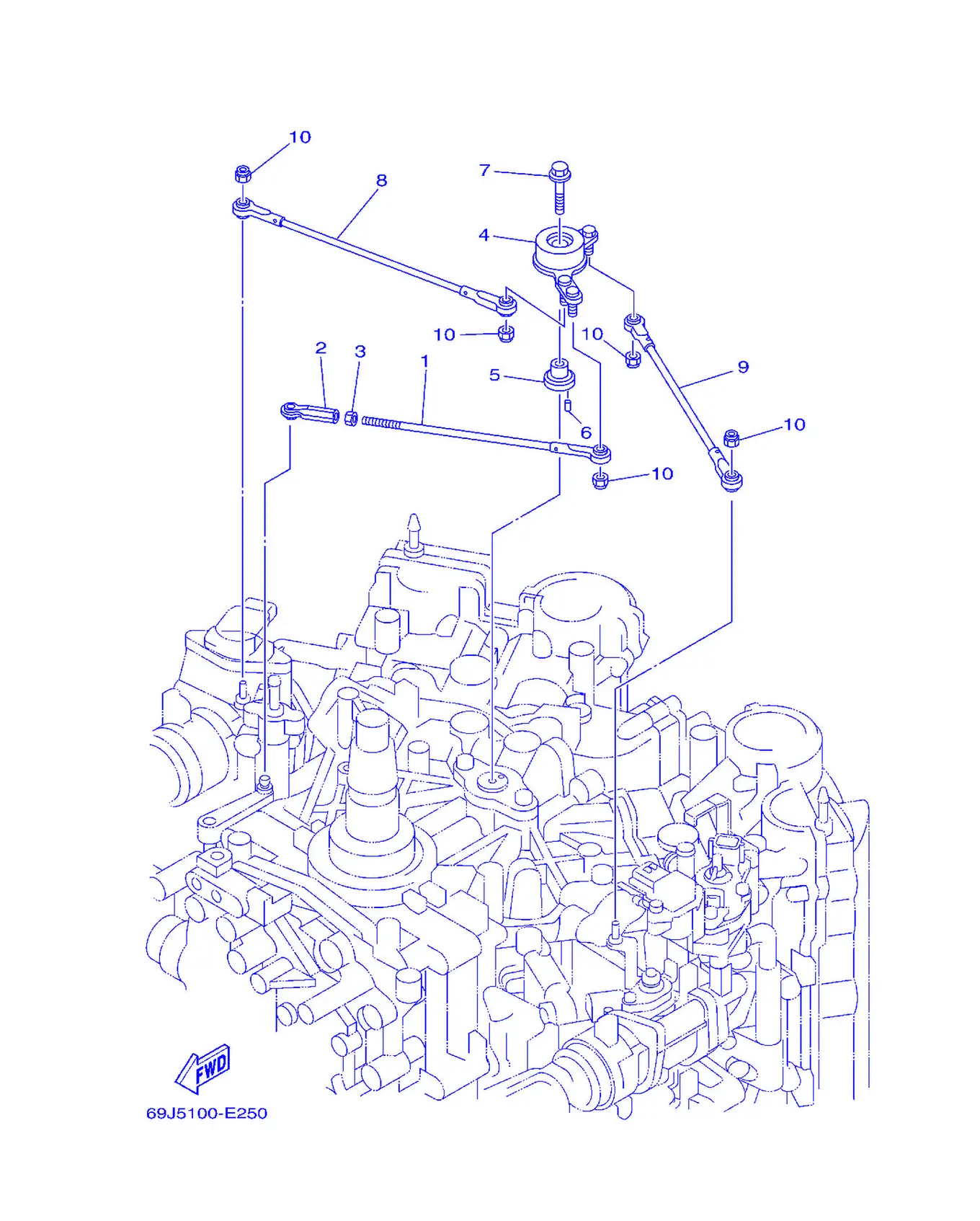

Рис. 11 — Система управления 3 10 дет.

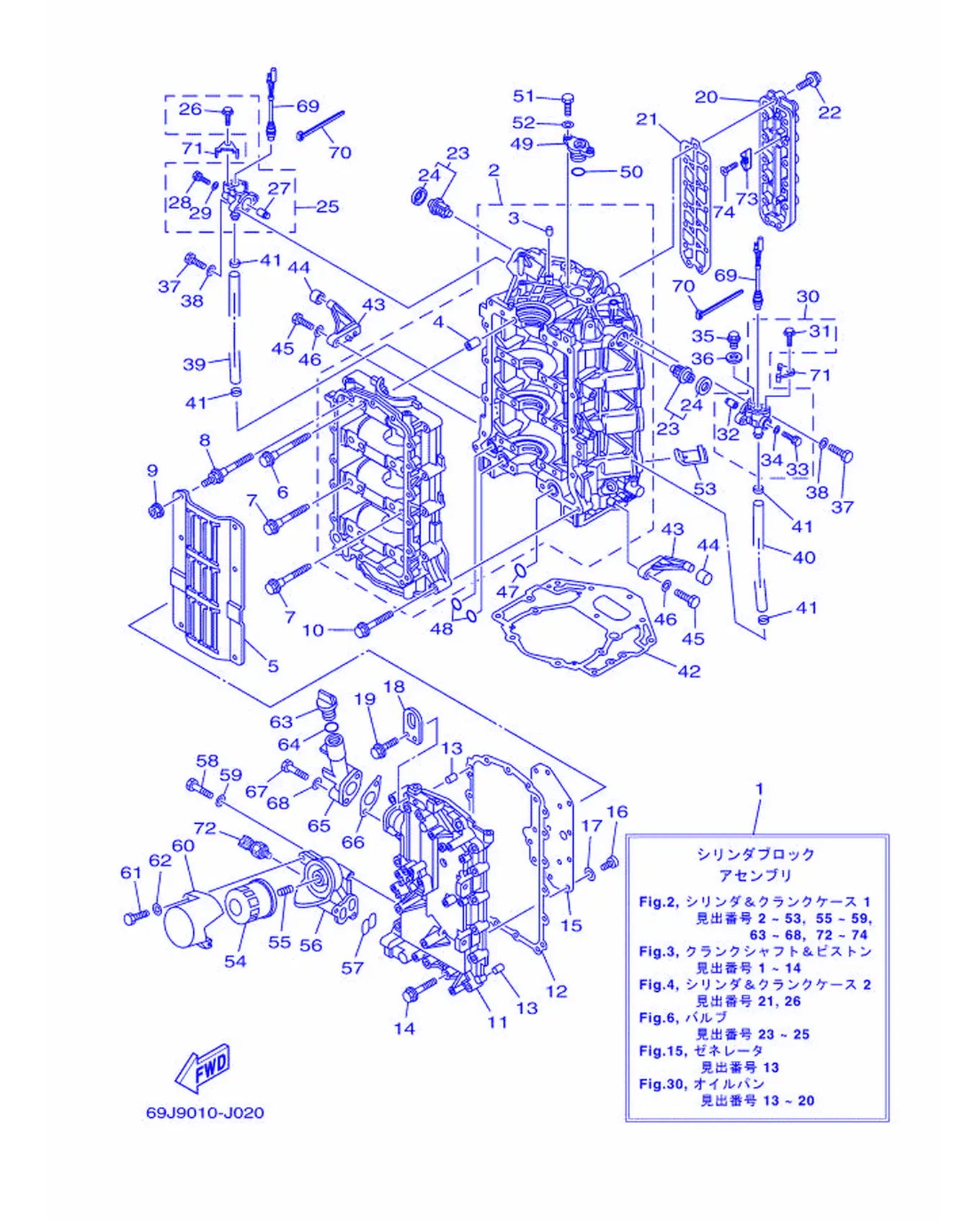

Рис. 12 — Цилиндр и картер 1 74 дет.

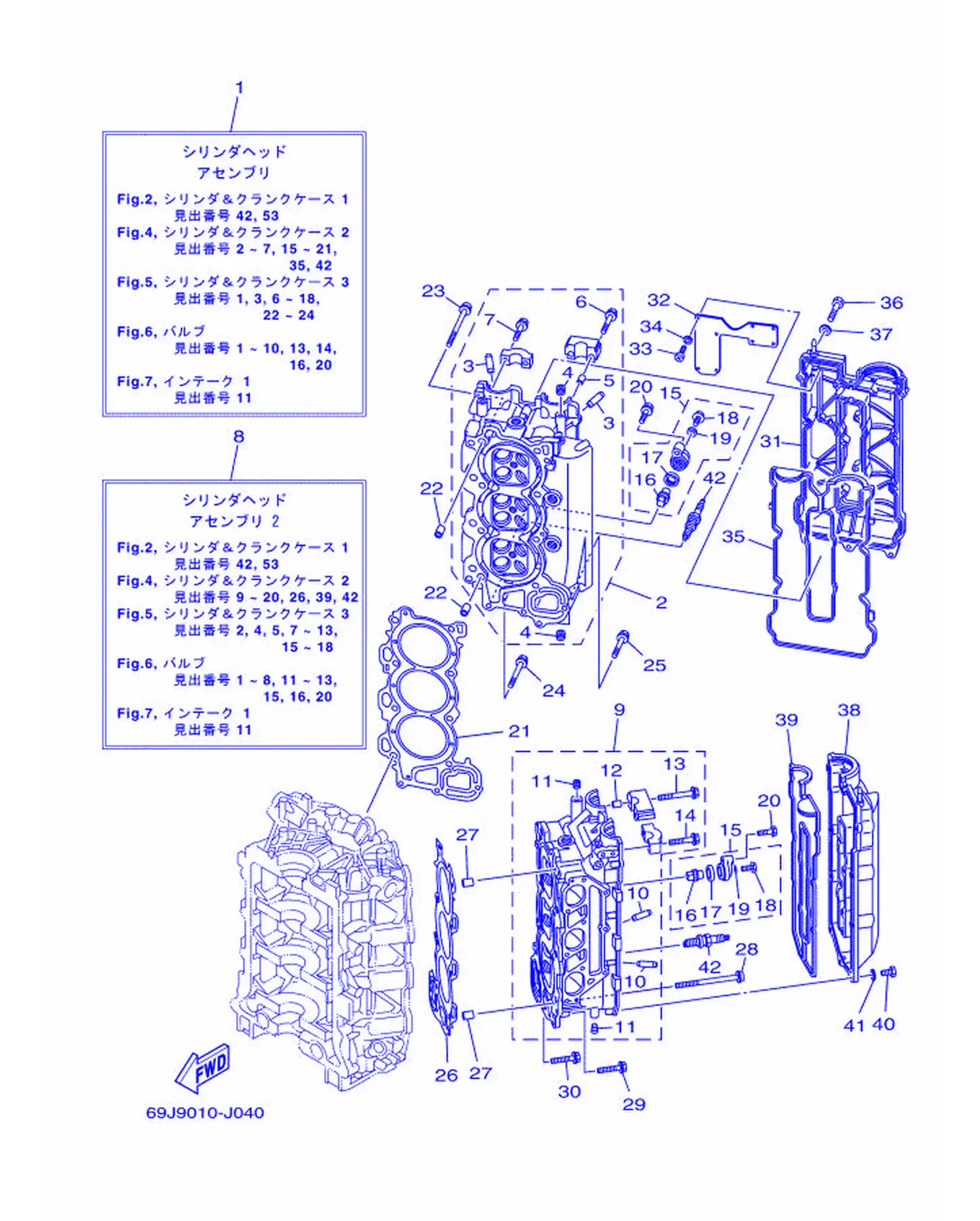

Рис. 13 — Цилиндр и картер 2 42 дет.

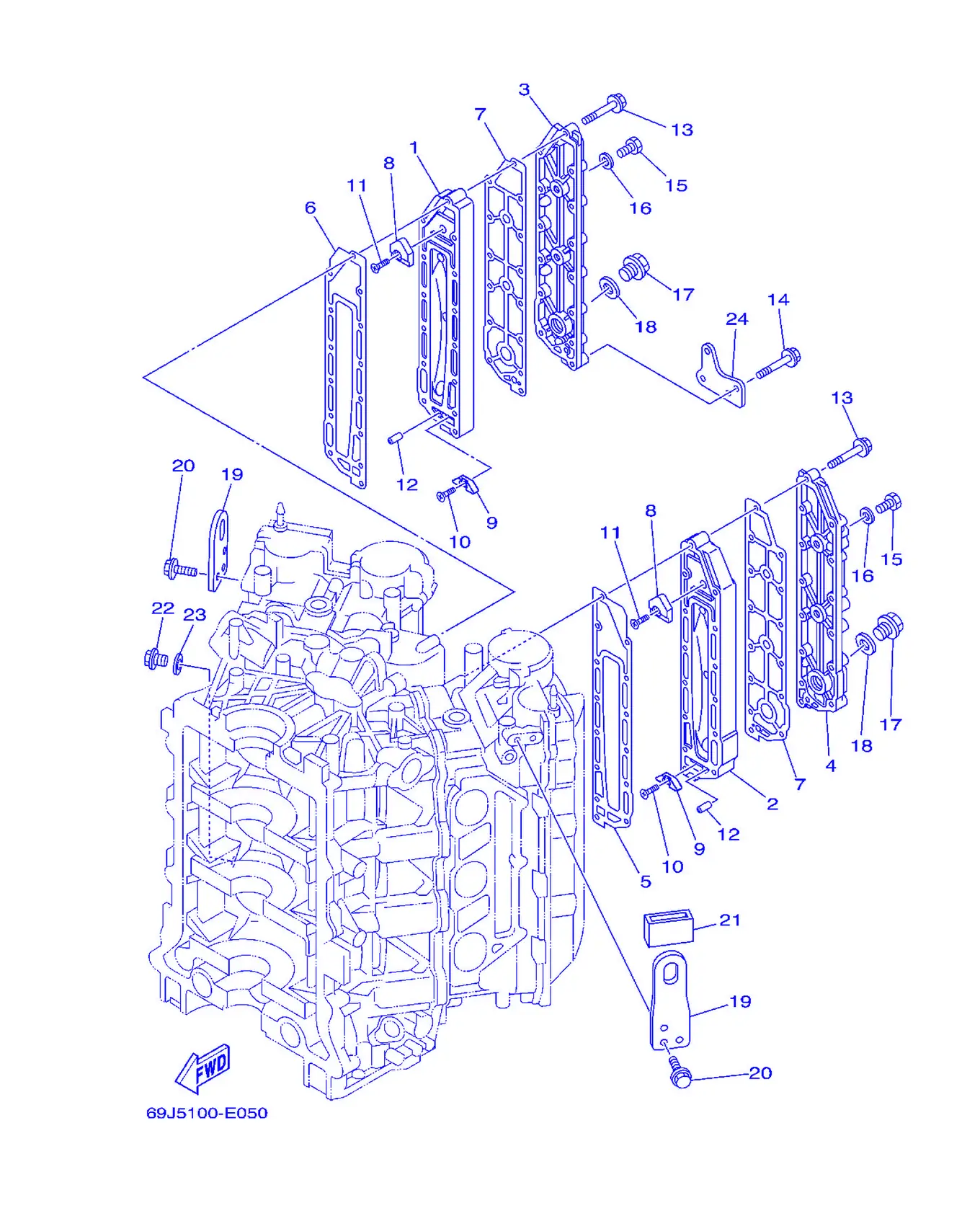

Рис. 14 — Цилиндр и картер Рис. 3 24 дет.

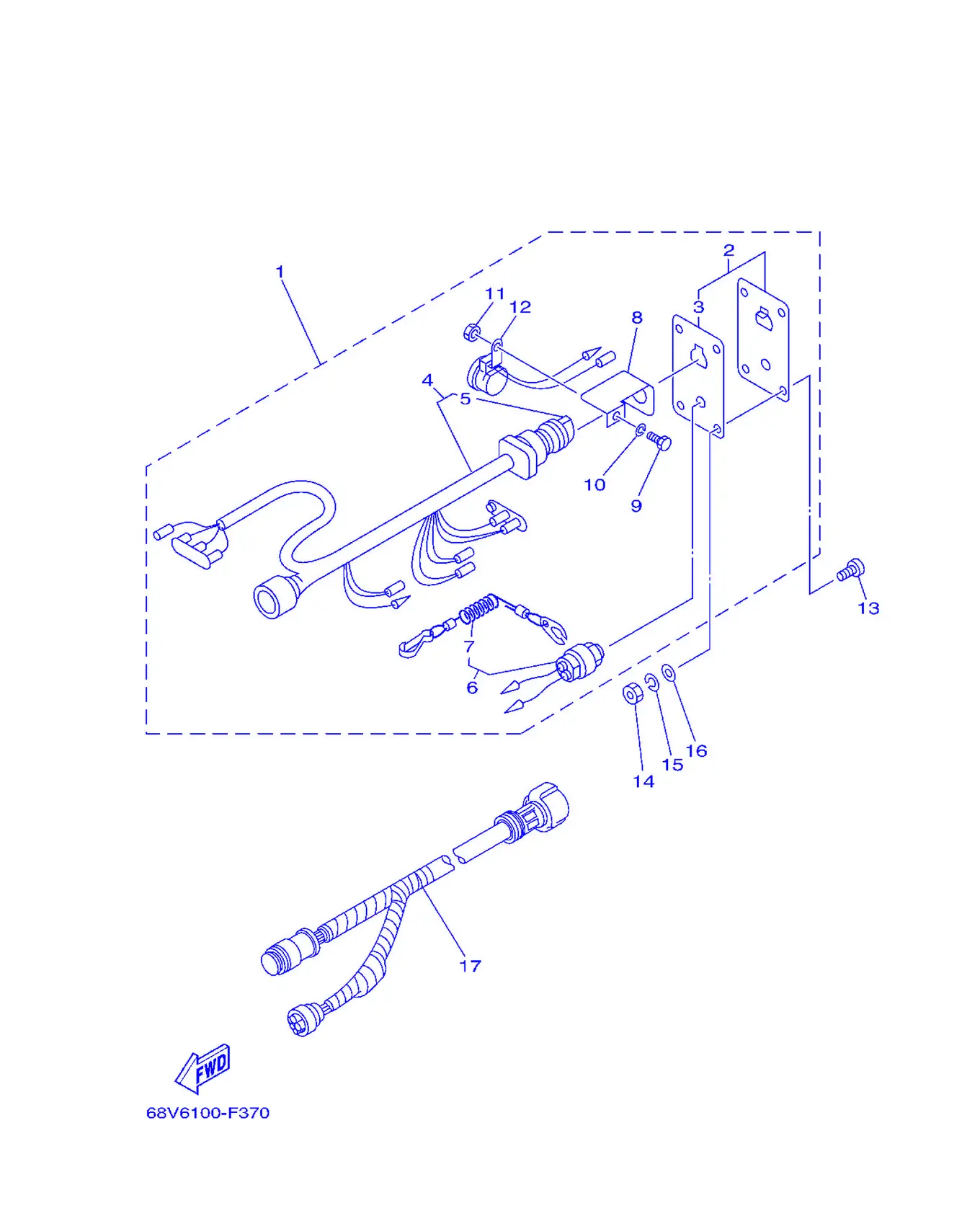

Рис. 15 — Выключатель и приборная панель 1 17 дет.

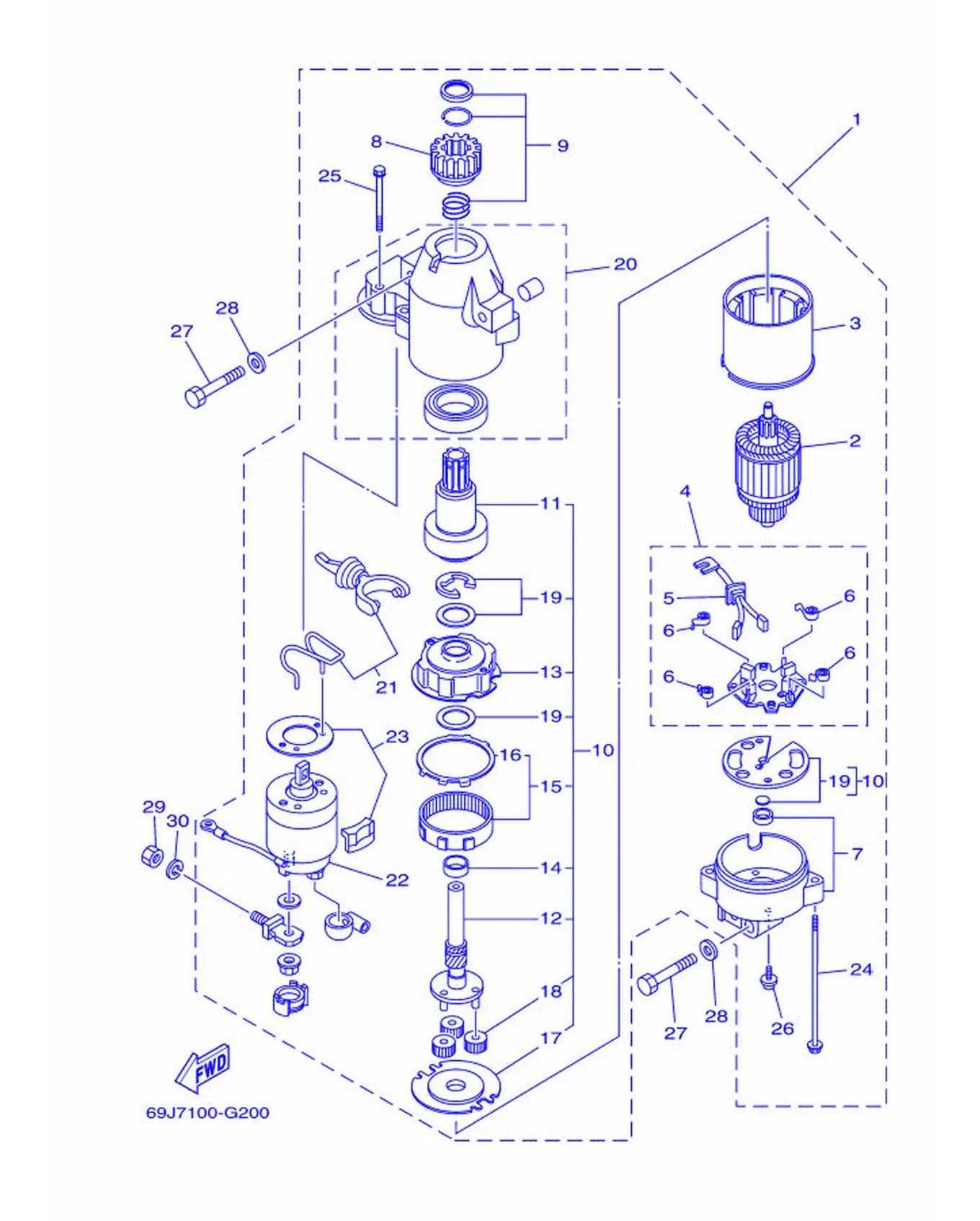

Рис. 16 — стартер 30 дет.
Рис. 17 — Рулевая тяга в сборе 9 дет.

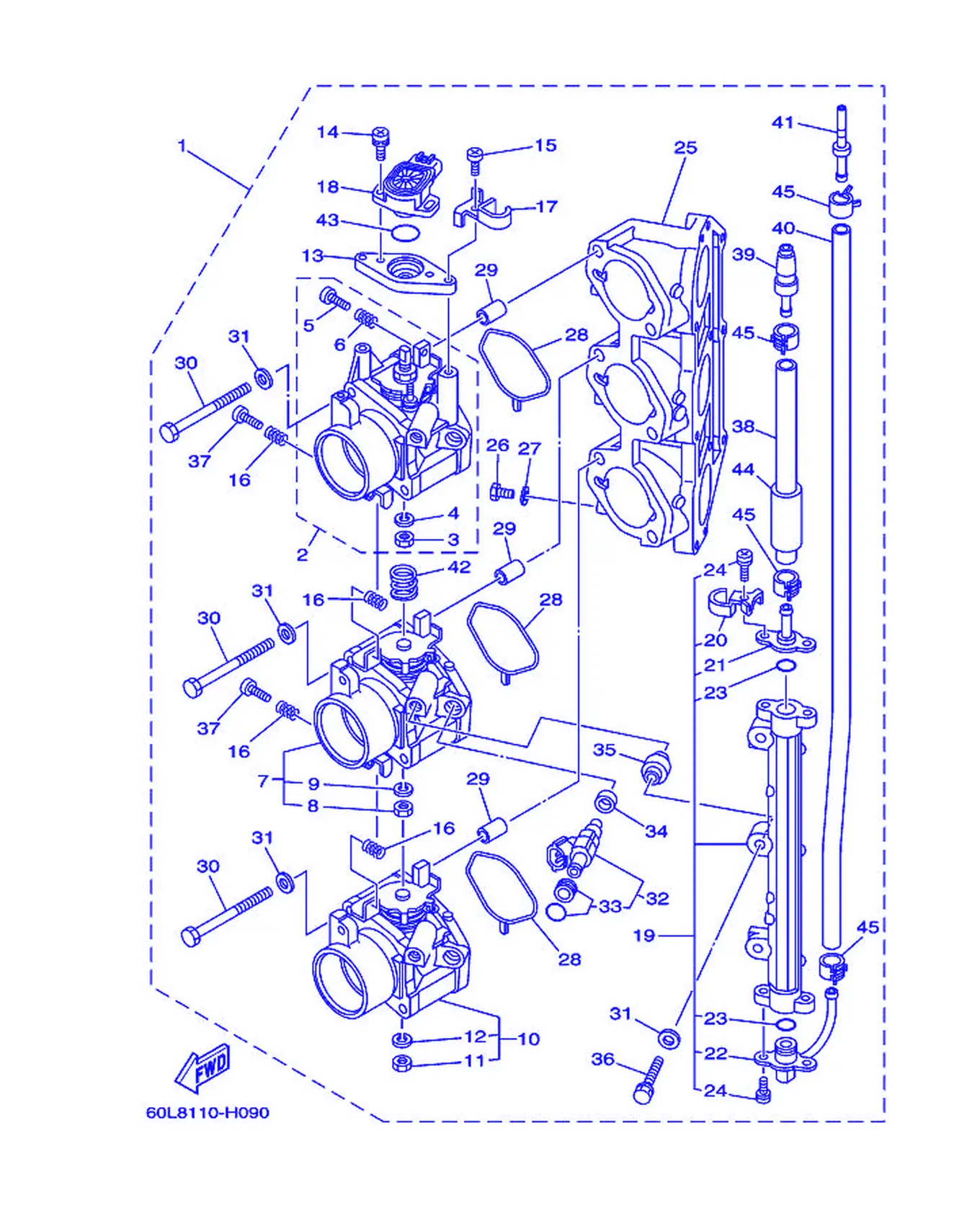

Рис. 18 — Корпус дроссельной заслонки в сборе 1 45 дет.

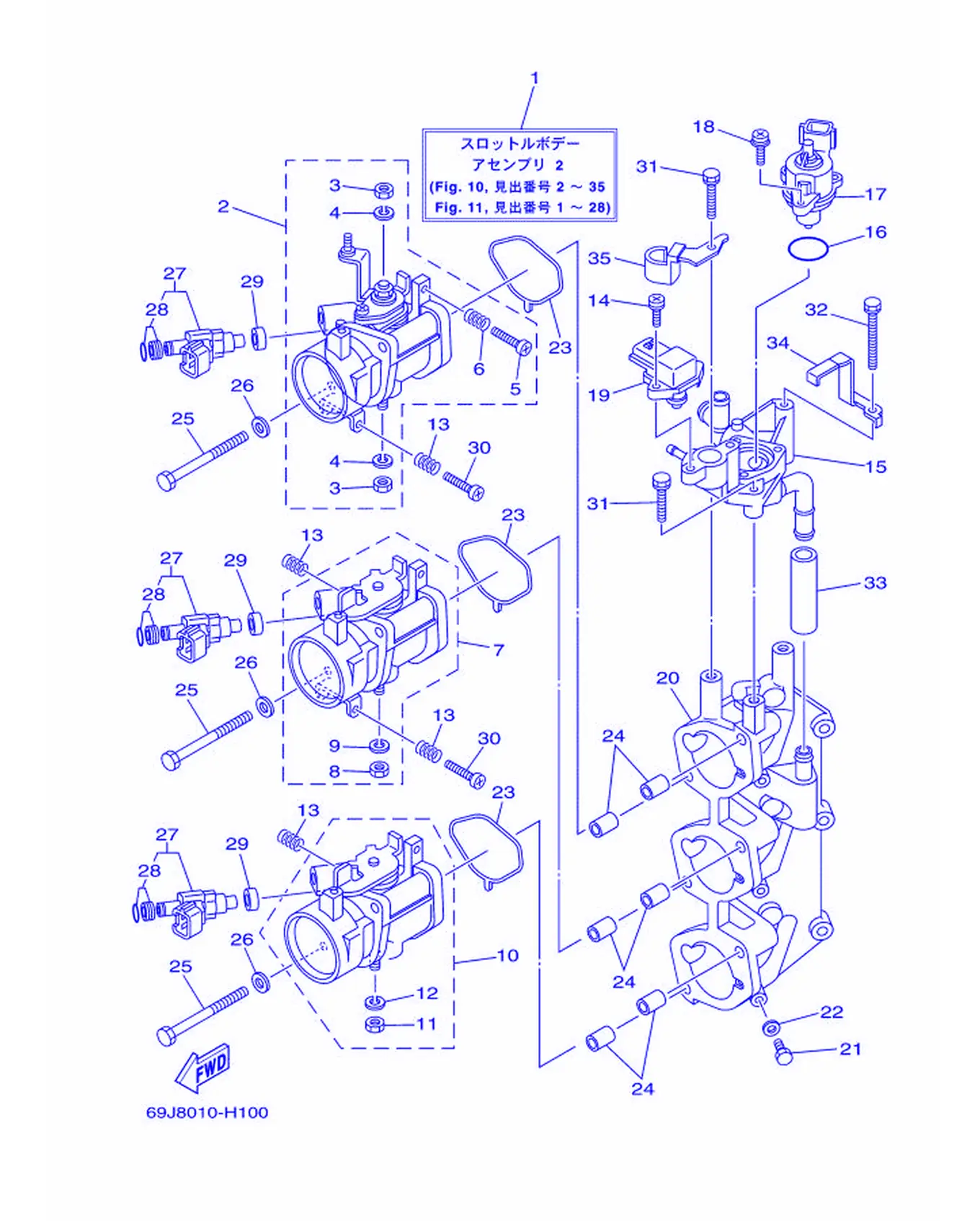

Рис. 19 — Корпус дроссельной заслонки в сборе 2 35 дет.

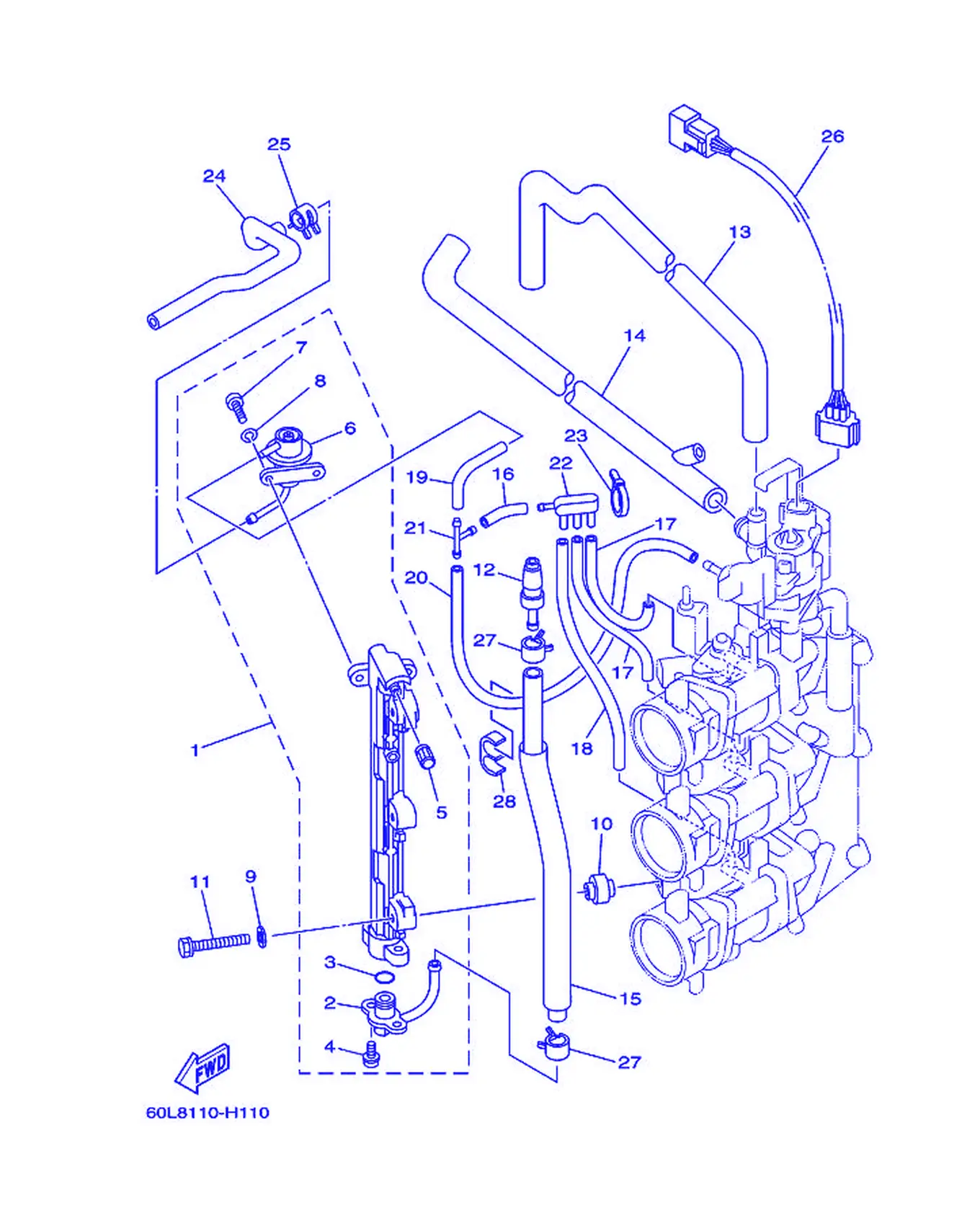

Рис. 20 — Корпус дроссельной заслонки в сборе 3 28 дет.

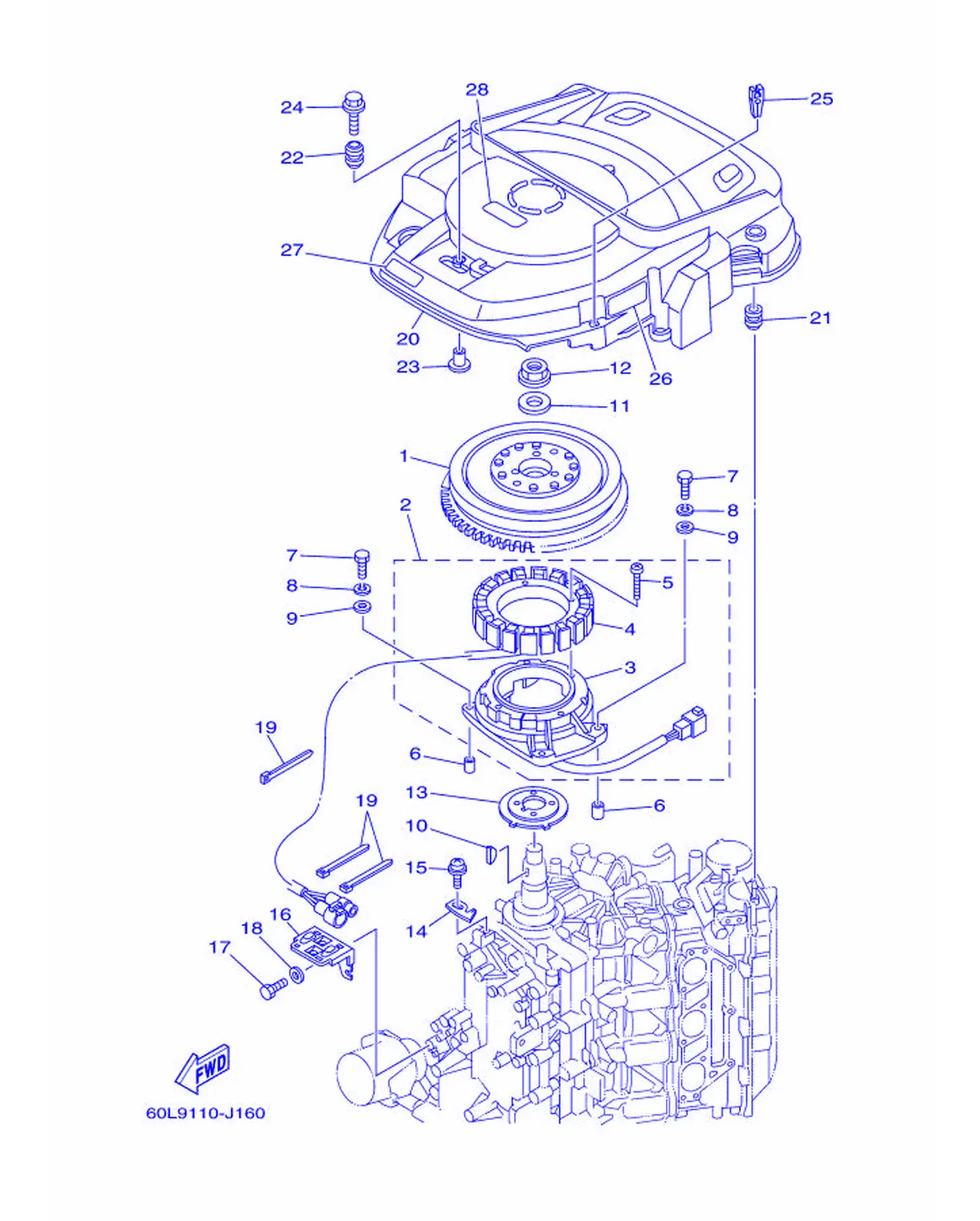

Рис. 21 — Генератор 28 дет.

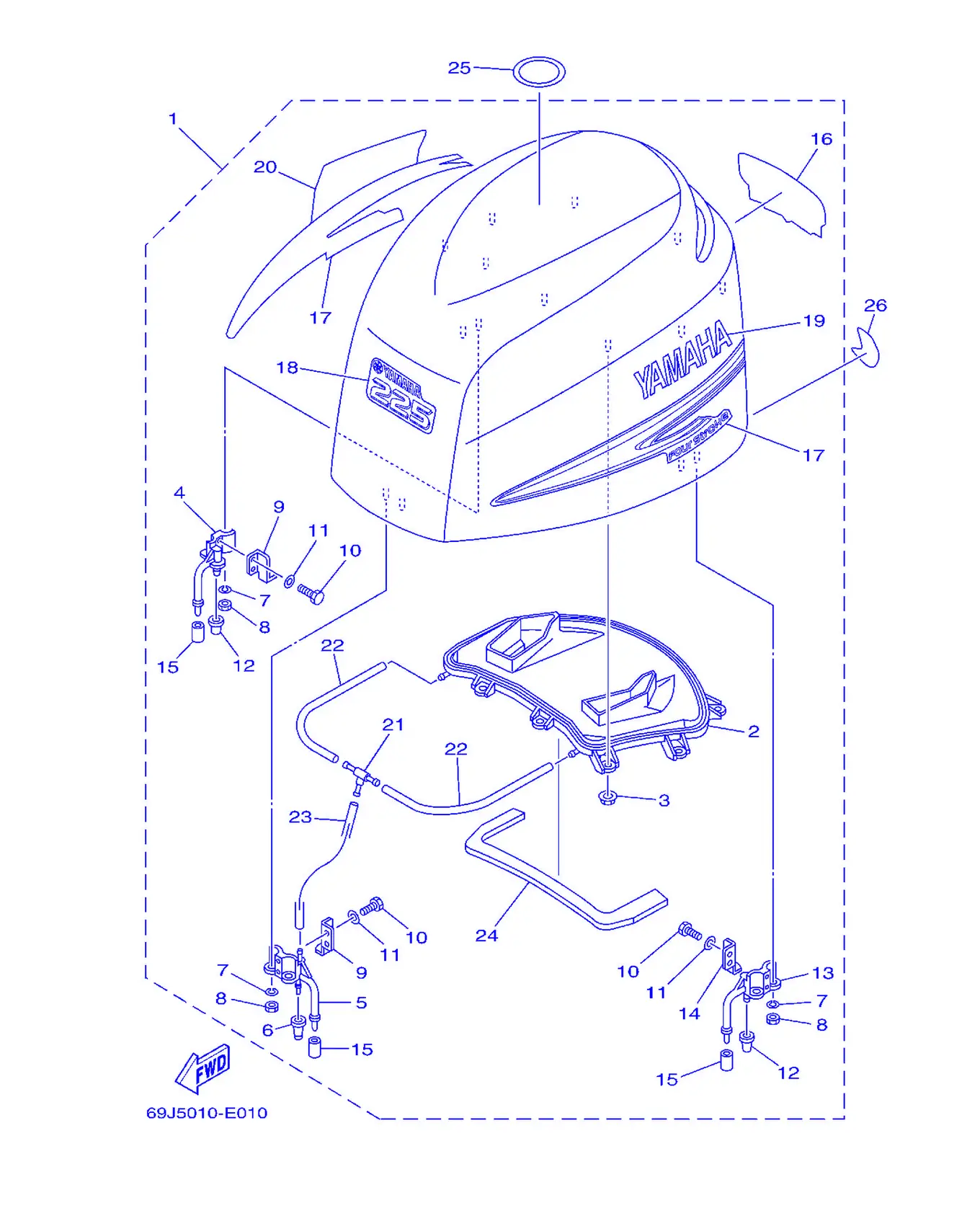

Рис. 22 — Верхний кожух 26 дет.

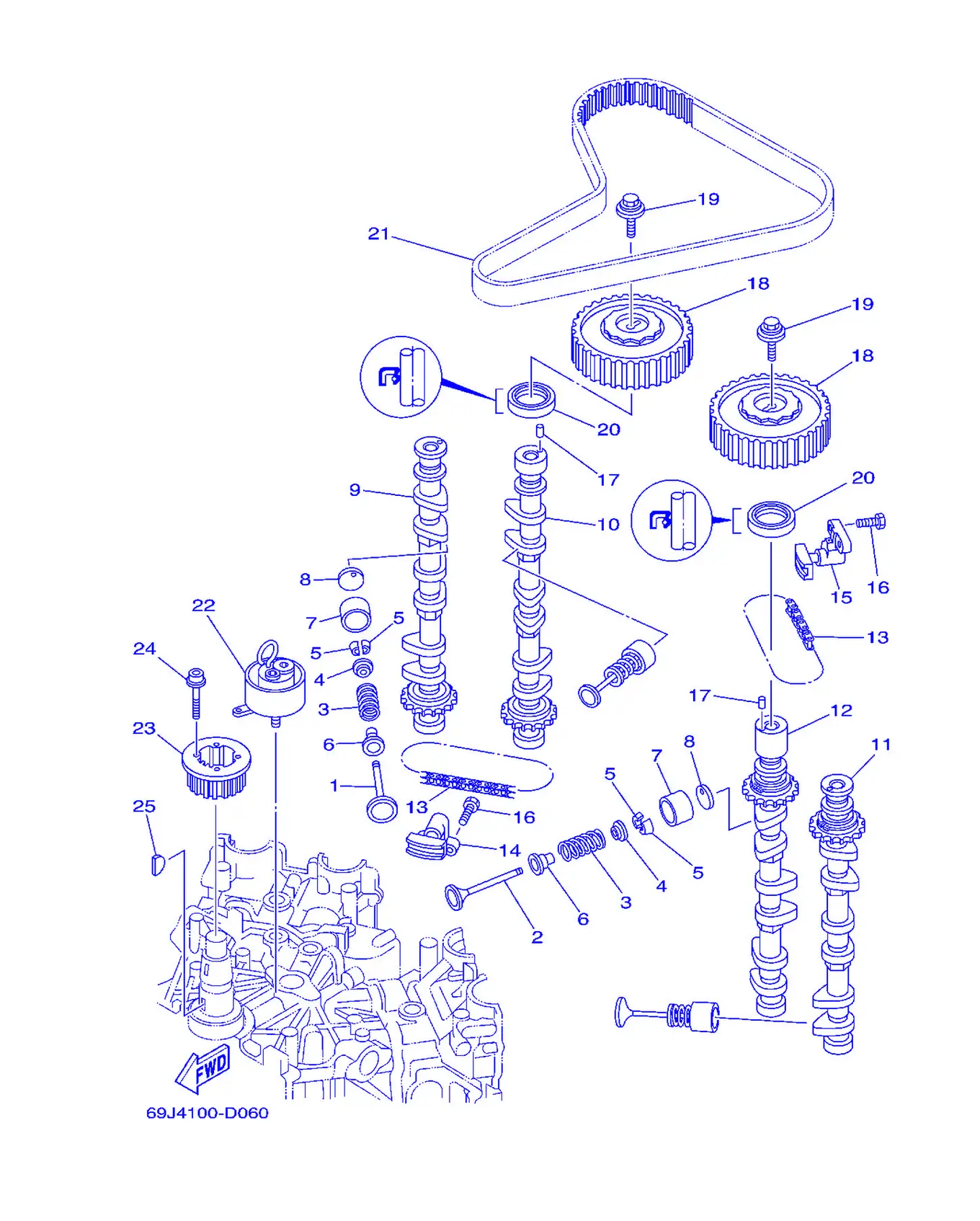

Рис. 23 — Клапан 32 дет.

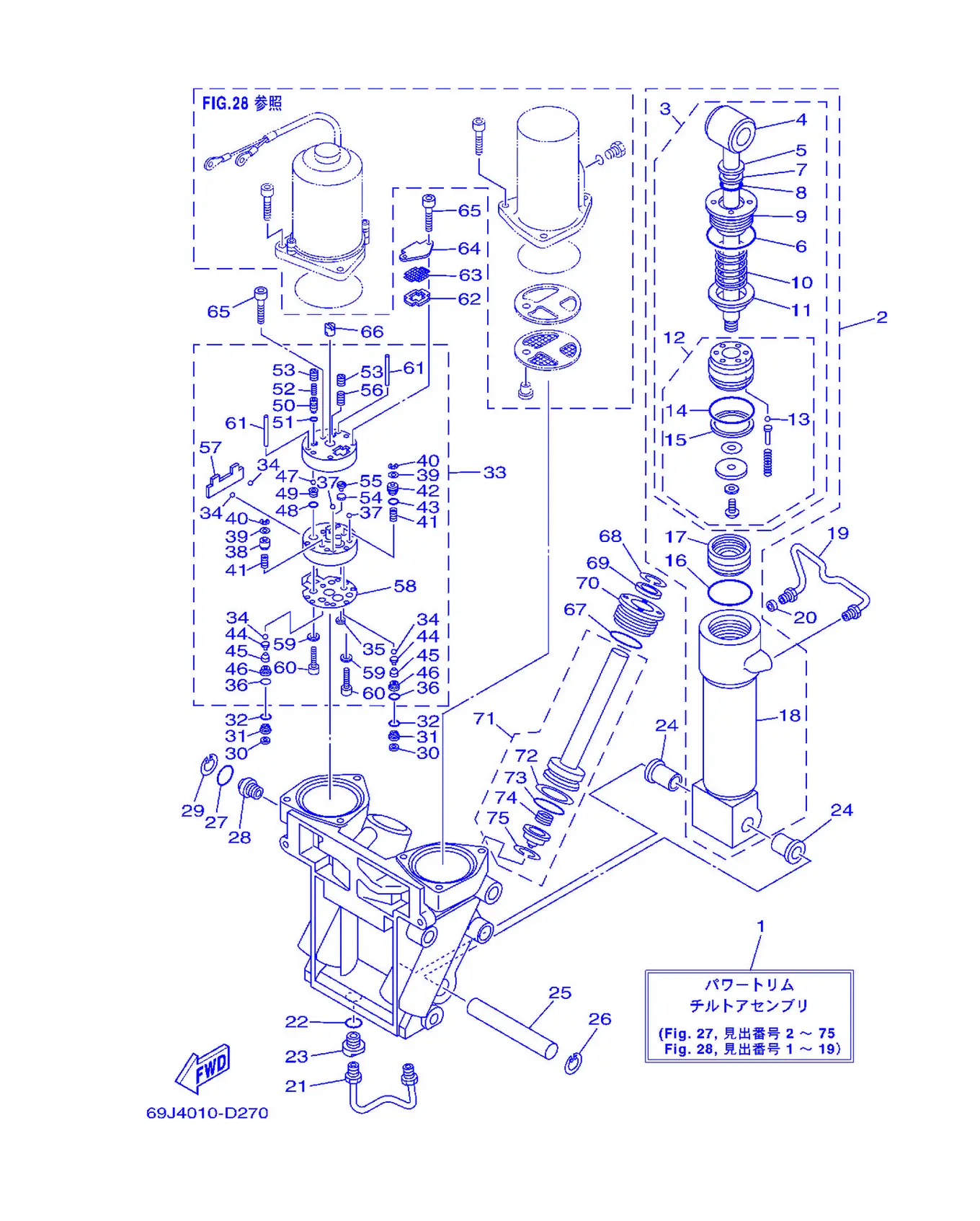

Рис. 24 — Узел силового наклона и подъёма 1 75 дет.

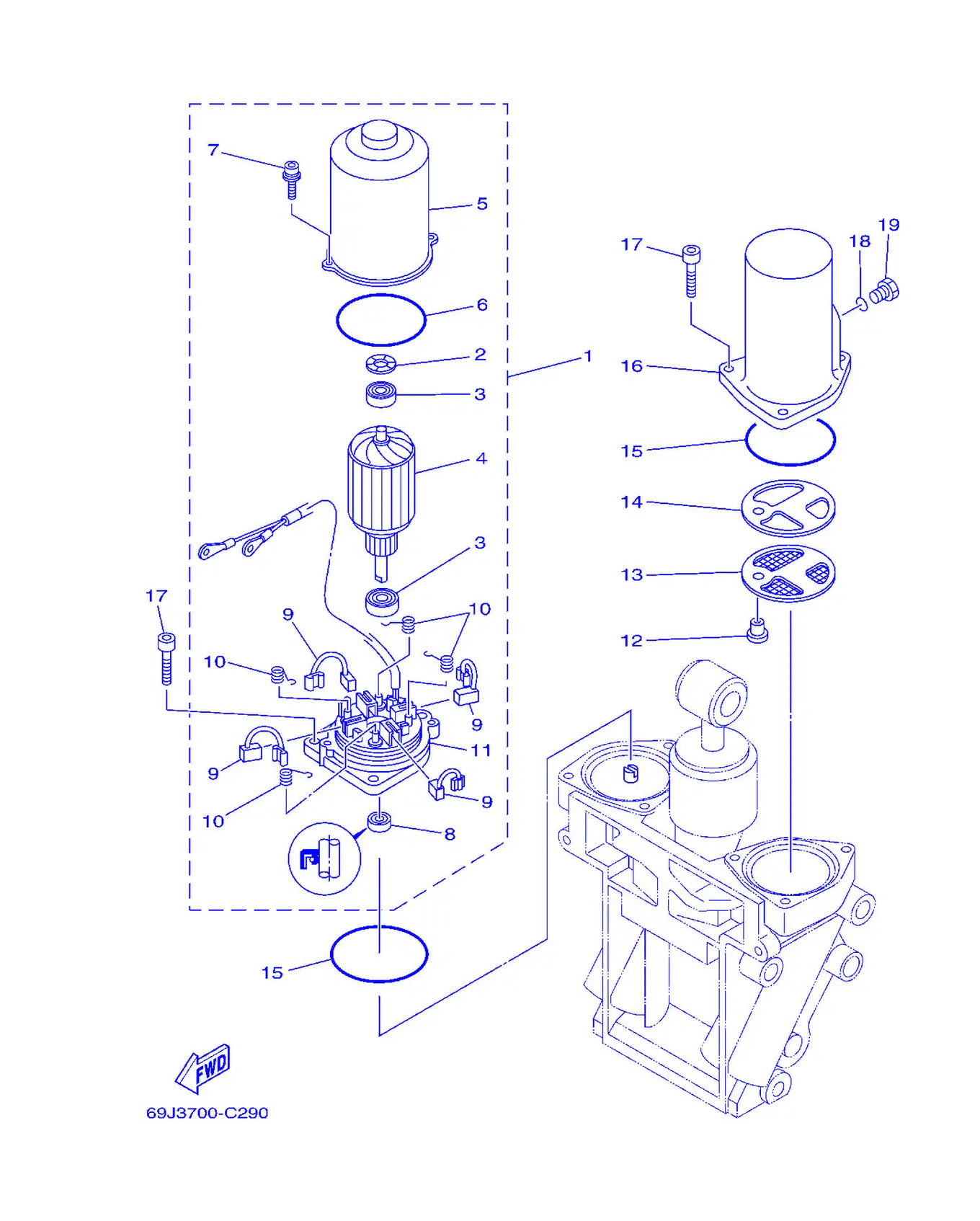

Рис. 25 — Узел силового наклона и подъёма 2 19 дет.

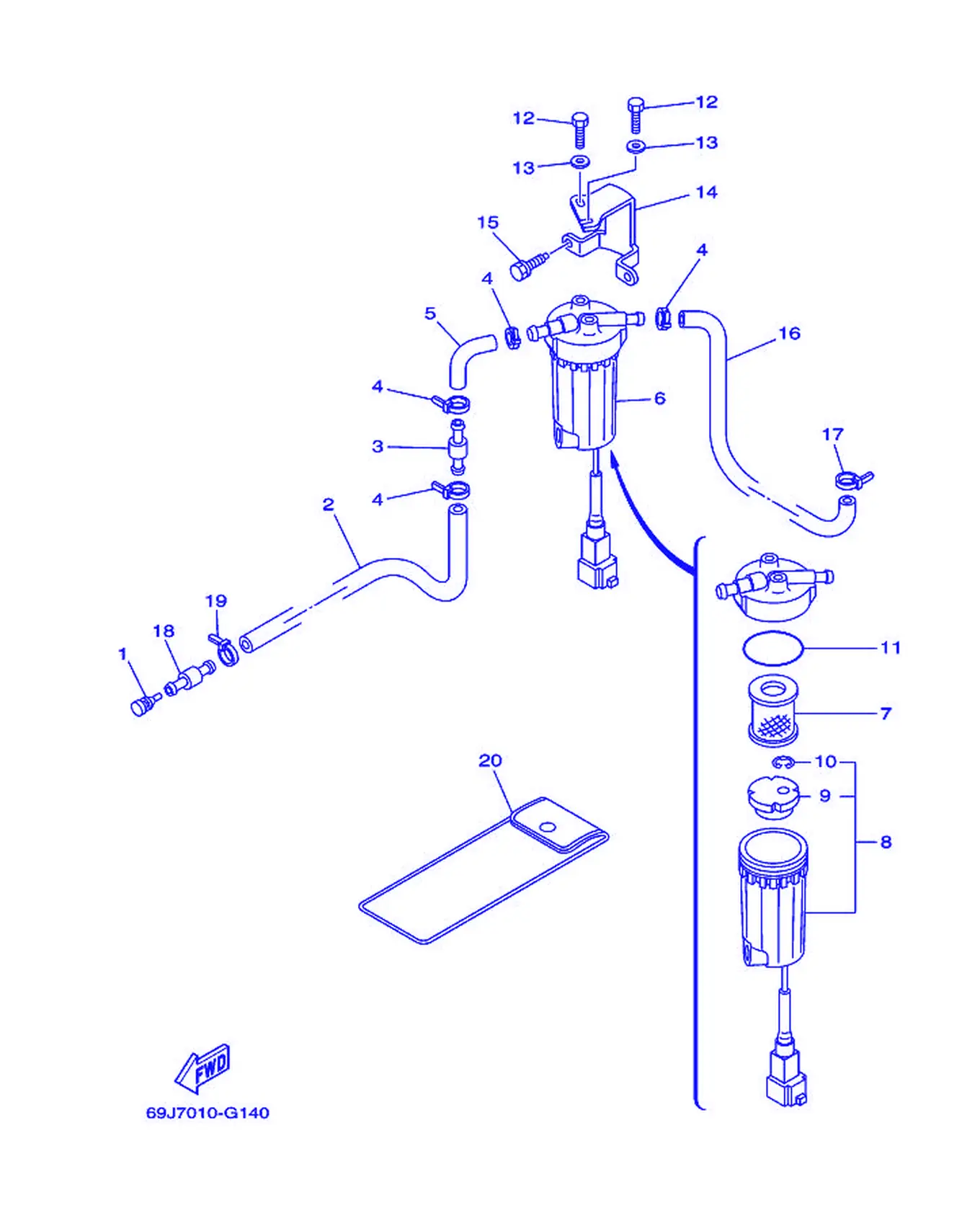

Рис. 26 — Топливная система 20 дет.

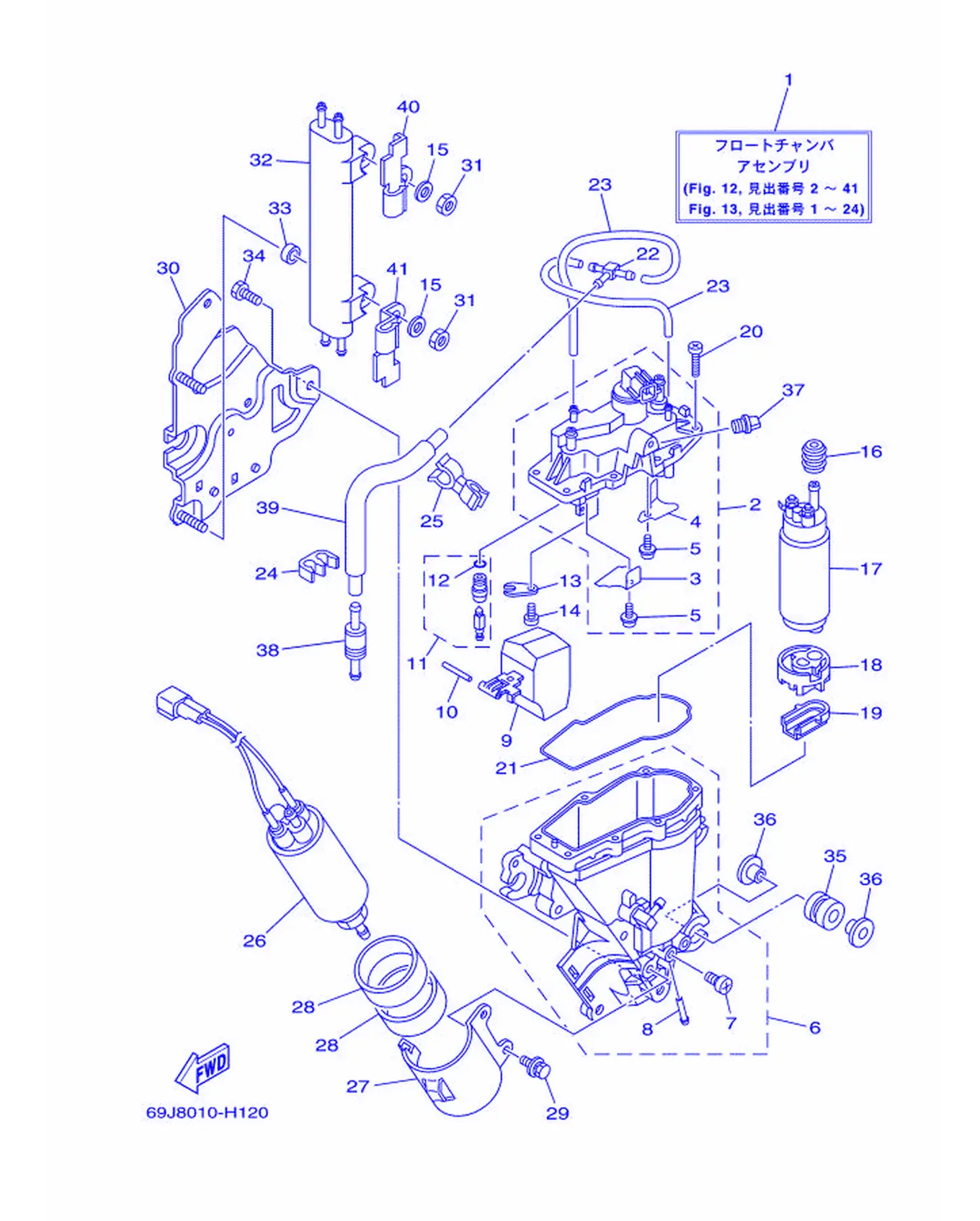

Рис. 27 — Топливный насос высокого давления 41 дет.
Рис. 28 — Топливный бак 16 дет.

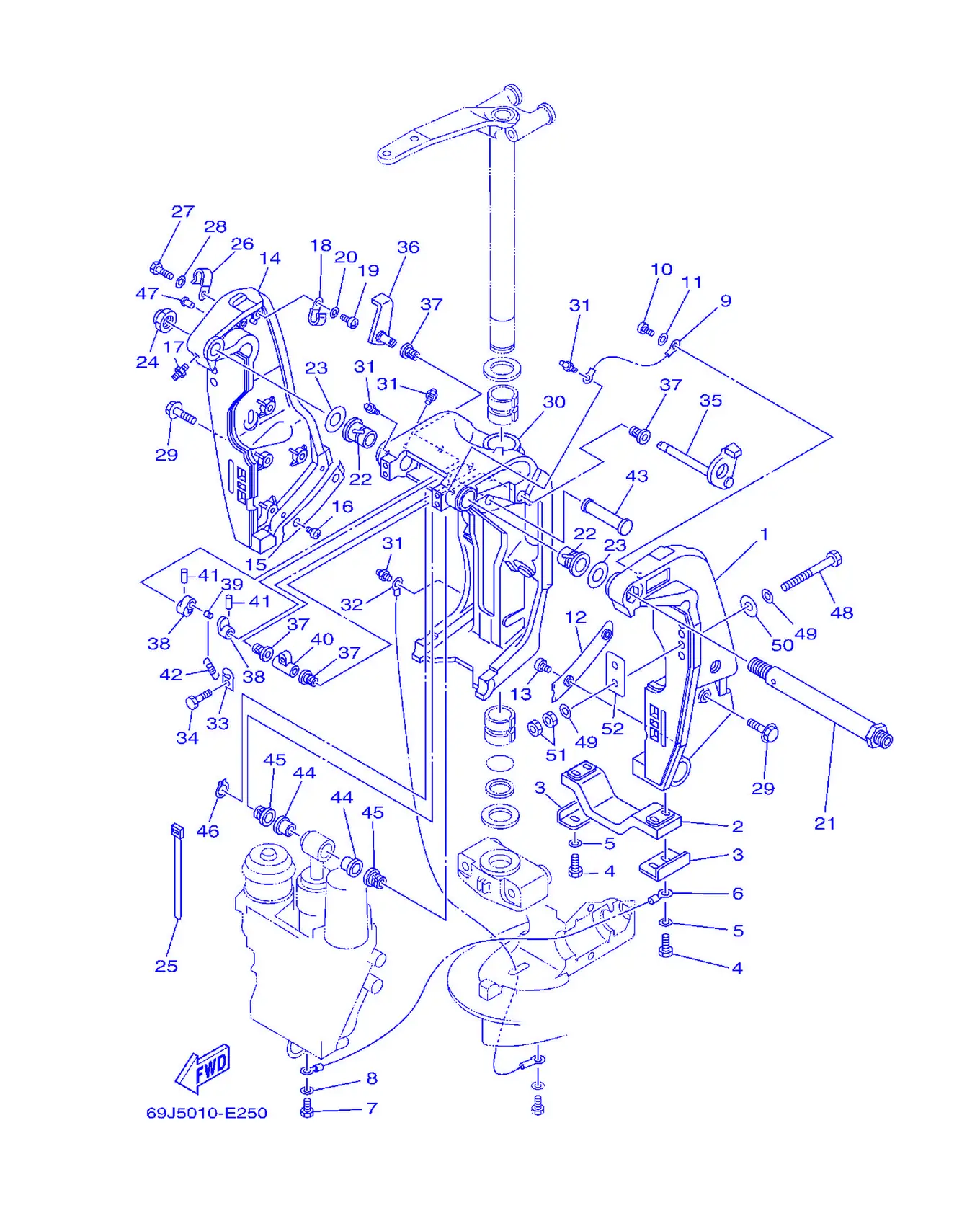

Рис. 29 — Кронштейн 1 52 дет.

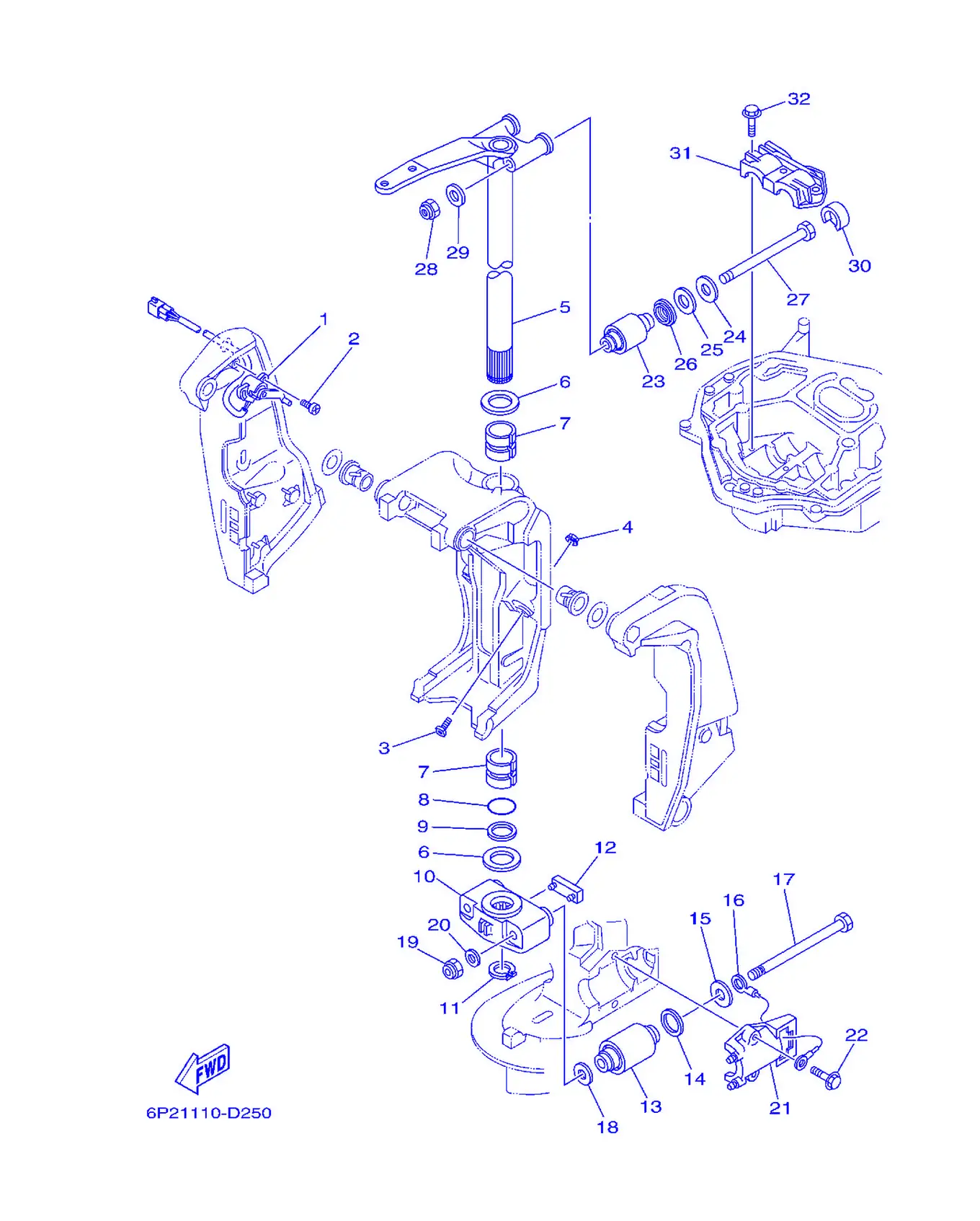

Рис. 30 — Кронштейн 2 32 дет.

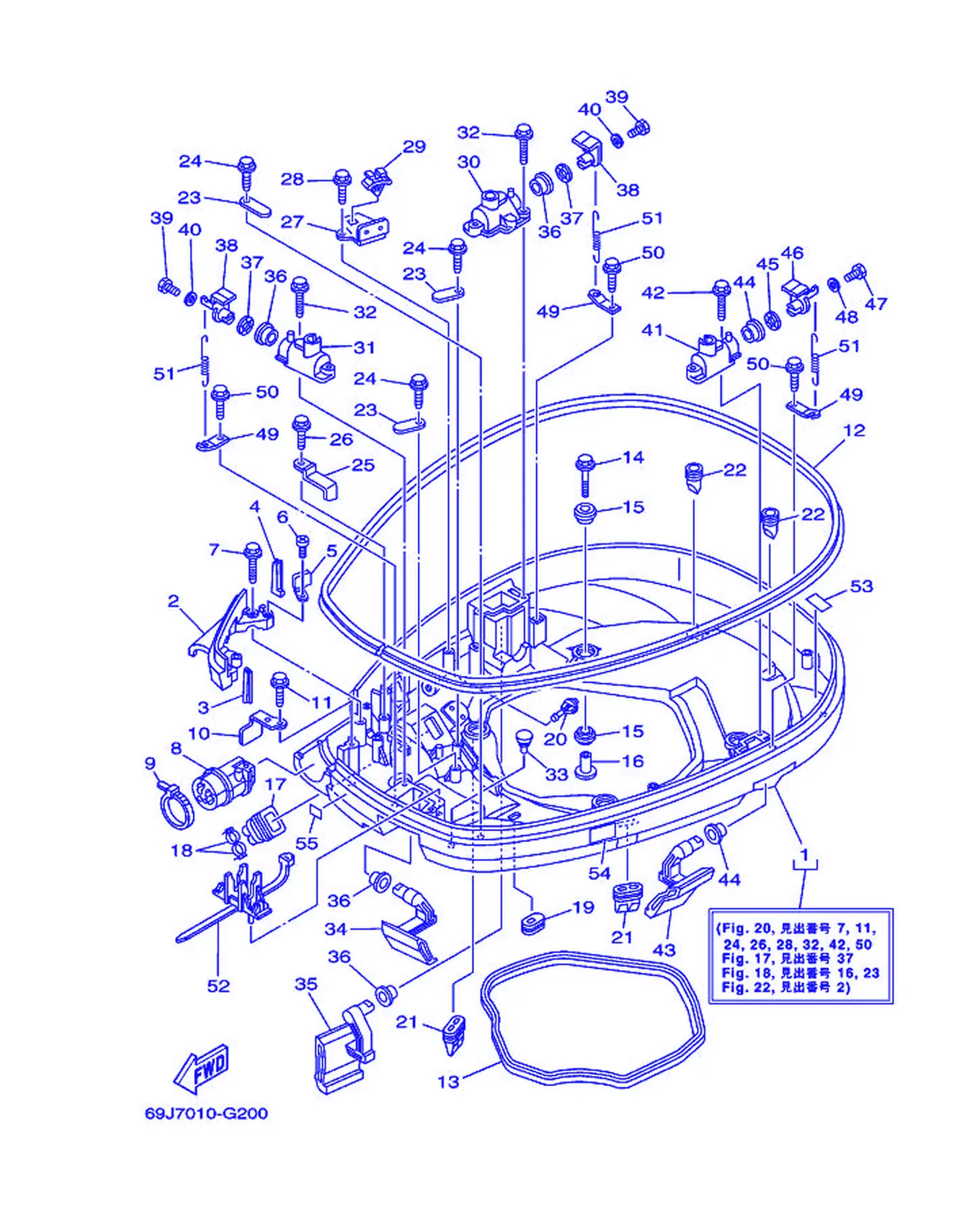

Рис. 31 — Нижний кожух 1 55 дет.

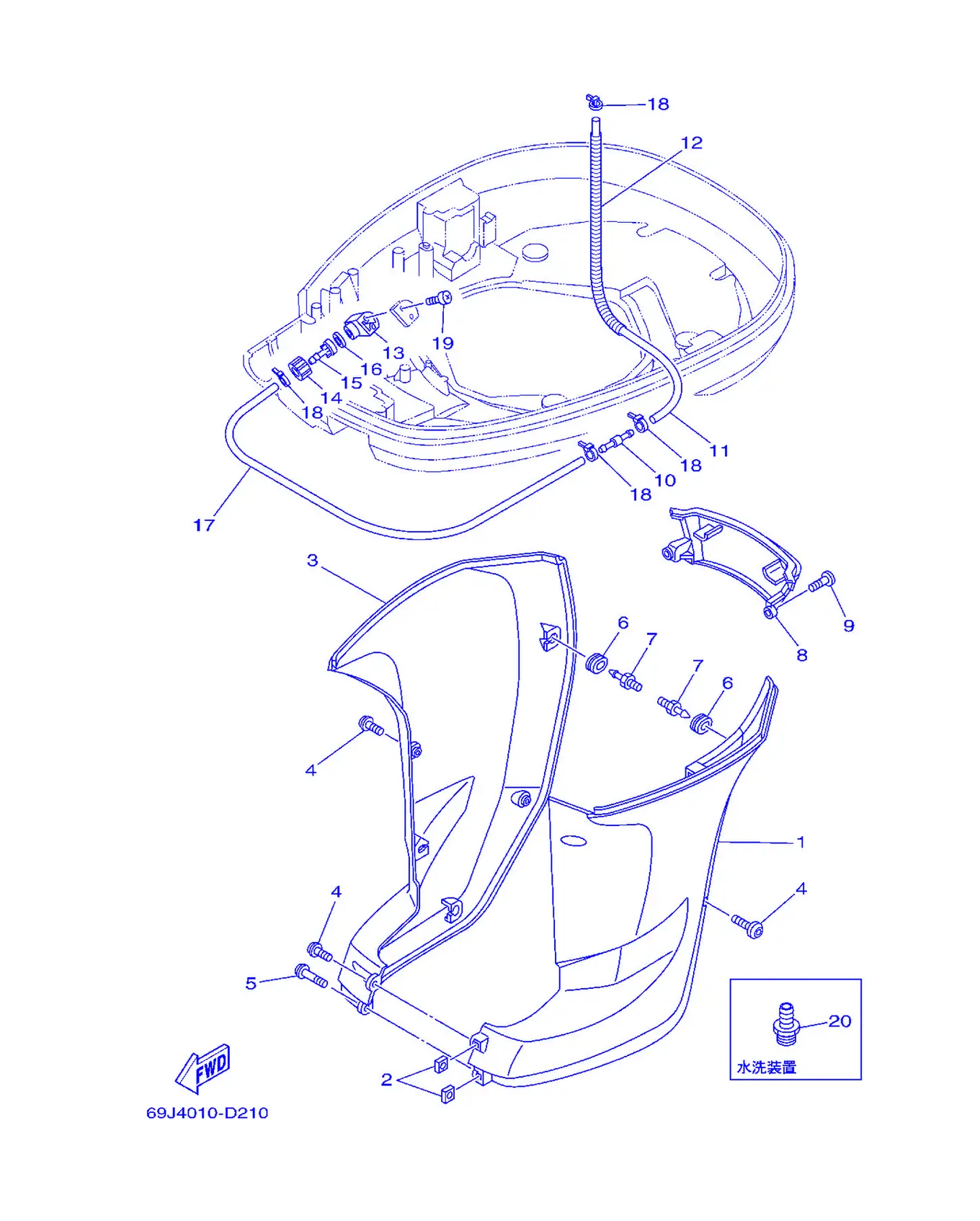

Рис. 32 — Нижний кожух 2 20 дет.
Рис. 33 — Прибор 8 дет.

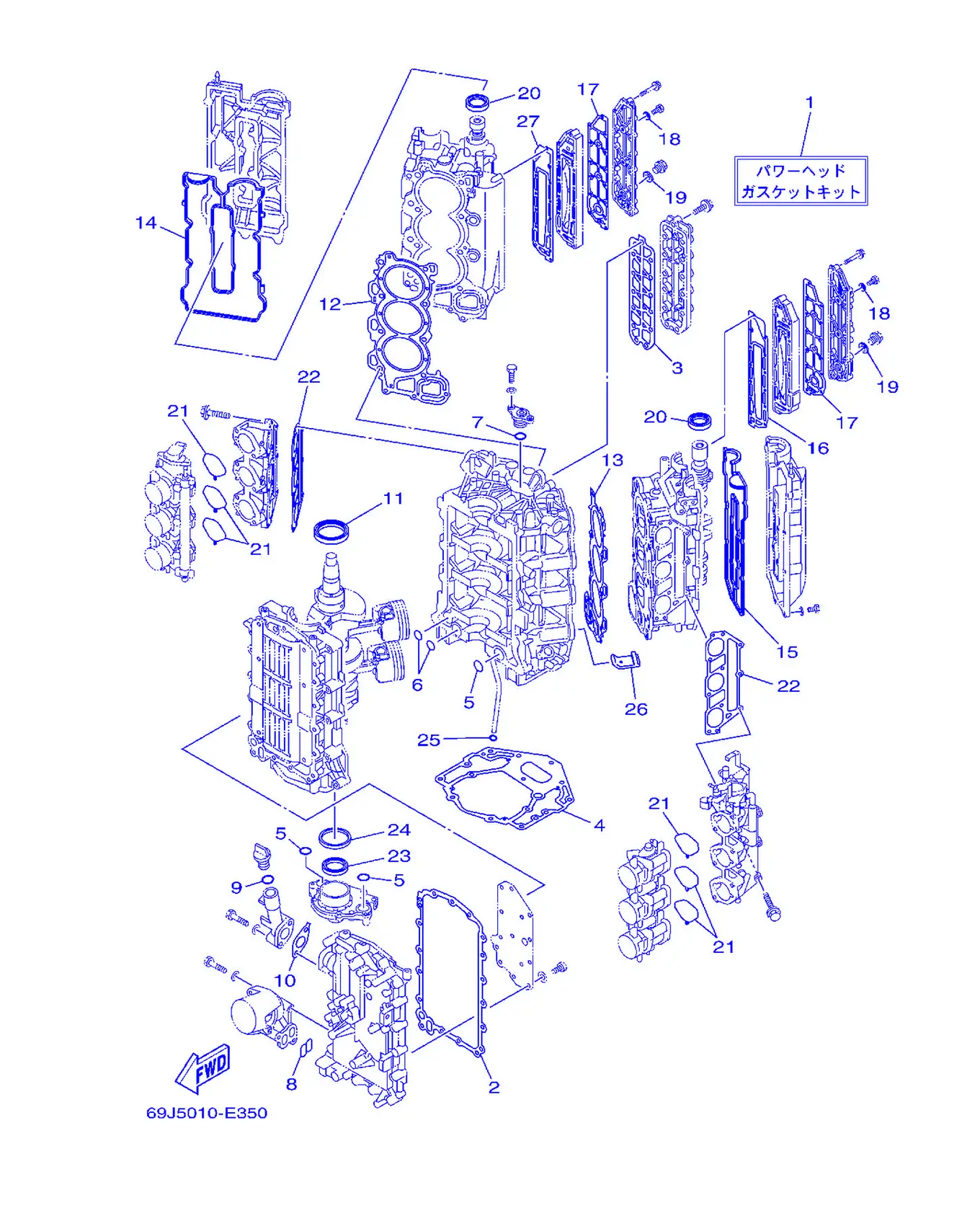

Рис. 34 — Ремкомплект 1 27 дет.

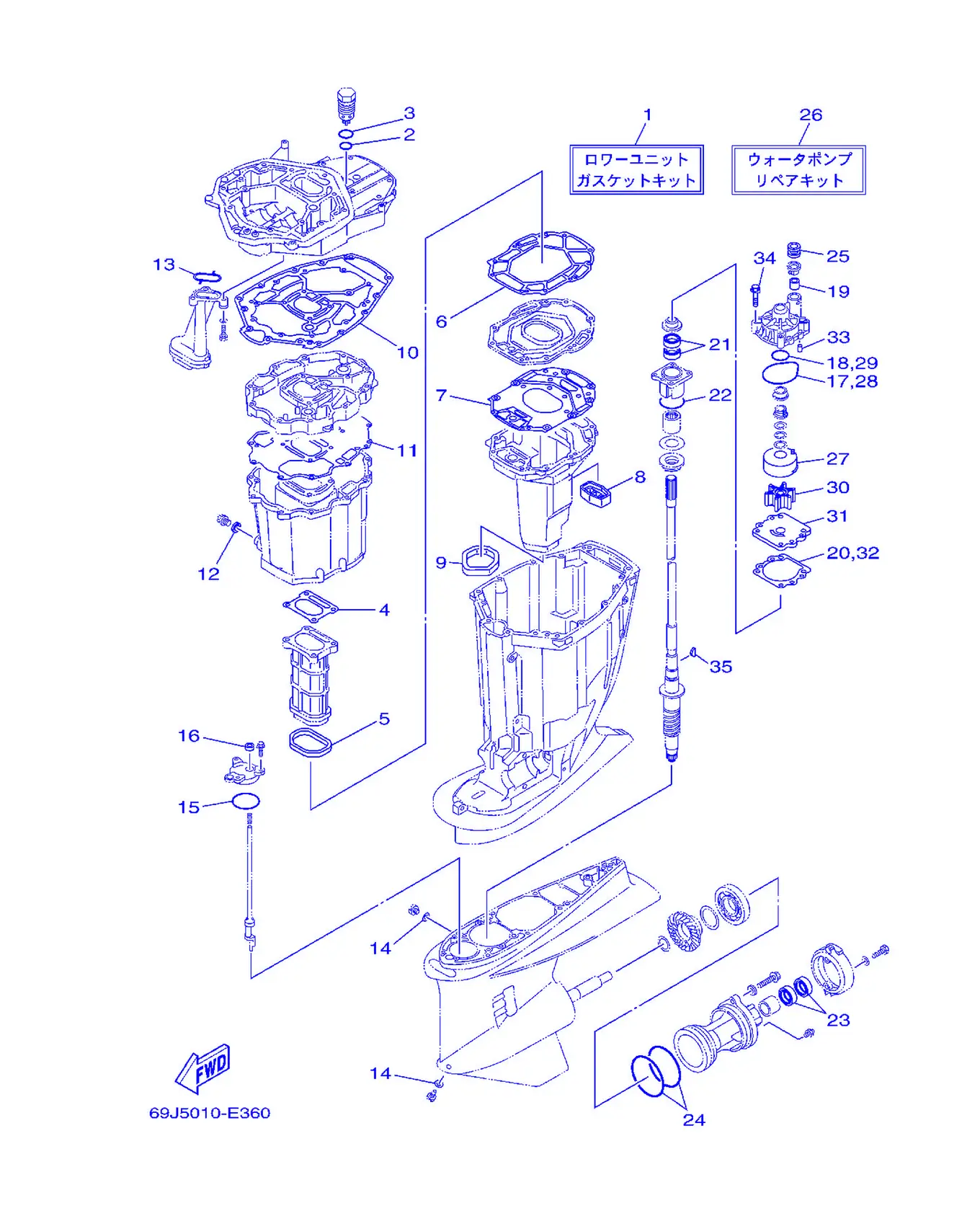

Рис. 35 — Ремкомплект 2 35 дет.

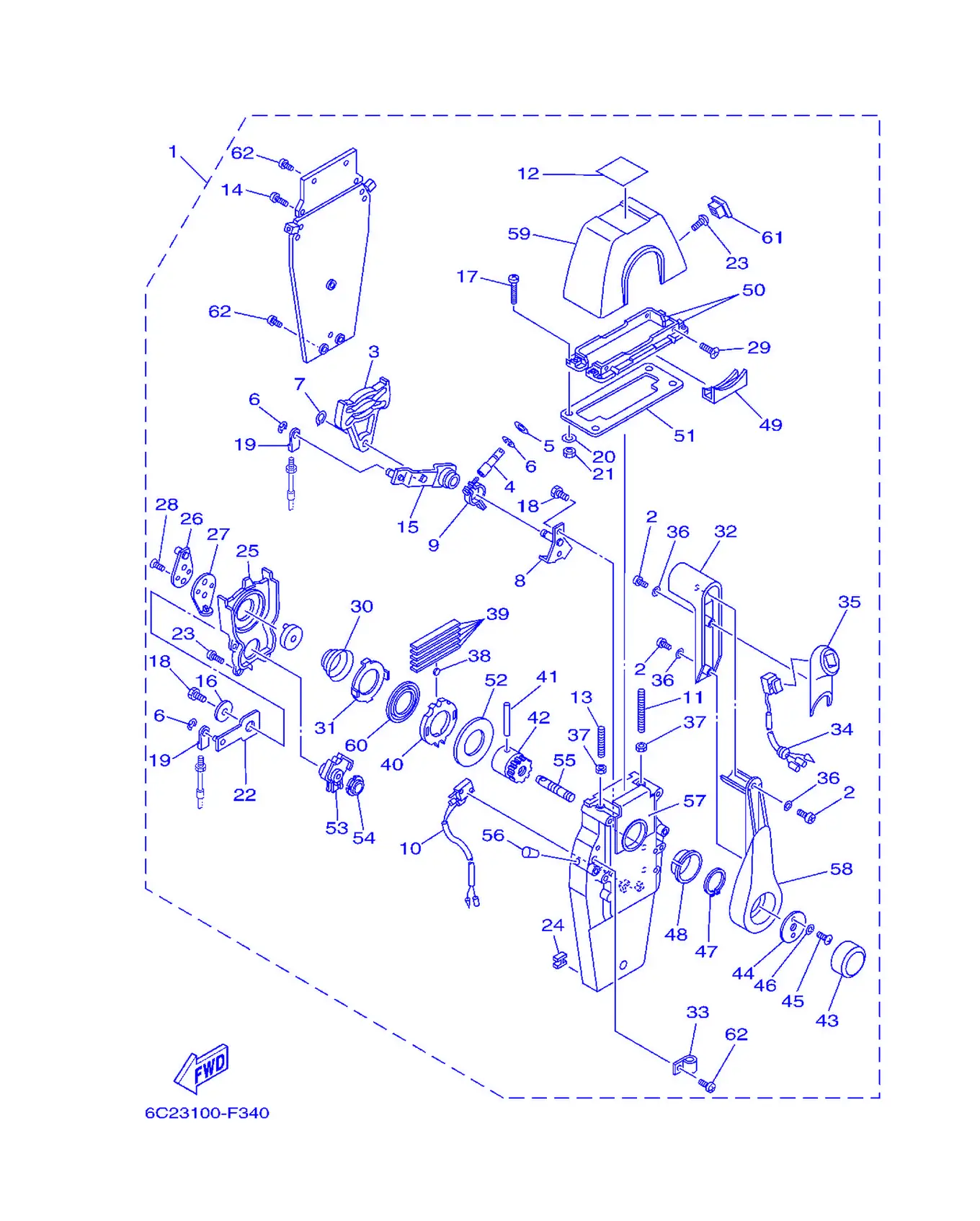

Рис. 36 — Узел дистанционного управления 1 62 дет.

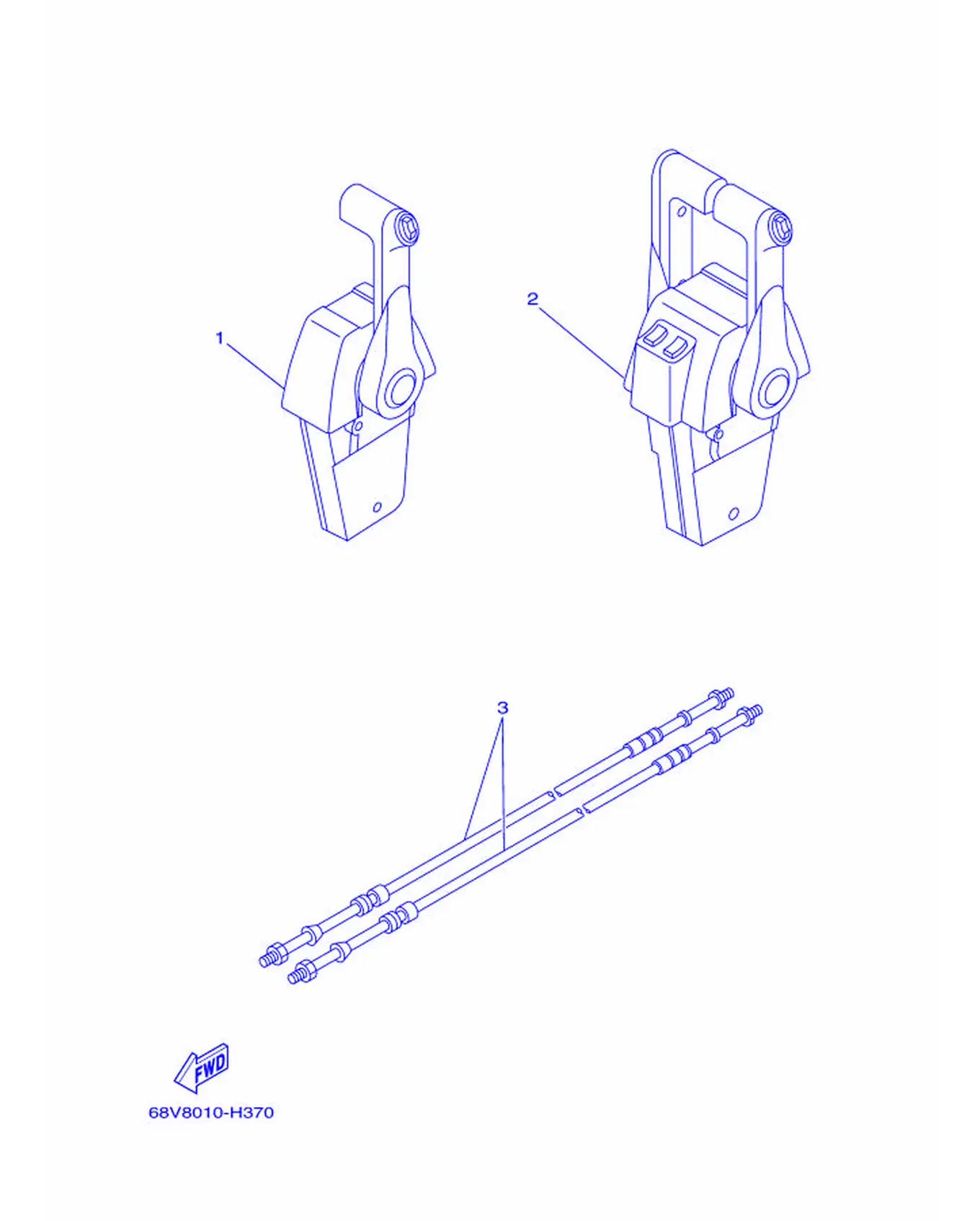

Рис. 37 — Пульт дистанционного управления 6 дет.

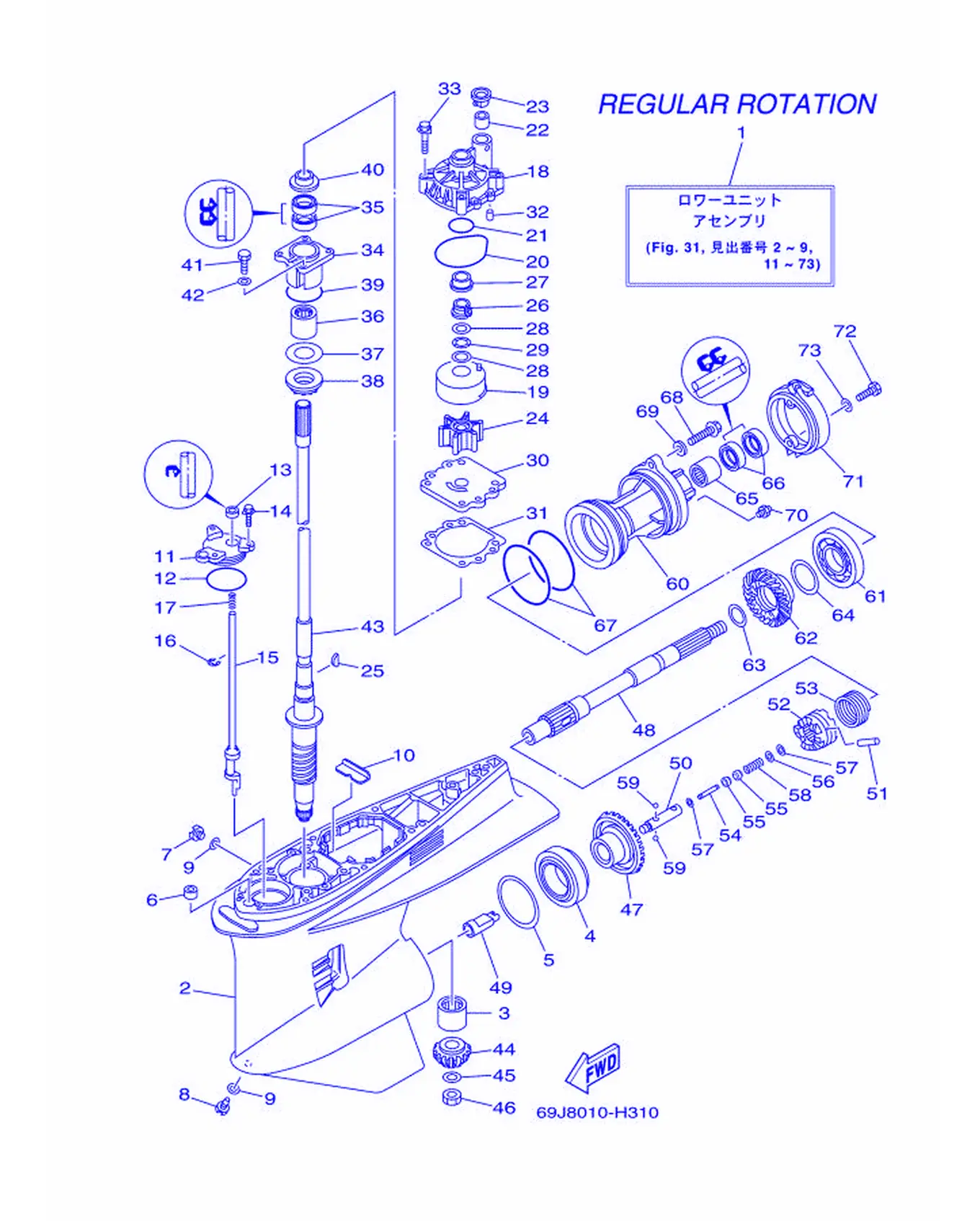

Рис. 38 — Нижний кожух и привод 1 88 дет.

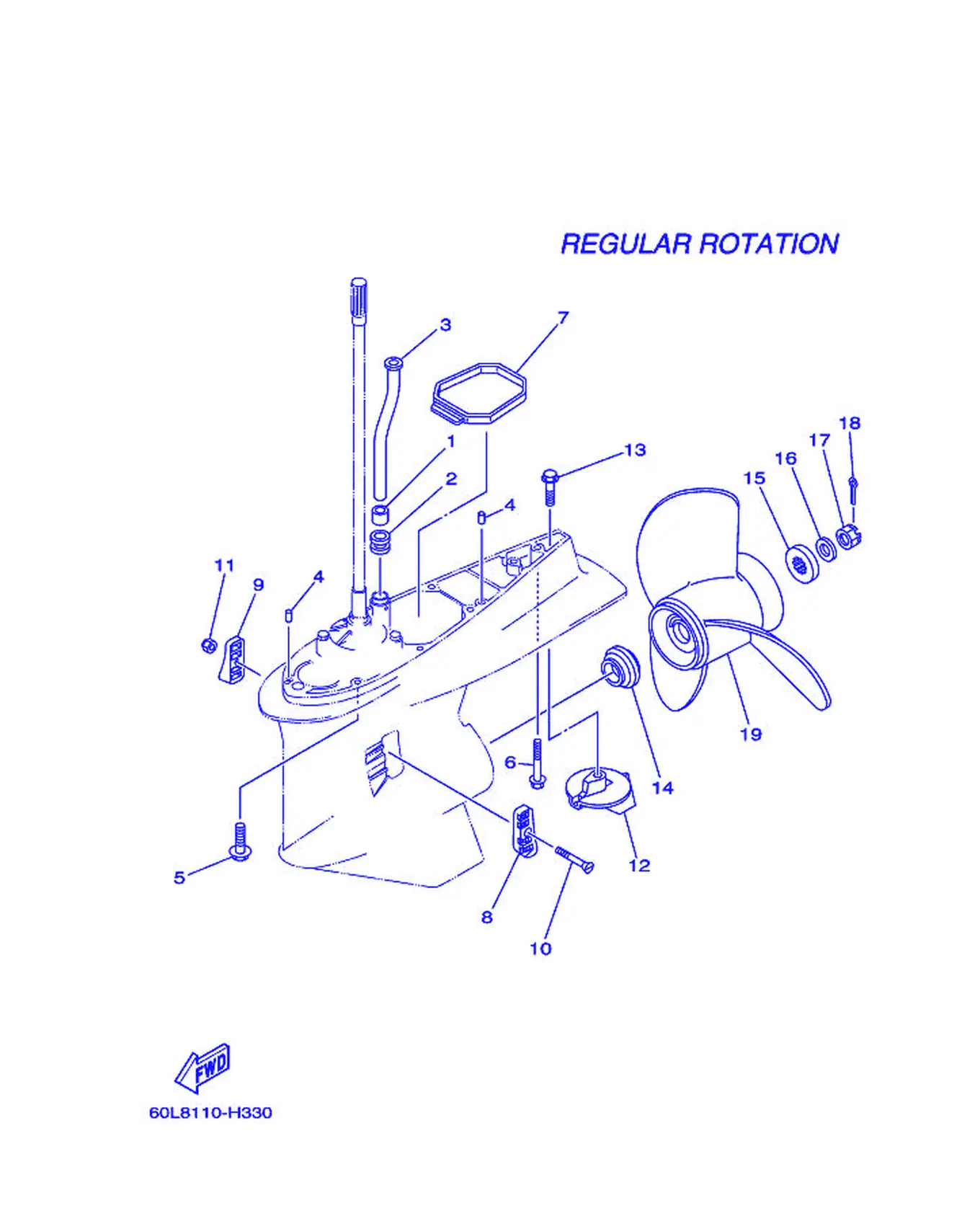

Рис. 39 — Нижний кожух и привод 2 30 дет.
