Yamaha F20B f20bwhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F20B. 31 схем.

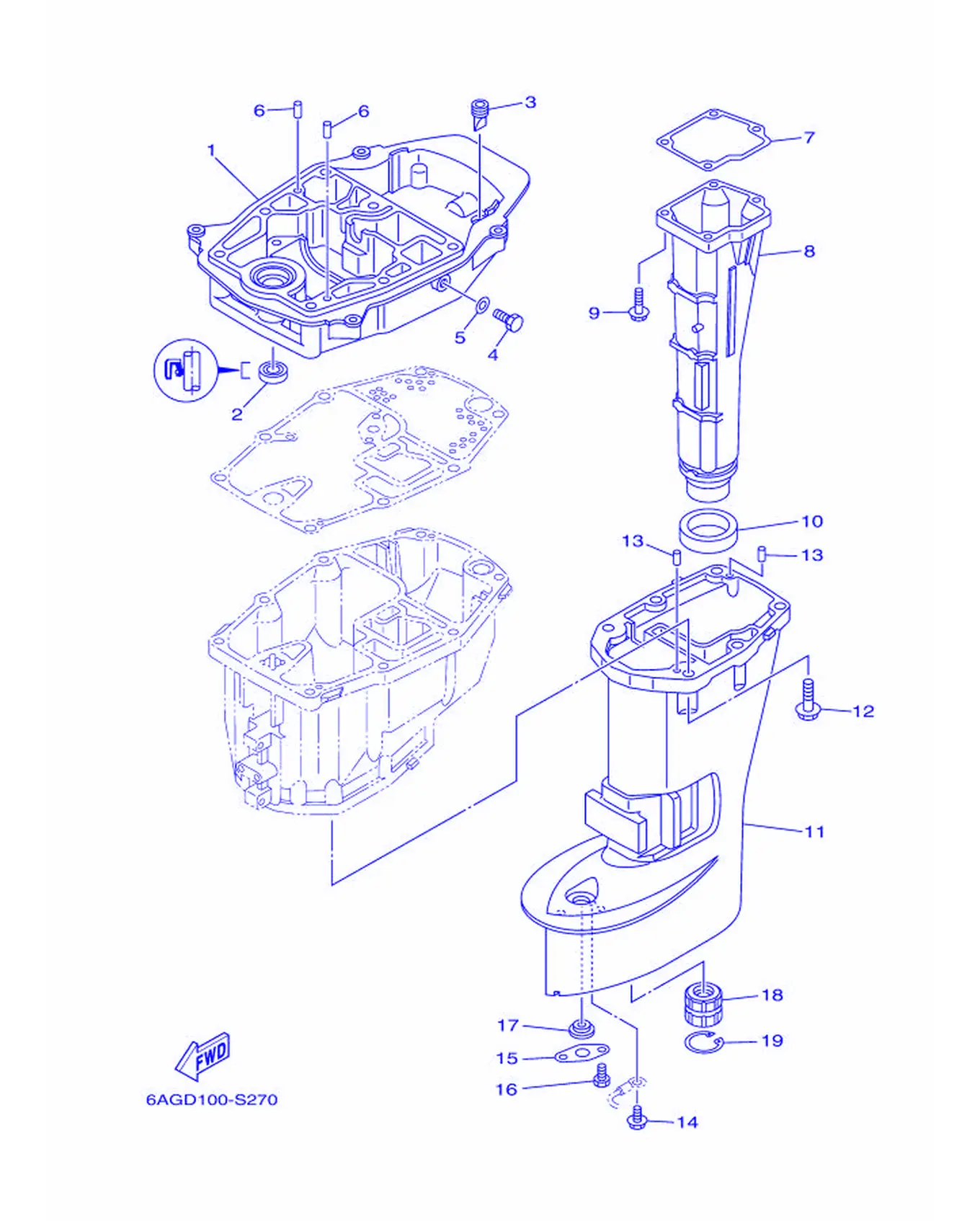

Рис. 1 — Корпус верхней части 19 дет.

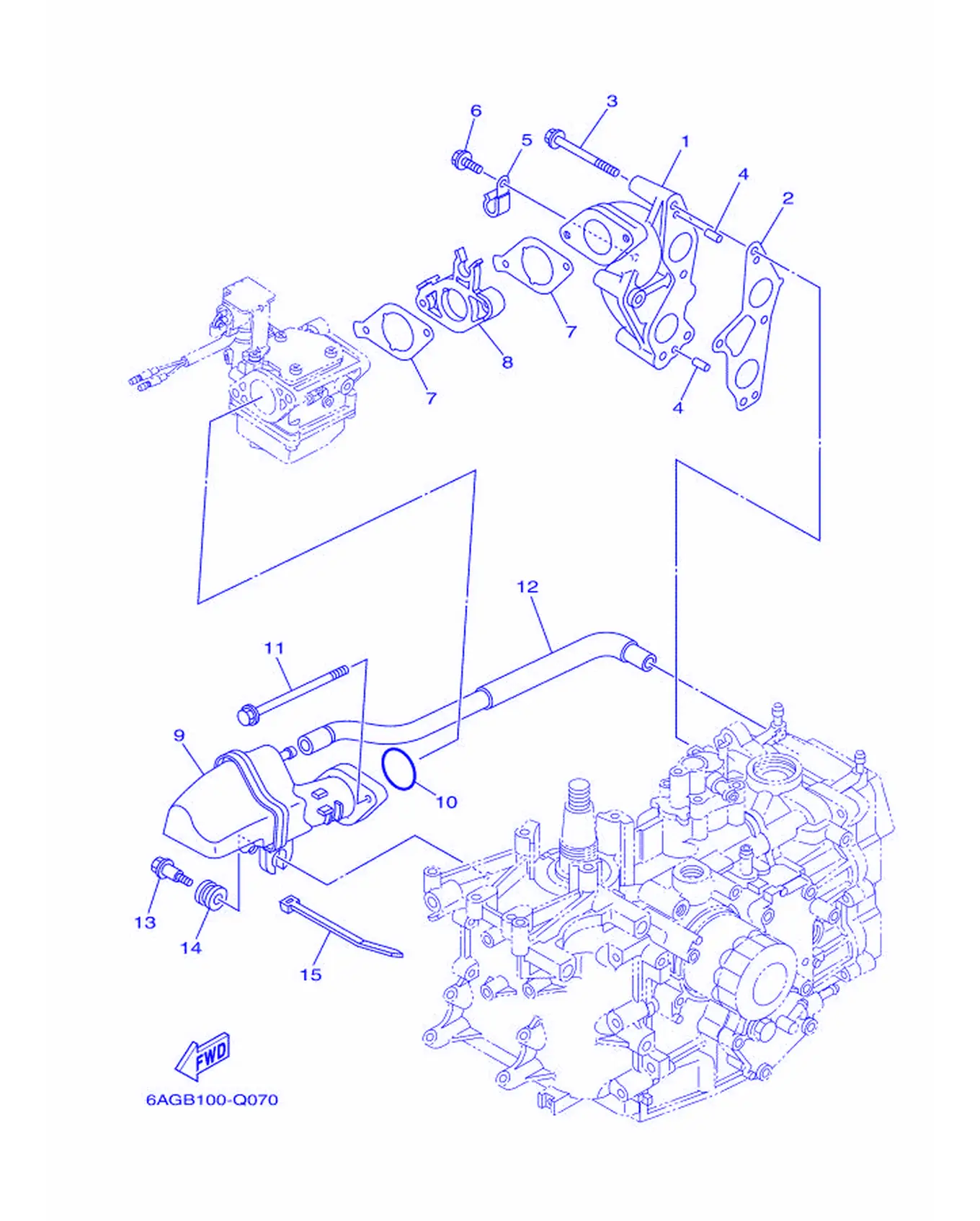

Рис. 2 — Впускная система 15 дет.

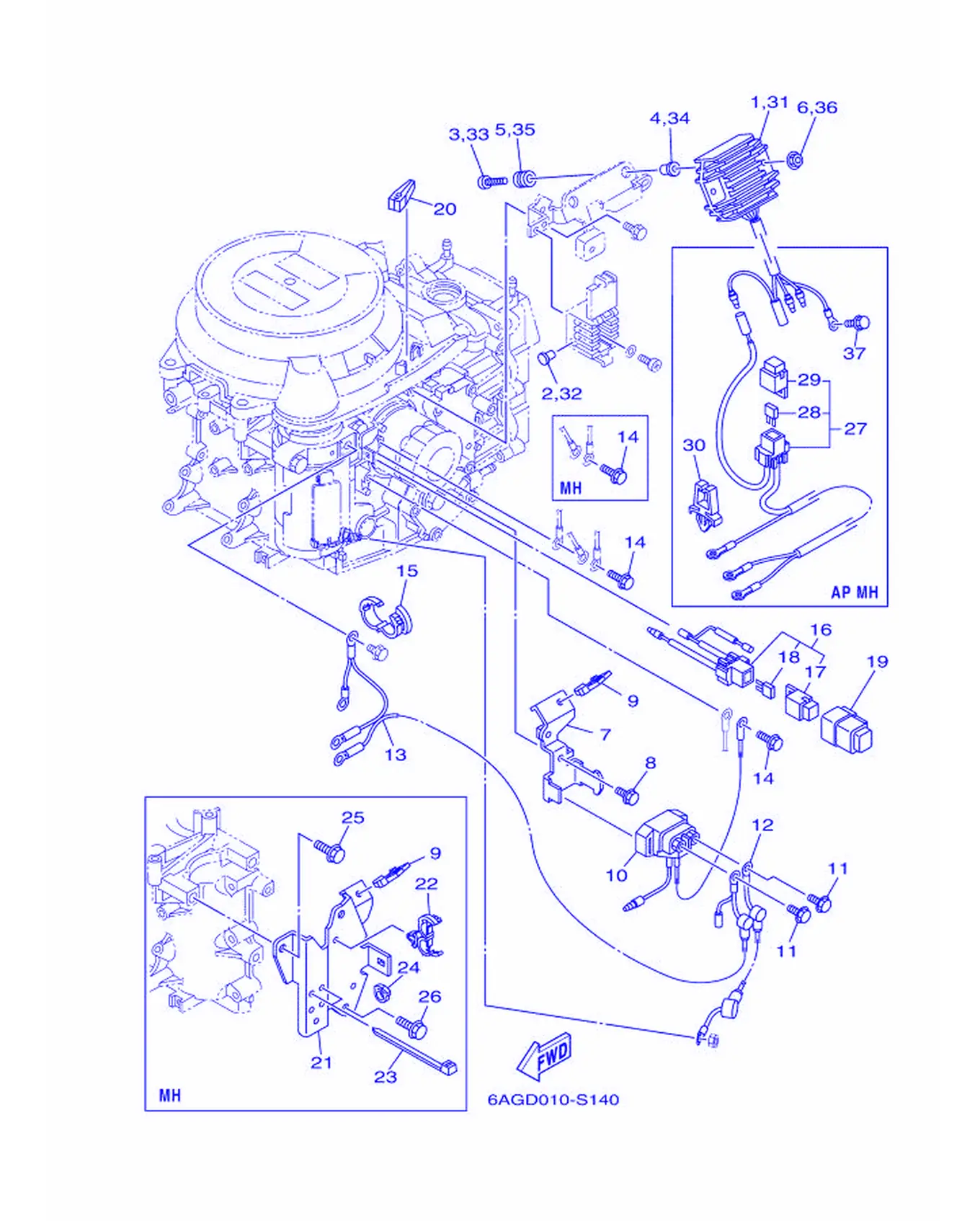

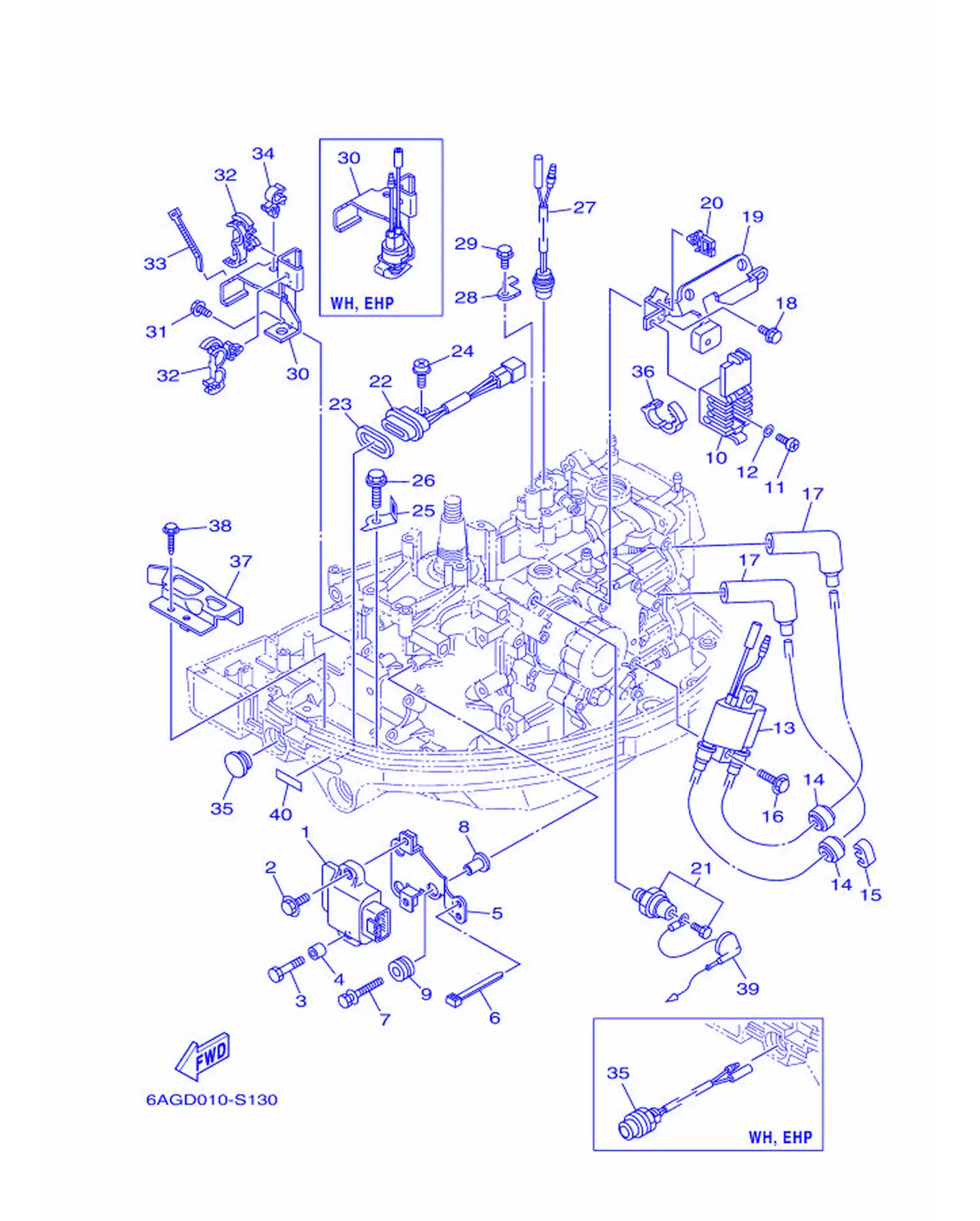

Рис. 3 — Электрическая система 1 Электрическая 1 40 дет.
Рис. 4 — Электрическая система 2 20 дет.

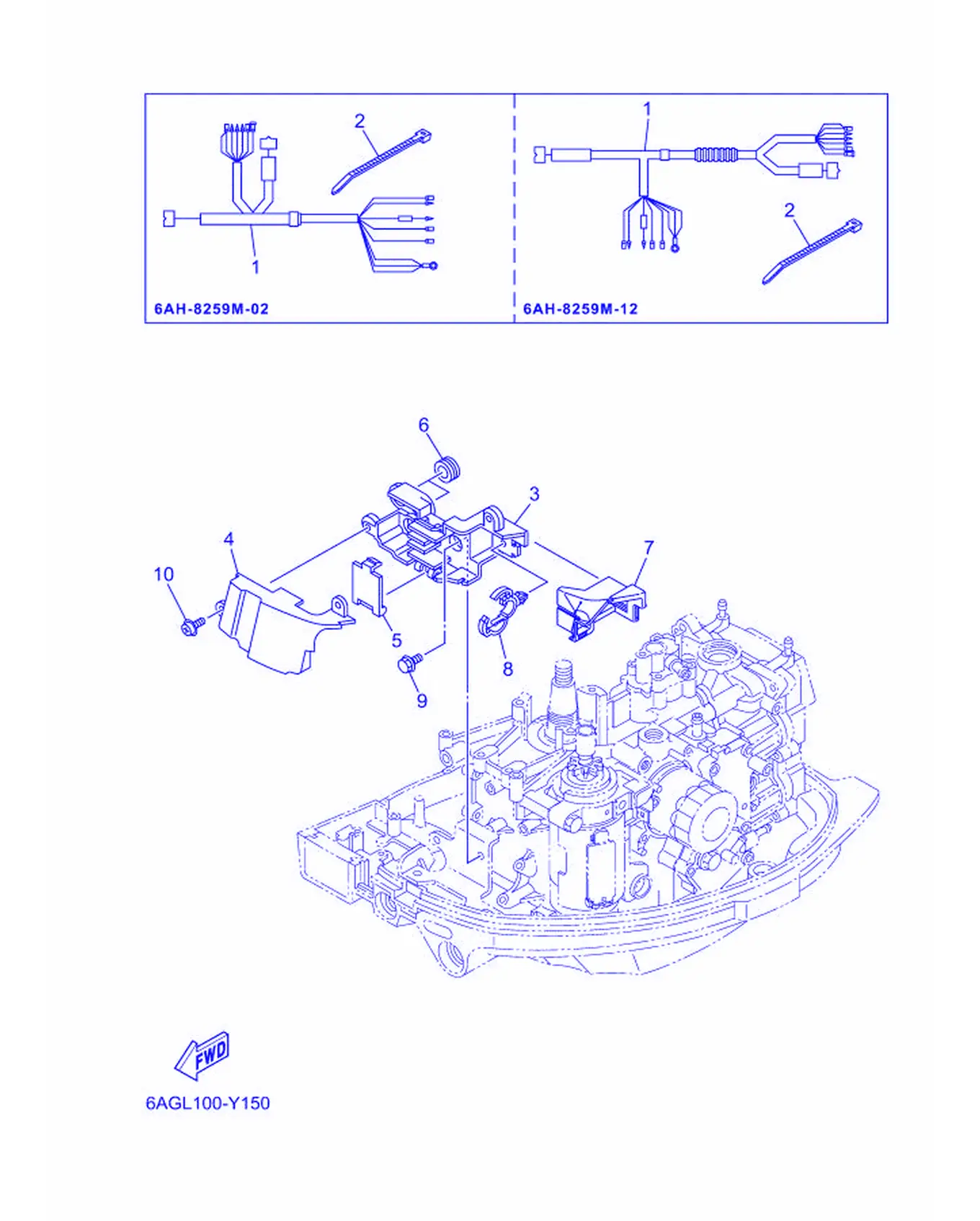

Рис. 5 — Электрическая система 3 Электрическая 3 10 дет.

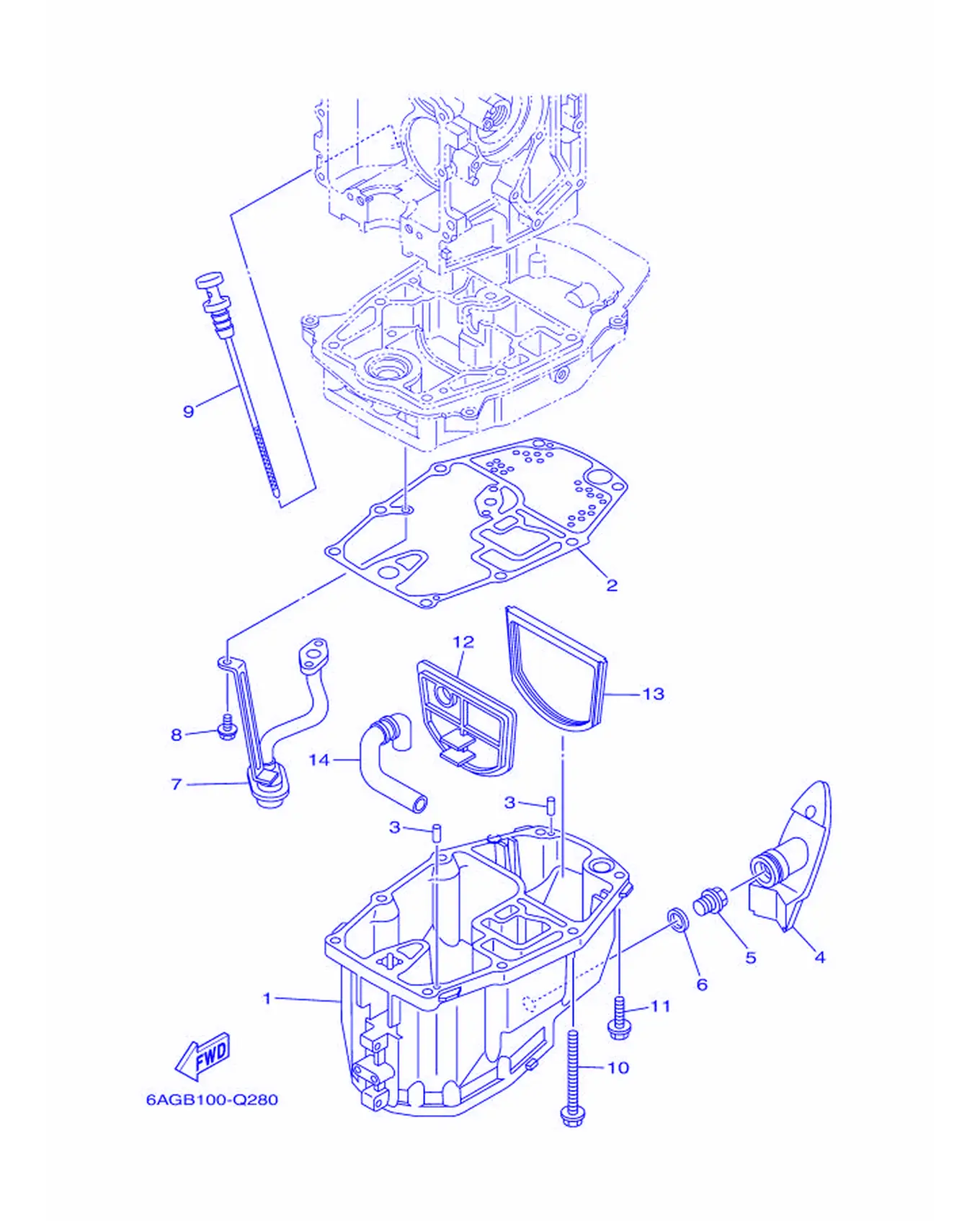

Рис. 6 — поддон картера 14 дет.

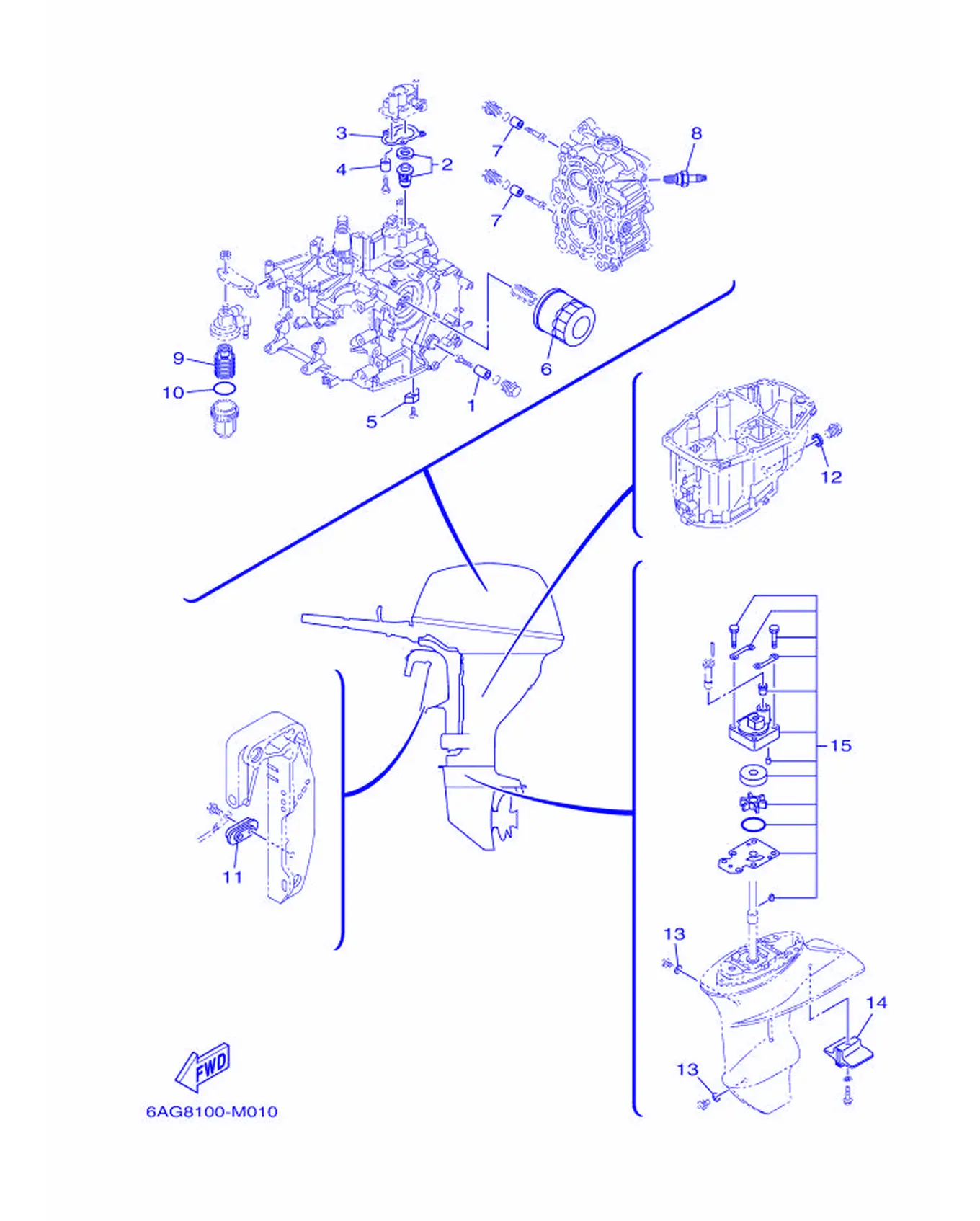

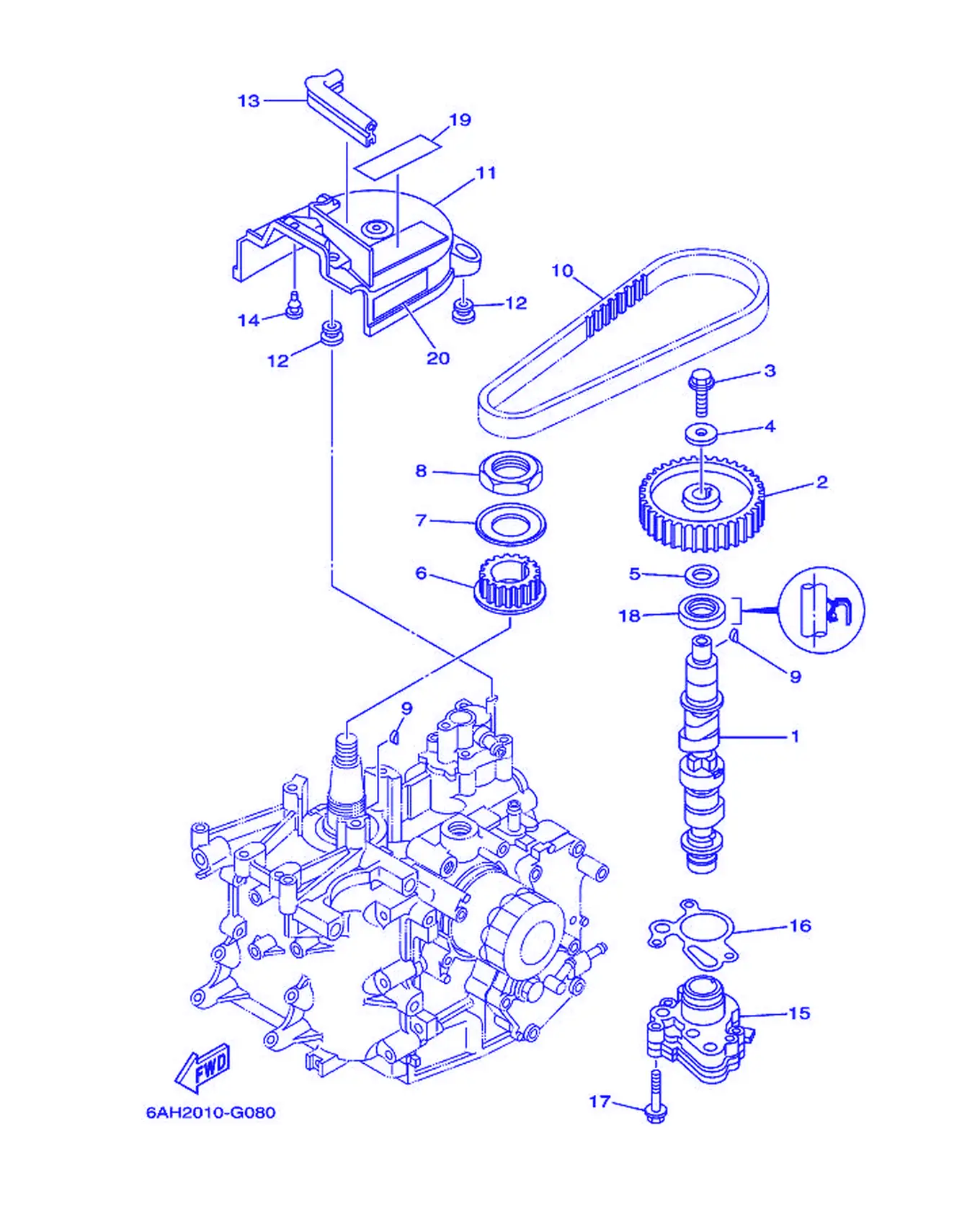

Рис. 7 — Масляный насос 20 дет.

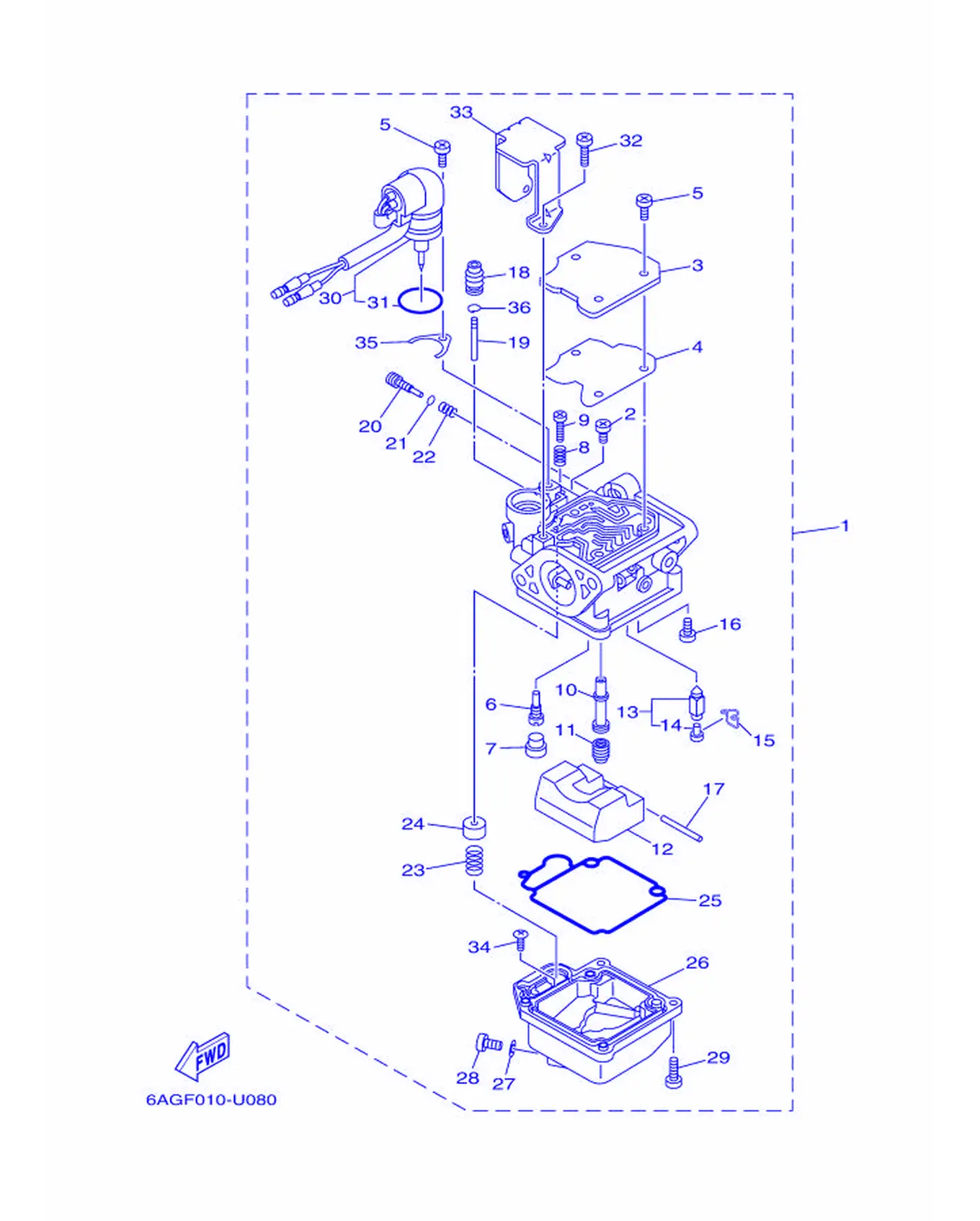

Рис. 8 — карбюратор 42 дет.

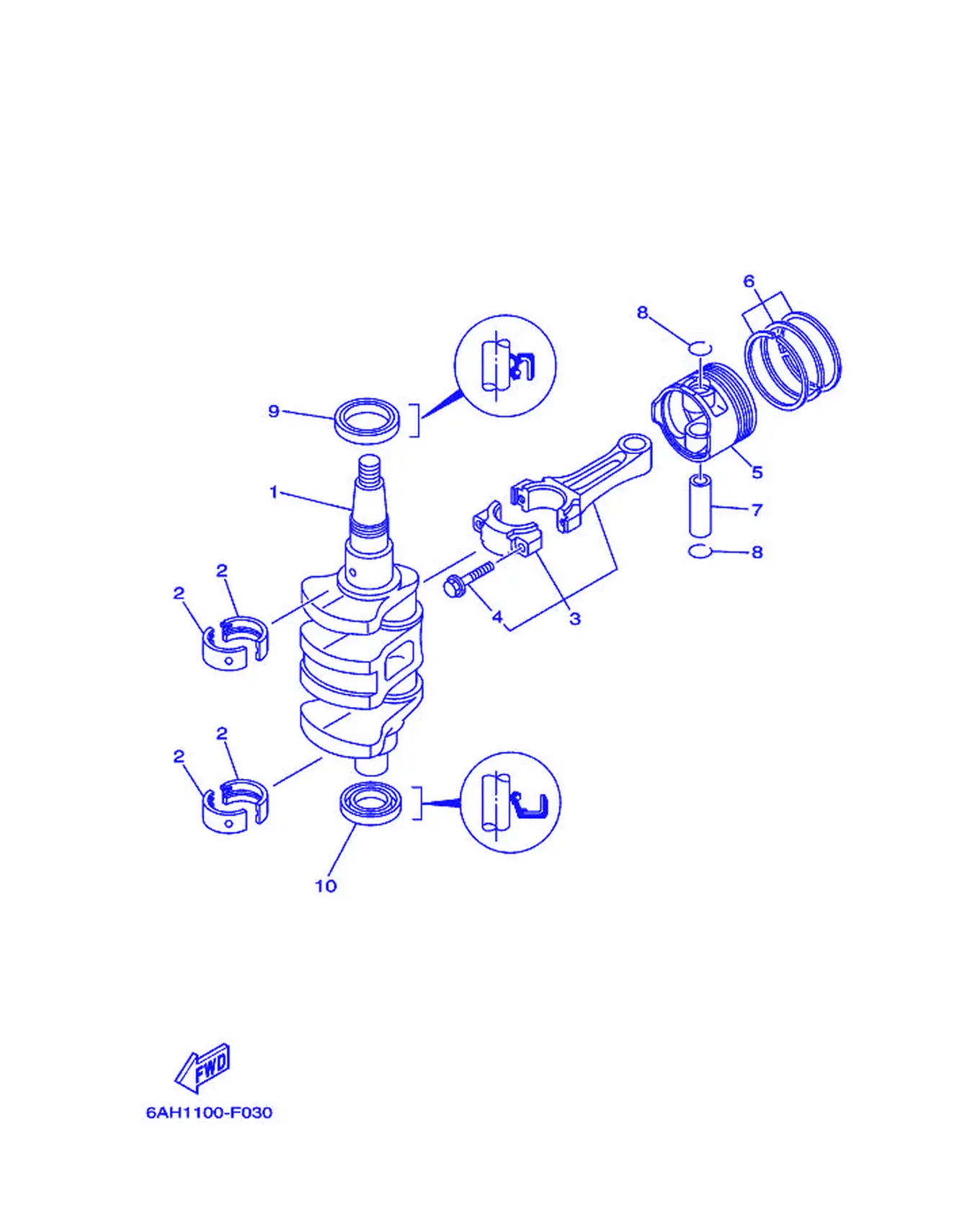

Рис. 9 — Коленчатый вал и поршень 16 дет.

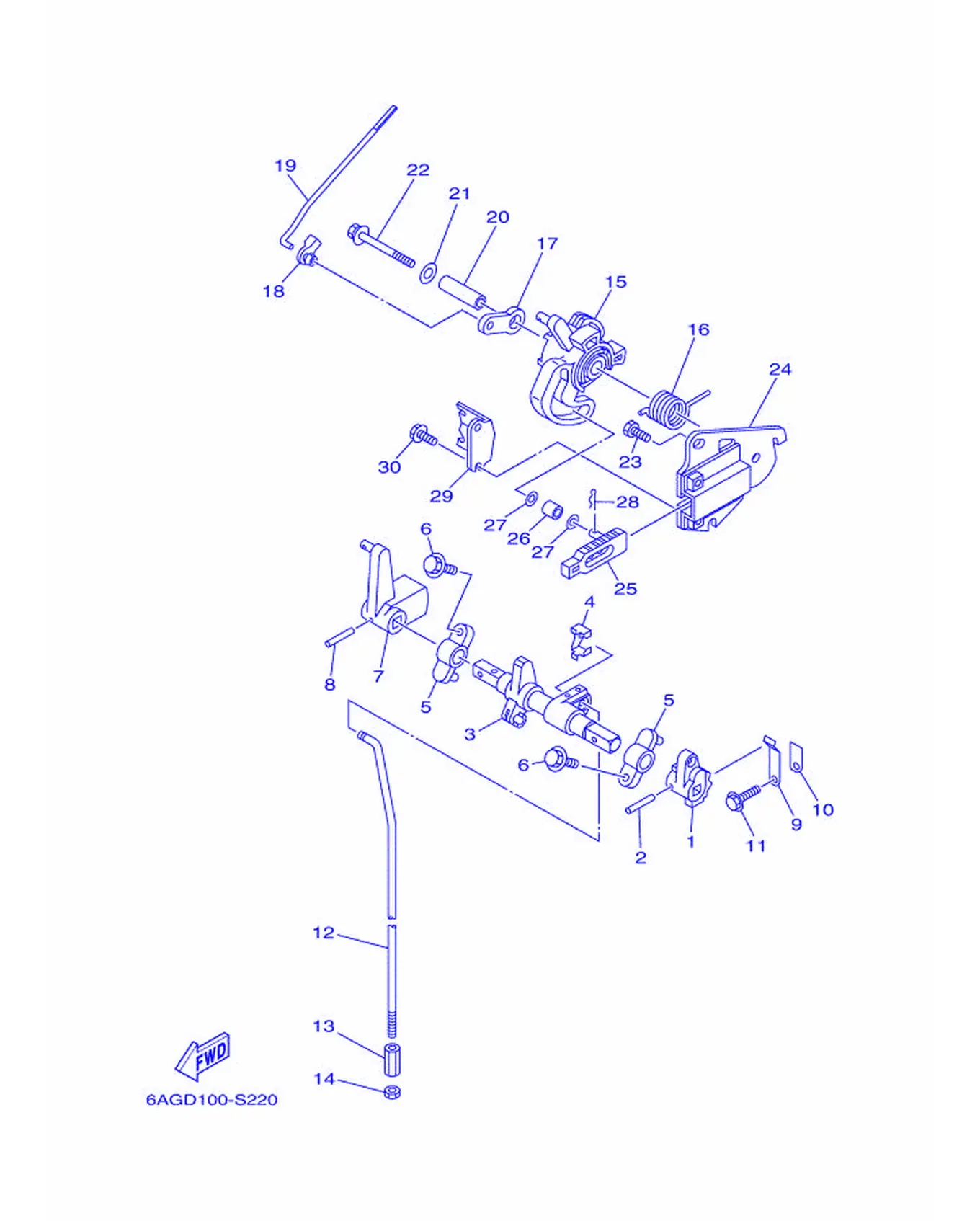

Рис. 10 — Система управления 30 дет.

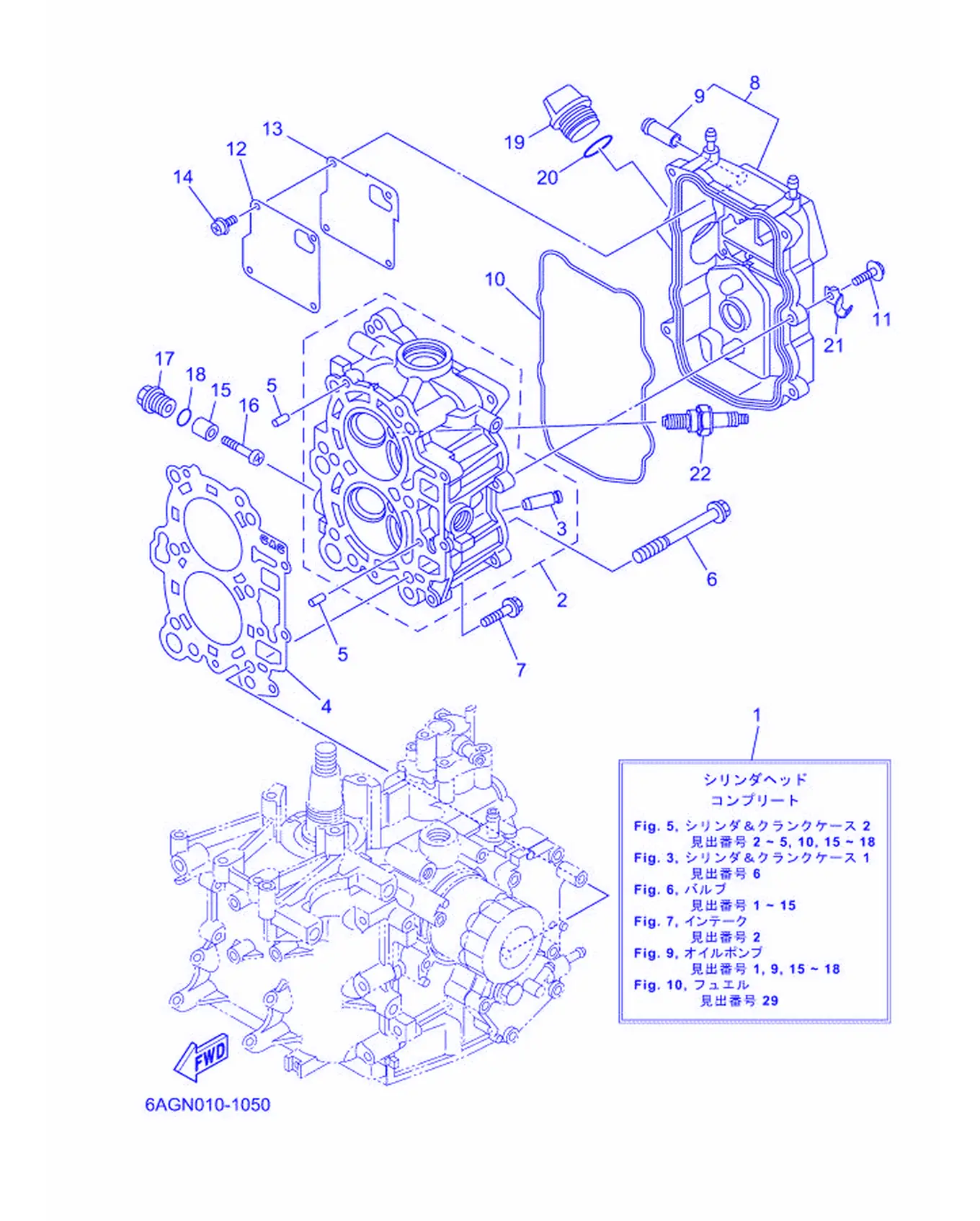

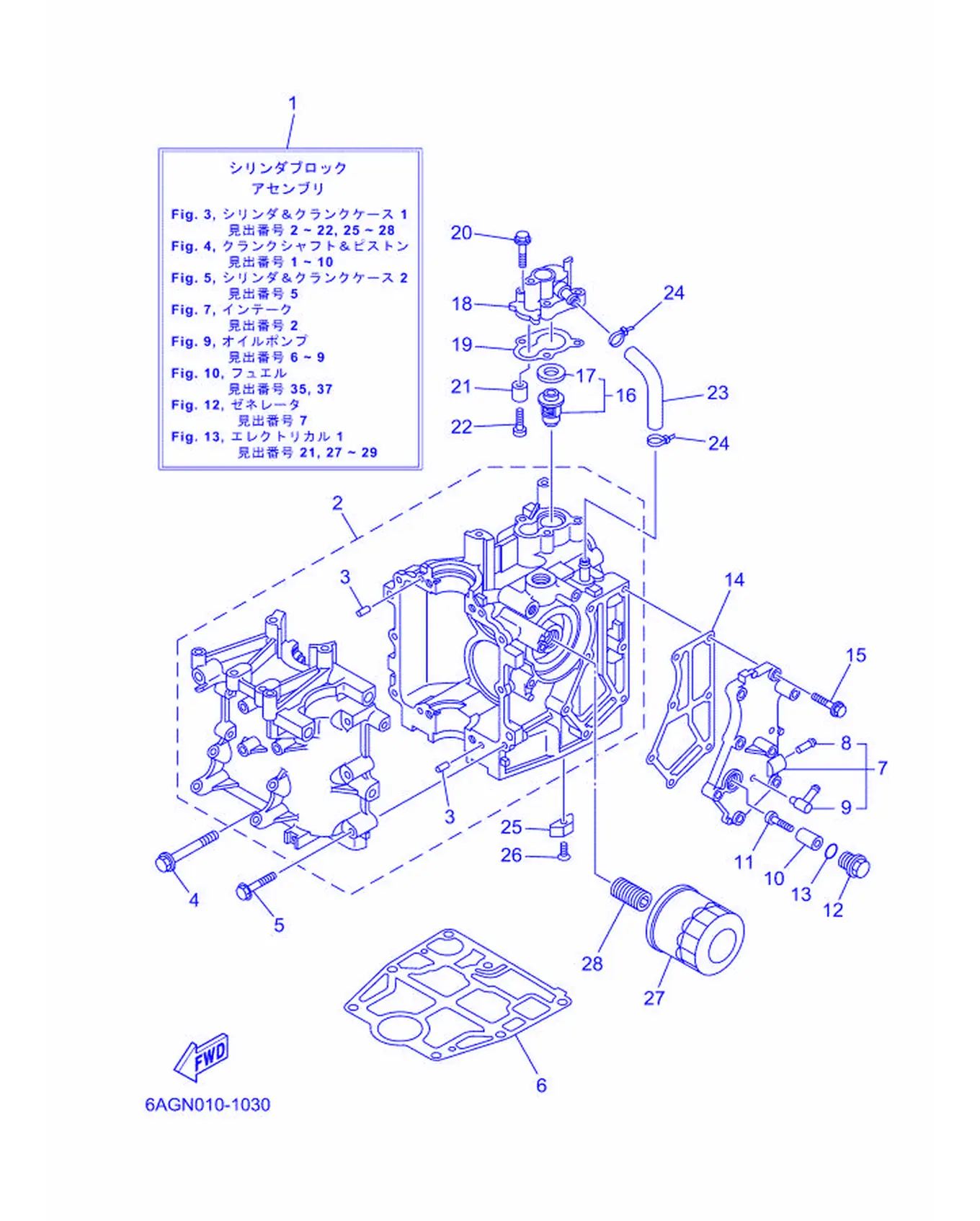

Рис. 11 — Цилиндр и картер 1 28 дет.
Рис. 12 — Цилиндр и картер 2 22 дет.

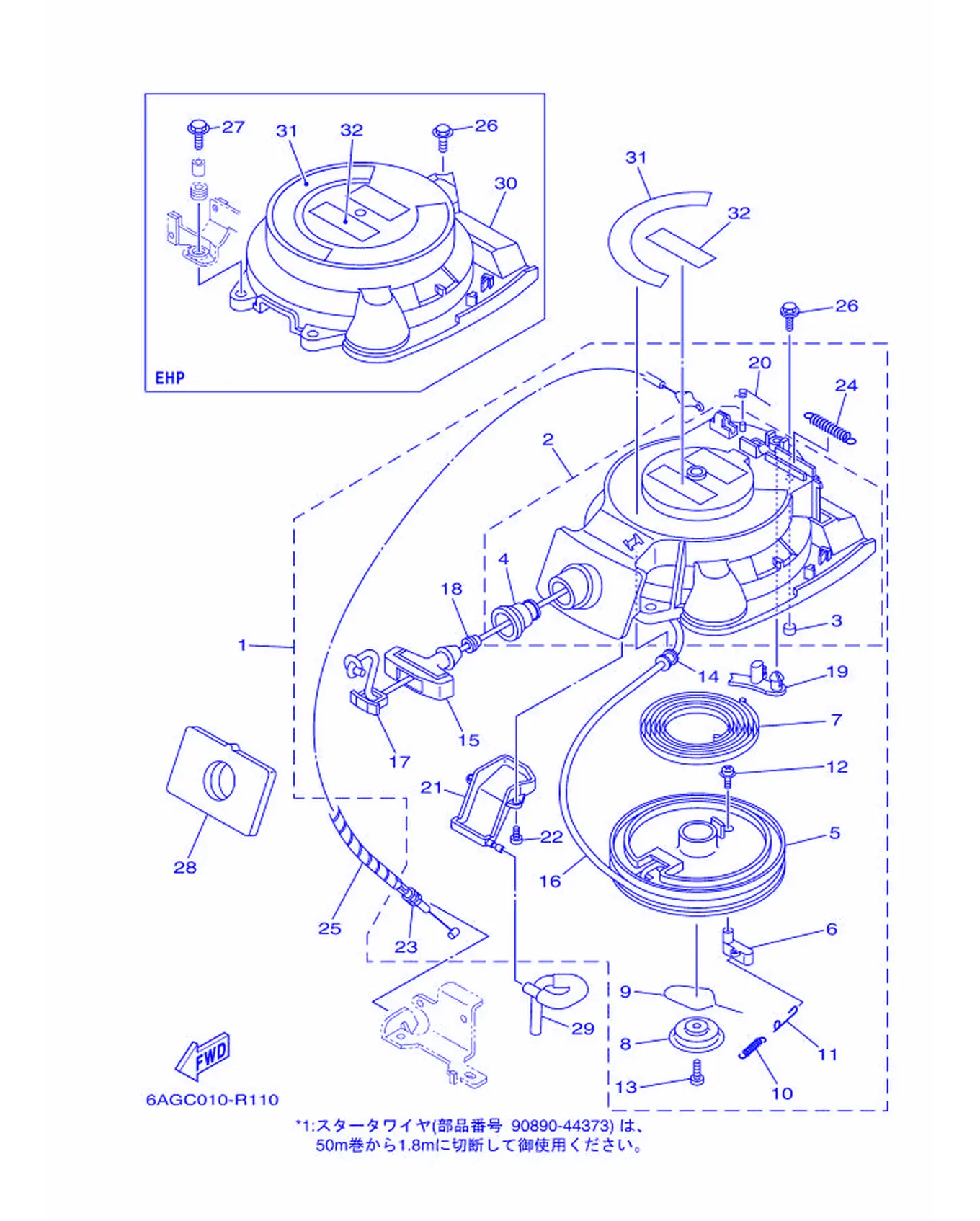

Рис. 13 — стартер 29 дет.

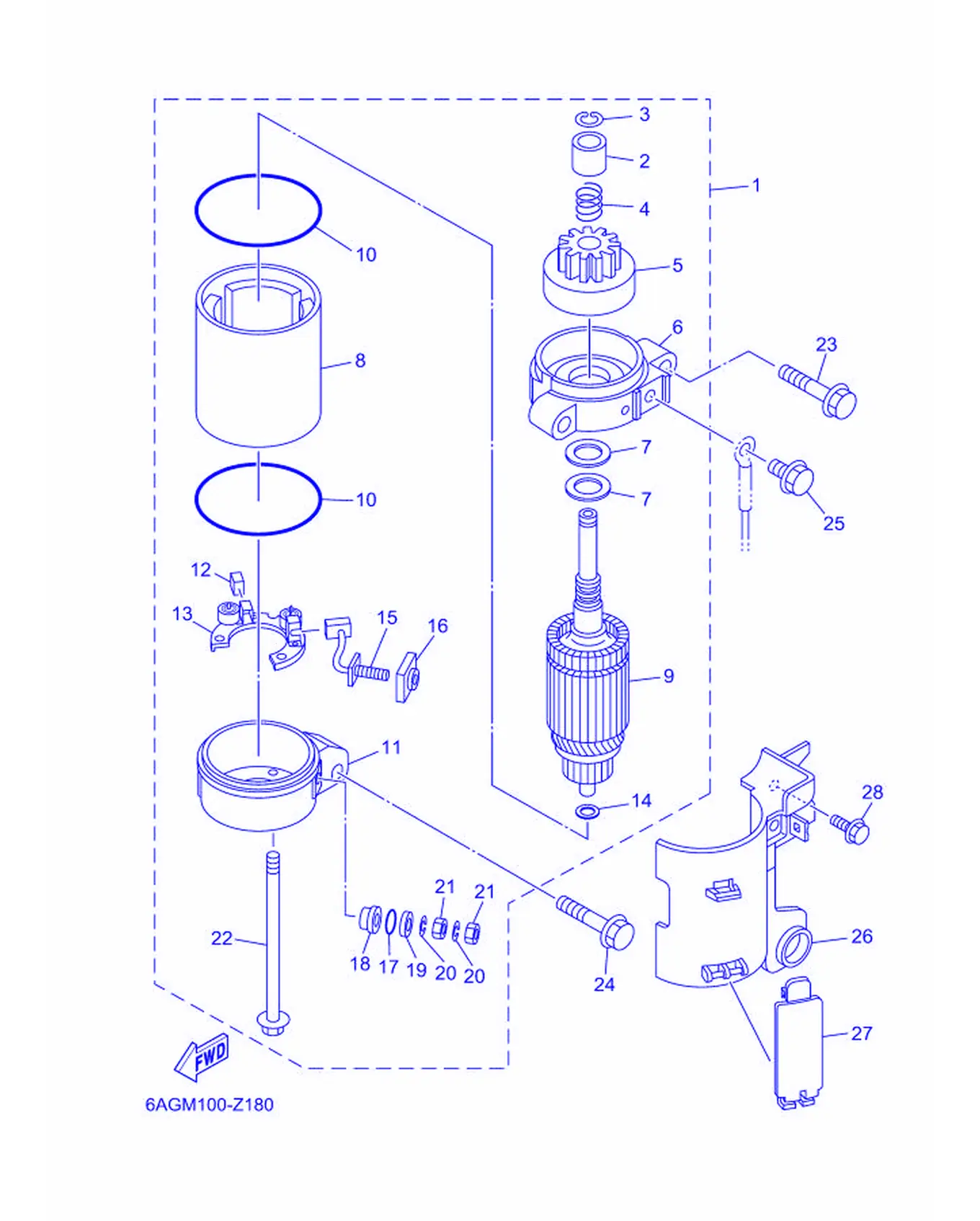

Рис. 14 — стартер 28 дет.

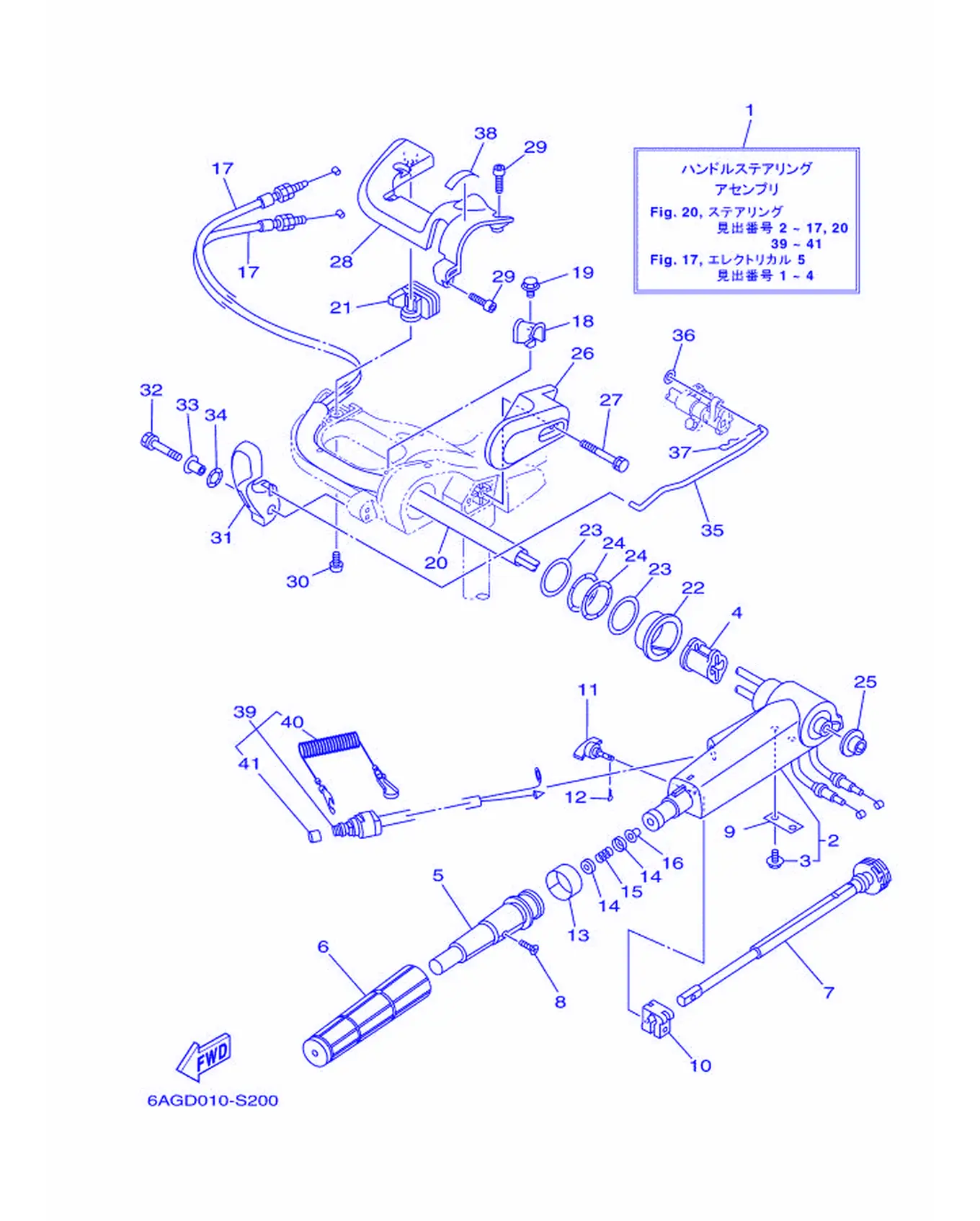

Рис. 15 — Рулевая система 41 дет.

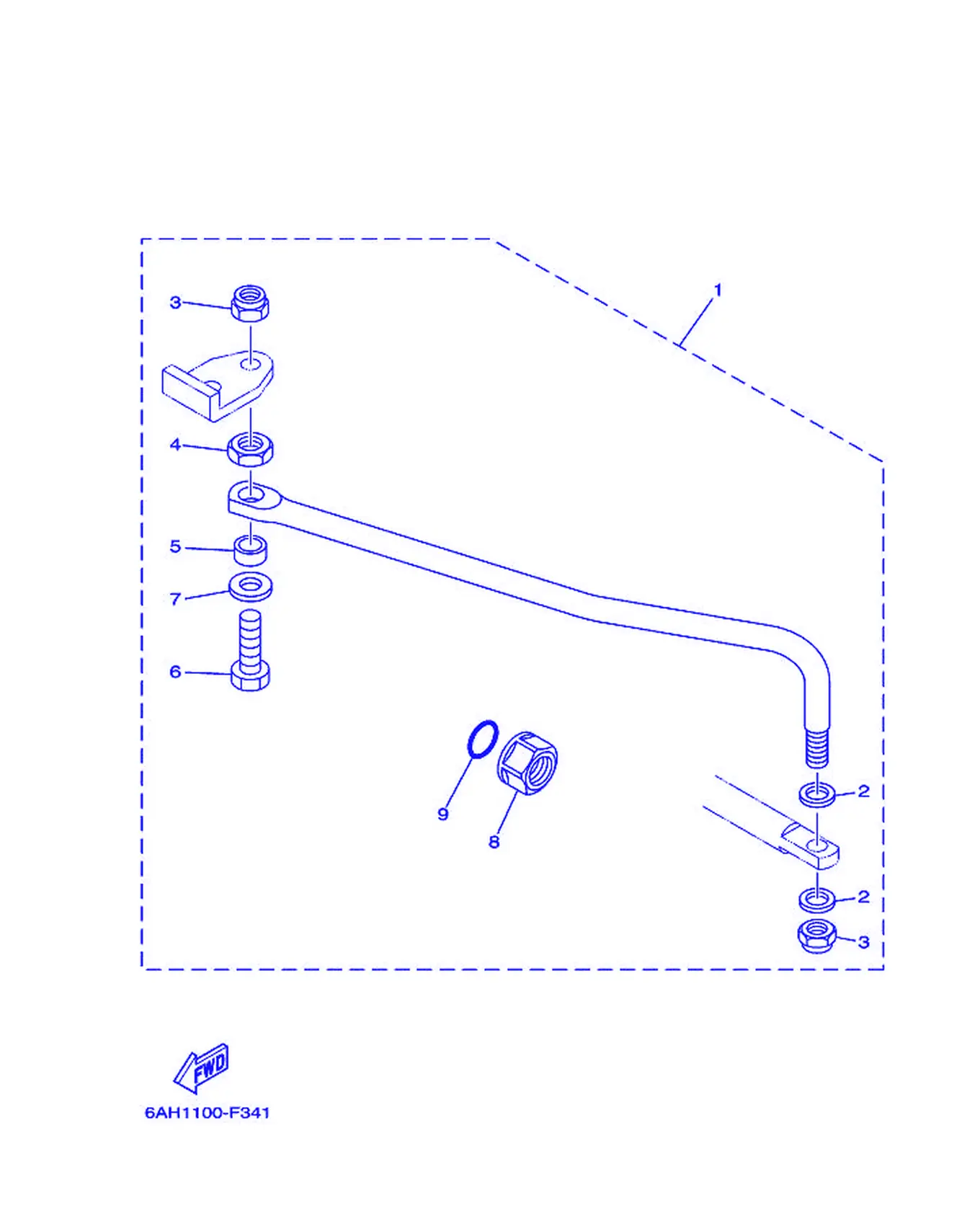

Рис. 16 — Рулевая направляющая 9 дет.
Рис. 17 — Фрикцион рулевого управления 18 дет.

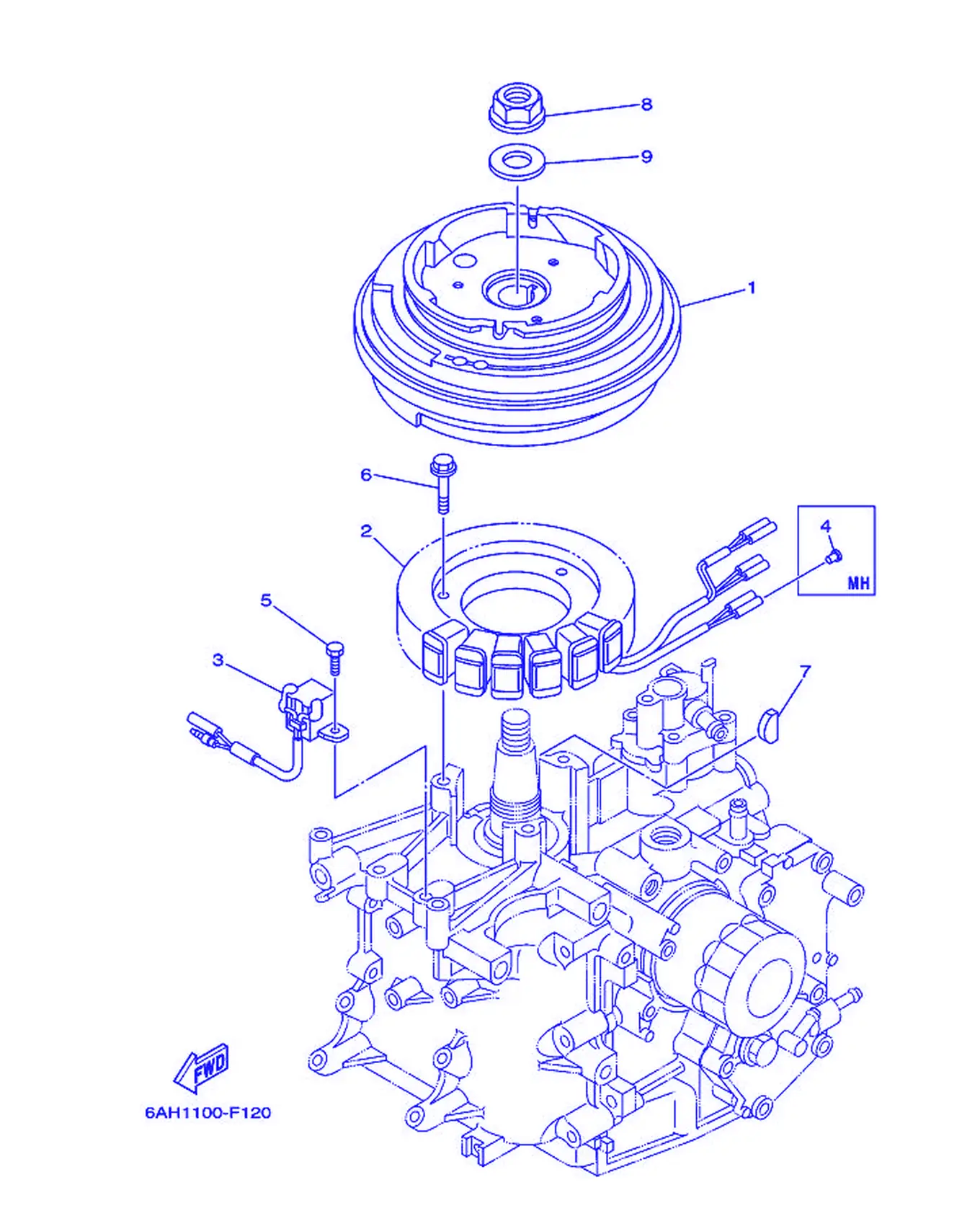

Рис. 18 — Генератор 8 дет.
Рис. 19 — Периодически заменяемые детали 14 дет.

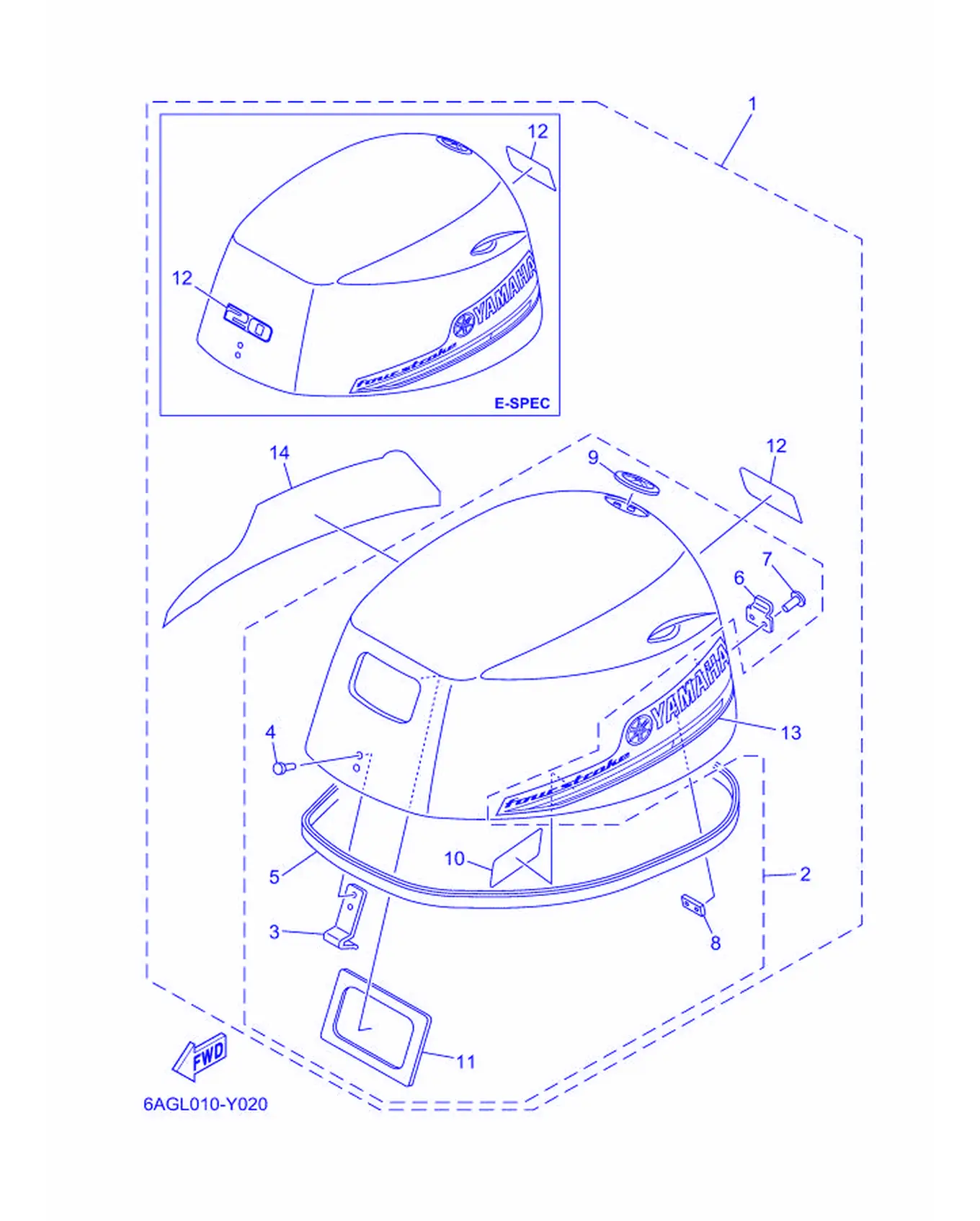

Рис. 20 — Верхний кожух 16 дет.

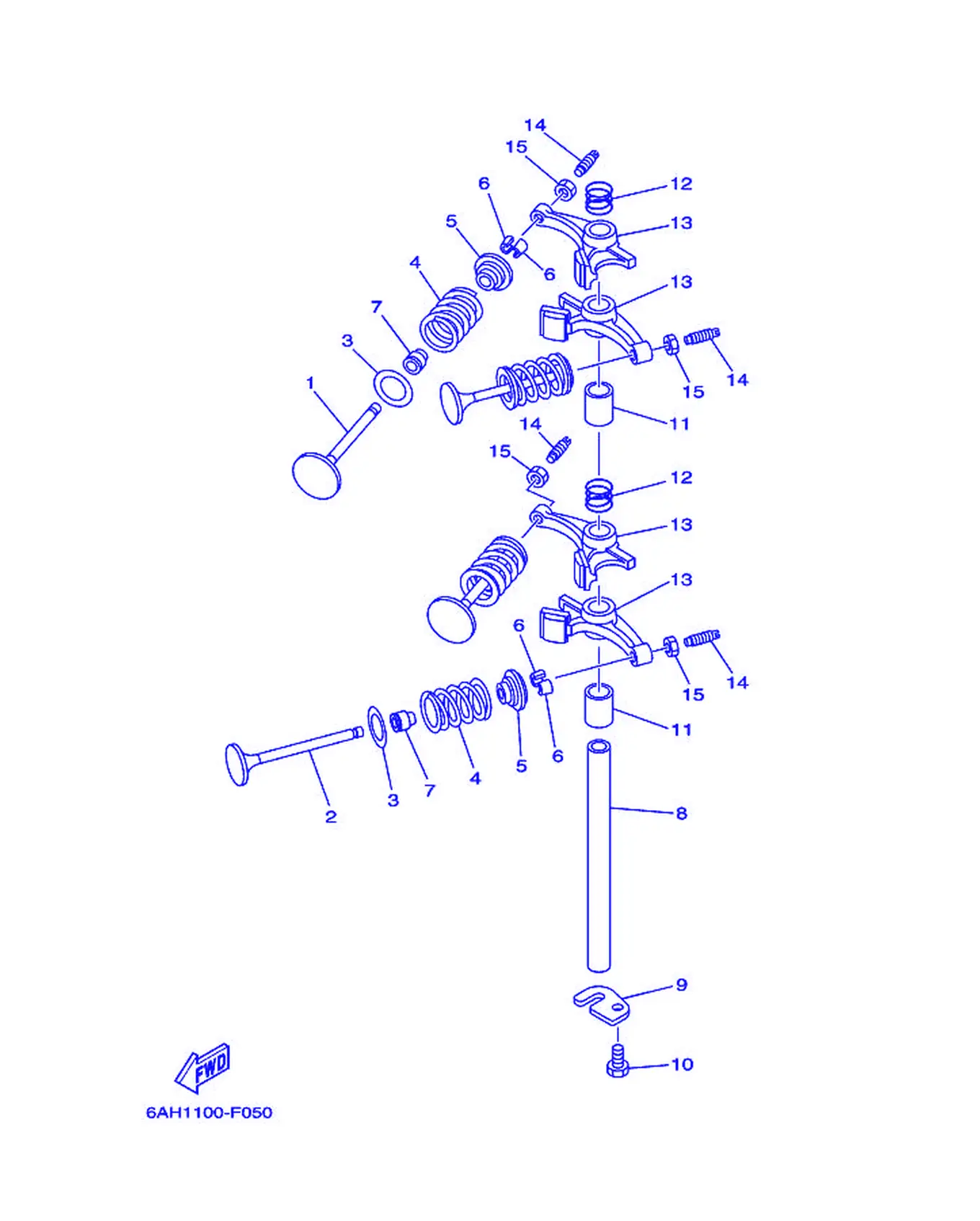

Рис. 21 — Клапан 15 дет.

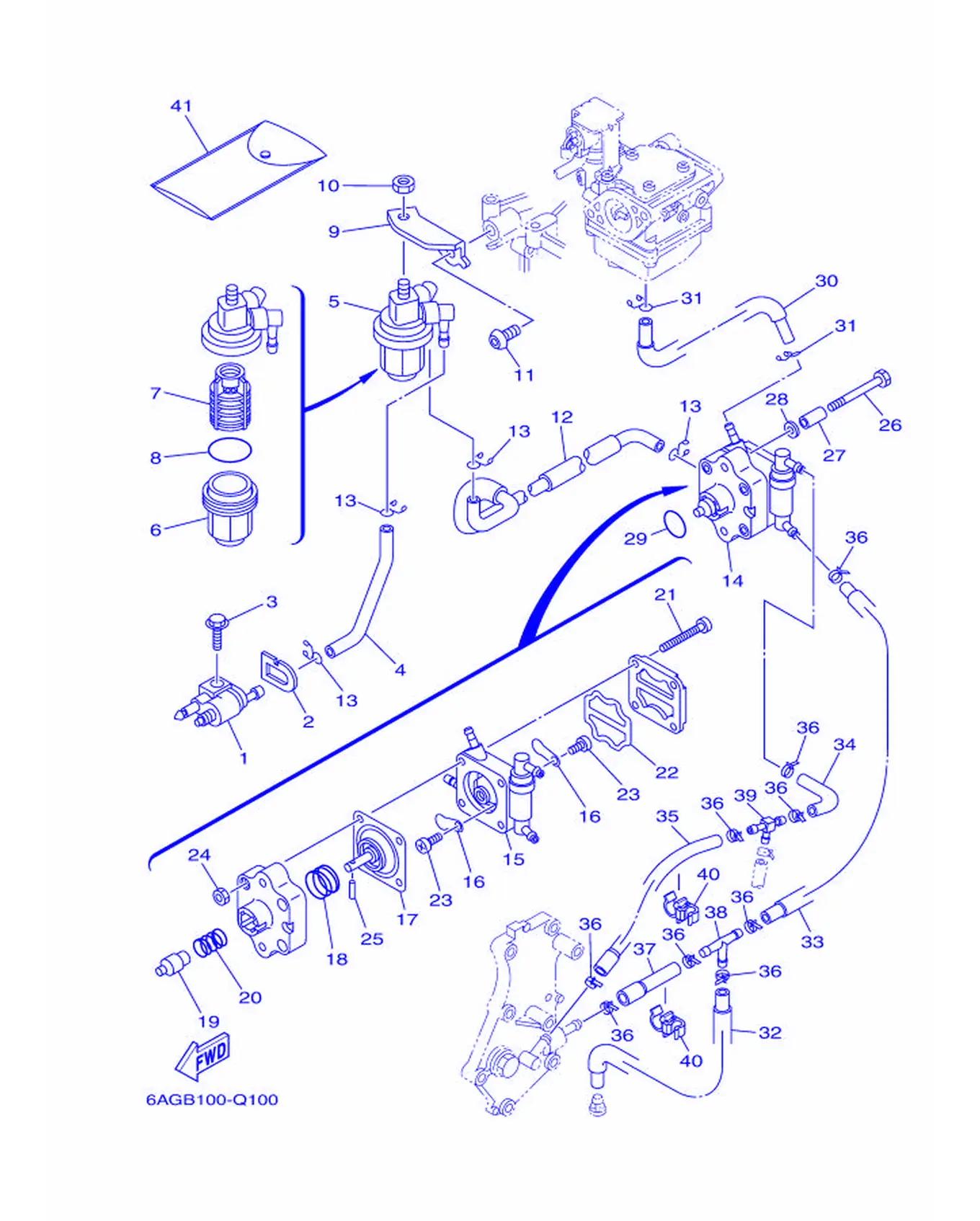

Рис. 22 — Топливная система 41 дет.
Рис. 23 — Топливный бак 16 дет.

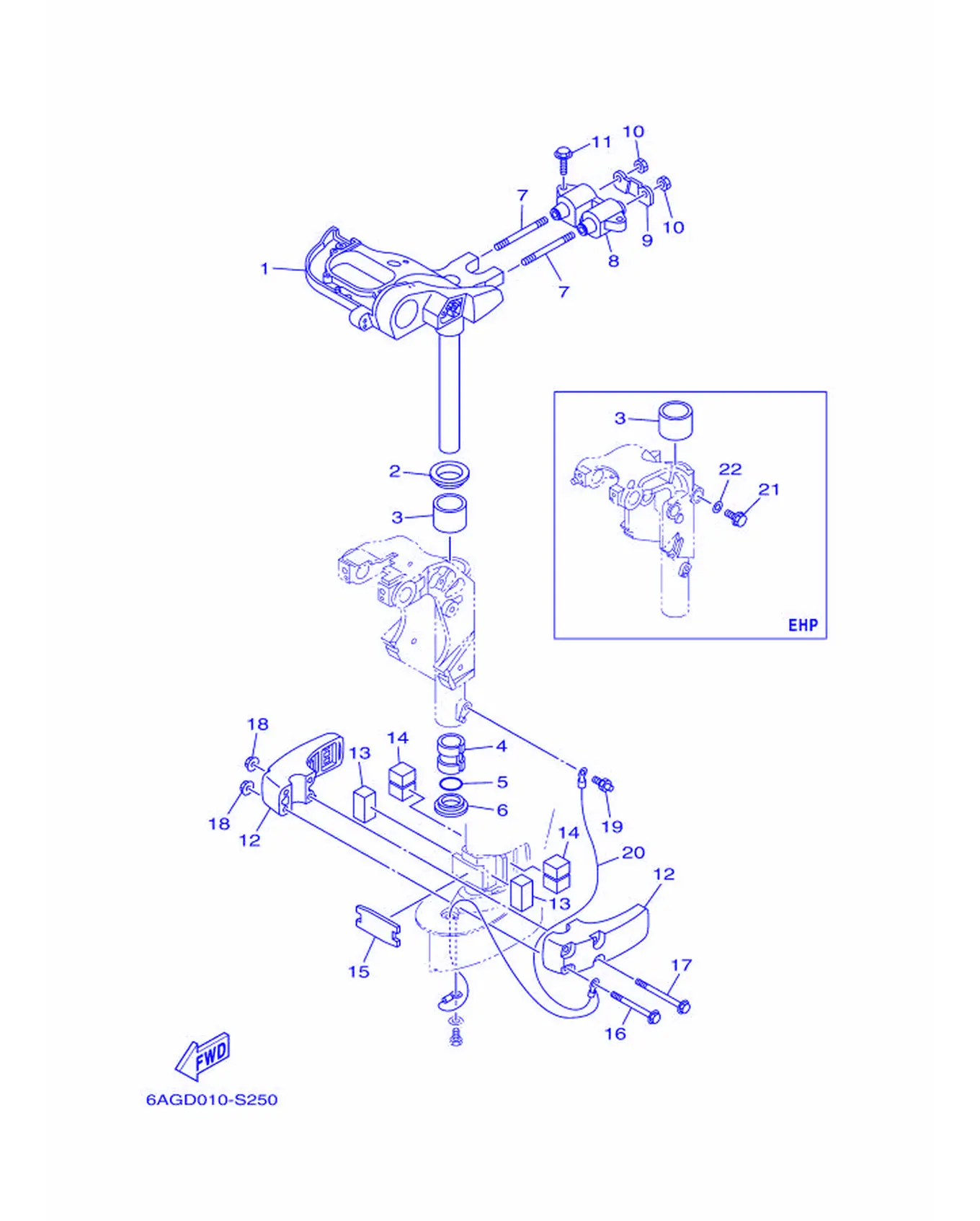

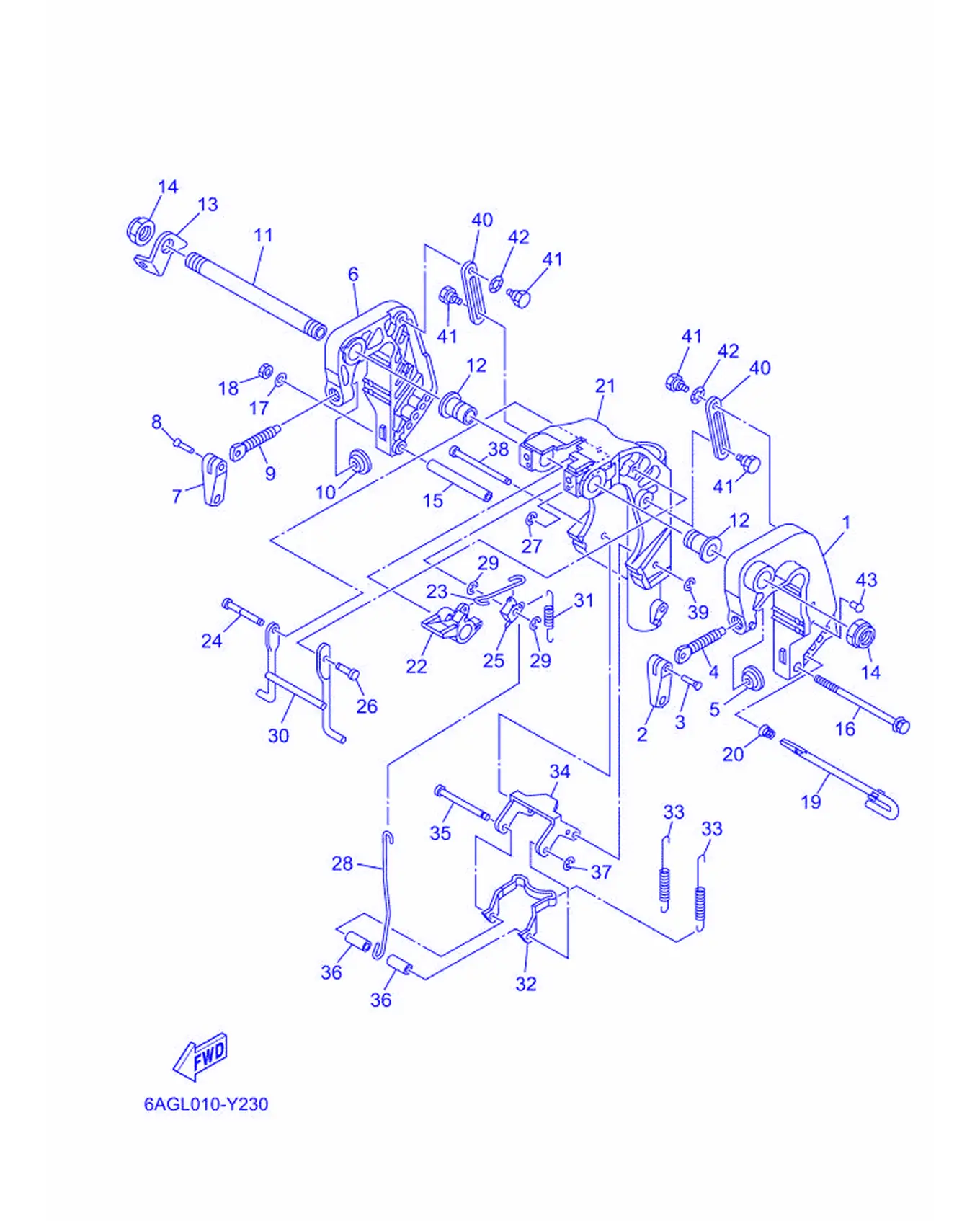

Рис. 24 — Кронштейн 1 43 дет.

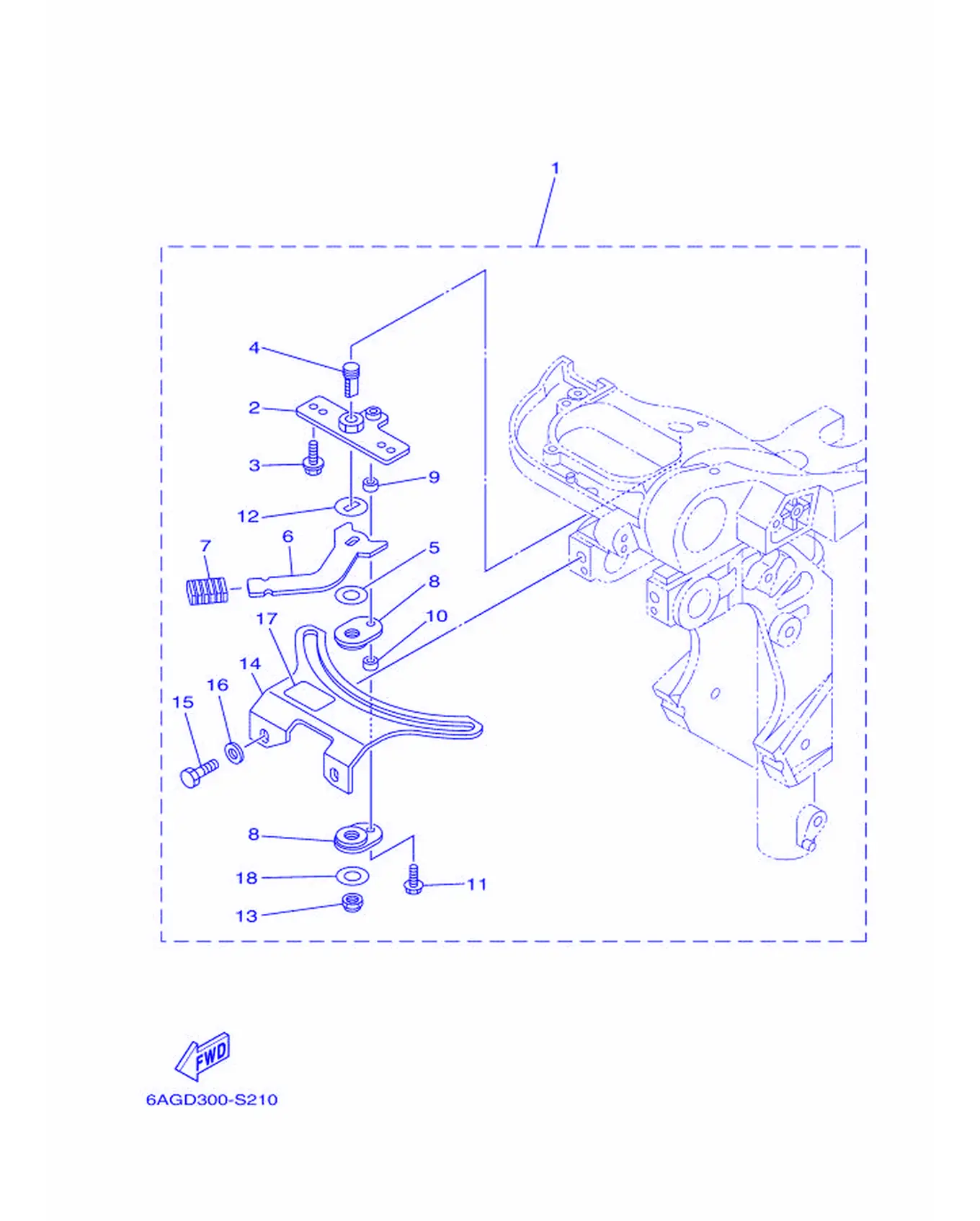

Рис. 25 — Кронштейн 3 20 дет.

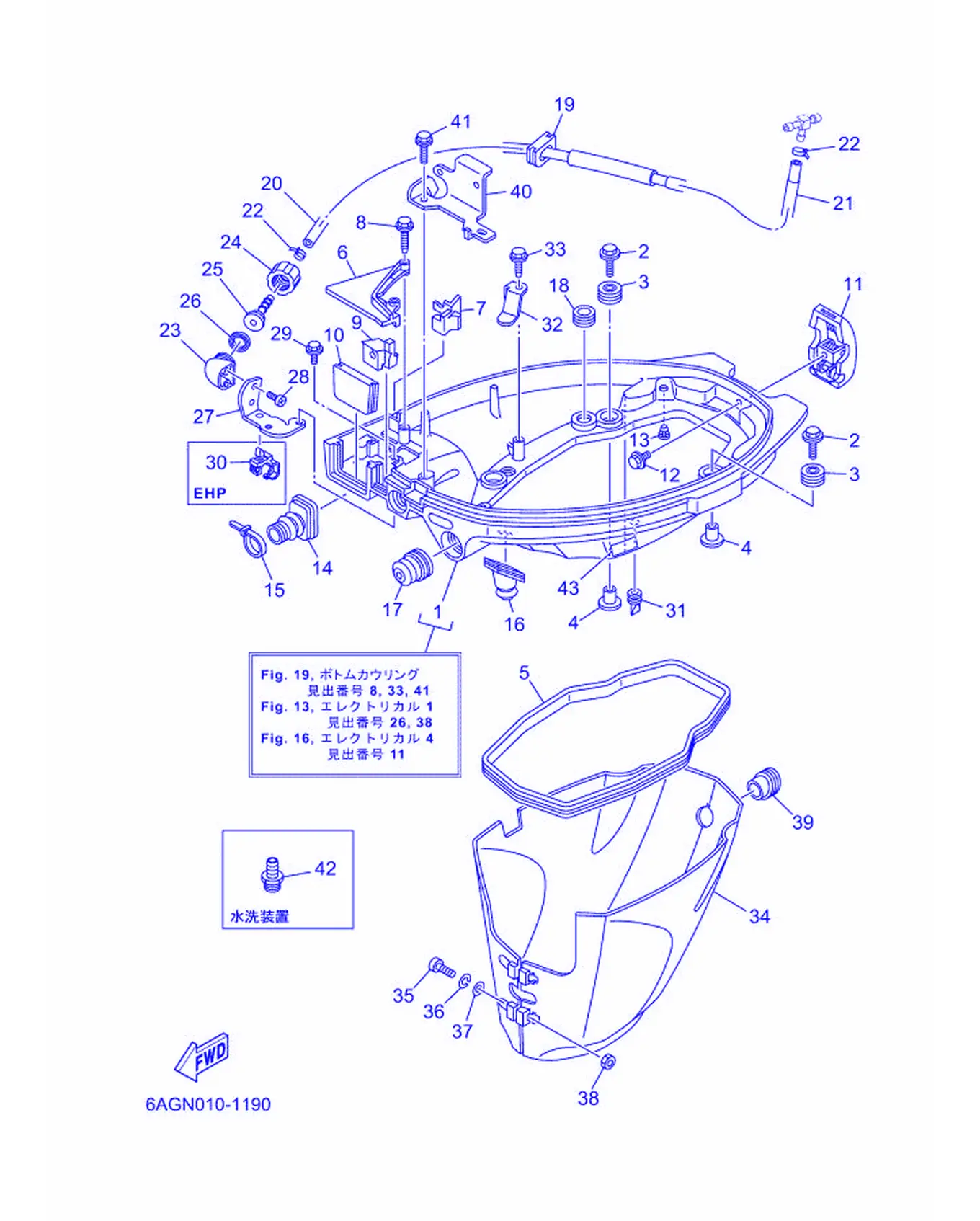

Рис. 26 — нижний кожух 42 дет.

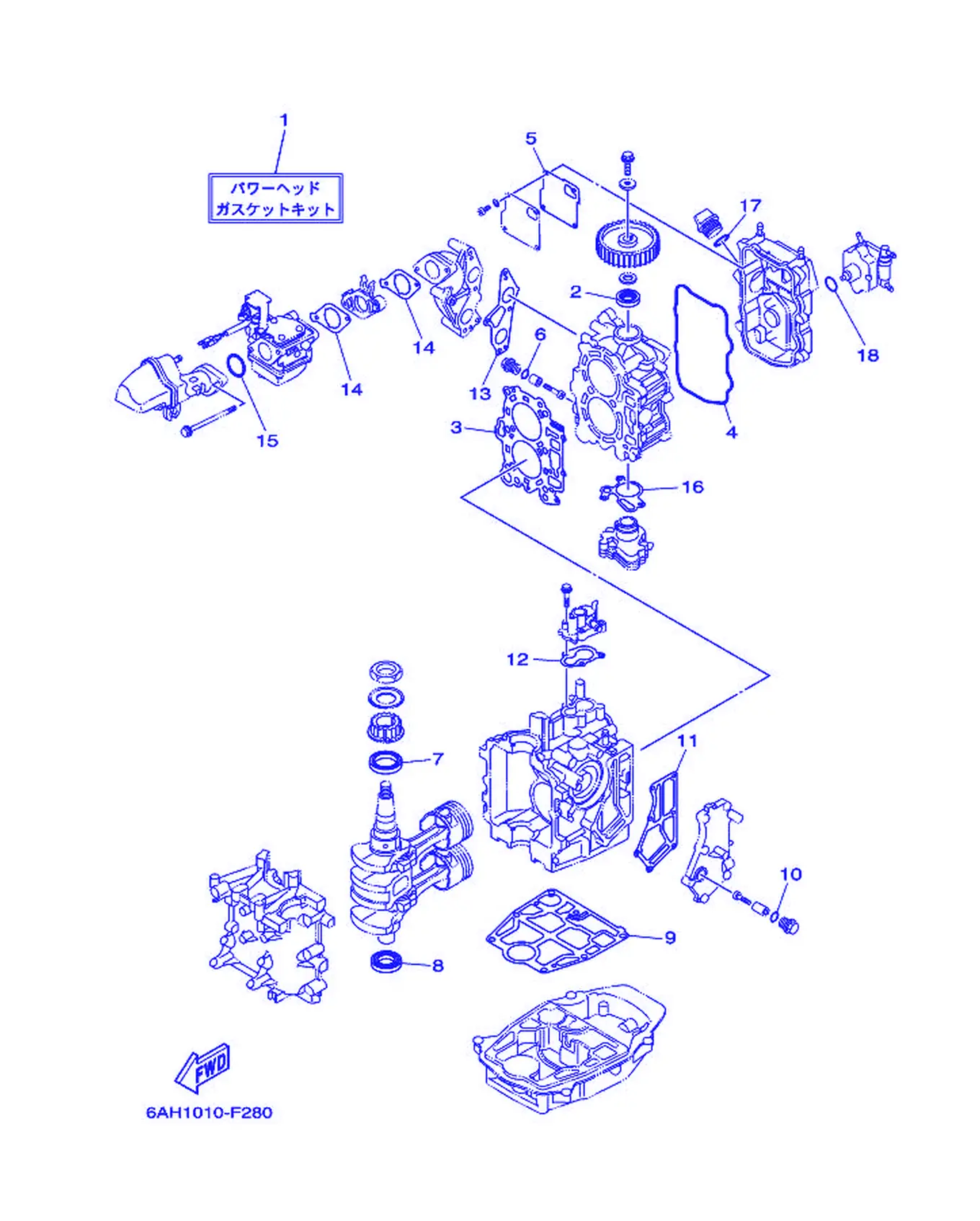

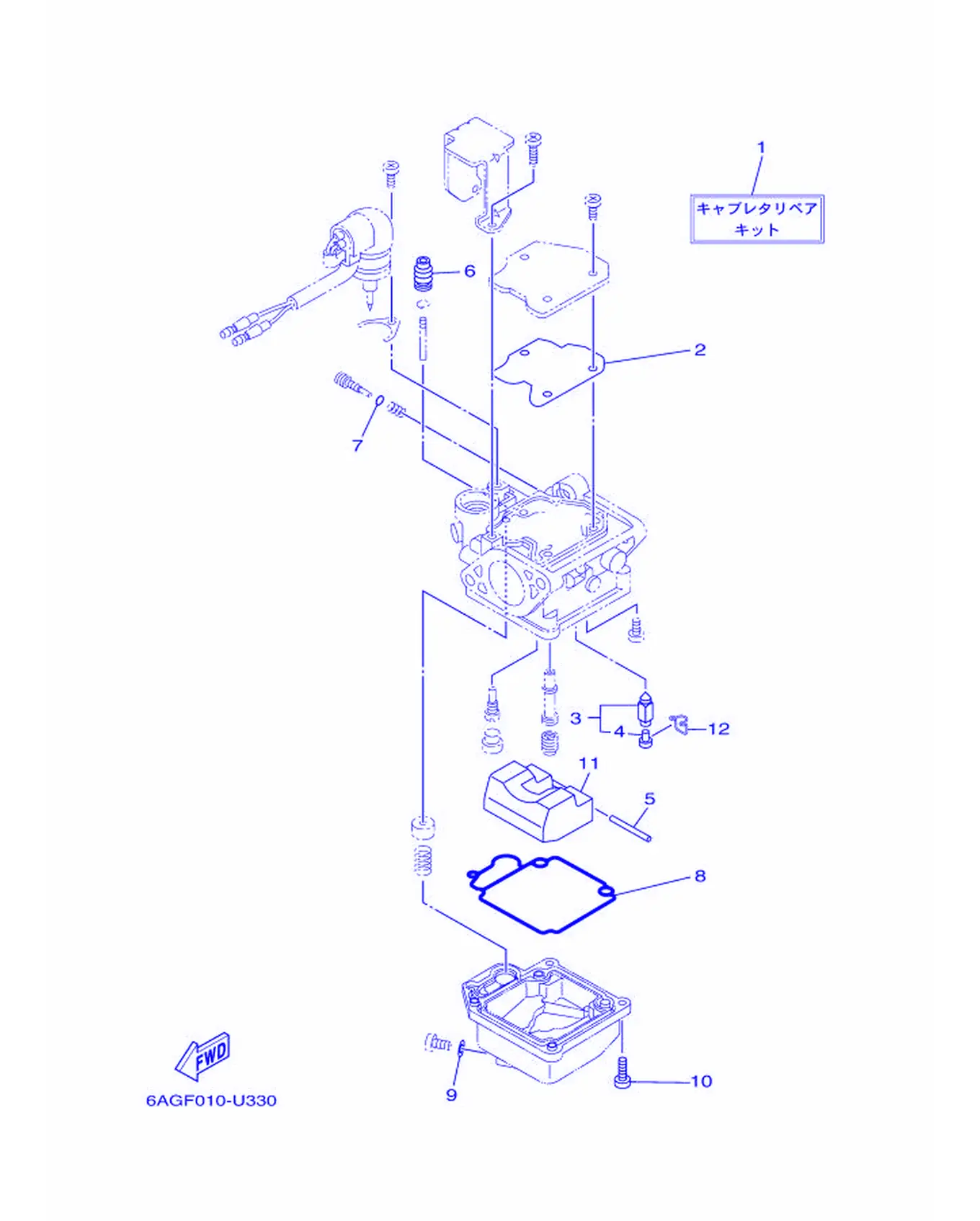

Рис. 27 — Ремкомплект 1 18 дет.
Рис. 28 — Ремкомплект 2 12 дет.

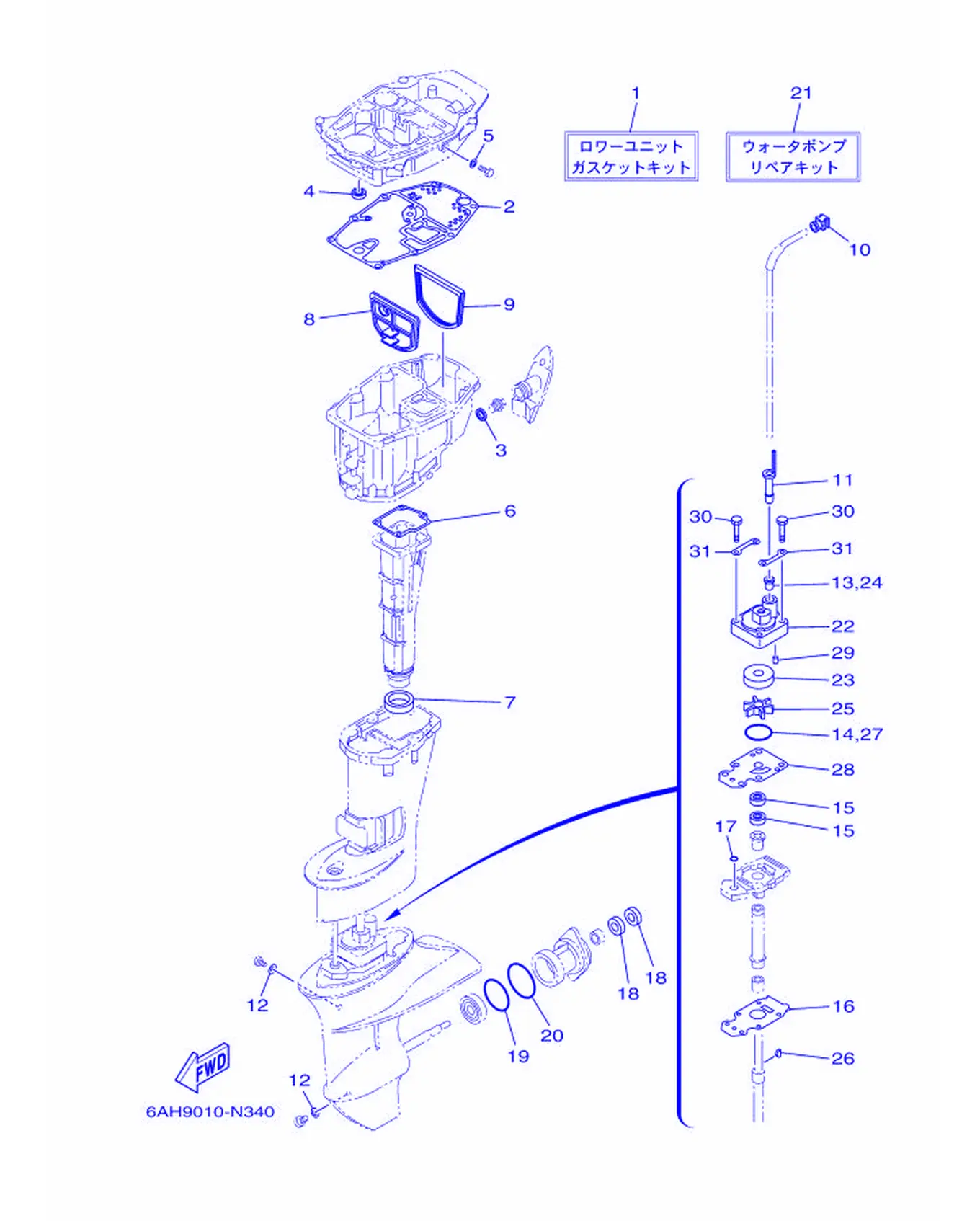

Рис. 29 — Ремкомплект 3 31 дет.

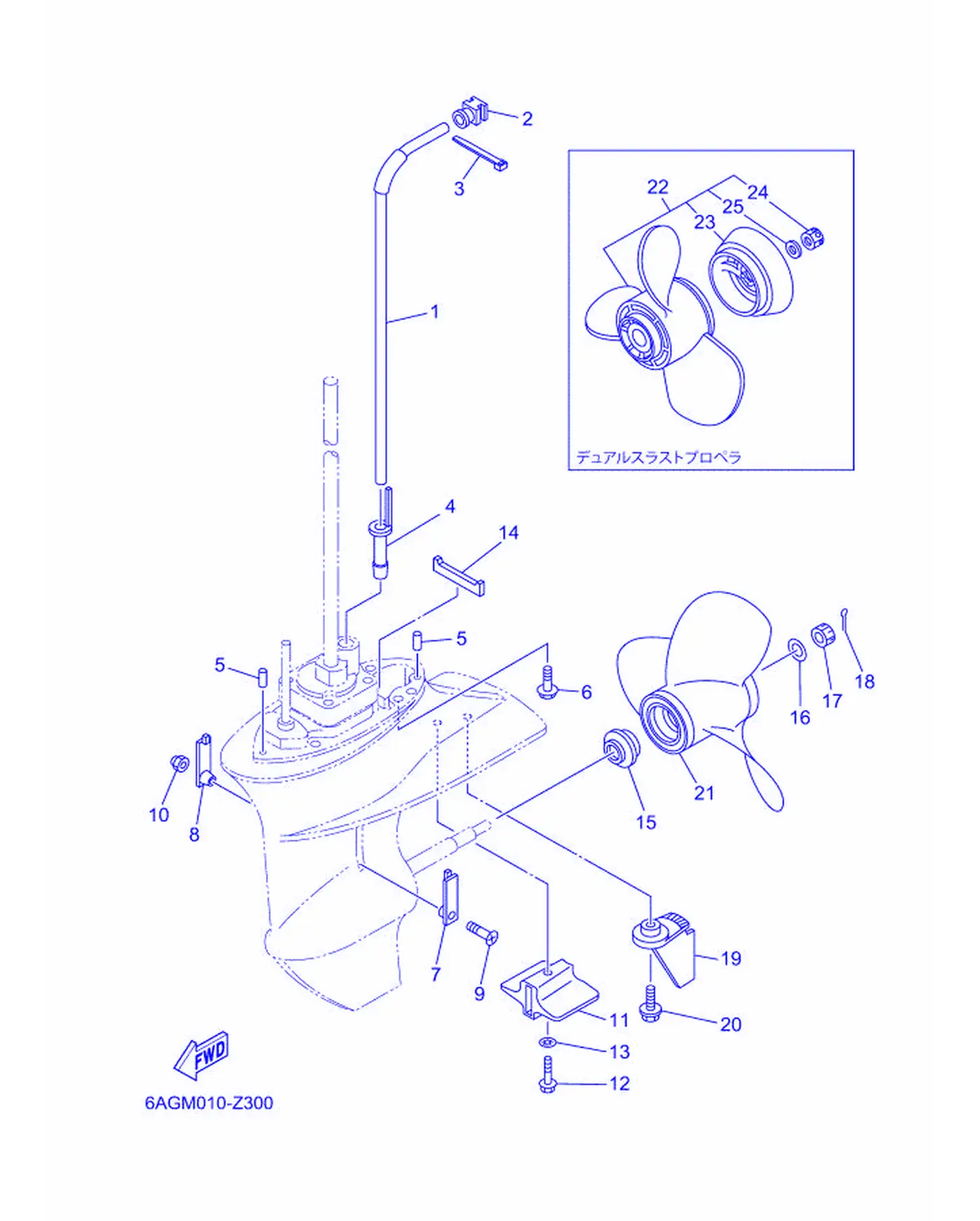

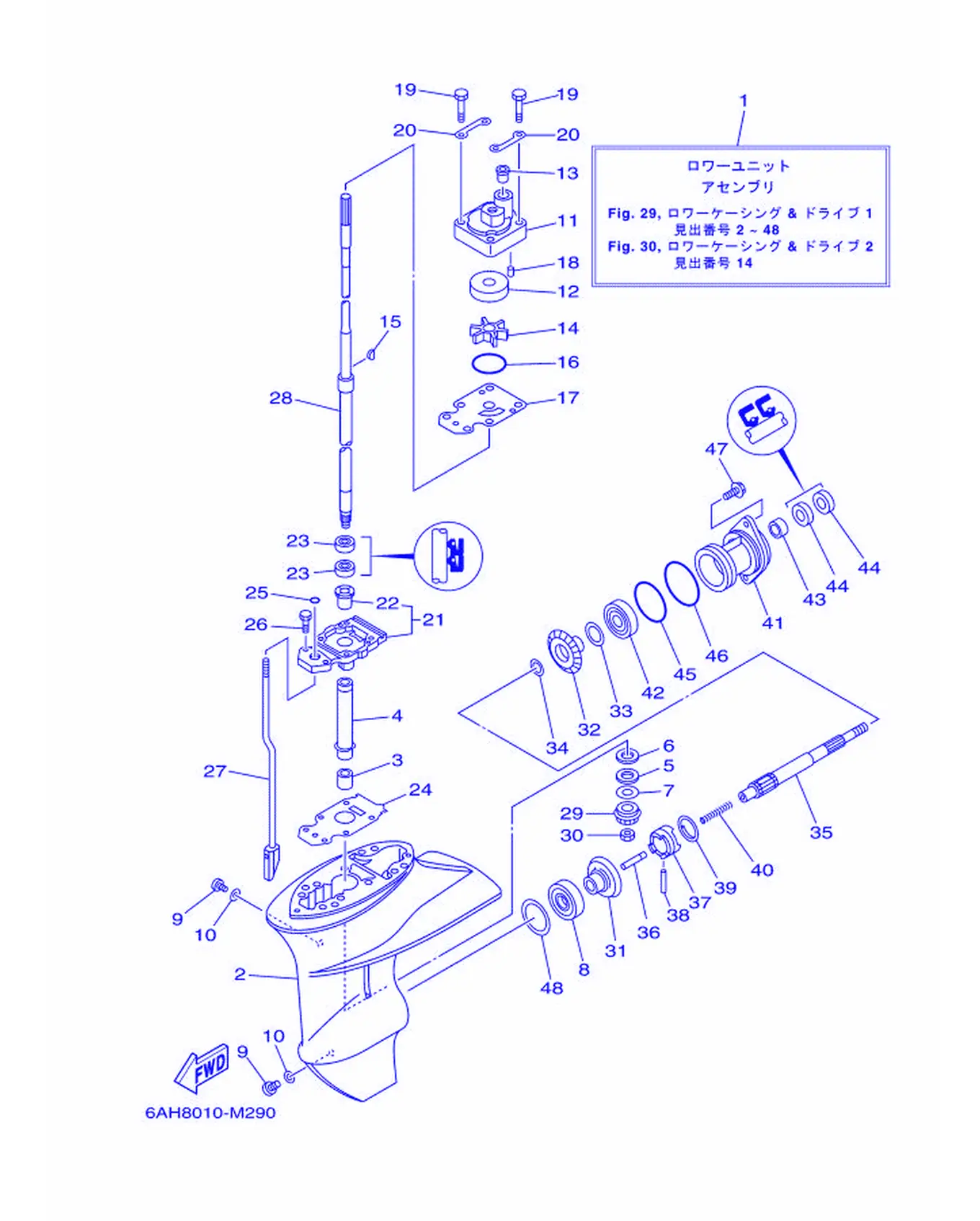

Рис. 30 — Нижний кожух и привод 1 59 дет.
Рис. 31 — Нижний кожух и привод 2 33 дет.
