Yamaha F200Q f200qetl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F200Q. 42 схем.

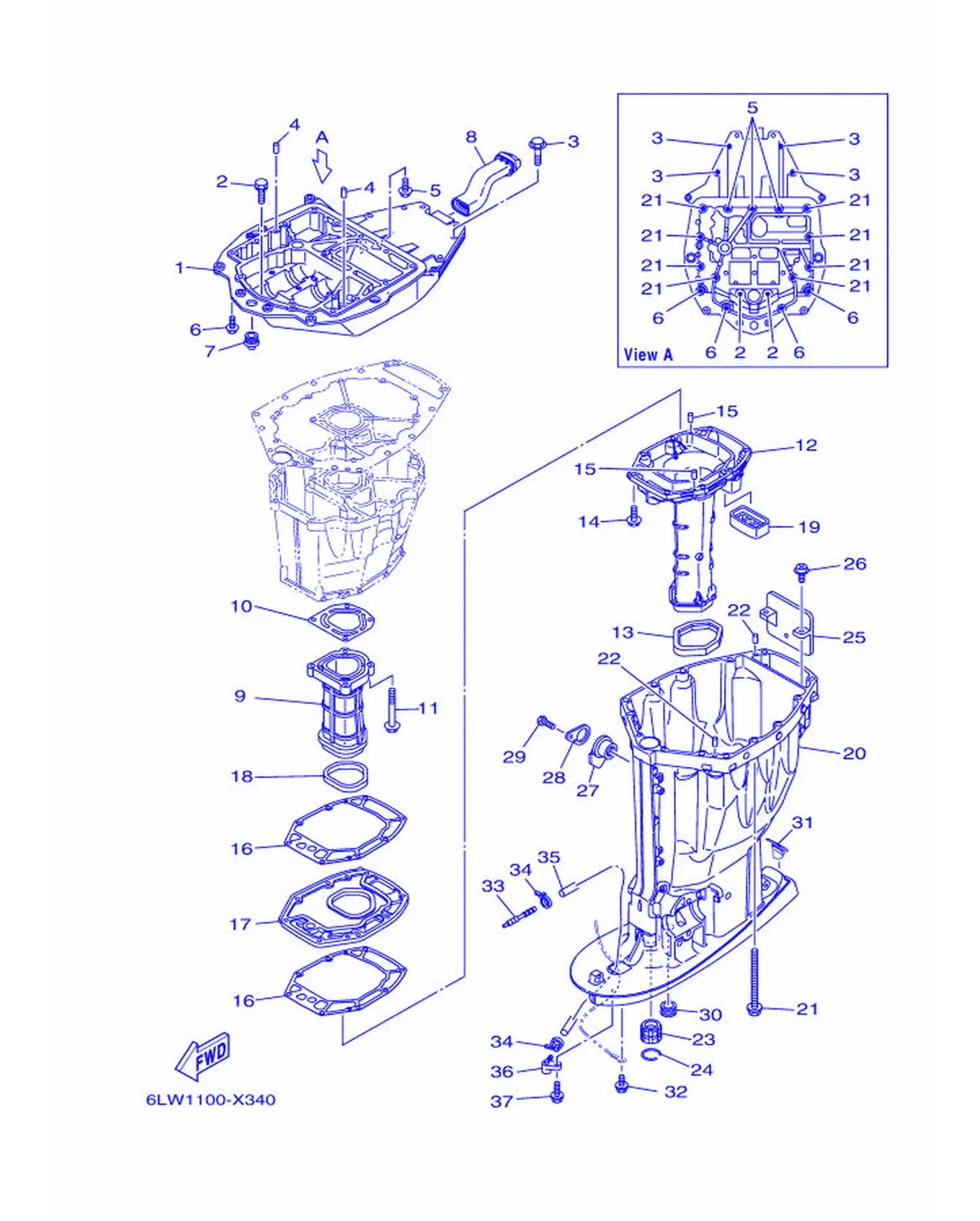

Рис. 1 — Корпус верхней части 41 дет.
Рис. 2 — Впускная система 1 Впуск 1 22 дет.

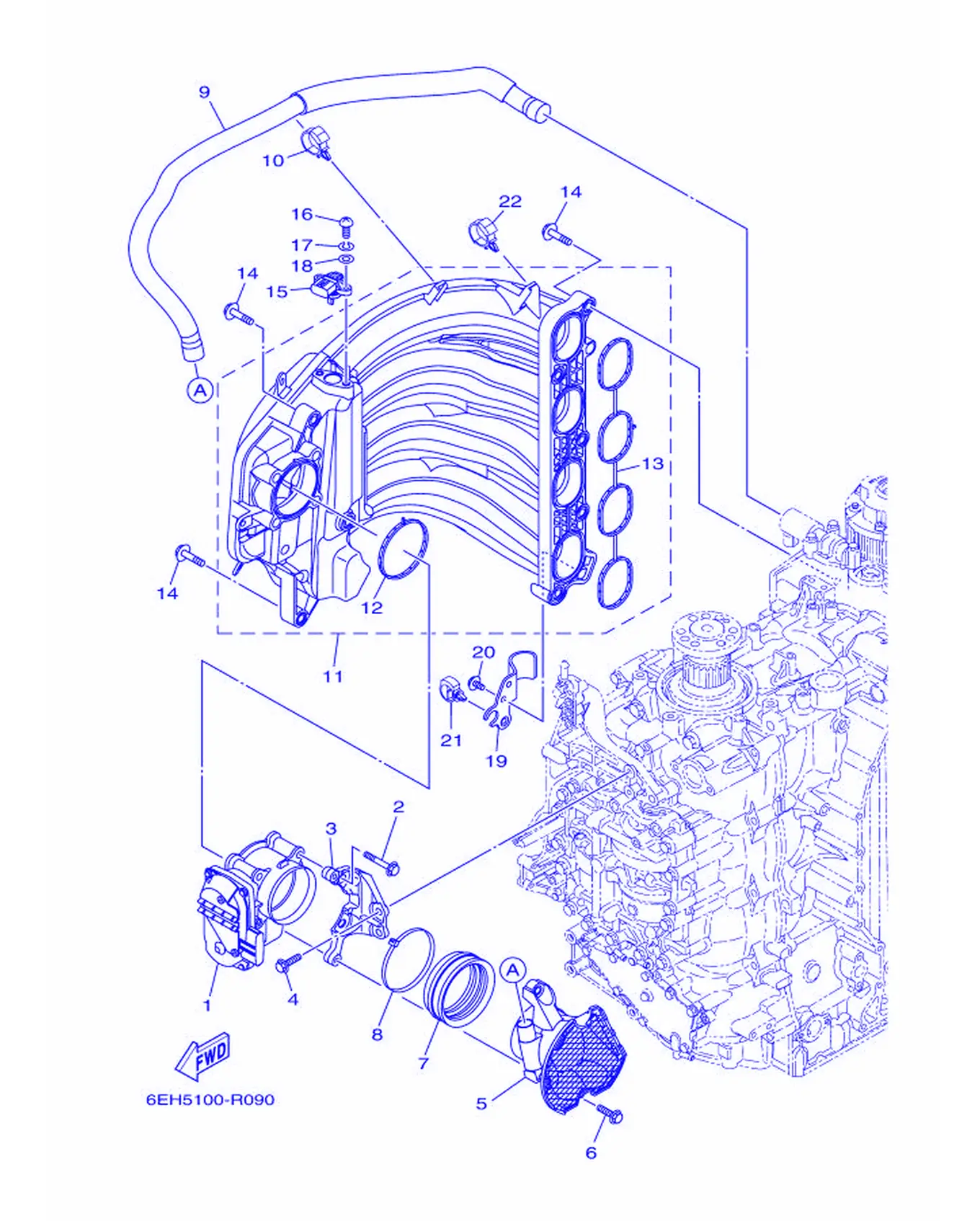

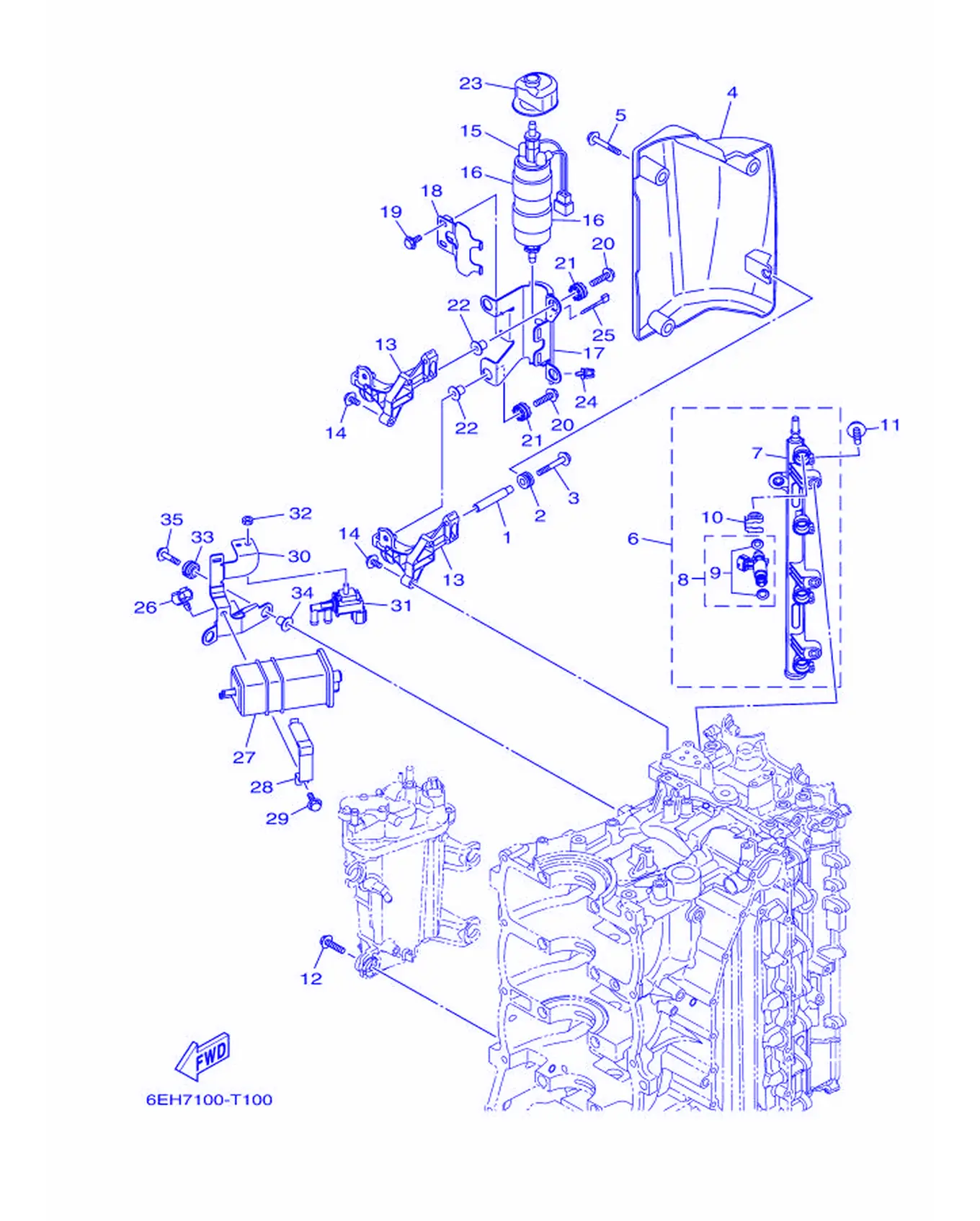

Рис. 3 — впускная система 2 впуск 2 35 дет.

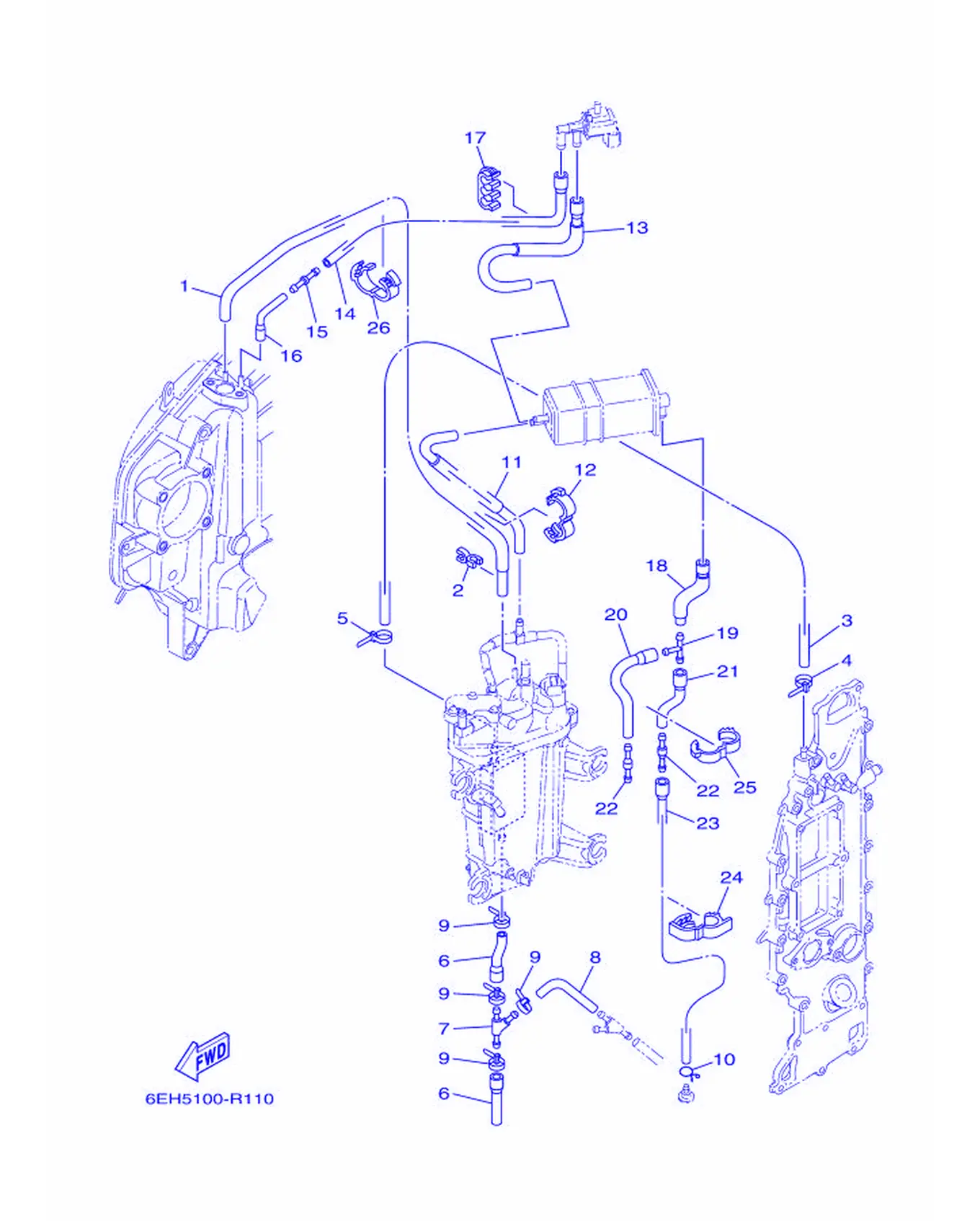

Рис. 4 — впускная система 3 впуск 3 26 дет.

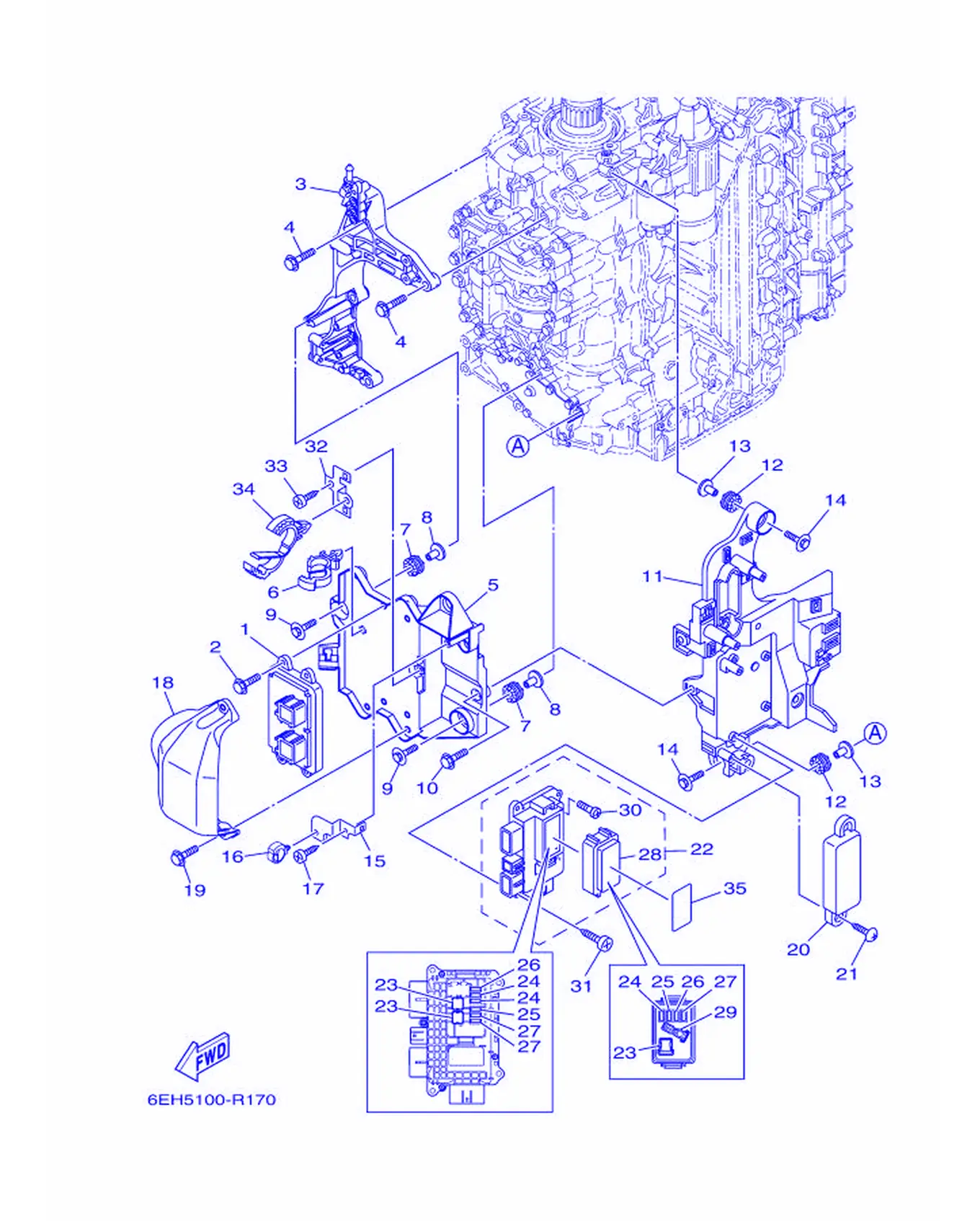

Рис. 5 — Электрическая система 1 Электрическая 1 35 дет.

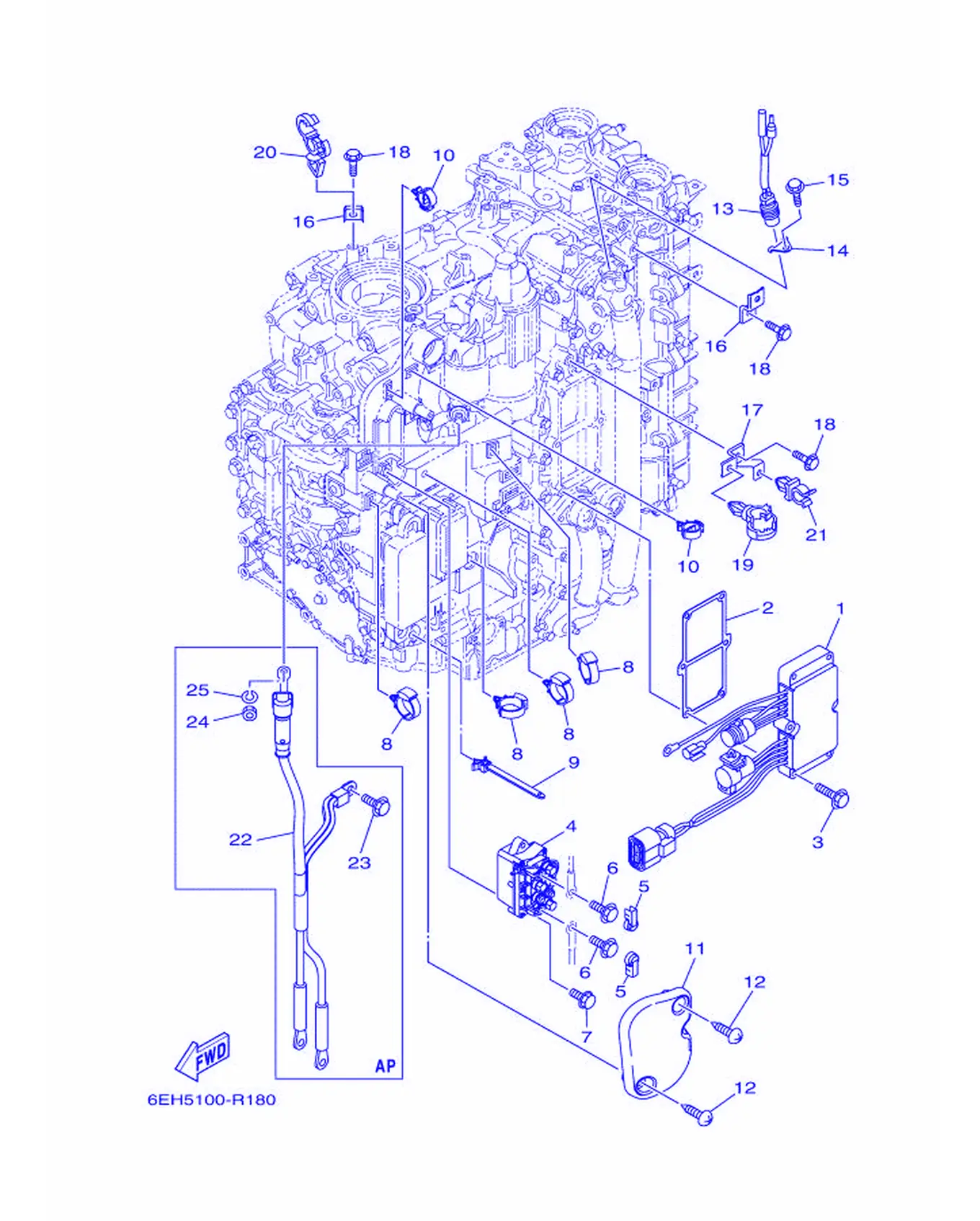

Рис. 6 — Электрическая система 2 25 дет.

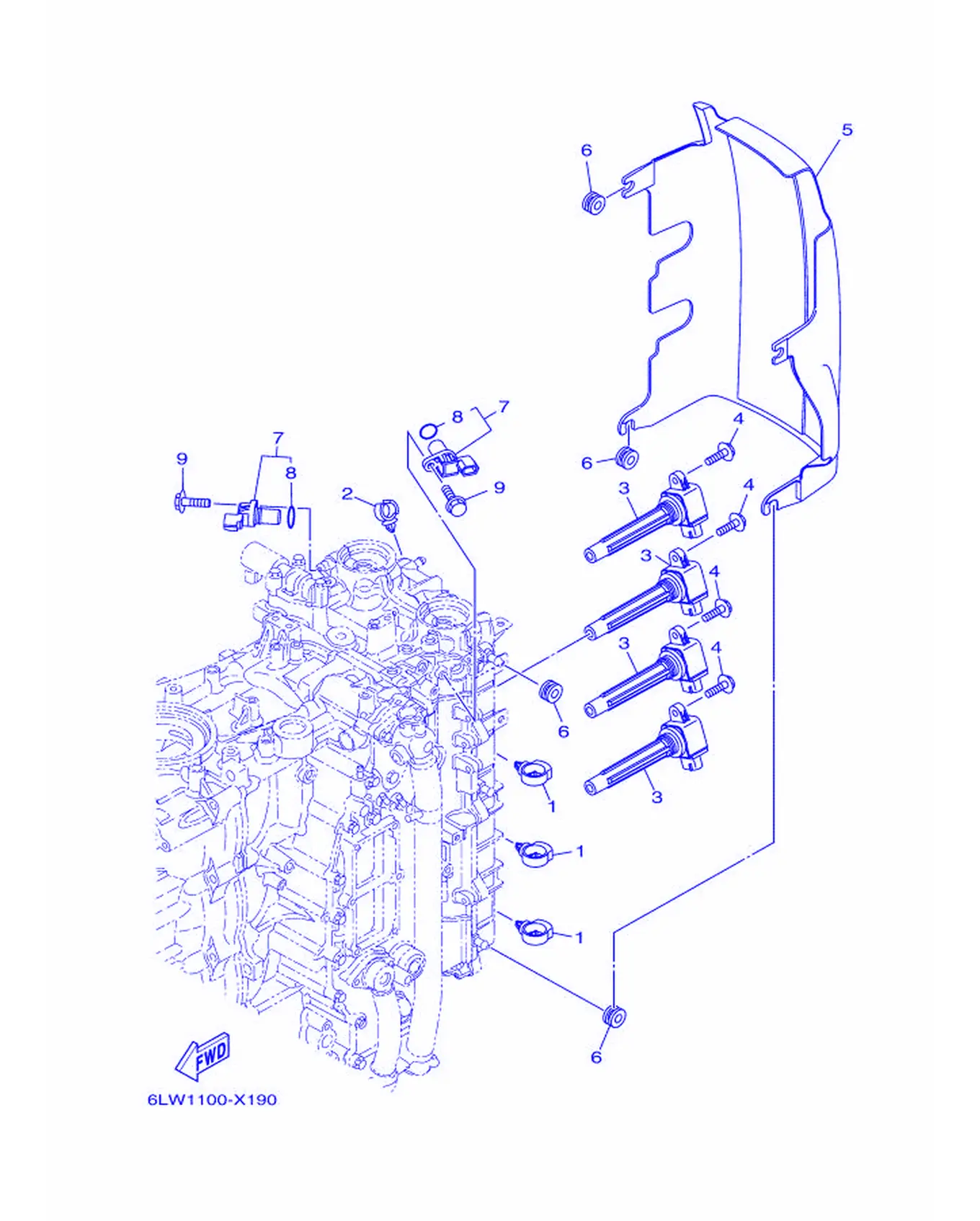

Рис. 7 — Электрическая система 3 Электрическая 3 9 дет.

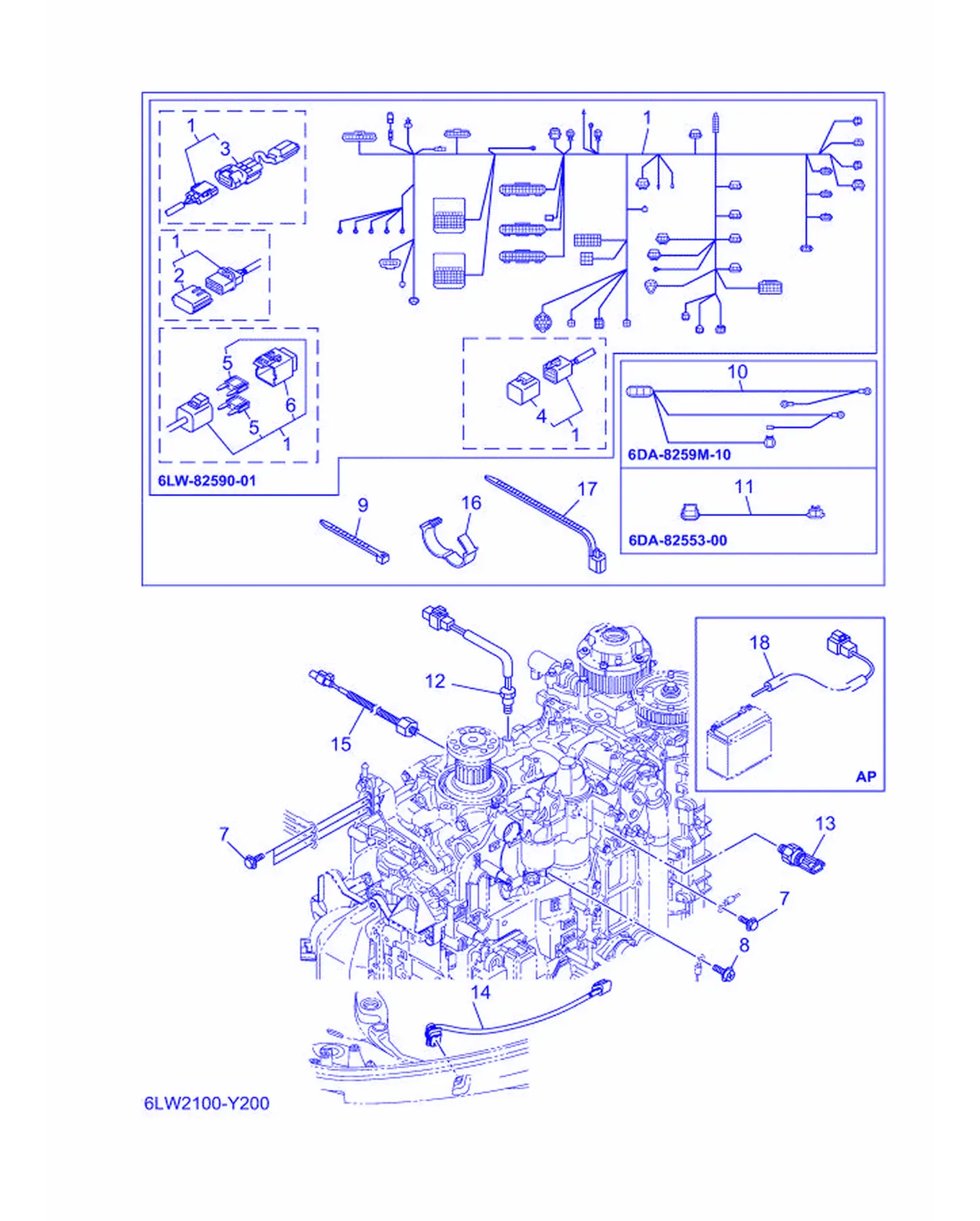

Рис. 8 — Электрическая система, рис. 4 18 дет.

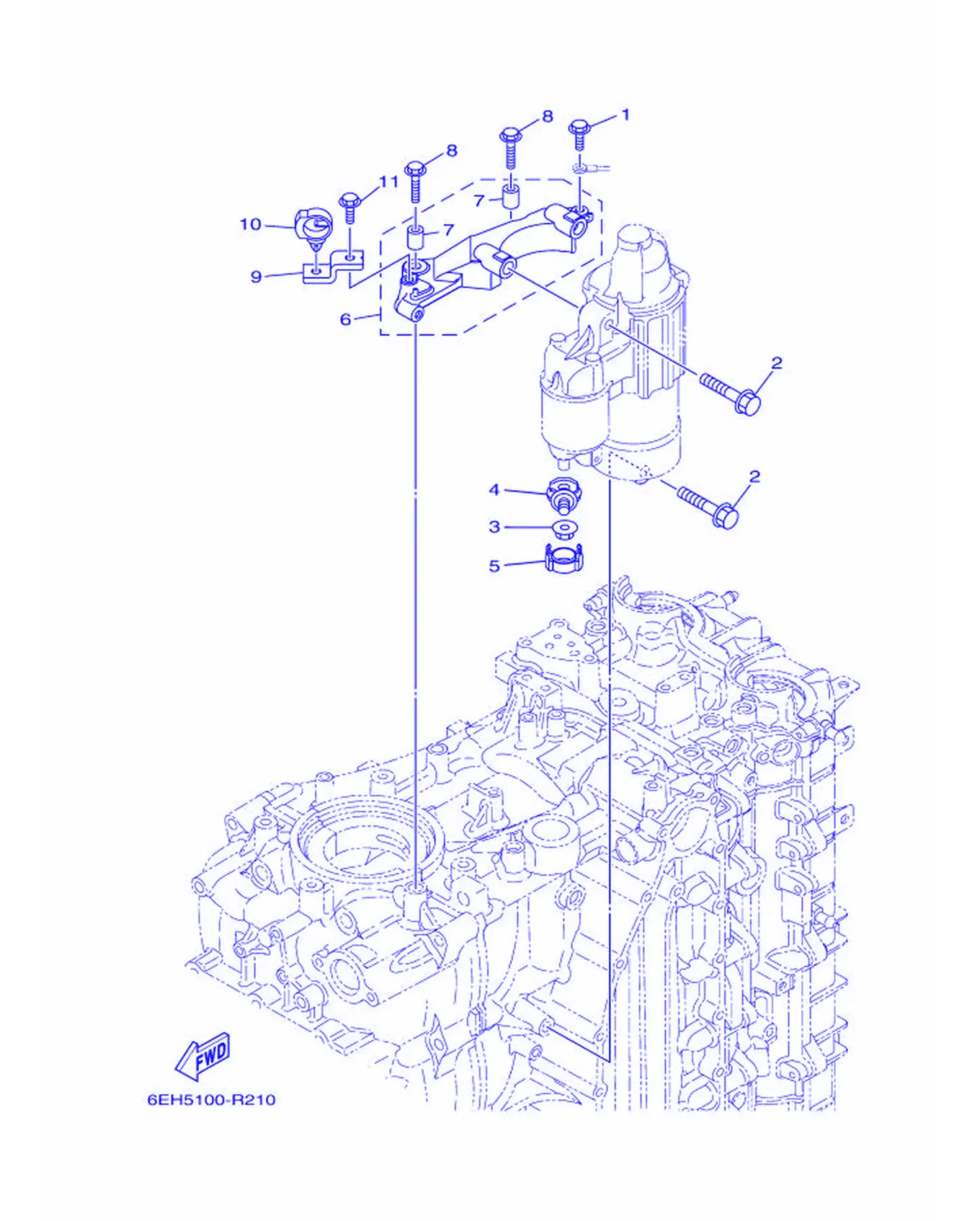

Рис. 9 — Электрическая система 5 11 дет.

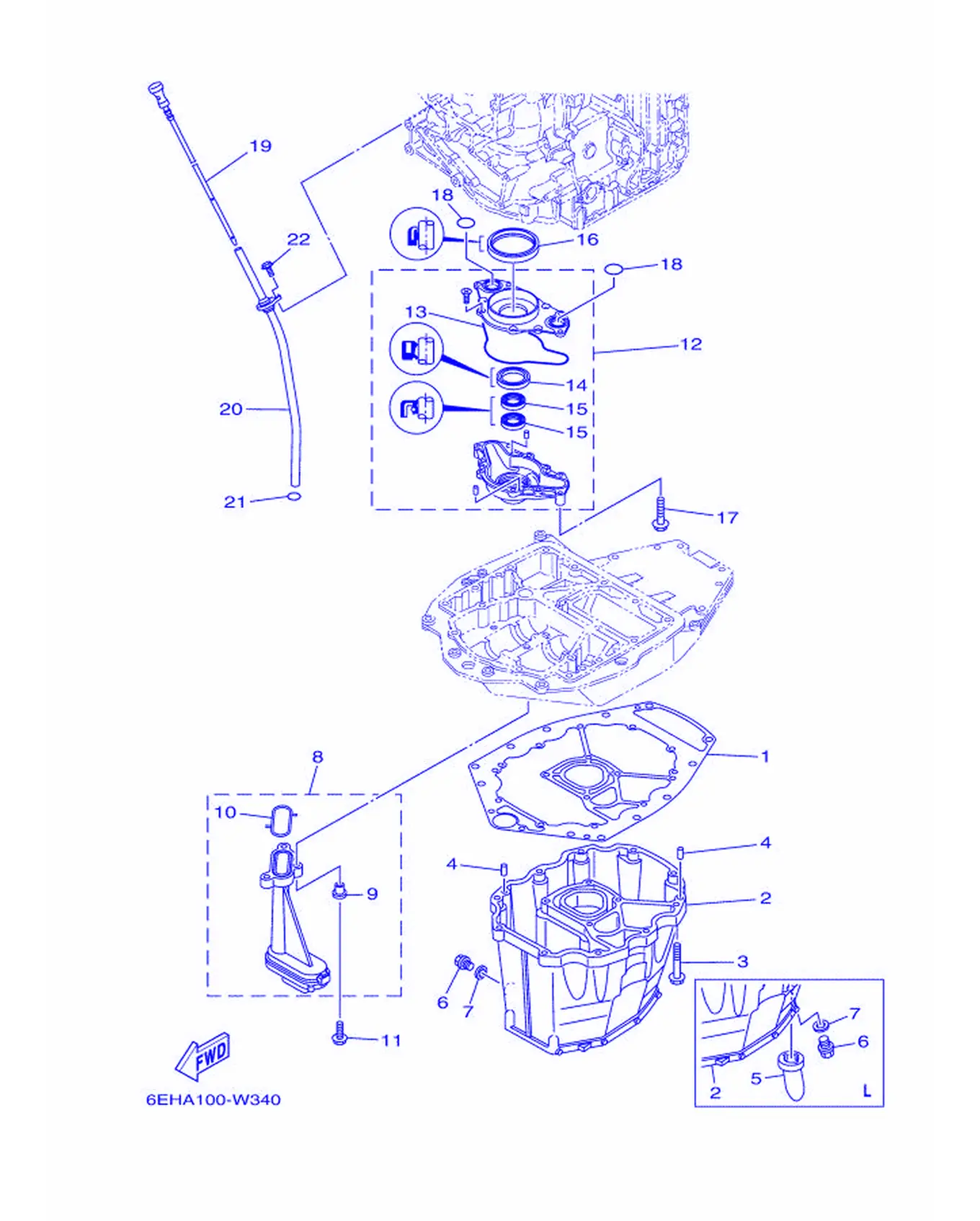

Рис. 10 — поддон картера 23 дет.

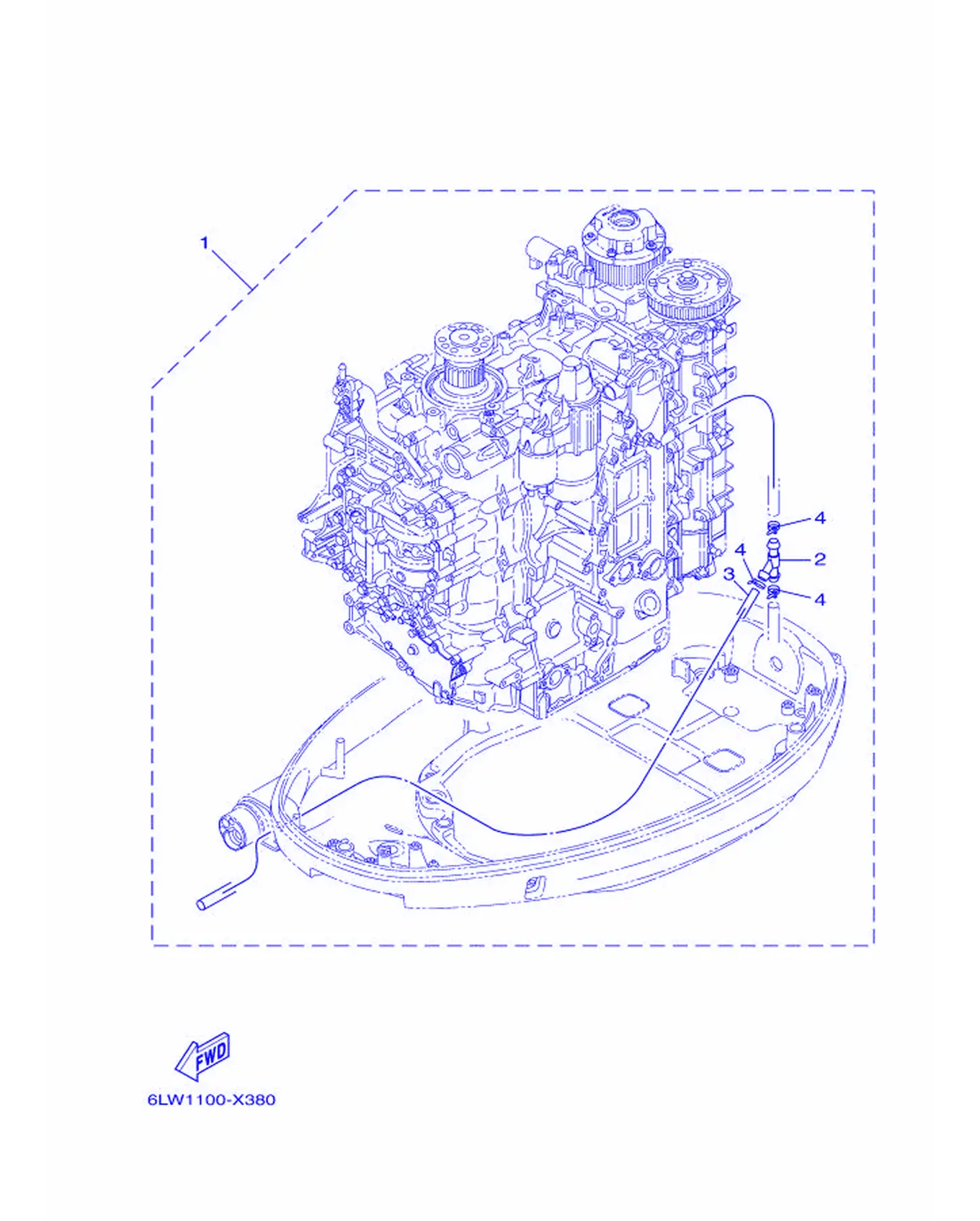

Рис. 11 — Опциональные детали 3 дет.

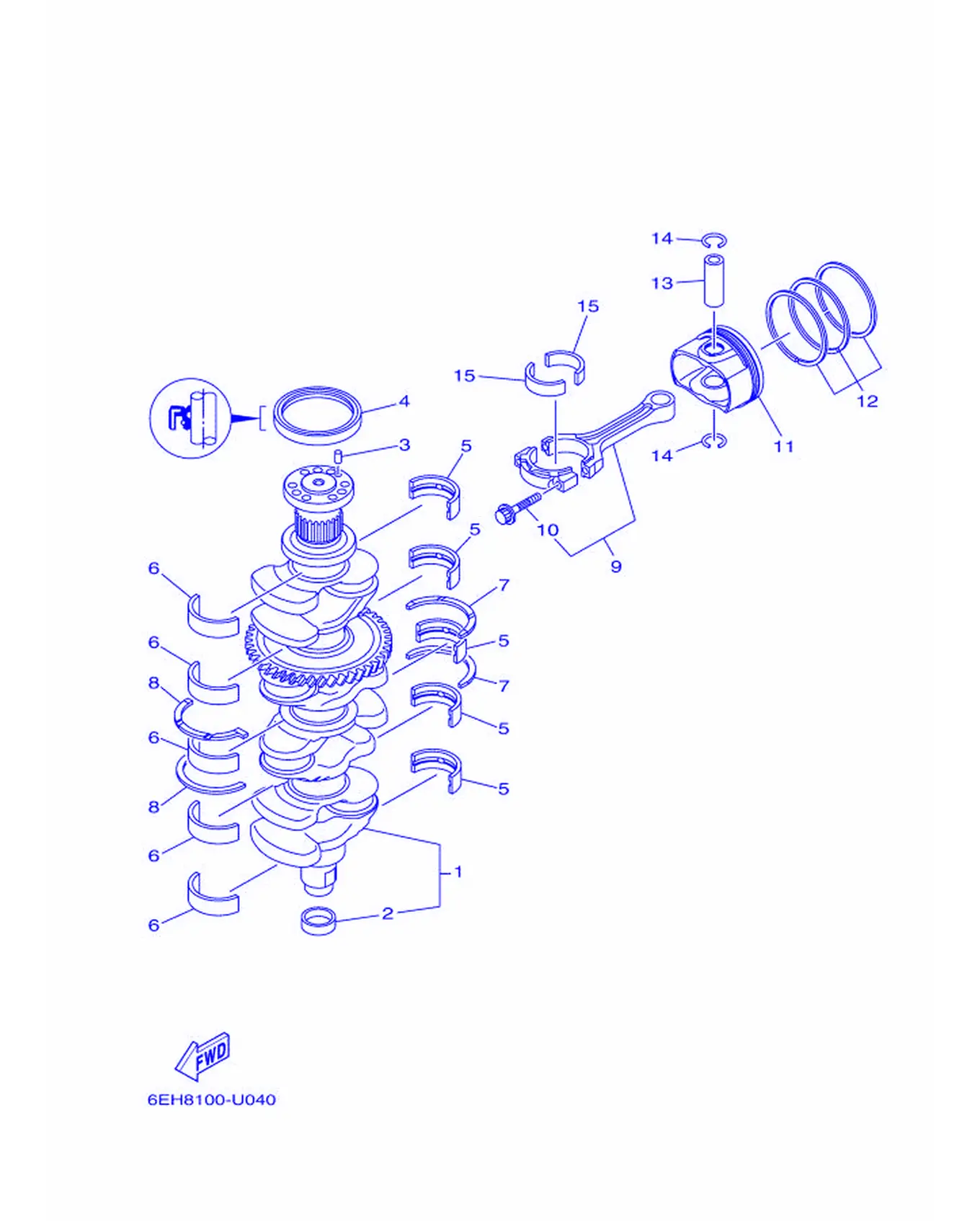

Рис. 12 — Коленчатый вал и поршень 21 дет.

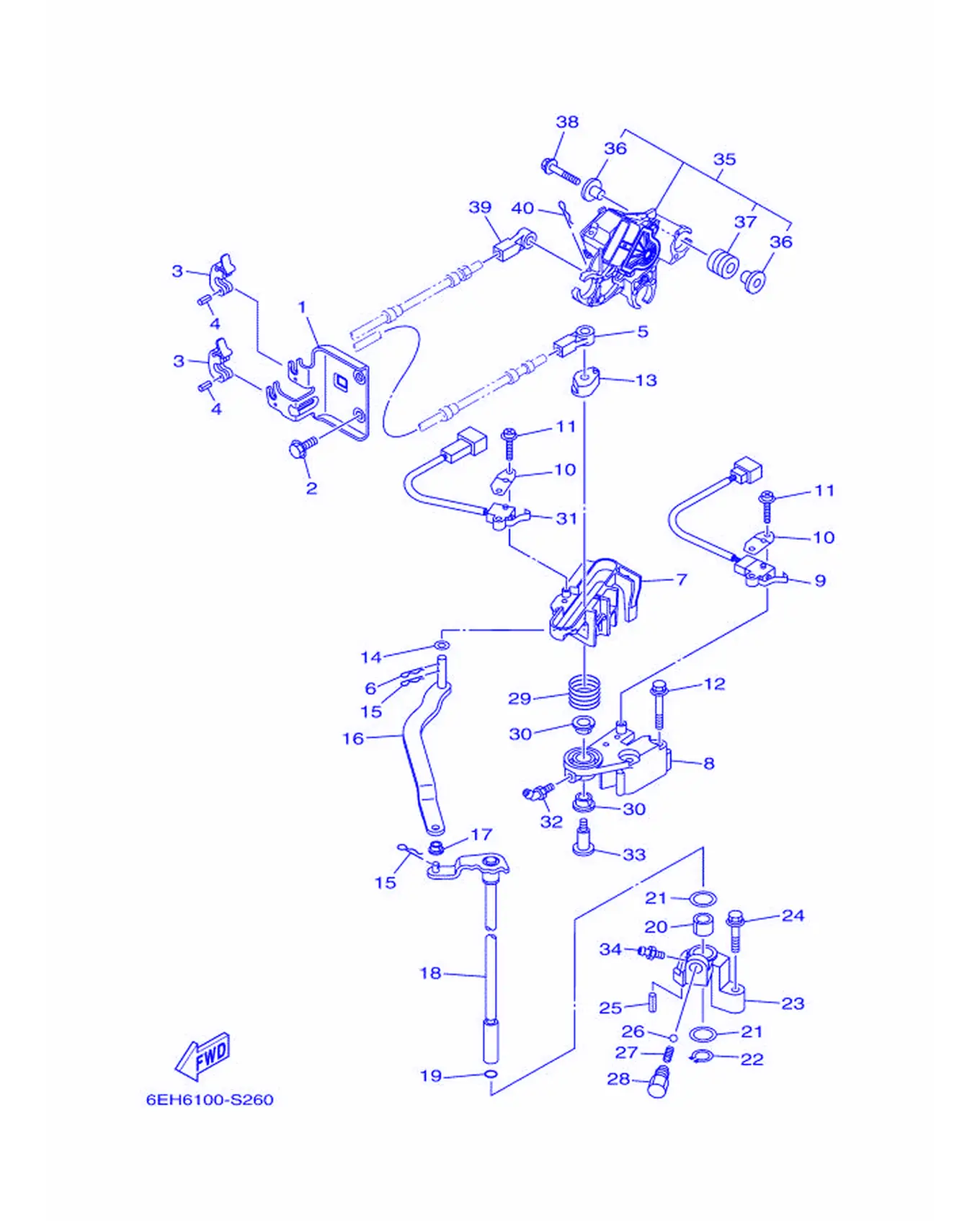

Рис. 13 — Система управления 41 дет.

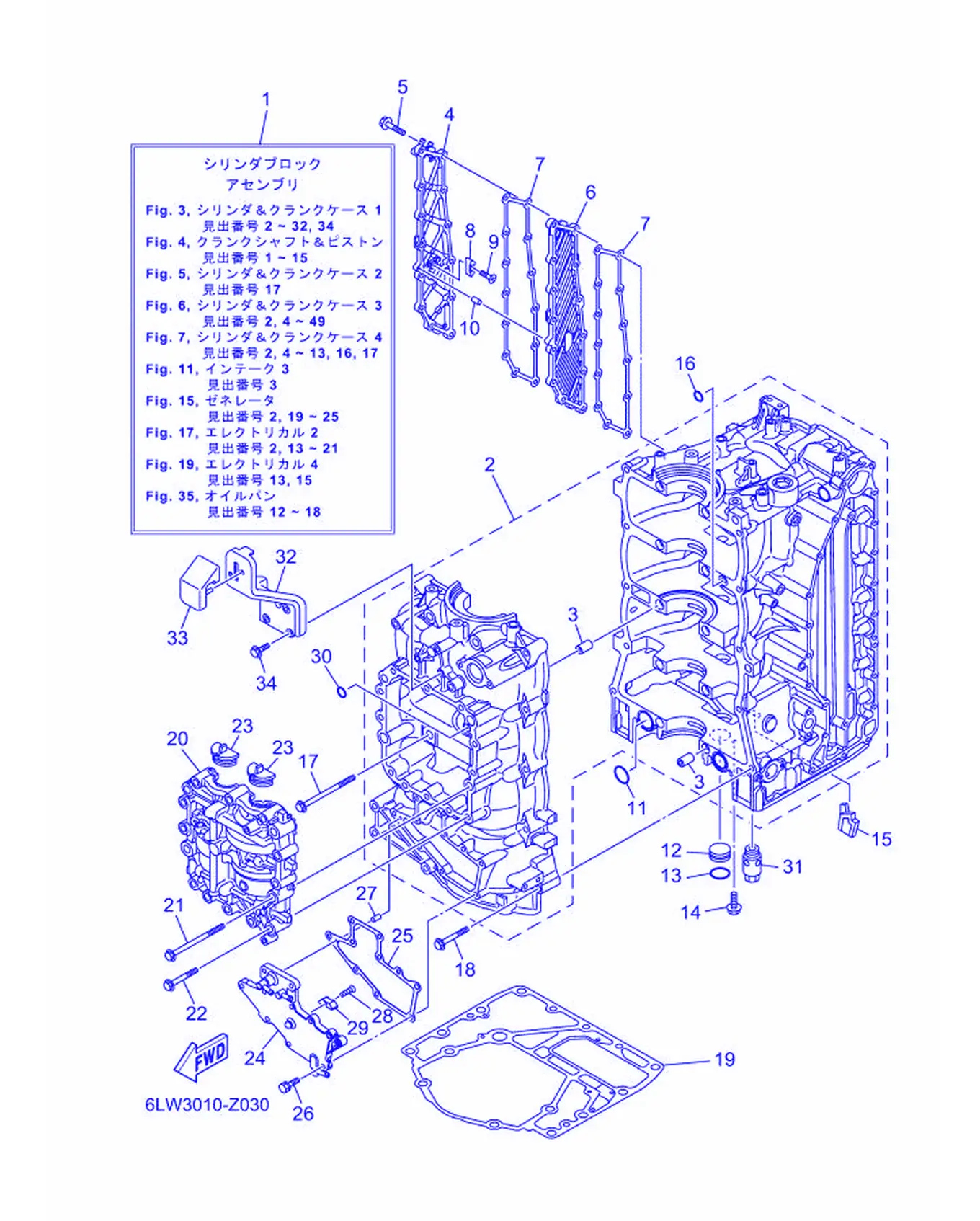

Рис. 14 — Цилиндр и картер 1 34 дет.

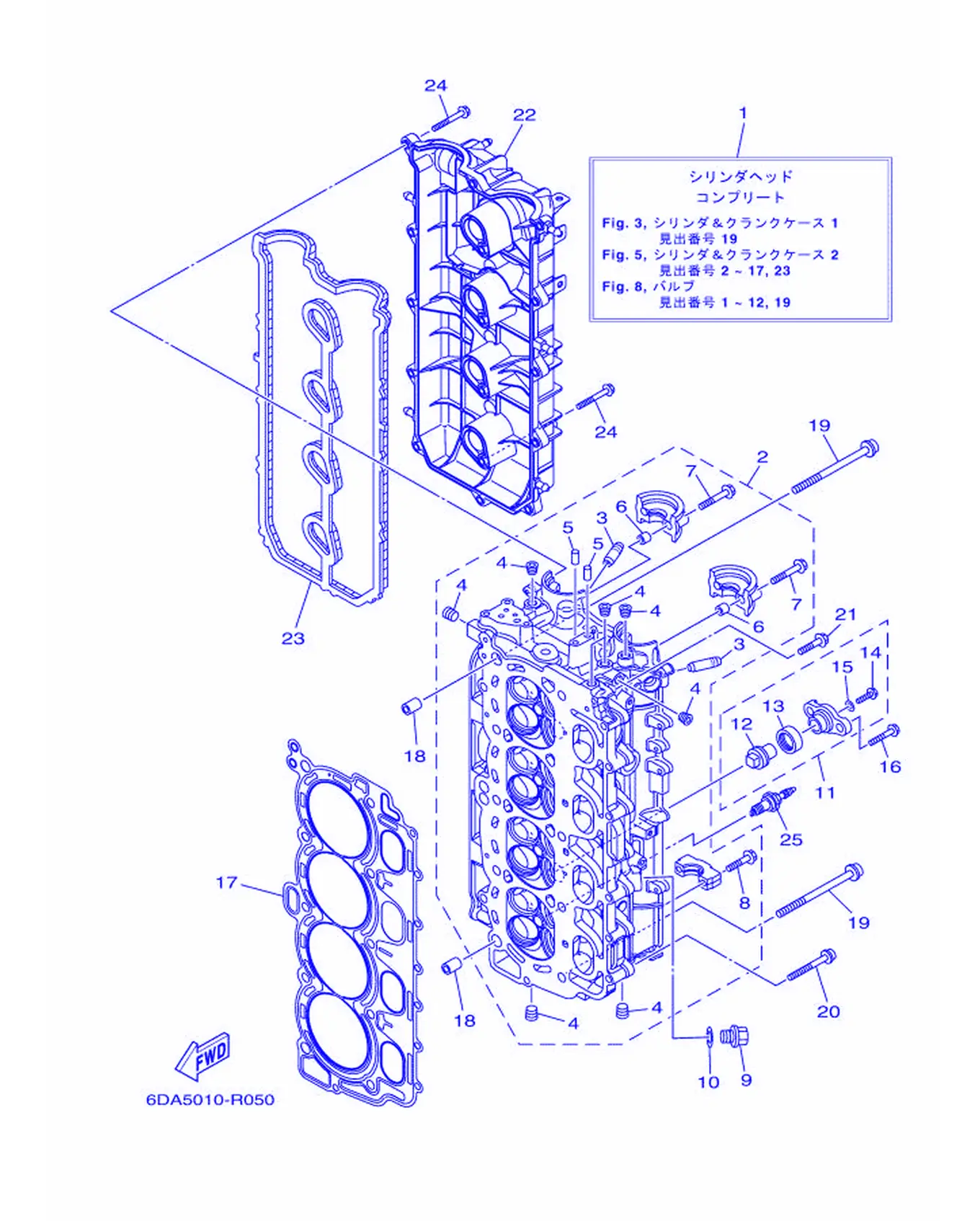

Рис. 15 — Цилиндр и картер 2 25 дет.

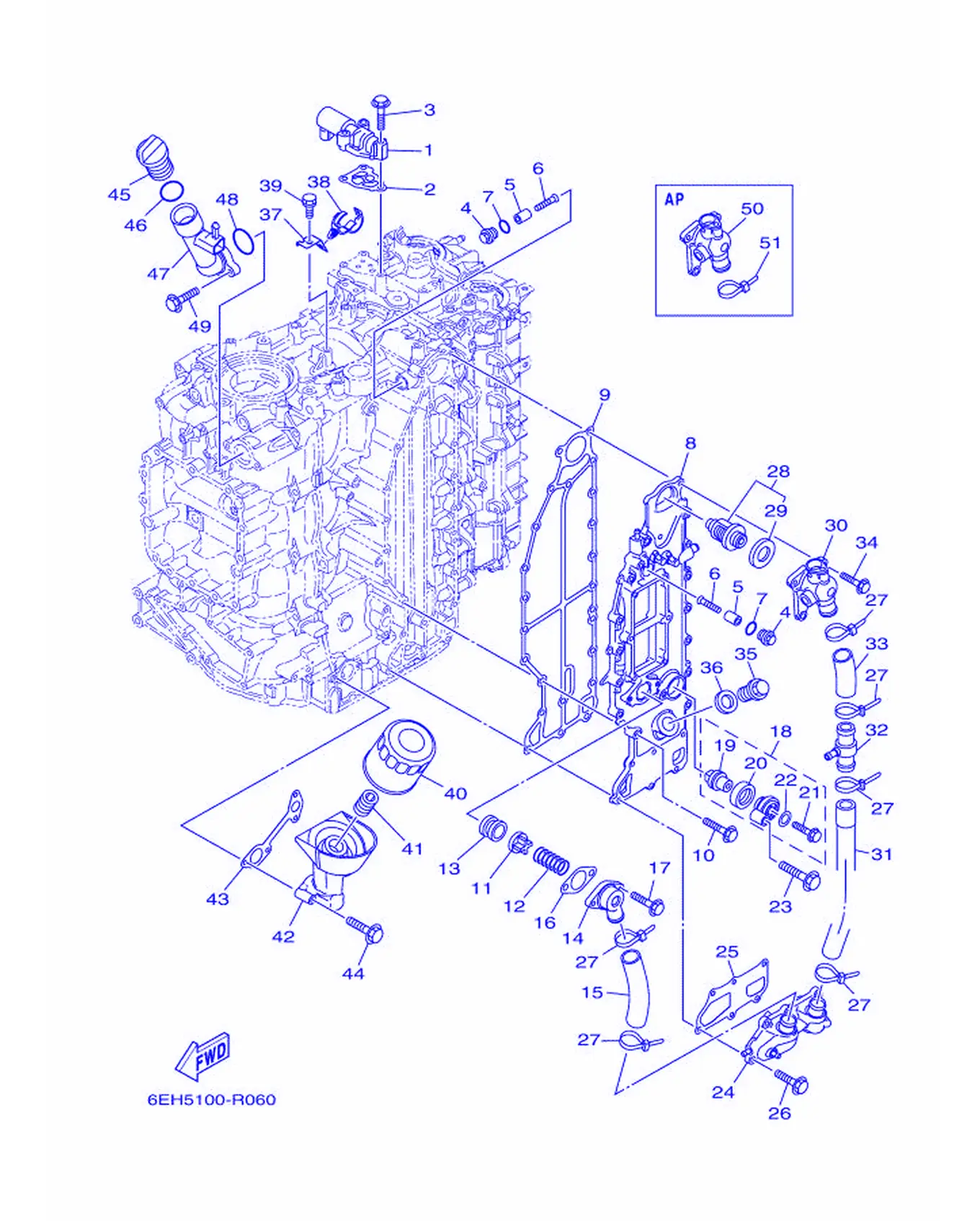

Рис. 16 — Цилиндр и картер Рис. 3 51 дет.

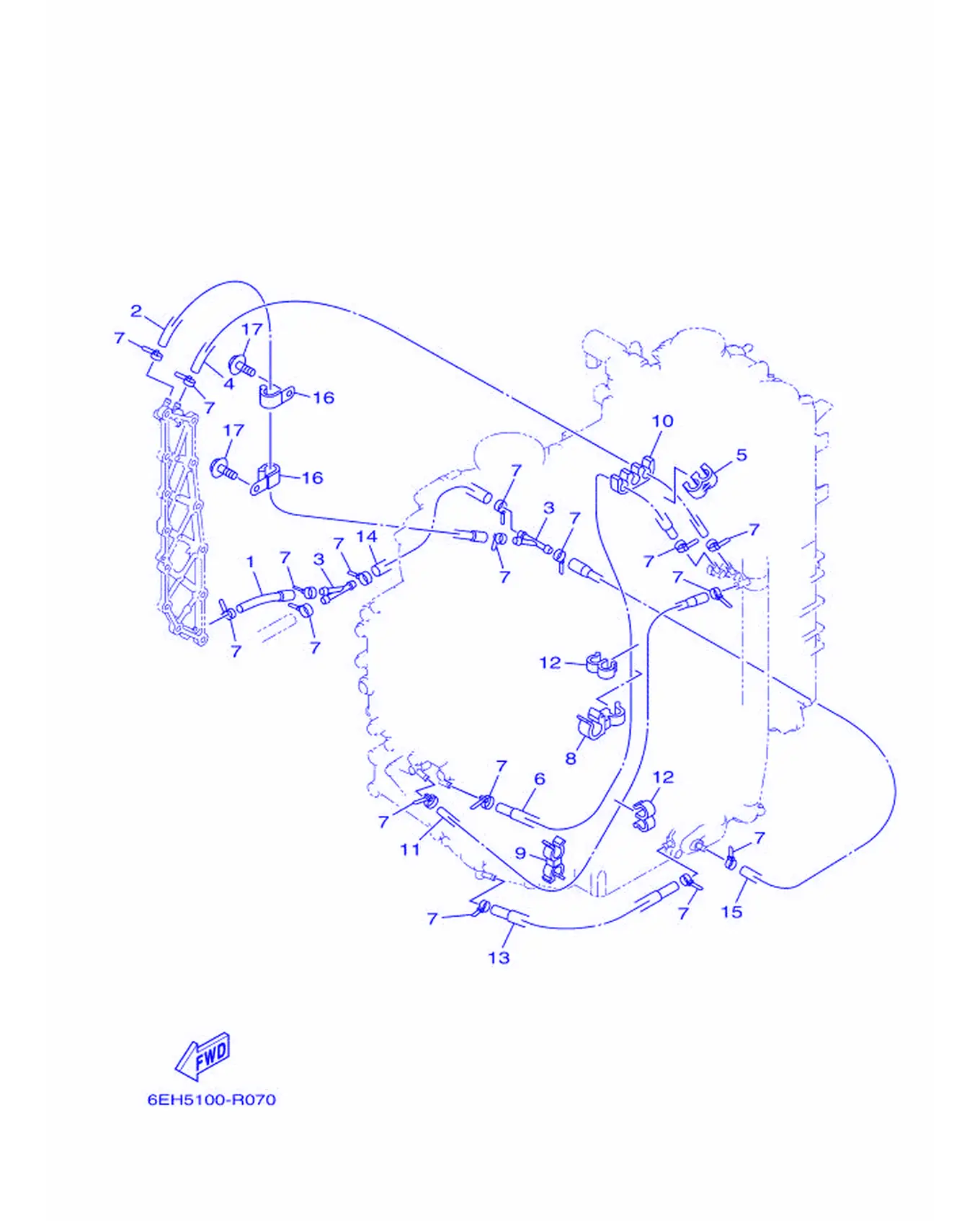

Рис. 17 — Цилиндр и картер Рис. 4 17 дет.
Рис. 18 — Выключатель и приборная панель 1 18 дет.
Рис. 19 — стартер 24 дет.

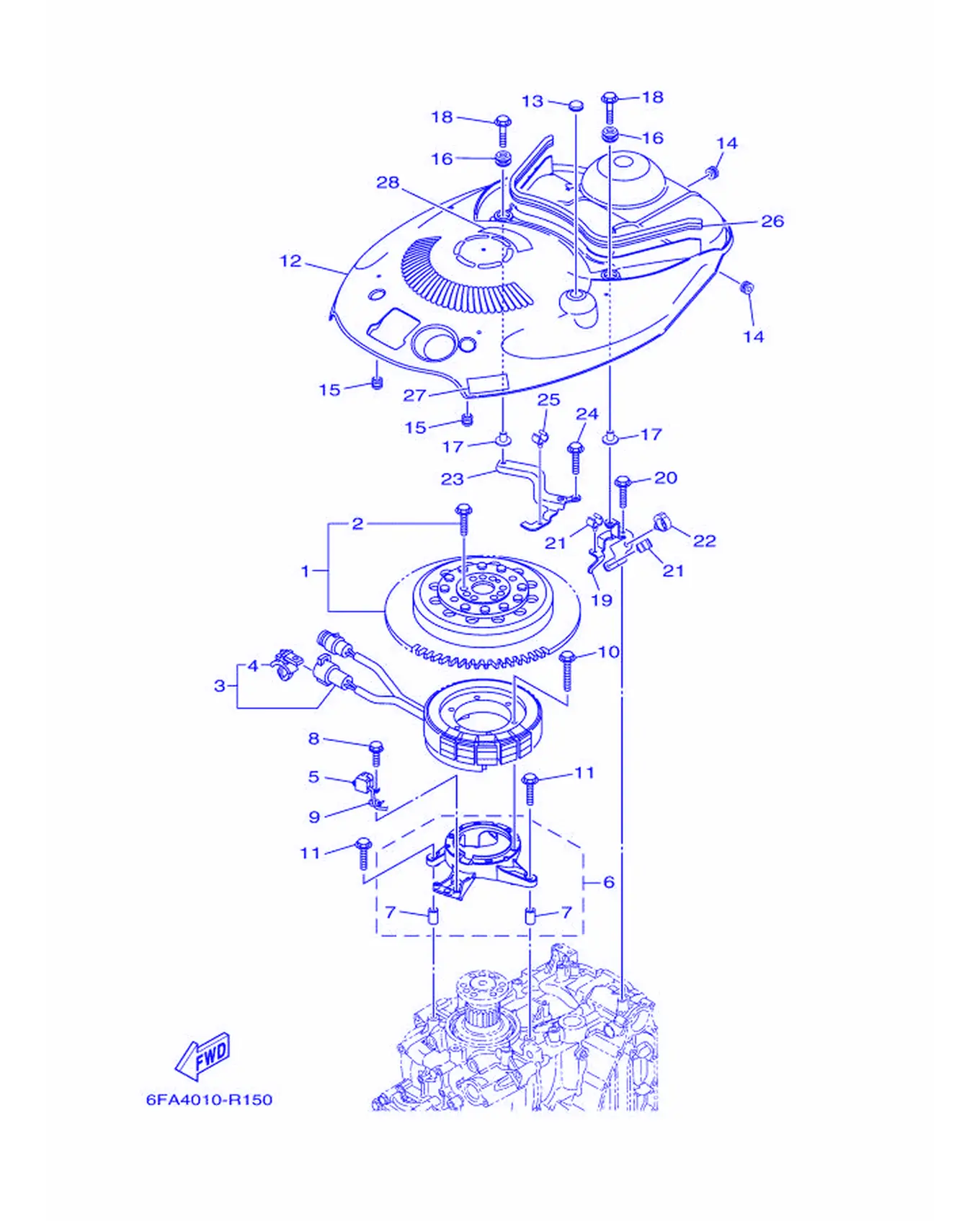

Рис. 20 — Генератор 28 дет.

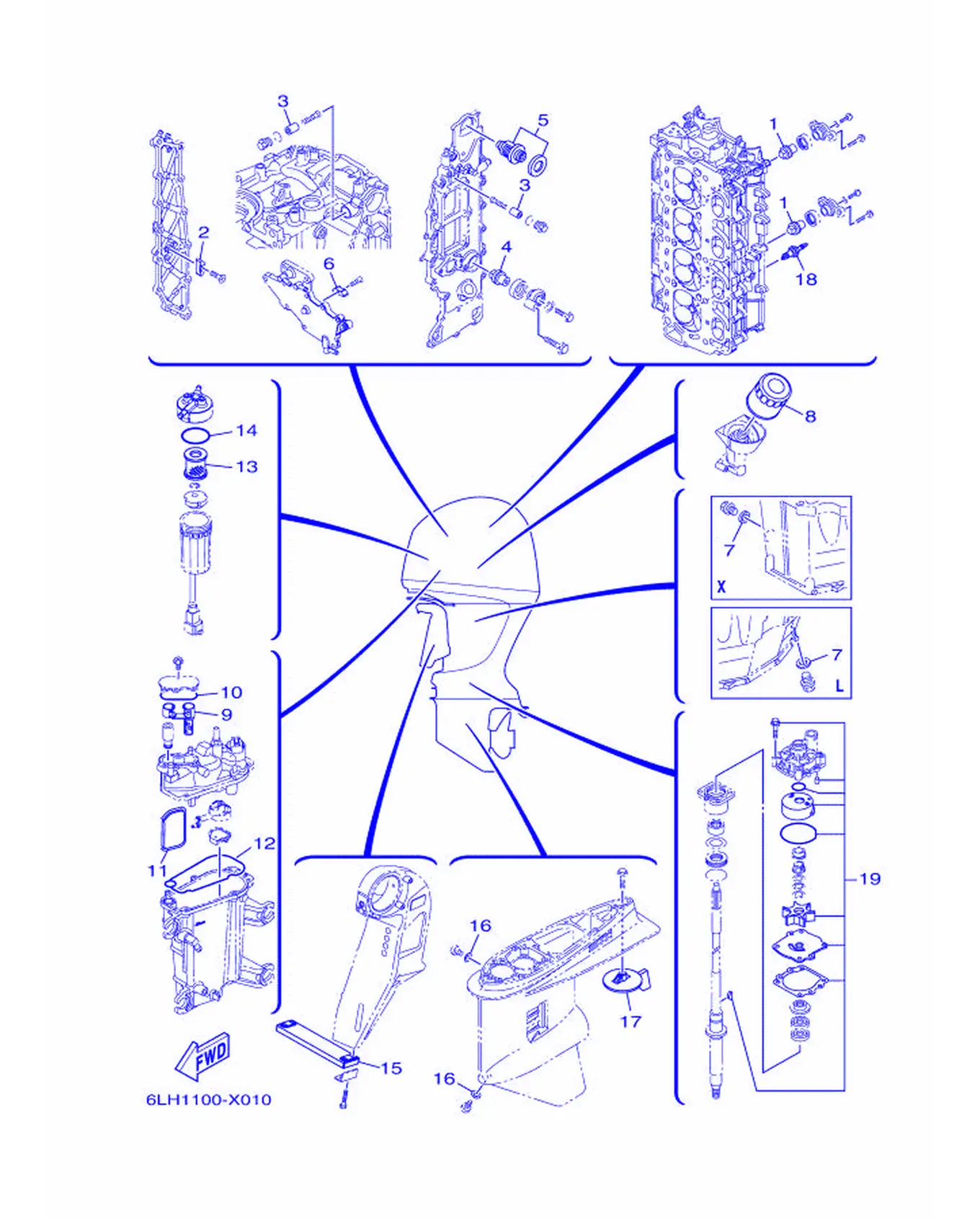

Рис. 21 — Периодически заменяемые детали 19 дет.

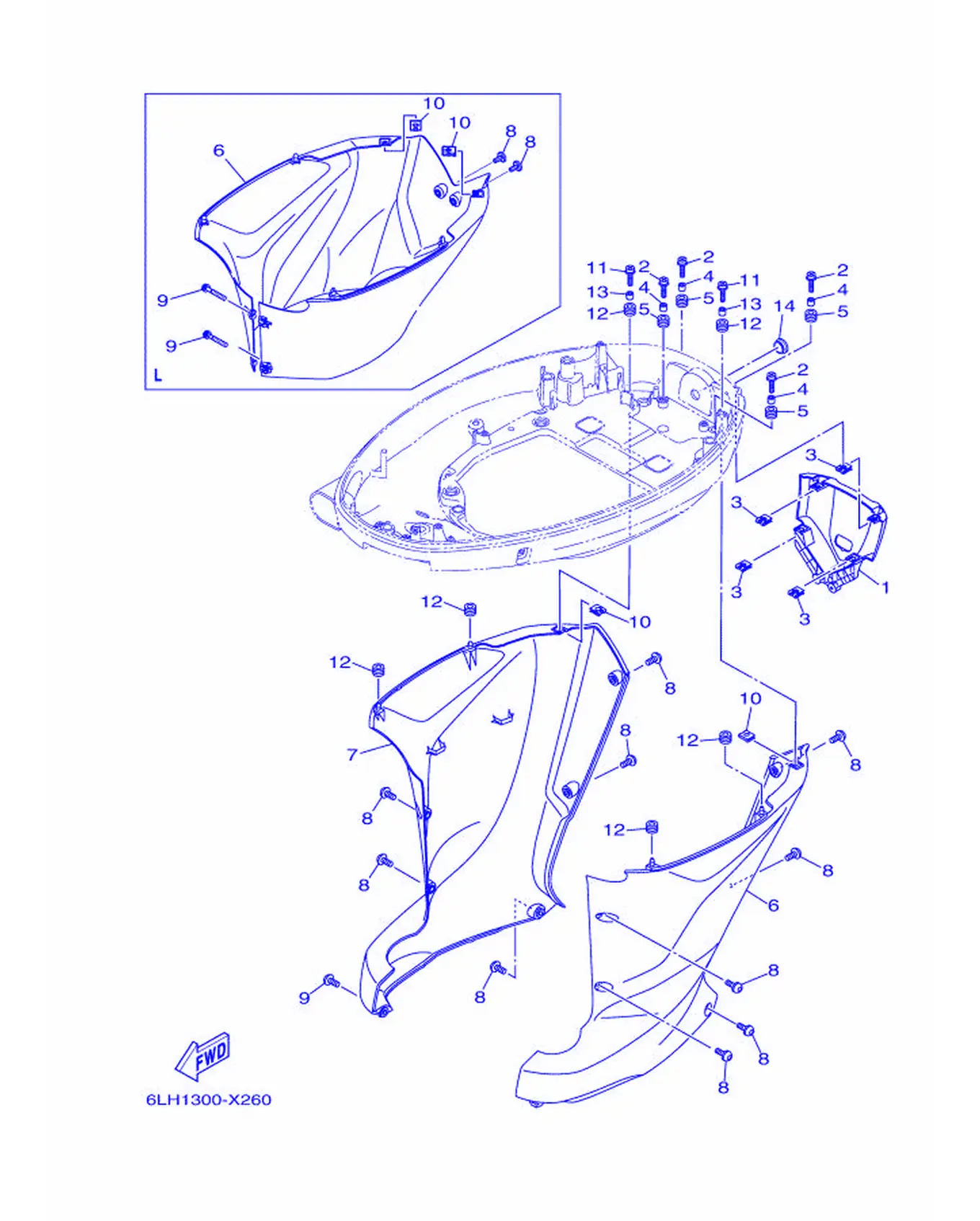

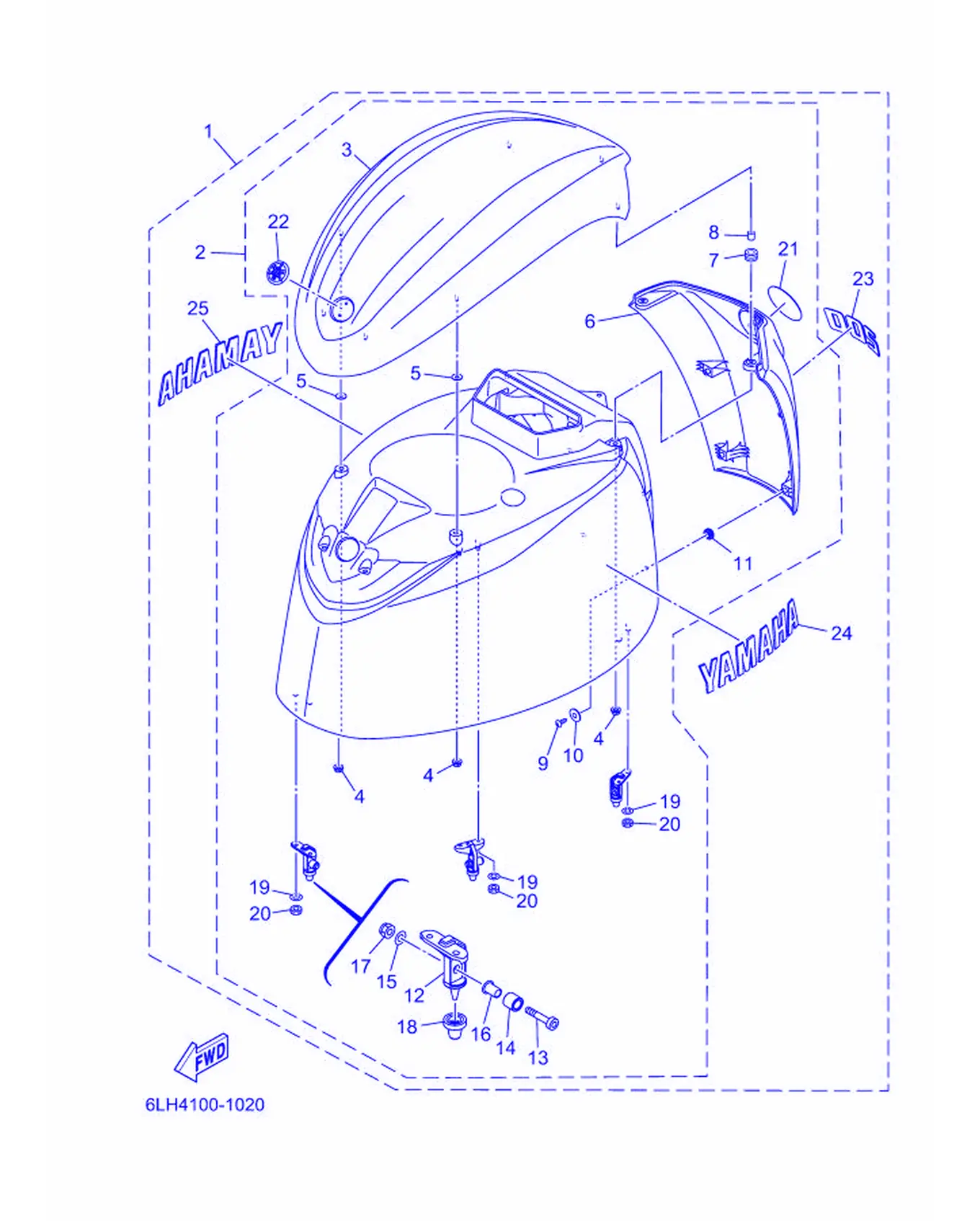

Рис. 22 — Верхний кожух 25 дет.

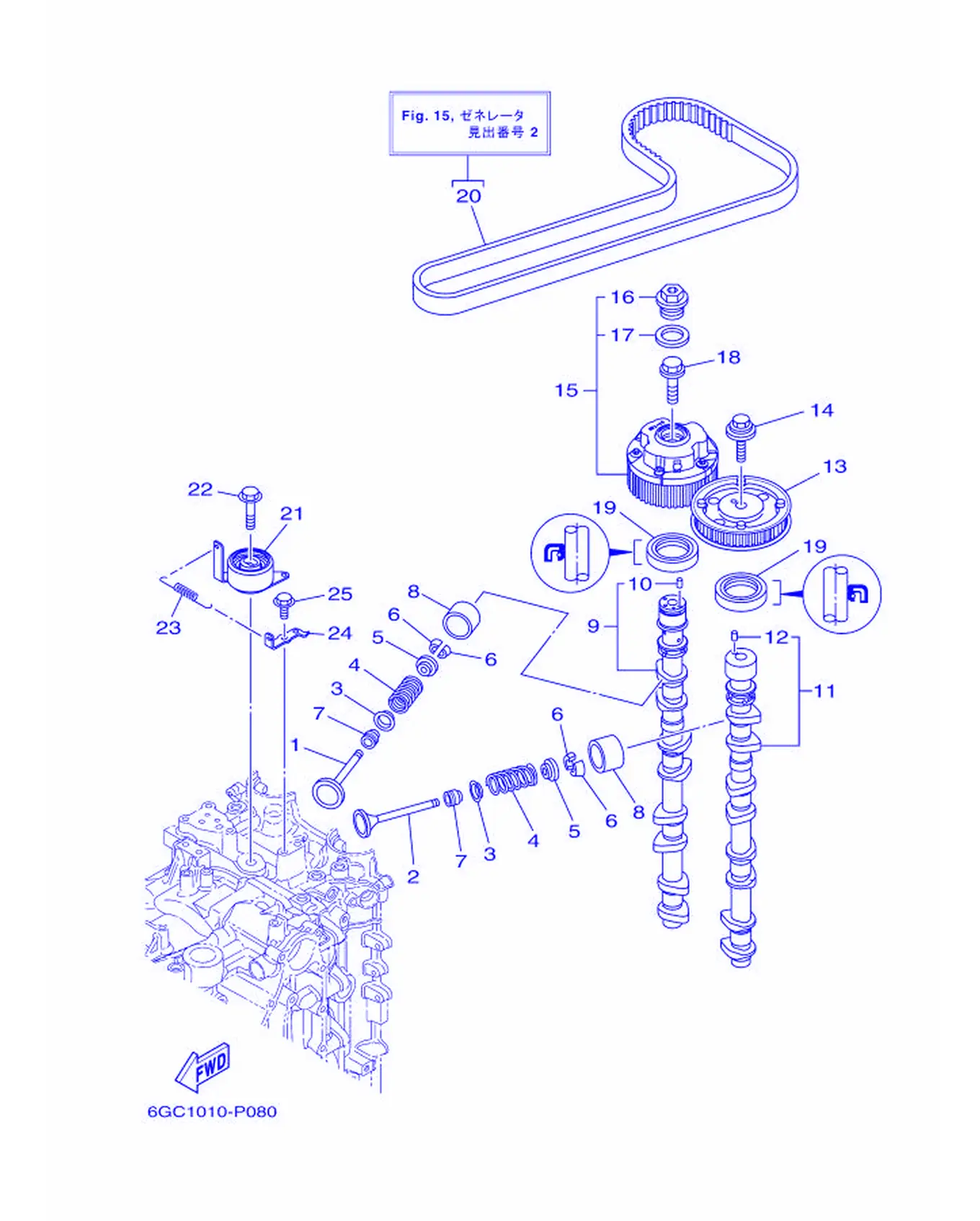

Рис. 23 — Клапан 32 дет.

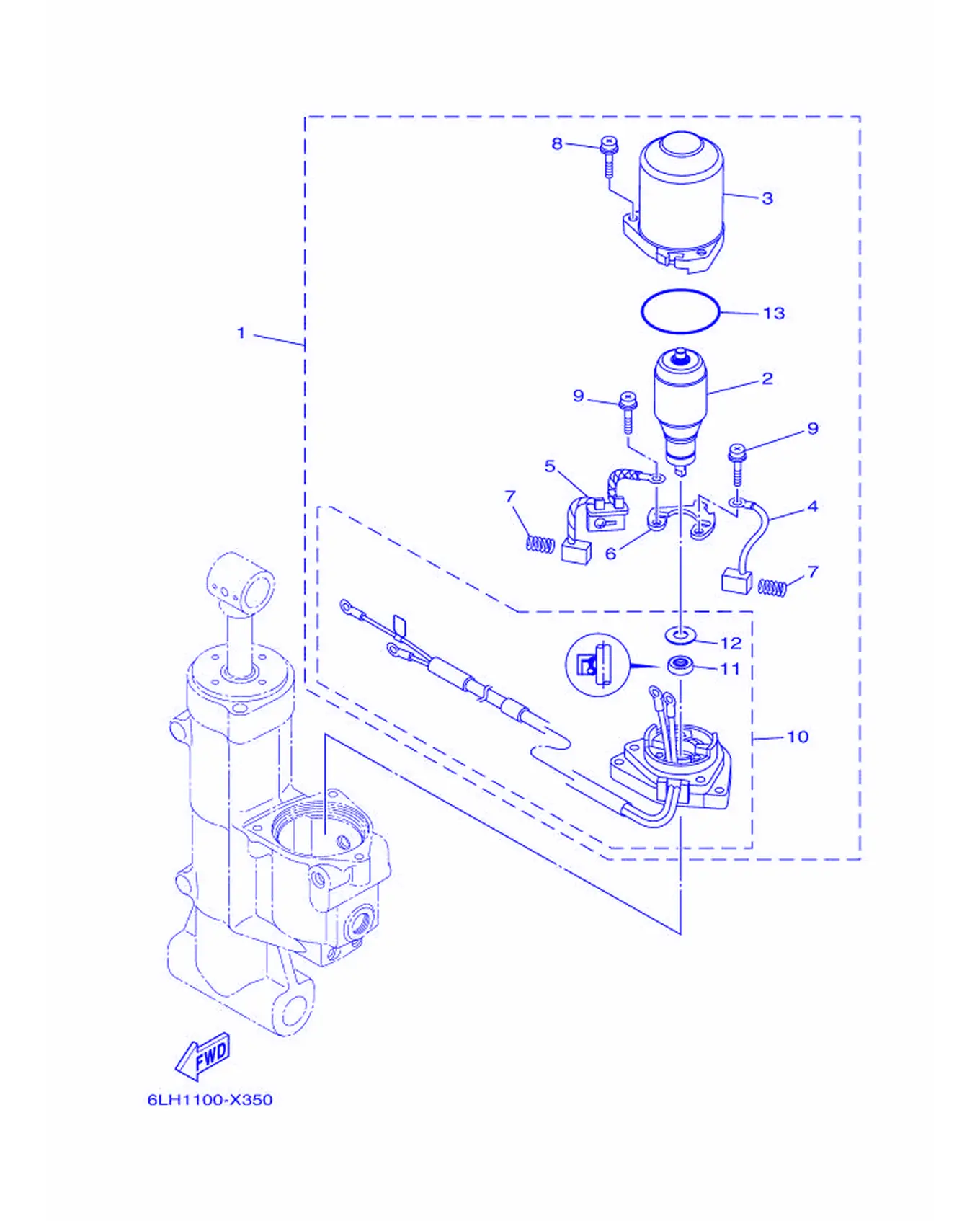

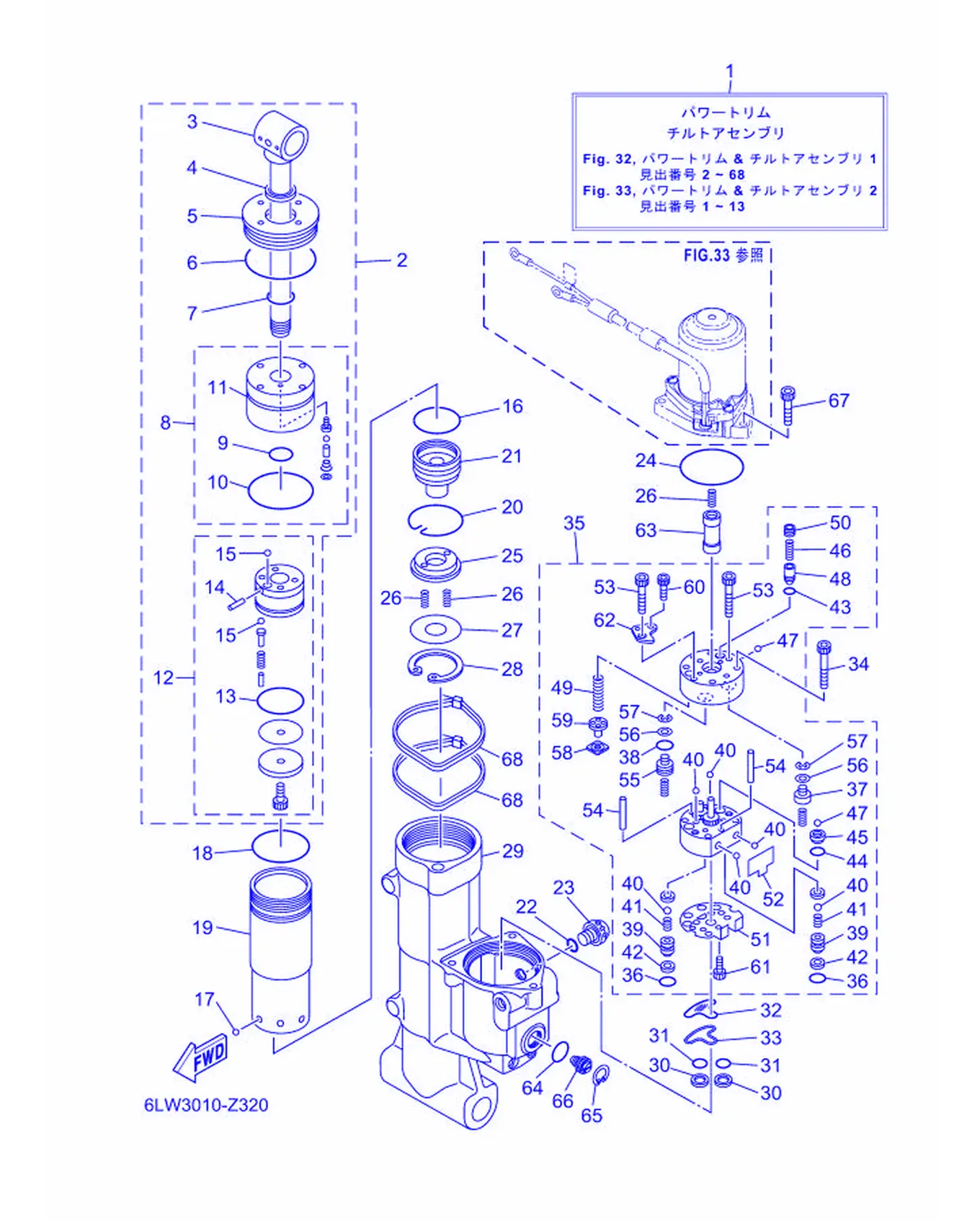

Рис. 24 — Узел силового наклона и подъёма 1 68 дет.
Рис. 25 — Узел силового наклона и подъёма 2 13 дет.

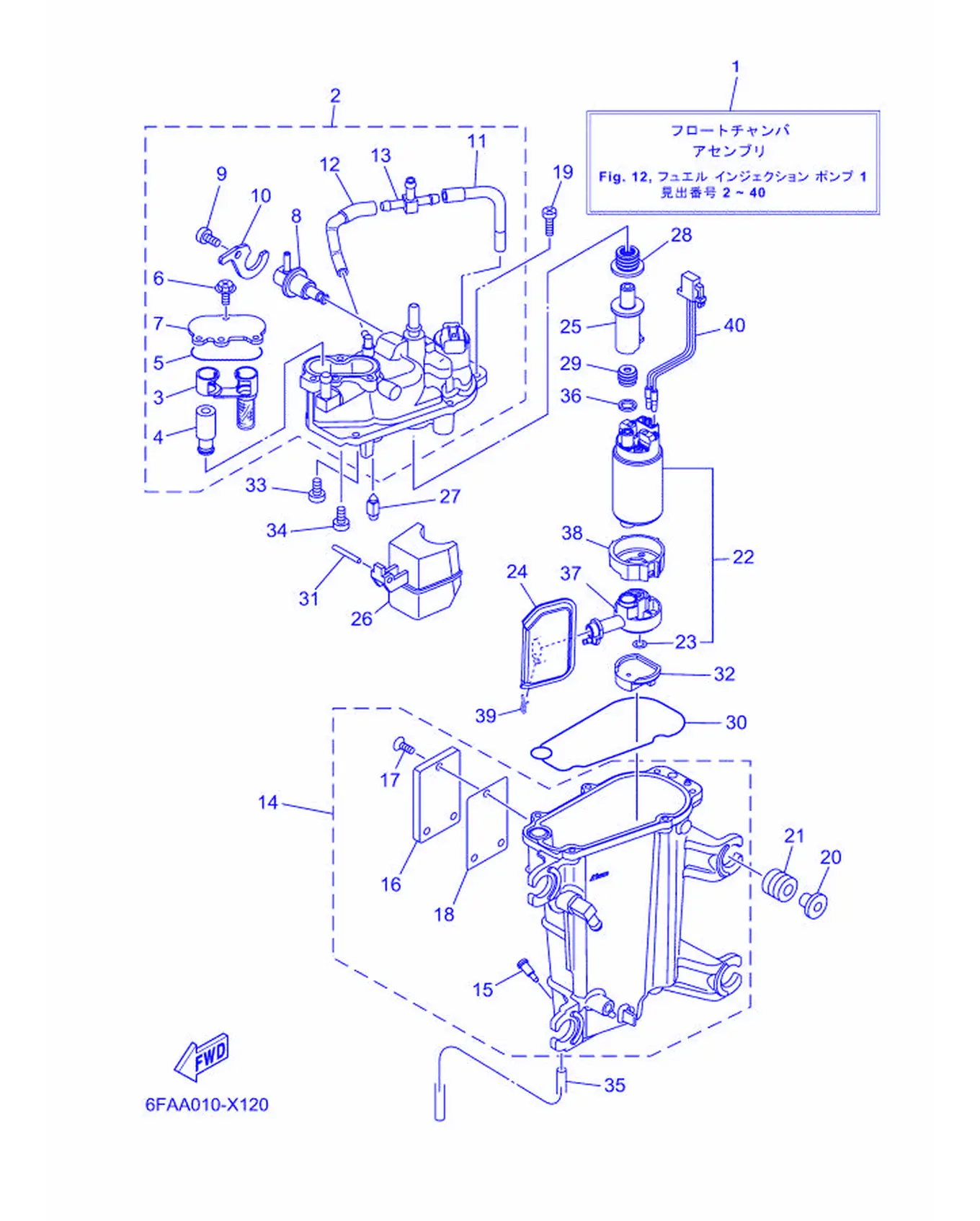

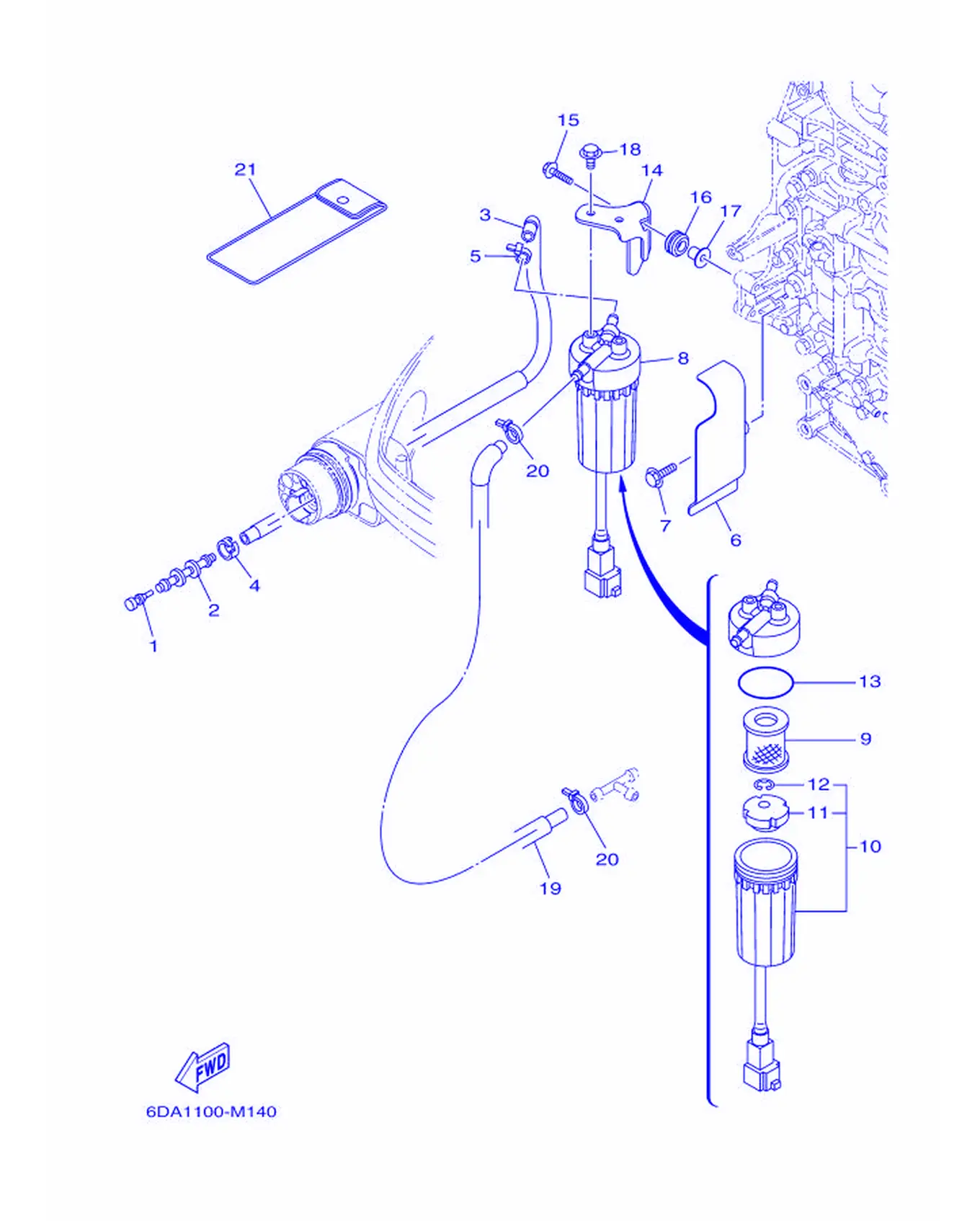

Рис. 26 — Топливная система 1 21 дет.
Рис. 27 — Топливный насос высокого давления 40 дет.
Рис. 28 — Топливный бак 16 дет.

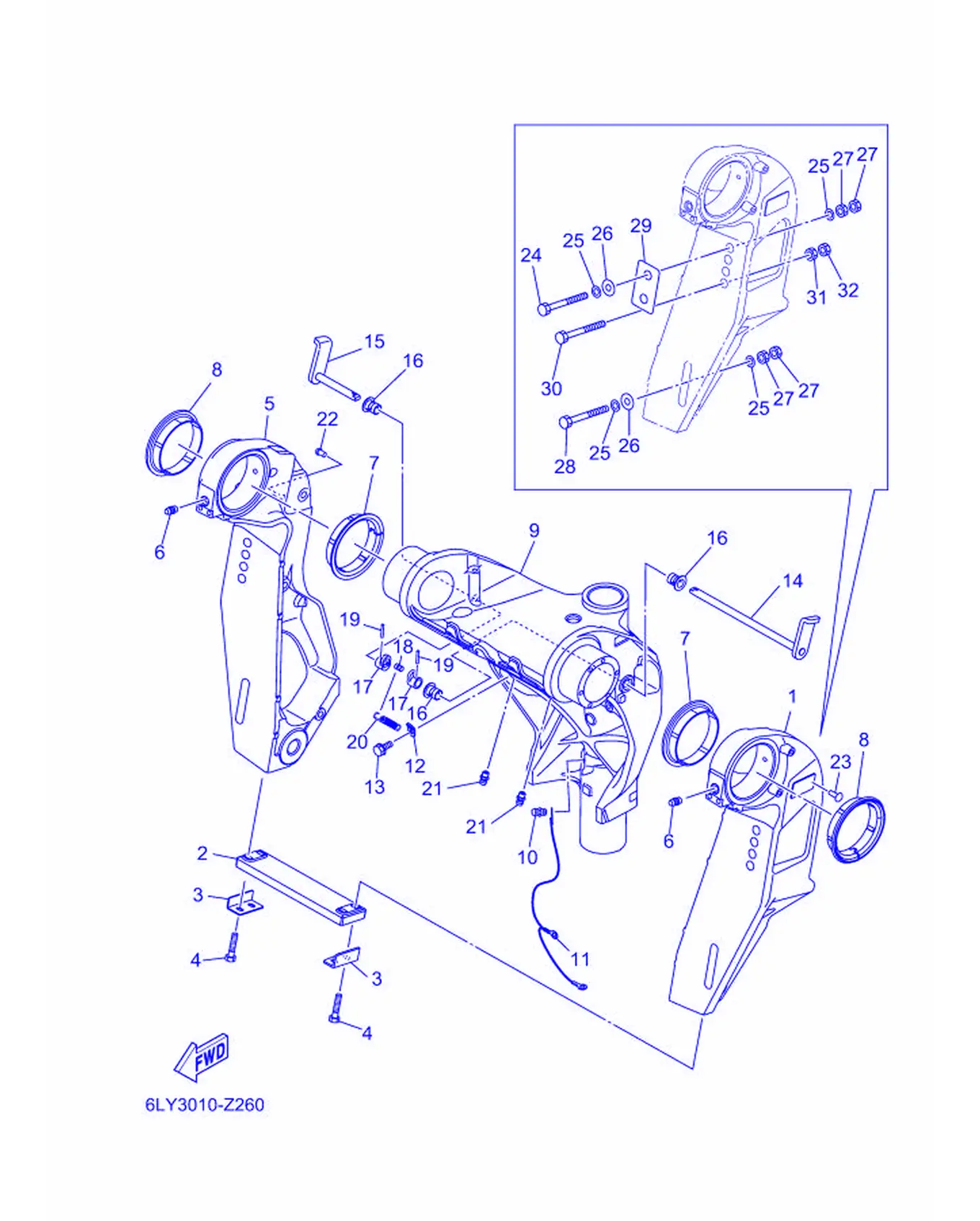

Рис. 29 — Кронштейн 1 34 дет.

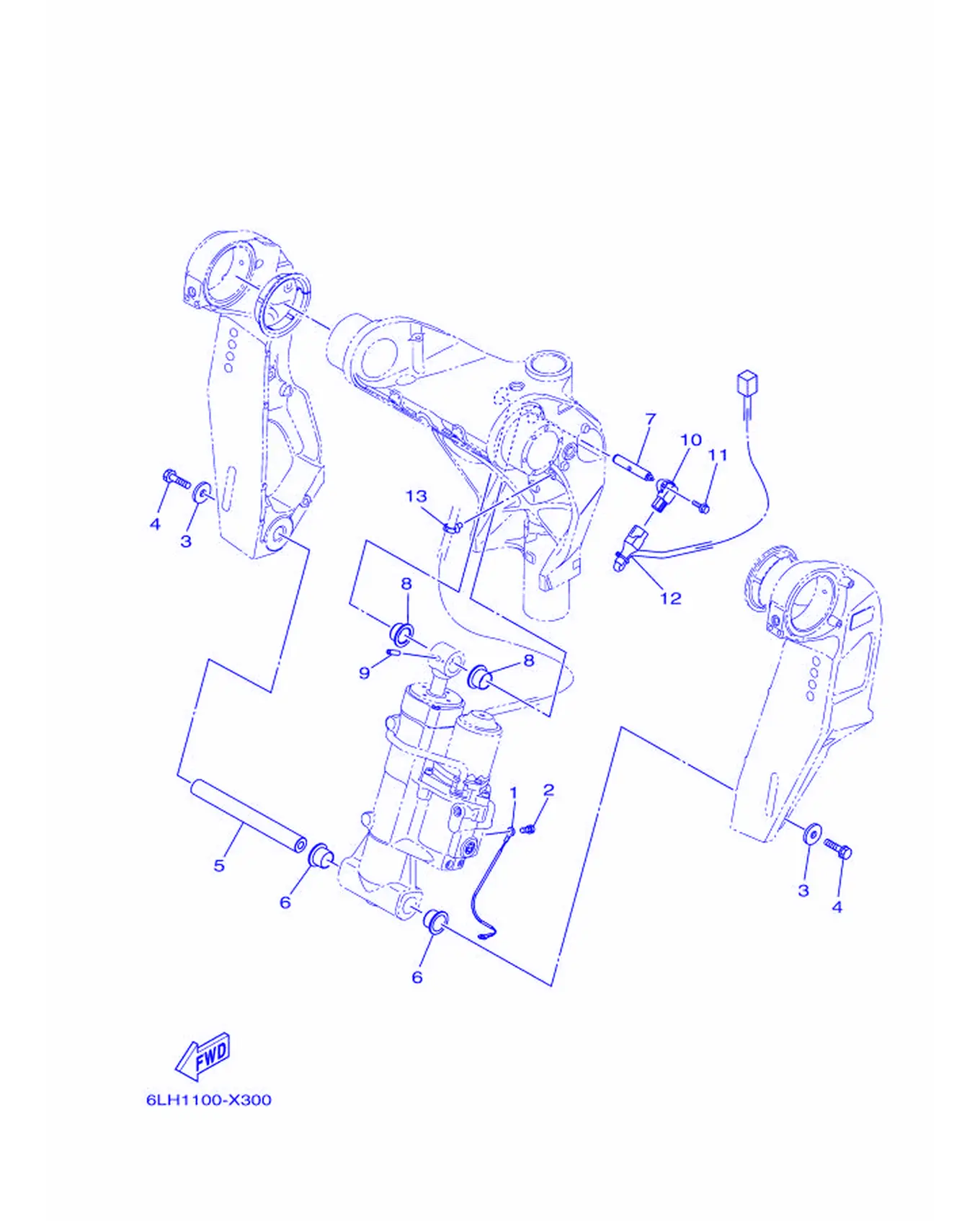

Рис. 30 — Кронштейн 2 13 дет.

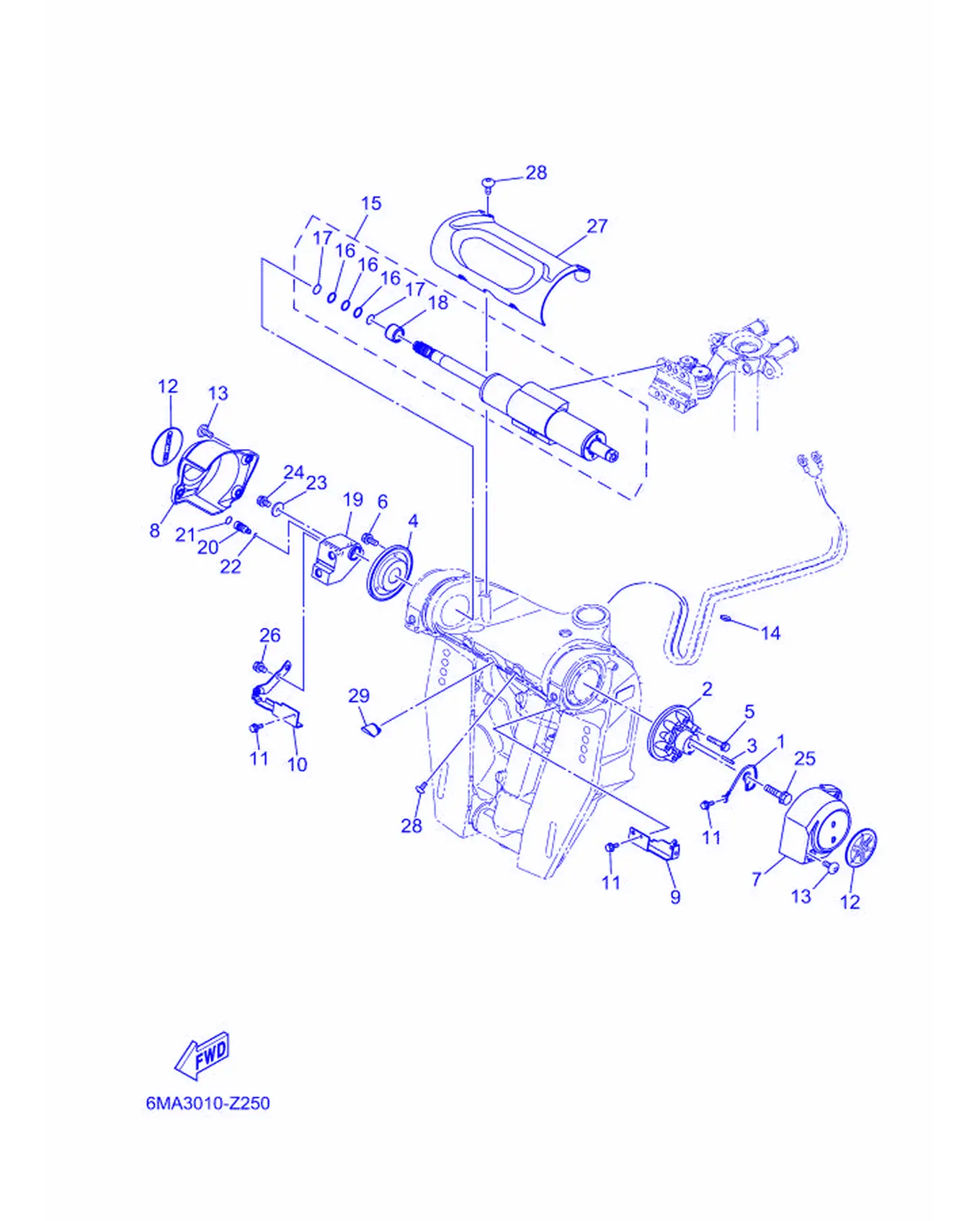

Рис. 31 — Кронштейн 3 29 дет.

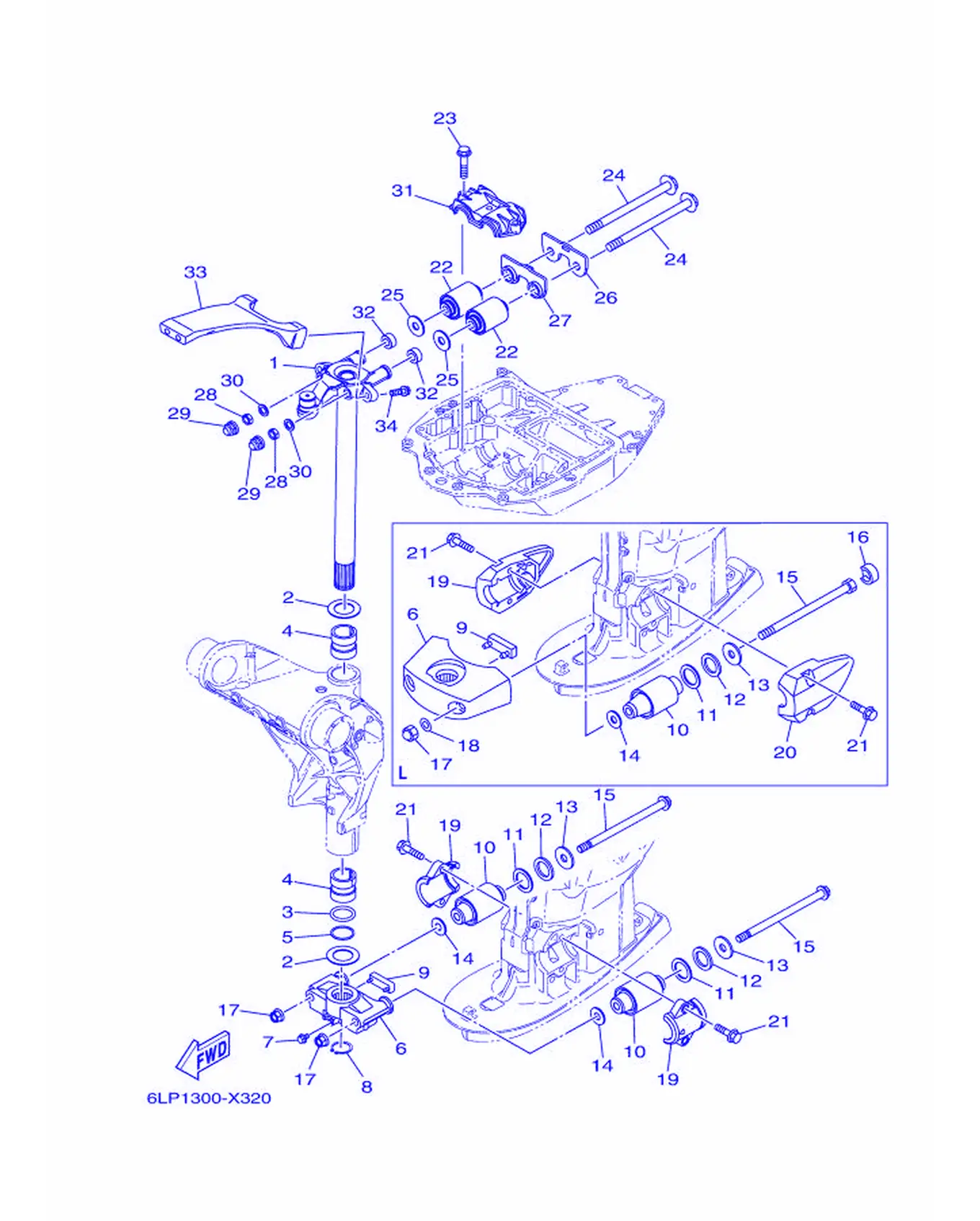

Рис. 32 — Кронштейн 5 39 дет.

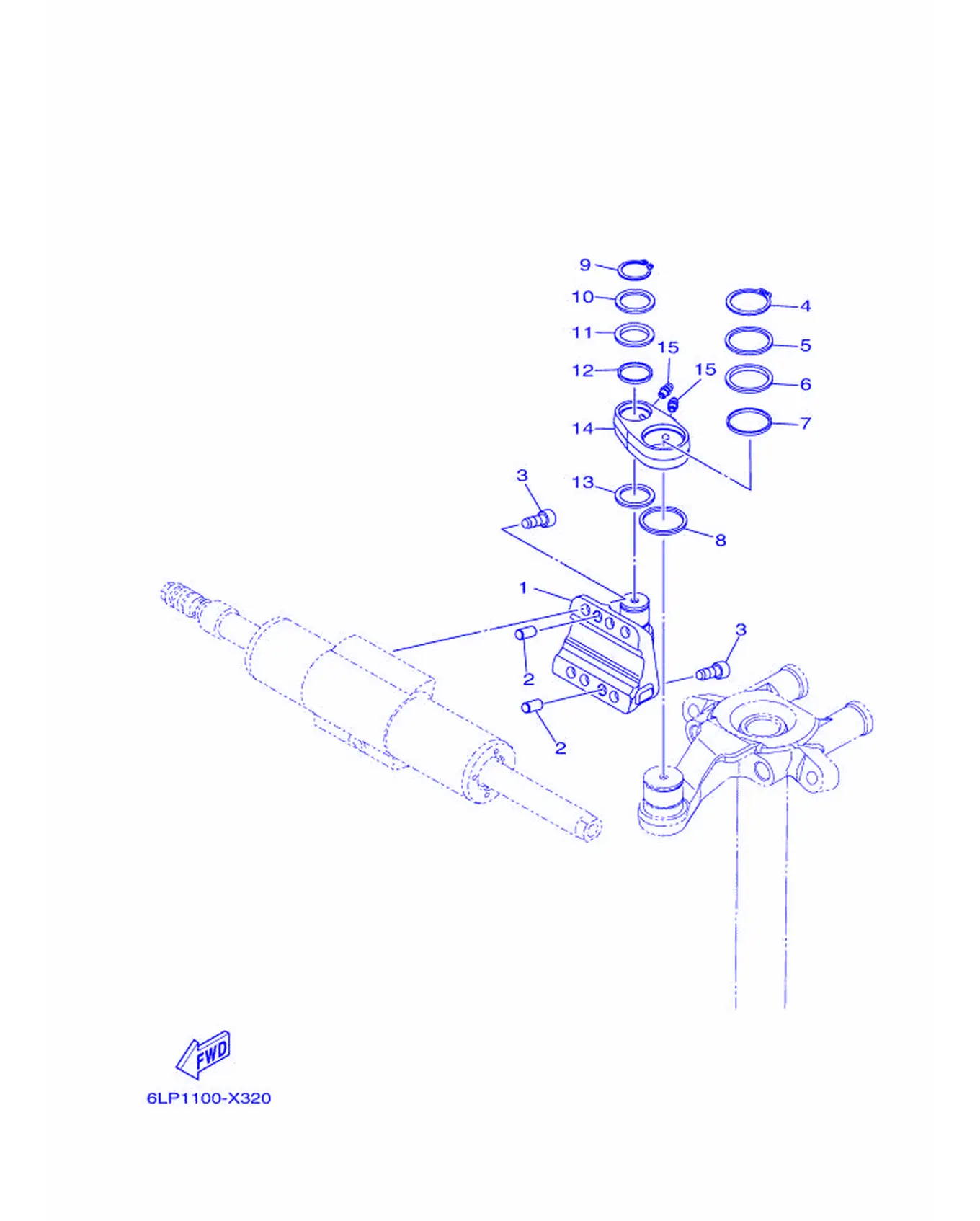

Рис. 33 — Кронштейн 6 15 дет.

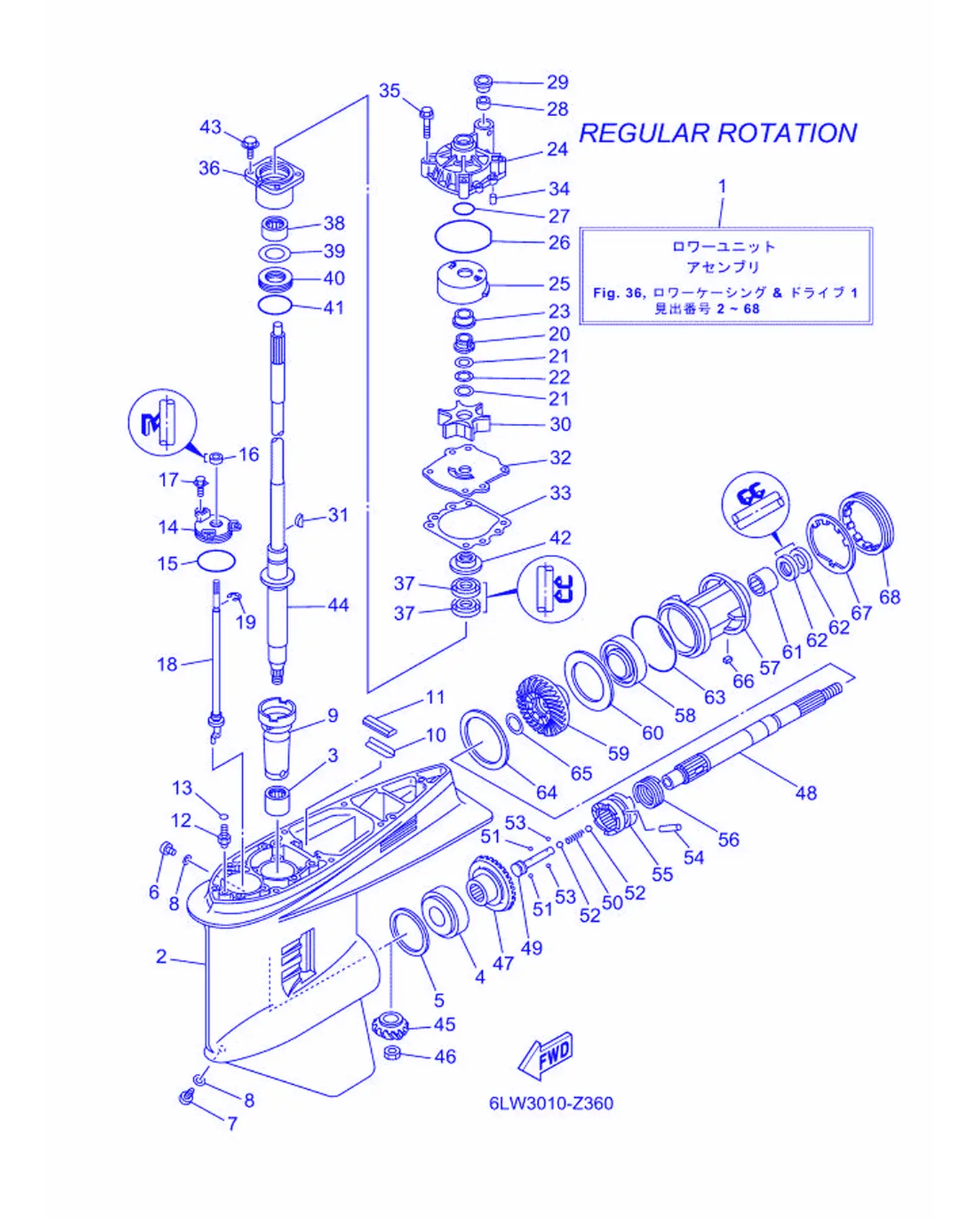

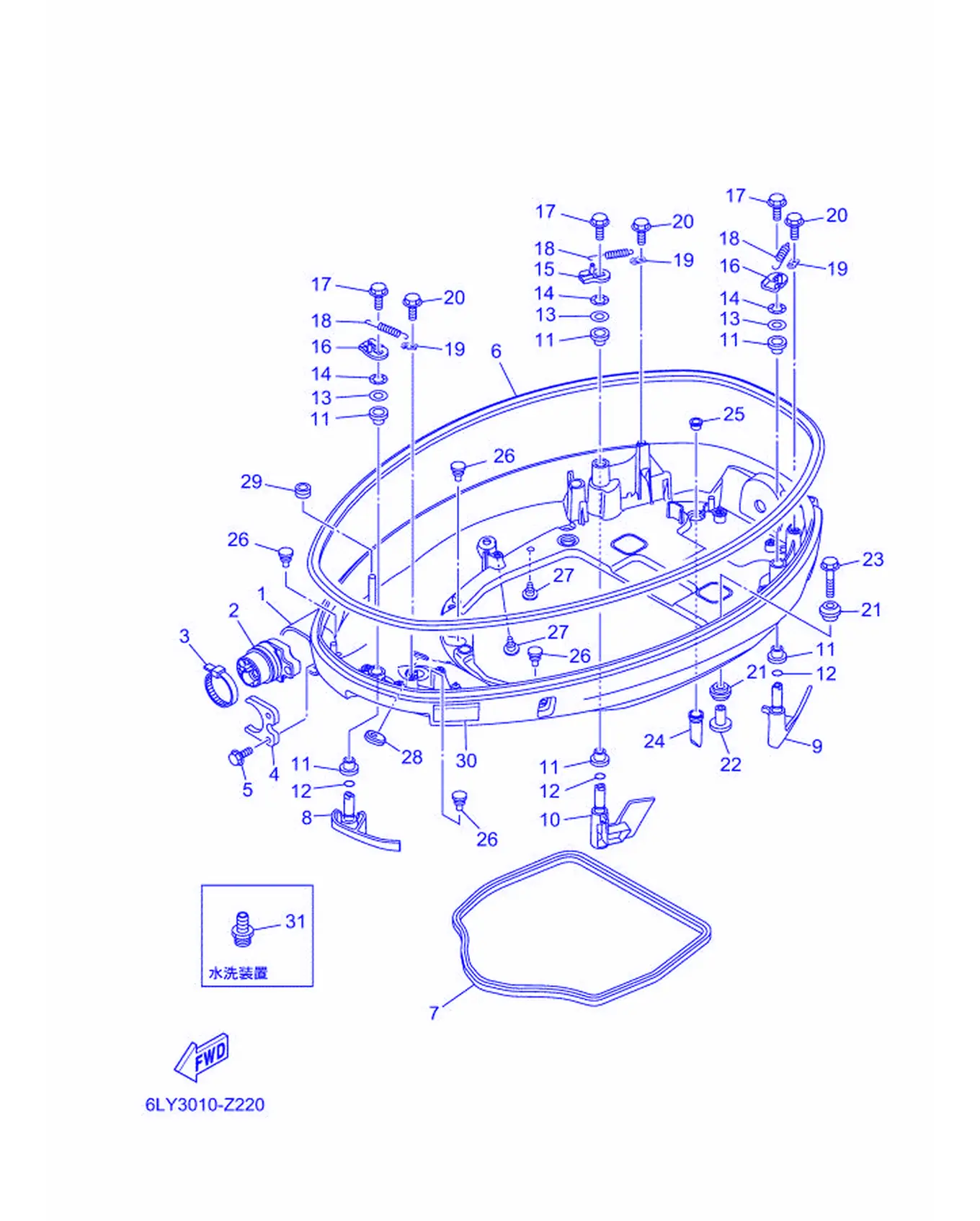

Рис. 34 — Нижний кожух 1 31 дет.
Рис. 35 — Нижний кожух 2 17 дет.

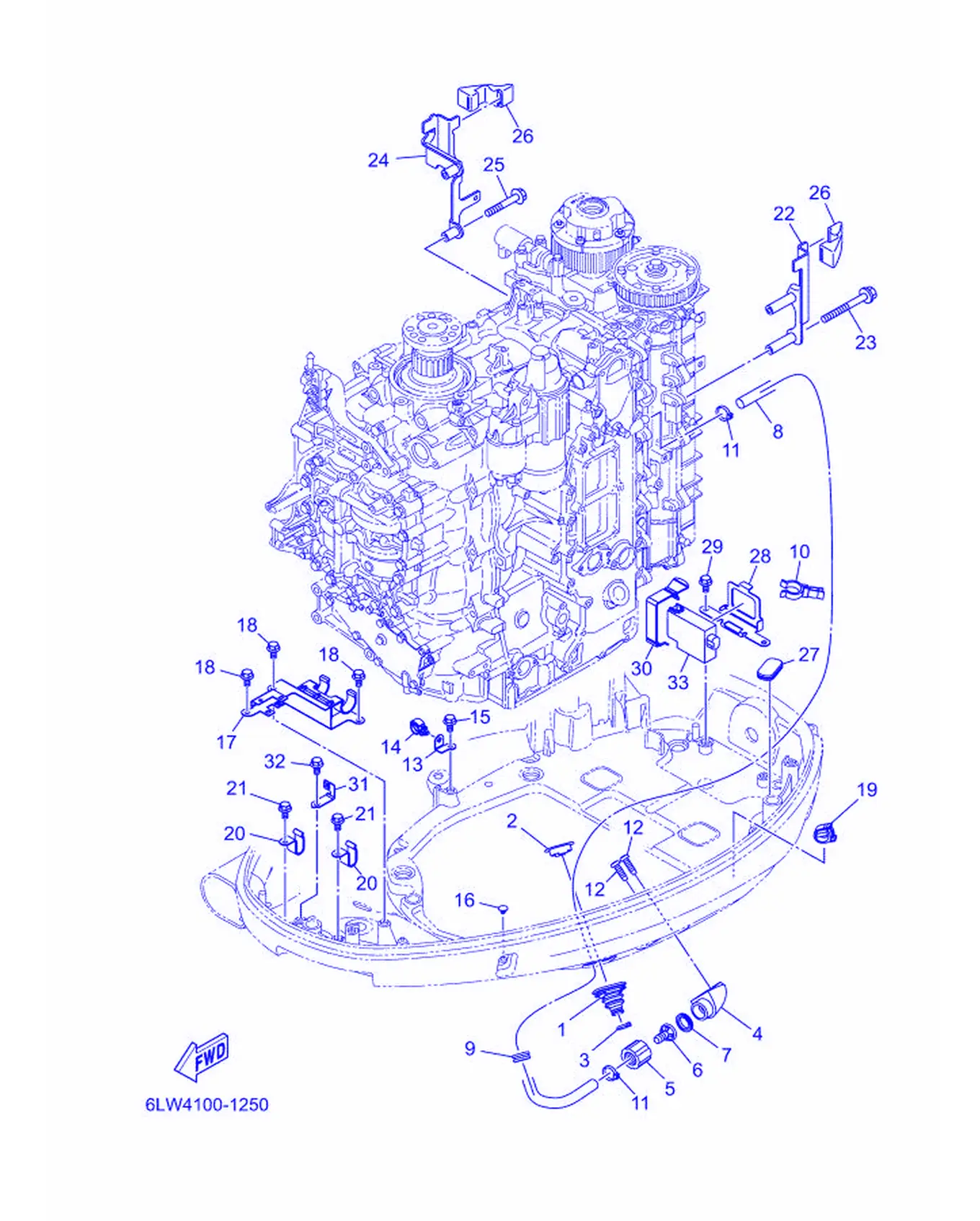

Рис. 36 — Нижний кожух 3 33 дет.

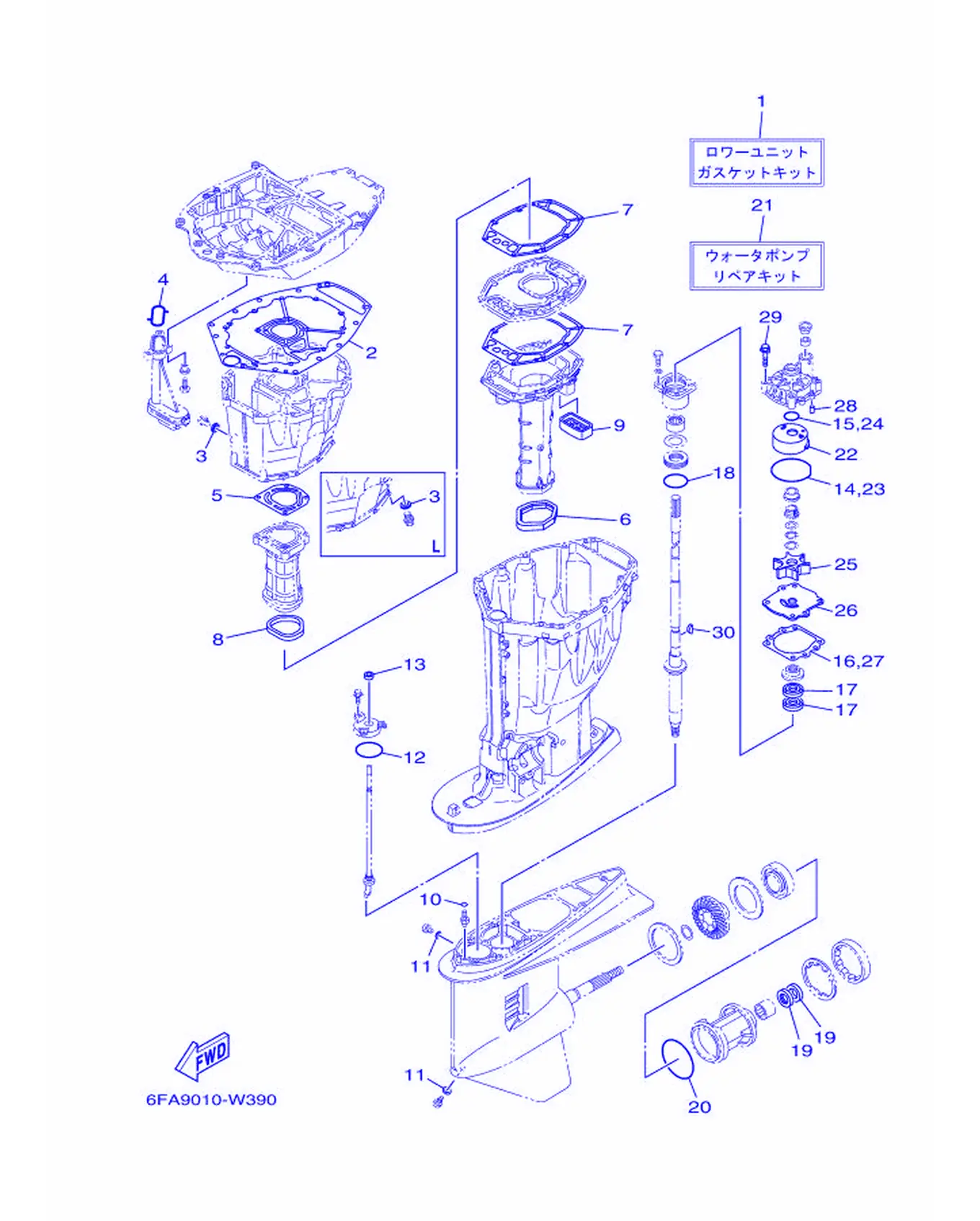

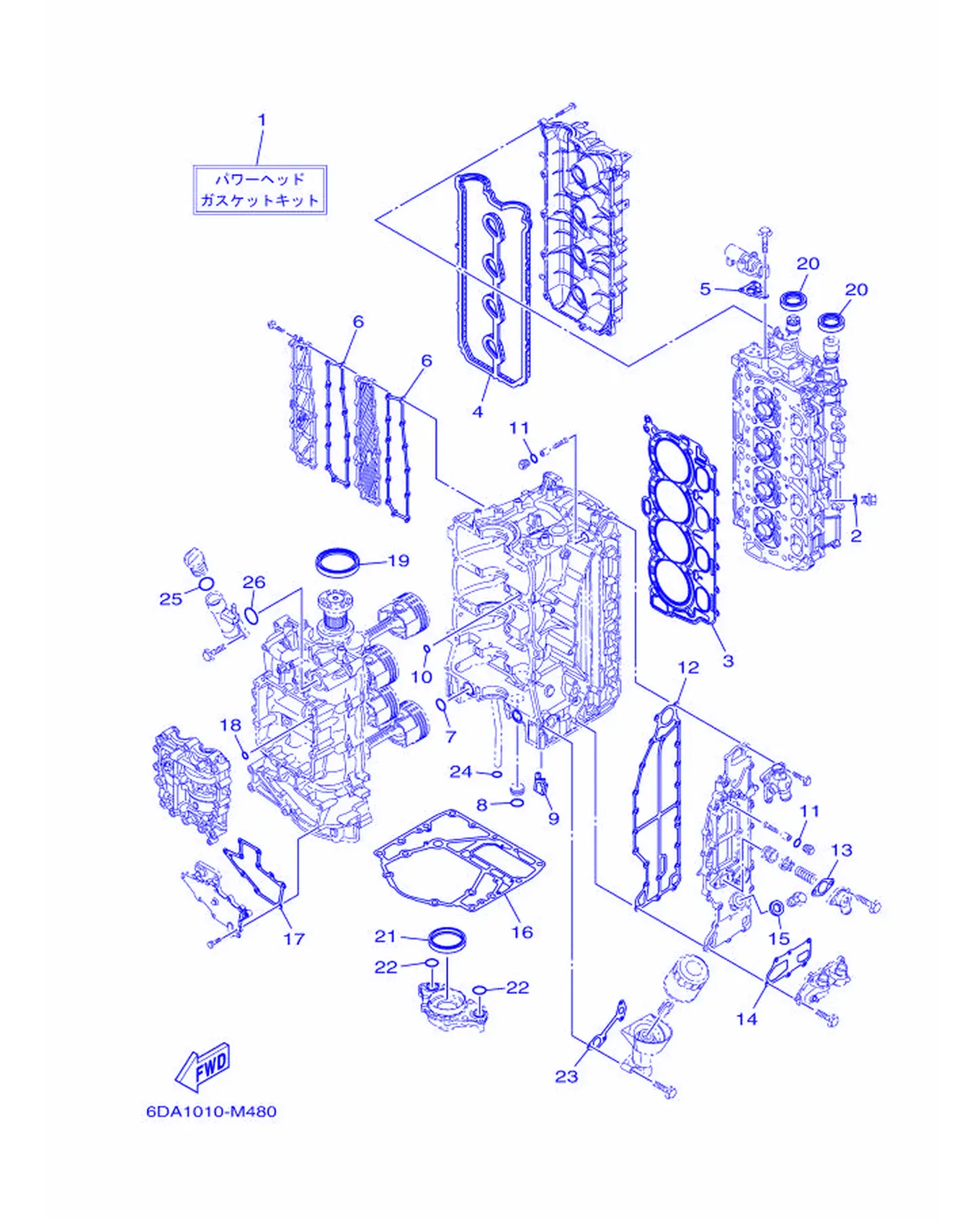

Рис. 37 — Ремкомплект 1 26 дет.
Рис. 38 — Ремкомплект 2 30 дет.
Рис. 39 — Узел дистанционного управления 1 63 дет.
Рис. 40 — Пульт дистанционного управления 6 дет.

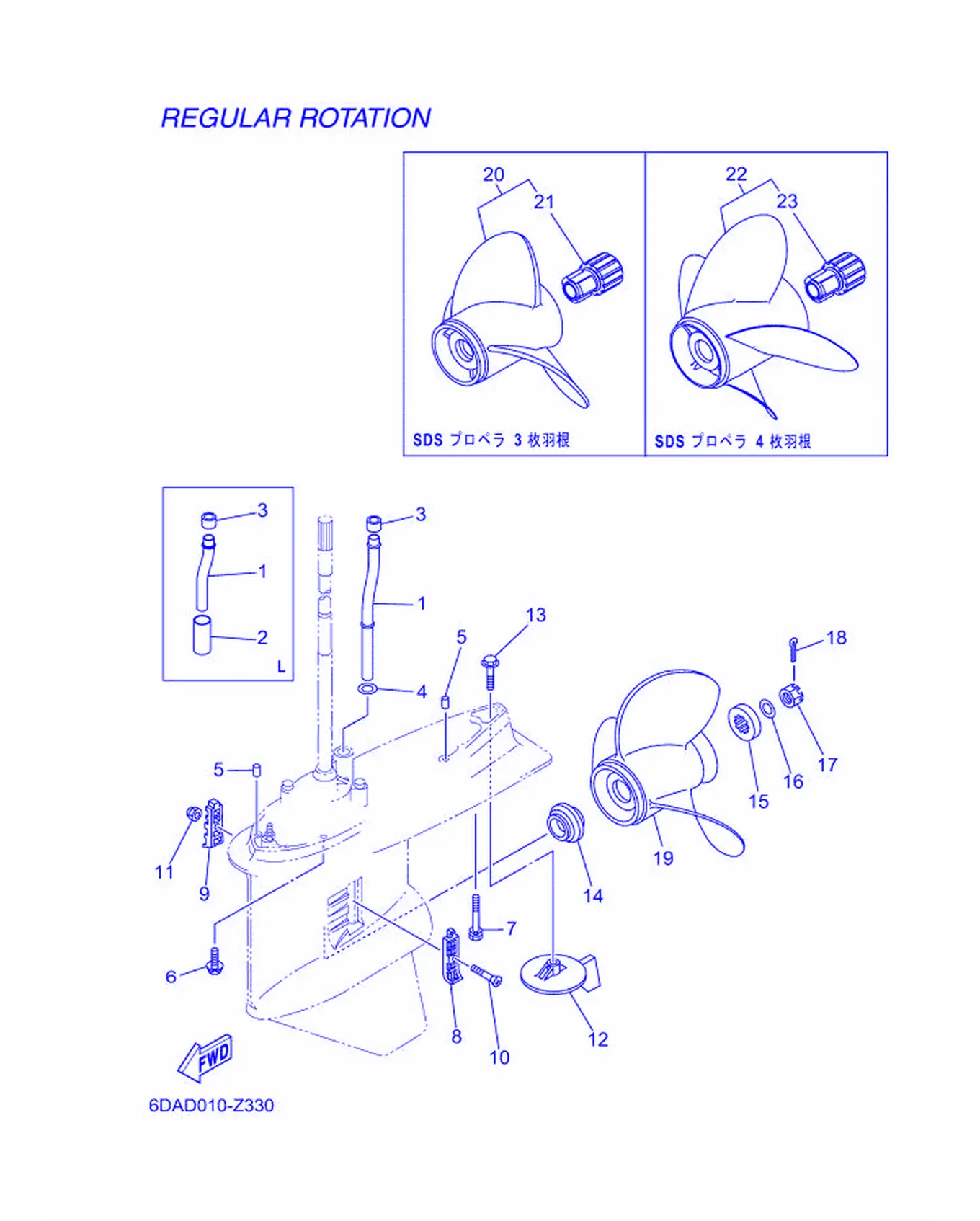

Рис. 41 — Нижний кожух и привод 1 88 дет.
Рис. 42 — Нижний кожух и привод 2 50 дет.
