Yamaha F15C f15cmhs — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F15C. 30 схем.

Рис. 1 — Корпус верхней части 21 дет.

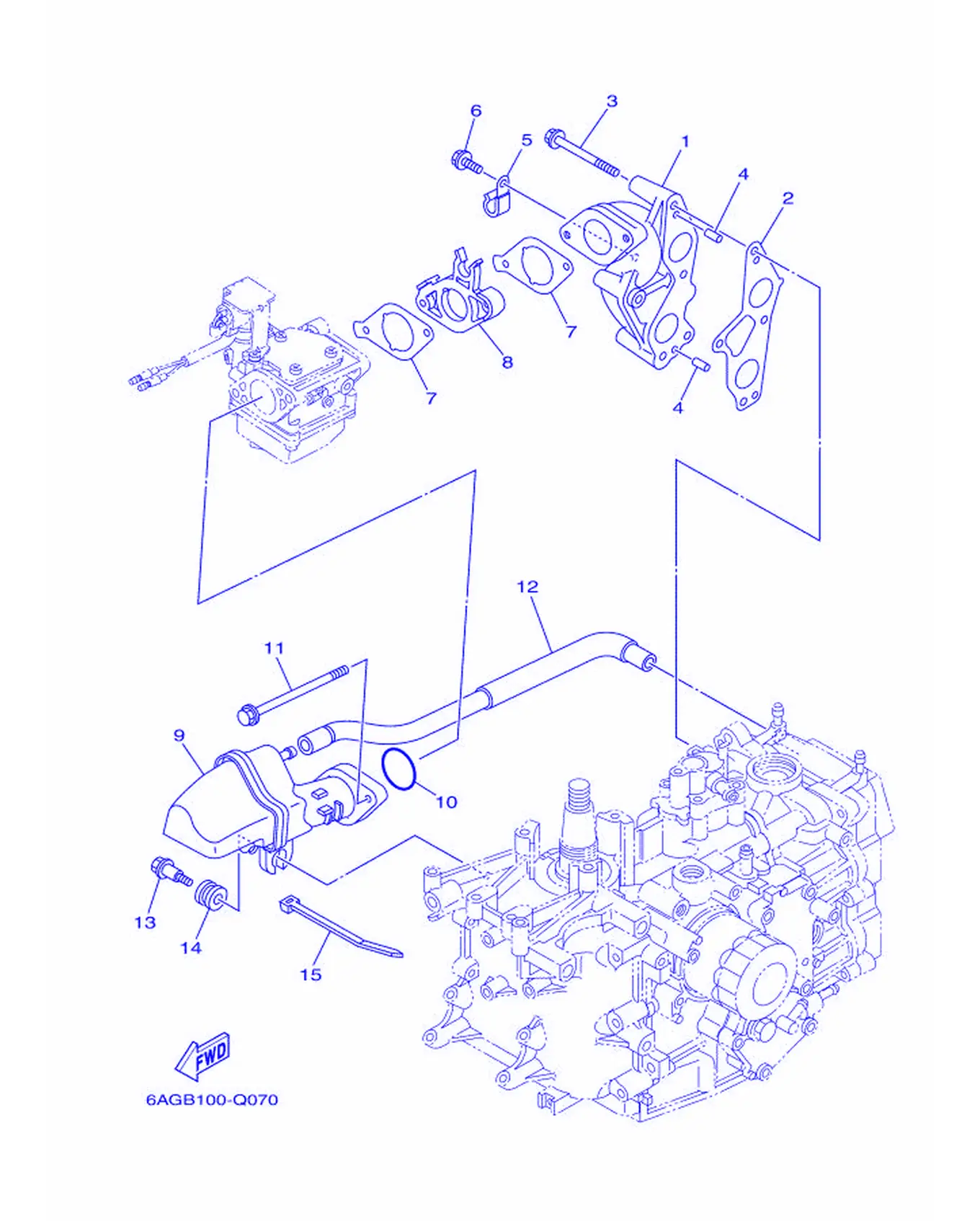

Рис. 2 — Впускная система 15 дет.

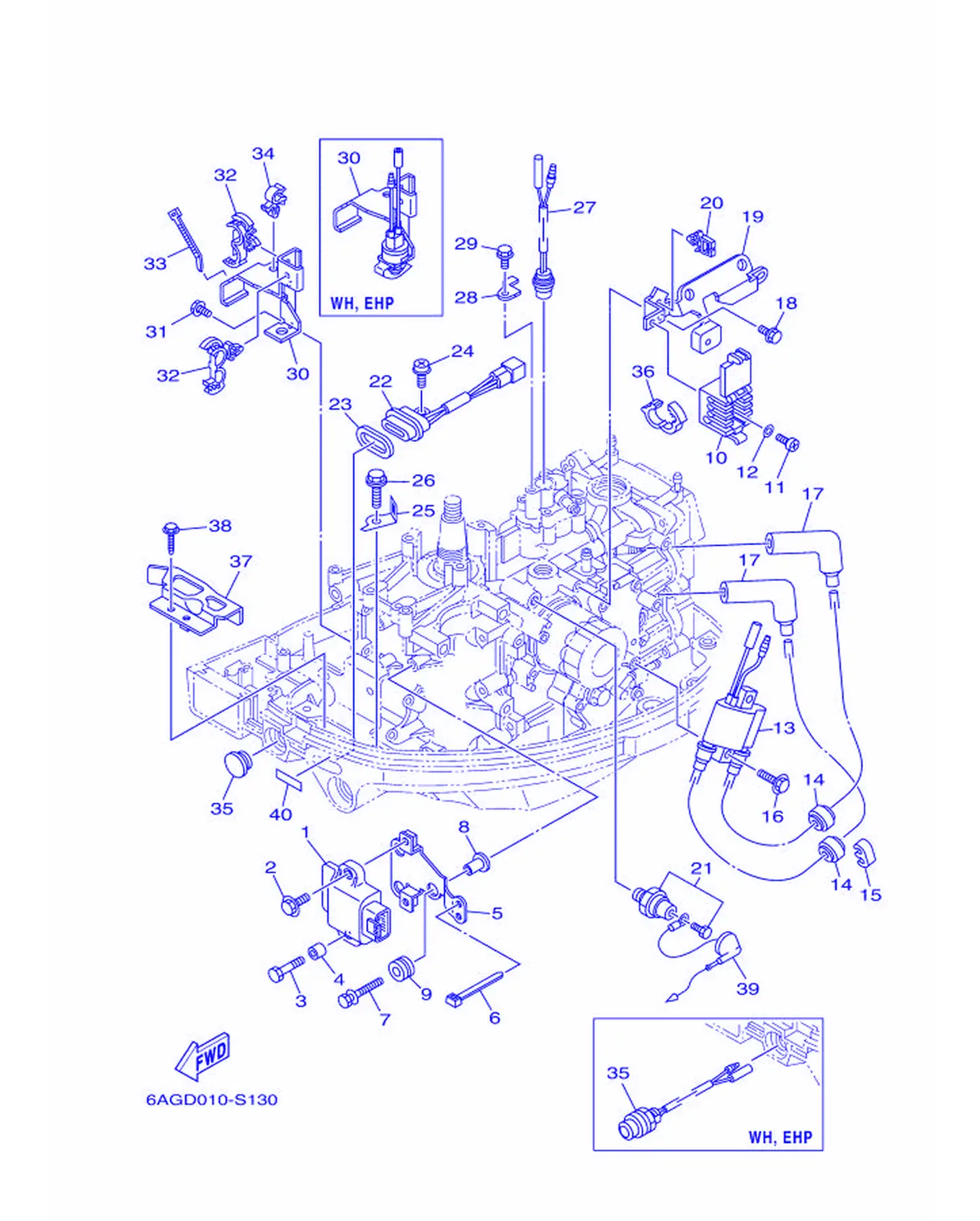

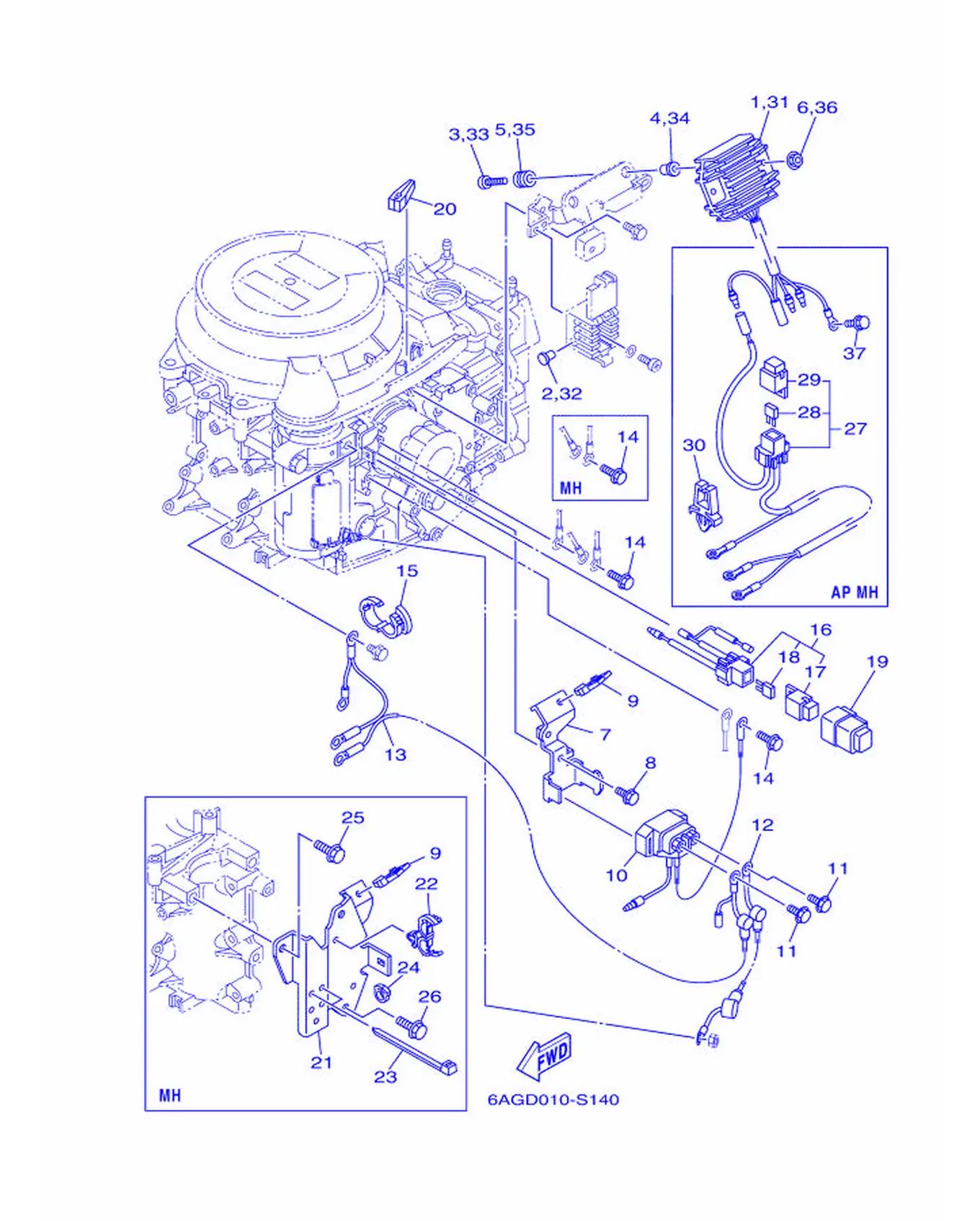

Рис. 3 — Электрическая система 1 Электрическая 1 40 дет.

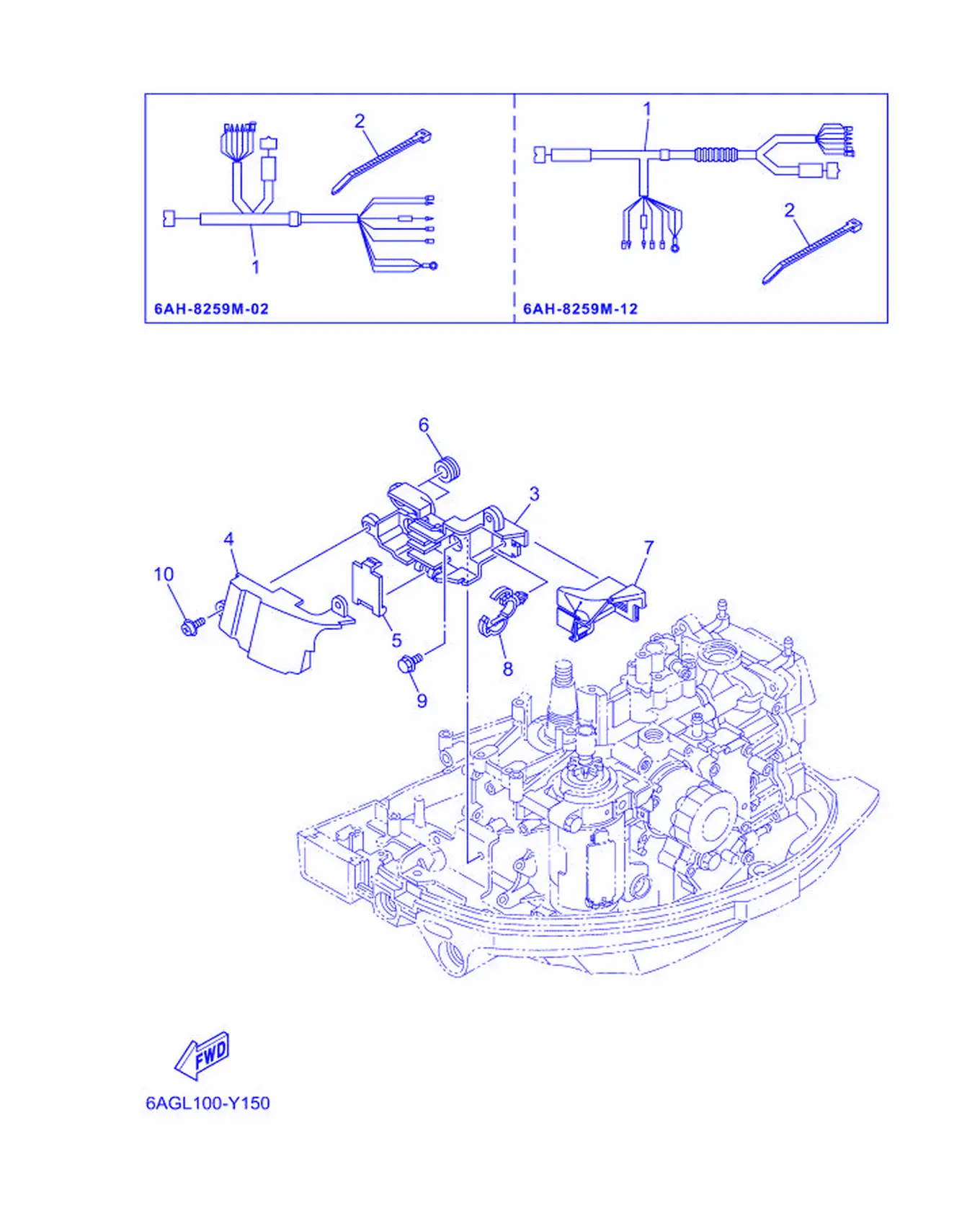

Рис. 4 — Электрическая система 2 19 дет.
Рис. 5 — Электрическая система 3 Электрическая 3 10 дет.

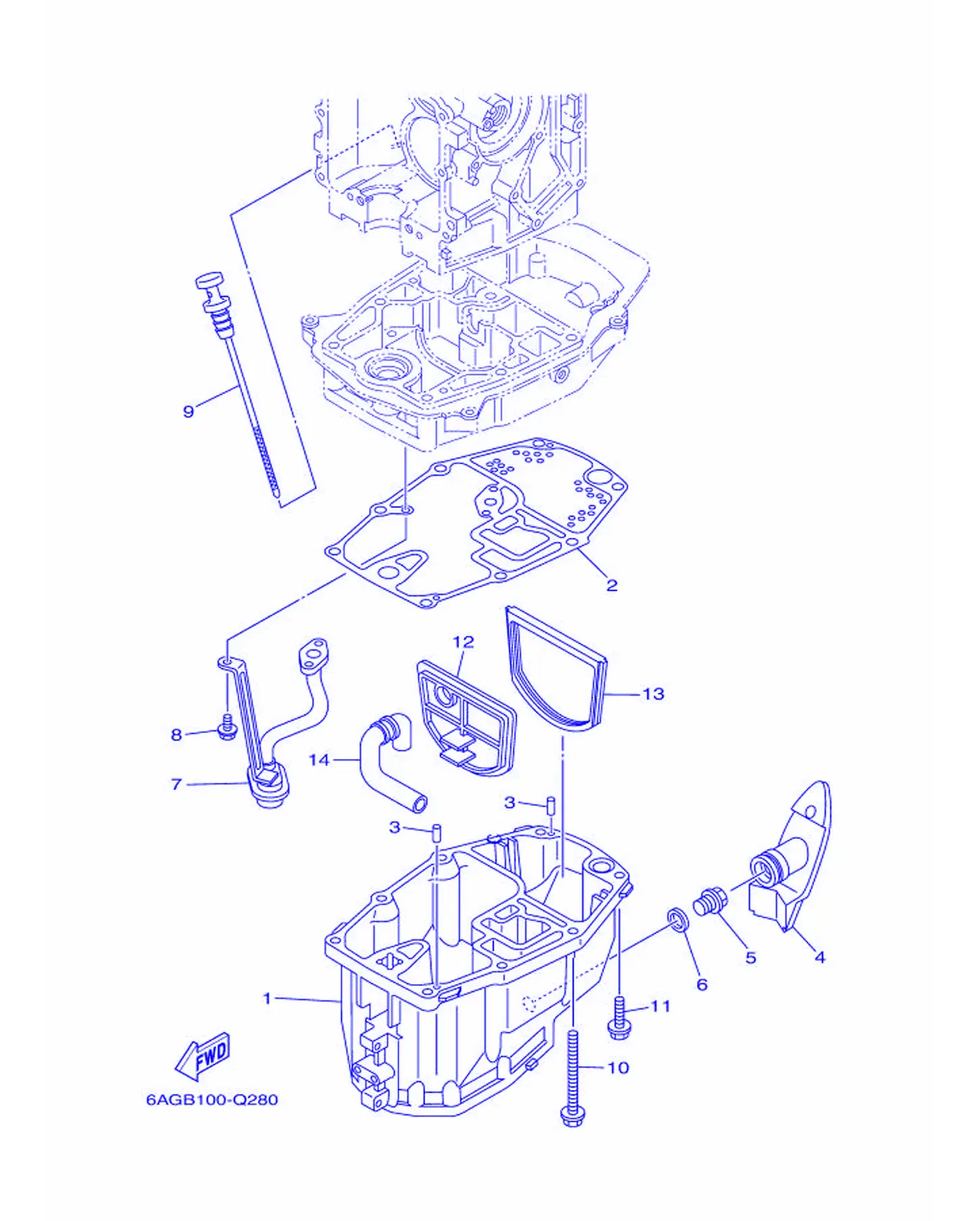

Рис. 6 — поддон картера 14 дет.

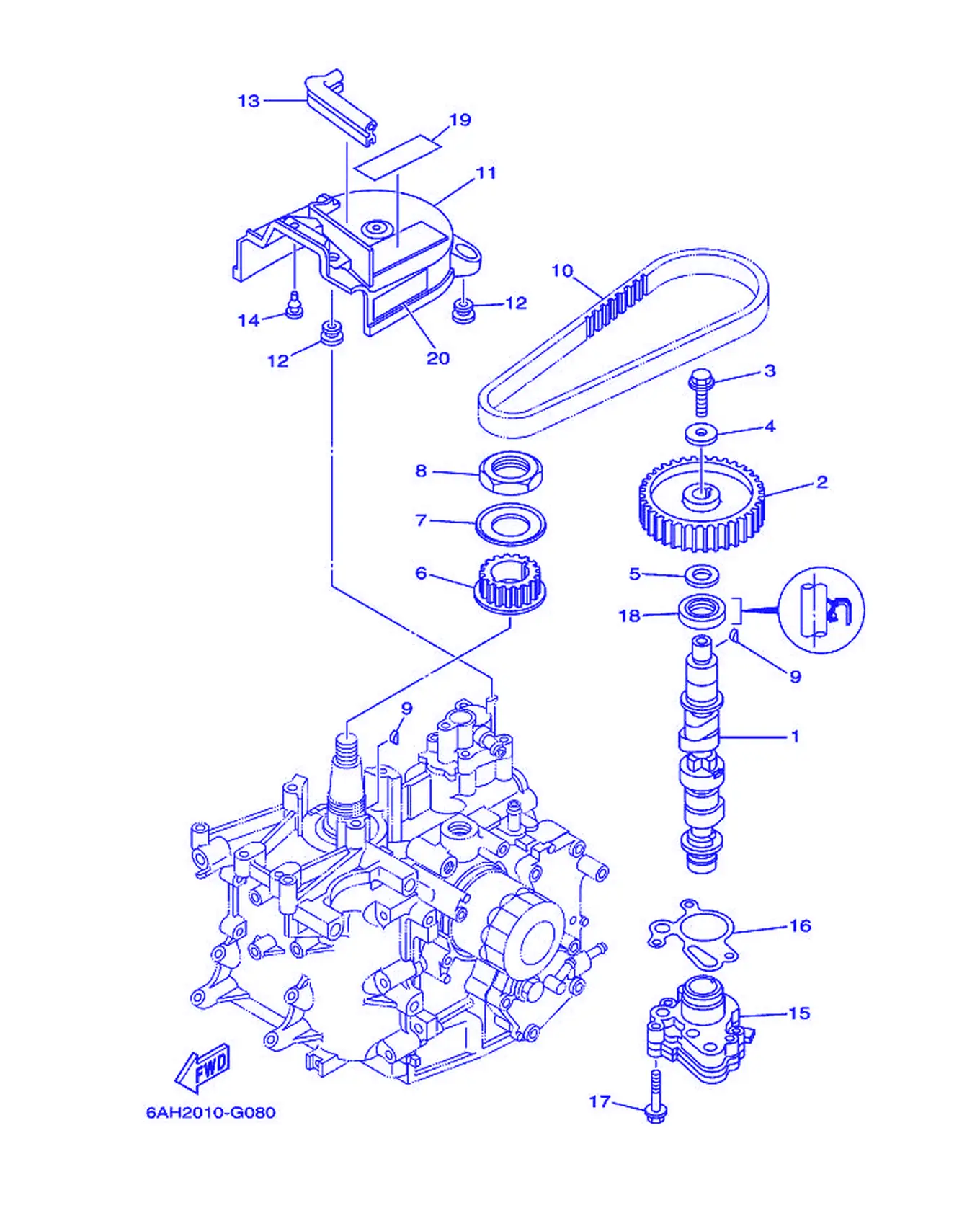

Рис. 7 — Масляный насос 20 дет.

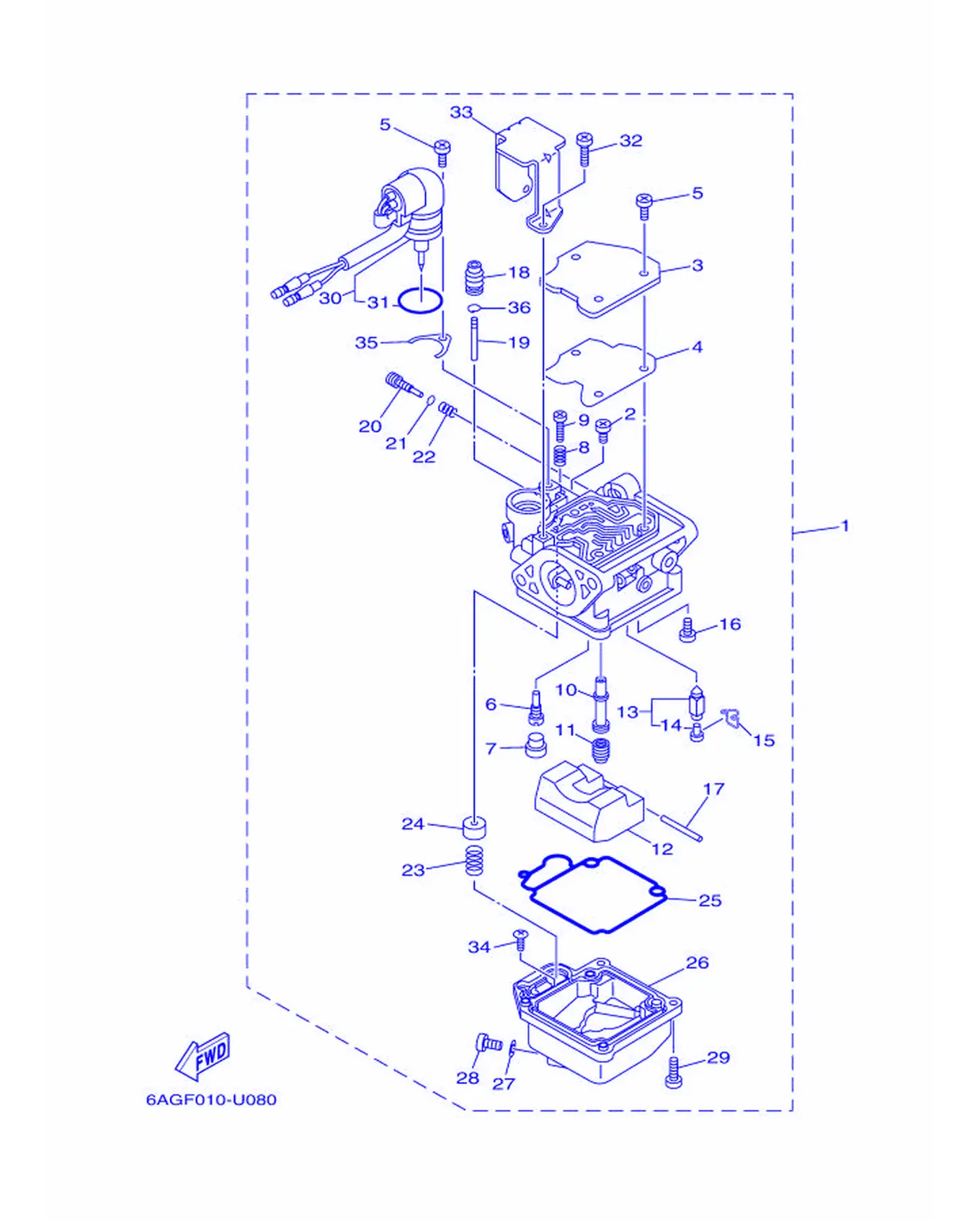

Рис. 8 — карбюратор 36 дет.

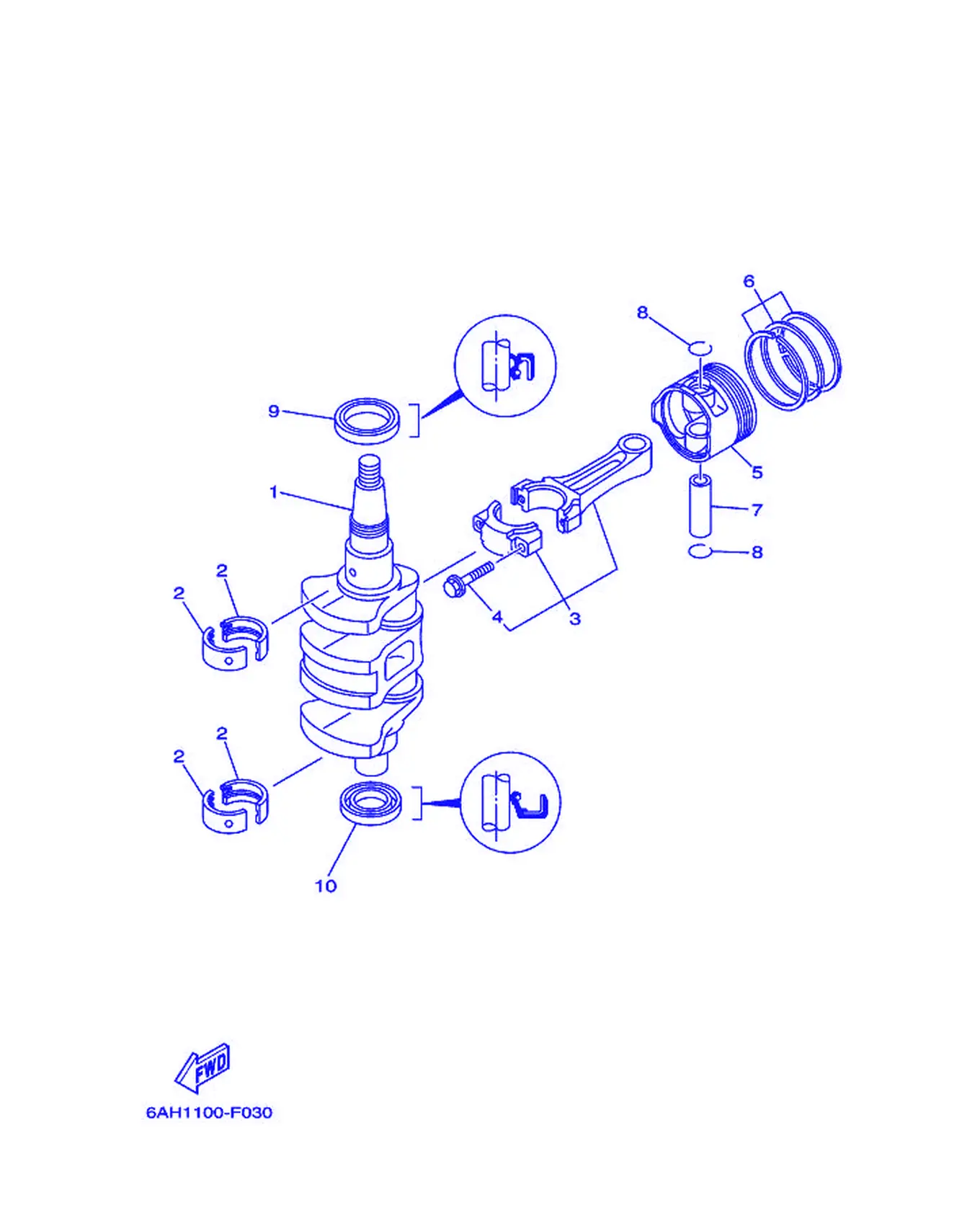

Рис. 9 — Коленчатый вал и поршень 16 дет.

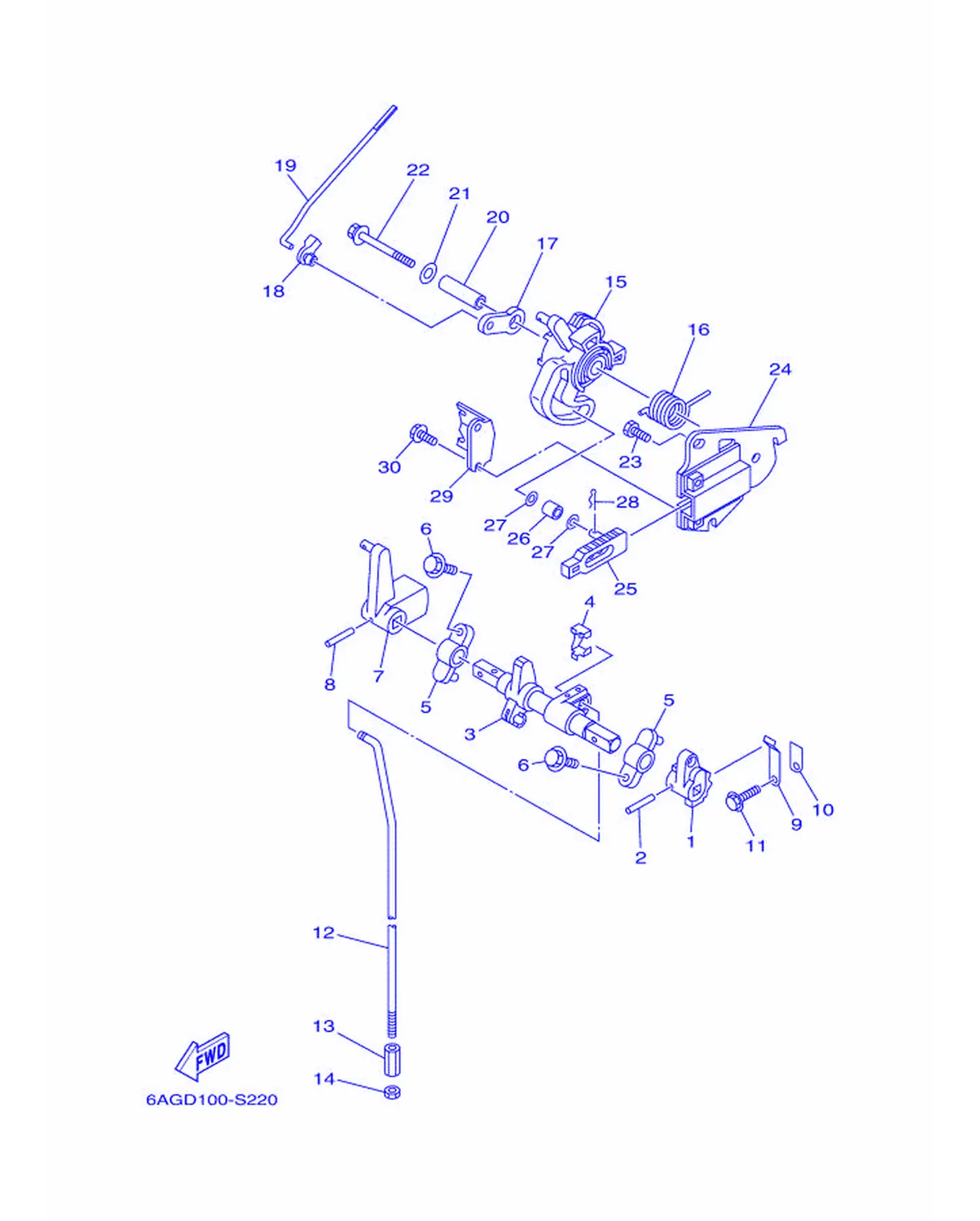

Рис. 10 — Система управления 31 дет.

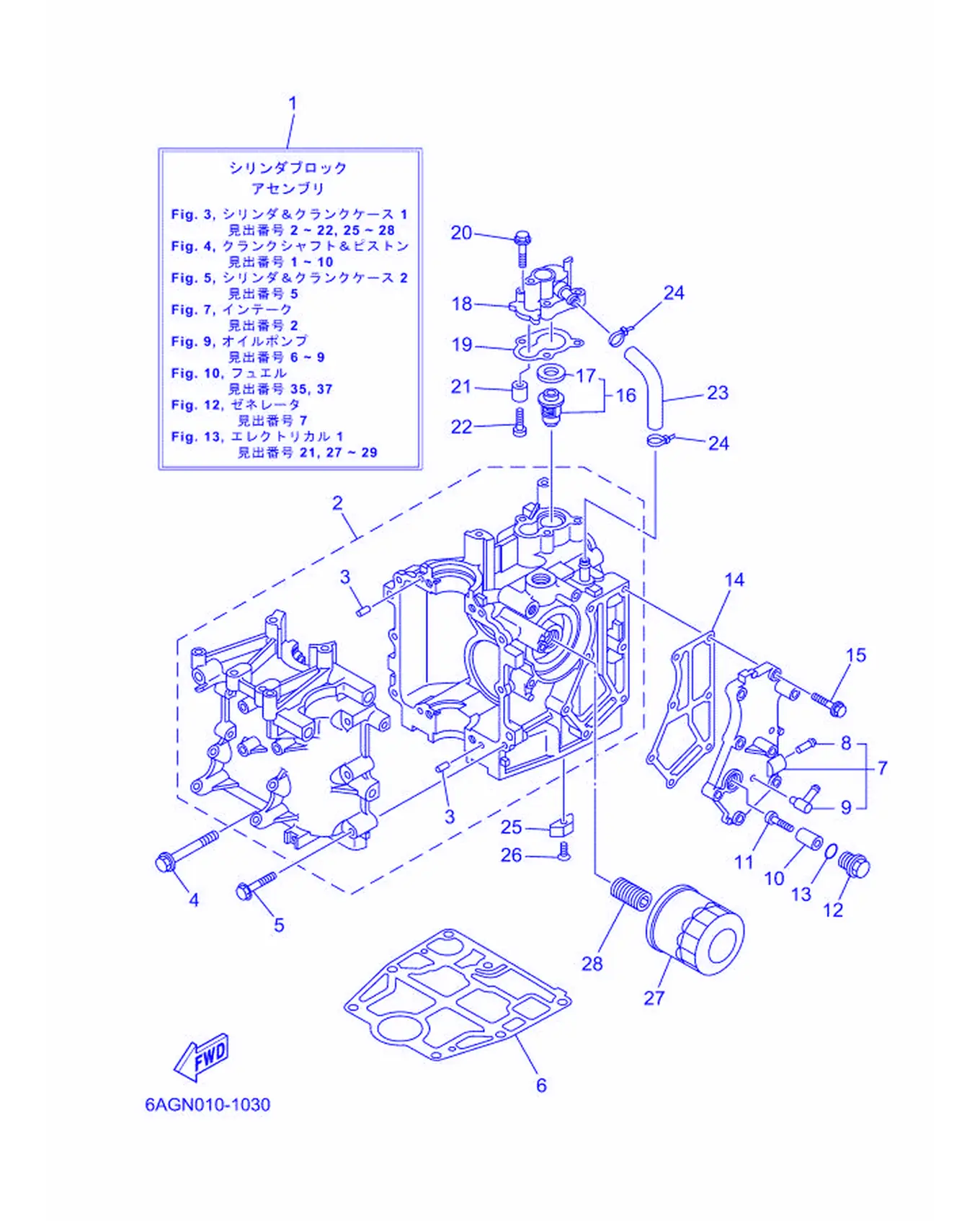

Рис. 11 — Цилиндр и картер 1 28 дет.

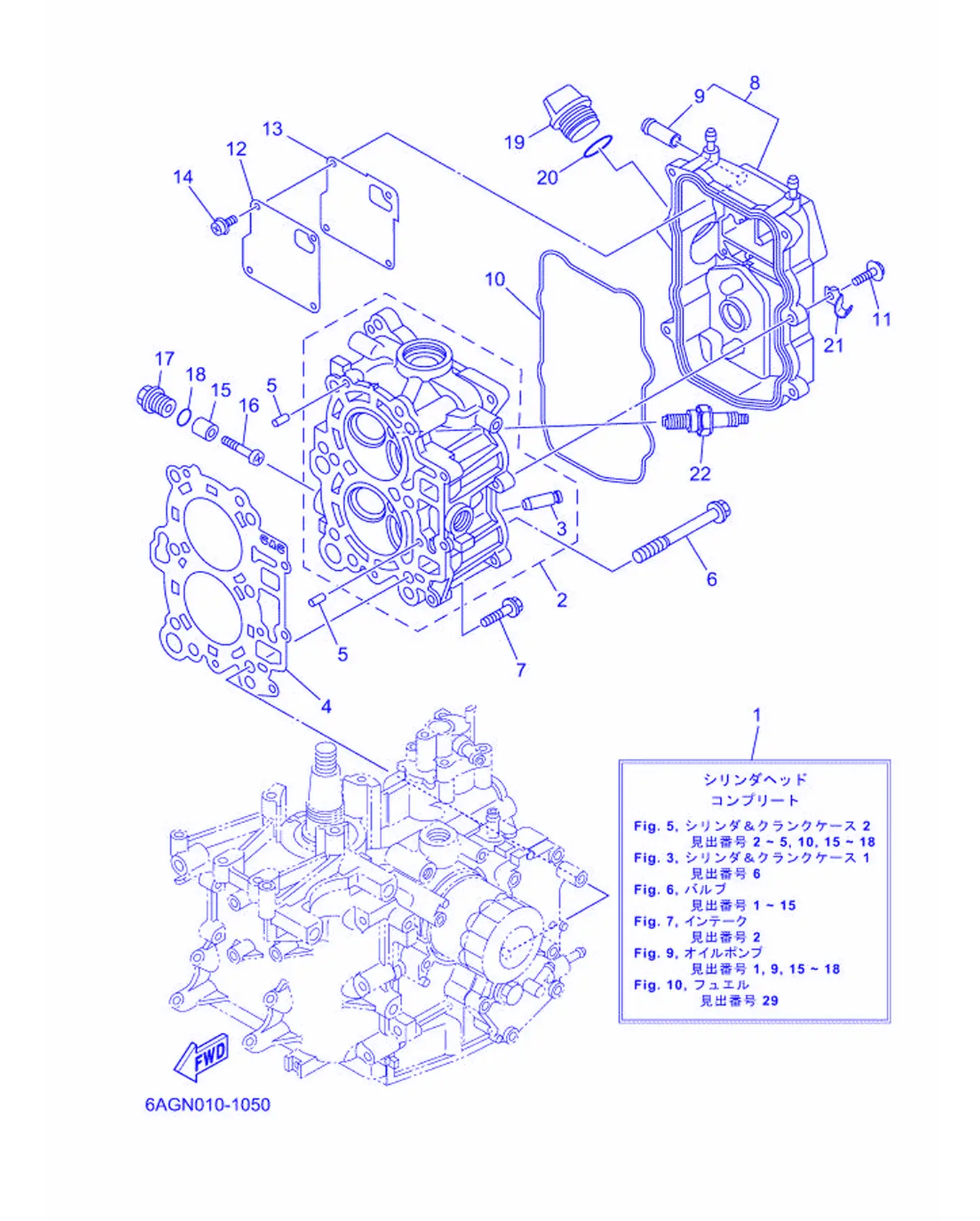

Рис. 12 — Цилиндр и картер 2 22 дет.

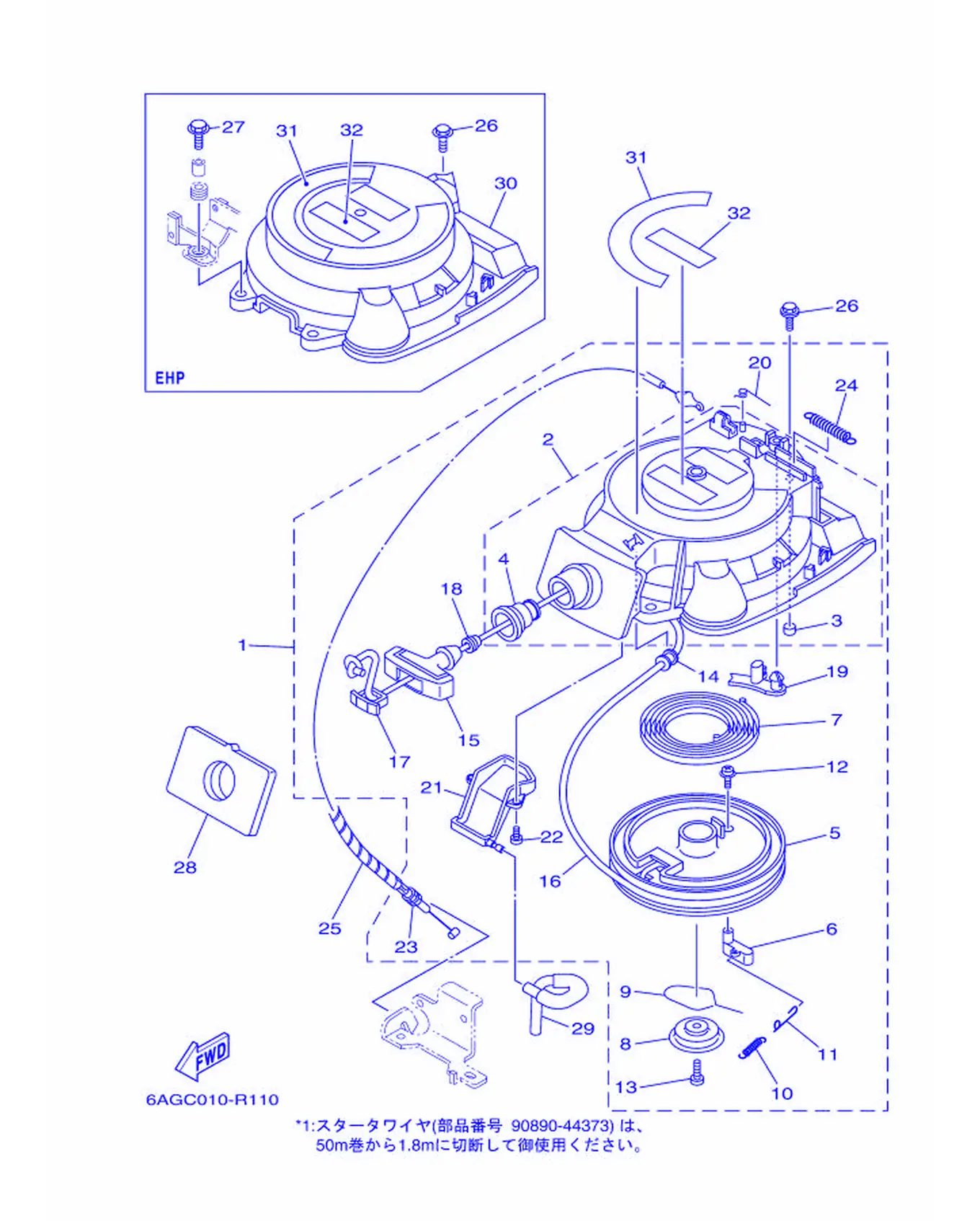

Рис. 13 — стартер 29 дет.

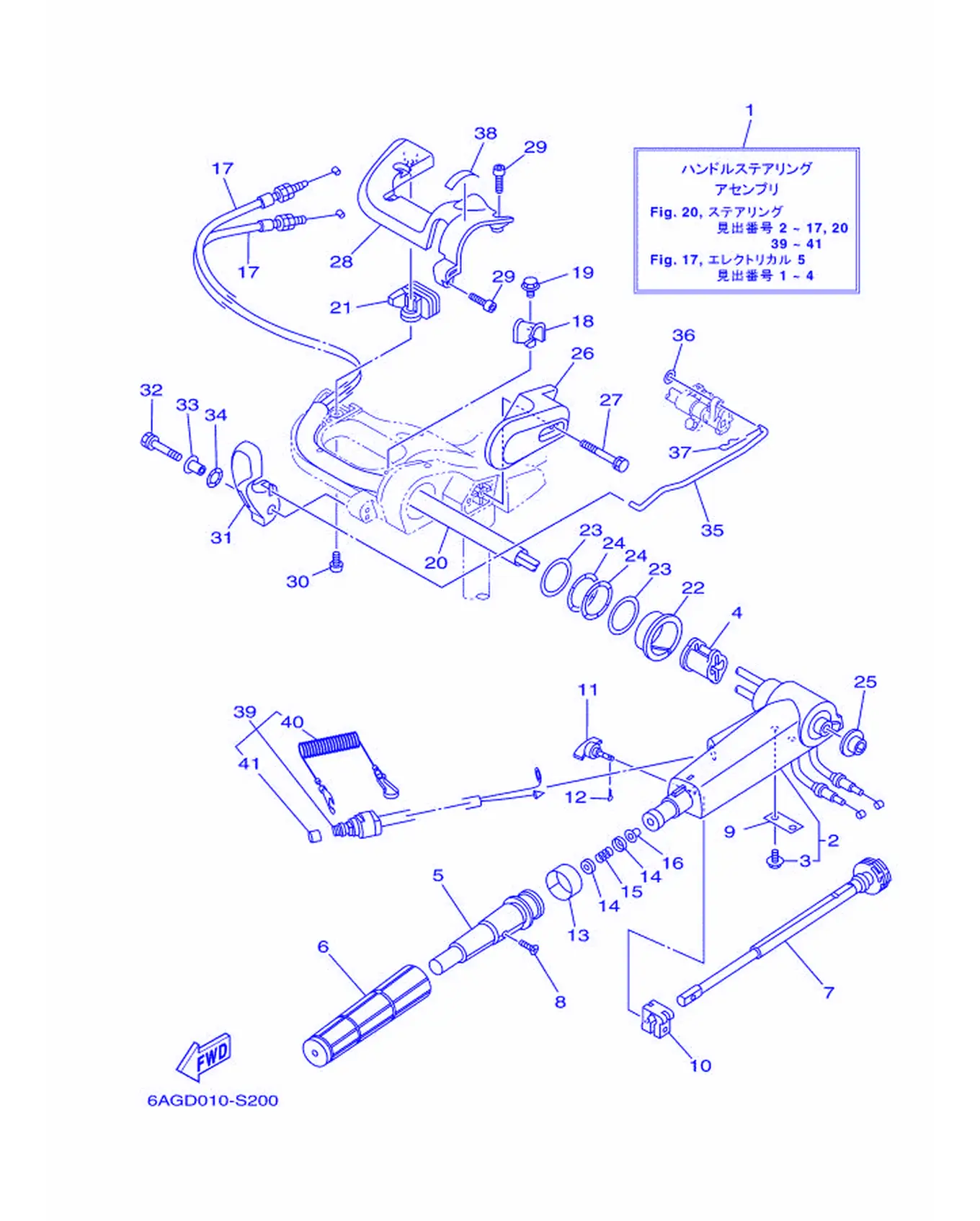

Рис. 14 — Рулевая система 41 дет.

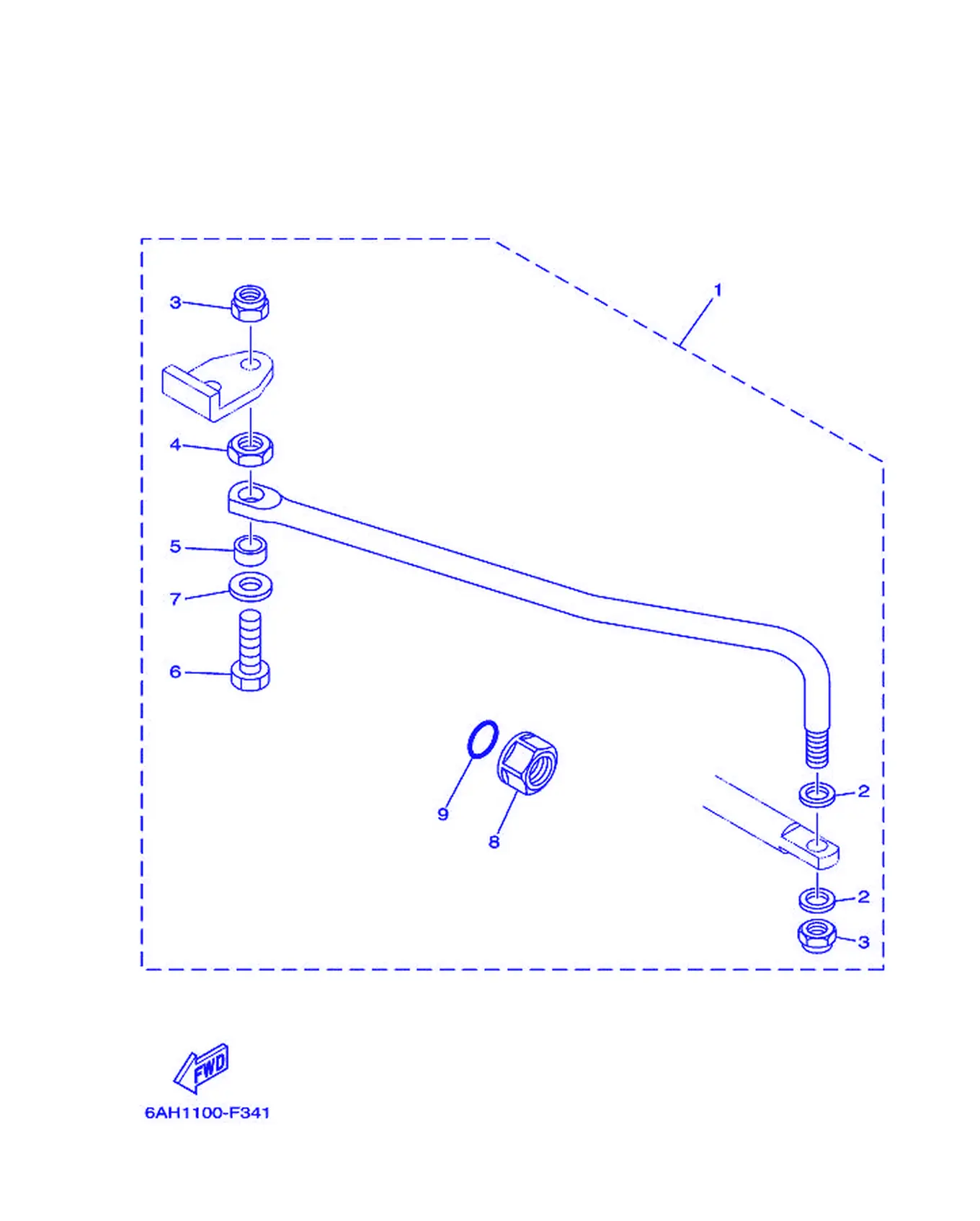

Рис. 15 — Рулевая направляющая 9 дет.

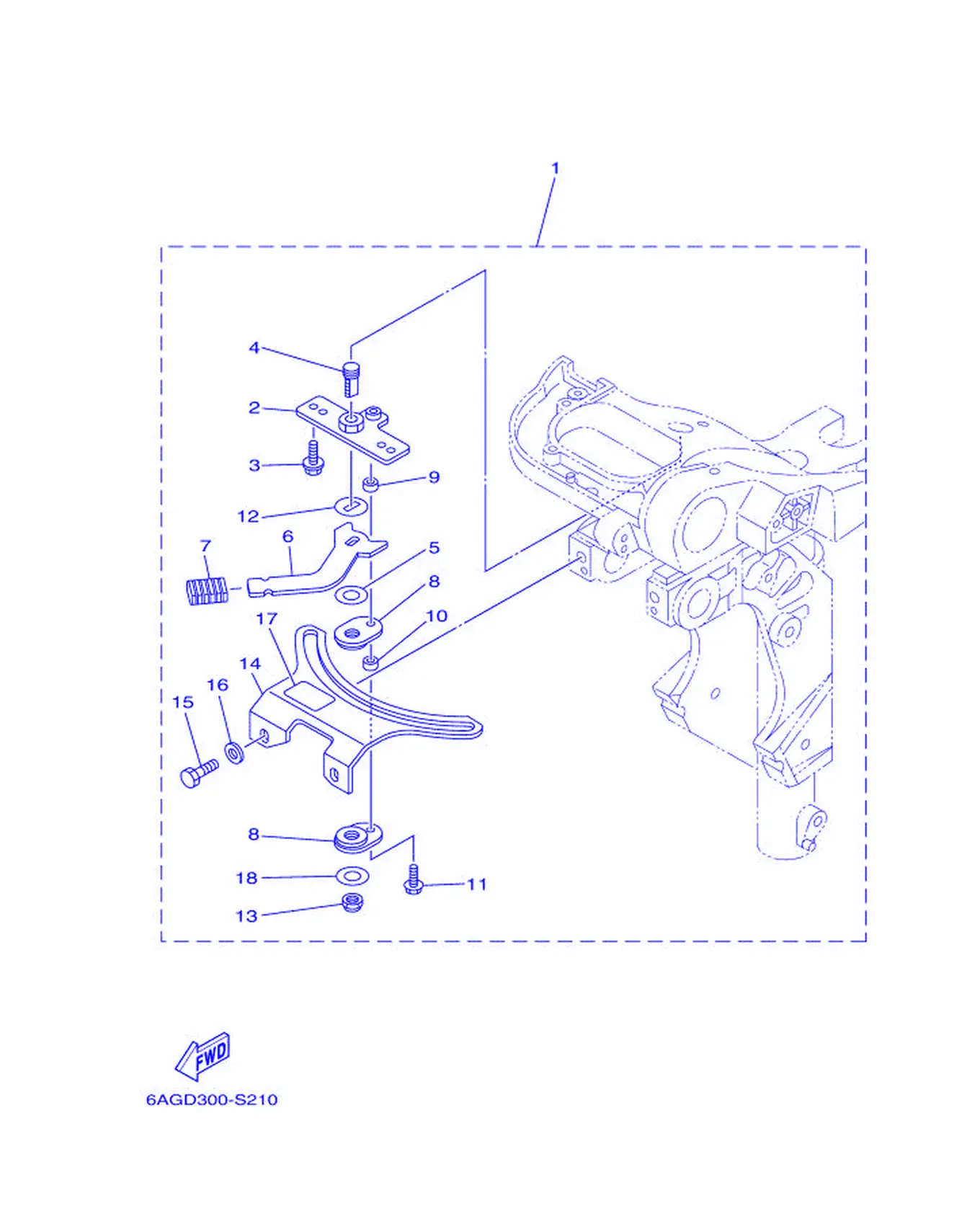

Рис. 16 — Фрикцион рулевого управления 18 дет.

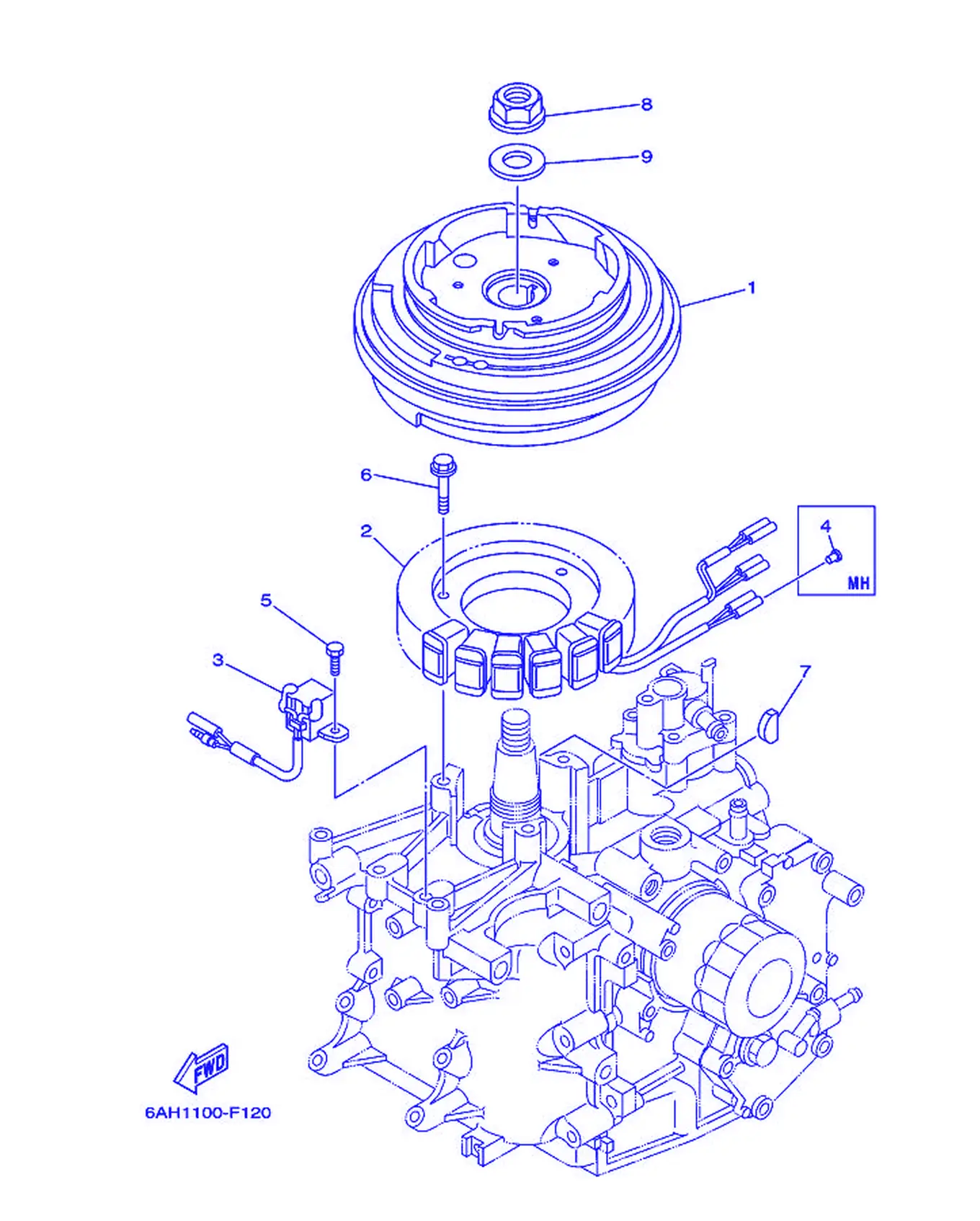

Рис. 17 — Генератор 9 дет.

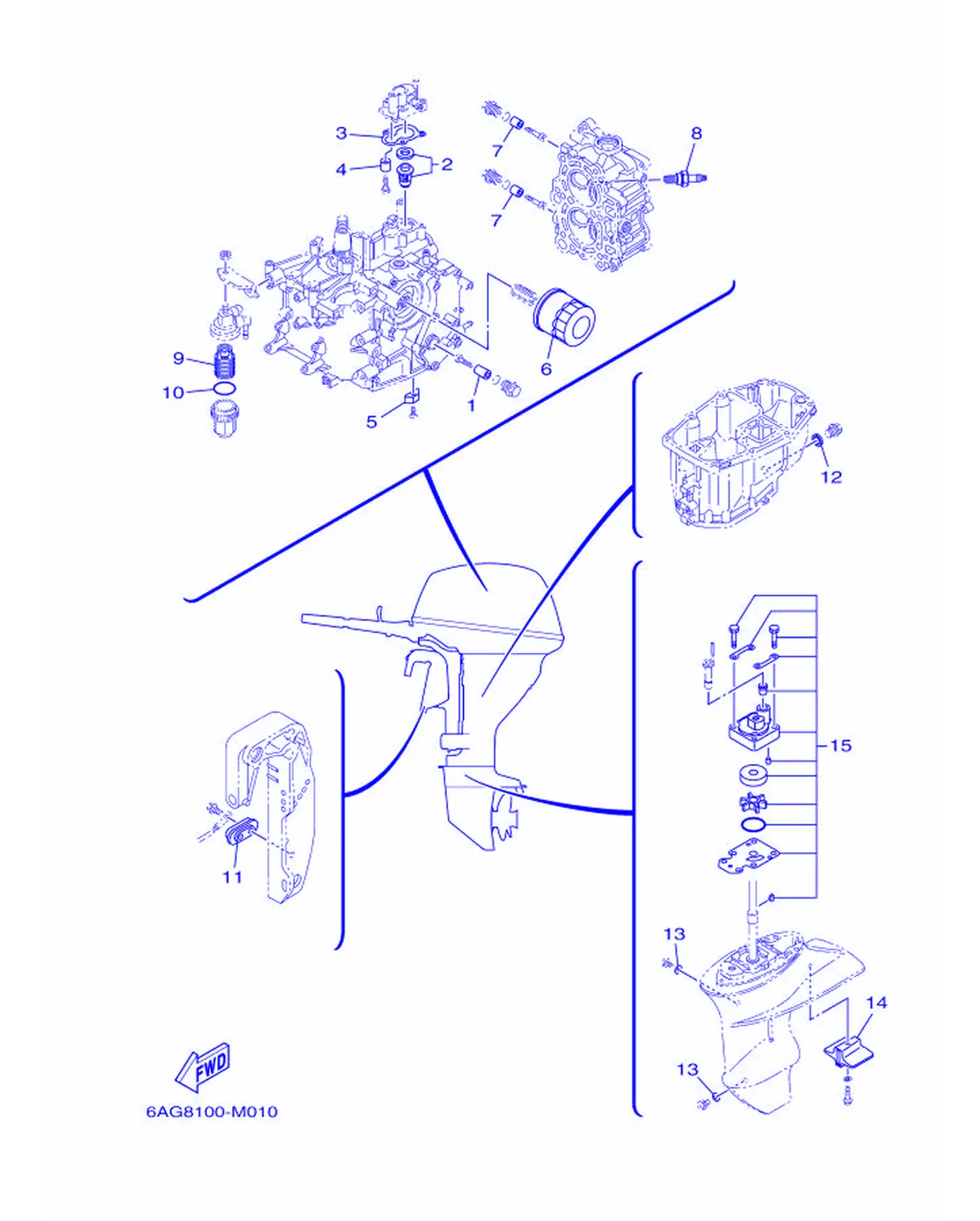

Рис. 18 — Периодически заменяемые детали 14 дет.

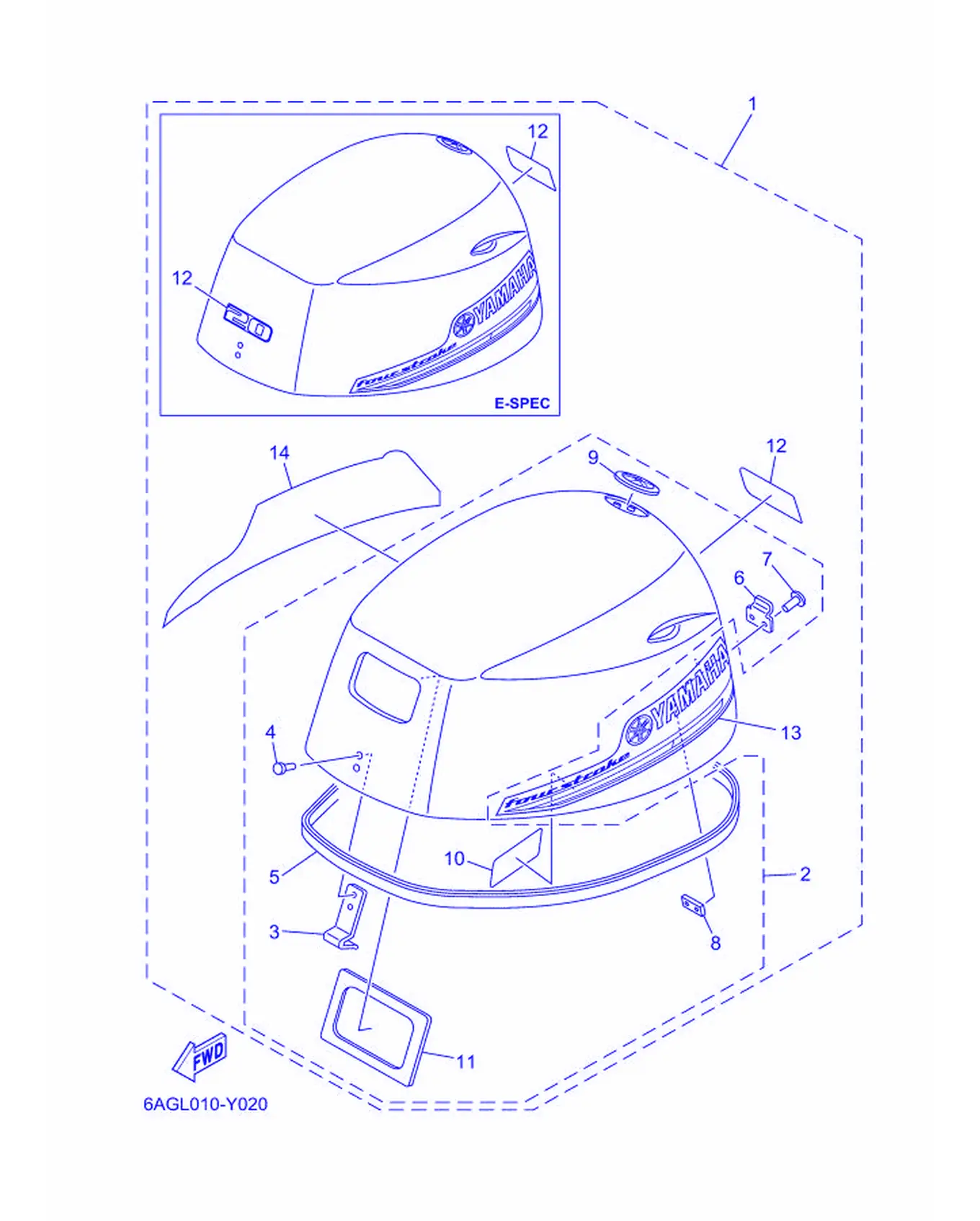

Рис. 19 — Верхний кожух 14 дет.

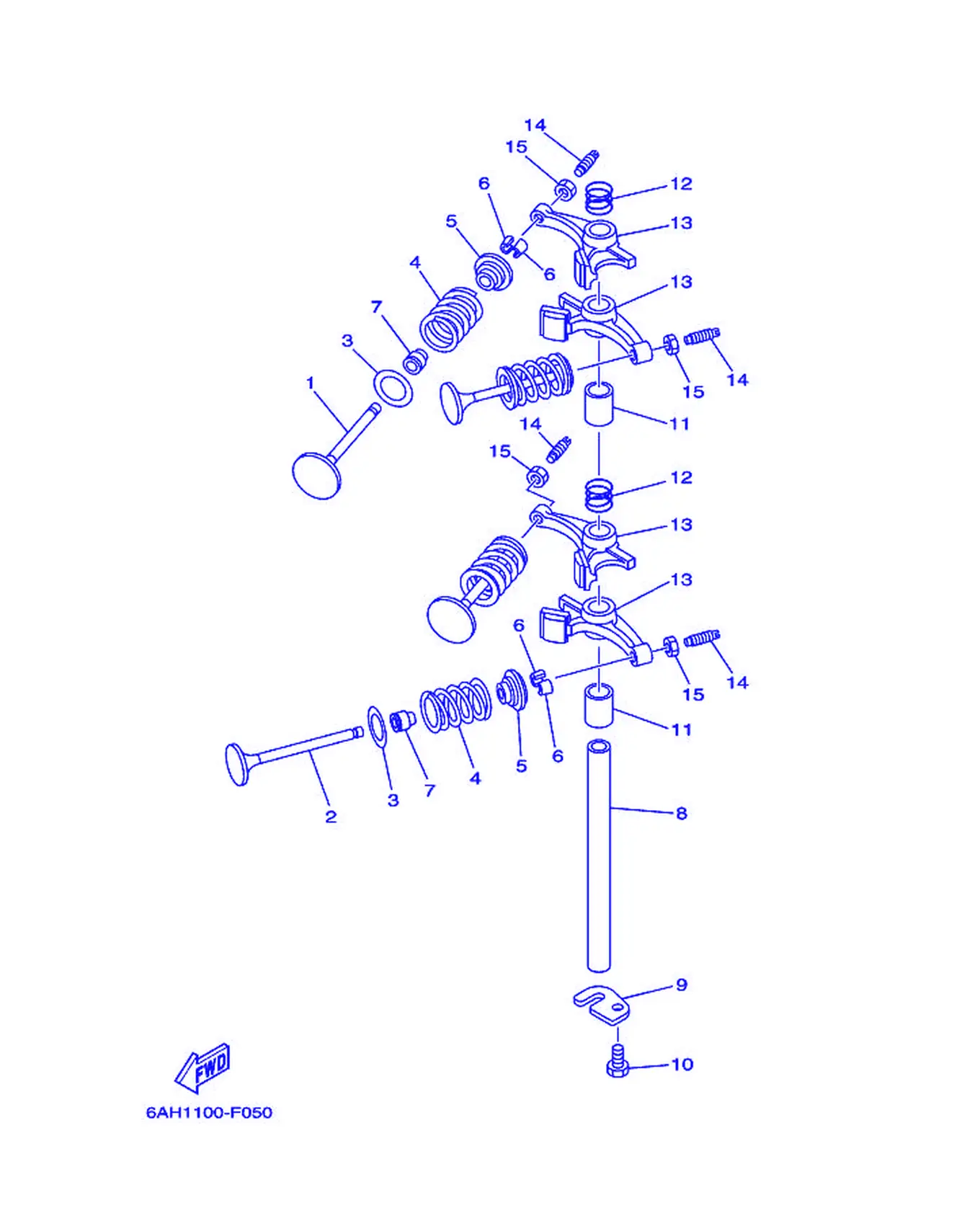

Рис. 20 — Клапан 15 дет.

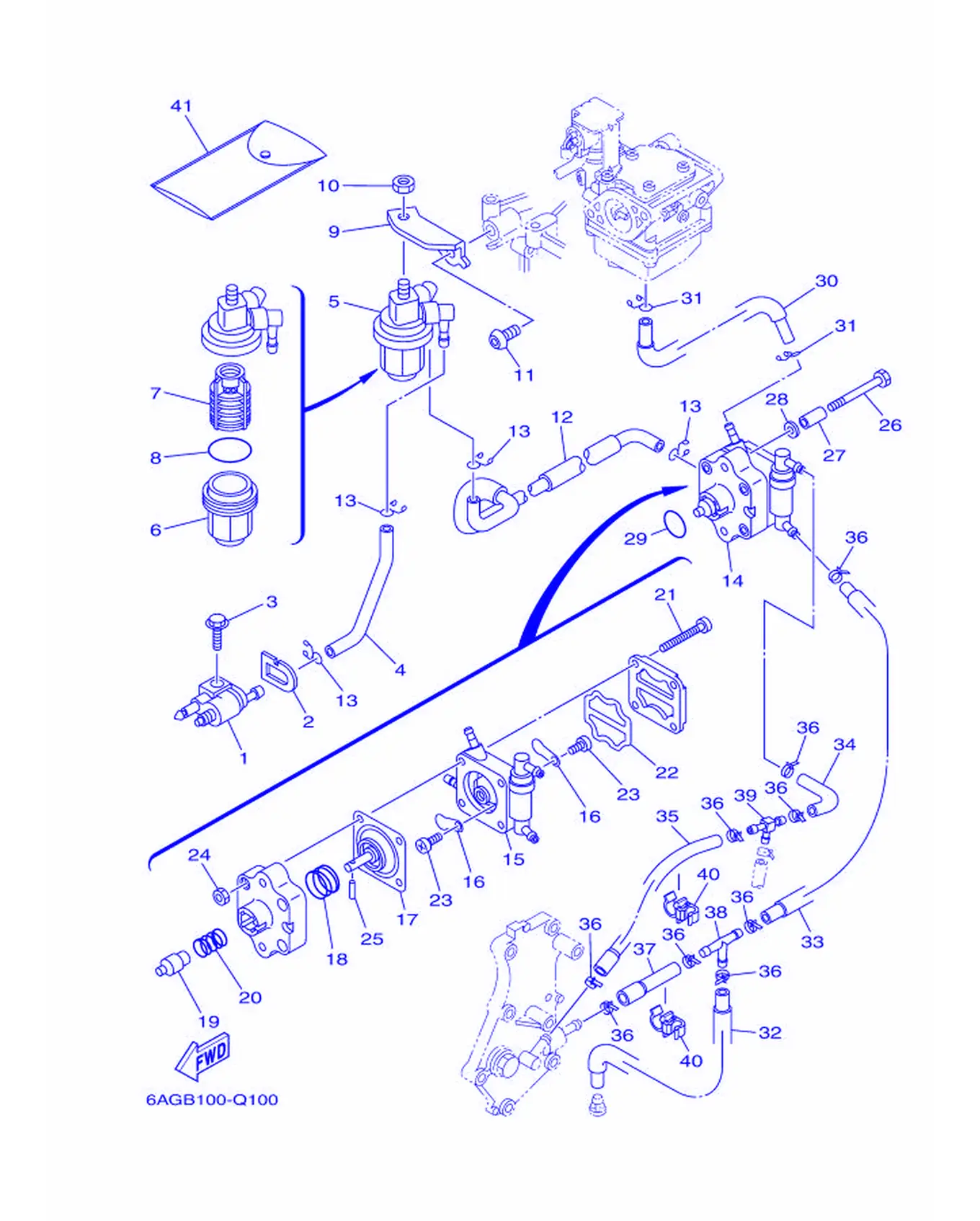

Рис. 21 — Топливная система 41 дет.
Рис. 22 — Топливный бак 16 дет.

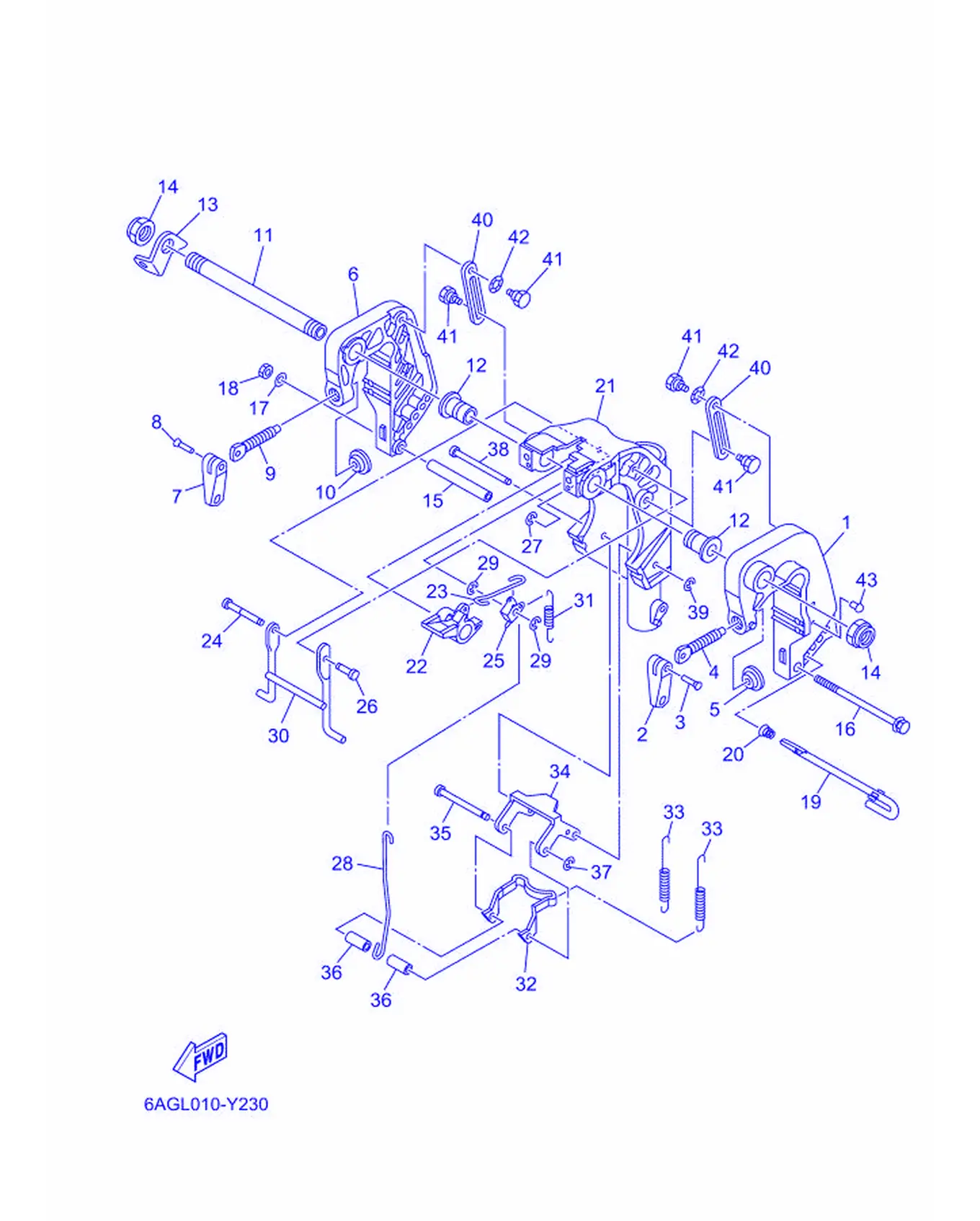

Рис. 23 — Кронштейн 1 44 дет.

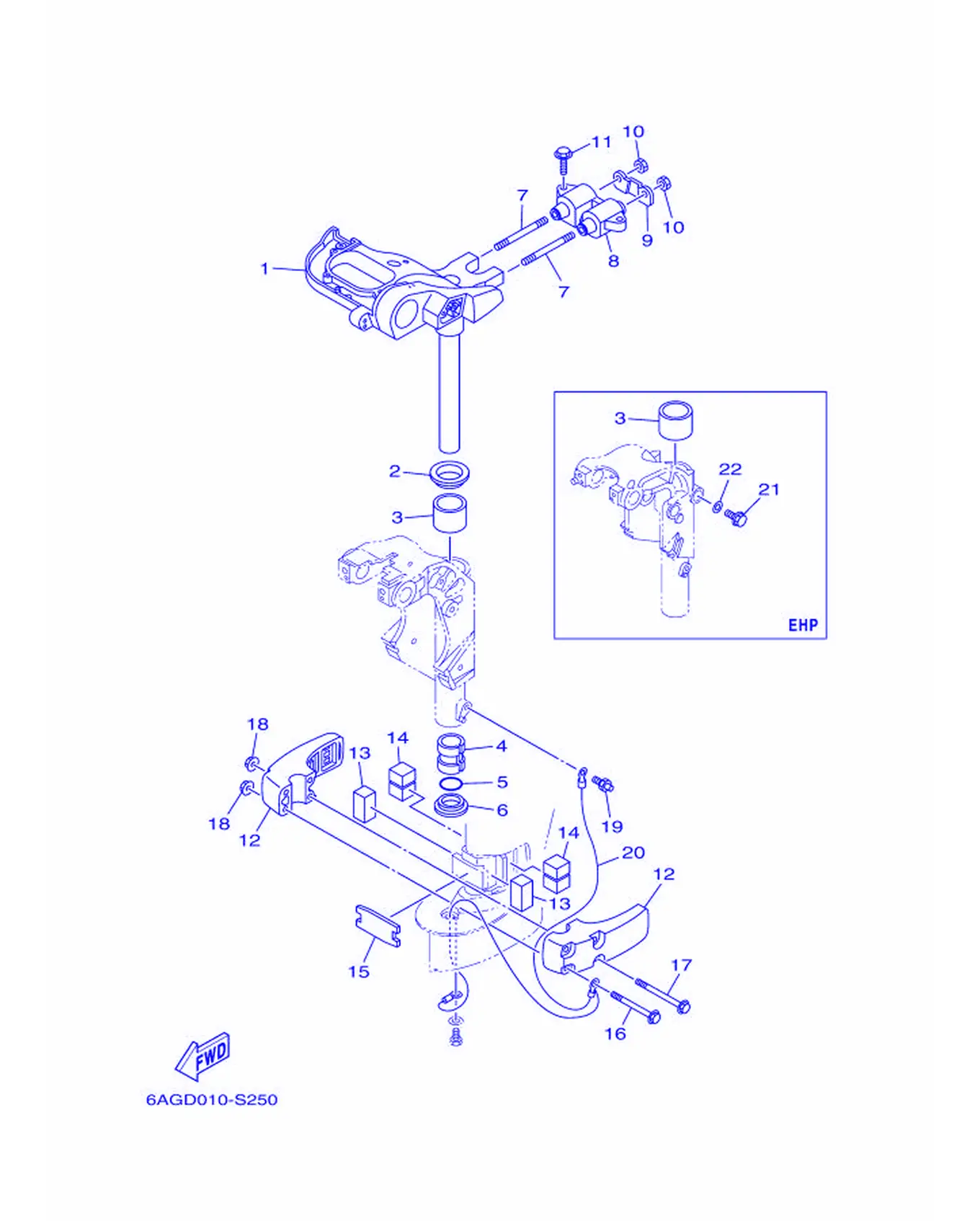

Рис. 24 — Кронштейн 3 21 дет.

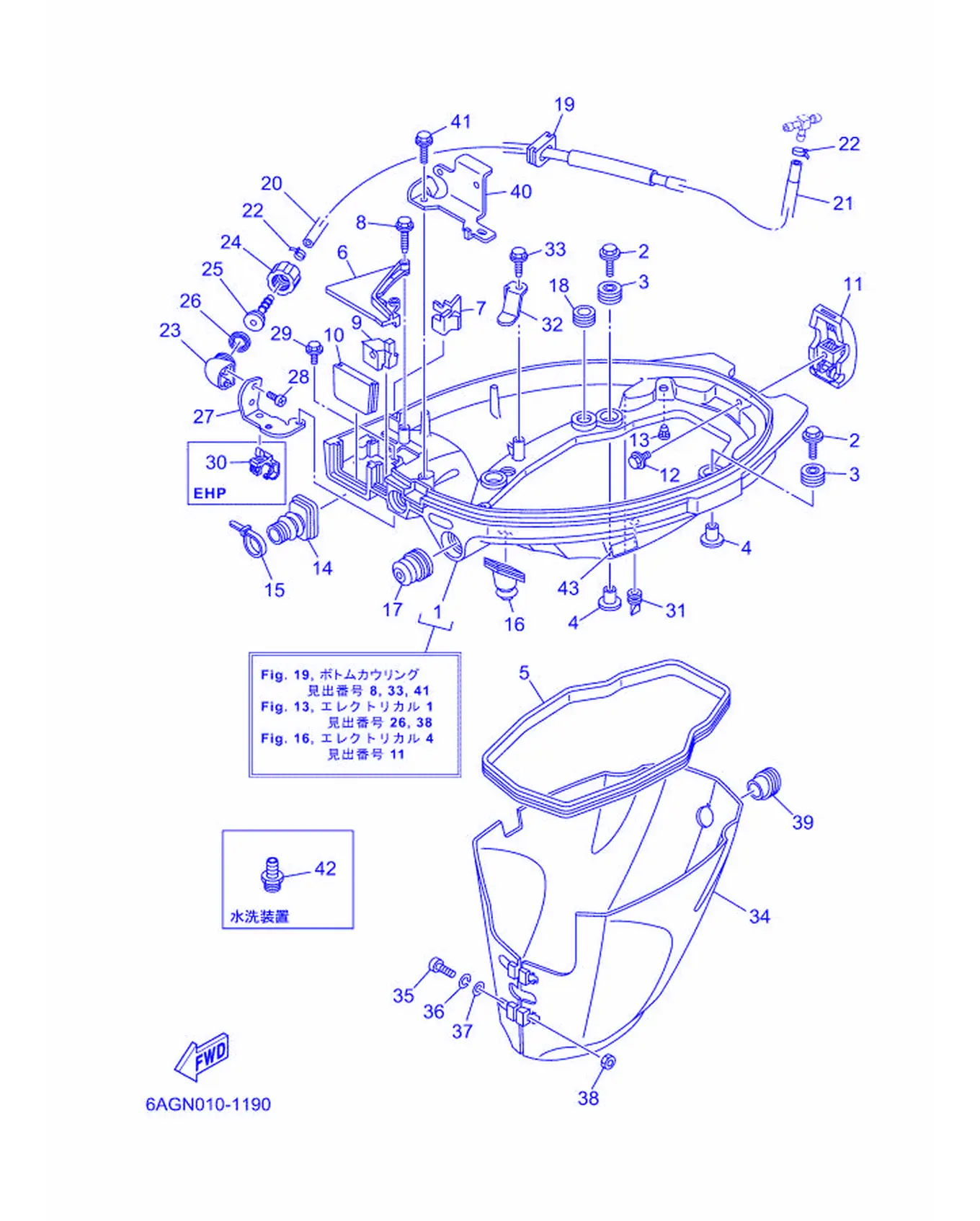

Рис. 25 — нижний кожух 42 дет.

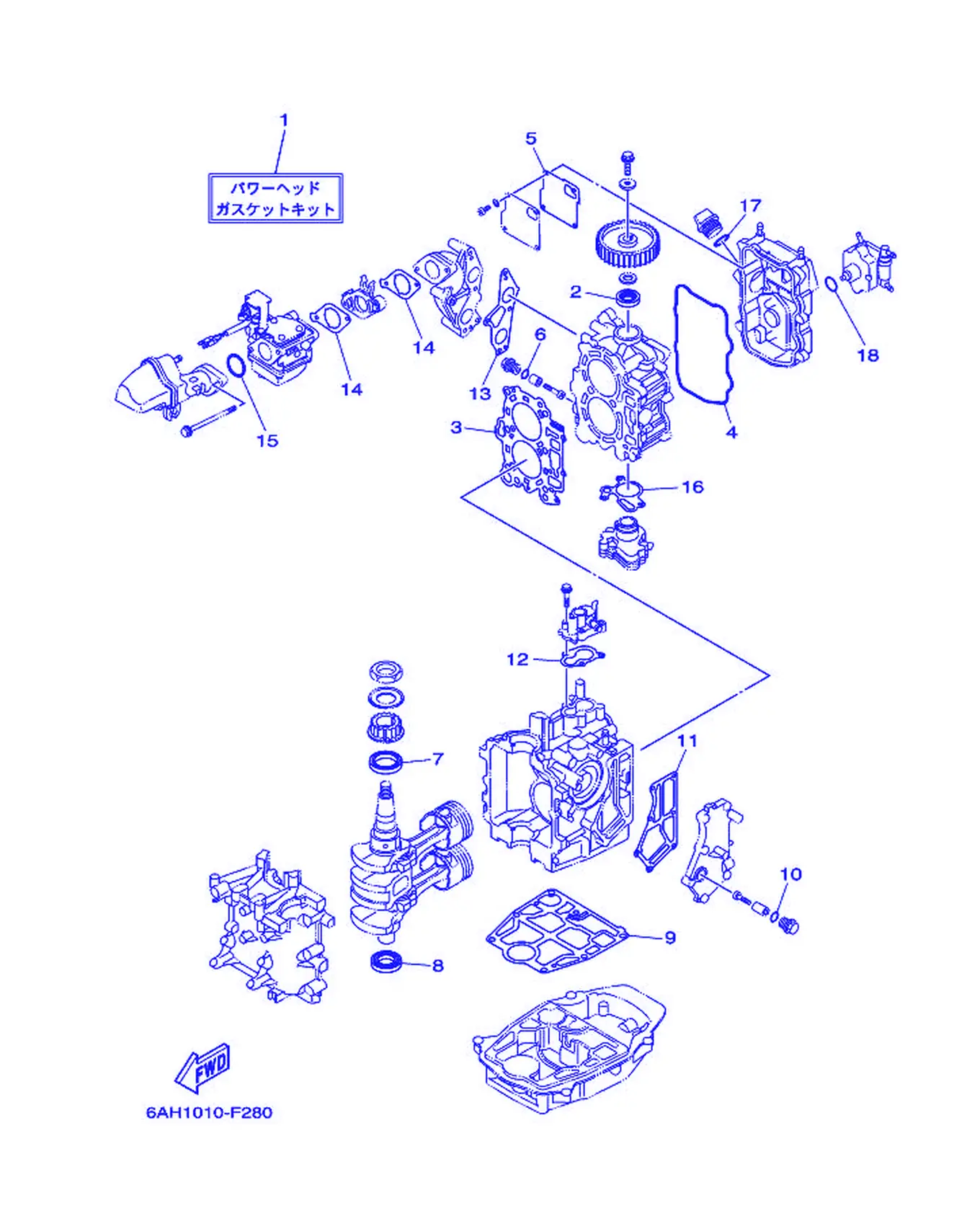

Рис. 26 — Ремкомплект 1 18 дет.
Рис. 27 — Ремкомплект 2 12 дет.
Рис. 28 — Ремкомплект 3 31 дет.
Рис. 29 — Нижний кожух и привод 1 60 дет.

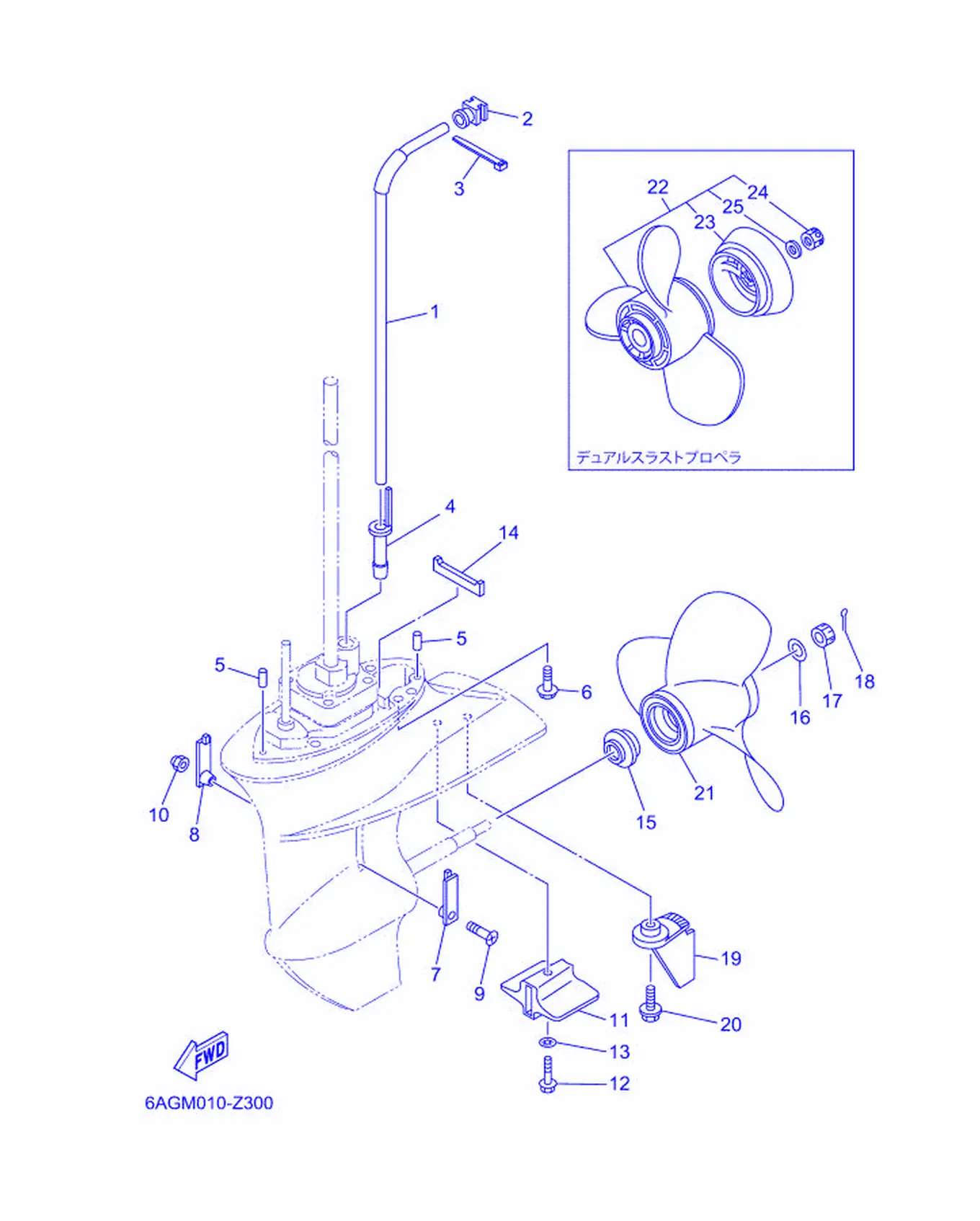

Рис. 30 — Нижний кожух и привод 2 35 дет.
