Yamaha F15C f15cehpl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F15C. 33 схем.

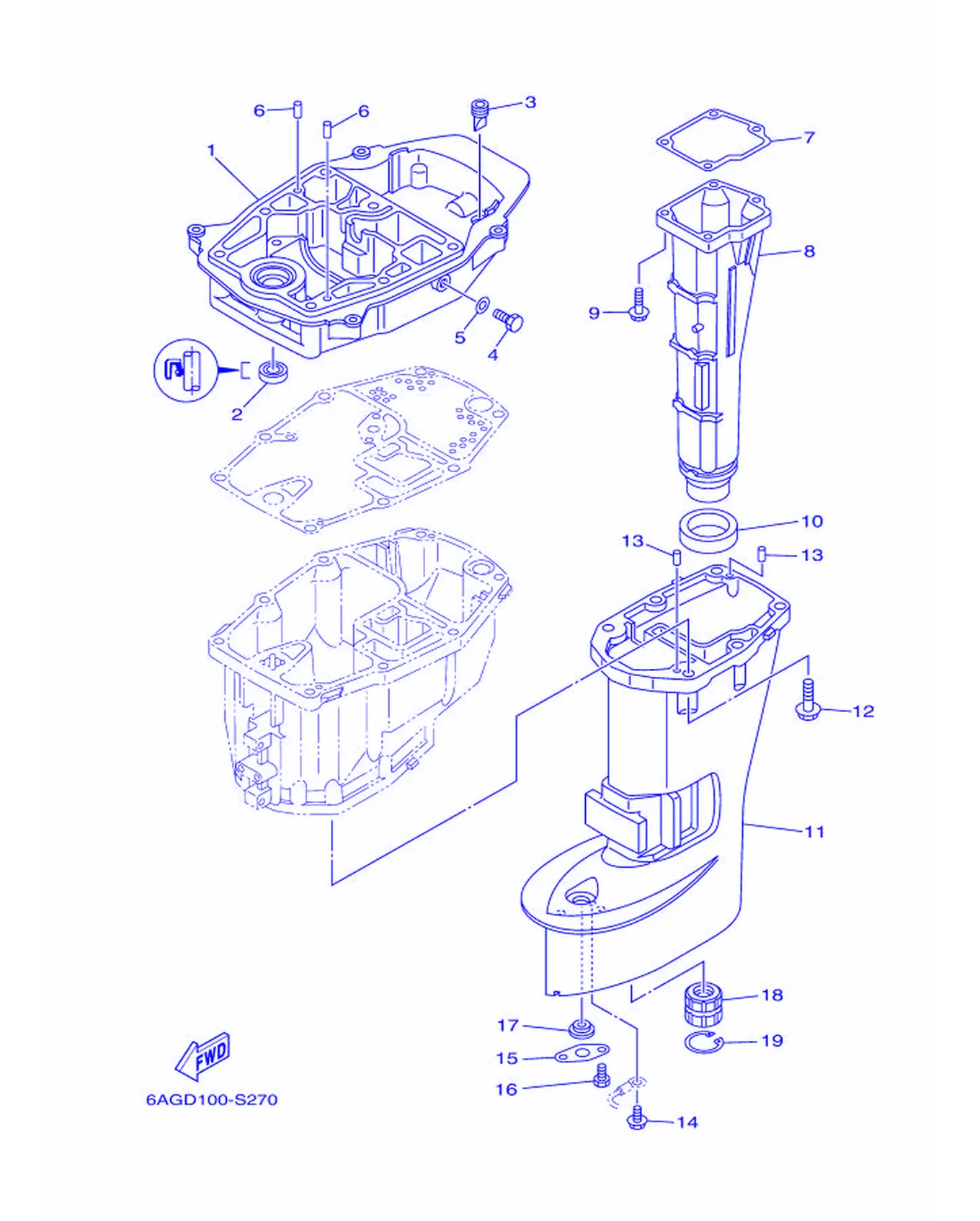

Рис. 1 — Корпус верхней части 19 дет.

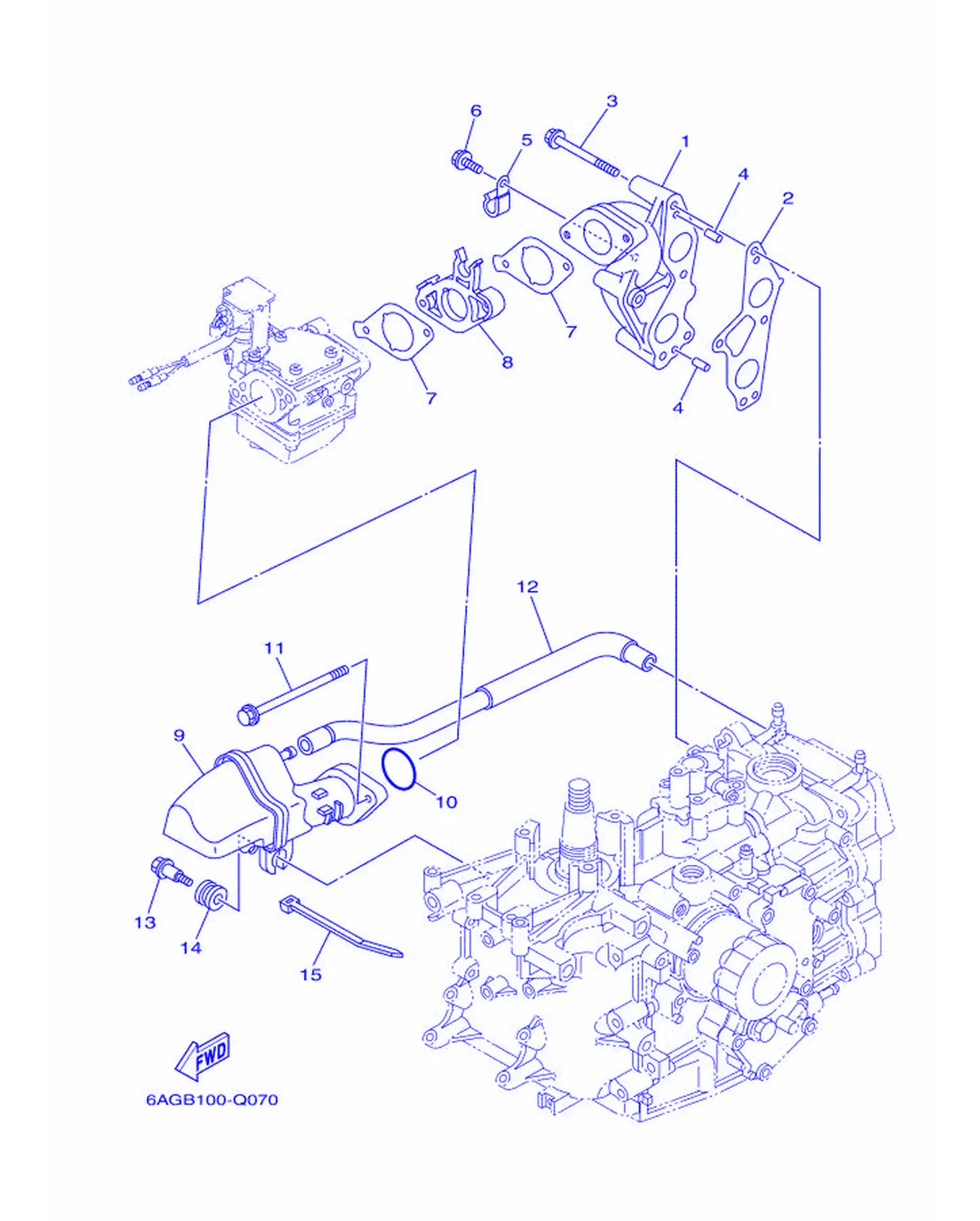

Рис. 2 — Впускная система 15 дет.

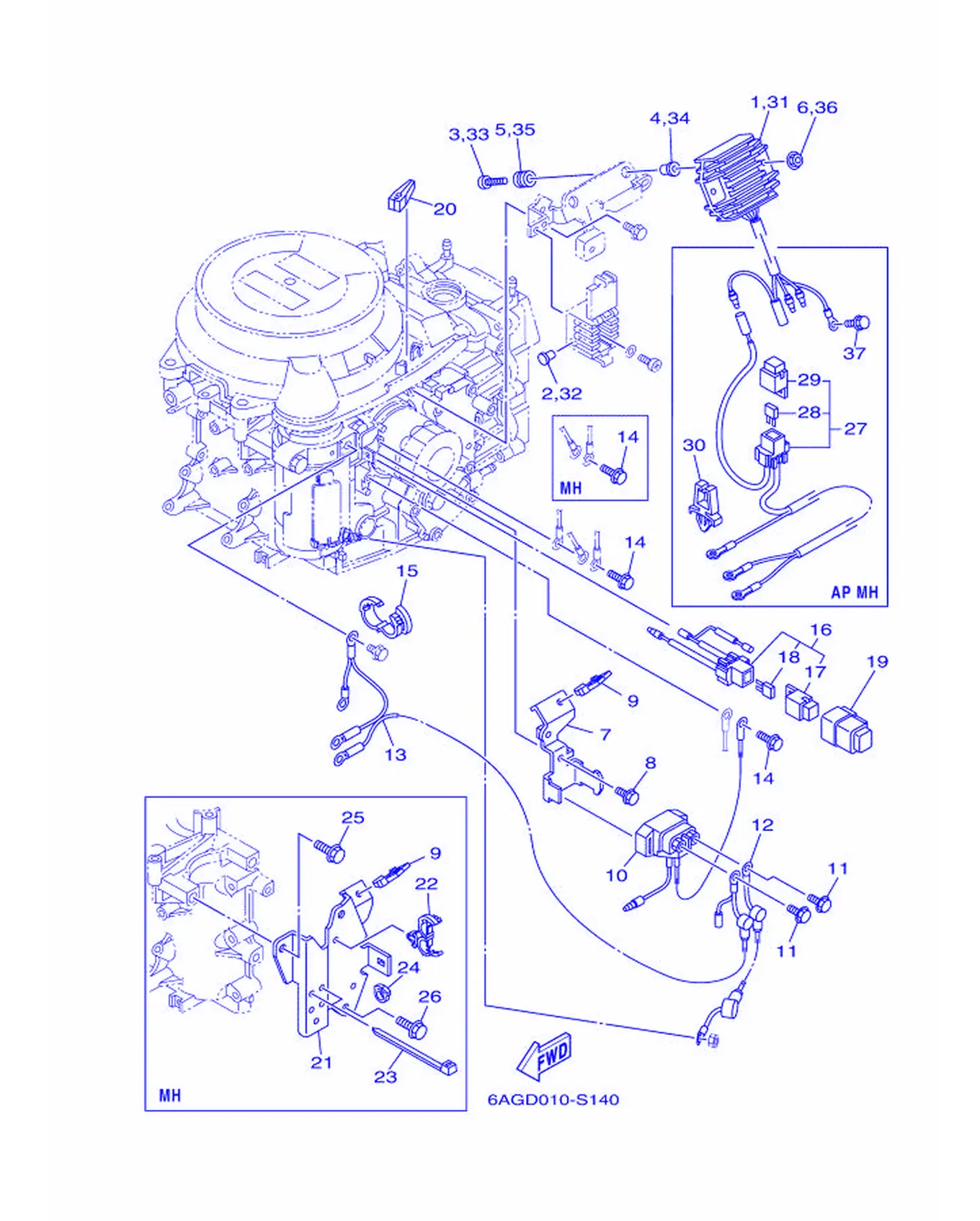

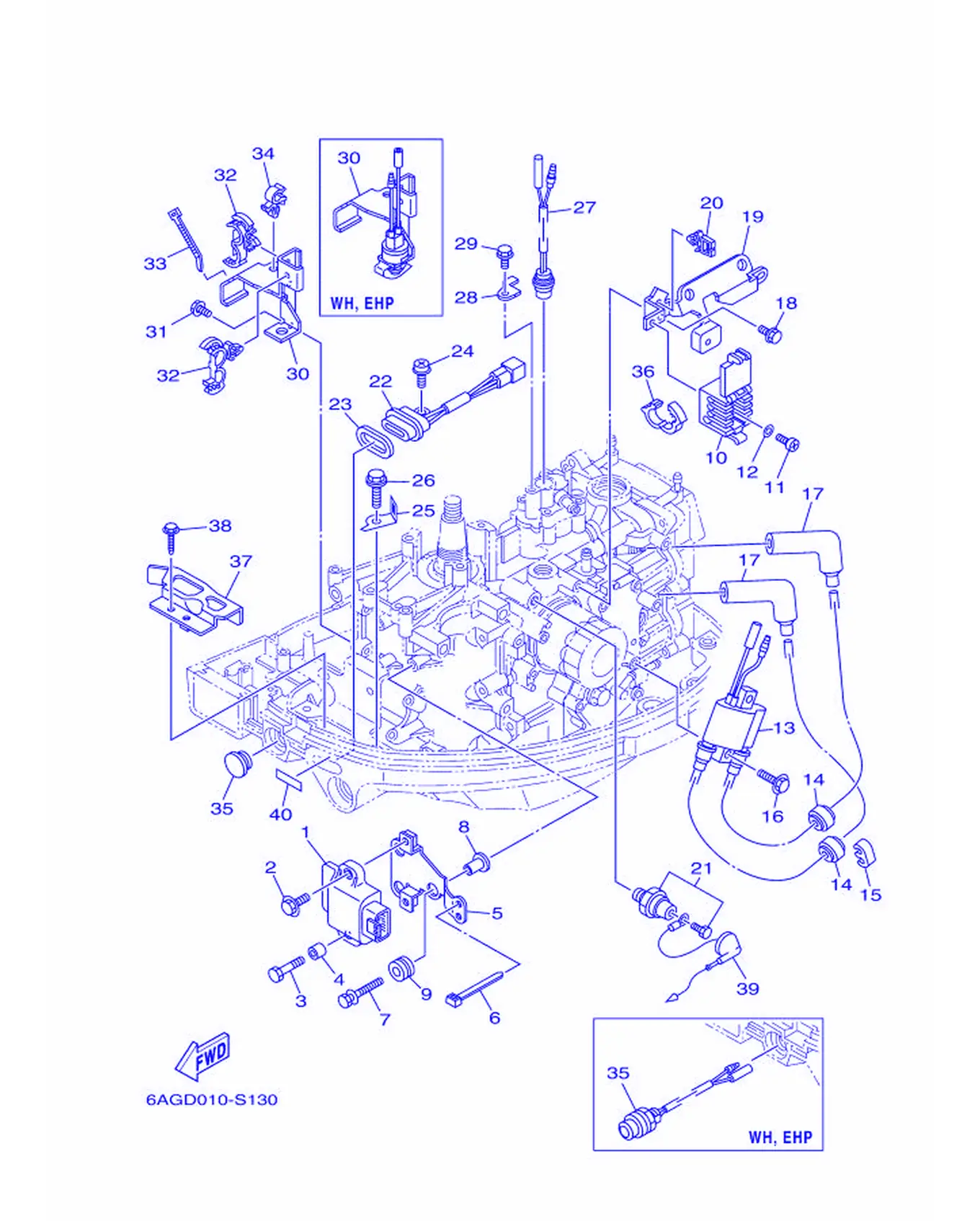

Рис. 3 — Электрическая система 1 Электрическая 1 38 дет.
Рис. 4 — Электрическая система 2 20 дет.

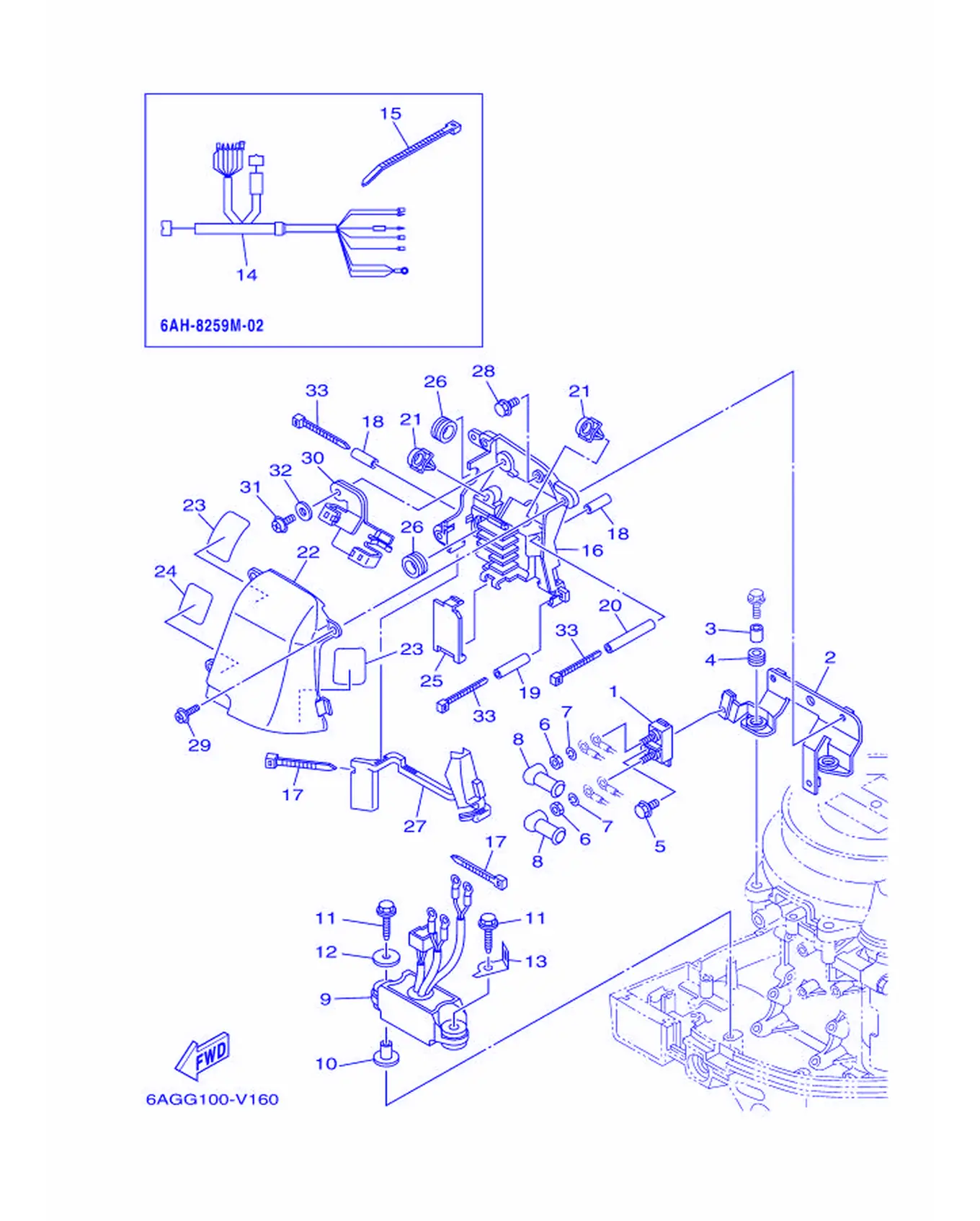

Рис. 5 — Электрическая система, рис. 4 33 дет.

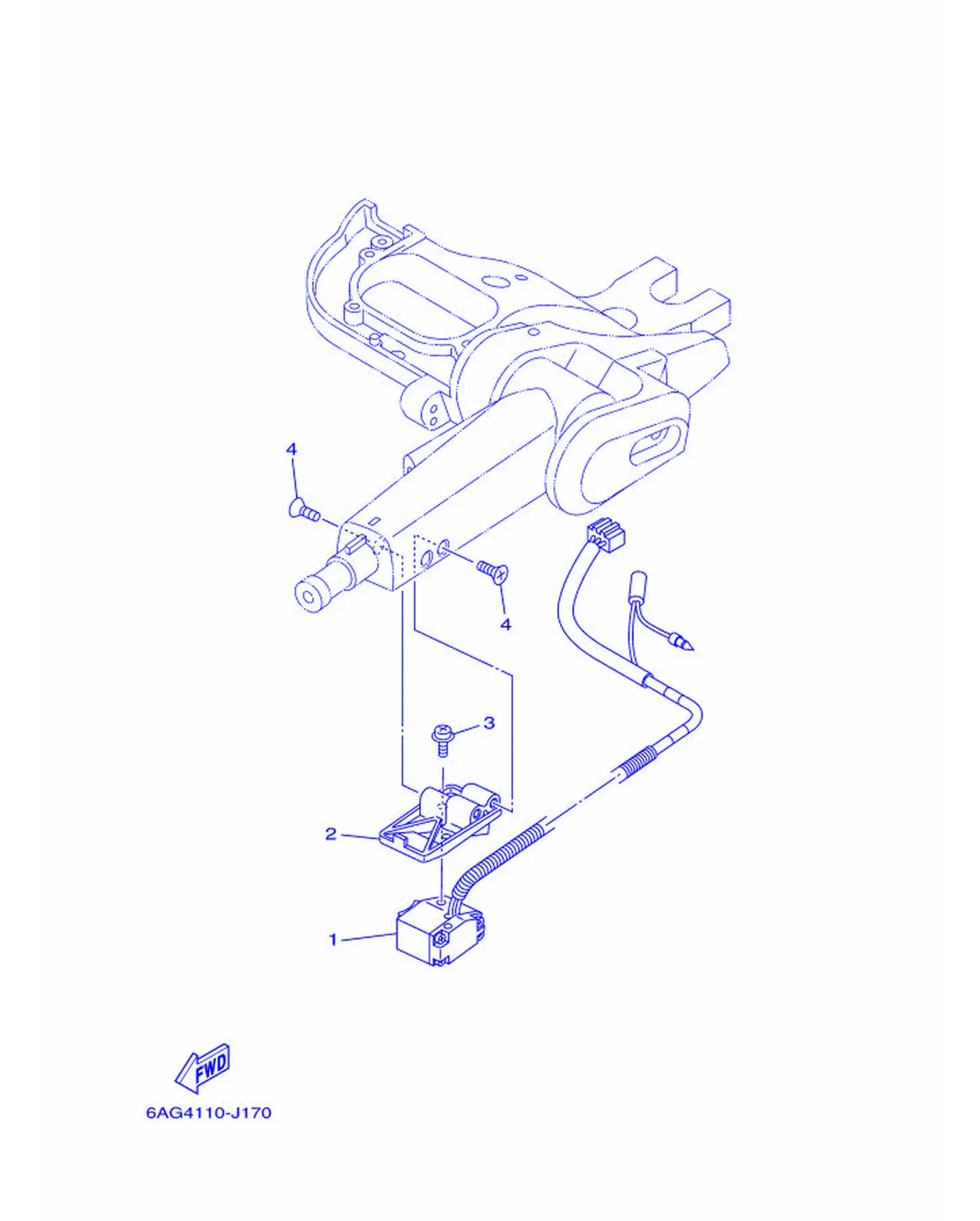

Рис. 6 — Электрическая система 5 4 дет.

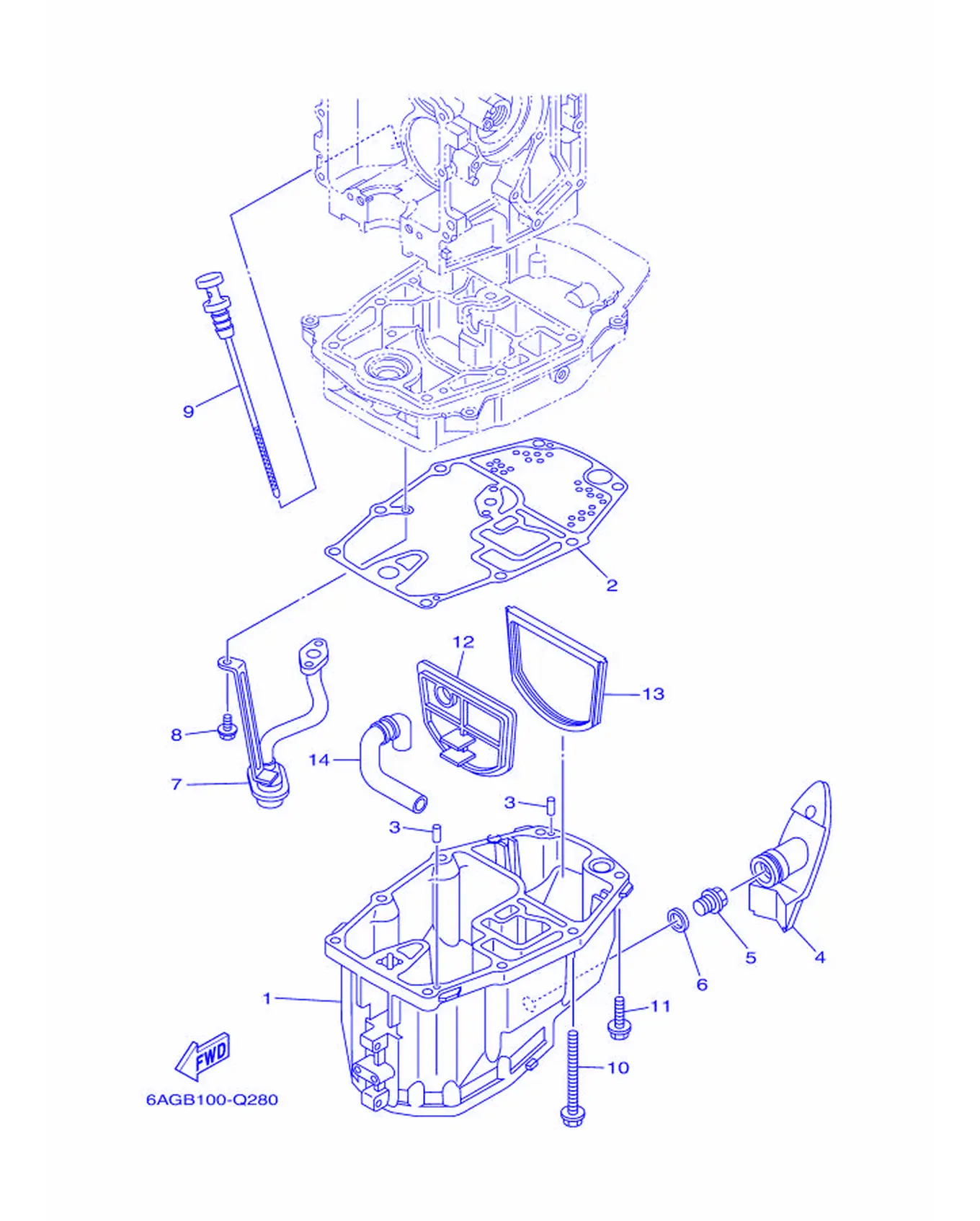

Рис. 7 — поддон картера 14 дет.

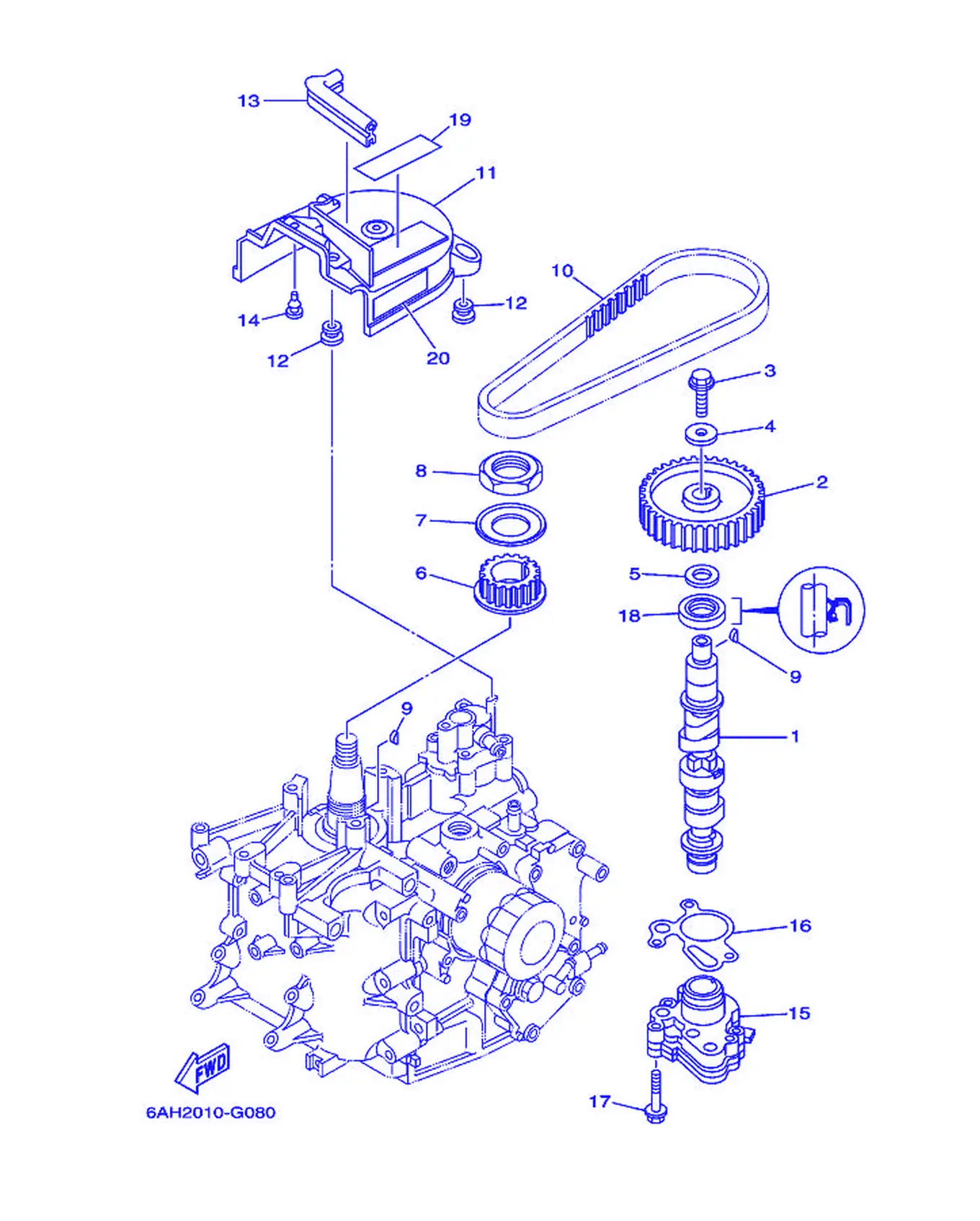

Рис. 8 — Масляный насос 20 дет.

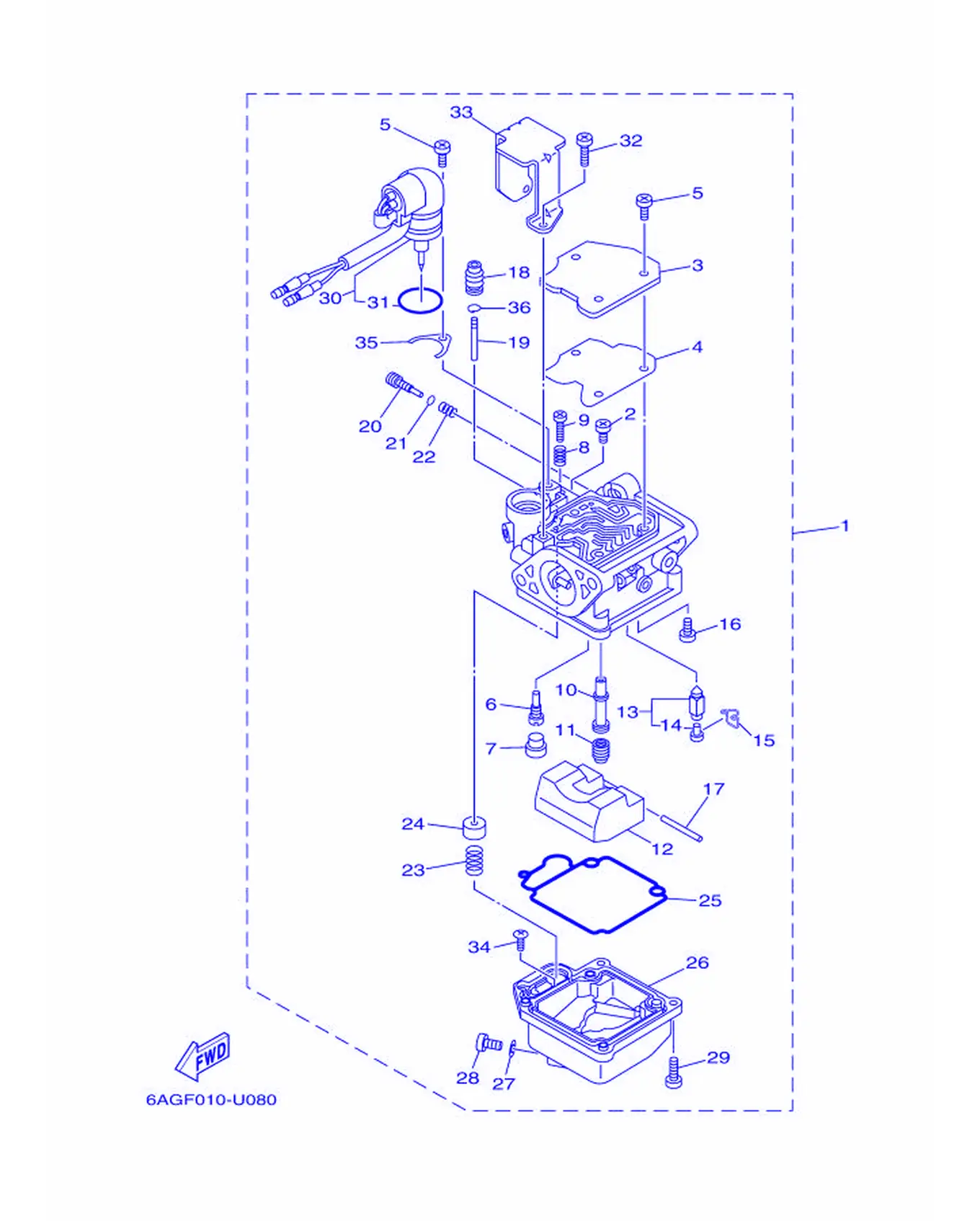

Рис. 9 — карбюратор 42 дет.

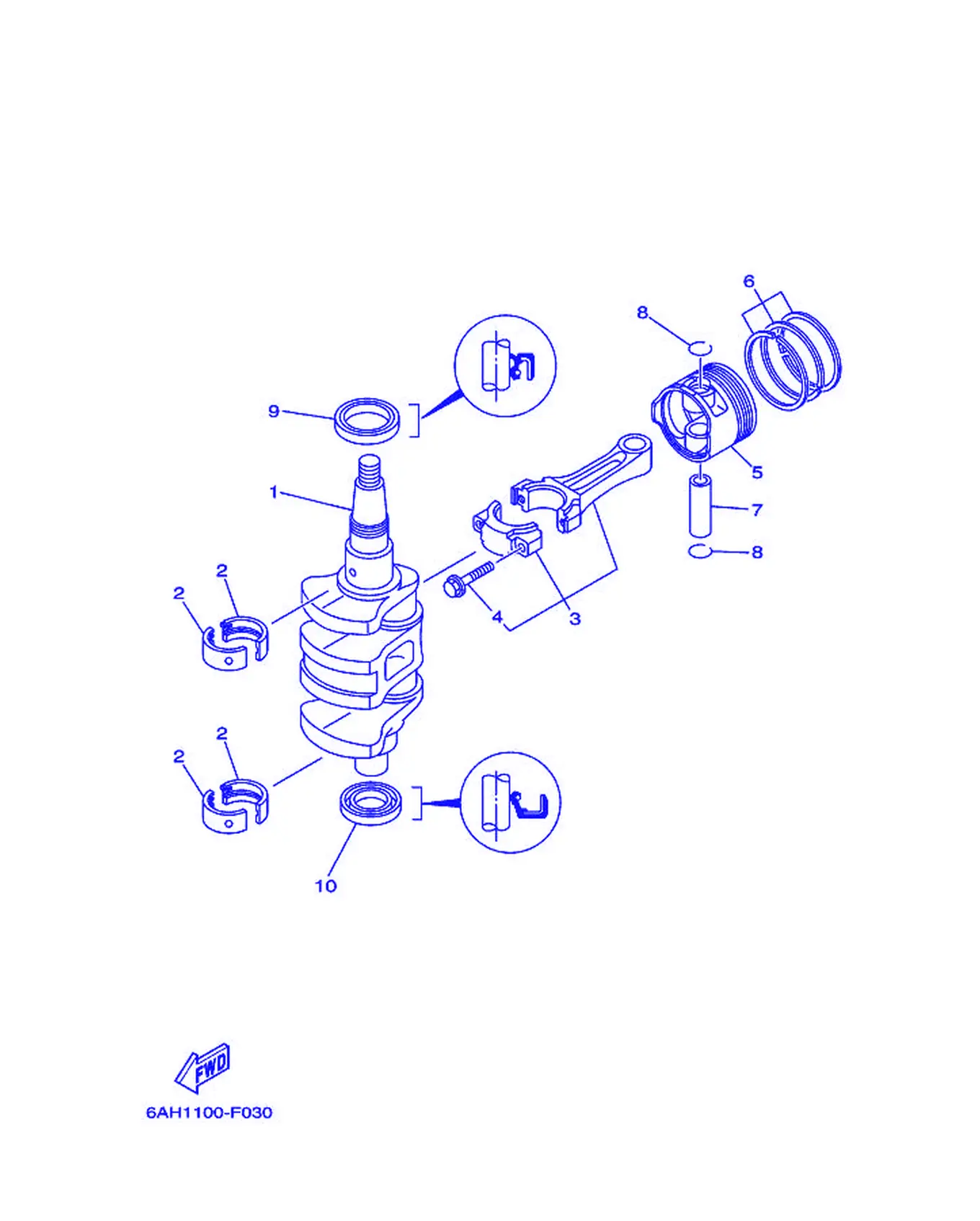

Рис. 10 — Коленчатый вал и поршень 16 дет.

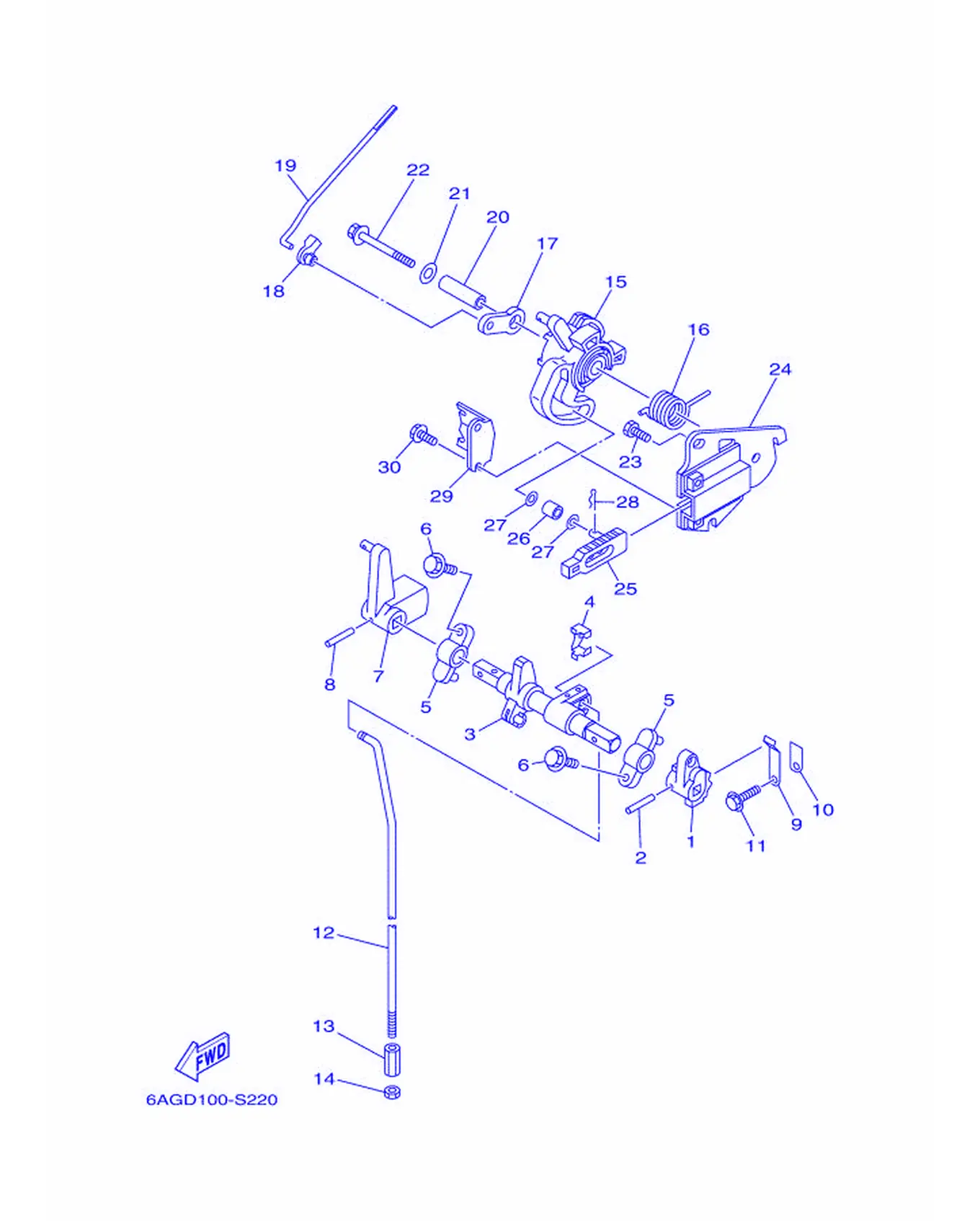

Рис. 11 — Система управления 30 дет.

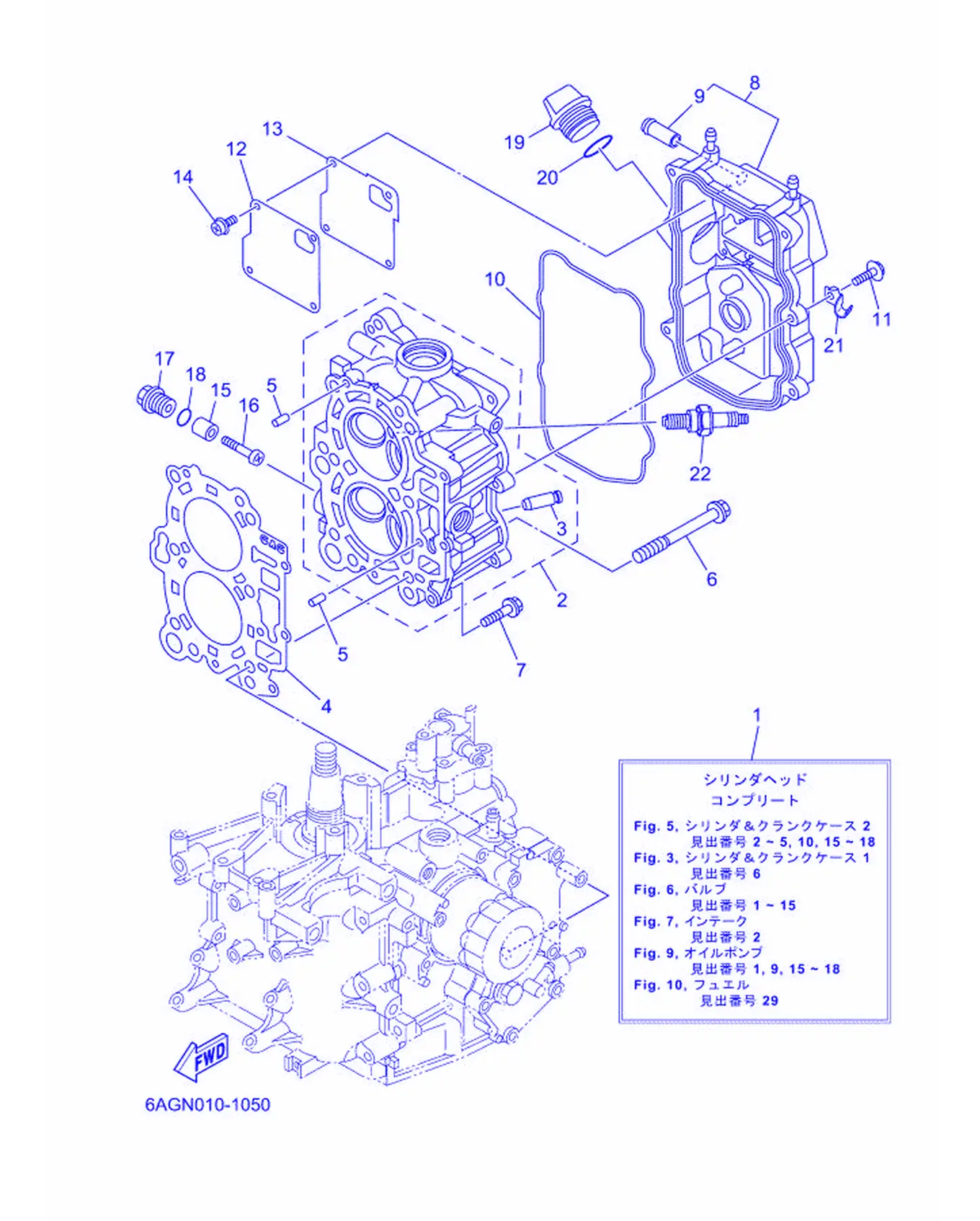

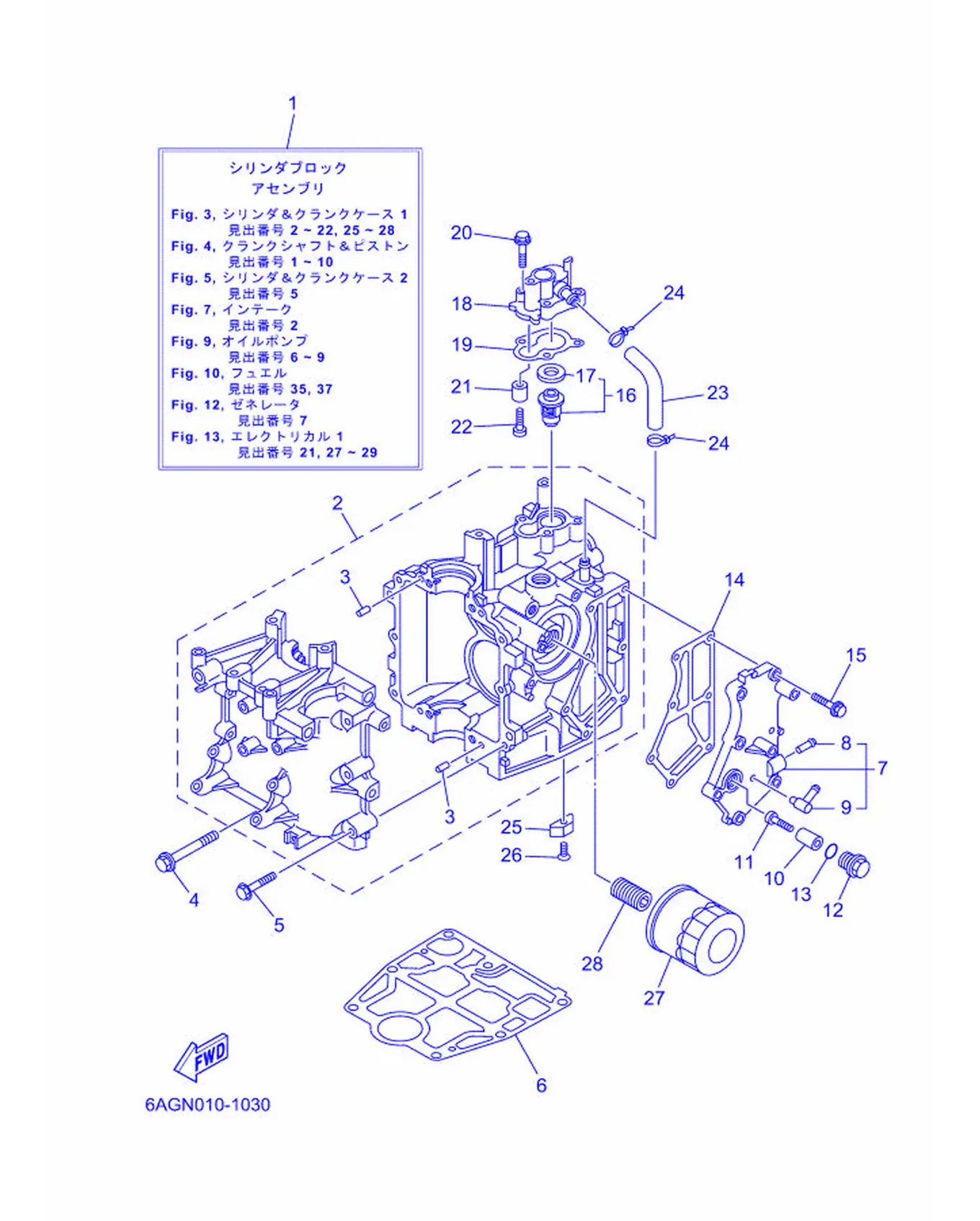

Рис. 12 — Цилиндр и картер 1 28 дет.
Рис. 13 — Цилиндр и картер 2 22 дет.

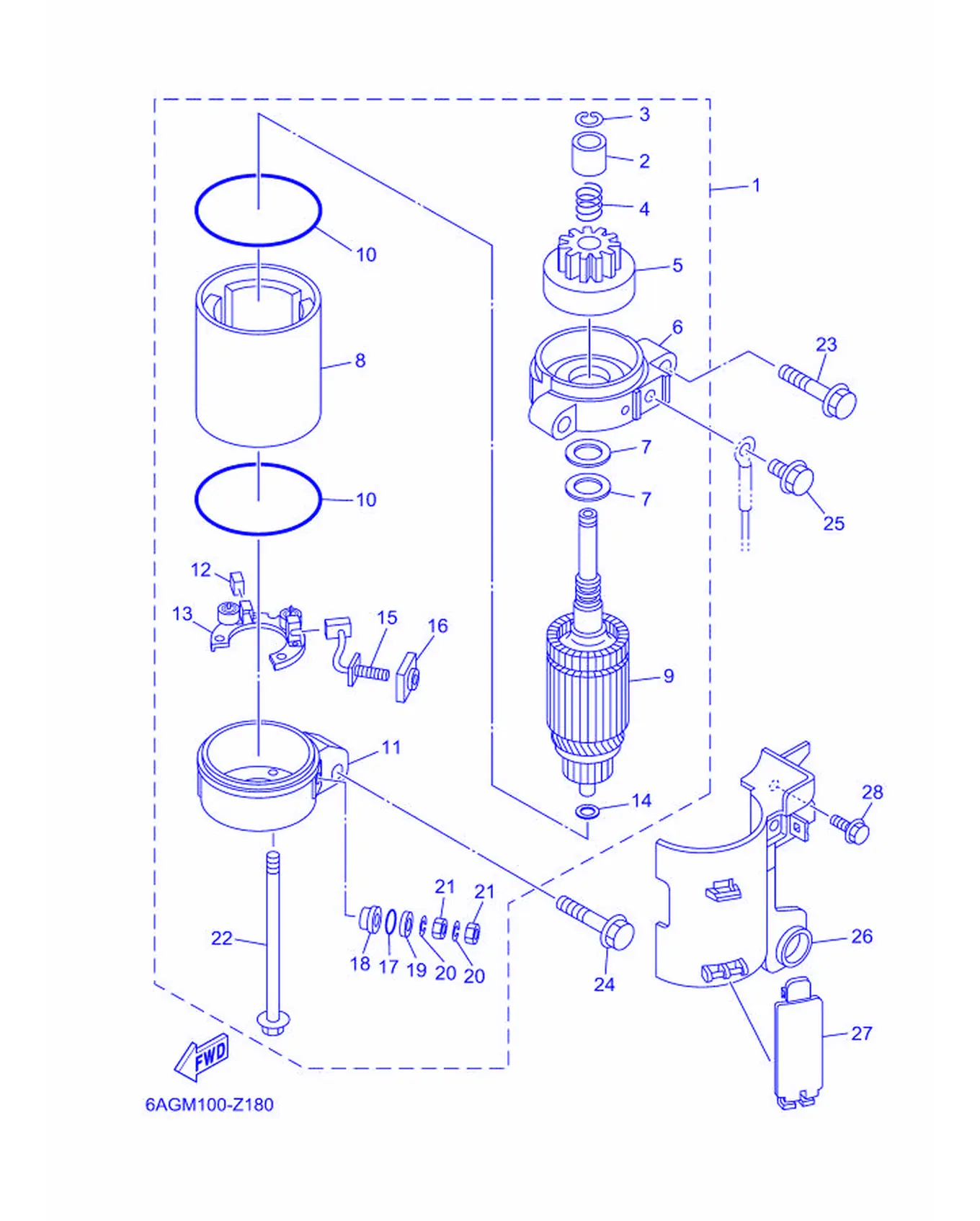

Рис. 14 — стартер 5 дет.

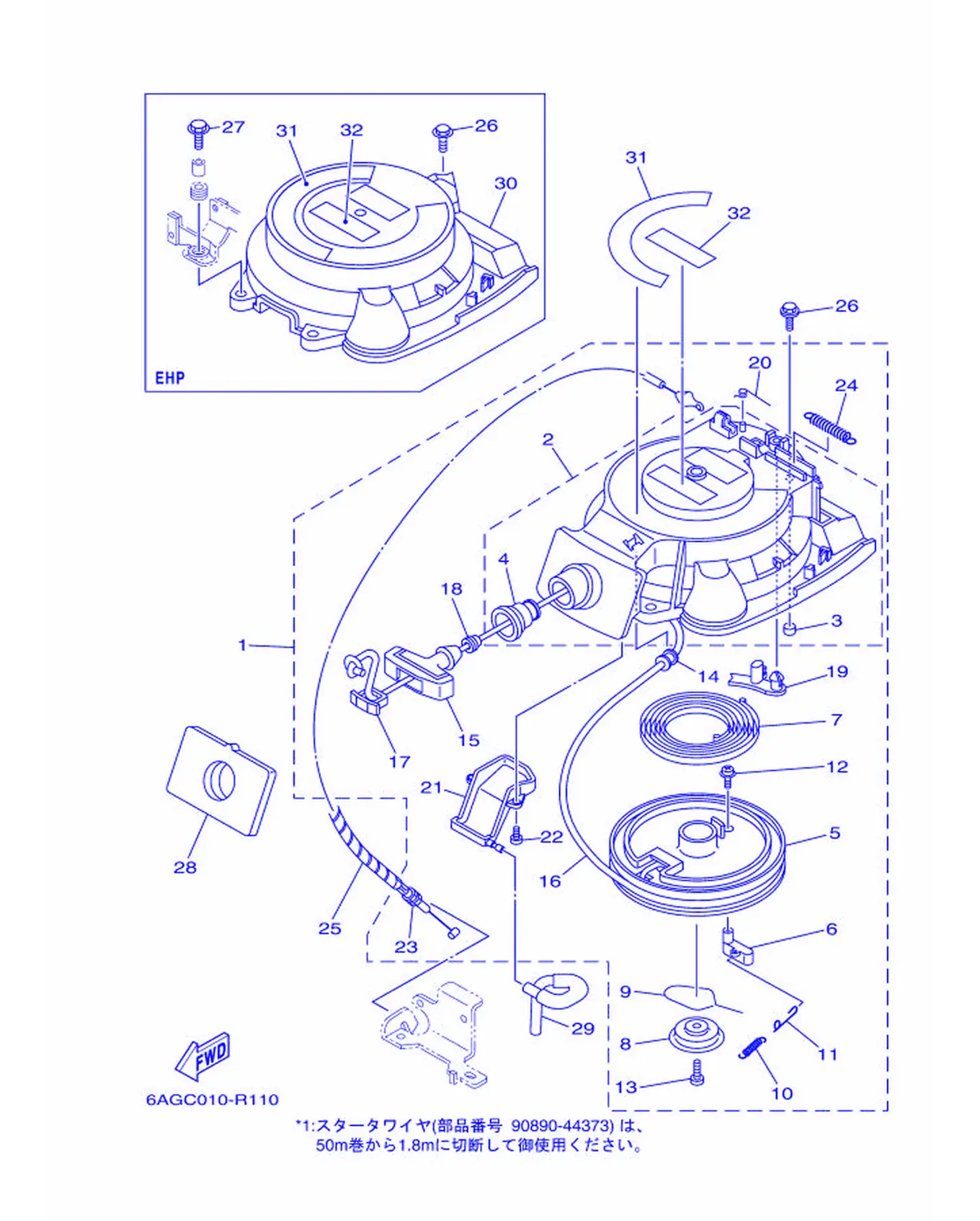

Рис. 15 — стартер 28 дет.

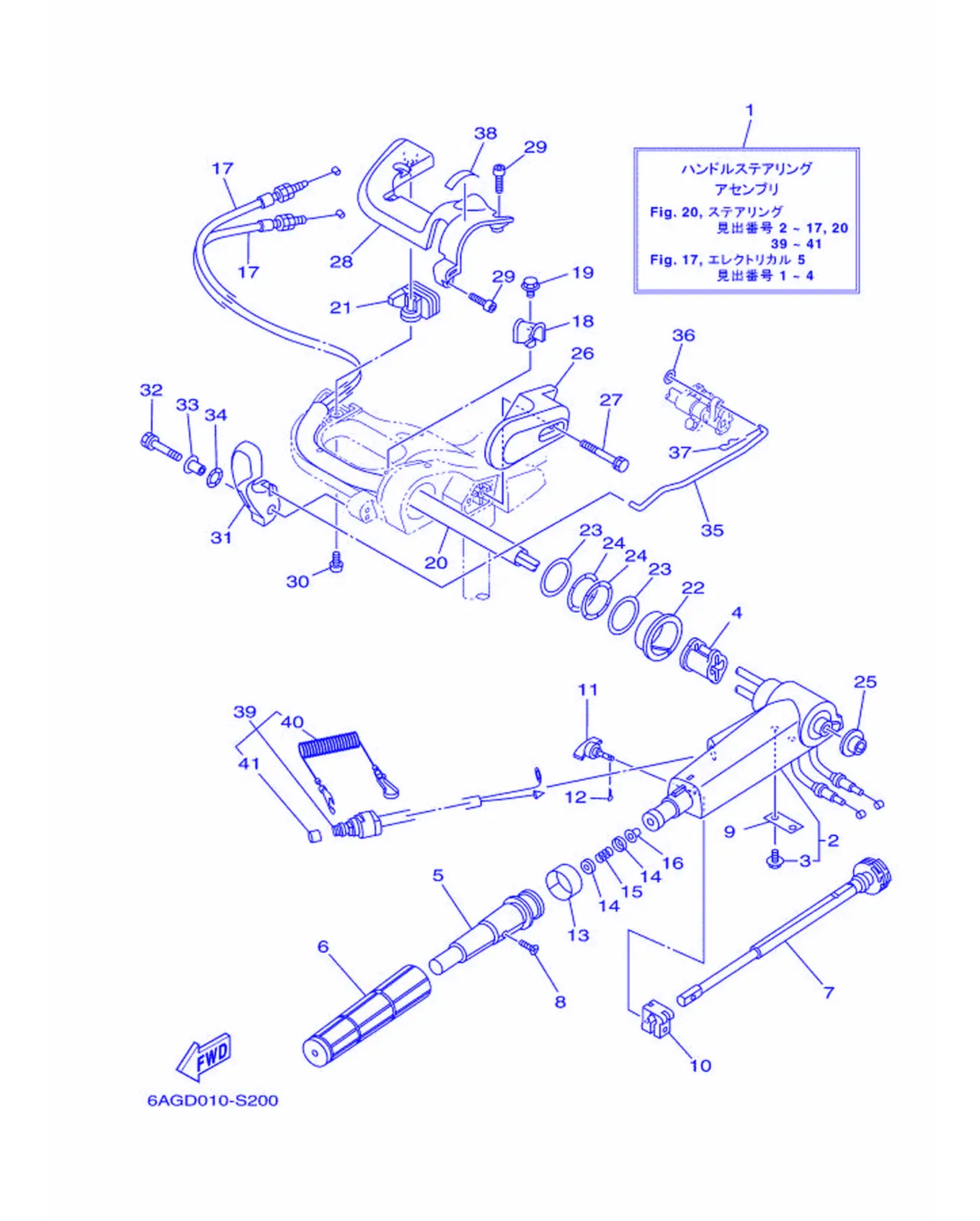

Рис. 16 — Рулевая система 41 дет.

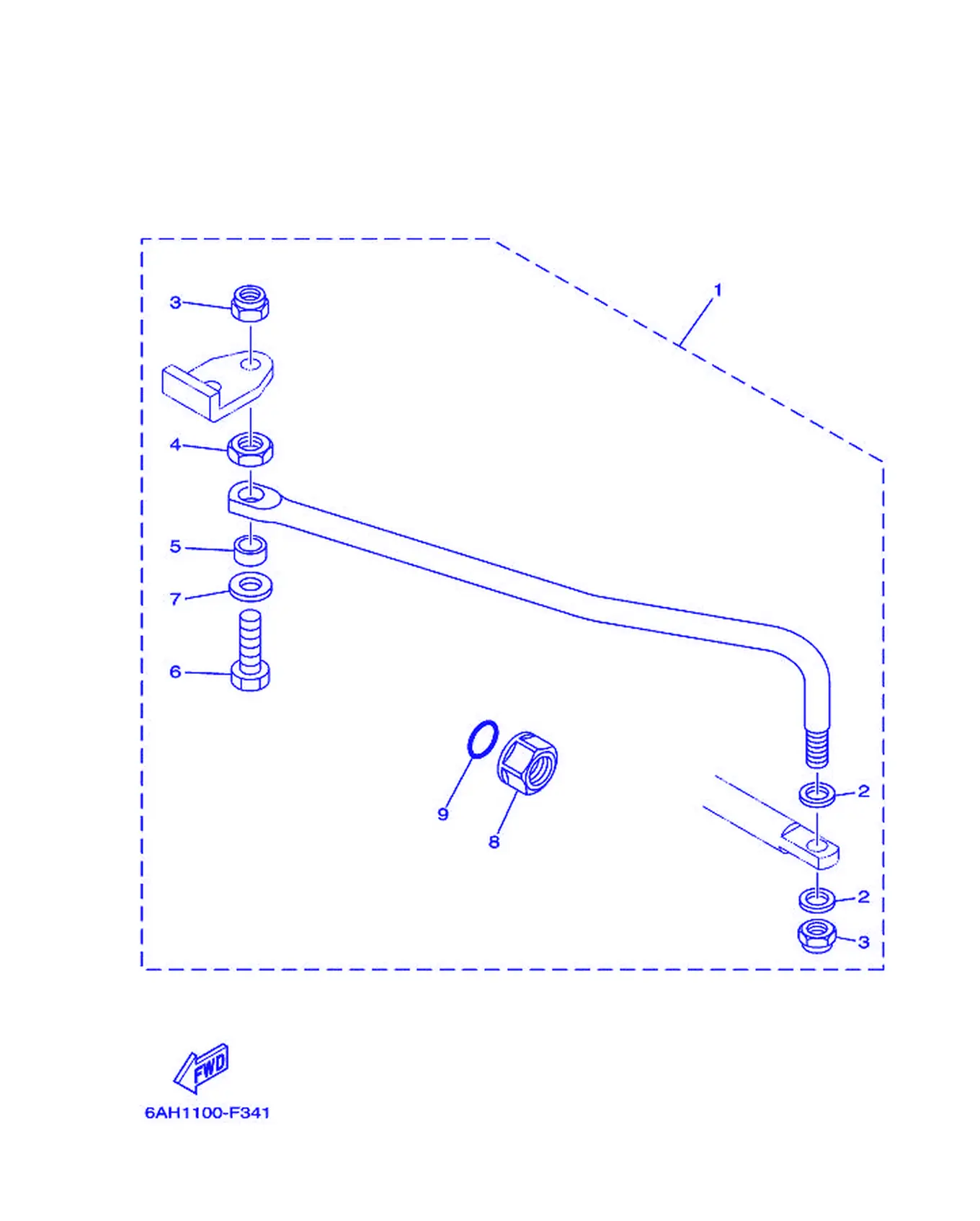

Рис. 17 — Рулевая направляющая 9 дет.

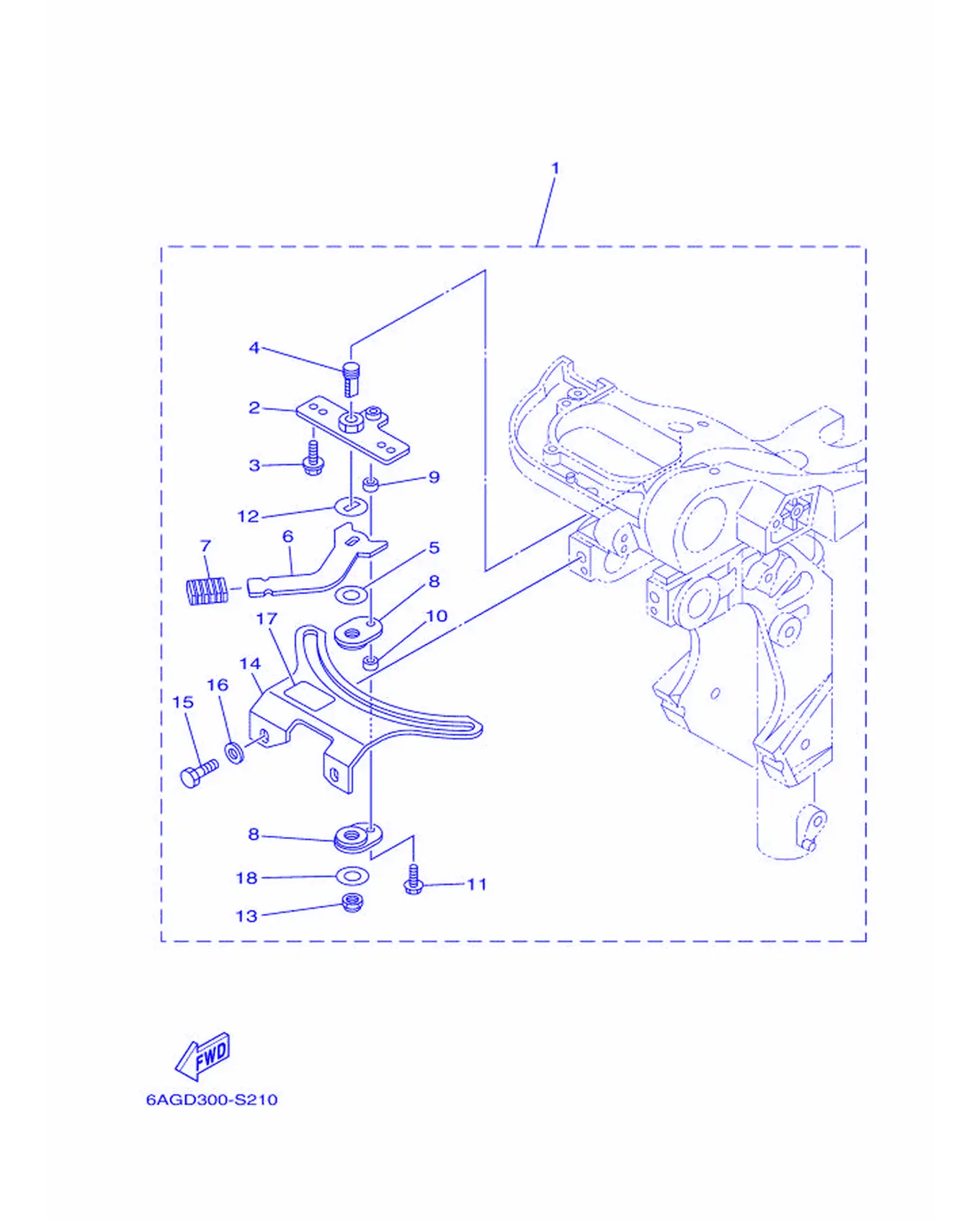

Рис. 18 — Фрикцион рулевого управления 17 дет.

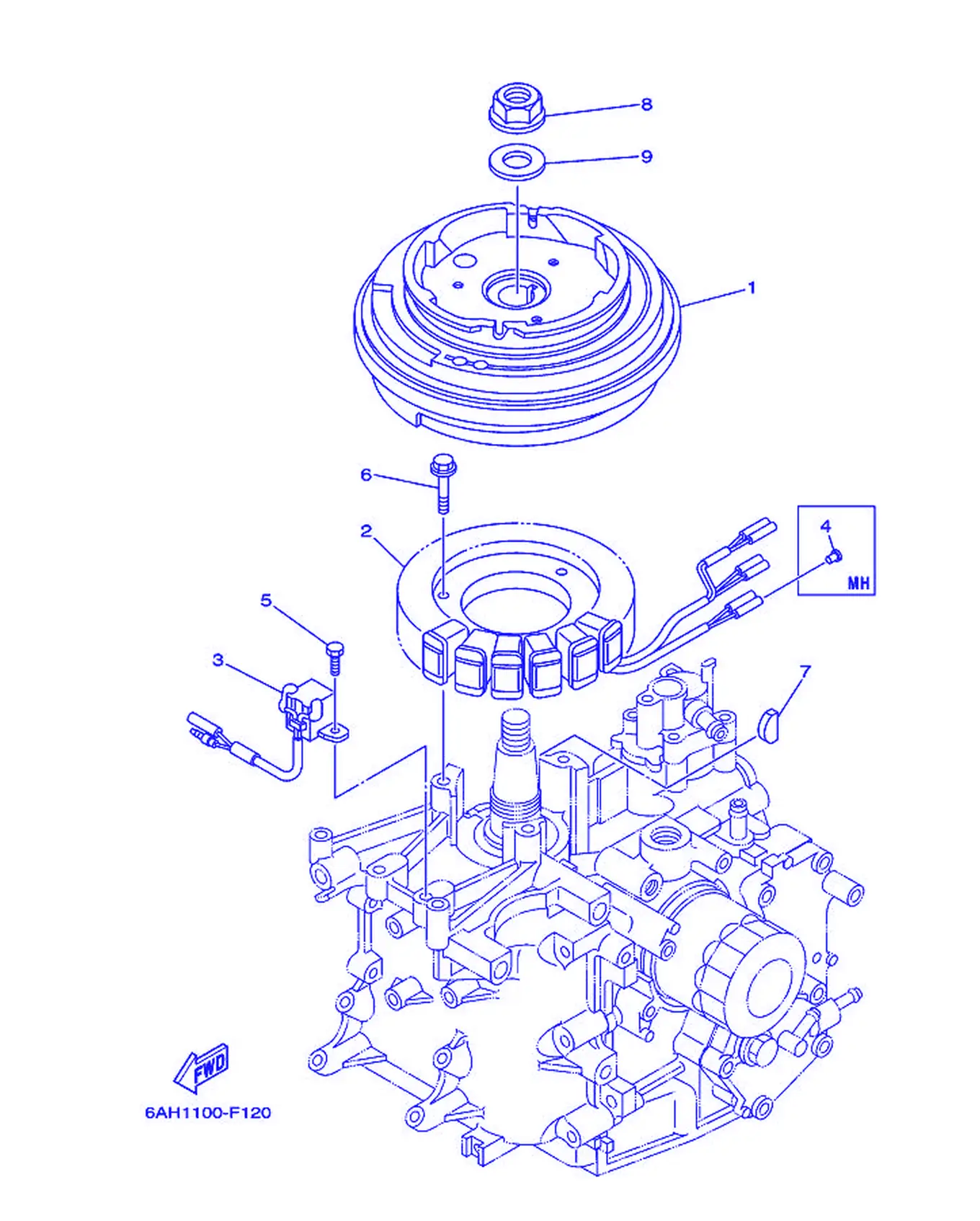

Рис. 19 — Генератор 8 дет.

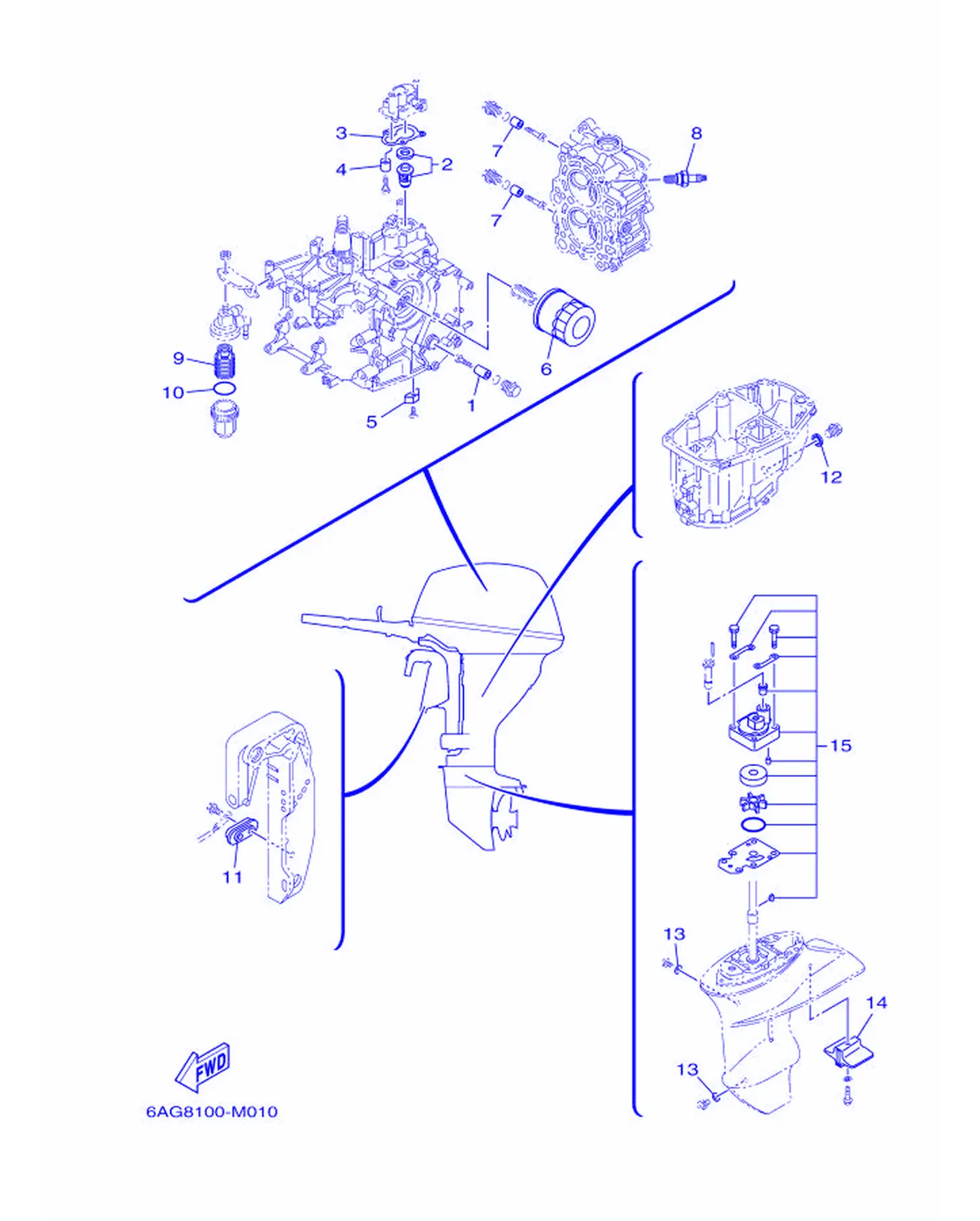

Рис. 20 — Периодически заменяемые детали 15 дет.

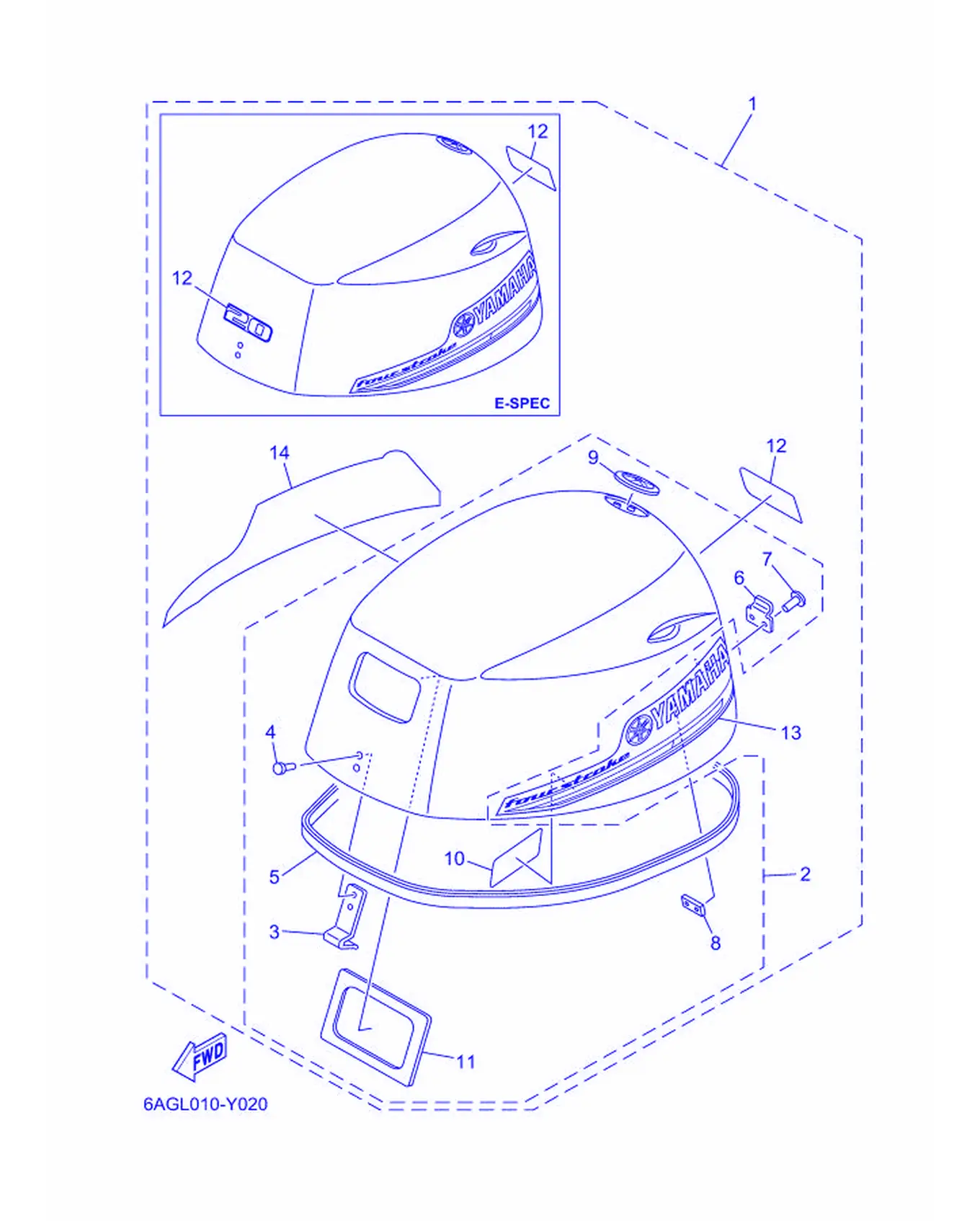

Рис. 21 — Верхний кожух 15 дет.

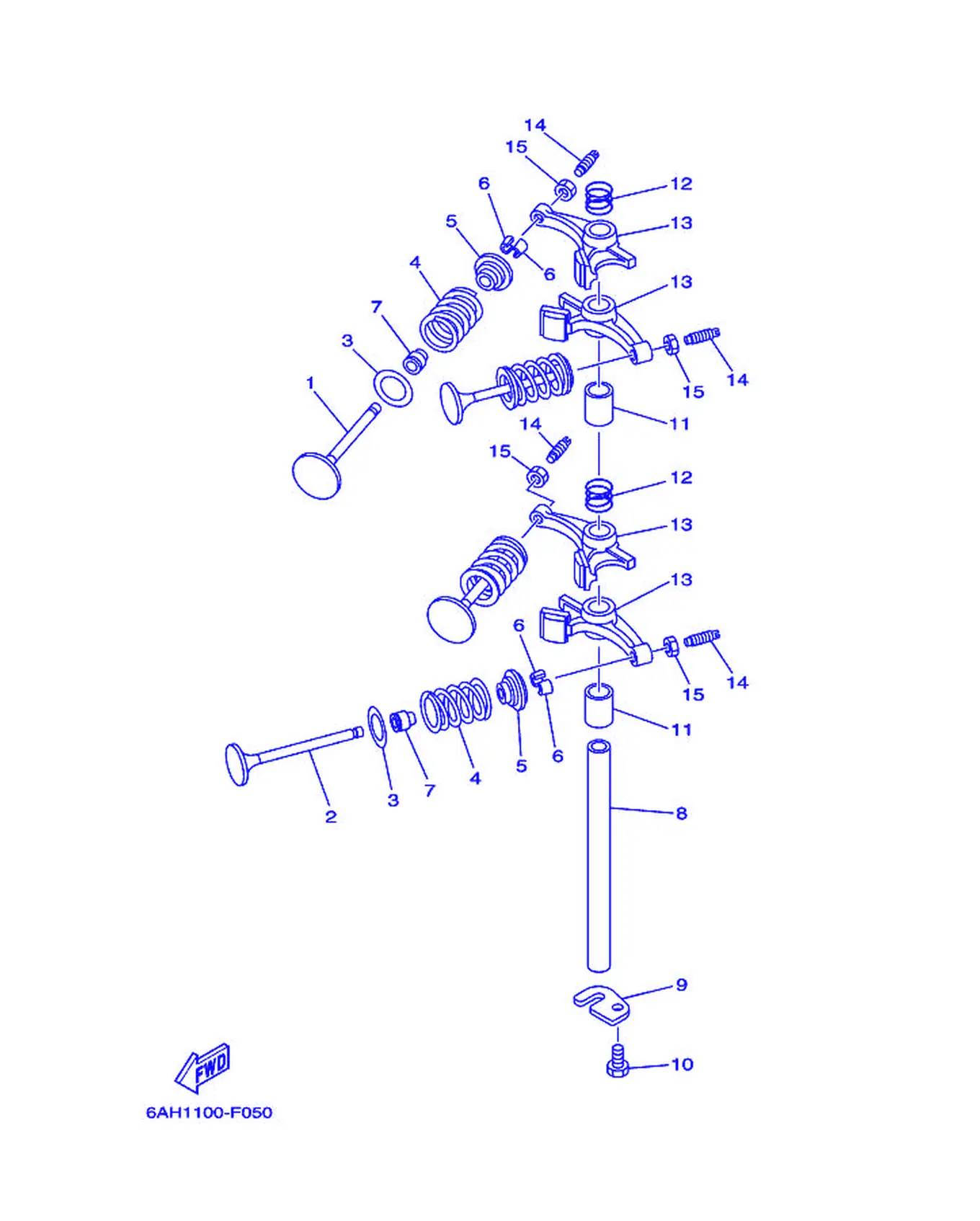

Рис. 22 — Клапан 15 дет.

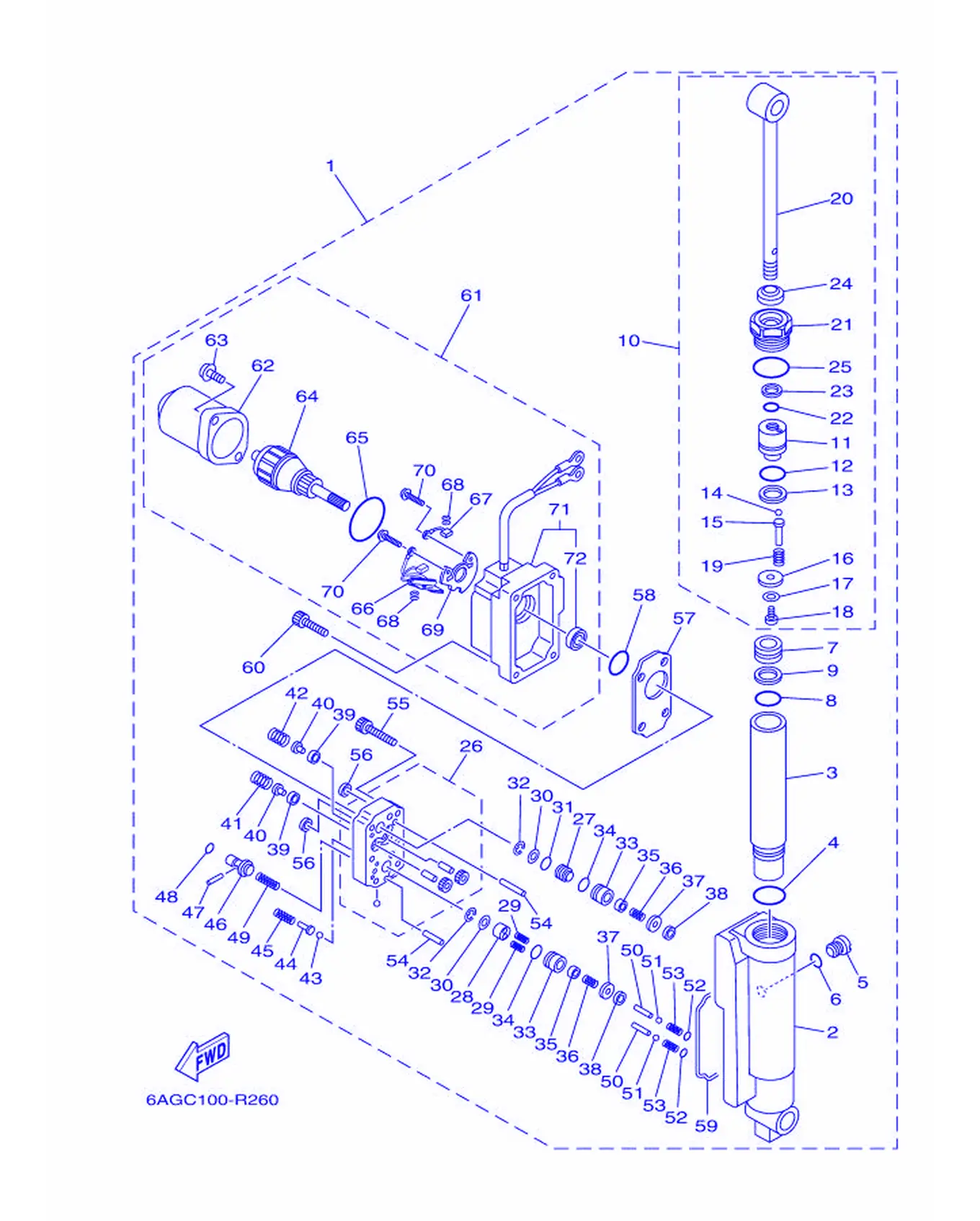

Рис. 23 — Силовой подъёмный узел в сборе 72 дет.

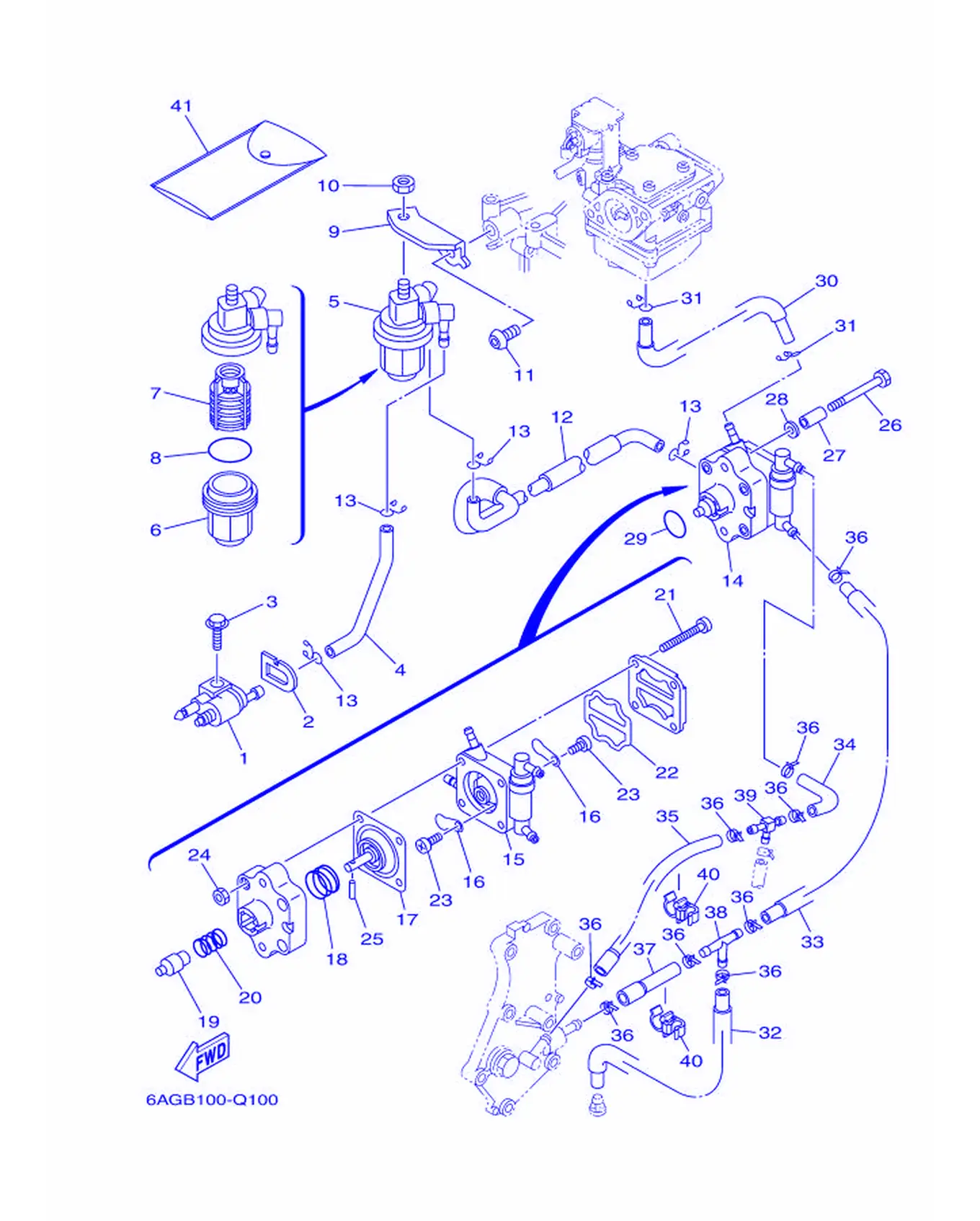

Рис. 24 — Топливная система 41 дет.
Рис. 25 — Топливный бак 16 дет.

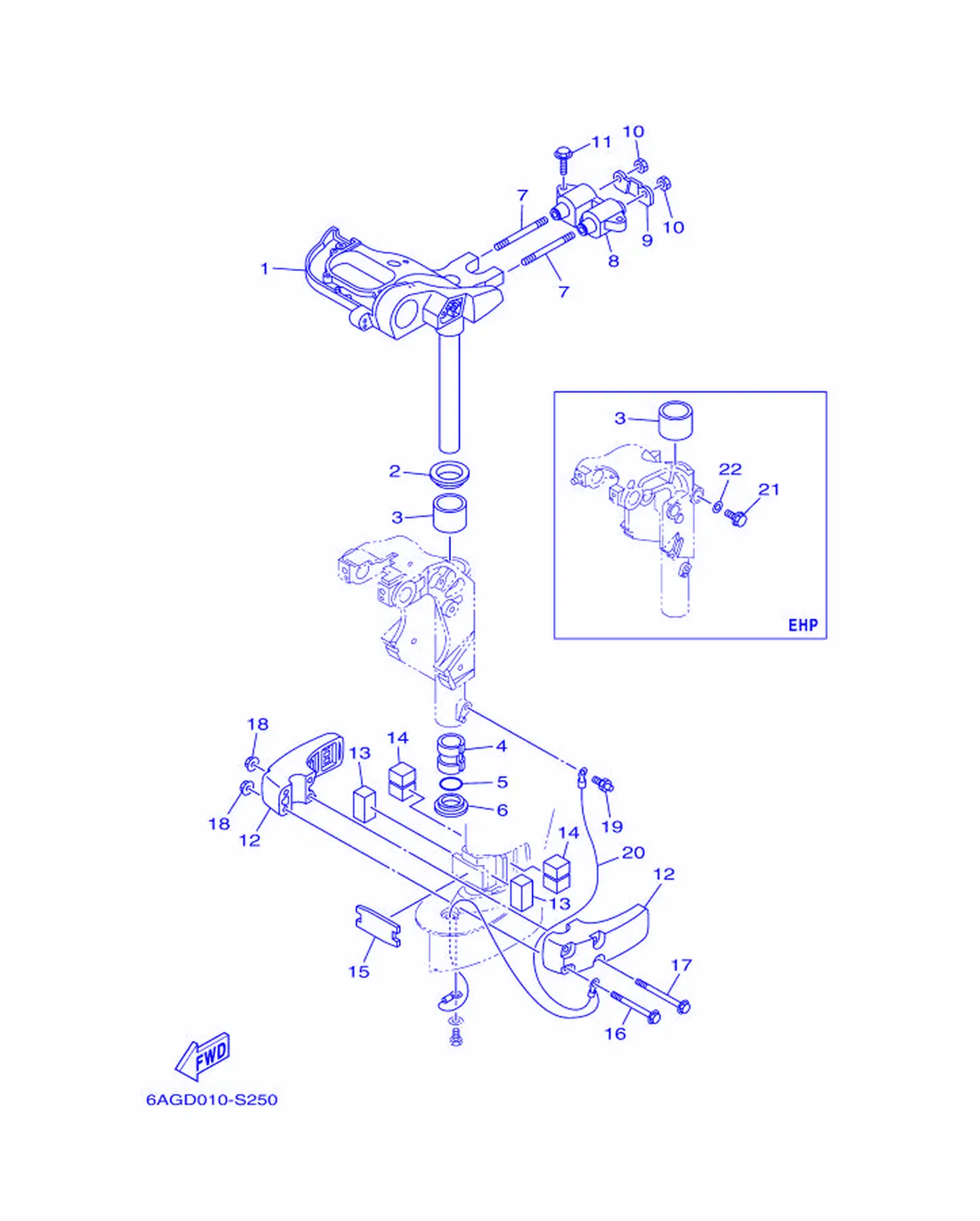

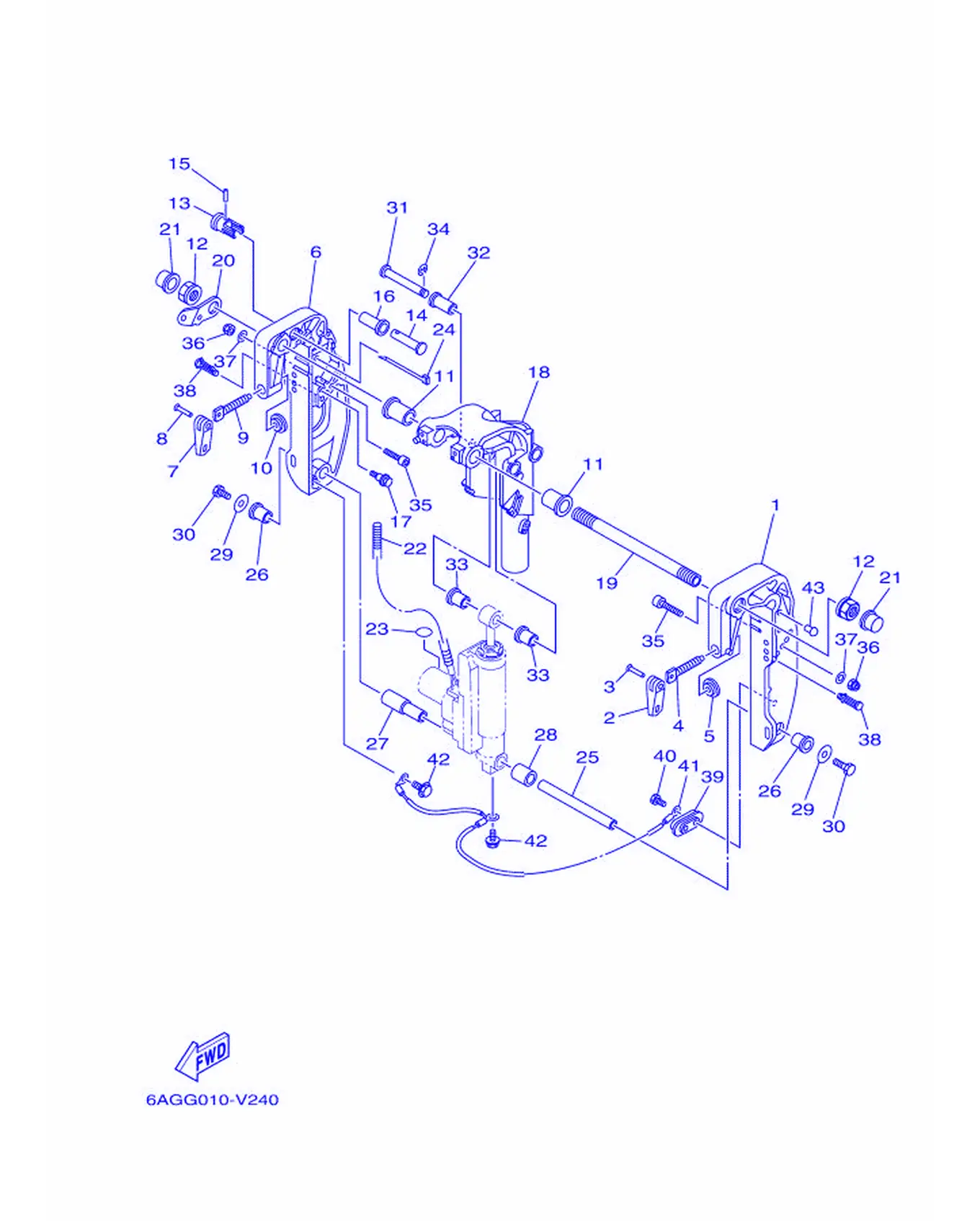

Рис. 26 — Кронштейн 2 43 дет.
Рис. 27 — Кронштейн 3 22 дет.

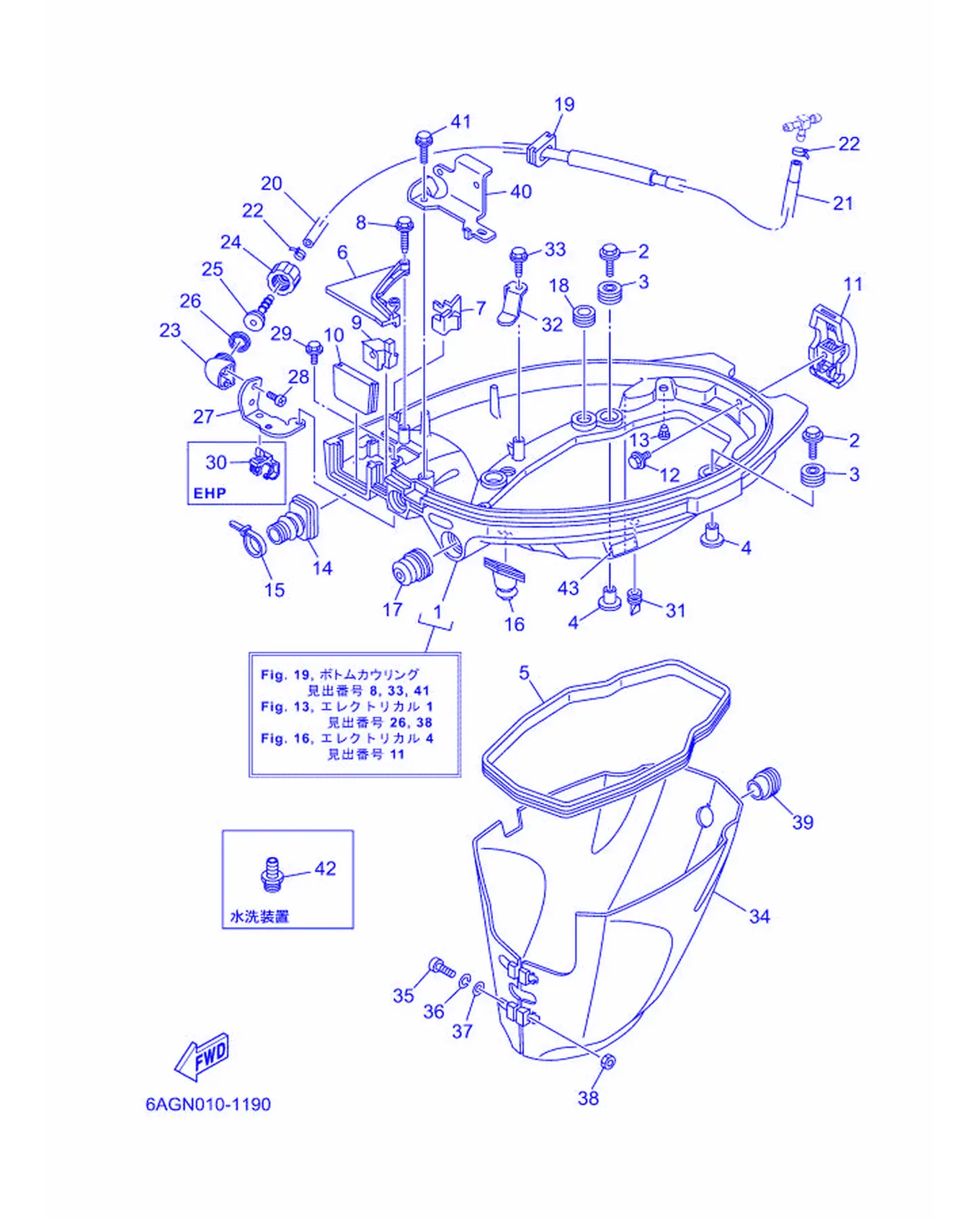

Рис. 28 — нижний кожух 41 дет.

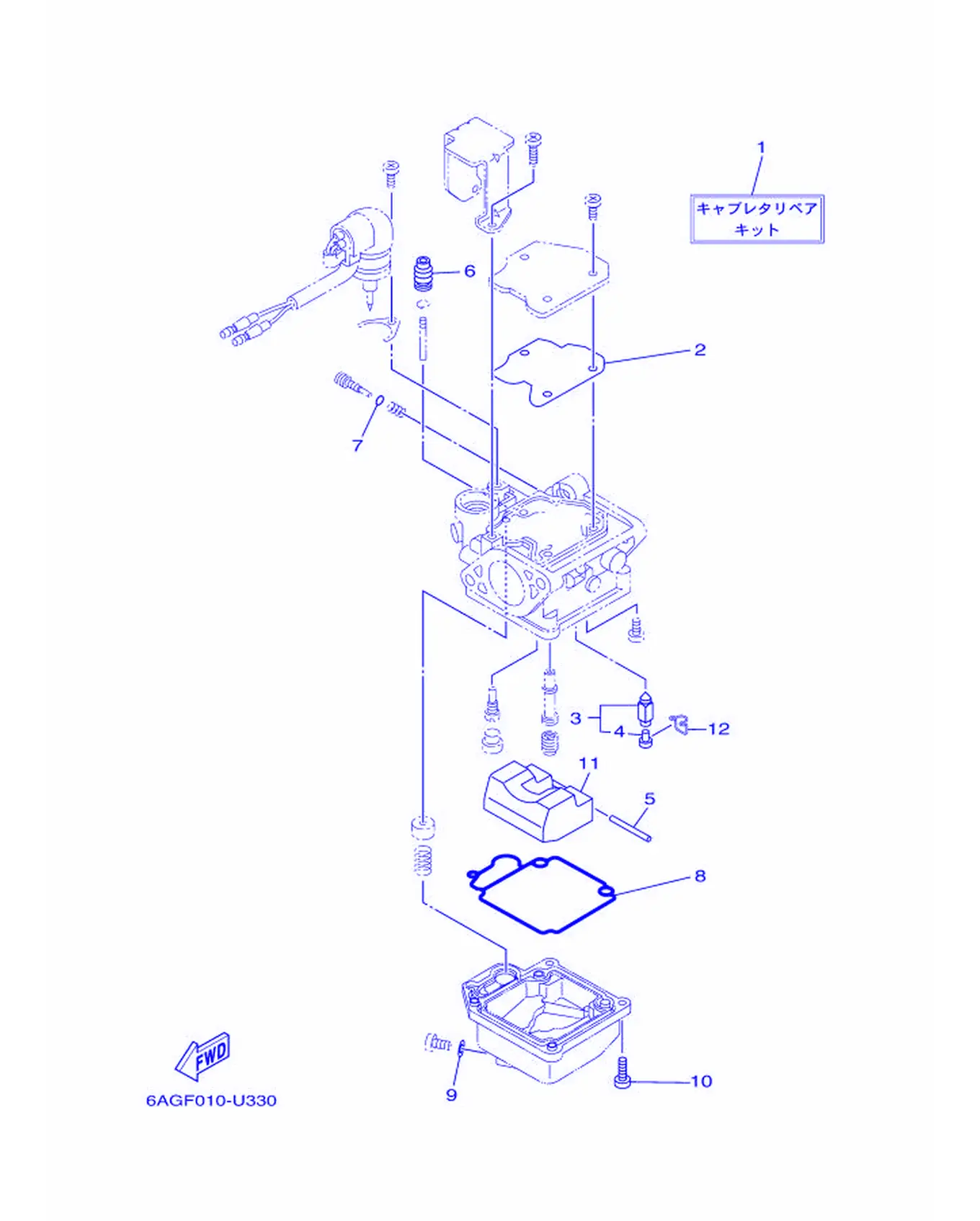

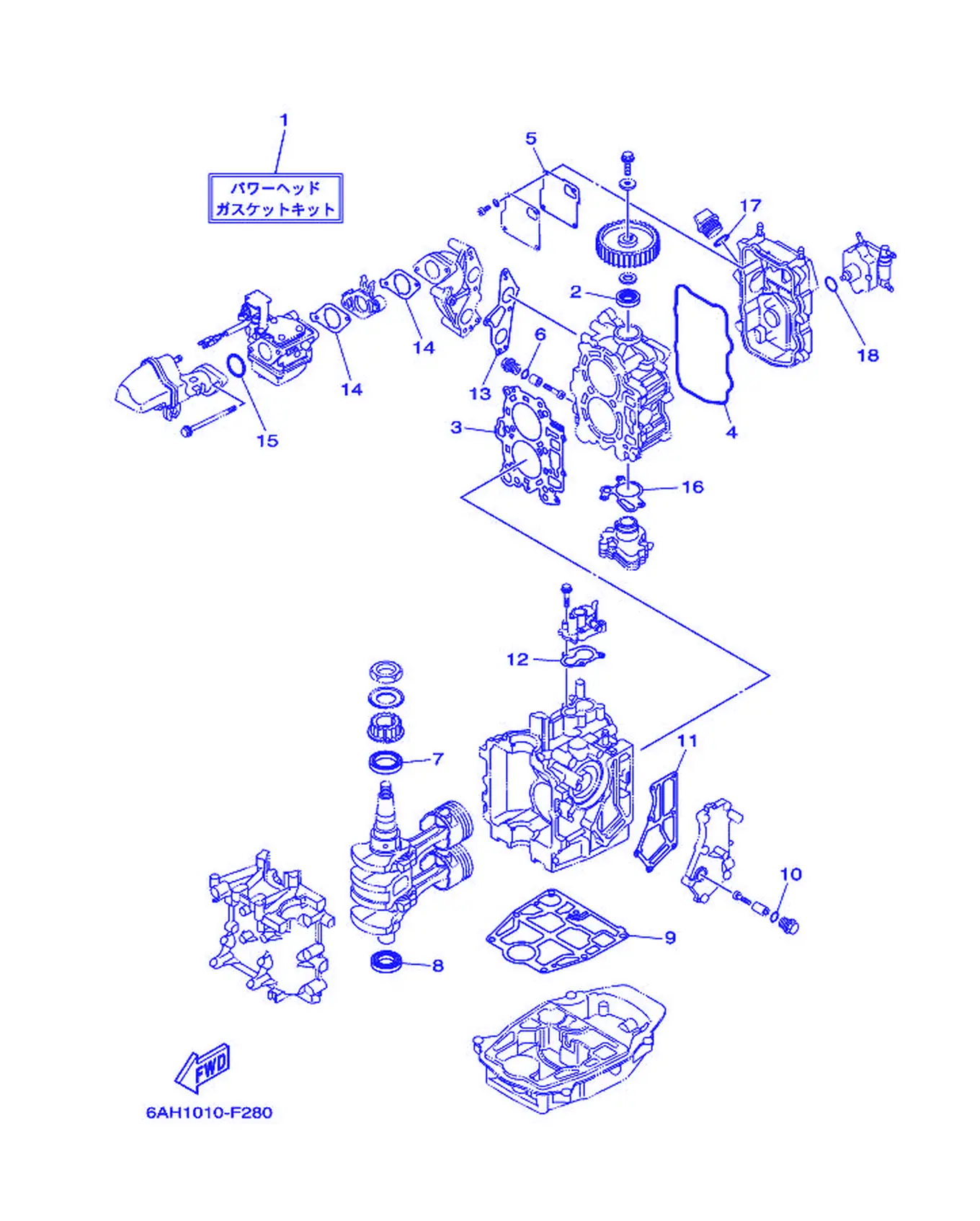

Рис. 29 — Ремкомплект 1 18 дет.
Рис. 30 — Ремкомплект 2 12 дет.
Рис. 31 — Ремкомплект 3 31 дет.

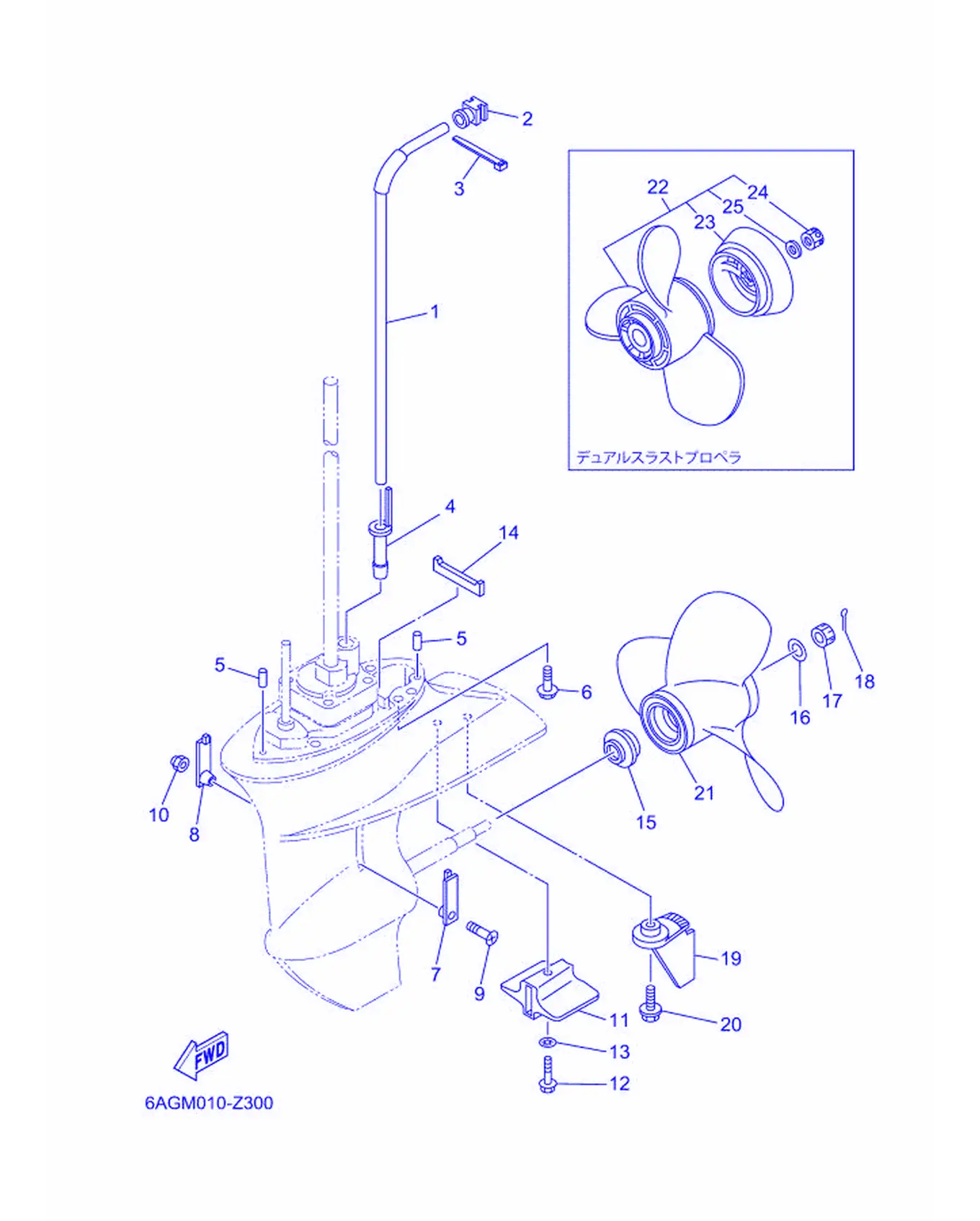

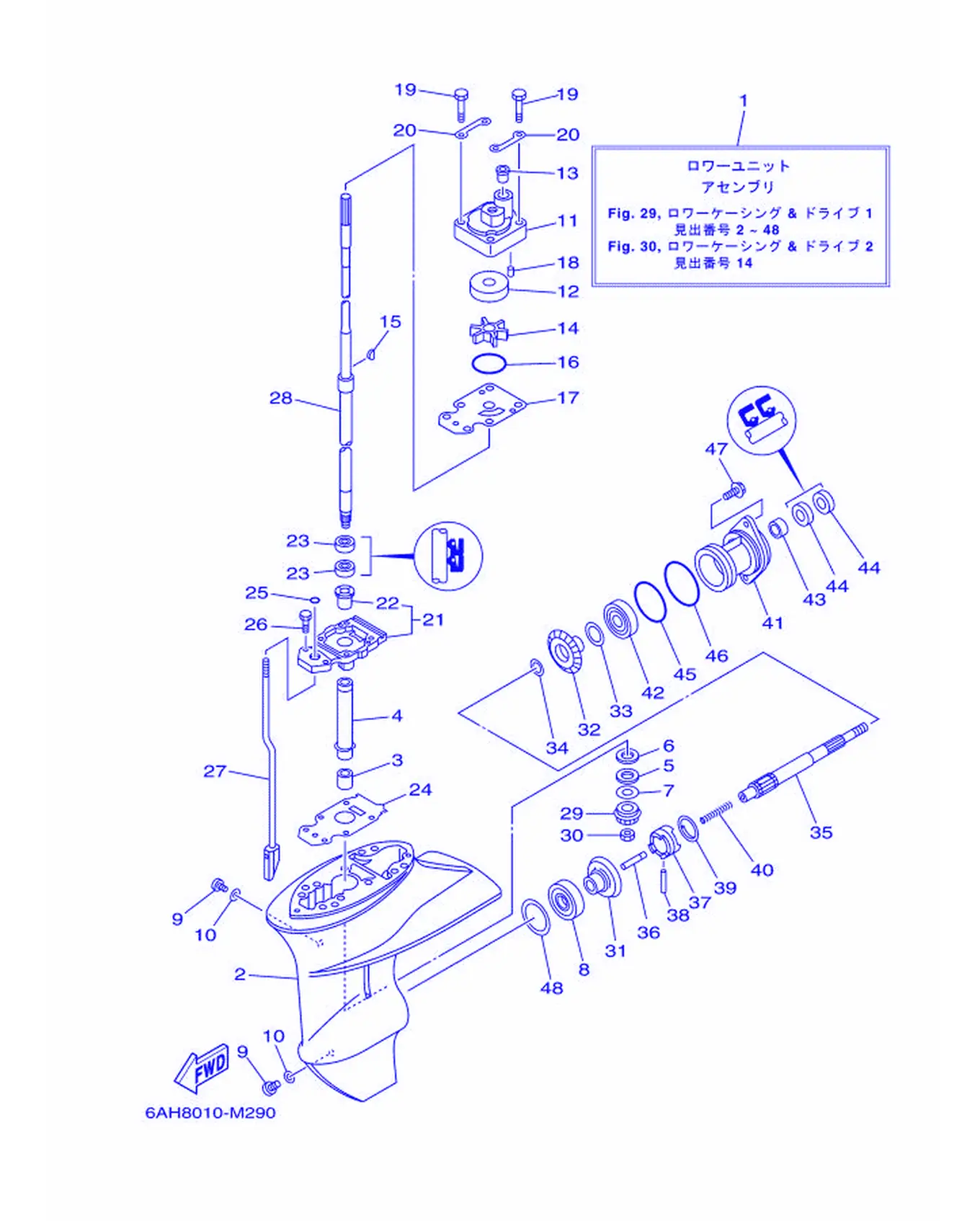

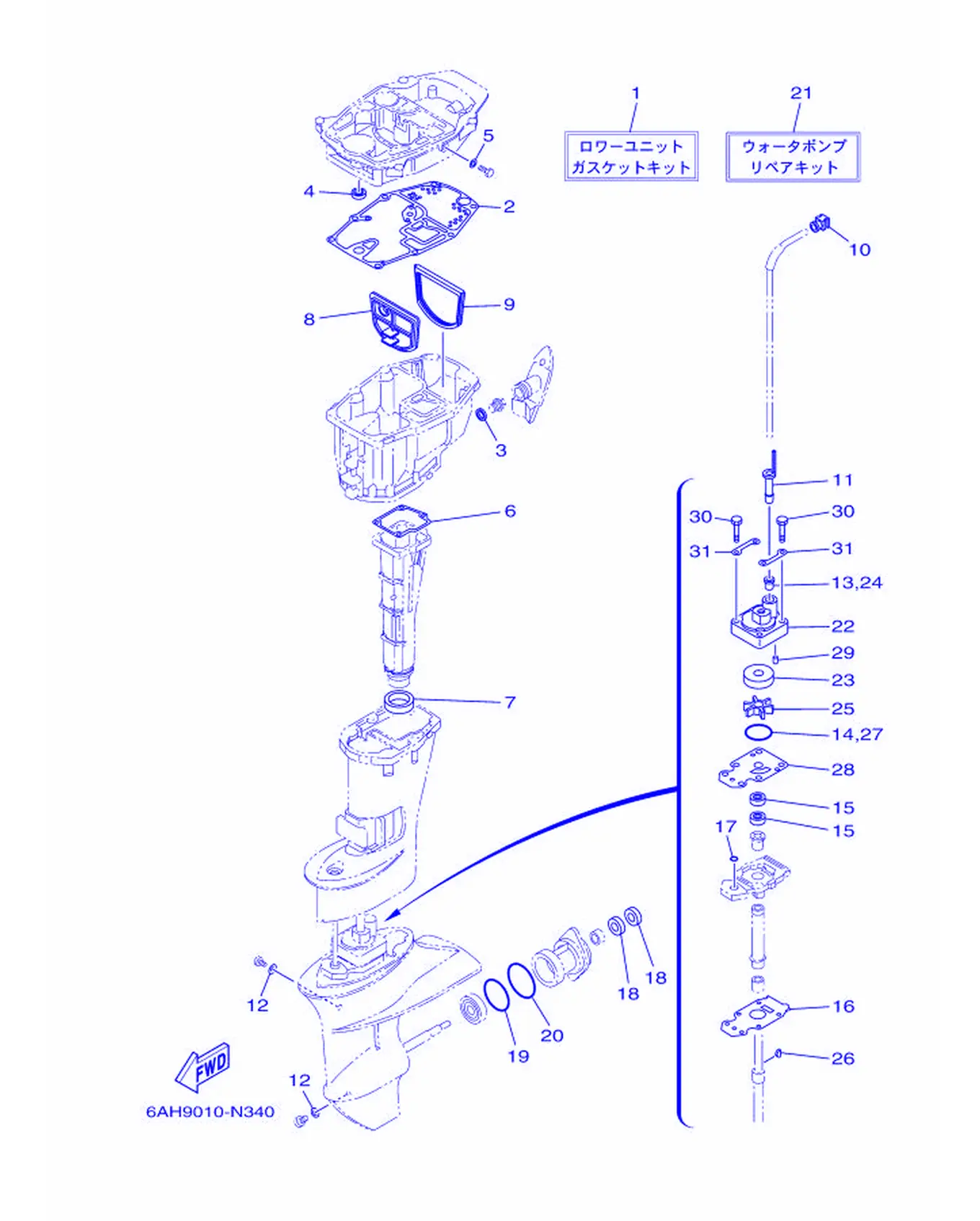

Рис. 32 — Нижний кожух и привод 1 59 дет.
Рис. 33 — Нижний кожух и привод 2 33 дет.
