Yamaha F100A f100aetl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F100A. 37 схем.

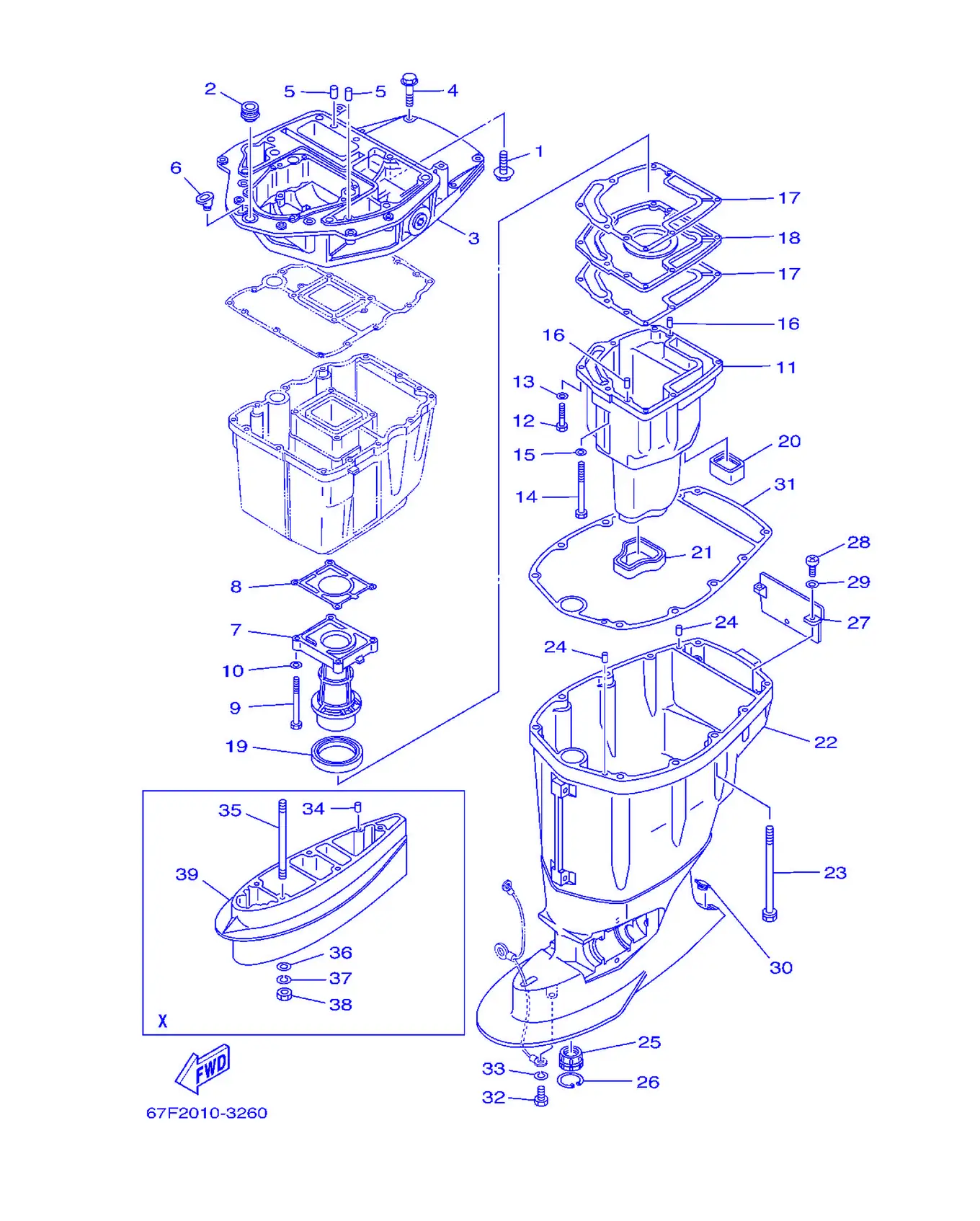

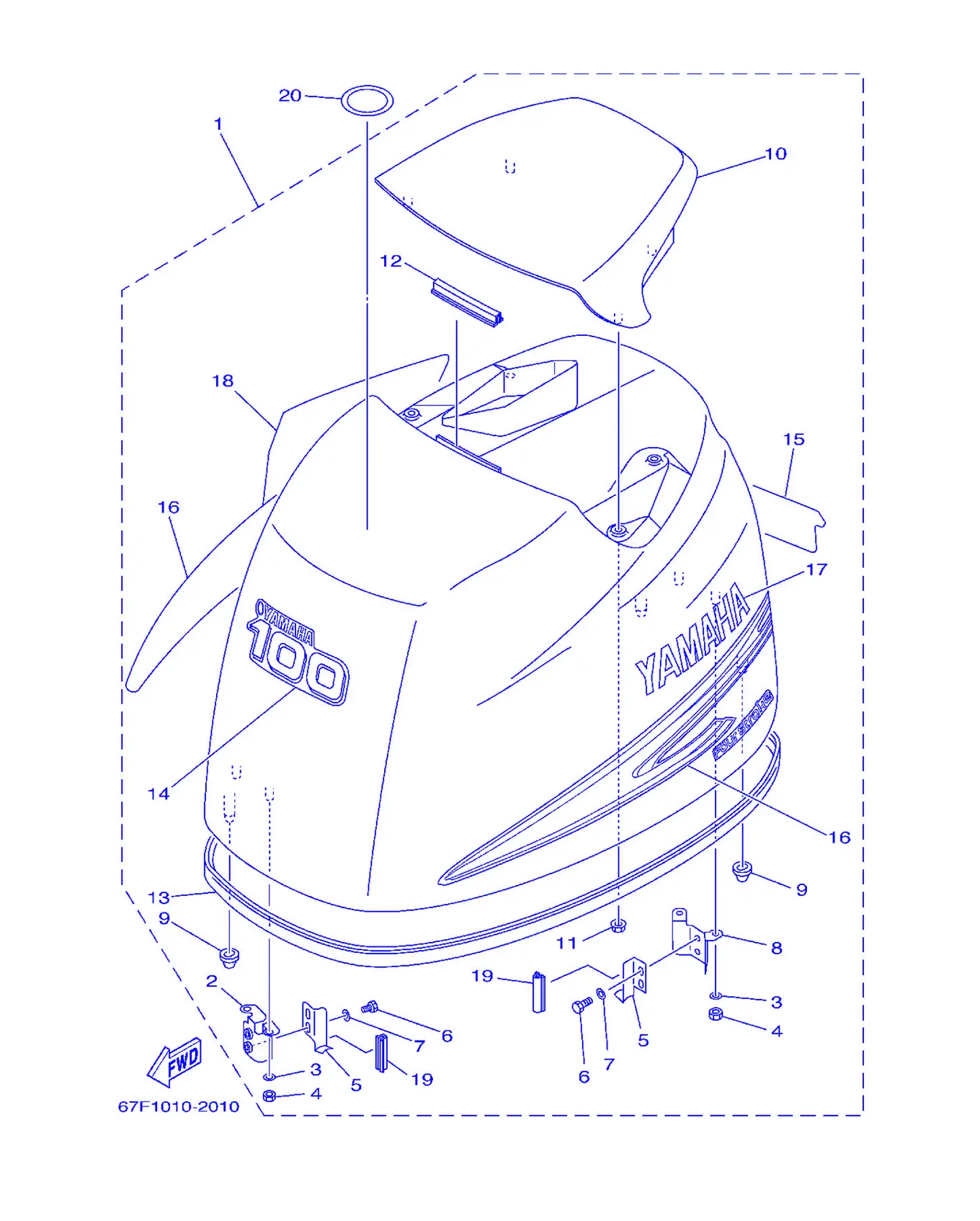

Рис. 1 — Корпус верхней части 39 дет.

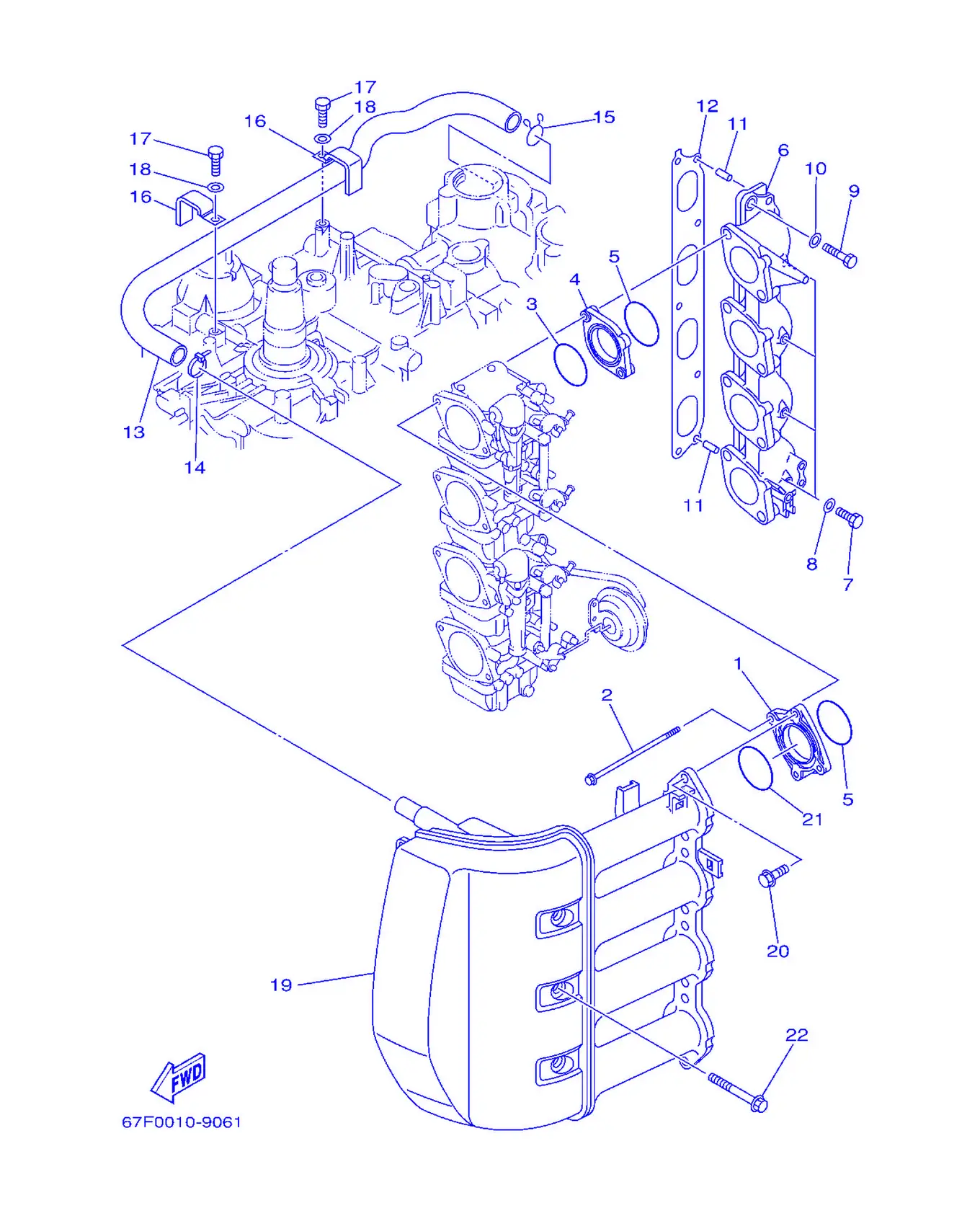

Рис. 2 — Впускная система 22 дет.

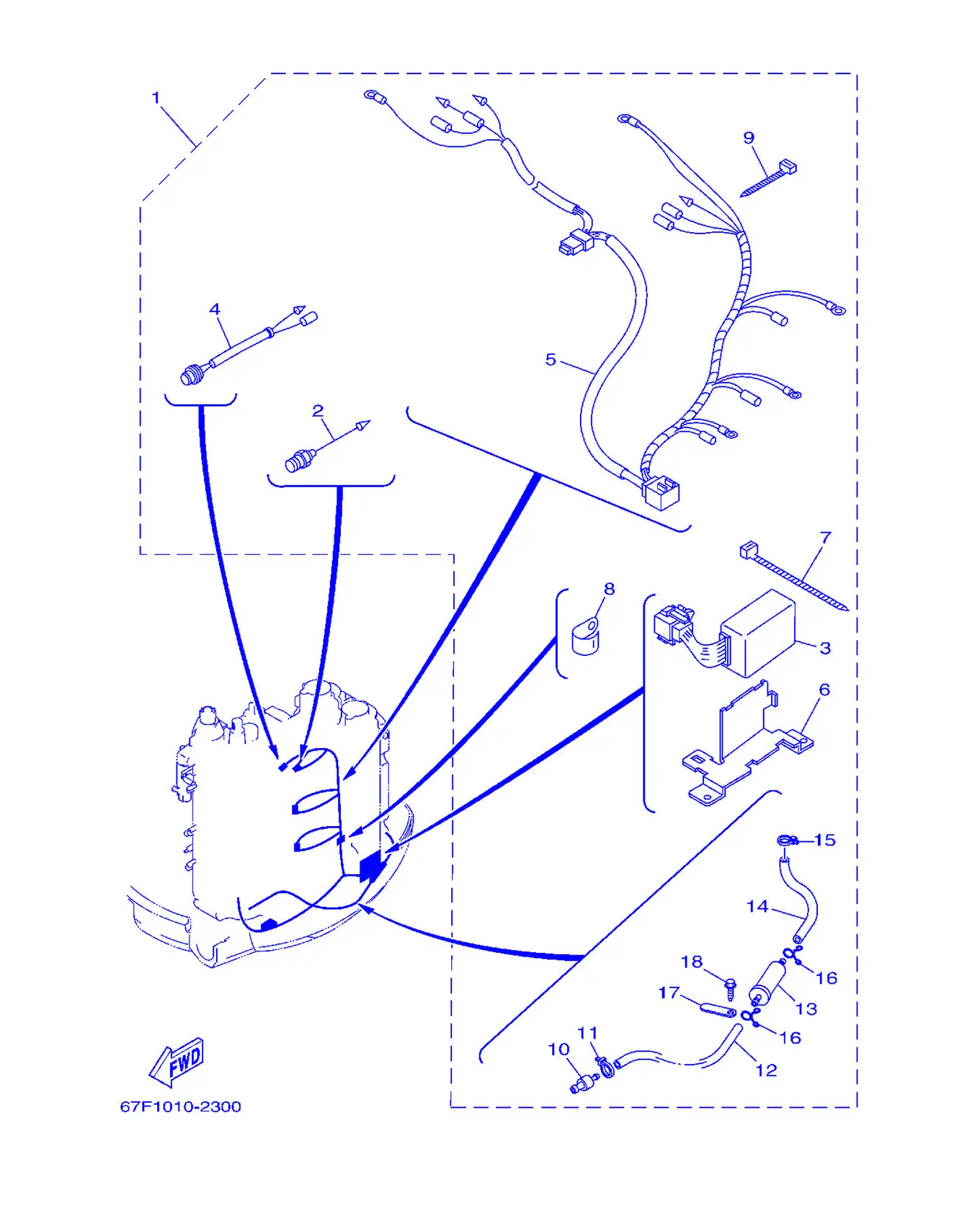

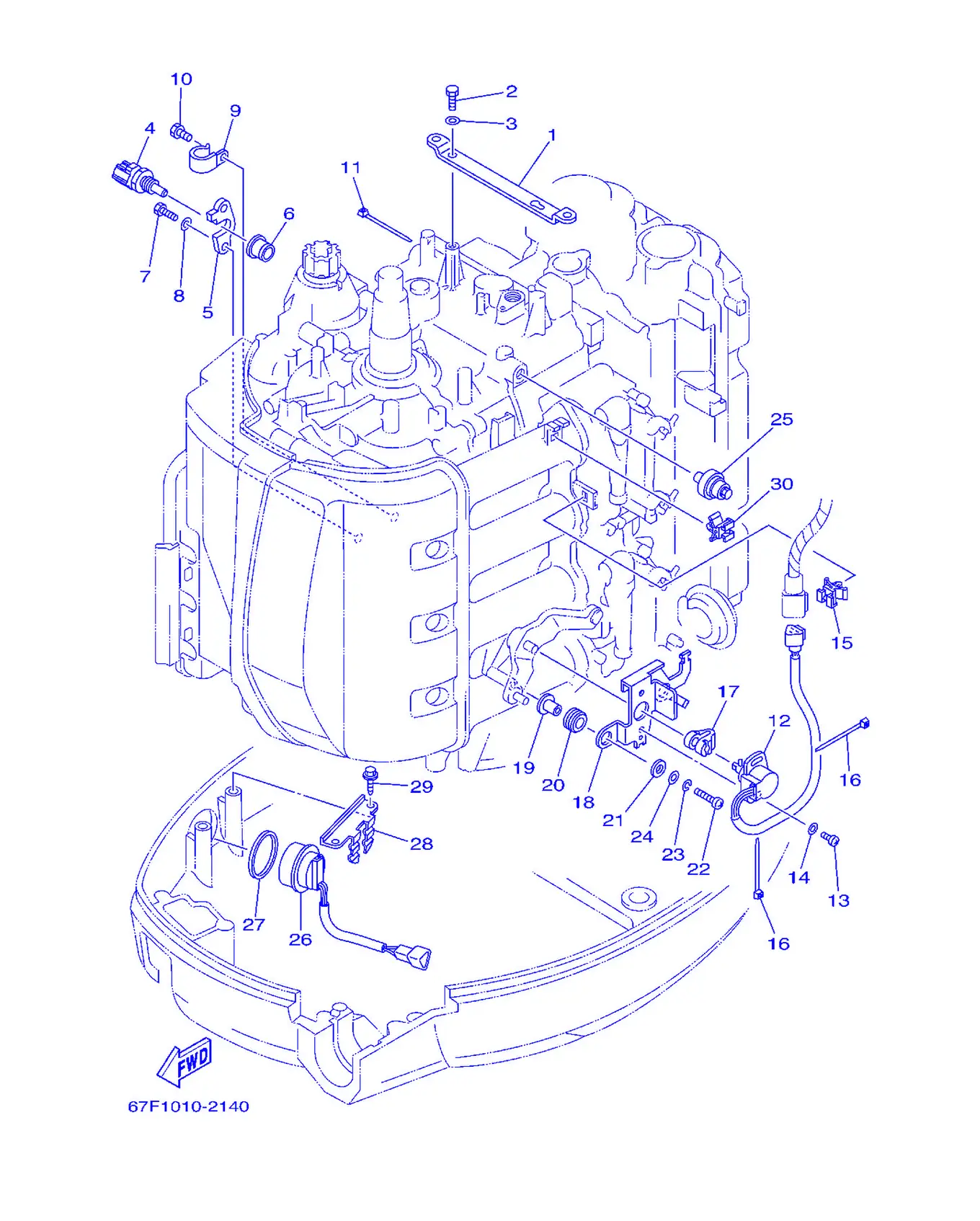

Рис. 3 — Электрическая система 1 Электрическая 1 29 дет.

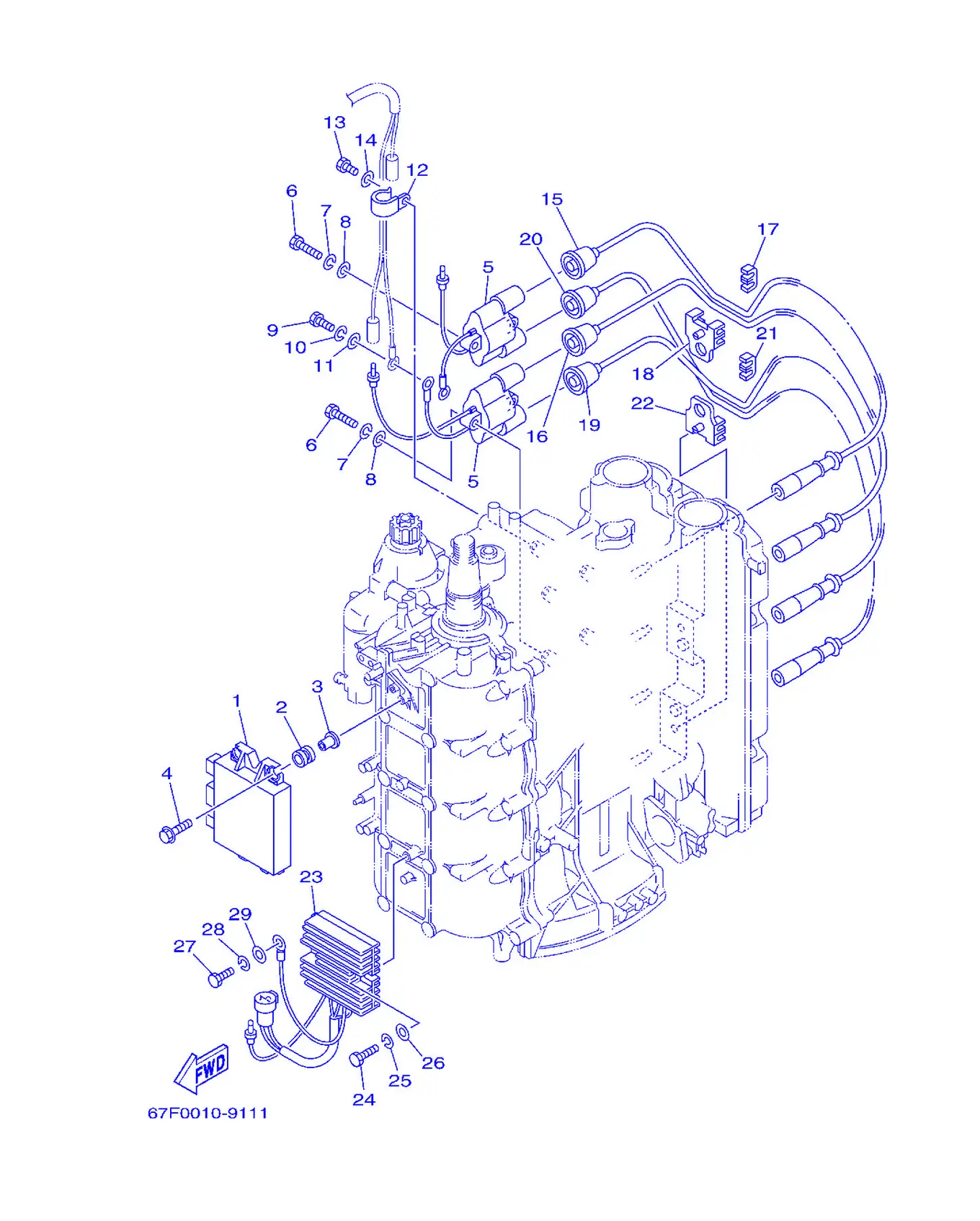

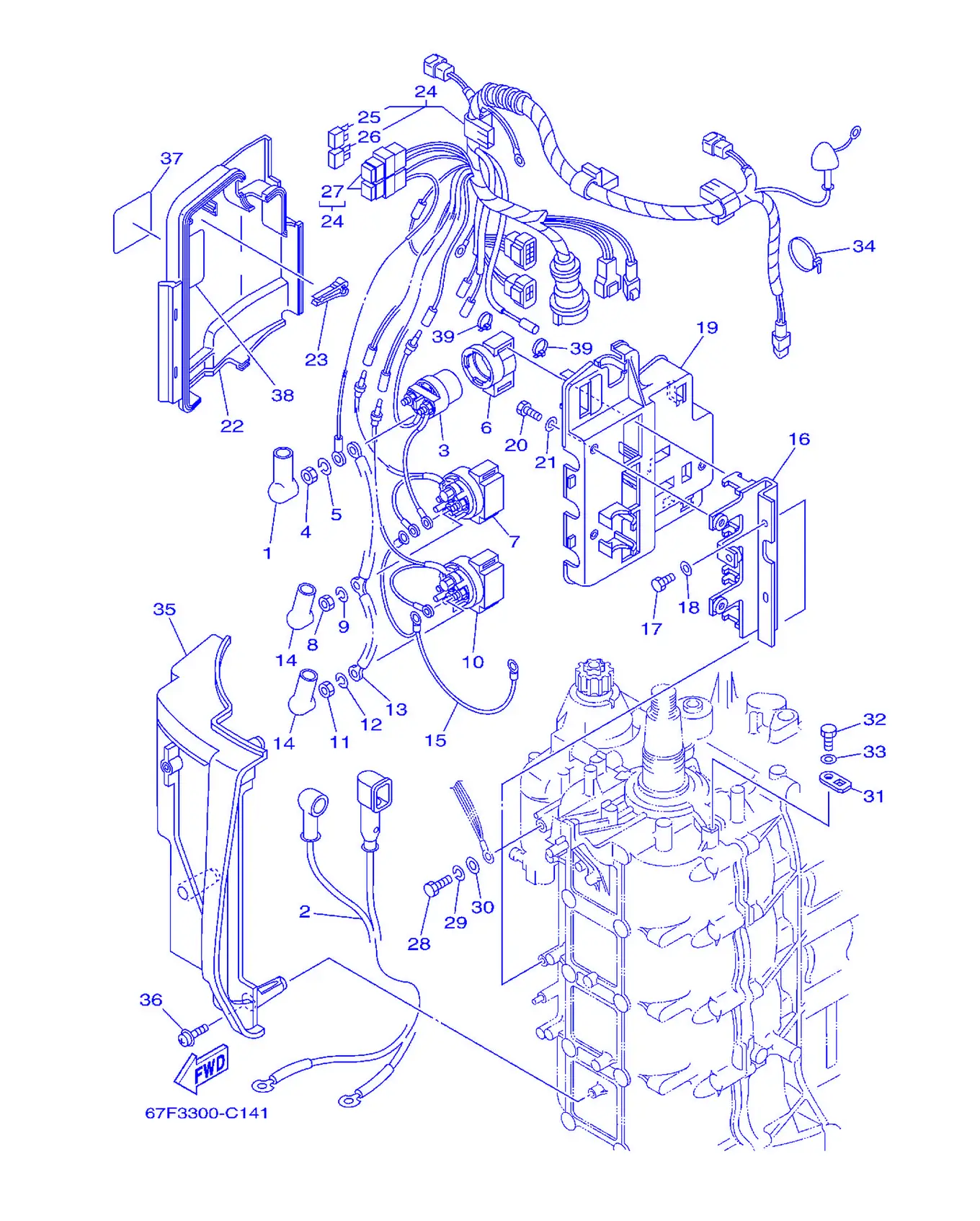

Рис. 4 — Электрическая система 2 39 дет.
Рис. 5 — Электрическая система 3 Электрическая 3 30 дет.

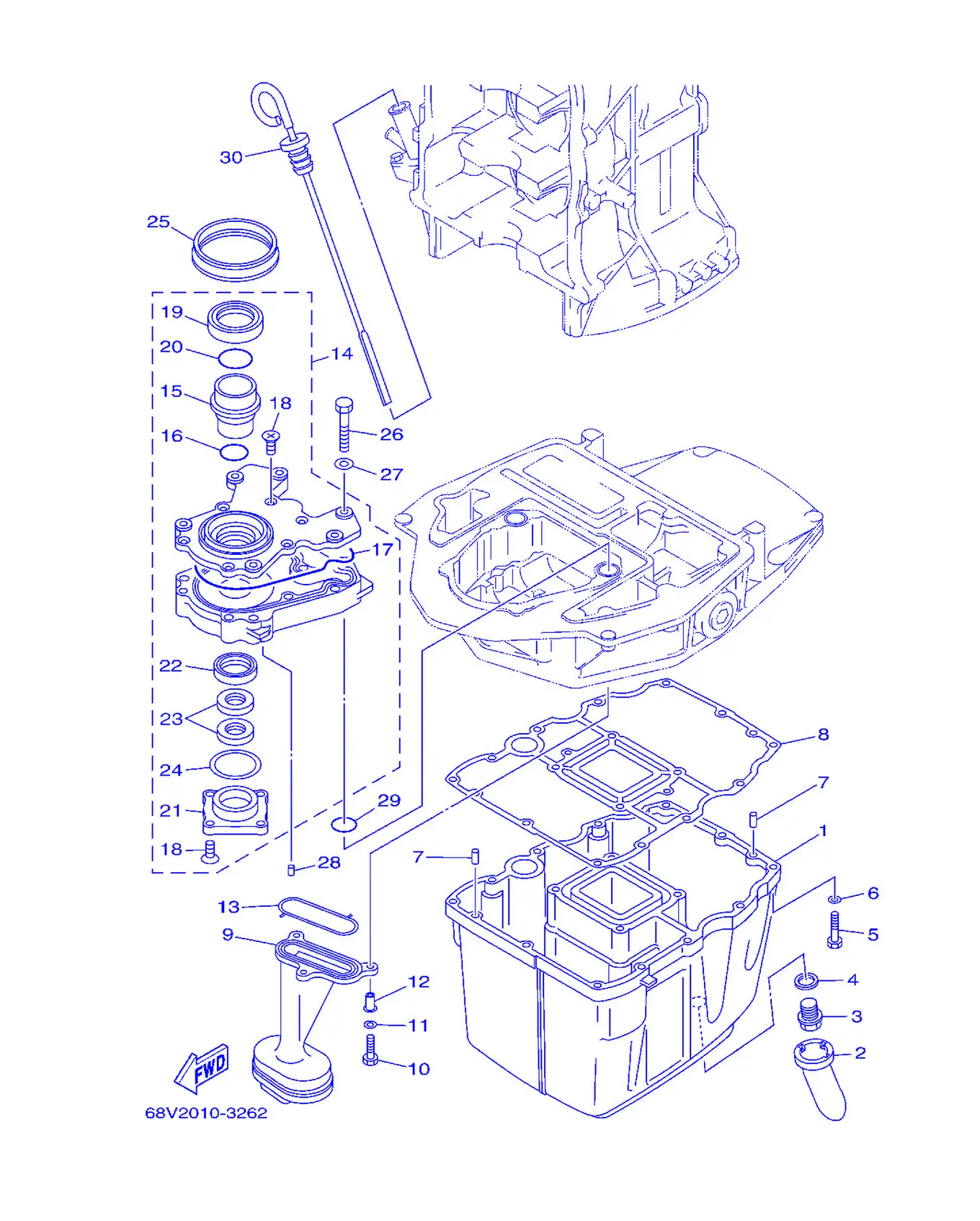

Рис. 6 — поддон картера 30 дет.

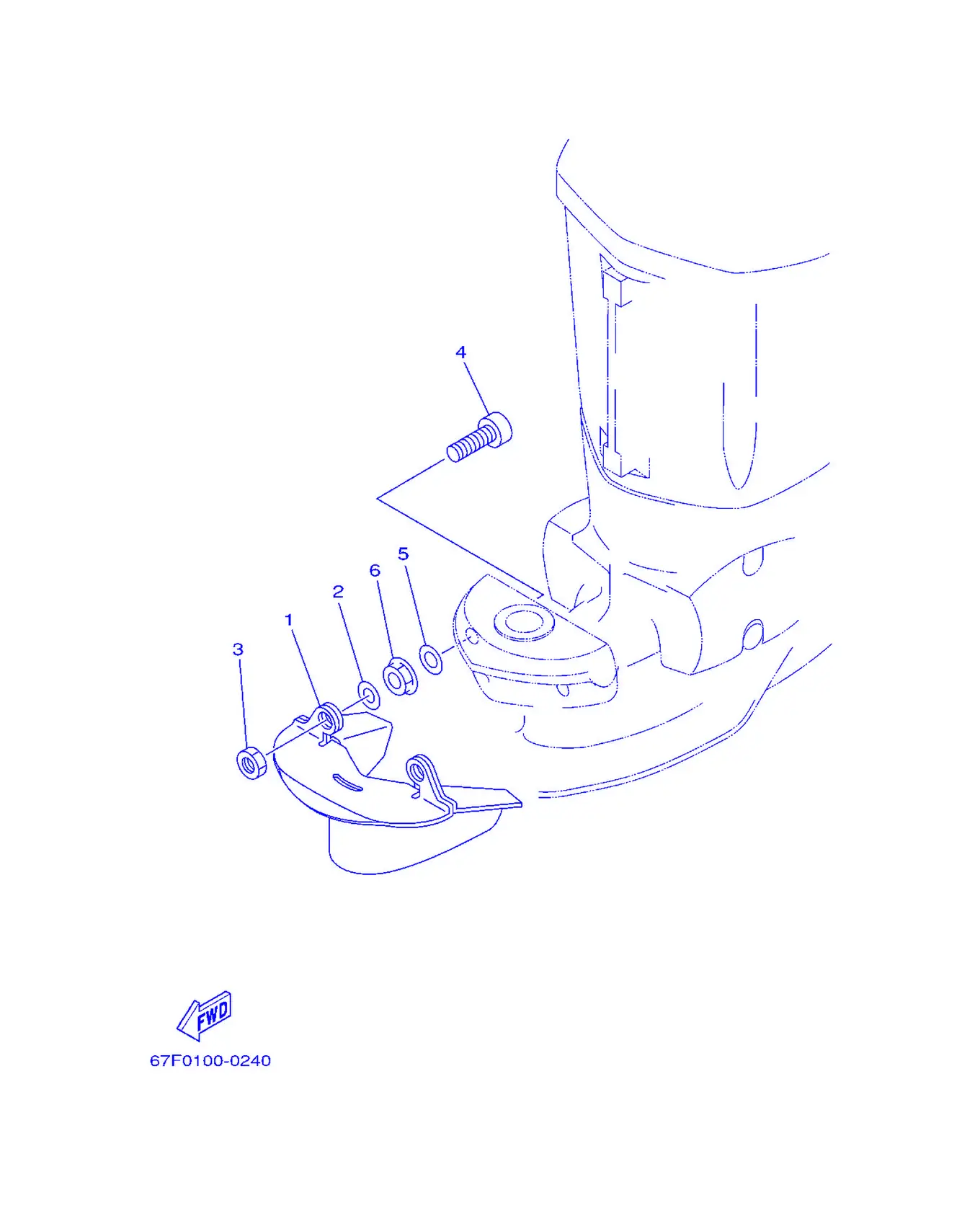

Рис. 7 — Опционные детали 1 6 дет.
Рис. 8 — Опционные детали 2 18 дет.

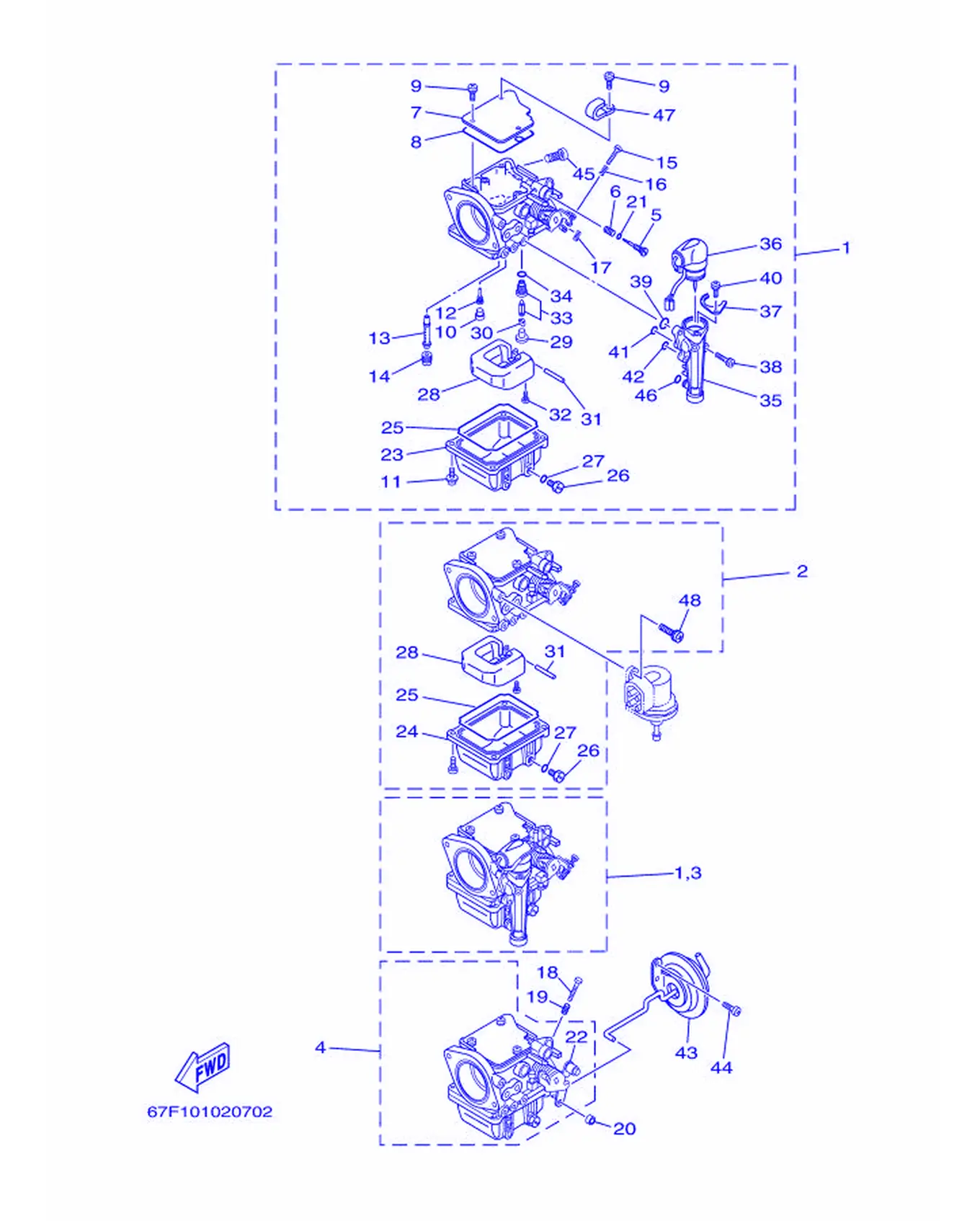

Рис. 9 — карбюратор 1 карбюратор 1 48 дет.

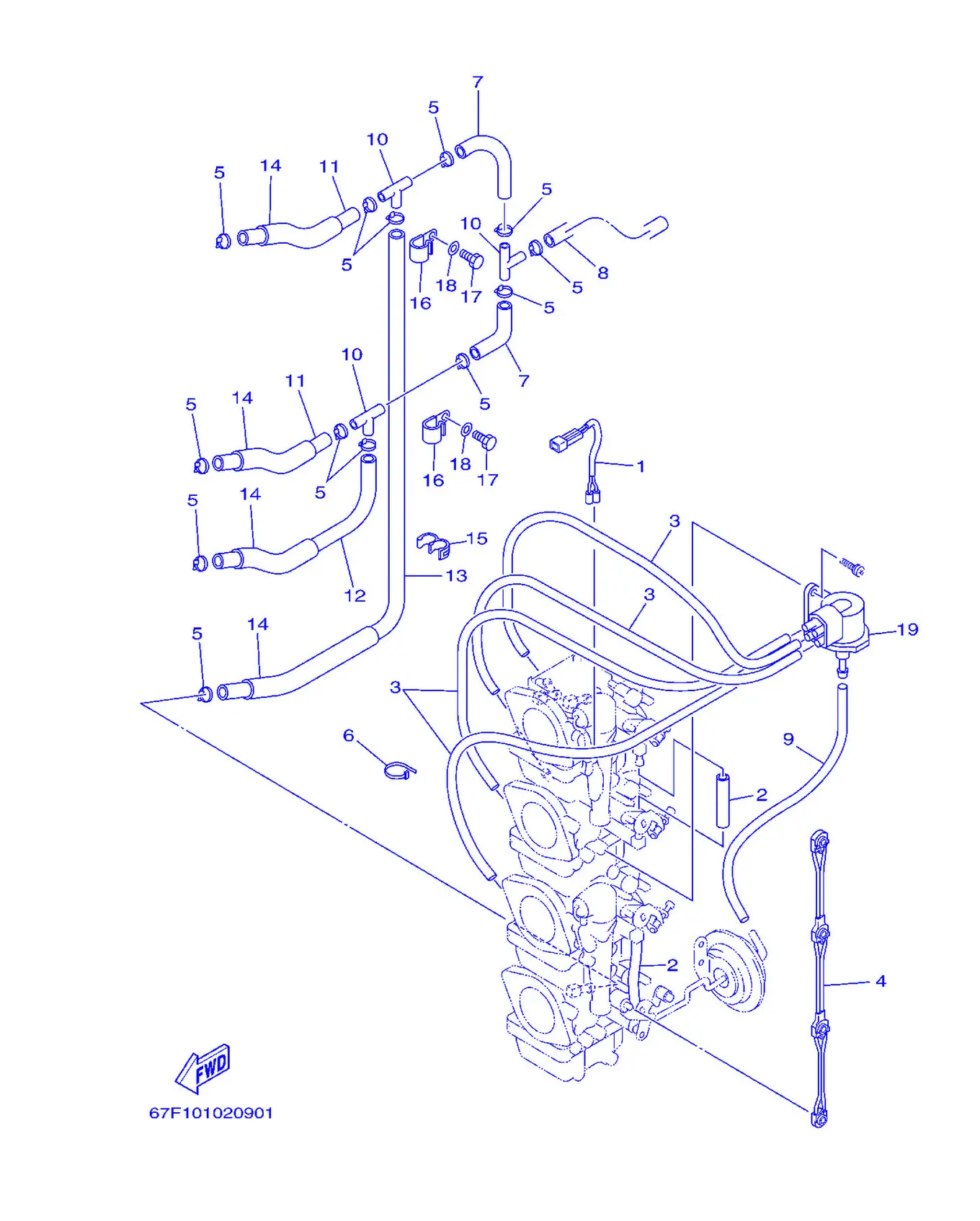

Рис. 10 — карбюратор 2 19 дет.

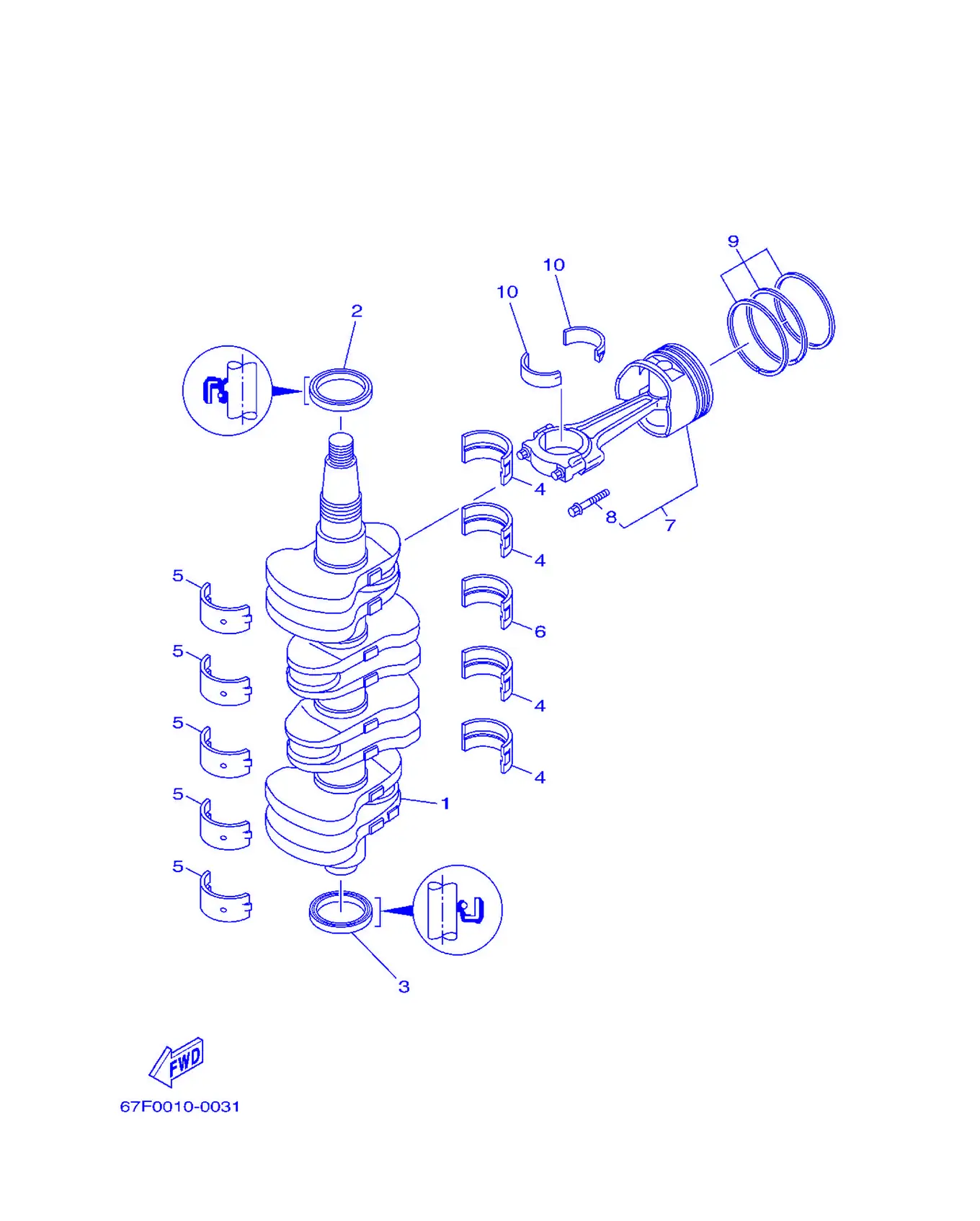

Рис. 11 — Коленчатый вал и поршень 22 дет.
Рис. 12 — Система управления 50 дет.

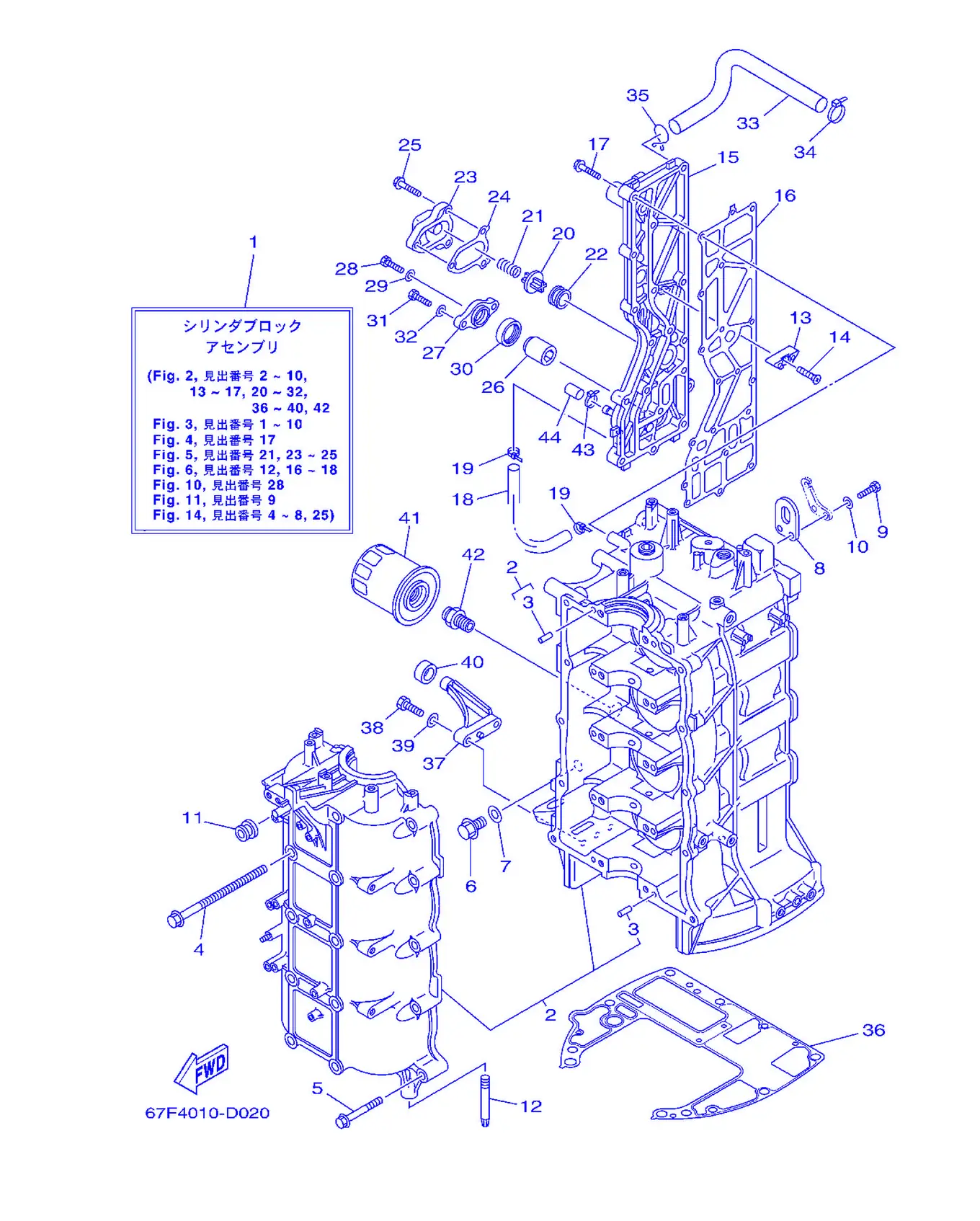

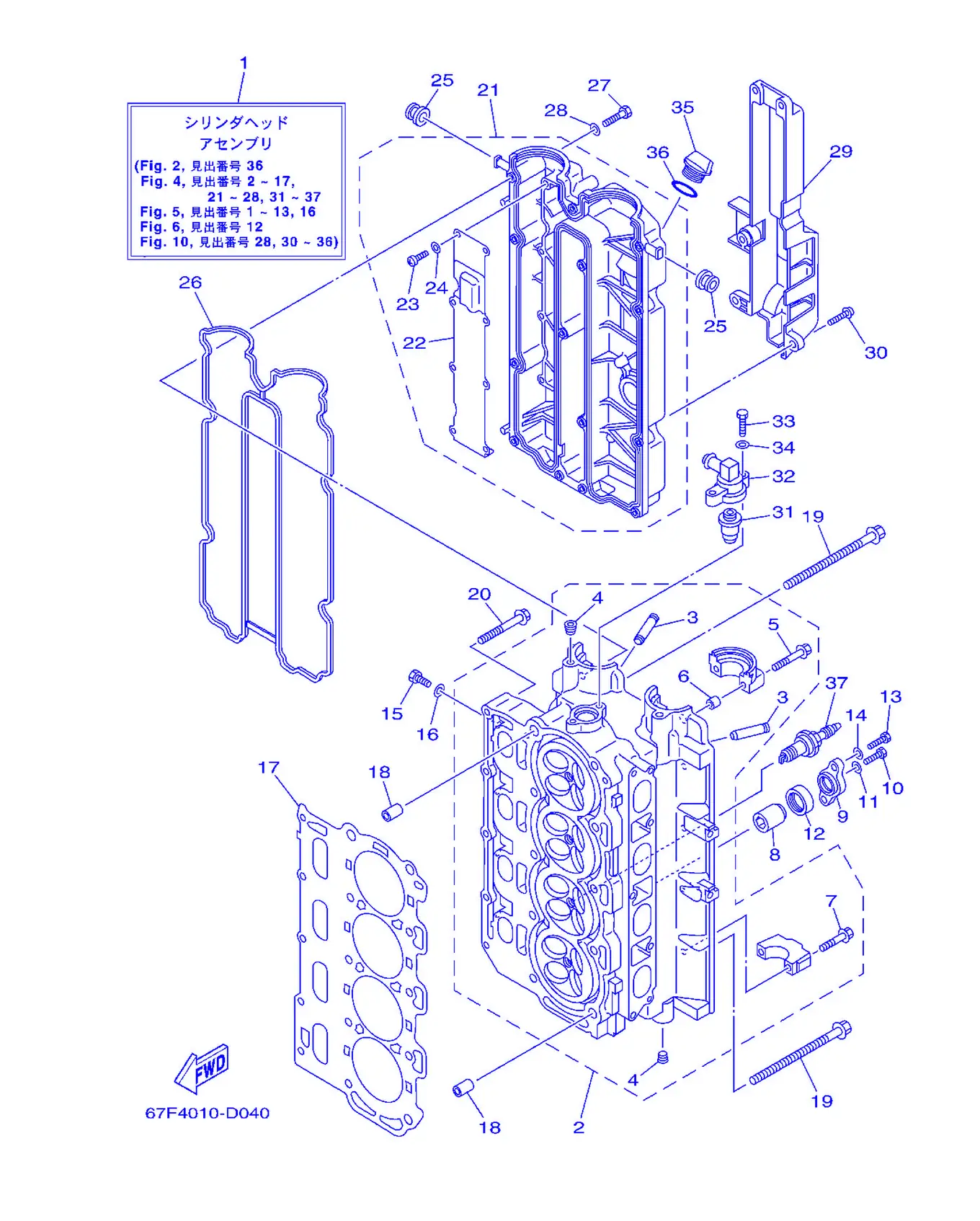

Рис. 13 — Цилиндр и картер 1 44 дет.
Рис. 14 — Цилиндр и картер 2 37 дет.

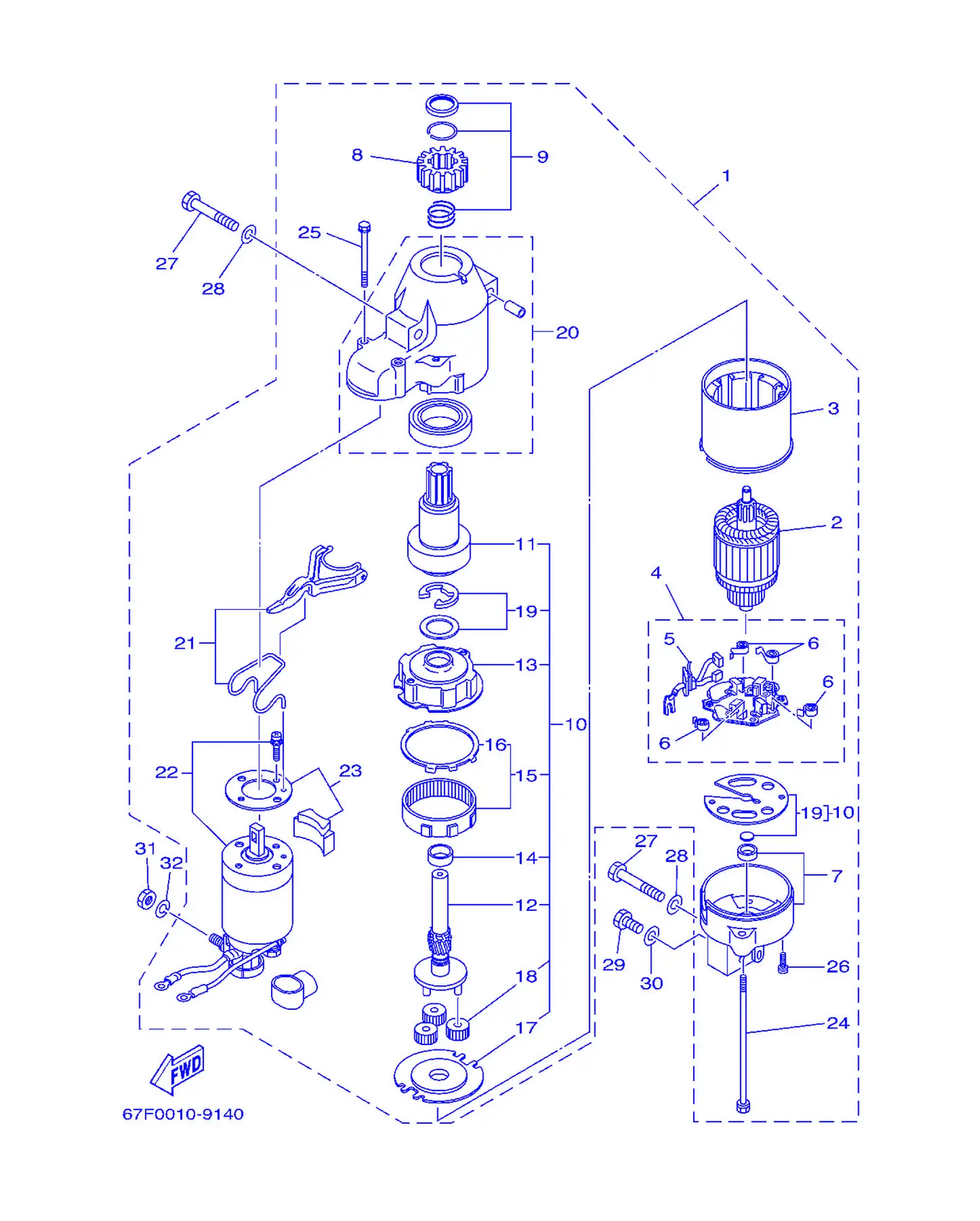

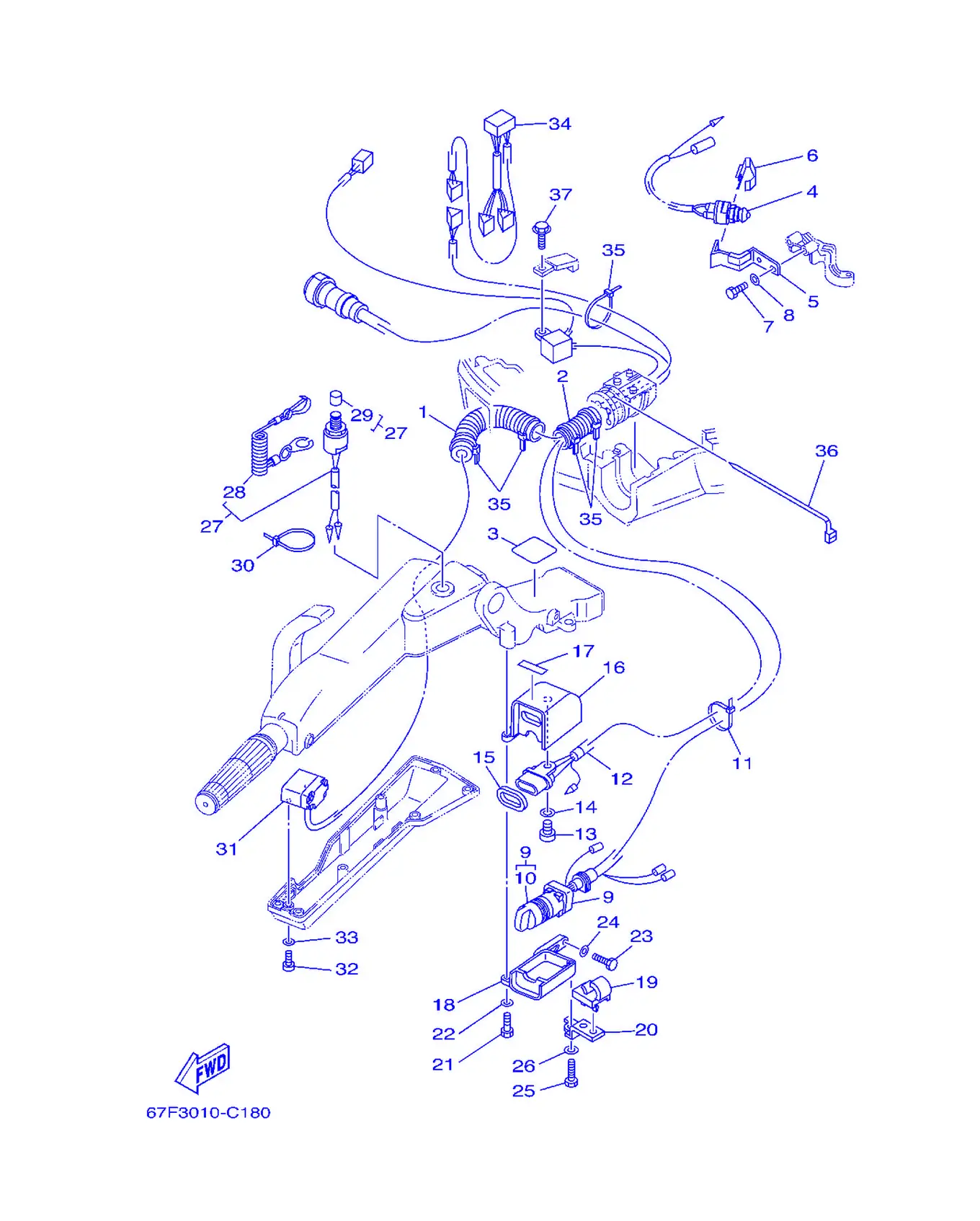

Рис. 15 — стартер 32 дет.

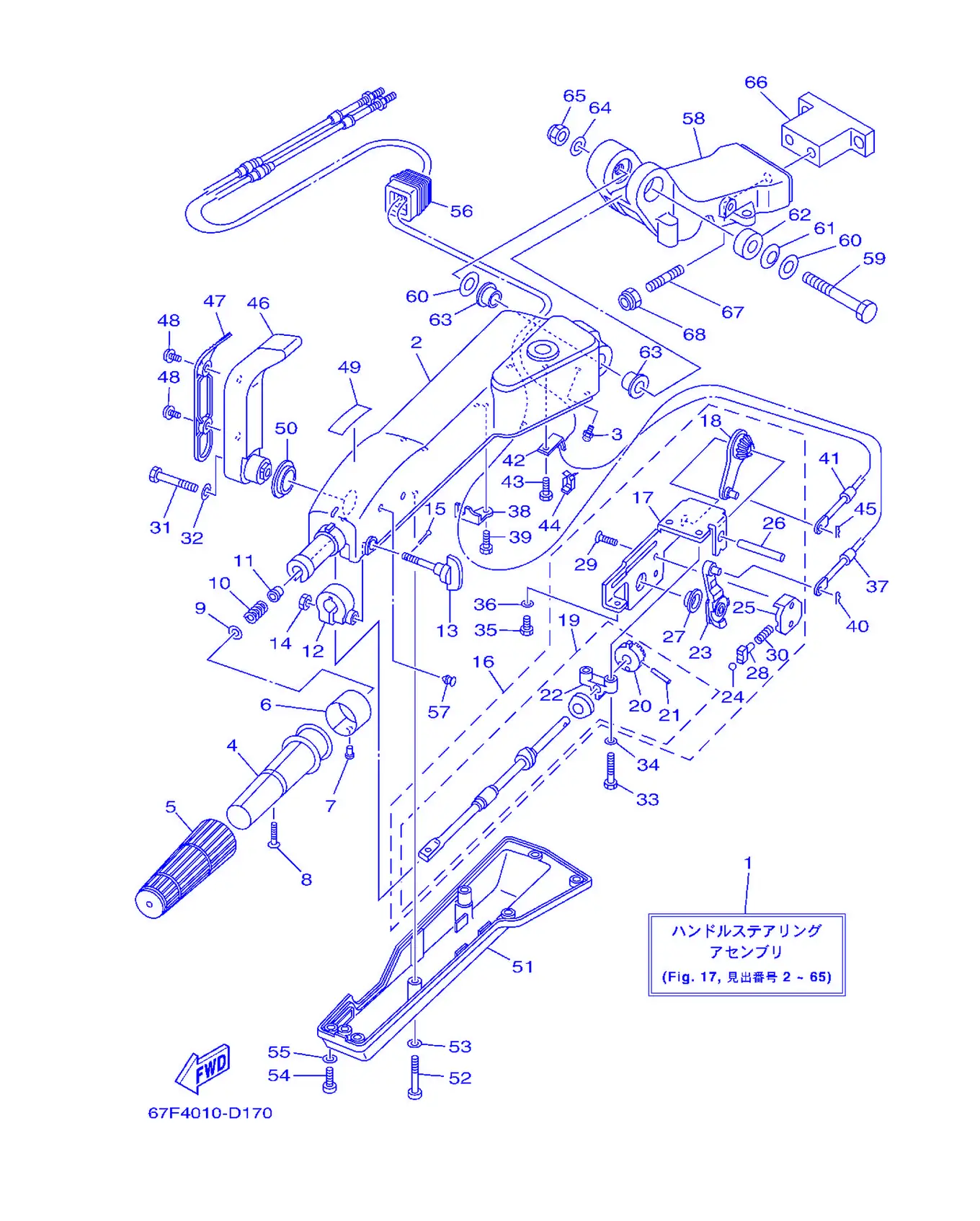

Рис. 16 — Рулевое управление 1 68 дет.
Рис. 17 — Рулевое управление 2 37 дет.

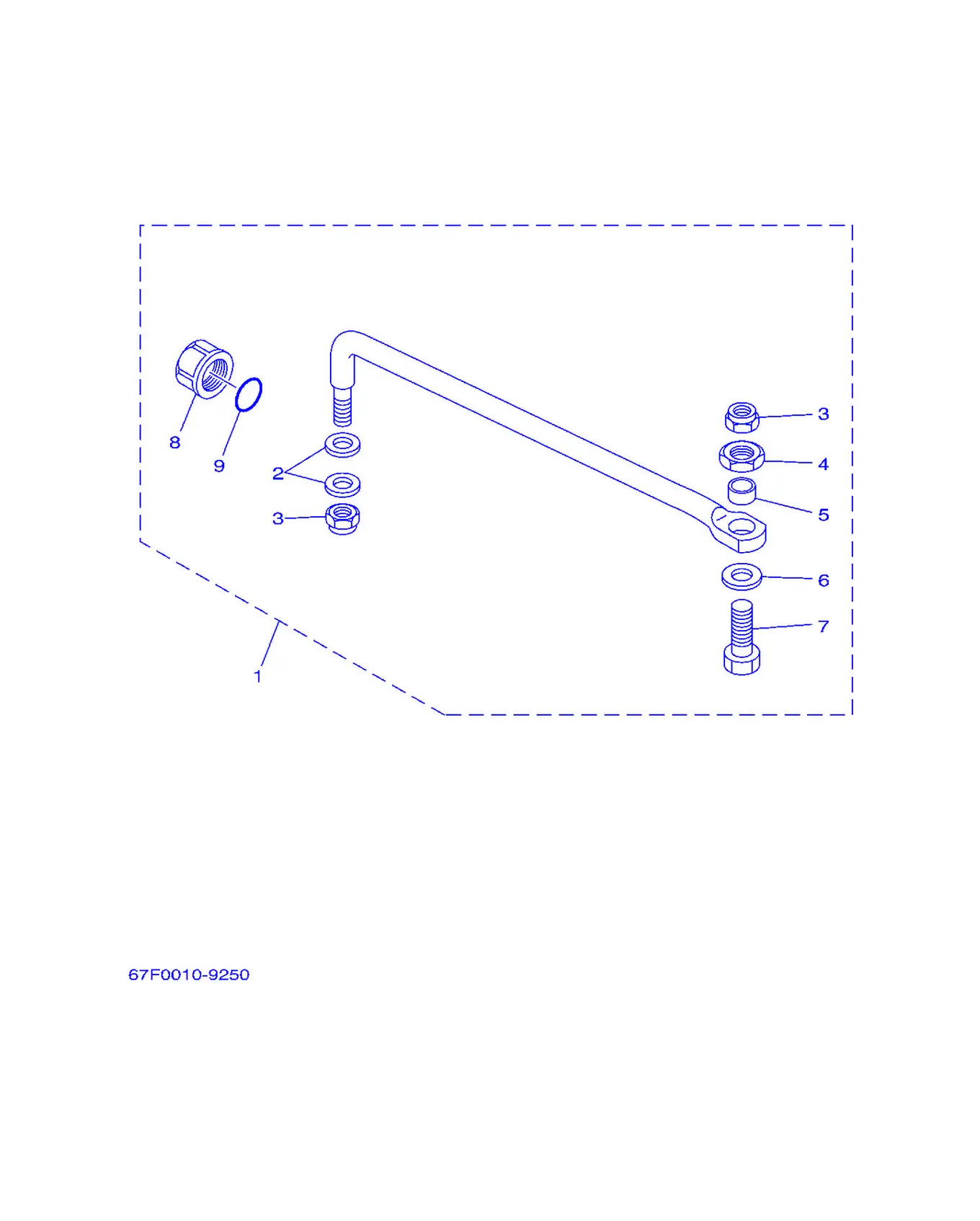

Рис. 18 — Рулевая направляющая 9 дет.

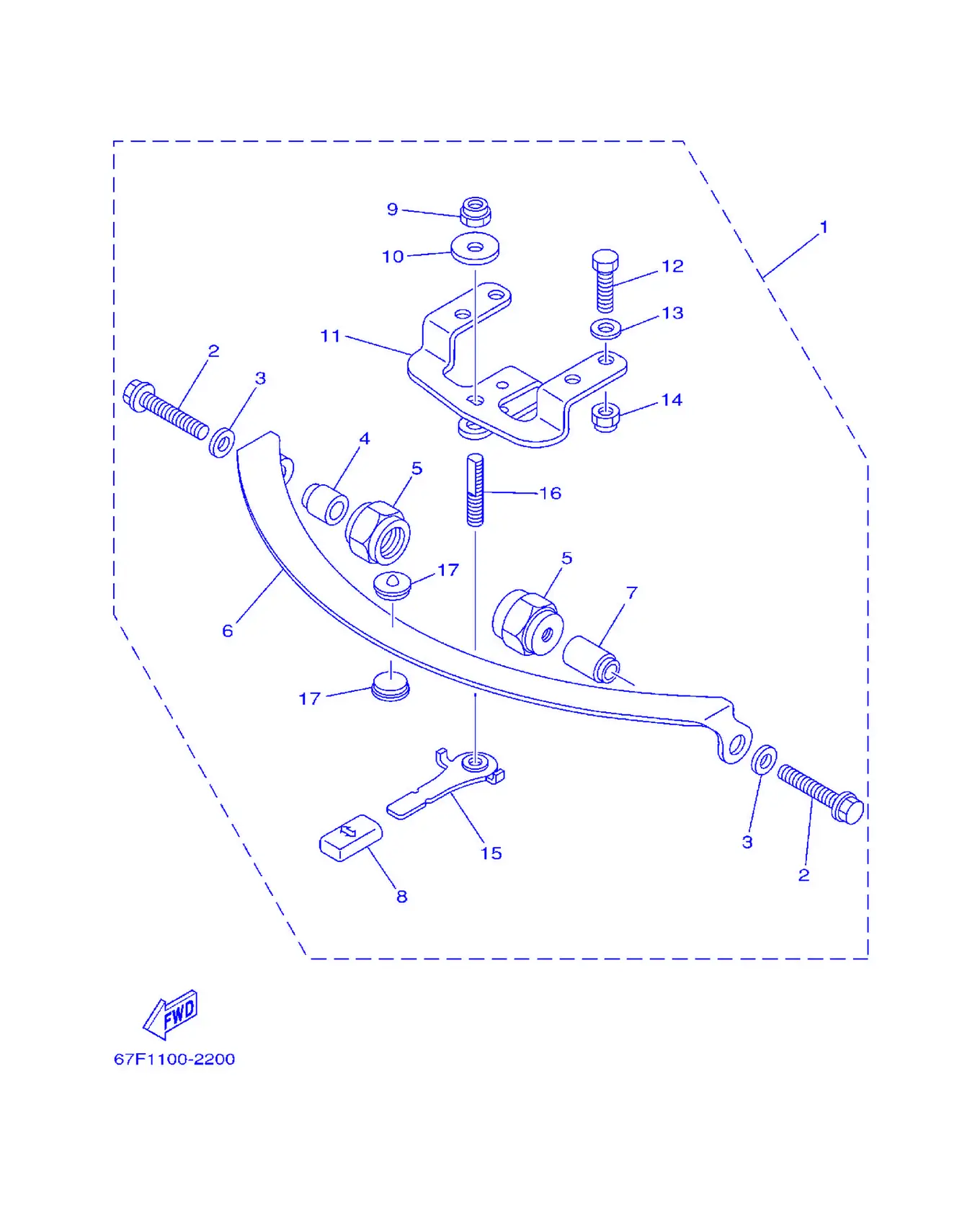

Рис. 19 — Фрикцион рулевого управления 17 дет.

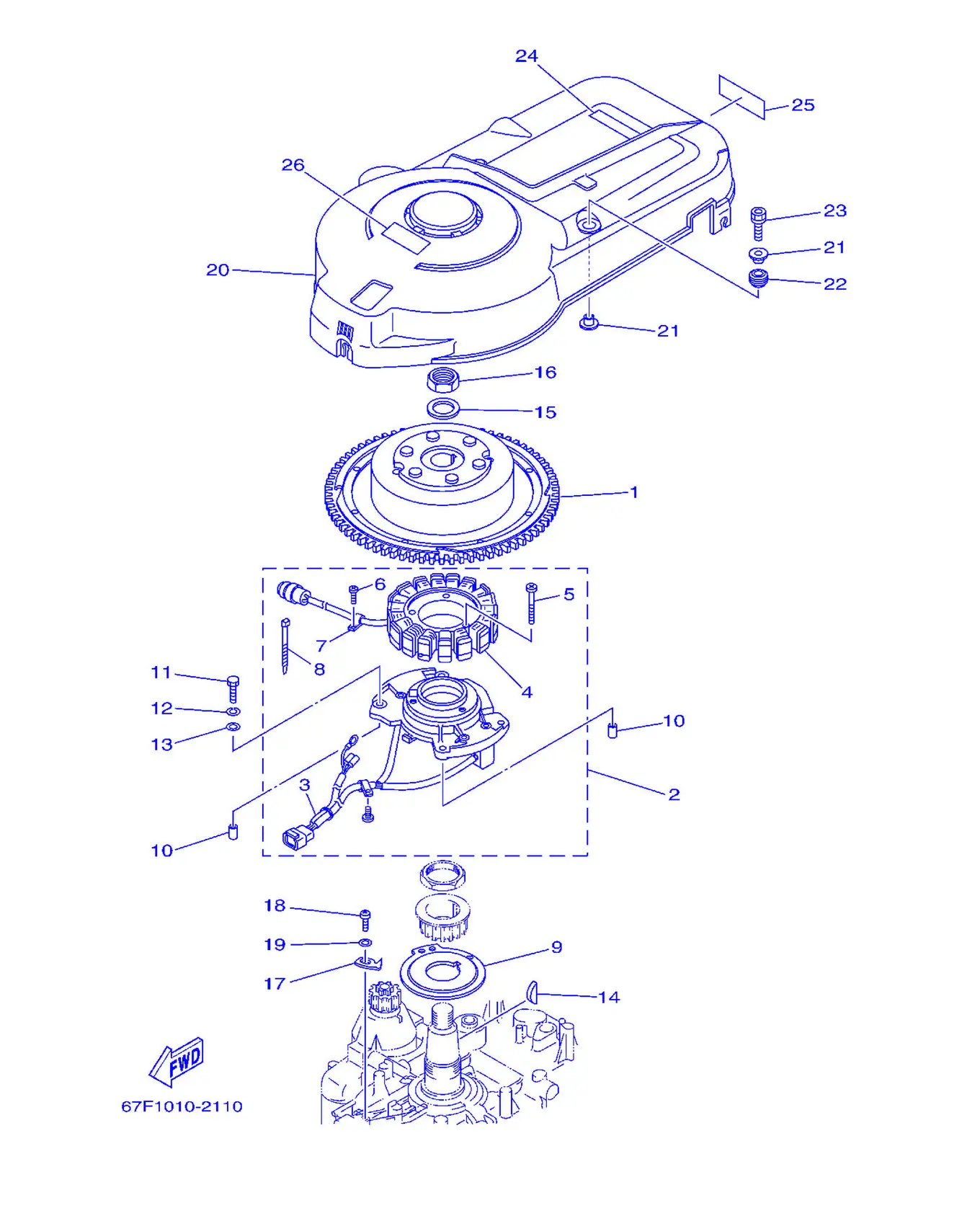

Рис. 20 — Генератор 26 дет.
Рис. 21 — Верхний кожух 20 дет.

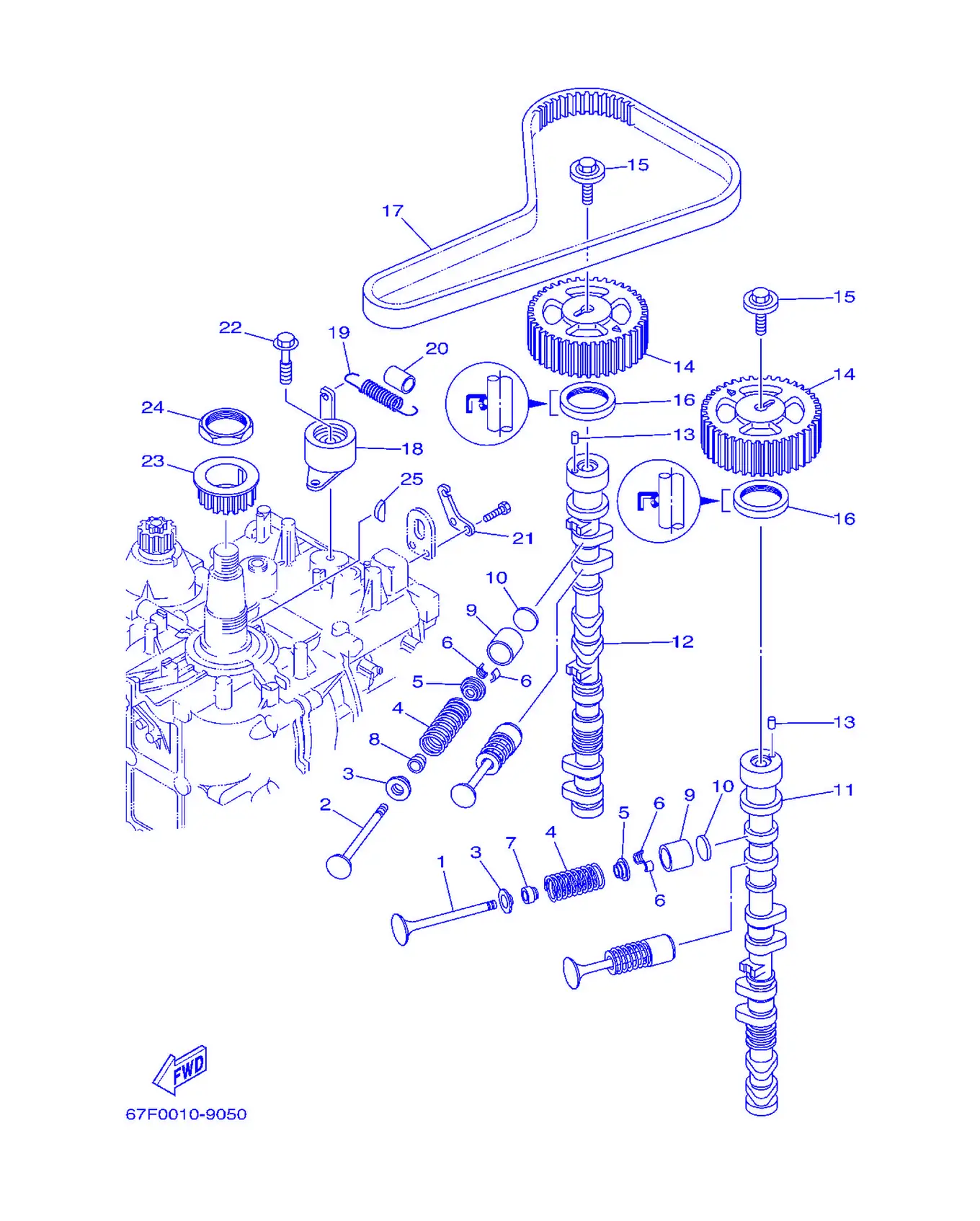

Рис. 22 — Клапан 30 дет.

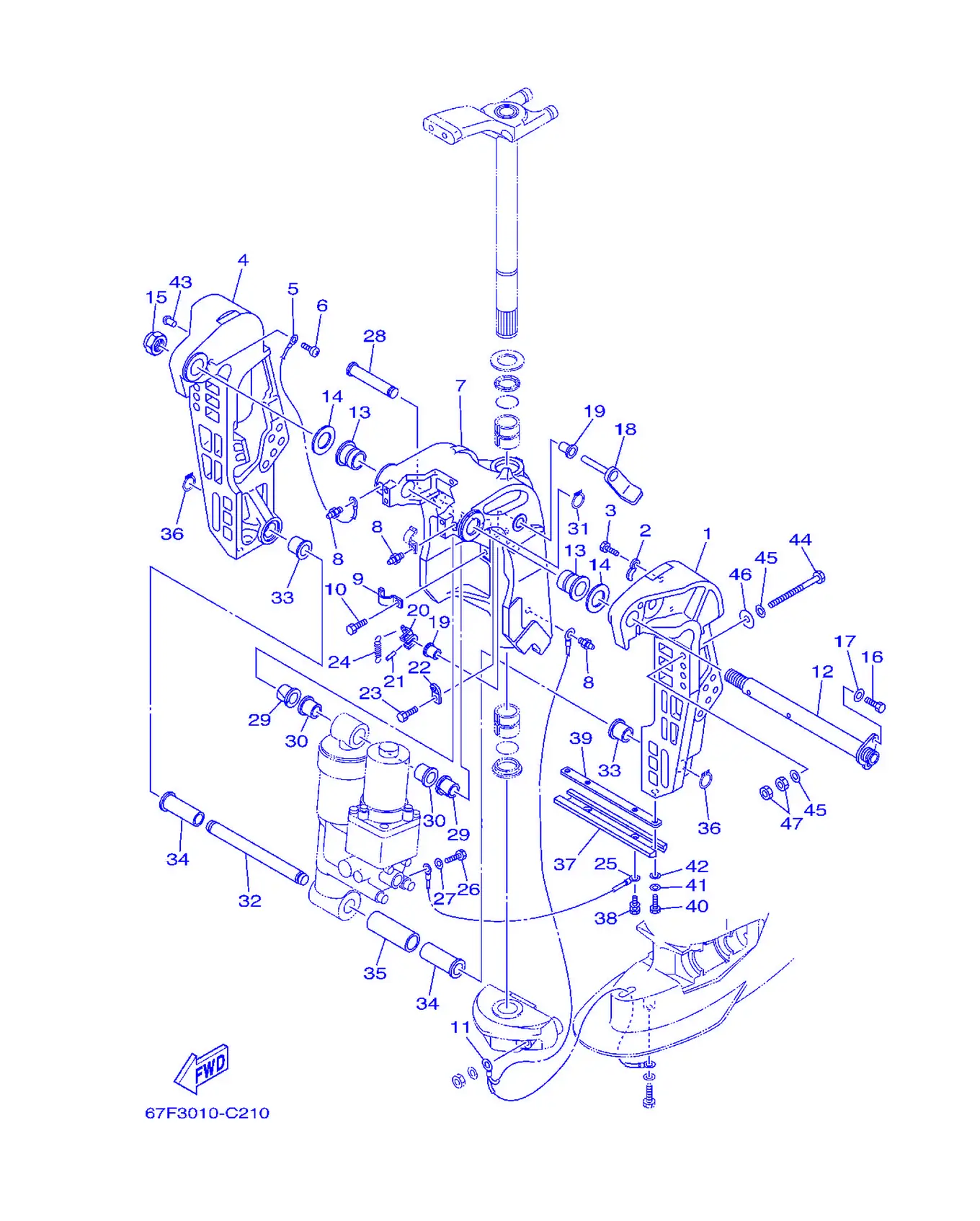

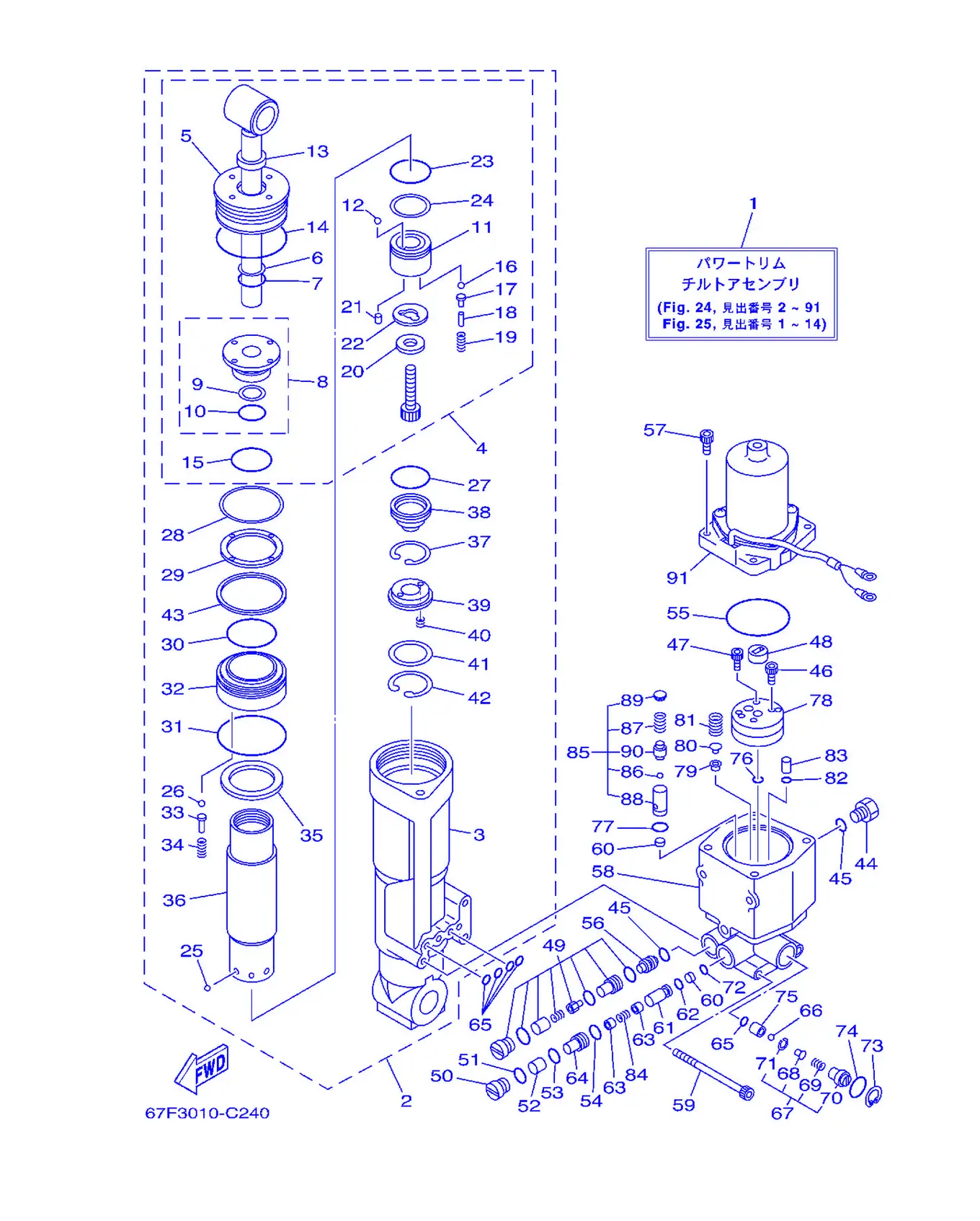

Рис. 23 — Узел силового наклона и подъёма 1 91 дет.

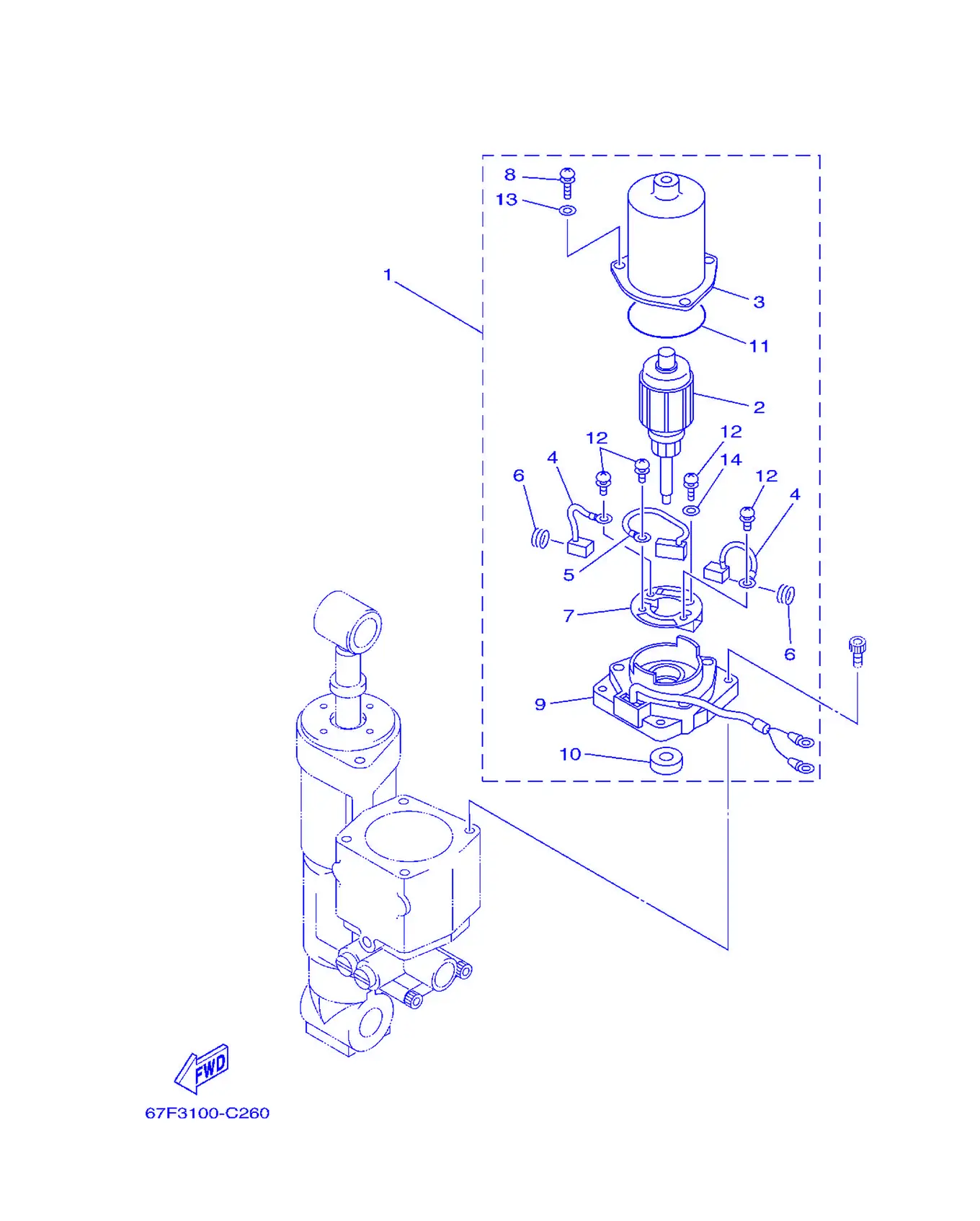

Рис. 24 — Узел силового наклона и подъёма 2 14 дет.

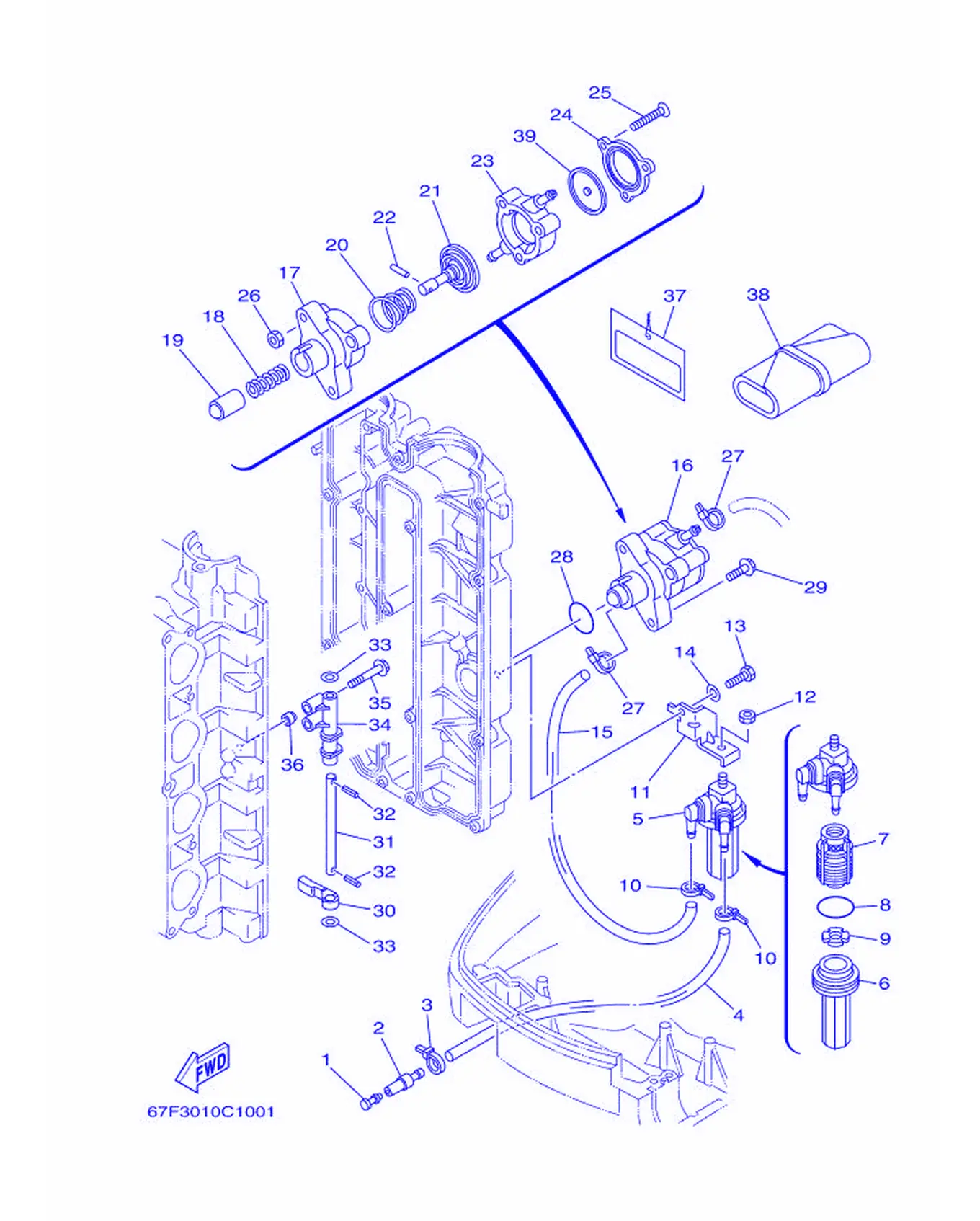

Рис. 25 — Топливная система 39 дет.
Рис. 26 — Топливный бак 16 дет.
Рис. 27 — Кронштейн 1 47 дет.

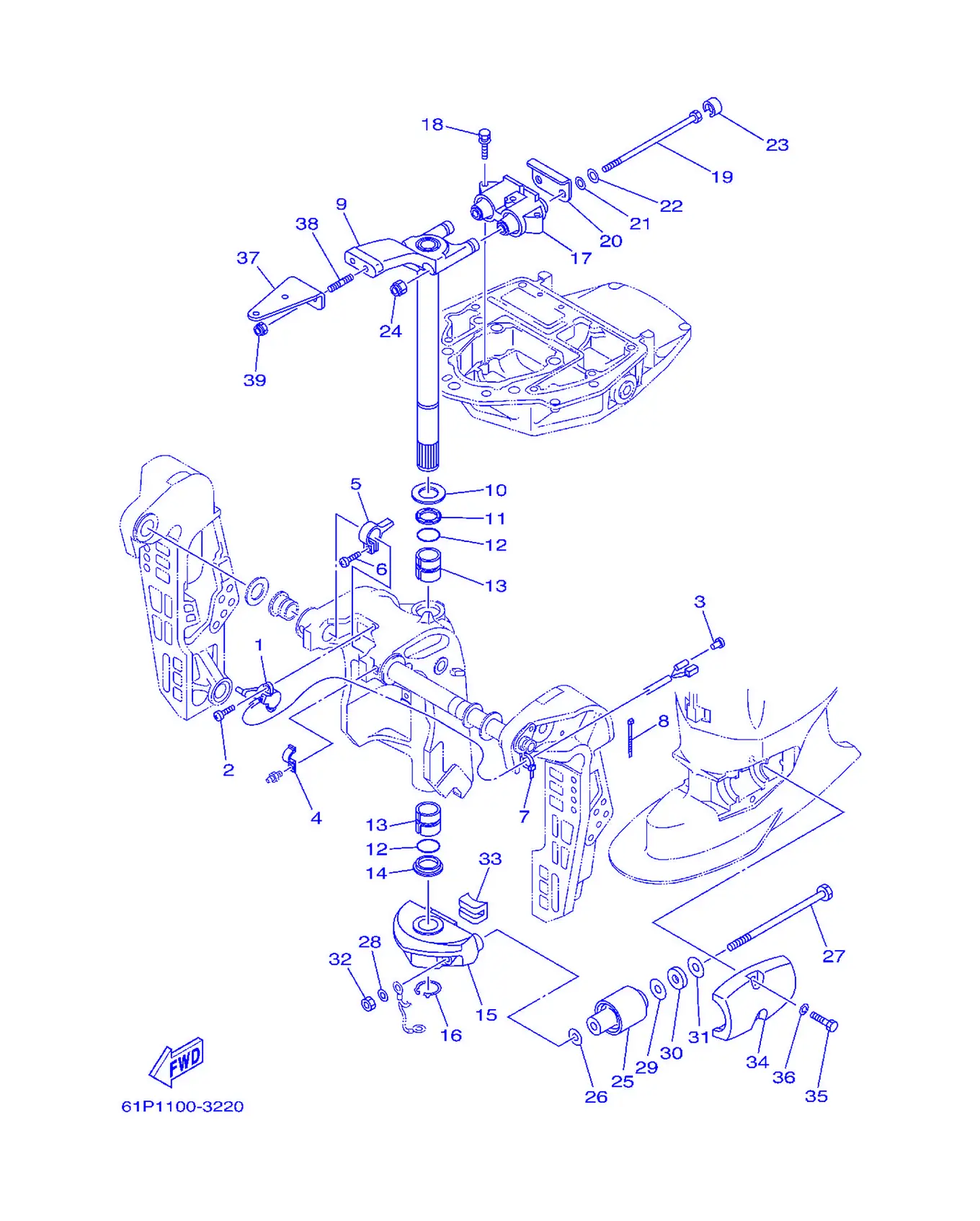

Рис. 28 — Кронштейн 2 39 дет.

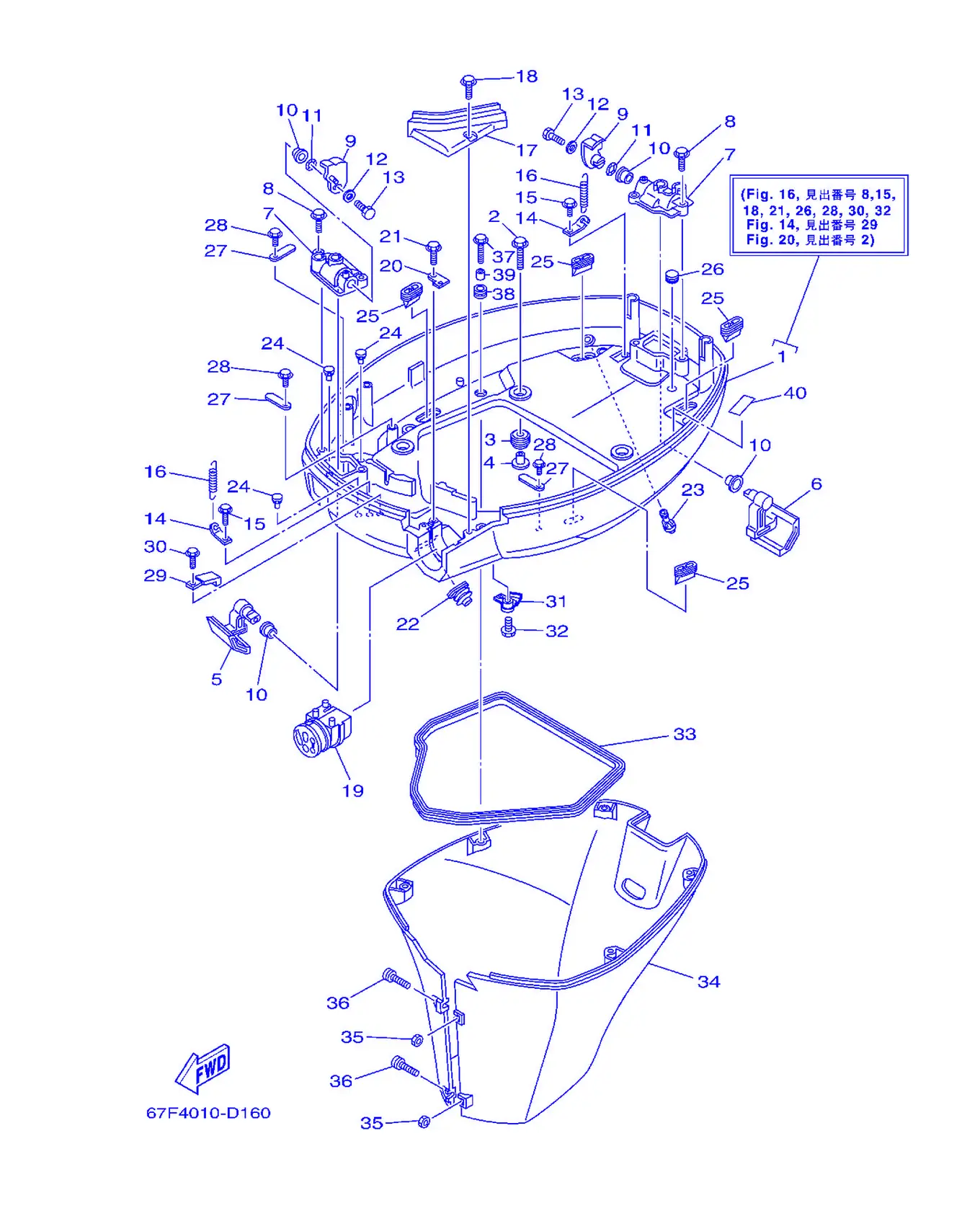

Рис. 29 — нижний кожух 40 дет.
Рис. 30 — Прибор 20 дет.

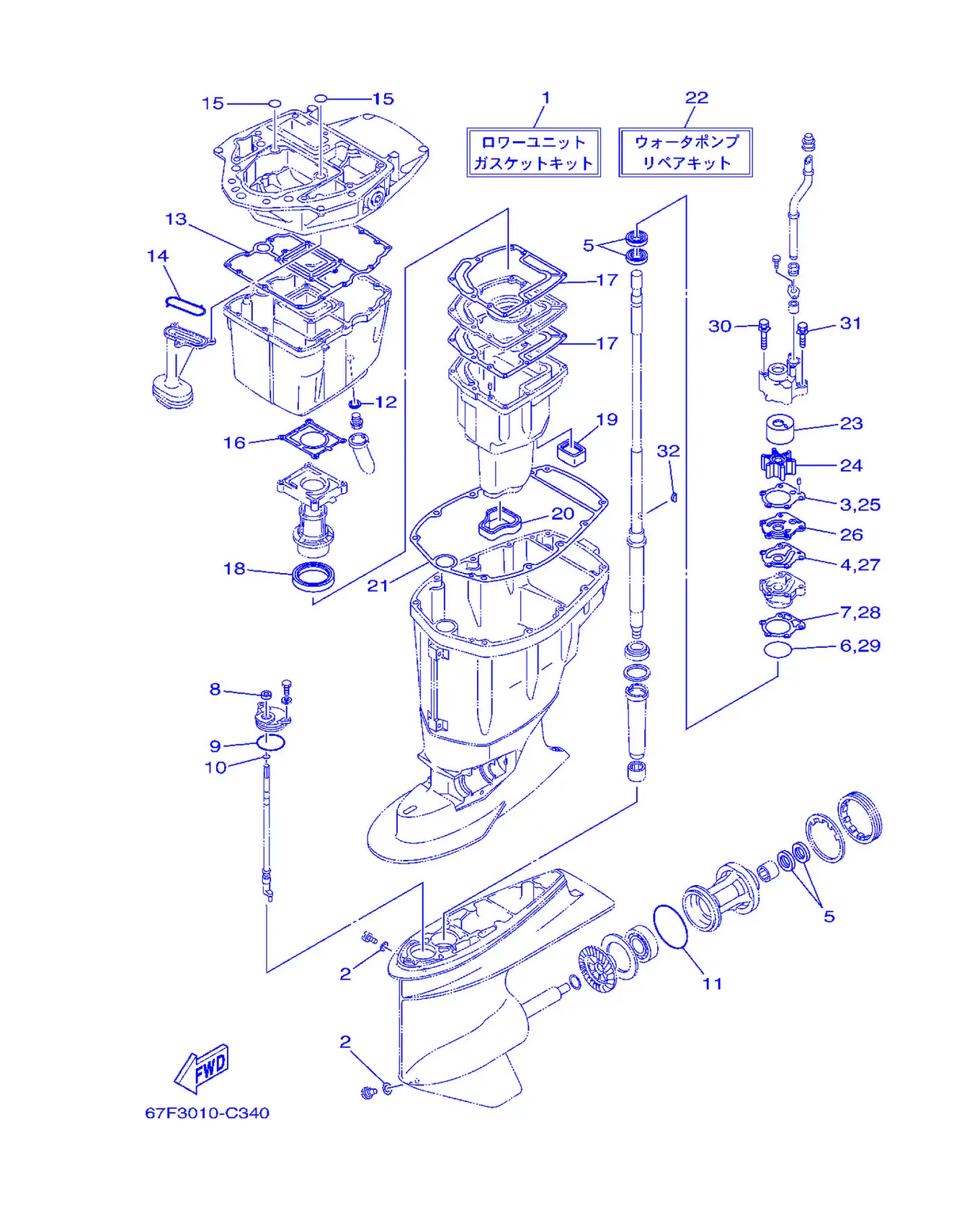

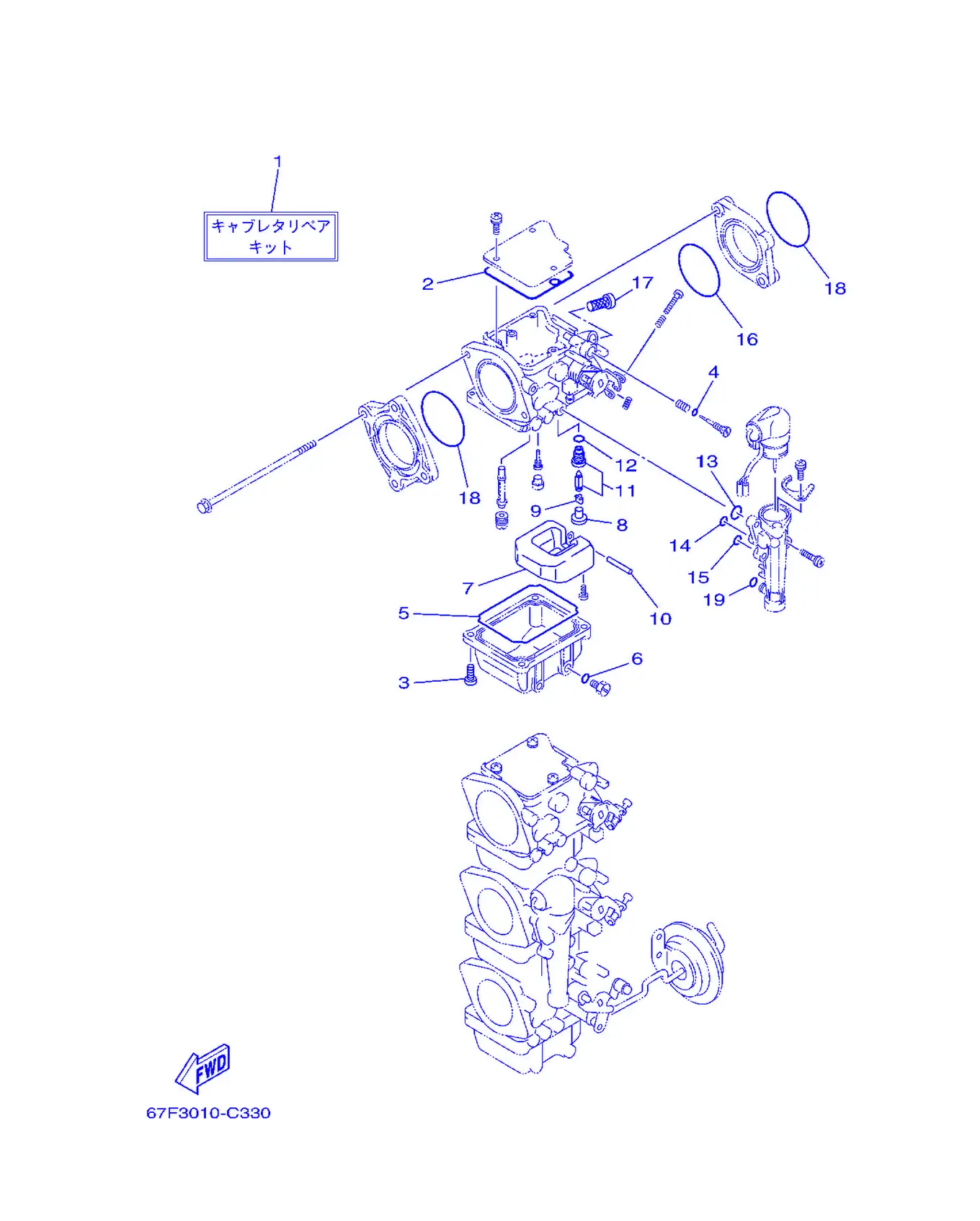

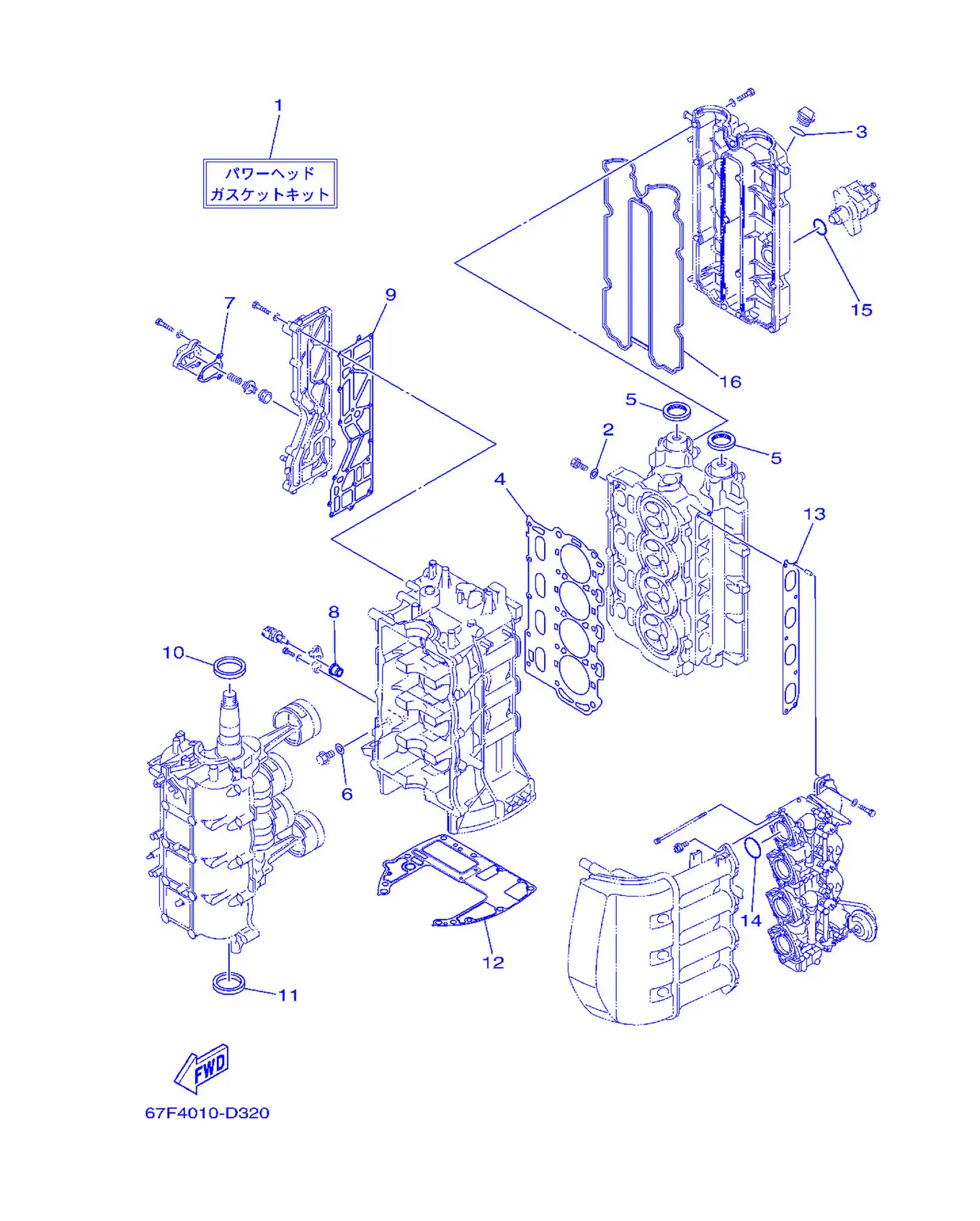

Рис. 31 — Ремкомплект 1 16 дет.
Рис. 32 — Ремкомплект 2 19 дет.
Рис. 33 — Ремкомплект 3 32 дет.

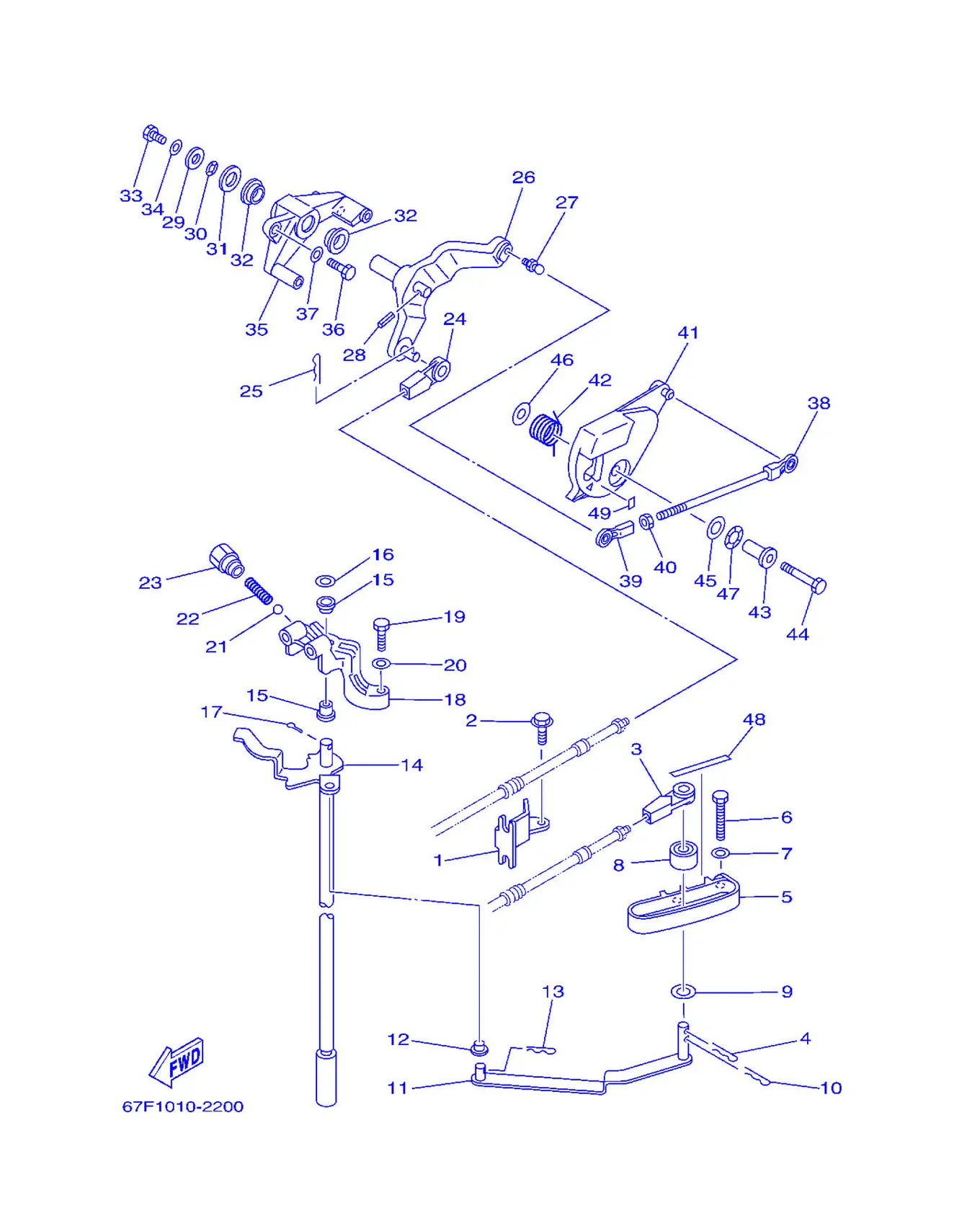

Рис. 34 — Пульт дистанционного управления в сборе 62 дет.
Рис. 35 — Пульт дистанционного управления 6 дет.

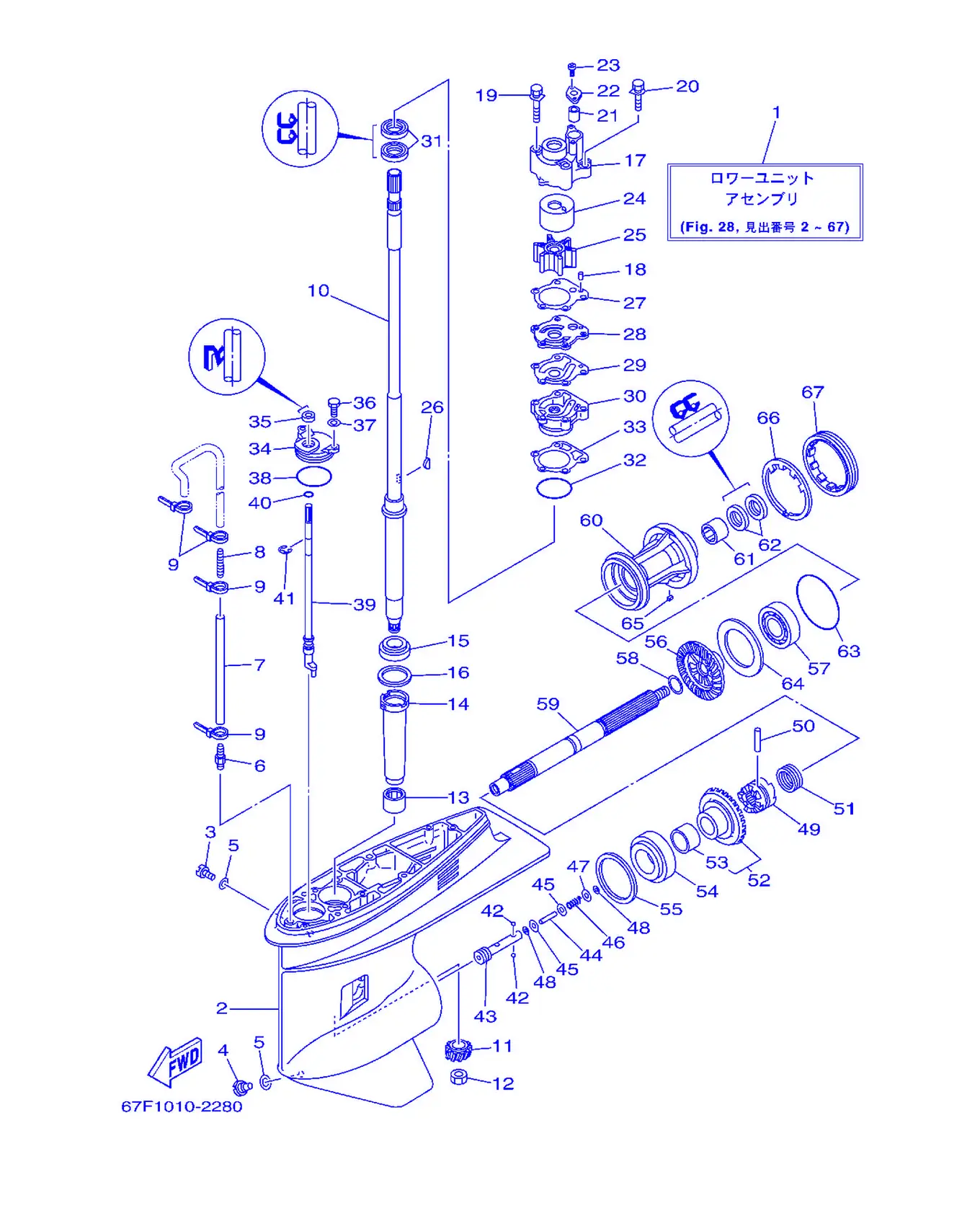

Рис. 36 — Нижний кожух и привод 1 82 дет.

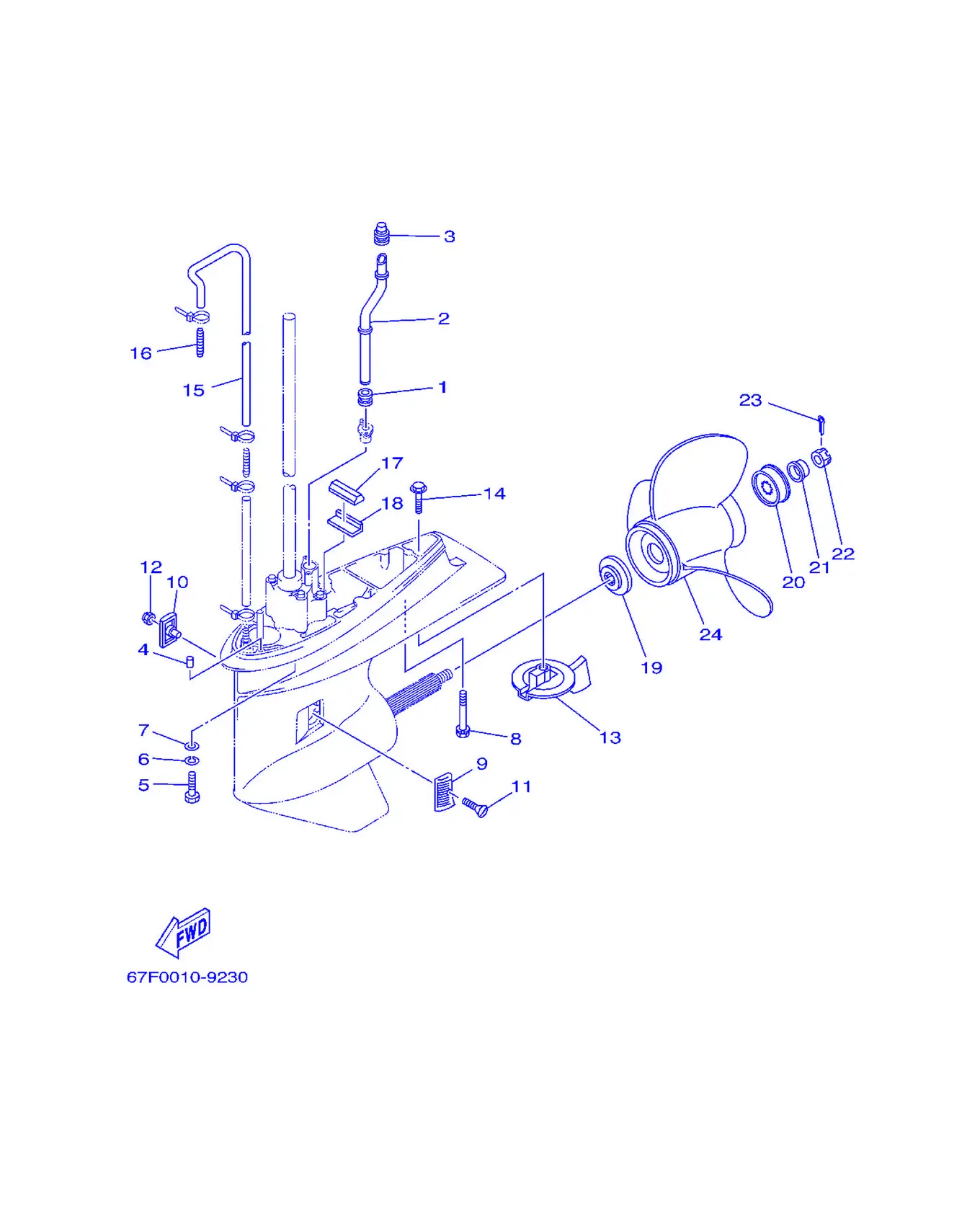

Рис. 37 — Нижний кожух и привод 2 30 дет.
