Yamaha 80A 80aeto — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 80A. 25 схем.

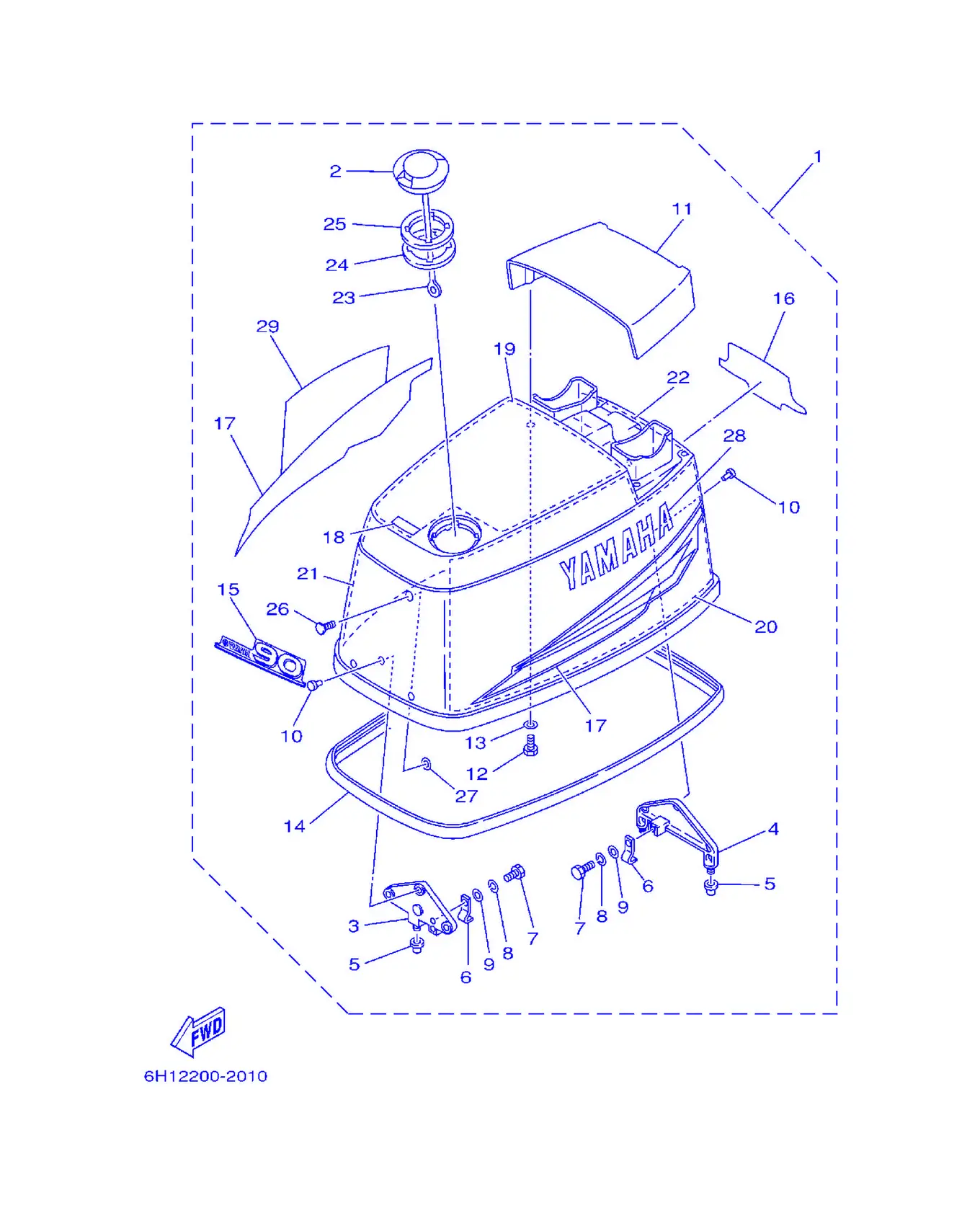

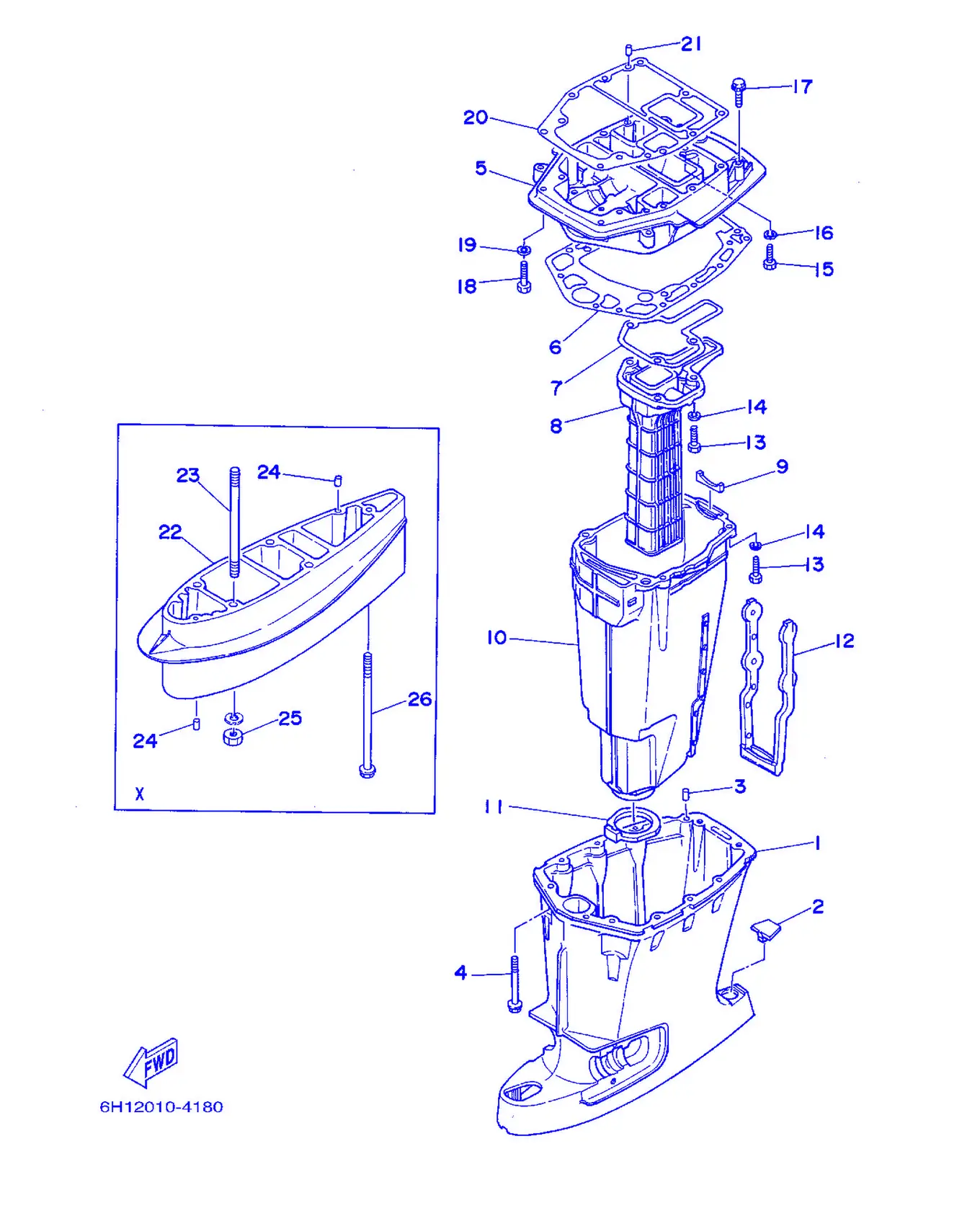

Рис. 1 — Корпус верхней части 26 дет.

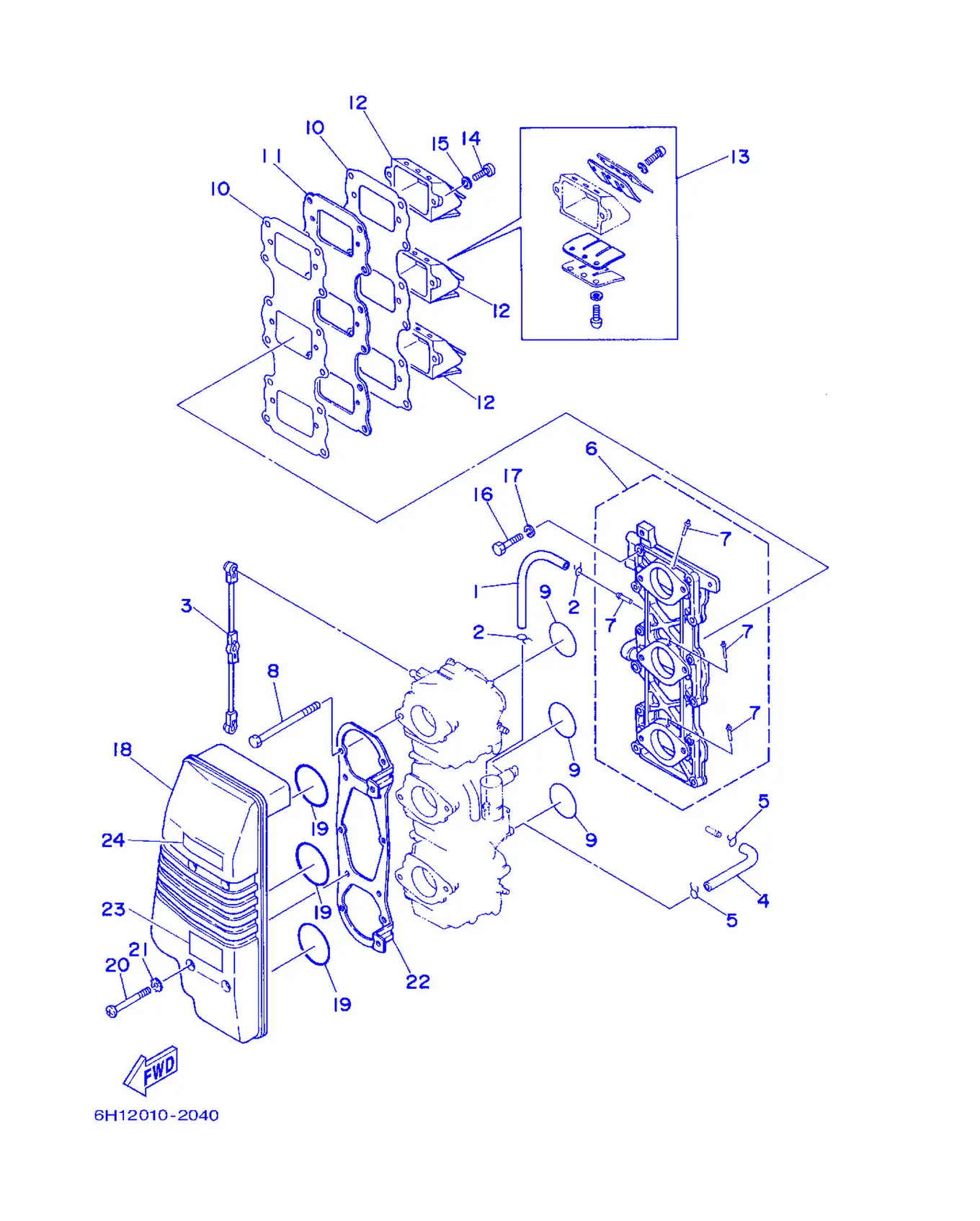

Рис. 2 — Впускная система 24 дет.

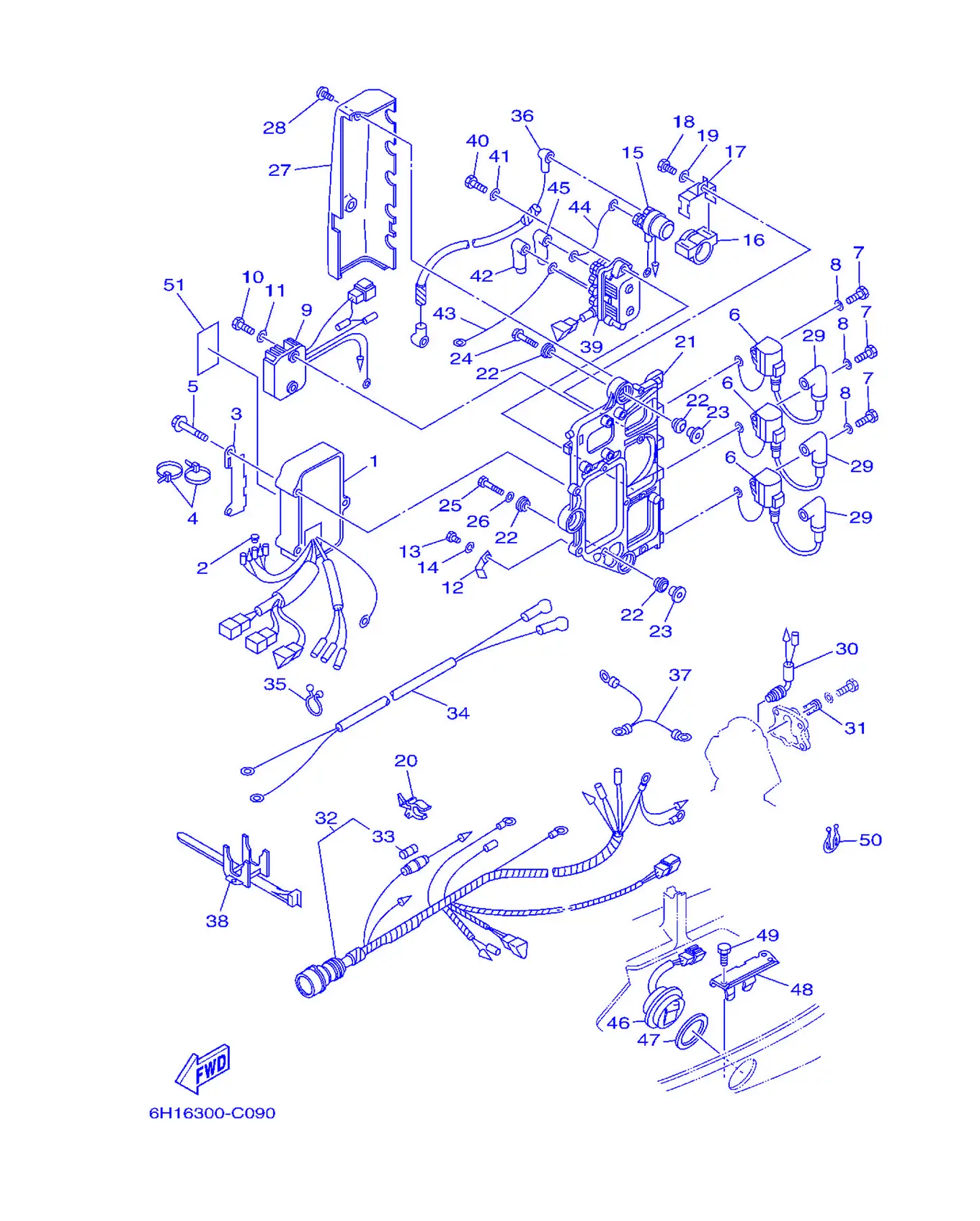

Рис. 3 — Электрическая система 51 дет.

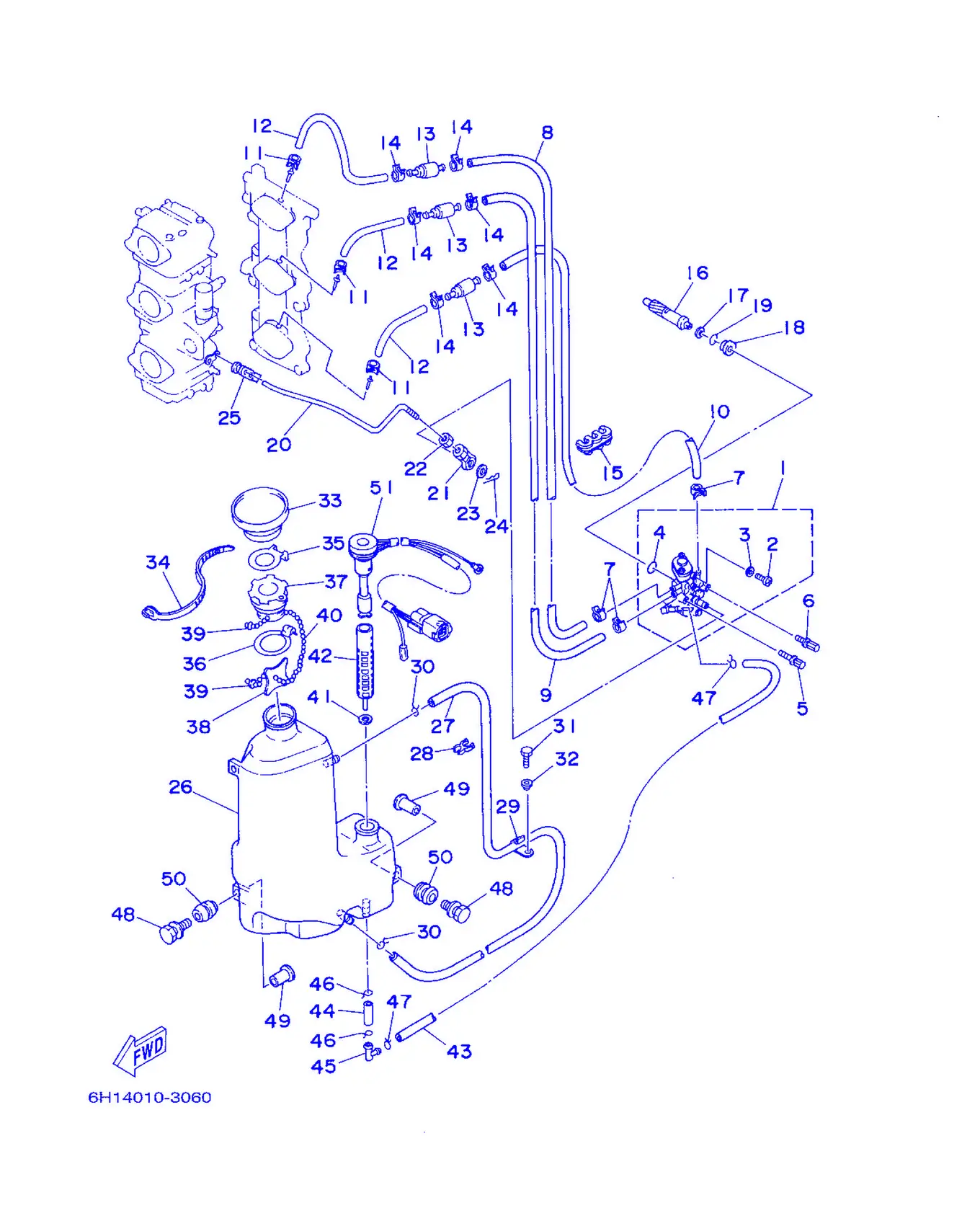

Рис. 4 — Масляный насос 51 дет.

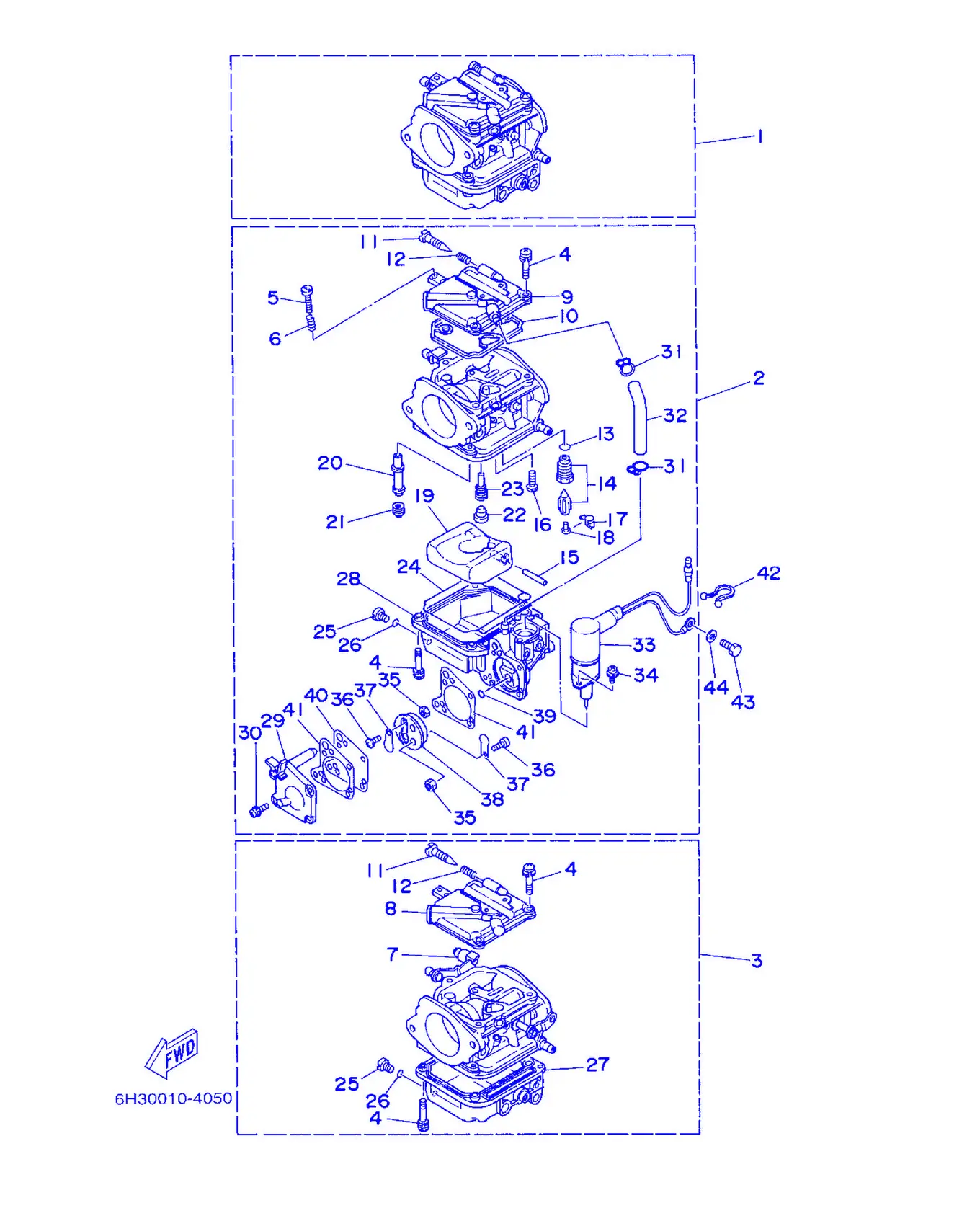

Рис. 5 — карбюратор 44 дет.

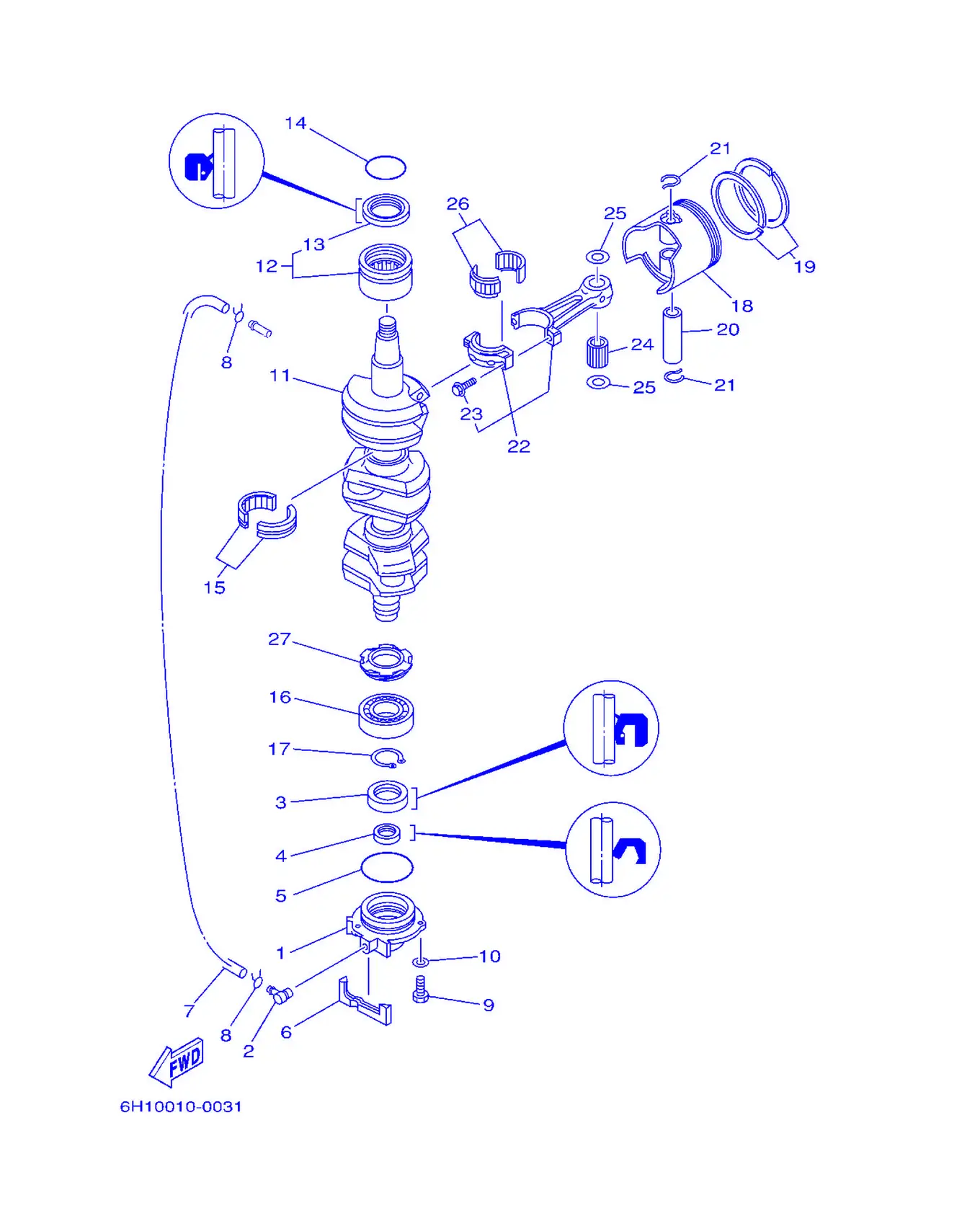

Рис. 6 — Коленчатый вал и поршень 31 дет.

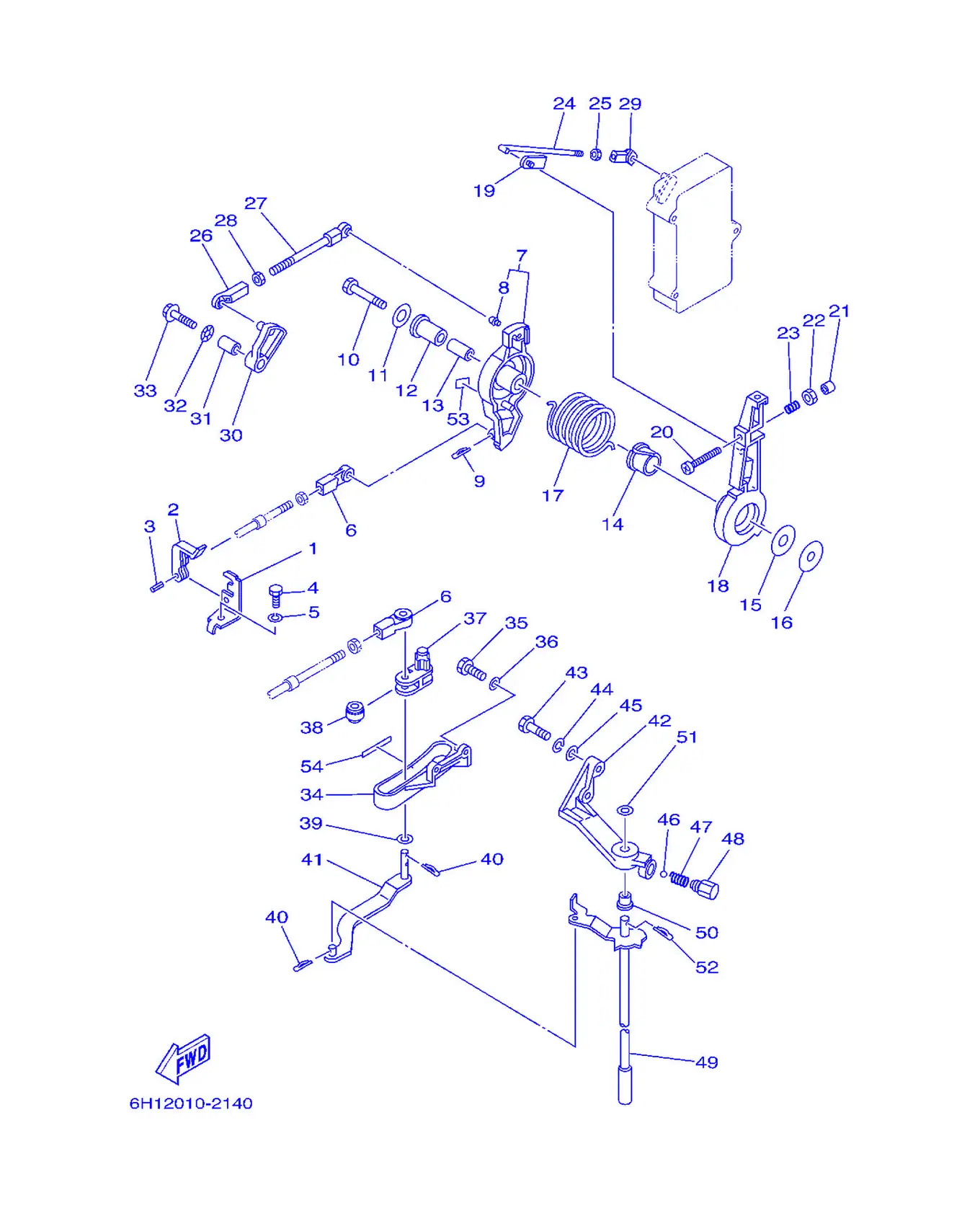

Рис. 7 — Система управления 55 дет.

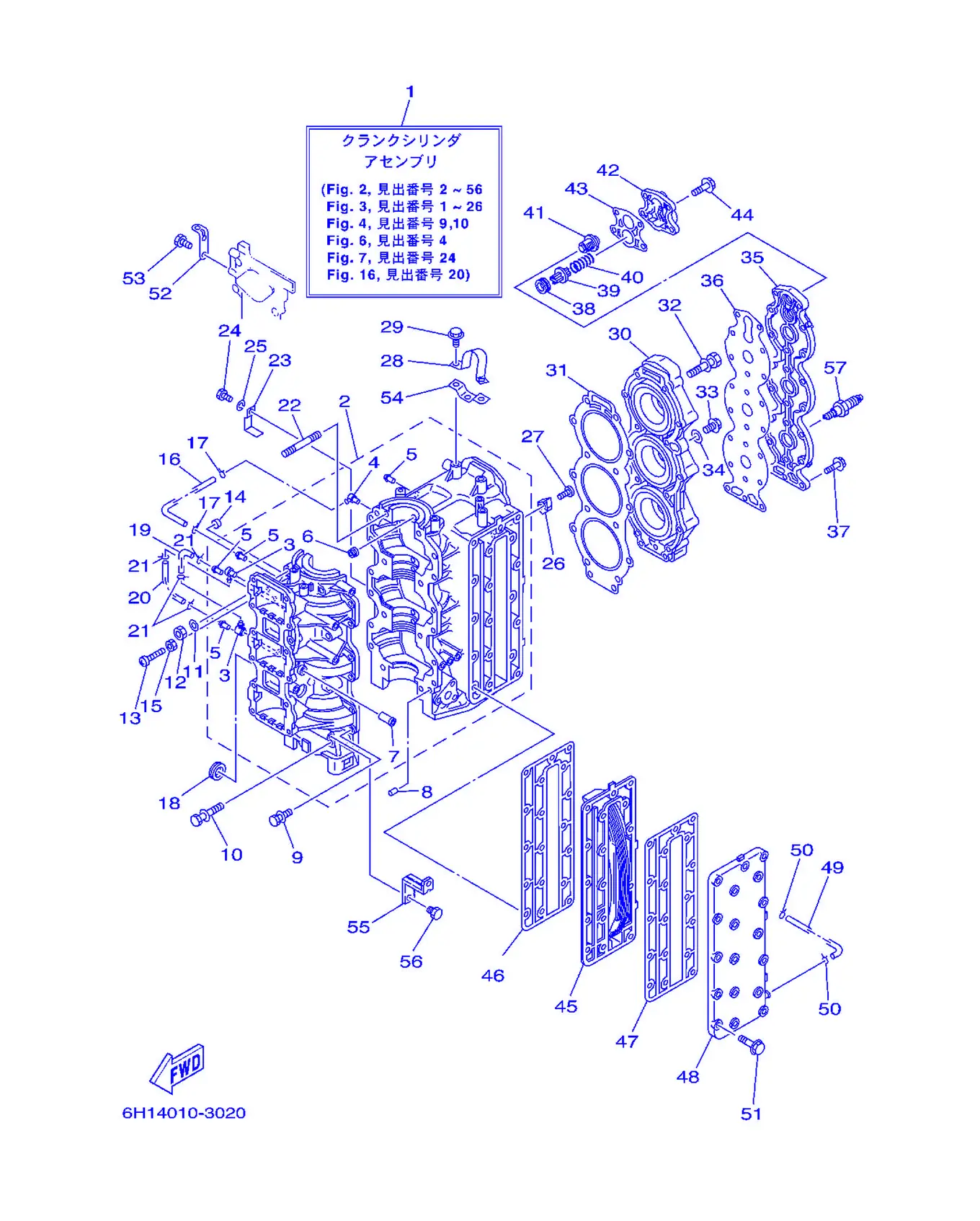

Рис. 8 — Цилиндр и картер 57 дет.

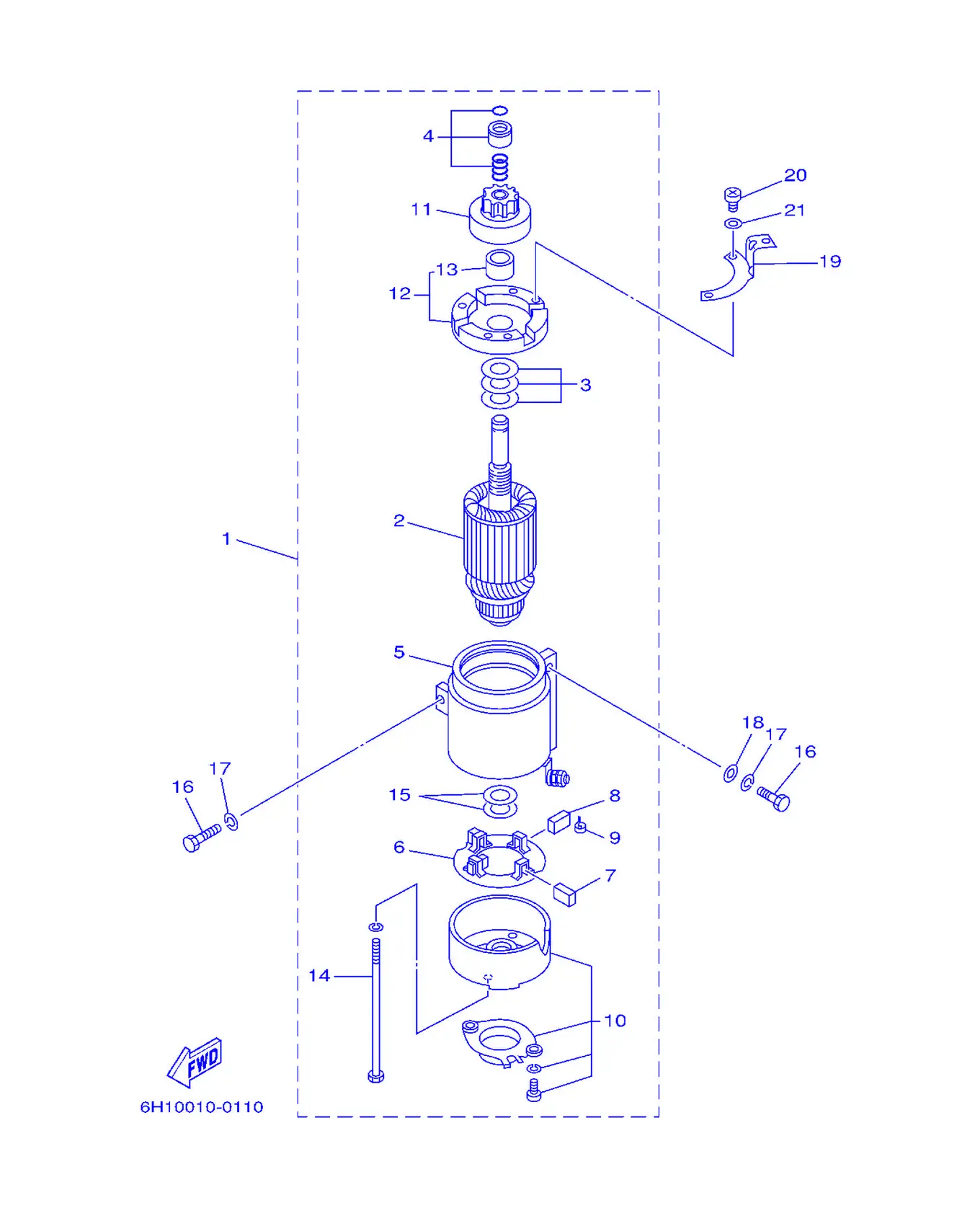

Рис. 9 — стартер 21 дет.

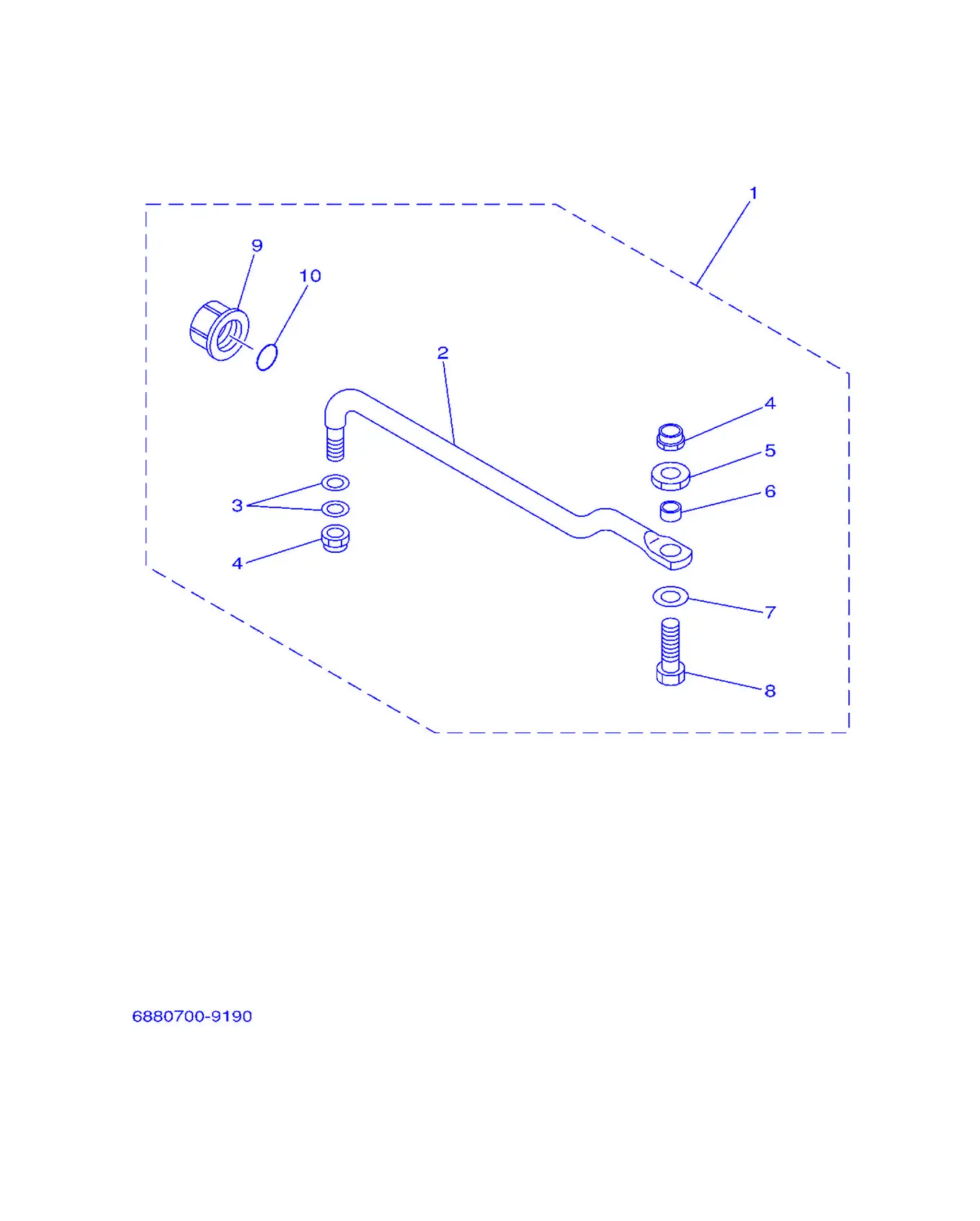

Рис. 10 — Рулевая направляющая 10 дет.

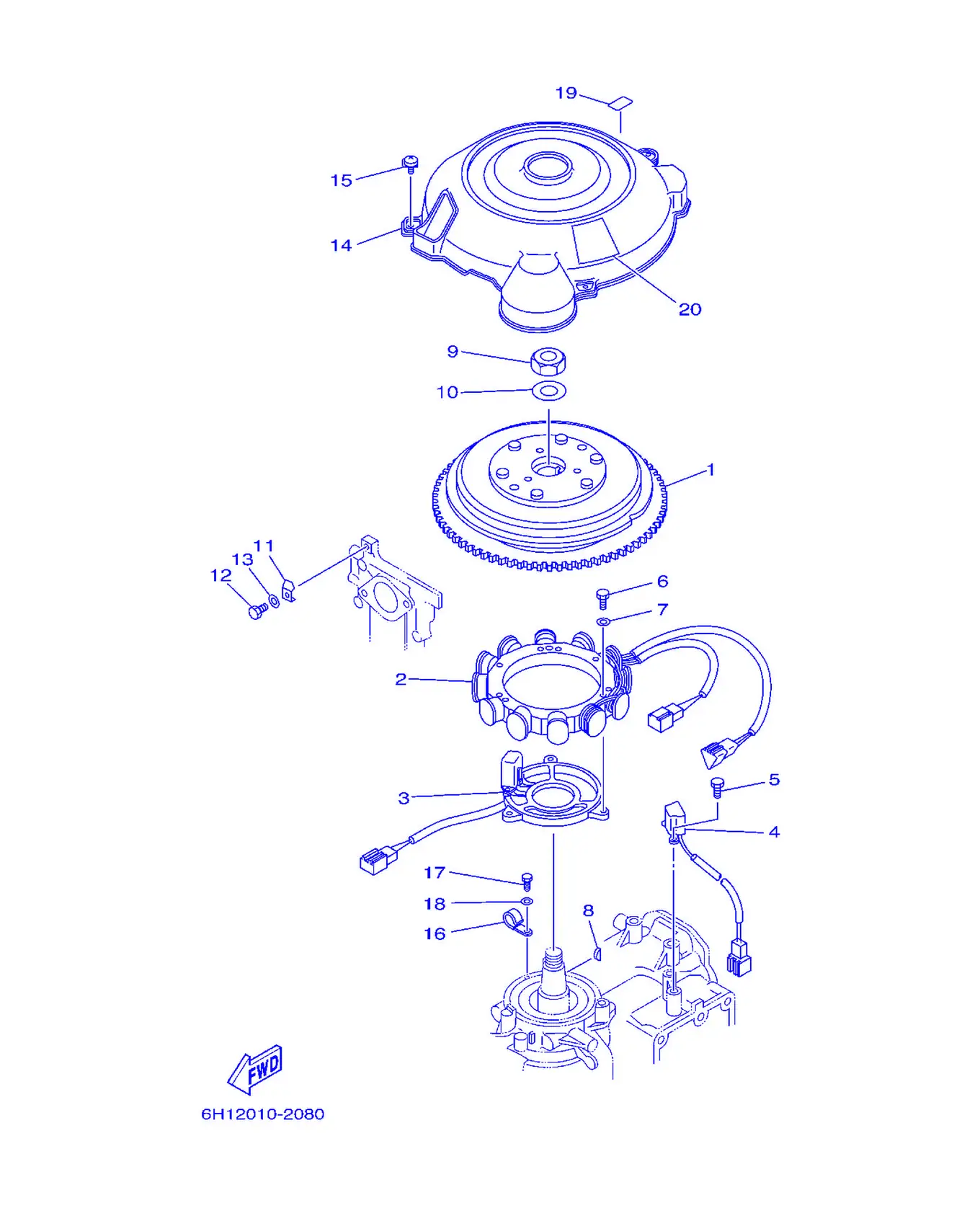

Рис. 11 — Генератор 20 дет.
Рис. 12 — Верхний кожух 29 дет.

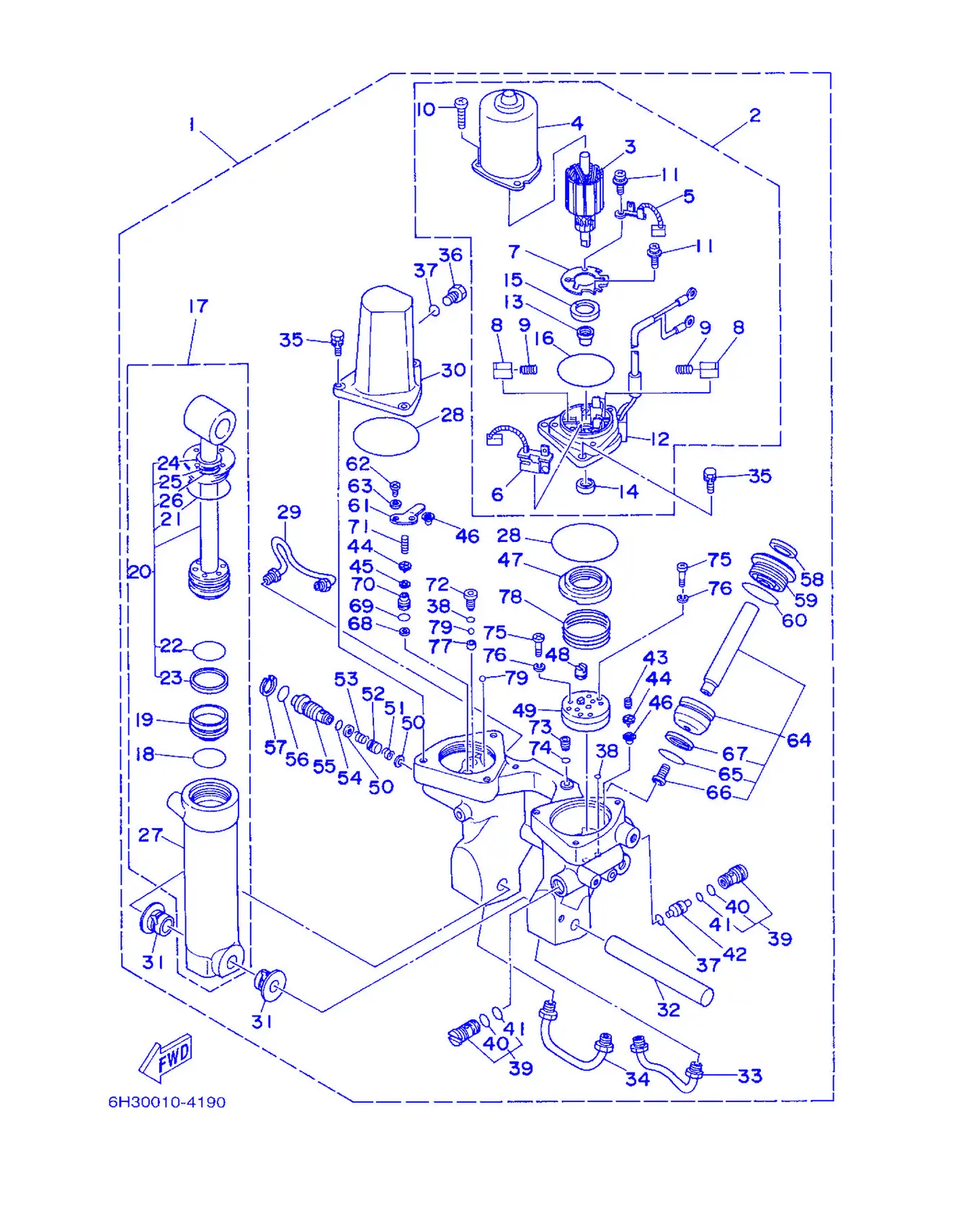

Рис. 13 — Узел силового наклона и подъёма 79 дет.

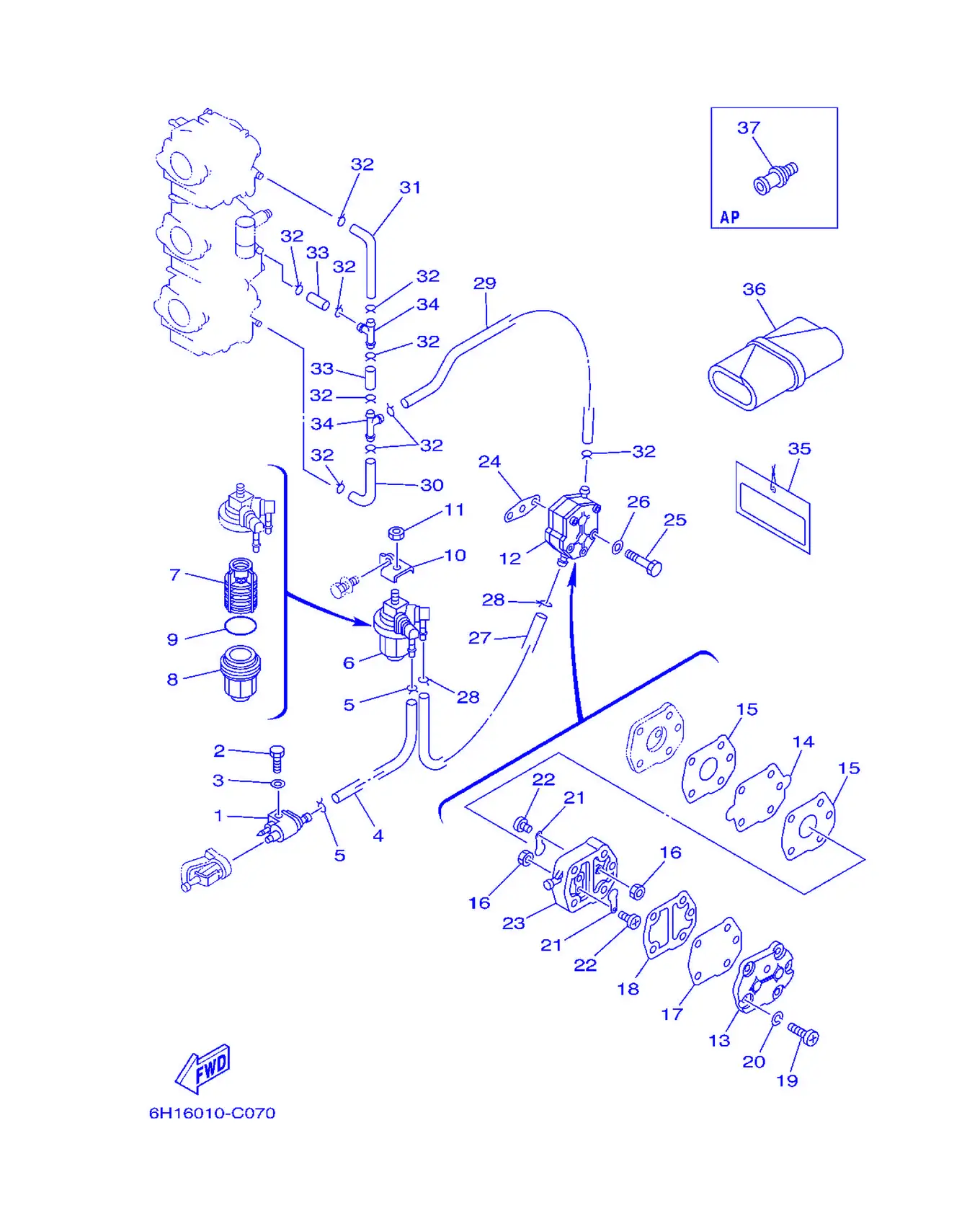

Рис. 14 — Топливная система 37 дет.
Рис. 15 — Топливный бак 16 дет.

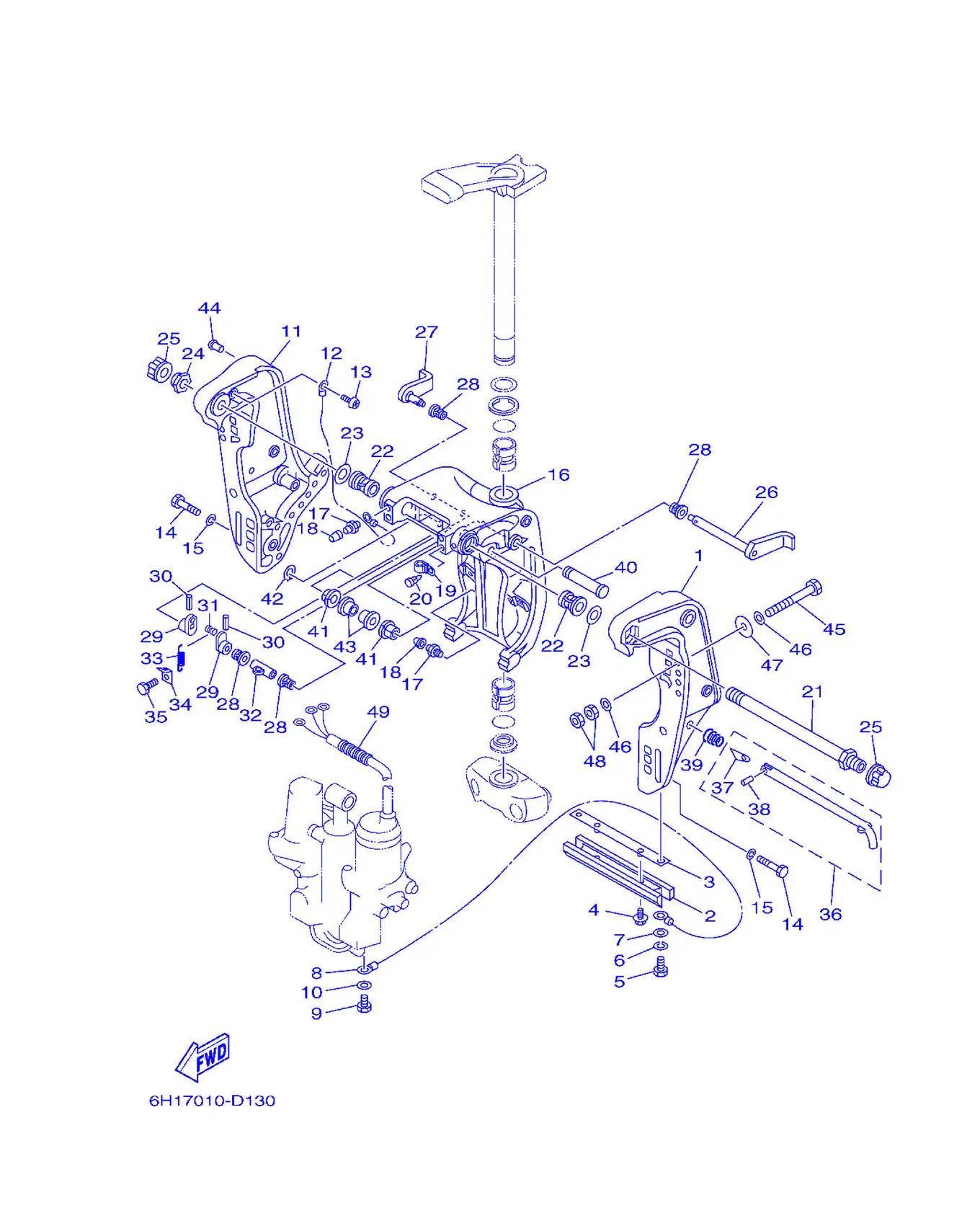

Рис. 16 — Кронштейн 1 49 дет.

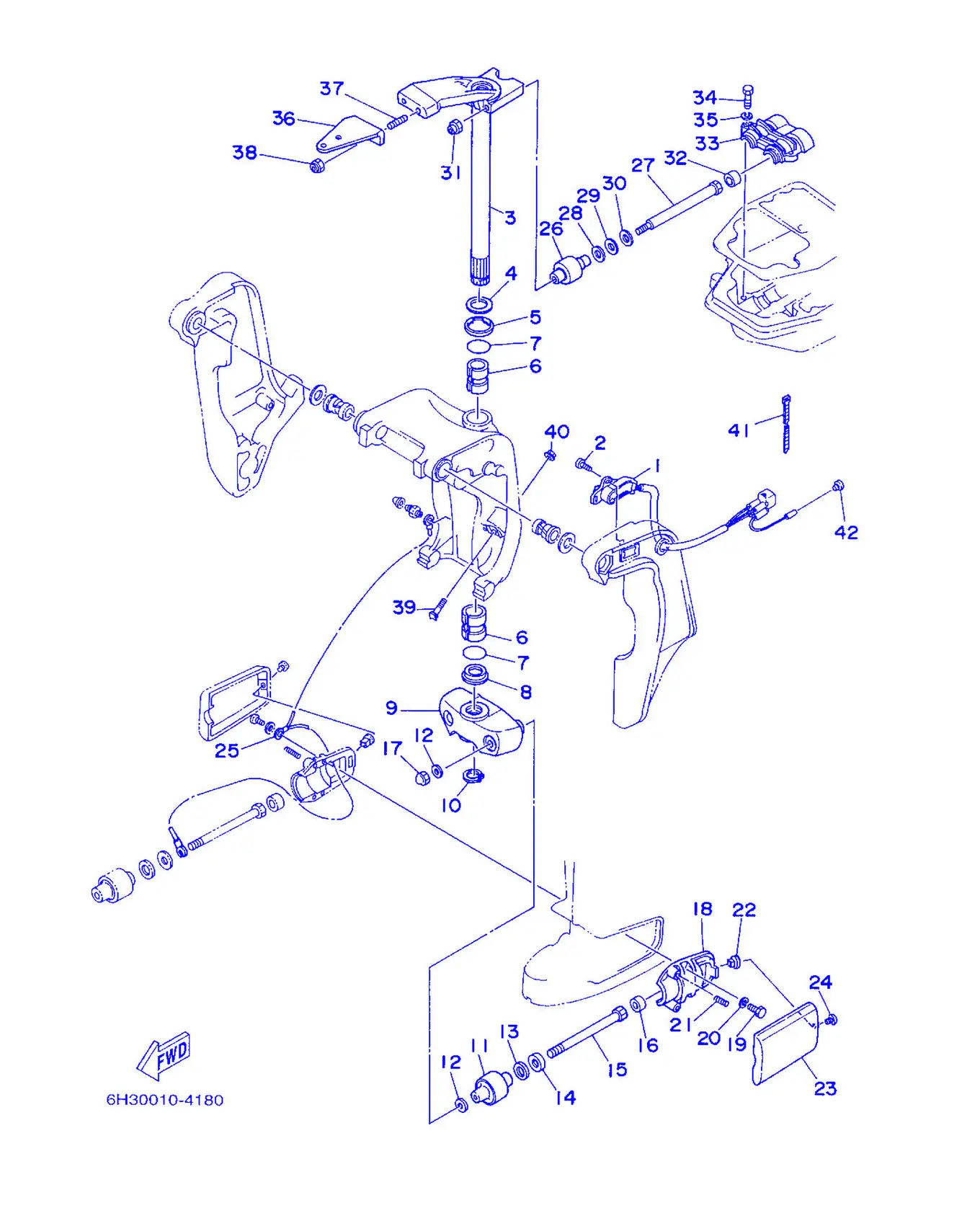

Рис. 17 — Кронштейн 2 42 дет.

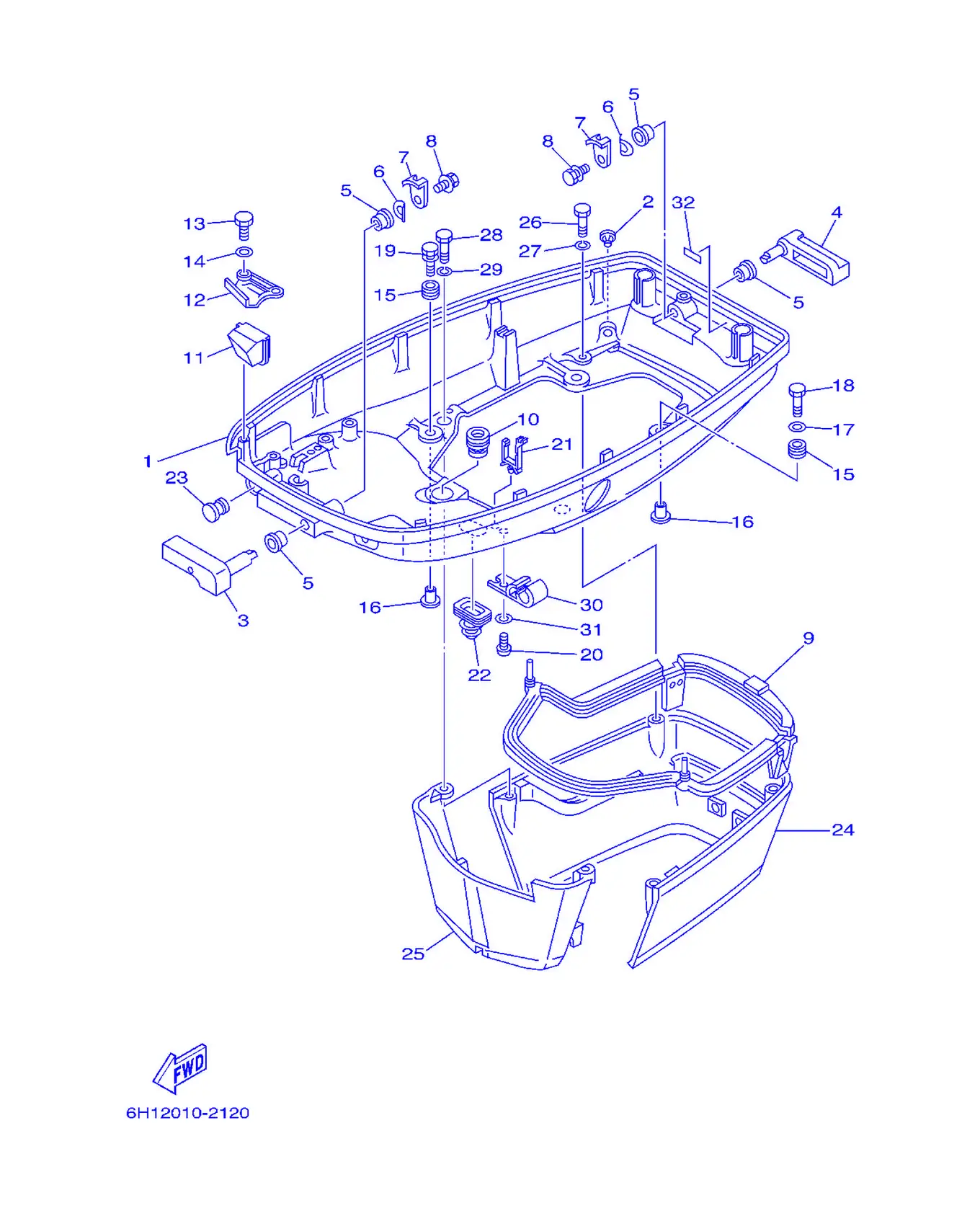

Рис. 18 — нижний кожух 32 дет.
Рис. 19 — Прибор 20 дет.

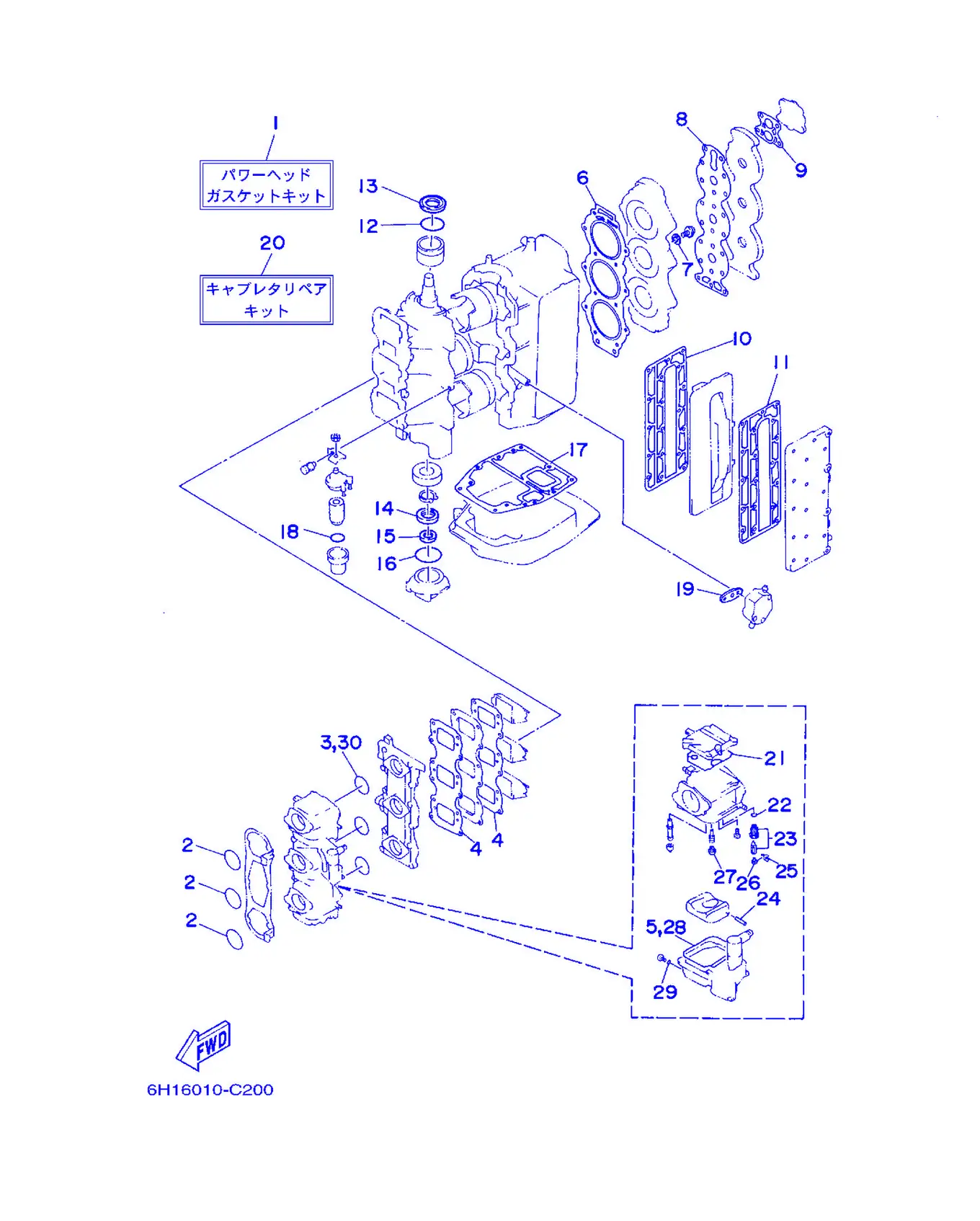

Рис. 20 — Ремкомплект 1 30 дет.

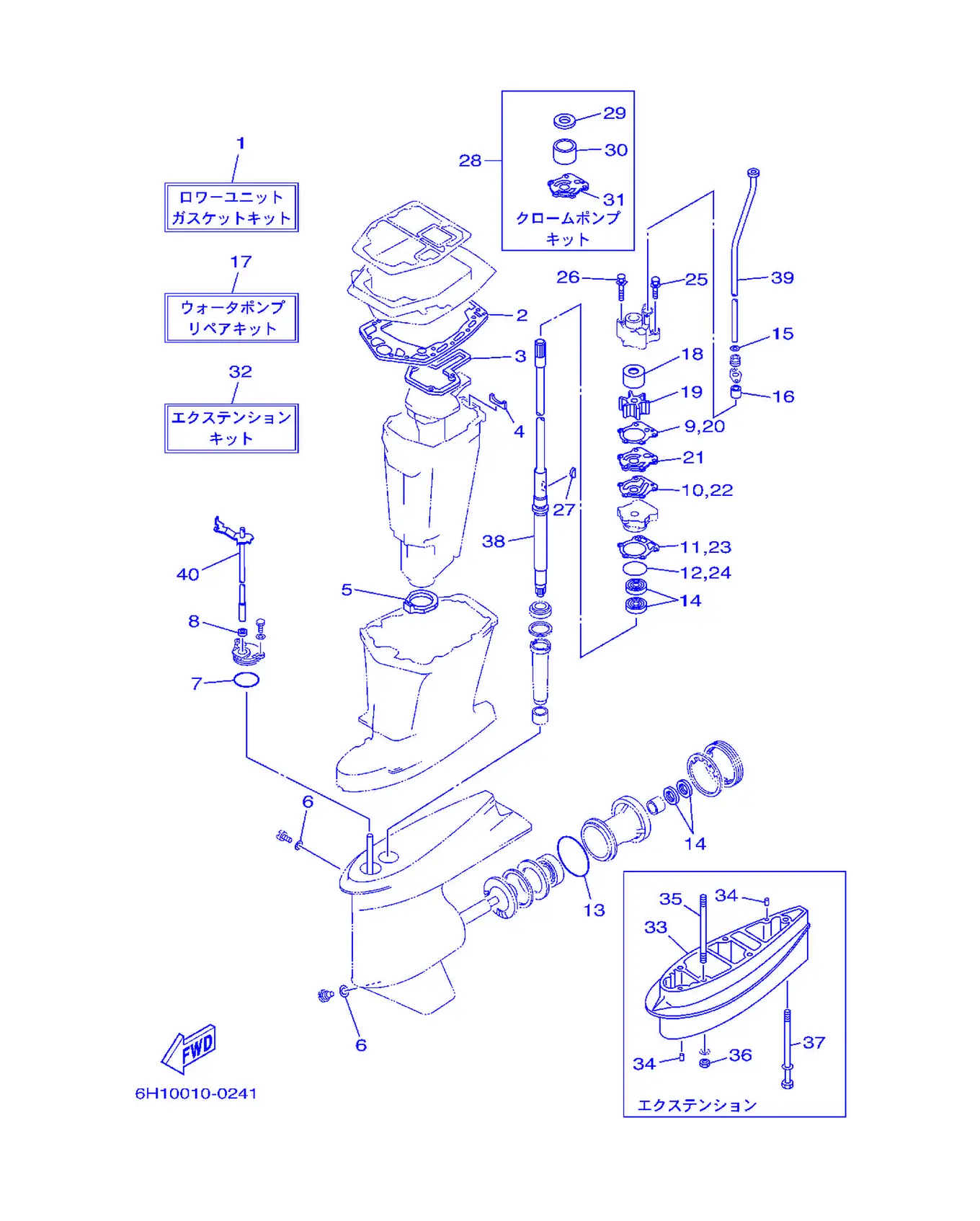

Рис. 21 — Ремкомплект 2 40 дет.
Рис. 22 — Пульт дистанционного управления в сборе 62 дет.
Рис. 23 — Пульт дистанционного управления 4 дет.

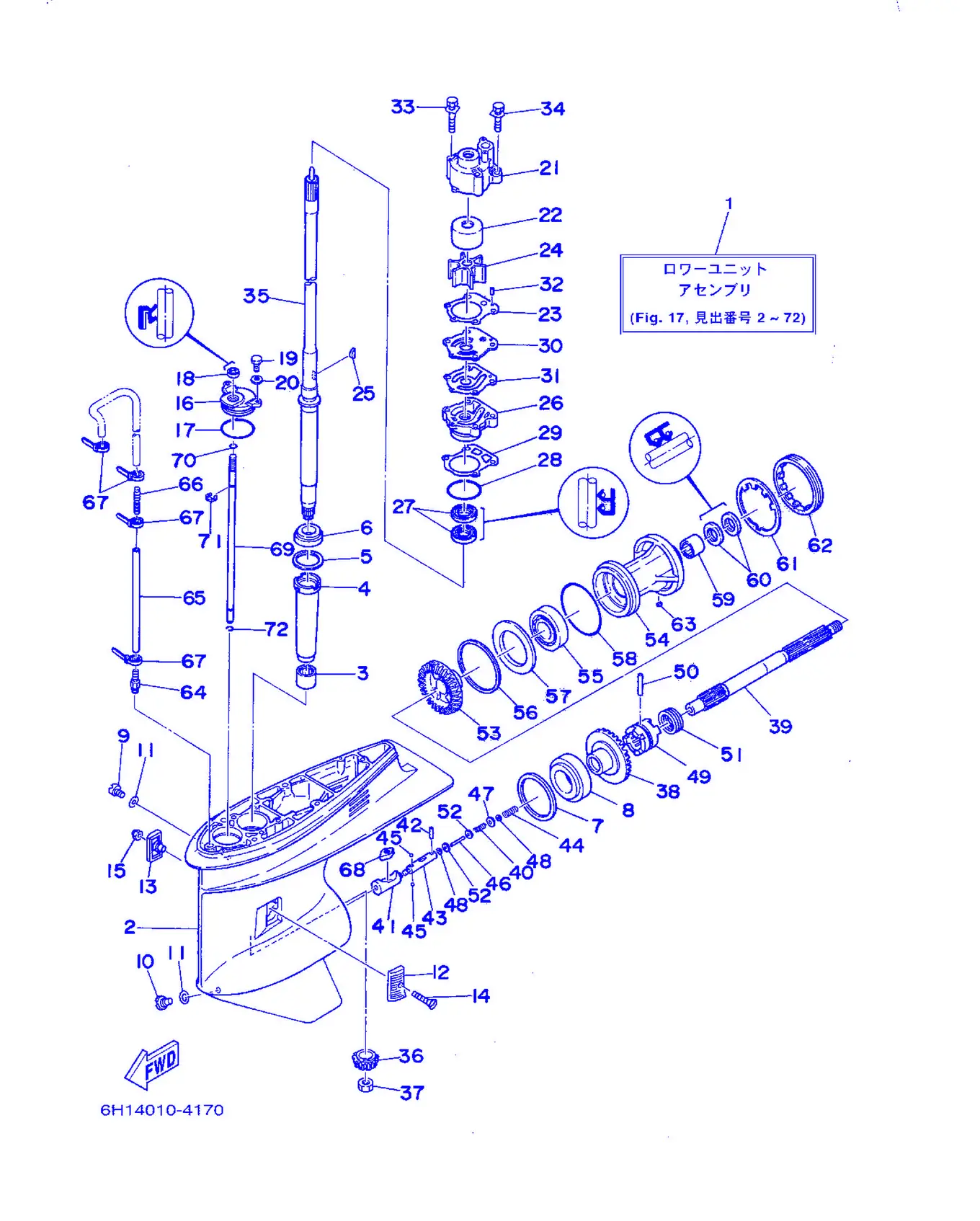

Рис. 24 — Нижний кожух и привод 1 86 дет.

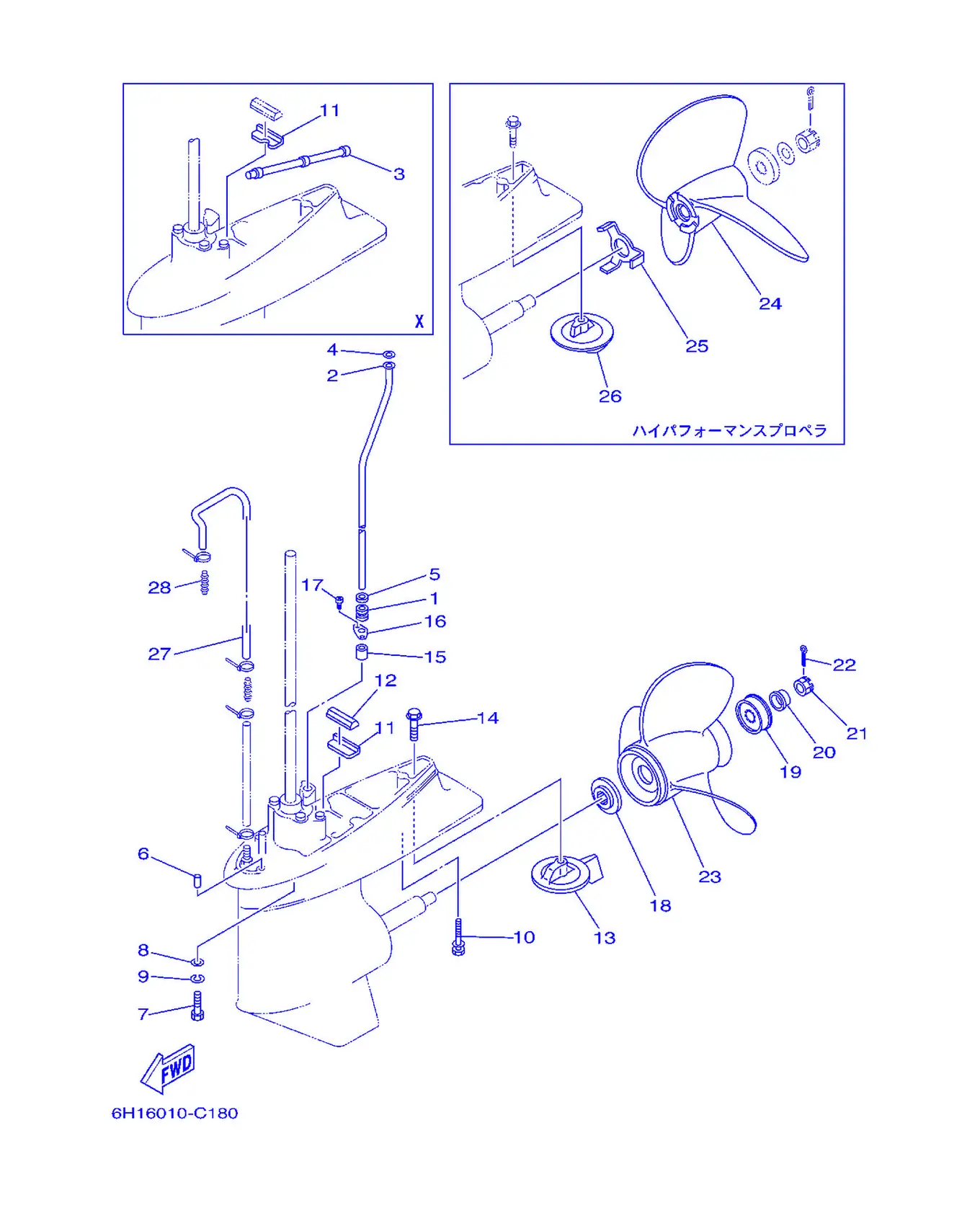

Рис. 25 — Нижний кожух и привод 2 39 дет.
