Yamaha 50D 50de — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 50D. 25 схем.

Рис. 1 — Корпус верхней части 30 дет.

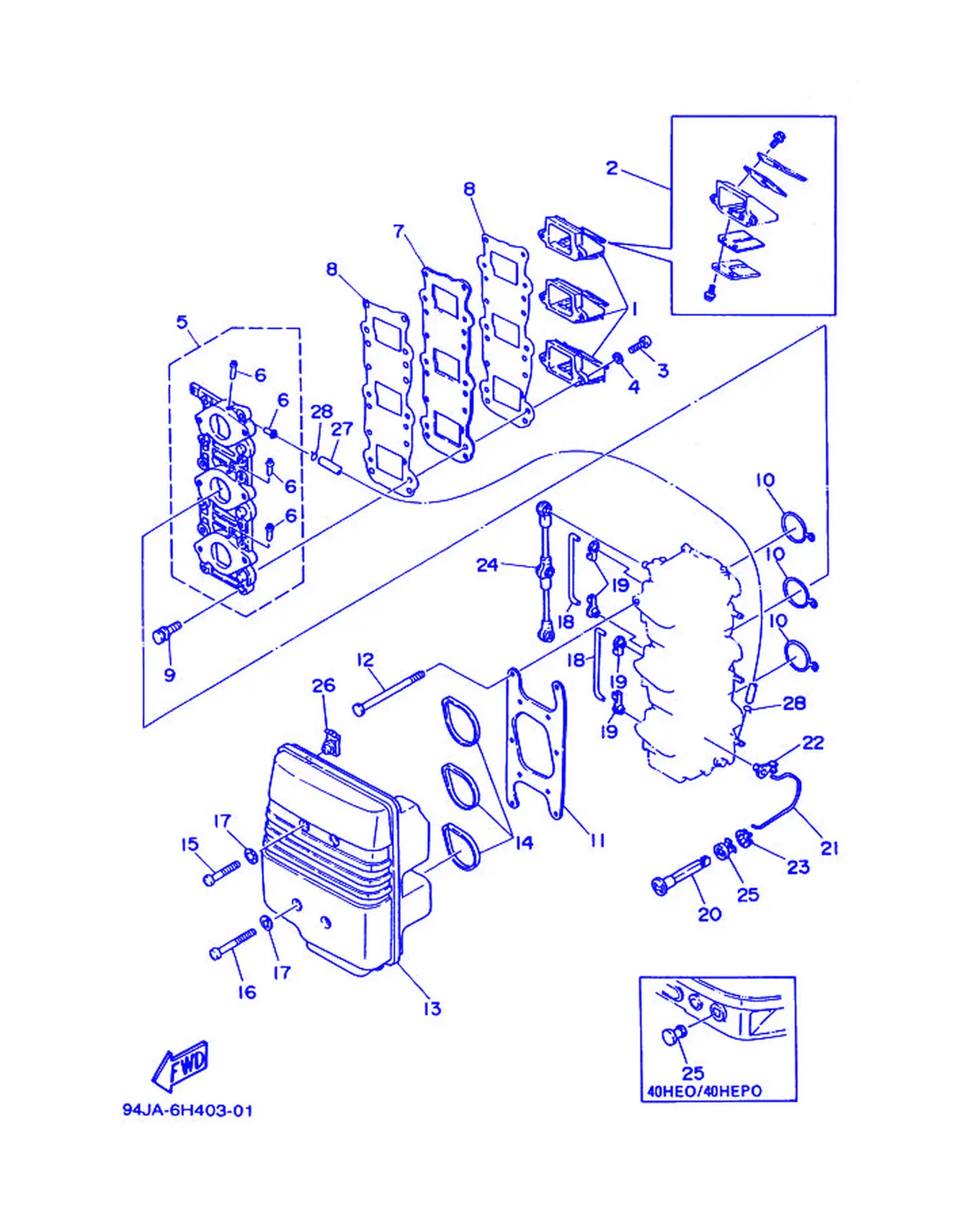

Рис. 2 — Впускная система 31 дет.

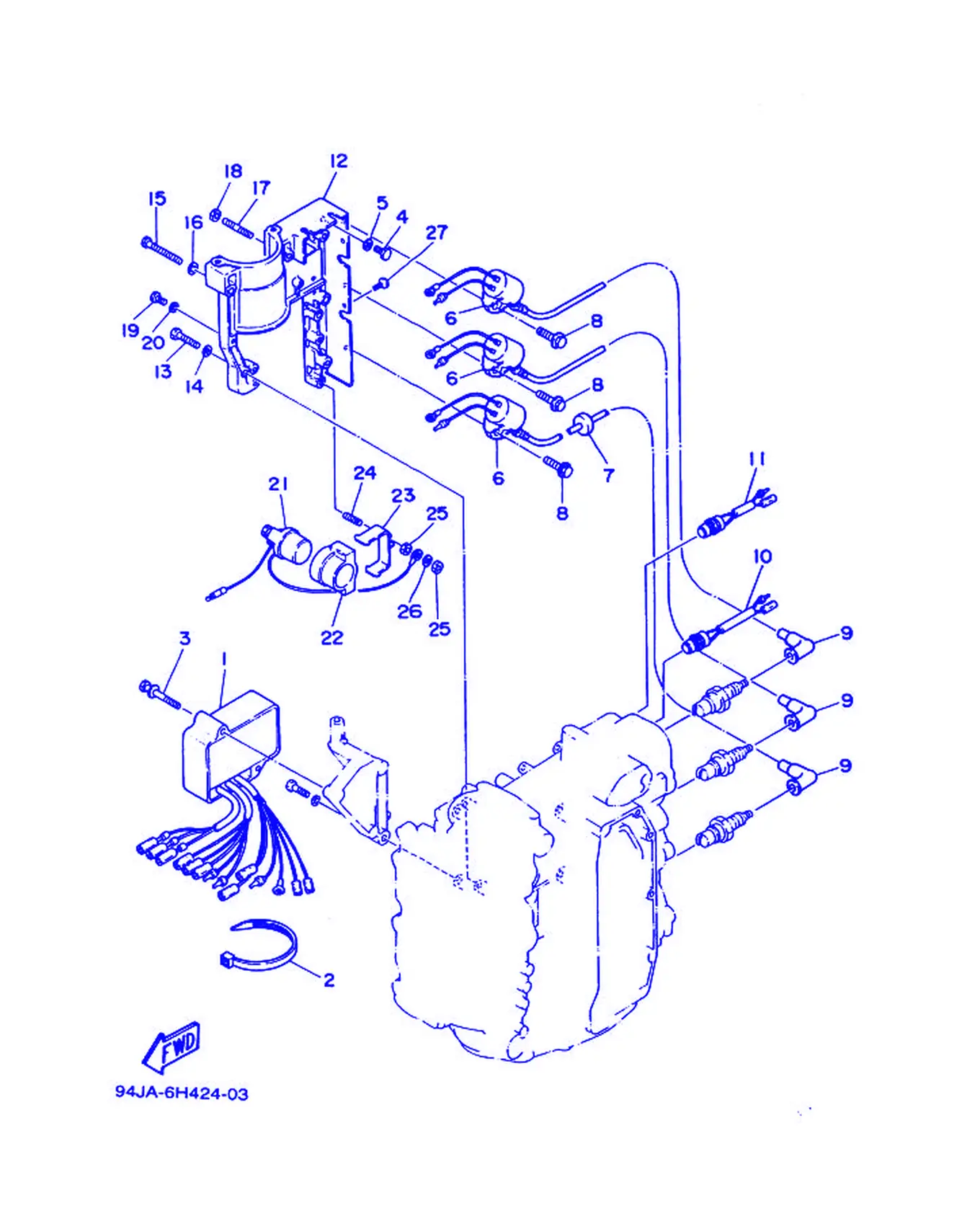

Рис. 3 — Электрическая система 1 Электрическая 1 27 дет.

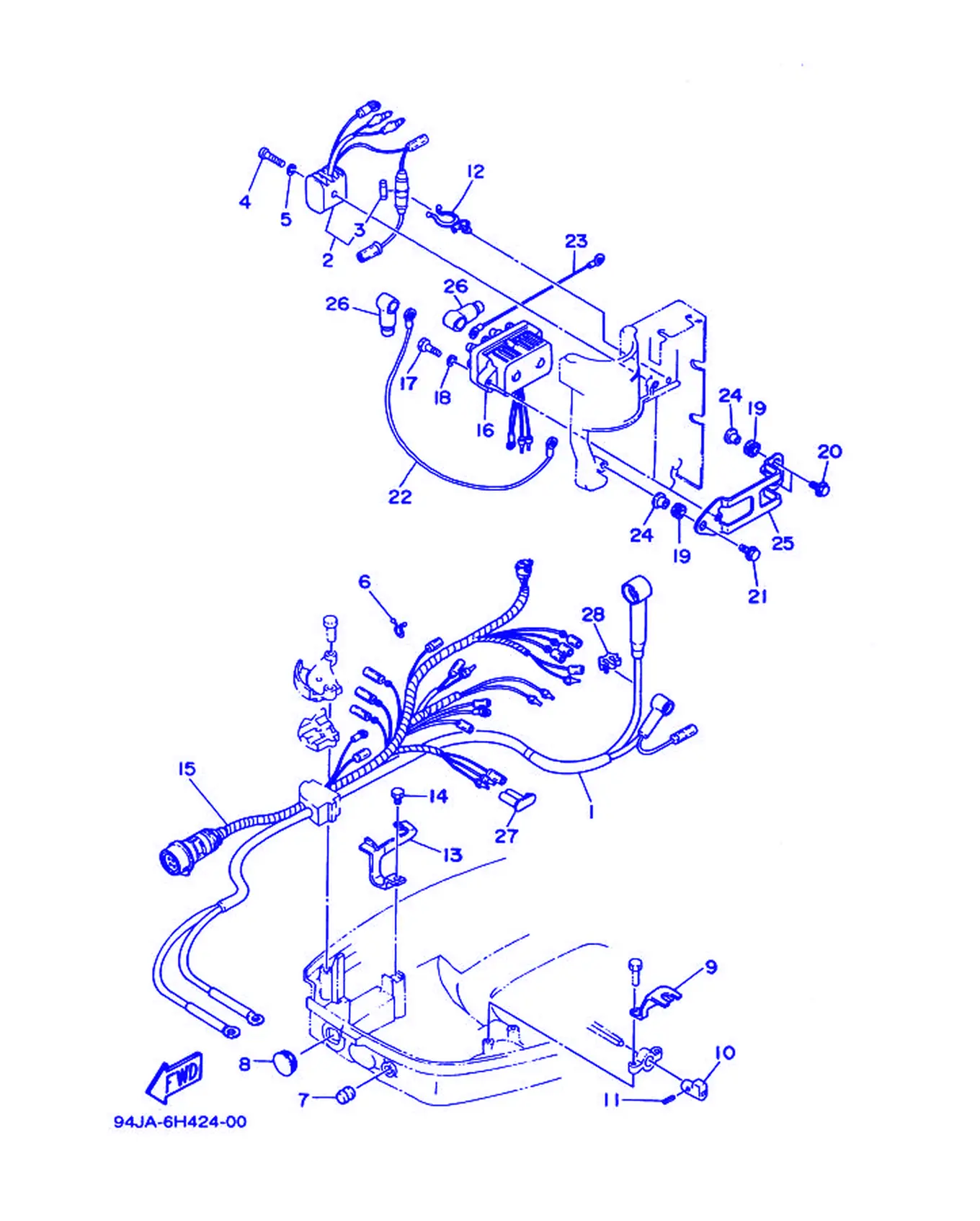

Рис. 4 — Электрическая система 2 (50DEO_50DEPO) 28 дет.

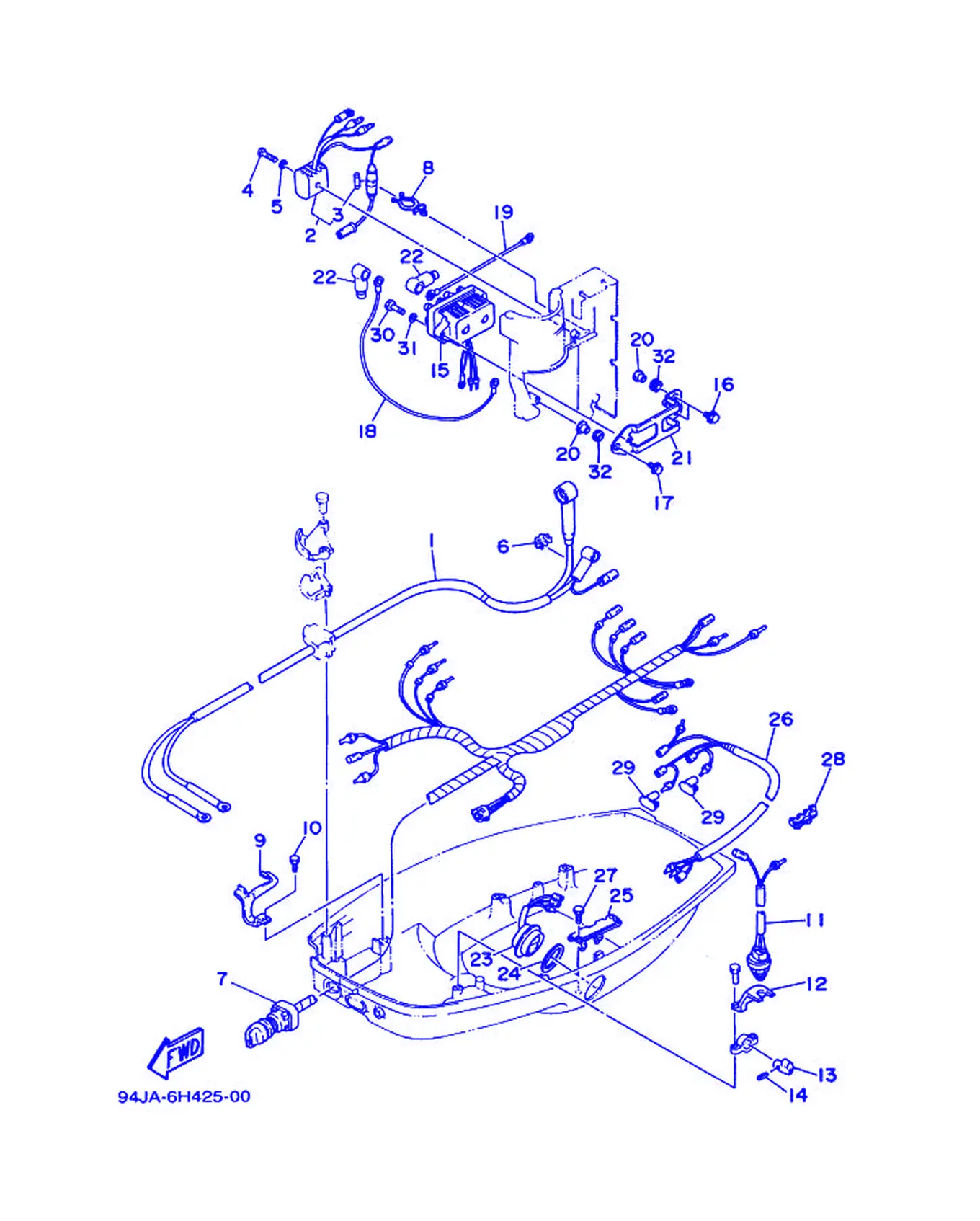

Рис. 5 — Электрическая система 3 (50DEMO_50DEMPO) 32 дет.

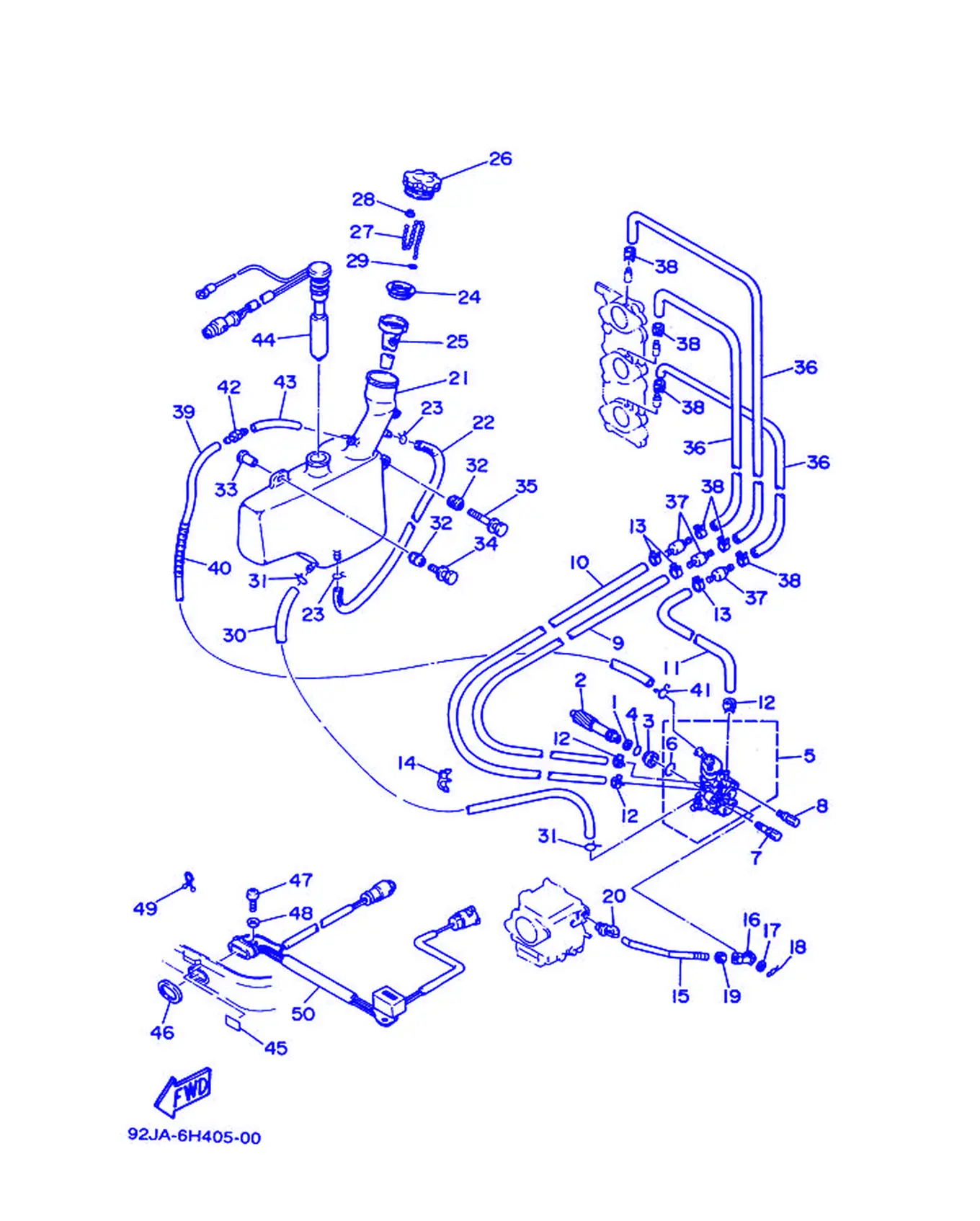

Рис. 6 — Масляный насос (50DEMO_50DEMPO) 50 дет.

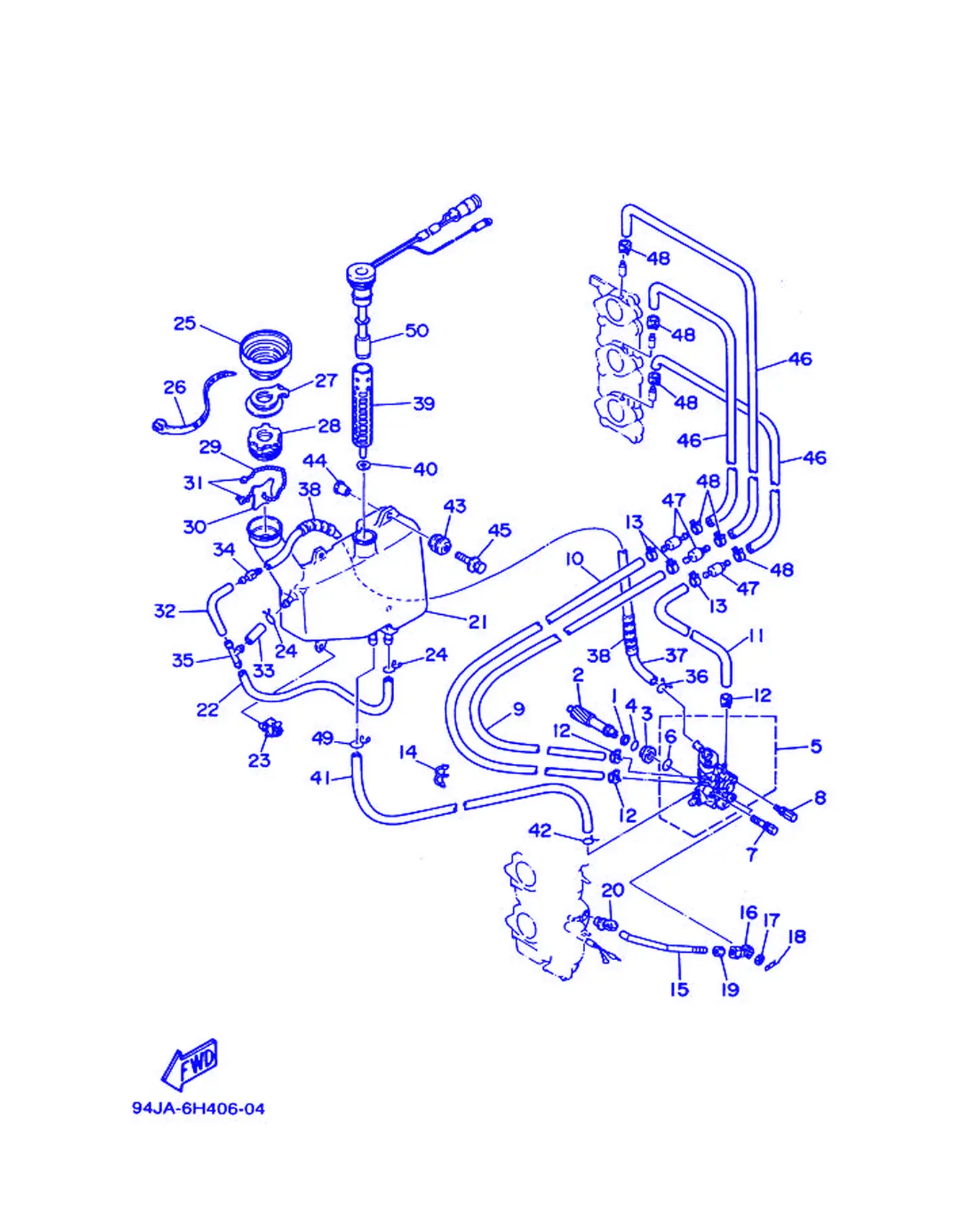

Рис. 7 — Масляный насос (50DEO_50DEPO) 50 дет.

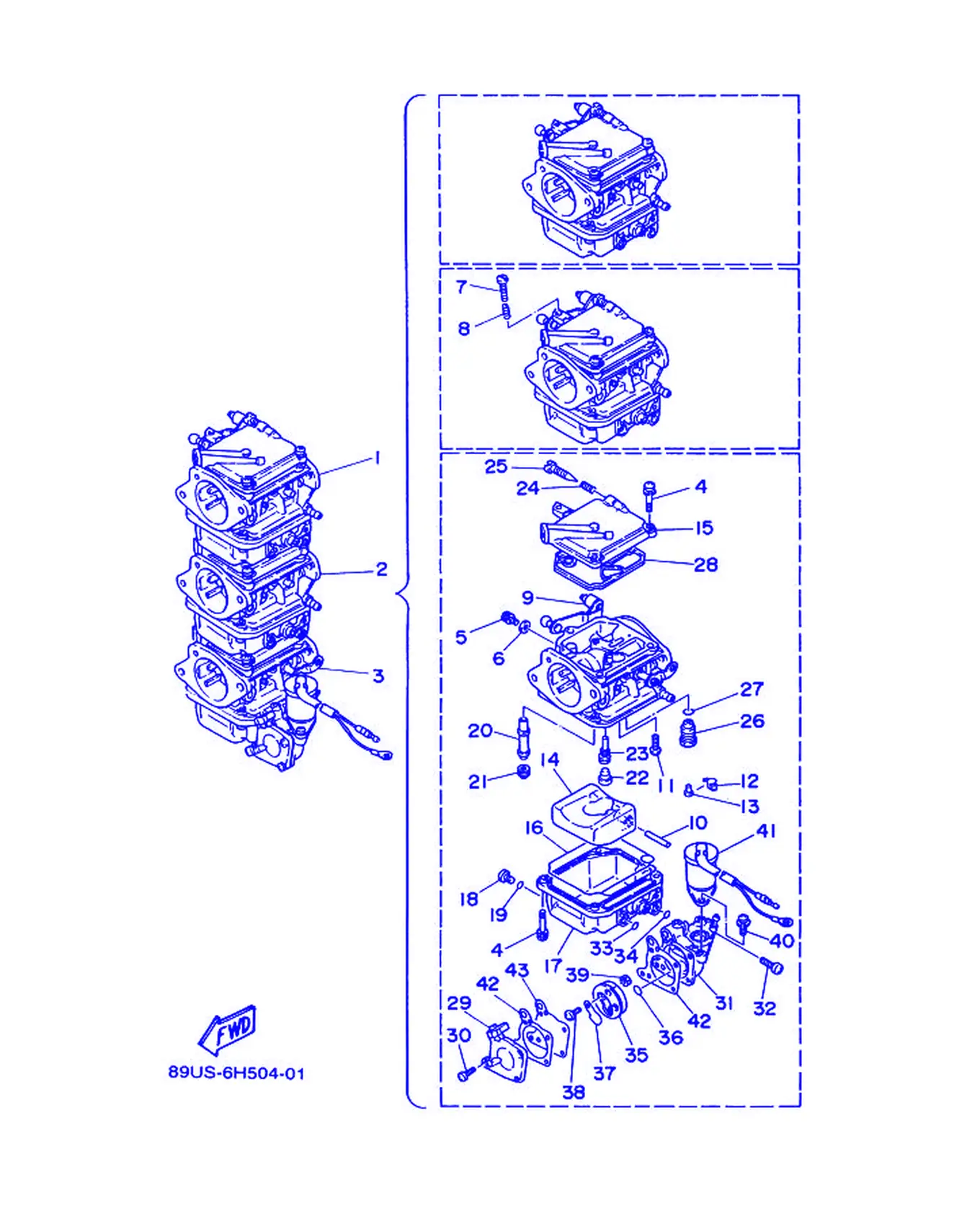

Рис. 8 — карбюратор 49 дет.

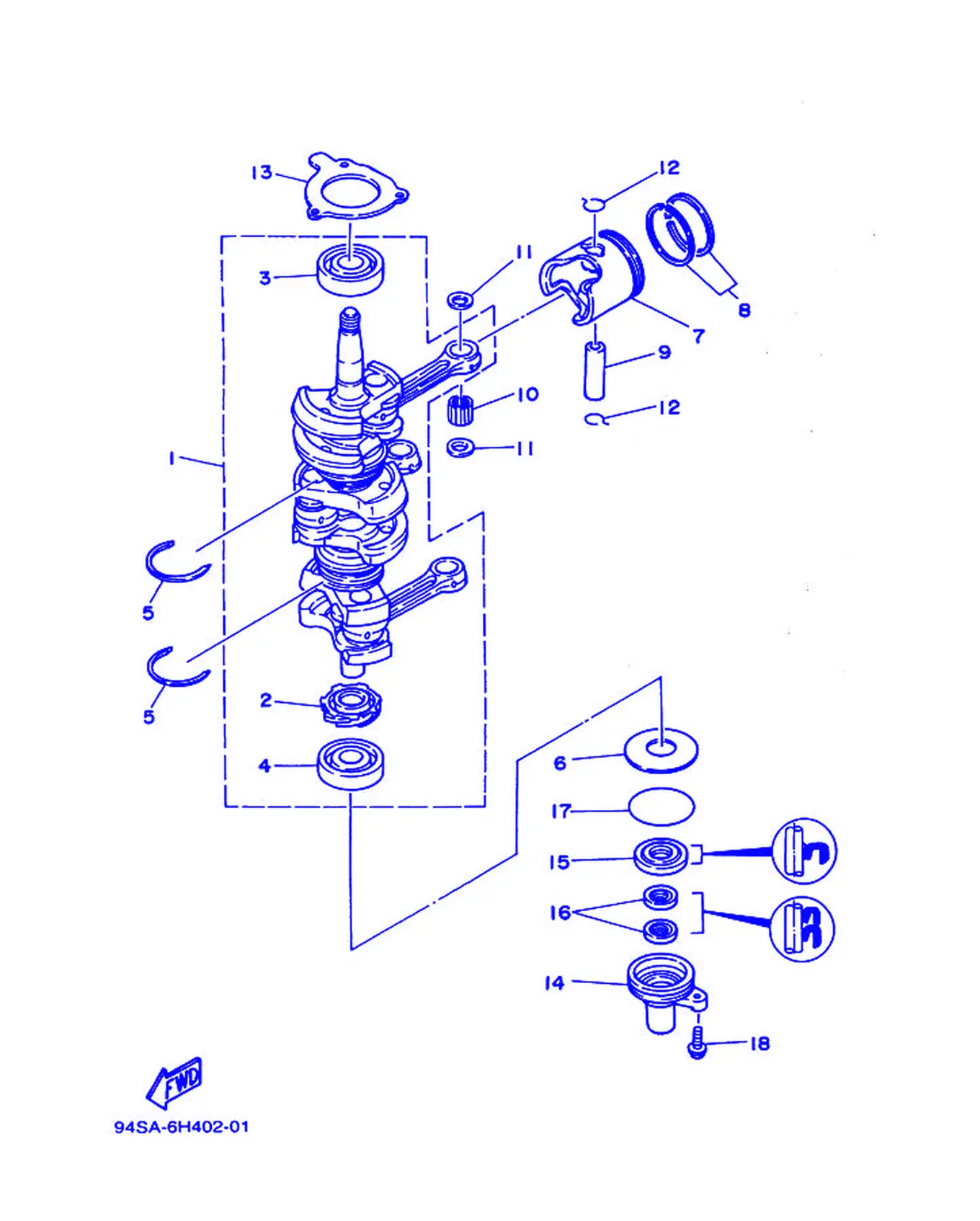

Рис. 9 — Коленчатый вал и поршень 22 дет.

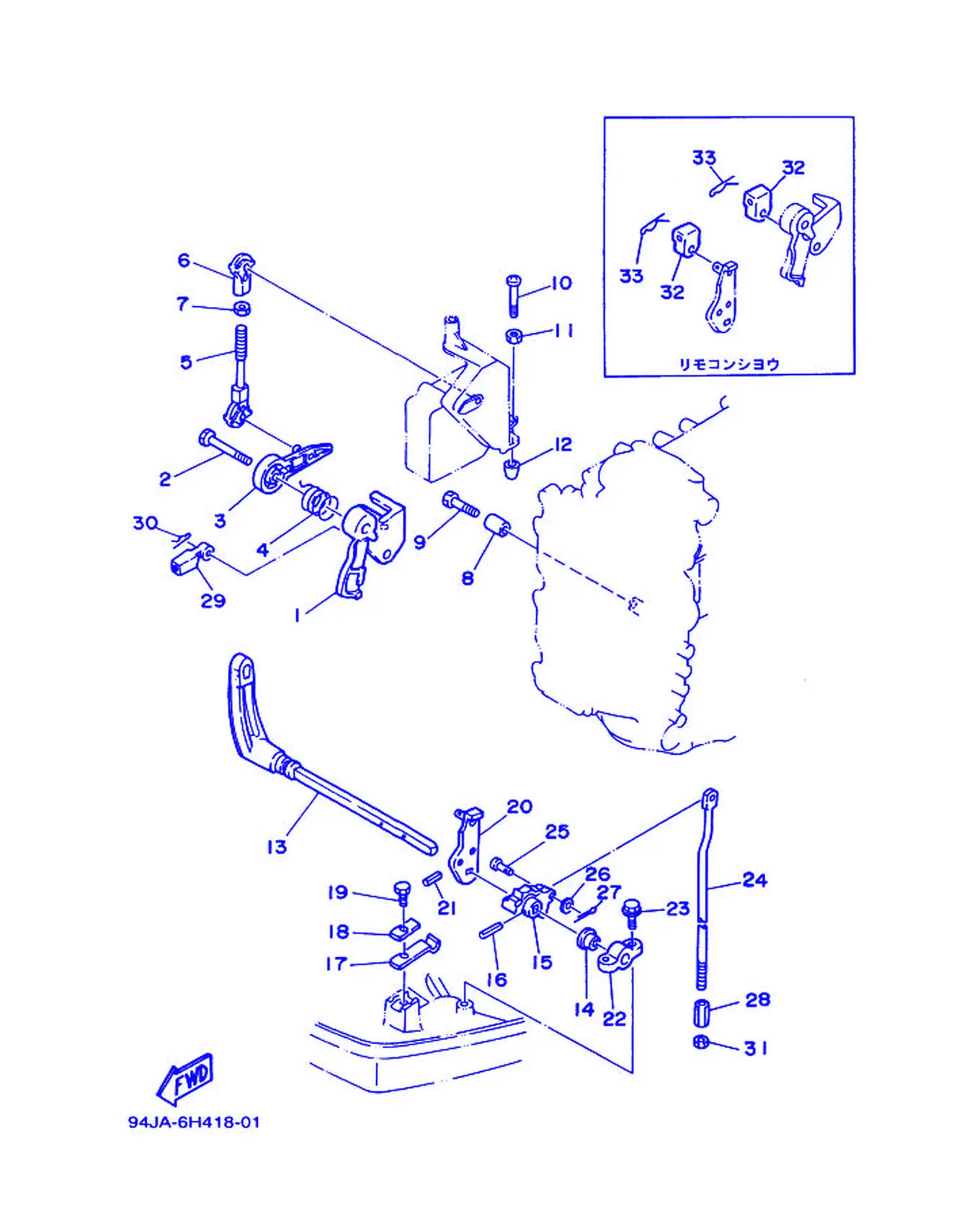

Рис. 10 — Система управления 35 дет.

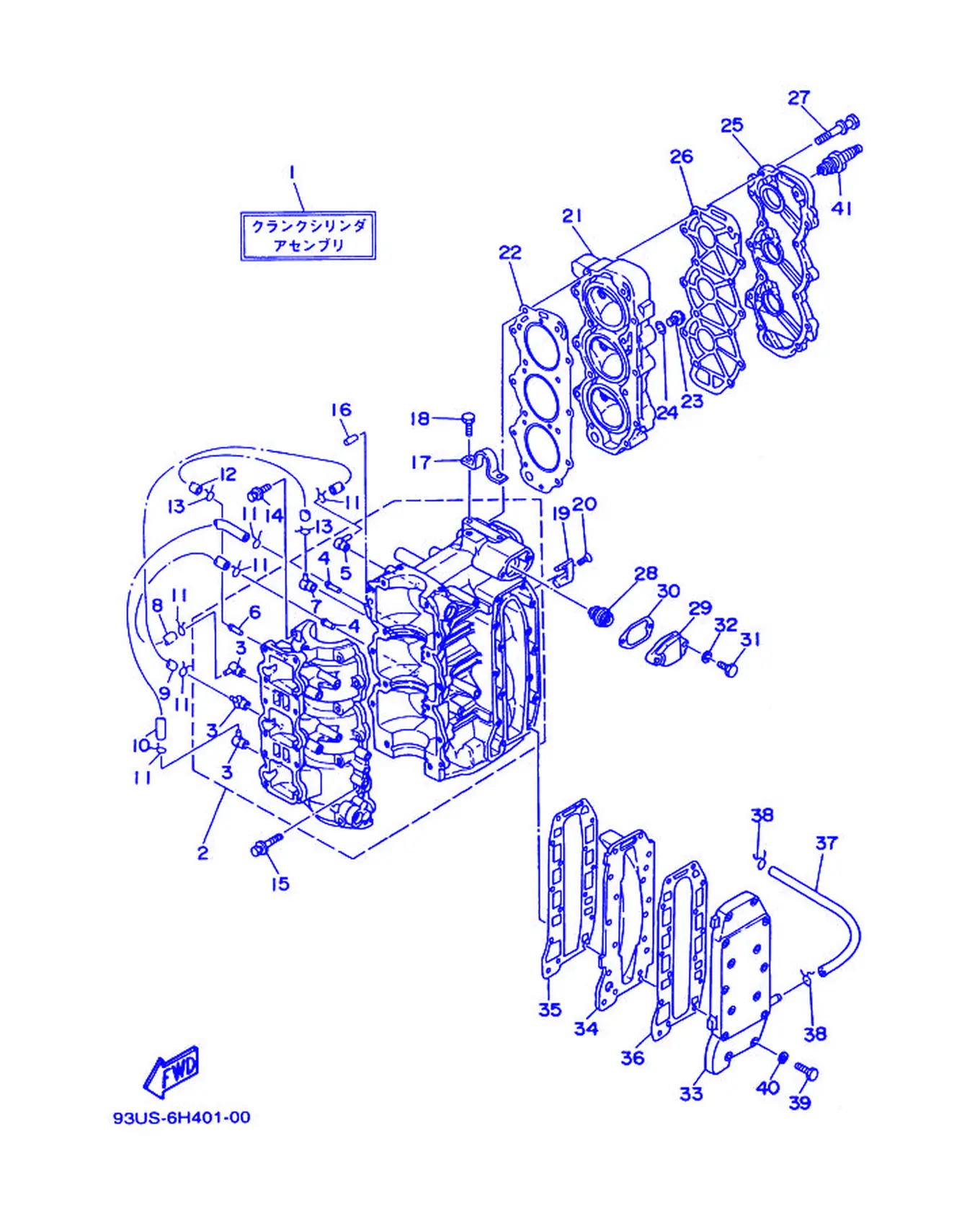

Рис. 11 — Цилиндр и картер 41 дет.

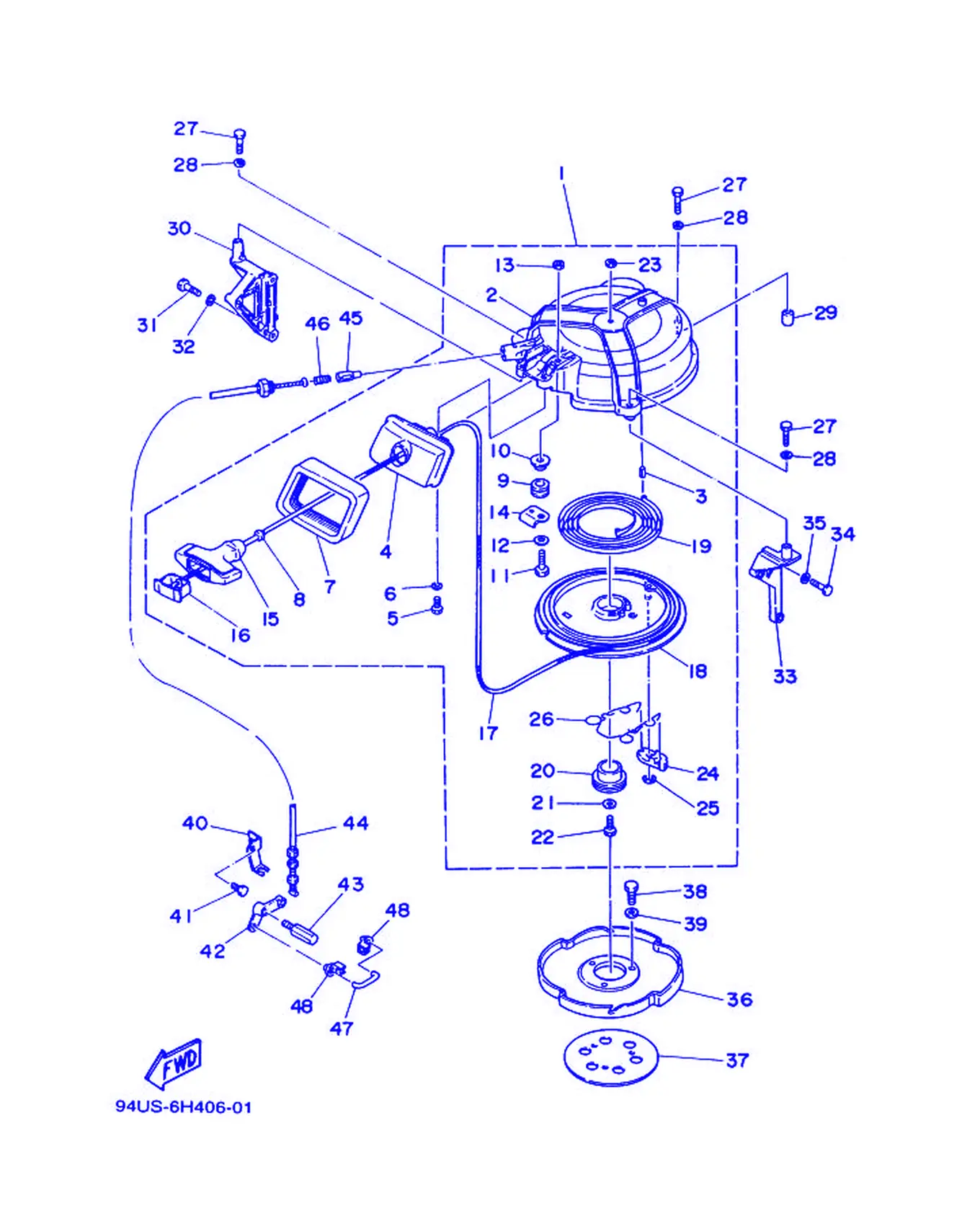

Рис. 12 — Стартер (50DEMO_50DEMPO) 47 дет.

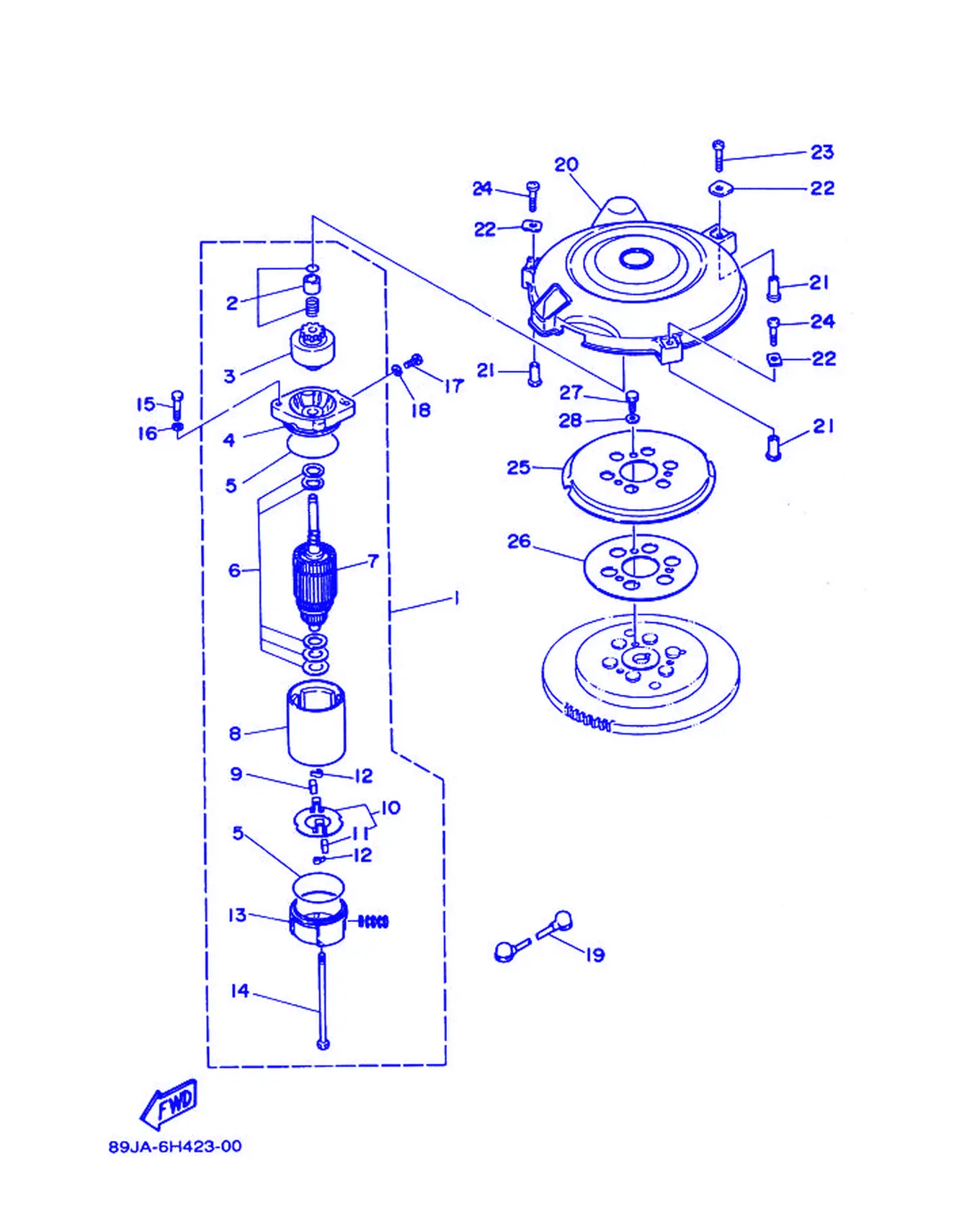

Рис. 13 — стартер 28 дет.

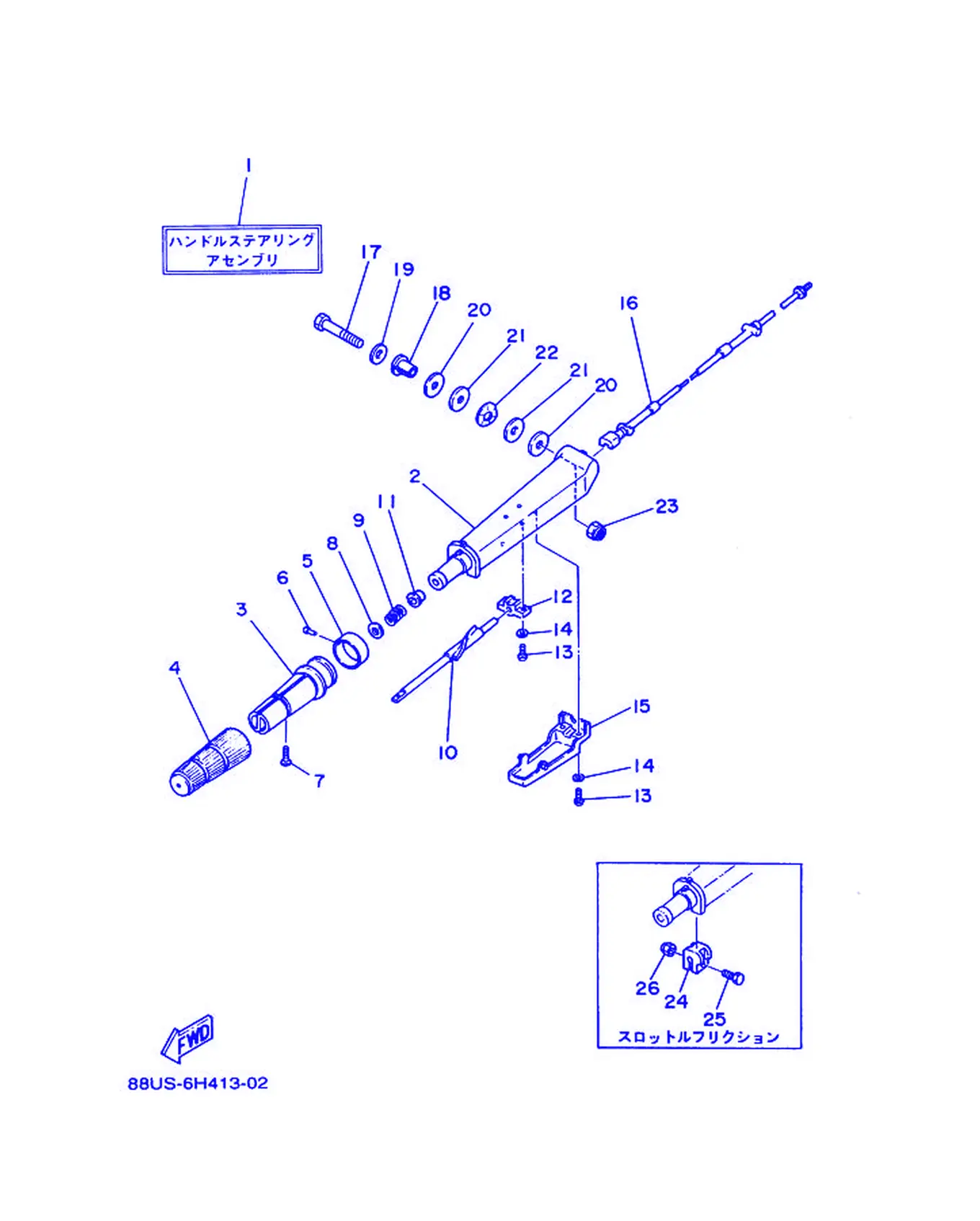

Рис. 14 — Рулевая система 26 дет.

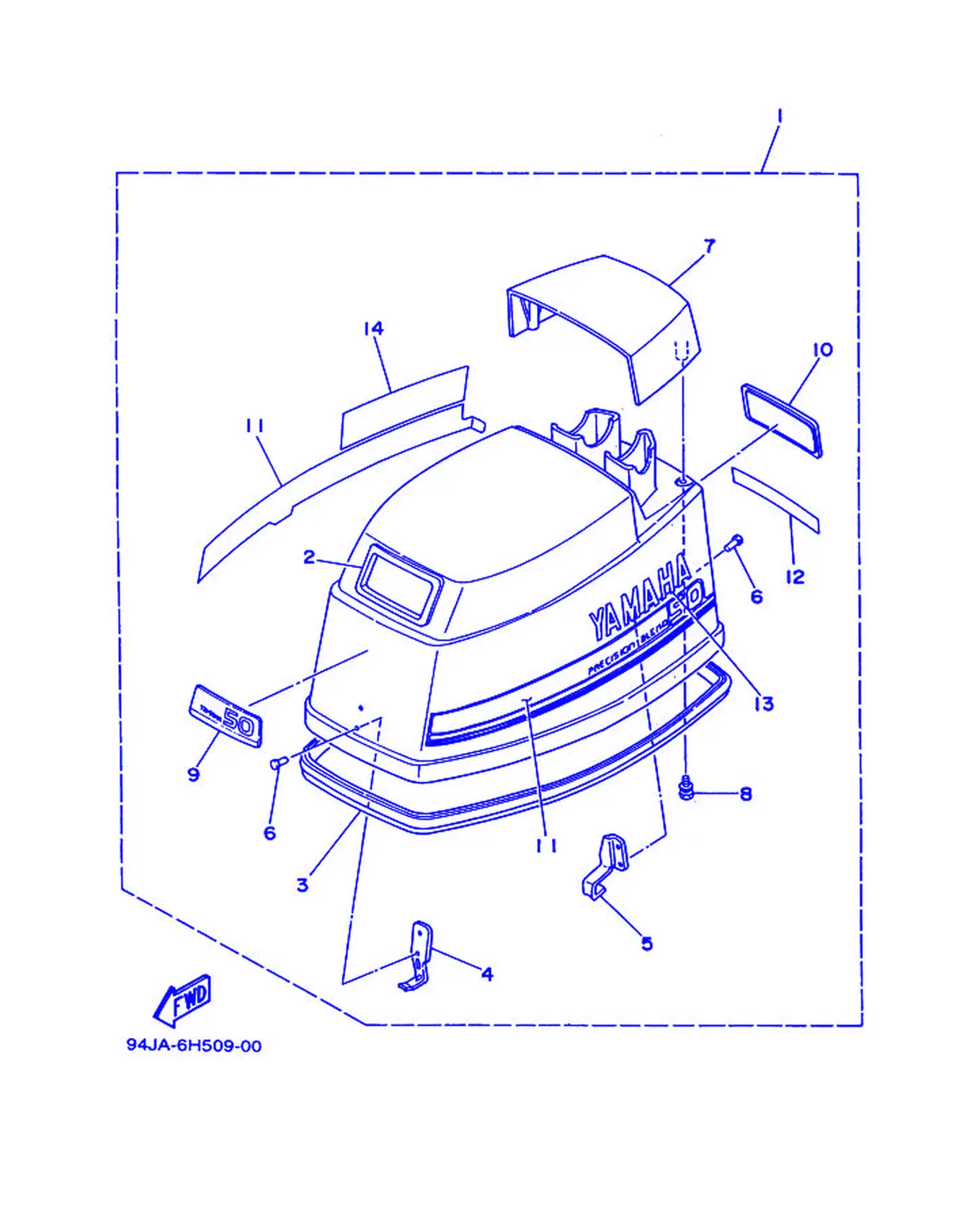

Рис. 15 — Верхний кожух (50DEMO_50DEMPO) 14 дет.

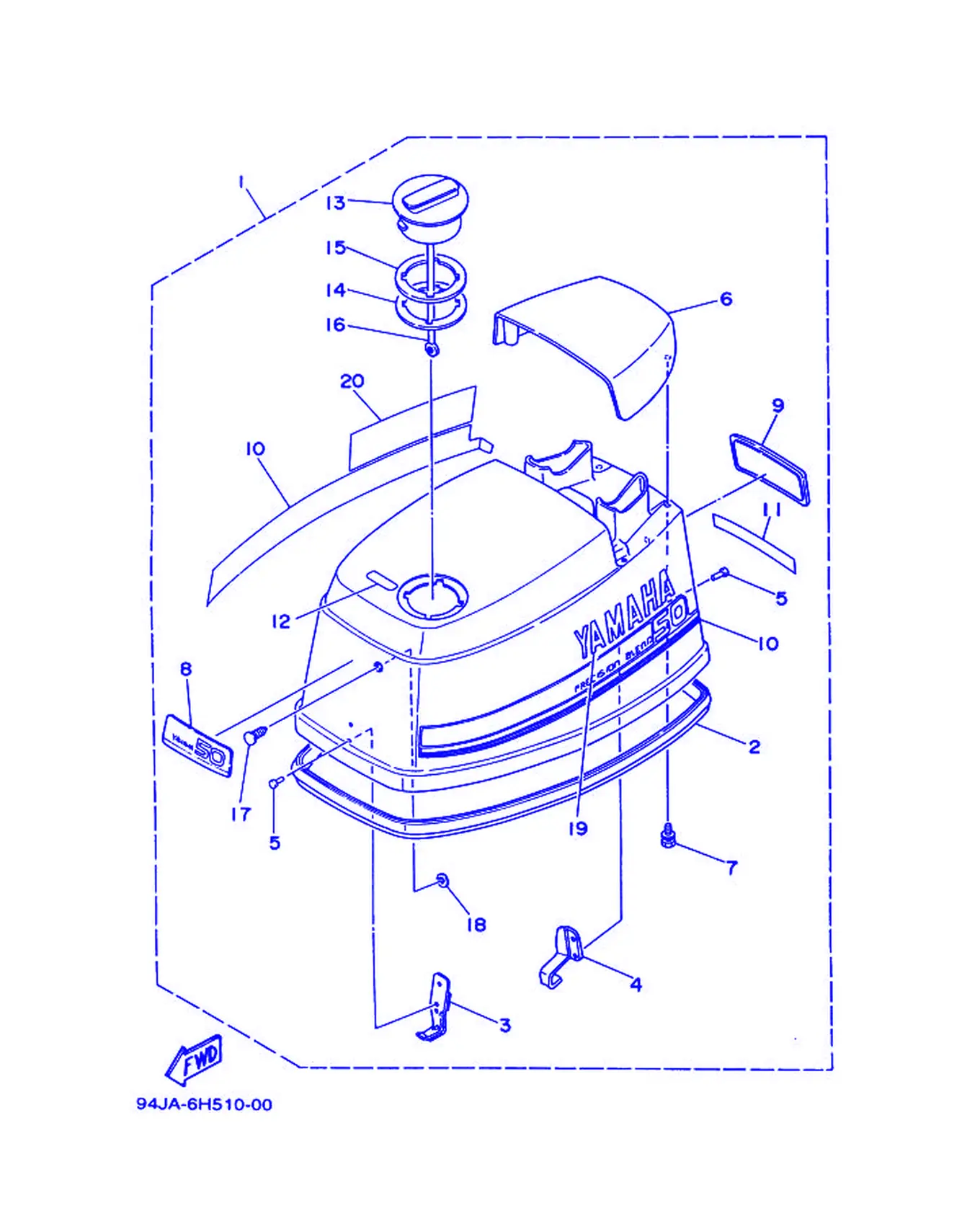

Рис. 16 — Верхний кожух (50DEO_50DEPO) 20 дет.

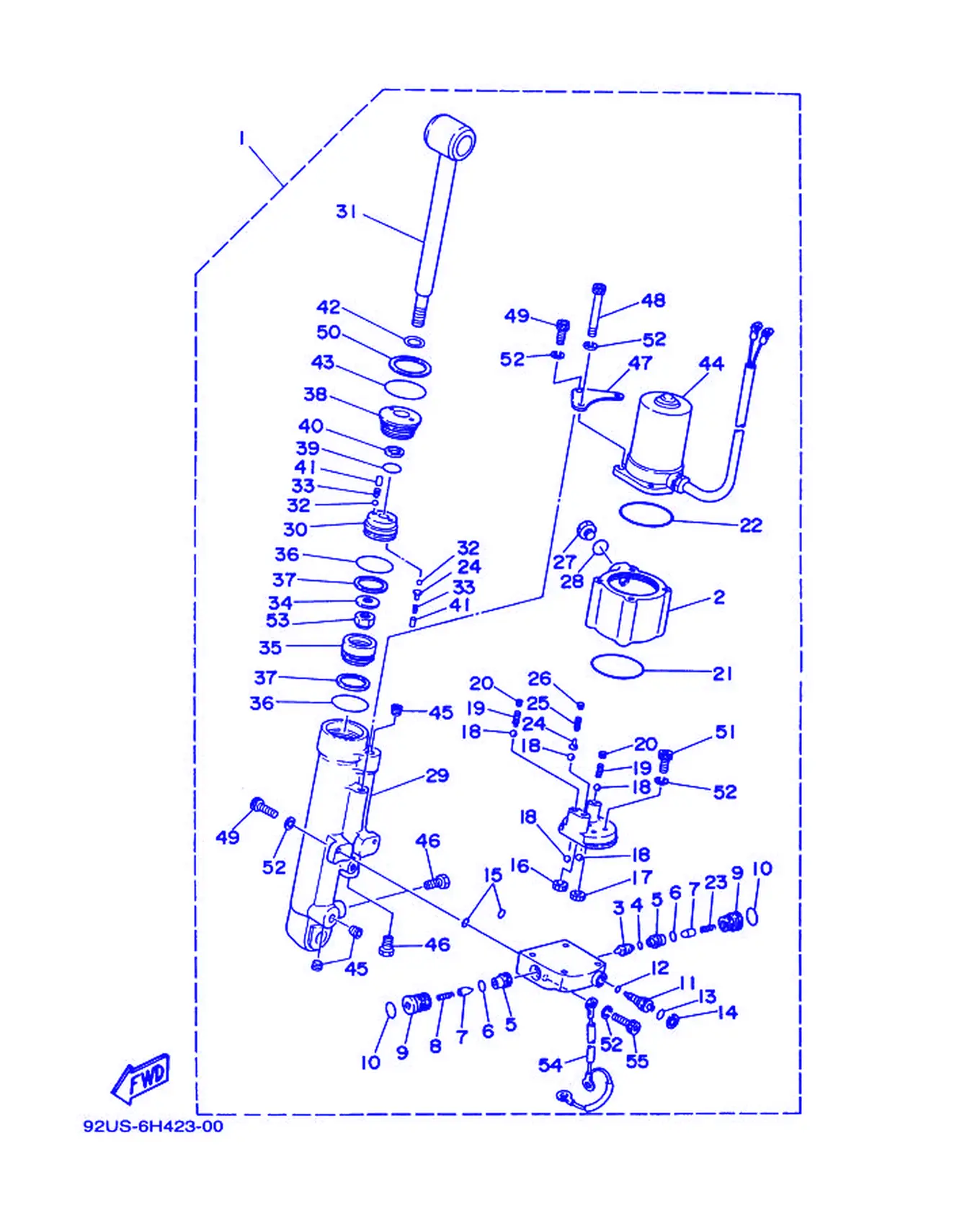

Рис. 17 — Силовой подъёмный узел в сборе 55 дет.

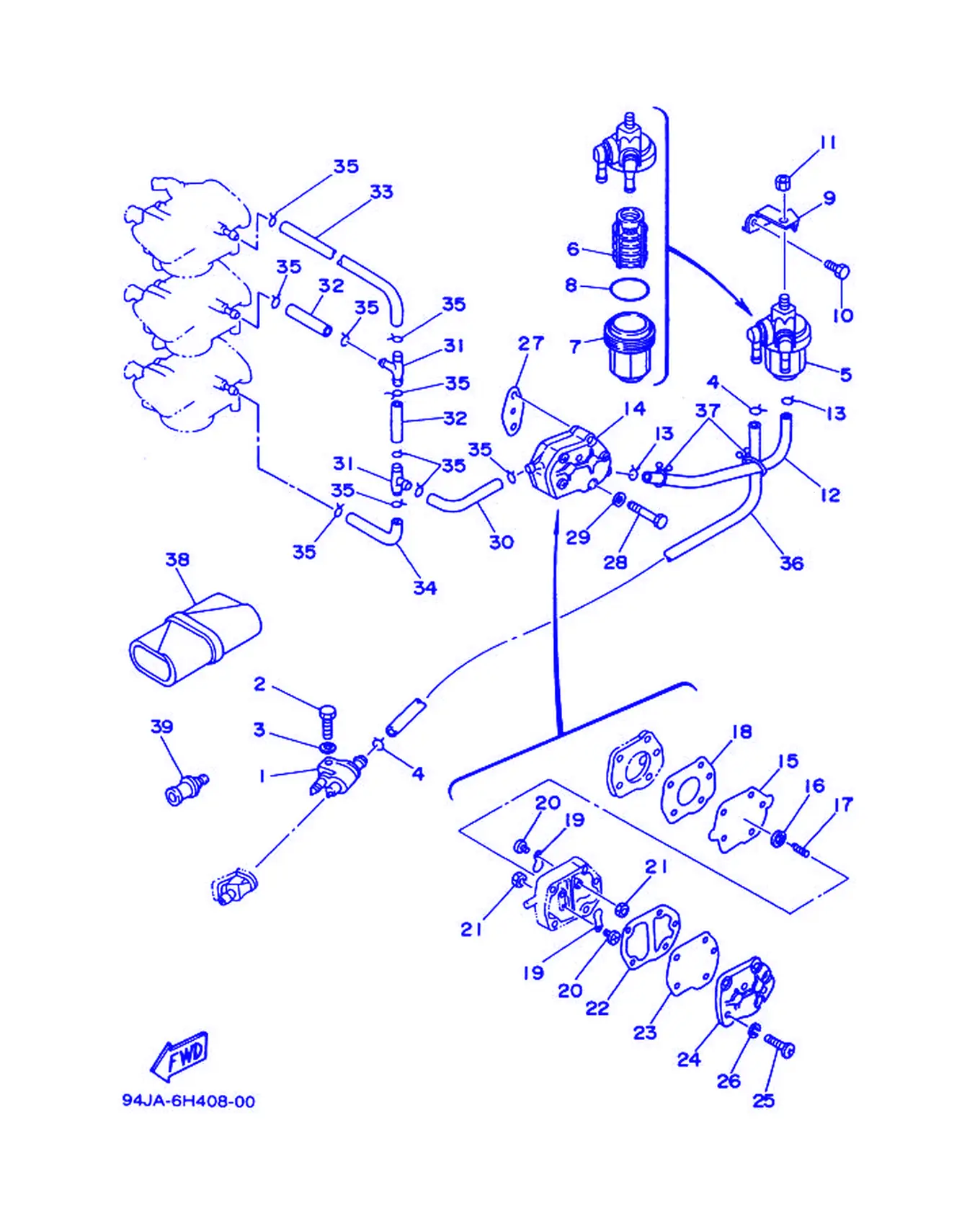

Рис. 18 — Топливная система 39 дет.

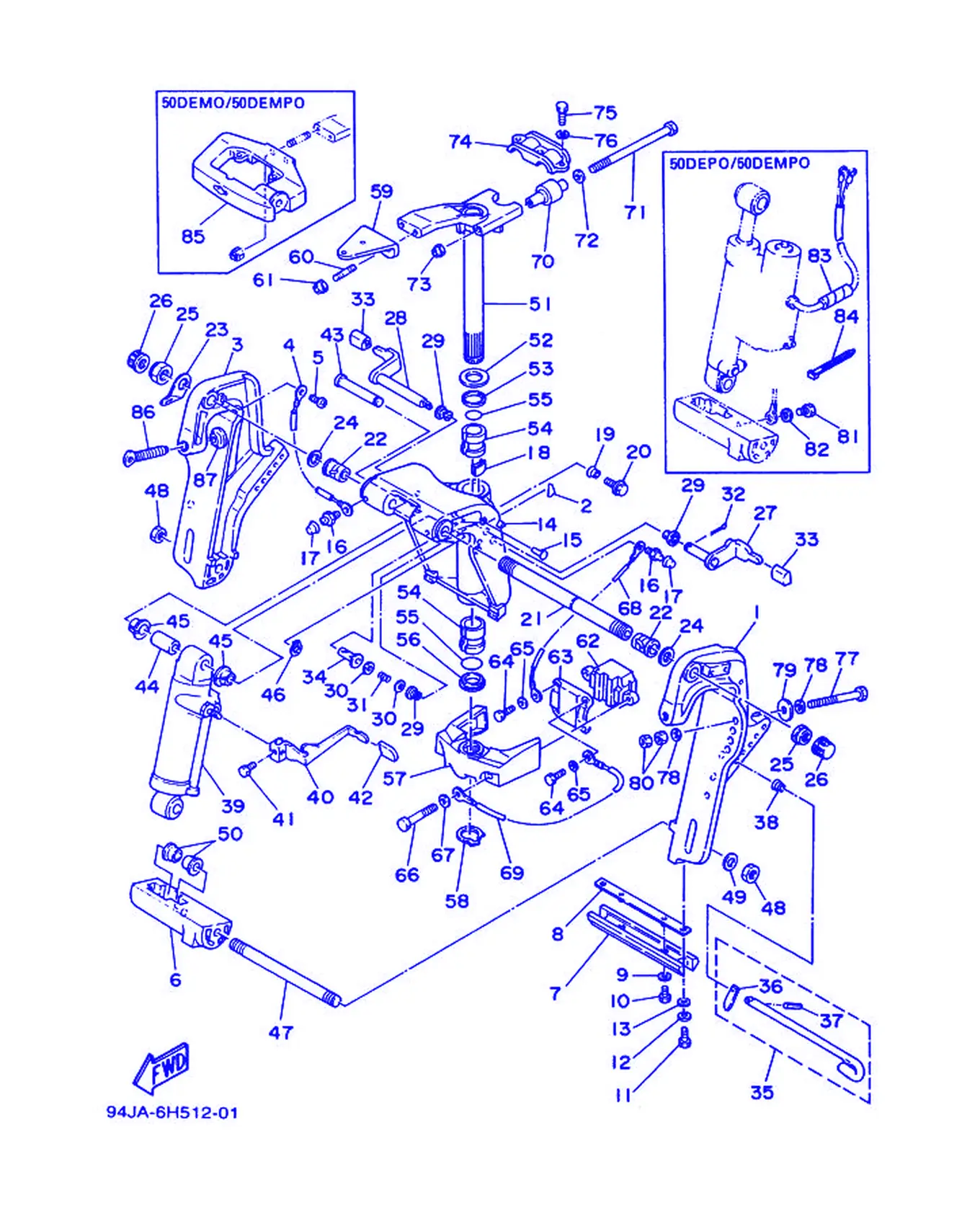

Рис. 19 — Кронштейн 1 90 дет.

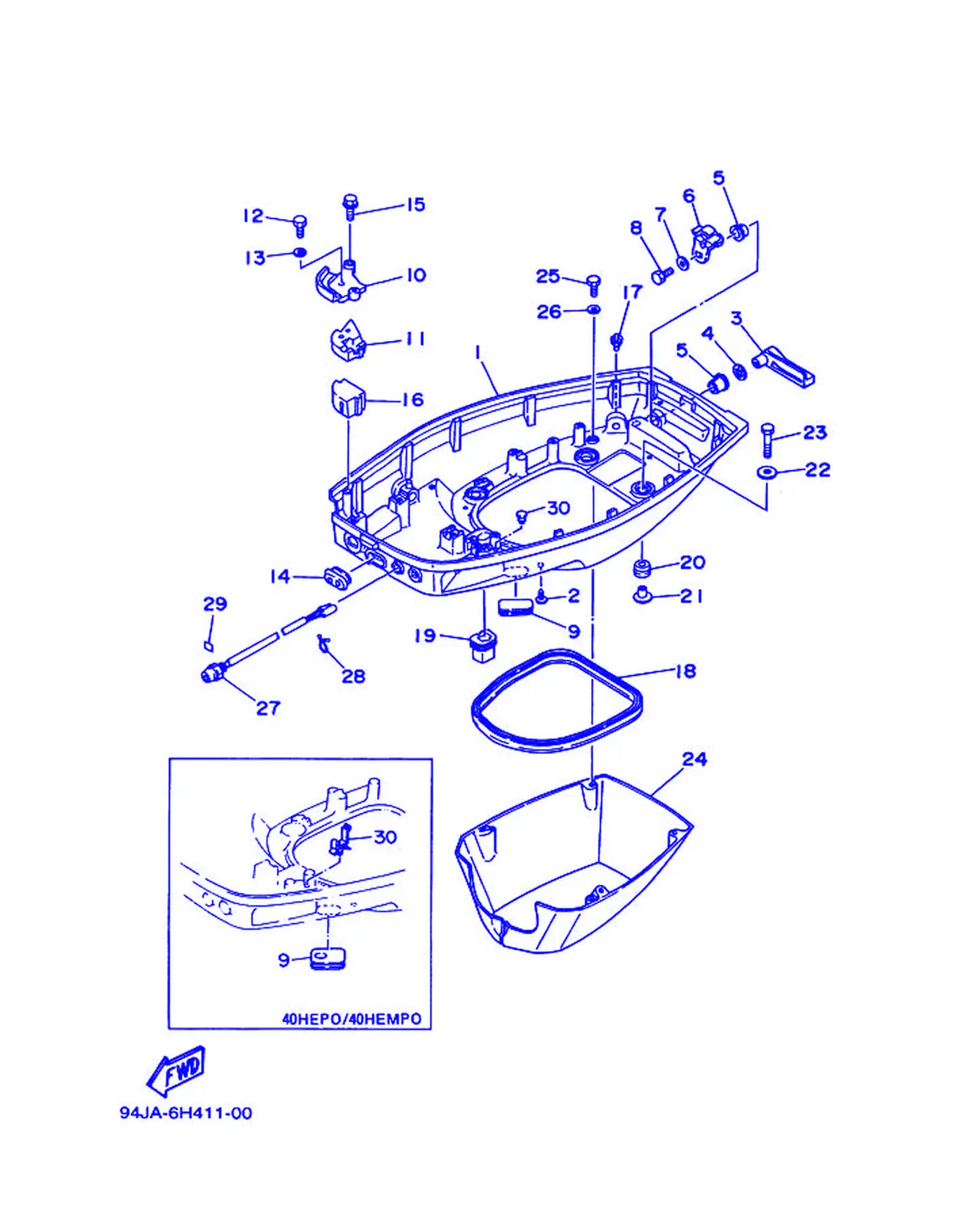

Рис. 20 — нижний кожух 36 дет.

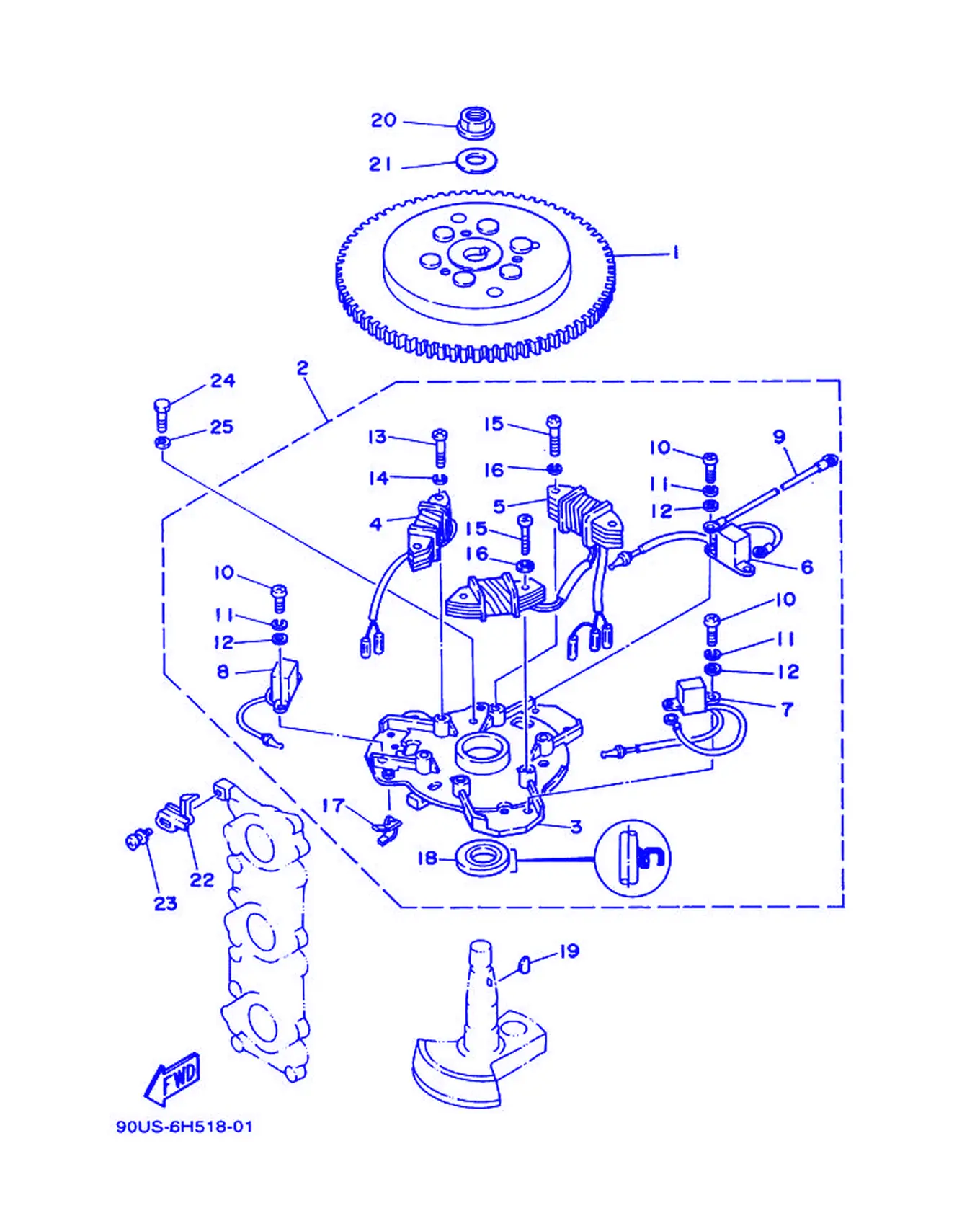

Рис. 21 — Магнето 25 дет.

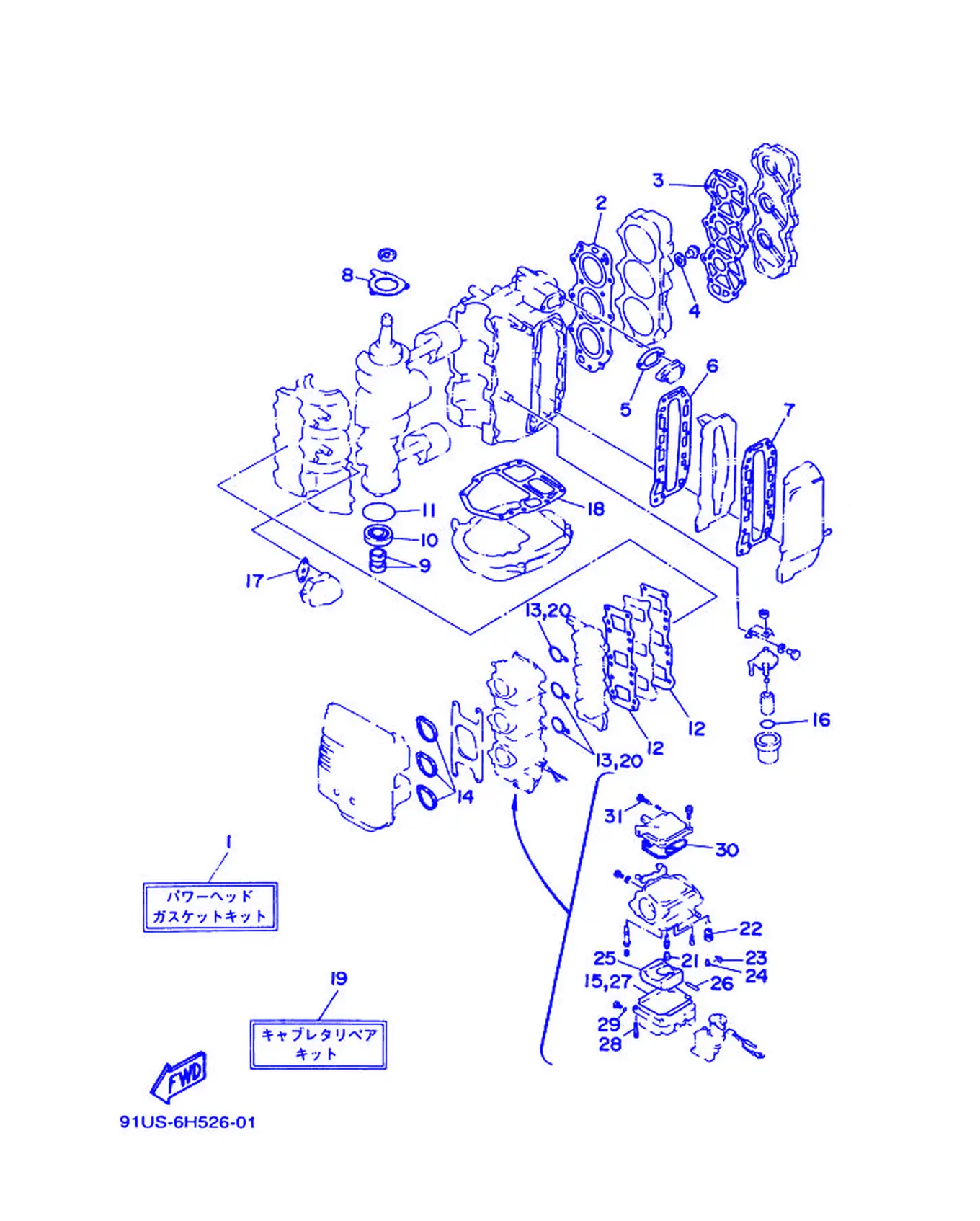

Рис. 22 — Ремкомплект 1 31 дет.

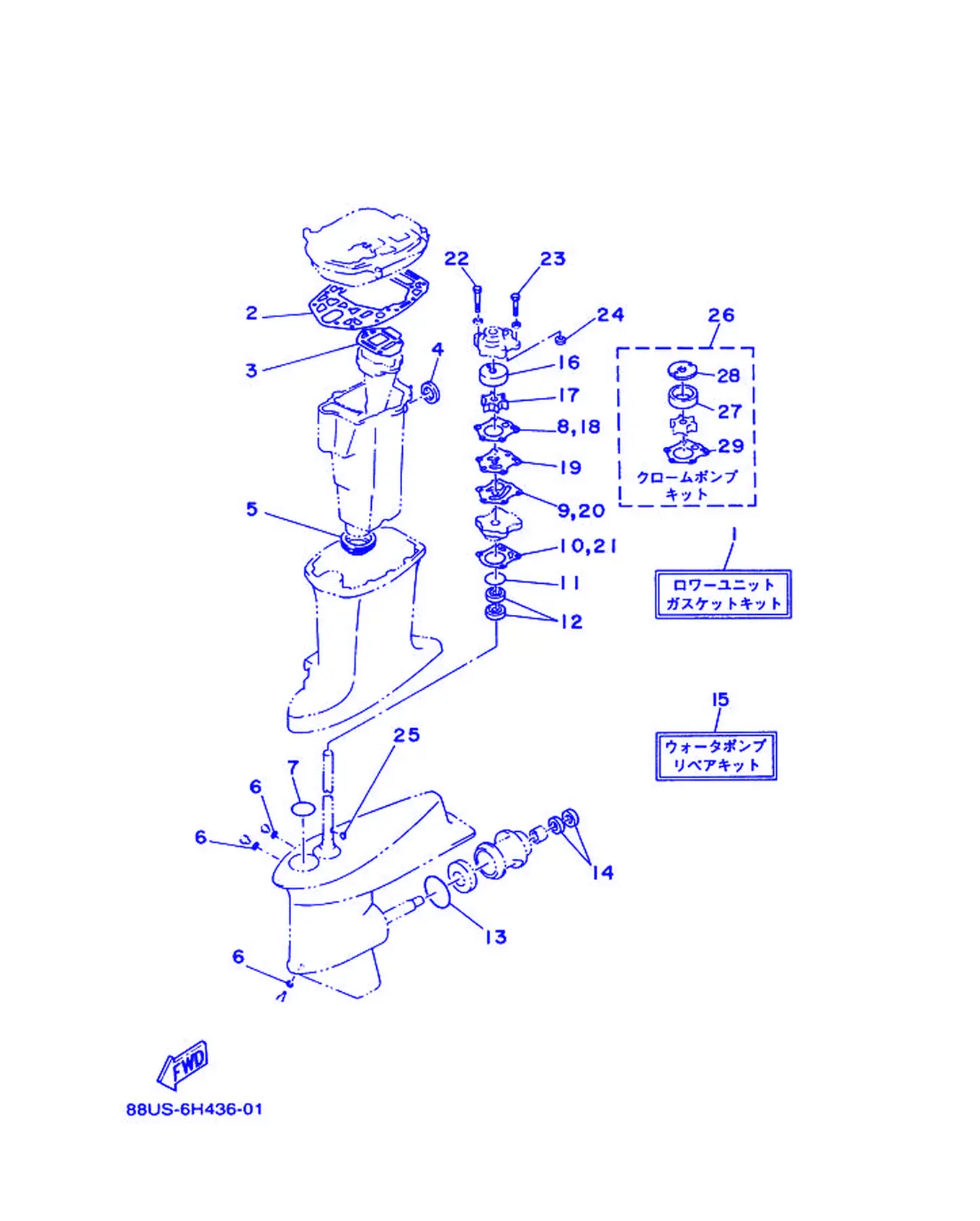

Рис. 23 — Ремкомплект 2 29 дет.

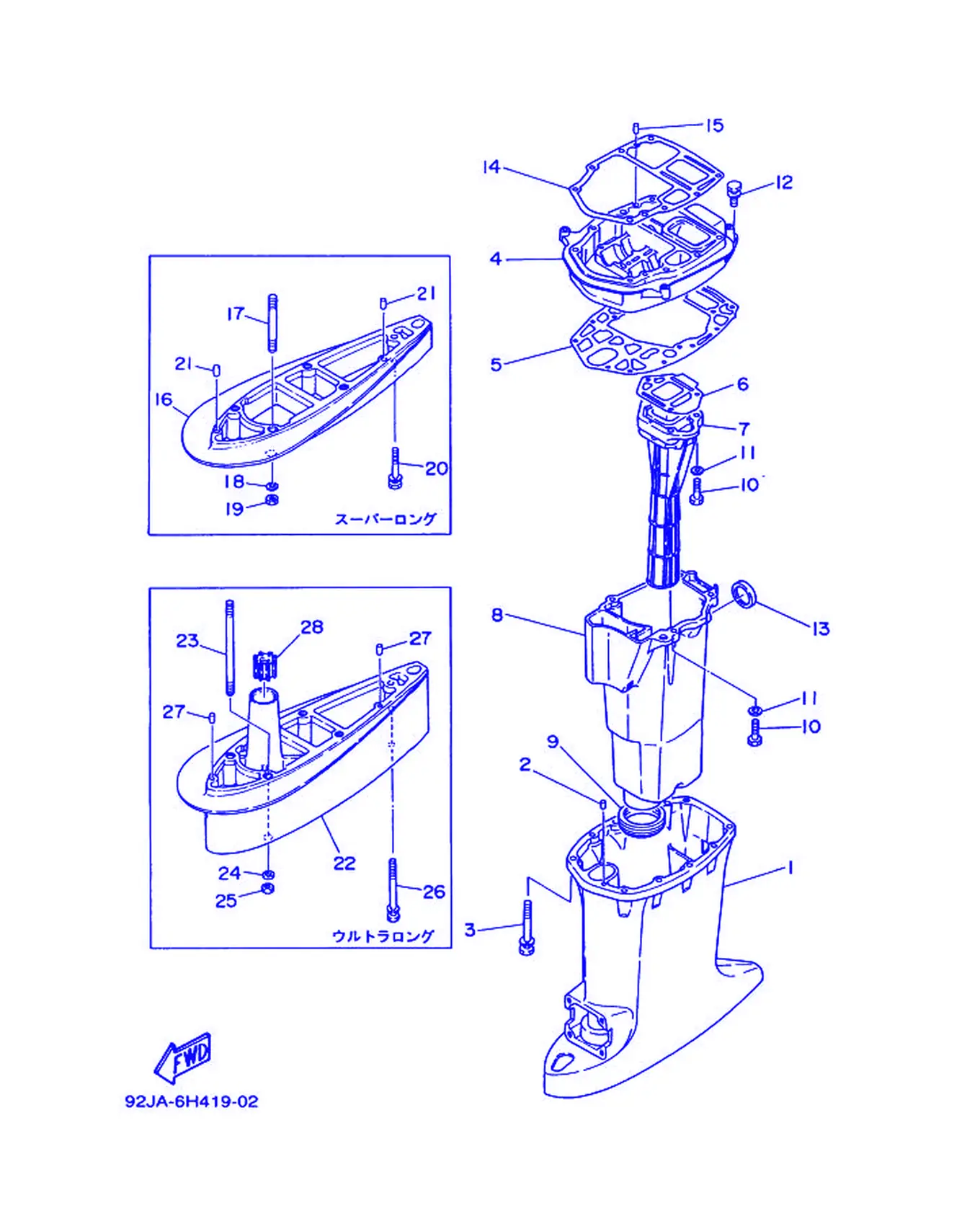

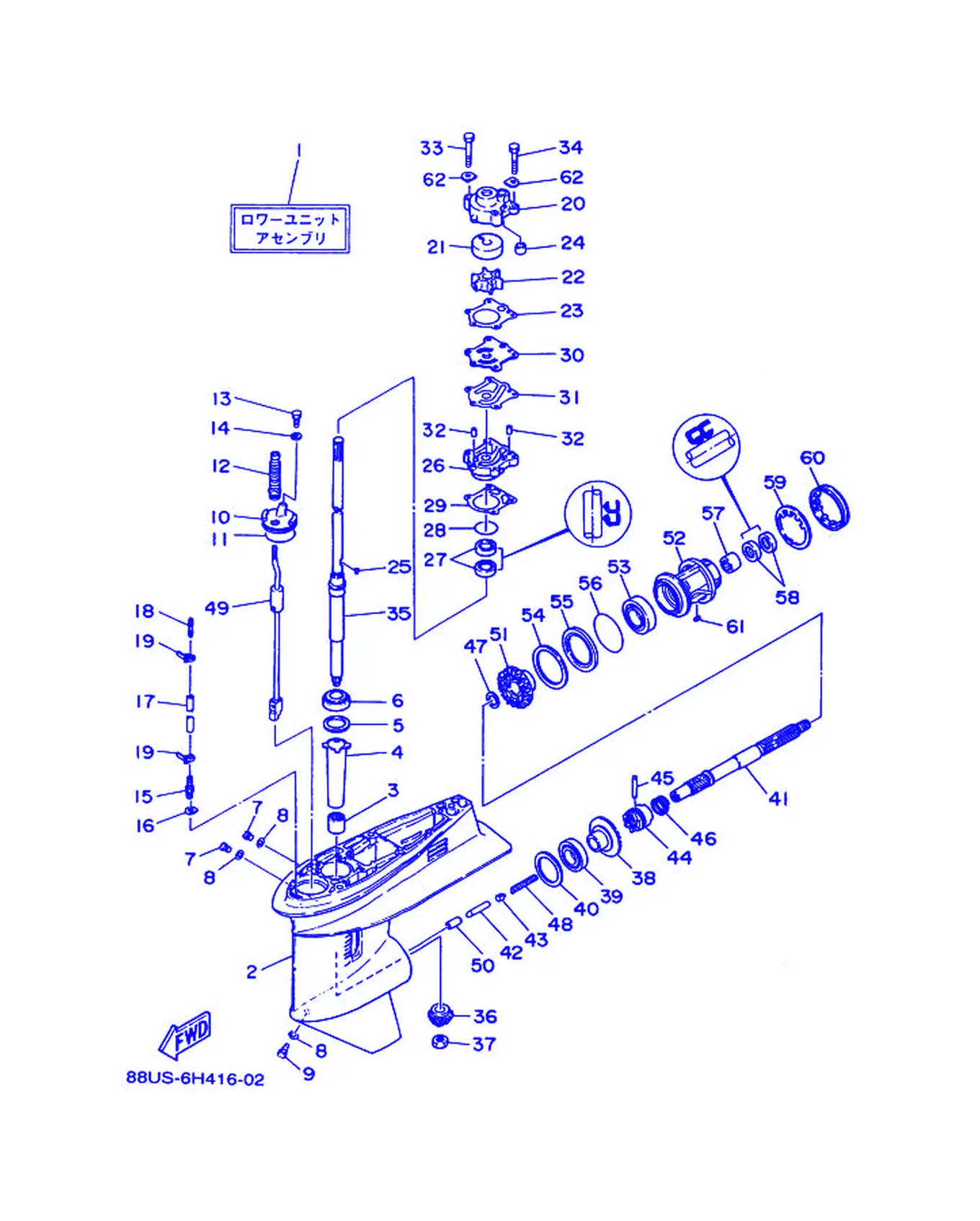

Рис. 24 — Нижний кожух и привод 1 91 дет.

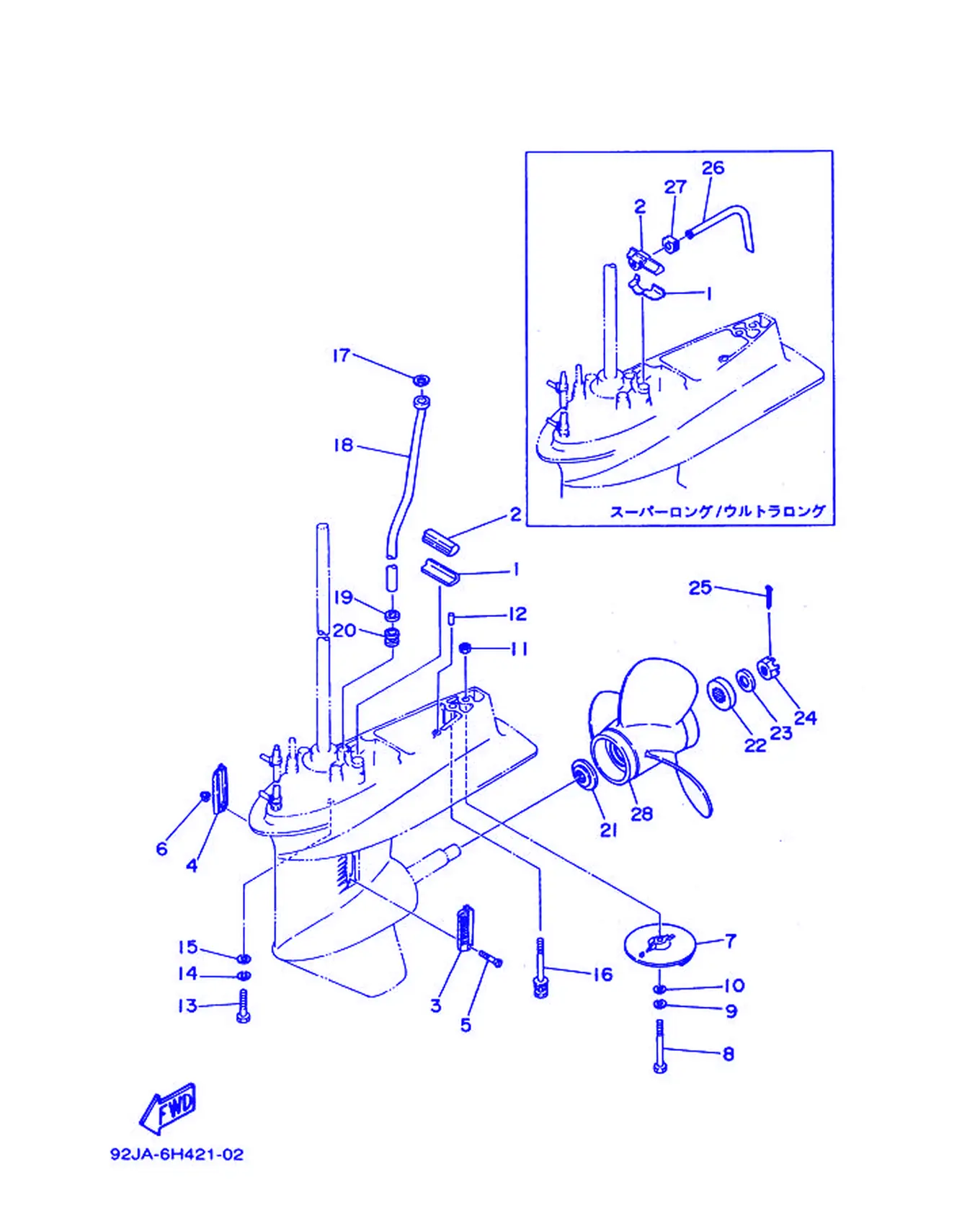

Рис. 25 — Нижний кожух и привод 2 45 дет.
