Yamaha 4AC 4acmhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 4AC. 11 схем.

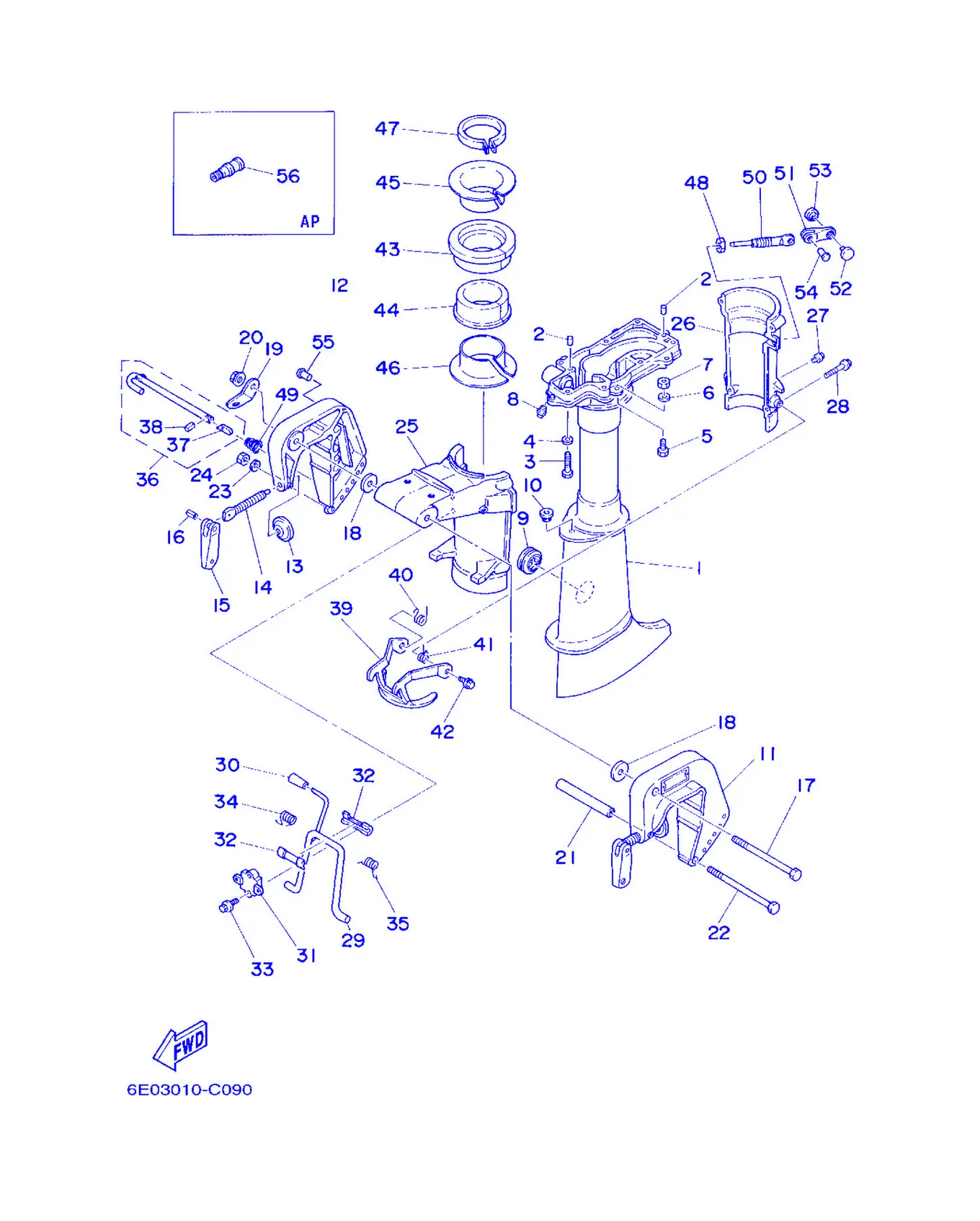

Рис. 1 — Верхний корпус и кронштейн 57 дет.

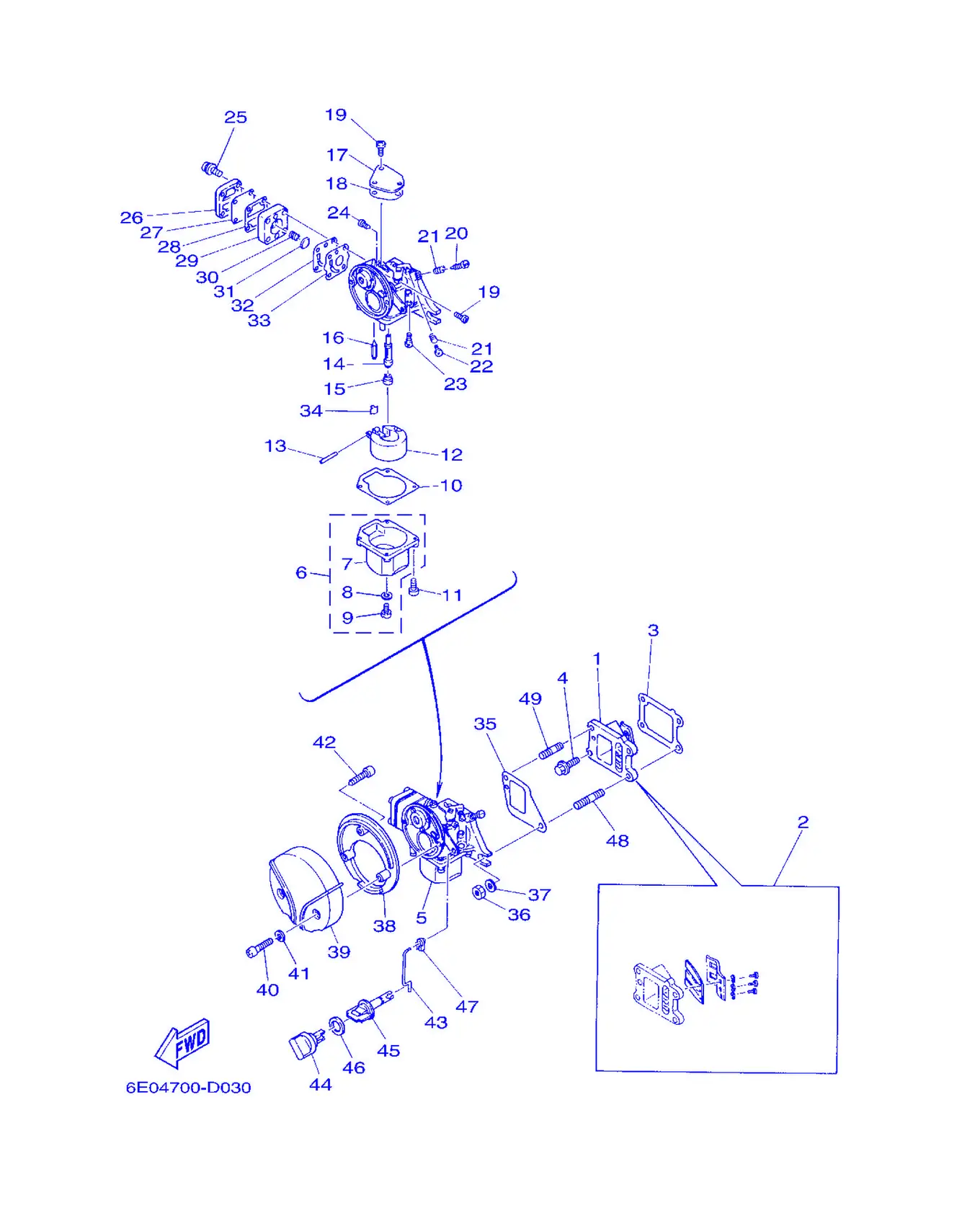

Рис. 2 — Впускная система 49 дет.

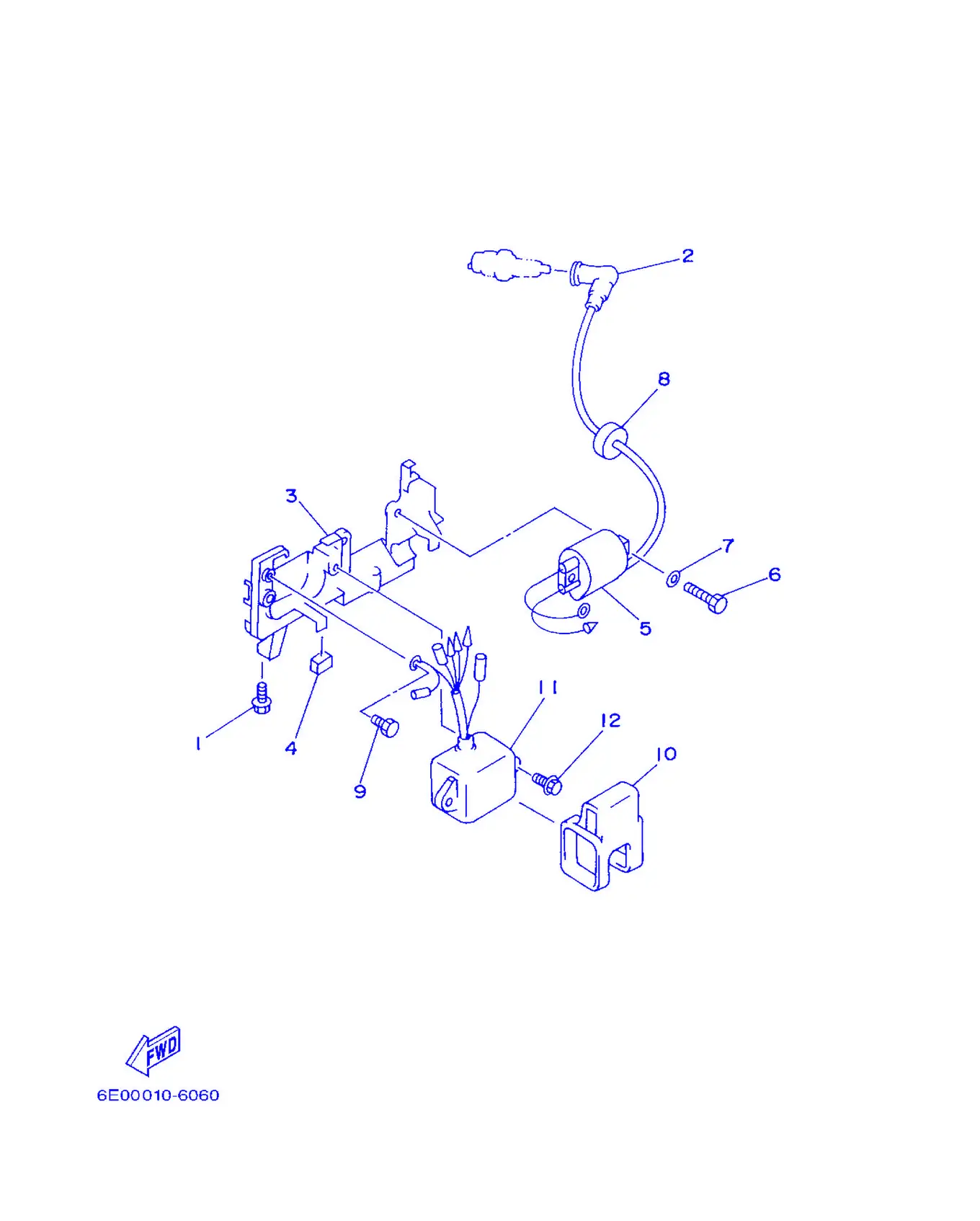

Рис. 3 — Электрическая система 12 дет.

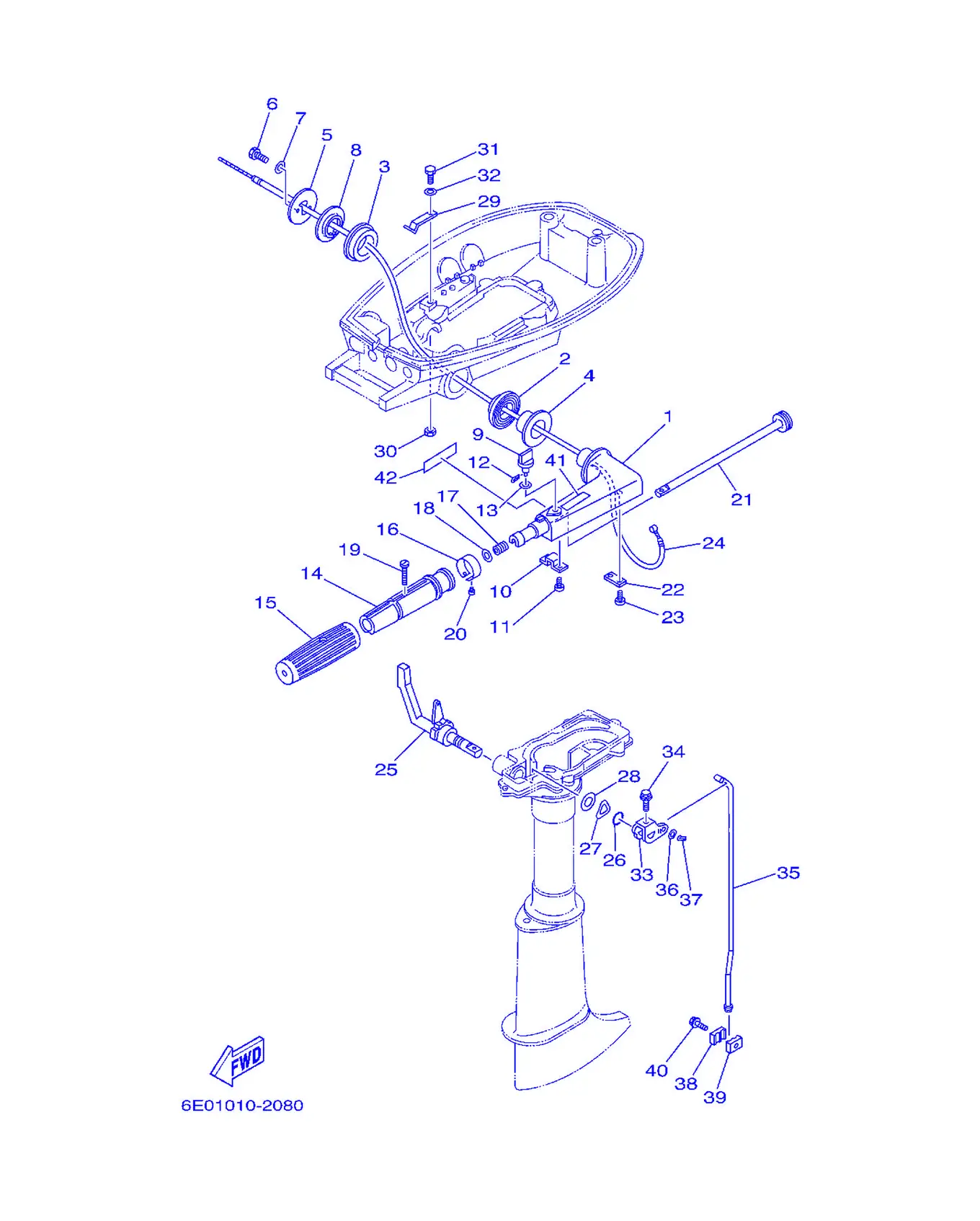

Рис. 4 — Система управления 43 дет.

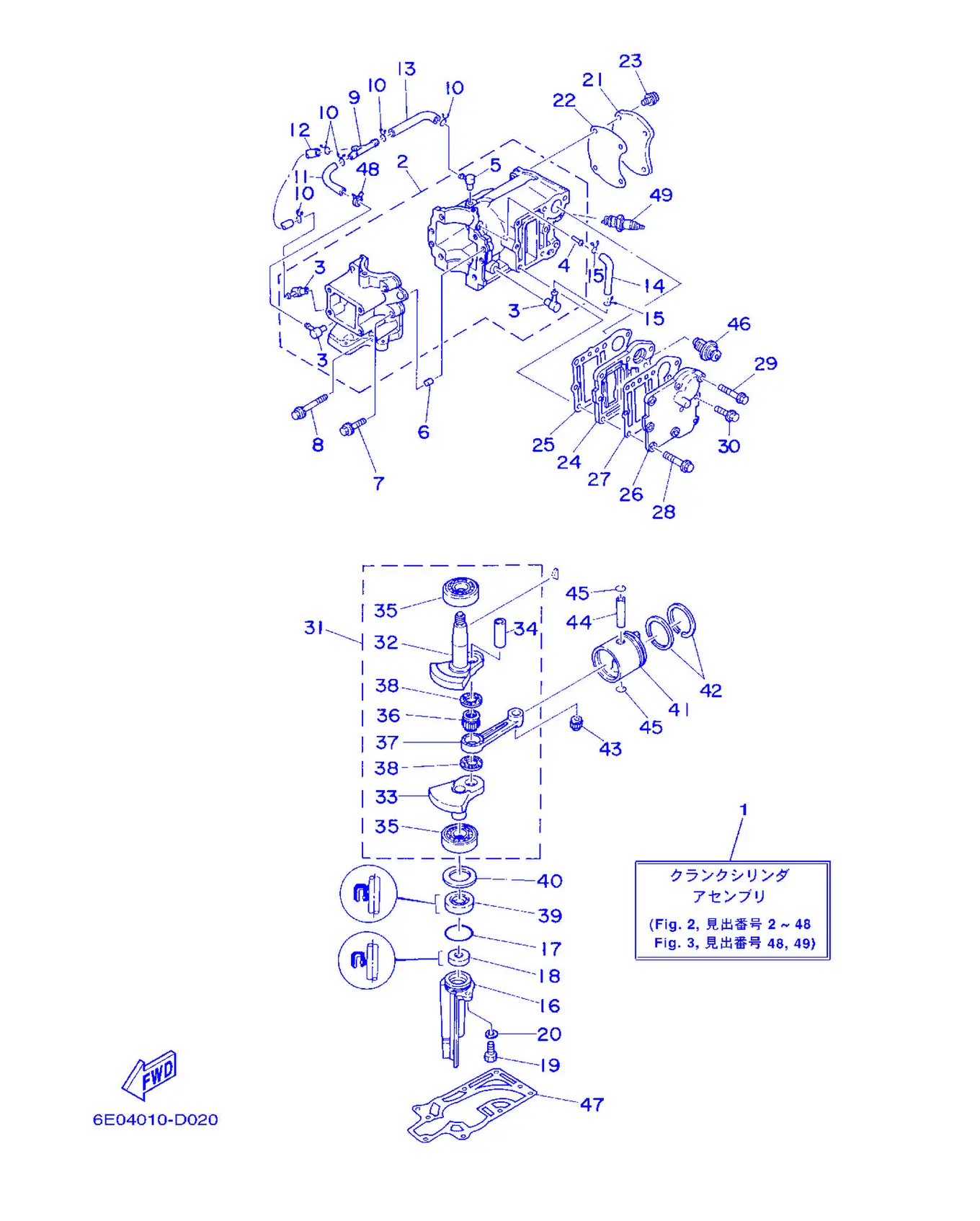

Рис. 5 — Цилиндр и картер 49 дет.

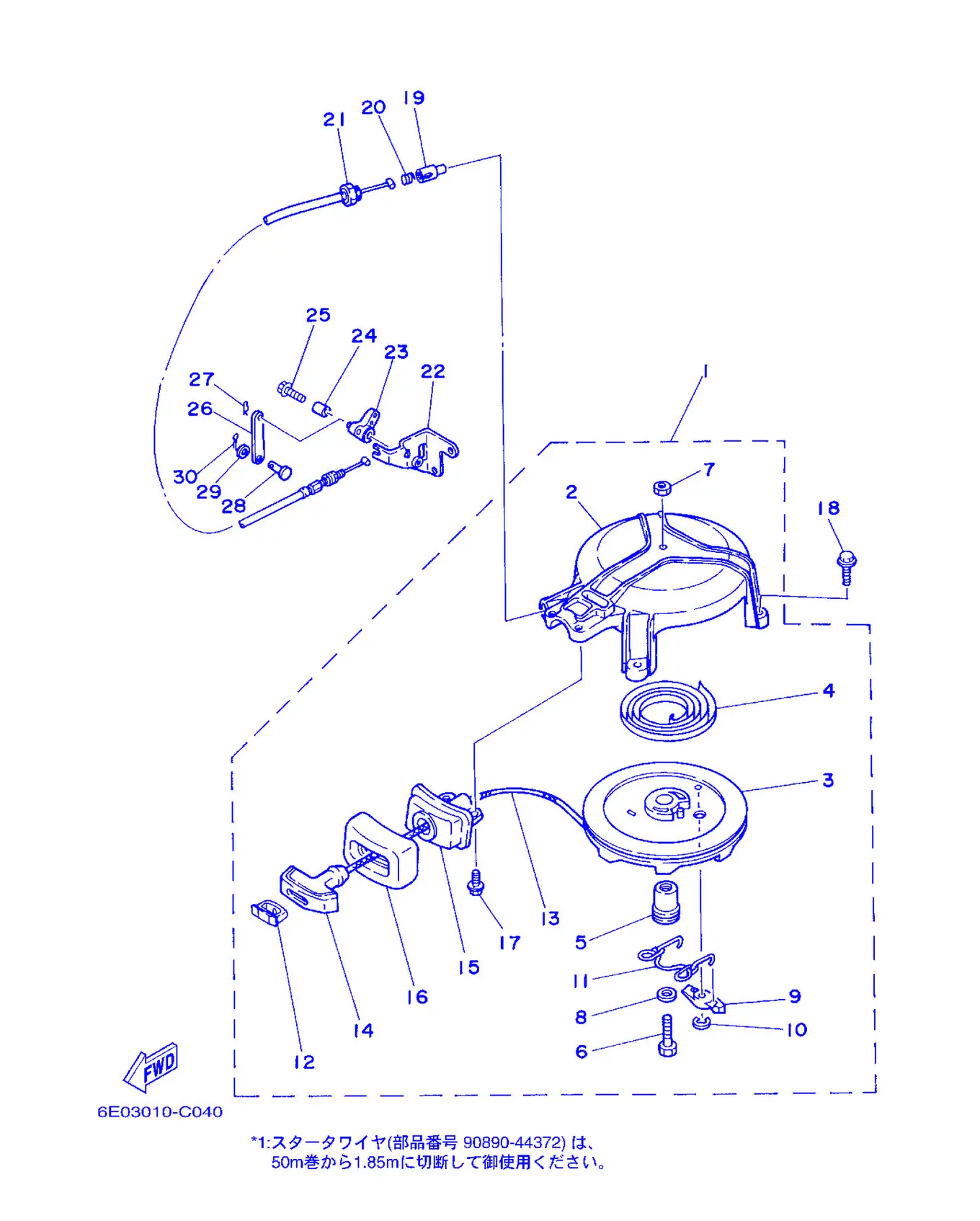

Рис. 6 — стартер 29 дет.

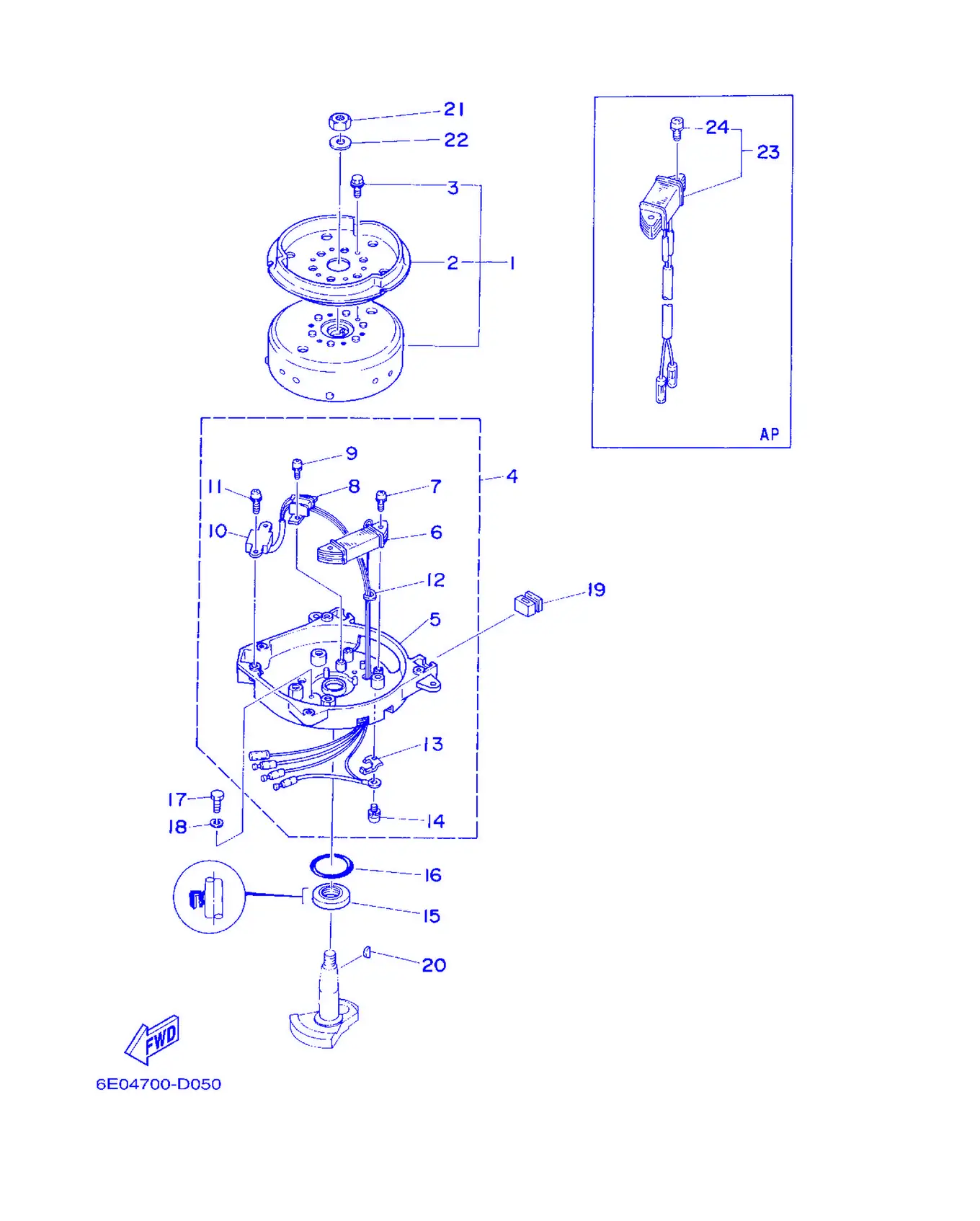

Рис. 7 — Генератор 25 дет.

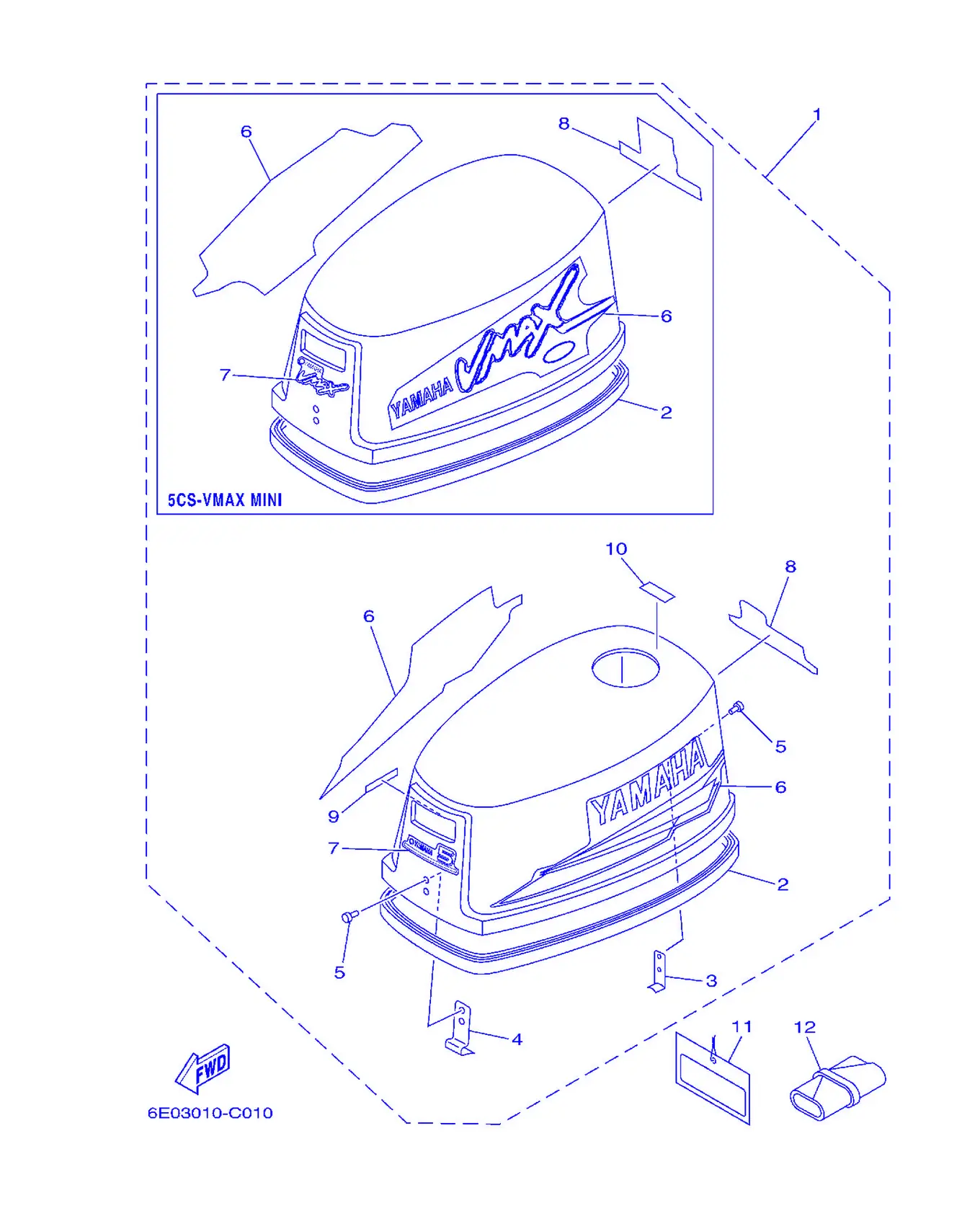

Рис. 8 — Верхний кожух 12 дет.

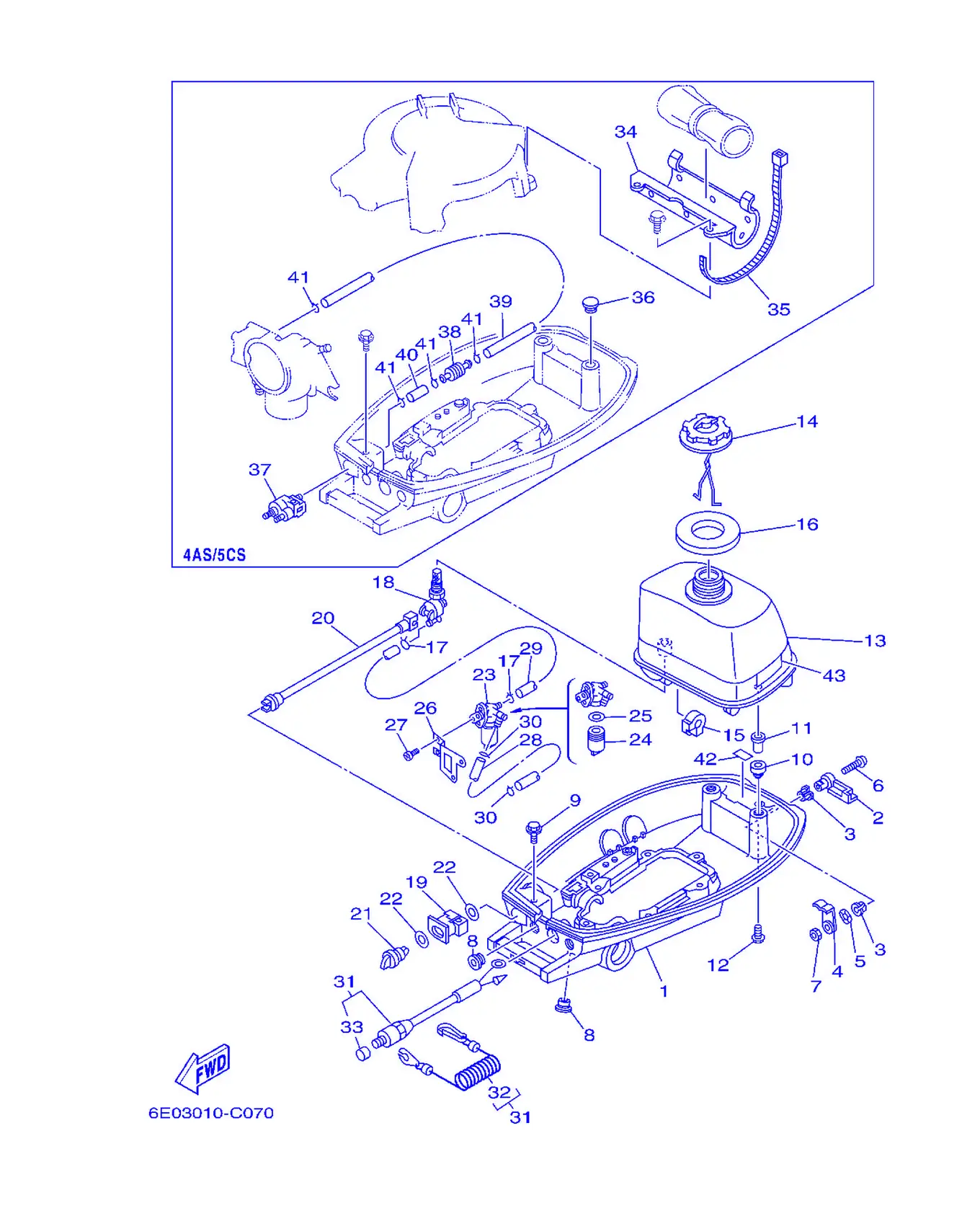

Рис. 9 — нижний кожух 35 дет.

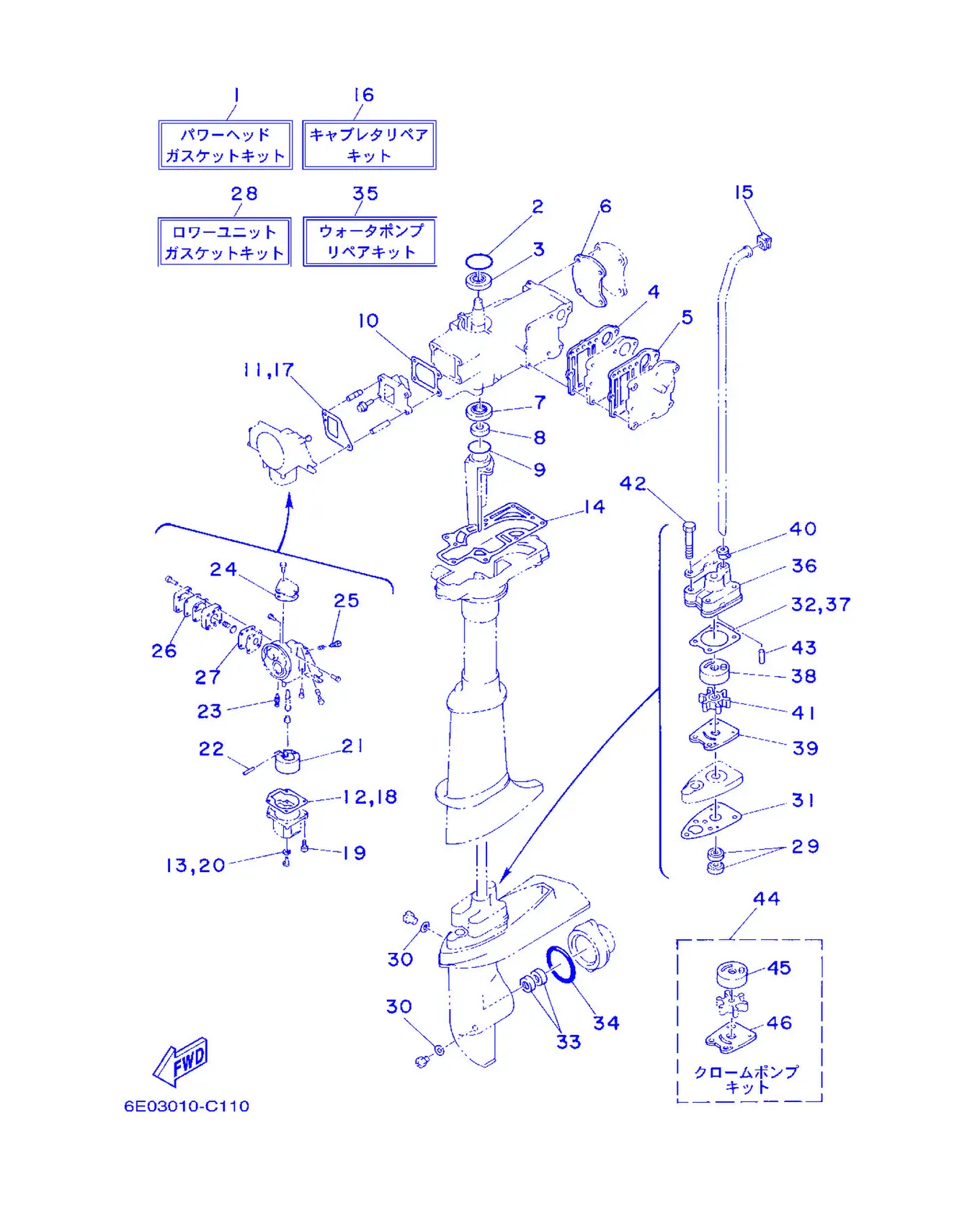

Рис. 10 — Ремкомплект 46 дет.

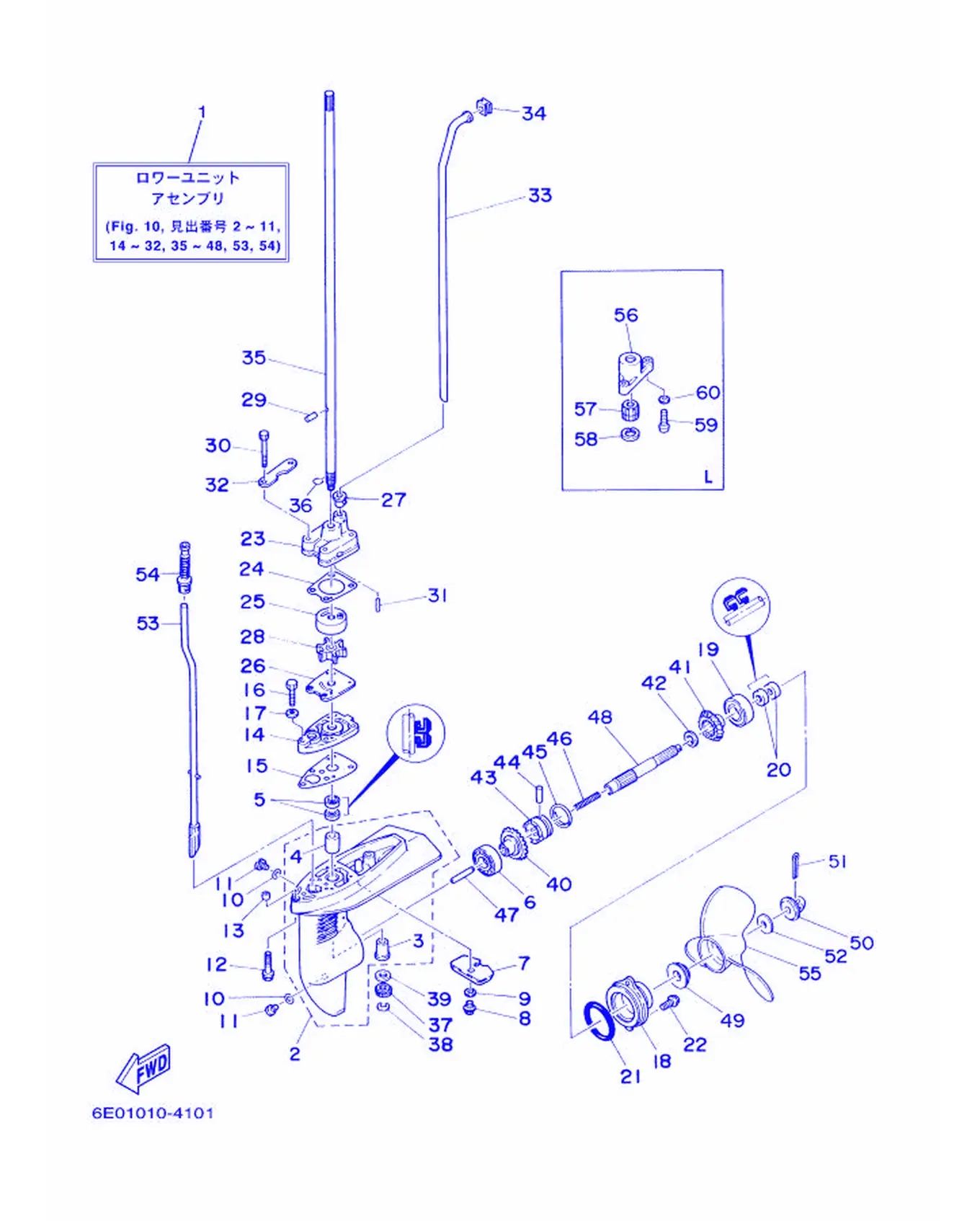

Рис. 11 — Нижний кожух и привод 65 дет.
