Yamaha 40V 40vwhtox — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 40V. 32 схем.

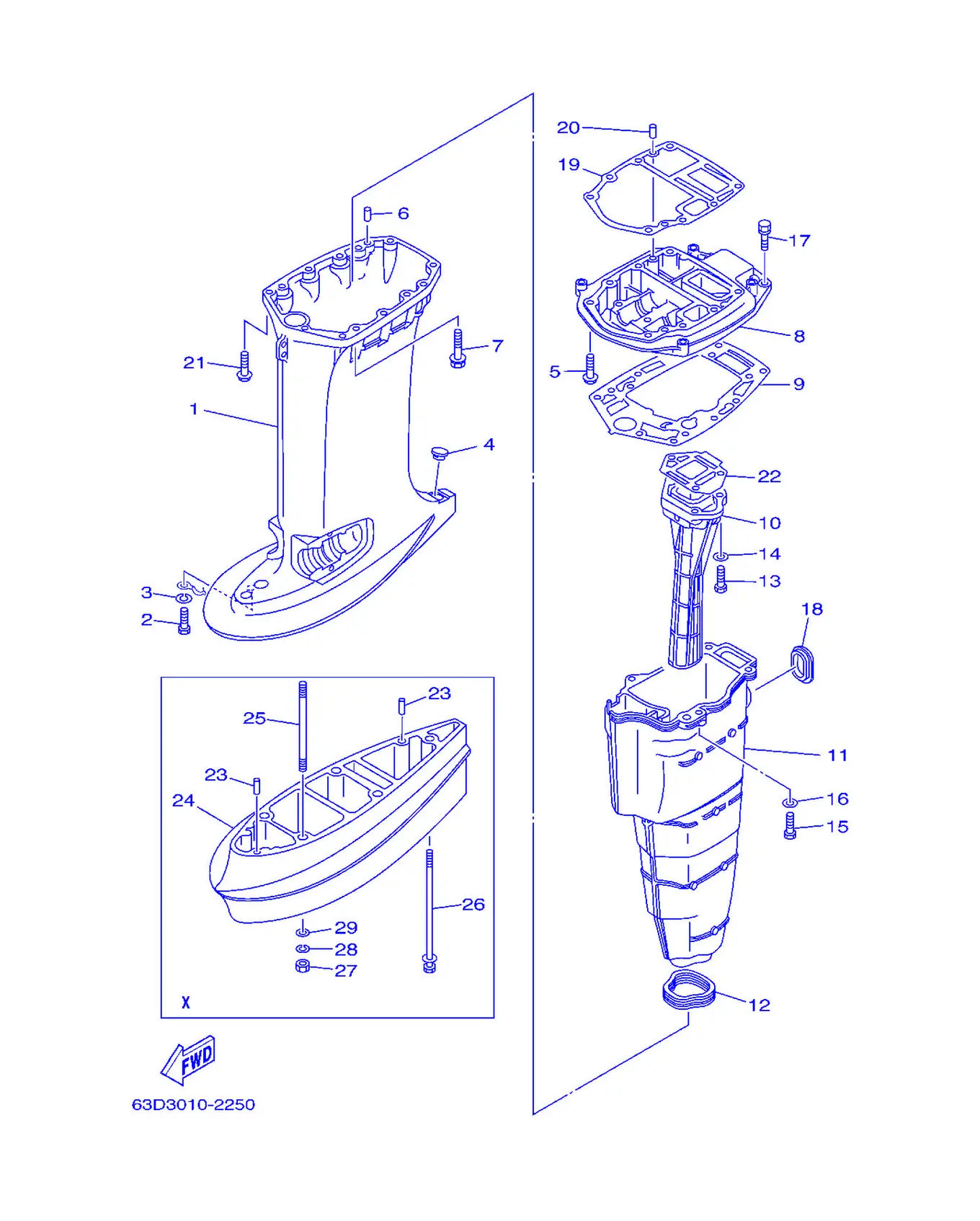

Рис. 1 — Корпус верхней части 29 дет.

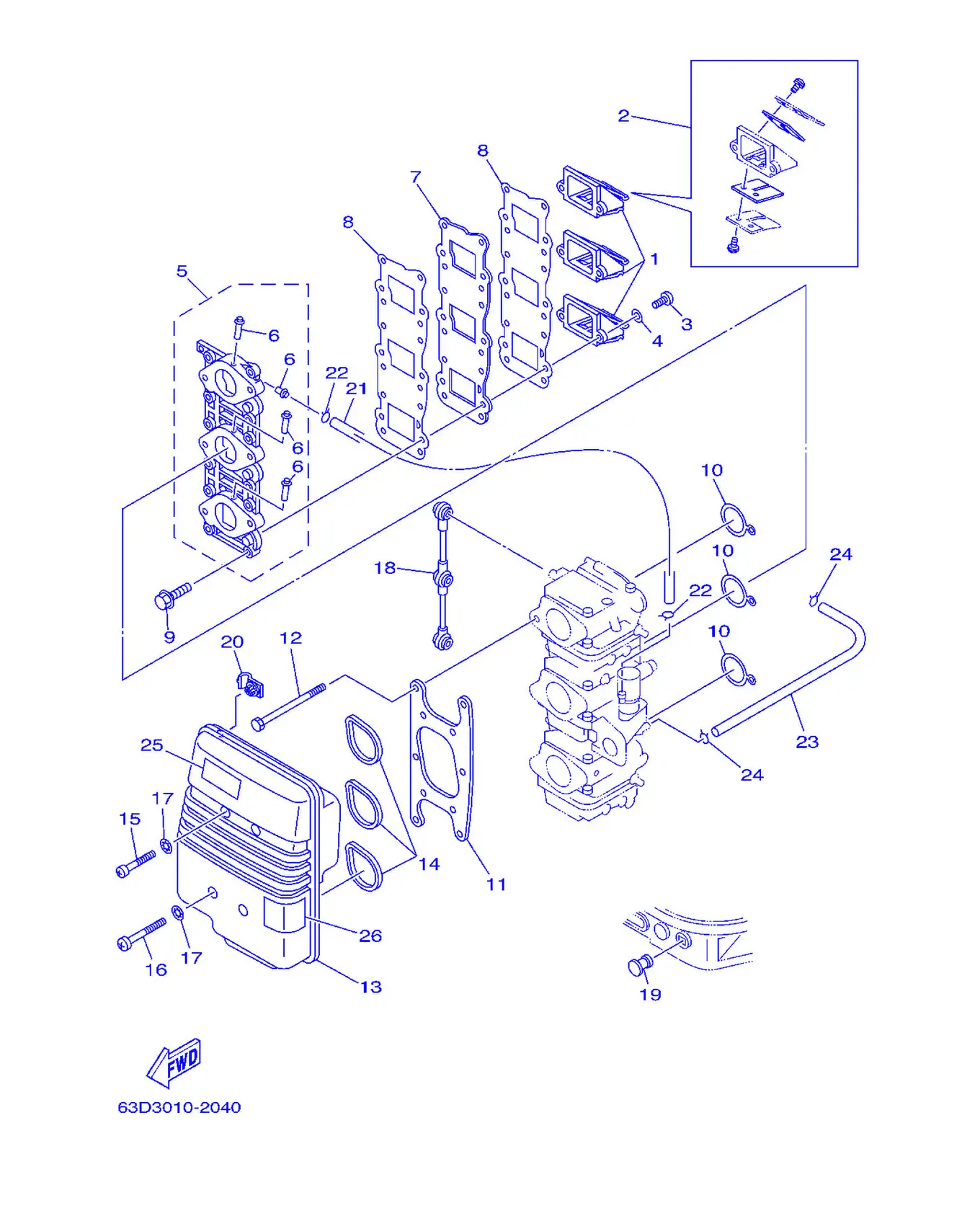

Рис. 2 — Впускная система 27 дет.

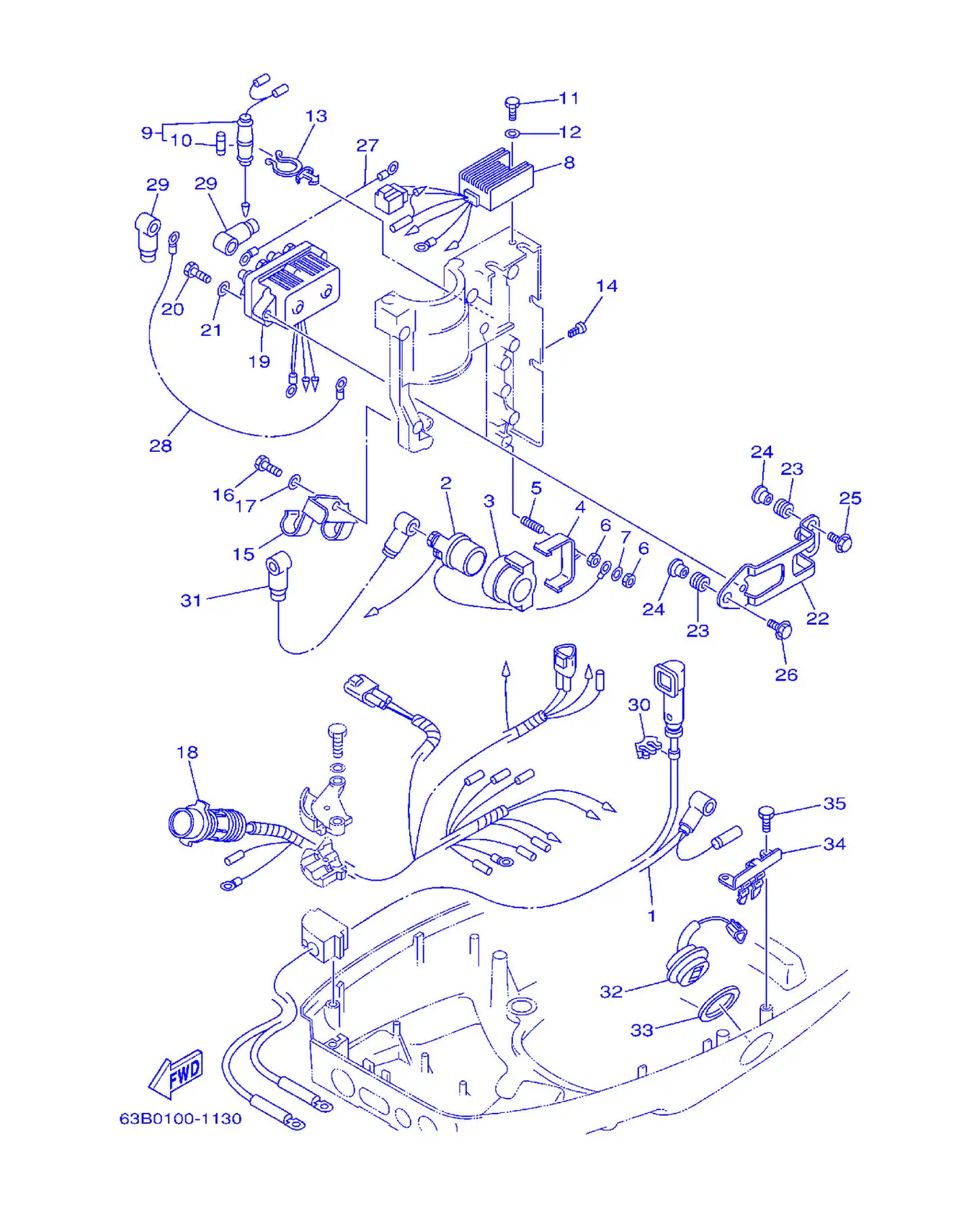

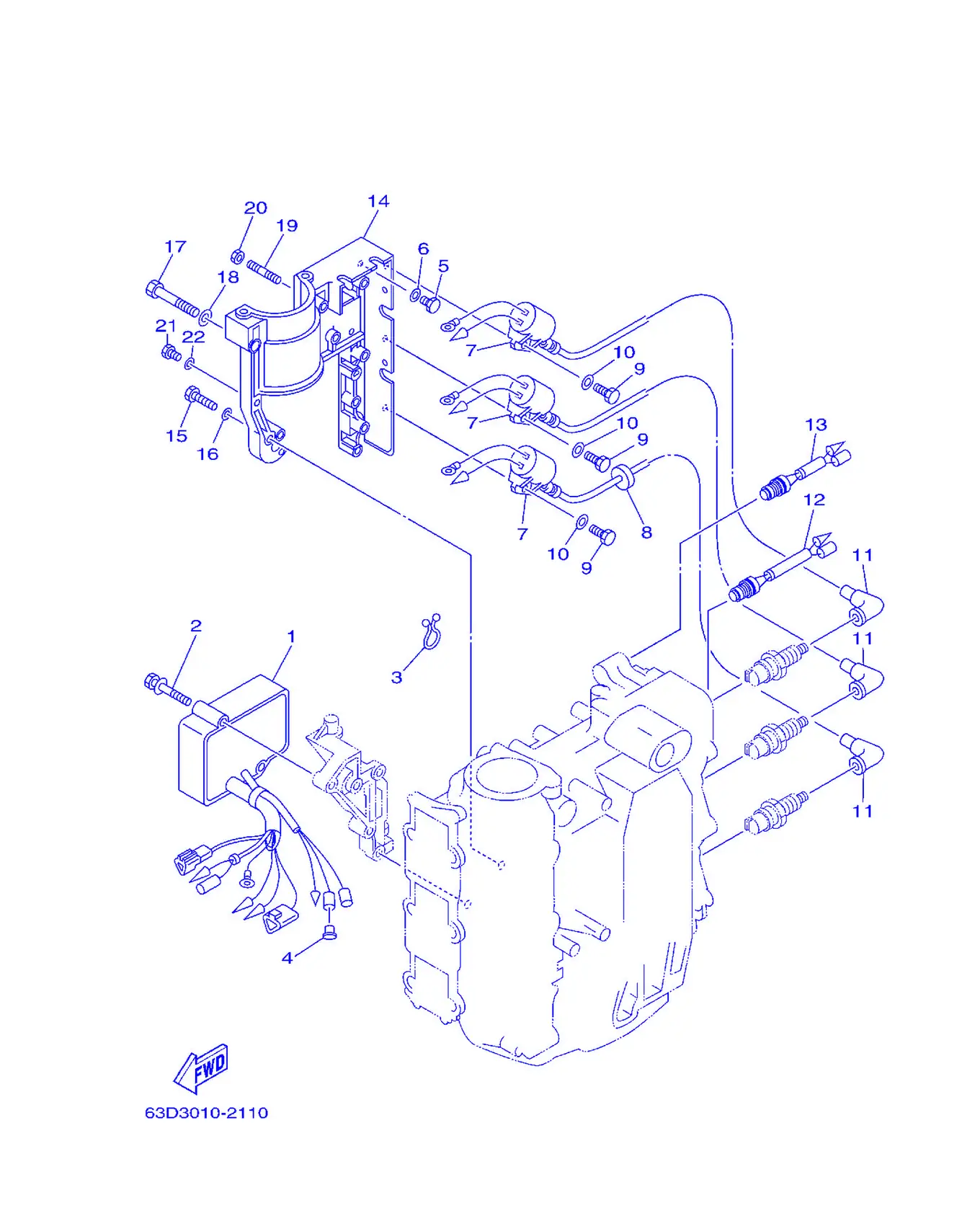

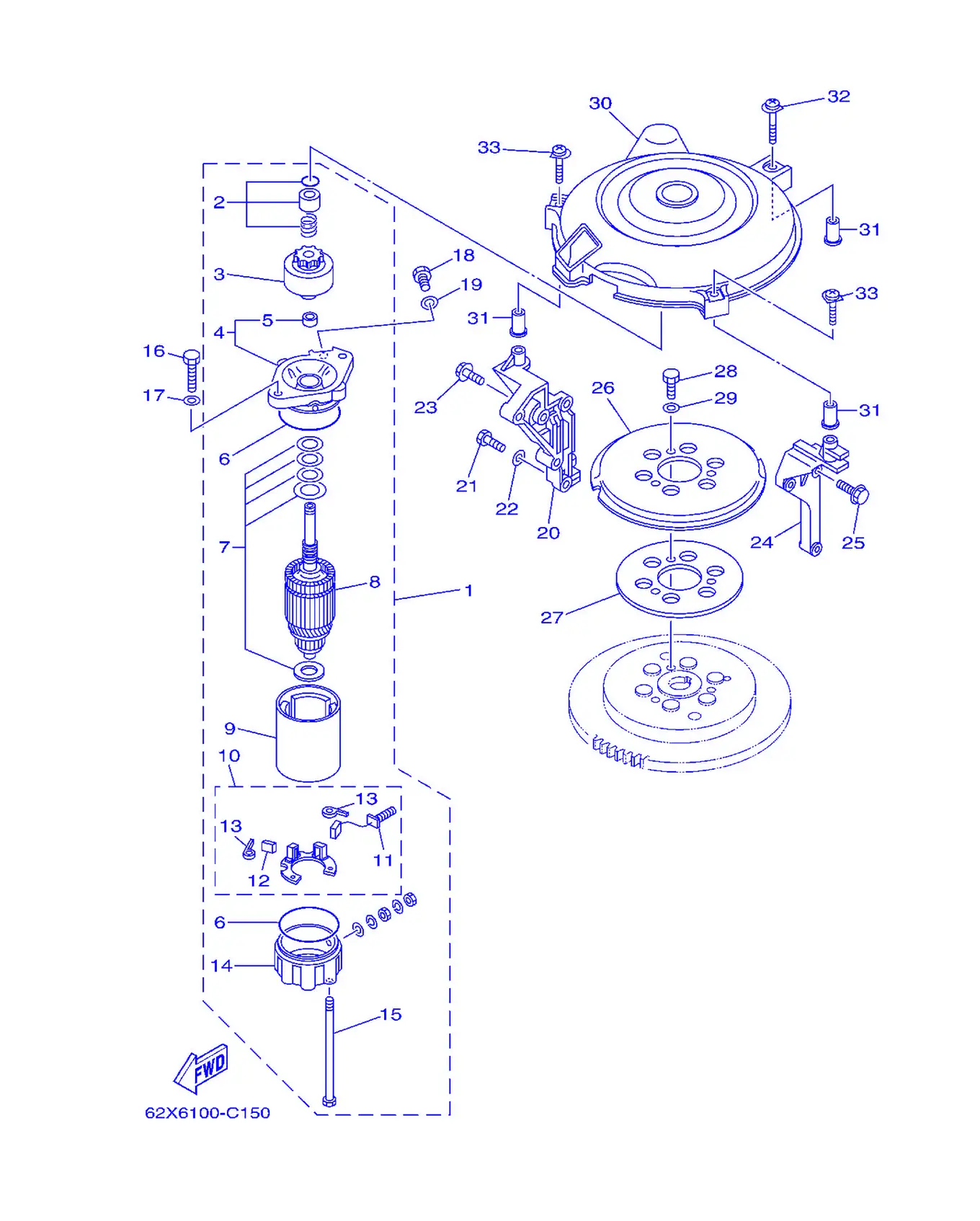

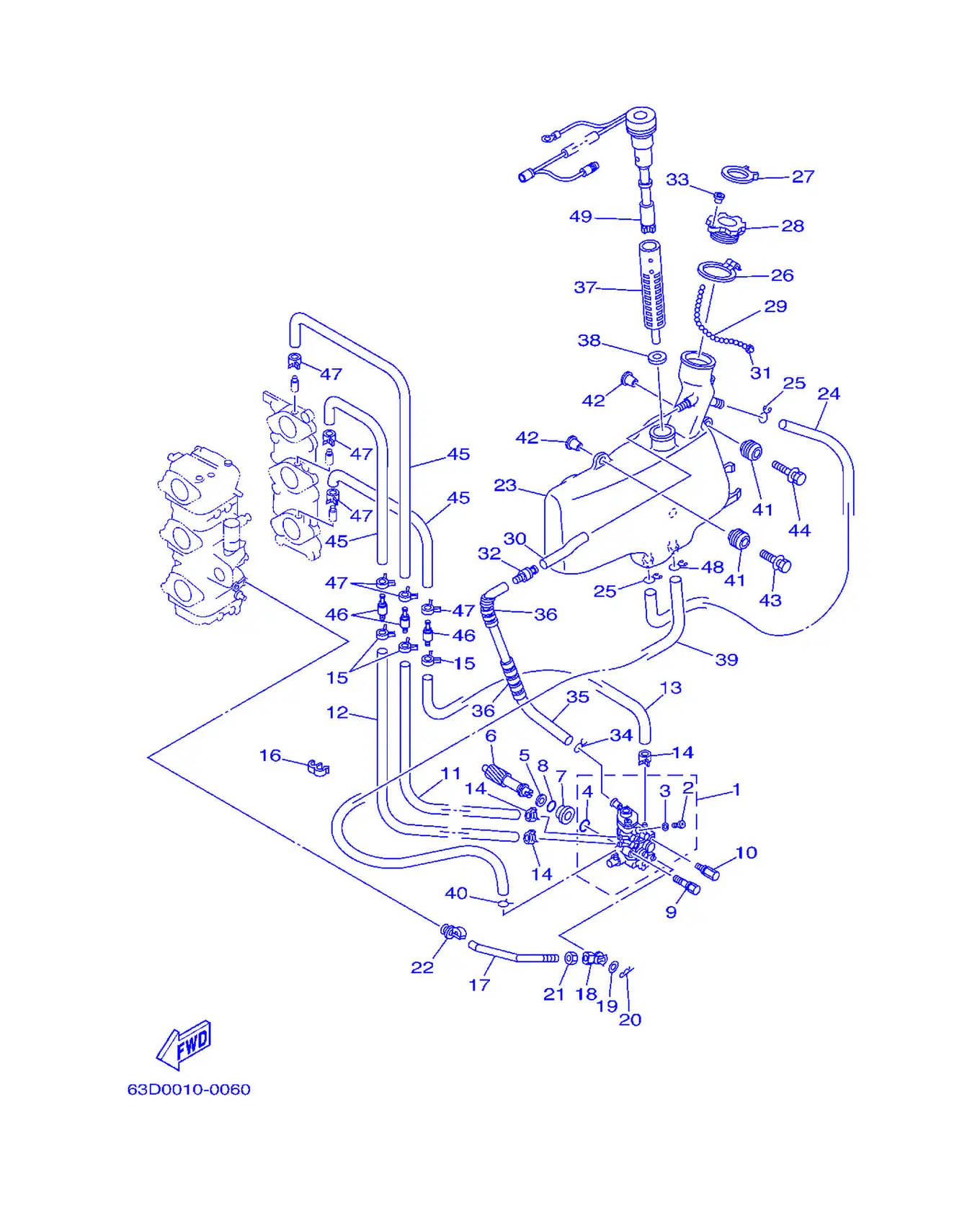

Рис. 3 — Электрическая система 1 Электрическая 1 22 дет.
Рис. 4 — Электрическая система 2 35 дет.

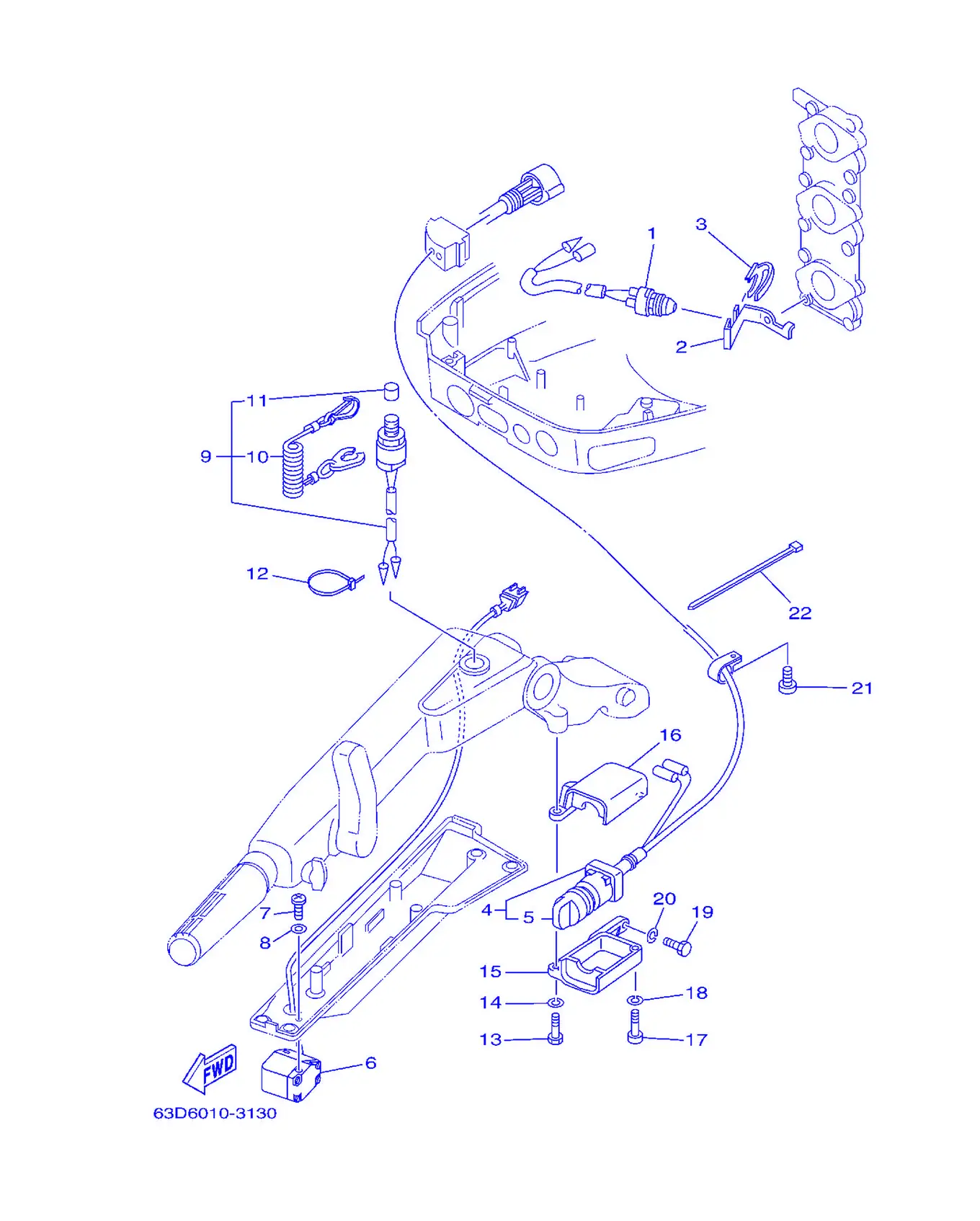

Рис. 5 — Электрическая система 3 (WHTO, WHDO) 22 дет.
Рис. 6 — Масляный насос 1 (спецификация WHTO, WHDO) 49 дет.

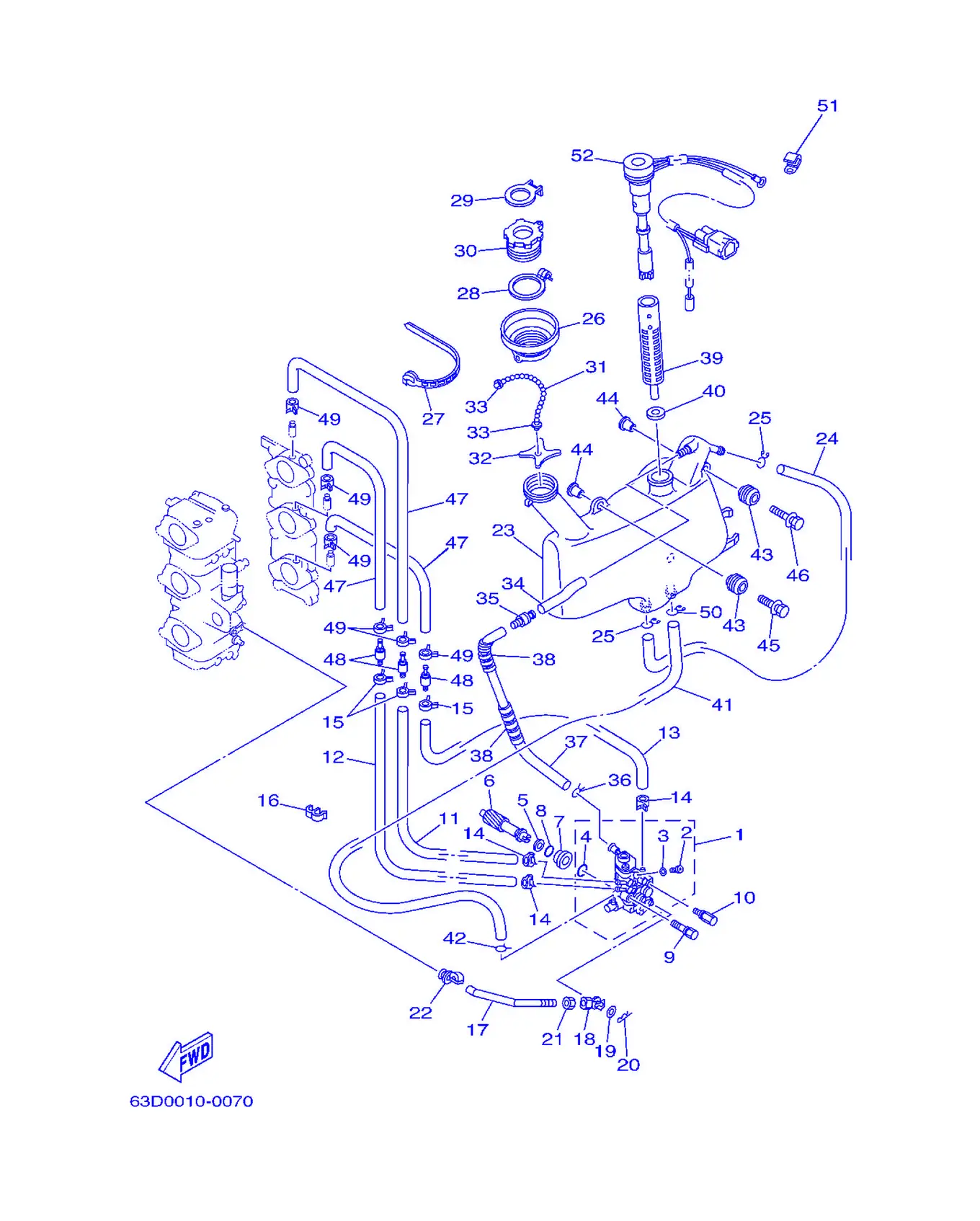

Рис. 7 — Масляный насос 2 (исполнение ETO, EO) 52 дет.

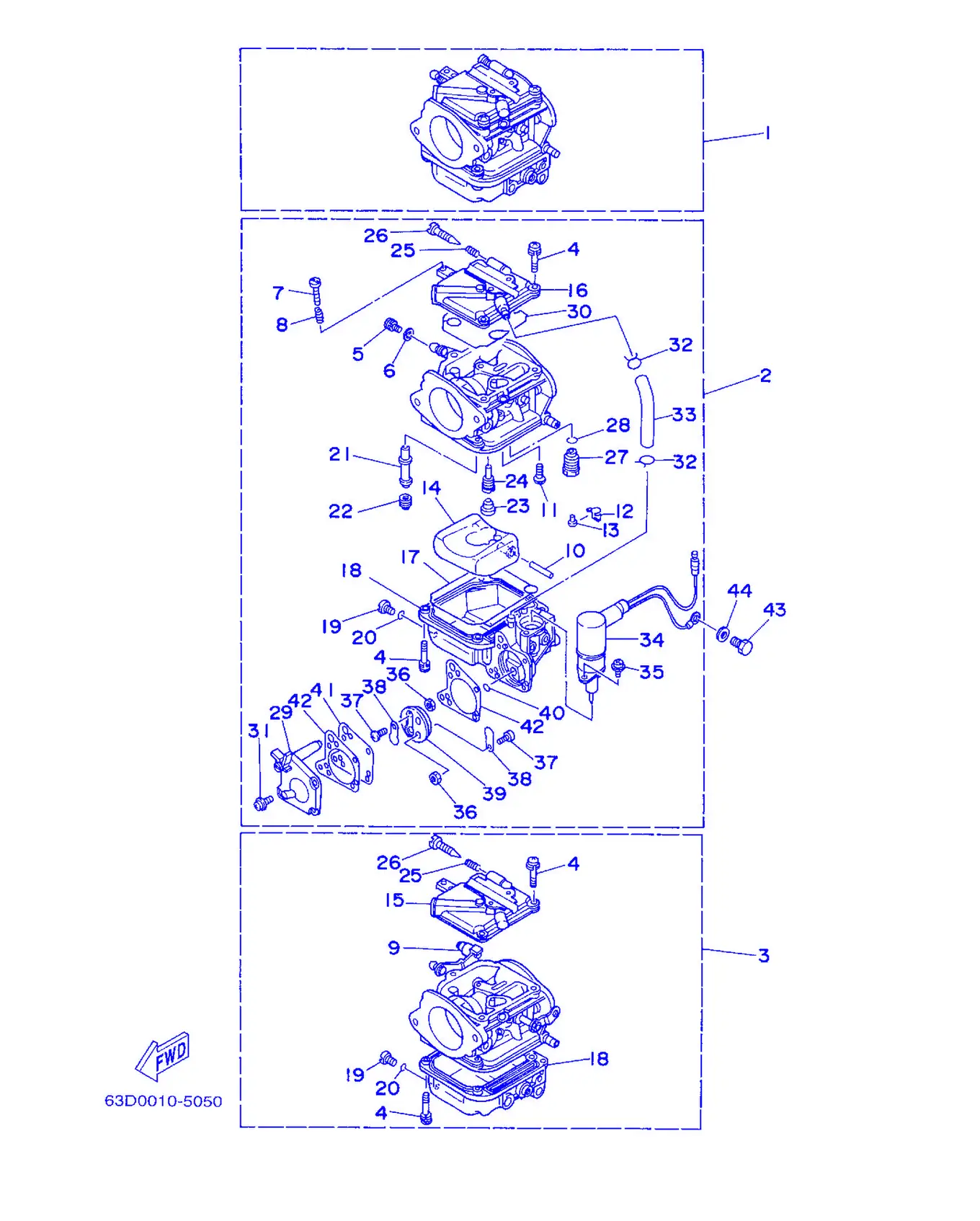

Рис. 8 — карбюратор 46 дет.

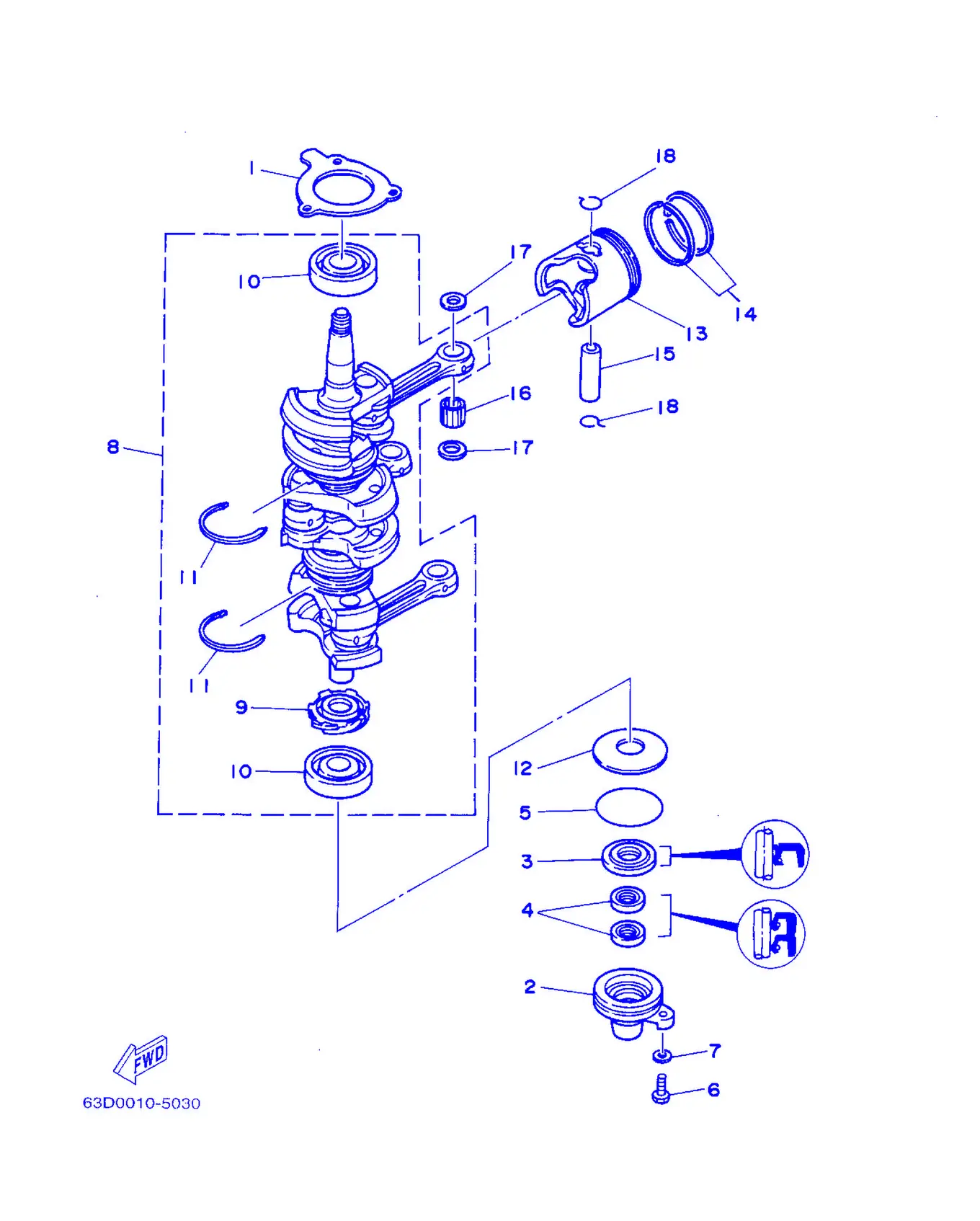

Рис. 9 — Коленчатый вал и поршень 22 дет.

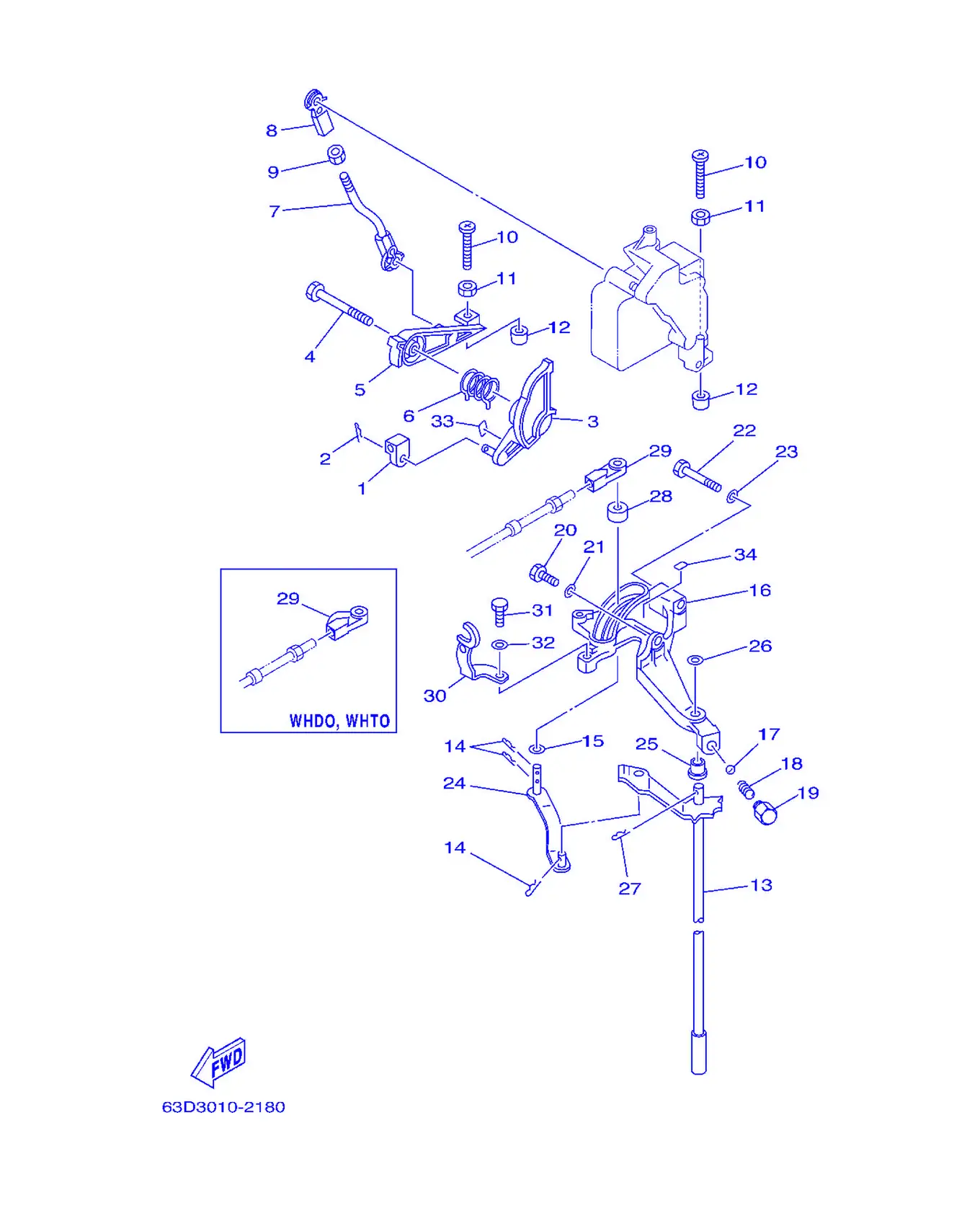

Рис. 10 — Система управления 35 дет.

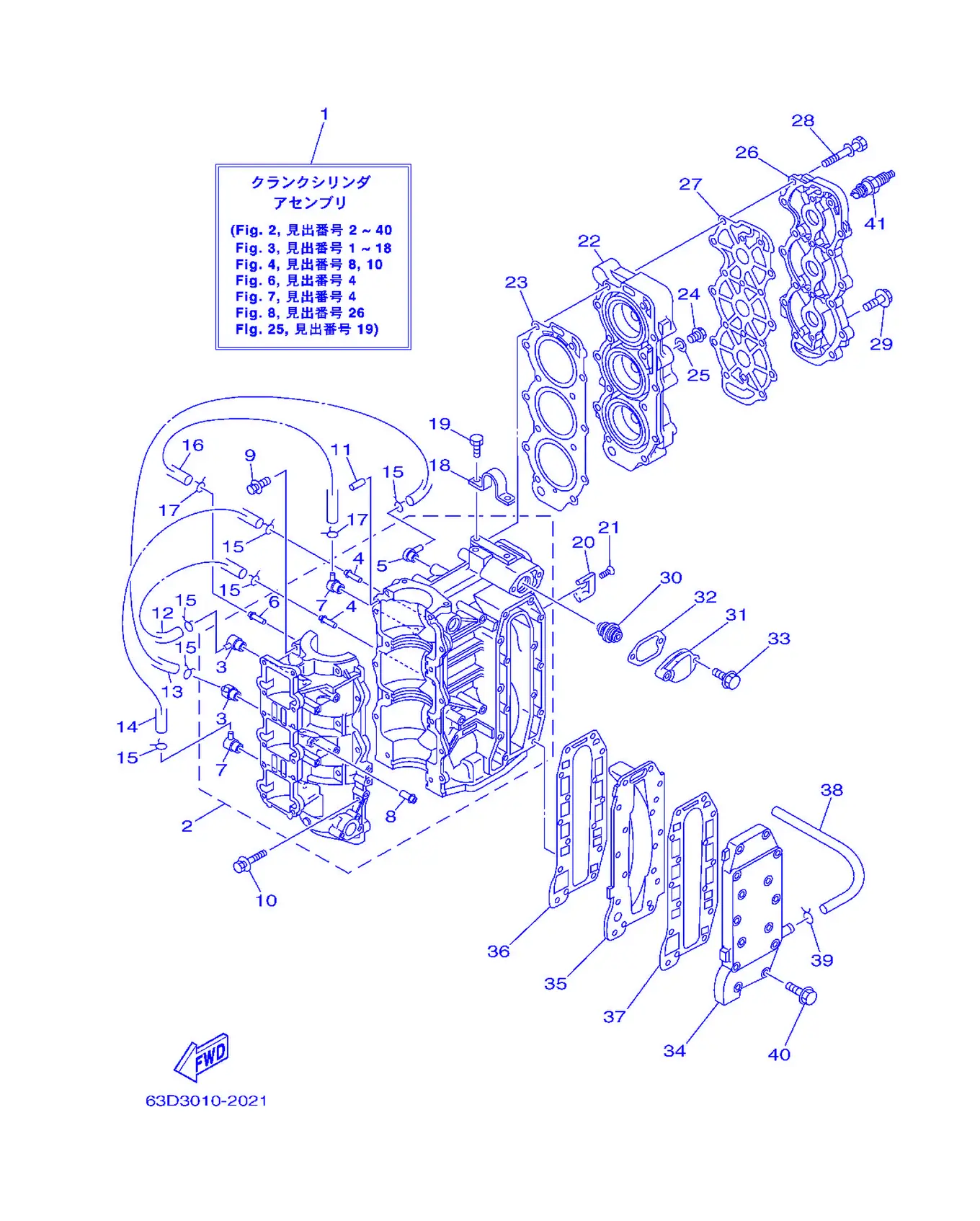

Рис. 11 — Цилиндр и картер 41 дет.

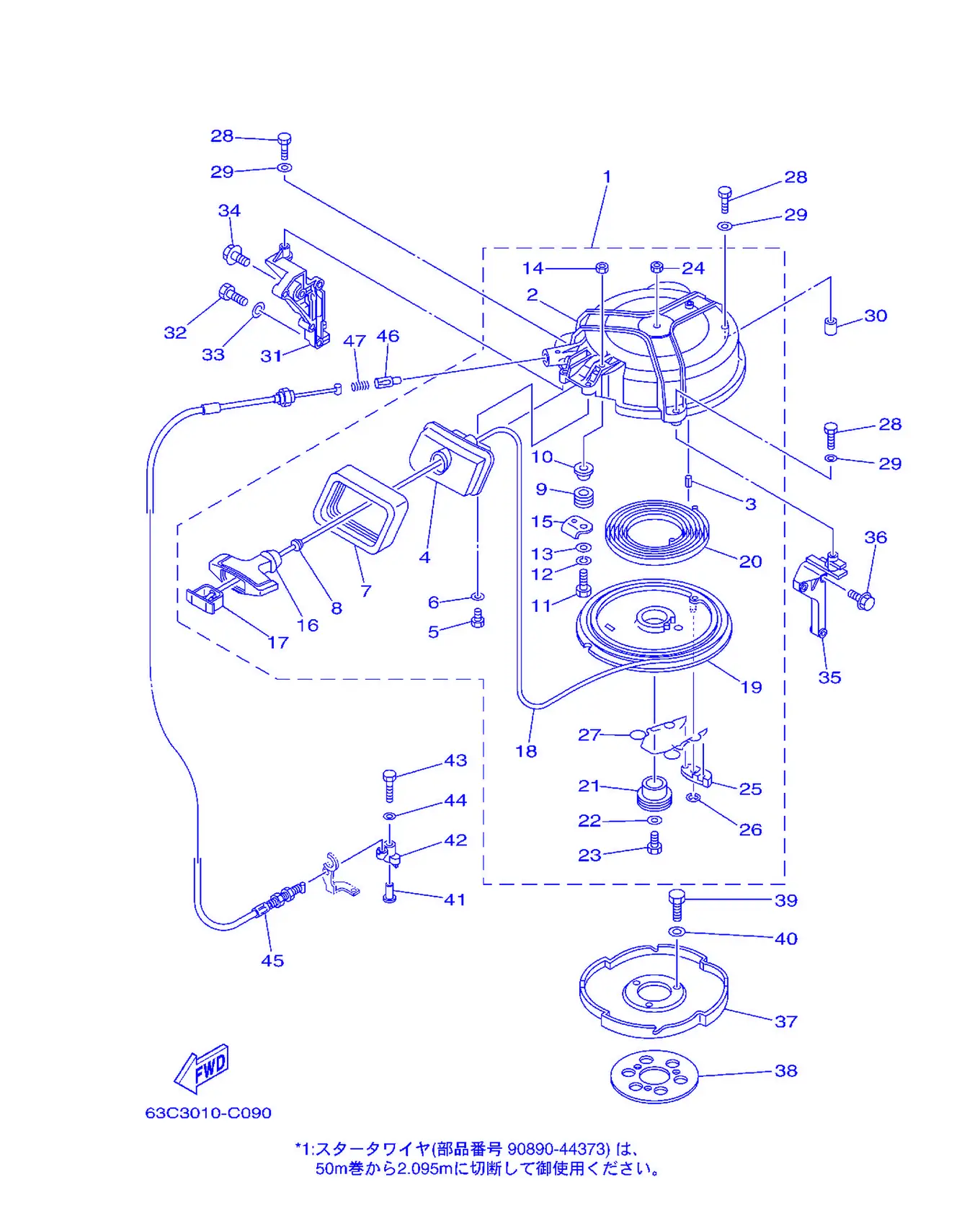

Рис. 12 — Стартер (исполнение WHTO, WHDO) 46 дет.
Рис. 13 — стартер 33 дет.

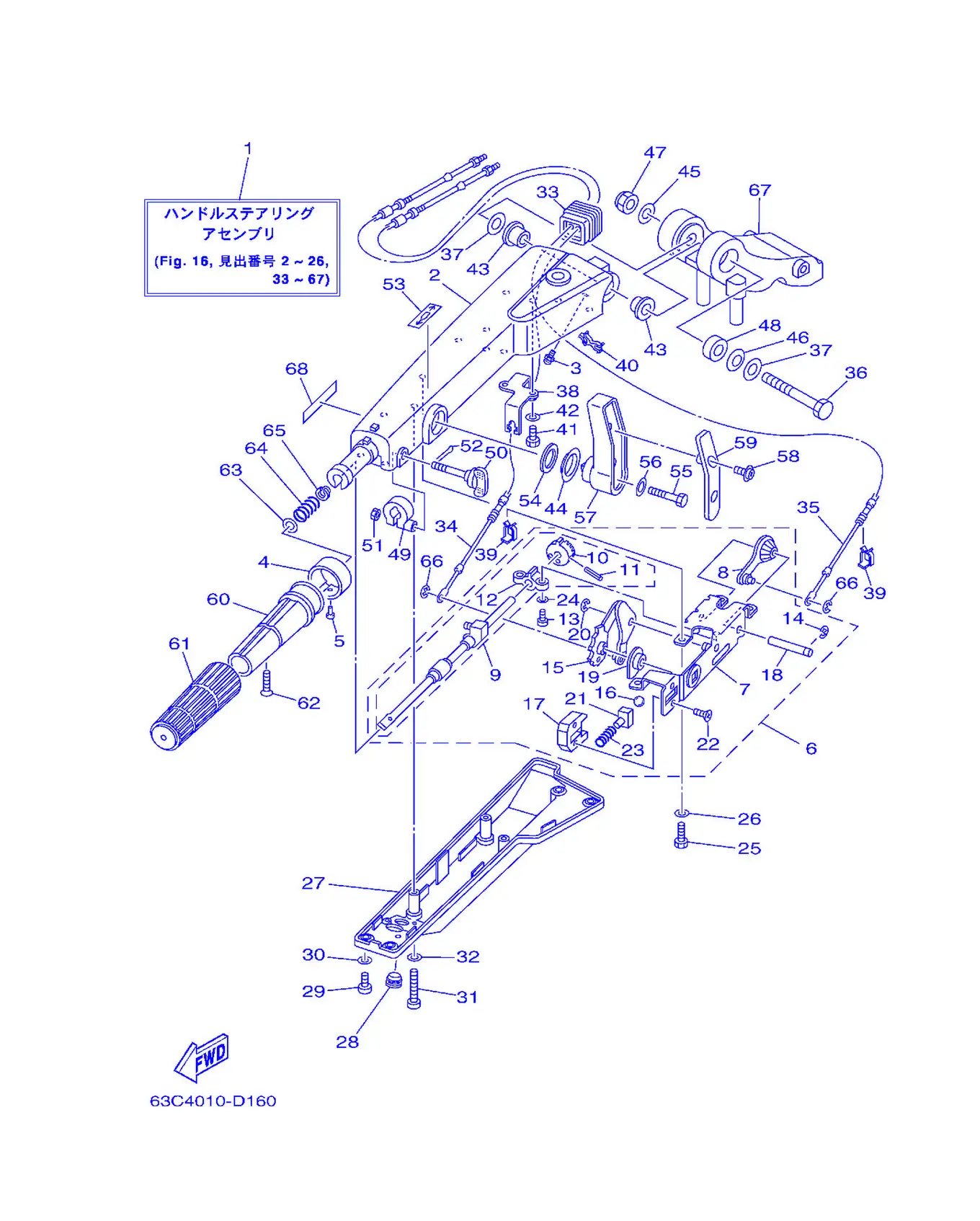

Рис. 14 — Рулевое управление (WHTO, WHDO) 68 дет.

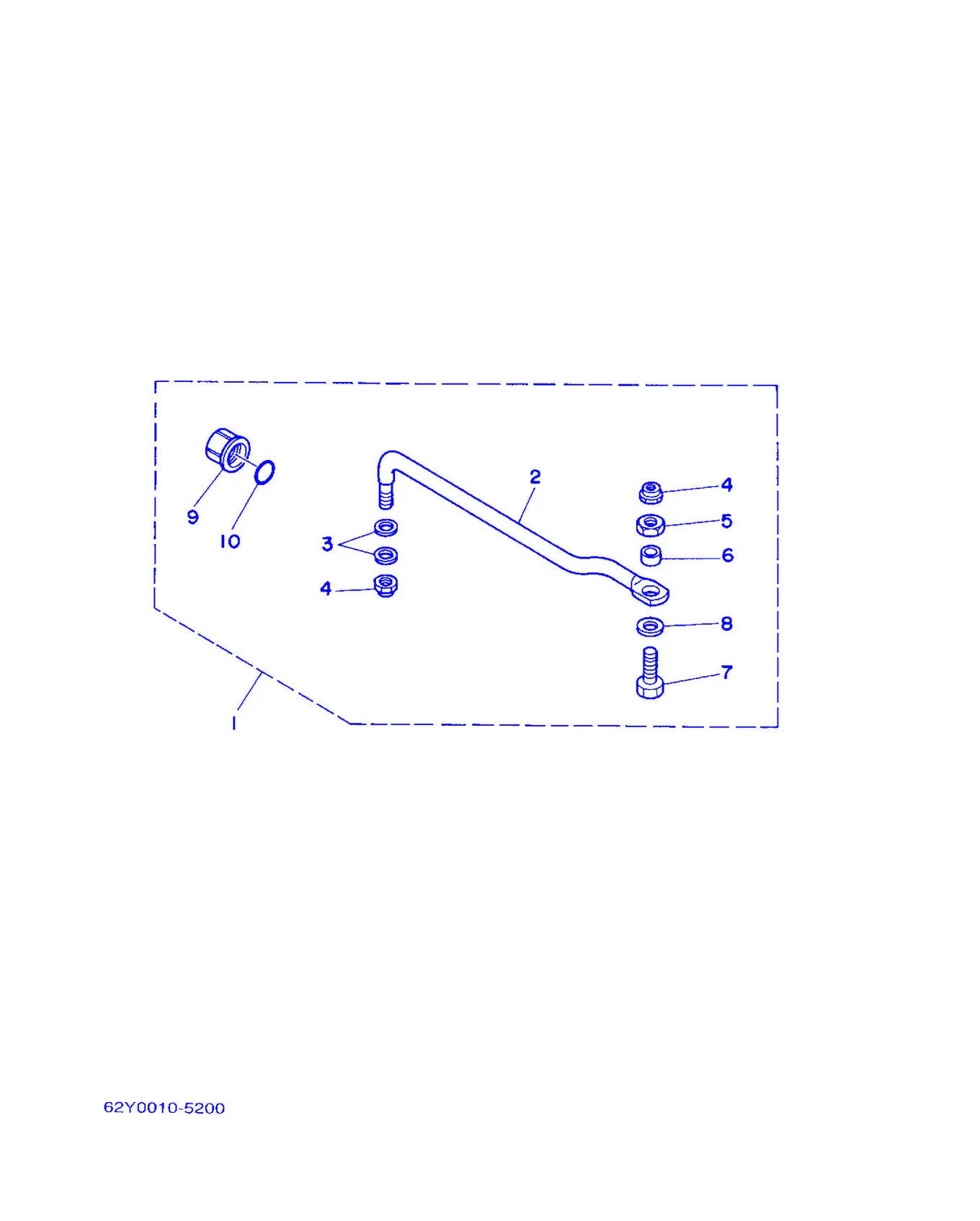

Рис. 15 — Рулевая направляющая 10 дет.
Рис. 16 — Фрикцион рулевого управления 25 дет.

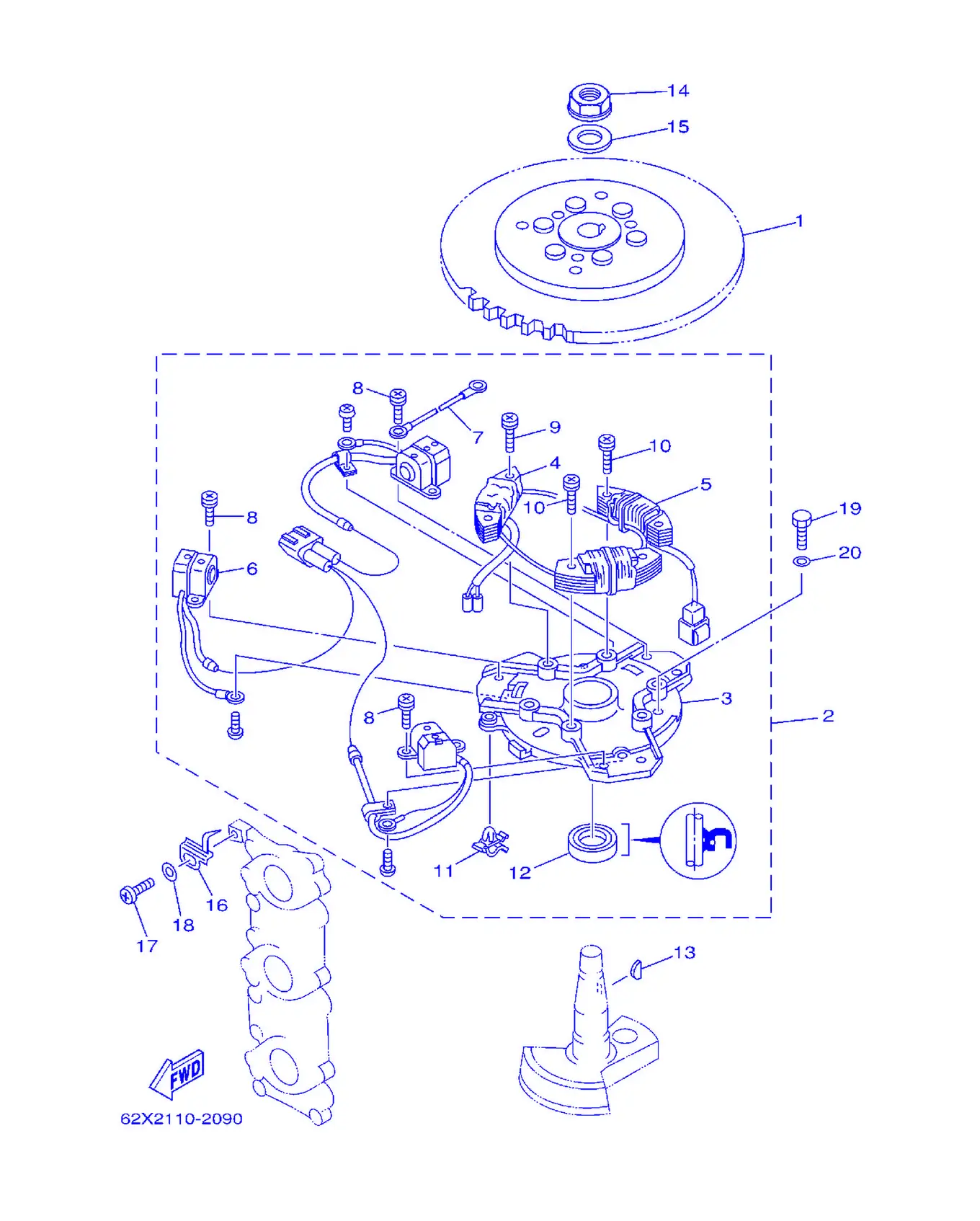

Рис. 17 — Генератор 20 дет.

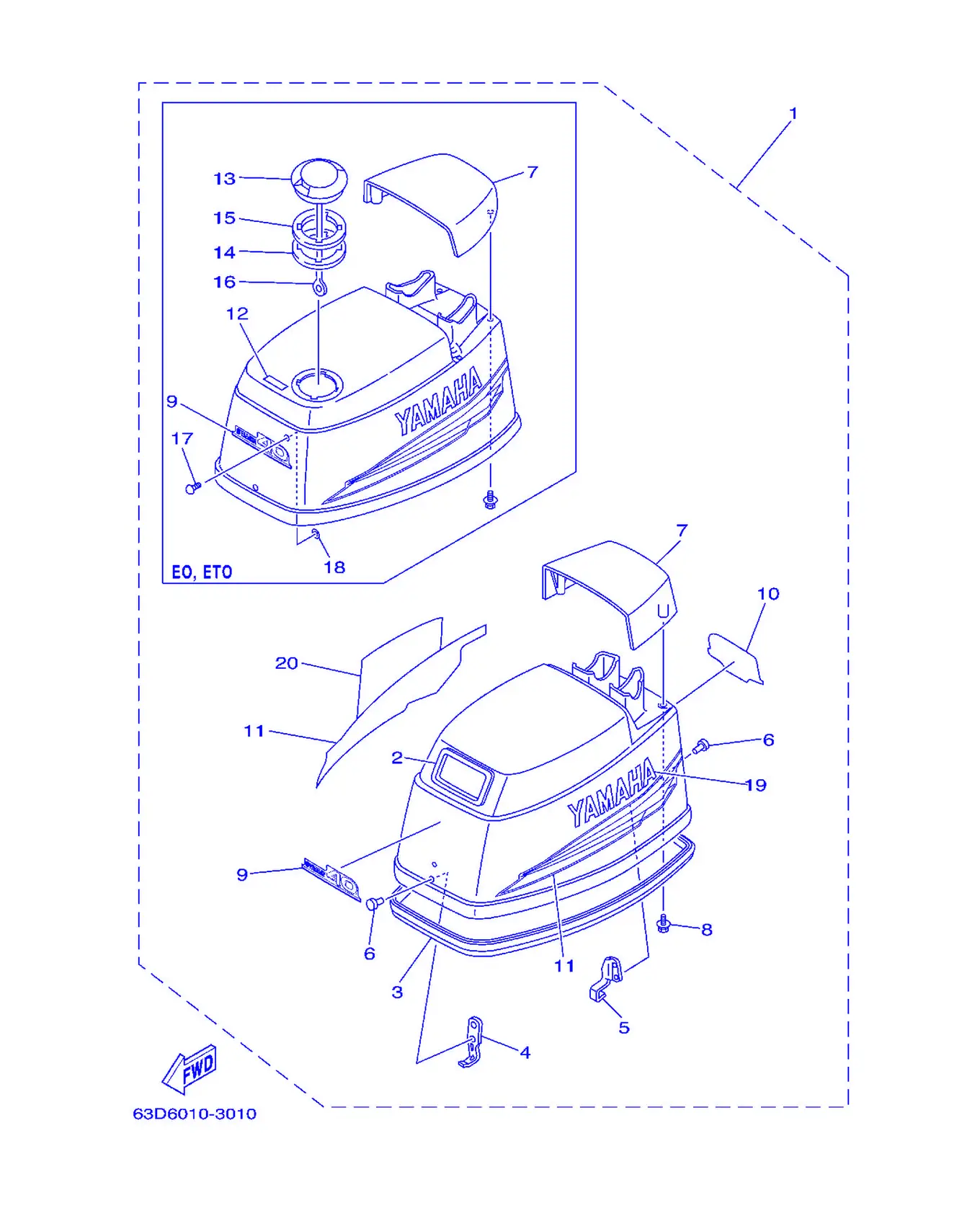

Рис. 18 — Верхний кожух 22 дет.

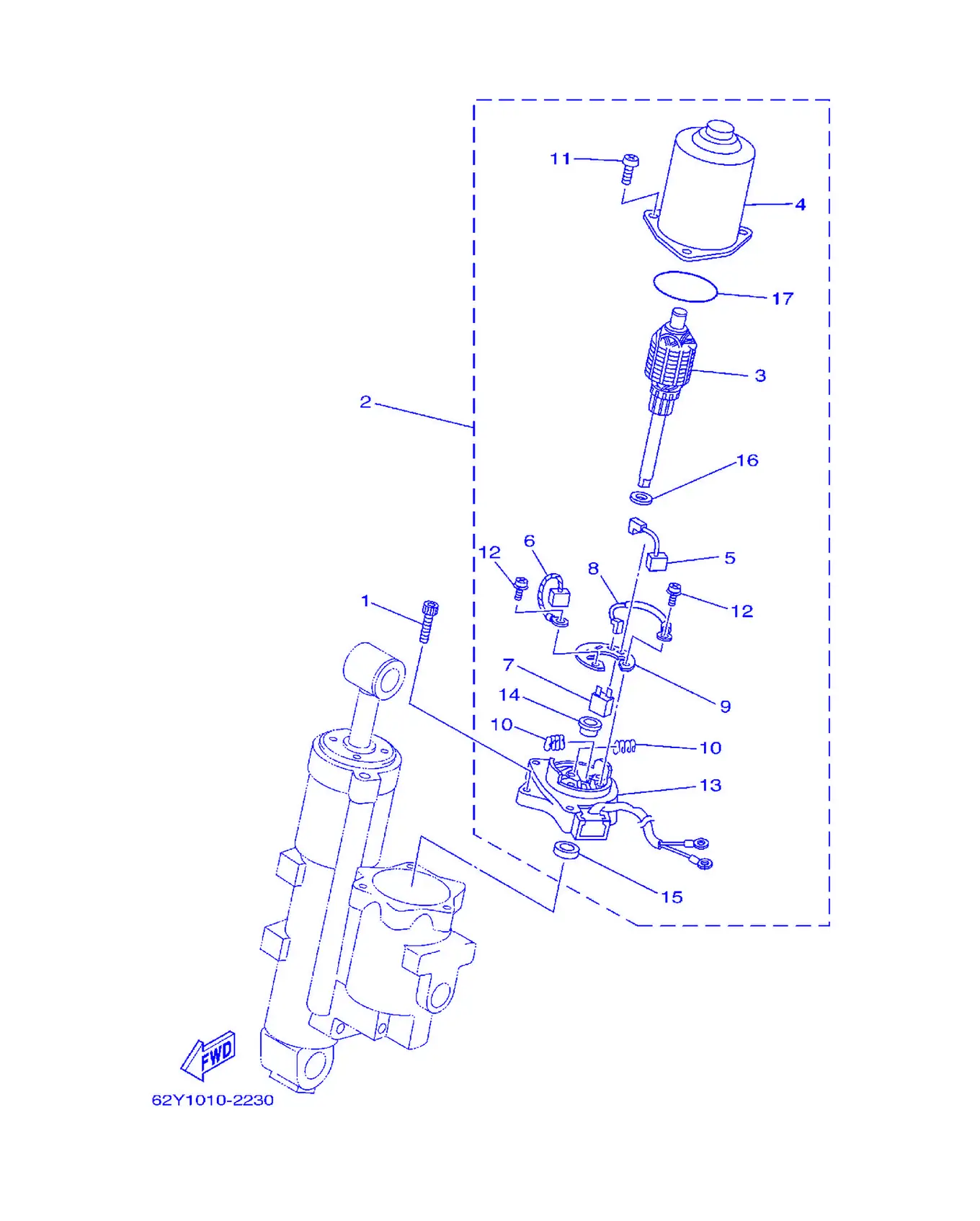

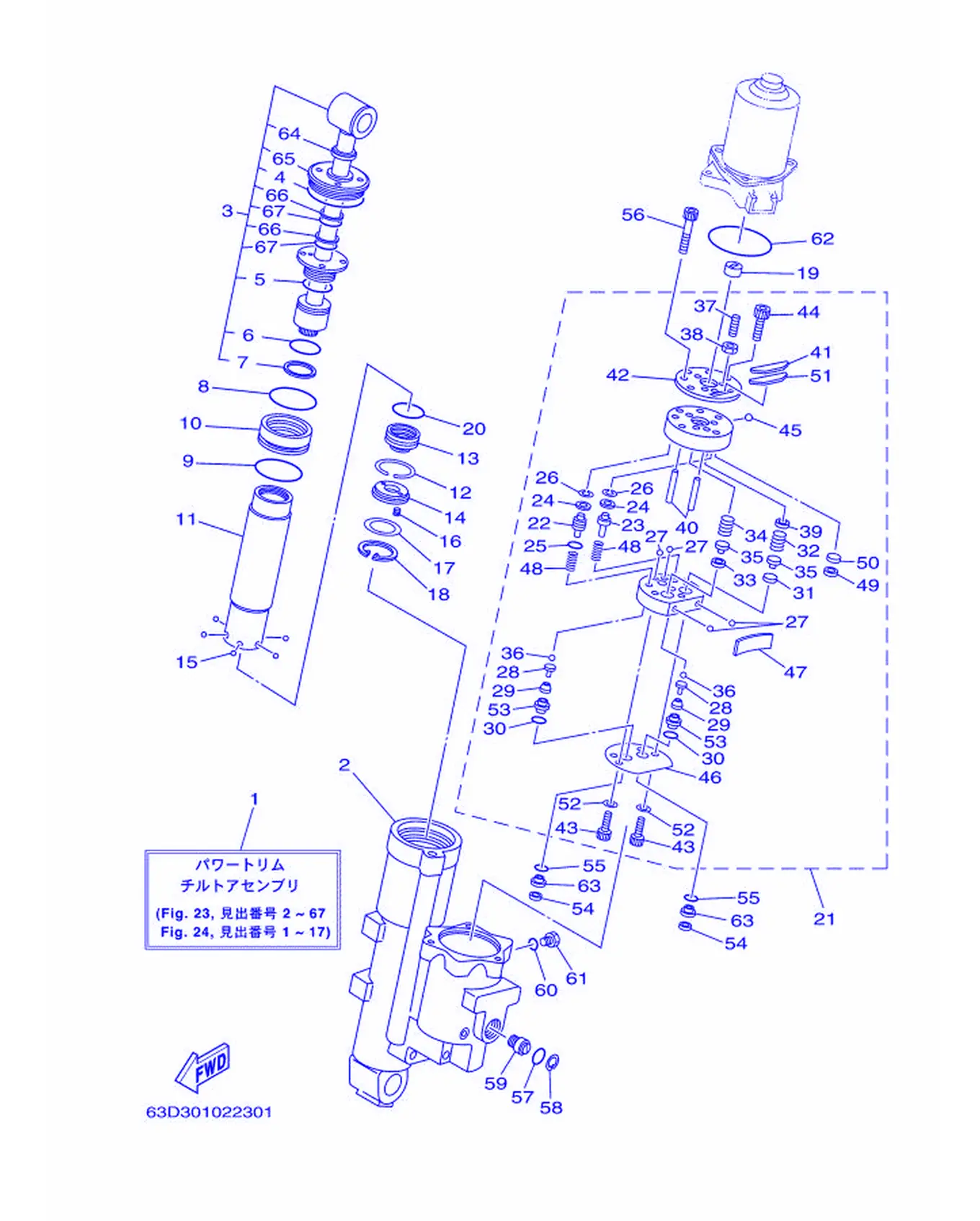

Рис. 19 — Узел силового наклона и подъёма 1 67 дет.
Рис. 20 — Узел силового наклона и подъёма 2 17 дет.

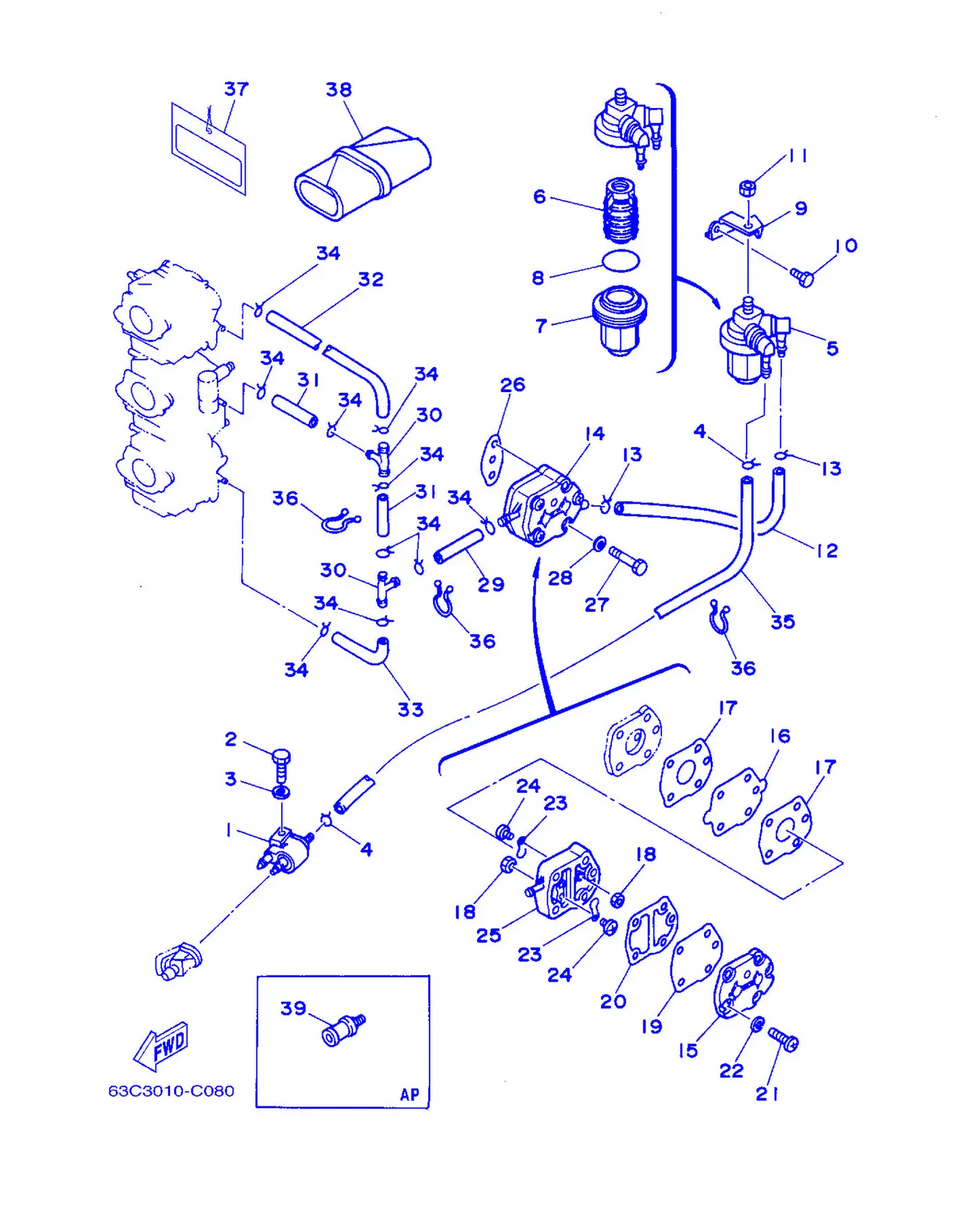

Рис. 21 — Топливная система 39 дет.
Рис. 22 — Топливный бак 16 дет.

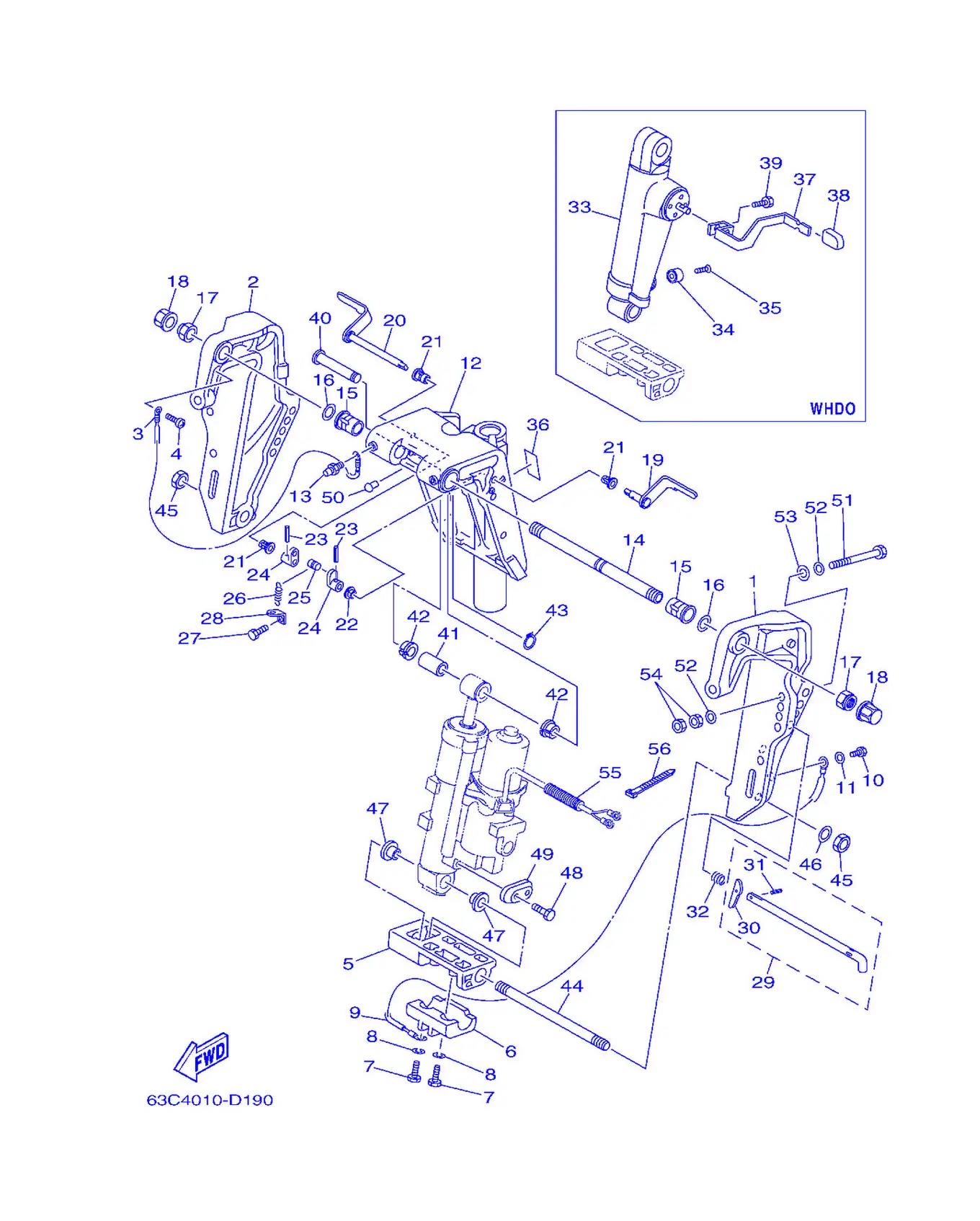

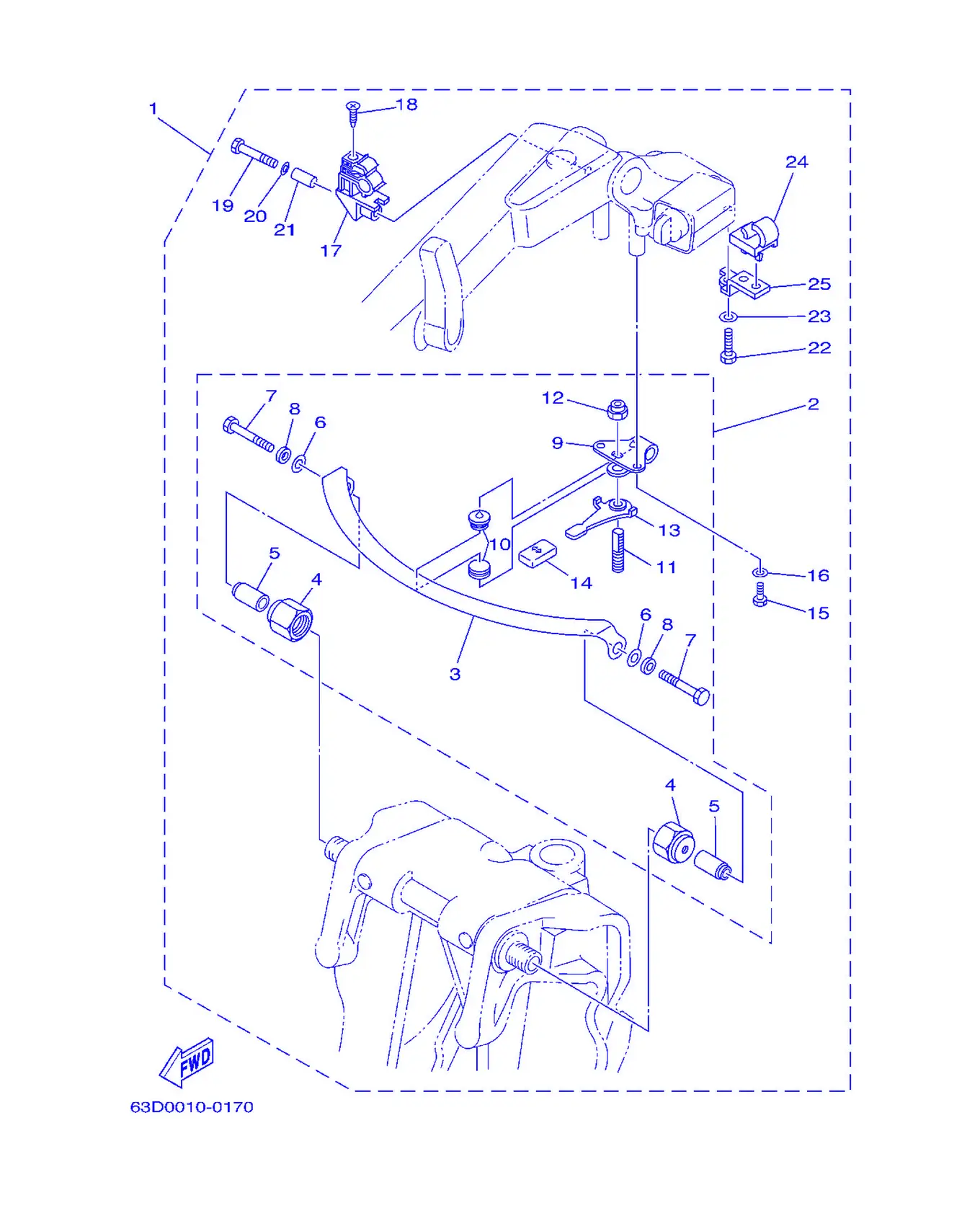

Рис. 23 — Кронштейн 1 (WHTO, WHDO, ETO) 49 дет.

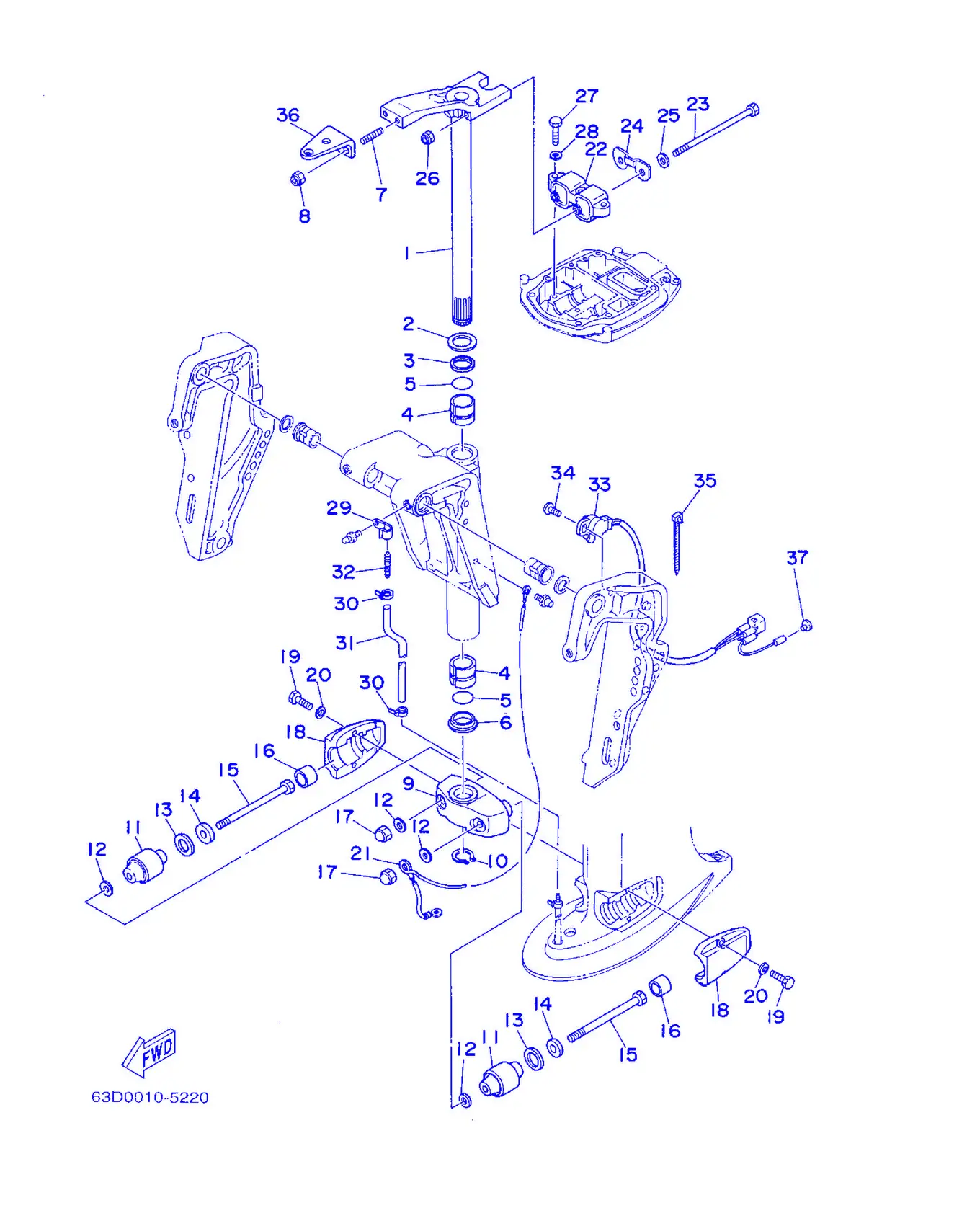

Рис. 24 — Кронштейн 4 39 дет.

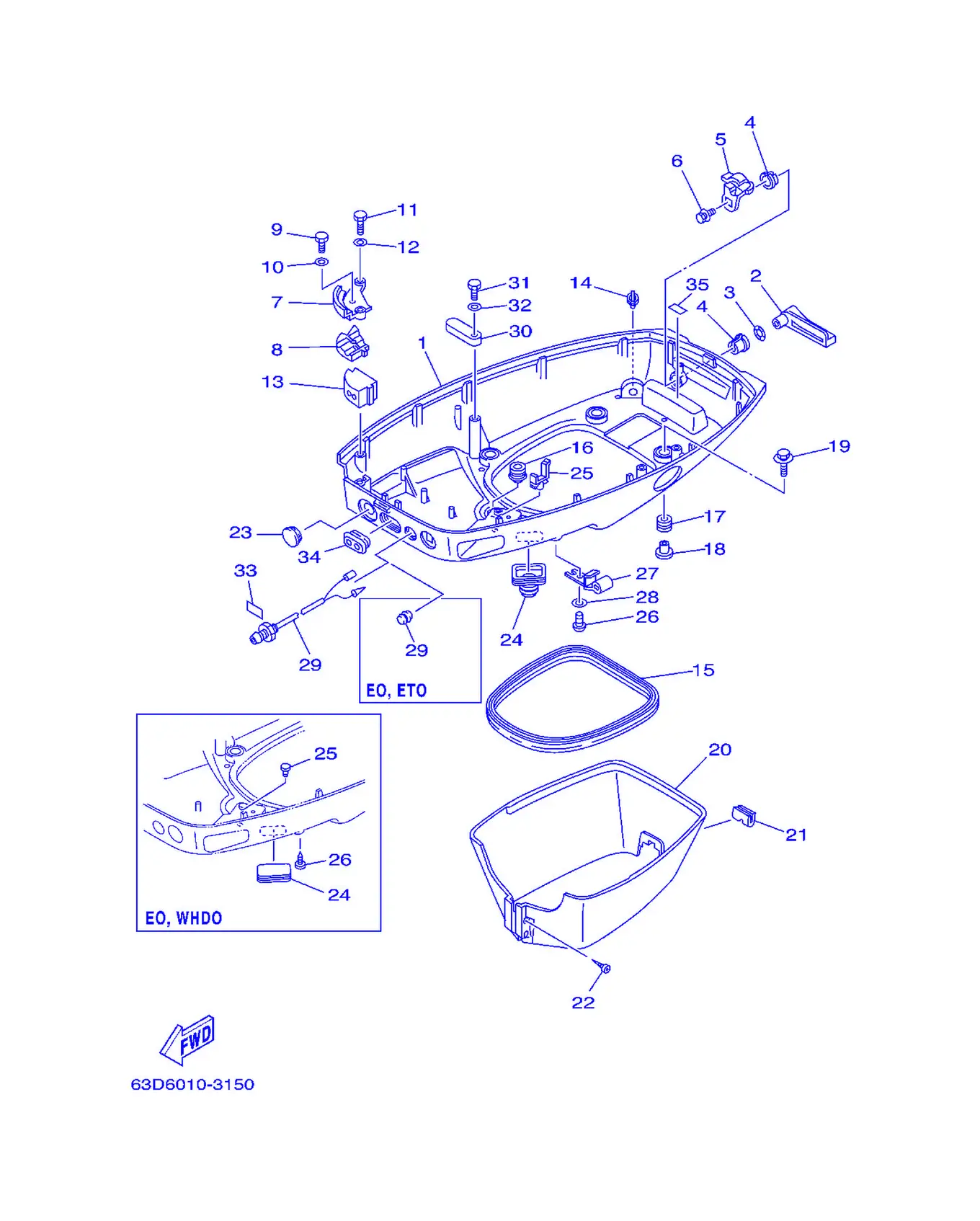

Рис. 25 — нижний кожух 36 дет.
Рис. 26 — Прибор 20 дет.

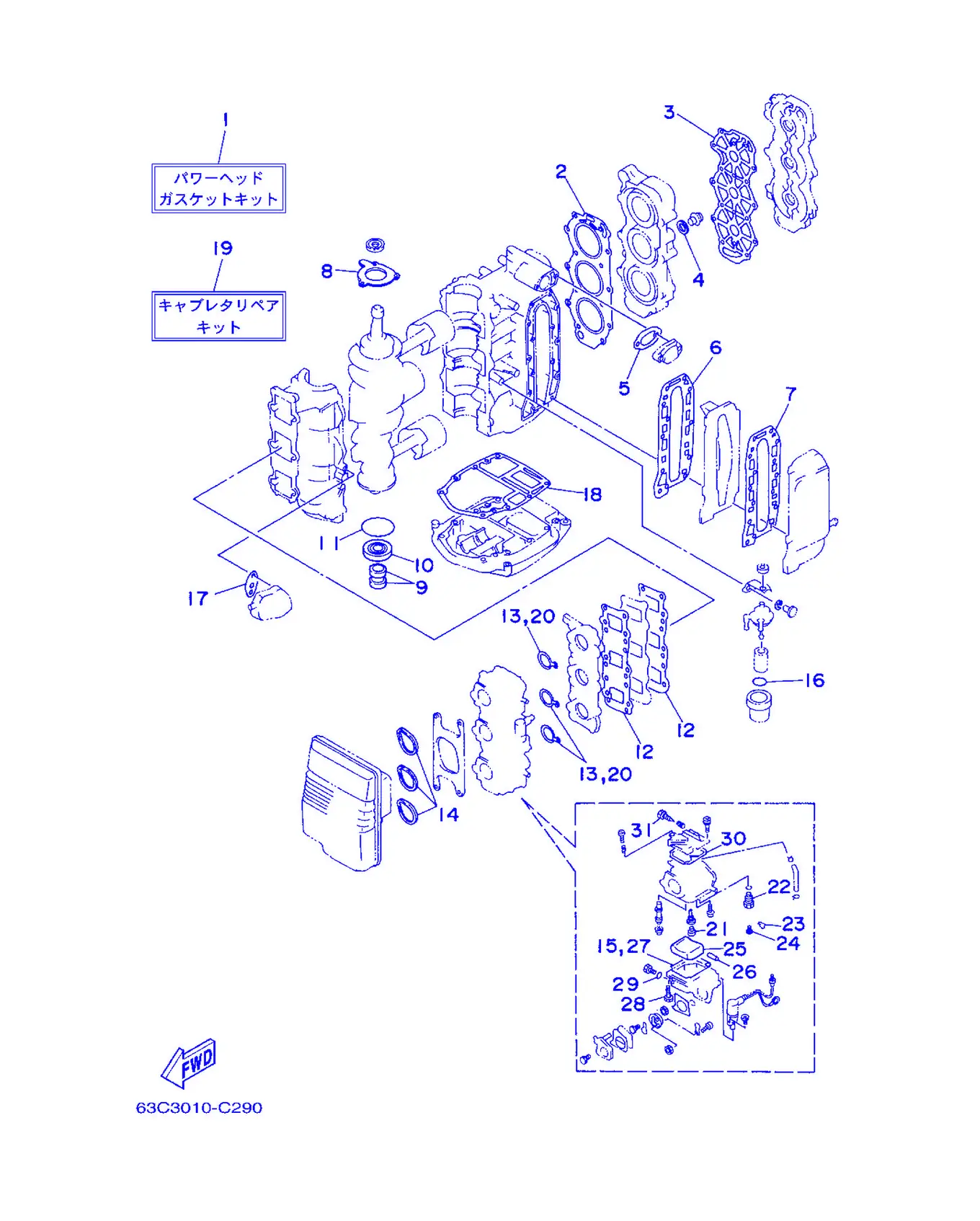

Рис. 27 — Ремкомплект 1 31 дет.

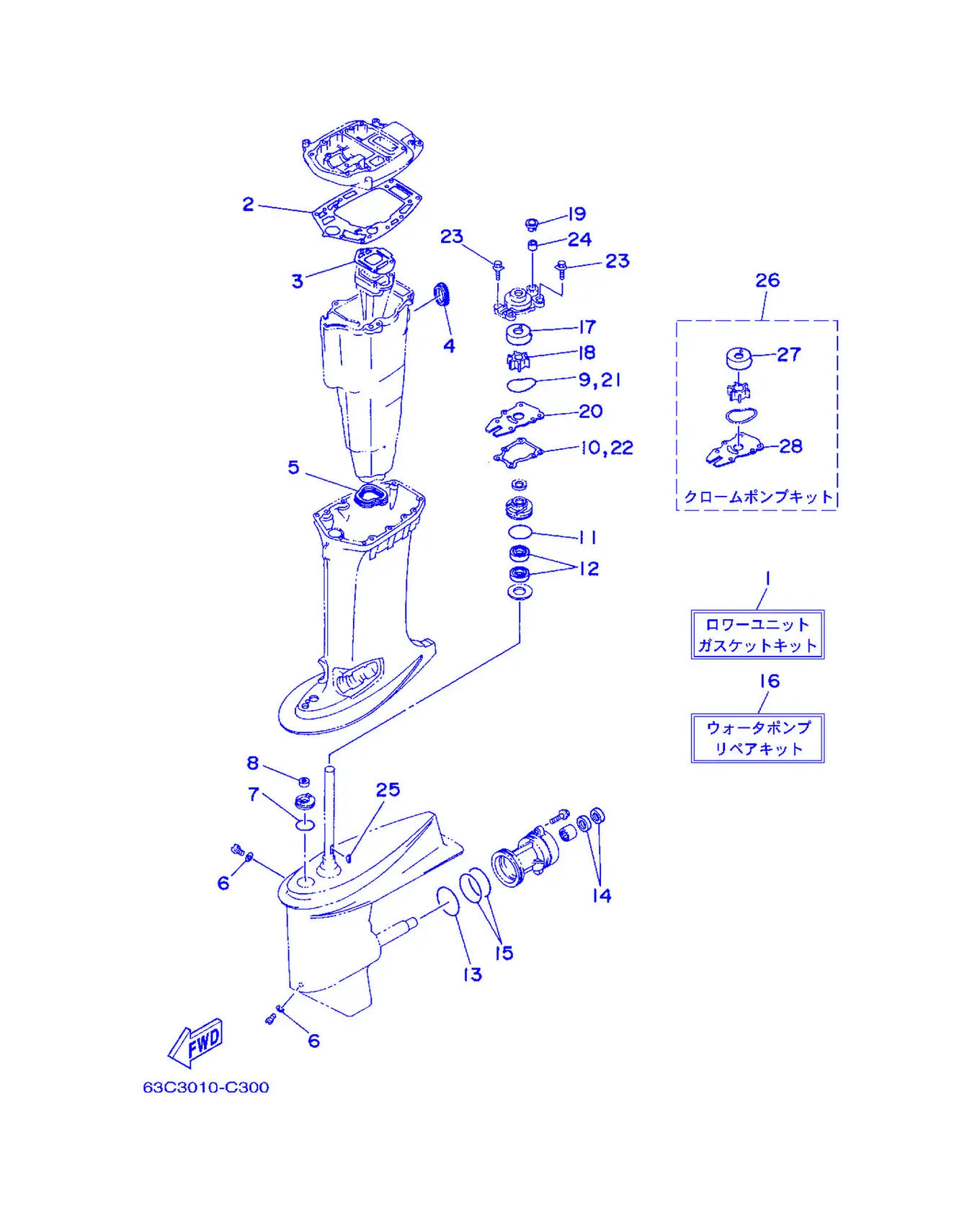

Рис. 28 — Ремкомплект 2 28 дет.

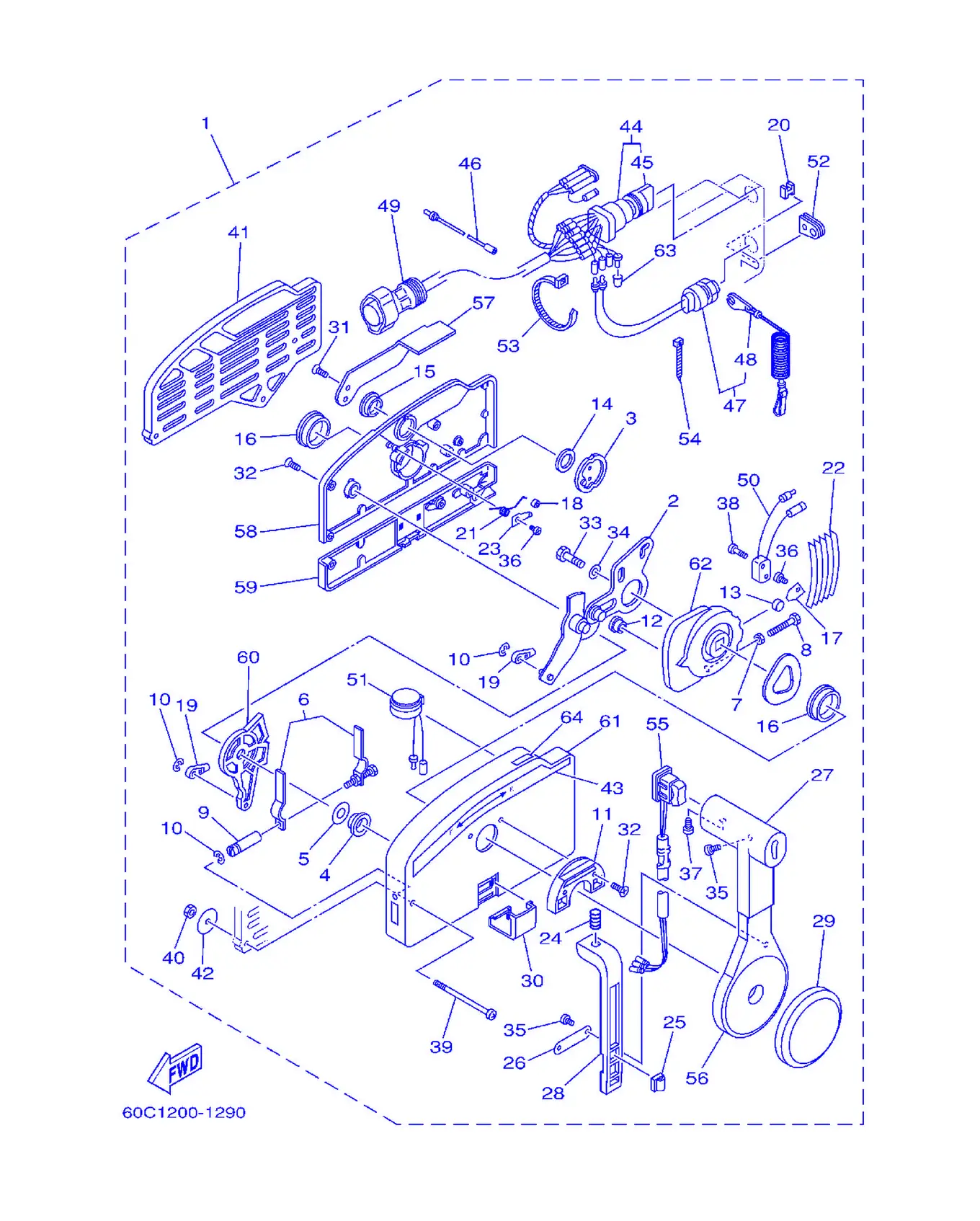

Рис. 29 — Пульт дистанционного управления в сборе 68 дет.
Рис. 30 — Пульт дистанционного управления 5 дет.

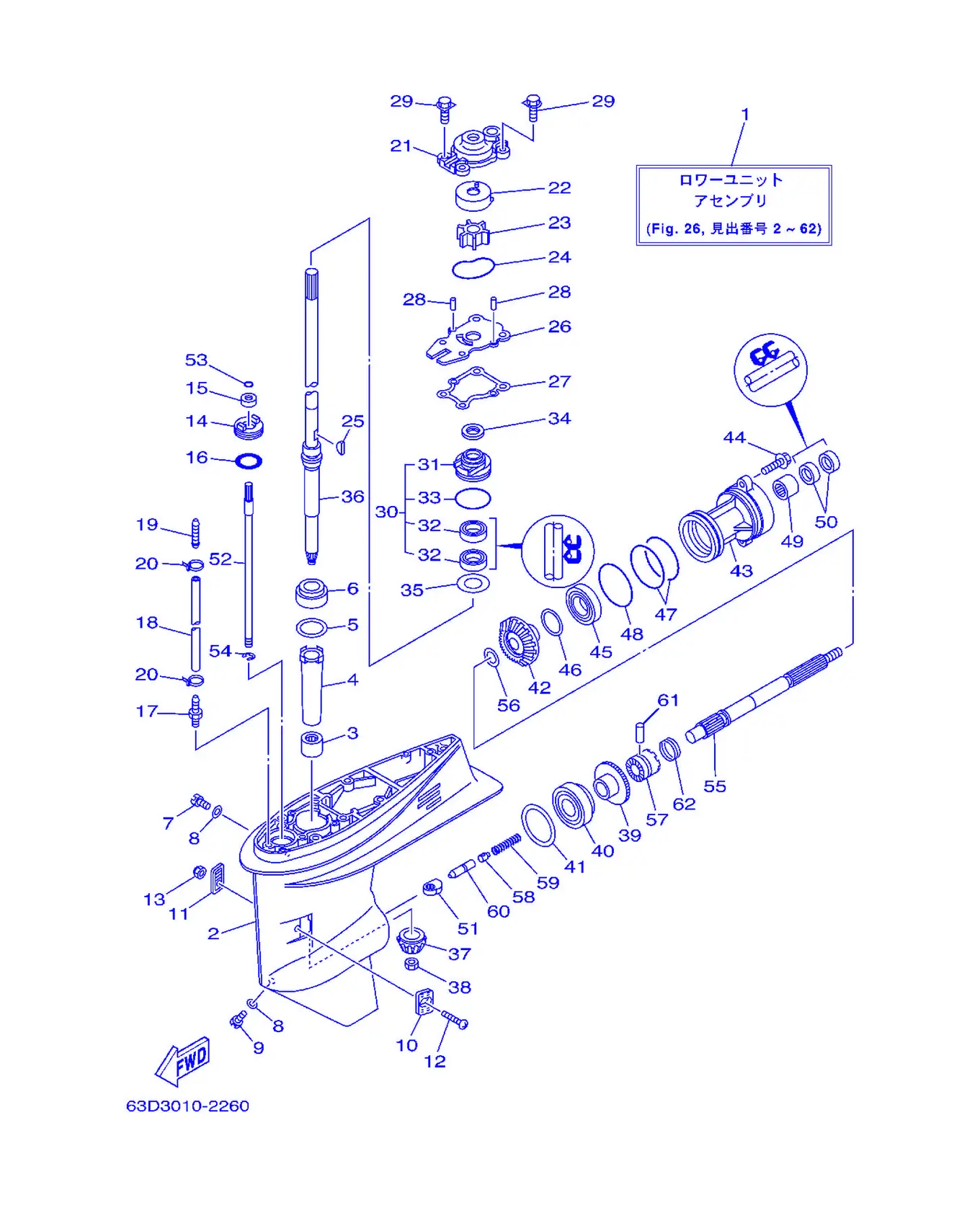

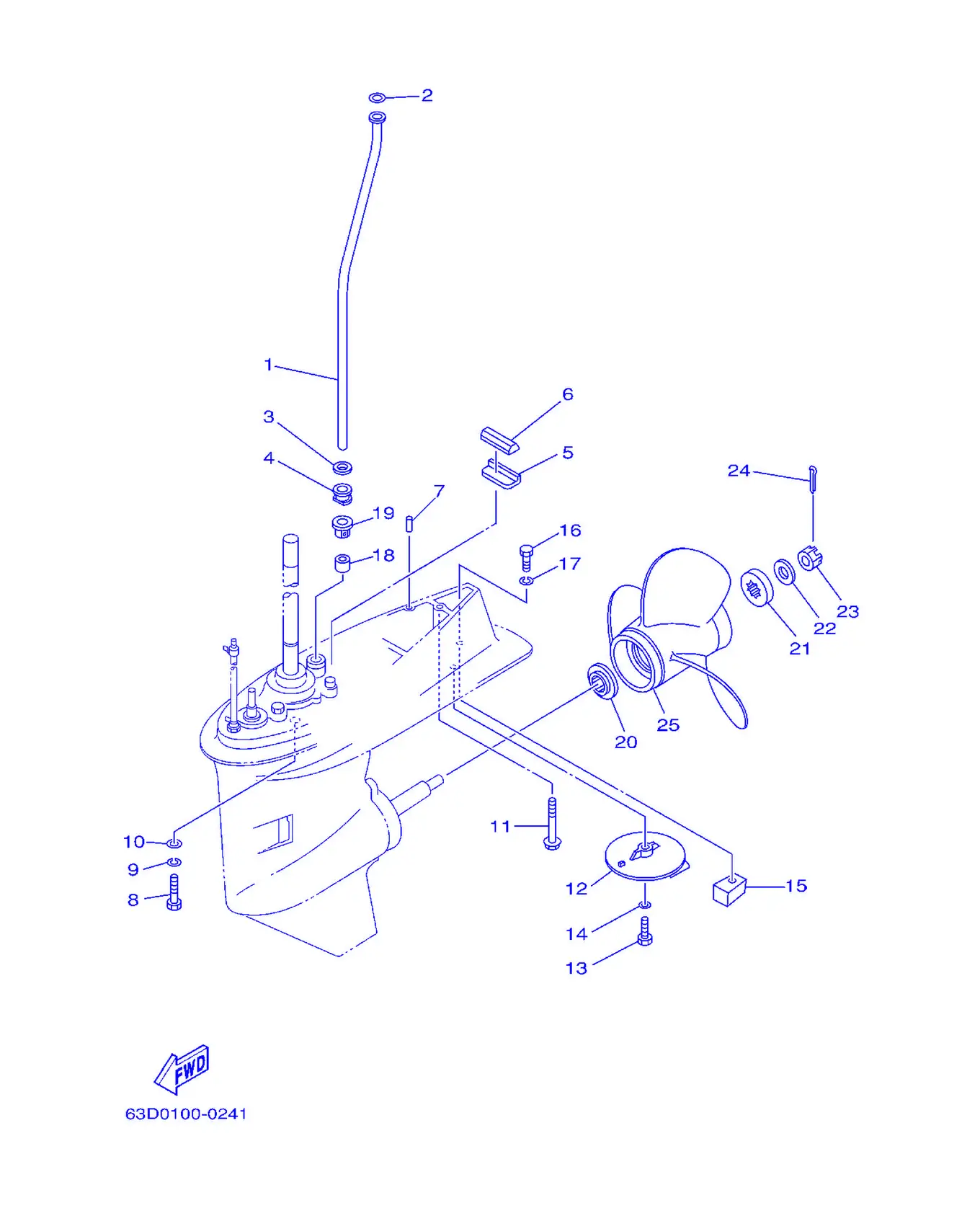

Рис. 31 — Нижний кожух и привод 1 83 дет.
Рис. 32 — Нижний кожух и привод 2 30 дет.
