Yamaha 40V 40vwhdol — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 40V. 28 схем.

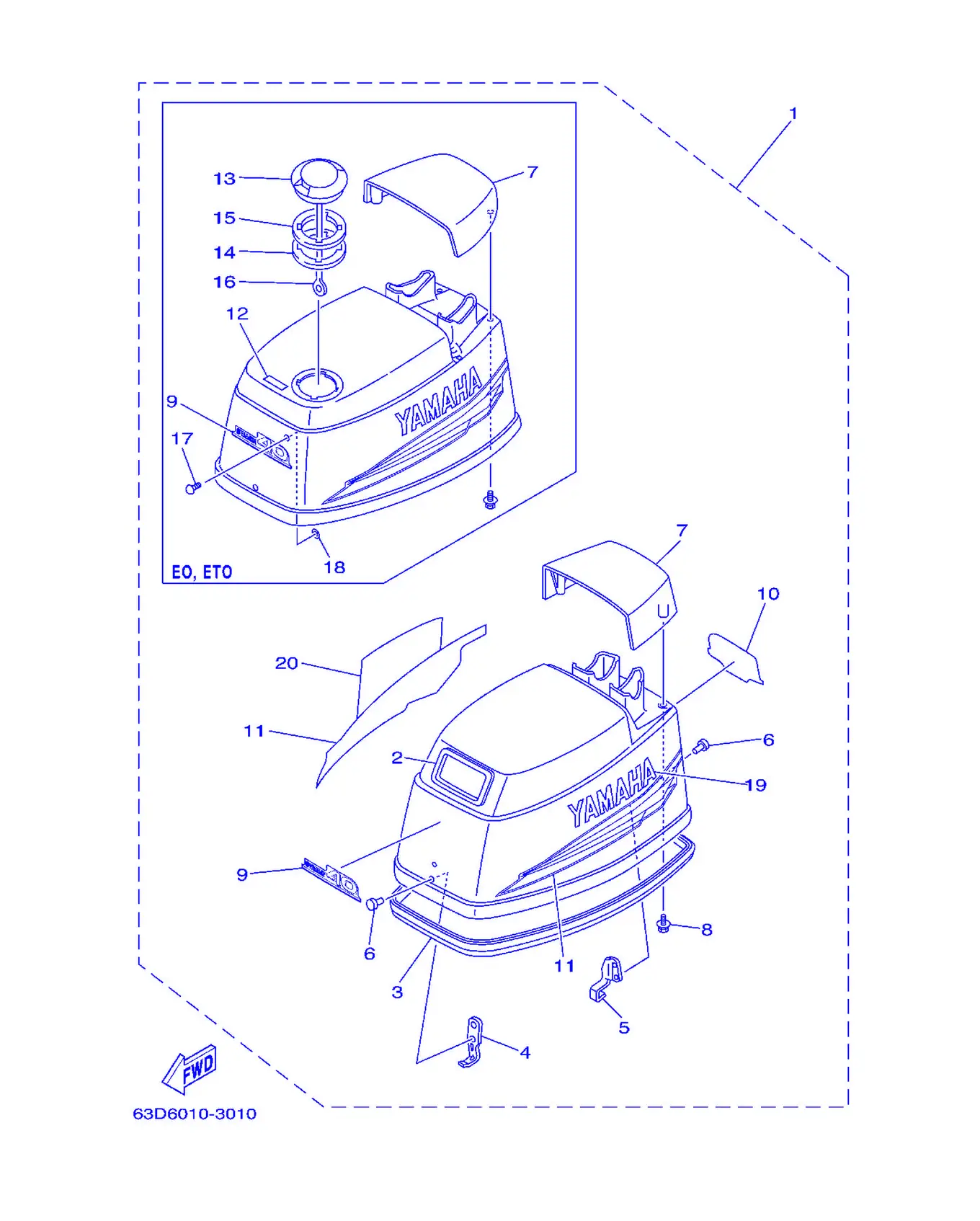

Рис. 1 — Корпус верхней части 29 дет.

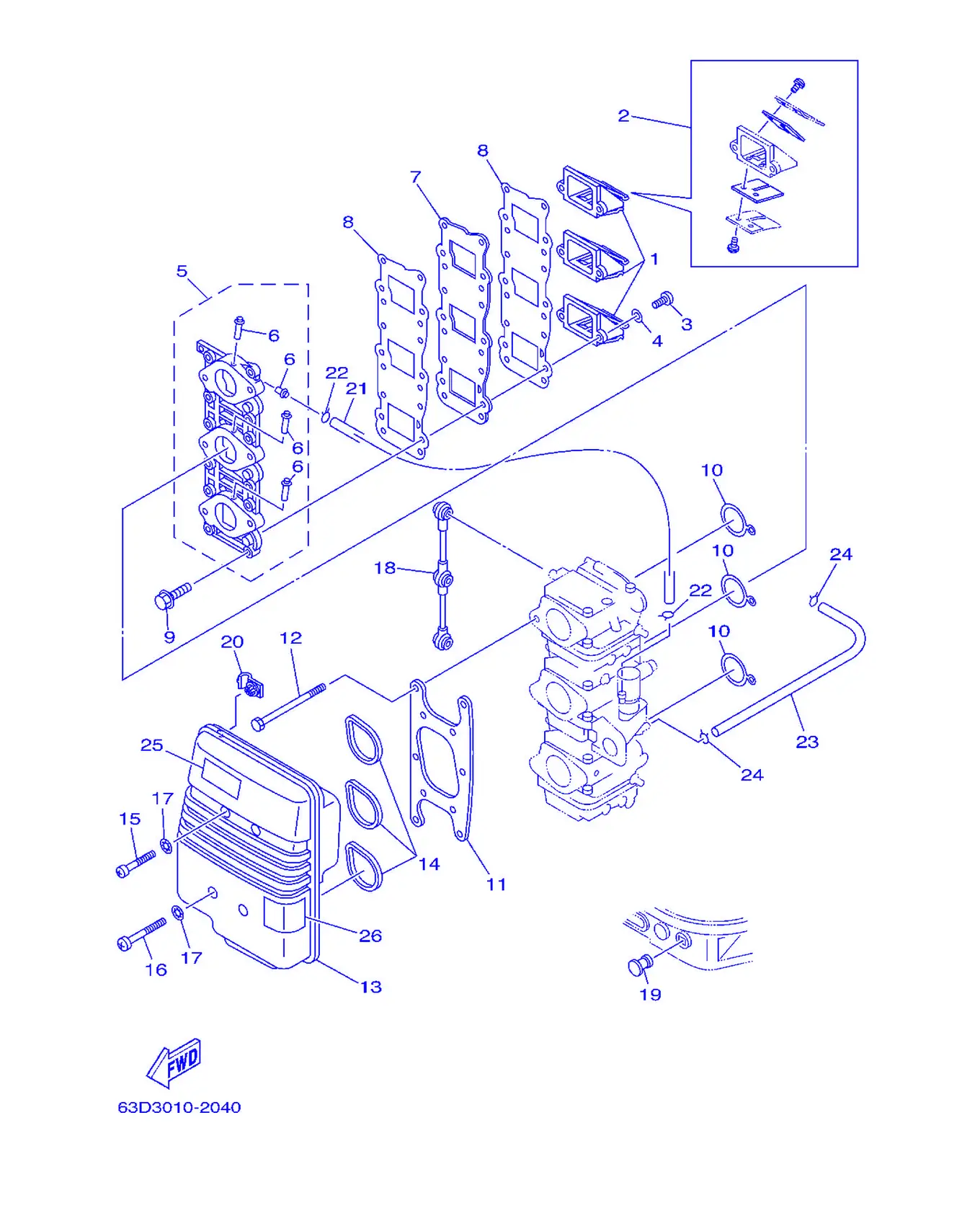

Рис. 2 — Впускная система 26 дет.

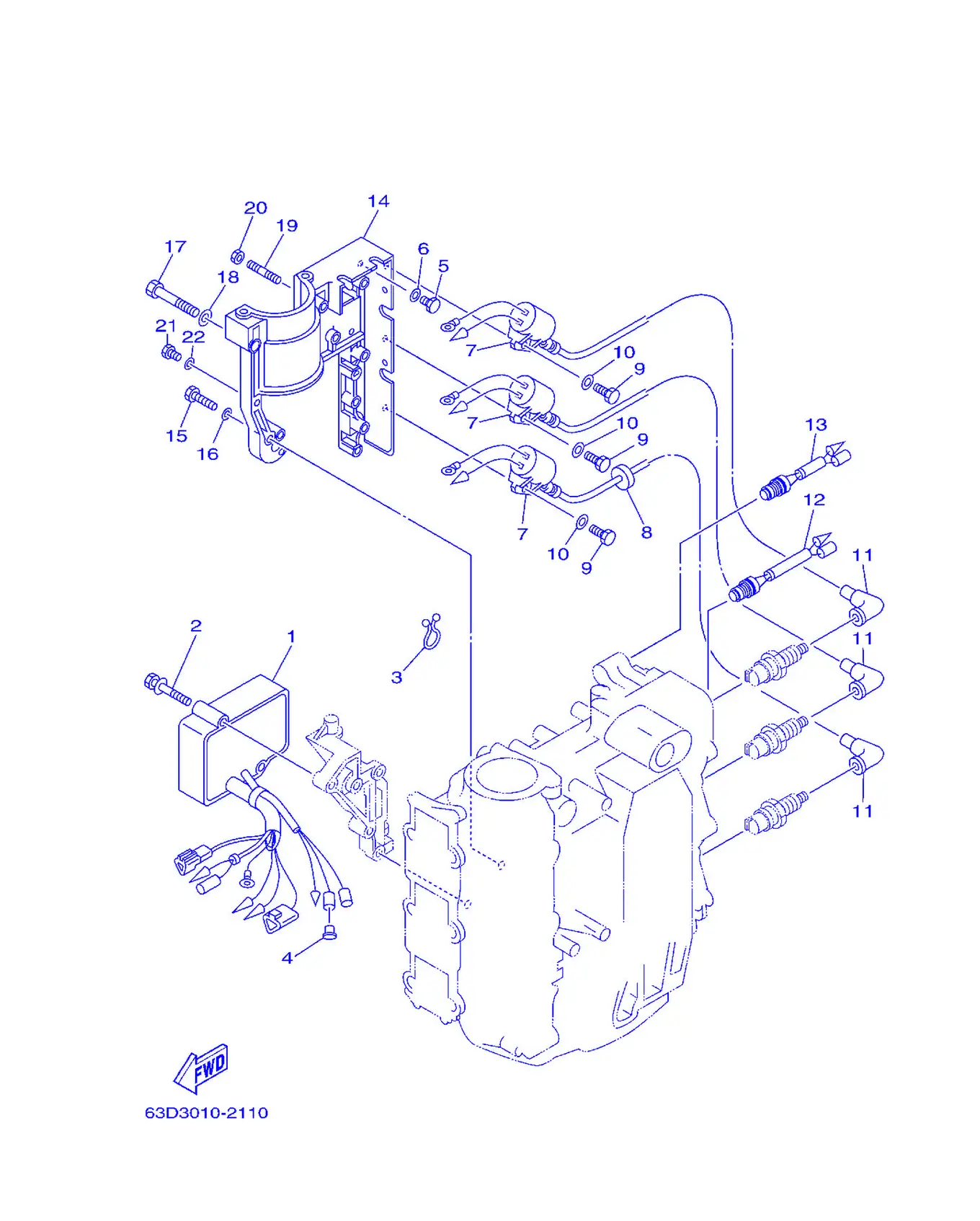

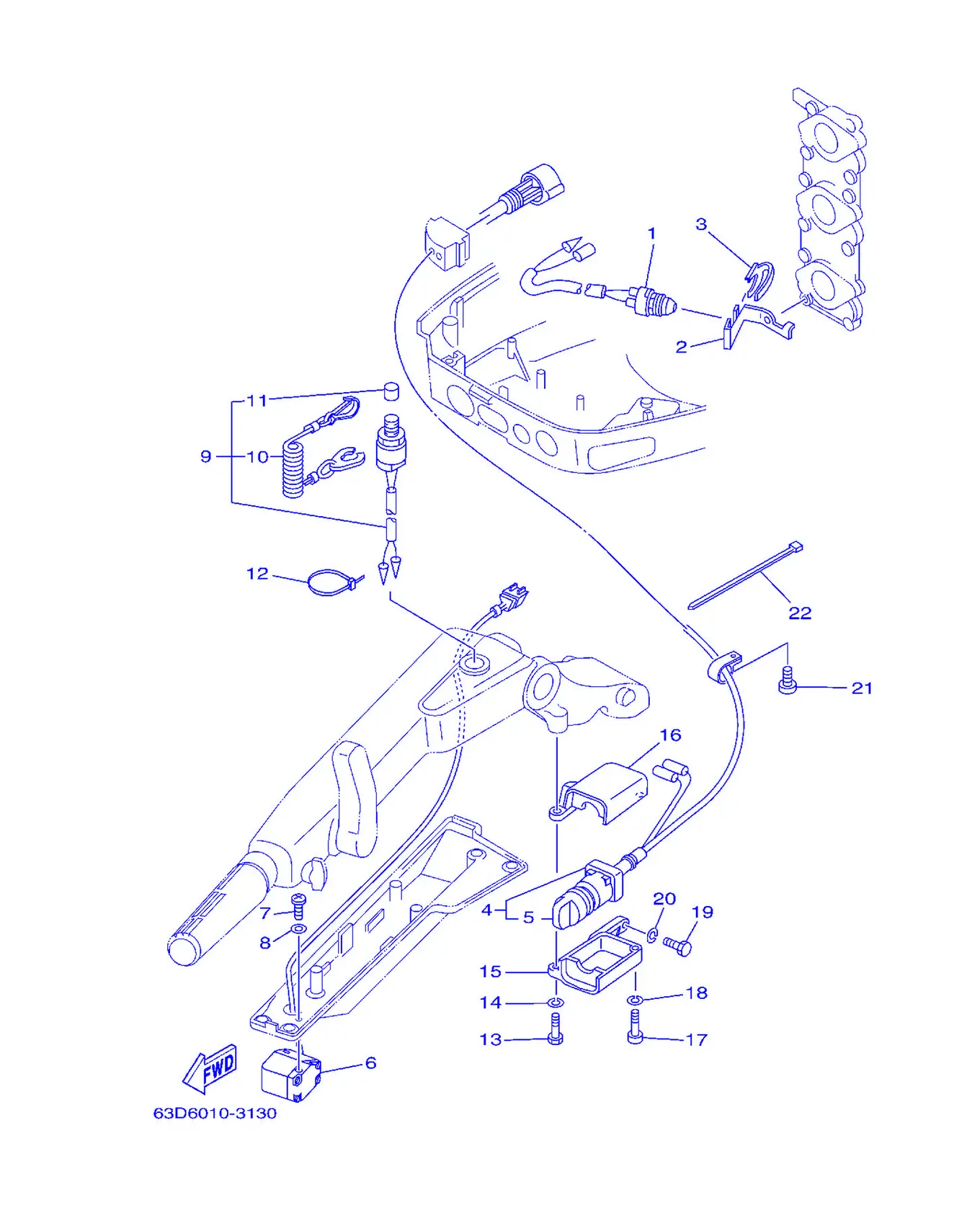

Рис. 3 — Электрическая система 1 Электрическая 1 21 дет.

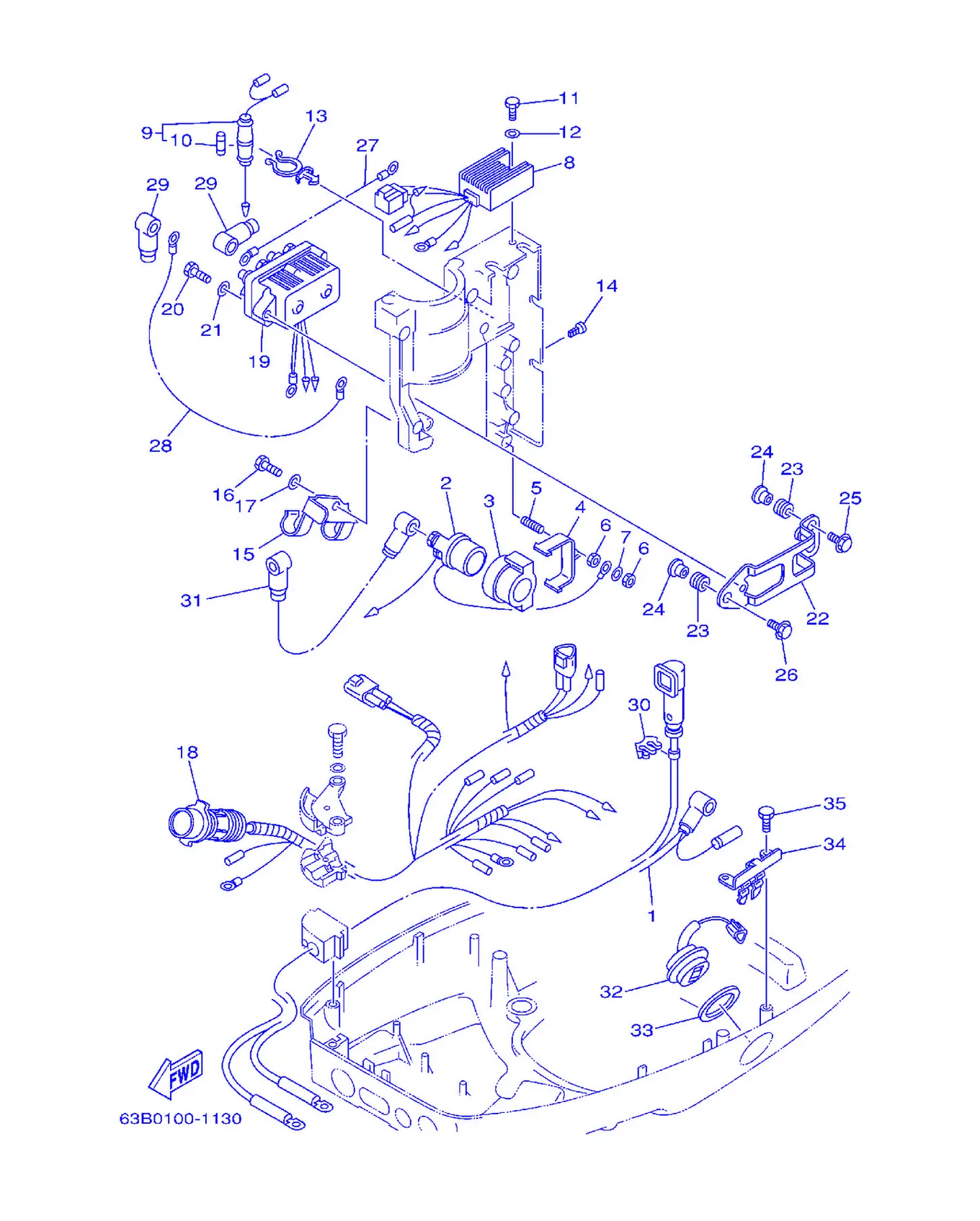

Рис. 4 — Электрическая система 2 20 дет.
Рис. 5 — Электрическая система 3 (WHTO, WHDO) 19 дет.

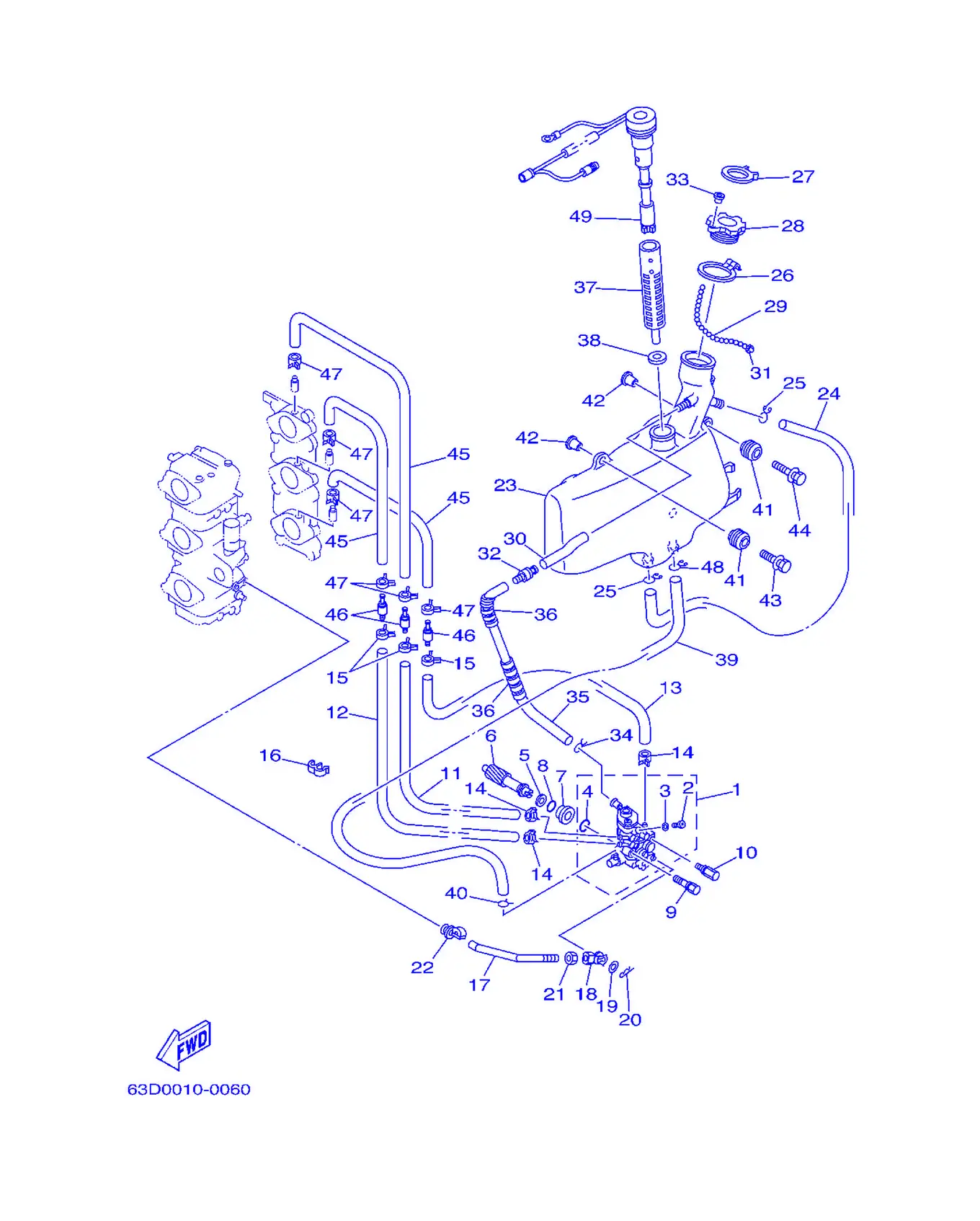

Рис. 6 — Масляный насос 1 (спецификация WHTO, WHDO) 49 дет.

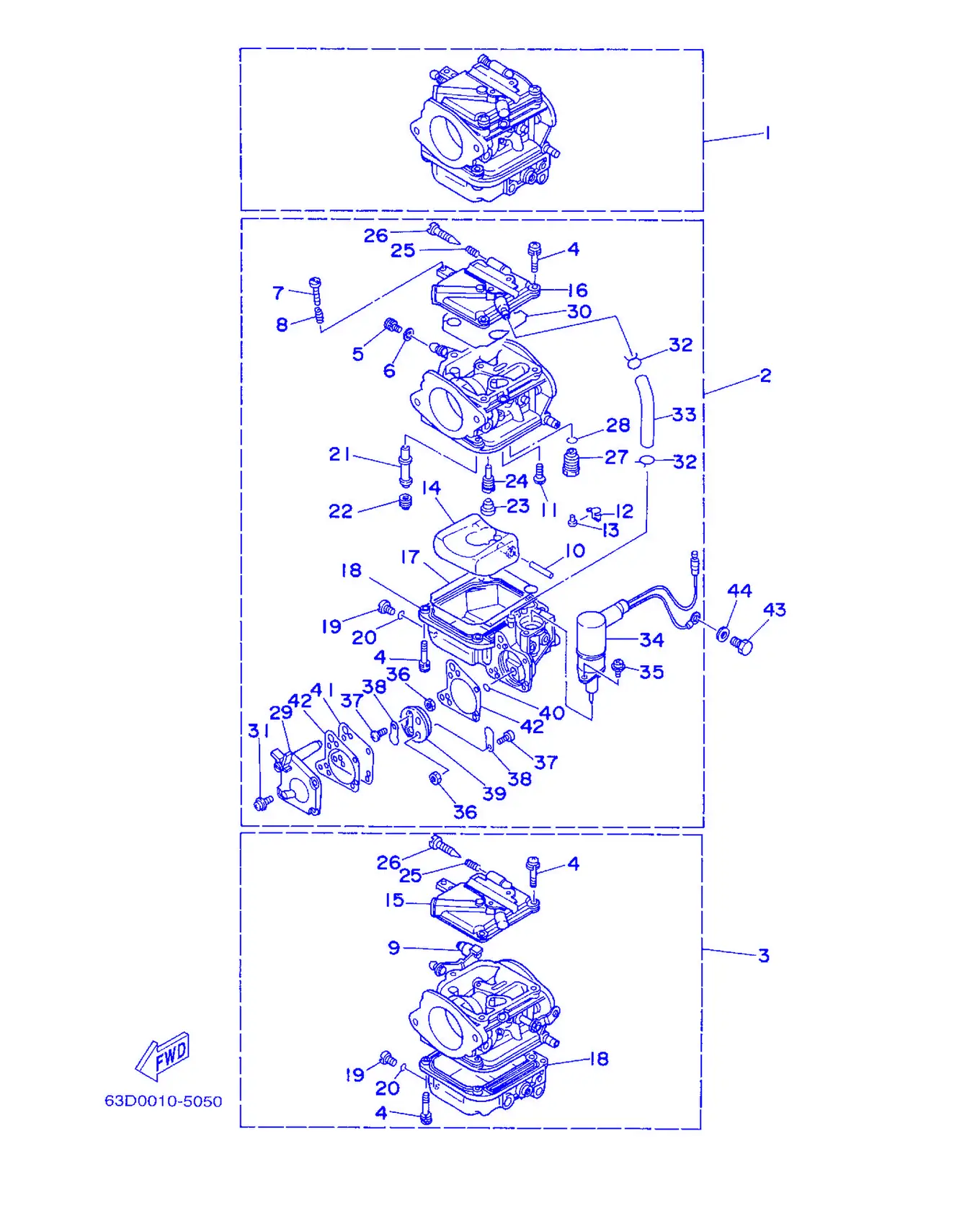

Рис. 7 — карбюратор 46 дет.

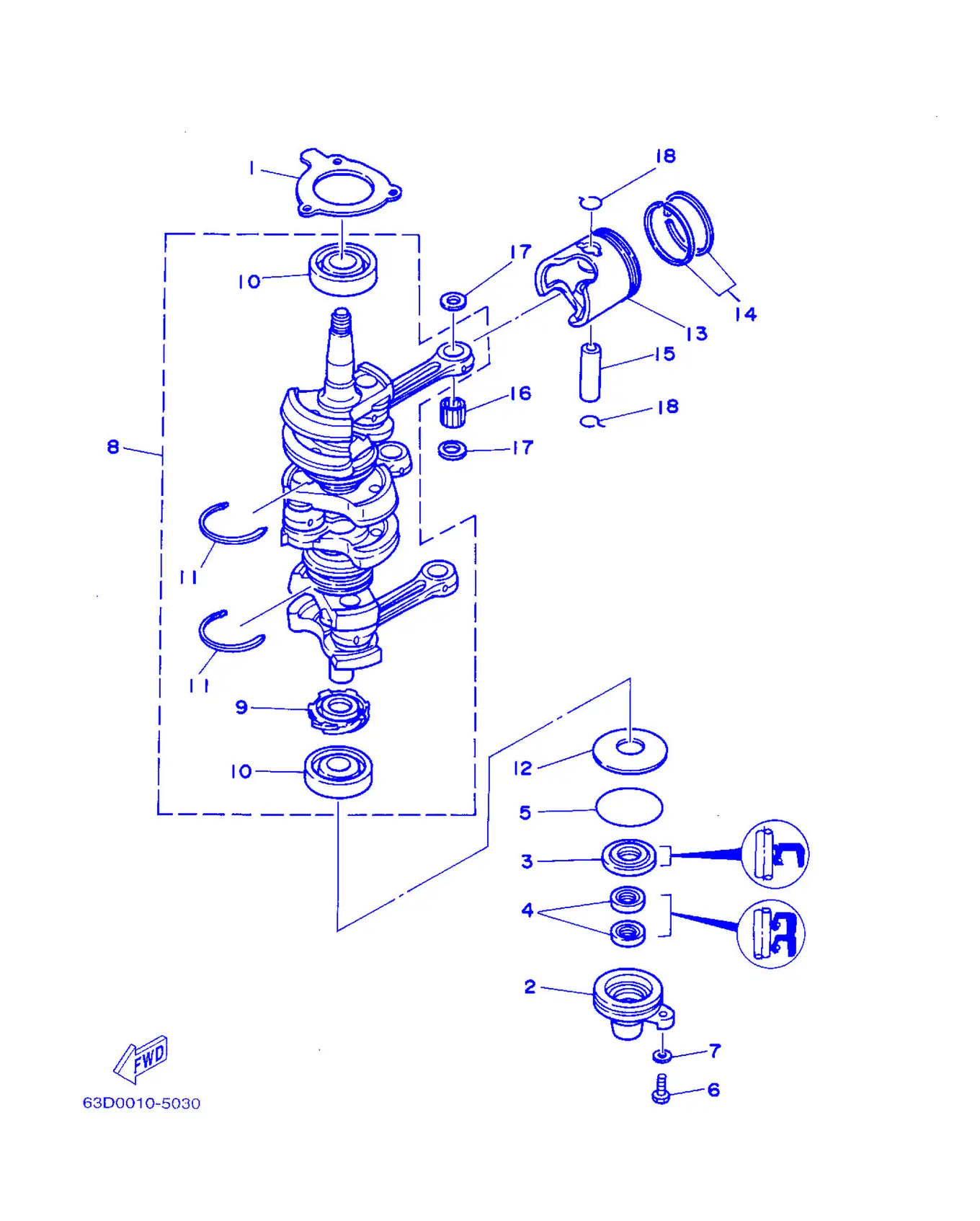

Рис. 8 — Коленчатый вал и поршень 22 дет.

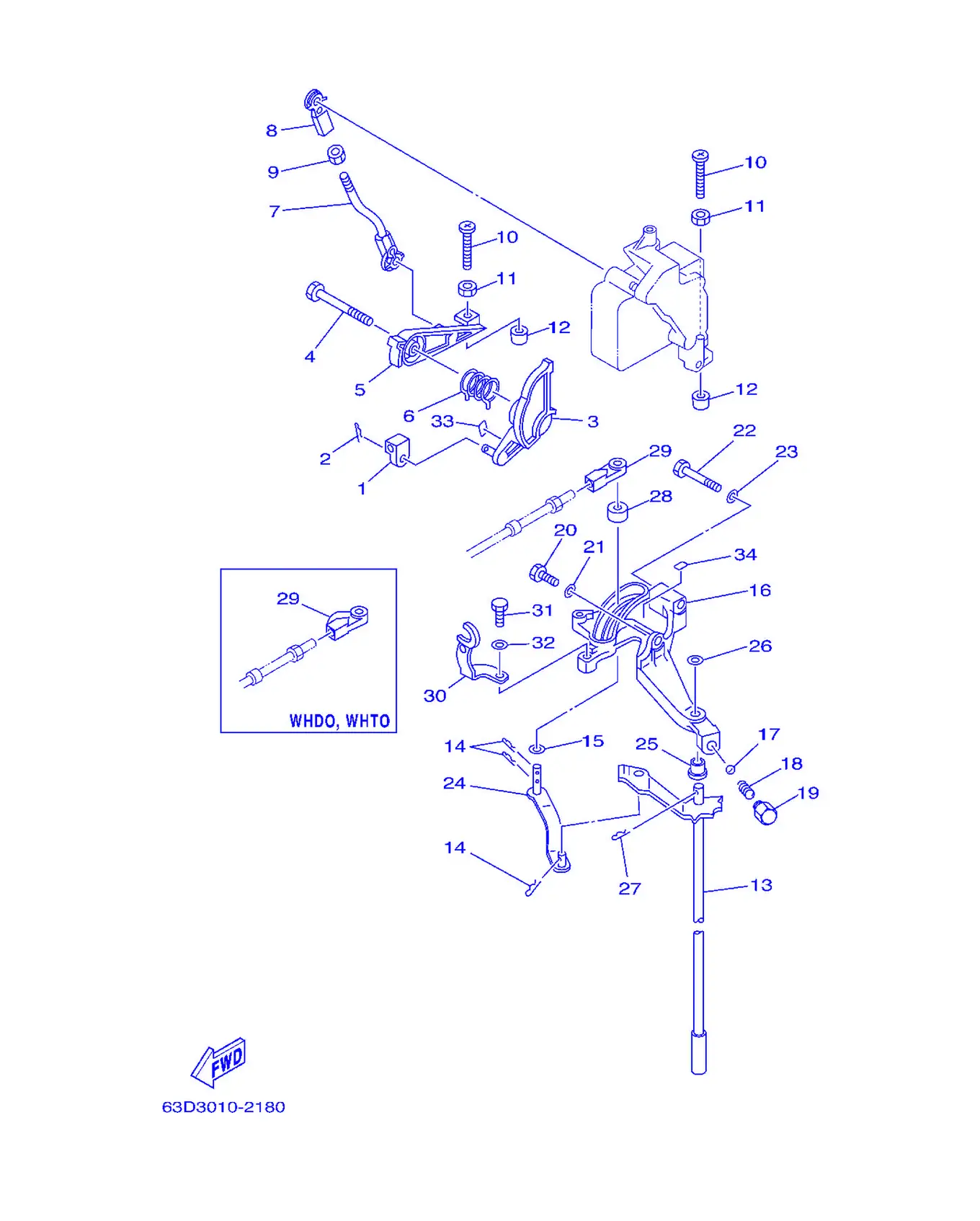

Рис. 9 — Система управления 33 дет.

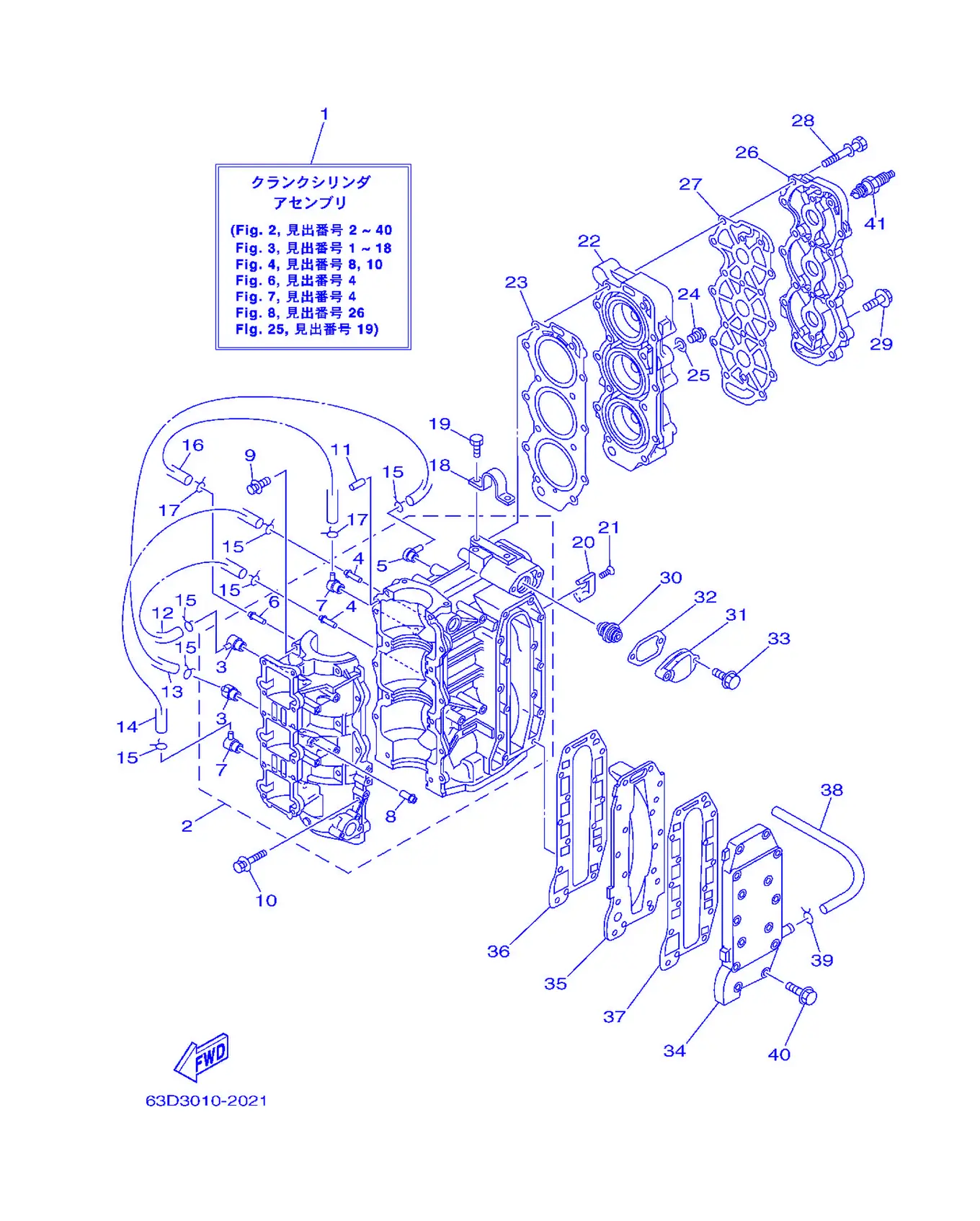

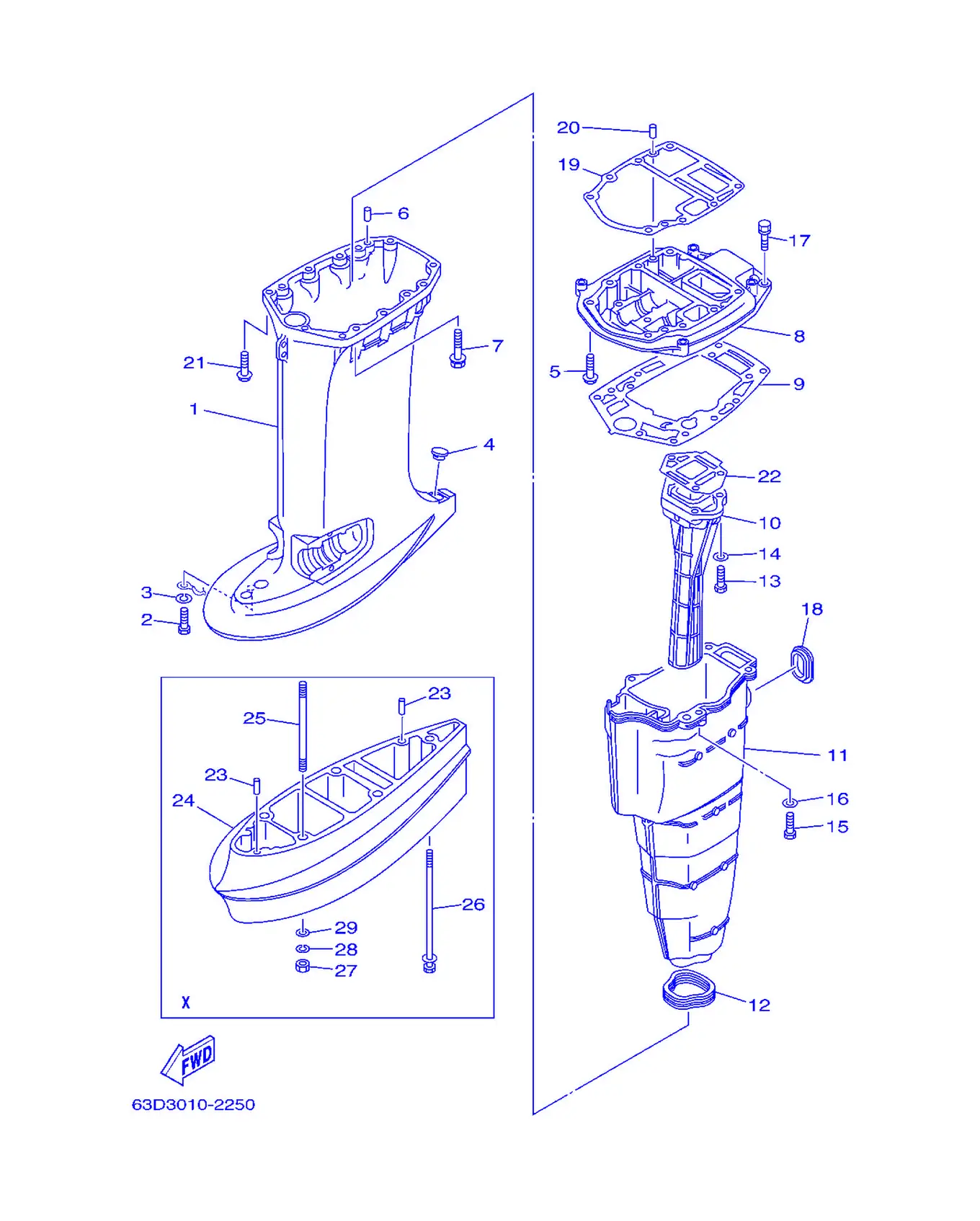

Рис. 10 — Цилиндр и картер 41 дет.

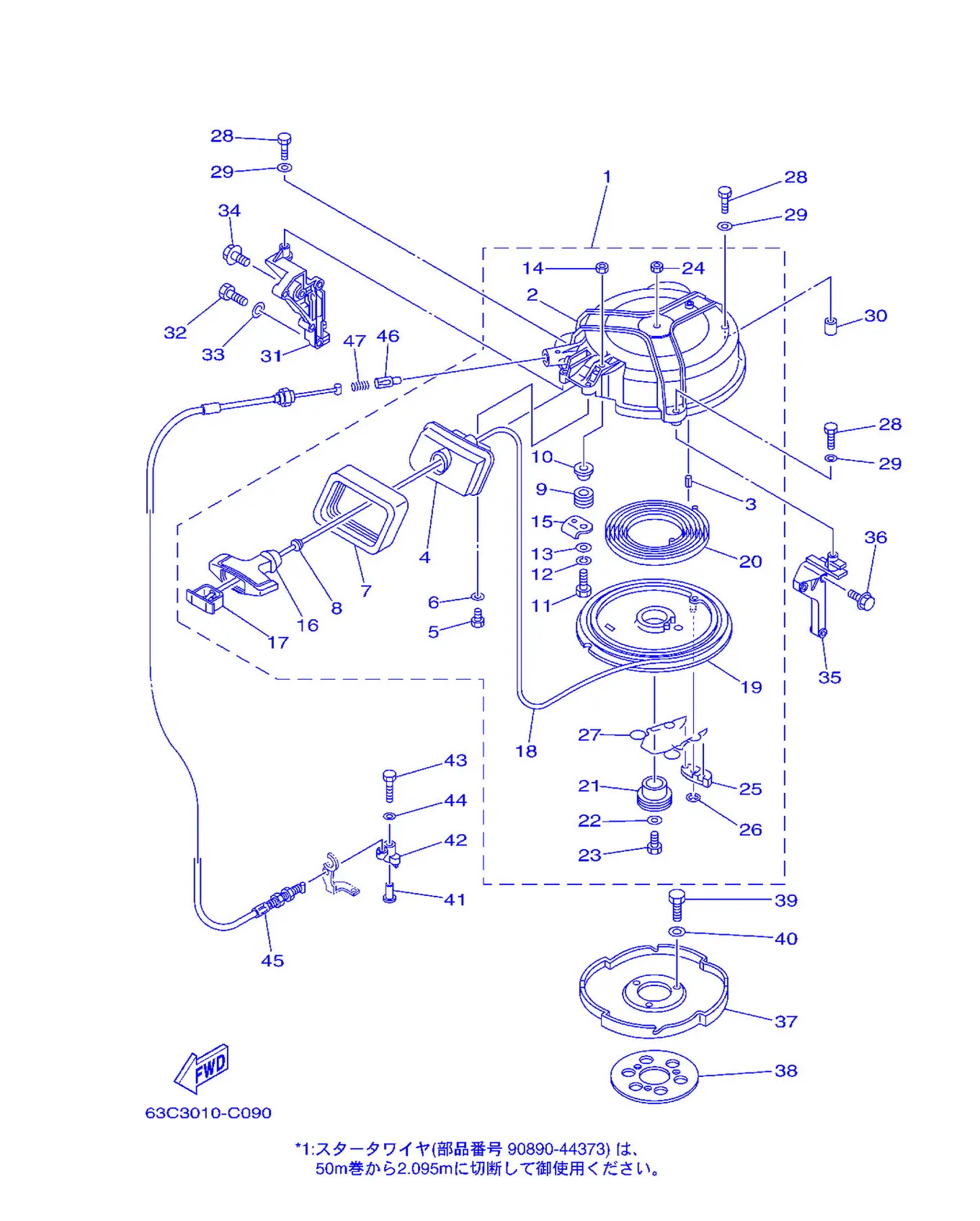

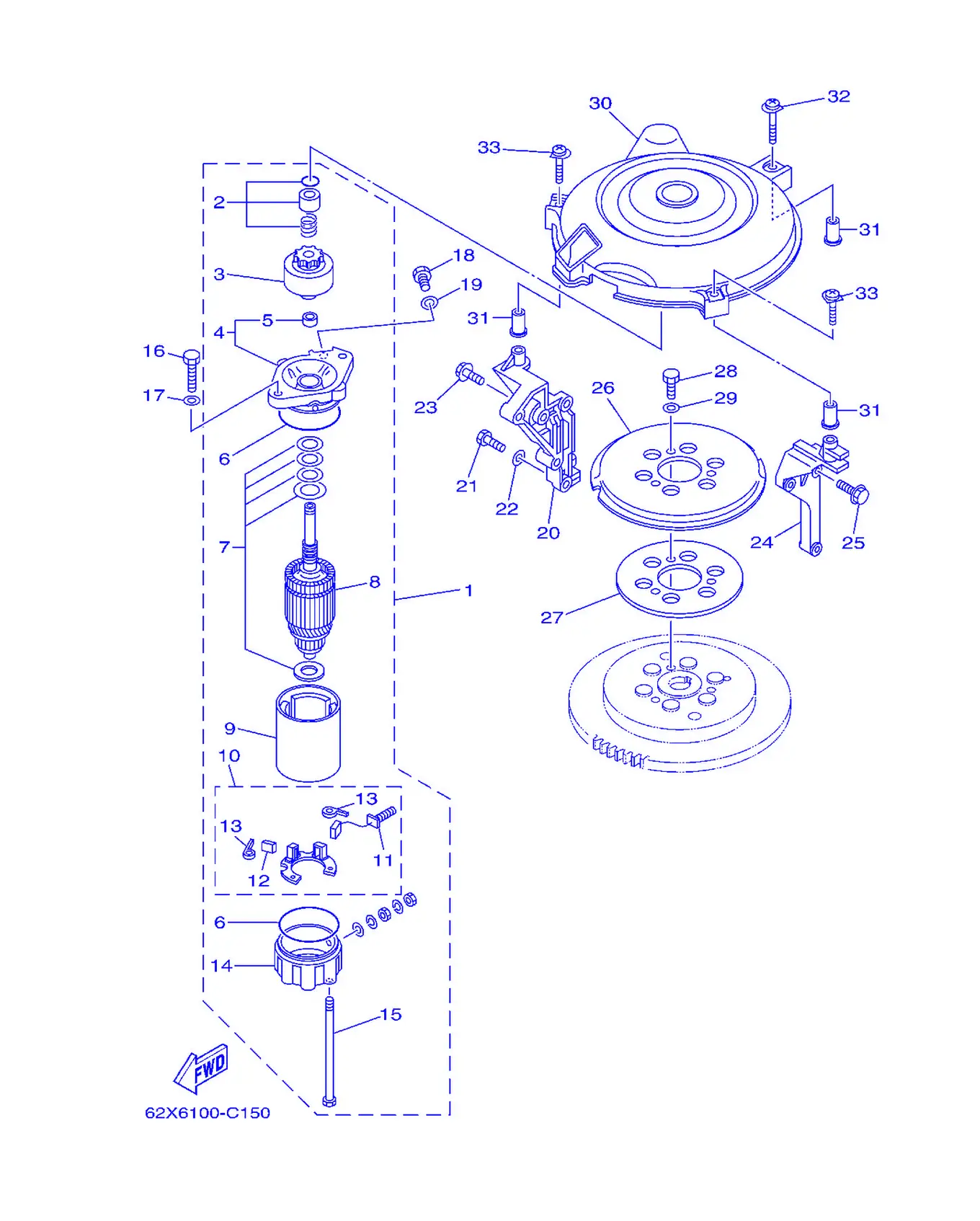

Рис. 11 — Стартер (исполнение WHTO, WHDO) 46 дет.
Рис. 12 — стартер 19 дет.

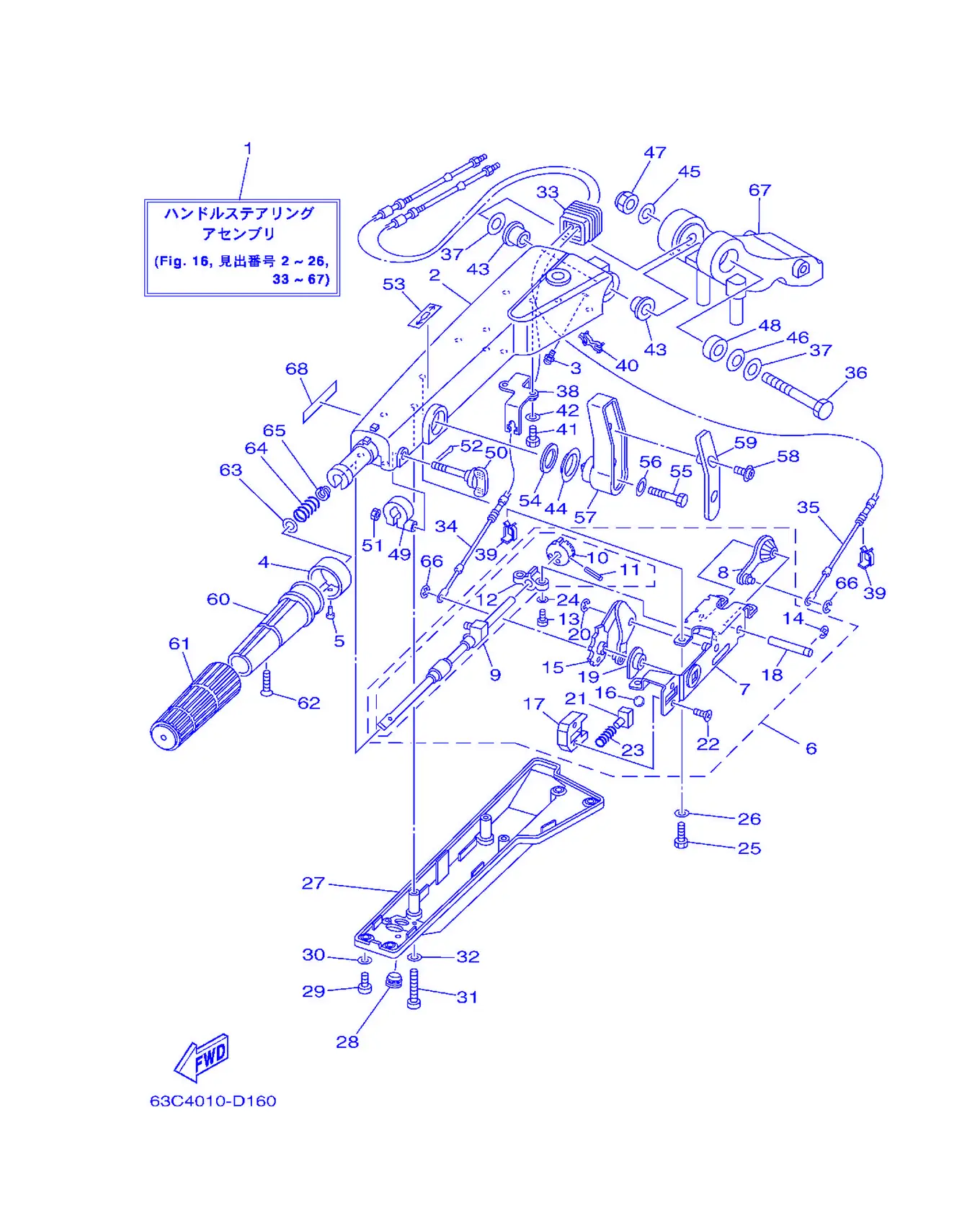

Рис. 13 — Рулевое управление (WHTO, WHDO) 68 дет.

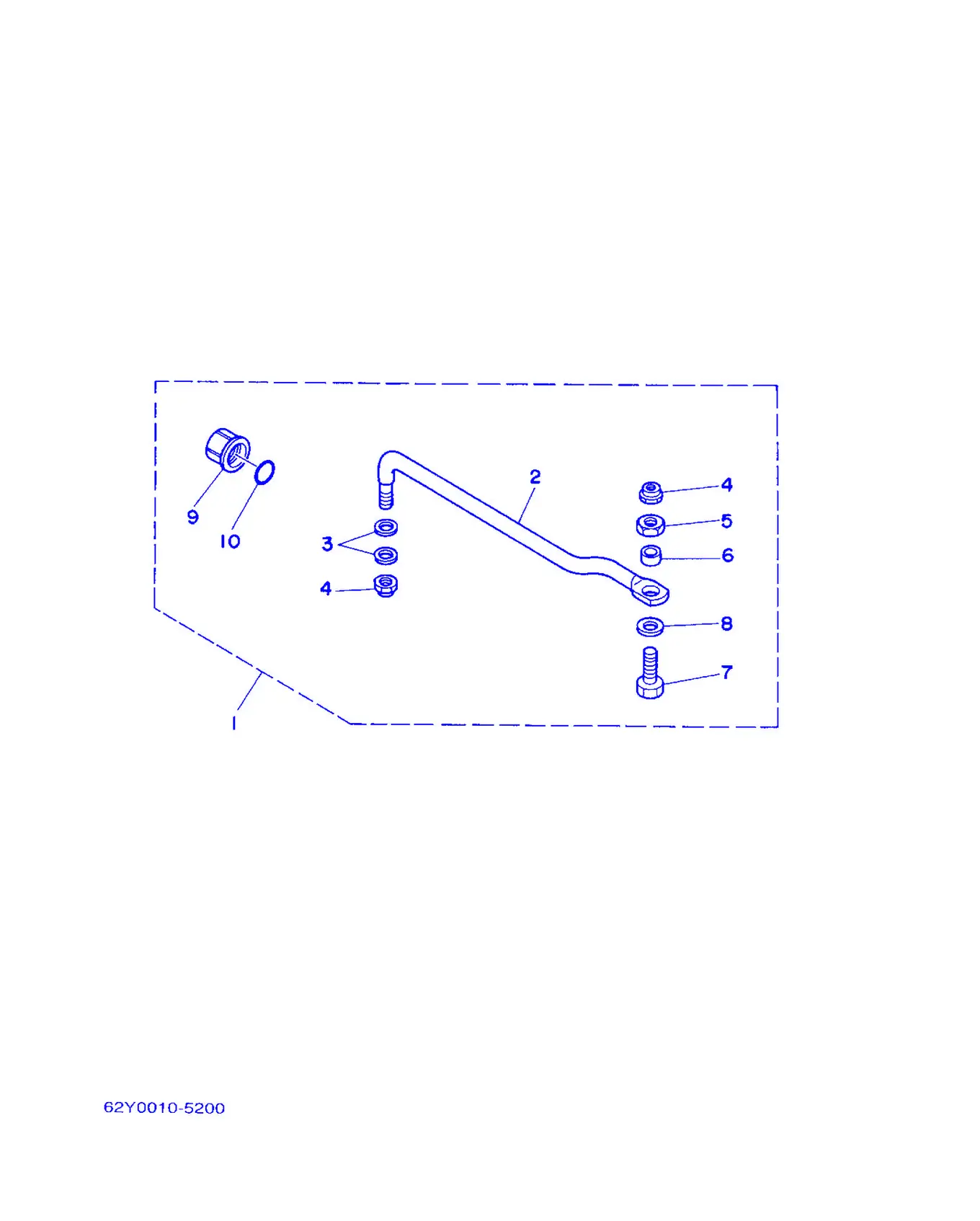

Рис. 14 — Рулевая направляющая 10 дет.

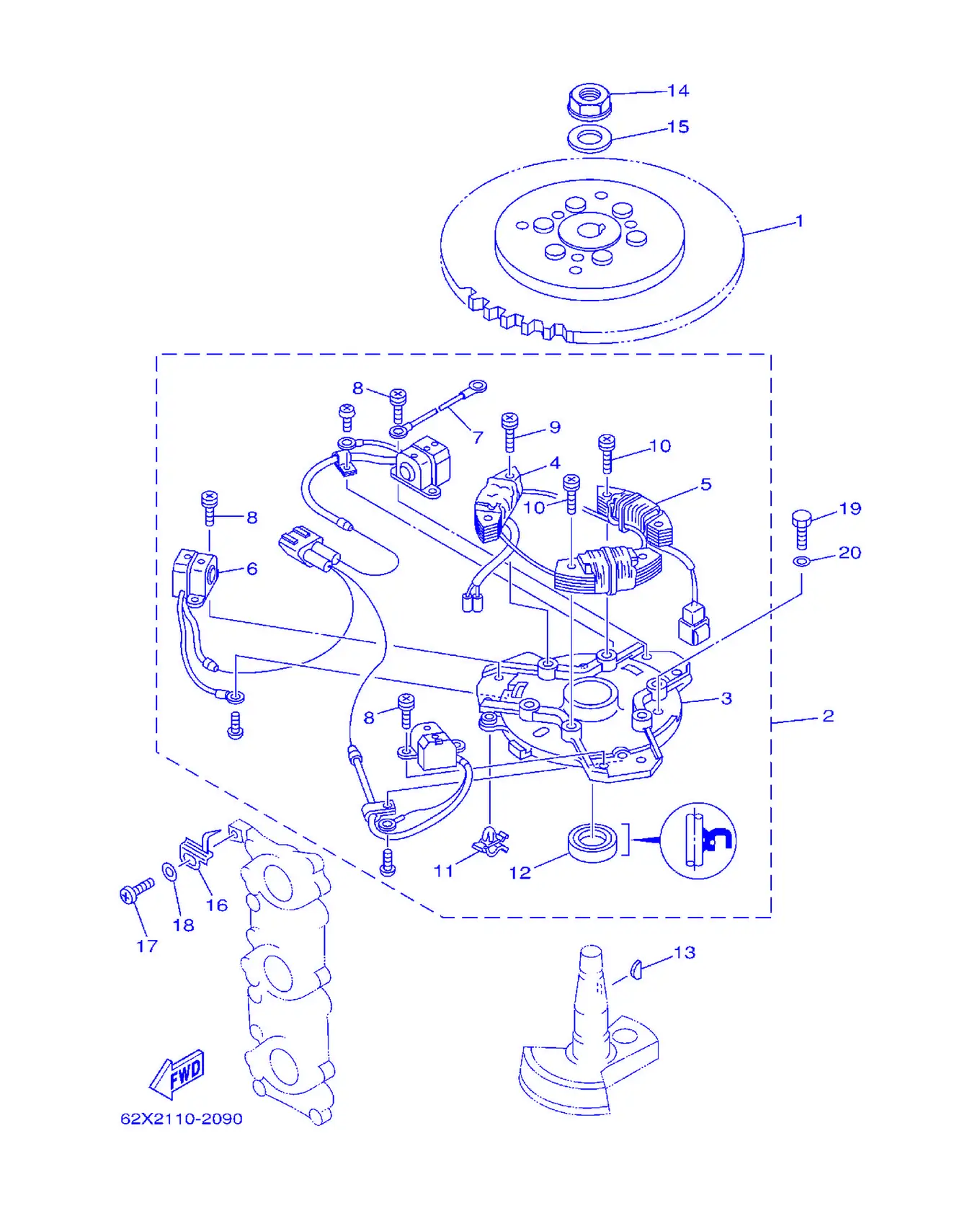

Рис. 15 — Генератор 20 дет.
Рис. 16 — Верхний кожух 13 дет.

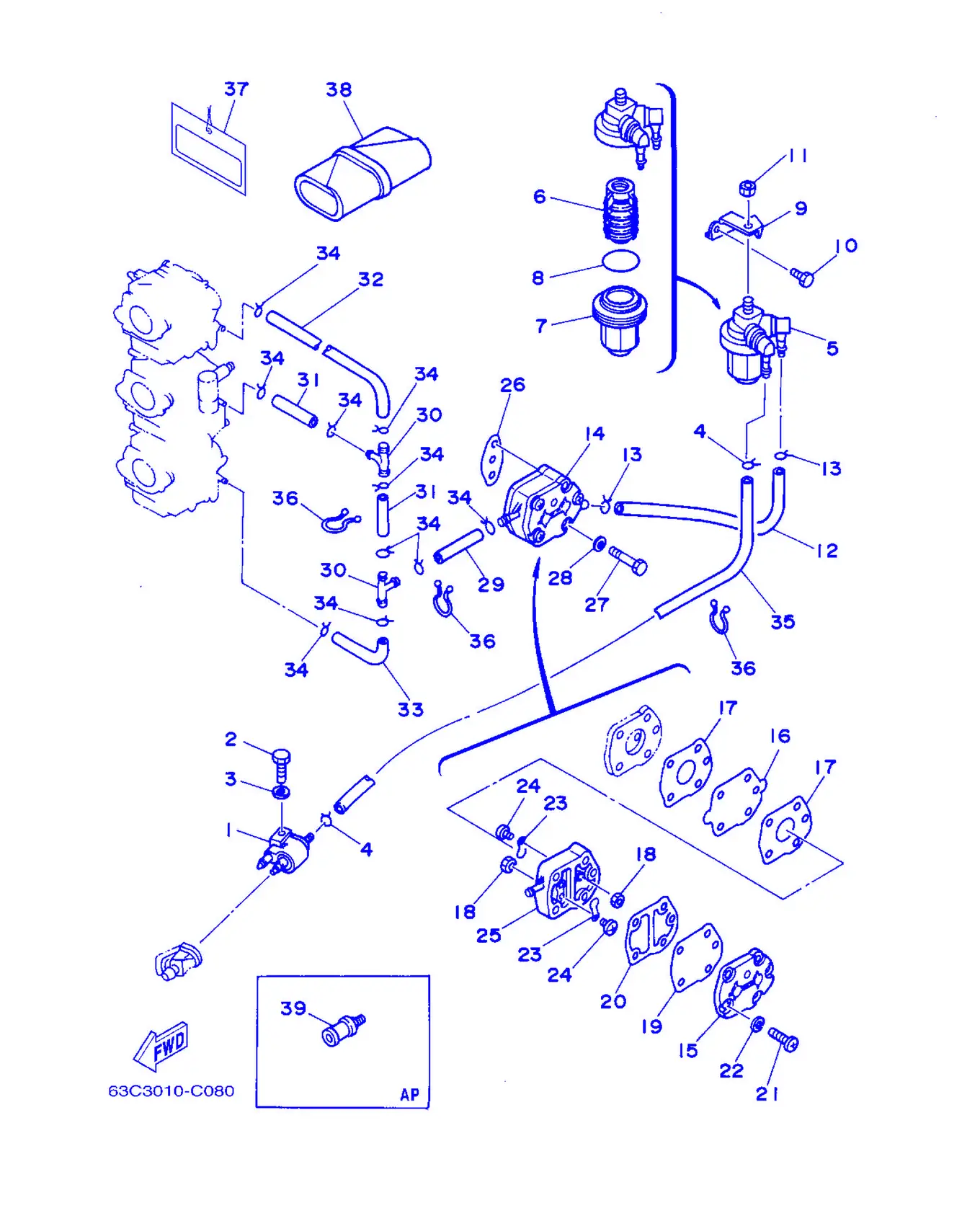

Рис. 17 — Топливная система 39 дет.
Рис. 18 — Топливный бак 16 дет.

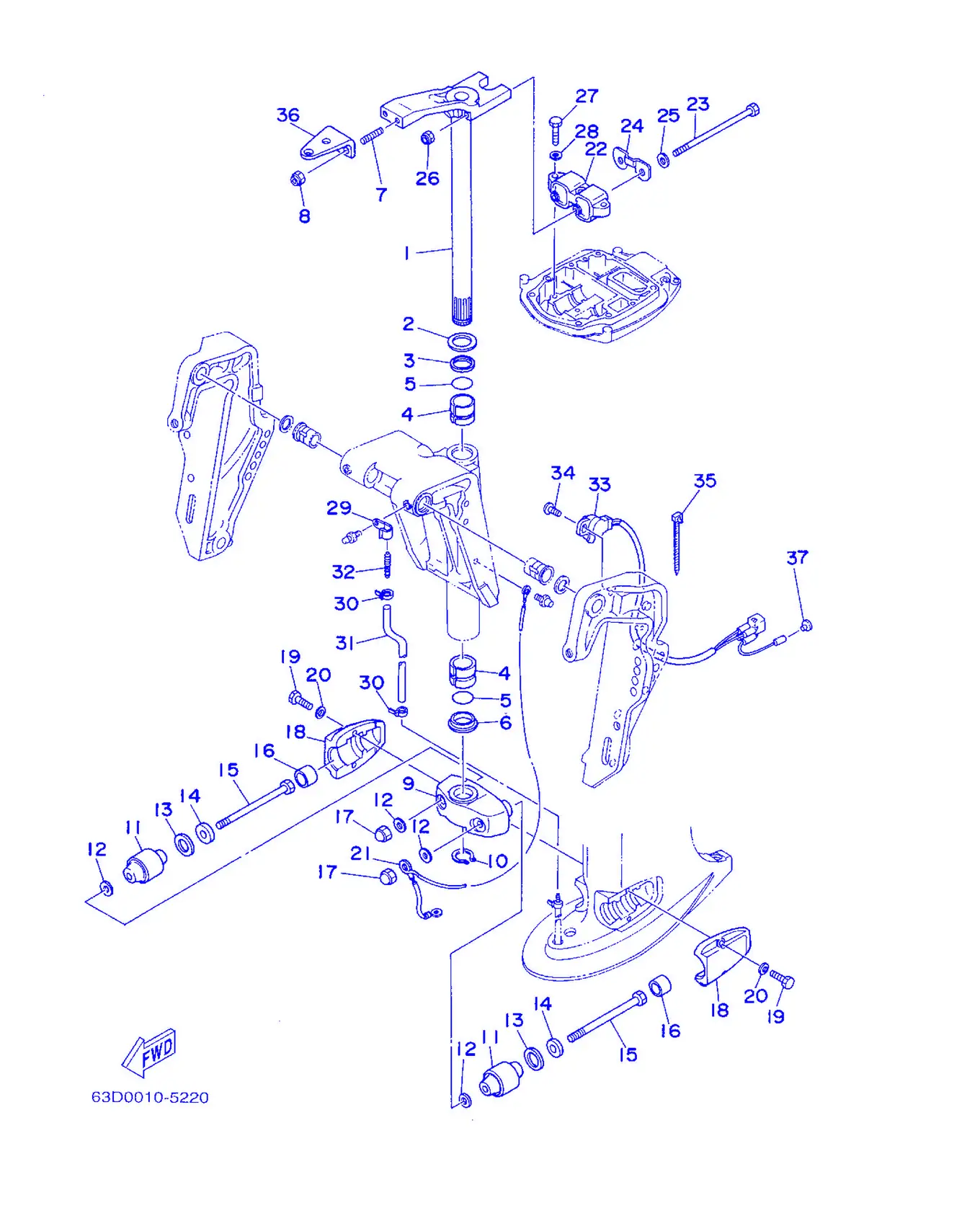

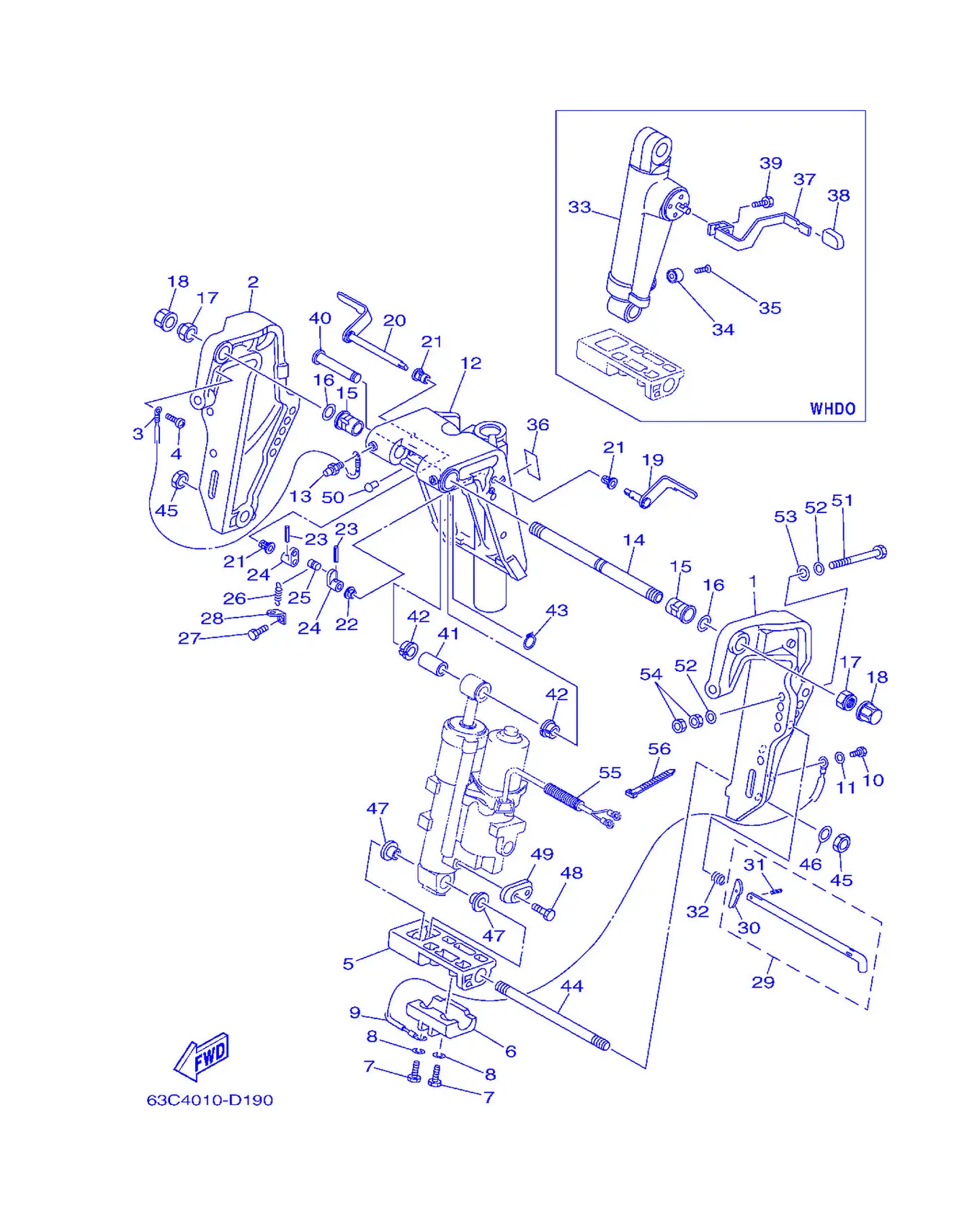

Рис. 19 — Кронштейн 1 (WHTO, WHDO, ETO) 52 дет.
Рис. 20 — Кронштейн 4 30 дет.

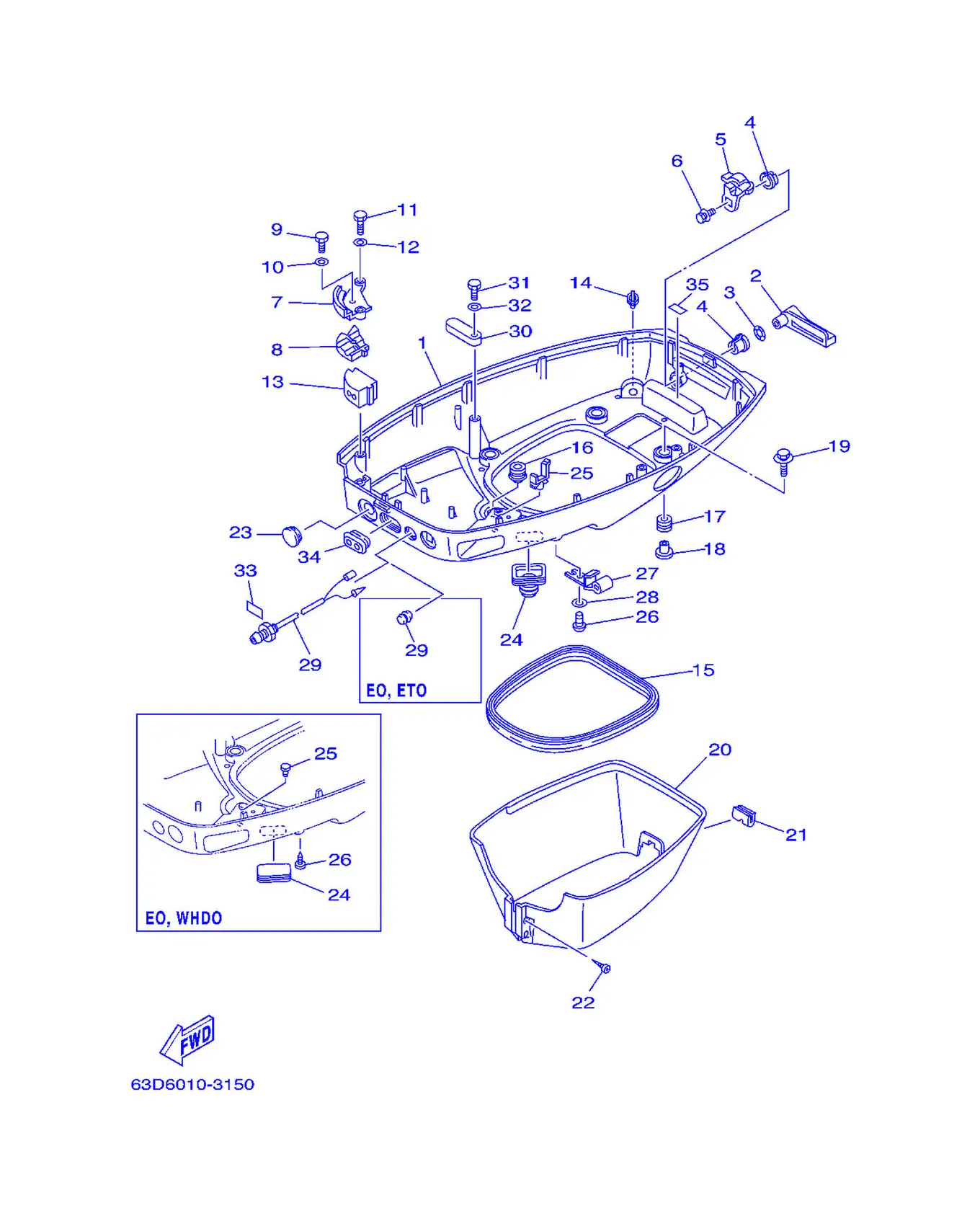

Рис. 21 — нижний кожух 33 дет.
Рис. 22 — Прибор 20 дет.

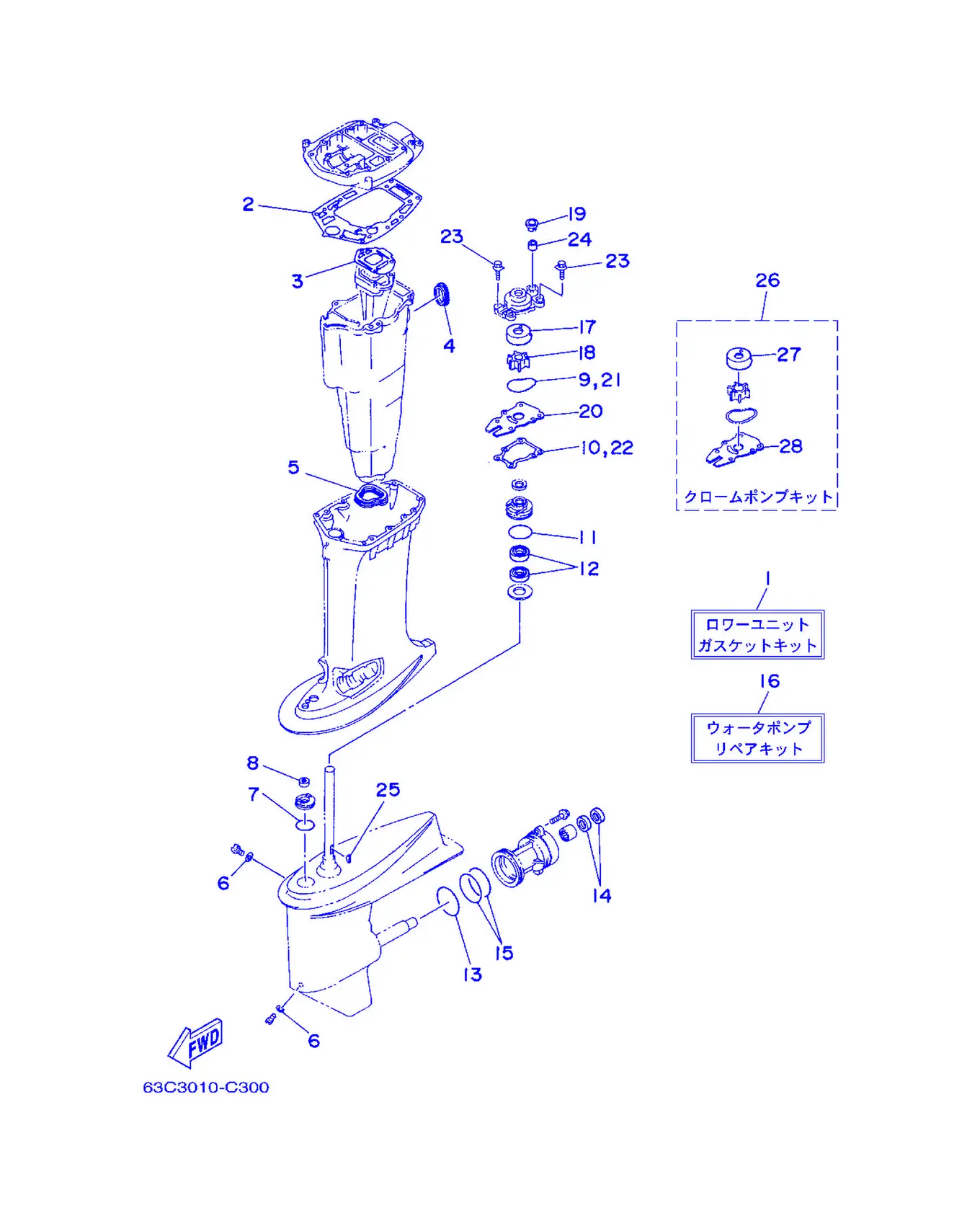

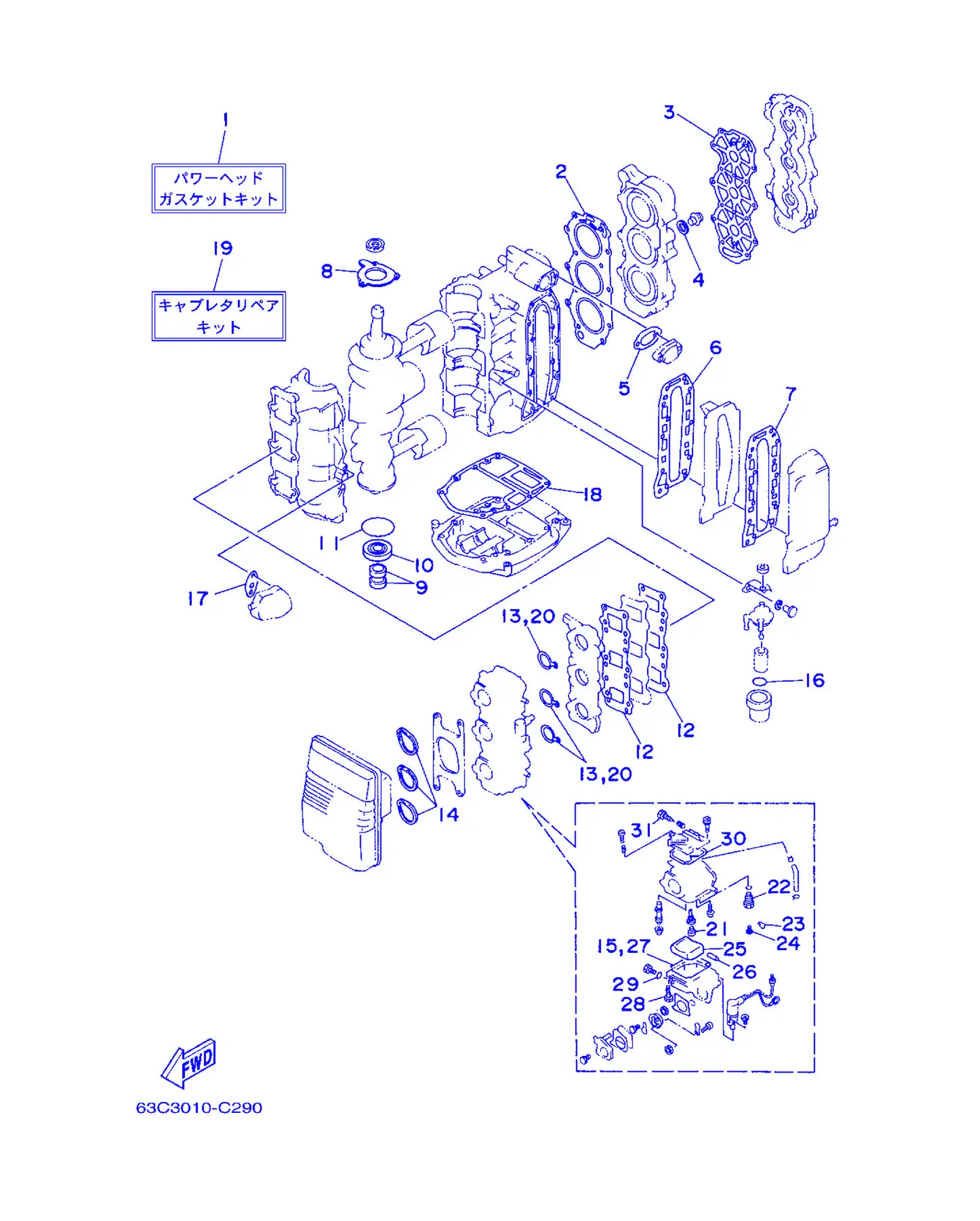

Рис. 23 — Ремкомплект 1 31 дет.
Рис. 24 — Ремкомплект 2 28 дет.

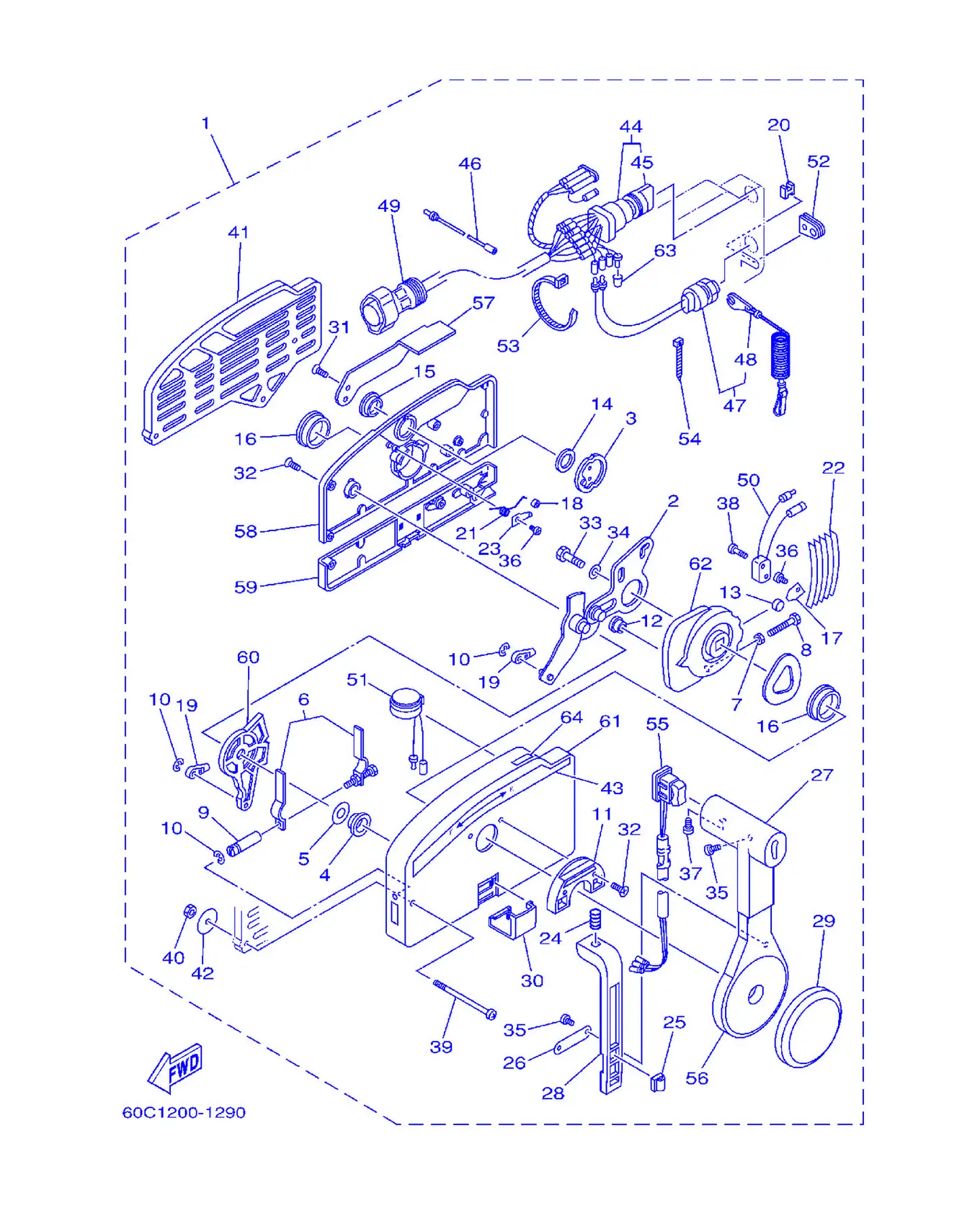

Рис. 25 — Пульт дистанционного управления в сборе 68 дет.
Рис. 26 — Пульт дистанционного управления 5 дет.

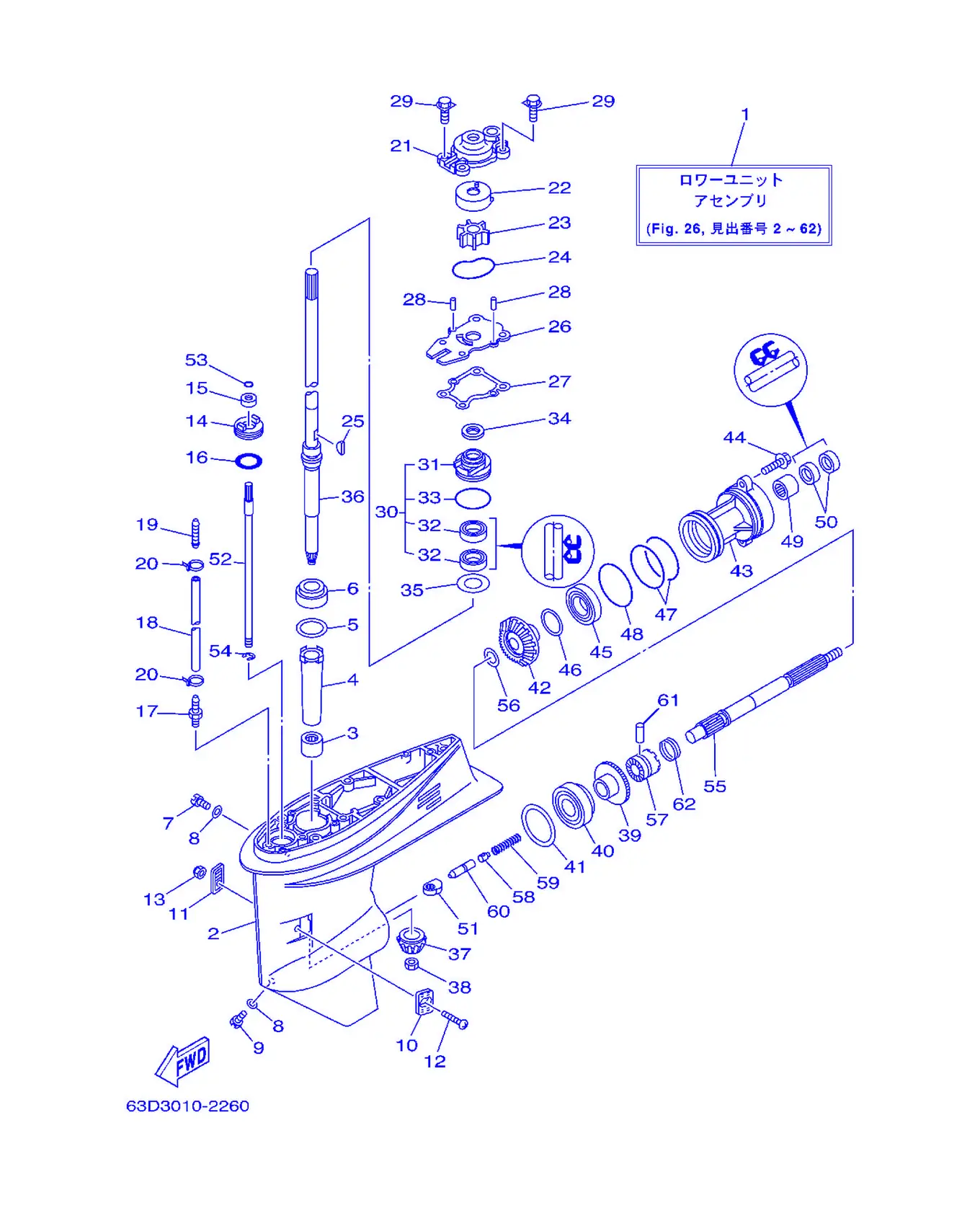

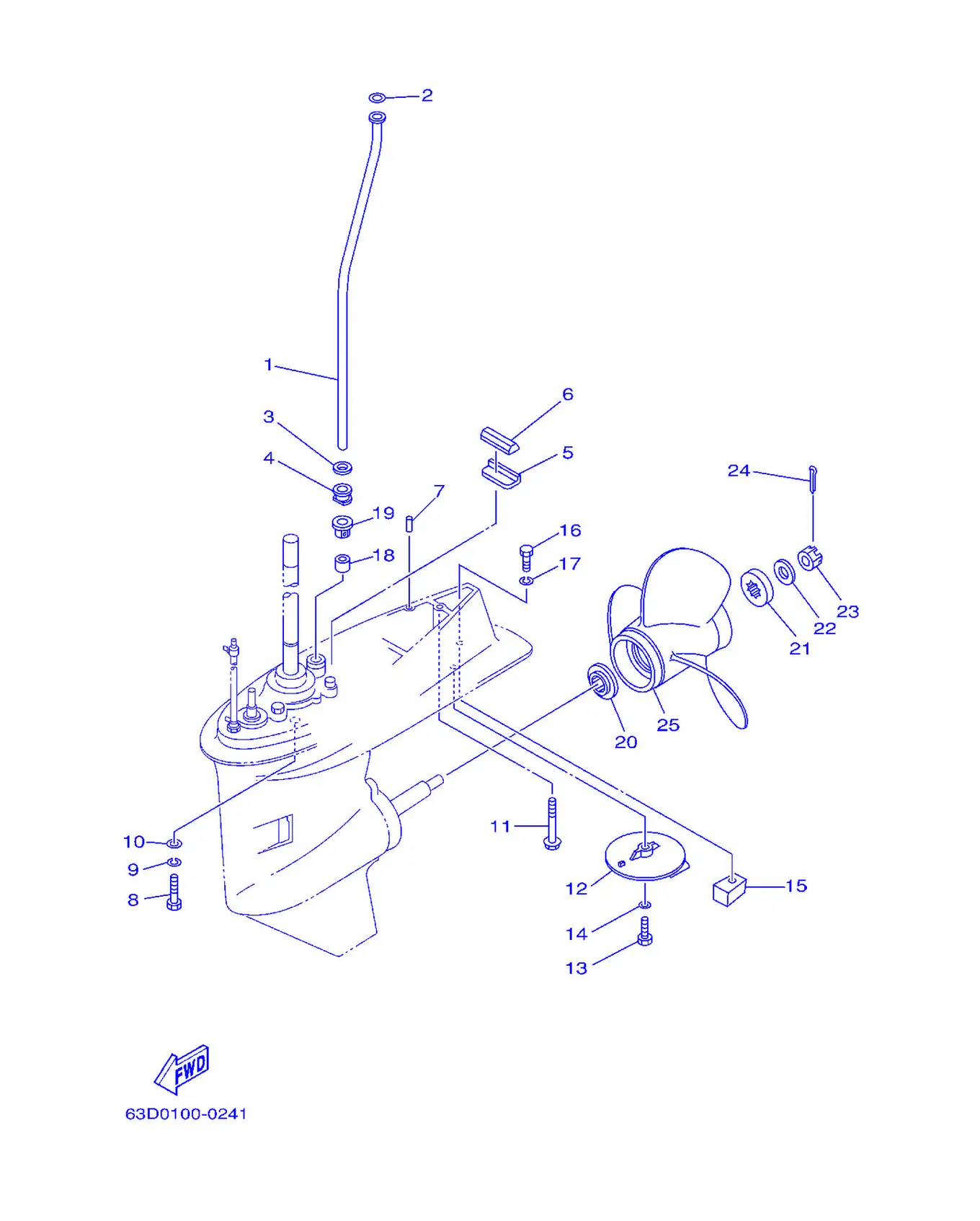

Рис. 27 — Нижний кожух и привод 1 83 дет.
Рис. 28 — Нижний кожух и привод 2 30 дет.
