Yamaha 30G 30g — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 30G. 23 схем.

Рис. 1 — Корпус верхней части 23 дет.

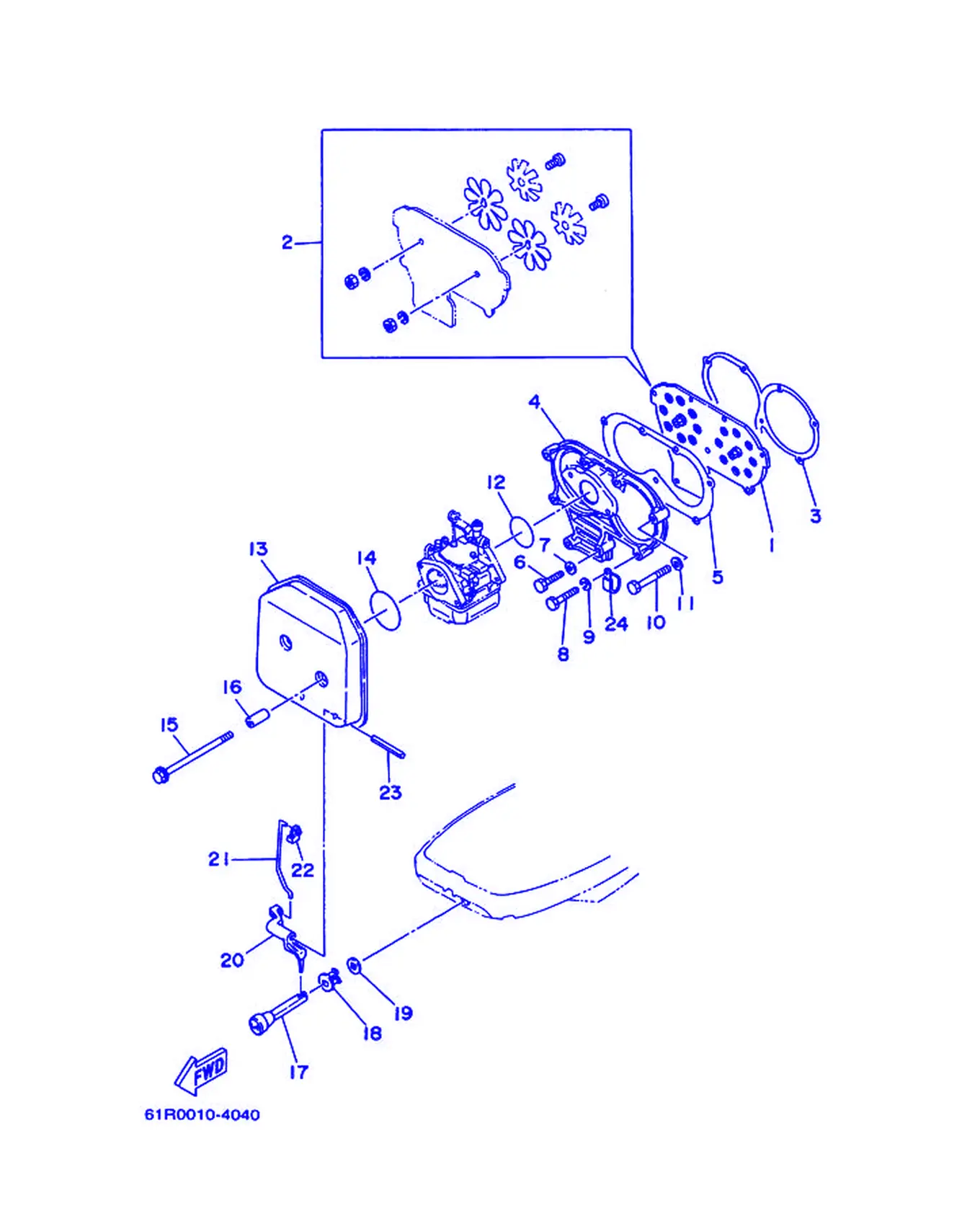

Рис. 2 — Впускная система 27 дет.

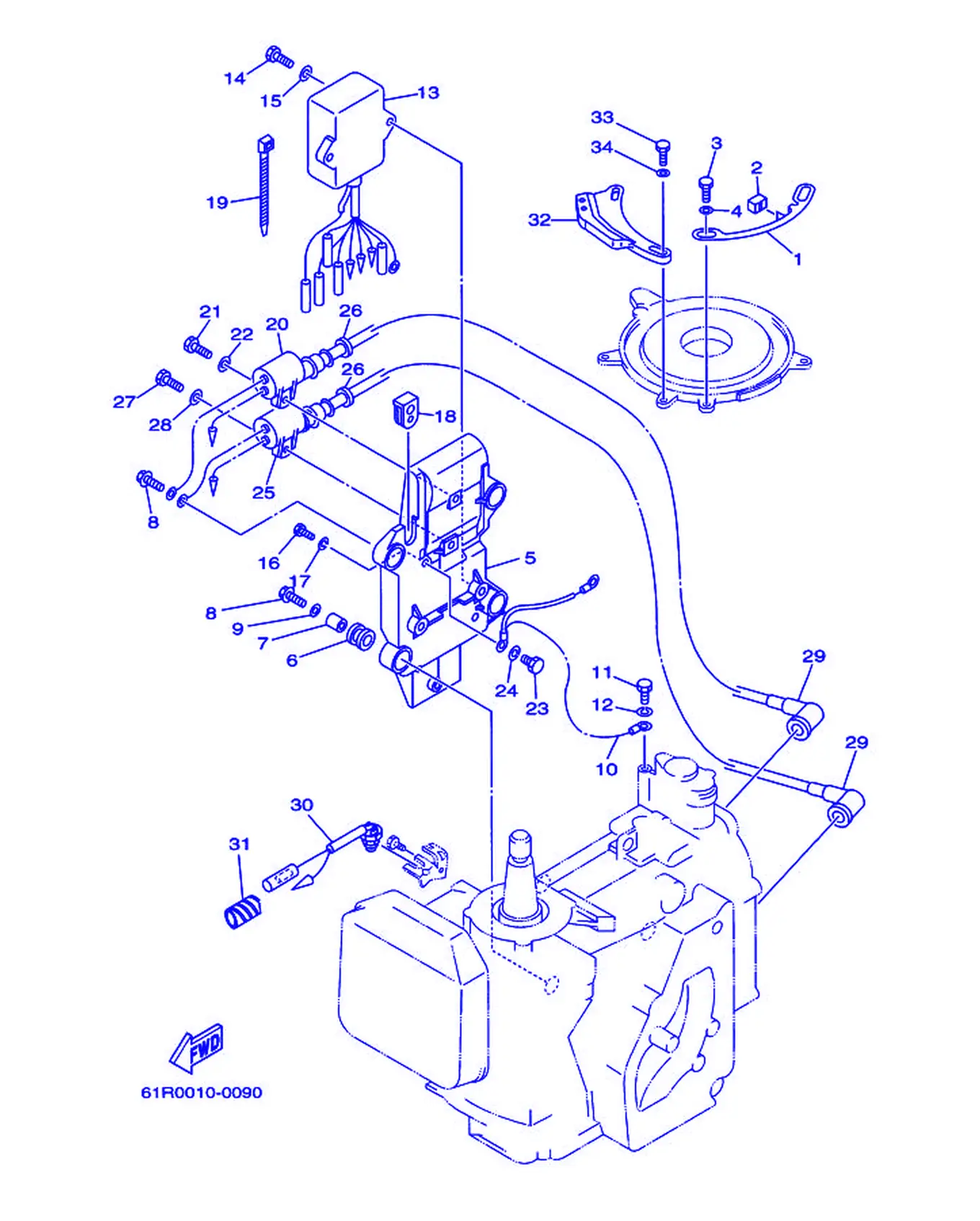

Рис. 3 — Электрическая система 1 Электрическая 1 35 дет.

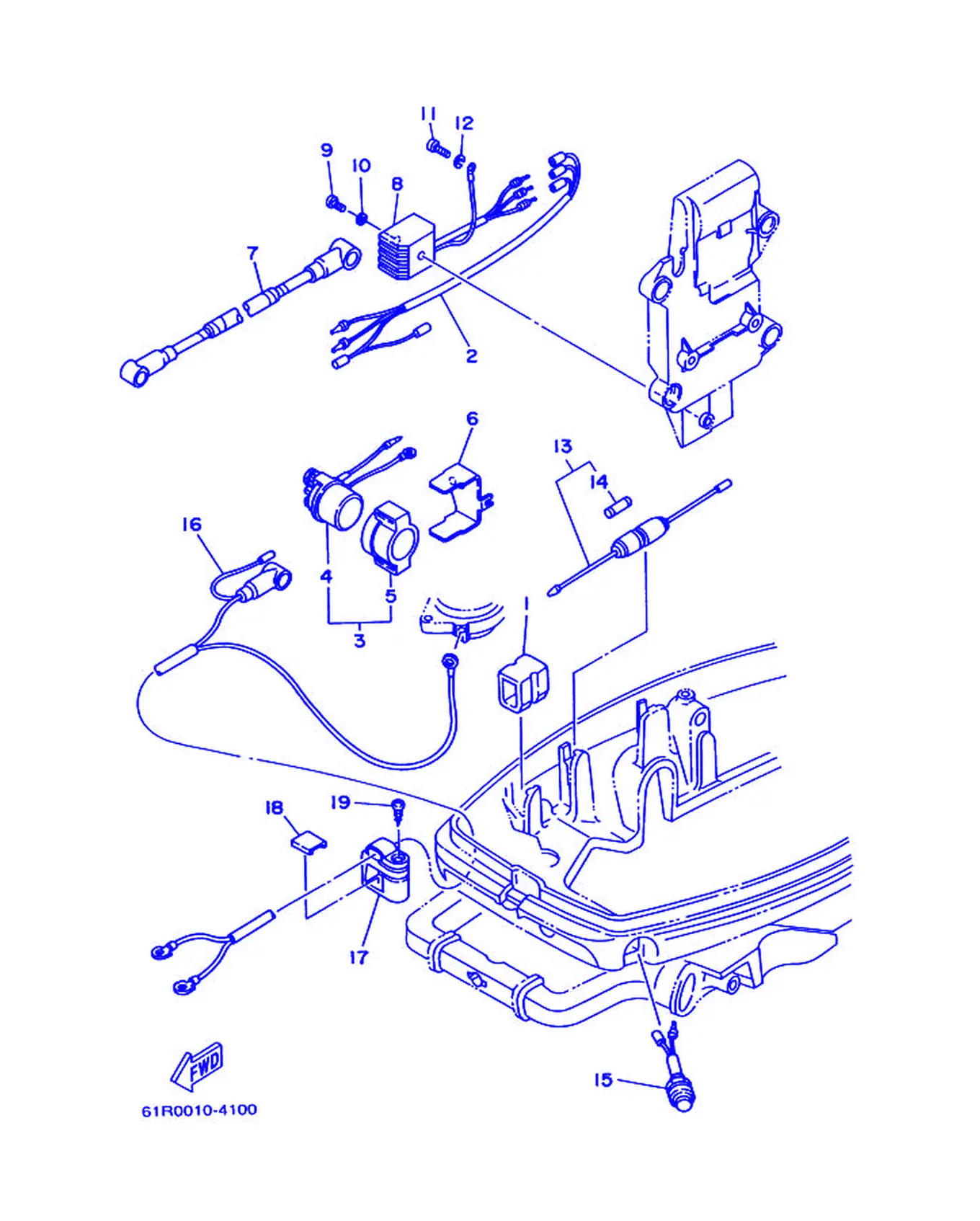

Рис. 4 — Электрическая система 2 (WH) 19 дет.

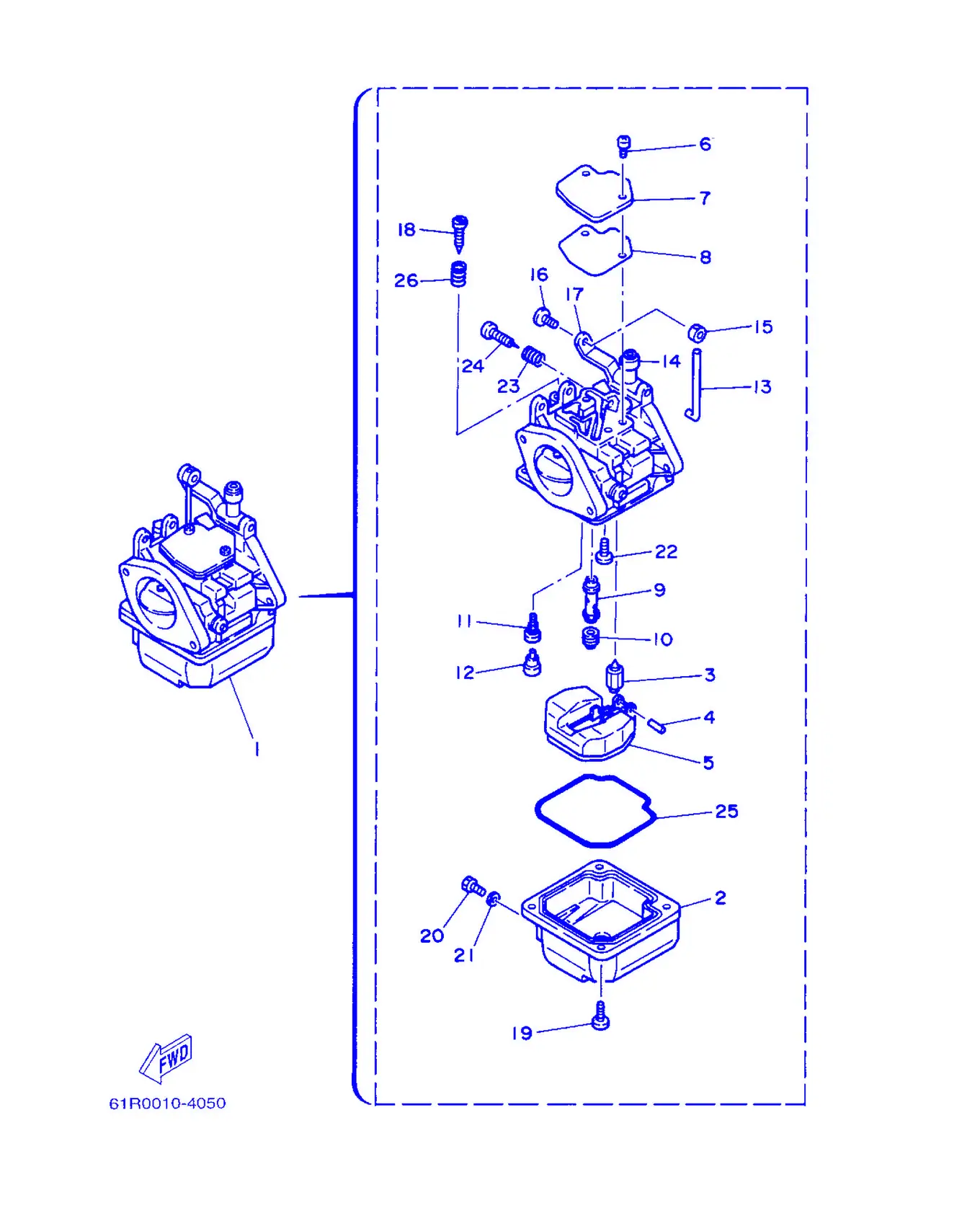

Рис. 5 — карбюратор 28 дет.

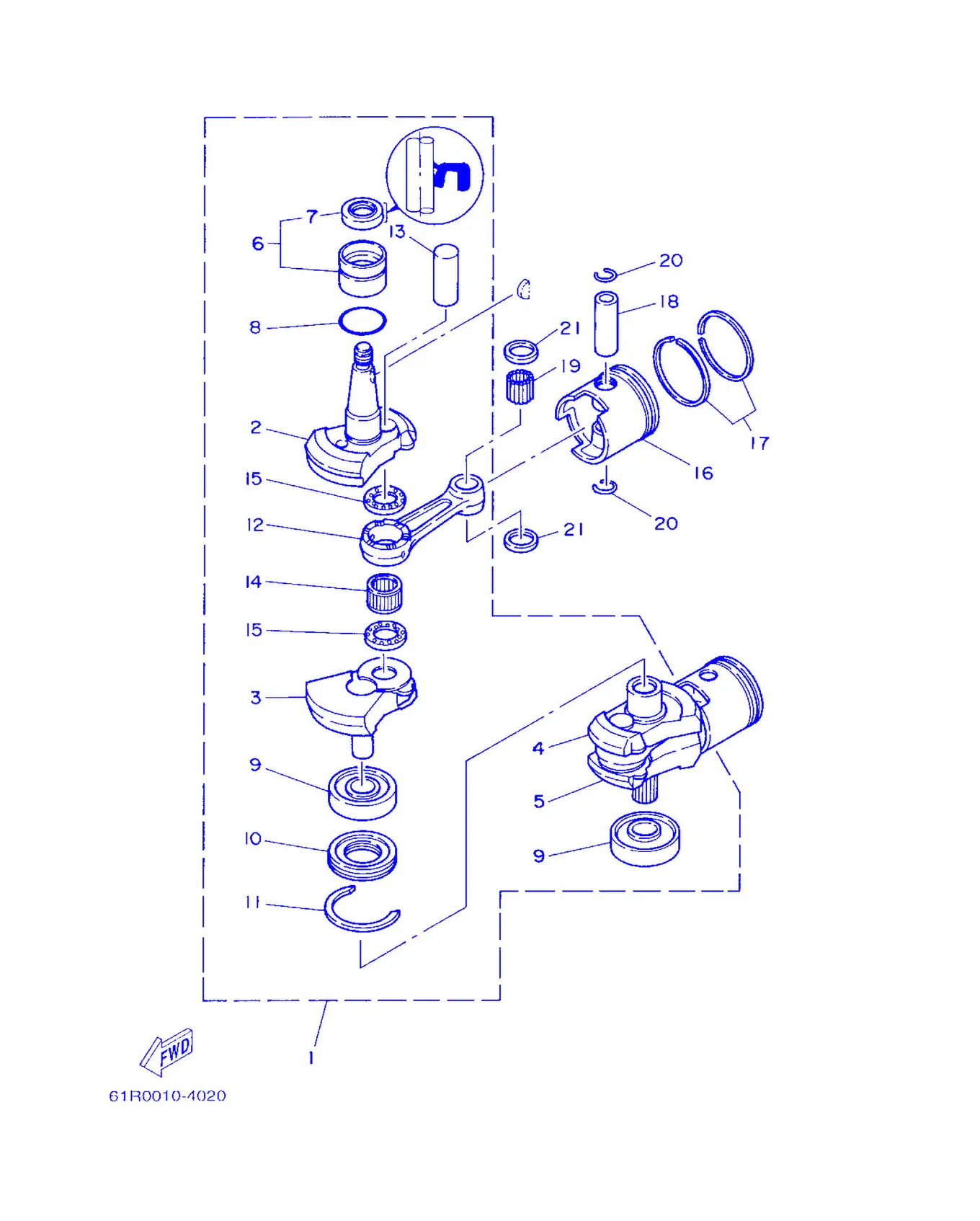

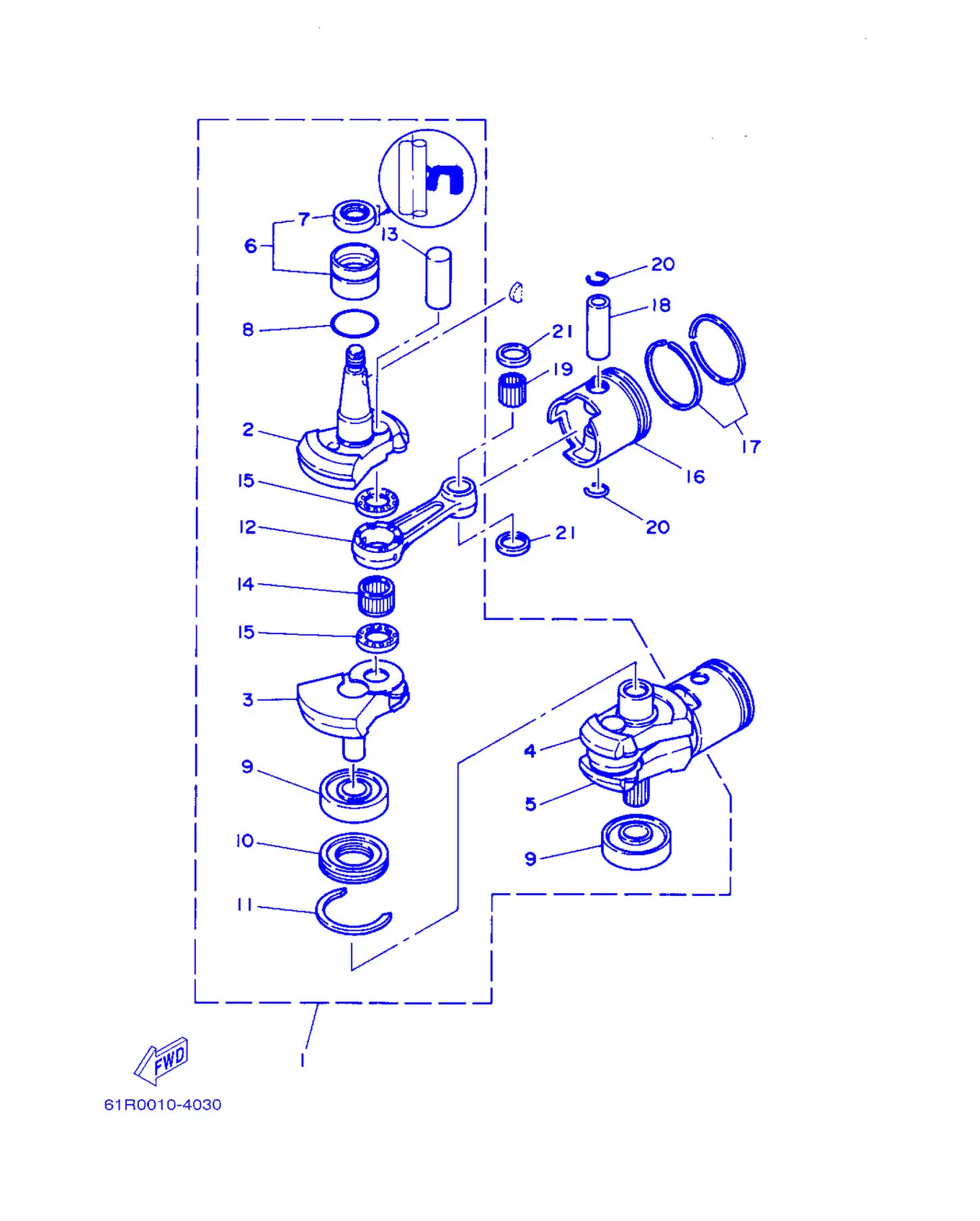

Рис. 6 — Коленчатый вал и поршень 25 дет.

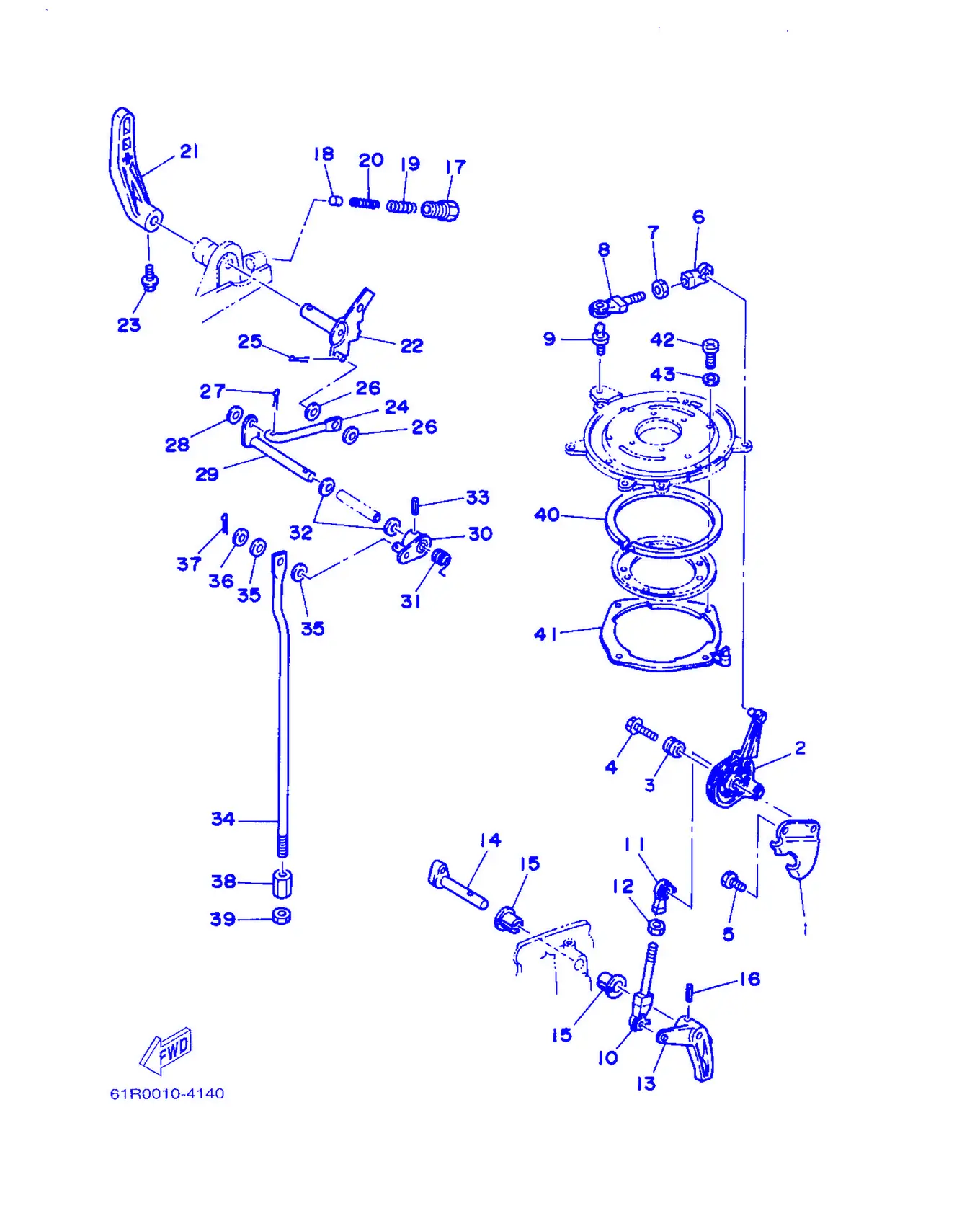

Рис. 7 — Система управления 43 дет.
Рис. 8 — Цилиндр и картер 49 дет.

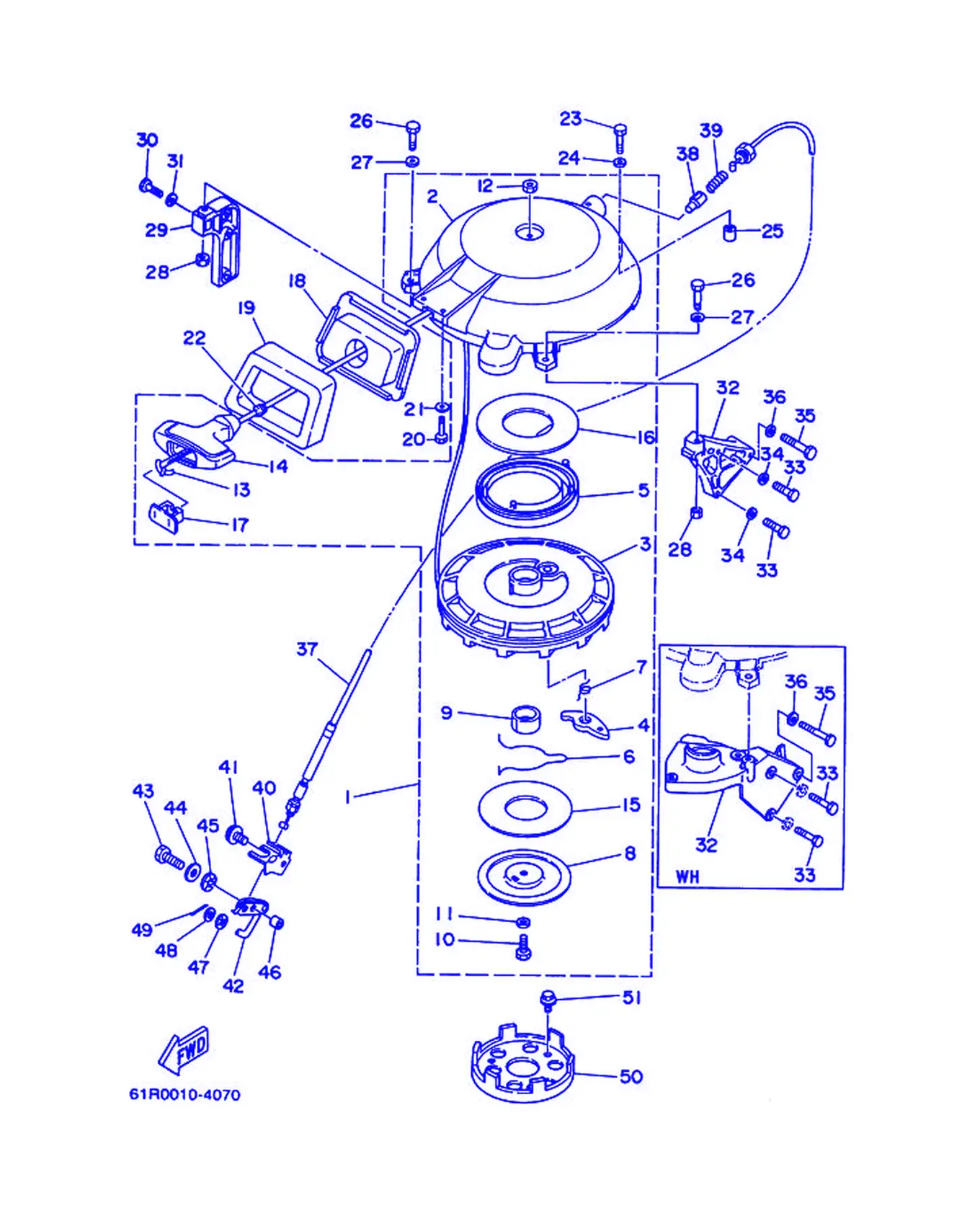

Рис. 9 — стартер 53 дет.

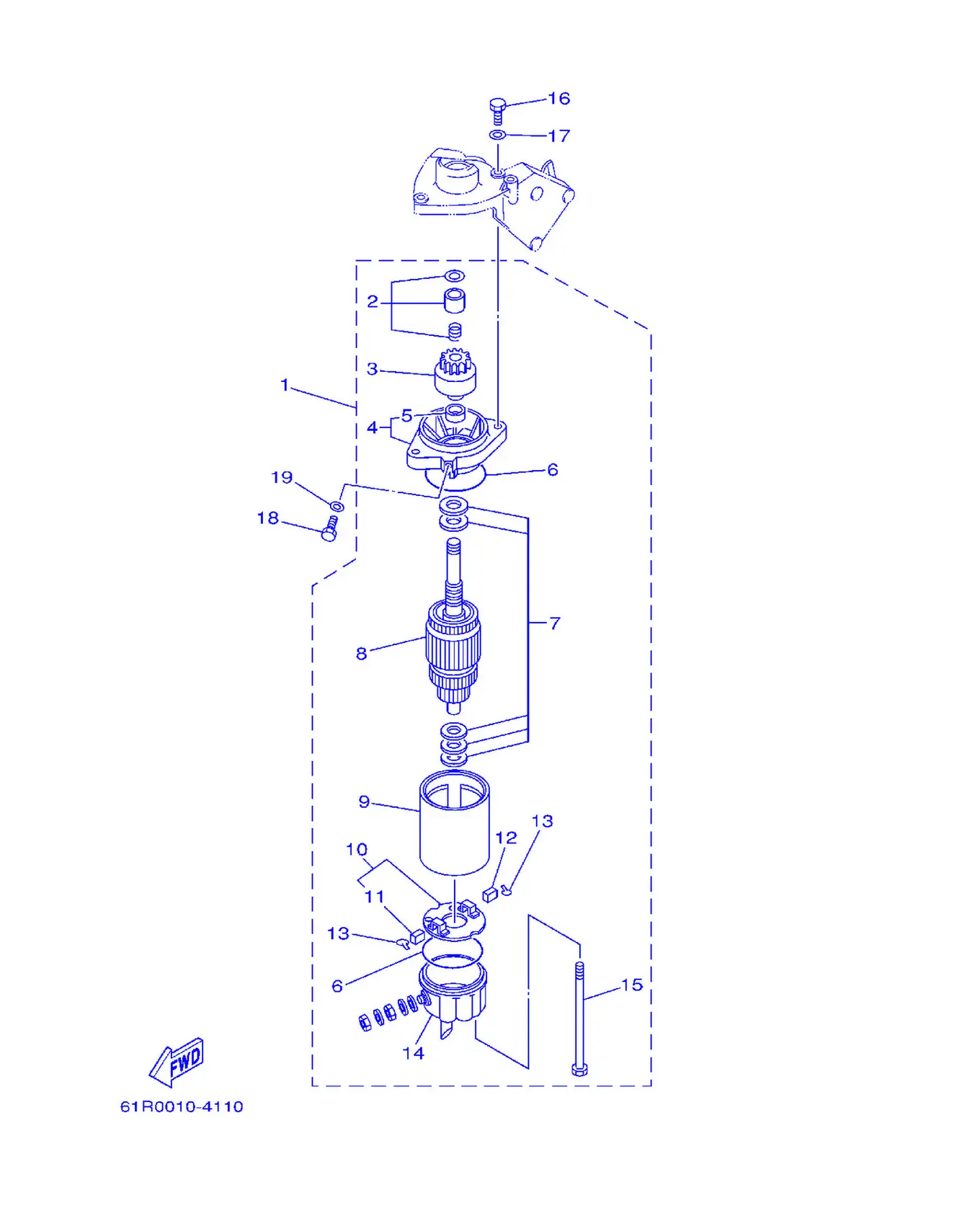

Рис. 10 — Стартер (спецификация WH) 19 дет.

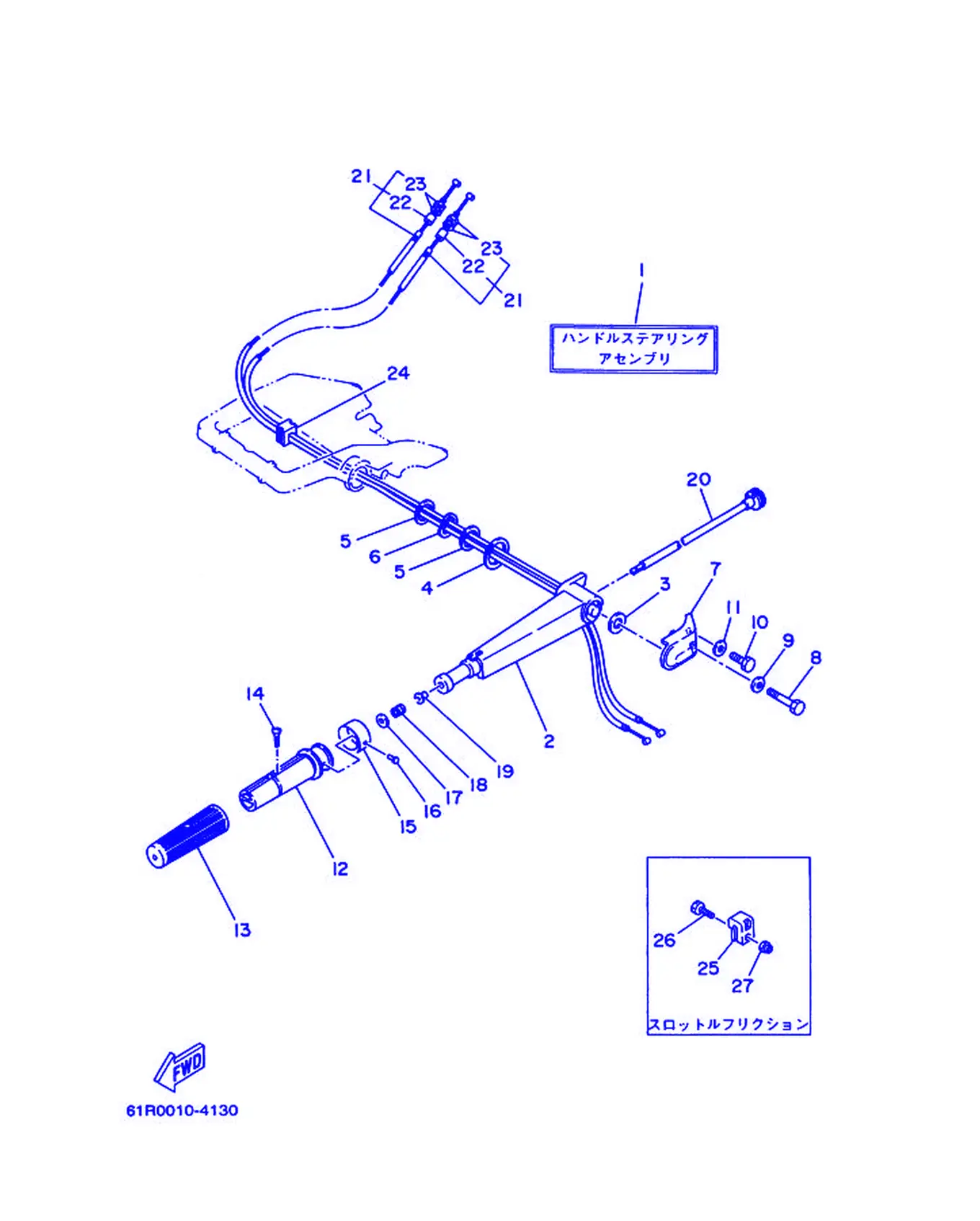

Рис. 11 — Рулевая система 27 дет.

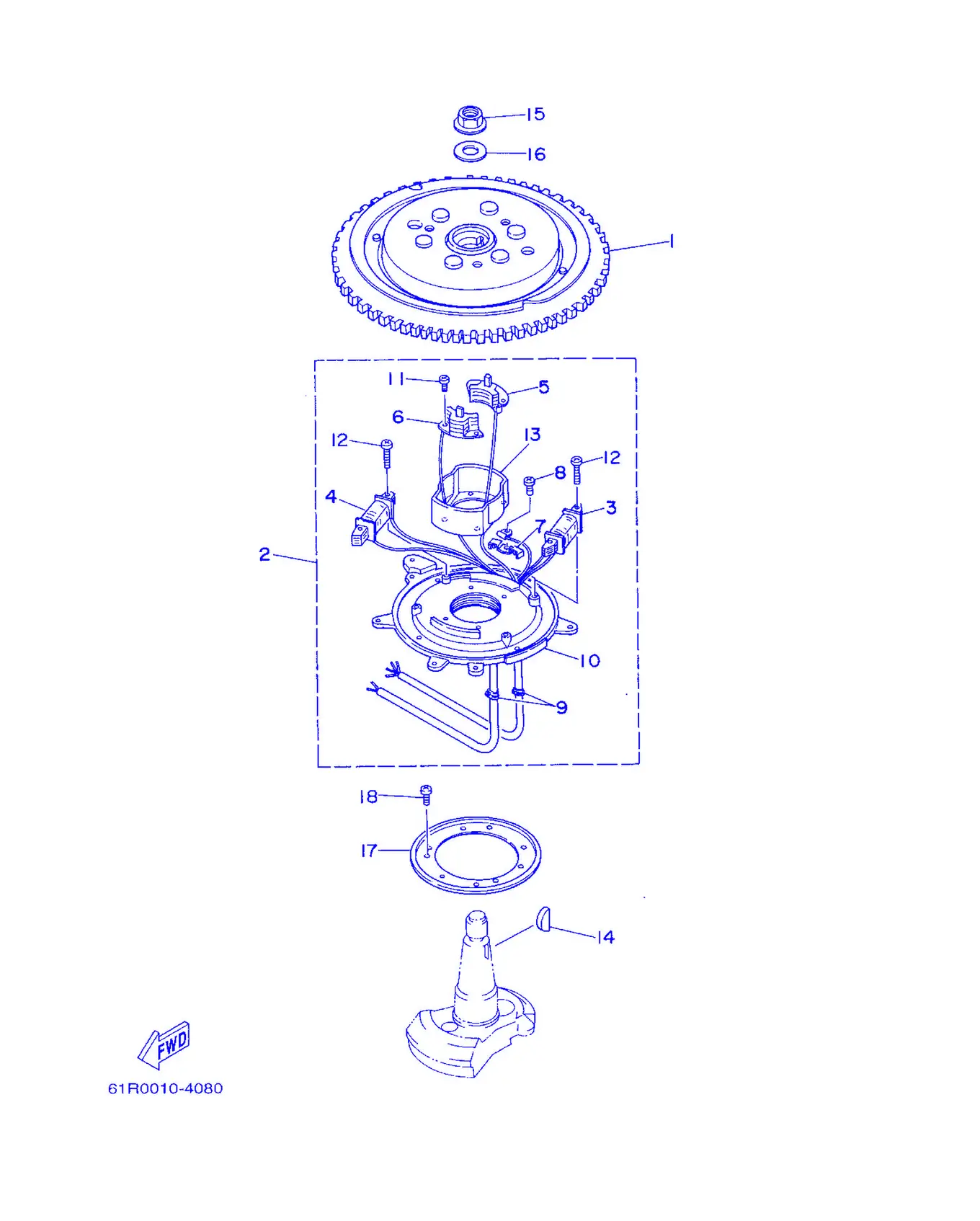

Рис. 12 — Генератор 18 дет.

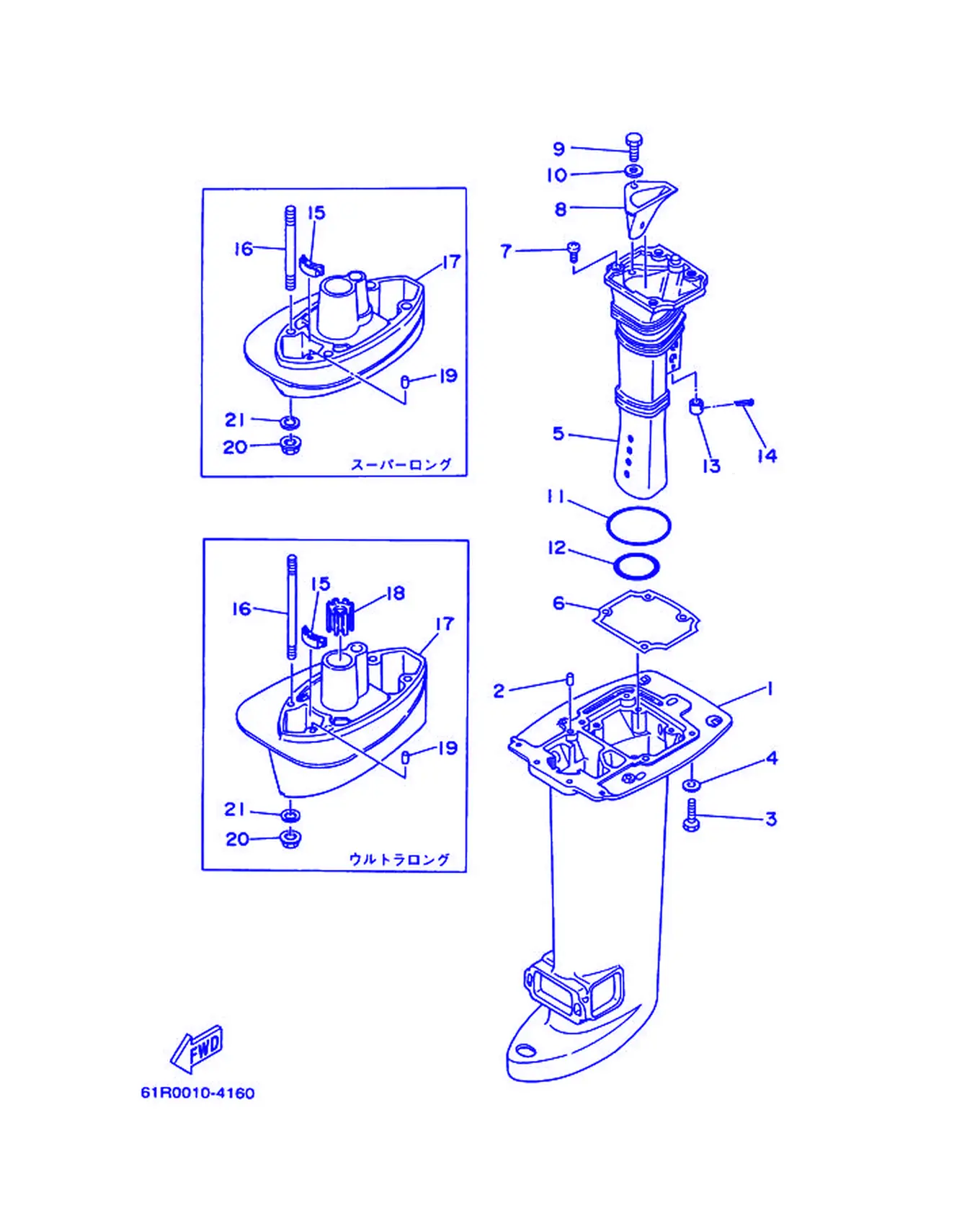

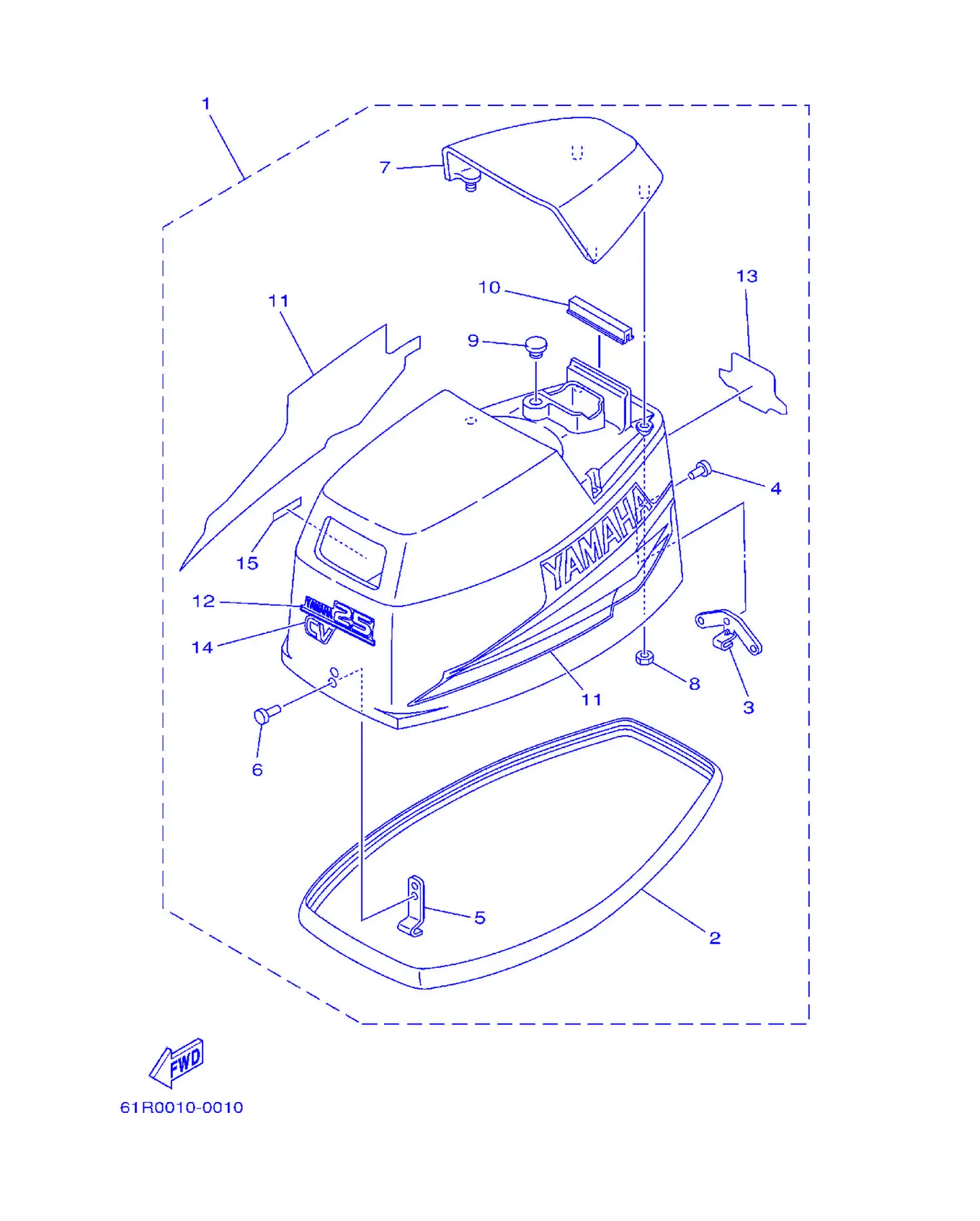

Рис. 13 — Верхний кожух 17 дет.

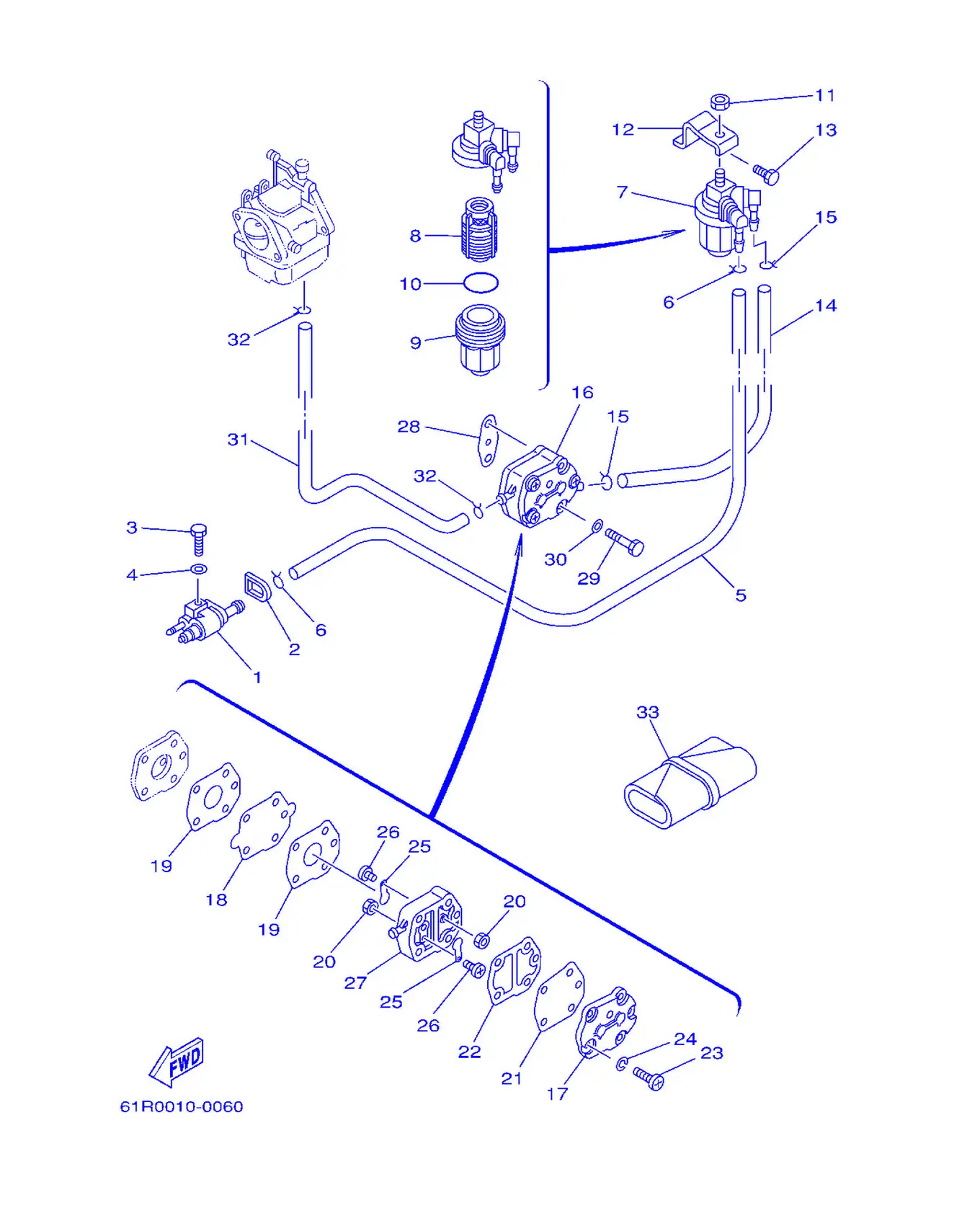

Рис. 14 — Топливная система 33 дет.

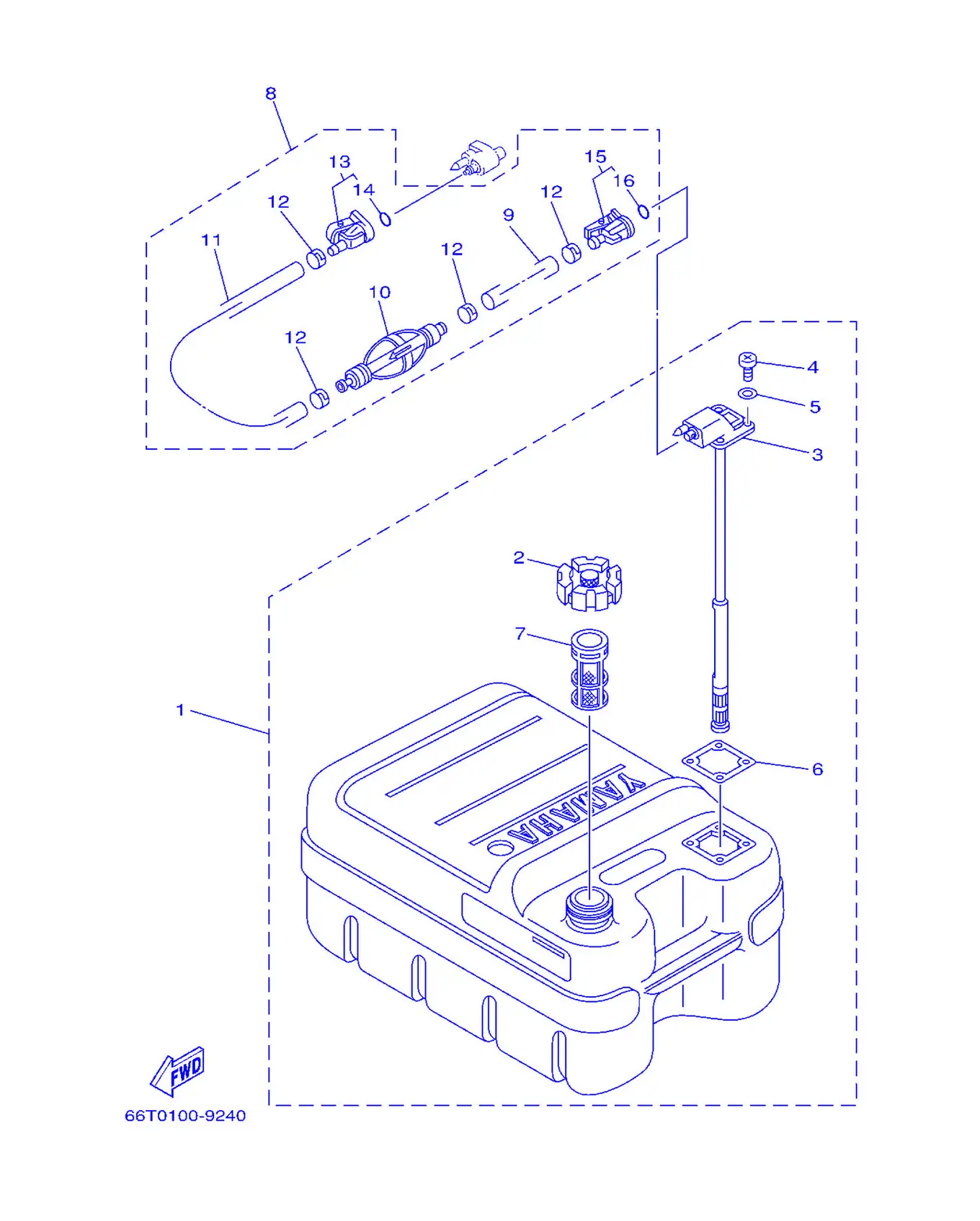

Рис. 15 — Топливный бак 1 (пластиковый тип) 16 дет.

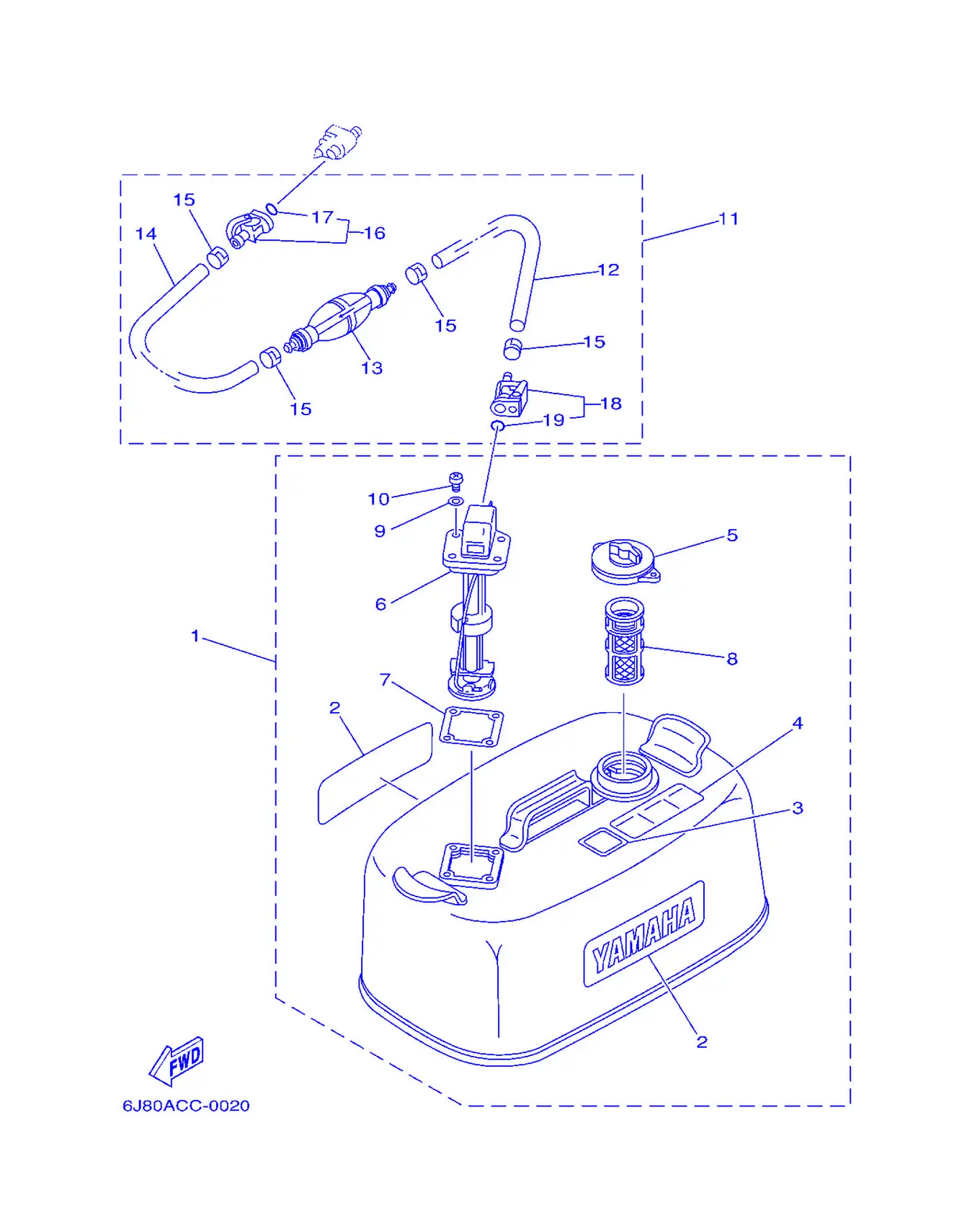

Рис. 16 — Топливный бак 2 25 дет.

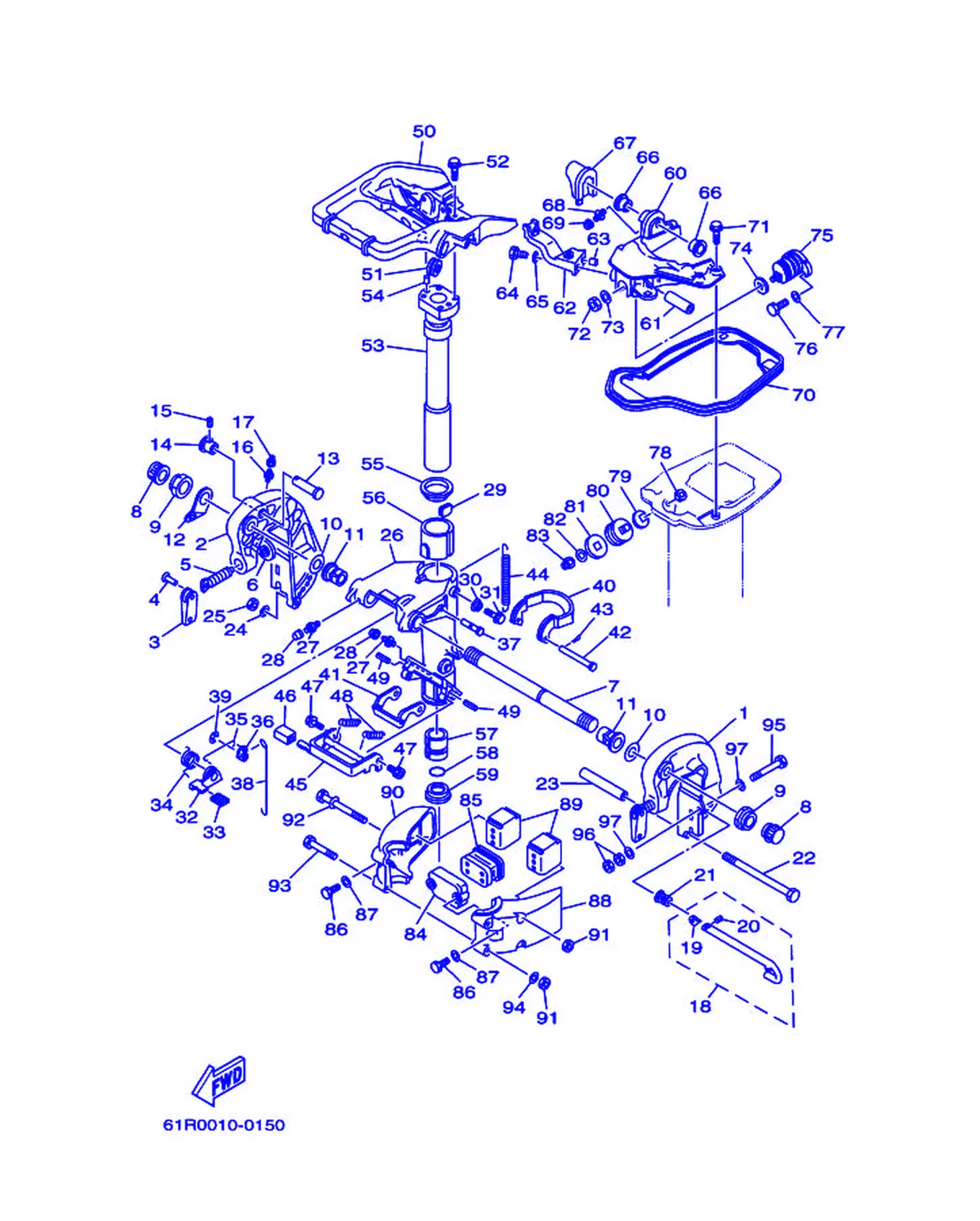

Рис. 17 — кронштейн 97 дет.

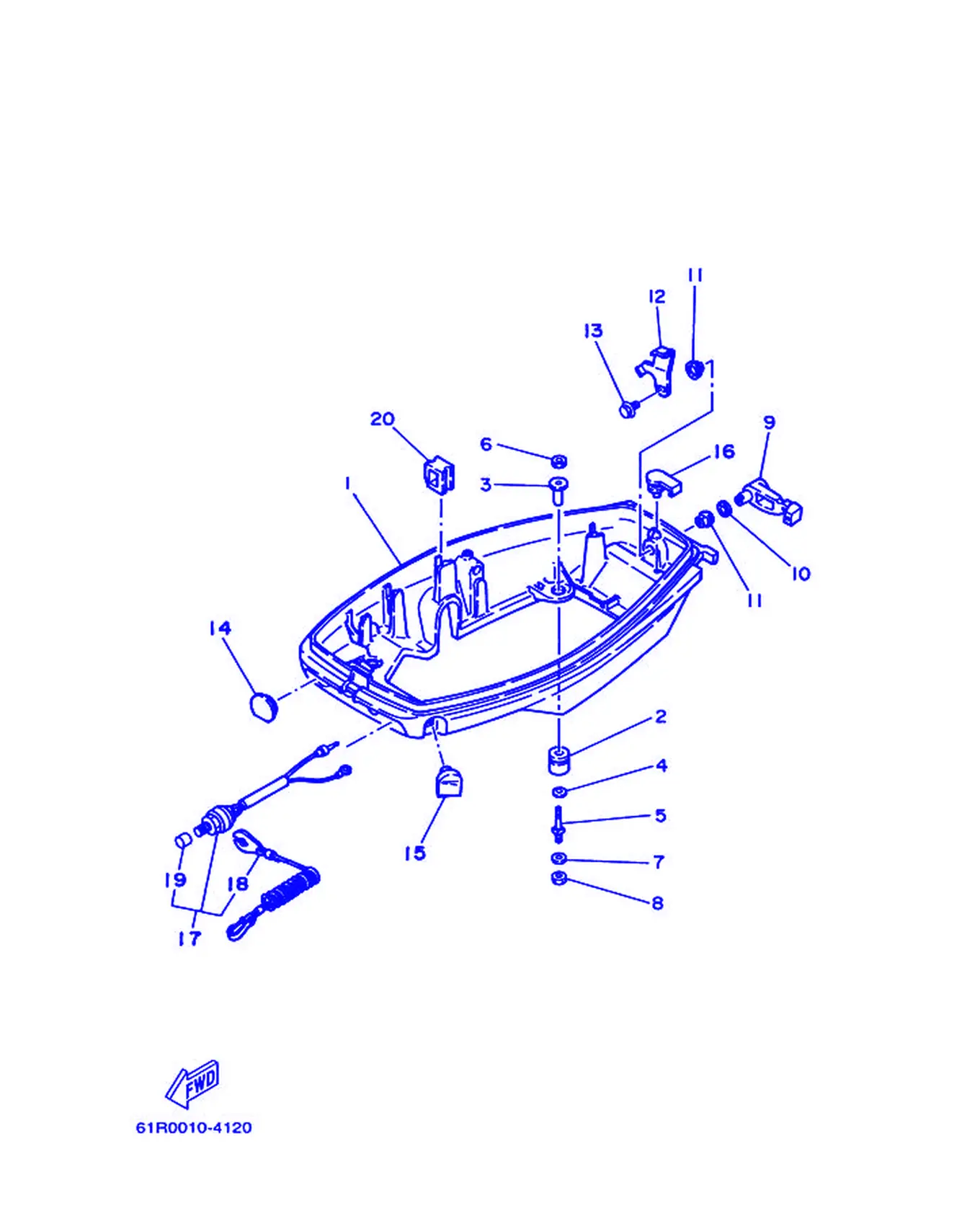

Рис. 18 — нижний кожух 21 дет.

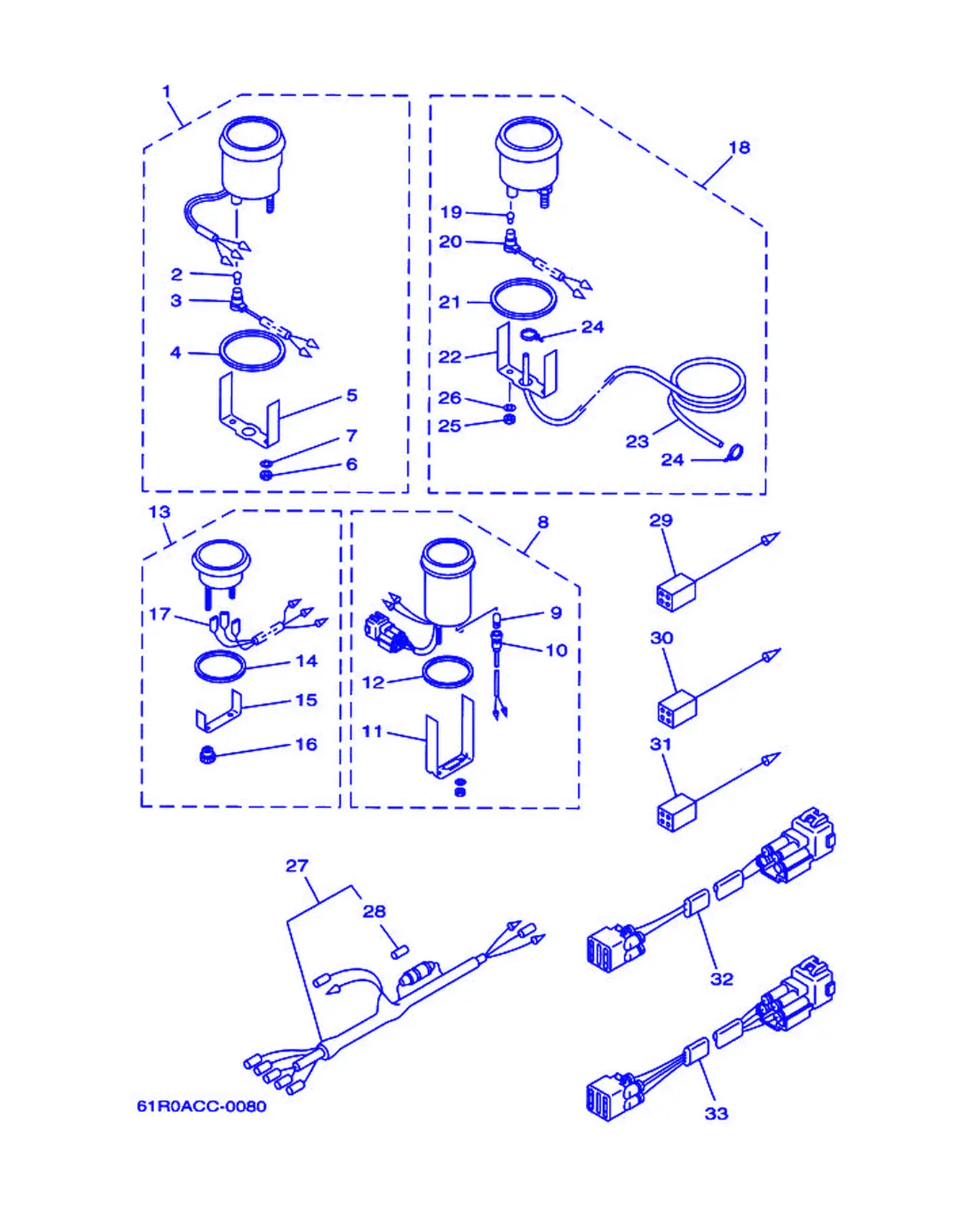

Рис. 19 — Прибор 33 дет.

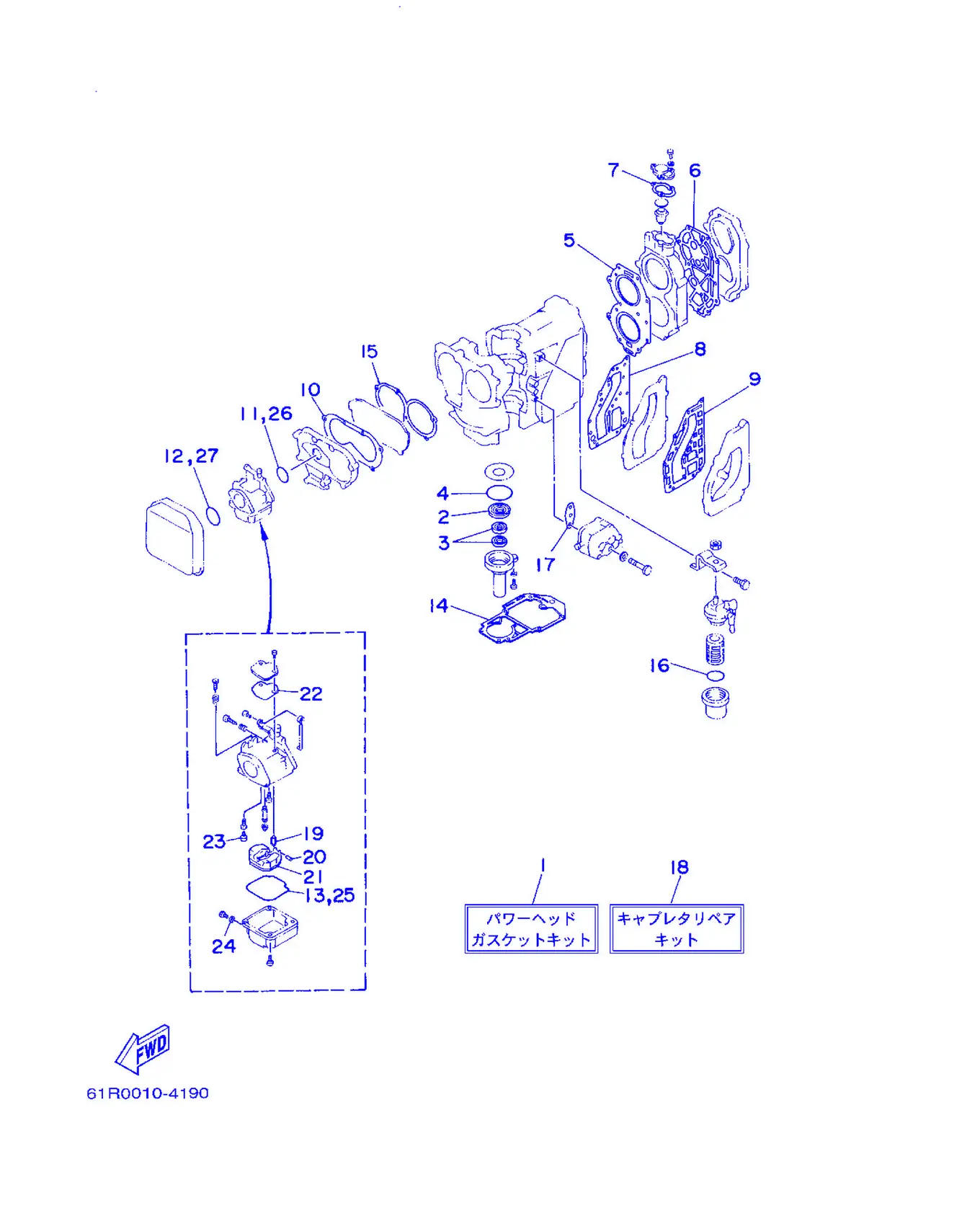

Рис. 20 — Ремкомплект 1 27 дет.
Рис. 21 — Ремкомплект 2 32 дет.

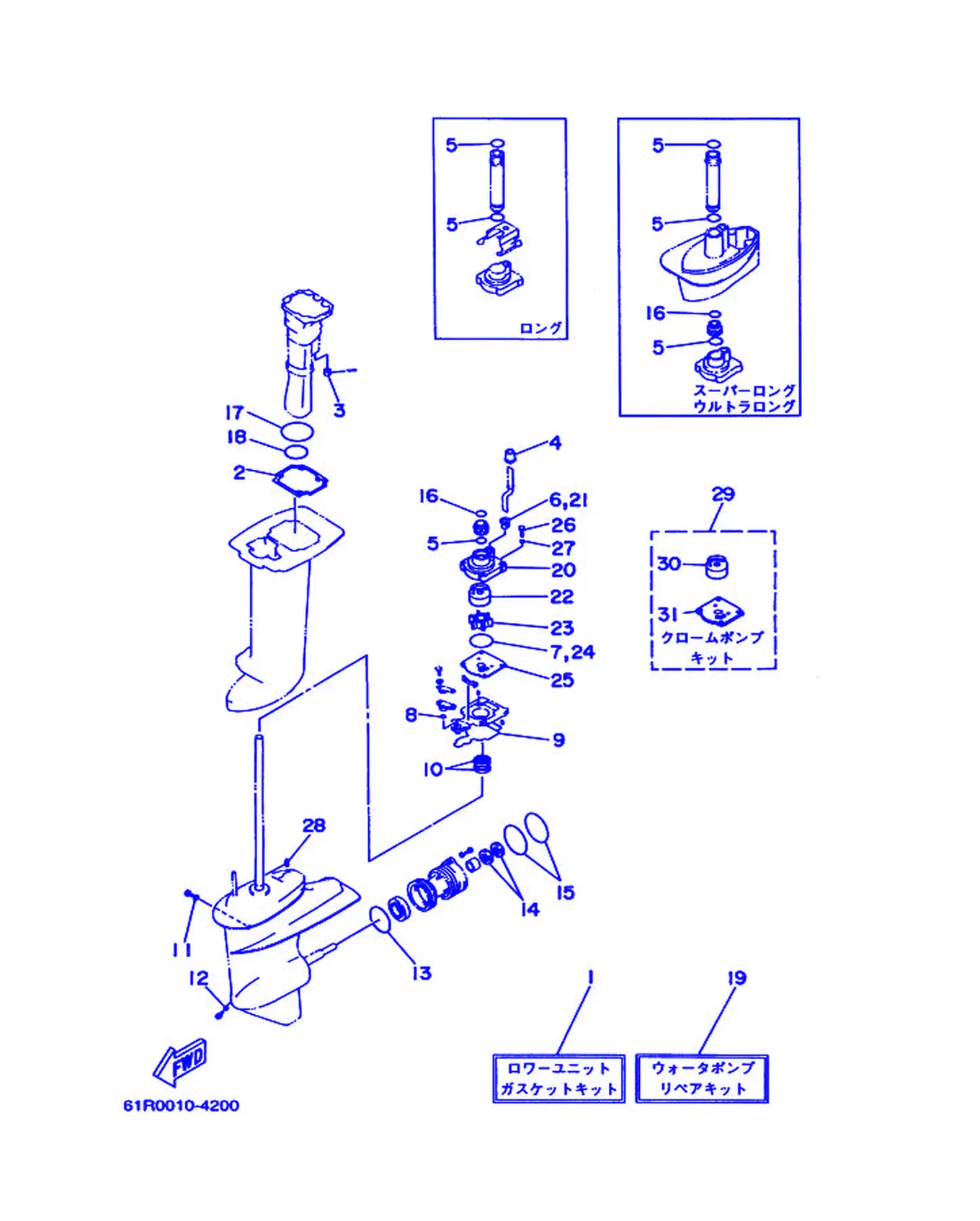

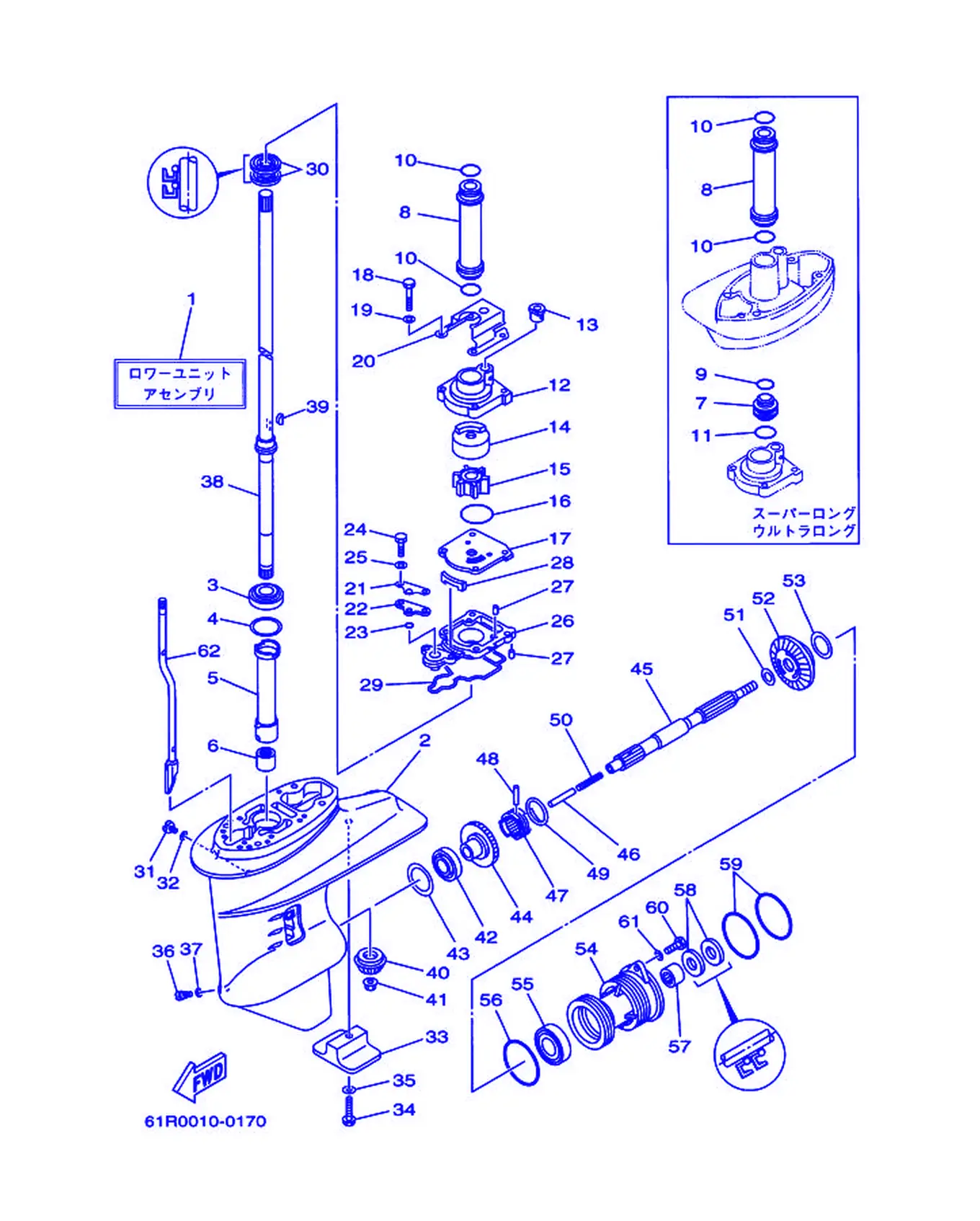

Рис. 22 — Нижний кожух и привод 1 81 дет.

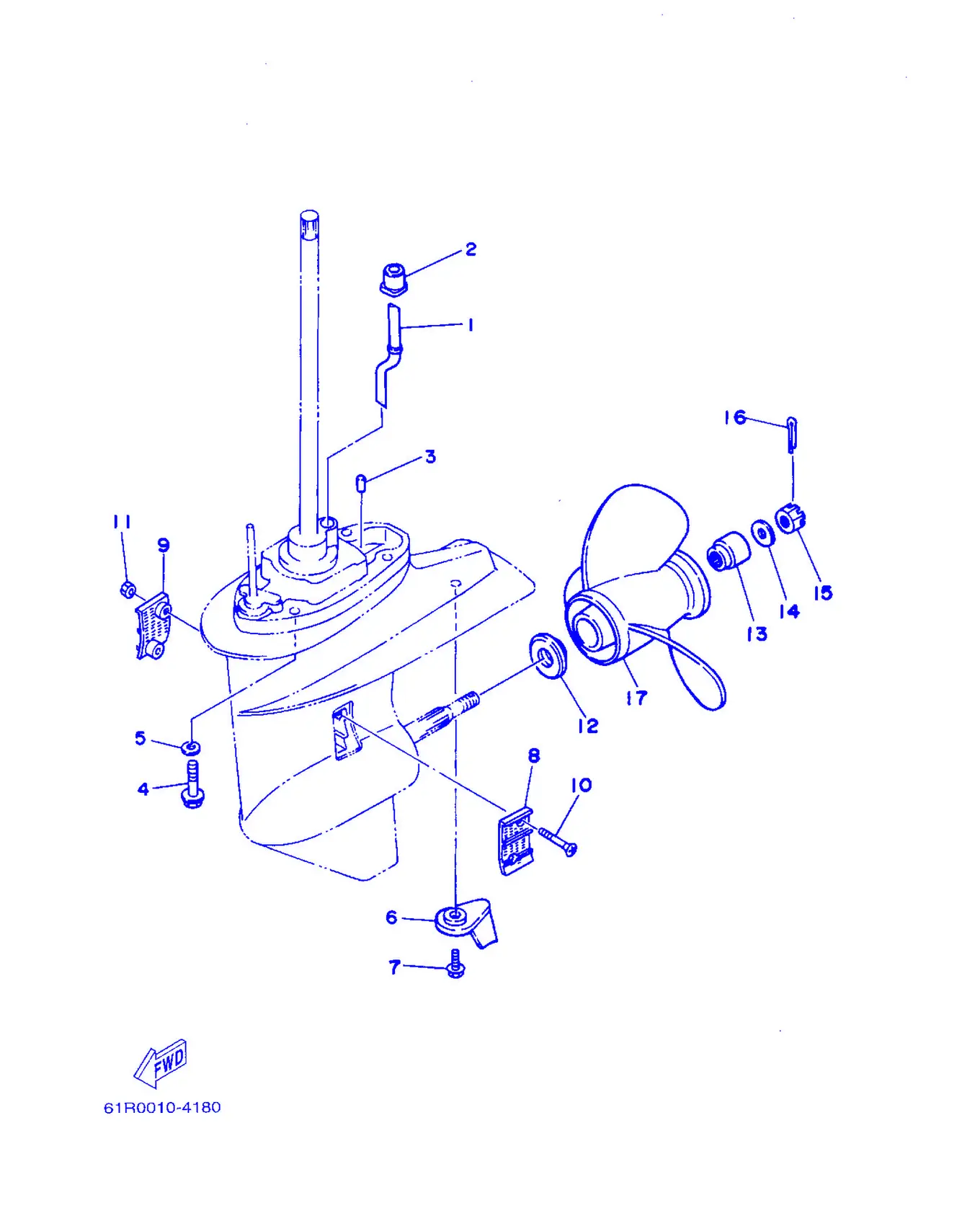

Рис. 23 — Нижний кожух и привод 2 25 дет.
