Yamaha 25H 25hk — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 25H. 35 схем.

Рис. 1 — Корпус верхней части 31 дет.

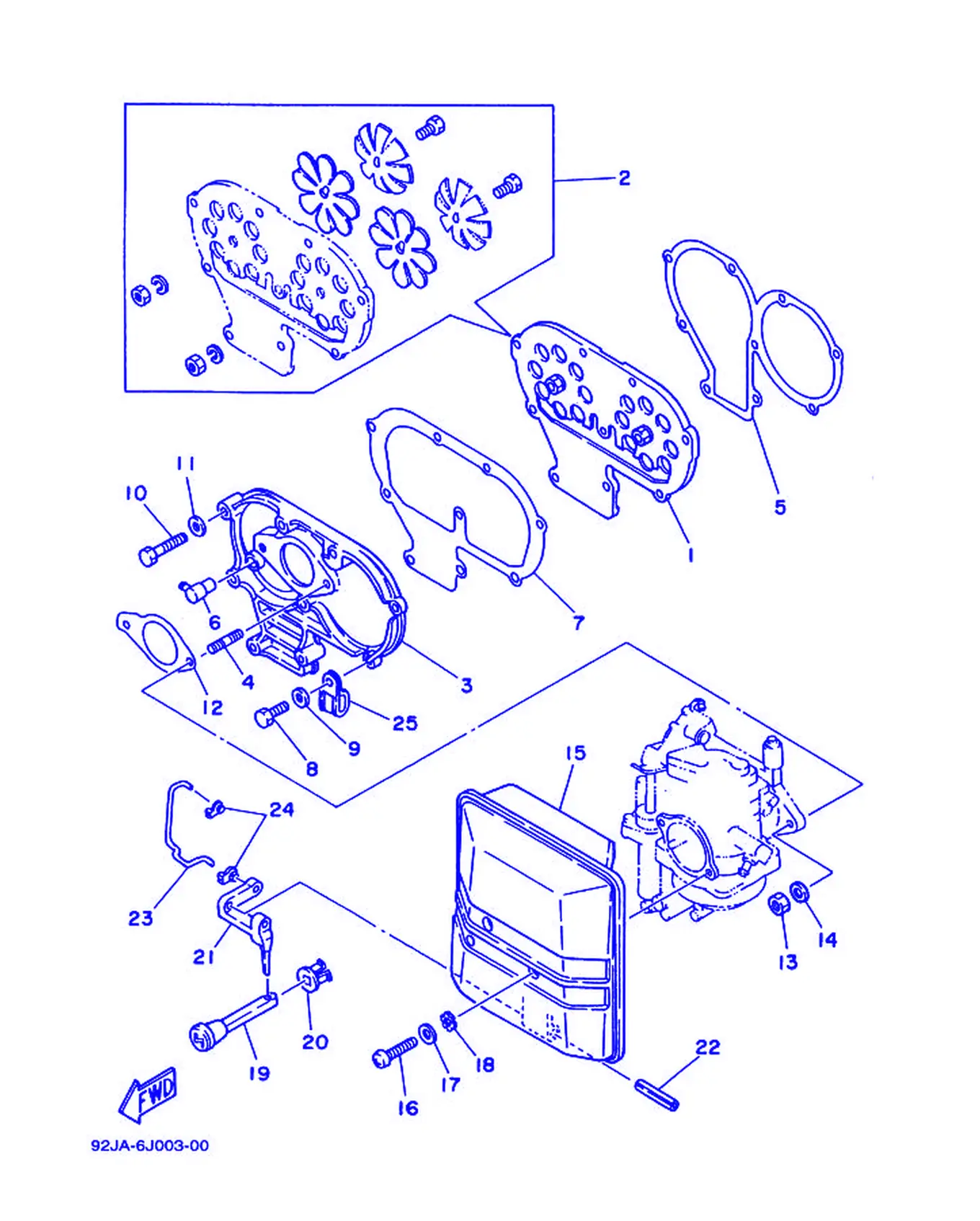

Рис. 2 — Впускная система 25 дет.

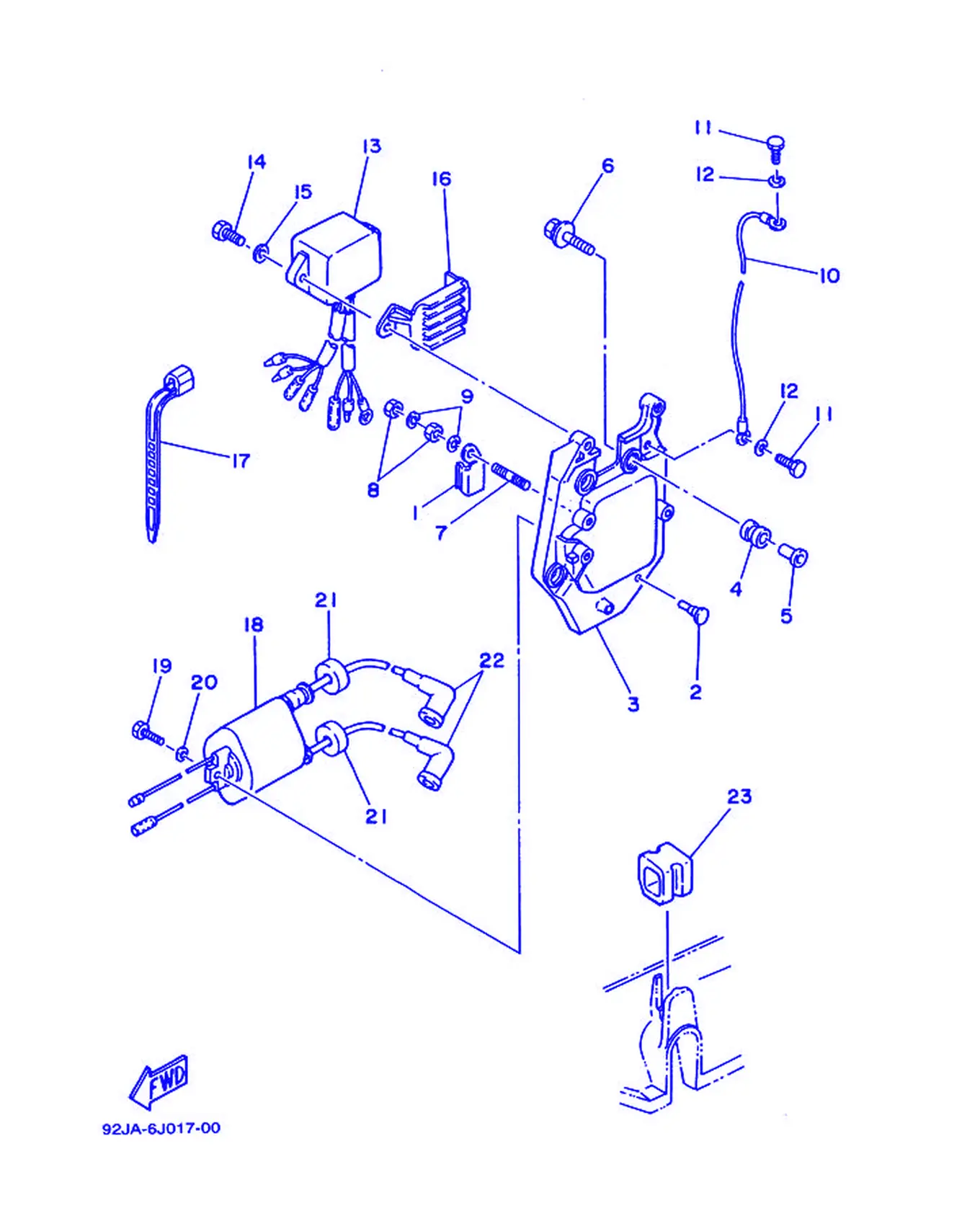

Рис. 3 — Электрическая система 1 Электрическая 1 23 дет.

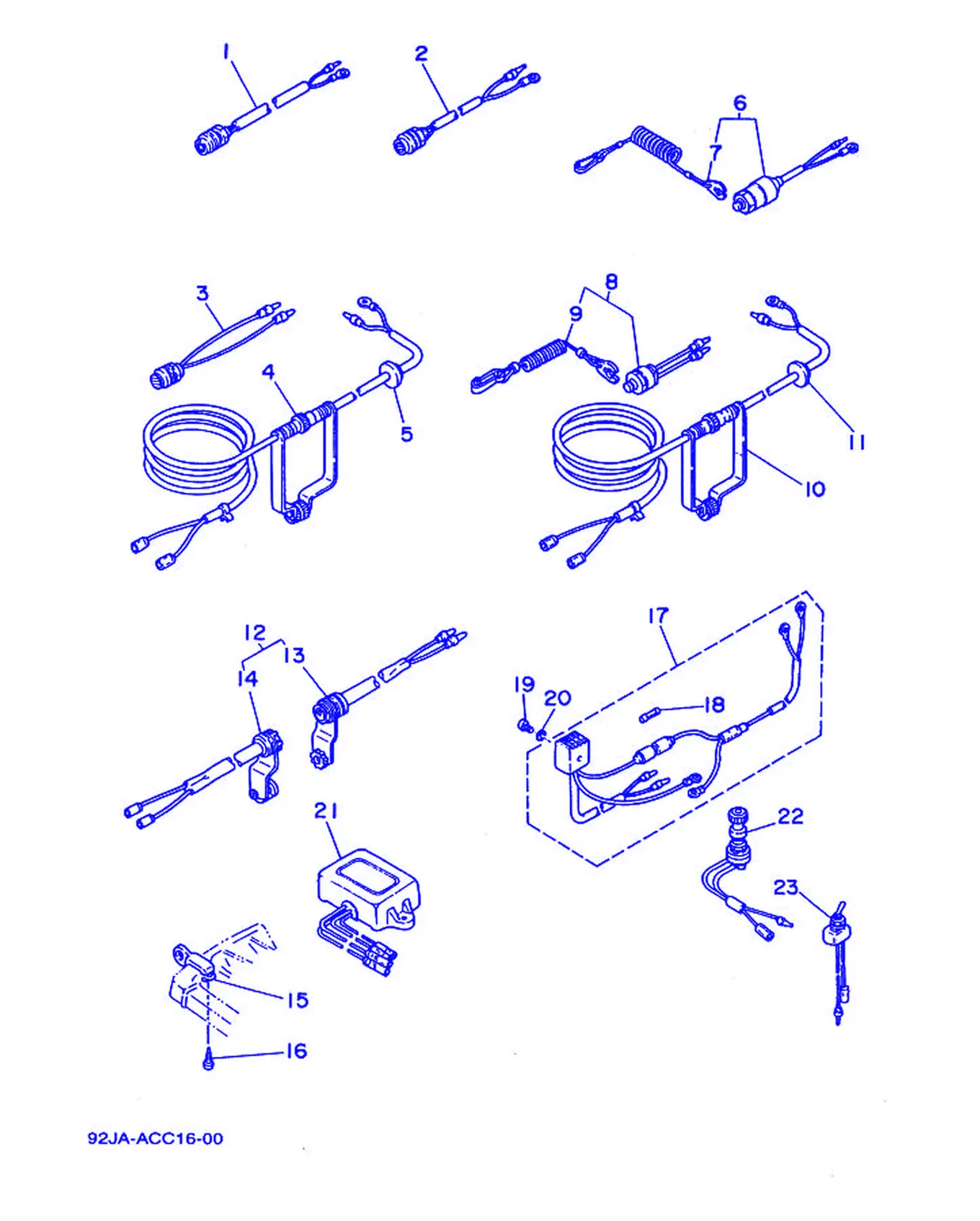

Рис. 4 — Опционные детали 1 23 дет.

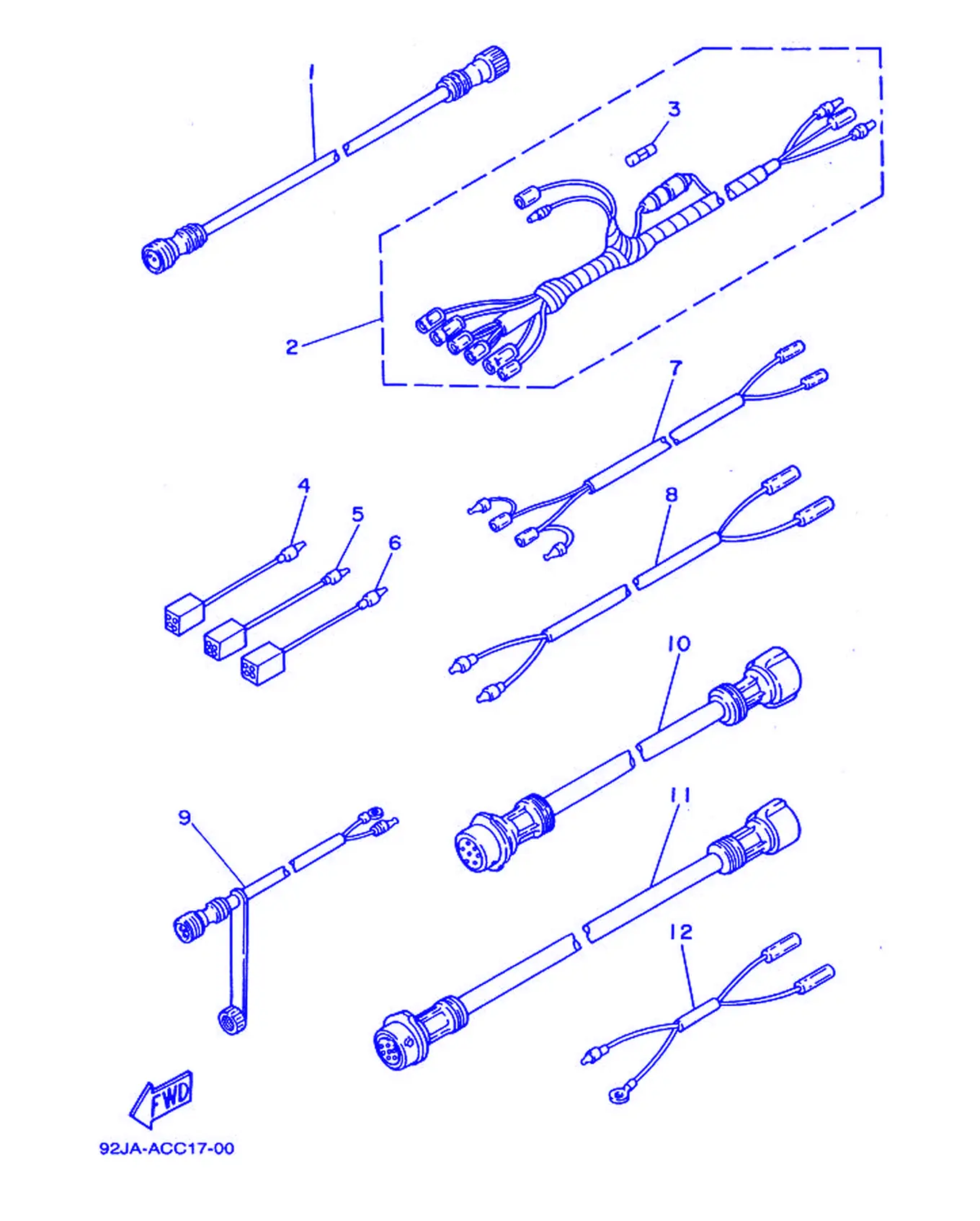

Рис. 5 — Опционные детали 2 12 дет.

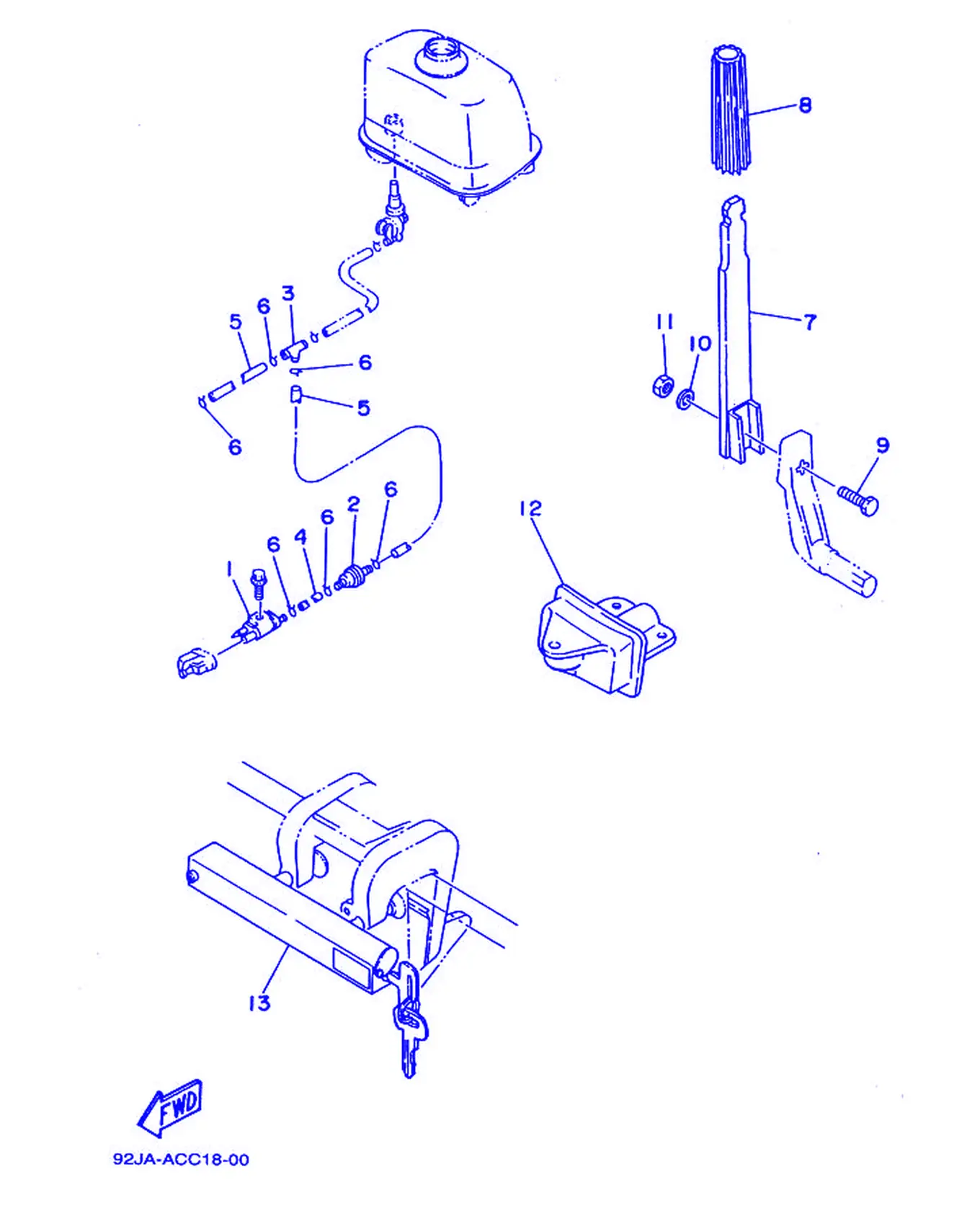

Рис. 6 — Дополнительные детали, рис. 3 15 дет.
Рис. 7 — Запасной вариант 1 (модель 25HEK_25HEMK) 13 дет.
Рис. 8 — Запасной вариант 2 (модель 25HEK_25HEMK) 22 дет.

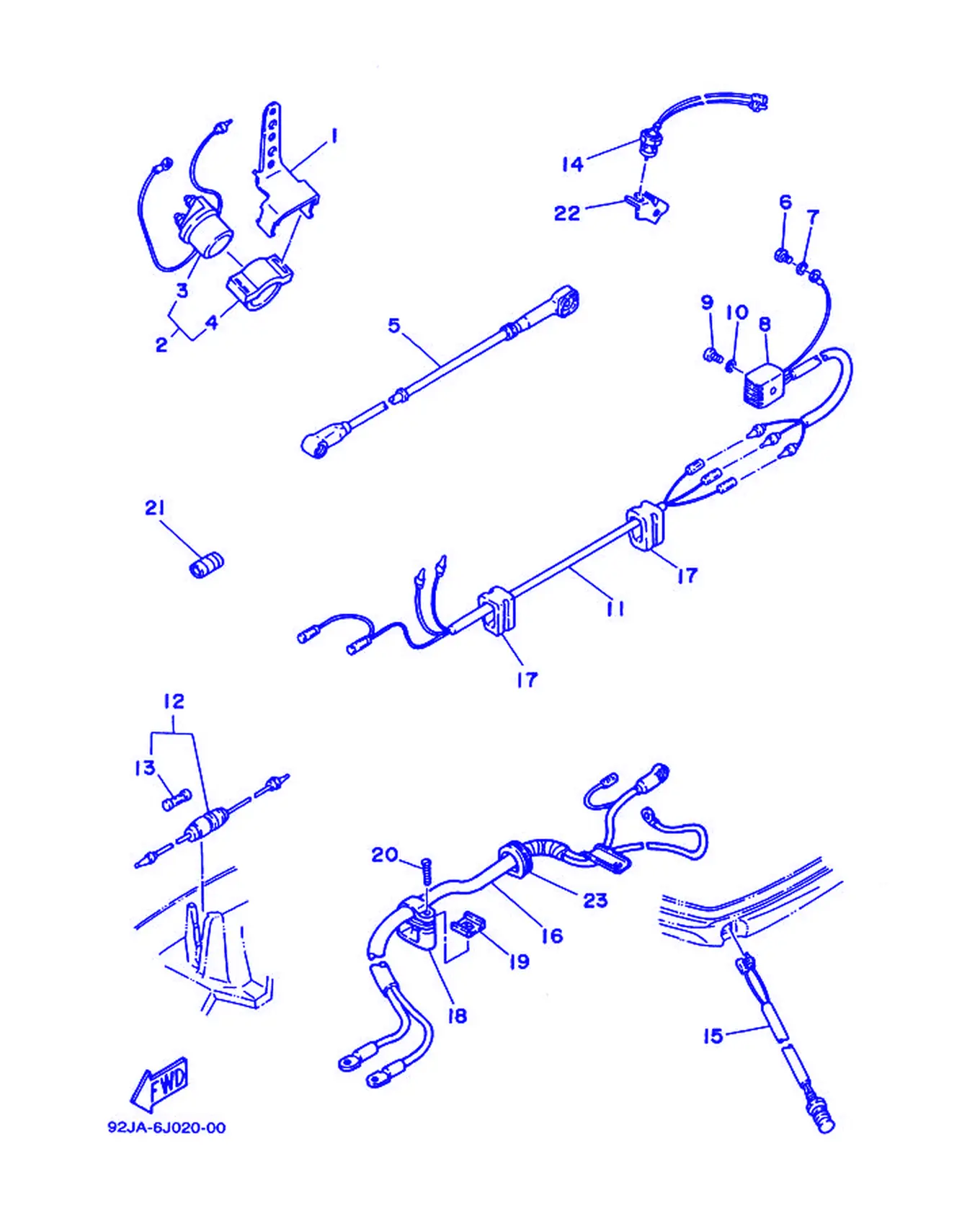

Рис. 9 — Запасной узел 3 (модель 25HEMK) 23 дет.

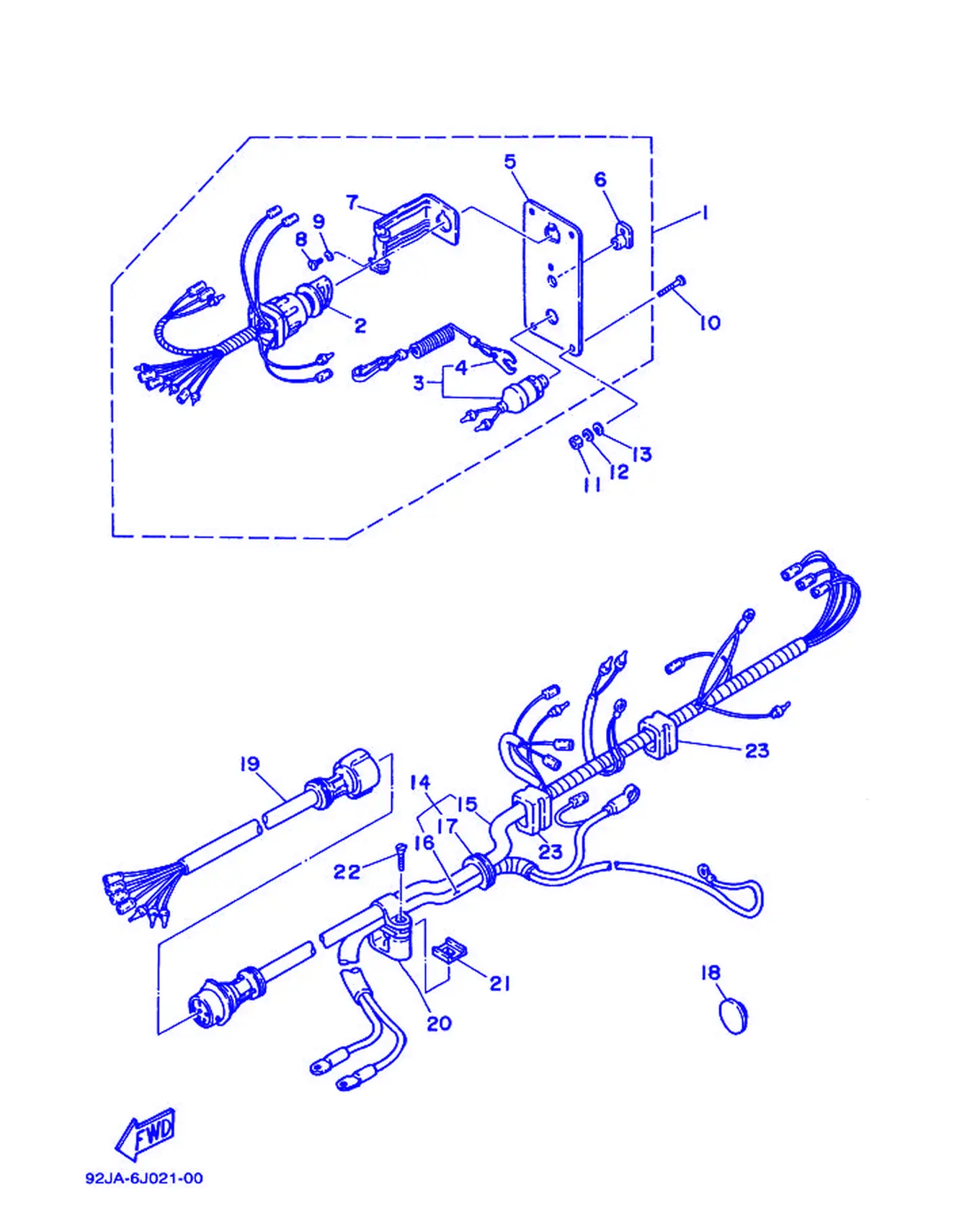

Рис. 10 — Запасные части 4 (модель 25HEK) 23 дет.

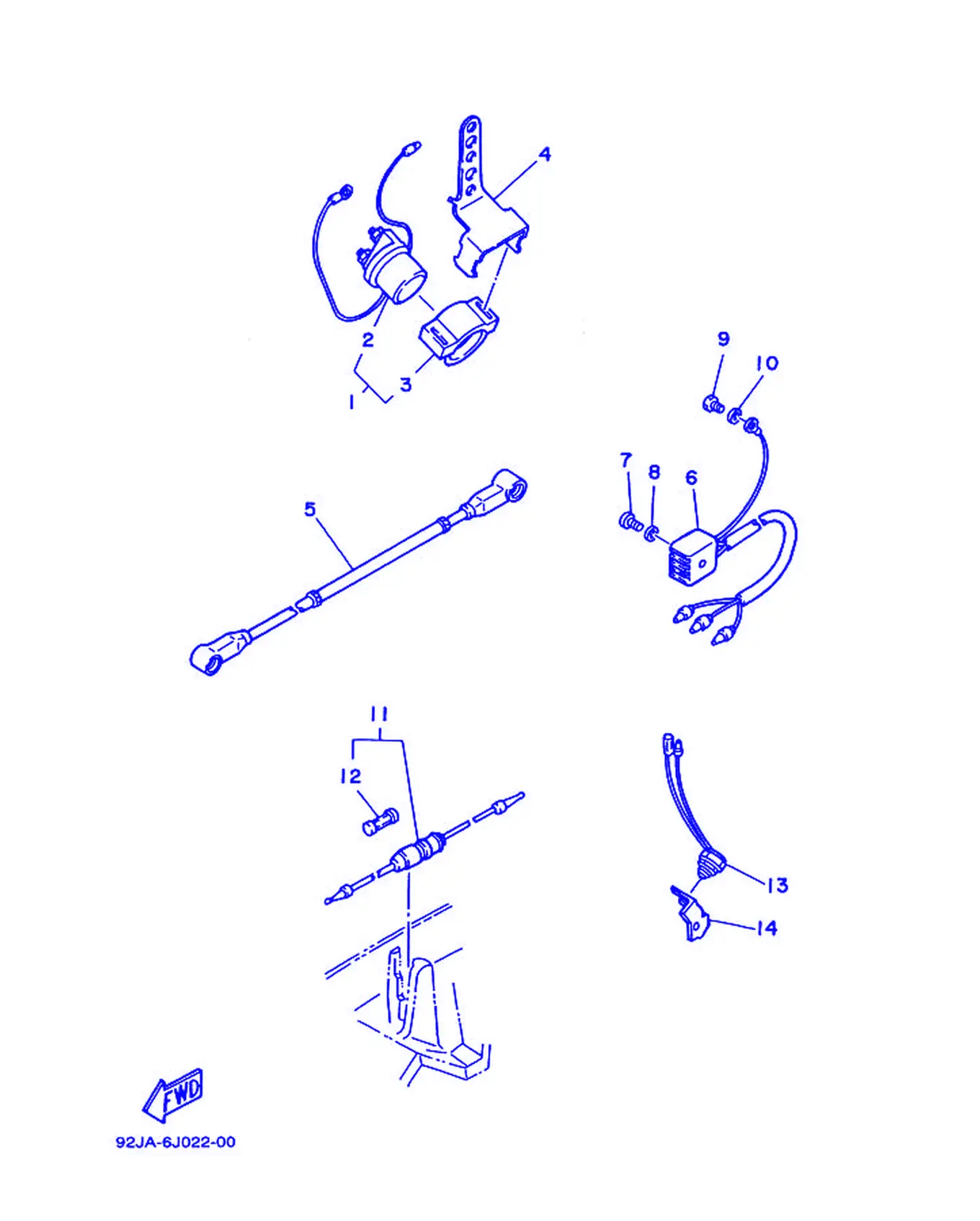

Рис. 11 — Запасной узел 5 (модель 25HEK) 14 дет.

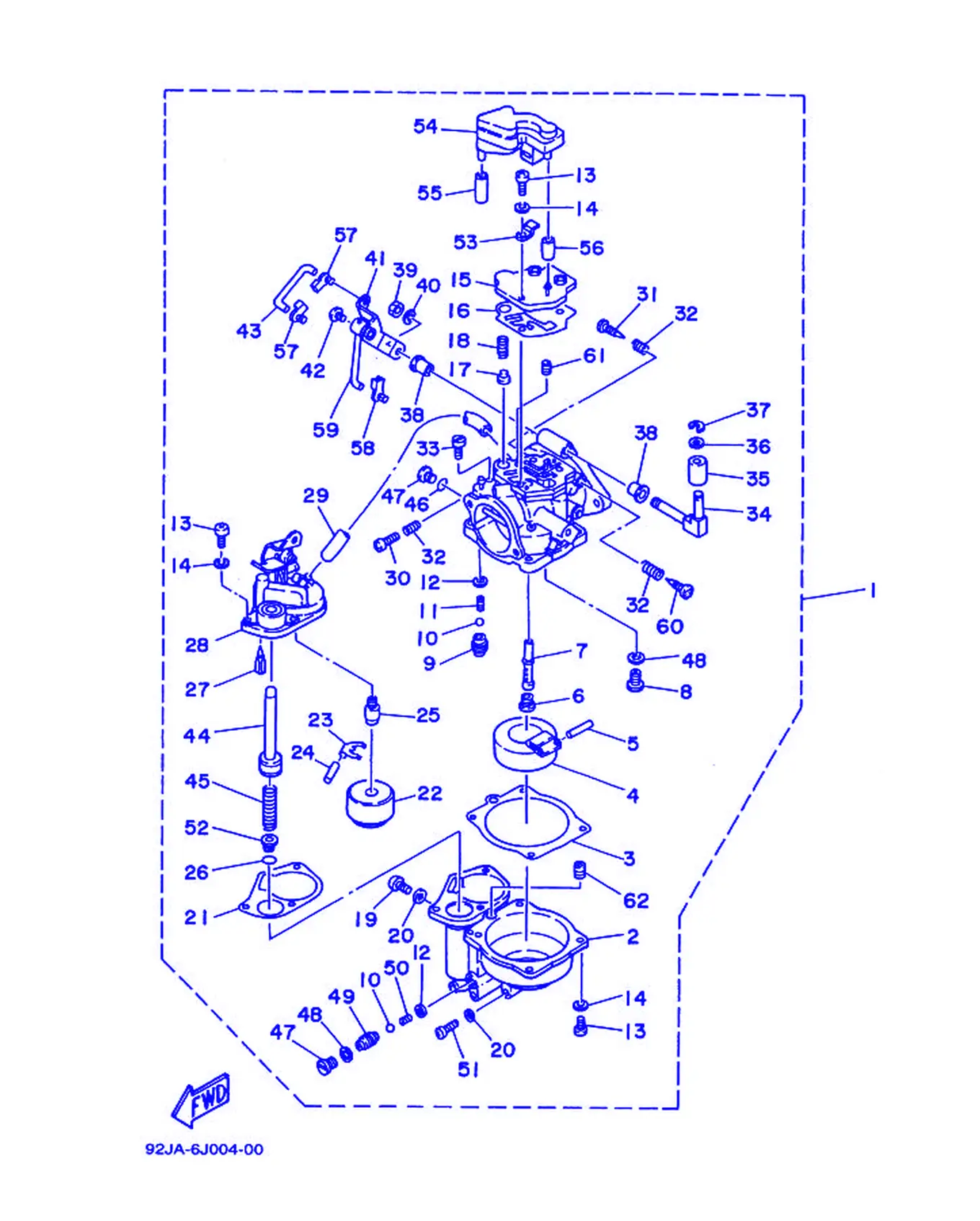

Рис. 12 — карбюратор 62 дет.

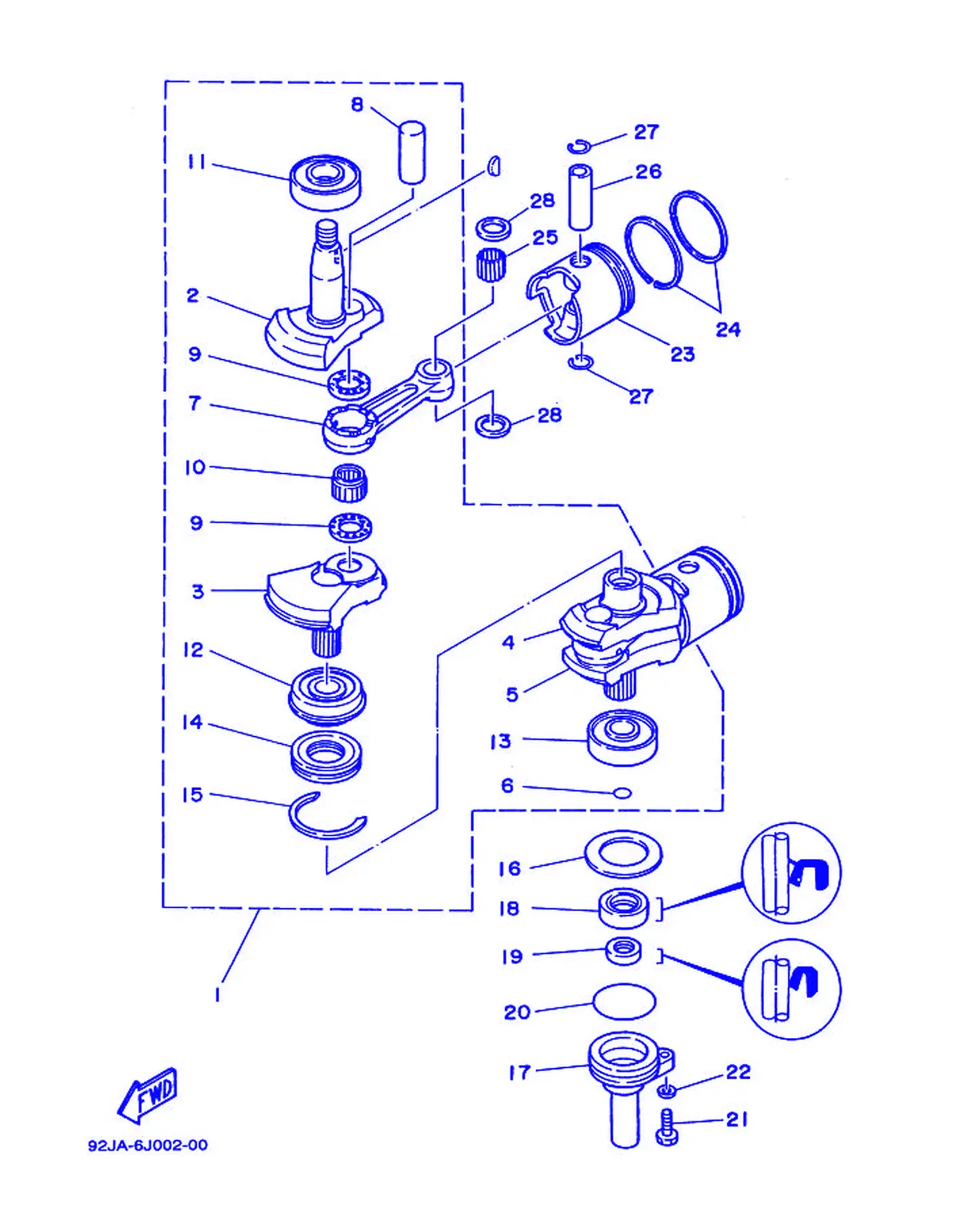

Рис. 13 — Коленчатый вал и поршень 32 дет.

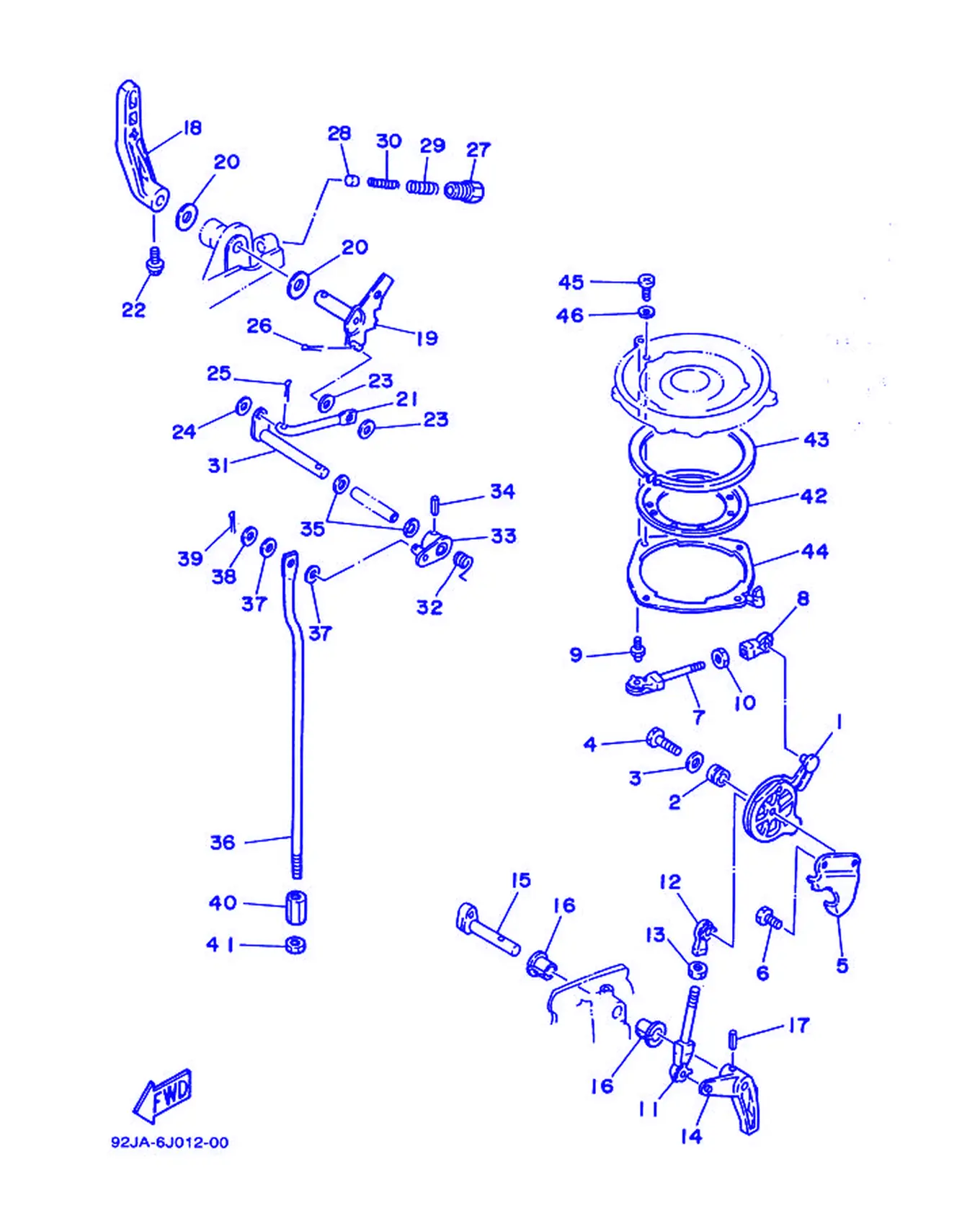

Рис. 14 — Система управления 46 дет.

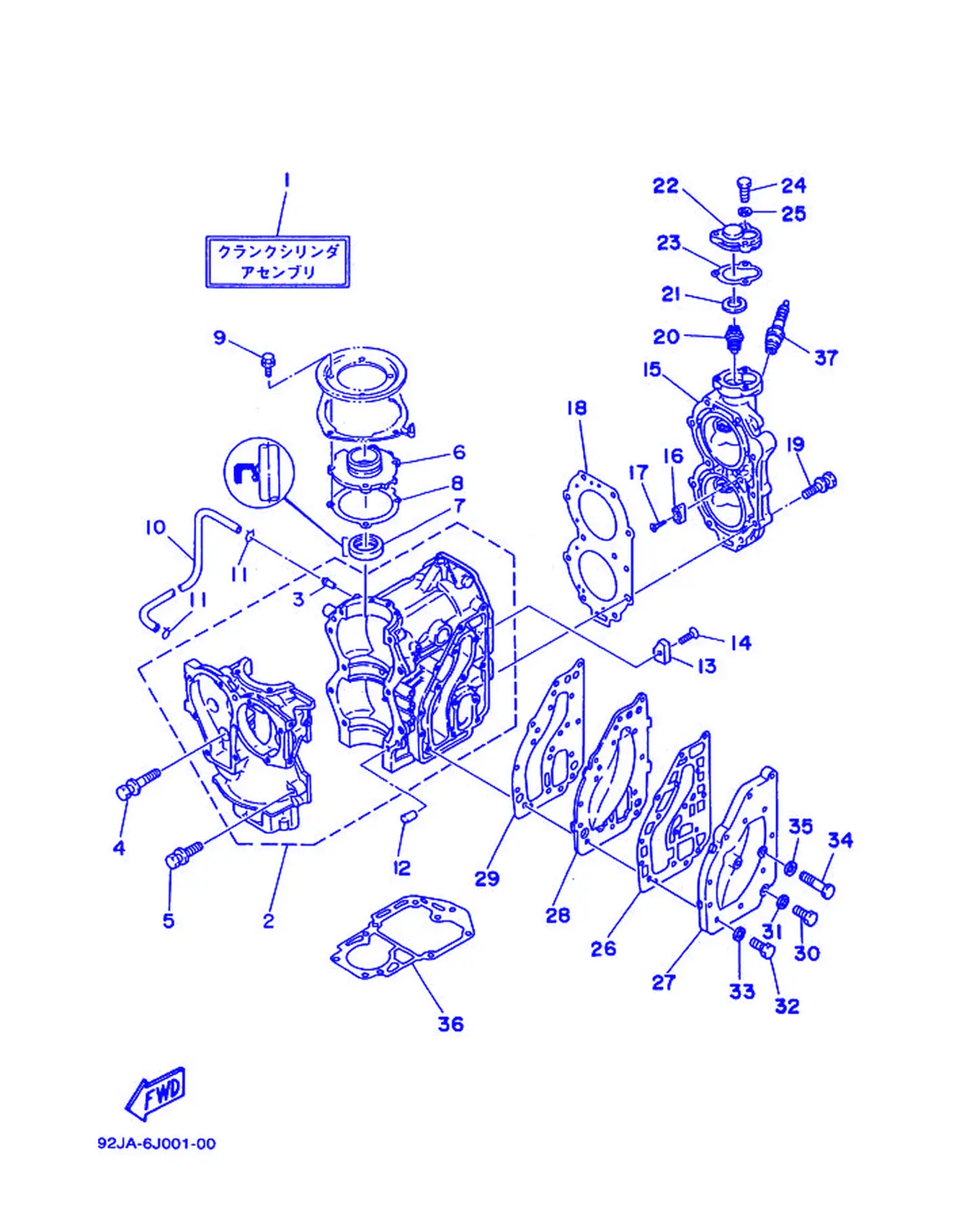

Рис. 15 — Цилиндр и картер 37 дет.

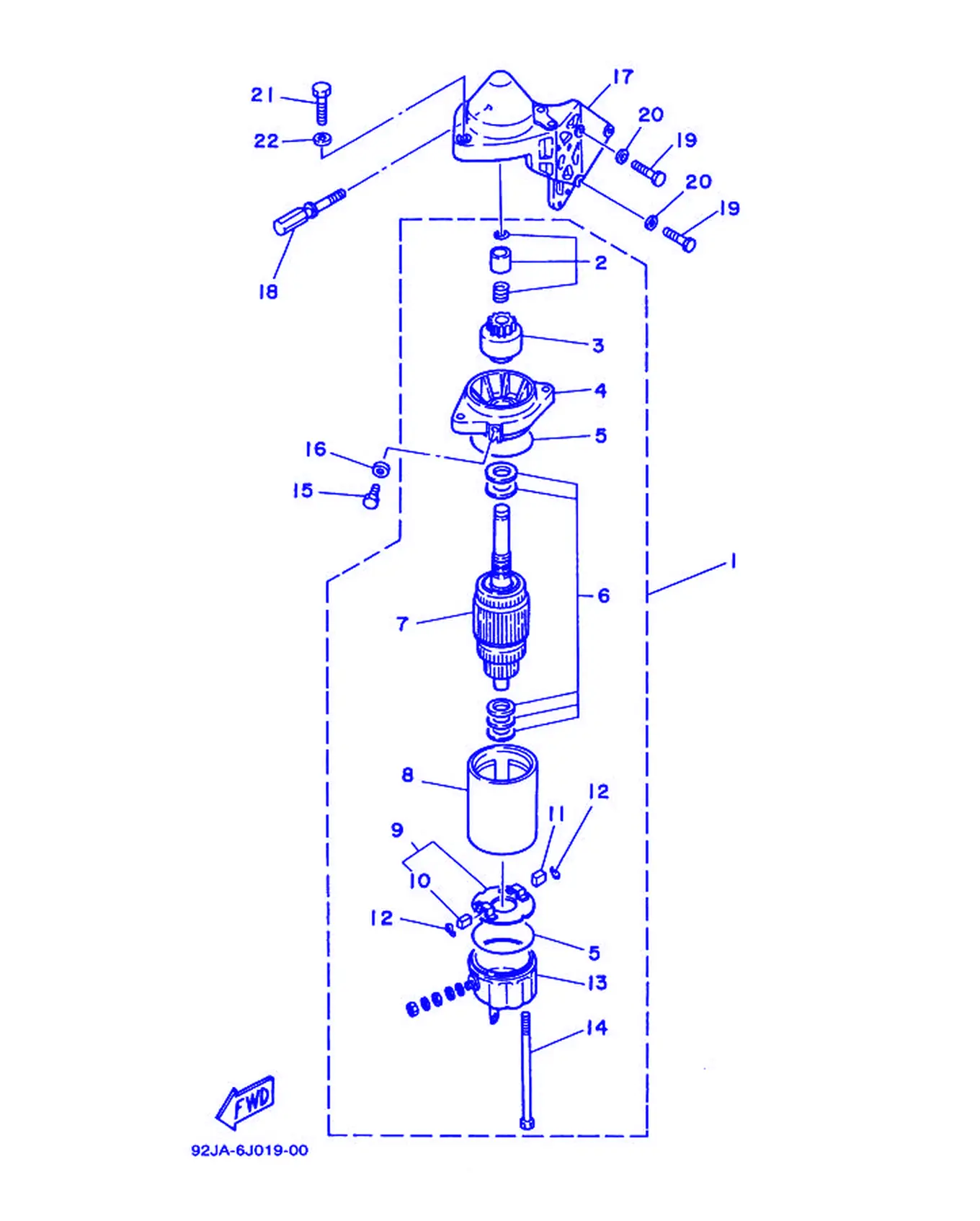

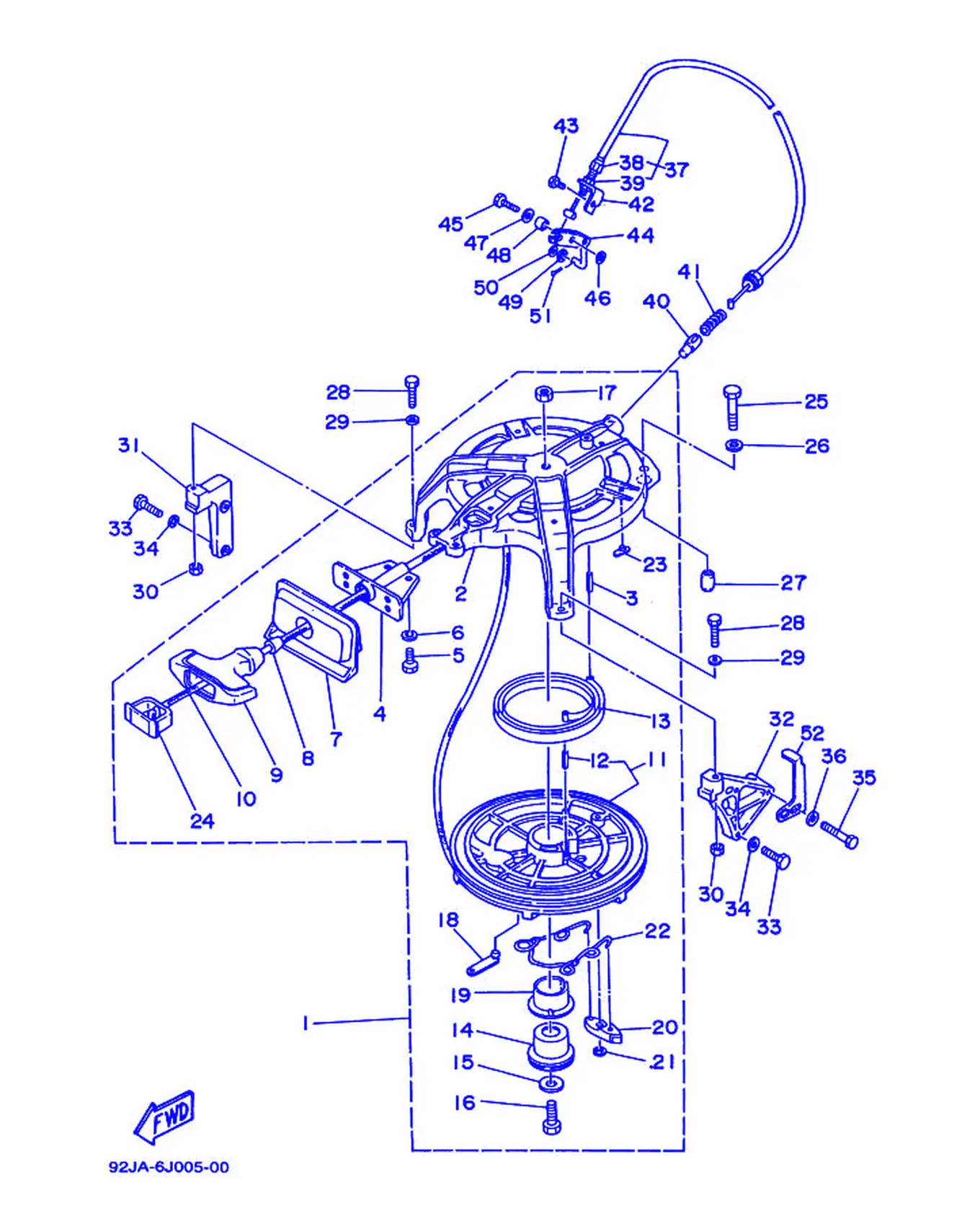

Рис. 16 — стартер 51 дет.

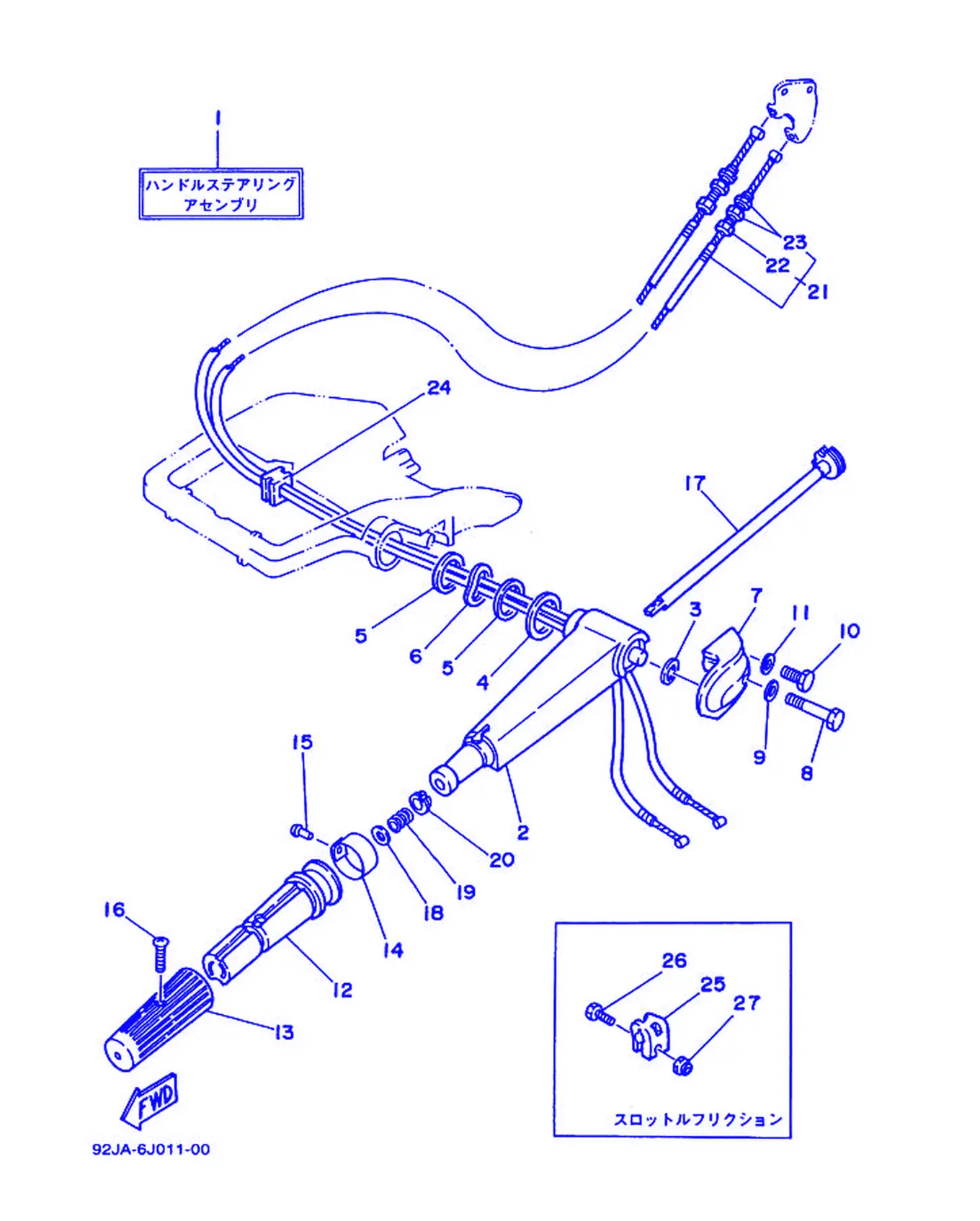

Рис. 17 — Рулевая система 27 дет.

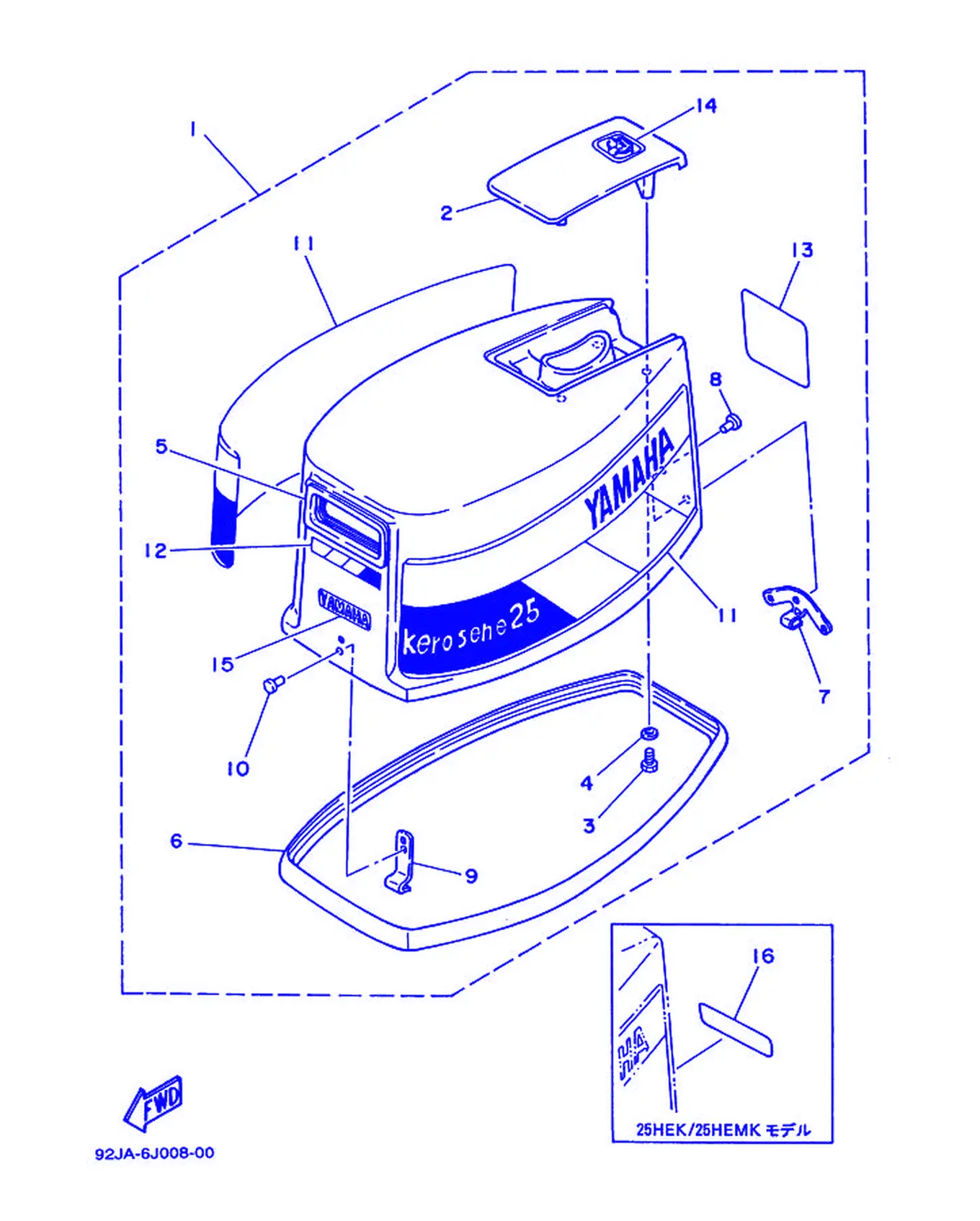

Рис. 18 — Верхний кожух 16 дет.

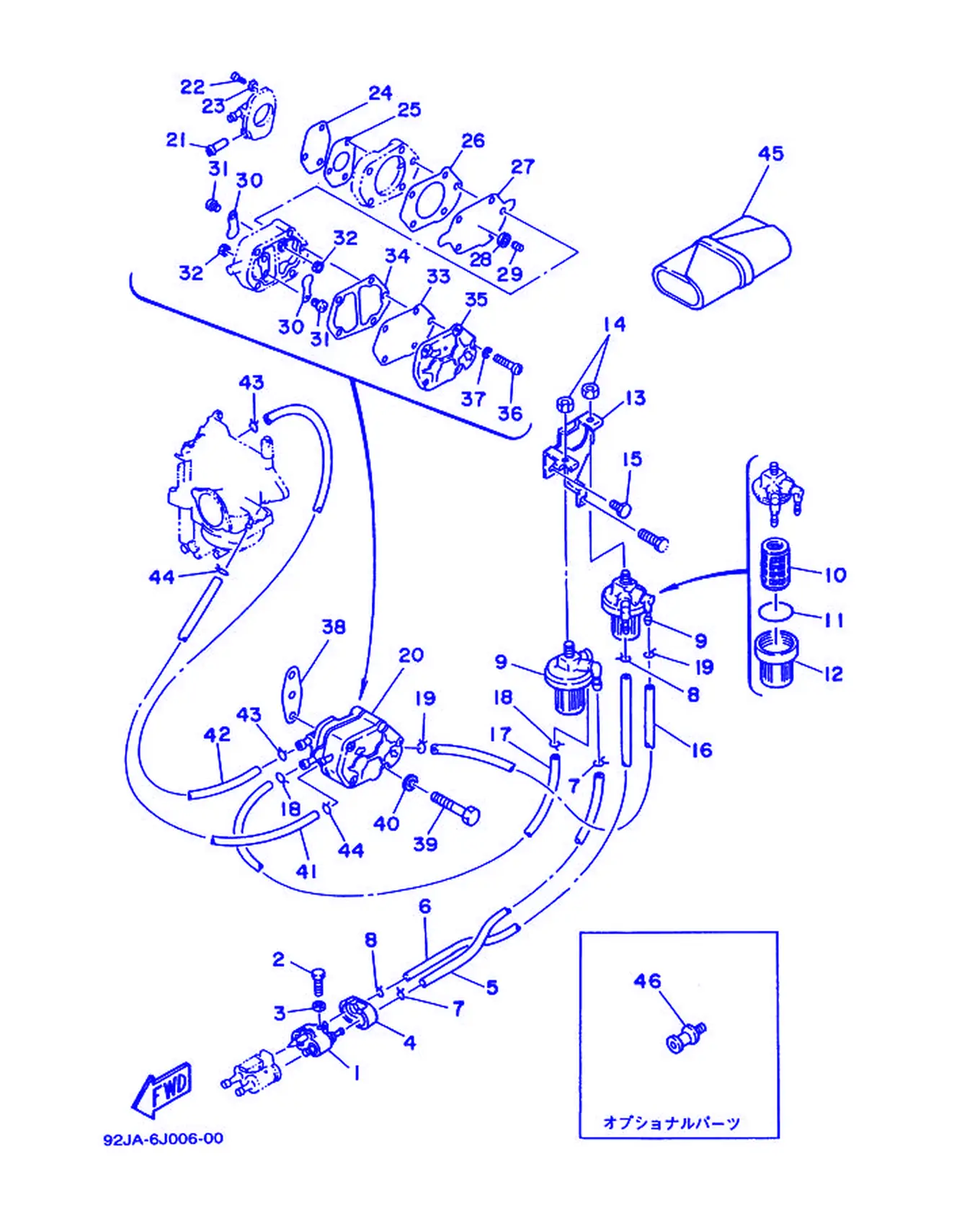

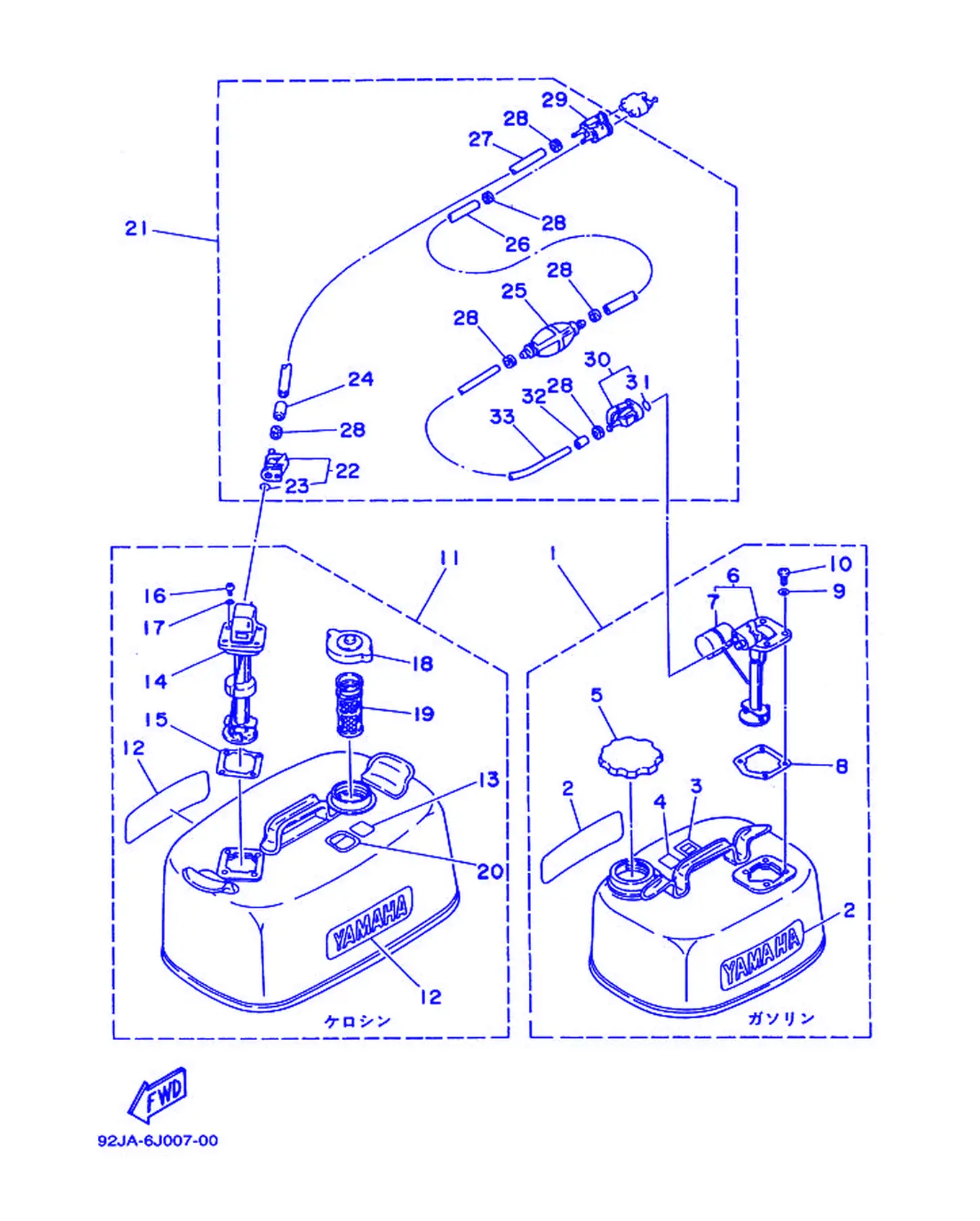

Рис. 19 — Топливная система 1 46 дет.
Рис. 20 — Топливная система 2 33 дет.

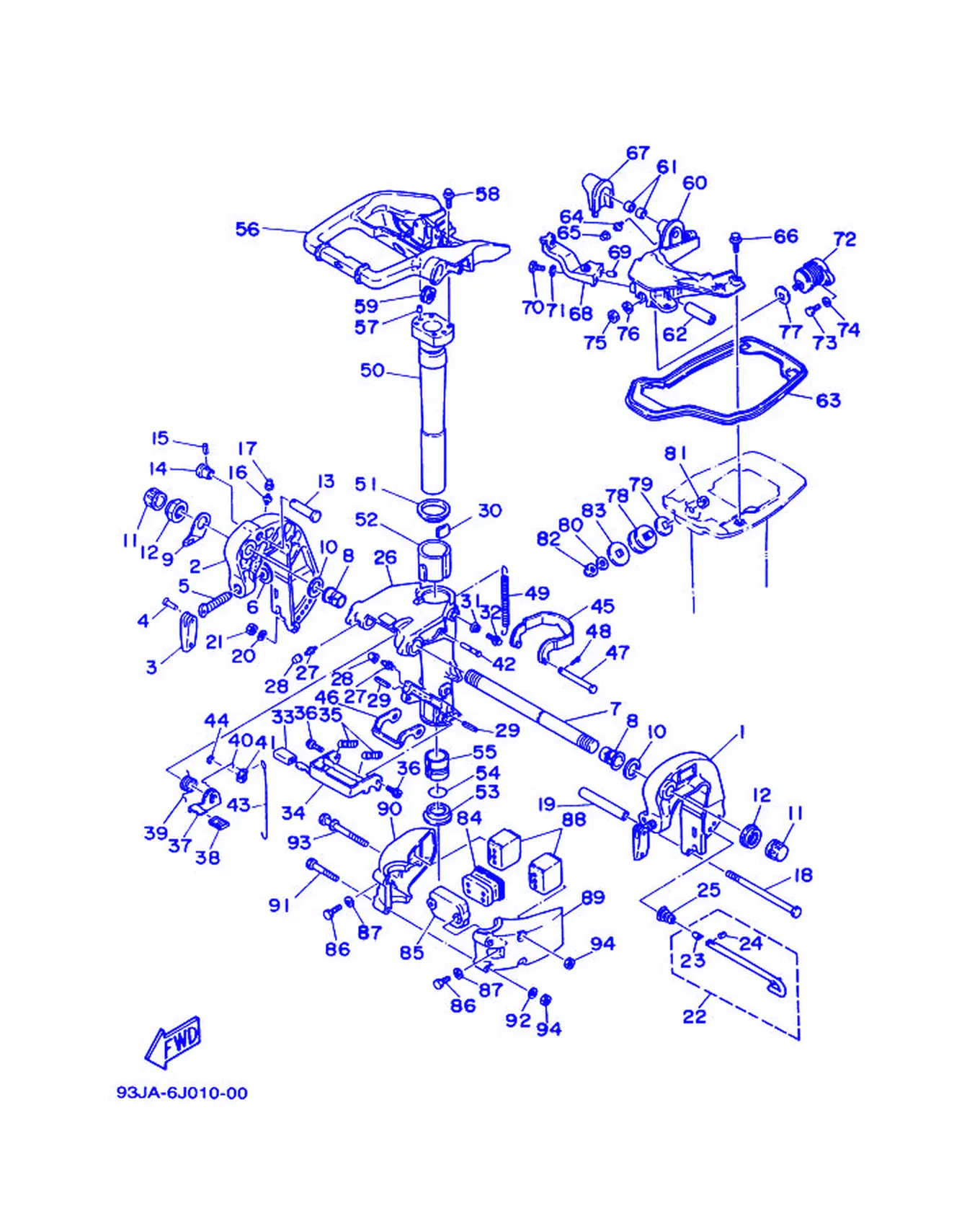

Рис. 21 — Кронштейн 1 94 дет.

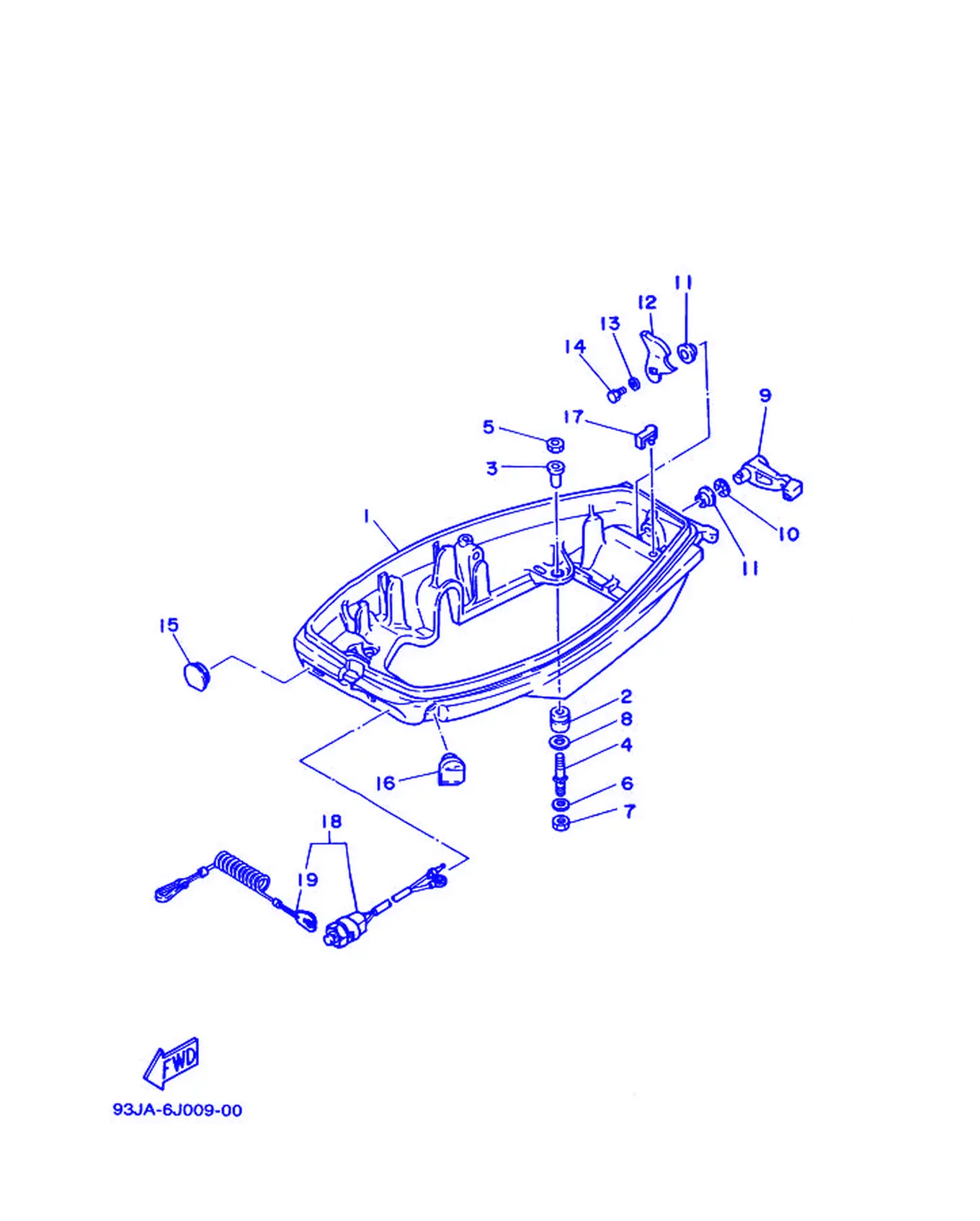

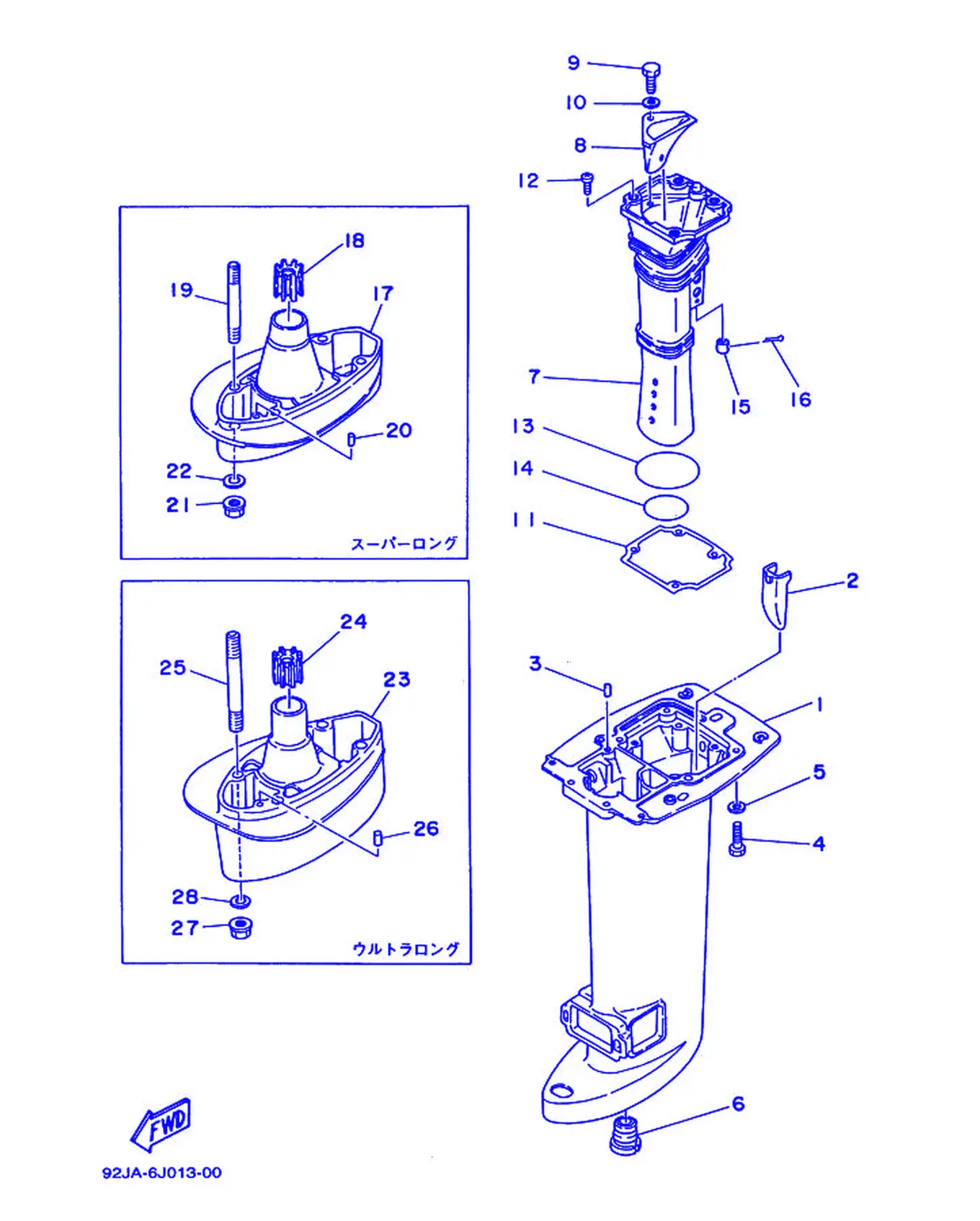

Рис. 22 — нижний кожух 19 дет.

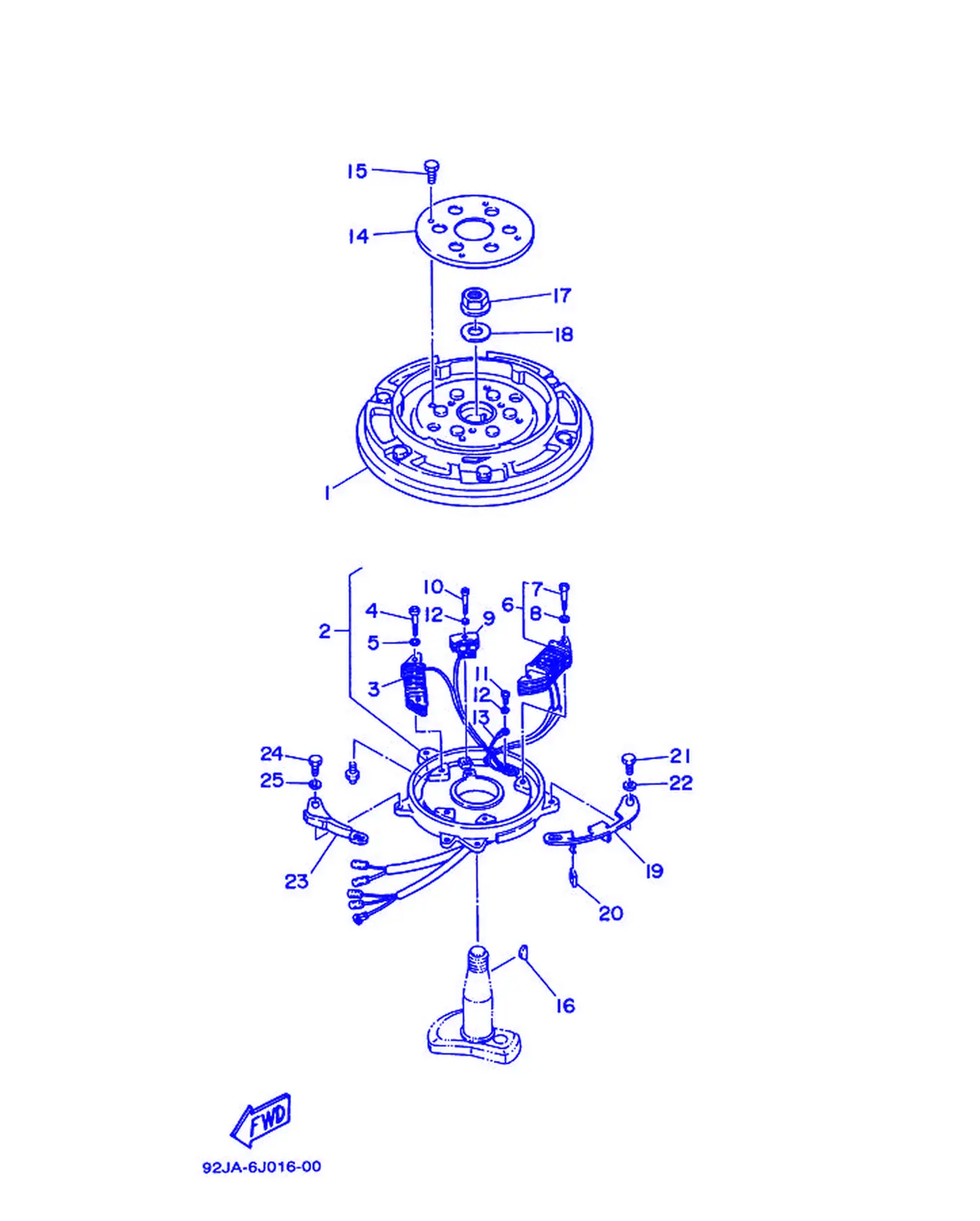

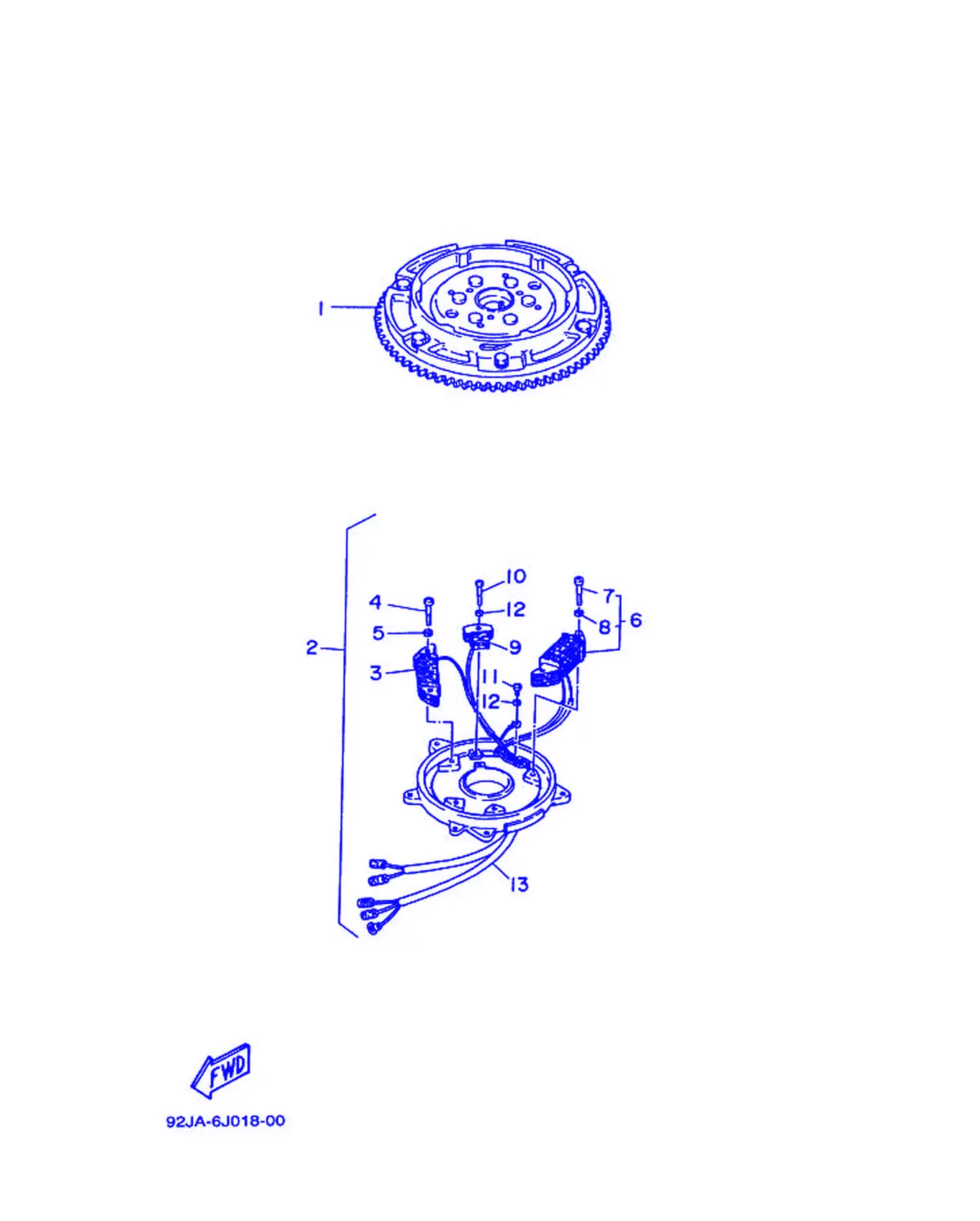

Рис. 23 — Магнето 25 дет.

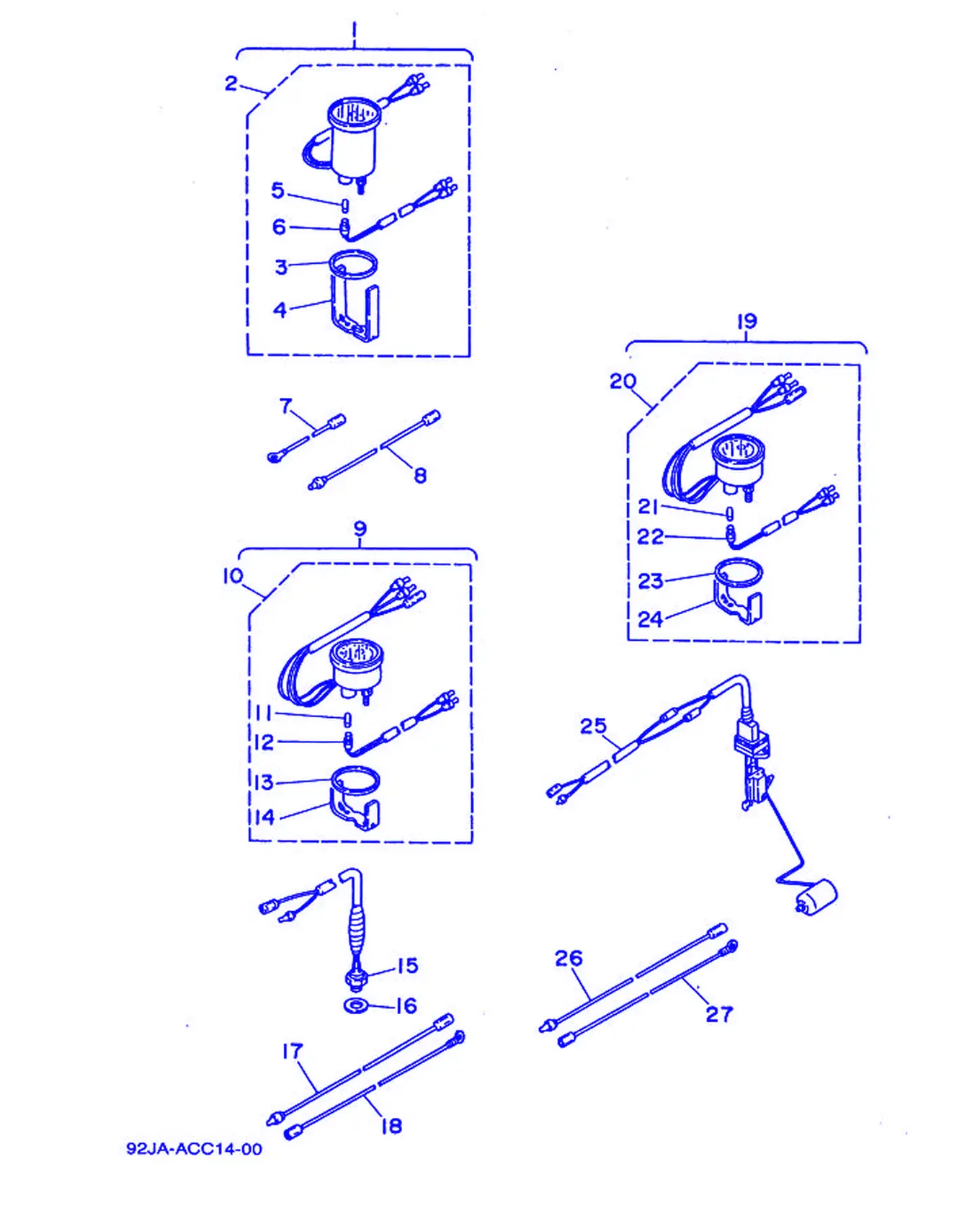

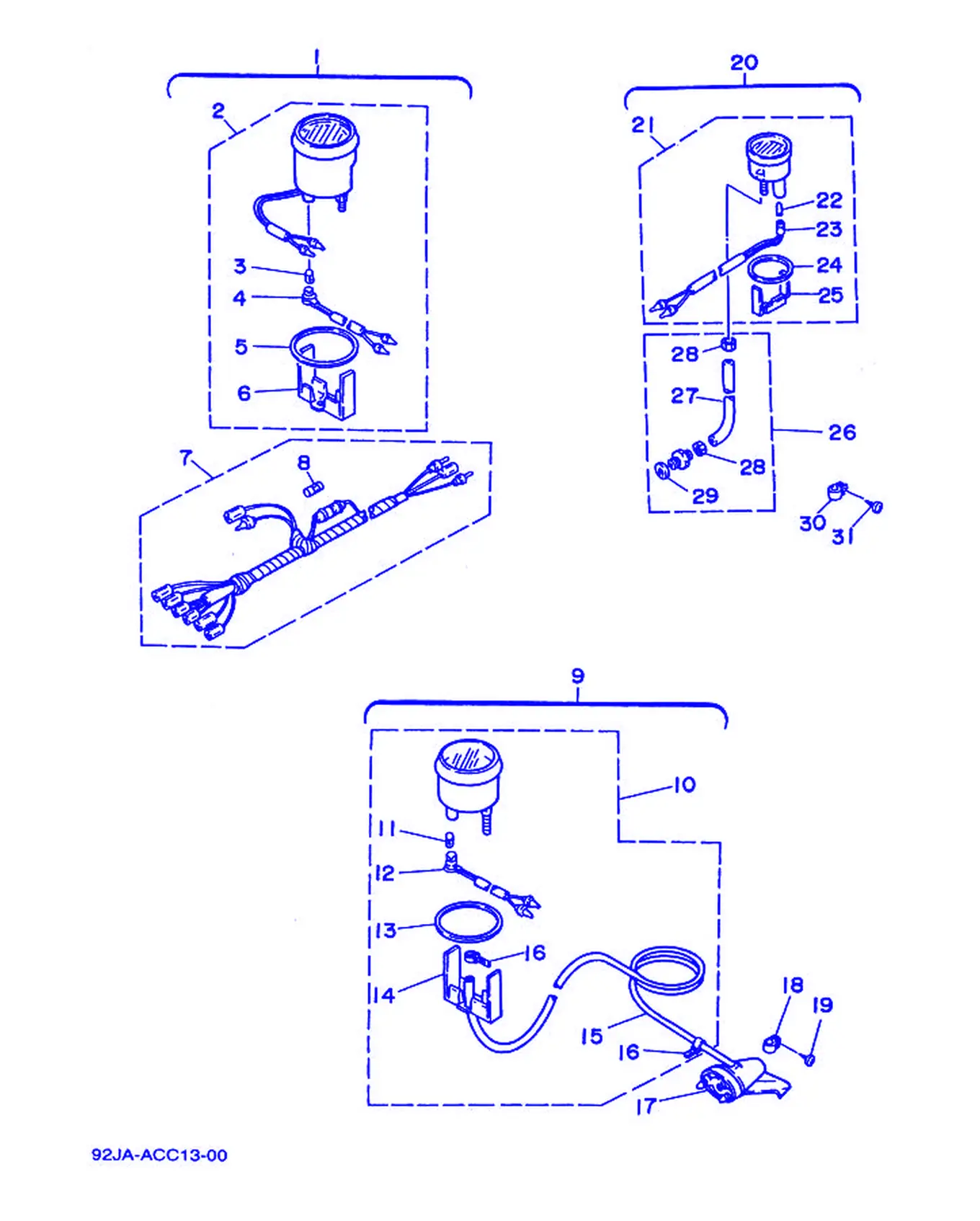

Рис. 24 — Прибор 1 31 дет.
Рис. 25 — Приборы 2 27 дет.

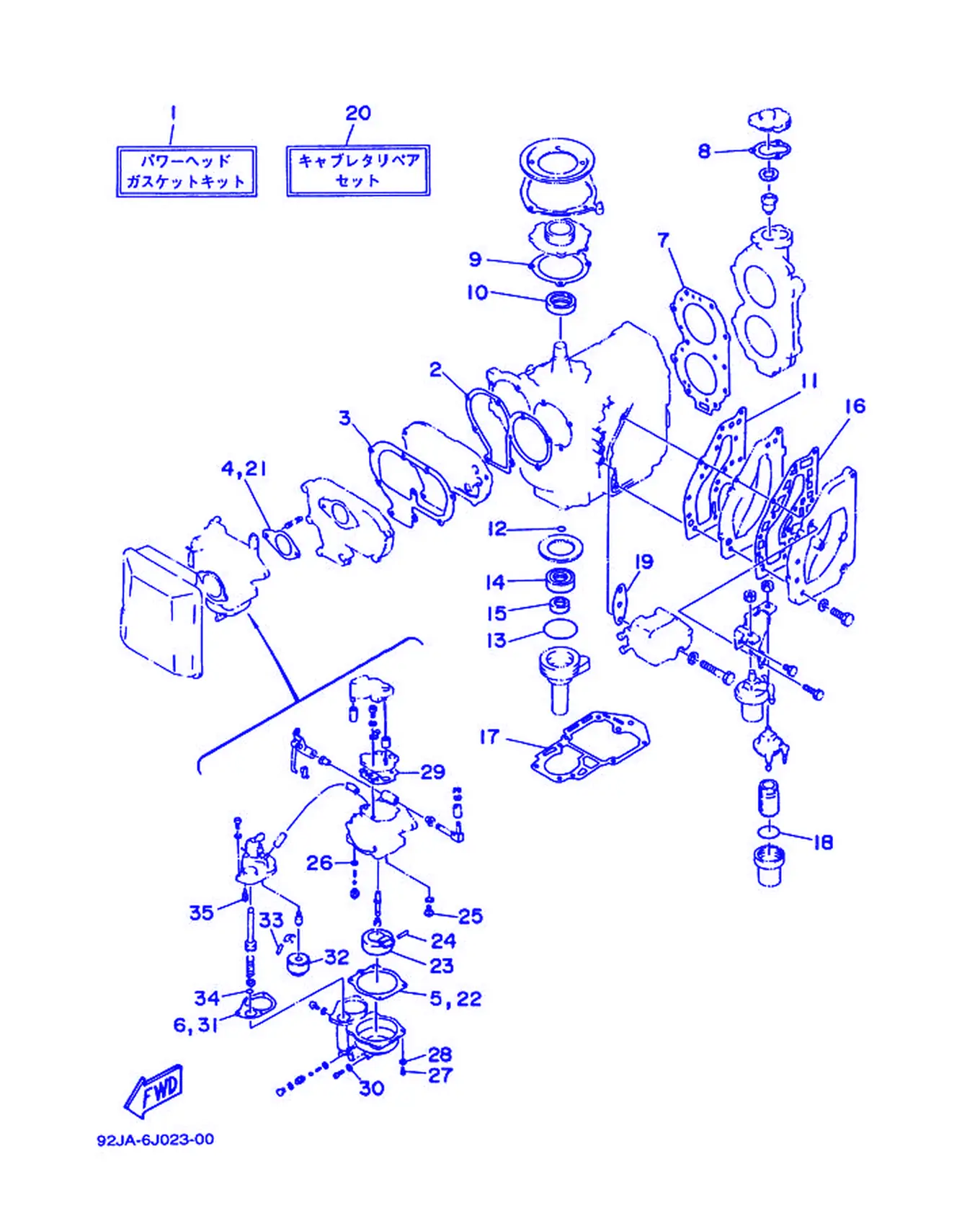

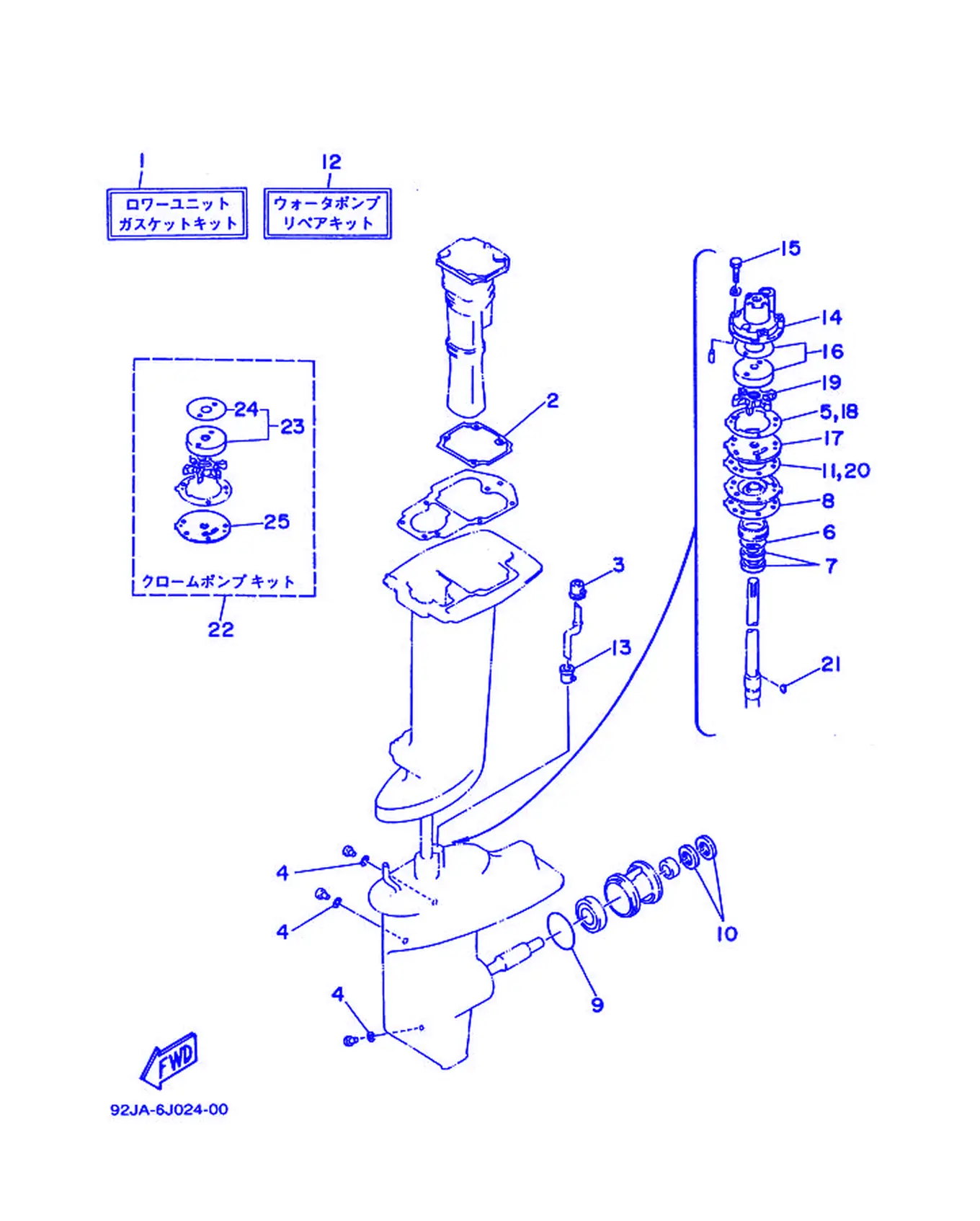

Рис. 26 — Ремкомплект 1 35 дет.
Рис. 27 — Ремкомплект 2 25 дет.

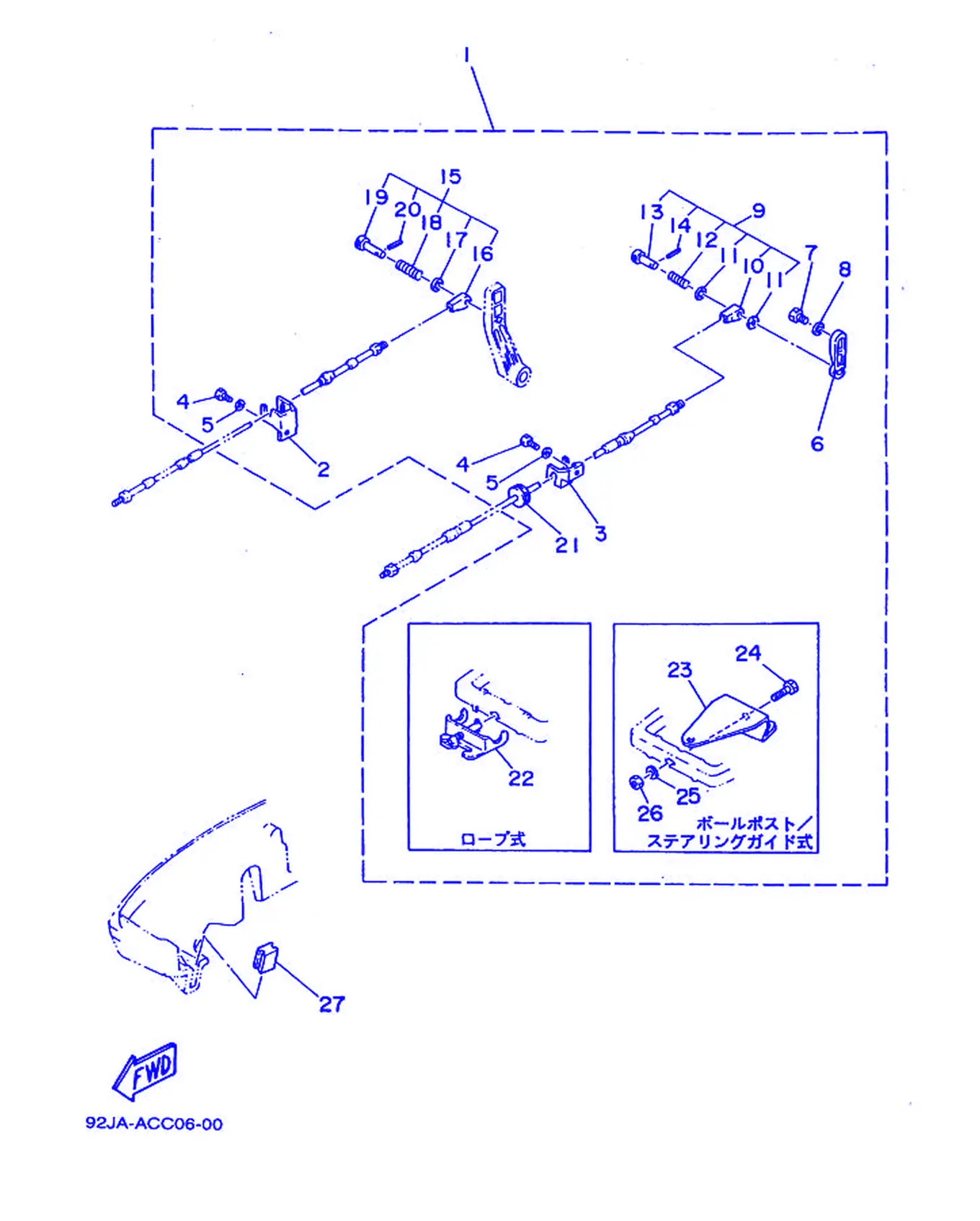

Рис. 28 — Дистанционное управление, комплект 5 (модель 25HK) 28 дет.

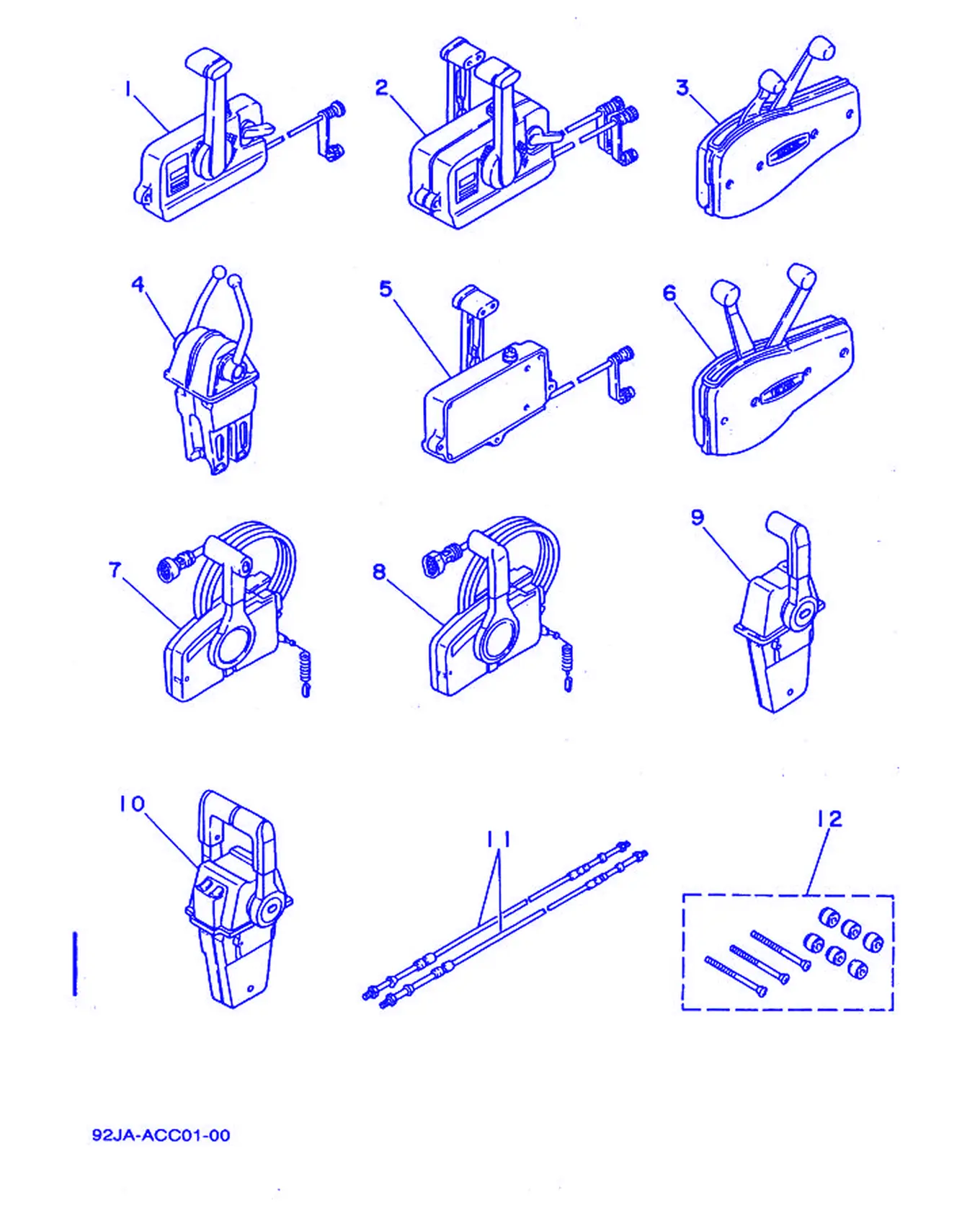

Рис. 29 — Пульт дистанционного управления 16 дет.

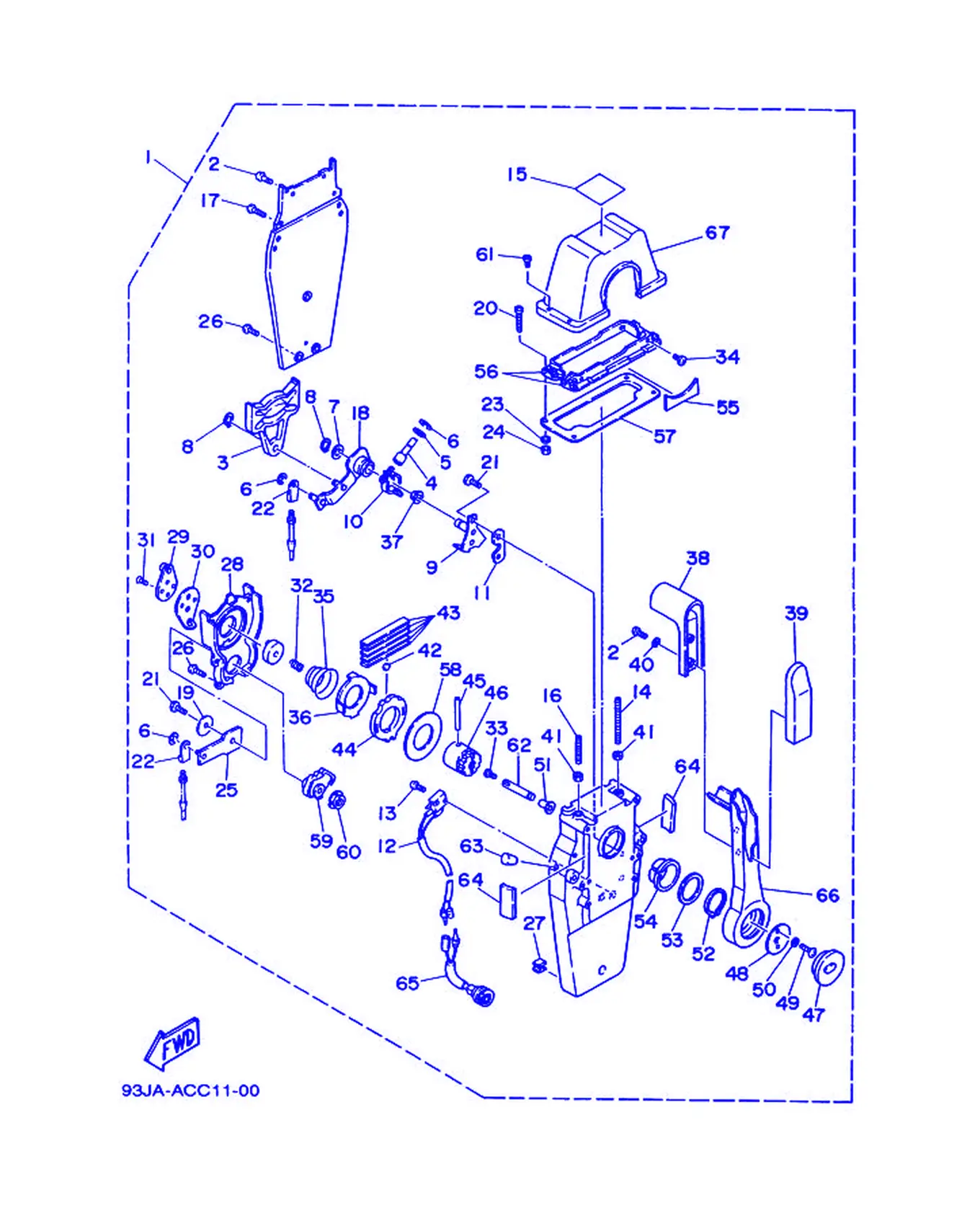

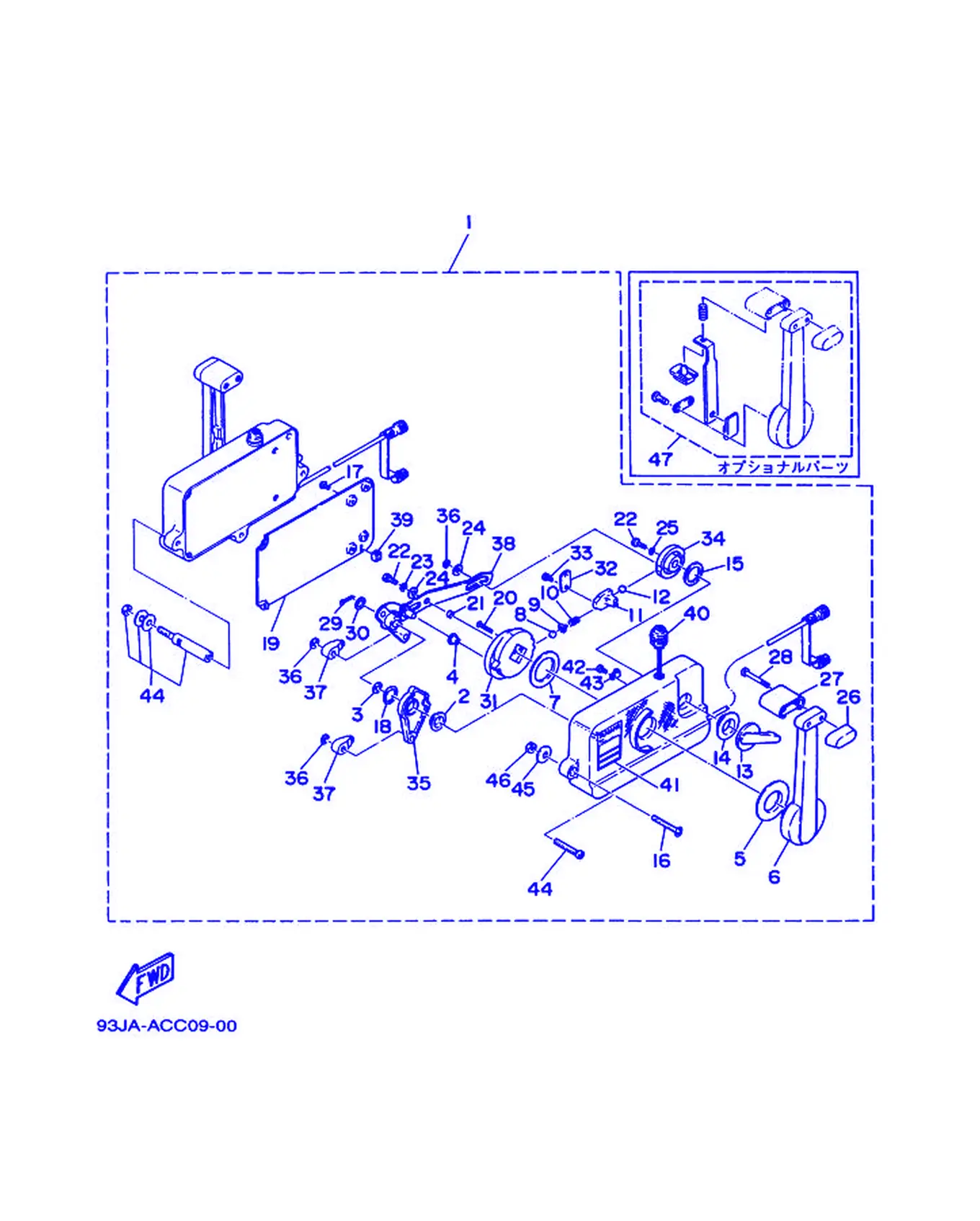

Рис. 30 — Узел дистанционного управления 1 (тип 701) 51 дет.

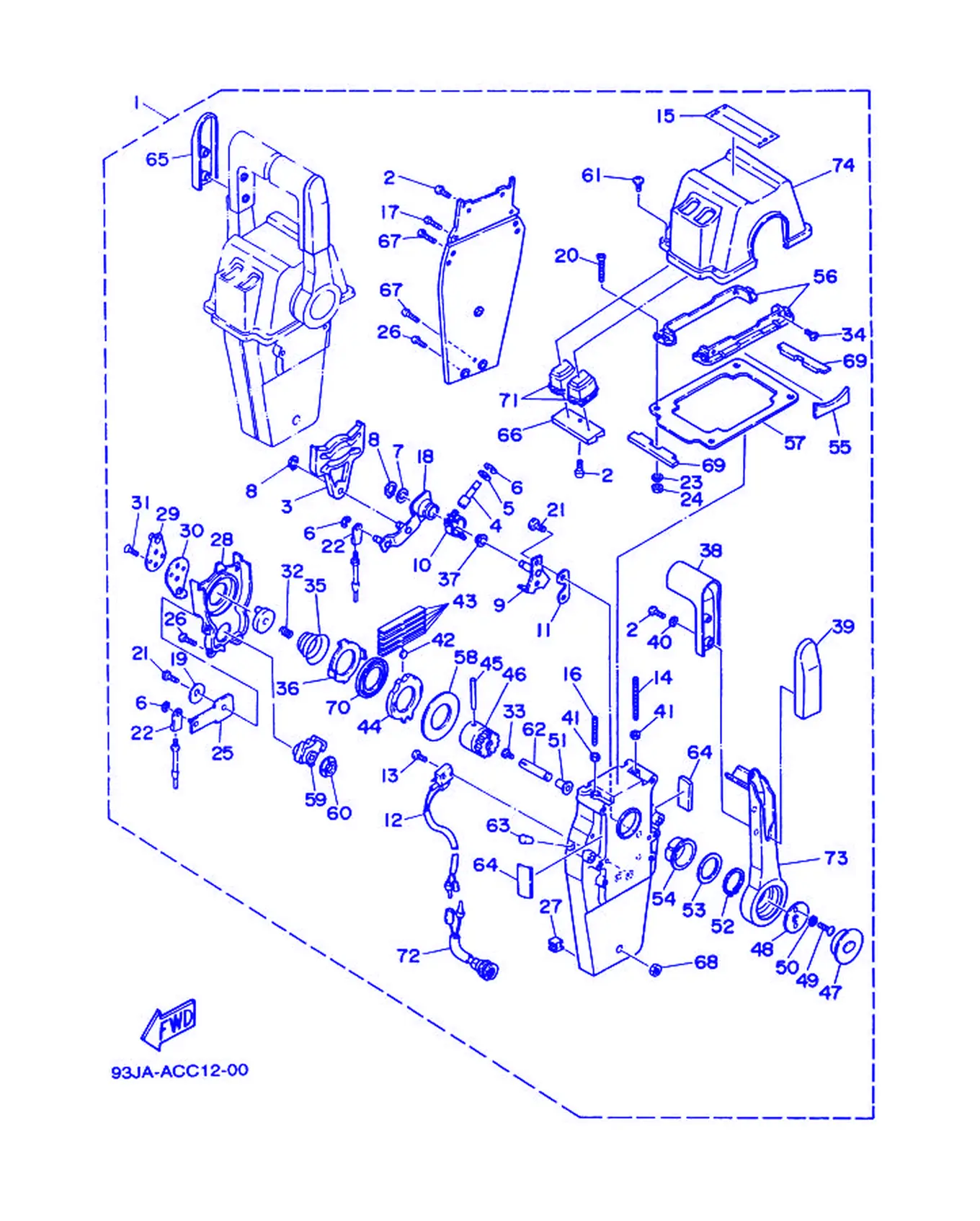

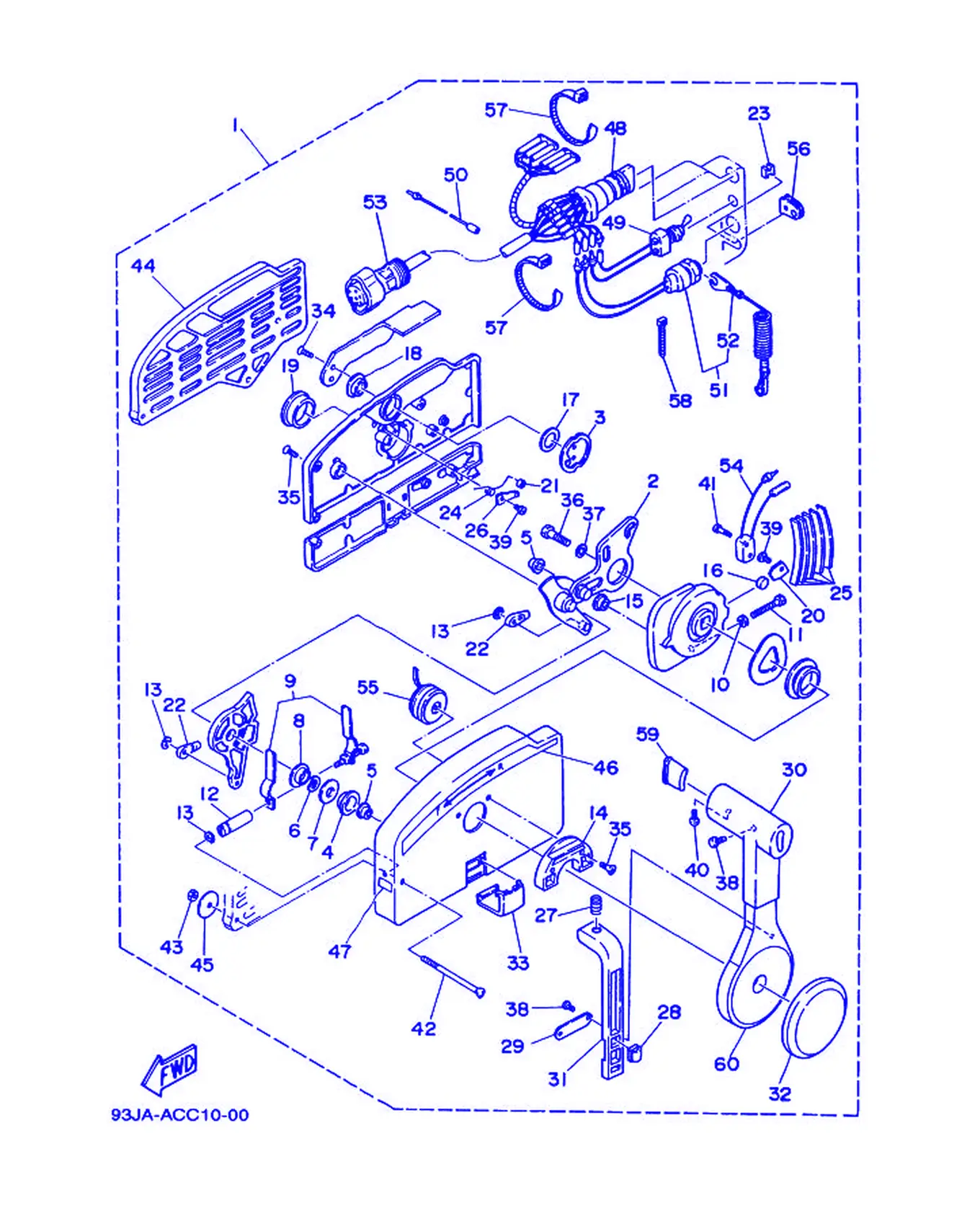

Рис. 31 — Пульт дистанционного управления в сборе 2 (тип 703) 63 дет.
Рис. 32 — Узел дистанционного управления 3 68 дет.
Рис. 33 — Узел дистанционного управления 4 74 дет.

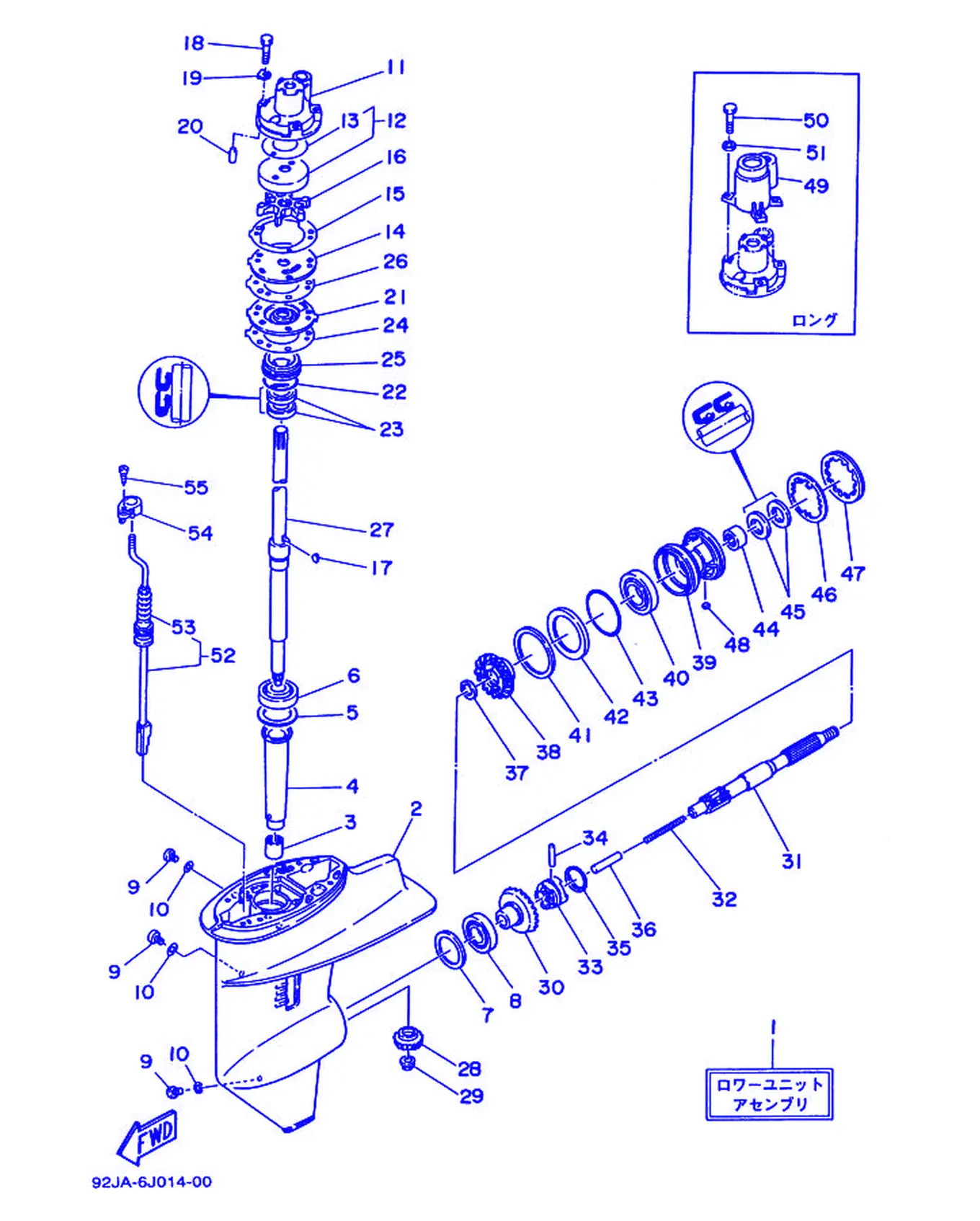

Рис. 34 — Нижний кожух и привод 1 70 дет.

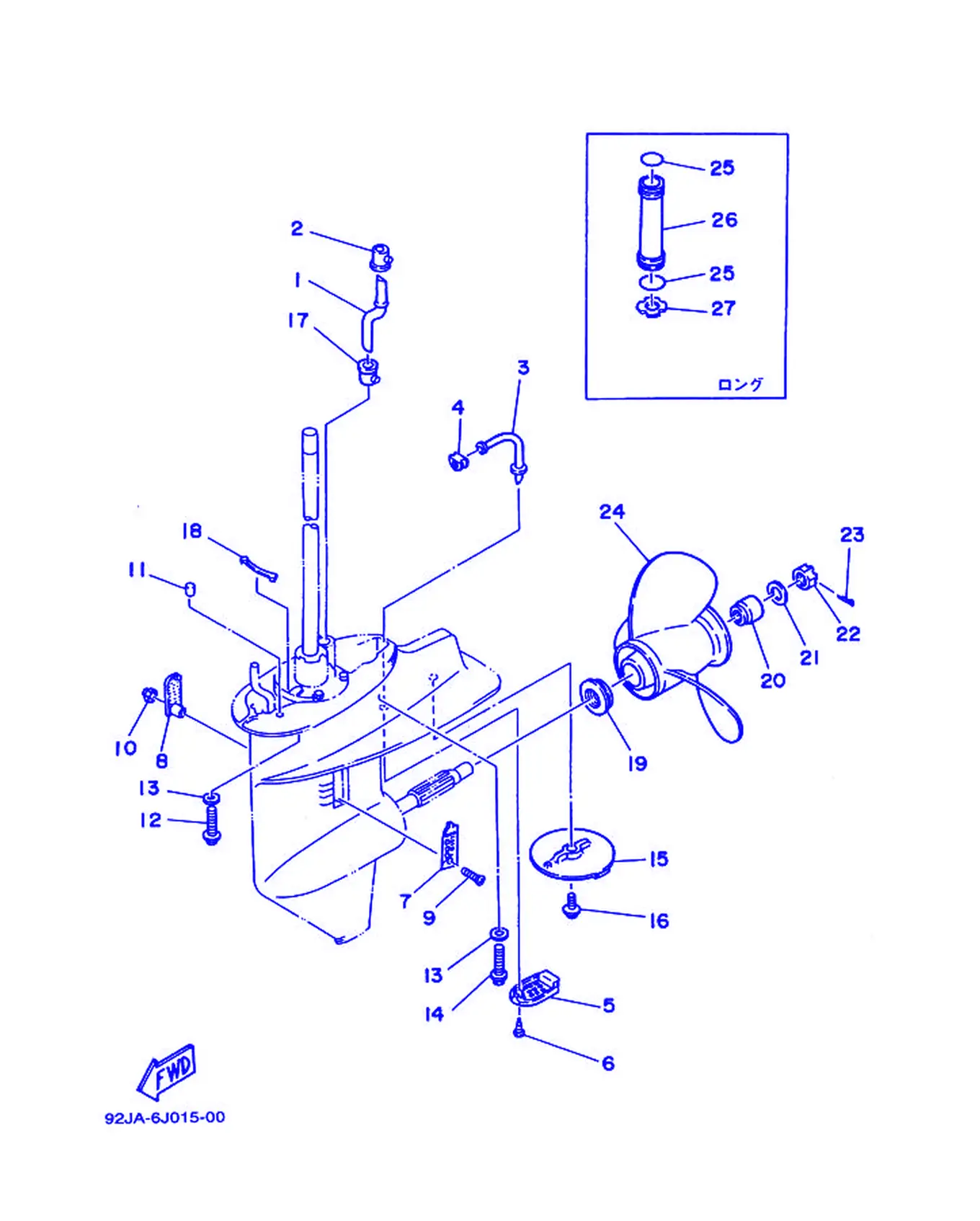

Рис. 35 — Нижний кожух и привод 2 33 дет.
