Yamaha 25B 25bwhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha 25B. 24 схем.

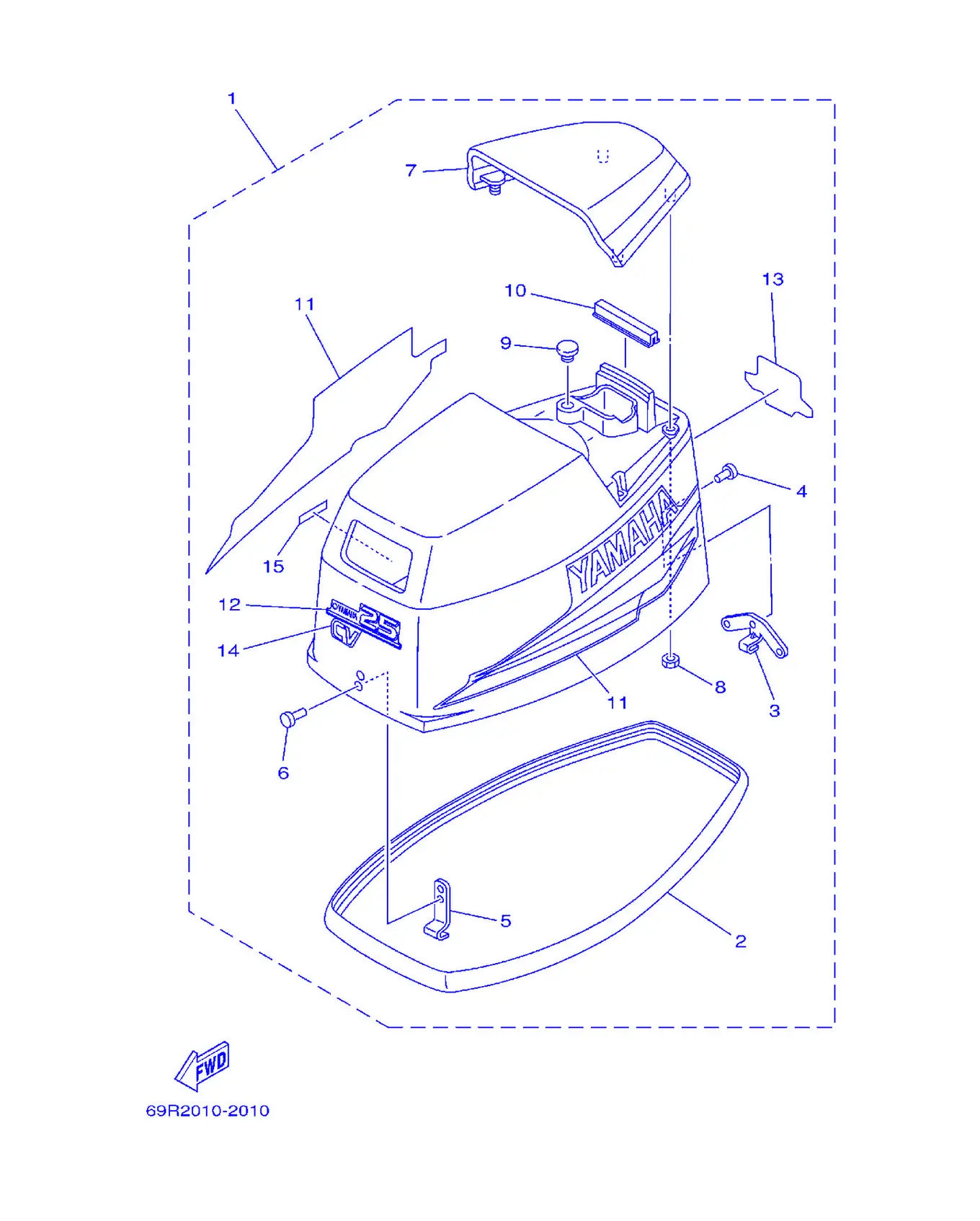

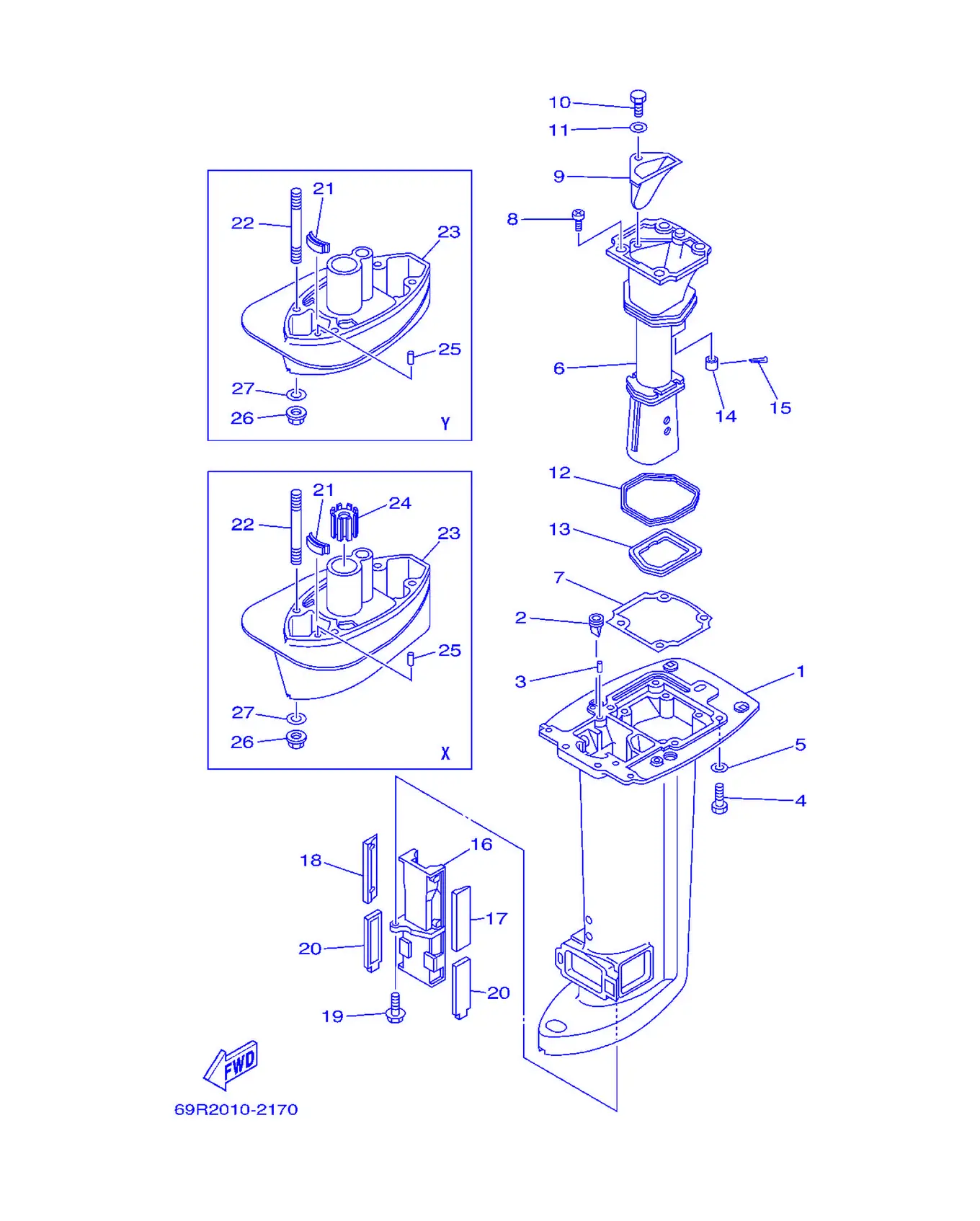

Рис. 1 — Корпус верхней части 26 дет.

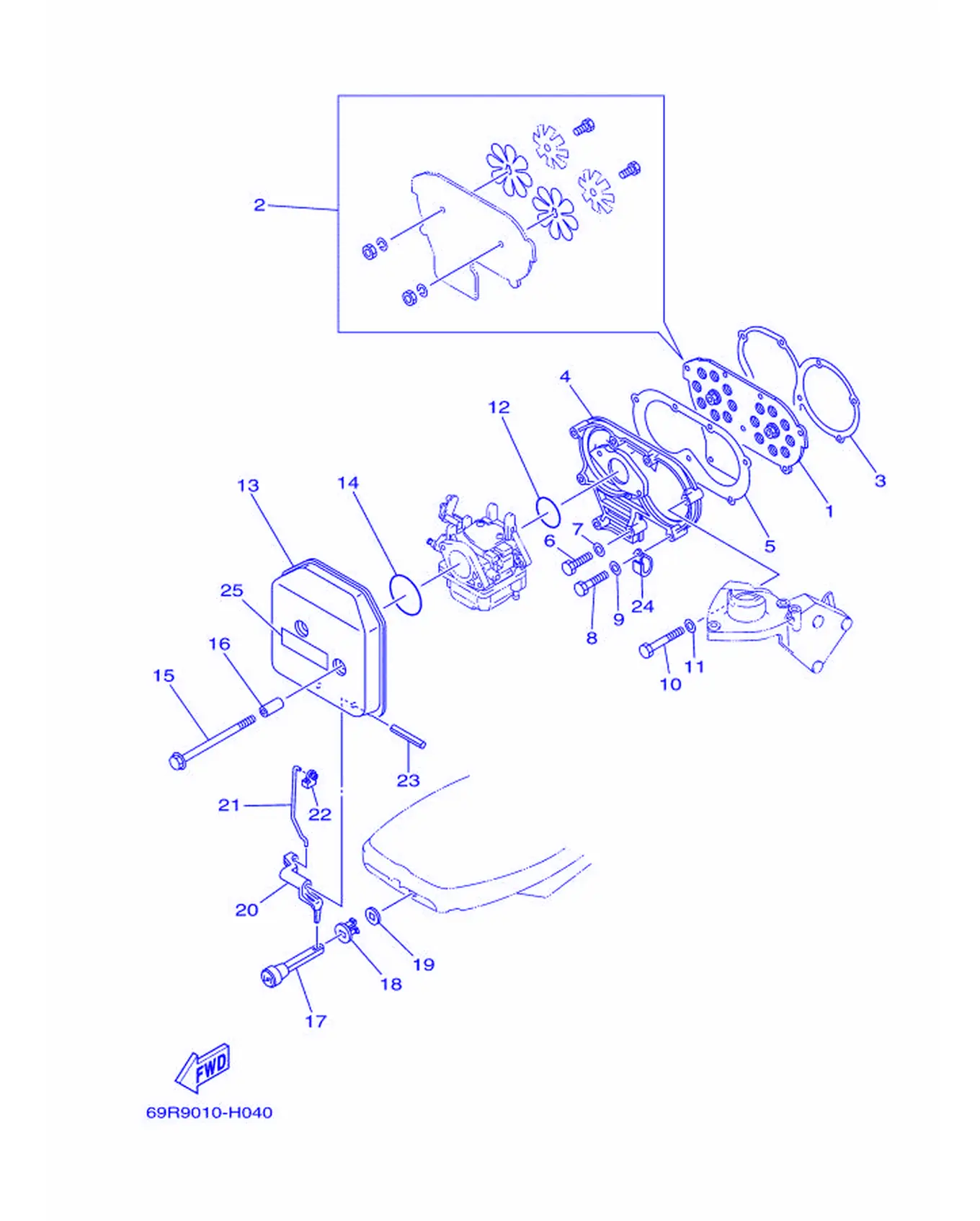

Рис. 2 — Впускная система 25 дет.

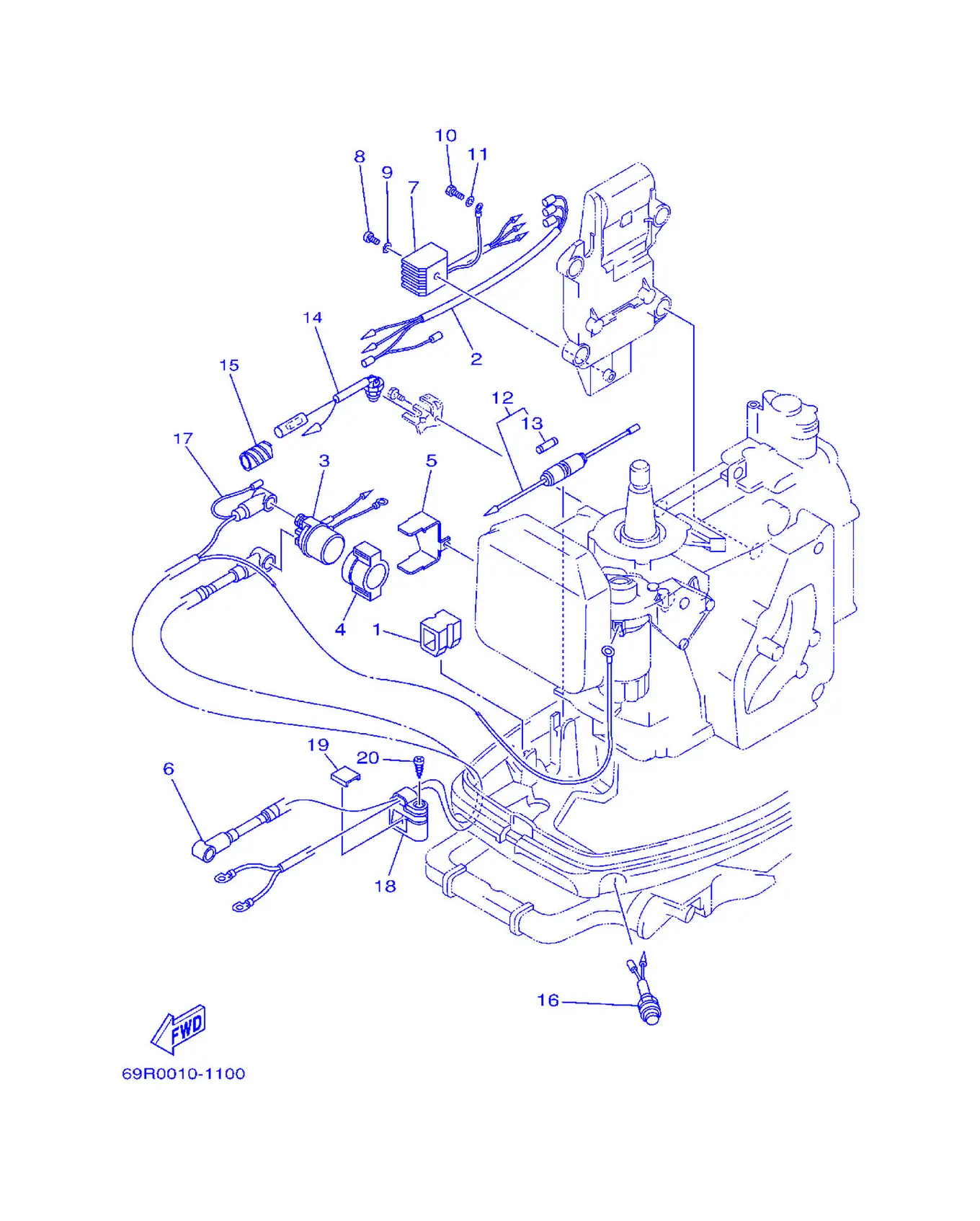

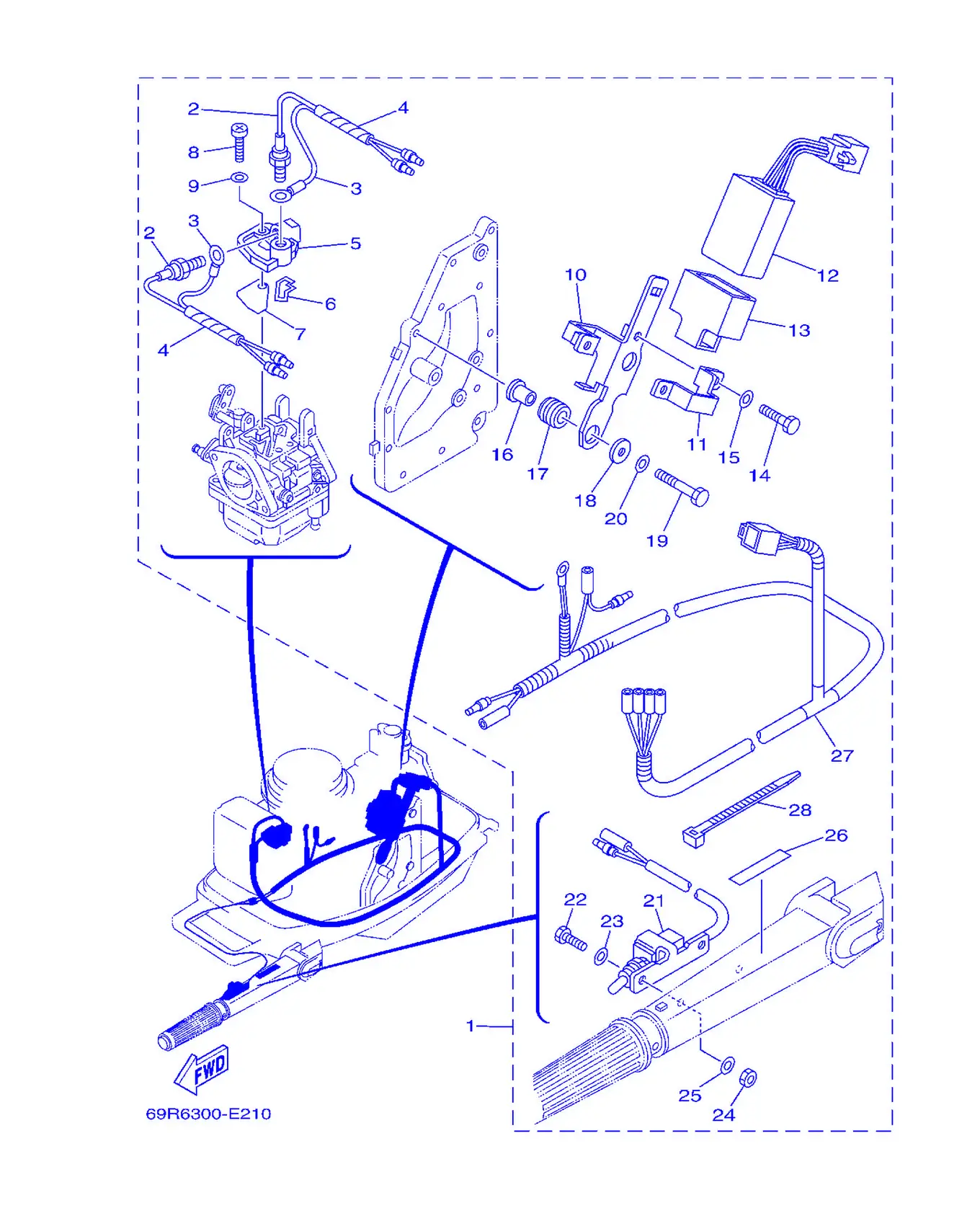

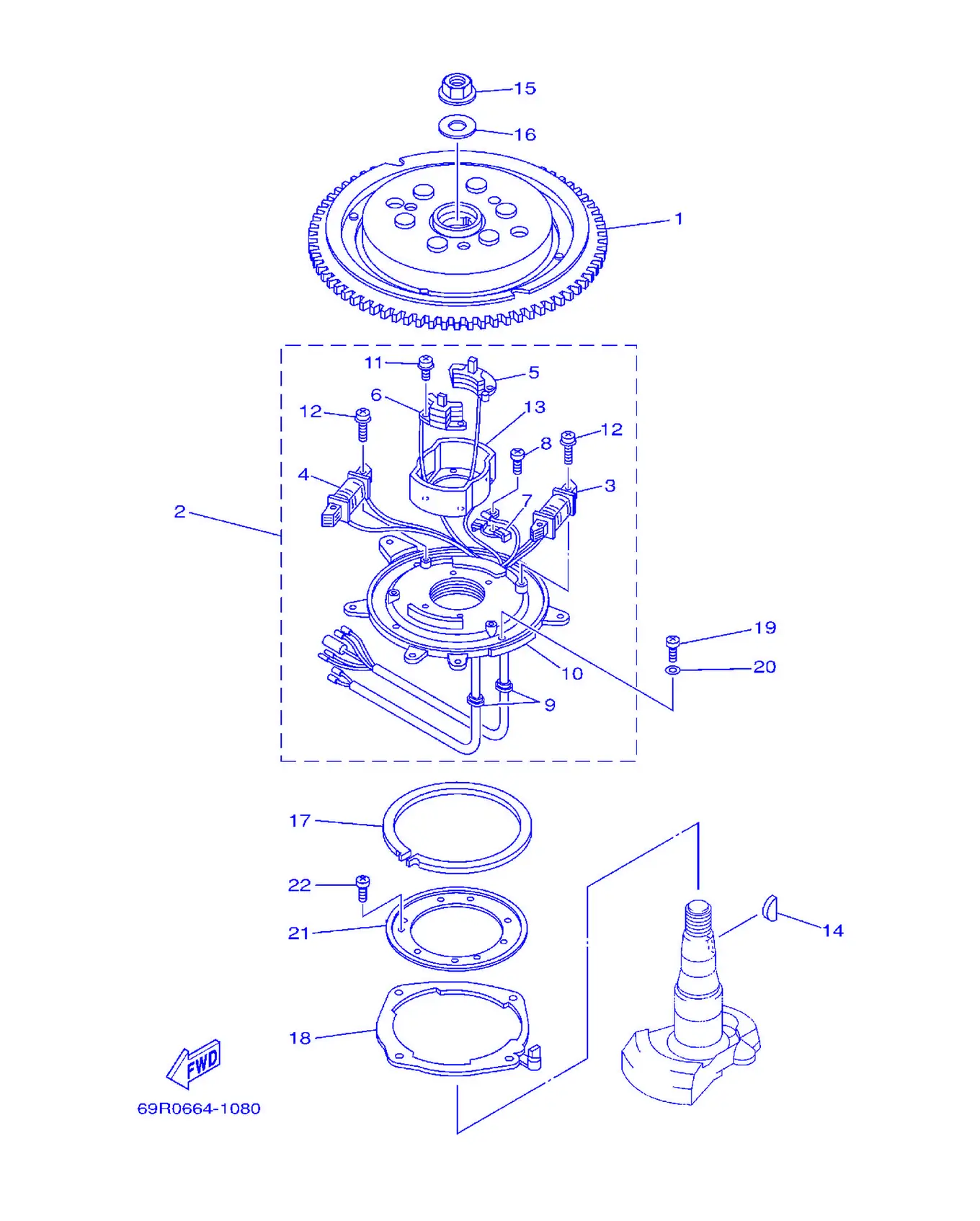

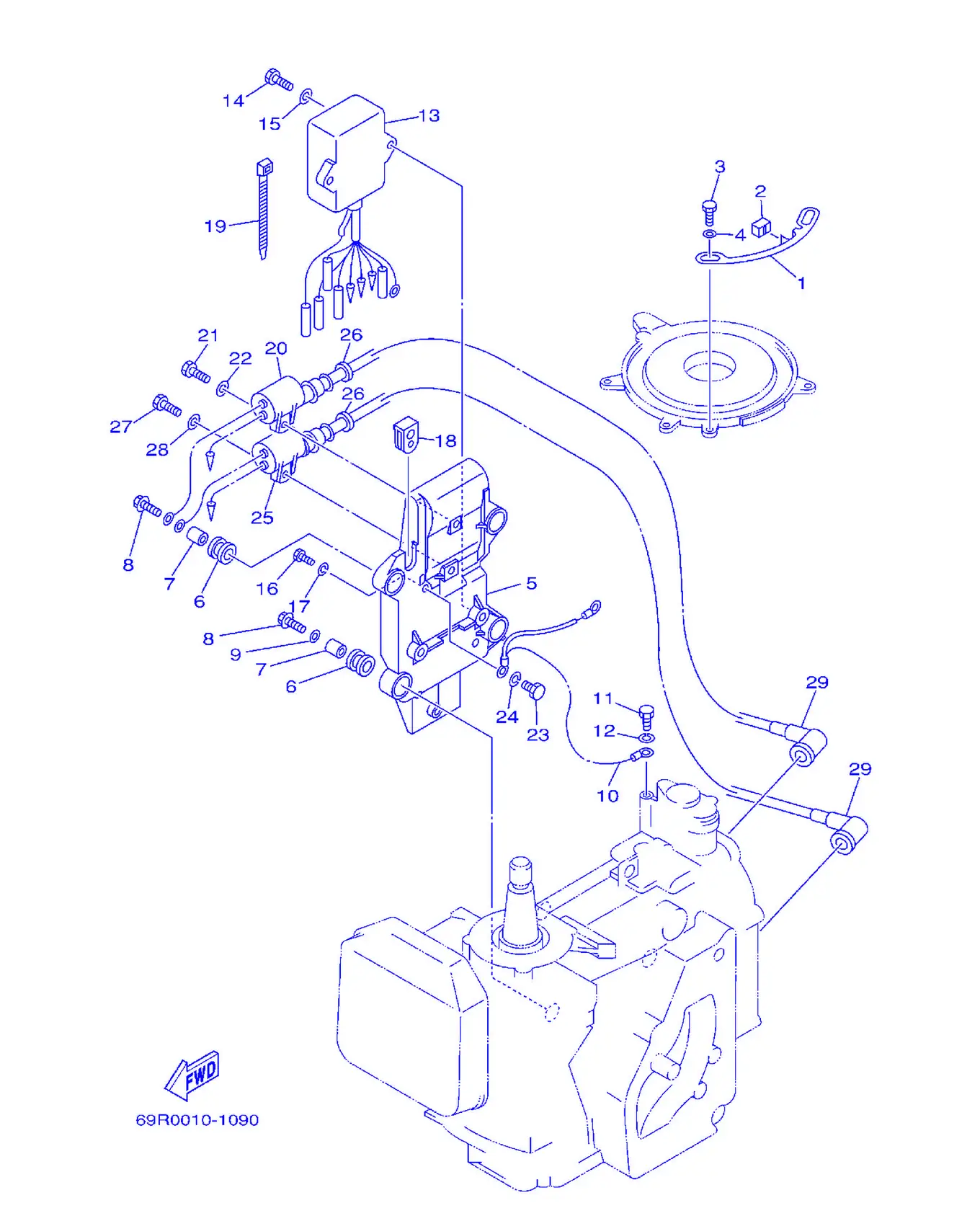

Рис. 3 — Электрическая система 1 Электрическая 1 29 дет.
Рис. 4 — Электрическая система 2 20 дет.
Рис. 5 — Опциональные детали 28 дет.

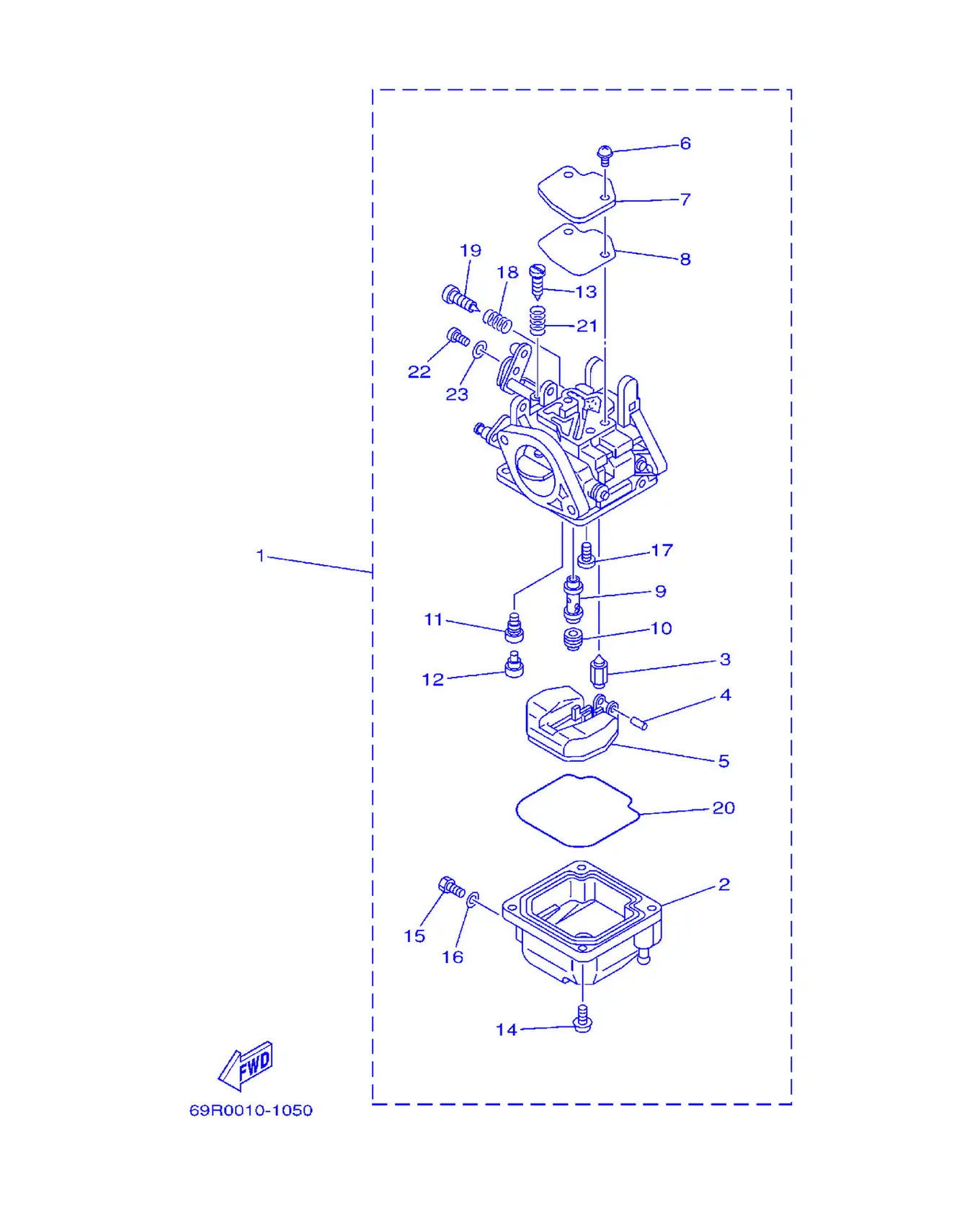

Рис. 6 — карбюратор 23 дет.

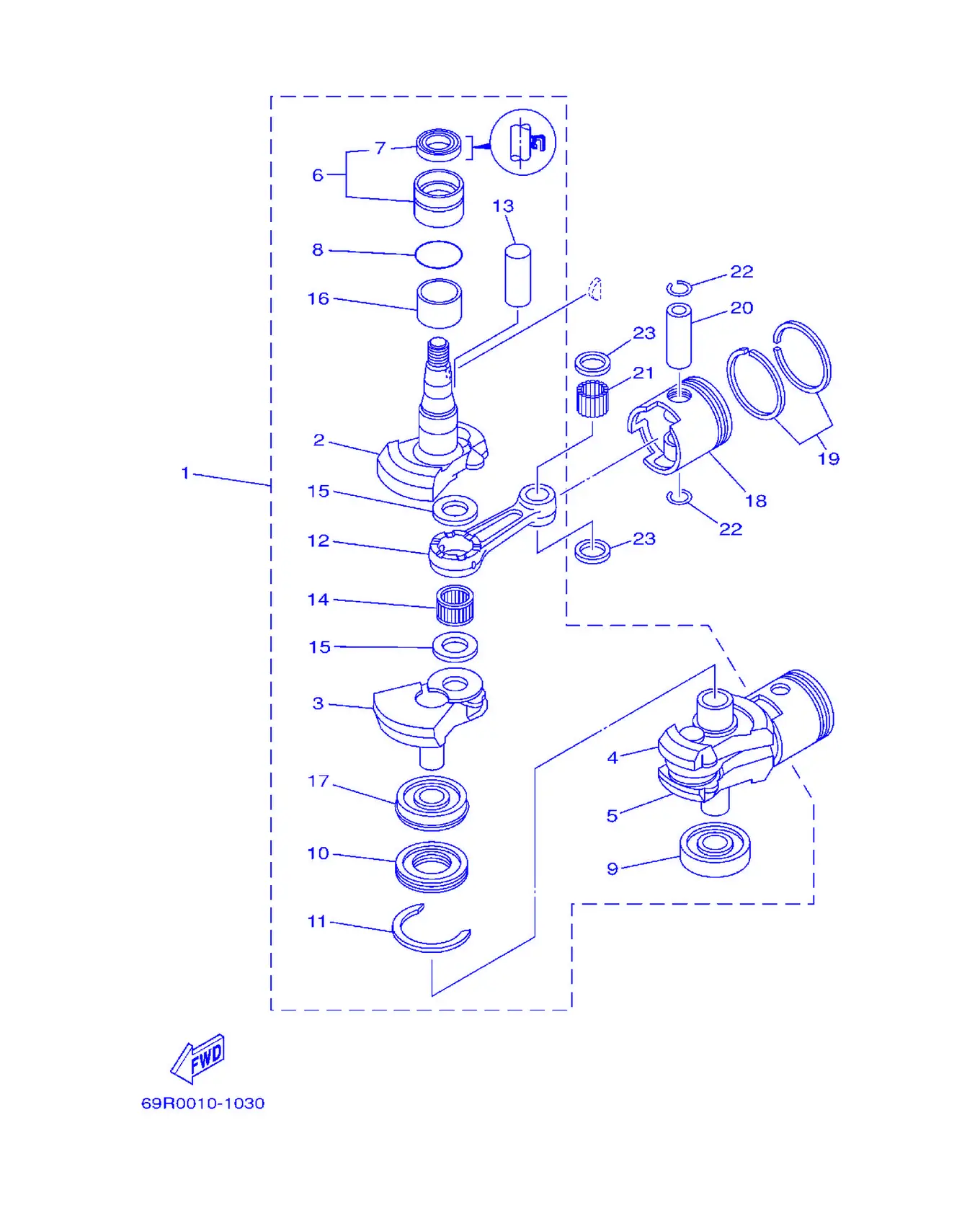

Рис. 7 — Коленчатый вал и поршень 27 дет.

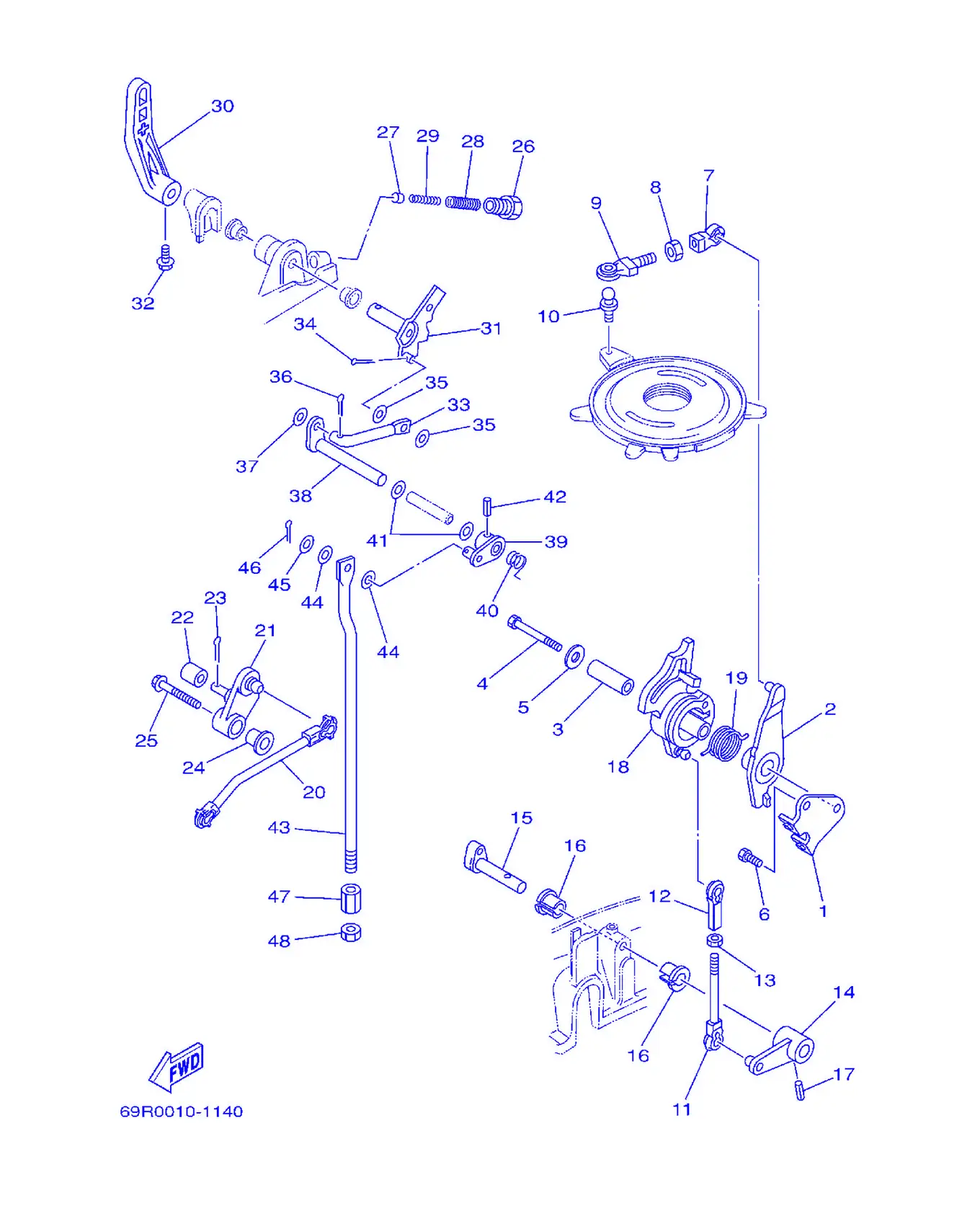

Рис. 8 — Система управления 48 дет.

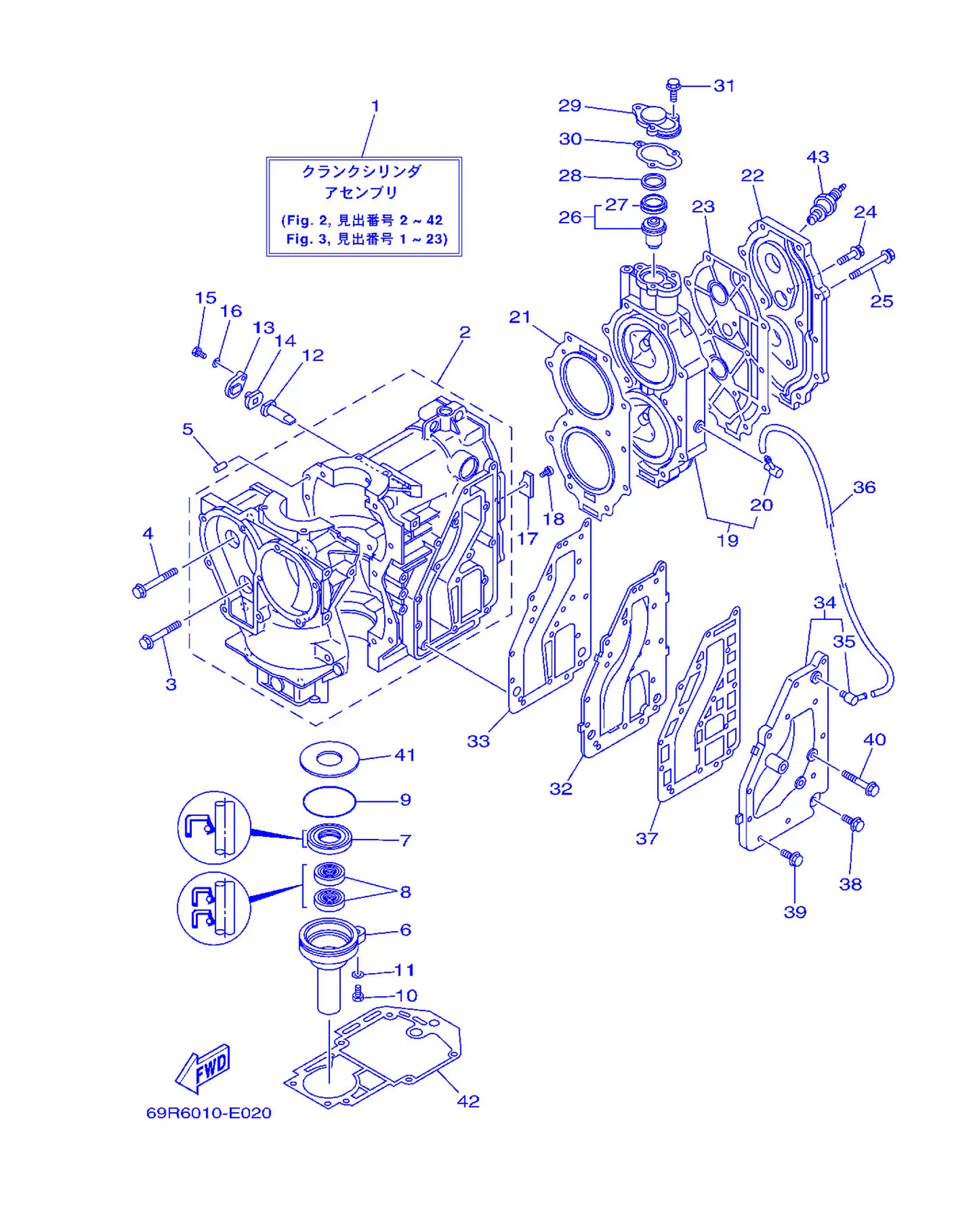

Рис. 9 — Цилиндр и картер 43 дет.

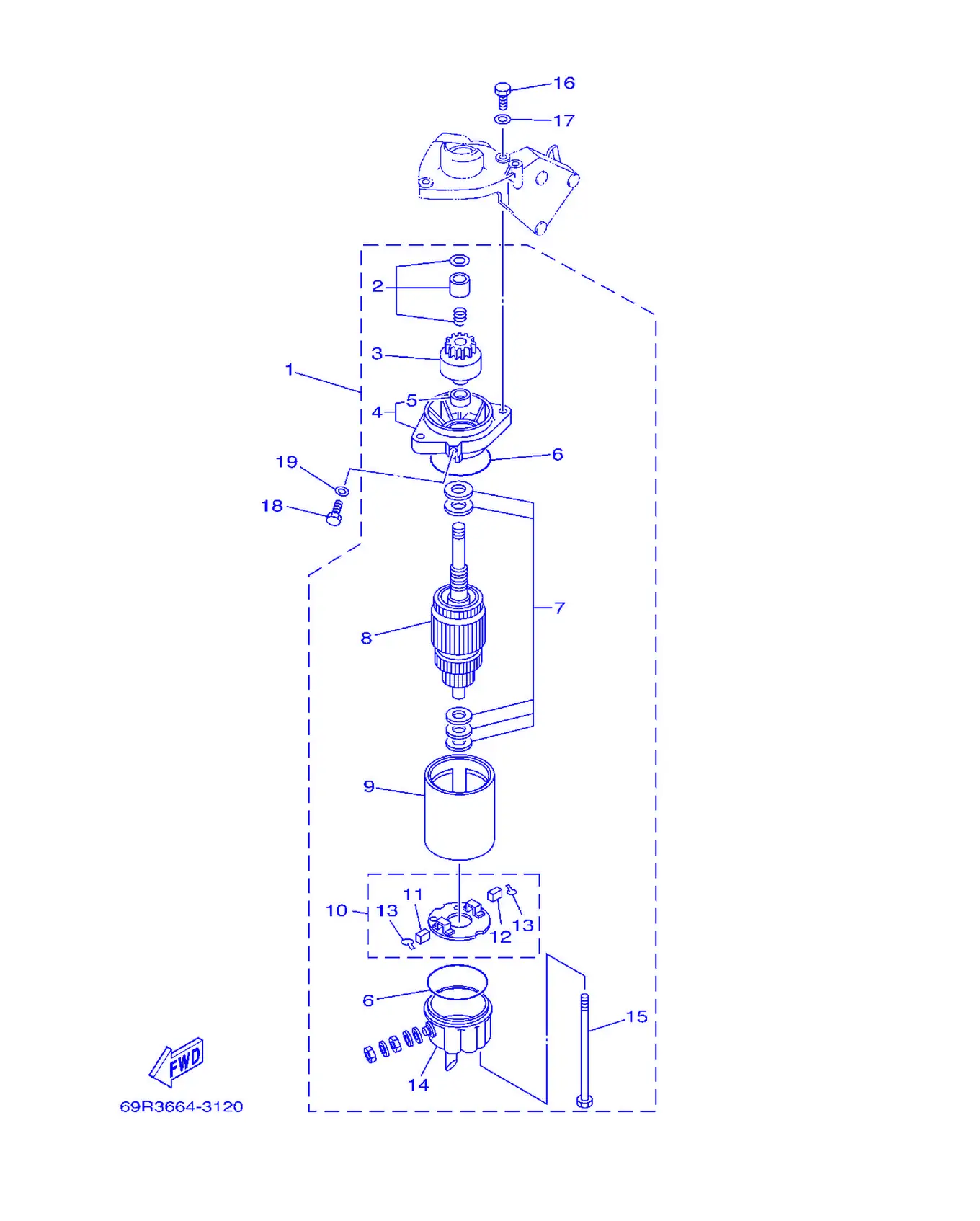

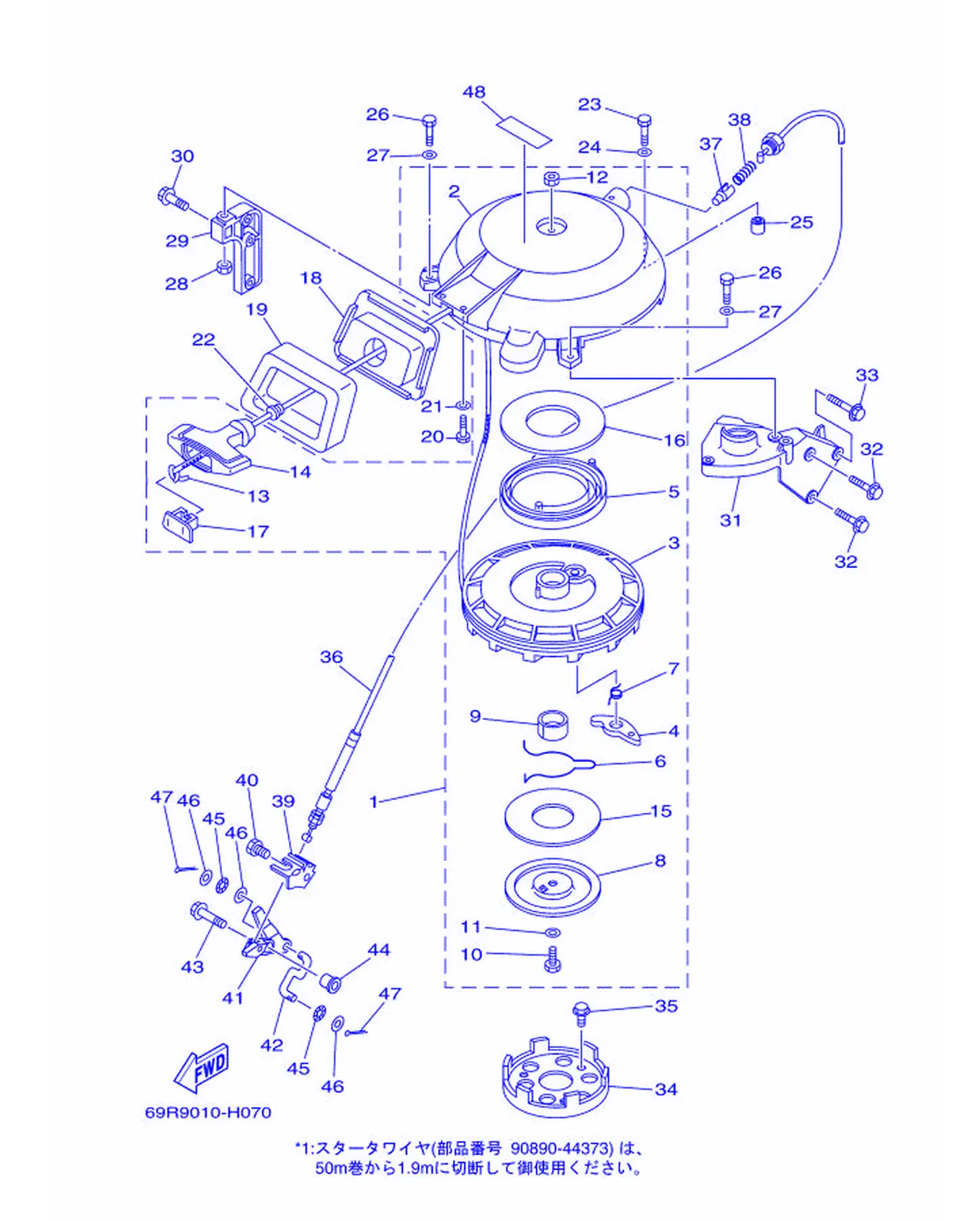

Рис. 10 — стартер 47 дет.
Рис. 11 — стартер 19 дет.

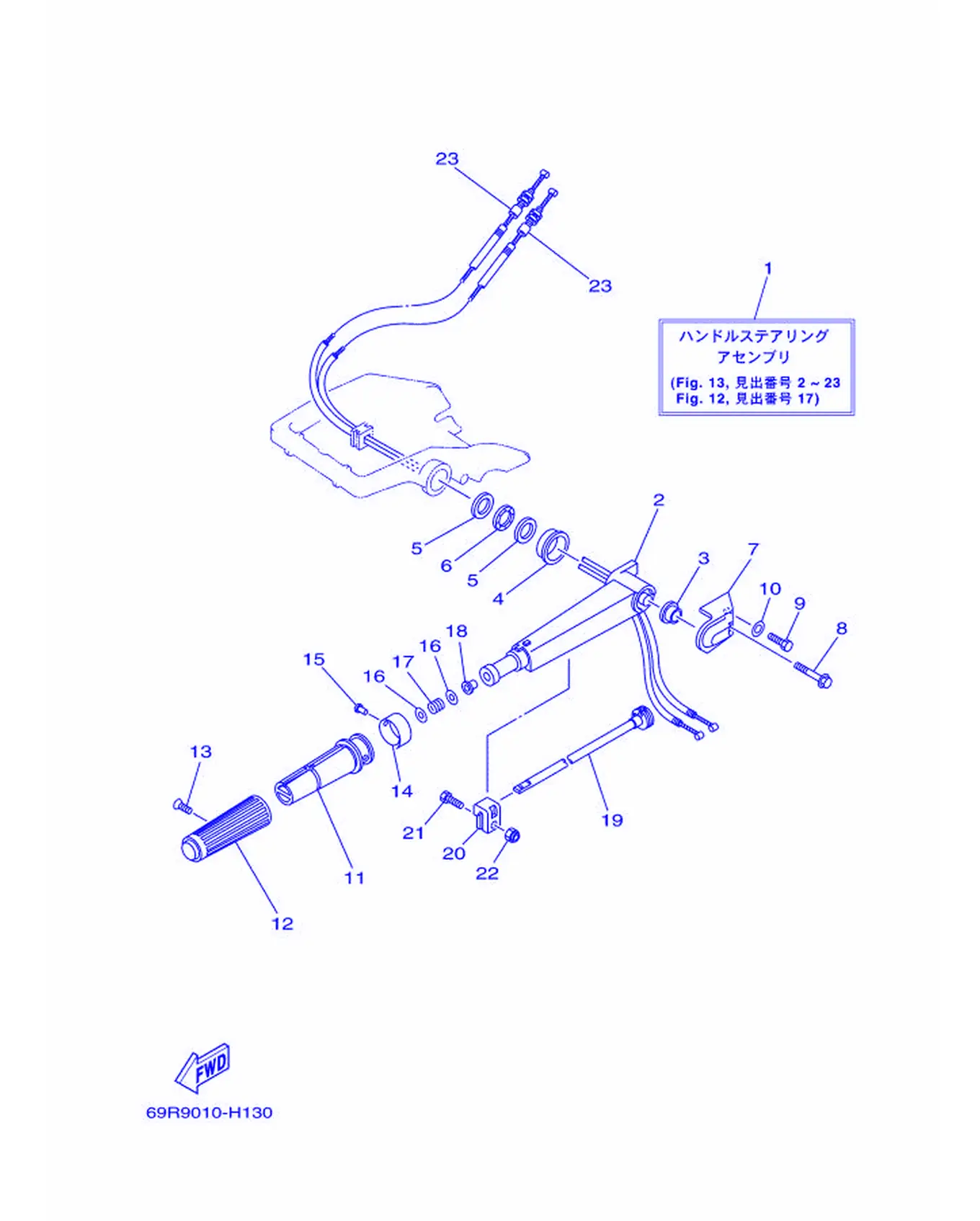

Рис. 12 — Рулевая система 23 дет.
Рис. 13 — Генератор 22 дет.
Рис. 14 — Верхний кожух 15 дет.

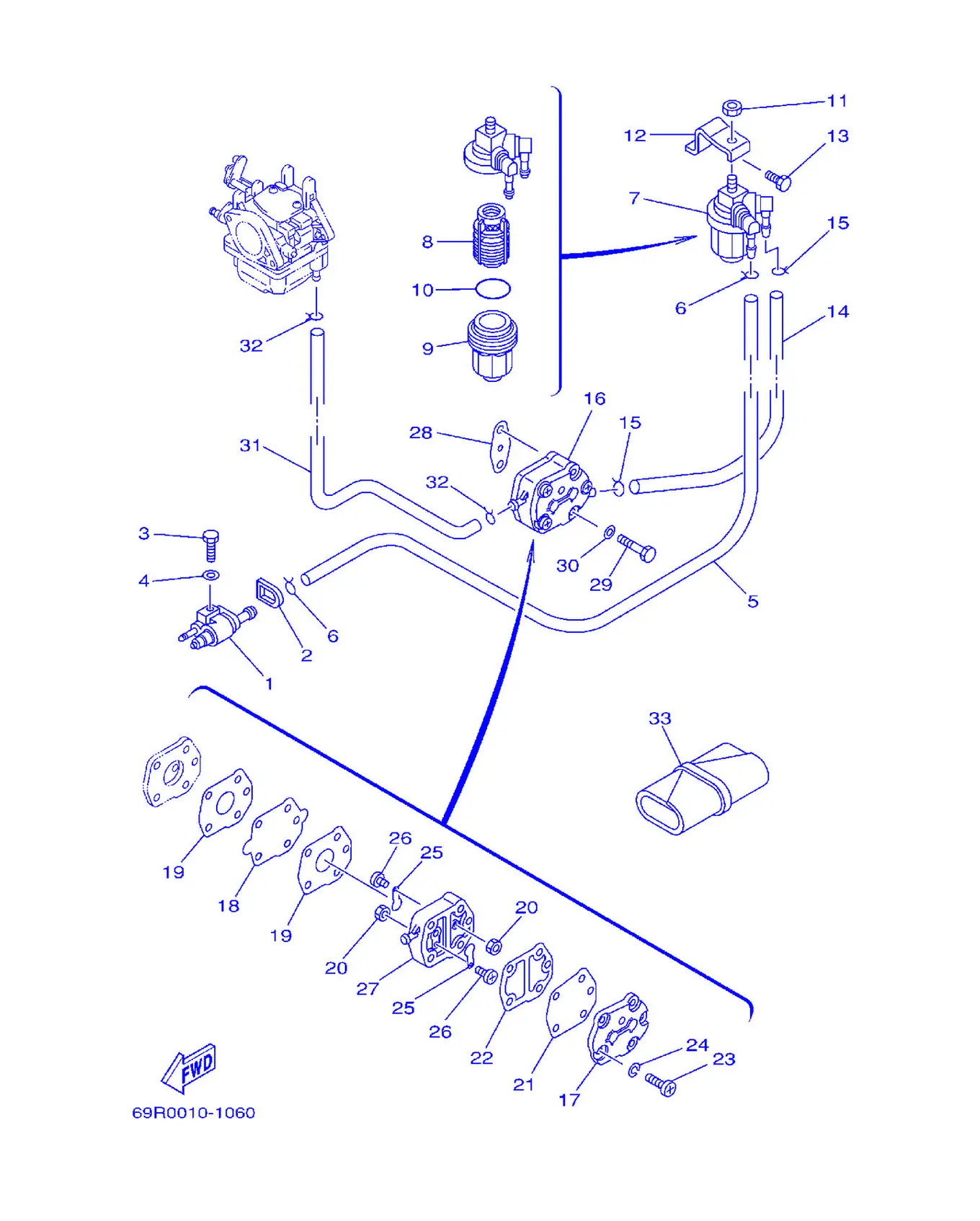

Рис. 15 — Топливная система 33 дет.
Рис. 16 — Топливный бак 16 дет.

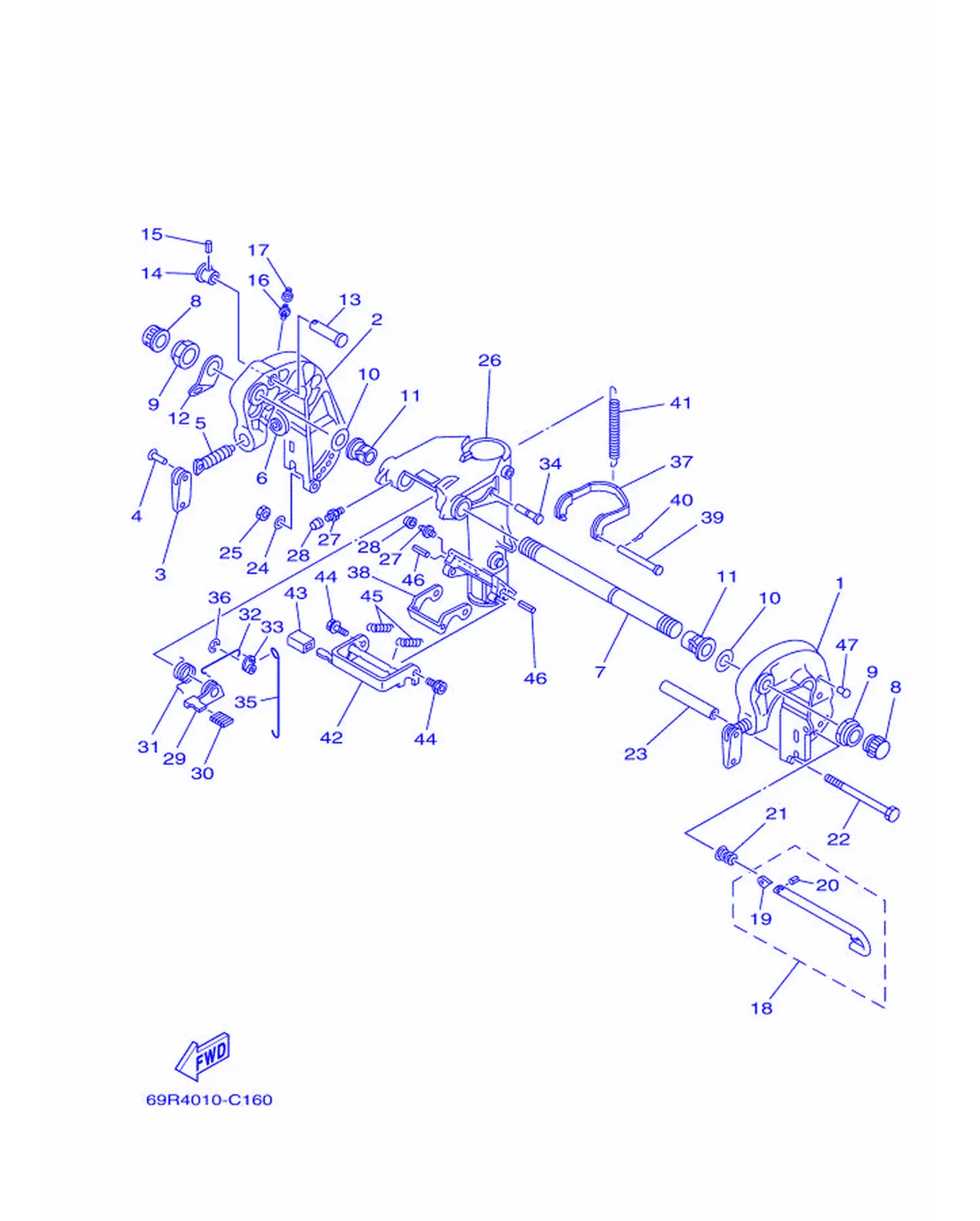

Рис. 17 — Кронштейн 1 47 дет.

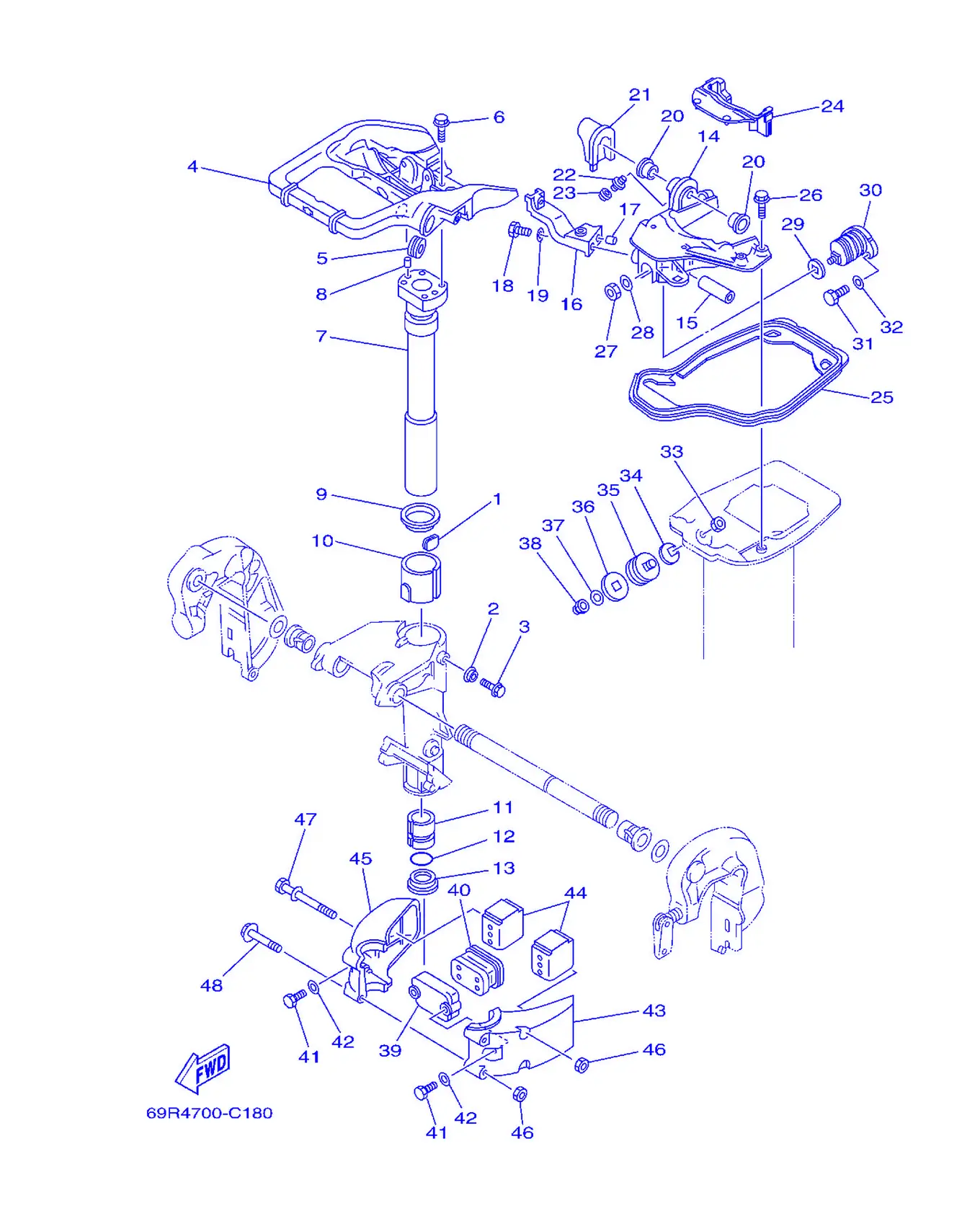

Рис. 18 — Кронштейн 2 48 дет.

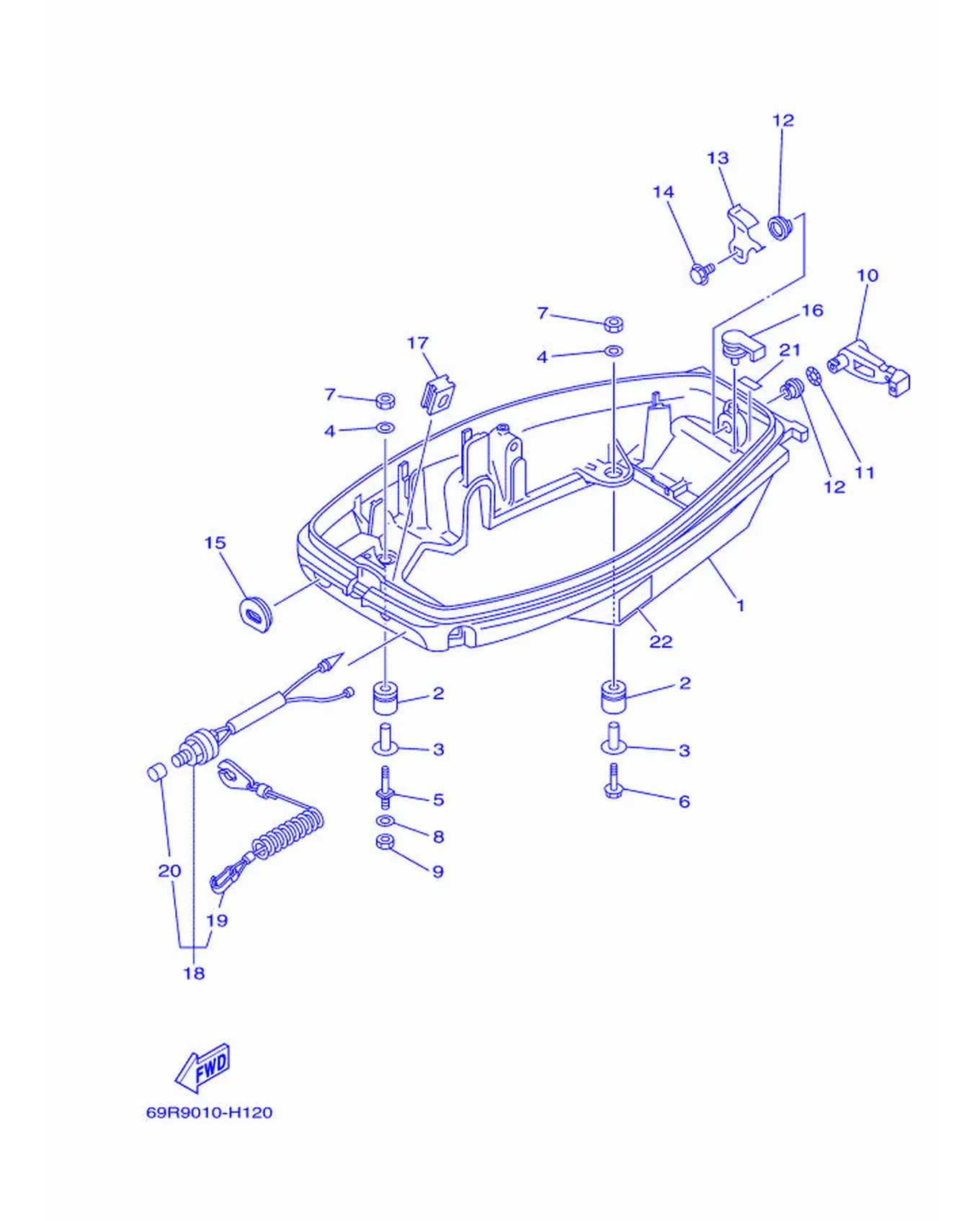

Рис. 19 — нижний кожух 22 дет.

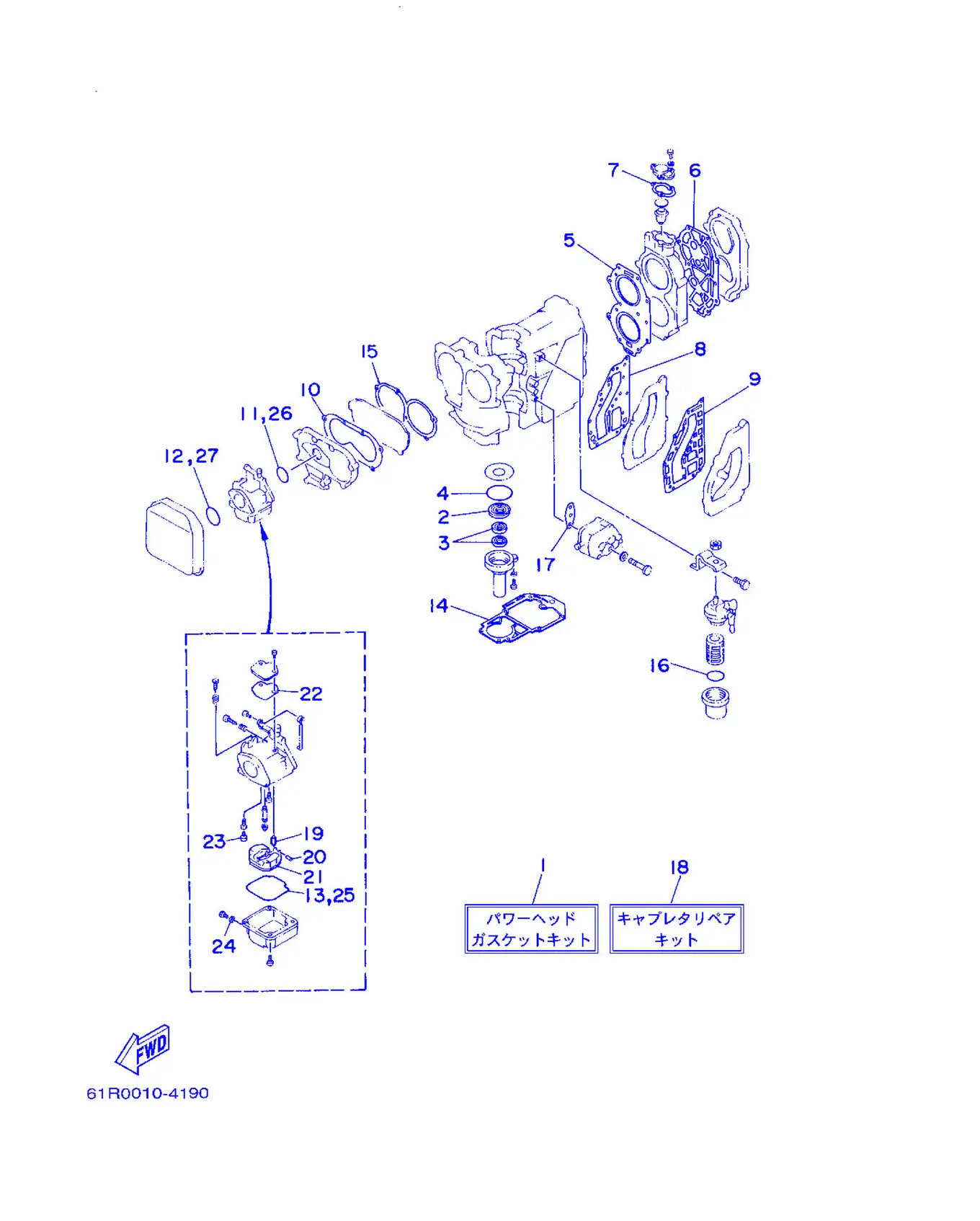

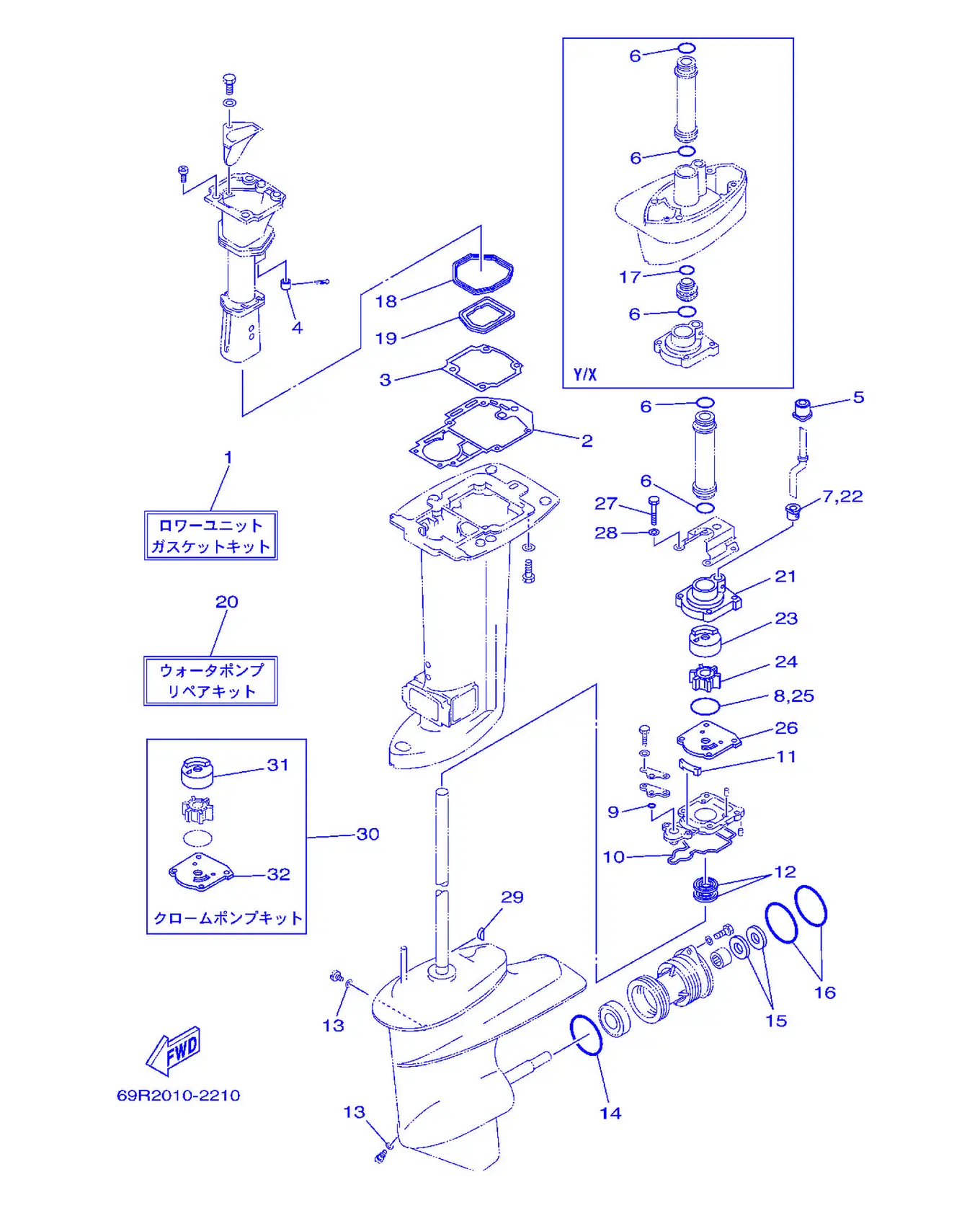

Рис. 20 — Ремкомплект 1 27 дет.
Рис. 21 — Ремкомплект 2 32 дет.

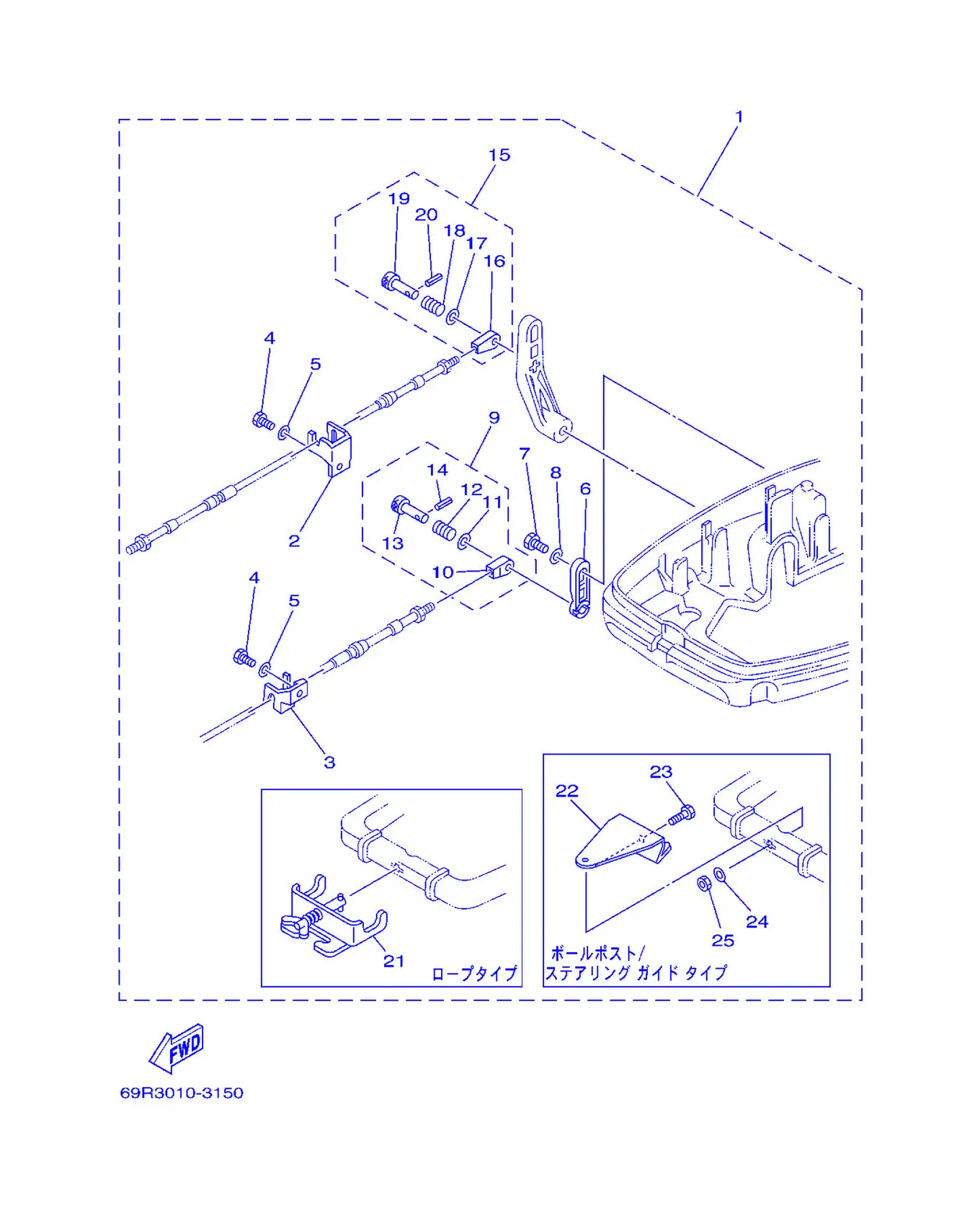

Рис. 22 — Пульт дистанционного управления 26 дет.

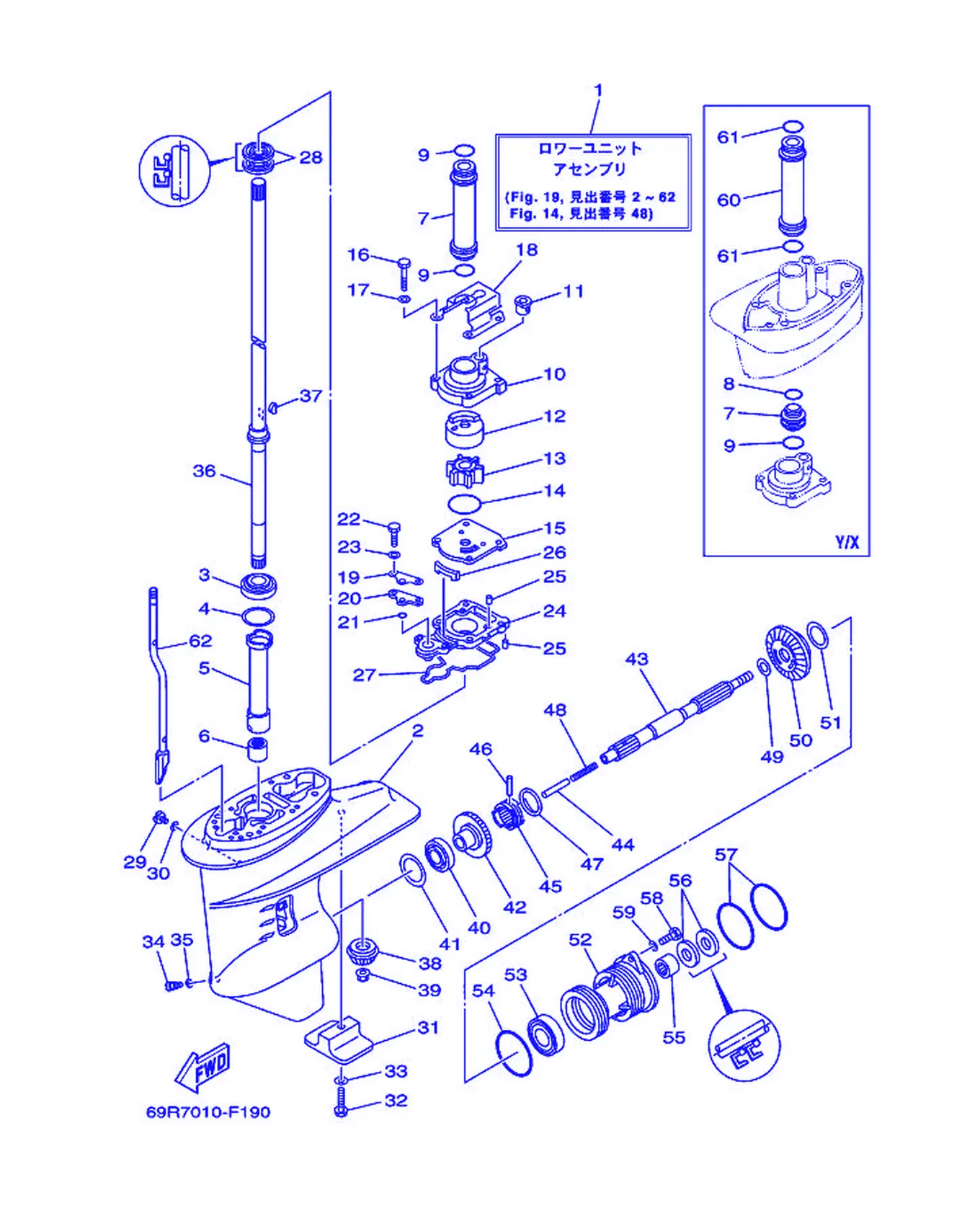

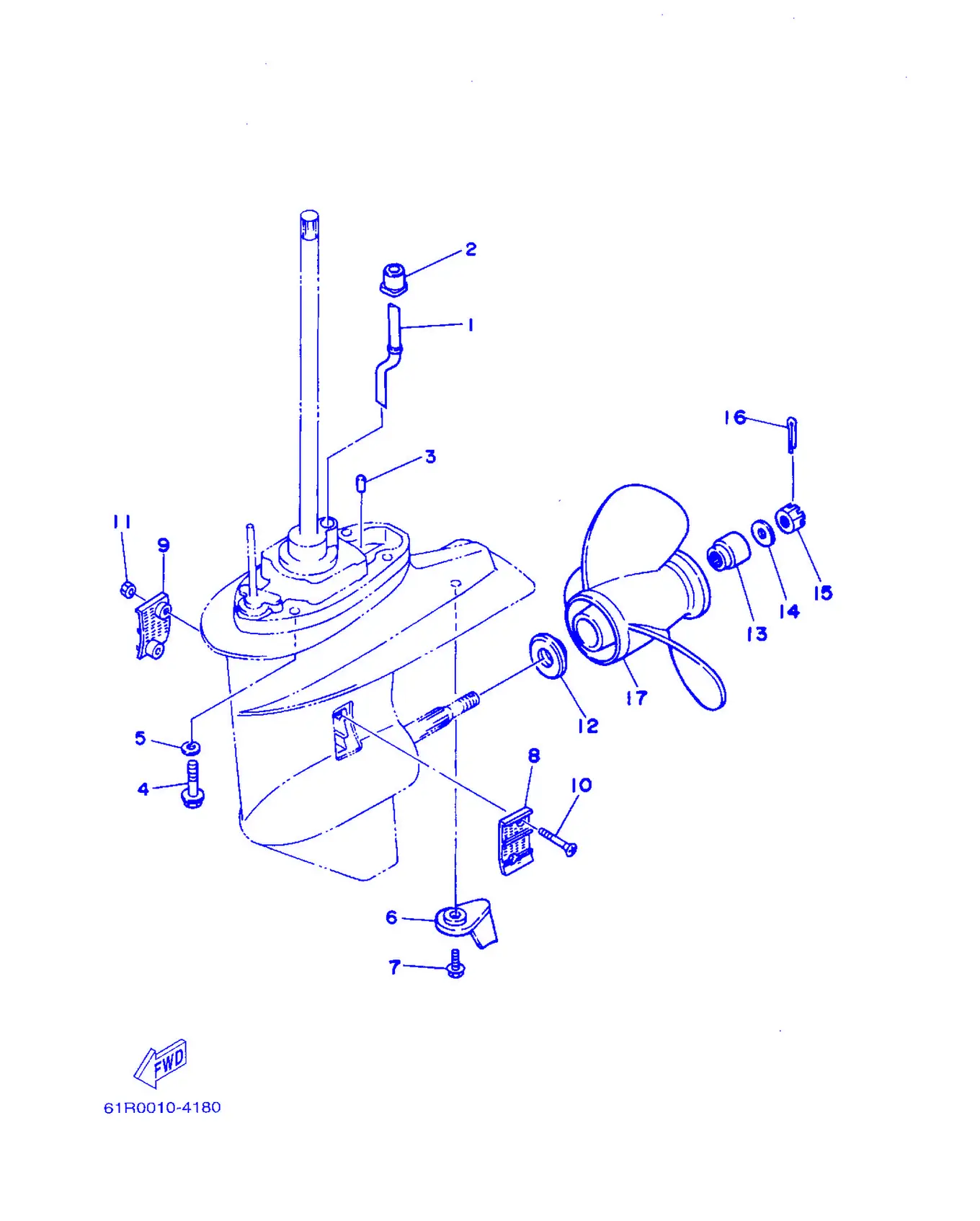

Рис. 23 — Нижний кожух и привод 1 80 дет.
Рис. 24 — Нижний кожух и привод 2 25 дет.
