Tohatsu MFS25/30C 2021 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Tohatsu MFS25/30C. 24 схем.

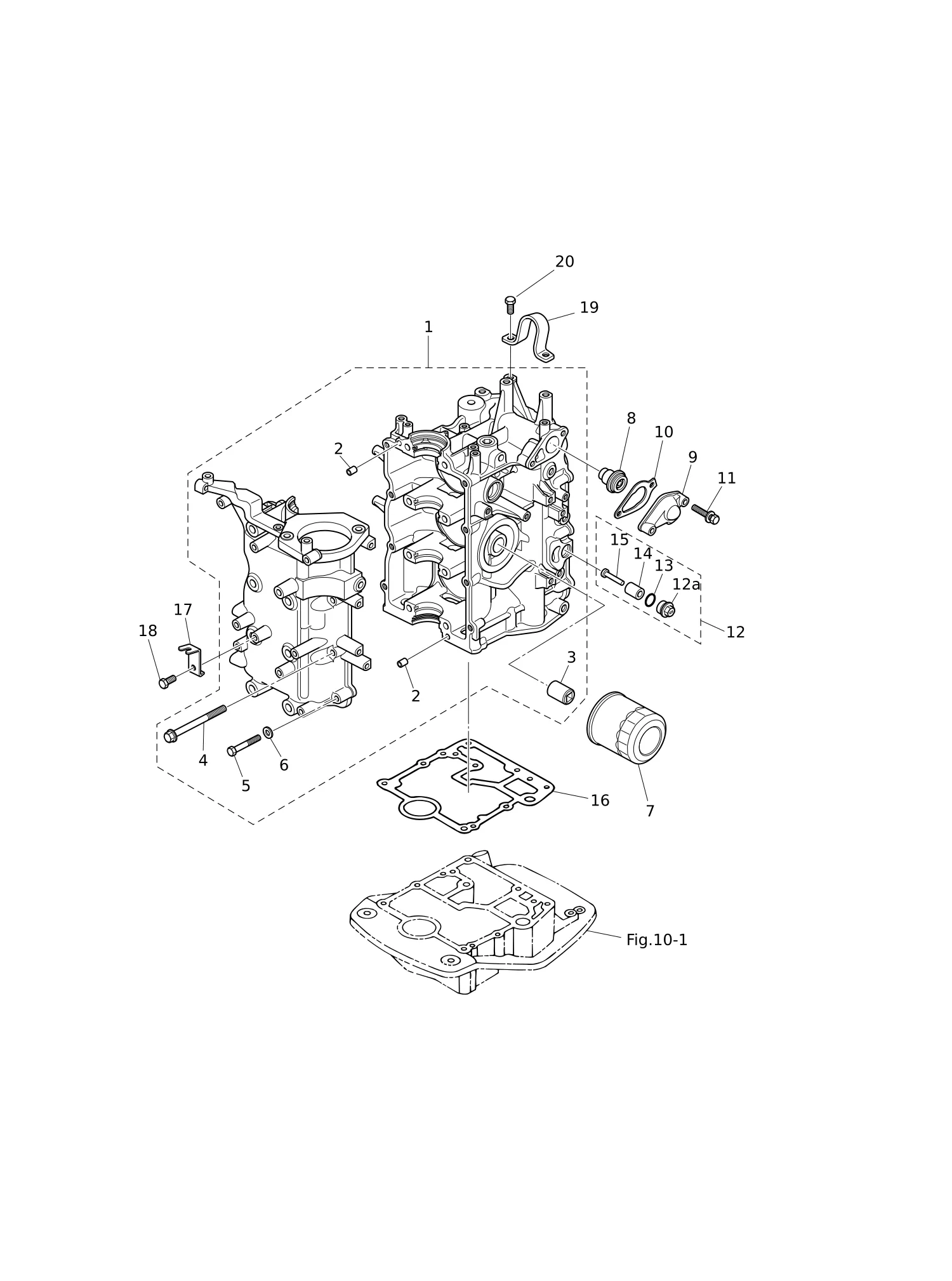

Рис. 1 — CYLINDER · CRANK CASE 21 дет.

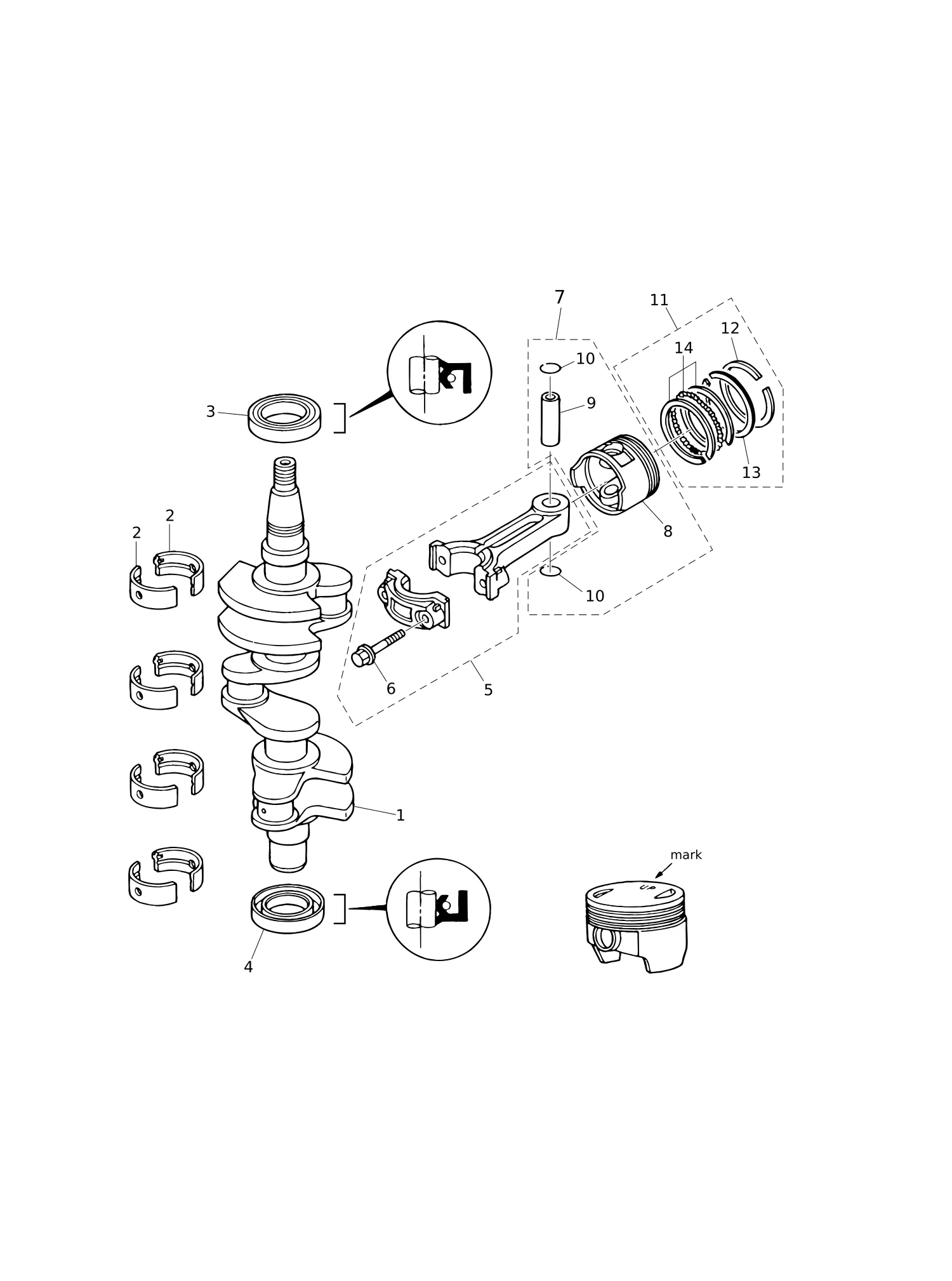

Рис. 2 — PISTON · CRANK SHAFT 15 дет.

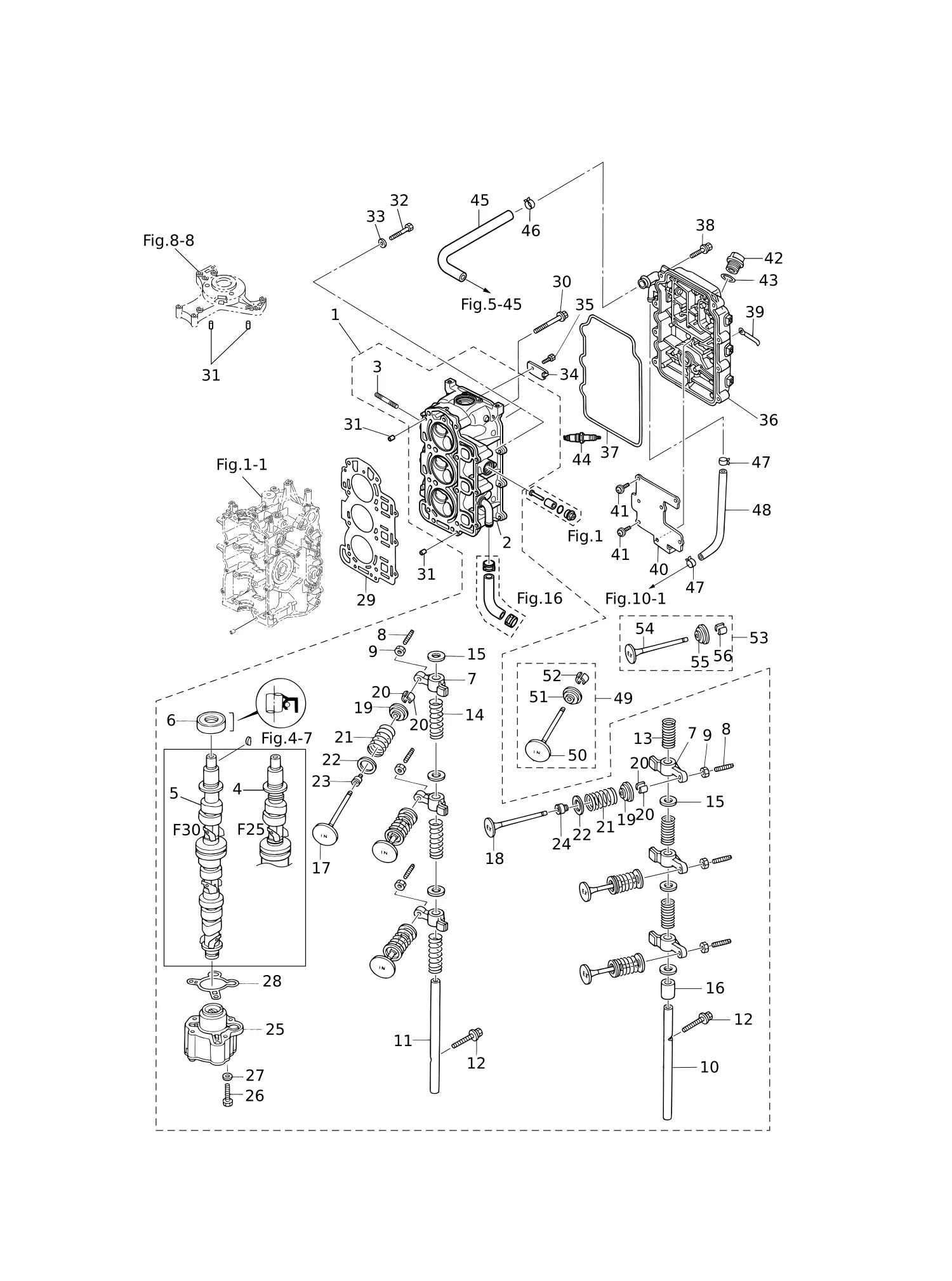

Рис. 3 — CYLINDER HEAD · OIL PUMP 49 дет.

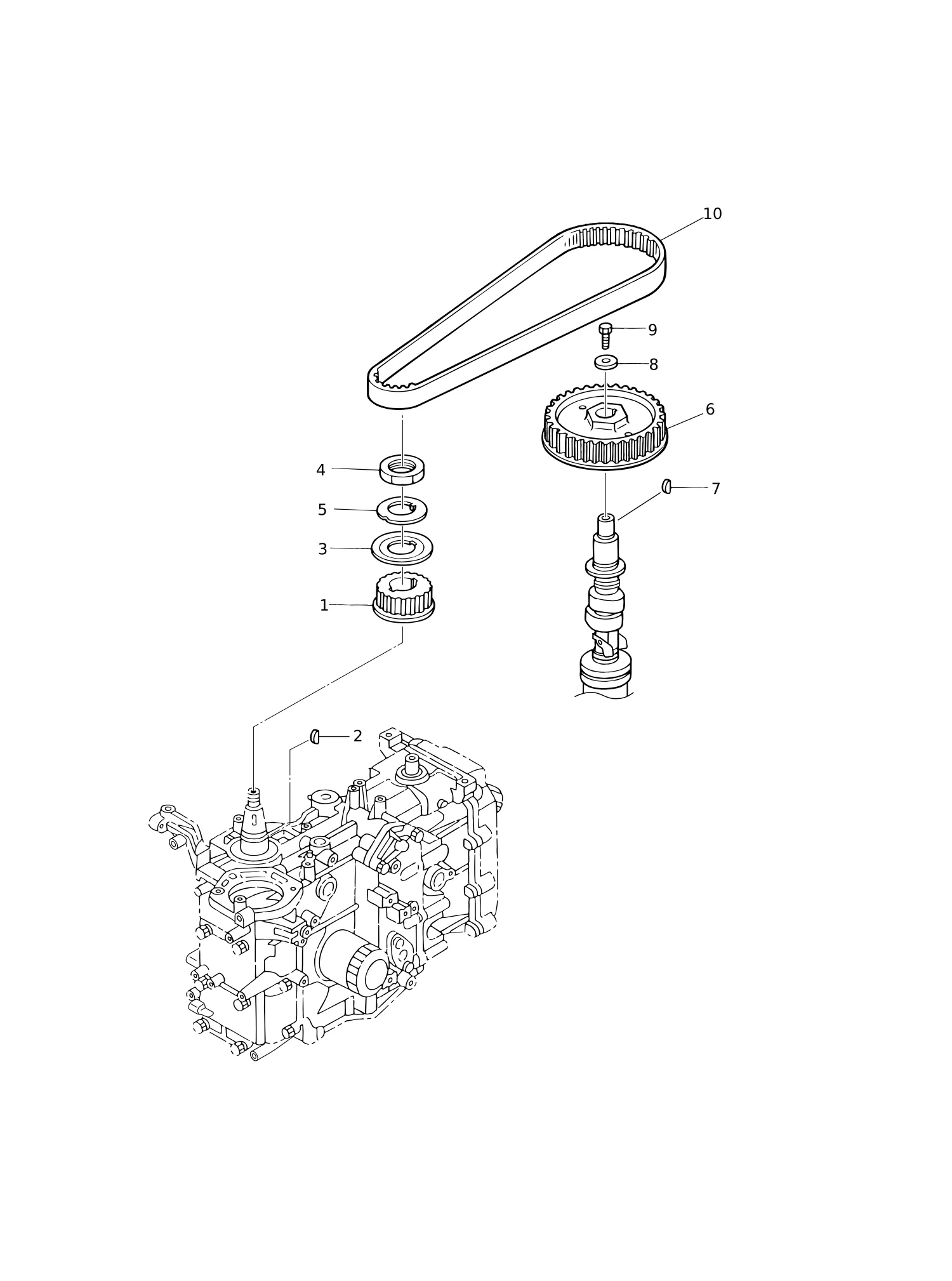

Рис. 4 — PULLEY · TIMING BELT 10 дет.

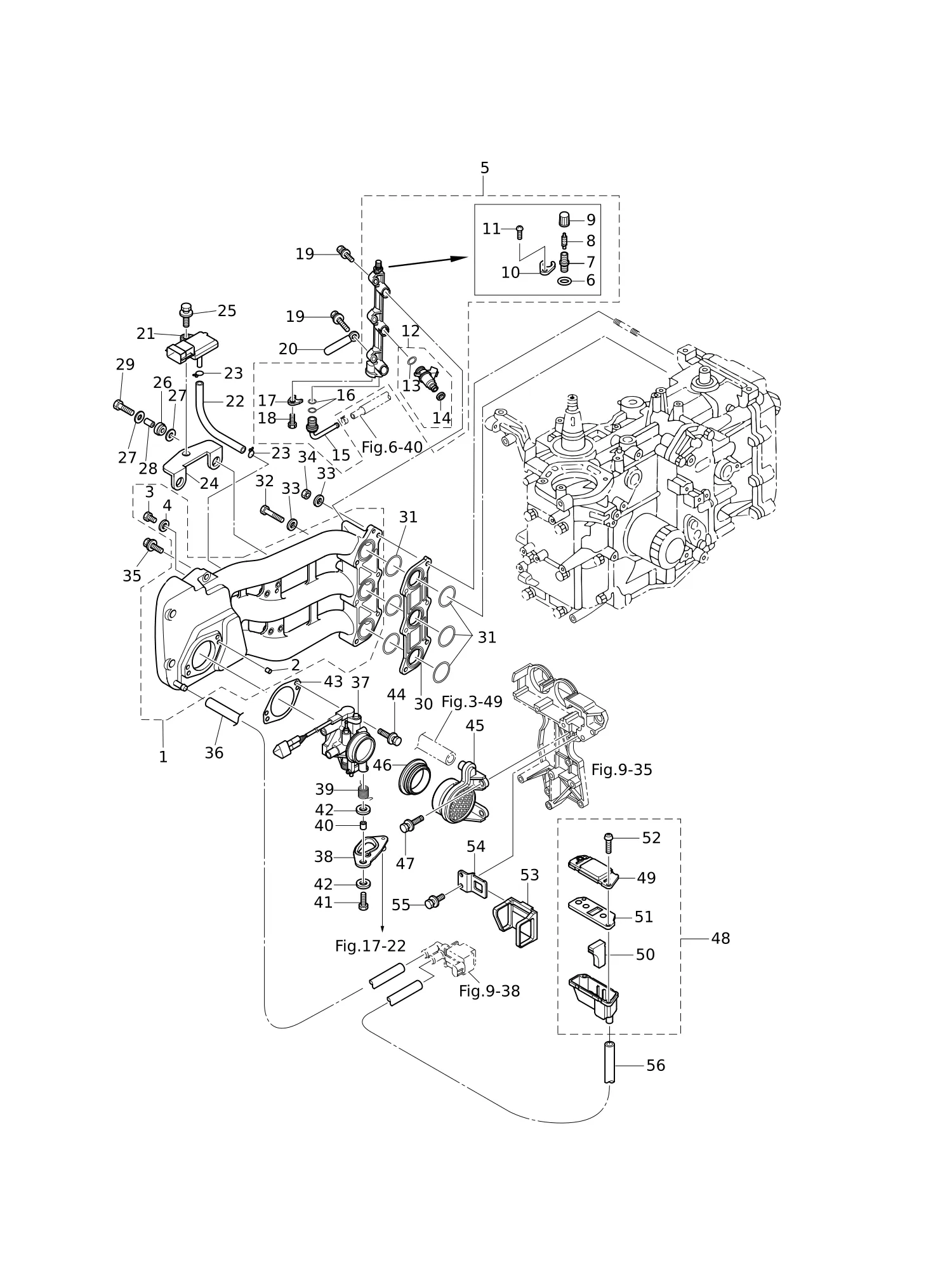

Рис. 5 — INTAKE MANIFOLD 55 дет.

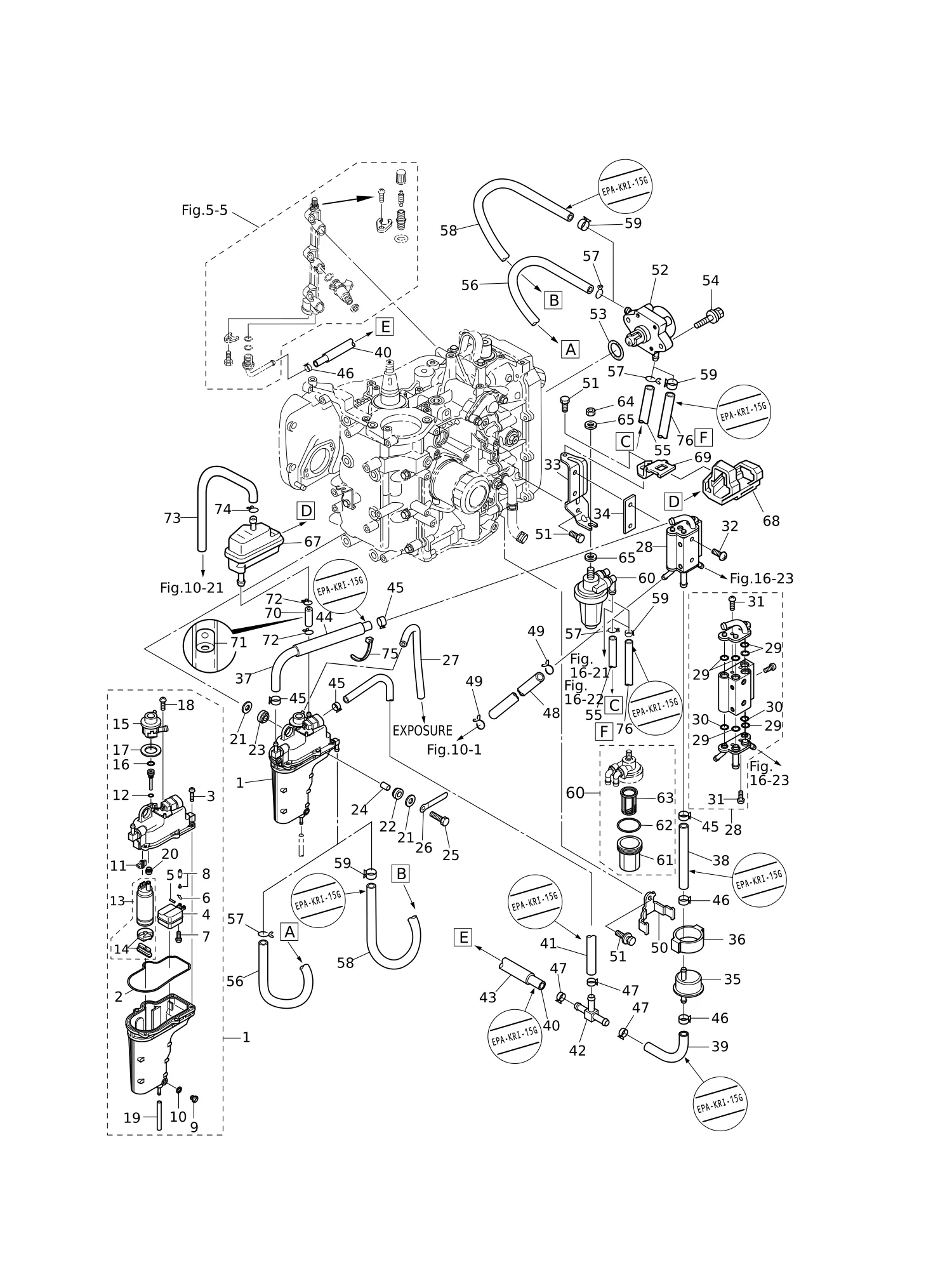

Рис. 6 — FUEL SYSTEM 73 дет.

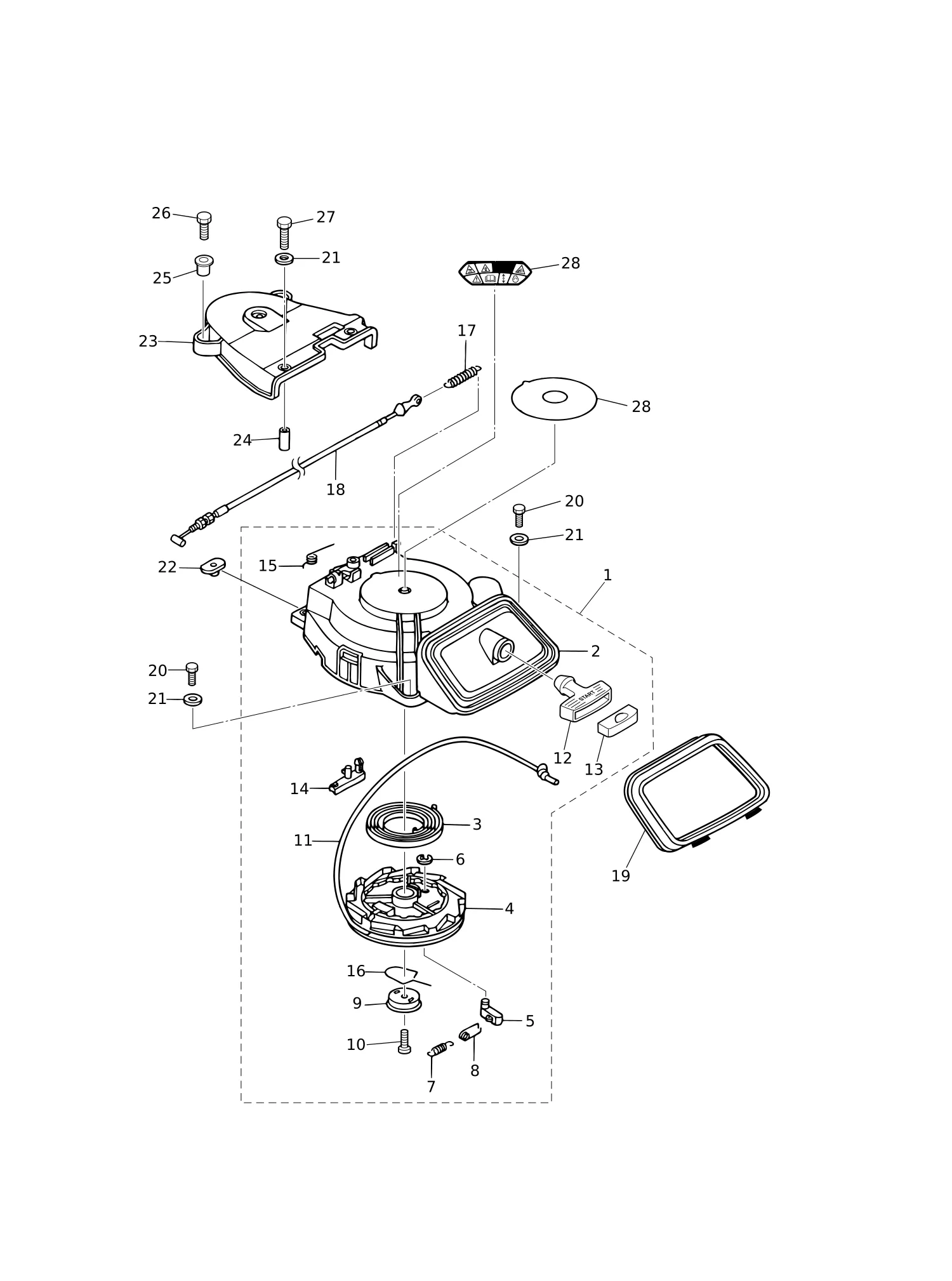

Рис. 7 — RECOIL STARTER 29 дет.

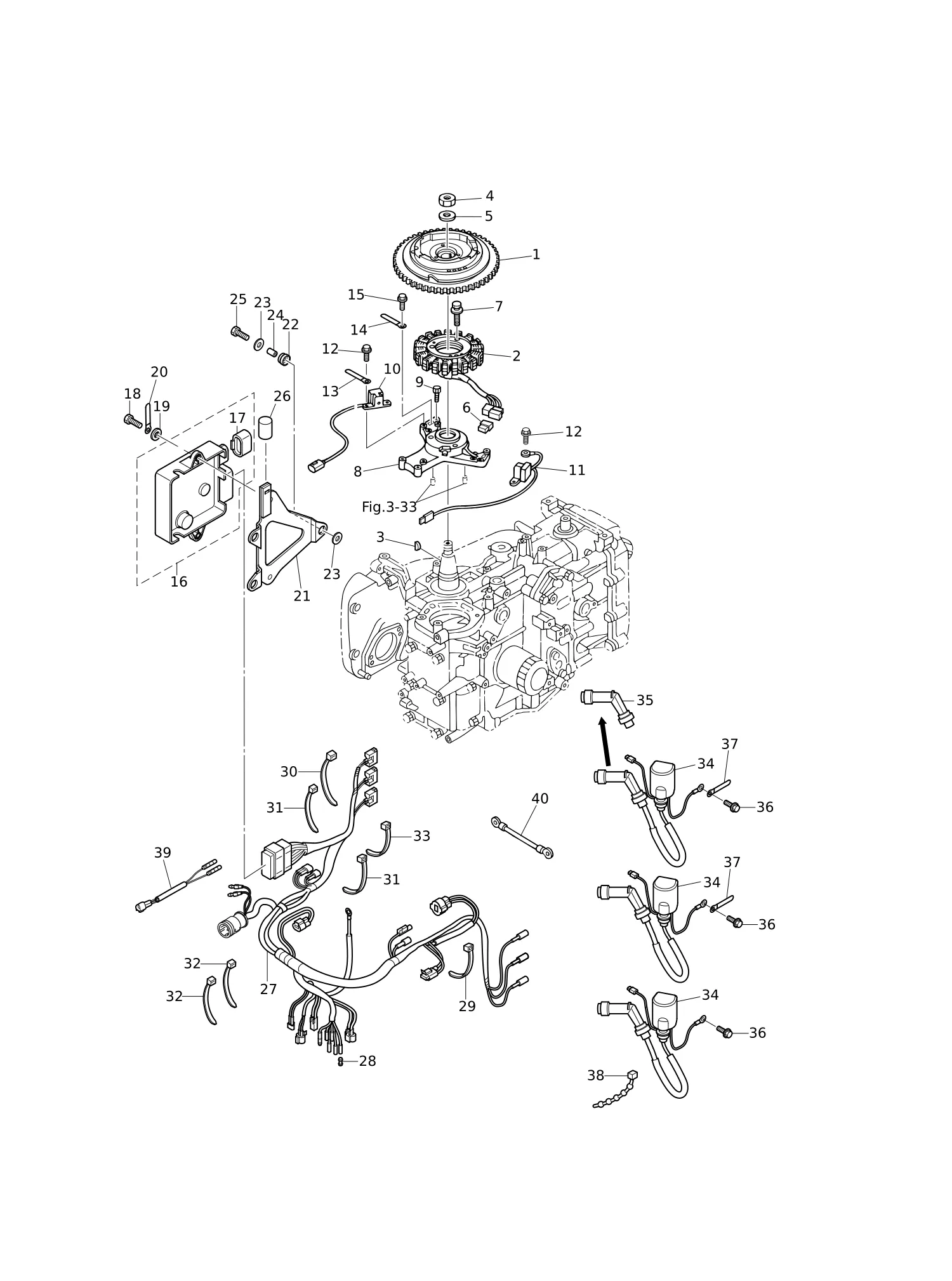

Рис. 8 — MAGNETO 38 дет.

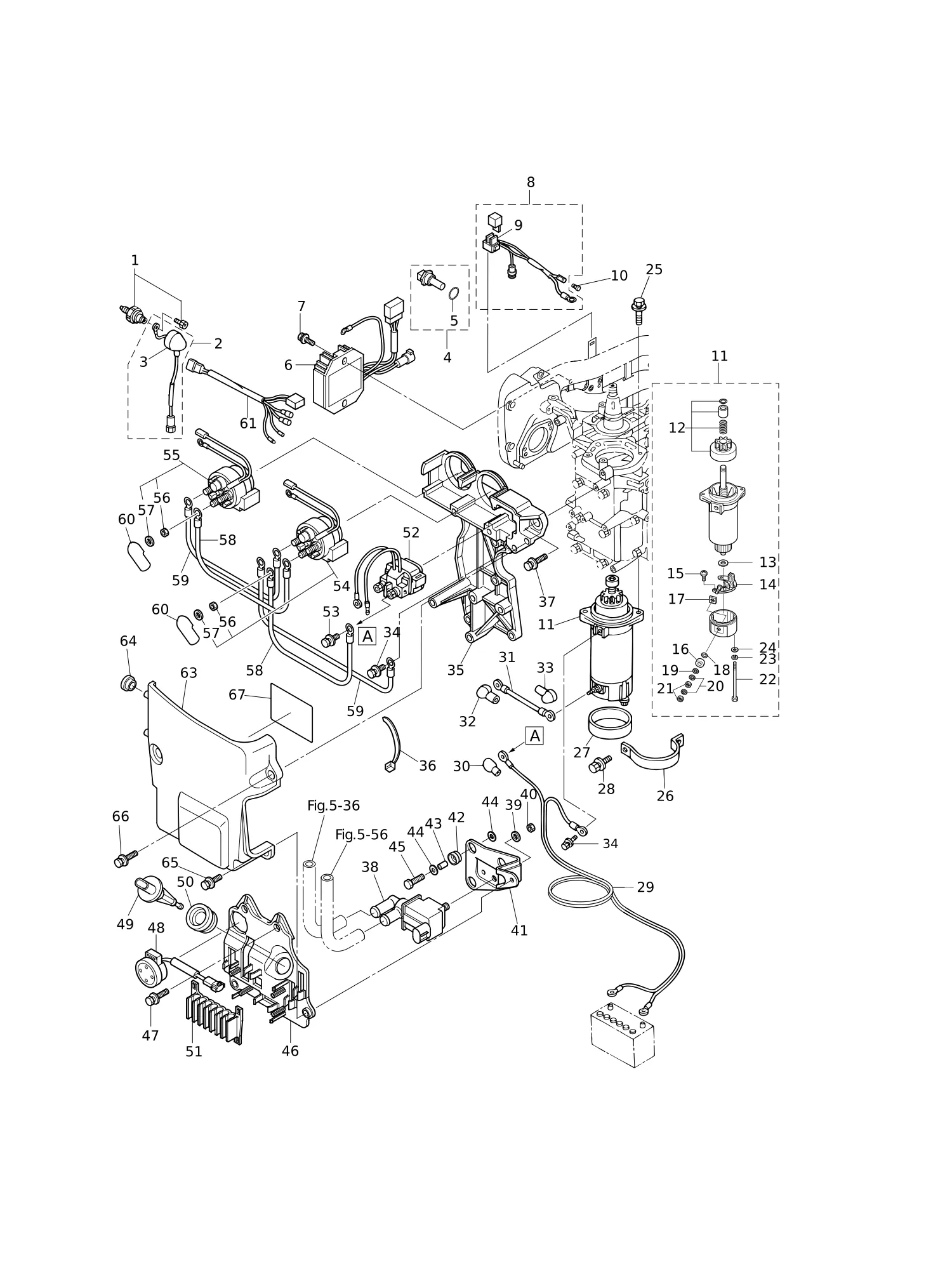

Рис. 9 — ELECTRIC PARTS 60 дет.

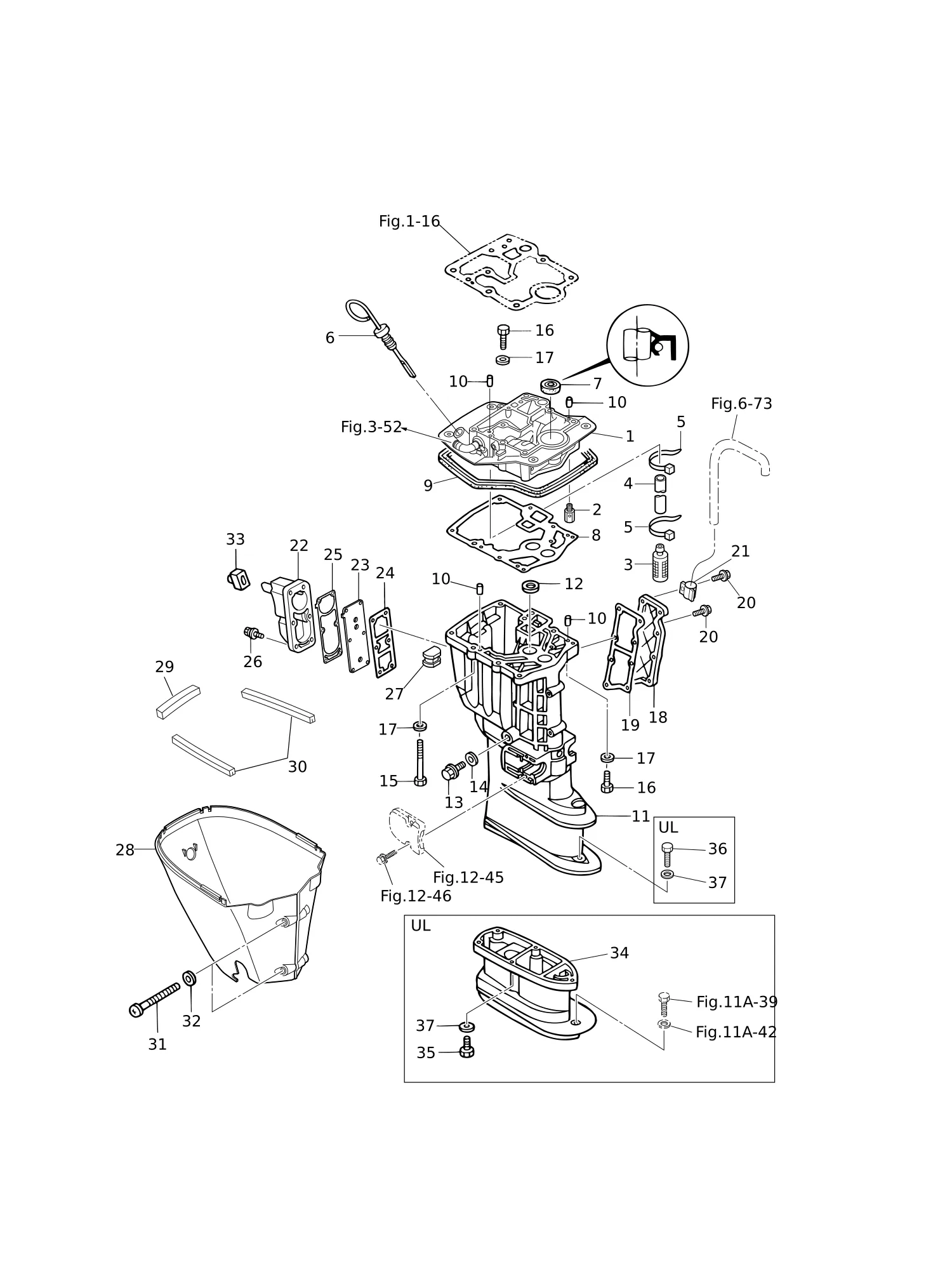

Рис. 10 — DRIVE SHAFT HOUSING 42 дет.

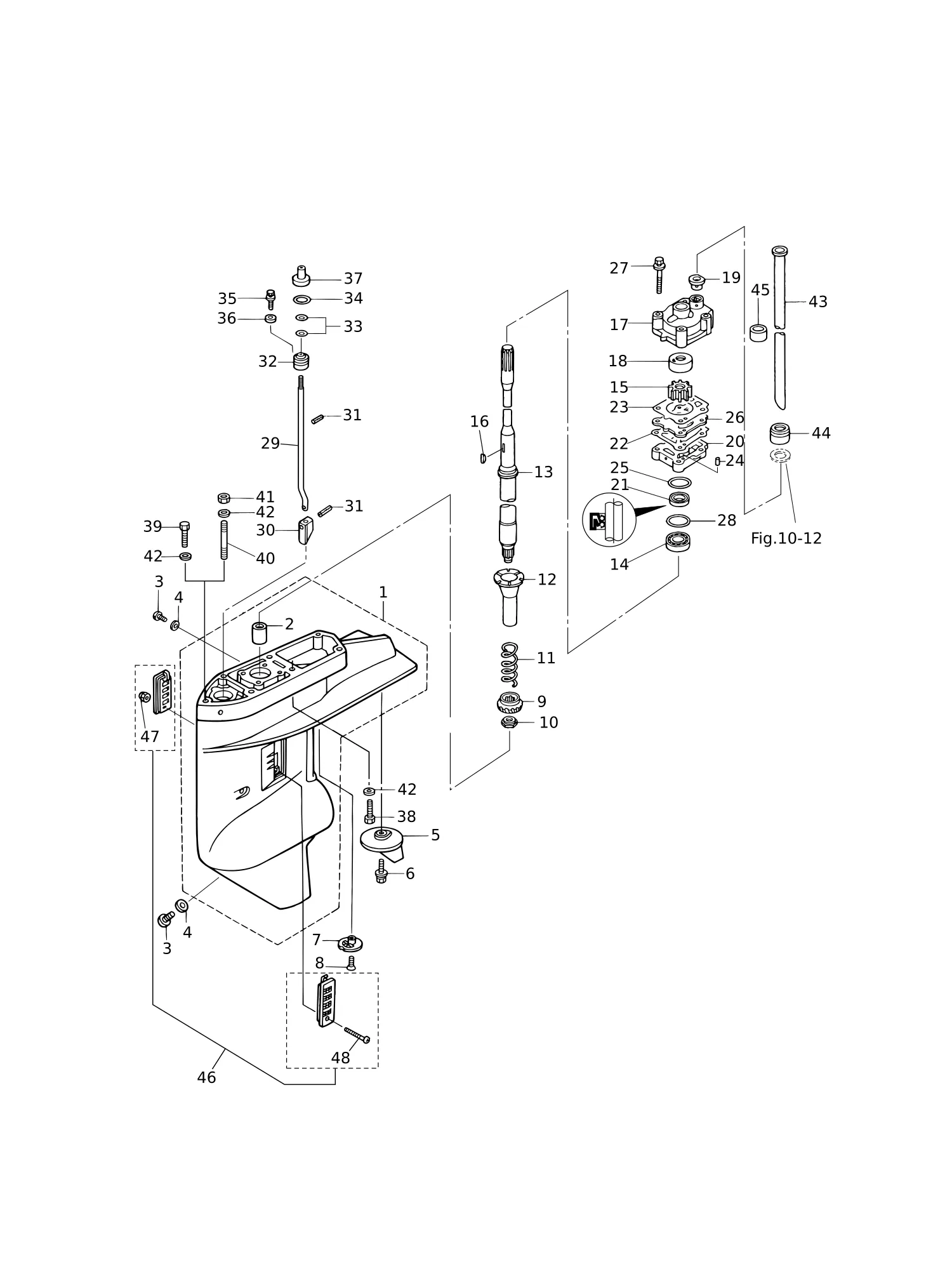

Рис. 11 — GEAR CASE (DRIVE SHAFT) 58 дет.

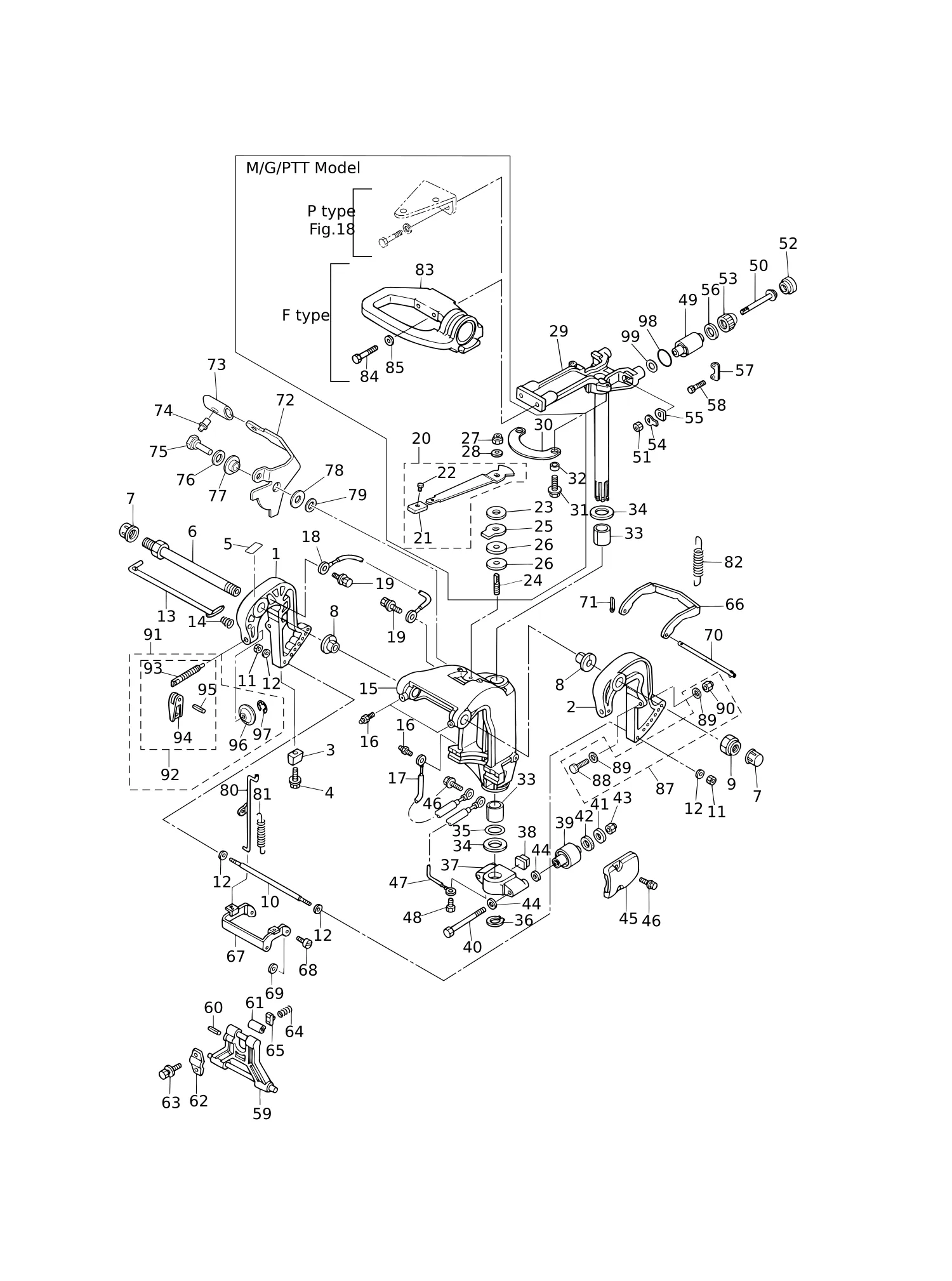

Рис. 12 — BRACKET (MANUAL TILT) 97 дет.

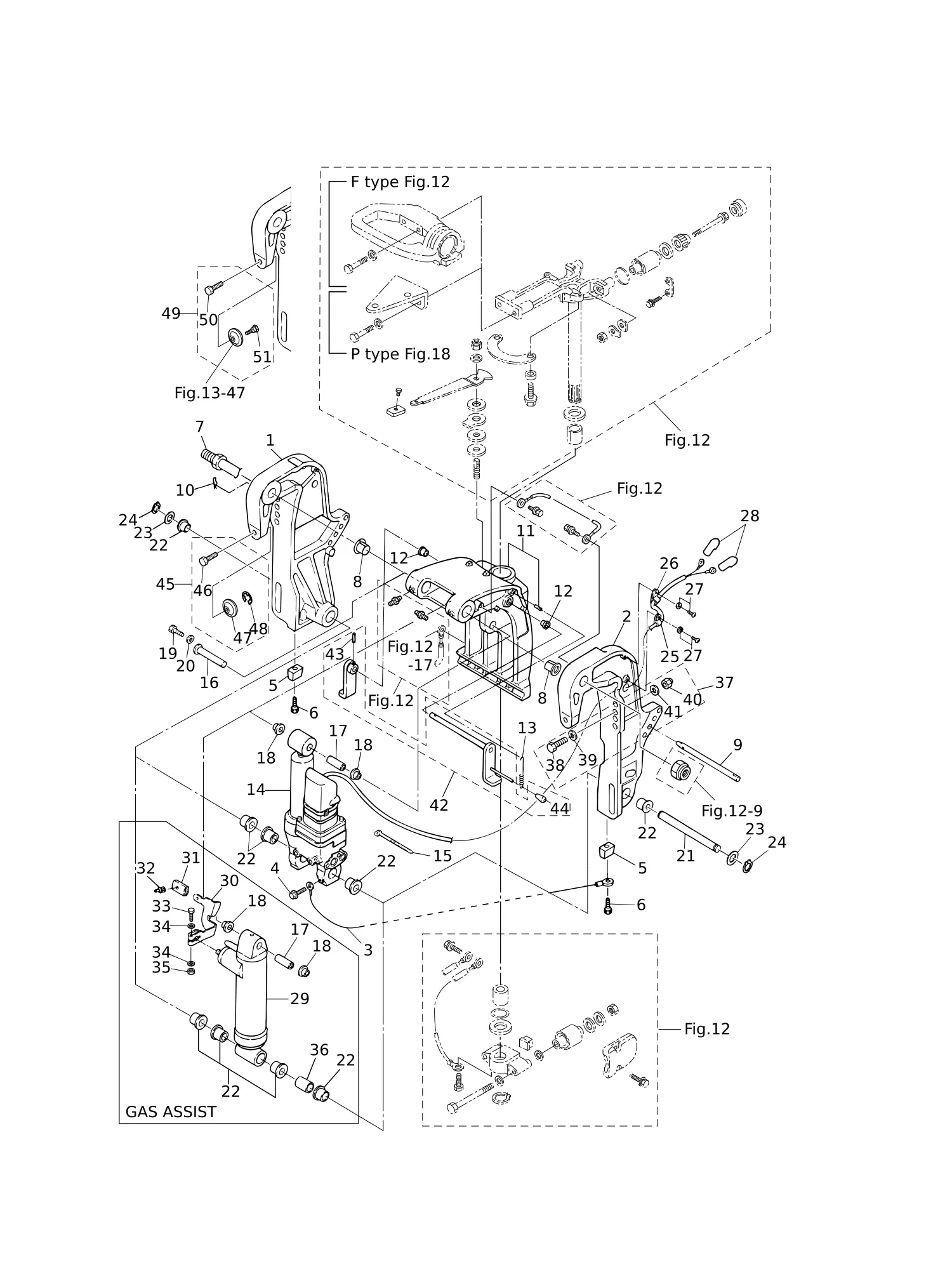

Рис. 13 — BRACKET (PTT · GAS ASSIST) 57 дет.

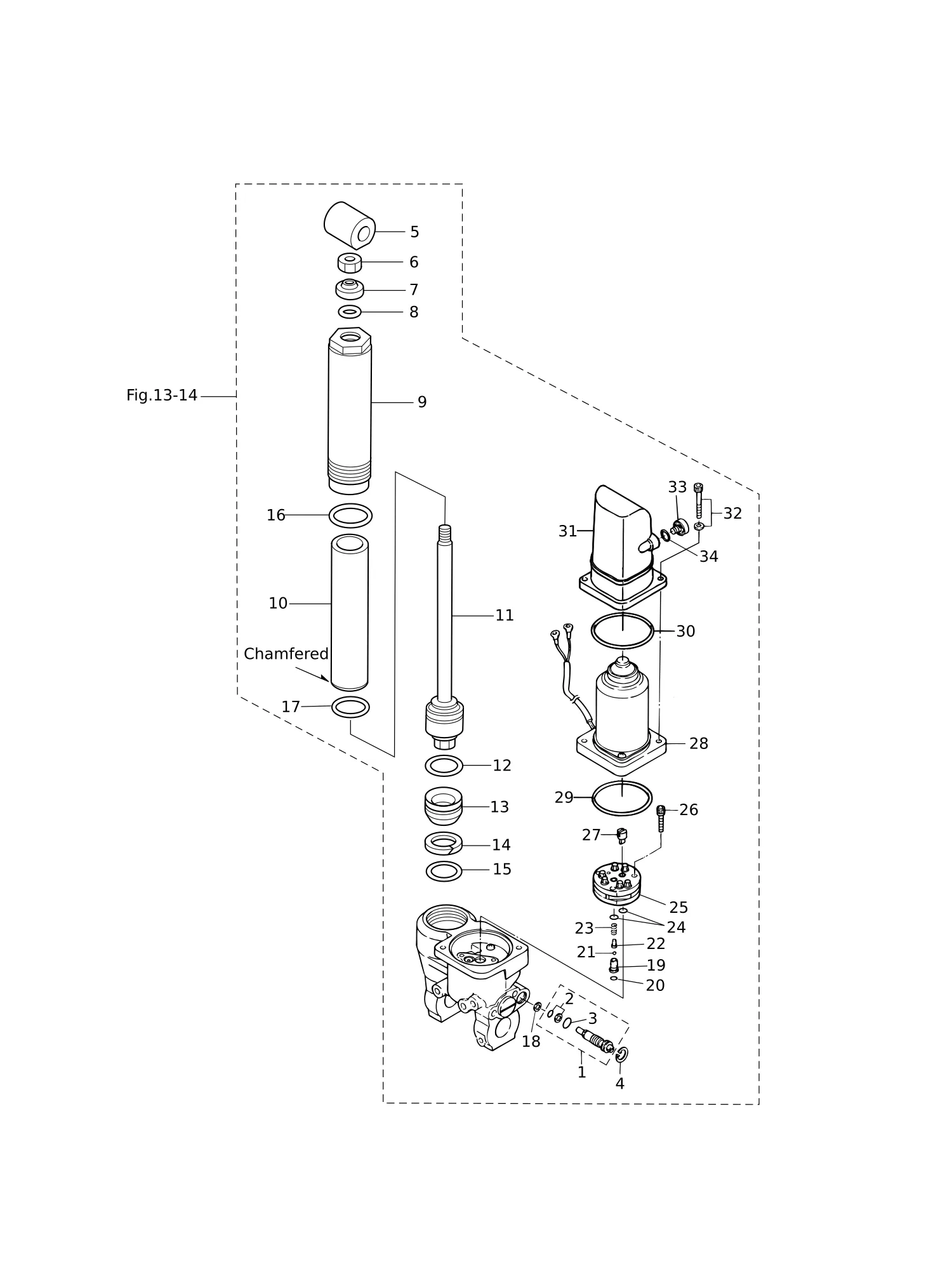

Рис. 14 — POWER TILT 34 дет.

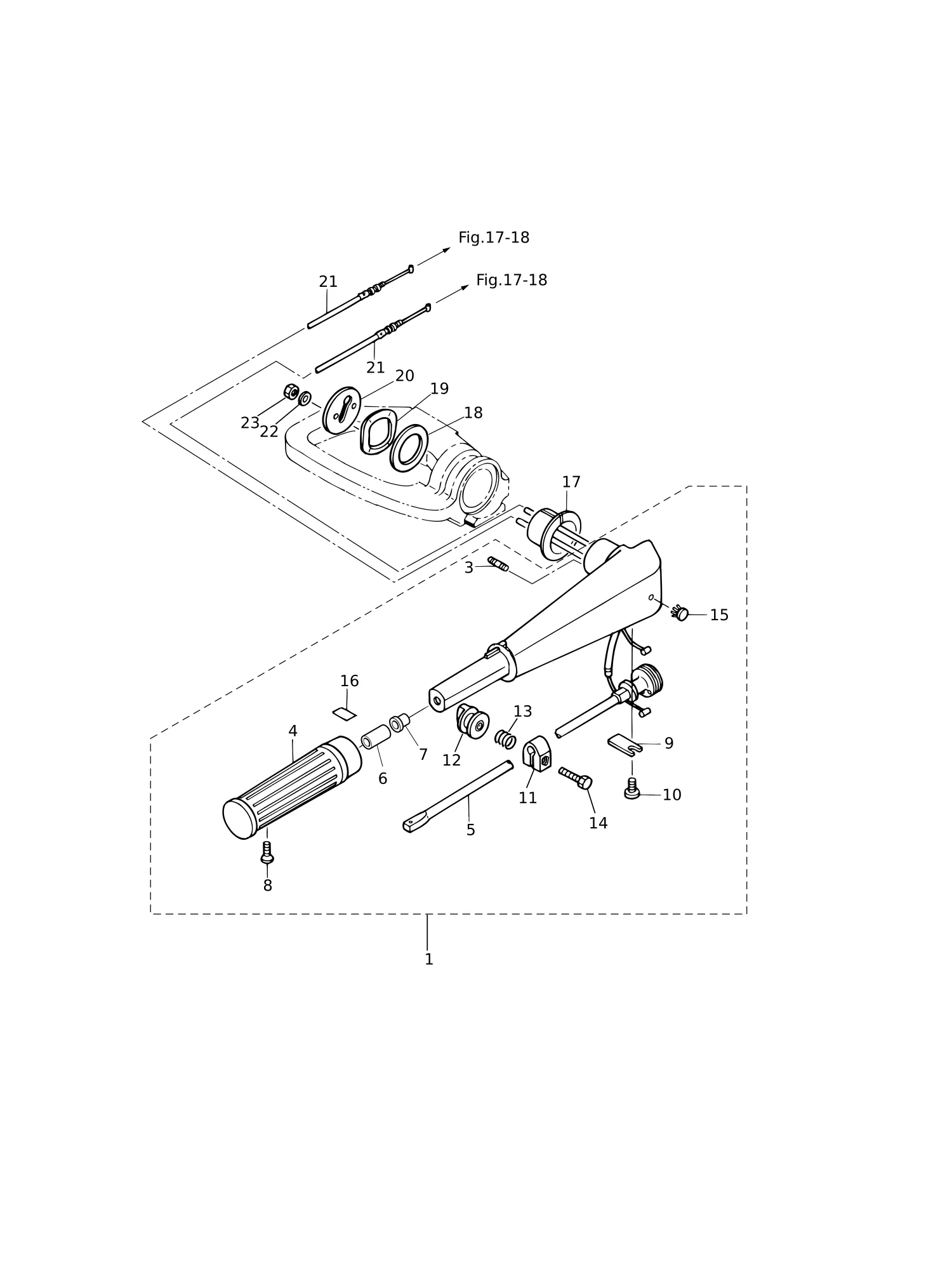

Рис. 15 — TILLER HANDLE 22 дет.

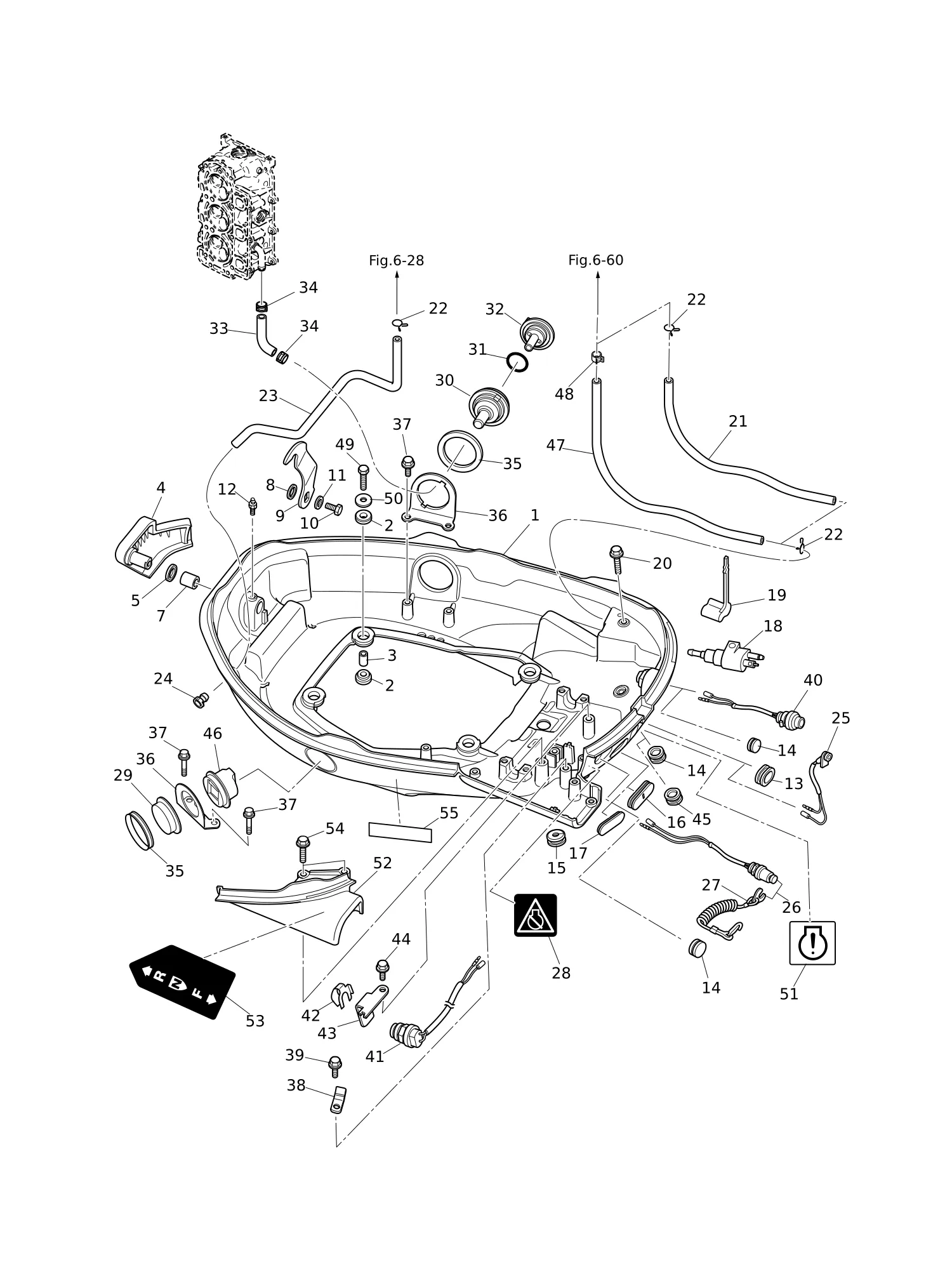

Рис. 16 — BOTTOM COWL 53 дет.

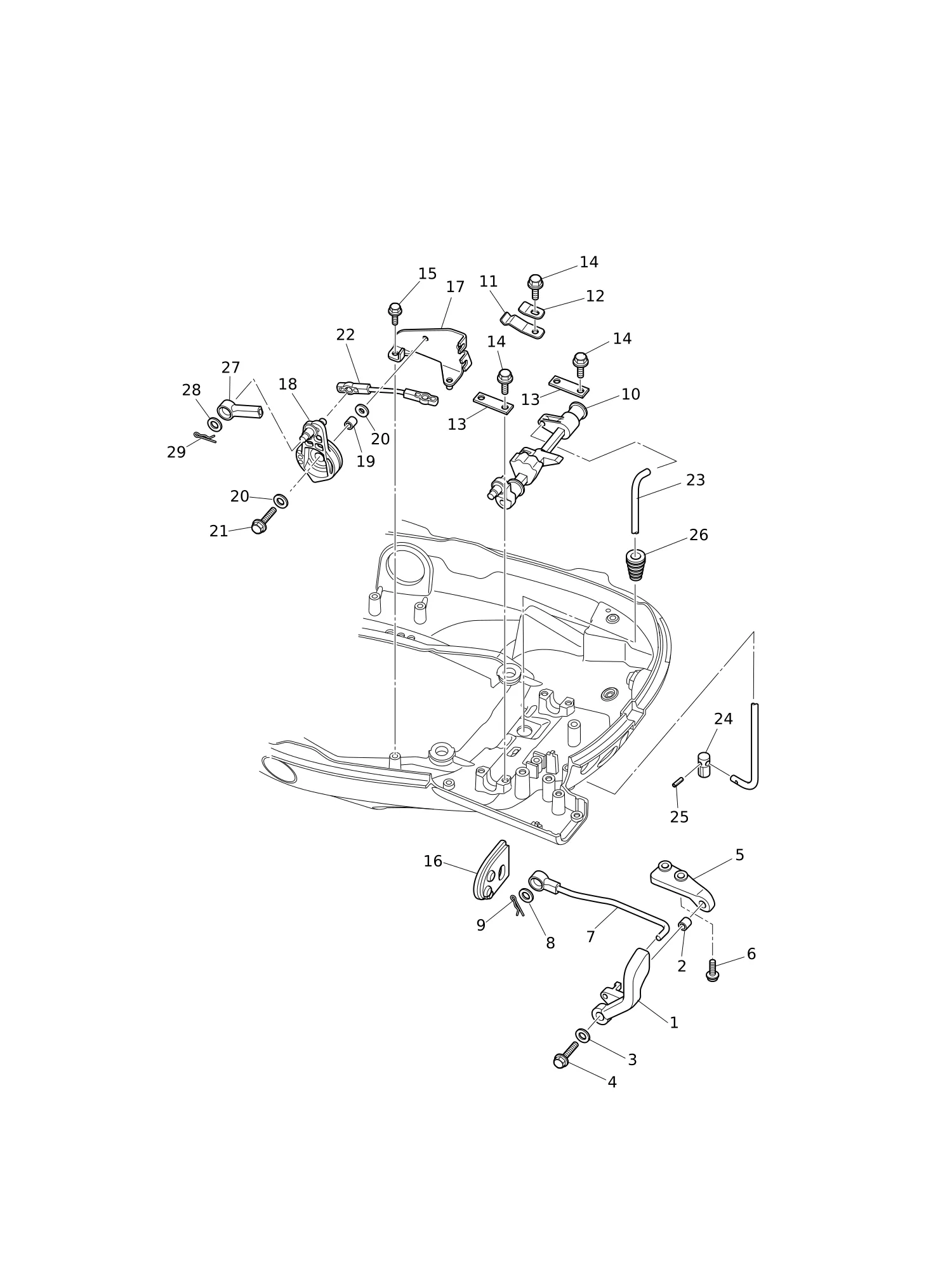

Рис. 17 — SHIFT · THROTTLE 26 дет.

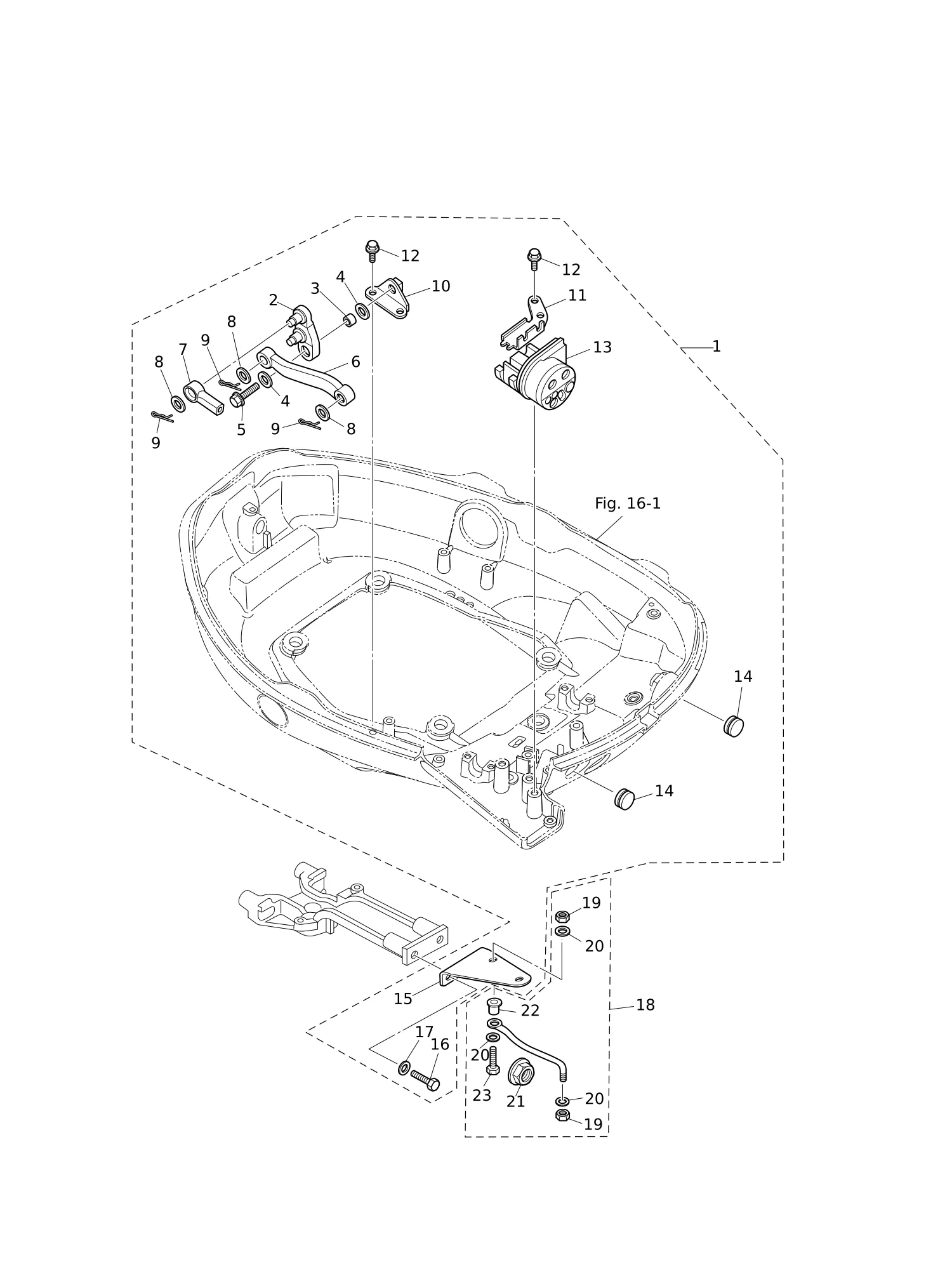

Рис. 18 — REMOTE CONTROL 23 дет.

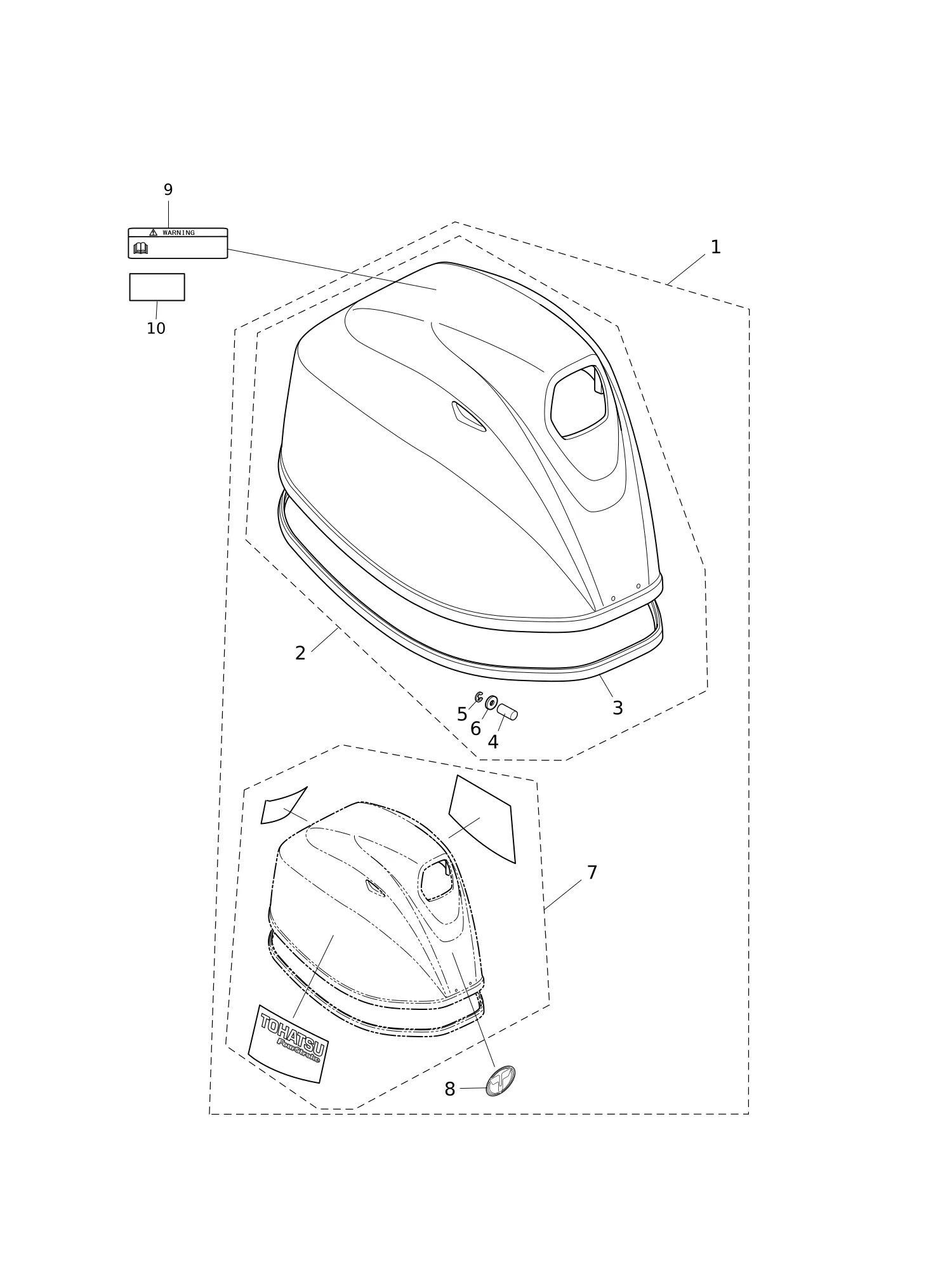

Рис. 19 — TOP COWL 15 дет.

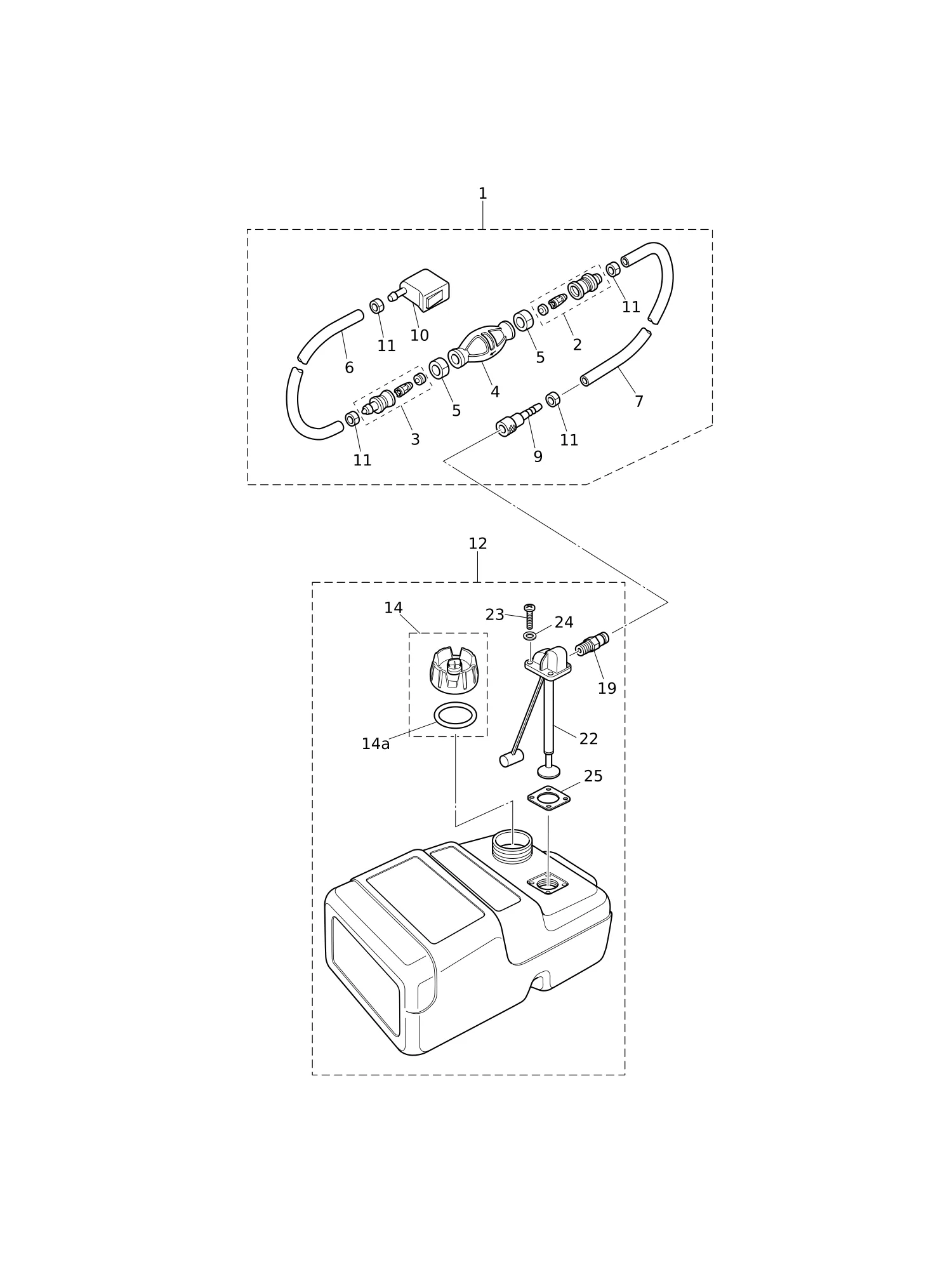

Рис. 20 — FUEL TANK 18 дет.

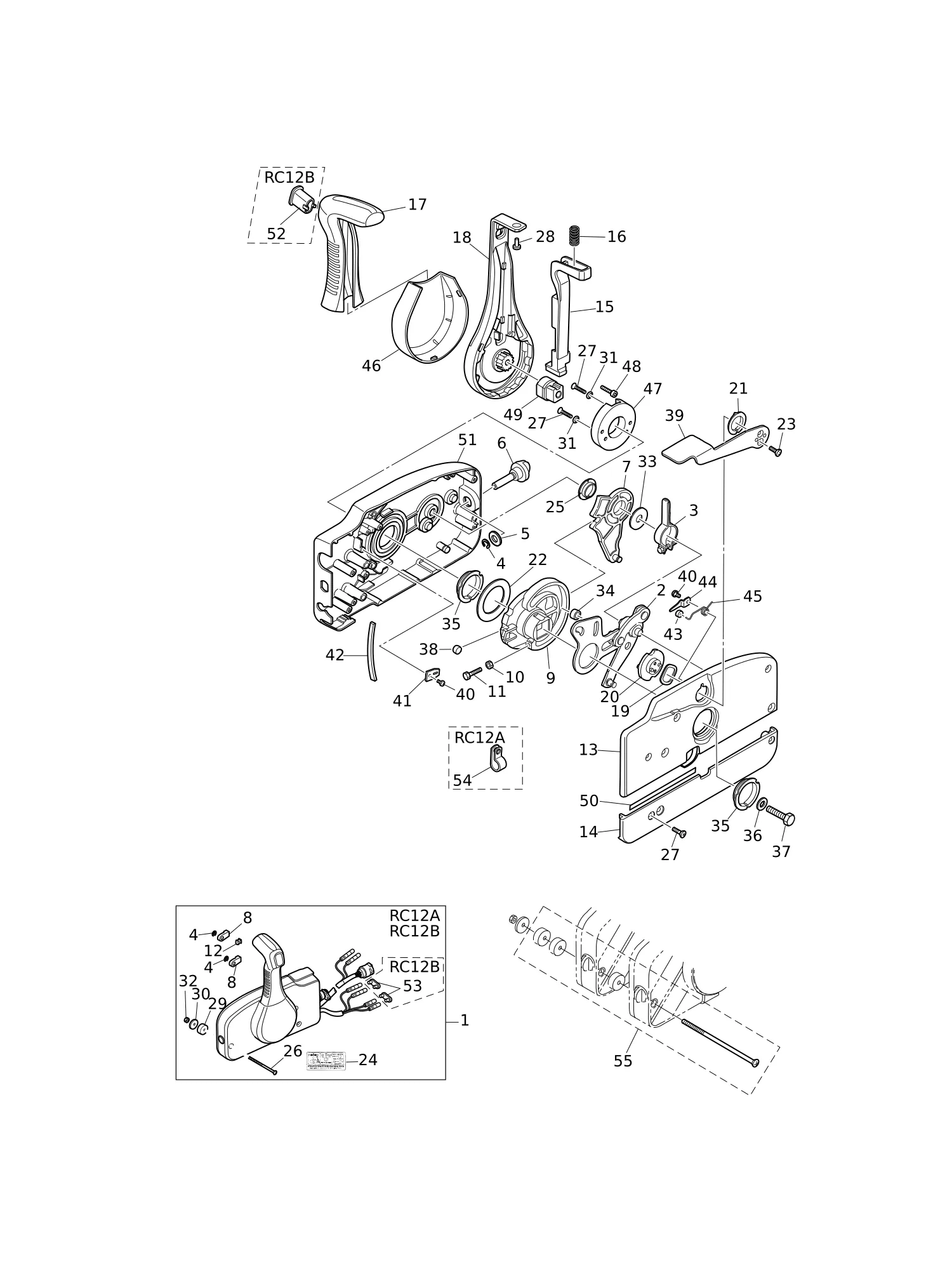

Рис. 21 — COMPONENT PARTS OF REMOTE CONTROL 56 дет.

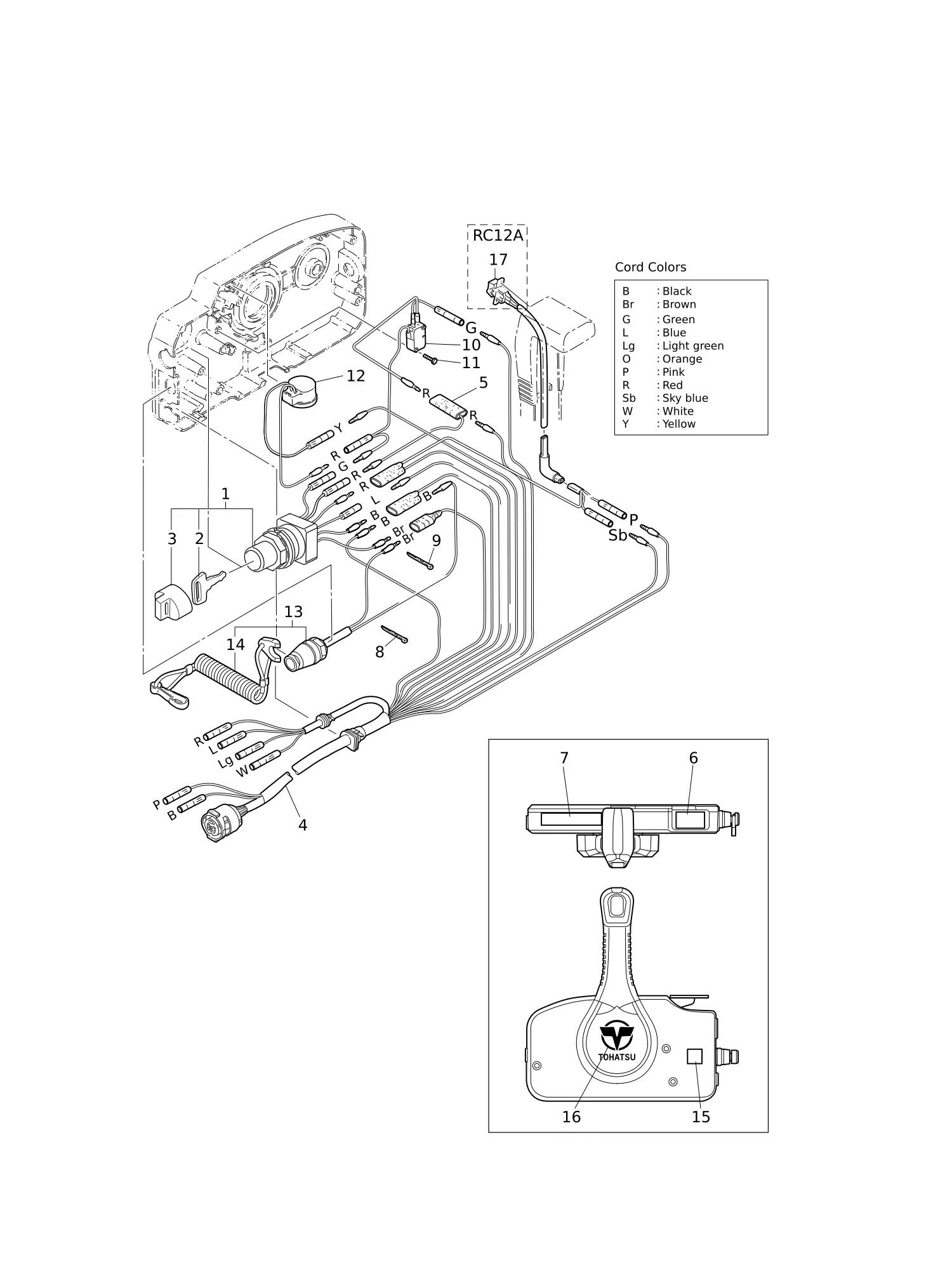

Рис. 22 — COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS) 18 дет.

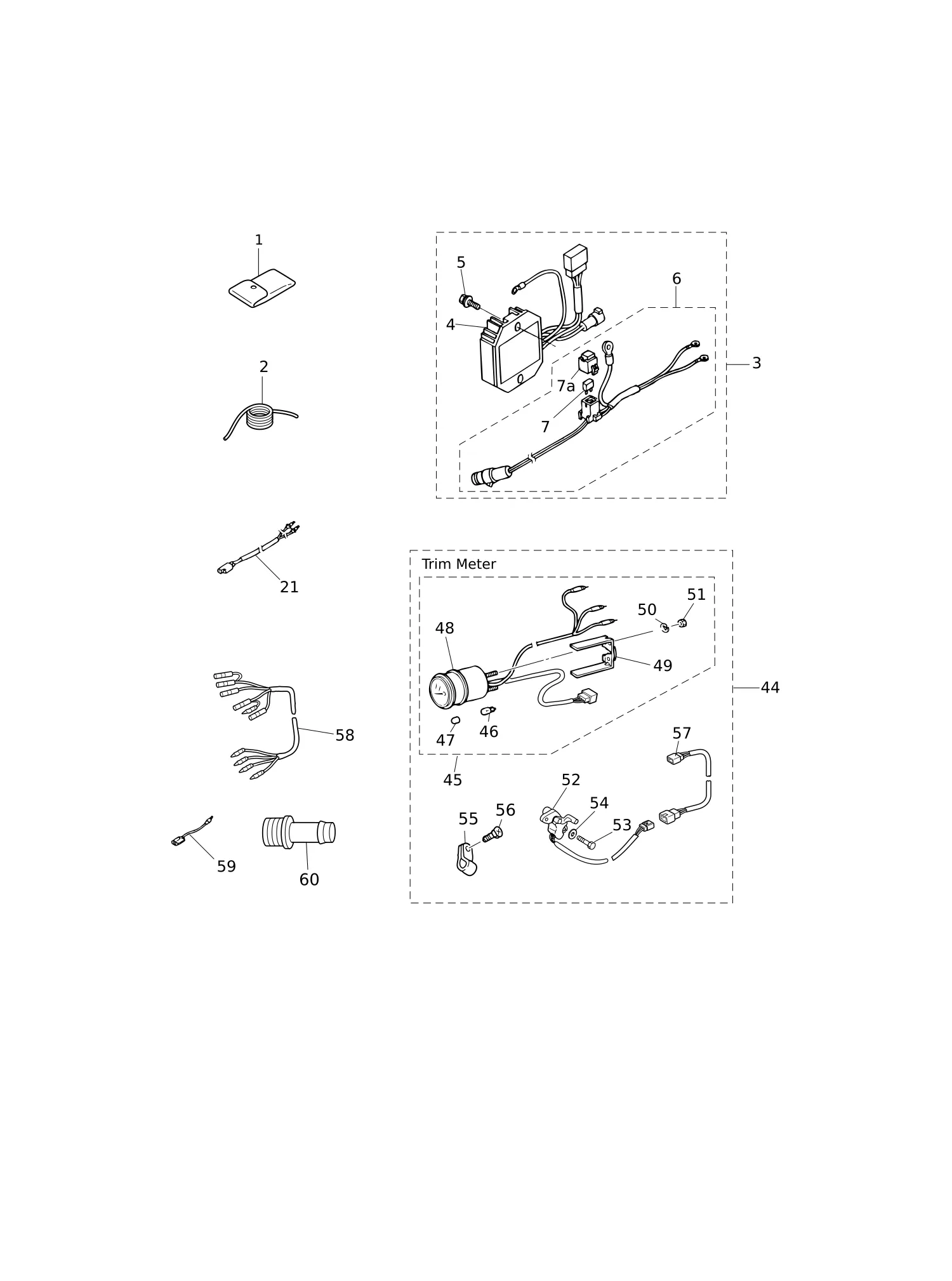

Рис. 23 — OPTIONAL PARTS · ACCESSORIES (1) 28 дет.

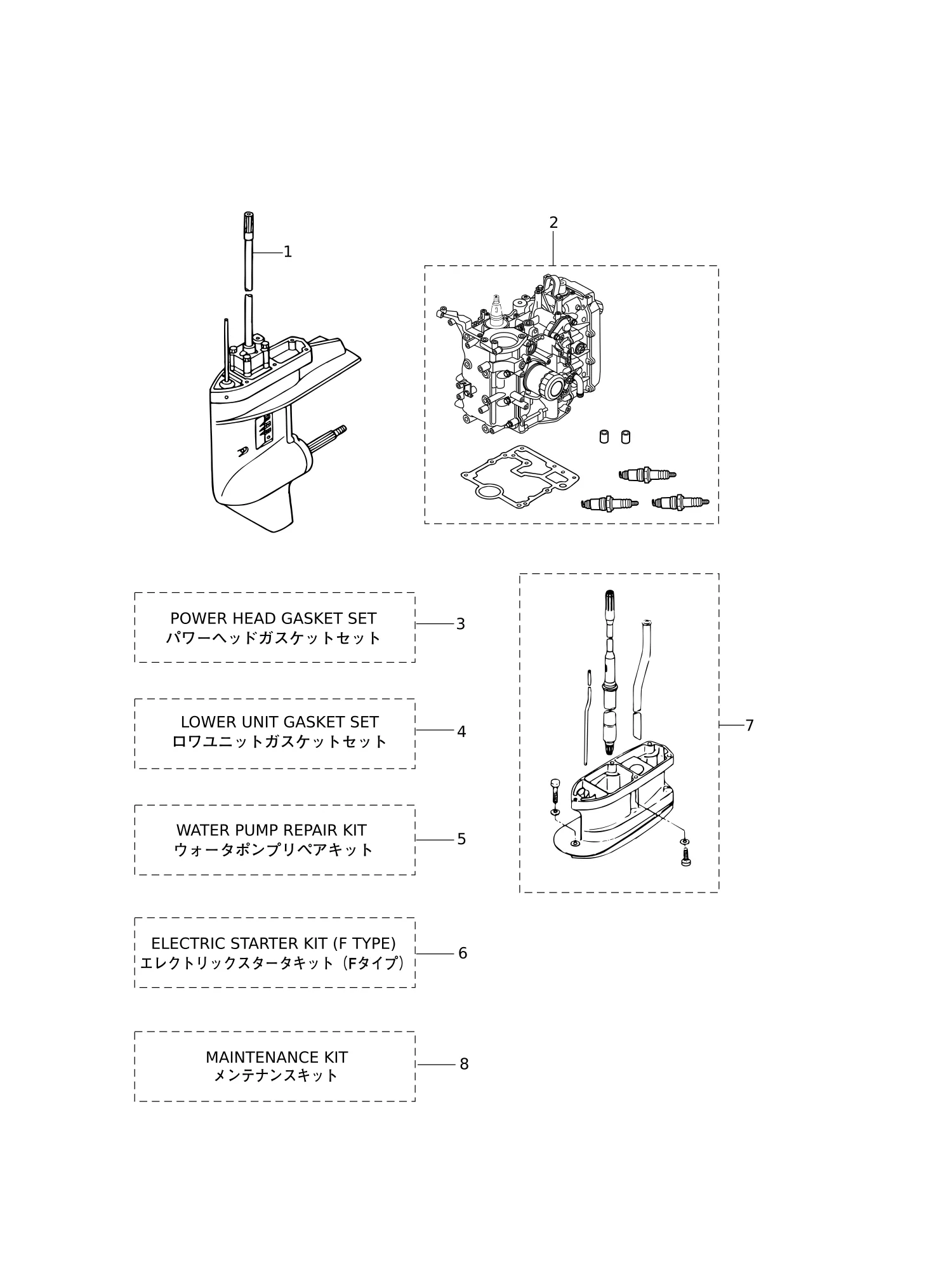

Рис. 24 — ASSEMBLY · KIT PARTS 74 дет.
