Tohatsu MFS25/30C 2016 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Tohatsu MFS25/30C. 27 схем.

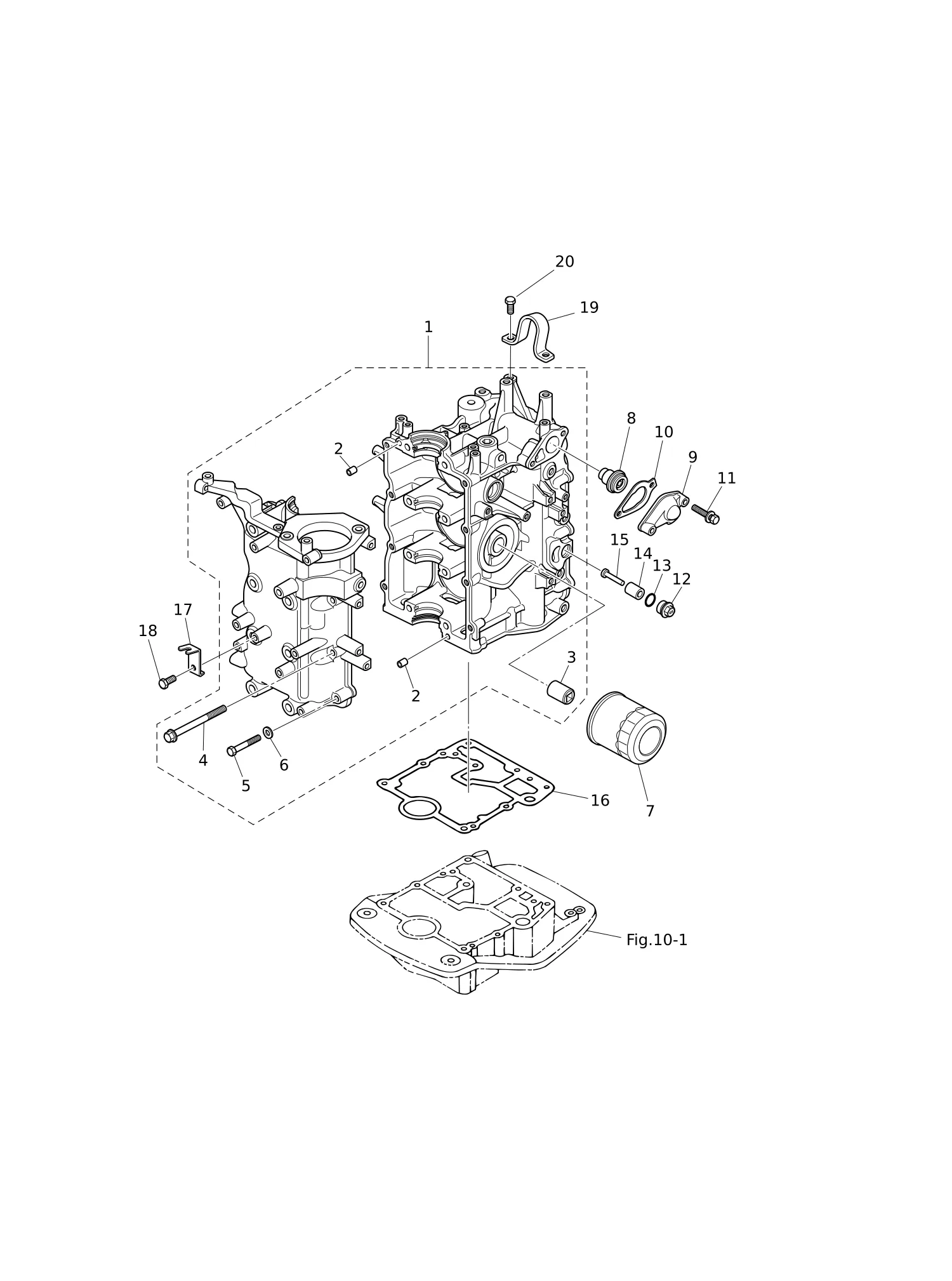

Рис. 1 — CYLINDER · CRANK CASE 20 дет.

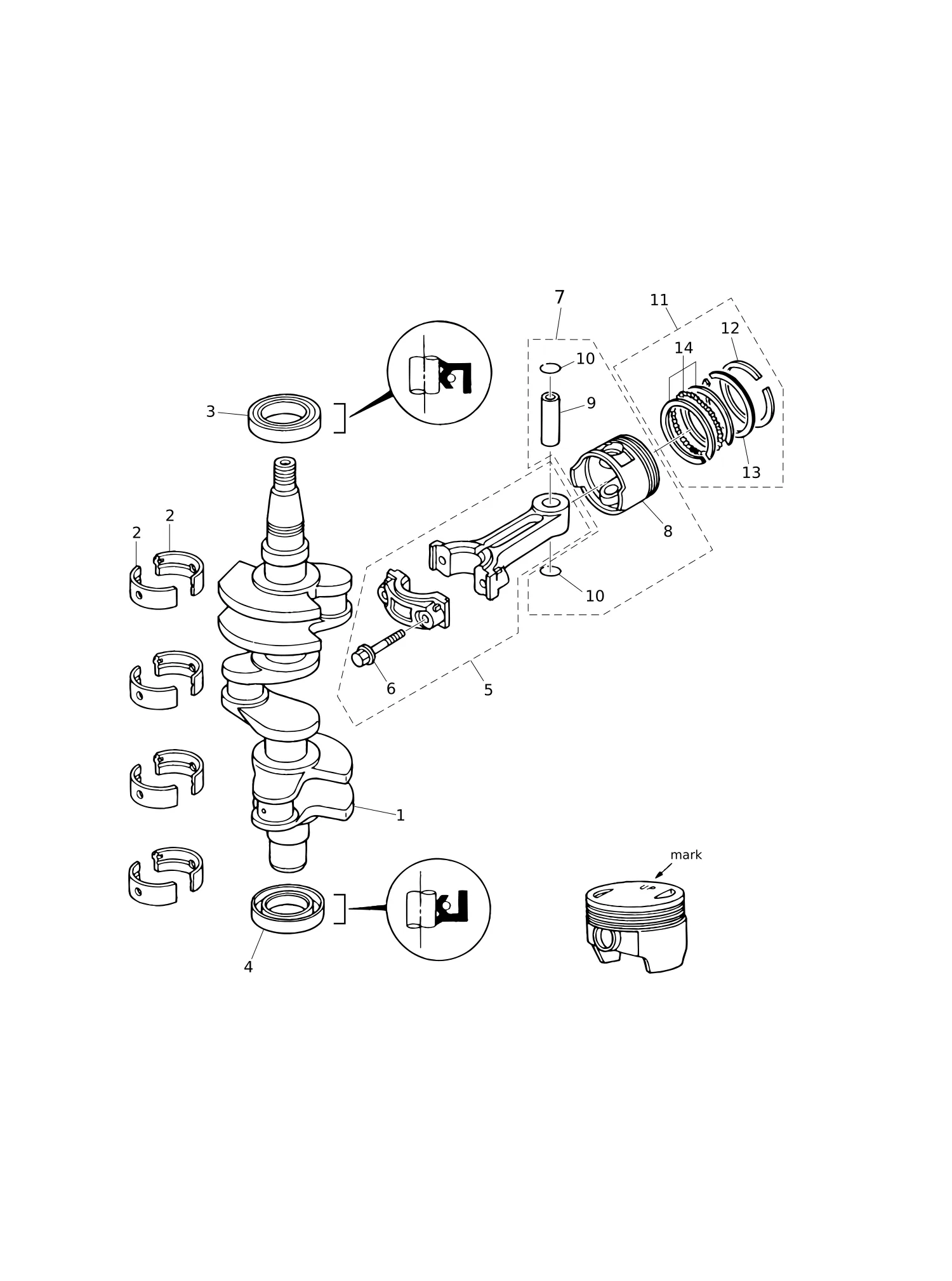

Рис. 2 — PISTON · CRANK SHAFT 15 дет.

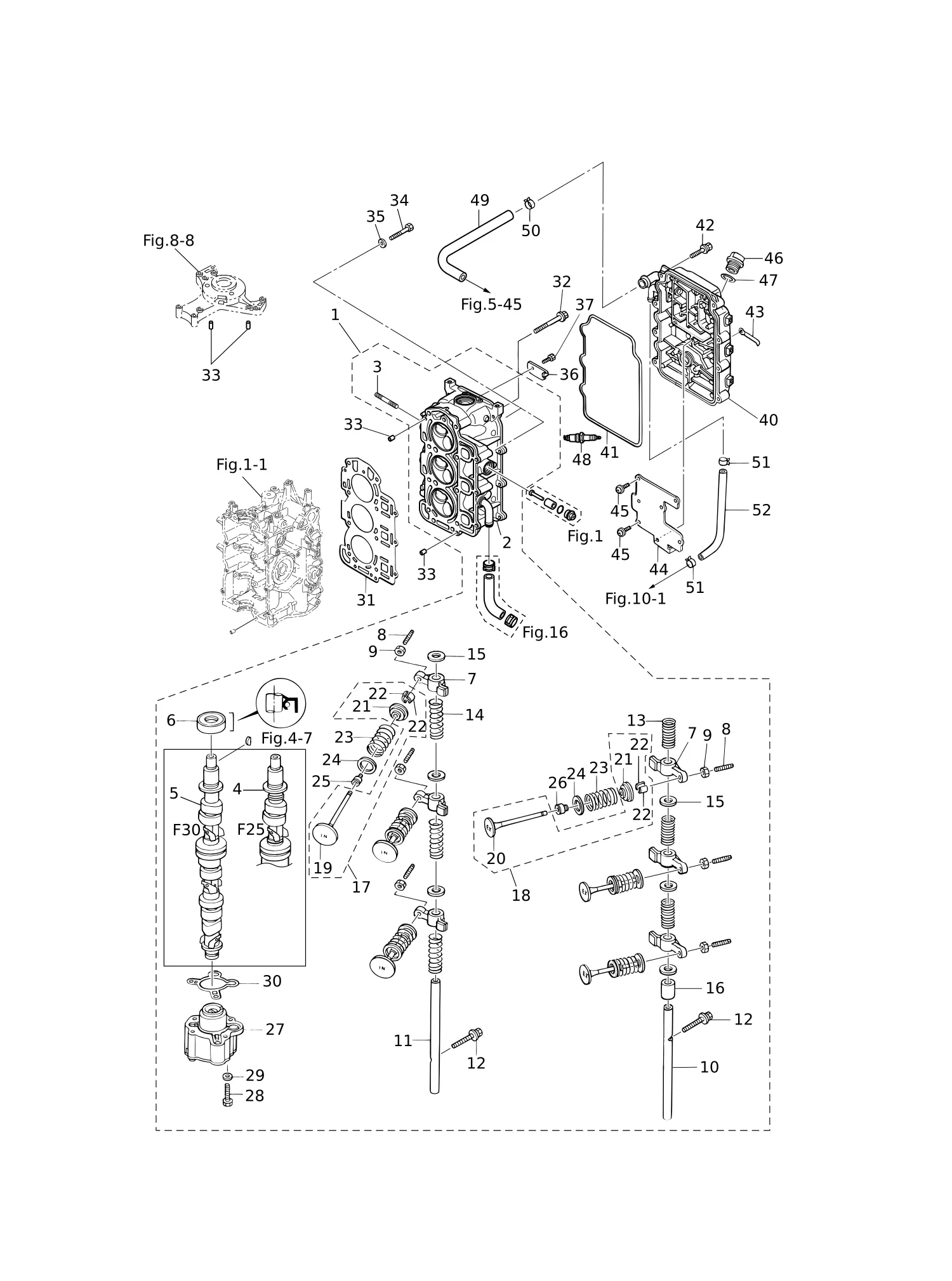

Рис. 3 — CYLINDER HEAD · OIL PUMP 49 дет.

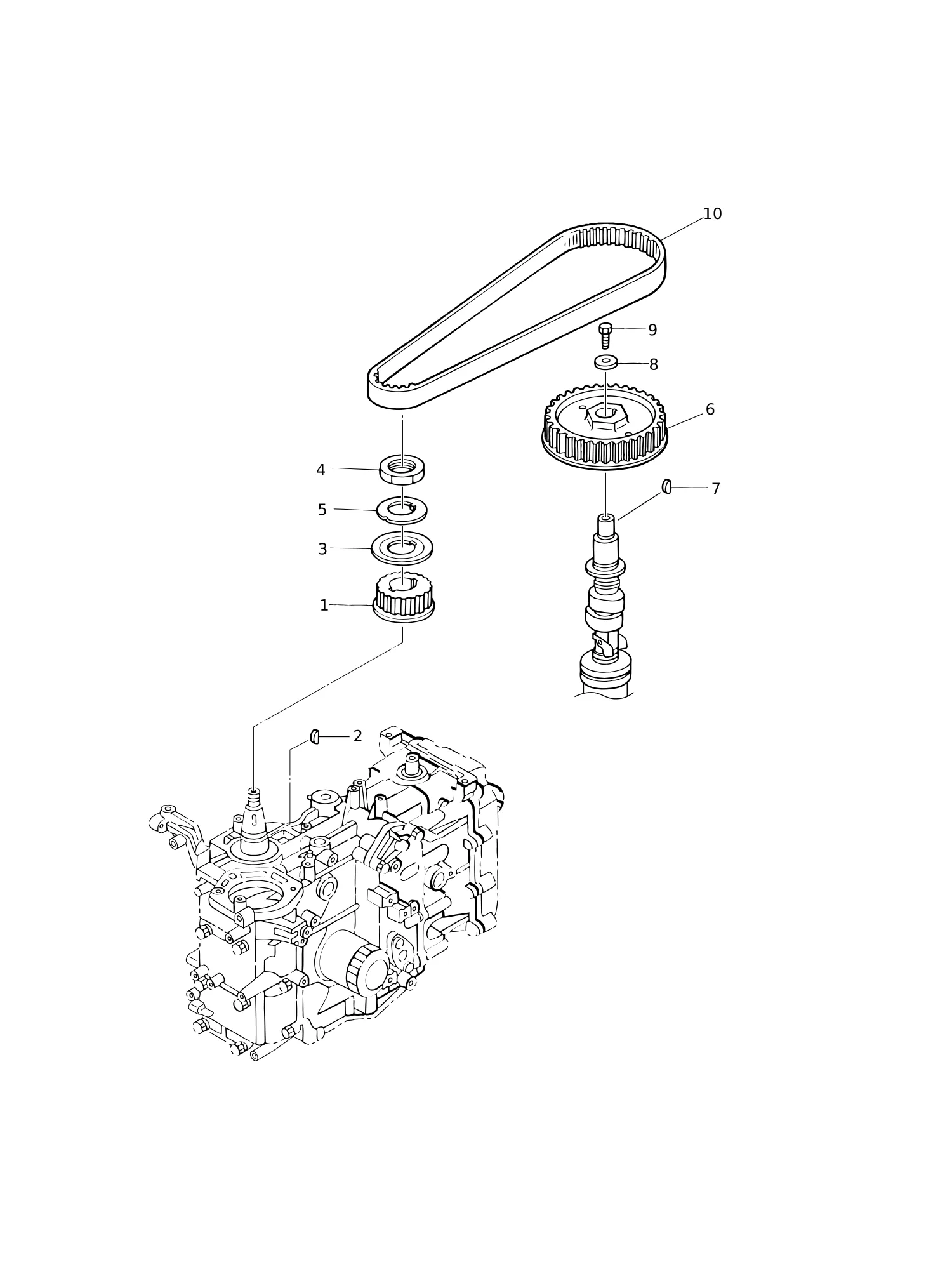

Рис. 4 — PULLEY · TIMING BELT 10 дет.

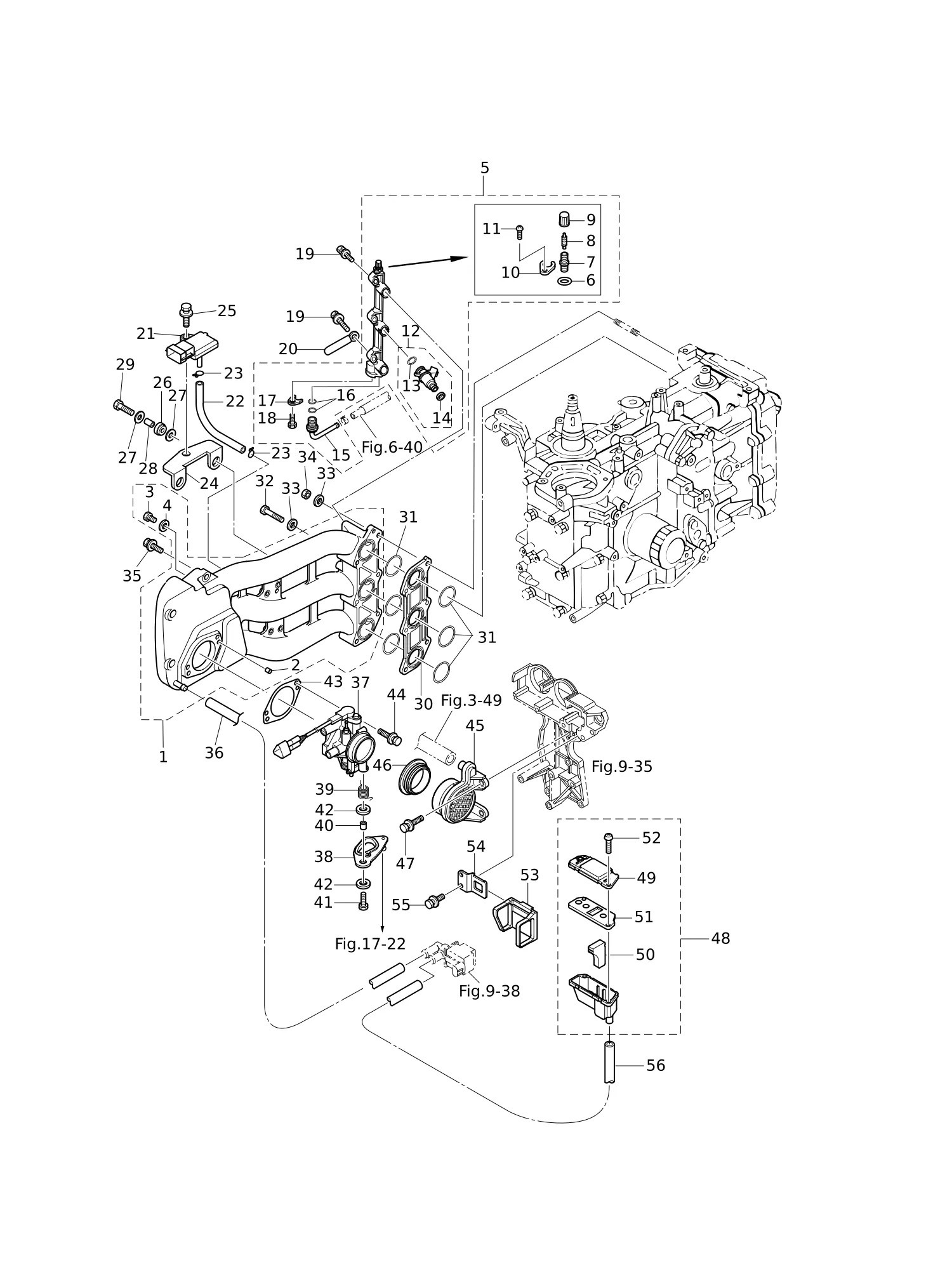

Рис. 5 — INTAKE MANIFOLD 55 дет.

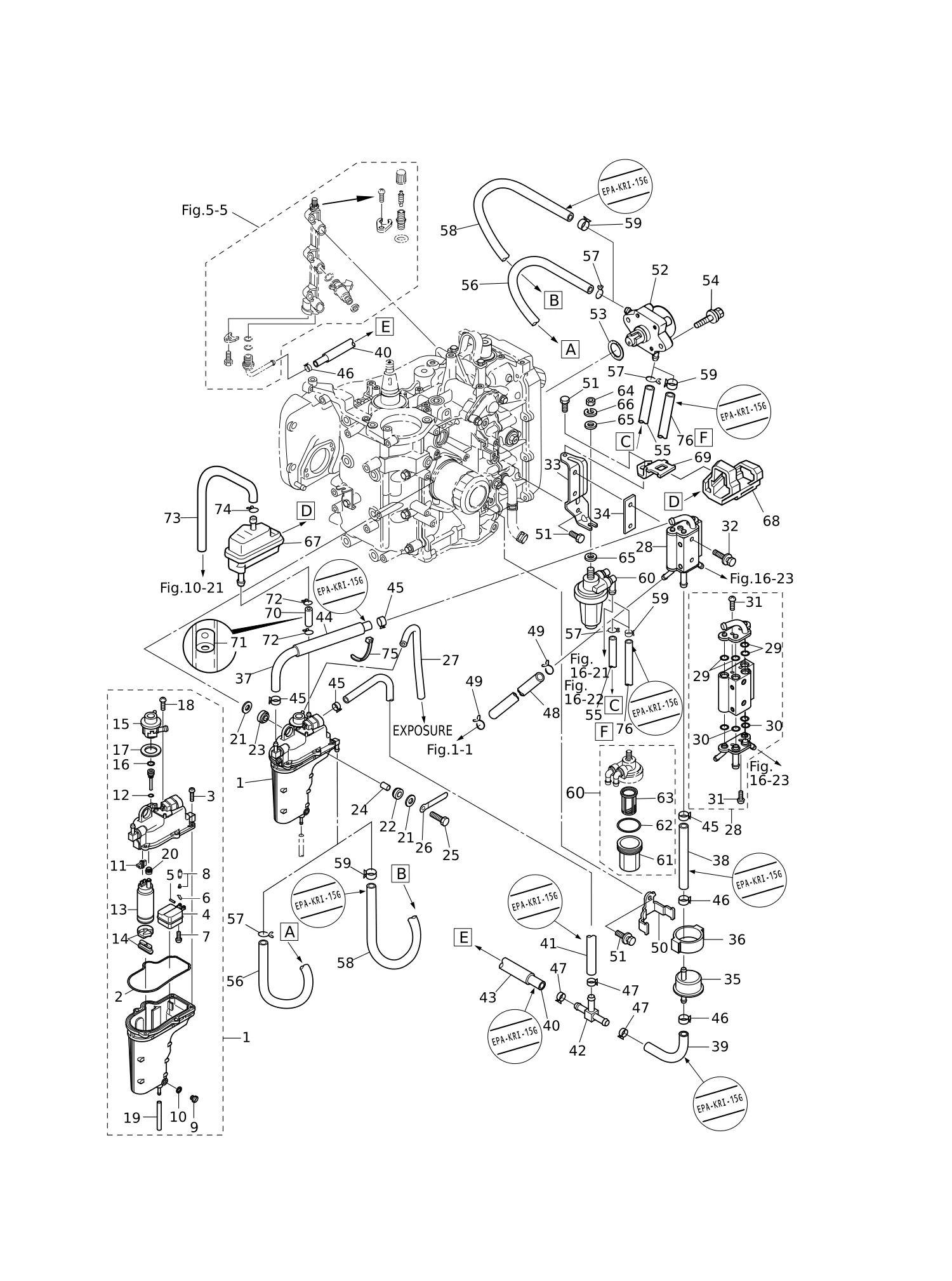

Рис. 6 — FUEL SYSTEM 74 дет.

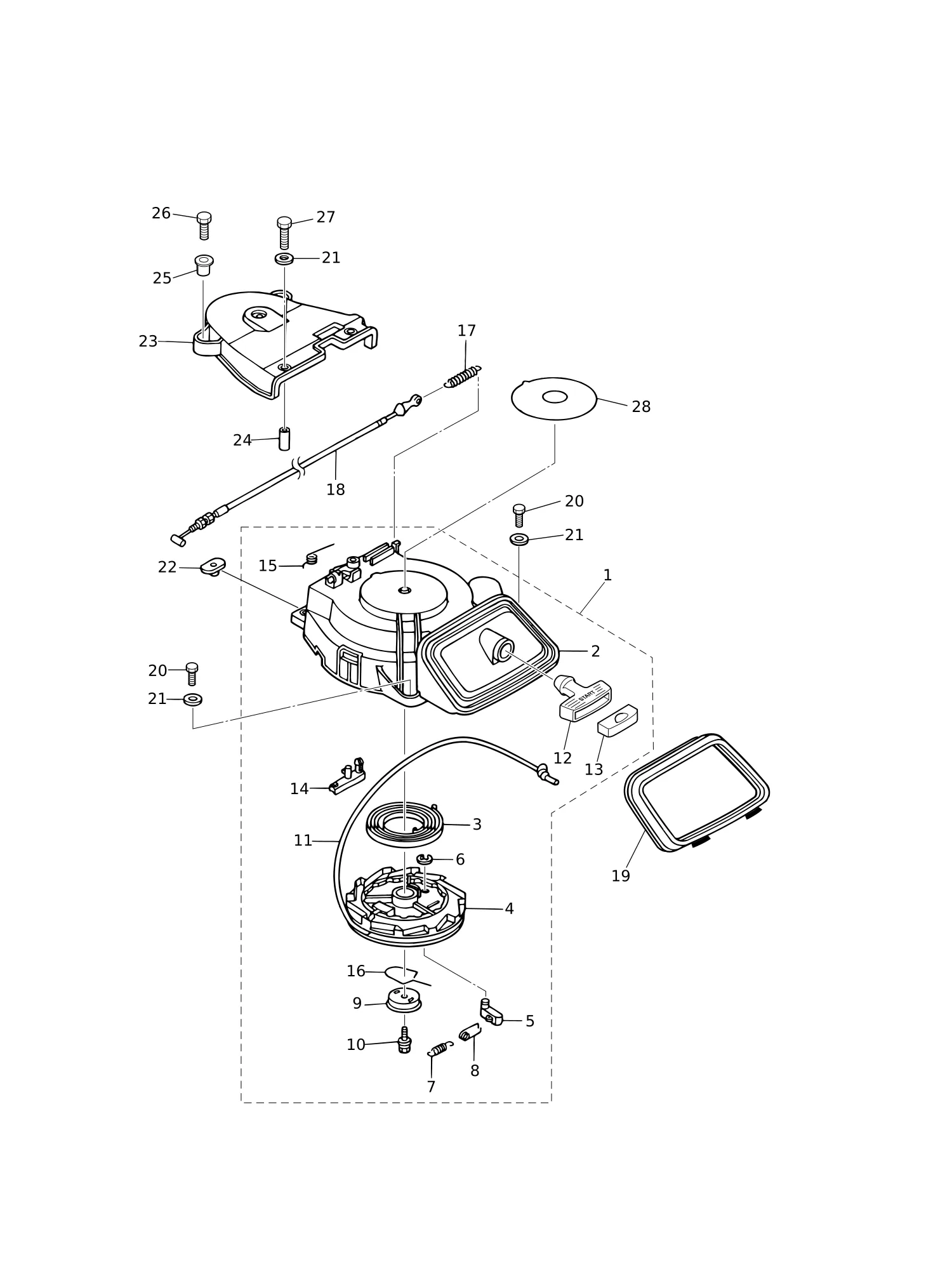

Рис. 7 — RECOIL STARTER 29 дет.

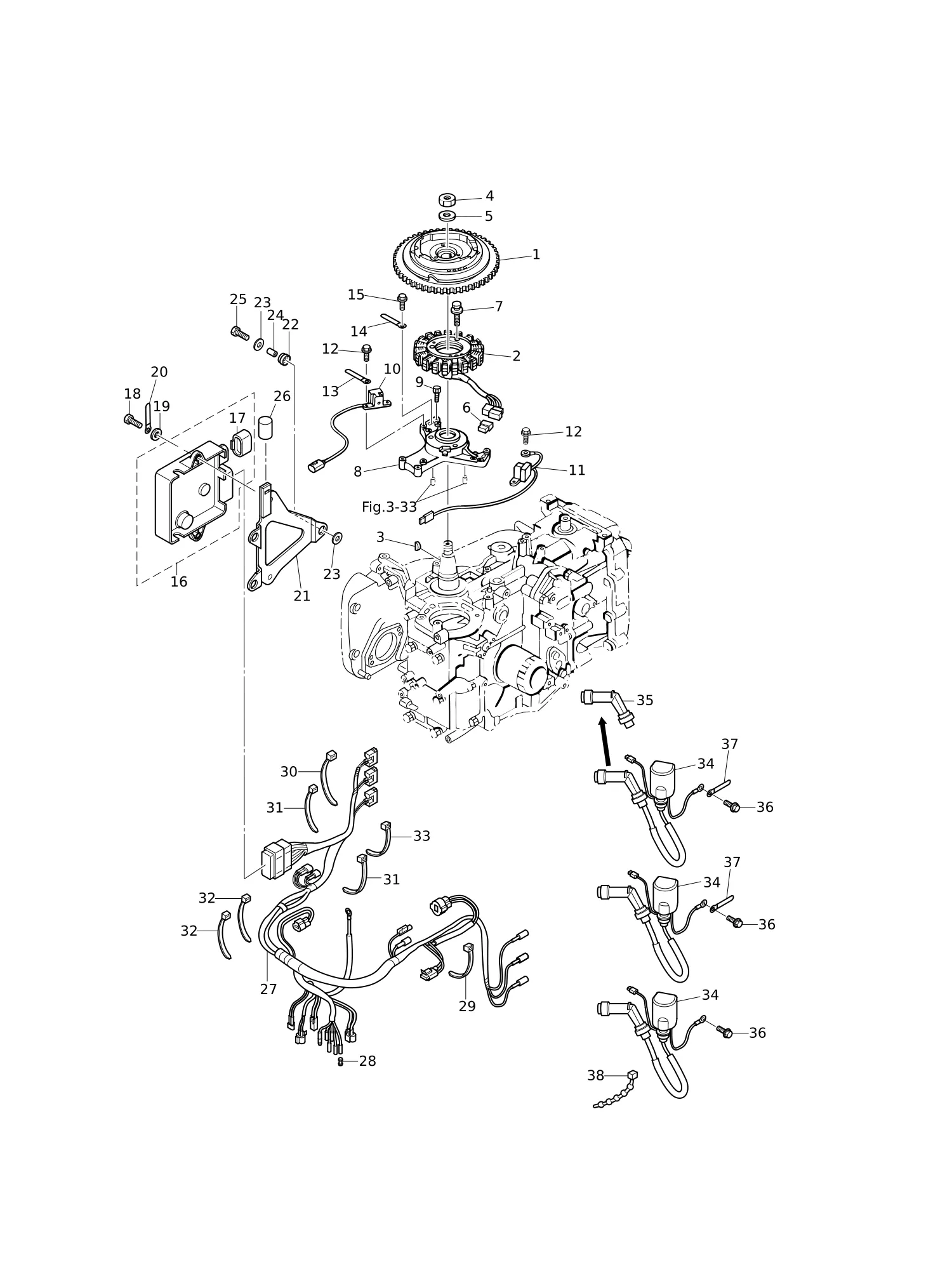

Рис. 8 — MAGNETO 38 дет.

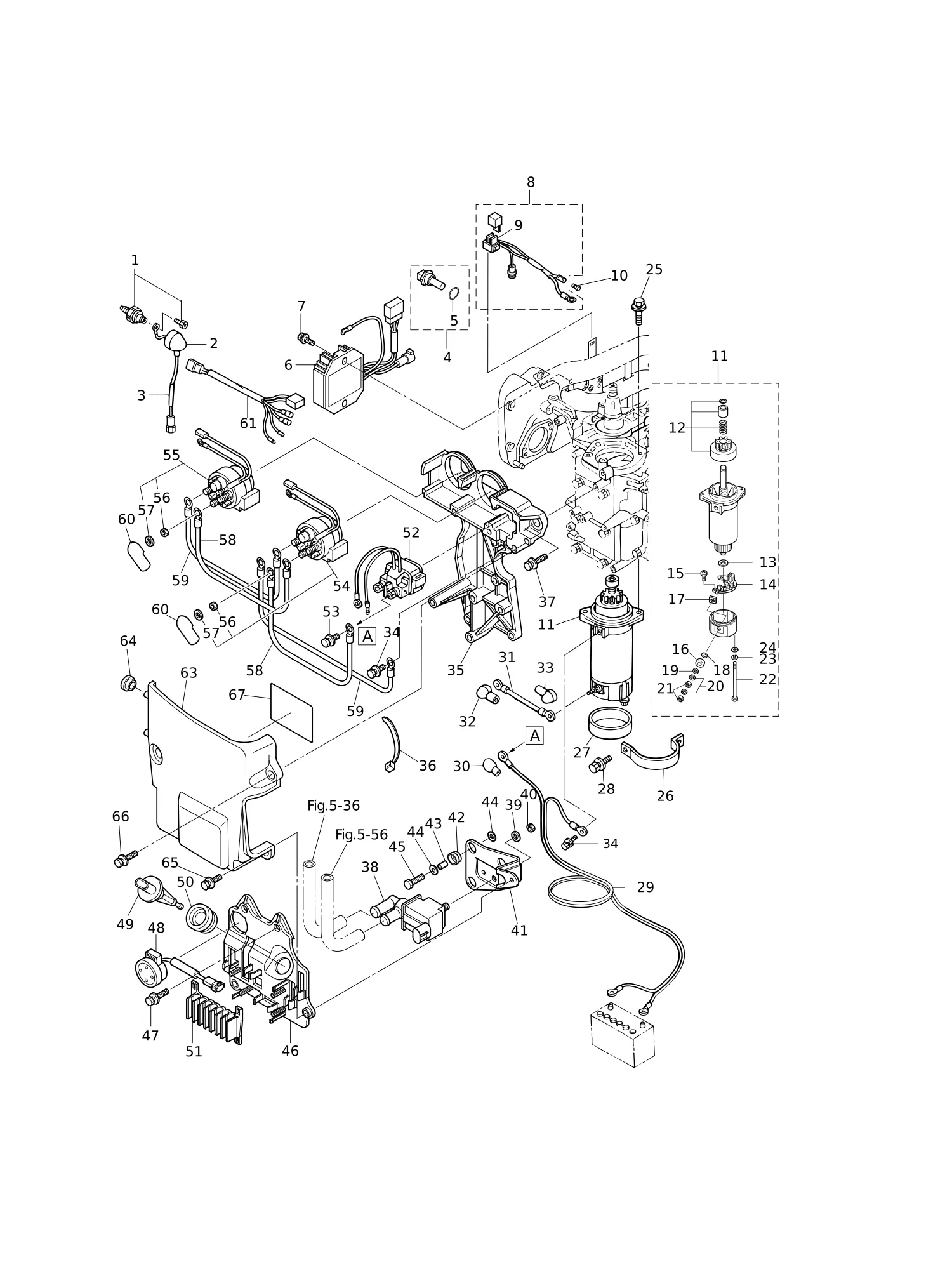

Рис. 9 — ELECTRIC PARTS 60 дет.

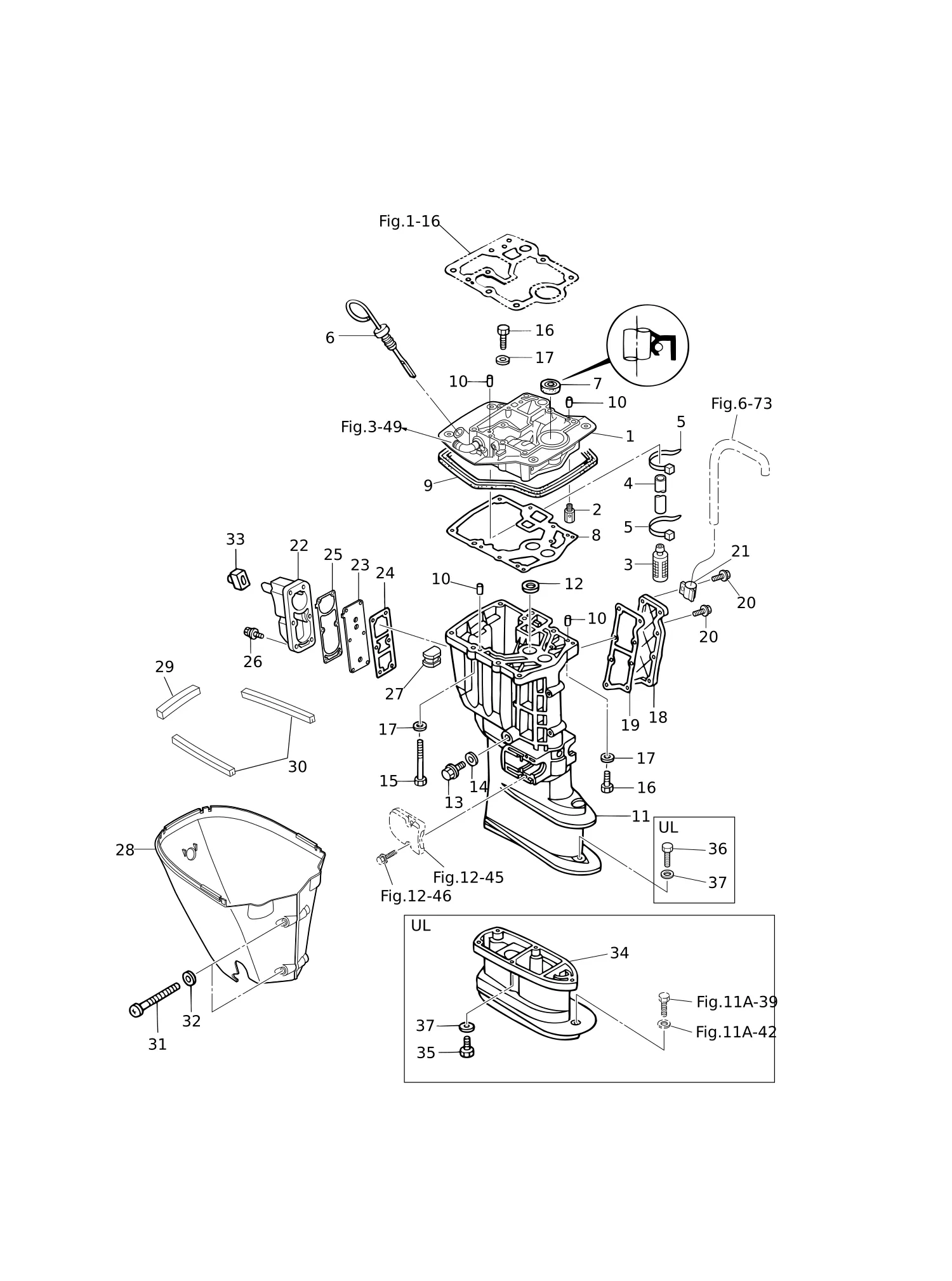

Рис. 10 — DRIVE SHAFT HOUSING 38 дет.

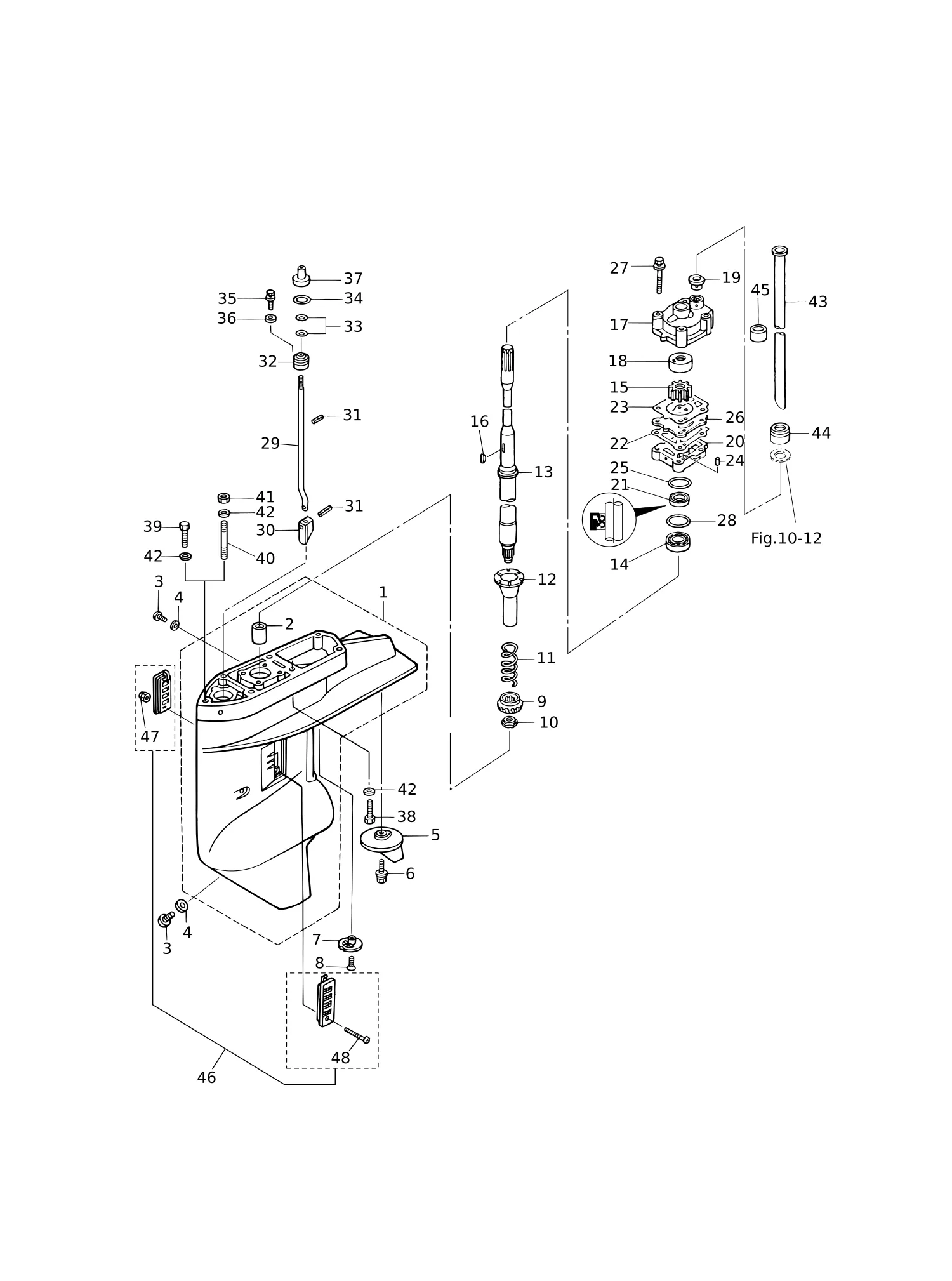

Рис. 11 — GEAR CASE (DRIVE SHAFT) 57 дет.

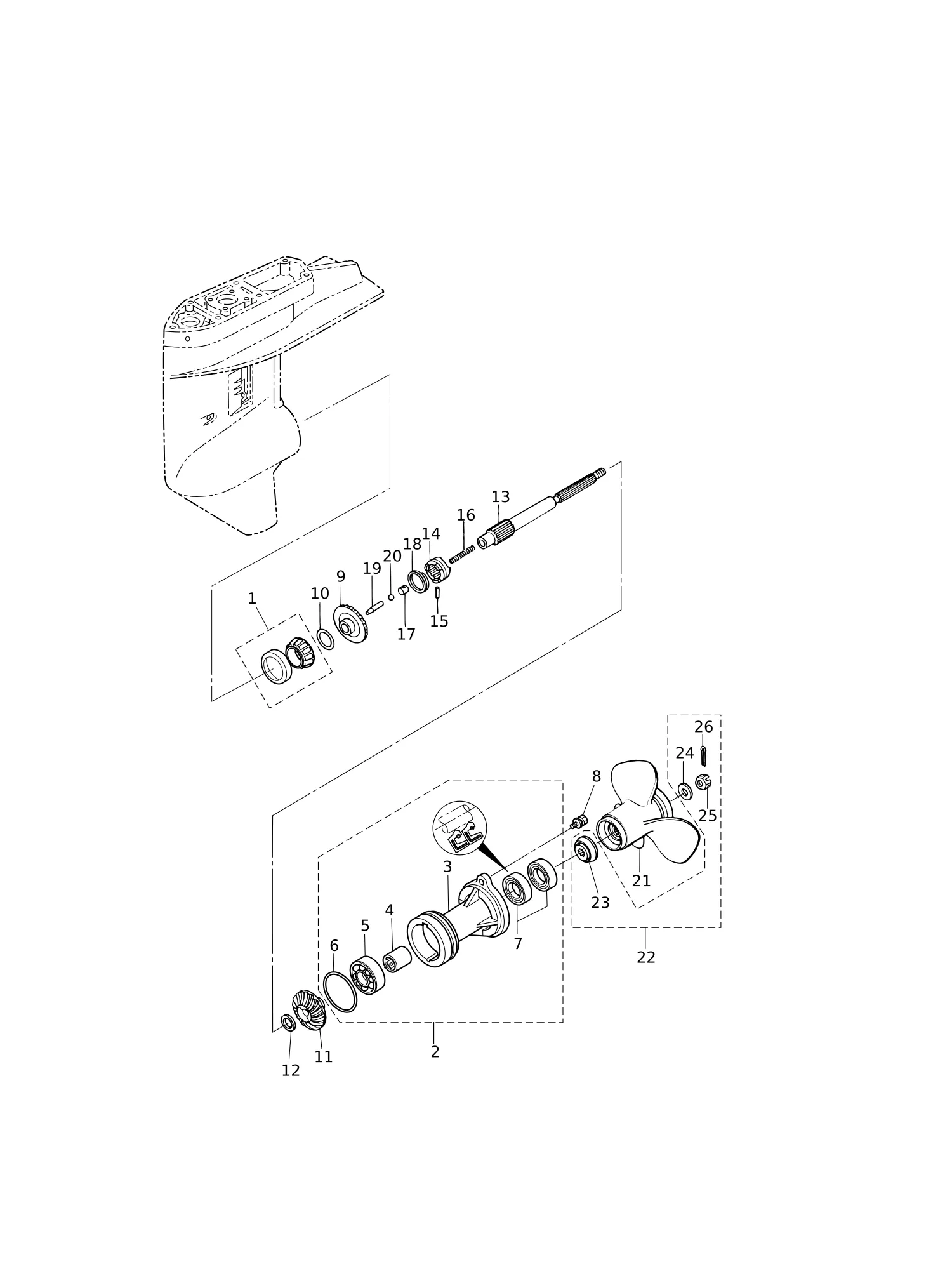

Рис. 12 — GEAR CASE (PROPELLER SHAFT) 33 дет.

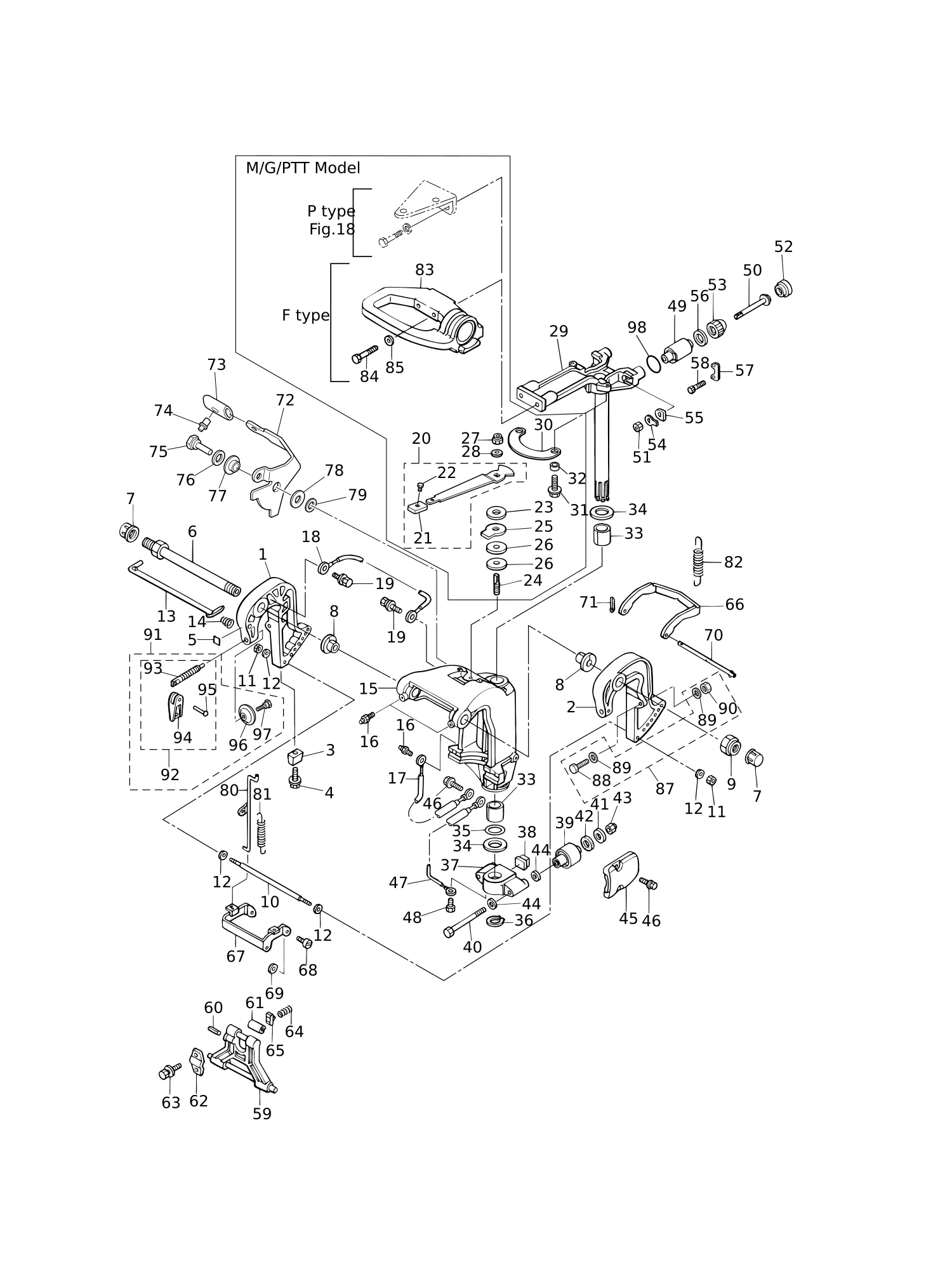

Рис. 13 — BRACKET (MANUAL TILT) 94 дет.

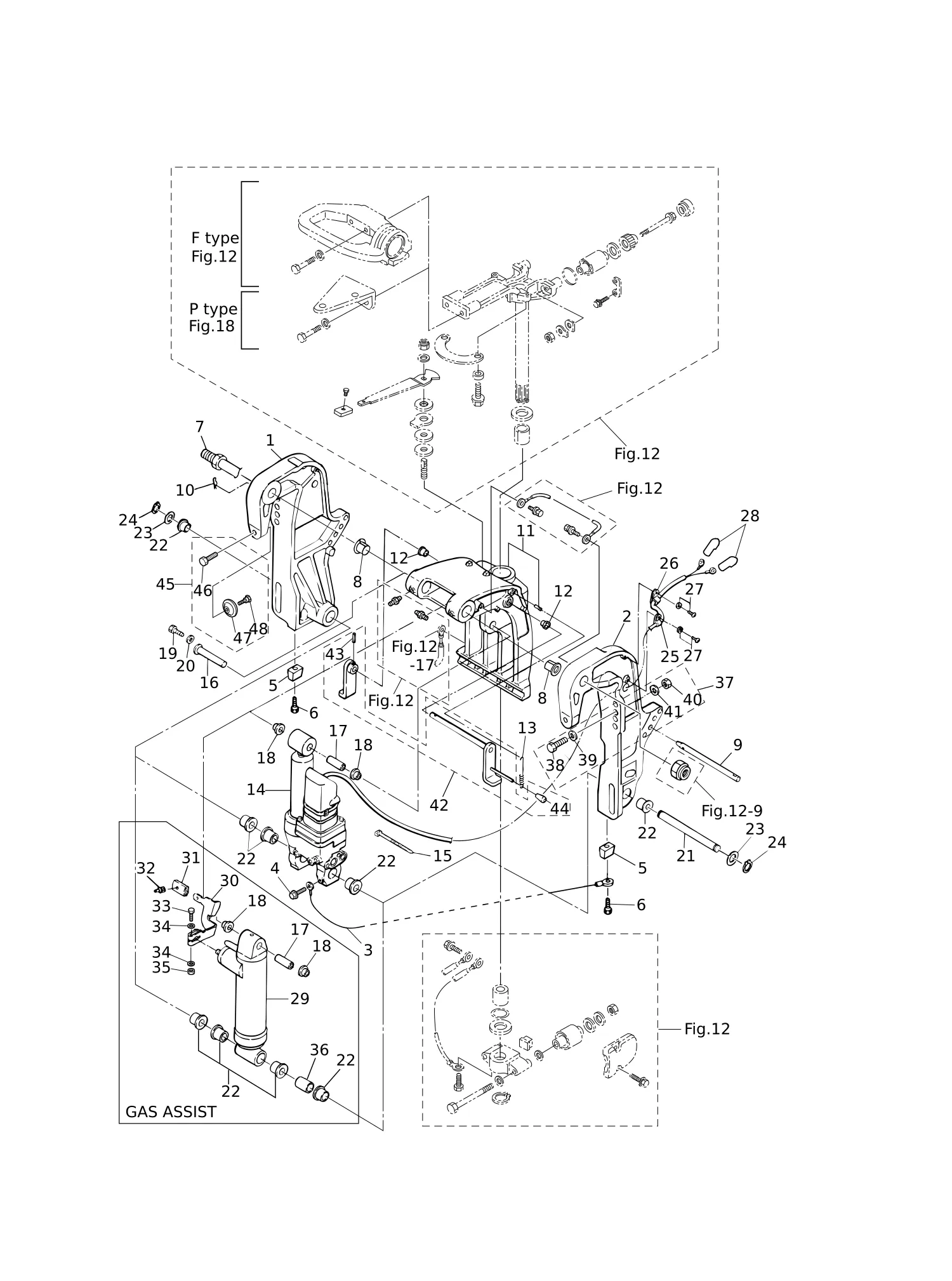

Рис. 14 — BRACKET (PTT · GAS ASSIST) 51 дет.

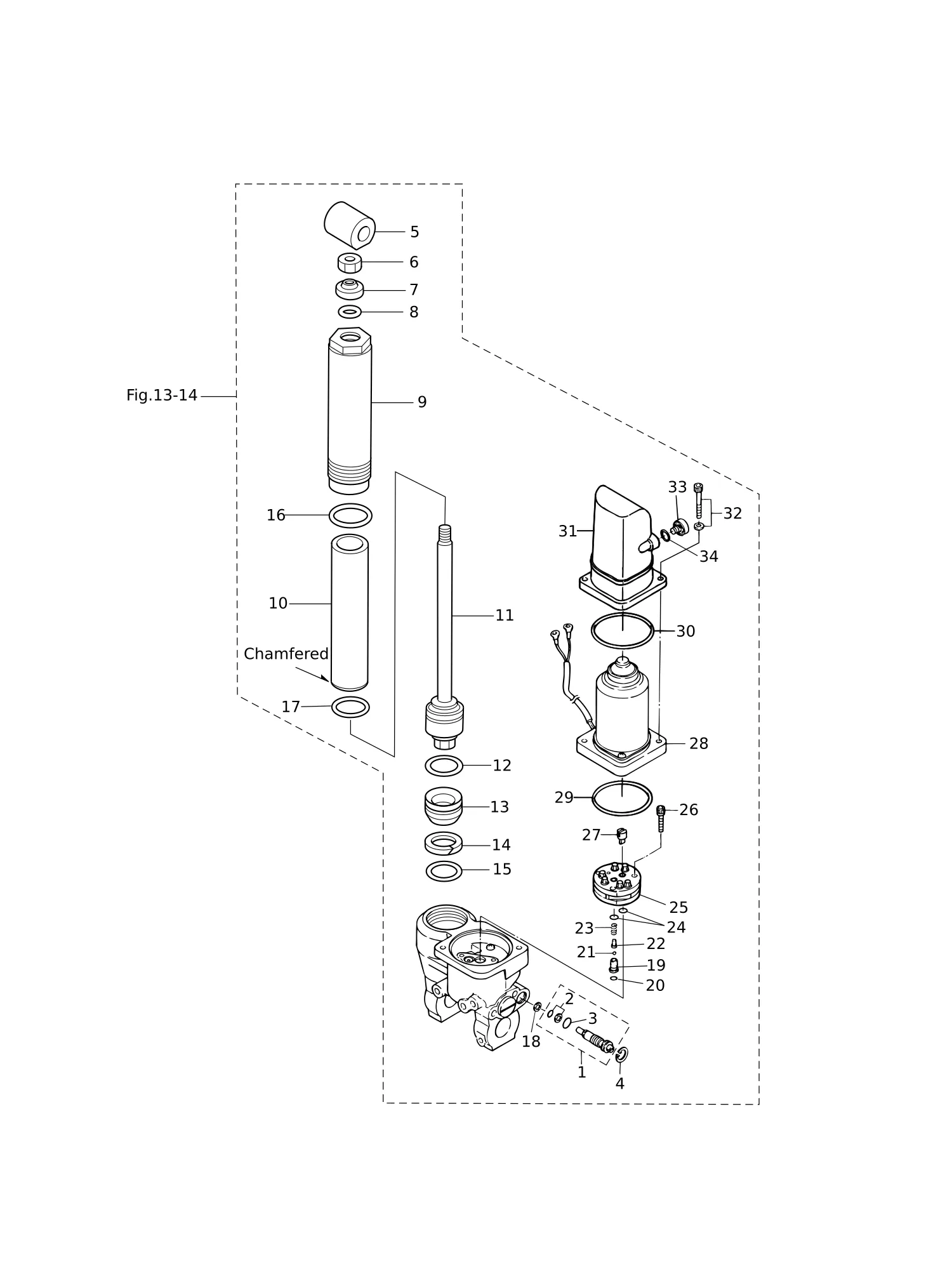

Рис. 15 — POWER TILT 34 дет.

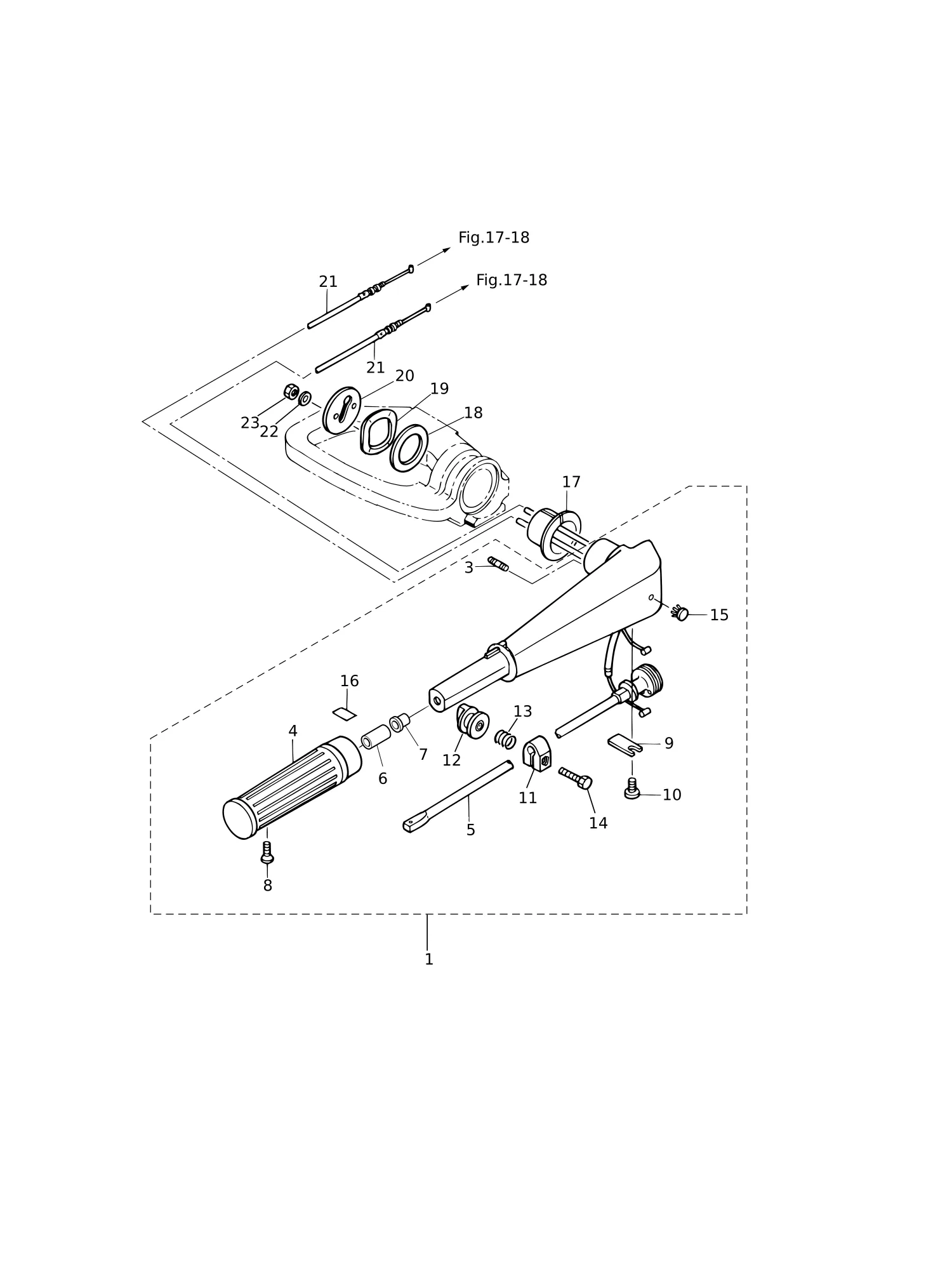

Рис. 16 — TILLER HANDLE 22 дет.

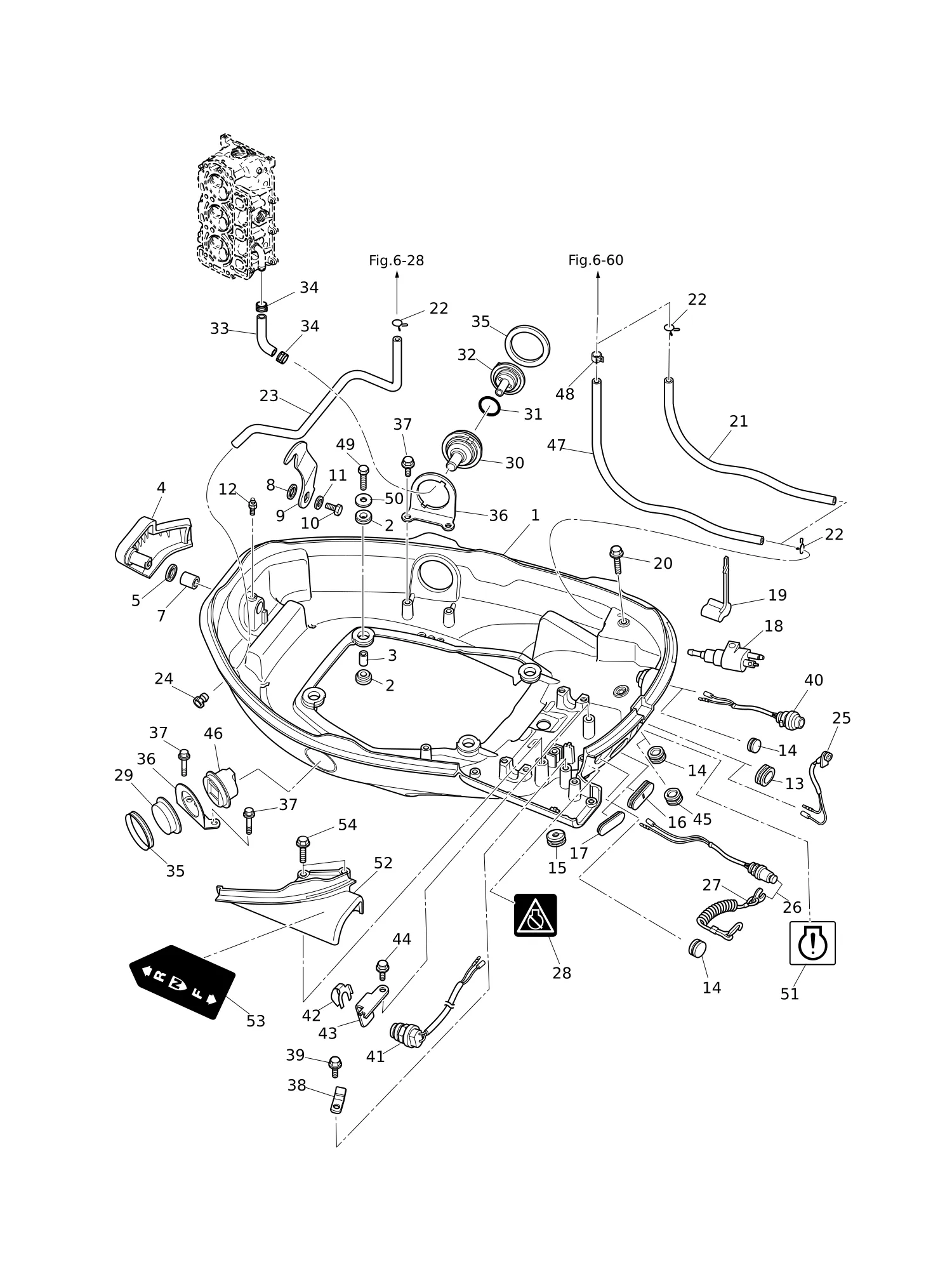

Рис. 17 — BOTTOM COWL 50 дет.

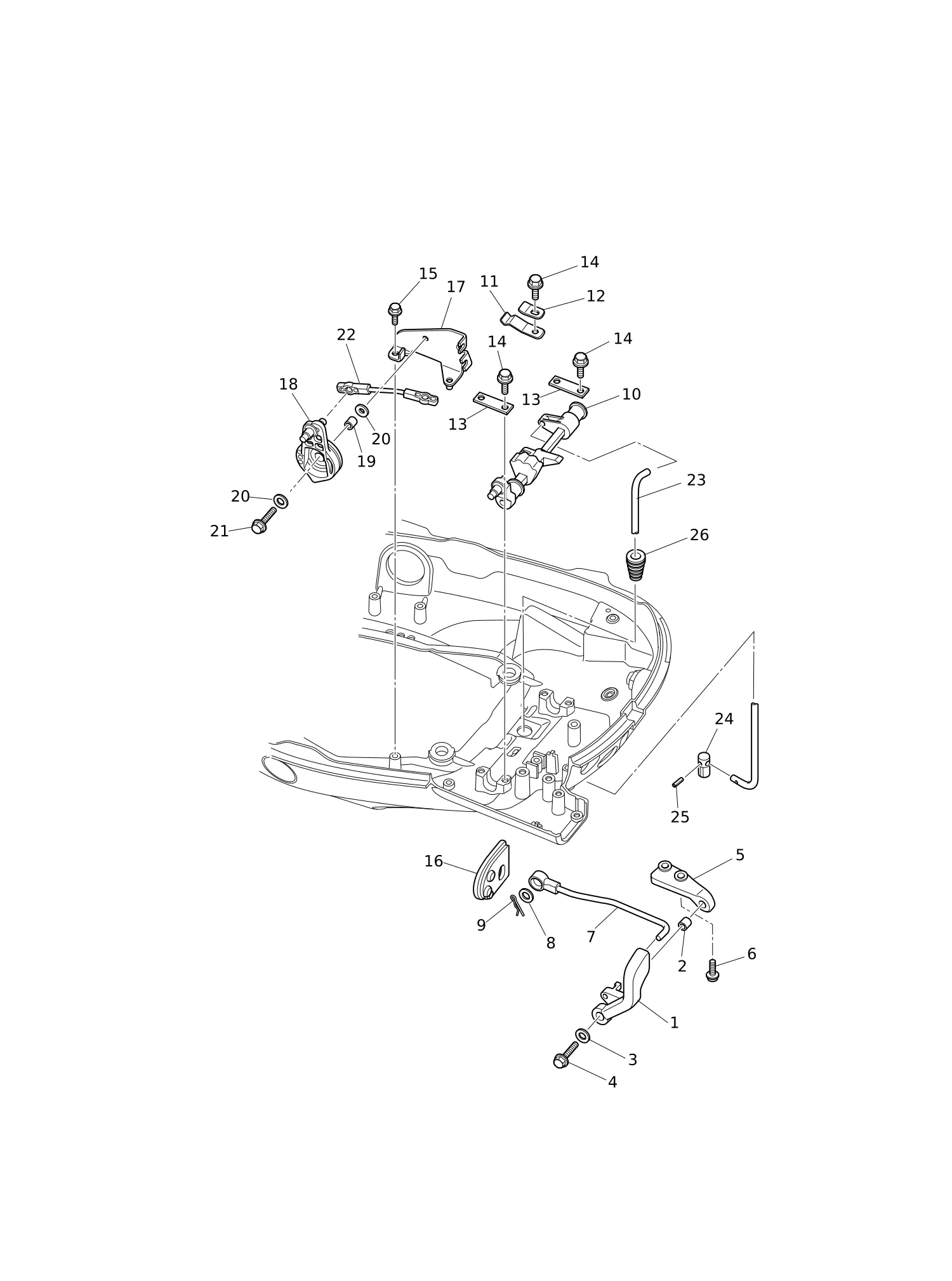

Рис. 18 — SHIFT · THROTTLE 25 дет.
Рис. 19 — REMOTE CONTROL 23 дет.

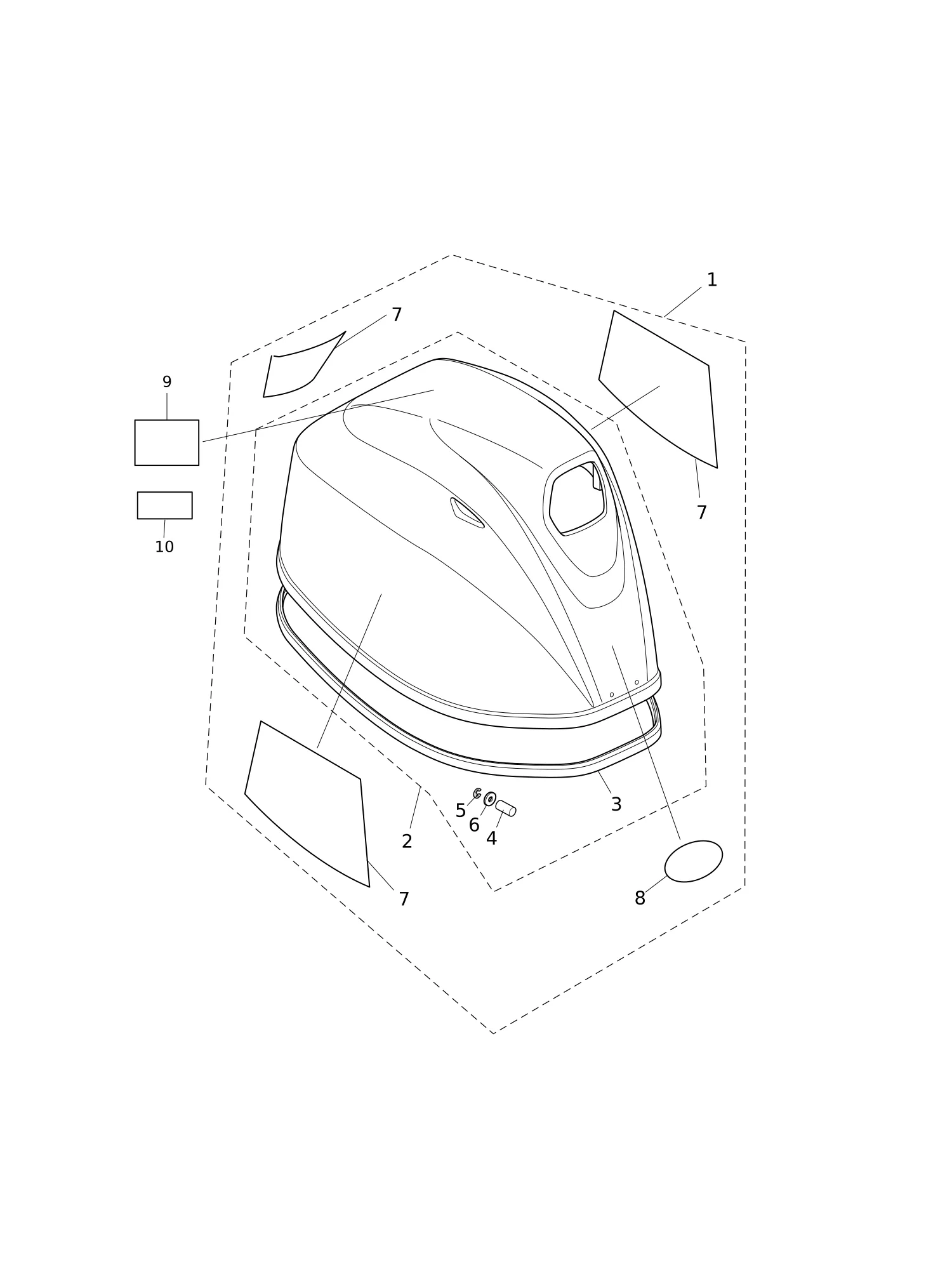

Рис. 20 — TOP COWL 11 дет.

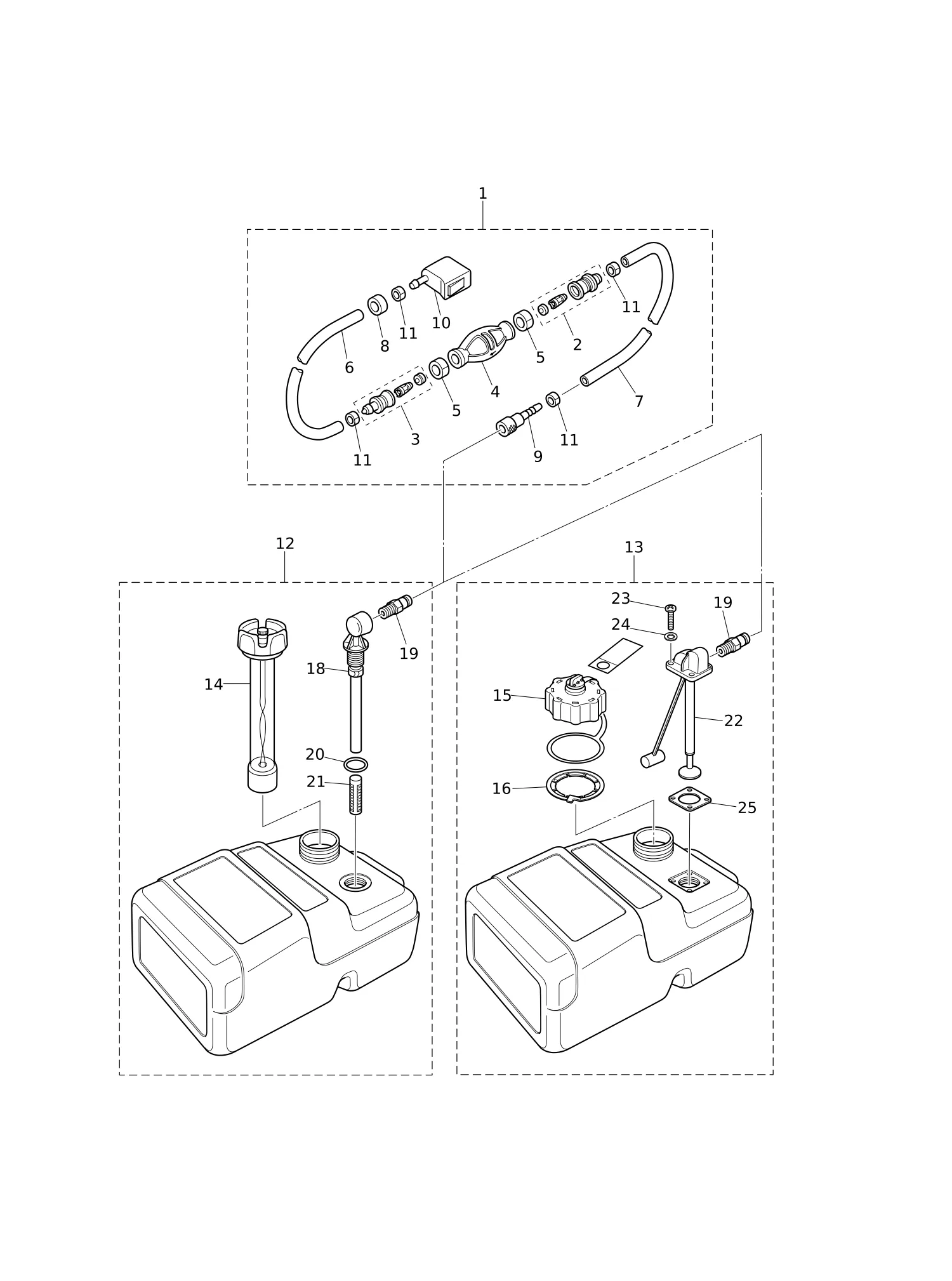

Рис. 21 — FUEL TANK 28 дет.

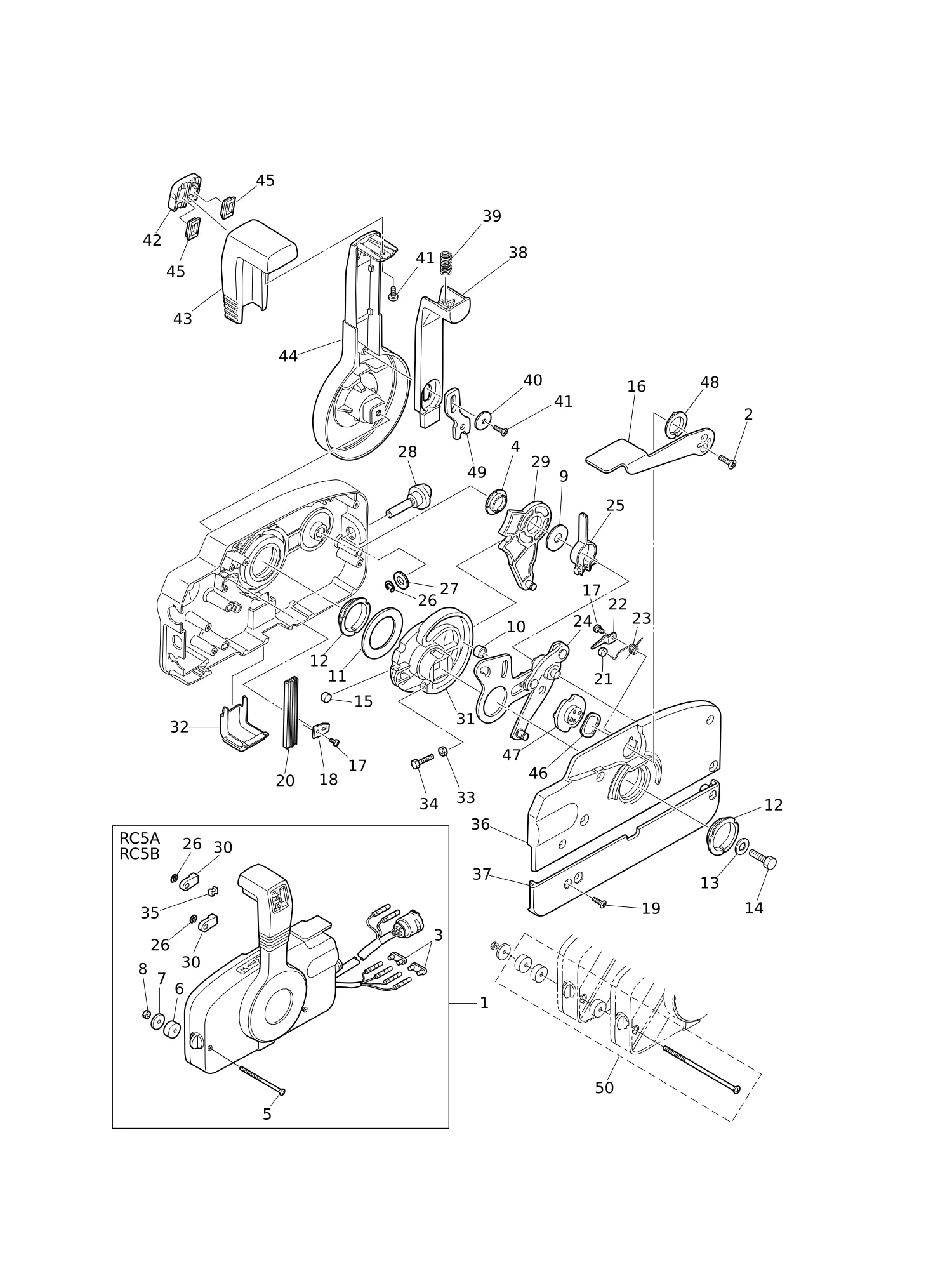

Рис. 22 — COMPONENT PARTS OF REMOTE CONTROL 51 дет.

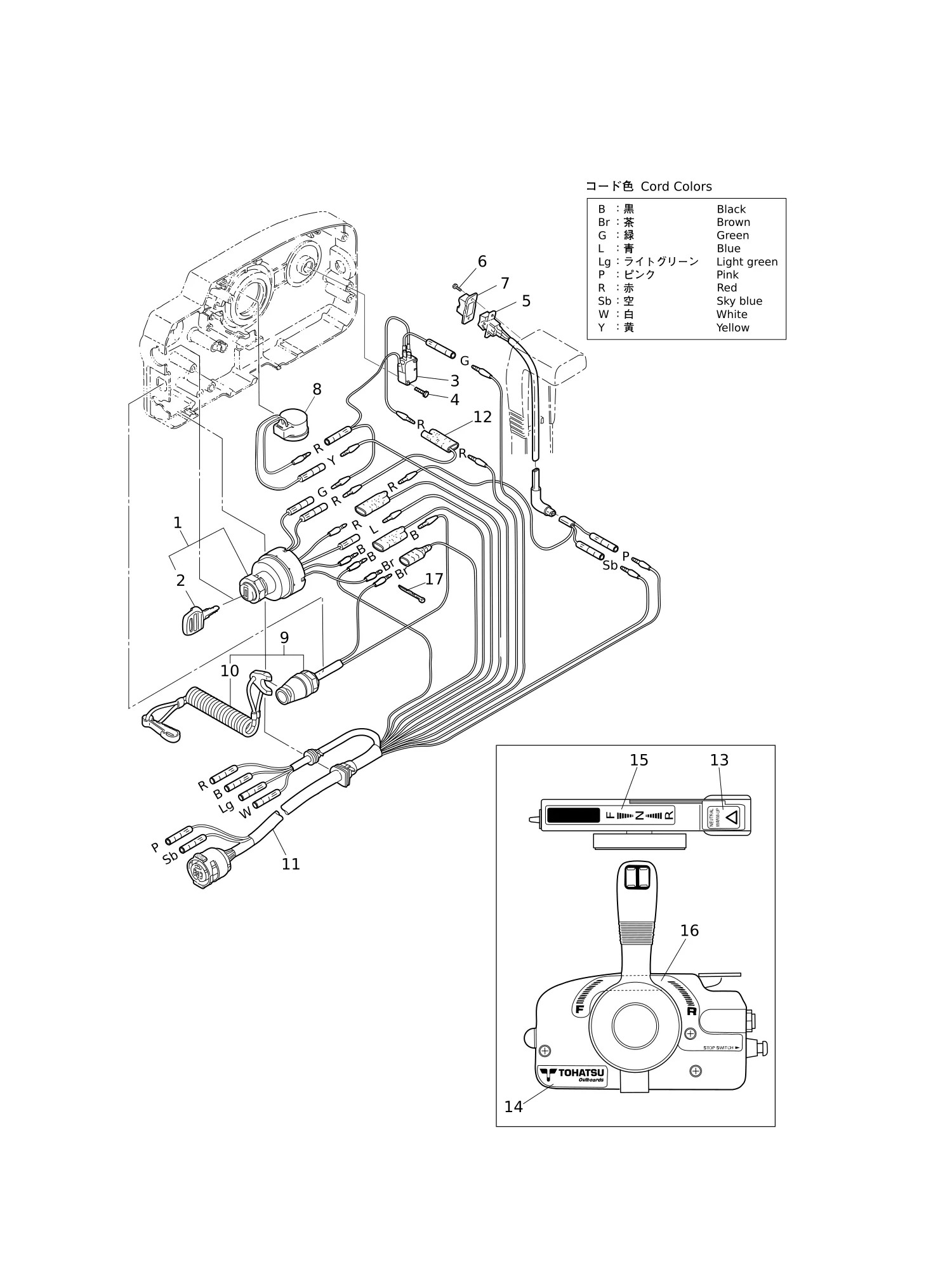

Рис. 23 — COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS) 19 дет.

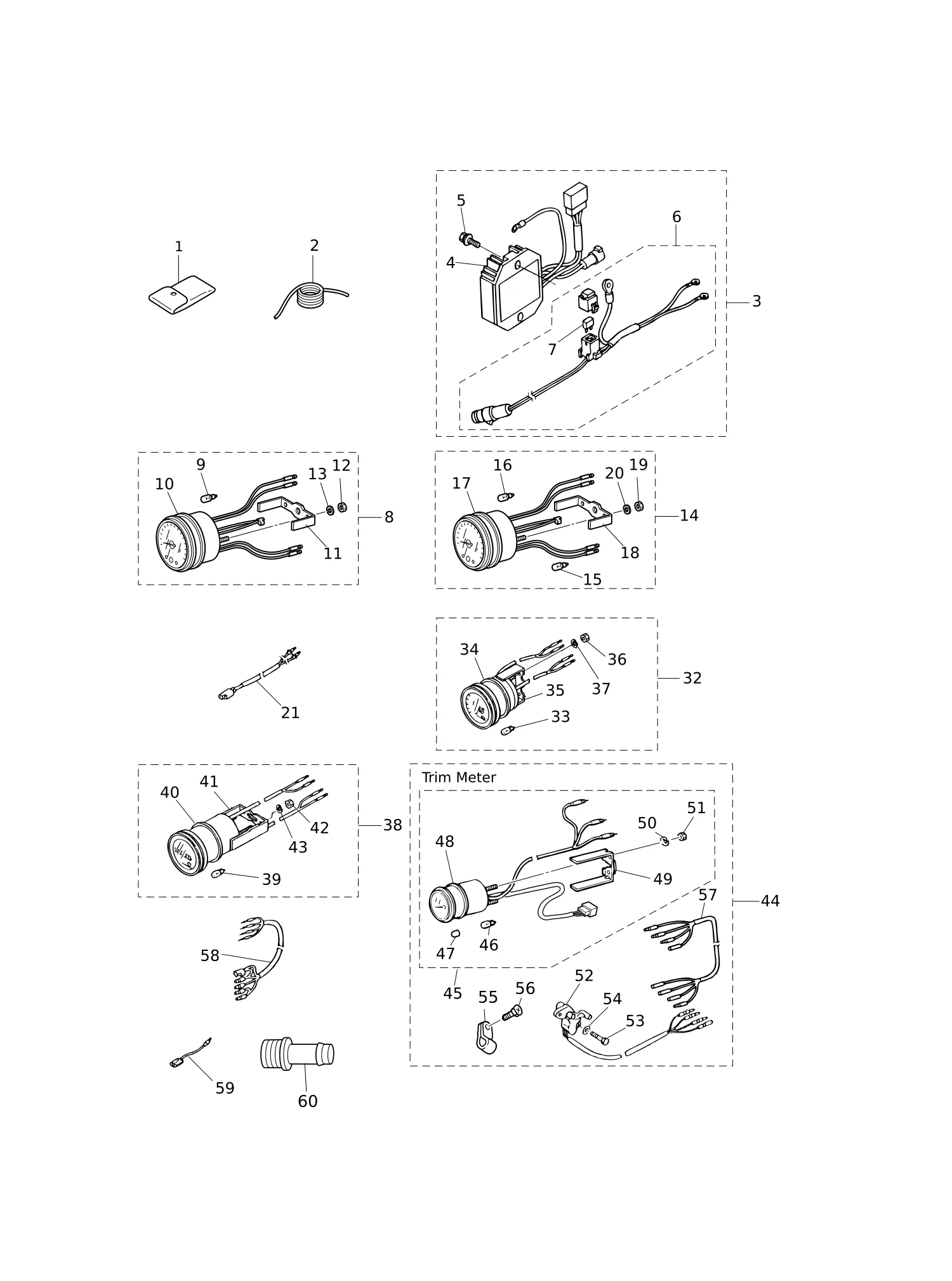

Рис. 24 — OPTIONAL PARTS · ACCESSORIES (1) 40 дет.

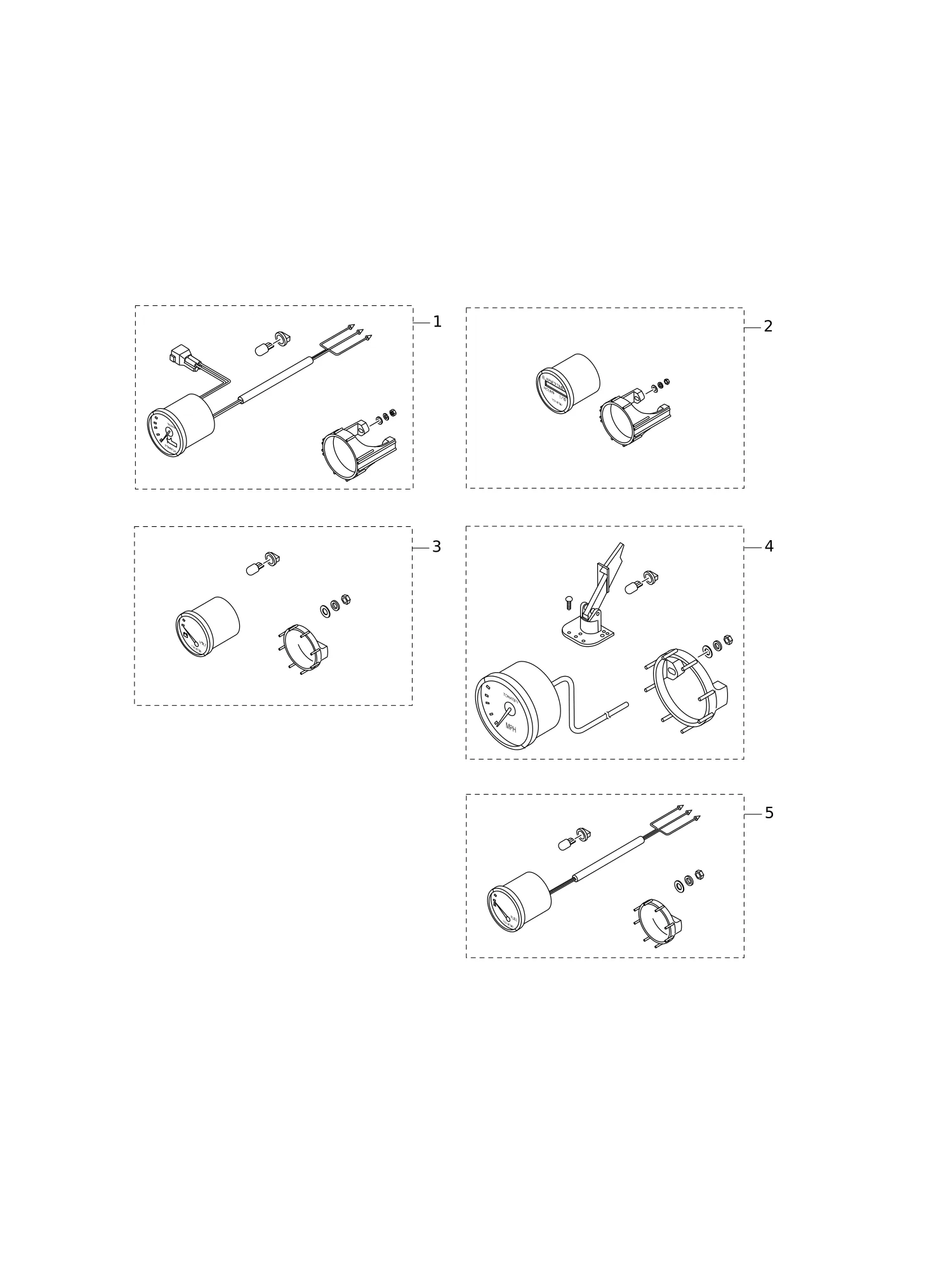

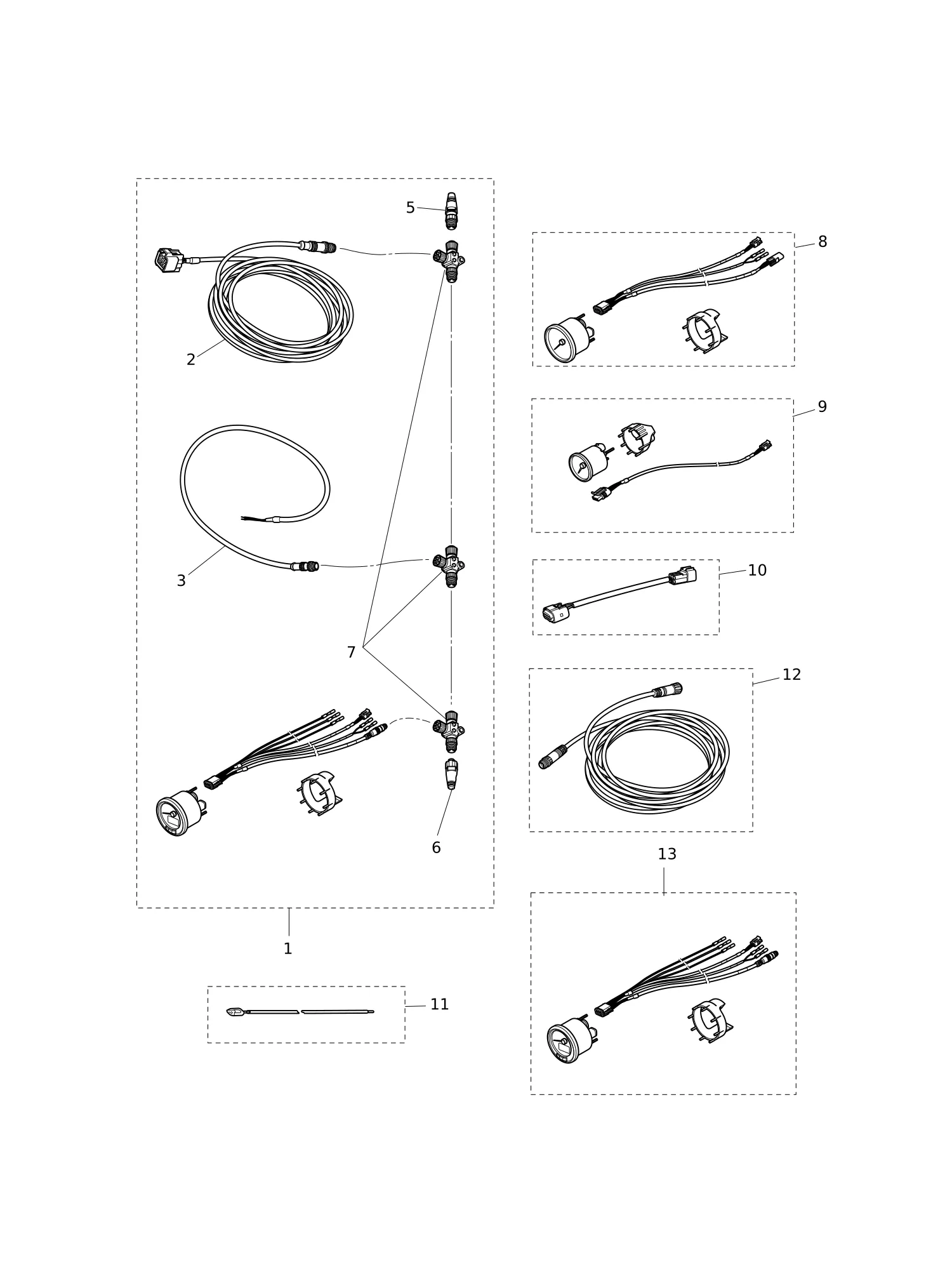

Рис. 25 — OPTIONAL PARTS (2) 10 дет.
Рис. 26 — OPTIONAL PARTS (3) 13 дет.

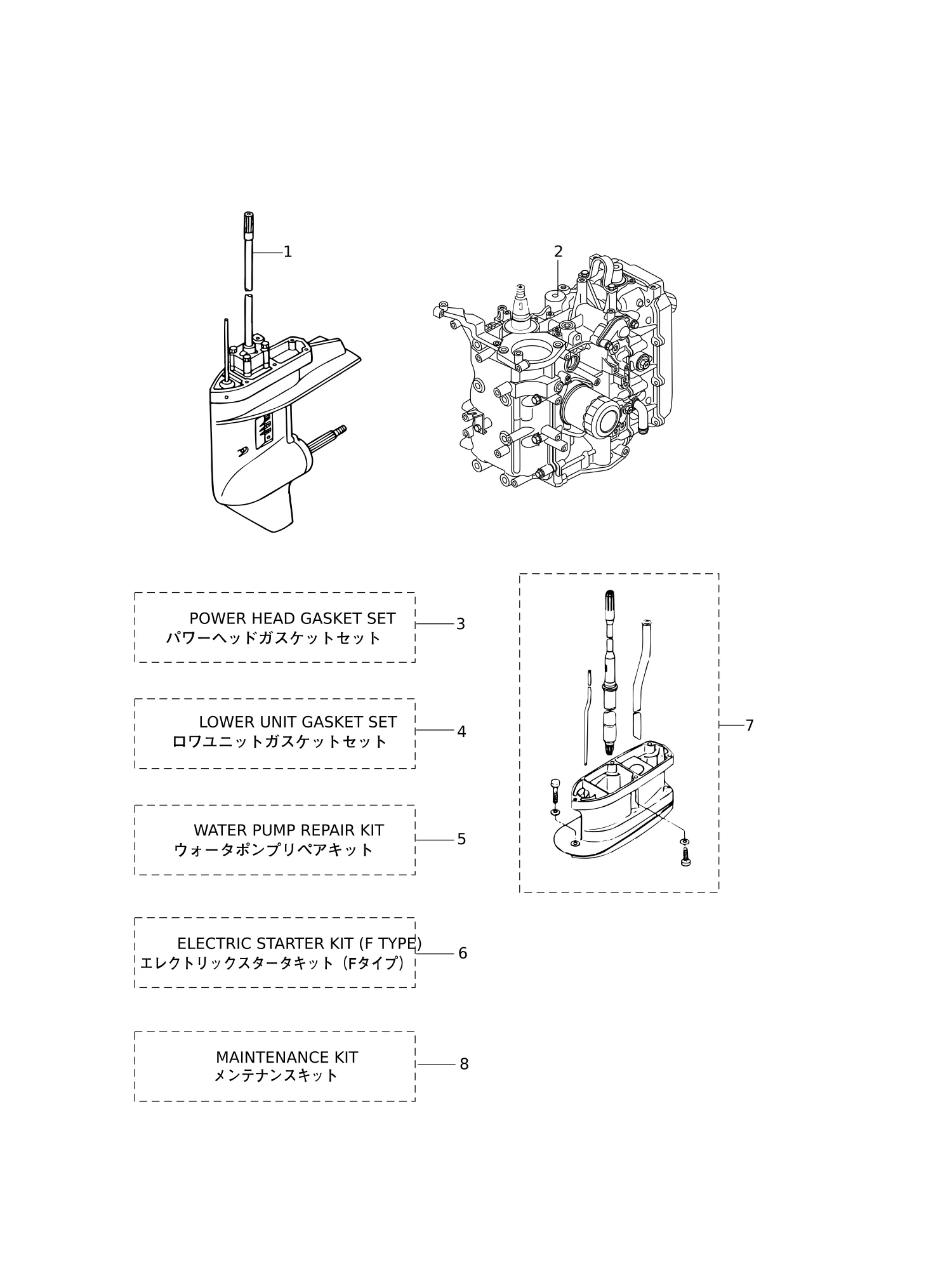

Рис. 27 — ASSEMBLY · KIT PARTS 72 дет.
