Tohatsu M40/50D2/MW50D2 2018 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Tohatsu M40/50D2/MW50D2. 29 схем.

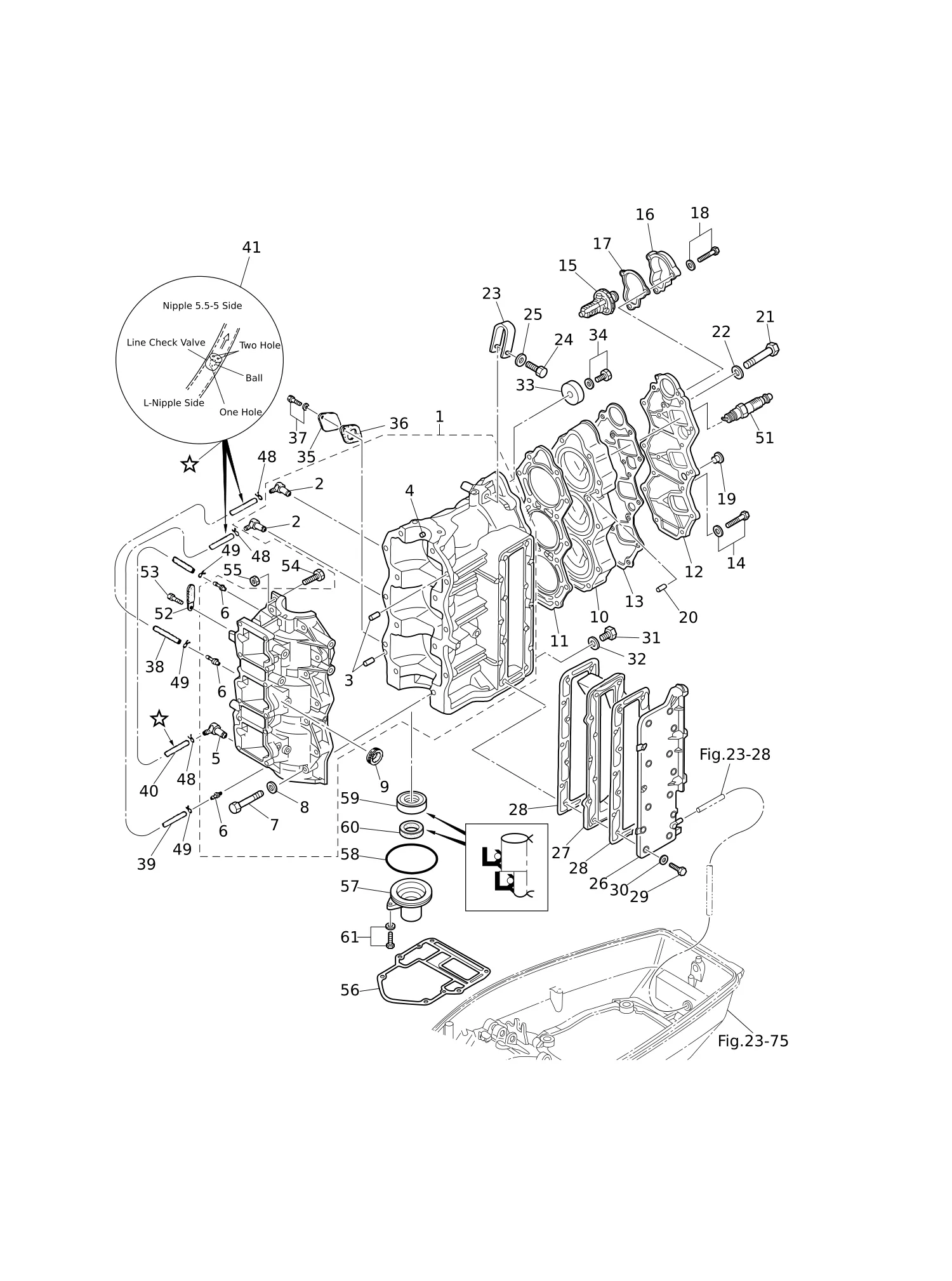

Рис. 1 — CYLINDER · CRANK CASE 52 дет.

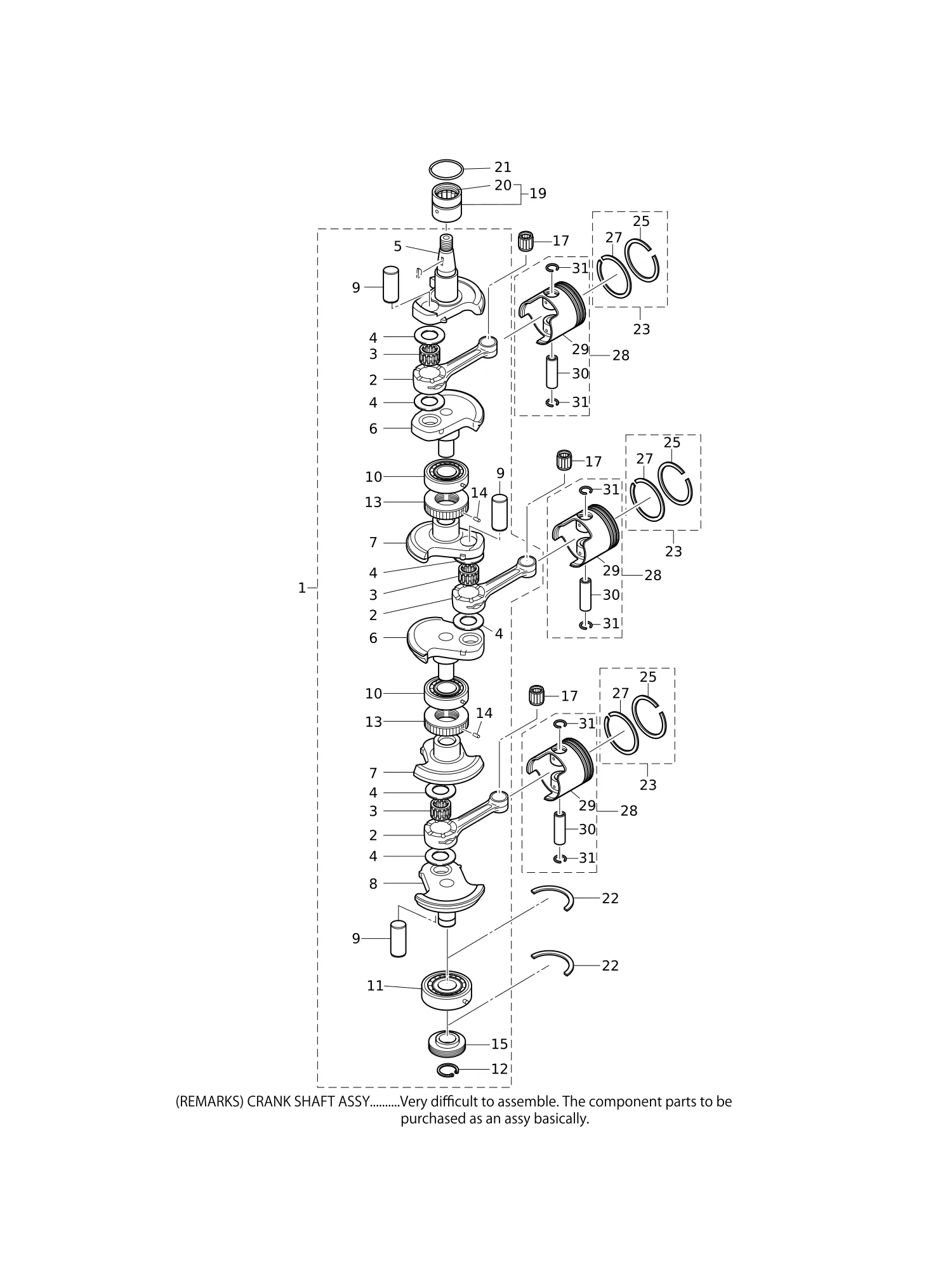

Рис. 2 — PISTON · CRANK SHAFT 32 дет.

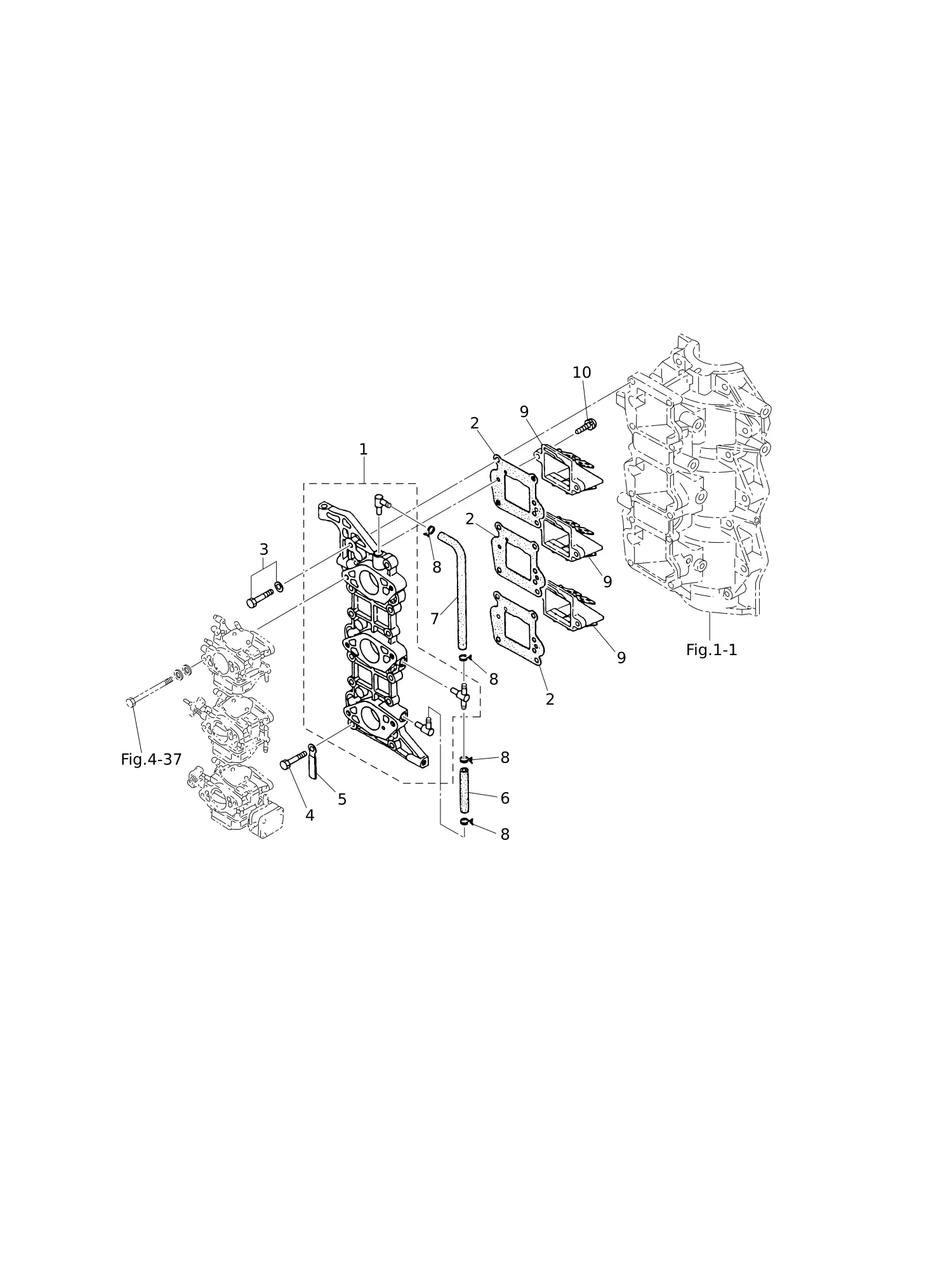

Рис. 3 — INTAKE MANIFOLD · REED VALVE 12 дет.

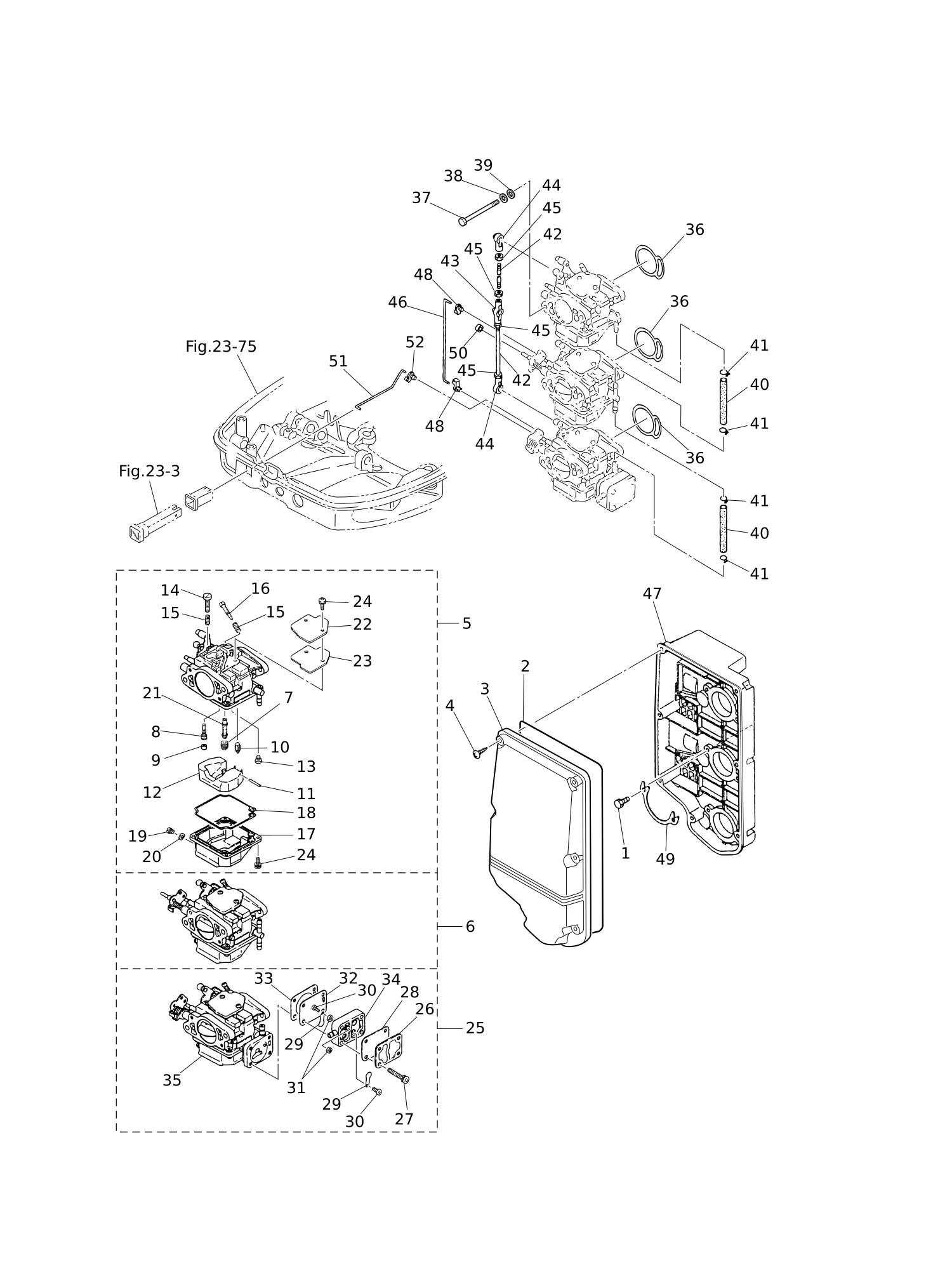

Рис. 4 — INTAKE SILENCER · CARBURETOR 60 дет.

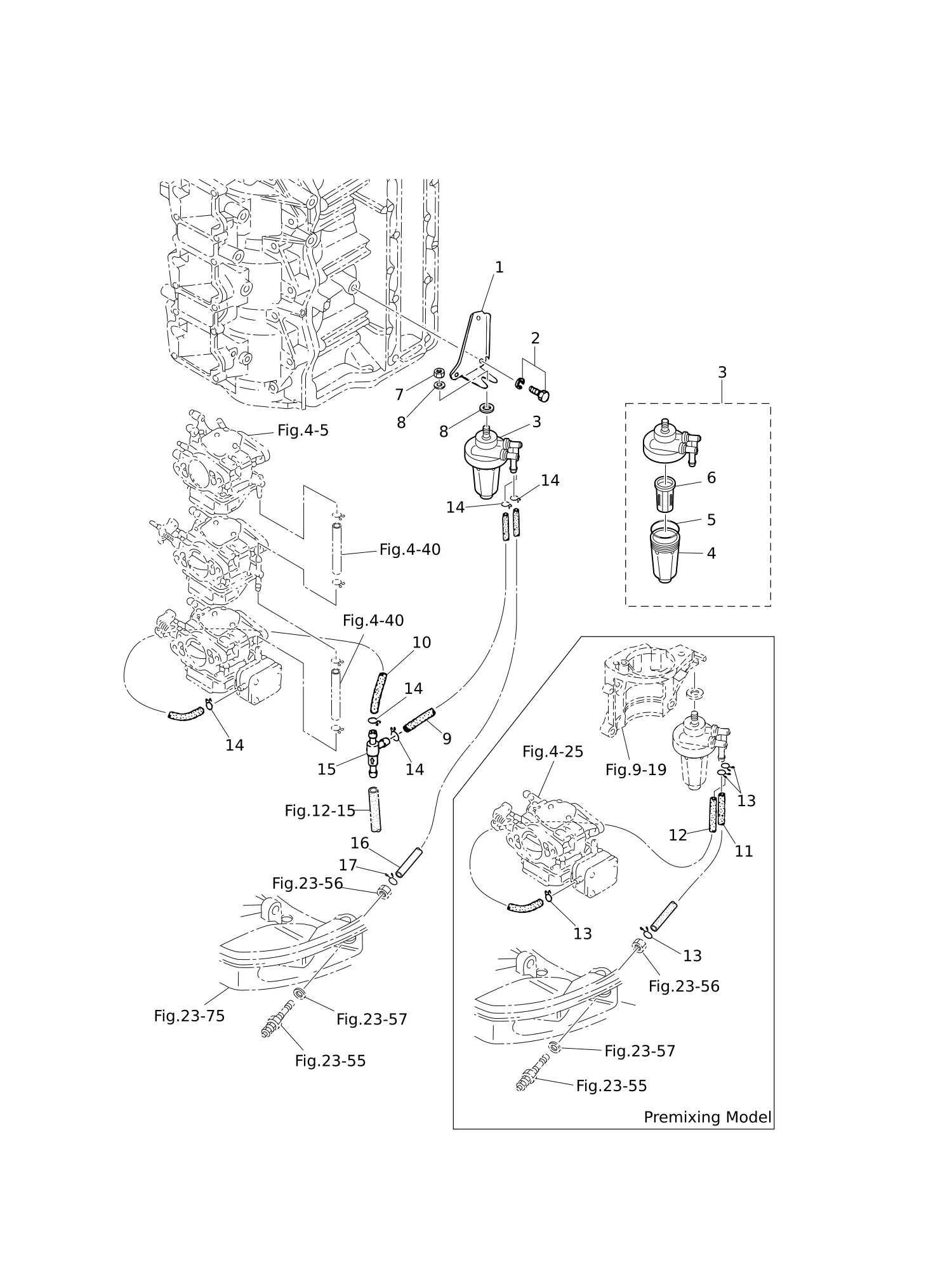

Рис. 5 — FUEL LINE 16 дет.

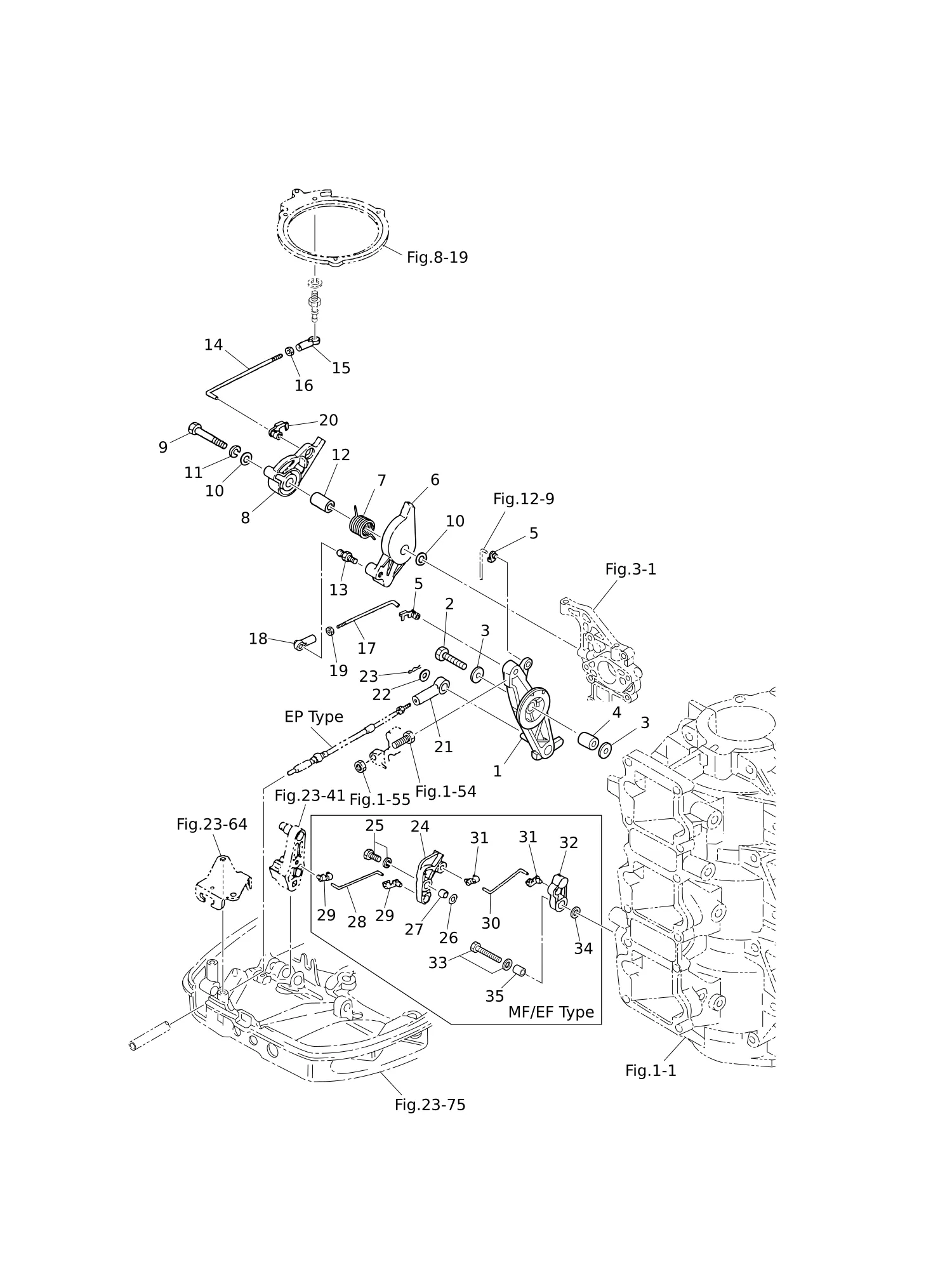

Рис. 6 — THROTTLE 28 дет.

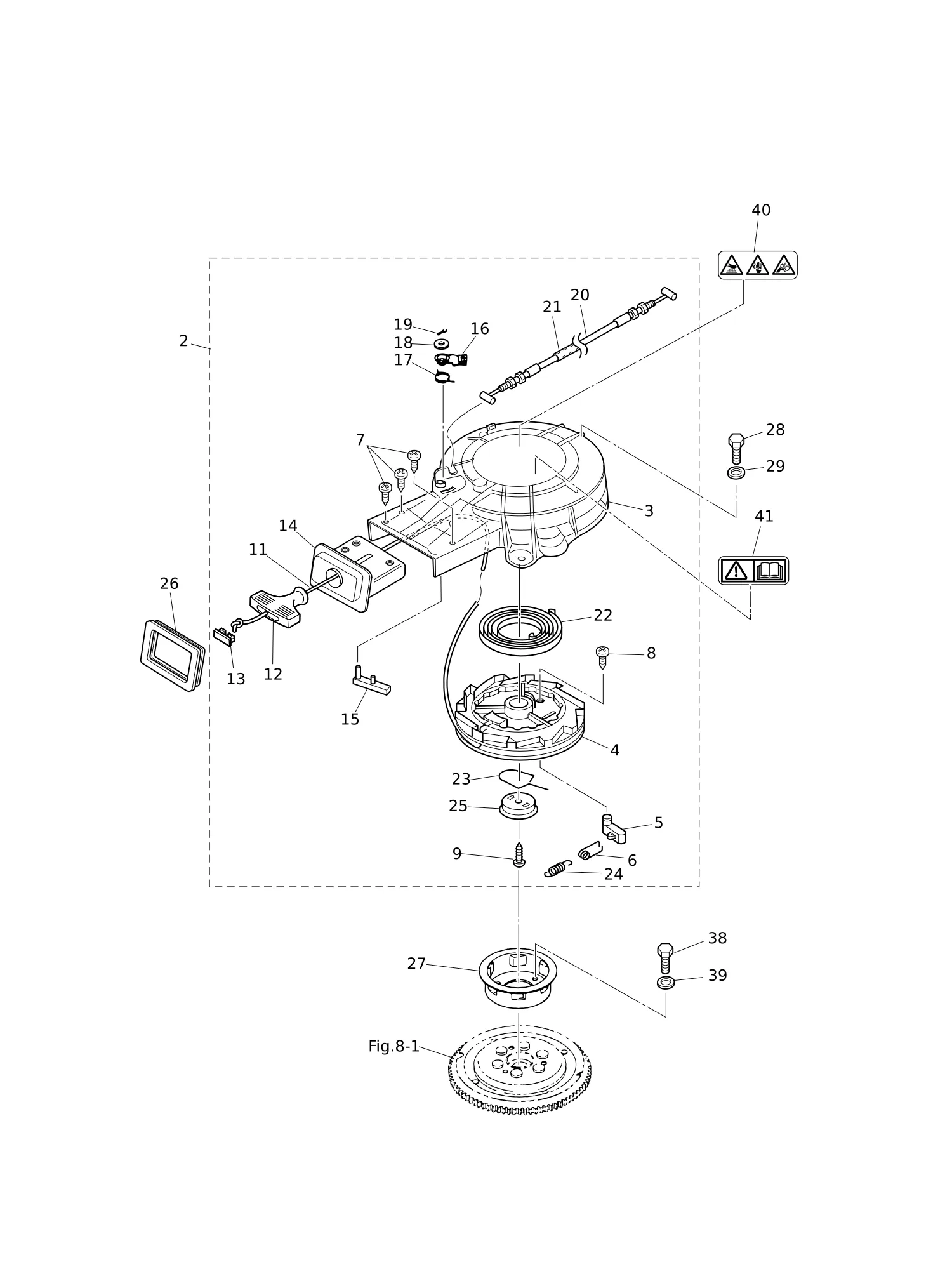

Рис. 7 — RECOIL STARTER 31 дет.

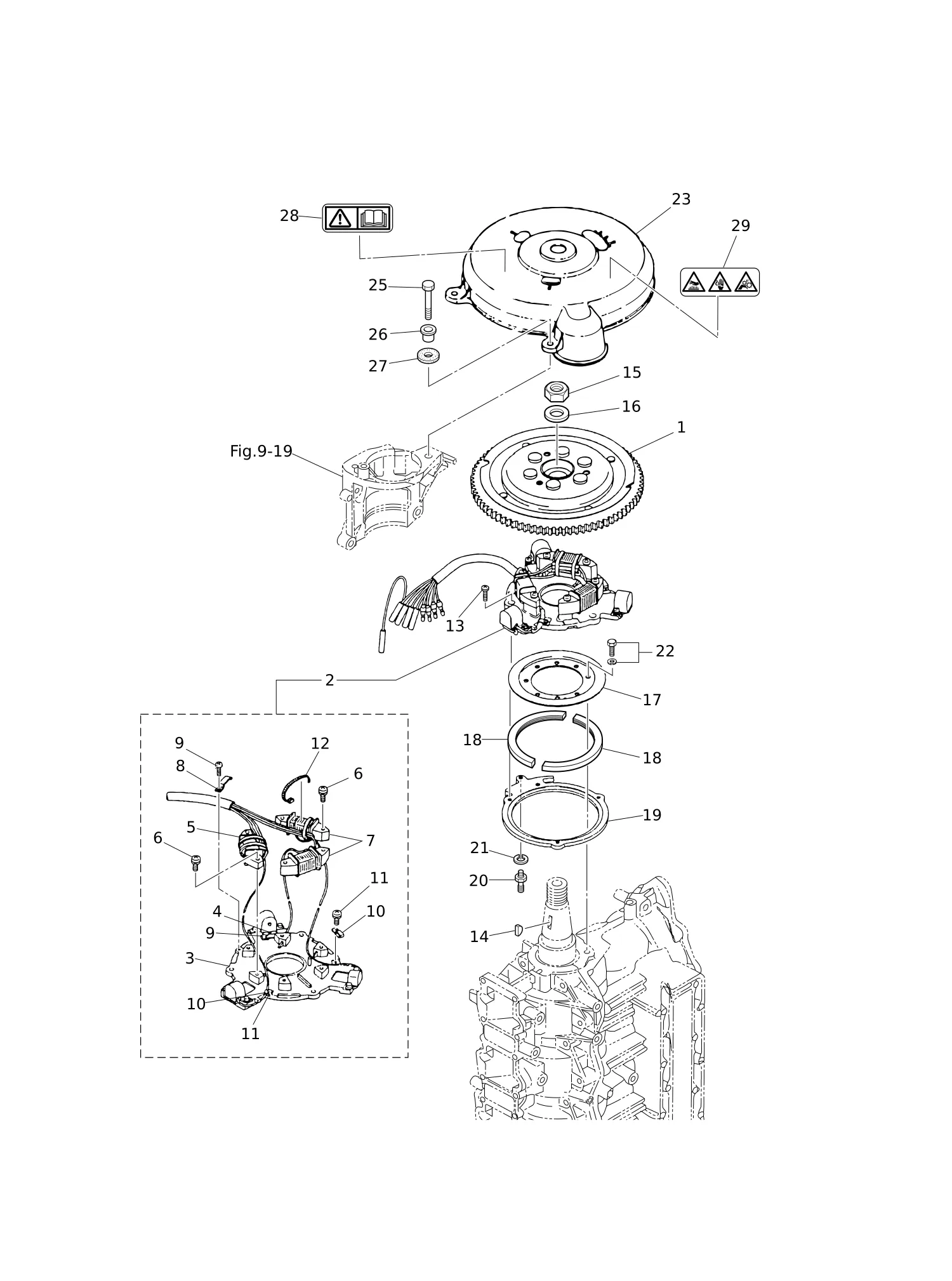

Рис. 8 — MAGNETO 28 дет.

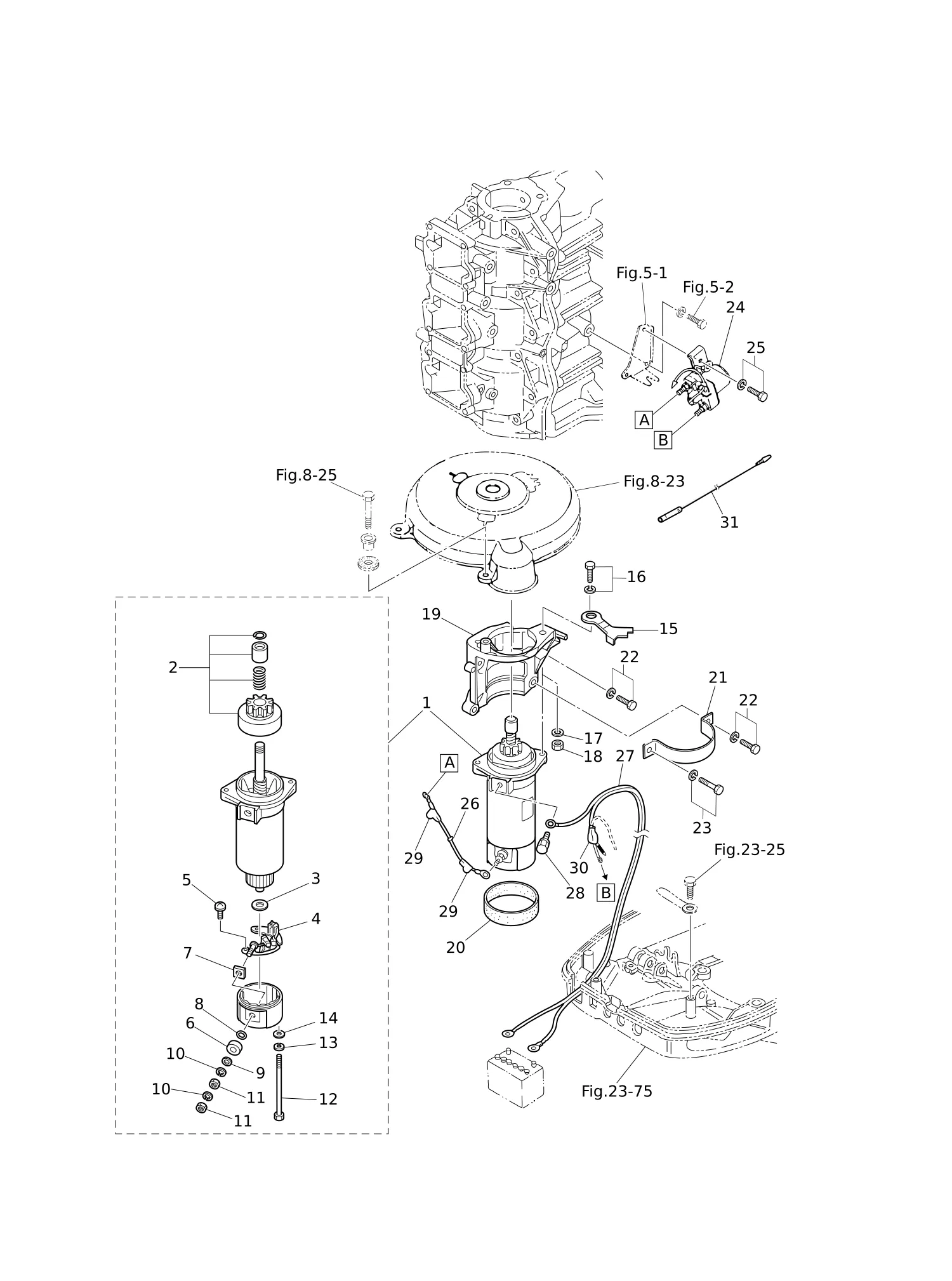

Рис. 9 — ELECTRIC PARTS (STARTER MOTOR) 32 дет.

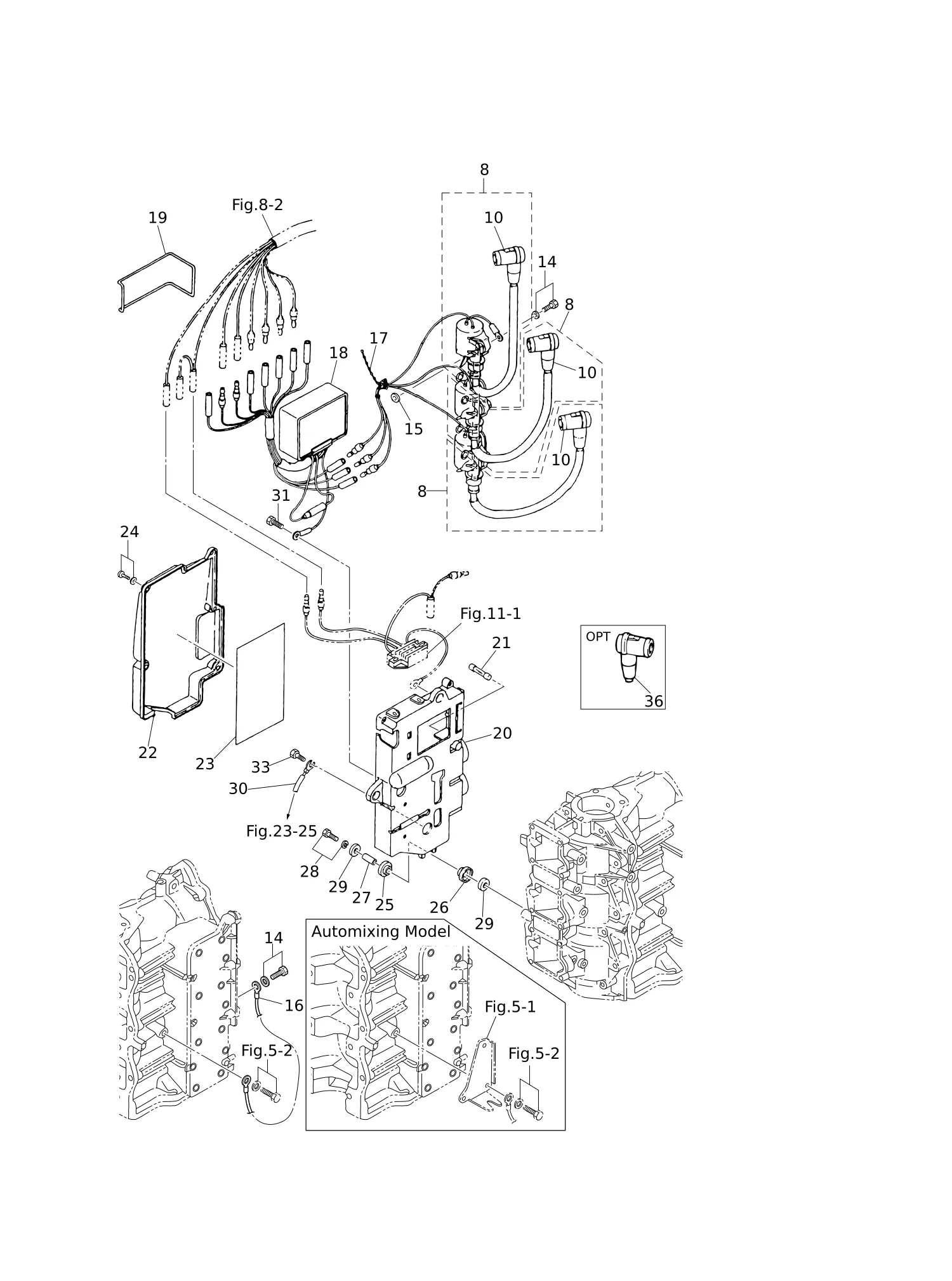

Рис. 10 — ELECTRIC PARTS (C.D. UNIT) 22 дет.

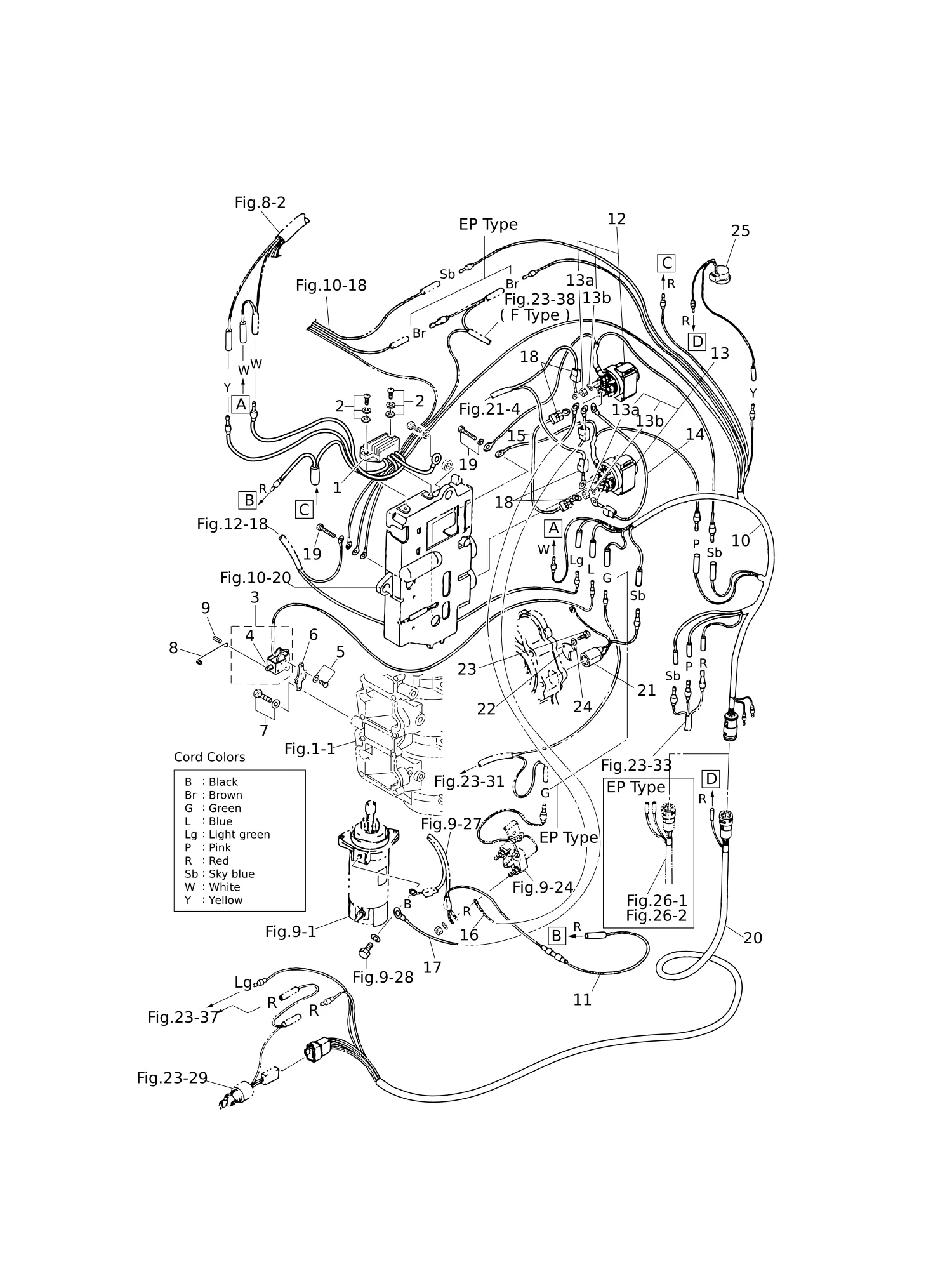

Рис. 11 — ELECTRIC PARTS (DIAGRAM) 26 дет.

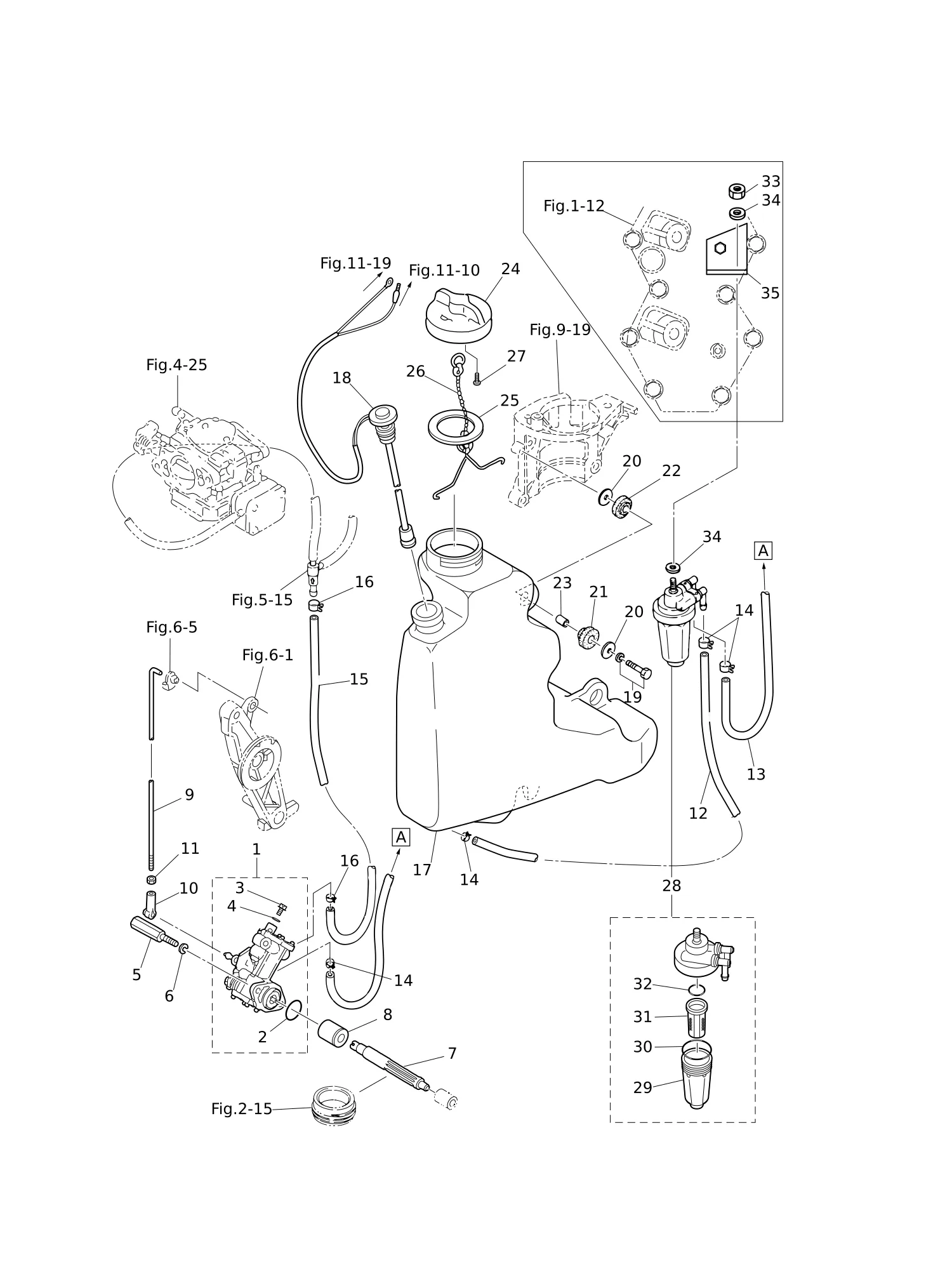

Рис. 12 — OIL PUMP (AUTO MIXING MODEL) 35 дет.

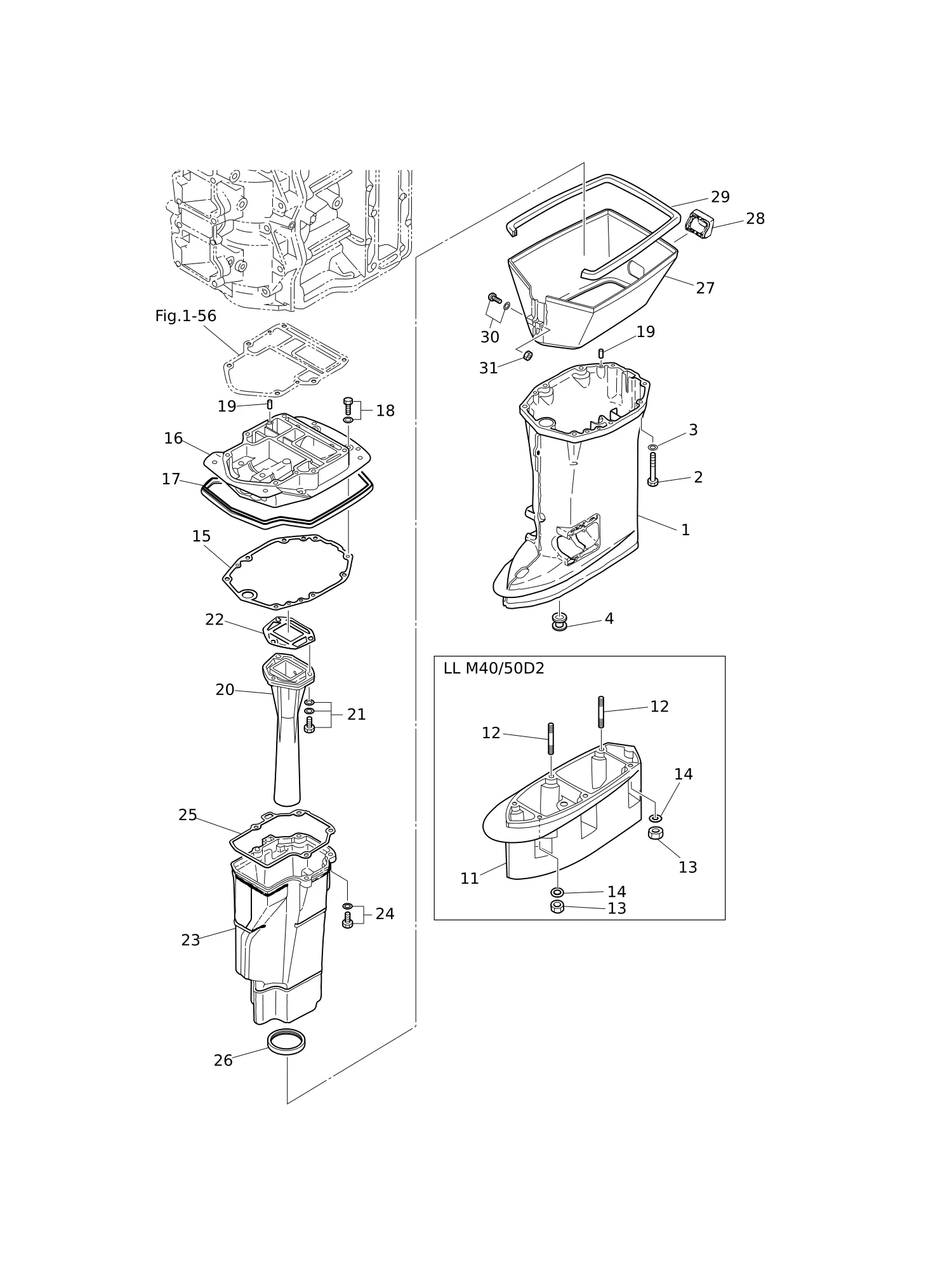

Рис. 13 — DRIVE SHAFT HOUSING 25 дет.

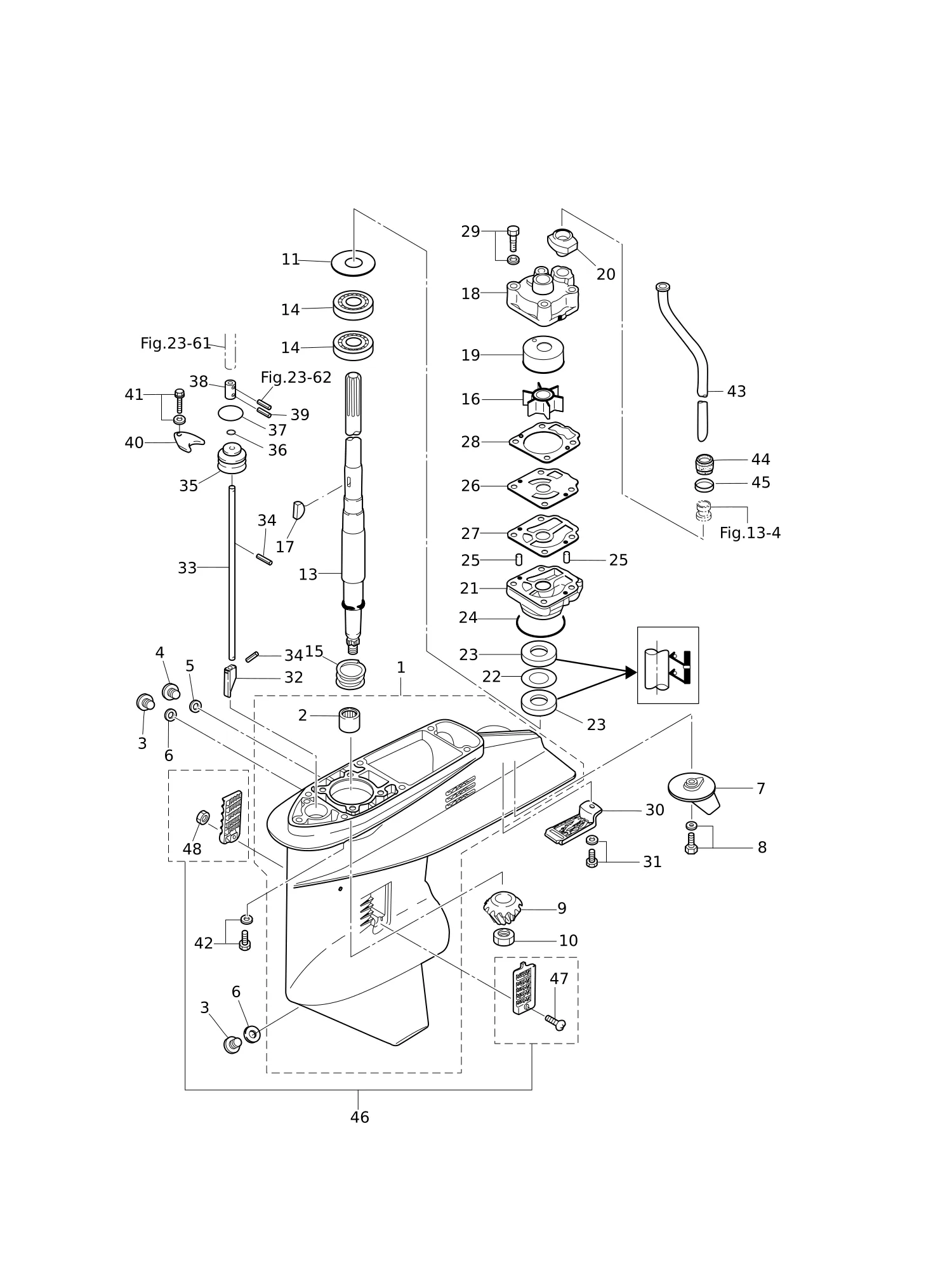

Рис. 14 — GEAR CASE (DRIVE SHAFT) M40/50D2 55 дет.

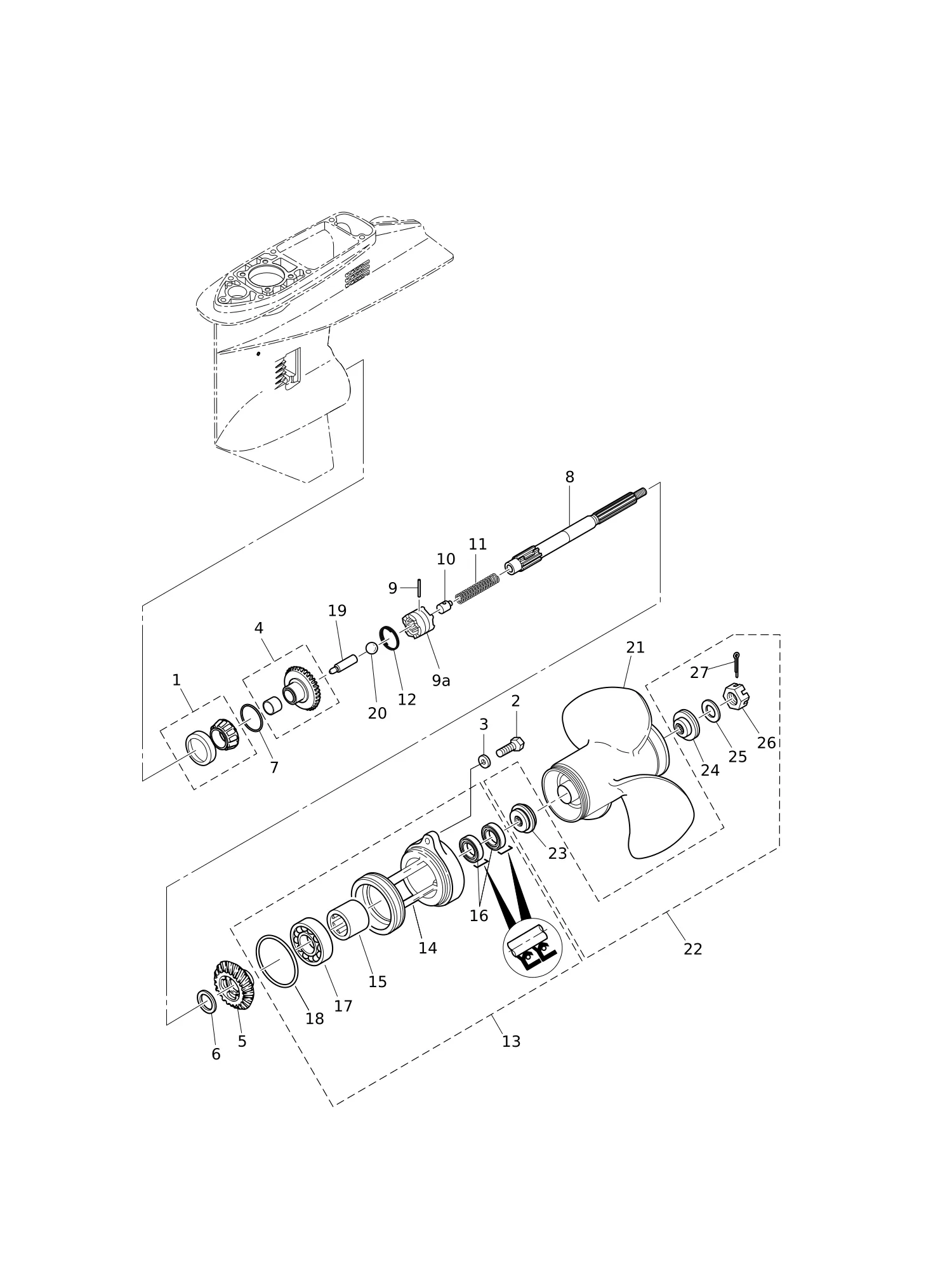

Рис. 15 — GEAR CASE (PROPELLER SHAFT) M40/50D2 36 дет.

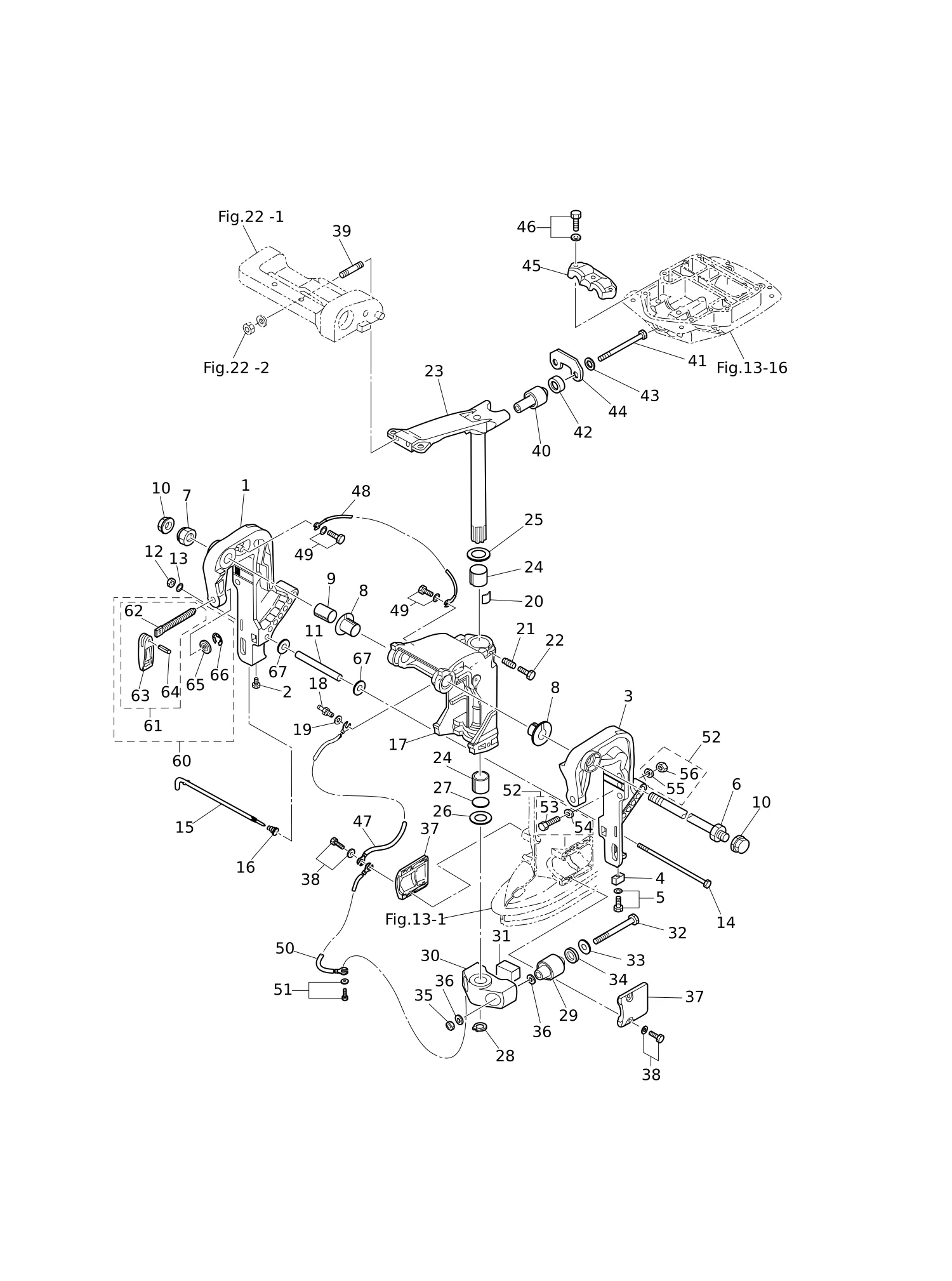

Рис. 16 — BRACKET (MANUAL TILT) 61 дет.

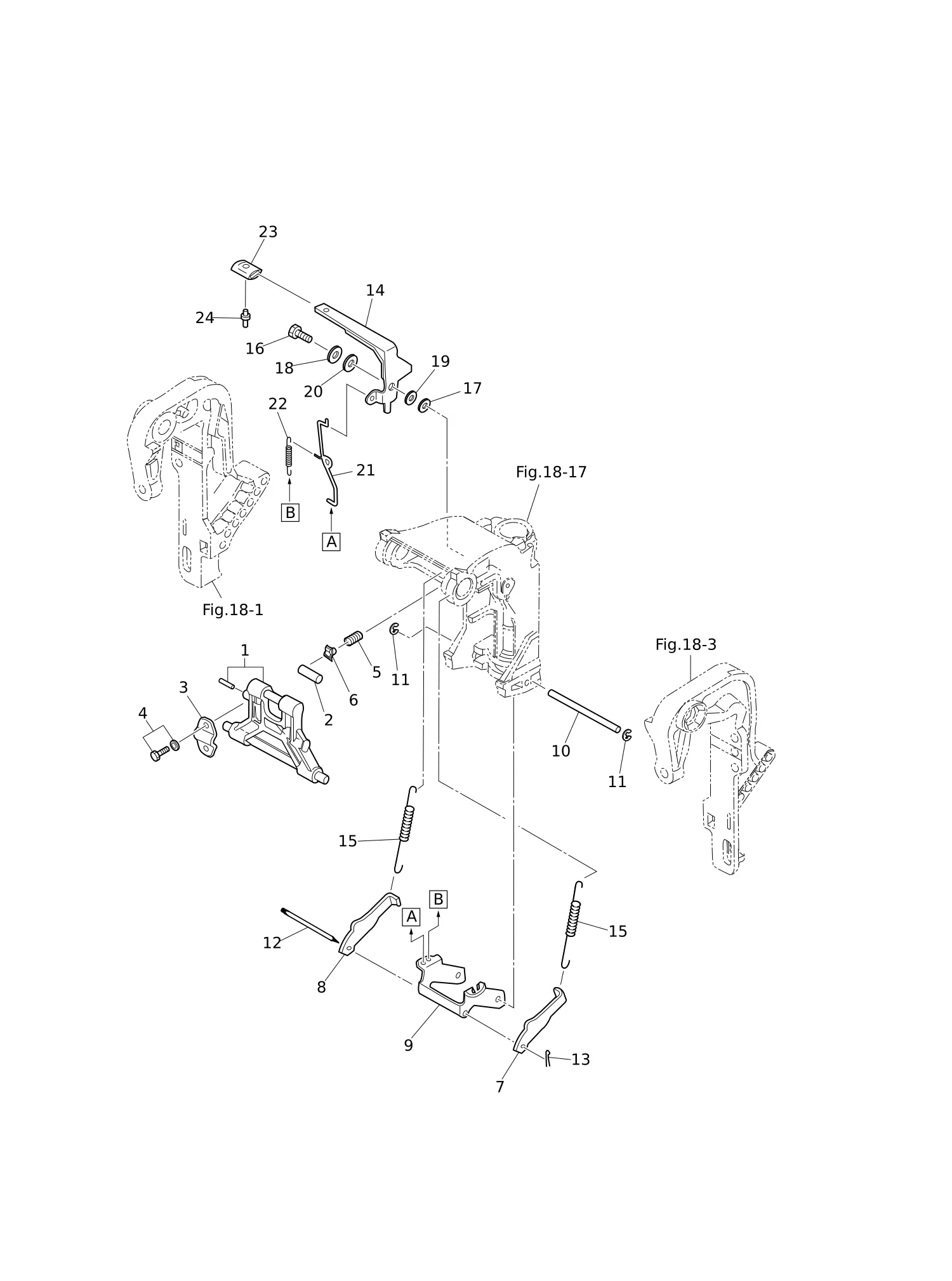

Рис. 17 — MANUAL TILT 25 дет.

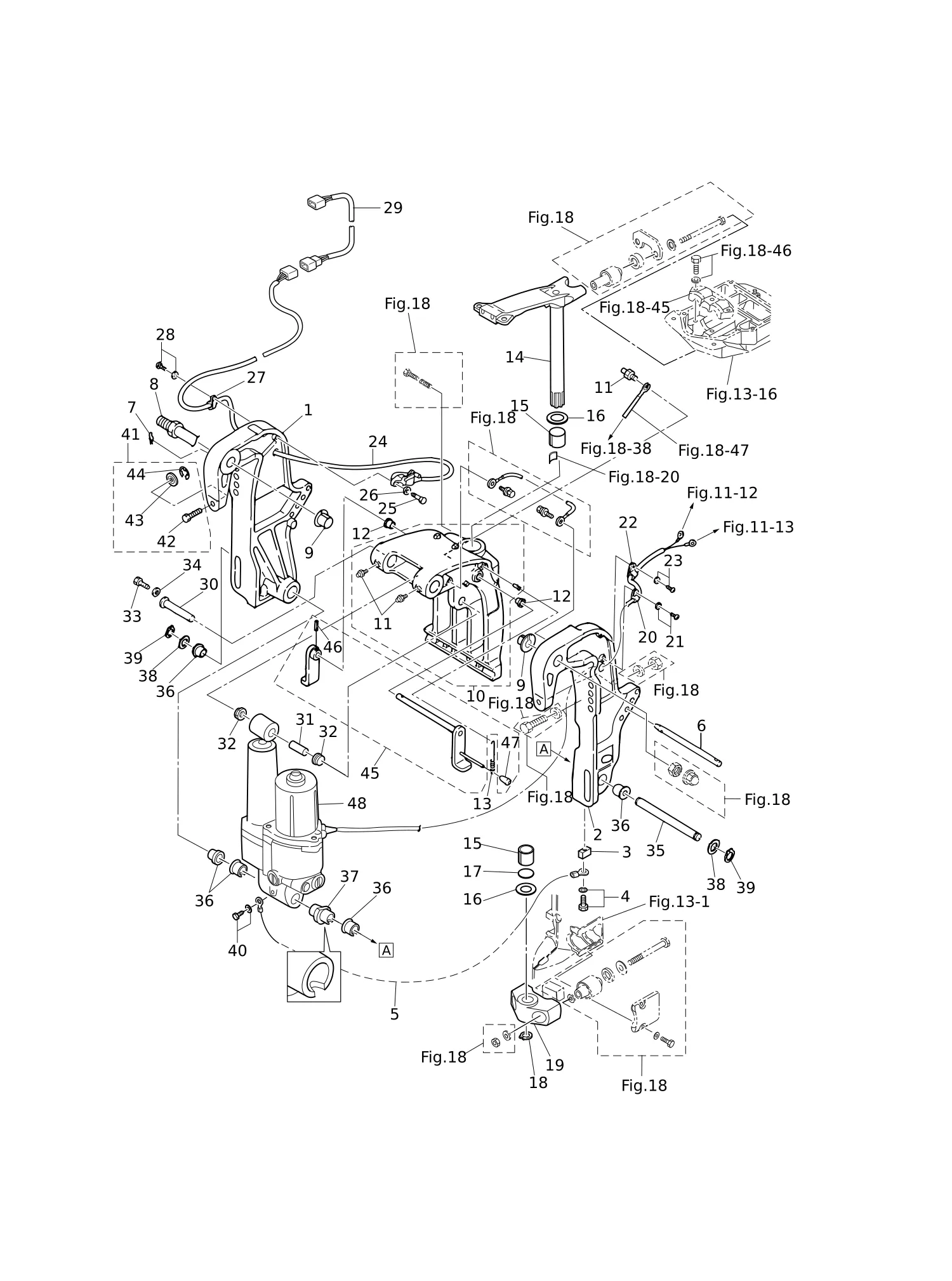

Рис. 18 — BRACKET (POWER TRIM & TILT) 45 дет.

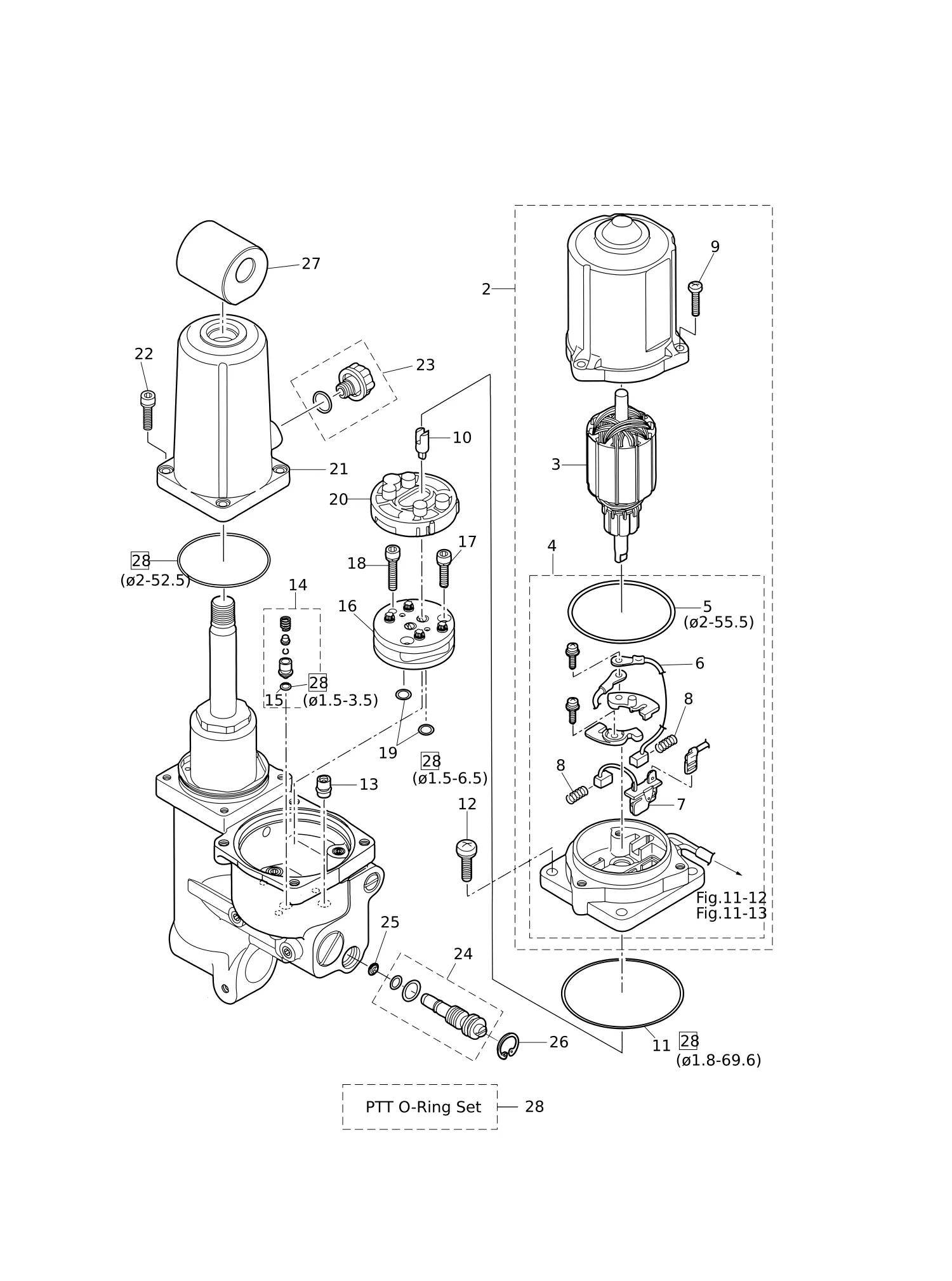

Рис. 19 — POWER TRIM & TILT 27 дет.
Рис. 20 — TILLER HANDLE (F TYPE) 33 дет.

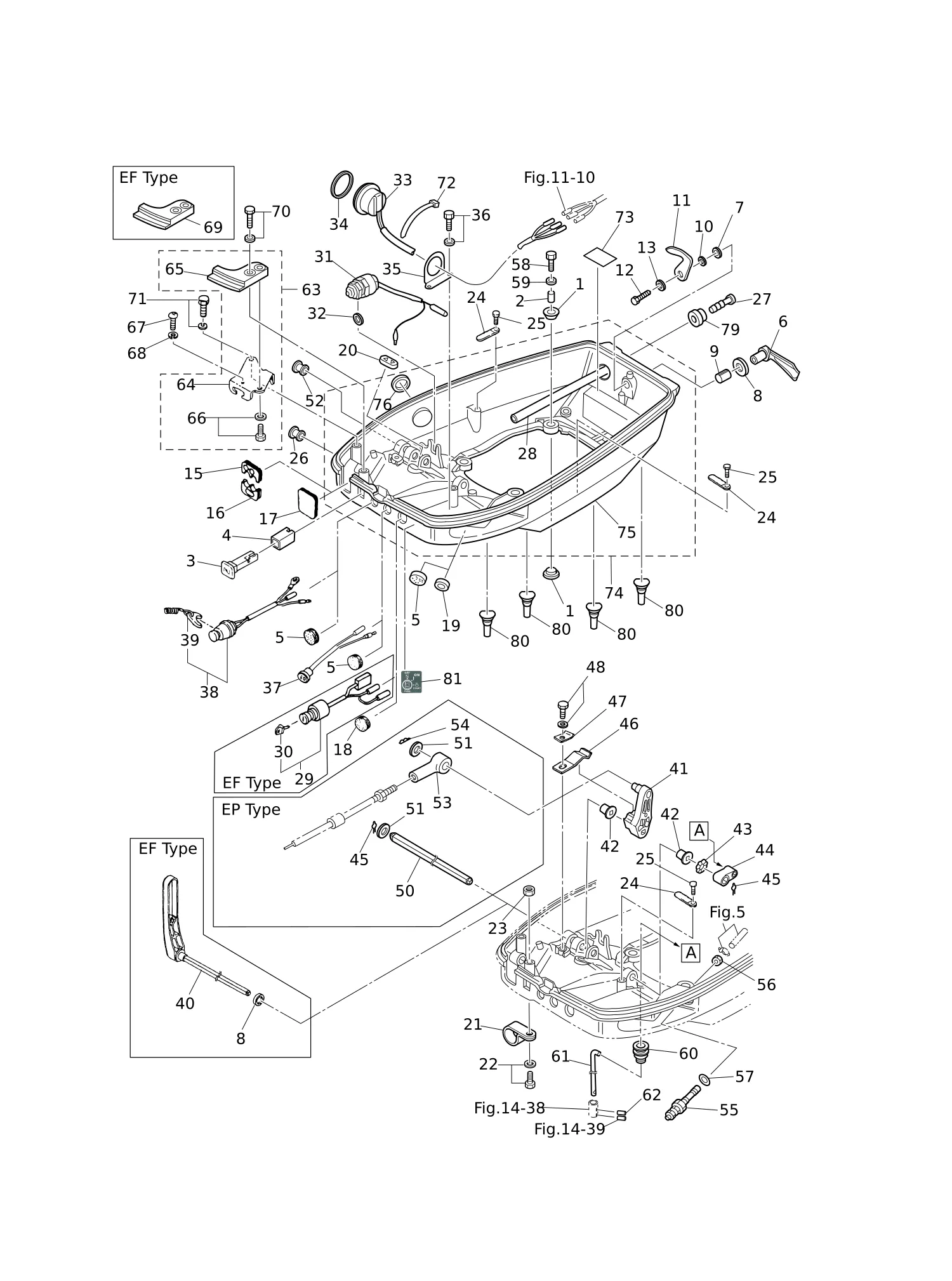

Рис. 21 — BOTTOM COWL · SHIFT 78 дет.

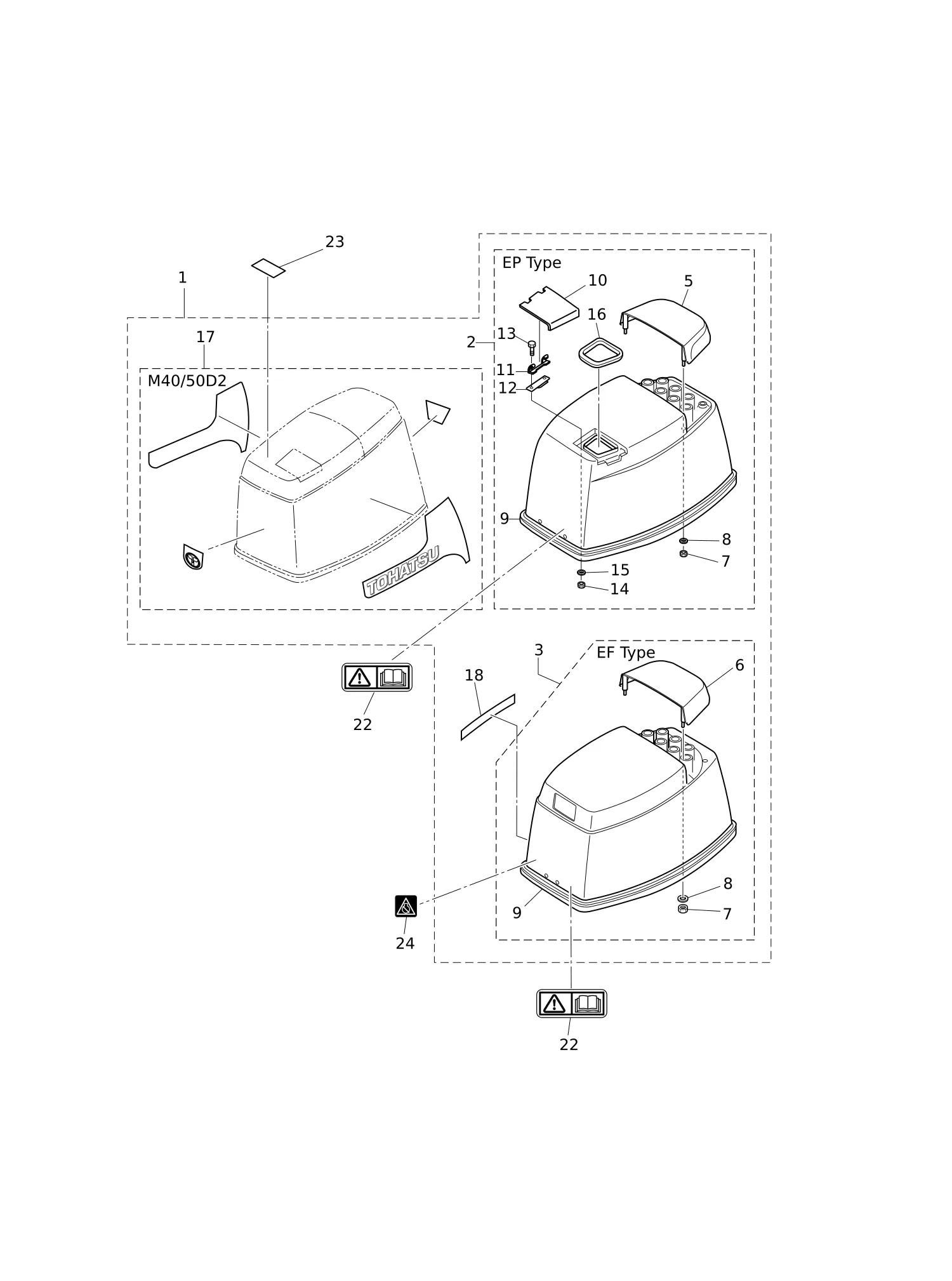

Рис. 22 — TOP COWL 22 дет.

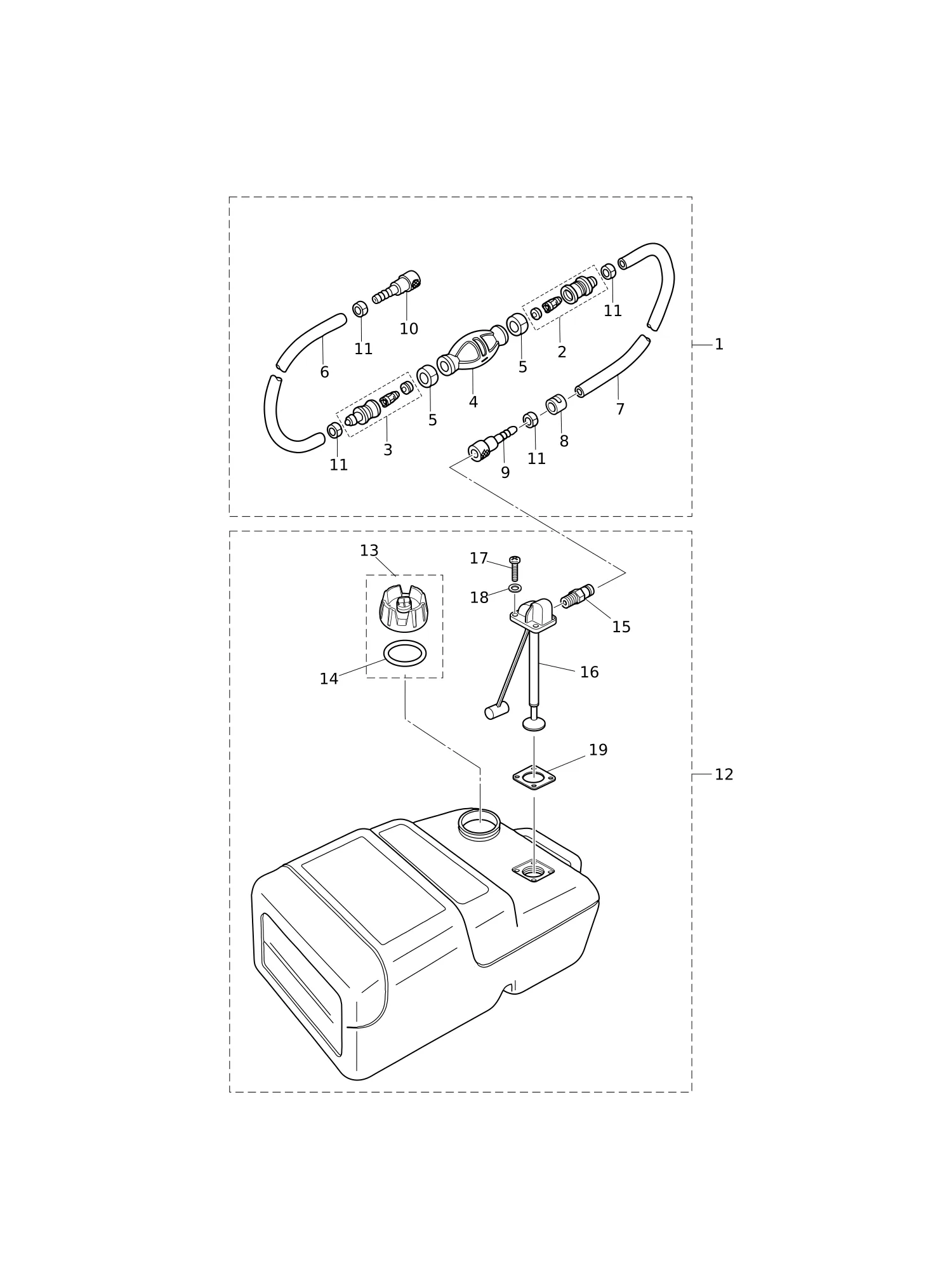

Рис. 23 — FUEL TANK 19 дет.

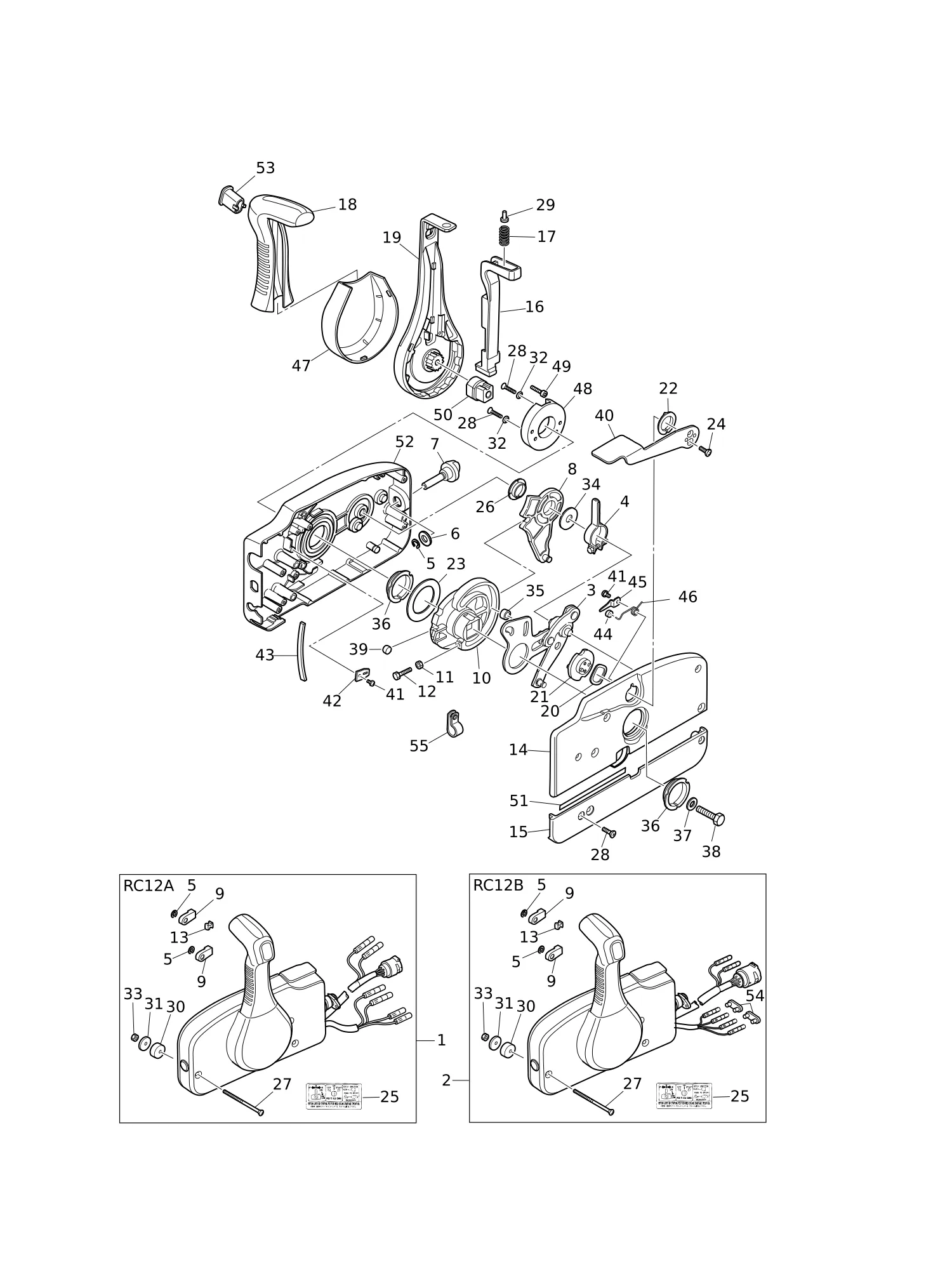

Рис. 24 — COMPONENT PARTS OF REMOTE CONTROL 55 дет.

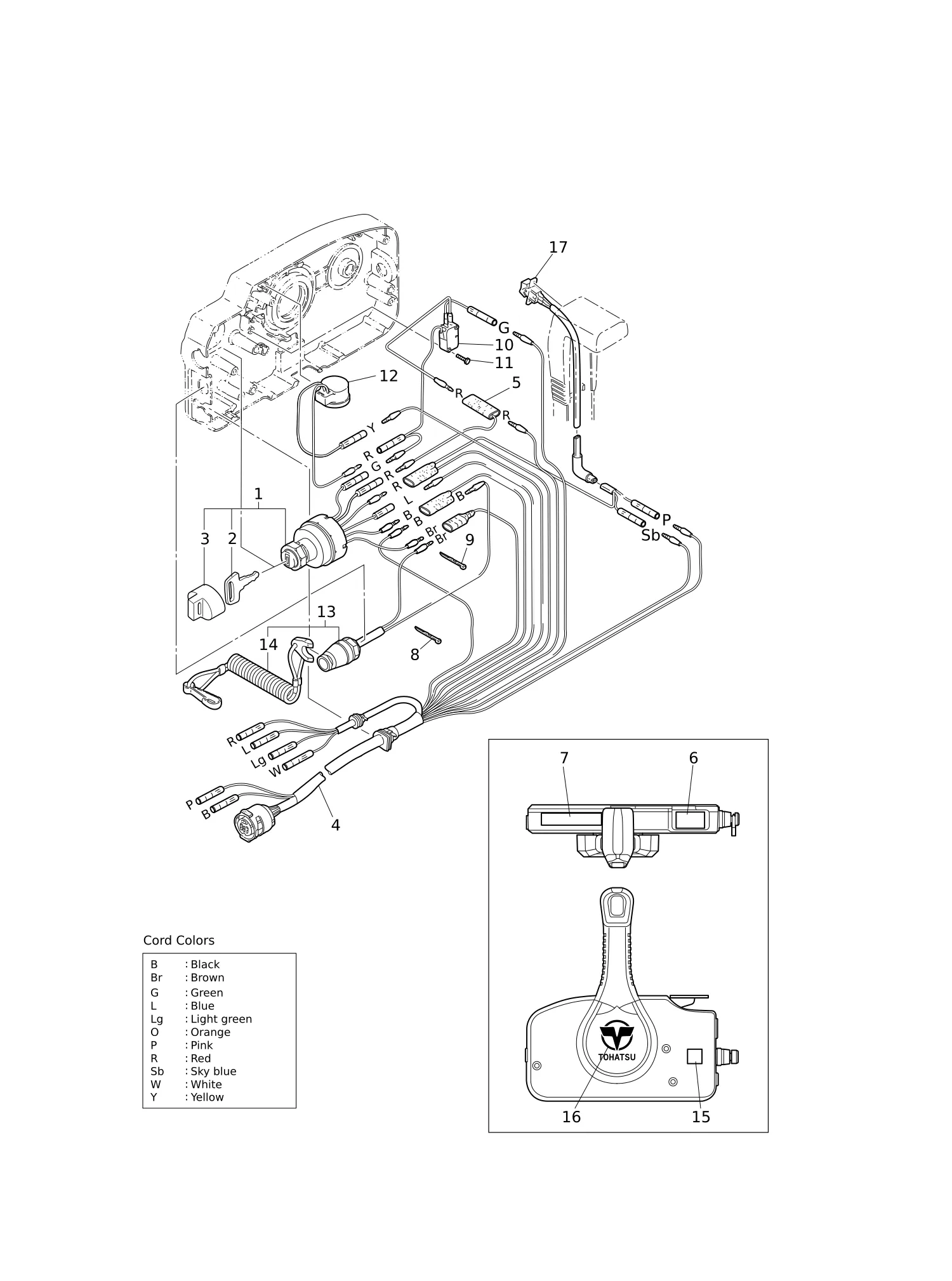

Рис. 25 — COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS) 19 дет.

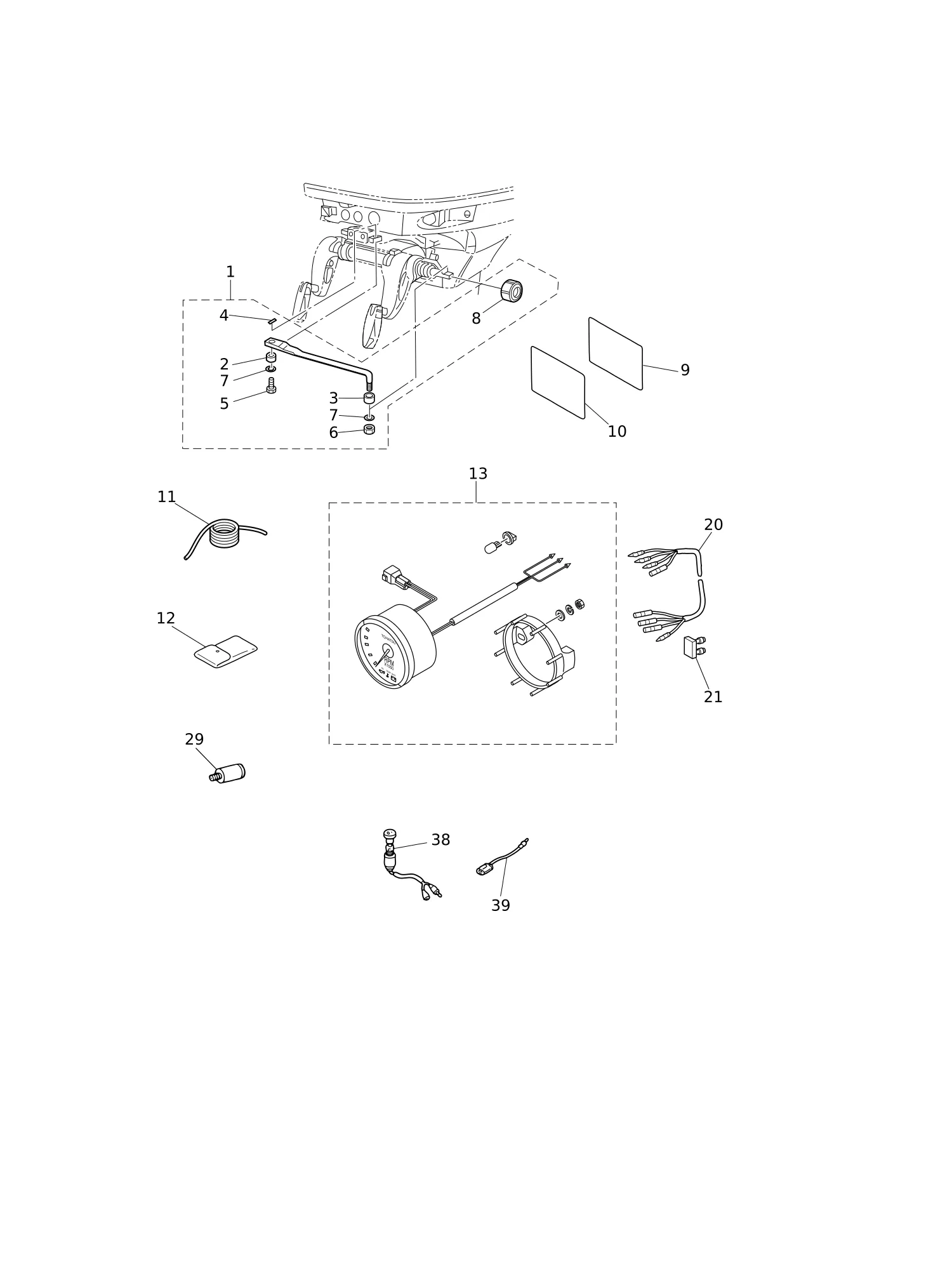

Рис. 26 — ACCESSORIES 20 дет.

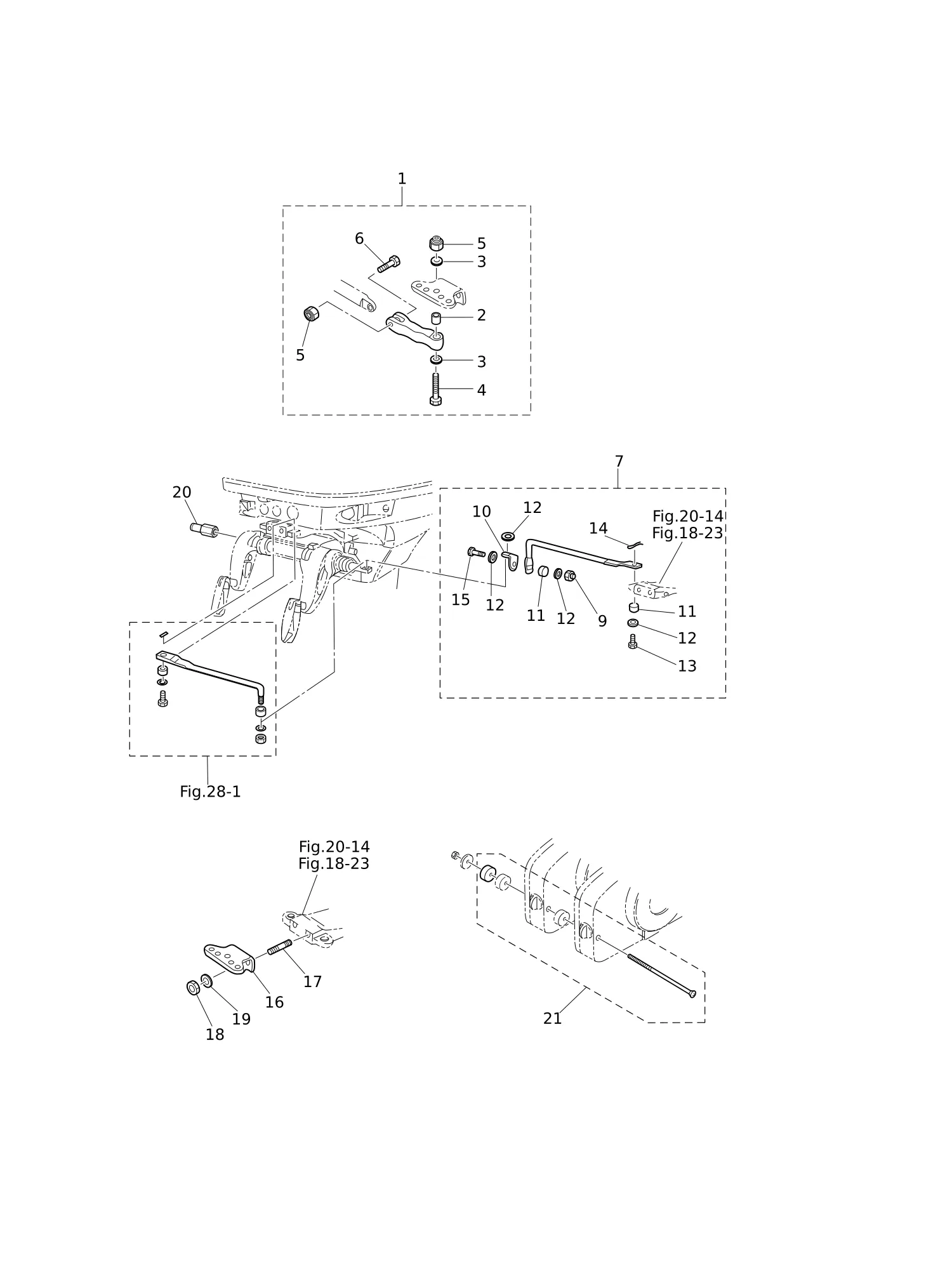

Рис. 27 — OPTIONAL PARTS (3) 18 дет.

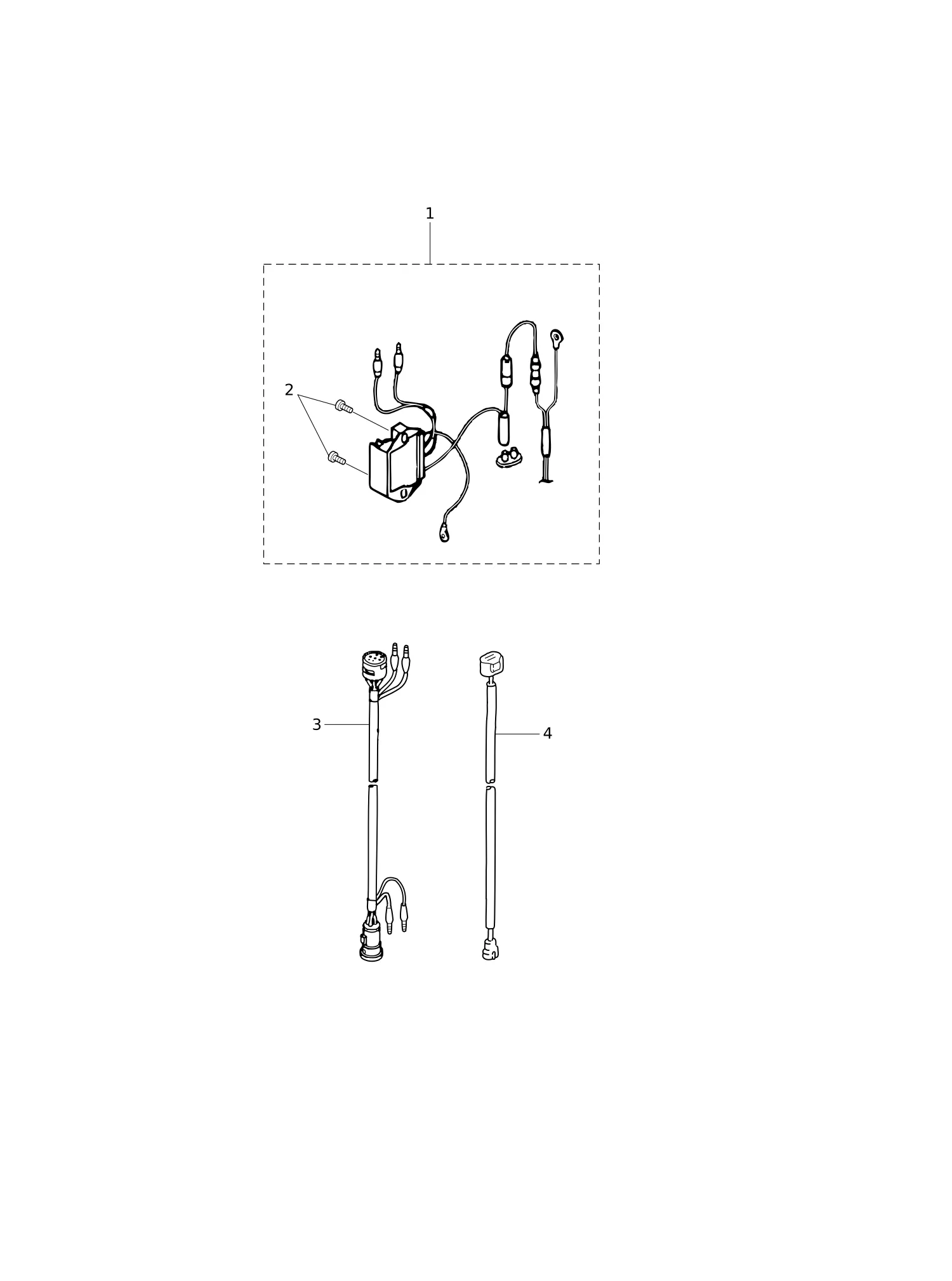

Рис. 28 — OPTIONAL PARTS (5) 4 дет.

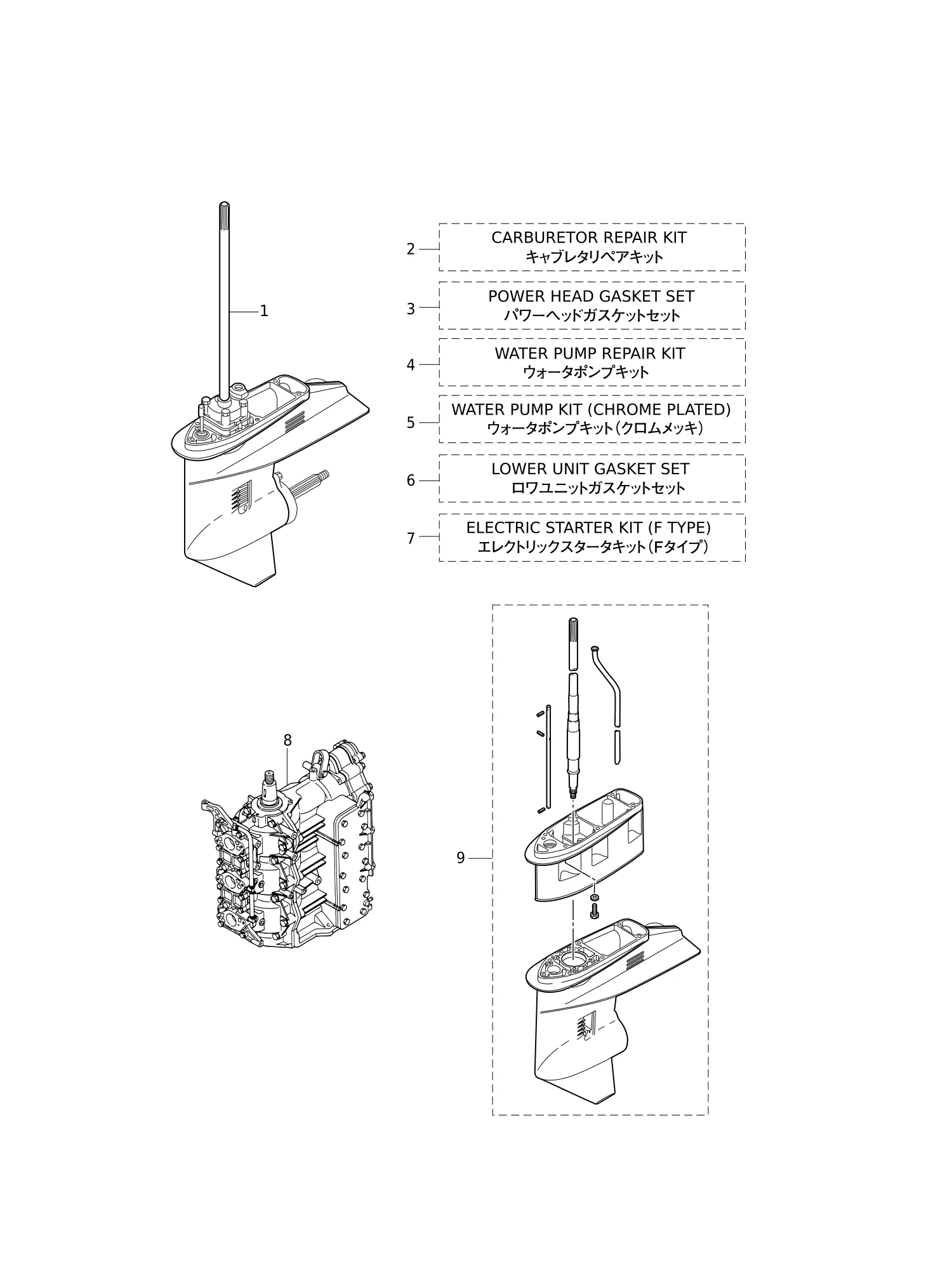

Рис. 29 — ASSEMBLY · KIT PARTS 95 дет.
