Tohatsu M4C/5B 2017 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Tohatsu M4C/5B. 16 схем.

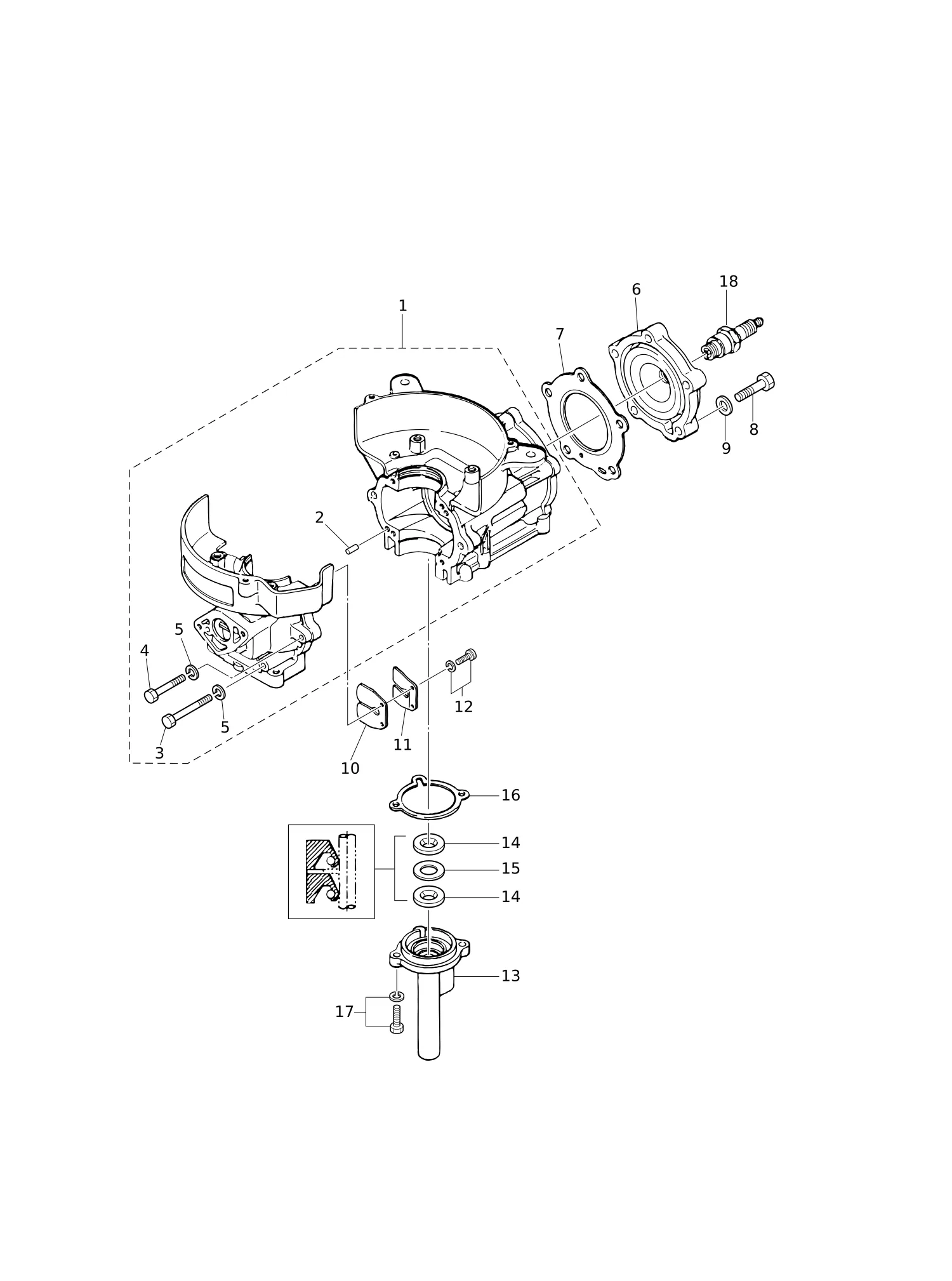

Рис. 1 — CYLINDER · CRANK CASE 19 дет.

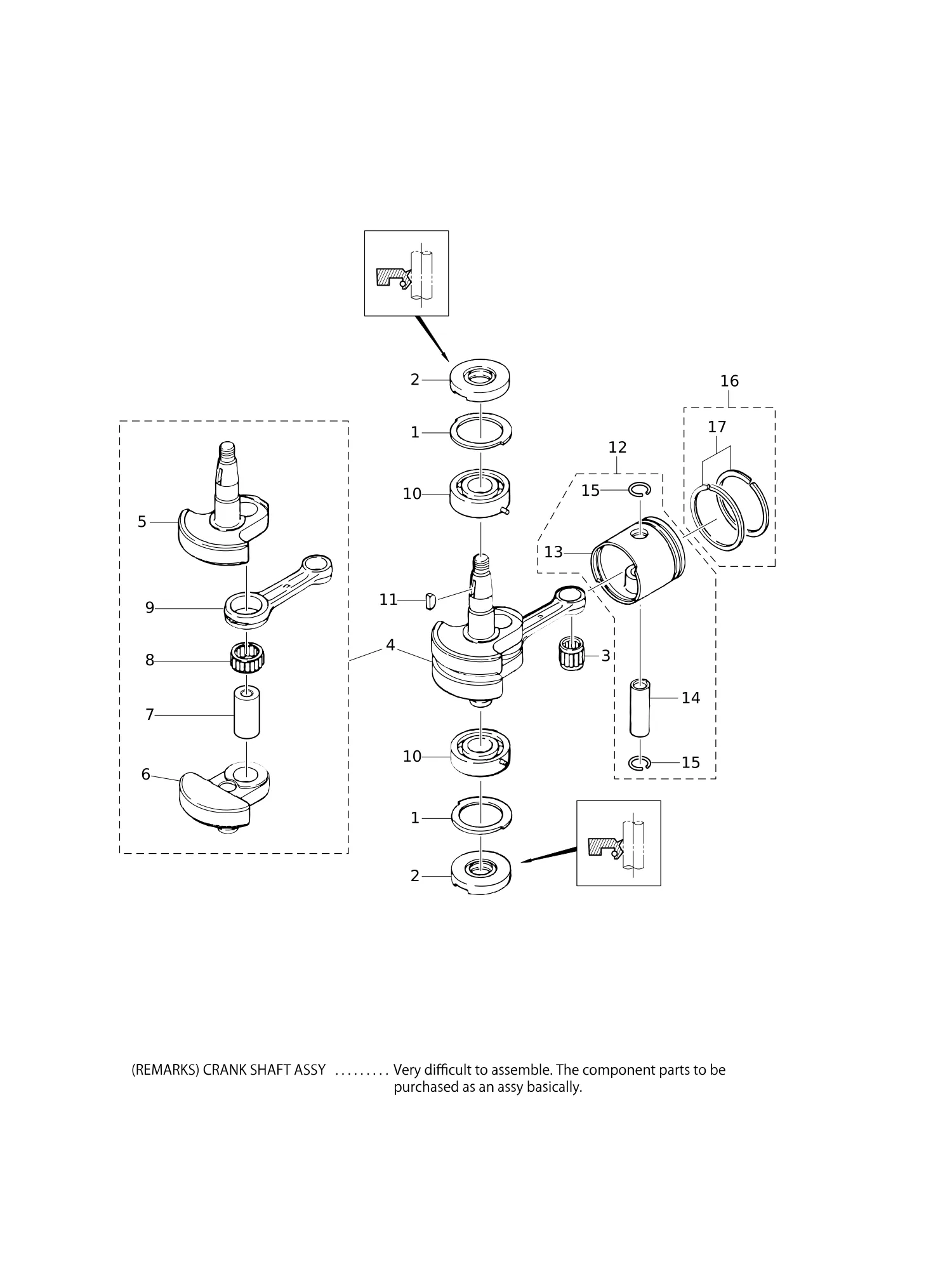

Рис. 2 — PISTON · CRANK SHAFT 21 дет.

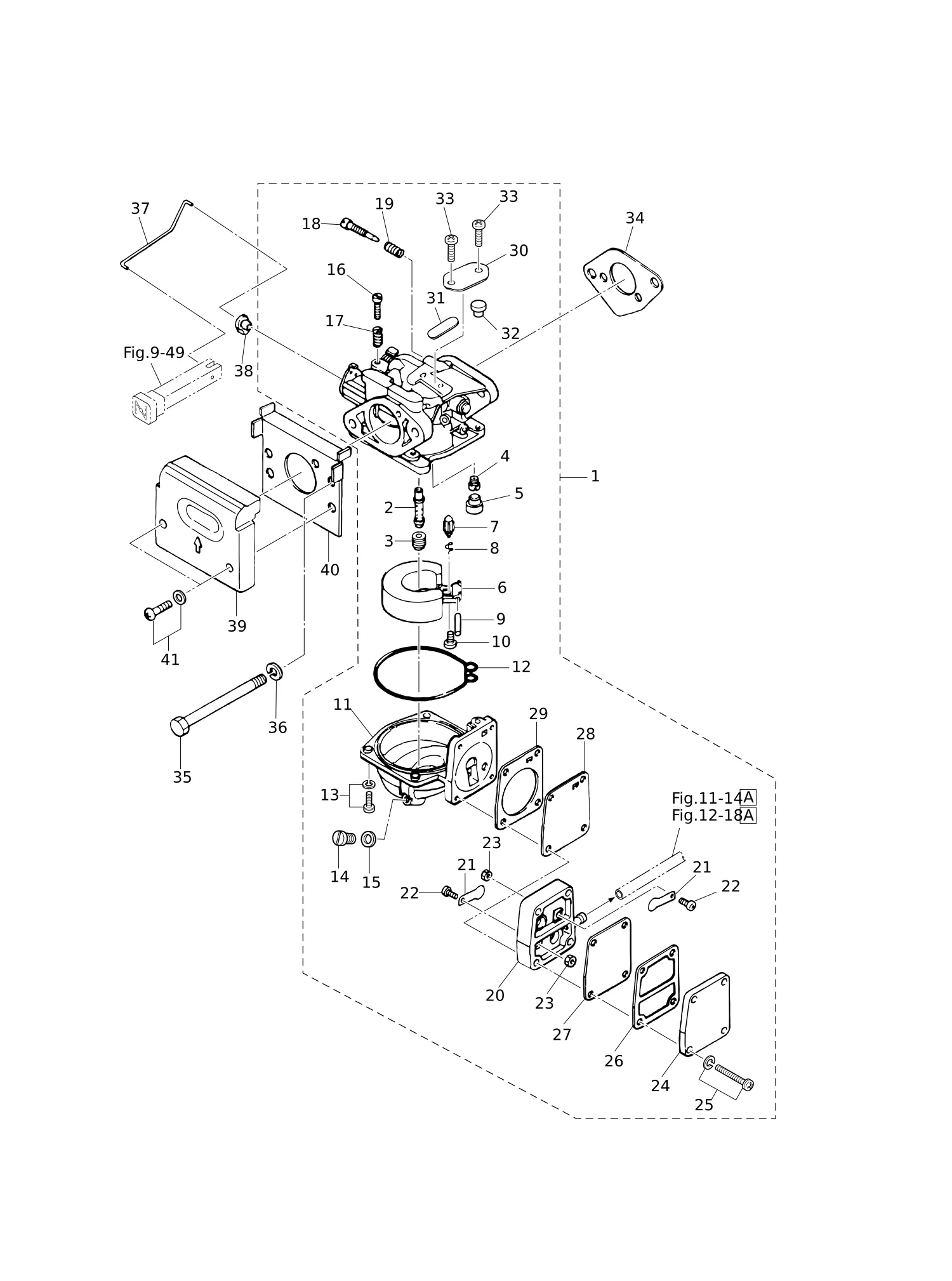

Рис. 3 — CARBURETOR 44 дет.

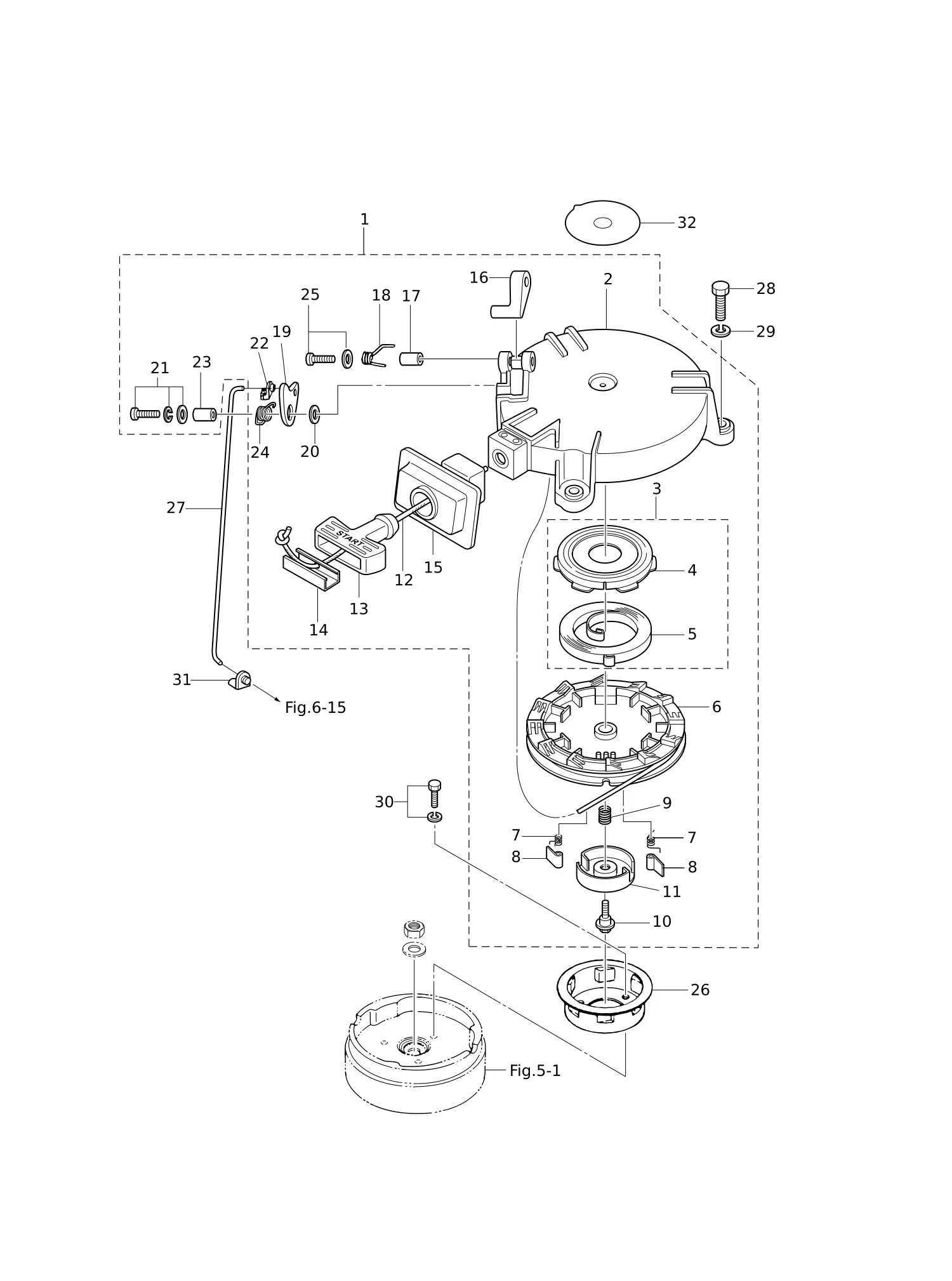

Рис. 4 — RECOIL STARTER · STARTER LOCK 32 дет.

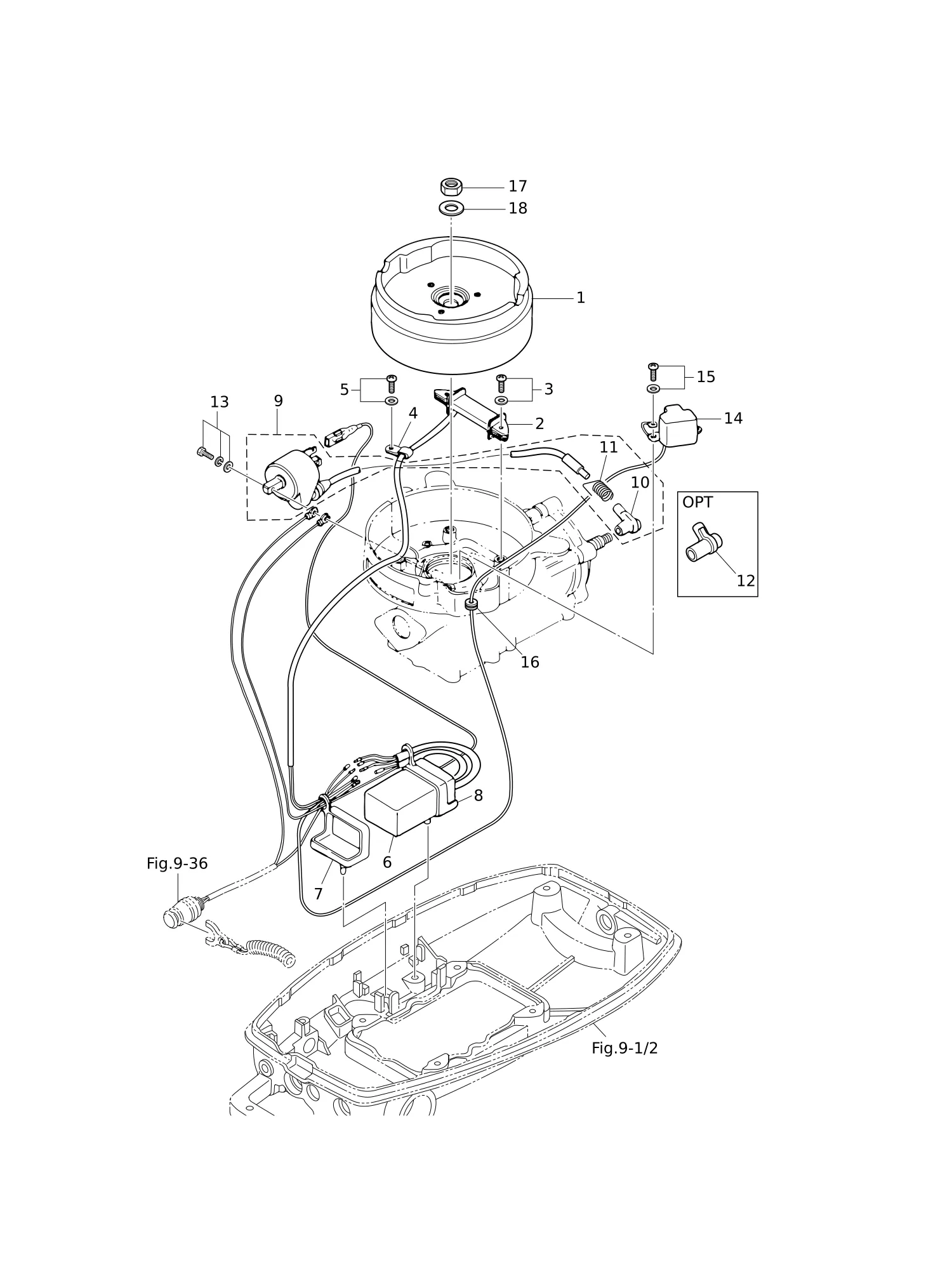

Рис. 5 — MAGNETO 18 дет.

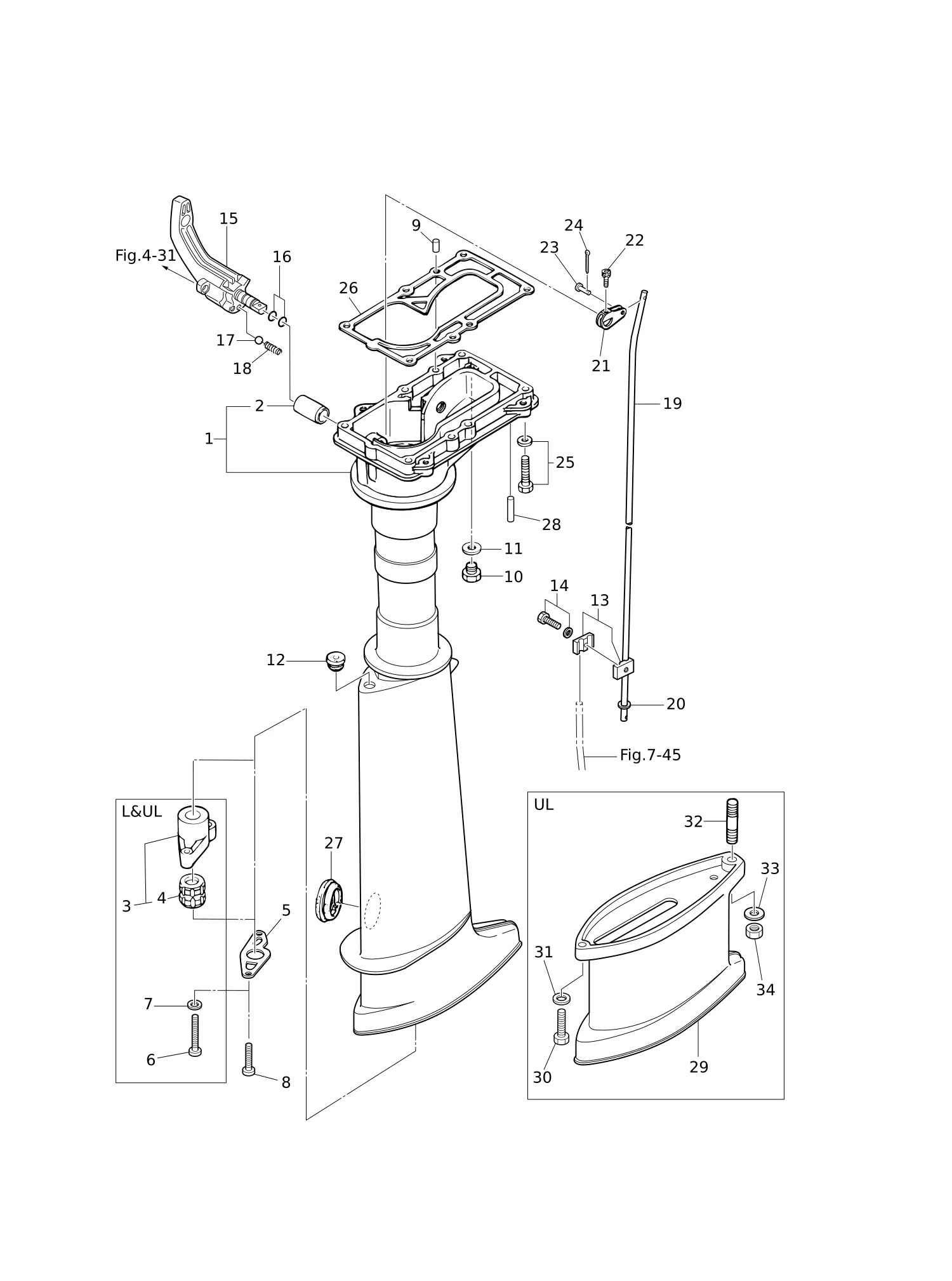

Рис. 6 — DRIVE SHAFT HOUSING · SHIFT 35 дет.

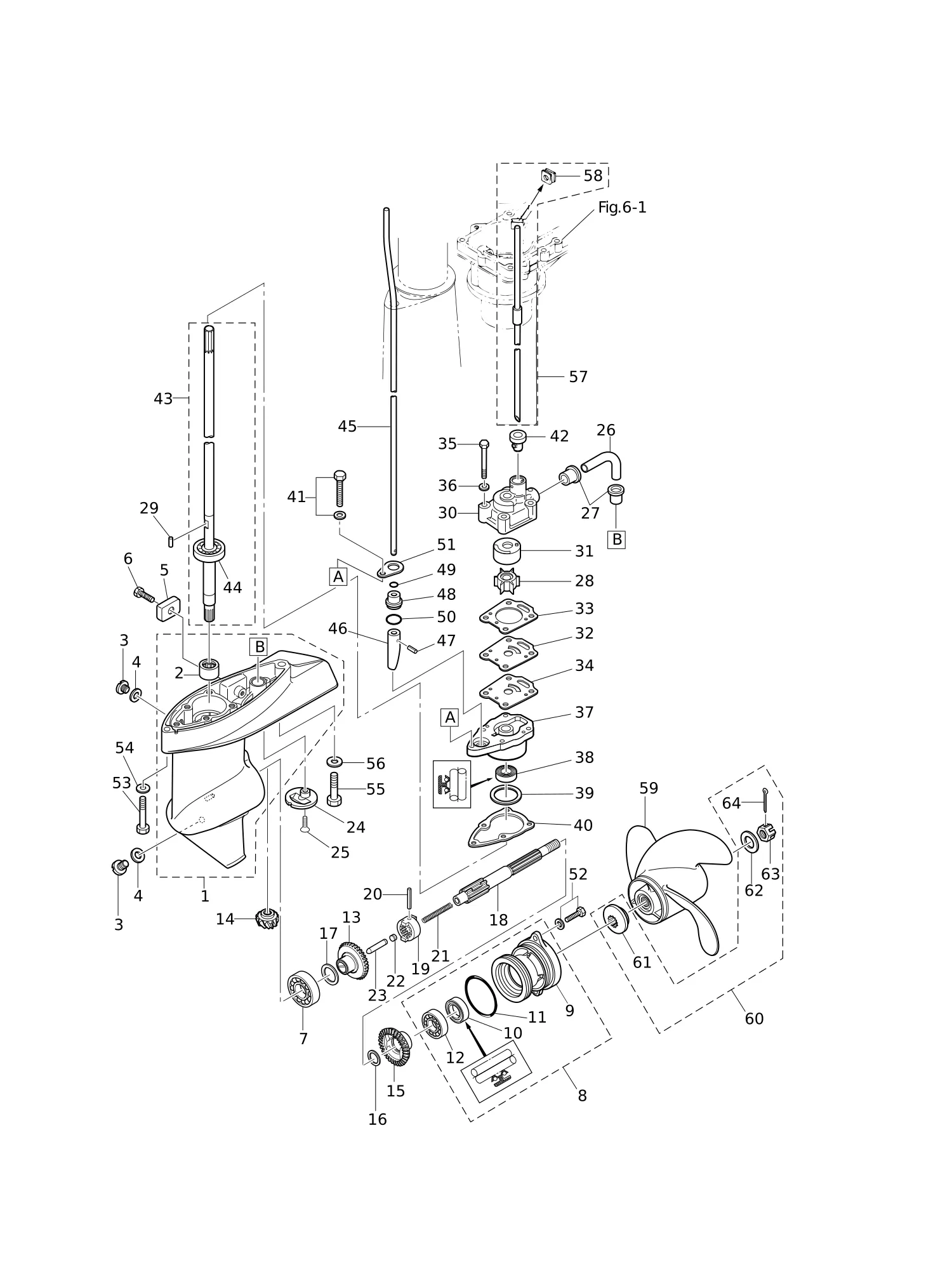

Рис. 7 — GEAR CASE 74 дет.

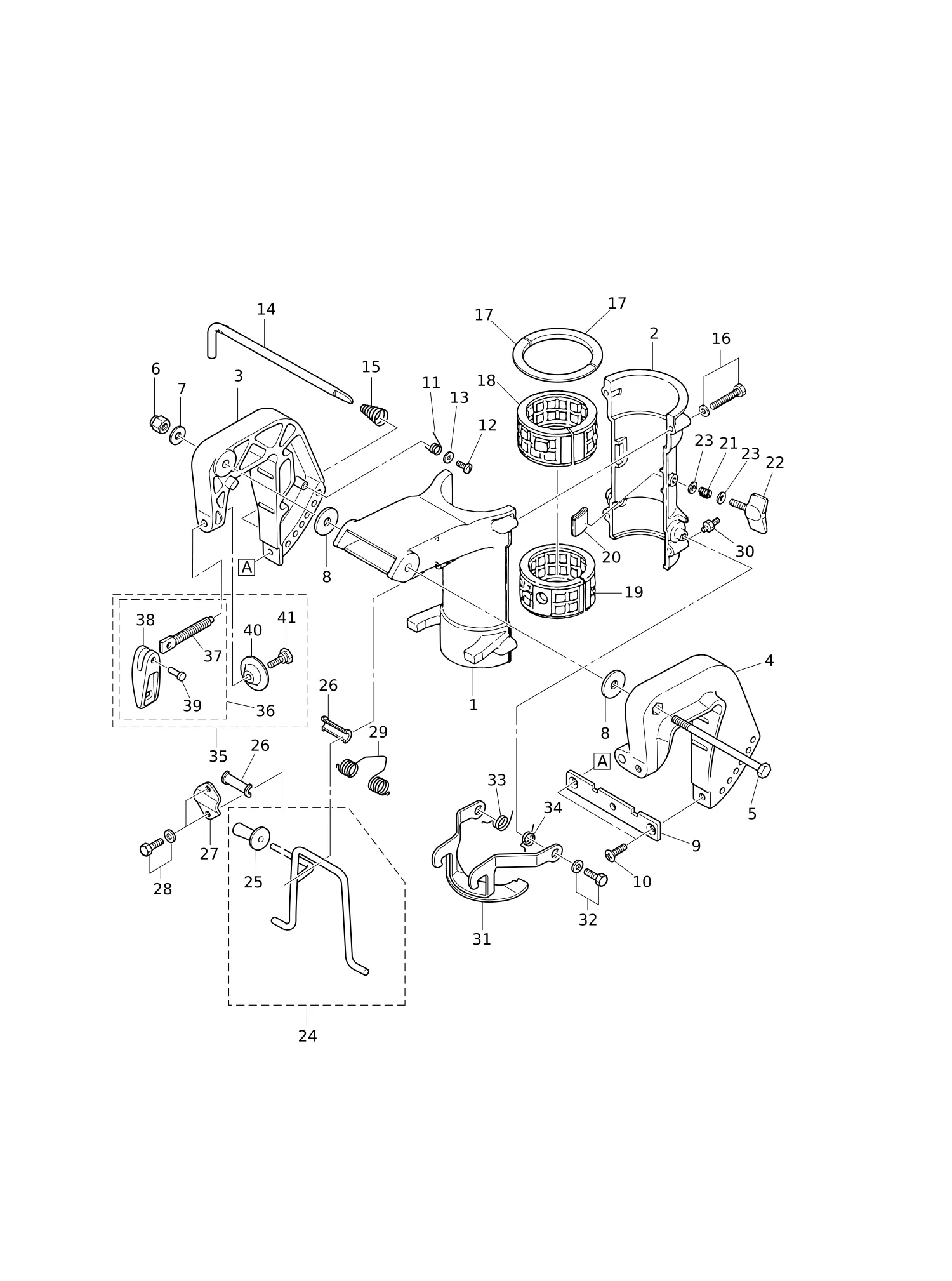

Рис. 8 — BRACKET · REVERSE LOCK ARM 41 дет.

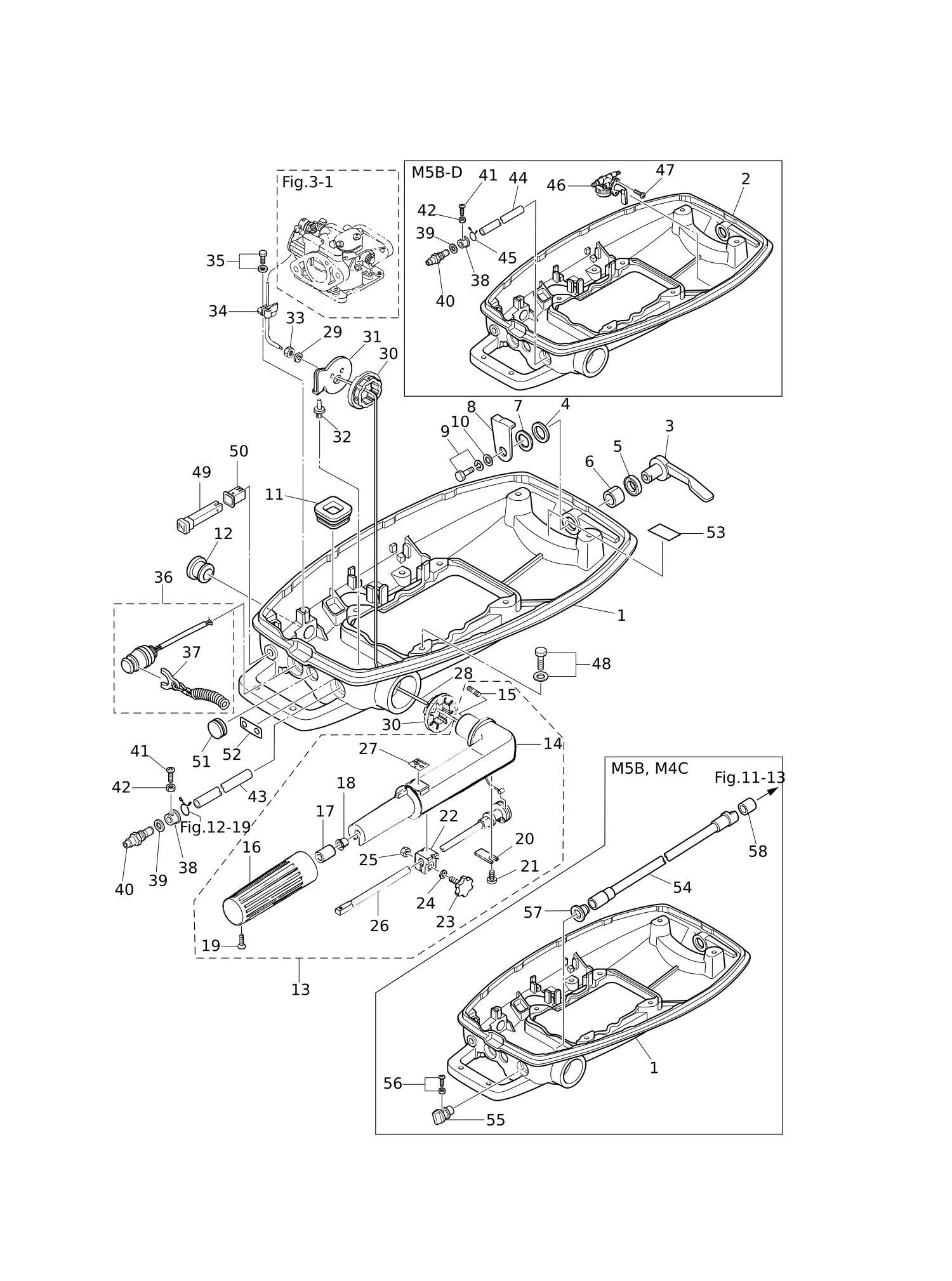

Рис. 9 — BOTTOM COWL · TILLER HANDLE 57 дет.

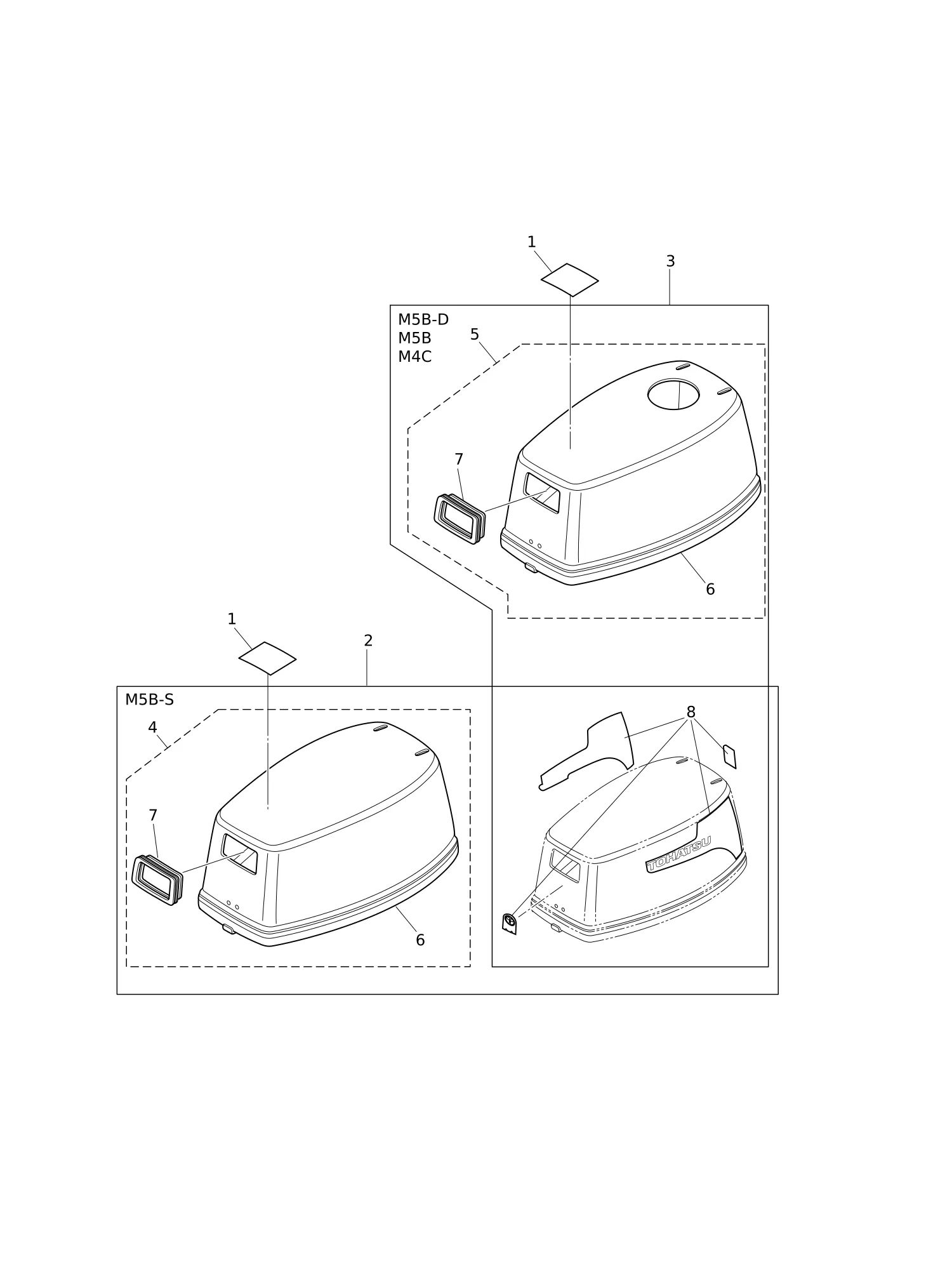

Рис. 10 — TOP COWL 9 дет.

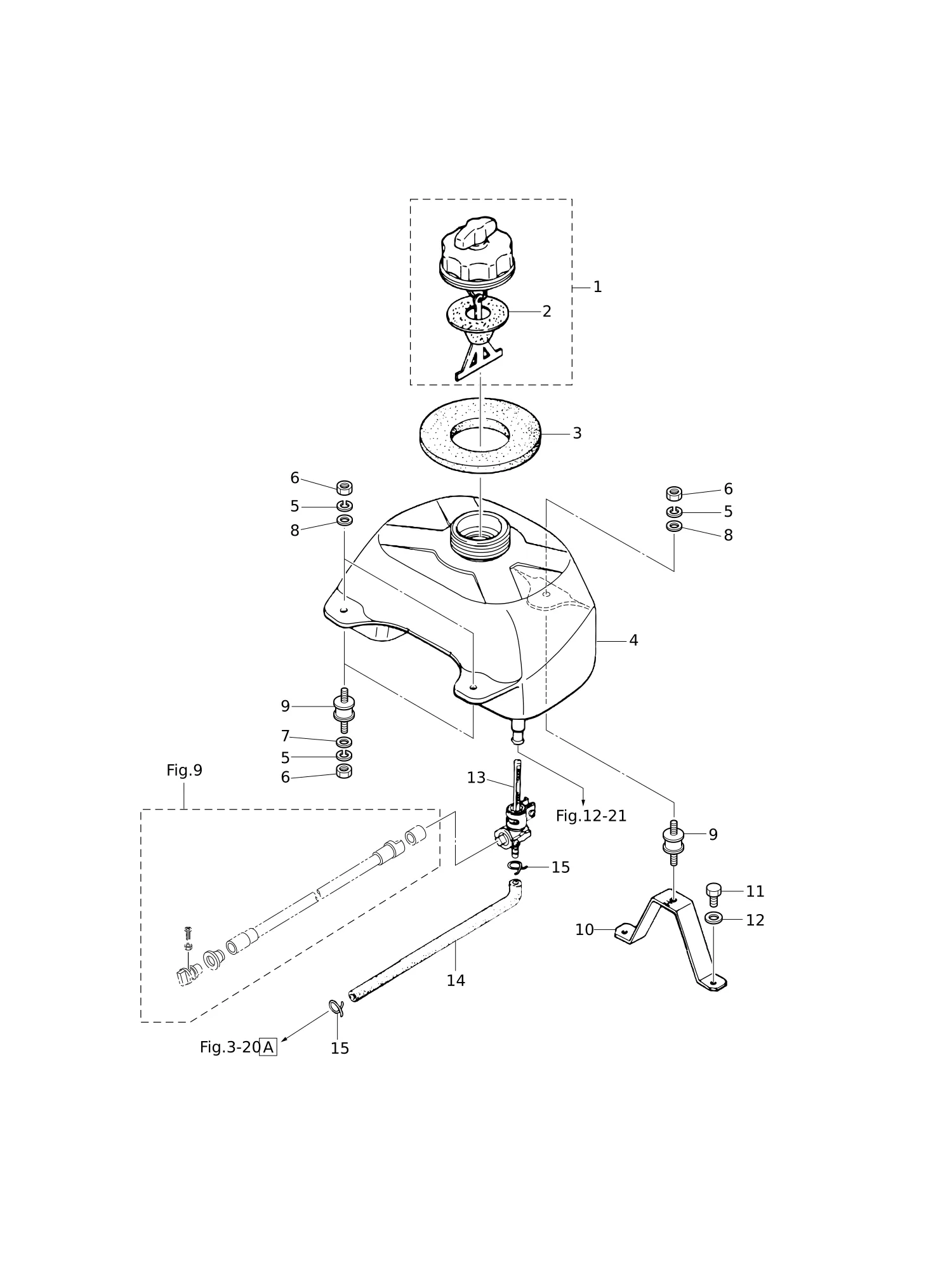

Рис. 11 — INTEGRAL FUEL TANK（M4C · M5B-D · M5B） 16 дет.

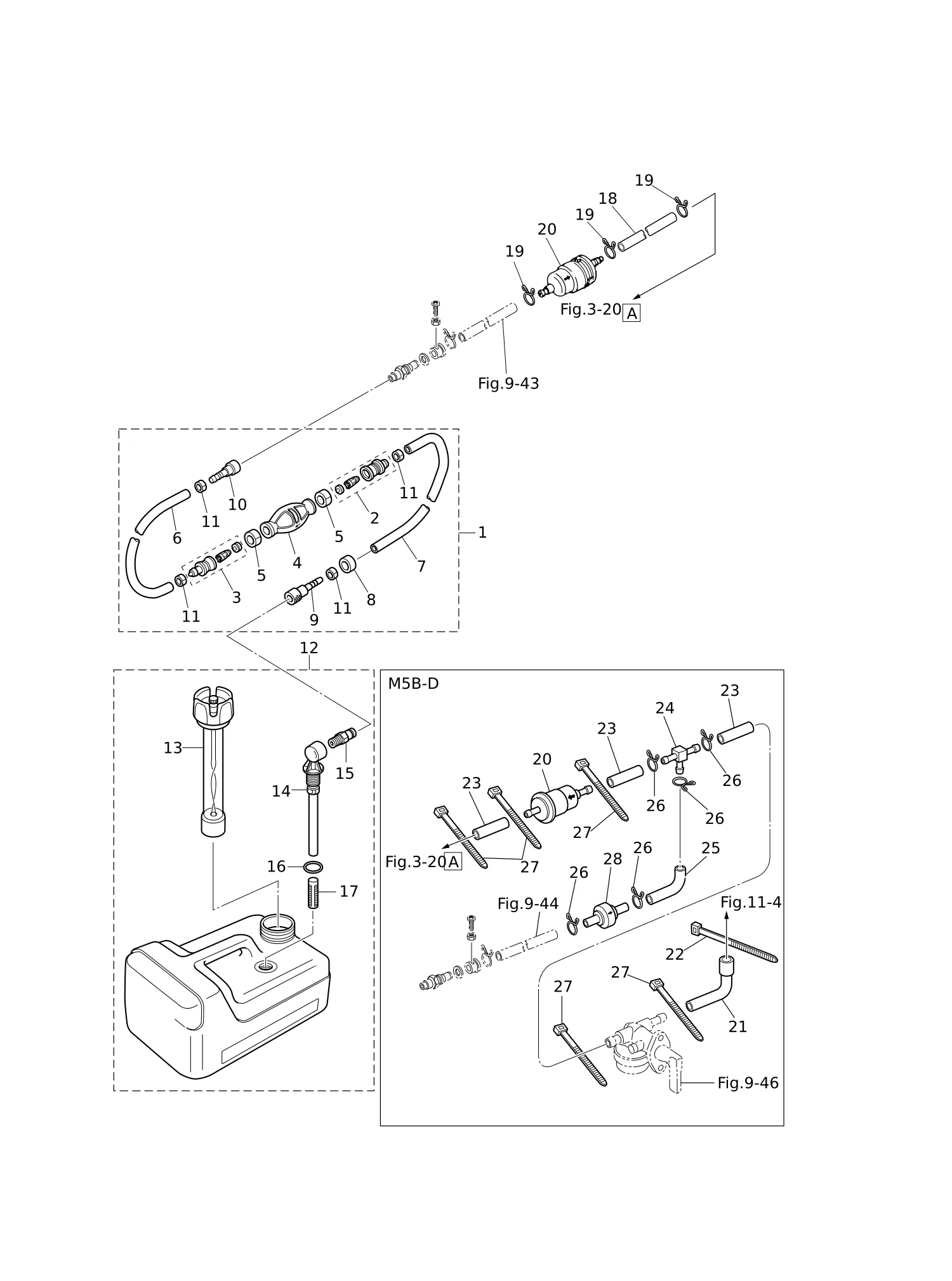

Рис. 12 — SEPARATE FUEL TANK · DUAL FUEL(M5B-D · M5B-S) 26 дет.

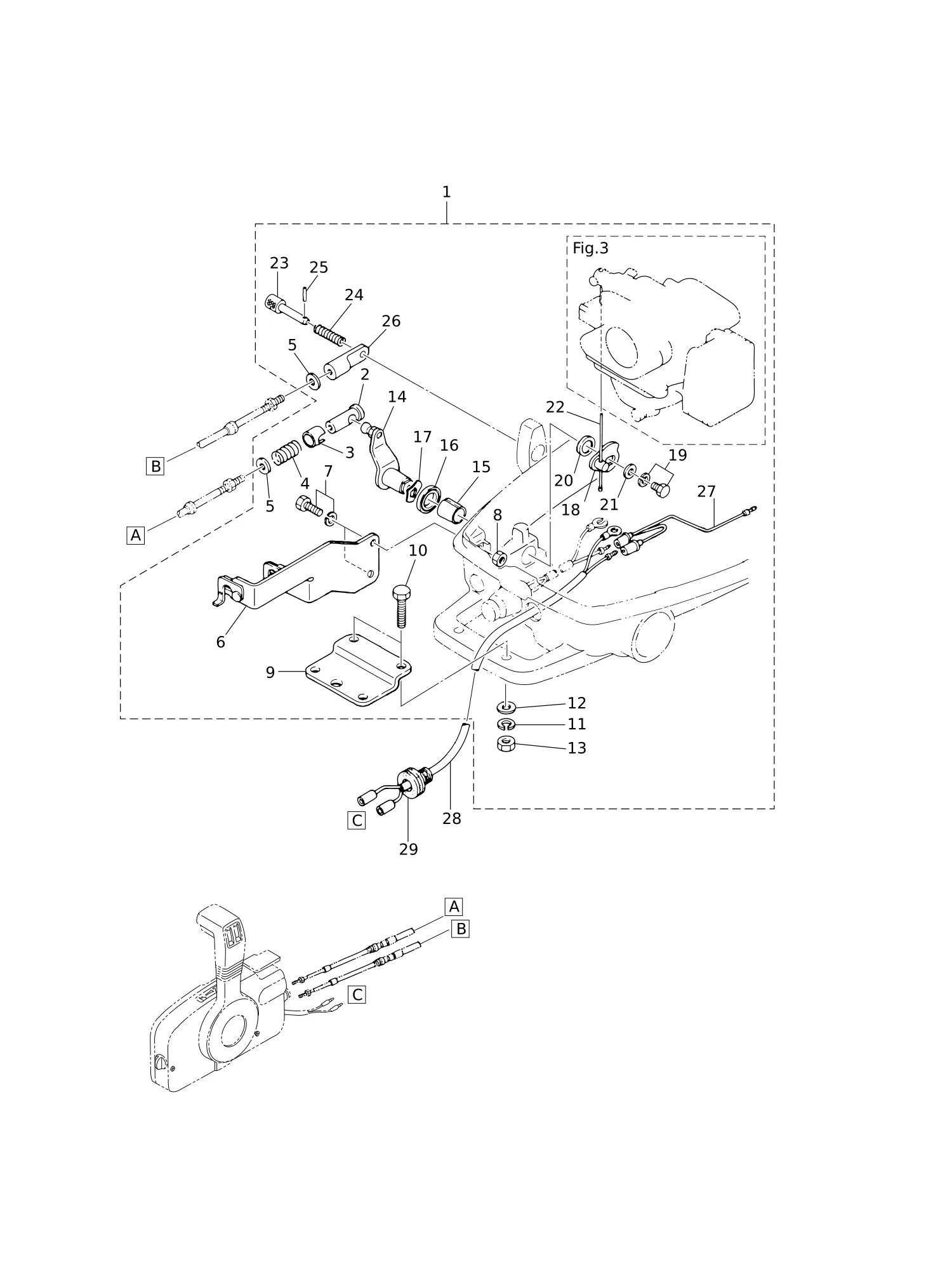

Рис. 13 — OPTIONAL PARTS (1) ACCESSORIES (REMOTE CONTROL) 32 дет.

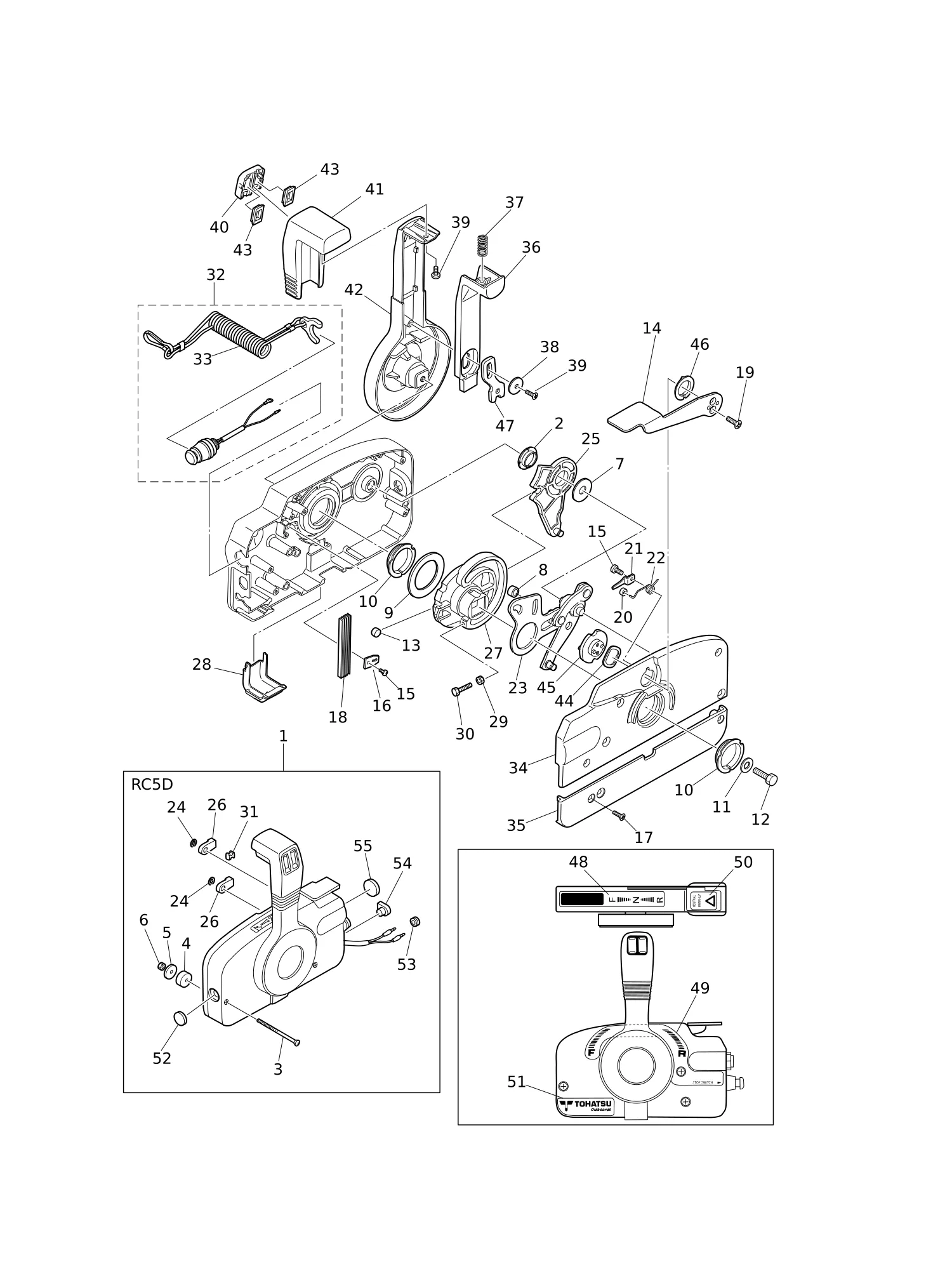

Рис. 14 — OPTIONAL PARTS (2) REMOTE CONTROL BOX 55 дет.

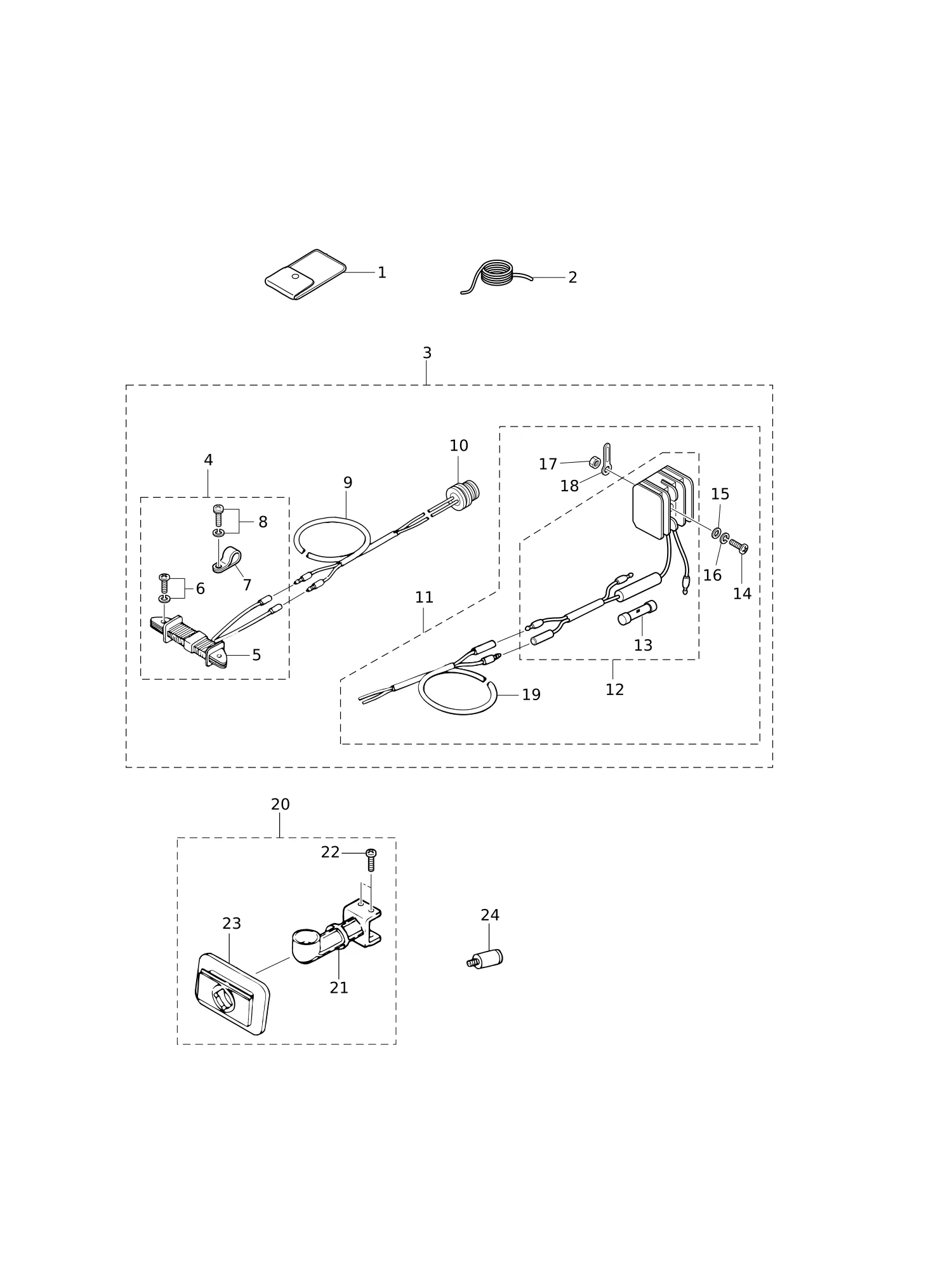

Рис. 15 — OPTIONAL PARTS (3) ACCESSORIES 24 дет.

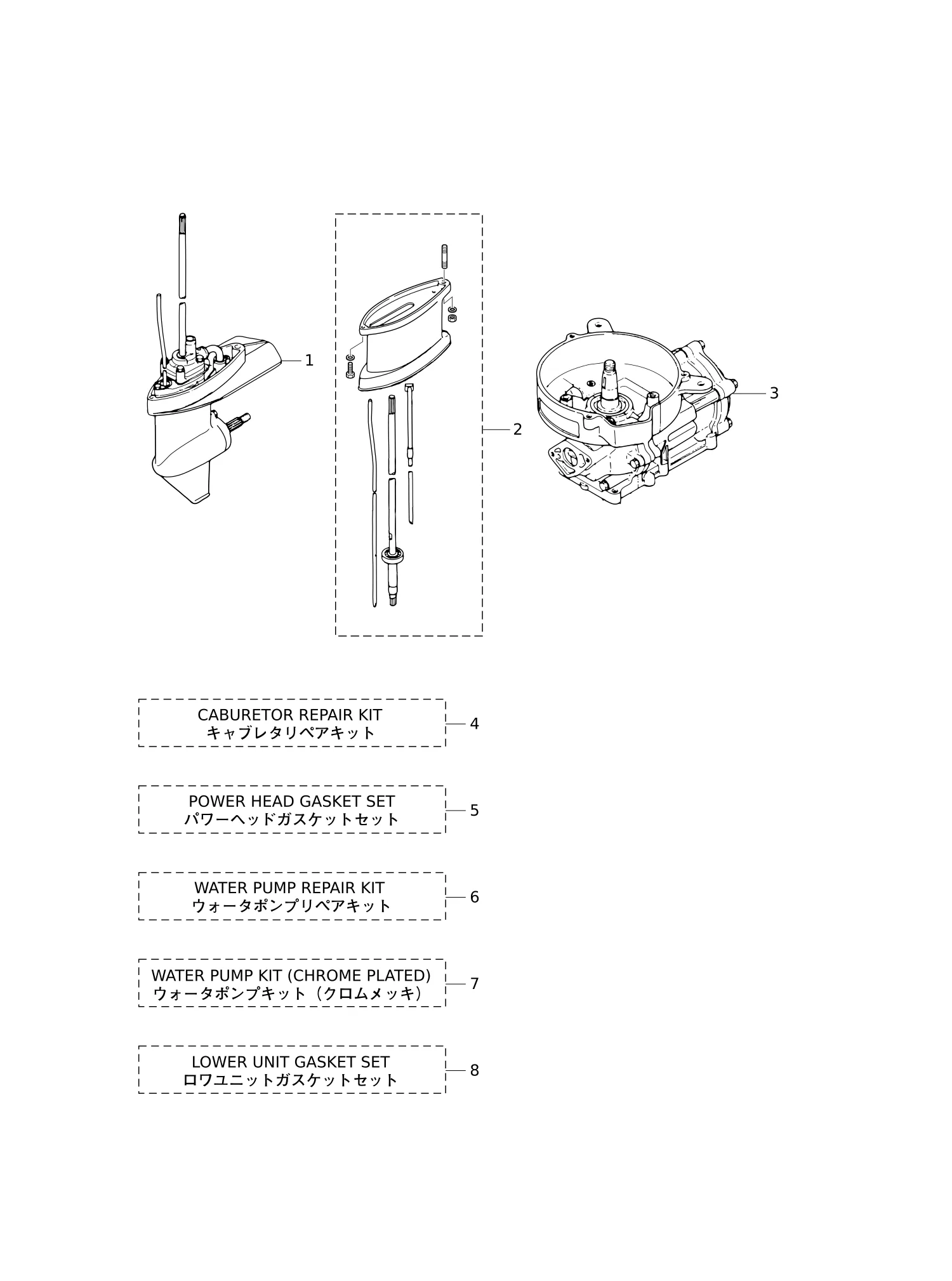

Рис. 16 — ASSEMBLY · KIT PARTS 60 дет.
