Tohatsu M25/30H/MX25/30H 2013 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Tohatsu M25/30H/MX25/30H. 23 схем.

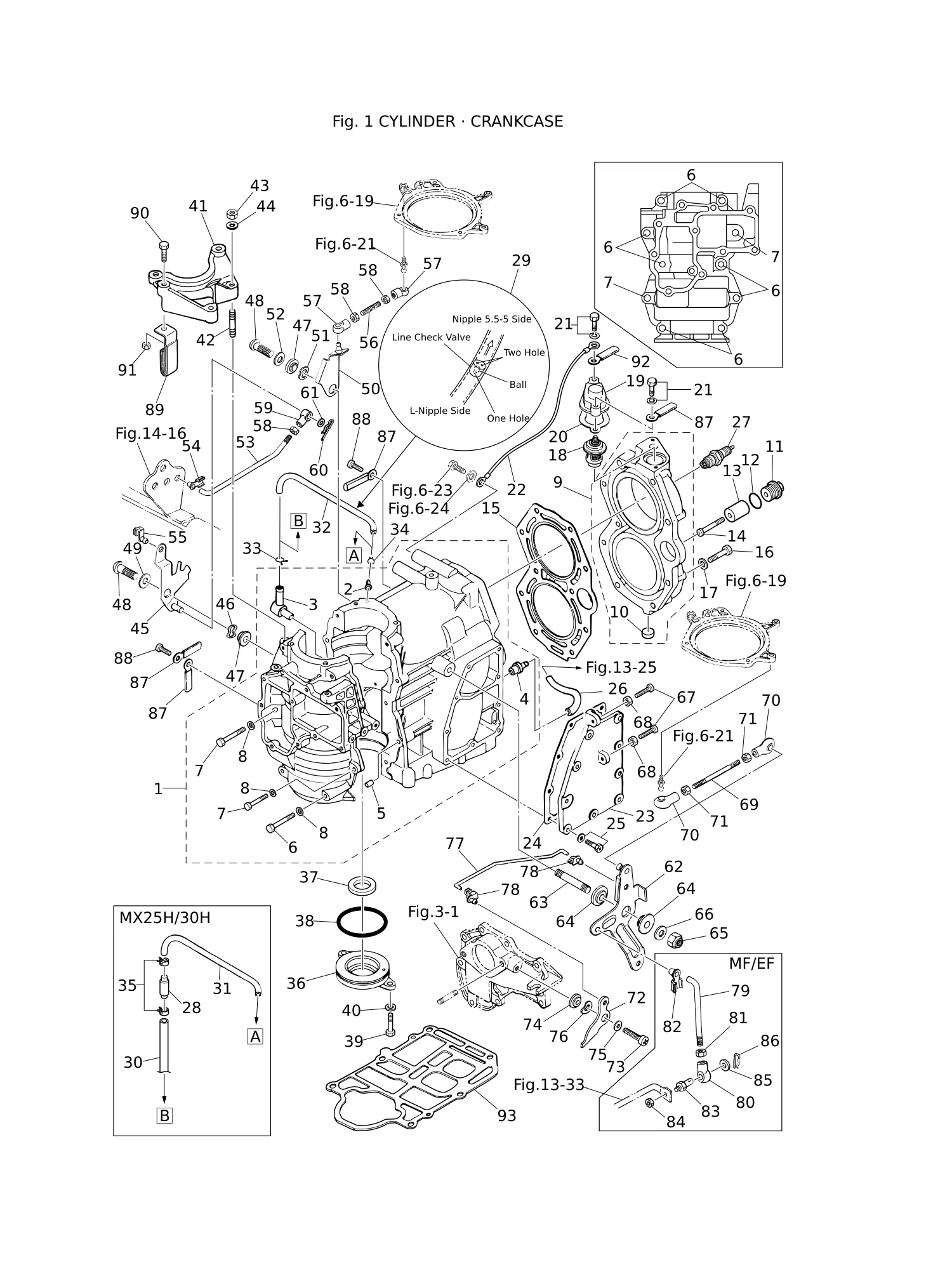

Рис. 1 — CYLINDER · CRANK CASE 90 дет.

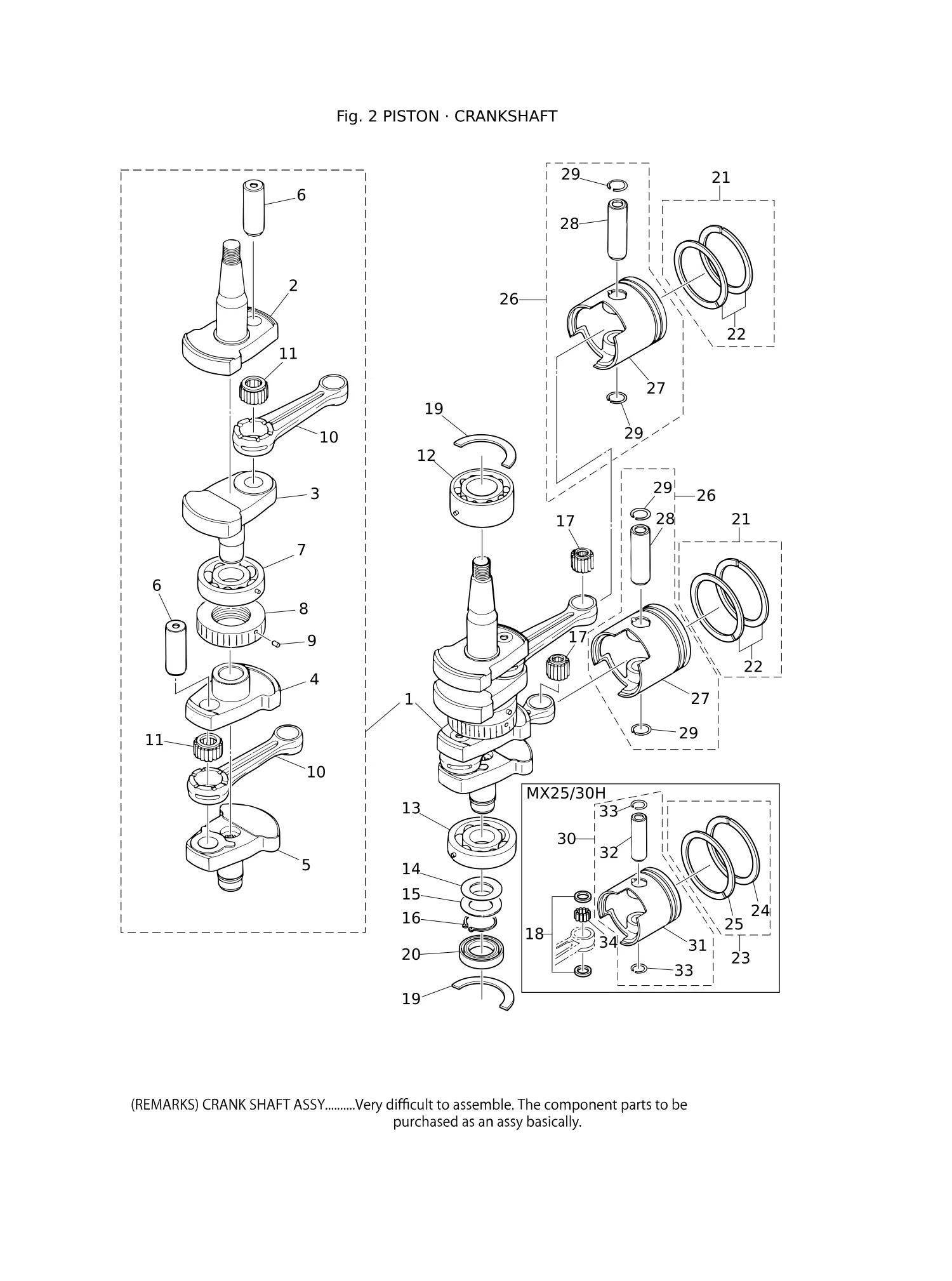

Рис. 2 — PISTON · CRANK SHAFT 42 дет.

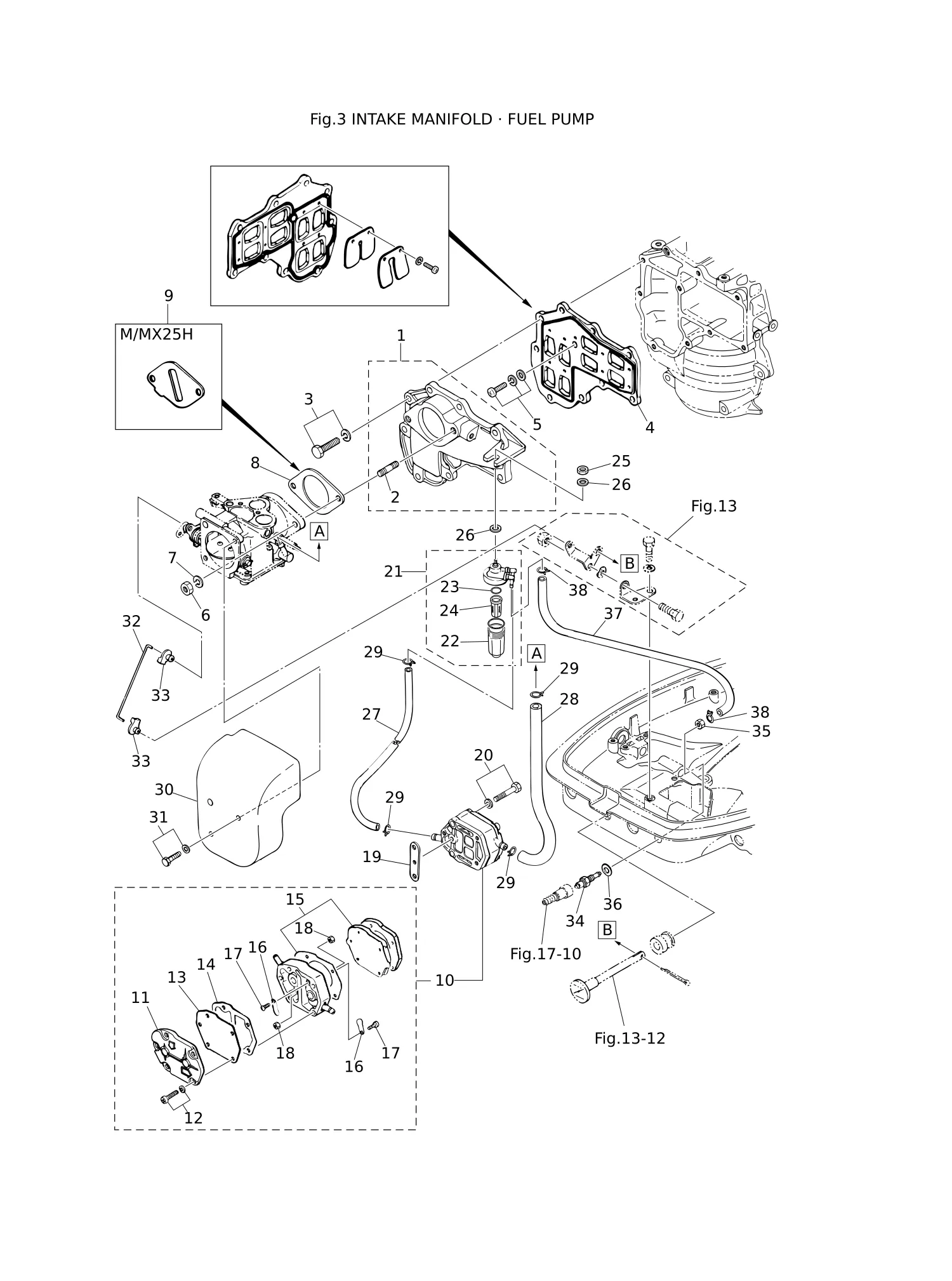

Рис. 3 — INTAKE MANIFOLD · FUEL PUMP 38 дет.

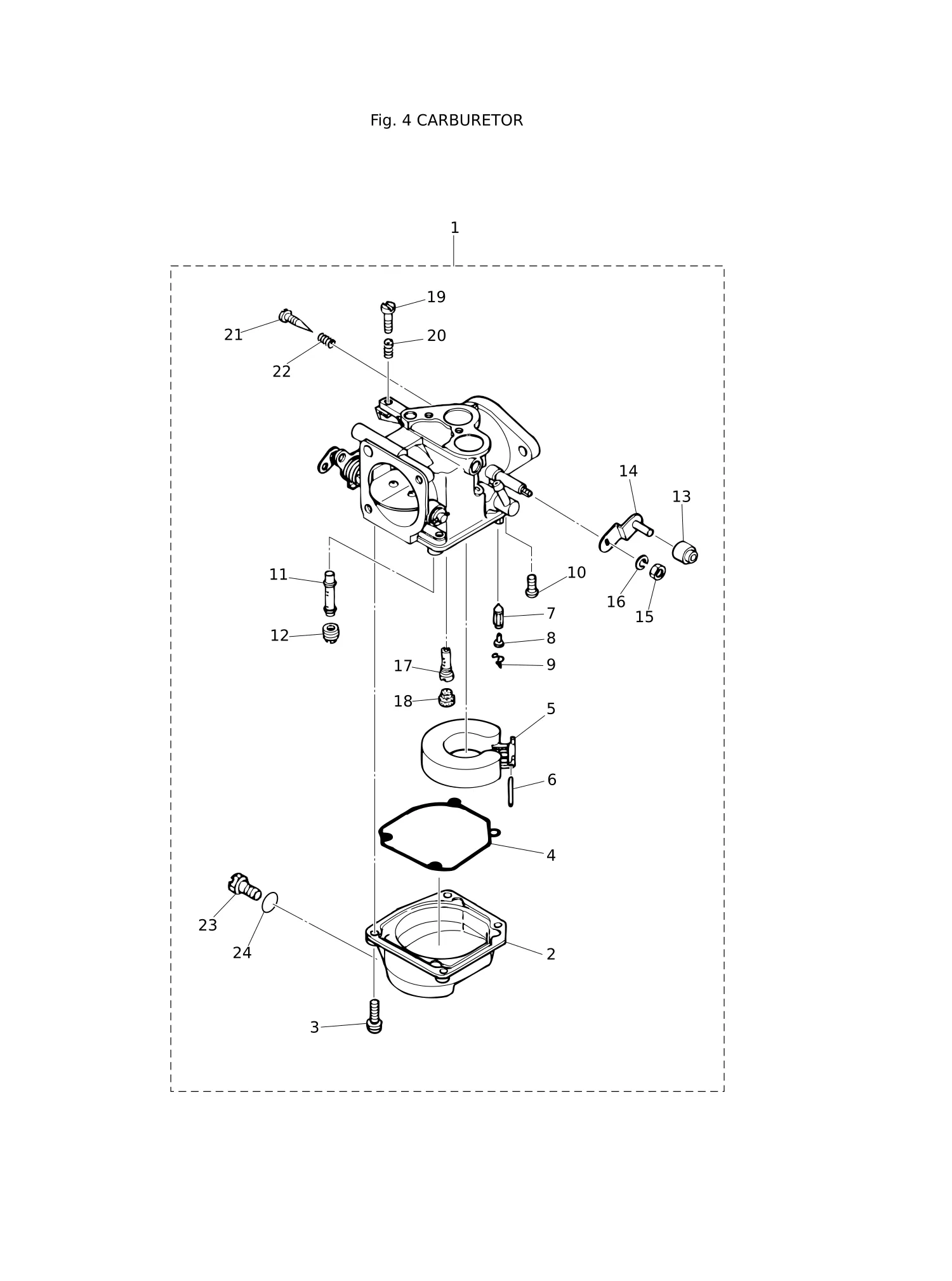

Рис. 4 — CARBURETOR 27 дет.

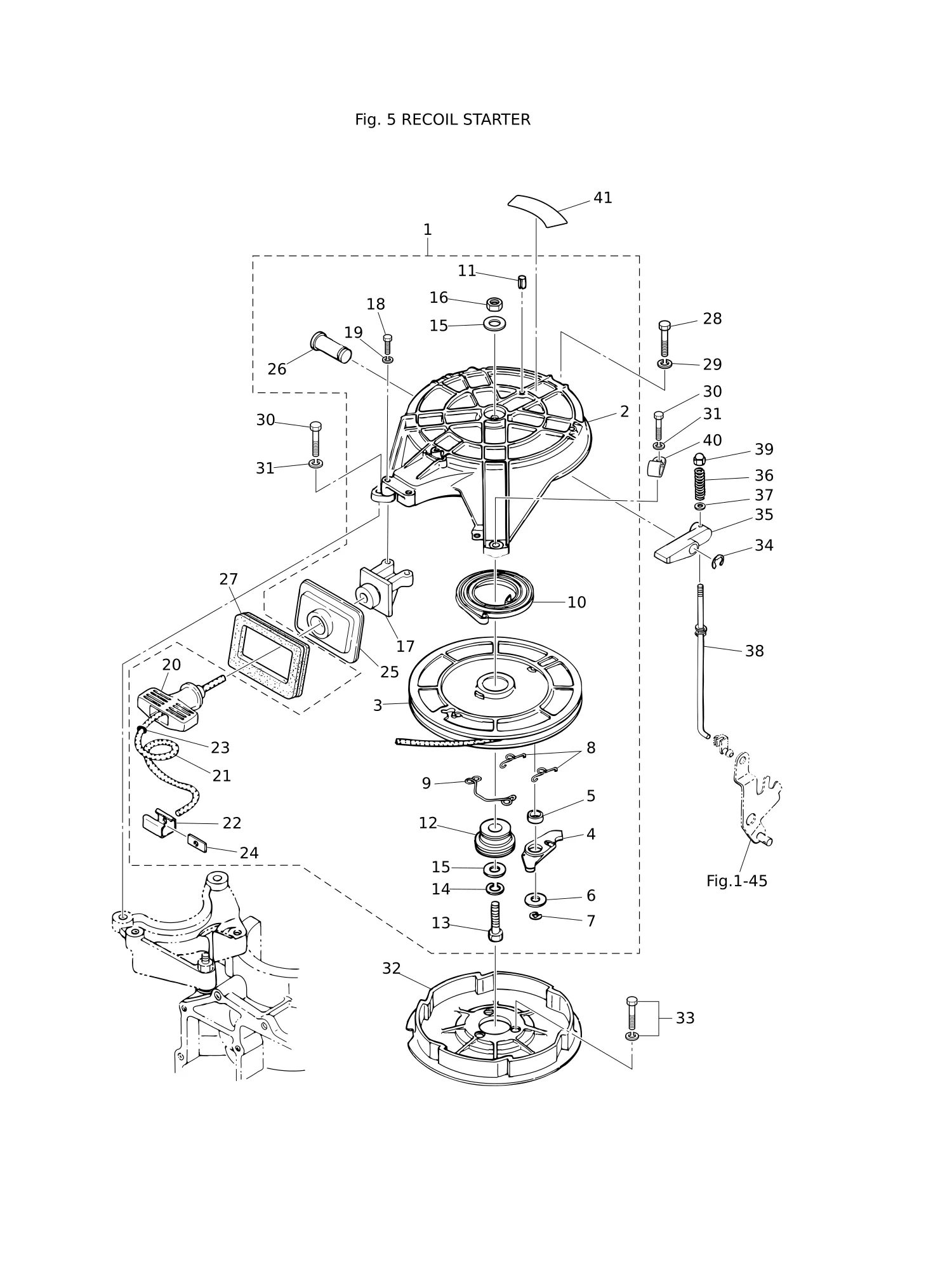

Рис. 5 — RECOIL STARTER 38 дет.

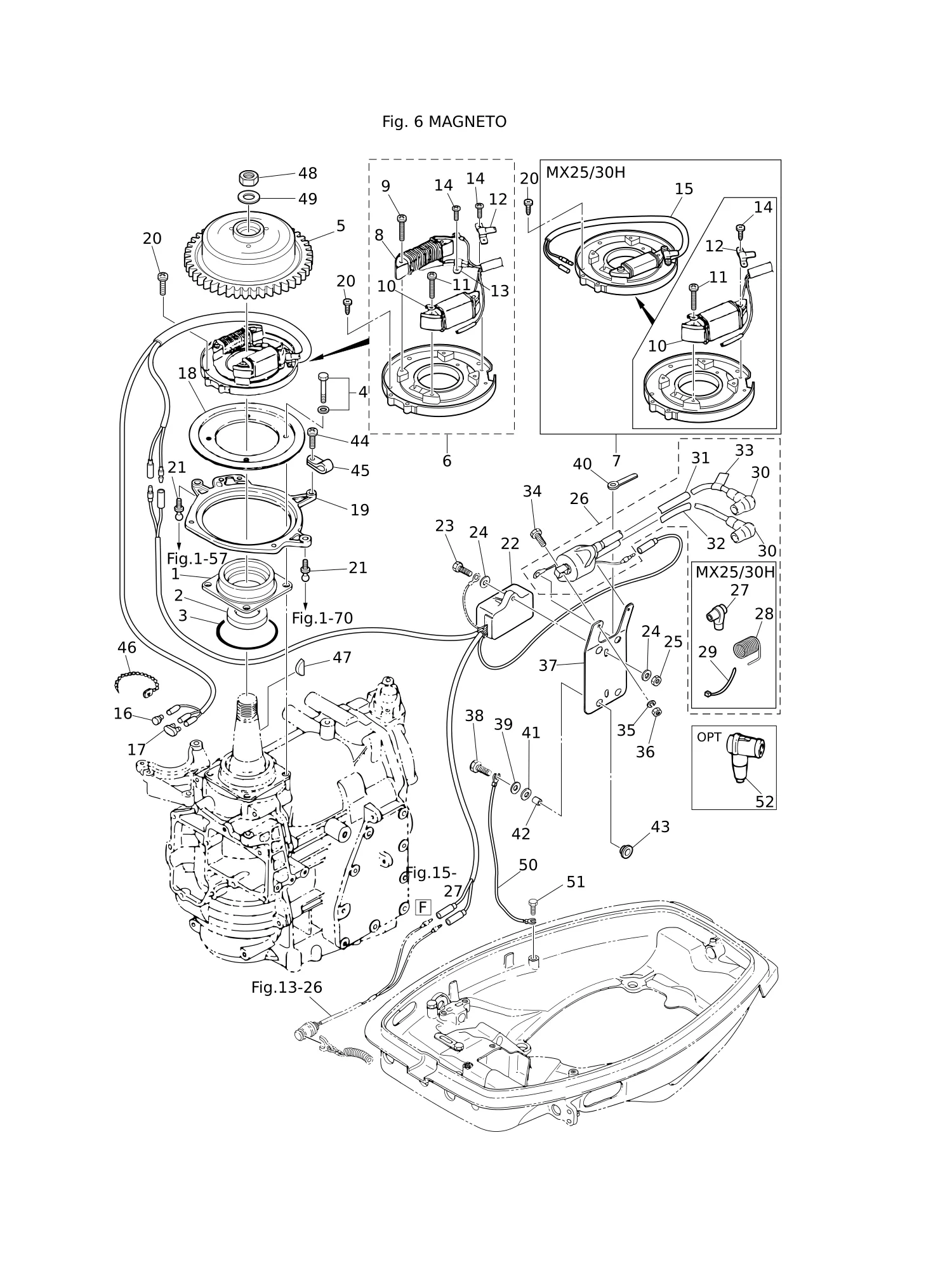

Рис. 6 — MAGNETO 51 дет.

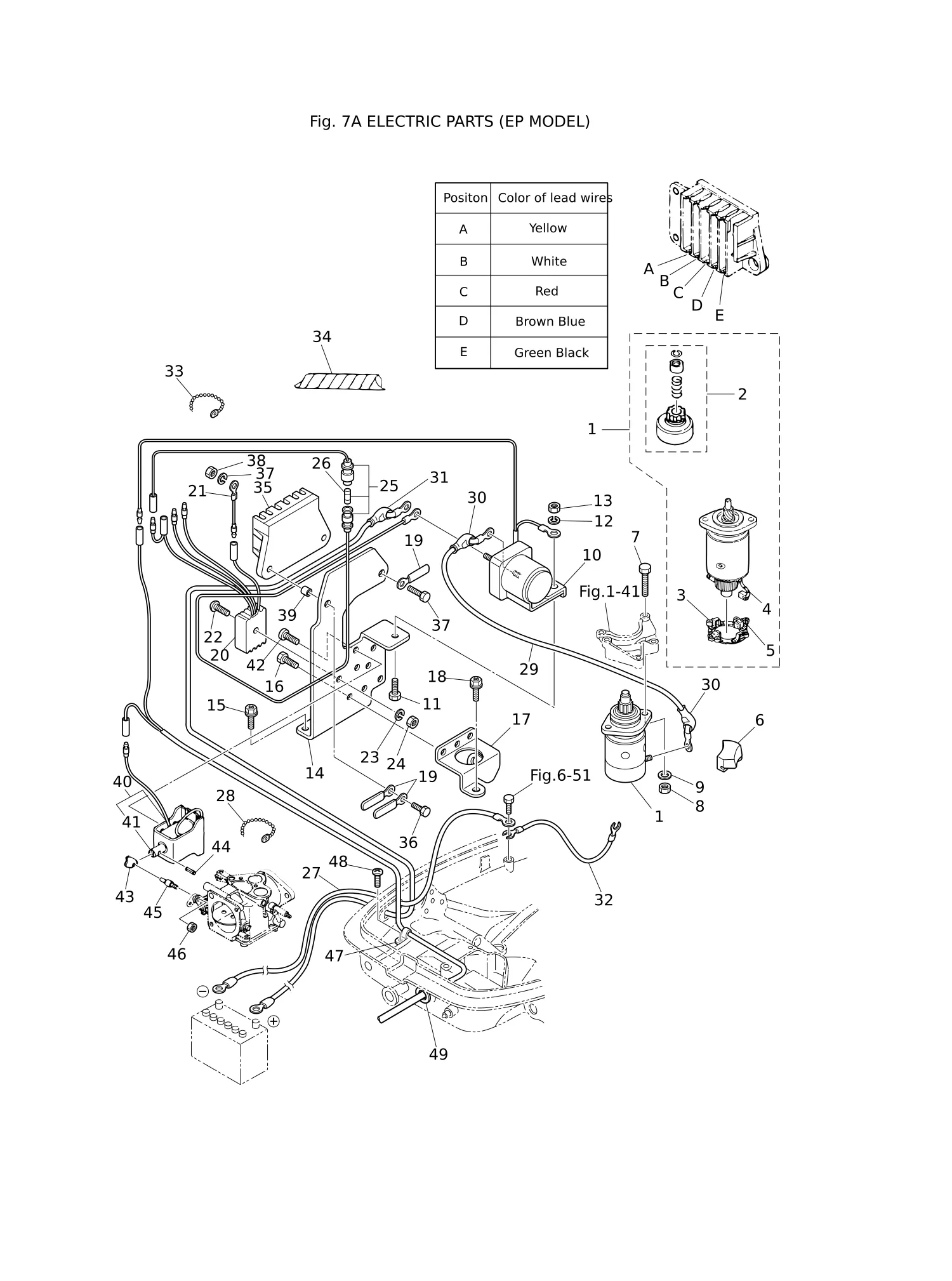

Рис. 7 — ELECTRIC PARTS (EP MODEL) 45 дет.
Рис. 8 — ELECTRIC PARTS (F TYPE) 6 дет.

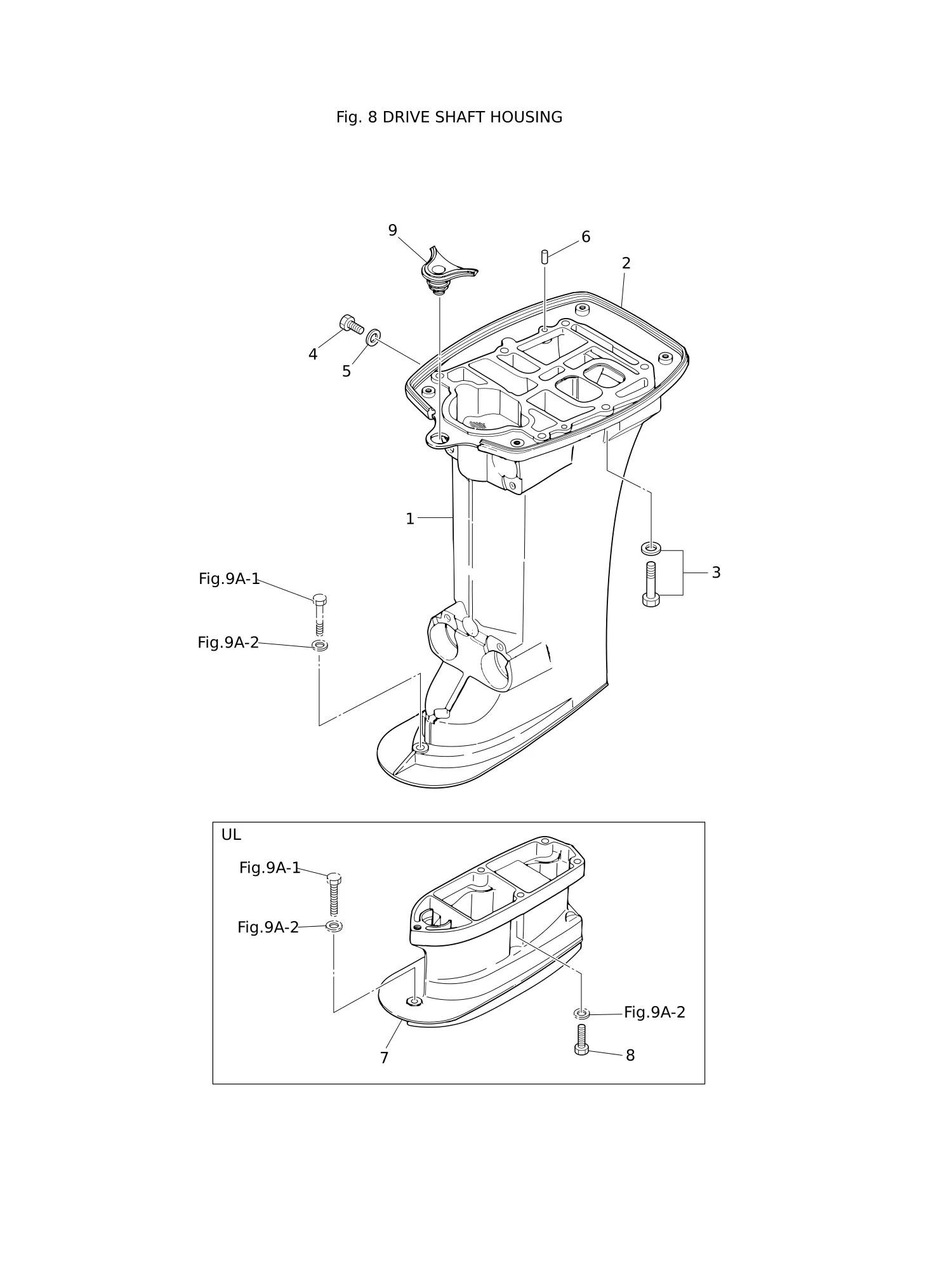

Рис. 9 — DRIVE SHAFT HOUSING 10 дет.

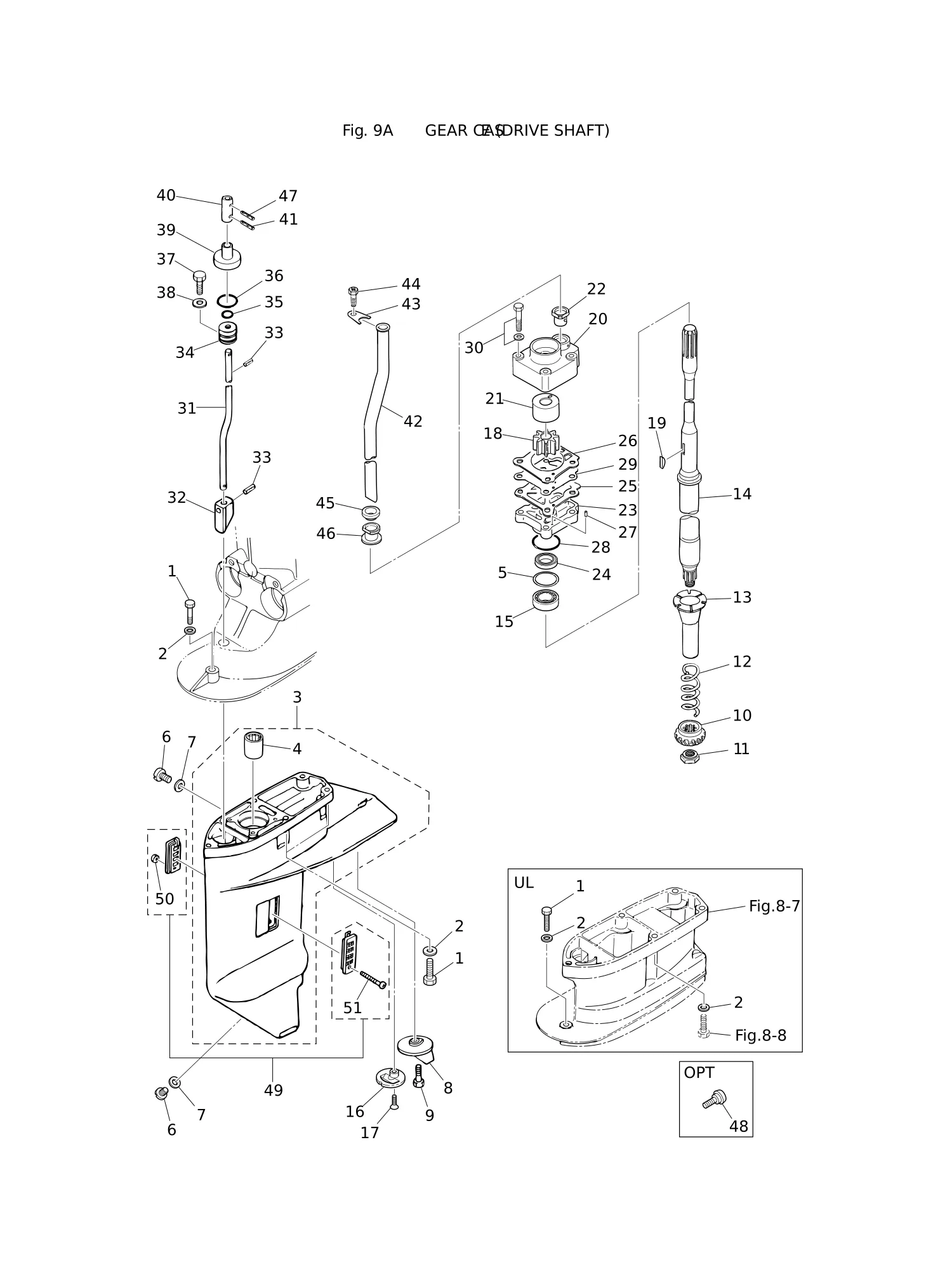

Рис. 10 — GEAR CASE (DRIVE SHAFT) 60 дет.

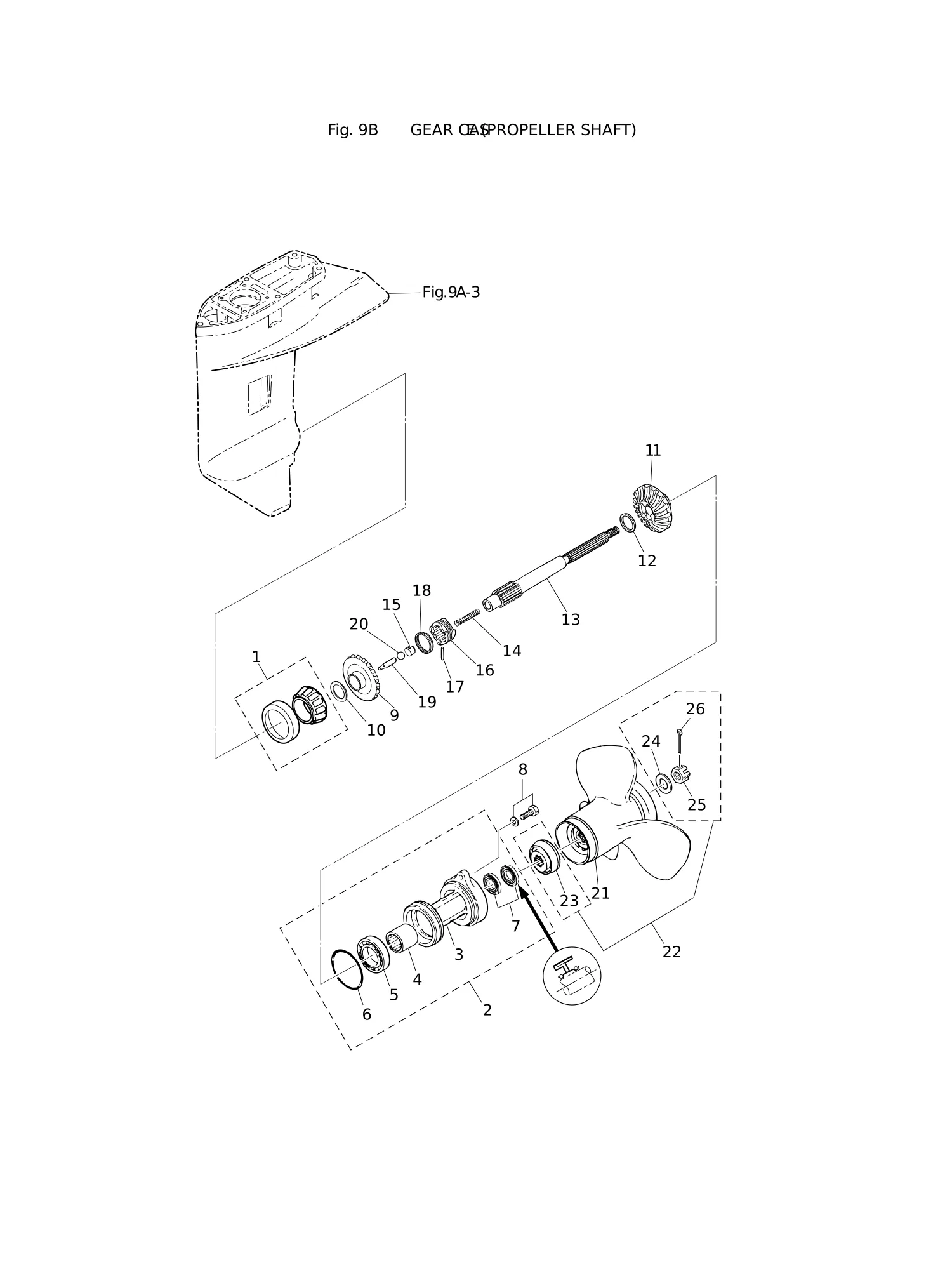

Рис. 11 — GEAR CASE (PROPELLER SHAFT) 33 дет.

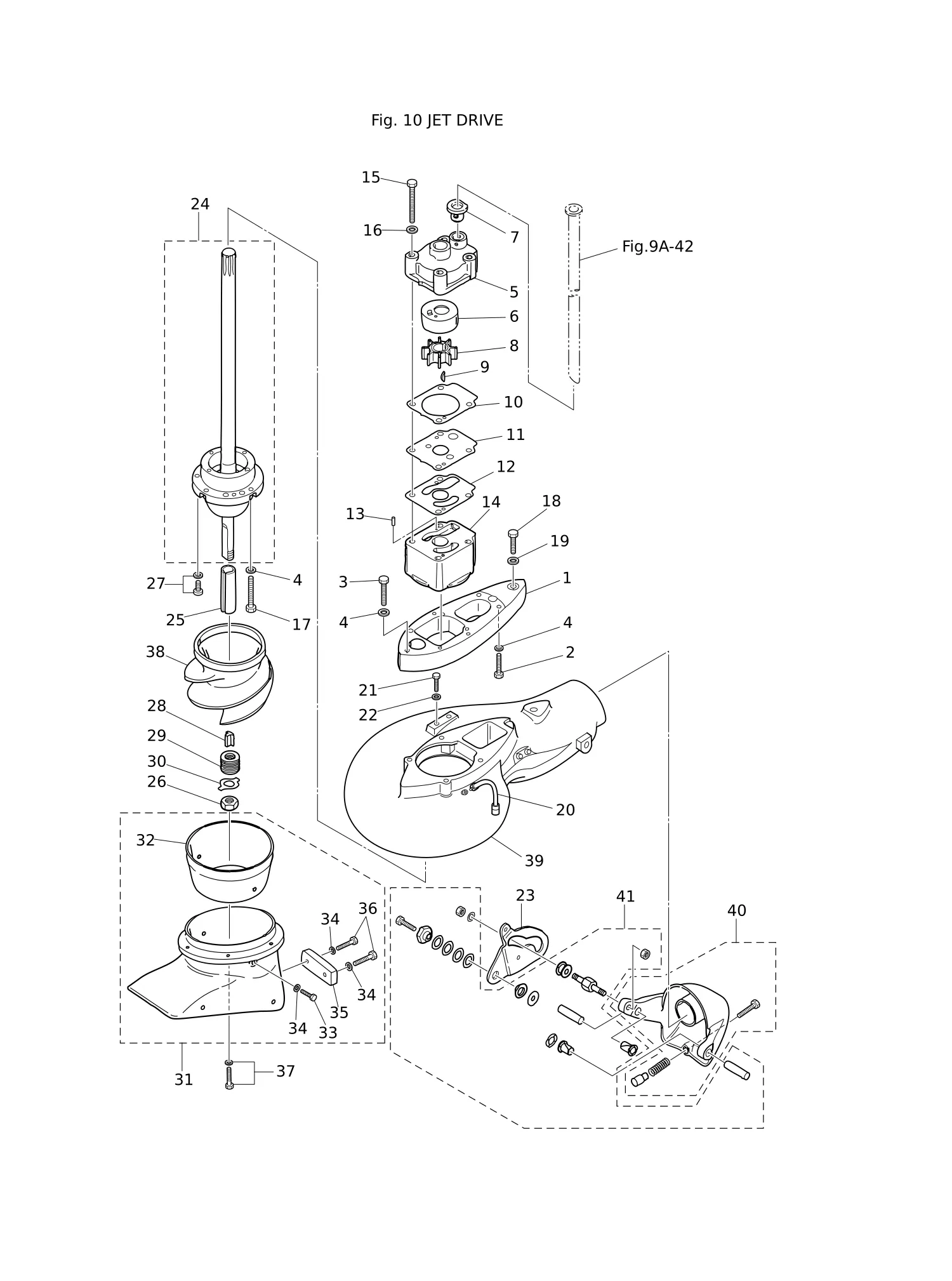

Рис. 12 — JET DRIVE 40 дет.

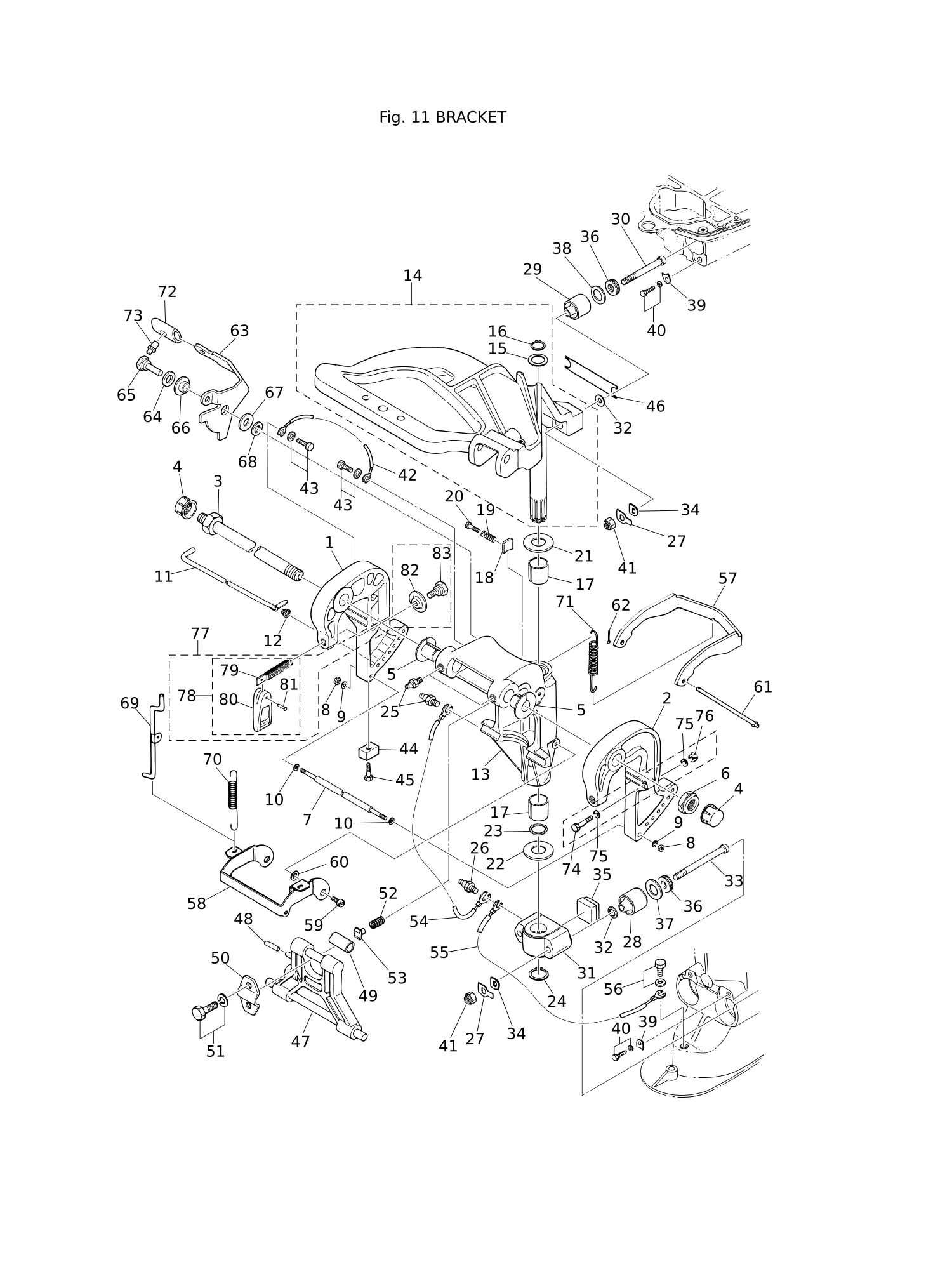

Рис. 13 — BRACKET 78 дет.

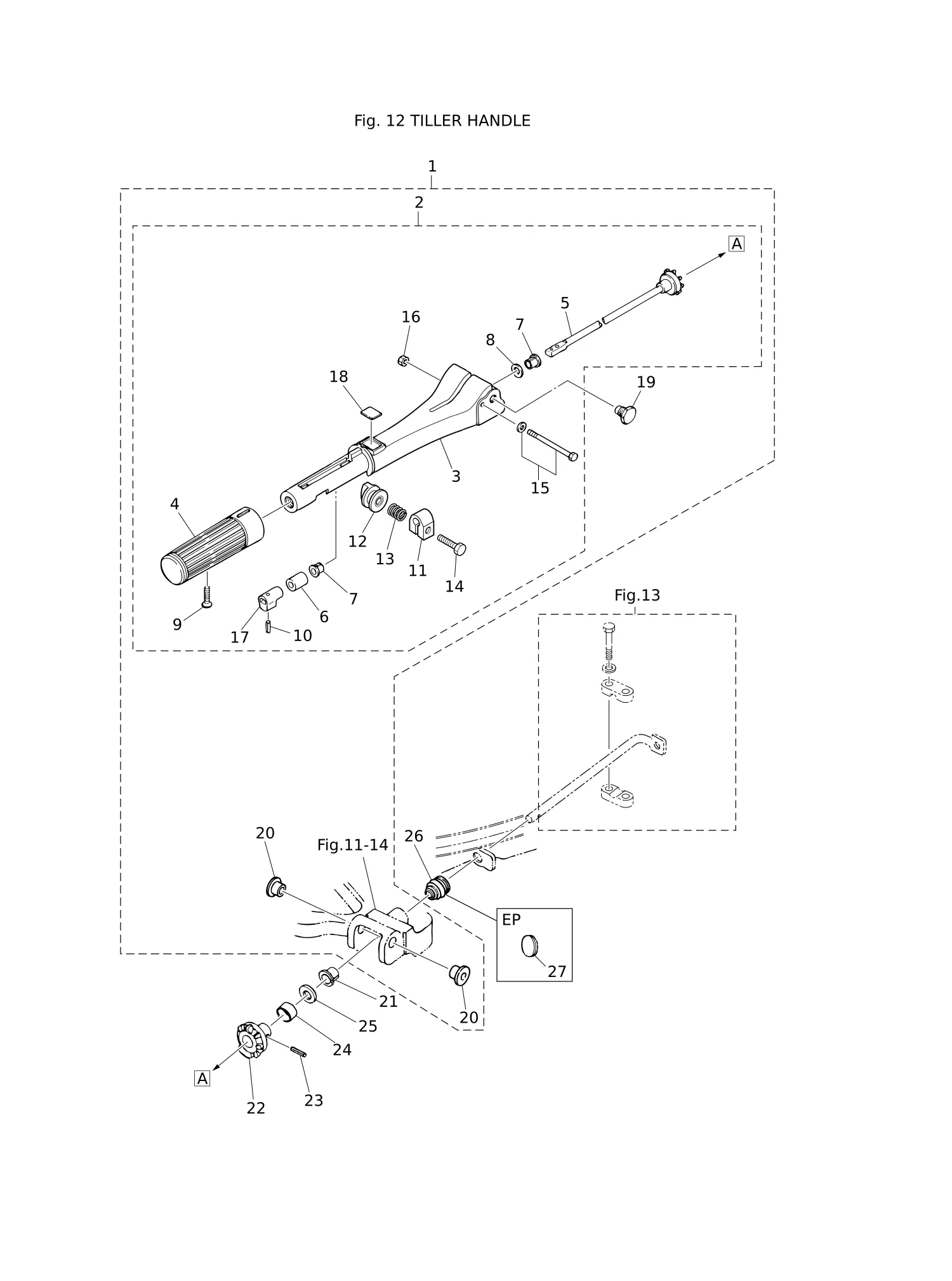

Рис. 14 — TILLER HANDLE 26 дет.

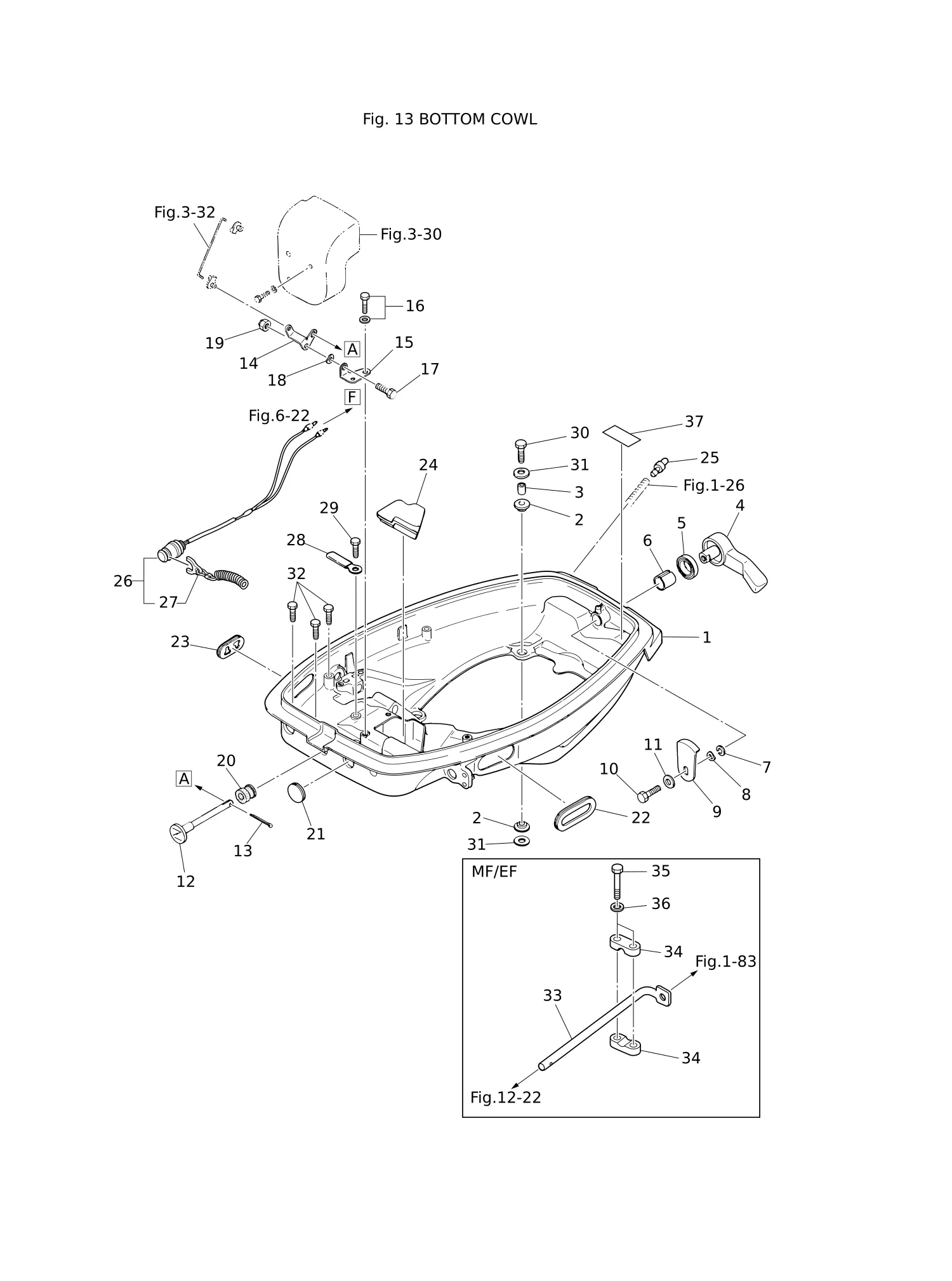

Рис. 15 — BOTTOM COWL 39 дет.

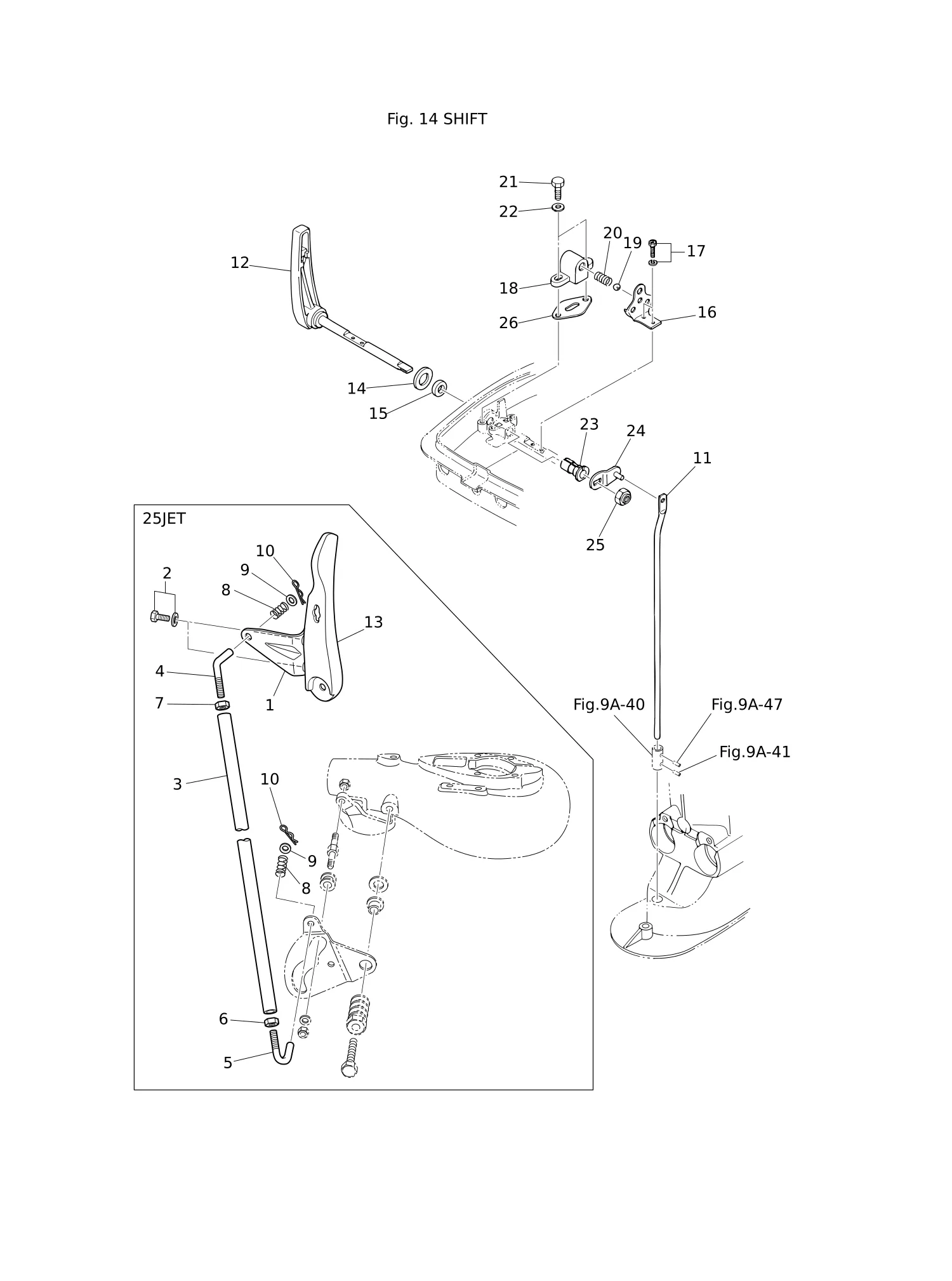

Рис. 16 — SHIFT 25 дет.

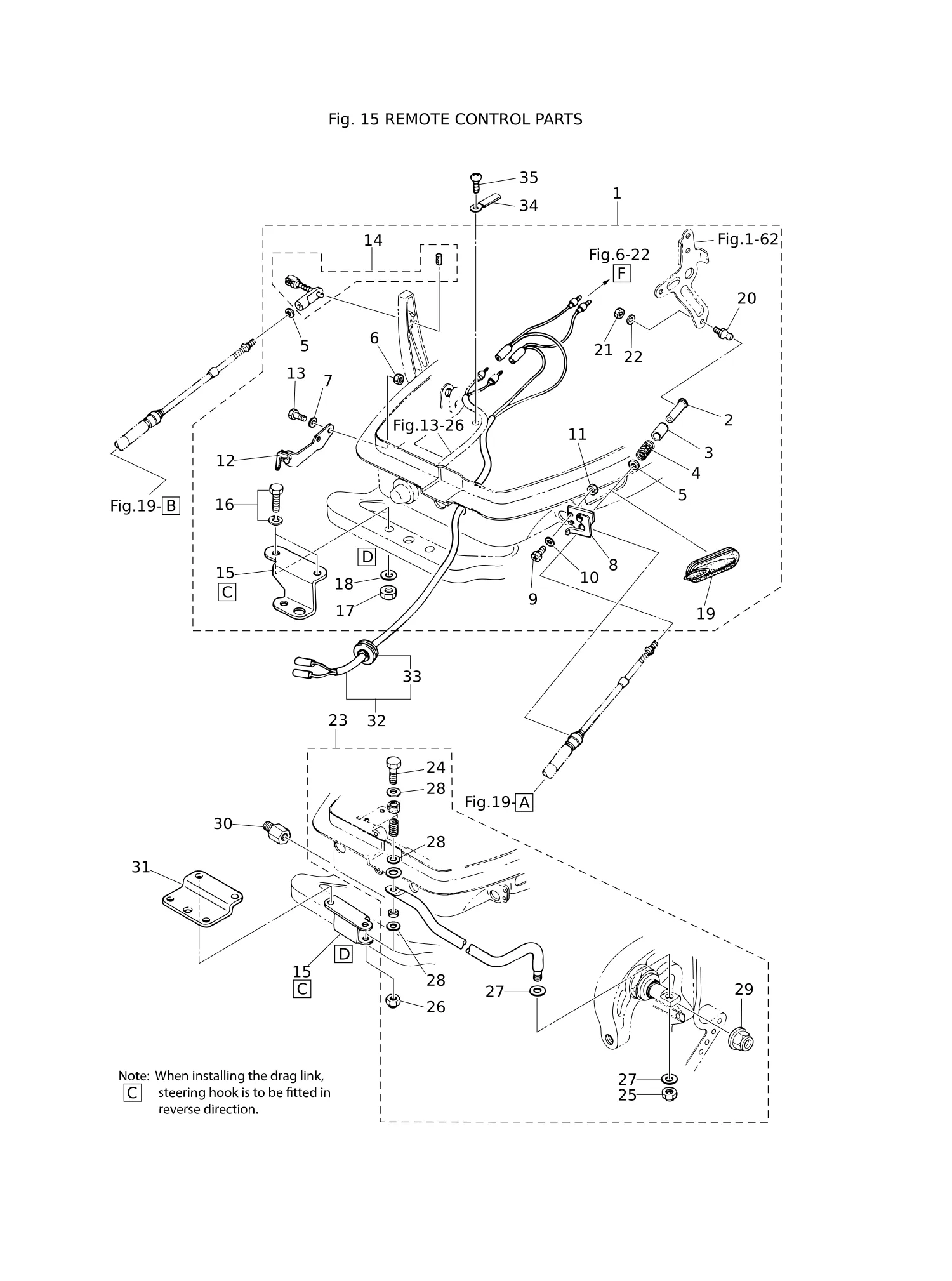

Рис. 17 — REMOTE CONTROL PARTS 33 дет.

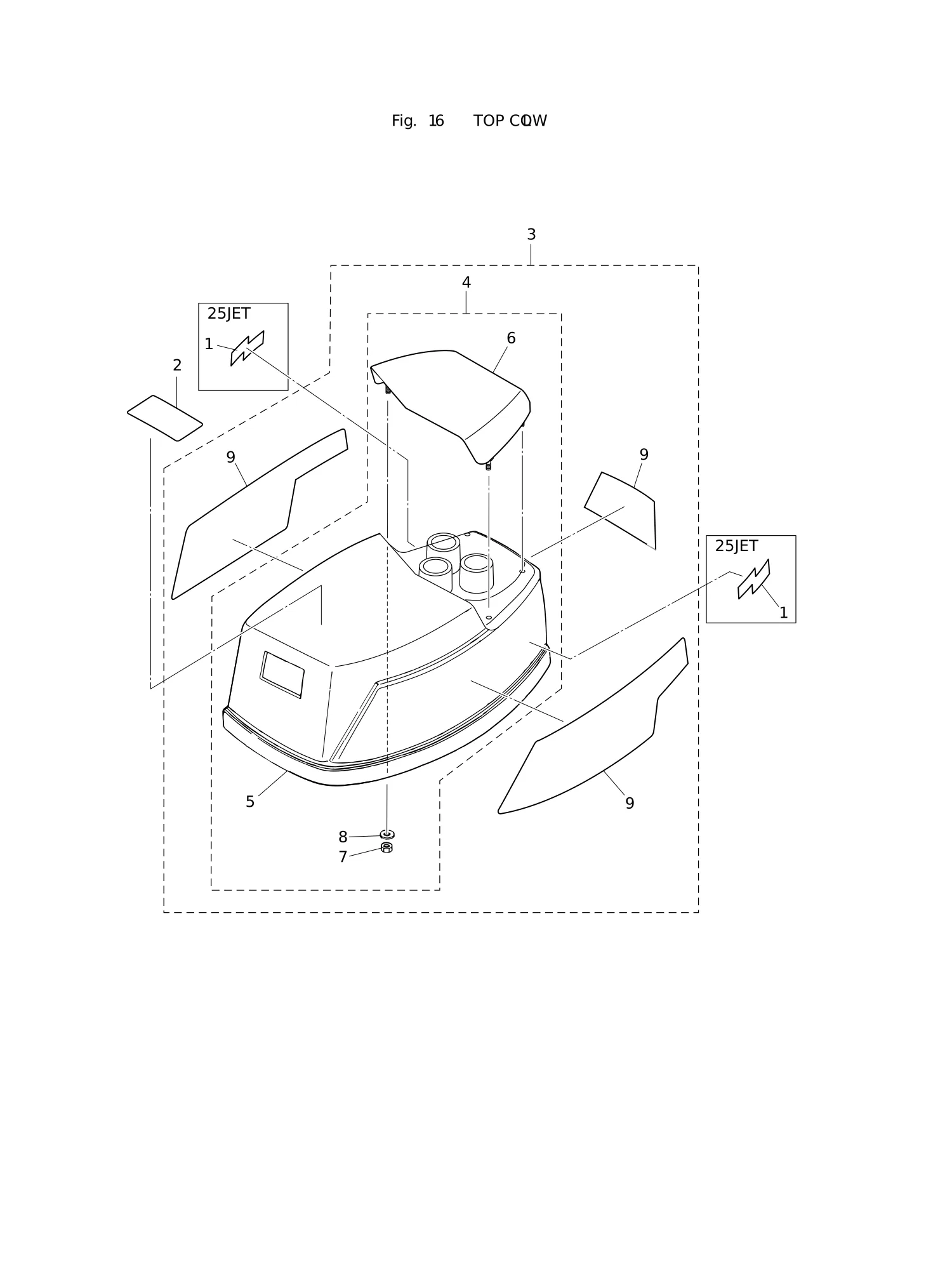

Рис. 18 — TOP COWL 15 дет.

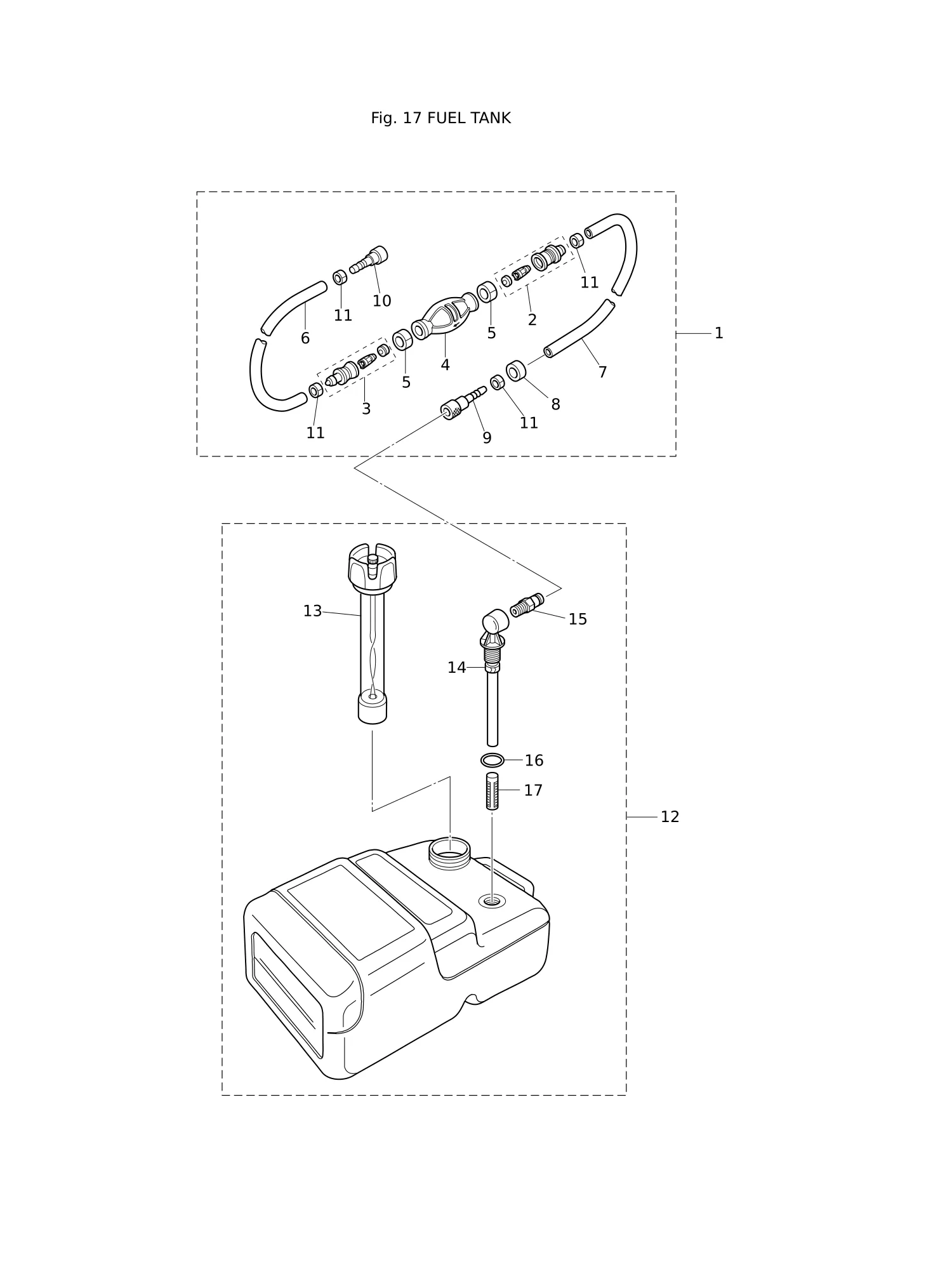

Рис. 19 — FUEL TANK 17 дет.

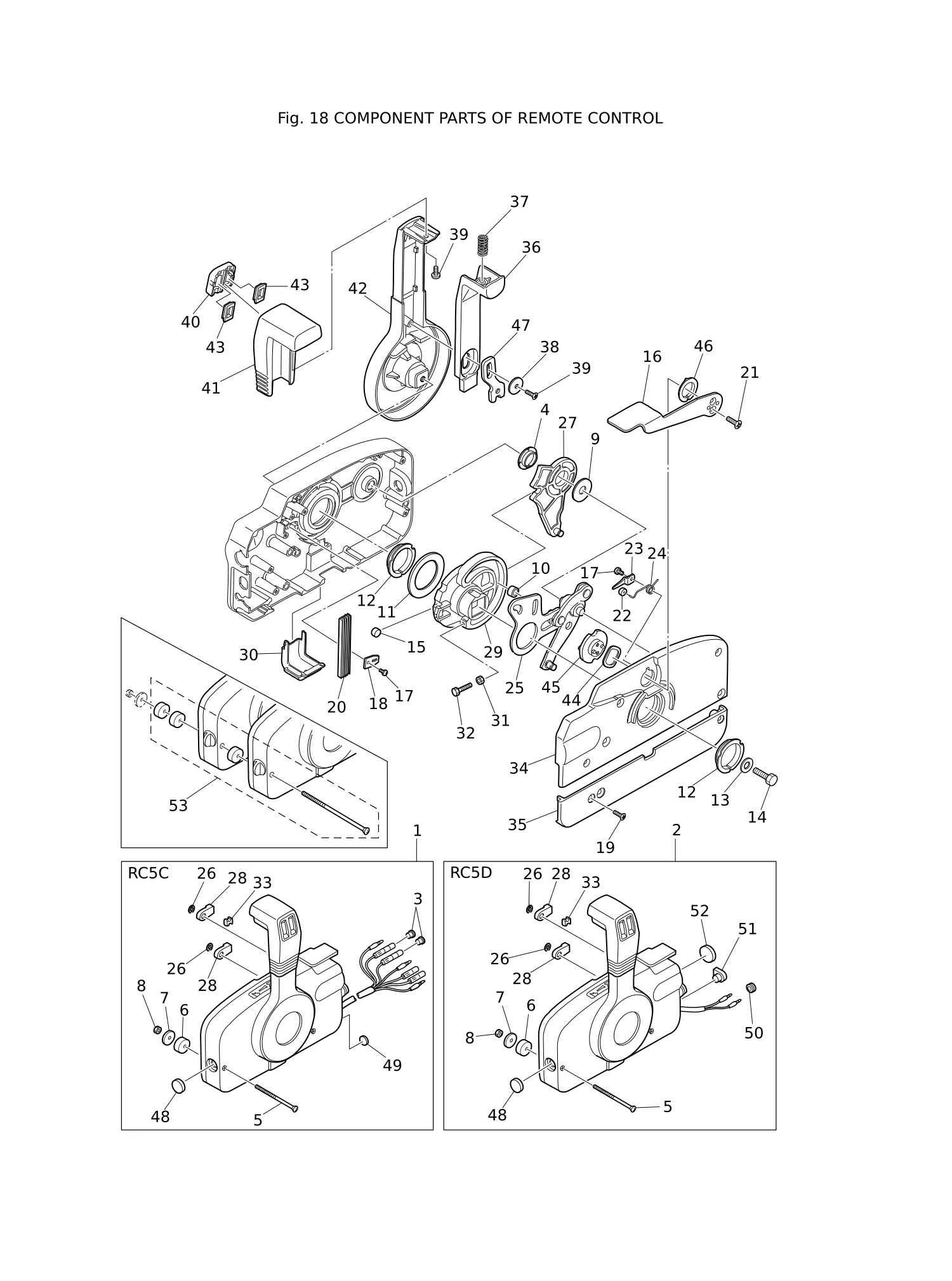

Рис. 20 — COMPONENT PARTS OF REMOTE CONTROL 53 дет.

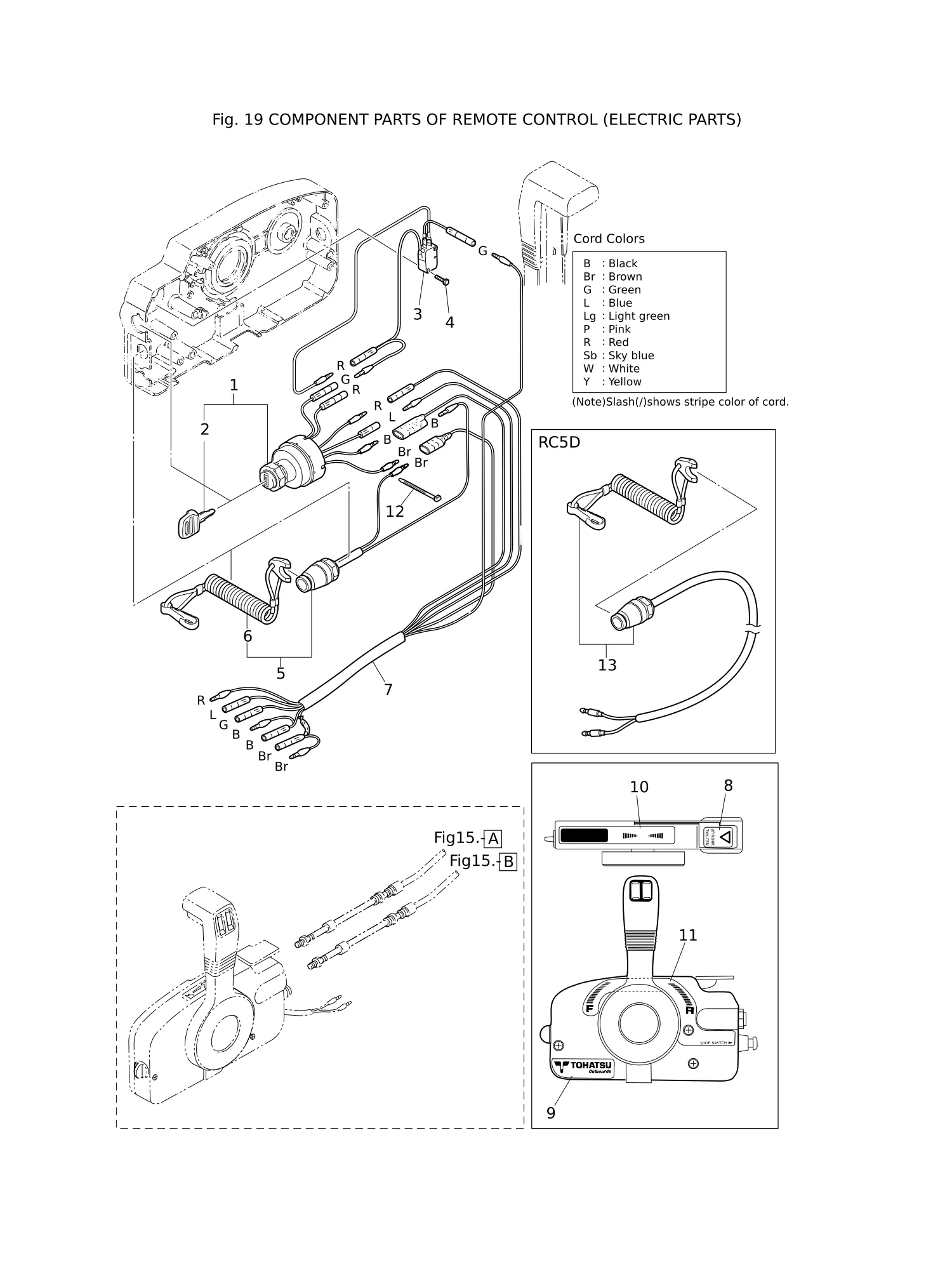

Рис. 21 — COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS) 15 дет.

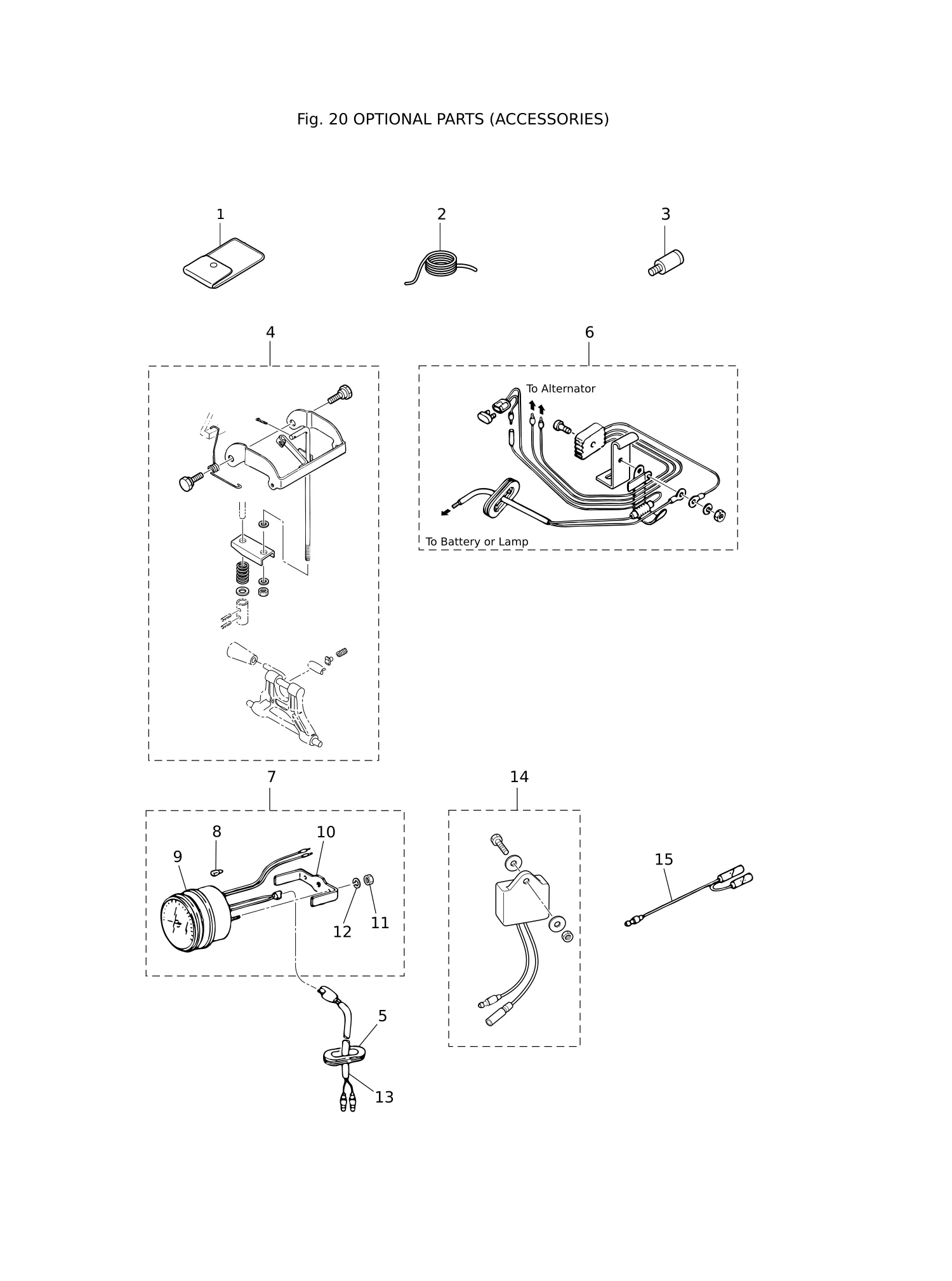

Рис. 22 — OPTIONAL PARTS (ACCESSORIES) 16 дет.

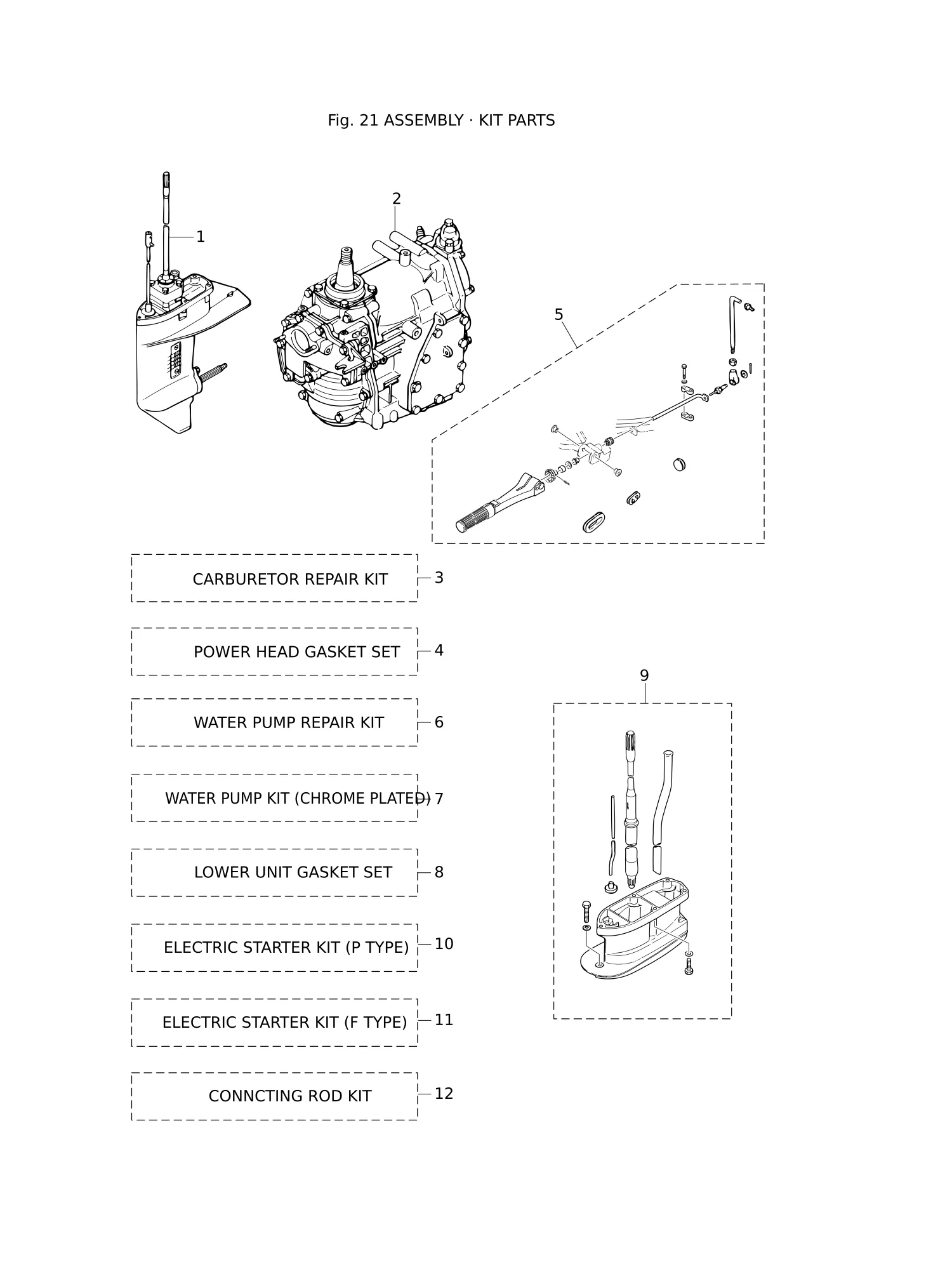

Рис. 23 — ASSEMBLY · KIT PARTS 130 дет.
