Tohatsu M2.5/3.5A2/3.5B2 2019 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Tohatsu M2.5/3.5A2/3.5B2. 13 схем.

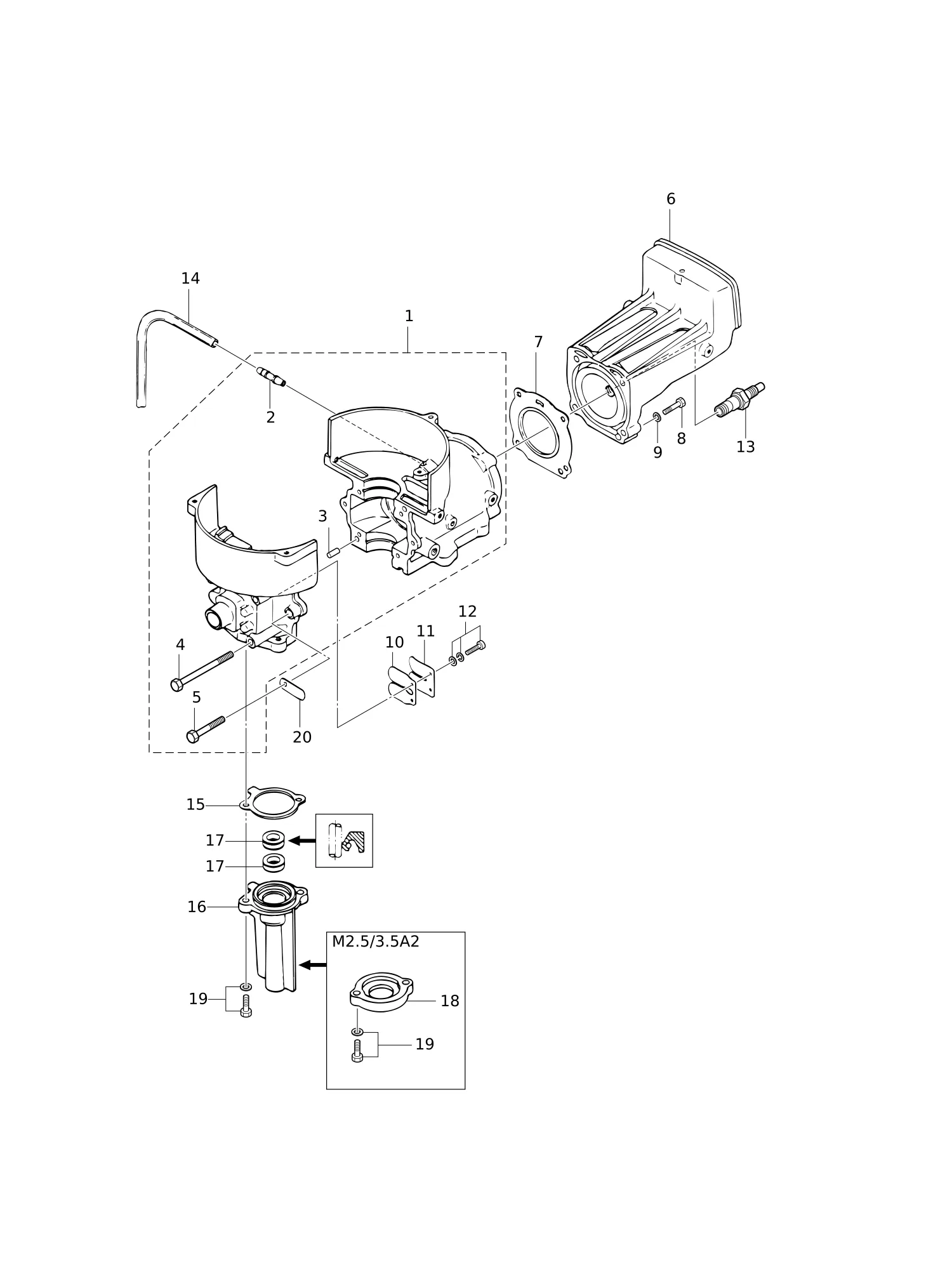

Рис. 1 — CYLINDER · CRANK CASE 21 дет.

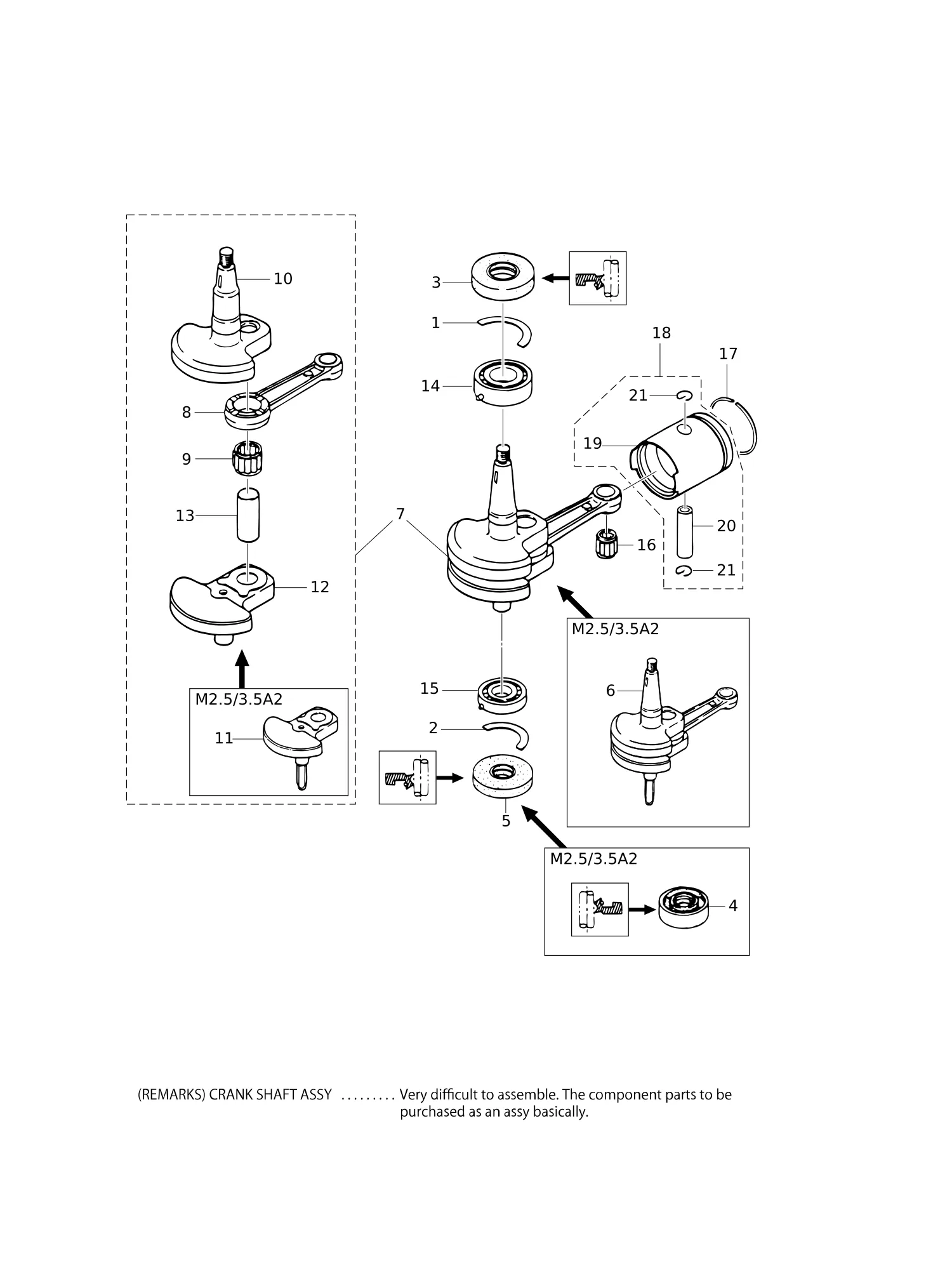

Рис. 2 — PISTON · CRANK SHAFT 26 дет.

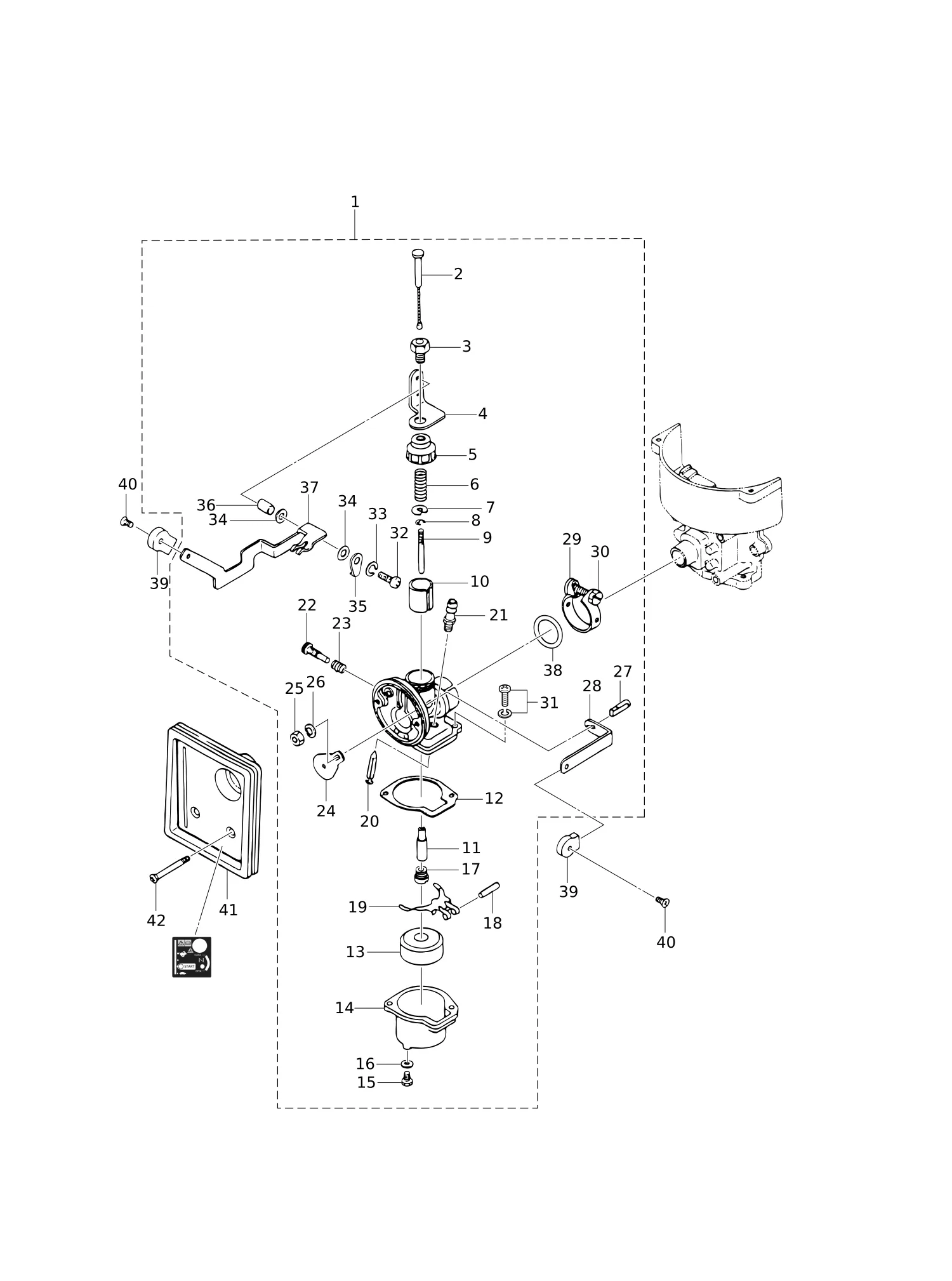

Рис. 3 — CARBURETOR 45 дет.

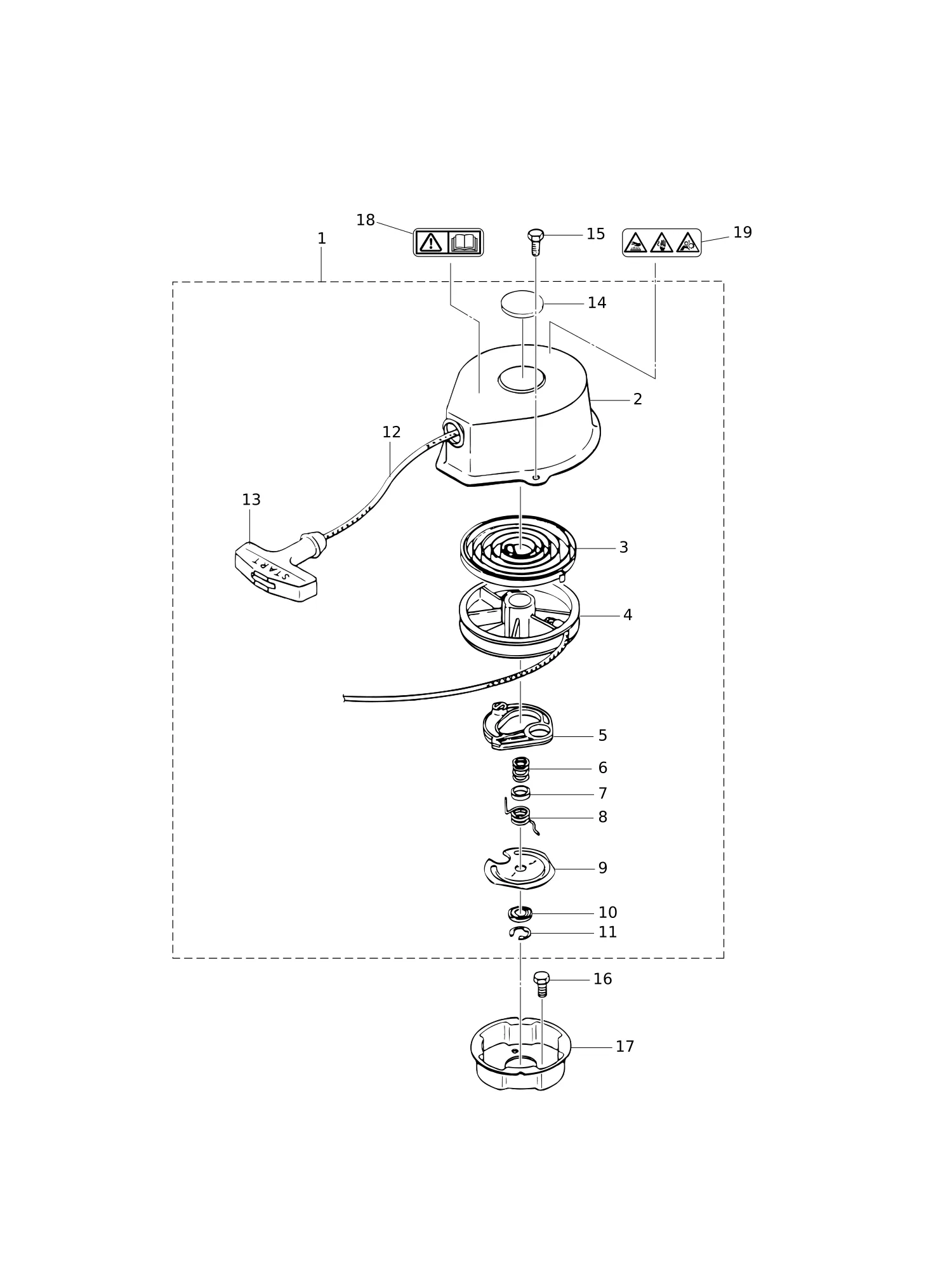

Рис. 4 — RECOIL STARTER 18 дет.

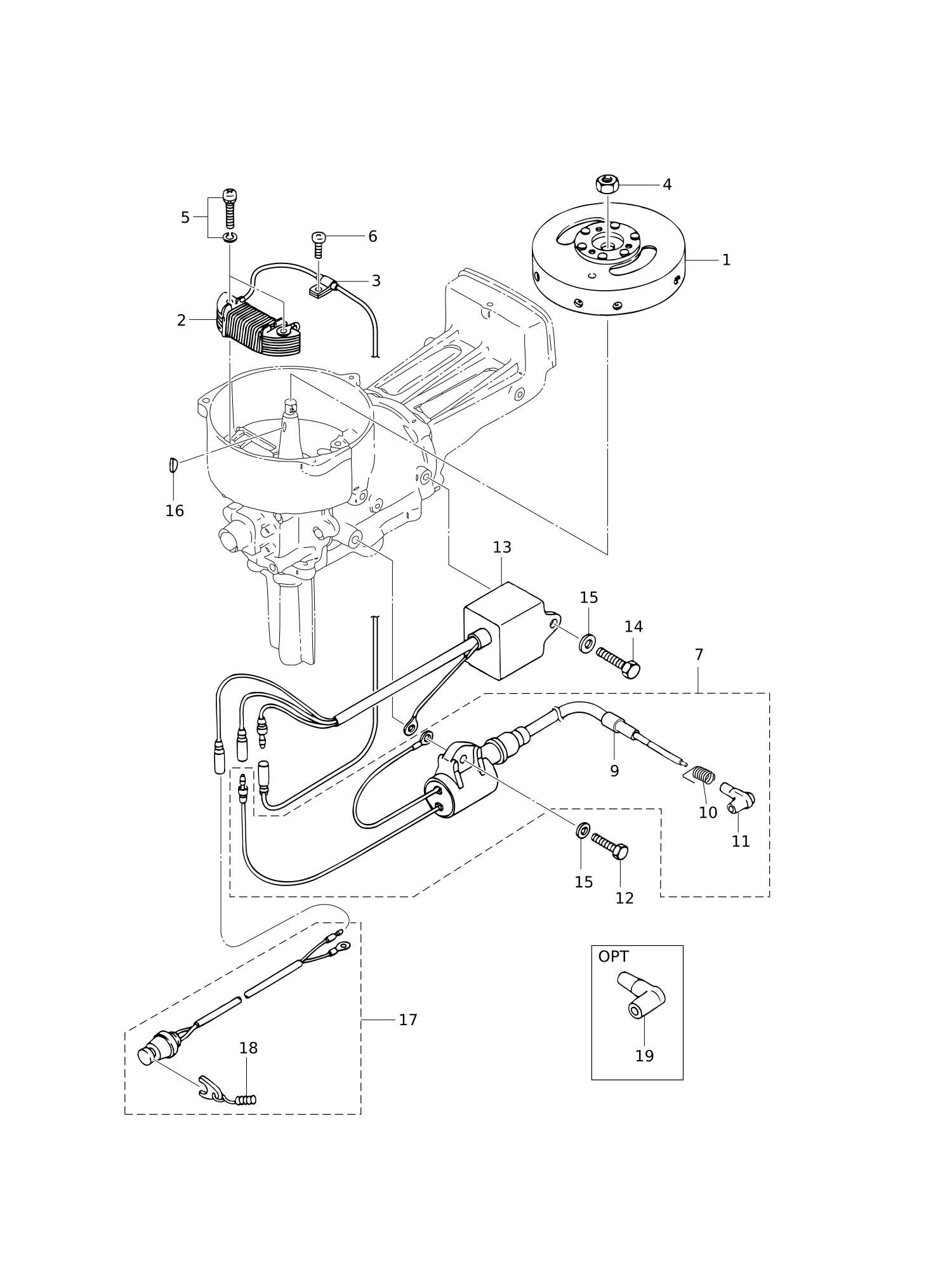

Рис. 5 — MAGNETO 18 дет.

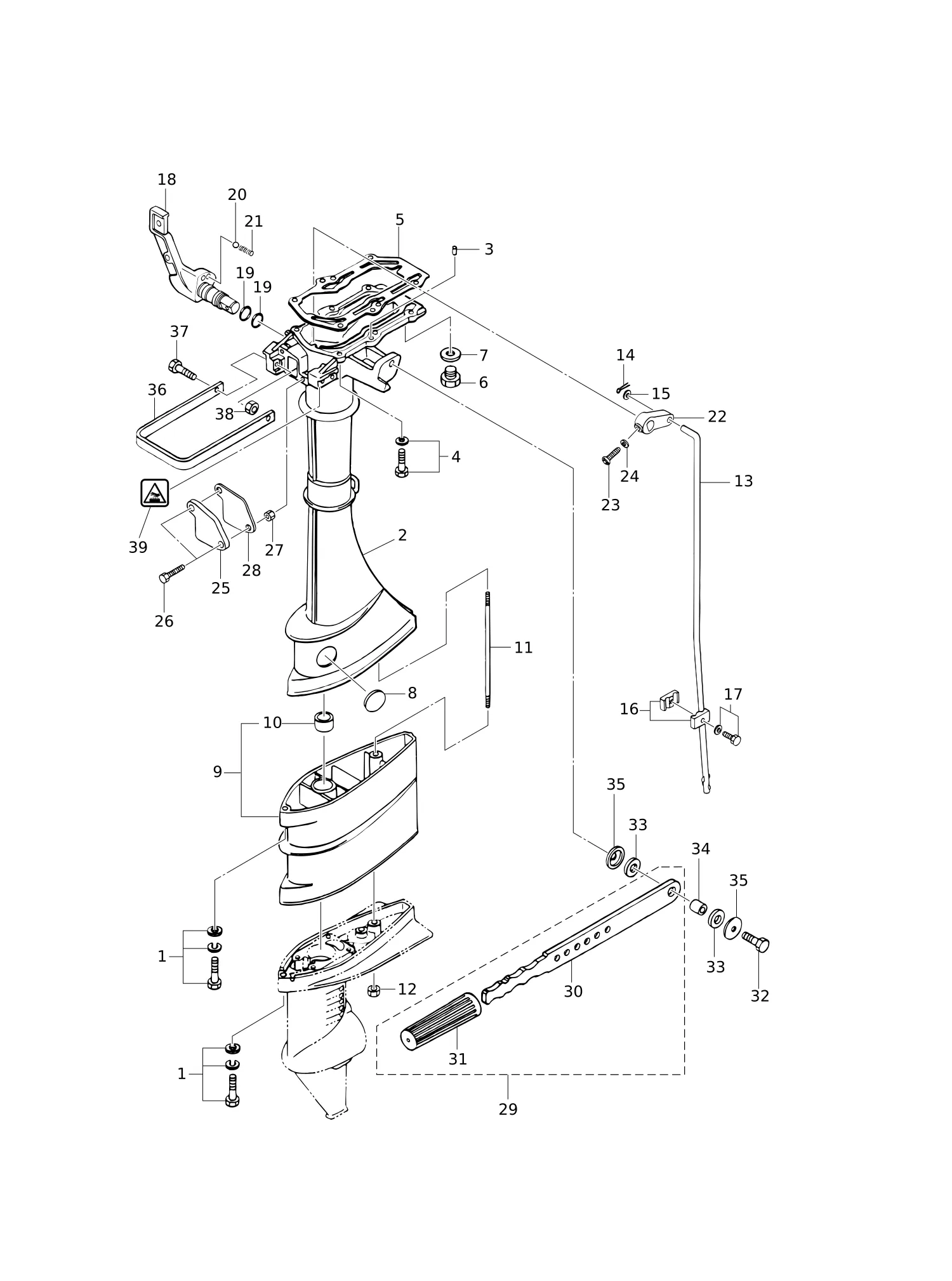

Рис. 6 — DRIVE SHAFT HOUSING · TILLER HANDLE (M3.5B2) 37 дет.

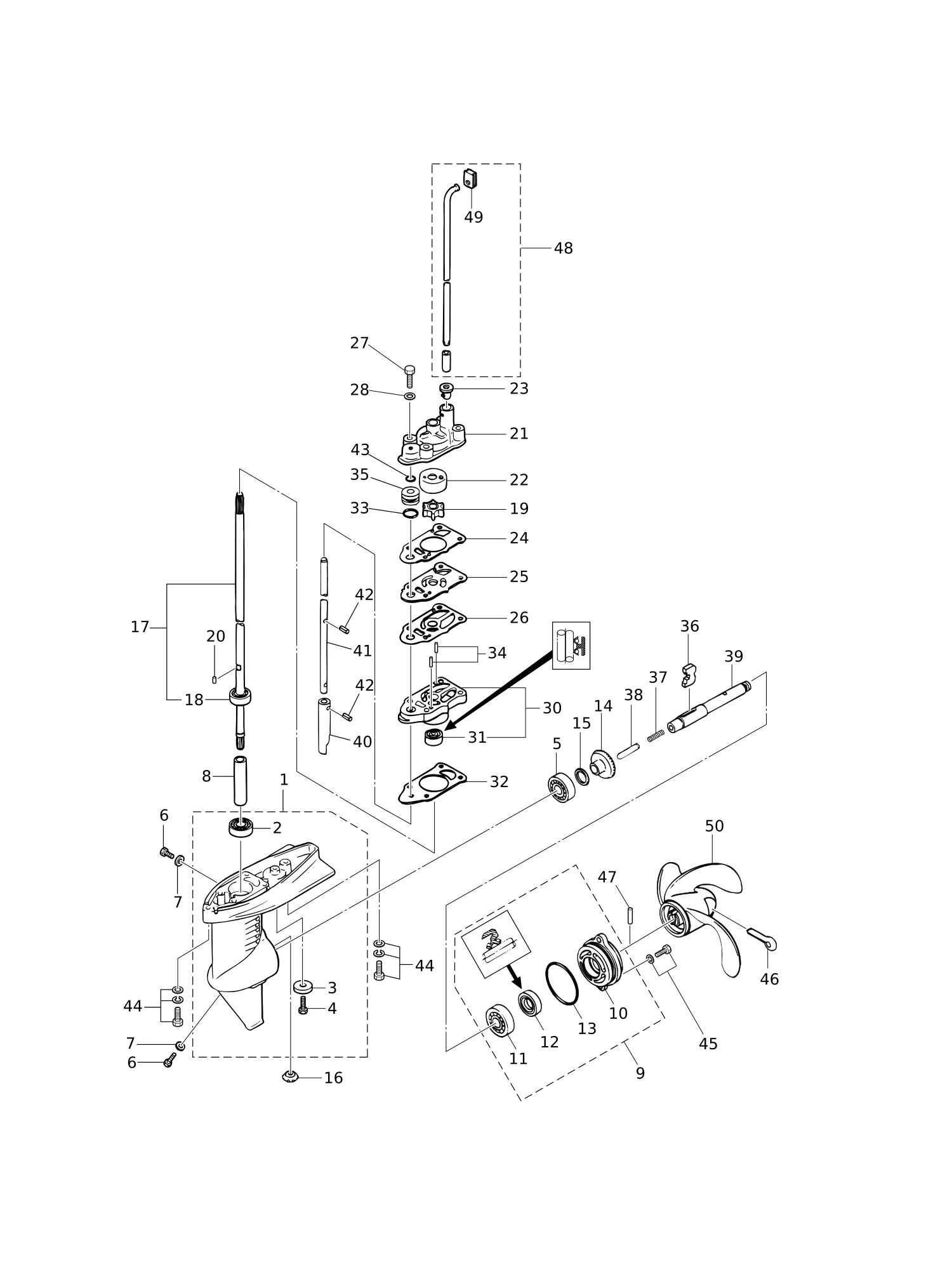

Рис. 7 — GEAR CASE (M3.5B2) 55 дет.

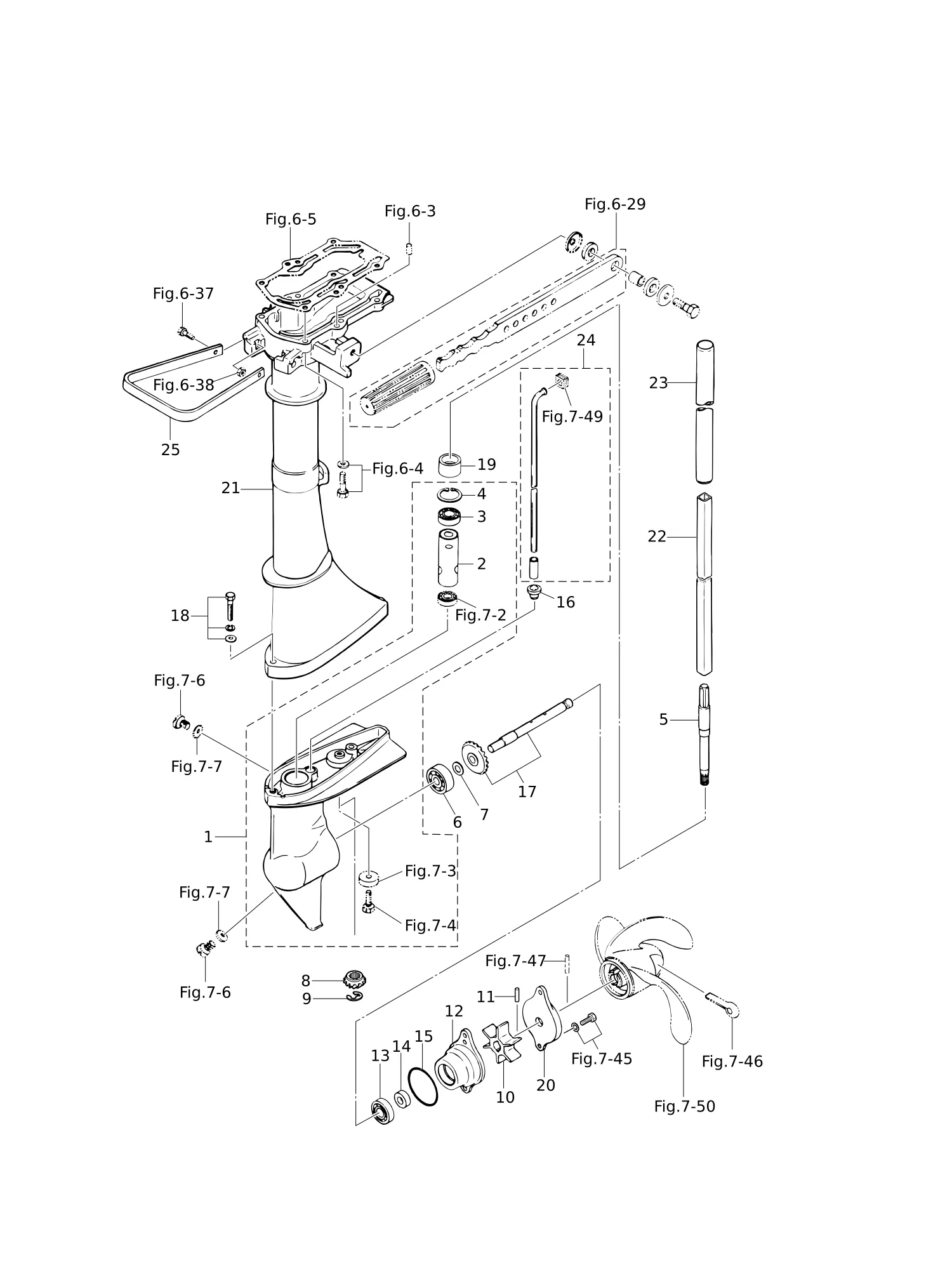

Рис. 8 — DRIVE SHAFT HOUSING · GEAR CASE (M2.5/3.5A2) 30 дет.

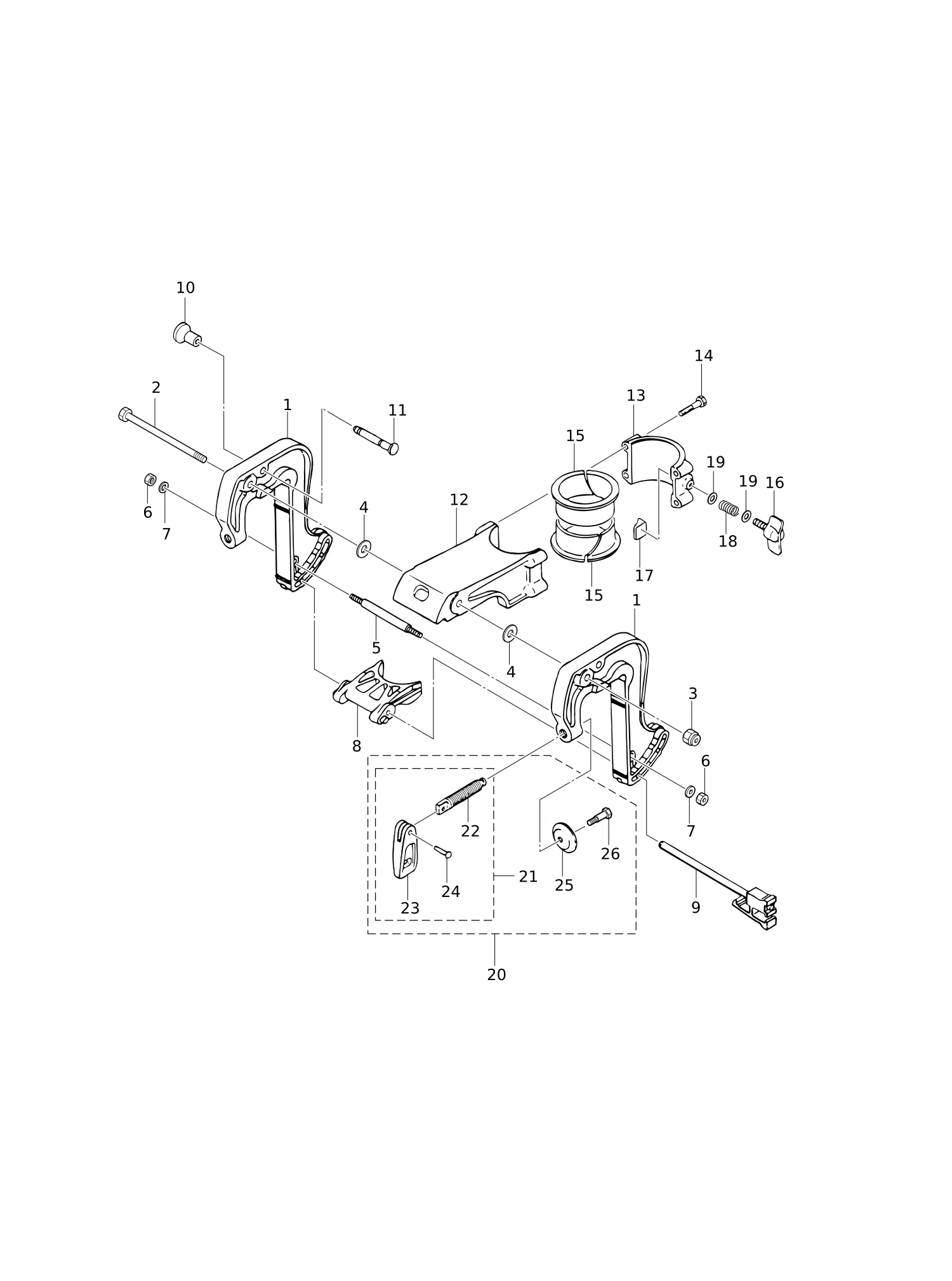

Рис. 9 — CLAMP BRACKET · SWIVEL BRACKET 25 дет.

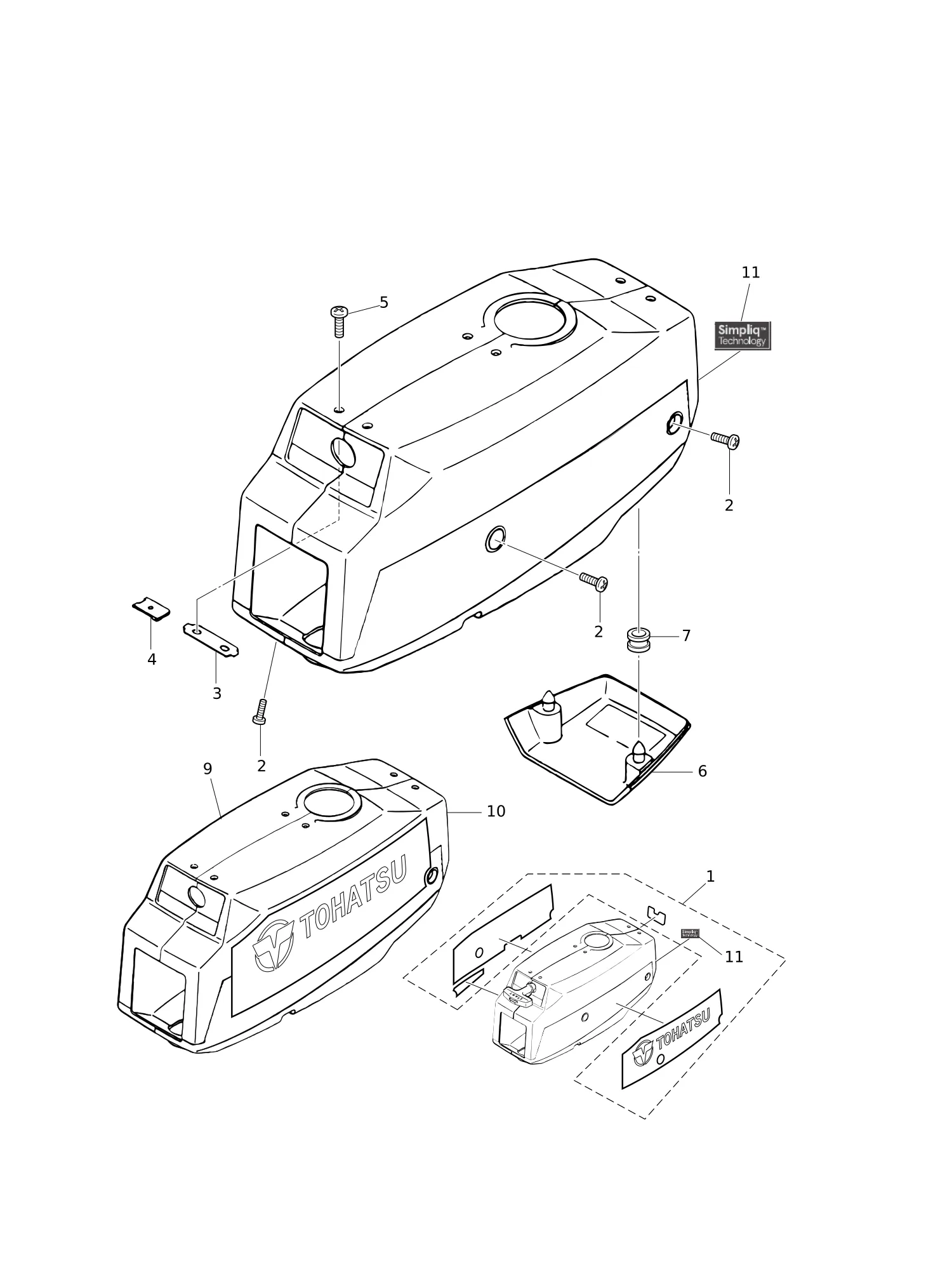

Рис. 10 — TOP COWL 13 дет.

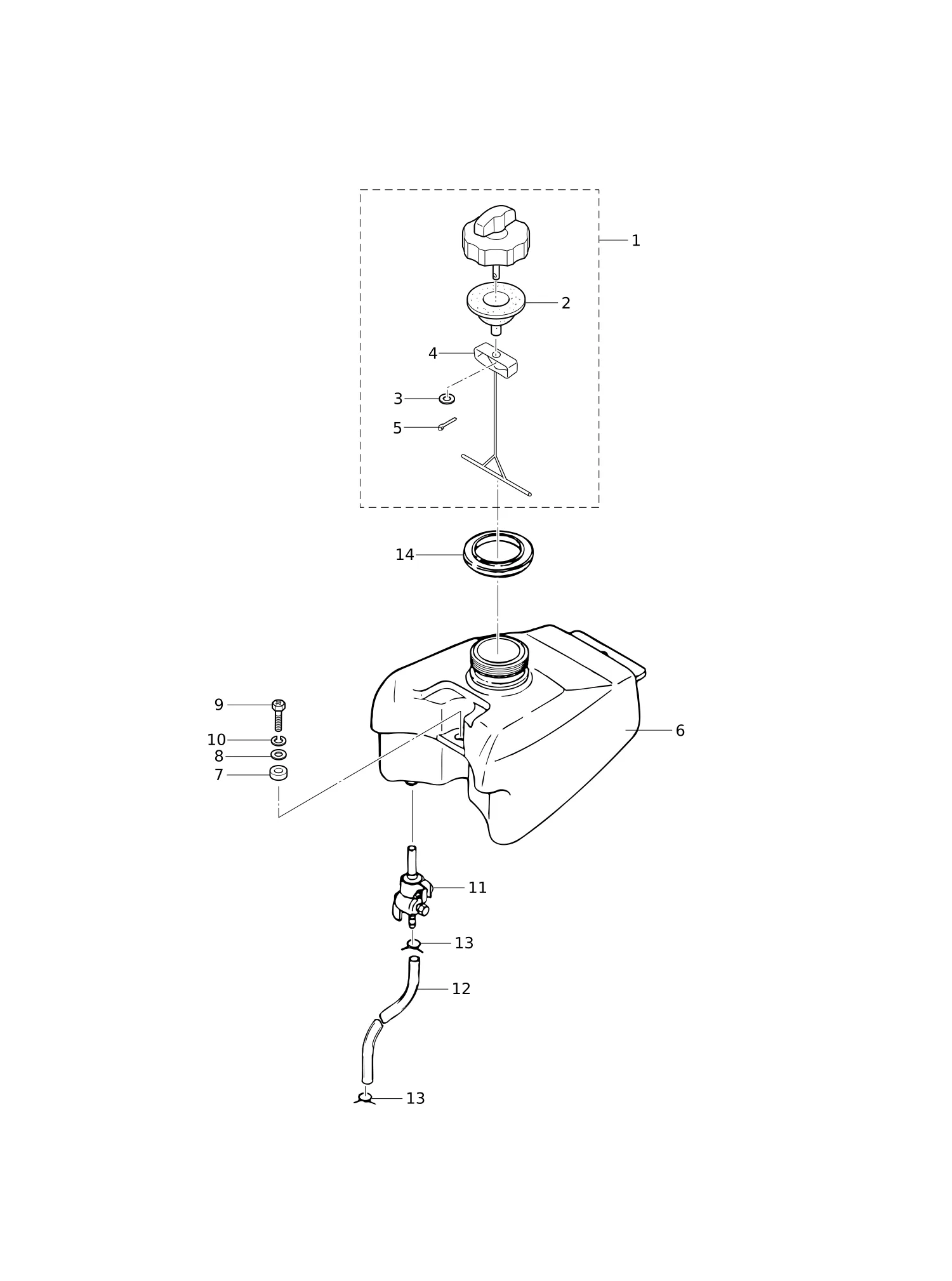

Рис. 11 — FUEL TANK 14 дет.

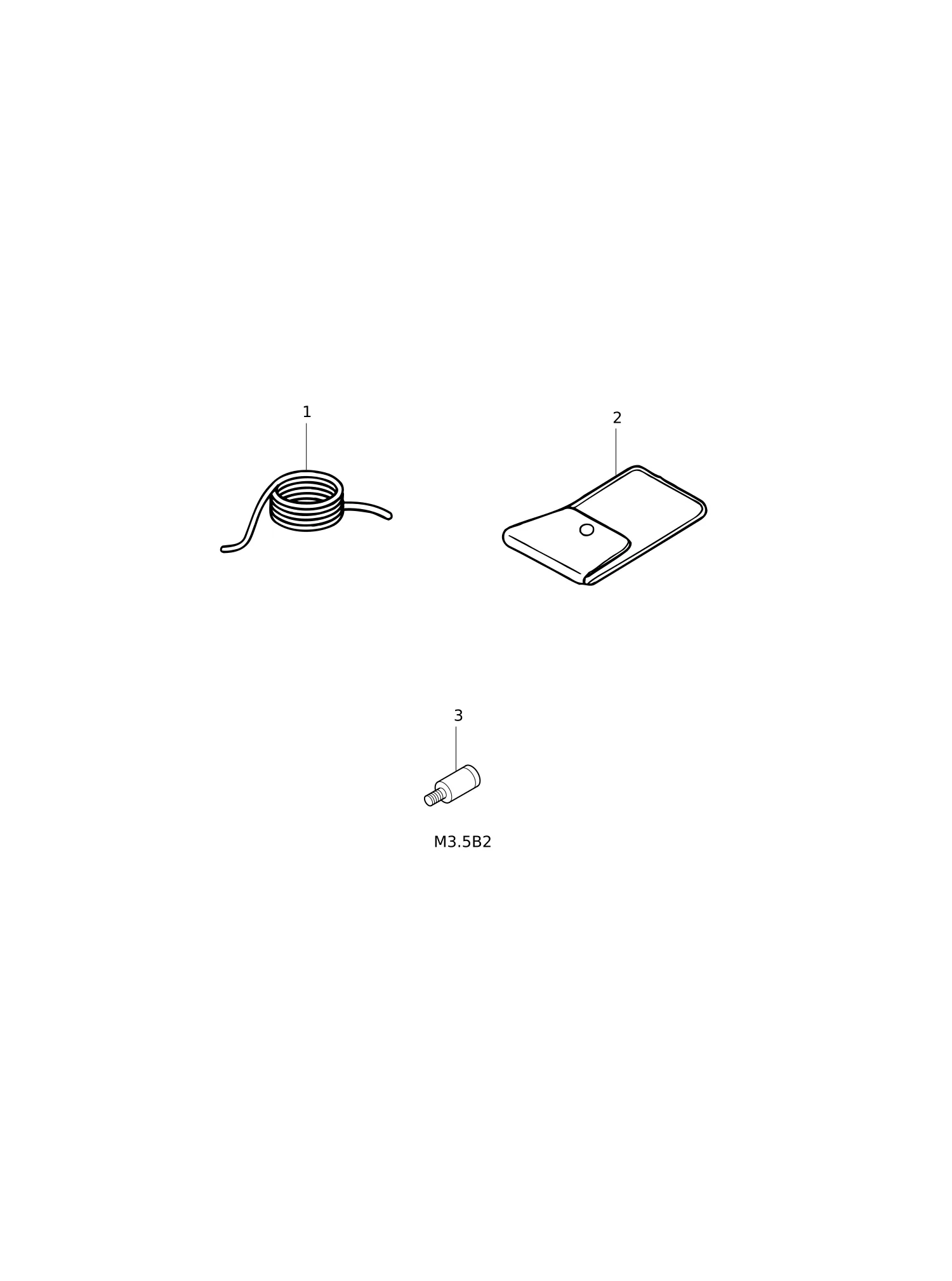

Рис. 12 — OPTIONAL PARTS (ACCESSORIES) 3 дет.

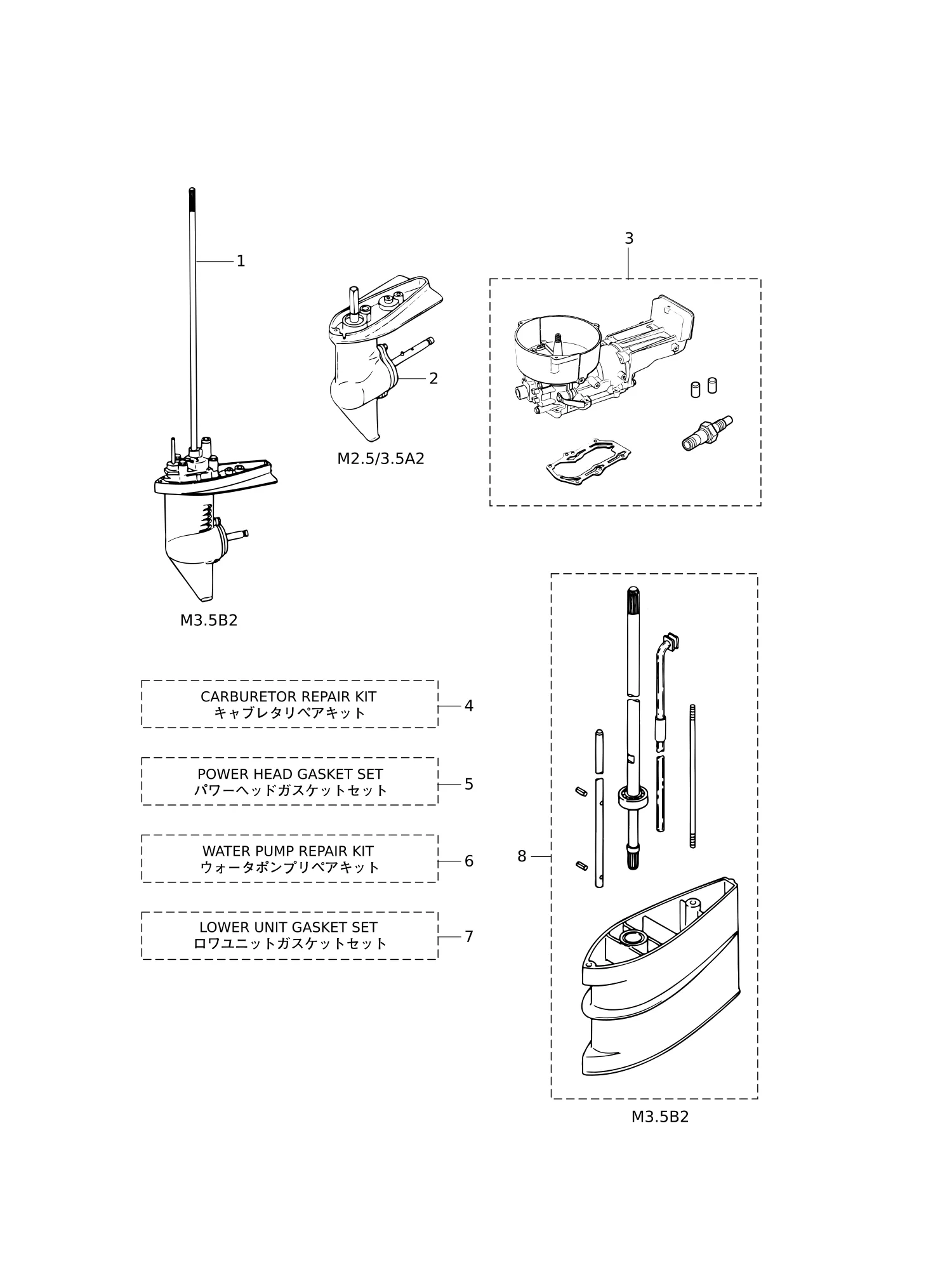

Рис. 13 — ASSEMBLY · KIT PARTS 55 дет.
