东发 Tohatsu MFS4/5/6C 2014 - — взрыв-схемы и запчасти

四冲程 4-Stroke · 2014 年 · 手册号 002-21046-A · 共 17 个部位 · 687 条零件

1ЦИЛИНДР · ПОДДОН 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ГОЛОВКА ЦИЛИНДРА · КЛАПАН · РАСПРЕДВАЛ 4КАРБЮРАТОР · ТОПЛИВНЫЙ НАСОС 5РУЧНОЙ СТАРТЕР 6МАГНЕТО 7КОЖУХ ВАЛА ПРИВОДА · ПЕРЕКЛЮЧЕНИЕ 8РЕДУКТОР 9КРОНШТЕЙН · ЗАЩИТА ОТ ЗАДНЕГО ХОДА 10НИЖНИЙ КОЖУХ · РУЛЕВАЯ РУКОЯТКА 11ВЕРХНИЙ КОК 12ОТДЕЛЬНЫЙ ТОПЛИВНЫЙ БАК 13ВСТРОЕННЫЙ ТОПЛИВНЫЙ БАК 14ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ (1) АКСЕССУАРЫ (ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)15КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 16ДОПОЛНИТЕЛЬНЫЕ ЗАПЧАСТИ (2) АКСЕССУАРЫ 17СБОРОЧНЫЕ КОМПЛЕКТЫ

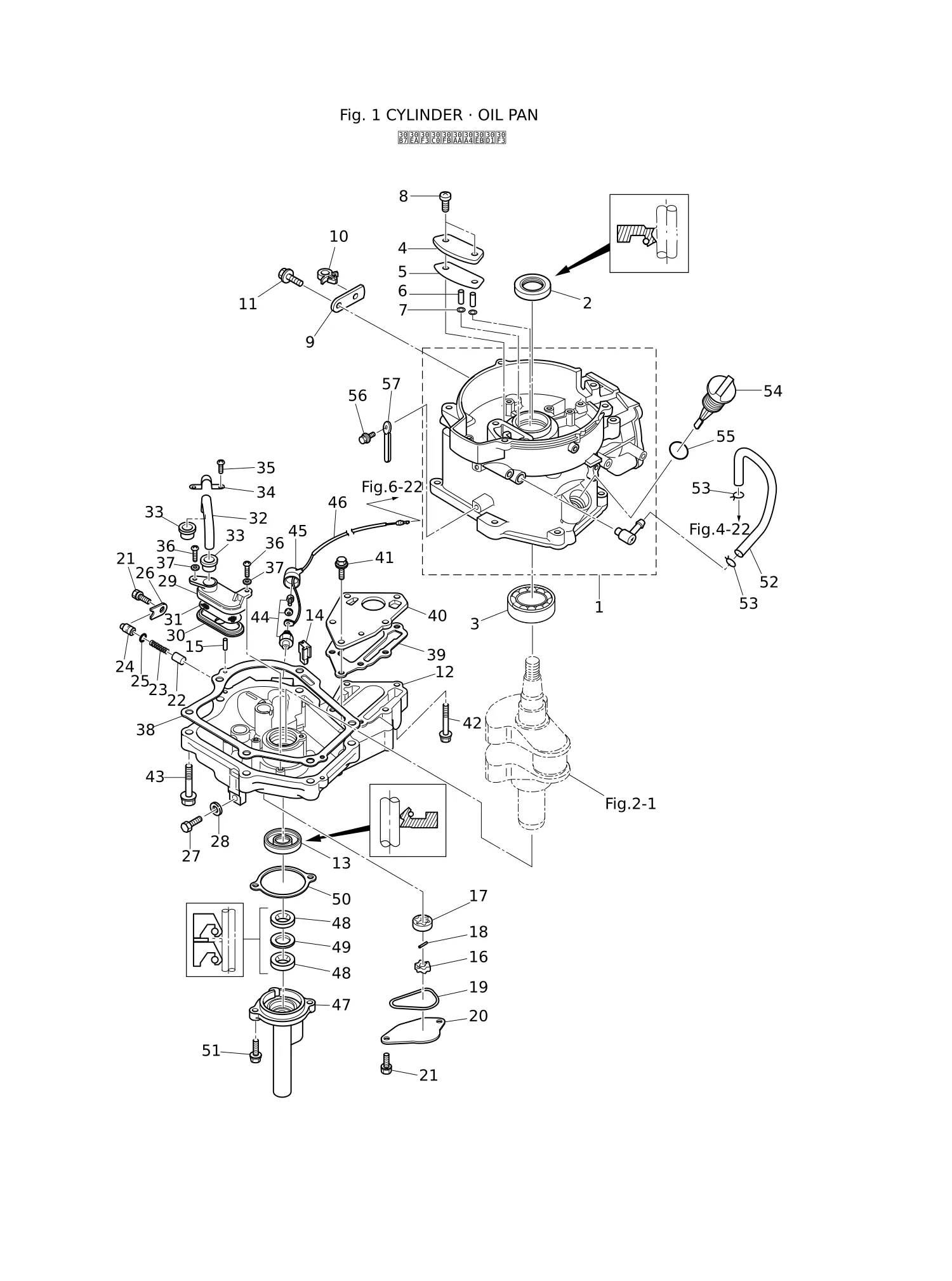

Рис. 1ЦИЛИНДР · ПОДДОН CYLINDER · OIL PAN

REF	Номер детали	Наименование	Кол-во
1	3GRB01184-1	БЛОК ЦИЛИНДРОВ (СЕРВИСНЫЙ)	1
2	3AB-00121-0	* Сальник 20-35-7	1
3	9601-3-6205	ШАРИКОПОДШИПНИК 6205	1
4	3ASB07431-0	КРЫШКА ДЫХАТЕЛЬНОЙ КАМЕРЫ	1
5	3AS-07432-0	* ПРОКЛАДКА	1
6	3R1-07439-0	ВТУЛКА	2
7	941403-0500	ПРУЖИННАЯ ШАЙБА d=5	2
8	921521-6616	ВИНТ	2
9	3GR-63505-0	ДЕРЖАТЕЛЬ ТРОСА	1
10	3GR-06973-0	ХОМУТ 6-9.5L	1
12	3AS-07709-0	ПОДДОН В СБОРЕ	1
13	3GR-00122-0	* САЛЬНИК 25-40-8	1
14	3H6-07404-0	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
15	345-01111-0	Установочный штифт 6-12	2
16	3H6-07601-0	РОТОР МАСЛЯНОГО НАСОСА (ВНУТРЕННИЙ)	1
17	3H6-07602-0	РОТОР МАСЛЯНОГО НАСОСА (НАРУЖНЫЙ)	1
18	3H6-07603-0	ШТИФТ	1
19	3R1-07605-0	* КОЛЬЦО УПЛОТНИТЕЛЬНОЕ φ3.1	1
20	3H6-07606-0	КРЫШКА МАСЛЯНОГО НАСОСА	1
21	910121-6616	Болт	3
22	3H6-07621-0	УПРАВЛЯЮЩИЙ ПЛУНЖЕР	1
23	3H6-07622-0	ПРУЖИНА	1
24	3H6-07623-0	Седло	1
25	345-66021-0	* O-кольцо 1.9-6.8	1
26	3H6-67115-0	Крышка плунжера	1
27	3H6-07705-1	Сливная пробка 10-14 P1.25	1
28	3H6-07406-0	Шайба 10.2-19-1	1
29	3H6-07411-0	Корпус фильтра	1
30	3H6-07412-0	Крышка фильтра	1
31	3H6-07413-0	Сетка	1
32	3H6-07415-0	Трубка	1
33	3H6-07416-0	Сальник	2
34	3H6-07417-0	Стопор фильтра	1
35	921521-6512	Винт	1
36	3C8-02420-0	БОЛТ 5-16	2
37	940121-0500	Шайба	2
38	3H6-07402-0	* Прокладка масляного поддона	1
39	3H6-02305-0	* Прокладка крышки выпуска	1
40	3H6-02302-1	Крышка выпуска (внутренняя)	1
41	9101F4-5620	Болт	3
42	9101F4-5640	Болт	3
43	910124-5840	Болт	6
44	3H6-07611-0	Датчик давления масла	1
45	3H6-07612-0	* Втулка	1
46	3GR-07613-0	Провод датчика давления масла L=240	1
47	369-01210-4	КРЫШКА КАРТЕРА	1
48	3GR-01215-0	* Сальник 10.1-25-7	2
49	369-01217-0	ПРОСТАВКА 19-24.8-1	1
50	369-01214-0	* ПРОКЛАДКА КРЫШКИ КАРТЕРА	1
51	910103-5620	Болт	2
52	3R1-07435-0	Шланг сапуна	1
53	3C7-02215-0	Хомут φ12	2
54	3H6-07421-0	Щуп уровня масла	1
55	3H6-07422-0	* Кольцо уплотнительное 2.6-18.7	1
56	910103-5612	Болт	1
57	309-06972-0	Хомут 6.5-47.5P	1

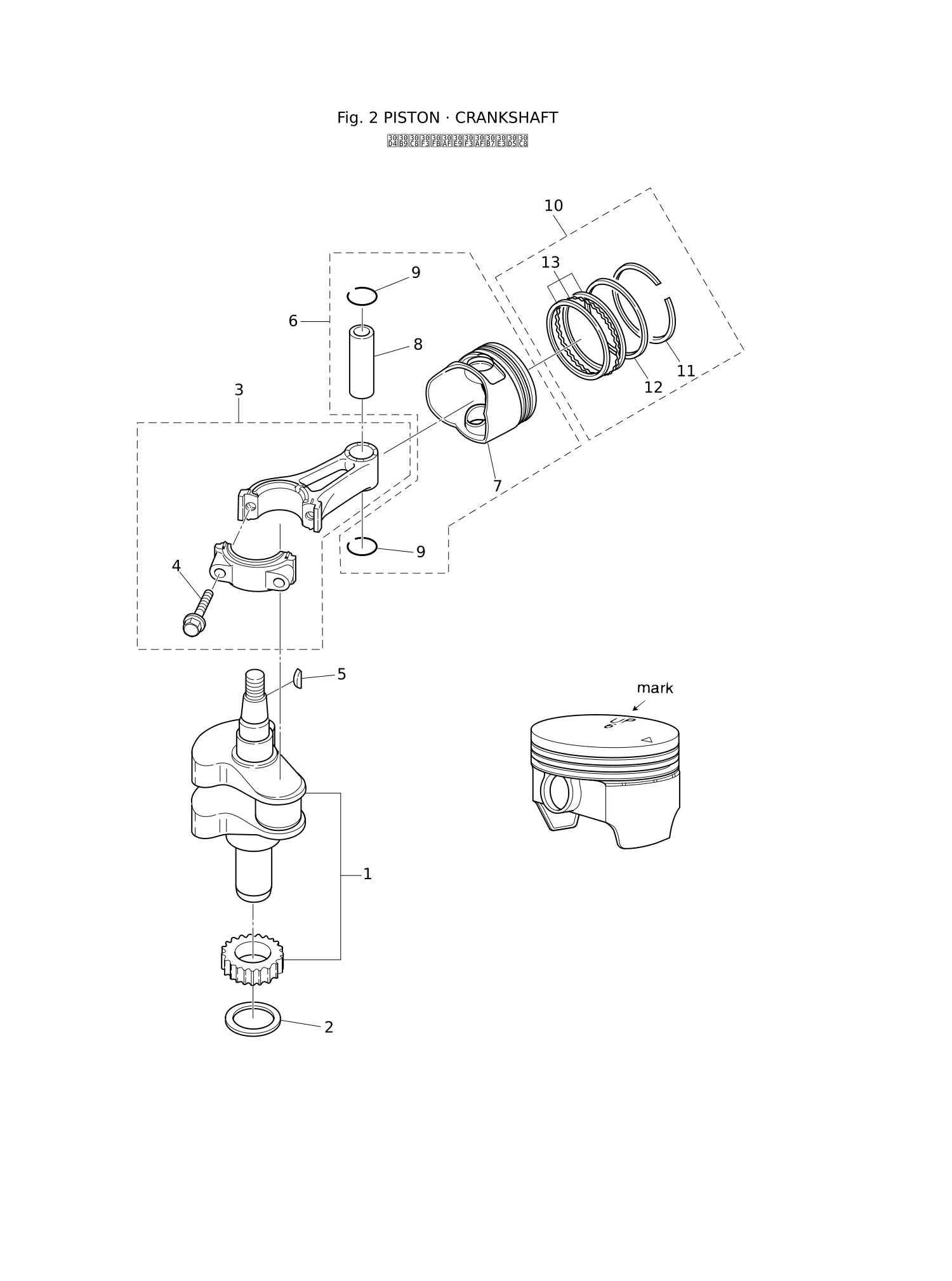

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3H6-00030-0	Коленчатый вал в сборе	1
2	3H6-00115-0	Упорная пластина	1
3	3H6-00040-0	Шатун в сборе	1
4	3H6-00059-0	* Болт шатуна	2
5	338-00131-0	ШПОНКА	1
6	3JD-87130-0	Ремкомплект поршня	1
6	3JD-87131-0	Ремкомплект поршня (0.5 O/S)	1
7	3R4-00001-3	* Поршень	1
7	3R4-00004-3	* Поршень (0.5 O/S)	1
8	3AE-00021-0	* Поршневой палец	1
9	3H6-00024-0	* Стопорное кольцо поршневого пальца	2
10	3JD-87123-0	Комплект поршневых колец	1
10	3JD-87124-0	Комплект поршневых колец (0.5 O/S)	1
11	3H6-00011-0	* Поршневое кольцо	1
11	3H6-00014-0	* Поршневое кольцо (0.5 O/S)	1
12	3H6-00012-0	* Поршневое кольцо	1
12	3H6-00015-0	* Поршневое кольцо (0.5 O/S)	1
13	3H6-00013-0	* Поршневое кольцо маслосъемное	1
13	3H6-00016-0	* Поршневое кольцо маслосъемное (0.5 O/S)	1

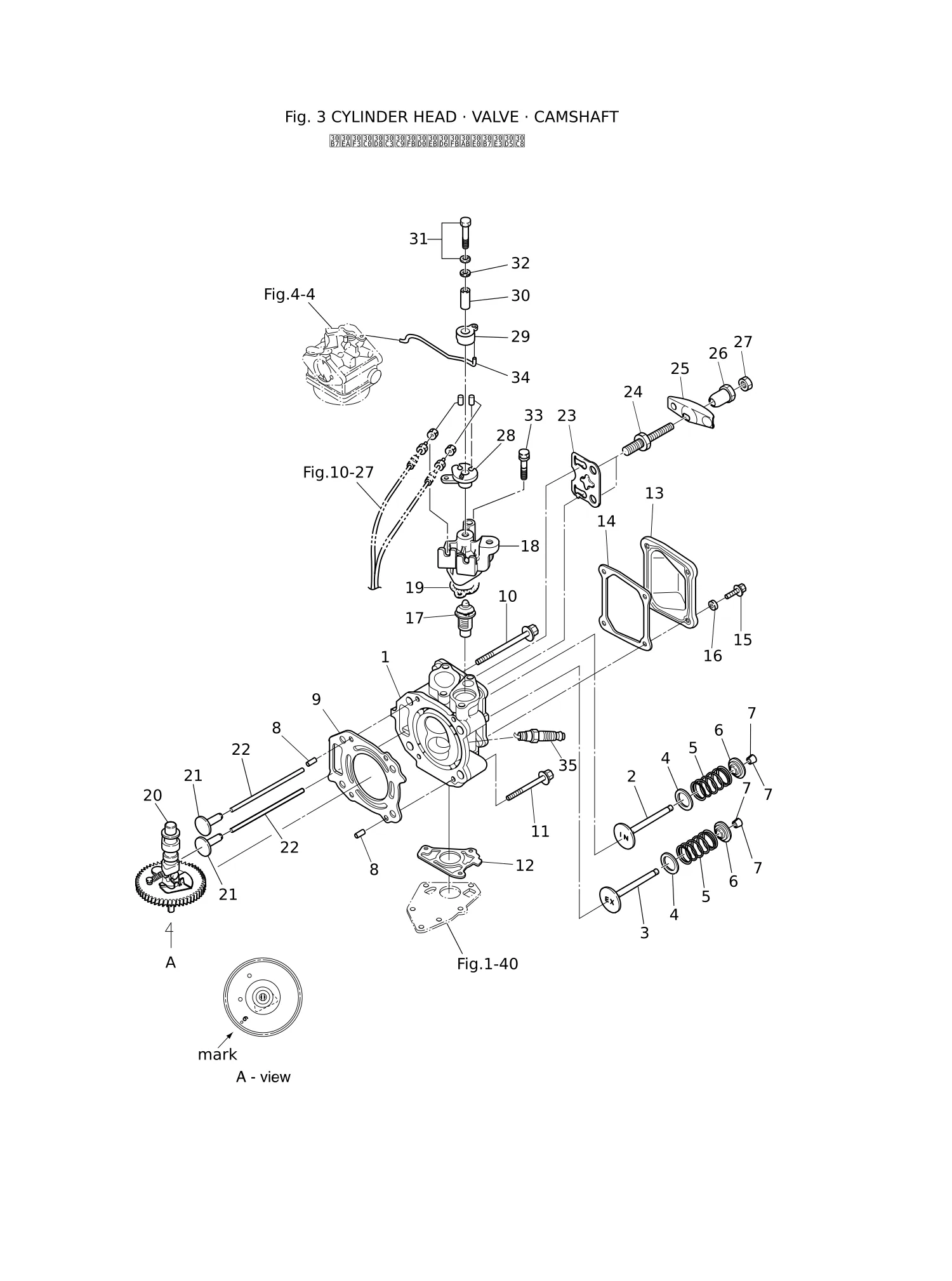

Рис. 3ГОЛОВКА ЦИЛИНДРА · КЛАПАН · РАСПРЕДВАЛ CYLINDER HEAD · VALVE · CAMSHAFT

REF	Номер детали	Наименование	Кол-во
1	3R4B01001-1	Головка цилиндра в сборе	1
2	3GR-07901-0	Впускной клапан	1
3	3GR-07902-0	Выпускной клапан	1
4	3H6-07205-0	Седло пружины клапана	2
5	3AE-07203-0	Пружина клапана L=35	2
6	3H6-07221-0	Фиксатор	2
7	3H6-07223-0	* Сухарь	4
8	345-01111-0	Установочный штифт 6-12	2
9	3H6-01005-1	* Прокладка головки блока цилиндров	1
10	3H6-01012-0	Болт головки блока цилиндров 8-90	2
11	3H6-01013-0	БОЛТ ГОЛОВКИ ЦИЛИНДРА 8-60	2
12	3H6-02306-0	* ПРОКЛАДКА ВЫПУСКНОЙ КРЫШКИ	1
13	3H6B01021-0	КРЫШКА ГОЛОВКИ ЦИЛИНДРА	1
14	3H6-01024-0	* ПРОКЛАДКА КРЫШКИ ГОЛОВКИ ЦИЛИНДРА	1
15	910121-0616	Болт	4
17	3H6-01030-0	Термостат	1
18	3GRB01031-0	КРЫШКА ТЕРМОСТАТА	1
19	346-01032-0	* Прокладка крышки термостата	1
20	3R4-07010-1	РАСПРЕДВАЛ В СБОРЕ	1
21	3H6-07231-0	ТОЛКАТЕЛЬ	2
22	3H6-07232-0	Штанга толкателя	2
23	3H6-07233-0	ПЛАСТИНА	1
24	3H6-07234-0	Болт оси	2
25	3GR-07935-0	КОРОМЫСЛО	2
26	3H6-07236-0	Ось	2
27	3H6-07937-0	Регулировочная гайка	2
28	3GR-63611-0	БАРАБАН ДРОССЕЛЯ	1
29	3GR-63612-0	ОТКРЫВАТЕЛЬ ДРОССЕЛЯ	1
30	3H6-63618-0	Втулка	1
31	910103-6635	БОЛТ	1
32	3C8-66308-0	ШАЙБА 6-16-1.5	1
33	910103-6645	БОЛТ	2
34	3H6-63617-0	ТЯГА ДРОССЕЛЯ	1
35	9701-1-1103	Свеча зажигания (DCPR6E)	1

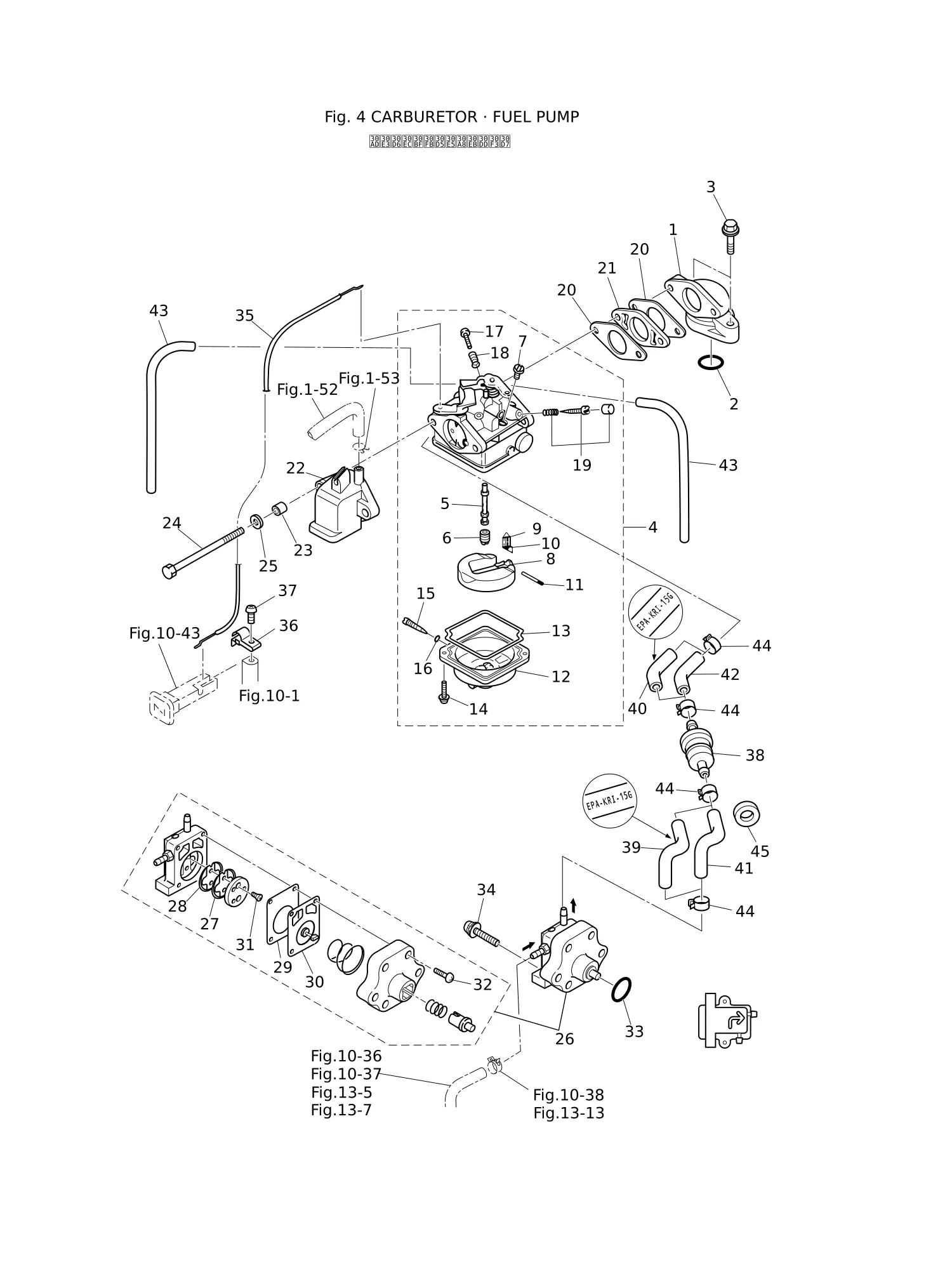

Рис. 4КАРБЮРАТОР · ТОПЛИВНЫЙ НАСОС CARBURETOR · FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	3H6B02010-0	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ	1
2	3H6-02104-0	* ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА 2-33.5	1
3	910124-5625	БОЛТ	2
4	3GR-03200-0	КАРБЮРАТОР В СБОРЕ
4	3JD-03200-0	КАРБЮРАТОР В СБОРЕ	1
4	3JE-03200-0	КАРБЮРАТОР В СБОРЕ
5	3GR-03252-0	* ГЛАВНЫЙ ЖИКЛЕР
5	3JD-03252-0	* ГЛАВНЫЙ ЖИКЛЕР	1
5	3JE-03252-0	* ГЛАВНЫЙ ЖИКЛЕР
6	3AU-04468-0	* Главный жиклёр (#68)
6	3GR-04470-0	* ГЛАВНЫЙ ЖИКЛЕР (#70)
6	3GU-04462-0	* ГЛАВНЫЙ ЖИКЛЕР (#62)	1
7	3R1-03254-0	* ЖИКЛЕР ХОЛОСТОГО ХОДА (#38)	1
8	3H6-03231-0	* ПОПЛАВОК	1
9	3H6-03240-0	* Игольчатый клапан поплавка	1
10	3H6-03244-0	* Фиксатор	1
11	3H6-03232-0	* Ось поплавка	1
12	3H6-03221-0	* ПОПЛАВКОВАЯ КАМЕРА	1
13	3H6-03222-0	* Уплотнительное кольцо поплавковой камеры	1
14	922503-6412	* ВИНТ	2
15	3H6-03292-0	* Сливной винт	1
16	3H6-03293-0	* Уплотнительное кольцо	1
17	3H6-03265-0	* СТОПОРНЫЙ ВИНТ	1
18	3H6-03267-0	* Пружина	1
19	3AS-03266-0	* Винт регулировки холостого хода
19	3JD-03266-0	* ВИНТ ХОЛОСТОГО ХОДА	1
20	3H6-02011-0	* Прокладка карбюратора	2
21	3H6-03952-1	Изолятор	1
22	3GR-02409-0	Глушитель впуска в сборе	1
23	3A0-76079-0	* Втулка 6.2-9-7.4	2
24	9164F1-0685	БОЛТ	2
25	940103-0600	* ШАЙБА	2
26	3H6-04000-7	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
27	3H6-04044-0	* ОБРАТНЫЙ КЛАПАН	1
28	3H6-04014-1	* ОБРАТНЫЙ КЛАПАН	1
29	3H6-04028-0	* ПРОКЛАДКА КОРПУСА НАСОСА	1
30	3H6-04005-0	* ДИАФРАГМА НАСОСА	1
31	921603-0308	* ВИНТ	2
32	922503-6418	* ВИНТ	4
33	3H6-07422-0	* Кольцо уплотнительное 2.6-18.7	1
34	921503-7630	ВИНТ	2
35	3GR-67197-0	ТРОС ПОДСОСА	1
36	3JD-63505-0	Держатель троса	1
37	921503-0510	* ВИНТ	1
38	369-02230-0	Топливный фильтр в сборе	1
39	3GS-02207-0	Шланг низкой проницаемости 24-29-24	1
40	3JJ-02130-0	Шланг низкой проницаемости L=60	1
41	3GR-02204-0	Топливный шланг 24-29-24	1
42	3JJ-02204-0	Топливный шланг L=60	1
43	98AB-30-270	ШЛАНГ	2
44	3AB-35143-0	Хомут φ9.4	4
45	3B7-06305-0	* Резиновая опора 9-16-4.3	1

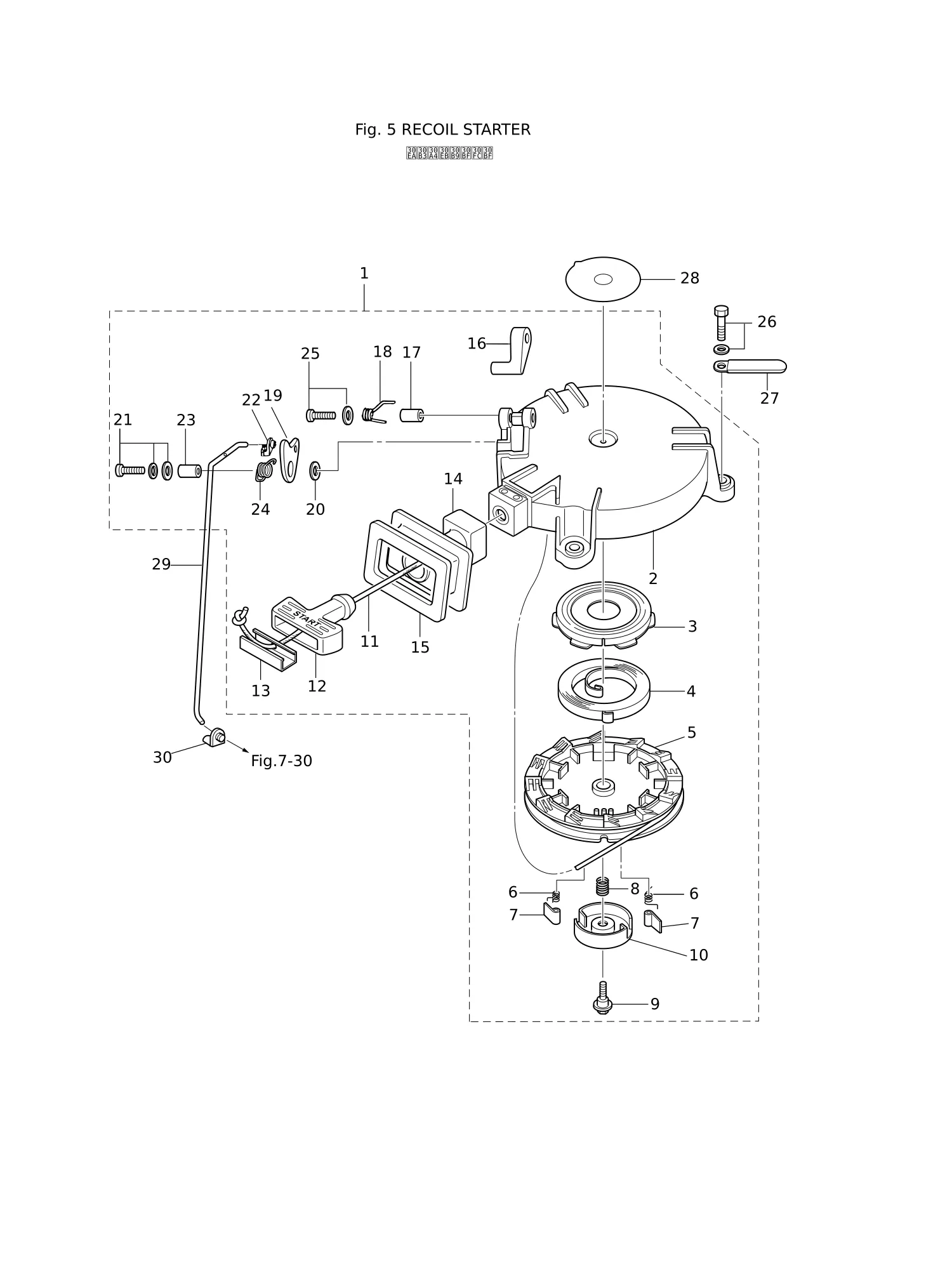

Рис. 5РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	3GR-05090-1	Ручной стартер в сборе	1
2	3R1-05105-0	* КОРПУС СТАРТЕРА	1
3	3R1-05125-0	* КОРПУС ПРУЖИНЫ СТАРТЕРА	1
4	3R1-05004-0	* ПРУЖИНА СТАРТЕРА	1
5	3R1-05104-0	* КАТУШКА	1
6	3R1-05012-0	* ВОЗВРАТНАЯ ПРУЖИНА	2
7	3R1-05003-2	* ХРАПОВИК	2
8	3R1-05007-0	* ФРИКЦИОННАЯ ПРУЖИНА	1
9	3R1-05138-1	* БОЛТ	1
10	3R1-05006-2	* ФРИКЦИОННАЯ ПЛАСТИНА	1
11	3R1-05013-0	* ШНУР СТАРТЕРА φ4.5-1620	1
12	3R1-05019-0	* РУКОЯТКА СТАРТЕРА	1
13	3R1-05131-1	* АНКЕР ШНУРА	1
14	3GR-05116-0	* Уплотнительная пластина	1
15	3GR-67503-0	* Сальник стартера	1
16	3GR-05252-0	* Фиксатор стартера	1
17	3R1-05255-0	* ВТУЛКА 4-6-21	1
18	3R1-05216-0	* ПРУЖИНА ФИКСАТОРА СТАРТЕРА	1
19	3GR-05253-0	* Кулачок фиксатора стартера	1
20	940103-0600	* ШАЙБА	1
21	921503-7616	* ВИНТ	1
22	3R1-05223-0	* ЗАЩЕЛКА ТЯГИ 3.5-2	1
23	3R1-05215-0	* ВТУЛКА 6.1-8-6.5	1
24	3R1-05258-0	* ПРУЖИНА КУЛАЧКА ФИКСАТОРА СТАРТЕРА	1
25	921503-5430	* ВИНТ	1
26	3AD-06864-0	* Болт с покрытием 6-25	3
27	309-06972-0	Хомут 6.5-47.5P	1
28	3R0-72181-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (B)	1
29	3GR-05217-1	Штанга фиксатора стартера	1
30	345-05223-1	ЗАЩЁЛКА ТЯГИ 3.5-2	1

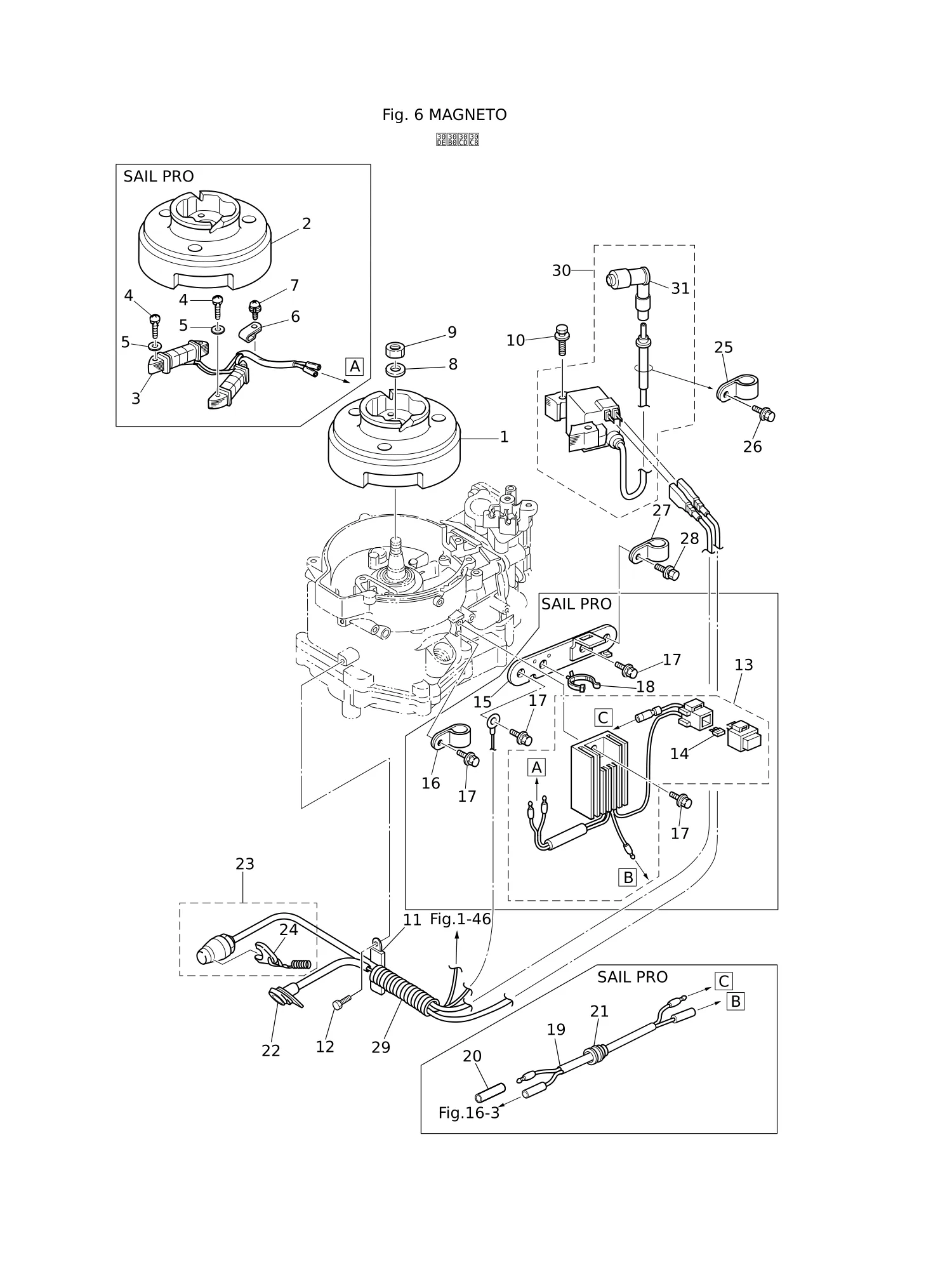

Рис. 6МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	3AS-06009-0	Маховик	1
2	3AS-06001-0	* Маховик
3	3GR-06023-0	* Генератор в сборе
4	921503-0525	Винт
5	940103-0500	ШАЙБА
6	369-06915-0	* ХОМУТ 4.2-3-8
7	921521-6408	* ВИНТ
8	940121-1200	ШАЙБА	1
9	369-00132-0	ГАЙКА 12-P1.25	1
10	910103-5630	* Болт	2
11	309-06972-0	Хомут 6.5-47.5P	1
13	3GR-76060-0	* Выпрямитель в сборе
14	3GR-76246-0	** Предохранитель 10A
15	3GR-06900-0	* Кронштейн электрооборудования в сборе
17	910103-5614	* Болт
18	3BJ-84398-0	Хомут 135
19	399-76120-0	Аккумуляторный кабель L=494
20	3H6-76037-0	Клемма кабеля
21	345-66226-0	Втулка 17-3
22	3GR-71040-0	Контрольная лампа в сборе	1
23	3GR-06870-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
24	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
27	345-06915-0	Хомут 6.5-14L
28	910103-5612	Болт	1
29	3H6-06133-0	Протектор	1
30	3GR-06041-0	Коммутатор с колпачком	1
31	3H6-06999-0	* Колпачок свечи с сопротивлением	1

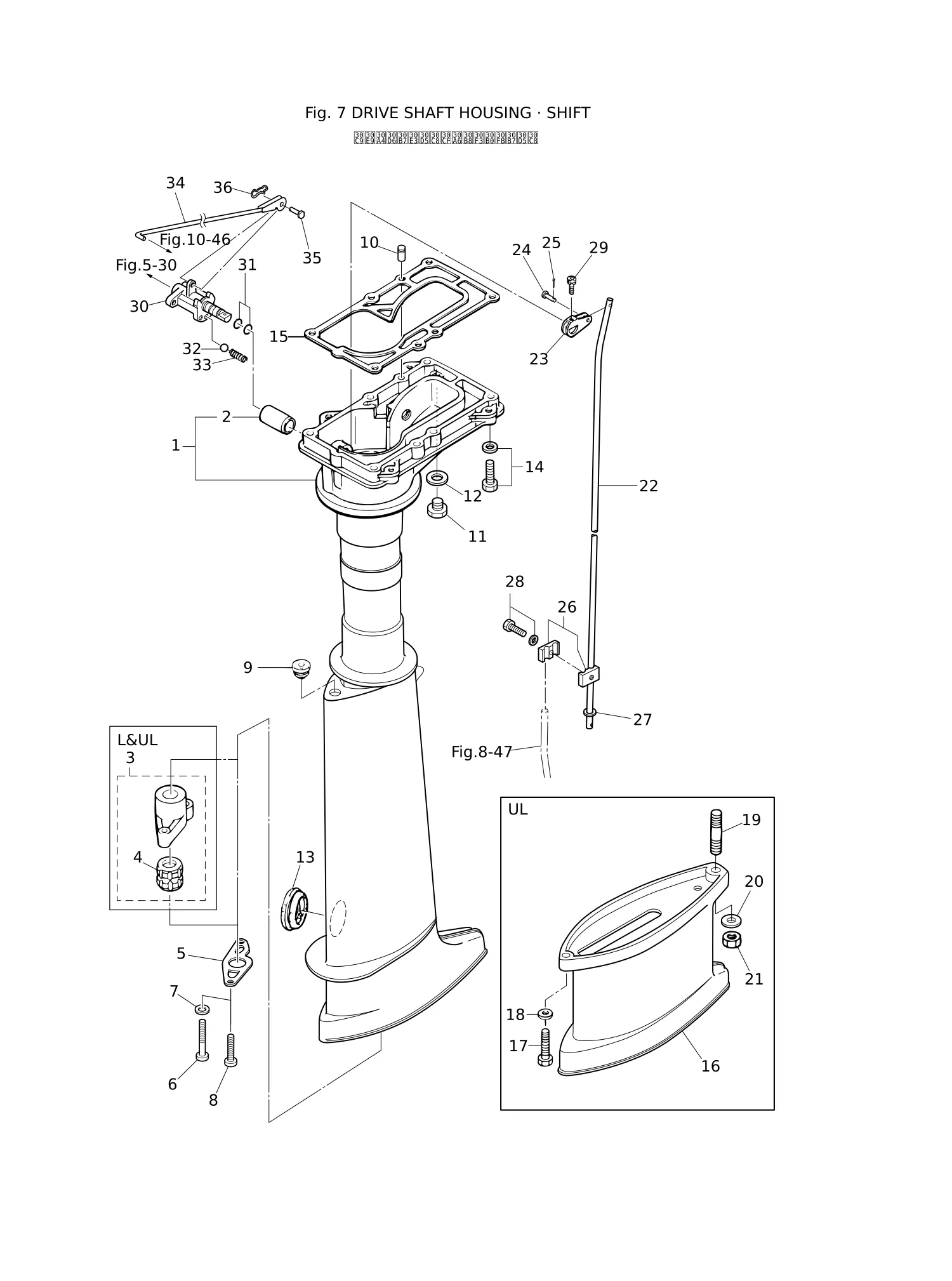

Рис. 7КОЖУХ ВАЛА ПРИВОДА · ПЕРЕКЛЮЧЕНИЕ DRIVE SHAFT HOUSING · SHIFT

REF	Номер детали	Наименование	Кол-во
1	3ASQ61030-3	Корпус гребного вала в сборе (L)
1	3H6Q61020-3	Корпус гребного вала в сборе (S)	1
1	3H6Q61030-4	Корпус гребного вала в сборе (L)	1
2	301-61021-0	* ВТУЛКА	1
3	369-64331-2	ВТУЛКА ГРЕБНОГО ВАЛА В СБОРЕ	1
3	3AS-64331-0	Втулка гребного вала в сборе
4	369-60003-0	* ВТУЛКА ГРЕБНОГО ВАЛА	1
4	3AB-60003-0	* ВТУЛКА ГРЕБНОГО ВАЛА
5	369-64332-1	УПОР	1
6	3H6-64333-1	ВИНТ С ПОКРЫТИЕМ 5-25	2
7	9401E3-0500	ШАЙБА	2
8	9215E3-0510	Винт	2
9	369-66043-1	ВТУЛКА	1
10	345-01111-0	Установочный штифт 6-12	2
11	9106E3-0808	БОЛТ	1
12	332-60006-0	* Прокладка 8.1-15-1	1
13	369-61016-0	ВТУЛКА 29-3	1
14	9101E3-5630	БОЛТ	6
15	3H6-61012-0	* Прокладка корпуса гребного вала	1
16	369Q61110-2	УДЛИНИТЕЛЬНЫЙ КОРПУС
17	9161E3-0625	БОЛТ
18	9401E3-0600	Шайба
19	9152E3-0825	ШПИЛЬКА
20	9401E3-0800	* Шайба
21	930103-0800	Гайка
22	369-66214-0	ТЯГА ПЕРЕКЛЮЧЕНИЯ (S)	1
22	3GR-66215-0	Тяга переключения (L)	1
23	369-66225-0	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
24	369-66223-0	ШТИФТ	1
25	951503-1210	ШПЛИНТ	1
26	369-66241-0	СОЕДИНЕНИЕ ТЯГИ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
27	940103-0600	* ШАЙБА	1
28	910103-5616	* Болт	1
29	910903-6416	БОЛТ	1
30	3GR-66130-0	Вал рычага переключения в сборе	1
31	301-66136-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-8.8	2
32	3GR-66116-0	Керамический шарик 7.7	1
33	3GR-66112-0	Пружина	1
34	3GR-66134-1	Тяга рычага переключения	1
35	3GR-66223-0	Штифт	1
36	3EF-65307-0	Шплинт	1

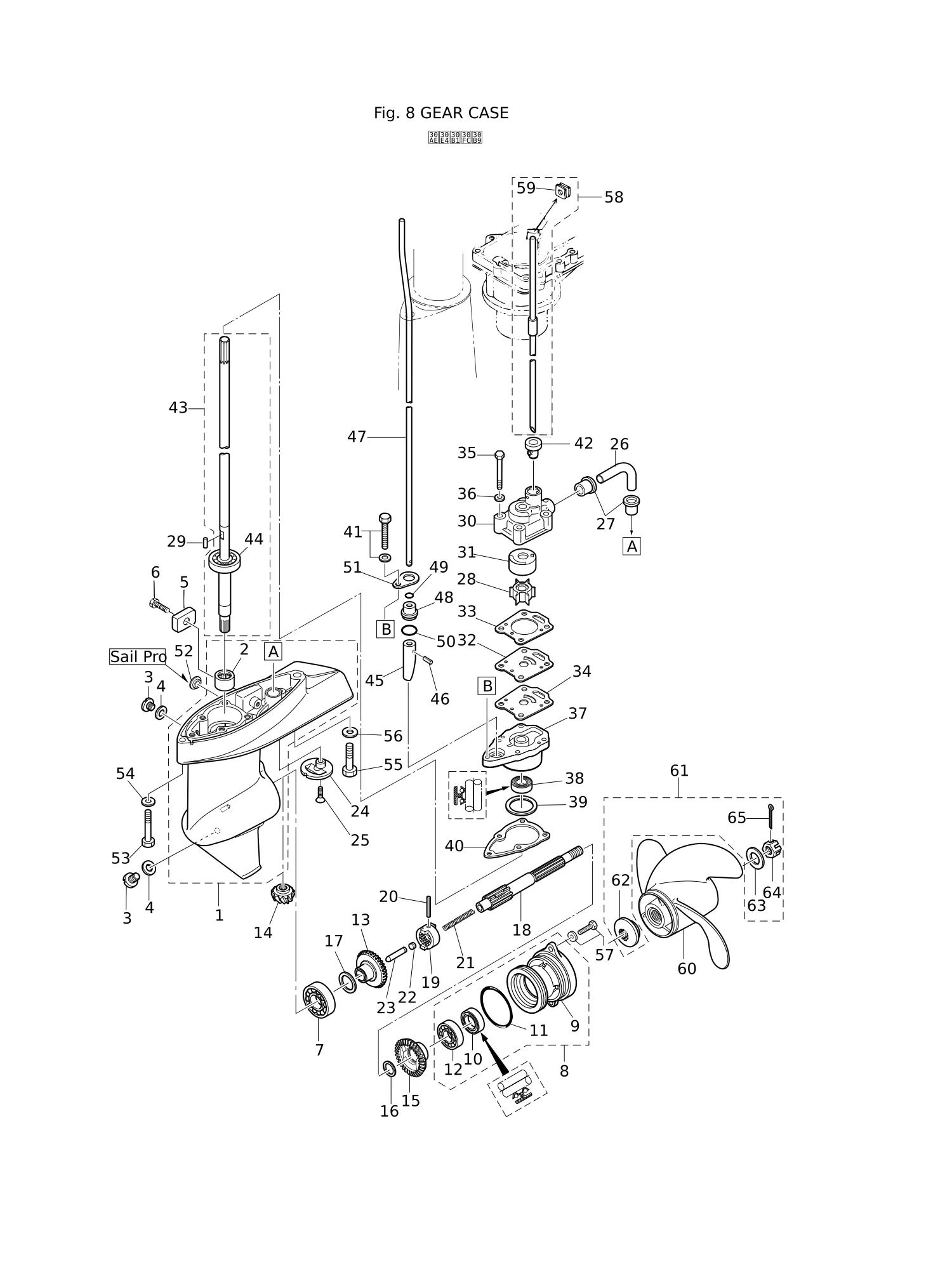

Рис. 8РЕДУКТОР GEAR CASE

REF	Номер детали	Наименование	Кол-во
1	369Q60000-3	Корпус редуктора в сборе	1
1	399Q60000-3	Редуктор в сборе
2	369-60211-0	* Роликовый подшипник 14-20-12	1
3	332-60005-2	Пробка 8-8	2
4	332-60006-0	* Прокладка 8.1-15-1	2
5	3H6-60218-0	Анод	1
6	910103-0616	БОЛТ	1
7	9601-0-6004	* ПОДШИПНИК ШАРИКОВЫЙ 6004	1
8	369Q87323-1	Корпус гребного вала в сборе	1
9	369Q60101-1	* Корпус гребного вала	1
10	369-60111-0	* Сальник 15-28-10	1
11	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
12	9601-0-6002	* Шарикоподшипник 6002	1
13	369-64010-2	КОНИЧЕСКАЯ ШЕСТЕРНЯ В СБОРЕ (A)	1
14	369-64020-2	КОНИЧЕСКАЯ ШЕСТЕРНЯ B	1
15	369-64030-2	Коническая шестерня в сборе (C)	1
16	369-64032-0	Шайба 15.2-19-1.9	1
17	369-64014-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.1	A
17	369-64015-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.15	A
18	369-64211-1	Гребной вал	1
19	301-64215-1	Муфта	1
20	301-64217-0	Штифт 3.5-28	1
21	393-64221-0	Пружина	1
22	369-64222-0	Держатель пружины	1
23	369-64223-0	Толкающий шток	1
24	369-60206-0	Водозаборник	1
25	921803-0620	Винт	1
26	369-65035-0	Водяная труба (нижняя)	1
27	369-65036-0	Сальник	2
28	369-65021-1	* Крыльчатка водяного насоса	1
29	369-65022-0	* Шпонка φ2-11	1
30	369-65016-0	Корпус насоса (верхний)	1
31	369-65011-0	* Втулка корпуса насоса	1
32	369-65025-0	* Направляющая пластина водяного насоса	1
33	369-65018-0	* Прокладка корпуса насоса	1
34	369-65029-0	* Прокладка направляющей пластины	1
36	940103-0600	* ШАЙБА	4
37	369-65017-1	Корпус насоса (нижний)	1
38	369-60223-0	* Сальник 10-24-8	1
39	369-64081-1	Регулировочная шайба 26.5-34.8-0.1	A
39	369-64082-1	Регулировочная шайба 26.5-34.8-0.15	A
40	369-65020-0	* Прокладка корпуса насоса (нижняя)	1
41	910103-5625	БОЛТ	1
42	369-65014-0	Сальник водяной трубы (нижний)	1
43	369-64301-0	Приводной вал в сборе (S)	1
43	369-64302-0	Приводной вал в сборе (L)	1
43	369-64303-0	Приводной вал в сборе (UL)
44	9601-0-6300	* Шарикоподшипник 6300	1
45	369-66011-0	Кулачок муфты	1
46	951407-0310	Пружинный штифт 3-10	1
47	369-66012-1	Штанга кулачка (S)	1
47	369-66013-1	Штанга кулачка (L)	1
47	369-66014-2	Штанга кулачка (UL)
48	369-66031-0	Втулка штанги кулачка	1
49	369-66021-1	* Кольцо уплотнительное 2.5-4.9	1
50	332-66032-0	* Уплотнительное кольцо 2.4-15.4	1
51	369-66033-0	Стопор	1
52	3DK-61016-0	Втулка
53	9161E3-0645	* Болт	1
54	9401E3-0600	Шайба	1
55	9161E3-0835	Болт	1
56	9401E3-0800	* Шайба	1
57	9101E3-5616	* Болт	2
58	369-65100-0	Водяная труба в сборе (S)	1
58	369-65110-0	Водяная труба в сборе (L)	1
58	369-65120-0	Водяная труба в сборе (UL)
59	369-65195-0	* Втулка уплотнительная	1
60	369B64518-1	Гребной винт в сборе (9")	1
60	393B64512-1	Гребной винт в сборе (6")	1
60	399B64512-1	Гребной винт в сборе (6")	1
60	3R1B64514-1	Гребной винт в сборе (7")	1
60	3R1B64516-1	Гребной винт в сборе (8")	1
61	3H6-87326-0	Комплект крепежа гребного винта	1
62	3AS-64230-0	* Упорный держатель в сборе	1
63	369-64124-0	* Шайба 10.5-28-2	1
64	369-64121-0	* Гайка гребного винта	1
65	951503-0318	* ШПЛИНТ 3-18	1

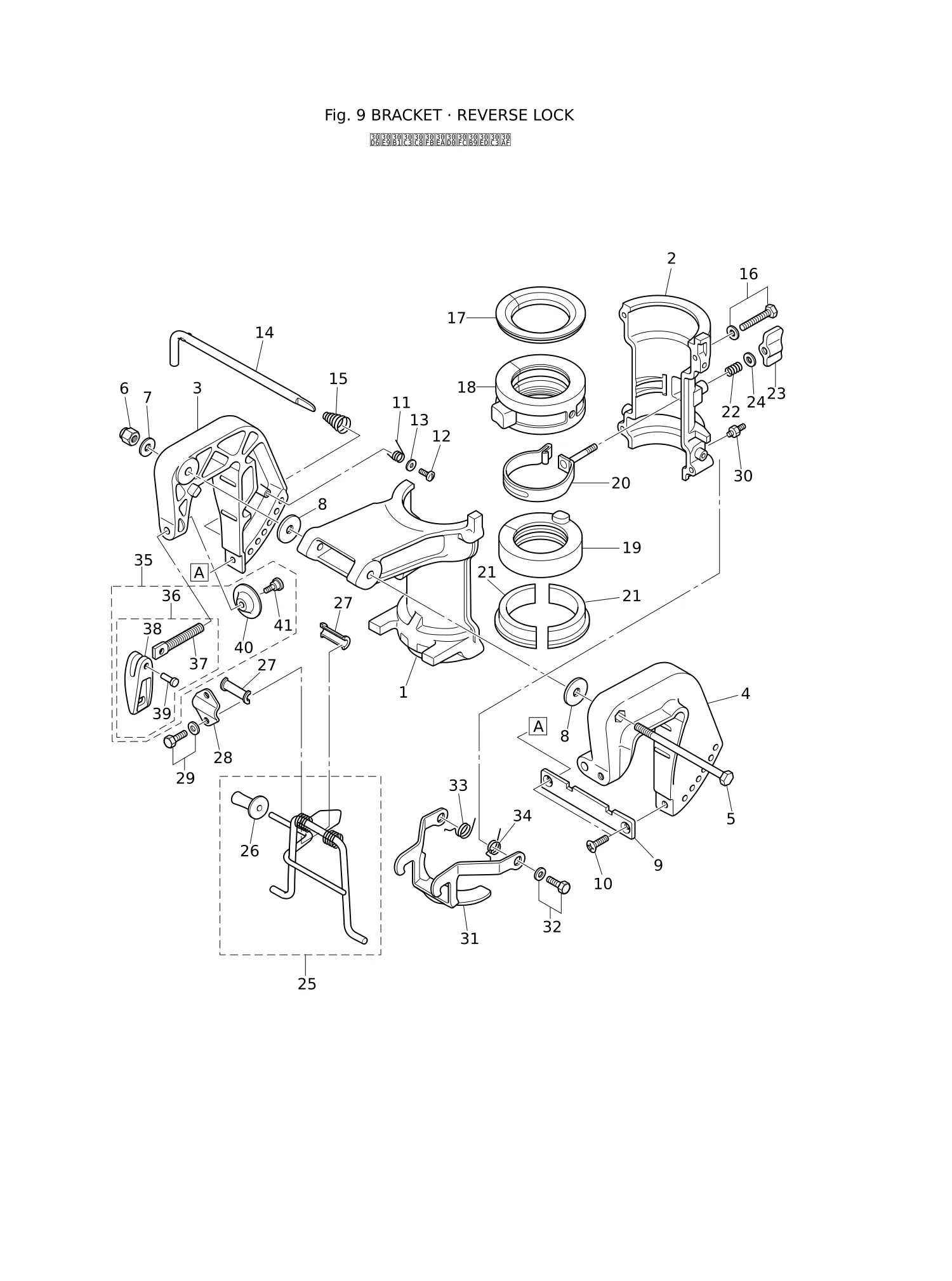

Рис. 9КРОНШТЕЙН · ЗАЩИТА ОТ ЗАДНЕГО ХОДА BRACKET · REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	3H6Q62391-0	Поворотный кронштейн	1
2	3H6Q62392-1	Поворотный кронштейн	1
3	369Q62112-3	Струбцина (R)	1
4	369Q62113-2	Струбцина (L)	1
5	309-62115-2	Болт 8-122	1
6	930403-0800	* Нейлоновая гайка 8-P1.25	1
7	9401E3-0800	* Шайба	1
8	307-62116-1	Шайба 8.5-28-1	2
9	3B2-62118-0	Дистанционная пластина	1
10	9216E3-0612	Винт	2
11	369-62146-1	Пружина транцевого кронштейна	1
12	921703-0406	* Винт	1
13	369-62147-0	Шайба 4.3-16-1.5	1
14	350-62121-2	Упорный стержень	1
15	369-62122-2	Пружина упорного стержня	1
16	9101E3-5640	Болт	4
17	3H6-62325-0	ВТУЛКА УПОРНАЯ	1
18	3H6-61301-0	Втулка	1
19	3H6-62417-1	Втулка	1
20	3H9-62418-1	Узел фрикционного кольца	1
21	3H6-62424-0	Упорная пластина (нижняя)	2
22	3H9-62446-0	Пружина	1
23	3H9-62442-0	Ручка регулировки трения	1
24	3C8-66308-0	ШАЙБА 6-16-1.5	1
25	3GR-62431-0	Узел упора откидывания	1
26	3AS-62433-0	* Рукоятка упора откидывания	1
27	393-62437-1	Втулка	2
28	369-62439-1	Установочная пластина	1
29	9101E3-5612	* Болт	2
30	344-67177-1	ПРЕСС-МАСЛЕНКА	2
31	3H6-66313-0	Рычаг блокировки заднего хода	1
32	9101E3-5614	Болт	2
33	369-66338-0	Пружина блокировки заднего хода (R)	1
34	369-66339-0	Пружина блокировки заднего хода (L)	1
35	3GTQ62105-1	Комплект винтового зажима	1
36	3GTQ62108-1	Винтовой зажим в сборе	1
37	369-62106-1	Винтовой зажим	1
38	3ABQ62102-0	Рукоятка винтового зажима	1
39	3C8-62104-2	Заклепка 3-22	1
40	332-62101-1	Подушка винтового зажима	1
41	3C8-62107-0	Болт с буртиком	1

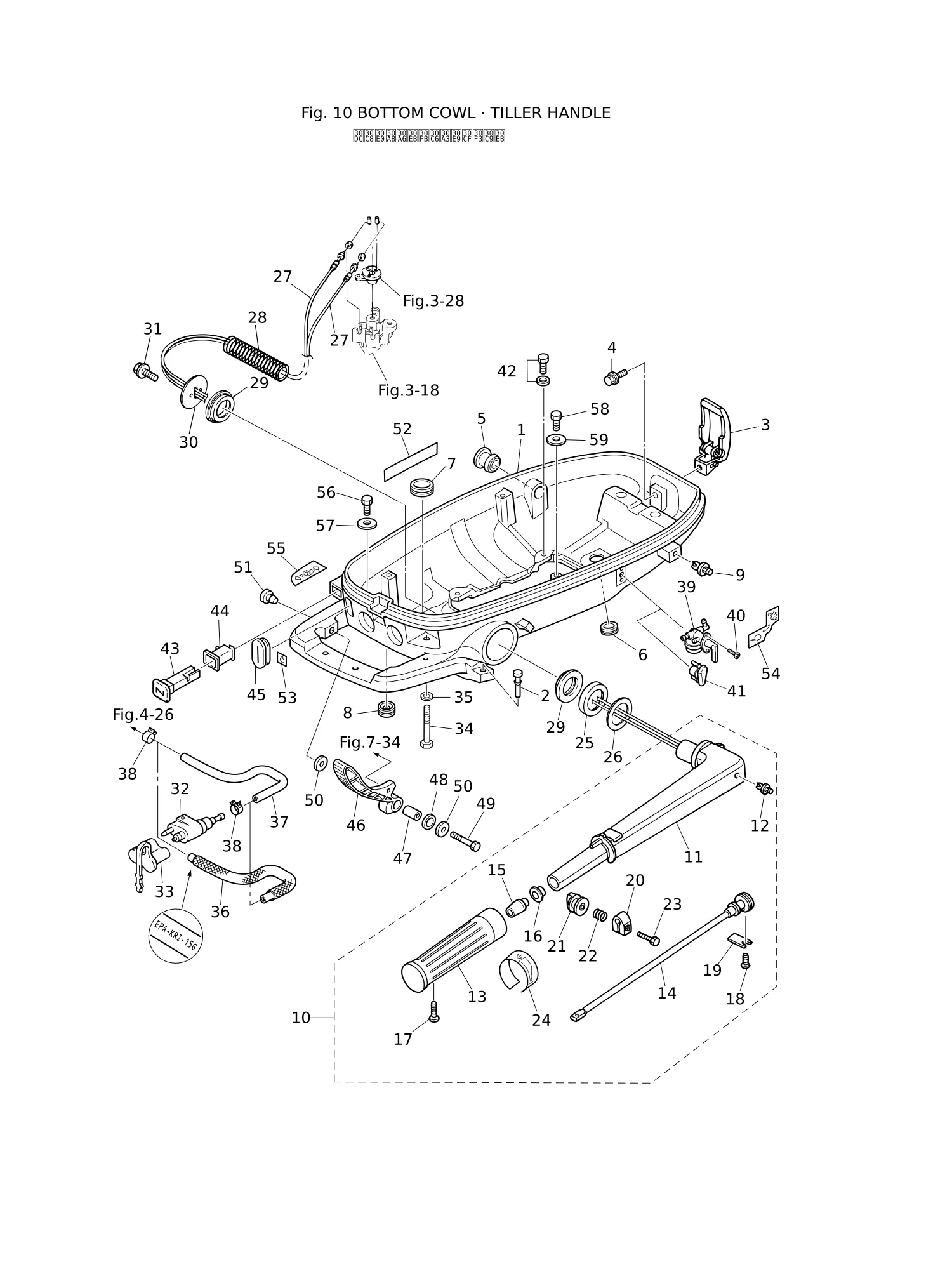

Рис. 10НИЖНИЙ КОЖУХ · РУЛЕВАЯ РУКОЯТКА BOTTOM COWL · TILLER HANDLE

REF	Номер детали	Наименование	Кол-во
1	3GRQ67100-0	Нижний кожух	1
2	3GR-67161-0	Втулка уплотнительная 22-3	1
3	3AA-67120-1	Узел защелки кожуха	1
4	910103-5616	* Болт	1
5	3GR-67187-0	Втулка уплотнительная 15.5-27	1
6	338-67163-0	Втулка уплотнительная 18-2.5	1
7	3B7-76093-0	Втулка 25-5	1
8	345-67117-0	ВТУЛКА 17-2.7	1
10	3V1Q63003-4	* Рукоятка румпеля в сборе	1
11	3V1Q63011-3	** РУМПЕЛЬ	1
12	350-67154-0	** Пластиковая заклёпка 6.5	1
13	3R3-63012-0	** РУКОЯТКА	1
14	3V1-63041-0	** ВАЛ ДРОССЕЛЯ	1
15	3H6-63048-0	** ДЕМПФЕР ВАЛА ДРОССЕЛЯ	1
16	3H6-63510-0	** ВТУЛКА 14-15.8-7	1
17	920803-0518	** Винт	1
18	9215E3-0612	Винт	1
19	3B2-63063-0	** Опора вала дроссельной заслонки	1
20	3V1-63035-1	** ФРИКЦИОННАЯ НАКЛАДКА	1
21	3V1-63077-0	** РЕГУЛИРОВОЧНАЯ ГАЙКА	1
22	3V1-63036-0	** ПРУЖИНА	1
23	9101E3-0625	* БОЛТ	1
24	3V9-72019-0	** НАКЛЕЙКА ДРОССЕЛЯ	1
25	3H6-63026-0	Проставка 33.5-55-3.3	1
26	3B2-63108-0	ШАЙБА 30-45-1	1
27	3GR-63600-0	Трос дросселя	2
28	3H6-06133-0	Протектор	1
29	3H6-63102-0	Втулка	2
30	3GR-63107-0	Крышка	1
32	394-70260-0	Топливный разъём (папа)	1
33	3H6-70262-0	Защитный колпачок топливного разъёма	1
34	910103-0625	Болт	1
35	940203-0600	Шайба	1
36	3JF-02160-0	Топливный шланг с защитой 353-40-30
37	3JG-02203-0	Топливный шланг 353-40-30
38	3AB-35143-0	Хомут φ9.4
39	3H9-70311-0	Узел топливного крана	1
40	3GR-83821-0	Винт	2
41	3GR-67129-0	Втулка уплотнительная
42	9101E3-5616	* Болт	4
43	3H6-67151-0	ТЯГА ПОДСОСА	1
44	3GR-67104-0	Втулка тяги воздушной заслонки	1
45	3GR-66260-0	Втулка уплотнительная	1
46	3GR-66110-0	Рычаг переключения передач	1
47	3GR-63066-0	Втулка 15.9-17-9	1
48	3GR-63108-0	Шайба 30-45-1	1
49	3H6-62445-0	Болт	1
51	3A3-76037-0	* Разъём кабельного наконечника	1
52	3H6-67572-0	Наклейка хранения	1
53	3BA-76199-0	* Наклейка давления масла	1
54	3JJ-72024-0	Наклейка рычага топлива	1
55	3JJ-67578-0	Наклейка переключения передач	1
58	910103-0612	Болт
59	345-05122-1	Шайба 6.5-23-1.5

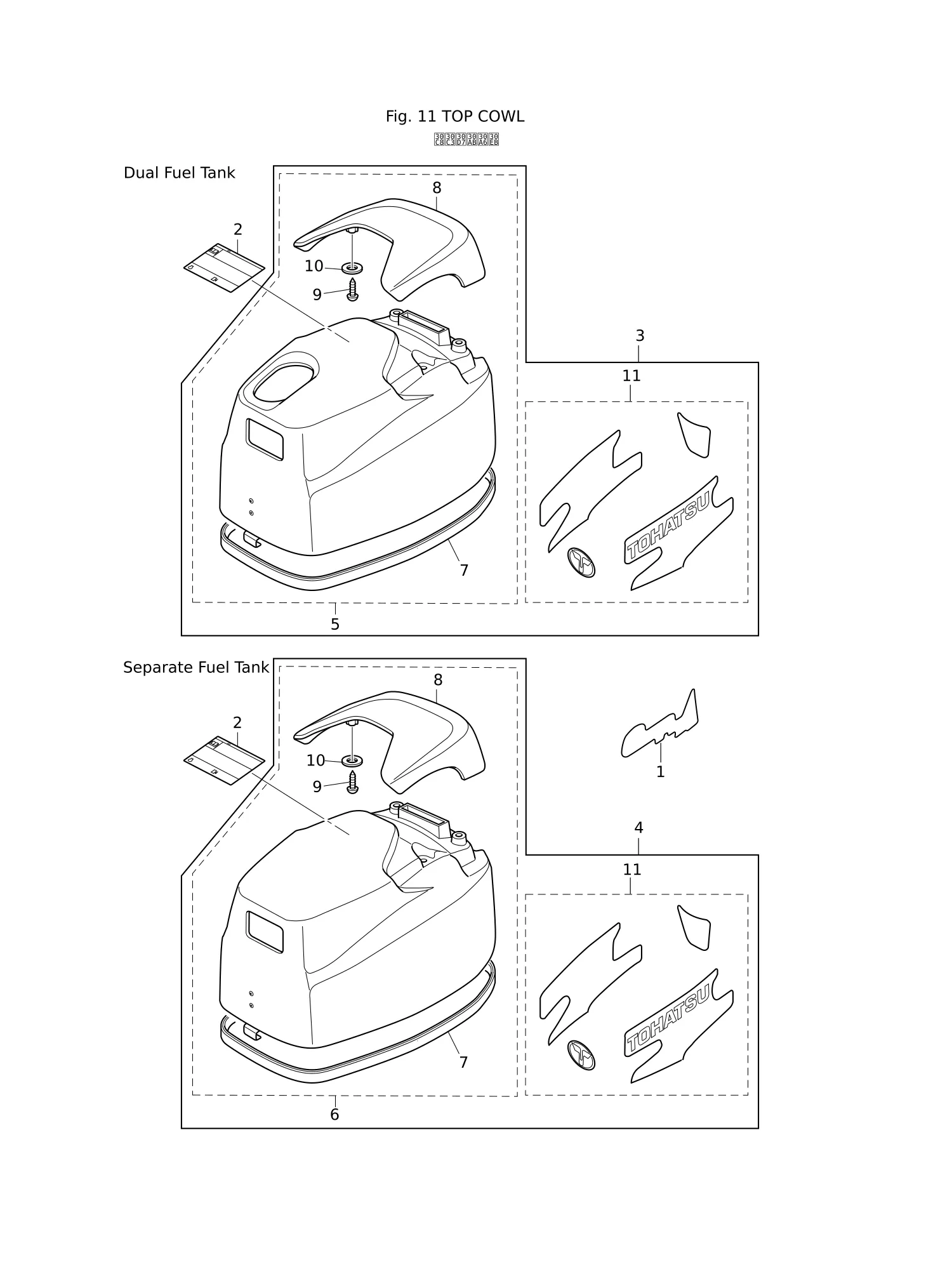

Рис. 11ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	3AU-67562-1	Наклейка Sail Pro	2
1	3LE-67561-0	Наклейка SP	2
2	3R0-72180-0	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (A)	1
3	3JDQ67645-1	Узел верхнего кожуха	1
4	3GRQ67645-1	Узел верхнего кожуха	1
5	3GRQ67640-0	* Подузел верхнего кожуха	1
6	3JEQ67640-0	* Подузел верхнего кожуха	1
7	3GR-67501-0	** Уплотнение верхнего кожуха	1
8	3JDQ67521-0	** Ручка откидывания	1
9	3GR-05913-0	** Саморез	4
10	940103-0600	* ШАЙБА	4
11	3GP-87801-2	* Комплект наклеек (MFS4C)	1
11	3GR-87801-2	* Комплект наклеек (MFS5C)	1
11	3GS-87801-2	* Комплект наклеек (MFS6C)	1

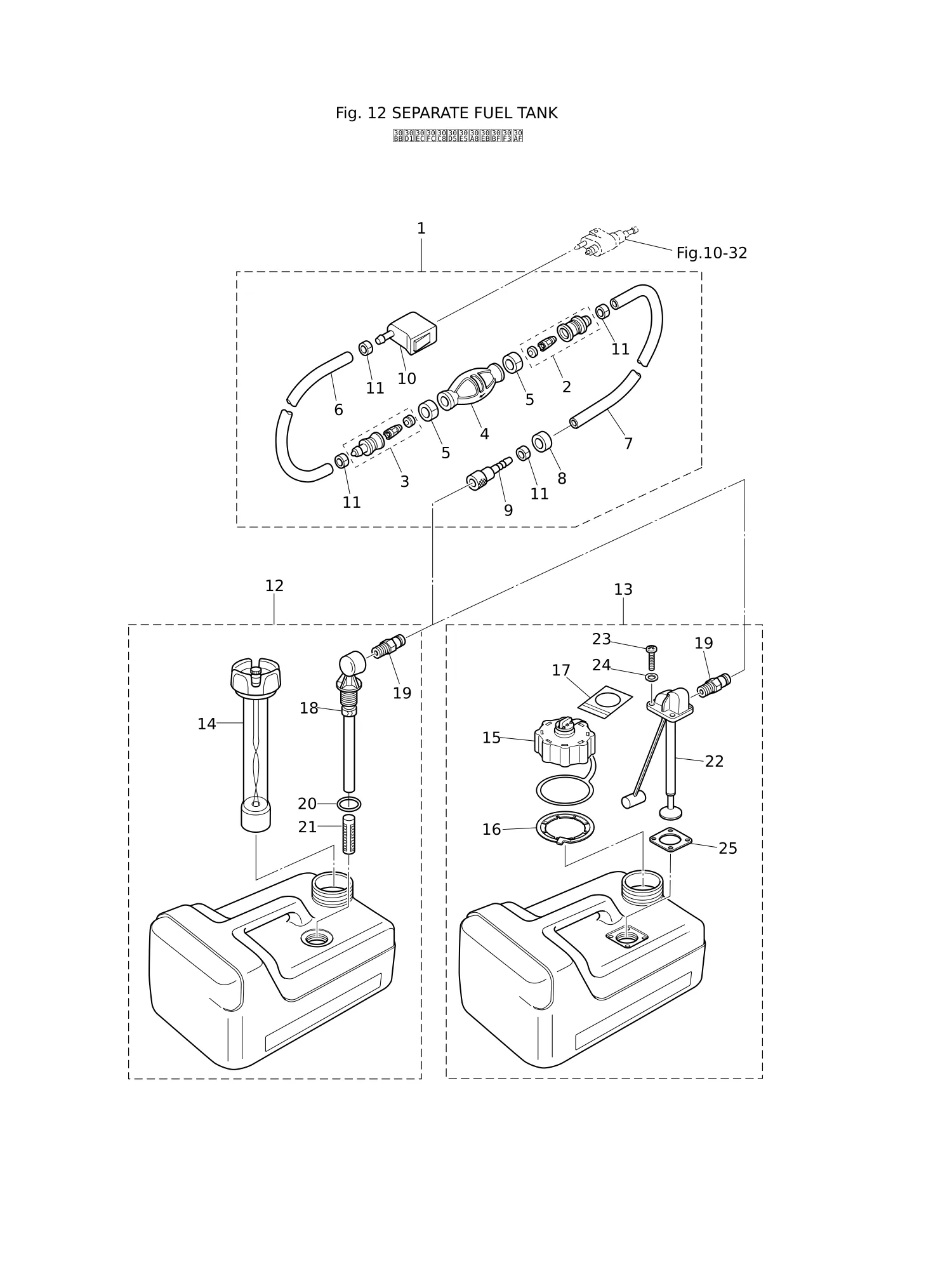

Рис. 12ОТДЕЛЬНЫЙ ТОПЛИВНЫЙ БАК SEPARATE FUEL TANK

REF	Номер детали	Наименование
1	3AD-70200-2	Груша топливная в сборе
1	3H6-70200-2	Груша топливная в сборе
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ
4	3GF-70211-1	* ГРУША ПОДКАЧКИ
5	3C7-70217-0	* ХОМУТ
6	3GF-70241-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=700
6	98AB-70-700	* ШЛАНГ
7	3GF-70240-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=1600
7	98AB-701600	* ШЛАНГ
8	3GR-70280-0	* Метка топливного разъема
9	3GF-70281-0	* ТОПЛИВНЫЙ РАЗЪЕМ
10	3GR-70250-0	* Топливный разъем
11	332-70201-0	* ХОМУТ
12	3B2-70167-1	Топливный бак в сборе 12L
13	3V1-70167-2	Узел топливного бака 12L
14	3B2-70050-1	* Крышка вентиляции с датчиком уровня топлива в сборе (12L)
15	3AC-70052-1	* Крышка топливного бака в сборе
16	3AC-70055-0	* Стопорное кольцо
17	3AC-70352-1	* Бирка с инструкцией
18	3B2-70155-0	* Заборный угольник в сборе (12L)
19	3E0-70270-0	* БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА)
20	3C7-70199-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
21	3C7-70113-0	* ФИЛЬТР
22	3V1-70157-0	Топливозаборник в сборе с датчиком уровня
23	3AC-70140-0	* ВИНТ
24	3AC-70145-0	* ШАЙБА
25	3AC-70150-0	* ПРОКЛАДКА

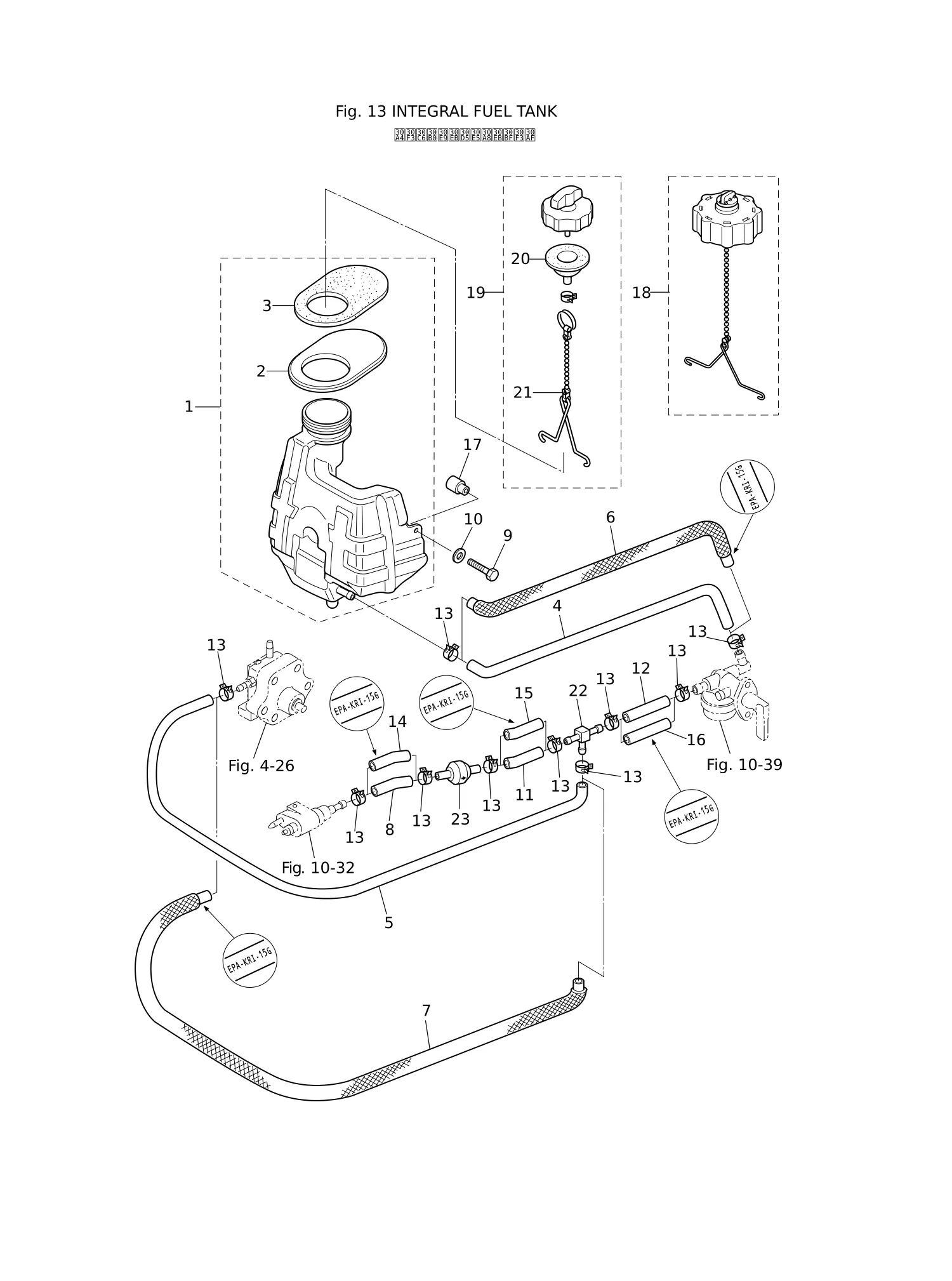

Рис. 13ВСТРОЕННЫЙ ТОПЛИВНЫЙ БАК INTEGRAL FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	3GR-70310-2	Топливный бак в сборе	1
1	3JE-70310-0	Топливный бак в сборе	1
2	3JD-05116-1	Уплотнительная пластина	1
3	3JD-70036-0	Уплотнение топливного бака	1
4	3JK-70326-0	Топливный шланг 275-20	1
5	3JS-70315-0	Топливный шланг 455-25	1
6	3GR-02160-0	Топливный шланг с защитой 275-20	1
7	3JK-02160-0	Топливный шланг с защитой 455-25	1
8	3JJ-70325-0	Топливный шланг 30-25	1
9	910103-0630	** Болт	2
10	345-05122-1	Шайба 6.5-23-1.5	2
11	3JD-70325-0	Топливный шланг L=35	1
12	3JD-02204-0	Топливный шланг L=90	1
13	3AB-35143-0	Хомут φ9.4	10
14	3LE-02207-0	Шланг низкой проницаемости 30-25	1
15	3GR-02130-0	Шланг низкой проницаемости L=35	1
16	3JD-02130-0	Шланг низкой проницаемости L=90	1
17	3GR-70015-0	Проставка 7.2-10-6	2
18	3GT-70321-0	Крышка топливного бака в сборе	1
19	3GR-70020-0	Крышка топливного бака в сборе	1
20	3GR-70021-0	* Прокладка крышки заливной горловины бака	1
21	3C8-71017-0	* Крючок крышки	1
22	394-70013-0	СОЕДИНИТЕЛЬ ТРУБОК 4-4	1
23	394-70327-0	Обратный клапан	1

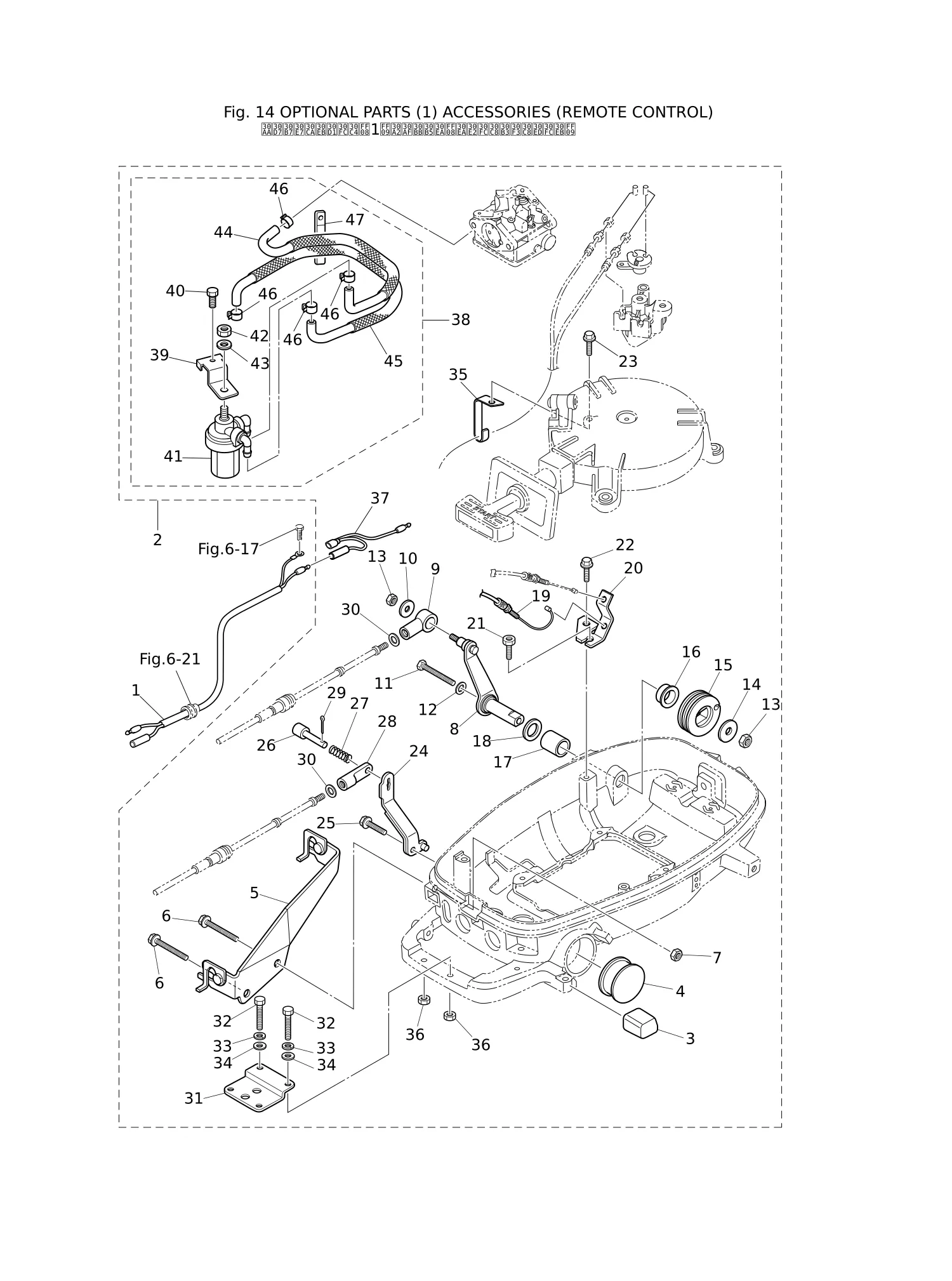

Рис. 14ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ (1) АКСЕССУАРЫ (ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ) OPTIONAL PARTS (1) ACCESSORIES (REMOTE CONTROL)

REF	Номер детали	Наименование	Кол-во
1	369-83846-0	Трос аварийной остановки дистанционного управления L=2000	1
1	369-83848-0	Трос аварийной остановки дистанционного управления L=3200	1
1	369-83853-0	Трос аварийной остановки дистанционного управления L=3900	1
1	369-83858-0	Трос аварийной остановки дистанционного управления L=5900	1
2	3GR-83880-0	Штуцер дистанционного управления в сборе	1
3	3JK-67161-0	Втулка	1
4	3H6-67161-0	Втулка 43-23	1
5	3GR-83820-0	Держатель троса в сборе	1
6	910103-6640	Болт	2
7	930103-0600	* Гайка	1
8	3GR-83910-0	Рычаг дросселя (дистанционное управление)	1
9	3R0-83715-0	* Соединитель троса	1
10	346-67115-0	* ШАЙБА 6.5-21-1	1
11	910103-0660	* БОЛТ	1
12	941303-0600	* Пружинная шайба	1
13	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	2
14	345-05122-1	Шайба 6.5-23-1.5	1
15	3JD-63611-0	Барабан дросселя	1
16	3H6-63510-0	** ВТУЛКА 14-15.8-7	1
17	369-67105-0	* Втулка рычага крюка	1
18	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
19	3GR-83873-0	Трос дросселя (дистанционное управление)	1
20	3GR-63508-0	Кронштейн троса дросселя	1
21	3GR-04317-0	Втулка	1
22	910103-5614	* Болт	1
23	3AD-06864-0	* Болт с покрытием 6-25	1
24	3GR-66129-0	Рычаг переключения (дистанционное управление)	1
25	3V1-60108-0	БОЛТ С ПОКРЫТИЕМ 6-16	1
26	332-83728-0	* Штифт	1
27	332-83729-0	* Пружина	1
28	369-83715-1	* Соединитель троса	1
29	951403-0220	Пружинный штифт	1
30	332-83725-0	* Шайба 5.5-14-1.2	2
31	369-83830-2	* Пластина крюка рулевого управления	1
32	910103-0830	* Болт	2
33	941303-0800	* Пружинная шайба	2
34	940103-0800	* Шайба	2
35	3JK-63505-0	Держатель троса	1
36	930403-0800	* Нейлоновая гайка 8-P1.25	2
37	3AS-83883-0	Отдельный трос	1
38	3GR-02217-0	Комплект топливного фильтра	1
39	3GR-63737-0	Кронштейн	1
40	910103-5610	* Болт	1
41	346-02230-0	** ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
42	930103-0800	Гайка	1
43	940121-0800	** Шайба	1
44	3LE-02160-0	Топливный шланг с защитой 25-193-30	1
45	3JD-02160-0	Топливный шланг с защитой 25-315-25	1
46	3AB-35143-0	Хомут φ9.4	4
47	3T4-06972-1	Хомут 6.5-87P	1

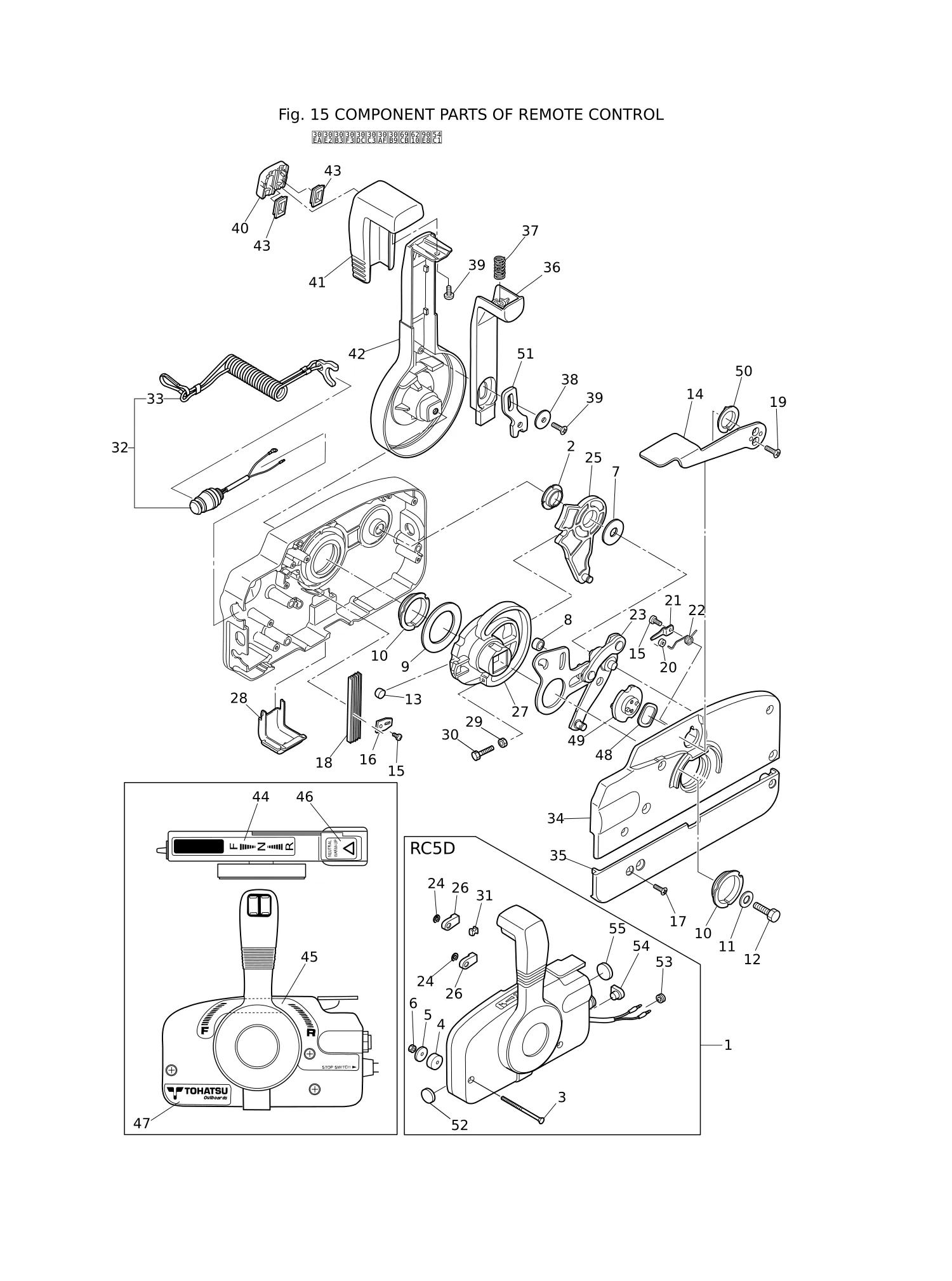

Рис. 15КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3B7Q84360-1	ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ (RC5D)	1
2	3A3-84432-0	* ВТУЛКА	1
3	3A3-84375-0	* ВИНТ	3
4	3A3-84374-0	* ПРОСТАВКА	3
5	353-84371-0	* ШАЙБА	3
6	930103-0600	* Гайка	3
7	3A3-84383-0	* ШАЙБА	1
8	3A3-84421-0	* РОЛИК	1
9	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
10	3A3-84431-0	* ВТУЛКА	2
11	940103-0800	* Шайба	1
12	3A3-84442-0	* БОЛТ	1
13	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
14	3B7Q84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
15	921503-0406	* ВИНТ	2
16	3A3-84423-0	* ФИКСАТОР	1
17	921603-0518	* ВИНТ	5
18	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	5
19	921603-0512	* ВИНТ	2
20	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
21	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
22	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
23	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
24	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
25	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
26	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
27	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
28	3A3-84429-0	* КОЖУХ ПРОВОДА	1
29	930103-0500	* ГАЙКА	1
30	910103-0525	* БОЛТ	1
31	3A3-84376-0	* ВТУЛКА	1
32	398-06830-0	Выключатель стоп-сигнала в сборе	1
33	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
34	3B7Q84441-0	* ЗАДНИЙ КОРПУС	1
35	3B7Q84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
36	3A3-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
37	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
38	3A3-84407-0	* ШАЙБА	1
39	921503-0510	* ВИНТ	2
40	3A3-84451-0	* КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	1
41	3A3-84404-0	* РУКОЯТКА	1
42	3B7Q84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
43	3A3-84452-0	* ЗАГЛУШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	2
44	3N5-84336-0	НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
45	3N5-84465-0	БОКОВАЯ НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
46	3N5-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
47	3N5-84333-0	НАКЛЕЙКА (TOHATSU)	1
48	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
49	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
50	3A3-84435-0	* ВТУЛКА	1
51	3A3-84406-0	* ПЛАСТИНА	1
52	361-84414-0	* ВТУЛКА	1
53	369-84418-0	* ВТУЛКА	1
54	353-84321-0	* ВТУЛКА	1
55	369-84416-0	* ВТУЛКА	1

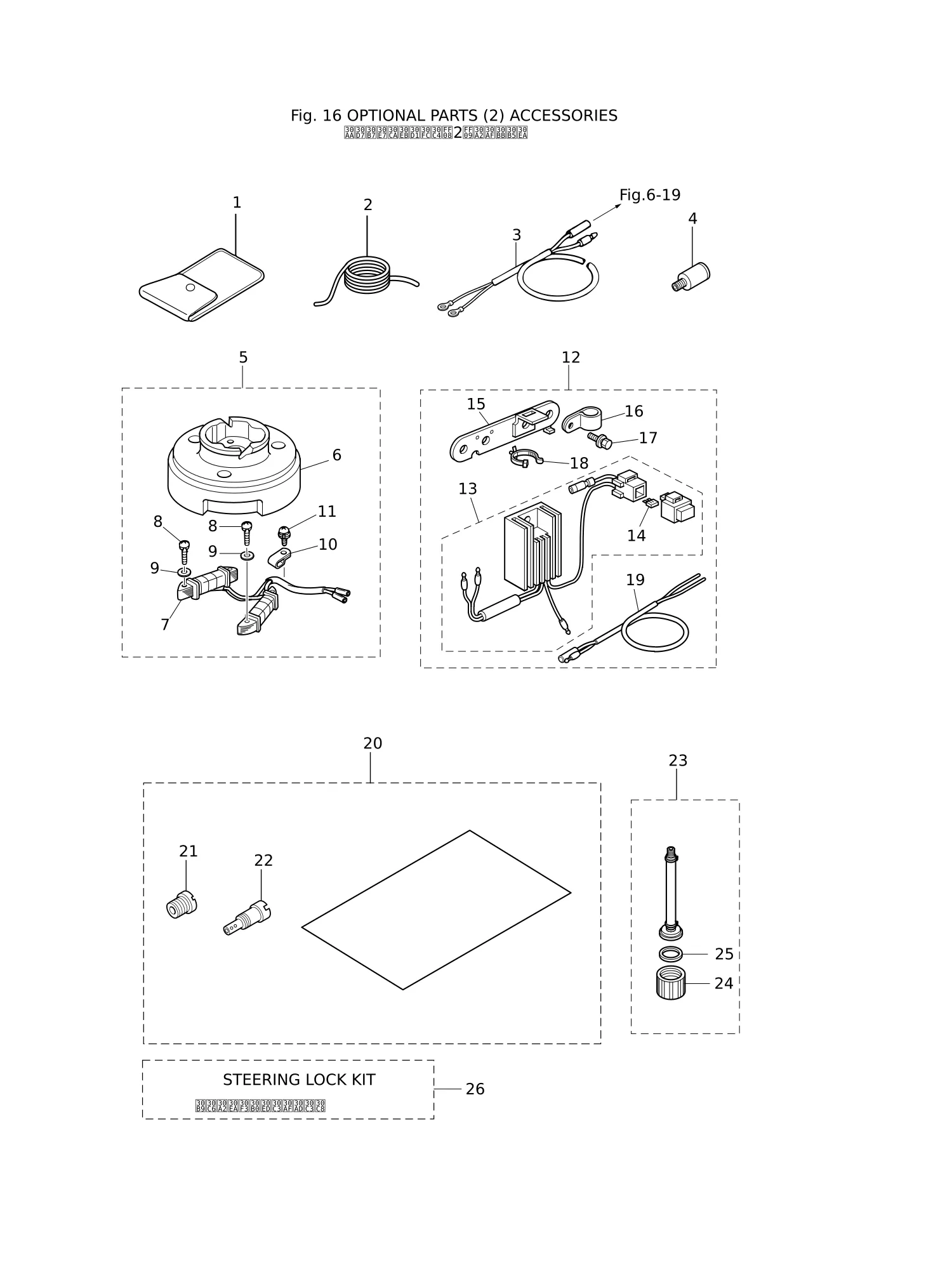

Рис. 16ДОПОЛНИТЕЛЬНЫЕ ЗАПЧАСТИ (2) АКСЕССУАРЫ OPTIONAL PARTS (2) ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	3BJ-72100-0	Набор инструментов	1
2	312-72201-0	Страховочный трос φ4-1000	1
3	399-76130-0	Аккумуляторный кабель L=1716
4	336-60007-0	Пробка для промывки	1
5	3GR-06128-0	Комплект генератора	1
6	3AS-06001-0	* Маховик	1
7	3GR-06023-0	* Генератор в сборе	1
8	921503-0525	Винт	4
9	940103-0500	ШАЙБА	4
10	369-06915-0	* ХОМУТ 4.2-3-8	1
11	921521-6408	* ВИНТ	1
12	3GR-76160-0	Комплект выпрямителя	1
13	3GR-76060-0	* Выпрямитель в сборе	1
14	3GR-76246-0	** Предохранитель 10A	1
15	3GR-06900-0	* Кронштейн электрооборудования в сборе	1
16	345-06915-0	Хомут 6.5-14L	1
17	910103-5614	* Болт	2
18	3BJ-84398-0	Хомут 135	1
19	369-76161-0	* УДЛИНИТЕЛЬНЫЙ ШНУР	1
20	3GR-10230-0	Комплект регулировки высоты
20	3JD-10230-0	Комплект регулировки высоты	1
20	3JE-10230-0	Комплект регулировки высоты
21	3AU-04468-0	* Главный жиклёр (#68)
21	3H9-03251-0	* ГЛАВНЫЙ ЖИКЛЁР (#60)	1
21	3R1-03251-0	* Главный жиклёр (#65)
22	3R6-03254-0	* ЖИКЛЁР ХОЛОСТОГО ХОДА (#35)	1
23	3GR-72406-0	ПРОМЫВОЧНОЕ УСТРОЙСТВО В СБОРЕ	1
24	3GR-70212-0	* СОЕДИНИТЕЛЬ	1
25	3T1-67147-0	Уплотнительное кольцо	1
26	3GR-62500-2	КОМПЛЕКТ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
27	910103-5825	Болт	2
28	930403-0800	* Нейлоновая гайка 8-P1.25	2

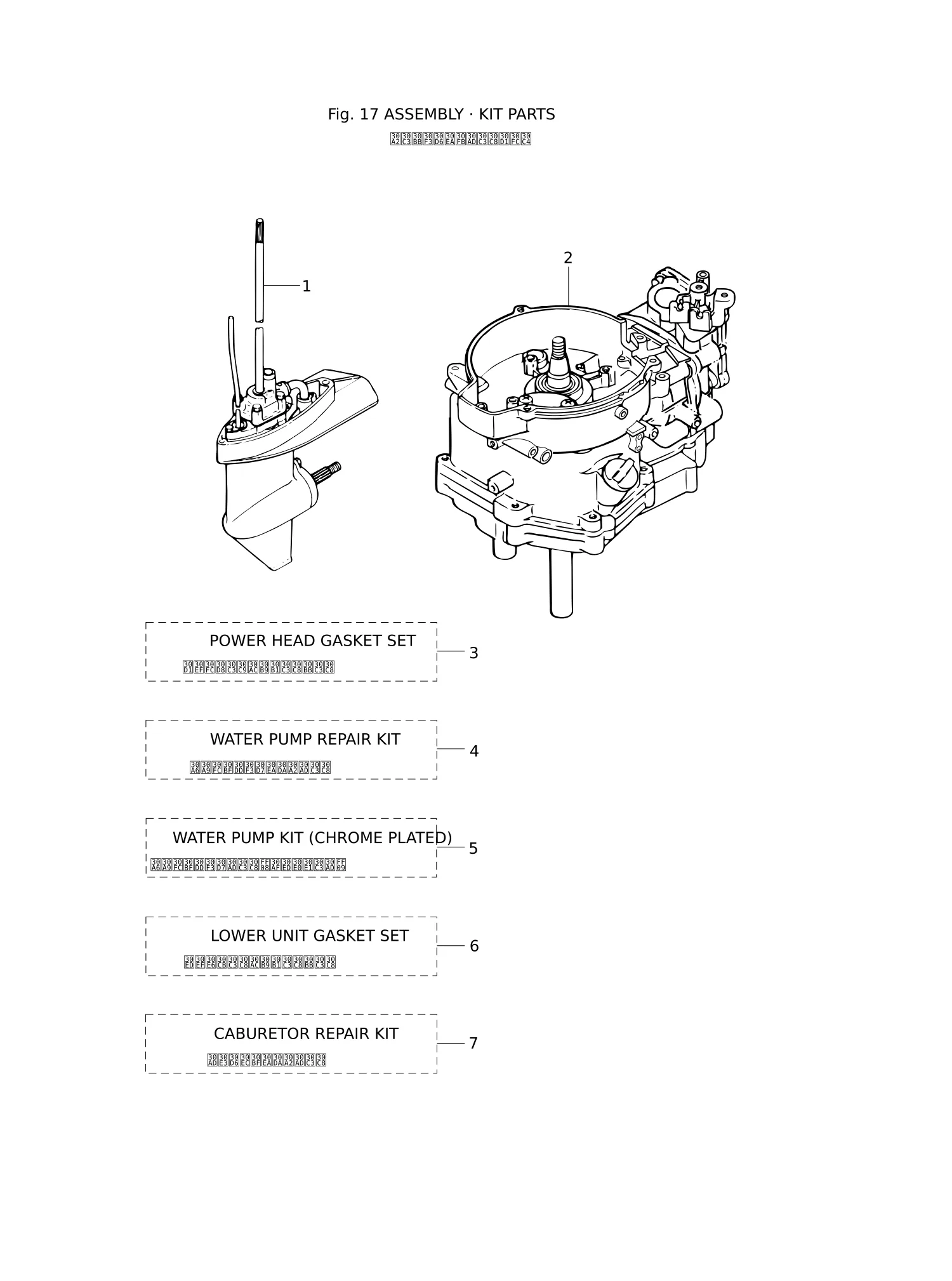

Рис. 17СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	369Q87301-4	РЕДУКТОР В СБОРЕ (S)	1
1	369Q87302-4	РЕДУКТОР В СБОРЕ (L)	1
1	369Q87304-2	РЕДУКТОР В СБОРЕ (UL)
1	399Q87302-3	Узел нижнего редуктора (L)
1	3DKQ87304-1	Узел нижнего редуктора (UL)
2	3GRB87090-1	Комплект короткого блока двигателя	1
3	345-66021-0	* O-кольцо 1.9-6.8	1
3	346-01032-0	* Прокладка крышки термостата	1
3	369-01214-0	* ПРОКЛАДКА КРЫШКИ КАРТЕРА	1
3	3AB-00121-0	* Сальник 20-35-7	1
3	3AS-07432-0	* ПРОКЛАДКА	1
3	3AS-87121-0	Комплект прокладок головки блока	1
3	3GR-00122-0	* САЛЬНИК 25-40-8	1
3	3GR-01215-0	* Сальник 10.1-25-7	2
3	3H6-01005-1	* Прокладка головки блока цилиндров	1
3	3H6-01024-0	* ПРОКЛАДКА КРЫШКИ ГОЛОВКИ ЦИЛИНДРА	1
3	3H6-02011-0	* Прокладка карбюратора	2
3	3H6-02104-0	* ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА 2-33.5	1
3	3H6-02305-0	* Прокладка крышки выпуска	1
3	3H6-02306-0	* ПРОКЛАДКА ВЫПУСКНОЙ КРЫШКИ	1
3	3H6-07402-0	* Прокладка масляного поддона	1
3	3H6-07422-0	* Кольцо уплотнительное 2.6-18.7	1
3	3H6-61012-0	* Прокладка корпуса гребного вала	1
3	3R1-07605-0	* КОЛЬЦО УПЛОТНИТЕЛЬНОЕ φ3.1	1
4	369-65011-0	* Втулка корпуса насоса	1
4	369-65022-0	* Шпонка φ2-11	1
4	369-65025-0	* Направляющая пластина водяного насоса	1
4	369-87322-1	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
4	9161E3-0645	* Болт	4
4	940103-0600	* ШАЙБА	4
5	369-65021-1	* Крыльчатка водяного насоса	1
5	369-65231-0	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА (ХРОМИРОВАННЫЙ)	1
5	369-65238-0	* ГИЛЬЗА КОРПУСА НАСОСА	1
5	369-65239-0	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
6	332-60006-0	* Прокладка 8.1-15-1	2
6	332-66032-0	* Уплотнительное кольцо 2.4-15.4	1
6	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
6	369-60111-0	* Сальник 15-28-10	1
6	369-60223-0	* Сальник 10-24-8	1
6	369-65018-0	* Прокладка корпуса насоса	1
6	369-65020-0	* Прокладка корпуса насоса (нижняя)	1
6	369-65029-0	* Прокладка направляющей пластины	1
6	369-66021-1	* Кольцо уплотнительное 2.5-4.9	1
6	369-87321-0	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
7	3H6-03222-0	* Уплотнительное кольцо поплавковой камеры	1
7	3H6-03231-0	* ПОПЛАВОК	1
7	3H6-03232-0	* Ось поплавка	1
7	3H6-03240-0	* Игольчатый клапан поплавка	1
7	3H6-03244-0	* Фиксатор	1
7	3H6-03293-0	* Уплотнительное кольцо	1
7	3H6-87122-0	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
7	922503-6412	* ВИНТ	2
