四冲程 4-Stroke · 2022 年 · 手册号 002-21050-0BB · 共 24 个部位 · 970 条零件

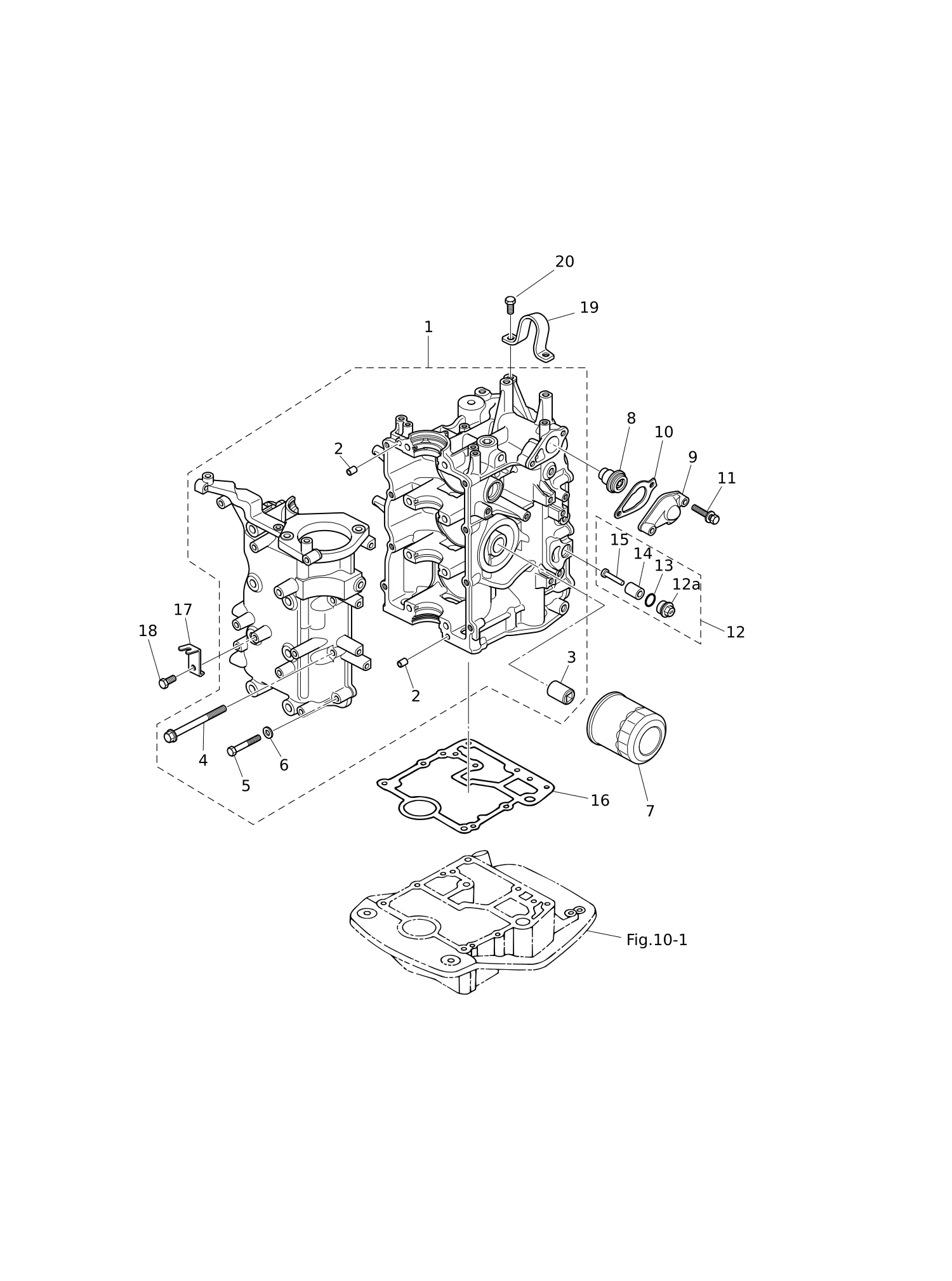

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3NWB01100-0 | Блок цилиндров и картер в сборе | 1 |
| 2 | 345-01111-0 | Установочный штифт 6-12 | 2 |
| 3 | 3H8-07636-0 | Болт масляного фильтра | 1 |
| 4 | 3R0-01113-1 | Болт 8-90 | 8 |
| 5 | 916119-0640 | * Болт | 8 |
| 6 | 940103-0600 | * ШАЙБА | 8 |
| 7 | 3BJ-07615-0 | Масляный фильтр | 1 |
| 8 | 3KY-01030-1 | Термостат | 1 |
| 9 | 3H6B01031-0 | Крышка термостата | 1 |
| 10 | 346-01032-0 | * Прокладка крышки термостата | 1 |
| 11 | 9101E3-5630 | БОЛТ | 2 |
| 12 | 3KM-01142-0 | Свечной колпак в сборе | 2 |
| 12a | 3P0-01143-0 | * Пробка анода | 1 |
| 13 | 3T5-10046-0 | * Кольцо уплотнительное 1.9-13 | 1 |
| 14 | 3P0-60218-0 | * Анод | 1 |
| 15 | 921503-0530 | * Винт | 1 |
| 16 | 3R0-01303-0 | Прокладка основания двигателя | 1 |
| 17 | 3AC-69000-0 | Кронштейн троса блокировки стартера | 1 |
| 18 | 910103-0612 | Болт | 1 |
| 19 | 3C7-01513-2 | Подвеска | 1 |
| 20 | 910114-5820 | Болт | 2 |

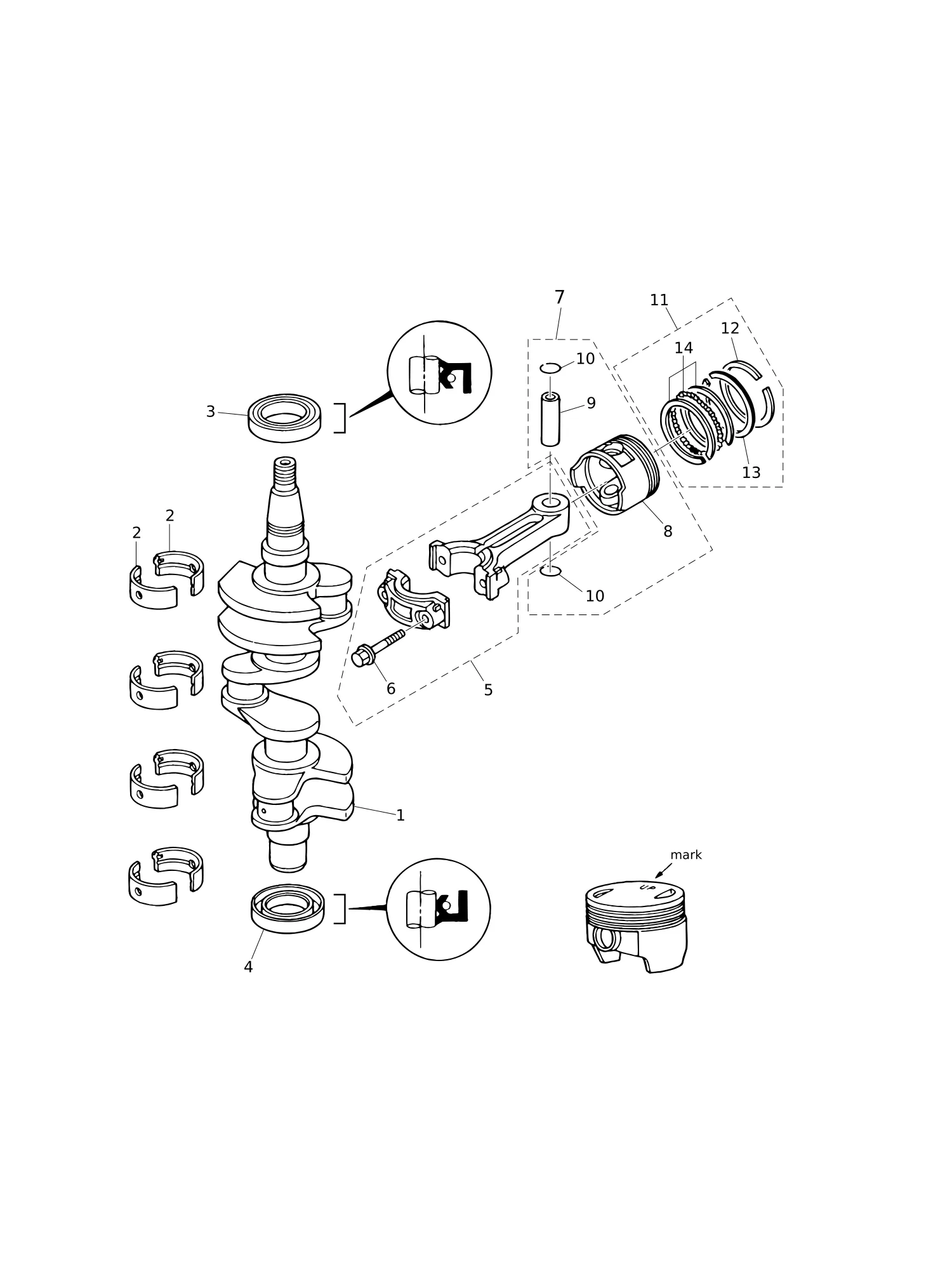

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3AC-00030-1 | Коленчатый вал в сборе | 1 |
| 2 | 3AE-07407-0 | Подшипник скольжения вала | 1 |
| 2 | 3AE-07408-0 | Подшипник скольжения вала | 1 |
| 3 | 3R0-00122-0 | * Сальник 38-50-8 | 1 |
| 4 | 3R0-00121-0 | * Сальник 35-50-8 | 1 |
| 5 | 3R0-00040-1 | Шатун в сборе | 3 |
| 6 | 3H6-00059-0 | * Болт шатуна | 2 |
| 7 | 3FS-87130-0 | Ремкомплект поршня | 3 |
| 8 | 3AE-00001-1 | * Поршень | 1 |
| 9 | 3AE-00021-0 | * Поршневой палец | 1 |
| 10 | 3H6-00024-0 | * Стопорное кольцо поршневого пальца | 2 |
| 11 | 3FS-87123-0 | Комплект поршневых колец | 3 |
| 12 | 3AC-00011-0 | * Поршневое кольцо | 1 |
| 13 | 3AC-00012-0 | * Поршневое кольцо | 1 |
| 14 | 3AC-00013-0 | * Поршневое кольцо маслосъемное | 1 |

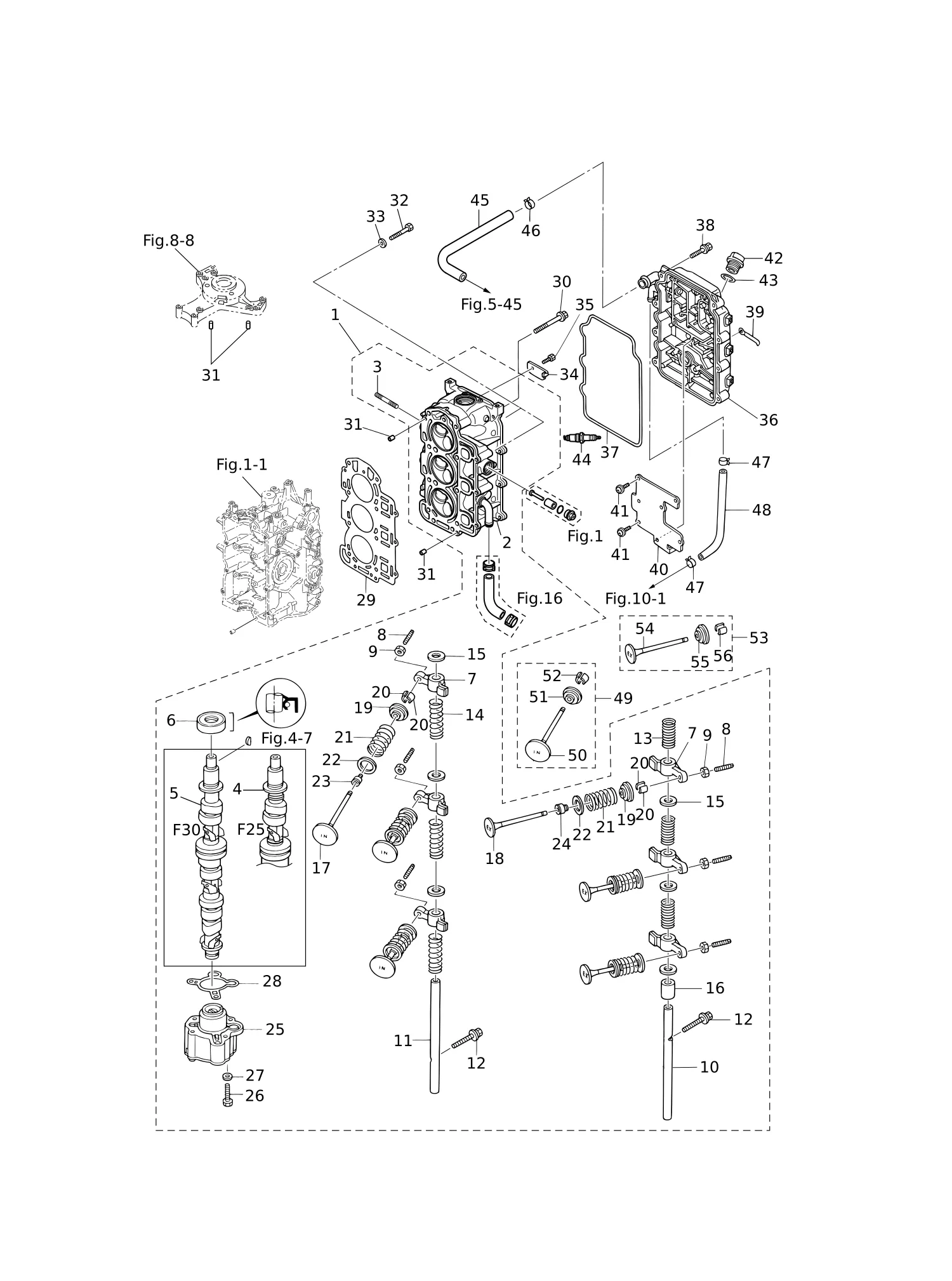

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3NVB01000-1 | Головка блока цилиндров в сборе | 1 |
| 1 | 3NWB01000-1 | Головка блока цилиндров в сборе | 1 |
| 2 | 3NVB01001-1 | * Головка блока цилиндров в сборе | 1 |
| 3 | 9153F4-0635 | * Шпилька | 3 |
| 4 | 3NW-07810-0 | * Распредвал в сборе | 1 |
| 5 | 3NV-07810-0 | * Распредвал в сборе | 1 |
| 6 | 3H8-07025-0 | * Сальник 18-35-8 | 1 |
| 7 | 3AE-07935-1 | * Коромысло | 6 |
| 8 | 3R0-07238-0 | * Регулировочный винт | 6 |
| 9 | 3H8-07237-0 | * Регулировочная гайка | 6 |
| 10 | 3AE-07220-0 | * Ось коромысел | 1 |
| 11 | 3AE-07226-0 | * Ось коромысел | 1 |
| 12 | 910124-5635 | * Болт | 2 |
| 13 | 3H8-07225-0 | * Пружина оси коромысел L=30 | 3 |
| 14 | 3H8-07229-0 | * Пружина оси коромысел L=50 | 3 |
| 15 | 3R3-07227-0 | * Шайба 13.2-21.8-2 | 6 |
| 16 | 3H8-07239-0 | * Втулка | 1 |
| 21 | 3AE-07203-0 | Пружина клапана L=35 | 6 |
| 22 | 3GR-07905-0 | Седло пружины клапана | 6 |
| 23 | 3R3-07204-0 | * Маслосъёмный колпачок впускного клапана | 3 |
| 24 | 3R3-07206-0 | * Маслосъёмный колпачок выпускного клапана | 3 |
| 25 | 3AE-07600-0 | * Масляный насос в сборе | 1 |
| 26 | 910114-0645 | * Болт | 3 |
| 28 | 3R0-07639-0 | * Уплотнительное кольцо | 1 |
| 29 | 3NV-01005-1 | * Прокладка головки цилиндра | 1 |
| 30 | 3H8-01013-0 | Болт головки блока цилиндров 8-60 | 8 |
| 31 | 345-01111-0 | Установочный штифт 6-12 | 4 |
| 32 | 916114-0653 | Болт | 3 |
| 33 | 940103-0600 | * ШАЙБА | 3 |
| 34 | 3R0-01094-0 | Пластина | 1 |
| 35 | 910121-0612 | БОЛТ | 1 |
| 36 | 3ACB01020-0 | Крышка головки цилиндра в сборе | 1 |
| 37 | 3R0-01024-0 | * Прокладка крышки головки цилиндра | 1 |
| 38 | 910114-5630 | БОЛТ | 8 |
| 39 | 3T4-06972-1 | Хомут 6.5-87P | 2 |
| 40 | 3R0-07431-0 | Крышка вентиляционной камеры | 1 |
| 41 | 921521-0508 | Винт | 7 |
| 42 | 3R0-71015-1 | Крышка маслозаливной горловины | 1 |
| 43 | 3R0-07422-0 | * Кольцо O-RING 3.1-24.4 | 1 |
| 44 | 9701-1-1103 | Свеча зажигания (DCPR6E) | 3 |
| 45 | 3AC-07435-0 | Вентиляционный шланг | 1 |
| 47 | 3R0-07737-1 | Хомут | 2 |
| 48 | 98AM120-290 | Шланг | 1 |
| 49 | 3AE-07895-0 | * Комплект впускного клапана | 1 |
| 50 | 3AE-07901-0 | ** Впускной клапан | 1 |
| 53 | 3AE-07896-0 | * Комплект выпускного клапана | 1 |
| 54 | 3AE-07902-0 | ** Выпускной клапан | 1 |
| 55 | 3GT-07921-0 | * Фиксатор | 1 |
| 56 | 3KY-07923-0 | * Шплинт | 2 |

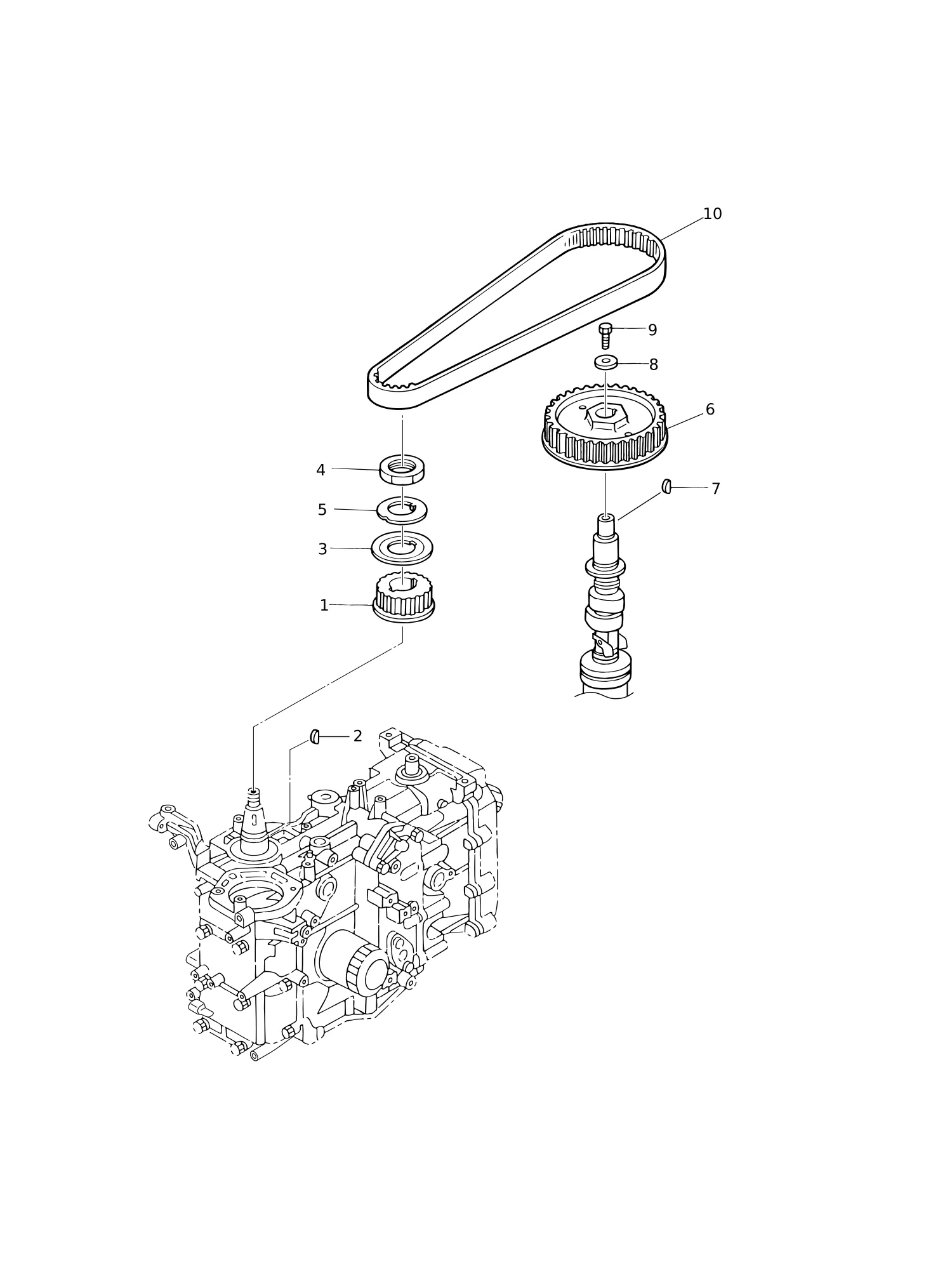

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3R0-10060-0 | Ведущий шкив | 1 |
| 2 | 3T5-10131-0 | Шпонка t=4 | 1 |
| 3 | 3R0-10063-0 | Направляющая ремня | 1 |
| 4 | 3R0-10068-0 | Гайка | 1 |
| 5 | 3R0-10069-0 | Стопорная шайба | 1 |
| 6 | 3H8-10062-2 | Ведомый шкив | 1 |
| 7 | 309-00131-0 | КЛЮЧ | 1 |
| 8 | 3H8-10066-0 | Шайба 6.5-19-3.2 | 1 |
| 9 | 3AA-60108-0 | Болт с покрытием 6-20 | 1 |
| 10 | 3AC-10045-0 | Ремень ГРМ | 1 |

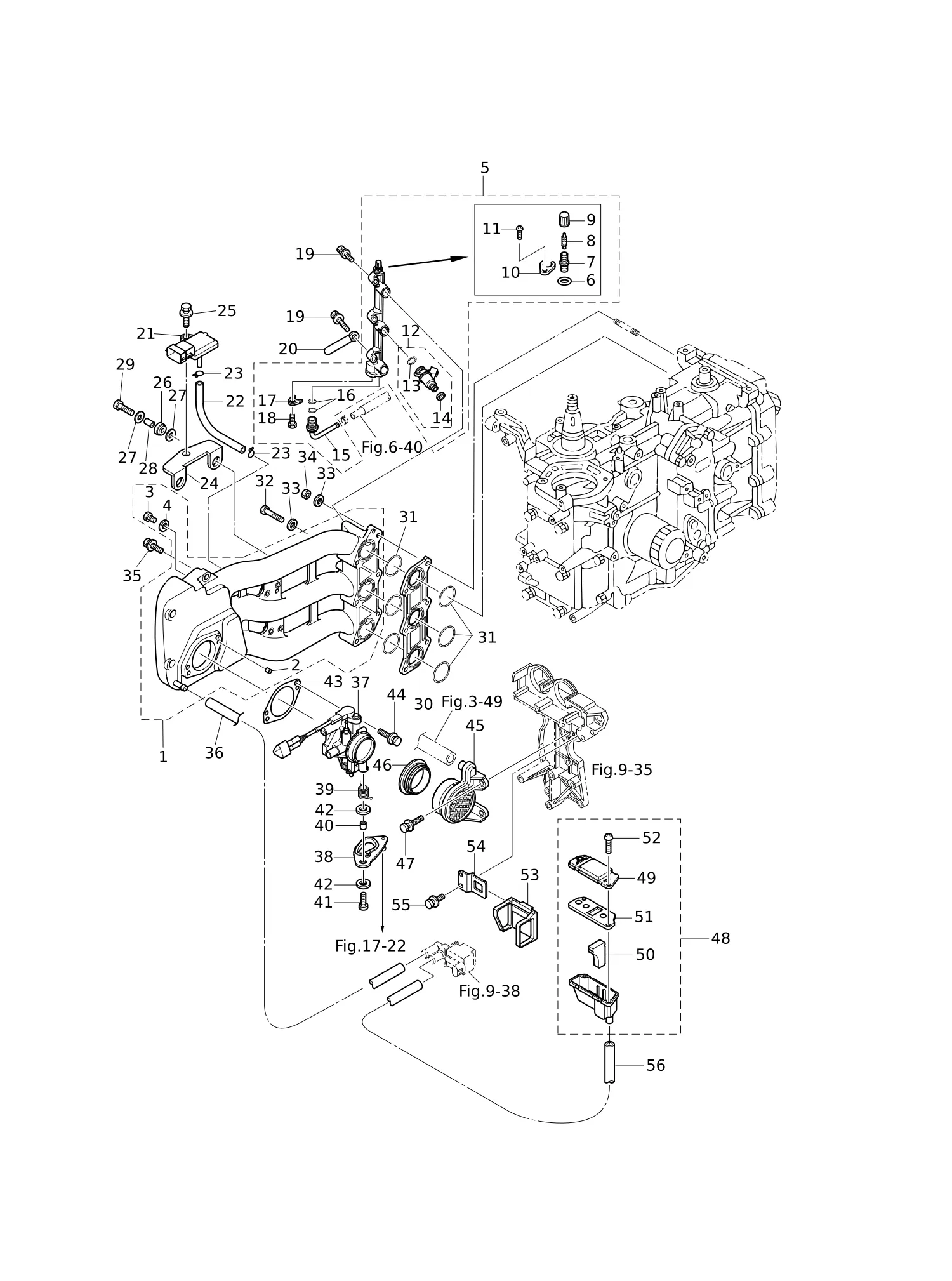

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3AC-02010-1 | Впускной коллектор в сборе | 1 |
| 2 | 345-01111-0 | Установочный штифт 6-12 | 2 |
| 3 | 3R0-02095-0 | * Болт 5-10 | 1 |
| 4 | 3R0-02112-0 | * Шайба 5.3-12-1 | 1 |
| 5 | 3AC-10200-0 | Топливная рампа в сборе | 1 |
| 6 | 3AC-10162-0 | * Уплотнительное кольцо 1.9-4.8 | 1 |
| 7 | 3AC-77367-0 | * Соединение | 1 |
| 8 | 3AC-10098-0 | * Клапан в сборе (проверка давления) | 1 |
| 9 | 3AC-10099-0 | * Колпачок | 1 |
| 10 | 3AC-10169-0 | * Фиксирующая пластина | 1 |
| 11 | 921503-0410 | * Винт | 1 |
| 12 | 3AC-10300-1 | * Форсунка в сборе | 3 |
| 13 | 3AC-10304-1 | ** Уплотнительное кольцо 3.6-6.5 | 1 |
| 14 | 3AC-10303-1 | ** Уплотнительное кольцо | 1 |
| 15 | 3AC-10161-0 | * Ниппель | 1 |
| 16 | 3T5-10162-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-9.8 | 2 |
| 17 | 3T5-10169-0 | Фиксирующая пластина | 1 |
| 20 | 3PR-06972-0 | Хомут 6.5-47.5P | 1 |
| 21 | 3AC-10214-0 | Датчик абсолютного давления | 1 |
| 22 | 98AL-40-110 | Шланг | 1 |
| 23 | 338-01133-0 | Хомут φ7 | 2 |
| 24 | 3AC-07233-0 | Пластина | 1 |
| 25 | 910103-5616 | * Болт | 1 |
| 26 | 3AC-06920-0 | Резиновая опора 11.8-14-1.5 | 2 |
| 27 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 4 |
| 28 | 3A0-76079-0 | * Втулка 6.2-9-7.4 | 2 |
| 29 | 910103-0620 | Болт | 2 |
| 30 | 3AC-03952-0 | Изолятор | 1 |
| 31 | 3AC-02012-0 | * Уплотнительное кольцо 1.9-31.2 | 6 |
| 32 | 916114-0653 | Болт | 3 |
| 33 | 940103-0600 | * ШАЙБА | 6 |
| 34 | 930103-0600 | * Гайка | 3 |
| 36 | 3AC-02203-0 | Топливный шланг | 1 |
| 37 | 3AC-10100-1 | Дроссельный узел в сборе | 1 |
| 37 | 3AD-10100-1 | Дроссельный узел в сборе | 1 |
| 38 | 3AC-63749-0 | Кулачок дросселя в сборе | 1 |
| 38 | 3AD-63749-0 | Рычаг дроссельной заслонки в сборе | 1 |
| 39 | 3AC-63727-1 | Пружина | 1 |
| 40 | 353-76079-0 | * ВТУЛКА 6.2-9-9.3 | 1 |
| 41 | 910103-0625 | Болт | 1 |
| 42 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 2 |
| 43 | 3AC-10104-0 | * Прокладка | 1 |
| 44 | 910103-5625 | БОЛТ | 2 |
| 45 | 3AD-02409-0 | Глушитель впуска в сборе | 1 |
| 46 | 3AC-02418-0 | Прокладка | 1 |
| 47 | 910103-5620 | Болт | 2 |
| 48 | 3AC-02409-0 | Глушитель впуска в сборе | 1 |
| 49 | 3AC-02416-0 | * Крышка глушителя впуска | 1 |
| 50 | 3AC-10130-0 | Воздушный фильтр | 1 |
| 51 | 3AC-02414-0 | * Прокладка глушителя впуска | 1 |
| 52 | 3AC-05913-0 | * Саморез 5-16 | 4 |
| 53 | 3AC-63624-0 | Втулка | 1 |
| 54 | 3AC-63737-0 | Кронштейн | 1 |
| 55 | 910103-5612 | Болт | 2 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

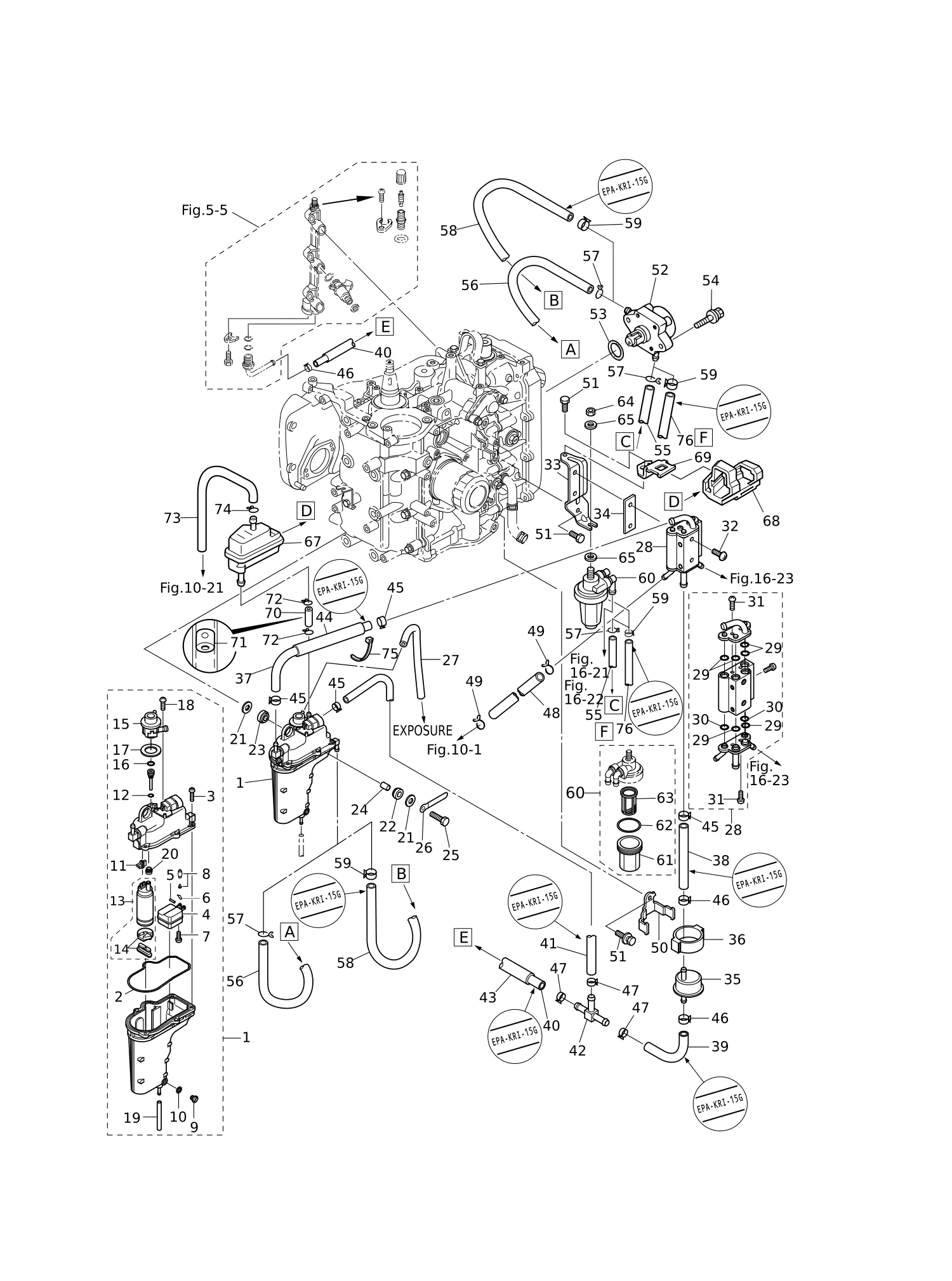

| 1 | 3AC-10150-0 | Пароотделитель в сборе | 1 |
| 2 | 3AC-03235-0 | * Уплотнительное кольцо | 1 |
| 3 | 921503-6416 | * Винт | 5 |
| 4 | 3AC-03230-0 | * Поплавок | 1 |
| 5 | 3F3-03232-0 | * Ось рычага поплавка | 1 |
| 6 | 344-03244-0 | * СТОПОР | 1 |
| 7 | 921503-0408 | ВИНТ | 1 |
| 8 | 3R3-03239-0 | * Игольчатый клапан в сборе | 1 |
| 9 | 3AC-03292-0 | * Сливная пробка | 1 |
| 10 | 3AC-03116-0 | * Уплотнительное кольцо | 1 |
| 11 | 3AC-06952-0 | * Держатель клеммы | 1 |
| 12 | 3AD-03116-0 | * Уплотнительное кольцо | 1 |
| 13 | 3AC-04310-0 | * Топливный насос подачи в сборе | 1 |
| 14 | 3AC-04322-0 | * Фильтр (впускной) | 1 |
| 15 | 3AC-10154-0 | * Регулятор давления топлива | 1 |
| 16 | 3AC-10095-0 | * Уплотнительное кольцо | 1 |
| 17 | 3AC-04313-0 | * Втулка | 1 |
| 18 | 3AC-03234-0 | * Винт | 2 |
| 19 | 98AB-30-300 | * Шланг | 1 |
| 20 | 3AD-04319-0 | * Втулка | 1 |
| 21 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 6 |
| 22 | 346-67113-0 | Опора 8.5-14-2.5 | 3 |
| 23 | 3B7-06920-0 | Резиновая опора 8.5-14-2.5 | 3 |
| 24 | 346-67114-1 | Проставка 6.2-9-15.7 | 3 |
| 25 | 910103-0630 | ** Болт | 3 |
| 26 | 3T4-06972-1 | Хомут 6.5-87P | 1 |
| 27 | 98AB-30-540 | Шланг | 1 |
| 28 | 3AC-10175-0 | Топливный охладитель в сборе | 1 |
| 29 | 3AC-10046-0 | * Уплотнительное кольцо 1.9-7.8 | 6 |
| 30 | 3AC-10164-0 | * Уплотнительное кольцо 1.9-6.8 | 2 |
| 31 | 921503-6410 | * Винт | 4 |
| 32 | 921903-0635 | Винт | 2 |
| 33 | 3AC-02239-0 | Пластина | 1 |
| 34 | 3AC-10019-0 | Прокладка | 1 |
| 35 | 3ACB10143-0 | Топливный фильтр высокого давления | 1 |
| 36 | 3AC-10145-0 | Резиновая опора топливного фильтра | 1 |
| 37 | 3AD-02209-0 | Шланг низкой проницаемости L=190 | 1 |
| 38 | 3AC-02209-0 | Шланг низкой проницаемости L=140 | 1 |
| 39 | 3AC-02210-0 | Шланг низкой проницаемости L=100 | 1 |
| 40 | 3AL-02210-0 | Шланг низкой проницаемости L=340 | 1 |
| 41 | 3AD-02210-0 | Шланг низкой проницаемости L=300 | 1 |
| 42 | 3AC-70013-0 | Соединение трубки | 1 |
| 43 | 3AD-06157-0 | Протектор φ18-240 | 1 |
| 44 | 3AD-06133-0 | Протектор φ18-130 | 1 |
| 45 | 3AC-10087-0 | Хомут φ16.8 | 4 |
| 46 | 3AC-09056-1 | Клипса φ13.5 | 3 |
| 47 | 3T5-10086-0 | ХОМУТ 21/32 | 3 |
| 48 | 3NV-65210-0 | Шланг охлаждения | 1 |
| 50 | 3AC-10144-0 | Лента топливного фильтра | 1 |
| 51 | 910103-5616 | * Болт | 3 |
| 52 | 3H8-04000-1 | Топливный насос в сборе | 1 |
| 53 | 3H8-62415-0 | * Уплотнительное кольцо 3.5-25.7 | 1 |
| 54 | 910103-5625 | БОЛТ | 2 |
| 55 | 98AB-50-370 | Шланг | 1 |
| 56 | 98AB-50-600 | Шланг | 1 |
| 58 | 3NW-04055-0 | Шланг низкой проницаемости | 1 |
| 59 | 3GT-35143-0 | Зажим φ9.4 | 4 |
| 60 | 3AD-02230-0 | Топливный фильтр в сборе | 1 |
| 61 | 3AD-02237-0 | * Чашка | 1 |
| 62 | 3AD-02235-0 | * Уплотнительное кольцо | 1 |
| 63 | 3AD-02234-0 | * Фильтр | 1 |
| 64 | 930103-0800 | Гайка | 1 |
| 65 | 940103-0800 | * Шайба | 2 |
| 67 | 3AC-10320-0 | Вентиляция воздуха в сборе | 1 |
| 68 | 3AC-06302-0 | Резиновая подушка | 1 |
| 69 | 3AC-76174-0 | Кронштейн | 1 |
| 70 | 98AB-50-040 | Шланг | 1 |
| 71 | 3AD-10170-0 | Жиклер | 1 |
| 72 | 338-02215-0 | Хомут φ10 | 2 |
| 73 | 98AL-40-620 | Шланг | 1 |
| 74 | 338-01133-0 | Хомут φ7 | 1 |
| 75 | 369-84398-1 | Стяжка 202 | 1 |
| 76 | 3NV-04055-0 | Шланг низкой проницаемости | 1 |

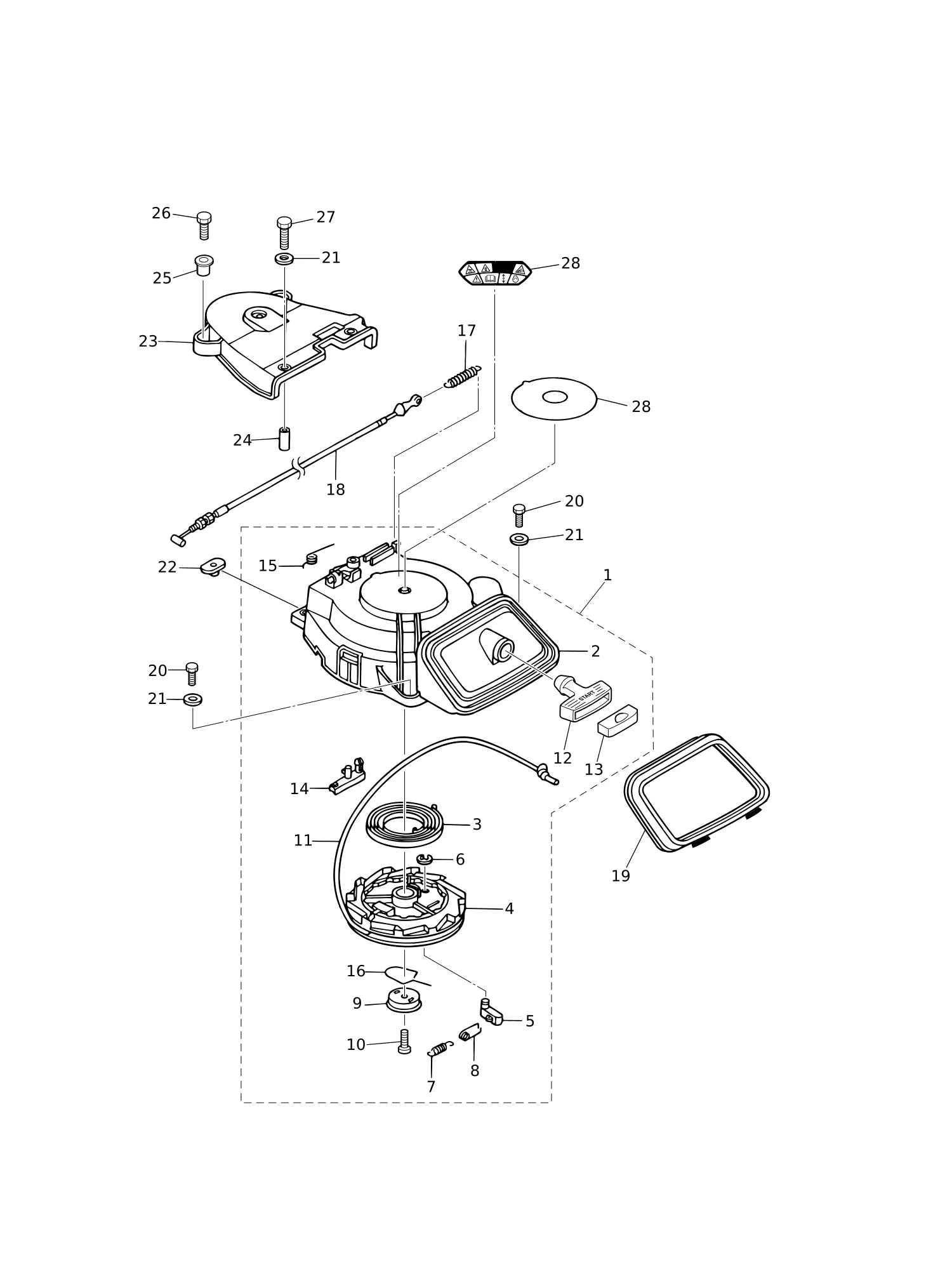

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3AC-05090-1 | Стартер ручной в сборе | 1 |
| 2 | 3AC-05105-1 | * Корпус стартера | 1 |
| 3 | 3H8-05004-0 | * Пружина стартера | 1 |
| 4 | 3R3-05106-0 | * Катушка | 1 |
| 5 | 3R3-05003-0 | * Храповик | 1 |
| 6 | 3R3-05011-0 | * Стопорное кольцо E d=10 | 1 |
| 7 | 3R3-05012-0 | * Возвратная пружина | 1 |
| 8 | 3H8-05123-1 | * Возвратная пружина | 1 |
| 9 | 3R3-05006-0 | * Фрикционная пластина | 1 |
| 10 | 3SA-05913-0 | * Саморез | 1 |
| 11 | 3R3-05013-0 | * Шнур стартера φ5-1800 | 1 |
| 12 | 3AC-05019-0 | * Ручка стартера | 1 |
| 13 | 3AB-05131-0 | * АНКЕР ШНУРА | 1 |
| 14 | 3R3-05252-0 | * Фиксатор стартера | 1 |
| 15 | 3R3-05216-0 | * Пружина фиксатора стартера | 1 |
| 16 | 3R3-05007-1 | * Пружина трения | 1 |
| 17 | 3AC-05258-0 | * Пружина кулачка фиксатора стартера | 1 |
| 18 | 3AC-05207-0 | Трос фиксатора стартера | 1 |
| 19 | 3NV-67503-0 | Сальник стартера | 1 |
| 20 | 3AL-60108-0 | Болт с покрытием 6-1.0-20-50 | 3 |
| 21 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 2 |
| 22 | 3F3-76042-2 | Гайка | 2 |
| 23 | 3R3-06308-0 | Крышка ремня | 1 |
| 24 | 3R0-06303-1 | * Втулка 6.2-9-12.3 | 2 |
| 25 | 3BJ-06283-0 | Втулка 6.1-14-8.9 | 2 |
| 26 | 910103-0620 | Болт | 2 |
| 27 | 910103-0625 | Болт | 2 |
| 28 | 3NV-72181-1 | Наклейка предупреждения (B) | 1 |
| 28 | 3PA-72181-1 | Предупреждающая наклейка (B) | 1 |

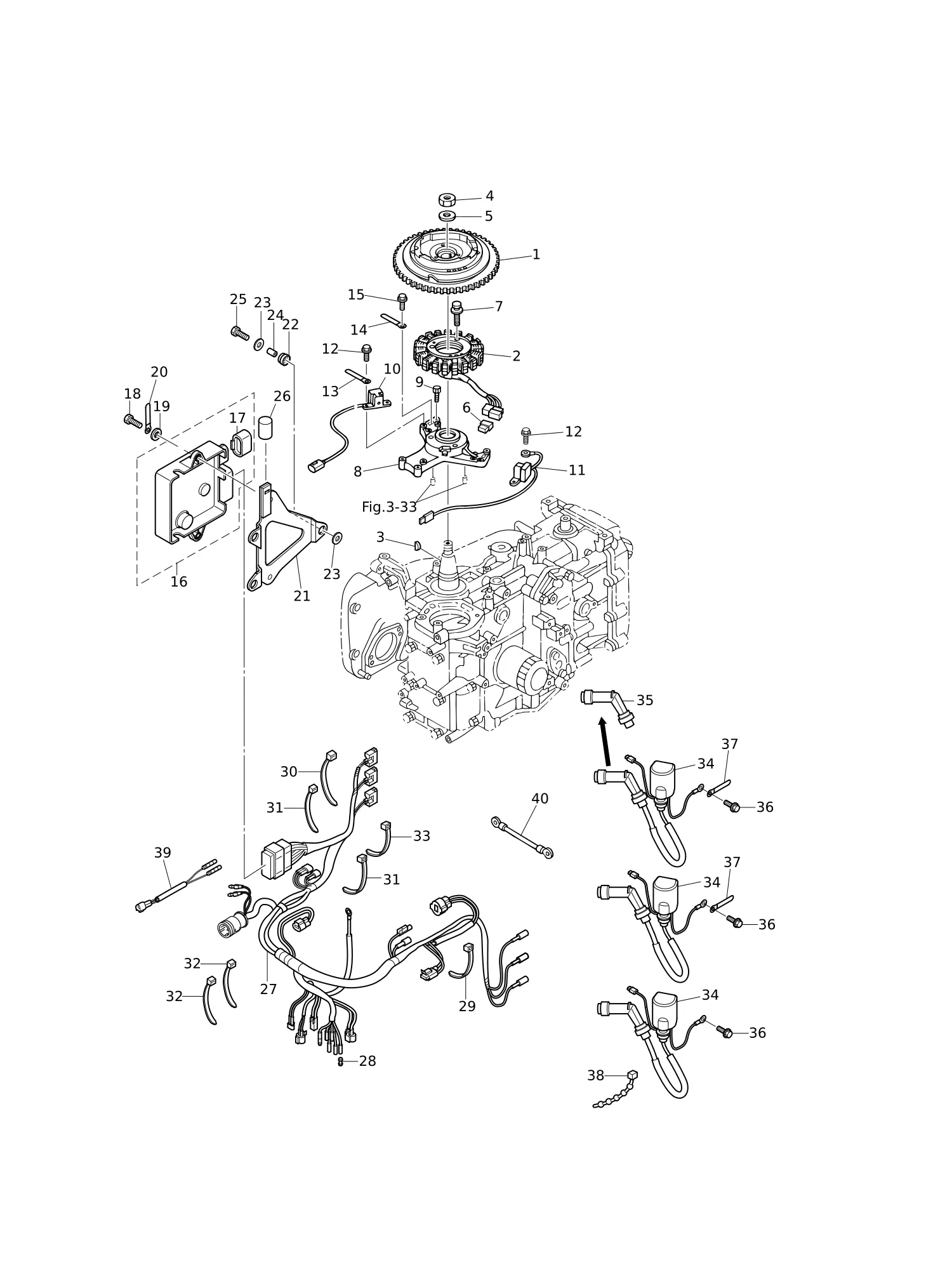

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3AD-06101-0 | Маховик в сборе | 1 |
| 2 | 3AC-06123-0 | Генератор в сборе | 1 |
| 3 | 334-00131-0 | Шпонка 19-7-5 | 1 |
| 4 | 353-00132-0 | Гайка 18-P1.5 | 1 |
| 5 | 353-00133-0 | Шайба 19-34-3 | 1 |
| 6 | 3AC-01047-0 | Заглушка | 1 |
| 7 | 3AD-06864-0 | * Болт с покрытием 6-25 | 3 |
| 8 | 3AC-06008-1 | Кронштейн катушки | 1 |
| 9 | 3AC-06864-0 | Болт с покрытием 6-30 | 3 |
| 10 | 3AC-06071-0 | Катушка пульсара №1 | 1 |
| 11 | 3AD-06071-0 | Катушка пульсара №2 | 1 |
| 12 | 910103-5512 | Болт | 4 |
| 14 | 398-06972-1 | Хомут 6.5-67P | 1 |
| 15 | 910103-5612 | Болт | 1 |
| 16 | 3NV-06401-0 | Блок ЭБУ (30) | 1 |
| 16 | 3NW-06401-0 | Блок ЭБУ (25) | 1 |
| 17 | 3AC-03169-0 | * Заглушка | 1 |
| 18 | 910103-0616 | БОЛТ | 2 |
| 20 | 3T4-06972-1 | Хомут 6.5-87P | 1 |
| 21 | 3AC-10204-0 | Кронштейн ЭБУ в сборе | 1 |
| 22 | 3AC-06920-0 | Резиновая опора 11.8-14-1.5 | 3 |
| 23 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 6 |
| 24 | 3A0-76079-0 | * Втулка 6.2-9-7.4 | 3 |
| 25 | 910103-0620 | Болт | 3 |
| 26 | 3AC-06133-0 | Протектор φ8-22 | 1 |
| 27 | 3NV-10205-1 | Жгут проводов ЭБУ в сборе | 1 |
| 27 | 3NW-10205-0 | Жгут проводов ЭБУ в сборе | 1 |
| 28 | 3A3-76037-0 | * Разъём кабельного наконечника | 2 |
| 30 | 3AC-84398-0 | Хомут 104 | 1 |
| 32 | 369-84398-1 | Стяжка 202 | 4 |
| 33 | 3AC-76091-0 | Стяжка проводов 200 | 1 |
| 34 | 3AC-06469-0 | Катушка зажигания с колпачком с сопротивлением | 3 |
| 35 | 3AC-06999-0 | * Колпачок свечи с сопротивлением | 1 |
| 36 | 910103-5620 | Болт | 3 |
| 37 | 3PR-06972-0 | Хомут 6.5-47.5P | 2 |
| 38 | 336-76091-0 | Провод с хомутом 100 | 1 |
| 39 | 3NV-72569-0 | Удлинительный жгут (PTT) | 1 |
| 40 | 3NV-76142-0 | Кабель заземления L=625 | 1 |

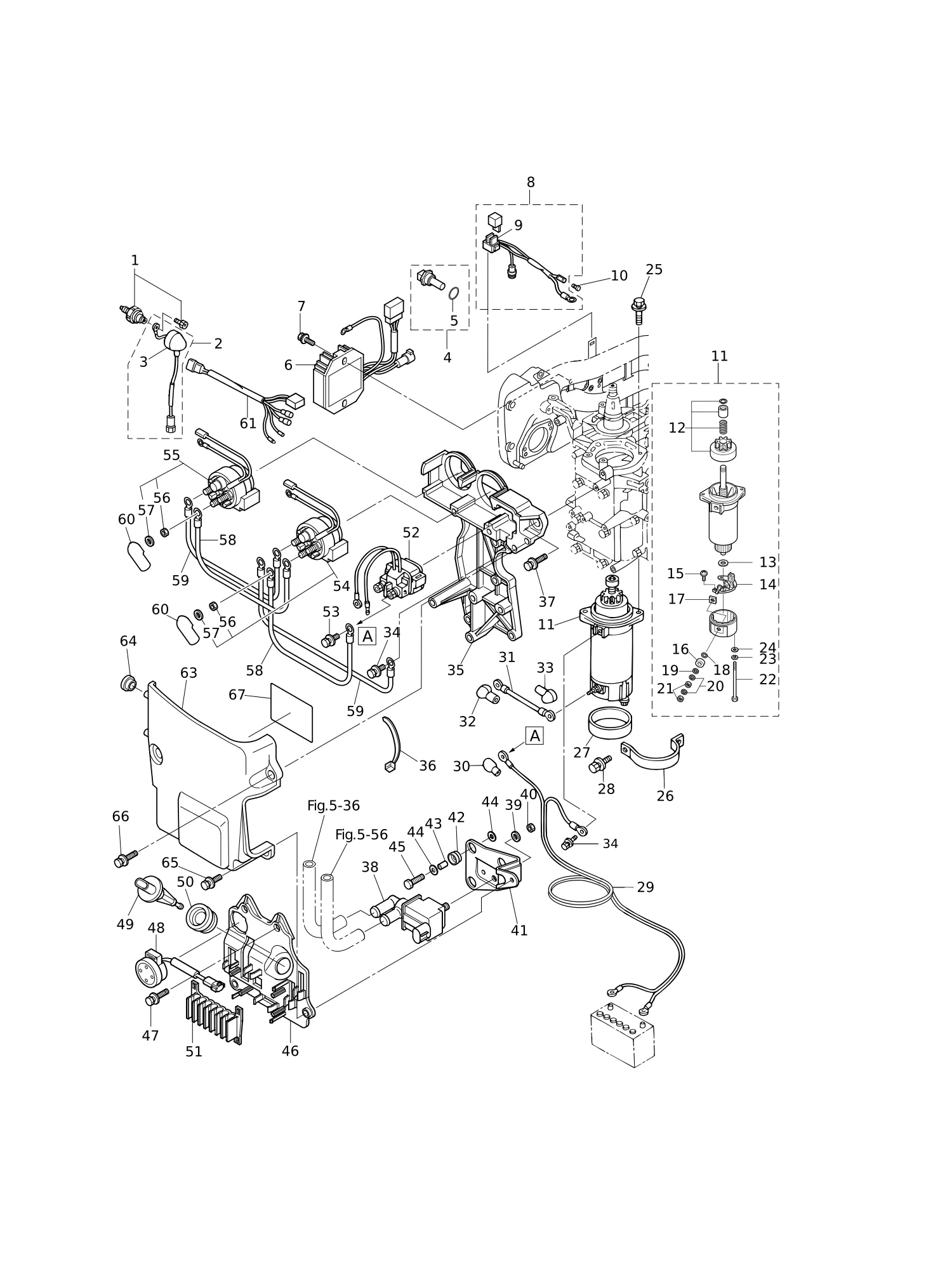

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3H6-07611-1 | Датчик давления масла | 1 |
| 2 | 3AC-07614-1 | Жгут проводов датчика давления масла в сборе | 1 |
| 3 | 3KY-07612-0 | * Втулка | 1 |
| 4 | 3Y9-72514-0 | Датчик температуры воды | 1 |
| 5 | 3G9-66136-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-10 | 1 |
| 6 | 3AC-76065-2 | * Выпрямитель в сборе | 1 |
| 8 | 3AC-76066-0 | * Жгут проводов предохранителя в сборе | 1 |
| 9 | 3T5-76247-0 | * Предохранитель 20A | 2 |
| 10 | 3A3-76037-0 | * Разъём кабельного наконечника | 1 |
| 11 | 3RS-76010-1 | * Стартер в сборе | 1 |
| 12 | 3RS-76015-1 | * Шестерня привода стартера в сборе | 1 |
| 13 | 3GF-75015-0 | Шайба | 1 |
| 14 | 3GF-75014-0 | Щёткодержатель в сборе | 1 |
| 15 | 921521-6408 | * ВИНТ | 2 |
| 16 | 3GF-75016-0 | Втулка | 1 |
| 17 | 3GF-75017-0 | Втулка | 1 |
| 18 | 3GF-75018-0 | Уплотнительное кольцо | 1 |
| 21 | 930203-0600 | Гайка | 2 |
| 22 | 3GF-75019-0 | Болт | 2 |
| 23 | 941321-0500 | Пружинная шайба | 2 |
| 24 | 940221-0500 | Шайба | 2 |
| 25 | 910103-5830 | БОЛТ | 2 |
| 26 | 3R0-76009-0 | * Хомут стартера | 1 |
| 27 | 3C8-76007-0 | Демпфер | 1 |
| 28 | 910103-5820 | Болт | 2 |
| 29 | 3AC-76120-0 | * Кабель аккумулятора L=2500 | 1 |
| 30 | 3AA-76145-0 | * Колпачок клеммы | 1 |
| 31 | 3R3-76141-0 | * Стартерный кабель L=270 | 1 |
| 33 | 3Y0-76145-0 | * Колпачок клеммы | 1 |
| 34 | 910103-5612 | Болт | 2 |
| 35 | 3AC-06901-0 | Кронштейн | 1 |
| 36 | 3AC-84398-0 | Хомут 104 | 1 |
| 37 | 910103-5625 | БОЛТ | 5 |
| 38 | 3AC-10211-0 | Клапан ISC | 1 |
| 39 | 940103-0600 | * ШАЙБА | 1 |
| 41 | 3AC-02501-0 | Пластина | 1 |
| 42 | 3AC-06920-0 | Резиновая опора 11.8-14-1.5 | 3 |
| 43 | 3A0-76079-0 | * Втулка 6.2-9-7.4 | 3 |
| 44 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 6 |
| 45 | 910103-0620 | Болт | 3 |
| 46 | 3AC-62004-0 | Держатель жгута проводов | 1 |
| 48 | 3AC-76171-0 | Зуммер перегрева | 1 |
| 49 | 3AC-10215-0 | Датчик MAT | 1 |
| 50 | 3AC-04319-0 | Втулка | 1 |
| 51 | 3AC-06135-0 | Держатель | 1 |
| 52 | 3H8-76040-0 | * Реле стартера | 1 |
| 53 | 910103-5610 | * Болт | 2 |
| 54 | 3AC-72580-0 | Выключатель реле PTT (A) | 1 |
| 55 | 3AC-72581-0 | Выключатель реле PTT (B) | 1 |
| 56 | 930103-0600 | * Гайка | 3 |
| 57 | 941303-0600 | * Пружинная шайба | 3 |
| 58 | 3C7-72583-0 | ШНУР ПЕРЕКЛЮЧАТЕЛЯ СОЛЕНОИДА (B) L=150 | 2 |
| 59 | 3C8-72583-1 | ШНУР ПЕРЕКЛЮЧАТЕЛЯ СОЛЕНОИДА (B) L=150 | 2 |
| 60 | 3Y1-76145-0 | * Колпачок клеммы | 2 |
| 61 | 3AC-72569-0 | Удлинительный кабель (PTT) | 1 |
| 63 | 3AC-06919-0 | Крышка в сборе | 1 |
| 64 | 309-65032-0 | Втулка уплотнительная | 2 |
| 65 | 910103-5616 | * Болт | 1 |
| 66 | 910103-5620 | Болт | 1 |
| 67 | 3AC-72028-0 | Наклейка схемы электропроводки | 1 |

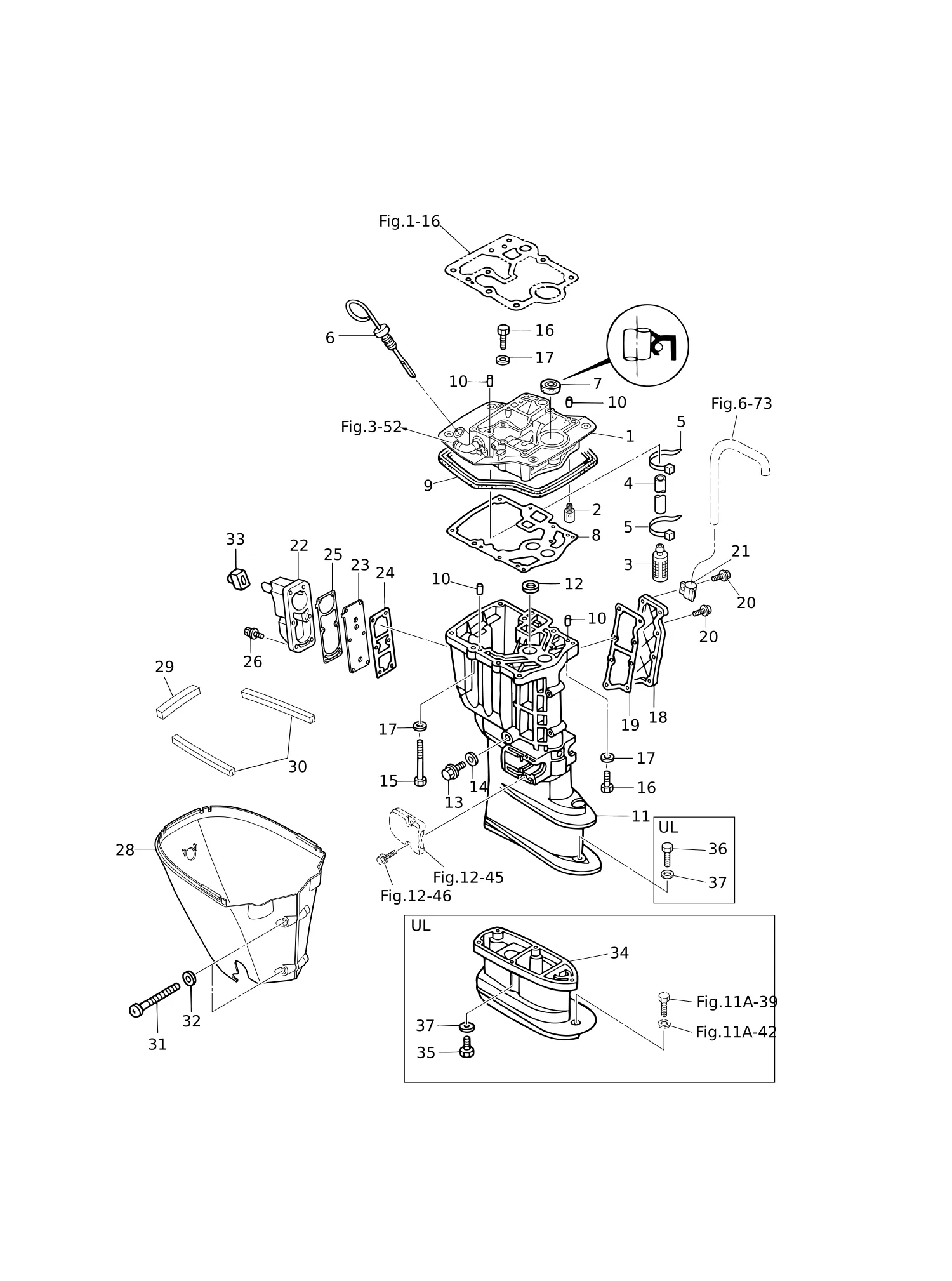

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3NWB01300-0 | Картер двигателя в сборе | 1 |
| 2 | 3V2-07620-0 | Плунжер в сборе | 1 |
| 3 | 3R3-07710-1 | Маслоприёмник в сборе | 1 |
| 4 | 98AH-95-220 | Шланг | 1 |
| 5 | 369-84398-1 | Стяжка 202 | 2 |
| 6 | 3AC-07421-0 | Маслоизмерительный щуп | 1 |
| 7 | 346-01215-0 | Сальник 16-28-6 | 1 |
| 8 | 3R0-61012-0 | * Прокладка корпуса гребного вала | 1 |
| 9 | 3R0-67116-0 | Уплотнение основания двигателя | 1 |
| 10 | 345-01111-0 | Установочный штифт 6-12 | 4 |
| 11 | 3AEQ61191-2 | Корпус гребного вала (S) | 1 |
| 11 | 3AEQ61192-3 | Корпус гребного вала (L) | 1 |
| 11 | 3AEW61191-2 | Корпус гребного вала (S) | 1 |
| 11 | 3AEW61192-3 | Корпус гребного вала (L) | 1 |
| 12 | 3R0-65207-0 | Стопор водяной трубы | 1 |
| 13 | 3R3-07705-1 | Сливная пробка 14-14 | 1 |
| 14 | 3R3-07406-0 | Шайба 14.5-24-1 | 1 |
| 15 | 3B7-61017-3 | Болт 8-105 | 6 |
| 16 | 3R0-61017-1 | Болт 8-40 | 3 |
| 17 | 9401E3-0800 | * Шайба | 9 |
| 18 | 3R0Q61028-0 | Крышка | 1 |
| 18 | 3R0W61028-0 | Крышка | 1 |
| 19 | 3R0-61029-0 | Прокладка | 1 |
| 21 | 345-06915-0 | Хомут 6.5-14L | 1 |
| 22 | 3ACQ61208-0 | Крышка отверстия холостого выхлопа | 1 |
| 22 | 3ACW61208-0 | Крышка выпускного отверстия холостого хода | 1 |
| 23 | 3AC-62114-0 | Пластина | 1 |
| 24 | 3R0-61207-0 | Прокладка отверстия холостого выхлопа | 1 |
| 25 | 3AC-61220-1 | Прокладка отверстия холостого выхлопа | 1 |
| 26 | 9101E3-5620 | Болт | 6 |
| 28 | 3NVQ61210-0 | Фартук | 1 |
| 28 | 3NVW61210-0 | Фартук | 1 |
| 29 | 3F3-67213-1 | Уплотнение L=263 | 1 |
| 30 | 3T1-61213-0 | Сальник | 2 |
| 31 | 3AC-61217-0 | Самонарезающий винт | 2 |
| 32 | 9401E3-0600 | Шайба | 2 |
| 33 | 3NV-61212-0 | Втулка | 1 |
| 34 | 346Q61110-5 | * Корпус удлинителя | 1 |
| 35 | 9161E3-0835 | Болт | 4 |
| 36 | 9161E3-0845 | * Болт | 1 |
| 37 | 3P0-66233-0 | Шайба 8.1-16-1.5 | 5 |

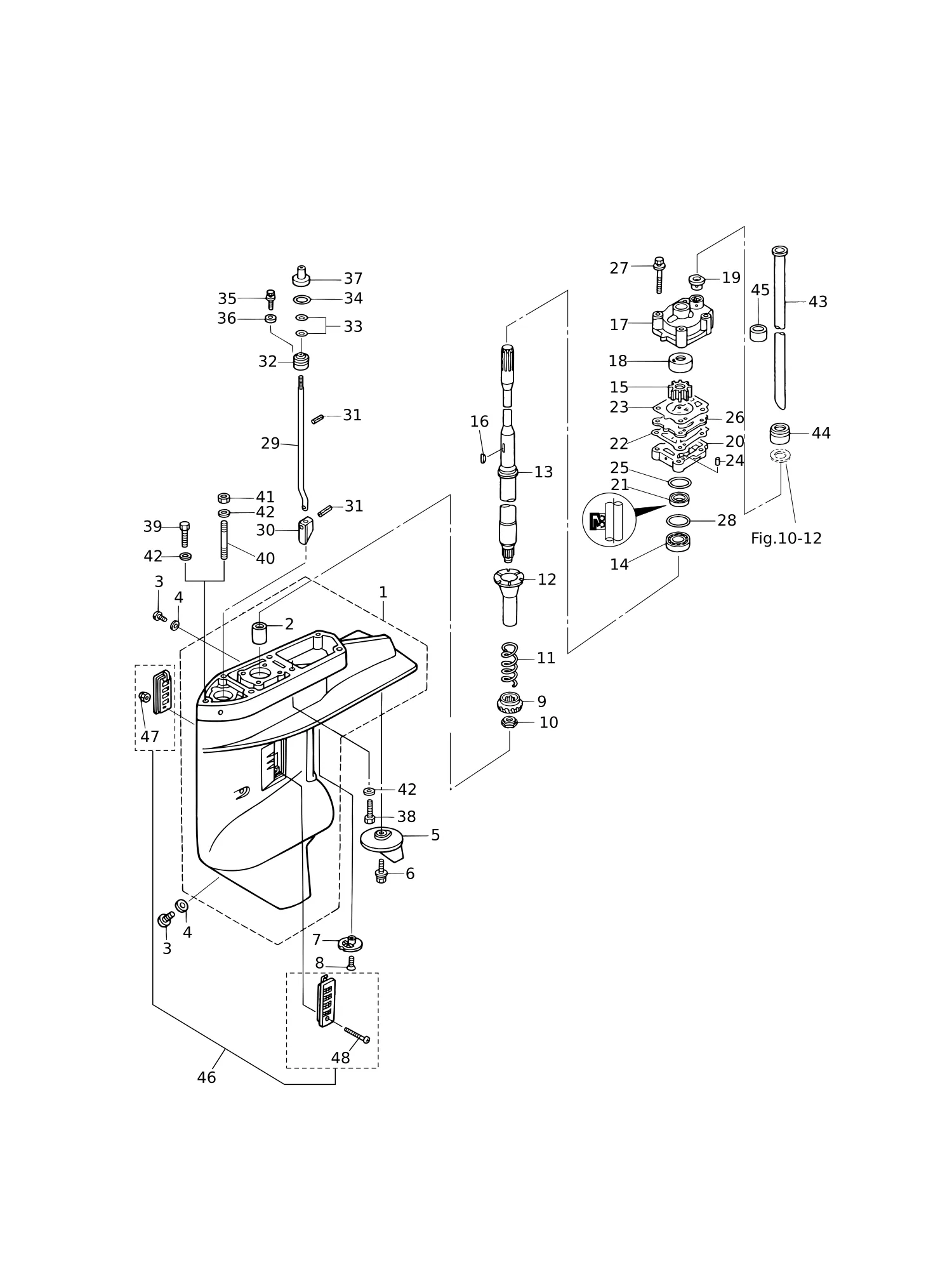

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3AEQ60000-2 | Редуктор в сборе | 1 |
| 1 | 3AEW60000-2 | Редуктор в сборе | 1 |
| 2 | 3AE-60211-0 | * Роликовый подшипник 20-27-30 | 1 |
| 3 | 332-60005-2 | Пробка 8-8 | 2 |
| 4 | 332-60006-1 | * Прокладка 8.1-15-1 | 2 |
| 5 | 3C8-60217-1 | * Трим-таб | 1 |
| 6 | 910103-5620 | Болт | 1 |
| 7 | 369-60206-0 | Водозаборник | 1 |
| 8 | 9218E3-0620 | Винт | 1 |
| 9 | 3NV-64020-0 | Коническая шестерня B | 1 |
| 10 | 346-64027-1 | Гайка | 1 |
| 11 | 346-64327-0 | Пружина гребного вала | 1 |
| 12 | 346-64328-0 | Направляющая пружины гребного вала | 1 |
| 13 | 346-64302-5 | Гребной вал (L) | 1 |
| 13 | 346-64303-5 | * Гребной вал (UL) | 1 |
| 13 | 3R0-64301-0 | Гребной вал (S) | 1 |
| 14 | 346-60213-0 | Конический роликовый подшипник 32004 | 1 |
| 15 | 3NV-65021-0 | * Крыльчатка водяного насоса | 1 |
| 16 | 332-65022-0 | * Шпонка 20-4.6-2 | 1 |
| 17 | 3R0-65016-0 | Корпус насоса (верхний) | 1 |
| 18 | 3R0-65011-0 | * Вкладыш корпуса насоса | 1 |
| 19 | 3B7-65014-0 | Уплотнение водяной трубы (нижнее) | 1 |
| 20 | 346-65017-2 | Корпус насоса (нижний) | 1 |
| 21 | 346-65013-0 | * Сальник 17-30-9 | 1 |
| 22 | 348-65029-1 | * Прокладка направляющей пластины | 1 |
| 23 | 3R0-65018-0 | * Прокладка корпуса насоса | 1 |
| 24 | 334-65012-0 | Установочный штифт 4-10 | 2 |
| 25 | 336-62415-0 | * Уплотнительное кольцо 3.5-36 | 1 |
| 26 | 3AC-65025-0 | * Направляющая пластина водяного насоса | 1 |
| 27 | 9101E3-5652 | Болт | 4 |
| 28 | 346-64081-0 | Регулировочная шайба 35-41.9-0.1 | 1 |
| 28 | 346-64082-0 | Регулировочная шайба 35-41.9-0.15 | 1 |
| 28 | 346-64083-0 | Регулировочная шайба 35-41.9-0.3 | 1 |
| 28 | 346-64084-0 | Регулировочная шайба 35-41.9-0.5 | 1 |
| 29 | 3NV-66012-0 | Тяга кулачка (S) | 1 |
| 29 | 3NV-66013-0 | Тяга кулачка (L) | 1 |
| 29 | 3NV-66014-0 | * Тяга кулачка (UL) | 1 |
| 30 | 3AC-66011-2 | Кулачок сцепления | 1 |
| 31 | 951407-0312 | * Пружинный штифт 3-12 | 2 |
| 32 | 3R0-66031-0 | Втулка тяги кулачка | 1 |
| 33 | 332-66021-0 | * Уплотнительное кольцо 2.4-5.8 | 2 |
| 34 | 3C8-66032-0 | * Уплотнительное кольцо 3.5-21.7 | 1 |
| 35 | 9101E3-5612 | * Болт | 1 |
| 36 | 3R0-66308-0 | * Шайба 6-16-1.5 | 1 |
| 37 | 346-66037-0 | * Держатель тяги кулачка | 1 |
| 38 | 9161E3-0840 | * Болт | 4 |
| 39 | 9161E3-0845 | * Болт | 1 |
| 40 | 9153E3-0830 | Шпилька | 1 |
| 41 | 9301E3-0800 | * Гайка | 1 |
| 42 | 9401E3-0800 | * Шайба | 5 |
| 43 | 3R0-65100-0 | Водяная труба (S) | 1 |
| 43 | 3R0-65110-0 | Водяная труба (L) | 1 |
| 43 | 3R0-65120-0 | * Водяная труба (UL) | 1 |
| 44 | 3R0-65206-0 | Уплотнение водяной трубы (верхнее) | 1 |
| 45 | 98AM120-015 | Шланг | 1 |
| 46 | 3A1-60235-0 | Комплект водозаборной решётки | 1 |
| 47 | 930403-0400 | Нейлоновая гайка 4-P0.7 | 1 |
| 48 | 921503-0430 | Винт | 1 |

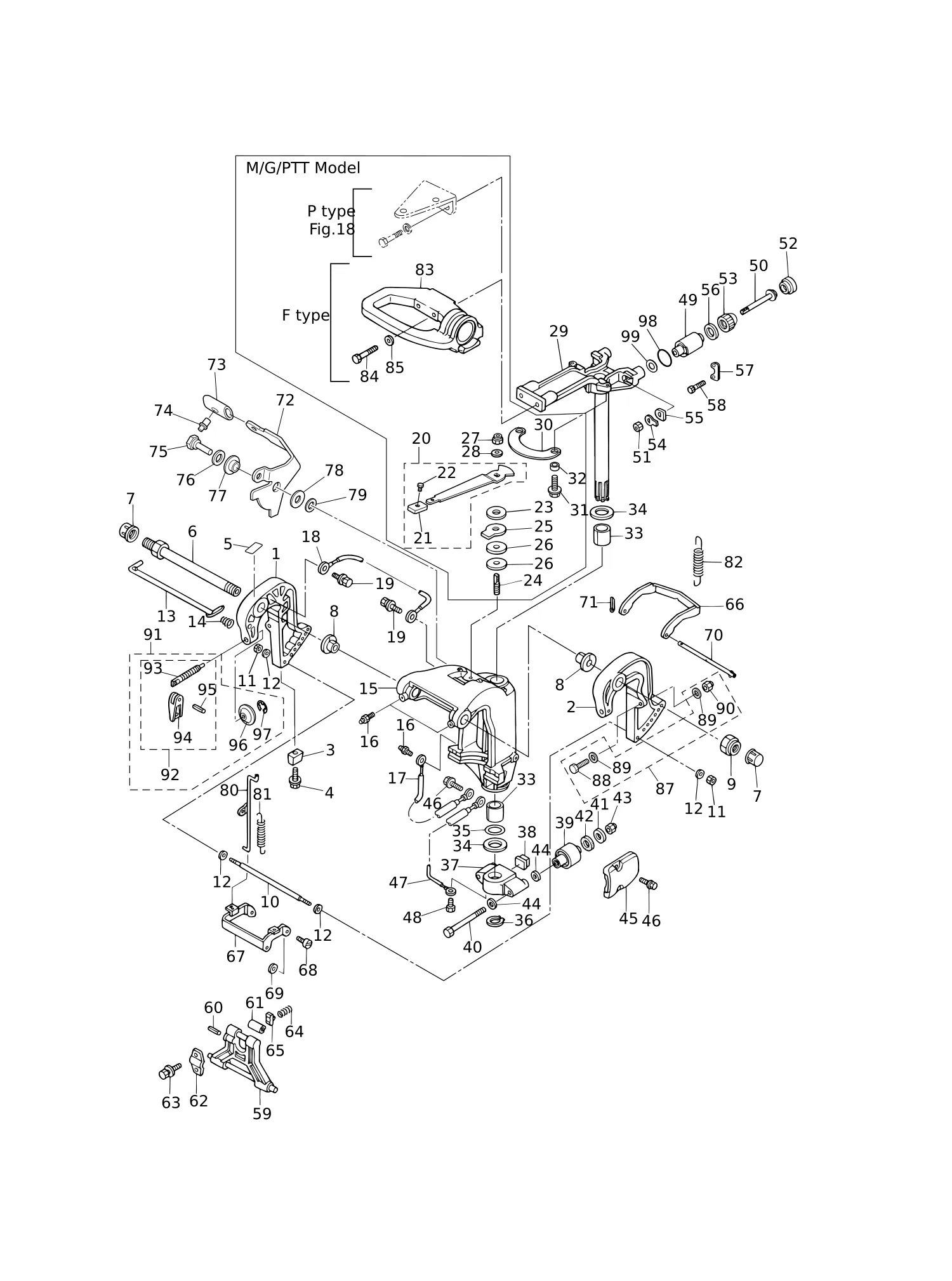

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3AEQ62112-3 | Кронштейн струбцины (правый) | 1 |
| 2 | 3AEQ62113-3 | Кронштейн струбцины (левый) | 1 |
| 3 | 3B7-60218-1 | * Анод | 1 |
| 4 | 910103-5630 | * Болт | 1 |
| 5 | 3AA-72049-0 | Наклейка Co-Pilot | 1 |
| 6 | 3AC-62191-0 | Поворотный вал в сборе | 1 |
| 7 | 346-62127-0 | * Колпачковая гайка | 2 |
| 8 | 349-62126-0 | Втулка | 2 |
| 9 | 346-62124-1 | ГАЙКА НЕЙЛОНОВАЯ 7/8-14 | 1 |
| 10 | 346-62117-1 | Дистанционная втулка | 1 |
| 11 | 930103-0600 | * Гайка | 2 |
| 12 | 9401E3-0600 | Шайба | 4 |
| 13 | 345-62121-1 | Упорный стержень | 1 |
| 14 | 345-62122-2 | Пружина упорного стержня | 1 |
| 15 | 3AEQ62310-3 | Поворотный кронштейн | 1 |
| 16 | 344-67177-1 | ПРЕСС-МАСЛЕНКА | 3 |
| 17 | 3C8-62396-1 | Провод заземления L=210 | 1 |
| 18 | 398-62396-1 | Провод заземления L=130 | 1 |
| 20 | 3AC-62450-0 | Рычаг трения в сборе | 1 |
| 21 | 3AC-63012-0 | * РУКОЯТКА | 1 |
| 23 | 3R3-62443-0 | ШАЙБА 8.1-20-0.8 | 1 |
| 24 | 3R3-62445-0 | Болт | 1 |
| 25 | 3R3-62448-1 | Шайба | 1 |
| 26 | 3R3-62449-0 | Диск | 2 |
| 29 | 3AHQ62010-1 | Вал рулевого управления в сборе | 1 |
| 29 | 3AHW62010-1 | Рулевой вал в сборе | 1 |
| 30 | 3AC-62447-0 | Пластина | 1 |
| 31 | 910103-5616 | * Болт | 2 |
| 32 | 3AC-63619-0 | Втулка 6.5-10.7-6.5 | 2 |
| 33 | 353-62417-0 | Втулка 30-36-41 | 2 |
| 34 | 353-62423-1 | Упорная шайба (верхняя) 31-50-2 | 2 |
| 35 | 353-62415-0 | Кольцо уплотнительное 3.5-29.7 | 1 |
| 36 | 945103-2800 | Стопорное кольцо d=28 | 1 |
| 37 | 3AEQ61411-2 | Кронштейн крепления | 1 |
| 37 | 3AEW61411-2 | Кронштейн крепления | 1 |
| 38 | 3C8-61336-0 | Демпфер (нижний) | 1 |
| 39 | 3C8-61302-1 | Резиновая подушка (нижняя) | 2 |
| 40 | 3R0-61321-0 | Болт | 2 |
| 41 | 353-61334-0 | * Шайба 13-34-3 | 2 |
| 42 | 3C7-61338-0 | Демпфер 21-36-5 | 2 |
| 43 | 3R0-61324-0 | * Нейлоновая гайка 12-P1.25 | 2 |
| 44 | 9402E3-1200 | Шайба | 4 |
| 45 | 3R0Q61342-0 | Пластина крепления подвески (нижняя) | 2 |
| 45 | 3R0W61342-0 | Пластина крепления опоры (нижняя) | 2 |
| 46 | 9101E3-5620 | Болт | 4 |
| 47 | 3A3-62396-1 | Провод заземления L=110 | 1 |
| 48 | 910103-5612 | Болт | 1 |
| 49 | 3R0-61301-1 | Резиновая подушка (верхняя) | 2 |
| 50 | 3R0-61307-0 | Болт | 2 |
| 51 | 930103-1000 | Гайка 10-P1.5 | 2 |
| 52 | 3R0-61333-0 | Демпфер (верхний) | 2 |
| 53 | 3R0-61337-1 | Демпфер (верхний) | 2 |
| 54 | 3R0-61323-0 | Стопорная пластина | 2 |
| 55 | 345-61322-2 | Шайба | 2 |
| 56 | 3R0-61335-0 | Стопорная пластина | 2 |
| 57 | 3R0-61312-1 | Фиксатор резиновой подушки | 2 |
| 58 | 9101E3-0620 | * Болт | 4 |
| 59 | 349Q62993-3 | Ограничитель наклона | 1 |
| 60 | 951403-0640 | Пружинный штифт | 1 |
| 61 | 346-62437-0 | Втулка 10.2-12-29.5 | 1 |
| 62 | 3AC-62439-0 | Установочная пластина | 1 |
| 63 | 3AC-63201-0 | Болт | 2 |
| 64 | 3C8-62421-1 | Фрикционная пружина | 1 |
| 65 | 346-62438-0 | Установочная шайба | 1 |
| 66 | 346-66322-0 | Замок реверса | 1 |
| 67 | 349-66313-0 | Рычаг замка реверса | 1 |
| 68 | 336-66319-1 | Поворотный болт | 2 |
| 70 | 346-66321-0 | Тяга замка реверса | 1 |
| 71 | 951503-0212 | ШПЛИНТ 2-12 | 1 |
| 72 | 3P0-66311-0 | Рычаг замка реверса | 1 |
| 73 | 3AL-66333-0 | РУКОЯТКА РЫЧАГА ФИКСАТОРА ЗАДНЕГО ХОДА | 1 |
| 74 | 346-66334-0 | * УПОР | 1 |
| 75 | 3AL-05254-0 | Болт с буртиком 6-8 | 1 |
| 76 | 940103-0800 | * Шайба | 1 |
| 77 | 3AL-05212-0 | Втулка 8.1-20 | 1 |
| 78 | 3AA-83719-0 | * Шайба 8.5-18-1.6 | 1 |
| 79 | 3R0-66308-0 | * Шайба 6-16-1.5 | 1 |
| 80 | 349-66312-0 | Тяга замка реверса | 1 |
| 81 | 346-66323-1 | Пружина рычага замка реверса | 1 |
| 82 | 346-66331-0 | ПРУЖИНА ФИКСАТОРА ЗАДНЕГО ХОДА (S) | 1 |
| 82 | 3R0-66332-0 | ПРУЖИНА ФИКСАТОРА ЗАДНЕГО ХОДА (L) | 1 |
| 83 | 3R3Q62001-0 | Рулевой кронштейн | 1 |
| 84 | 3R3-62094-2 | Болт 10-80 | 2 |
| 85 | 9401E3-1000 | Шайба | 2 |
| 87 | 3AL-72120-0 | Комплект крепежных болтов | 1 |
| 88 | 9161E3-0885 | * Болт | 2 |
| 89 | 9401E3-0800 | * Шайба | 4 |
| 90 | 930403-0800 | * Нейлоновая гайка 8-P1.25 | 2 |
| 91 | 3RSQ62105-1 | Комплект струбцины | 2 |
| 92 | 3RSQ62108-0 | * Струбцина в сборе | 1 |
| 93 | 3RS-62106-0 | ** Струбцина | 1 |
| 94 | 3RSQ62102-0 | ** Ручка струбцины | 1 |
| 95 | 951403-0622 | ** Пружинный штифт | 1 |
| 96 | 332-62101-1 | Подушка винтового зажима | 1 |
| 97 | 945303-0500 | Стопорное кольцо E d=5 | 1 |
| 98 | 3NV-62415-0 | Уплотнительное кольцо | 2 |
| 99 | 3KM-61322-0 | Шайба 10.1-22-1.5 | 2 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

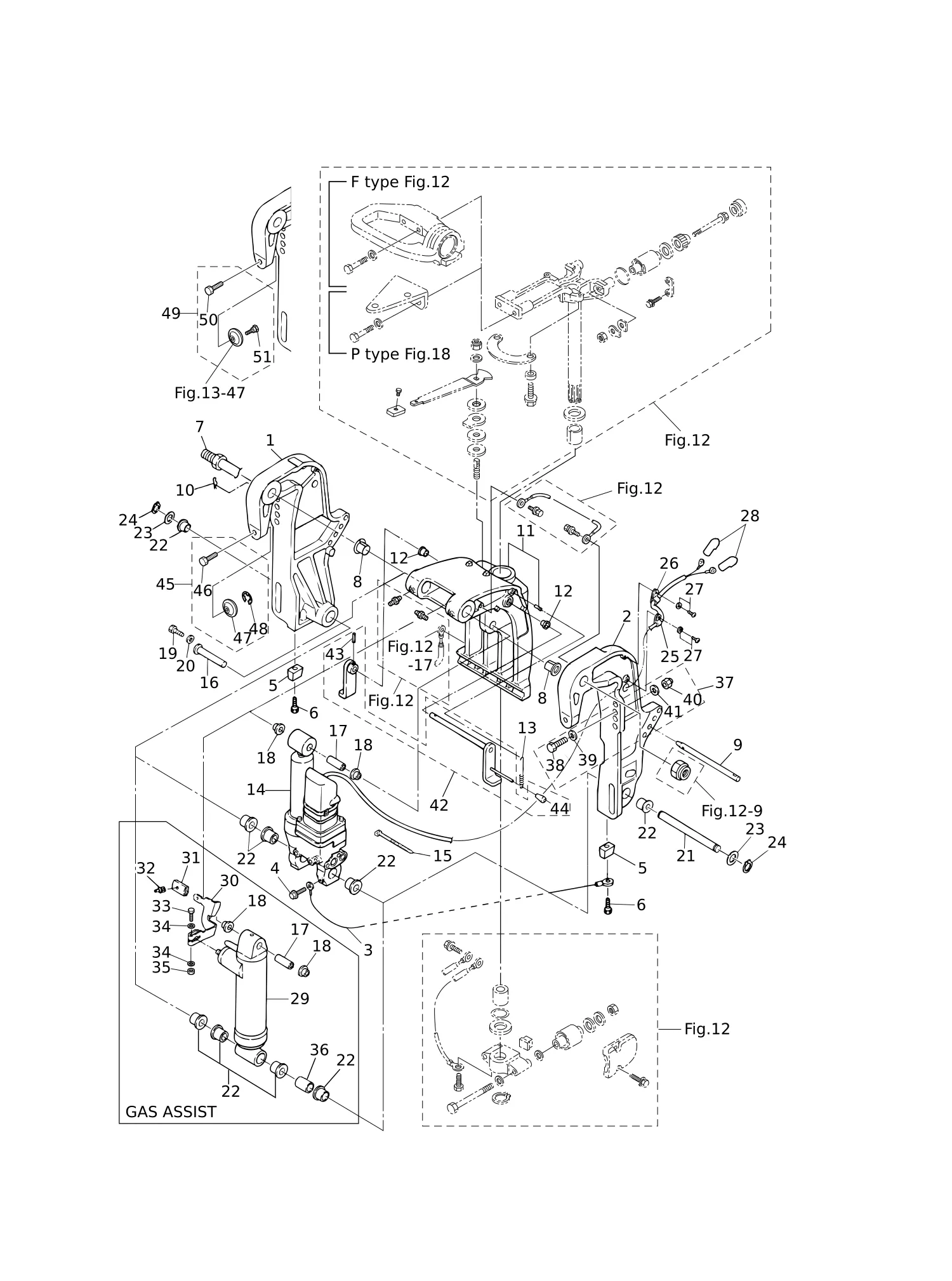

| 1 | 3AEQ77211-2 | Струбцина (PTT-R) | 1 |
| 1 | 3AEW77211-2 | Струбцина (PTT-R) | 1 |
| 1 | 3AFQ77211-2 | Струбцина (PTT-R) | 1 |
| 2 | 3AEQ77212-3 | Струбцина (PTT-L) | 1 |
| 2 | 3AEW77212-3 | Струбцина (PTT-L) | 1 |
| 2 | 3AFQ77212-3 | Струбцина (PTT-L) | 1 |
| 3 | 398-62396-1 | Провод заземления L=130 | 1 |
| 4 | 910103-5612 | Болт | 1 |
| 5 | 3B7-60218-1 | * Анод | 2 |
| 6 | 910103-5630 | * Болт | 2 |
| 7 | 3AD-62191-0 | Вал поворотного кронштейна в сборе | 1 |
| 8 | 3C8-77213-0 | Втулка | 2 |
| 9 | 3R0-77118-0 | Упорный стержень PTT | 1 |
| 10 | 951603-1000 | Пружинный штифт | 1 |
| 11 | 3ACQ77208-3 | Поворотный кронштейн в сборе | 1 |
| 11 | 3ACW77208-3 | Поворотный кронштейн в сборе | 1 |
| 12 | 353-63207-0 | Втулка 10.2-12-12 | 2 |
| 13 | 3R0-62473-0 | Пружина упора наклона | 1 |
| 14 | 3AC-77151-1 | Узел PT | 1 |
| 15 | 1H2-31534-0 | Стяжка проводов 300 | 1 |
| 16 | 3KY-77071-0 | Палец цилиндра (верхний) | 1 |
| 17 | 3R0-77075-0 | Втулка 13-16-40 | 1 |
| 18 | 3R0-77076-0 | Втулка 13-17-19.5 | 2 |
| 19 | 910103-0612 | Болт | 1 |
| 20 | 345-05122-1 | Шайба 6.5-23-1.5 | 1 |
| 21 | 3UR-77101-0 | Палец цилиндра (нижний) | 1 |
| 22 | 3C8-77076-1 | Втулка 18-24-22 | 6 |
| 23 | 3R0-77112-0 | Шайба 18.2-34-1 | 2 |
| 24 | 945103-1800 | Стопорное кольцо d=18 | 2 |
| 25 | 336-06973-0 | Хомут 6-9.5L | 1 |
| 26 | 345-06915-0 | Хомут 6.5-14L | 1 |
| 27 | 921503-5612 | Винт | 2 |
| 28 | 3Y1-76145-0 | * Колпачок клеммы | 2 |
| 29 | 3R0Q77601-2 | Газовый амортизатор | 1 |
| 30 | 3R0-66311-0 | Рычаг блокировки реверса | 1 |
| 31 | 3AL-66333-0 | РУКОЯТКА РЫЧАГА ФИКСАТОРА ЗАДНЕГО ХОДА | 1 |
| 32 | 346-66334-0 | * УПОР | 1 |
| 33 | 3V2-60001-0 | * Болт 6-35 | 1 |
| 34 | 940103-0600 | * ШАЙБА | 2 |
| 35 | 930103-0600 | * Гайка | 1 |
| 36 | 3R0-77105-0 | Втулка 18.2-21.7-30 | 1 |
| 37 | 3AM-72120-0 | Комплект крепежных болтов | 1 |
| 38 | 3C7-62133-2 | * Болт 12-105 P1.25 | 4 |
| 39 | 353-61334-0 | * Шайба 13-34-3 | 4 |
| 40 | 3R0-61324-0 | * Нейлоновая гайка 12-P1.25 | 4 |
| 41 | 9401E3-1200 | * Шайба | 4 |
| 42 | 3AC-62466-1 | Комплект упора подъёма | 1 |
| 42 | 3GF-62466-1 | КОМПЛЕКТ УПОРА НАКЛОНА | 1 |
| 43 | 951403-3516 | Пружинный штифт 3.5-16 | 1 |
| 44 | 369-62433-1 | РУКОЯТКА УПОРА НАКЛОНА | 1 |
| 45 | 3RS-77217-1 | Комплект стяжных винтов | 2 |
| 46 | 3RS-77216-0 | * ВИНТ ХОМУТА (PTT) | 1 |
| 47 | 332-62101-1 | Подушка винтового зажима | 1 |
| 48 | 945303-0500 | Стопорное кольцо E d=5 | 1 |
| 49 | 3C8-77217-0 | Комплект зажимного винта | 2 |
| 50 | 3C8-77216-0 | * Зажимной винт (PTT) | 1 |
| 51 | 3C8-62107-0 | Болт с буртиком | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

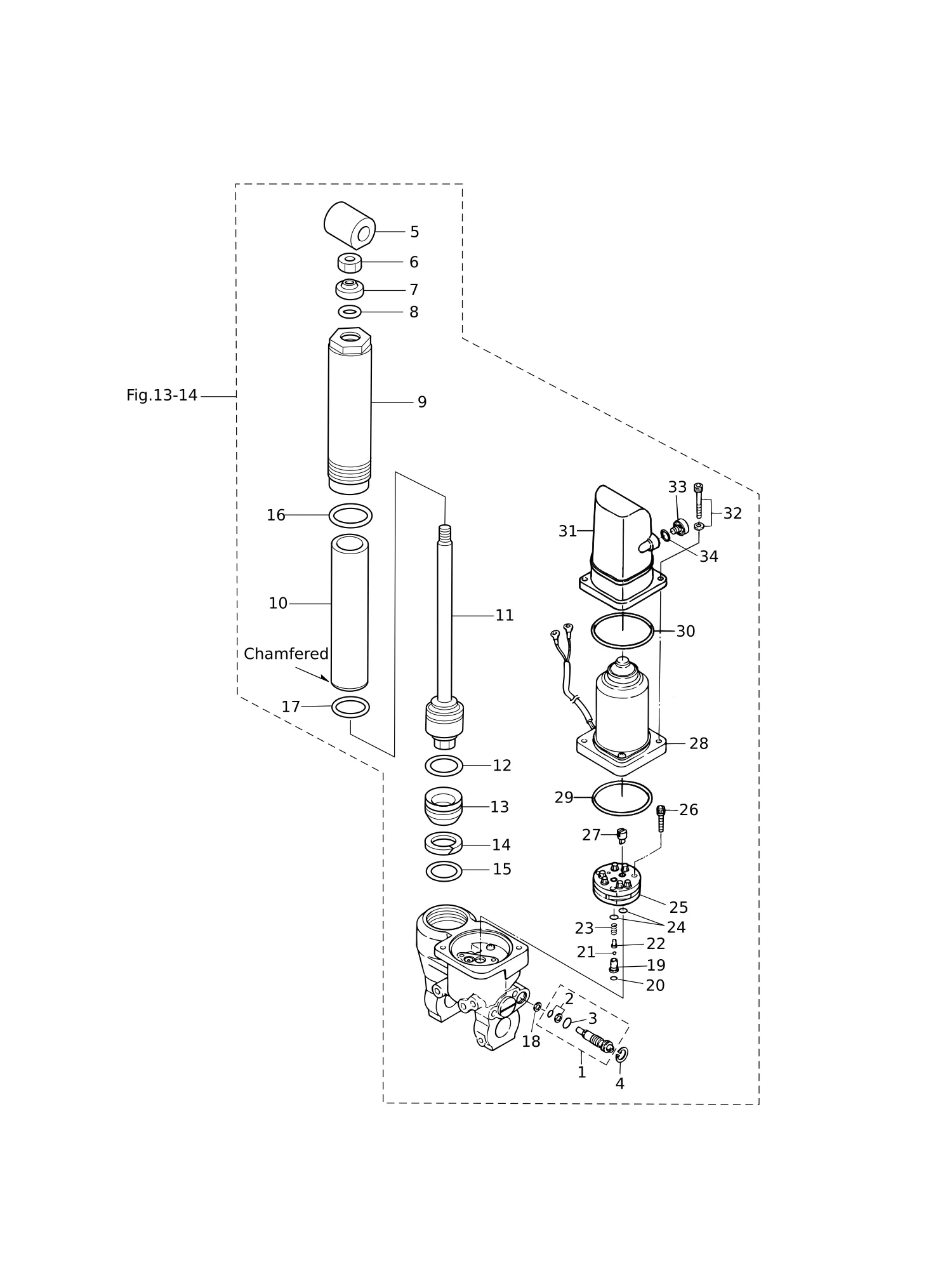

| 1 | 3AC-77175-0 | Узел ручного клапана | 1 |
| 2 | 3R0-77409-0 | * Комплект уплотнений | 1 |
| 3 | 3R0-77177-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-9.8 | 1 |
| 4 | 3Z5-77171-0 | Стопорное кольцо C-образное | 1 |
| 5 | 3AD-77367-0 | СОЕДИНЕНИЕ | 1 |
| 6 | 3AC-77374-0 | ГАЙКА | 1 |
| 7 | 3AC-77382-0 | ПЫЛЬНИК | 1 |
| 8 | 3AC-77384-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-12.3 | 1 |
| 9 | 3AC-77361-0 | ЦИЛИНДР | 1 |
| 10 | 3AC-77363-0 | ВНУТРЕННЯЯ ТРУБКА | 1 |
| 11 | 3AC-77365-0 | ШТОК ПОРШНЯ В СБОРЕ | 1 |
| 12 | 3AC-77375-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-28.5 | 1 |
| 13 | 3AC-77377-0 | СВОБОДНЫЙ ПОРШЕНЬ | 1 |
| 14 | 3AC-77376-0 | ОПОРНОЕ КОЛЬЦО | 1 |
| 15 | 3AC-77398-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-27.7 | 1 |
| 16 | 3AC-77392-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-43.5 | 1 |
| 17 | 3AC-77383-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-34.5 | 1 |
| 18 | 3AC-77173-0 | УПЛОТНИТЕЛЬНАЯ ШАЙБА | 1 |
| 19 | 3AC-77453-0 | СЕДЛО КЛАПАНА | 1 |
| 20 | 3R0-77451-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-3.5 | 1 |
| 21 | 3R0-77457-0 | ШАРИК | 1 |
| 22 | 3AC-77454-0 | СЕДЛО ПРУЖИНЫ | 1 |
| 23 | 3R0-77455-0 | ПРУЖИНА | 1 |
| 24 | 3B7-77433-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-6.5 | 2 |
| 25 | 3R0-77430-0 | НАСОС | 1 |
| 26 | 3B7-77431-1 | БОЛТ | 3 |
| 27 | 3E0-77163-0 | Муфта | 1 |
| 28 | 3AC-77180-0 | ЭЛЕКТРОМОТОР В СБОРЕ | 1 |
| 29 | 3R0-77167-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-62.5 | 1 |
| 30 | 3C8-77182-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-66.6 | 1 |
| 31 | 3R0-77165-0 | РЕЗЕРВНЫЙ БАЧОК | 1 |
| 32 | 3R0-77159-0 | БОЛТ | 2 |
| 33 | 3R0-77168-0 | КРЫШКА | 1 |
| 34 | 3R0-77169-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-9.8 | 1 |

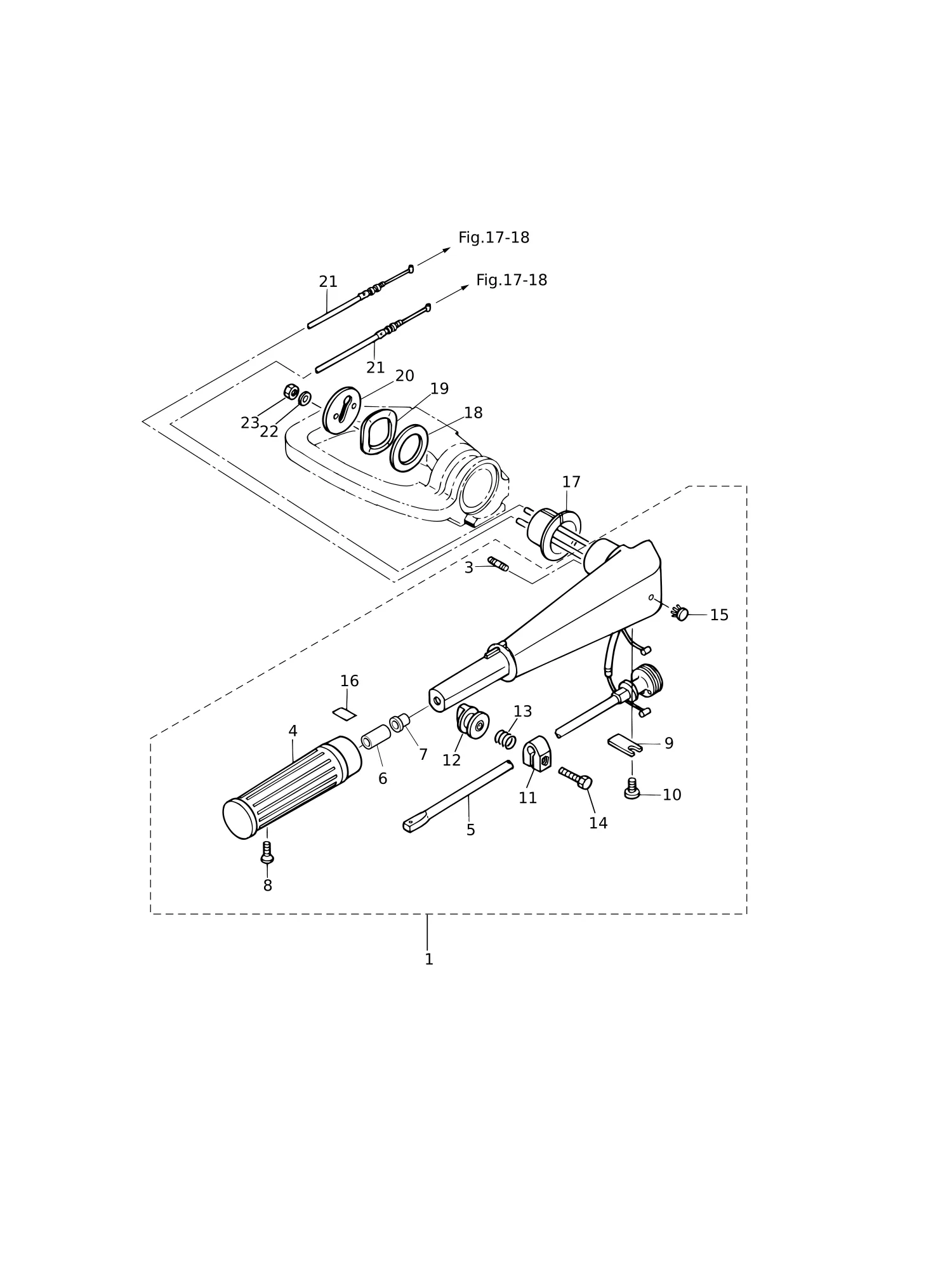

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3ACQ63005-2 | Румпель в сборе (промежуточный узел) | 1 |
| 3 | 3B2-63104-1 | * Шпилька | 2 |
| 4 | 3R3-63012-0 | ** РУКОЯТКА | 1 |
| 5 | 3R3-63041-0 | * ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ | 1 |
| 6 | 345-63048-0 | * ДЕМПФЕР ВАЛА ДРОССЕЛЯ | 1 |
| 7 | 350-63046-0 | * ВТУЛКА 8.4-10-11 | 1 |
| 8 | 921803-0525 | * ВИНТ | 1 |
| 9 | 3B2-63063-0 | ** Опора вала дроссельной заслонки | 1 |
| 10 | 9215E3-0612 | Винт | 1 |
| 11 | 3V1-63035-1 | ** ФРИКЦИОННАЯ НАКЛАДКА | 1 |
| 12 | 3V1-63077-0 | ** РЕГУЛИРОВОЧНАЯ ГАЙКА | 1 |
| 13 | 3V1-63036-0 | ** ПРУЖИНА | 1 |
| 14 | 910103-0625 | Болт | 1 |
| 15 | 350-67154-0 | ** Пластиковая заклёпка 6.5 | 1 |
| 16 | 3NV-72019-0 | * Наклейка дросселя | 1 |
| 17 | 3R3-63102-0 | ВТУЛКА | 1 |
| 18 | 3R3-63108-0 | ШАЙБА 39-52-1 | 1 |
| 19 | 3R3-63109-0 | ПРУЖИННАЯ ШАЙБА 39.5-52-1.2 | 1 |
| 20 | 3R3-63107-0 | КРЫШКА | 1 |
| 21 | 3NW-63600-0 | ТРОС ДРОССЕЛЯ | 2 |
| 22 | 940103-0600 | * ШАЙБА | 2 |
| 23 | 930103-0600 | * Гайка | 2 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

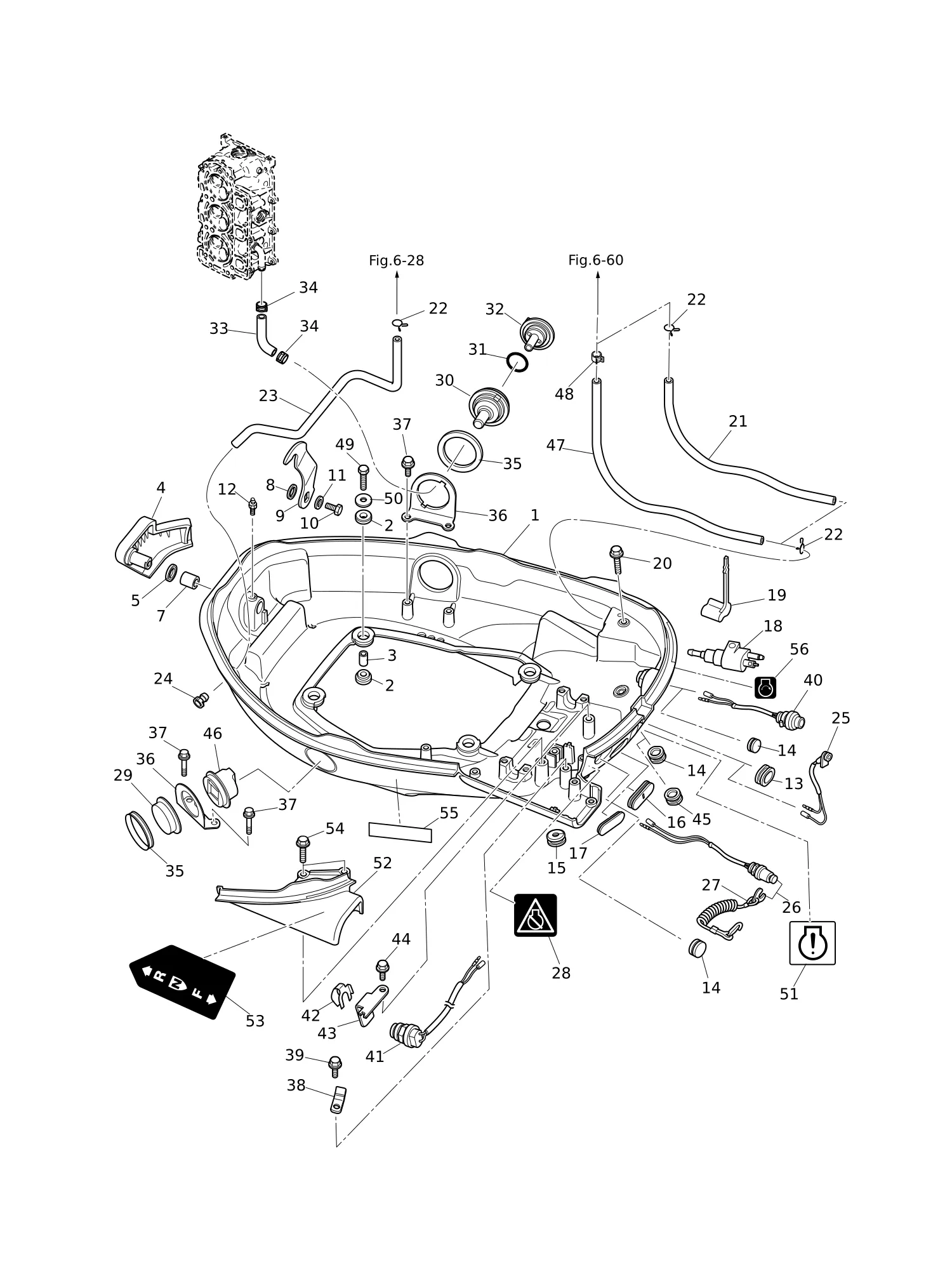

| 1 | 3NVQ67100-0 | НИЖНИЙ КОЖУХ | 1 |
| 1 | 3NVW67100-0 | Нижний кожух | 1 |
| 2 | 346-67113-0 | Опора 8.5-14-2.5 | 8 |
| 3 | 346-67114-1 | Проставка 6.2-9-15.7 | 4 |
| 4 | 3NV-67141-0 | РЫЧАГ ЗАЦЕПА | 1 |
| 5 | 338-67147-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7 | 1 |
| 7 | 350-67105-0 | ВТУЛКА РЫЧАГА КРЮКА 14-16.5-17.7 | 1 |
| 8 | 941403-1400 | * ПРУЖИННАЯ ШАЙБА d=14 | 1 |
| 9 | 3NV-67142-0 | ЗАЦЕП КОЖУХА | 1 |
| 10 | 9101E3-0612 | * Болт | 1 |
| 11 | 3R0-66308-0 | * Шайба 6-16-1.5 | 1 |
| 12 | 344-67177-1 | ПРЕСС-МАСЛЕНКА | 1 |
| 13 | 3R3-67162-0 | УПЛОТНИТЕЛЬНАЯ ВТУЛКА | 1 |
| 14 | 345-67117-0 | ВТУЛКА 17-2.7 | 3 |
| 15 | 3KY-67117-0 | УПЛОТНИТЕЛЬНАЯ ВТУЛКА | 1 |
| 16 | 3NW-63624-0 | Втулка | 1 |
| 17 | 3NV-63624-0 | Втулка | 1 |
| 18 | 394-70260-0 | Топливный разъём (папа) | 1 |
| 19 | 3H6-70262-0 | Защитный колпачок топливного разъёма | 1 |
| 21 | 98AB-50-370 | Шланг | 1 |
| 22 | 338-02215-0 | Хомут φ10 | 3 |
| 23 | 98AR-50-480 | Шланг | 1 |
| 24 | 3T1-01138-0 | Штуцер 6-8-11 | 1 |
| 25 | 3R3-71040-0 | Контрольная лампа в сборе | 1 |
| 26 | 398-06830-0 | Выключатель стоп-сигнала в сборе | 1 |
| 27 | 353-06821-0 | * ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ | 1 |
| 28 | 3AC-72200-0 | * Наклейка выключателя стоп | 1 |
| 29 | 3KY-72618-0 | Втулка | 1 |
| 30 | 3T1-72403-0 | Разъём промывки | 1 |
| 31 | 3R0-07422-0 | * Кольцо O-RING 3.1-24.4 | 1 |
| 32 | 3T1-72404-0 | Крышка разъёма промывки | 1 |
| 33 | 3FW-72410-1 | ШЛАНГ ПРОМЫВКИ | 1 |
| 34 | 3T1-07737-1 | Зажим φ17.8 | 2 |
| 35 | 3F3-72616-1 | Прокладка | 2 |
| 36 | 3NV-72617-0 | Кронштейн переключателя PTT в сборе | 2 |
| 38 | 3NV-63628-0 | Хомут | 1 |
| 40 | 3AA-76026-0 | * Главный переключатель в сборе | 1 |
| 41 | 3NV-76080-0 | Выключатель нейтрали | 1 |
| 42 | 398-76083-0 | * Привод выключателя нейтрали | 1 |
| 43 | 3NV-76081-0 | * Кронштейн переключателя нейтрали | 1 |
| 44 | 9101E3-5616 | * Болт | 1 |
| 45 | 338-67163-0 | Втулка уплотнительная 18-2.5 | 1 |
| 46 | 3AC-72615-0 | Переключатель PTT в сборе | 1 |
| 47 | 3NW-04055-0 | Шланг низкой проницаемости | 1 |
| 48 | 3GT-35143-0 | Зажим φ9.4 | 1 |
| 49 | 9101E3-0630 | Болт | 4 |
| 50 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 4 |
| 51 | 3AC-76190-0 | Предупреждающая наклейка | 1 |
| 52 | 3NVQ67483-0 | Держатель троса дистанционного управления | 1 |
| 52 | 3NVW67483-0 | Держатель троса дистанционного управления | 1 |
| 53 | 3NV-67578-1 | Наклейка переключения передач | 1 |
| 54 | 9101E3-5630 | БОЛТ | 2 |
| 55 | 3H6-67572-1 | Наклейка хранения | 1 |
| 56 | 3VS-67587-0 | * Наклейка запуска | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

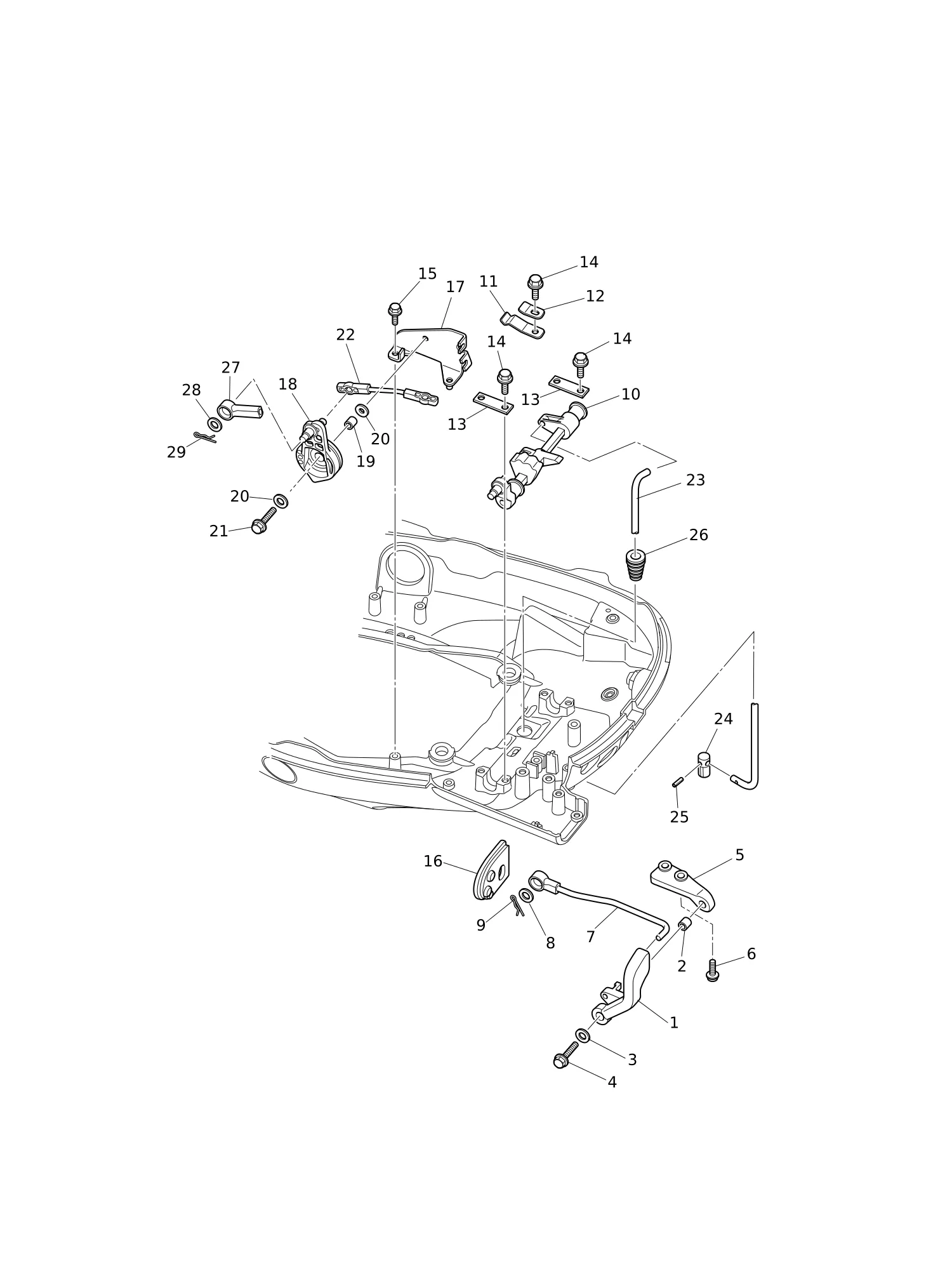

| 1 | 3Y3-66110-0 | * Рычаг переключения передач | 1 |
| 2 | 3H6-63619-1 | Втулка 6.5-10.5-10 | 1 |
| 3 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 1 |
| 4 | 9101E3-0625 | * БОЛТ | 1 |
| 5 | 3NVQ67480-0 | Кронштейн рычага переключения передач | 1 |
| 6 | 9101E3-5616 | * Болт | 2 |
| 7 | 3NW-66134-0 | Тяга рычага переключения передач | 1 |
| 10 | 3NV-66130-0 | Вал рычага переключения передач в сборе | 1 |
| 11 | 3GF-66113-1 | Пружина фиксатора переключения передач | 1 |
| 12 | 3C8-66117-0 | Опора фиксатора переключения | 1 |
| 13 | 3V1-66145-0 | Держатель | 2 |
| 15 | 9101E3-5612 | * Болт | 2 |
| 16 | 3NV-63621-0 | Втулка | 1 |
| 17 | 3NV-63508-0 | Кронштейн троса дросселя | 1 |
| 18 | 3NV-63622-0 | Барабан дросселя в сборе | 1 |
| 19 | 3KY-76079-0 | Втулка 6.5-10.5-9.3 | 1 |
| 20 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 2 |
| 21 | 910103-0620 | Болт | 1 |
| 22 | 3NV-63617-1 | Тяга дросселя | 1 |
| 23 | 3R0-66211-0 | Тяга переключения передач | 1 |
| 24 | 3AL-66241-1 | Шарнир тяги переключения передач | 1 |
| 25 | 951403-0312 | ПРУЖИННЫЙ ШТИФТ 3-12 | 1 |
| 26 | 3M2-66226-0 | Втулка уплотнительная 17-3 | 1 |
| 27 | 3B7-83715-2 | * Соединитель троса | 2 |
| 28 | 3AA-83719-0 | * Шайба 8.5-18-1.6 | 2 |
| 29 | 951603-0800 | * Шплинт d=8 | 2 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3NV-83880-1 | Фитинг дистанционного управления в сборе | 1 |
| 2 | 3NV-66122-0 | * Рычаг переключения передач | 1 |
| 3 | 3KY-76079-0 | Втулка 6.5-10.5-9.3 | 1 |
| 4 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 2 |
| 5 | 910103-5620 | Болт | 1 |
| 6 | 3NV-66134-0 | * Тяга рычага переключения передач | 1 |
| 7 | 3B7-83715-2 | * Соединитель троса | 2 |
| 8 | 3AA-83719-0 | * Шайба 8.5-18-1.6 | 3 |
| 9 | 951603-0800 | * Шплинт d=8 | 3 |
| 10 | 3R0-66126-0 | * Кронштейн | 1 |
| 11 | 3NV-83734-0 | * Зажим троса | 1 |
| 12 | 9101E3-5616 | * Болт | 4 |
| 13 | 3NV-83732-0 | * Втулка | 1 |
| 14 | 345-67117-0 | ВТУЛКА 17-2.7 | 2 |
| 15 | 3NV-83830-0 | * Пластина крюка рулевого управления | 1 |
| 16 | 910103-1030 | БОЛТ | 2 |
| 17 | 940103-1000 | Шайба | 2 |
| 18 | 3FW-84905-0 | РУЛЕВАЯ ТЯГА В СБОРЕ | 1 |
| 19 | 353-84918-0 | * Гайка нейлоновая 3/8-24UNF | 2 |
| 20 | 353-84916-0 | * Шайба 9.6-18-2 | 3 |
| 21 | 3F3-84908-0 | * Кольцо уплотнительное | 1 |
| 22 | 3FW-84914-0 | * ПРОСТАВКА 9.6-19-26.5 | 1 |
| 23 | 3E0-84917-0 | * Болт 3/8-50 | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

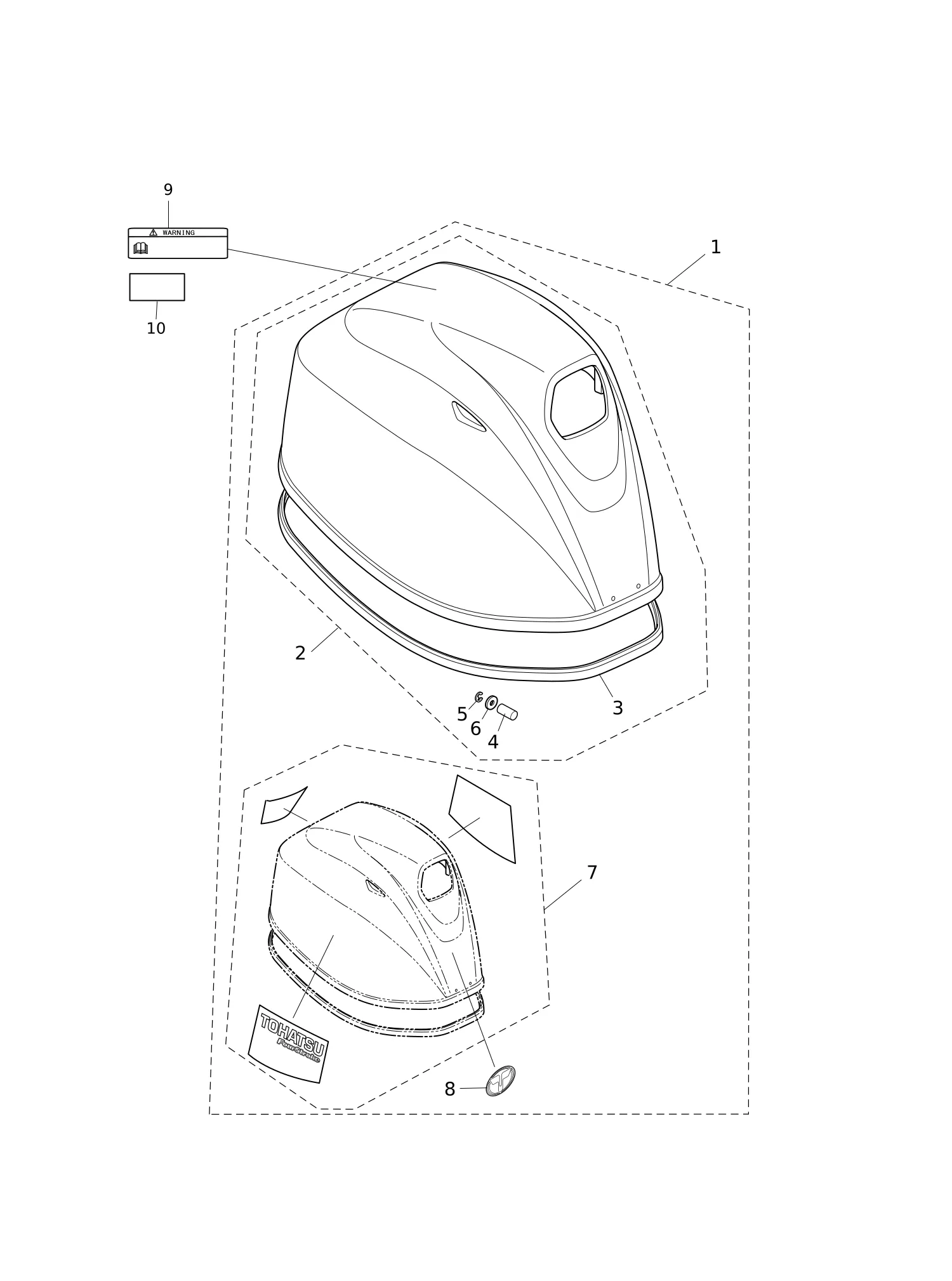

| 1 | 3NVQ67645-1 | Верхний кожух в сборе | 1 |
| 1 | 3NVW67645-1 | Верхний кожух в сборе | 1 |
| 2 | 3NVQ67640-0 | * Верхний кожух, подсборка | 1 |
| 2 | 3NVW67640-0 | * Верхний кожух, подсборка | 1 |
| 3 | 3NV-67501-0 | ** Уплотнение верхнего кожуха | 1 |
| 4 | 3R0-67517-0 | ** Ролик 6.1-14.7-14 | 1 |
| 5 | 945303-0500 | Стопорное кольцо E d=5 | 1 |
| 6 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 1 |
| 7 | 3NV-87801-1 | * Комплект наклеек (MFS30C) | 1 |
| 7 | 3NW-87801-1 | * Комплект наклеек (MFS25C) | 1 |
| 7 | 3WG-87801-0 | * Комплект наклеек (MFS30CW) | 1 |
| 8 | 3KZ-67531-0 | * Передняя наклейка | 1 |
| 9 | 3WL-72180-0 | Наклейка предупреждения (A) | 1 |
| 9 | 3YG-72180-0 | Наклейка предупреждения (A) | 1 |
| 10 | 3F0-72185-0 | Наклейка предупреждения | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

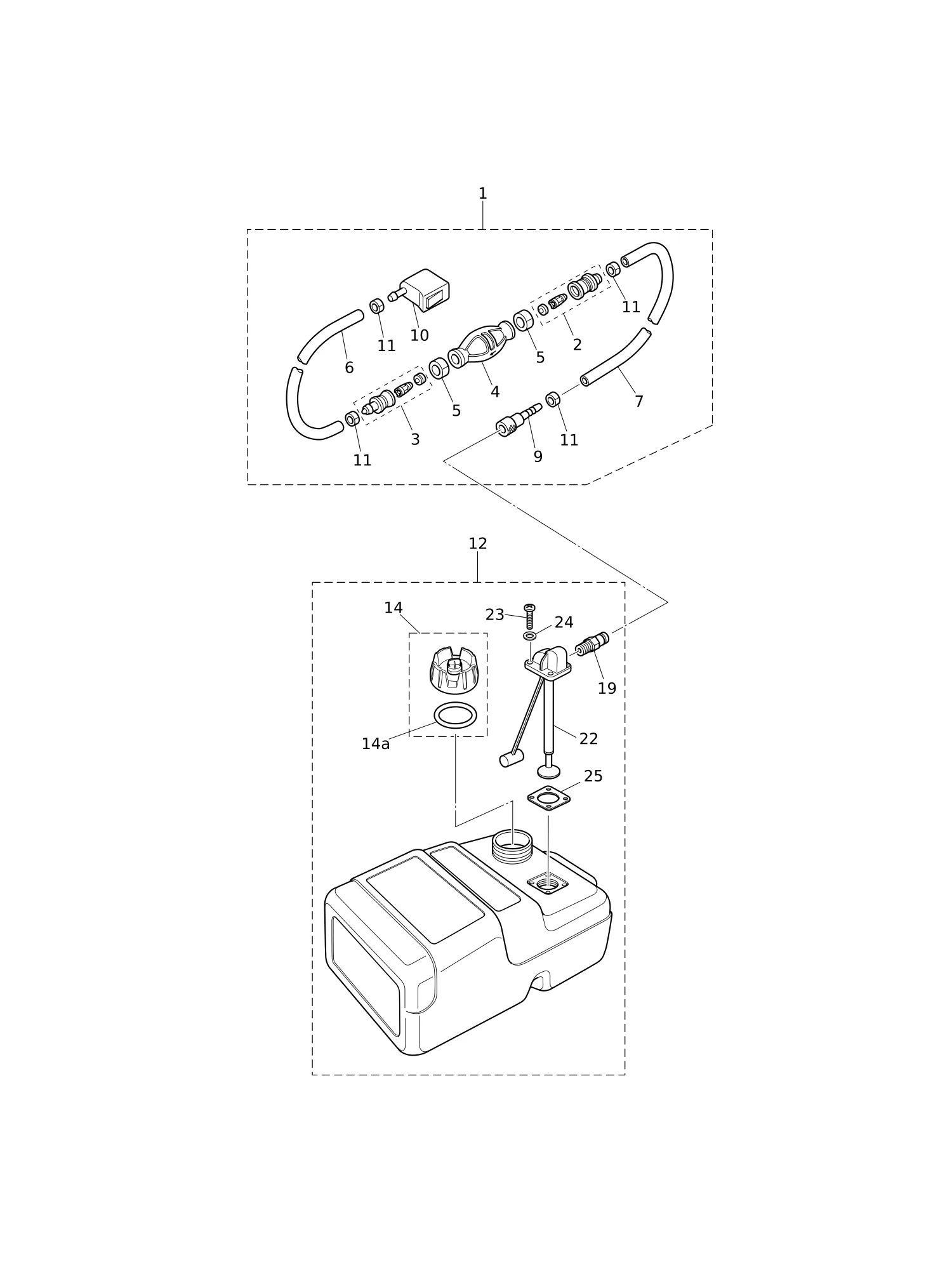

| 1 | 3H6-70200-2 | Груша топливная в сборе | 1 |
| 2 | 3C7-70220-1 | * СОЕДИНЕНИЕ В СБОРЕ (ВХОД) | 1 |
| 3 | 3C7-70224-1 | * СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД) | 1 |
| 4 | 3C7-70211-1 | * ГРУША РУЧНОГО ПОДКАЧИВАНИЯ | 1 |
| 5 | 3C7-70217-0 | * ХОМУТ | 2 |
| 6 | 98AB-70-700 | * ШЛАНГ | 1 |
| 7 | 98AB-701600 | * ШЛАНГ | 1 |
| 9 | 3GF-70281-0 | * ТОПЛИВНЫЙ РАЗЪЕМ | 1 |
| 10 | 3GR-70250-0 | * Топливный разъем | 1 |
| 11 | 332-70201-0 | * ХОМУТ | 4 |
| 12 | 3KZ-70177-0 | Топливный бак в сборе 25Л | 1 |
| 14 | 3RS-70020-0 | * Крышка топливного бака в сборе | 1 |
| 14a | 3RS-70021-0 | ** ПРОКЛАДКА КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ БАКА | 1 |
| 19 | 3E0-70270-0 | * БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА) | 1 |
| 22 | 3AC-70157-0 | * ЗАБОРНИК ТОПЛИВА В СБОРЕ С ДАТЧИКОМ УРОВНЯ | 1 |
| 23 | 3AC-70140-0 | * ВИНТ | 4 |
| 24 | 3AC-70145-0 | * ШАЙБА | 4 |
| 25 | 3AC-70150-0 | * ПРОКЛАДКА | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

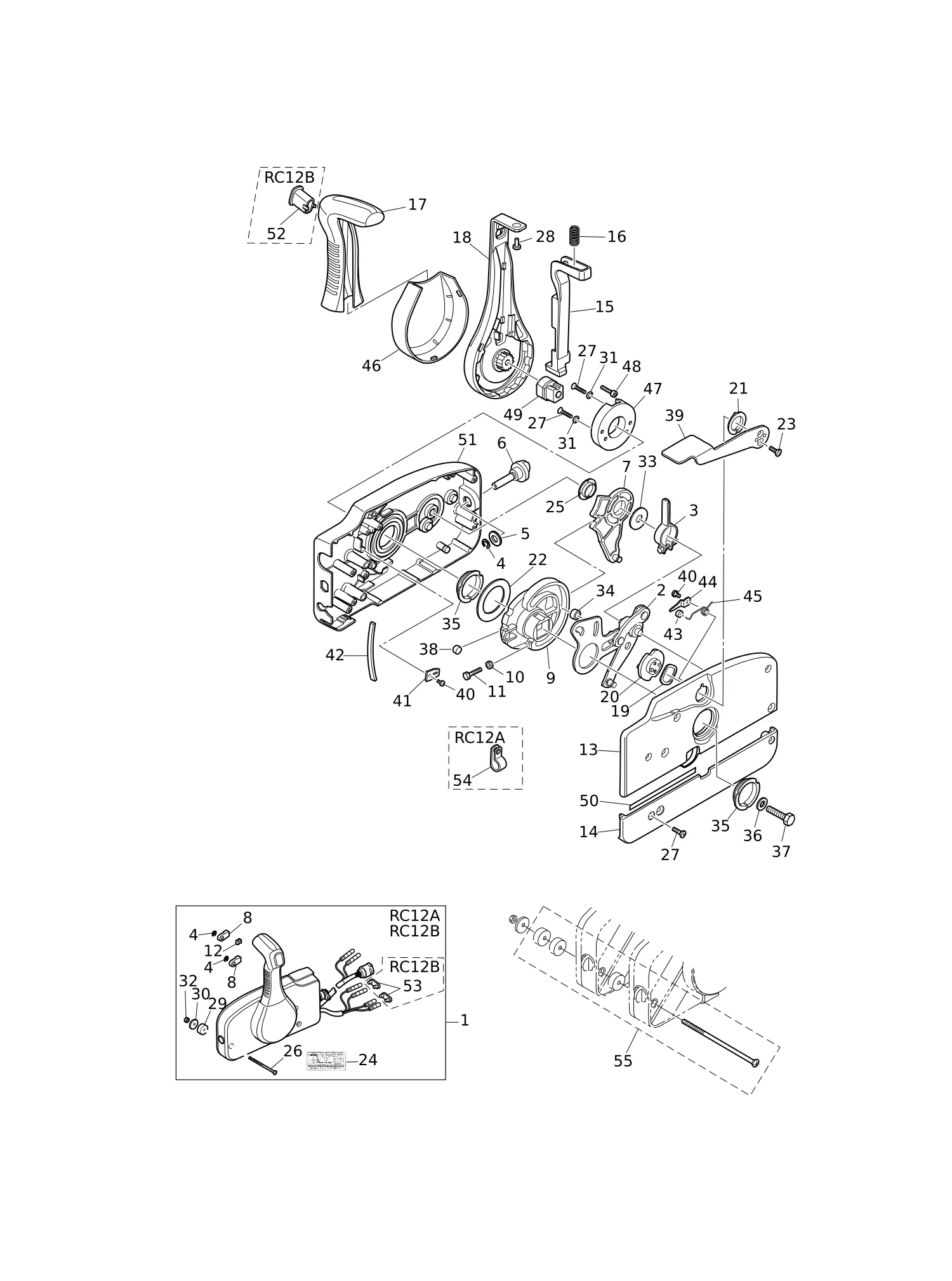

| 1 | 3U2B84330-0 | ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ (RC12A) | 1 |
| 1 | 3U2B84340-0 | ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ (RC12B) | 1 |
| 2 | 3A3-84365-1 | * РЫЧАГ ДРОССЕЛЯ | 1 |
| 3 | 3A3-84428-0 | * РЫЧАГ ФРИКЦИОНА ДРОССЕЛЯ | 1 |
| 4 | 945303-0600 | * СТОПОРНОЕ КОЛЬЦО E d=6 | 3 |
| 5 | 353-84394-0 | * ШАЙБА | 1 |
| 6 | 3U2-84427-0 | * РЕГУЛИРОВОЧНЫЙ ВИНТ | 1 |
| 7 | 3A3-84381-0 | * ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ | 1 |
| 8 | 3A3-83314-2 | * НАКОНЕЧНИК ТРОСА | 2 |
| 9 | 3A3-84364-2 | * ВЕДУЩАЯ ШЕСТЕРНЯ | 1 |
| 10 | 930103-0500 | * ГАЙКА | 1 |
| 11 | 910103-0525 | * БОЛТ | 1 |
| 12 | 3A3-84376-0 | * ВТУЛКА | 1 |
| 13 | 3U2B84441-0 | * ЗАДНИЙ КОРПУС | 1 |
| 14 | 3U2B84366-0 | * ЗАДНЯЯ ПАНЕЛЬ | 1 |
| 15 | 3U2-84401-0 | * РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ | 1 |
| 16 | 3A3-84403-0 | * ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ | 1 |
| 17 | 3U2-84404-0 | * РУКОЯТКА | 1 |
| 18 | 3U2-84343-0 | * РЫЧАГ УПРАВЛЕНИЯ | 1 |
| 19 | 3A3-84368-0 | * ВОЛНОВАЯ ШАЙБА | 1 |
| 20 | 3A3-84391-0 | * БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ | 1 |
| 21 | 3A3-84435-0 | * ВТУЛКА | 1 |
| 22 | 3A3-84422-0 | * ОПОРНАЯ ПЛАСТИНА | 1 |
| 23 | 921603-0512 | * ВИНТ | 2 |
| 24 | 3U2-84339-0 | * НАКЛЕЙКА С ИНСТРУКЦИЕЙ | 1 |
| 25 | 3A3-84432-0 | * ВТУЛКА | 1 |
| 26 | 3U2-84375-0 | * ВИНТ | 3 |
| 27 | 3VK-84375-0 | * ВИНТ | 7 |
| 28 | 3VL-84375-0 | * ВИНТ | 1 |
| 29 | 3A3-84374-0 | * ПРОСТАВКА | 3 |
| 30 | 353-84371-0 | * ШАЙБА | 3 |
| 31 | 3U2-84371-0 | * ШАЙБА | 2 |
| 32 | 930103-0600 | * Гайка | 3 |
| 33 | 3A3-84383-0 | * ШАЙБА | 1 |
| 34 | 3A3-84421-0 | * РОЛИК | 1 |
| 35 | 3U2-84431-0 | * ВТУЛКА | 2 |
| 36 | 940103-0800 | * Шайба | 1 |
| 37 | 3U2-84442-0 | * БОЛТ | 1 |
| 38 | 353-84388-0 | * ФИКСИРУЮЩИЙ РОЛИК | 1 |
| 39 | 3U2B84312-0 | * РЫЧАГ СВОБОДНОГО ГАЗА | 1 |
| 40 | 921503-0406 | * ВИНТ | 3 |
| 41 | 3A3-84423-0 | * ФИКСАТОР | 1 |
| 42 | 3A3-84307-0 | * ПРУЖИНА ФИКСАТОРА | 6 |
| 43 | 3A3-84424-0 | * РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ | 1 |
| 44 | 3A3-84426-0 | * ДЕРЖАТЕЛЬ РОЛИКА | 1 |
| 45 | 3A3-84425-0 | * ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ | 1 |
| 46 | 3VK-63107-0 | * КРЫШКА | 1 |
| 47 | 3U2-63506-0 | * ДЕРЖАТЕЛЬ | 1 |
| 48 | 3U2-84917-0 | * БОЛТ | 1 |
| 49 | 3U2-77367-0 | * СОЕДИНЕНИЕ | 1 |
| 50 | 3U2-72187-0 | * НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (SIGP) | 1 |
| 51 | 3U2B84440-0 | * ПЕРЕДНИЙ КОРПУС | 1 |
| 52 | 3U2-84452-0 | * Заглушка переключателя наклона | 1 |
| 53 | 353-76037-0 | * Разъём кабельного наконечника | 2 |
| 54 | 3U2-06973-0 | * ХОМУТ | 1 |
| 55 | 3A3-81301-0 | КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ ДВУХ ДВИГАТЕЛЕЙ | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

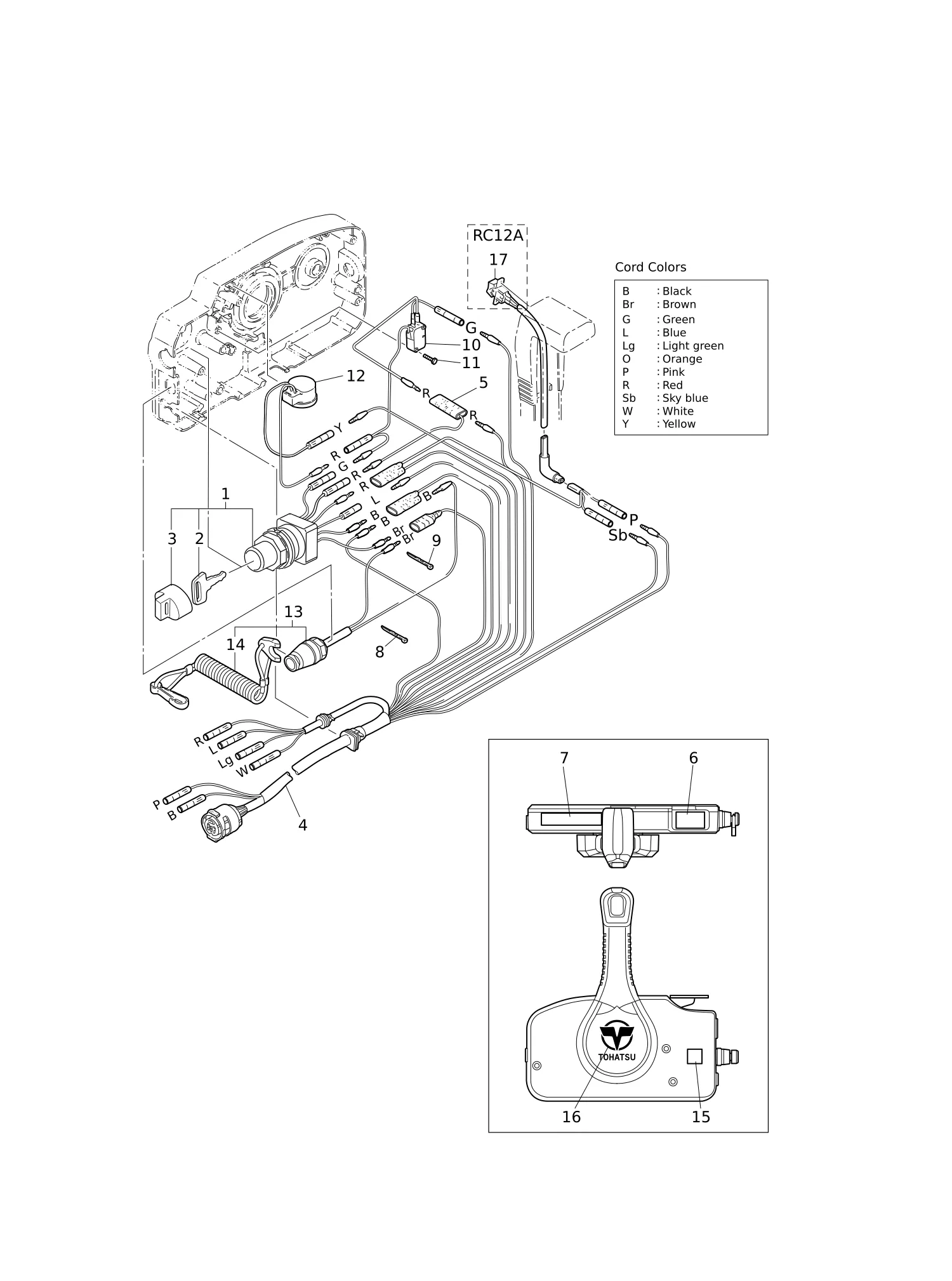

| 1 | 3GF-76020-0 | ЗАМОК ЗАЖИГАНИЯ В СБОРЕ | 1 |
| 2 | 3GF-76217-0 | * КЛЮЧ ЗАМКА ЗАЖИГАНИЯ | 1 |
| 2 | 3GF-76218-0 | * КЛЮЧ ЗАМКА ЗАЖИГАНИЯ | 1 |
| 2 | 3GF-76219-0 | * КЛЮЧ ЗАМКА ЗАЖИГАНИЯ | 1 |
| 3 | 3GF-76205-0 | * ЗАЩИТНАЯ КРЫШКА КЛЮЧА ЗАМКА ЗАЖИГАНИЯ | 1 |
| 4 | 3A3-76115-1 | ТРОС В СБОРЕ L=6200 | 1 |
| 5 | 353-72546-0 | ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200 | 1 |
| 6 | 3U2-84331-0 | НАКЛЕЙКА (РЫЧАГ) | 1 |
| 7 | 3U2-84336-0 | НАКЛЕЙКА ПОЛОЖЕНИЙ ПЕРЕКЛЮЧЕНИЯ | 1 |
| 9 | 3U2-84398-0 | ХОМУТ | 4 |
| 10 | 3A3-76086-1 | ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ) | 1 |
| 11 | 921503-5316 | Винт | 2 |
| 12 | 3C8-76171-0 | ЗУММЕР ПЕРЕГРЕВА | 1 |
| 13 | 3A3-06830-0 | ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ | 1 |
| 14 | 353-06821-0 | * ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ | 1 |
| 15 | 3U2-72200-0 | НАКЛЕЙКА СТОП-ПЕРЕКЛЮЧАТЕЛЯ | 2 |
| 16 | 3U2-84334-0 | НАКЛЕЙКА ЛОГОТИПА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ | 1 |
| 17 | 3U2-72615-0 | ПЕРЕКЛЮЧАТЕЛЬ PTT В СБОРЕ | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

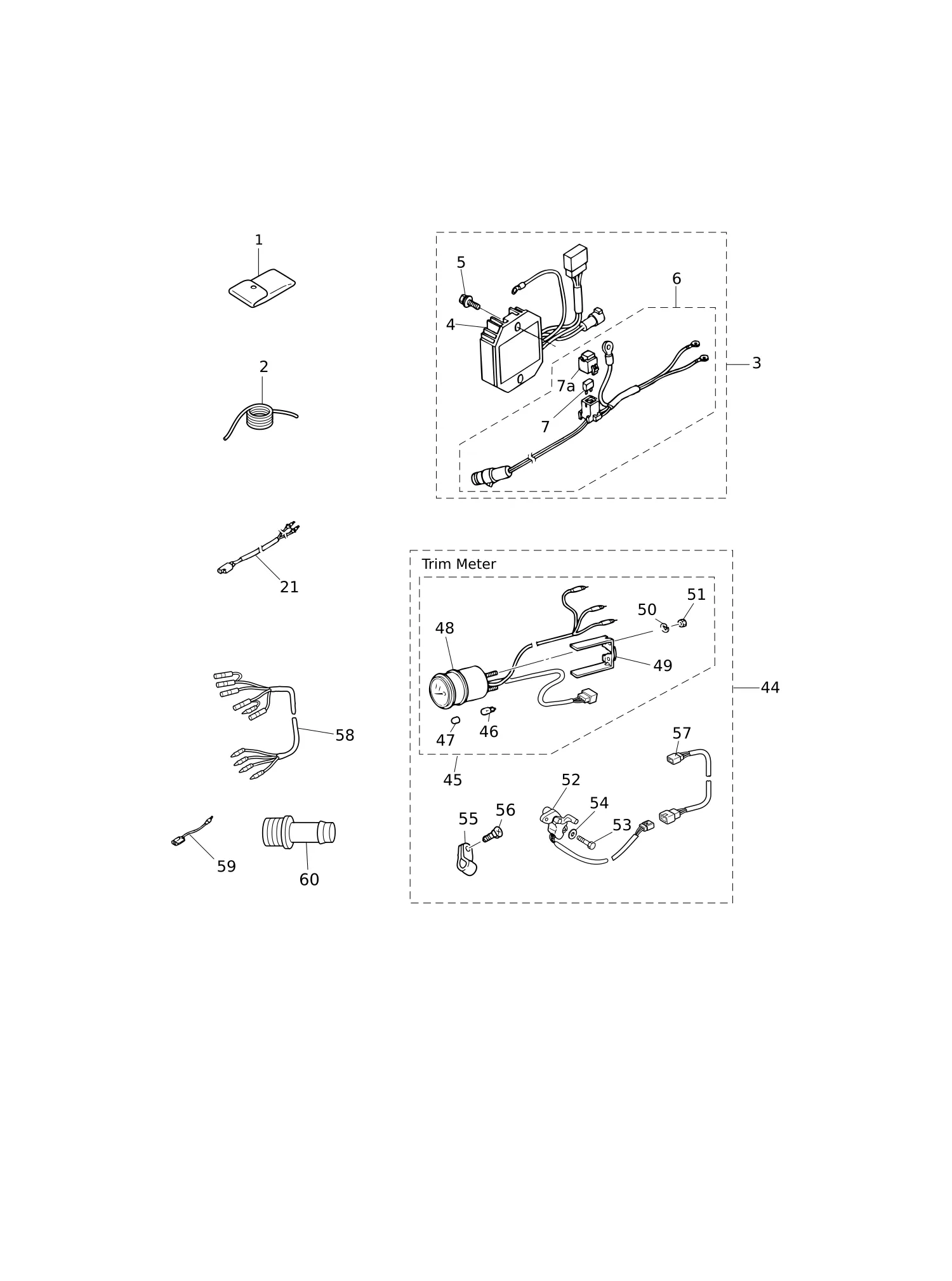

| 1 | 3BJ-72100-0 | Набор инструментов | 1 |
| 2 | 3B7-72201-0 | СТРАХОВОЧНЫЙ ТРОС φ6-1600 | 1 |
| 3 | 3AC-76160-2 | Комплект выпрямителя | 1 |
| 4 | 3AC-76065-2 | * Выпрямитель в сборе | 1 |
| 5 | 910103-5625 | БОЛТ | 2 |
| 6 | 3AC-76161-0 | * Удлинительный шнур L=3000 | 1 |
| 7a | 1E0-34093-0 | * Крышка (Y) | 1 |
| 7 | 3T5-76247-0 | * Предохранитель 20A | 2 |
| 21 | 361-72539-0 | ПРОВОД ТАХОМЕТРА L=6000 | 1 |
| 44 | 3R0-72525-2 | Комплект индикатора тримма | 1 |
| 45 | 3T1-72571-0 | * Тримметр в сборе | 1 |
| 46 | 3T1-72659-0 | ** Лампа измерительного прибора 12V-1.7W | 1 |
| 47 | 3T1-72653-0 | ** Патрон лампы измерительного прибора | 1 |
| 48 | 3B7-72655-0 | * ДЕМПФЕР СЧЁТЧИКА | 1 |
| 49 | 3T1-72665-0 | ** Монтажная пластина | 1 |
| 50 | 941303-0400 | * ПРУЖИННАЯ ШАЙБА | 2 |
| 51 | 930203-0400 | * ГАЙКА | 2 |
| 52 | 3Z4-72574-0 | * Датчик тримма L=1700 | 1 |
| 53 | 910103-0620 | Болт | 2 |
| 54 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 2 |
| 55 | 336-06973-0 | Хомут 6-9.5L | 1 |
| 56 | 921503-5612 | Винт | 1 |
| 57 | 3T1-72573-0 | ** Удлинительный кабель (датчик тримма) L=6000 | 1 |
| 58 | 3NV-72537-0 | Провод измерителя L=2000 | 1 |
| 59 | 353-72546-0 | ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200 | 1 |
| 59 | 353-72547-0 | ТРОС ПОДДЕРЖКИ (СИНИЙ) L=200 | 1 |
| 59 | 353-72548-0 | ** ТРОС ПОДДЕРЖКИ (ЧЁРНЫЙ) L=200 | 1 |
| 60 | 3T1-72405-0 | СОЕДИНИТЕЛЬ ШЛАНГА (ВОДЯНОЙ) | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

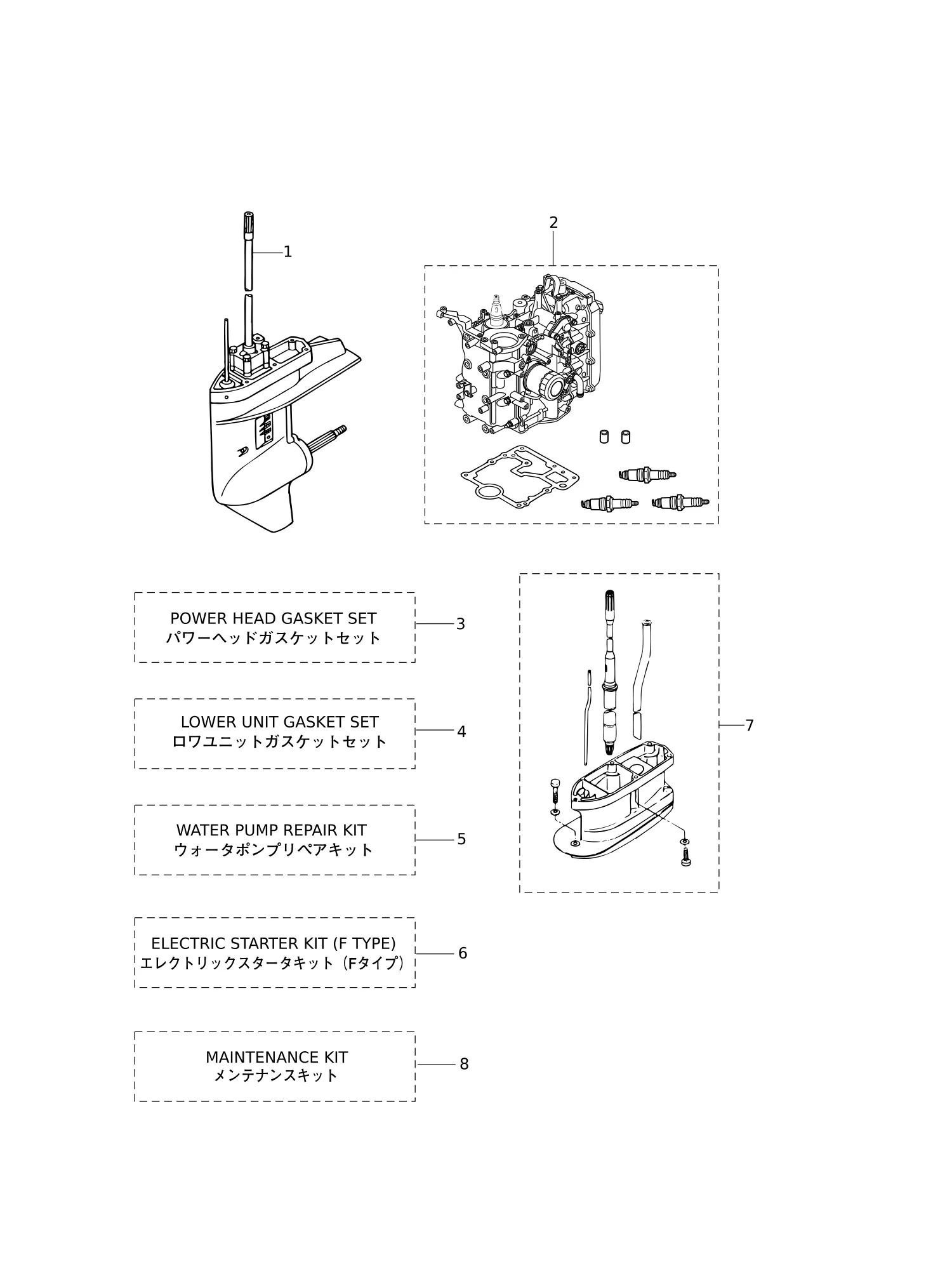

| 1 | 3NVQ87301-1 | Нижний узел в сборе (S) | 1 |
| 1 | 3NVQ87302-1 | Нижний узел в сборе (L) | 1 |
| 1 | 3NVQ87304-1 | Нижний узел в сборе (UL) | 1 |
| 1 | 3NVW87301-1 | Нижний узел в сборе (S) | 1 |
| 1 | 3NVW87302-1 | Узел нижнего редуктора (L) | 1 |
| 2 | 3NVB87090-8 | Комплект короткого блока двигателя | 1 |
| 2 | 3NWB87090-8 | Комплект короткого блока двигателя | 1 |
| 3 | 346-01032-0 | * Прокладка крышки термостата | 1 |
| 3 | 346-01215-0 | Сальник 16-28-6 | 1 |
| 3 | 3AC-02012-0 | * Уплотнительное кольцо 1.9-31.2 | 6 |
| 3 | 3AC-10104-0 | * Прокладка | 1 |
| 3 | 3AC-87121-3 | Комплект прокладок головки блока | 1 |
| 3 | 3H8-07025-0 | * Сальник 18-35-8 | 1 |
| 3 | 3NV-01005-1 | * Прокладка головки цилиндра | 1 |
| 3 | 3R0-00121-0 | * Сальник 35-50-8 | 1 |
| 3 | 3R0-00122-0 | * Сальник 38-50-8 | 1 |
| 3 | 3R0-01024-0 | * Прокладка крышки головки цилиндра | 1 |
| 3 | 3R0-01303-0 | Прокладка основания двигателя | 1 |
| 3 | 3R0-07422-0 | * Кольцо O-RING 3.1-24.4 | 1 |
| 3 | 3R0-07639-0 | * Уплотнительное кольцо | 1 |
| 3 | 3R0-61012-0 | * Прокладка корпуса гребного вала | 1 |
| 3 | 3R3-01144-0 | * Прокладка | 1 |
| 4 | 332-60103-0 | * Уплотнительное кольцо 3-62.5 | 1 |
| 4 | 332-66021-0 | * Уплотнительное кольцо 2.4-5.8 | 2 |
| 4 | 336-62415-0 | * Уплотнительное кольцо 3.5-36 | 1 |
| 4 | 346-65013-0 | * Сальник 17-30-9 | 1 |
| 4 | 3AC-60111-0 | * Сальник 18-28-5 | 2 |
| 4 | 3C8-66032-0 | * Уплотнительное кольцо 3.5-21.7 | 1 |
| 4 | 3R0-87321-1 | Комплект прокладок нижнего узла | 1 |
| 5 | 3NV-87322-0 | Ремкомплект водяного насоса | 1 |
| 6 | 398-76083-0 | * Привод выключателя нейтрали | 1 |
| 6 | 3AA-76026-0 | * Главный переключатель в сборе | 1 |
| 6 | 3AA-76145-0 | * Колпачок клеммы | 1 |
| 6 | 3AC-76065-2 | * Выпрямитель в сборе | 1 |
| 6 | 3AC-76066-0 | * Жгут проводов предохранителя в сборе | 1 |
| 6 | 3AC-76120-0 | * Кабель аккумулятора L=2500 | 1 |
| 6 | 3C8-76007-0 | Демпфер | 1 |
| 6 | 3H8-76040-0 | * Реле стартера | 1 |
| 6 | 3NV-76080-0 | Выключатель нейтрали | 1 |
| 6 | 3NV-76081-0 | * Кронштейн переключателя нейтрали | 1 |
| 6 | 3NV-76300-3 | Комплект электростартера (F) | 1 |
| 6 | 3R0-76009-0 | * Хомут стартера | 1 |
| 6 | 3R3-76141-0 | * Стартерный кабель L=270 | 1 |
| 6 | 3RS-76010-1 | * Стартер в сборе | 1 |
| 6 | 3Y0-76145-0 | * Колпачок клеммы | 1 |
| 6 | 3Y1-76145-0 | * Колпачок клеммы | 1 |
| 6 | 910103-5820 | Болт | 2 |
| 6 | 910103-5830 | БОЛТ | 2 |
| 6 | 9101E3-5616 | * Болт | 1 |
| 7 | 346-64303-5 | * Гребной вал (UL) | 1 |
| 7 | 346-66037-0 | * Держатель тяги кулачка | 1 |
| 7 | 346Q61110-5 | * Корпус удлинителя | 1 |
| 7 | 3NV-66014-0 | * Тяга кулачка (UL) | 1 |
| 7 | 3NVQ87314-0 | Комплект удлинительного корпуса (UL) | 1 |
| 7 | 3P0-66233-0 | Шайба 8.1-16-1.5 | 5 |
| 7 | 3R0-65120-0 | * Водяная труба (UL) | 1 |
| 7 | 9161E3-0835 | Болт | 4 |
| 7 | 9161E3-0845 | * Болт | 1 |
| 7 | 951407-0312 | * Пружинный штифт 3-12 | 1 |
| 8 | 332-60006-1 | * Прокладка 8.1-15-1 | 2 |
| 8 | 332-65022-0 | * Шпонка 20-4.6-2 | 1 |
| 8 | 348-65029-1 | * Прокладка направляющей пластины | 1 |
| 8 | 3AC-65025-0 | * Направляющая пластина водяного насоса | 1 |
| 8 | 3BJ-07615-0 | Масляный фильтр | 1 |
| 8 | 3C8-60217-1 | * Трим-таб | 1 |
| 8 | 3NV-65021-0 | * Крыльчатка водяного насоса | 1 |
| 8 | 3NV-87500-1 | Комплект для технического обслуживания | 1 |
| 8 | 3P0-60218-0 | * Анод | 2 |
| 8 | 3R0-65011-0 | * Вкладыш корпуса насоса | 1 |
| 8 | 3R0-65018-0 | * Прокладка корпуса насоса | 1 |
| 8 | 3R3-07406-0 | Шайба 14.5-24-1 | 1 |
| 8 | 951403-0312 | ПРУЖИННЫЙ ШТИФТ 3-12 | 1 |
| 8 | 951503-0322 | * Шплинт 3-22 | 1 |
| 8 | 9701-1-1103 | Свеча зажигания (DCPR6E) | 3 |
