东发 Tohatsu MD75/90C2 2014 - — взрыв-схемы и запчасти

两冲程 TLDI · 2014 年 · 手册号 002-21049-9 · 共 29 个部位 · 1002 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВОЗДУШНАЯ КАМЕРА 4ВОЗДУШНАЯ МАГИСТРАЛЬ 5КОМПРЕССОР 6ТОПЛИВНЫЙ НАСОС 7ДРОССЕЛЬ 8ПАРООТДЕЛИТЕЛЬ · ТОПЛИВНАЯ МАГИСТРАЛЬ 9МАГНЕТО 10ЭЛЕКТРООБОРУДОВАНИЕ (ECU · СХЕМА)11ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР) (1)12СТАРТЕР 13МАСЛЯНЫЙ НАСОС 14КОРПУС ВЕДУЩЕГО ВАЛА 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ)16РЕДУКТОР (ГРЕБНОЙ ВАЛ)17КРОНШТЕЙН 18РЕГУЛИРОВКА НАКЛОНА И ПОДЪЕМА 19НИЖНИЙ КОК 20ПЕРЕКЛЮЧЕНИЕ 21ВЕРХНИЙ КОК 22КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 23КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ)24АКСЕССУАРЫ 25ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (1)26ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (2)27ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (3)28КОМПЛЕКТ ОСНАСТКИ 29СБОРОЧНЫЕ КОМПЛЕКТЫ

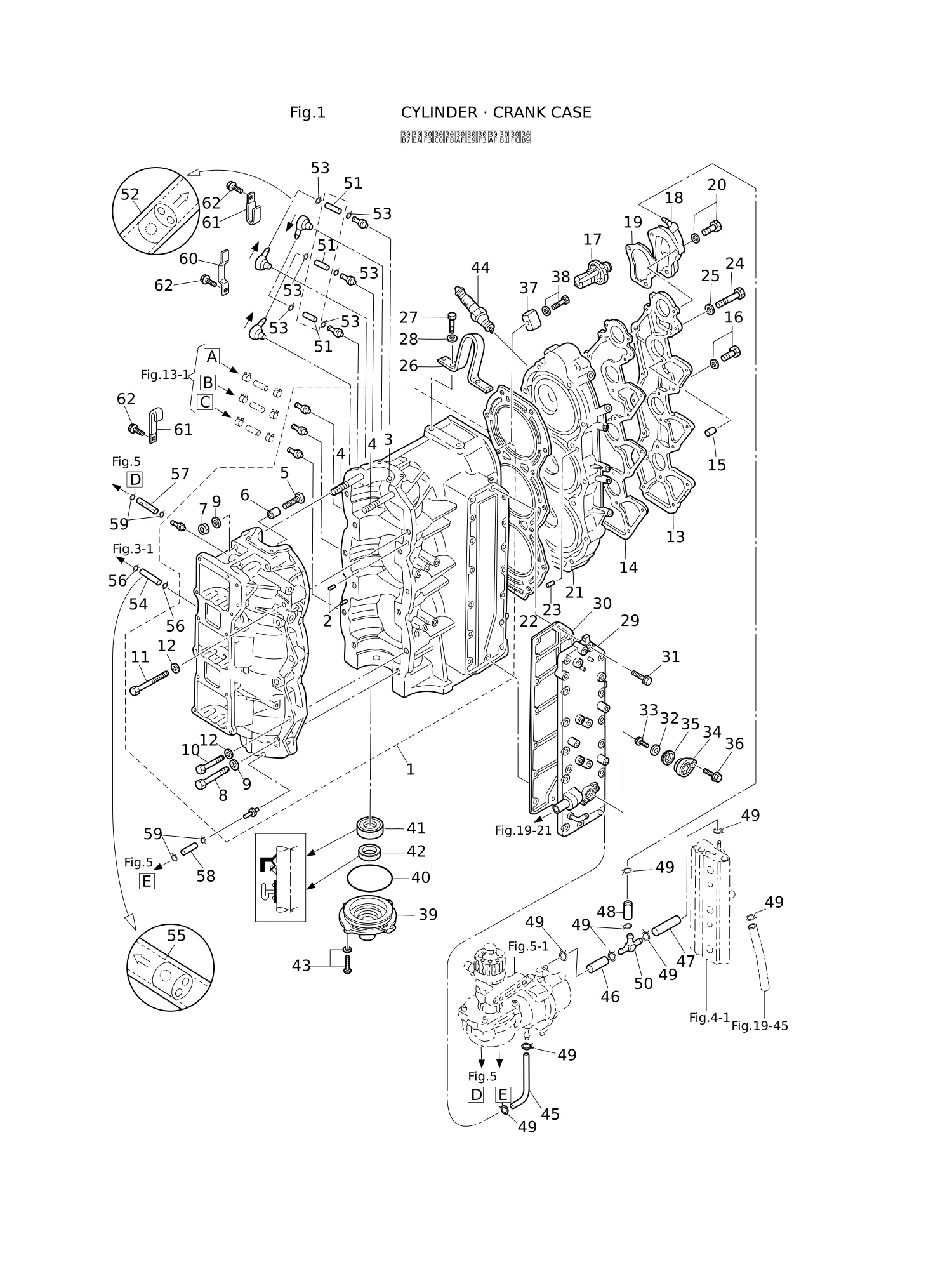

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	3FWB01100-1	УЗЕЛ БЛОКА ЦИЛИНДРОВ И КАРТЕРА	1
2	345-01111-0	Установочный штифт 6-12	2
3	3T9-00117-0	Установочный штифт	1
4	915324-1065	* Шпилька	2
5	910103-0618	* Болт	1
6	353-76079-0	* ВТУЛКА 6.2-9-9.3	1
7	931121-1000	* Гайка 10-P1.25	2
8	916129-1065	* Болт	6
9	3B7-01116-0	Шайба 10.5-20-3.2	8
10	916124-0850	* Болт	5
11	916124-0865	* Болт	1
13	3T9B01021-0	КРЫШКА ГОЛОВКИ ЦИЛИНДРОВ	1
14	3T9-01024-0	* ПРОКЛАДКА КРЫШКИ ГОЛОВКИ ЦИЛИНДРОВ	1
16	910103-5625	БОЛТ	3
17	3C7-01030-0	Термостат	1
18	3T9B01060-0	Крышка термостата в сборе	1
19	3T9-01032-1	Прокладка крышки термостата	1
20	9101E3-5640	Болт	3
21	3FWB01091-0	ГОЛОВКА ЦИЛИНДРОВ	1
22	3T9-01005-0	* ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ	1
23	334-65012-0	Установочный штифт 4-10	2
24	916129-0875	Болт	14
25	345-01015-0	Шайба 8.5-19.5-3.2	14
26	3C7-01513-2	Подвеска	1
27	910114-0820	Болт	2
28	940103-0800	* Шайба	2
29	3FWB02300-0	Крышка выхлопа в сборе	1
30	3FW-02305-0	* Прокладка крышки выпускного коллектора	1
31	9101E3-5625	* БОЛТ	16
32	369-60218-1	Анод	1
33	910103-0616	БОЛТ	1
34	3FW-01143-0	Пробка анода	1
35	3FW-01146-0	Уплотнительное кольцо	1
37	3B7-60218-1	* Анод	1
38	910103-5630	* Болт	1
39	3B7-01291-2	Головка картера	1
40	171-00053-0	* Уплотнительное кольцо 2-74.5	1
41	3T9-00121-0	Сальник 35-58-9	1
42	3C7-01215-0	* Сальник 19.6-35-10	1
43	910103-5620	Болт	2
44	9701-1-1111	Свеча зажигания (IZFR6Q)	3
45	98AB-50-780	Шланг	1
47	98AB-50-065	ШЛАНГ	1
48	98AB-50-115	Шланг	1
49	338-02215-0	Хомут φ10	9
50	3T7-01175-0	Штуцер в сборе (обратный клапан)	1
51	98AL-40-185	ШЛАНГ	3
54	98AL-40-240	Шланг	1
55	393-01160-0	Обратный клапан	1
56	338-01133-0	Хомут φ7	2
57	99AA-2-0320	Трубка	1
58	99AA-2-0590	Трубка	1
59	3B7-09052-0	Зажим φ6.9	4
60	3FW-06972-0	Хомут	1
61	3FY-06972-0	Хомут	2
62	910103-5612	Болт	3

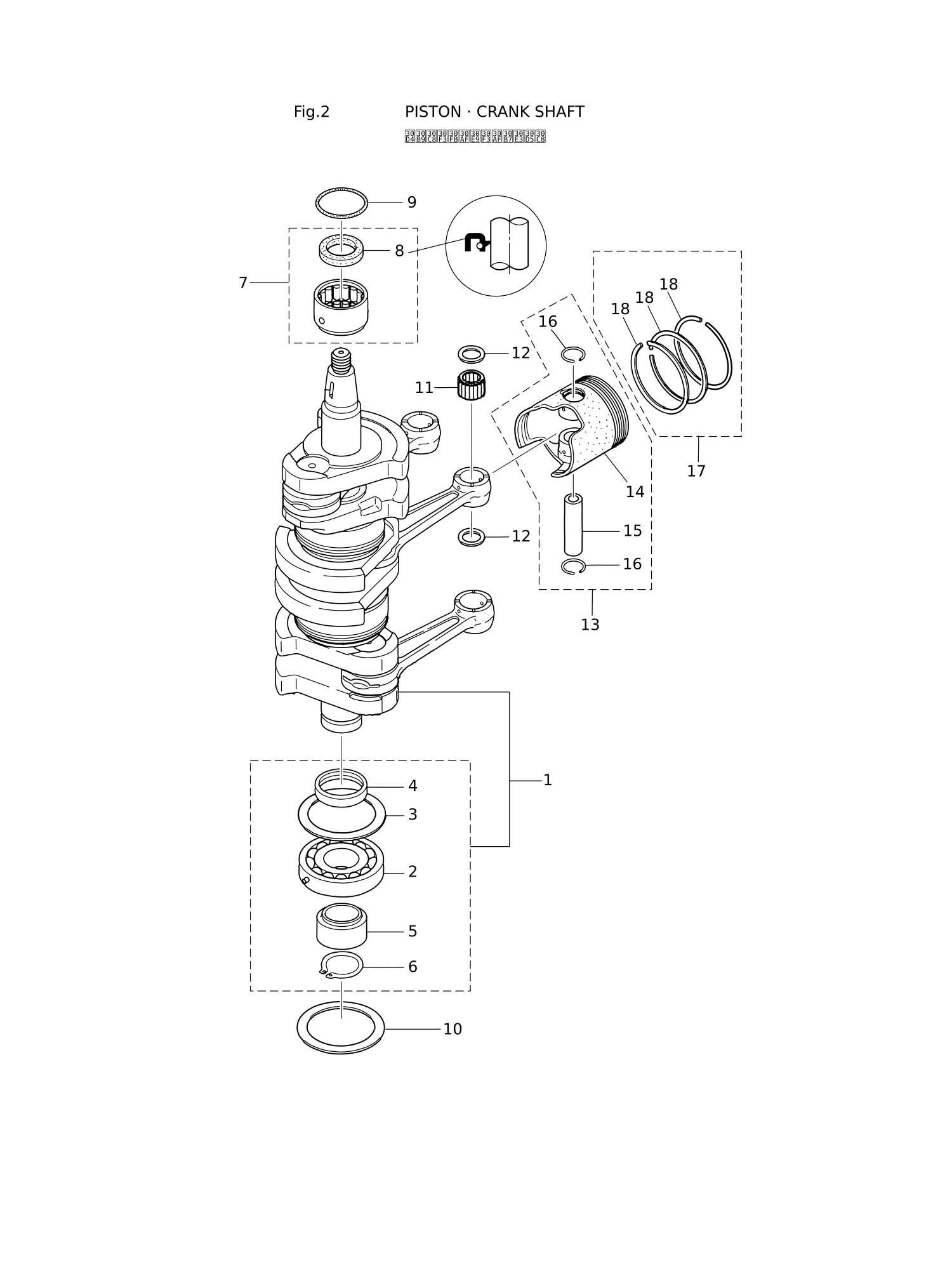

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3FW-00030-1	Коленчатый вал в сборе	1
2	3FW-00118-0	* Коренной подшипник	1
4	3B7-00116-0	* Проставка 40-52-7	1
5	3T7-00119-0	Проставка 35-48.6-16	1
6	945107-3500	* Стопорное кольцо d=35	1
7	3T5-00113-0	Коренной подшипник	1
8	3T5-00121-0	* Сальник 36-46-6	1
9	353-00108-0	Уплотнительное кольцо 2.4-44.7	1
10	3B7-00115-0	Упорная пластина 66-85-2	1
11	3T1-00042-0	Роликовый подшипник 23-28-28	3
12	3T1-00046-0	Шайба подшипника малой головки шатуна	6
13	3FW-87130-0	Ремкомплект поршня	3
13	3FW-87131-0	Ремкомплект поршня (0.5 O/S)	3
14	3FW-00001-1	* Поршень	1
14	3FW-00004-1	* Поршень (0.5 O/S)	1
15	3T1-00021-1	Поршневой палец φ23	1
16	3T1-00024-0	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2
17	3FW-87123-0	Комплект поршневых колец	3
17	3FW-87124-0	Комплект поршневых колец (0.5 O/S	3
18	3B7-00011-0	* Поршневое кольцо	3
18	3B7-00014-0	* Поршневое кольцо (0.5 O/S)	3

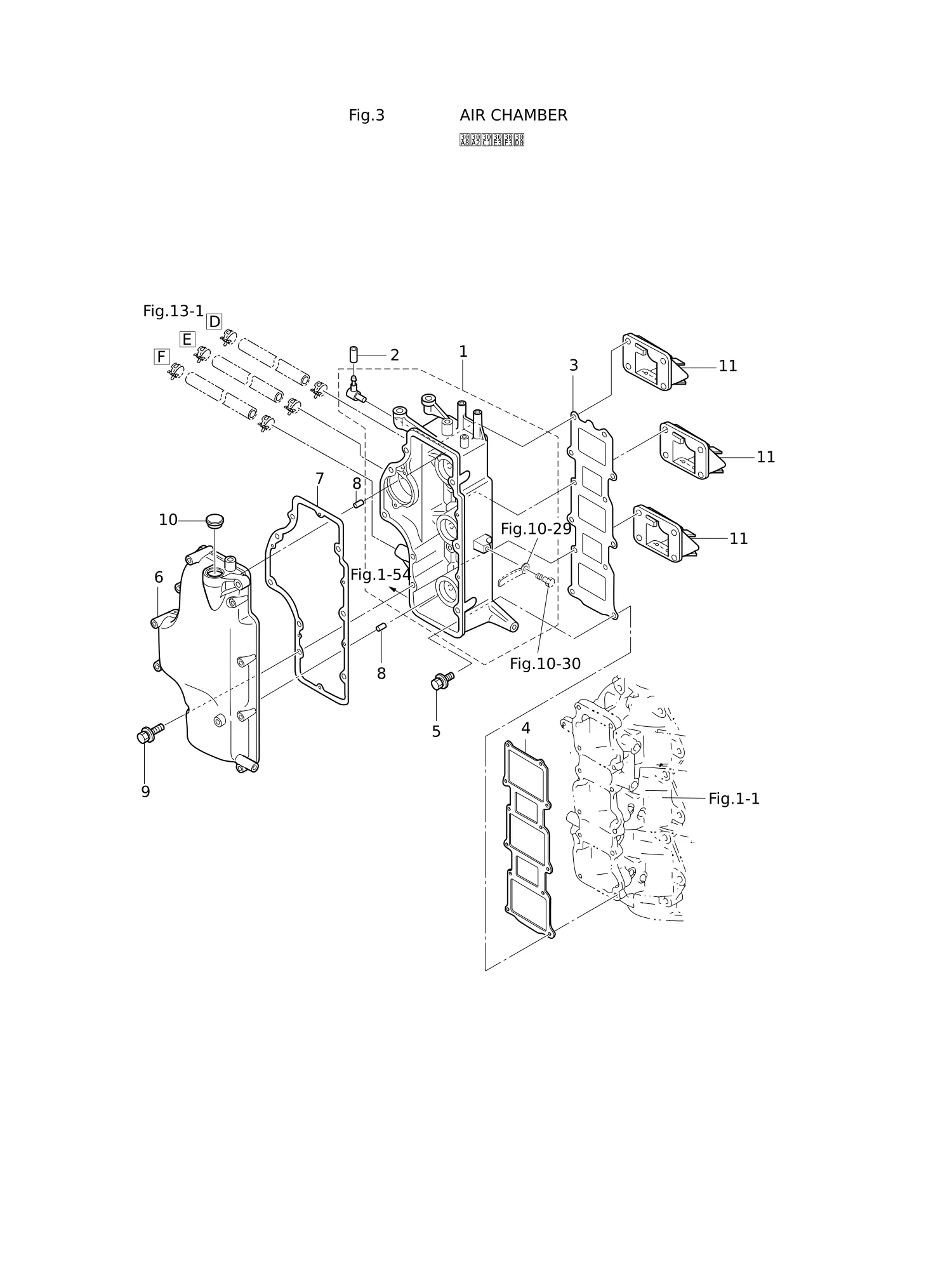

Рис. 3ВОЗДУШНАЯ КАМЕРА AIR CHAMBER

REF	Номер детали	Наименование	Кол-во
1	3FWB02240-0	Воздушная камера в сборе	1
2	3GF-01139-0	УПЛОТНИТЕЛЬНАЯ КРЫШКА	1
3	3T9-02242-0	* Прокладка воздушной камеры	1
4	3T9-02104-0	* Прокладка впускного коллектора	1
5	3V1-60001-1	БОЛТ 6-35	12
6	3FWB02244-0	Крышка воздушной камеры	1
7	3FW-02245-0	* Прокладка крышки воздушной камеры	1
8	334-65012-0	Установочный штифт 4-10	2
9	910103-5645	Болт	9
10	345-76092-0	Втулка уплотнительная	1
11	3A3-02100-0	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	3

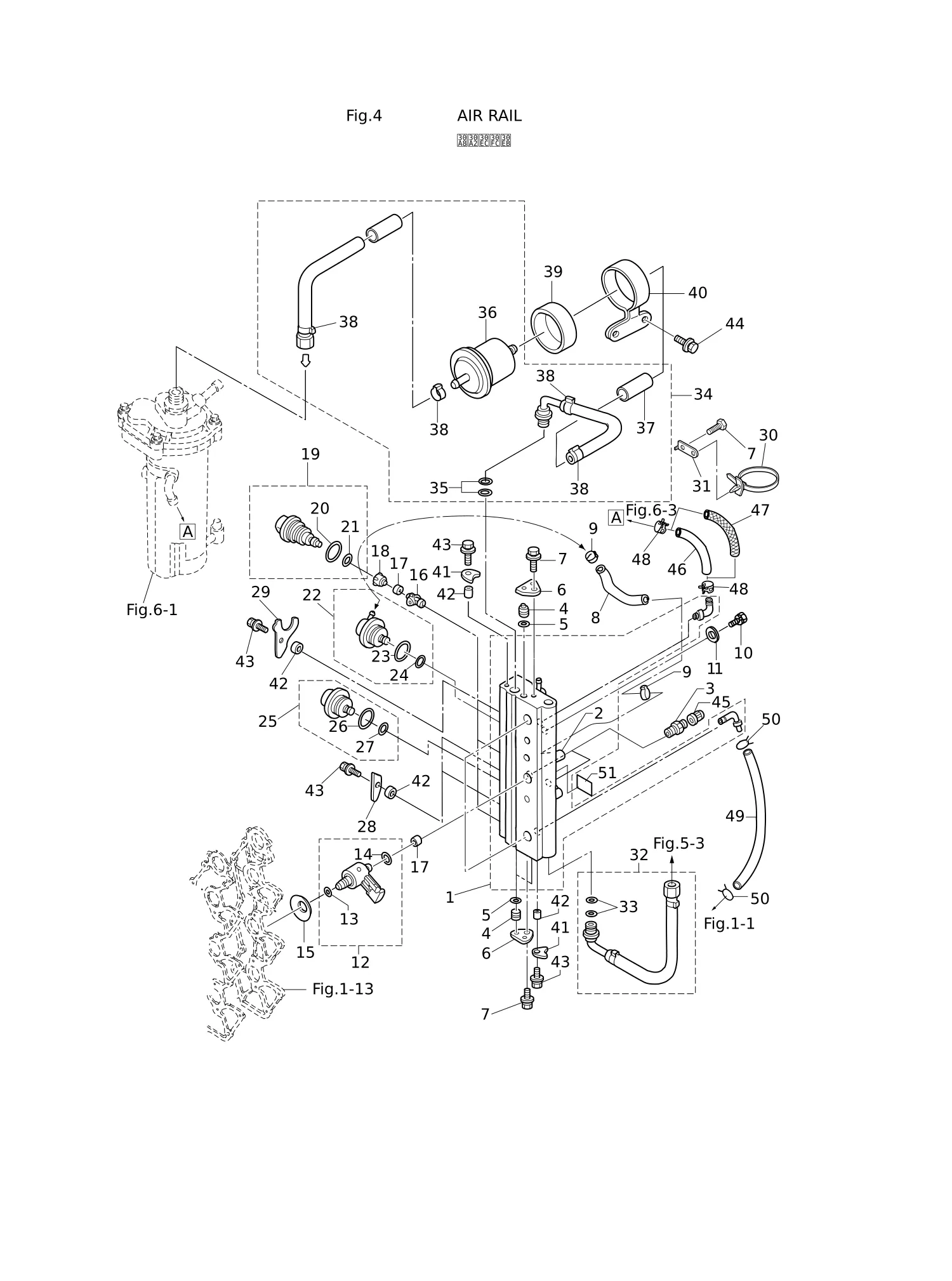

Рис. 4ВОЗДУШНАЯ МАГИСТРАЛЬ AIR RAIL

REF	Номер детали	Наименование	Кол-во
1	3FW-10080-0	Воздушная рампа в сборе	1
2	3T5-10166-0	* Ниппель	1
3	3T5-10098-0	КЛАПАН В СБОРЕ (ПРОВЕРКА ДАВЛЕНИЯ)	2
4	3T5-10167-0	ПРОБКА 10.5	3
5	3T5-10164-1	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-6.8	3
6	3T5-10165-0	СТОПОРНАЯ ПРОБКА	2
7	910103-5612	Болт	4
8	98AY-45-105	Шланг	1
9	3T5-10091-0	ХОМУТ 29/64	2
10	910103-0865	БОЛТ	2
11	940103-0800	* Шайба	2
12	3GF-10310-0	ВОЗДУШНАЯ ФОРСУНКА В СБОРЕ	3
13	3T5-10317-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 5-52	1
14	3Y9-10311-1	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-9.6	1
15	3Y9-10312-0	ТАРЕЛЬЧАТАЯ ПРУЖИНА	3
16	3T5-10314-0	ВСТАВКА ТОПЛИВНОЙ ФОРСУНКИ	3
17	3T5-10316-0	САЛЬНИК	6
18	3T5-10315-0	ПЕРЕХОДНИК ТОПЛИВНОЙ ФОРСУНКИ	3
19	3T5-10300-0	Топливная форсунка в сборе	3
20	3T5-10304-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.8-20.2	1
21	3T5-10303-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.5-7.5	1
22	3T5-10148-0	РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА В СБОРЕ	1
25	3GF-10090-0	ВОЗДУШНЫЙ РЕГУЛЯТОР В СБОРЕ	1
26	3T5-10095-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.5-20	1
27	3T5-10094-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.5-5	1
28	3T5-10302-0	ПРИЖИМНАЯ ПЛАСТИНА	2
29	3Y9-10302-0	ПРИЖИМНАЯ ПЛАСТИНА	1
30	3T1-84398-0	Хомут 170	2
31	3T1-76174-0	Кронштейн	2
32	3FW-10088-0	Воздушный шланг в сборе L=300	1
34	3FY-10089-0	Топливный шланг в сборе L=543	1
35	3T5-10162-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-9.8	2
36	3T5B10143-0	* ТОПЛИВНЫЙ ФИЛЬТР ВЫСОКОГО ДАВЛЕНИЯ	1
37	3Y7-06157-0	* Протектор L=210	1
38	3T5-10086-0	ХОМУТ 21/32	4
39	3T5-10145-0	РЕЗИНОВАЯ ОПОРА ТОПЛИВНОГО ФИЛЬТРА	1
40	3FW-10144-0	Хомут топливного фильтра	1
41	3T5-10169-0	Фиксирующая пластина	2
42	3T5-10153-0	Втулка 6.7-12.7-3	5
44	910103-5616	* Болт	2
45	3T5-10099-0	Крышка	2
46	98AB-50-770	Шланг	1
47	3FZ-02165-1	Топливный шланг с протектором L=770	1
48	3AB-35143-0	Хомут φ9.4	2
49	98AB-50-230	Шланг	1
50	338-02215-0	Хомут φ10	2
51	3T5-72196-0	Наклейка воздушной рампы	1

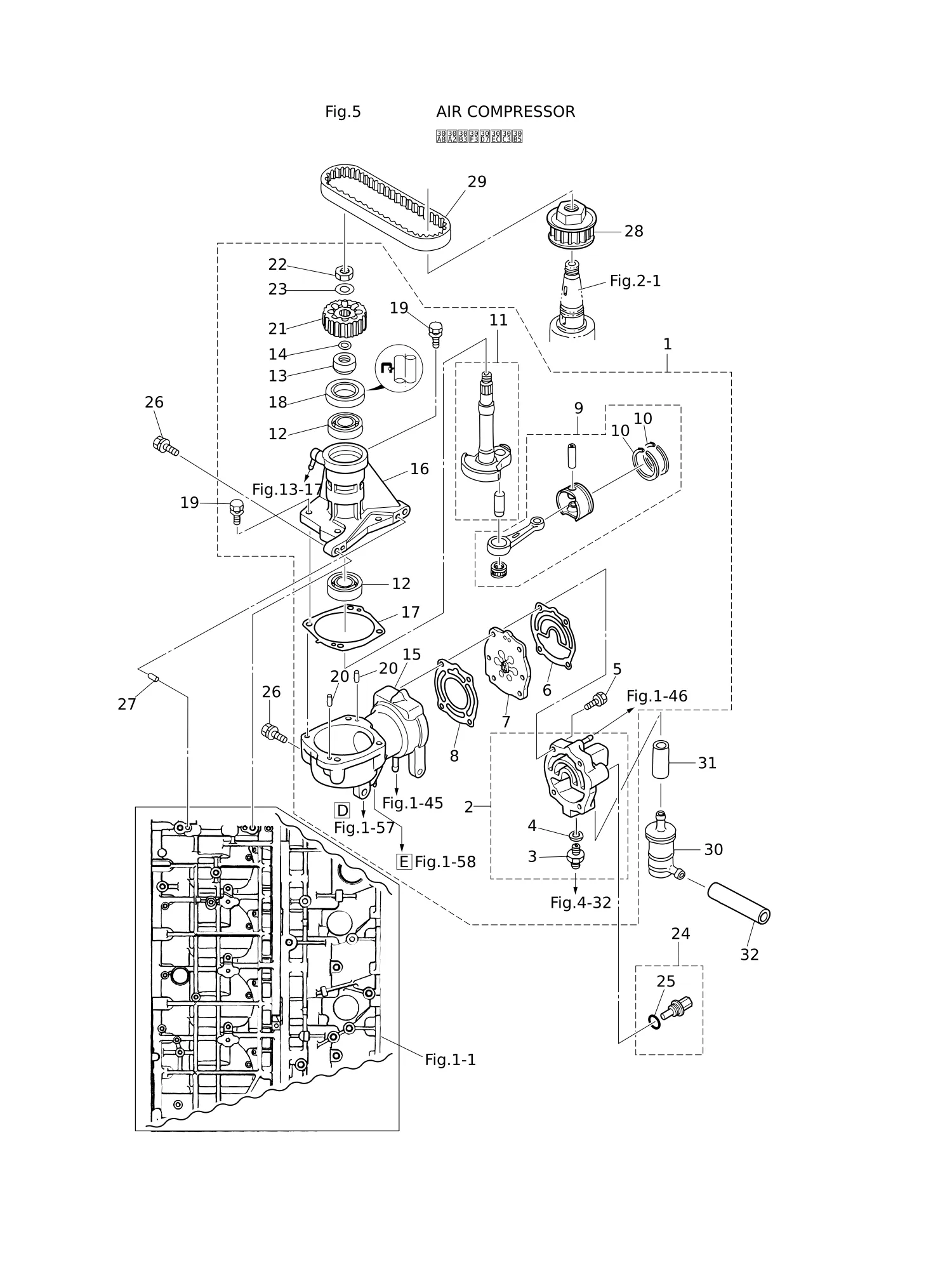

Рис. 5КОМПРЕССОР AIR COMPRESSOR

REF	Номер детали	Наименование	Кол-во
1	3FWB10000-1	Воздушный компрессор в сборе	1
2	3HKB10009-0	* Головка компрессора в сборе	1
3	3T5-04308-0	* Адаптер	1
4	3T5-04309-0	* Шайба 10.2-17-2	1
5	9101F4-5635	* Болт	4
6	3T1-10012-0	* Прокладка	1
7	3HK-10010-1	* Лепестковый клапан в сборе	1
8	3T1-10019-0	* Прокладка	1
9	3T1-87330-0	* Поршень с шатуном в сборе	1
10	3T1-10025-0	** Поршневое кольцо воздушного компрессора	2
11	3T1-87331-1	* Коленчатый вал компрессора в сборе	1
12	9601-0-6203	* Шарикоподшипник 6203	2
13	3T1-10042-0	* Втулка 13.5-25-13	1
14	3T5-10046-0	* Кольцо уплотнительное 1.9-13	1
15	3T1B10048-0	* Цилиндр воздушного компрессора в сборе	1
16	3T1B10049-0	* Корпус воздушного компрессора в сборе	1
17	3T1-10054-0	* Прокладка	1
18	3T5-10041-0	* Сальник 25-45-8	1
19	910103-5625	БОЛТ	4
20	334-65012-0	Установочный штифт 4-10	2
21	3FW-10062-0	* Ведомый шкив	1
22	309-00132-0	ГАЙКА 10-P1.25	1
23	3B7-01116-0	Шайба 10.5-20-3.2	1
24	3Y9-72514-0	Датчик температуры воды	1
25	3G9-66136-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-10	1
26	910103-5830	БОЛТ	4
27	345-01111-0	Установочный штифт 6-12	2
28	3FW-10060-0	Ведущий шкив	1
29	3FW-10061-0	Приводной ремень	1
30	3GF-10130-0	Воздушный фильтр в сборе	1
31	98AT130-060	Шланг	1
32	98AT130-140	Шланг	1

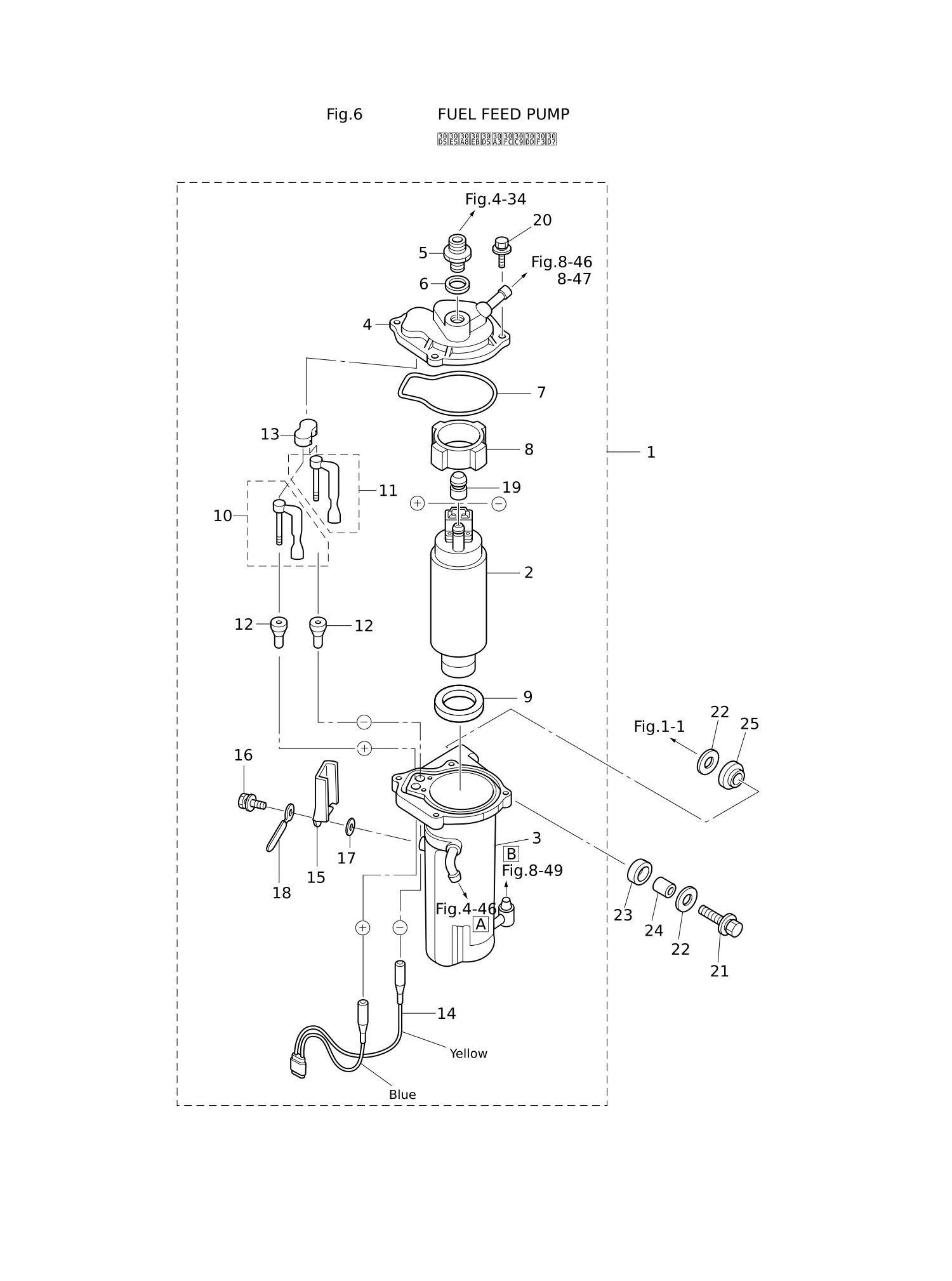

Рис. 6ТОПЛИВНЫЙ НАСОС FUEL FEED PUMP

REF	Номер детали	Наименование	Кол-во
1	3FW-04310-0	Топливный насос низкого давления в сборе	1
2	3T1-04302-0	* Топливный насос	1
3	3FW-04234-0	* Картер в сборе	1
4	3T5-04312-0	* Верхний корпус в сборе	1
5	3T5-04308-0	* Адаптер	1
6	3T5-04309-0	* Шайба 10.2-17-2	1
7	3T5-04116-0	* Прокладка	1
8	3T5-04313-0	* Уплотнительная втулка	1
9	3T5-04314-0	* Уплотнительная втулка	1
10	3T5-04236-0	* Клемма кабеля в сборе (положительная)	1
11	3T5-04237-0	Клемма в сборе (минусовая)	1
12	3T5-04317-0	Втулка резиновая	2
13	3T5-04318-0	Втулка резиновая	1
14	3T5-04238-0	Шнур	1
15	3T5-04239-0	Кожух шнура	1
16	910103-5512	Болт	1
17	940103-0500	ШАЙБА	1
18	309-06972-0	Хомут 6.5-47.5P	1
19	3T5-04319-0	Втулка резиновая	1
20	910103-5518	* Болт	4
21	910103-0630	** Болт	2
22	3C8-66308-0	ШАЙБА 6-16-1.5	4
23	3F3-06920-0	Резиновая подушка 8.5-12-2	2
24	346-67114-1	Проставка 6.2-9-15.7	2
25	3T5-06920-0	Подушка резиновая 8.5-18-7	2

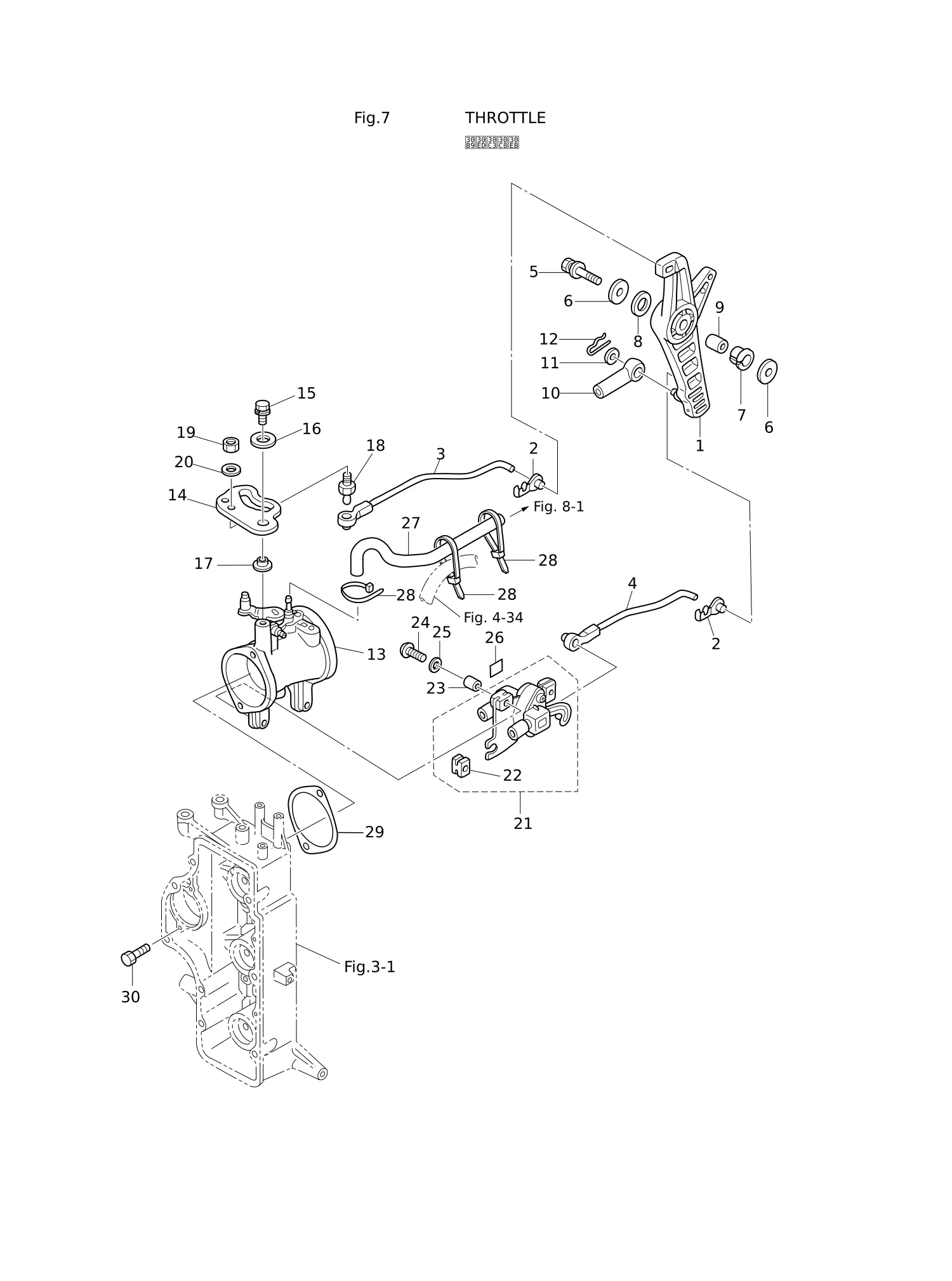

Рис. 7ДРОССЕЛЬ THROTTLE

REF	Номер детали	Наименование	Кол-во
1	3B7B63711-3	Рычаг опережения зажигания	1
2	3B7-63733-0	Фиксатор тяги 5-2.5	2
3	3T9-63702-3	Тяга в сборе (дроссельная)	1
4	3T9-10109-1	Тяга в сборе (TPS)	1
5	910103-0835	БОЛТ	1
6	3B7-63730-0	* Шайба 8.5-24-1.5	2
7	3B7-63713-0	Втулка 12-14-15.5	1
8	3B7-63731-0	Шайба 12.5-24-1	1
9	3B7-63732-1	Втулка 8.4-12-17	1
10	3B7-83715-2	* Соединитель троса	2
11	3AA-83719-0	* Шайба 8.5-18-1.6	2
12	951603-0800	* Шплинт d=8	2
13	3FY-10100-0	Корпус дроссельной заслонки в сборе	1
13	3T9-10100-1	Корпус дроссельной заслонки в сборе	1
14	3T9-63718-1	Кулачок дроссельной заслонки	1
15	910103-0616	БОЛТ	1
16	346-67115-0	* ШАЙБА 6.5-21-1	1
17	3T5-63721-0	Втулка 6-24-7	1
18	346-05228-1	Шаровой шарнир	1
19	930203-0600	Гайка	1
20	940103-0600	* ШАЙБА	1
21	3T5-10110-0	Датчик положения дроссельной заслонки в сборе	1
22	3T5-10107-0	Подушка резиновая	3
23	3T5-10128-0	Втулка 4.2-6-10.5	3
24	921503-0418	Винт	3
25	3T5-10129-0	Шайба 4.2-12.5-0.8	3
26	3T5-72195-0	Наклейка TPS	1
27	98AB-30-390	Шланг	1
28	3T5-84398-0	Хомут 104	3
29	3T5-10104-0	Прокладка	1
30	3T5-02241-0	Болт 6-25	2

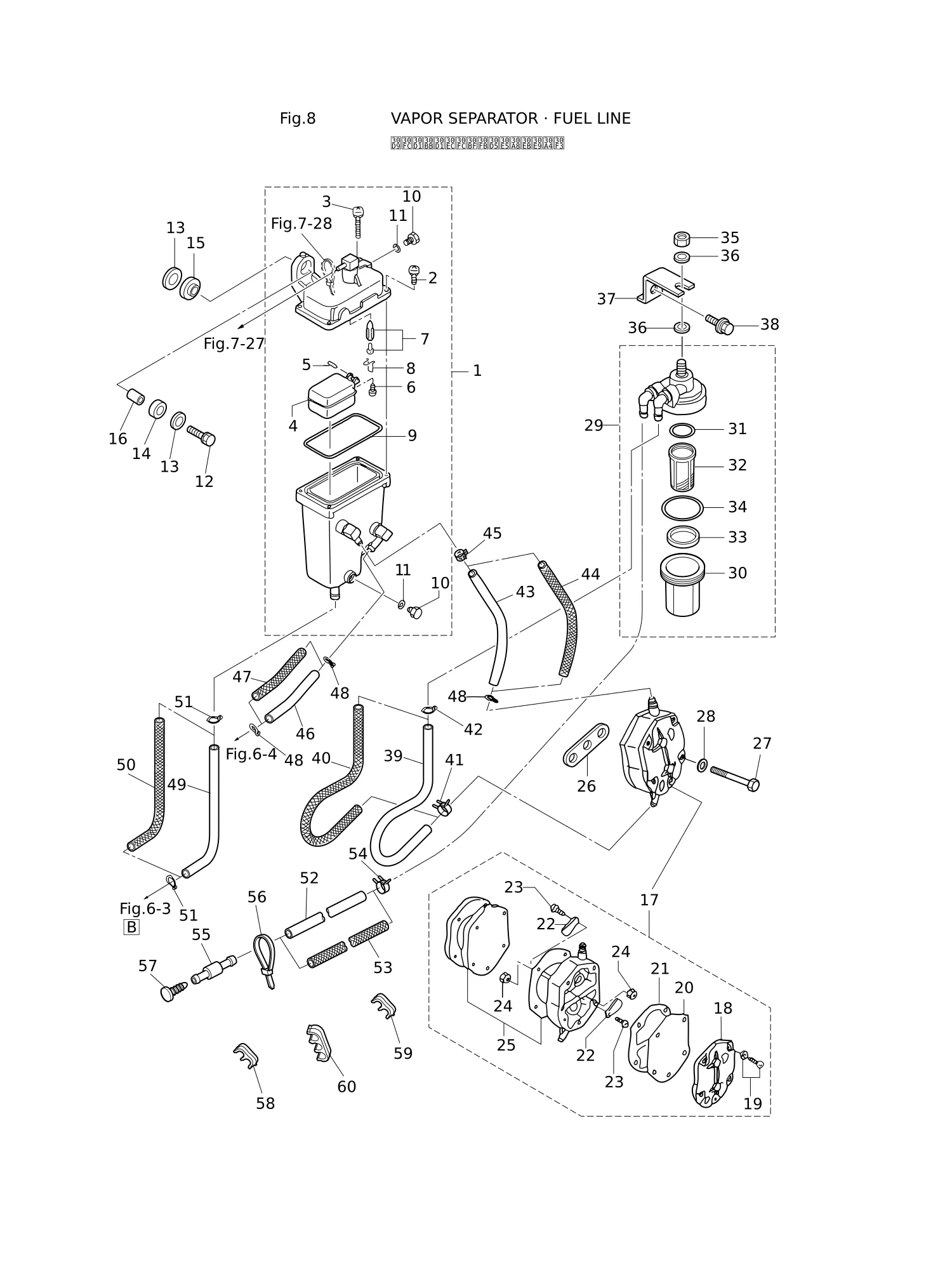

Рис. 8ПАРООТДЕЛИТЕЛЬ · ТОПЛИВНАЯ МАГИСТРАЛЬ VAPOR SEPARATOR · FUEL LINE

REF	Номер детали	Наименование	Кол-во
1	3T5-10150-1	Влагоотделитель топлива в сборе	1
2	922531-6414	Винт	3
3	921503-6430	Винт	1
4	3T5-03230-0	Поплавок	1
5	3F3-03232-0	* Ось рычага поплавка	1
6	921503-0408	ВИНТ	1
7	3R3-03239-0	* Игольчатый клапан в сборе	1
8	344-03244-0	* СТОПОР	1
9	3T5-03235-0	Кольцо уплотнительное	1
10	345-03292-0	* СЛИВНОЙ ВИНТ	2
11	336-03293-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
12	910103-0630	** Болт	2
13	346-67115-0	* ШАЙБА 6.5-21-1	4
14	346-67113-0	Опора 8.5-14-2.5	2
15	3B7-06920-0	Резиновая опора 8.5-14-2.5	2
16	346-67114-1	Проставка 6.2-9-15.7	2
17	356-04000-1	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
18	334-04004-0	* КРЫШКА НАСОСА	1
19	9225F2-6528	* ВИНТ	3
20	334-04005-0	* ДИАФРАГМА НАСОСА	1
21	334-04007-0	* ПРОКЛАДКА ДИАФРАГМЫ	1
22	356-04044-0	* ОБРАТНЫЙ КЛАПАН	2
23	921722-0306	* ВИНТ	2
24	930222-0300	* ГАЙКА	2
25	356-04030-0	* КОМПЛЕКТ ПРОКЛАДОК ДИАФРАГМЫ	1
26	346-04901-2	* ПРОКЛАДКА	1
27	910103-0640	Болт	2
28	940203-0600	Шайба	2
29	3T1-02230-0	Топливный фильтр в сборе	1
30	3B7-02237-0	* Стакан	1
31	3B7-02235-0	* Уплотнительное кольцо	1
32	3B7-02234-0	* Фильтрующий элемент	1
33	3T5-02229-0	Поплавок	1
34	3B7-02236-0	* Уплотнительное кольцо	1
35	930103-0800	Гайка	1
36	940103-0800	* Шайба	2
37	3T5-02239-0	Пластина	1
38	910103-5616	* Болт	1
39	3FW-02211-0	Топливный шланг L=280	1
40	3FW-02165-0	Топливный шланг с протектором L=280	1
43	98AB-50-210	ШЛАНГ	1
44	3GB-02165-0	Топливный шланг с протектором L=210	1
45	3AB-35143-0	Хомут φ9.4	1
46	98AB-50-075	ШЛАНГ	1
47	3GA-02165-0	Топливный шланг с протектором L=75	1
48	338-02215-0	Хомут φ10	3
49	98AB-70-145	Шланг	1
50	3FW-02170-0	Топливный шланг с протектором L=145	1
51	3C7-02215-0	Хомут φ12	2
52	98AB-701200	Шланг	1
53	3KD-02170-1	Топливный шланг с протектором L=1200	1
54	345-70114-1	ХОМУТ φ11.3	1
55	3T1-60018-0	Ниппель 8-6-8	1
56	3T5-84398-0	Хомут 104	1
57	3T1-03813-0	Пробка	1
58	3T1-06917-0	Хомут φ10	1
59	3T1-06915-0	Хомут φ10	2
60	3U1-06915-0	Хомут φ10	3

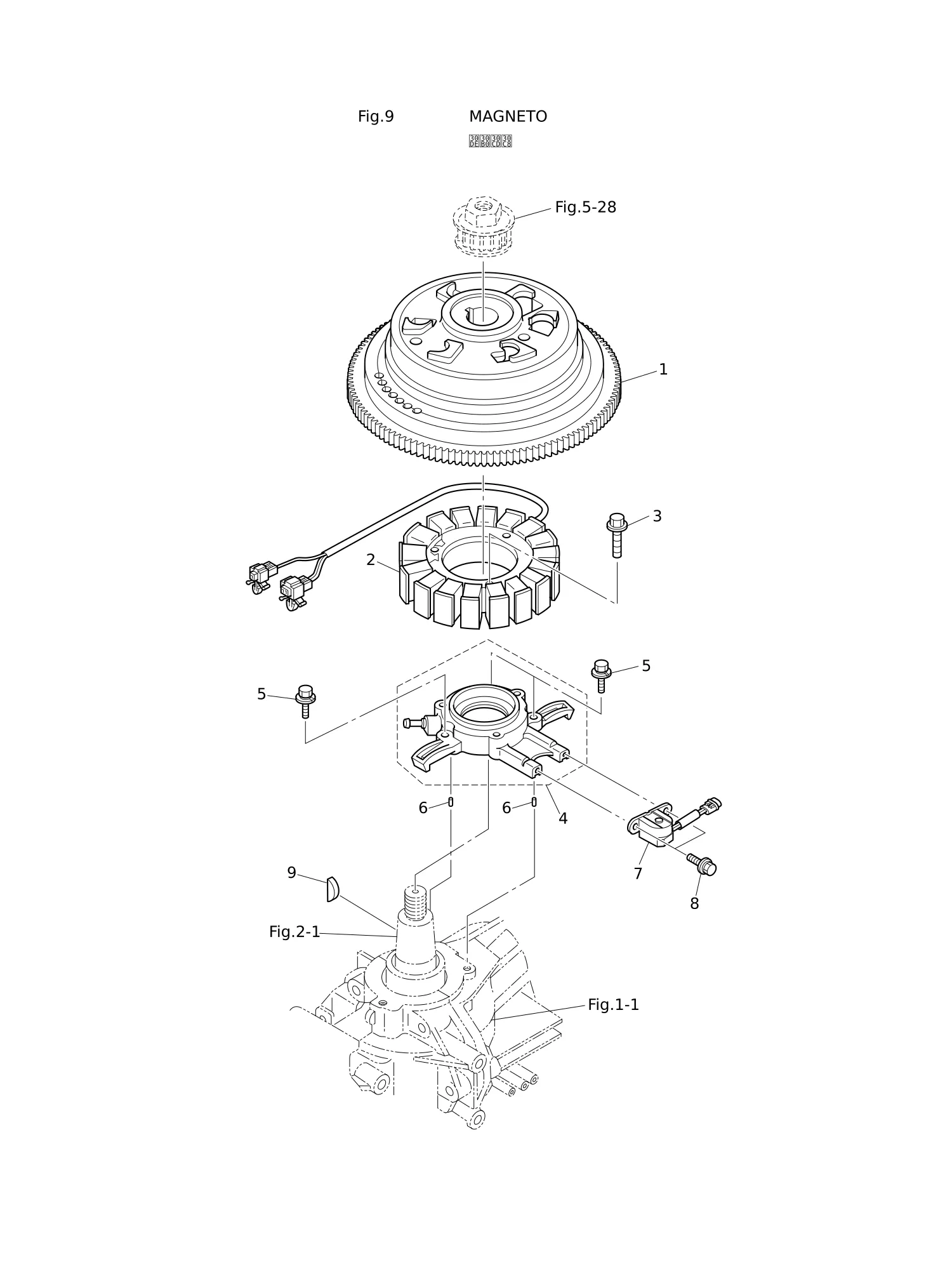

Рис. 9МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	3FW-06091-0	Маховик с шестерней	1
2	3FW-06023-0	Генератор в сборе	1
4	3FW-06008-0	Кронштейн катушки	1
5	910103-5630	* Болт	4
6	345-01111-0	Установочный штифт 6-12	2
7	3T5-06145-0	Катушка датчика	1
8	910103-5512	Болт	2
9	334-00131-0	Шпонка 19-7-5	1

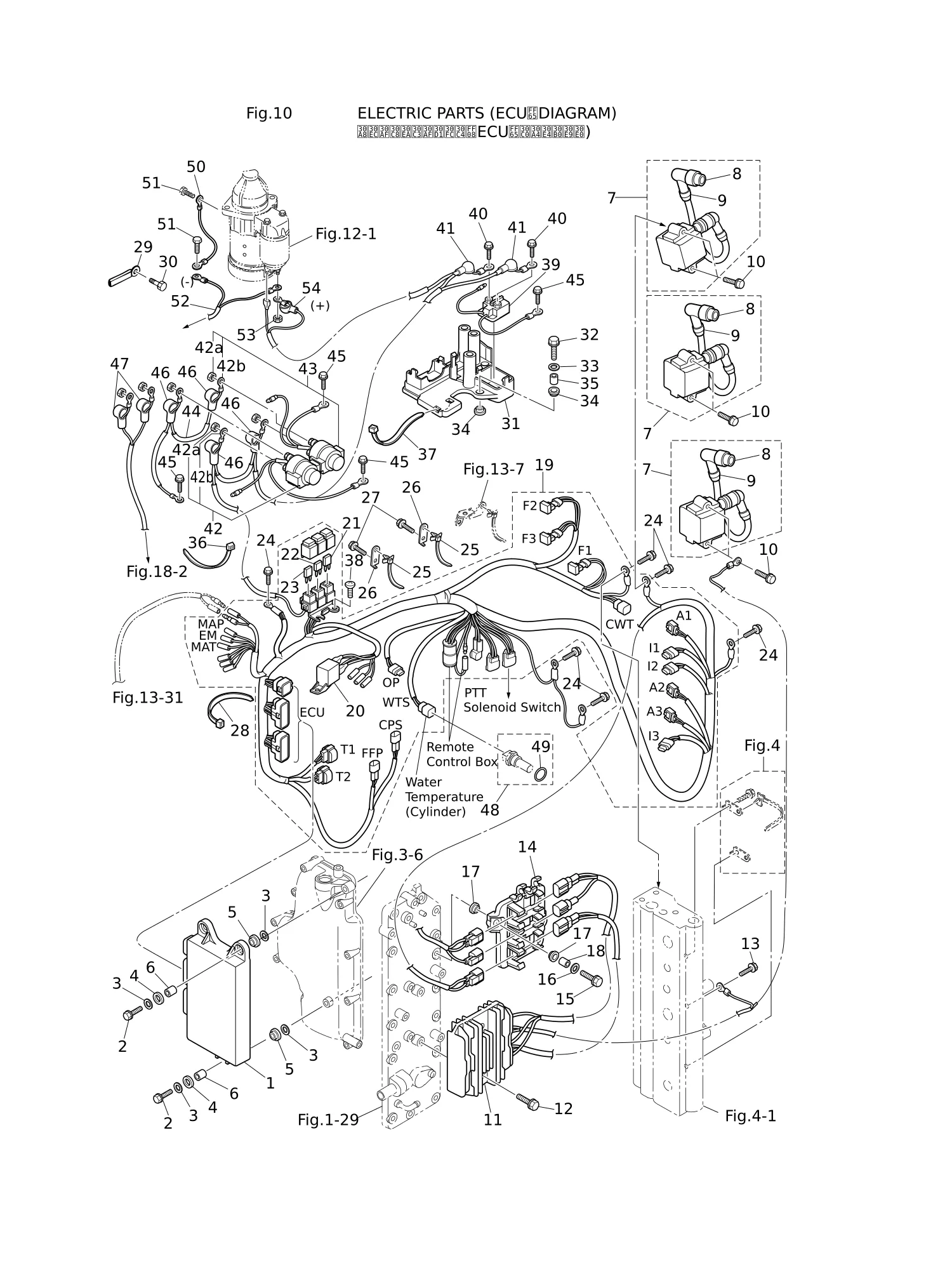

Рис. 10ЭЛЕКТРООБОРУДОВАНИЕ (ECU · СХЕМА) ELECTRIC PARTS (ECU · DIAGRAM)

REF	Номер детали	Наименование	Кол-во
1	3FW-06401-0	ЭБУ в сборе	1
1	3FY-06401-0	ЭБУ в сборе	1
2	910103-0630	** Болт	3
3	346-67115-0	* ШАЙБА 6.5-21-1	6
4	346-67113-0	Опора 8.5-14-2.5	3
5	3B7-06920-0	Резиновая опора 8.5-14-2.5	3
6	3T5-67114-0	Проставка 6.2-9-16.6	3
7	3Y9-06469-1	Катушка зажигания с колпачком с резистором	3
8	3H6-06999-0	* Колпачок свечи с сопротивлением	1
10	910103-5630	* Болт	6
11	3FW-76060-0	Выпрямитель в сборе	1
12	910103-5625	БОЛТ	2
14	3FW-06281-0	Держатель клемм кабеля	1
15	910103-0620	Болт	2
19	3FW-76110-0	Жгут проводов в сборе	1
20	3T1-06330-0	* Реле	1
21	3T5-76249-0	* Предохранитель 30A	2
22	3Y9-76248-0	* Предохранитель 25A	2
23	3T5-76246-0	* Предохранитель 15A	2
25	3T1-84398-0	Хомут 170	2
26	3FW-76174-0	Распорка	2
28	369-84398-0	Хомут 158	2
29	309-06972-0	Хомут 6.5-47.5P	1
31	3FW-06901-0	Кронштейн	1
32	910103-0625	Болт	3
33	3C8-66308-0	ШАЙБА 6-16-1.5	3
34	3F3-06920-0	Резиновая подушка 8.5-12-2	6
35	3T5-76079-0	Втулка 6.2-9-10.7	3
36	3AC-76091-0	Стяжка проводов 200	1
37	3T5-84398-0	Хомут 104	1
38	3T5-06437-0	* САМОРЕЗ 6-16	2
39	3H8-76040-0	* Реле стартера	1
40	910103-5608	Болт	2
42	3C8-72580-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (A)	1
42a	930103-0600	* Гайка	3
42b	941303-0600	* Пружинная шайба	3
43	3C8-72581-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (B)	1
44	3T5-76142-1	Кабель заземления L=140&285	1
46	3Y1-76145-0	* Колпачок клеммы	4
47	3A3-76145-0	Колпачок клеммы 8-13-28	2
48	3Y9-72514-0	Датчик температуры воды	1
49	3G9-66136-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-10	1
50	3R3-76141-0	* Стартерный кабель L=270	1
51	910103-5612	Болт	2
52	3FW-76120-0	Аккумуляторный кабель	1
53	930103-0800	Гайка	1
54	3FW-76145-0	Клеммный колпачок 15.5-18.28	1

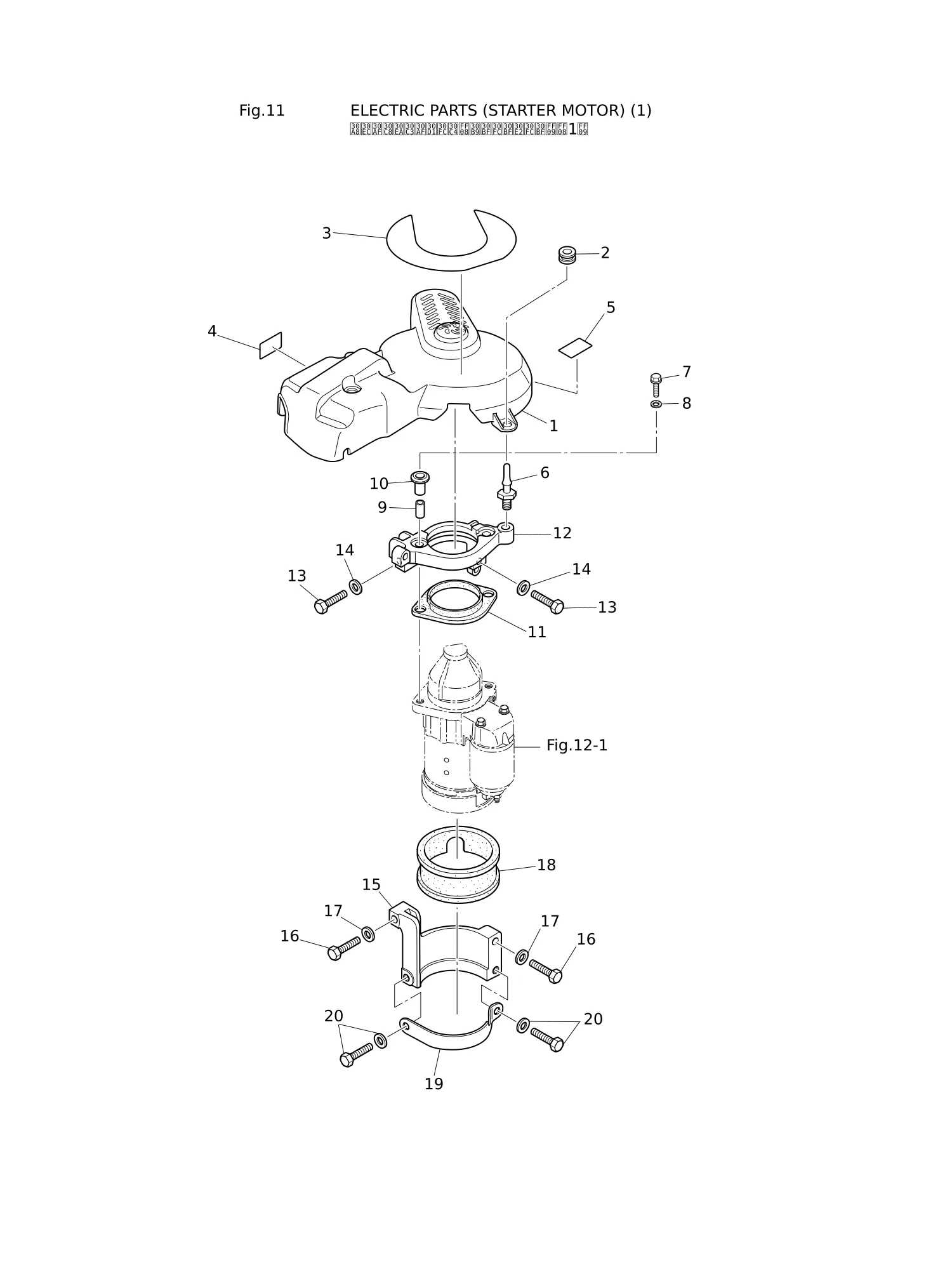

Рис. 11ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР) (1) ELECTRIC PARTS (STARTER MOTOR) (1)

REF	Номер детали	Наименование	Кол-во
1	3FW-06301-0	Крышка зубчатого венца	1
2	3T1-67005-0	Втулка 16-2.5	5
3	3T1-72181-0	Наклейка предупреждения (B)	1
4	3Y9-72194-0	Наклейка предохранителей	1
6	1E0-36056-0	Крюк	5
7	910103-0840	Болт	2
8	3B7-63730-0	* Шайба 8.5-24-1.5	2
9	3C7-76003-1	Проставка 8.4-12-21.5	2
10	3C7-76004-0	Кронштейн стартера	2
11	3FW-76005-0	Опора стартера	1
12	3FWB76011-0	Кронштейн стартера	1
15	3FWB76006-0	Кронштейн стартера	1
16	9161F4-0845	Болт	2
17	940103-0800	* Шайба	2
18	3FW-76007-0	Демпфер	1
19	3FW-76009-0	Хомут стартера	1
20	910103-5820	Болт	2

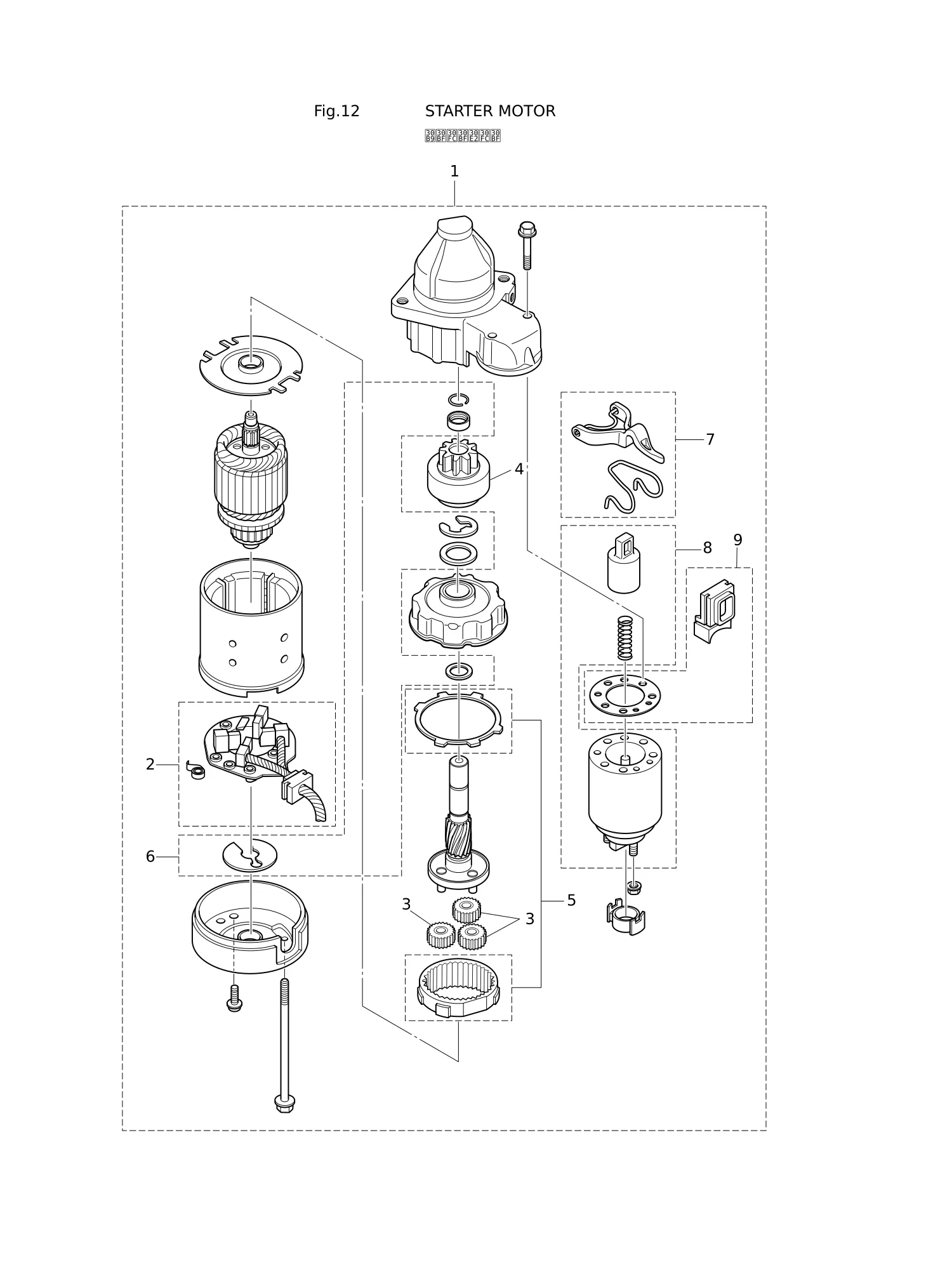

Рис. 12СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	3FW-76010-0	Стартер в сборе	1
2	3FW-76014-0	* Щёткодержатель	1
3	3FW-76314-0	* Внутренняя шестерня	3
4	3FW-76015-0	* Шестерня привода в сборе	1
5	3FW-76317-0	* Планетарная шестерня	1
6	3FW-76318-0	* Комплект шайб	1
7	3FW-76320-0	* Комплект рычага переключения	1
8	3FW-76321-0	* Магнитный выключатель	1
9	3FW-76322-0	* Комплект пыльников	1

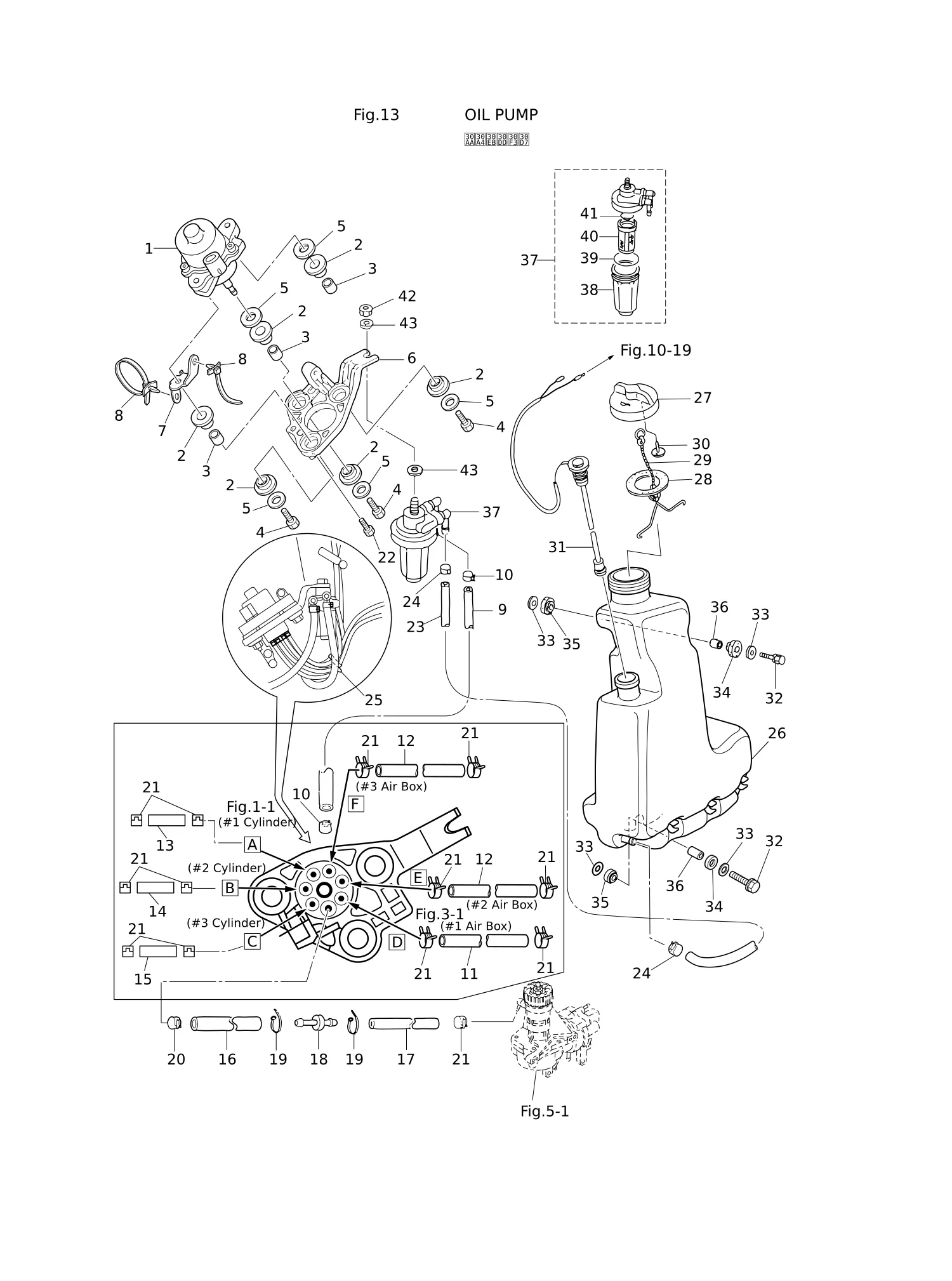

Рис. 13МАСЛЯНЫЙ НАСОС OIL PUMP

REF	Номер детали	Наименование	Кол-во
1	3T7-09010-0	Электрический масляный насос	1
2	345-67113-0	Подушка 12-18-2.5	6
3	3C7-67114-1	Проставка 8.4-12-17	3
4	910103-0835	БОЛТ	3
5	3B7-63730-0	* Шайба 8.5-24-1.5	5
6	3T7-09072-0	Кронштейн	1
7	3FY-76174-0	Распорка	1
8	3T1-84398-0	Хомут 170	2
9	99AA-6-0200	Трубка	1
11	99AA-2-0560	Трубка	1
12	99AA-2-0380	Трубка	2
13	99AA-2-0395	Трубка	1
14	99AA-2-0275	Трубка	1
15	99AA-2-0180	Трубка	1
16	3FW-09110-0	Трубка	1
17	99AA-2-0465	Трубка	1
18	3T7-09076-0	Соединение	1
19	3T5-84398-0	Хомут 104	2
20	3BJ-02215-0	Зажим φ7.8	1
21	3B7-09052-0	Зажим φ6.9	13
22	910103-5630	* Болт	2
23	99AA-6-1150	Трубка	1
24	3AB-35143-0	Хомут φ9.4	2
25	369-84398-0	Хомут 158	1
26	3FW-71010-0	Масляный бак	1
27	3C8-71015-0	Крышка маслозаливной горловины	1
28	3C8-71016-0	* Прокладка 36-52-2	1
29	3C8-71017-0	* Крючок крышки	1
30	3C8-71018-0	Обратный клапан крышки масляного бака	1
31	3T5-71020-0	Датчик уровня масла	1
32	910103-0630	** Болт	3
33	346-67115-0	* ШАЙБА 6.5-21-1	6
34	346-67113-0	Опора 8.5-14-2.5	3
35	3B7-06920-0	Резиновая опора 8.5-14-2.5	3
36	346-67114-1	Проставка 6.2-9-15.7	3
37	3C7-71030-0	Масляный фильтр в сборе	1
38	3B7-02237-0	* Стакан	1
39	3B7-02235-0	* Уплотнительное кольцо	1
40	3C7-71033-0	* Фильтр	1
41	3B7-02236-0	* Уплотнительное кольцо	1
42	930103-0800	Гайка	1
43	940103-0800	* Шайба	2

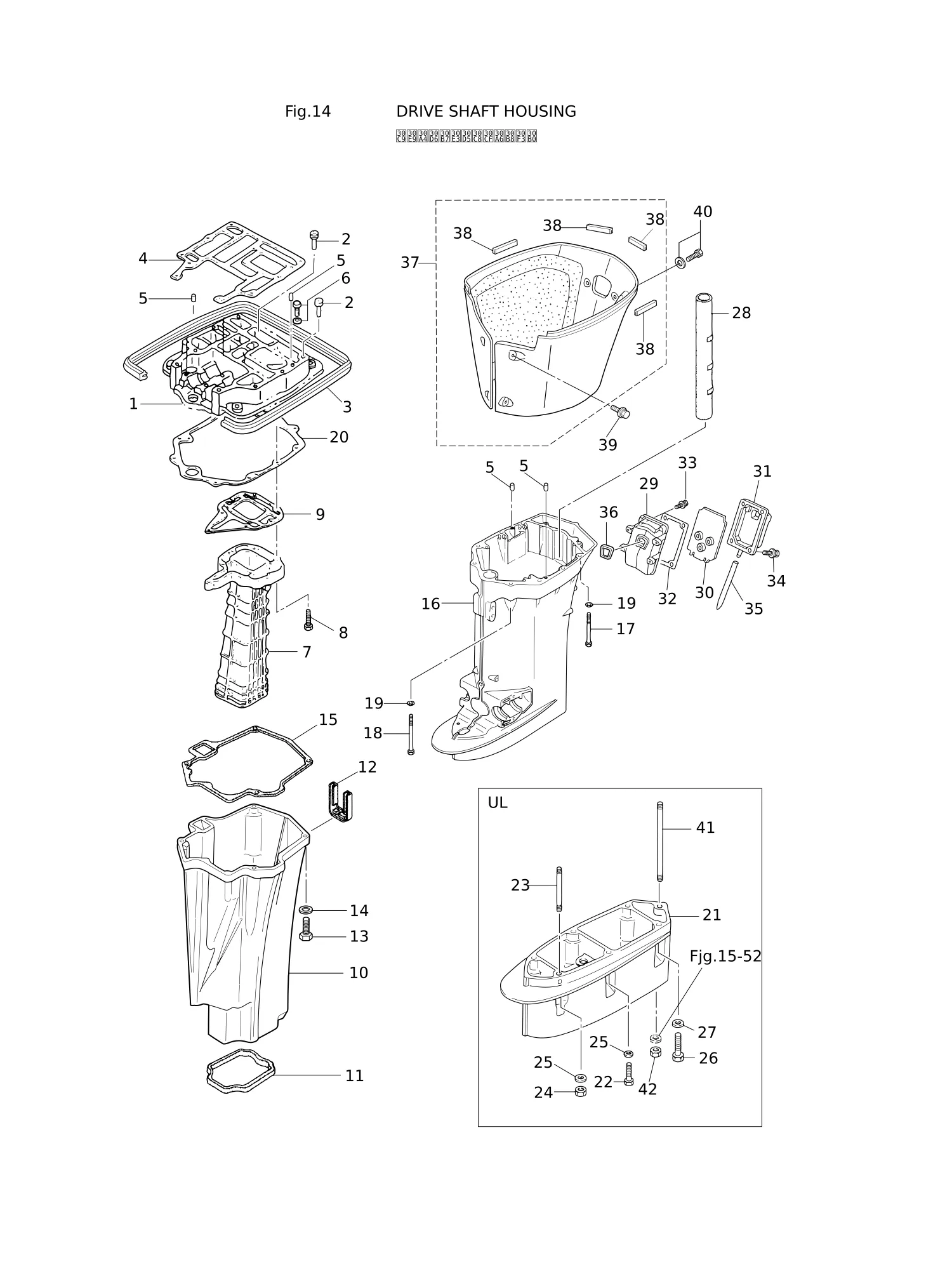

Рис. 14КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	3T9Q01301-1	Основание двигателя	1
2	3B7-67179-0	Сливная пробка (поддон двигателя)	2
3	3B7-67116-0	Уплотнение поддона двигателя L=690	1
4	3B7-01303-4	* Прокладка основания двигателя	1
6	910103-5635	БОЛТ	2
7	3B7-02311-0	Выхлопная труба	1
8	3V1-60001-1	БОЛТ 6-35	7
9	3B7-02312-2	* Прокладка выхлопной трубы	1
10	3D8-61180-0	Корпус выхлопа	1
11	3B7-61182-1	Втулка уплотнительная	1
12	3B7-61207-0	Уплотнительная втулка отверстия холостого выхлопа	1
13	9101E3-0830	Болт	4
15	3B7-61181-2	* Прокладка выхлопного корпуса	1
16	3FWQ61192-1	Корпус гребного вала (L)	1
17	3B7-61017-3	Болт 8-105	6
18	3B7-61018-2	Болт 8-115	2
20	3B7-61012-2	* Прокладка корпуса гребного вала	1
21	3B7Q61110-0	* Удлинительный корпус	1
22	3T1-60001-1	* Болт 8-35	3
23	9153E3-0825	Шпилька	1
24	930103-0800	Гайка	1
25	9402E3-0800	Шайба	4
26	3B7-60001-5	* Болт 10-40	2
27	9402E3-1000	* Шайба	2
28	3B7-61186-0	Труба обратного газового канала	1
29	3T1Q61241-0	Канал холостого выхлопа	1
30	3T1-61242-0	Разделитель канала холостого выхлопа	1
31	3T1Q61245-0	Крышка канала холостого выхлопа в сборе	1
32	3T1-61244-0	Прокладка	1
33	9101E3-5620	Болт	4
34	9101E3-5635	Болт	4
35	3T1-61097-0	Шланг выпуска воды	1
36	3T1-61212-0	Втулка уплотнительная	1
37	3T1Q61225-1	Поддон в сборе	1
38	3T1-61213-0	Сальник	4
39	9101E3-5612	* Болт	4
40	9101E3-5616	* Болт	2
41	3B7-61112-1	* Шпилька 10-165	1
42	3B7-61114-0	* Гайка 10-P1.25	1

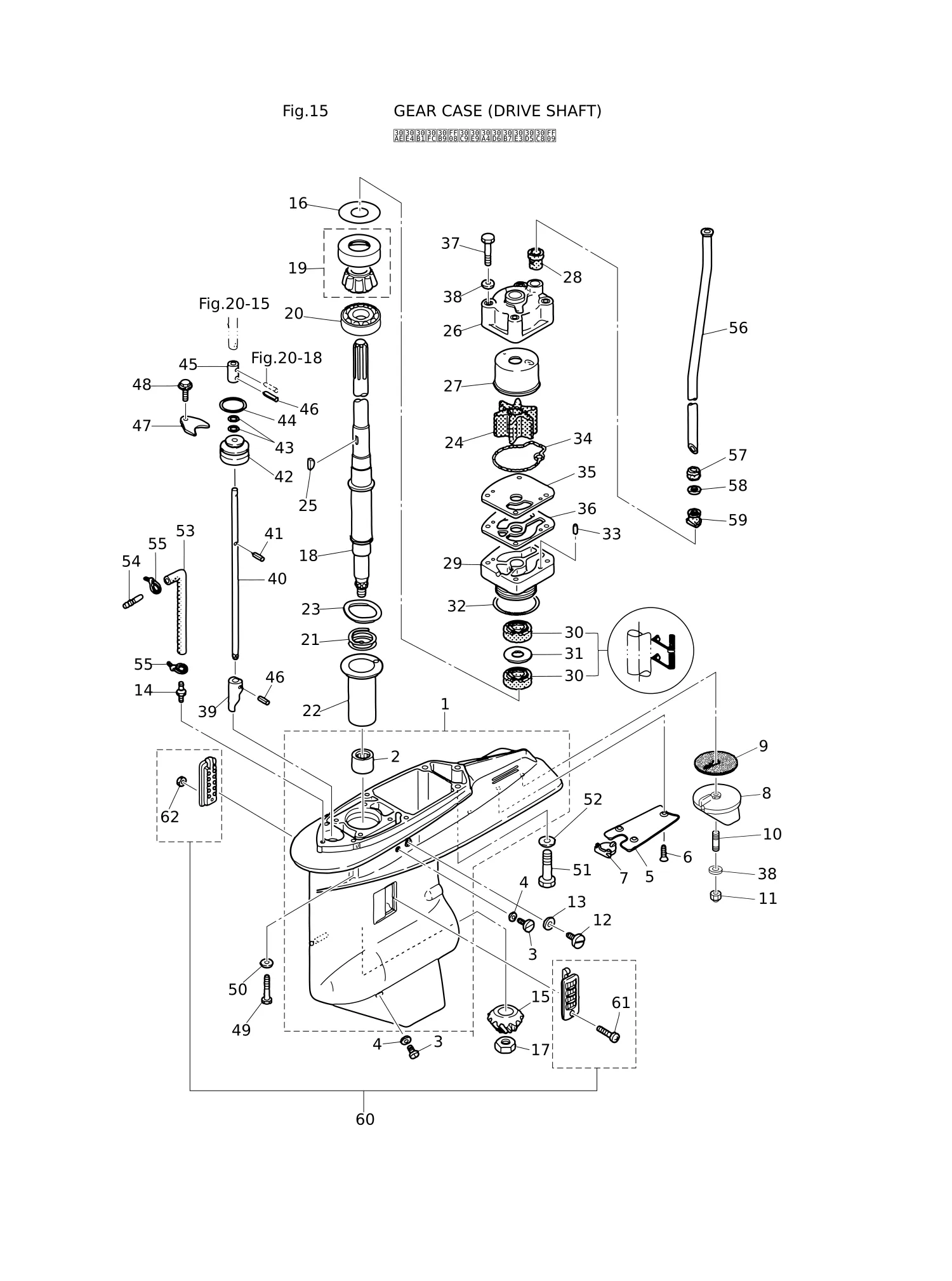

Рис. 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR CASE (DRIVE SHAFT)

REF	Номер детали	Наименование	Кол-во
1	3C7Q60000-6	Редуктор в сборе	1
2	3C7-60211-1	* Роликовый подшипник 28.6-38.1-3	1
3	332-60005-2	Пробка 8-8	2
4	332-60006-0	* Прокладка 8.1-15-1	2
5	3B7-60012-1	Пластина редуктора	1
6	9216E3-0614	Винт	3
7	3B7-60013-0	Пробка пластины редуктора	1
8	3B7-60217-1	Трим-таб	1
9	3B7-60219-0	* Прокладка трим-таба	1
10	915303-0825	Шпилька	1
11	930403-0800	* Нейлоновая гайка 8-P1.25	1
12	3B7-60015-1	Пробка	1
13	3B7-60016-1	* Прокладка 10.1-15-1	1
14	3C7-60017-0	Ниппель 6-1/8	1
15	3FW-64020-0	Коническая шестерня B	1
16	353-64014-0	Регулировочная шайба 52-60.5-0.3	1
16	353-64015-0	Регулировочная шайба 52-60.5-0.15	1
16	353-64016-0	Регулировочная шайба 52-60.5-0.1	1
17	3B7-64027-0	Гайка	1
18	3C7-64302-3	Гребной вал (L)	1
18	3C7-64303-3	* Гребной вал (UL)	1
19	3C7-60213-0	* Конический роликовый подшипник 0506	1
20	3C7-60214-0	Шариковый подшипник 16007	1
21	3C7-64327-1	Пружина гребного вала	1
22	3C7-64328-0	Пружинный направляющий вала привода	1
23	3C7-60210-0	Волнистая шайба d=47.2	1
24	3C7-65021-1	* Крыльчатка водяного насоса	1
25	3B7-65022-1	* Шпонка 28-5.7-4	1
26	3C7-65016-0	Корпус насоса в сборе (верхний)	1
27	3C7-65011-0	* Втулка корпуса насоса	1
28	3C7-65014-0	Уплотнение водяной трубы (нижнее)	1
29	3C7-65017-2	Корпус насоса (нижний)	1
30	3C7-60223-1	* Сальник 22-42-7	2
31	346-64084-0	Регулировочная шайба 35-41.9-0.5	1
32	3B7-65015-0	* Уплотнительное кольцо 3.1-54.4	1
33	334-65012-0	Установочный штифт 4-10	2
34	3C7-65018-0	* Прокладка корпуса насоса	1
35	3C7-65025-0	* Направляющая пластина водяного насоса	1
36	3C7-65029-0	* Прокладка направляющей пластины	1
37	9161E3-0885	* Болт	4
38	940103-0800	* Шайба	5
39	3B7-66011-1	Кулачок сцепления	1
40	3B7-66013-1	Штанга кулачка (L)	1
40	3B7-66014-1	* Штанга кулачка (UL)	1
41	951403-3510	* Пружинный штифт 3.5-10	1
42	3B7-66031-1	Втулка штанги кулачка	1
43	345-66021-0	* O-кольцо 1.9-6.8	2
44	3B7-66023-0	* O-кольцо 3.5-27.7	1
45	353-66241-1	Соединение штанги переключения	1
46	951403-3516	Пружинный штифт 3.5-16	2
47	353-66024-0	Стопор	1
48	9101E3-5612	* Болт	1
49	3T1-60001-1	* Болт 8-35	4
50	9402E3-0800	Шайба	4
51	3B7-60001-5	* Болт 10-40	2
52	9402E3-1000	* Шайба	3
53	98AL-40-800	Шланг	1
53	98AL-40-920	Шланг	1
54	3C7-60018-0	Ниппель 6-6	1
55	353-84398-0	* Хомут 100	2
56	3C7-65110-0	Водяная труба (L)	1
56	3C7-65120-0	* Водяная труба (UL)	1
57	3C7-65206-0	Уплотнение водяной трубы (верхнее)	1
58	345-65205-0	Втулка 18-20-4.5	1
59	3C7-65204-0	Вспомогательное крепление водяной трубы	1
60	3C7-60205-1	Комплект водозаборной сетки	1
61	921503-0445	* Винт	1
62	930403-0400	Нейлоновая гайка 4-P0.7	1

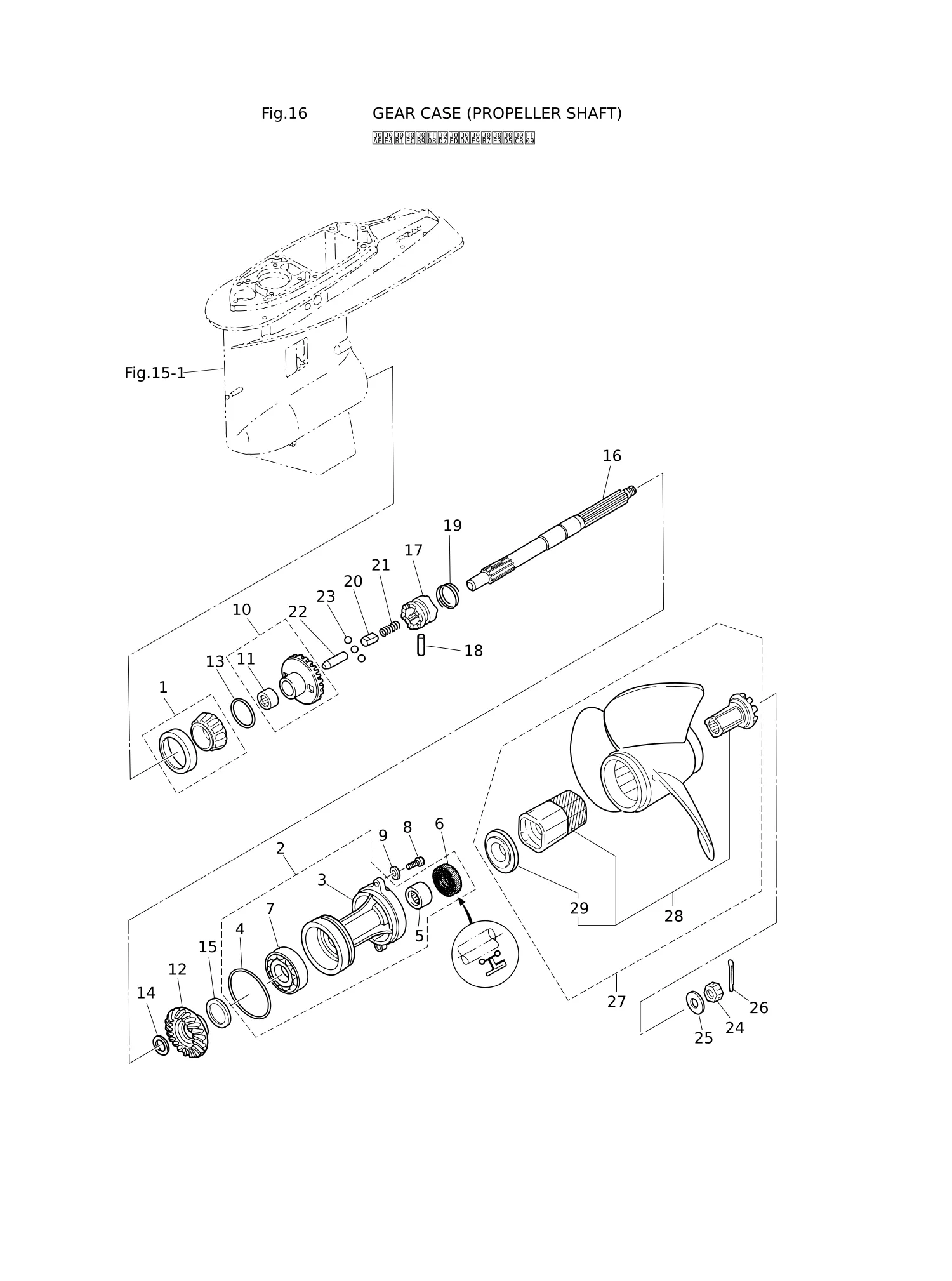

Рис. 16РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR CASE (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
1	3C7-60215-0	Конический роликовый подшипник 30209	1
2	3B7Q87323-1	Корпус гребного вала в сборе	1
3	3B7Q60101-1	* Корпус гребного вала	1
4	3B7-60103-0	* O-кольцо 3.1-94.4	1
5	3B7-60211-0	* Роликовый подшипник 30-40-30	1
6	3B7-60111-0	* Сальник 30-50-12	1
7	9601-0-6208	* Шариковый подшипник 6208	1
8	3C7-60108-2	Болт с покрытием 8-30	2
9	9402E3-0800	Шайба	2
10	3FW-64010-0	Коническая шестерня в сборе (A)	1
11	3B7-64011-0	* Роликовый подшипник 25-32-26	1
12	3Y7-64093-0	Коническая шестерня C	1
13	3B7-64015-0	Регулировочная шайба 47-57-0.15	1
13	3B7-64016-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 47-57-0.1	1
14	3B7-64032-0	ШАЙБА t=3.2	1
14	3B7-64034-0	ШАЙБА t=3.0	1
14	3B7-64035-0	ШАЙБА t=2.8	1
15	3B7-64036-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 42-50-0.15	1
15	3B7-64037-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 42-50-0.1	1
16	3B7-64211-0	ВАЛ ГРЕБНОГО ВИНТА	1
17	3T1-64215-2	МУФТА	1
18	3B7-64218-0	ШТИФТ	1
19	3B7-64219-1	СТОПОРНОЕ КОЛЬЦО	1
20	3T1-64222-0	ФИКСАТОР ПРУЖИНЫ L=30.5	1
21	346-64221-0	ПРУЖИНА	1
22	3T1-64223-0	ТОЛКАТЕЛЬ	1
23	3T1-64224-0	ШАРИК	3
24	353-64121-0	ГАЙКА ГРЕБНОГО ВИНТА M16P1.5	1
25	345-64124-0	ШАЙБА 17-32-3	1
26	951503-0325	* ШПЛИНТ 3-25	1
27	3N4B64523-1	Гребной винт в сборе (11")	1
27	3N4B64527-1	Гребной винт в сборе (13")	1
27	3N4B64532-1	Гребной винт в сборе (15")	1
27	3N4B64534-1	Гребной винт в сборе (16")	1
27	3N4B64536-1	Гребной винт в сборе (17")	1
27	3N4B64541-1	Гребной винт в сборе (19")	1
27	3N4B64545-1	Гребной винт в сборе (21")	1
28	3Y9-64238-0	* Комплект ступицы гребного винта	1
29	3E0-64235-0	** УПОРНАЯ ШАЙБА ПЕРЕДНЕГО ХОДА	1

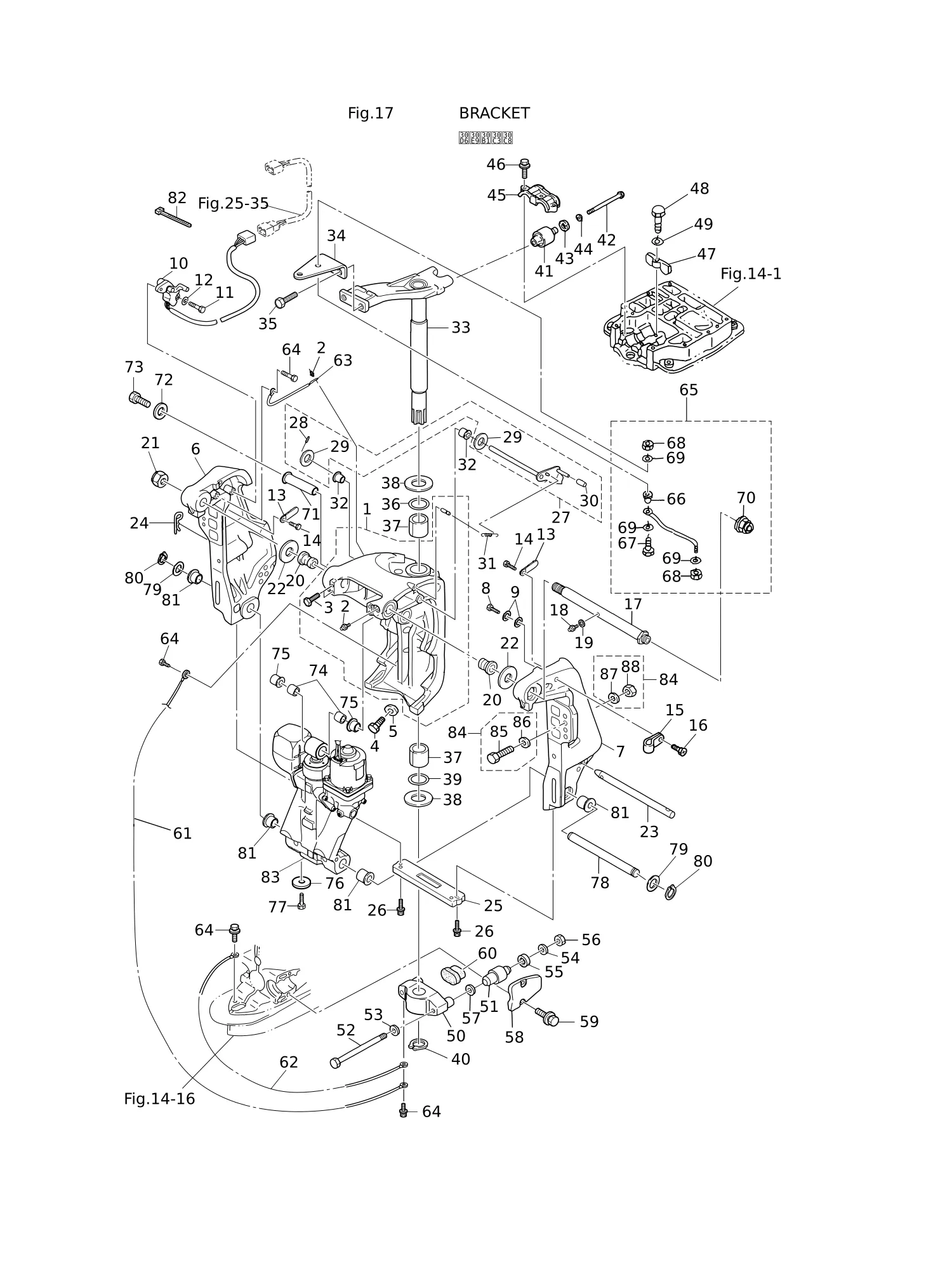

Рис. 17КРОНШТЕЙН BRACKET

REF	Номер детали	Наименование	Кол-во
1	3E0Q62313-3	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
3	9101E3-5612	* Болт	4
4	3B7-77085-1	Болт 12-20 P1.75	2
6	3E0Q62112-0	СТРУБЦИНА (ПРАВ)	1
7	3E0Q62113-1	СТРУБЦИНА (ЛЕВ)	1
8	9102E3-1020	БОЛТ	1
9	9402E3-1000	* Шайба	2
10	3T1-72574-0	Датчик тримма L=1700	1
11	9101E3-0620	* Болт	2
12	3R0-66308-0	* Шайба 6-16-1.5	2
13	3PR-06972-0	Хомут 6.5-47.5P	2
15	345-06915-0	Хомут 6.5-14L	1
16	9215E3-5612	Винт	1
17	3E0-62191-1	ВАЛ ПОВОРОТНОГО КРОНШТЕЙНА В СБОРЕ	1
18	344-67177-1	ПРЕСС-МАСЛЕНКА	1
19	940103-0600	* ШАЙБА	1
20	3E0-62126-0	ВТУЛКА 25.6-28.6-40	2
21	346-62124-1	ГАЙКА НЕЙЛОНОВАЯ 7/8-14	1
22	3FW-62116-0	ШАЙБА 25.7-50-1	2
23	3E0-62121-1	УПОРНЫЙ СТЕРЖЕНЬ	1
24	3B7-62129-1	ШТИФТ	1
25	3C7-60218-2	* Анод	1
26	910103-6630	БОЛТ	2
27	3Y9-62431-1	Упор откидывания в сборе	1
28	951403-3516	Пружинный штифт 3.5-16	1
29	3T1-61315-0	* Шайба 10.5-18-2	2
30	3Y9-62433-0	* Рукоятка упора откидывания	1
31	3E0-62473-1	Пружина упора откидывания	1
32	353-63207-0	Втулка 10.2-12-12	2
33	3FWQ62010-1	РУЛЕВОЙ ВАЛ В СБОРЕ	1
34	3FW-83830-0	ПЛАСТИНА КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ	1
35	910103-1030	БОЛТ	2
36	3B7-62414-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
37	3B7-62417-0	ВТУЛКА 32-40-45	2
38	3FW-62423-0	УПОРНАЯ ПЛАСТИНА (ВЕРХНЯЯ)	2
39	3B7-62415-0	Кольцо уплотнительное 4.5-32	1
40	945103-3200	Стопорное кольцо C-образное	1
41	3B7-61301-0	Резиновая подушка (верхняя)	2
42	3B7-61307-2	Болт 7/16-115	2
44	3B7-61335-0	Шайба 11.5-32-3	2
45	3B7-61341-1	Пластина крепления подушки (верхняя)	1
46	9101E3-5835	Болт	3
47	3B7-61339-0	Демпфер (верхний)	1
48	9101E3-0625	* БОЛТ	1
49	3C8-66308-0	ШАЙБА 6-16-1.5	1
50	3C7Q61411-2	Кронштейн крепления	1
51	353-61302-2	Резиновая подушка (нижняя)	2
52	353-61321-3	Болт	2
53	353-61315-1	Шайба 12.2-25-2	2
55	3C7-61338-0	Демпфер 21-36-5	2
56	3B7-61324-0	Гайка 12-P1.5	2
57	9402E3-1200	Шайба	2
58	3B7Q61342-0	Пластина крепления подушки (нижняя)	2
59	3N4-61343-0	Болт 8-25	4
60	3C7-61336-0	Демпфер (нижний)	1
61	3C8-62396-1	Провод заземления L=210	1
62	3A3-62396-1	Провод заземления L=110	1
63	398-62396-1	Провод заземления L=130	1
64	910103-5612	Болт	4
65	3FW-84905-0	РУЛЕВАЯ ТЯГА В СБОРЕ	1
66	3FW-84914-0	* ПРОСТАВКА 9.6-19-26.5	1
67	3E0-84917-0	* Болт 3/8-50	1
68	353-84918-0	* Гайка нейлоновая 3/8-24UNF	2
69	353-84916-0	* Шайба 9.6-18-2	3
70	3F3-84908-0	* Кольцо уплотнительное	1
71	3C8-77071-1	Палец цилиндра (верхний)	1
72	345-05122-1	Шайба 6.5-23-1.5	1
73	9101E3-0612	* Болт	1
74	3C8-77075-0	Втулка 18-24-19	2
75	3E0-77076-0	Втулка 18-20-20.5	2
76	369-60218-1	Анод	1
77	910103-5616	* Болт	1
78	3E0-77101-1	Палец цилиндра (нижний)	1
79	346-62412-1	Шайба 22.6-30-2	2
80	945103-2200	Стопорное кольцо d=22	2
81	3E0-77103-0	Втулка 22-25.4-23.5	4
82	3T5-84398-0	Хомут 104	2
83	3T9-77150-1	УЗЕЛ НАКЛОНА-ПОДЪЕМА (PTT) В СБОРЕ	1
84	3C8-72120-0	Комплект болтов крепления	1
85	3C7-62133-2	* Болт 12-105 P1.25	4
86	353-61334-0	* Шайба 13-34-3	4
87	940103-1200	Шайба	4
88	3C7-62139-1	* Гайка 12-P1.25	4

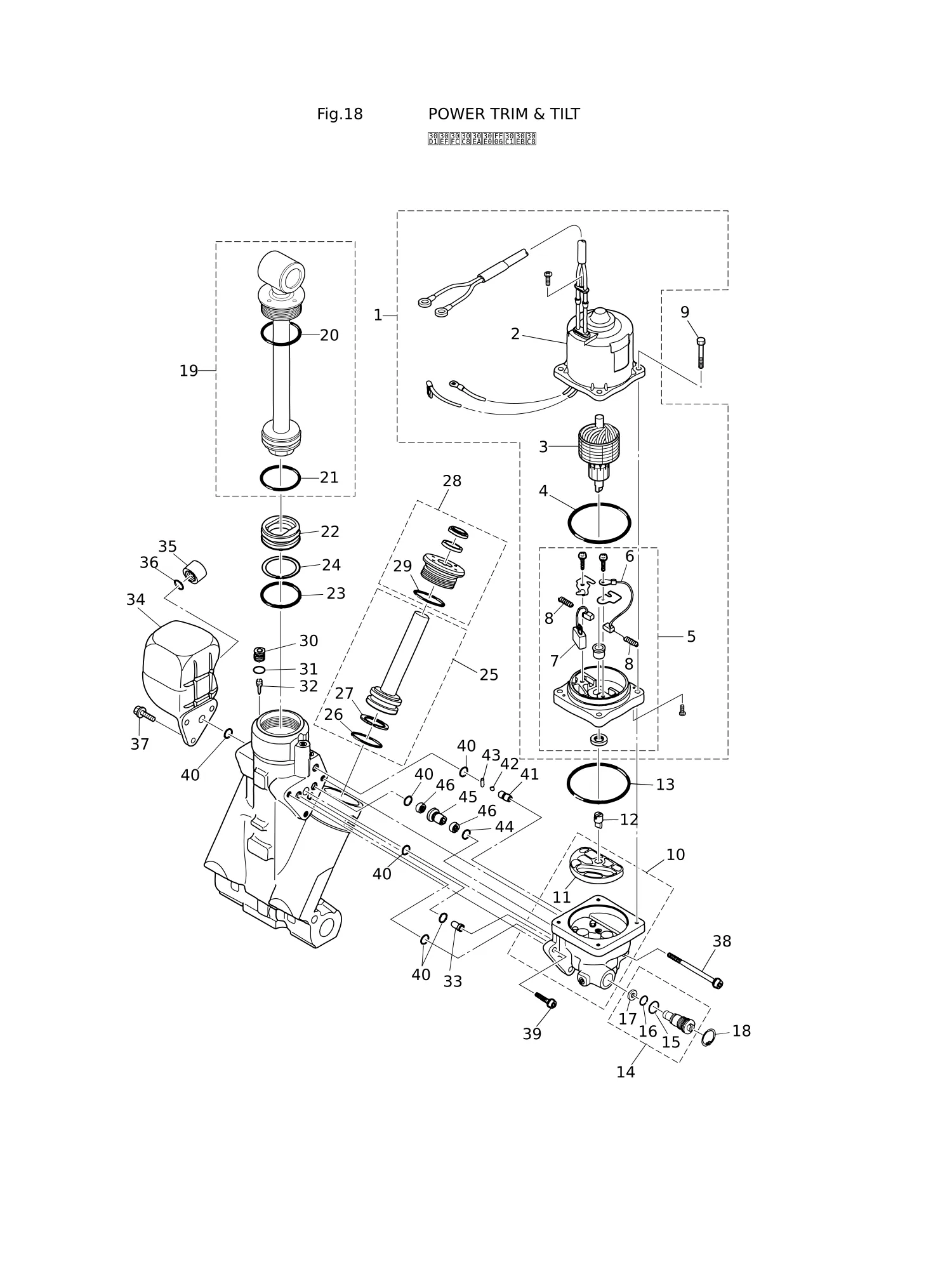

Рис. 18РЕГУЛИРОВКА НАКЛОНА И ПОДЪЕМА POWER TRIM & TILT

REF	Номер детали	Наименование	Кол-во
1	3T9-77180-0	ЭЛЕКТРОМОТОР В СБОРЕ	1
2	3T9-77195-0	* ВИЛКА В СБОРЕ	1
3	3E0-77190-0	* Якорь в сборе	1
4	353-77182-1	* Уплотнительное кольцо	1
5	3E0-77192-0	* Кронштейн мотора в сборе	1
6	3E0-77183-0	** Щётка	1
7	353-77191-0	** Прерыватель	1
8	3E0-77184-0	** Пружина щётки	2
9	3E0-77199-1	Болт	4
10	3E0-77430-1	Насос	1
11	3E0-77434-0	* Фильтр	1
12	3E0-77163-0	Муфта	1
13	3B7-77167-0	Уплотнительное кольцо 1.8-69.6	1
14	3E0-77176-1	Ручной клапан	1
15	3B7-77411-0	* Уплотнительное кольцо	1
16	3E0-77407-0	* Уплотнительное кольцо	1
17	3E0-77408-0	* Опорное кольцо	1
18	9450E3-1800	Стопорное кольцо d=18	1
19	3E0-77365-1	Шток поршня в сборе	1
20	3E0-77383-0	* Уплотнительное кольцо	1
22	3B7-77377-1	Свободный поршень	1
23	3B7-77375-0	Уплотнительное кольцо	1
24	3B7-77376-0	Опорное кольцо	1
25	3E0-77388-0	Поршень тримма в сборе	2
26	3B7-77392-0	* Уплотнительное кольцо	1
27	3B7-77393-0	* Опорное кольцо	1
28	3E0-77395-0	Направляющая штока в сборе	2
29	3E0-77398-0	* Уплотнительное кольцо	1
30	3E0-77472-1	Пробка	1
31	3B7-77179-0	Уплотнительное кольцо	1
32	3E0-77475-0	Фильтр	1
33	3E0-77479-0	Жиклёр	1
34	3E0-77165-0	Резервный бачок	1
35	3E0-77168-0	Крышка	1
36	3E0-77169-0	Уплотнительное кольцо	1
37	3E0-77159-1	Болт	3
38	3E0-77431-1	Болт	1
39	3E0-77432-1	Болт	2
40	3E0-77167-0	Уплотнительное кольцо	6
41	3E0-77557-0	Жиклёр	1
42	3E0-77558-0	Шарик	1
43	3E0-77559-0	Штифт	1
44	3B7-77169-0	Уплотнительное кольцо	1
45	3E0-77453-0	Седло клапана	1
46	3E0-77456-0	Фильтр	2

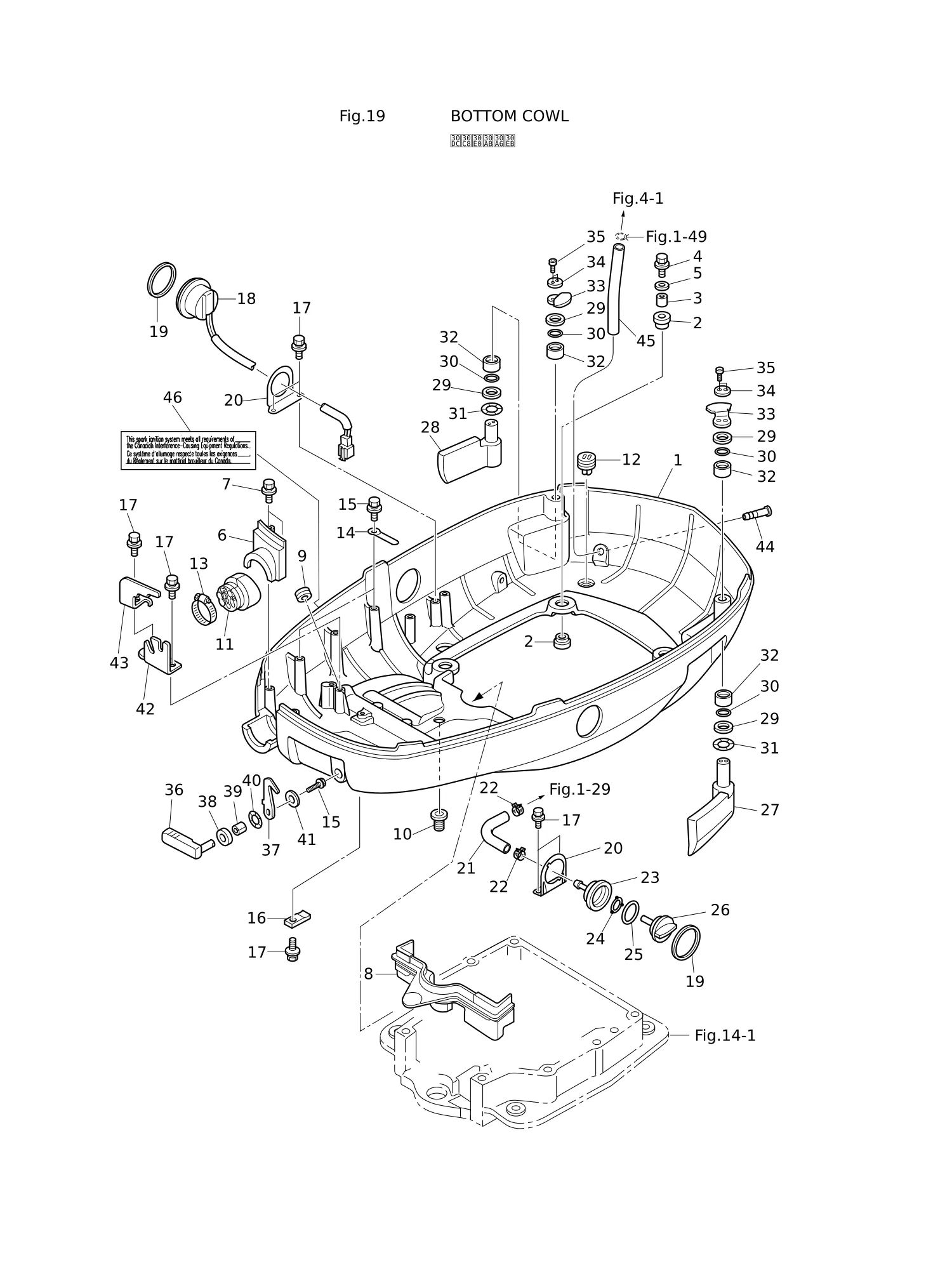

Рис. 19НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	3T1Q67100-2	Нижний поддон	1
2	345-67113-0	Подушка 12-18-2.5	8
3	3C7-67114-1	Проставка 8.4-12-17	4
4	9101E3-0835	БОЛТ	4
5	3B7-63730-0	* Шайба 8.5-24-1.5	4
6	3KVQ76118-0	ХОМУТ	1
7	910103-5625	БОЛТ	2
8	3C7-67164-0	Втулка	1
9	3C7-77156-0	Втулка	1
10	345-66226-0	Втулка 17-3	1
11	3T1-76116-1	Втулка уплотнительная	1
12	3T1-67161-0	Втулка уплотнительная	4
13	3R0-02426-0	Хомут 60	1
14	398-06972-0	ХОМУТ 6.5-67P	2
15	910103-5612	Болт	4
16	3C7-72577-0	Хомут	1
17	910103-5616	* Болт	7
18	3AC-72615-0	Переключатель PTT в сборе	1
19	3F3-72616-1	Прокладка	2
20	3T1-72617-0	Кронштейн переключателя PTT в сборе	2
21	3FW-72410-0	ШЛАНГ ПРОМЫВКИ	1
22	3T1-07737-1	Зажим φ17.8	2
23	3T1-72403-0	Разъём промывки	1
24	3T1-67147-0	Уплотнительное кольцо	1
25	3R0-07422-0	* Кольцо O-RING 3.1-24.4	1
26	3T1-72404-0	Крышка разъёма промывки	1
27	3T1-67680-0	Рычаг защёлки в сборе (левый)	1
28	3T1-67681-0	Рычаг защёлки в сборе (правый)	1
29	3T1-63731-0	Шайба 18.5-30-1	4
30	3T1-62435-0	Кольцо O-RING φ3.5-18	4
31	3T1-63109-0	Шайба пружинная 18.7-26-0.3	2
32	3C8-77075-0	Втулка 18-24-19	4
33	3T1-67142-0	Защёлка кожуха	2
34	3T1-67146-0	Шайба	2
35	910203-0520	Болт	4
36	3R3Q67141-0	Рычаг защёлки	1
37	3R3-67142-0	Защёлка кожуха	1
38	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
39	332-67105-1	Втулка рычага защёлки 14-16-1.8	1
40	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	1
41	3R0-66308-0	* Шайба 6-16-1.5	1
42	3FW-83734-0	КЛИПСА ТРОСА	1
43	3FW-83735-0	КЛИПСА ТРОСА	1
44	3T1-01138-0	Штуцер 6-8-11	1
45	98AB-50-180	ШЛАНГ	1
46	3C7-72030-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ О ПОМЕХАХ	1

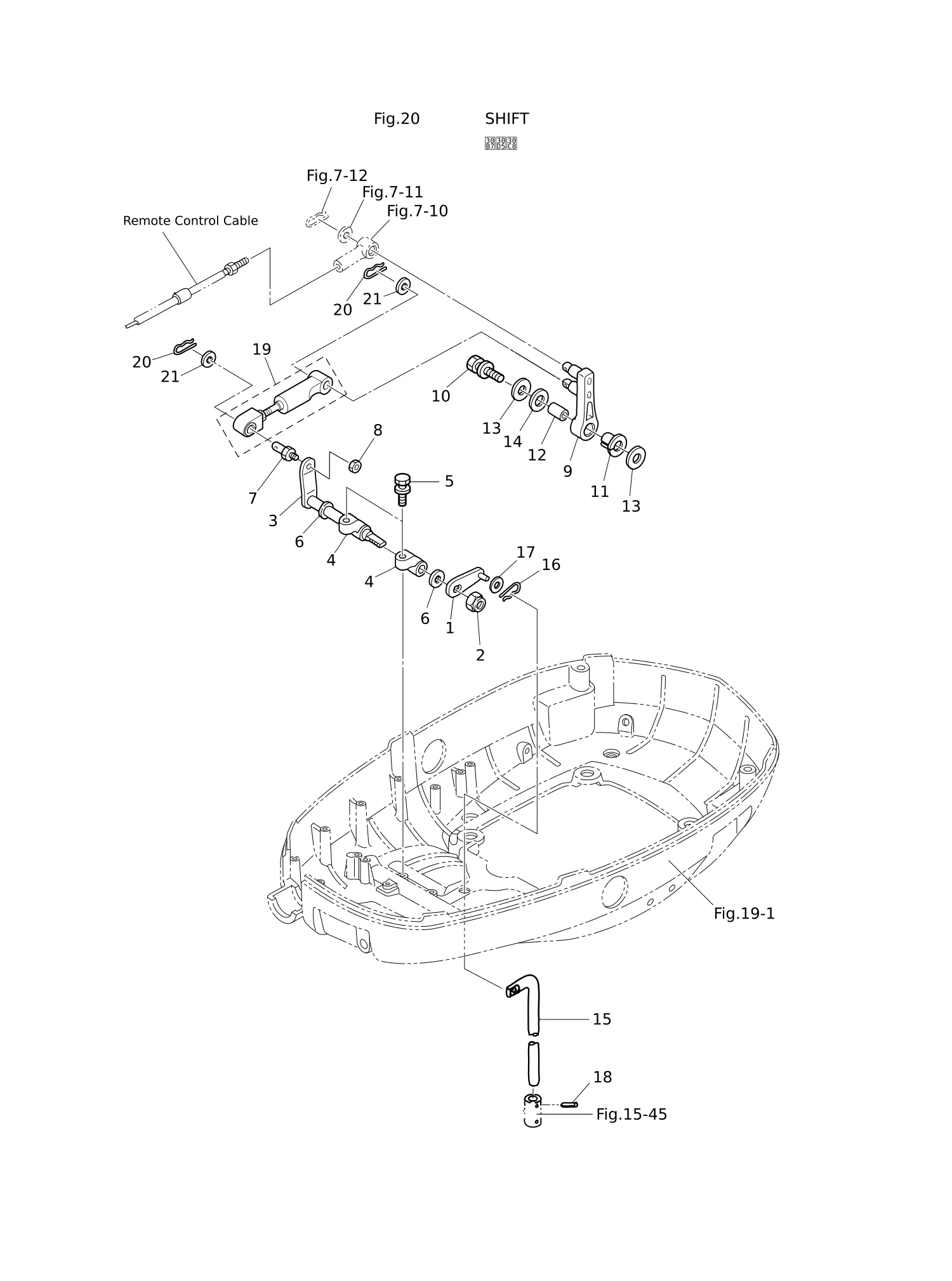

Рис. 20ПЕРЕКЛЮЧЕНИЕ SHIFT

REF	Номер детали	Наименование	Кол-во
1	3Y9-66225-0	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
2	930403-1000	* ГАЙКА НЕЙЛОНОВАЯ 10-P1.5	1
3	3T9-66225-0	ВАЛ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
4	353-66145-1	ДЕРЖАТЕЛЬ	2
5	3T1-60108-0	БОЛТ С ПОКРЫТИЕМ 8-25	2
6	332-61315-0	ШАЙБА 10.5-18-1.5	2
7	353-83728-1	ШТИФТ	1
8	930103-0600	* Гайка	1
9	3B7-66122-2	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
10	910103-5835	Болт	1
11	3B7-63713-0	Втулка 12-14-15.5	1
12	3B7-63732-1	Втулка 8.4-12-17	1
13	3B7-63730-0	* Шайба 8.5-24-1.5	2
14	3B7-63731-0	Шайба 12.5-24-1	1
15	3T9-66215-0	ТЯГА ПЕРЕКЛЮЧЕНИЯ (L)	1
16	951603-0600	ПРУЖИННЫЙ ШТИФТ d=6	1
17	3AL-83719-0	ШАЙБА 7-18-1.6	1
18	951403-3516	Пружинный штифт 3.5-16	1
19	3FW-66148-0	Тяга переключения в сборе	1
20	951603-0800	* Шплинт d=8	2
21	3AA-83719-0	* Шайба 8.5-18-1.6	2

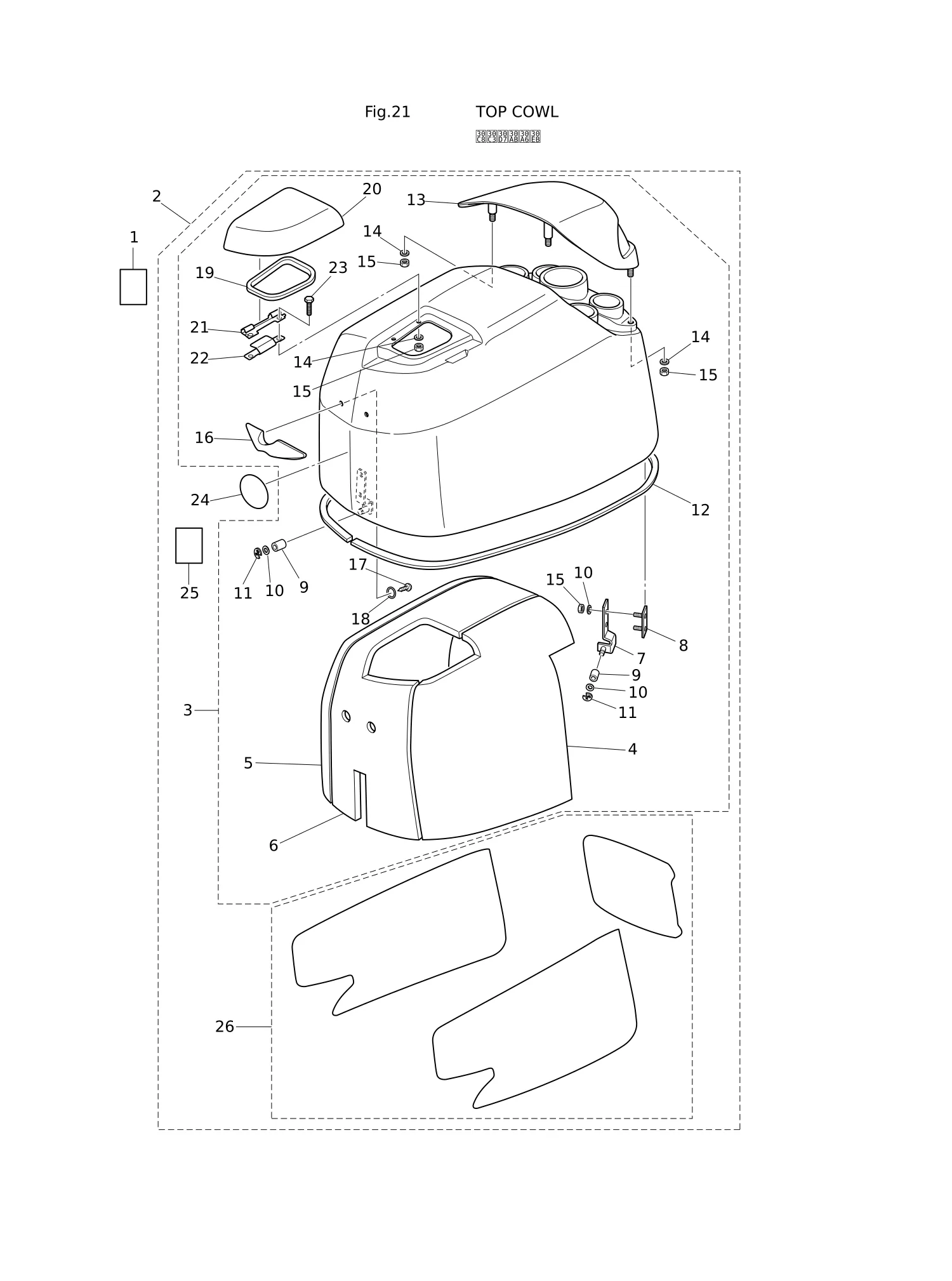

Рис. 21ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	3T1-72043-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЕ О МАСЛЕ	1
2	3FWQ67645-3	Крышка верхняя в сборе	1
3	3FWQ67640-0	* ПОДУЗЕЛ ВЕРХНЕГО КОЖУХА	1
4	3FW-67602-0	** ШУМОИЗОЛЯЦИЯ (ЛЕВАЯ)	1
5	3FW-67603-0	** ШУМОИЗОЛЯЦИЯ (ПРАВАЯ)	1
6	3FW-67604-0	** ШУМОИЗОЛЯЦИЯ (ВЕРХНЯЯ)	1
7	3FW-67513-0	** СТОЙКА КРЫШКИ (ЗАДНЯЯ)	2
8	3FW-67516-0	** ПЛАСТИНА	2
9	3R0-67517-0	** Ролик 6.1-14.7-14	3
10	940103-0600	* ШАЙБА	7
11	945303-0500	Стопорное кольцо E d=5	3
12	3FW-67501-0	** УПЛОТНЕНИЕ ВЕРХНЕГО КОЖУХА	1
13	3T1Q67521-0	** Ручка откидывания	1
14	3C8-66308-0	ШАЙБА 6-16-1.5	6
15	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	10
16	3T1-67660-0	** РУЧКА КАПОТА	1
17	3T5-06437-0	* САМОРЕЗ 6-16	2
18	345-05122-1	Шайба 6.5-23-1.5	2
19	3T1-67213-0	** САЛЬНИК	1
20	3T1Q67209-1	** КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ В СБОРЕ	1
21	3FW-67211-0	** ПЕТЛЯ КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ	1
22	3T1-67212-0	** ПРУЖИНА	1
23	910103-0616	БОЛТ	2
24	3GF-67531-0	* Передняя наклейка	1
25	3C7-72180-3	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (A)	1
26	3FW-87802-3	* КОМПЛЕКТ НАКЛЕЕК (MD90C2)	1
26	3FY-87802-2	* КОМПЛЕКТ НАКЛЕЕК (MD75C2)	1

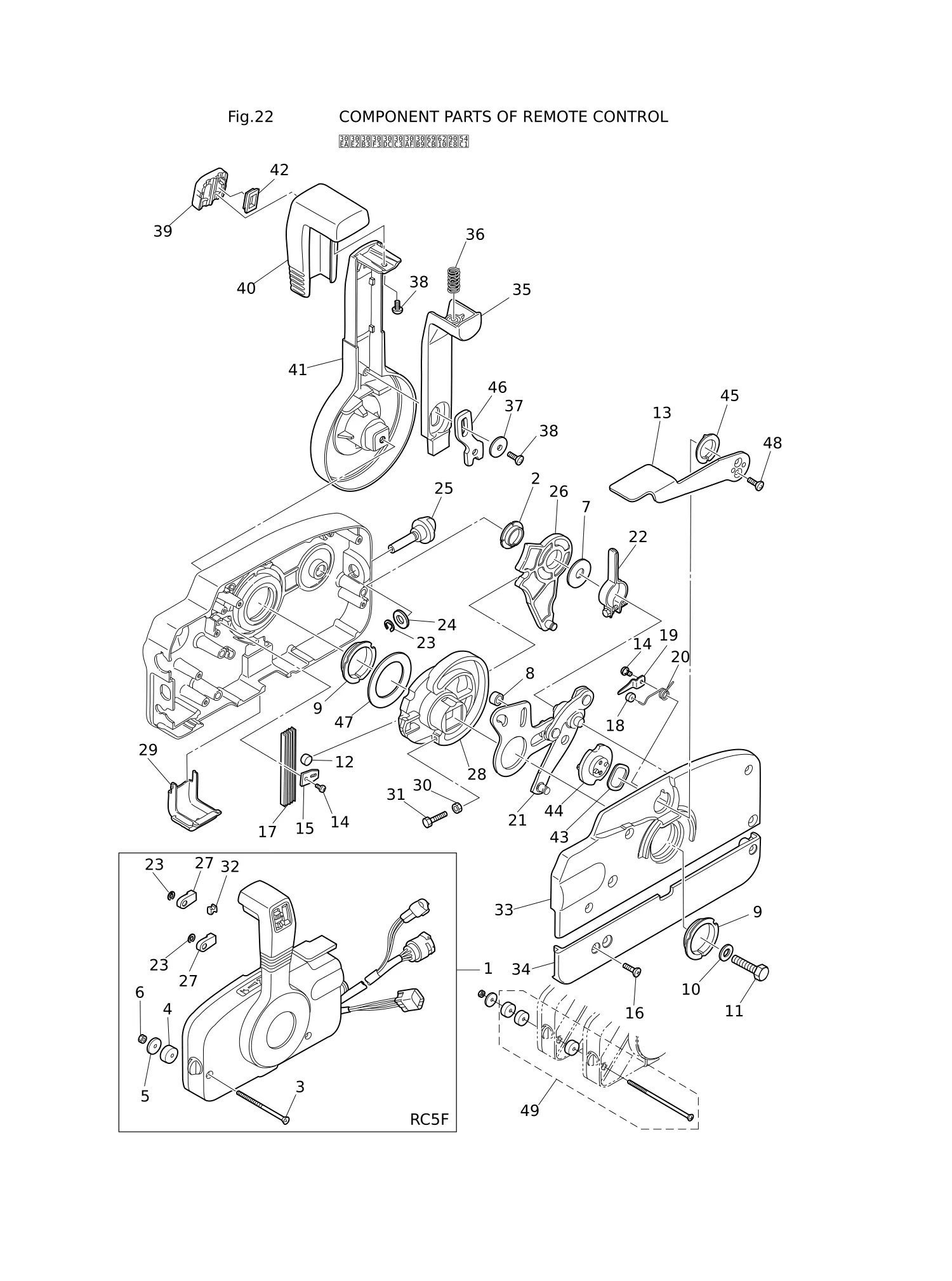

Рис. 22КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3GFQ84500-0	* ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ (RC5F)	1
2	3A3-84432-0	* ВТУЛКА	1
3	3A3-84375-0	* ВИНТ	3
4	3A3-84374-0	* ПРОСТАВКА	3
5	353-84371-0	* ШАЙБА	3
6	930103-0600	* Гайка	3
7	3A3-84383-0	* ШАЙБА	1
8	3A3-84421-0	* РОЛИК	1
9	3A3-84431-0	* ВТУЛКА	2
10	940103-0800	* Шайба	1
11	3A3-84442-0	* БОЛТ	1
12	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
13	3B7Q84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
14	921503-0406	* ВИНТ	2
15	3A3-84423-0	* ФИКСАТОР	1
16	921603-0518	* ВИНТ	5
17	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	5
18	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
19	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
20	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
21	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
22	3A3-84428-0	* РЫЧАГ ФРИКЦИОНА ДРОССЕЛЯ	1
23	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	3
24	353-84394-0	* ШАЙБА	1
25	3A3-84427-0	* РЕГУЛИРОВОЧНЫЙ ВИНТ	1
26	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
27	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
28	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
29	3A3-84429-0	* КОЖУХ ПРОВОДА	1
30	930103-0500	* ГАЙКА	1
31	910103-0525	* БОЛТ	1
32	3A3-84376-0	* ВТУЛКА	1
33	3B7Q84441-0	* ЗАДНИЙ КОРПУС	1
34	3B7Q84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
35	3A3-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
36	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
37	3A3-84407-0	* ШАЙБА	1
38	921503-0510	* ВИНТ	2
39	3A3-84451-0	* КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	1
40	3A3-84404-0	* РУКОЯТКА	1
41	3B7Q84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
42	3A3-84452-0	* ЗАГЛУШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	1
43	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
44	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
45	3A3-84435-0	* ВТУЛКА	1
46	3A3-84406-0	* ПЛАСТИНА	1
47	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
48	921603-0512	* ВИНТ	2
49	3A3-81301-0	КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ ДВУХ ДВИГАТЕЛЕЙ	1

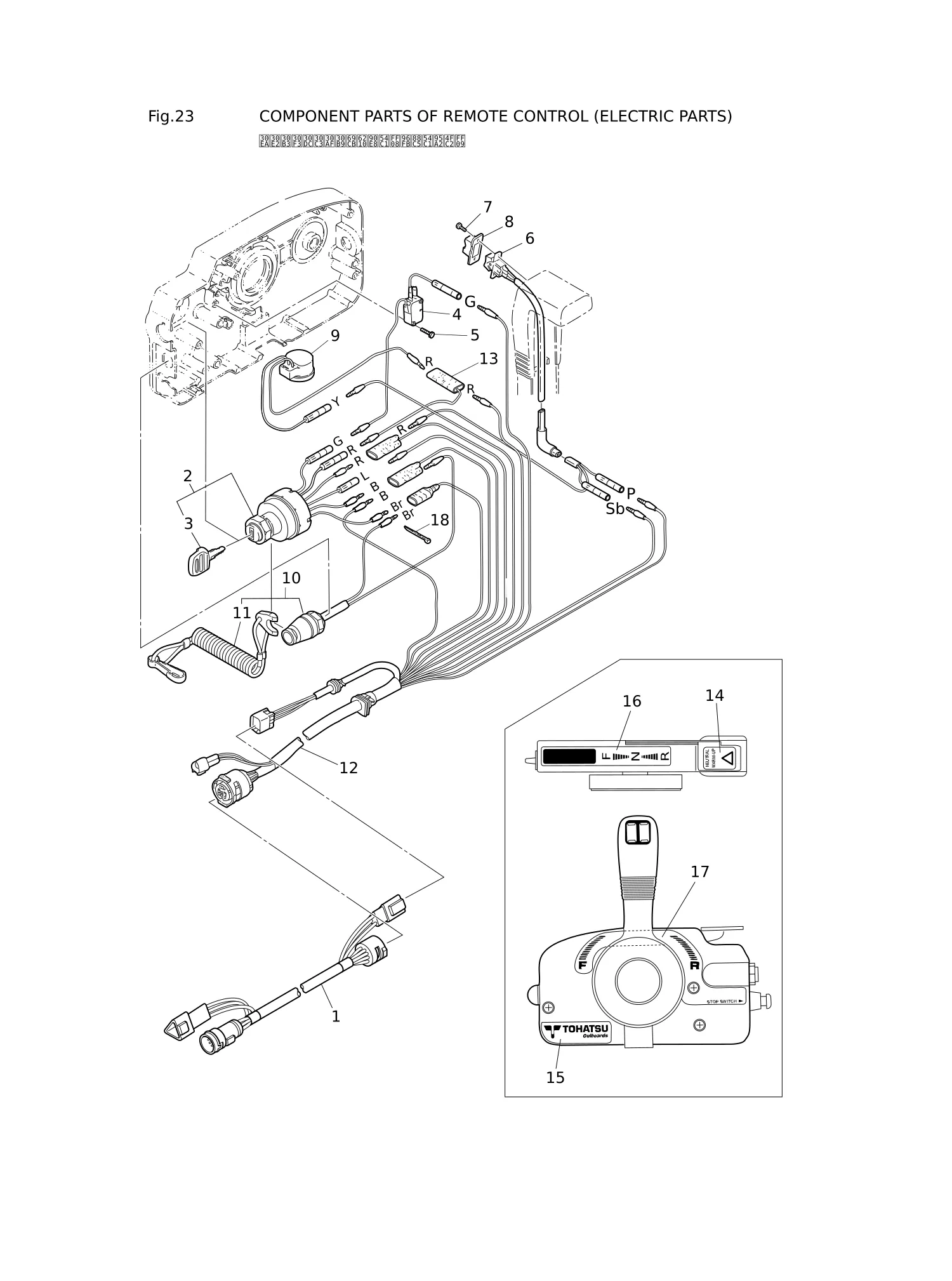

Рис. 23КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	Номер детали	Наименование	Кол-во
1	3T5-76114-0	УДЛИНИТЕЛЬНЫЙ ШНУР L=2000 (11P)	1
2	353-76020-3	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
3	3F3-76217-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №301	1
3	3F3-76218-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №302	1
3	3F3-76219-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №303	1
4	3T5-76086-0	ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ)	1
5	921503-5316	Винт	2
6	3A3-72560-0	ВЫКЛЮЧАТЕЛЬ PTT В СБОРЕ	1
7	921503-0206	ВИНТ	2
8	3A3-72591-0	КРЫШКА ВЫКЛЮЧАТЕЛЯ PTT	1
9	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1
10	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
11	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
12	3T5-76115-1	ШНУР В СБОРЕ L=6200	1
13	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
14	3N5-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
15	3N5-84333-0	НАКЛЕЙКА (TOHATSU)	1
16	3N5-84336-0	НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
17	3N5-84465-0	БОКОВАЯ НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
18	3A3-84398-0	ХОМУТ	2

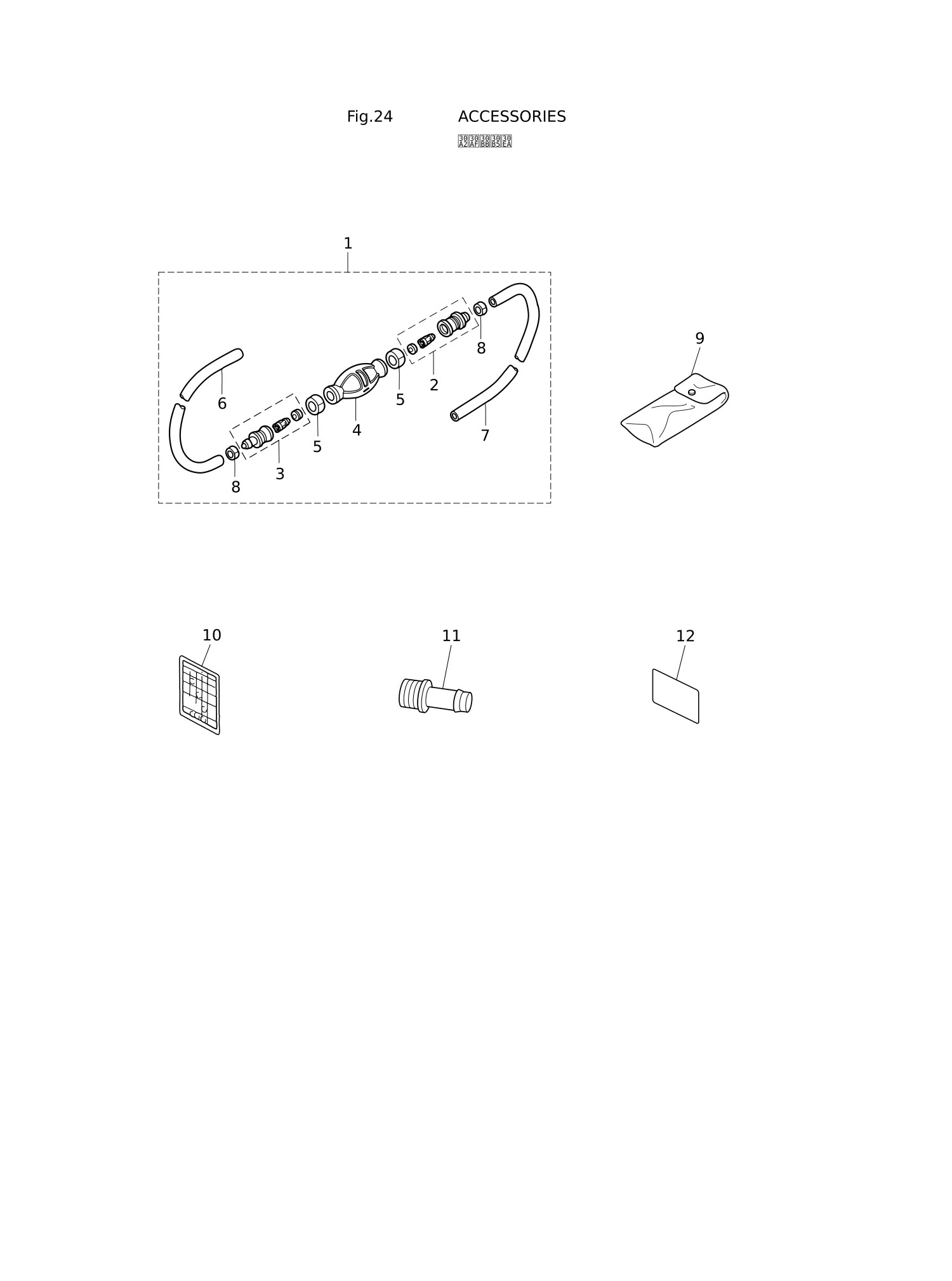

Рис. 24АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	3FF-70200-4	ГРУША ПОДКАЧКИ В СБОРЕ	1
1	3T1-70200-1	ГРУША ПОДКАЧКИ В СБОРЕ	1
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)	1
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)	1
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ	1
4	3GF-70211-1	* ГРУША ПОДКАЧКИ	1
5	3C7-70217-0	* ХОМУТ	2
6	3GF-70241-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=700	1
6	98AB-70-700	* ШЛАНГ	1
7	3GF-70240-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=1600	1
7	98AB-701600	* ШЛАНГ	1
8	332-70201-0	* ХОМУТ	2
9	3H6-72100-0	НАБОР ИНСТРУМЕНТОВ	1
10	3T5-72050-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ О ЗУММЕРЕ	1
11	3T1-72405-0	СОЕДИНИТЕЛЬ ШЛАНГА (ВОДЯНОЙ)	1
12	3B7-72042-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ О МАСЛЕ	1
12	3B7-72043-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ О МАСЛЕ	1

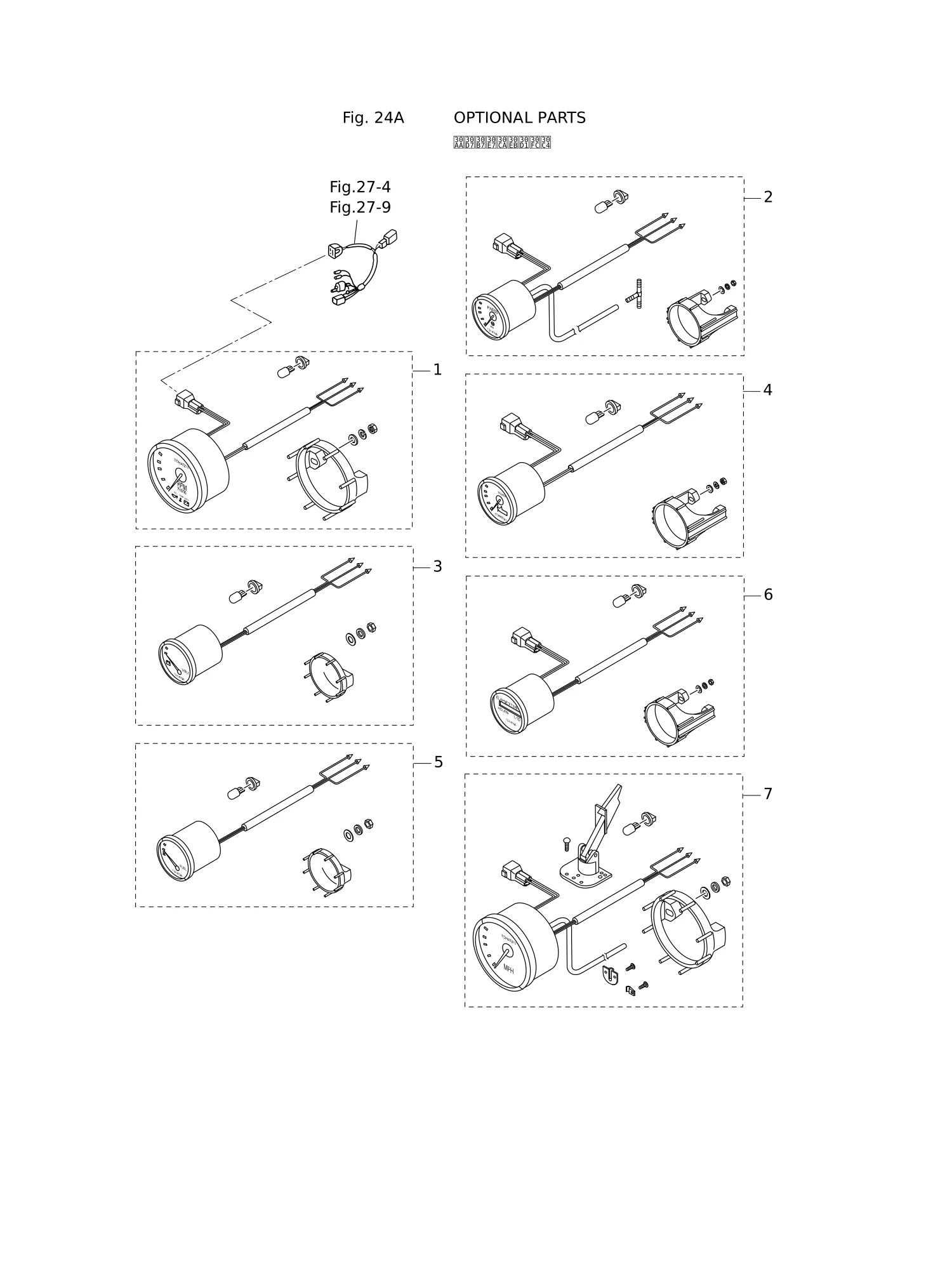

Рис. 25ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (1) OPTIONAL PARTS (1)

REF	Номер детали	Наименование	Кол-во
1	3GF-72647-1	ТАХОМЕТР	1
1	3GL-72647-1	ТАХОМЕТР	1
2	3GF-72598-0	Комплект манометра давления воды	1
2	3GL-72598-0	Комплект манометра давления воды	1
3	3GF-72529-0	Вольтметр в сборе	1
3	3GL-72529-0	Вольтметр в сборе	1
4	3GF-72571-0	Комплект тримметра	1
4	3GL-72571-0	Комплект тримметра	1
5	3GF-72596-0	Указатель топлива в сборе	1
5	3GL-72596-0	Указатель топлива в сборе	1
6	3GF-72524-0	Счётчик моточасов в сборе	1
6	3GL-72524-0	Счётчик моточасов в сборе	1
7	3GF-72672-0	Комплект спидометра (60MPH)	1
7	3GL-72672-0	Комплект спидометра (60MPH)	1

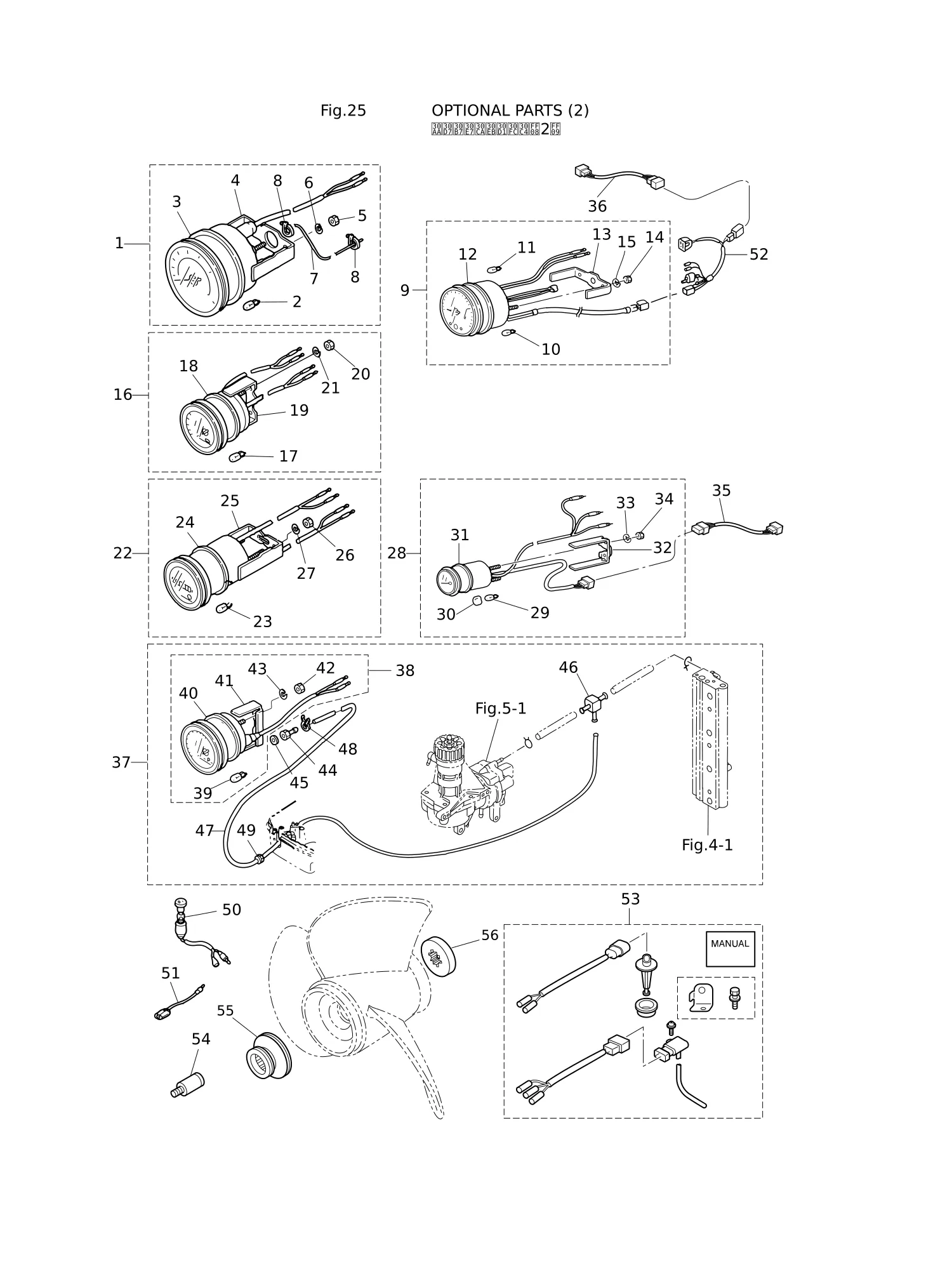

Рис. 26ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (2) OPTIONAL PARTS (2)

REF	Номер детали	Наименование	Кол-во
1	3E0-72648-0	* СПИДОМЕТР В СБОРЕ (50MPH)	1
1	3E0-72649-0	* СПИДОМЕТР В СБОРЕ (75MPH)	1
7	3B7-72650-0	** ТРУБКА СПИДОМЕТРА L=6000	1
8	3B7-72651-0	** ХОМУТ СПИДОМЕТРА	2
9	3Z5-72640-1	ТАХОМЕТР С ЛАМПОЙ МАСЛА	1
10	3B7-72658-0	* ЛАМПА МАСЛА 12V-1.7W	3
11	3B7-72659-0	* ЛАМПА ПРИБОРА 12V-1.8W	1
12	3B7-72656-0	* ДЕМПФЕР ПРИБОРА	1
13	3B7-72661-0	* МОНТАЖНАЯ ПЛАСТИНА	1
16	3E0-72529-0	ВОЛЬТМЕТР В СБОРЕ	1
19	3B7-72662-0	* МОНТАЖНАЯ ПЛАСТИНА	1
22	3E0-72524-0	СЧЁТЧИК МОТОЧАСОВ В СБОРЕ	1
25	3B7-72664-0	* МОНТАЖНАЯ ПЛАСТИНА	1
28	3T1-72571-0	* Тримметр в сборе	1
29	3T1-72659-0	** Лампа измерительного прибора 12V-1.7W	1
30	3T1-72653-0	** Патрон лампы измерительного прибора	1
32	3T1-72665-0	** Монтажная пластина	1
33	941303-0400	* ПРУЖИННАЯ ШАЙБА	2
34	930203-0400	* ГАЙКА	2
35	3T1-72573-0	** Удлинительный кабель (датчик тримма) L=6000	1
35	3Z4-72573-0	Удлинительный кабель (датчик тримма) L=2000	1
36	3T5-76112-0	Удлинительный кабель L=2000 (2P)	1
37	3E0-72527-0	КОМПЛЕКТ МАНОМЕТРА ВОДЫ	1
38	3E0-72598-0	* МАНОМЕТР ВОДЫ В СБОРЕ	1
39	3B7-72657-0	* ЛАМПА СЧЁТЧИКА 12V-1.7W	1
40	3B7-72655-0	* ДЕМПФЕР СЧЁТЧИКА	1
41	3B7-72663-0	** МОНТАЖНАЯ ПЛАСТИНА	1
42	930203-0500	** ГАЙКА	2
43	941303-0500	* ПРУЖИННАЯ ШАЙБА	2
44	3B7-72641-0	* НИППЕЛЬ МАНОМЕТРА ВОДЫ	1
45	121-33159-0	* ПРОКЛАДКА 2-8-1	1
46	394-70013-0	СОЕДИНИТЕЛЬ ТРУБОК 4-4	1
47	98AB-506000	* ШЛАНГ	1
48	338-02215-0	Хомут φ10	1
49	345-67193-0	* ВТУЛКА 16-2.5	1
50	353-72521-1	ПЕРЕКЛЮЧАТЕЛЬ ЛАМПЫ СЧЁТЧИКА	1
51	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
51	353-72547-0	ТРОС ПОДДЕРЖКИ (СИНИЙ) L=200	1
51	353-72548-0	** ТРОС ПОДДЕРЖКИ (ЧЁРНЫЙ) L=200	1
52	3T5-72537-1	* ПРОВОД ПРИБОРА L=8000	1
53	3GF-10230-0	НАБОР РЕГУЛИРОВКИ ВЫСОТЫ	1
54	3B7-60007-0	ПРОБКА ПРОМЫВКИ	1
55	3B7-64231-2	Держатель упора	1
56	3B7-64233-1	Стопор	1

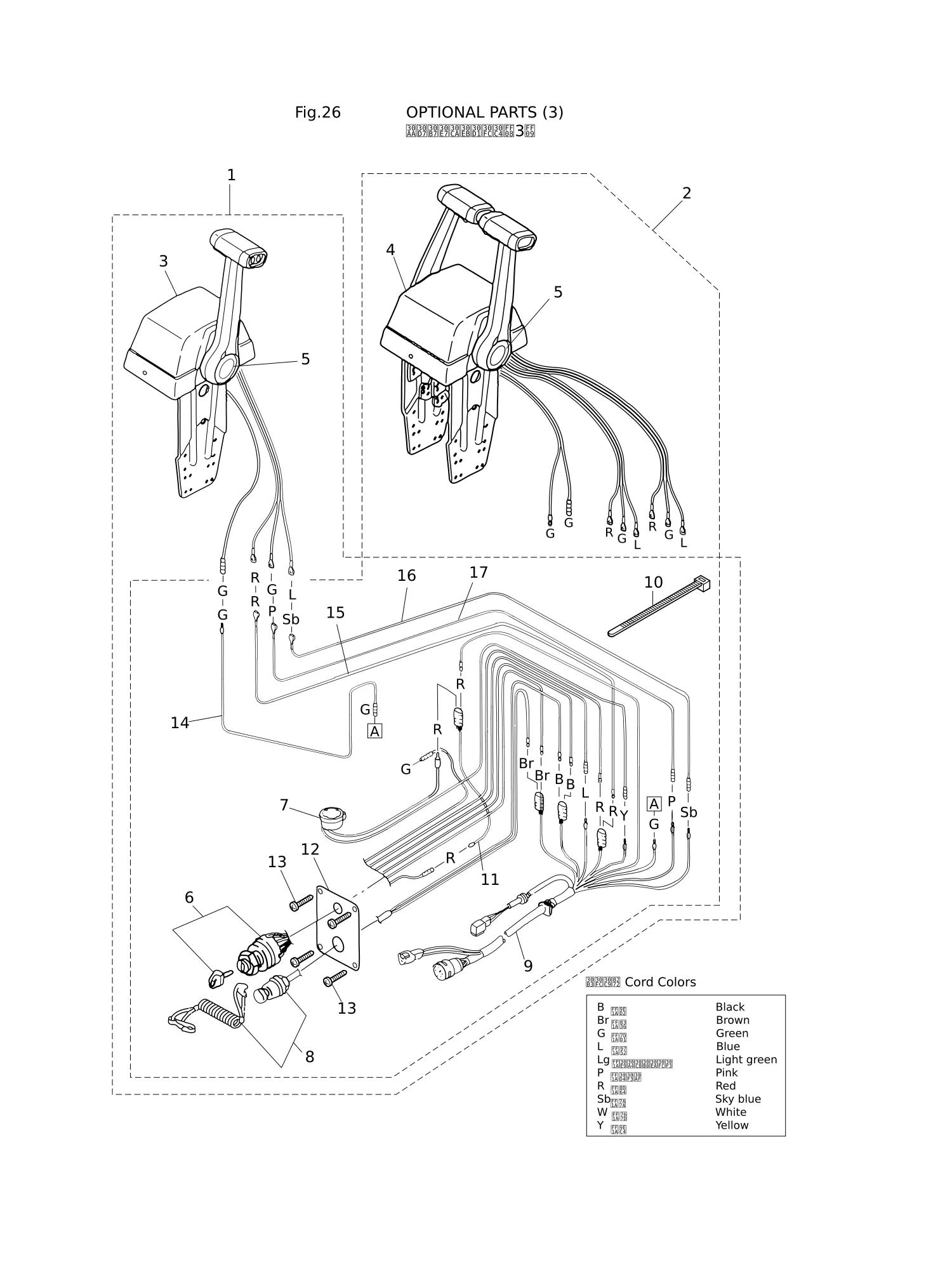

Рис. 27ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (3) OPTIONAL PARTS (3)

REF	Номер детали	Наименование	Кол-во
1	3T5-84490-2	ГОЛОВКА УПРАВЛЕНИЯ В СБОРЕ (ВЕРХНЯЯ-ОДИНАРНАЯ)	1
2	3T5-84540-2	ГОЛОВКА УПРАВЛЕНИЯ В СБОРЕ (ВЕРХНЯЯ-СДВОЕННАЯ)	1
3	3T5-84480-1	* ГОЛОВКА ДИСТ. УПРАВЛЕНИЯ (ВЕРХНЯЯ-ОДИНАРНАЯ)	1
4	3T5-84520-1	* ГОЛОВКА ДИСТ. УПРАВЛЕНИЯ (ВЕРХНЯЯ-СДВОЕННАЯ)	1
5	3Z5-84462-0	** НАКЛЕЙКА (TOHATSU)	2
6	353-76020-3	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1
8	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
9	3T5-76115-1	ШНУР В СБОРЕ L=6200	1
10	178-34147-0	* ХОМУТ 200	1
11	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
12	3T5-76201-0	* ГЛАВНАЯ ПАНЕЛЬ ВЫКЛЮЧАТЕЛЕЙ	1
13	921146-4516	* ВИНТ	4
14	3C7-84471-1	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
15	3C7-84475-0	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ PTT	1
16	3C7-84476-0	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ PTT	1
17	3C7-84477-0	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ PTT	1

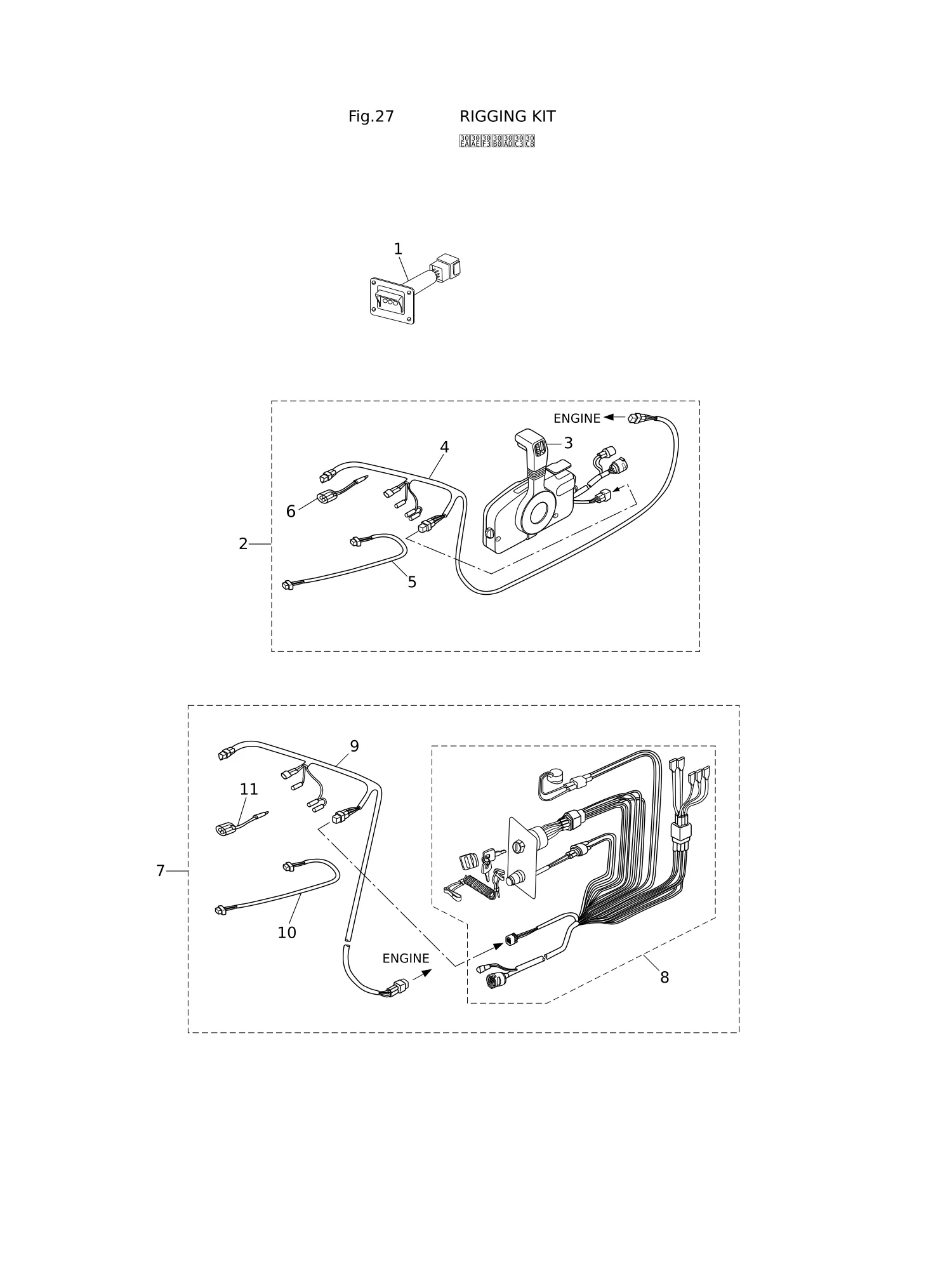

Рис. 28КОМПЛЕКТ ОСНАСТКИ RIGGING KIT

REF	Номер детали	Наименование	Кол-во
1	3T5-71040-0	Узел контрольной лампы	1
2	3GLQ84550-1	Комплект предустановки	1
3	3GFQ84500-0	* ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ (RC5F)	1
7	3GM-84550-1	Комплект предустановки	1
8	3GF-84560-0	* Комплект тросов управления	1
9	3T5-72537-1	* ПРОВОД ПРИБОРА L=8000	1
10	3T1-72573-0	** Удлинительный кабель (датчик тримма) L=6000	1
11	353-72548-0	** ТРОС ПОДДЕРЖКИ (ЧЁРНЫЙ) L=200	1

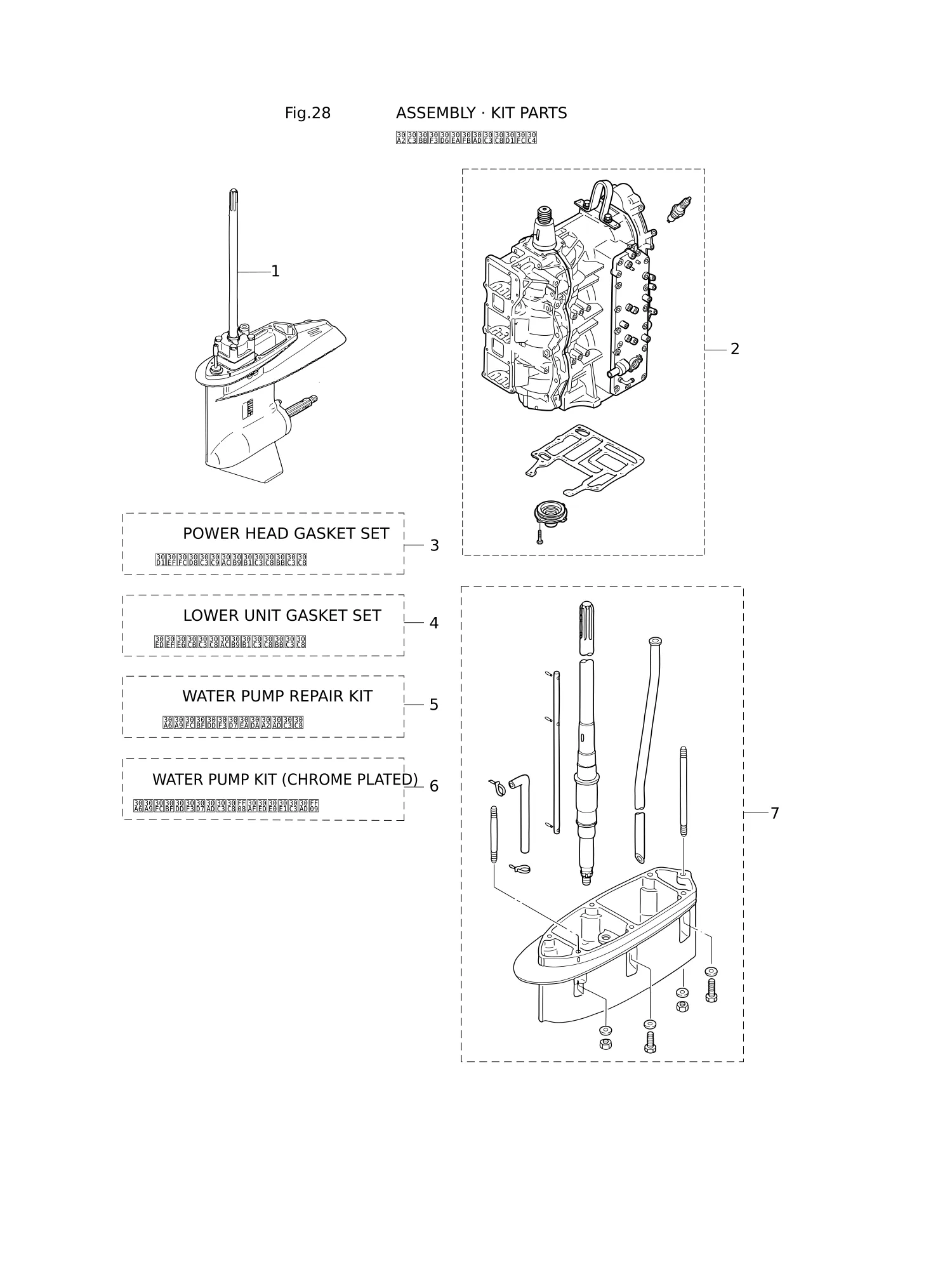

Рис. 29СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	3FWQ87302-4	НИЖНИЙ УЗЕЛ В СБОРЕ (L)	1
1	3FWQ87304-4	НИЖНИЙ УЗЕЛ В СБОРЕ (UL)	1
2	3FWB87090-3	КОМПЛЕКТ КОРОТКОГО БЛОКА ДВИГАТЕЛЯ	1
3	171-00053-0	* Уплотнительное кольцо 2-74.5	1
3	346-04901-2	* ПРОКЛАДКА	1
3	353-00108-0	Уплотнительное кольцо 2.4-44.7	1
3	3B7-01303-4	* Прокладка основания двигателя	1
3	3B7-02235-0	* Уплотнительное кольцо	1
3	3B7-02236-0	* Уплотнительное кольцо	1
3	3C7-01215-0	* Сальник 19.6-35-10	1
3	3C8-71016-0	* Прокладка 36-52-2	1
3	3FW-02245-0	* Прокладка крышки воздушной камеры	1
3	3FW-02305-0	* Прокладка крышки выпускного коллектора	1
3	3FW-87121-1	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
3	3T9-00121-0	Сальник 35-58-9	1
3	3T9-01005-0	* ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ	1
3	3T9-01024-0	* ПРОКЛАДКА КРЫШКИ ГОЛОВКИ ЦИЛИНДРОВ	1
3	3T9-01032-1	Прокладка крышки термостата	1
3	3T9-02104-0	* Прокладка впускного коллектора	1
3	3T9-02242-0	* Прокладка воздушной камеры	1
4	345-66021-0	* O-кольцо 1.9-6.8	2
4	346-64084-0	Регулировочная шайба 35-41.9-0.5	1
4	3B7-02312-2	* Прокладка выхлопной трубы	1
4	3B7-60016-1	* Прокладка 10.1-15-1	1
4	3B7-60103-0	* O-кольцо 3.1-94.4	1
4	3B7-60111-0	* Сальник 30-50-12	1
4	3B7-60219-0	* Прокладка трим-таба	1
4	3B7-61012-2	* Прокладка корпуса гребного вала	1
4	3B7-61181-2	* Прокладка выхлопного корпуса	1
4	3B7-65015-0	* Уплотнительное кольцо 3.1-54.4	1
4	3B7-66023-0	* O-кольцо 3.5-27.7	1
4	3C7-60223-1	* Сальник 22-42-7	2
4	3T9-87321-2	КОМПЛЕКТ ПРОКЛАДОК НИЖНЕГО УЗЛА	1
5	3B7-65022-1	* Шпонка 28-5.7-4	1
5	3C7-65011-0	* Втулка корпуса насоса	1
5	3C7-65025-0	* Направляющая пластина водяного насоса	1
5	3C7-87322-2	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
5	9161E3-0885	* Болт	4
5	940103-0800	* Шайба	4
6	3C7-65018-0	* Прокладка корпуса насоса	1
6	3C7-65021-1	* Крыльчатка водяного насоса	1
6	3C7-65029-0	* Прокладка направляющей пластины	1
6	3C7-65231-1	КОМПЛЕКТ ВОДЯНОГО НАСОСА (ХРОМИРОВАННЫЙ)	1
6	3C7-65238-0	* ВКЛАДЫШ КОРПУСА НАСОСА	1
6	3C7-65239-1	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
7	353-84398-0	* Хомут 100	2
7	3B7-60001-5	* Болт 10-40	2
7	3B7-61112-1	* Шпилька 10-165	1
7	3B7-61114-0	* Гайка 10-P1.25	1
7	3B7-66014-1	* Штанга кулачка (UL)	1
7	3B7Q61110-0	* Удлинительный корпус	1
7	3C7-64303-3	* Гребной вал (UL)	1
7	3C7-65120-0	* Водяная труба (UL)	1
7	3C7Q87314-2	КОМПЛЕКТ УДЛИНИТЕЛЬНОГО КОРПУСА (UL)	1
7	3T1-60001-1	* Болт 8-35	3
7	930103-0800	Гайка	1
7	9401E3-0800	* Шайба	4
7	9402E3-1000	* Шайба	3
7	951403-3510	* Пружинный штифт 3.5-10	1
7	951403-3516	Пружинный штифт 3.5-16	2
7	98AL-40-920	Шланг	1
