东发 Tohatsu MD30/40/50B2/MWD50B2 2017 - — взрыв-схемы и запчасти

两冲程 TLDI · 2017 年 · 手册号 002-21048-0AG · 共 35 个部位 · 1159 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВОЗДУШНАЯ КАМЕРА 4ВОЗДУШНАЯ МАГИСТРАЛЬ 5КОМПРЕССОР 6ТОПЛИВНЫЙ НАСОС 7ДРОССЕЛЬ 8ПАРООТДЕЛИТЕЛЬ · ТОПЛИВНАЯ МАГИСТРАЛЬ 9МАГНЕТО 10ЭЛЕКТРООБОРУДОВАНИЕ (ECU · СХЕМА)11ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР)12МАСЛЯНЫЙ НАСОС 13КОРПУС ВЕДУЩЕГО ВАЛА 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ)15РЕДУКТОР (ГРЕБНОЙ ВАЛ)16КРОНШТЕЙН (1) РУЧНОЙ НАКЛОН (EFO/EPO МОДЕЛЬ)17РУЧНОЙ НАКЛОН (EFO/EPO МОДЕЛЬ)18КРОНШТЕЙН (2) POWER TRIM & TILT/GAS ASSIST 19РЕГУЛИРОВКА НАКЛОНА И ПОДЪЕМА 20РУЛЕВАЯ РУКОЯТКА (ТИП F)21БЛОК ВЫКЛЮЧАТЕЛЕЙ (ТИП F)22НИЖНИЙ КОК 23ПЕРЕКЛЮЧЕНИЕ 24ВЕРХНИЙ КОК 25ТОПЛИВНЫЙ БАК 26МНОГОФУНКЦИОНАЛЬНАЯ РУЛЕВАЯ РУКОЯТКА 27КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 28КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ)29АКСЕССУАРЫ (1)30АКСЕССУАРЫ (2)31ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (1)32ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (3)33ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ (4)34КОМПЛЕКТ ОСНАСТКИ 35СБОРОЧНЫЕ КОМПЛЕКТЫ

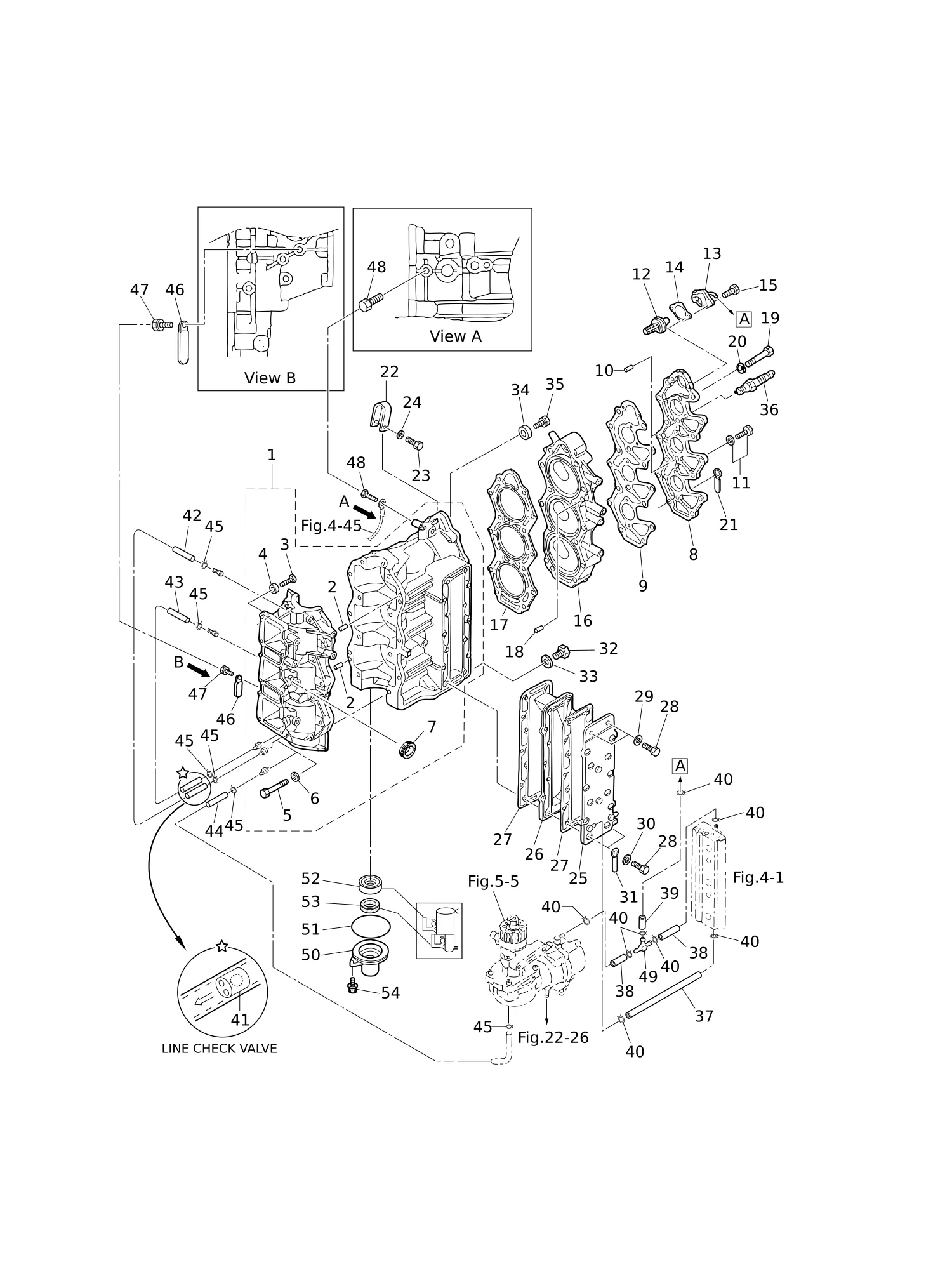

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	3T5B01100-0	Блок цилиндров с картером в сборе	1
3	910103-0618	* Болт	1
4	353-76079-0	* ВТУЛКА 6.2-9-9.3	1
5	916124-0845	* Болт	14
7	3B7-76093-0	Втулка 25-5	1
8	3T5B01021-0	Крышка головки цилиндра	1
9	3T5-01024-0	* Прокладка крышки головки цилиндра	1
10	334-65012-0	Установочный штифт 4-10	2
11	910121-5620	Болт	4
12	345-01030-0	Термостат	1
13	3T5B01031-1	Крышка термостата в сборе	1
14	3T5-01032-0	* Прокладка крышки термостата	1
15	9101E3-5625	* БОЛТ	2
16	3GFB01091-0	Головка цилиндра	1
17	3T5-01005-0	* Прокладка головки цилиндра	1
18	345-01111-0	Установочный штифт 6-12	2
19	3C8-01012-0	Болт головки цилиндра	14
20	345-01015-0	Шайба 8.5-19.5-3.2	14
21	3T5-06971-1	Хомут 8.5-85P	1
22	3C8-01513-1	Подвеска	1
23	9101F4-0835	Болт	1
24	940121-0800	** Шайба	1
25	3Z5B02300-1	Крышка выпускного коллектора в сборе	1
26	3C8-02302-0	Крышка выхлопа (внутренняя)	1
27	3C8-02305-2	* Прокладка крышки выхлопа	2
28	9161F9-0630	Болт	14
29	940103-0600	* ШАЙБА	2
30	940121-0600	Шайба	12
31	3T4-06972-1	Хомут 6.5-87P	1
32	9106E3-0808	БОЛТ	1
33	332-60006-0	* Прокладка 8.1-15-1	1
34	338-60218-2	* АНОД	1
36	9701-1-1111	Свеча зажигания (IZFR6Q)	3
37	98AB-50-250	Шланг φ5-φ10	1
38	98AB-50-075	ШЛАНГ	2
39	98AB-50-115	Шланг	1
40	338-02215-0	Хомут φ10	8
41	393-01160-0	Обратный клапан	2
42	98AL-40-355	Шланг	1
43	98AL-40-205	Шланг	1
44	98AL-40-335	Шланг	1
45	338-01133-0	Хомут φ7	6
46	3PR-06972-0	Хомут 6.5-47.5P	1
47	910103-0610	* БОЛТ	1
48	910103-5610	* Болт	1
49	3T7-01175-0	Штуцер в сборе (обратный клапан)	1
50	3C8-01291-0	Головка картера	1
51	346-01216-0	Кольцо уплотнительное 1.7-59	1
52	3T5-00122-0	* Сальник 25-40-8	1
53	3C8-01215-0	* Сальник 16-28-7	1
54	910103-5620	Болт	2

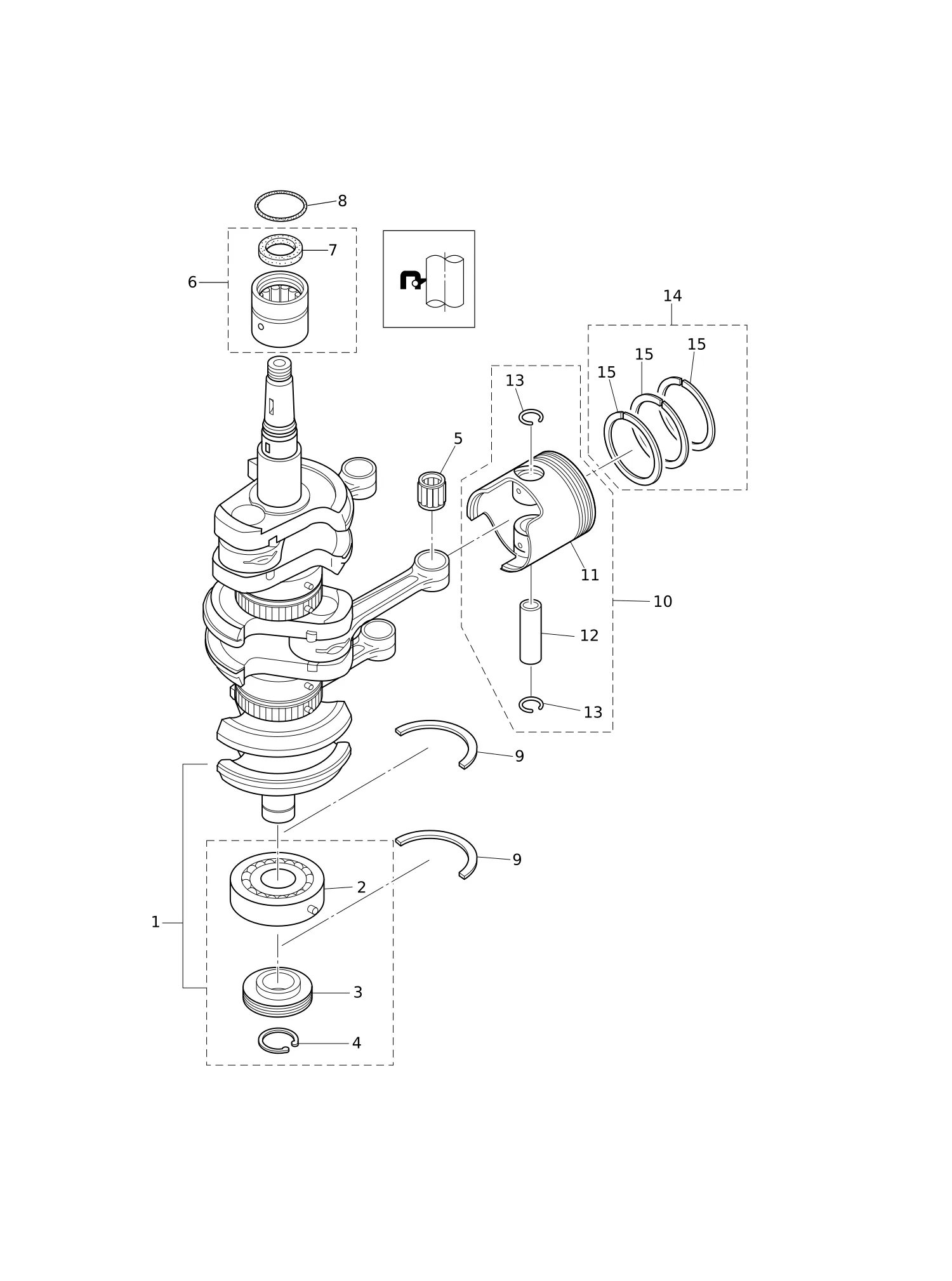

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3T5-00050-1	Коленчатый вал с шестерней в сборе	1
2	3J2-00114-0	* ГЛАВНЫЙ ПОДШИПНИК 6305	1
3	3C8-09060-0	* Приводная шестерня масляного насоса	1
4	945107-2500	* СТОПОРНОЕ КОЛЬЦО d=25	1
5	345-00042-0	РОЛИКОВЫЙ ПОДШИПНИК 17-21-27	3
6	3T5-00113-0	Коренной подшипник	1
7	3T5-00121-0	* Сальник 36-46-6	1
8	353-00108-0	Уплотнительное кольцо 2.4-44.7	1
9	346-00115-0	УПОРНАЯ ПЛАСТИНА	2
10	3GF-87130-0	Ремкомплект поршня	3
10	3GF-87131-0	Ремкомплект поршня (0.5 O/S)	3
11	3GF-00001-1	* Поршень	1
11	3GF-00004-1	* Поршень (0.5 O/S)	1
12	3C8-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
13	334-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2
14	3GF-87123-0	Комплект поршневых колец	3
14	3GF-87124-0	Комплект поршневых колец (0.5 O/S)	3
15	3T5-00011-0	* Поршневое кольцо	3
15	3T5-00014-0	* Поршневое кольцо (0.5 O/S)	3

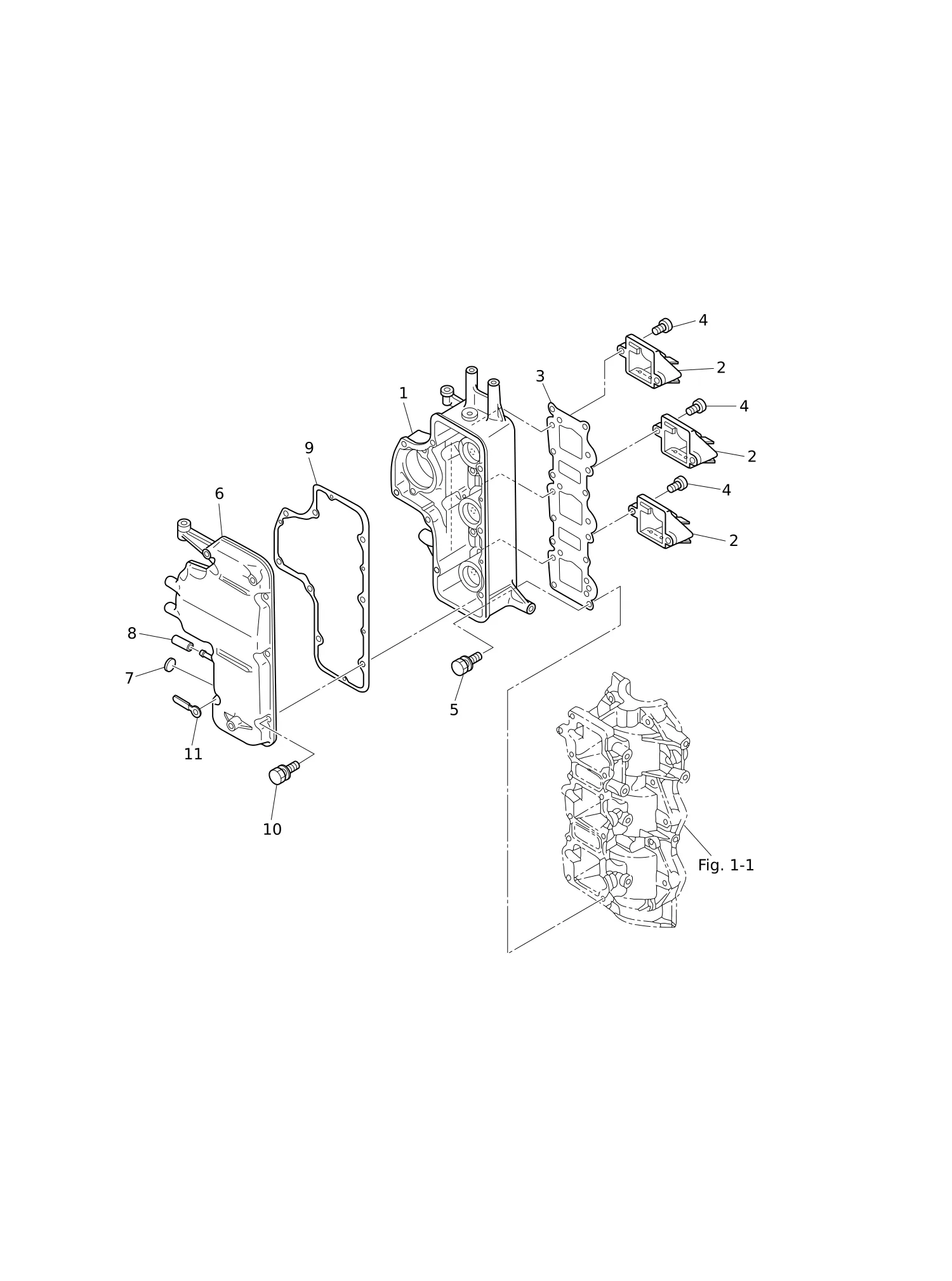

Рис. 3ВОЗДУШНАЯ КАМЕРА AIR CHAMBER

REF	Номер детали	Наименование	Кол-во
1	3T5B02240-0	Воздушная камера в сборе	1
2	3T5-02100-1	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	3
3	3T5-02104-2	* Прокладка впускного коллектора	1
4	921521-6516	ВИНТ	6
5	3T5-02241-0	Болт 6-25	12
6	3GFB02246-0	Крышка воздушной камеры в сборе	1
7	345-76092-0	Втулка уплотнительная	1
8	3GF-01139-0	УПЛОТНИТЕЛЬНАЯ КРЫШКА	1
9	3T5-02245-0	* Прокладка крышки воздушной камеры	1
10	910103-5625	БОЛТ	8
11	3Z5-06972-1	Хомут 7-120P	1

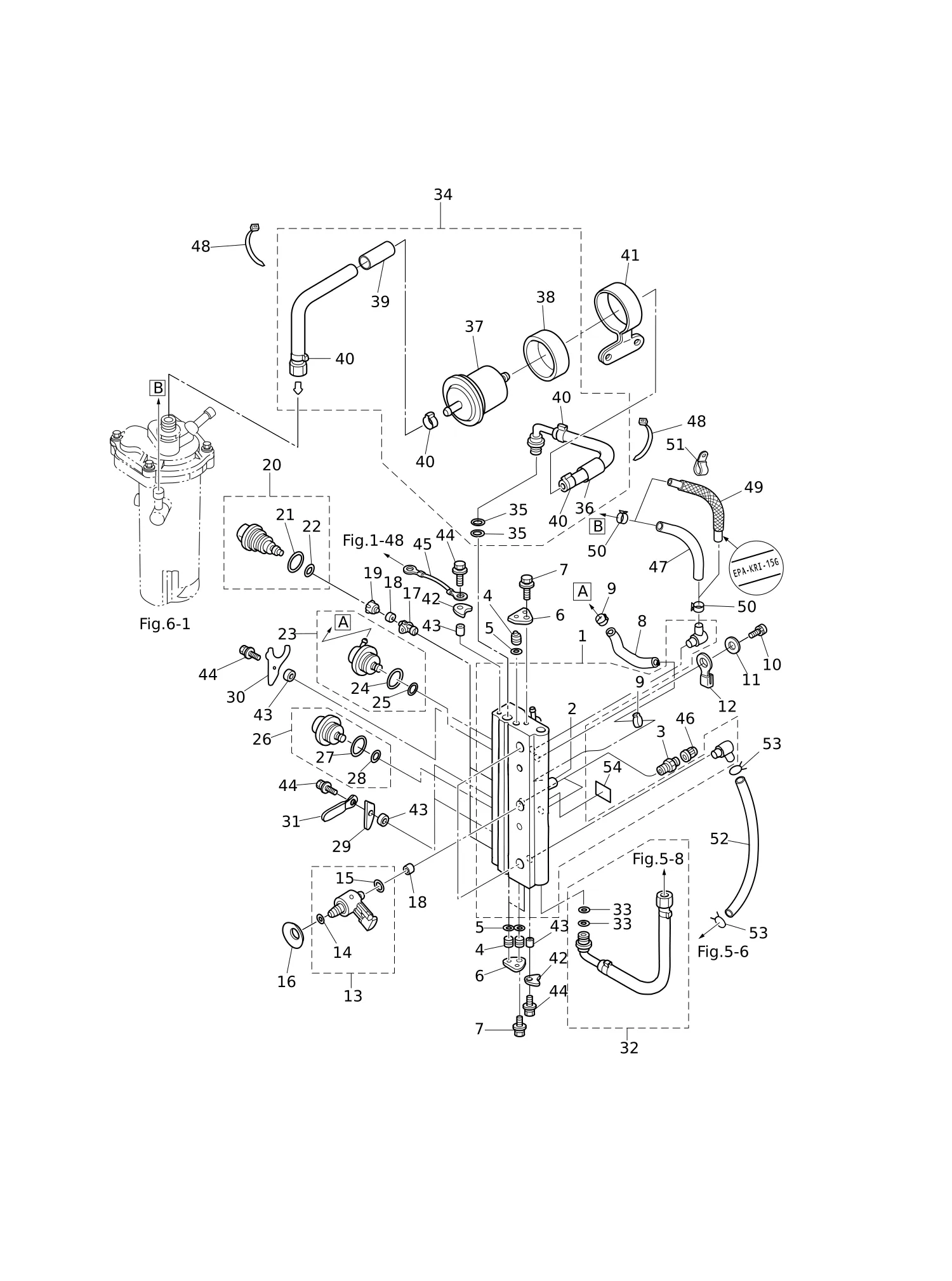

Рис. 4ВОЗДУШНАЯ МАГИСТРАЛЬ AIR RAIL

REF	Номер детали	Наименование	Кол-во
1	3T5-10080-1	Воздушная рампа в сборе	1
2	3T5-10166-0	* Ниппель	1
3	3T5-10098-0	КЛАПАН В СБОРЕ (ПРОВЕРКА ДАВЛЕНИЯ)	2
4	3T5-10167-0	ПРОБКА 10.5	3
5	3T5-10164-1	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-6.8	3
6	3T5-10165-0	СТОПОРНАЯ ПРОБКА	2
7	910103-6612	Болт	2
8	98AY-45-105	Шланг	1
9	3T5-10091-0	ХОМУТ 29/64	2
10	910103-0865	БОЛТ	2
11	940103-0800	* Шайба	2
12	3T5-06972-1	Хомут 8.5-70P	1
13	3GF-10310-0	ВОЗДУШНАЯ ФОРСУНКА В СБОРЕ	3
14	3T5-10317-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 5-52	1
15	3Y9-10311-1	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-9.6	1
16	3Y9-10312-0	ТАРЕЛЬЧАТАЯ ПРУЖИНА	3
17	3T5-10314-0	ВСТАВКА ТОПЛИВНОЙ ФОРСУНКИ	3
18	3T5-10316-0	САЛЬНИК	6
19	3T5-10315-0	ПЕРЕХОДНИК ТОПЛИВНОЙ ФОРСУНКИ	3
20	3T5-10300-0	Топливная форсунка в сборе	3
21	3T5-10304-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.8-20.2	1
22	3T5-10303-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.5-7.5	1
23	3T5-10148-0	РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА В СБОРЕ	1
26	3GF-10090-0	ВОЗДУШНЫЙ РЕГУЛЯТОР В СБОРЕ	1
27	3T5-10095-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.5-20	1
28	3T5-10094-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.5-5	1
29	3T5-10302-0	ПРИЖИМНАЯ ПЛАСТИНА	2
30	3Y9-10302-0	ПРИЖИМНАЯ ПЛАСТИНА	1
31	3PR-06972-0	Хомут 6.5-47.5P	1
32	3T5-10088-0	Воздушный шланг в сборе	1
34	3GF-10089-0	Топливный шланг в сборе	1
35	3T5-10162-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-9.8	2
36	3Z4-06157-0	* Протектор φ18-135	1
37	3T5B10143-0	* ТОПЛИВНЫЙ ФИЛЬТР ВЫСОКОГО ДАВЛЕНИЯ	1
38	3T5-10145-0	РЕЗИНОВАЯ ОПОРА ТОПЛИВНОГО ФИЛЬТРА	1
39	3U1-06157-0	* Защита φ18-150	1
40	3T5-10086-0	ХОМУТ 21/32	4
41	3Z5-10144-0	Лента топливного фильтра	1
42	3T5-10169-0	Фиксирующая пластина	2
43	3T5-10153-0	Втулка 6.7-12.7-3	5
44	910103-6616	БОЛТ	5
45	3A3-62396-1	Провод заземления L=110	1
46	3T5-10099-0	Крышка	2
47	98AB-50-530	Шланг	1
48	3Z0-84398-0	Лента 203	4
49	3GJ-02165-1	Топливный шланг с протектором	1
50	3GT-35143-0	Зажим φ9.4	2
51	345-06915-0	Хомут 6.5-14L	1
52	98AB-50-280	Шланг	1
53	338-02215-0	Хомут φ10	2
54	3T5-72196-0	Наклейка воздушной рампы	1

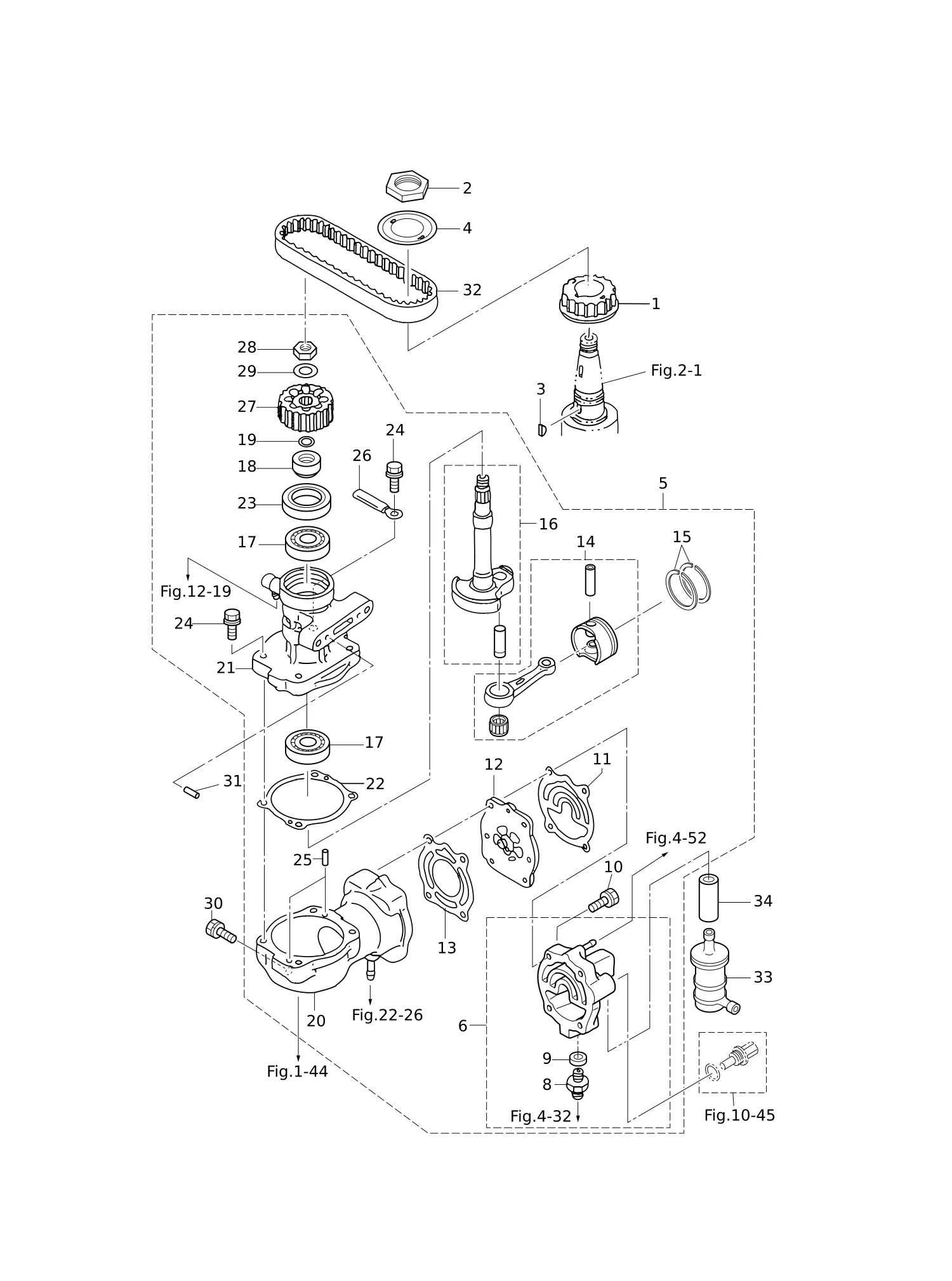

Рис. 5КОМПРЕССОР AIR COMPRESSOR

REF	Номер детали	Наименование	Кол-во
1	3T5-10060-0	Ведущий шкив	1
2	3T5-10068-2	Гайка	1
3	3T5-10131-0	Шпонка t=4	1
4	3T5-10063-0	Направляющая ремня	1
5	3GFB10000-0	Воздушный компрессор в сборе	1
6	3GFB10009-0	* Головка компрессора в сборе	1
8	3T5-04308-0	* Адаптер	1
9	3T5-04309-0	* Шайба 10.2-17-2	1
10	910124-7630	* Болт	4
11	3T5-10012-1	* Прокладка	1
12	3T5-10010-0	* Лепестковый клапан в сборе	1
13	3T5-10019-0	* Прокладка	1
14	3GF-87330-0	* Поршень с шатуном в сборе	1
15	3T5-10025-0	* Поршневое кольцо воздушного компрессора	2
16	3GF-87331-0	* Коленчатый вал компрессора в сборе	1
17	9601-0-6203	* Шарикоподшипник 6203	2
18	3T1-10042-0	* Втулка 13.5-25-13	1
19	3T5-10046-0	* Кольцо уплотнительное 1.9-13	1
20	3GFB10048-0	* Цилиндр воздушного компрессора в сборе	1
21	3T5B10051-0	* Корпус воздушного компрессора в сборе	1
22	3T5-10054-0	* Прокладка	1
23	3T5-10041-0	* Сальник 25-45-8	1
24	910103-5625	БОЛТ	4
26	3PR-06972-0	Хомут 6.5-47.5P	1
27	3T5-10062-0	* Ведомый шкив	1
28	309-00132-0	ГАЙКА 10-P1.25	1
29	3B7-01116-0	Шайба 10.5-20-3.2	1
30	910103-7835	Болт	3
31	334-65012-0	Установочный штифт 4-10	2
32	3T5-10061-0	Приводной ремень	1
33	3GF-10130-0	Воздушный фильтр в сборе	1
34	98AT130-060	Шланг	1

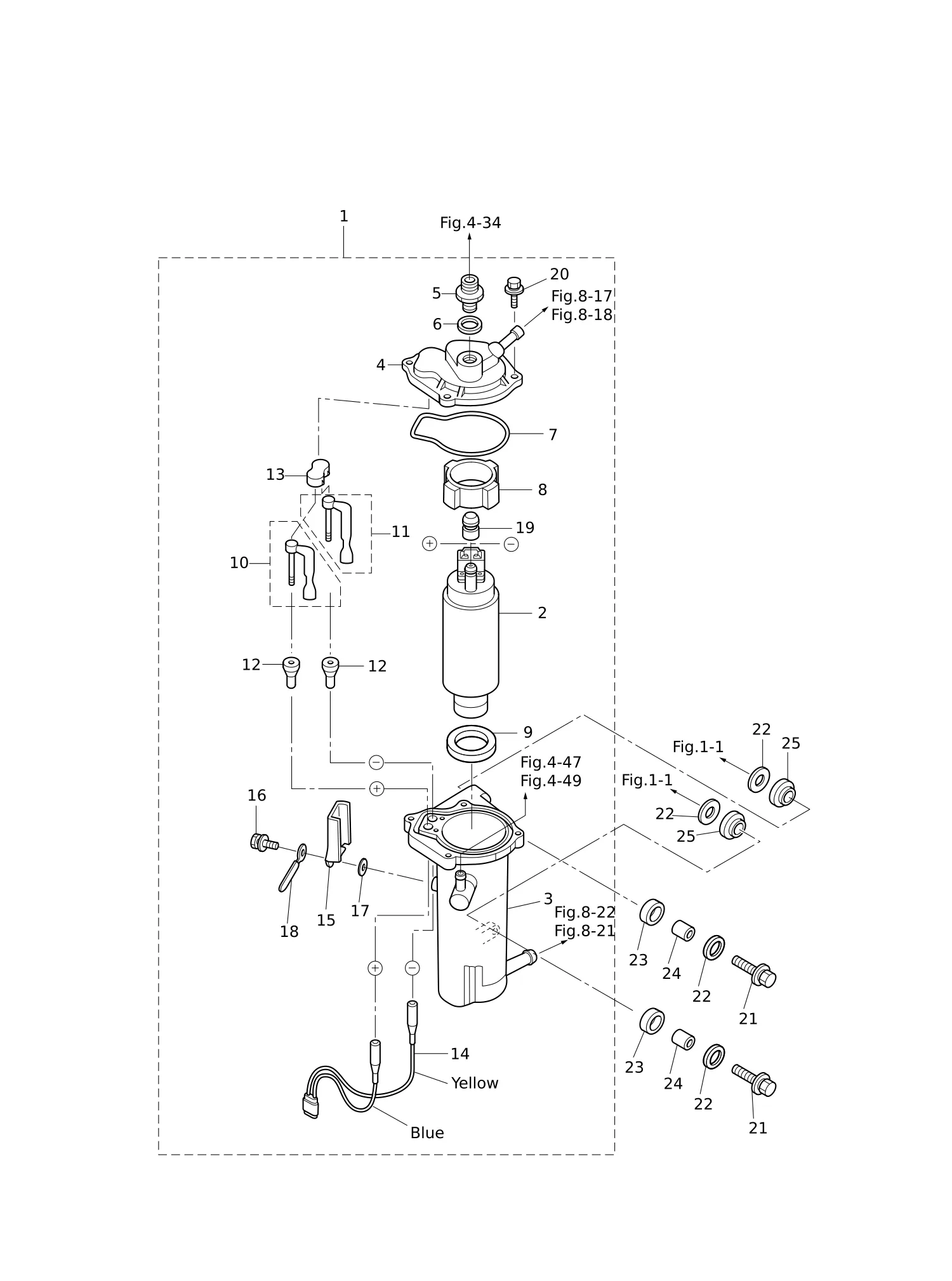

Рис. 6ТОПЛИВНЫЙ НАСОС FUEL FEED PUMP

REF	Номер детали	Наименование	Кол-во
1	3T5-04310-0	Топливный насос низкого давления в сборе	1
2	3T5-04302-0	* Топливный насос низкого давления	1
3	3T5-04311-0	* Корпус в сборе	1
4	3T5-04312-0	* Верхний корпус в сборе	1
5	3T5-04308-0	* Адаптер	1
6	3T5-04309-0	* Шайба 10.2-17-2	1
7	3T5-04116-0	* Прокладка	1
8	3T5-04313-0	* Уплотнительная втулка	1
9	3T5-04314-0	* Уплотнительная втулка	1
10	3T5-04236-0	* Клемма кабеля в сборе (положительная)	1
11	3T5-04237-0	Клемма в сборе (минусовая)	1
12	3T5-04317-0	Втулка резиновая	2
13	3T5-04318-0	Втулка резиновая	1
14	3T5-04238-0	Шнур	1
15	3T5-04239-0	Кожух шнура	1
16	910103-5512	Болт	1
17	940103-0500	ШАЙБА	1
18	3PR-06972-0	Хомут 6.5-47.5P	1
19	3T5-04319-0	Втулка резиновая	1
20	910103-6518	Болт	4
21	910103-6630	БОЛТ	2
22	3C8-66308-0	ШАЙБА 6-16-1.5	4
23	3F3-06920-0	Резиновая подушка 8.5-12-2	2
24	346-67114-1	Проставка 6.2-9-15.7	2
25	3T5-06920-0	Подушка резиновая 8.5-18-7	2

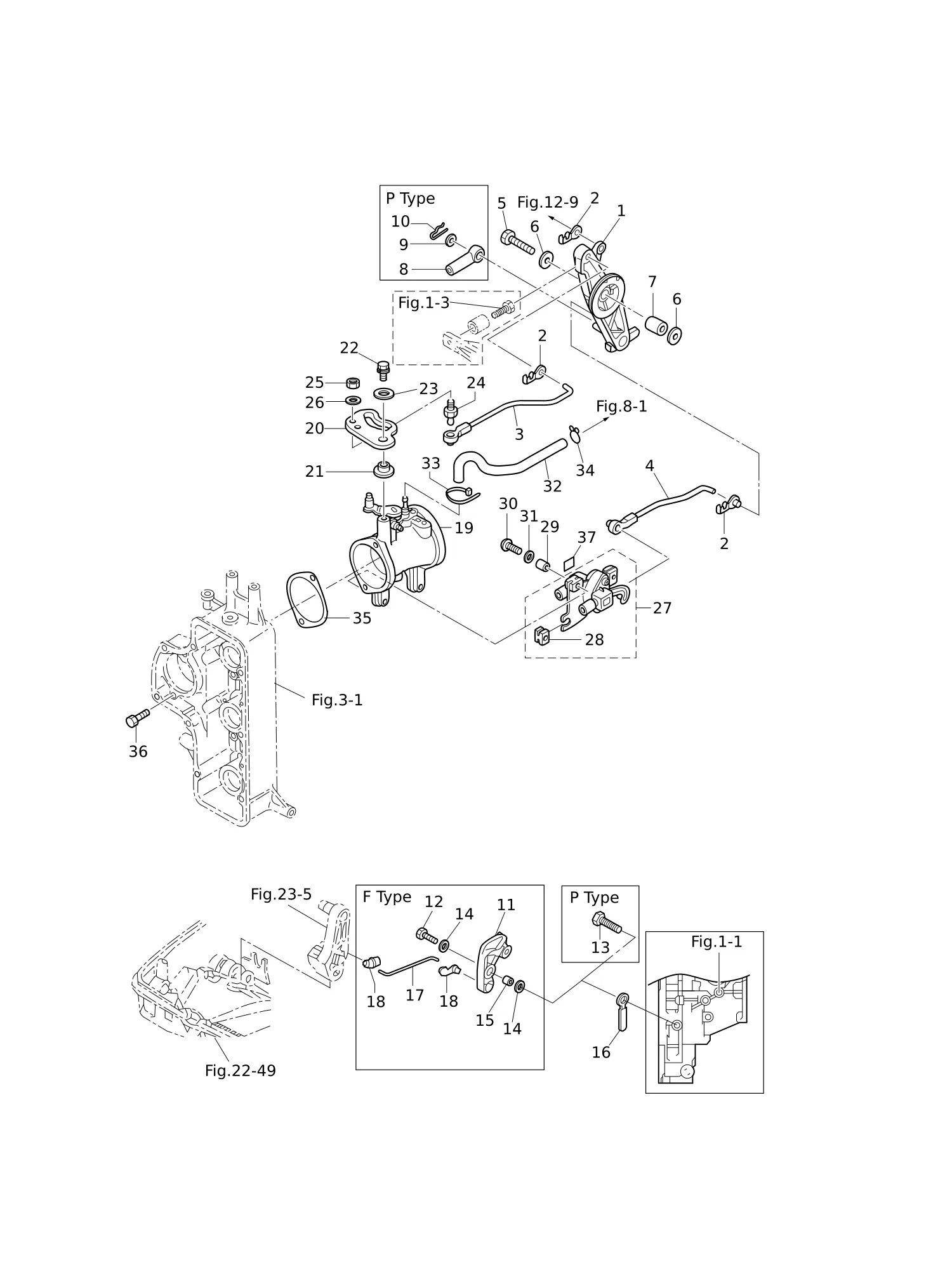

Рис. 7ДРОССЕЛЬ THROTTLE

REF	Номер детали	Наименование	Кол-во
1	3C8-63711-1	Рычаг опережения зажигания	1
2	3C8-63733-0	Фиксатор тяги 5-3	3
3	3T5-63702-1	Тяга привода дроссельной заслонки в сборе	1
4	3T5-10109-1	Тяга привода датчика положения дроссельной заслонки в сборе	1
5	910103-0635	Болт	1
7	3C8-63732-0	Втулка 6.2-12-17	1
8	3B7-83715-2	* Соединитель троса	1
9	3AA-83719-0	* Шайба 8.5-18-1.6	1
10	951603-0800	* Шплинт d=8	1
11	3C8-05213-0	Рычаг ограничителя дросселя	1
12	9101F4-0625	Болт	1
13	910103-0610	* БОЛТ	1
15	353-76079-0	* ВТУЛКА 6.2-9-9.3	1
16	398-06972-0	ХОМУТ 6.5-67P	1
17	3C8-05221-0	Тяга ограничителя дросселя 3.5-56	1
18	3C8-05223-0	Фиксатор тяги 3.5-4	2
19	3GF-10100-0	Корпус дроссельной заслонки в сборе	1
19	3GG-10100-0	Корпус дроссельной заслонки в сборе	1
19	3GM-10100-0	Корпус дроссельной заслонки в сборе	1
20	3T5-63718-0	Кулачок дроссельной заслонки	1
21	3T5-63721-0	Втулка 6-24-7	1
22	910103-6618	БОЛТ	1
23	346-67115-0	* ШАЙБА 6.5-21-1	1
24	346-05228-1	Шаровой шарнир	1
25	930203-0600	Гайка	1
26	940103-0600	* ШАЙБА	1
27	3T5-10110-0	Датчик положения дроссельной заслонки в сборе	1
28	3T5-10107-0	Подушка резиновая	3
29	3T5-10128-0	Втулка 4.2-6-10.5	3
30	921503-6420	Винт	3
31	3T5-10129-0	Шайба 4.2-12.5-0.8	3
32	98AB-30-310	Шланг	1
33	3T5-84398-0	Хомут 104	1
34	338-01133-0	Хомут φ7	1
35	3T5-10104-0	Прокладка	1
36	3T5-02241-0	Болт 6-25	2
37	3T5-72195-0	Наклейка TPS	1

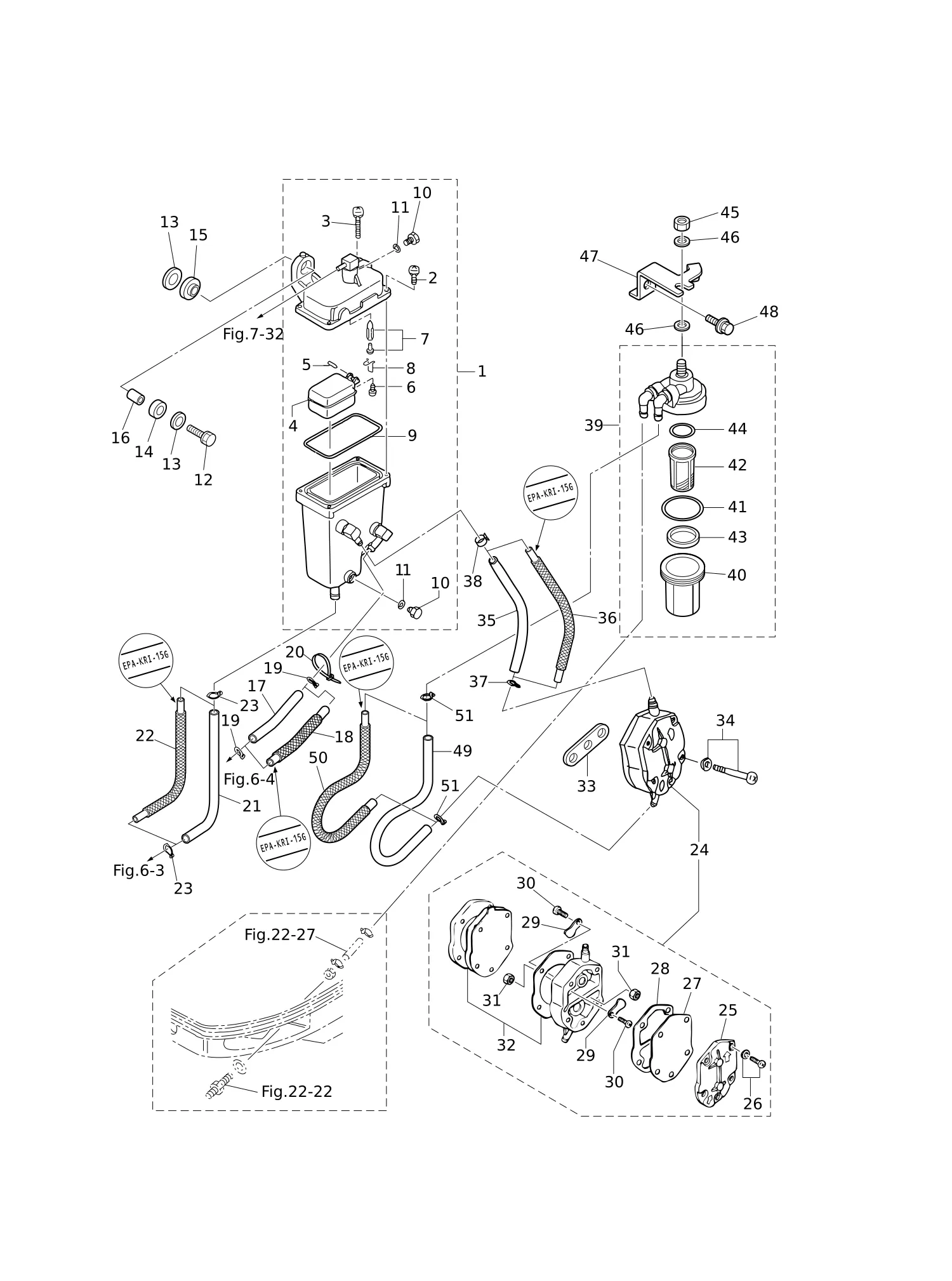

Рис. 8ПАРООТДЕЛИТЕЛЬ · ТОПЛИВНАЯ МАГИСТРАЛЬ VAPOR SEPARATOR · FUEL LINE

REF	Номер детали	Наименование	Кол-во
1	3T5-10150-1	Влагоотделитель топлива в сборе	1
2	922531-6414	Винт	3
3	921503-6430	Винт	1
4	3T5-03230-0	Поплавок	1
5	3F3-03232-0	* Ось рычага поплавка	1
6	921503-0408	ВИНТ	1
7	3R3-03239-0	* Игольчатый клапан в сборе	1
8	344-03244-0	* СТОПОР	1
9	3T5-03235-0	Кольцо уплотнительное	1
10	345-03292-0	* СЛИВНОЙ ВИНТ	2
11	336-03293-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
12	910103-6630	БОЛТ	2
13	346-67115-0	* ШАЙБА 6.5-21-1	4
14	346-67113-0	Опора 8.5-14-2.5	2
15	3B7-06920-0	Резиновая опора 8.5-14-2.5	2
16	346-67114-1	Проставка 6.2-9-15.7	2
17	98AB-50-075	ШЛАНГ	1
18	3GA-02165-0	Топливный шланг с протектором L=75	1
20	3T5-84398-0	Хомут 104	1
21	98AB-70-180	ШЛАНГ	1
22	3GF-02170-1	Топливный шланг с протектором L=180	1
23	3C7-02215-0	Хомут φ12	2
24	356-04000-1	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
25	334-04004-0	* КРЫШКА НАСОСА	1
26	9225F2-6528	* ВИНТ	3
27	334-04005-0	* ДИАФРАГМА НАСОСА	1
28	334-04007-0	* ПРОКЛАДКА ДИАФРАГМЫ	1
29	356-04044-0	* ОБРАТНЫЙ КЛАПАН	2
30	921722-0306	* ВИНТ	2
31	930222-0300	* ГАЙКА	2
32	356-04030-0	* КОМПЛЕКТ ПРОКЛАДОК ДИАФРАГМЫ	1
33	346-04901-2	* ПРОКЛАДКА	1
34	910103-6640	Болт	2
35	98AB-50-190	Шланг	1
36	3GG-02165-1	Топливный шланг с протектором L=190	1
38	3GT-35143-0	Зажим φ9.4	1
39	3T5-02230-0	Топливный фильтр в сборе	1
40	3B7-02237-0	* Стакан	1
41	3B7-02235-0	* Уплотнительное кольцо	1
42	3B7-02234-0	* Фильтрующий элемент	1
43	3T5-02229-0	Поплавок	1
44	3B7-02236-0	* Уплотнительное кольцо	1
45	930103-0800	Гайка	1
46	940103-0800	* Шайба	2
47	3GF-02239-0	Пластина	1
48	910103-6614	БОЛТ	1
49	98AB-50-260	Шланг	1
50	3GF-02165-0	Топливный шланг с протектором L=260	1
51	338-02215-0	Хомут φ10	2

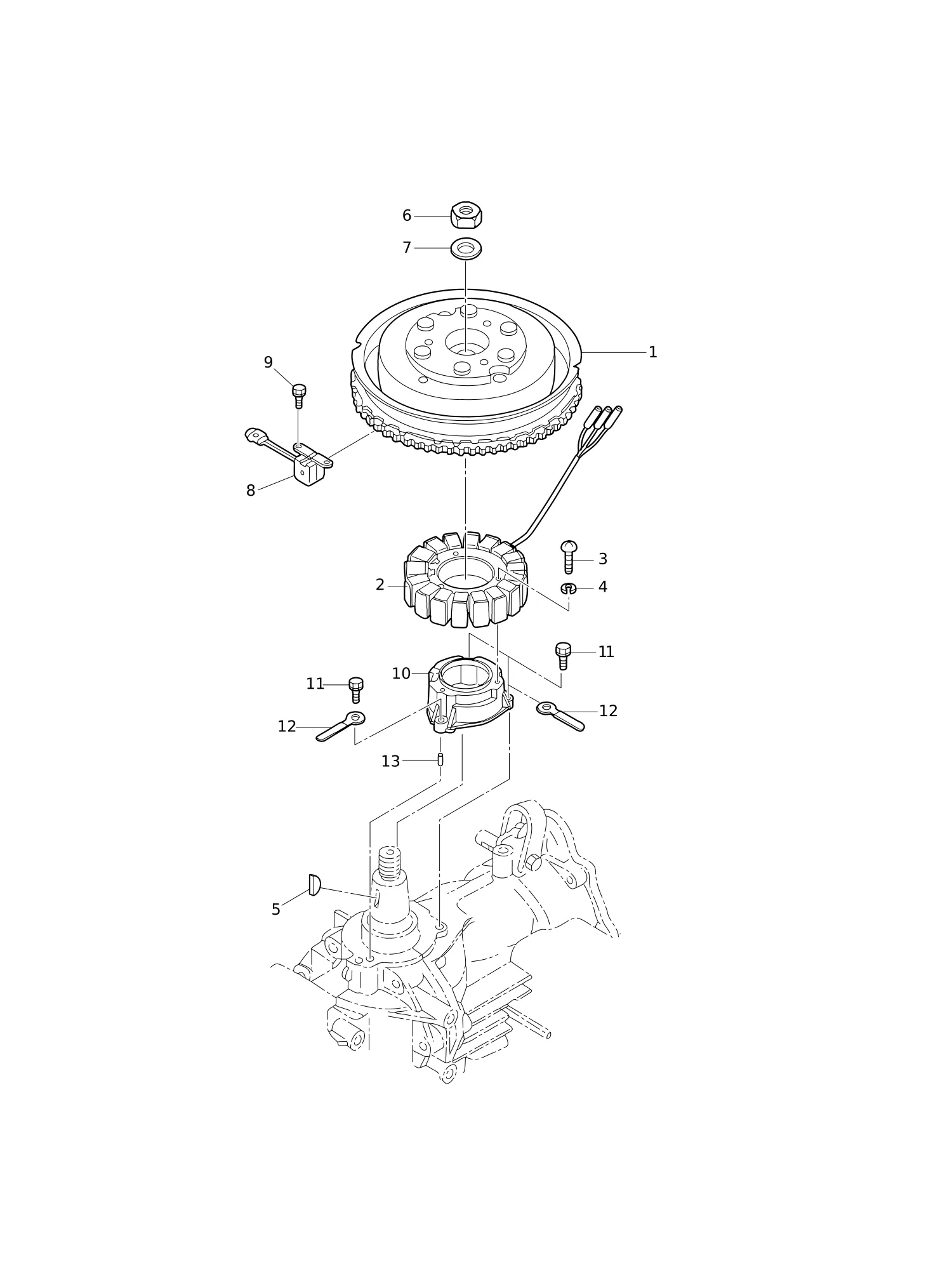

Рис. 9МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	3T5-06191-0	Маховик с зубчатым венцом	1
2	3Y9-06123-0	Генератор в сборе	1
3	921503-0635	Винт	3
4	941303-0600	* Пружинная шайба	3
5	334-00131-0	Шпонка 19-7-5	1
6	353-00132-0	Гайка 18-P1.5	1
7	353-00133-0	Шайба 19-34-3	1
8	3T5-06145-0	Катушка датчика	1
9	910103-6512	Болт	2
10	3T5-06008-1	Кронштейн катушки	1
11	910103-7625	Болт	3
12	3PR-06972-0	Хомут 6.5-47.5P	2
13	334-65012-0	Установочный штифт 4-10	2

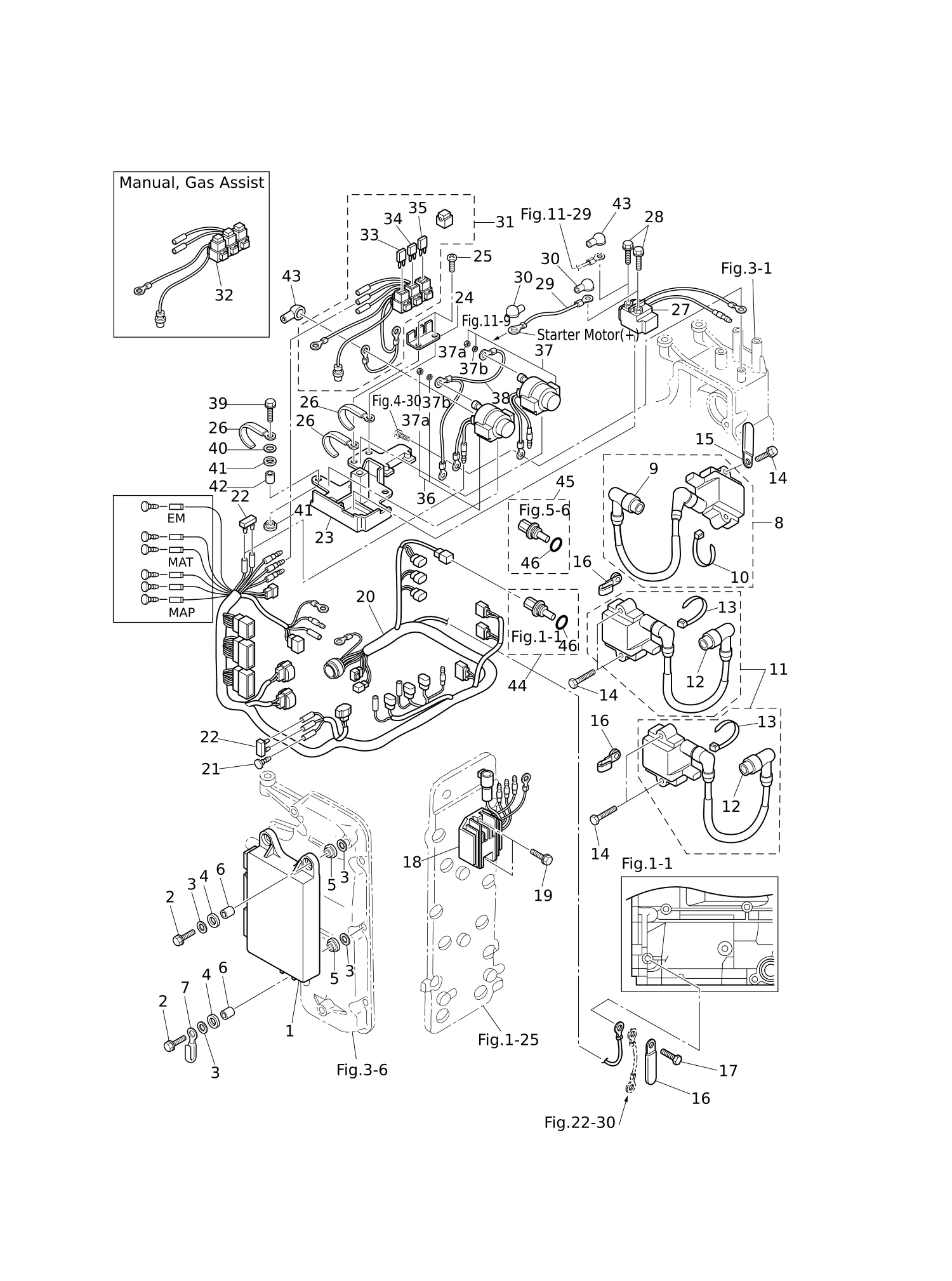

Рис. 10ЭЛЕКТРООБОРУДОВАНИЕ (ECU · СХЕМА) ELECTRIC PARTS (ECU · DIAGRAM)

REF	Номер детали	Наименование	Кол-во
1	3GF-06401-1	Блок управления ECU в сборе	1
1	3GG-06401-1	Блок управления ECU в сборе	1
1	3GM-06401-1	Блок управления ECU в сборе	1
2	910103-6630	БОЛТ	3
3	346-67115-0	* ШАЙБА 6.5-21-1	6
4	346-67113-0	Опора 8.5-14-2.5	3
5	3B7-06920-0	Резиновая опора 8.5-14-2.5	3
6	3T5-67114-0	Проставка 6.2-9-16.6	3
8	3Z5-06469-0	Катушка зажигания с колпачком сопротивления	1
11	3Z5-06470-0	Катушка зажигания с колпачком сопротивления	2
12	3H6-06999-0	* Колпачок свечи с сопротивлением	1
13	369-84398-0	Хомут 158	1
14	910103-7635	Болт	6
15	3PR-06972-0	Хомут 6.5-47.5P	1
17	910103-6614	БОЛТ	1
18	3Z5-76060-2	Выпрямитель в сборе	1
19	910103-5620	Болт	2
20	3GF-76110-1	Жгут проводов в сборе	1
21	3A3-76037-0	* Разъём кабельного наконечника	1
22	353-76037-0	* Разъём кабельного наконечника	2
23	3T5-72585-0	Кронштейн solenoid switch в сборе	1
24	3T9-76064-0	Кронштейн держателя предохранителя	1
25	3T5-06437-0	* САМОРЕЗ 6-16	2
26	3T4-06972-1	Хомут 6.5-87P	3
27	3H8-76040-0	* Реле стартера	1
28	910103-5610	* Болт	2
29	3R3-76141-0	* Стартерный кабель L=270	1
31	3Y9-76062-1	Жгут проводов предохранителя в сборе	1
32	3Z5-76066-0	Жгут проводов предохранителя в сборе	1
33	3T5-76249-0	* Предохранитель 30A	1
34	3Y9-76248-0	* Предохранитель 25A	1
35	3T5-76246-0	* Предохранитель 15A	1
36	3C8-72580-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (A)	1
37	3C8-72581-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (B)	1
37a	930103-0600	* Гайка	3
37b	941303-0600	* Пружинная шайба	3
38	3T5-76142-1	Кабель заземления L=140&285	1
39	910103-6625	БОЛТ	3
40	3C8-66308-0	ШАЙБА 6-16-1.5	3
41	3F3-06920-0	Резиновая подушка 8.5-12-2	6
42	3T5-76079-0	Втулка 6.2-9-10.7	3
43	3A3-76145-0	Колпачок клеммы 8-13-28	3
45	3Y9-72514-0	Датчик температуры воды	1
46	3G9-66136-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-10	1

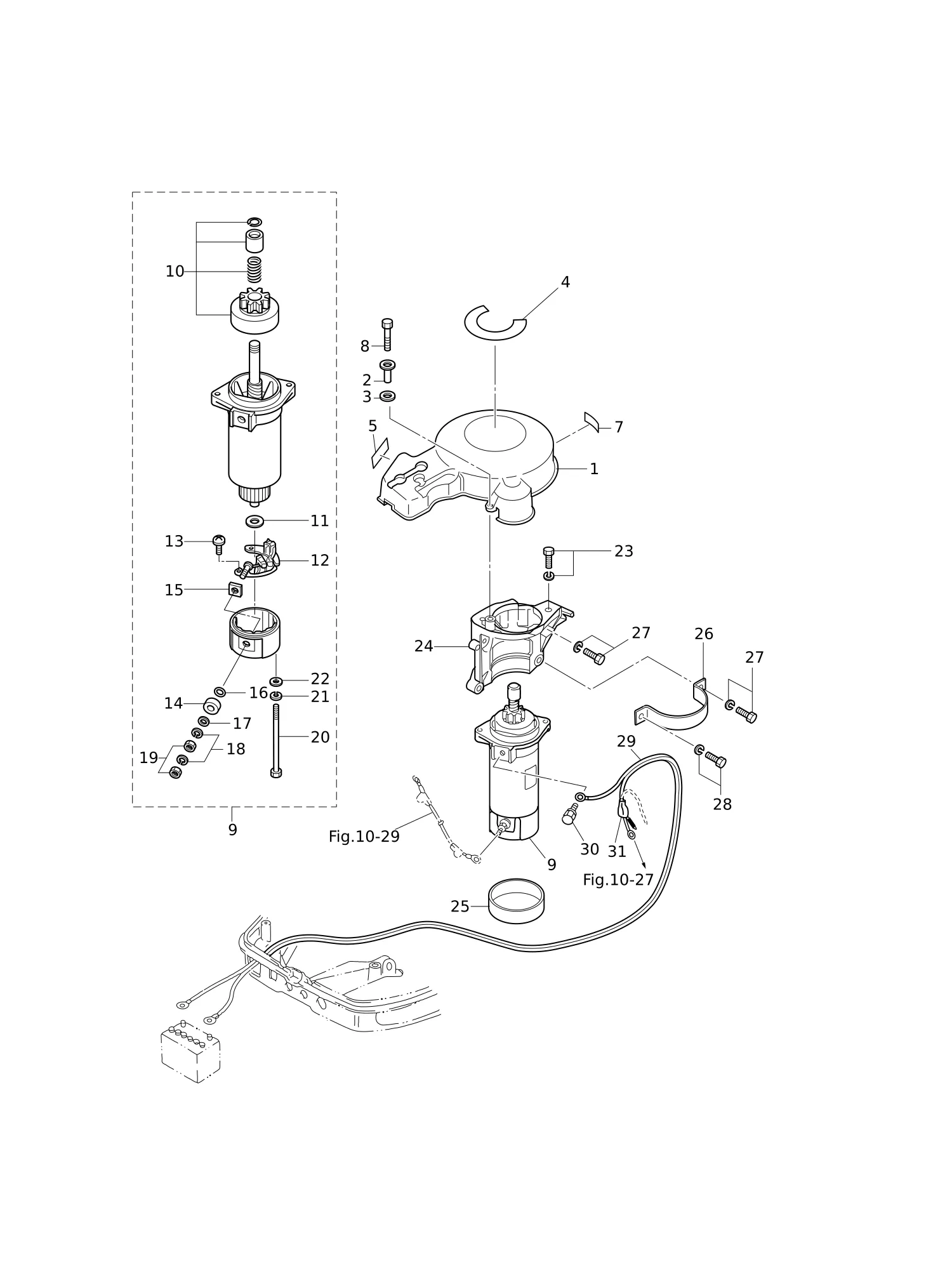

Рис. 11ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР) ELECTRIC PARTS (STARTER MOTOR)

REF	Номер детали	Наименование	Кол-во
1	3T5-06301-0	Крышка зубчатого венца	1
2	3GF-06304-0	Втулка 9.1-16-10.8	3
3	3B7-06305-0	* Резиновая опора 9-16-4.3	3
4	3KY-72181-1	Наклейка предупреждения (B)	1
4	3KZ-72181-1	Наклейка предупреждения (B)	1
5	3Y9-72194-0	Наклейка предохранителей	1
7	3FW-72026-0	Наклейка свечи зажигания (IZFR6Q)	1
8	910103-0625	Болт	3
9	3GF-76010-0	СТАРТЕР В СБОРЕ	1
10	3GF-76015-0	* ШЕСТЕРНЯ В СБОРЕ	1
11	3GF-75015-0	Шайба	1
12	3GF-75014-0	Щёткодержатель в сборе	1
13	921521-6408	* ВИНТ	2
14	3GF-75016-0	Втулка	1
15	3GF-75017-0	Втулка	1
16	3GF-75018-0	Уплотнительное кольцо	1
17	940103-0600	* ШАЙБА	2
18	941303-0600	* Пружинная шайба	2
19	930203-0600	Гайка	2
20	3GF-75019-0	Болт	2
21	941321-0500	Пружинная шайба	2
22	940221-0500	Шайба	2
24	3T5B05101-0	Кронштейн	1
25	3C8-76007-0	Демпфер	1
26	3C8-76009-0	Лента стартера	1
27	910103-6825	Болт	4
28	910103-6820	Болт	1
29	3B7-76120-2	АККУМУЛЯТОРНЫЙ КАБЕЛЬ L=3000	1
30	910103-6616	БОЛТ	1
31	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1

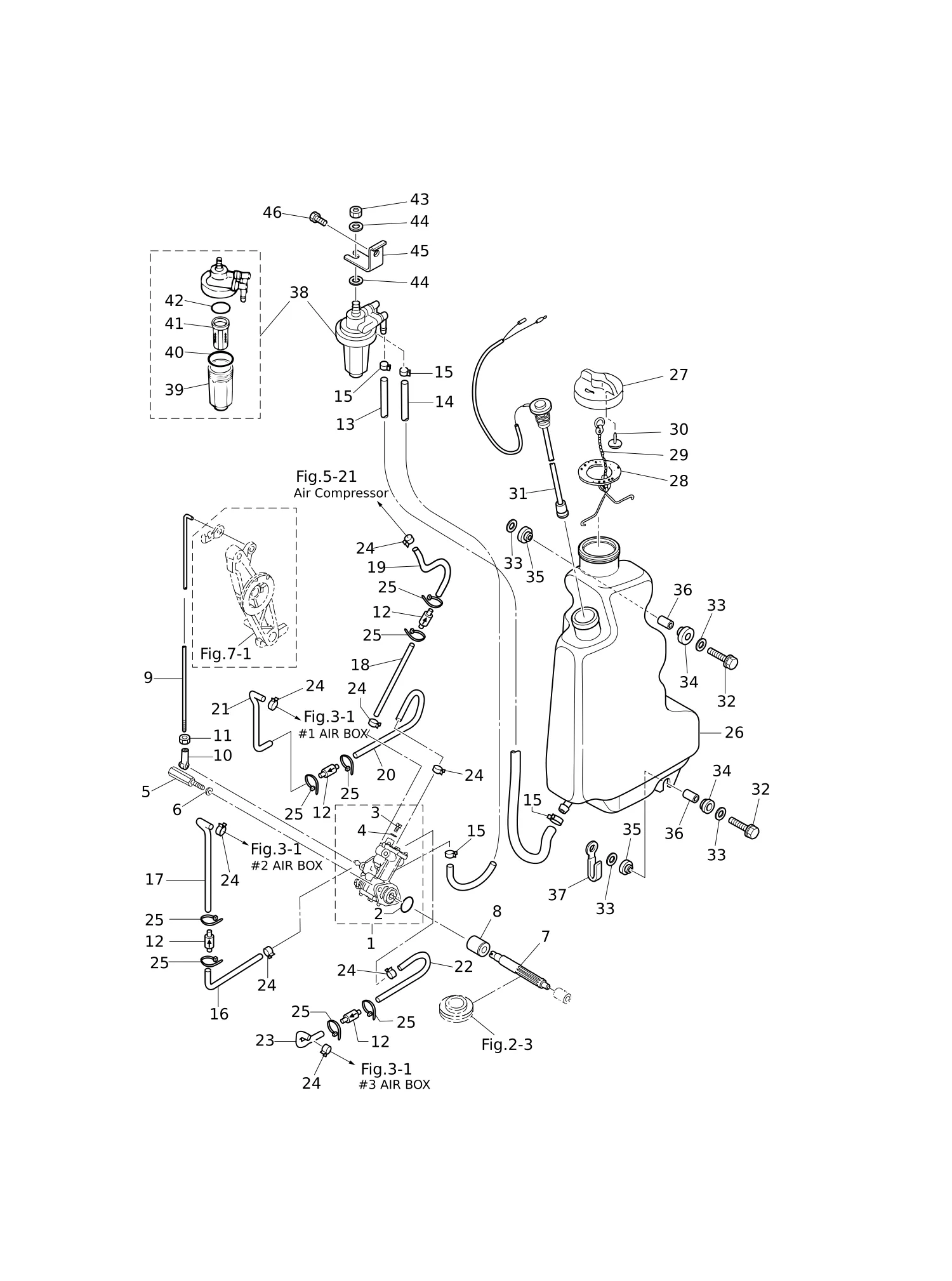

Рис. 12МАСЛЯНЫЙ НАСОС OIL PUMP

REF	Номер детали	Наименование	Кол-во
1	3T5-09000-0	Масляный насос в сборе	1
2	3B7-09002-0	* КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.6-19.2	1
3	3B7-09004-0	* БОЛТ ВЕНТИЛЯЦИИ	1
4	3B7-09006-0	* ШАЙБА	1
5	3C8-09050-1	БОЛТ МАСЛЯНОГО НАСОСА	2
6	941303-0600	* Пружинная шайба	2
7	3C8-09065-0	ВЕДОМАЯ ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА	1
8	3C8-09069-0	ВТУЛКА 9-20-20.8	1
9	3C8-09053-1	ШТОК МАСЛЯНОГО НАСОСА	1
10	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	1
11	930103-0500	* ГАЙКА	1
12	3B7-09075-1	Обратный клапан в сборе	4
13	99AA-6-0570	Трубка	1
14	99AA-6-0175	Трубка	1
15	3GT-35143-0	Зажим φ9.4	4
18	99AA-2-0120	Трубка	1
19	99AA-2-0160	Трубка	1
20	99AA-2-0140	Трубка	1
22	99AA-2-0200	Трубка	1
23	99AA-2-0100	Трубка	1
24	3B7-09052-0	Зажим φ6.9	8
25	3T5-84398-0	Хомут 104	8
26	3T5-71010-0	Масляный бак	1
27	3C8-71015-0	Крышка маслозаливной горловины	1
28	3C8-71016-0	* Прокладка 36-52-2	1
29	3C8-71017-0	* Крючок крышки	1
30	3C8-71018-0	Обратный клапан крышки масляного бака	1
31	3T5-71020-0	Датчик уровня масла	1
32	910103-6630	БОЛТ	2
33	346-67115-0	* ШАЙБА 6.5-21-1	4
34	346-67113-0	Опора 8.5-14-2.5	2
35	3B7-06920-0	Резиновая опора 8.5-14-2.5	2
36	346-67114-1	Проставка 6.2-9-15.7	2
37	3T4-06972-1	Хомут 6.5-87P	1
38	3C7-71030-0	Масляный фильтр в сборе	1
39	3B7-02237-0	* Стакан	1
40	3B7-02235-0	* Уплотнительное кольцо	1
41	3C7-71033-0	* Фильтр	1
42	3B7-02236-0	* Уплотнительное кольцо	1
43	930103-0800	Гайка	1
44	940103-0800	* Шайба	2
45	3T5-02239-0	Пластина	1
46	910103-6614	БОЛТ	1

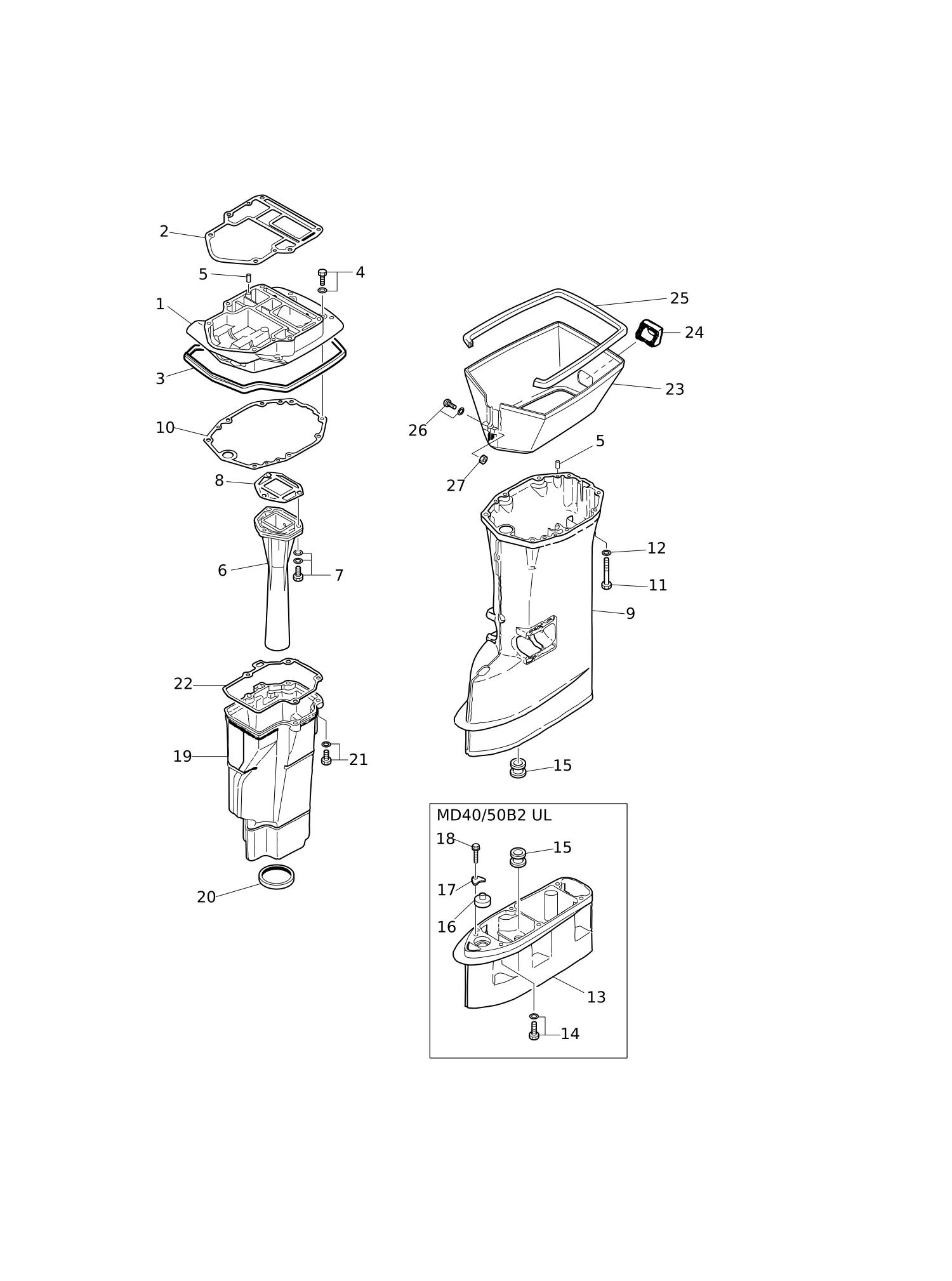

Рис. 13КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	3C8Q01301-0	ПОДДОН ДВИГАТЕЛЯ	1
2	3C8-01303-4	* Прокладка основания двигателя	1
3	3C8-67116-0	УПЛОТНЕНИЕ ПОДДОНА ДВИГАТЕЛЯ L=805	1
4	910103-5625	БОЛТ	4
5	345-01111-0	Установочный штифт 6-12	4
6	3E3-02311-0	Выхлопная труба	1
7	3C8-02319-0	БОЛТ 8-30	3
8	3C8-02312-2	* ПРОКЛАДКА ВЫХЛОПНОЙ ТРУБЫ	1
9	3C8Q61191-3	КОРПУС ГРЕБНОГО ВАЛА (S)	1
9	3C8Q61192-4	КОРПУС ГРЕБНОГО ВАЛА (L)	1
10	3C8-61012-2	* ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
11	3MC-61017-0	БОЛТ	6
12	9401E3-0800	* Шайба	6
13	3C8Q61110-0	* Удлинительный корпус	1
14	9101E3-5835	Болт	6
15	346-65204-0	* Вспомогательное крепление водяной трубы	2
16	346-66037-0	* Держатель тяги кулачка	1
17	353-66024-0	Стопор	1
18	910103-5612	Болт	1
19	3C8-61180-0	КОРПУС ВЫХЛОПА	1
20	3C8-61182-0	ВТУЛКА	1
21	3C8-61184-0	БОЛТ 8-30	4
22	3C8-61181-2	* ПРОКЛАДКА КОРПУСА ВЫХЛОПА	1
23	3C8Q61210-1	Фартук	1
24	3C8-61212-0	ВТУЛКА	1
25	3C8-61213-1	САЛЬНИК	1
26	9215E3-5540	Винт	1
27	930403-0500	Гайка нейлоновая 5-P0.8	1

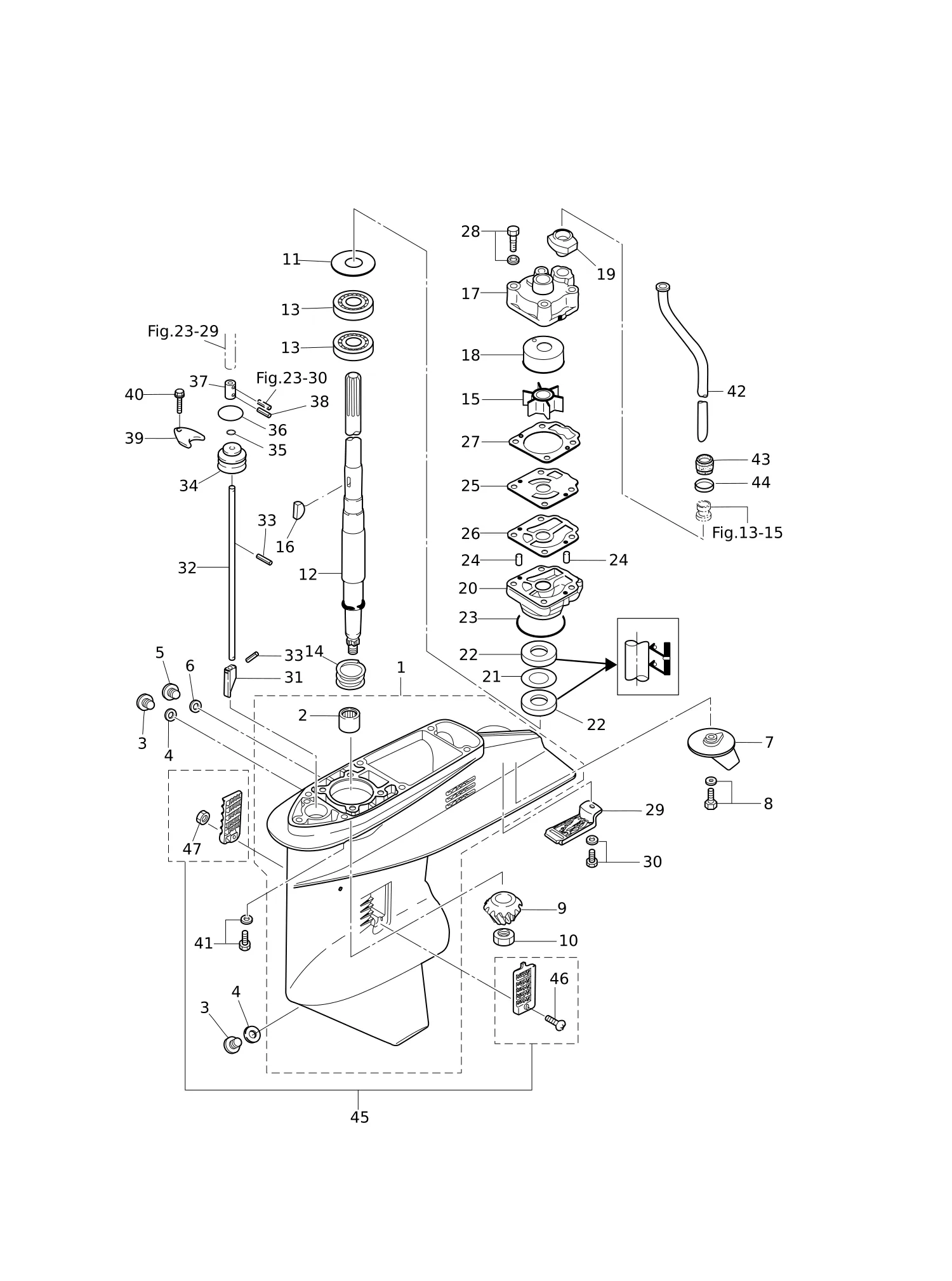

Рис. 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR CASE (DRIVE SHAFT)

REF	Номер детали	Наименование	Кол-во
1	3C8Q60000-1	Картер редуктора в сборе	1
1	3C8Q60090-1	* Корпус редуктора в сборе	1
2	345-60211-0	* Роликовый подшипник 22-30-30	1
3	332-60005-2	Пробка 8-8	2
4	332-60006-0	* Прокладка 8.1-15-1	2
5	3B7-60015-1	Пробка	1
6	3B7-60016-1	* Прокладка 10.1-15-1	1
7	3C8-60217-1	* Трим-таб	1
8	910103-5620	Болт	1
9	3C8-64020-2	Коническая шестерня B	1
10	3C8-64027-0	Гайка	1
11	345-64081-0	Регулировочная шайба 41-51.5-0.1	1
11	345-64082-0	Регулировочная шайба 41-51.5-0.15	1
11	345-64083-0	Регулировочная шайба 41-51.5-0.3	1
11	345-64084-0	Регулировочная шайба 41-51.5-0.5	1
12	3C8-64301-0	Вал приводной (S)	1
12	3C8-64302-0	Вал приводной (L)	1
12	3C8-64303-0	* Гребной вал (UL)	1
13	3C8-60213-0	Подшипник шариковый 6304	2
14	3C8-64327-0	Пружина приводного вала	1
15	3C8-65021-2	* Крыльчатка водяного насоса	1
16	332-65022-0	* Шпонка 20-4.6-2	1
17	3T5-65016-0	Корпус насоса (верхний)	1
18	3T5-65011-0	* Втулка корпуса насоса	1
19	3C8-65014-0	Уплотнение водяной трубы (нижнее)	1
20	3C8-65017-1	Корпус насоса (нижний)	1
21	3C8-64084-0	* Регулировочная шайба 32.9-26-0.5	1
22	3C8-60223-0	* Сальник 17-33-6	2
23	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
24	334-65012-0	Установочный штифт 4-10	2
25	3C8-65025-0	* Направляющая пластина водяного насоса	1
26	3C8-65029-2	* Прокладка направляющей пластины	1
27	3T5-65018-2	* Прокладка корпуса насоса	1
28	9101E3-5855	* Болт	4
29	3C8-60204-0	Подводящий водозаборник	1
30	910103-5616	* Болт	1
31	3C8-66011-0	Кулачок сцепления	1
32	3C8-66012-0	Тяга кулачка (S)	1
32	3C8-66013-0	Тяга кулачка (L)	1
32	3C8-66014-0	* Штанга кулачка (UL)	1
33	951407-0312	* Пружинный штифт 3-12	2
34	3C8-66031-1	Втулка тяги кулачка	1
35	332-66021-0	* Уплотнительное кольцо 2.4-5.8	1
36	3C8-66032-0	* Уплотнительное кольцо 3.5-21.7	1
37	3C8-66241-0	Соединение тяги переключения	1
38	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
39	353-66024-0	Стопор	1
40	9101E3-5612	* Болт	1
41	9101E3-5835	Болт	6
42	3C8-65100-0	Водяная труба (S)	1
42	3C8-65110-0	Водяная труба (L)	1
42	3C8-65120-0	* Водяная трубка (UL)	1
43	345-65206-0	Уплотнение водяной трубы (верхнее)	1
44	345-65205-0	Втулка 18-20-4.5	1
45	3C8-60205-1	Комплект водозаборника	1
46	921503-0438	* Винт	1
47	930403-0400	Нейлоновая гайка 4-P0.7	1

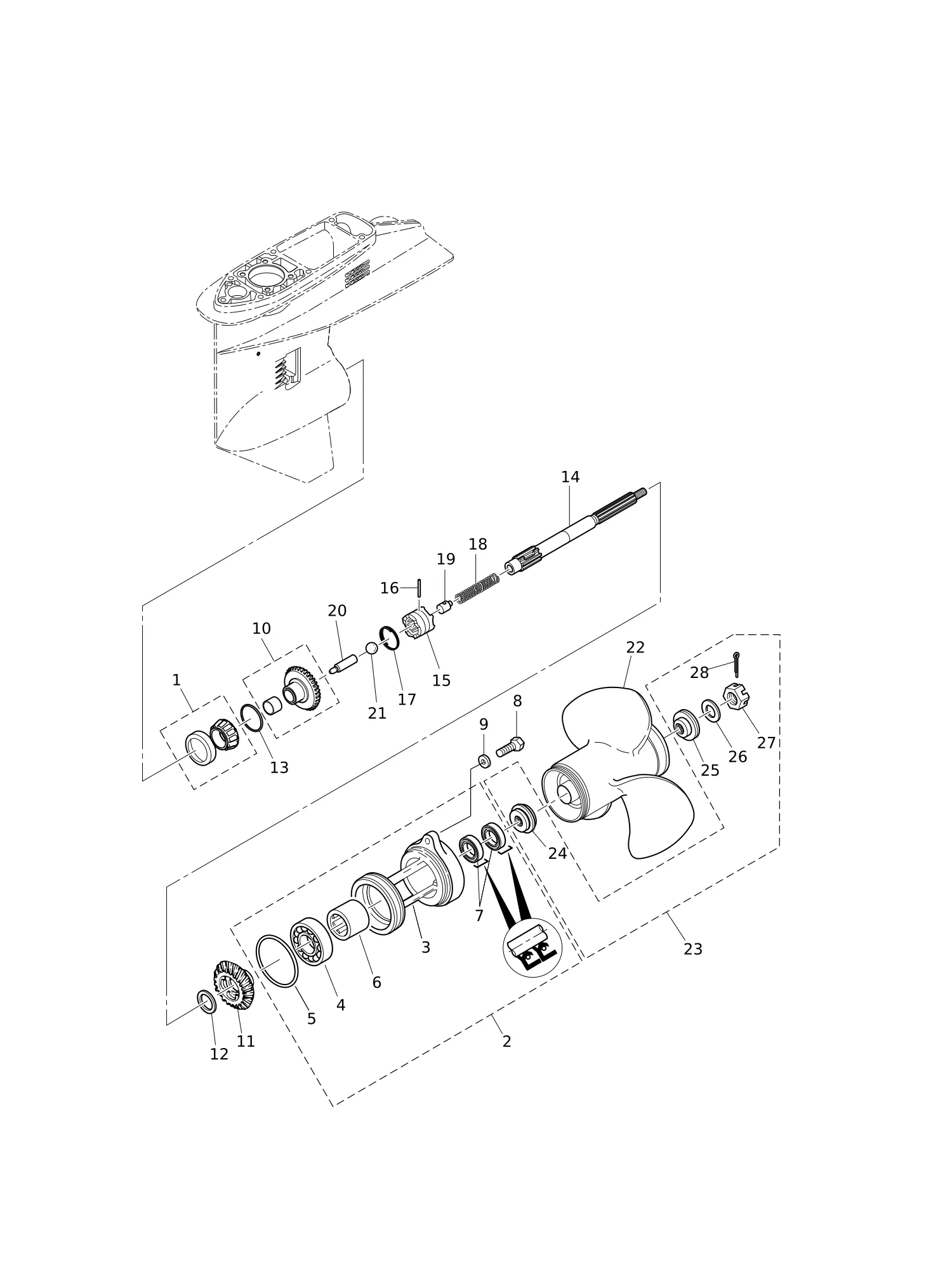

Рис. 15РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR CASE (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
1	345-60215-0	Подшипник роликовый конический 32007	1
2	3C8Q60100-1	Корпус гребного вала в сборе	1
3	3C8Q60101-1	* Корпус гребного вала	1
4	9601-0-6007	* Подшипник шариковый 6007	1
5	345-60103-0	* Уплотнительное кольцо 3.5-69.4	1
6	345-60211-0	* Роликовый подшипник 22-30-30	1
7	3F3-60223-0	* Сальник 22-37-8	2
8	3C8-60108-2	Болт с покрытием 6-25 6-25	2
9	9401E3-0600	Шайба	2
10	3C8-64010-1	Коническая шестерня в сборе (A)	1
11	3C8-64030-0	Коническая шестерня C	1
12	345-64032-0	Шайба 22.1-28-3	1
13	353-64036-0	Шайба регулировочная 36-44-0.3	1
13	353-64037-0	Шайба регулировочная 36-44-0.15	1
13	353-64038-0	Шайба регулировочная 36-44-0.1	1
14	3C8-64211-0	Вал гребного винта	1
15	3C8-64215-2	Сцепление	1
16	3C8-64217-0	Штифт	1
17	3C8-64219-1	Стопорное кольцо	1
18	3C8-64221-0	Пружина	1
19	3C8-64222-0	Фиксатор пружины	1
20	3C8-64223-1	Толкающий стержень	1
21	965002-0803	Шарик 3/8	1
22	348B64108-1	Гребной винт в сборе (7")	1
22	3T5B64518-0	Гребной винт в сборе (9")	1
22	3T5B64523-0	Гребной винт в сборе (11")	1
22	3T5B64525-0	Гребной винт в сборе (12")	1
22	3T5B64527-0	Гребной винт в сборе (13")	1
22	3T5B64529-0	Гребной винт в сборе (14")	1
22	3T5B64532-0	Гребной винт в сборе (15")	1
23	3TW-87326-0	Комплект крепежа гребного винта	1
24	3C8-64231-0	* Упорный держатель	1
25	3TW-64232-0	* Стопор	1
26	3TW-64124-0	* Шайба 17-40-3	1
27	353-64121-0	ГАЙКА ГРЕБНОГО ВИНТА M16P1.5	1
28	951503-0325	* ШПЛИНТ 3-25	1

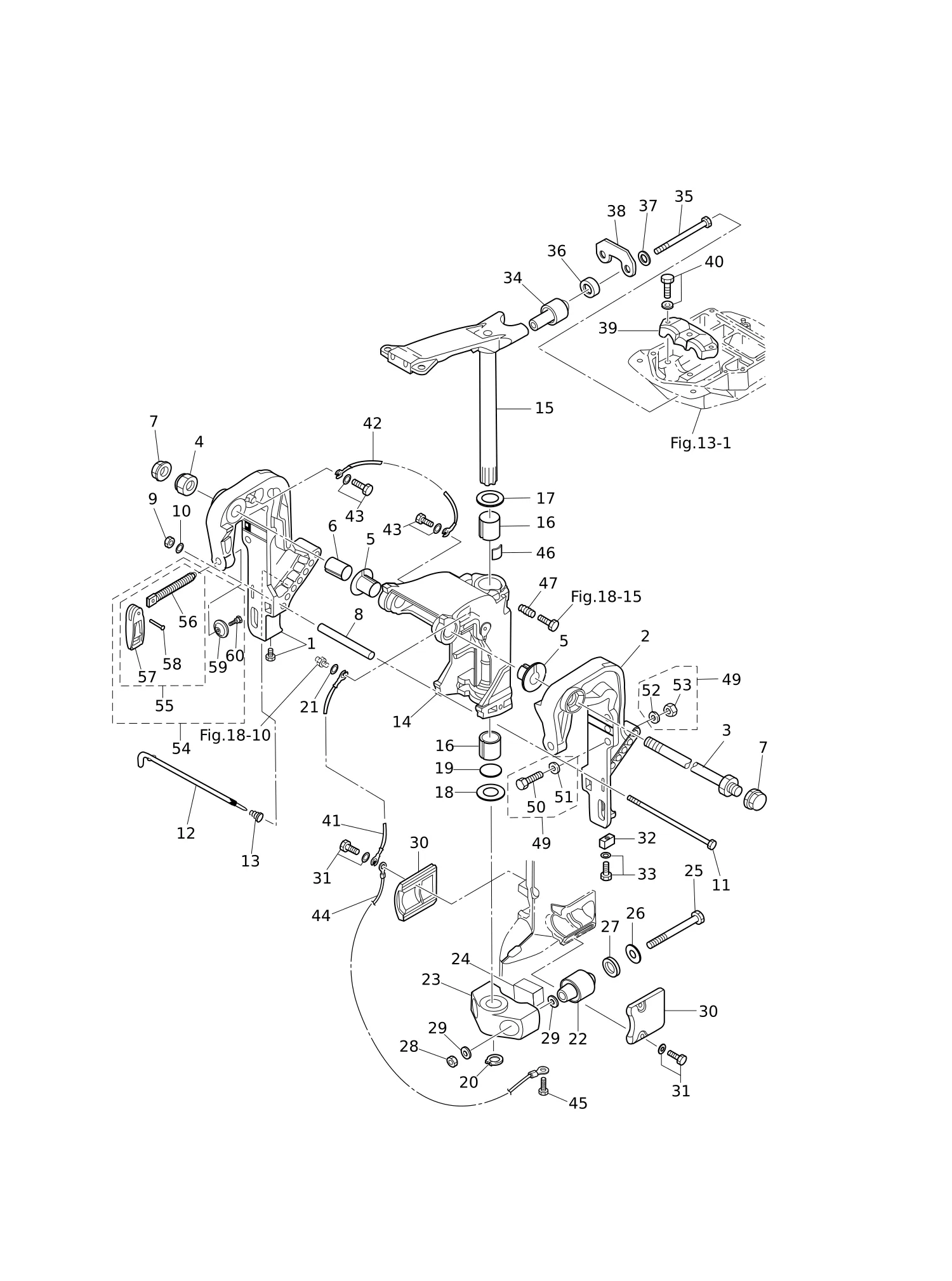

Рис. 16КРОНШТЕЙН (1) РУЧНОЙ НАКЛОН (EFO/EPO МОДЕЛЬ) BRACKET (1) MANUAL TILT (EFO/EPO MODEL)

REF	Номер детали	Наименование	Кол-во
1	3C8Q62112-1	Кронштейн струбцины (прав.)	1
2	3C8Q62113-1	Кронштейн струбцины (лев.)	1
3	3AC-62191-0	Поворотный вал в сборе	1
4	346-62124-1	ГАЙКА НЕЙЛОНОВАЯ 7/8-14	1
5	349-62126-0	Втулка	2
6	3C8-62132-0	Втулка 22-25-35.5	1
7	346-62127-0	* Колпачковая гайка	2
8	3C8-62117-1	Распорная втулка 9.4-13.8-116	1
9	930103-0800	Гайка	1
10	9401E3-0800	* Шайба	1
11	3C8-62120-1	* Болт 8-170	1
12	3C8-62121-1	Упорный стержень	1
13	345-62122-2	Пружина упорного стержня	1
14	3C8Q62310-3	Поворотный кронштейн	1
15	3E3Q62010-0	Вал рулевого управления в сборе	1
16	345-62417-0	Втулка 26-32	2
17	3A0-62423-2	Упорная пластина (верхняя) 27-50-1	1
18	346-62424-1	Упорная пластина (нижняя) 26.5-46-1	1
19	3H8-62415-0	* Уплотнительное кольцо 3.5-25.7	1
20	945103-2500	Стопорное кольцо d=25	1
21	940103-0600	* ШАЙБА	1
22	3C8-61302-1	Резиновая подушка (нижняя)	2
23	3C8Q61411-3	Кронштейн крепления	1
24	3C8-61336-0	Демпфер (нижний)	1
25	3C8-61321-1	Болт 12-114.5	2
27	3C7-61338-0	Демпфер 21-36-5	2
28	930403-1200	Гайка нейлоновая 12-P1.75	2
29	9402E3-1200	Шайба	4
30	3C8Q61342-0	Пластина крепления подушки (нижняя)	2
31	9101E3-5620	Болт	4
32	3B7-60218-1	* Анод	1
33	910103-5630	* Болт	1
34	3E3-61301-2	Резиновая подушка (верхняя)	2
35	353-61307-1	Болт 3/8-100	2
36	3E3-61333-0	Демпфер (верхний)	2
37	353-61335-0	Шайба 10-29-3	2
38	3E3-61335-0	Стопорная пластина	1
39	3C8-61341-0	Пластина крепления (верхняя)	1
40	9101E3-5835	Болт	3
41	3C8-62396-1	Провод заземления L=210	1
42	398-62396-1	Провод заземления L=130	1
44	3A3-62396-1	Провод заземления L=110	1
45	910103-5612	Болт	1
46	345-62441-0	Фрикционная шайба	1
47	346-62421-1	Фрикционная пружина	1
49	3C8-72120-0	Комплект болтов крепления	1
50	3C7-62133-2	* Болт 12-105 P1.25	4
51	353-61334-0	* Шайба 13-34-3	4
52	940103-1200	Шайба	4
53	3C7-62139-1	* Гайка 12-P1.25	4
54	3E3Q62105-0	Комплект зажимного винта	2
55	3E3Q62108-0	* Зажимной винт в сборе	1
56	3E3-62106-0	** Зажимной винт	1
57	332Q62102-1	** РУКОЯТКА СТЯЖНОГО ВИНТА	1
58	3C8-62104-2	Заклепка 3-22	1
59	332-62101-1	Подушка винтового зажима	1
60	3C8-62107-0	Болт с буртиком	1

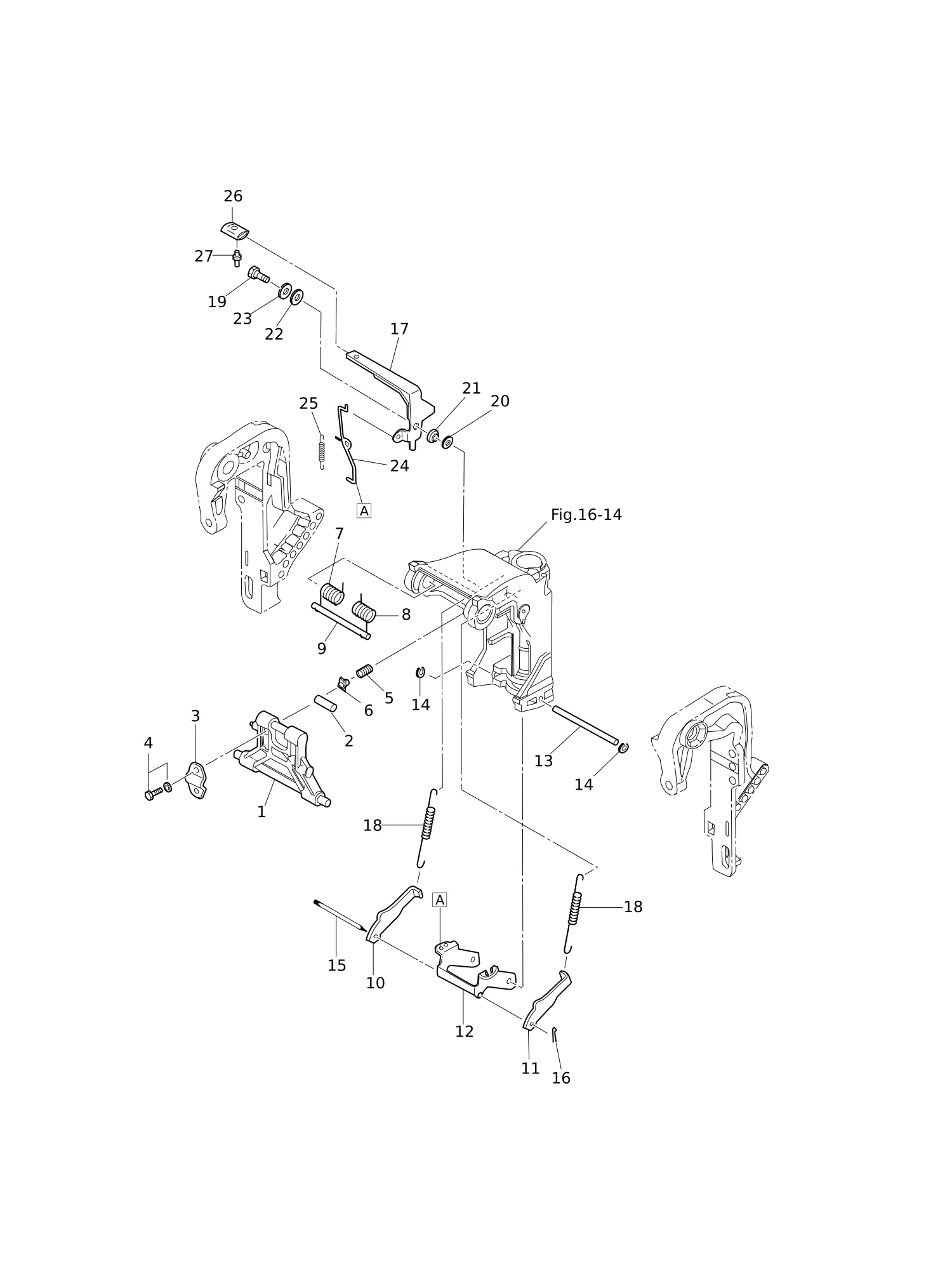

Рис. 17РУЧНОЙ НАКЛОН (EFO/EPO МОДЕЛЬ) MANUAL TILT (EFO/EPO MODEL)

REF	Номер детали	Наименование	Кол-во
1	3C8Q62431-0	Упор откидывания в сборе	1
2	346-62437-0	Втулка 10.2-12-29.5	1
3	346-62439-1	Установочная пластина	1
4	9101E3-5820	Болт	2
5	3C8-62421-1	Фрикционная пружина	1
6	346-62438-0	Установочная шайба	1
7	3E3-62141-0	Пружина подъёма (R)	1
8	3E3-62142-0	Пружина подъёма (L)	1
9	3C8-62143-0	Вал подъёма	1
10	3C8-66352-2	Замок реверса (Л)	1
11	3C8-66351-2	Замок реверса (П)	1
12	3C8-66313-4	Рычаг замка реверса	1
13	3C8-66319-1	Вал замка реверса	1
14	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
15	3C8-66321-0	Тяга замка реверса	1
16	951503-0212	ШПЛИНТ 2-12	1
17	3E3-62436-1	Рычаг упора наклона	1
18	3C8-66331-2	Пружина замка реверса (S)	2
18	3C8-66332-2	Пружина замка реверса (L)	2
19	3AL-05254-0	Болт с буртиком 6-8	1
20	3R0-66308-0	* Шайба 6-16-1.5	1
21	3AL-05212-0	Втулка 8.1-20	1
22	3AA-83719-0	* Шайба 8.5-18-1.6	1
23	940103-0800	* Шайба	1
24	3C8-66318-1	Тяга	1
25	3C8-66336-0	Пружина	1
26	346-66333-0	Рукоятка рычага блокировки реверса	1
27	346-66334-0	* УПОР	1

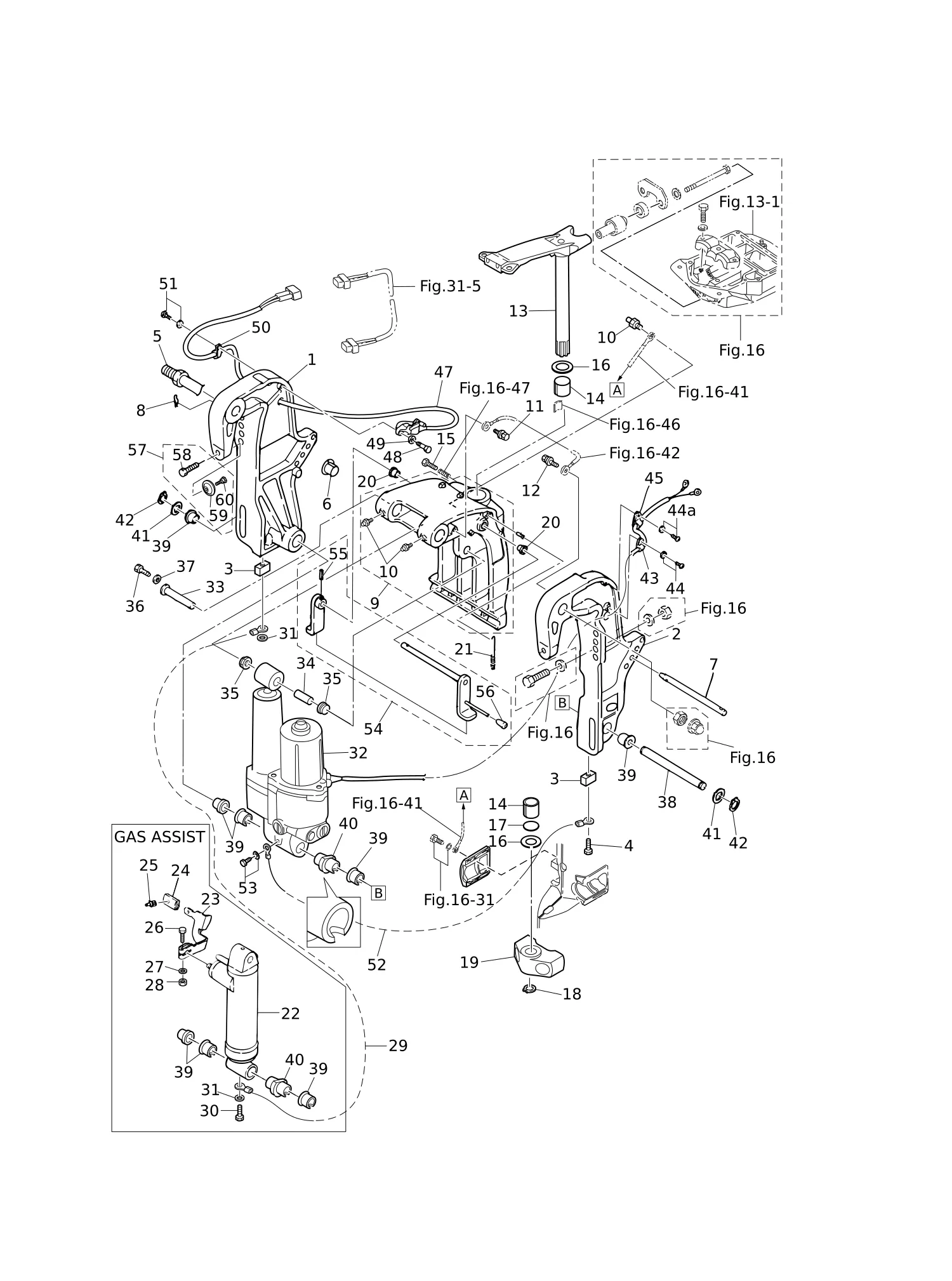

Рис. 18КРОНШТЕЙН (2) POWER TRIM & TILT/GAS ASSIST BRACKET (2) POWER TRIM & TILT/GAS ASSIST

REF	Номер детали	Наименование	Кол-во
1	3GFQ77211-0	Скоба крепления (PTT-R)	1
2	3GFQ77212-0	Скоба крепления (PTT-L)	1
3	3B7-60218-1	* Анод	2
4	910103-5630	* Болт	2
5	3AD-62191-0	Вал поворотного кронштейна в сборе	1
6	3C8-77213-0	Втулка	2
7	3R0-77118-0	Упорный стержень PTT	1
8	951603-1000	Пружинный штифт	1
9	3GFQ77208-0	Поворотный кронштейн в сборе	1
10	344-67177-1	ПРЕСС-МАСЛЕНКА	3
13	3GFQ62010-0	Вал рулевого управления в сборе	1
14	353-62417-0	Втулка 30-36-41	2
15	9101E3-0830	Болт	1
16	353-62423-1	Упорная шайба (верхняя) 31-50-2	2
17	353-62415-0	Кольцо уплотнительное 3.5-29.7	1
18	945103-2800	Стопорное кольцо d=28	1
19	3Z5Q61411-1	Кронштейн крепления	1
20	353-63207-0	Втулка 10.2-12-12	2
21	3R0-62473-0	Пружина упора наклона	1
22	3Z5-77601-0	Газовый амортизатор	1
23	3R0-66311-0	Рычаг блокировки реверса	1
24	3AL-66333-0	РУКОЯТКА РЫЧАГА ФИКСАТОРА ЗАДНЕГО ХОДА	1
25	346-66334-0	* УПОР	1
26	3V2-60001-0	* Болт 6-35	1
27	9301E3-0600	* ГАЙКА	1
28	9401E3-0600	Шайба	1
29	3C8-62396-1	Провод заземления L=210	1
30	910103-5608	Болт	1
31	940103-0600	* ШАЙБА	2
32	3Z5-77150-2	УЗЕЛ PTT	1
33	3KY-77071-0	Палец цилиндра (верхний)	1
34	3R0-77075-0	Втулка 13-16-40	1
35	3R0-77076-0	Втулка 13-17-19.5	2
36	9101E3-0612	* Болт	1
37	345-05122-1	Шайба 6.5-23-1.5	1
38	3KY-77101-0	Палец цилиндра (нижний)	1
39	3C8-77076-1	Втулка 18-24-22	5
40	3Z5-77103-0	Втулка 18-24-57.5 18-24-60	1
41	3R0-77112-0	Шайба 18.2-34-1	2
42	945103-1800	Стопорное кольцо d=18	2
45	345-06915-0	Хомут 6.5-14L	1
47	3Z4-72574-0	* Датчик тримма L=1700	1
48	910103-0620	Болт	2
49	3C8-66308-0	ШАЙБА 6-16-1.5	2
50	336-06973-0	Хомут 6-9.5L	1
51	921503-5612	Винт	1
52	398-62396-1	Провод заземления L=130	1
53	910103-5612	Болт	1
54	3AC-62466-1	Комплект упора подъёма	1
54	3GF-62466-1	КОМПЛЕКТ УПОРА НАКЛОНА	1
55	951403-3516	Пружинный штифт 3.5-16	1
56	369-62433-1	РУКОЯТКА УПОРА НАКЛОНА	1
57	3C8-77217-0	Комплект зажимного винта	2
58	3C8-77216-0	* Зажимной винт (PTT)	1
59	332-62101-1	Подушка винтового зажима	1
60	3C8-62107-0	Болт с буртиком	1

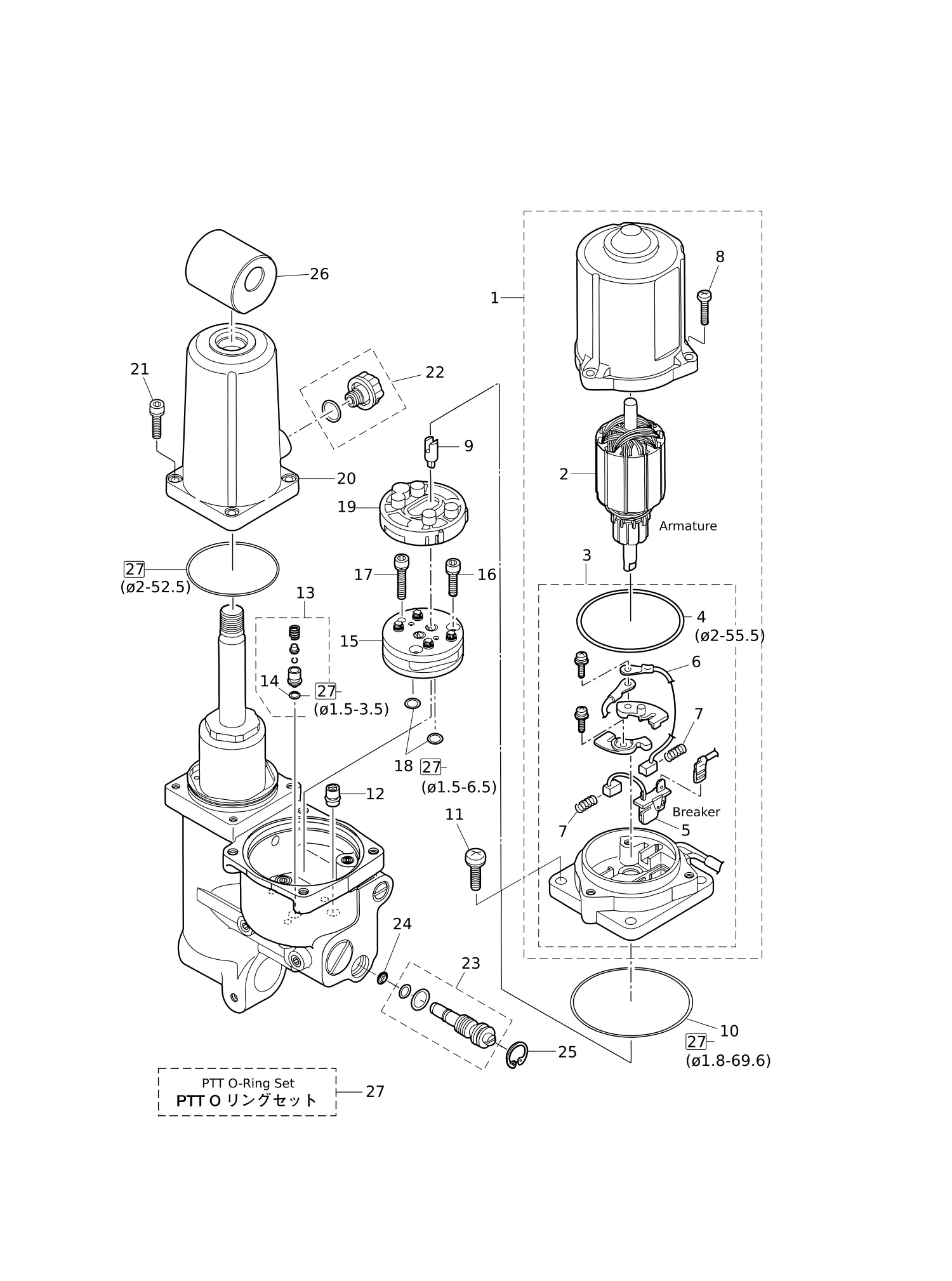

Рис. 19РЕГУЛИРОВКА НАКЛОНА И ПОДЪЕМА POWER TRIM & TILT

REF	Номер детали	Наименование	Кол-во
1	3Z5-77180-0	Узел мотора	1
2	3Z5-77190-0	* УЗЕЛ ЯКОРЯ	1
3	3Z5-77192-0	* Узел кронштейна мотора	1
4	3Z5-77182-0	** УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-55.5	1
5	3Z5-77191-0	** Прерыватель	1
6	3E0-77183-0	** Щётка	1
7	3E0-77184-0	** Пружина щётки	2
8	921503-0520	* ВИНТ	3
9	3Z5-77166-0	МУФТА	1
10	3B7-77167-0	Уплотнительное кольцо 1.8-69.6	1
11	3Z5-77194-0	ВИНТ	4
12	3Z5-77460-0	УЗЕЛ КЛАПАНА	1
13	3Z5-77450-0	УЗЕЛ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА	1
14	3R0-77451-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-3.5	1
15	3B7-77430-0	НАСОС	1
16	3B7-77432-1	БОЛТ	2
17	3B7-77431-1	БОЛТ	1
18	3B7-77433-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-6.5	2
19	3B7-77434-1	ФИЛЬТР	1
20	3Z5-77165-1	РЕЗЕРВНЫЙ БАЧОК	1
21	3Z5-77159-0	БОЛТ	4
22	3Z5-77221-0	УЗЕЛ КРЫШКИ	1
23	3Z5-77175-0	УЗЕЛ РУЧНОГО КЛАПАНА	1
24	3R0-77173-0	УПЛОТНИТЕЛЬНАЯ ШАЙБА	1
25	3Z5-77171-0	Стопорное кольцо C-образное	1
26	3Z5-77367-0	Соединение	1
27	3Z5-77225-0	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ PTT	1

Рис. 20РУЛЕВАЯ РУКОЯТКА (ТИП F) TILLER HANDLE (F TYPE)

REF	Номер детали	Наименование	Кол-во
1	3T5Q63003-1	Узел румпеля	1
2	3C8Q63011-2	* РУМПЕЛЬ	1
3	3C8-63041-1	* ВАЛ ДРОССЕЛЯ	1
4	345-63048-0	* ДЕМПФЕР ВАЛА ДРОССЕЛЯ	1
5	398-63053-0	* ПРОСТАВКА	1
6	951403-0310	ПРУЖИННЫЙ ШТИФТ 3-10	1
7	350-63046-0	* ВТУЛКА 8.4-10-11	1
8	921803-0525	* ВИНТ	1
9	3C8-63063-0	* ОПОРА ВАЛА ДРОССЕЛЯ	1
10	9101E3-5612	* Болт	1
11	3V1-63035-1	** ФРИКЦИОННАЯ НАКЛАДКА	1
12	3V1-63077-0	** РЕГУЛИРОВОЧНАЯ ГАЙКА	1
13	3V1-63036-0	** ПРУЖИНА	1
14	910103-0625	Болт	1
15	3T5-72019-0	* Наклейка дросселя	1
16	398-63012-0	* РУКОЯТКА	1
17	3C8-63101-0	ВТУЛКА	1
18	3B2-63108-0	ШАЙБА 30-45-1	1
19	3B2-63109-0	ВОЛНОВАЯ ШАЙБА 30-45-1.2	1
20	3C8-63102-1	ВТУЛКА	1
21	9401E3-1000	Шайба	1
22	930103-1000	Гайка 10-P1.5	1
23	3C8-63607-0	Зажим	1
24	3C8-63600-1	ТРОС ДРОССЕЛЯ	2
25	3C8-63508-1	Кронштейн троса дросселя	1
26	910103-0614	** Болт	2
27	940103-0600	* ШАЙБА	2
28	3PR-06972-0	Хомут 6.5-47.5P	1
29	910103-5625	БОЛТ	2
30	3T5-62004-0	Держатель шнура	1
31	921903-0625	Винт	2
32	3E3Q62001-0	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
33	3C8-62097-0	Шпилька 10-50 P1.25	2
34	3C8-62098-0	* ГАЙКА НЕЙЛОНОВАЯ 10-P1.25	2
35	9402E3-1000	* Шайба	2
36	3T5-84335-0	Наклейка главного выключателя	1
37	3E5Q63028-1	Держатель румпеля в сборе	1
38	9153E3-1022	* Шпилька	1
39	345-06915-0	Хомут 6.5-14L	1
40	910103-5612	Болт	1
41	930103-0600	* Гайка	1

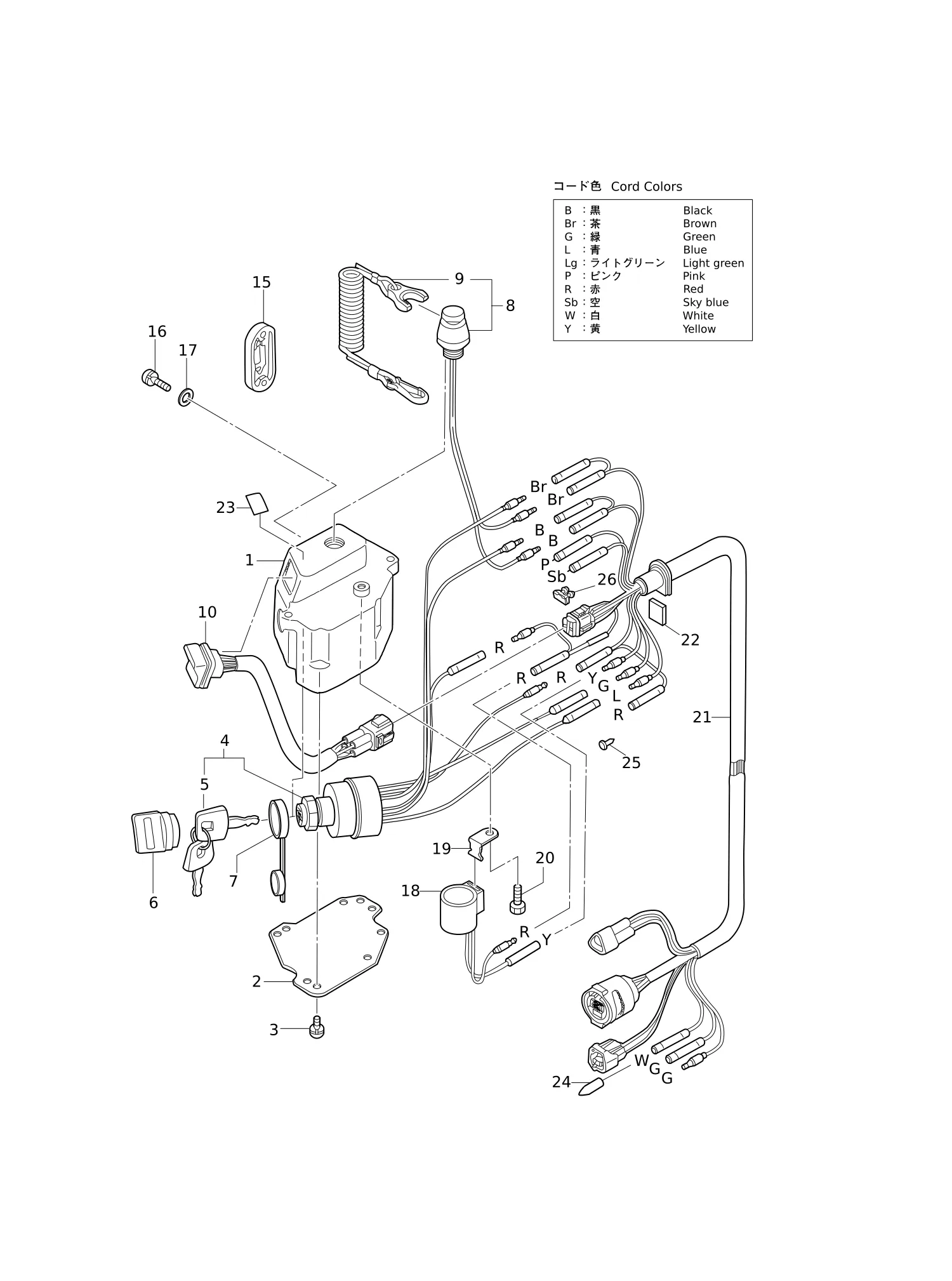

Рис. 21БЛОК ВЫКЛЮЧАТЕЛЕЙ (ТИП F) SWITCH BOX (F TYPE)

REF	Номер детали	Наименование	Кол-во
1	3T5Q76032-0	Коробка выключателей	1
2	3T5-76230-0	Крышка коробки выключателей	1
3	921503-5510	Винт	4
4	385-76020-1	Узел главного выключателя	1
5	353-76203-1	** Ключ главного выключателя F-301	1
5	353-76203-2	** Ключ главного выключателя F-302	1
5	353-76203-3	** Ключ главного выключателя F-303	1
6	353-76205-1	* Заглушка ключа главного выключателя	2
7	3T5-76022-0	* Крышка главного выключателя (водонепроницаемая)	1
8	3T5-06830-0	Узел стоп-выключателя	1
9	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
10	3T5-71040-0	Узел контрольной лампы	1
15	3T5-72611-0	Крышка выключателя PTT (B)	1
16	921503-0512	Винт	2
17	940103-0500	ШАЙБА	2
18	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1
19	3T5-76174-0	Кронштейн	1
20	910103-6612	Болт	1
21	3GF-76119-0	Узел шнура L=1000	1
22	3B7-76035-0	Крышка	1
23	3T5-72198-0	Наклейка лампы предупреждения	1
24	3T5-76037-0	Клеммная вилка кабеля	1
25	3A3-76037-0	* Разъём кабельного наконечника	1
26	353-76037-0	* Разъём кабельного наконечника	1

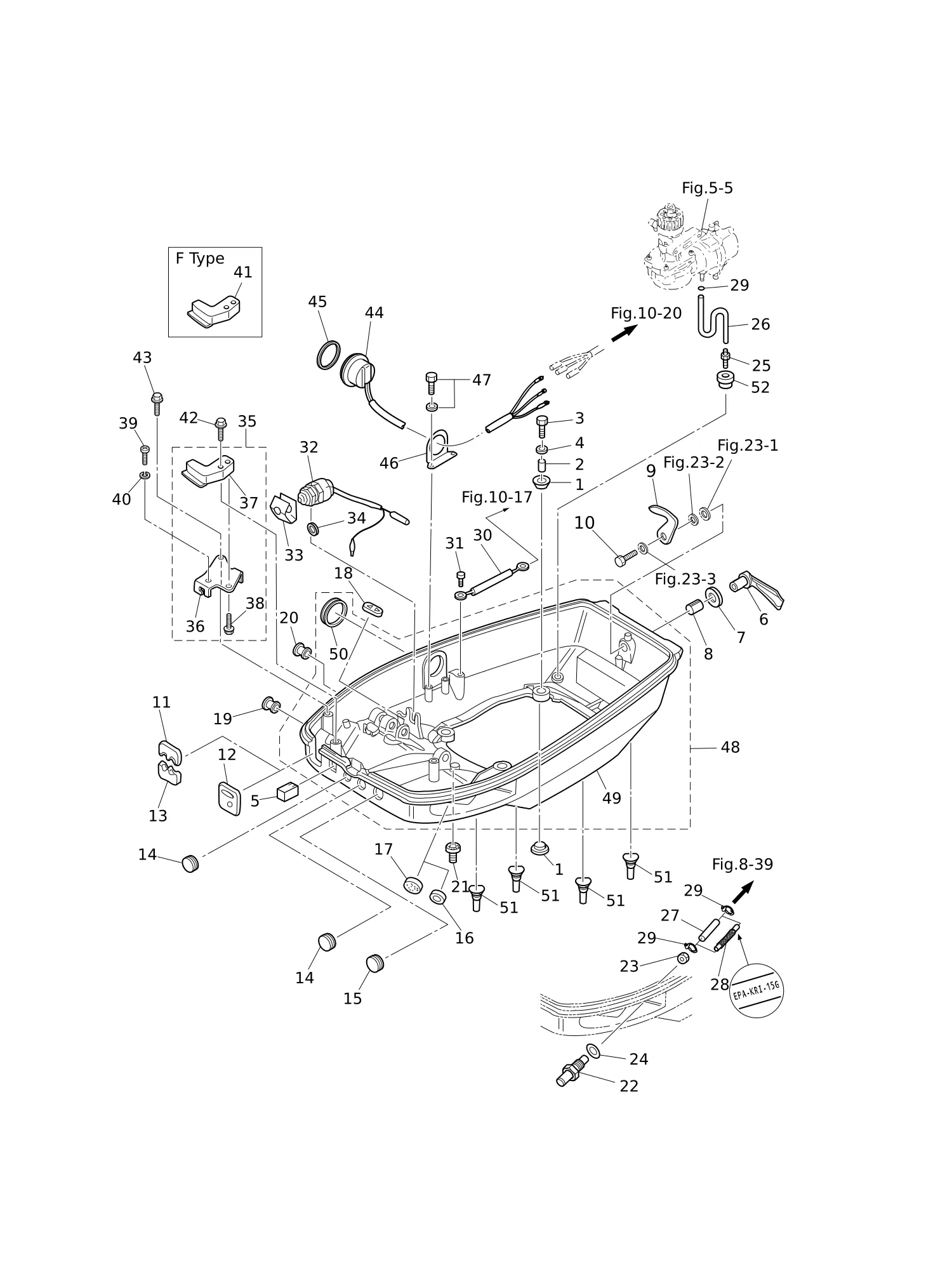

Рис. 22НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	346-67113-0	Опора 8.5-14-2.5	8
2	346-67114-1	Проставка 6.2-9-15.7	4
3	9101E3-0630	Болт	4
4	346-67115-0	* ШАЙБА 6.5-21-1	4
5	3T5-67150-0	Заглушка	1
6	3C8Q67141-0	Рычаг крючка	1
7	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
8	369-67105-0	* Втулка рычага крюка	1
9	3C8-67142-1	Крючок крышки	1
10	910103-0612	Болт	1
11	3C8-83732-0	Втулка уплотнительная	1
12	3T5-67162-0	Втулка	1
13	3C8-76116-1	Втулка уплотнительная	1
15	345-76092-0	Втулка уплотнительная	1
16	338-67163-0	Втулка уплотнительная 18-2.5	1
17	345-67117-0	ВТУЛКА 17-2.7	3
18	3C8-63621-0	Втулка уплотнительная 30-12-2.5	1
18	3C8-63624-0	Втулка уплотнительная 30-12-2.5	1
19	3B2-67187-0	Втулка уплотнительная	1
20	3B7-01046-0	* Пробка	1
21	345-66226-0	Втулка 17-3	1
22	3B2-70260-1	Топливный разъем (папа)	1
23	332-70261-0	Гайка 10-P1.25	1
24	336-70112-0	Прокладка 10.2-16-0.5	1
25	3T1-01138-0	Штуцер 6-8-11	1
26	98AB-50-250	Шланг φ5-φ10	1
27	98AB-50-260	Шланг	1
28	3GF-02165-0	Топливный шланг с протектором L=260	1
29	338-02215-0	Хомут φ10	3
30	3N4-76142-1	Кабель заземления L=270	1
31	910103-6612	Болт	1
32	398-76080-1	* ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
33	398-76083-0	* Привод выключателя нейтрали	1
34	3B7-63731-0	Шайба 12.5-24-1	1
35	3C8Q83737-0	Кронштейн крепления троса в сборе	1
36	3Z5-83738-0	* Кронштейн крепления троса сцепления	1
38	910103-5612	Болт	1
39	3C8-83821-0	Винт 4-20 P0.5	1
40	941303-0400	* ПРУЖИННАЯ ШАЙБА	1
41	3C8Q76118-0	Хомут	1
42	910103-5625	БОЛТ	1
43	910103-5616	* Болт	1
44	3GF-72615-0	Переключатель PTT в сборе	1
45	3F3-72616-1	Прокладка	1
46	3GF-72617-0	Кронштейн выключателя PTT в сборе	1
47	910103-6614	БОЛТ	2
48	3C8Q67110-1	НИЖНИЙ КОЖУХ С УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ	1
49	3C8Q67100-2	* НИЖНИЙ КОЖУХ	1
50	3F3-72618-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
51	3TW-67179-0	СЛИВНАЯ ПРОБКА	4
52	369-66043-1	ВТУЛКА	1

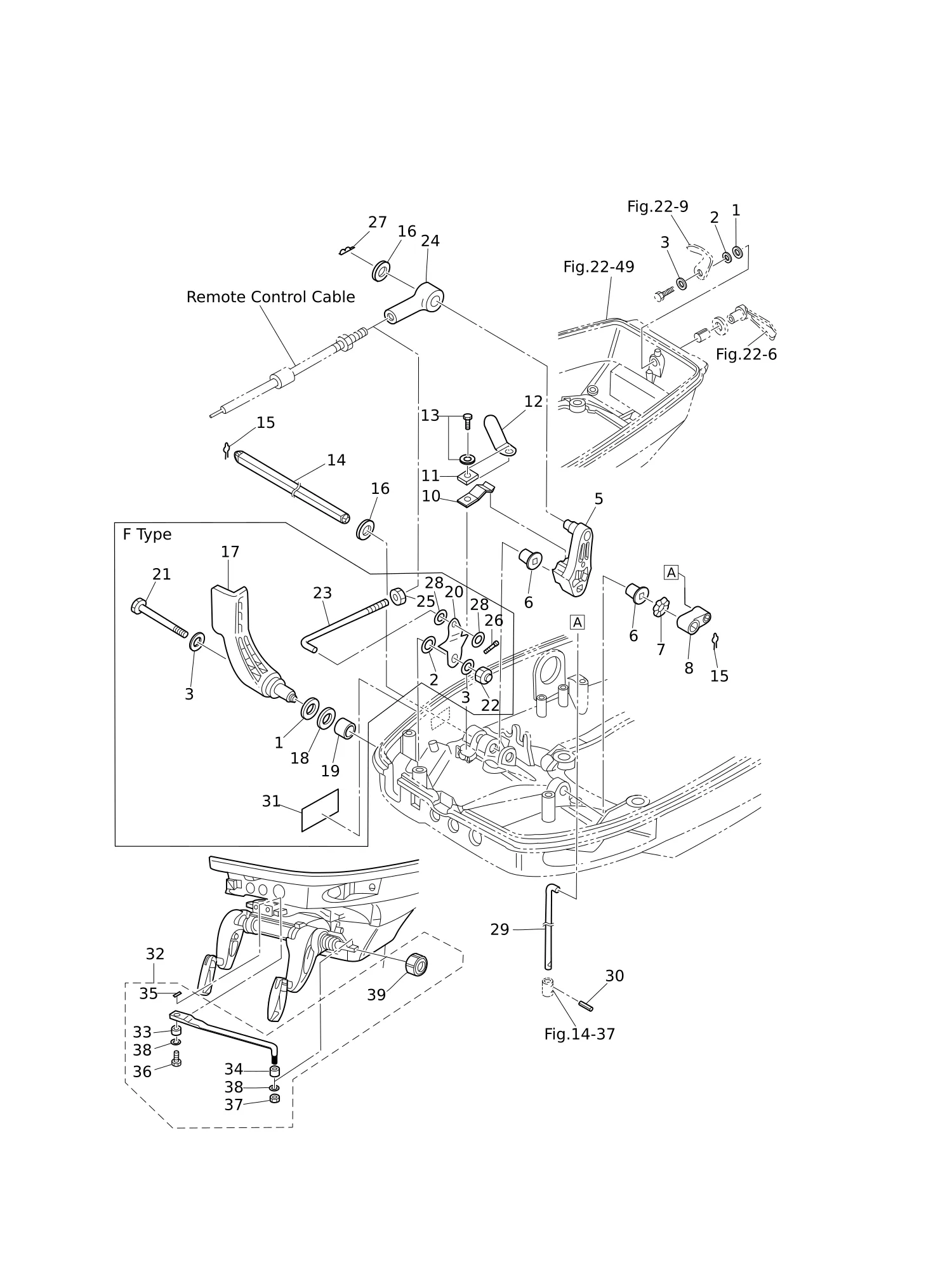

Рис. 23ПЕРЕКЛЮЧЕНИЕ SHIFT

REF	Номер детали	Наименование	Кол-во
1	3C8-67146-0	ШАЙБА 14-22-1	2
2	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	2
3	3C8-66308-0	ШАЙБА 6-16-1.5	3
5	3C8-66122-1	Рычаг переключения	1
6	350-67101-0	Втулка	2
7	941403-1200	Шайба пружинная d=12	1
8	3C8-66225-0	Рычаг тяги переключения	1
10	3C8-66112-0	Стопор рычага переключения передач	2
11	3BA-66117-0	Фиксатор переключения передач t=1.0	1
12	3PR-06972-0	Хомут 6.5-47.5P	1
13	910103-5616	* Болт	1
14	3C8-66135-0	Вал рычага переключения	1
15	951703-0800	Стопорное кольцо d=8	2
16	3AA-83719-0	* Шайба 8.5-18-1.6	1
17	3T5-66110-0	Рычаг переключения передач	1
18	3T5-67147-0	Уплотнительное кольцо 13.8-22-5	1
19	350-67105-0	ВТУЛКА РЫЧАГА КРЮКА 14-16.5-17.7	1
20	3T5-66129-0	Рычаг переключения передач (дистанционное управление)	1
21	910103-0670	Болт	1
22	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	1
23	3T5-66134-0	Тяга рычага переключения передач	1
24	3B7-83715-2	* Соединитель троса	1
25	3B2-83865-0	ГАЙКА 10-32UNF	1
26	951503-0212	ШПЛИНТ 2-12	1
27	951603-0800	* Шплинт d=8	1
28	940103-0500	ШАЙБА	2
29	3C8-66211-0	Тяга переключения	1
30	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
31	3T5-67578-0	Наклейка переключения передач	1
32	3C8-84910-2	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
33	3C8-84914-1	* ВТУЛКА 9.6-13-6.5	1
34	3C8-84916-0	* ВТУЛКА 9.6-19-6	1
35	951503-0215	* ШПЛИНТ	1
36	3C8-84917-0	* БОЛТ 3/8-19	1
37	353-84918-0	* Гайка нейлоновая 3/8-24UNF	1
38	353-84916-0	* Шайба 9.6-18-2	2
39	3F3-84908-0	* Кольцо уплотнительное	1

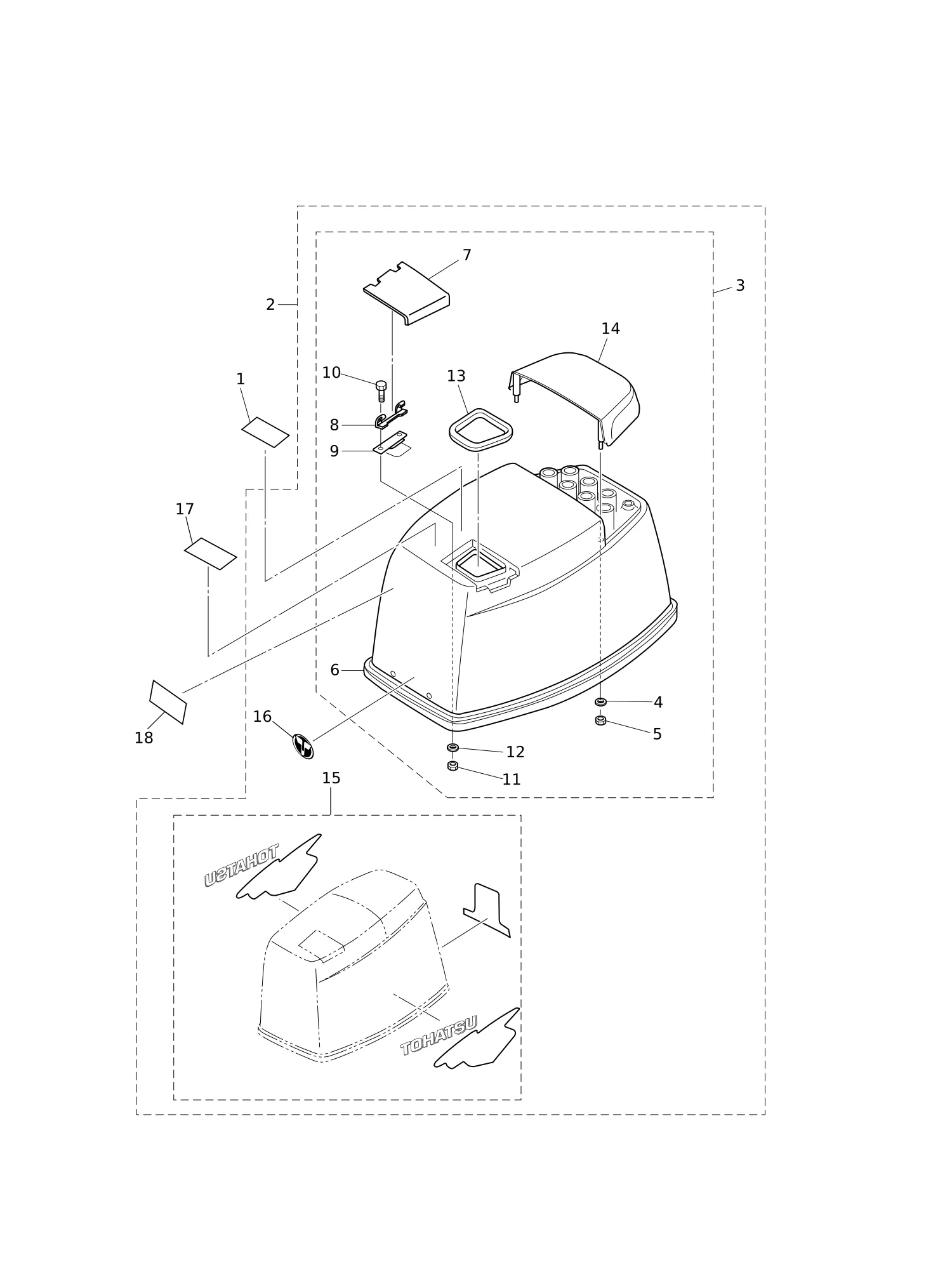

Рис. 24ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	3T1-72043-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЕ О МАСЛЕ	1
2	3GFQ67645-6	УЗЕЛ ВЕРХНЕГО КОЖУХА	1
3	3GFQ67640-0	* ПОДСБОРКА ВЕРХНЕГО КОЖУХА	1
4	3C8-66308-0	ШАЙБА 6-16-1.5	4
5	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	4
6	3C8-67501-1	** УПЛОТНЕНИЕ ВЕРХНЕГО КОЖУХА	1
7	3E3Q67210-1	** КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ	1
8	3B7-67211-0	** ПЕТЛЯ КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ	1
9	3C8-67212-1	** ПРУЖИНА	1
10	910103-0614	** Болт	2
11	930103-0600	* Гайка	2
12	941303-0600	* Пружинная шайба	2
13	3E3-67213-0	** УПЛОТНЕНИЕ L=275	1
14	3E3Q67521-1	** РУЧКА ОТКИДКИ	1
15	3GF-87802-3	* Комплект наклеек (MD50B2)	1
15	3GG-87802-3	* Комплект наклеек (MD40B2)	1
15	3GM-87802-3	* Комплект наклеек (MD30B2 EU)	1
16	3KY-67531-0	** ПЕРЕДНЯЯ НАКЛЕЙКА	1
17	3C7-72180-3	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (A)	1
18	3AC-72185-0	Наклейка предупреждения	1

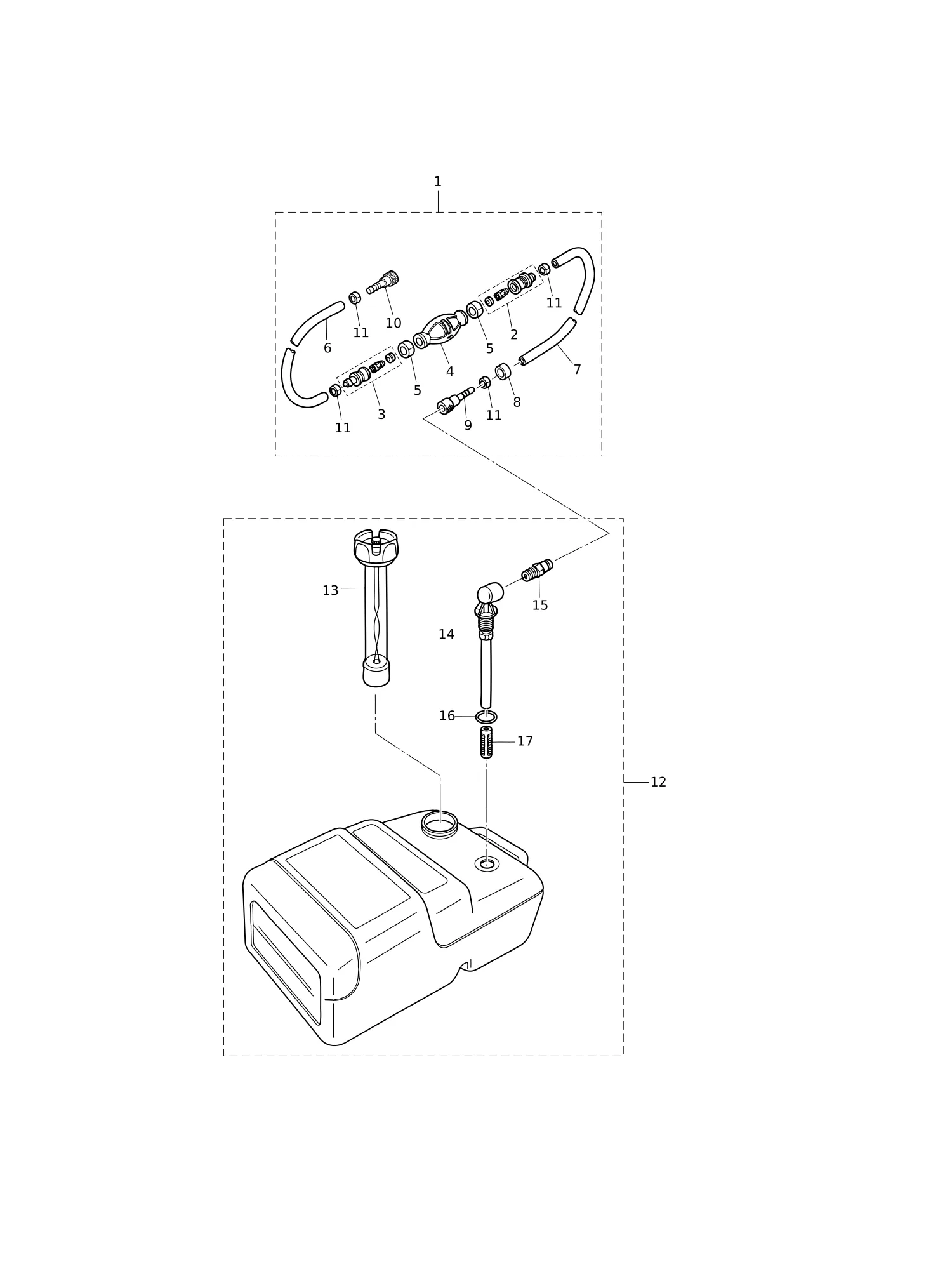

Рис. 25ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	3B7-70200-5	Груша топливная в сборе	1
1	3GF-70200-5	УЗЕЛ ГРУШИ ПОДКАЧКИ	1
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)	1
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)	1
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ	1
4	3GF-70211-1	* ГРУША ПОДКАЧКИ	1
5	3C7-70217-0	* ХОМУТ	2
6	3GF-70241-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=700	1
6	98AB-70-700	* ШЛАНГ	1
7	3GF-70240-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=1600	1
7	98AB-701600	* ШЛАНГ	1
8	3B7-70280-1	МЕТКА ТОПЛИВНОГО РАЗЪЕМА	1
9	3GF-70281-0	* ТОПЛИВНЫЙ РАЗЪЕМ	1
10	3GF-70250-1	Топливный разъем	1
11	332-70201-0	* ХОМУТ	4
12	3C7-70177-1	ТОПЛИВНЫЙ БАК В СБОРЕ 25Л	1
13	3C7-70050-2	* Крышка топливного бака с вентиляцией в сборе (25L)	1
14	3C7-70155-0	* ЗАБОРНЫЙ УГОЛЬНИК В СБОРЕ (25Л)	1
15	3E0-70270-0	* БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА)	1
16	3C7-70199-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
17	3C7-70113-0	* ФИЛЬТР	1

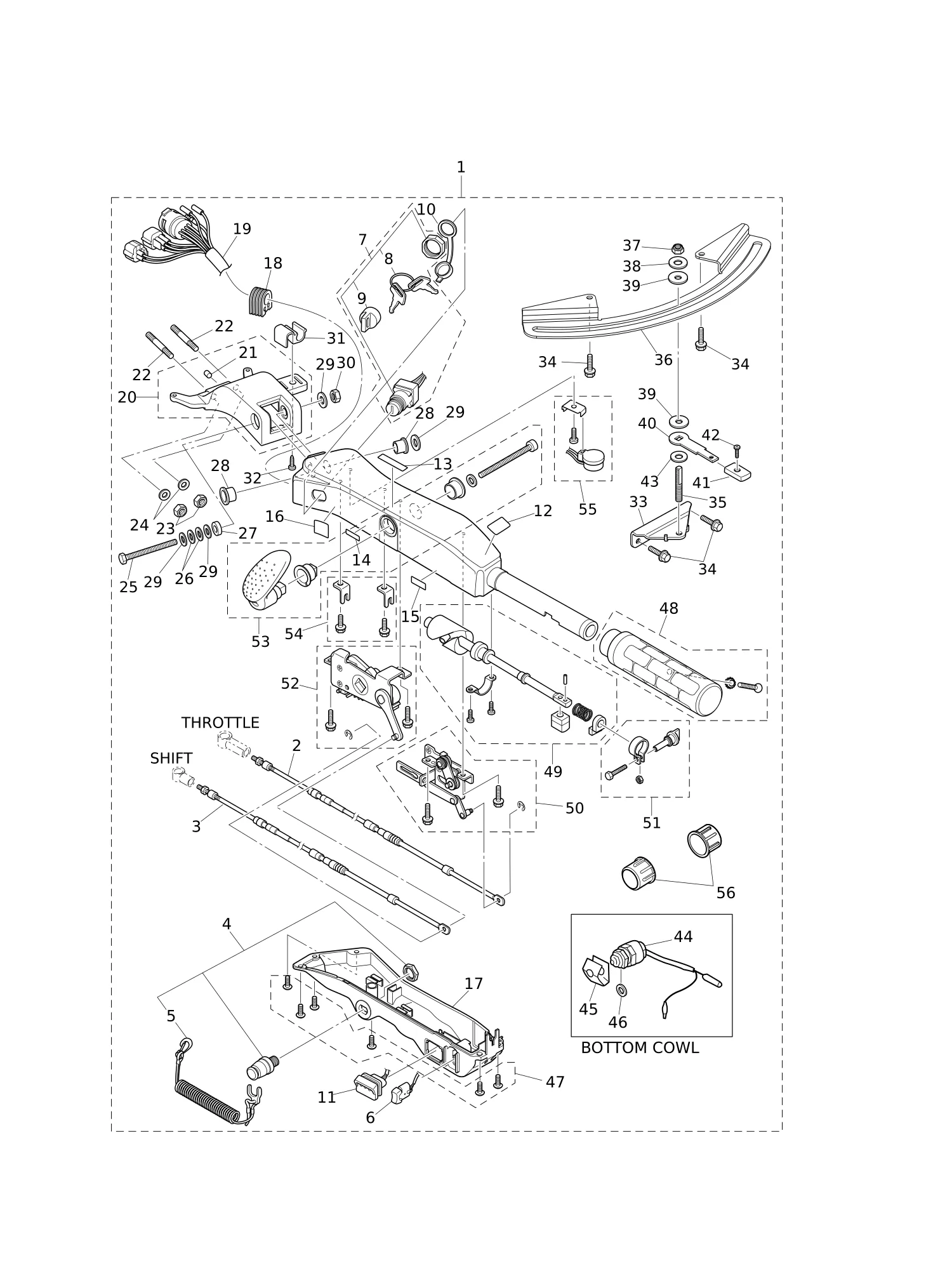

Рис. 26МНОГОФУНКЦИОНАЛЬНАЯ РУЛЕВАЯ РУКОЯТКА MULTI TILLER HANDLE

REF	Номер детали	Наименование	Кол-во
1	3GFQ63000-3	КОМПЛЕКТ РУМПЕЛЯ	1
2	3GF-63600-0	* Трос дроссельной заслонки	1
3	3GF-66196-0	* Трос переключения передач	1
4	398-06830-0	Выключатель стоп-сигнала в сборе	1
5	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
6	3AH-72615-0	* Переключатель PTT в сборе	1
7	3GF-76020-0	ЗАМОК ЗАЖИГАНИЯ В СБОРЕ	1
8	3GF-76217-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
8	3GF-76218-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
8	3GF-76219-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
9	3GF-76205-0	* ЗАЩИТНАЯ КРЫШКА КЛЮЧА ЗАМКА ЗАЖИГАНИЯ	1
10	3T5-76022-0	* Крышка главного выключателя (водонепроницаемая)	1
11	3GF-71040-0	* Контрольная лампа в сборе	1
12	3GF-72019-0	* Наклейка дроссельной заслонки	1
13	3GF-67578-1	* Наклейка переключения передач	1
14	3GF-72198-0	* Наклейка предупреждающей лампы	1
15	3GF-72200-0	* Наклейка стоп-переключателя	1
16	3GF-84339-0	* Наклейка инструкции	1
17	3GF-63320-0	* Крышка румпеля	1
18	3GF-63624-0	* Втулка	1
19	3GG-76119-1	* Жгут проводов в сборе	1
20	3GFQ62000-0	* Кронштейн рулевого управления в сборе	1
21	3GF-65012-0	** ШТИФТ 8-16	1
22	3GF-62097-0	* ШПИЛЬКА M10-45 P1.25	2
23	3C8-62098-0	* ГАЙКА НЕЙЛОНОВАЯ 10-P1.25	2
24	9402E3-1000	* Шайба	2
25	3GF-63201-0	* БОЛТ 10-80 P1.25	1
26	3GF-63305-0	* ПРУЖИННАЯ ШАЙБА КОНИЧЕСКАЯ 10.5-21-2.3	2
27	3GF-63025-0	* ПРОСТАВКА 10.5-23-9	1
28	3GF-63102-0	* ВТУЛКА 10.5-12.7-13.5	2
29	9401E3-1000	Шайба	4
30	3GF-63310-0	* КОНТРГАЙКА 10-P1.25	1
31	3GF-62004-0	* ДЕРЖАТЕЛЬ ТРОСА	1
32	3T5-06437-0	* САМОРЕЗ 6-16	1
33	3GF-62400-0	* КРОНШТЕЙН РЫЧАГА ТРЕНИЯ	1
34	3V1-60108-0	БОЛТ С ПОКРЫТИЕМ 6-16	4
35	3GF-62445-0	* БОЛТ 8-32 P1.25	1
36	3GF-62447-0	* ПЛАСТИНА	1
37	3V5-62442-0	ГАЙКА НЕЙЛОНОВАЯ 8-P1.25	1
38	3B7-63730-0	* Шайба 8.5-24-1.5	1
39	3GF-62449-0	* ДИСК 8.5-25-2	2
40	3GF-62441-0	* РЫЧАГ ТРЕНИЯ	1
41	3AC-63012-0	* РУКОЯТКА	1
42	346-66334-0	* УПОР	1
43	3R3-62443-0	ШАЙБА 8.1-20-0.8	1
44	398-76080-1	* ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
45	398-76083-0	* Привод выключателя нейтрали	1
46	3B7-63731-0	Шайба 12.5-24-1	1
47	3GF-63205-0	* КОМПЛЕКТ ВИНТОВ	1
48	3GF-63193-0	* КОМПЛЕКТ ДЕТАЛЕЙ РУКОЯТКИ	1
49	3GF-63062-0	* КОМПЛЕКТ ВАЛА ДРОССЕЛЯ	1
50	3GF-63067-0	* ТЯГА ДРОССЕЛЯ В СБОРЕ	1
51	3GF-63032-0	* УЗЕЛ ТРЕНИЯ ДРОССЕЛЯ	1
52	3GF-66160-0	* УЗЕЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
53	3GF-66158-0	* КОМПЛЕКТ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
54	3GF-66198-0	* КОМПЛЕКТ КРОНШТЕЙНА ТРОСА	1
55	3GF-76175-0	* КОМПЛЕКТ ЗУММЕРА	1
56	346-62127-0	* Колпачковая гайка	2

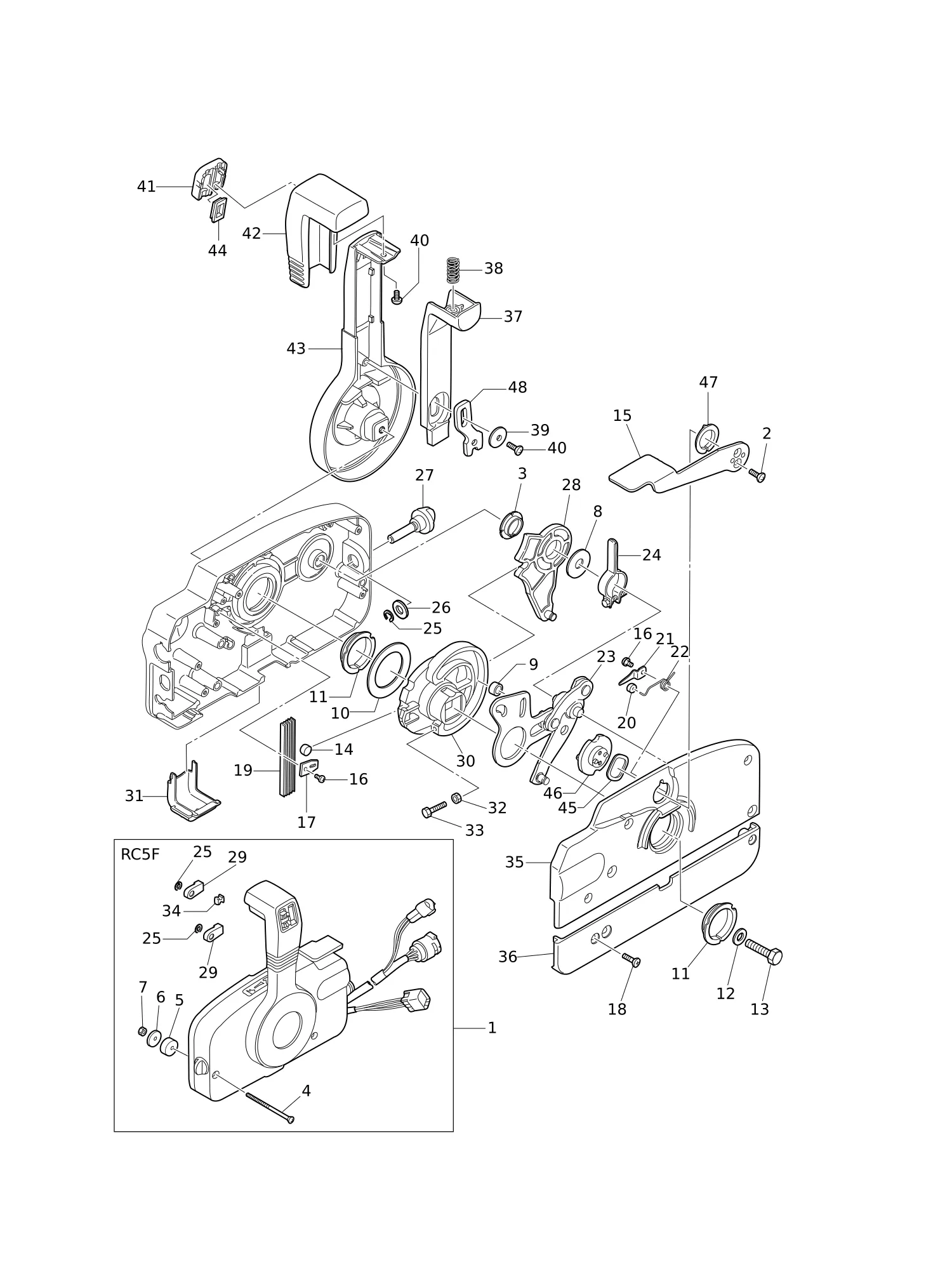

Рис. 27КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3GFQ84500-1	* Головка дистанционного управления в сборе (RC5F)	1
2	921603-0512	* ВИНТ	2
3	3A3-84432-0	* ВТУЛКА	1
4	3A3-84375-0	* ВИНТ	3
5	3A3-84374-0	* ПРОСТАВКА	3
6	353-84371-0	* ШАЙБА	3
7	930103-0600	* Гайка	3
8	3A3-84383-0	* ШАЙБА	1
9	3A3-84421-0	* РОЛИК	1
10	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
11	3A3-84431-0	* ВТУЛКА	2
12	940103-0800	* Шайба	1
13	3A3-84442-0	* БОЛТ	1
14	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
15	3B7Q84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
16	921503-0406	* ВИНТ	2
17	3A3-84423-0	* ФИКСАТОР	1
18	921603-0518	* ВИНТ	5
19	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	5
20	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
21	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
22	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
23	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
24	3A3-84428-0	* РЫЧАГ ФРИКЦИОНА ДРОССЕЛЯ	1
25	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	3
26	353-84394-0	* ШАЙБА	1
27	3A3-84427-0	* РЕГУЛИРОВОЧНЫЙ ВИНТ	1
28	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
29	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
30	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
31	3A3-84429-0	* КОЖУХ ПРОВОДА	1
32	930103-0500	* ГАЙКА	1
33	910103-0525	* БОЛТ	1
34	3A3-84376-0	* ВТУЛКА	1
35	3B7Q84441-0	* ЗАДНИЙ КОРПУС	1
36	3B7Q84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
37	3A3-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
38	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
39	3A3-84407-0	* ШАЙБА	1
40	921503-0510	* ВИНТ	2
41	3A3-84451-0	* КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	1
42	3A3-84404-0	* РУКОЯТКА	1
43	3B7Q84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
44	3A3-84452-0	* ЗАГЛУШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	1
45	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
46	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
47	3A3-84435-0	* ВТУЛКА	1
48	3A3-84406-0	* ПЛАСТИНА	1

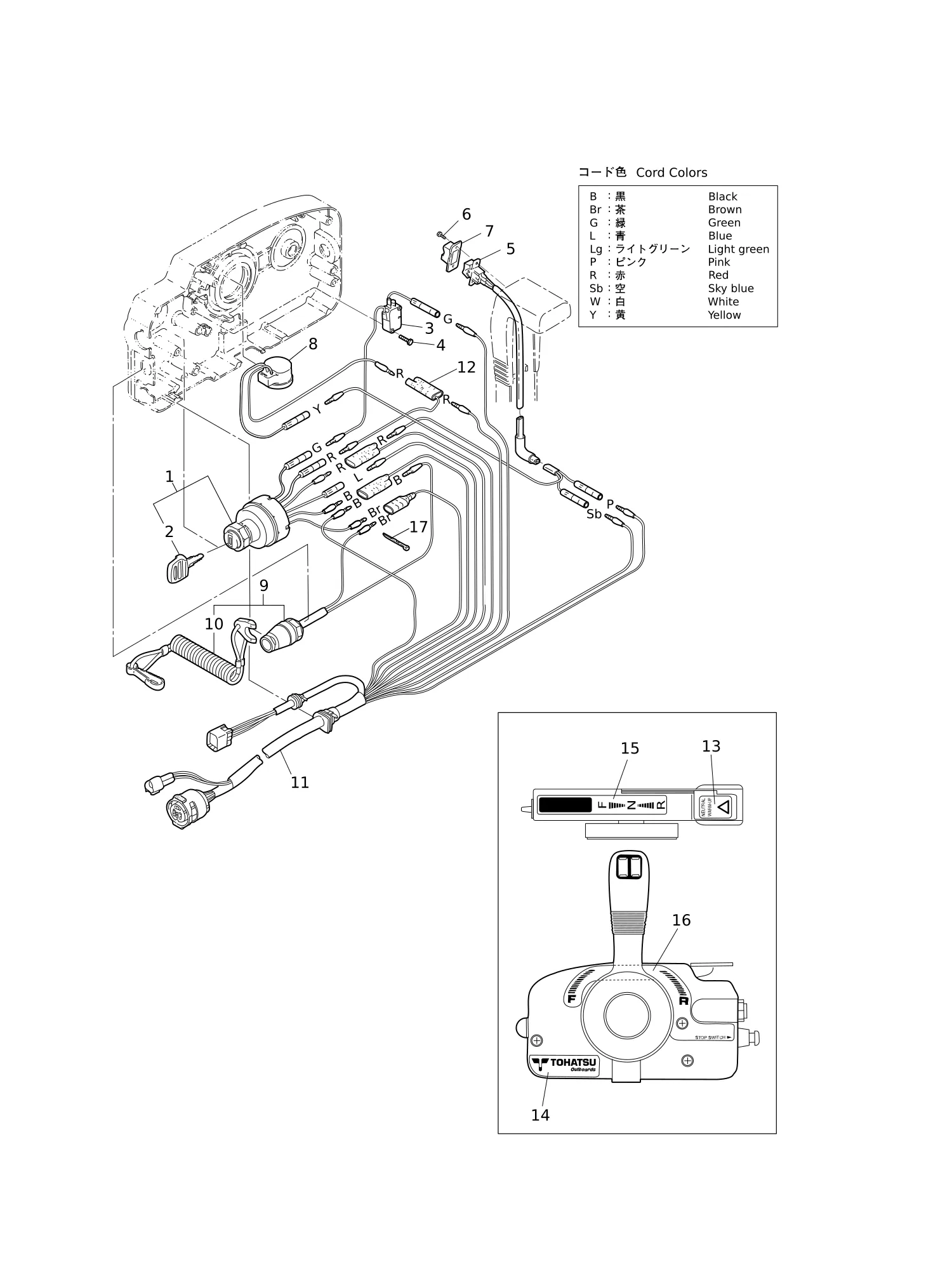

Рис. 28КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	Номер детали	Наименование	Кол-во
1	353-76020-3	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
2	3F3-76217-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №301	1
2	3F3-76218-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №302	1
2	3F3-76219-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №303	1
3	3T5-76086-0	ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ)	1
4	921503-5316	Винт	2
5	3A3-72560-0	ВЫКЛЮЧАТЕЛЬ PTT В СБОРЕ	1
6	921503-0206	ВИНТ	2
7	3A3-72591-0	КРЫШКА ВЫКЛЮЧАТЕЛЯ PTT	1
8	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1
9	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
10	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
11	3T5-76115-1	ШНУР В СБОРЕ L=6200	1
12	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
13	3N5-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
14	3N5-84333-0	НАКЛЕЙКА (TOHATSU)	1
15	3N5-84336-0	НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
16	3N5-84465-0	БОКОВАЯ НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
17	3A3-84398-0	ХОМУТ	2

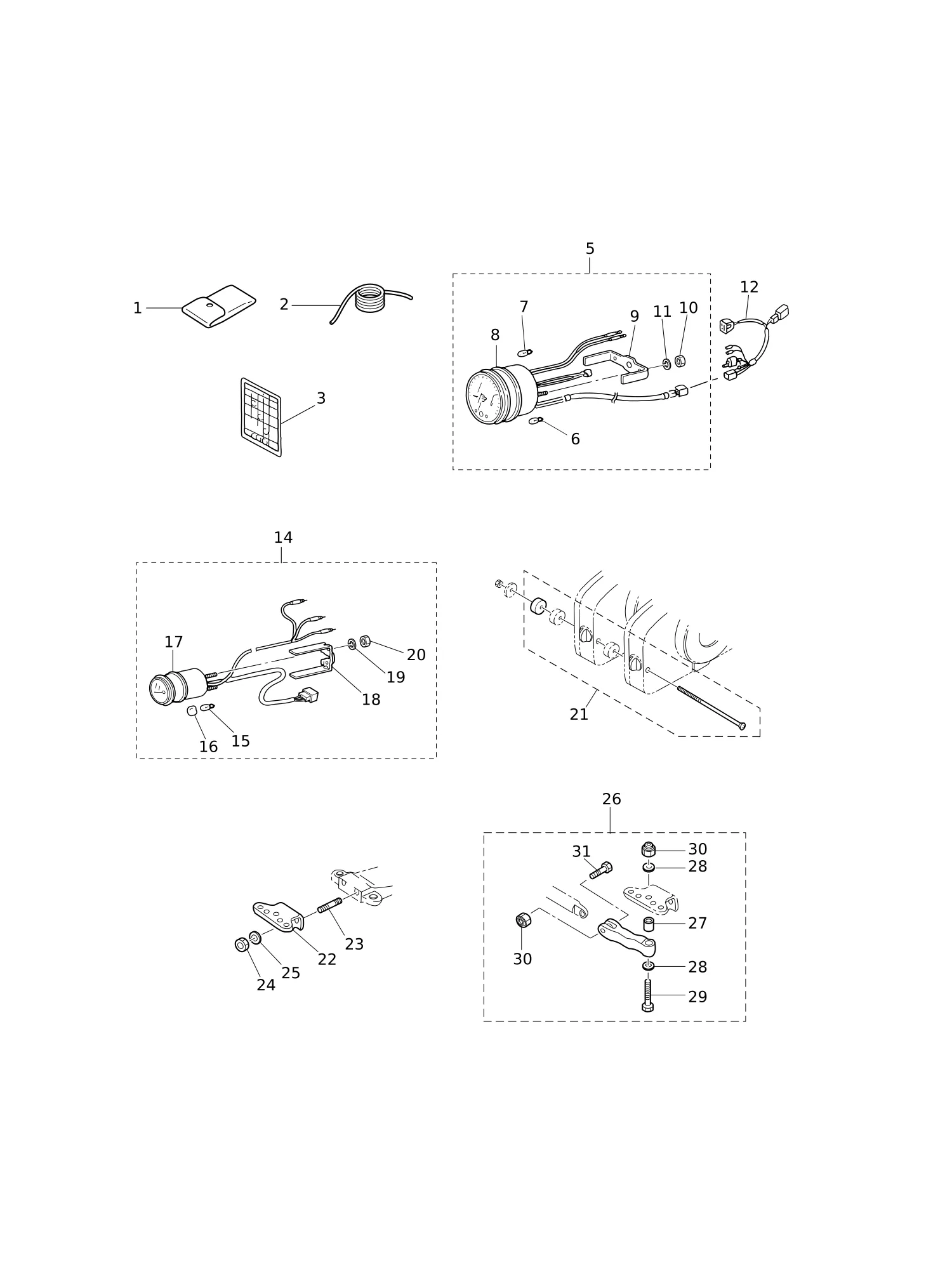

Рис. 29АКСЕССУАРЫ (1) ACCESSORIES (1)

REF	Номер детали	Наименование	Кол-во
1	3H6-72100-0	НАБОР ИНСТРУМЕНТОВ	1
2	3B7-72201-0	СТРАХОВОЧНЫЙ ТРОС φ6-1600	1
3	3T5-72050-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ О ЗУММЕРЕ	1
5	3Z5-72640-1	ТАХОМЕТР С ЛАМПОЙ МАСЛА	1
6	3B7-72658-0	* ЛАМПА МАСЛА 12V-1.7W	3
7	3B7-72659-0	* ЛАМПА ПРИБОРА 12V-1.8W	1
8	3B7-72656-0	* ДЕМПФЕР ПРИБОРА	1
9	3B7-72661-0	* МОНТАЖНАЯ ПЛАСТИНА	1
10	930203-0500	** ГАЙКА	2
11	941303-0500	* ПРУЖИННАЯ ШАЙБА	2
12	3T5-72537-1	* ПРОВОД ПРИБОРА L=8000	1
14	3T1-72571-0	* Тримметр в сборе	1
15	3T1-72659-0	** Лампа измерительного прибора 12V-1.7W	1
16	3T1-72653-0	** Патрон лампы измерительного прибора	1
17	3B7-72655-0	* ДЕМПФЕР СЧЁТЧИКА	1
18	3T1-72665-0	** Монтажная пластина	1
19	941303-0400	* ПРУЖИННАЯ ШАЙБА	2
20	930203-0400	* ГАЙКА	2
21	3A3-81301-0	КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ ДВУХ ДВИГАТЕЛЕЙ	1
22	3E3-84830-0	КРЮК РУЛЕВОГО УПРАВЛЕНИЯ	1
23	3E3-62097-0	ШПИЛЬКА 10-25 P1.25	2
24	3C8-62098-0	* ГАЙКА НЕЙЛОНОВАЯ 10-P1.25	2
25	940203-1000	ШАЙБА	2
26	3C8Q84960-0	ВИЛКА В СБОРЕ	1
27	3C8-84962-0	* ВТУЛКА 9.6-13-20.5	1
28	353-84916-0	* Шайба 9.6-18-2	2
29	3C8-84963-0	* БОЛТ 3/8-43	1
30	353-84918-0	* Гайка нейлоновая 3/8-24UNF	2
31	3C8-84964-0	* БОЛТ 3/8-35	1

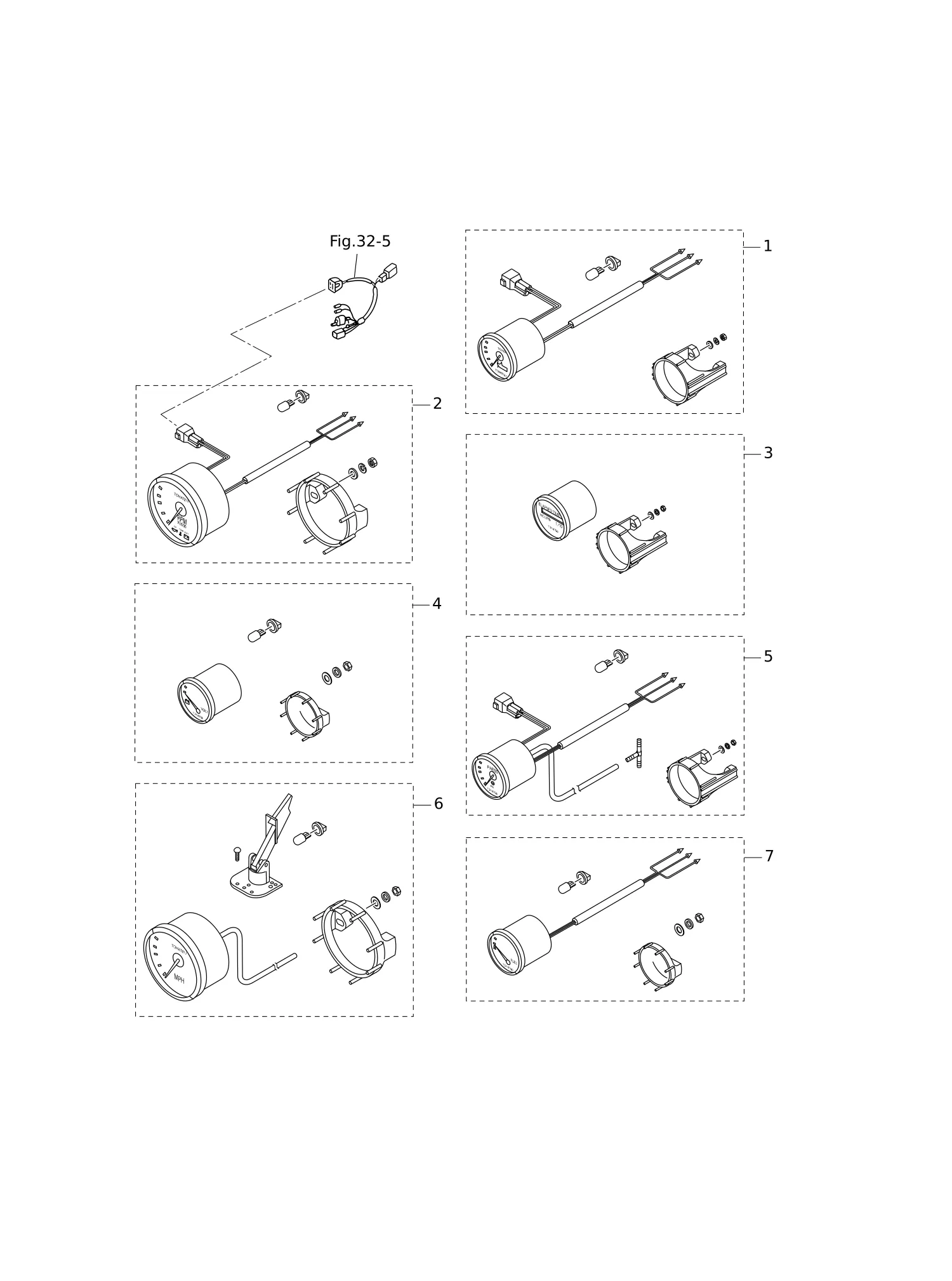

Рис. 30АКСЕССУАРЫ (2) ACCESSORIES (2)

REF	Номер детали	Наименование	Кол-во
1	3GF-72571-0	Комплект тримметра	1
1	3GL-72571-0	Комплект тримметра	1
2	3GF-72647-1	ТАХОМЕТР	1
2	3GL-72647-1	ТАХОМЕТР	1
3	3GF-72524-0	Счётчик моточасов в сборе	1
3	3GL-72524-0	Счётчик моточасов в сборе	1
4	3GF-72529-0	Вольтметр в сборе	1
4	3GL-72529-0	Вольтметр в сборе	1
5	3GF-72598-0	Комплект манометра давления воды	1
5	3GL-72598-0	Комплект манометра давления воды	1
6	3GF-72672-0	Комплект спидометра (60MPH)	1
6	3GL-72672-0	Комплект спидометра (60MPH)	1
7	3GF-72596-0	Указатель топлива в сборе	1
7	3GL-72596-0	Указатель топлива в сборе	1

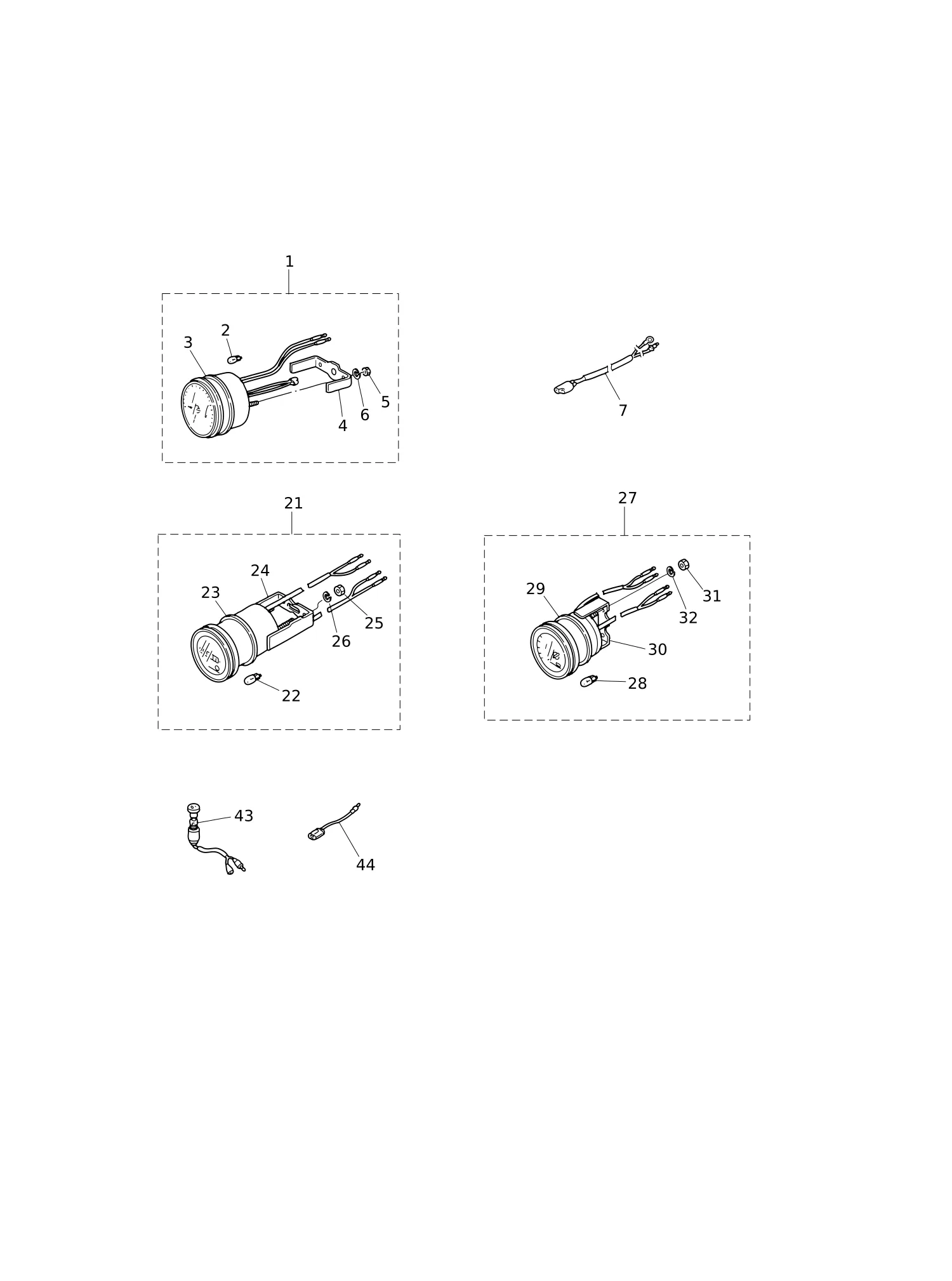

Рис. 31ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (1) OPTIONAL PARTS (1)

REF	Номер детали	Наименование	Кол-во
1	3B7-72530-2	ТАХОМЕТР В СБОРЕ	1
2	3B7-72659-0	* ЛАМПА ПРИБОРА 12V-1.8W	1
3	3B7-72656-0	* ДЕМПФЕР ПРИБОРА	1
4	3B7-72661-0	* МОНТАЖНАЯ ПЛАСТИНА	1
5	930103-0500	* ГАЙКА	2
6	941303-0500	* ПРУЖИННАЯ ШАЙБА	2
7	3T5-72539-0	Провод тахометра L=2000	1
21	3E0-72524-0	СЧЁТЧИК МОТОЧАСОВ В СБОРЕ	1
24	3B7-72664-0	* МОНТАЖНАЯ ПЛАСТИНА	1
27	3E0-72529-0	ВОЛЬТМЕТР В СБОРЕ	1
28	3B7-72657-0	* ЛАМПА СЧЁТЧИКА 12V-1.7W	1
29	3B7-72655-0	* ДЕМПФЕР СЧЁТЧИКА	1
30	3B7-72662-0	* МОНТАЖНАЯ ПЛАСТИНА	1
31	930203-0400	* ГАЙКА	2
32	941303-0400	* ПРУЖИННАЯ ШАЙБА	2
43	353-72521-1	ПЕРЕКЛЮЧАТЕЛЬ ЛАМПЫ СЧЁТЧИКА	1
44	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
44	353-72547-0	ТРОС ПОДДЕРЖКИ (СИНИЙ) L=200	1
44	353-72548-0	** ТРОС ПОДДЕРЖКИ (ЧЁРНЫЙ) L=200	1

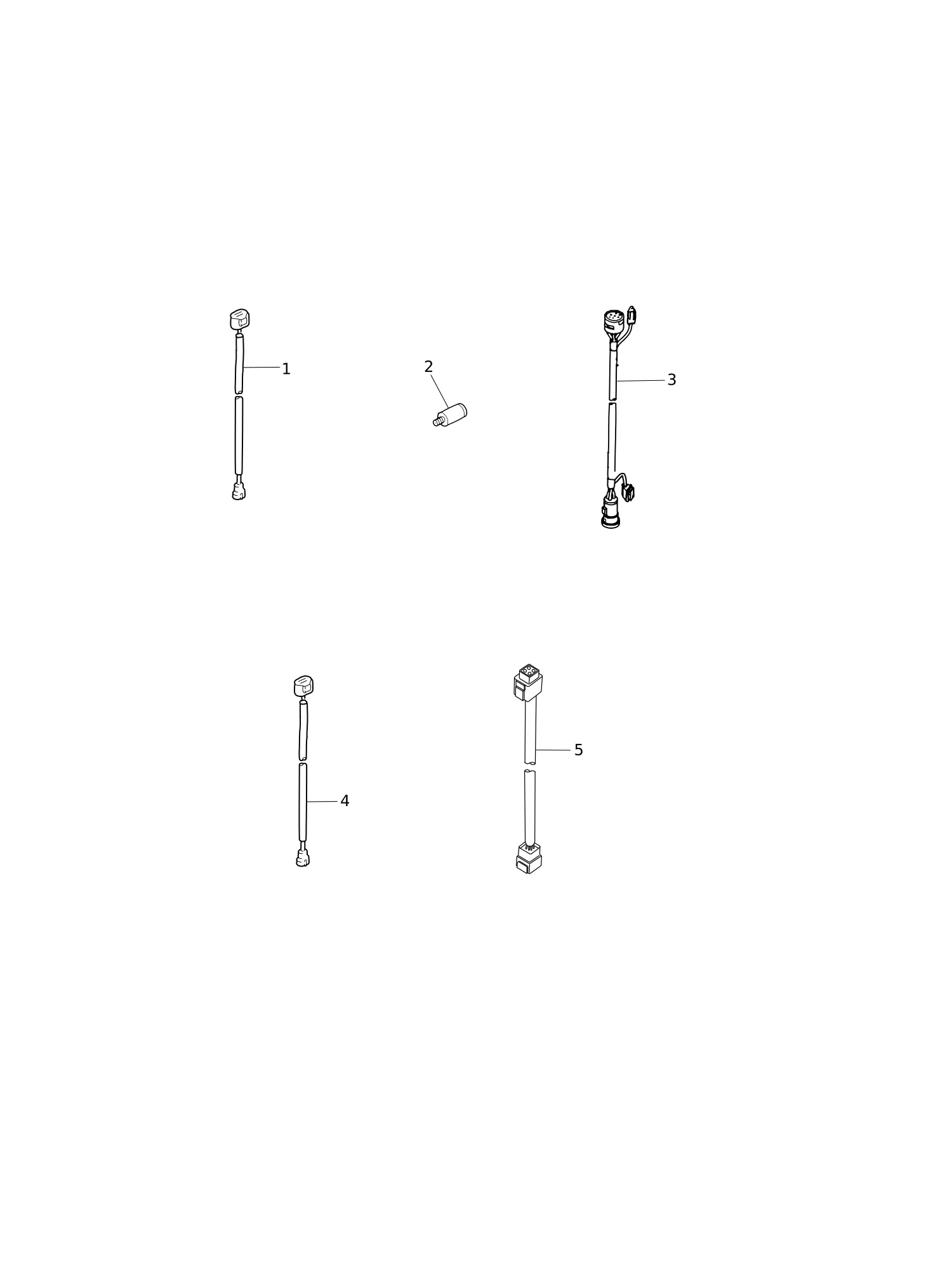

Рис. 32ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (3) OPTIONAL PARTS (3)

REF	Номер детали	Наименование	Кол-во
1	3T1-72573-0	** Удлинительный кабель (датчик тримма) L=6000	1
1	3Z4-72573-0	Удлинительный кабель (датчик тримма) L=2000	1
2	3B7-60007-0	ПРОБКА ПРОМЫВКИ	1
3	3T5-76114-0	УДЛИНИТЕЛЬНЫЙ ШНУР L=2000 (11P)	1
4	3T5-76112-0	Удлинительный кабель L=2000 (2P)	1
5	3T5-71042-0	Удлинительный кабель	1

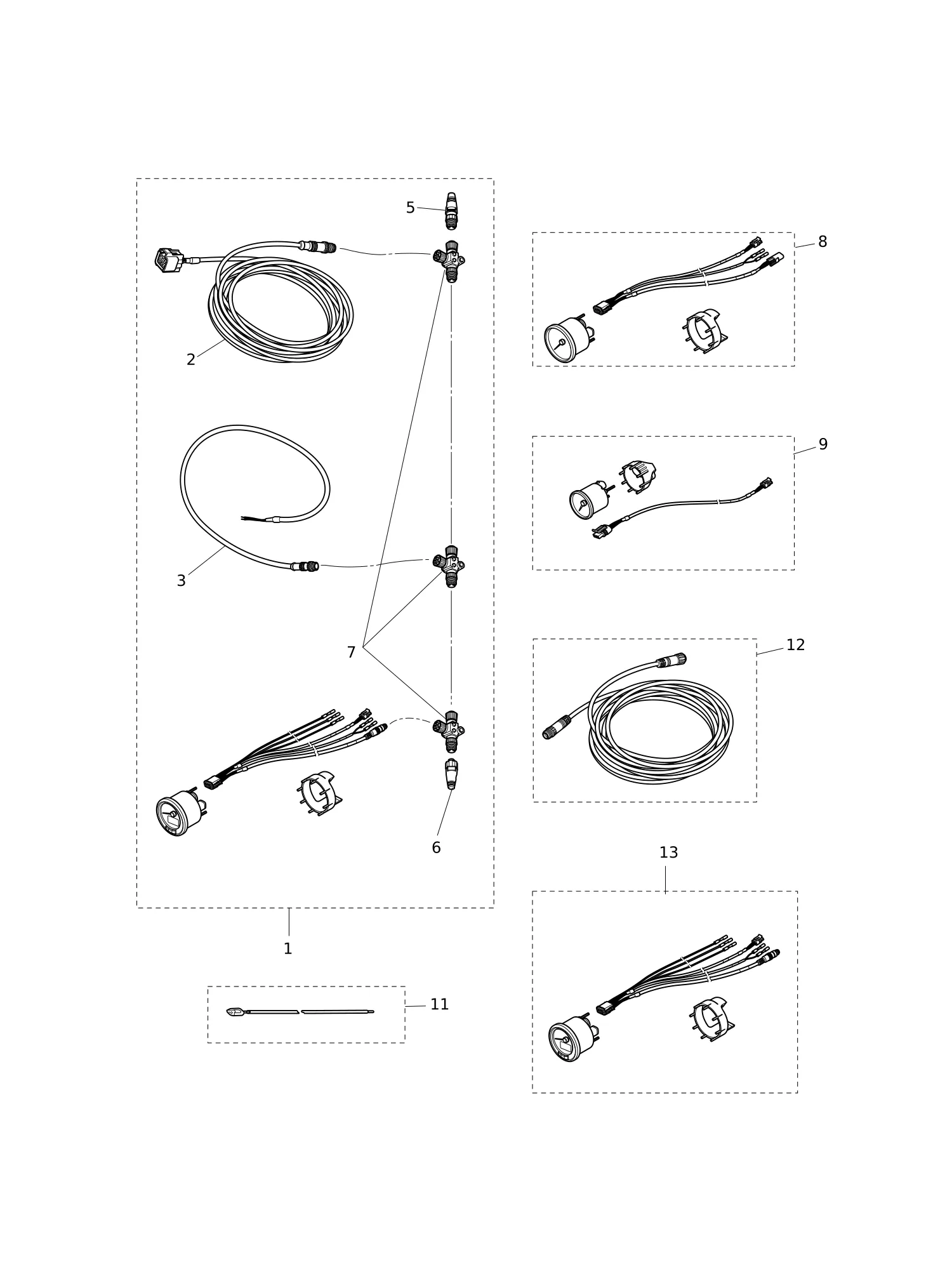

Рис. 33ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ (4) OPTIONAL PARTS (4)

REF	Номер детали	Наименование	Кол-во
1	3KY-72637-0	СТАРТОВЫЙ НАБОР TOCS	1
2	3KY-76131-0	* ТРОС ПОДВЕСКИ ДВИГАТЕЛЯ L=6000	1
3	3KY-76120-0	* АККУМУЛЯТОРНЫЙ КАБЕЛЬ	1
5	3KY-76153-0	* ТЕРМИНАТОР (ШТЕКЕР)	1
6	3KY-76152-0	* ТЕРМИНАТОР (ГНЕЗДО)	1
7	3KY-76151-0	* ТРОЙНИК	3
8	3KY-72672-0	НАБОР СПИДОМЕТРА (60MPH)	1
9	3KY-72523-0	НАБОР ИНДИКАТОРА ТРИММА	1
9	3KY-72531-0	Комплект вольтметра	1
9	3KY-72600-0	Комплект указателя уровня топлива	1
11	3KY-72573-0	Удлинительный кабель (датчик тримма) L=6000	1
12	3KY-76132-0	Магистральный кабель L=5m	1
13	3KY-72638-0	НАБОР ТАХОМЕТРА	1

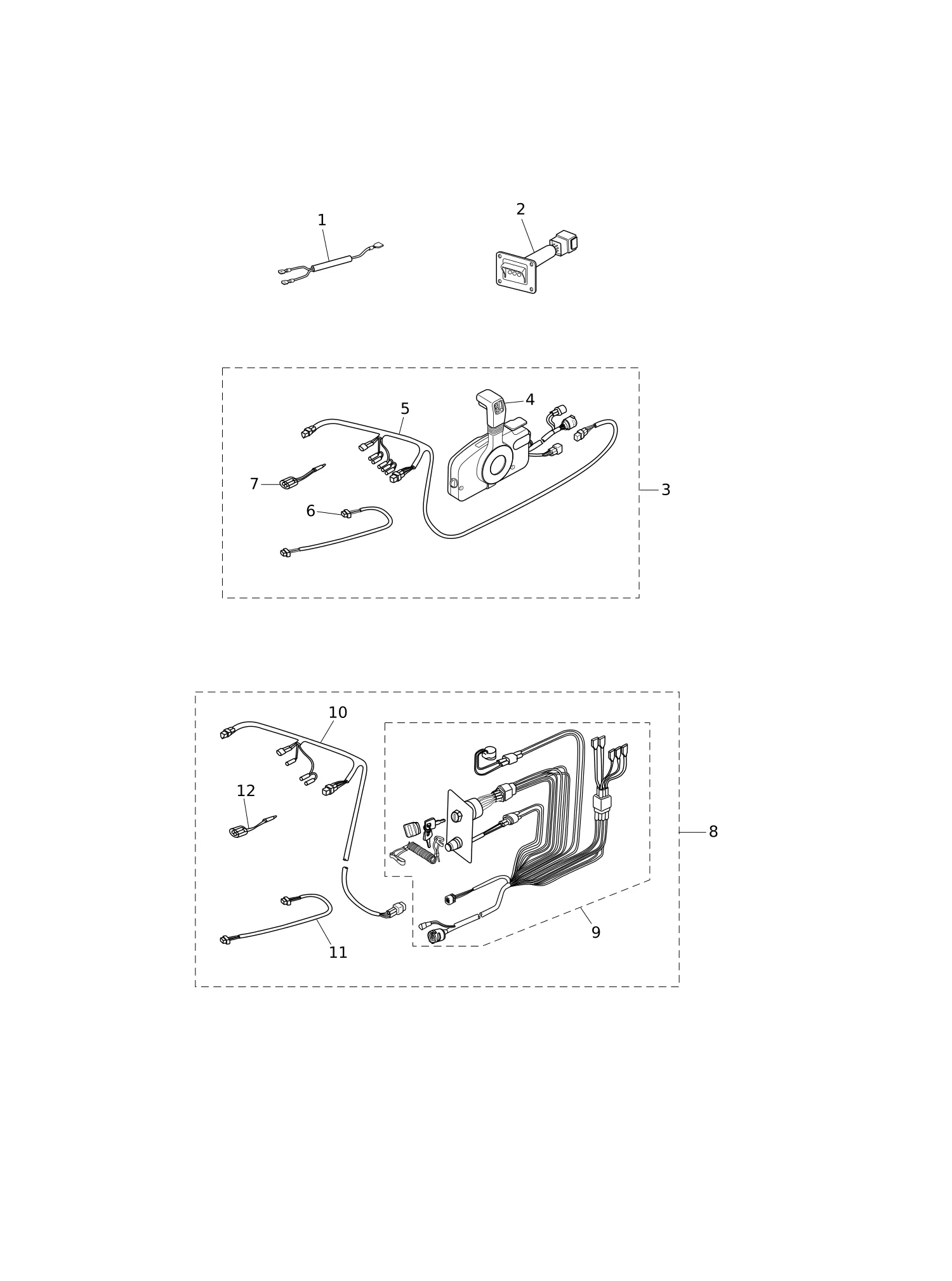

Рис. 34КОМПЛЕКТ ОСНАСТКИ RIGGING KIT

REF	Номер детали	Наименование	Кол-во
1	3Y9-76049-0	ПРОВОД L=200	1
2	3Y9-76251-0	ПАНЕЛЬ ЛАМП В СБОРЕ	1
3	3GLQ84550-2	Комплект предустановки	1
4	3GFQ84500-1	* Головка дистанционного управления в сборе (RC5F)	1
8	3GM-84550-1	Комплект предустановки	1
9	3GF-84560-0	* Комплект тросов управления	1
10	3T5-72537-1	* ПРОВОД ПРИБОРА L=8000	1
11	3T1-72573-0	** Удлинительный кабель (датчик тримма) L=6000	1
12	353-72548-0	** ТРОС ПОДДЕРЖКИ (ЧЁРНЫЙ) L=200	1

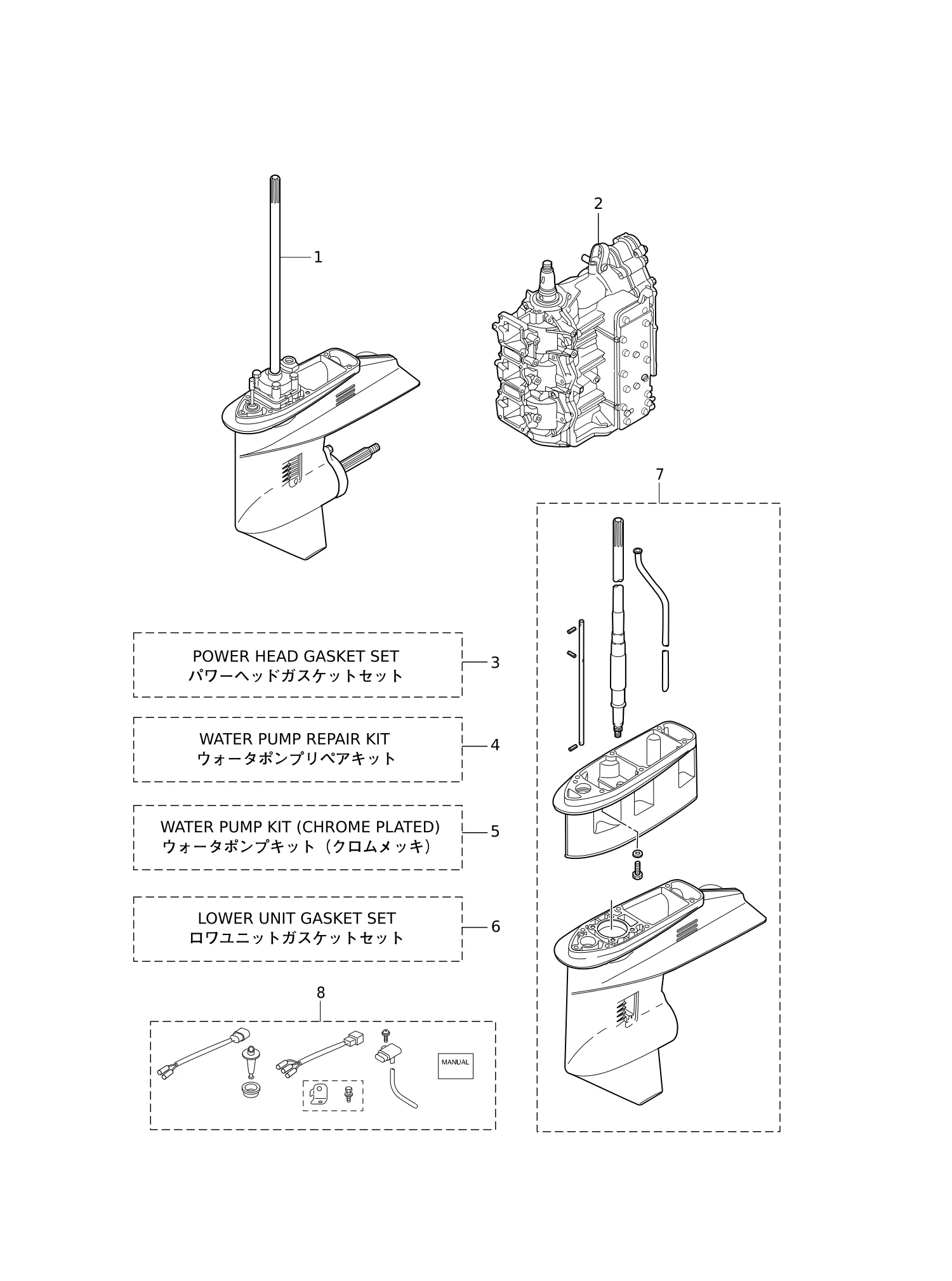

Рис. 35СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	3T5Q87301-6	Редуктор в сборе (S)	1
1	3T5Q87302-6	Редуктор в сборе (L)	1
1	3T5Q87304-6	УЗЕЛ НИЖНЕГО БЛОКА (UL)	1
2	3GFB87090-3	Комплект короткого блока двигателя	1
3	346-01216-0	Кольцо уплотнительное 1.7-59	1
3	346-04901-2	* ПРОКЛАДКА	1
3	353-00108-0	Уплотнительное кольцо 2.4-44.7	1
3	3B7-02235-0	* Уплотнительное кольцо	2
3	3B7-02236-0	* Уплотнительное кольцо	2
3	3C8-01215-0	* Сальник 16-28-7	1
3	3C8-01303-4	* Прокладка основания двигателя	1
3	3C8-02305-2	* Прокладка крышки выхлопа	2
3	3T5-00122-0	* Сальник 25-40-8	1
3	3T5-01005-0	* Прокладка головки цилиндра	1
3	3T5-01024-0	* Прокладка крышки головки цилиндра	1
3	3T5-01032-0	* Прокладка крышки термостата	1
3	3T5-02104-2	* Прокладка впускного коллектора	1
3	3T5-02245-0	* Прокладка крышки воздушной камеры	1
3	3T5-87121-8	Комплект прокладок головки блока	1
4	332-65022-0	* Шпонка 20-4.6-2	1
4	3C8-65025-0	* Направляющая пластина водяного насоса	1
4	3T5-65011-0	* Втулка корпуса насоса	1
4	3T5-87322-3	Ремкомплект водяного насоса	1
4	9101E3-5855	* Болт	4
5	3C8-65021-2	* Крыльчатка водяного насоса	1
5	3C8-65239-1	* Направляющая пластина водяного насоса	1
5	3Z5-65231-1	Комплект водяного насоса (хромированный)	1
5	3Z5-65238-1	* Вкладыш корпуса насоса	1
6	332-60006-0	* Прокладка 8.1-15-1	2
6	332-66021-0	* Уплотнительное кольцо 2.4-5.8	1
6	345-60103-0	* Уплотнительное кольцо 3.5-69.4	1
6	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
6	3B7-60016-1	* Прокладка 10.1-15-1	1
6	3C8-02312-2	* ПРОКЛАДКА ВЫХЛОПНОЙ ТРУБЫ	1
6	3C8-60223-0	* Сальник 17-33-6	2
6	3C8-61012-2	* ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
6	3C8-61181-2	* ПРОКЛАДКА КОРПУСА ВЫХЛОПА	1
6	3C8-65029-2	* Прокладка направляющей пластины	1
6	3C8-66032-0	* Уплотнительное кольцо 3.5-21.7	1
6	3F3-60223-0	* Сальник 22-37-8	2
6	3T5-65018-2	* Прокладка корпуса насоса	1
6	3T5-87321-3	Комплект прокладок редуктора	1
7	346-65204-0	* Вспомогательное крепление водяной трубы	1
7	346-66037-0	* Держатель тяги кулачка	1
7	353-66024-0	Стопор	1
7	3C8-64303-0	* Гребной вал (UL)	1
7	3C8-65120-0	* Водяная трубка (UL)	1
7	3C8-66014-0	* Штанга кулачка (UL)	1
7	3C8Q60090-1	* Корпус редуктора в сборе	1
7	3C8Q61110-0	* Удлинительный корпус	1
7	3C8Q87314-2	Комплект удлинительного корпуса (UL)	1
7	910103-5612	Болт	1
7	9101E3-5835	Болт	6
7	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	2
7	951407-0312	* Пружинный штифт 3-12	2
8	3GF-10230-0	НАБОР РЕГУЛИРОВКИ ВЫСОТЫ	1
