Suzuki DF 50 2021 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Suzuki DF 50. 59 схем.

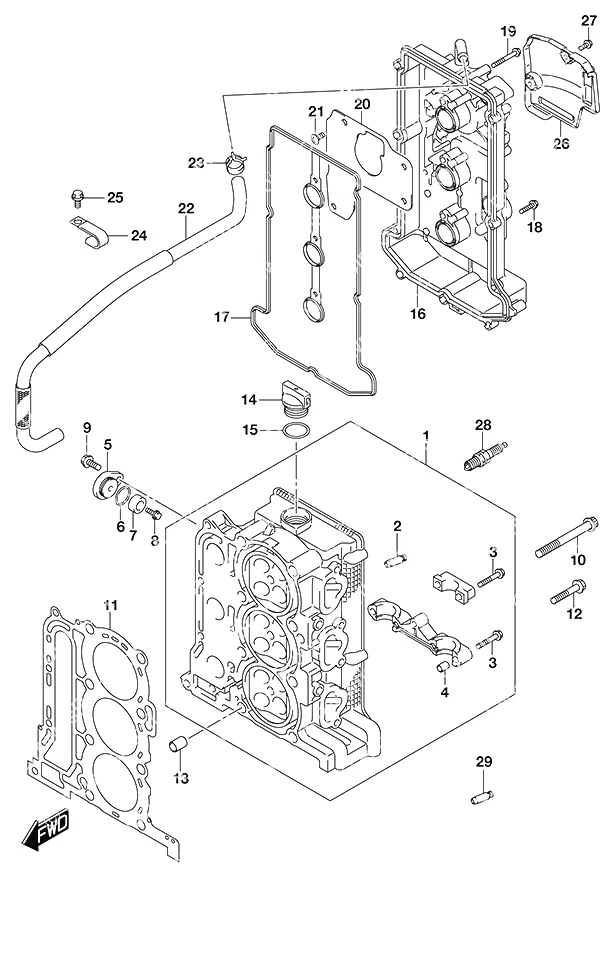

Рис. 111 — Cylinder Head 28 дет.

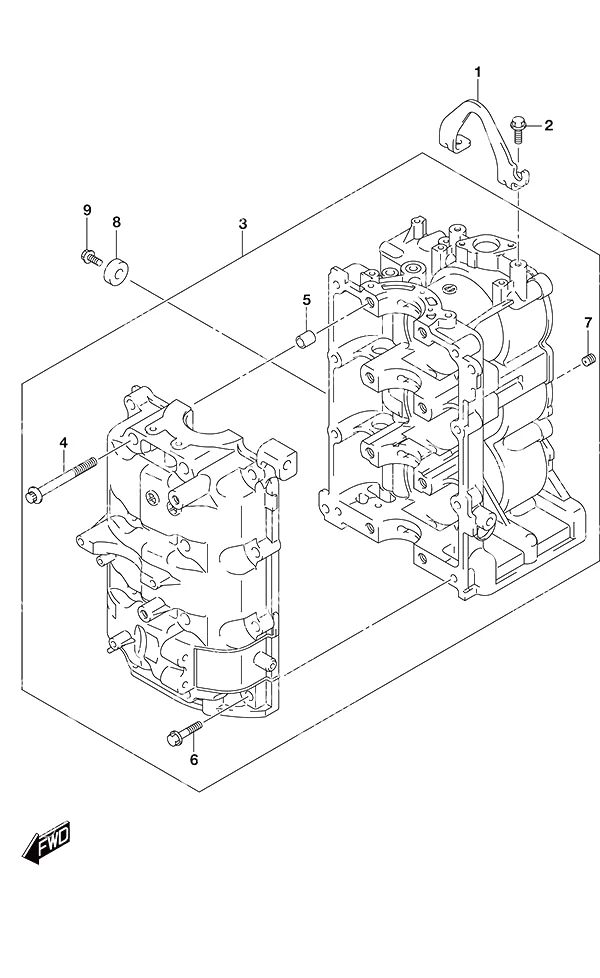

Рис. 113 — Cylinder Block 9 дет.

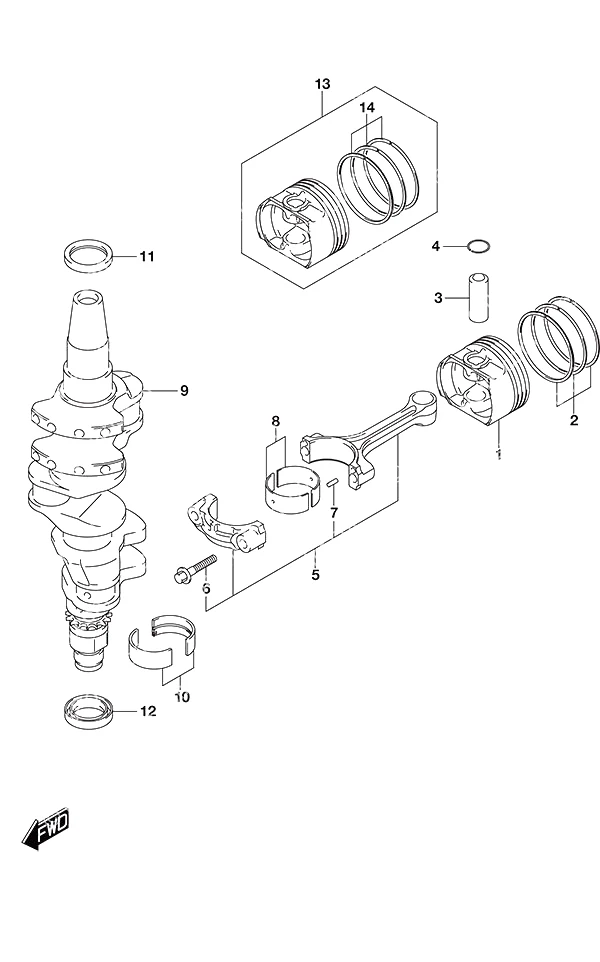

Рис. 116 — Crankshaft 12 дет.

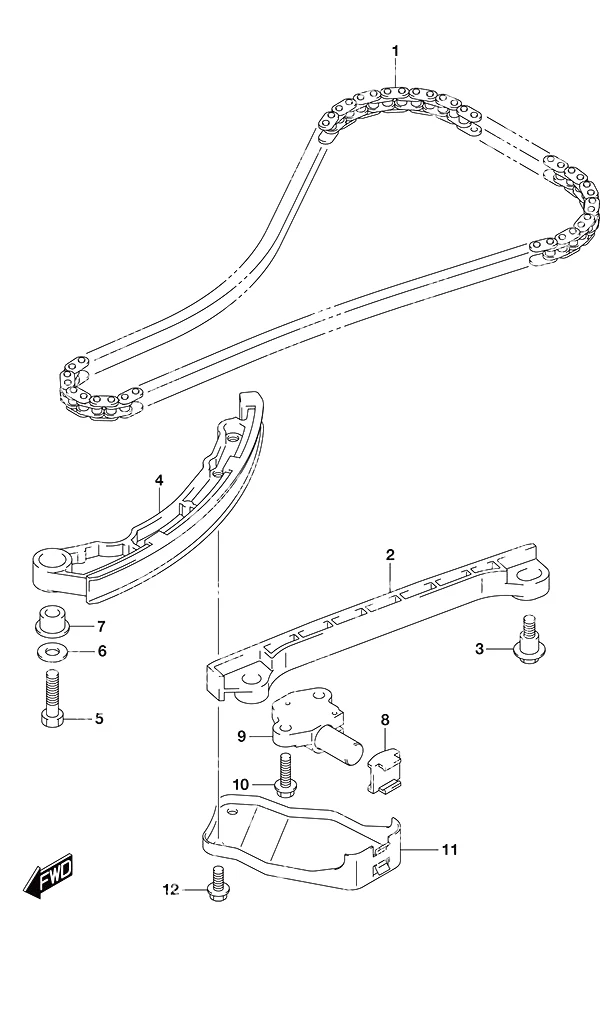

Рис. 119 — Timing Chain 12 дет.

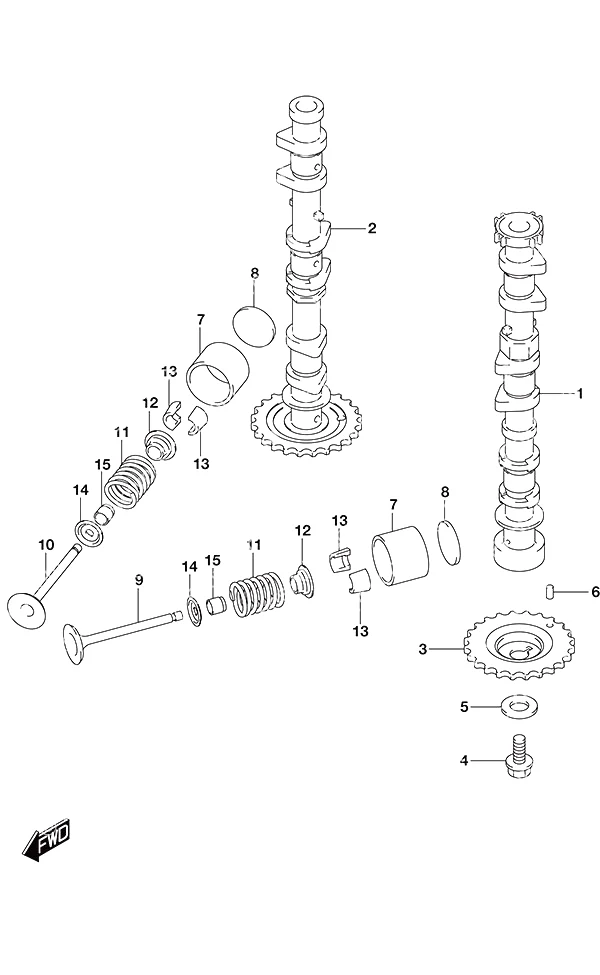

Рис. 121 — Camshaft 14 дет.

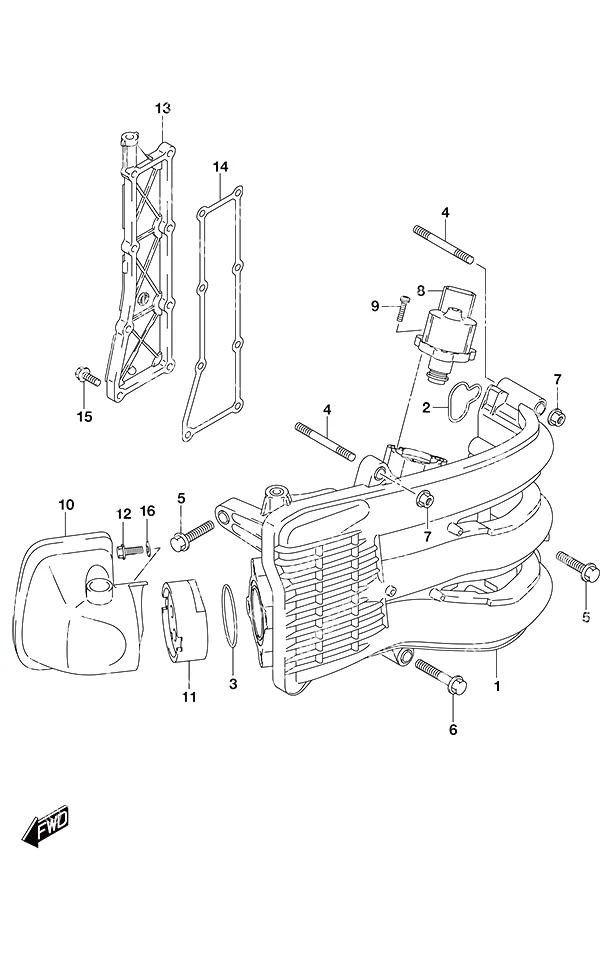

Рис. 124 — Intake Manifold/ Silencer/Exhaust Cover 16 дет.

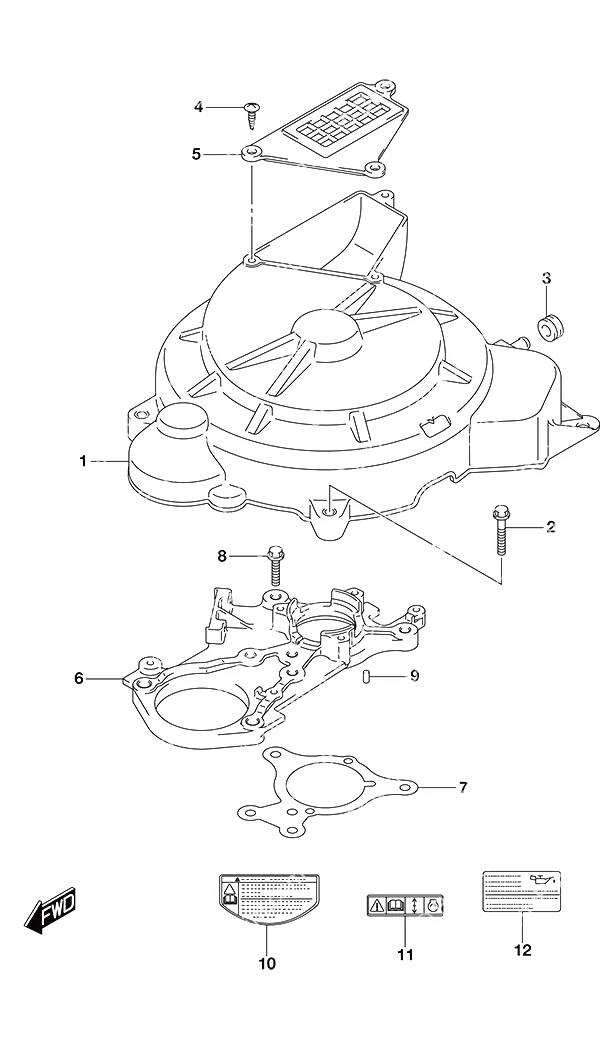

Рис. 136 — Ring Gear Cover 12 дет.

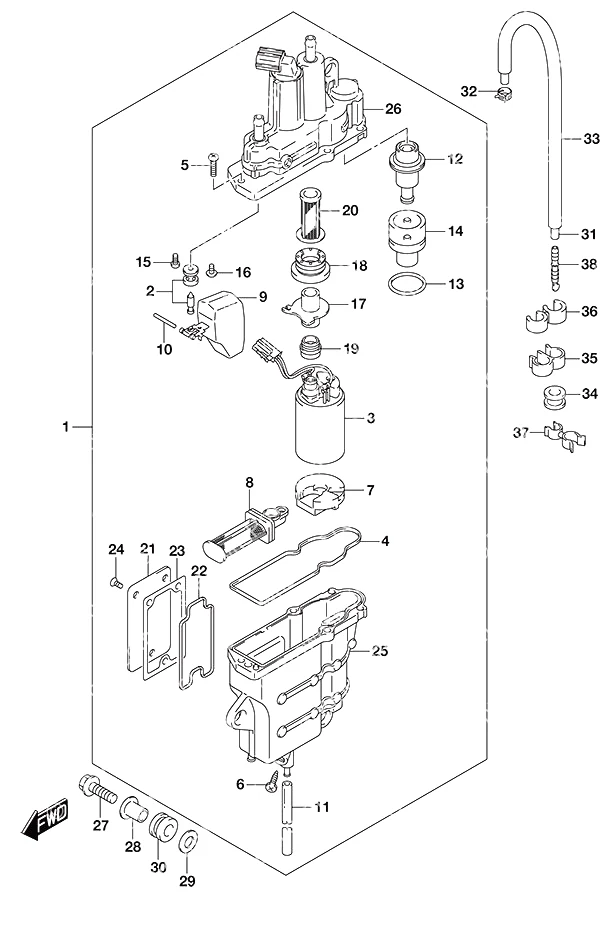

Рис. 143 — Fuel Vapor Separator 38 дет.

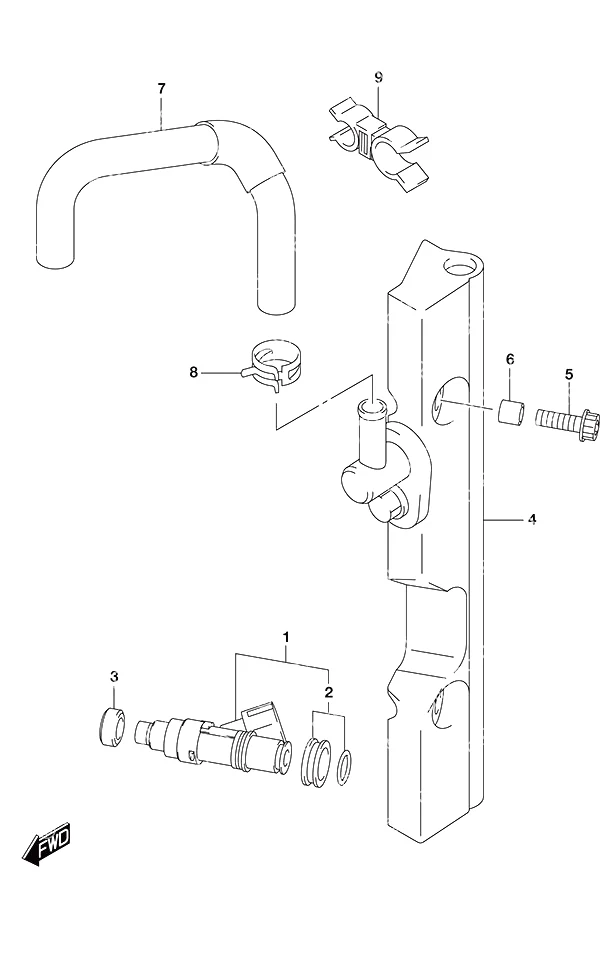

Рис. 144 — Fuel Injector 9 дет.

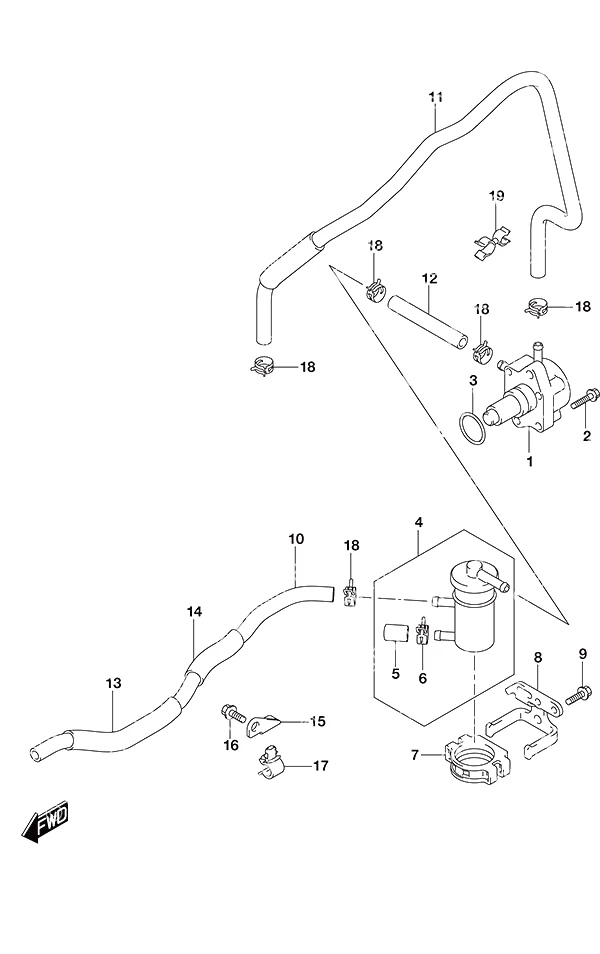

Рис. 146 — Fuel Pump 19 дет.

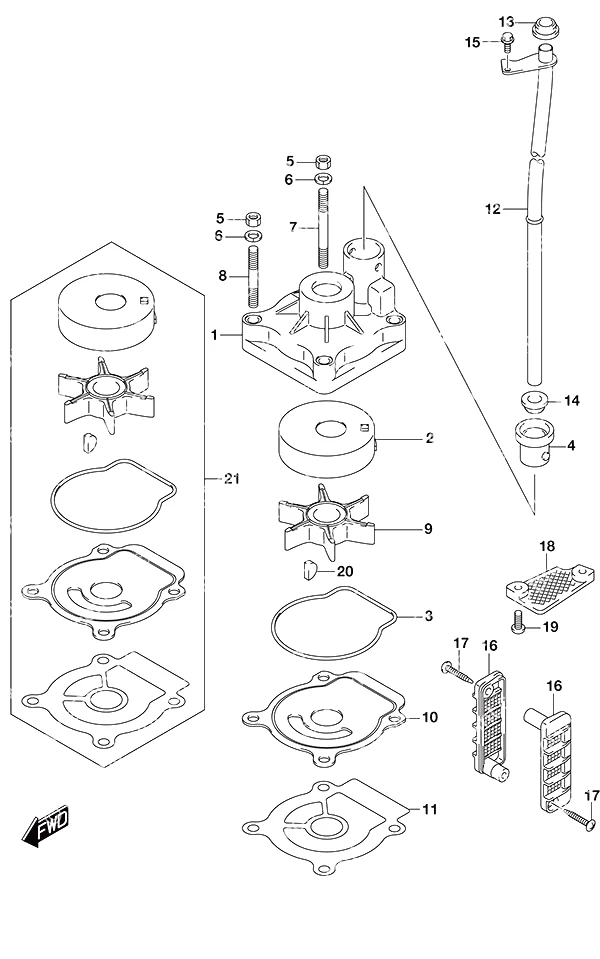

Рис. 160A — Water Pump 20 дет.

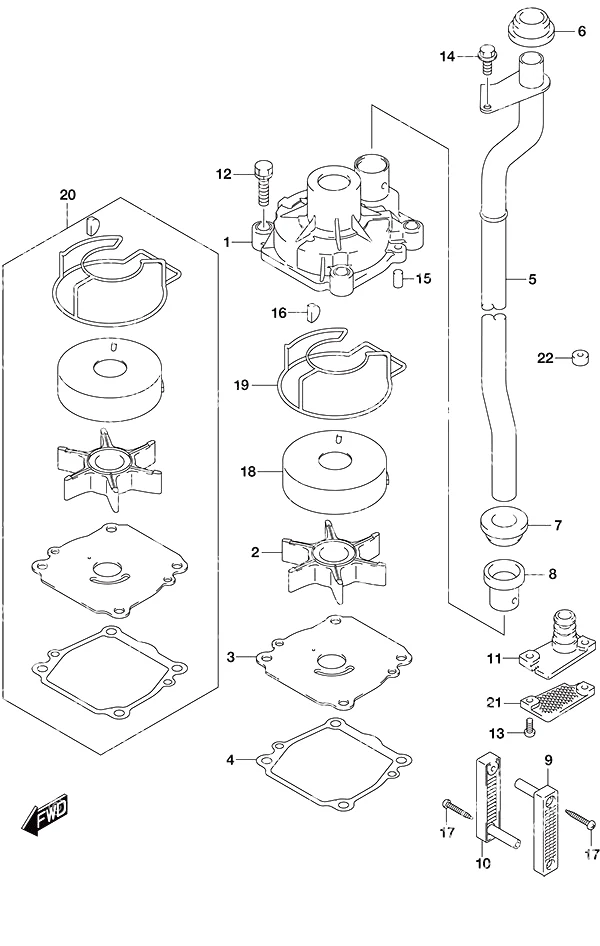

Рис. 160B — Water PumpHigh Thrust 22 дет.

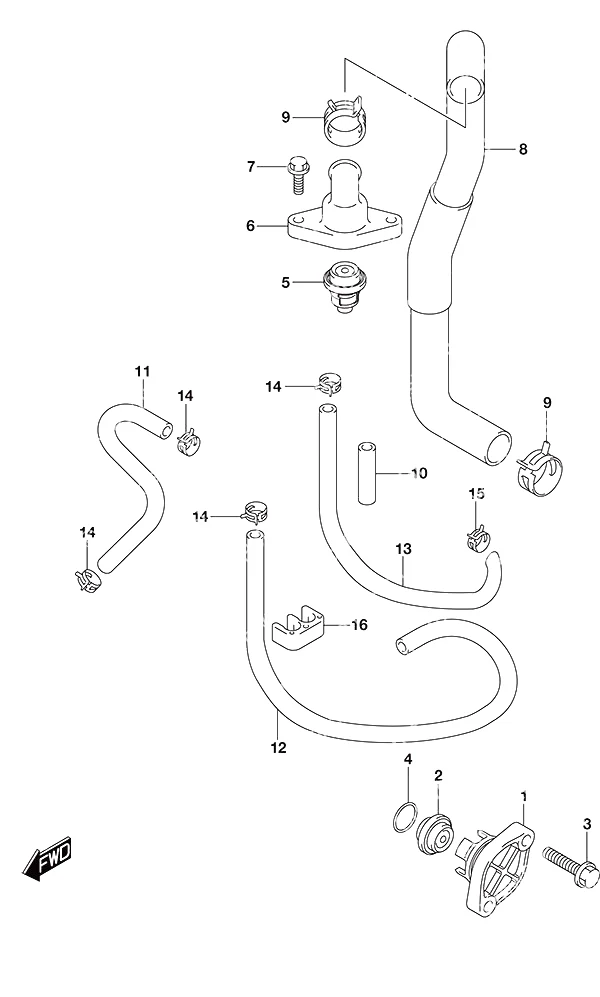

Рис. 162 — Thermostat 16 дет.

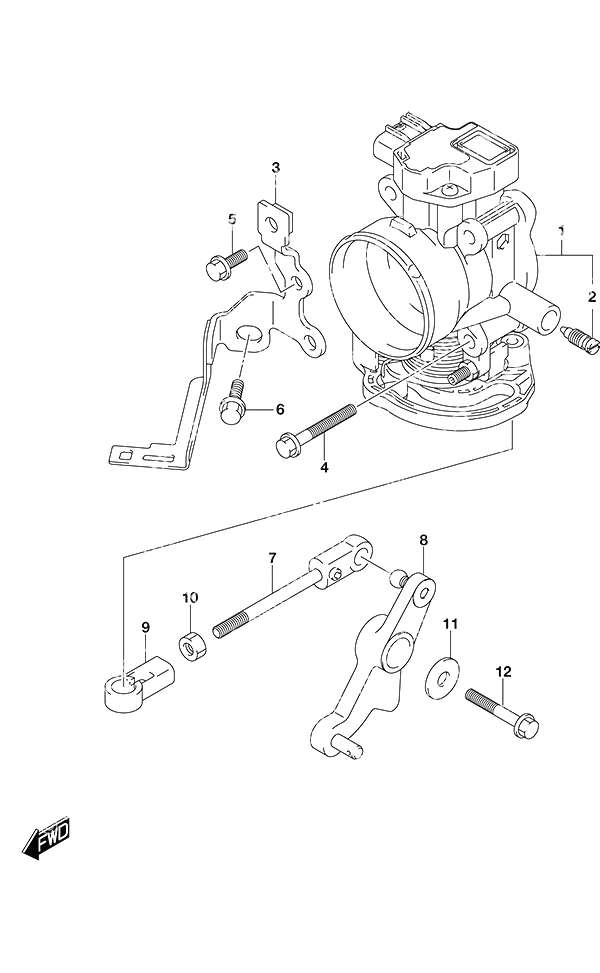

Рис. 163 — Throttle Body 12 дет.

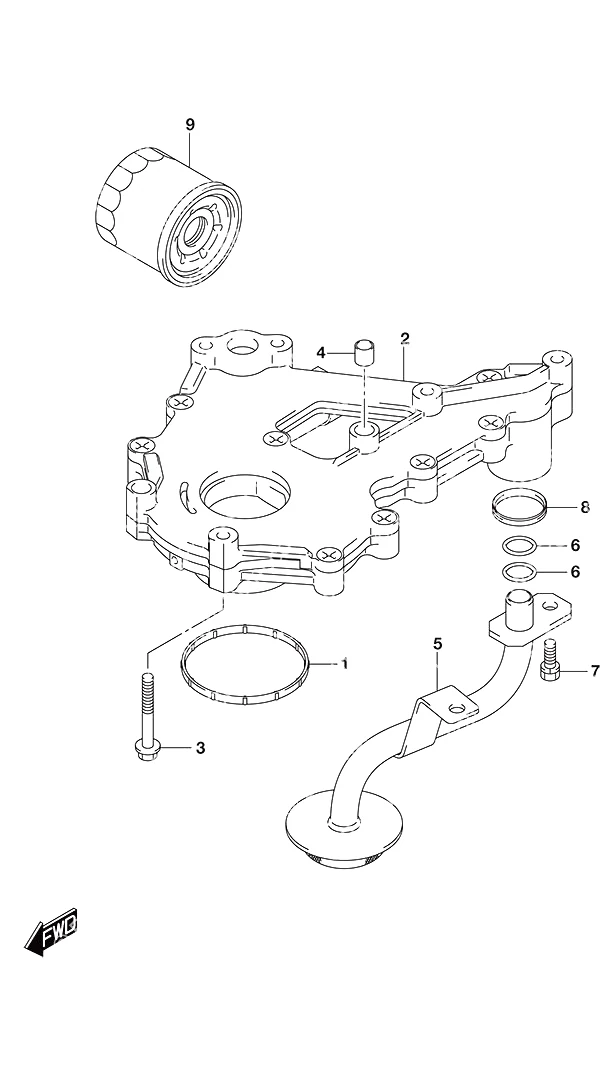

Рис. 175 — Oil Pump 9 дет.

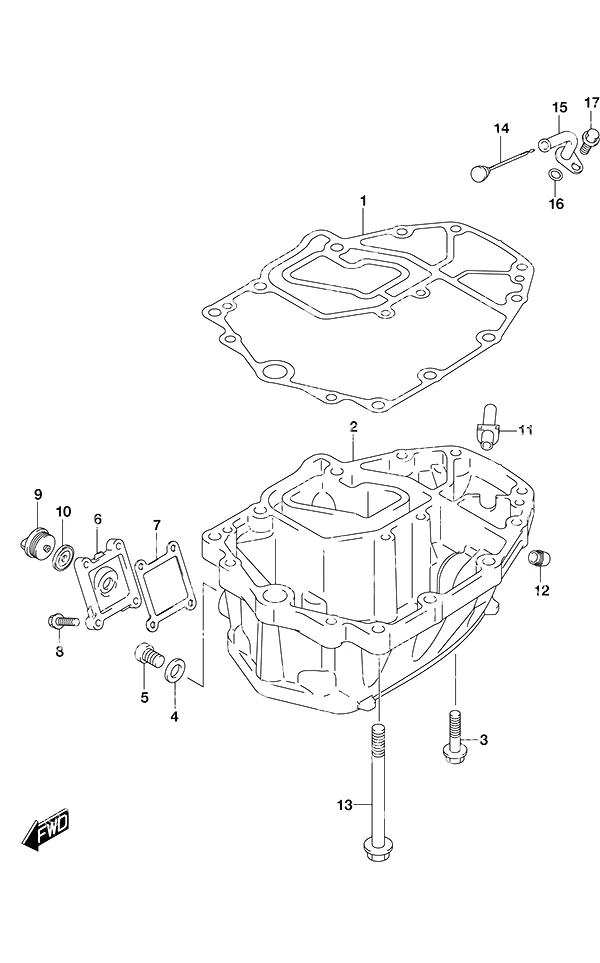

Рис. 180 — Oil Pan 15 дет.

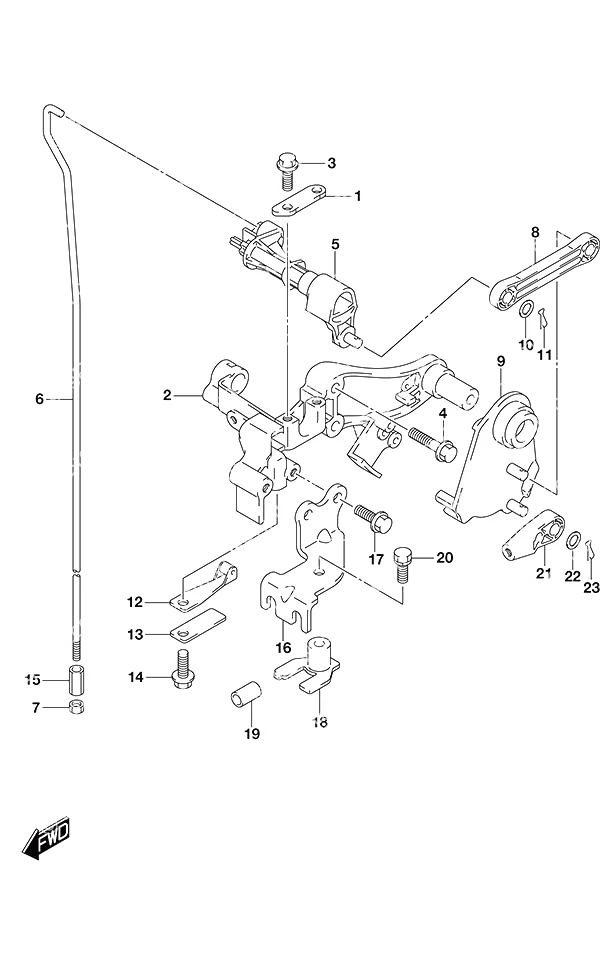

Рис. 204 — Clutch Shaft 22 дет.

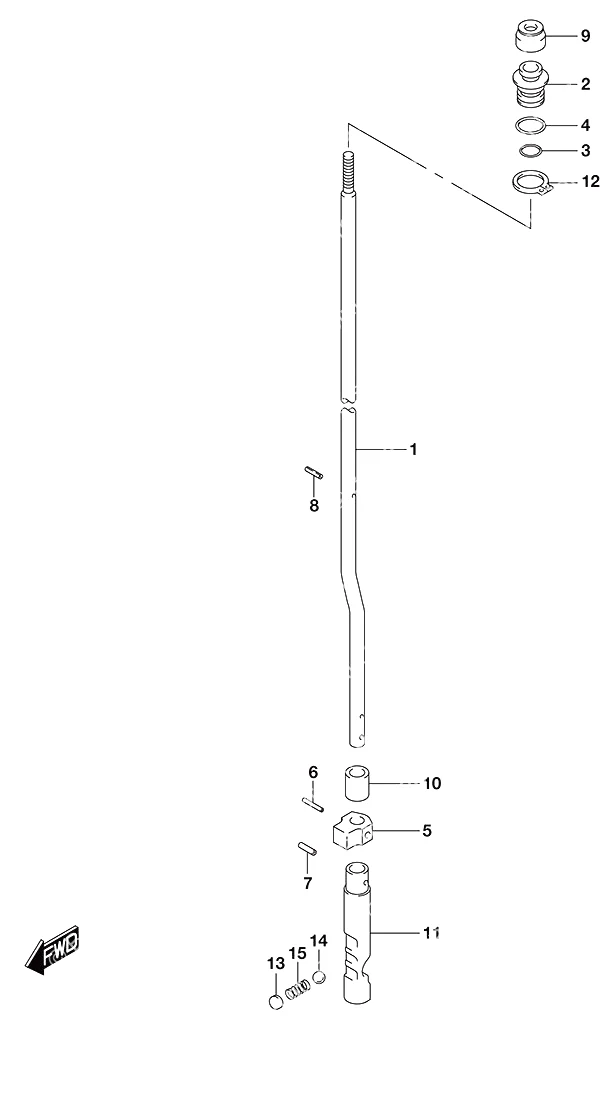

Рис. 206 — Clutch Rod 15 дет.

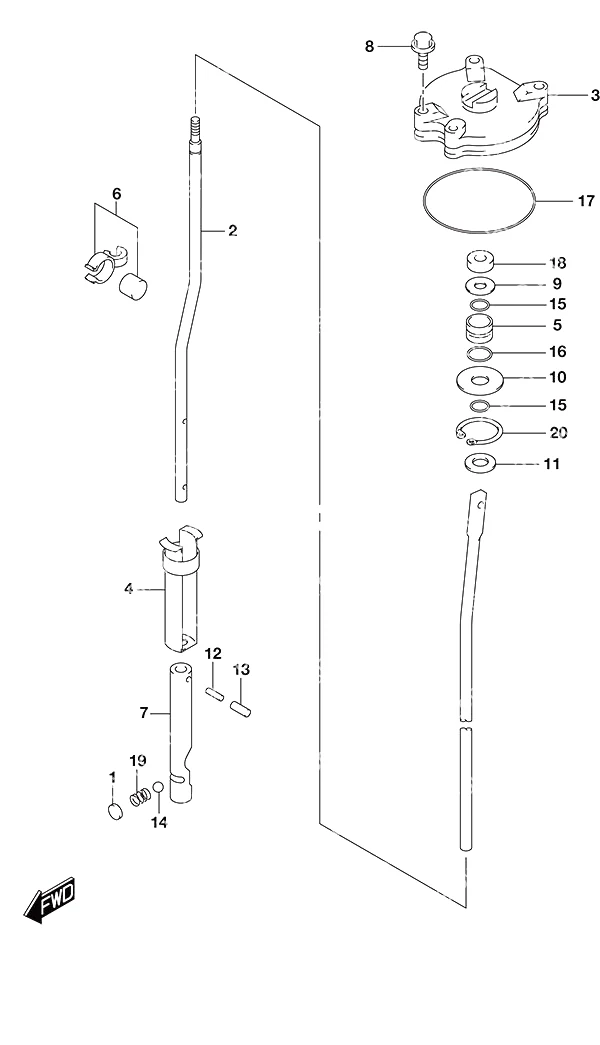

Рис. 210 — Shift RodHigh Thrust 20 дет.

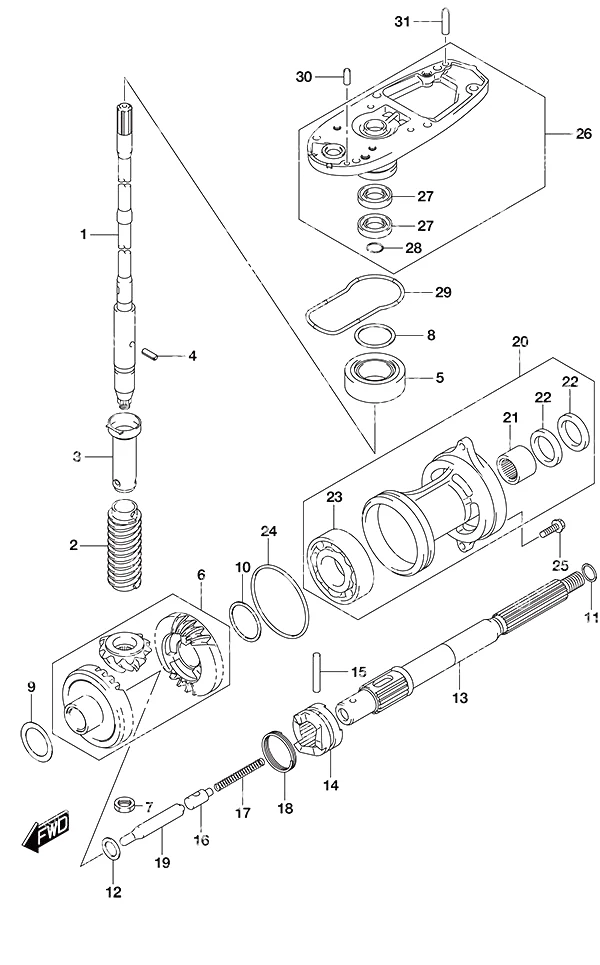

Рис. 220A — Transmission 25 дет.

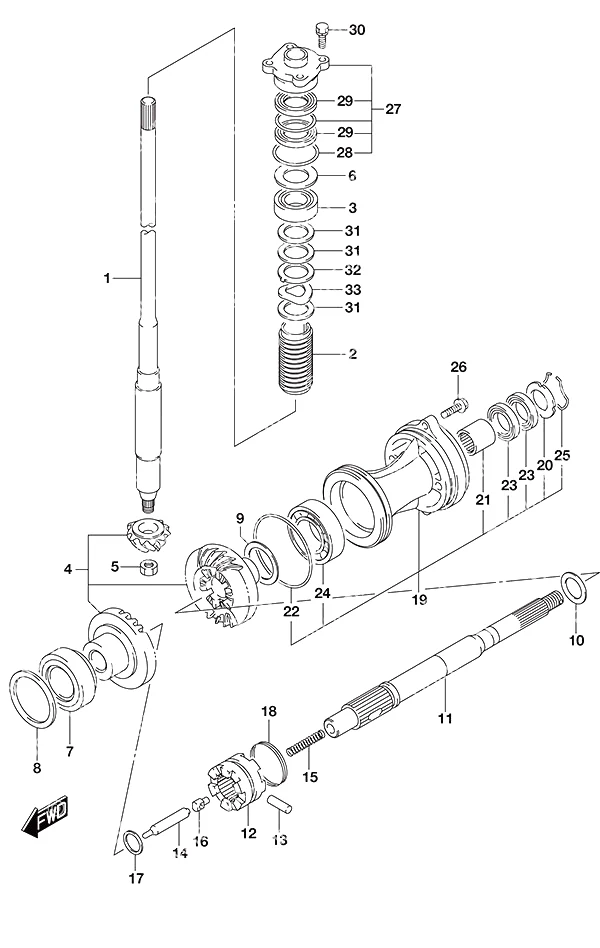

Рис. 220B — TransmissionHigh Thrust 29 дет.

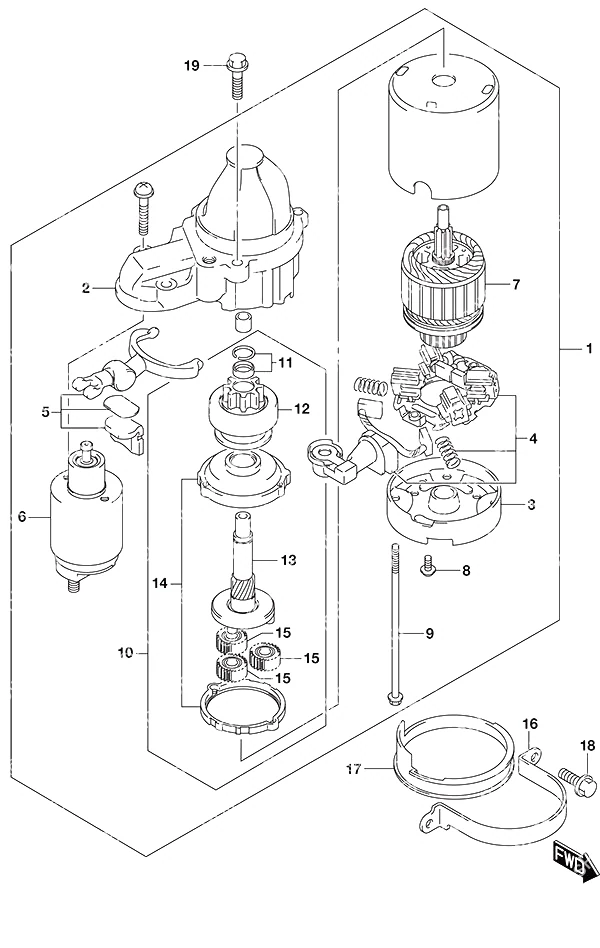

Рис. 301 — Starting Motor 19 дет.

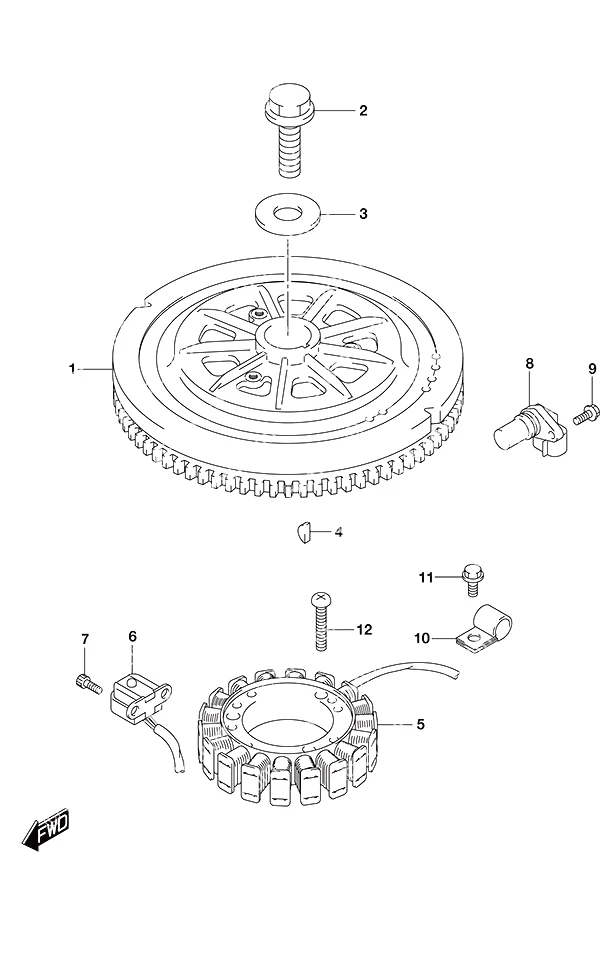

Рис. 303 — Magneto 12 дет.

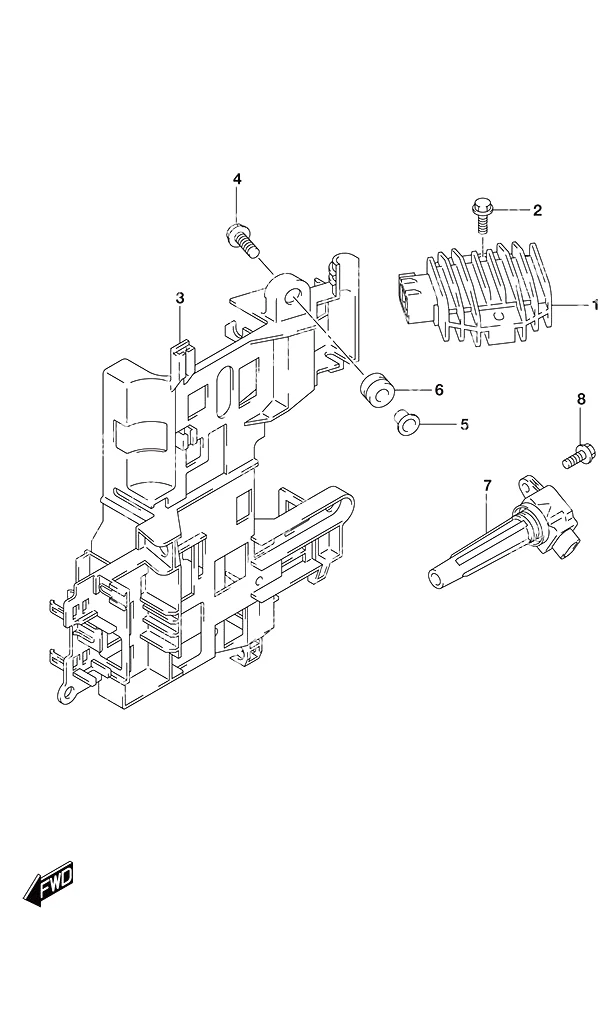

Рис. 310 — Rectifier/Ignition Coil 8 дет.

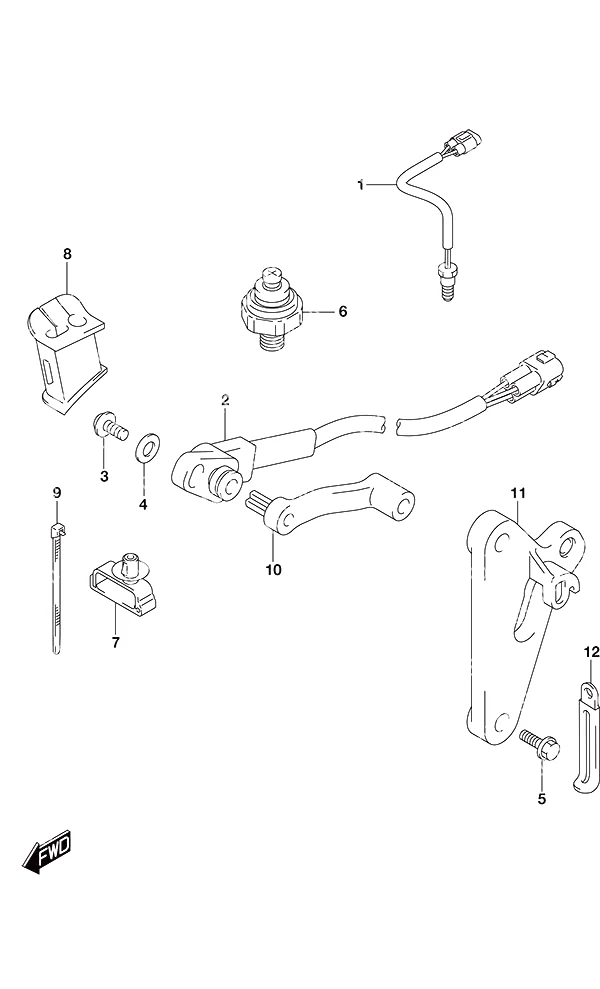

Рис. 315A — Sensor 12 дет.

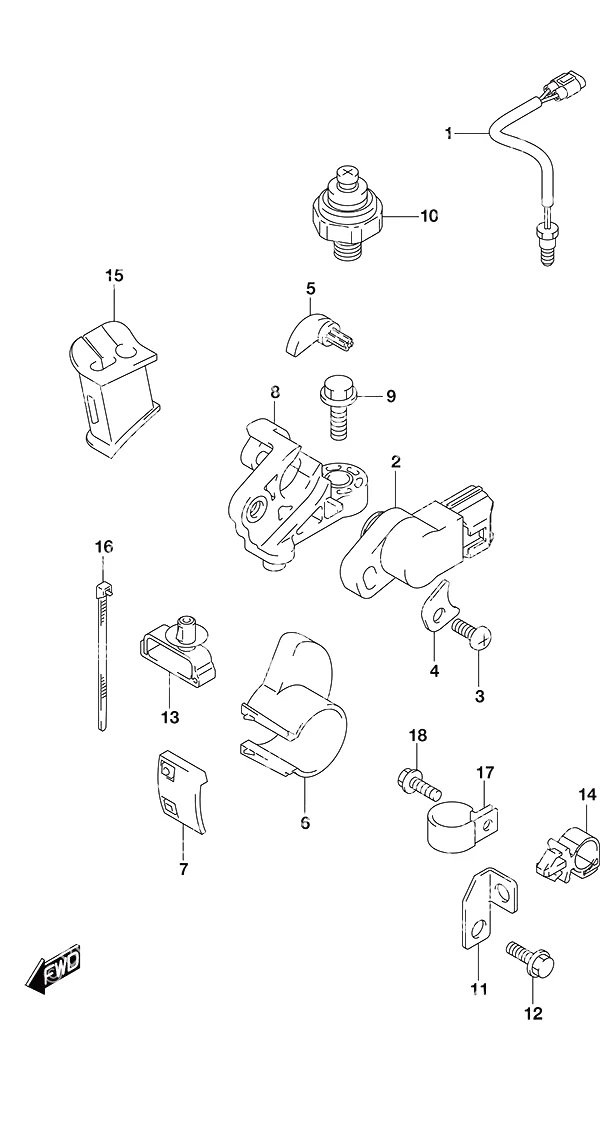

Рис. 315B — SensorHigh Thrust 18 дет.

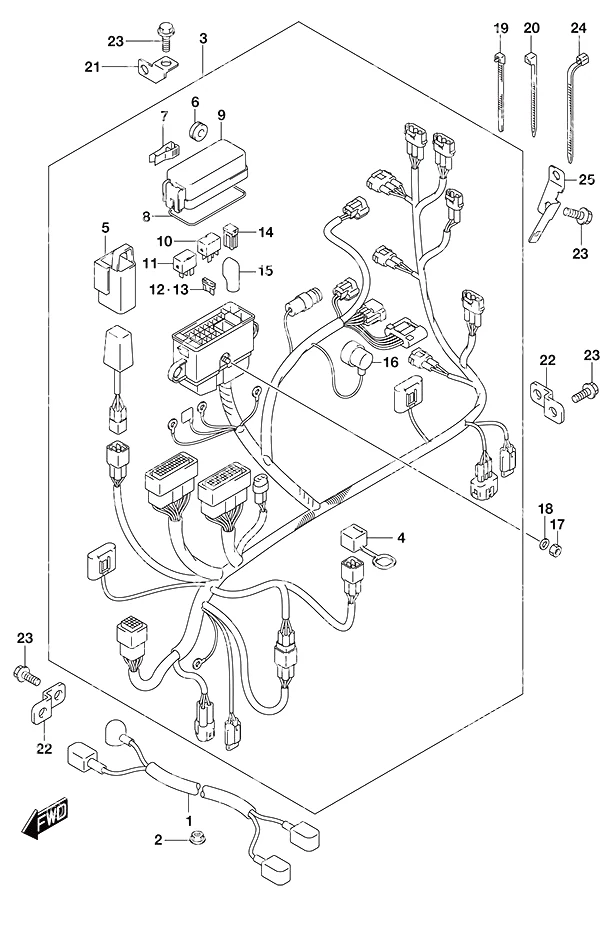

Рис. 322A — Harness 25 дет.

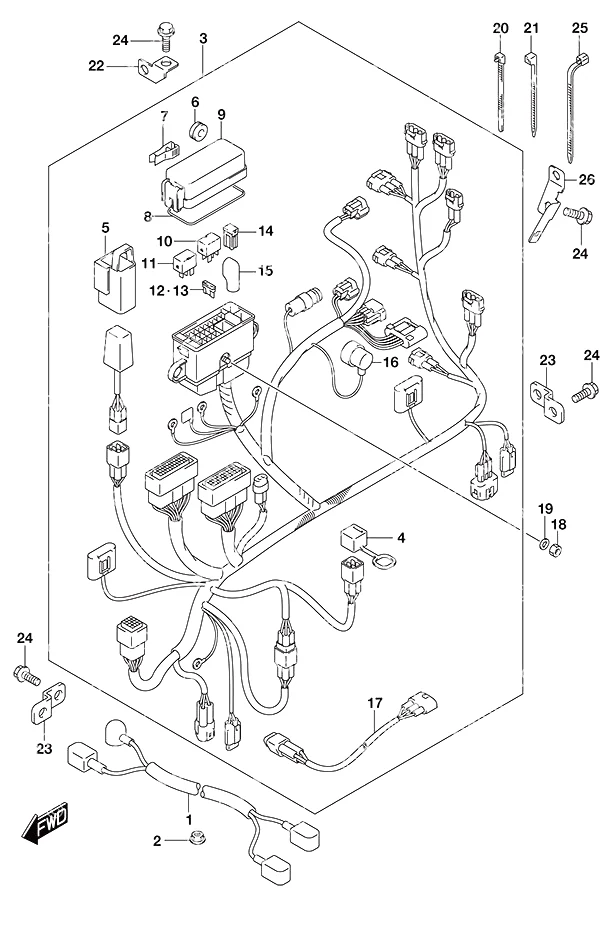

Рис. 322B — HarnessHigh Thrust 26 дет.
Рис. 326A — PTT Switch/Engine Control Unit 14 дет.

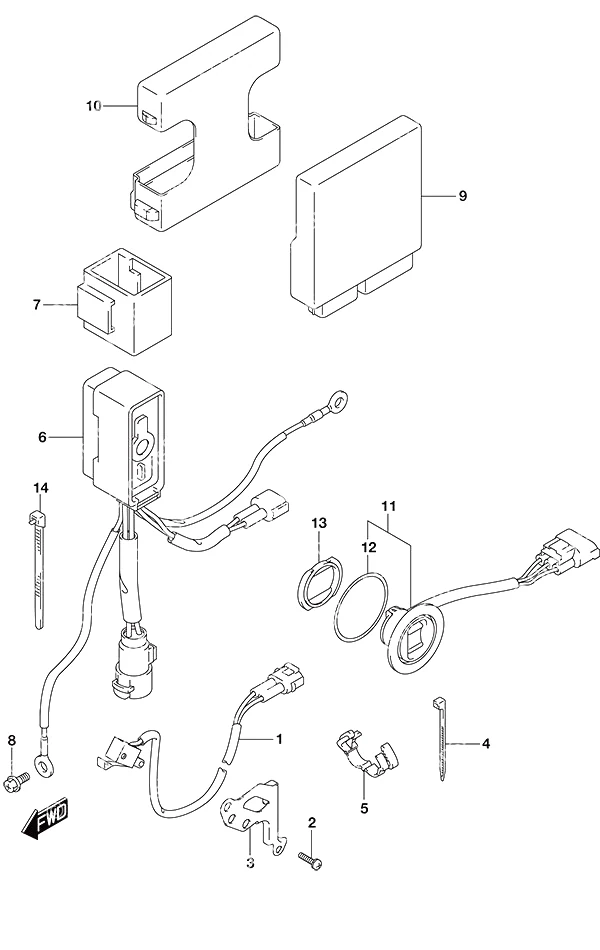

Рис. 326B — PTT Switch/Engine Control UnitHigh Thrust 14 дет.

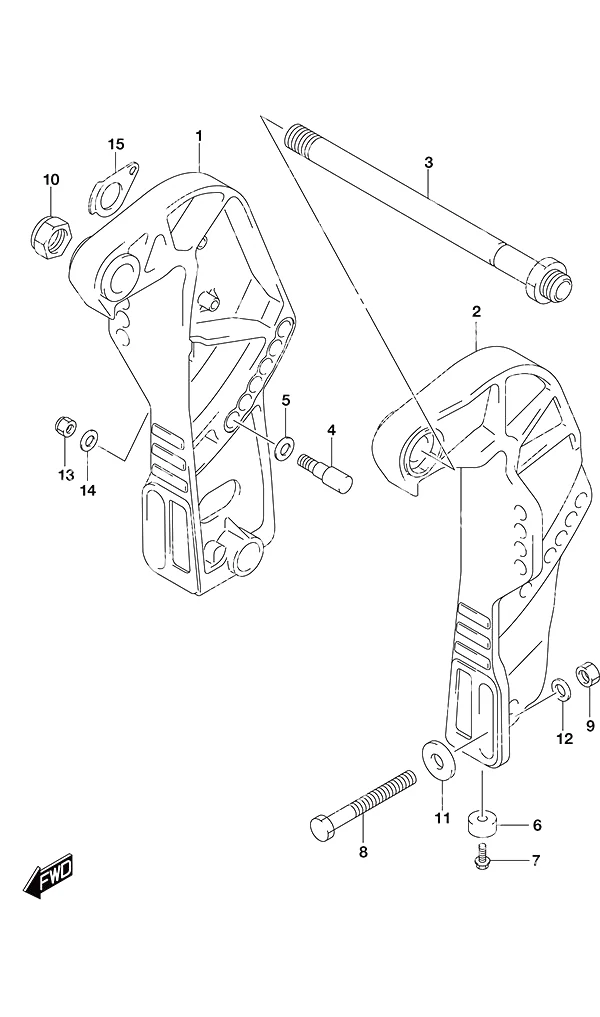

Рис. 335A — Clamp Bracket 12 дет.

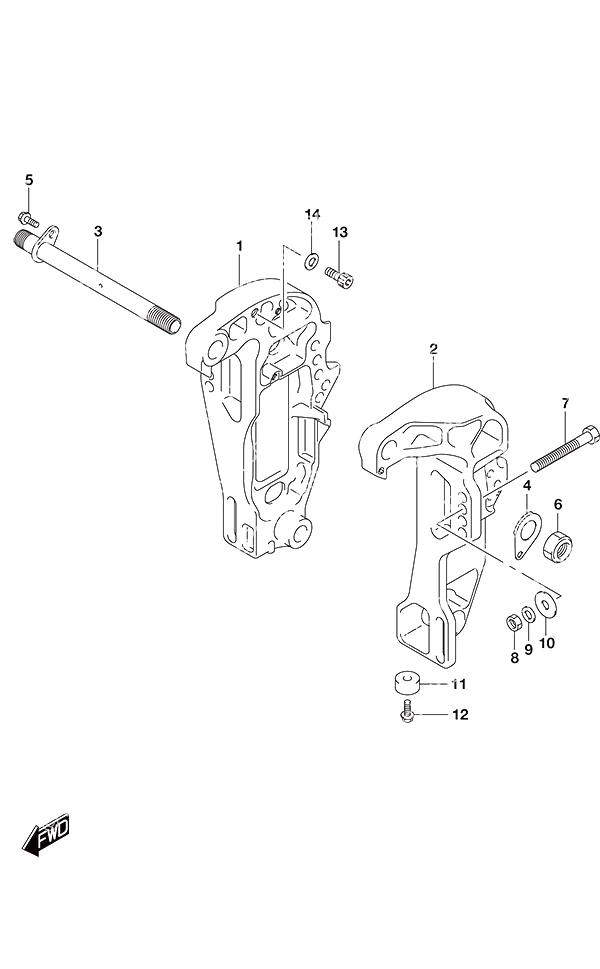

Рис. 335B — Clamp BracketHigh Thrust 13 дет.

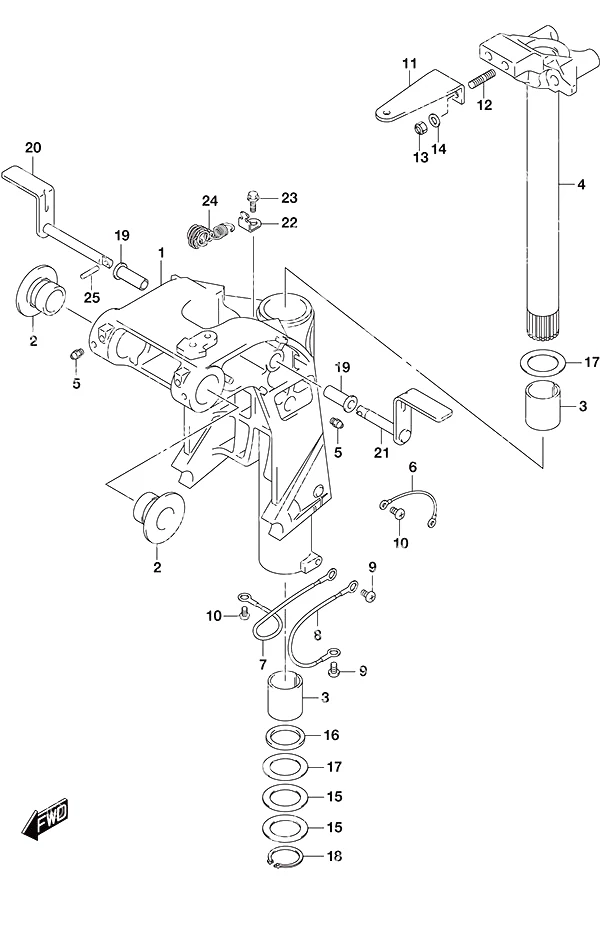

Рис. 336A — Swivel Bracket 23 дет.

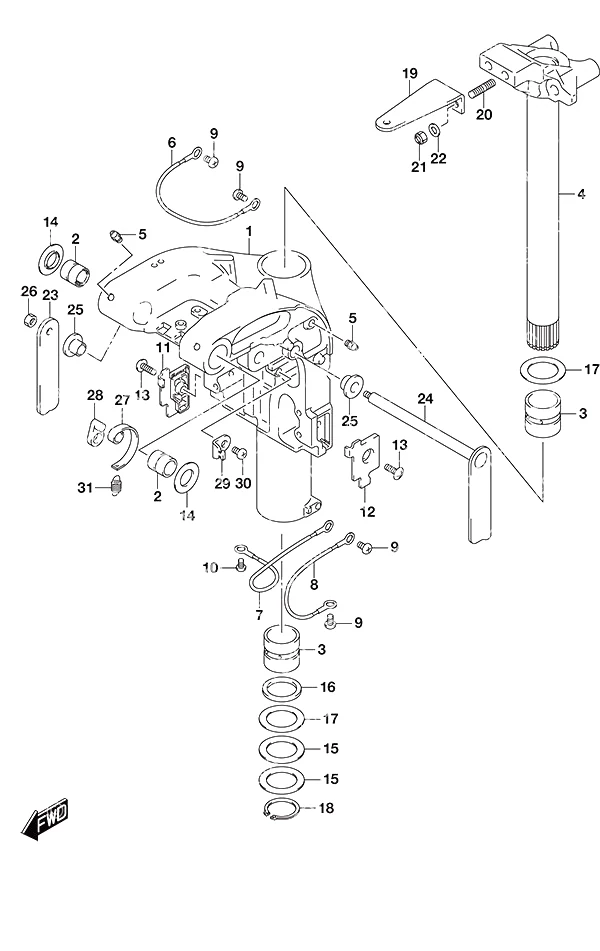

Рис. 336B — Swivel BracketHigh Thrust 31 дет.

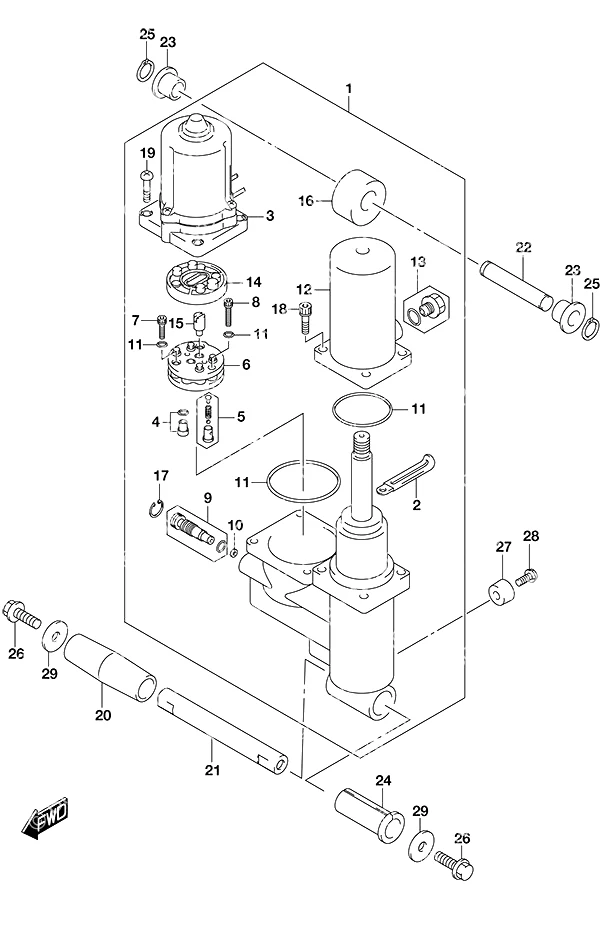

Рис. 337A — Trim Cylinder 29 дет.

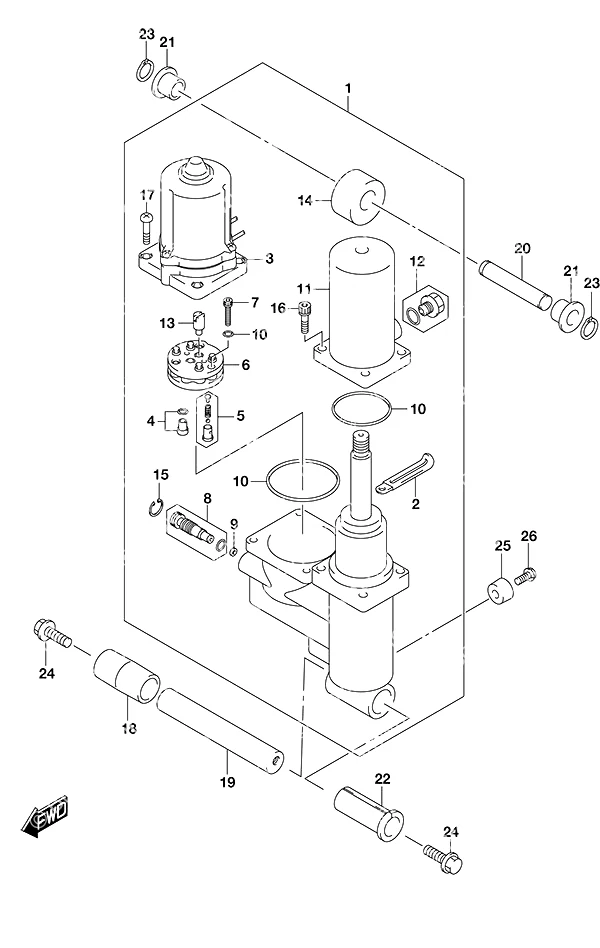

Рис. 337B — Trim CylinderHigh Thrust 26 дет.

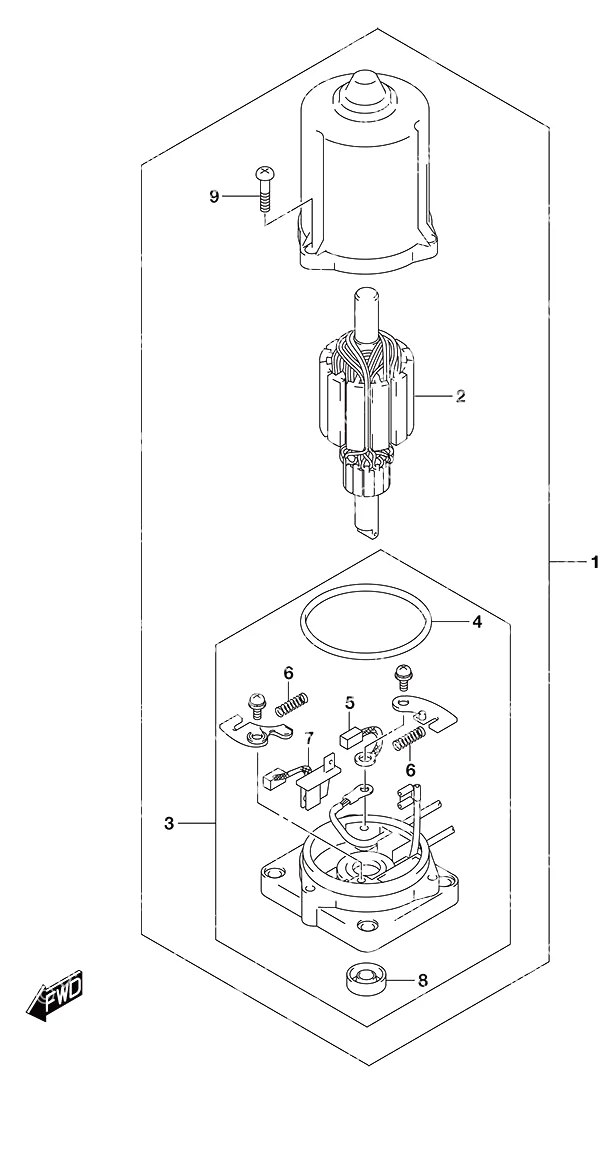

Рис. 340 — PTT Motor 9 дет.

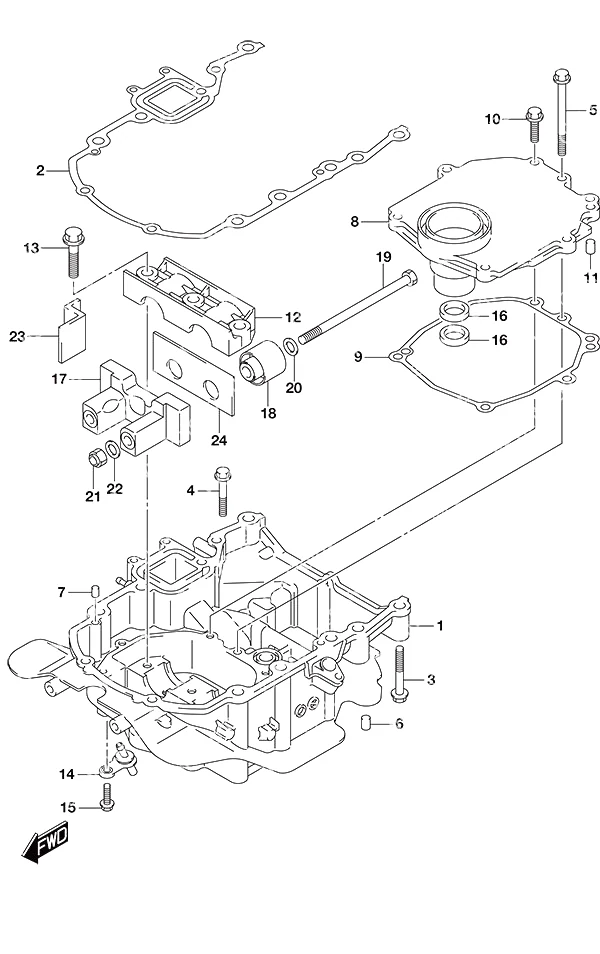

Рис. 401A — Engine Holder 23 дет.

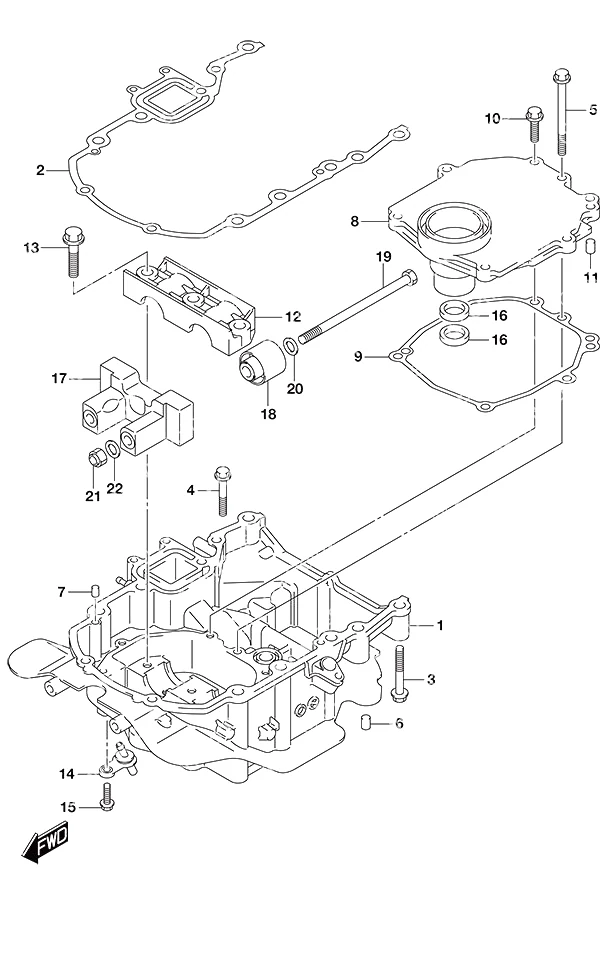

Рис. 401B — Engine HolderHigh Thrust 22 дет.

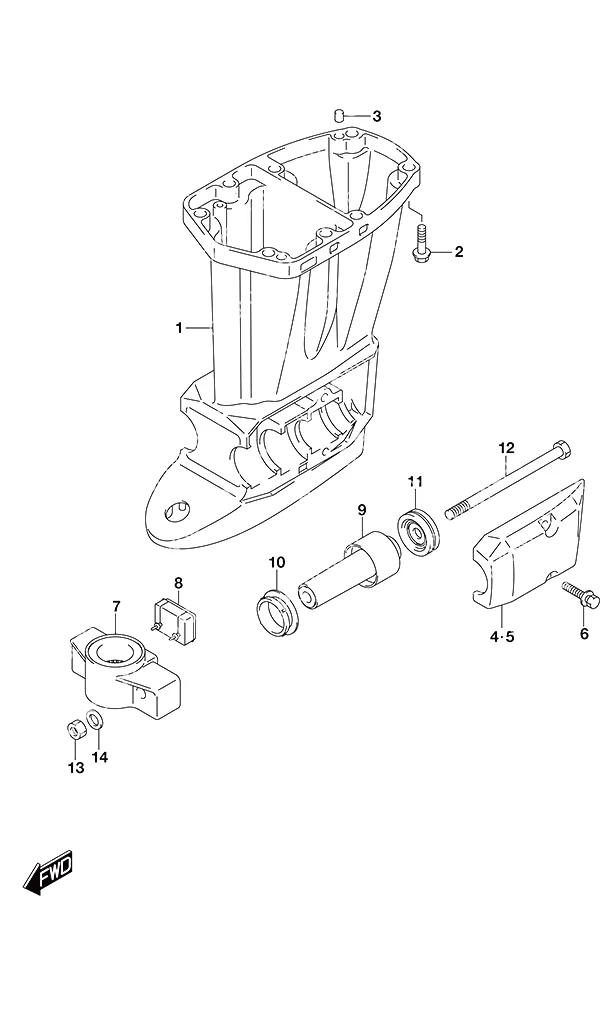

Рис. 405A — Drive Shaft Housing 10 дет.

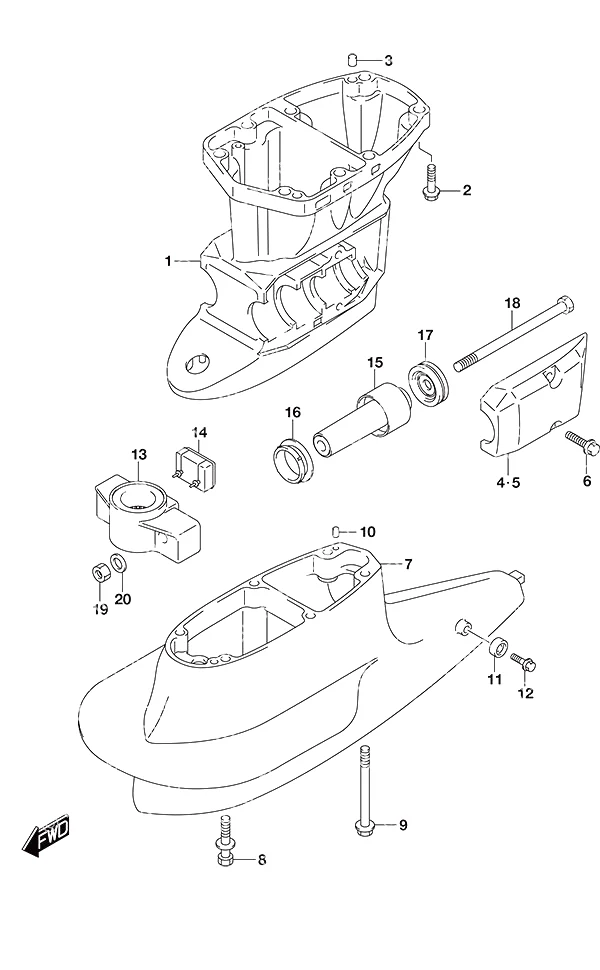

Рис. 405B — Drive Shaft HousingHigh Thrust 20 дет.

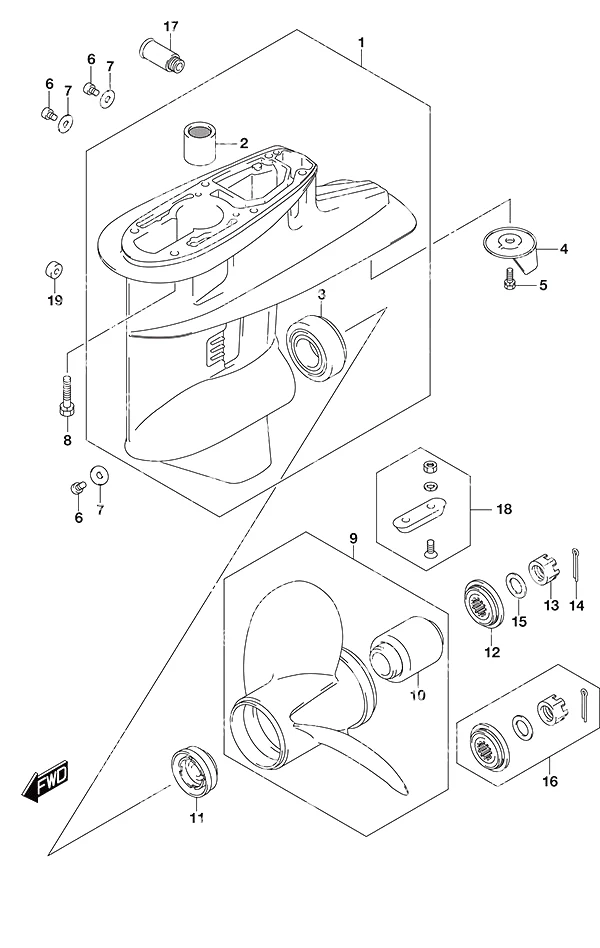

Рис. 407A — Gear Case 18 дет.

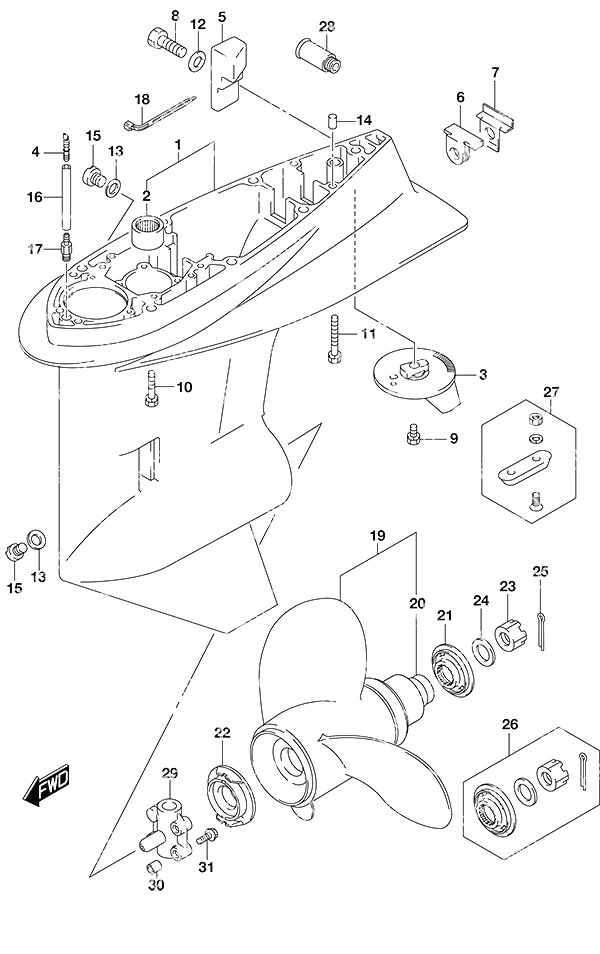

Рис. 407B — Gear CaseHigh Thrust 31 дет.
Рис. 410A — Side Cover 22 дет.

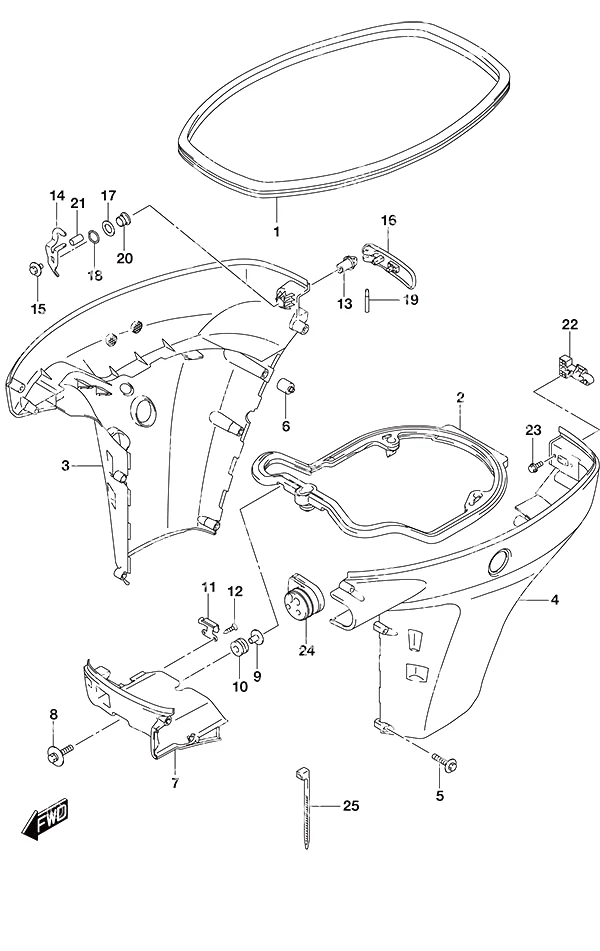

Рис. 410B — Side CoverHigh Thrust 25 дет.
Рис. 420A — Engine Cover 16 дет.
Рис. 420B — Engine CoverHigh Thrust 21 дет.

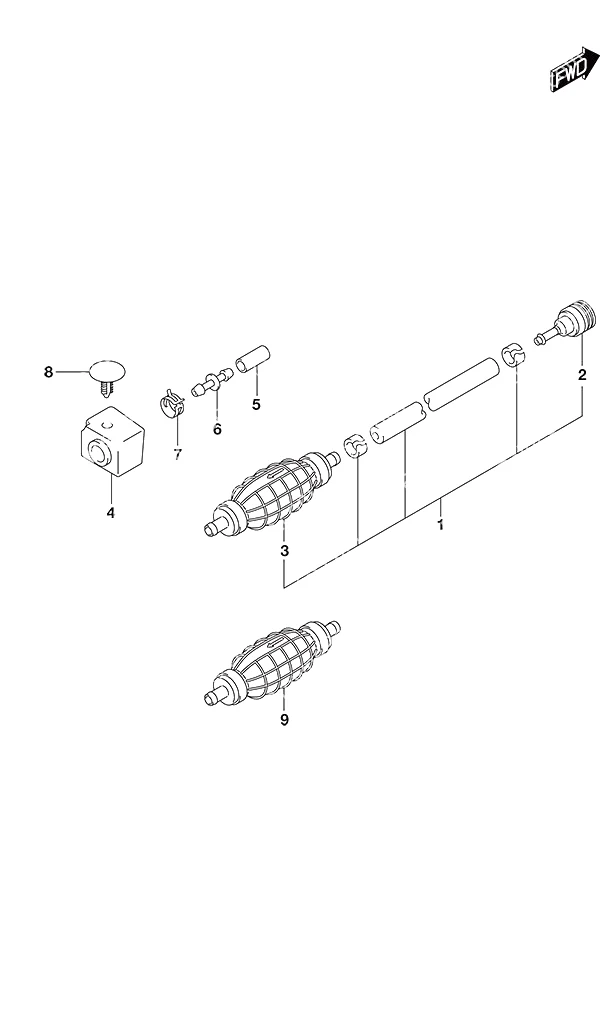

Рис. 430 — Fuel Hose 9 дет.

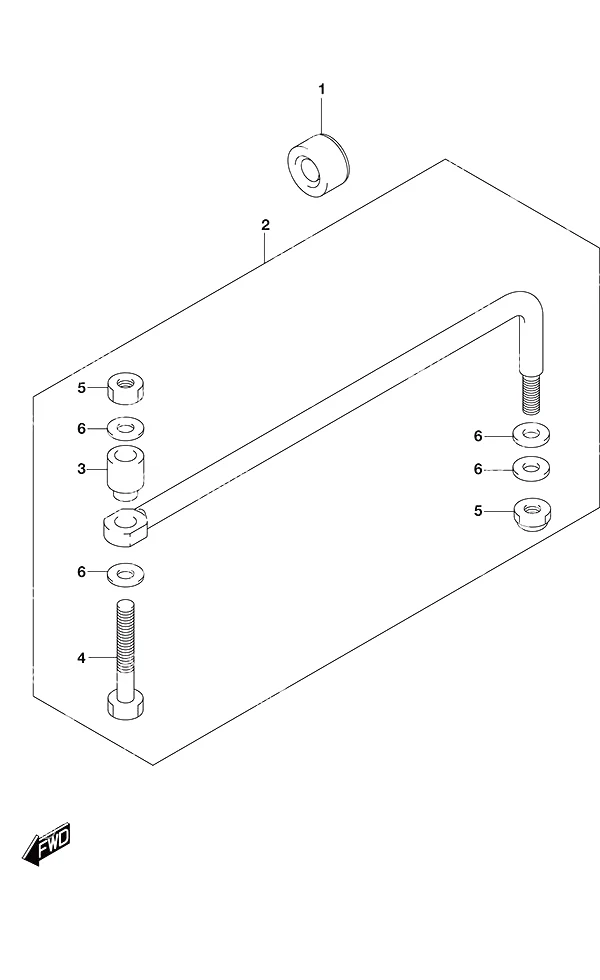

Рис. 442 — Drag Link 6 дет.

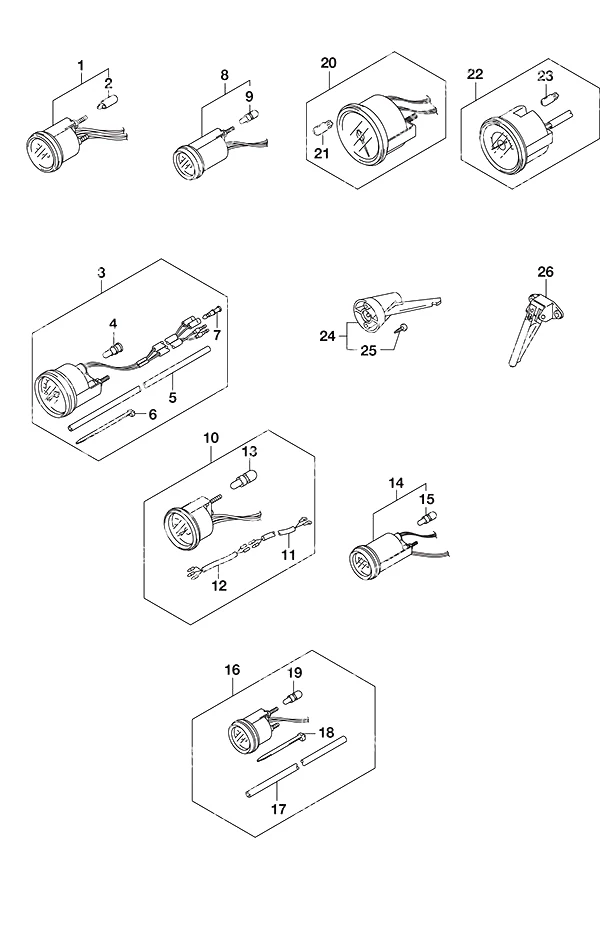

Рис. 501 — Opt: Meter 18 дет.

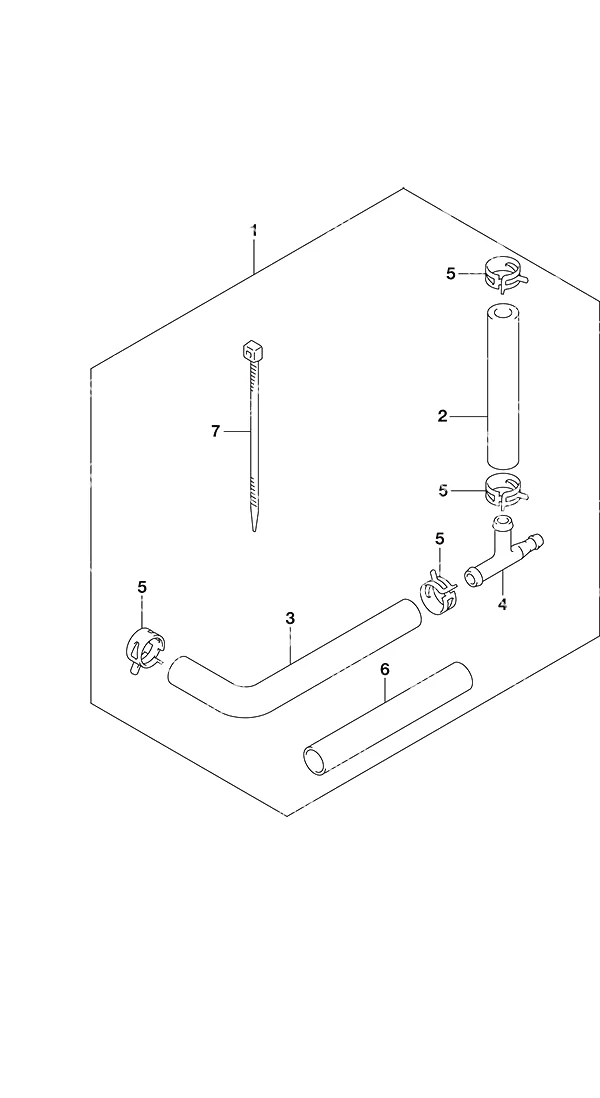

Рис. 507 — Opt: Water Pressure Gauge Sub Kit 7 дет.

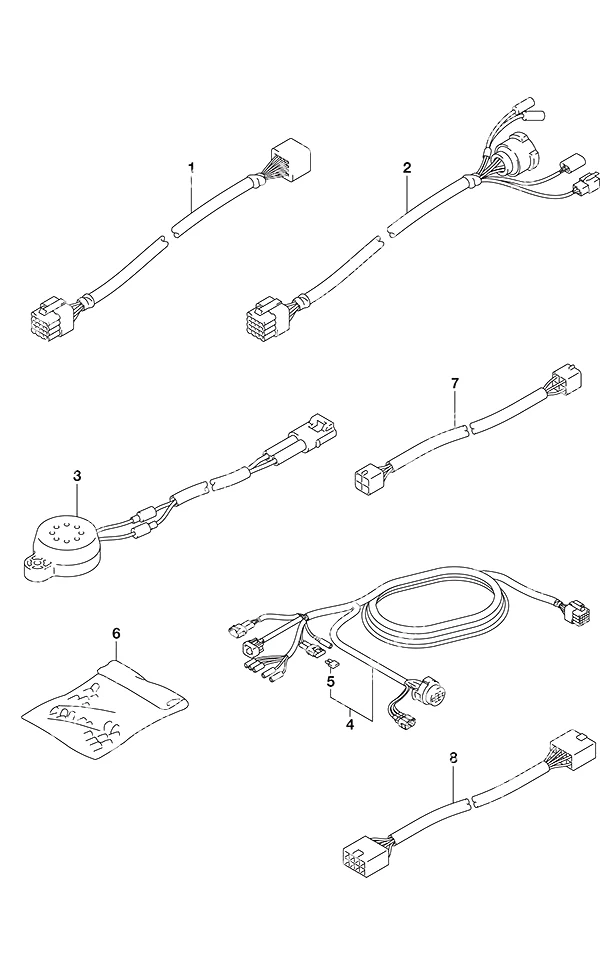

Рис. 521 — Opt: Harness 6 дет.

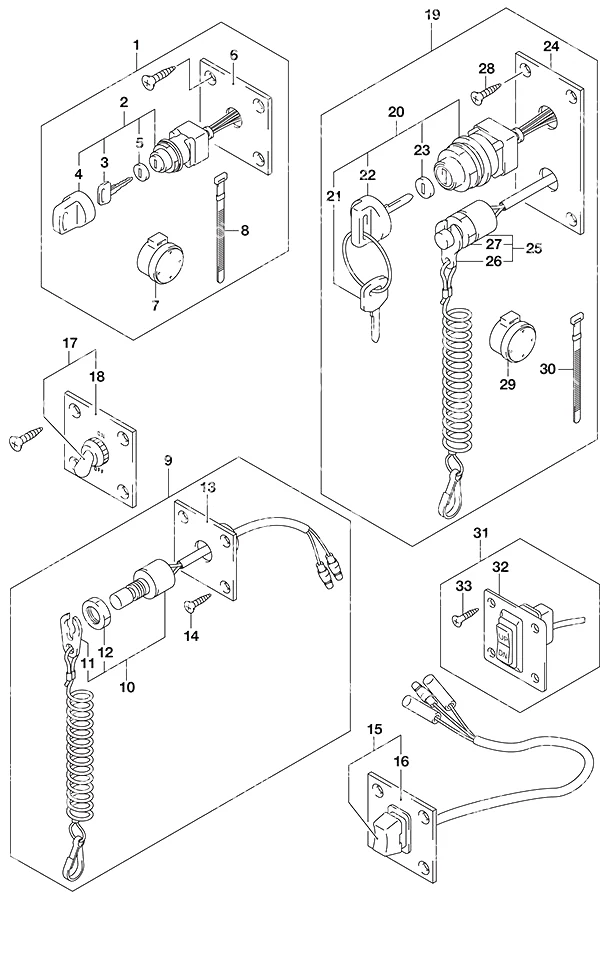

Рис. 530 — Opt: Switch 30 дет.

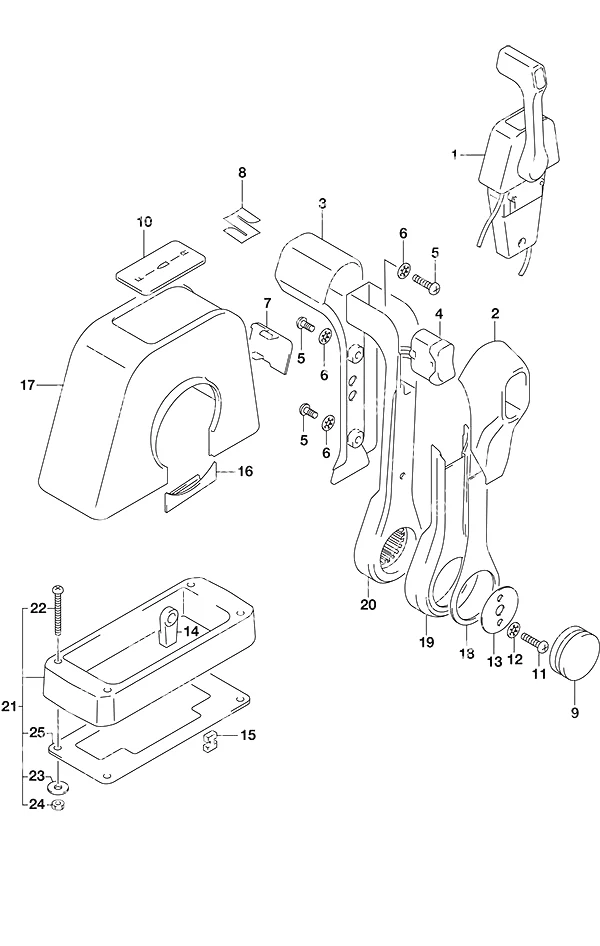

Рис. 544 — Opt: Top Mount Single (1) 24 дет.

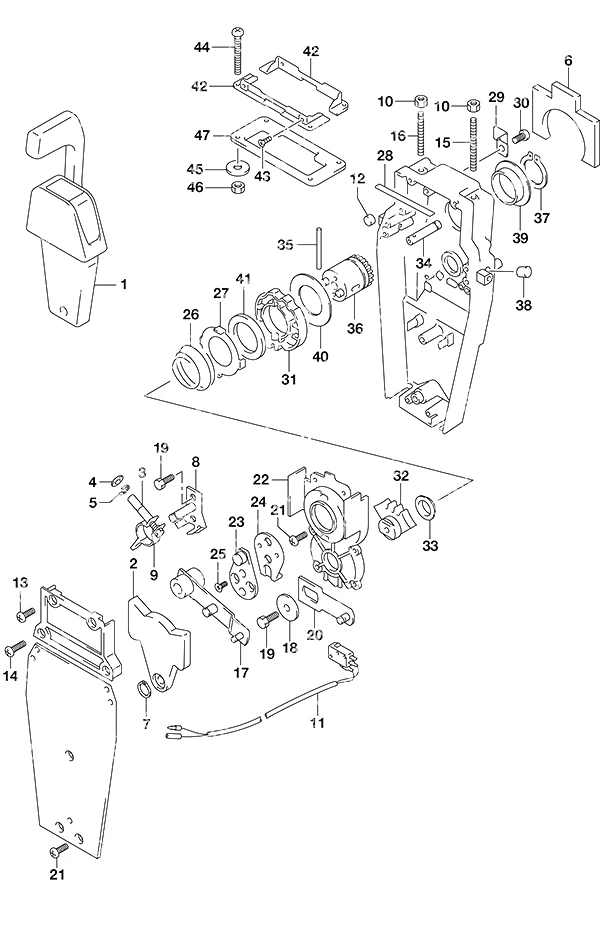

Рис. 545 — Opt: Top Mount Single (2) 47 дет.
Рис. 570A — Opt: Tiller Handle 66 дет.
Рис. 570B — Opt: Tiller HandleHigh Thrust 12 дет.

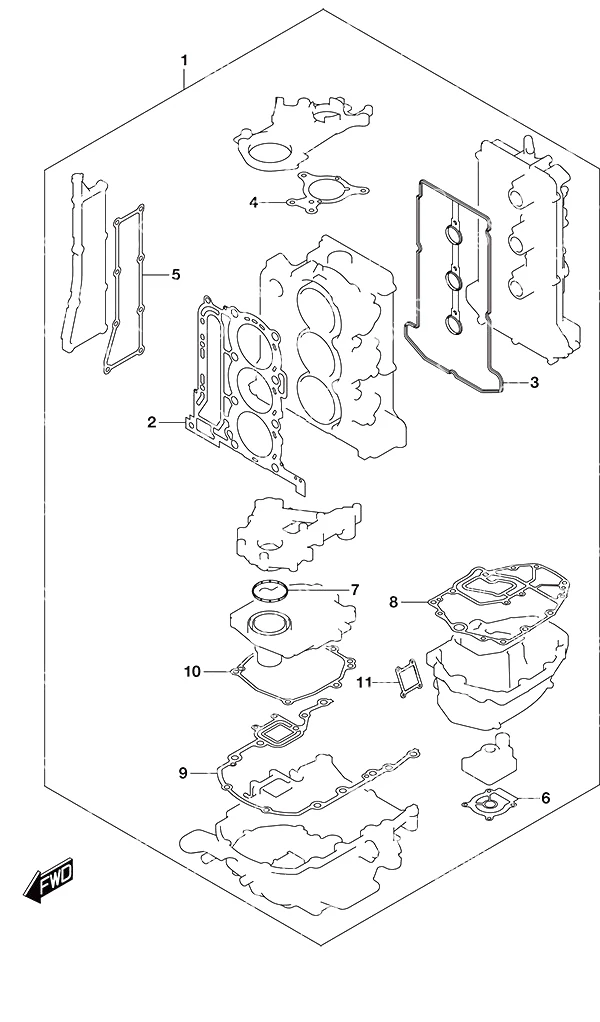

Рис. 585 — Opt: Gasket Set 12 дет.

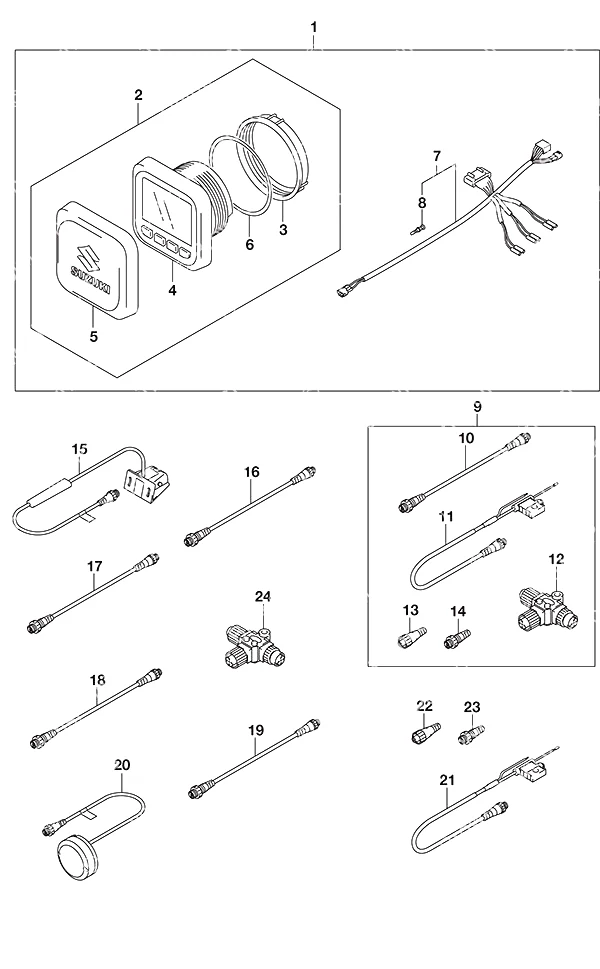

Рис. 600 — Opt: Multi Function Gauge 23 дет.
