Suzuki DF 225 2024 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Suzuki DF 225. 53 схем.

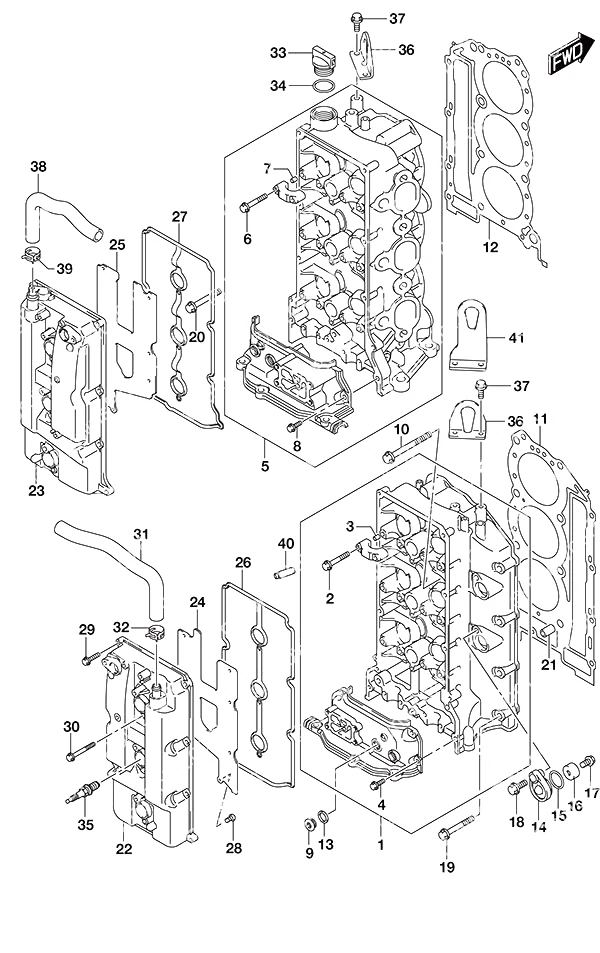

Рис. 111 — Cylinder Head 41 дет.

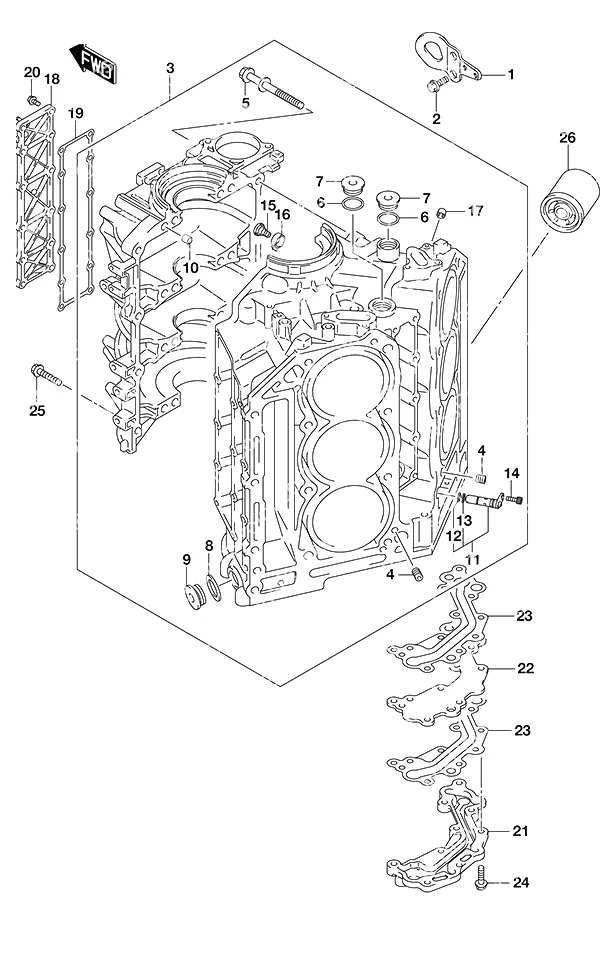

Рис. 113 — Cylinder Block 26 дет.

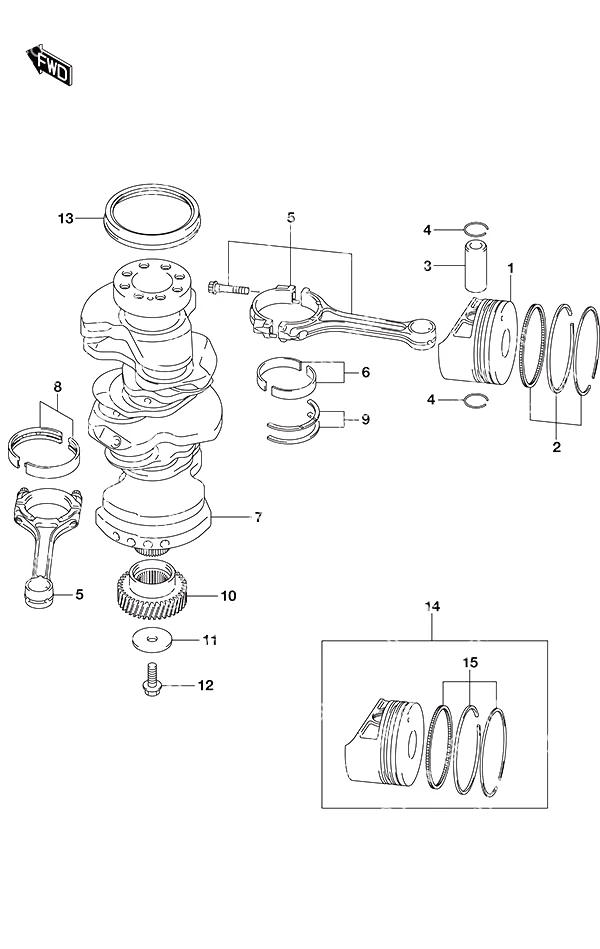

Рис. 116 — Crankshaft 12 дет.

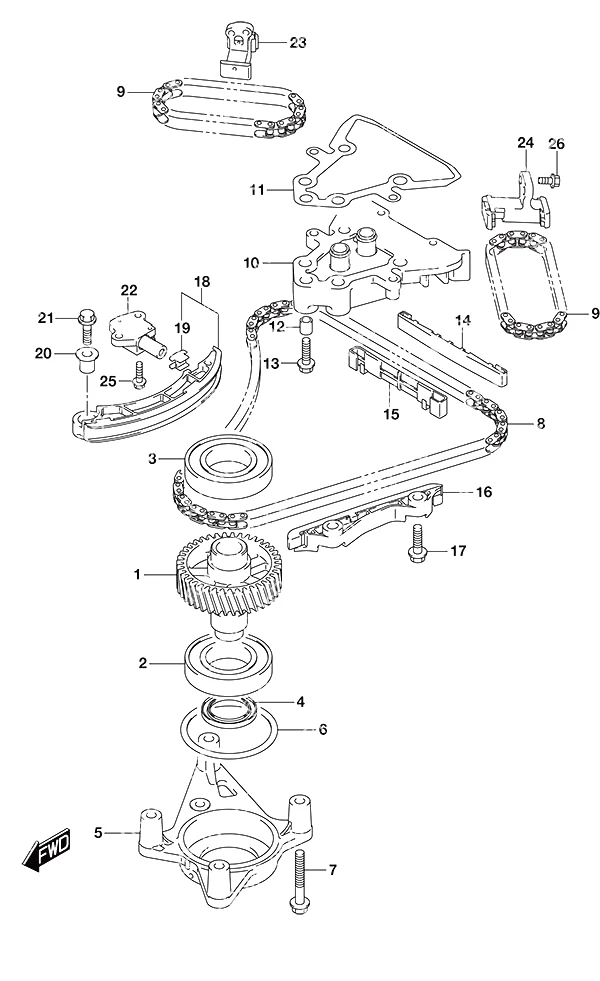

Рис. 119 — Timing Chain 26 дет.

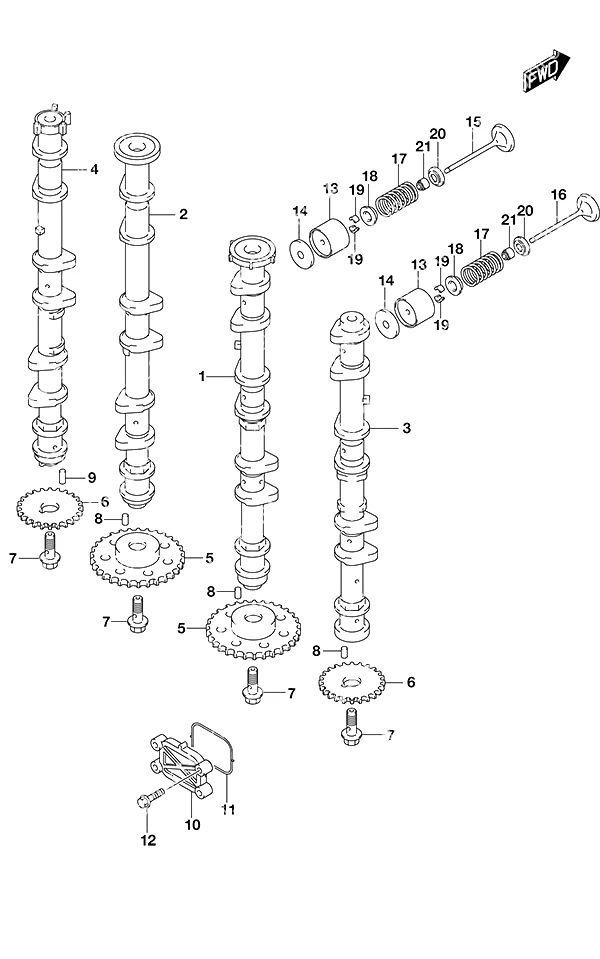

Рис. 121 — Camshaft 20 дет.

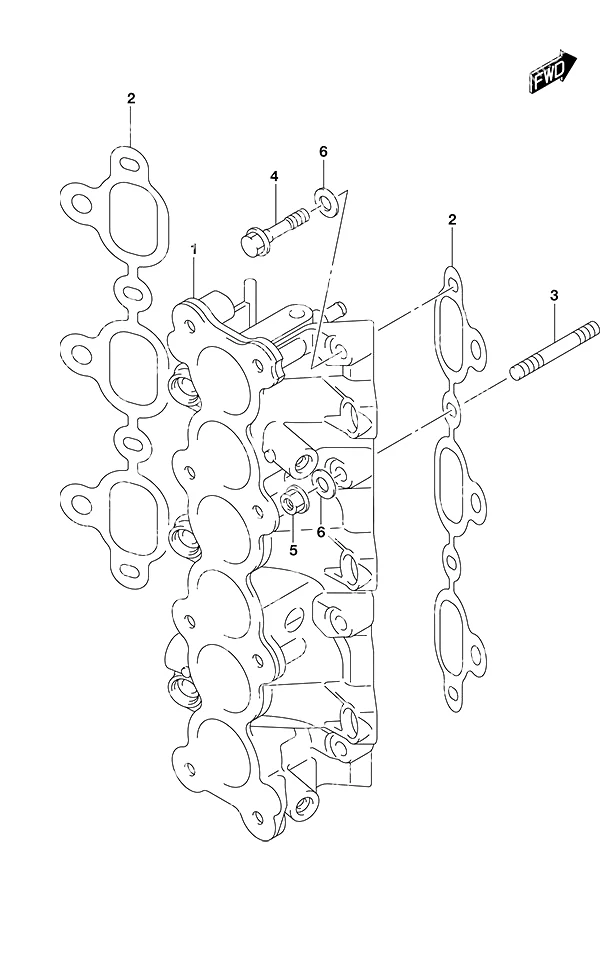

Рис. 122 — Intake Manifold 6 дет.

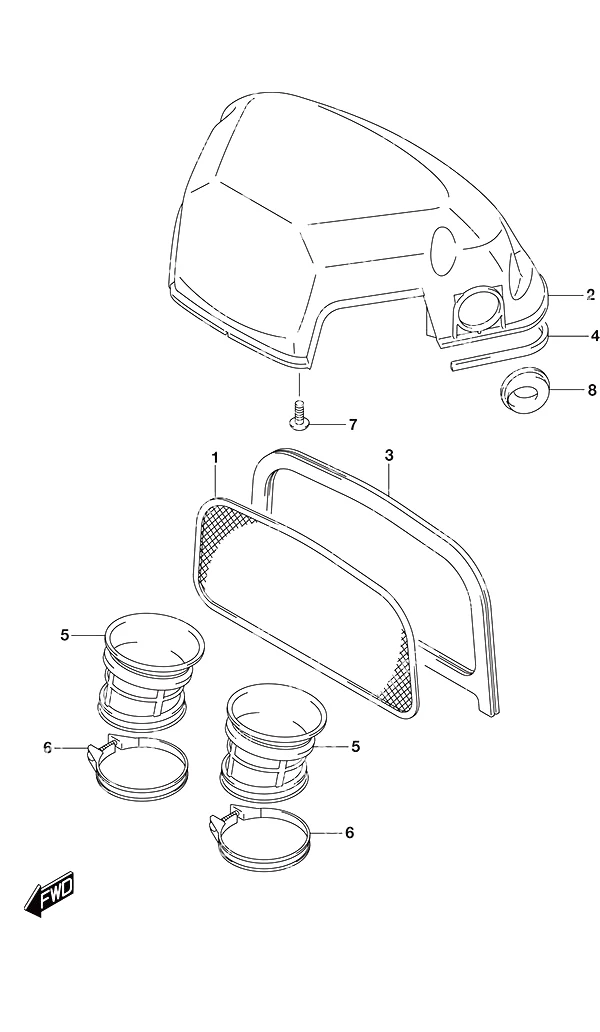

Рис. 134 — Silencer 8 дет.

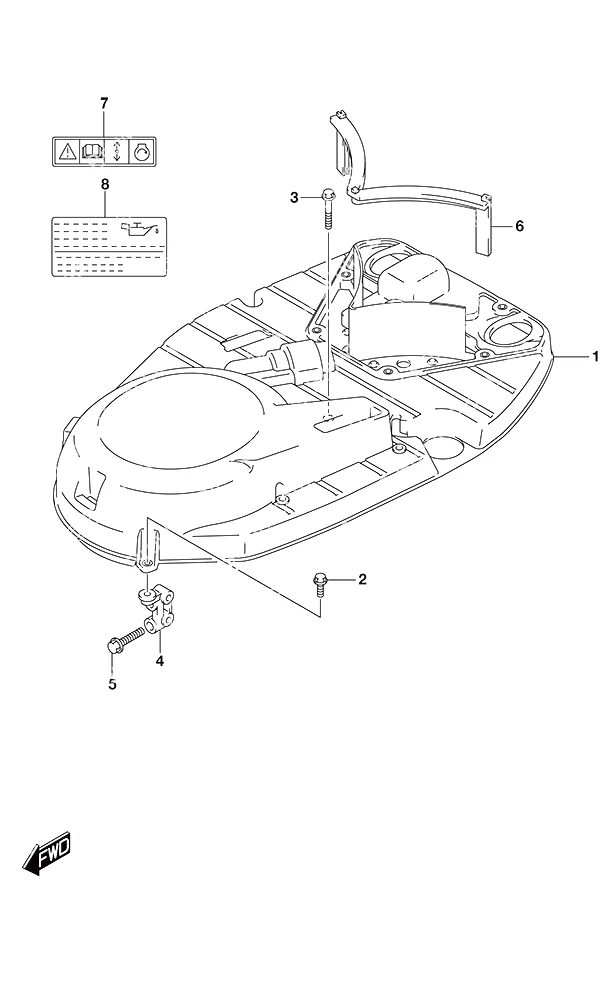

Рис. 136 — Ring Gear Cover 8 дет.

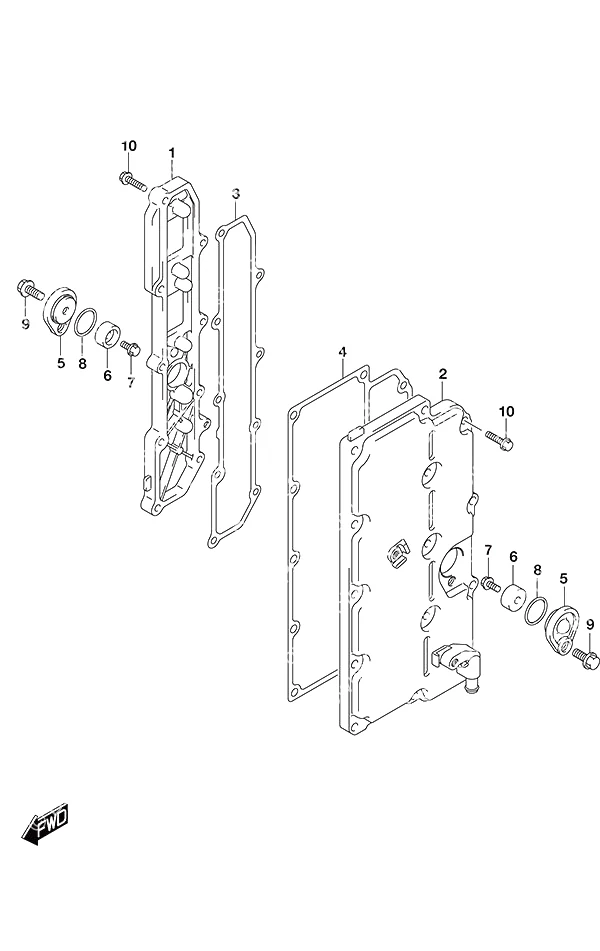

Рис. 140 — Exhaust Cover 10 дет.

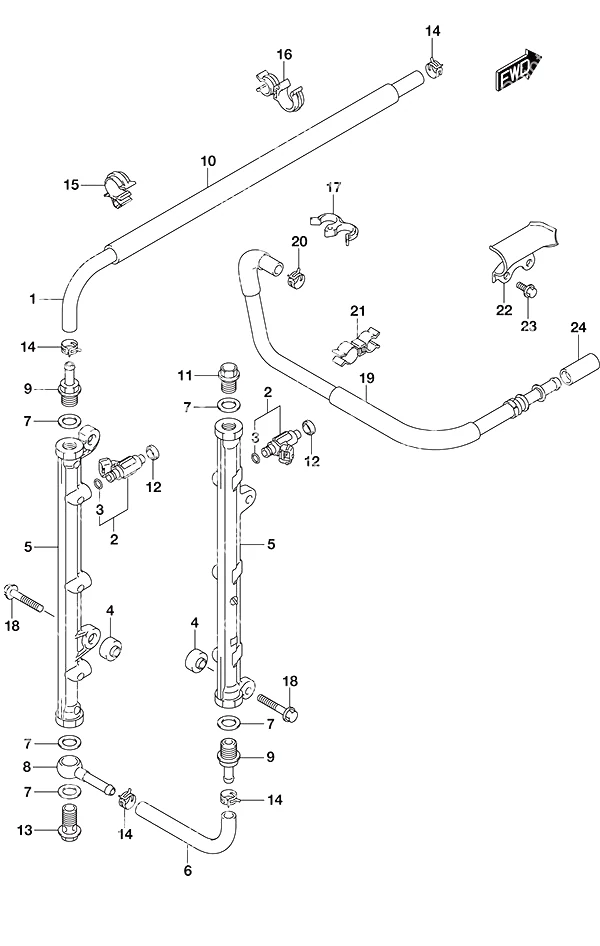

Рис. 144 — Fuel Injector 24 дет.

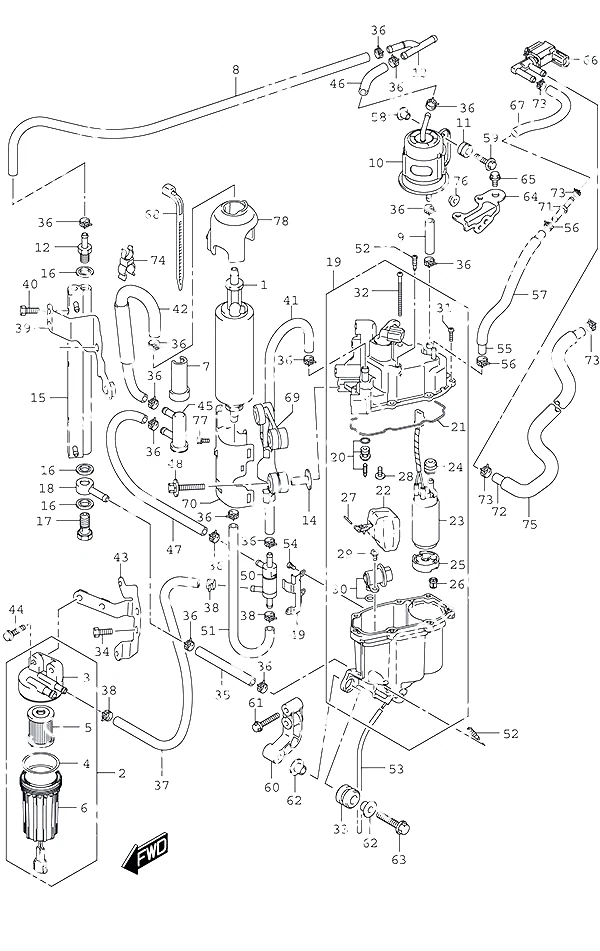

Рис. 147 — Fuel Pump/Fuel Vapor Separator 78 дет.

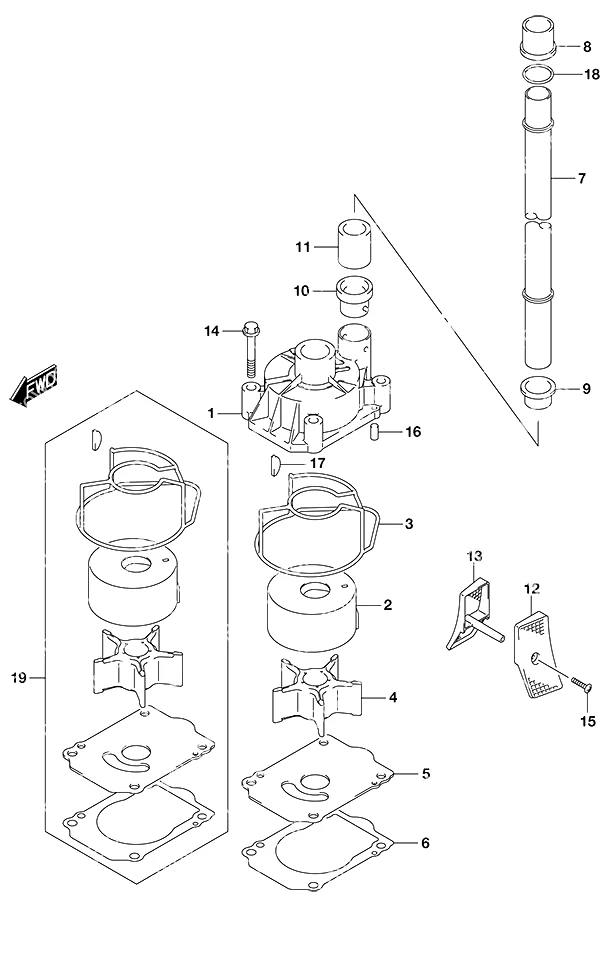

Рис. 160 — Water Pump 17 дет.

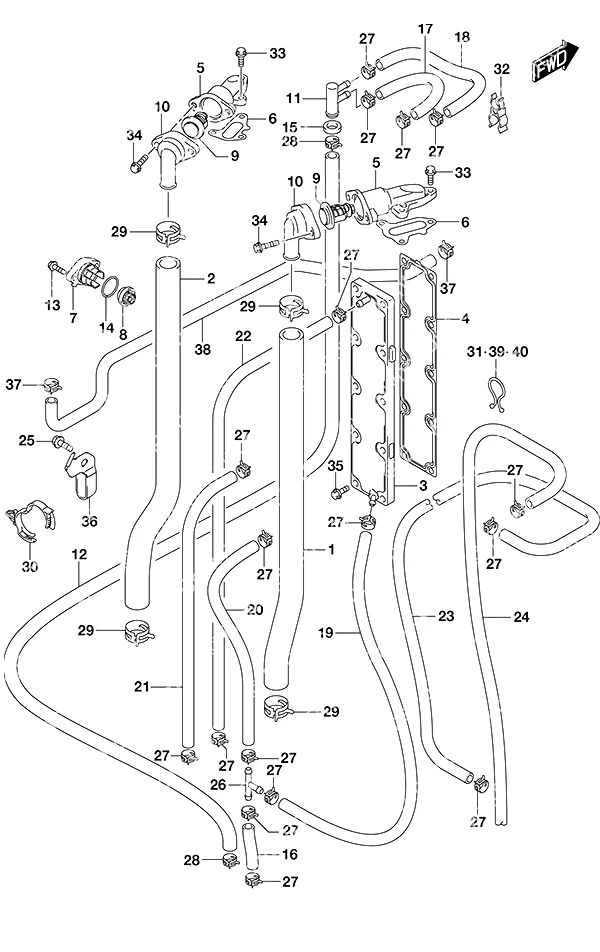

Рис. 162 — Thermostat 39 дет.

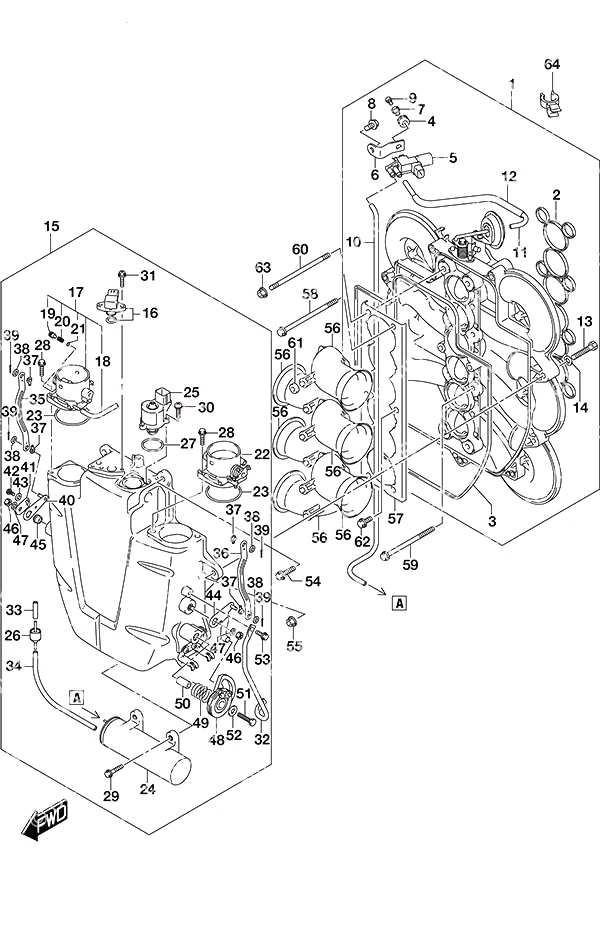

Рис. 163 — Throttle Body 64 дет.

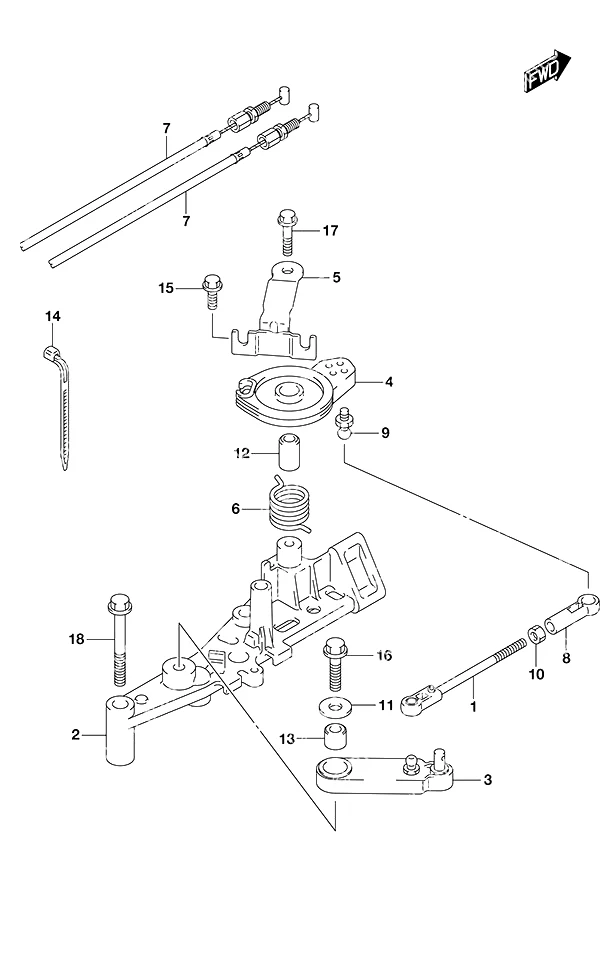

Рис. 164 — Throttle Rod 18 дет.

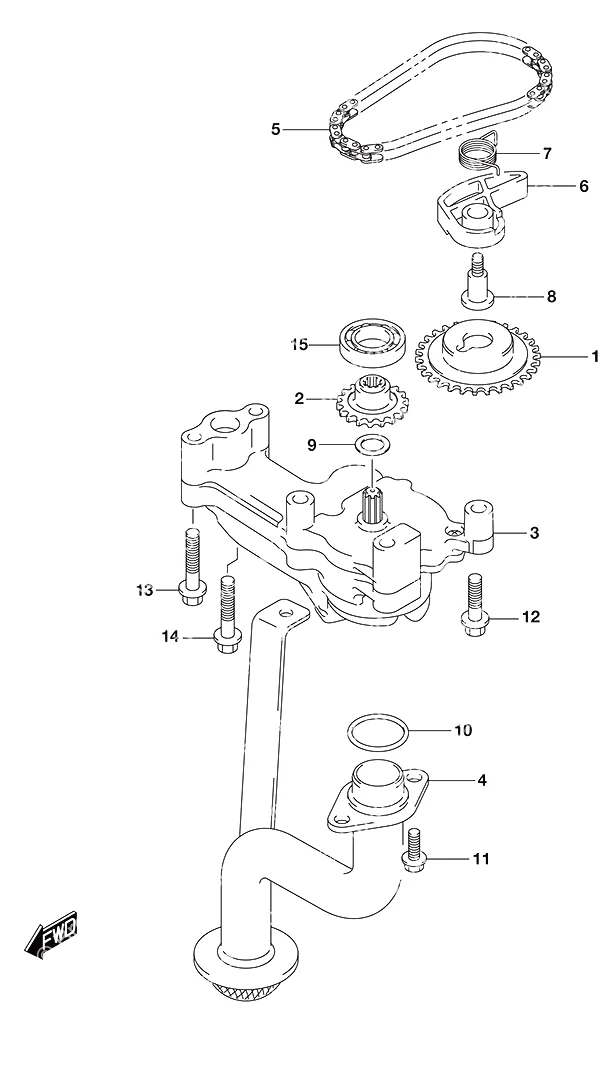

Рис. 175 — Oil Pump 15 дет.

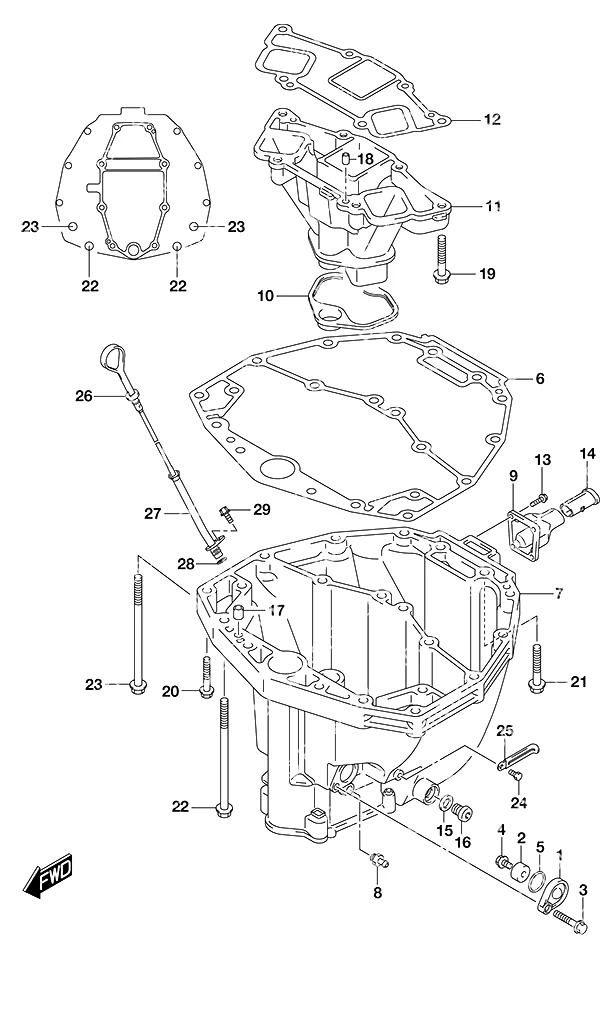

Рис. 180 — Oil Pan 26 дет.

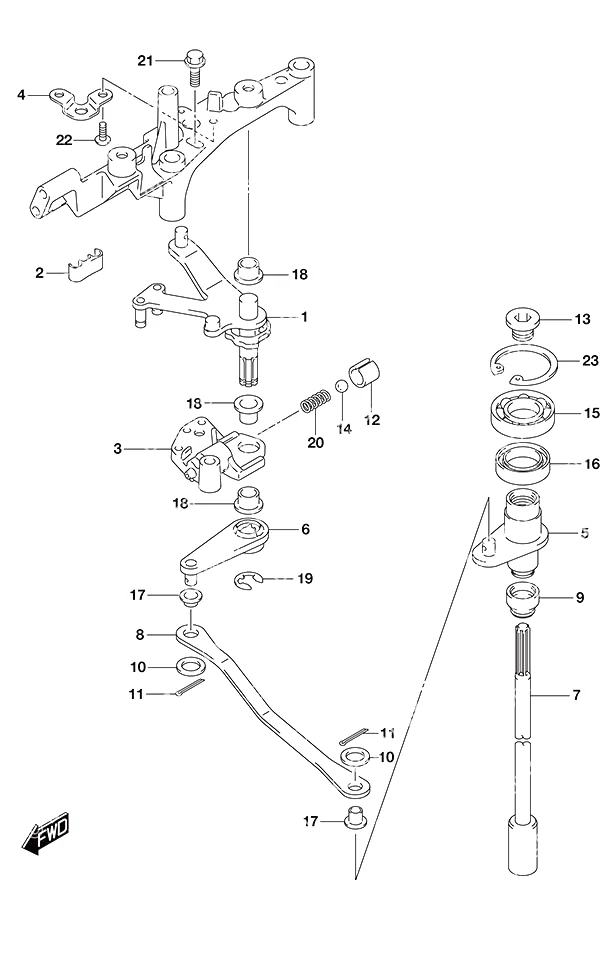

Рис. 204 — Clutch Shaft 23 дет.

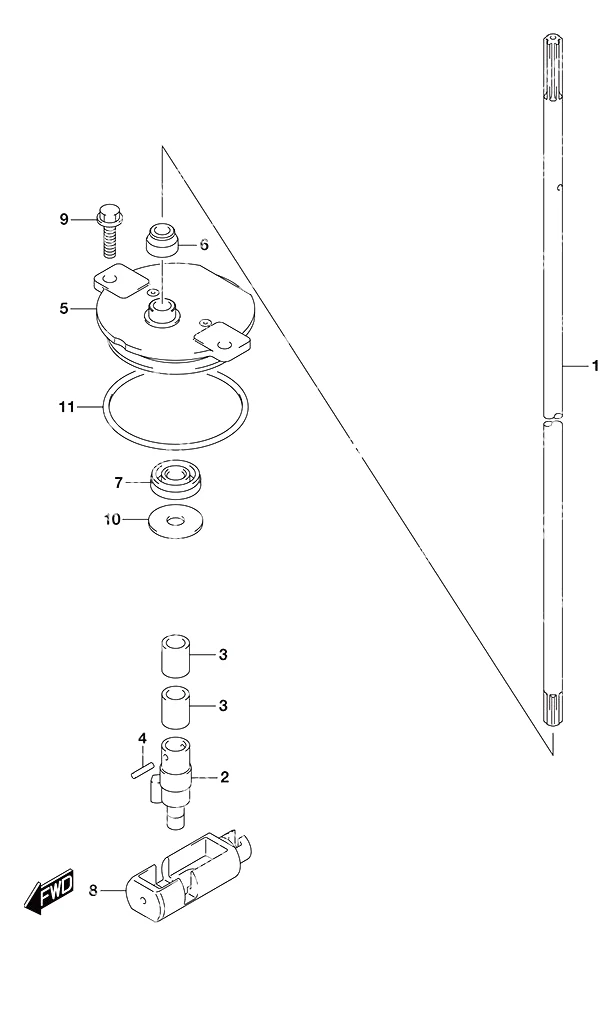

Рис. 206 — Clutch Rod 11 дет.

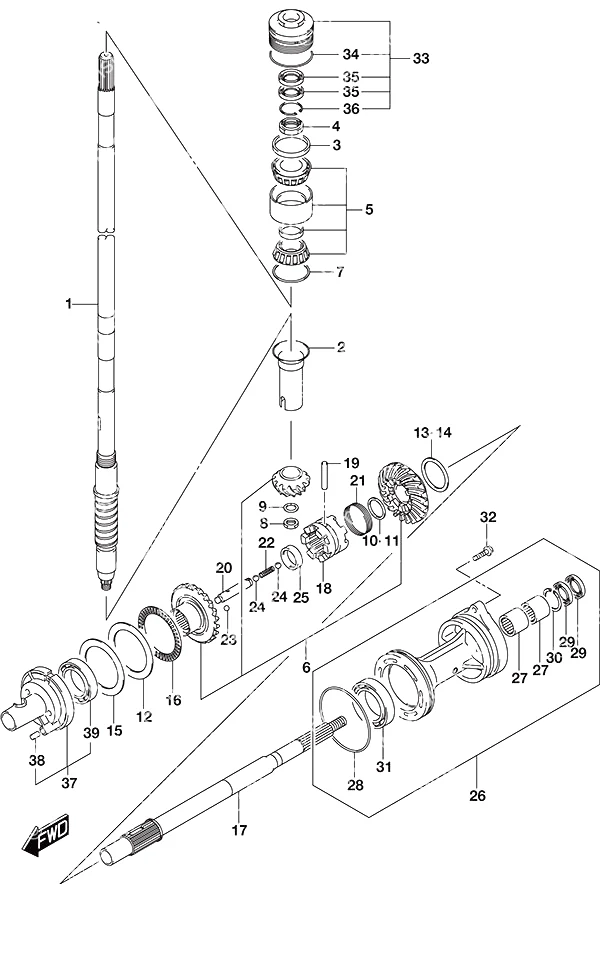

Рис. 220A — Transmission 34 дет.

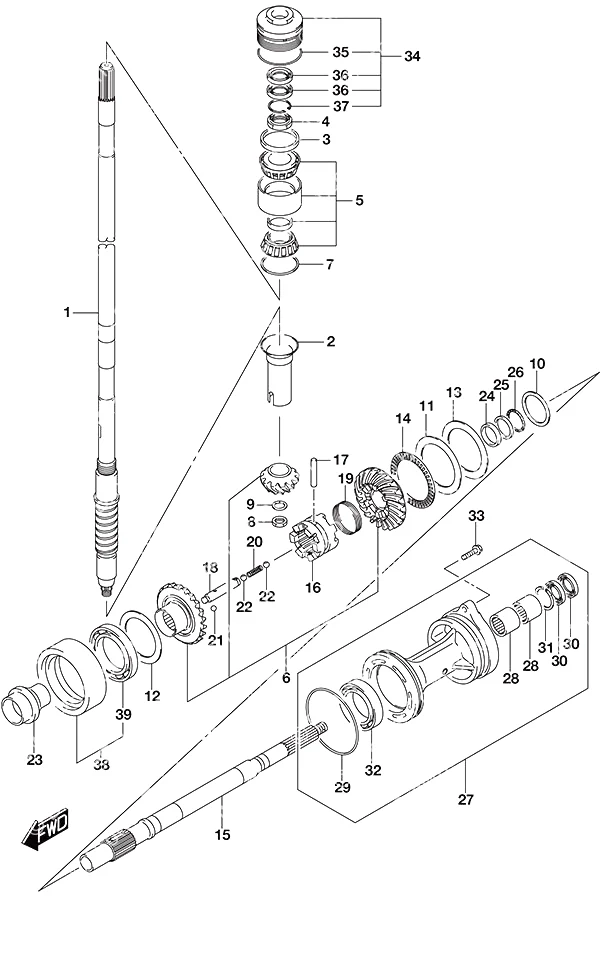

Рис. 220B — Transmission (C/R) 34 дет.

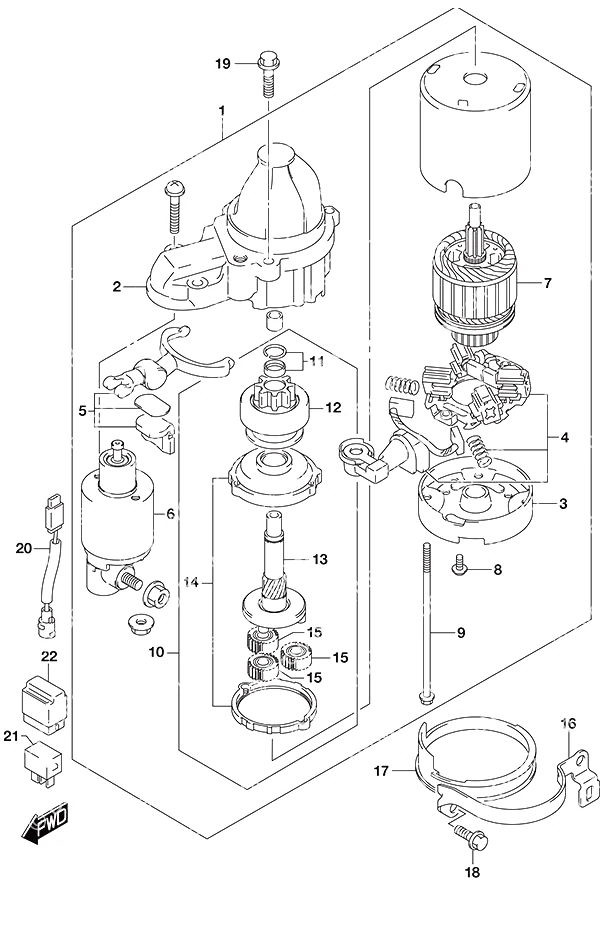

Рис. 301 — Starting Motor 22 дет.

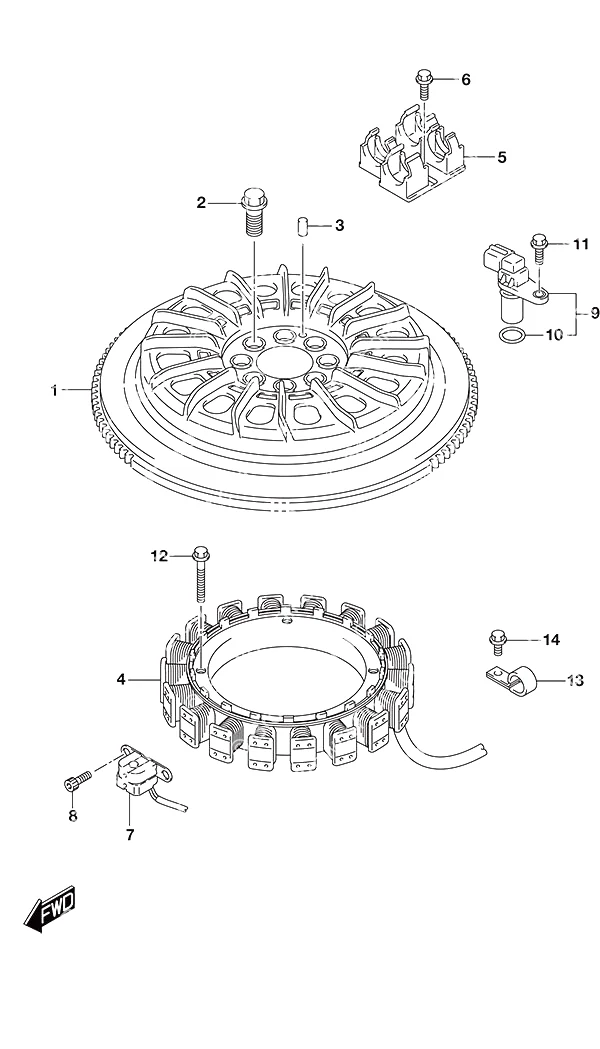

Рис. 303 — Magneto 14 дет.

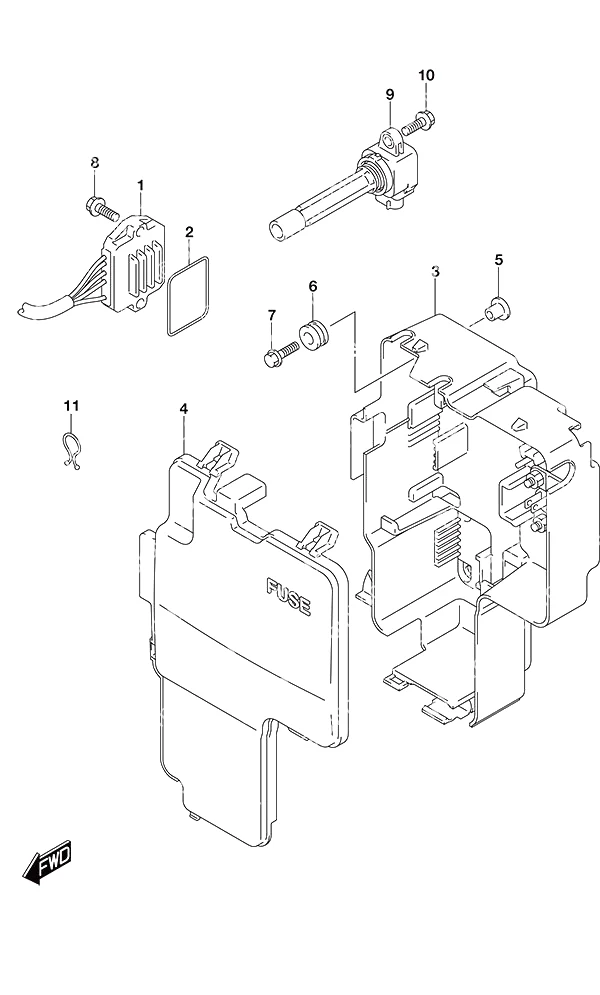

Рис. 310 — Rectifier/Ignition Coil 11 дет.

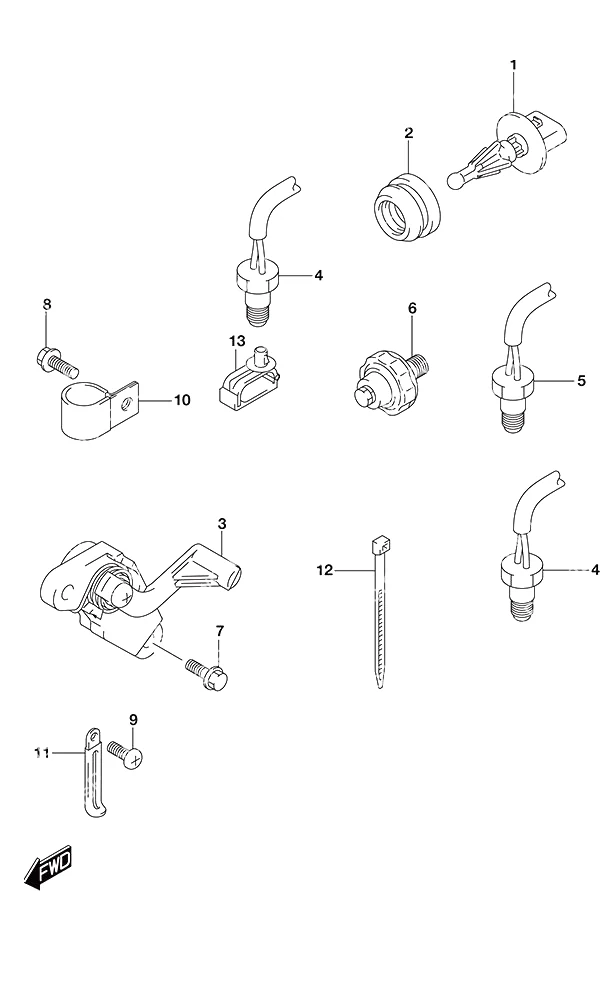

Рис. 315 — Sensor 13 дет.

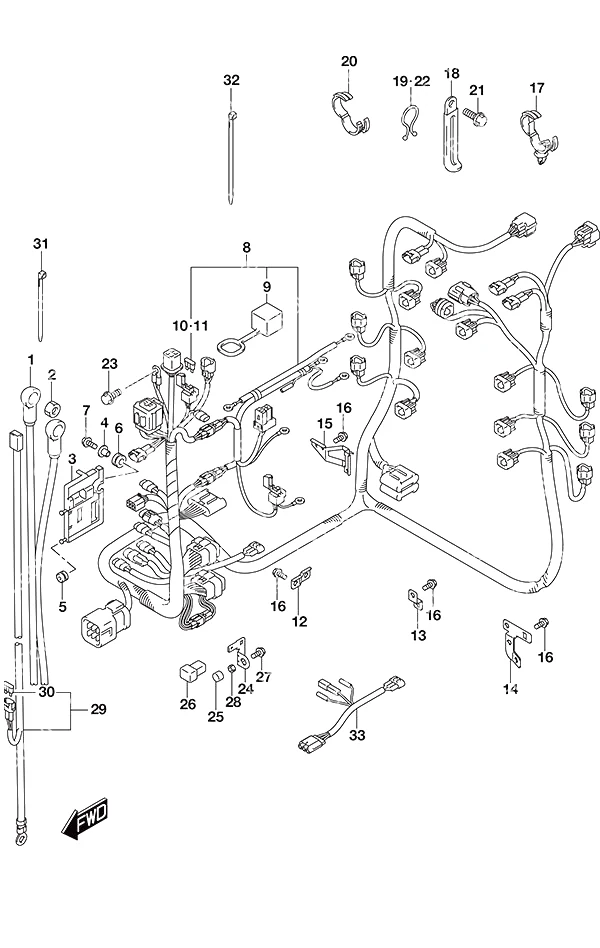

Рис. 322 — Harness 33 дет.

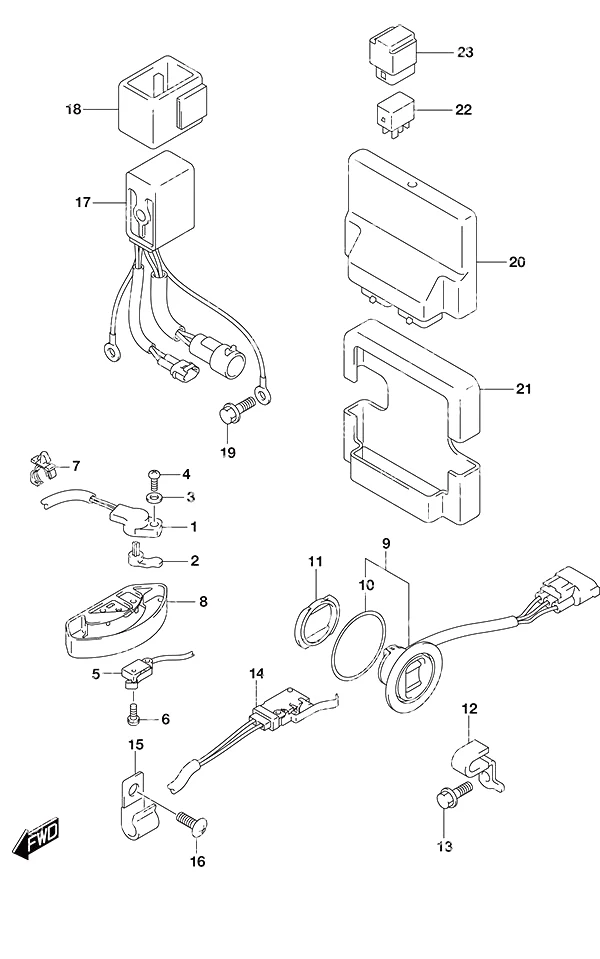

Рис. 326 — PTT Switch/Engine Control Unit 23 дет.

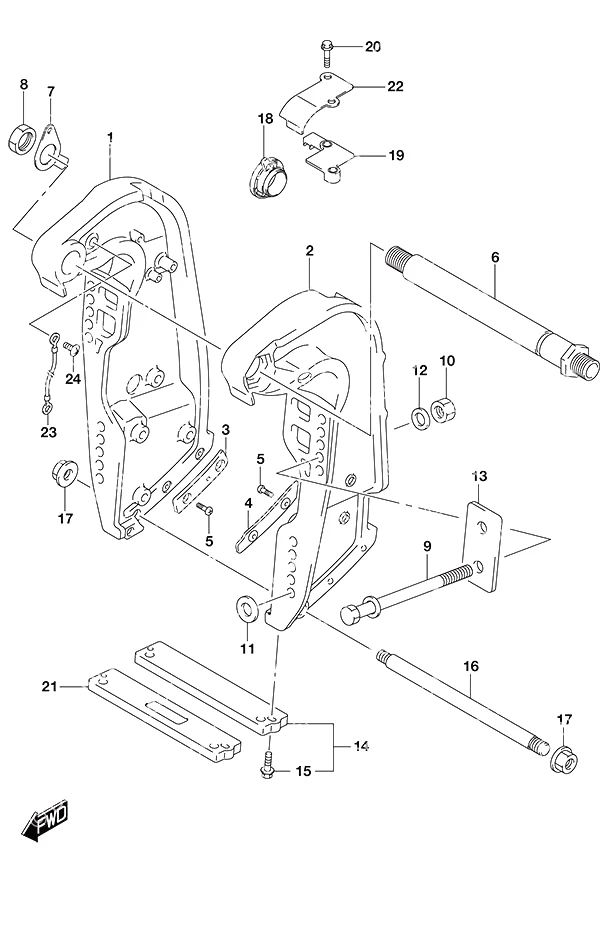

Рис. 335 — Clamp Bracket 21 дет.

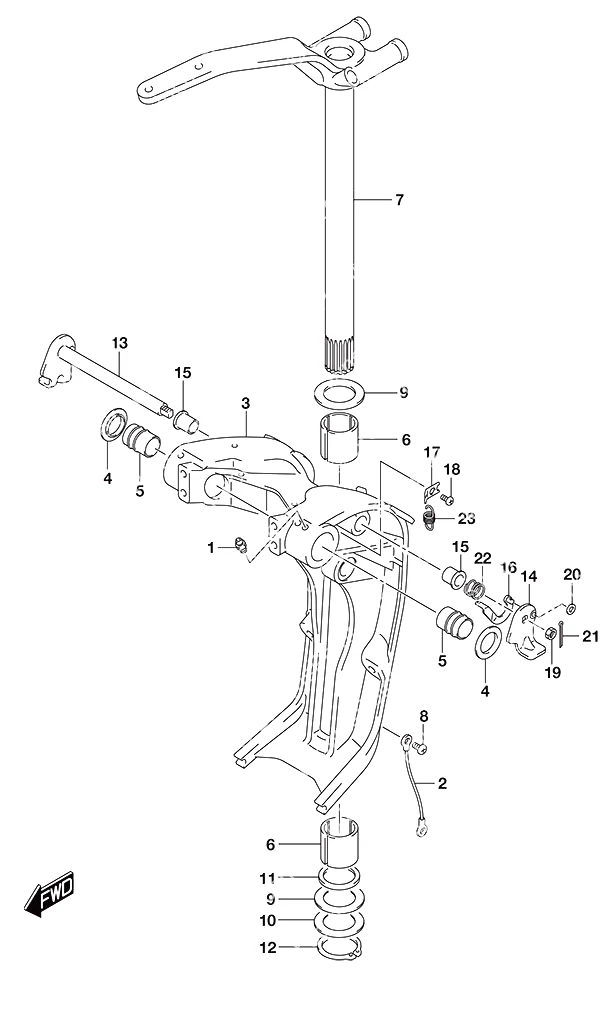

Рис. 336 — Swivel Bracket 21 дет.

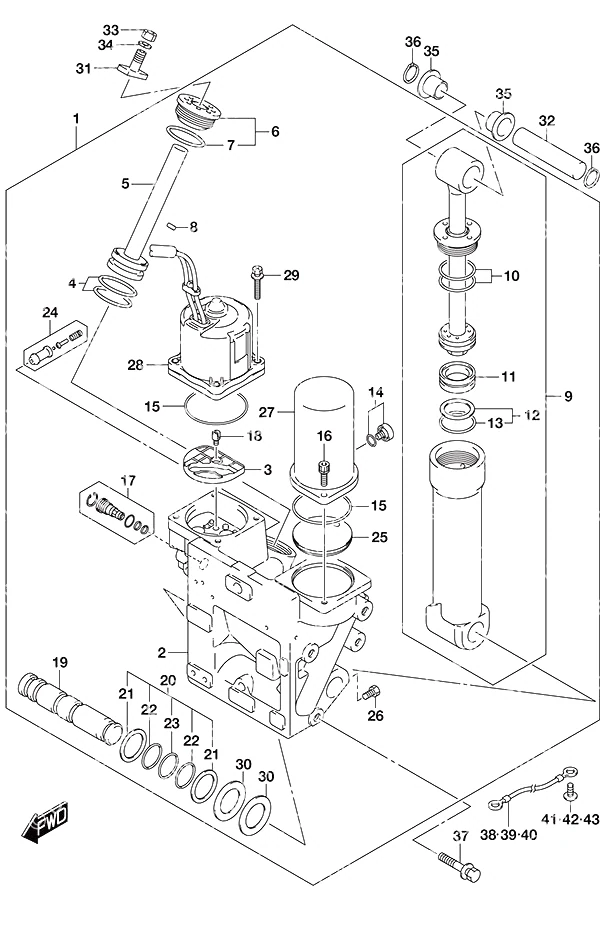

Рис. 337 — Trim Cylinder 43 дет.

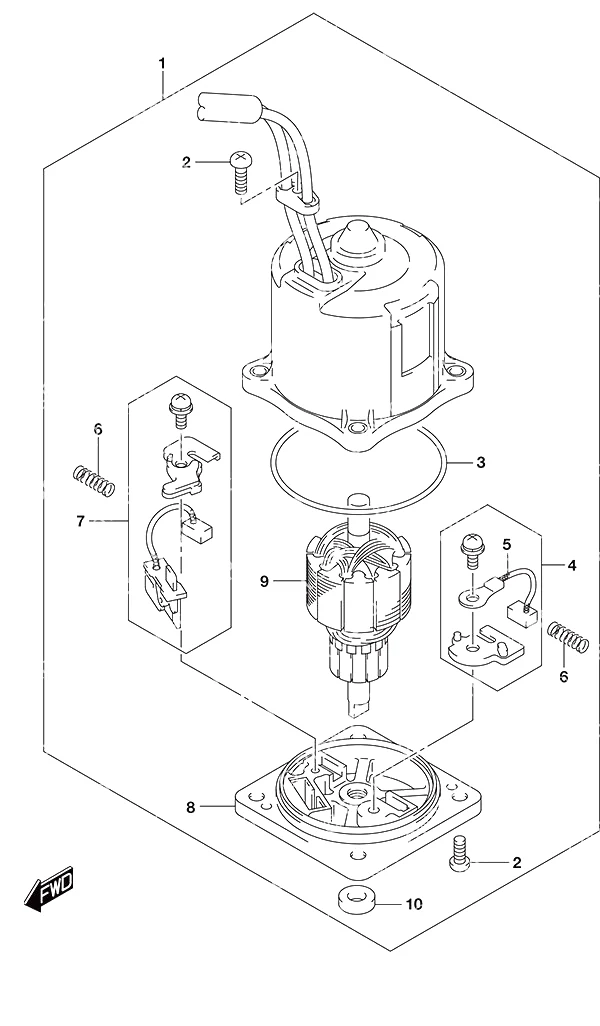

Рис. 340 — PTT Motor 10 дет.

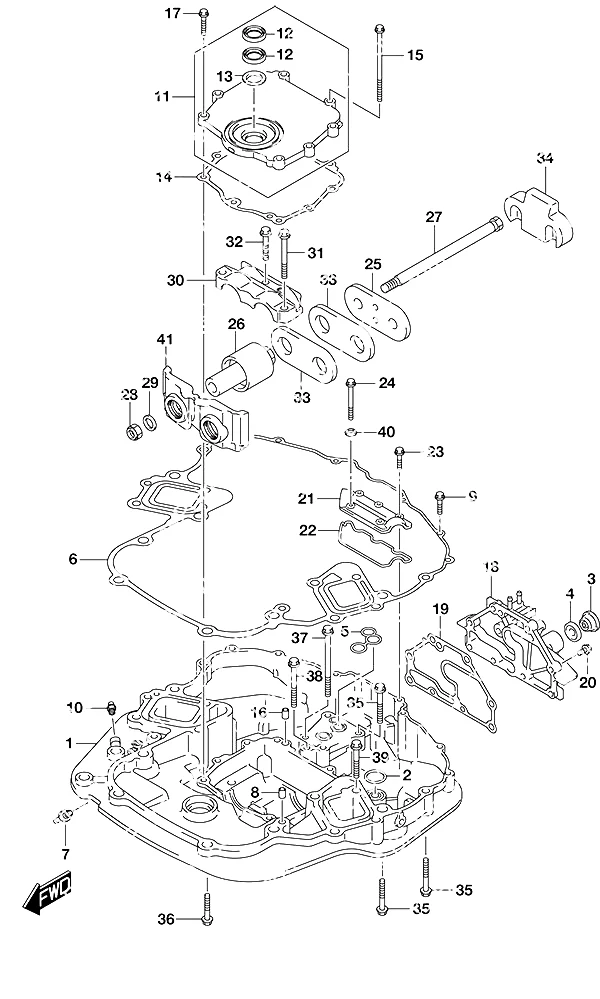

Рис. 401 — Engine Holder 39 дет.

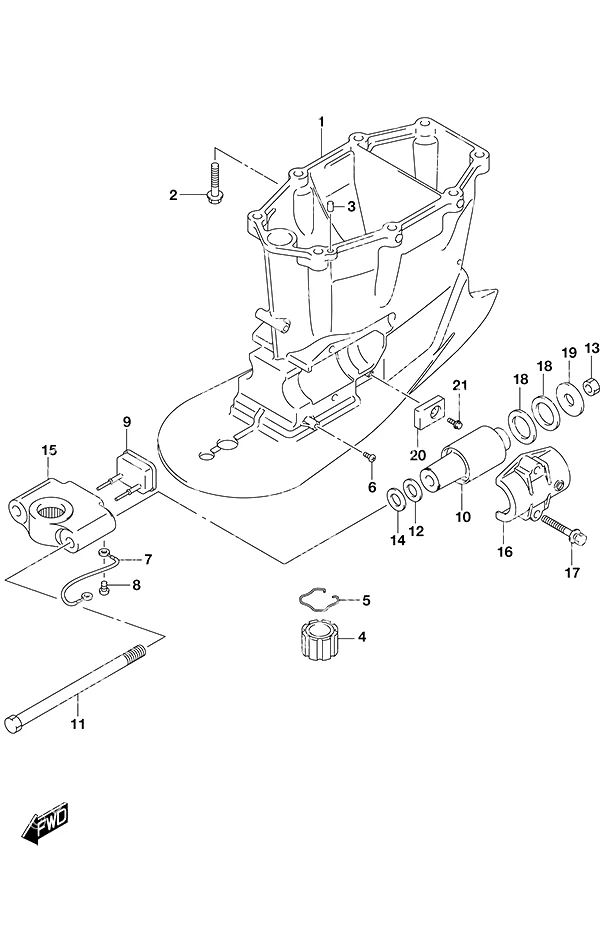

Рис. 405 — Drive Shaft Housing 17 дет.

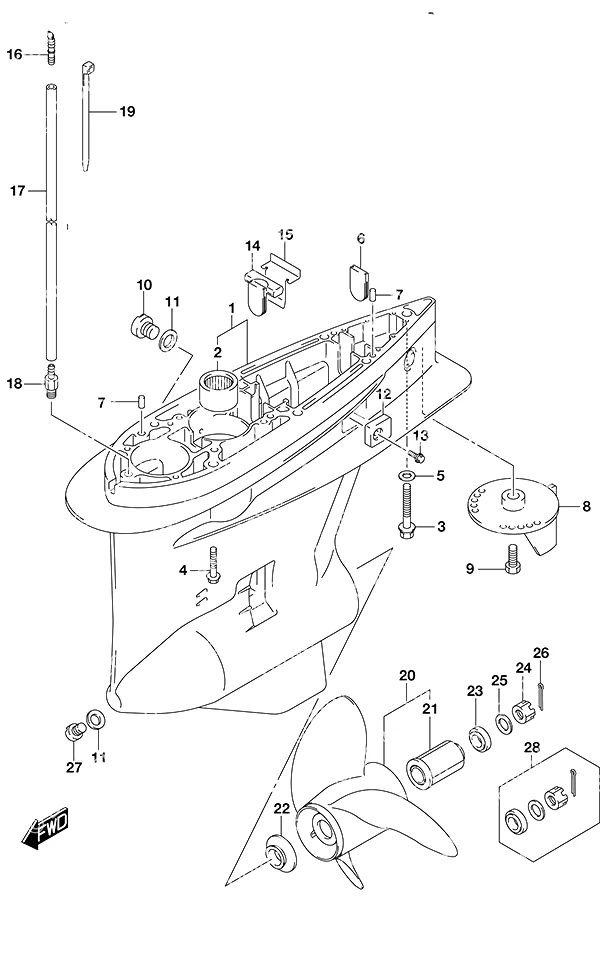

Рис. 407A — Gear Case 25 дет.

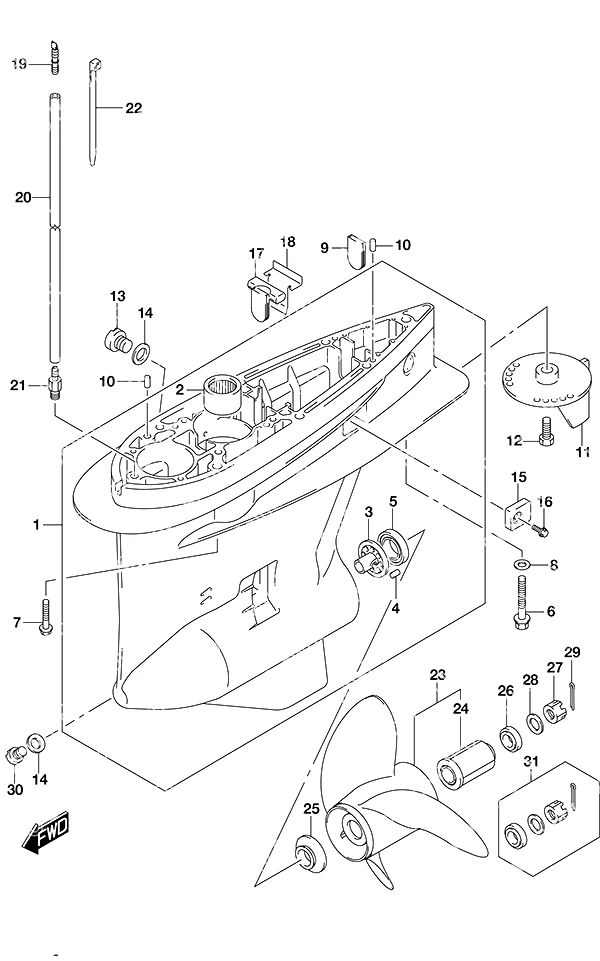

Рис. 407B — Gear Case (C/R) 28 дет.

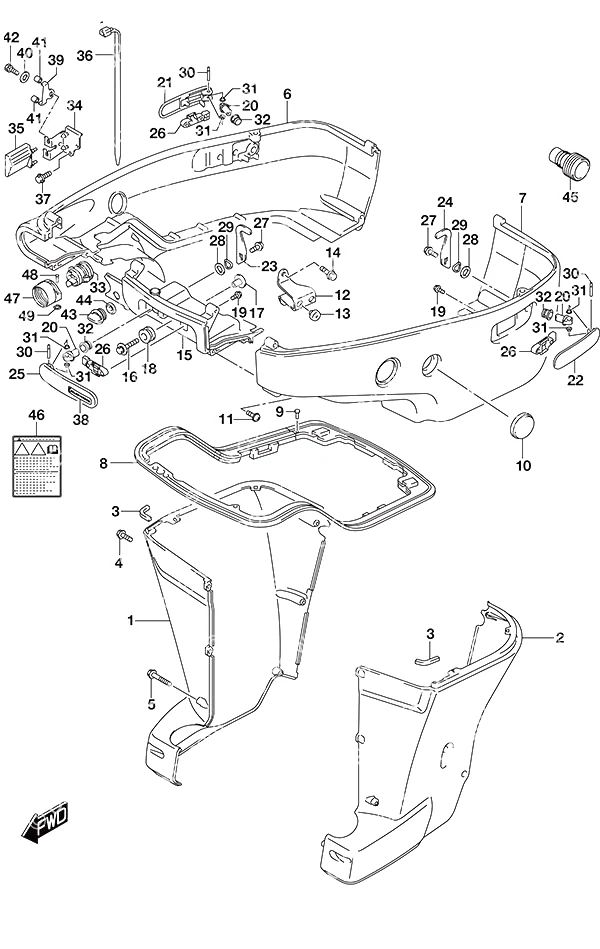

Рис. 410 — Side Cover 39 дет.

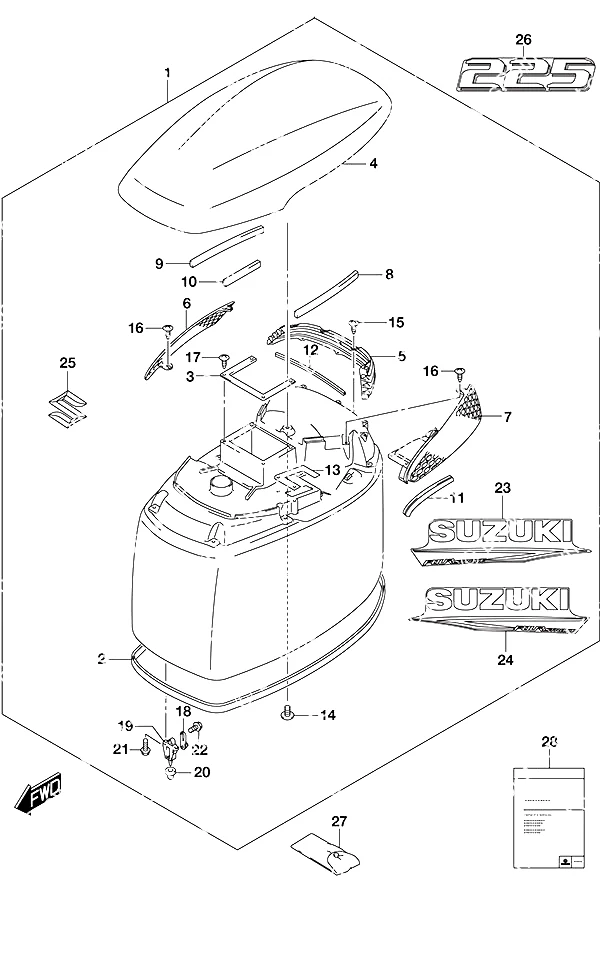

Рис. 420 — Engine Cover 23 дет.

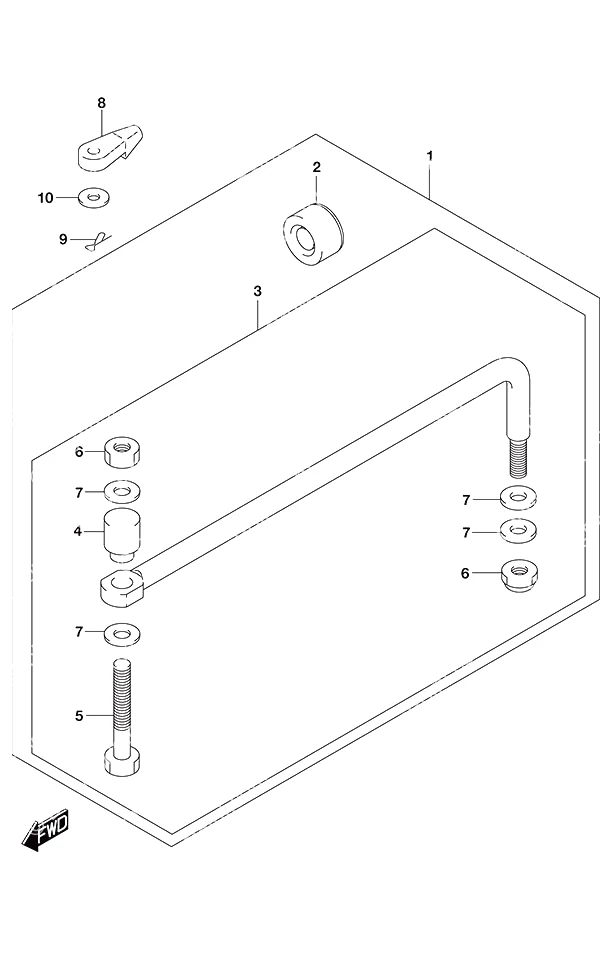

Рис. 442 — Drag Link 10 дет.

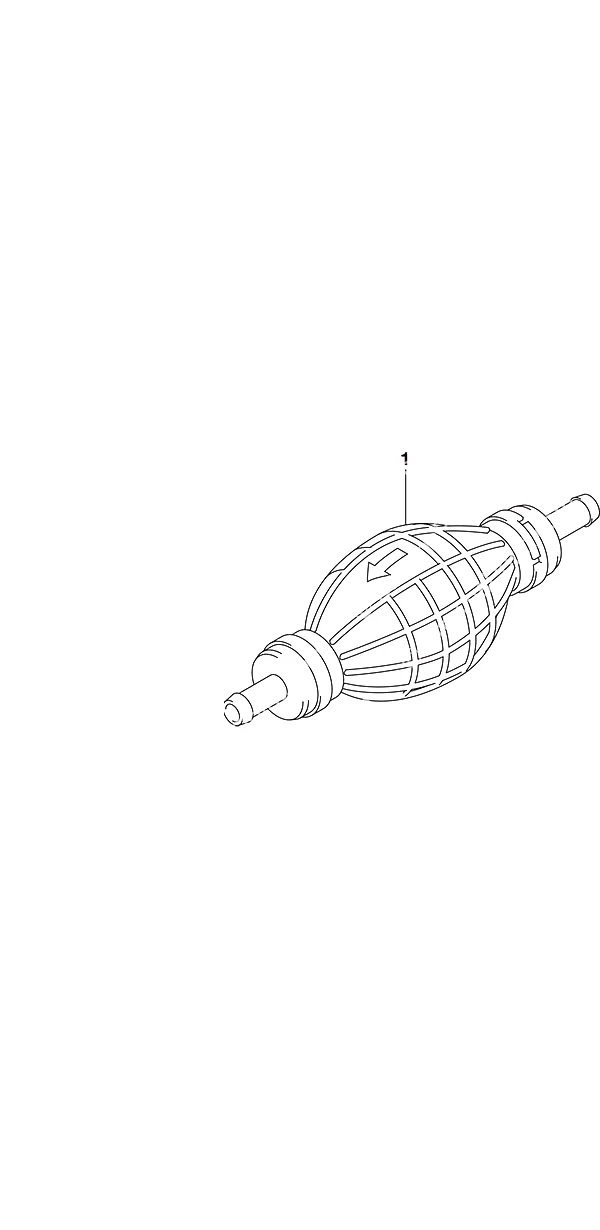

Рис. 475 — Squeeze Pump 1 дет.

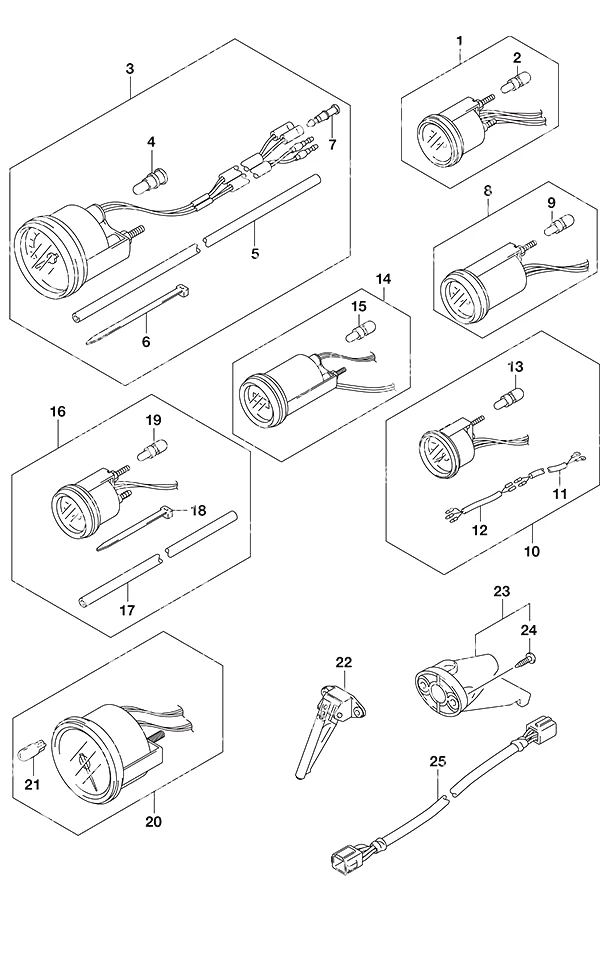

Рис. 501 — Opt: Meter 18 дет.

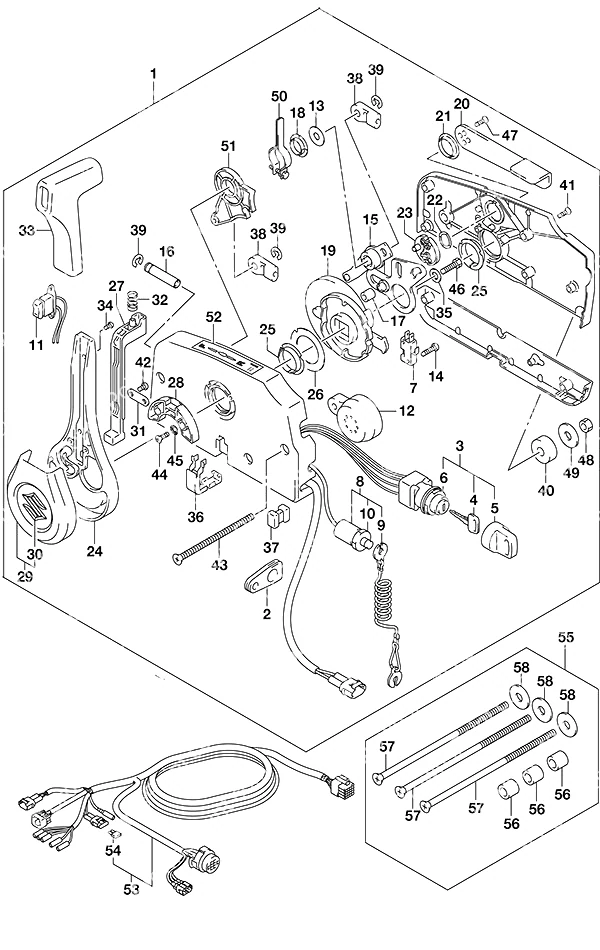

Рис. 508 — Opt: Remote Control 55 дет.

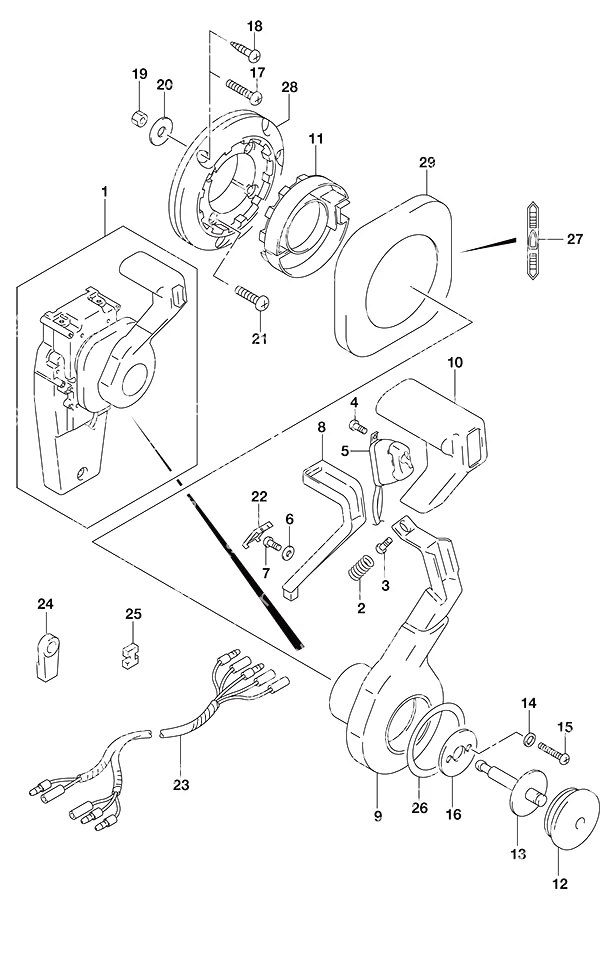

Рис. 517 — Opt: Concealed Remocon (1) 29 дет.

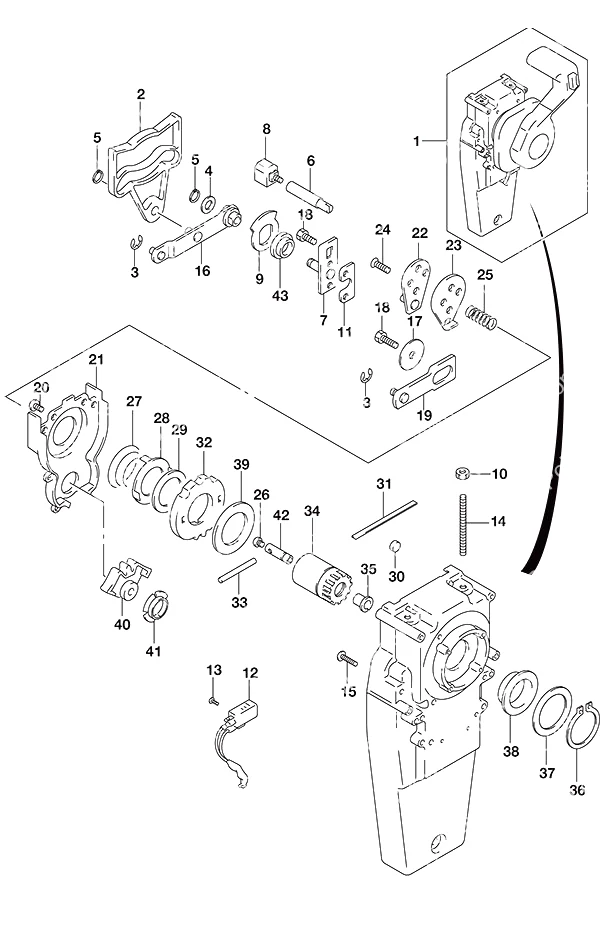

Рис. 518 — Opt: Concealed Remocon (2) 42 дет.

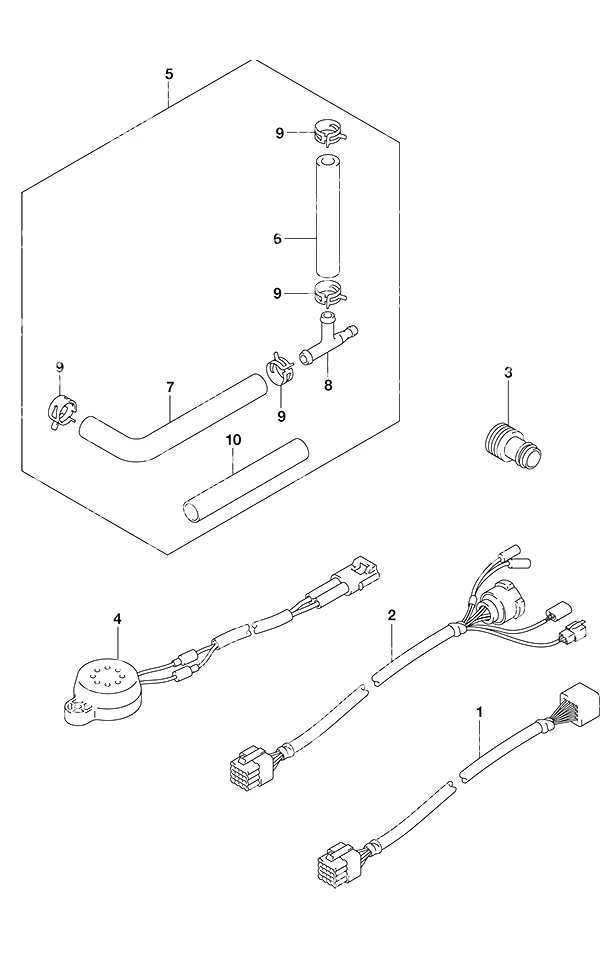

Рис. 521 — Opt: Harness 9 дет.

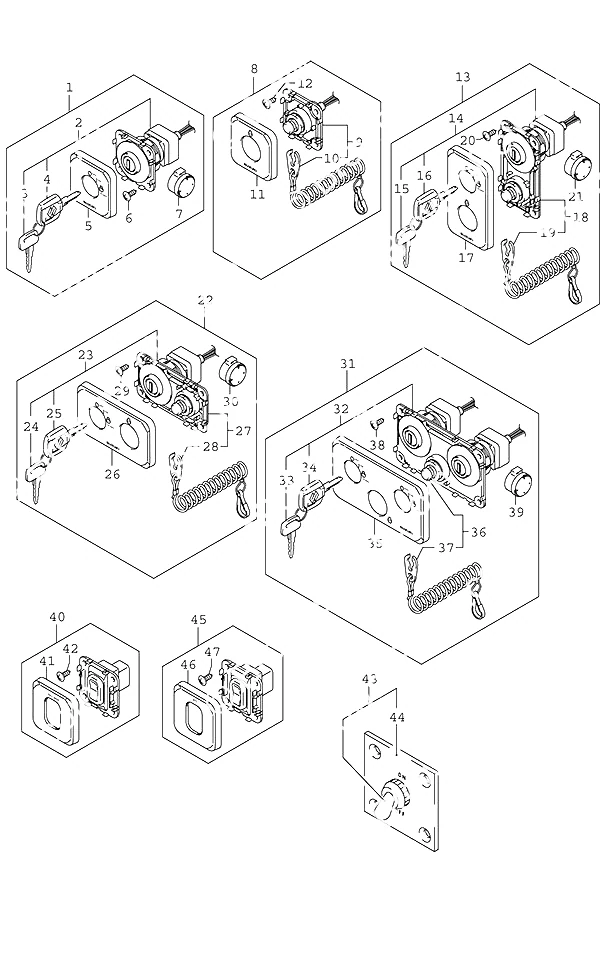

Рис. 530 — Opt: Switch 34 дет.

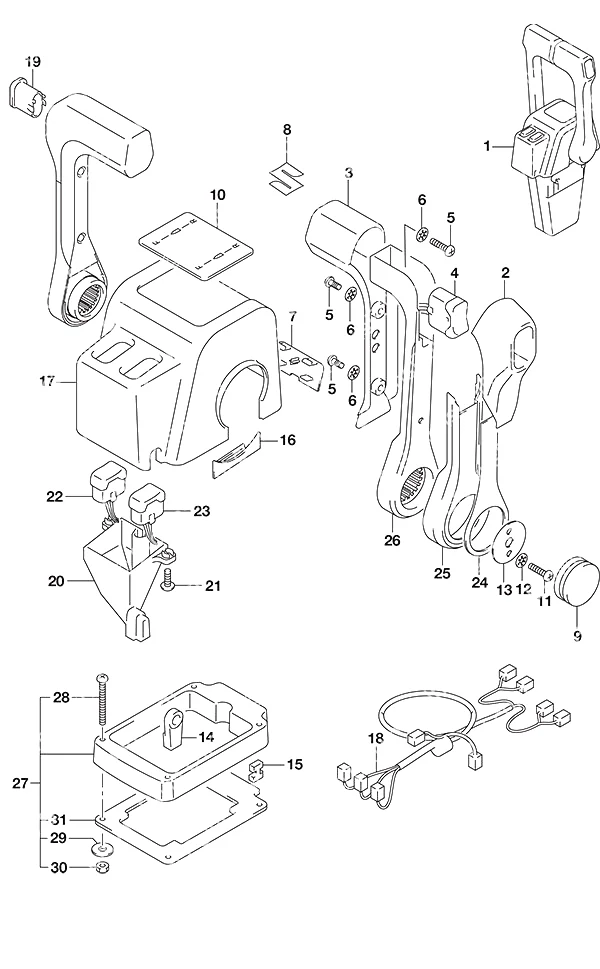

Рис. 541 — Opt: Top Mount Dual (1) 31 дет.

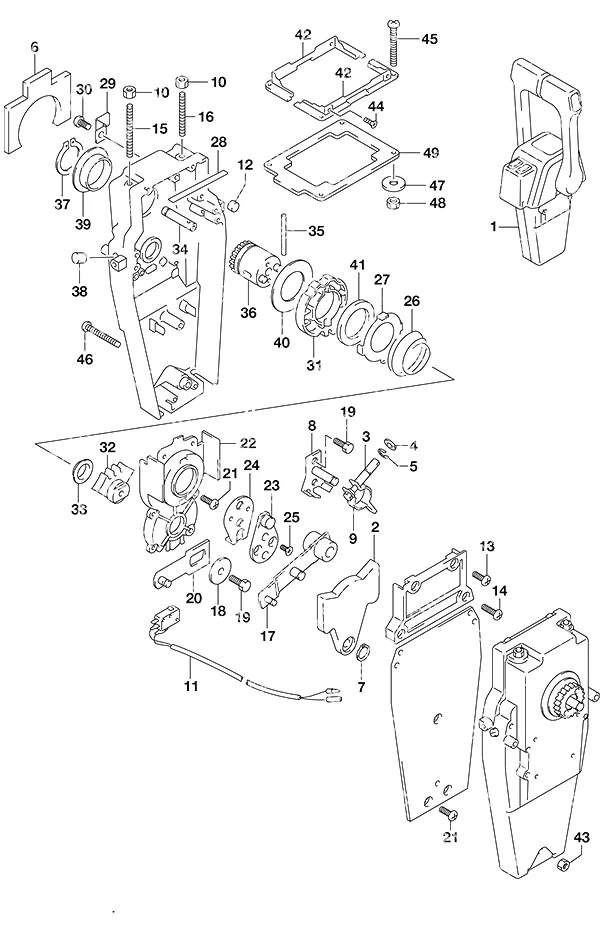

Рис. 542 — Opt: Top Mount Dual (2) 49 дет.

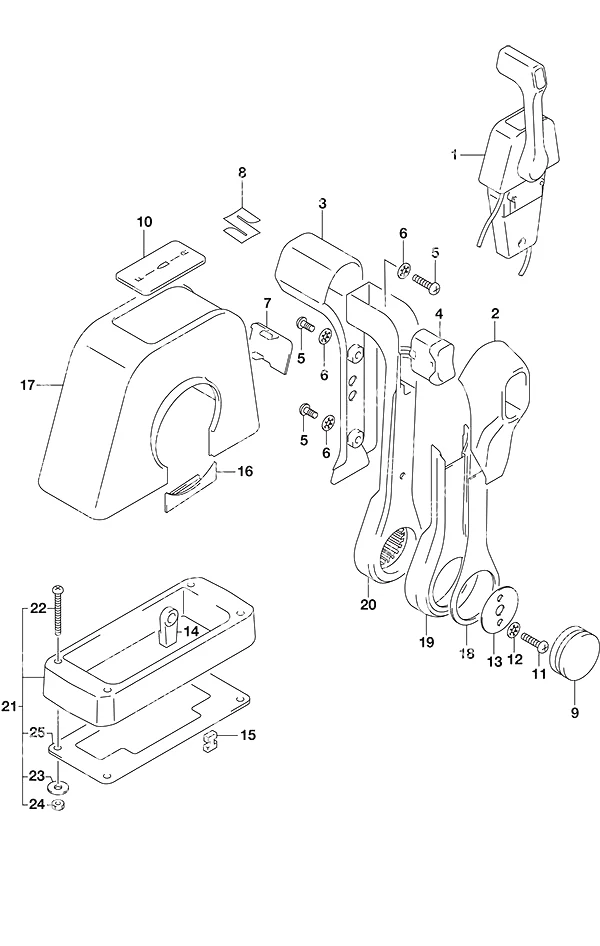

Рис. 544 — Opt: Top Mount Single (1) 25 дет.

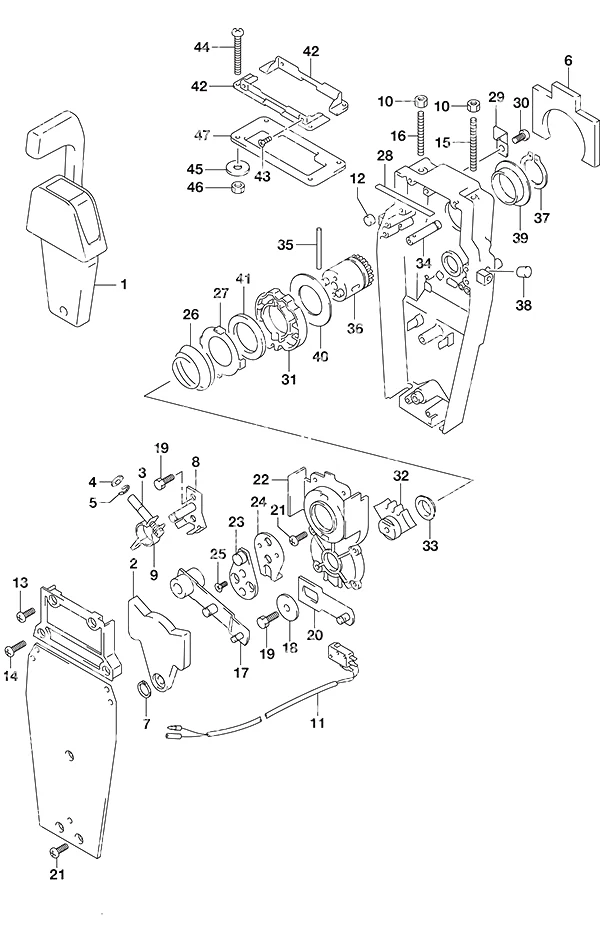

Рис. 545 — Opt: Top Mount Single (2) 47 дет.

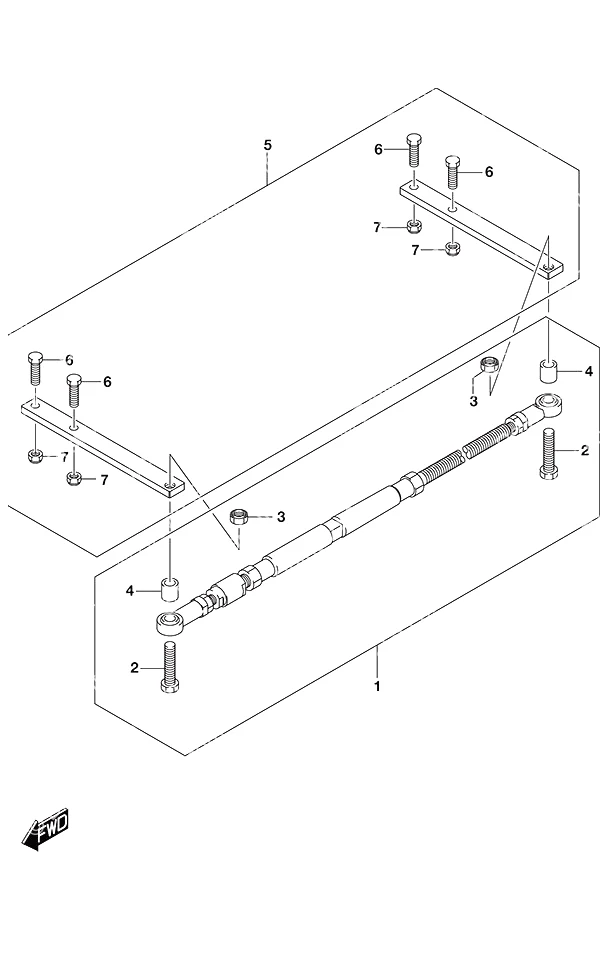

Рис. 573 — Opt: Tie Rod 7 дет.

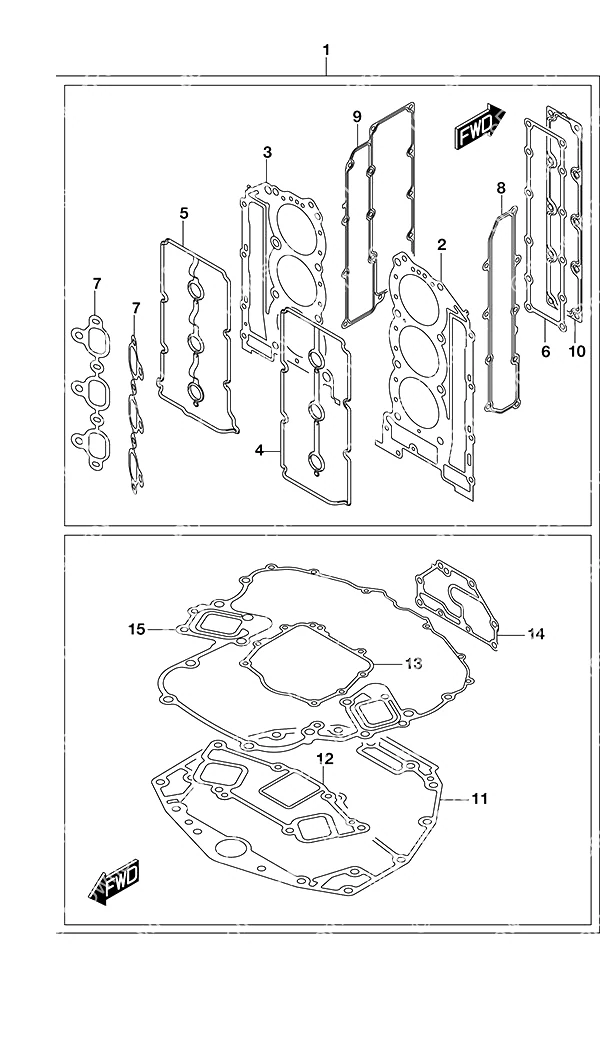

Рис. 585 — Opt: Gasket Set 15 дет.

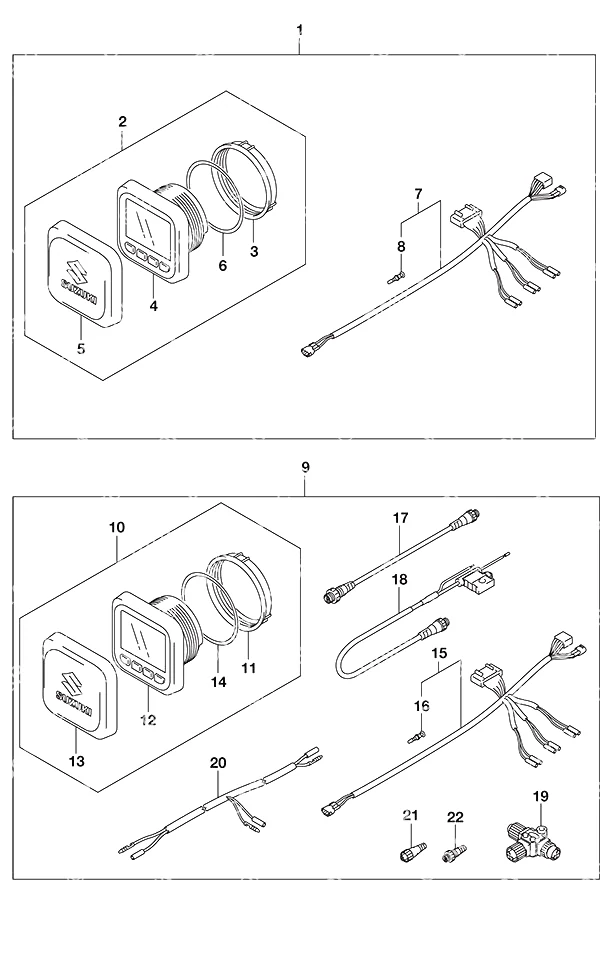

Рис. 601 — Opt: Multi Function Gauge (1) 21 дет.

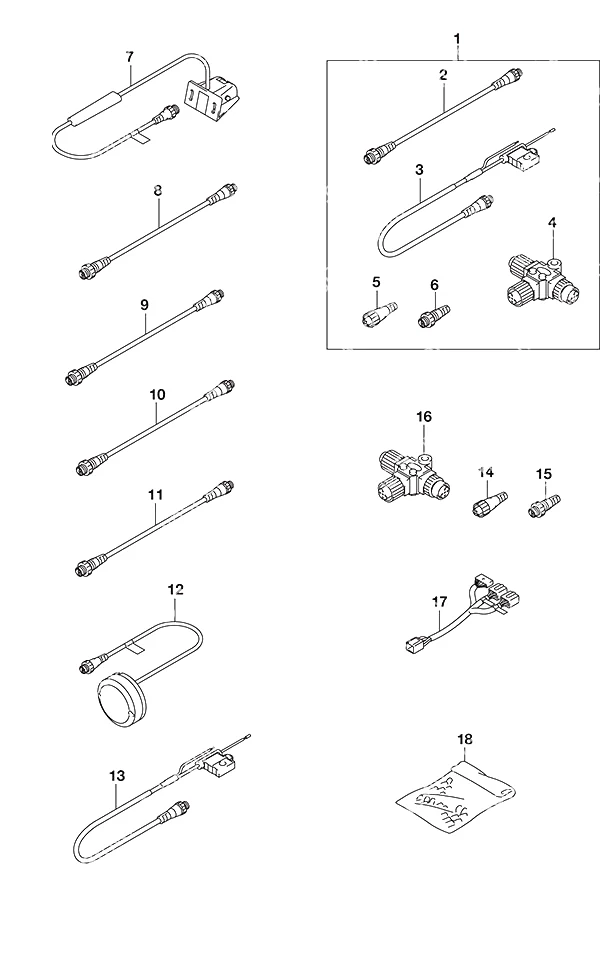

Рис. 602 — Opt: Multi Function Gauge (2) 18 дет.
