铃木 Suzuki DF 70 2021 - — взрыв-схемы и запчасти

2021 年 · 共 49 个部位 · 978 条零件

1Головка цилиндра 2Блок цилиндров 3Коленчатый вал 4Цепь ГРМ 5Распредвал 6Впускной коллектор 7Глушитель 8Крышка зубчатого венца 9Крышка выпускного тракта 10Сепаратор паров топлива 11Топливная форсунка 12Топливный насос 13Водяной насос 14Термостат 15Дроссельный узел 16Масляный насос 17Поддон картера 18Вал сцепления 19Тяга сцепления 20Трансмиссия 21Стартер 22Магнето 23ВЫПРЯМИТЕЛЬ/КАТУШКА ЗАЖИГАНИЯ 24Датчик 25Жгут проводов 26ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 27Кронштейн-хомут 28Поворотный кронштейн 29Цилиндр триммера 30Мотор PTT 31Держатель двигателя 32Корпус приводного вала 33Редуктор 34Боковая крышка 35КОЖУХ ДВИГАТЕЛЯ 36Тяга 37РУЧНОЙ НАСОС 38Опц: Счетчик 39Опция: ДОП. КОМПЛЕКТ МАНОМЕТРА ВОДЫ 40Опция: СКРЫТОЕ ДИСТ. УПР. (1)41Опция: СКРЫТОЕ ДИСТ. УПР. (2)42Опц: Жгут проводов 43Опц: Переключатель 44Опция: Верхнее Крепление Одинарное (1)45Опция: Верхнее Крепление Одинарное (2)46Опц: Рычаг румпеля 47Опц: Комплект прокладок 48Опция: Многофункциональный датчик (1)49Опция: Многофункциональный датчик (2)

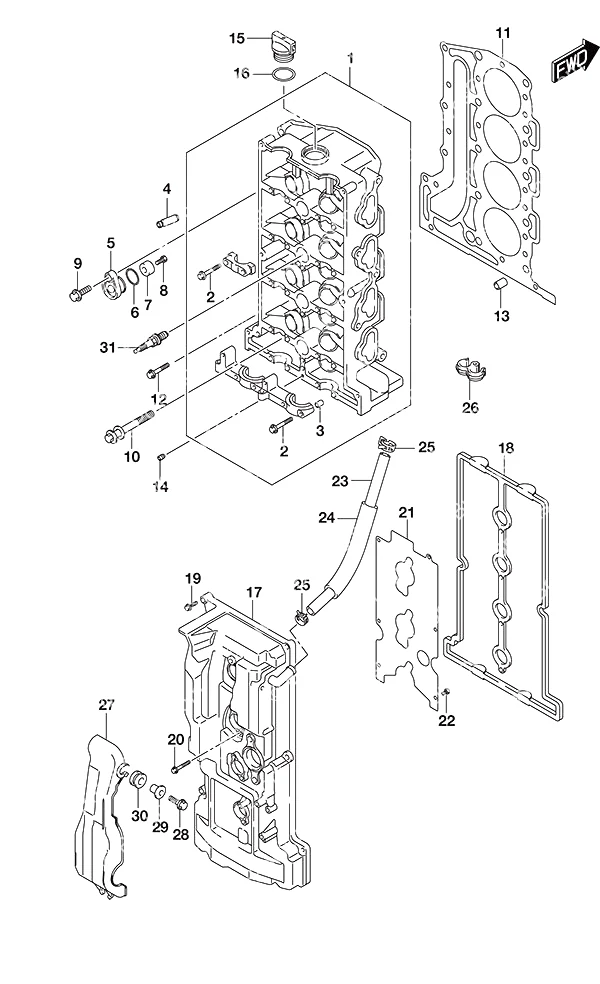

Рис. 1Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	11100-87L20	Головка цилиндра в сборе	1
2	09103-06266	Болт (6x40)	22
3	09206-08001	Установочный штифт (8x11)	18
4	11115-73G01-001	Направляющая клапана	16
5	11261-93J00	Крышка защитного анода	2
6	09280-22019	Уплотнительное кольцо	2
7	55321-87J01	Алюминиевый анод	2
8	09103-06281	Болт (6x14)	2
9	01550-0820C	Болт	2
10	11117-89J00	Болт	10
11	11141-87L00	Прокладка головки цилиндра	1
12	01550-08407	Болт 8 X 40	5
13	04211-13189	ШТИФТ	2
14	11112-96L00	Пробка вентиляции масла	1
15	11382-93J00	Крышка маслозаливной горловины	1
16	09280-26006	Уплотнительное кольцо	1
17	11170-87L11	Крышка головки цилиндра	1
18	11189-87L00	Прокладка крышки головки цилиндра	1
19	01550-0625C	Болт	8
20	01550-0645C	Болт	4
21	11173-87L00	Пластина сапуна (снята с производства)	1
22	02112-0612A	ВИНТ	6
23	09355-11165-600	Шланг (11x16x600)	1
24	18498-95J01	Защита шланга сапуна	1
25	09401-15414	Зажим	2
26	09408-00155	Хомут (снят с производства)	1
27	11194-87L10	Защита топливного шланга	1
28	01550-0620C	Болт	2
29	09169-06062	Шайба (6.3x17x1.6)	2
30	09320-09016	Подушка	2
31	09482-00446	Свеча зажигания NGK DCPR6E	4

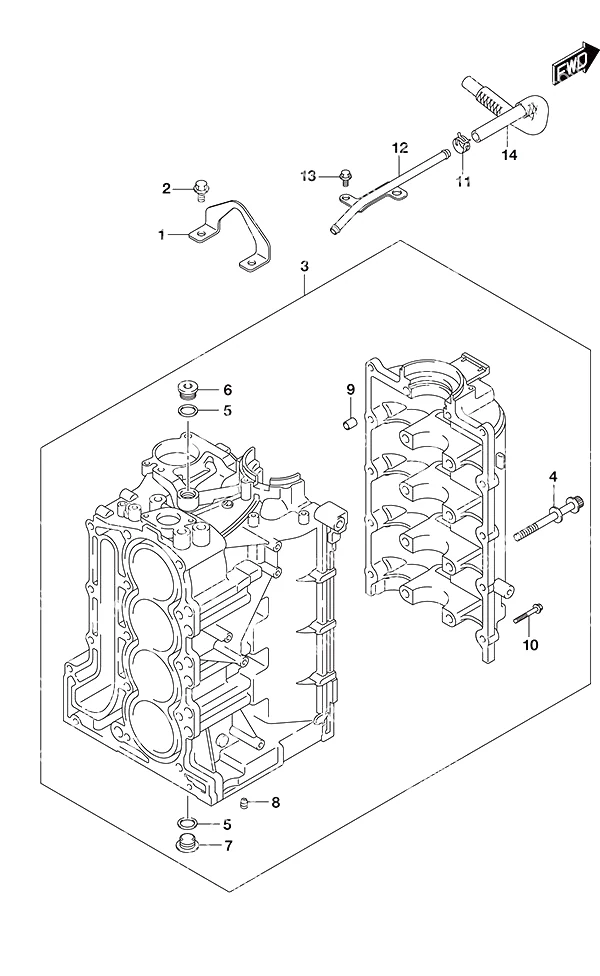

Рис. 2Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	11291-87L00	Крюк двигателя (снят с производства)	1
2	01550-0820C	Болт	2
3	11300-87L11	Блок цилиндров в сборе	1
4	11117-90J10	Болт картера	10
5	11216-90J10	Прокладка масляной пробки	3
6	09248-18011	Масляная пробка	1
7	09248-18014	Пробка (18x8)	2
8	11118-98J02	Пробка	1
9	09206-13019	Установочный штифт	5
10	01550-08407	Болт 8 X 40	10
11	09401-15414	Зажим	1
12	11223-87L00	Трубка сапуна (снята с производства)	1
13	01550-0612C	Болт	2
14	11224-87L00	Шланг сапуна № 2 (снят с производства)	1

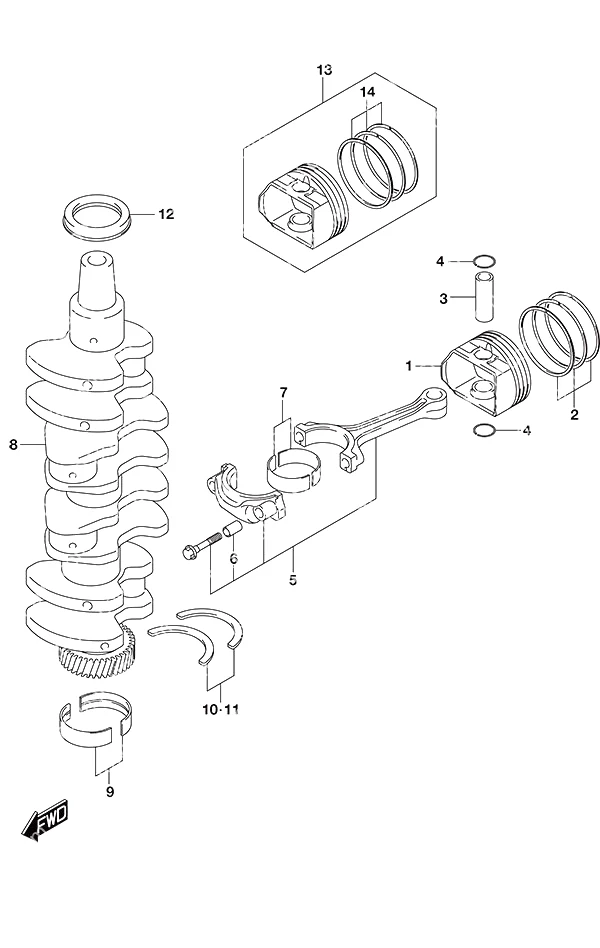

Рис. 3Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
1	12111-87L01	Поршень	4
2	12140-87L01	Комплект поршневых колец	4
3	12151-54A50	Поршневой палец	4
4	09381-18002	Стопорное кольцо поршневого пальца	8
5	12160-87L10	Шатун в сборе	4
6	04221-04089	Штифт 4X8	8
8	12220-87L00	Коленчатый вал	1
10	12300-78890	Упорный подшипник коленчатого вала	1
11	12300-78890-012	Упорный подшипник коленчатого вала (OS:0.12) (снят с производства)	1
12	09283-52006	Сальник (52x70x10)	1
13	12100-87L02-050	Комплект поршня с кольцами (OS:0.50)	4
14	12140-87L01-050	Комплект поршневых колец (OS:0.50)	4

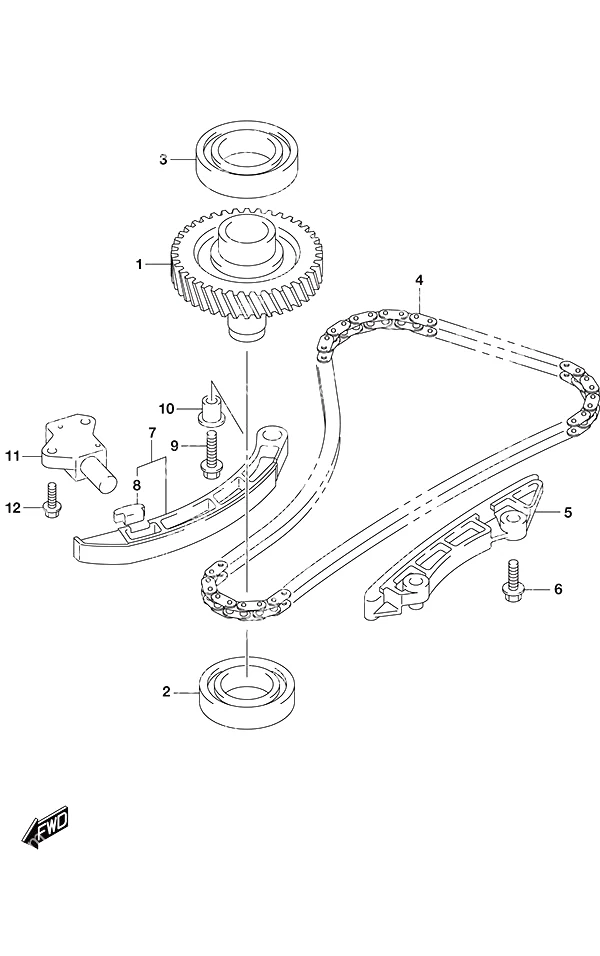

Рис. 4Цепь ГРМ Timing Chain

REF	Номер детали	Наименование	Кол-во
1	12730-87L00	Ведомая шестерня	1
2	09262-32023	Подшипник ведомой шестерни	1
3	09262-35070	Подшипник (35x62x14)	1
4	12761-87L00	Цепь газораспределения	1
5	12771-87L00	Направляющая цепи газораспределения (снята с производства)	1
6	01550-0825A	Болт	2
7	12810-87L00	Натяжитель цепи газораспределения в сборе	1
8	12813-73G00	Башмак натяжителя цепи ГРМ	1
9	01550-0835A	Болт	1
10	12812-90J00	Проставка натяжителя цепи ГРМ	1
11	12831-93J01	Регулировочный узел натяжителя	1
12	01550-0620A	Болт	2

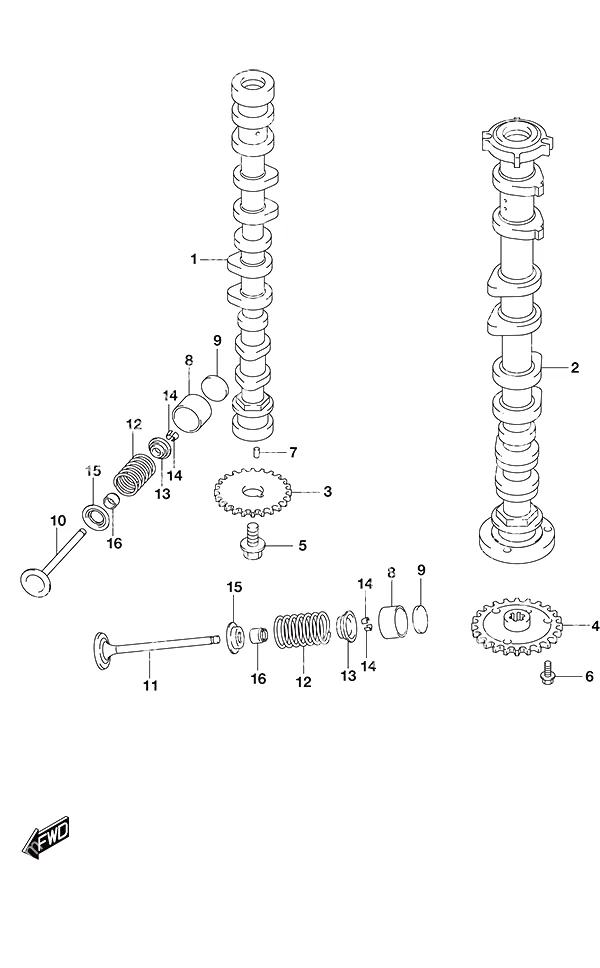

Рис. 5Распредвал Camshaft

REF	Номер детали	Наименование	Кол-во
1	12701-87L20	Впускной распределительный вал (снят с производства)	1
2	12705-87L00	Выпускной распределительный вал	1
3	12741-90J01	Звездочка распределительного вала	1
4	12748-87L00	Звездочка выпускного распределительного вала	1
5	12749-93J00	Болт выпускного распредвала	1
6	01550-0612A	Болт	3
7	04221-05109	Штифт	2
8	12891-69J00	Толкатель (снят с производства)	16
10	12911-87L00	Впускной клапан	8
11	12915-87L50	Выпускной клапан	8
12	12921-87J11	Пружина клапана	16
13	12931-78G00	Тарелка пружины клапана	16
14	12932-24400	Сухарь клапана	32
15	12933-51E00	Тарелка пружины клапана	16
16	09289-05006	Маслосъёмный колпачок клапана	16

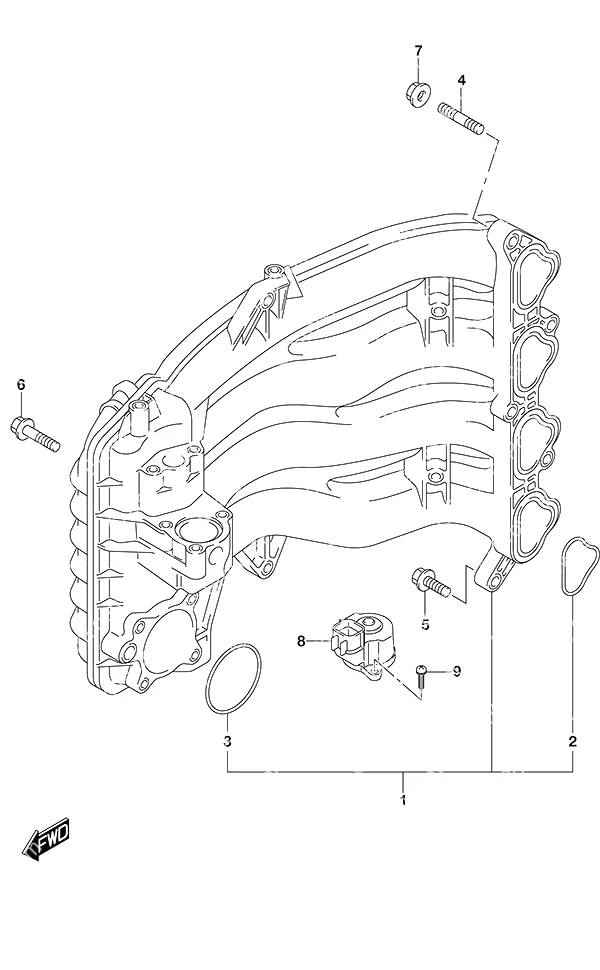

Рис. 6Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	13110-87L00	Впускной коллектор	1
2	13119-87L00	Прокладка впускного коллектора	4
3	13125-87L00	Прокладка дроссельного узла	1
4	01421-08257	Шпилька	2
5	01550-0830C	Болт	4
6	01550-0845C	Болт	1
7	08316-1008C	Гайка	2
8	18137-87L02	Клапан холостого хода	1
9	02112-34167	Винт	3

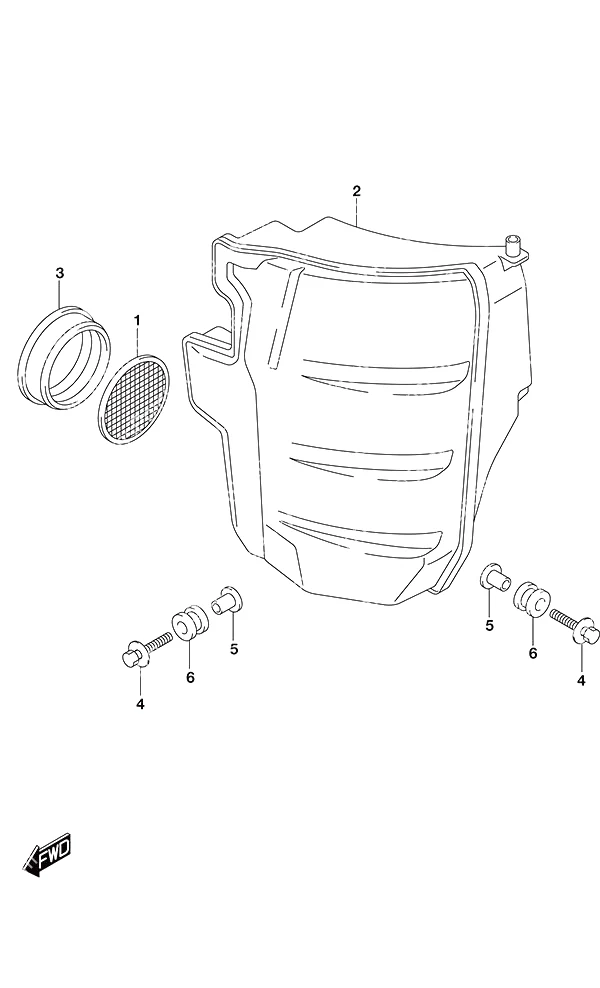

Рис. 7Глушитель Silencer

REF	Номер детали	Наименование	Кол-во
1	13710-99E00	Пламегаситель	1
2	13810-87L00	Глушитель	1
3	13813-87L01	Держатель пламегасителя	1
4	09116-06215	Болт (6x30) с шайбой	2
5	09169-06075	Шайба	2
6	09320-09059	Подушка	2

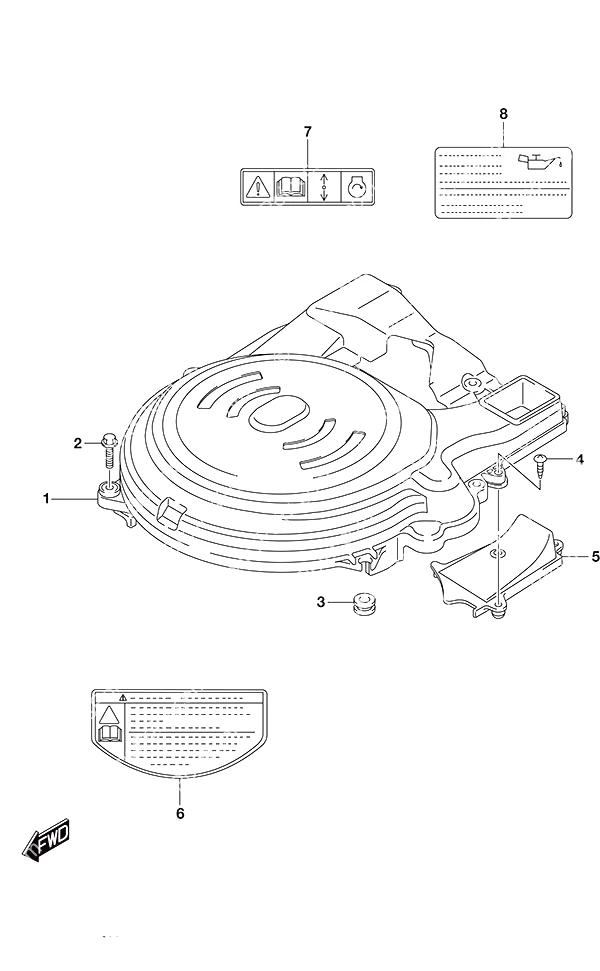

Рис. 8Крышка зубчатого венца Ring Gear Cover

REF	Номер детали	Наименование	Кол-во
1	11510-87L10	Крышка кольца	1
2	01550-0630C	Болт	4
3	09320-09016	Подушка	1
4	03542-06209	Винт	2
5	11514-87L00	Пластина крышки зубчатого венца	1
6	61472-88L01	Этикетка крышки магнето	1
7	69711-93E11	Наклейка (S.I.G.P)	1
8	61494-87L02	Этикетка масла и очистки	1

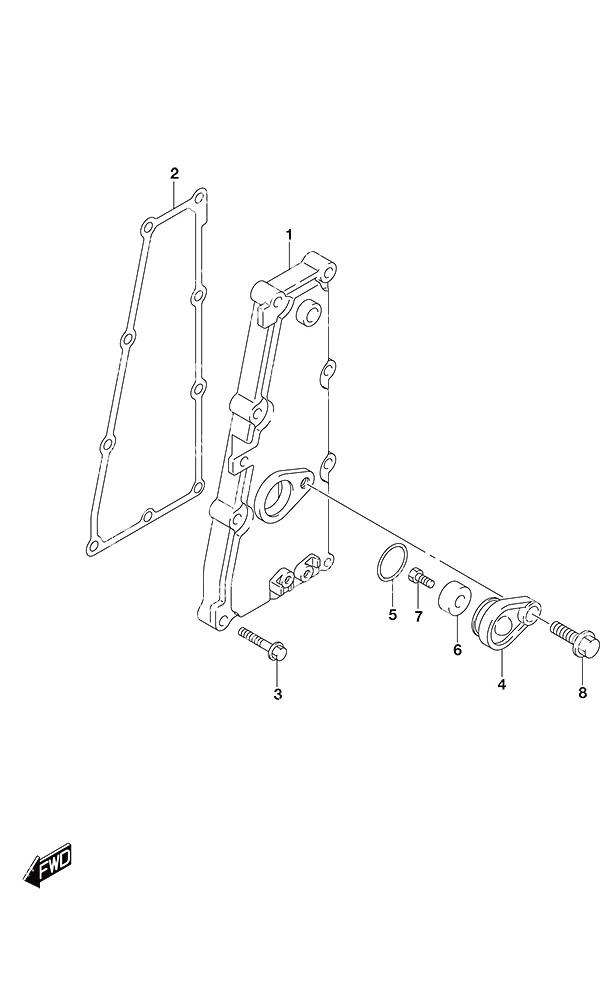

Рис. 9Крышка выпускного тракта Exhaust Cover

REF	Номер детали	Наименование	Кол-во
1	14141-87L00	Крышка выпускного коллектора	1
2	14151-87L00	Прокладка крышки выпускного коллектора	1
3	01550-06307	БОЛТ	9
4	11261-93J00	Крышка защитного анода	1
5	09280-22019	Уплотнительное кольцо	1
6	55321-87J01	Алюминиевый анод	1
7	09103-06281	Болт (6x14)	1
8	01550-0820C	Болт	1

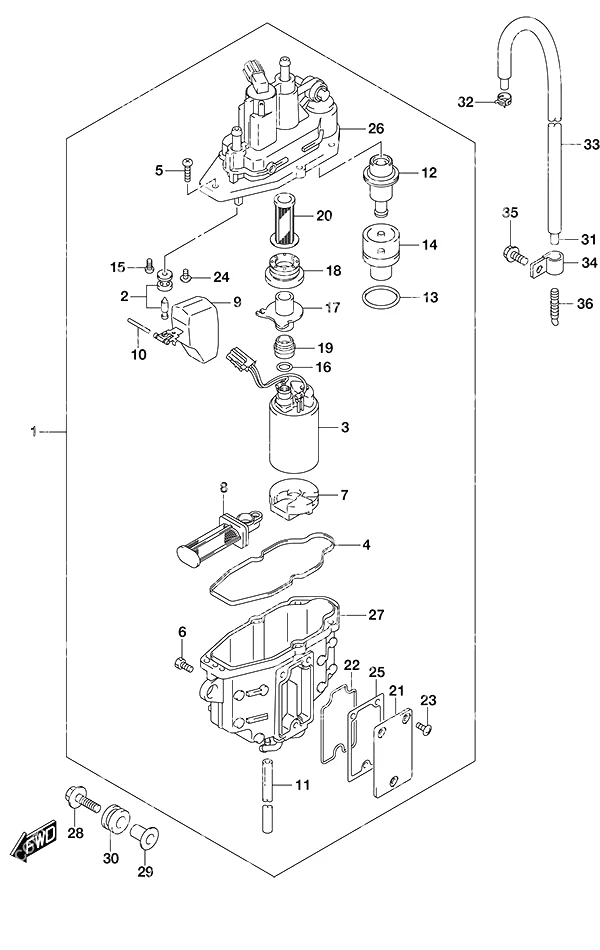

Рис. 10Сепаратор паров топлива Fuel Vapor Separator

REF	Номер детали	Наименование	Кол-во
1	15600-92J50	Узел сепаратора паров топлива	1
2	13370-88L10	Узел игольчатого клапана	1
3	15200-92J20	Топливный насос в сборе	1
4	15626-92J01	Уплотнение VST	1
5	15628-99E00	Винт (L:15)	5
6	15629-99E10	Сливной винт	1
7	15641-88L00	Проставка	1
8	15642-88L00	Топливный фильтр	1
9	15650-99E00	Поплавок	1
10	15654-88L00	Штифт	1
11	15683-87J00	Сливной шланг (L:120)	1
12	15760-88L00	Регулятор давления топлива	1
13	15644-88L00	Уплотнительное кольцо	1
14	15645-88L00	Держатель регулятора	1
15	02112-0408A	Винт	1
16	15648-92J00	Кольцо	1
17	15643-88L10	Соединение	1
18	15641-88L31	Втулка	1
19	15641-88L51	Втулка	1
20	15642-88L10	Топливный фильтр	1
21	15612-88L00	Крышка парового сепаратора	1
22	15613-88L00	Уплотнительное кольцо	1
23	15614-88L00	Винт	3
24	02142-0408B	Винт	1
25	15613-92J00	Прокладка	1
26	15620-92J00	Верхний корпус VST	1
27	15610-92J00	Нижняя часть корпуса VST	1
28	09116-06217	Болт с шайбой (6x30)	3
29	09169-06090	Шайба	3
30	15691-92J00	Подушка	3
31	44420-44AR0	Шланг (5x8.2x600)	1
32	09401-08412	Зажим	1
33	18498-87JC1	Защитный кожух (L:450)	1
34	09403-12324	Хомут	1
35	01550-0612C	Болт	1
36	55127-87D00	Штуцер шланга	1

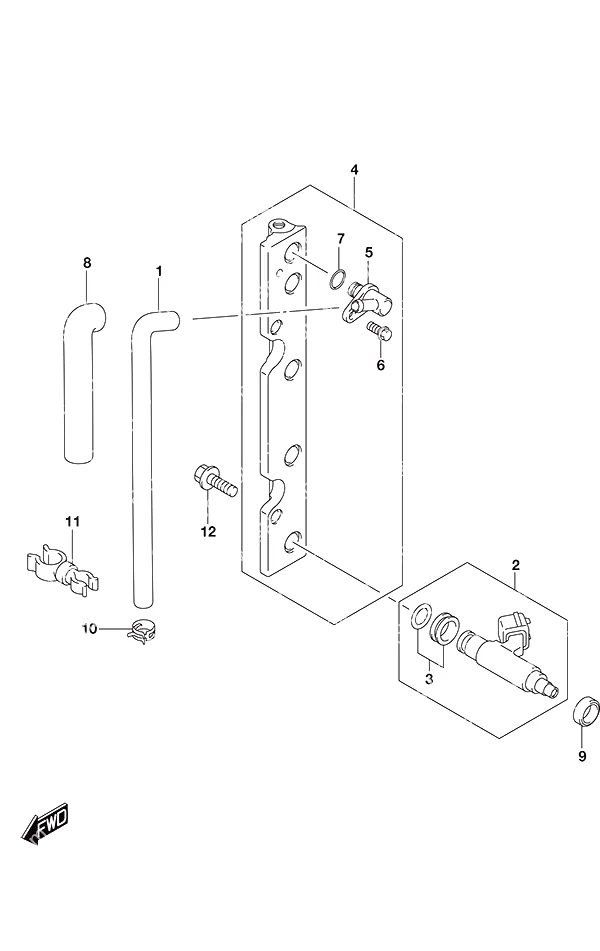

Рис. 11Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	15681-92J01	Шланг топливный (сепаратор)	1
2	15710-82K50	Топливная форсунка	4
3	15716-65DT0	Комплект уплотнительных втулок	4
4	15750-87L30	Топливная трубка	1
5	15830-87L30	Основной топливный соединитель	1
6	09103-06281	Болт (6x14)	1
7	09280-08012	Уплотнительное кольцо	1
8	18498-87J51	Протектор топливного шланга	1
9	09320-08062	Подушка	4
10	09401-11425	Зажим	2
11	09408-00233	Хомут (снят с производства)	1
12	01550-0820C	Болт	2

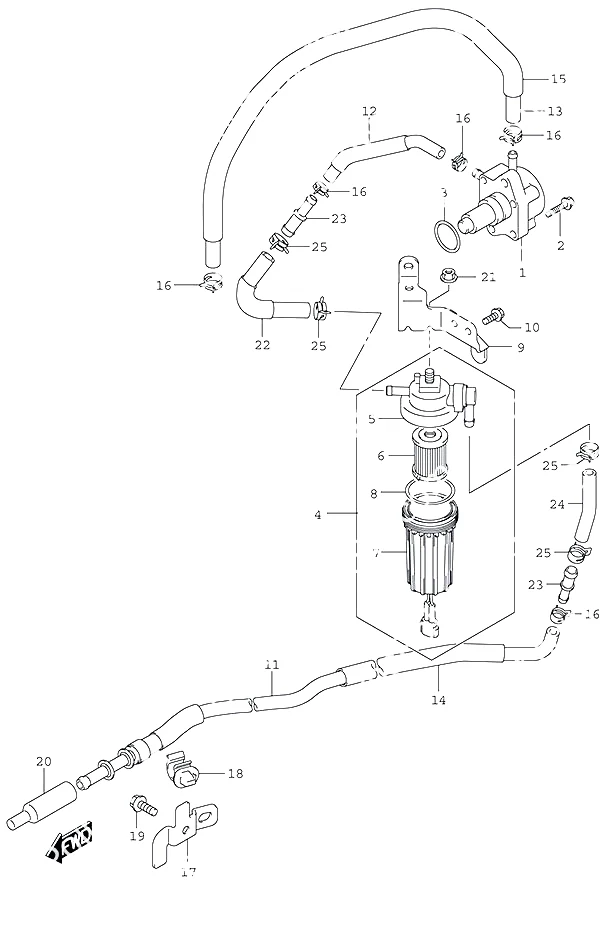

Рис. 12Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	15100-90J11	Топливный насос в сборе	1
2	01550-0625C	Болт	2
3	09280-26005	Уплотнительное кольцо	1
4	15410-92J10	Топливный фильтр в сборе	1
5	15411-92J10	Крышка топливного фильтра	1
6	15412-92J00	Топливный фильтр	1
7	15413-92J00	Корпус топливного фильтра	1
8	15415-92J00	Уплотнение топливного фильтра	1
9	15421-87L10	Кронштейн топливного фильтра	1
10	01550-0616C	Болт	2
11	15190-87L20	Шланг подачи топлива	1
12	15192-87L30	Шланг топливный (фильтр)	1
13	09343-70503-600	Топливный шланг (7x12x600)	1
14	18498-96J21	Защита шланга (13.5x16.5x370)	1
15	18498-99E11	Защита шланга (L:610)	1
16	09401-11423	Зажим	5
17	15198-87L00	Кронштейн топливного шланга	1
18	09403-11320	Хомут	1
19	01550-0612C	Болт	1
20	15419-92J00	Заглушка соединителя	1
21	08316-10087	Гайка	1
22	15195-87L00	Шланг топливный (фильтр)	1
23	15831-96L00	Штуцер топливного шланга	2
24	15195-96L00	Топливный шланг	1
25	09401-14409	Зажим	4

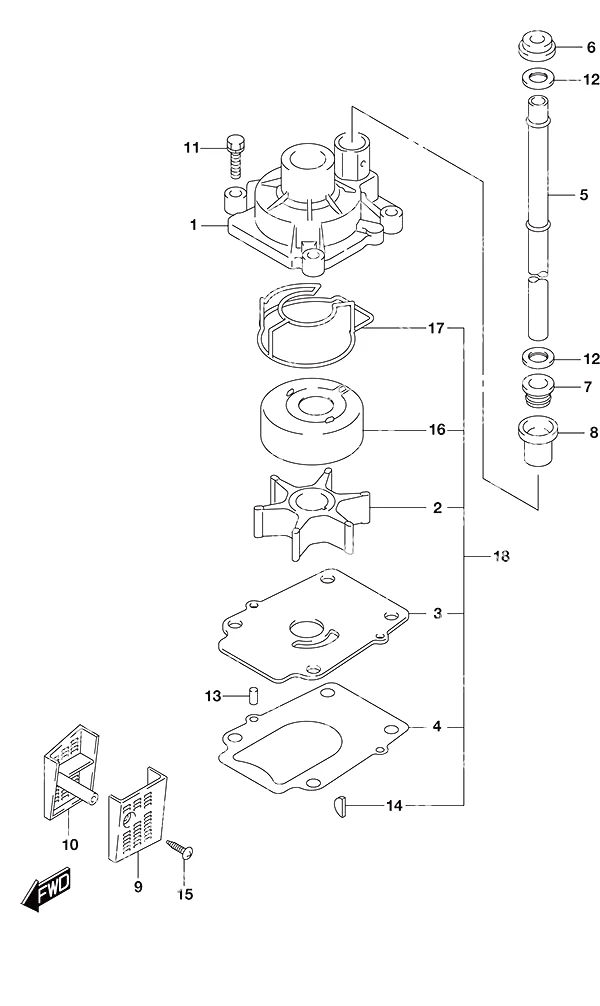

Рис. 13Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
1	17410-99E10	Корпус водяного насоса	1
2	17461-87E12	Крыльчатка водяного насоса	1
3	17471-87L01	Пластина водяного насоса	1
4	17472-87L00	Прокладка пластины водяного насоса	1
6	17562-87L01	Уплотнительное кольцо водяной трубки	1
7	17563-87D01	Втулка водяной трубки	1
8	17564-87D00	Втулка корпуса водяного насоса	1
9	17631-87L00	Водяной фильтр левого борта	1
10	17632-87L01	Водяной фильтр правого борта	1
11	29116-93J10	Болт (8x35)	4
12	09161-16008	Шайба (15.8x26x1)	2
13	09202-06031	Штифт установочный (6x12)	2
14	09420-04009	Шпонка водяного насоса	1
15	09132-04034	Винт (4x18)	1
16	17413-99E11	Втулка корпуса водяного насоса	1
17	17416-99E11	Сальник корпуса водяного насоса № 1	1
18	17400-87L04	Ремкомплект водяного насоса DF70A/DF80A/DF90A	1

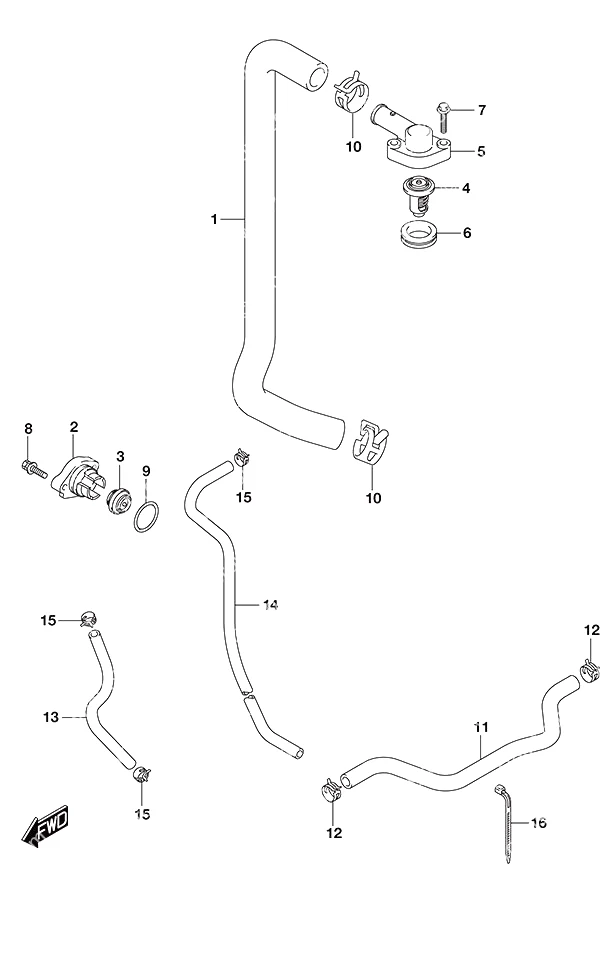

Рис. 14Термостат Thermostat

REF	Номер детали	Наименование	Кол-во
1	11196-87L00	Шланг возврата воды	1
2	17611-90J00	Крышка клапана давления воды	1
3	17660-99E01	Клапан давления воды	1
5	17681-87L00	Крышка термостата	1
6	17685-87L01	Уплотнение крышки термостата	1
7	01550-0630C	Болт	2
8	09116-06121	Болт (6x25)	2
9	09280-26006	Уплотнительное кольцо	1
10	09401-26408	Зажим	2
11	17915-87L01	Шланг промывки водой	1
12	09401-15414	Зажим	2
13	09352-50006-600	Шланг (5x9x600)	1
14	09352-50006-600	Шланг (5x9x600)	1
15	09401-08413	Зажим	3
16	09407-11401	Хомут (L:95)	1

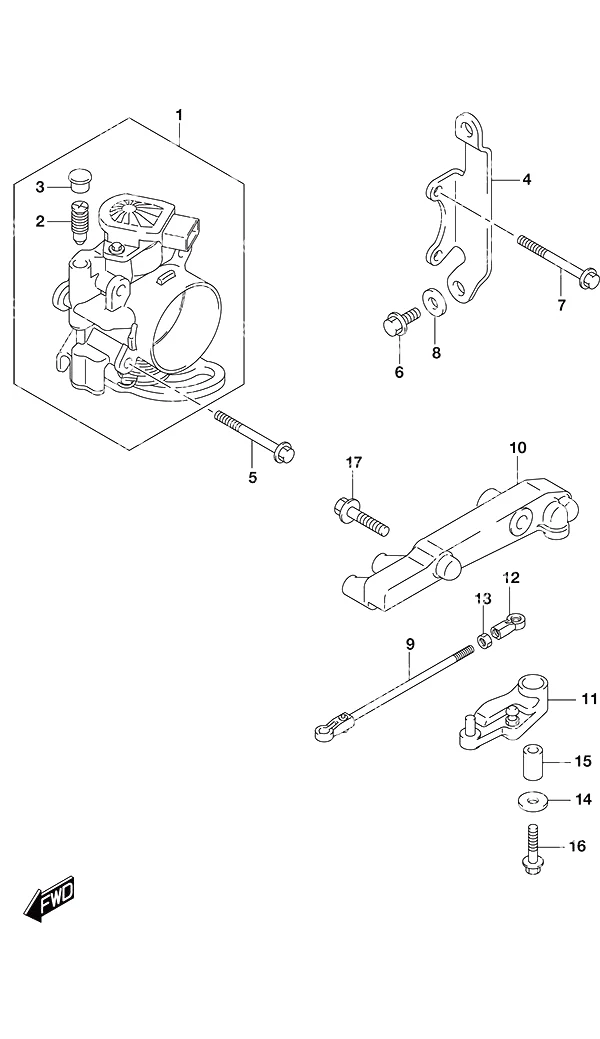

Рис. 15Дроссельный узел Throttle Body

REF	Номер детали	Наименование	Кол-во
1	13300-87L11	Дроссельный узел	1
2	13353-99E00	Регулировочный узел в сборе	1
3	13354-99E00	Крышка	1
4	13315-87L00	Кронштейн дроссельного узла	1
5	01550-0650C	Болт	2
6	01550-0616C	Болт	3
7	01550-0655C	Болт	2
8	09160-06084	Шайба (6.5x18x1.6)	1
9	13510-87L00	Тяга дросселя	1
10	19115-87L00	Держатель рычага дросселя	1
11	19120-87L00	Рычаг дросселя	1
12	19131-95502	Разъём	1
13	09140-05005	Гайка	1
14	09160-06046	Шайба (6.5x20x1.5)	1
15	09180-06186	Проставка (6.2x12.6x21)	1
16	01550-06357	Болт	1
17	01550-0830C	Болт	2

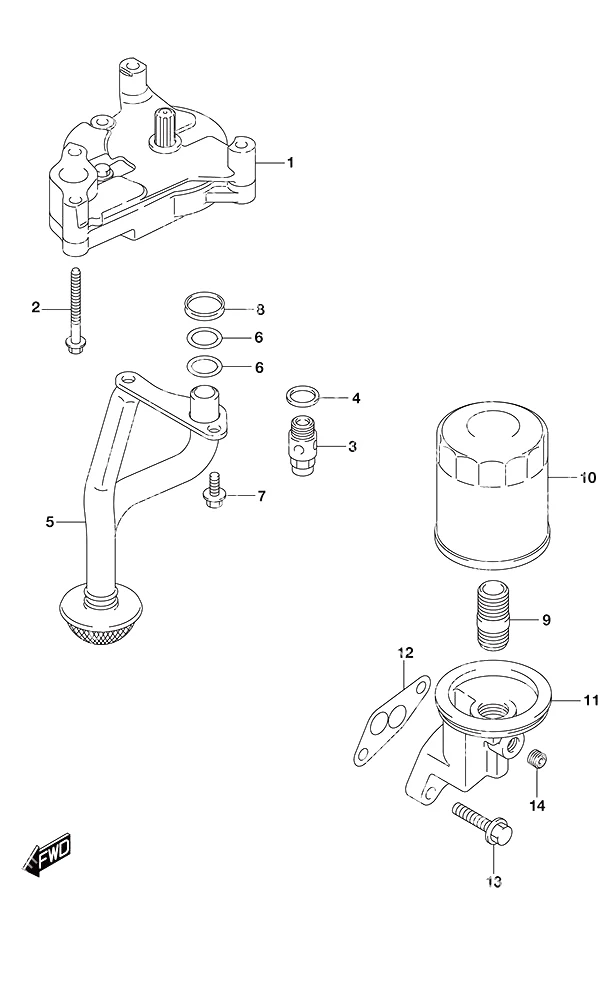

Рис. 16Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	16400-87L00	Масляный насос в сборе	1
2	09103-06220	Болт (6x60)	4
3	16440-99E01	Клапан масляный в сборе	1
4	09168-16002	Прокладка (16x22x2.0)	1
5	16520-87L00	Сетка масляного насоса	1
6	09280-17002	Уплотнительное кольцо	2
7	01550-0616A	Болт	2
8	16519-87L00	Сальник держателя двигателя	1
9	11241-73003	Стойка масляного фильтра	1
10	16510-61A33	Масляный фильтр двигателя	1
11	16531-87L00	Корпус переходника масляного фильтра	1
12	16539-87L00	Прокладка переходника	1
13	01550-08307	Болт	2
14	09246-04009	Пробка	1

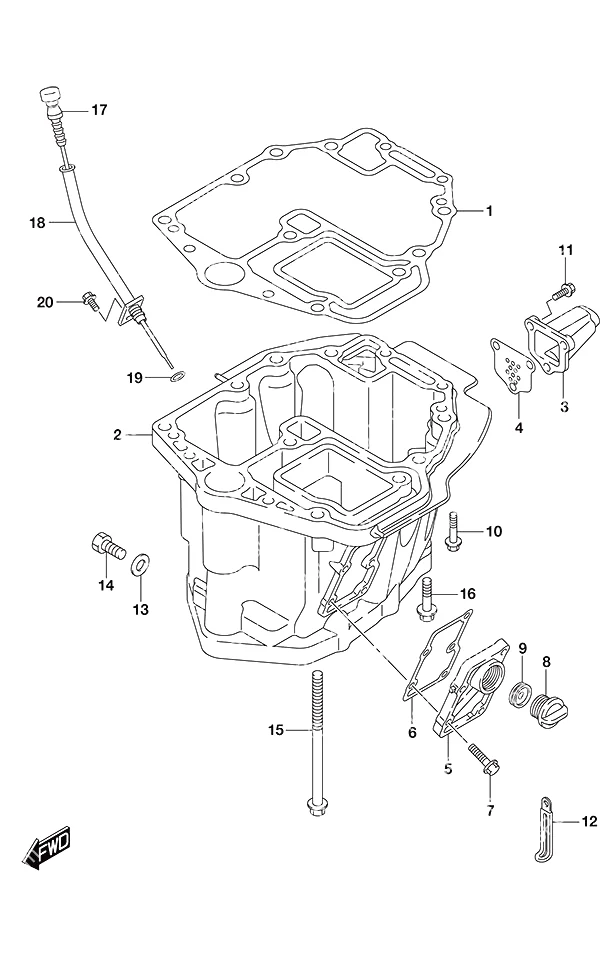

Рис. 17Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	11489-87L00	Прокладка масляного поддона	1
4	11542-87L00	Прокладка выхлопной трубы	1
6	11552-87L01	Прокладка масляного поддона	1
7	09116-06121	Болт (6x25)	5
8	17913-93J00	Пробка промывки водой	1
9	17914-93J01	Прокладка пробки промывки водой	1
10	09116-08128	Болт (8x40)	4
11	29116-93J00	Болт (6x20)	3
12	29404-93J11	Хомут (L:65)	1
13	09168-12012	Прокладка сливной пробки масла	1
14	09248-12009	Сливная пробка масла	1
15	09116-10129	Болт (10x160)	6
16	09116-10181	Болт (10x44)	2
17	16910-87L00	Маслоизмерительный щуп	1
18	16930-87L00	Направляющая маслоизмерительного щупа (NLA)	1
19	09280-09008	Уплотнительное кольцо	1
20	01550-0612C	Болт	1

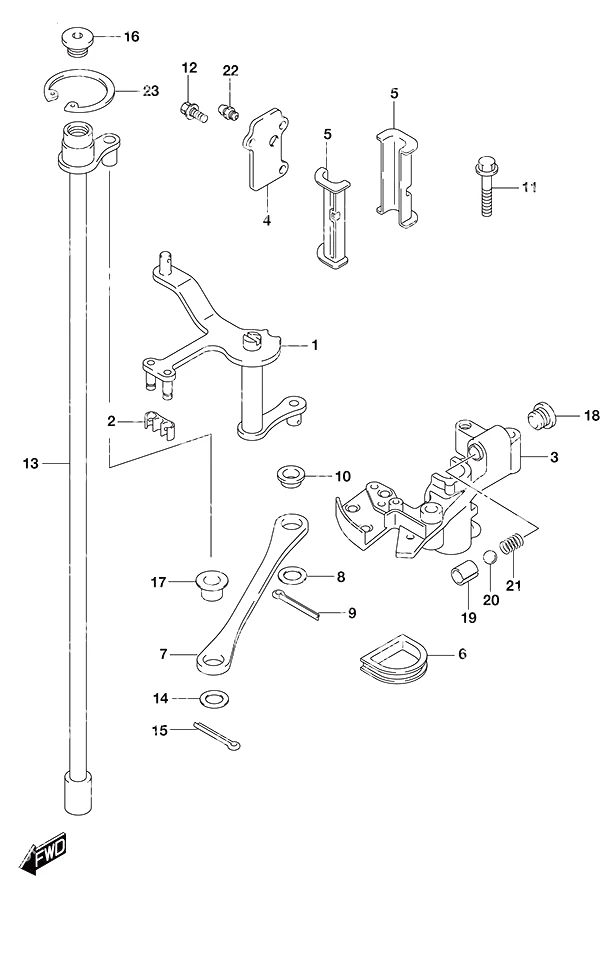

Рис. 18Вал сцепления Clutch Shaft

REF	Номер детали	Наименование	Кол-во
1	21110-87L10	Рычаг сцепления	1
2	21131-93J00	Втулка рычага сцепления	1
3	21151-87L00	Держатель рычага сцепления	1
4	21152-87L00	Пластина держателя сцепления (NLA)	1
5	21153-87L00	Втулка рычага сцепления	2
6	21157-87L00	Сальник держателя сцепления (NLA)	1
7	23115-87L00	Тяга рычага сцепления	1
8	09160-09019	Шайба (9.2x16x1)	1
9	09204-01006	Шплинт	1
10	09307-09002	Втулка	1
11	01550-0640C	Болт	2
12	09116-05010	Болт (5x12)	3
13	21210-87L01	Вал сцепления	1
14	09160-09019	Шайба (9.2x16x1)	1
15	09204-01006	Шплинт	1
16	09248-12011	Пробка (12x9)	1
17	09307-09002	Втулка	1
18	11118-95J00	Пробка пружины с пазом	1
19	09205-10008	Пружинный штифт (10.2x13)	1
20	09260-10005	Шарик	1
21	09440-07071	Пружина	1
22	22511-99011	Пресс-масленка	1
23	08331-41359	Стопорное кольцо	1

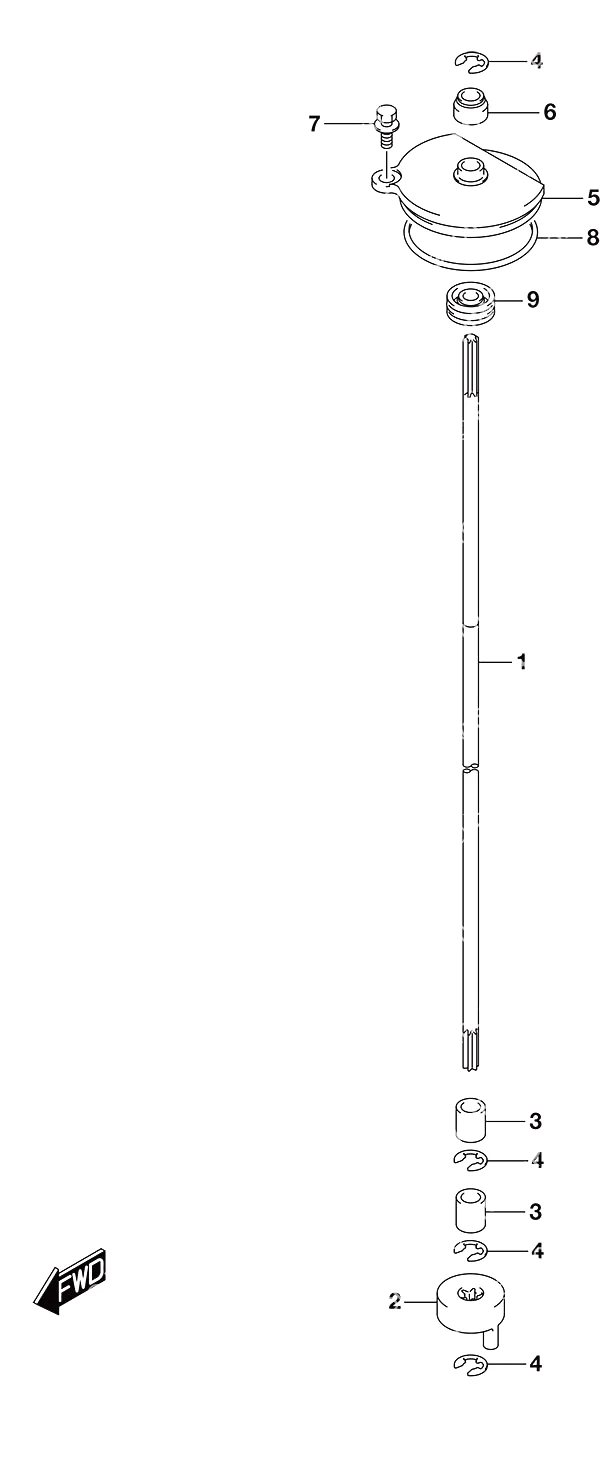

Рис. 19Тяга сцепления Clutch Rod

REF	Номер детали	Наименование	Кол-во
2	25131-87L01	Вилка переключения	1
3	25232-96302	Магнит редуктора	2
4	08332-1107A	Стопорное кольцо E-типа	4
5	25141-87L00	Корпус направляющей тяги переключения	1
6	25223-96J00	Сальник пыльника тяги переключения	1
7	29116-93J00	Болт (6x20)	1
8	09280-55006	Уплотнительное кольцо	1
9	09282-08005	Сальник корпуса направляющей тяги переключения	1

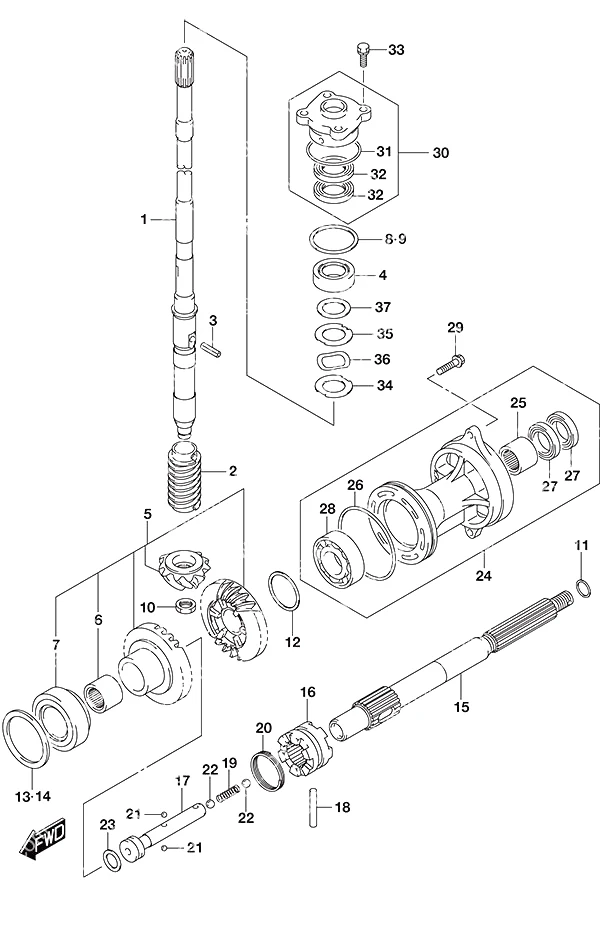

Рис. 20Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
2	57133-87L01	Втулка гребного вала	1
3	09205-05011	Пружинный штифт (5x14)	1
4	09265-25046	Подшипник (25x52x19.25)	1
5	57300-87890	Шестерня привода и комплект шестерён	1
6	09263-25067	Подшипник (25x32x26)	1
7	09265-40003	Подшипник (40x75x26)	1
8	57500-87873	Комплект регулировочных шайб гребного вала	1
10	09140-14024	Гайка	1
13	57500-87882	Комплект регулировочных шайб передней передачи	1
15	57610-87L00	Вал гребного винта в сборе	1
16	57621-87L10	Кулачковая муфта переключения	1
17	57631-87L00	Штифт разъёма	1
18	09202-07003	Штифт (7x44)	1
19	09440-09043	Пружина	1
20	09440-42002	Пружина	1
21	06111-07004	Стальной шарик 7/32	2
22	06111-11004	Шарик	2
23	09181-25030	Шайба регулировочная (3.00)	1
25	09263-25067	Подшипник (25x32x26)	1
26	09280-92004	Уплотнительное кольцо	1
27	09282-25001	Сальник (25x38x8)	2
28	08113-60087	Подшипник B1 40X80X18	1
29	09116-08122	Болт (8x30)	2
30	56130-87L01	Корпус сальника гребного вала	1
31	09280-46004	Уплотнительное кольцо	1
32	09282-22007	Сальник (22x36x6)	2
33	09117-08110	Болт (8x25)	4
34	57134-87L00	Шайба гребного вала	1
35	57135-87L00	Проставка гребного вала	1
36	09164-31001	Волнистая шайба	1
37	09181-31001	Шайба (31x46x2.0)	1

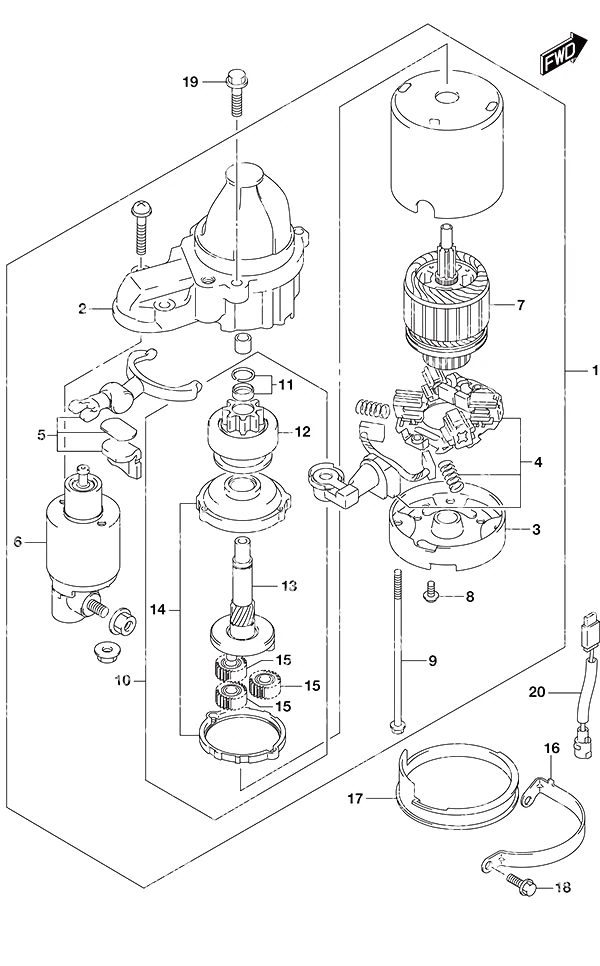

Рис. 21Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	31100-98L10	Стартер в сборе	1
2	31150-98L00	Корпус редуктора	1
3	31170-92J00	Задний корпус	1
4	31173-98L00	Щеткодержатель в сборе	1
5	31191-63J00	Рычаг в сборе	1
6	31220-98L10	Выключатель в сборе	1
7	31311-63J00	Якорь	1
8	31192-92J00	Комплект винтов	1
9	31261-75F10	Стяжной болт	2
10	31340-98L00	Комплект обгонной муфты стартера	1
11	31313-86030	Стопор в сборе	1
12	31320-98L00	Шестерня стартера в сборе	1
13	31341-98L00	Вал шестерни стартера	1
14	31343-63J00	Шестерня внутреннего зацепления	1
15	31344-63J00	Планетарная шестерня	3
16	31912-87L00	Лента стартера (снято с производства)	1
17	31918-92J01	Нижний демпфер	1
18	01550-0616C	Болт	1
19	01550-08207	БОЛТ	1
20	01550-08357	БОЛТ	2

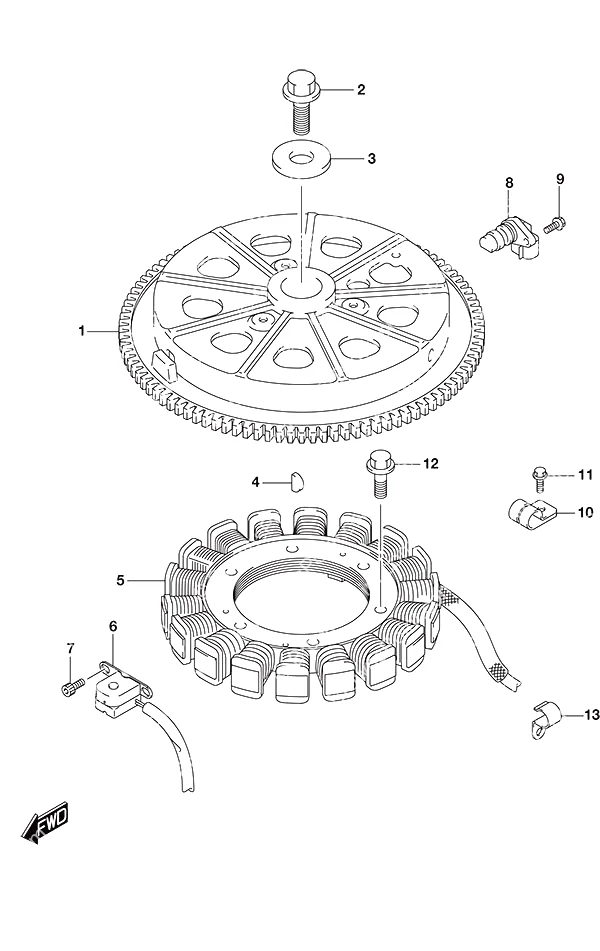

Рис. 22Магнето Magneto

REF	Номер детали	Наименование	Кол-во
1	32102-87L00	Маховик	1
2	09103-16004	Болт (16x50)	1
3	09160-16047	Шайба (16.5x48.5x4.5)	1
4	09420-04008	Шпонка	1
5	32120-87L10	Катушка зарядки аккумулятора	1
6	32160-87L01	Катушка датчика положения коленвала/зажигания	1
7	09106-05030	Болт (5x10)	2
8	33220-64L10	Датчик положения распредвала	1
9	01550-0616C	Болт	1
10	09403-13414	Хомут водяного шланга	2
11	01550-0612C	Болт	2
12	09103-06211	Болт (6x25)	3
13	09403-20310	Хомут	1

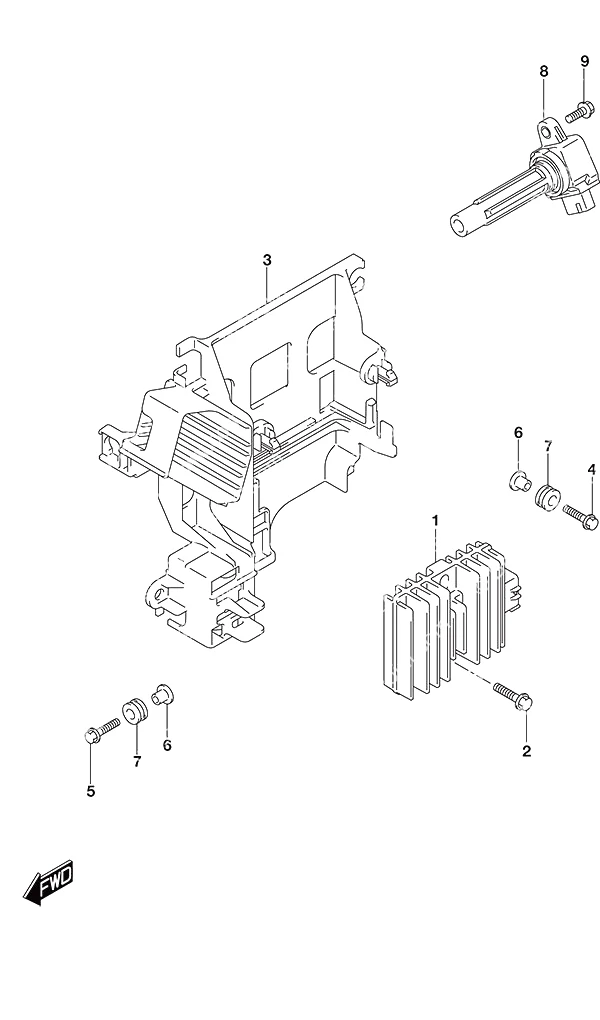

Рис. 23ВЫПРЯМИТЕЛЬ/КАТУШКА ЗАЖИГАНИЯ Rectifier/Ignition Coil

REF	Номер детали	Наименование	Кол-во
1	32800-87L00	Выпрямитель-регулятор в сборе	1
2	01550-0625C	Болт	2
3	32890-87L10	Держатель электрических компонентов	1
4	09116-06202	Болт с шайбой (6x25)	2
5	01550-0625C	Болт	1
6	09169-06062	Шайба (6.3x17x1.6)	3
7	09320-09016	Подушка	3
8	33410-87L00	Узел катушки зажигания	4
9	01550-0620C	Болт	4

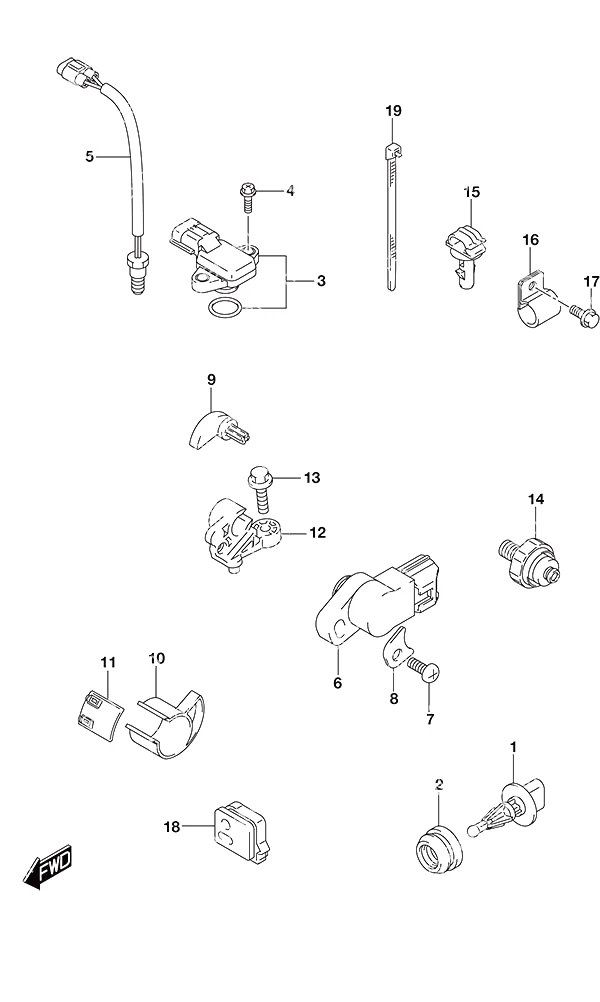

Рис. 24Датчик Sensor

REF	Номер детали	Наименование	Кол-во
1	13650-52G00	Датчик температуры впускного воздуха	1
2	13655-87J01	Уплотнитель датчика температуры воздуха	1
3	18590-68H00	Датчик MAP	1
4	02162-05207	Винт	2
5	34830-87J20	Датчик температуры в сборе	1
6	34840-98J11	Датчик тримма в сборе	1
7	09125-05046	Винт (5x12)	1
8	34846-87L00	Шайба датчика тримма	1
9	34841-87L10	Рычаг датчика тримма	1
10	34842-87L01	Верхний кулачок датчика тримма	1
11	34843-87L00	Кулачок нижний датчика тримма	1
12	34845-87L10	Кронштейн датчика тримма	1
13	01550-06207	Болт	1
14	37820-99E02	Датчик давления масла	1
15	09403-07338	Хомут (снято с производства)	1
16	09403-13413	ХОМУТ	1
17	29103-93J00	Болт (6x12)	1
18	36656-87L00	Втулка кабеля PTT	1
19	09407-14407	Хомут (L:140)	2

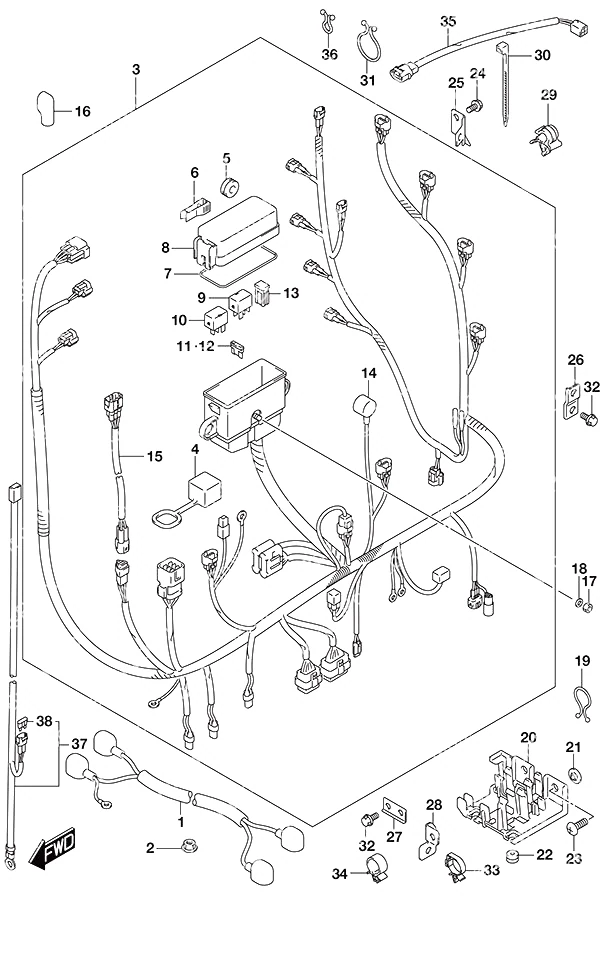

Рис. 25Жгут проводов Harness

REF	Номер детали	Наименование	Кол-во
1	33810-90J30	Трос стартера в сборе	1
2	08316-10087	Гайка	1
3	36610-87L91	Жгут проводов в сборе	1
4	33634-96J00	Крышка сервисного разъёма	1
5	09320-08510	Подушка (8.5x20x8)	2
6	36737-98L00	Съёмник предохранителей	1
7	36721-98L00	Уплотнительное кольцо верхней крышки	1
8	36738-98L00	Верхняя крышка блока предохранителей	1
9	38860-76F01	Реле	1
10	38860-76F01	Реле	1
11	09481-10504	Предохранитель 10 А	3
12	09481-30504	Предохранитель 30 А	3
13	09481-40403	Предохранитель 40 А	2
14	36618-43410	Колпачок датчика давления масла (снят с производства)	1
15	36611-87L10	Дополнительный жгут проводов в сборе	1
16	36612-96J01	Колпачок клеммы	1
17	08310-00067	Гайка	1
18	08321-01067	Стопорная шайба	1
19	09408-00021	Хомут (снят с производства)	1
20	36616-87L00	Держатель троса	1
21	09169-06053	Шайба (6.3x16x1)	2
22	09320-04013	Втулка	2
23	02142-06167	Винт крестовой 6 X 16	2
24	01550-06127	Болт	1
25	36617-87L00	Хомут жгута проводов (снято с производства)	1
26	36617-93J00	Кронштейн жгута проводов	1
27	36617-87L10	Хомут жгута проводов (снято с производства)	1
28	36617-87L20	Хомут жгута проводов (снят с производства)	1
29	09403-07308	Хомут	1
30	09407-14407	Хомут (L:140)	1
31	09408-00024	Хомут	1
32	01550-0612C	Болт	2
33	09403-11321	Хомут	1
34	09403-12409	Хомут	1
35	36611-87L00	Дополнительный жгут проводов в сборе	1
36	09408-00020	Хомут (снят с производства)	1
37	36625-93J10	Питающий провод АКБ ЭБУ	1
38	09481-15501	Предохранитель 15 А	1

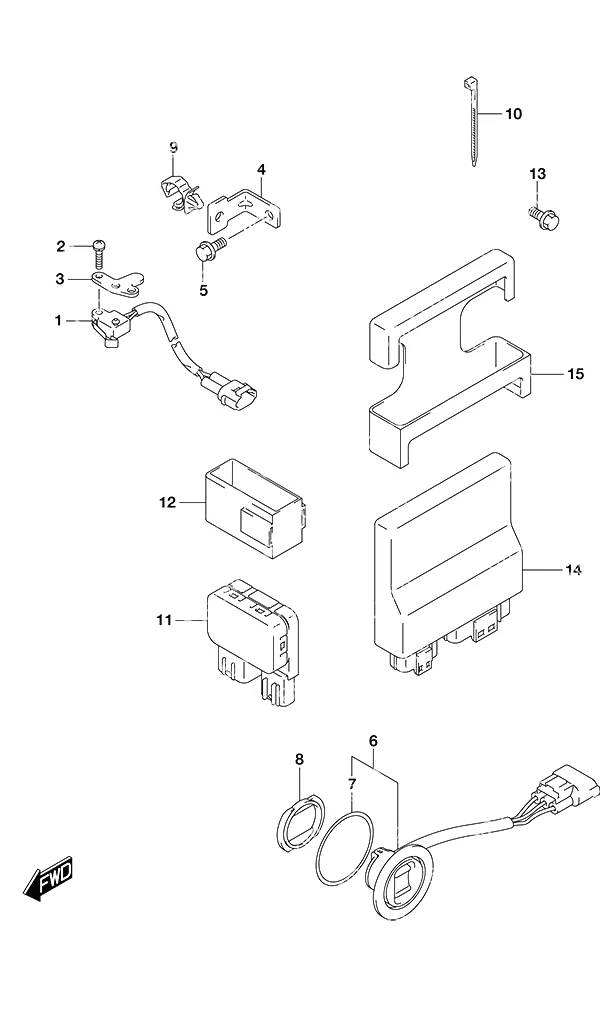

Рис. 26ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ PTT Switch/Engine Control Unit

REF	Номер детали	Наименование	Кол-во
1	37721-93J00	Выключатель нейтрали в сборе	1
2	09137-04004	Винт (4x16)	2
3	37726-90J10	Кронштейн переключателя	1
4	37726-87L00	Кронштейн хомута провода переключателя (снято с производства)	1
5	01550-0612C	Болт	1
6	37850-92J00	Выключатель PTT в сборе	1
7	37856-92J00	Лента выключателя PTT	1
8	37857-92J01	Втулка выключателя PTT	1
9	09403-11321	Хомут	1
10	09407-10404	Хомут (L:100)	1
11	38410-93J22	Реле PTT в сборе	1
12	38415-93J20	Держатель реле PTT	1
13	01550-06127	Болт	1
14	33940-87LL0	Блок управления двигателем	1
15	33925-92J00	Подушка ЭБУ	1

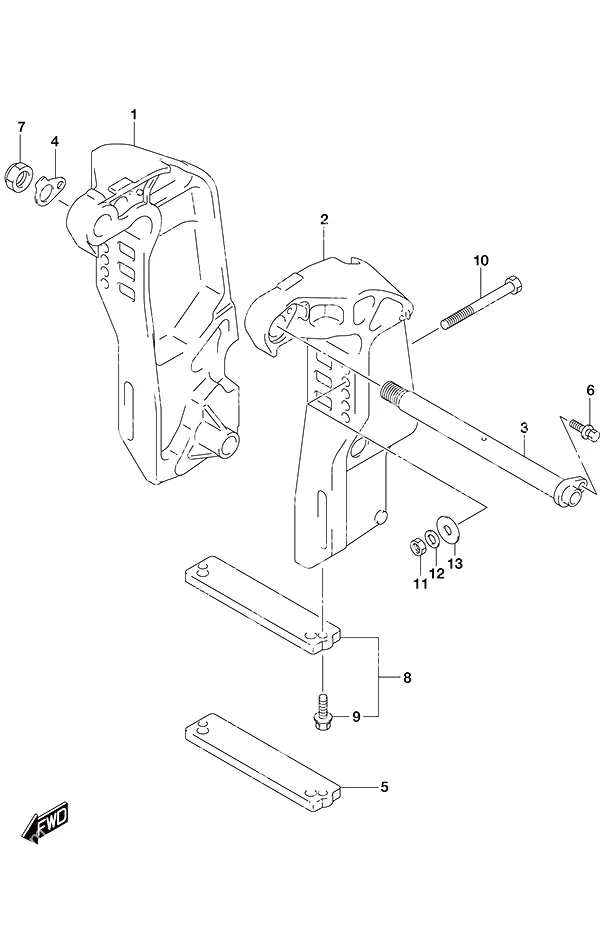

Рис. 27Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
3	41130-87L20	Вал в сборе, зажим	1
4	41135-93J11	Шайба вала кронштейна хомута	1
5	55321-94910	Магниевый анод	1
6	09116-08137	Болт (8x22)	1
7	09159-22006	Гайка	1
8	55320-94910	Комплект анодов	1
9	09116-06121	Болт (6x25)	2
11	09159-12014	Гайка (12x17)	4
12	09160-12110	Шайба (12.5x22x3.0)	4
13	09160-12128	Шайба (12.5x35x3)	4

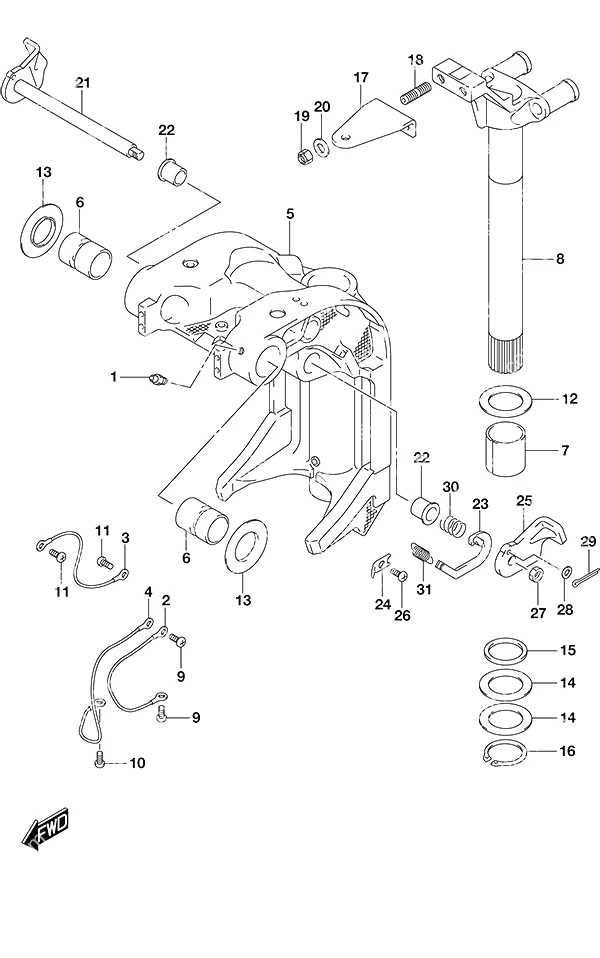

Рис. 28Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	5
2	36894-87D00	Провод (L:195)	1
3	36894-87D00	Провод (L:195)	1
4	36895-87D10	Провод (L:310)	1
6	43211-93J11	Втулка поворотного шарнира зажима	2
7	43711-97E11	Втулка рулевого управления	2
9	09125-06063	Винт (6x10)	2
10	09125-06063	Винт (6x10)	1
11	09125-06063	Винт (6x10)	2
12	09160-39001	Шайба (39.5x64x1.0)	2
13	09169-28003	Шайба (26.2x52x1)	2
14	09181-39001	Прокладка (39.5x64x0.3)	4
15	09282-39001	Сальник (38x51x5)	1
16	09380-38003	Стопорное кольцо	1
17	43755-87L00	Крепление рулевого кронштейна	1
18	09108-10156	Шпилька	2
19	09159-10050	Гайка	2
20	09160-10165	Шайба крепления	2
21	41220-93J12	Рычаг фиксатора наклона	1
22	41224-95E01	Втулка стопорного стержня наклона	2
23	41230-87L00	Тяга фиксатора наклона	1
24	41233-95E10	Кронштейн пружины фиксатора наклона	1
25	41234-93J12	Рычаг фиксатора наклона	1
26	09125-06063	Винт (6x10)	1
27	09140-10032	Гайка	1
28	09160-06082	Шайба (6.5x13x1.0)	1
29	09204-01006	Шплинт	1
30	09440-19028	Пружина	1
31	09443-10043	Пружина фиксатора откидывания	1

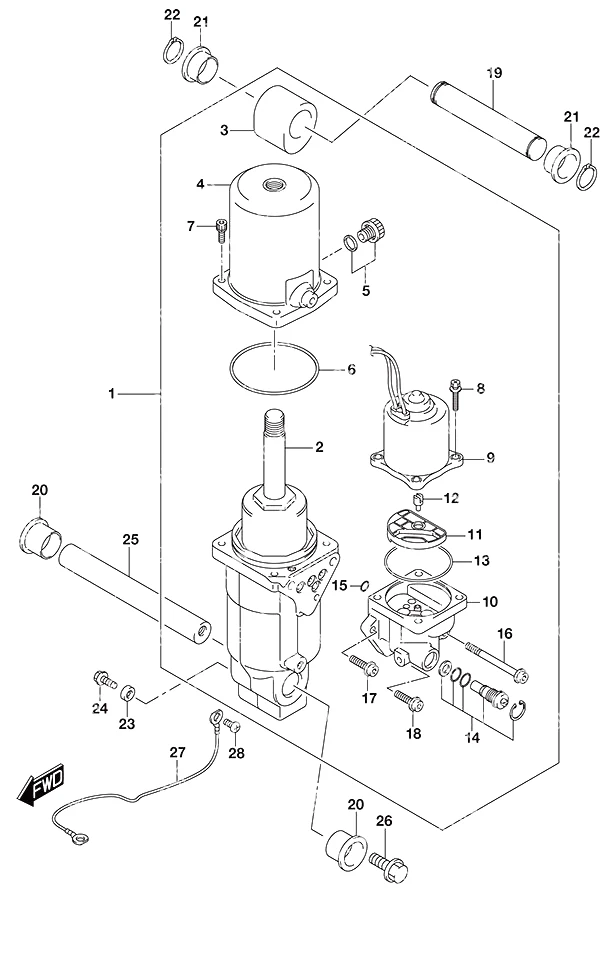

Рис. 29Цилиндр триммера Trim Cylinder

REF	Номер детали	Наименование	Кол-во
1	48000-87L14	Узел силового агрегата с гидроподъёмом и тримом	1
2	48400-87L03	Коллектор в сборе	1
3	48611-87L00	Металлический штуцер	1
4	48571-87L01	Бачок	1
5	48572-87L00	Пробка	1
6	48557-90J00	Уплотнительное кольцо	1
7	48862-87J20	Болт бачка	4
8	31281-92J10	Сквозной болт	4
9	38100-87L12	Мотор PTT в сборе	1
10	48502-87L02	Насос в сборе	1
11	48582-95E01	Фильтр	1
12	48583-95E00	Шарнир привода	1
13	48585-95E00	Уплотнительное кольцо	1
14	48864-96J10	Комплект ручного клапана	1
15	48588-90J00	Комплект уплотнительных колец	1
16	48862-92J20	Болт насоса № 1	1
17	48862-92J30	Болт насоса № 2	1
18	48862-90J21	Болт	1
19	48321-90J00	Верхний вал цилиндра наклона	1
20	48326-95E00	Нижняя втулка цилиндра наклона	2
21	48325-87L00	Втулка цилиндра наклона	2
22	09380-22015	Стопорное кольцо	2
23	55321-87J01	Алюминиевый анод	1
24	09103-06281	Болт (6x14)	1
25	48121-90J00	Нижний вал цилиндра наклона	1
26	09116-10179	Болт (10x35)	2
27	36895-87D10	Провод (L:310)	1
28	09125-05050	Винт (5x8)	1

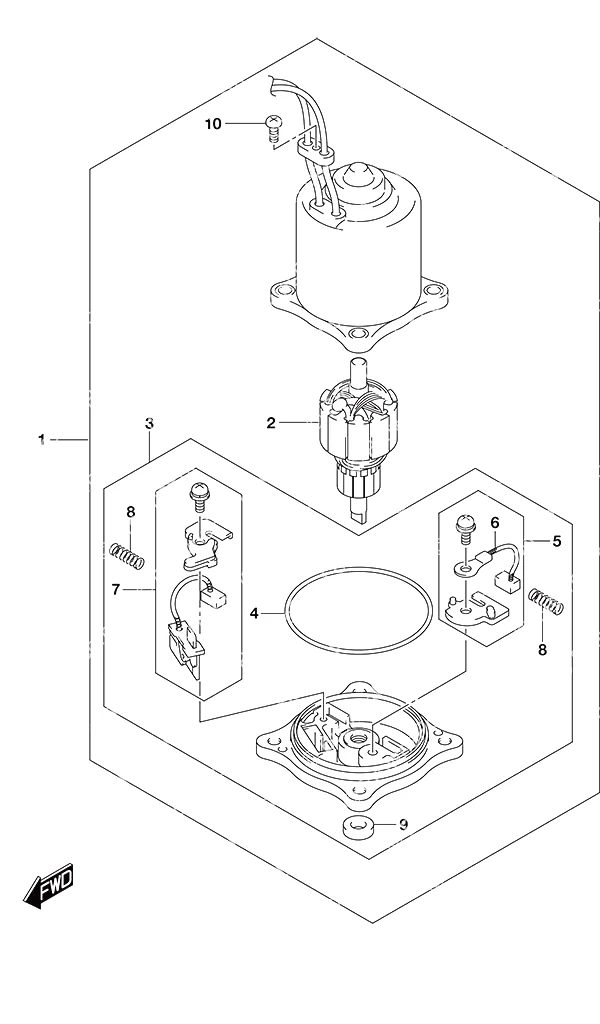

Рис. 30Мотор PTT PTT Motor

REF	Номер детали	Наименование	Кол-во
1	38100-87L12	Мотор PTT в сборе	1
2	31311-93J00	Якорь (снят с производства)	1
3	31173-94920	Держатель щёток	1
4	31123-94910	Уплотнительное кольцо	1
5	31133-90J20	Щёточный узел	1
6	31133-94910	Щётка	1
7	31136-90J30	Узел прерывателя	1
8	31135-94900	Пружина	2
9	33799-97E00	Сальник	1
10	31111-94900	Винт ярма	1

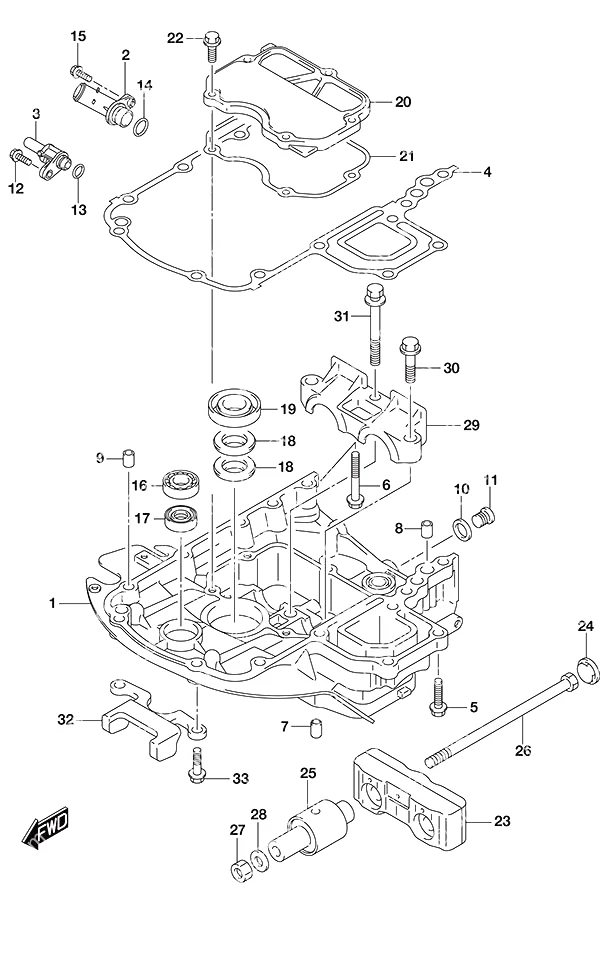

Рис. 31Держатель двигателя Engine Holder

REF	Номер детали	Наименование	Кол-во
2	51115-87L00	Штуцер слива воды	1
3	51117-87L00	Штуцер указателя воды	1
4	51211-87L10	Прокладка держателя двигателя	1
5	09116-08128	Болт (8x40)	7
6	09116-08159	Болт (8x55)	1
7	09202-08006	Штифт (8x12)	2
8	04211-11129	Штифт 11 X 12	2
9	04211-11129	Штифт 11 X 12	1
10	09160-18031	Прокладка выпускной пробки	1
11	09248-18010	Заглушка выпускного отверстия	1
12	29116-93J00	Болт (6x20)	1
13	09280-11005	Уплотнительное кольцо тяги переключения	1
14	09280-20002	Уплотнительное кольцо	1
15	01550-0620C	Болт	1
16	09262-17019	Подшипник (17x35x8)	1
17	09289-18001	Сальник вала сцепления	1
18	09282-22007	Сальник (22x36x6)	2
19	12281-87J00	Сальник (39.3x44x7)	1
20	51122-87L00	Крышка картера крепления	1
21	51123-87L00	Прокладка крышки картера крепления	1
22	01550-0825A	Болт	5
23	54120-87L11	Верхняя опора	1
24	54122-87L01	Распорная втулка верхнего крепления	2
25	54130-87L00	Верхняя опора	2
26	54166-95J02	Болт крепления	2
27	09159-12014	Гайка (12x17)	2
28	09160-12110	Шайба (12.5x22x3.0)	2
29	54137-87L00	54137-87L00 Suzuki	1
30	09116-10181	Болт (10x44)	2
31	09116-10147	Болт (10x85) (снят с производства)	1
32	54140-87L10	Стопор верхнего узла (снят с производства)	1
33	09116-08137	Болт (8x22)	2

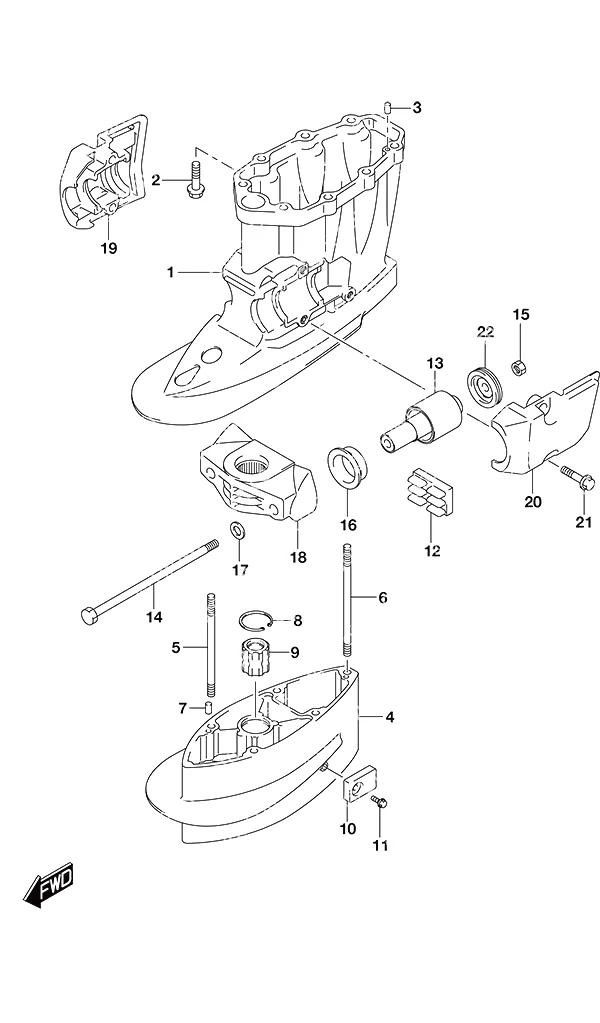

Рис. 32Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
2	09116-10181	Болт (10x44)	8
3	09202-08006	Штифт (8x12)	2
5	09108-10115	Шпилька	4
6	09108-10157	Шпилька	1
7	09202-08006	Штифт (8x12)	2
8	09381-40005	Стопорное кольцо	1
9	57130-87E02	Втулка гребного вала	1
11	09116-06236	Болт (6x16)	1
12	54151-87L01	Нижняя опора	1
13	54160-87L10	Нижняя опора	2
14	54166-95J02	Болт крепления	2
15	09159-12014	Гайка (12x17)	2
16	54167-87L10	Передняя нижняя боковая опора	2
17	54114-90J10	Шайба	2
21	09116-10181	Болт (10x44)	4
22	54180-88L01	Демпфер, передний	2

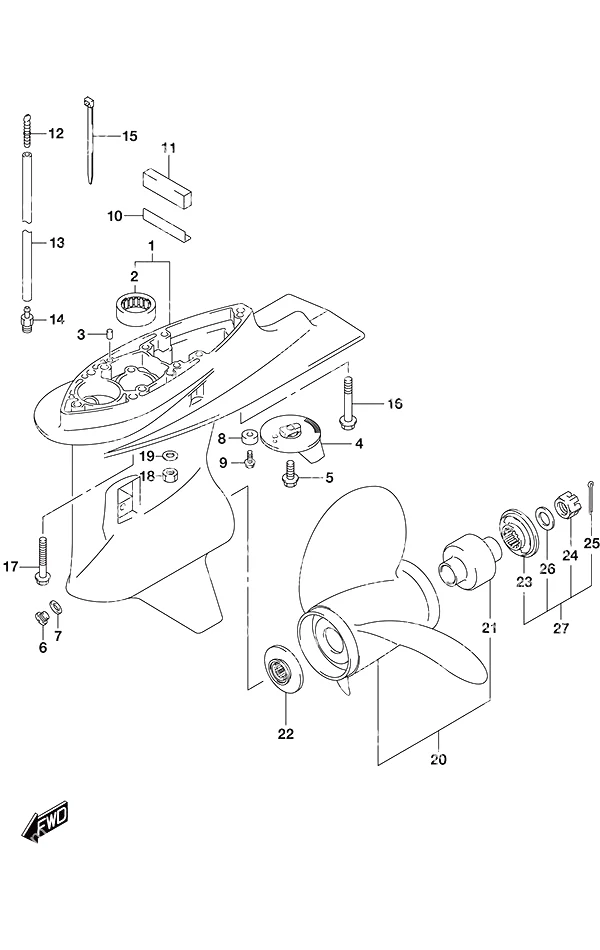

Рис. 33Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
2	09263-26023	Подшипник (26x34x30)	1
3	09202-08006	Штифт (8x12)	2
4	55125-90J01	Антикавитационная плита	1
5	09116-08137	Болт (8x22)	1
6	09248-10008	Сливная пробка	2
7	09168-10038	Прокладка сливной пробки	2
9	09103-06281	Болт (6x14)	1
10	55333-87L00	Пластина уплотнения выхлопа	1
11	52332-87L11	Уплотнение выхлопной трубы	1
12	55127-87D00	Штуцер шланга	1
13	09355-40805-00B	Шланг (4x8x2000)	1
14	09362-09008	Ниппель	1
15	09407-10404	Хомут (L:100)	2
16	09116-10137	Болт (10x70)	1
17	09116-10150	Болт (10x55)	4
18	09140-10031	Гайка (10 мм)	5
19	09160-10141	Шайба (10.5x19x2)	5
21	58105-90J00	Втулка гребного винта	1
22	57632-87L01	Стопорная втулка гребного винта	1
23	57633-90J10	Проставка гребного винта	1
24	09141-18005	Гайка (18 мм)	1
25	09204-03003	Шплинт гайки гребного винта	1
26	09160-18028	Шайба (18.5x31x1.0)	1
27	57630-90J10	Комплект крепежа гребного винта DF70A/DF80A/DF90A/DF90 to DF140	1
28	25700-87L01	Ремкомплект уплотнений редуктора DF70A/80A/90A	1

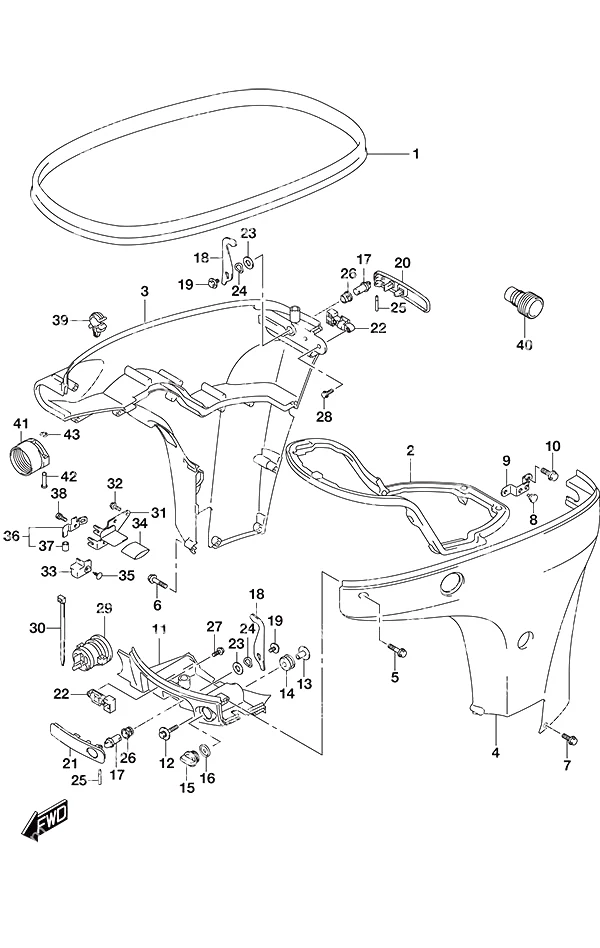

Рис. 34Боковая крышка Side Cover

REF	Номер детали	Наименование	Кол-во
1	61112-99E01	Резиновое уплотнение боковой крышки	1
2	61134-87L01	Уплотнение боковой крышки	1
5	09139-06249	ВИНТ	8
6	09136-06149	Винт (6x55)	2
7	09136-06161	Винт (6x17)	3
8	09321-08026	Подушка	2
9	61827-87L00	Держатель боковой крышки (снят с производства)	1
10	01550-0820C	Болт	2
12	09116-08174	Болт (8x38)	2
13	09169-08050	Шайба передней панели	2
14	09320-11023	ПОДУШКА, ПЕРЕДНЯЯ П	2
15	17913-93J00	Пробка промывки водой	1
16	17914-93J01	Прокладка пробки промывки водой	1
17	61632-93J00	Вал крючка крышки двигателя	2
18	61641-87L00	Крючок крышки двигателя	2
19	09116-06127	Болт (6x12)	2
20	61633-87L00	Рычаг заднего крючка	1
21	61645-87L00	Рычаг переднего крючка (снят с производства)	1
22	61673-93J12	Защёлка рычага крючка	2
23	09160-13014	Шайба (13.2x25x1.0)	2
24	09164-14008	Волнистая шайба	2
25	09202-04022	Штифт рычага крючка	2
26	09306-13007	Втулка	2
27	09103-05026	Болт (5x10)	2
28	09103-05027	Болт задней защёлки	2
29	61124-87L21	Втулка троса дистанционного управления	1
30	09407-25402	Хомут (L:248)	1
31	67341-87L00	Держатель троса дистанционного управления	1
32	01550-0616C	Болт	2
33	67345-87L00	Защитный кожух	1
34	67346-87L01	Защитный кожух держателя	1
35	09409-10304-5ES	Зажим	1
36	67350-87L02	Стопор троса дистанционного управления	1
37	09352-70104-600	Шланг (7x10.2x600)	2
38	01570-06127	БОЛТ	1
39	09403-11320	Хомут	1
40	17917-87L00	Разъём для промывки водой	1
41	67361-90J10	Переходник шланга проводки	1
42	09208-06009	Штифт адаптера шланга	2
43	09383-04002	Стопорное кольцо E	2

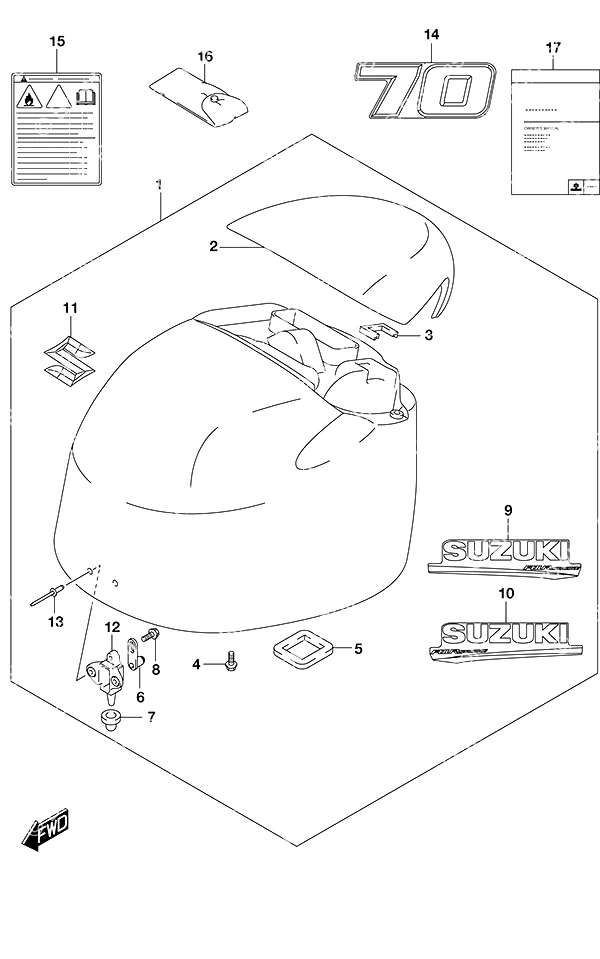

Рис. 35КОЖУХ ДВИГАТЕЛЯ Engine Cover

REF	Номер детали	Наименование	Кол-во
3	61439-87L00	Уплотнение рукоятки подъёма (снят с производства)	1
4	01550-0616C	Болт	4
5	61476-87L00	Уплотнение вентиляции (снят с производства)	1
6	61610-93J01	Комплект крепления	2
7	09329-10024	Подушка	2
8	01550-0616C	Болт	2
11	68111-87L00	Эмблема 'S'	1
12	61621-87L00	Кронштейн крепёжный	2
13	09229-04025	Заклепка	4
15	61458-90J01	Наклейка крышки двигателя	1
16	09800-81841	Набор инструментов	1
17	99011-87L90-03B	Руководство владельца	1

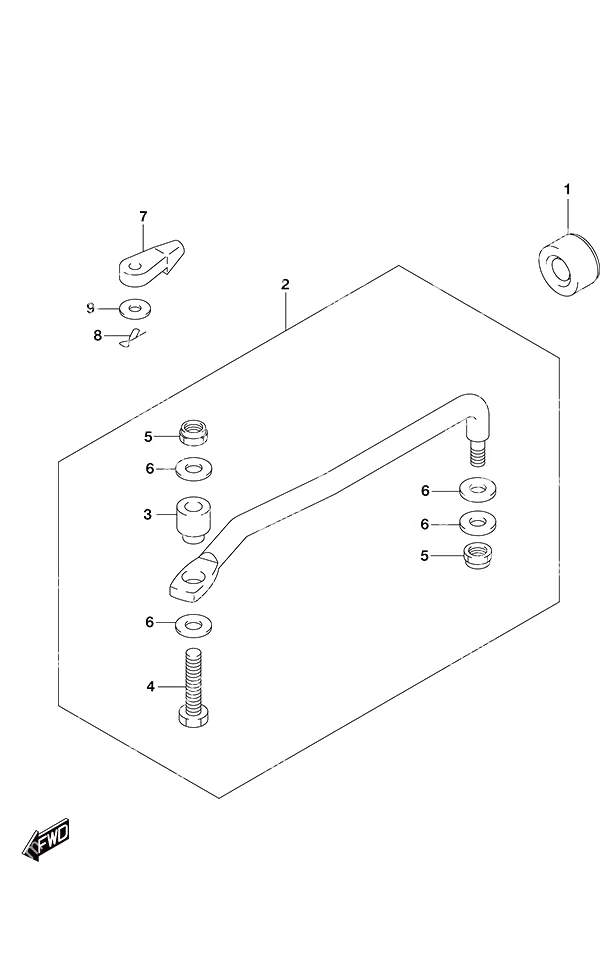

Рис. 36Тяга Drag Link

REF	Номер детали	Наименование	Кол-во
1	41161-94400	Сальник троса рулевого управления	1
2	67701-87L01	Тяга рулевого управления в сборе	1
3	67721-87L00	Распорная втулка тяги рулевого управления	1
4	67725-99E20	Болт тяги рулевого управления	1
5	67726-99E00	Контргайка	2
6	67728-99E00	Шайба	4
7	67467-89J01	Соединитель троса	2
8	09385-06012	Зажим	2
9	09160-06055	Шайба (7x12x1.0)	2

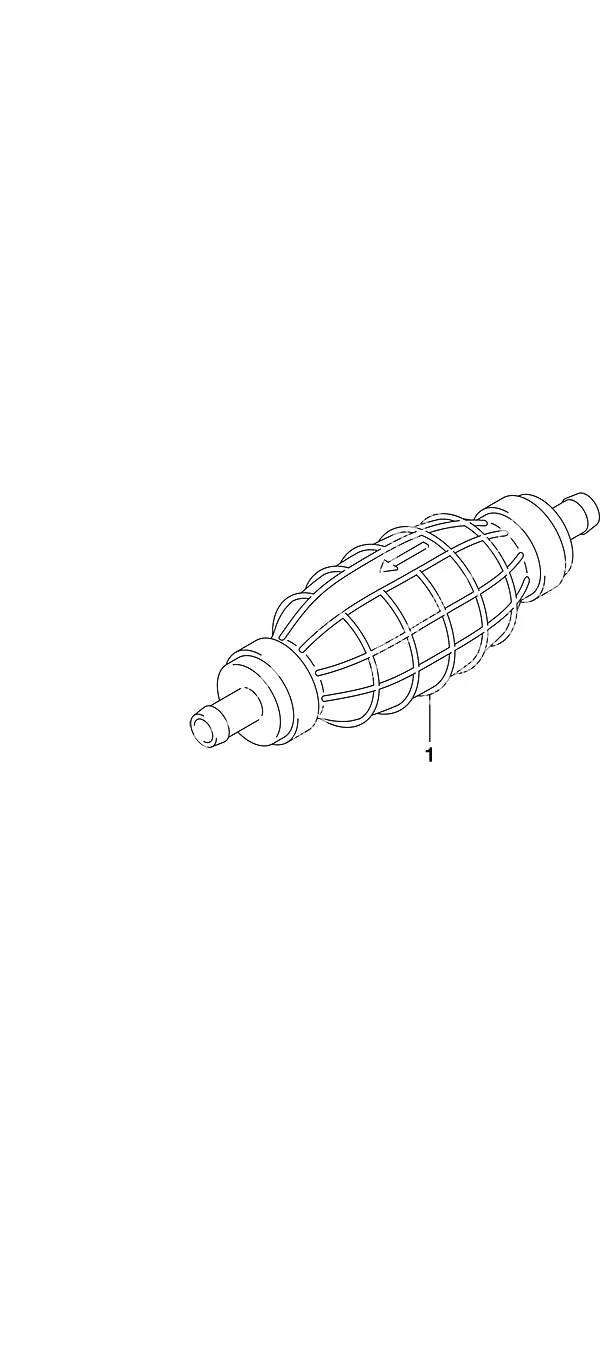

Рис. 37РУЧНОЙ НАСОС Squeeze Pump

REF	Номер детали	Наименование	Кол-во
1	65770-90J04	Груша подкачки	1

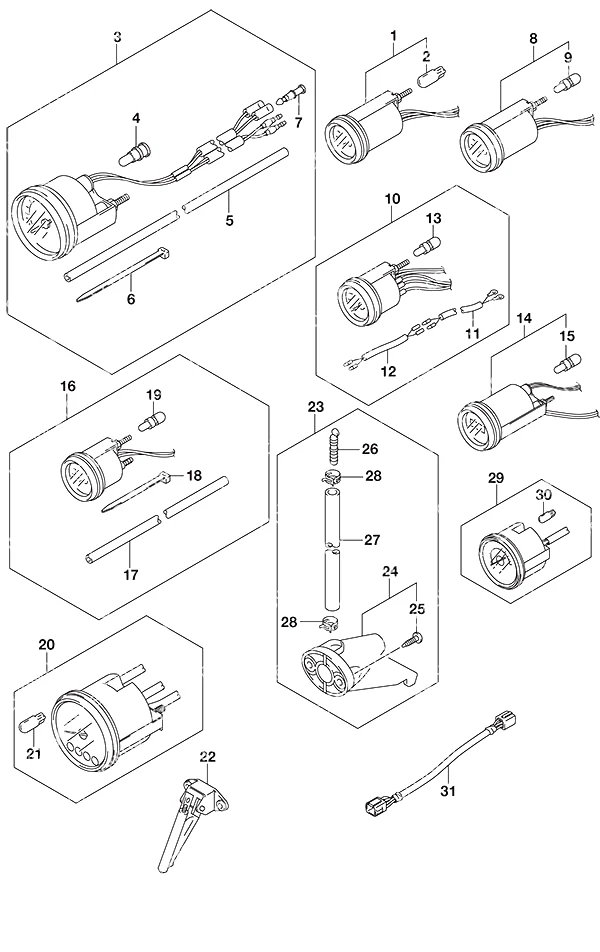

Рис. 38Опц: Счетчик Opt: Meter

REF	Номер детали	Наименование	Кол-во
2	09471-12108	Лампа (12В 1,7Вт)	1
4	09471-12028	Лампа (12v, 3.4w)	1
5	34191-92E00	Трубка датчика давления воды	1
6	09407-14407	Хомут (L:140)	2
7	36615-96300	Смоляной терминал	2
9	09471-12103	Лампа (12v, 3.4w)	1
11	34310-92E00	Провод датчика уровня топлива (снят с производства)	1
12	34360-92E00	Переходный жгут проводов (снят с производства)	1
13	09471-12103	Лампа (12v, 3.4w)	1
15	09471-12103	Лампа (12v, 3.4w)	1
17	34191-92E00	Трубка датчика давления воды	1
18	09407-14407	Хомут (L:140)	2
19	09471-12103	Лампа (12v, 3.4w)	1
21	09471-12077	Лампа (12v, 1.7w)	1
22	34190-87D00	Датчик спидометра	1
24	34190-95500	Датчик спидометра (снят с производства)	1
25	03112-0630B	Винт	2
26	55127-87D00	Штуцер шланга	1
27	09355-40805-00B	Шланг (4x8x2000)	1
28	09407-10404	Хомут (L:100)	2
30	09471-12077	Лампа (12v, 1.7w)	1
31	36682-92E00	Жгут проводов	1

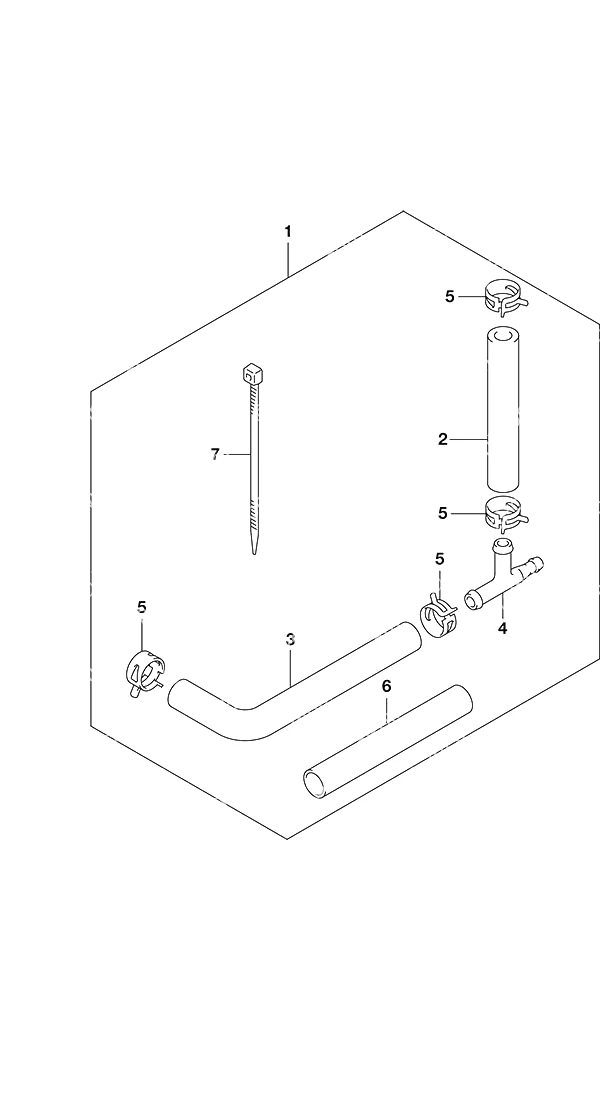

Рис. 39Опция: ДОП. КОМПЛЕКТ МАНОМЕТРА ВОДЫ Opt: Water Pressure Gauge Sub Kit

REF	Номер детали	Наименование	Кол-во
1	34660-90J04	Комплект для установки манометра давления воды	1
2	09352-50006-600	Шланг (5x9x600)	1
3	09352-50006-600	Шланг (5x9x600)	1
4	09367-06006	Тройник	1
5	09401-08413	Зажим	4
6	18498-99EA0	Протектор (L:80) (снят с производства)	1
7	09407-25402	Хомут (L:248)	1

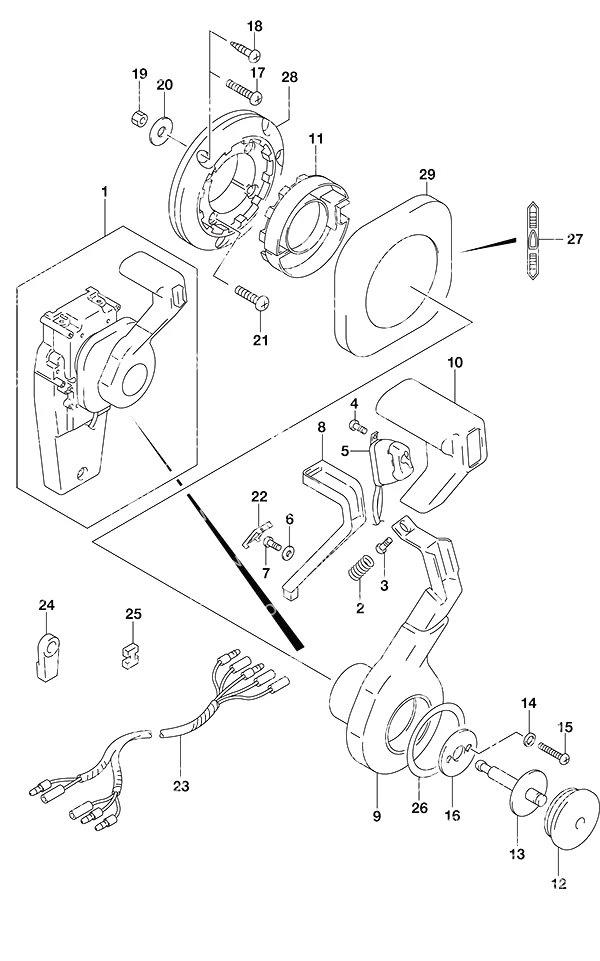

Рис. 40Опция: СКРЫТОЕ ДИСТ. УПР. (1) Opt: Concealed Remocon (1)

REF	Номер детали	Наименование	Кол-во
1	67200-93J34	Пульт управления с фланцевым креплением	1
2	67298-92E50	Пружина	1
3	67296-94310	Винт	1
4	67295-92E10	Винт (3x12)	2
5	37850-92E27	Выключатель PTT в сборе	1
6	67288-92E60	Шайба	1
7	67296-92E52	Винт	1
8	67255-92E50	Рычаг блокировки нейтрали	1
9	67251-92E50	Рычаг рукоятки	1
10	67261-92E50	Рукоятка	1
11	67256-92E50	Держатель блокировки нейтрали	1
12	67257-92E00	Колпачок рычага	1
13	67242-92E50	Вал свободного ускорения	1
14	67288-92E20	Шайба	6
15	67296-88D10	Винт (5x16)	4
16	67288-92E70	Шайба (NLA)	1
17	67296-88D20	Винт (6x35) (NLA)	3
18	67295-92E50	Винт (6x30) (NLA)	3
19	67287-92E50	Гайка (NLA)	3
20	09160-06104	Шайба (6.5x24x2)	3
21	67296-88D30	Винт (5x30) (NLA)	4
22	67254-92E50	Крышка рычага блокировки	1
23	36890-93J00	Жгут проводов	1
24	67275-95600	Наконечник троса	2
25	67273-95600	Проставка	1
26	67283-92E50	Наклейка рычага (NLA)	1
27	67284-92E50	Наклейка сцепления (NLA)	1
28	67274-92E50	Основание	1
29	67211-92E50	Крышка фланцевого крепления	1

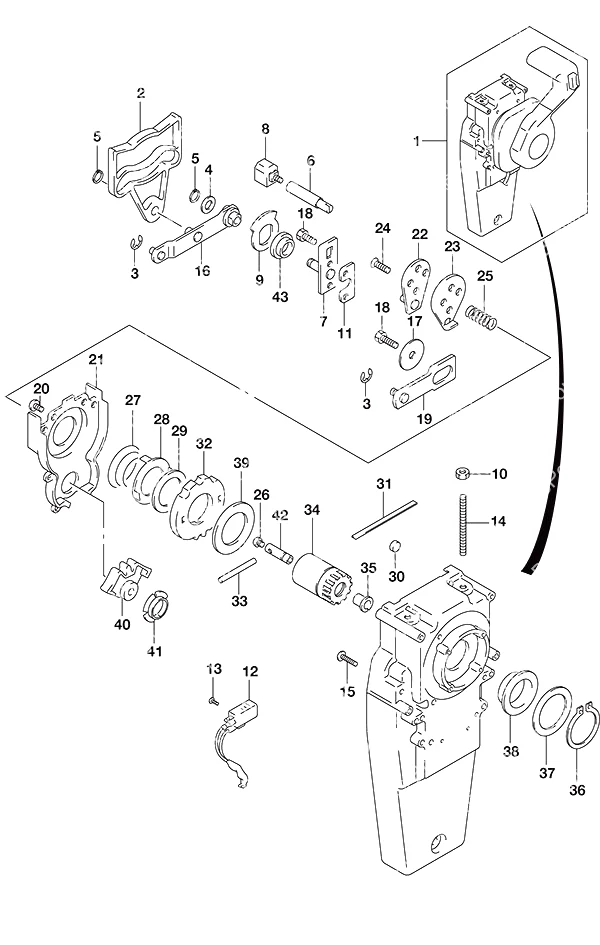

Рис. 41Опция: СКРЫТОЕ ДИСТ. УПР. (2) Opt: Concealed Remocon (2)

REF	Номер детали	Наименование	Кол-во
1	67200-93J34	Пульт управления с фланцевым креплением	1
2	67222-92E50	Двойная пластина	1
3	67292-94300	Стопорное кольцо E-типа	3
4	67288-92E10	Шайба (снято с производства)	1
5	67291-92E00	Стопорное кольцо (снято с производства)	2
6	67223-92E50	Регулировка тормоза (NLA)	1
7	67221-92E50	Держатель в сборе (NLA)	1
8	67224-92E50	Тормозная колодка в сборе (NLA)	1
9	67225-92E50	Тормозной диск (NLA)	1
10	09140-06020	Гайка (6 мм)	2
11	67294-92E00	Проставка (снято с производства)	1
12	37721-95500	Выключатель нейтрали в сборе	1
13	67296-92E11	Винт (3x15)	2
14	67226-92E10	Болт (снято с производства)	2
15	67296-92E20	Винт (5x25) (снято с производства)	2
16	67240-92E50	Рычаг дросселя в сборе (NLA)	1
17	67228-92E00	Шайба (снято с производства)	1
18	67286-92E00	Болт (6x18) (снято с производства)	3
19	67230-92E00	Узел рычага переключения (снято с производства)	1
20	09125-05042	Винт (5x10)	11
21	67234-92E00	Корпус редуктора (снято с производства)	1
22	67245-92E00	Барабан свободного хода дросселя (снято с производства)	1
23	67227-92E00	Упор (снято с производства)	1
24	67296-88D10	Винт (5x16)	2
25	67225-92E00	Пружина (снято с производства)	1
26	09125-04004	Винт (4x6)	1
27	67233-92E00	Пружина (снято с производства)	1
28	67235-92E00	Пластина блокировки переключения (снято с производства)	1
29	67239-92E10	Пластина фиксатора переключения	1
30	67236-92E00	Ролик (снято с производства)	1
31	67237-92E01	Пружина (снято с производства)	5
32	67238-92E50	Ведущая шестерня (NLA)	1
33	67239-92E00	Штифт	1
34	67246-92E50	Ведущий вал (NLA)	1
35	67252-92E00	Втулка (снято с производства)	1
36	67291-92E10	Стопорное кольцо (снято с производства)	1
37	67253-92E10	Шайба	1
38	67252-92E10	Втулка (снято с производства)	1
39	67253-95600	Шайба (снято с производства)	1
40	67231-92E00	Шестерня переключения	1
41	67232-95600	Втулка	1
42	67241-92E50	Тяга свободного ускорения (NLA)	1
43	67232-92E50	Втулка (NLA)	1

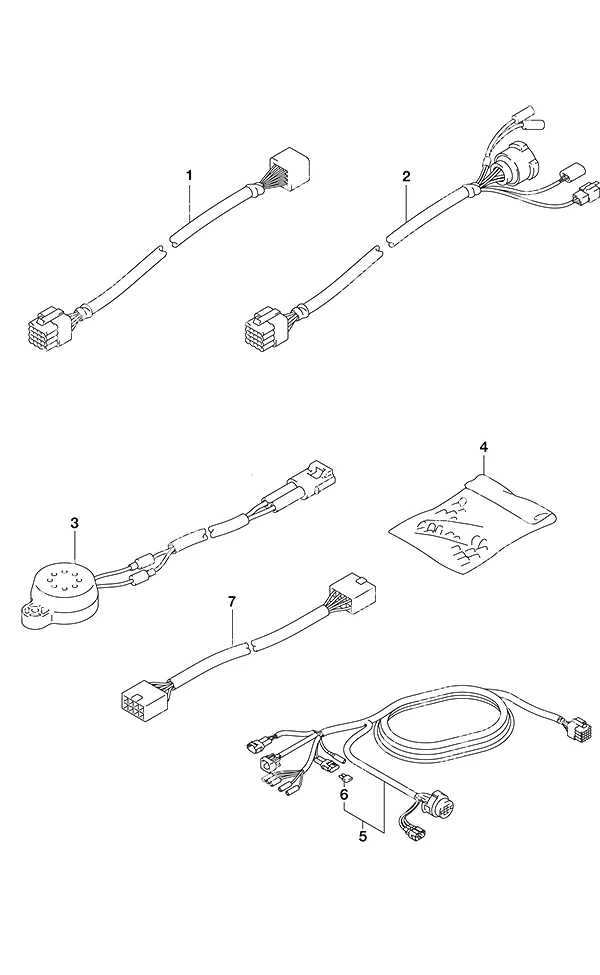

Рис. 42Опц: Жгут проводов Opt: Harness

REF	Номер детали	Наименование	Кол-во
2	36620-93J31	Заменён на 36620-93J32	1
3	38500-93J00	Зуммер предупреждения*	1
4	36990-87D00	Комплект клемм и гильз	1
6	09481-10501	Предохранитель 10 А	1
7	36667-96L20	Удлинительный провод прибора	1

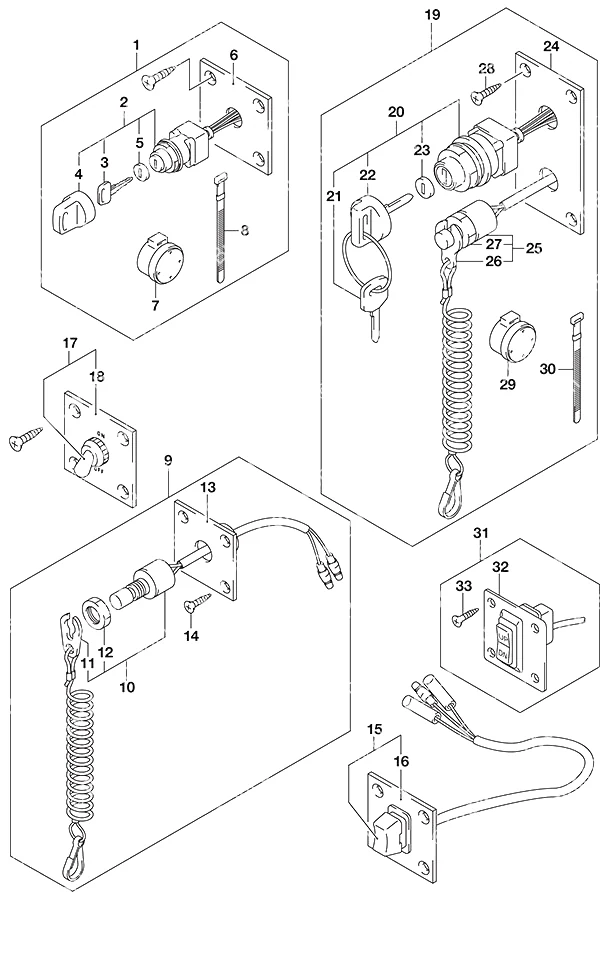

Рис. 43Опц: Переключатель Opt: Switch

REF	Номер детали	Наименование	Кол-во
1	37100-96J01	Панель замка зажигания в сборе	1
2	37110-93J02	Замок зажигания в сборе	1
4	37143-99E01	Колпачок ключа	1
5	37149-93J00	Крышка корпуса цилиндра	1
6	37139-99E00	Панель замка зажигания	1
7	38500-93J90	Зуммер предупреждения	1
8	09407-14403	Хомут (L:125)	1
9	37803-93J06	Панель аварийного выключателя в сборе	1
10	37820-93J05	Аварийный выключатель в сборе	1
11	37823-92E02	Шнур аварийного выключателя	1
12	37826-92J00	Гайка	1
13	37825-99E00	Панель аварийного выключателя	1
14	03122-05165	ВИНТ	4
15	37805-93J00	Выключатель PTT в сборе	1
16	37855-99E00	Панель выключателя PTT	1
17	37210-93J00	Комплект выключателя освещения (NLA)	1
18	37212-93J00	Панель выключателя освещения (NLA)	1
20	37110-93J02	Замок зажигания в сборе	1
22	37143-99E01	Колпачок ключа	1
23	37149-93J00	Крышка корпуса цилиндра	1
24	37139-99E20	Панель замка зажигания	1
25	37820-93J05	Аварийный выключатель в сборе	1
26	37823-92E02	Шнур аварийного выключателя	1
27	37826-92J00	Гайка	1
28	03121-0516A	ВИНТ	4
29	38500-93J90	Зуммер предупреждения	1
30	09407-14403	Хомут (L:125)	1
31	37860-87L00	Блок переключателя режима троллинга	1
32	37862-87L00	Панель переключателей троллинга	1
33	09131-05004	Винт (5x16)	4

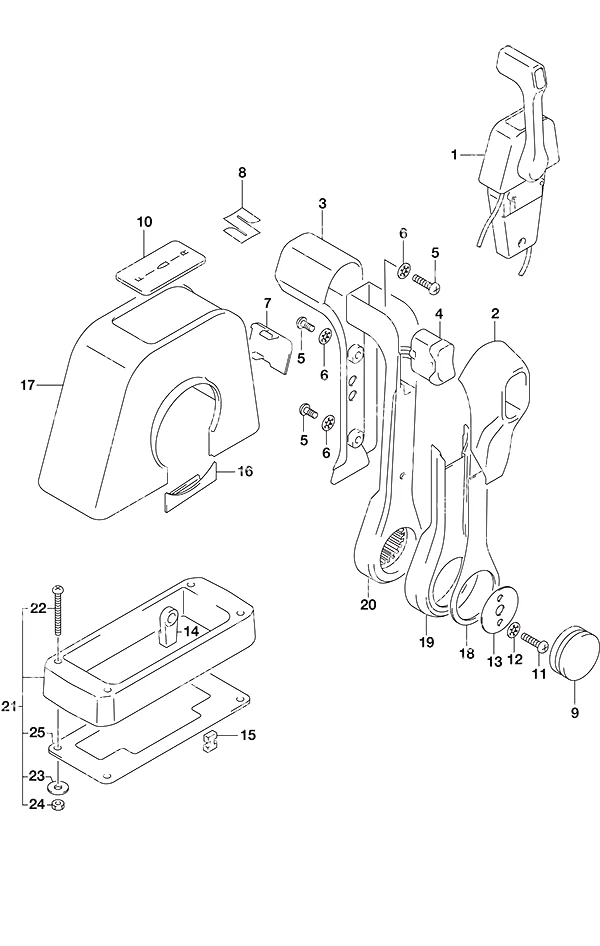

Рис. 44Опция: Верхнее Крепление Одинарное (1) Opt: Top Mount Single (1)

REF	Номер детали	Наименование	Кол-во
1	67200-88L02	Заменено на 67200-88L20	1
2	67261-88L10	Рукоятка № 2	1
3	67261-88L00	Рукоятка № 1	1
4	37850-88L00	Переключатель PTT в сборе	1
5	67296-88L00	Винт	3
6	67288-92E20	Шайба	3
7	67212-88L00	Заглушка крышки (одинарная)	1
8	68111-88L00	Эмблема (S)	1
9	67257-88L00	Колпачок рычага	1
10	67281-88L00	Наклейка (одинарная)	1
11	67296-92E60	Винт	2
12	67288-92E60	Шайба	2
13	67253-92E00	Шайба	1
14	67275-95600	Наконечник троса	2
15	67273-95600	Проставка	1
16	67271-88L10	Нижняя крышка рычага дистанционного управления	1
17	67211-88L00	Верхняя крышка машинки управления (одинарная)	1
18	67264-88L00	Декоративная крышка рычага	1
19	67264-88L10	Хромированная крышка рычага	1
20	67500-88L00	Проставка машинки управления (одинарная)	1
21	09125-05135	Винт (5x65)	4
22	09160-05029	Шайба (5.5x10x0.8)	4
23	09140-05005	Гайка	4
24	67273-88L00	Втулка (одинарная)	1

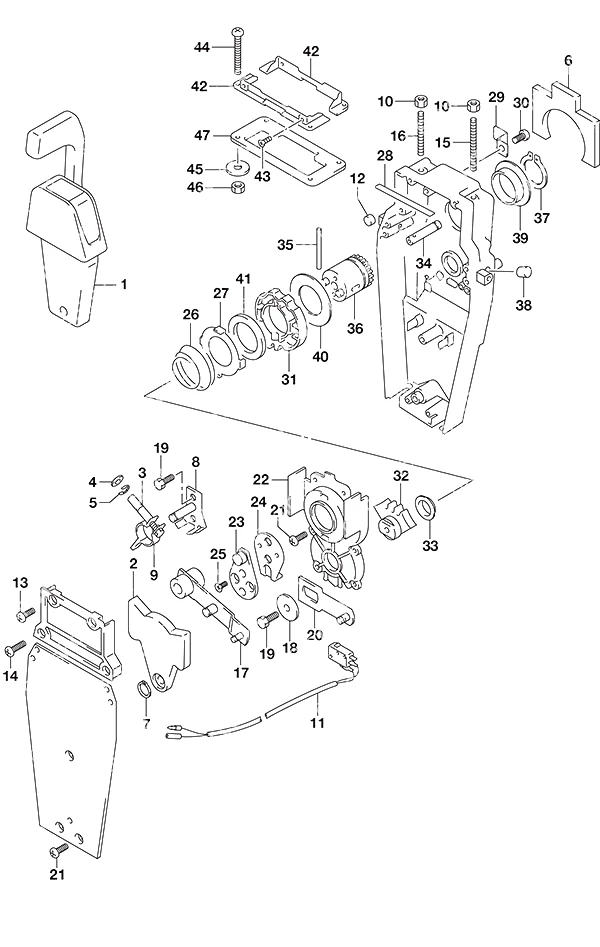

Рис. 45Опция: Верхнее Крепление Одинарное (2) Opt: Top Mount Single (2)

REF	Номер детали	Наименование	Кол-во
1	67200-88L02	Заменено на 67200-88L20	1
2	67222-92E00	Двухслойная пластина	1
3	67223-92E00	Регулировка тормоза (снято с производства)	1
4	67288-92E00	Шайба	1
5	67292-94300	Стопорное кольцо E-типа	4
6	67272-88L00	Водонепроницаемое уплотнение	1
7	67291-92E00	Стопорное кольцо (снято с производства)	2
8	67221-92E00	Узел переключения (снято с производства)	1
9	67224-92E00	Узел тормозного рычага (снято с производства)	1
10	09140-06020	Гайка (6 мм)	2
11	37721-88L01	Выключатель нейтрали в сборе	1
12	67236-92E00	Ролик (снято с производства)	1
13	67296-88D10	Винт (5x16)	2
14	67296-92E20	Винт (5x25) (снято с производства)	2
15	67226-92E00	Болт (снято с производства)	1
16	67226-92E10	Болт (снято с производства)	1
17	67240-92E00	Узел рычага дросселя (снято с производства)	1
18	67228-92E00	Шайба (снято с производства)	1
19	67286-92E00	Болт (6x18) (снято с производства)	3
20	67230-88L00	Рычаг переключения передач в сборе	1
21	09125-05042	Винт (5x10)	9
22	67234-88L00	Корпус редуктора	1
23	67245-92E00	Барабан свободного хода дросселя (снято с производства)	1
24	67227-92E00	Упор (снято с производства)	1
25	09126-06006	Винт (6x20)	2
26	67233-92E00	Пружина (снято с производства)	1
27	67235-92E00	Пластина блокировки переключения (снято с производства)	1
28	67237-92E01	Пружина (снято с производства)	5
29	67269-92E00	Кронштейн (снят с производства)	1
30	67296-88D10	Винт (5x16)	1
31	67238-88L00	Ведущая шестерня	1
32	67231-88L00	Шестерня переключения	1
33	67232-88L00	Втулка шестерни переключения	6
34	67241-88L00	Тяга свободного ускорения	1
35	67239-92E00	Штифт	1
36	67246-88L00	Приводной вал дистанционного управления	1
37	67291-92E10	Стопорное кольцо (снято с производства)	1
38	67243-92E00	Втулка уплотнительная (NLA)	1
39	67252-88L00	Втулка приводного вала дистанционного управления	1
40	67253-88L00	Шайба	1
41	67239-92E10	Пластина фиксатора переключения	1
42	67274-88L00	Фланец основания крышки (одинарный)	2
43	67296-95610	Винт	4
44	67296-92E30	Винт	4
45	09160-05024	Шайба (5.5x16x1.5)	4
46	67287-92E00	Гайка	4
47	67273-88L00	Втулка (одинарная)	1

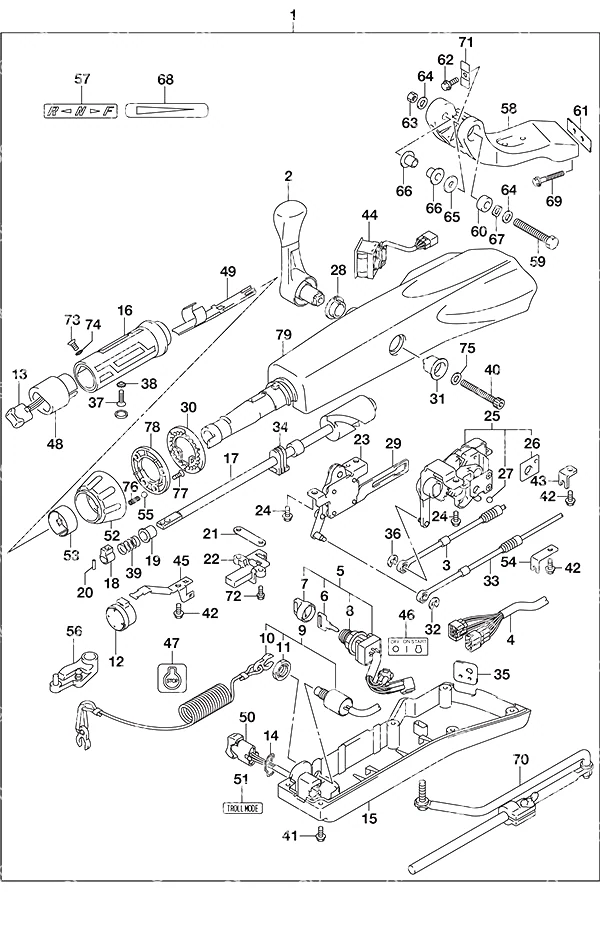

Рис. 46Опц: Рычаг румпеля Opt: Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	63002-87L16-YAY	Комплект румпеля DF70A/90A	1
2	21110-88L00	Рычаг переключения (снят с производства)	1
3	23230-90J10	Трос переключения	1
4	36620-87L00	Жгут проводов в сборе (снят с производства)	1
5	37110-87L01	Замок зажигания в сборе	1
7	37143-99E01	Колпачок ключа	1
8	37149-93J00	Крышка корпуса цилиндра	1
9	37820-87L11	Выключатель аварийной остановки в сборе	1
10	37823-92E02	Шнур аварийного выключателя	1
11	37826-92J10	Гайка	1
12	38500-93J90	Зуммер предупреждения	1
13	37850-87L01	Выключатель PTT в сборе	1
14	37852-87J00	Колпачок выключателя тримма	1
15	63121-88L00	Нижняя крышка	1
16	63210-88L00	Рукоятка румпеля	1
17	63221-88L00	Вал дроссельной заслонки (снят с производства)	1
18	63223-92D00	Стопор тяги рукоятки	1
19	63225-88L00	Втулка тяги румпеля (снята с производства)	1
20	63227-93200	Палец тяги рукоятки	1
21	63235-88L00	Пластина вала дроссельной заслонки	1
22	63246-88L00	Упор регулировки дроссельной заслонки (снят с производства)	1
23	63250-88L00	Рычаг дроссельной заслонки в сборе (снят с производства)	1
24	63251-87J00	Винт (6x12)	4
25	63260-88L00	Редуктор переключения передач в сборе	1
26	63272-87J00	Направляющая пластина шариков	1
27	63273-87J00	Шарик (снят с производства)	1
28	63262-87J00	Втулка рычага переключения передач	1
29	63271-87J00	Стопорная пластина	1
30	63248-99J00	Пластина фиксатора регулировки дроссельной заслонки	1
31	63261-87J00	Втулка шестерни переключения передач	1
32	63274-87J00	Стопорное кольцо E-образное (снято с производства)	1
33	63610-87J00	Трос дроссельной заслонки в сборе	1
34	37853-88L90	Втулка провода выключателя PTT	1
35	63626-88L00	Втулка троса (снята с производства)	1
36	67292-87J00	Стопорное кольцо E-образное	2
37	09126-06015	Винт (6x23)	1
38	09163-06001	Стопорная шайба (6.4x12x0.5)	1
39	09440-12027	Пружина	1
40	21112-88L00	Болт рычага переключения	1
41	09125-05047	Винт (5x14)	6
42	63611-88L00	Болт кронштейна струбцины (снят с производства)	3
43	63612-87J00	Струбцина	1
44	34200-87L00	Тахометр с монитором	1
45	36617-88L90	Кронштейн крепления жгута проводов	1
46	37112-88L90	Наклейка выключателя зажигания (NLA)	1
47	37835-91J00-YAY	Наклейка «Стоп»	1
48	37851-88L90	Основание переключателя PTT	1
49	37852-88L90	Направляющий жгут	1
50	37861-87L10	Переключатель режима троллинга	1
51	37864-88L90	Наклейка режима троллинга (NLA)	1
52	63244-99J00	Ручка регулировки дросселя	1
53	63245-99J00	Втулка регулировки дросселя	1
54	63612-88L10	Кронштейн переключения зажима (NLA)	1
55	09260-10006	Шарик	1
56	19120-87L10	Рычаг дроссельной заслонки (NLA)	1
57	21131-88L01	Метка переключения сцепления	1
58	43761-88L01-YAY	Кронштейн румпеля	1
59	43762-88L00	Болт оси румпеля	1
60	43768-88L00	Проставка румпеля	1
61	43776-87L00	Проставка кронштейна рулевого управления	1
62	09116-08137	Болт (8x22)	1
63	09159-12014	Гайка (12x17)	1
64	09160-12066	Шайба (12.5x22x2.5)	2
65	09160-12124	Шайба (12.5x32x1.5)	1
66	63115-88L01	Втулка румпеля	2
67	09164-13010	Шайба	1
68	63215-93110	Метка рукоятки	1
69	09116-10150	Болт (10x55)	2
70	43770-99E03	Узел натяжителя рулевого управления	1
71	63132-88L00	Упор румпеля	1
72	63251-88L90	Болт	2
73	37855-88L90	Винт рукоятки дросселя	1
74	37854-88L90	Шайба рукоятки дросселя	1
75	63258-88L00	Шайба	1
76	09440-06037	Пружина	1
77	03522-05169	Винт	3
78	63247-99J00	Пластина ручки регулировки дросселя	1
79	63111-88L00-YAY	Корпус румпеля	1

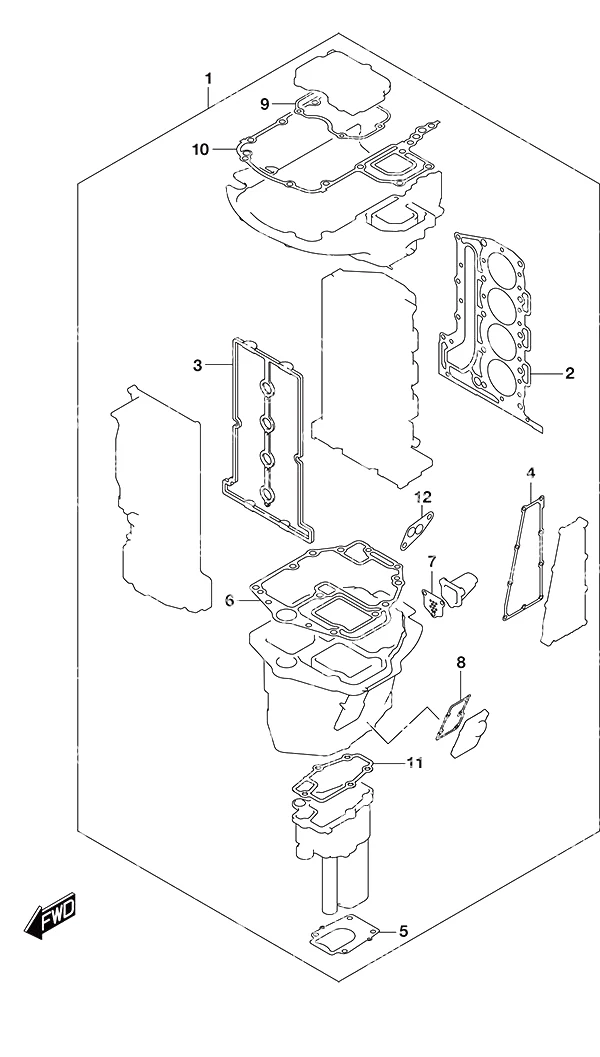

Рис. 47Опц: Комплект прокладок Opt: Gasket Set

REF	Номер детали	Наименование	Кол-во
1	11410-87852	Комплект прокладок	1
2	11141-87L00	Прокладка головки цилиндра	1
3	11189-87L00	Прокладка крышки головки цилиндра	1
4	14151-87L00	Прокладка крышки выпускного коллектора	1
5	17472-87L00	Прокладка пластины водяного насоса	1
6	11489-87L00	Прокладка масляного поддона	1
7	11542-87L00	Прокладка выхлопной трубы	1
8	11552-87L01	Прокладка масляного поддона	1
9	51123-87L00	Прокладка крышки картера крепления	1
10	51211-87L10	Прокладка держателя двигателя	1
11	52331-87L00	Прокладка корпуса выхлопной трубы	1
12	16539-87L00	Прокладка переходника	1

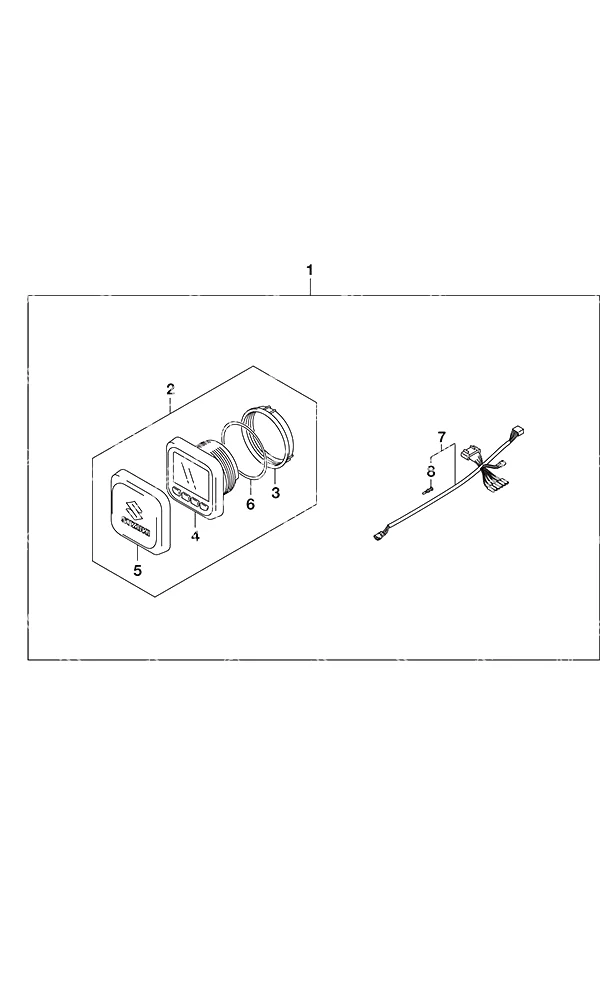

Рис. 48Опция: Многофункциональный датчик (1) Opt: Multi Function Gauge (1)

REF	Номер детали	Наименование	Кол-во
1	34000-96L49	Комплект многофункционального прибора для одного двигателя с механическим управлением	1
2	34011-96L42	Многофункциональный прибор SMG4	1
3	34112-96L00	Гайка прибора	1
4	34193-96L00	Обечайка прибора	1
5	34211-96L00	Солнцезащитная крышка многофункционального прибора	1
6	34825-96L00	Уплотнение прибора	1
7	36661-96L30	Адаптер механического двигателя	1
8	36615-96300	Смоляной терминал	5

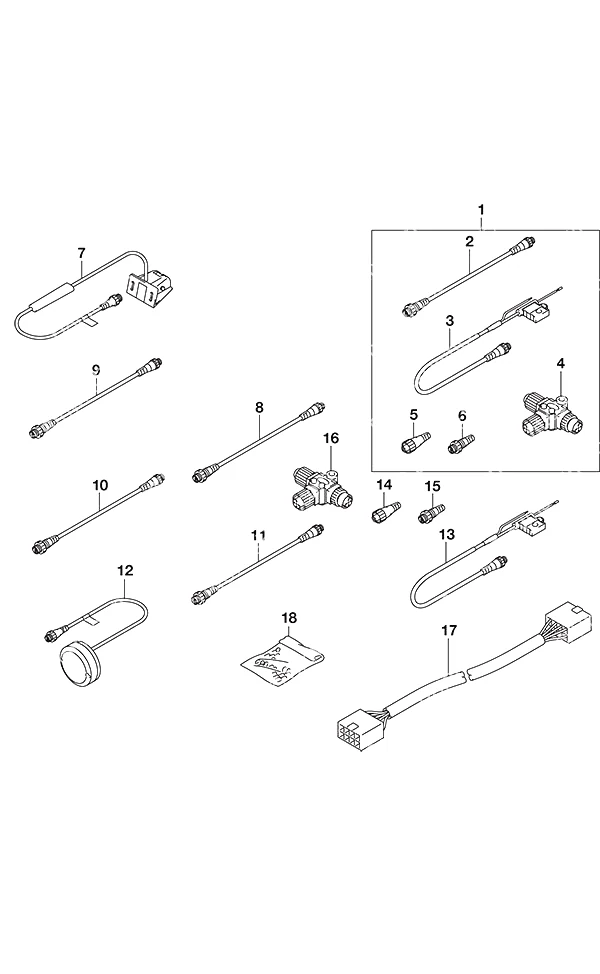

Рис. 49Опция: Многофункциональный датчик (2) Opt: Multi Function Gauge (2)

REF	Номер детали	Наименование	Кол-во
1	36001-88L00	Комплект проводов	1
2	990C0-88104	Удлинительный кабель 2'	1
3	990C0-88112	Кабель питания SMIS	1
4	990C0-88110	Т-образный разъём	1
5	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
6	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
8	990C0-88104	Удлинительный кабель 2'	1
9	990C0-88105	Удлинительный кабель 6'	1
10	990C0-88107	Удлинительный кабель 15'	1
11	990C0-88108	Удлинительный кабель 25'	1
12	990C0-88122	Модуль GPS-приёмника	1
13	990C0-88112	Кабель питания SMIS	1
14	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
15	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
16	990C0-88110	Т-образный разъём	1
17	36667-96L20	Удлинительный провод прибора	1
18	36990-87D00	Комплект клемм и гильз	1
