铃木 Suzuki DF 350 2023 - — взрыв-схемы и запчасти

2023 年 · 共 44 个部位 · 1255 条零件

1Головка цилиндра 2Блок цилиндров 3Коленчатый вал 4Цепь ГРМ 5Распредвал 6Впускной коллектор 7Крышка зубчатого венца 8Крышка выпускного тракта 9Топливная форсунка 10Сепаратор паров топлива 11Водяной насос 12Термостат 13Дроссельный узел 14Масляный насос 15Поддон картера 16Вал сцепления 17Тяга сцепления 18Трансмиссия 19Стартер 20Магнето 21ВЫПРЯМИТЕЛЬ/КАТУШКА ЗАЖИГАНИЯ 22Датчик 23Жгут проводов 24ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 25Кронштейн-хомут 26Поворотный кронштейн 27Цилиндр триммера 28Мотор PTT 29Держатель двигателя 30Картер приводного вала с транцем (X)31Картер приводного вала с транцем (XX)32Редуктор 33Боковая крышка 34КОЖУХ ДВИГАТЕЛЯ 35РУЧНОЙ НАСОС 36Опция: Встраиваемый пульт дистанционного управления 37Опция: Жгут проводов (1)38Опция: Жгут проводов (2)39Опц: Переключатель 40Опция: Верхнее крепление сдвоенное 41Опция: Верхнее крепление одиночное 42Опц: Комплект прокладок 43Опция: Многофункциональный датчик (1)44Опция: Многофункциональный датчик (2)

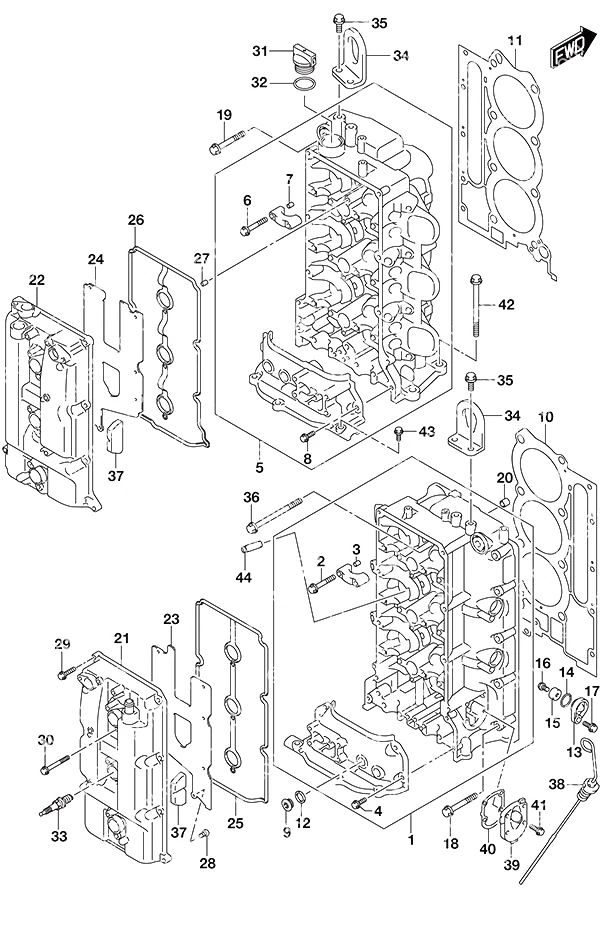

Рис. 1Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	11101-98L20	Головка блока цилиндров в сборе	1
2	09103-06266	Болт (6x40)	16
3	09206-08001	Установочный штифт (8x11)	14
4	01547-06207	Болт 6 x 20	4
5	11103-98L20	Головка блока цилиндров в сборе	1
6	09103-06266	Болт (6x40)	16
7	09206-08001	Установочный штифт (8x11)	14
8	01547-06207	Болт 6 x 20	2
9	11116-93J01	Пробка	4
10	11141-98L00	Прокладка головки блока цилиндров - правый борт	1
11	11142-98L00	Прокладка головки блока цилиндров - левая	1
12	11216-98L10	Прокладка	4
13	11261-93J00	Крышка защитного анода	4
14	09280-22019	Уплотнительное кольцо	4
15	55321-87J01	Алюминиевый анод	4
16	09103-06281	Болт (6x14)	4
17	01550-0820C	Болт	4
18	01550-08607	Болт	6
19	01550-08607	Болт	5
20	09206-15001	Штифт	4
21	11170-93J01	Крышка головки блока цилиндров правого борта (снята с производства)	1
22	11180-98L00	Крышка головки блока цилиндров - левая	1
23	11173-93J00	Пластина сапуна правого борта (снята с производства)	1
24	11183-93J00	Пластина сапуна левого борта (снята с производства)	1
25	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
26	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
27	09206-08001	Установочный штифт (8x11)	1
28	02142-0612A	Винт	14
29	01547-0625C	Болт	16
30	01547-0650C	01547-0650C Suzuki	6
31	11382-93J00	Крышка маслозаливной горловины	1
32	09280-26006	Уплотнительное кольцо	1
33	09482-00642	Свеча зажигания NGK ILZKR7D8 (иридиевая)	6
34	11291-98L00	Рым-болт двигателя	2
35	01550-0820C	Болт	4
36	11119-98L00	Болт головки блока цилиндров	16
37	11186-15501	Маслоотделитель сапуна	2
38	16910-98L00	Маслоизмерительный щуп	1
39	16931-98L00	Направляющая маслоизмерительного щупа	1
40	16941-98L00	Прокладка направляющей маслоизмерительного щупа	1
41	01550-0625C	Болт	4
42	09116-10146	Болт (10x195)	2
43	01550-0830C	Болт	6
44	11115-98L00-001	Направляющая клапана (ремонтный размер:0.5)	24

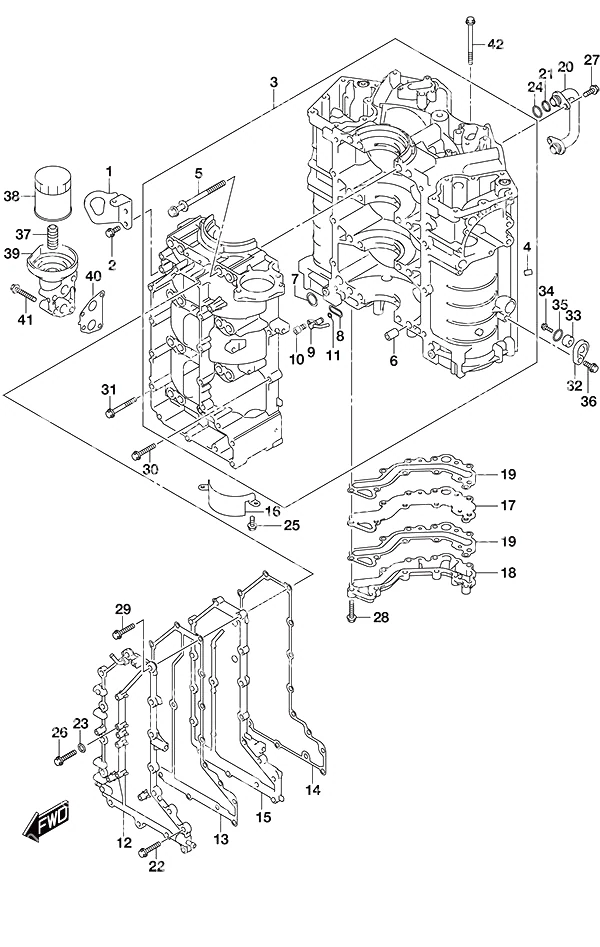

Рис. 2Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	11293-98L00	Передний рым-болт двигателя	1
2	01550-0820C	Болт	2
3	11301-98L10	Блок цилиндров в сборе	1
4	11112-93J00	Пробка масляного сопла (вентури)	2
5	11117-98L00	Болт картера	16
6	09206-14004	Штифт (14x11.4x23)	5
7	11318-98L00	Прокладка масляной магистрали № 1	1
8	11319-98L00	Прокладка масляной магистрали № 2	1
9	11390-98L00	Форсунка охлаждения поршня	6
10	09106-06075	Болт (6x12)	6
11	09280-05007	Уплотнительное кольцо	6
12	11330-98L00	Крышка водяной рубашки картера	1
13	11332-98L00	Прокладка крышки водяной рубашки картера	1
14	11333-98L00	Прокладка масляной крышки картера	1
15	11334-98L00	Крышка масляной магистрали картера	1
16	12247-98L00	Маслоотражающая пластина	1
17	16431-98L00	Пластина масляной магистрали	1
18	16432-98L00	Крышка масляной магистрали	1
19	16433-98L00	Прокладка масляной магистрали	2
20	16480-98L00	Трубка масляной магистрали	1
21	16485-98L00	Уплотнительное кольцо масляного канала	2
22	09103-08379	Болт (8x165)	1
23	09168-06023	Прокладка	1
24	09280-18004	Уплотнительное кольцо	2
25	01550-0612A	Болт	2
26	01550-06357	Болт	1
27	01550-0820C	Болт	2
28	01550-0835A	Болт	9
29	01550-0840C	Болт	13
30	01550-08457	Болт	7
31	01550-08657	БОЛТ	1
32	11261-93J00	Крышка защитного анода	2
33	55321-87J01	Алюминиевый анод	2
34	09103-06281	Болт (6x14)	2
35	09280-22019	Уплотнительное кольцо	2
36	01550-0820C	Болт	2
37	11241-86FA0	Кронштейн масляного фильтра	1
38	16510-96J11	Масляный фильтр двигателя	1
39	16531-98L00	Переходник корпуса масляного фильтра	1
40	16539-98L10	Прокладка корпуса переходника	1
41	01550-0850C	Болт	4
42	09116-10134	Болт (10x115)	1

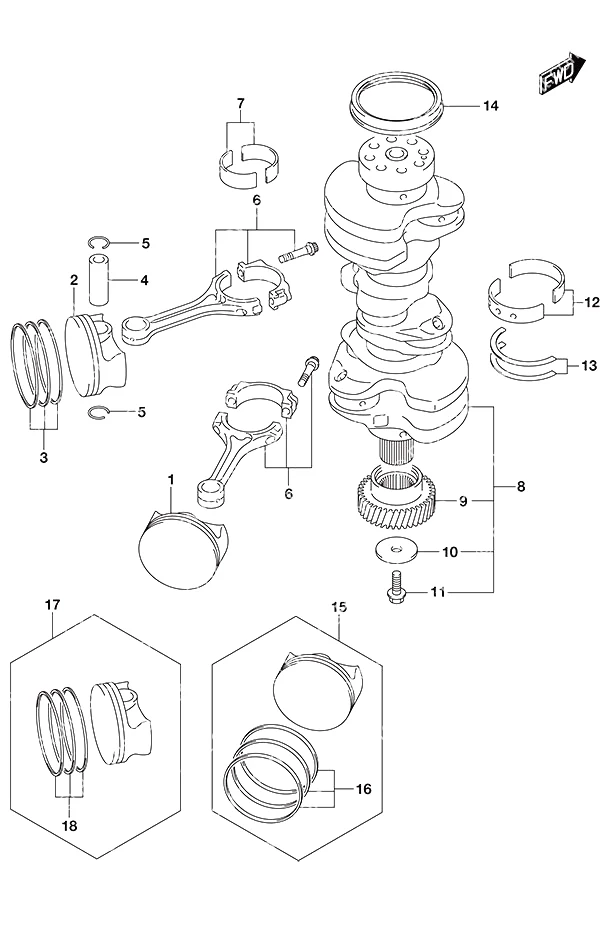

Рис. 3Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
1	12111-98L00-0B0	Поршень правого борта	3
2	12121-98L00-0B0	Поршень левого борта	3
3	12140-98J10	Комплект поршневых колец	6
4	12151-98L00	Поршневой палец	6
5	09381-22010	Стопорное кольцо поршневого пальца	12
6	12160-98L00	Шатун в сборе	6
8	12200-98L00	Коленчатый вал в сборе	1
9	12242-98J00	Ведущая шестерня	1
10	09160-10104	Шайба ведущей шестерни (NLA)	1
11	01550-1025A	БОЛТ	1
14	09283-91001	Сальник коленчатого вала	1
15	12101-98L20-050	Поршень с кольцами правого борта (OS:.050)	3
16	12140-98J10-050	Комплект поршневых колец (OS:0.50)	3
17	12102-98L20-050	Поршень с кольцами левого борта (OS:.050)	3
18	12140-98J10-050	Комплект поршневых колец (OS:0.50)	3

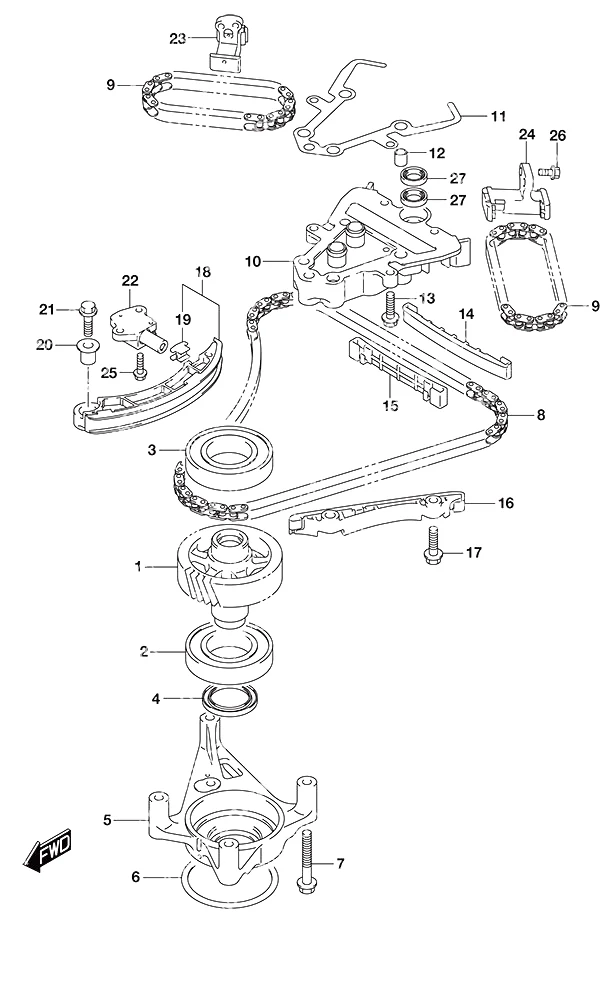

Рис. 4Цепь ГРМ Timing Chain

REF	Номер детали	Наименование	Кол-во
1	12730-98J02	Ведомая шестерня	1
2	09262-40021	Подшипник (40x80x18)	1
3	09262-40017	Подшипник (40x80x18)	1
4	09283-32044	Сальник (32x47x6)	1
5	12734-98L00	Держатель ведомой шестерни	1
6	09280-70012	Уплотнительное кольцо	1
7	01550-0855A	БОЛТ, КЛАПАН EGR	4
8	12761-98L00	1-я цепь ГРМ	1
9	12762-93J00	2-я цепь ГРМ	2
10	12770-98L00	Основание направляющей цепи ГРМ № 1	1
11	12778-98L00	Прокладка основания направляющей	1
12	04211-13149	Штифт	2
13	01550-0830A	Болт	2
14	12771-93J00	Верхняя направляющая цепи ГРМ	1
15	12775-93J00	Нижняя направляющая цепи ГРМ	1
16	12772-98L00	Направляющая цепи ГРМ № 2	1
17	01550-0830A	Болт	2
18	12810-93J00	Натяжитель цепи ГРМ в сборе	1
19	12813-73G00	Башмак натяжителя цепи ГРМ	1
20	12812-90J00	Проставка натяжителя цепи ГРМ	1
21	01550-0830A	Болт	1
22	12831-93J01	Регулировочный узел натяжителя	1
23	12832-93J00	Натяжитель правого борта в сборе	1
24	12833-93J00	Натяжитель левого борта в сборе	1
25	01550-0620A	Болт	2
26	01550-0620A	Болт	4
27	09282-17013	САЛЬНИК, МАСЛО (16.5X2	2

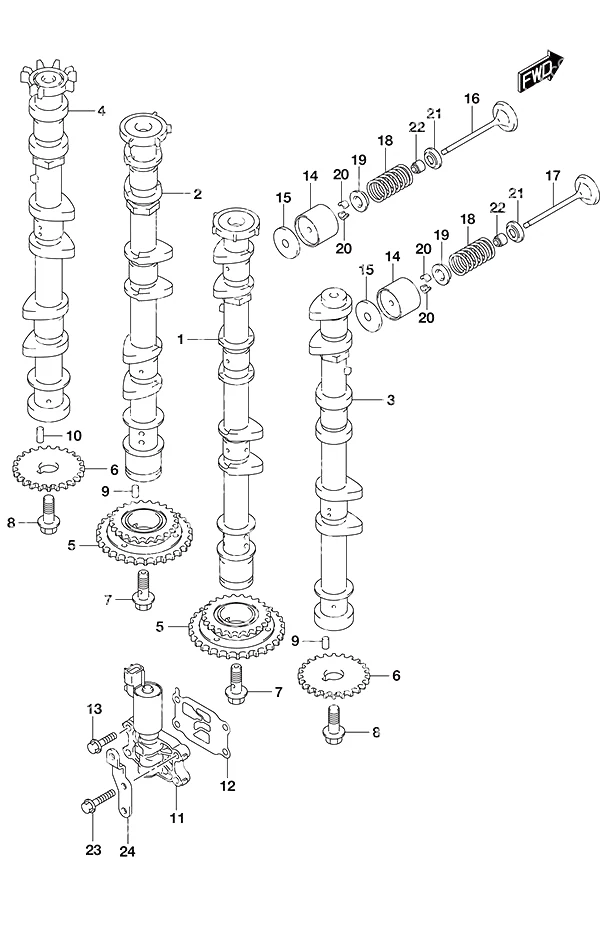

Рис. 5Распредвал Camshaft

REF	Номер детали	Наименование	Кол-во
1	12701-98L50	Распредвал в сборе, I	1
2	12705-98L40	РАСПРЕДВАЛ В СБОРЕ, I	1
3	12721-98L30	Правый распределительный вал выпускных клапанов	1
4	12729-98L30	Левый распределительный вал выпускных клапанов	1
5	12740-98L00	Звездочка привода распределительного вала в сборе	2
6	12748-93J00	Звездочка выпускного распределительного вала	2
7	12753-93J00	Болт впускного распределительного вала	2
8	12749-93J00	Болт выпускного распредвала	2
9	09202-05032	Штифт (5x12)	3
10	09261-05006	Штифт (5x18)	1
11	16550-93J00	Клапан регулирования масла	2
12	16555-93J10	Прокладка клапана регулирования масла	2
13	01550-0625C	Болт	6
14	12891-93J10	Толкатель	24
16	12911-98L00	Впускной клапан	12
17	12915-98L00	Выпускной клапан	12
18	12921-98L00	Пружина клапана	24
19	12931-78G00	Тарелка пружины клапана	24
20	12932-24400	Сухарь клапана	48
21	12933-69G10	Седельная шайба пружины клапана	24
22	09289-05006	Маслосъёмный колпачок клапана	24
23	01550-0630C	Болт	2
24	36617-98L40	Кронштейн жгута проводов	1

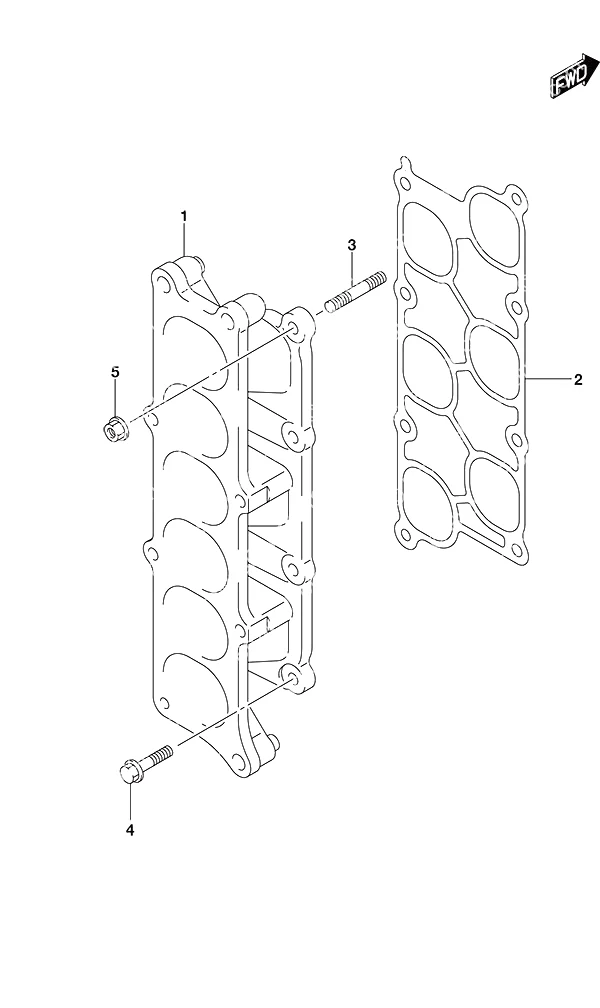

Рис. 6Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	13111-98L00	Впускной коллектор	1
2	13119-98L00	Прокладка впускного коллектора	1
3	09108-08143	Шпилька	2
4	09116-08158	Болт (8x35)	6
5	08316-1008C	Гайка	2

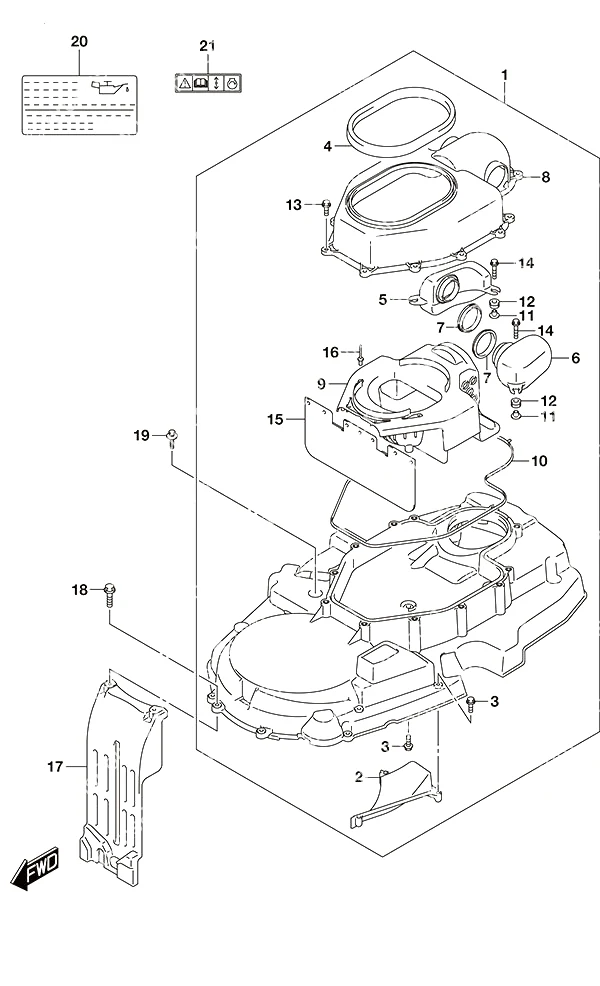

Рис. 7Крышка зубчатого венца Ring Gear Cover

REF	Номер детали	Наименование	Кол-во
1	11510-98L10	Крышка зубчатого венца	1
2	11514-98J00	Пластина крышки зубчатого венца	1
3	11517-98J00	Винт	6
4	11531-98L00	Верхний сальник глушителя	1
5	13761-98L00	Правый резонатор	1
6	13762-98L00	Левый резонатор	1
7	13766-98L00	Втулка резонатора	2
8	13811-98L00	Верхняя крышка глушителя	1
9	13812-98L01	Внутренний глушитель	1
10	13851-98L00	Сальник глушителя	1
11	09169-06062	Шайба (6.3x17x1.6)	4
12	09320-09016	Подушка	4
13	01550-0620C	Болт	8
14	01550-0630C	Болт	4
15	13824-98L00	Внутренний передний глушитель	1
16	09229-04055	Заклепка	4
17	11522-98L01	Передняя крышка зубчатого венца	4
18	01550-0625C	Болт	1
19	09116-06215	Болт (6x30) с шайбой	1
20	61494-93J01	Этикетка масла и зазора	1
21	69711-93E11	Наклейка (S.I.G.P)	1

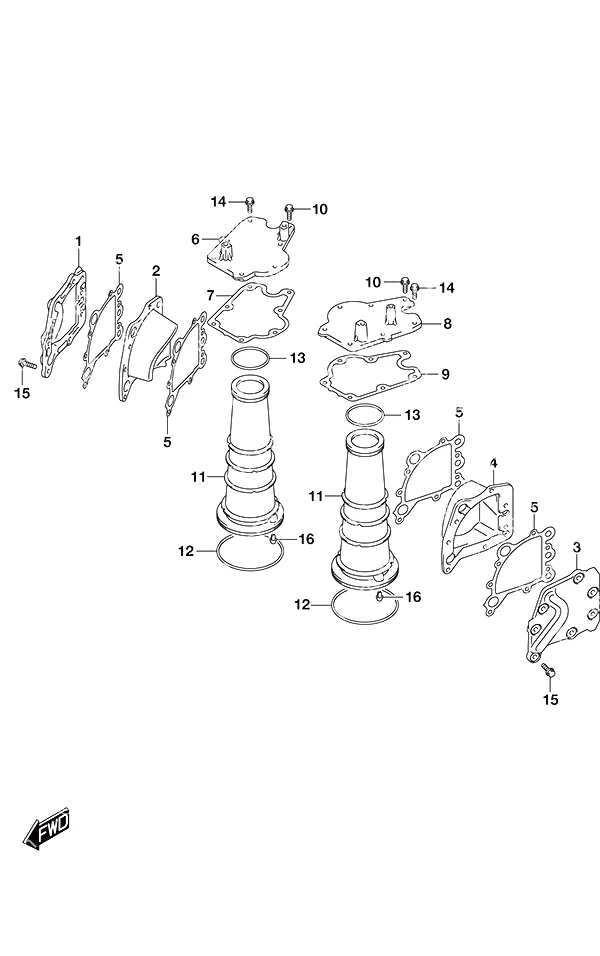

Рис. 8Крышка выпускного тракта Exhaust Cover

REF	Номер детали	Наименование	Кол-во
1	14141-98L00	Правая крышка выпуска	1
2	14161-98L00	Правая внутренняя крышка выпуска	1
3	14142-98L00	Левая крышка выпуска	1
4	14162-98L00	Левая внутренняя крышка выпуска	1
5	14151-98L00	Прокладка крышки выпуска	4
6	14171-98L00	Правая верхняя крышка выпуска	1
7	14181-98L01	Прокладка правой верхней крышки выпуска	1
8	14172-98L00	Левая верхняя крышка выпуска	1
9	14182-98L01	Прокладка левой верхней крышки выпуска	1
10	09116-06228	Болт (6x20)	2
11	14111-98L01	Внутренняя выпускная труба	2
12	09280-00049	Уплотнительное кольцо	2
13	09280-55001	Уплотнительное кольцо	2
14	01550-0620C	Болт	12
15	01550-0625C	Болт	14
16	14112-98L00	Подушка выхлопной трубы	4

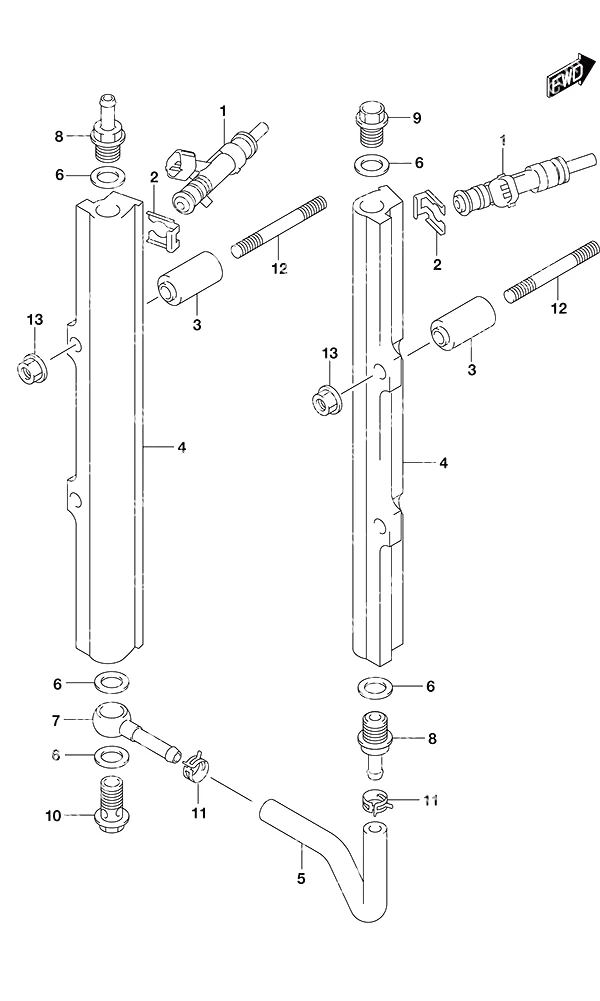

Рис. 9Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	15710-98L10	Топливная форсунка	12
2	15716-82M00	Нижнее кольцо O-Ring	12
3	15717-82M00	Верхнее кольцо O-Ring	4
4	15715-98L00	Зажим форсунки	2
5	15735-98L00	Изолятор топливной рампы	1
6	15751-98L00	Топливная рампа	2
7	15756-98L00	Топливный шланг	1
8	15762-93J00	Прокладка топливной трубки	5
8	15762-93J00	Прокладка топливной трубки	2
9	15830-77EA0	Соединитель топливной трубки	1
10	15831-93J01	Соединитель, топливная трубка	1
11	09247-14041	Заглушка топливной трубки	2
12	09360-14009	Болт соединителя топливной трубки	4
13	09401-11425	Зажим	4
14	09108-08189	Шпилька	4
15	08316-1008C	Гайка	4

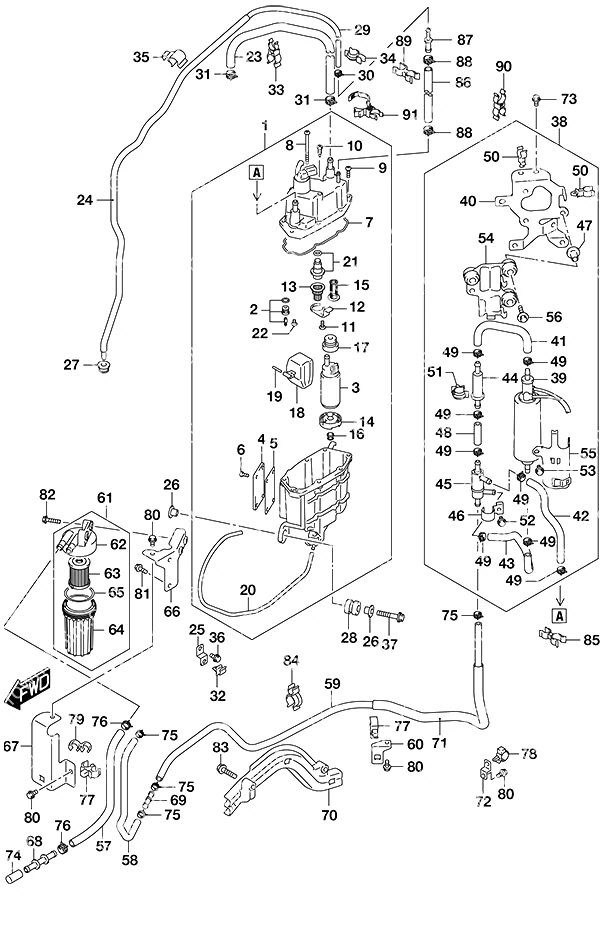

Рис. 10Сепаратор паров топлива Fuel Vapor Separator

REF	Номер детали	Наименование	Кол-во
1	15600-98L20	Топливный пароотделитель в сборе	1
2	13370-93J10	Игольчатый клапан в сборе	1
3	15200-98L00	Топливный насос в сборе	1
4	15612-98L00	Крышка	1
5	15613-98L00	Прокладка	1
6	15614-98L00	Винт	4
7	15626-93J00	Сальник VST	1
8	15627-93J00	Винт (снят с производства)	1
9	15628-99E00	Винт (L:15)	6
10	15629-99E10	Сливной винт	2
11	15631-98L00	Винт	1
12	15638-98L00	Пластина	1
13	15639-98L00	Крышка	1
14	15641-98L01	Проставка	1
15	15642-88L10	Топливный фильтр	1
16	15642-90J00	Фильтр топливного насоса	1
17	15647-98L00	Втулка топливного насоса	1
18	15650-93J00	Поплавок в сборе	1
19	15654-99E00	Ось поплавка	1
20	15683-98L00	Дренажный шланг	1
21	15760-98L00	Регулятор давления топлива	1
22	02142-0408B	Винт	1
23	15681-98L01	Шланг топливный (V/S T	1
24	18498-98L21	Защита шланга	1
25	36617-93J10	Кронштейн жгута проводов	1
26	09169-08042	Шайба	6
27	09320-08520	Подушка	1
28	09320-12094	Подушка глушителя B	3
29	09352-50003-06A	Шланг (5x8.2x106)	1
30	09401-08412	Зажим	1
31	09401-11425	Зажим	2
32	09403-07323	Хомут	1
33	09408-00056	Зажим	1
34	09408-00142	Зажим	3
35	09408-00198	Хомут	3
36	01550-0612C	Болт	1
37	01550-0840C	Болт	3
38	15100-98L13	Топливный насос в сборе (L)	1
39	15100-98J00	Топливный насос (L)	1
40	15116-98L10	Кронштейн топливного насоса (L)	1
41	15632-98L10	Топливный шланг (насос - фильтр)	1
42	15635-98L01	Топливный шланг (клапан - VST)	1
43	15637-98L10	Топливный шланг (клапан - насос)	1
44	15643-98L00	Топливный фильтр (L)	1
45	15645-93J10	Обратный клапан	1
46	15674-98L01	Зажим обратного клапана	1
47	09169-06093	Шайба	4
48	09343-70503-040	Топливный шланг (7x12x40)	1
49	09401-11423	Зажим	7
50	09403-13310	Хомут	1
51	09403-16307	ХОМУТ	2
52	01550-0612C	Болт	1
53	01570-06127	БОЛТ	1
54	15114-93J00	Кронштейн топливного насоса № 1	2
55	15115-93J00	Кронштейн топливного насоса № 2	1
56	09116-06524	Болт	1
57	15191-98L20	Топливный шланг (штуцер - фильтр)	1
58	15192-98L00	Топливный шланг (фильтр - тройник)	1
59	15193-98L00	Топливный шланг (тройник - тройник)	1
60	15198-98L00	Кронштейн топливного шланга	1
61	15410-98L00	Узел топливного фильтра (L)	1
62	15411-93J10	Крышка топливного фильтра	1
63	15412-93J10	Фильтрующий элемент топливного фильтра	1
64	15413-98L00	Стакан топливного фильтра	1
65	15415-93J10	Уплотнительное кольцо топливного фильтра	1
66	15421-98L01	Кронштейн топливного инжектора	1
67	15423-98L00	Защита топливного шланга	1
68	15830-98J01	Соединение топливного шланга	1
69	15831-96J00	Двухходовой тройник	1
70	15852-98L00	Защита топливного шланга	1
71	18498-99E11	Защита шланга (L:610)	2
72	36617-93J10	Кронштейн жгута проводов	1
73	09103-06267	Болт (6x18)	4
74	09251-09009	ПРОБКА	2
75	09401-11423	Зажим	2
76	09401-14409	Зажим	1
77	09403-13308	Хомут	1
78	09403-17403	Хомут	1
79	09408-00121	Хомут (снят с производства)	4
80	01550-0612C	Болт	2
81	01550-0616C	Болт	2
82	01550-0625C	Болт	2
83	01550-0630C	Болт	1
84	09408-00142	Зажим	1
85	09408-00054	Хомут (снят с производства)	1
86	09343-70503-600	Топливный шланг (7x12x600)	1
87	15695-98L00	Штуцер вентиляции	1
88	09401-11423	Зажим	2
89	09408-00050	Зажим	1
90	09408-00173	Хомут	2
91	09408-00337	Зажим	1

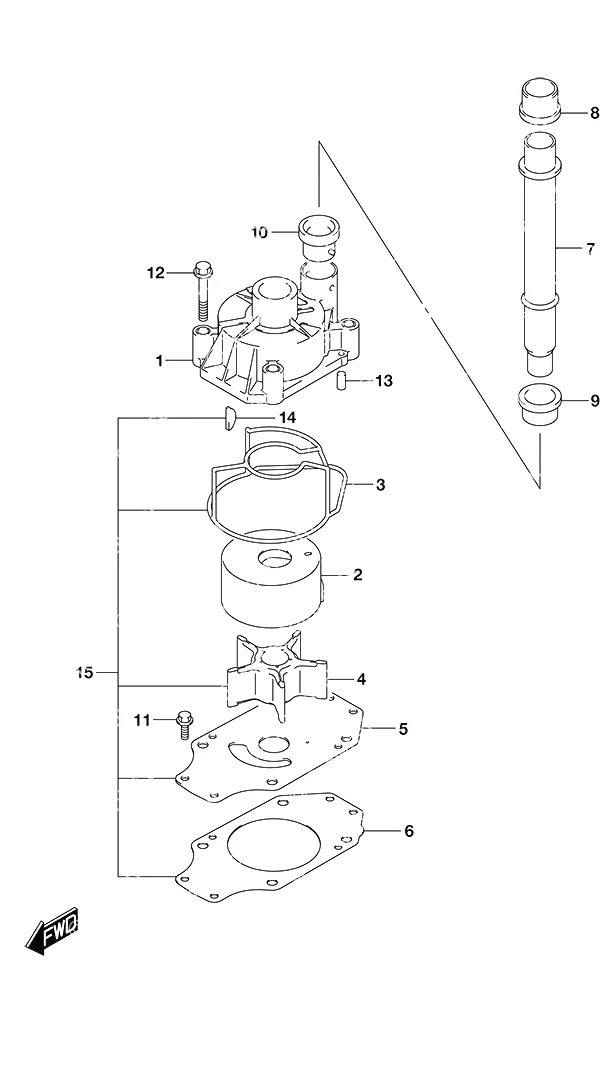

Рис. 11Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
1	17410-93J01	Корпус водяного насоса	1
2	17413-93J02	Втулка корпуса водяного насоса	1
3	17416-93J01	Уплотнительное кольцо водяного насоса	1
4	17461-93J02	Крыльчатка водяного насоса	1
5	17471-87M00	Пластина водяного насоса	1
6	17472-87M00	Прокладка пластины насоса	1
8	17562-98L00	Втулка верхней водяной трубки	1
9	17563-98L00	Втулка нижней водяной трубки	1
10	17564-93J01	Втулка корпуса водяного насоса	1
11	29116-93J00	Болт (6x20)	4
12	09116-08131	Болт (8x45)	4
13	09202-06031	Штифт установочный (6x12)	2
14	09420-05009	Шпонка водяного насоса	1
15	17400-87M01	Ремкомплект водяного насоса DF300B/350A 2023-Newer	1

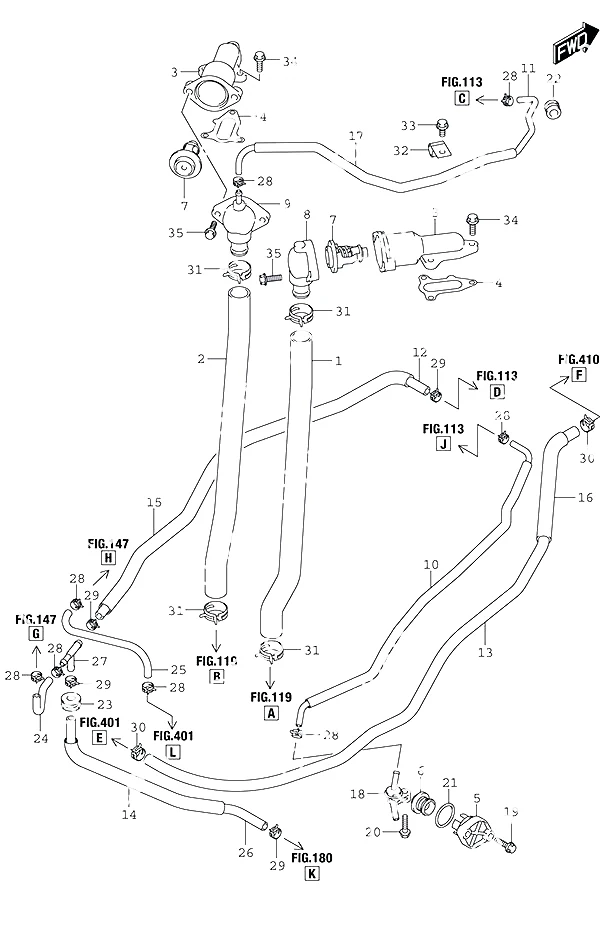

Рис. 12Термостат Thermostat

REF	Номер детали	Наименование	Кол-во
1	11196-98L00	Шланг возврата воды правого борта	1
2	11197-98L00	Шланг возврата воды левого борта	1
3	17581-98L00	Патрубок отвода воды	2
4	17582-93J00	Прокладка патрубка отвода воды	2
5	17611-90J00	Крышка клапана давления воды	1
6	17660-98L01	Клапан давления воды	1
8	17680-98L00	Крышка термостата правого борта	1
9	17680-98L10	Крышка термостата левого борта	1
10	17710-98L00	Шланг в сборе, вода	1
11	17712-98L00	Водяной шланг (рубашка охлаждения — термостат)	1
12	17714-98L00	Водяной шланг (тройник — рубашка охлаждения)	1
13	17915-98L00	Шланг промывки водой	1
14	18498-99E11	Защита шланга (L:610)	1
15	18498-99E11	Защита шланга (L:610)	1
16	18498-87J51	Протектор топливного шланга	1
17	18498-96L41	Протектор шланга (10.2x11.8x430)	1
18	51170-98L00	Кронштейн указателя воды	1
19	09116-06121	Болт (6x25)	2
20	09116-06121	Болт (6x25)	1
21	09280-26006	Уплотнительное кольцо	1
22	09320-09059	Подушка	1
23	09320-10076	09320-10076 Suzuki	1
24	09352-50006-600	Шланг (5x9x600)	1
25	09352-50006-600	Шланг (5x9x600)	1
26	09352-70119-600	ШЛАНГ (7X11X600)	1
27	09367-08005	Тройник	1
28	09401-08413	Зажим	8
29	09401-11424	Зажим	4
30	09401-13425	Хомут	2
31	09401-25406	Зажим	4
32	09403-13414	Хомут водяного шланга	2
33	01550-0612C	Болт	2
34	01550-0620C	Болт	6
35	01550-0620C	Болт	4
36	01550-0620C	Болт	4

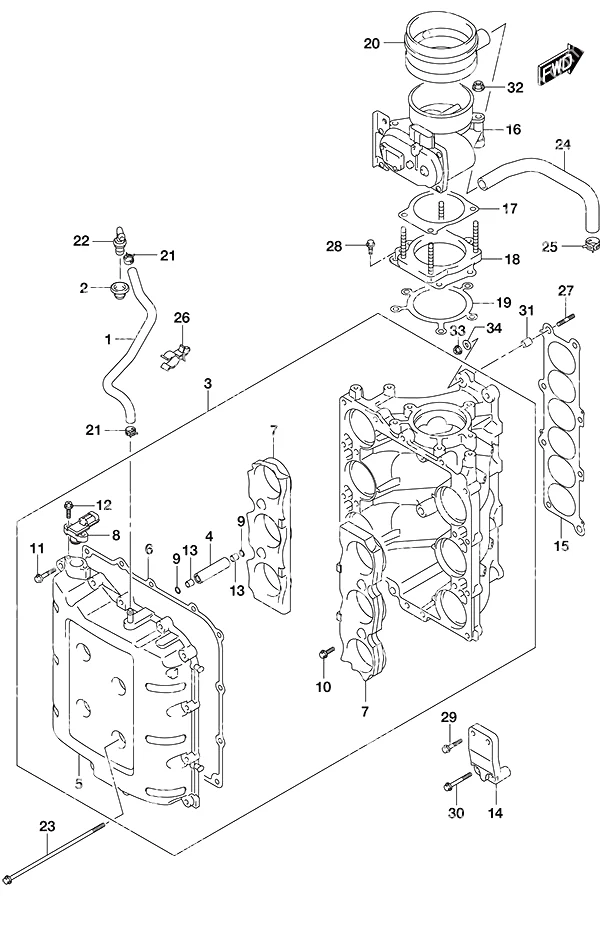

Рис. 13Дроссельный узел Throttle Body

REF	Номер детали	Наименование	Кол-во
1	11193-98J01	Шланг системы PCV	1
2	11198-98L00	Уплотнение клапана PCV	1
3	13100-98L10	Коллектор в сборе	1
4	13137-98J00	Проставка коллектора	4
5	13140-98L00	Крышка коллектора	1
6	13147-98J00	Прокладка крышки коллектора	1
7	13180-98J01	Воронка коллектора	2
8	18590-68H00	Датчик MAP	1
9	09280-10009	Уплотнительное кольцо	8
10	01550-0816C	Болт	4
11	01550-0835C	Болт	10
12	09103-05028	Болт	2
13	04211-11129	Штифт 11 X 12	8
14	13134-98J00	Кронштейн коллектора	1
15	13139-98J01	Прокладка коллектора	1
16	13300-98L00	Дроссельный узел в сборе	1
17	13343-98J20	Прокладка дросселя	1
18	13315-98J11	Демпфер дросселя	1
19	13421-98L00	Прокладка дросселя	1
20	13813-98L01	Уплотнительное кольцо дроссельного узла	1
21	09401-14409	Зажим	2
22	18118-93J00	Клапан PCV	1
23	09103-08370	Болт (8x250)	6
24	11174-98L00	Шланг вентиляции картера	1
25	09401-18410	Зажим	1
26	09403-13310	Хомут	1
27	01421-0835C	Шпилька	2
28	01550-0816C	Болт	5
29	01550-0835C	Болт	2
30	01550-0860C	Болт	2
31	04211-11129	Штифт 11 X 12	2
32	09159-08136	Гайка	4
33	08316-1008C	Гайка	2
34	09160-08161	Шайба (8.2x23x3.2)	2

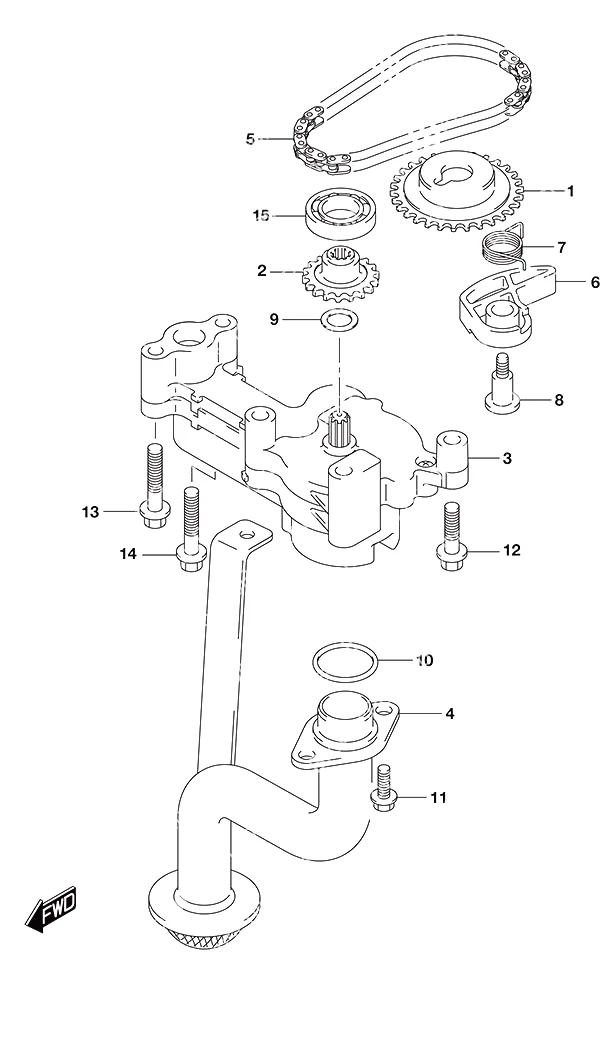

Рис. 14Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	12632-93J11	Ведущая звездочка привода масляного насоса	1
2	16113-93J10	Ведомая звездочка масляного насоса	1
3	16400-93J20	Масляный насос в сборе	1
4	16520-93J00	Сетчатый фильтр масляного насоса	1
5	16760-93J00	Цепь масляного насоса	1
6	16781-93J00	Натяжитель цепи масляного насоса	1
7	16782-93J00	Пружина натяжителя масляного насоса	1
8	16783-93J01	Болт натяжителя масляного насоса	1
9	09181-12158	Шайба (12x20x0.5)	1
10	09280-22020	Уплотнительное кольцо	2
11	01550-0616A	Болт	3
12	01550-0845A	Болт	1
13	01550-0865A	Болт	3
14	01550-0885A	Болт	1
15	08110-60020	Подшипник 15X32X9	1

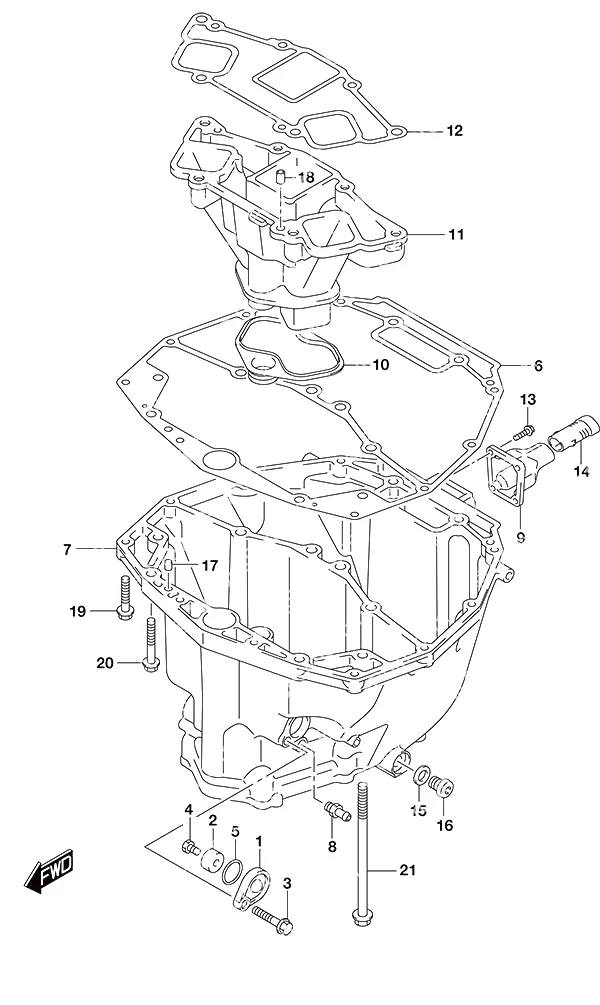

Рис. 15Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
3	29103-93J30	Болт (8x25)	1
4	09103-06281	Болт (6x14)	1
5	09280-22019	Уплотнительное кольцо	1
6	11489-98L00	Прокладка масляного поддона	1
8	11591-98L00	Соединение масляного поддона	1
9	11541-93J00-YAY	Выхлопная труба	1
10	14154-93J02	Уплотнение выхлопной трубы	1
11	14211-98L00	Выхлопная труба	1
12	14212-98L00	Прокладка выхлопной трубы	1
13	29116-93J00	Болт (6x20)	4
14	11435-98L01	Труба выпуска выхлопа	1
15	09168-12012	Прокладка сливной пробки масла	1
16	09248-12009	Сливная пробка масла	1
17	09202-08006	Штифт (8x12)	2
18	09202-08006	Штифт (8x12)	2
19	09116-08128	Болт (8x40)	10
20	09116-10176	Болт (10x44)	4
21	09116-10187	Болт	2

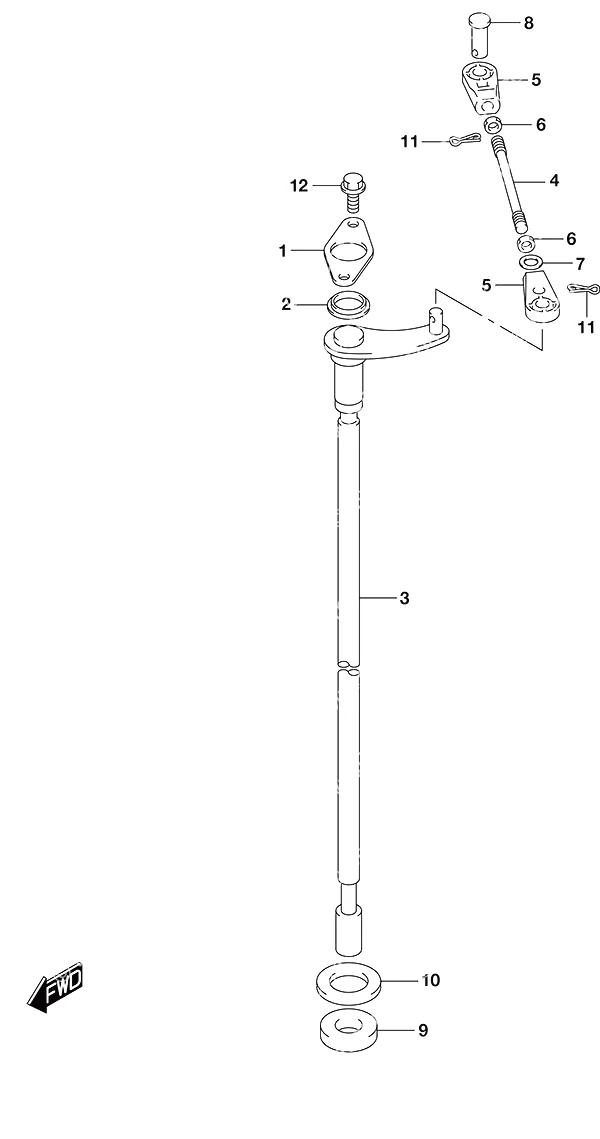

Рис. 16Вал сцепления Clutch Shaft

REF	Номер детали	Наименование	Кол-во
1	21152-98L00	Пластина вала сцепления	1
2	21153-98L00	Втулка вала сцепления	1
3	21210-98L01	Вал в сборе, сцепление	1
4	21241-98L00	Тяга рычага сцепления	1
5	67467-98L00	Соединитель сцепления	2
6	09140-06023	Гайка	2
7	09160-08082	Шайба (8.5x16x1.2)	1
8	09200-08074	Штифт	1
9	09262-17019	Подшипник (17x35x8)	1
10	09282-22008	Сальник (22x38x6)	1
11	09385-08004	Штифт	2
12	01550-0616C	Болт	2

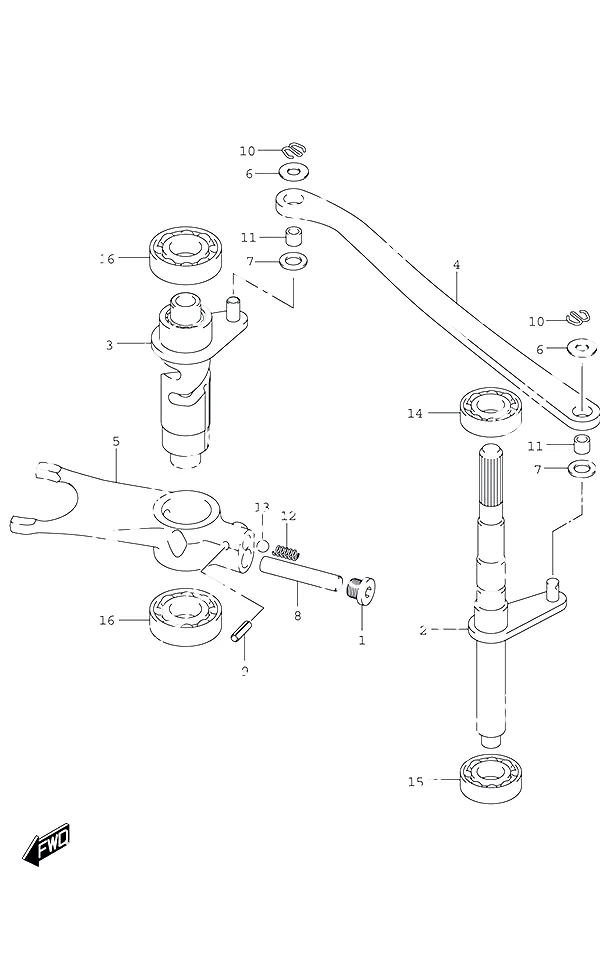

Рис. 17Тяга сцепления Clutch Rod

REF	Номер детали	Наименование	Кол-во
1	09248-10007	Пробка, круглая головка	1
3	25300-87M00	Кулачок переключения в сборе	1
4	25315-87M00	Тяга кулачка переключения	1
5	25411-87M00	Вилка переключения	1
6	09160-06094	Шайба (6.5x15x1.0)	2
7	09160-08082	Шайба (8.5x16x1.2)	2
8	09202-07003	Штифт (7x44)	1
9	09205-04014	Штифт	1
10	09204-01006	Шплинт	2
11	25214-98L00	Втулка тяги переключения	2
12	09440-05031	Пружина	1
13	06111-07004	Стальной шарик 7/32	1
14	08113-60020	Подшипник 15X32X09	1
15	08113-62000	Подшипник 10X30X09	1
16	08113-60020	Подшипник 15X32X09	2

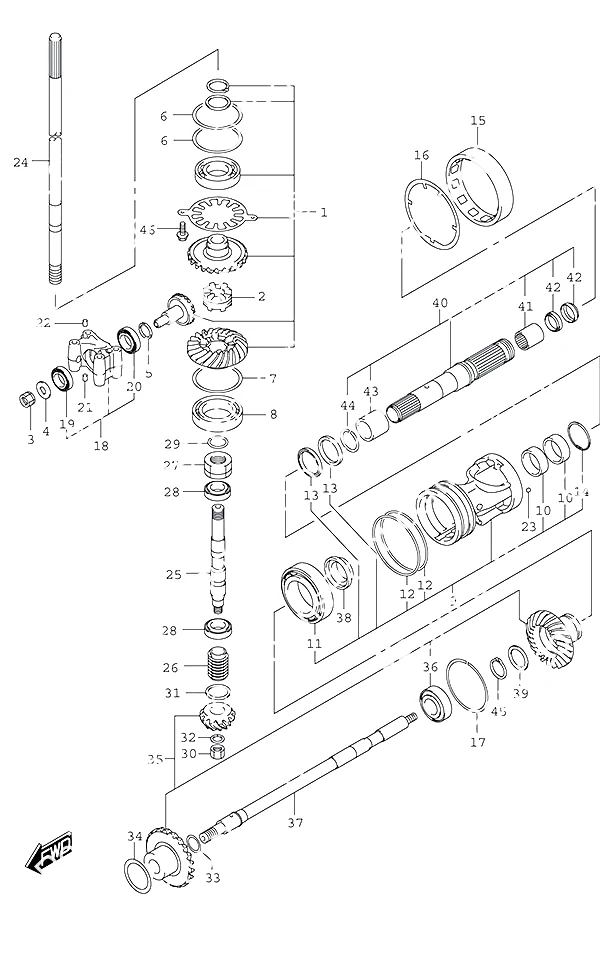

Рис. 18Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
1	25500-87811	Шестерня и пиньон S	1
2	25711-98L00	Собачка переключения сцепления	1
3	09159-16027	Гайка	1
4	09160-16059	Шайба, задний ход	1
8	09262-55002	Подшипник (55x90x18)	1
9	56120-98L10	Корпус в сборе, передний	1
10	09263-45005	Подшипник (45x55x20)	2
11	09265-50002	Подшипник (50x90x21.75)	1
12	09280-00047	Уплотнительное кольцо	1
13	09282-45001	Сальник (45x60x8)	2
14	08331-41559	Стопорное кольцо	1
15	56122-98L00	Стопор корпуса подшипника гребного вала	1
16	56123-98L00	Шайба стопора корпуса гребного винта	1
18	56150-87M00	Корпус в сборе, задний	1
19	09265-25038	Подшипник (25x47x15)	1
20	09265-25048	Подшипник (25x52x16.25)	1
21	04221-08129	Штифт 8X12	1
22	04221-08129	Штифт 8X12	2
23	09421-04008	Шпонка	1
25	57113-87M00	Вал приводной нижний	1
26	57133-87M00	Втулка приводного вала	1
27	09159-27001	Гайка	1
28	09265-28006	Подшипник (28x52x16)	1
29	09380-24007	Стопорное кольцо	1
30	09159-16027	Гайка	1
32	08221-16256	Шайба	1
35	57301-98810	Комплект шестерен заднего хода	1
36	09265-30024	Подшипник (30x62x21.25)	1
37	57610-98L00	Внутренний гребной вал	1
38	57622-98L00	Проставка гребного вала	1
39	09160-36007	Упорная шайба (32x47x2)	1
40	57600-98840	Комплект гребного вала	1
41	09263-30067	Подшипник внутренний гребного вала	2
42	09289-30012	Сальник внутренний гребного вала	2
43	09300-40003	Втулка (40x45x40)	1
44	09380-40004	Стопорное кольцо	1
45	57635-98L00	Стопор гребного вала	1
46	01550-06167	Болт	2
47	57635-98L00	Стопор гребного вала	1
48	17450-98L04	Корпус в сборе, WA	1
49	09280-69001	Уплотнительное кольцо	1
50	09282-24004	Сальник (24x40x7)	2
51	09262-55002	Подшипник (55x90x18)	1

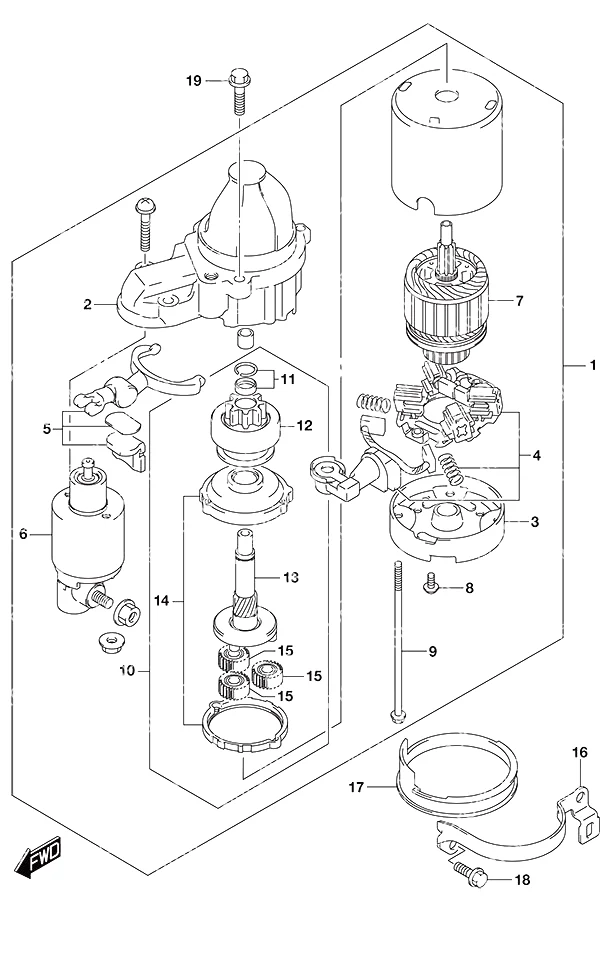

Рис. 19Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	31100-98L10	Стартер в сборе	1
2	31150-98L00	Корпус редуктора	1
3	31170-92J00	Задний корпус	1
4	31173-98L00	Щеткодержатель в сборе	1
5	31191-63J00	Рычаг в сборе	1
6	31220-98L10	Выключатель в сборе	1
7	31311-63J00	Якорь	1
8	31192-92J00	Комплект винтов	1
9	31261-75F10	Стяжной болт	2
10	31340-98L00	Комплект обгонной муфты стартера	1
11	31313-86030	Стопор в сборе	1
12	31320-98L00	Шестерня стартера в сборе	1
13	31341-98L00	Вал шестерни стартера	1
14	31343-63J00	Шестерня внутреннего зацепления	1
15	31344-63J00	Планетарная шестерня	3
16	31912-98L00	Хомут стартера	1
17	31918-92J01	Нижний демпфер	1
18	01550-0820C	Болт	2
19	01550-0830C	Болт	2

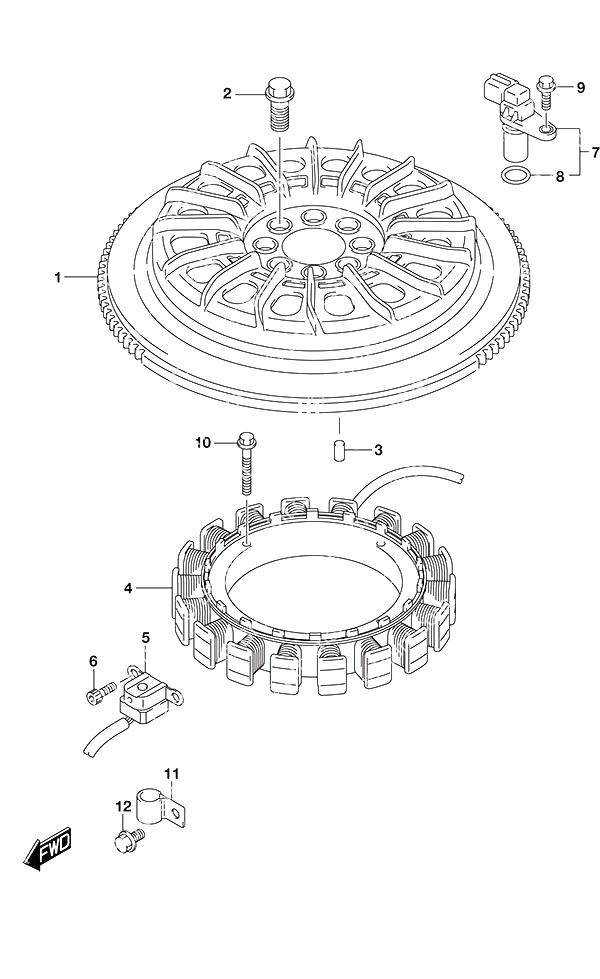

Рис. 20Магнето Magneto

REF	Номер детали	Наименование	Кол-во
1	32102-98J40	Маховик в сборе	1
2	09103-12125	Болт маховика (12x26)	8
3	09202-06031	Штифт установочный (6x12)	1
4	32120-98L01	Катушка в сборе аккумуляторная	1
5	32160-98L00	Катушка зажигания	1
6	09106-05030	Болт (5x10)	2
7	33220-98J00	Датчик положения распредвала	3
8	33221-42F00	Уплотнительное кольцо	3
9	01550-0616C	Болт	3
10	09103-06231	Болт (6x35)	4
11	09403-13408	Хомут	2
12	01550-0612C	Болт	2

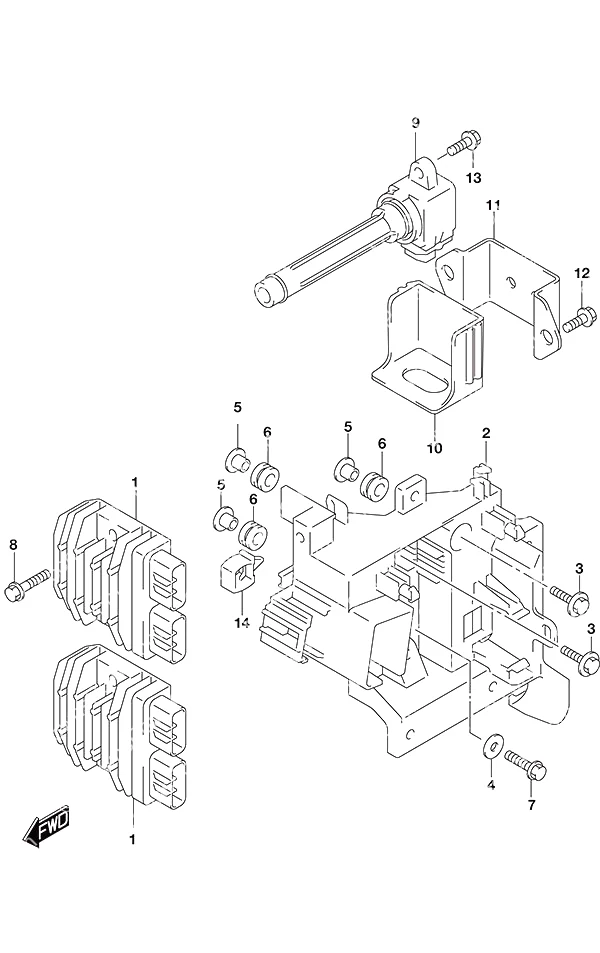

Рис. 21ВЫПРЯМИТЕЛЬ/КАТУШКА ЗАЖИГАНИЯ Rectifier/Ignition Coil

REF	Номер детали	Наименование	Кол-во
1	32800-26J02	Выпрямитель в сборе	2
2	32890-98L00	Держатель электрических деталей	1
3	09116-06202	Болт с шайбой (6x25)	3
4	09160-06084	Шайба (6.5x18x1.6)	1
5	09160-06062	Шайба (снята с производства)	4
6	09320-09016	Подушка	4
7	01550-06257	Болт	1
8	01550-0625C	Болт	4
9	33410-98L00	Катушка зажигания в сборе	6
10	33411-98L10	Подушка разъема катушки	6
11	33414-98L00	Кронштейн катушки зажигания	6
12	01547-06127	Болт 6X12	10
13	01550-0620C	Болт	6
14	09403-12412	Хомут	1

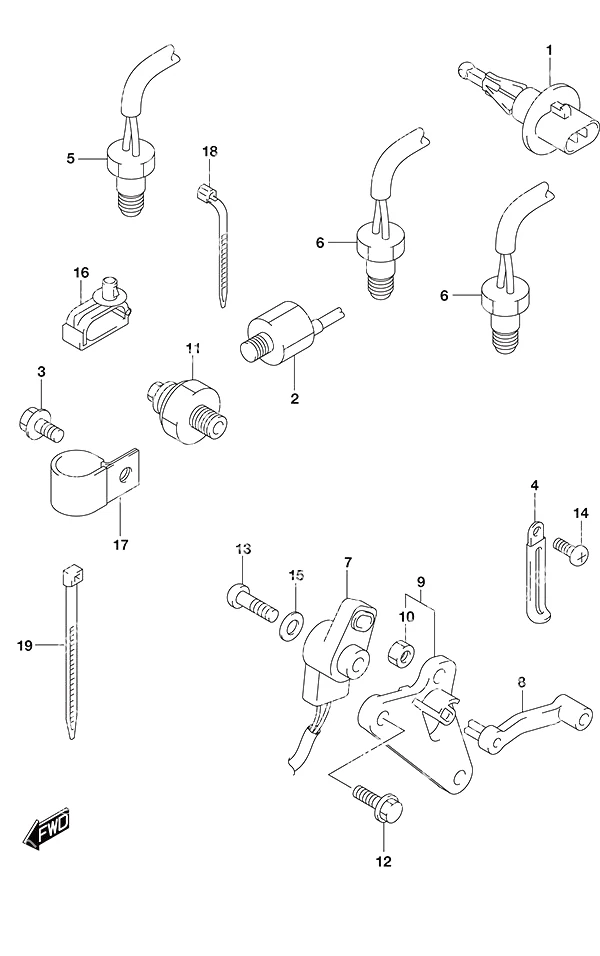

Рис. 22Датчик Sensor

REF	Номер детали	Наименование	Кол-во
1	13650-52G00	Датчик температуры впускного воздуха	1
2	18640-98L01	Датчик в сборе	1
3	29103-93J00	Болт (6x12)	1
4	29404-93J11	Хомут (L:65)	1
5	34830-87J20	Датчик температуры в сборе	1
6	34830-87J20	Датчик температуры в сборе	2
7	34840-98J03	Датчик тримма в сборе	1
8	34841-88L01	Рычаг датчика тримма	1
9	34845-88L02	Кронштейн датчика тримма	1
10	09140-05005	Гайка	1
11	37820-99E02	Датчик давления масла	1
12	01550-06207	Болт	2
13	09136-05041	Винт (5x20)	1
14	09125-06063	Винт (6x10)	1
15	09160-05029	Шайба (5.5x10x0.8)	1
16	09403-07340	Хомут	1
17	09403-19409	Хомут (снят с производства)	1
18	09407-14403	Хомут (L:125)	1
19	09407-14407	Хомут (L:140)	2

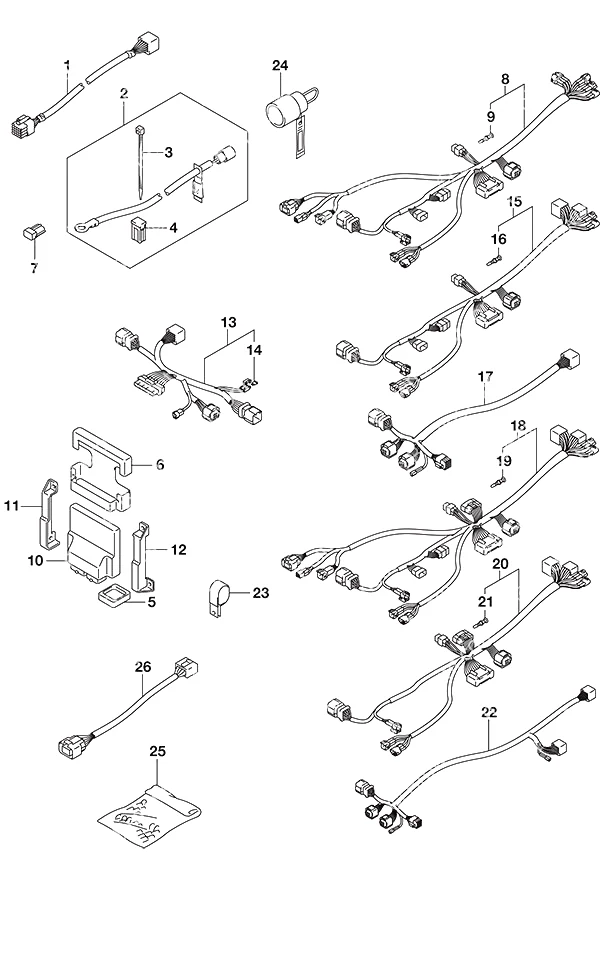

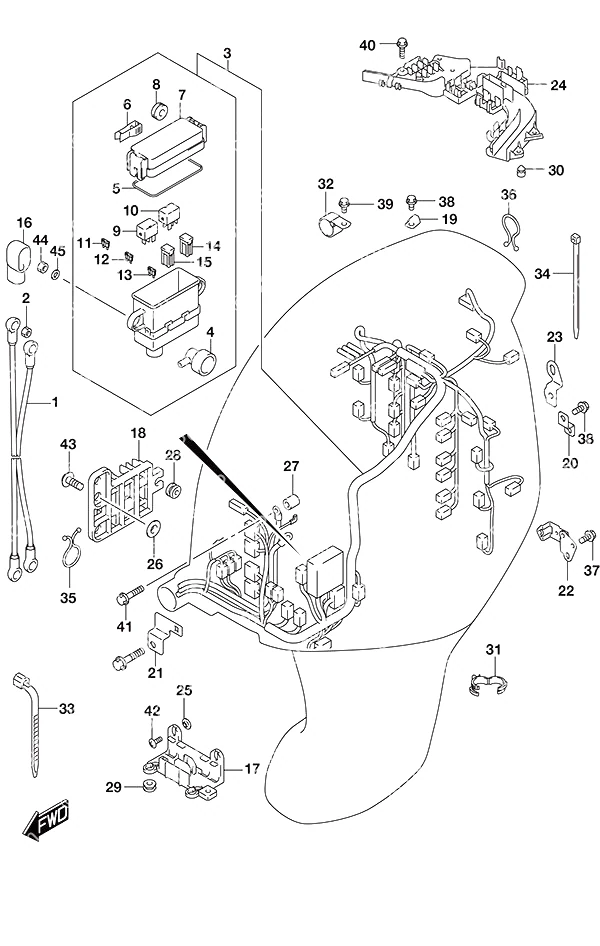

Рис. 23Жгут проводов Harness

REF	Номер детали	Наименование	Кол-во
1	33810-98L01	Кабель стартера в сборе	1
2	08316-10087	Гайка	1
3	36610-98L40	Жгут проводов в сборе	1
4	36618-43410	Колпачок датчика давления масла (снят с производства)	1
5	36721-98L10	Уплотнительное кольцо верхней крышки	1
6	36737-98L00	Съёмник предохранителей	1
7	36738-98L00	Верхняя крышка блока предохранителей	1
8	09320-08510	Подушка (8.5x20x8)	2
9	38860-76F01	Реле	1
10	38860-76F01	Реле	1
11	09481-10504	Предохранитель 10 А	2
12	09481-15504	Предохранитель 15 А	5
13	09481-30504	Предохранитель 30 А	3
14	09481-40403	Предохранитель 40 А	1
15	09481-60403	Предохранитель 60 А	2
16	36612-96J01	Колпачок клеммы	1
17	36616-98L01	Держатель кабеля	1
18	36616-98L10	Держатель разъема	1
19	36617-88L00	Кронштейн жгута проводов (снят с производства)	1
20	36617-93J10	Кронштейн жгута проводов	5
21	36617-98L10	Кронштейн жгута проводов	1
22	36617-98L30	Кронштейн жгута проводов	1
23	36617-98L50	Кронштейн жгута проводов	2
24	36626-98L00	Держатель основного жгута проводов	1
25	09169-06053	Шайба (6.3x16x1)	2
26	09169-06053	Шайба (6.3x16x1)	2
27	09180-08229	Проставка (8.1x16x17)	1
28	09320-04009	Втулка*	1
29	09320-08517	Подушка троса	2
30	09321-06036	Подушка	1
31	09403-25001	Хомут	1
32	09403-26402	Хомут жгута проводов	1
33	09408-00008	Хомут	1
34	09408-00327	Клипса жгута проводов	1
35	01547-06127	Болт 6X12	3
36	01550-0612C	Болт	4
37	01550-0612C	Болт	2
38	01550-0620C	Болт	7
39	01550-08357	БОЛТ	1
40	02142-06167	Винт крестовой 6 X 16	4
41	02142-06167	Винт крестовой 6 X 16	1
42	08310-00067	Гайка	2
43	08321-01067	Стопорная шайба	2
44	09403-14416	Хомут жгута проводов	2
45	08321-01067	Стопорная шайба	1

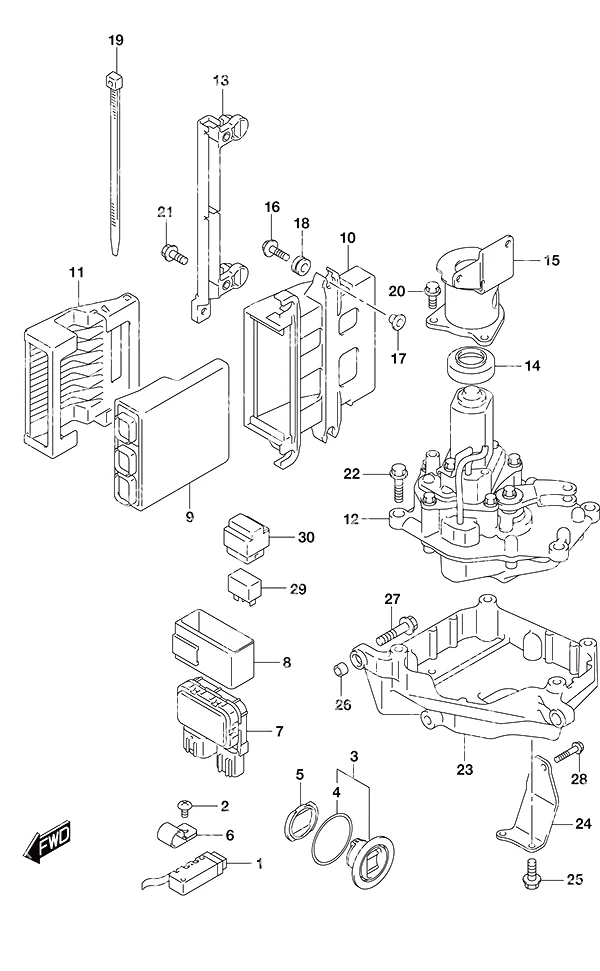

Рис. 24ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ PTT Switch/Engine Control Unit

REF	Номер детали	Наименование	Кол-во
1	37722-93J14	Переключатель ограничения наклона в сборе	1
2	29125-93J00	Винт	1
3	37850-92J00	Выключатель PTT в сборе	1
4	37856-92J00	Лента выключателя PTT	1
5	37857-92J01	Втулка выключателя PTT	1
6	09403-09330	Хомут ограничителя тримма	1
7	38410-93J22	Реле PTT в сборе	1
8	38415-93J20	Держатель реле PTT	1
9	33920-98LG0	Блок управления двигателем	1
10	33924-98L00	Держатель ЭБУ	1
11	33925-98J00	Подушка ЭБУ	1
12	38800-98L01	Привод в сборе	1
13	38831-98L00	Направляющая троса привода	1
14	38892-98L00	Демпфер привода переключения	1
15	38895-98L11	Кронштейн исполнительного механизма переключения	1
16	38895-98L20	Кронштейн исполнительного механизма переключения	2
17	01550-0612C	Болт	2
18	09116-06215	Болт (6x30) с шайбой	4
19	09169-06062	Шайба (6.3x17x1.6)	2
20	09320-09016	Подушка	3
21	09407-14407	Хомут (L:140)	2
22	01550-0616C	Болт	4
23	01550-0625C	Болт	1
24	01560-0830C	Болт	1
25	19115-98L00	Держатель исполнительного механизма	2
26	19116-98L00	Кронштейн исполнительного механизма	2
27	09116-08137	Болт (8x22)	3
28	09206-11006	Штифт (8.4x11x8) (NLA)	1
29	01550-0835C	Болт	2
30	01550-0840C	Болт	2
31	38860-76F01	Реле	2
32	38915-90J00	Держатель реле	2

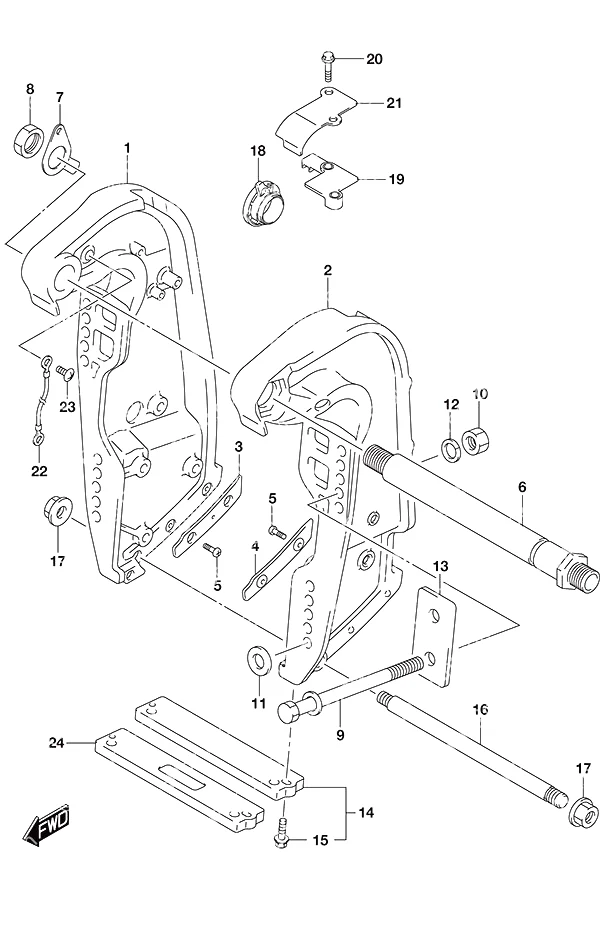

Рис. 25Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
3	41117-93J02	Нижняя пластина кронштейна крепления, правый борт	1
4	41122-93J02	Нижняя пластина кронштейна крепления, левый борт	1
5	09125-06063	Винт (6x10)	4
6	41130-93J12	Вал кронштейна крепления	1
7	41135-93J11	Шайба вала кронштейна хомута	1
8	09159-22006	Гайка	1
10	09159-12062	Гайка транца	6
11	09160-13022	Шайба	4
12	09160-13021	Шайба	6
13	41155-93J02	Пластина транца	2
14	55320-94910	Комплект анодов	1
15	09116-06121	Болт (6x25)	2
16	45421-87D03	Штифт фиксатора откидывания	1
17	09159-14020	Гайка (14 мм)	2
18	48140-93J01	Кулачок переключателя ограничения наклона	1
19	48144-93J00	Держатель переключателя ограничения наклона	1
20	09103-06278	Болт (6x25)	2
21	48145-93J00	Крышка переключателя ограничения наклона	1
22	36894-87D00	Провод (L:195)	1
23	09125-06063	Винт (6x10)	2
24	55321-94910	Магниевый анод	1

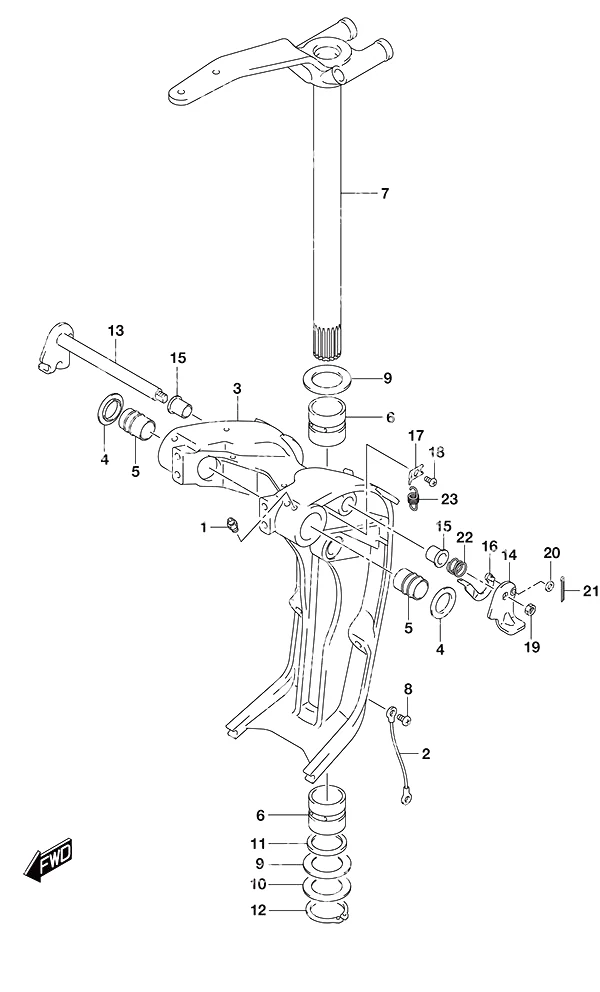

Рис. 26Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	4
2	36894-87D00	Провод (L:195)	1
4	43114-93J00	Шайба поворотного узла к кронштейну крепления	2
5	43211-93J11	Втулка поворотного шарнира зажима	2
6	43711-97E11	Втулка рулевого управления	2
8	09125-06063	Винт (6x10)	1
9	09160-39004	Шайба (39.5x65.5x1)	2
10	09181-39001	Прокладка (39.5x64x0.3)	0
11	09282-39001	Сальник (38x51x5)	1
12	09380-38003	Стопорное кольцо	1
13	41220-93J12	Рычаг фиксатора наклона	1
14	41234-93J12	Рычаг фиксатора наклона	1
15	41224-95E01	Втулка стопорного стержня наклона	2
16	41230-96J00	Тяга рычага фиксатора откидывания	1
17	41233-95E10	Кронштейн пружины фиксатора наклона	1
18	09125-06063	Винт (6x10)	1
19	09140-10032	Гайка	1
20	09160-06082	Шайба (6.5x13x1.0)	1
21	09204-01006	Шплинт	1
22	09440-19028	Пружина	1
23	09443-10043	Пружина фиксатора откидывания	1

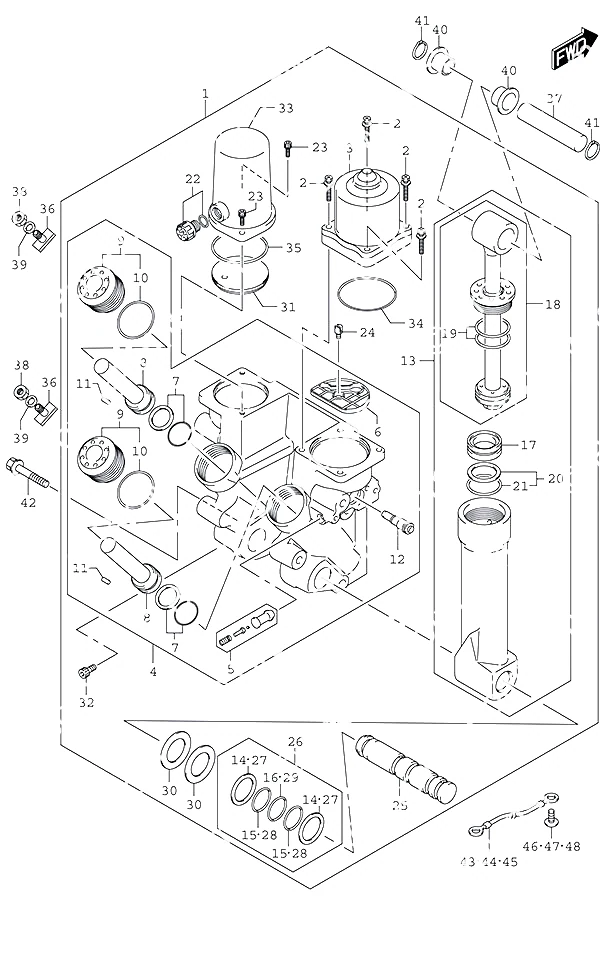

Рис. 27Цилиндр триммера Trim Cylinder

REF	Номер детали	Наименование	Кол-во
1	48000-98L07	Узел тримма, силовой	1
2	31281-92J10	Сквозной болт	4
3	38100-98L02	Узел электродвигателя PTT	1
4	48500-98L04	Узел коллектора	1
5	48320-93J00	Комплект клапанов	1
6	48582-95E01	Фильтр	1
7	48605-93J00	Комплект уплотнительных колец	1
8	48610-98L00	Поршень / шток	2
9	48630-98L02	Направляющая штока	2
10	48633-93J00	Уплотнительное кольцо	2
11	48691-93J00	Обратный клапан	1
12	48864-98L01	Ручной клапан	1
13	48400-98L01	Узел цилиндра	1
14	48451-93J00	Опорное кольцо	2
15	48452-93J00	Уплотнительное кольцо	2
16	48452-93J10	Уплотнительное кольцо	1
17	48650-93J00	Свободный поршень	1
18	48401-98L00	Подсборка штока поршня	1
19	48427-87D00	O-кольцо поршня откидывания (снято с производства)	1
20	48627-93J00	Комплект уплотнительных колец	1
21	48427-87D00	O-кольцо поршня откидывания (снято с производства)	1
22	48572-87J10	Пробка	1
23	48862-87J20	Болт бачка	2
24	48583-95E00	Шарнир привода	1
25	48121-93J20	Вал цилиндра наклона	1
26	48125-93J10	Комплект уплотнительных колец	1
27	48451-93J00	Опорное кольцо	4
28	48452-93J00	Уплотнительное кольцо	4
29	48452-93J10	Уплотнительное кольцо	2
30	48126-93J00	Нейлоновая шайба	2
31	48573-93J00	Крышка	1
32	48128-93J11	Болт	1
33	48571-93J00	Бачок резервуара	1
34	48585-95E00	Уплотнительное кольцо	1
35	48585-98L00	Уплотнительное кольцо	1
36	48311-96J10	Подушка штока цилиндра тримма	2
37	48321-93J00	Верхний вал цилиндра наклона	1
38	09140-10031	Гайка (10 мм)	2
39	09162-10005	Стопорная шайба	2
40	09306-24001	Верхняя втулка цилиндра наклона	2
41	09380-21002	Стопорное кольцо цилиндра наклона	2
42	09116-10175	Болт (10x50)	8
43	36894-87D00	Провод (L:195)	1
44	36895-87D01	Провод (L:210)	1
45	36895-87D01	Провод (L:210)	1
46	09125-06063	Винт (6x10)	1
47	09125-06063	Винт (6x10)	1
48	09125-06063	Винт (6x10)	1

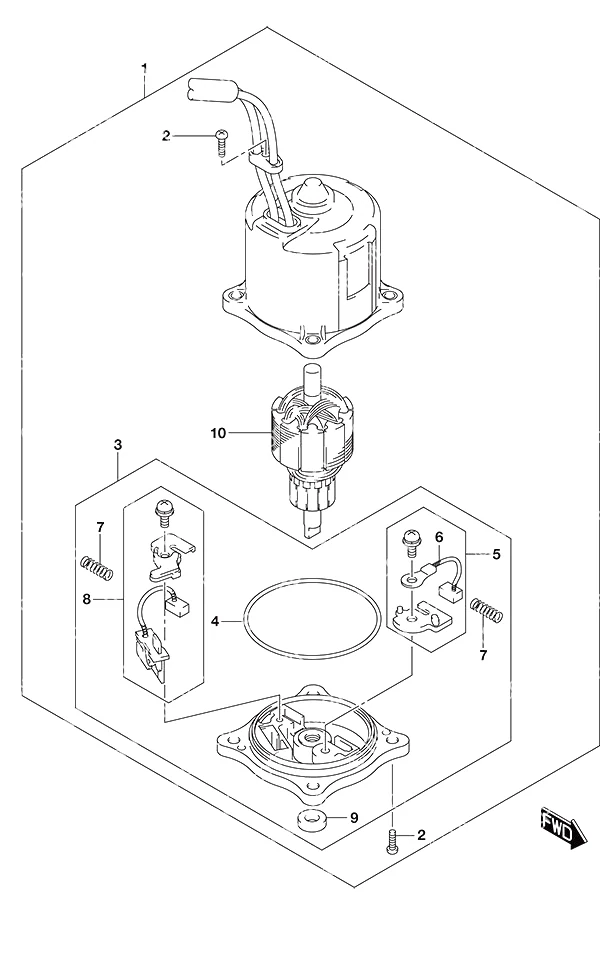

Рис. 28Мотор PTT PTT Motor

REF	Номер детали	Наименование	Кол-во
1	38100-98L02	Узел электродвигателя PTT	1
2	31111-94900	Винт ярма	3
3	31173-94920	Держатель щёток	1
4	31123-94910	Уплотнительное кольцо	1
5	31133-90J20	Щёточный узел	1
6	31133-94910	Щётка	1
7	31135-94900	Пружина	2
8	31136-90J30	Узел прерывателя	1
9	33799-97E00	Сальник	1
10	31311-93J00	Якорь (снят с производства)	1

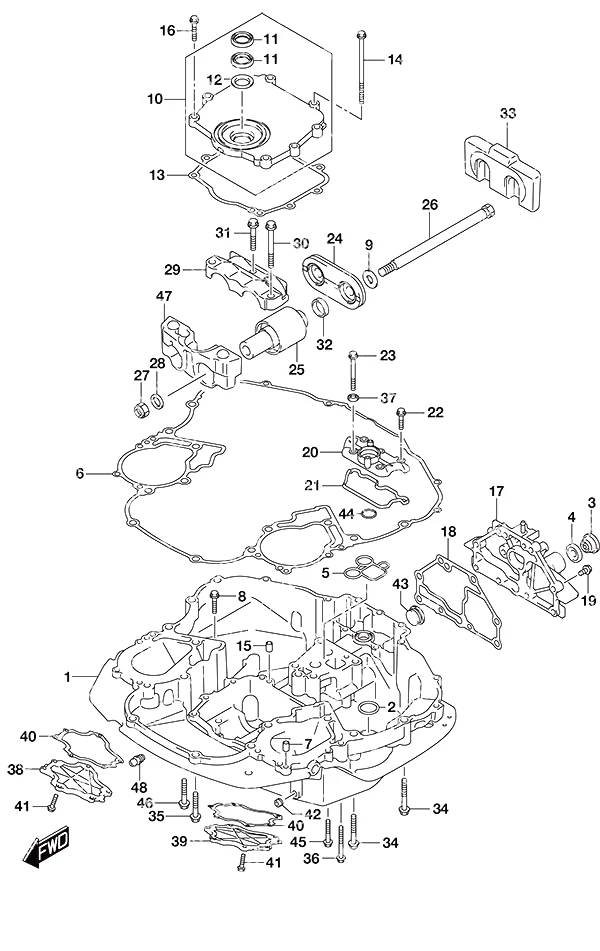

Рис. 29Держатель двигателя Engine Holder

REF	Номер детали	Наименование	Кол-во
2	16519-93J00	Сальник крепления двигателя	1
3	17913-93J00	Пробка промывки водой	1
4	17914-93J01	Прокладка пробки промывки водой	1
5	51116-98L00	Сальник возврата воды	1
6	51211-98L00	Прокладка держателя двигателя	1
7	09206-08001	Установочный штифт (8x11)	2
8	01550-1050A	Болт	4
9	09160-14076	Шайба (14.5x32x3)	2
10	51120-98L00	Крышка сальника опоры в сборе	1
11	51124-93J01	Сальник (гребной вал)	2
12	51125-93J00	Маслосъёмное кольцо	1
13	51123-98L00	Прокладка крышки сальника опоры	1
14	09103-08109	Болт (8x120)	2
15	09206-08001	Установочный штифт (8x11)	2
16	01550-0830A	Болт	6
17	51140-98L00-019	Крышка держателя двигателя	1
18	51142-98L00	Прокладка крышки держателя двигателя	1
19	09116-08122	Болт (8x30)	8
20	51151-98L00	Верхняя крышка держателя двигателя	1
21	51152-98L00	Сальник верхней крышки держателя двигателя	1
22	01550-0830C	Болт	3
23	01550-0860C	Болт	2
24	54120-98L00	Верхняя пластина опоры	1
25	54130-98L01	Верхняя опора	2
26	54112-93J00	Болт верхней подушки	2
27	29159-93J00	Гайка болта верхней подушки	2
28	09160-15051	Шайба болта верхней подушки	2
29	54137-93J02	Крышка верхней подушки	1
30	09116-10135	Болт (10x95)	2
31	09116-10175	Болт (10x50)	1
32	54127-98L00	Верхняя боковая опора	2
33	54140-98J11	Опора, верхняя упорная	1
34	09116-10137	Болт (10x70)	6
35	09116-10175	Болт (10x50)	4
36	09116-08126	Болт (8x65)	2
37	09169-08038	Шайба (8.3x15x3)	2
38	51161-98L00	Крышка водяной рубашки держателя двигателя правого борта	1
39	51165-98L00	Крышка водяной рубашки держателя двигателя левого борта	1
40	51162-98L00	Прокладка крышки водяной рубашки держателя двигателя	2
41	09116-06516	Болт (6x25)	12
42	09246-08006	Пробка	2
43	09248-26003	Пробка	1
44	09280-26014	Уплотнительное кольцо	1
45	09116-08131	Болт (8x45)	4
46	09116-10135	Болт (10x95)	2
47	54180-98L01	Опора, верхняя боковая	1
48	22511-99011	Пресс-масленка	1

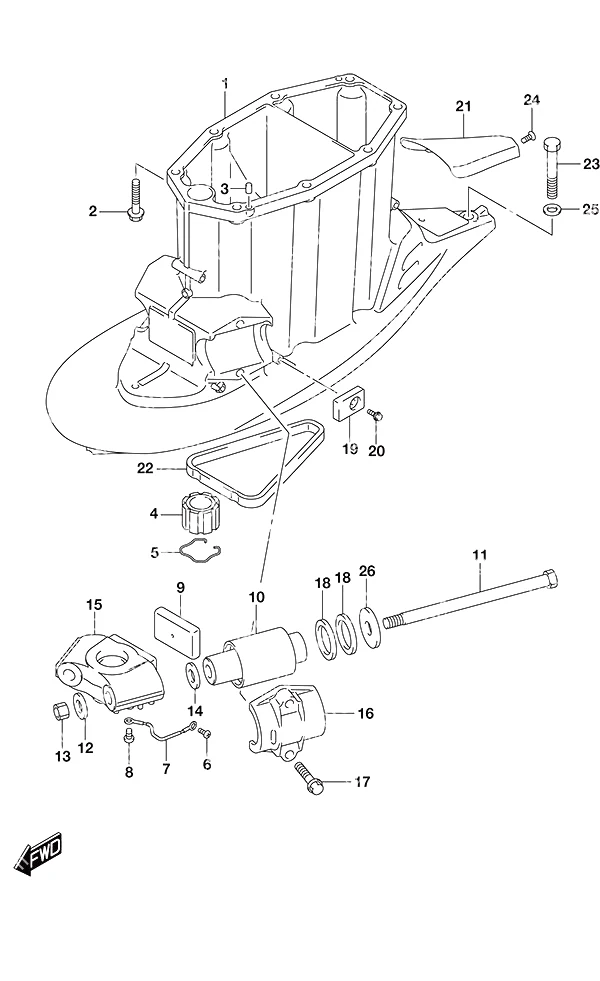

Рис. 30Картер приводного вала с транцем (X) Drive Shaft Housing w/Transom (X)

REF	Номер детали	Наименование	Кол-во
2	09116-10176	Болт (10x44)	8
3	09202-08006	Штифт (8x12)	2
4	57130-87D10	Втулка гребного вала	1
5	09387-39002	Кольцо гребного вала	1
6	09125-06063	Винт (6x10)	1
7	36894-87D00	Провод (L:195)	1
8	09125-06063	Винт (6x10)	1
9	54151-98L00	Нижняя упорная опора	1
10	54160-98L00	Нижняя опора	2
11	54112-93J00	Болт верхней подушки	2
12	09160-14073	Шайба (14.5x34x3)	2
13	29159-93J00	Гайка болта верхней подушки	2
14	09160-14073	Шайба (14.5x34x3)	2
17	09116-10175	Болт (10x50)	4
18	54165-98L00	Нижний ограничитель обратного упора	4
20	09116-06236	Болт (6x16)	1
22	52118-98L10	Сальник корпуса гребного вала	1
23	09100-12124	Болт (12x75)	2
24	09120-06016	Винт	1
25	09160-12066	Шайба (12.5x22x2.5)	2
26	09160-16055	Шайба (16x50x4)	2

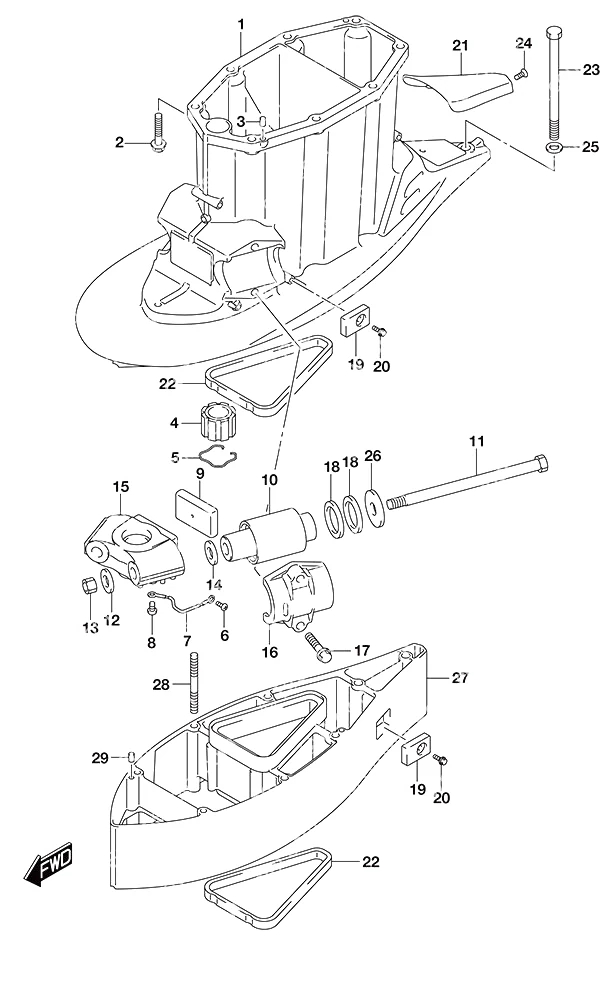

Рис. 31Картер приводного вала с транцем (XX) Drive Shaft Housing w/Transom (XX)

REF	Номер детали	Наименование	Кол-во
2	09116-10176	Болт (10x44)	8
3	09202-08006	Штифт (8x12)	2
4	57130-87D10	Втулка гребного вала	1
5	09387-39002	Кольцо гребного вала	1
6	09125-06063	Винт (6x10)	1
7	36894-87D00	Провод (L:195)	1
8	09125-06063	Винт (6x10)	1
9	54151-98L00	Нижняя упорная опора	1
10	54160-98L00	Нижняя опора	2
11	54112-93J00	Болт верхней подушки	2
12	09160-14073	Шайба (14.5x34x3)	2
13	29159-93J00	Гайка болта верхней подушки	2
14	09160-14073	Шайба (14.5x34x3)	2
17	09116-10175	Болт (10x50)	4
18	54165-98L00	Нижний ограничитель обратного упора	4
20	09116-06236	Болт (6x16)	2
22	52118-98L10	Сальник корпуса гребного вала	2
23	54166-95J02	Болт крепления	2
24	09120-06016	Винт	1
25	09160-12066	Шайба (12.5x22x2.5)	2
26	09160-16055	Шайба (16x50x4)	2
28	09108-10115	Шпилька	6
29	09202-08006	Штифт (8x12)	2

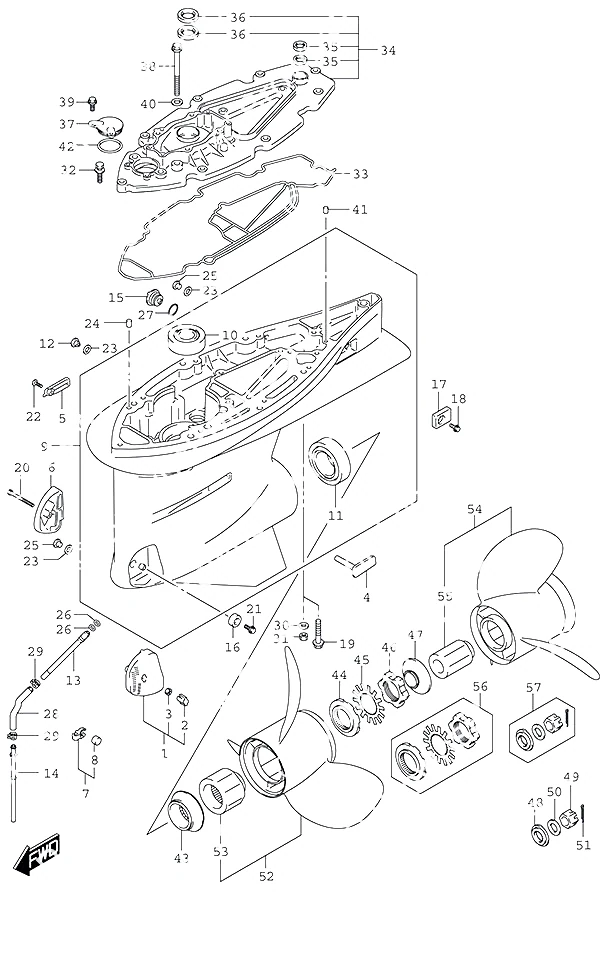

Рис. 32Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
1	17630-87M00	Водяной фильтр в сборе	1
2	17633-87M00	Крышка водяного фильтра	1
3	09140-04007	Гайка	1
4	17631-87M00	Фильтр водяной	1
5	17632-87M00	Фильтр водяной	1
6	17638-87M00	Фильтр водяной	1
7	25230-94300	Комплект магнитов редуктора	2
8	25232-94300	Магнит редуктора	2
10	57710-98L00	Подшипник контрприводной шестерни	1
11	09265-50001	Подшипник (50x90x32)	1
12	55128-87M00	Сливная пробка	1
13	55131-87M00	Трубка замены масла	1
14	55132-87M00	Трубка замены масла	1
15	55134-87M00	Пробка замены масла	1
16	55321-87J01	Алюминиевый анод	1
18	09116-06236	Болт (6x16)	4
19	09116-10150	Болт (10x55)	6
20	09125-04020	Винт	1
21	09128-06094	Болт защитного анода	1
22	09132-04034	Винт (4x18)	1
23	09168-10038	Прокладка сливной пробки	3
24	09202-08006	Штифт (8x12)	2
25	09248-10008	Сливная пробка	2
26	09280-08005	Уплотнительное кольцо	2
27	09280-21014	Уплотнительное кольцо	1
28	09352-70119-100	Шланг (7X11X100)	1
29	09401-11424	Зажим	2
30	09140-10031	Гайка (10 мм)	6
31	09160-10165	Шайба крепления	6
32	29116-93J10	Болт (8x35)	11
33	55122-87M00	Сальник корпуса гребного вала	1
34	56130-87M00	Корпус гребного вала в сборе	1
35	51124-93J01	Сальник (гребной вал)	2
36	09282-15010	Сальник	2
37	56138-87M00	Крышка водозаборника	1
38	09103-10461	Болт (10x107)	4
39	09116-06236	Болт (6x16)	2
40	09169-10023	Шайба	4
41	09202-06031	Штифт установочный (6x12)	1
42	09280-40019	Уплотнительное кольцо	1
43	58531-98L00	Передняя ступица упора гребного винта	1
44	58541-98L00	Передняя проставка гайки гребного винта	1
45	58551-98L00	Передний стопор гайки гребного винта	1
46	58561-98L01	Гайка переднего гребного винта	1
47	58631-98L00	Задняя ступица упора гребного винта	1
48	58641-98L00	Задняя проставка гайки гребного винта	1
49	09141-18005	Гайка (18 мм)	1
50	09160-18019	Шайба (18.5x32x2.5)	1
51	09204-03003	Шплинт гайки гребного винта	1
53	58520-98L00	Передняя ступица гребного винта	1
55	58620-98L00	Задняя ступица гребного винта	1
56	58540-98L01	Комплект гайки переднего гребного винта	1
57	58640-98L00	Комплект гайки заднего гребного винта	1
58	25700-87M10	Комплект сальников редуктора DF300B/300BMD/350A/350AMD	1

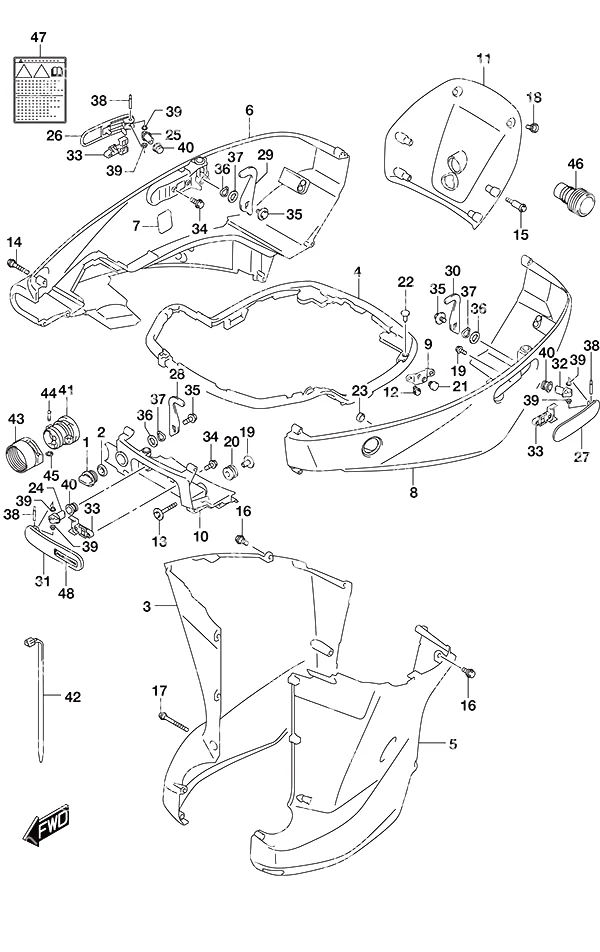

Рис. 33Боковая крышка Side Cover

REF	Номер детали	Наименование	Кол-во
1	17913-93J00	Пробка промывки водой	1
2	17914-93J01	Прокладка пробки промывки водой	1
4	61134-98L00	Сальник держателя двигателя	1
7	61814-98L00	Защитная накладка боковой крышки	2
9	61827-98L00	Держатель боковой крышки	1
11	61861-98L01-20H	Задняя панель	1
12	01550-0816C	Болт	2
13	09116-08170	Болт (8x60)	2
14	09139-06249	ВИНТ	8
15	09111-06253	Болт	4
16	09139-06135	Винт крышки масляного поддона (6x17)	9
17	09139-06136	Винт крышки масляного поддона (6x65)	2
18	09139-06135	Винт крышки масляного поддона (6x17)	2
19	09169-08050	Шайба передней панели	2
20	09320-11023	ПОДУШКА, ПЕРЕДНЯЯ П	2
21	09321-10049	Подушка боковой крышки	2
22	09409-05302	09409-05302 Suzuki	2
23	09329-14003	Подушка боковой крышки	1
24	61632-93J00	Вал крючка крышки двигателя	1
25	61632-98L00	Вал крючка крышки двигателя правого борта	1
28	61641-93J10	Крючок крышки двигателя	1
29	61641-93J10	Крючок крышки двигателя	1
30	61641-93J20	Крючок крышки двигателя	1
32	61652-98L00	Вал крючка крышки двигателя левого борта	1
33	61673-93J02	Рычаг крючка	3
34	09103-05026	Болт (5x10)	6
35	09116-06127	Болт (6x12)	3
36	09160-13014	Шайба (13.2x25x1.0)	3
37	09164-14008	Волнистая шайба	3
38	09202-04022	Штифт рычага крючка	3
39	09306-04005	Втулка рычага крючка	6
40	09306-13007	Втулка	3
41	61124-98L20	Втулка троса дистанционного управления	1
42	09407-25402	Хомут (L:248)	1
43	67361-90J10	Переходник шланга проводки	1
45	09383-04002	Стопорное кольцо E	2
46	17917-87L00	Разъём для промывки водой	1
47	61458-90J01	Наклейка крышки двигателя	1

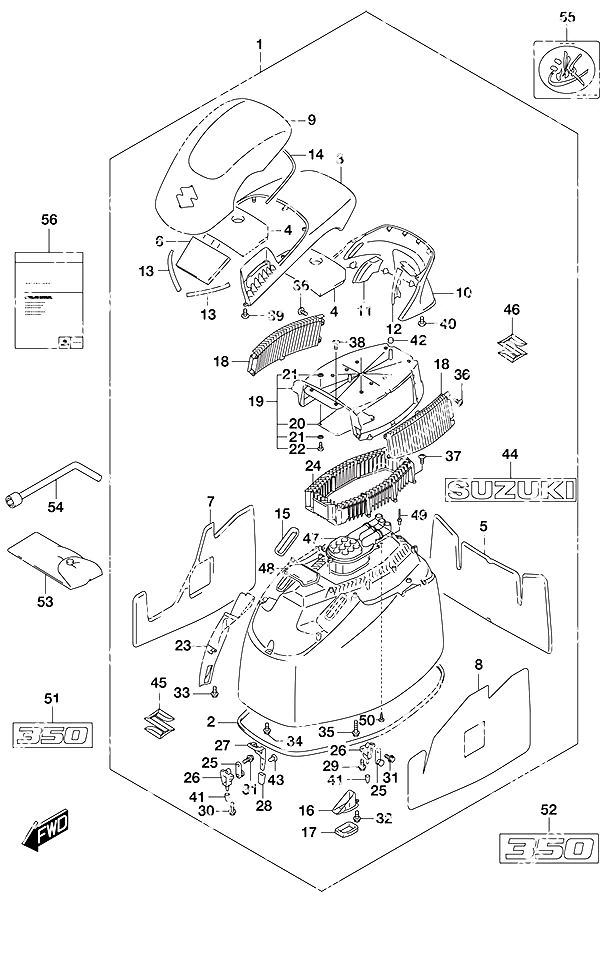

Рис. 34КОЖУХ ДВИГАТЕЛЯ Engine Cover

REF	Номер детали	Наименование	Кол-во
2	61414-98L00	Уплотнение крышки двигателя	1
4	61425-98L00	Шумоизоляция верхней крышки	2
5	61426-98L10	Шумоизоляция крышки двигателя	1
6	61427-98L00	Шумоизоляция крышки двигателя	1
7	61428-98L00	Шумоизоляция крышки двигателя правого борта	1
8	61429-98L00	Шумоизоляция крышки двигателя левого борта	1
9	61430-98L00-20H	Верхняя передняя крышка двигателя	1
10	61432-98L00-20H	Накладка воздухозаборника	1
11	61433-98L00	Крышка воздухозаборника правого борта	1
12	61434-98L00	Крышка воздухозаборника левого борта	1
13	61437-98L00	Уплотнение воздухозаборника	2
14	61438-98L01	Верхнее уплотнение крышки двигателя	1
15	61439-98L00	Уплотнение вентиляционного отверстия № 2	2
16	61475-98L00	Направляющая вентиляционного отверстия	1
17	61476-98L00	Уплотнение вентиляционного отверстия № 1	1
18	61561-98L00	Наружная жалюзи воздухозаборника	2
19	61560-98L00	Рамка воздухозаборника	1
20	61563-98L00	Глушитель воздухозаборника	1
21	09160-04029	Шайба	8
22	09229-04018	Заклёпка	4
23	61565-98L00	Воздуховод воздухозаборника	1
24	61591-98L00	Внутренняя жалюзи воздухозаборника	1
25	61610-98L00	Крепёж	3
26	61621-93J01	Кронштейн крепления	3
27	61682-98L00	Подставка крышки двигателя	1
28	61683-98L00	Подушка подставки крышки двигателя	1
29	01547-06167	Болт 6X16	4
30	01547-06207	Болт 6 x 20	2
31	01550-0616C	Болт	3
32	01550-0616C	Болт	1
33	01550-0616C	Болт	2
34	01550-0616C	Болт	3
35	01550-0630C	Болт	2
36	03542-06169	Винт	8
37	03542-06169	Винт	9
38	03542-06169	Винт	14
39	03542-06169	Винт	7
40	03542-06169	Винт	13
41	09329-10024	Подушка	3
42	09329-12006	Подушка	2
43	09409-05302-5PK	Штифт	1
44	61441-98L00	Маркировка Suzuki	1
45	68111-93J00	Эмблема 'S'	1
46	77811-63J00-0PG	Хромированная эмблема S	1
47	61416-98L10	Защитная решётка воздухозаборника	1
48	6142A-98L00	Верхний передний глушитель двигателя	1
49	09229-04018	Заклёпка	3
50	03542-06169	Винт	1
51	61422-98L00	Передняя эмблема (350)	1
52	61435-98L00	Задняя эмблема (350)	1
53	61435-98L00	Задняя эмблема (350)	1
54	09816-00175	Торцевой ключ	1
56	99011-98L60-03B	Руководство владельца	1

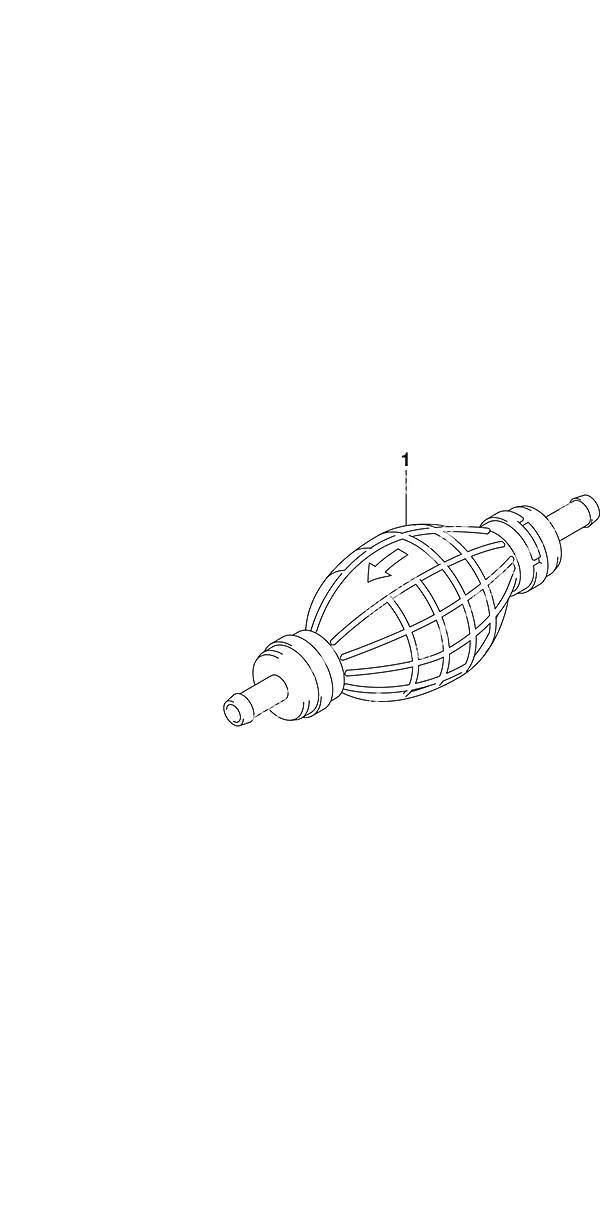

Рис. 35РУЧНОЙ НАСОС Squeeze Pump

REF	Номер детали	Наименование	Кол-во
1	65770-93J04	Груша подкачки	1

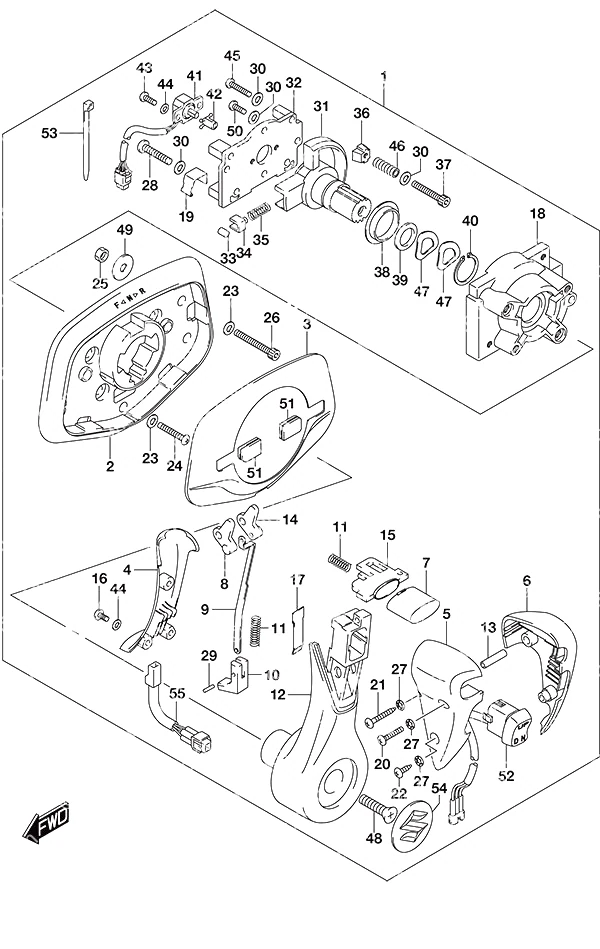

Рис. 36Опция: Встраиваемый пульт дистанционного управления Opt: Flush Mount Remocon

REF	Номер детали	Наименование	Кол-во
1	67200-98J24	Скрытая панель точного управления	1
2	67271-98J20	Нижняя крышка основания (снято с производства)	1
3	67264-98J00	Верхняя крышка основания (снято с производства)	1
4	67263-98J20	Крышка рычага (снято с производства)	1
5	67261-98J20	Рукоятка A (снято с производства)	1
6	67261-98J30	Рукоятка B (снято с производства)	1
7	67265-98J00	Кнопка блокировки нейтрали (снято с производства)	1
8	67255-98J00	Тяга блокировки нейтрали № 1 (снято с производства)	1
9	67258-98J00	Соединительная пластина (снято с производства)	1
10	67256-98J00	Блок блокировки нейтрали (снято с производства)	1
11	67259-98J00	Пружина (снято с производства)	3
12	67251-98J20	Рычаг рукоятки (снято с производства)	1
13	67294-98J00	Проставка (снято с производства)	1
14	67254-98J00	Тяга блокировки нейтрали № 2 (снято с производства)	1
15	67233-98J00	Ползун кнопки нейтрали (снято с производства)	1
16	67296-98JA0	Винт (4x10) (снято с производства)	3
17	67234-98J00	Пластина рычага (снято с производства)	1
18	67211-98J20	Корпус (L) (снято с производства)	1
19	67269-98J20	Зажим провода (снято с производства)	1
20	67296-98JB0	Винт (4x30) (снято с производства)	1
21	67227-98J20	Винт (4x35) (снято с производства)	1
22	67227-98J30	Винт (4x20) (снято с производства)	1
23	67288-98J50	Шайба	8
24	67296-98JC0	Винт (6x40) (снято с производства)	4
25	67287-98J00	Гайка (снято с производства)	4
26	67226-98J10	Болт (6x50) (снято с производства)	4
27	67288-98J60	Шайба (снято с производства)	3
28	67296-98JD0	Винт (5x40) (снято с производства)	1
29	67238-98J00	Штифт (снято с производства)	2
30	67288-98J70	Шайба (снято с производства)	5
31	67246-98J00	Гребной вал (снято с производства)	1
32	67222-98J00	Задняя панель в сборе (NLA)	1
33	67236-98J00	Ролик фиксатора (NLA)	1
34	67235-98J00	Направляющая ролика фиксатора (NLA)	1
35	67237-98J00	Пружина фиксатора (NLA)	1
36	67223-98J00	Тормозная колодка (NLA)	1
37	67296-98JE0	Винт (5x35) (NLA)	1
38	67252-98J00	Втулка гребного вала (NLA)	1
39	67288-98J20	Шайба (NLA)	1
40	67292-98J00	Стопорное кольцо C-образное (NLA)	1
41	15980-98J00	Потенциометр	1
42	67227-98J10	Рычаг потенциометра № 2	1
43	67296-94300	Винт (4x10)	2
44	67288-98J00	Шайба потенциометра (NLA)	5
45	67296-98J10	Винт (5x35) (NLA)	1
46	67288-98J10	Пружинная шайба (NLA)	8
47	67228-98J50	Волнистая шайба (NLA)	2
48	67296-98J60	Винт (8x30)	1
49	09160-06104	Шайба (6.5x24x2)	4
50	67296-98J50	Винт (5x18) (NLA)	2
51	67272-98J00	Уплотнительная втулка крышки	2
52	37850-98J03	Переключатель PTT в сборе	1
53	67269-98J10	Хомут (NLA)	1
54	68165-98J00	Метка рычага (Suzuki)	1
55	36890-98J00	Переходный жгут конденсатора	1

Рис. 37Опция: Жгут проводов (1) Opt: Harness (1)

REF	Номер детали	Наименование	Кол-во
1	36620-98J51	Жгут проводов удлинительный 6.5 ft	1
2	33830-98J11	Комплект проводов разъединителя аккумулятора	1
3	09407-10404	Хомут (L:100)	2
4	09481-40401	Предохранитель 40 А	1
5	33911-88BL0	Заглушка разъема BCM	1
6	33925-93J00	Подушка ECU/BCM	0
7	33926-98J00	Терминальный резистор	0
8	36623-98J21	Жгут проводов BCM № 1	1
9	36615-96300	Смоляной терминал	4
11	36775-98J00	Держатель BCM (L)	0
12	36776-98J00	Держатель BCM (R)	0
13	36622-98J00	Главный жгут проводов двухпостового управления	0
14	09481-10501	Предохранитель 10 А	0
15	36624-98J02	Жгут проводов BCM № 2	1
16	36615-96300	Смоляной терминал	2
17	36621-98J00	Жгут проводов двухдвигательного/однопостового управления	0
18	36623-98J30	Жгут проводов BCM № 1	1
19	36615-96300	Смоляной терминал	5
20	36624-98J11	Жгут проводов BCM № 2	1
21	36615-96300	Смоляной терминал	2
22	36621-98J10	Жгут проводов трехдвигательного/однопостового управления	1
23	09403-13402	Клипса жгута проводов (NLA)	0
24	36612-98J20	Селектор встречного вращения - белый	0
25	36990-87D00	Комплект клемм и гильз	1
26	36667-96L20	Удлинительный провод прибора	1

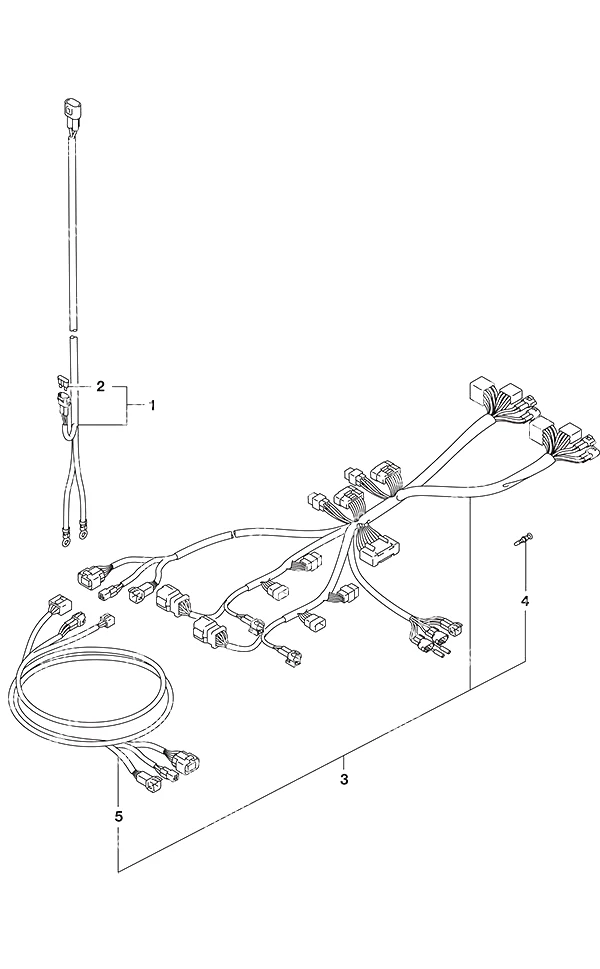

Рис. 38Опция: Жгут проводов (2) Opt: Harness (2)

REF	Номер детали	Наименование	Кол-во
1	36625-98J10	Провод аккумуляторный в сборе	0
2	09481-30501	Предохранитель 30 А	0
3	36623-98J40	Жгут проводов BCM № 1	1
4	36615-96300	Смоляной терминал	8
5	36627-98J00	Удлинитель жгута проводов	1

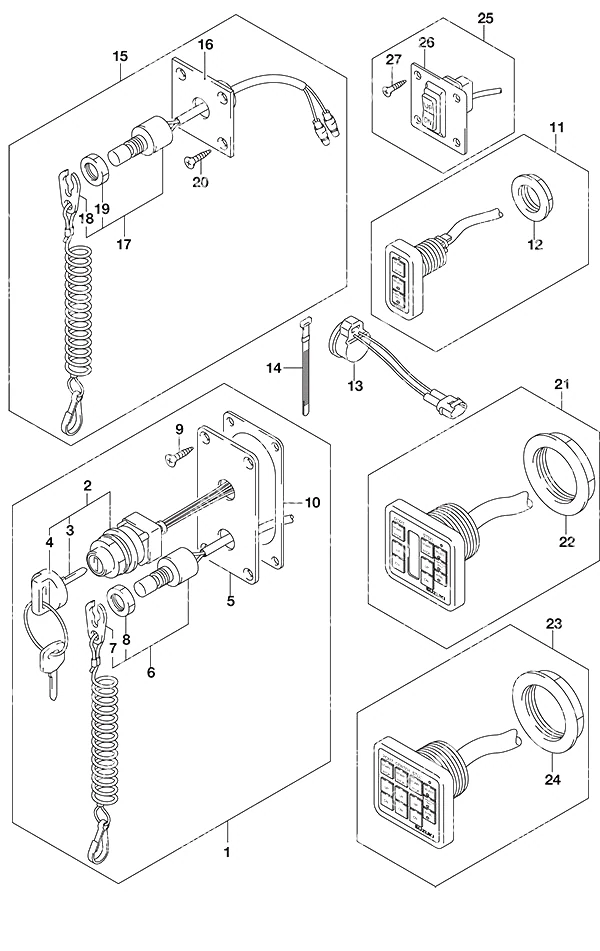

Рис. 39Опц: Переключатель Opt: Switch

REF	Номер детали	Наименование	Кол-во
1	37100-98J07	Панель главного выключателя в сборе	1
2	37110-98J02	Главный выключатель в сборе	1
4	37143-99E01	Колпачок ключа	1
5	37139-98J00	Панель главного выключателя	1
6	37820-93J11	Выключатель аварийной остановки в сборе	1
7	37823-92E02	Шнур аварийного выключателя	1
8	37826-92J00	Гайка	1
9	03122-05165	ВИНТ	4
10	37114-98J00	Панель главного выключателя, пластина (снято с производства)	1
11	37100-98J11	Панель управления одним двигателем	1
12	37112-98J00	Гайка (снято с производства)	1
13	38500-93J90	Зуммер предупреждения	1
14	09407-14403	Хомут (L:125)	2
15	37803-93J06	Панель аварийного выключателя в сборе	1
16	37825-99E00	Панель аварийного выключателя	1
17	37820-93J11	Выключатель аварийной остановки в сборе	1
18	37823-92E02	Шнур аварийного выключателя	1
19	37826-92J00	Гайка	1
20	03122-05165	ВИНТ	4
21	37100-98J21	Панель управления двумя двигателями	1
22	37112-98J10	Гайка (снято с производства)	1
23	37100-98J31	Панель управления тремя двигателями	1
24	37112-98J10	Гайка (снято с производства)	1
25	37860-87L00	Блок переключателя режима троллинга	1
26	37862-87L00	Панель переключателей троллинга	1
27	09131-05004	Винт (5x16)	4

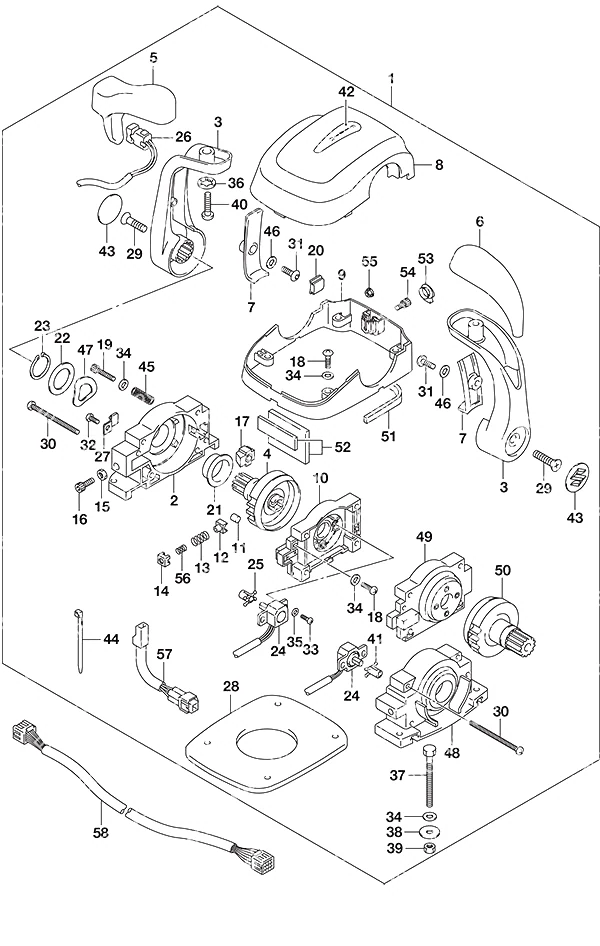

Рис. 40Опция: Верхнее крепление сдвоенное Opt: Top Mount Dual

REF	Номер детали	Наименование	Кол-во
1	67200-98J15	Блок управления Multi Engine SPC 1.0	1
2	67211-98J20	Корпус (L) (снято с производства)	1
3	67251-98J00	Рукоятка рычага	2
4	67246-98J10	Приводной вал (снято с производства)	1
5	67261-98J00	Рукоятка № 1	1
6	67261-98J10	Рукоятка № 2 (снято с производства)	1
7	67263-98J00	Крышка рычага (снято с производства)	2
8	67212-98J30	Верхняя крышка	1
9	67271-98J40	Нижняя крышка	1
10	67222-98J10	Задняя панель в сборе (снято с производства)	1
11	67236-98J10	Фиксирующий ролик (снято с производства)	2
12	67235-98J10	Направляющая фиксирующего ролика (снято с производства)	2
13	67237-98J40	Пружина фиксатора (снято с производства)	2
15	67287-92E00	Гайка	2
16	67239-98J00	Регулировочный винт фиксатора (снято с производства)	2
17	67223-98J00	Тормозная колодка (NLA)	2
18	67296-98J50	Винт (5x18) (NLA)	8
19	67296-98JA0	Винт (4x10) (снято с производства)	2
20	67272-98J10	Уплотнительная втулка крышки	2
21	67252-98J10	Втулка приводного вала	2
22	67288-98J20	Шайба (NLA)	2
23	67292-98J00	Стопорное кольцо C-образное (NLA)	2
24	15980-98J00	Потенциометр	2
25	67227-98J10	Рычаг потенциометра № 2	1
26	37850-98J03	Переключатель PTT в сборе	1
27	67269-98J00	Зажим провода (снято с производства)	1
28	67273-98J20	Прокладка (снято с производства)	1
29	67296-98J60	Винт (8x30)	2
30	67296-98J30	Винт (5x70) (снято с производства)	4
31	67296-98J80	Винт крышки рычага	2
32	67296-98J00	Винт зажима (снято с производства)	1
33	67296-94300	Винт (4x10)	4
34	67288-98J40	Шайба нижней крышки (снято с производства)	14
35	67288-98J00	Шайба потенциометра (NLA)	4
36	67288-92E20	Шайба	2
37	67226-98J00	Болт (5x50)	4
38	09160-05024	Шайба (5.5x16x1.5)	4
39	67287-92E00	Гайка	4
40	67296-98J90	Винт (8x30) (снято с производства)	2
41	67227-98J00	Рычаг потенциометра № 1	1
42	67284-98J10	Метка (F-N-R)	1
43	67257-98J00	Метка рычага (S)	2
44	67269-98J30	Хомут (снято с производства)	1
45	67288-98J10	Пружинная шайба (NLA)	16
46	67288-98J30	Шайба крышки рычага (снято с производства)	2
47	67228-98J50	Волнистая шайба (NLA)	2
48	67211-98J30	Корпус (R)	1
49	67222-98J20	Задняя панель в сборе	1
50	67246-98J20	Гребной вал	1
51	67273-98J10	Передняя прокладка (снято с производства)	1
52	67273-98J30	Задняя прокладка (снято с производства)	1
53	67277-98J00	Втулка	1
54	67296-98JF0	Болт верхней крышки	1
55	67297-98J00	Гайка верхней крышки	1
56	67237-98J50	Пружина фиксатора (снято с производства)	2
57	36890-98J00	Переходный жгут конденсатора	1

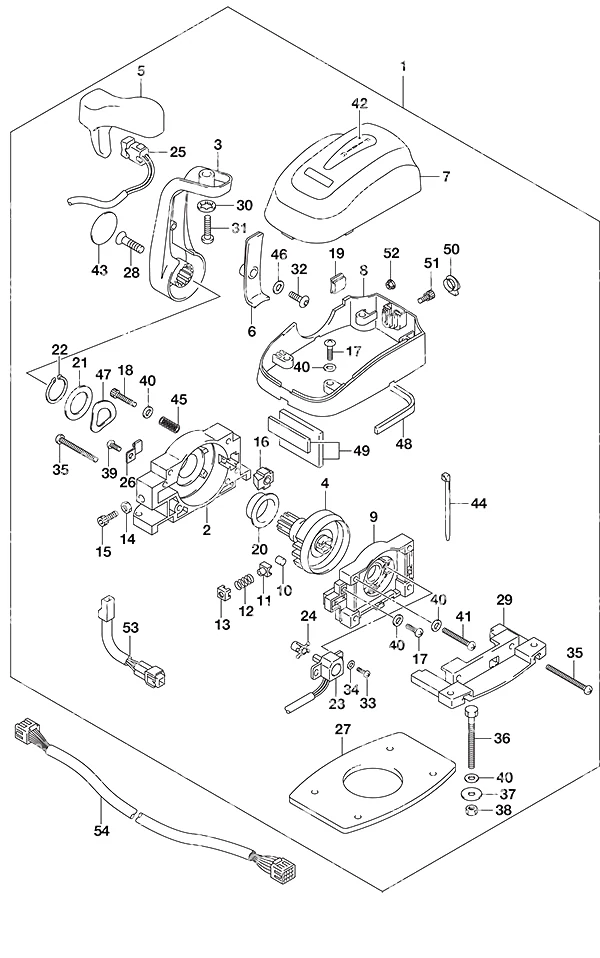

Рис. 41Опция: Верхнее крепление одиночное Opt: Top Mount Single

REF	Номер детали	Наименование	Кол-во
2	67211-98J20	Корпус (L) (снято с производства)	1
3	67251-98J00	Рукоятка рычага	1
4	67246-98J10	Приводной вал (снято с производства)	1
5	67261-98J00	Рукоятка № 1	1
6	67263-98J00	Крышка рычага (снято с производства)	1
7	67212-98J20	Верхняя крышка	1
8	67271-98J30	Нижняя крышка	1
9	67222-98J10	Задняя панель в сборе (снято с производства)	1
10	67236-98J00	Ролик фиксатора (NLA)	1
11	67235-98J10	Направляющая фиксирующего ролика (снято с производства)	1
12	67237-98J30	Пружина фиксатора (снято с производства)	1
13	67233-98J10	Держатель пружины фиксатора (снято с производства)	1
14	67287-92E00	Гайка	1
15	67239-98J00	Регулировочный винт фиксатора (снято с производства)	1
16	67223-98J00	Тормозная колодка (NLA)	1
17	67296-98J50	Винт (5x18) (NLA)	6
18	67296-98JA0	Винт (4x10) (снято с производства)	1
19	67272-98J10	Уплотнительная втулка крышки	1
20	67252-98J10	Втулка приводного вала	1
21	67288-98J20	Шайба (NLA)	1
22	67292-98J00	Стопорное кольцо C-образное (NLA)	1
23	15980-98J00	Потенциометр	1
24	67227-98J10	Рычаг потенциометра № 2	1
25	37850-98J03	Переключатель PTT в сборе	1
26	67269-98J00	Зажим провода (снято с производства)	1
27	67273-98J00	Прокладка (снято с производства)	1
28	67296-98J60	Винт (8x30)	1
29	67274-98J00	Фланец основания (снято с производства)	1
30	67288-92E20	Шайба	1
31	67296-98J90	Винт (8x30) (снято с производства)	1
32	67296-98J80	Винт крышки рычага	1
33	67296-94300	Винт (4x10)	2
34	67288-98J00	Шайба потенциометра (NLA)	2
35	67296-98J20	Винт (5x50) (снято с производства)	2
36	67226-98J00	Болт (5x50)	4
37	09160-05024	Шайба (5.5x16x1.5)	4
38	67287-92E00	Гайка	4
39	67296-98J00	Винт зажима (снято с производства)	1
40	67288-98J40	Шайба нижней крышки (снято с производства)	12
41	67296-98J10	Винт (5x35) (NLA)	1
42	67284-98J10	Метка (F-N-R)	1
43	67257-98J00	Метка рычага (S)	1
44	67269-98J30	Хомут (снято с производства)	1
45	67288-98J10	Пружинная шайба (NLA)	8
46	67288-98J30	Шайба крышки рычага (снято с производства)	1
47	67228-98J50	Волнистая шайба (NLA)	1
48	67273-98J10	Передняя прокладка (снято с производства)	1
49	67273-98J30	Задняя прокладка (снято с производства)	1
50	67277-98J00	Втулка	1
51	67296-98JF0	Болт верхней крышки	1
52	67297-98J00	Гайка верхней крышки	1
3	67251-98J00	Рукоятка рычага	1

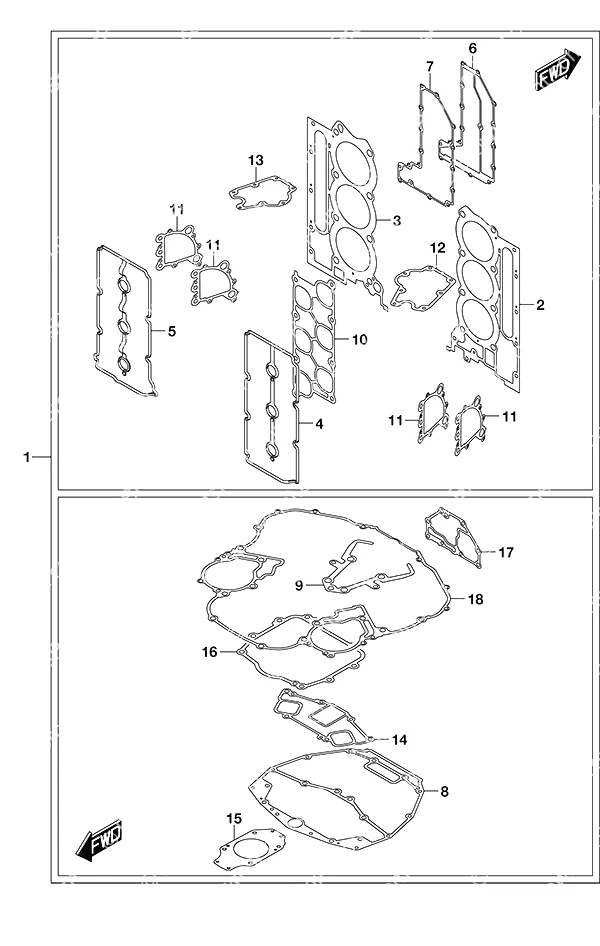

Рис. 42Опц: Комплект прокладок Opt: Gasket Set

REF	Номер детали	Наименование	Кол-во
1	11410-98841	Комплект прокладок двигателя	1
2	11141-98L00	Прокладка головки блока цилиндров - правый борт	1
3	11142-98L00	Прокладка головки блока цилиндров - левая	1
4	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
5	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
6	11332-98L00	Прокладка крышки водяной рубашки картера	1
7	11333-98L00	Прокладка масляной крышки картера	1
8	11489-98L00	Прокладка масляного поддона	1
9	12778-98L00	Прокладка основания направляющей	1
10	13119-98L00	Прокладка впускного коллектора	1
11	14151-98L00	Прокладка крышки выпуска	4
12	14181-98L01	Прокладка правой верхней крышки выпуска	1
13	14182-98L01	Прокладка левой верхней крышки выпуска	1
14	14212-98L00	Прокладка выхлопной трубы	1
15	17472-98L00	Прокладка пластины водяного насоса	1
16	51123-98L00	Прокладка крышки сальника опоры	1
17	51142-98L00	Прокладка крышки держателя двигателя	1
18	51211-98L00	Прокладка держателя двигателя	1

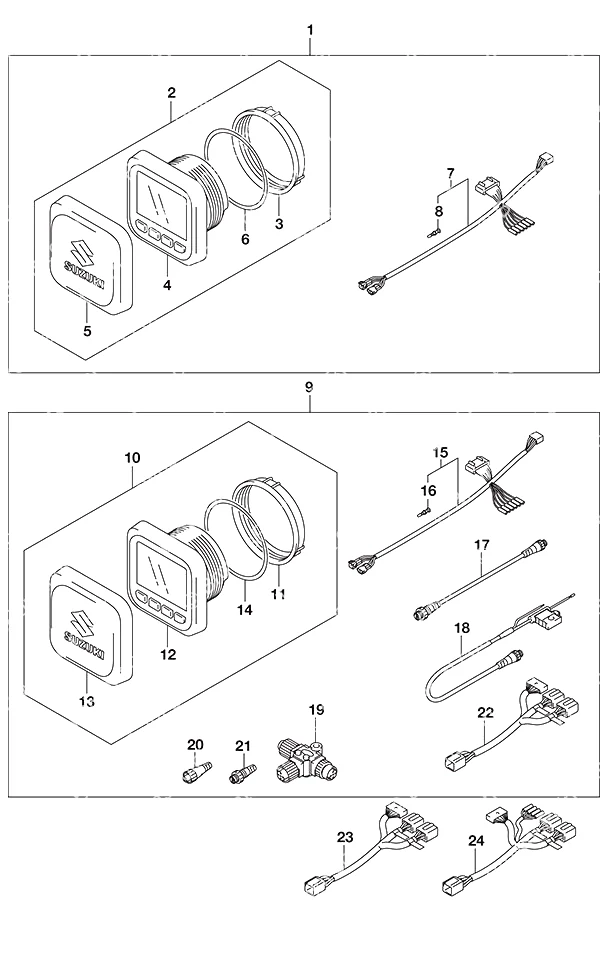

Рис. 43Опция: Многофункциональный датчик (1) Opt: Multi Function Gauge (1)

REF	Номер детали	Наименование	Кол-во
2	34011-96L45	Заменён на 34011-96L46	1
3	34112-96L00	Гайка прибора	1
4	34193-96L00	Обечайка прибора	1
5	34211-96L00	Солнцезащитная крышка многофункционального прибора	1
6	34825-96L00	Уплотнение прибора	1
7	36661-96L20	Адаптер двигателя SPC 1.0	1
8	36615-96300	Смоляной терминал	5
10	34011-96L45	Заменён на 34011-96L46	2
11	34112-96L00	Гайка прибора	2
12	34193-96L00	Обечайка прибора	2
13	34211-96L00	Солнцезащитная крышка многофункционального прибора	2
14	34825-96L00	Уплотнение прибора	2
15	36661-96L20	Адаптер двигателя SPC 1.0	1
16	36615-96300	Смоляной терминал	5
17	990C0-88104	Удлинительный кабель 2'	2
18	990C0-88112	Кабель питания SMIS	1
19	990C0-88110	Т-образный разъём	2
20	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
21	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
22	36667-96L00	Многодвигательный адаптер SPC 1.0	1
23	36667-96L11	Адаптер второго прибора	1
24	36667-96L30	Адаптер датчика для баков 3-4	1

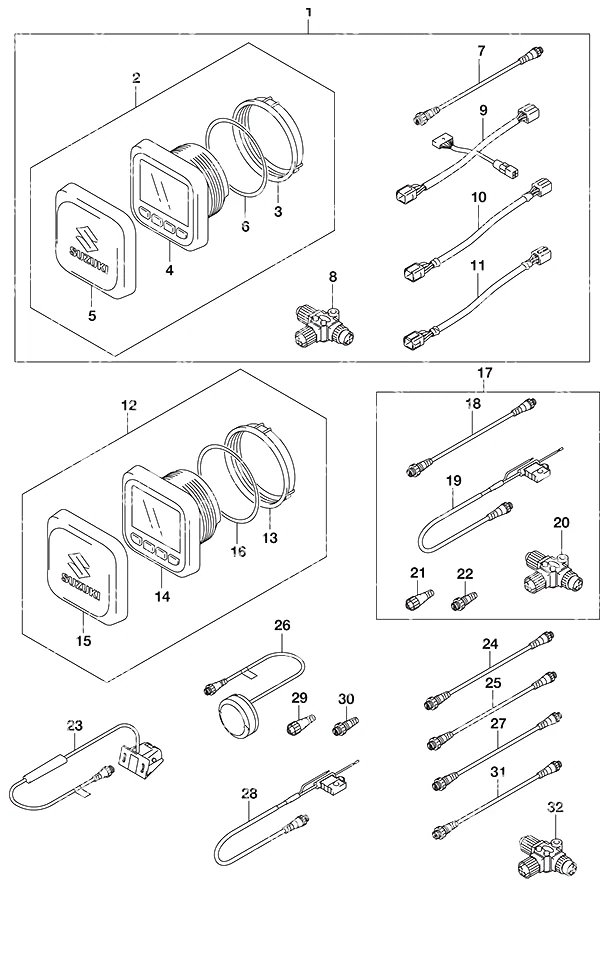

Рис. 44Опция: Многофункциональный датчик (2) Opt: Multi Function Gauge (2)

REF	Номер детали	Наименование	Кол-во
1	990C0-96L15-KIT	990C0-96L16-KIT Suzuki	1
2	34011-96L45	Заменён на 34011-96L46	1
3	34112-96L00	Гайка прибора	1
4	34193-96L00	Обечайка прибора	1
5	34211-96L00	Солнцезащитная крышка многофункционального прибора	1
6	34825-96L00	Уплотнение прибора	1
7	990C0-88104	Удлинительный кабель 2'	1
8	990C0-88110	Т-образный разъём	1
9	36665-96L00	Адаптер двухпостового управления	1
10	36666-96L00	Адаптер питания датчика (двухпостовой)	1
11	36682-92E00	Жгут проводов	1
12	34011-96L45	Заменён на 34011-96L46	1
13	34112-96L00	Гайка прибора	1
14	34193-96L00	Обечайка прибора	1
15	34211-96L00	Солнцезащитная крышка многофункционального прибора	1
16	34825-96L00	Уплотнение прибора	1
17	36001-88L00	Комплект проводов	1
18	990C0-88104	Удлинительный кабель 2'	1
19	990C0-88112	Кабель питания SMIS	1
20	990C0-88110	Т-образный разъём	1
21	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
22	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
24	990C0-88105	Удлинительный кабель 6'	1
25	990C0-88107	Удлинительный кабель 15'	1
26	990C0-88122	Модуль GPS-приёмника	1
27	990C0-88108	Удлинительный кабель 25'	1
28	990C0-88112	Кабель питания SMIS	1
29	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
30	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
31	990C0-88104	Удлинительный кабель 2'	1
32	990C0-88110	Т-образный разъём	1
33	67237-98J20	Пружина фиксатора (снято с производства)	1
