铃木 Suzuki DF 250 2024 - — взрыв-схемы и запчасти

2024 年 · 共 101 个部位 · 2781 条零件

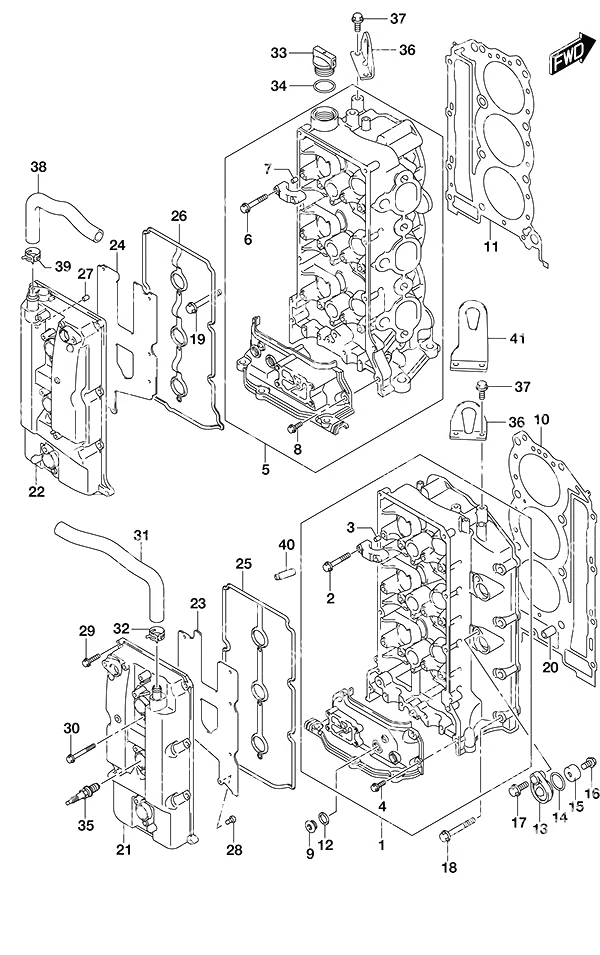

Рис. 1Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	11101-98J10	Головка в сборе, цилиндр левый	1
2	09103-06266	Болт (6x40)	16
3	09206-08001	Установочный штифт (8x11)	14
4	01550-06207	Болт	4
5	11103-98J10	Головка в сборе, цилиндр правый	1
6	09103-06266	Болт (6x40)	16
7	09206-08001	Установочный штифт (8x11)	14
8	01550-06207	Болт	2
9	11116-93J01	Пробка	4
10	11141-98J10	Прокладка головки цилиндров правого борта	1
11	11142-98J10	Прокладка головки цилиндров левого борта	1
12	11216-98L10	Прокладка	4
13	11261-93J00	Крышка защитного анода	4
14	09280-22019	Уплотнительное кольцо	4
15	55321-87J01	Алюминиевый анод	4
16	09128-06094	Болт защитного анода	4
17	01550-0820C	Болт	4
18	01550-08607	Болт	5
19	01550-08607	Болт	4
20	09206-14004	Штифт (14x11.4x23)	4
21	11170-93J01	Крышка головки блока цилиндров правого борта (снята с производства)	1
22	11180-98J01	Крышка головки блока левого цилиндра	1
23	11173-93J00	Пластина сапуна правого борта (снята с производства)	1
24	11183-93J00	Пластина сапуна левого борта (снята с производства)	1
25	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
26	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
27	09206-08001	Установочный штифт (8x11)	1
28	02112-0612A	ВИНТ	14
29	01547-0625C	Болт	16
30	01547-0650C	01547-0650C Suzuki	6
31	11382-93J00	Крышка маслозаливной горловины	1
32	09280-26006	Уплотнительное кольцо	1
33	09482-00427	Свеча зажигания NGK BKR6E	6
34	11291-93J00	Крюк двигателя	2
35	01550-0820C	Болт	4
36	11115-93J10-001	Направляющая клапана (ремонтный размер:0.5)	24
37	11291-98J00	Крюк двигателя	1

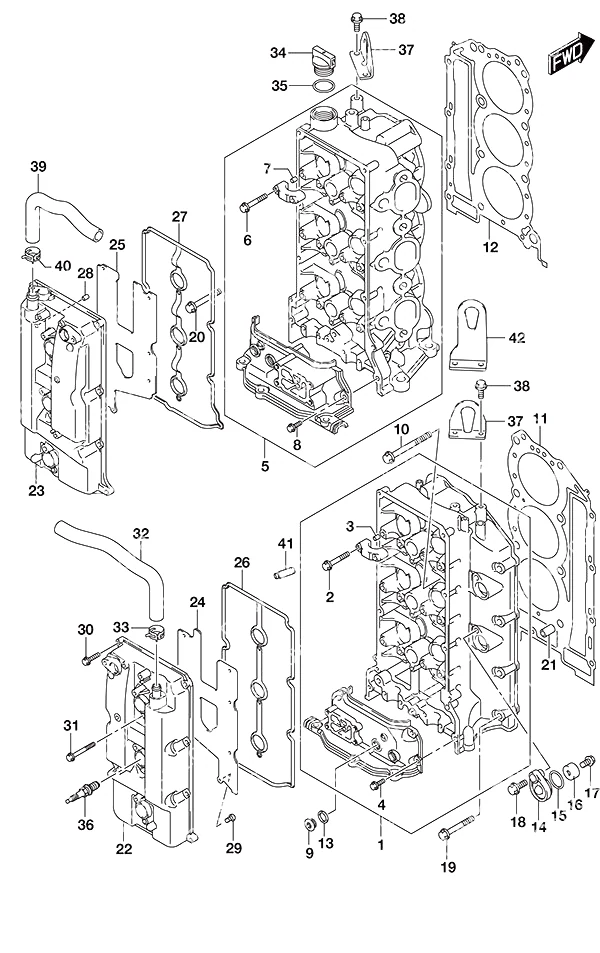

Рис. 2Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	11101-93J20	Головка блока цилиндров в сборе, прав.	1
2	09103-06266	Болт (6x40)	16
3	09206-08001	Установочный штифт (8x11)	14
4	01550-06207	Болт	4
5	11103-93J20	Головка блока цилиндров в сборе, лев.	1
6	09103-06266	Болт (6x40)	16
7	09206-08001	Установочный штифт (8x11)	14
8	01550-06207	Болт	2
9	11116-93J01	Пробка	4
10	11119-93J00	Болт головки блока цилиндров	16
11	11141-93J10	Прокладка головки блока цилиндров правого борта	1
12	11142-93J10	Прокладка головки блока цилиндров левого борта	1
13	11216-98L10	Прокладка	4
14	11261-93J00	Крышка защитного анода	4
15	09280-22019	Уплотнительное кольцо	4
16	55321-87J01	Алюминиевый анод	4
17	09128-06094	Болт защитного анода	4
18	01550-0820C	Болт	4
19	01550-08607	Болт	5
20	01550-08607	Болт	4
21	09206-14004	Штифт (14x11.4x23)	4
22	11170-93J01	Крышка головки блока цилиндров правого борта (снята с производства)	1
23	11180-93J22	Крышка головки цилиндров левого борта	1
24	11173-93J00	Пластина сапуна правого борта (снята с производства)	1
25	11183-93J00	Пластина сапуна левого борта (снята с производства)	1
26	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
27	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
28	09206-08001	Установочный штифт (8x11)	1
29	02112-0612A	ВИНТ	16
30	01547-0625C	Болт	6
31	01547-0650C	01547-0650C Suzuki	6
32	11174-93J10	Шланг сапуна	1
33	09401-18410	Зажим	2
34	11382-93J00	Крышка маслозаливной горловины	1
35	09280-26006	Уплотнительное кольцо	1
36	09482-00427	Свеча зажигания NGK BKR6E	6
37	11291-93J00	Крюк двигателя	4
38	01550-0820C	Болт	4
39	11184-93J10	Шланг сапуна	1
40	09401-18410	Зажим	2
41	11115-93J10-001	Направляющая клапана (ремонтный размер:0.5)	24
42	11291-98J00	Крюк двигателя	1

Рис. 3Головка цилиндра SS Model Cylinder Head SS Model

REF	Номер детали	Наименование	Кол-во
1	11101-98J10	Головка в сборе, цилиндр левый	1
2	09103-06266	Болт (6x40)	16
3	09206-08001	Установочный штифт (8x11)	14
4	01550-06207	Болт	4
5	11103-98J10	Головка в сборе, цилиндр правый	1
6	09103-06266	Болт (6x40)	16
7	09206-08001	Установочный штифт (8x11)	14
8	01550-06207	Болт	2
9	11116-93J01	Пробка	4
10	11141-98J10	Прокладка головки цилиндров правого борта	1
11	11142-98J10	Прокладка головки цилиндров левого борта	1
12	11216-98L10	Прокладка	4
13	11261-93J00	Крышка защитного анода	4
14	09280-22019	Уплотнительное кольцо	4
15	55321-87J01	Алюминиевый анод	4
16	09103-06281	Болт (6x14)	4
17	09128-06094	Болт защитного анода	4
18	01550-08607	Болт	5
19	01550-08607	Болт	4
20	09206-14004	Штифт (14x11.4x23)	4
21	11170-93J01	Крышка головки блока цилиндров правого борта (снята с производства)	1
22	11180-93J22	Крышка головки цилиндров левого борта	1
23	11173-93J00	Пластина сапуна правого борта (снята с производства)	1
24	11183-93J00	Пластина сапуна левого борта (снята с производства)	1
25	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
26	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
27	09206-08001	Установочный штифт (8x11)	1
28	02112-0612A	ВИНТ	14
29	01547-0625C	Болт	16
30	01547-0650C	01547-0650C Suzuki	6
31	11174-93J10	Шланг сапуна	1
32	09401-18410	Зажим	2
33	11382-93J00	Крышка маслозаливной горловины	1
34	09280-26006	Уплотнительное кольцо	1
35	09482-00427	Свеча зажигания NGK BKR6E	6
36	11291-93J00	Крюк двигателя	2
37	01550-0820C	Болт	4
38	11184-93J10	Шланг сапуна	1
39	09401-18410	Зажим	2
40	11115-93J10-001	Направляющая клапана (ремонтный размер:0.5)	24
41	11291-98J00	Крюк двигателя	1

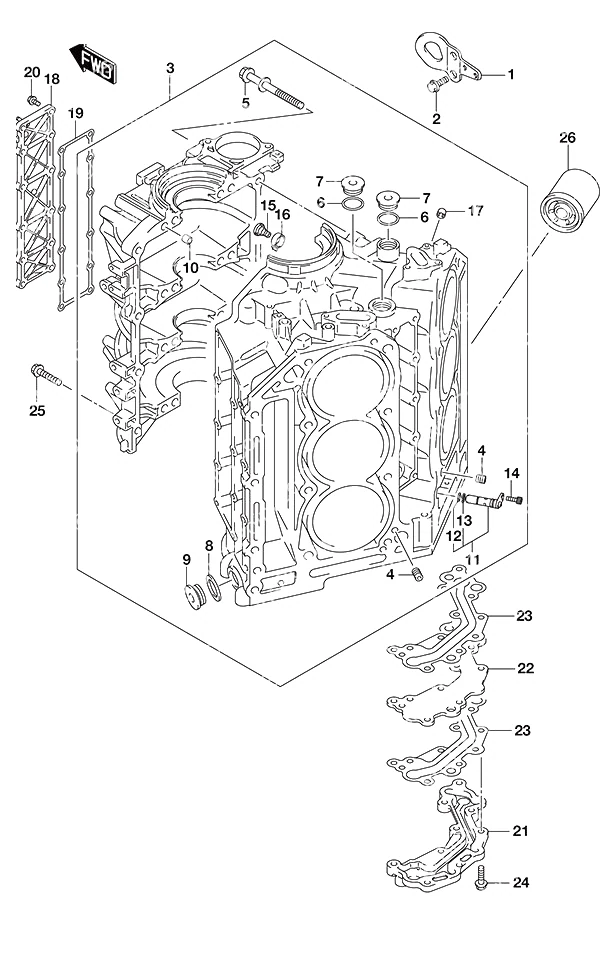

Рис. 4Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	11293-98J00	Передний крюк двигателя	1
2	01550-0820C	Болт	2
3	11301-98J70	Блок цилиндров в сборе	1
4	11112-93J00	Пробка масляного сопла (вентури)	2
5	11117-93J10	Болт картера	12
6	11117-98J10	Шпилька картера	4
7	11119-93J00	Болт головки блока цилиндров	16
8	11216-98L00	Прокладка	3
9	09248-26001	Пробка масляной магистрали M26	3
10	09160-18031	Прокладка выпускной пробки	2
11	09248-18006	Выпускная пробка	2
12	09159-10116	Гайка картера	4
13	09206-13019	Установочный штифт	5
14	16700-93J00	Клапан поршневой форсунки	1
15	09280-10009	Уплотнительное кольцо	1
16	09280-10016	Уплотнительное кольцо	1
17	07130-0616B	Болт	1
18	07130-0510A	Болт	6
19	11390-98J00	Форсунка охлаждения поршня	6
20	09280-06005	Уплотнительное кольцо	6
21	09246-04009	Пробка	1
22	11330-93J01	Крышка водяной рубашки картера	1
23	11332-93J00	Прокладка крышки водяной рубашки картера	1
24	01550-0620C	Болт	12
25	16430-93J00	Крышка масляной магистрали (снята с производства)	1
26	16431-93J00	Пластина масляной магистрали	1
27	16433-93J00	Прокладка масляной магистрали	2
28	01550-0835A	Болт	9
29	01550-0845C	Болт	8
30	16510-96J11	Масляный фильтр двигателя	1

Рис. 5Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	11293-98J00	Передний крюк двигателя	1
2	01550-0820C	Болт	2
3	11301-93J40	Комплект блока цилиндров	1
4	11112-93J00	Пробка масляного сопла (вентури)	2
5	11117-93J10	Болт картера	16
6	11216-98L00	Прокладка	3
7	09248-26005	Пробка масляного канала	3
8	09160-18031	Прокладка выпускной пробки	2
9	09248-18006	Выпускная пробка	2
10	09206-13019	Установочный штифт	5
11	16700-93J00	Клапан поршневой форсунки	1
12	09280-10009	Уплотнительное кольцо	1
13	09280-10016	Уплотнительное кольцо	1
14	07130-0616B	Болт	1
15	16712-93J00	Болт форсунки охлаждения поршня	6
16	16721-93J00	Форсунка охлаждения поршня	6
17	09246-04009	Пробка	1
18	11330-93J01	Крышка водяной рубашки картера	1
19	11332-93J00	Прокладка крышки водяной рубашки картера	1
20	01550-0620C	Болт	12
21	16430-93J00	Крышка масляной магистрали (снята с производства)	1
22	16431-93J00	Пластина масляной магистрали	1
23	16433-93J00	Прокладка масляной магистрали	2
24	01550-0835A	Болт	9
25	01550-0845C	Болт	8
26	16510-96J11	Масляный фильтр двигателя	1

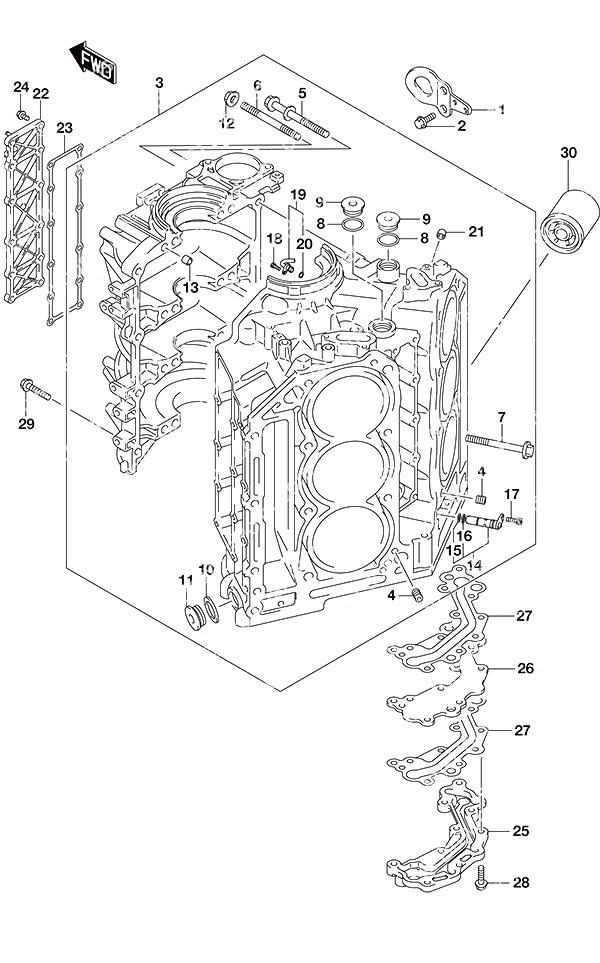

Рис. 6Блок цилиндров SS Model Cylinder Block SS Model

REF	Номер детали	Наименование	Кол-во
1	11293-98J00	Передний крюк двигателя	1
2	01550-0820C	Болт	2
3	11301-98J80	Блок цилиндров в сборе	1
4	11112-93J00	Пробка масляного сопла (вентури)	2
5	11117-93J10	Болт картера	12
6	11117-98J10	Шпилька картера	4
7	11119-93J00	Болт головки блока цилиндров	16
8	11216-98L00	Прокладка	3
9	09248-26005	Пробка масляного канала	3
10	09160-18031	Прокладка выпускной пробки	2
11	09248-18006	Выпускная пробка	2
12	09159-10116	Гайка картера	4
13	09206-13019	Установочный штифт	5
14	16700-93J00	Клапан поршневой форсунки	1
15	09280-10009	Уплотнительное кольцо	1
16	09280-10016	Уплотнительное кольцо	1
17	07130-0616B	Болт	1
18	07130-0510A	Болт	6
19	11390-98J00	Форсунка охлаждения поршня	6
20	09280-06005	Уплотнительное кольцо	6
21	09246-04009	Пробка	1
22	11330-93J01	Крышка водяной рубашки картера	1
23	11332-93J00	Прокладка крышки водяной рубашки картера	1
24	01550-0620C	Болт	12
25	16430-93J00	Крышка масляной магистрали (снята с производства)	1
26	16431-93J00	Пластина масляной магистрали	1
27	16433-93J00	Прокладка масляной магистрали	2
28	01550-0835A	Болт	9
29	01550-08457	Болт	8
30	16510-96J11	Масляный фильтр двигателя	1

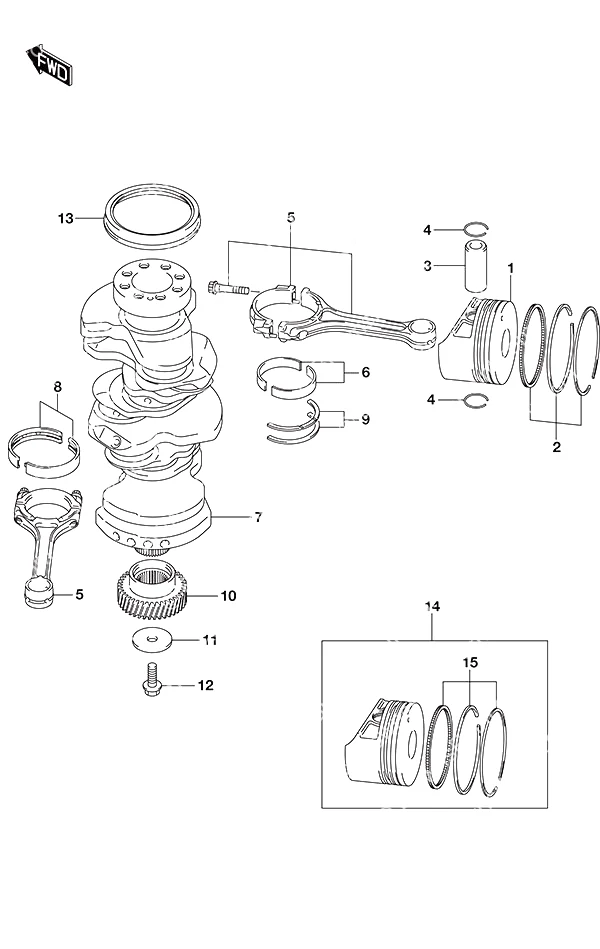

Рис. 7Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
1	12111-98J00-0B0	Поршень	6
2	12140-98J10	Комплект поршневых колец	6
3	12151-02F00	Поршневой палец	6
4	09381-22010	Стопорное кольцо поршневого пальца	12
5	12160-98J00	Шатун в сборе	6
7	12220-98J00	Коленчатый вал	1
10	12242-98J00	Ведущая шестерня	1
11	09160-10104	Шайба ведущей шестерни (NLA)	1
12	01550-1025A	БОЛТ	1
13	09283-91001	Сальник коленчатого вала	1
14	12100-98J00-050	Комплект поршня и колец (OS:0.50)	6
15	12140-98J10-050	Комплект поршневых колец (OS:0.50)	6

Рис. 8Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
1	12111-93J02-0B0	Поршень	6
2	12140-93J00	Комплект поршневых колец	6
3	12151-93J10	Поршневой палец	6
4	09381-22010	Стопорное кольцо поршневого пальца	12
5	12160-93J10	Шатун в сборе	6
7	12220-93J01	Коленчатый вал в сборе	1
10	12242-93J01	Ведущая шестерня	1
11	09160-10104	Шайба ведущей шестерни (NLA)	1
12	01550-1025A	БОЛТ	1
13	09283-91001	Сальник коленчатого вала	1
14	12100-93J00-050	Комплект поршня с кольцами (OS:0.50)	6
15	12140-93J00-050	Комплект поршневых колец (OS:0.50)	6

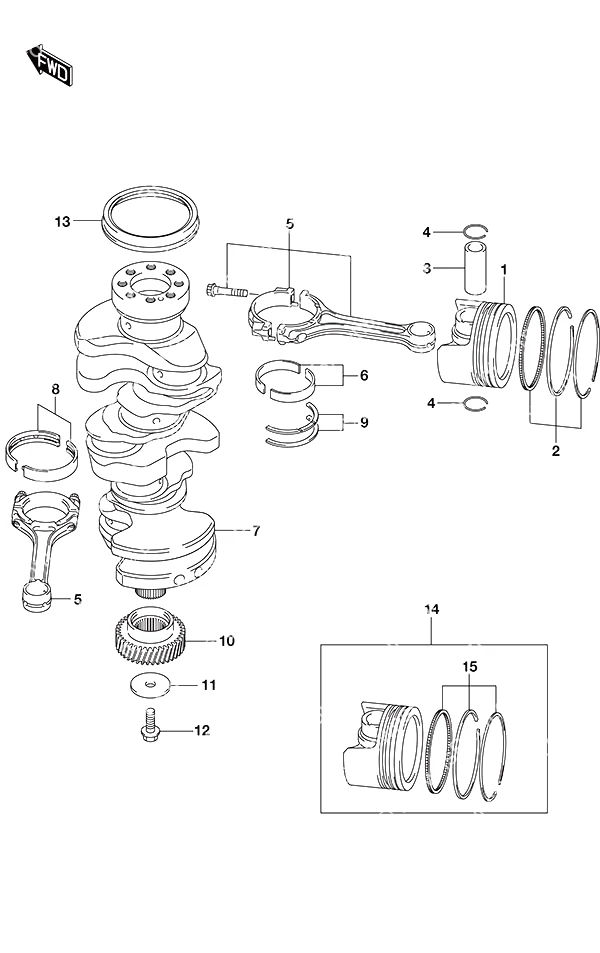

Рис. 9Коленчатый вал SS Model Crankshaft SS Model

REF	Номер детали	Наименование	Кол-во
1	12111-98J00-0B0	Поршень	6
2	12140-98J10	Комплект поршневых колец	6
3	12151-02F00	Поршневой палец	6
4	09381-22010	Стопорное кольцо поршневого пальца	12
5	12160-98J00	Шатун в сборе	6
7	12220-98J00	Коленчатый вал	1
10	12242-98J00	Ведущая шестерня	1
11	09160-10104	Шайба ведущей шестерни (NLA)	1
12	01550-1025A	БОЛТ	1
13	09283-91001	Сальник коленчатого вала	1
14	12100-98J00-050	Комплект поршня и колец (OS:0.50)	6
15	12140-98J10-050	Комплект поршневых колец (OS:0.50)	6

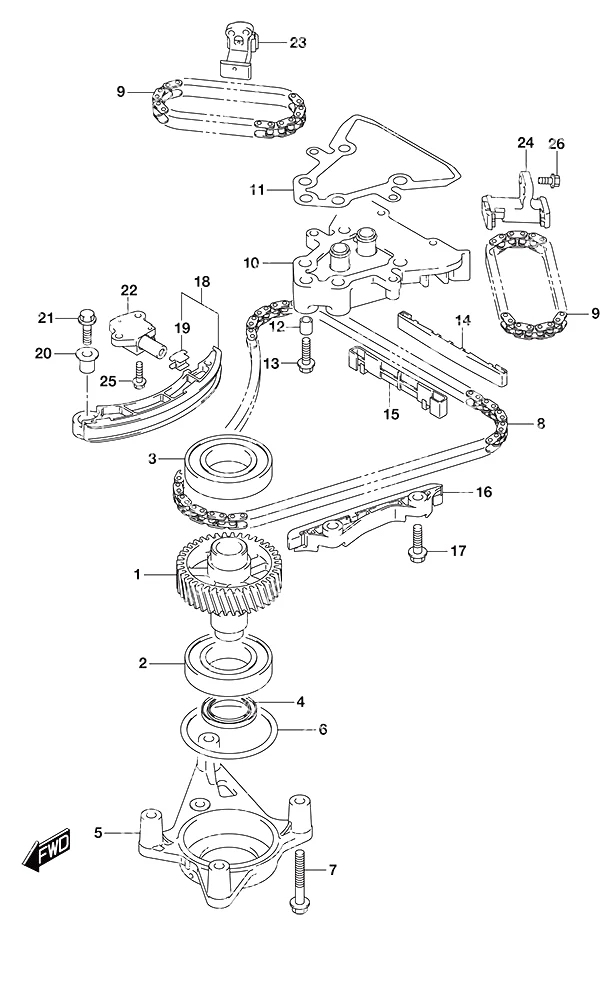

Рис. 10Цепь ГРМ Timing Chain

REF	Номер детали	Наименование	Кол-во
1	12730-98J02	Ведомая шестерня	1
2	09262-40021	Подшипник (40x80x18)	1
3	09262-40017	Подшипник (40x80x18)	1
4	09283-32044	Сальник (32x47x6)	1
5	12734-93J00	Держатель ведомой шестерни	1
6	09280-70012	Уплотнительное кольцо	1
7	01550-0855A	БОЛТ, КЛАПАН EGR	4
8	12761-93J00	1-я цепь ГРМ	1
9	12762-93J00	2-я цепь ГРМ	2
10	12770-93J00	Основание направляющей цепи ГРМ	1
11	12778-93J00	Прокладка основания направляющей	1
12	04211-13149	Штифт	2
13	01550-0830A	Болт	2
14	12771-93J00	Верхняя направляющая цепи ГРМ	1
15	12775-93J00	Нижняя направляющая цепи ГРМ	1
16	12772-93J00	Направляющая цепи ГРМ	1
17	01550-0830A	Болт	2
18	12810-93J00	Натяжитель цепи ГРМ в сборе	1
19	12813-73G00	Башмак натяжителя цепи ГРМ	1
20	12812-90J00	Проставка натяжителя цепи ГРМ	1
21	01550-0830A	Болт	1
22	12831-93J01	Регулировочный узел натяжителя	1
23	12832-93J00	Натяжитель правого борта в сборе	1
24	12833-93J00	Натяжитель левого борта в сборе	1
25	01550-0620A	Болт	2
26	01550-0620A	Болт	4

Рис. 11Цепь ГРМ Timing Chain

REF	Номер детали	Наименование	Кол-во
1	12730-93J02	Ведомая шестерня	1
2	09262-40021	Подшипник (40x80x18)	1
3	08110-62080	Подшипник верхний	1
4	09283-32044	Сальник (32x47x6)	1
5	12734-93J00	Держатель ведомой шестерни	1
6	09280-70012	Уплотнительное кольцо	1
7	01550-0855A	БОЛТ, КЛАПАН EGR	4
8	12761-93J00	1-я цепь ГРМ	1
9	12762-93J00	2-я цепь ГРМ	2
10	12770-93J00	Основание направляющей цепи ГРМ	1
11	12778-93J00	Прокладка основания направляющей	1
12	04211-13149	Штифт	2
13	01550-0830A	Болт	2
14	12771-93J00	Верхняя направляющая цепи ГРМ	1
15	12775-93J00	Нижняя направляющая цепи ГРМ	1
16	12772-93J00	Направляющая цепи ГРМ	1
17	01550-0830A	Болт	2
18	12810-93J00	Натяжитель цепи ГРМ в сборе	1
19	12813-73G00	Башмак натяжителя цепи ГРМ	1
20	12812-90J00	Проставка натяжителя цепи ГРМ	1
21	01550-0830A	Болт	1
22	12831-93J01	Регулировочный узел натяжителя	1
23	12832-93J00	Натяжитель правого борта в сборе	1
24	12833-93J00	Натяжитель левого борта в сборе	1
25	01550-0620A	Болт	2
26	01550-0620A	Болт	4

Рис. 12Цепь ГРМ SS Model Timing Chain SS Model

REF	Номер детали	Наименование	Кол-во
1	12730-98J02	Ведомая шестерня	1
2	09262-40021	Подшипник (40x80x18)	1
3	09262-40017	Подшипник (40x80x18)	1
4	09283-32044	Сальник (32x47x6)	1
5	12734-93J00	Держатель ведомой шестерни	1
6	09280-70012	Уплотнительное кольцо	1
7	01550-0855A	БОЛТ, КЛАПАН EGR	4
8	12761-93J00	1-я цепь ГРМ	1
9	12762-93J00	2-я цепь ГРМ	2
10	12770-93J00	Основание направляющей цепи ГРМ	1
11	12778-93J00	Прокладка основания направляющей	1
12	04211-13149	Штифт	2
13	01550-0830A	Болт	2
14	12771-93J00	Верхняя направляющая цепи ГРМ	1
15	12775-93J00	Нижняя направляющая цепи ГРМ	1
16	12772-93J00	Направляющая цепи ГРМ	1
17	01550-0830A	Болт	2
18	12810-93J00	Натяжитель цепи ГРМ в сборе	1
19	12813-73G00	Башмак натяжителя цепи ГРМ	1
20	12812-90J00	Проставка натяжителя цепи ГРМ	1
21	01550-0830A	Болт	1
22	12831-93J01	Регулировочный узел натяжителя	1
23	12832-93J00	Натяжитель правого борта в сборе	1
24	12833-93J00	Натяжитель левого борта в сборе	1
25	01550-0620A	Болт	2
26	01550-0620A	Болт	4

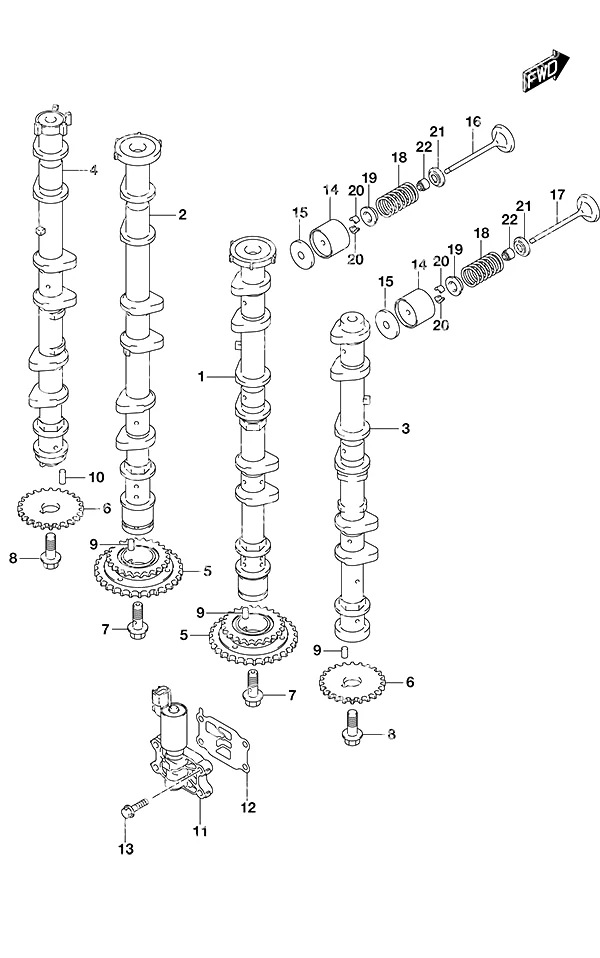

Рис. 13Распредвал Camshaft

REF	Номер детали	Наименование	Кол-во
1	12701-98J20	Распредвал впускной правого борта	1
2	12705-98J10	Впускной распределительный вал левого борта	1
3	12721-98J10	Выпускной распределительный вал правого борта	1
4	12729-98J20	Распредвал выпускной левый	1
5	12740-93J00	Звездочка привода распредвала в сборе	2
6	12748-93J00	Звездочка выпускного распределительного вала	2
7	12753-93J00	Болт впускного распределительного вала	2
8	12749-93J00	Болт выпускного распредвала	2
9	09202-05032	Штифт (5x12)	3
10	09261-05006	Штифт (5x18)	1
11	16550-93J00	Клапан регулирования масла	2
12	16555-93J10	Прокладка клапана регулирования масла	2
13	01550-0625C	Болт	8
14	12891-93J10	Толкатель	24
16	12911-98J00	Впускной клапан	12
17	12915-93J60	Выпускной клапан	12
18	12921-93J11	Пружина клапана	24
19	12931-78G00	Тарелка пружины клапана	24
20	12932-24400	Сухарь клапана	48
21	12933-69G10	Седельная шайба пружины клапана	24
22	09289-05006	Маслосъёмный колпачок клапана	24

Рис. 14Распредвал Camshaft

REF	Номер детали	Наименование	Кол-во
1	12701-93J50	Распредвал впускной правого борта	1
2	12705-93J50	Распредвал впускной левого борта	1
3	12721-93J50	Распредвал выпускной правого борта	1
4	12729-93J50	Распредвал выпускной левого борта	1
5	12740-93J00	Звездочка привода распредвала в сборе	2
6	12748-93J00	Звездочка выпускного распределительного вала	2
7	12753-93J00	Болт впускного распределительного вала	2
8	12749-93J00	Болт выпускного распредвала	2
9	09202-05032	Штифт (5x12)	3
10	09261-05006	Штифт (5x18)	1
11	16550-93J00	Клапан регулирования масла	2
12	16555-93J10	Прокладка клапана регулирования масла	2
13	01550-0625C	Болт	8
14	12891-93J10	Толкатель	24
16	12911-93J00	Впускной клапан	12
17	12915-93J60	Выпускной клапан	12
18	12921-93J11	Пружина клапана	24
19	12931-78G00	Тарелка пружины клапана	24
20	12932-24400	Сухарь клапана	48
21	12933-69G10	Седельная шайба пружины клапана	24
22	09289-05006	Маслосъёмный колпачок клапана	24

Рис. 15Распредвал SS Model Camshaft SS Model

REF	Номер детали	Наименование	Кол-во
1	12701-98J20	Распредвал впускной правого борта	1
2	12705-98J10	Впускной распределительный вал левого борта	1
3	12721-98J10	Выпускной распределительный вал правого борта	1
4	12729-98J10	Выпускной распределительный вал левого борта	1
5	12740-93J00	Звездочка привода распредвала в сборе	2
6	12748-93J00	Звездочка выпускного распределительного вала	2
7	12753-93J00	Болт впускного распределительного вала	2
8	12749-93J00	Болт выпускного распредвала	2
9	09202-05032	Штифт (5x12)	3
10	09261-05006	Штифт (5x18)	1
11	16550-93J00	Клапан регулирования масла	2
12	16555-93J10	Прокладка клапана регулирования масла	2
13	01550-0625C	Болт	8
14	12891-93J10	Толкатель	24
16	12911-98J00	Впускной клапан	12
17	12915-93J60	Выпускной клапан	12
18	12921-93J11	Пружина клапана	24
19	12931-78G00	Тарелка пружины клапана	24
20	12932-24400	Сухарь клапана	48
21	12933-69G10	Седельная шайба пружины клапана	24
22	09289-05006	Маслосъёмный колпачок клапана	24

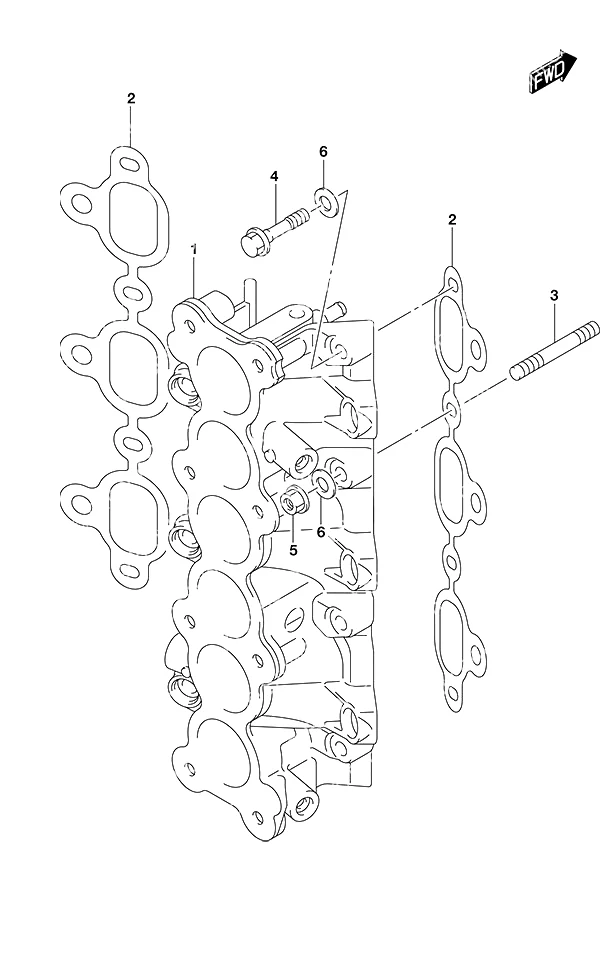

Рис. 16Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	13110-98J10	Впускной коллектор	1
2	13119-98J00	Прокладка впускного коллектора	2
3	09108-08282	Шпилька	4
4	09103-08437	Болт (8x65)	4
5	09159-08136	Гайка	4
6	09160-08161	Шайба (8.2x23x3.2)	8

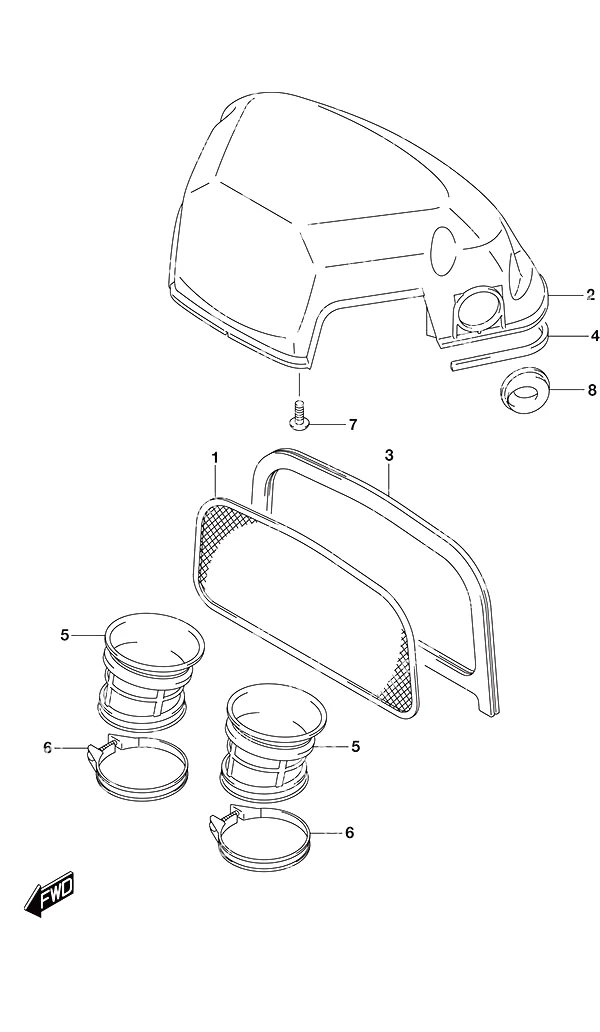

Рис. 17Глушитель Silencer

REF	Номер детали	Наименование	Кол-во
1	13710-93J00	Пламегаситель	1
2	13811-93J02	Верхняя крышка глушителя	1
3	13813-93J01	Держатель, пламегаситель	1
4	13851-93J02	Сальник глушителя	1
5	13881-93J01	Трубка, выпускная	2
6	17895-93J00	Хомут	2
7	02142-06207	Винт 6X20	6
8	13853-96L01	Втулка сапуна	2

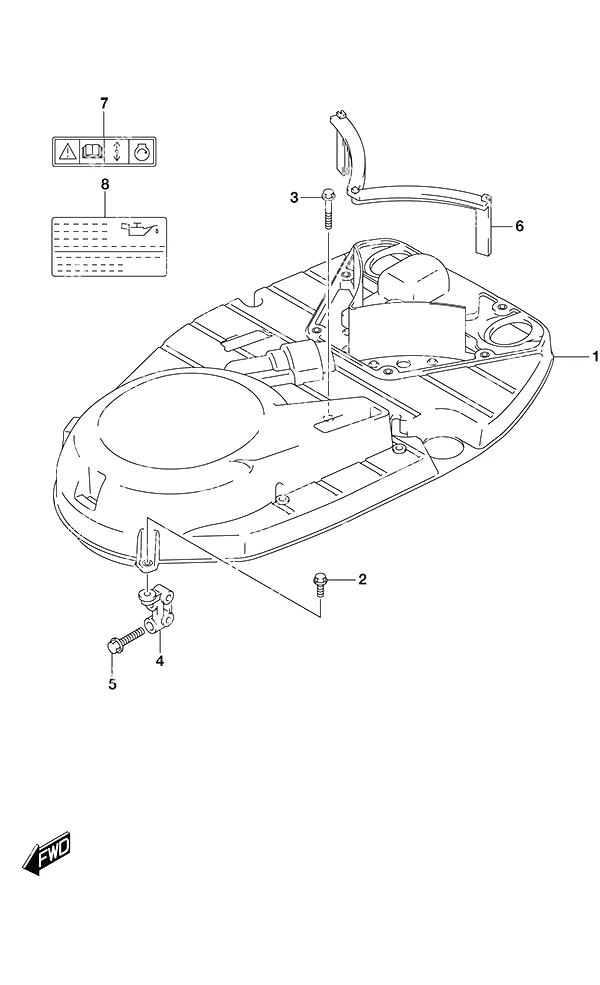

Рис. 18Крышка зубчатого венца Ring Gear Cover

REF	Номер детали	Наименование	Кол-во
1	11510-98J03	Крышка кольца в сборе	1
2	11174-98J01	Шланг сапуна	1
3	11176-98J00	Штуцер сапуна	1
4	11514-98J00	Пластина крышки зубчатого венца	1
5	13710-98J00	Пламегаситель	1
6	13811-98J00	Глушитель верхней крышки	1
7	09401-18410	Зажим	2
8	01550-06127	Болт	4
9	01550-06207	Болт	5
10	11517-98J00	Винт	3
11	11515-93J00	Раскос крышки зубчатого венца	1
12	13841-98J10	Защита воздуховода правого борта	1
13	13851-98J10	Защита воздуховода левого борта	1
14	01550-0620C	Болт	4
15	01550-0620C	Болт	2
16	01550-0640C	Болт	1
17	01550-0835C	Болт	2
18	69711-93E11	Наклейка (S.I.G.P)	1
19	61494-93J01	Этикетка масла и зазора	1

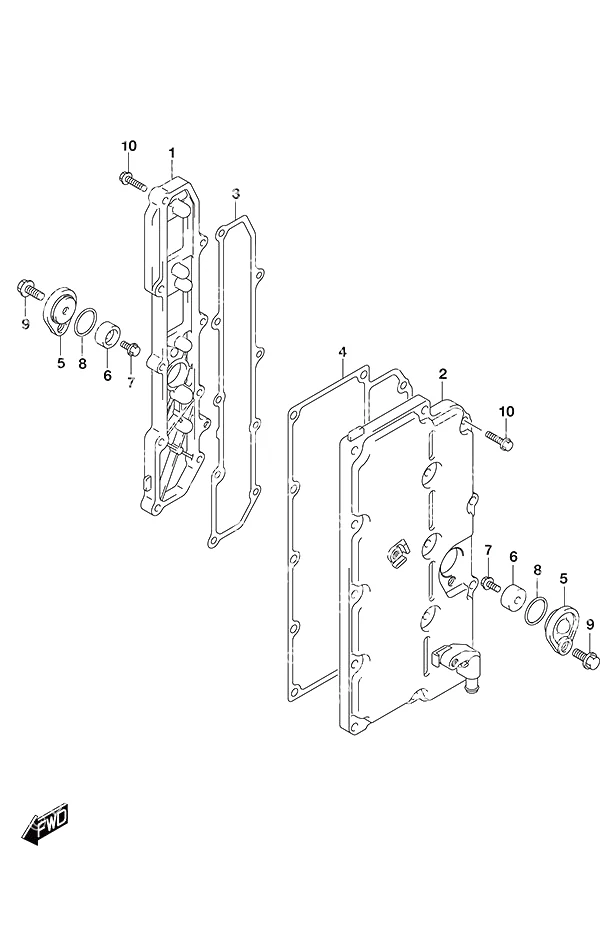

Рис. 19Крышка выпускного тракта Exhaust Cover

REF	Номер детали	Наименование	Кол-во
1	14141-93J02	Крышка, выпускная	1
2	14140-98J01	Крышка выпускного коллектора левого борта	1
3	14151-93J00	Прокладка крышки выпускного коллектора правого борта	1
4	14152-93J01	Прокладка крышки выпускного коллектора	1
5	11261-93J00	Крышка защитного анода	2
6	55321-87J01	Алюминиевый анод	2
7	09128-06094	Болт защитного анода	2
8	09280-22019	Уплотнительное кольцо	2
9	01550-0820C	Болт	2
10	01550-06257	Болт	23

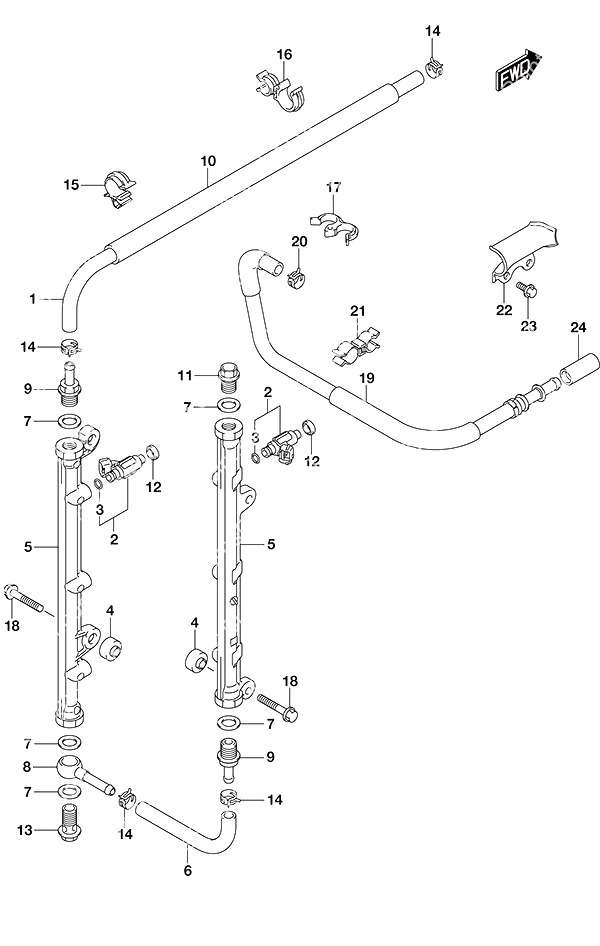

Рис. 20Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	15681-93J02	Шланг топливный (тройник)	1
2	15710-96J00	Топливная форсунка	6
3	15717-16G00	Уплотнительное кольцо	6
4	15735-58B00	Изолятор топливной трубки	4
5	15751-93J00	Топливная трубка	2
6	15756-93J02	Топливный шланг (топливная трубка - топливная трубка)	1
7	15762-93J00	Прокладка топливной трубки	5
8	15830-77EA0	Соединитель топливной трубки	1
9	15831-93J01	Соединитель, топливная трубка	2
10	18498-93J01	Протектор топливного шланга (L:340)	1
11	09247-14041	Заглушка топливной трубки	1
12	09320-08062	Подушка	6
13	09360-14014	Штуцер	1
14	09401-11425	Зажим	4
15	09403-16307	ХОМУТ	1
16	09408-00105	Хомут	1
17	09408-00155	Хомут (снят с производства)	1
18	01550-0840C	Болт	4
19	15680-93J40	Топливный шланг (вход - фильтр)	1
20	09401-14409	Зажим	1
21	09408-00135	Хомут (снят с производства)	2
22	15684-98J00	Направляющая топливного шланга	1
23	01550-0612C	Болт	2
24	09251-09009	ПРОБКА	1

Рис. 21Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	15681-93J02	Шланг топливный (тройник)	1
2	15710-93J00	Топливная форсунка	6
3	15717-16G00	Уплотнительное кольцо	6
4	15735-58B00	Изолятор топливной трубки	4
5	15751-93J00	Топливная трубка	2
6	15756-93J02	Топливный шланг (топливная трубка - топливная трубка)	1
7	15762-93J00	Прокладка топливной трубки	5
8	15830-77EA0	Соединитель топливной трубки	1
9	15831-93J01	Соединитель, топливная трубка	2
10	18498-93J01	Протектор топливного шланга (L:340)	1
11	09247-14041	Заглушка топливной трубки	1
12	09320-08062	Подушка	6
13	09360-14009	Болт соединителя топливной трубки	1
14	09401-11425	Зажим	4
15	09403-16307	ХОМУТ	1
16	09408-00105	Хомут	1
17	09408-00155	Хомут (снят с производства)	1
18	01550-0840C	Болт	4
19	15680-93J40	Топливный шланг (вход - фильтр)	1
20	09401-14409	Зажим	1
21	09408-00135	Хомут (снят с производства)	2
22	15684-98J00	Направляющая топливного шланга	1
23	01550-0612C	Болт	2
24	09251-09009	ПРОБКА	1

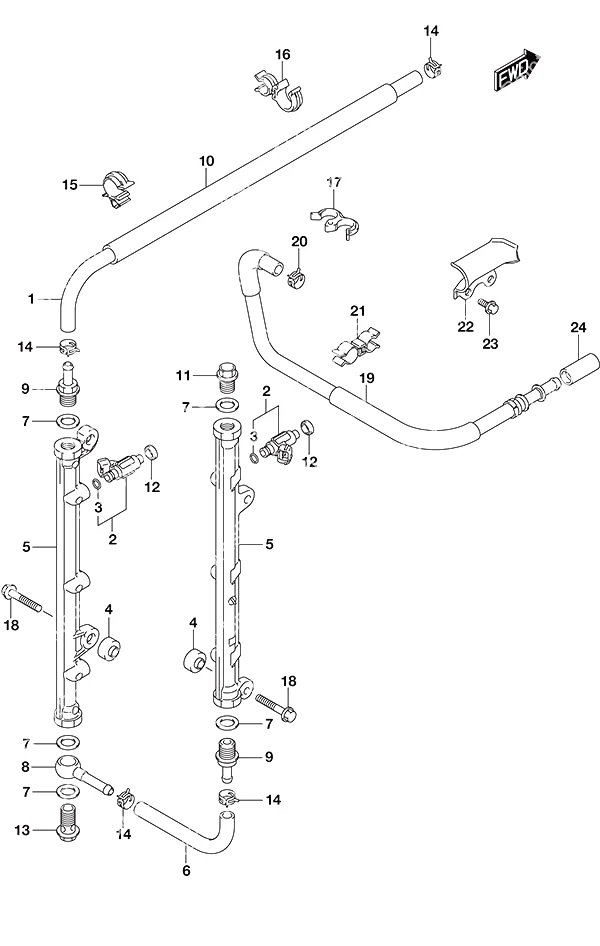

Рис. 22Топливная форсунка SS Model Fuel Injector SS Model

REF	Номер детали	Наименование	Кол-во
1	15681-93J02	Шланг топливный (тройник)	1
2	15710-96J00	Топливная форсунка	6
3	15717-16G00	Уплотнительное кольцо	6
4	15735-58B00	Изолятор топливной трубки	4
5	15751-93J00	Топливная трубка	2
6	15756-93J02	Топливный шланг (топливная трубка - топливная трубка)	1
7	15762-93J00	Прокладка топливной трубки	5
8	15830-77EA0	Соединитель топливной трубки	1
9	15831-93J01	Соединитель, топливная трубка	2
10	18498-93J01	Протектор топливного шланга (L:340)	1
11	09247-14041	Заглушка топливной трубки	1
12	09320-08062	Подушка	6
13	09360-14009	Болт соединителя топливной трубки	1
14	09401-11425	Зажим	4
15	09403-16307	ХОМУТ	1
16	09408-00105	Хомут	1
17	09408-00155	Хомут (снят с производства)	1
18	01550-0840C	Болт	4
19	15680-93J40	Топливный шланг (вход - фильтр)	1
20	09401-14409	Зажим	1
21	09408-00135	Хомут (снят с производства)	2
22	15684-98J00	Направляющая топливного шланга	1
23	01550-0612C	Болт	2
24	09251-09009	ПРОБКА	1

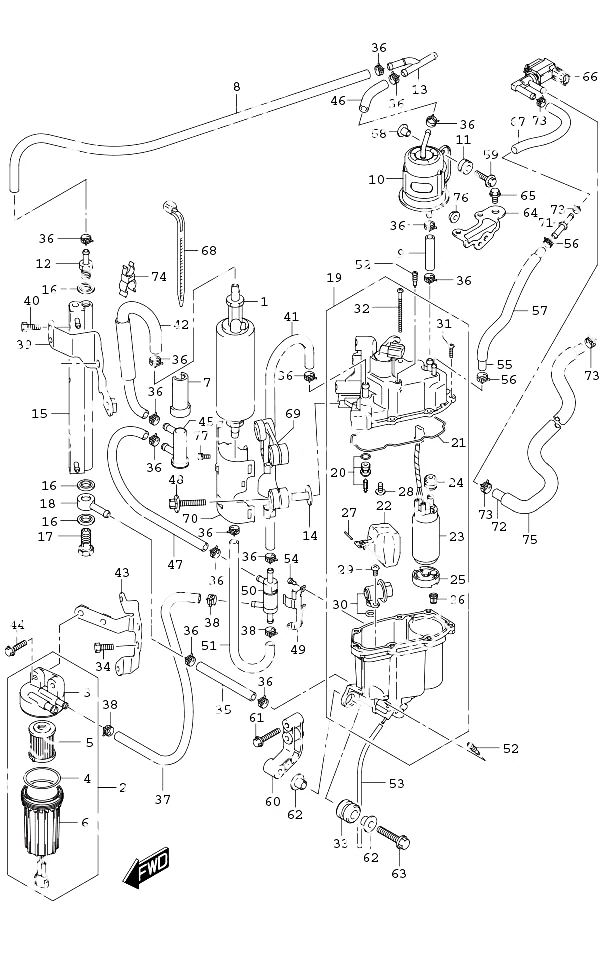

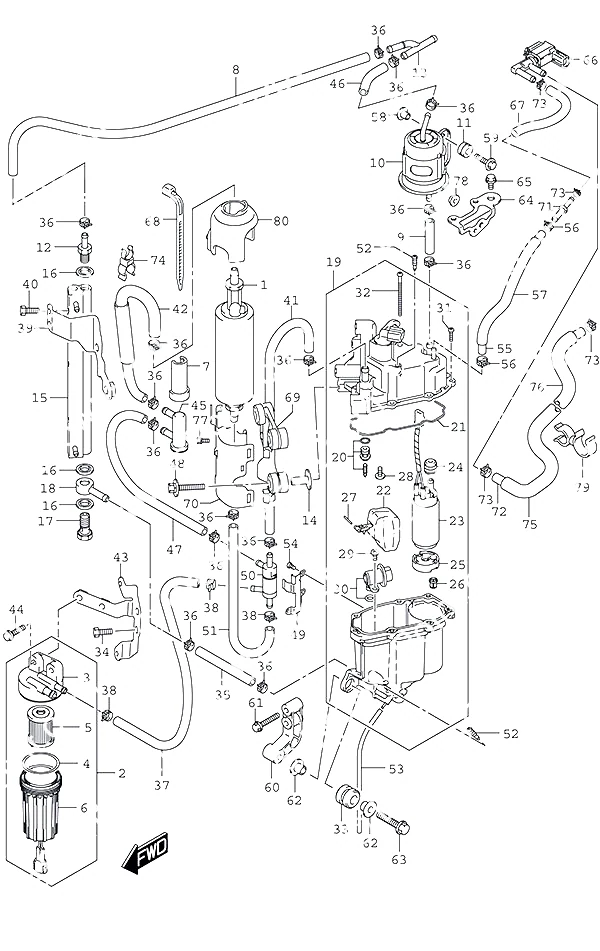

Рис. 23ТОПЛИВНЫЙ НАСОС / СЕПАРАТОР ПАРОВ ТОПЛИВА Fuel Pump/Fuel Vapor Separator

REF	Номер детали	Наименование	Кол-во
1	15100-98J00	Топливный насос (L)	1
2	15410-93J11	Топливный фильтр в сборе	1
3	15411-93J10	Крышка топливного фильтра	1
4	15415-93J10	Уплотнительное кольцо топливного фильтра	1
5	15412-93J10	Фильтрующий элемент топливного фильтра	1
6	15413-93J10	Стакан топливного фильтра	1
7	15644-93J00	Крышка топливного фильтра	3
8	15633-93J20	Топливный шланг (H)	1
9	09343-75002-600	Шланг (7.5x13.5x600)	1
10	15440-93J10	Топливный фильтр	1
11	09320-08501	Подушка	2
12	15773-90J10	Соединение топливного шланга	1
13	15830-93J00	Тройник	1
14	09169-06093	Шайба	3
15	15770-93J00	Топливный охладитель	1
16	09168-12013	Прокладка	3
17	09360-12013	Штуцер	1
18	09363-08004	Штуцер	1
19	15600-98J50	Сепаратор в сборе	1
20	13370-93J10	Игольчатый клапан в сборе	1
21	15626-93J10	Уплотнение VST	1
22	15650-93J00	Поплавок в сборе	1
23	15200-87820	Топливный насос в сборе	1
24	15647-93J10	Втулка топливного насоса	1
25	15641-90J10	Проставка топливного насоса	1
26	15642-90J00	Фильтр топливного насоса	1
27	15654-99E00	Ось поплавка	1
28	02142-0408B	Винт	1
29	15631-99E10	Винт регулятора	1
30	15760-93J01	Регулятор давления топлива	1
31	15628-99E00	Винт (L:15)	6
32	15627-93J00	Винт (снят с производства)	1
33	09320-12094	Подушка глушителя B	3
34	15675-93J00	Болт кронштейна охладителя	3
35	09343-75002-600	Шланг (7.5x13.5x600)	1
36	09401-11414	Зажим	14
37	15636-93J30	Топливный шланг (L)	1
38	15686-93J00	Зажим топливного шланга	1
39	15672-93J10	Кронштейн топливного охладителя	1
40	01500-06167	Болт	4
41	15635-93J30	Шланг топливный (H)	1
42	15632-93J30	Шланг топливный (H)	1
43	15673-98J00	Кронштейн топливного фильтра	1
44	01550-06257	Болт	2
45	15643-93J00	Топливный фильтр (L)	1
46	09343-75002-600	Шланг (7.5x13.5x600)	1
47	15634-93J20	Шланг топливный (H)	1
48	09116-06525	Болт	3
49	15674-93J00	Кронштейн обратного клапана	1
50	15645-93J00	Обратный клапан	1
51	15637-93J30	Шланг топливный (L)	1
52	15629-99E10	Сливной винт	2
53	15683-87J00	Сливной шланг (L:120)	1
54	02112-0406B	Винт	3
55	09343-70503-600	Топливный шланг (7x12x600)	1
56	09401-11423	Зажим	2
57	18498-90J61	Протектор (15.4x18.4x70)	1
58	09169-06062	Шайба (6.3x17x1.6)	2
59	09116-06202	Болт с шайбой (6x25)	2
60	15671-93J00	Кронштейн парового сепаратора (снят с производства)	1
61	01550-06357	Болт	2
62	09169-08042	Шайба	6
63	01550-0840C	Болт	3
64	18417-93J00	Кронштейн продувочного клапана	1
65	01550-0612C	Болт	2
66	18117-52G10	Клапан продувки системы улавливания паров в сборе	1
67	09352-50003-080	Шланг (5X8.2X080)	1
68	13671-02F00	Зажим	1
69	15114-93J00	Кронштейн топливного насоса № 1	1
70	15115-93J00	Кронштейн топливного насоса № 2	1
71	15695-98L00	Штуцер вентиляции	1
72	09352-50003-810	Шланг (5X8.2X810)	1
73	09401-08412	Зажим	1
74	09408-00056	Зажим	1
75	18498-87JC1	Защитный кожух (L:450)	1
76	18498-87J01	Защитный кожух системы EVAP	1
77	15118-93J00	Болт	1
78	08316-10067	Гайка	1
79	09408-00105	Хомут	1
80	15141-93J00	Крышка топливного насоса	1

Рис. 24ТОПЛИВНЫЙ НАСОС / СЕПАРАТОР ПАРОВ ТОПЛИВА Fuel Pump/Fuel Vapor Separator

REF	Номер детали	Наименование	Кол-во
1	15100-98J00	Топливный насос (L)	1
2	15410-93J11	Топливный фильтр в сборе	1
3	15411-93J10	Крышка топливного фильтра	1
4	15415-93J10	Уплотнительное кольцо топливного фильтра	1
5	15412-93J10	Фильтрующий элемент топливного фильтра	1
6	15413-93J10	Стакан топливного фильтра	1
7	15644-93J00	Крышка топливного фильтра	3
8	15633-93J20	Топливный шланг (H)	1
9	09343-75002-600	Шланг (7.5x13.5x600)	1
10	15440-93J00	Топливный фильтр высокого давления	1
11	09320-08501	Подушка	2
12	15773-90J10	Соединение топливного шланга	1
13	15830-93J00	Тройник	1
14	09169-06093	Шайба	3
15	15770-93J00	Топливный охладитель	1
16	09168-12013	Прокладка	3
17	09360-12008	Болт-штуцер	1
18	09363-08004	Штуцер	1
19	15600-93J40	Сепаратор в сборе	1
20	13370-93J10	Игольчатый клапан в сборе	1
21	15626-93J00	Сальник VST	1
22	15650-93J00	Поплавок в сборе	1
23	15200-93J01	Топливный насос в сборе	1
24	15647-93J00	Втулка топливного насоса	1
25	15641-90J00	Проставка топливного насоса	1
26	15642-90J00	Фильтр топливного насоса	1
27	15654-99E00	Ось поплавка	1
28	02142-0408B	Винт	1
29	02112-05107	Винт 5 x 10 крестовой	1
30	15760-93J01	Регулятор давления топлива	1
31	15628-99E00	Винт (L:15)	6
32	15627-93J00	Винт (снят с производства)	1
33	09320-12094	Подушка глушителя B	3
34	15675-93J00	Болт кронштейна охладителя	3
35	09343-75002-600	Шланг (7.5x13.5x600)	1
36	09401-11414	Зажим	14
37	15636-93J30	Топливный шланг (L)	1
38	15686-93J00	Зажим топливного шланга	1
39	15672-93J10	Кронштейн топливного охладителя	1
40	01500-06167	Болт	4
41	15635-93J30	Шланг топливный (H)	1
42	15632-93J30	Шланг топливный (H)	1
43	15673-98J00	Кронштейн топливного фильтра	1
44	01550-06257	Болт	2
45	15643-93J00	Топливный фильтр (L)	1
46	09343-75002-600	Шланг (7.5x13.5x600)	1
47	15634-93J20	Шланг топливный (H)	1
48	09116-06525	Болт	3
49	15674-93J00	Кронштейн обратного клапана	1
50	15645-93J00	Обратный клапан	1
51	15637-93J30	Шланг топливный (L)	1
52	15629-99E10	Сливной винт	2
53	15683-87J00	Сливной шланг (L:120)	1
54	02112-0406B	Винт	3
55	09343-70503-600	Топливный шланг (7x12x600)	1
56	09401-11423	Зажим	2
57	18498-90J61	Протектор (15.4x18.4x70)	1
58	09169-06062	Шайба (6.3x17x1.6)	2
59	09116-06202	Болт с шайбой (6x25)	2
60	15671-93J00	Кронштейн парового сепаратора (снят с производства)	1
61	01550-06357	Болт	2
62	09169-08042	Шайба	6
63	01550-0840C	Болт	3
64	18417-93J00	Кронштейн продувочного клапана	1
65	01550-0612C	Болт	2
66	18117-52G10	Клапан продувки системы улавливания паров в сборе	1
67	09352-50003-080	Шланг (5X8.2X080)	1
68	13671-02F00	Зажим	1
69	15114-93J00	Кронштейн топливного насоса № 1	1
70	15115-93J02	Кронштейн топливного насоса	1
71	15695-98L00	Штуцер вентиляции	1
72	09352-50003-550	Шланг (5X8.2X550)	1
73	09401-08412	Зажим	1
74	09408-00056	Зажим	1
75	18498-87JC1	Защитный кожух (L:450)	1
76	08316-10067	Гайка	1
77	15118-93J00	Болт	1
78	15141-93J00	Крышка топливного насоса	1

Рис. 25Топливный насос/Сепаратор паров топлива SS Model Fuel Pump/Fuel Vapor Separator SS Model

REF	Номер детали	Наименование	Кол-во
1	15100-98J00	Топливный насос (L)	1
2	15410-93J11	Топливный фильтр в сборе	1
3	15411-93J10	Крышка топливного фильтра	1
4	15415-93J10	Уплотнительное кольцо топливного фильтра	1
5	15412-93J10	Фильтрующий элемент топливного фильтра	1
6	15413-93J10	Стакан топливного фильтра	1
7	15644-93J00	Крышка топливного фильтра	3
8	15633-93J20	Топливный шланг (H)	1
9	09343-75002-600	Шланг (7.5x13.5x600)	1
10	15440-93J00	Топливный фильтр высокого давления	1
11	09320-08501	Подушка	2
12	15773-90J10	Соединение топливного шланга	1
13	15830-93J00	Тройник	1
14	09169-06093	Шайба	3
15	15770-93J00	Топливный охладитель	1
16	09168-12013	Прокладка	3
17	09360-12008	Болт-штуцер	1
18	09363-08004	Штуцер	1
19	15600-98J50	Сепаратор в сборе	1
20	13370-93J10	Игольчатый клапан в сборе	1
21	15626-93J00	Сальник VST	1
22	15650-93J00	Поплавок в сборе	1
23	15200-87820	Топливный насос в сборе	1
24	15647-93J00	Втулка топливного насоса	1
25	15641-90J00	Проставка топливного насоса	1
26	15642-90J00	Фильтр топливного насоса	1
27	15654-99E00	Ось поплавка	1
28	02142-0408B	Винт	1
29	02112-05107	Винт 5 x 10 крестовой	1
30	15760-93J01	Регулятор давления топлива	1
31	15628-99E00	Винт (L:15)	6
32	15627-93J00	Винт (снят с производства)	1
33	09320-12094	Подушка глушителя B	3
34	15675-93J00	Болт кронштейна охладителя	3
35	09343-75002-600	Шланг (7.5x13.5x600)	1
36	09401-11414	Зажим	14
37	15636-93J30	Топливный шланг (L)	1
38	15686-93J00	Зажим топливного шланга	1
39	15672-93J10	Кронштейн топливного охладителя	1
40	01500-06167	Болт	4
41	15635-93J30	Шланг топливный (H)	1
42	15632-93J30	Шланг топливный (H)	1
43	15673-98J00	Кронштейн топливного фильтра	1
44	01550-06257	Болт	2
45	15643-93J00	Топливный фильтр (L)	1
46	09343-75002-600	Шланг (7.5x13.5x600)	1
47	15634-93J20	Шланг топливный (H)	1
48	09116-06525	Болт	3
49	15674-93J00	Кронштейн обратного клапана	1
50	15645-93J00	Обратный клапан	1
51	15637-93J30	Шланг топливный (L)	1
52	15629-99E10	Сливной винт	2
53	15683-87J00	Сливной шланг (L:120)	1
54	02112-0406B	Винт	3
55	09343-70503-600	Топливный шланг (7x12x600)	1
56	09401-11423	Зажим	2
57	18498-90J61	Протектор (15.4x18.4x70)	1
58	09169-06062	Шайба (6.3x17x1.6)	2
59	09116-06202	Болт с шайбой (6x25)	2
60	15671-93J00	Кронштейн парового сепаратора (снят с производства)	1
61	01550-06357	Болт	2
62	09169-08042	Шайба	6
63	01550-0840C	Болт	3
64	18417-93J00	Кронштейн продувочного клапана	1
65	01550-0612C	Болт	2
66	18117-52G10	Клапан продувки системы улавливания паров в сборе	1
67	09352-50003-080	Шланг (5X8.2X080)	1
68	13671-02F00	Зажим	1
69	15114-93J00	Кронштейн топливного насоса № 1	1
70	15115-93J02	Кронштейн топливного насоса	1
71	15695-98L00	Штуцер вентиляции	1
72	09352-50003-550	Шланг (5X8.2X550)	1
73	09401-08412	Зажим	1
74	09408-00056	Зажим	1
75	18498-87JC1	Защитный кожух (L:450)	1
76	08316-10067	Гайка	1
77	15118-93J00	Болт	1

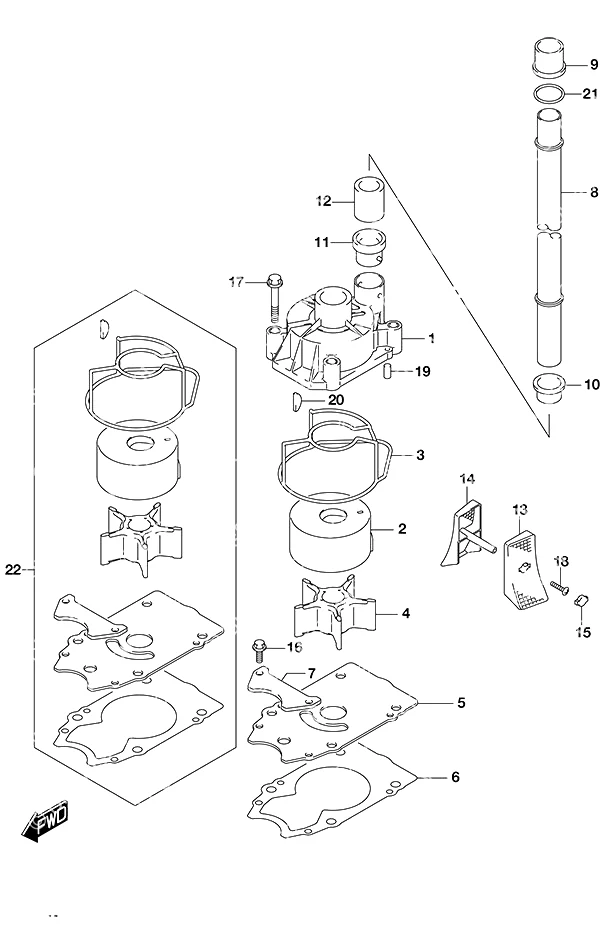

Рис. 26Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
1	17410-93J01	Корпус водяного насоса	1
2	17413-93J02	Втулка корпуса водяного насоса	1
3	17416-93J01	Уплотнительное кольцо водяного насоса	1
4	17461-93J02	Крыльчатка водяного насоса	1
5	17471-98J02	Пластина водяного насоса	1
6	17472-98J00	Прокладка пластины водяного насоса	1
7	17473-98J00	Пластина водяного насоса № 2	1
9	17562-93J01	Втулка верхней водяной трубки	1
10	17563-93J01	Втулка нижней водяной трубки	1
11	17564-93J01	Втулка корпуса водяного насоса	1
12	17612-93J00	Проставка водяной трубки	1
13	17631-93L10	Водяной фильтр левого борта	1
14	17632-93L10	Водяной фильтр правого борта	1
15	29116-93J00	Болт (6x20)	2
16	09116-08131	Болт (8x45)	4
17	09132-04034	Винт (4x18)	1
18	09202-06031	Штифт установочный (6x12)	2
19	09420-05009	Шпонка водяного насоса	1
20	09168-20002	Прокладка (20.5x30x1.5)	1
21	17633-93L00	Крышка водяного фильтра	1
22	17400-98J06	Ремкомплект водяного насоса DF250SS/250AP/300/300AP	1
23	17416-93J01	Уплотнительное кольцо водяного насоса	1
24	17461-93J02	Крыльчатка водяного насоса	1
25	17471-98J02	Пластина водяного насоса	1
26	17472-98J00	Прокладка пластины водяного насоса	1
27	17473-98J00	Пластина водяного насоса № 2	1
28	09420-05009	Шпонка водяного насоса	1
29	17413-93J02	Втулка корпуса водяного насоса	1

Рис. 27Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
1	17410-93J01	Корпус водяного насоса	1
2	17413-93J02	Втулка корпуса водяного насоса	1
3	17416-93J01	Уплотнительное кольцо водяного насоса	1
4	17461-93J02	Крыльчатка водяного насоса	1
5	17471-93J02	Пластина водяного насоса	1
6	17472-93J00	Прокладка пластины водяного насоса	1
8	17562-93J01	Втулка верхней водяной трубки	1
9	17563-93J01	Втулка нижней водяной трубки	1
10	17564-93J01	Втулка корпуса водяного насоса	1
11	17612-93J00	Проставка водяной трубки	1
14	09116-08131	Болт (8x45)	4
15	09132-04034	Винт (4x18)	1
16	09202-06031	Штифт установочный (6x12)	2
17	09420-05009	Шпонка водяного насоса	1
18	09168-20002	Прокладка (20.5x30x1.5)	1
19	17400-93J06	Ремкомплект водяного насоса DF200/225/250	1

Рис. 28Водяной насос SS Model Water Pump SS Model

REF	Номер детали	Наименование	Кол-во
1	17410-93J01	Корпус водяного насоса	1
2	17413-93J02	Втулка корпуса водяного насоса	1
3	17416-93J01	Уплотнительное кольцо водяного насоса	1
4	17461-93J02	Крыльчатка водяного насоса	1
5	17471-98J02	Пластина водяного насоса	1
6	17472-98J00	Прокладка пластины водяного насоса	1
7	17473-98J00	Пластина водяного насоса № 2	1
9	17562-93J01	Втулка верхней водяной трубки	1
10	17563-93J01	Втулка нижней водяной трубки	1
11	17564-93J01	Втулка корпуса водяного насоса	1
12	17612-93J00	Проставка водяной трубки	1
13	17631-98J20	Крышка водяного фильтра левого борта	1
14	17632-98J20	Крышка водяного фильтра правого борта	1
15	17633-98J10	Крышка водяного фильтра	1
16	29116-93J00	Болт (6x20)	2
17	09116-08131	Болт (8x45)	4
18	09132-04034	Винт (4x18)	1
19	09202-06031	Штифт установочный (6x12)	2
20	09420-05009	Шпонка водяного насоса	1
21	09168-20002	Прокладка (20.5x30x1.5)	1
22	17400-98J06	Ремкомплект водяного насоса DF250SS/250AP/300/300AP	1

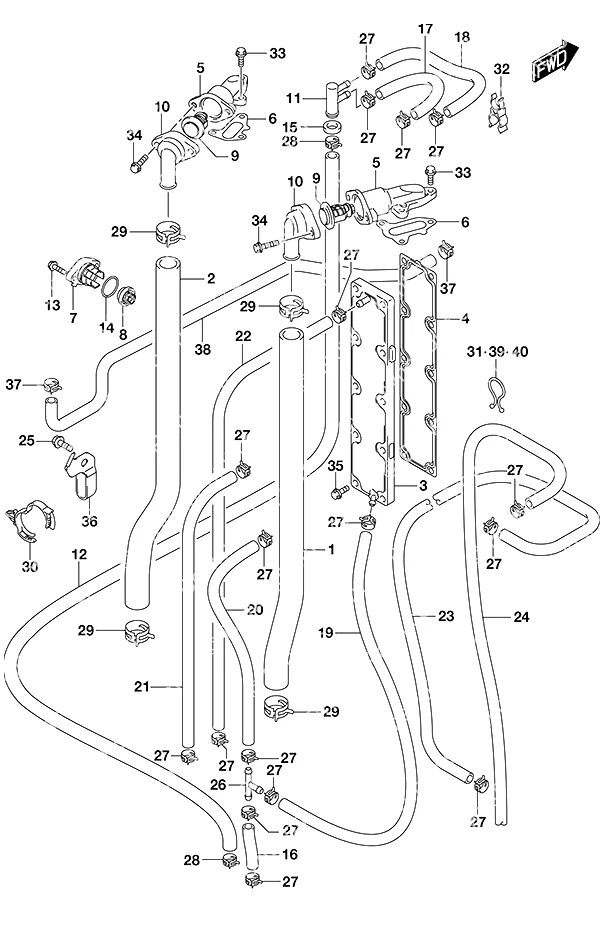

Рис. 29Термостат Thermostat

REF	Номер детали	Наименование	Кол-во
1	11196-93J00	Шланг возврата воды	1
2	11197-93J00	Шланг возврата воды	1
3	11270-93J00	Пластина водяной рубашки блока цилиндров	1
4	11272-93J00	Прокладка пластины блока цилиндров	1
5	17581-93J00	Патрубок отвода воды	2
6	17582-93J00	Прокладка патрубка отвода воды	2
7	17611-90J00	Крышка клапана давления воды	1
8	17660-99E01	Клапан давления воды	1
10	17681-93J00	Крышка термостата	2
11	17711-90J00	Тройник водяного шланга	1
12	17712-93J01	Шланг водяной (3 WA	1
13	09116-06121	Болт (6x25)	2
14	09280-26006	Уплотнительное кольцо	1
15	09320-12093	Подушка	1
16	09352-50006-600	Шланг (5x9x600)	1
17	09352-50006-600	Шланг (5x9x600)	1
18	09352-50006-600	Шланг (5x9x600)	1
19	09352-50006-600	Шланг (5x9x600)	1
20	09352-50006-600	Шланг (5x9x600)	1
21	09352-50006-600	Шланг (5x9x600)	1
22	09352-50006-600	Шланг (5x9x600)	1
23	09352-50006-00B	Шланг (5x9x2000)	1
24	09352-50006-00B	Шланг (5x9x2000)	1
25	01550-0812C	01550-0812C Suzuki	1
26	09367-06002	Тройник	1
27	09401-08413	Зажим	18
28	09401-14409	Зажим	2
29	09401-25406	Зажим	4
30	09403-25304	Хомут (снят с производства)	1
31	09408-00008	Хомут	1
32	09408-00056	Зажим	1
33	01550-0620C	Болт	6
34	01550-0620C	Болт	4
35	01550-0625C	Болт	10
36	17713-98J01	Держатель водяного шланга	1
37	09401-15414	Зажим	2
38	17915-98J02	Шланг промывки водой	1
39	09408-00024	Хомут	1
40	09408-00021	Хомут (снят с производства)	1
41	36617-93J10	Кронштейн жгута проводов	1
42	01550-0612C	Болт	1

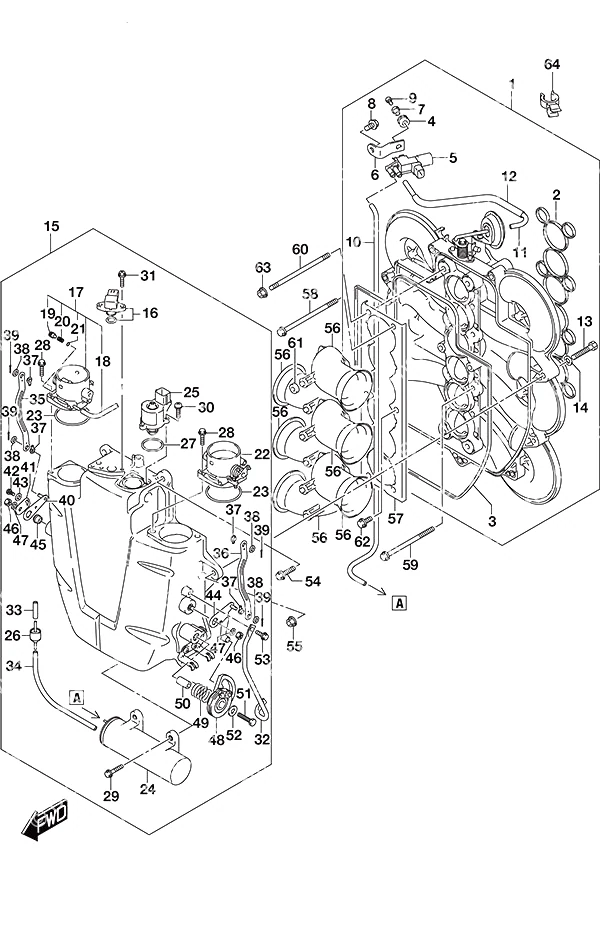

Рис. 30Дроссельный узел Throttle Body

REF	Номер детали	Наименование	Кол-во
1	11193-98J01	Шланг системы PCV	1
2	11198-98L00	Уплотнение клапана PCV	1
3	13100-98J20	Коллектор в сборе	1
4	13137-98J00	Проставка коллектора	4
5	13140-98J10	Крышка коллектора	1
6	13147-98J00	Прокладка крышки коллектора	1
7	13180-98J01	Воронка коллектора	2
8	18590-68H00	Датчик MAP	1
9	09280-10009	Уплотнительное кольцо	8
10	01550-08167	Болт	4
11	01550-08357	БОЛТ	11
12	09103-05028	Болт	2
13	04211-11129	Штифт 11 X 12	8
14	13134-98J00	Кронштейн коллектора	1
15	13139-98J01	Прокладка коллектора	1
16	13310-98J01	Дроссельный узел в сборе	1
17	13343-98J20	Прокладка дросселя	1
18	13315-98J11	Демпфер дросселя	1
19	13421-98L00	Прокладка дросселя	1
20	13813-98J01	Втулка дросселя	1
21	09401-14409	Зажим	2
22	18118-93J00	Клапан PCV	1
23	09103-08370	Болт (8x250)	6
24	09320-08517	Подушка троса	4
25	09403-13310	Хомут	1
26	09408-00155	Хомут (снят с производства)	1
27	01421-08357	Шпилька	2
28	01550-0816C	Болт	5
29	01550-0835C	Болт	2
30	01550-0860C	Болт	2
31	04211-11129	Штифт 11 X 12	2
32	09159-08136	Гайка	4
33	08316-1008C	Гайка	2
34	09160-08161	Шайба (8.2x23x3.2)	2

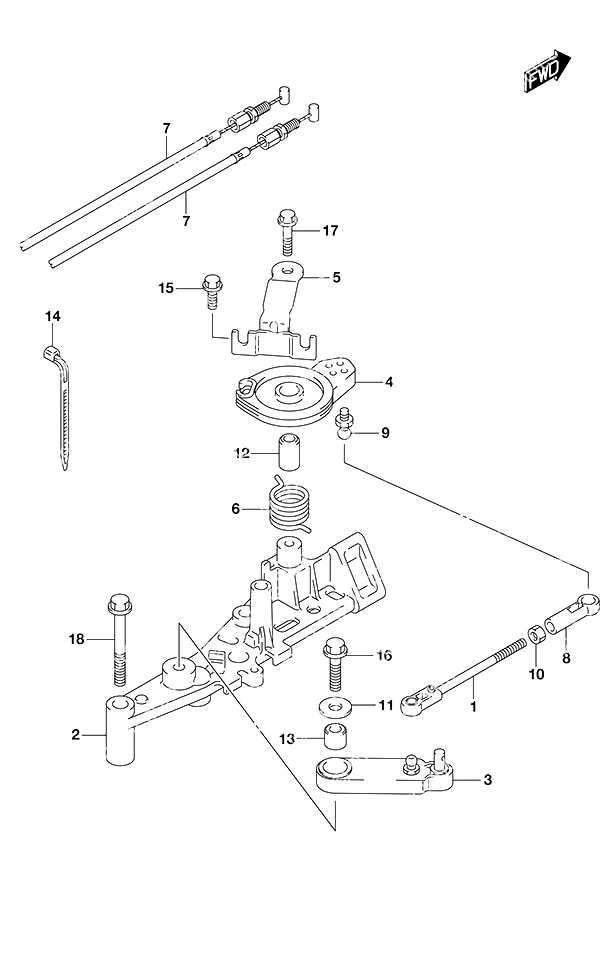

Рис. 31Тяга дроссельной заслонки Throttle Rod

REF	Номер детали	Наименование	Кол-во
1	13510-93J00	Тяга дроссельной заслонки № 1	1
2	19115-93J02	Держатель рычага дроссельной заслонки	1
3	19121-93J02	Рычаг управления дросселем № 1	1
4	19148-93J00	Барабан дроссельной заслонки	1
5	19184-93J00	Кронштейн троса дроссельной заслонки (снят с производства)	1
6	19185-93J00	Пружина рычага дроссельной заслонки	1
7	63610-93J01	Трос дроссельной заслонки	2
8	67463-95200	Соединитель тяги дросселя	1
9	09119-06047	Шаровой шарнир	1
10	09140-05005	Гайка	1
11	09160-06066	Шайба (6.5x20x1.6)	1
12	09180-06186	Проставка (6.2x12.6x21)	1
13	09180-06230	Проставка (6.2x12.6x12.5)	1
14	09407-11401	Хомут (L:95)	1
15	01550-0616C	Болт	1
16	01550-0625C	Болт	1
17	01550-06357	Болт	1
18	01550-08607	Болт	2

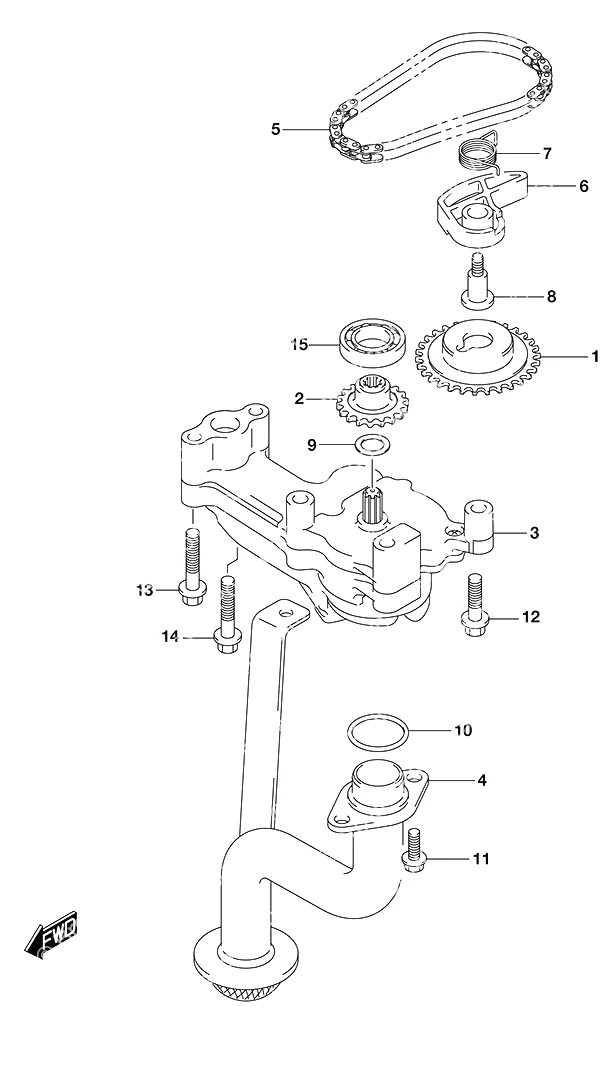

Рис. 32Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	12632-93J11	Ведущая звездочка привода масляного насоса	1
2	16113-93J10	Ведомая звездочка масляного насоса	1
3	16400-93J20	Масляный насос в сборе	1
4	16520-93J00	Сетчатый фильтр масляного насоса	1
5	16760-93J00	Цепь масляного насоса	1
6	16781-93J00	Натяжитель цепи масляного насоса	1
7	16782-93J00	Пружина натяжителя масляного насоса	1
8	16783-93J01	Болт натяжителя масляного насоса	1
9	09181-12158	Шайба (12x20x0.5)	1
10	09280-22020	Уплотнительное кольцо	2
11	01550-0616A	Болт	3
12	01550-0845A	Болт	1
13	01550-0865A	Болт	3
14	01550-0885A	Болт	1
15	08110-60020	Подшипник 15X32X9	1

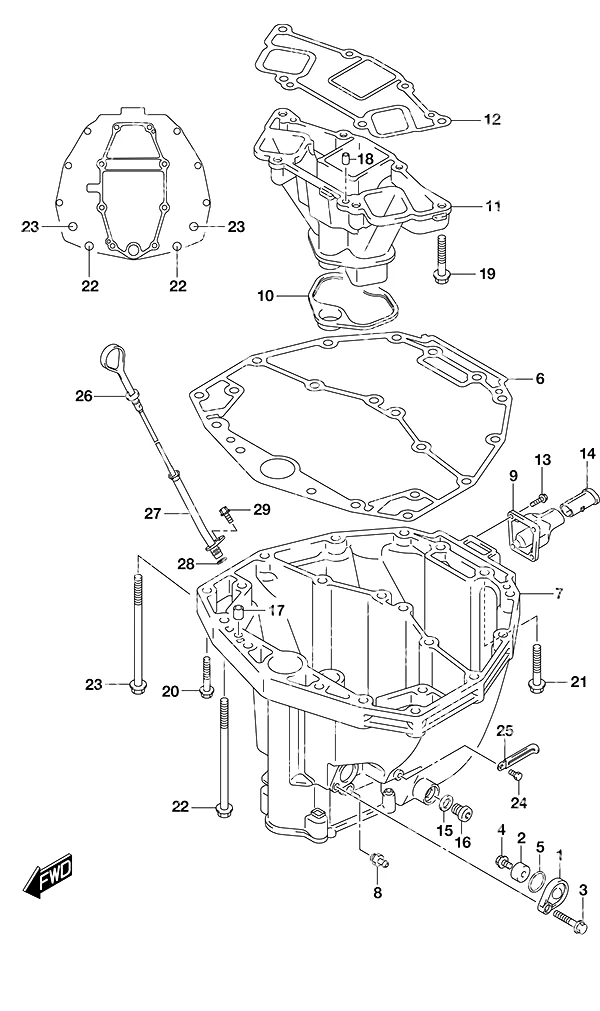

Рис. 33Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	11261-93J10	Крышка защитного анода	1
3	29103-93J30	Болт (8x25)	1
4	09128-06094	Болт защитного анода	1
5	09280-22019	Уплотнительное кольцо	1
6	11489-93J00	Прокладка масляного поддона	1
8	11591-93J11	Штуцер масляного поддона	1
10	14154-93J02	Уплотнение выхлопной трубы	1
11	14211-98J00	Выхлопная труба	1
12	14212-93J00	Прокладка выхлопной трубы	1
13	29116-93J00	Болт (6x20)	4
14	11435-93J01	Труба выхлопная	1
15	09168-12012	Прокладка сливной пробки масла	1
16	09248-12009	Сливная пробка масла	1
17	09202-08006	Штифт (8x12)	2
18	09202-08006	Штифт (8x12)	2
19	01550-1050A	Болт	4
20	09116-08128	Болт (8x40)	10
21	09116-10175	Болт (10x50)	2
22	09116-10146	Болт (10x195)	2
23	09116-10187	Болт	2
24	29103-93J00	Болт (6x12)	1
25	29404-93J11	Хомут (L:65)	1
26	16910-93J00	Масломерный щуп	1
27	16930-93J00	Направляющая масломерного щупа	1
28	09280-09008	Уплотнительное кольцо	1
29	01550-0612C	Болт	1

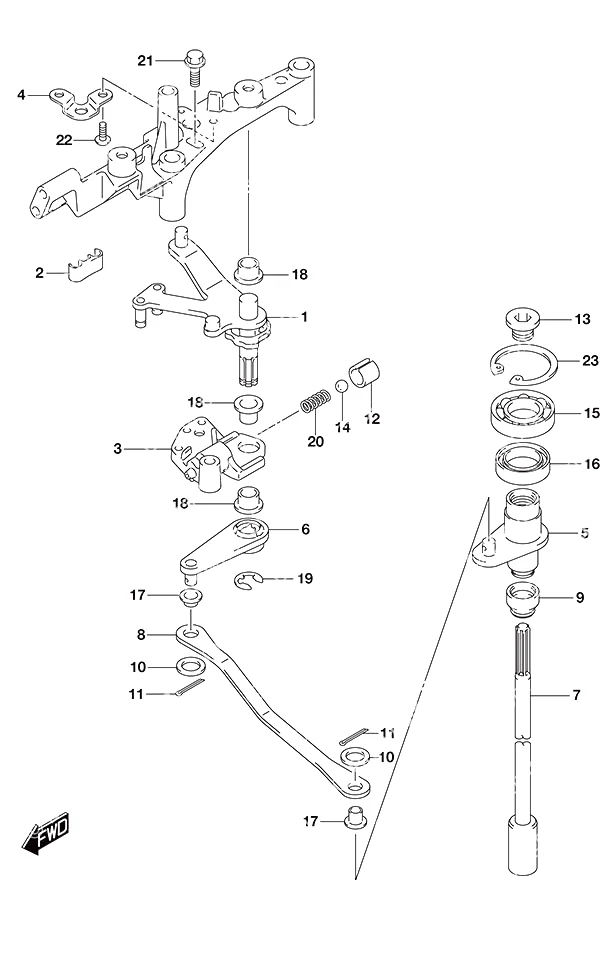

Рис. 34Вал сцепления Clutch Shaft

REF	Номер детали	Наименование	Кол-во
1	21110-98J02	Рычаг сцепления	1
2	21131-93J00	Втулка рычага сцепления	1
3	21151-93J00	Держатель рычага сцепления	1
4	09160-10148	Шайба (10x20x3)	1
5	21210-98J01	Вал сцепления	1
6	21230-98J01	Рычаг вала сцепления	1
7	23111-93J00	Штанга сцепления (X, XX)	1
8	23115-98J00	Тяга рычага сцепления	1
9	25223-96J00	Сальник пыльника тяги переключения	1
10	09160-06094	Шайба (6.5x15x1.0)	2
11	09204-01006	Шплинт	2
12	09205-10006	Штифт (10.2x10)	1
13	09248-12011	Пробка (12x9)	1
14	09260-10005	Шарик	1
15	09262-17019	Подшипник (17x35x8)	1
16	09289-18001	Сальник вала сцепления	1
17	09306-06005	Втулка	2
18	09306-10001	Втулка	3
19	09383-08004	Стопорное кольцо E	1
20	09440-07051	Пружина	1
21	01550-0620C	Болт	1
22	02142-05107	Винт	2
23	08331-41359	Стопорное кольцо	1
24	21241-98J10	Тяга рычага сцепления № 2	1
25	67467-89J01	Соединитель троса	1
26	67471-99E00	Гайка дистанционного управления	1
27	09160-06055	Шайба (7x12x1.0)	2
28	09385-06012	Зажим	2
29	19115-98J10	Держатель рычага сцепления	1
30	01550-0855C	Болт	2
31	67467-89J10	Разъем троса	1
32	67471-99E10	Гайка дистанционного управления	1

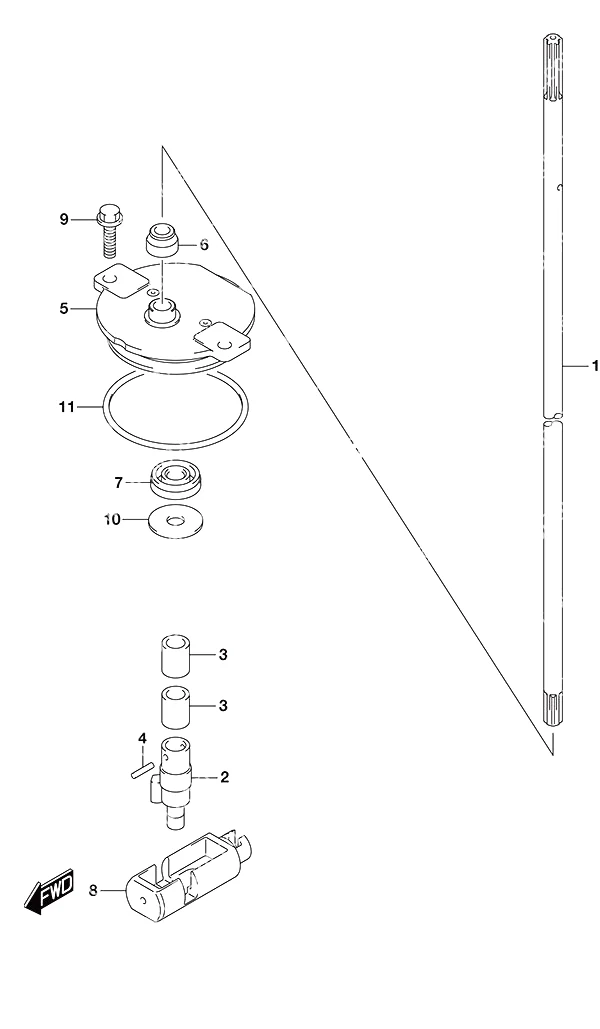

Рис. 35Тяга сцепления Clutch Rod

REF	Номер детали	Наименование	Кол-во
2	25130-93L00	Вилка переключения	1
3	25232-90J00	Магнит редуктора	2
4	09205-03004	Пружинный штифт (3x20)	1
6	25222-90J01	Сальник крышки направляющей переключения	1
7	09283-10011	Сальник (10x22x8)	1
8	25321-93L00	Ползун горизонтального переключения	1
9	29116-93J00	Болт (6x20)	3
10	09160-10165	Шайба крепления	1
11	25113-93L20	Шестерня тяги переключения	2
12	25215-93L00	Корпус магнита	1
13	09383-07003	Стопорное кольцо E-образное	3
14	55122-93L00	Сальник направляющей корпуса тяги переключения	1
15	56141-93L00	Корпус ползуна переключения	1
16	17637-93L00	Водяной фильтр левой передней стороны	1
17	17638-93L00	Водяной фильтр правой передней стороны	1
18	55321-87J01	Алюминиевый анод	1
19	01550-06357	Болт	2
20	09128-06094	Болт защитного анода	1
21	09206-09012	Штифт	2
22	09132-04034	Винт (4x18)	1
23	25231-93L00	Держатель магнита	2
24	25232-94300	Магнит редуктора	2

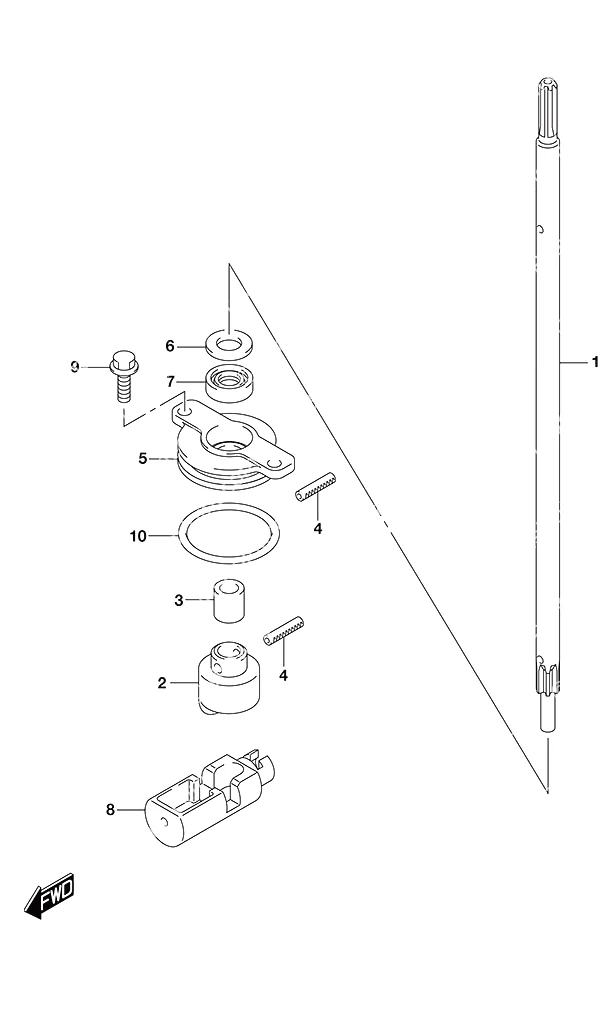

Рис. 36Тяга сцепления Clutch Rod

REF	Номер детали	Наименование	Кол-во
2	25131-93J00	Вилка переключения	1
3	25232-96302	Магнит редуктора	1
4	09205-02006	Пружинный штифт (2x12)	2
5	25141-93J00	Корпус направляющей тяги переключения	1
6	25223-96J00	Сальник пыльника тяги переключения	1
7	09282-08005	Сальник корпуса направляющей тяги переключения	1
8	25321-93J00	Горизонтальный ползун переключения	1
9	29116-93J00	Болт (6x20)	2
10	09160-08151	Шайба тяги переключения	1
11	09280-60007	Уплотнительное кольцо	1

Рис. 37Тяга сцепления SS Model Clutch Rod SS Model

REF	Номер детали	Наименование	Кол-во
1	25111-98J00	Тяга переключения передач (L, X)	1
2	25131-98J00	Вилка переключения передач	1
3	25232-90J00	Магнит редуктора	1
4	09205-04002	Пружинный штифт (4x20)	2
5	25141-98J01	Корпус направляющей тяги переключения передач	1
6	25222-90J01	Сальник крышки направляющей переключения	1
7	09283-10011	Сальник (10x22x8)	1
8	25321-98J00	Горизонтальный ползун переключения передач	1
9	29116-93J00	Болт (6x20)	2
10	09280-40019	Уплотнительное кольцо	1

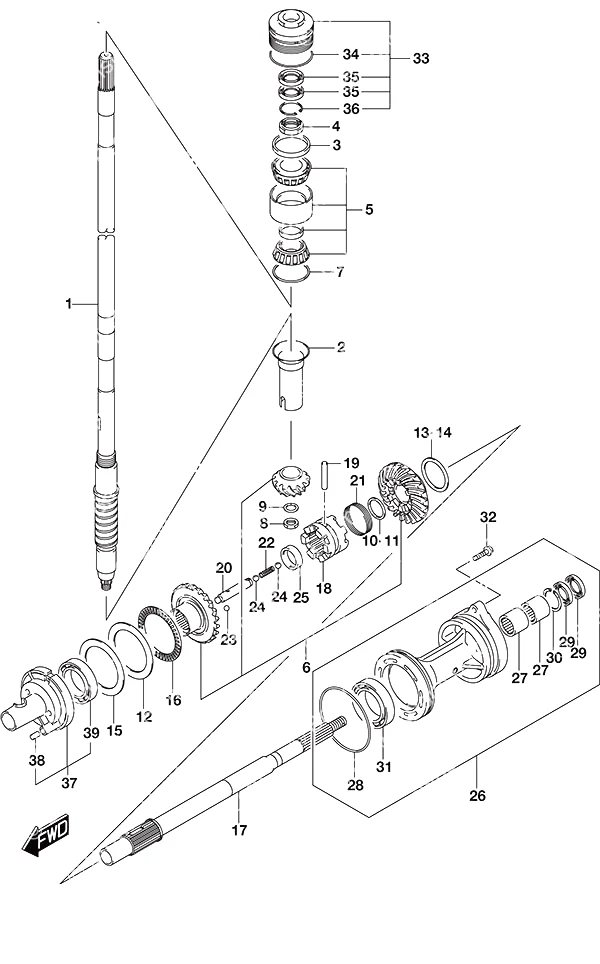

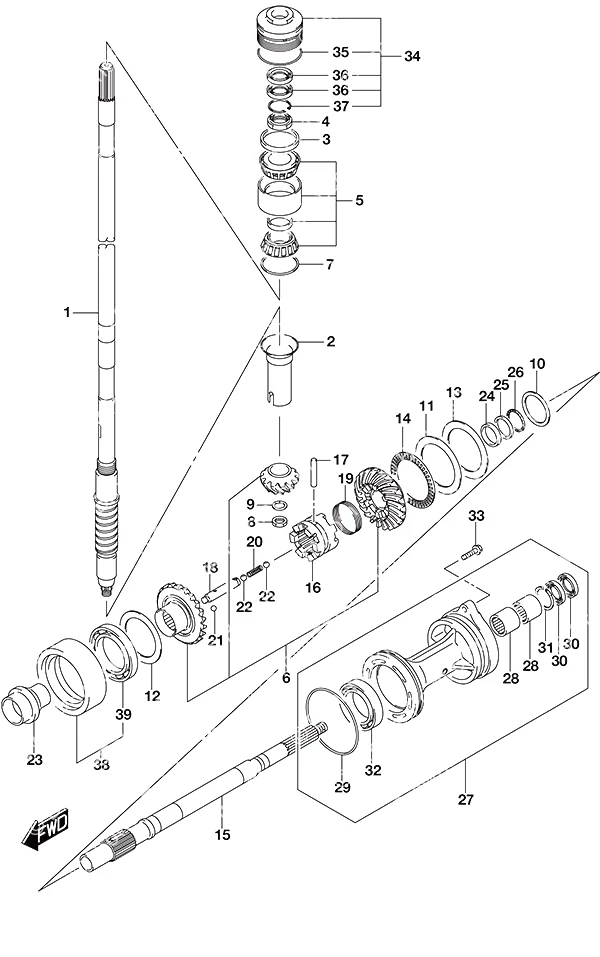

Рис. 38Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
2	57133-93L00	Втулка гребного вала	1
3	57134-93J00	Проставка подшипника гребного вала	1
4	09159-28003	Гайка подшипника гребного вала	1
5	09269-32002	Подшипник (32x66x49)	1
6	57300-93L20	Комплект шестерни привода	1
8	09140-16026	Гайка 16 мм	1
9	08221-16256	Шайба	1
10	09180-32006	Проставка (32.4x40x3)	1
12	09160-60012	Шайба (60x72x3)	1
13	09263-80002	Подшипник (80x105x4)	1
16	09265-30033	Подшипник (30x72x28.75)	1
17	57610-93L10	Вал гребного винта в сборе	1
18	57621-93L00	Кулачковая муфта переключения	1
19	09202-08013	Штифт кулачковой муфты переключения	1
20	57631-93L01	Штифт разъёма	1
21	09440-58001	Пружина кулачковой муфты	1
22	57617-93L00	Пружина фиксатора	1
23	06111-07004	Стальной шарик 7/32	2
24	06111-11004	Шарик	2
25	56120-93L30	Корпус в сборе, PR	1
26	09263-30063	Подшипник (30x40x25)	1
27	09265-32003	Подшипник (32x58x17)	1
28	09280-00047	Уплотнительное кольцо	1
29	09280-80001	Уплотнительное кольцо	1
30	09282-30006	Сальник (30x45x6)	2
31	09381-40003	Стопорное кольцо	1
32	56147-93L00	Проставка корпуса подшипника гребного вала	1
33	56130-93J02	Корпус подшипника гребного вала	1
34	09280-66004	Уплотнительное кольцо	1
35	09282-24004	Сальник (24x40x7)	2
36	09381-40003	Стопорное кольцо	1
37	57622-93L00	Проставка переднего упора	1
38	09164-50002	Волнистая шайба	1
39	09381-72003	Стопорное кольцо	1
40	09140-48001	Гайка	1
41	56122-93L00	Ограничитель корпуса подшипника гребного вала	1
42	56126-93L10	Шайба корпуса подшипника гребного вала № 1	1
43	56127-93L00	Шайба корпуса подшипника гребного вала № 2	1
44	56128-93L00	Сальник корпуса подшипника гребного вала	1
45	56129-93L00	Стопорная втулка	1
46	09280-00050	Уплотнительное кольцо	1
47	57527-93L00	Внутренняя проставка подшипника	1
48	57541-93L00	Наружная проставка подшипника	1
49	09265-50004	Подшипник (50x80x20)	1
50	09265-55001	Подшипник (55x100x22.75)	1

Рис. 39Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
2	57133-93J00	Втулка гребного вала	1
3	57134-93J00	Проставка подшипника гребного вала	1
4	09159-28003	Гайка подшипника гребного вала	1
5	09269-32002	Подшипник (32x66x49)	1
6	57300-93860	Комплект шестерни и ведущей шестерни	1
8	09140-16021	Гайка шестерни привода	1
9	08221-16256	Шайба	1
10	57500-87861	Комплект регулировочных шайб гребного вала	1
12	09160-75002	Упорная шайба	1
13	57500-87852	Комплект регулировочных шайб шестерни заднего хода	1
16	09269-75002	Упорный подшипник	1
17	57610-93J00	Гребной вал в сборе	1
18	57621-93J10	Кулачковая муфта переключения	1
19	09202-08007	Штифт (8x49)	1
20	57631-93J00	Штифт разъема	1
21	09440-52003	Пружина переключателя собачки сцепления	1
22	09440-09040	Пружина фиксатора	1
23	06111-07004	Стальной шарик 7/32	2
24	06111-11004	Шарик	2
25	09180-25082	Стопор	1
27	09263-30063	Подшипник (30x40x25)	2
28	09280-00040	Уплотнительное кольцо	1
29	09282-30006	Сальник (30x45x6)	2
30	09381-40003	Стопорное кольцо	1
31	08113-60100	Подшипник B1 50X80X16	1
32	09116-08158	Болт (8x35)	2
33	56130-93J02	Корпус подшипника гребного вала	1
34	09280-66004	Уплотнительное кольцо	1
35	09282-24004	Сальник (24x40x7)	2
36	09381-40003	Стопорное кольцо	1
37	56140-93J20	Корпус в сборе, маховик	1
38	04221-08129	Штифт 8X12	1
39	09263-50009	Подшипник шестерни переднего хода	1

Рис. 40Трансмиссия (C/R) Transmission (C/R)

REF	Номер детали	Наименование	Кол-во
2	57133-93J00	Втулка гребного вала	1
3	57134-93J00	Проставка подшипника гребного вала	1
4	09159-28003	Гайка подшипника гребного вала	1
5	09269-32002	Подшипник (32x66x49)	1
6	57300-93870	Комплект шестерни и ведущей шестерни (C/R)	1
8	09140-16021	Гайка шестерни привода	1
9	08221-16256	Шайба	1
11	09160-75002	Упорная шайба	1
14	09269-75002	Упорный подшипник	1
15	57610-93J20	Вал гребного винта в сборе (C/R)	1
16	57621-93J20	Собачка переключателя сцепления	1
17	09202-08007	Штифт (8x49)	1
18	57631-93J00	Штифт разъема	1
19	09440-52003	Пружина переключателя собачки сцепления	1
20	09440-09040	Пружина фиксатора	1
21	06111-07004	Стальной шарик 7/32	2
22	06111-11004	Шарик	2
23	57622-93J00	Проставка упора переднего хода	1
24	09160-30055	Шайба (30x47x6)	1
26	09269-30014	Упорный подшипник (30x47x2)	1
28	09263-30063	Подшипник (30x40x25)	2
29	09280-00040	Уплотнительное кольцо	1
30	09282-30006	Сальник (30x45x6)	2
31	09381-40003	Стопорное кольцо	1
32	09263-50009	Подшипник шестерни переднего хода	1
33	09116-08158	Болт (8x35)	2
34	56130-93J02	Корпус подшипника гребного вала	1
35	09280-66004	Уплотнительное кольцо	1
36	09282-24004	Сальник (24x40x7)	2
37	09381-40003	Стопорное кольцо	1
38	56140-93J10	Корпус подшипника шестерни заднего хода	1
39	09262-60002	Подшипник (60x85x13)	1

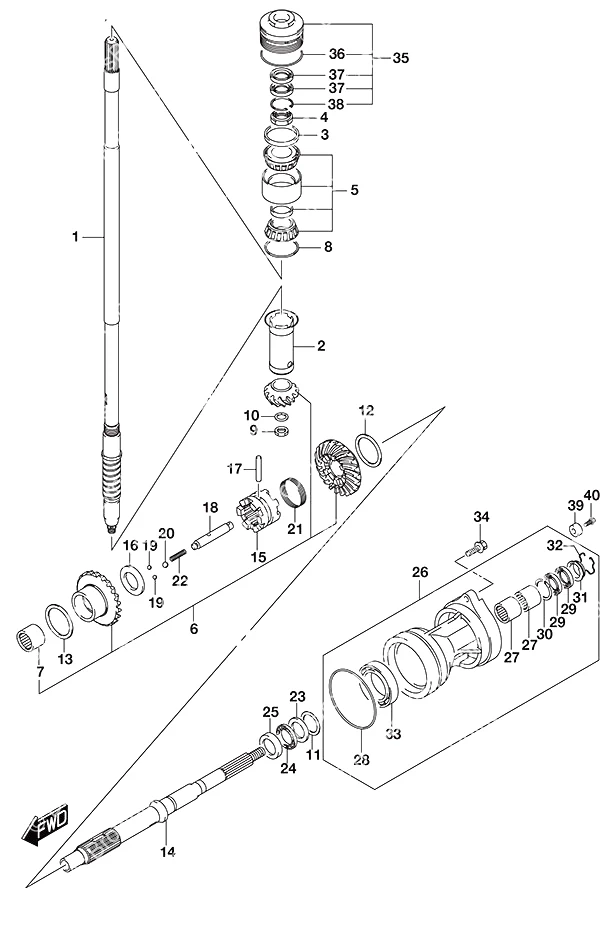

Рис. 41Трансмиссия SS модель Transmission SS Model

REF	Номер детали	Наименование	Кол-во
2	57133-98J00	Втулка гребного вала	1
3	57134-93J00	Проставка подшипника гребного вала	1
4	09159-28003	Гайка подшипника гребного вала	1
5	09269-32002	Подшипник (32x66x49)	1
6	57300-98Y10	Шестерня привода и шестерня S	1
7	09263-25067	Подшипник (25x32x26)	1
9	09140-16026	Гайка 16 мм	1
10	08221-16256	Шайба	1
14	57610-98J20	Гребной вал в сборе	1
15	57621-98J10	Собачка переключения передач	1
16	09160-25080	Упорная шайба	1
17	09202-08011	Штифт кулачковой муфты переключения	1
18	57631-98J10	Штифт разъёма	1
19	06111-07004	Стальной шарик 7/32	2
20	06111-11004	Шарик	2
21	09440-56001	Пружина кулачковой муфты переключения	1
22	09440-09040	Пружина фиксатора	1
23	09160-30056	Шайба (32x47x3)	1
24	09269-30014	Упорный подшипник (30x47x2)	1
25	09160-30055	Шайба (30x47x6)	1
26	56120-98J01-YAY	Корпус подшипника гребного вала	1
27	09263-30063	Подшипник (30x40x25)	2
28	09280-00040	Уплотнительное кольцо	1
29	09282-30006	Сальник (30x45x6)	2
30	09381-40003	Стопорное кольцо	1
31	56123-93J00	Защита сальника	1
32	09387-45001	Стопорное кольцо (SUS)	1
33	08113-62100	Подшипник	1
34	09116-10177	Болт (10x35)	2
35	56130-93J02	Корпус подшипника гребного вала	1
36	09280-66004	Уплотнительное кольцо	1
37	09282-24004	Сальник (24x40x7)	2
38	09381-40003	Стопорное кольцо	1
39	55321-87J01	Алюминиевый анод	1
40	09128-06094	Болт защитного анода	1

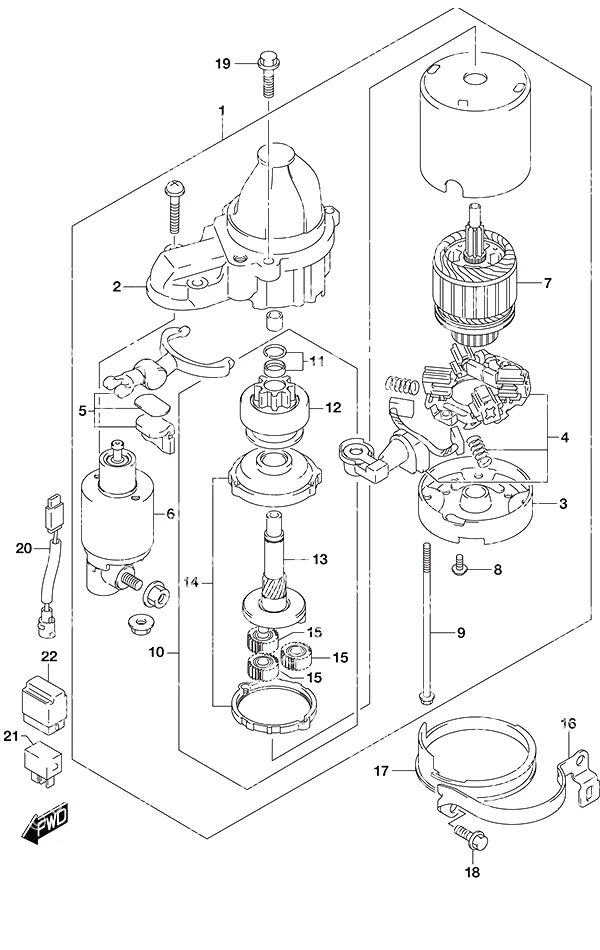

Рис. 42Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	31100-98L10	Стартер в сборе	1
2	31150-98L00	Корпус редуктора	1
3	31170-92J00	Задний корпус	1
4	31173-98L00	Щеткодержатель в сборе	1
5	31191-63J00	Рычаг в сборе	1
6	31220-98L10	Выключатель в сборе	1
7	31311-63J00	Якорь	1
8	31192-92J00	Комплект винтов	1
9	31261-75F10	Стяжной болт	2
10	31340-98L00	Комплект обгонной муфты стартера	1
11	31313-86030	Стопор в сборе	1
12	31320-98L00	Шестерня стартера в сборе	1
13	31341-98L00	Вал шестерни стартера	1
14	31343-63J00	Шестерня внутреннего зацепления	1
15	31344-63J00	Планетарная шестерня	3
16	31912-93J01	Лента стартера	1
17	31918-92J01	Нижний демпфер	1
18	01550-08207	БОЛТ	2
19	01550-08307	Болт	2
20	36645-93J00	Провод	1

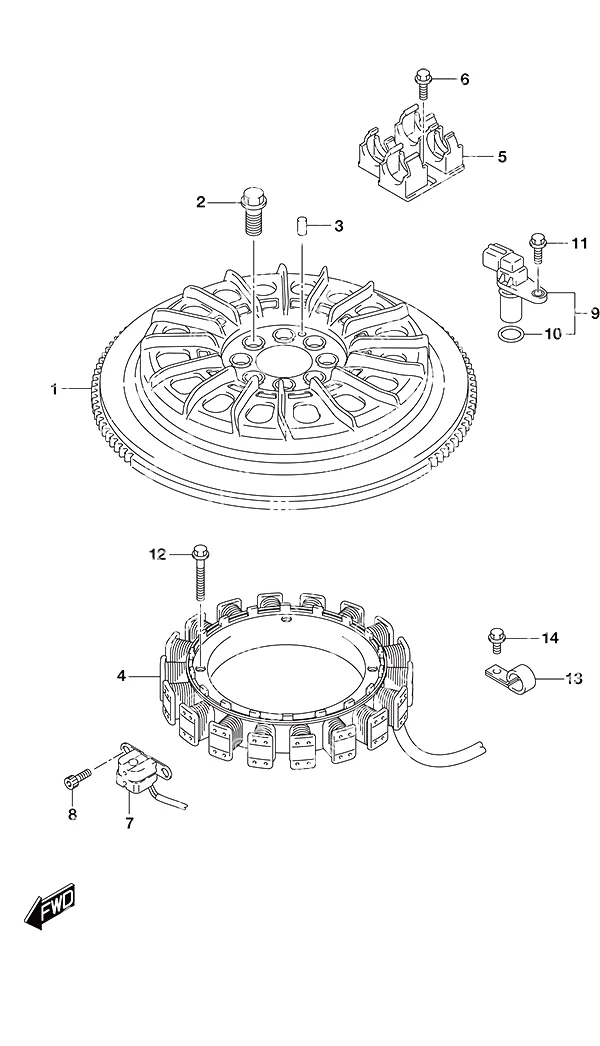

Рис. 43Магнето Magneto

REF	Номер детали	Наименование	Кол-во
1	32102-98J30	Маховик в сборе	1
2	09103-12125	Болт маховика (12x26)	8
3	09202-06031	Штифт установочный (6x12)	1
4	32120-93J01	Катушка зажигания	1
5	32131-93J00	Держатель разъема статора (снят с производства)	1
6	01550-0616C	Болт	2
7	32160-88L01	Катушка датчика положения коленвала/зажигания	1
8	09106-05030	Болт (5x10)	2
9	33220-98J00	Датчик положения распредвала	3
10	33221-42F00	Уплотнительное кольцо	3
11	01550-0616C	Болт	3
12	09103-06231	Болт (6x35)	4
13	09403-13413	ХОМУТ	2
14	01550-0612C	Болт	2

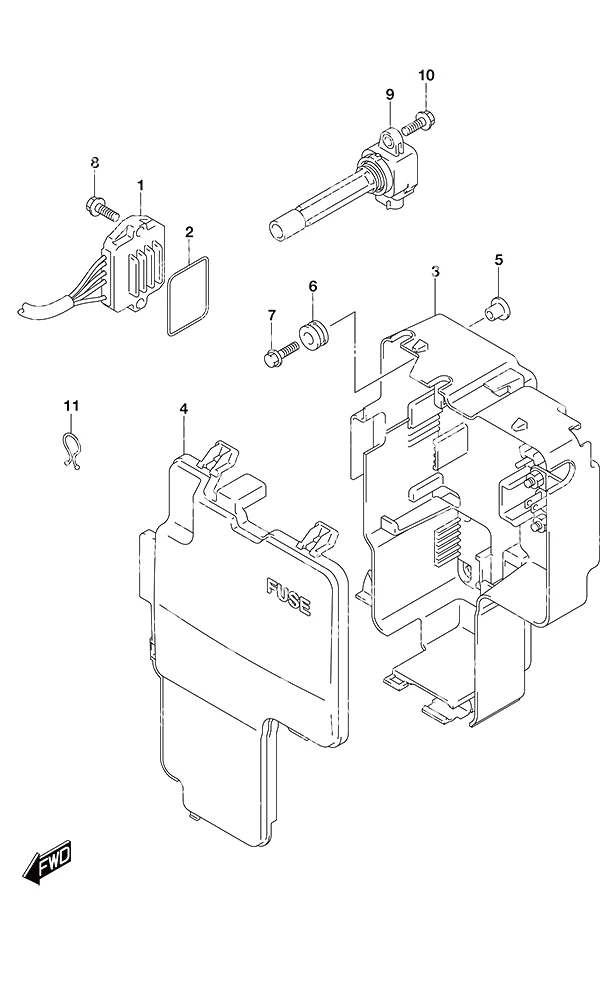

Рис. 44ВЫПРЯМИТЕЛЬ/КАТУШКА ЗАЖИГАНИЯ Rectifier/Ignition Coil

REF	Номер детали	Наименование	Кол-во
1	32800-98J01	Выпрямитель-регулятор в сборе	1
2	32805-93J00	Уплотнительное кольцо выпрямителя и регулятора	2
3	32890-98J01	Держатель электрических деталей	1
4	09160-06134	Шайба (6.5x24x1.6)	1
5	09169-06062	Шайба (6.3x17x1.6)	3
6	09320-09016	Подушка	3
7	09116-06202	Болт с шайбой (6x25)	3
8	09320-12095	Подушка	1
9	01550-0612C	Болт	1
10	01550-0625C	Болт	4
11	33410-93J00	Катушка зажигания в сборе	6
12	01550-0620C	Болт	6
13	09408-00021	Хомут (снят с производства)	1

Рис. 45Датчик Sensor

REF	Номер детали	Наименование	Кол-во
1	13650-52G00	Датчик температуры впускного воздуха	1
2	13655-87J01	Уплотнитель датчика температуры воздуха	1
3	29103-93J00	Болт (6x12)	1
4	34830-87J20	Датчик температуры в сборе	2
5	34830-87J20	Датчик температуры в сборе	1
6	34840-98J03	Датчик тримма в сборе	1
7	37820-98J00	Датчик давления масла	1
8	09125-06063	Винт (6x10)	1
9	09403-13413	ХОМУТ	1
10	29404-93J11	Хомут (L:65)	1
11	09407-14407	Хомут (L:140)	2
12	34841-88L01	Рычаг датчика тримма	1
13	34845-88L02	Кронштейн датчика тримма	1
14	09140-05005	Гайка	1
15	09136-05041	Винт (5x20)	1
16	09160-05029	Шайба (5.5x10x0.8)	1
17	09103-06093	Болт 6X20	2
18	18213-98J30	Кислородный датчик	1
19	09403-07340	Хомут	1
20	11218-98J02	Держатель датчика температуры	1
21	11219-98J00	Держатель датчика масла	1
22	34830-98J00	Датчик температуры масла	1

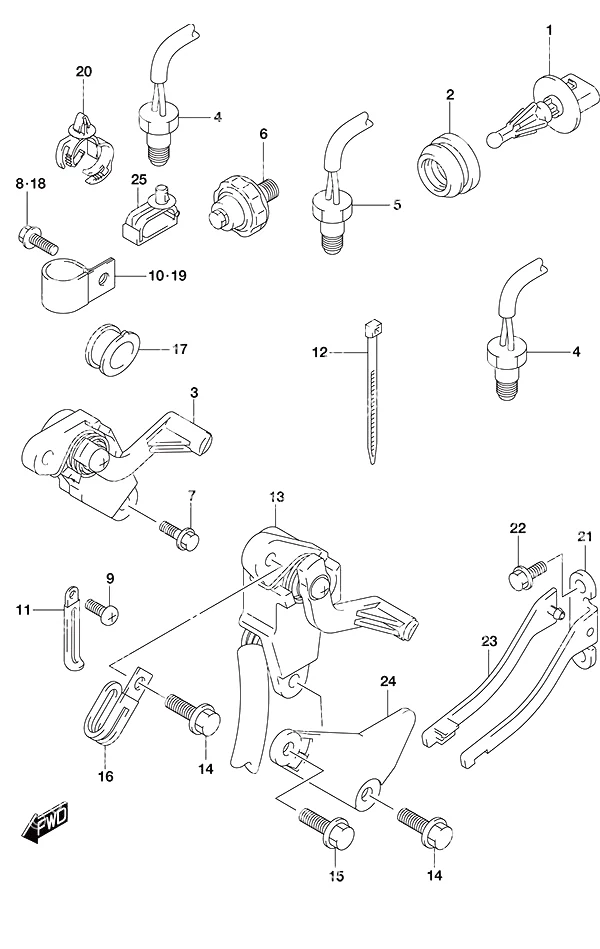

Рис. 46Датчик Sensor

REF	Номер детали	Наименование	Кол-во
1	13650-52G00	Датчик температуры впускного воздуха	1
2	13655-87J01	Уплотнитель датчика температуры воздуха	1
3	34801-93J04	Датчик тримма в сборе	1
4	34830-87J20	Датчик температуры в сборе	2
5	34830-87J20	Датчик температуры в сборе	1
6	37820-99E02	Датчик давления масла	1
7	09100-06113	Болт (6x16)	2
8	29103-93J00	Болт (6x12)	1
9	09125-06063	Винт (6x10)	1
10	09403-13413	ХОМУТ	1
11	29404-93J11	Хомут (L:65)	1
12	09407-14407	Хомут (L:140)	2
13	34801-99E05	Датчик тримма	1
14	01550-06207	Болт	2
15	01550-06207	Болт	1
16	29404-93J21	Хомут	1
17	34813-93J00	Защита провода (снят с производства)	1
18	29103-93J00	Болт (6x12)	1
19	09403-13413	ХОМУТ	1
20	09403-20308	Зажим	1
21	43117-96J00	Кулачок датчика тримма	1
22	09116-05010	Болт (5x12)	2
23	43118-96J00	Пластина кулачка датчика тримма	1
24	41118-96J00	Пластина датчика тримма	1
25	09403-07340	Хомут	1

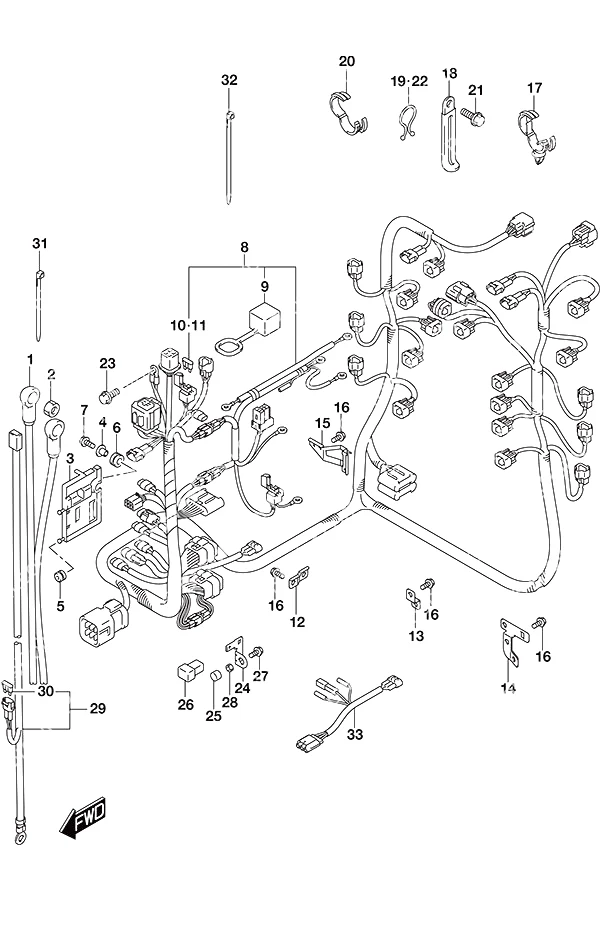

Рис. 47Жгут проводов Harness

REF	Номер детали	Наименование	Кол-во
1	33810-98J01	Кабельный узел стартера	1
2	08316-10087	Гайка	1
3	36610-98JA1	Жгут проводов в сборе	1
4	09481-10501	Предохранитель 10 А	2
5	36612-98J10	Переключатель правого вращения	1
6	36721-98L10	Уплотнительное кольцо верхней крышки	1
7	36737-98L00	Съёмник предохранителей	1
8	36738-98L00	Верхняя крышка блока предохранителей	1
9	09320-08510	Подушка (8.5x20x8)	2
10	38860-76F01	Реле	1
11	38860-76F01	Реле	1
12	09481-15504	Предохранитель 15 А	4
13	09481-30504	Предохранитель 30 А	3
14	09481-40403	Предохранитель 40 А	1
15	09481-60403	Предохранитель 60 А	2
16	36612-96J01	Колпачок клеммы	1
17	08310-00067	Гайка	1
18	08321-01067	Стопорная шайба	1
19	36617-93J00	Кронштейн жгута проводов	3
20	36617-93J10	Кронштейн жгута проводов	8
21	36617-98J00	Кронштейн жгута проводов (снят с производства)	1
22	01550-0612C	Болт	13
23	09403-20308	Зажим	1
24	09407-14407	Хомут (L:140)	4
25	09408-00008	Хомут	2
26	09408-00184	Хомут	3
27	09408-00012	Хомут	1
28	09408-00024	Хомут	2
29	01550-06127	Болт	1

Рис. 48ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ PTT Switch/Engine Control Unit

REF	Номер детали	Наименование	Кол-во
2	13575-40F00	Уплотнительное кольцо	1
3	37729-96L00	Рычаг датчика переключения	1
4	09160-05029	Шайба (5.5x10x0.8)	1
5	07130-05167	Болт	1
6	08321-0105A	Стопорная шайба	1
7	37721-93J00	Выключатель нейтрали в сборе	1
8	09137-04004	Винт (4x16)	2
9	09407-10404	Хомут (L:100)	2
10	37725-93J11	Крышка выключателя в сборе	1
11	37850-92J00	Выключатель PTT в сборе	1
12	37856-92J00	Лента выключателя PTT	1
13	37857-92J01	Втулка выключателя PTT	1
14	09403-11328	Хомут	1
15	01550-0612C	Болт	1
16	37722-93J14	Переключатель ограничения наклона в сборе	1
17	09403-09330	Хомут ограничителя тримма	1
18	29125-93J00	Винт	1
19	38410-93J13	Реле PTT в сборе	1
20	38415-93J00	Держатель реле PTT	1
21	01550-06127	Болт	1
22	09407-30401	Хомут	1
23	33930-98JM0	Блок управления двигателем	1
24	33925-98J00	Подушка ЭБУ	1
25	38890-98J12	Узел привода переключения	1
26	38892-98J01	Демпфер привода переключения	1
27	38895-98J00	Кронштейн привода переключения	1
28	01550-0616C	Болт	2
29	01550-06357	Болт	3
30	38860-76F01	Реле	2
31	38915-90J00	Держатель реле	2

Рис. 49ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ PTT Switch/Engine Control Unit

REF	Номер детали	Наименование	Кол-во
1	13580-93J04	Датчик положения переключения	1
2	37729-93J00	Рычаг датчика переключения	1
3	09160-05029	Шайба (5.5x10x0.8)	1
4	02112-35167	Винт	1
5	37721-93J00	Выключатель нейтрали в сборе	1
6	09137-04004	Винт (4x16)	2
7	09403-12412	Хомут	1
8	37725-93J11	Крышка выключателя в сборе	1
9	37850-92J00	Выключатель PTT в сборе	1
10	37856-92J00	Лента выключателя PTT	1
11	37857-92J01	Втулка выключателя PTT	1
12	09403-11328	Хомут	1
13	01550-06127	Болт	1
14	37722-93J14	Переключатель ограничения наклона в сборе	1
15	09403-09330	Хомут ограничителя тримма	1
16	29125-93J00	Винт	1
17	38410-93J13	Реле PTT в сборе	1
18	38415-93J00	Держатель реле PTT	1
19	01550-06127	Болт	1
20	33930-93J20	Блок управления двигателем	1
21	33925-93J00	Подушка ECU/BCM	1
22	38860-76F01	Реле	1
23	38915-90J00	Держатель реле	1

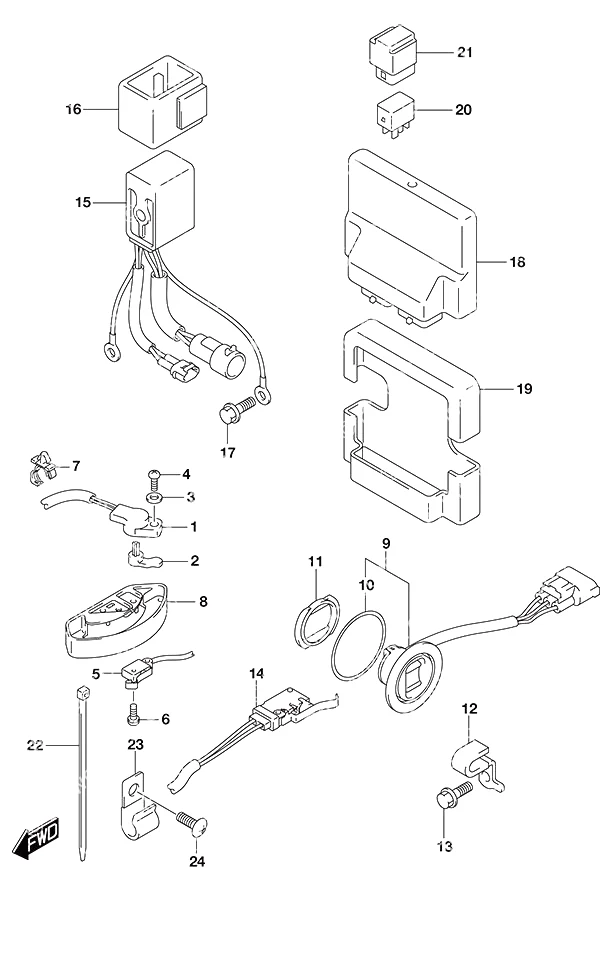

Рис. 50Выключатель PTT/Блок управления двигателем SS модель PTT Switch/Engine Control Unit SS Model

REF	Номер детали	Наименование	Кол-во
1	13580-93J04	Датчик положения переключения	1
2	37729-93J00	Рычаг датчика переключения	1
3	09160-05029	Шайба (5.5x10x0.8)	1
4	02112-35167	Винт	1
5	37721-93J00	Выключатель нейтрали в сборе	1
6	09137-04004	Винт (4x16)	2
7	09403-12412	Хомут	1
8	37725-93J11	Крышка выключателя в сборе	1
9	37850-92J00	Выключатель PTT в сборе	1
10	37856-92J00	Лента выключателя PTT	1
11	37857-92J01	Втулка выключателя PTT	1
12	09403-11328	Хомут	1
13	01550-06127	Болт	1
14	37722-93J14	Переключатель ограничения наклона в сборе	1
15	38410-93J13	Реле PTT в сборе	1
16	38415-93J00	Держатель реле PTT	1
17	01550-0612C	Болт	1
18	33930-93J30	Блок управления двигателем	1
19	33925-93J00	Подушка ECU/BCM	1
20	38860-76F01	Реле	1
21	38915-90J00	Держатель реле	1
22	09407-14407	Хомут (L:140)	1
23	09403-09330	Хомут ограничителя тримма	1
24	29125-93J00	Винт	1

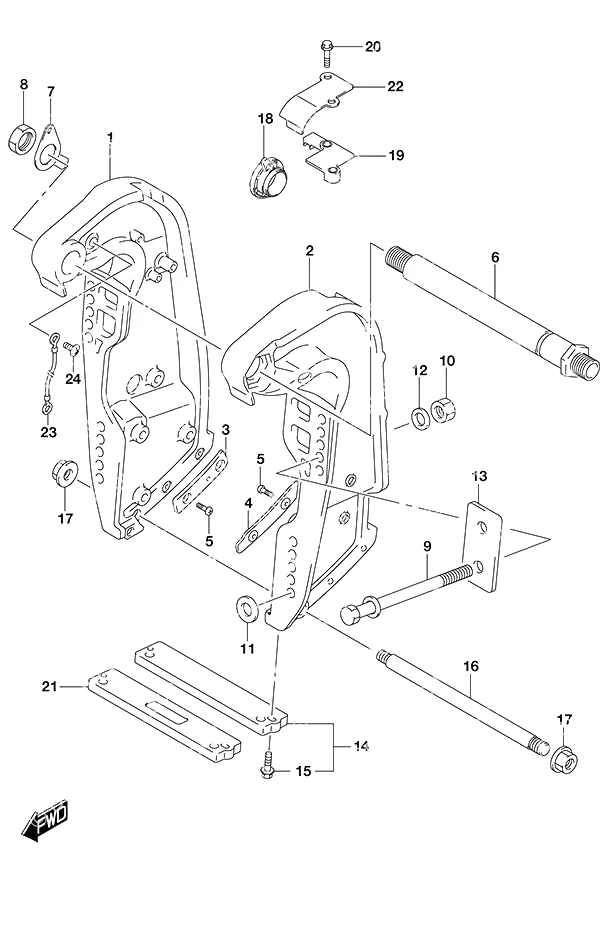

Рис. 51Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
3	41117-93J02	Нижняя пластина кронштейна крепления, правый борт	1
4	41122-93J02	Нижняя пластина кронштейна крепления, левый борт	1
5	09125-06063	Винт (6x10)	4
6	41130-93J12	Вал кронштейна крепления	1
7	41135-93J11	Шайба вала кронштейна хомута	1
8	09159-22006	Гайка	1
10	09159-12062	Гайка транца	6
11	09160-13022	Шайба	4
12	09160-13021	Шайба	6
13	41155-93J02	Пластина транца	2
14	55320-94910	Комплект анодов	1
15	09116-06121	Болт (6x25)	2
16	45421-87D03	Штифт фиксатора откидывания	1
17	09159-14020	Гайка (14 мм)	2
18	48140-93J01	Кулачок переключателя ограничения наклона	1
19	48144-93J00	Держатель переключателя ограничения наклона	1
20	09103-06278	Болт (6x25)	2
21	55321-94910	Магниевый анод	1
22	48145-93J00	Крышка переключателя ограничения наклона	1
23	36894-87D00	Провод (L:195)	1
24	09125-06063	Винт (6x10)	2

Рис. 52Кронштейн крепления с транцем (X) (XX) Clamp Bracket w/Transom (X) (XX)

REF	Номер детали	Наименование	Кол-во
3	41117-93J02	Нижняя пластина кронштейна крепления, правый борт	1
4	41122-93J02	Нижняя пластина кронштейна крепления, левый борт	1
5	09125-06063	Винт (6x10)	4
6	41130-93J12	Вал кронштейна крепления	1
7	41135-93J11	Шайба вала кронштейна хомута	1
8	09159-22006	Гайка	1
10	09159-12062	Гайка транца	6
11	09160-13022	Шайба	4
12	09160-13021	Шайба	6
13	41155-93J02	Пластина транца	2
14	55320-94910	Комплект анодов	1
15	09116-06121	Болт (6x25)	2
16	45421-87D03	Штифт фиксатора откидывания	1
17	09159-14020	Гайка (14 мм)	2
18	48140-93J01	Кулачок переключателя ограничения наклона	1
19	48144-93J00	Держатель переключателя ограничения наклона	1
20	09103-06278	Болт (6x25)	2
21	55321-94910	Магниевый анод	1
22	48145-93J00	Крышка переключателя ограничения наклона	1
23	36894-87D00	Провод (L:195)	1
24	09125-06063	Винт (6x10)	2

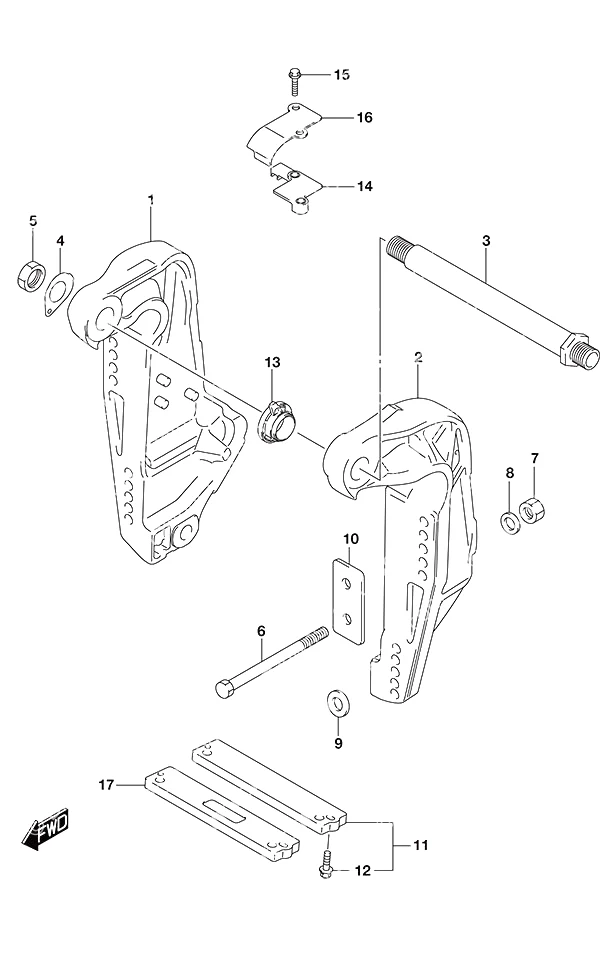

Рис. 53Кронштейн крепления с транцем (L) Clamp Bracketw/Transom (L)

REF	Номер детали	Наименование	Кол-во
1	41111-96J22-YAY	Кронштейн крепления — правый борт	1
2	41121-96J13-YAY	Кронштейн крепления — левый борт	1
3	41130-92J03	Ось кронштейна струбцины	1
4	41135-92J00	Шайба вала кронштейна струбцины	1
5	09159-22006	Гайка	1
7	09159-12062	Гайка транца	6
8	09160-13021	Шайба	6
9	09160-13022	Шайба	4
10	41155-93J02	Пластина транца	2
11	55320-94910	Комплект анодов	1
12	09116-06121	Болт (6x25)	2
13	48140-93J01	Кулачок переключателя ограничения наклона	1
14	48144-93J00	Держатель переключателя ограничения наклона	1
15	09103-06278	Болт (6x25)	2
16	48145-93J00	Крышка переключателя ограничения наклона	1
17	55321-94910	Магниевый анод	1

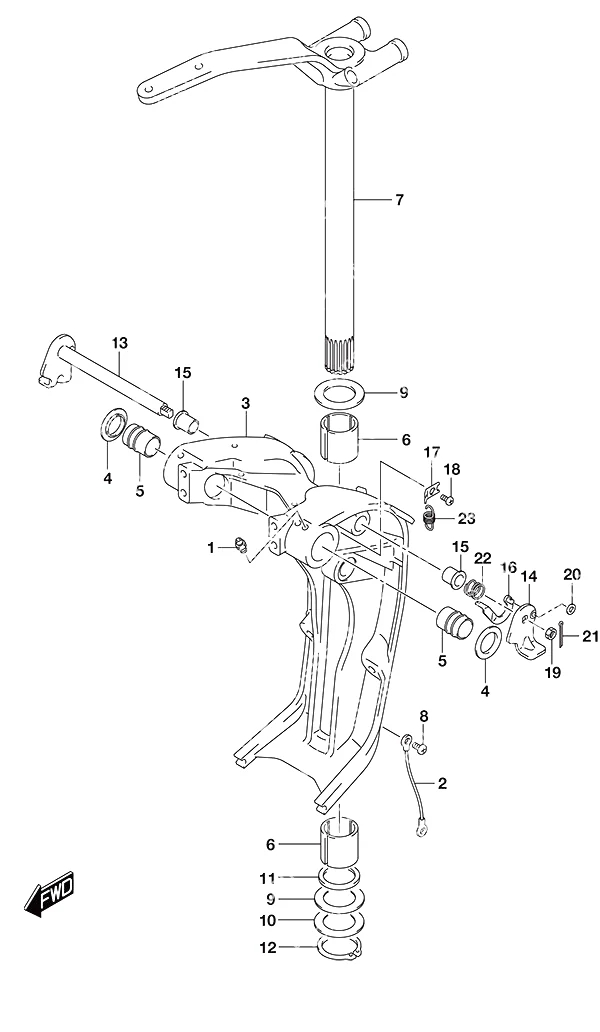

Рис. 54Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	4
2	36894-87D00	Провод (L:195)	1
4	43114-93J00	Шайба поворотного узла к кронштейну крепления	2
5	43211-93J11	Втулка поворотного шарнира зажима	2
6	43711-97E11	Втулка рулевого управления	2
8	09125-06063	Винт (6x10)	1
9	09160-39001	Шайба (39.5x64x1.0)	2
10	09181-39001	Прокладка (39.5x64x0.3)	0
11	09282-39001	Сальник (38x51x5)	1
12	09380-38003	Стопорное кольцо	1
13	41220-93J12	Рычаг фиксатора наклона	1
14	41234-93J12	Рычаг фиксатора наклона	1
15	41224-95E01	Втулка стопорного стержня наклона	2
16	41230-96J00	Тяга рычага фиксатора откидывания	1
17	41233-95E10	Кронштейн пружины фиксатора наклона	1
18	09125-06063	Винт (6x10)	1
19	09140-10032	Гайка	1
20	09160-06082	Шайба (6.5x13x1.0)	1
21	09204-01006	Шплинт	1
22	09440-19028	Пружина	1
23	09443-10043	Пружина фиксатора откидывания	1

Рис. 55Поворотный кронштейн с транцем (X) (XX) Swivel Bracket w/Transom (X) (XX)

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	4
2	36894-87D00	Провод (L:195)	1
4	43114-93J00	Шайба поворотного узла к кронштейну крепления	2
5	43211-93J11	Втулка поворотного шарнира зажима	2
6	43711-97E11	Втулка рулевого управления	2
8	09125-06063	Винт (6x10)	1
9	09160-39001	Шайба (39.5x64x1.0)	2
10	09181-39001	Прокладка (39.5x64x0.3)	4
11	09282-39001	Сальник (38x51x5)	1
12	09380-38003	Стопорное кольцо	1
13	41220-93J12	Рычаг фиксатора наклона	1
14	41234-93J12	Рычаг фиксатора наклона	1
15	41224-95E01	Втулка стопорного стержня наклона	2
16	41230-96J00	Тяга рычага фиксатора откидывания	1
17	41233-95E10	Кронштейн пружины фиксатора наклона	1
18	09125-06063	Винт (6x10)	1
19	09140-10032	Гайка	1
20	09160-06082	Шайба (6.5x13x1.0)	1
21	09204-01006	Шплинт	1
22	09440-19028	Пружина	1
23	09443-10043	Пружина фиксатора откидывания	1

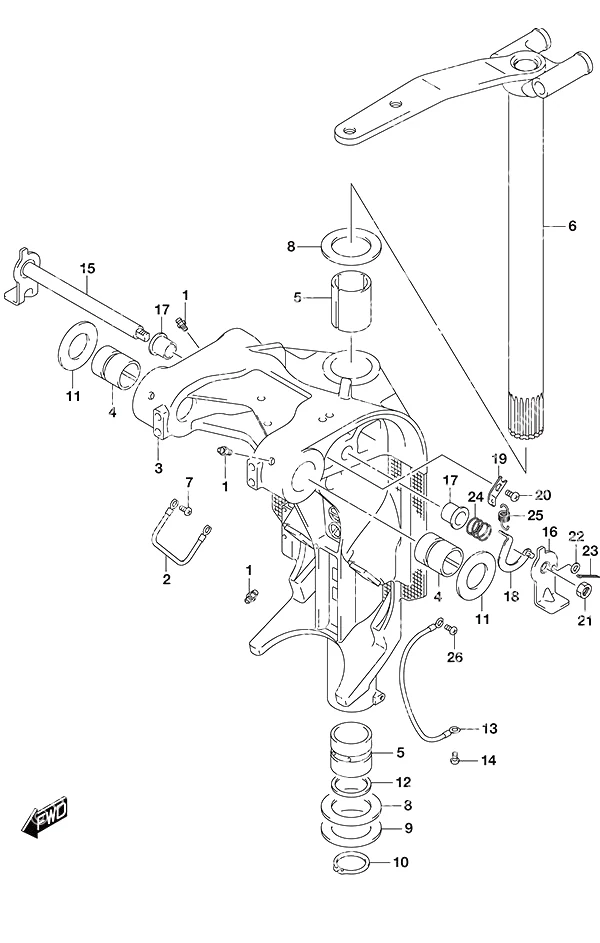

Рис. 56Поворотный кронштейн с транцем (L) Swivel Bracketw/Transom (L)

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	4
2	36894-87D00	Провод (L:195)	1
3	43111-96J20-YAY	Поворотный кронштейн (L)	1
4	43211-93J11	Втулка поворотного шарнира зажима	2
5	43711-97E11	Втулка рулевого управления	2
6	43750-96J03-YAY	Кронштейн рулевого управления (L)	1
7	09125-06063	Винт (6x10)	2
8	09160-39001	Шайба (39.5x64x1.0)	2
9	09181-39001	Прокладка (39.5x64x0.3)	4
10	09380-38003	Стопорное кольцо	1
11	09169-28003	Шайба (26.2x52x1)	2
12	09282-39001	Сальник (38x51x5)	1
13	36895-87D10	Провод (L:310)	1
14	09125-06063	Винт (6x10)	1
15	41220-96J11	Рычаг фиксатора откидывания	1
16	41234-96J11	Рычаг фиксатора откидывания	1
17	41224-95E01	Втулка стопорного стержня наклона	2
18	41230-96J00	Тяга рычага фиксатора откидывания	1
19	41233-95E10	Кронштейн пружины фиксатора наклона	1
20	09125-06063	Винт (6x10)	1
21	09140-10032	Гайка	1
22	09160-06082	Шайба (6.5x13x1.0)	1
23	09204-01006	Шплинт	1
24	09440-19028	Пружина	1
25	09443-10043	Пружина фиксатора откидывания	1
26	09125-06063	Винт (6x10)	1

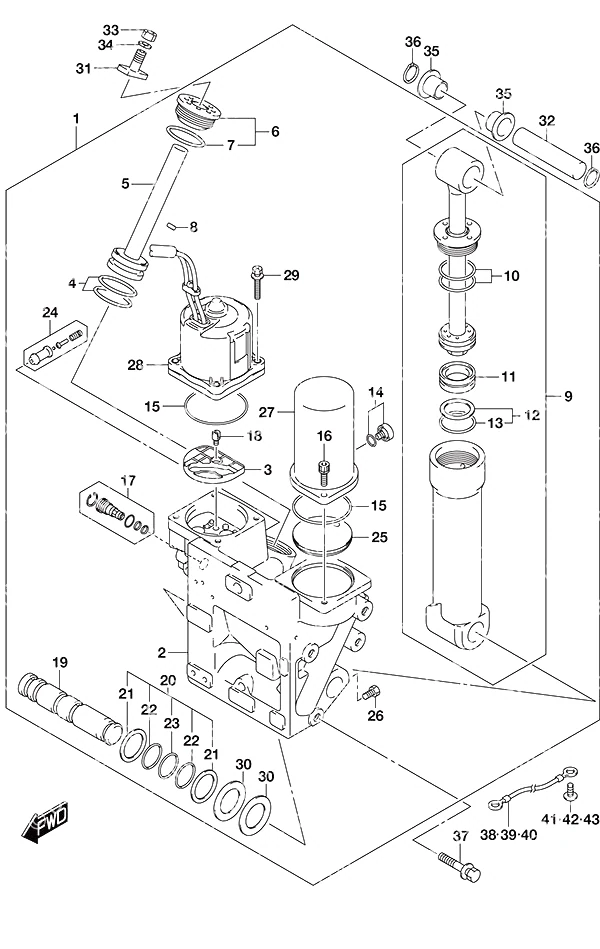

Рис. 57Цилиндр триммера Trim Cylinder

REF	Номер детали	Наименование	Кол-во
1	48000-98J14	Узел гидроподъёма в сборе	1
2	31281-92J10	Сквозной болт	4
3	38100-93J05	Узел электродвигателя PTT	1
4	48500-98J14	Коллектор в сборе	1
5	48864-98L01	Ручной клапан	1
6	48320-93J00	Комплект клапанов	1
7	48582-95E01	Фильтр	1
8	48605-93J00	Комплект уплотнительных колец	2
9	48615-87D00	Опорное кольцо	4
10	48610-93J01	Поршень тримма со штоком	2
11	48630-98L02	Направляющая штока	2
12	48633-93J00	Уплотнительное кольцо	4
13	48691-93J00	Обратный клапан	1
14	48400-98J03	Цилиндр в сборе	1
15	48405-93J00	Комплект O-колец откидывания	1
16	48650-93J00	Свободный поршень	1
17	48627-93J00	Комплект уплотнительных колец	1
18	48427-87D00	O-кольцо поршня откидывания (снято с производства)	1
19	48572-87J10	Пробка	1
20	48585-95E00	Уплотнительное кольцо	1
21	48585-98L00	Уплотнительное кольцо	1
22	48862-87J20	Болт бачка	2
23	48583-95E00	Шарнир привода	1
24	48121-93J20	Вал цилиндра наклона	1
25	48125-93J10	Комплект уплотнительных колец	1
26	48451-93J00	Опорное кольцо	4
27	48452-93J00	Уплотнительное кольцо	4
28	48452-93J10	Уплотнительное кольцо	2
29	48126-93J00	Нейлоновая шайба	2
30	48573-93J00	Крышка	1
31	48128-93J11	Болт	1
32	48571-93J00	Бачок резервуара	1
33	48311-96J10	Подушка штока цилиндра тримма	2
34	48321-93J00	Верхний вал цилиндра наклона	1
35	09140-10031	Гайка (10 мм)	2
36	09162-10005	Стопорная шайба	2
37	09306-24001	Верхняя втулка цилиндра наклона	2
38	09380-21002	Стопорное кольцо цилиндра наклона	2
39	09116-10175	Болт (10x50)	8
40	36894-87D00	Провод (L:195)	1
41	36894-87D00	Провод (L:195)	1
42	36895-87D01	Провод (L:210)	1
43	09125-06063	Винт (6x10)	1
44	09125-06063	Винт (6x10)	1
45	09125-06063	Винт (6x10)	1

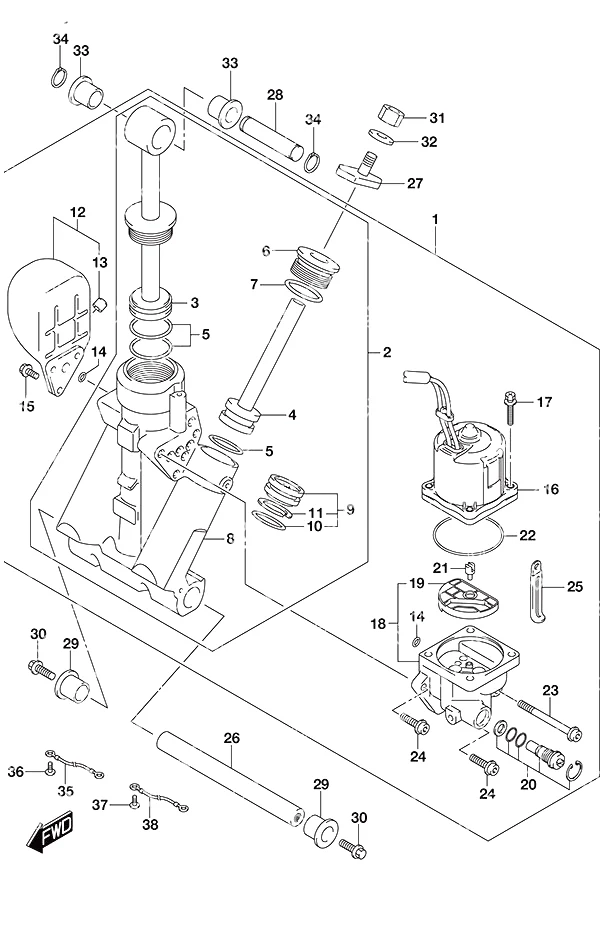

Рис. 58Цилиндр наклона с транцем (L) Trim Cylinderw/Transom (L)

REF	Номер детали	Наименование	Кол-во
1	48000-93J18	Узел гидроподъёма	1
2	48503-93J13	Коллектор в сборе	1
3	48401-93J10	Поршень в сборе	1
4	48601-94900	Поршень и шток в сборе	2
5	48627-95E00	Комплект O-колец	3
6	48630-96J04	Заменено на 48630-96JV0	2
7	48633-94900	Комплект O-колец (упаковка 2 шт.)	2
8	48641-96J04	КОЛЛЕКТОР, PTT	1
9	48650-94900	Свободный поршень	1
10	48405-93J00	Комплект O-колец откидывания	1
11	48615-97E00	Комплект поршневых колец	1
12	48570-95E01	Бачок в сборе	1
13	48572-95E00	Крышка	1
14	48588-94900	O-кольцо (упаковка 6 шт.)	1
15	48861-92J01	Болт бачка	3
16	38100-93J13	Электродвигатель гидроподъёма в сборе	1
17	31281-92J10	Сквозной болт	4
18	48502-93J14	Насос гидроподъёма в сборе	1
19	48582-95E01	Фильтр	1
20	48864-96J10	Комплект ручного клапана	1
21	48583-95E00	Шарнир привода	1
22	48585-95E00	Уплотнительное кольцо	1
23	48862-92J20	Болт насоса № 1	1
24	48862-92J30	Болт насоса № 2	2
25	29404-93J11	Хомут (L:65)	1
26	48121-92J00	Нижний вал цилиндра откидывания	1
27	48311-96J20	Накладка штока цилиндра тримма	2
28	48321-87D03	Верхний вал цилиндра откидывания	1
29	48326-95E00	Нижняя втулка цилиндра наклона	2
30	09116-10183	Болт (10x35)	2
31	09140-10031	Гайка (10 мм)	2
32	09162-10005	Стопорная шайба	2
33	09306-17001	Втулка	2
34	09380-17009	Стопорное кольцо	2
35	36894-87D00	Провод (L:195)	1
36	09125-06063	Винт (6x10)	1
37	09125-05050	Винт (5x8)	1
38	36895-87D10	Провод (L:310)	1

Рис. 59Цилиндр наклона с транцем (X) (XX) Trim Cylinder w/Transom (X) (XX)

REF	Номер детали	Наименование	Кол-во
1	48000-93J2A	Узел тримма, силовой	1
2	48500-98J14	Коллектор в сборе	1
3	48582-95E01	Фильтр	1
4	48605-93J00	Комплект уплотнительных колец	2
5	48610-93J01	Поршень тримма со штоком	2
6	48630-98L02	Направляющая штока	2
7	48633-93J00	Уплотнительное кольцо	2
8	48691-93J00	Обратный клапан	1
9	48400-93J07	Узел цилиндра наклона	1
10	48405-93J00	Комплект O-колец откидывания	1
11	48650-93J00	Свободный поршень	1
12	48627-93J00	Комплект уплотнительных колец	1
13	48427-87D00	O-кольцо поршня откидывания (снято с производства)	1
14	48572-87J10	Пробка	1
15	48585-95E00	Уплотнительное кольцо	2
16	48862-87J20	Болт бачка	2
17	48864-93J01	Комплект ручного клапана	1
18	48583-95E00	Шарнир привода	1
19	48121-93J20	Вал цилиндра наклона	1
20	48125-93J10	Комплект уплотнительных колец	1
21	48451-93J00	Опорное кольцо	4
22	48452-93J00	Уплотнительное кольцо	4
23	48452-93J10	Уплотнительное кольцо	2
24	48320-93J00	Комплект клапанов	1
25	48573-93J00	Крышка	1
26	48128-93J11	Болт	1
27	48571-93J00	Бачок резервуара	1
28	38100-93J05	Узел электродвигателя PTT	1
29	31281-92J10	Сквозной болт	4
30	48126-93J00	Нейлоновая шайба	2
31	48311-96J10	Подушка штока цилиндра тримма	2
32	48321-93J00	Верхний вал цилиндра наклона	1
33	09140-10031	Гайка (10 мм)	2
34	09162-10005	Стопорная шайба	2
35	09306-24001	Верхняя втулка цилиндра наклона	2
36	09380-21002	Стопорное кольцо цилиндра наклона	2
37	09116-10175	Болт (10x50)	8
38	36894-87D00	Провод (L:195)	1
39	36895-87D01	Провод (L:210)	1
40	36895-87D01	Провод (L:210)	1
41	09125-06063	Винт (6x10)	1
42	09125-06063	Винт (6x10)	1
43	09125-06063	Винт (6x10)	1

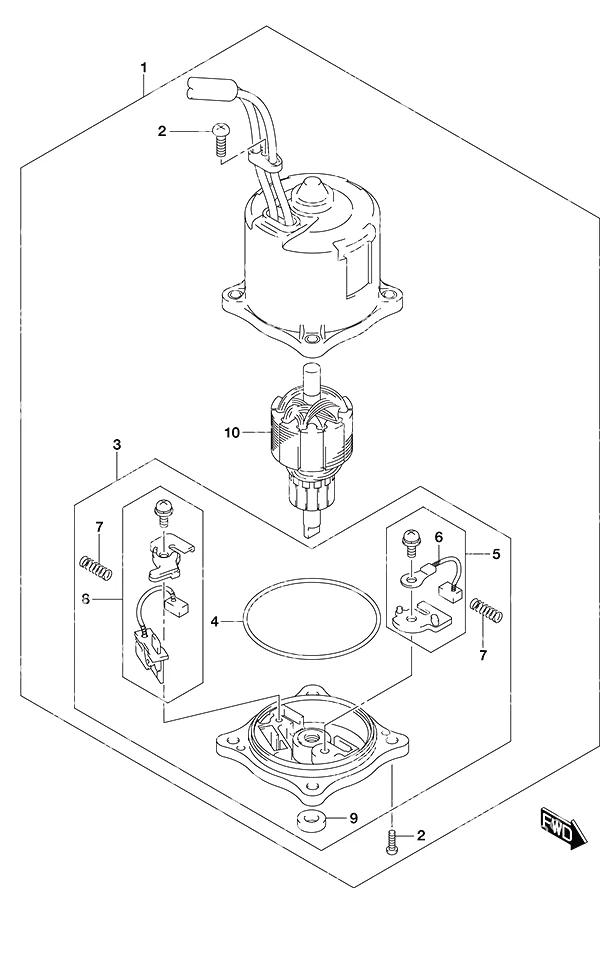

Рис. 60Мотор PTT PTT Motor

REF	Номер детали	Наименование	Кол-во
1	38100-93J05	Узел электродвигателя PTT	1
2	31111-94900	Винт ярма	3
3	31173-94920	Держатель щёток	1
4	31123-94910	Уплотнительное кольцо	1
5	31133-90J20	Щёточный узел	1
6	31133-94910	Щётка	1
7	31135-94900	Пружина	2
8	31136-90J30	Узел прерывателя	1
9	33799-97E00	Сальник	1
10	31311-93J00	Якорь (снят с производства)	1

Рис. 61Мотор PTT с транцем (L) PTT Motorw/Transom (L)

REF	Номер детали	Наименование	Кол-во
1	38100-93J13	Электродвигатель гидроподъёма в сборе	1
2	31111-94900	Винт ярма	3
3	31173-94920	Держатель щёток	1
4	31123-94910	Уплотнительное кольцо	1
5	31133-90J20	Щёточный узел	1
6	31133-94910	Щётка	1
7	31135-94900	Пружина	2
8	31136-90J30	Узел прерывателя	1
9	33799-97E00	Сальник	1
10	31311-93J00	Якорь (снят с производства)	1

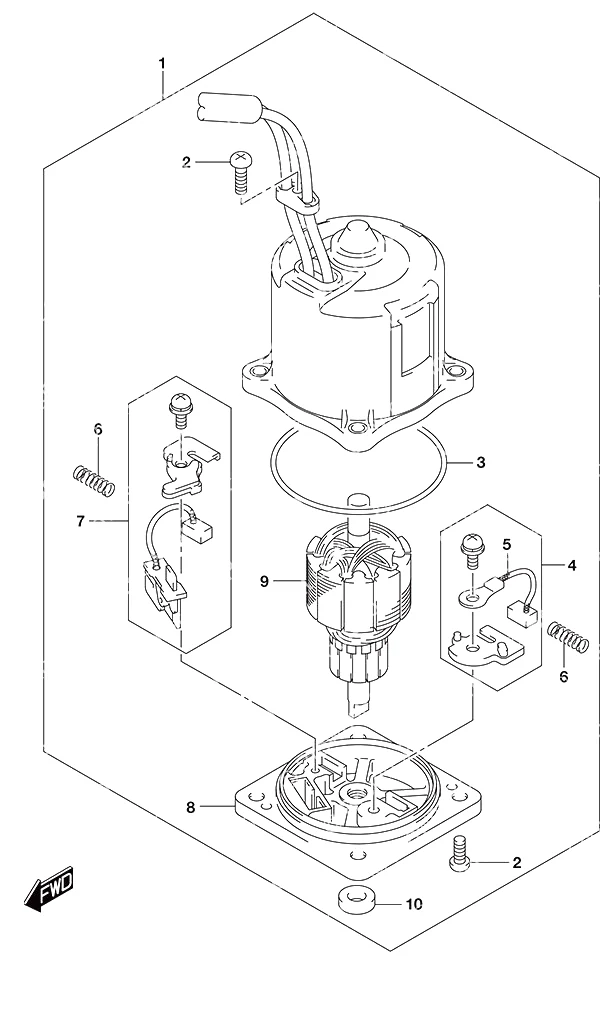

Рис. 62Мотор PTT с транцем (X) (XX) PTT Motor w/Transom (X) (XX)

REF	Номер детали	Наименование	Кол-во
1	38100-93J05	Узел электродвигателя PTT	1
2	31111-94900	Винт ярма	3
3	31123-94910	Уплотнительное кольцо	1
4	31133-90J20	Щёточный узел	1
5	31133-94910	Щётка	1
6	31135-94900	Пружина	2
7	31136-90J30	Узел прерывателя	1
8	31173-94920	Держатель щёток	1
9	31311-93J00	Якорь (снят с производства)	1
10	33799-97E00	Сальник	1

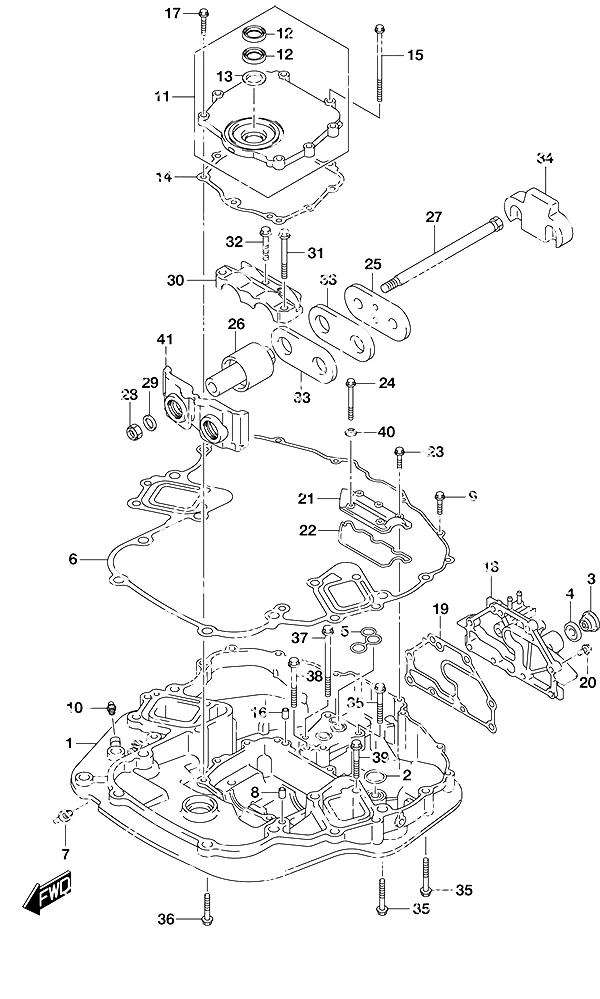

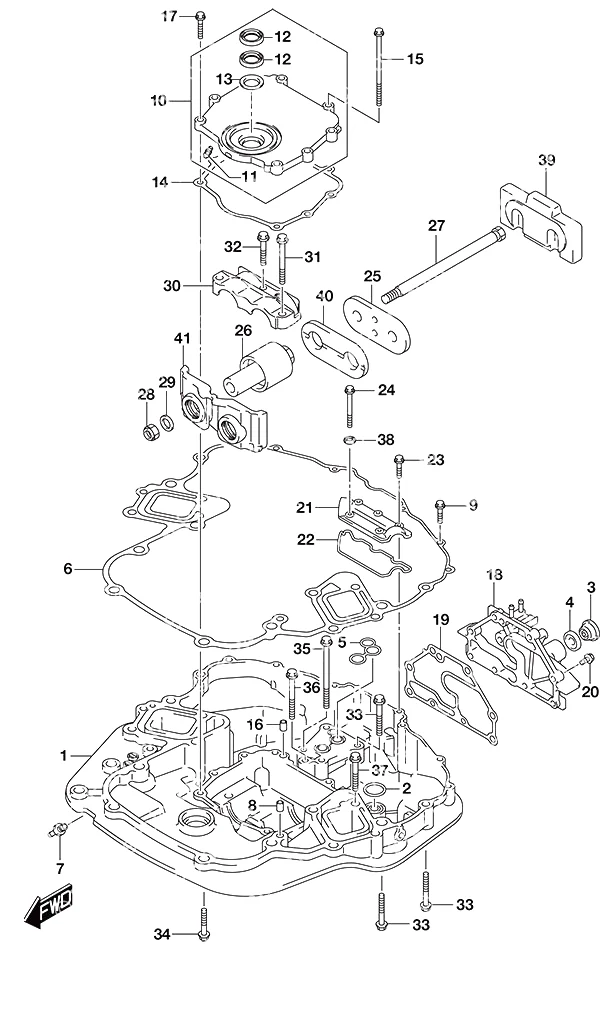

Рис. 63Держатель двигателя Engine Holder

REF	Номер детали	Наименование	Кол-во
2	16519-93J00	Сальник крепления двигателя	1
3	17913-93J00	Пробка промывки водой	1
4	17914-93J01	Прокладка пробки промывки водой	1
5	51116-93J01	Уплотнение слива воды	1
6	51211-93J00	Прокладка держателя двигателя	1
7	61155-93J20	Штуцер контрольной струи воды	1
8	09206-08001	Установочный штифт (8x11)	2
9	01550-08307	Болт	6
10	22511-99011	Пресс-масленка	1
11	51120-98L00	Крышка сальника опоры в сборе	1
12	51124-93J01	Сальник (гребной вал)	2
13	51125-93J00	Маслосъёмное кольцо	1
14	51123-93J01	Прокладка крышки сальника опоры	1
15	09103-08109	Болт (8x120)	2
16	09206-08001	Установочный штифт (8x11)	2
17	01550-0830A	Болт	6
19	51142-93J00	Прокладка крышки держателя двигателя	1
20	09116-08122	Болт (8x30)	8
21	51151-93J00	Верхняя крышка держателя двигателя	1
22	51152-93J00	Уплотнение верхней крышки держателя двигателя	1
23	01550-08307	Болт	3
24	01550-08607	Болт	2
25	54123-93J03	Верхняя опорная пластина	1
26	54130-93J02	Верхняя опора	2
27	54112-93J00	Болт верхней подушки	2
28	29159-93J00	Гайка болта верхней подушки	2
29	09160-15051	Шайба болта верхней подушки	2
30	54137-93J02	Крышка верхней подушки	1
31	09116-10135	Болт (10x95)	2
32	09116-10175	Болт (10x50)	1
33	54121-98J01	Верхний упор	2
34	54140-98J01	Верхняя опора двигателя	1
35	09116-10137	Болт (10x70)	6
36	09116-10175	Болт (10x50)	4
37	09116-10146	Болт (10x195)	2
38	09116-10134	Болт (10x115)	1
39	09116-08126	Болт (8x65)	4
40	09169-08038	Шайба (8.3x15x3)	2
41	54144-93J01	Сальник верхней опоры	1

Рис. 64Держатель двигателя Engine Holder

REF	Номер детали	Наименование	Кол-во
2	16519-93J00	Сальник крепления двигателя	1
3	17913-93J00	Пробка промывки водой	1
4	17914-93J01	Прокладка пробки промывки водой	1
5	51116-93J01	Уплотнение слива воды	1
6	51211-93J00	Прокладка держателя двигателя	1
7	61155-93J20	Штуцер контрольной струи воды	1
8	09206-08001	Установочный штифт (8x11)	2
9	01550-08307	Болт	6
10	22511-99011	Пресс-масленка	2
11	51120-98L00	Крышка сальника опоры в сборе	1
12	51124-93J01	Сальник (гребной вал)	2
13	51125-93J00	Маслосъёмное кольцо	1
14	51123-93J01	Прокладка крышки сальника опоры	1
15	09103-08109	Болт (8x120)	2
16	09206-08001	Установочный штифт (8x11)	2
17	01550-0830A	Болт	6
19	51142-93J00	Прокладка крышки держателя двигателя	1
20	09116-08122	Болт (8x30)	8
21	51151-93J00	Верхняя крышка держателя двигателя	1
22	51152-93J00	Уплотнение верхней крышки держателя двигателя	1
23	01550-08307	Болт	3
24	01550-08607	Болт	2
25	54123-93J03	Верхняя опорная пластина	1
26	54130-93J02	Верхняя опора	2
27	54112-93J00	Болт верхней подушки	2
28	29159-93J00	Гайка болта верхней подушки	2
29	09160-15051	Шайба болта верхней подушки	2
30	54137-93J02	Крышка верхней подушки	1
31	09116-10135	Болт (10x95)	2
32	09116-10175	Болт (10x50)	1
33	54121-98J01	Верхний упор	2
34	54125-93J01	Верхний упор опоры	1
35	09116-10137	Болт (10x70)	6
36	09116-10175	Болт (10x50)	4
37	09116-10146	Болт (10x195)	2
38	09116-10134	Болт (10x115)	1
39	09116-08126	Болт (8x65)	4
40	09169-08038	Шайба (8.3x15x3)	2
41	54144-93J01	Сальник верхней опоры	1

Рис. 65Держатель двигателя SS модель Engine Holder SS Model

REF	Номер детали	Наименование	Кол-во
1	51111-93J40-YAY	Держатель двигателя	1
2	16519-93J00	Сальник крепления двигателя	1
3	17913-93J00	Пробка промывки водой	1
4	17914-93J01	Прокладка пробки промывки водой	1
5	51116-93J01	Уплотнение слива воды	1
6	51211-93J00	Прокладка держателя двигателя	1
7	61155-93J20	Штуцер контрольной струи воды	1
8	09206-08001	Установочный штифт (8x11)	2
9	01550-08307	Болт	6
10	51120-98L00	Крышка сальника опоры в сборе	1
11	22511-99011	Пресс-масленка	1
12	51124-93J01	Сальник (гребной вал)	2
13	51125-93J00	Маслосъёмное кольцо	1
14	51123-93J01	Прокладка крышки сальника опоры	1
15	09103-08109	Болт (8x120)	2
16	09206-08001	Установочный штифт (8x11)	2
17	01550-0830A	Болт	6
19	51142-93J00	Прокладка крышки держателя двигателя	1
20	09116-08122	Болт (8x30)	8
21	51151-93J00	Верхняя крышка держателя двигателя	1
22	51152-93J00	Уплотнение верхней крышки держателя двигателя	1
23	01550-08307	Болт	3
24	01550-08607	Болт	2
25	54123-93J03	Верхняя опорная пластина	1
26	54130-93J02	Верхняя опора	2
27	54112-93J00	Болт верхней подушки	2
28	29159-93J00	Гайка болта верхней подушки	2
29	09160-15051	Шайба болта верхней подушки	2
30	54137-93J02	Крышка верхней подушки	1
31	09116-10135	Болт (10x95)	2
32	09116-10175	Болт (10x50)	1
33	09116-10137	Болт (10x70)	6
34	09116-10175	Болт (10x50)	4
35	09116-10146	Болт (10x195)	2
36	09116-10134	Болт (10x115)	1
37	09116-08126	Болт (8x65)	4
38	09169-08038	Шайба (8.3x15x3)	2
39	54140-98J01	Верхняя опора двигателя	1
41	54144-93J01	Сальник верхней опоры	1

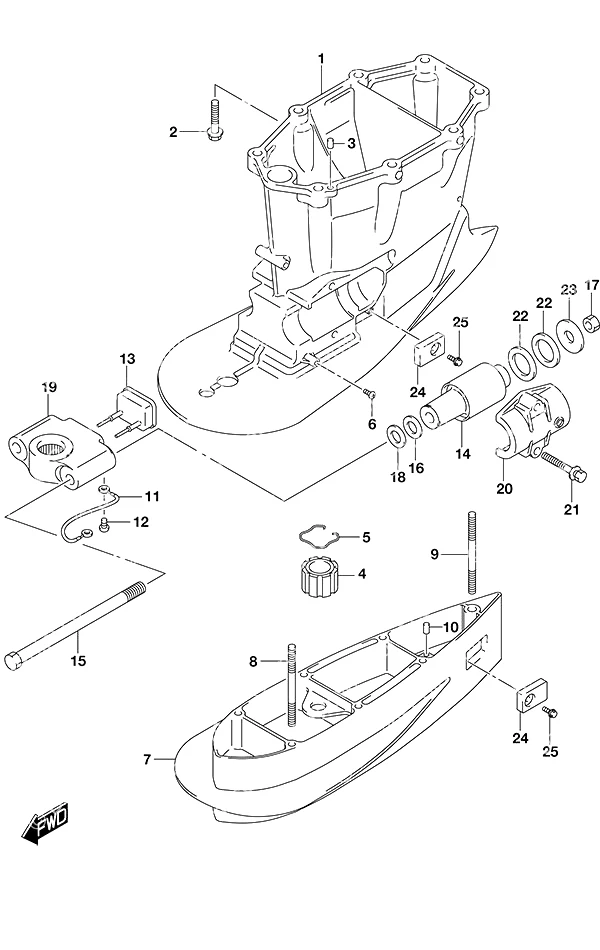

Рис. 66Картер приводного вала с транцем (X) Drive Shaft Housing w/Transom (X)

REF	Номер детали	Наименование	Кол-во
2	09116-10176	Болт (10x44)	8
3	09202-08006	Штифт (8x12)	2
4	57130-87D10	Втулка гребного вала	1
5	09387-39002	Кольцо гребного вала	1
6	09125-06063	Винт (6x10)	1
7	36894-87D00	Провод (L:195)	1
8	09125-06063	Винт (6x10)	1
9	54150-98J01	Опора нижняя упорная	1
10	54160-98J00	Нижняя опора	2
11	54112-93J00	Болт верхней подушки	2
12	09160-16050	Шайба нижней подушки	2
13	29159-93J00	Гайка болта верхней подушки	2
14	09160-16050	Шайба нижней подушки	2
17	09116-10175	Болт (10x50)	4
18	54165-98J01	Нижний упор реверса	4
19	09160-14066	Шайба нижнего упора реверса	2
21	09116-06236	Болт (6x16)	1

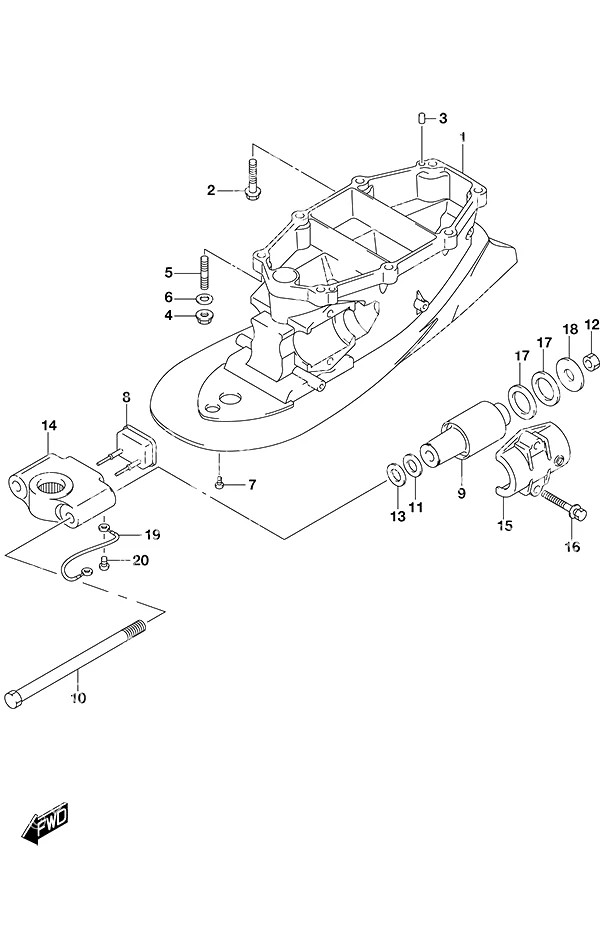

Рис. 67Картер приводного вала с транцем (XX) Drive Shaft Housing w/Transom (XX)

REF	Номер детали	Наименование	Кол-во
2	09116-10176	Болт (10x44)	8
3	09202-08006	Штифт (8x12)	2
4	57130-87D10	Втулка гребного вала	1
5	09387-39002	Кольцо гребного вала	1
6	09125-06063	Винт (6x10)	1
8	09108-10115	Шпилька	6
9	09108-12013	Болт удлинителя	1
10	09202-08006	Штифт (8x12)	2
11	36894-87D00	Провод (L:195)	1
12	09125-06063	Винт (6x10)	1
13	54150-98J01	Опора нижняя упорная	1
14	54160-98J00	Нижняя опора	2
15	54112-93J00	Болт верхней подушки	2
16	09160-16050	Шайба нижней подушки	2
17	29159-93J00	Гайка болта верхней подушки	2
18	09160-16050	Шайба нижней подушки	2
21	09116-10175	Болт (10x50)	4
22	54165-98J01	Нижний упор реверса	4
23	09160-14066	Шайба нижнего упора реверса	2
25	09116-06236	Болт (6x16)	2

Рис. 68Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
2	09263-35048	Подшипник (35x56x37)	1
3	09263-80001	Подшипник (80x100x30)	1
4	09100-12052	Болт (12x70)	1
5	09116-10150	Болт (10x55)	6
6	09160-10141	Шайба (10.5x19x2)	6
7	09160-12066	Шайба (12.5x22x2.5)	1
8	09140-10031	Гайка (10 мм)	6
9	09159-12014	Гайка (12x17)	1
10	09202-08006	Штифт (8x12)	2
12	09116-08137	Болт (8x22)	1
13	55128-93J10	Сливная пробка	1
14	09168-10038	Прокладка сливной пробки	2
16	09116-06236	Болт (6x16)	2
17	55332-98J01	Резиновый уплотнитель выхлопа	1
18	55333-98J00	Пластина уплотнителя выхлопа	1
19	09202-06031	Штифт установочный (6x12)	2
21	58120-93L00	Комплект втулки гребного винта Watergrip	1
24	57632-93L11	Стопор втулки гребного винта Watergrip	1
25	57633-93L00	Распорная втулка гайки гребного винта Watergrip	1
26	09141-18005	Гайка (18 мм)	1
27	09160-18028	Шайба (18.5x31x1.0)	1
28	09204-03003	Шплинт гайки гребного винта	1
29	55128-93L00	Сливная пробка с магнитом	1
30	09160-12066	Шайба (12.5x22x2.5)	1
31	57630-93L00	Комплект крепежа гребного винта Watergrip	1
32	25700-93L02	Комплект уплотнений редуктора - DF 250A/250AP/300A/300AP	1

Рис. 69Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
2	09263-32017	Подшипник шестерни	1
3	09100-12052	Болт (12x70)	1
4	09116-10150	Болт (10x55)	6
5	09160-10141	Шайба (10.5x19x2)	6
6	09160-12066	Шайба (12.5x22x2.5)	1
7	09140-10031	Гайка (10 мм)	6
8	09159-12014	Гайка (12x17)	1
9	17566-87D12	Втулка	1
10	09202-08006	Штифт (8x12)	2
12	09116-08137	Болт (8x22)	1
13	55128-93J10	Сливная пробка	3
14	09168-10038	Прокладка сливной пробки	3
16	09116-06236	Болт (6x16)	2
17	55332-87D12	Резиновое уплотнение выхлопа	1
18	55333-87D10	Пластина уплотнения выхлопа	1
19	55127-87D00	Штуцер шланга	1
21	09362-09008	Ниппель	1
22	09407-10404	Хомут (L:100)	2
24	58120-93L00	Комплект втулки гребного винта Watergrip	1
25	57632-93L11	Стопор втулки гребного винта Watergrip	1
26	57633-93L00	Распорная втулка гайки гребного винта Watergrip	1
27	09141-18005	Гайка (18 мм)	1
28	09160-18028	Шайба (18.5x31x1.0)	1
29	09204-03003	Шплинт гайки гребного винта	1
30	55128-93L00	Сливная пробка с магнитом	1
31	09160-12066	Шайба (12.5x22x2.5)	1
32	57630-93L00	Комплект крепежа гребного винта Watergrip	1
33	25700-93J00	Комплект сальников редуктора DF150 / DF175 / DF200 / DF225 / DF250	1

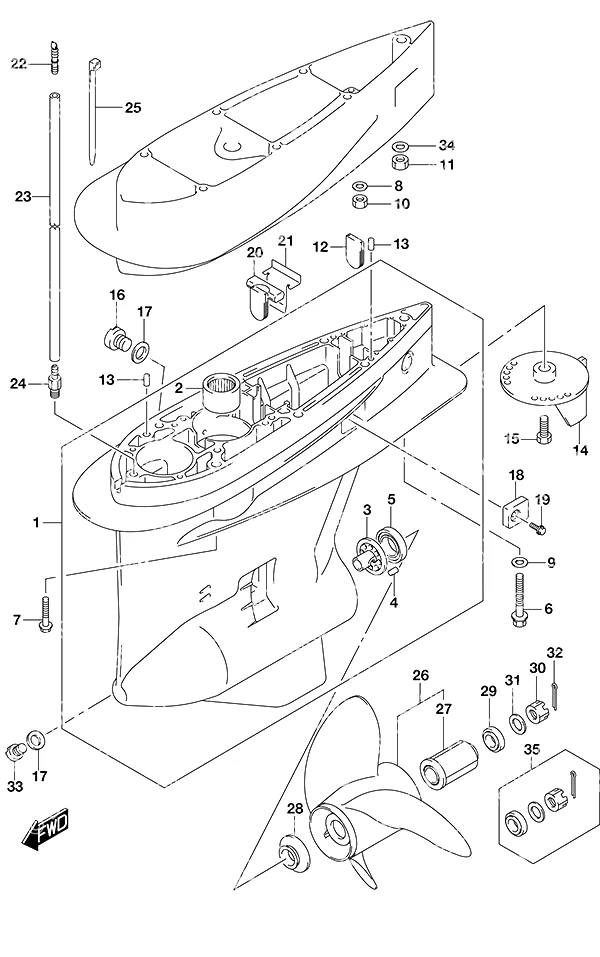

Рис. 70РЕДУКТОР (C/R) Gear Case (C/R)

REF	Номер детали	Наименование	Кол-во
2	09263-32017	Подшипник шестерни	1
3	56145-93J00	Корпус кулачка переключения передач	1
4	04221-08129	Штифт 8X12	1
5	09265-50002	Подшипник (50x90x21.75)	1
6	09100-12052	Болт (12x70)	1
7	09116-10150	Болт (10x55)	6
8	09160-10141	Шайба (10.5x19x2)	6
9	09160-12066	Шайба (12.5x22x2.5)	1
10	09140-10031	Гайка (10 мм)	6
11	09159-12014	Гайка (12x17)	1
12	17566-87D12	Втулка	1
13	09202-08006	Штифт (8x12)	2
15	09116-08137	Болт (8x22)	1
16	55128-93J10	Сливная пробка	3
17	09168-10038	Прокладка сливной пробки	3
19	09116-06236	Болт (6x16)	2
20	55332-87D12	Резиновое уплотнение выхлопа	1
21	55333-87D10	Пластина уплотнения выхлопа	1
22	55127-87D00	Штуцер шланга	1
24	09362-09008	Ниппель	1
25	09407-10404	Хомут (L:100)	2
27	58120-93L00	Комплект втулки гребного винта Watergrip	1
28	57632-93L11	Стопор втулки гребного винта Watergrip	1
29	57633-93L00	Распорная втулка гайки гребного винта Watergrip	1
30	09141-18005	Гайка (18 мм)	1
31	09160-18028	Шайба (18.5x31x1.0)	1
32	09204-03003	Шплинт гайки гребного винта	1
33	55128-93L00	Сливная пробка с магнитом	1
34	09160-12066	Шайба (12.5x22x2.5)	1
35	57630-93L00	Комплект крепежа гребного винта Watergrip	1
36	25700-93J00	Комплект сальников редуктора DF150 / DF175 / DF200 / DF225 / DF250	1

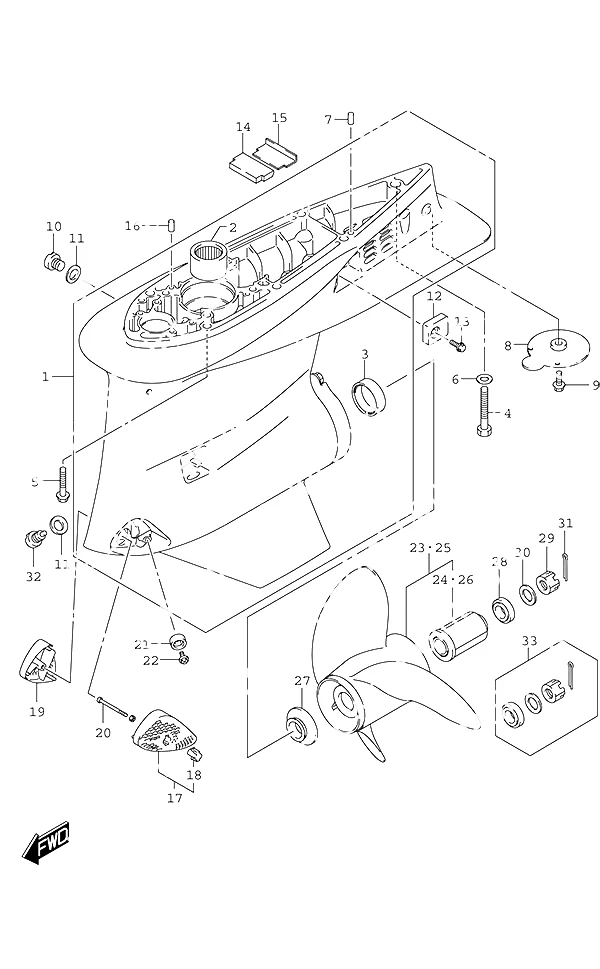

Рис. 71Редуктор SS модель Gear Case SS Model

REF	Номер детали	Наименование	Кол-во
1	55110-98J50-YAY	Корпус редуктора в сборе	1
2	09263-36004	Подшипник ведущей шестерни (36x51x32)	1
3	09265-50001	Подшипник (50x90x32)	1
4	09100-12052	Болт (12x70)	1
5	09116-10150	Болт (10x55)	6
6	09160-12066	Шайба (12.5x22x2.5)	1
7	09202-08006	Штифт (8x12)	2
8	55125-98J10	Антикавитационная плита	1
9	09116-08137	Болт (8x22)	1
10	09248-10008	Сливная пробка	2
11	09168-10038	Прокладка сливной пробки	2
13	09116-06236	Болт (6x16)	2
14	55332-98J01	Резиновый уплотнитель выхлопа	1
15	55333-98J00	Пластина уплотнителя выхлопа	1
16	09202-06031	Штифт установочный (6x12)	2
17	17630-98J00	Водяной фильтр левого борта	1
18	17639-98J00	Крышка переднего водяного канала	1
19	17638-98J00	Водяной фильтр правого борта	1
20	09125-04020	Винт	1
21	55321-87J01	Алюминиевый анод	1
22	09128-06094	Болт защитного анода	1
24	58120-93L00	Комплект втулки гребного винта Watergrip	1
26	58120-93L00	Комплект втулки гребного винта Watergrip	1
27	57632-93L11	Стопор втулки гребного винта Watergrip	1
28	57633-93L00	Распорная втулка гайки гребного винта Watergrip	1
29	09141-18005	Гайка (18 мм)	1
30	09160-18028	Шайба (18.5x31x1.0)	1
31	09204-03003	Шплинт гайки гребного винта	1
32	25700-98J01	Ремкомплект уплотнений редуктора - DF 250S/DF300	1
33	57630-93L00	Комплект крепежа гребного винта Watergrip	1
34	25700-98J01	Ремкомплект уплотнений редуктора - DF 250S/DF300	1

Рис. 72Боковая крышка Side Cover

REF	Номер детали	Наименование	Кол-во
3	61137-93J01	Верхняя подушка крышки масляного поддона	2
4	09139-06135	Винт крышки масляного поддона (6x17)	5
5	09139-06136	Винт крышки масляного поддона (6x65)	3
8	61134-93J21	Уплотнение боковой крышки	1
9	09409-05302-5PK	Штифт	2
10	61817-93J01	Пробка боковой крышки	2
11	09139-06249	ВИНТ	10
12	61827-93J02	Держатель боковой крышки	1
13	09321-10049	Подушка боковой крышки	2
14	01550-08167	Болт	2
15	61832-98J00	Уплотнение передней панели правого борта	1
16	61812-98J00	Уплотнение боковой крышки	1
17	61814-98J00	Защита боковой крышки (снята с производства)	1
19	09116-08174	Болт (8x38)	2
20	09169-08050	Шайба передней панели	2
21	09320-11023	ПОДУШКА, ПЕРЕДНЯЯ П	2
22	09321-10049	Подушка боковой крышки	3
23	17913-93J00	Пробка промывки водой	1
24	17914-93J01	Прокладка пробки промывки водой	1
25	61112-98J00	Резина боковой крышки	1
26	61630-98J00	Вал крючка крышки (снят с производства)	1
27	63632-98J20	Вал крючка крышки	1
28	63632-98J30	Вал крючка крышки	1
29	09306-17002	Втулка	3
30	09160-17052	Шайба	3
31	61636-98J00	Втулка	3
35	29103-93J20	Болт (8x45)	2
36	29103-93J30	Болт (8x25)	1
37	09160-08152	Шайба (8.5x28x1.5)	2
38	09160-08082	Шайба (8.5x16x1.2)	1
39	61635-98J00	Проставка	2
40	61643-98J00	Втулка	2
41	61658-98J00	Пружина вала крючка	3
42	09329-14003	Подушка боковой крышки	1
43	61124-98J30	Втулка дистанционного управления	1
44	09407-25402	Хомут (L:248)	1
45	61458-90J01	Наклейка крышки двигателя	1
46	67361-90J10	Переходник шланга проводки	1
47	09208-06011	Штифт переходника шланга	2

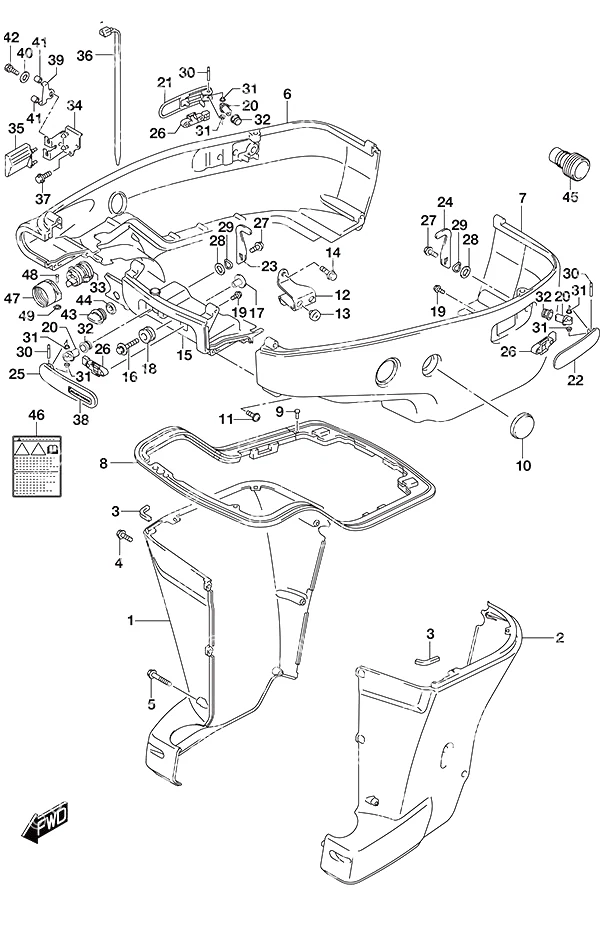

Рис. 73Боковая крышка Side Cover

REF	Номер детали	Наименование	Кол-во
3	61137-93J01	Верхняя подушка крышки масляного поддона	2
4	09139-06135	Винт крышки масляного поддона (6x17)	5
5	09139-06136	Винт крышки масляного поддона (6x65)	3
8	61134-93J21	Уплотнение боковой крышки	1
10	61817-93J01	Пробка боковой крышки	2
11	09139-06249	ВИНТ	8
12	61827-93J02	Держатель боковой крышки	1
13	09321-10049	Подушка боковой крышки	2
14	01550-0816C	Болт	2
16	09116-08174	Болт (8x38)	2
17	09169-08050	Шайба передней панели	2
18	09320-11023	ПОДУШКА, ПЕРЕДНЯЯ П	2
19	09103-05026	Болт (5x10)	6
20	61632-93J00	Вал крючка крышки двигателя	3
23	61641-93J10	Крючок крышки двигателя	2
24	61641-93J20	Крючок крышки двигателя	1
26	61673-93J02	Рычаг крючка	3
27	09116-06127	Болт (6x12)	3
28	09160-13014	Шайба (13.2x25x1.0)	3
29	09164-14008	Волнистая шайба	3
30	09202-04022	Штифт рычага крючка	3
31	09306-04005	Втулка рычага крючка	6
32	09306-13007	Втулка	3
33	61124-93J61	Втулка троса дистанционного управления	1
34	67341-93J30	Держатель троса дистанционного управления	1
35	67345-93J00	Защита держателя троса дистанционного управления	1
33	61124-93J61	Втулка троса дистанционного управления	1
36	09407-25402	Хомут (L:248)	1
37	01550-06167	Болт	2
39	67343-93J30	Стопор троса дистанционного управления	1
40	09160-06047	Шайба (6.2x20x2)	1
41	09352-70104-600	Шланг (7x10.2x600)	2
42	01570-06107	Болт	1
43	17913-93J00	Пробка промывки водой	1
44	17914-93J01	Прокладка пробки промывки водой	1
45	17917-87L00	Разъём для промывки водой	1
46	61458-90J01	Наклейка крышки двигателя	1
47	67361-90J10	Переходник шланга проводки	1
49	09383-04002	Стопорное кольцо E	2

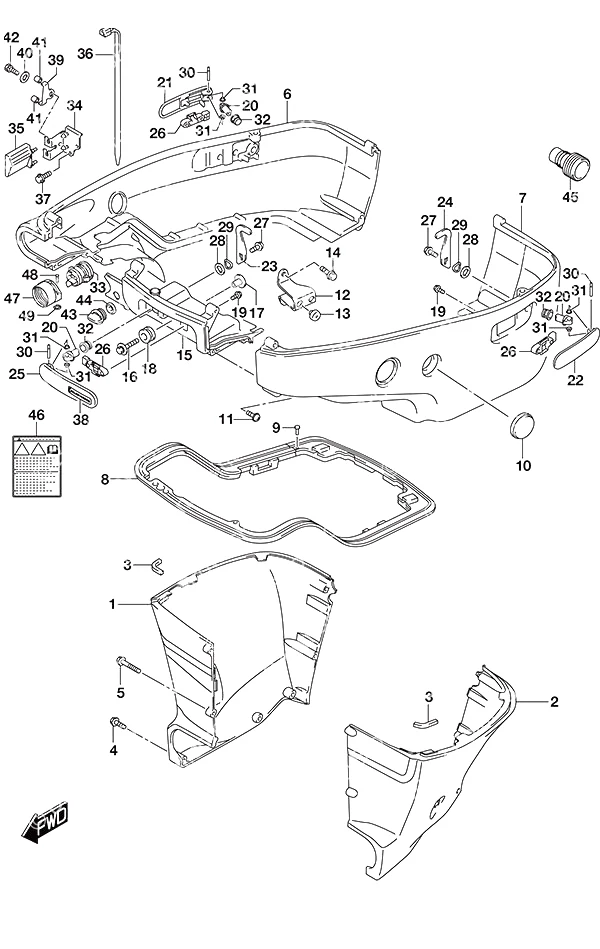

Рис. 74Боковая крышка SS модель с транцем (L) Side CoverSS Model w/Transom (L)

REF	Номер детали	Наименование	Кол-во
3	61137-93J01	Верхняя подушка крышки масляного поддона	2
4	09136-06161	Винт (6x17)	8
5	09139-06249	ВИНТ	3
8	61134-93J21	Уплотнение боковой крышки	1
10	61817-93J01	Пробка боковой крышки	2
11	09139-06249	ВИНТ	8
12	61827-93J02	Держатель боковой крышки	1
13	09321-10049	Подушка боковой крышки	2
14	01550-0816C	Болт	2
16	09116-08174	Болт (8x38)	2
17	09169-08050	Шайба передней панели	2
18	09320-11023	ПОДУШКА, ПЕРЕДНЯЯ П	2
19	01550-05107	БОЛТ	6
20	61632-93J00	Вал крючка крышки двигателя	3
23	61641-93J10	Крючок крышки двигателя	2
24	61641-93J20	Крючок крышки двигателя	1
25	61645-93J01-YAY	Передний рычаг крюка	1
26	61673-93J02	Рычаг крючка	3
27	09116-06127	Болт (6x12)	3
28	09160-13014	Шайба (13.2x25x1.0)	3
29	09164-14008	Волнистая шайба	3
30	09202-04022	Штифт рычага крючка	3
31	09306-04005	Втулка рычага крючка	6
32	09306-13007	Втулка	3
33	61124-93J61	Втулка троса дистанционного управления	1
34	67341-93J30	Держатель троса дистанционного управления	1
35	67345-93J00	Защита держателя троса дистанционного управления	1
36	09407-25402	Хомут (L:248)	1
37	01550-06167	Болт	2
38	61649-93J00	Наклейка рычага крюка	1
39	67343-93J30	Стопор троса дистанционного управления	1
40	09160-06047	Шайба (6.2x20x2)	1
41	09352-70104-600	Шланг (7x10.2x600)	2
42	01570-06107	Болт	1
43	17913-93J00	Пробка промывки водой	1
44	17914-93J01	Прокладка пробки промывки водой	1
45	17917-87L00	Разъём для промывки водой	1
46	61458-90J01	Наклейка крышки двигателя	1
47	67361-90J10	Переходник шланга проводки	1
49	09383-04002	Стопорное кольцо E	2

Рис. 75Боковая крышка SS модель с транцем (X) Side CoverSS Model w/Transom (X)

REF	Номер детали	Наименование	Кол-во
3	61137-93J01	Верхняя подушка крышки масляного поддона	2
4	09139-06135	Винт крышки масляного поддона (6x17)	5
5	09139-06136	Винт крышки масляного поддона (6x65)	3
8	61134-93J21	Уплотнение боковой крышки	1
10	61817-93J01	Пробка боковой крышки	2
11	09139-06249	ВИНТ	8
12	61827-93J02	Держатель боковой крышки	1
13	09321-10049	Подушка боковой крышки	2
14	01550-08167	Болт	2
16	09116-08174	Болт (8x38)	2
7	09169-08050	Шайба передней панели	2
18	09320-11023	ПОДУШКА, ПЕРЕДНЯЯ П	2
19	01550-05107	БОЛТ	6
20	61632-93J00	Вал крючка крышки двигателя	3
23	61641-93J10	Крючок крышки двигателя	2
24	61641-93J20	Крючок крышки двигателя	1
25	61645-93J01-YAY	Передний рычаг крюка	1
26	61673-93J02	Рычаг крючка	3
27	09116-06127	Болт (6x12)	3
28	09160-13014	Шайба (13.2x25x1.0)	3
29	09164-14008	Волнистая шайба	3
30	09202-04022	Штифт рычага крючка	3
31	09306-04005	Втулка рычага крючка	6
32	09306-13007	Втулка	3
33	61124-93J61	Втулка троса дистанционного управления	1
34	67341-93J30	Держатель троса дистанционного управления	1
35	67345-93J00	Защита держателя троса дистанционного управления	1
36	09407-25402	Хомут (L:248)	1
37	01550-06167	Болт	2
38	61649-93J00	Наклейка рычага крюка	1
39	67343-93J30	Стопор троса дистанционного управления	1
40	09160-06047	Шайба (6.2x20x2)	1
41	09352-70104-600	Шланг (7x10.2x600)	2
42	01570-06107	Болт	1
43	17913-93J00	Пробка промывки водой	1
44	17914-93J01	Прокладка пробки промывки водой	1
45	17917-87L00	Разъём для промывки водой	1
46	61458-90J01	Наклейка крышки двигателя	1
47	67361-90J10	Переходник шланга проводки	1
49	09383-04002	Стопорное кольцо E	2

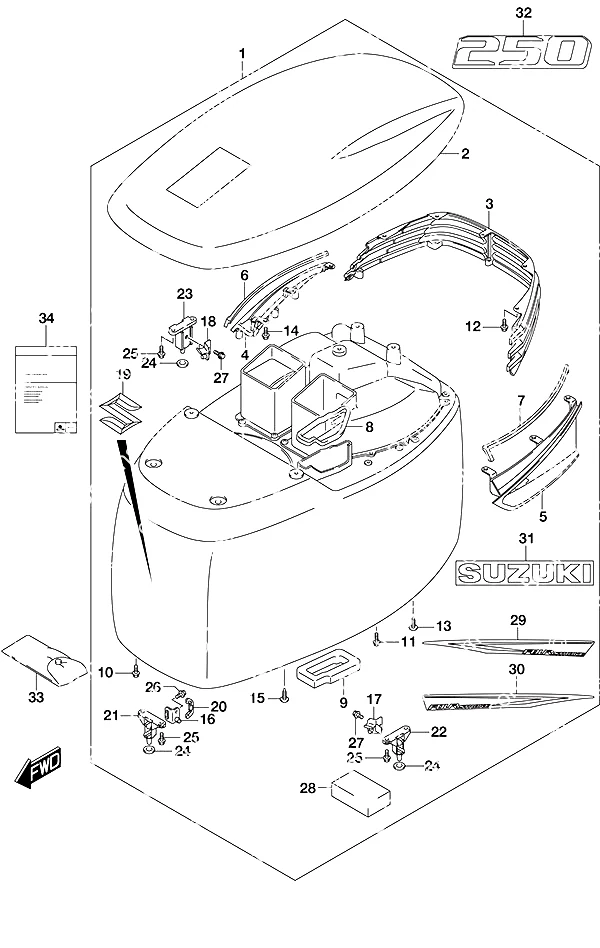

Рис. 76КОЖУХ ДВИГАТЕЛЯ Engine Cover

REF	Номер детали	Наименование	Кол-во
3	61432-98J01	Решётка воздухозаборника	1
4	61433-98J01	Рукоятка верхней крышки правого борта	1
5	61434-98J02	Рукоятка верхней крышки левого борта	1
6	61439-98J01	Сальник рукоятки правого борта	1
7	61439-98J10	Сальник рукоятки левого борта	1
8	61439-98J21	Сальник воздушного клапана № 2 (снят с производства)	1
9	61476-98J00	Сальник воздушного клапана № 1	1
10	01550-06167	Болт	2
11	01550-06207	Болт	3
12	01550-06167	Болт	3
13	03542-06169	Винт	5
14	01550-06167	Болт	4
15	03542-06169	Винт	4
16	61610-98J00	Передний крепеж	1
17	61610-98J30	Крепеж левого борта (снят с производства)	1
18	61610-98J40	Крепеж правого борта	1
19	77811-54GC0-0PG	Хромированная эмблема S	1
20	61614-98J00	Защита крепежа (снята с производства)	1
21	61621-98J03	Кронштейн крепежный	1
22	61624-98J12	Кронштейн крепежный	1
23	61625-98J12	Кронштейн крепежный	1
24	61619-98J00	Подушка крепежа крышки двигателя	3
25	01547-06167	Болт 6X16	6
26	01550-06127	Болт	1
27	01550-06127	Болт	2
28	61425-98J00	Подушка крышки двигателя	1
31	61441-98L00	Маркировка Suzuki	2
33	09800-81835	Набор инструментов	1
34	99011-98JF0-03B	Руководство владельца	1

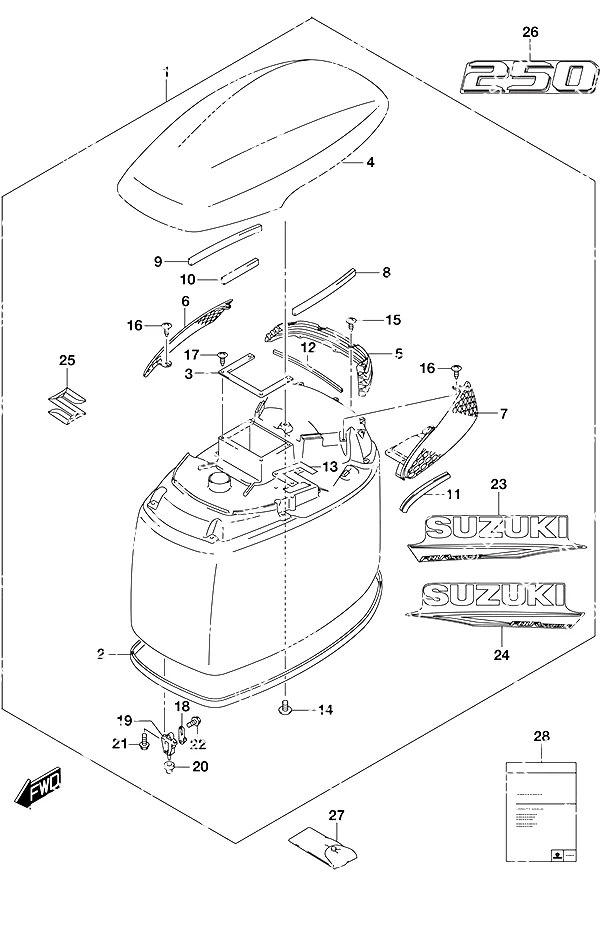

Рис. 77КОЖУХ ДВИГАТЕЛЯ Engine Cover

REF	Номер детали	Наименование	Кол-во
2	61112-93J21	Резиновая подушка двигателя	1
3	61416-93J00	Защита воздухозаборника	1
5	61432-93J01	Жалюзи ручки подъёма	1
6	61433-93J01	Внутренняя правая накладка воздухозаборника	1
7	61434-93J01	Внутренняя левая накладка воздухозаборника	1
8	61438-93J00	Лента рукоятки подъема (снято с производства)	1
9	61438-93J00	Лента рукоятки подъема (снято с производства)	1
10	61438-93J00	Лента рукоятки подъема (снято с производства)	1
11	61439-93J20	Сальник боковой рукоятки подъема	1
12	61439-93J41	Сальник задний рукоятки подъема	1
13	61476-93J00	Сальник вентиляции воздуха	1
14	03542-05169	Винт	8
15	03542-05169	Винт	4
16	03542-05169	Винт	5
17	03542-05169	Винт	4
18	61610-93J01	Комплект крепления	3
19	61621-93J01	Кронштейн крепления	3
20	09329-10024	Подушка	3
21	01547-06167	Болт 6X16	6
22	01550-06127	Болт	3
25	68111-93J00	Эмблема 'S'	1
27	09800-81835	Набор инструментов	1
28	99011-93JQ0-03B	Руководство владельца	1

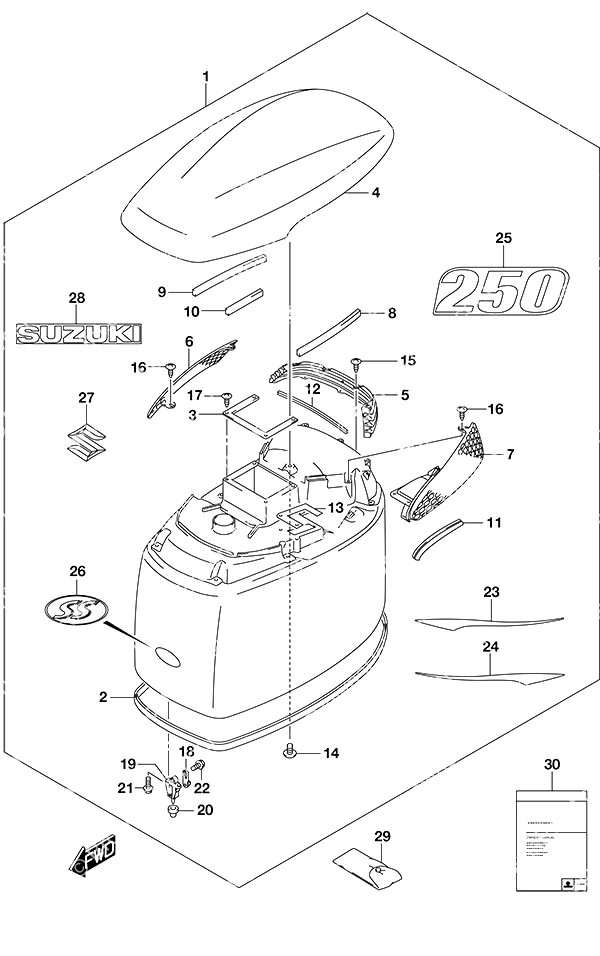

Рис. 78Крышка двигателя SS модель Engine CoverSS Model

REF	Номер детали	Наименование	Кол-во
2	61112-93J21	Резиновая подушка двигателя	1
3	61416-93J00	Защита воздухозаборника	1
5	61432-93J10	Жалюзи рукоятки подъема	1
6	61433-93J01	Внутренняя правая накладка воздухозаборника	1
7	61434-93J01	Внутренняя левая накладка воздухозаборника	1
8	61438-93J00	Лента рукоятки подъема (снято с производства)	1
9	61438-93J00	Лента рукоятки подъема (снято с производства)	1
10	61438-93J00	Лента рукоятки подъема (снято с производства)	1
11	61439-93J20	Сальник боковой рукоятки подъема	1
12	61439-93J41	Сальник задний рукоятки подъема	1
13	61476-93J00	Сальник вентиляции воздуха	1
14	03542-05169	Винт	8
15	03542-05169	Винт	4
16	03542-05169	Винт	5
17	03542-05169	Винт	4
18	61610-93J01	Комплект крепления	3
19	61621-93J01	Кронштейн крепления	3
20	09329-10024	Подушка	3
21	01547-06167	Болт 6X16	6
22	01550-06127	Болт	3
26	61424-93J00	Эмблема (SS)	1
27	68111-93J00	Эмблема 'S'	1
28	61441-98L00	Маркировка Suzuki	2
29	09800-81835	Набор инструментов	1
30	99011-93JQ0-03B	Руководство владельца	1

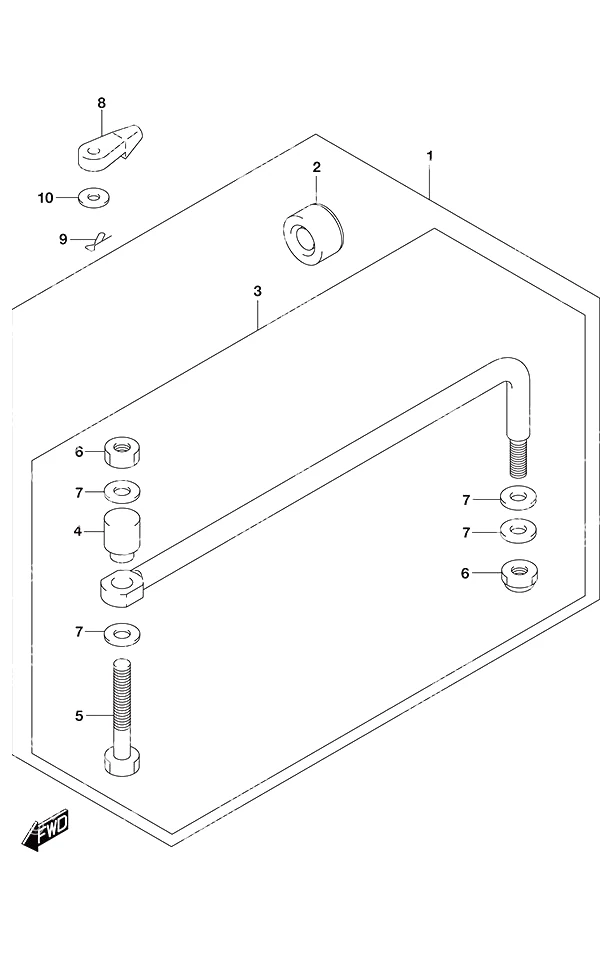

Рис. 79Тяга Drag Link

REF	Номер детали	Наименование	Кол-во
1	67700-93J00	Комплект тяги рулевой	1
2	41161-94400	Сальник троса рулевого управления	1
3	67701-87J11	Тяга рулевая в сборе	1
4	67721-87J00	Проставка	1
5	67725-99E00	Болт тяги рулевой	1
6	67726-99E00	Контргайка	2
7	67728-99E00	Шайба	4
8	67467-89J01	Соединитель троса	2
9	09385-06012	Зажим	2
10	09160-06055	Шайба (7x12x1.0)	2

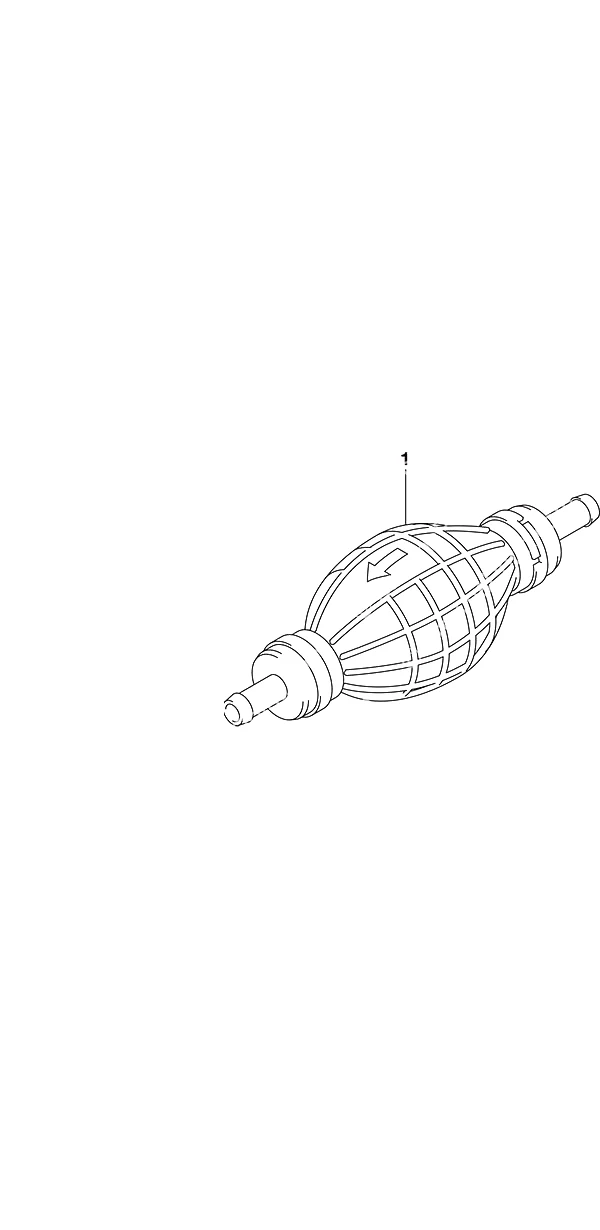

Рис. 80РУЧНОЙ НАСОС Squeeze Pump

REF	Номер детали	Наименование	Кол-во
1	65770-93J04	Груша подкачки	1

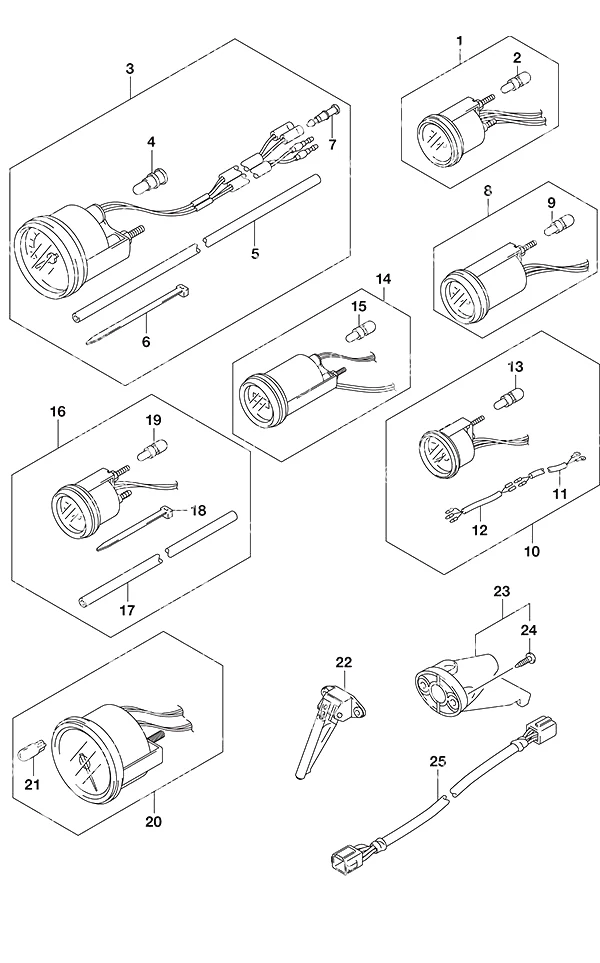

Рис. 81Опц: Счетчик Opt: Meter

REF	Номер детали	Наименование	Кол-во
2	09471-12103	Лампа (12v, 3.4w)	1
4	09471-12028	Лампа (12v, 3.4w)	1
5	34191-92E00	Трубка датчика давления воды	1
6	09407-14407	Хомут (L:140)	2
7	36615-96300	Смоляной терминал	2
9	09471-12103	Лампа (12v, 3.4w)	1
11	34310-92E00	Провод датчика уровня топлива (снят с производства)	1
12	34360-92E00	Переходный жгут проводов (снят с производства)	1
13	09471-12103	Лампа (12v, 3.4w)	1
15	09471-12103	Лампа (12v, 3.4w)	1
17	34191-92E00	Трубка датчика давления воды	1
18	09407-14407	Хомут (L:140)	2
19	09471-12103	Лампа (12v, 3.4w)	1
21	09471-12077	Лампа (12v, 1.7w)	1
22	34190-87D00	Датчик спидометра	1
23	34190-95500	Датчик спидометра (снят с производства)	1
24	03112-0630B	Винт	2
25	36682-92E00	Жгут проводов	1

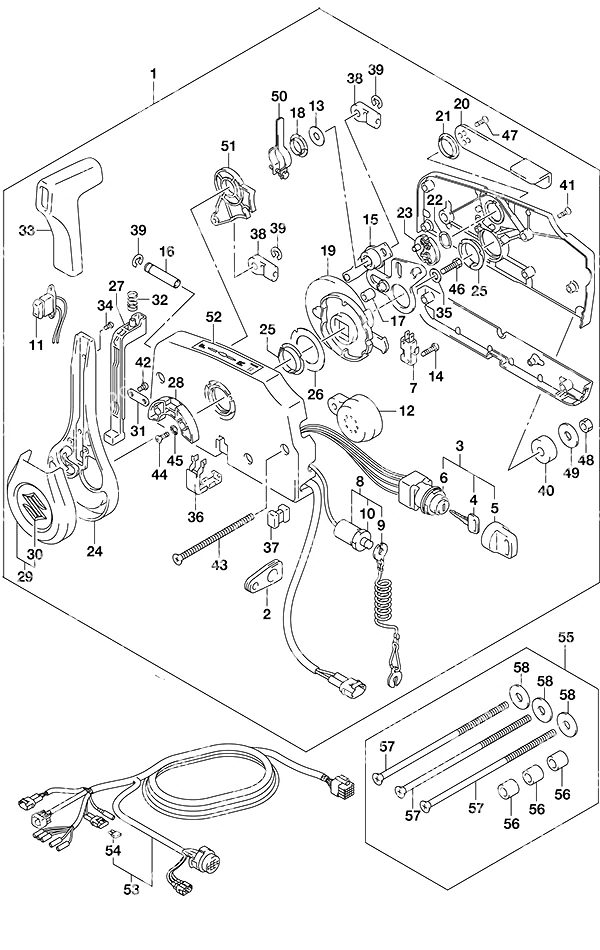

Рис. 82Опция: ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Opt: Remote Control

REF	Номер детали	Наименование	Кол-во
2	36628-92E01	Втулка жгута проводов	1
3	37110-93J12	Замок зажигания в сборе	1
5	37143-99E01	Колпачок ключа	1
6	37149-93J00	Крышка корпуса цилиндра	1
7	37721-93J91	Выключатель нейтрали в сборе	1
8	37820-93J11	Выключатель аварийной остановки в сборе	1
9	37823-92E02	Шнур аварийного выключателя	1
10	37826-92J10	Гайка	1
11	37850-96L00	Выключатель PTT в сборе	1
12	38500-93J90	Зуммер предупреждения	1
13	67212-95600	Шайба (снята с производства)	1
14	67296-92E11	Винт (3x15)	2
15	67220-95630	Пластина в сборе	1
16	67223-99E10	Ручка регулировки тормоза	1
17	67229-95600	Ролик (снят с производства)	1
18	67232-95600	Втулка	1
19	67238-87D00	Ведущая шестерня	1
20	67241-99E11	Рычаг свободного газа	1
21	67243-95600	Втулка (снята с производства)	1
22	67244-95600	Волнистая шайба (снята с производства)	1
23	67245-95600	Барабан свободного газа (снят с производства)	1
24	67251-96L00	Рычаг рукоятки	1
25	67252-95600	Втулка	2
26	67253-95600	Шайба (снято с производства)	1
27	67255-96L00	Рычаг блокировки нейтрали	1
28	67256-95600	Держатель блокировки нейтрали	1
29	67257-96L00	Колпачок рычага	1
30	77811-54GB0-0PG	Хромированная эмблема S	1
31	67258-99E00	Кронштейн рычага нейтрали	1
32	67259-87D00	Пружина рычага нейтрали (снята с производства)	1
33	67261-96L00	Рукоятка	1
34	67296-96L10	Винт	1
35	67264-95600	Шайба (снята с производства)	1
36	67267-96L00	Крышка проводов	1
37	67273-95600	Проставка	1
38	67275-95600	Наконечник троса	2
39	67292-94300	Стопорное кольцо E-типа	3
40	67294-95600	Проставка	3
41	67296-90J20	Винт	5
42	67296-96L00	Винт	2
43	67296-95630	Винт	3
44	67296-95610	Винт	2
45	67297-95600	Шайба	2
46	09100-08232	Болт (8x30)	1
47	67269-96L10	Винт (5x12)	2
48	09140-06020	Гайка (6 мм)	3
49	67288-94320	Шайба (6.5x24x2)	3
50	67224-96L00	Рычаг тормоза	1
51	67238-96L00	Шестерня переключения	1
52	67284-94L10	Метка рычага рукоятки	1
54	09481-10501	Предохранитель 10 А	1
55	67140-95601	Комплект крепления двойного дистанционного управления	1
56	09180-06105	Проставка (6.1x10x14) (NLA)	3
57	67296-95640	Винт (L:165)	3
58	67288-94320	Шайба (6.5x24x2)	3

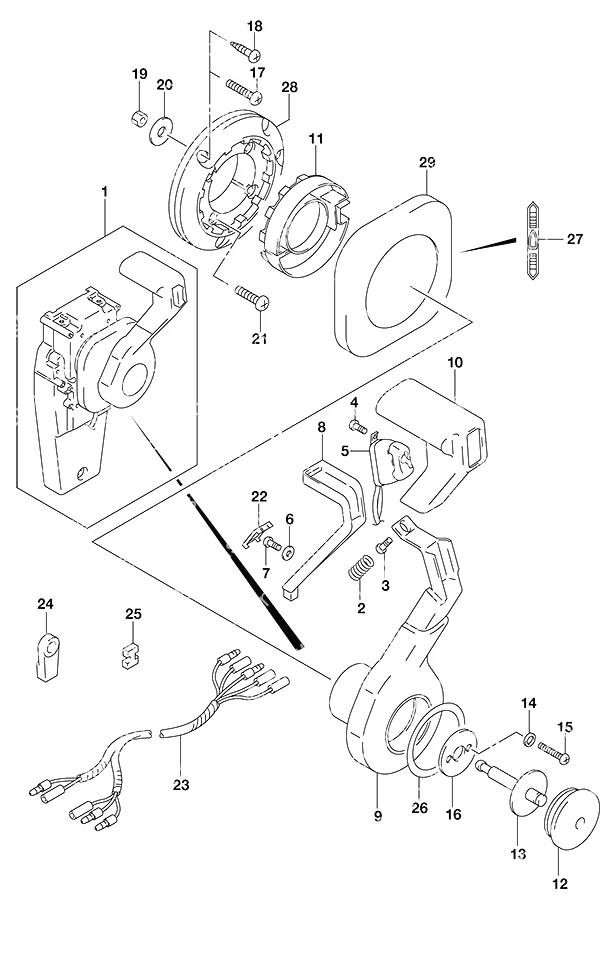

Рис. 83Опция: СКРЫТОЕ ДИСТ. УПР. (1) Opt: Concealed Remocon (1)

REF	Номер детали	Наименование	Кол-во
1	67200-93J34	Пульт управления с фланцевым креплением	1
2	67298-92E50	Пружина	1
3	67296-94310	Винт	1
4	67295-92E10	Винт (3x12)	2
5	37850-92E27	Выключатель PTT в сборе	1
6	67288-92E60	Шайба	1
7	67296-92E52	Винт	1
8	67255-92E50	Рычаг блокировки нейтрали	1
9	67251-92E50	Рычаг рукоятки	1
10	67261-92E50	Рукоятка	1
11	67256-92E50	Держатель блокировки нейтрали	1
12	67257-92E00	Колпачок рычага	1
13	67242-92E50	Вал свободного ускорения	1
14	67288-92E20	Шайба	6
15	67296-88D10	Винт (5x16)	4
16	67288-92E70	Шайба (NLA)	1
17	67296-88D20	Винт (6x35) (NLA)	3
18	67295-92E50	Винт (6x30) (NLA)	3
19	67287-92E50	Гайка (NLA)	3
20	09160-06104	Шайба (6.5x24x2)	3
21	67296-88D30	Винт (5x30) (NLA)	4
22	67254-92E50	Крышка рычага блокировки	1
23	36890-93J00	Жгут проводов	1
24	67275-95600	Наконечник троса	2
25	67273-95600	Проставка	1
26	67283-92E50	Наклейка рычага (NLA)	1
27	67284-92E50	Наклейка сцепления (NLA)	1
28	67274-92E50	Основание	1
29	67211-92E50	Крышка фланцевого крепления	1

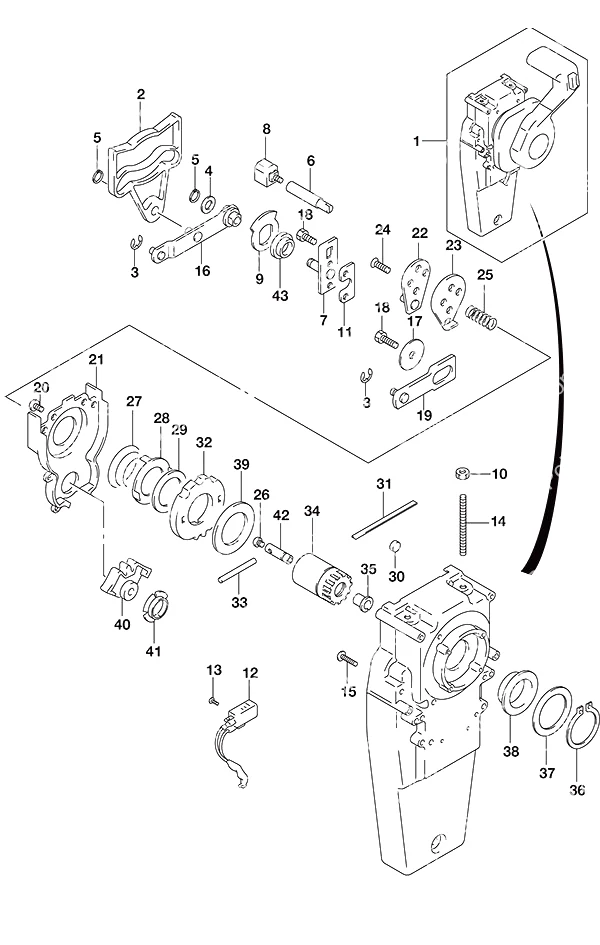

Рис. 84Опция: СКРЫТОЕ ДИСТ. УПР. (2) Opt: Concealed Remocon (2)

REF	Номер детали	Наименование	Кол-во
1	67200-93J34	Пульт управления с фланцевым креплением	1
2	67222-92E50	Двойная пластина	1
3	67292-94300	Стопорное кольцо E-типа	3
4	67288-92E10	Шайба (снято с производства)	1
5	67291-92E00	Стопорное кольцо (снято с производства)	2
6	67223-92E50	Регулировка тормоза (NLA)	1
7	67221-92E50	Держатель в сборе (NLA)	1
8	67224-92E50	Тормозная колодка в сборе (NLA)	1
9	67225-92E50	Тормозной диск (NLA)	1
10	09140-06020	Гайка (6 мм)	2
11	67294-92E00	Проставка (снято с производства)	1
12	37721-95500	Выключатель нейтрали в сборе	1
13	67296-92E11	Винт (3x15)	2
14	67226-92E10	Болт (снято с производства)	2
15	67296-92E20	Винт (5x25) (снято с производства)	2
16	67240-92E50	Рычаг дросселя в сборе (NLA)	1
17	67228-92E00	Шайба (снято с производства)	1
18	67286-92E00	Болт (6x18) (снято с производства)	3
19	67230-92E00	Узел рычага переключения (снято с производства)	1
20	09125-05042	Винт (5x10)	11
21	67234-92E00	Корпус редуктора (снято с производства)	1
22	67245-92E00	Барабан свободного хода дросселя (снято с производства)	1
23	67227-92E00	Упор (снято с производства)	1
24	67296-88D10	Винт (5x16)	2
25	67225-92E00	Пружина (снято с производства)	1
26	09125-04004	Винт (4x6)	1
27	67233-92E00	Пружина (снято с производства)	1
28	67235-92E00	Пластина блокировки переключения (снято с производства)	1
29	67239-92E10	Пластина фиксатора переключения	1
30	67236-92E00	Ролик (снято с производства)	1
32	67238-92E50	Ведущая шестерня (NLA)	1
33	67239-92E00	Штифт	1
34	67246-92E50	Ведущий вал (NLA)	1
35	67252-92E00	Втулка (снято с производства)	1
36	67291-92E10	Стопорное кольцо (снято с производства)	1
37	67253-92E10	Шайба	1
38	67252-92E10	Втулка (снято с производства)	1
39	67253-95600	Шайба (снято с производства)	1
40	67231-92E00	Шестерня переключения	1
41	67232-95600	Втулка	1
42	67241-92E50	Тяга свободного ускорения (NLA)	1
43	67232-92E50	Втулка (NLA)	1

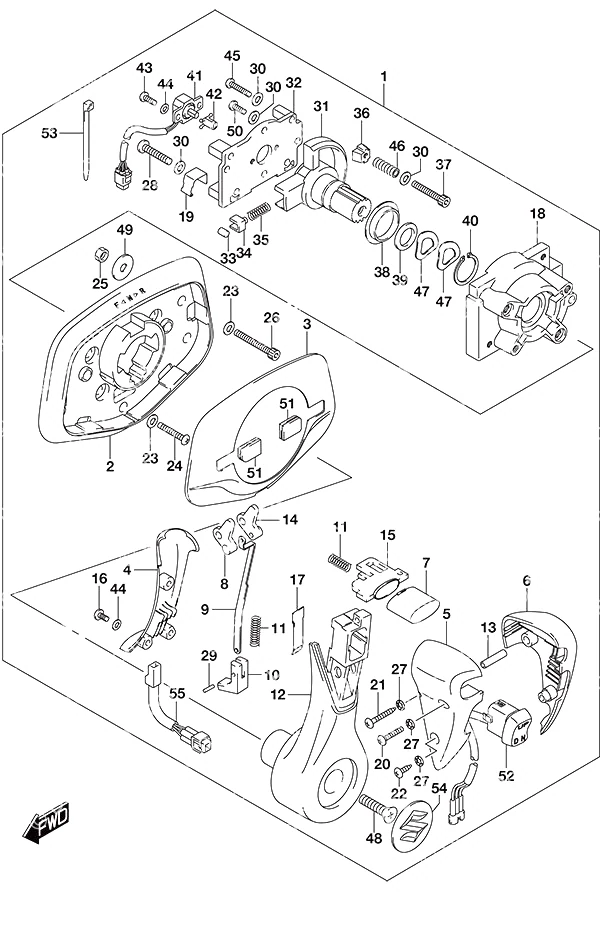

Рис. 85Опция: Встраиваемый пульт дистанционного управления Opt: Flush Mount Remocon

REF	Номер детали	Наименование	Кол-во
1	67200-98J24	Скрытая панель точного управления	1
2	67271-98J20	Нижняя крышка основания (снято с производства)	1
3	67264-98J00	Верхняя крышка основания (снято с производства)	1
4	67263-98J20	Крышка рычага (снято с производства)	1
5	67261-98J20	Рукоятка A (снято с производства)	1
6	67261-98J30	Рукоятка B (снято с производства)	1
7	67265-98J00	Кнопка блокировки нейтрали (снято с производства)	1
8	67255-98J00	Тяга блокировки нейтрали № 1 (снято с производства)	1
9	67258-98J00	Соединительная пластина (снято с производства)	1
10	67256-98J00	Блок блокировки нейтрали (снято с производства)	1
11	67259-98J00	Пружина (снято с производства)	3
12	67251-98J20	Рычаг рукоятки (снято с производства)	1
13	67294-98J00	Проставка (снято с производства)	1
14	67254-98J00	Тяга блокировки нейтрали № 2 (снято с производства)	1
15	67233-98J00	Ползун кнопки нейтрали (снято с производства)	1
16	67296-98JA0	Винт (4x10) (снято с производства)	3
17	67234-98J00	Пластина рычага (снято с производства)	1
18	67211-98J20	Корпус (L) (снято с производства)	1
19	67269-98J20	Зажим провода (снято с производства)	1
20	67296-98JB0	Винт (4x30) (снято с производства)	1
21	67227-98J20	Винт (4x35) (снято с производства)	1
22	67227-98J30	Винт (4x20) (снято с производства)	1
23	67288-98J50	Шайба	8
24	67296-98JC0	Винт (6x40) (снято с производства)	4
25	67287-98J00	Гайка (снято с производства)	4
26	67226-98J10	Болт (6x50) (снято с производства)	4
27	67288-98J60	Шайба (снято с производства)	3
28	67296-98JD0	Винт (5x40) (снято с производства)	1
29	67238-98J00	Штифт (снято с производства)	2
30	67288-98J70	Шайба (снято с производства)	5
31	67246-98J00	Гребной вал (снято с производства)	1
32	67222-98J00	Задняя панель в сборе (NLA)	1
33	67236-98J00	Ролик фиксатора (NLA)	1
34	67235-98J00	Направляющая ролика фиксатора (NLA)	1
35	67237-98J00	Пружина фиксатора (NLA)	1
36	67223-98J00	Тормозная колодка (NLA)	1
37	67296-98JE0	Винт (5x35) (NLA)	1
38	67252-98J00	Втулка гребного вала (NLA)	1
39	67288-98J20	Шайба (NLA)	1
40	67292-98J00	Стопорное кольцо C-образное (NLA)	1
41	15980-98J00	Потенциометр	1
42	67227-98J10	Рычаг потенциометра № 2	1
43	67296-94300	Винт (4x10)	2
44	67288-98J00	Шайба потенциометра (NLA)	5
45	67296-98J10	Винт (5x35) (NLA)	1
46	67288-98J10	Пружинная шайба (NLA)	8
47	67228-98J50	Волнистая шайба (NLA)	2
48	67296-98J60	Винт (8x30)	1
49	09160-06104	Шайба (6.5x24x2)	4
50	67296-98J50	Винт (5x18) (NLA)	2
51	67272-98J00	Уплотнительная втулка крышки	2
52	37850-98J03	Переключатель PTT в сборе	1
53	67269-98J10	Хомут (NLA)	1
54	68165-98J00	Метка рычага (Suzuki)	1
55	36890-98J00	Переходный жгут конденсатора	1

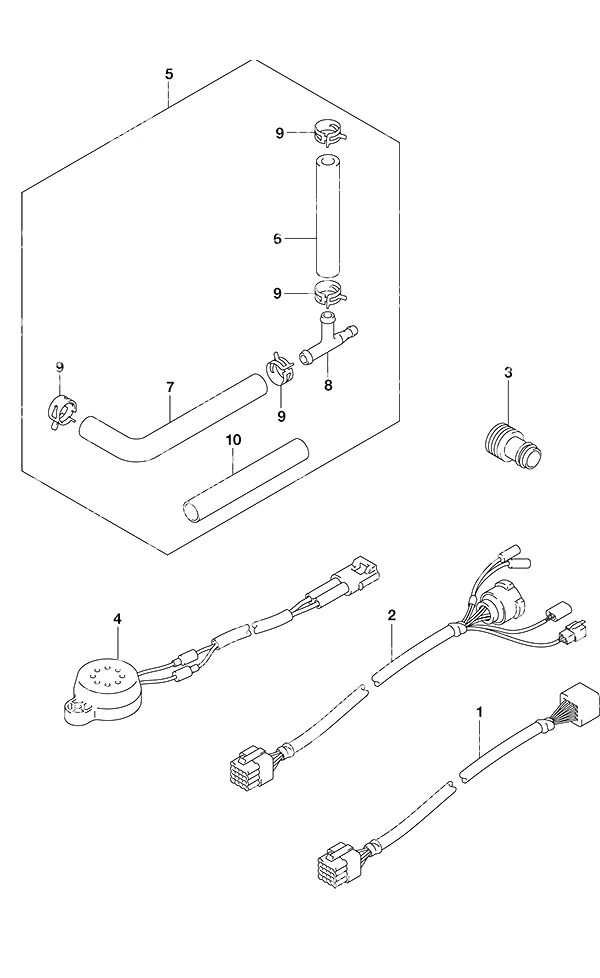

Рис. 86Опц: Жгут проводов Opt: Harness

REF	Номер детали	Наименование	Кол-во
2	36620-93J31	Заменён на 36620-93J32	1
3	17917-87L00	Разъём для промывки водой	1
4	38500-93J00	Зуммер предупреждения*	1
5	34660-93J01	Комплект для установки манометра давления воды DF200/225/250	1
6	09352-50006-600	Шланг (5x9x600)	1
7	09352-50006-00B	Шланг (5x9x2000)	1
8	09367-06006	Тройник	1
9	09401-08413	Зажим	4
10	18498-87JC1	Защитный кожух (L:450)	1

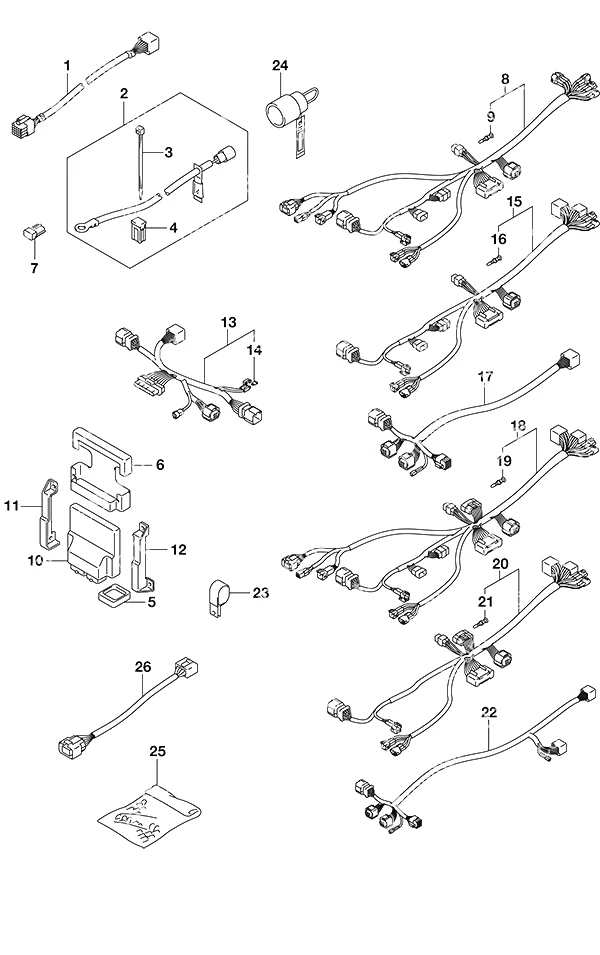

Рис. 87Опция: Жгут проводов (1) Opt: Harness (1)

REF	Номер детали	Наименование	Кол-во
2	33830-98J11	Комплект проводов разъединителя аккумулятора	1
3	09407-10404	Хомут (L:100)	2
4	09481-40401	Предохранитель 40 А	1
5	33911-88BL0	Заглушка разъема BCM	1
6	33925-93J00	Подушка ECU/BCM	0
7	33926-98J00	Терминальный резистор	0
8	36623-98J21	Жгут проводов BCM № 1	1
9	36615-96300	Смоляной терминал	4
11	36775-98J00	Держатель BCM (L)	0
12	36776-98J00	Держатель BCM (R)	0
13	36622-98J00	Главный жгут проводов двухпостового управления	0
14	09481-10501	Предохранитель 10 А	0
15	36624-98J02	Жгут проводов BCM № 2	1
16	36615-96300	Смоляной терминал	2
17	36621-98J00	Жгут проводов двухдвигательного/однопостового управления	0
18	36623-98J30	Жгут проводов BCM № 1	1
19	36615-96300	Смоляной терминал	5
20	36624-98J11	Жгут проводов BCM № 2	1
21	36615-96300	Смоляной терминал	2
22	36621-98J10	Жгут проводов трехдвигательного/однопостового управления	1
23	09403-13402	Клипса жгута проводов (NLA)	20
24	36612-98J20	Селектор встречного вращения - белый	1
25	36990-87D00	Комплект клемм и гильз	1
26	36667-96L20	Удлинительный провод прибора	1

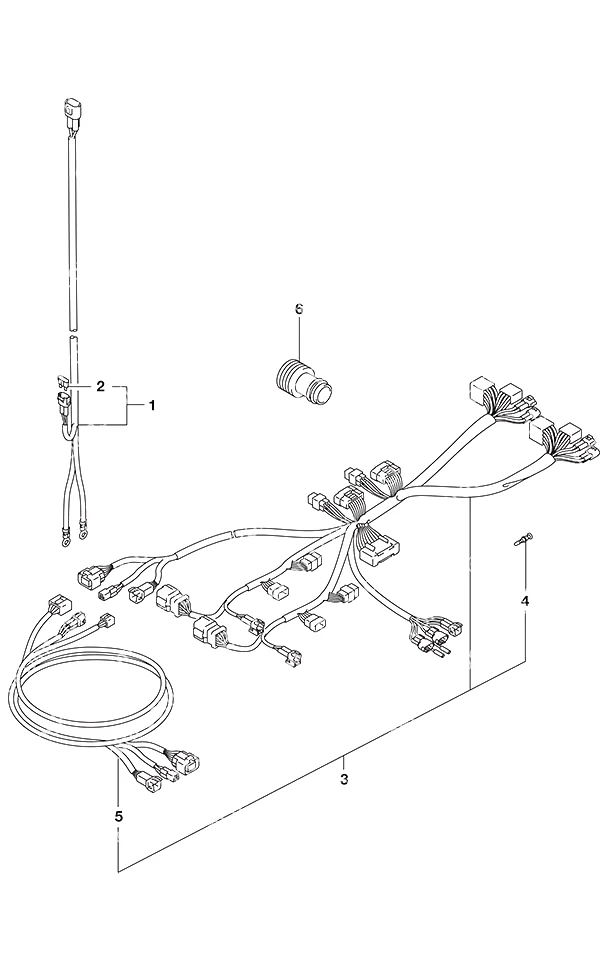

Рис. 88Опция: Жгут проводов (2) Opt: Harness (2)

REF	Номер детали	Наименование	Кол-во
1	36625-98J10	Провод аккумуляторный в сборе	1
2	09481-30501	Предохранитель 30 А	1
3	36623-98J40	Жгут проводов BCM № 1	1
4	36615-96300	Смоляной терминал	8
5	36627-98J00	Удлинитель жгута проводов	1
6	17917-87L00	Разъём для промывки водой	1

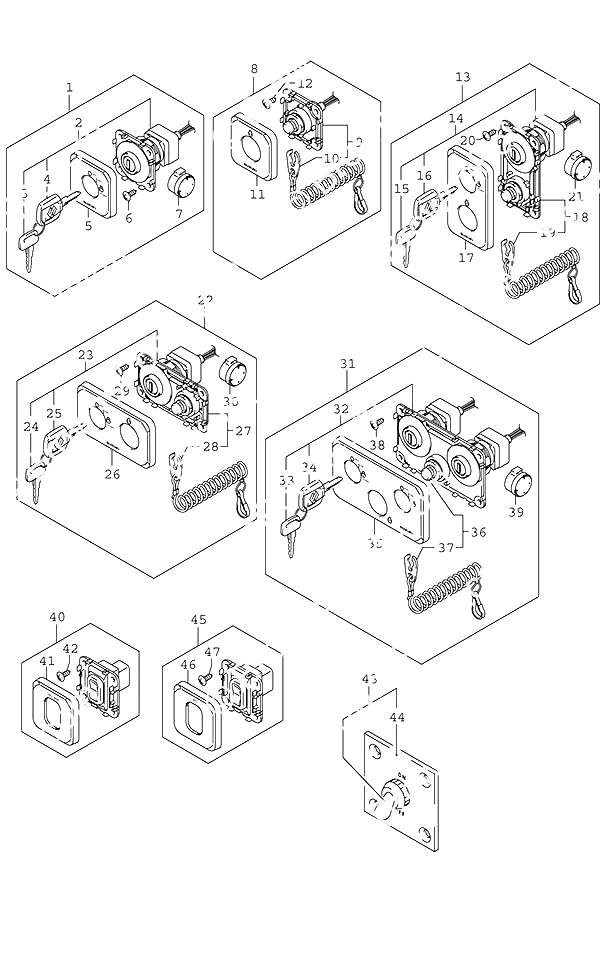

Рис. 89Опц: Переключатель Opt: Switch

REF	Номер детали	Наименование	Кол-во
1	37100-98J07	Панель главного выключателя в сборе	1
2	37110-98J02	Главный выключатель в сборе	1
4	37143-99E01	Колпачок ключа	1
5	37139-98J10	Панель главного выключателя	1
6	37820-93J11	Выключатель аварийной остановки в сборе	1
7	37823-92E02	Шнур аварийного выключателя	1
8	37826-92J00	Гайка	1
9	03122-05165	ВИНТ	4
10	37114-98J00	Панель главного выключателя, пластина (снято с производства)	1
11	37100-98J11	Панель управления одним двигателем	1
12	37112-98J00	Гайка (снято с производства)	1
13	38500-93J90	Зуммер предупреждения	1
14	09407-14403	Хомут (L:125)	1
15	37803-93J06	Панель аварийного выключателя в сборе	1
16	37825-99E10	Панель аварийного выключателя	1
17	37820-93J11	Выключатель аварийной остановки в сборе	1
18	37823-92E02	Шнур аварийного выключателя	1
19	37826-92J10	Гайка	1
20	03122-05165	ВИНТ	4
21	37100-98J21	Панель управления двумя двигателями	1
22	37112-98J10	Гайка (снято с производства)	1
23	37100-98J31	Панель управления тремя двигателями	1
24	37112-98J10	Гайка (снято с производства)	1
25	37860-87L00	Блок переключателя режима троллинга	1
26	37862-87L00	Панель переключателей троллинга	1
27	09131-05004	Винт (5x16)	4

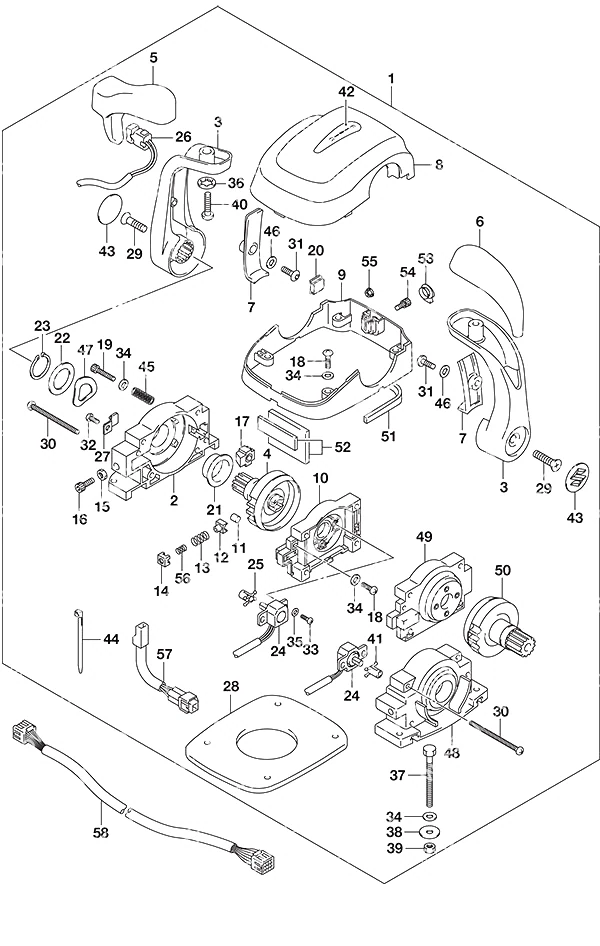

Рис. 90Опция: Верхнее крепление сдвоенное Opt: Top Mount Dual

REF	Номер детали	Наименование	Кол-во
1	67200-98J15	Блок управления Multi Engine SPC 1.0	1
2	67211-98J20	Корпус (L) (снято с производства)	1
3	67251-98J00	Рукоятка рычага	2
4	67246-98J10	Приводной вал (снято с производства)	1
5	67261-98J00	Рукоятка № 1	1
6	67261-98J10	Рукоятка № 2 (снято с производства)	1
7	67263-98J00	Крышка рычага (снято с производства)	2
8	67212-98J30	Верхняя крышка	1
9	67271-98J40	Нижняя крышка	1
10	67222-98J10	Задняя панель в сборе (снято с производства)	1
11	67236-98J10	Фиксирующий ролик (снято с производства)	2
12	67235-98J10	Направляющая фиксирующего ролика (снято с производства)	2
13	67237-98J40	Пружина фиксатора (снято с производства)	2
15	67287-92E00	Гайка	2
16	67239-98J00	Регулировочный винт фиксатора (снято с производства)	2
17	67223-98J00	Тормозная колодка (NLA)	2
18	67296-98J50	Винт (5x18) (NLA)	8
19	67296-98JA0	Винт (4x10) (снято с производства)	2
20	67272-98J10	Уплотнительная втулка крышки	2
21	67252-98J10	Втулка приводного вала	2
22	67288-98J20	Шайба (NLA)	2
23	67292-98J00	Стопорное кольцо C-образное (NLA)	2
24	15980-98J00	Потенциометр	2
25	67227-98J10	Рычаг потенциометра № 2	1
26	37850-98J03	Переключатель PTT в сборе	1
27	67269-98J00	Зажим провода (снято с производства)	1
28	67273-98J20	Прокладка (снято с производства)	1
29	67296-98J60	Винт (8x30)	2
30	67296-98J30	Винт (5x70) (снято с производства)	4
31	67296-98J80	Винт крышки рычага	2
32	67296-98J00	Винт зажима (снято с производства)	1
33	67296-94300	Винт (4x10)	4
34	67288-98J40	Шайба нижней крышки (снято с производства)	14
35	67288-98J00	Шайба потенциометра (NLA)	4
36	67288-92E20	Шайба	2
37	67226-98J00	Болт (5x50)	4
38	09160-05024	Шайба (5.5x16x1.5)	4
39	67287-92E00	Гайка	4
40	67296-98J90	Винт (8x30) (снято с производства)	2
41	67227-98J00	Рычаг потенциометра № 1	1
42	67284-98J00	Метка (F-N-R)	1
43	67257-98J00	Метка рычага (S)	2
44	67269-98J30	Хомут (снято с производства)	1
45	67288-98J10	Пружинная шайба (NLA)	16
46	67288-98J30	Шайба крышки рычага (снято с производства)	2
47	67228-98J50	Волнистая шайба (NLA)	2
48	67211-98J30	Корпус (R)	1
49	67222-98J20	Задняя панель в сборе	1
50	67246-98J20	Гребной вал	1
51	67273-98J10	Передняя прокладка (снято с производства)	1
52	67273-98J30	Задняя прокладка (снято с производства)	1
53	67277-98J00	Втулка	1
54	67296-98JF0	Болт верхней крышки	1
55	67297-98J00	Гайка верхней крышки	1
56	67237-98J50	Пружина фиксатора (снято с производства)	2
57	36890-98J00	Переходный жгут конденсатора	1

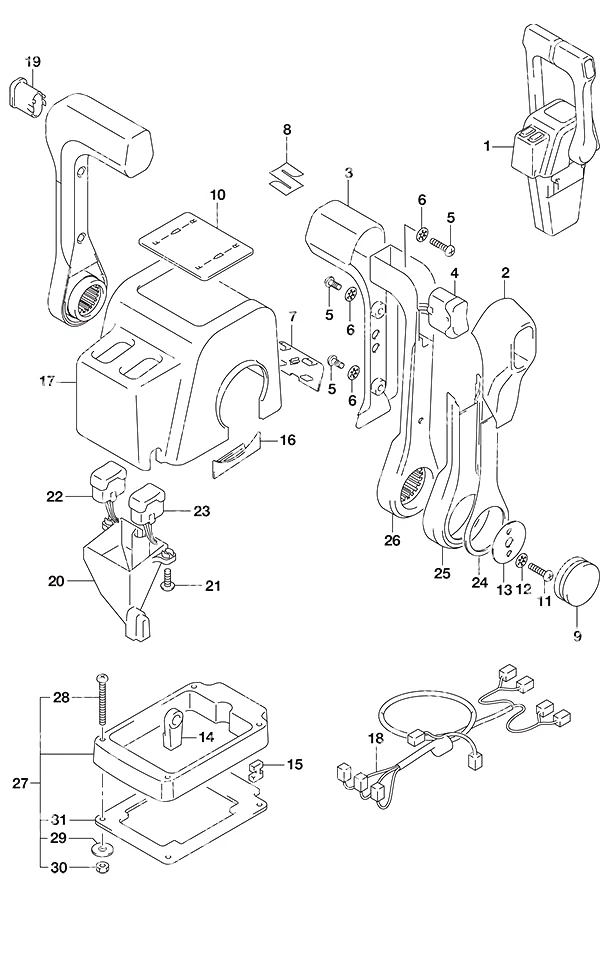

Рис. 91Опц: Верхнее крепление двойное (1) Opt: Top Mount Dual (1)

REF	Номер детали	Наименование	Кол-во
1	67200-88L12	Заменён на 67200-88L13	1
2	67261-88L10	Рукоятка № 2	2
3	67261-88L00	Рукоятка № 1	2
4	37850-88L10	Блок переключателя PTT	1
5	67296-88L00	Винт	6
6	67288-92E20	Шайба	6
7	67212-88L10	Заглушка крышки (двойная)	1
8	68111-88L00	Эмблема (S)	1
9	67257-88L00	Колпачок рычага	2
10	67281-88L10	Наклейка (двойная)	1
11	67296-92E60	Винт	4
12	67288-92E60	Шайба	4
13	67253-92E00	Шайба	2
14	67275-95600	Наконечник троса	4
15	67273-95600	Проставка	2
16	67271-88L10	Нижняя крышка рычага дистанционного управления	2
17	67211-88L10	Верхняя крышка двухрычажного пульта	1
18	36890-88L00	Жгут проводов	1
19	67263-88L30	Заглушка отверстия переключателя	1
20	67217-88L00	Водозащитная направляющая	1
21	67296-88L10	Винт	2
22	37850-88L30	Блок переключателя PTT	1
23	37850-88L20	Блок переключателя PTT	1
24	67264-88L00	Декоративная крышка рычага	2
25	67264-88L10	Хромированная крышка рычага	2
26	67251-88L00	Рычаг рукоятки	2
27	67500-88L10	Проставка двойного корпуса машинки	1
28	09125-05135	Винт (5x65)	4
29	09160-05029	Шайба (5.5x10x0.8)	4
30	09140-05005	Гайка	4
31	67273-88L10	Втулка (двойная)	1

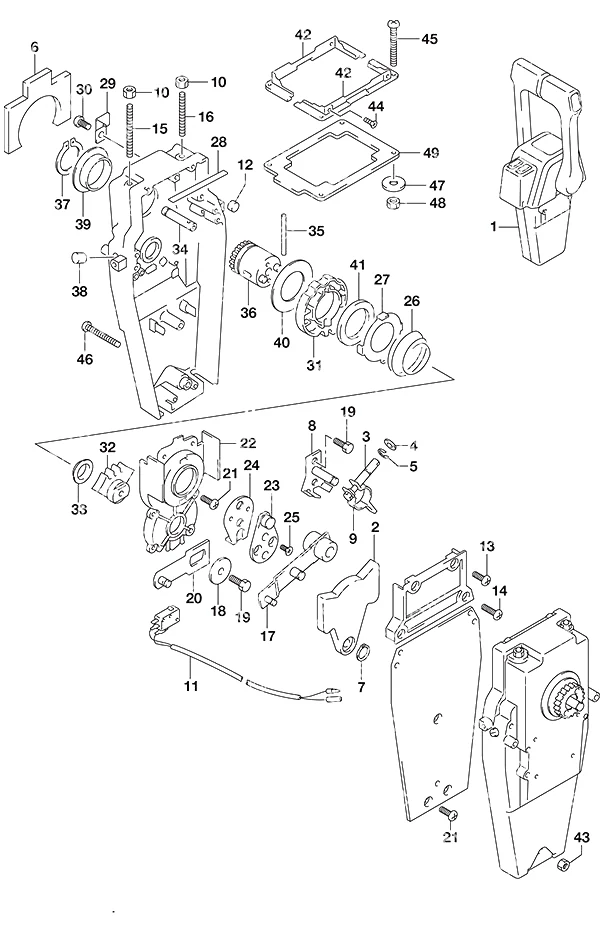

Рис. 92Опц: Верхнее крепление двойное (2) Opt: Top Mount Dual (2)

REF	Номер детали	Наименование	Кол-во
1	67200-88L12	Заменён на 67200-88L13	1
2	67222-92E00	Двухслойная пластина	2
3	67223-92E00	Регулировка тормоза (снято с производства)	2
4	67288-92E00	Шайба	2
5	67292-94300	Стопорное кольцо E-типа	8
6	67272-88L00	Водонепроницаемое уплотнение	2
7	67291-92E00	Стопорное кольцо (снято с производства)	4
8	67221-92E00	Узел переключения (снято с производства)	2
9	67224-92E00	Узел тормозного рычага (снято с производства)	2
10	09140-06020	Гайка (6 мм)	4
11	37721-92E11	Узел выключателя нейтрали	1
12	67236-92E00	Ролик (снято с производства)	2
13	67296-88D10	Винт (5x16)	4
14	67296-92E20	Винт (5x25) (снято с производства)	4
15	67226-92E00	Болт (снято с производства)	2
16	67226-92E10	Болт (снято с производства)	2
17	67240-92E00	Узел рычага дросселя (снято с производства)	2
18	67228-92E00	Шайба (снято с производства)	2
19	67286-92E00	Болт (6x18) (снято с производства)	6
20	67230-88L00	Рычаг переключения передач в сборе	2
21	09125-05042	Винт (5x10)	16
22	67234-92E00	Корпус редуктора (снято с производства)	2
23	67245-92E00	Барабан свободного хода дросселя (снято с производства)	2
24	67227-92E00	Упор (снято с производства)	2
25	09126-06006	Винт (6x20)	4
26	67233-92E00	Пружина (снято с производства)	2
27	67235-92E00	Пластина блокировки переключения (снято с производства)	2
28	67237-92E01	Пружина (снято с производства)	10
29	67269-92E00	Кронштейн (снят с производства)	1
30	67296-88D10	Винт (5x16)	1
31	67238-88L00	Ведущая шестерня	2
32	67231-88L00	Шестерня переключения	2
33	67232-88L00	Втулка шестерни переключения	2
34	67241-88L00	Тяга свободного ускорения	2
35	67239-92E00	Штифт	2
36	67246-88L00	Приводной вал дистанционного управления	2
37	67291-92E10	Стопорное кольцо (снято с производства)	2
38	67243-92E00	Втулка уплотнительная (NLA)	2
39	67252-88L00	Втулка приводного вала дистанционного управления	2
40	67253-88L00	Шайба	2
41	67239-92E10	Пластина фиксатора переключения	2
42	67274-88L10	Фланец основания крышки (двойной)	2
43	67287-92E10	Гайка (NLA)	1
44	67296-95610	Винт	4
45	67296-92E30	Винт	4
46	67296-92E80	Винт (NLA)	3
47	09160-05024	Шайба (5.5x16x1.5)	4
48	67287-92E00	Гайка	4
49	67273-88L10	Втулка (двойная)	1

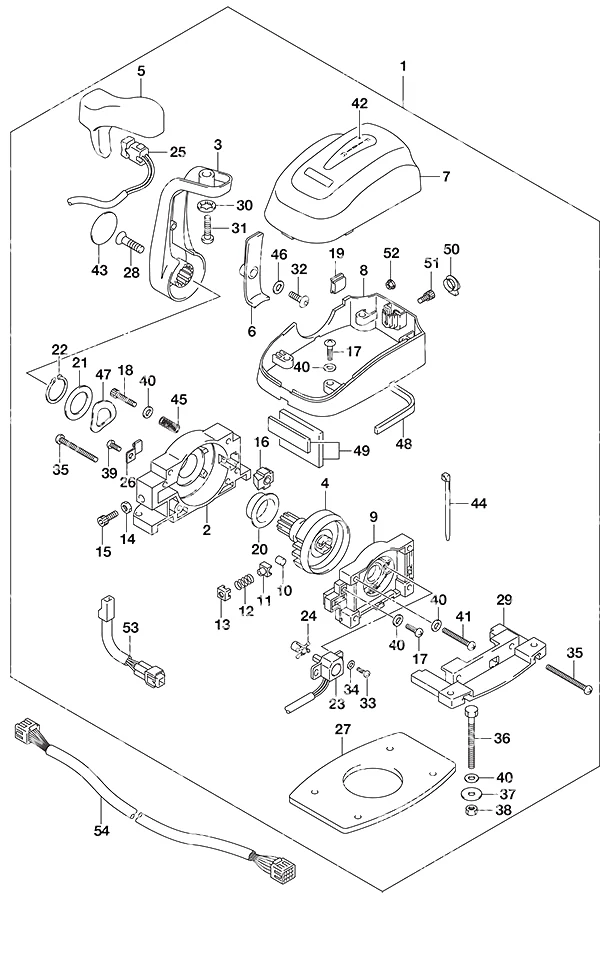

Рис. 93Опция: Верхнее крепление одиночное Opt: Top Mount Single

REF	Номер детали	Наименование	Кол-во
2	67211-98J20	Корпус (L) (снято с производства)	1
3	67251-98J00	Рукоятка рычага	1
4	67246-98J10	Приводной вал (снято с производства)	1
5	67261-98J00	Рукоятка № 1	1
6	67263-98J00	Крышка рычага (снято с производства)	1
7	67212-98J20	Верхняя крышка	1
8	67271-98J30	Нижняя крышка	1
9	67222-98J10	Задняя панель в сборе (снято с производства)	1
10	67236-98J00	Ролик фиксатора (NLA)	1
11	67235-98J10	Направляющая фиксирующего ролика (снято с производства)	1
12	67237-98J30	Пружина фиксатора (снято с производства)	1
13	67233-98J10	Держатель пружины фиксатора (снято с производства)	1
14	67287-92E00	Гайка	1
15	67239-98J00	Регулировочный винт фиксатора (снято с производства)	1
16	67223-98J00	Тормозная колодка (NLA)	1
17	67296-98J50	Винт (5x18) (NLA)	6
18	67296-98JA0	Винт (4x10) (снято с производства)	1
19	67272-98J10	Уплотнительная втулка крышки	1
20	67252-98J10	Втулка приводного вала	1
21	67288-98J20	Шайба (NLA)	1
22	67292-98J00	Стопорное кольцо C-образное (NLA)	1
23	15980-98J00	Потенциометр	1
24	67227-98J10	Рычаг потенциометра № 2	1
25	37850-98J03	Переключатель PTT в сборе	1
26	67269-98J00	Зажим провода (снято с производства)	1
27	67273-98J00	Прокладка (снято с производства)	1
28	67296-98J60	Винт (8x30)	1
29	67274-98J00	Фланец основания (снято с производства)	1
30	67288-92E20	Шайба	1
31	67296-98J90	Винт (8x30) (снято с производства)	1
32	67296-98J80	Винт крышки рычага	1
33	67296-94300	Винт (4x10)	2
34	67288-98J00	Шайба потенциометра (NLA)	2
35	67296-98J20	Винт (5x50) (снято с производства)	2
36	67226-98J00	Болт (5x50)	4
37	09160-05024	Шайба (5.5x16x1.5)	4
38	67287-92E00	Гайка	4
39	67296-98J00	Винт зажима (снято с производства)	1
40	67288-98J40	Шайба нижней крышки (снято с производства)	12
41	67296-98J10	Винт (5x35) (NLA)	1
42	67284-98J10	Метка (F-N-R)	1
43	67257-98J00	Метка рычага (S)	1
44	67269-98J30	Хомут (снято с производства)	1
45	67288-98J10	Пружинная шайба (NLA)	8
46	67288-98J30	Шайба крышки рычага (снято с производства)	1
47	67228-98J50	Волнистая шайба (NLA)	1
48	67273-98J10	Передняя прокладка (снято с производства)	1
49	67273-98J30	Задняя прокладка (снято с производства)	1
50	67277-98J00	Втулка	1
51	67296-98JF0	Болт верхней крышки	1
52	67297-98J00	Гайка верхней крышки	1
53	36890-98J00	Переходный жгут конденсатора	1

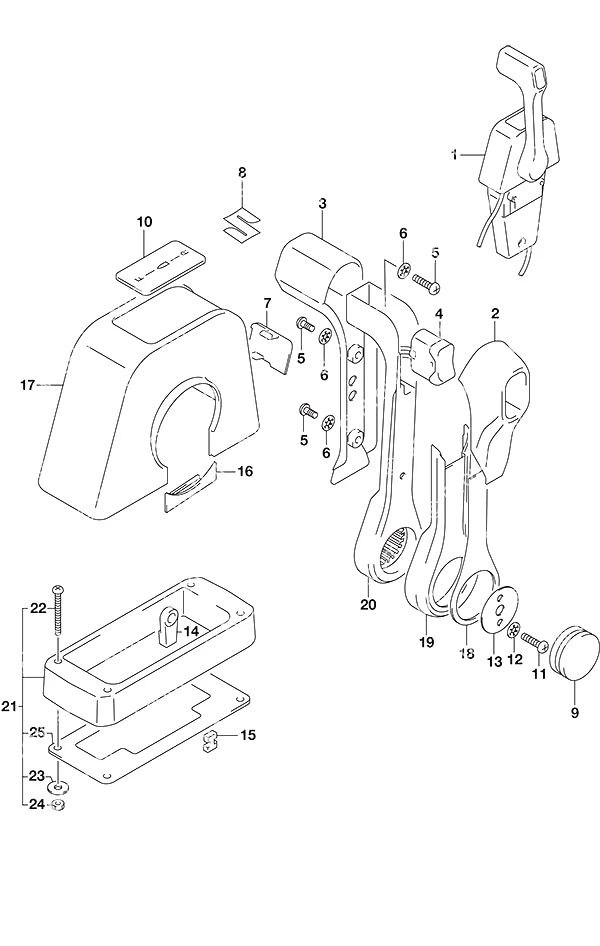

Рис. 94Опция: Верхнее Крепление Одинарное (1) Opt: Top Mount Single (1)

REF	Номер детали	Наименование	Кол-во
1	67200-88L02	Заменено на 67200-88L20	1
2	67261-88L10	Рукоятка № 2	1
3	67261-88L00	Рукоятка № 1	1
4	37850-88L00	Переключатель PTT в сборе	1
5	67296-88L00	Винт	3
6	67288-92E20	Шайба	3
7	67212-88L00	Заглушка крышки (одинарная)	1
8	68111-88L00	Эмблема (S)	1
9	67257-88L00	Колпачок рычага	1
10	67281-88L00	Наклейка (одинарная)	1
11	67296-92E60	Винт	2
12	67288-92E60	Шайба	2
13	67253-92E00	Шайба	1
14	67275-95600	Наконечник троса	2
15	67273-95600	Проставка	1
16	67271-88L10	Нижняя крышка рычага дистанционного управления	1
17	67211-88L00	Верхняя крышка машинки управления (одинарная)	1
18	67264-88L00	Декоративная крышка рычага	1
19	67264-88L10	Хромированная крышка рычага	1
20	67251-88L00	Рычаг рукоятки	1
21	67500-88L00	Проставка машинки управления (одинарная)	1
22	09125-05135	Винт (5x65)	4
23	09160-05029	Шайба (5.5x10x0.8)	4
24	09140-05005	Гайка	4
25	67273-88L00	Втулка (одинарная)	1

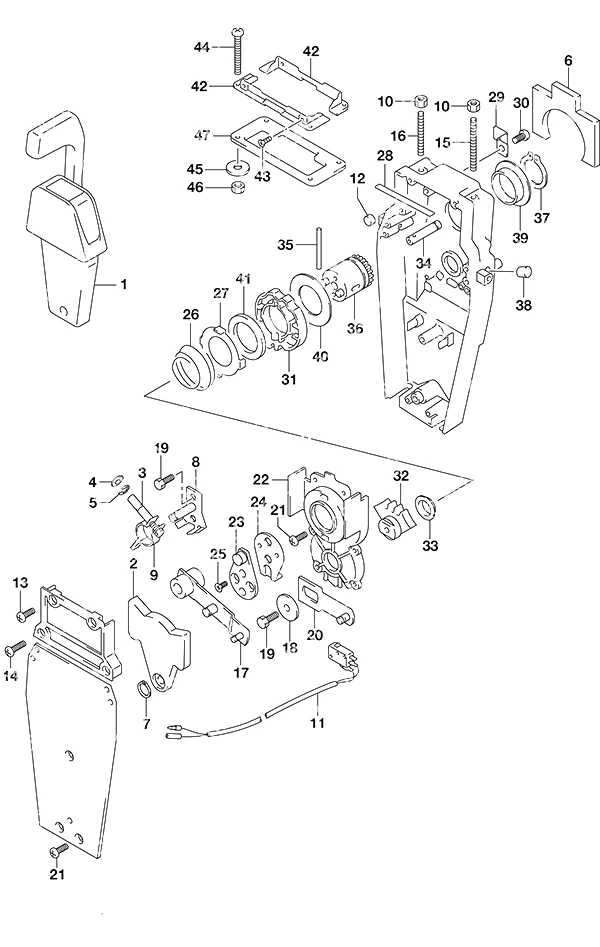

Рис. 95Опция: Верхнее Крепление Одинарное (2) Opt: Top Mount Single (2)

REF	Номер детали	Наименование	Кол-во
1	67200-88L02	Заменено на 67200-88L20	1
2	67222-92E00	Двухслойная пластина	1
3	67223-92E00	Регулировка тормоза (снято с производства)	1
4	67288-92E00	Шайба	1
5	67292-94300	Стопорное кольцо E-типа	4
6	67272-88L00	Водонепроницаемое уплотнение	1
7	67291-92E00	Стопорное кольцо (снято с производства)	2
8	67221-92E00	Узел переключения (снято с производства)	1
9	67224-92E00	Узел тормозного рычага (снято с производства)	1
10	09140-06020	Гайка (6 мм)	2
11	37721-88L01	Выключатель нейтрали в сборе	1
12	67236-92E00	Ролик (снято с производства)	1
13	67296-88D10	Винт (5x16)	2
14	67296-92E20	Винт (5x25) (снято с производства)	2
15	67226-92E00	Болт (снято с производства)	1
16	67226-92E10	Болт (снято с производства)	1
17	67240-92E00	Узел рычага дросселя (снято с производства)	1
18	67228-92E00	Шайба (снято с производства)	1
19	67286-92E00	Болт (6x18) (снято с производства)	3
20	67230-88L00	Рычаг переключения передач в сборе	1
21	09125-05042	Винт (5x10)	9
22	67234-88L00	Корпус редуктора	1
23	67245-92E00	Барабан свободного хода дросселя (снято с производства)	1
24	67227-92E00	Упор (снято с производства)	1
25	09126-06006	Винт (6x20)	2
26	67233-92E00	Пружина (снято с производства)	1
27	67235-92E00	Пластина блокировки переключения (снято с производства)	1
28	67237-92E01	Пружина (снято с производства)	5
29	67269-92E00	Кронштейн (снят с производства)	1
30	67296-88D10	Винт (5x16)	1
31	67238-88L00	Ведущая шестерня	1
32	67231-88L00	Шестерня переключения	1
33	67232-88L00	Втулка шестерни переключения	6
34	67241-88L00	Тяга свободного ускорения	1
35	67239-92E00	Штифт	1
36	67246-88L00	Приводной вал дистанционного управления	1
37	67291-92E10	Стопорное кольцо (снято с производства)	1
38	67243-92E00	Втулка уплотнительная (NLA)	1
39	67252-88L00	Втулка приводного вала дистанционного управления	1
40	67253-88L00	Шайба	1
41	67239-92E10	Пластина фиксатора переключения	1
42	67274-88L00	Фланец основания крышки (одинарный)	2
43	67296-95610	Винт	4
44	67296-92E30	Винт	4
45	09160-05024	Шайба (5.5x16x1.5)	4
46	67287-92E00	Гайка	4
47	67273-88L00	Втулка (одинарная)	1

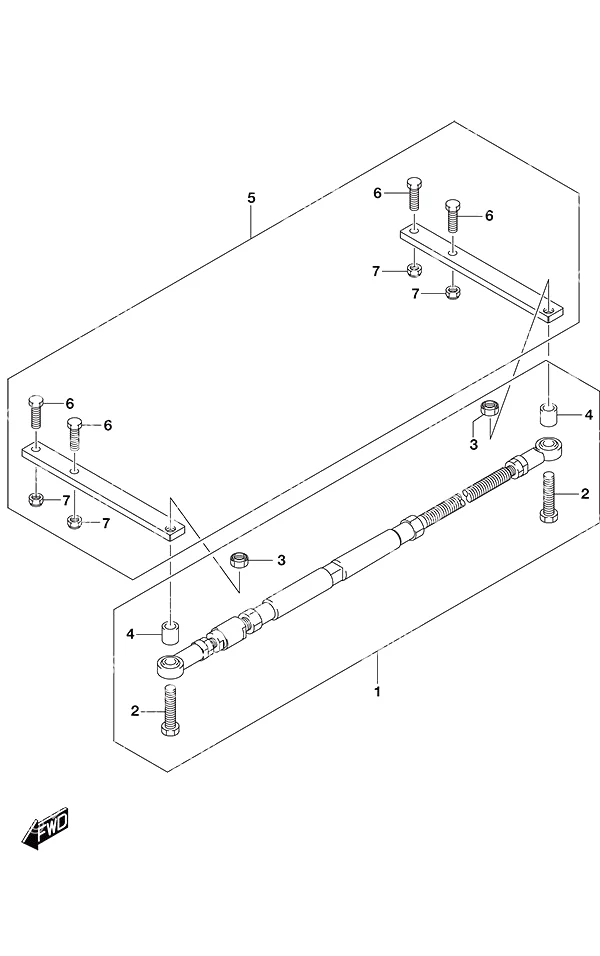

Рис. 96Опция: Рулевая тяга Opt: Tie Rod

REF	Номер детали	Наименование	Кол-во
1	67600-93J00	Комплект поперечной тяги	1
2	67725-93J00	Болт поперечной тяги	2
3	67726-93J00	Гайка поперечной тяги (снято с производства)	2
4	67721-93J00	Проставка поперечной тяги	2
5	67630-93J00	Комплект удлинителя рулевого управления	1
6	67725-93E00	Болт рулевого кронштейна (снято с производства)	4
7	67726-99E00	Контргайка	4

Рис. 97Опц: Комплект прокладок Opt: Gasket Set

REF	Номер детали	Наименование	Кол-во
1	11410-98832	Комплект прокладок	1
2	11141-98J10	Прокладка головки цилиндров правого борта	1
3	11142-98J10	Прокладка головки цилиндров левого борта	1
4	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
5	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
6	11332-93J00	Прокладка крышки водяной рубашки картера	1
7	13119-98J00	Прокладка впускного коллектора	2
8	14151-93J00	Прокладка крышки выпускного коллектора правого борта	1
9	14152-93J01	Прокладка крышки выпускного коллектора	1
10	17472-98J00	Прокладка пластины водяного насоса	1
11	11272-93J00	Прокладка пластины блока цилиндров	1
12	11489-93J00	Прокладка масляного поддона	1
13	14212-93J00	Прокладка выхлопной трубы	1
14	51123-93J01	Прокладка крышки сальника опоры	1
15	51142-93J00	Прокладка крышки держателя двигателя	1
16	51211-93J00	Прокладка держателя двигателя	1

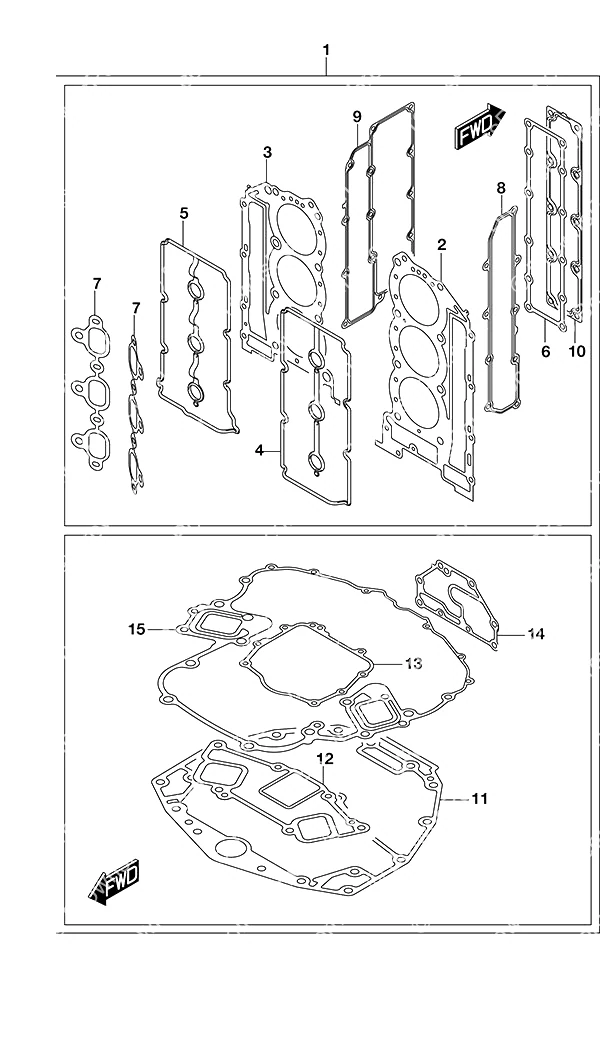

Рис. 98Опц: Комплект прокладок Opt: Gasket Set

REF	Номер детали	Наименование	Кол-во
1	11410-93873	Комплект прокладок	1
2	11141-93J10	Прокладка головки блока цилиндров правого борта	1
3	11142-93J10	Прокладка головки блока цилиндров левого борта	1
4	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
5	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
6	11332-93J00	Прокладка крышки водяной рубашки картера	1
7	13119-93J00	Прокладка впускного коллектора	2
8	14151-93J00	Прокладка крышки выпускного коллектора правого борта	1
9	14152-93J01	Прокладка крышки выпускного коллектора	1
10	11272-93J00	Прокладка пластины блока цилиндров	1
11	11489-93J00	Прокладка масляного поддона	1
12	14212-93J00	Прокладка выхлопной трубы	1
13	51123-93J01	Прокладка крышки сальника опоры	1
14	51142-93J00	Прокладка крышки держателя двигателя	1
15	51211-93J00	Прокладка держателя двигателя	1

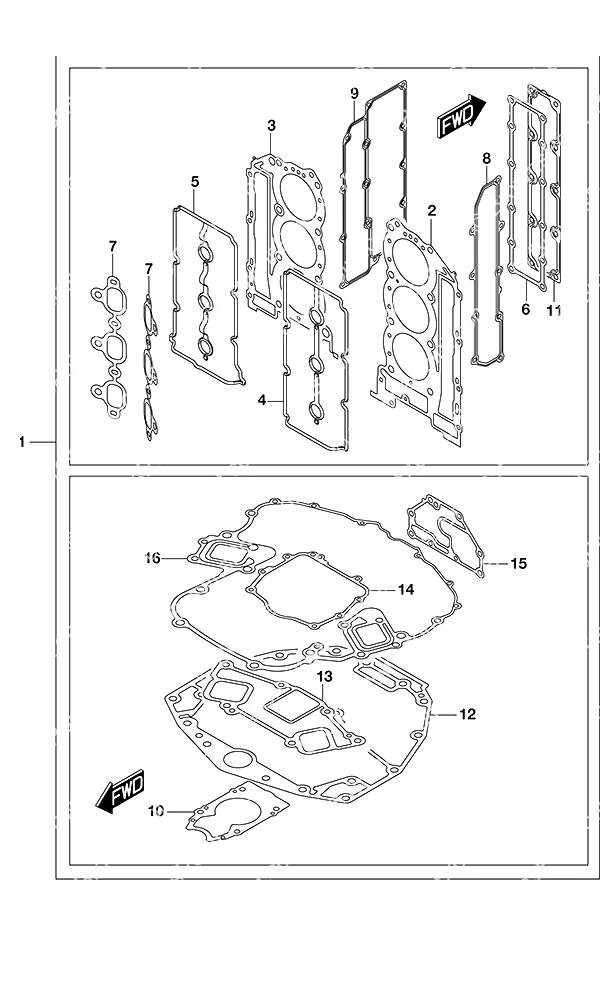

Рис. 99Опция: Комплект прокладок SS модель Opt: Gasket SetSS Model

REF	Номер детали	Наименование	Кол-во
1	11410-98832	Комплект прокладок	1
2	11141-98J10	Прокладка головки цилиндров правого борта	1
3	11142-98J10	Прокладка головки цилиндров левого борта	1
4	11179-93J00	Прокладка крышки головки блока цилиндров правого борта	1
5	11189-93J00	Прокладка крышки головки блока цилиндров левого борта	1
6	11332-93J00	Прокладка крышки водяной рубашки картера	1
7	13119-98J00	Прокладка впускного коллектора	2
8	14151-93J00	Прокладка крышки выпускного коллектора правого борта	1
9	14152-93J01	Прокладка крышки выпускного коллектора	1
10	17472-98J00	Прокладка пластины водяного насоса	1
11	11272-93J00	Прокладка пластины блока цилиндров	1
12	11489-93J00	Прокладка масляного поддона	1
13	14212-93J00	Прокладка выхлопной трубы	1
14	51123-93J01	Прокладка крышки сальника опоры	1
15	51142-93J00	Прокладка крышки держателя двигателя	1
16	51211-93J00	Прокладка держателя двигателя	1
17	13119-93J00	Прокладка впускного коллектора	2

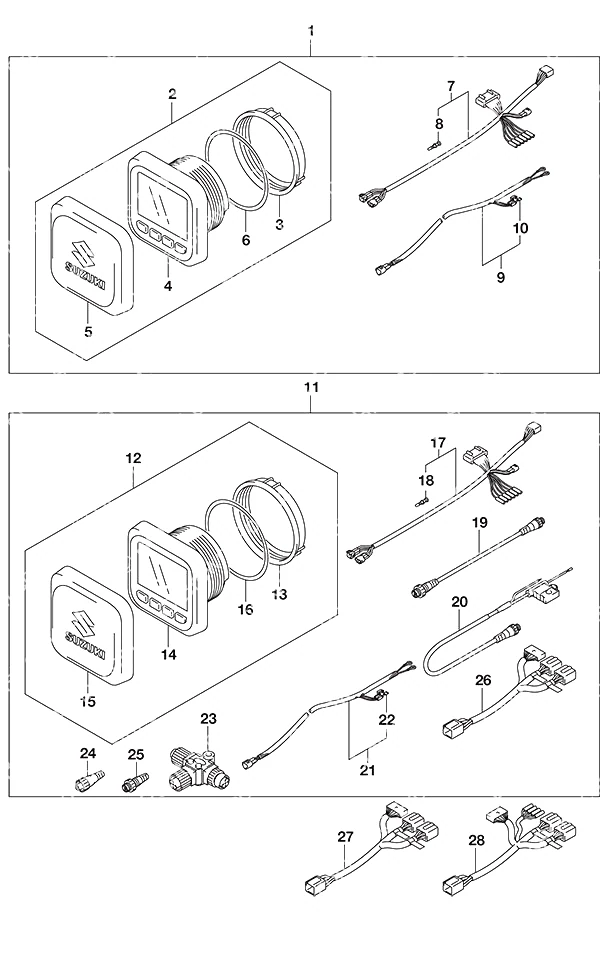

Рис. 100Опция: Многофункциональный датчик (1) Opt: Multi Function Gauge (1)

REF	Номер детали	Наименование	Кол-во
2	34011-96L42	Многофункциональный прибор SMG4	1
3	34112-96L00	Гайка прибора	1
4	34193-96L00	Обечайка прибора	1
5	34211-96L00	Солнцезащитная крышка многофункционального прибора	1
6	34825-96L00	Уплотнение прибора	1
7	36661-96L20	Адаптер двигателя SPC 1.0	1
8	36615-96300	Смоляной терминал	5
10	34011-96L42	Многофункциональный прибор SMG4	2
11	34112-96L00	Гайка прибора	2
12	34193-96L00	Обечайка прибора	2
13	34211-96L00	Солнцезащитная крышка многофункционального прибора	2
14	34825-96L00	Уплотнение прибора	2
15	36661-96L20	Адаптер двигателя SPC 1.0	1
16	36615-96300	Смоляной терминал	5
17	990C0-88104	Удлинительный кабель 2'	2
18	990C0-88112	Кабель питания SMIS	1
19	990C0-88110	Т-образный разъём	2
20	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
21	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
22	36667-96L00	Многодвигательный адаптер SPC 1.0	1
23	36667-96L11	Адаптер второго прибора	1
24	36667-96L30	Адаптер датчика для баков 3-4	1

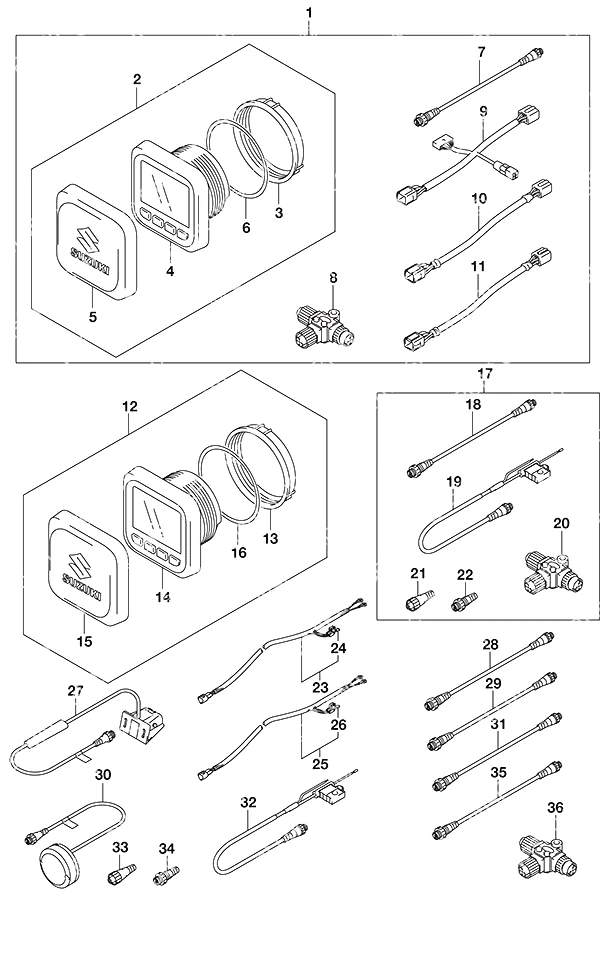

Рис. 101Опция: Многофункциональный датчик (2) Opt: Multi Function Gauge (2)

REF	Номер детали	Наименование	Кол-во
1	990C0-96L15-KIT	990C0-96L16-KIT Suzuki	1
2	34011-96L42	Многофункциональный прибор SMG4	1
3	34112-96L00	Гайка прибора	1
4	34193-96L00	Обечайка прибора	1
5	34211-96L00	Солнцезащитная крышка многофункционального прибора	1
6	34825-96L00	Уплотнение прибора	1
7	990C0-88104	Удлинительный кабель 2'	1
8	990C0-88110	Т-образный разъём	1
9	36665-96L00	Адаптер двухпостового управления	1
10	36666-96L00	Адаптер питания датчика (двухпостовой)	1
11	36682-92E00	Жгут проводов	1
12	34011-96L42	Многофункциональный прибор SMG4	1
13	34112-96L00	Гайка прибора	1
14	34193-96L00	Обечайка прибора	1
15	34211-96L00	Солнцезащитная крышка многофункционального прибора	1
16	34825-96L00	Уплотнение прибора	1
17	36001-88L00	Комплект проводов	1
18	990C0-88104	Удлинительный кабель 2'	1
19	990C0-88112	Кабель питания SMIS	1
20	990C0-88110	Т-образный разъём	1
21	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
22	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
24	990C0-88105	Удлинительный кабель 6'	1
25	990C0-88107	Удлинительный кабель 15'	1
26	990C0-88122	Модуль GPS-приёмника	1
27	990C0-88108	Удлинительный кабель 25'	1
28	990C0-88112	Кабель питания SMIS	1
29	990C0-88113	Терминирующий резистор 120 Ом, гнездовой	1
30	990C0-88114	Терминирующий резистор 120 Ом, штыревой	1
31	990C0-88104	Удлинительный кабель 2'	1
32	990C0-88110	Т-образный разъём	1
