铃木 Suzuki DF 115 2024 - — взрыв-схемы и запчасти

2024 年 · 共 45 个部位 · 967 条零件

1Головка цилиндра 2Блок цилиндров 3Коленчатый вал 4Цепь ГРМ 5Распредвал 6Впускной коллектор 7Глушитель 8Крышка зубчатого венца 9Сепаратор паров топлива 10Топливная форсунка 11Топливный насос 12Водяной насос 13Термостат 14Дроссельный узел 15Масляный насос 16Поддон картера 17Вал сцепления 18Штанга переключения 19Штанга переключения (C/R)20Трансмиссия 21Трансмиссия (C/R)22Стартер 23Магнето 24Выпрямитель 25Датчик 26Жгут проводов 27ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 28Кронштейн-хомут 29Поворотный кронштейн 30Цилиндр триммера 31Мотор PTT 32Держатель двигателя 33Корпус приводного вала 34Редуктор 35РЕДУКТОР (C/R)36Боковая крышка 37КОЖУХ ДВИГАТЕЛЯ 38Тяга 39ПРИБОР 40РУЧНОЙ НАСОС 41Опц: Счетчик 42Опция: ДОП. КОМПЛЕКТ МАНОМЕТРА ВОДЫ 43Опция: ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ 44Опция: СКРЫТОЕ ДИСТ. УПР. (1)45Опция: СКРЫТОЕ ДИСТ. УПР. (2)

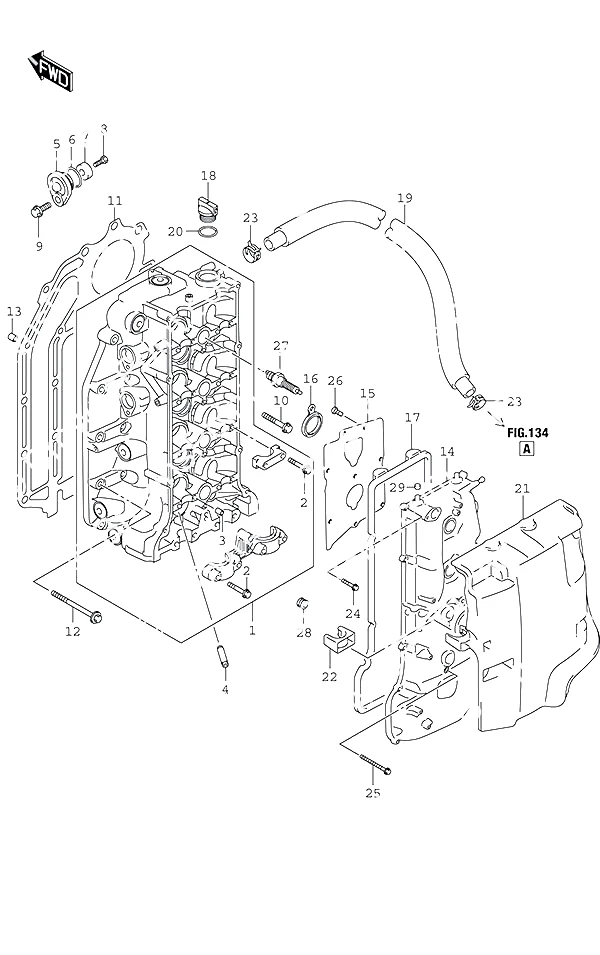

Рис. 1Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	11100-99L00	Головка цилиндра в сборе	1
2	09103-06266	Болт (6x40)	21
3	09206-08001	Установочный штифт (8x11)	18
4	11115-85FA1-001	Направляющая клапана (OS:0.30)	16
5	11261-93J00	Крышка защитного анода	2
6	09280-22019	Уплотнительное кольцо	2
7	55321-87J01	Алюминиевый анод	2
8	09128-06094	Болт защитного анода	2
9	01550-0820C	Болт	2
10	11117-89J00	Болт	10
11	11141-99L00	Прокладка головки цилиндра	1
12	09116-08177	Болт головки цилиндра N	8
13	04211-13189	ШТИФТ	2
14	11170-99L00	Крышка цилиндра в сборе	1
15	11173-99L00	Пластина сапуна	1
16	11179-90J00	Прокладка свечного отверстия	4
17	11189-90J00	Прокладка крышки головки цилиндра	1
18	11382-93J00	Крышка маслозаливной горловины	1
19	11174-99L00	Шланг сапуна в сборе	1
20	09280-26006	Уплотнительное кольцо	1
21	11194-99L00	Защита топливного шланга	1
22	11199-99L00	Направляющая фильтра	1
23	09401-20409	Зажим	2
24	01547-0625C	Болт	11
25	01547-0655C	01547-0655C Suzuki	4
26	02112-0612A	ВИНТ	8
27	09482-00649	Свеча зажигания NGK LKR6E	4
28	09320-08517	Подушка троса	4
29	09329-12006	Подушка	2

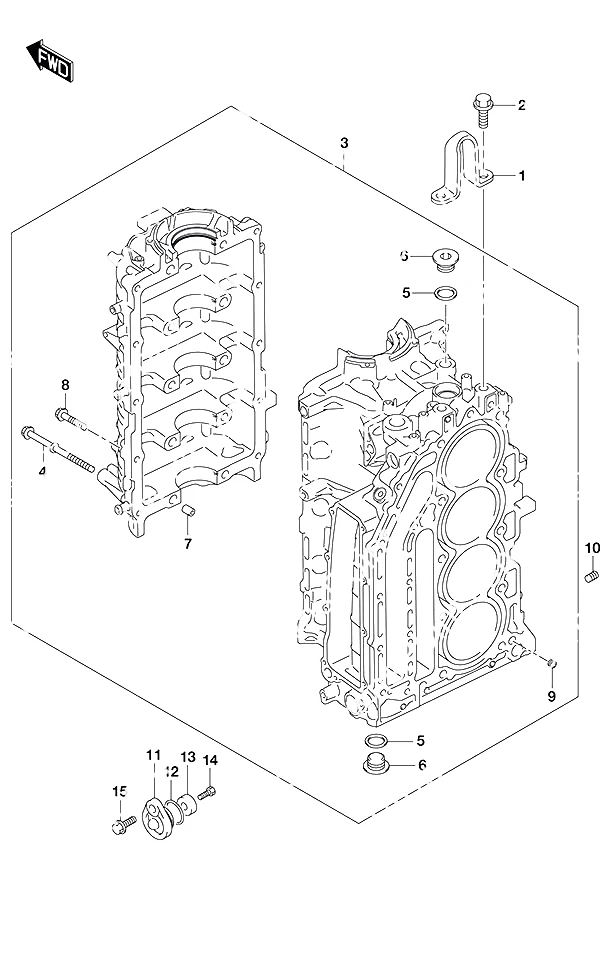

Рис. 2Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	11291-99L00	Крюк двигателя	1
2	01550-1230C	Болт крюка двигателя	2
3	11301-99L00	Блок цилиндров в сборе	1
4	11117-90J10	Болт картера	10
5	11216-90J10	Прокладка масляной пробки	3
6	09248-18014	Пробка (18x8)	3
7	09206-13019	Установочный штифт	5
8	01550-0840C	Болт	10
9	11112-90J00	Масляная пробка Вентури	1
10	09246-04009	Пробка	1
11	11261-93J00	Крышка защитного анода	1
12	09280-22019	Уплотнительное кольцо	1
13	55321-87J01	Алюминиевый анод	1
14	09128-06094	Болт защитного анода	1
15	01550-0820C	Болт	1

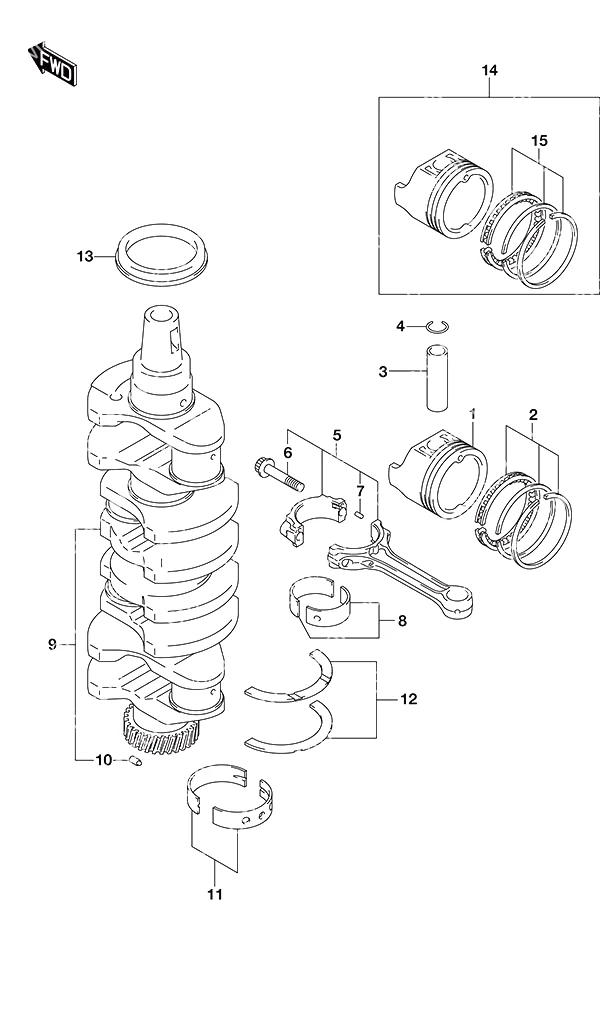

Рис. 3Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
1	12111-99L00	Поршень	4
2	12140-92J10	Комплект поршневых колец	4
3	12151-99L00	Палец поршня	4
4	09381-21002	Стопорное кольцо поршневого пальца	8
5	12160-92J10	Шатун в сборе	4
6	12163-35F00	Болт шатуна	8
7	04221-04089	Штифт 4X8	8
9	12220-99L00	Коленчатый вал в сборе	1
10	09202-05027	Штифт (5x8.8)	1
13	09283-52006	Сальник (52x70x10)	1
14	12100-99L00-050	Поршень в сборе, OS(0	4
15	12140-92J10-050	Комплект поршневых колец (OS:0.50)	4

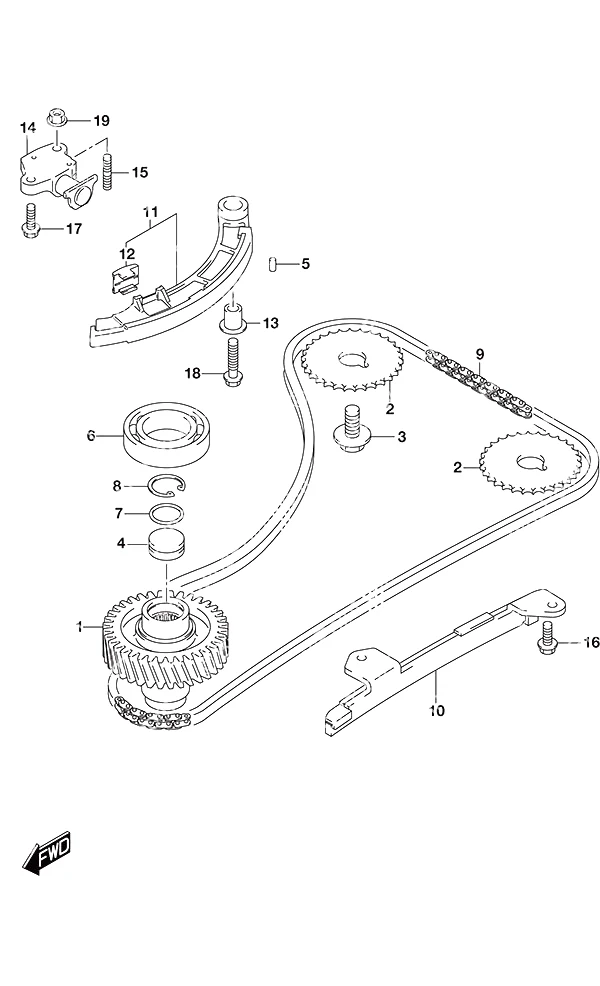

Рис. 4Цепь ГРМ Timing Chain

REF	Номер детали	Наименование	Кол-во
1	12732-90J01	Шестерня ведомая	1
2	12741-90J01	Звездочка распределительного вала	2
3	09103-12049	Болт (12x25)	2
4	12733-90J00	Пробка ведомой шестерни	1
5	04221-05109	Штифт	2
6	09262-35068	Подшипник (35x62x14)	1
7	09280-22022	Уплотнительное кольцо	1
8	08331-41269	Стопорное кольцо	1
9	12761-90J10	Цепь ГРМ в сборе	1
10	12771-90J00	Направляющая цепи ГРМ	1
11	12810-90J00	Натяжитель цепи ГРМ	1
12	12813-73G00	Башмак натяжителя цепи ГРМ	1
13	12812-90J00	Проставка натяжителя цепи ГРМ	1
14	12831-90J02	Регулировочный узел натяжителя в сборе	1
15	01421-0616A	Болт шпилька	1
16	01550-0616A	Болт	2
17	01550-0620A	Болт	1
18	01550-0835A	Болт	1
19	08316-1006A	Гайка	1

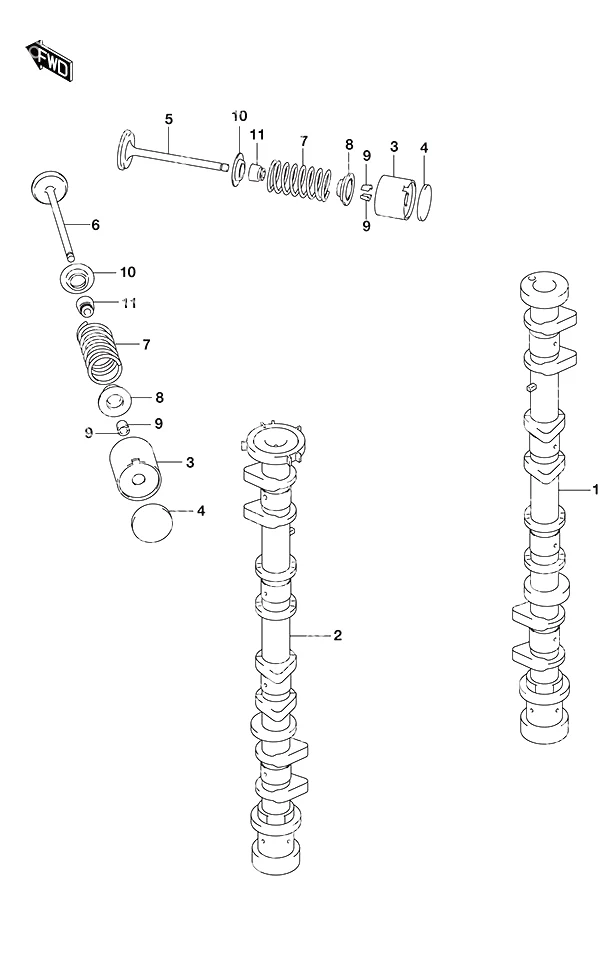

Рис. 5Распредвал Camshaft

REF	Номер детали	Наименование	Кол-во
1	12711-99L00	Коленчатый вал, впуск	1
2	12720-99L00	Распредвал в сборе, вып	1
3	12891-69G00	Толкатель	16
5	12911-86FA2	Впускной клапан	8
6	12915-86F51	Выпускной клапан	8
7	12921-90J01	Пружина клапана	16
8	12931-90J00	Тарелка пружины клапана	16
9	12932-85FA0	Сухарь клапана	32
10	12933-86510	Седло пружины клапана	16
11	09289-06003	Маслосъёмный колпачок клапана	16

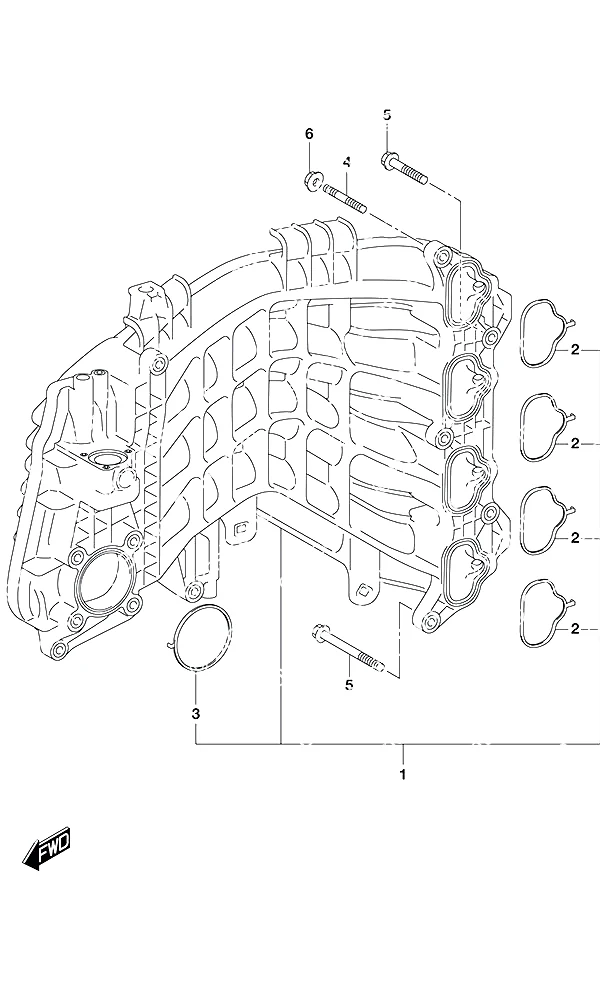

Рис. 6Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	13110-99L10	Впускной коллектор в сборе	1
2	13119-99L00	Прокладка впускного коллектора	4
3	13125-99L00	Прокладка дроссельной заслонки	1
4	01421-0830C	01421-0830C Suzuki	2
5	01550-0835C	Болт	6
6	08316-1008C	Гайка	2
7	18137-87L02	Клапан холостого хода	1
8	18140-99L00	Фильтр клапана холостого хода в сборе	1
9	02112-34167	Винт	1

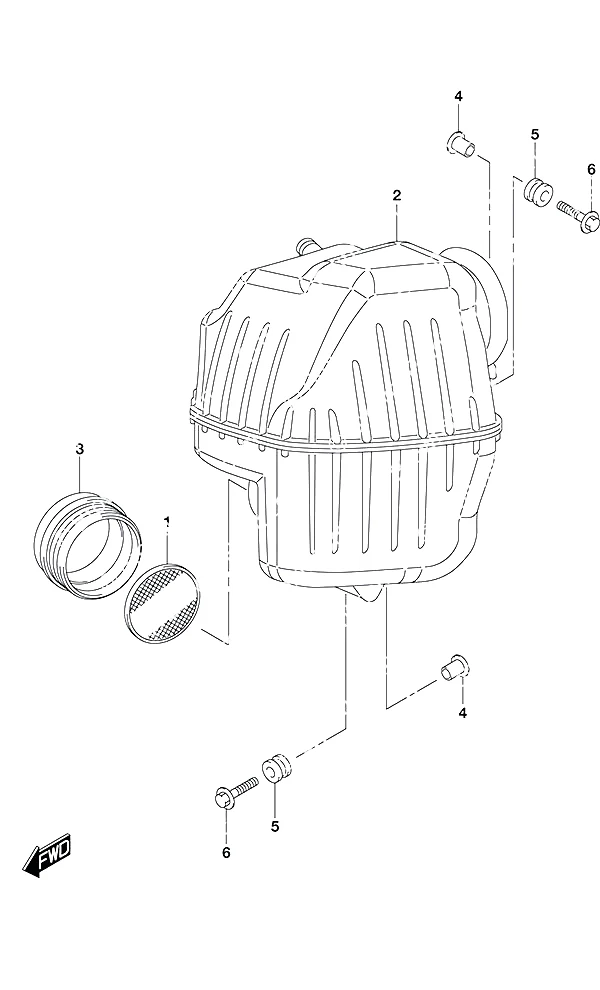

Рис. 7Глушитель Silencer

REF	Номер детали	Наименование	Кол-во
1	13710-99E00	Пламегаситель	1
2	13810-99L00	Глушитель в сборе	1
3	13813-99L00	Держатель пламегасителя	1
4	09169-06090	Шайба	2
5	09320-09059	Подушка	2
6	09116-06517	Болт (6x25)	2

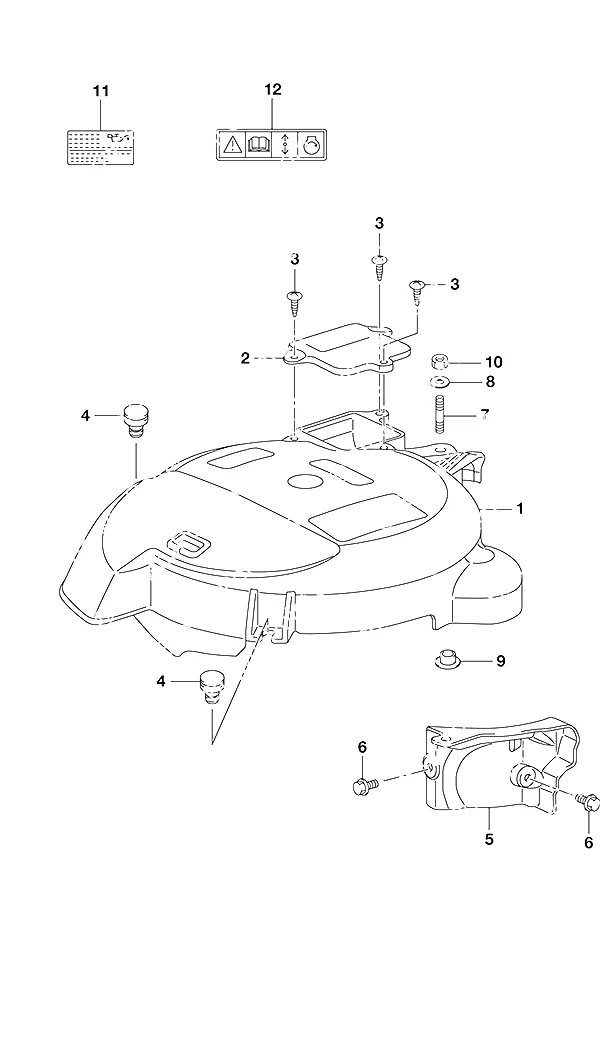

Рис. 8Крышка зубчатого венца Ring Gear Cover

REF	Номер детали	Наименование	Кол-во
1	11511-99L00	Крышка зубчатого венца	1
2	11514-99L00	Пластина зубчатого венца	1
3	03542-06209	Винт	3
4	11512-99L01	Подушка зубчатого венца	2
5	11515-99L00	Кронштейн зубчатого венца	1
6	09103-06240	09103-06240 Suzuki	2
7	01421-0620C	01421-0620C Suzuki	1
8	11519-99L00	Шайба зубчатого венца	1
9	09169-06097	Шайба зубчатого венца	1
10	08316-10067	Гайка	1
11	61494-99L00	Наклейка масло и чистящее средство	1
12	69711-93E11	Наклейка (S.I.G.P)	1

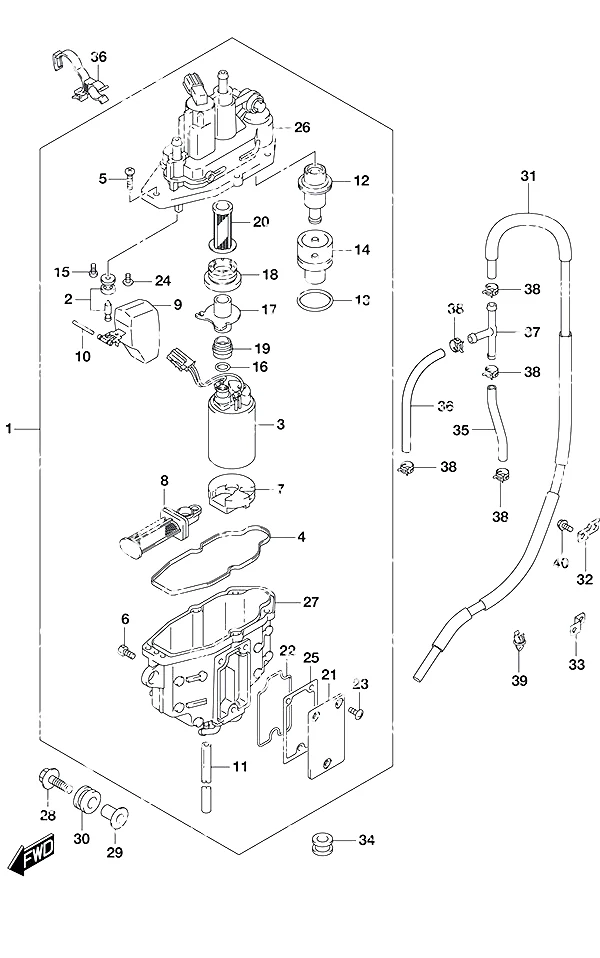

Рис. 9Сепаратор паров топлива Fuel Vapor Separator

REF	Номер детали	Наименование	Кол-во
1	15600-99L00	Сепаратор в сборе	1
2	13370-99L10	Игла клапана в сборе	1
3	15200-92J20	Топливный насос в сборе	1
4	15626-92J01	Уплотнение VST	1
5	15628-99E00	Винт (L:15)	5
6	15629-99E10	Сливной винт	1
7	15641-88L00	Проставка	1
8	15642-88L00	Топливный фильтр	1
9	15650-99E00	Поплавок	1
10	15654-88L00	Штифт	1
11	13684-99L00	Дренажный шланг	1
12	15760-88L00	Регулятор давления топлива	1
13	15644-88L00	Уплотнительное кольцо	1
14	15645-88L00	Держатель регулятора	1
15	02112-0408A	Винт	1
16	15648-92J00	Кольцо	1
17	15643-88L10	Соединение	1
18	15641-88L31	Втулка	1
19	15641-88L51	Втулка	1
20	15642-88L10	Топливный фильтр	1
21	15612-88L00	Крышка парового сепаратора	1
22	15613-88L00	Уплотнительное кольцо	1
23	15614-88L00	Винт	3
24	02142-0408B	Винт	1
25	15613-92J00	Прокладка	1
26	15620-99L00	Крышка в сборе	1
27	15610-92J00	Нижняя часть корпуса VST	1
28	09116-06517	Болт (6x25)	3
29	09169-06090	Шайба	3
30	15691-92J00	Подушка	3
31	15660-99L00	Шланг в сборе, система улавливания паров топлива	1
32	36617-93J00	Кронштейн жгута проводов	1
33	36617-93J10	Кронштейн жгута проводов	2
34	09320-08517	Подушка троса	2
35	09352-50003-065	Шланг, система улавливания паров топлива	1
36	09352-50003-120	Шланг, система улавливания паров топлива	1
37	09367-05004	Соединение шланга	1
38	09401-08412	Зажим	5
39	09403-08329	09403-08329 Suzuki	4
40	01550-0612C	Болт	3
41	09403-11321	Хомут	1

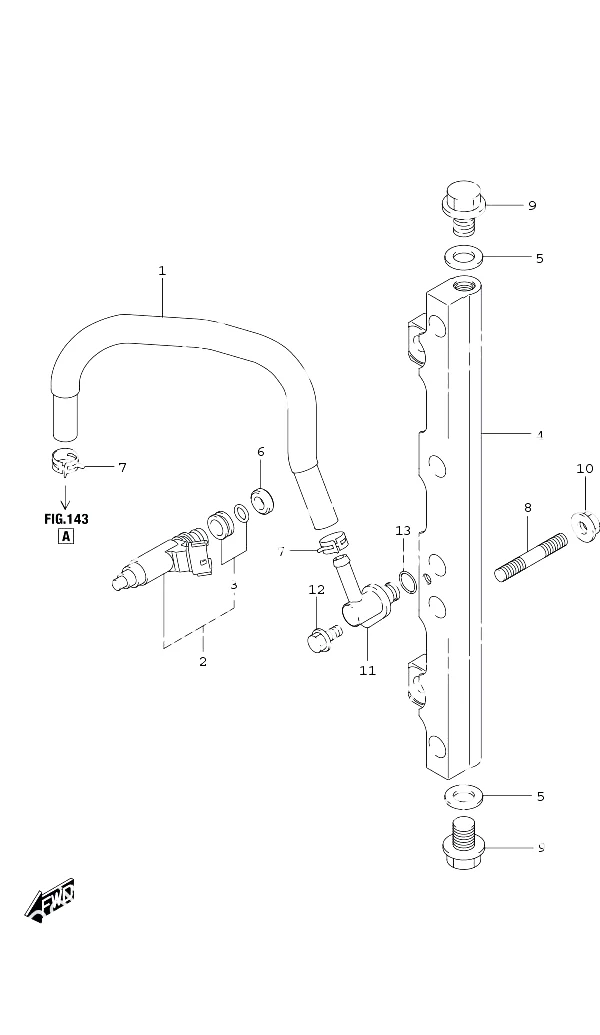

Рис. 10Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	15681-99L10	Шланг топливный (сепаратор)	1
2	15710-99L00	Форсунка в сборе, топливная	4
3	15716-65DT0	Комплект уплотнительных втулок	4
4	15751-99L10	Трубка подачи	1
5	09168-12013	Прокладка	2
6	09320-08062	Подушка	4
7	09401-11425	Зажим	2
8	01421-0820C	Шпилька	2
9	01550-12167	Болт	2
10	08316-1008C	Гайка	2
11	15830-99L00	Соединение в сборе, топливное	1
12	01550-0612C	Болт	1
13	09280-08012	Уплотнительное кольцо	1

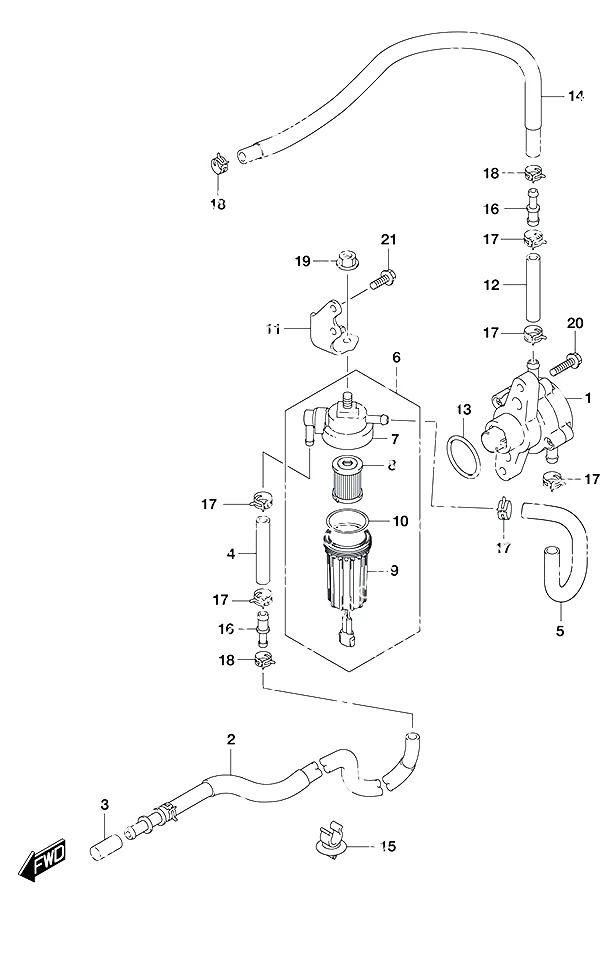

Рис. 11Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	15100-96J01	Топливный насос в сборе	1
2	15190-99L00	Шланг в сборе, топливный	1
3	09251-07003	Колпачок	1
4	15195-96L00	Топливный шланг	1
5	15192-99L00	Шланг топливный (фильтр)	1
6	15410-92J10	Топливный фильтр в сборе	1
7	15411-92J10	Крышка топливного фильтра	1
8	15412-92J00	Топливный фильтр	1
9	15413-92J00	Корпус топливного фильтра	1
10	15415-92J00	Уплотнение топливного фильтра	1
11	15421-99L00	Кронштейн топливного фильтра	1
12	15195-96L10	Шланг топливный (насос)	1
13	09280-33004	Уплотнительное кольцо	1
14	15193-99L00	Шланг топливный (двухходовой)	1
15	09403-12314	Хомут (снят с производства)	3
16	15831-96L00	Штуцер топливного шланга	2
17	09401-14409	Зажим	6
18	09401-11006	Зажим топливного шланга	3
19	08316-1008C	Гайка	1
20	09103-06211	Болт (6x25)	2
21	01550-0616C	Болт	2

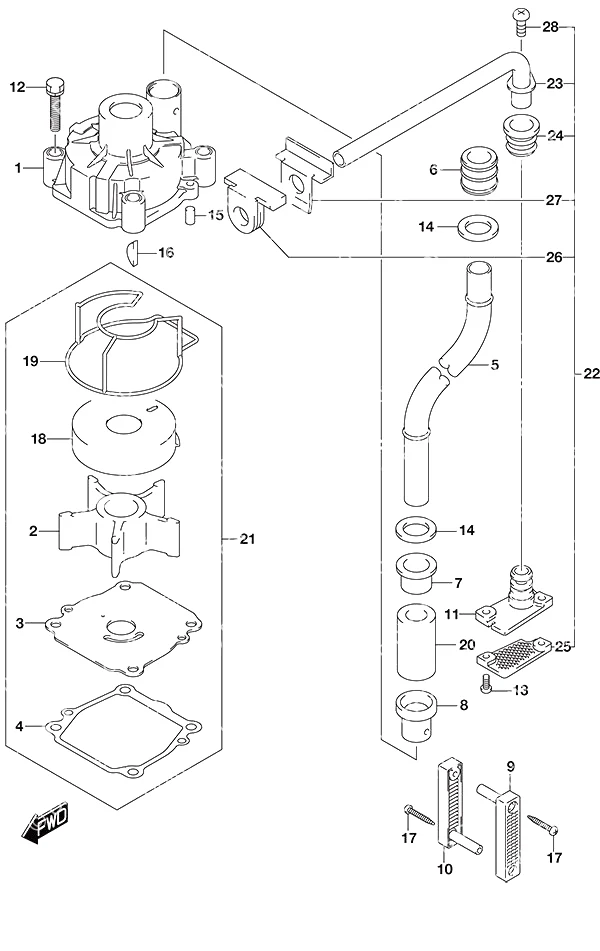

Рис. 12Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
1	17410-92J00	Корпус водяного насоса	1
2	17461-90J01	Крыльчатка водяного насоса	1
3	17471-92J00	Пластина водяного насоса	1
4	17472-87E10	Прокладка пластины водяного насоса	1
6	17562-90J01	Втулка водяной трубки	1
7	17563-87D01	Втулка водяной трубки	1
8	17564-87D00	Втулка корпуса водяного насоса	1
9	17631-90J00	Водяной фильтр левого борта	1
10	17632-90J00	Водяной фильтр правого борта	1
11	17635-90J00	Заглушка водяной трубки	1
12	09116-08131	Болт (8x45)	4
13	09125-05046	Винт (5x12)	2
14	09161-16008	Шайба (15.8x26x1)	3
15	09202-06031	Штифт установочный (6x12)	2
16	09420-05009	Шпонка водяного насоса	1
17	09132-04034	Винт (4x18)	2
18	17413-92J01	Гильза корпуса водяного насоса	1
19	17416-92J11	Сальник корпуса водяного насоса	1
20	17612-90J01	Проставка водяной трубки (X)	1
21	17400-92J23	Ремкомплект водяного насоса DF100/DF115/DF140	1
22	17500-90J11	Комплект, водяная подводящая труба	1
23	17520-90J00	Водяная подводящая труба	1
24	17563-87D01	Втулка водяной трубки	1
25	17635-87E00	Водяной фильтр	1
26	55332-87D01	Резиновый уплотнитель выхлопа	1
27	55333-87D02	Пластина уплотнителя выхлопа (снято с производства)	1
28	09125-06063	Винт (6x10)	1

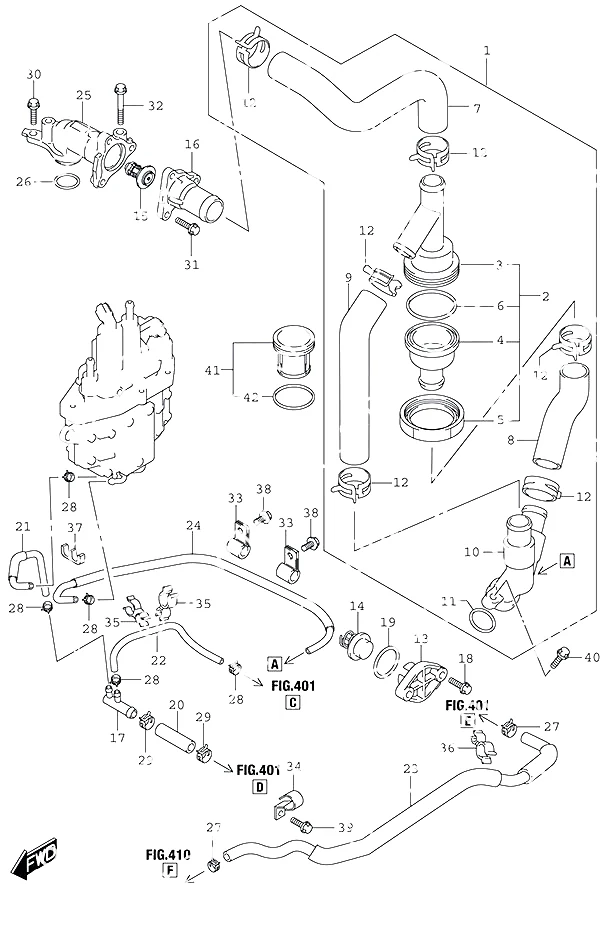

Рис. 13Термостат Thermostat

REF	Номер детали	Наименование	Кол-во
1	17700-99L00	Фильтр в сборе, водяной	1
2	17720-99L00	Корпус в сборе, фильтра	1
3	17721-99L00	Корпус, верхний фильтра	1
4	17722-99L00	Корпус, нижний фильтра	1
5	17723-99L00	Крышка, корпуса фильтра	1
6	09280-50008	Уплотнительное кольцо	1
7	17725-99L00	Шланг, водяной (термостат)	1
8	17726-99L00	Шланг, водяной (корпус)	1
9	17727-99L00	Шланг, водяной (байпас)	1
10	17740-99L01	Соединитель, возврата воды	1
11	09280-26006	Уплотнительное кольцо	1
12	09401-31407	Зажим	6
13	17611-90J00	Крышка клапана давления воды	1
14	17660-98L01	Клапан давления воды	1
16	17681-99L00	Крышка, термостата	1
17	17711-90J00	Тройник водяного шланга	1
18	09116-06121	Болт (6x25)	2
19	09280-26006	Уплотнительное кольцо	1
20	09352-11154-050	Шланг, водяной (держатель)	1
21	17712-99L00	Шланг, водяной (тройник)	1
22	09352-50006-600	Шланг (5x9x600)	1
23	17915-99L00	Шланг, промывочный	1
24	17710-99L00	Шланг в сборе, водяной	1
25	17581-99L01	Труба, выпуск воды	1
26	09280-26006	Уплотнительное кольцо	1
27	09401-15414	Зажим	2
28	09401-08413	Зажим	5
29	09401-14409	Зажим	2
30	01550-0620C	Болт	1
31	01550-0620C	Болт	3
32	01550-0655C	Болт	1
33	09403-12420	Хомут, водяного шланга	2
34	09403-16416	Хомут	1
35	09408-00056	Зажим	2
36	09408-00174	Хомут (снято с производства)	1
37	09408-00175	Хомут	1
38	01550-0612C	Болт	2
39	01550-0612C	Болт	1
40	01550-0625C	Болт	1
41	17730-99L00	Фильтр в сборе	1
42	09280-40020	Уплотнительное кольцо (D:2.4, внутр.)	1

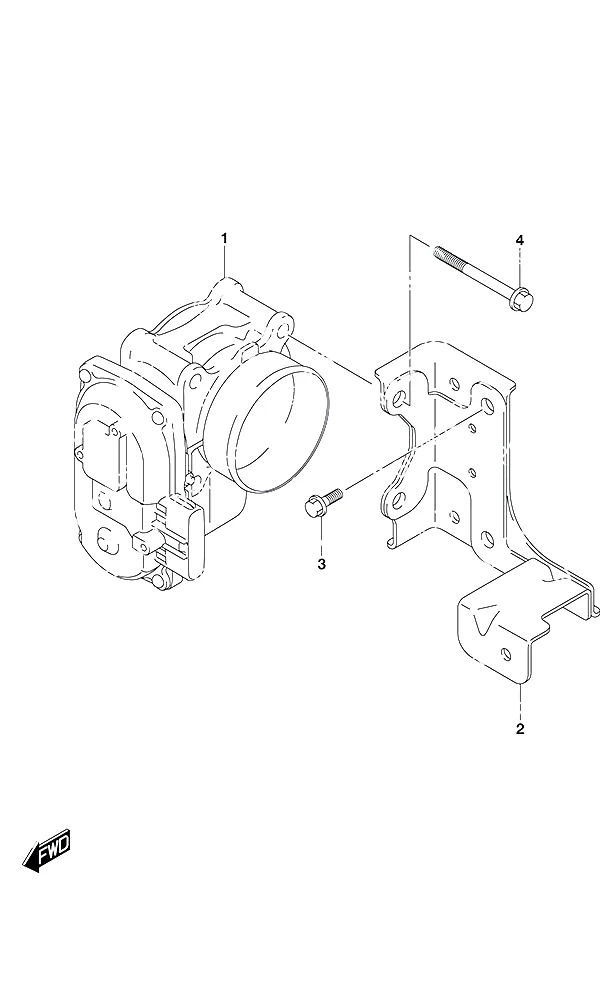

Рис. 14Дроссельный узел Throttle Body

REF	Номер детали	Наименование	Кол-во
1	13300-99L10	Корпус дроссельной заслонки в сборе	1
2	13353-99E00	Регулировочный узел в сборе	1
3	13315-99L01	Кронштейн дроссельной заслонки в сборе	1
4	01550-0820C	Болт	2
5	01550-0860C	Болт	4
6	13378-99L00	Пластина дроссельной заслонки	1
7	13421-90J02	Прокладка дроссельной заслонки	1
8	19131-95502	Разъём	1
9	09140-05005	Гайка	1
10	13510-99L00	Тяга дроссельной заслонки в сборе	1
11	19140-99L00	Рычаг дроссельной заслонки в сборе	1
12	09180-06230	Проставка (6.2x12.6x12.5)	1
13	09160-06046	Шайба (6.5x20x1.5)	1
14	01550-0625C	Болт	1
15	19114-99L10	Втулка дроссельной заслонки	1
16	19120-99L00	Рычаг дроссельной заслонки в сборе	1
17	09180-06186	Проставка (6.2x12.6x21)	1
18	09160-06046	Шайба (6.5x20x1.5)	1
19	01550-06357	Болт	1
20	09160-06164	Шайба (6.5X18.0)	1
21	09204-01006	Шплинт	1

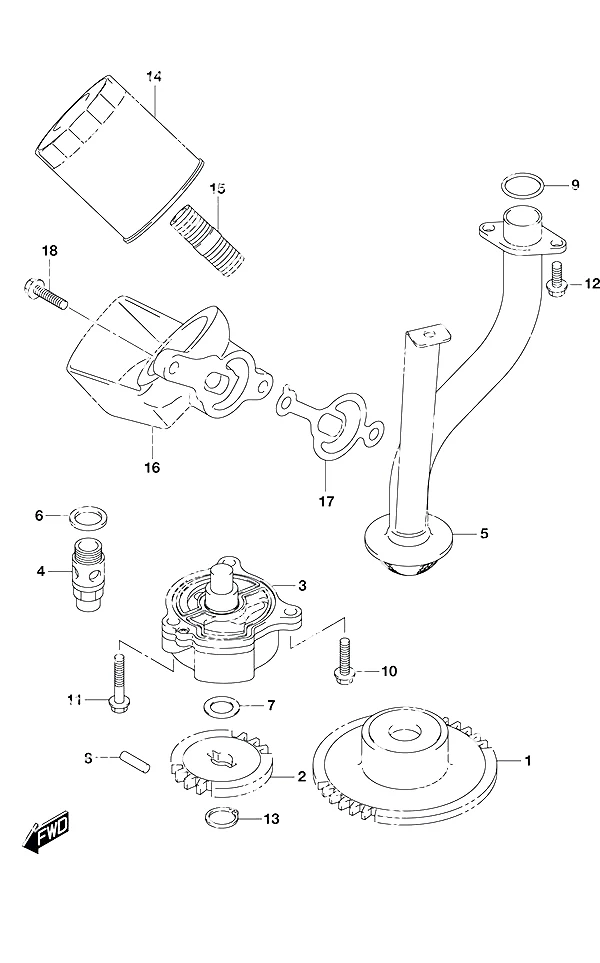

Рис. 15Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	12632-92J12	Ведущая шестерня привода масляного насоса	1
2	16113-92J11	Ведомая шестерня масляного насоса	1
3	16400-99L00	Насос в сборе, масляный	1
4	16440-99E01	Клапан масляный в сборе	1
5	16520-90J00	Сетчатый фильтр масляного насоса	1
6	09168-16002	Прокладка (16x22x2.0)	1
7	09181-12158	Шайба (12x20x0.5)	1
8	09261-05006	Штифт (5x18)	1
9	09280-22020	Уплотнительное кольцо	2
10	01547-0625A	Болт	1
11	01547-0635A	Болт	2
12	01550-0616A	Болт	3
13	08331-3112A	Стопорное кольцо	1
14	16510-61A33	Масляный фильтр двигателя	1
15	11241-73003	Стойка масляного фильтра	1
16	16531-99L00	Корпус масляного фильтра	1
17	16539-99L01	Прокладка масляного фильтра	1
18	01550-0825C	Болт	2

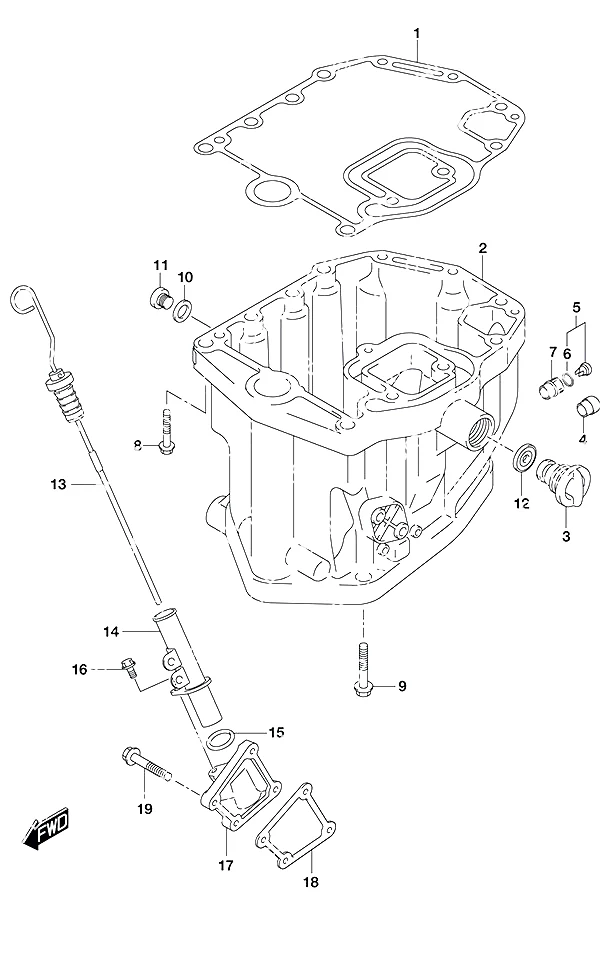

Рис. 16Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	11489-90J10	Прокладка масляного поддона	1
3	17913-93J00	Пробка промывки водой	1
4	43112-94L01	Выхлопная труба	1
5	61150-99E01	Крышка трубки контроля воды	1
6	09280-09016	Уплотнительное кольцо	1
7	61155-99E01	Трубка контроля воды	1
8	09116-08178	Болт масляного поддона (L4	3
9	09116-10129	Болт (10x160)	8
10	09168-12012	Прокладка сливной пробки масла	1
11	09248-12009	Сливная пробка масла	1
12	17914-93J01	Прокладка пробки промывки водой	1
13	16910-99L00	Датчик уровня масла в сборе	1
14	16930-99L00	Направляющая масляного щупа	1
15	09280-21015	Уплотнительное кольцо	1
16	01550-0616C	Болт	1
17	16934-99L00	Корпус масляного щупа	1
18	16941-99L00	Прокладка масляного щупа	1
19	01550-0625C	Болт	4

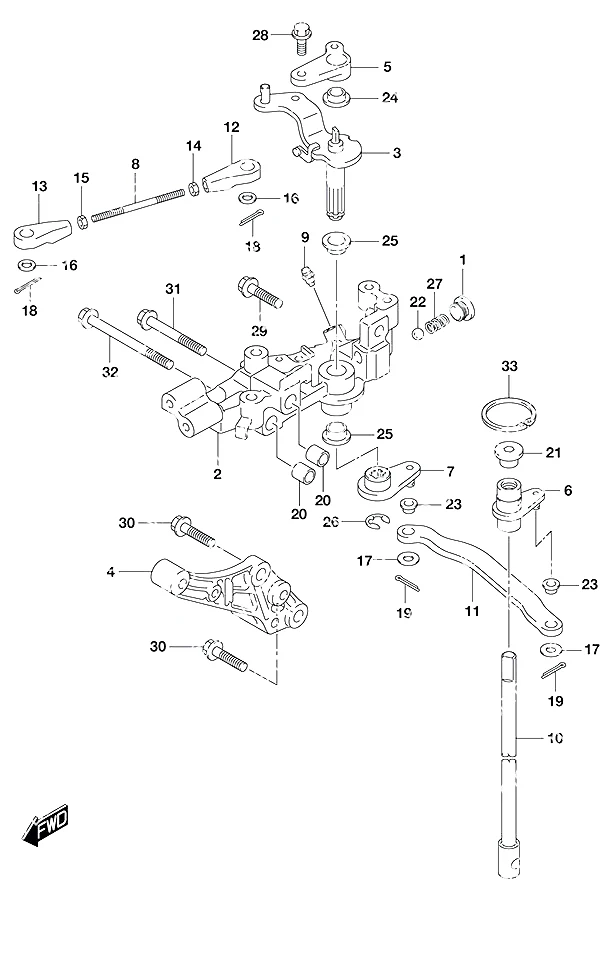

Рис. 17Вал сцепления Clutch Shaft

REF	Номер детали	Наименование	Кол-во
1	11118-95J00	Пробка пружины с пазом	1
2	19110-99L02	Держатель сцепления в сборе	1
3	21110-99L00	Рычаг сцепления в сборе	1
4	21151-99L00	Держатель рычага сцепления	1
5	21155-99L01	Держатель рычага переключения	1
6	21210-99L00	Вал сцепления в сборе	1
7	21230-99L00	Рычаг сцепления	1
8	22511-99011	Пресс-масленка	1
10	23115-99L00	Тяга рычага сцепления	1
11	09160-06094	Шайба (6.5x15x1.0)	2
12	09204-01006	Шплинт	2
13	09206-11019	Штифт держателя сцепления	2
14	09248-12011	Пробка (12x9)	1
15	09260-10005	Шарик	1
16	09306-06004	Втулка	2
17	09306-10022	Втулка	1
18	09306-12014	Втулка	2
19	09383-08005	Стопорное кольцо E	1
20	09440-07071	Пружина	1
21	01550-0616C	Болт	1
22	01550-0825C	Болт	1
23	01550-0830C	Болт	2
24	01550-0855C	Болт	1
25	01550-0880C	Болт	1
26	08331-41359	Стопорное кольцо	1
27	67340-99L00	Держатель дистанционного управления в сборе	1
28	67345-99L00	Защитный кожух дистанционного управления	1
29	01550-0616C	Болт	2
30	67350-99L00	Упор дистанционного управления в сборе	1
31	01550-0630C	Болт	1
32	67467-89J01	Соединитель троса	2
33	09160-06055	Шайба (7x12x1.0)	2
34	09385-06012	Зажим	2

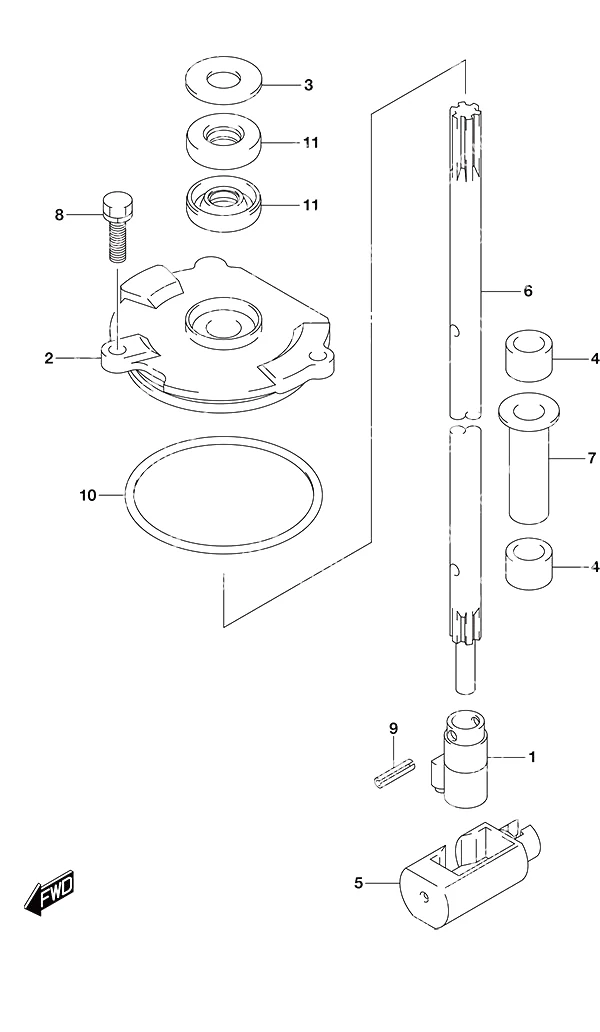

Рис. 18Штанга переключения Shift Rod

REF	Номер детали	Наименование	Кол-во
1	25131-92J01	ВИЛКА ПЕРЕКЛЮЧЕНИЯ	1
2	25141-92J01	Корпус направляющей тяги переключения	1
3	25222-90J01	Сальник крышки направляющей переключения	1
4	25232-90J00	Магнит редуктора	1
5	25321-92J10	Ползун горизонтального переключения	1
7	41226-97E00	Втулка	1
8	29116-93J00	Болт (6x20)	2
9	09205-04014	Штифт	2
10	09280-69001	Уплотнительное кольцо	1
11	09283-10011	Сальник (10x22x8)	2

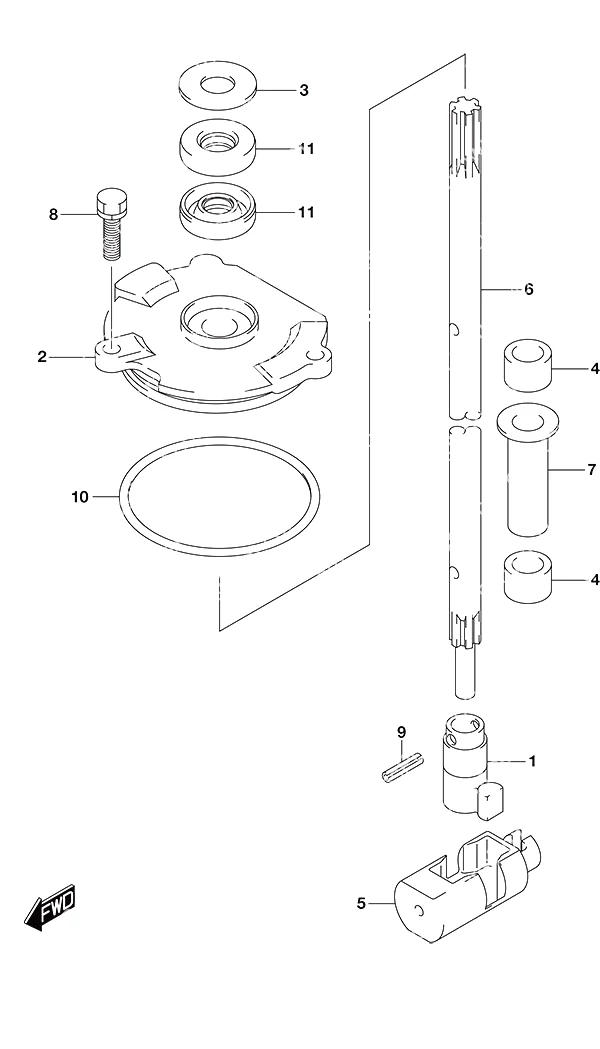

Рис. 19Штанга переключения (C/R) Shift Rod (C/R)

REF	Номер детали	Наименование	Кол-во
1	25131-92J01	ВИЛКА ПЕРЕКЛЮЧЕНИЯ	1
2	25141-92J01	Корпус направляющей тяги переключения	1
3	25222-90J01	Сальник крышки направляющей переключения	1
4	25232-90J00	Магнит редуктора	1
5	25321-92J20	Горизонтальный ползун переключения (C/R)	1
7	41226-97E00	Втулка	1
8	29116-93J00	Болт (6x20)	2
9	09205-04014	Штифт	2
10	09280-69001	Уплотнительное кольцо	1
11	09283-10011	Сальник (10x22x8)	2

Рис. 20Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
2	57133-90J02	Втулка гребного вала	1
3	09164-31001	Волнистая шайба	1
4	09169-31001	Шайба	1
5	09181-31001	Шайба (31x46x2.0)	1
6	09265-25046	Подшипник (25x52x19.25)	1
7	57300-99L00	Комплект шестерён	1
8	09140-14024	Гайка	1
9	57500-87873	Комплект регулировочных шайб гребного вала	1
11	57500-99810	Комплект регулировочных шайб реверса	1
13	09160-70002	Упорная шайба (5.25)	1
15	57500-92813	Комплект регулировочных шайб шестерен	1
17	09269-70001	Подшипник (70x95x4.0)	1
18	57610-92J20	Гребной вал в сборе	1
19	57621-92J30	Переключатель сцепления	1
20	09202-07002	Штифт (7x48)	1
21	57631-92J10	ШТИФТ, РАЗЪЕМ	1
22	09440-09040	Пружина фиксатора	1
23	06111-07004	Стальной шарик 7/32	2
24	06111-11004	Шарик	2
25	09440-49004	Пружина собачки сцепления	1
26	57616-90J00	Проставка собачки сцепления	1
28	56123-92J00	Защитная шайба сальника	1
29	09263-30051	Подшипник (30x37x26)	1
30	09280-97001	Уплотнительное кольцо	1
31	09282-30007	Сальник (30x50x6)	2
32	08113-62090	B1 45X85X19 ПОДШИПНИК	1
33	09387-52001	Стопорное кольцо (SUS)	1
34	09116-08122	Болт (8x30)	2
35	56130-90J00	Корпус гребного вала	1
36	09280-46004	Уплотнительное кольцо	1
37	09282-24004	Сальник (24x40x7)	2
38	09117-08110	Болт (8x25)	4
39	56140-92J00	Корпус подшипника передней шестерни	1
40	09206-09012	Штифт	1
41	09263-50001	Подшипник (50x62x25)	1

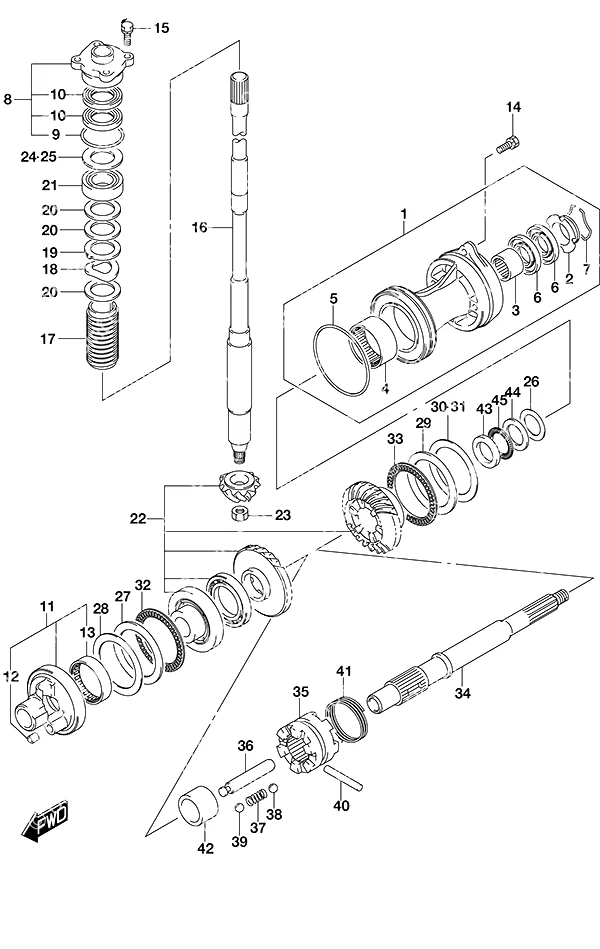

Рис. 21Трансмиссия (C/R) Transmission (C/R)

REF	Номер детали	Наименование	Кол-во
2	56123-92J00	Защитная шайба сальника	1
3	09263-30051	Подшипник (30x37x26)	1
4	09263-50001	Подшипник (50x62x25)	1
5	09280-97001	Уплотнительное кольцо	1
6	09282-30007	Сальник (30x50x6)	2
7	09387-52001	Стопорное кольцо (SUS)	1
8	56130-90J00	Корпус гребного вала	1
9	09280-46004	Уплотнительное кольцо	1
10	09282-24004	Сальник (24x40x7)	2
11	56140-92J40	Корпус в сборе, редуктор	1
12	09206-09012	Штифт	1
13	09263-45004	Подшипник (45x52x16)	1
14	09116-08122	Болт (8x30)	2
15	09117-08110	Болт (8x25)	4
17	57133-90J02	Втулка гребного вала	1
18	09164-31001	Волнистая шайба	1
19	09169-31001	Шайба	1
20	09181-31001	Шайба (31x46x2.0)	1
21	09265-25046	Подшипник (25x52x19.25)	1
22	57300-99L20	Комплект шестерён	1
23	09140-14024	Гайка	1
24	57500-87873	Комплект регулировочных шайб гребного вала	1
27	09160-60011	Шайба (3.00)	1
29	09160-70005	Шайба (2.00)	1
30	57500-92813	Комплект регулировочных шайб шестерен	1
32	09269-60001	Подшипник (60x85x3.0)	1
33	09269-70001	Подшипник (70x95x4.0)	1
34	57610-92J31	Гребной вал в сборе (C/R)	1
35	57621-92J30	Переключатель сцепления	1
36	57631-92J10	ШТИФТ, РАЗЪЕМ	1
37	09440-09040	Пружина фиксатора	1
38	06111-07004	Стальной шарик 7/32	2
39	06111-11004	Шарик	2
40	09202-07002	Штифт (7x48)	1
41	09440-49004	Пружина собачки сцепления	1
42	57616-92J00	Передняя проставка собачки сцепления (снято с производства)	1
43	09160-30055	Шайба (30x47x6)	1
44	09160-30056	Шайба (32x47x3)	1
45	09269-30014	Упорный подшипник (30x47x2)	1

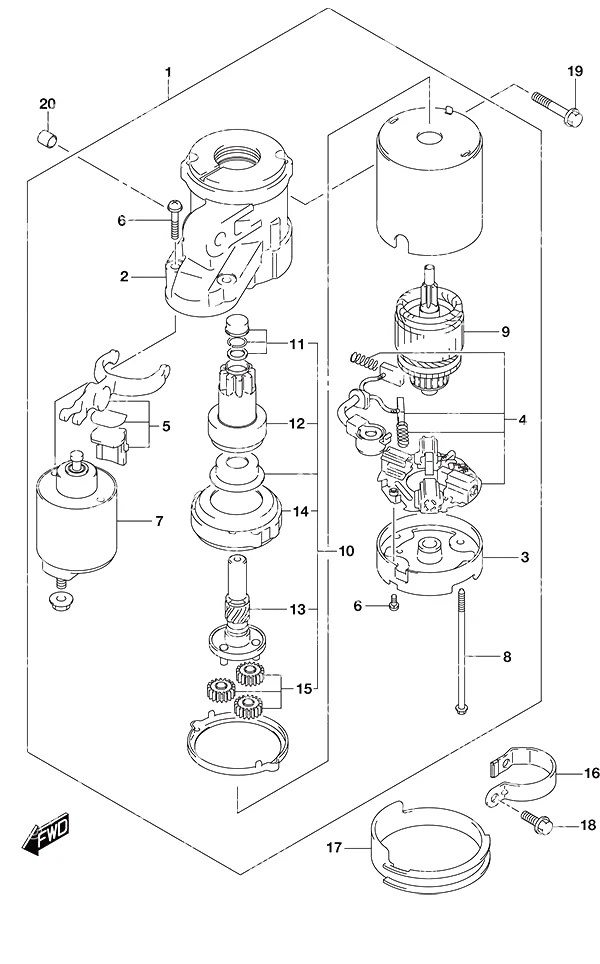

Рис. 22Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	31100-92J00	Стартер в сборе	1
2	31150-92J00	Передний корпус	1
3	31170-92J00	Задний корпус	1
4	31173-92J00	Щеткодержатель в сборе	1
5	31191-92J00	Рычаг переключения	1
6	31192-92J00	Комплект винтов	1
7	31220-92J00	Выключатель в сборе	1
8	31261-75F10	Стяжной болт	2
9	31311-63J00	Якорь	1
10	31340-92J00	Комплект муфты стартера	1
11	31312-92J00	Комплект ограничителя шестерни	1
12	31320-92J00	Комплект шестерни	1
13	31341-92J00	Ведущая шестерня вала	1
14	31343-63J00	Шестерня внутреннего зацепления	1
15	31344-63J00	Планетарная шестерня	3
16	31912-90J00	Лента стартера	1
17	31918-92J01	Нижний демпфер	1
18	01550-08207	БОЛТ	2
19	01550-10507	Болт	2
20	04211-13149	Штифт	2

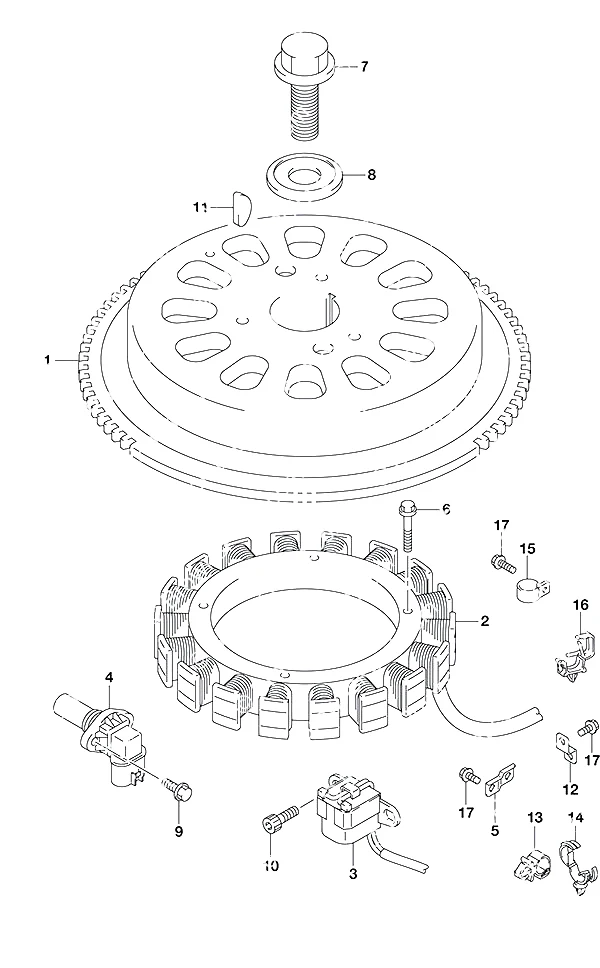

Рис. 23Магнето Magneto

REF	Номер детали	Наименование	Кол-во
1	32102-99L00	Маховик в сборе	1
2	32120-99L00	Катушка зажигания, аккумулятор	1
3	32160-99L00	Катушка зажигания	1
4	33220-64L10	Датчик положения распредвала	1
5	36617-93J00	Кронштейн жгута проводов	1
6	09103-06231	Болт (6x35)	4
7	09103-16004	Болт (16x50)	1
8	09160-16048	Шайба (16.5x60x7.0)	1
9	01550-0616C	Болт	1
10	09106-05030	Болт (5x10)	2
11	08341-31059	Шпонка 5 мм	1
12	36617-93J10	Кронштейн жгута проводов	1
13	09403-11321	Хомут	1
14	09403-13311	Хомут	1
15	09403-13413	ХОМУТ	1
16	09403-16313	Хомут статора	1
17	01550-0612C	Болт	3

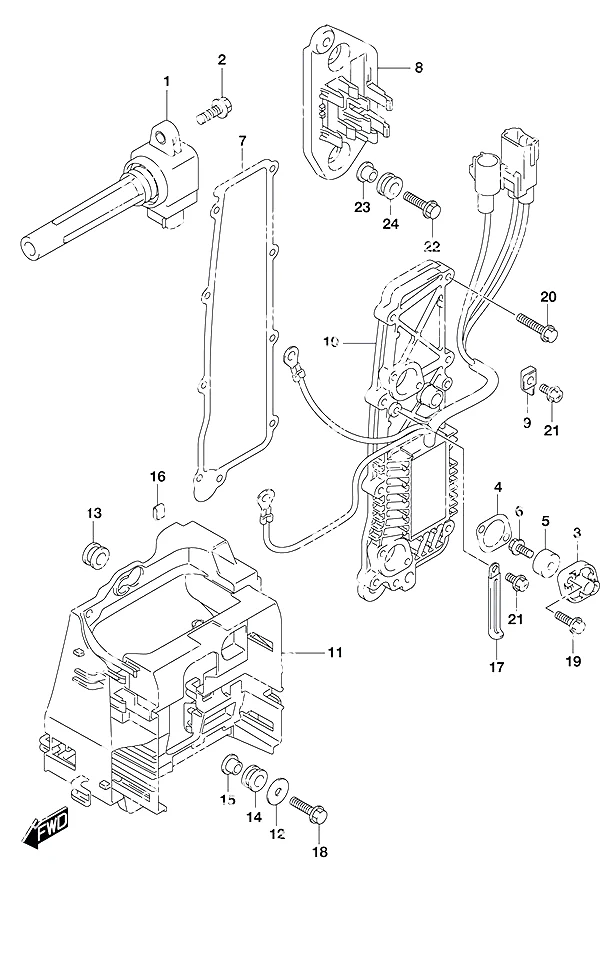

Рис. 24Выпрямитель Rectifier

REF	Номер детали	Наименование	Кол-во
1	33410-99L00	Катушка зажигания в сборе	4
2	01550-0620C	Болт	4
3	11261-87E10	Крышка защитного анода	2
4	11265-87E10	Прокладка защитной крышки	2
6	09128-06094	Болт защитного анода	2
7	14151-90J00	Прокладка выпрямителя	1
8	36616-99L20	Держатель разъёма	1
9	36617-88L00	Кронштейн жгута проводов (снят с производства)	1
10	32800-99L10	Выпрямитель-регулятор	1
11	32890-99L10	Держатель электрооборудования	1
12	09160-06084	Шайба (6.5x18x1.6)	1
13	09320-10075	Подушка	2
14	09320-09016	Подушка	1
15	09169-06062	Шайба (6.3x17x1.6)	1
16	09329-01007	Подушка	1
17	29404-93J11	Хомут (L:65)	2
18	01550-06257	Болт	1
19	01550-0620C	Болт	4
20	01550-0630C	Болт	9
21	01550-0612C	Болт	3
22	09116-06517	Болт (6x25)	2
23	09169-06062	Шайба (6.3x17x1.6)	2
24	09320-09016	Подушка	2

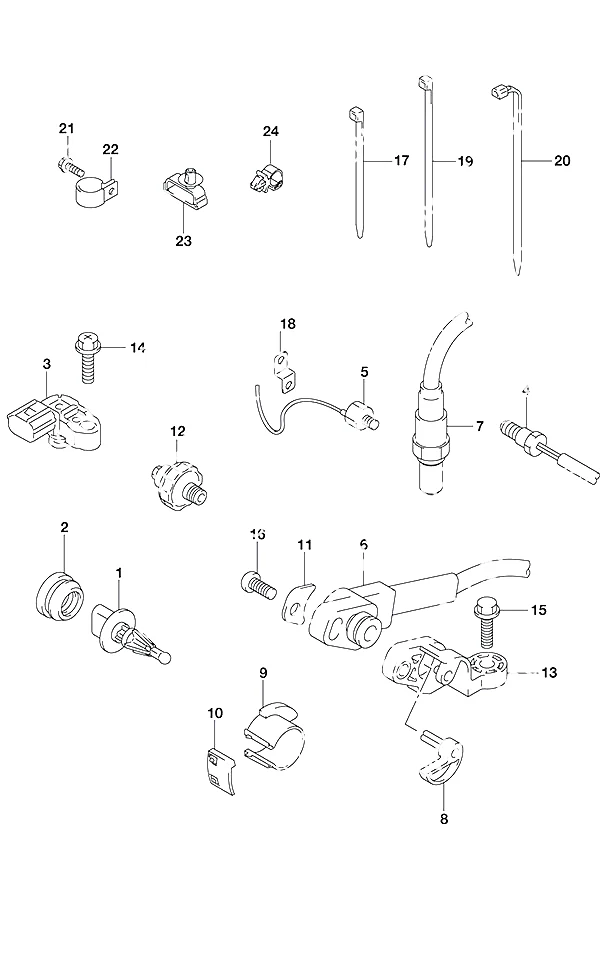

Рис. 25Датчик Sensor

REF	Номер детали	Наименование	Кол-во
1	13650-52G00	Датчик температуры впускного воздуха	1
2	13655-87J01	Уплотнитель датчика температуры воздуха	1
3	18590-59S00	Датчик в сборе	1
4	34830-87J20	Датчик температуры в сборе	2
5	18640-98L01	Датчик в сборе	1
6	34840-98J03	Датчик тримма в сборе	1
7	18213-98J30	Кислородный датчик	1
8	34841-92J00	Рычаг датчика тримма	1
9	34842-92J01	Кулачок верхний датчика тримма	1
10	34843-87L00	Кулачок нижний датчика тримма	1
11	34846-87L00	Шайба датчика тримма	1
12	37820-99E02	Датчик давления масла	1
13	34845-92J00	Кронштейн датчика тримма	1
14	09103-05028	Болт	2
15	09103-06093	Болт 6X20	1
16	09125-05046	Винт (5x12)	1
17	09407-10404	Хомут (L:100)	1
18	36617-93J10	Кронштейн жгута проводов	1
19	09407-14407	Хомут (L:140)	2
20	09407-18402	Хомут (L:165)	1
21	29103-93J00	Болт (6x12)	1
22	09403-13413	ХОМУТ	1
23	09403-07340	Хомут	1
24	09403-11321	Хомут	1

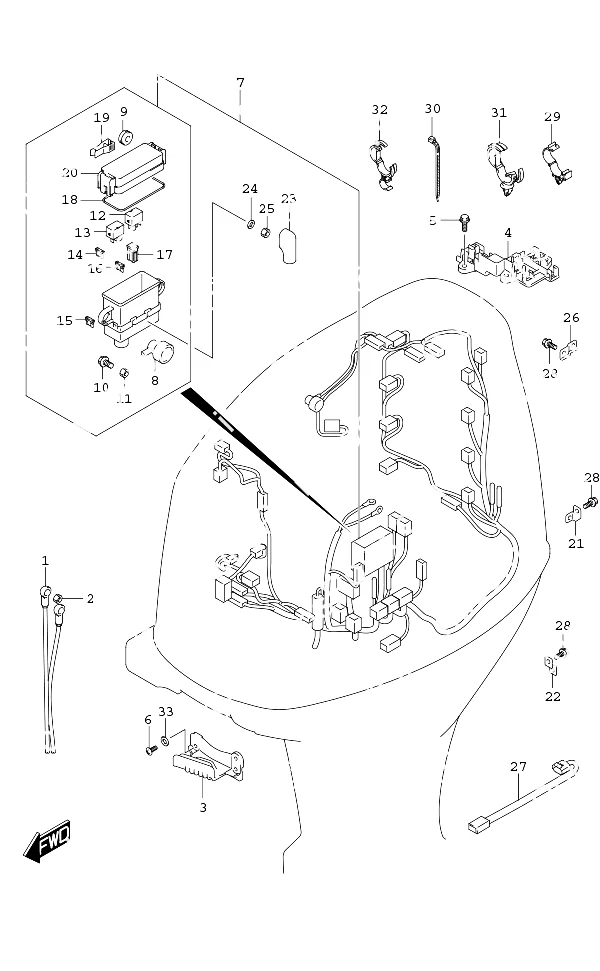

Рис. 26Жгут проводов Harness

REF	Номер детали	Наименование	Кол-во
1	33810-90J30	Трос стартера в сборе	1
2	08316-10087	Гайка	1
3	36616-99L00	Держатель троса	1
4	36616-99L10	Держатель разъёма	1
5	01550-0616C	Болт	3
6	02142-0616C	Винт	2
7	36610-99L30	Жгут проводов в сборе	1
8	36618-43410	Колпачок датчика давления масла (снят с производства)	1
9	09320-08510	Подушка (8.5x20x8)	2
10	01500-06167	Болт	1
11	08310-00067	Гайка	1
12	38860-76F01	Реле	1
13	38860-76F01	Реле	1
14	09481-15504	Предохранитель 15 А	4
15	09481-30504	Предохранитель 30 А	3
16	09481-60403	Предохранитель 60 А	3
17	33634-96J00	Крышка сервисного разъёма	1
18	36721-98L00	Уплотнительное кольцо верхней крышки	1
19	36737-98L00	Съёмник предохранителей	1
20	36738-98L00	Верхняя крышка блока предохранителей	1
21	36617-88L00	Кронштейн жгута проводов (снят с производства)	1
22	36617-93J10	Кронштейн жгута проводов	8
23	36612-96J01	Колпачок клеммы	1
24	08321-01067	Стопорная шайба	1
25	08310-00067	Гайка	1
26	36617-93J00	Кронштейн жгута проводов	1
27	36611-99L00	Жгут проводов в сборе	1
28	01550-0612C	Болт	10
29	09403-11321	Хомут	2
30	09407-14403	Хомут (L:125)	3
31	09403-20308	Зажим	1
32	09408-00213	Хомут	1
33	09169-06053	Шайба (6.3x16x1)	2
34	36617-99L00	Кронштейн разъёма дистанционного управления	1
35	01550-0612C	Болт	1

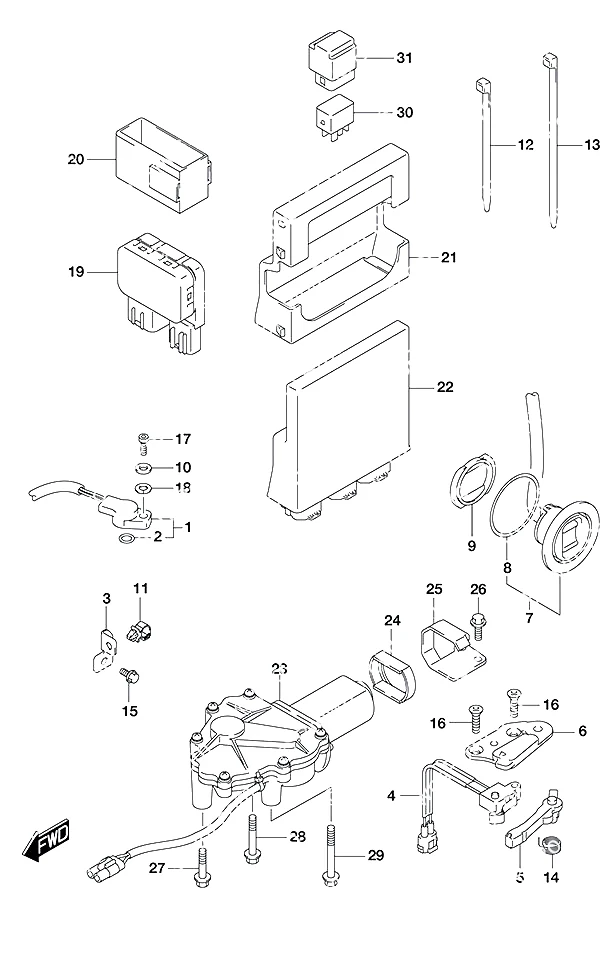

Рис. 27ВЫКЛЮЧАТЕЛЬ PTT/БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ PTT Switch/Engine Control Unit

REF	Номер детали	Наименование	Кол-во
2	13575-40F00	Уплотнительное кольцо	1
3	36617-87L20	Хомут жгута проводов (снят с производства)	1
4	37721-93J00	Выключатель нейтрали в сборе	1
5	37724-99L01	Рычаг переключателя нейтрали	1
6	37726-99L00	Кронштейн нейтрали	1
7	37850-92J00	Выключатель PTT в сборе	1
8	37856-92J00	Лента выключателя PTT	1
9	37857-92J01	Втулка выключателя PTT	1
10	09160-05029	Шайба (5.5x10x0.8)	1
11	09403-11321	Хомут	1
12	09407-10404	Хомут (L:100)	1
13	09407-14407	Хомут (L:140)	1
14	09448-10006	Пружина нейтрали	1
15	01550-0612C	Болт	1
16	02122-04167	Винт нейтрали	2
17	07130-05167	Болт	1
18	08321-0105C	08321-0105C Suzuki	1
19	38410-93J22	Реле PTT в сборе	1
20	38415-93J20	Держатель реле PTT	1
21	33920-99L80	Блок управления двигателем	1
22	33925-92J00	Подушка ЭБУ	1

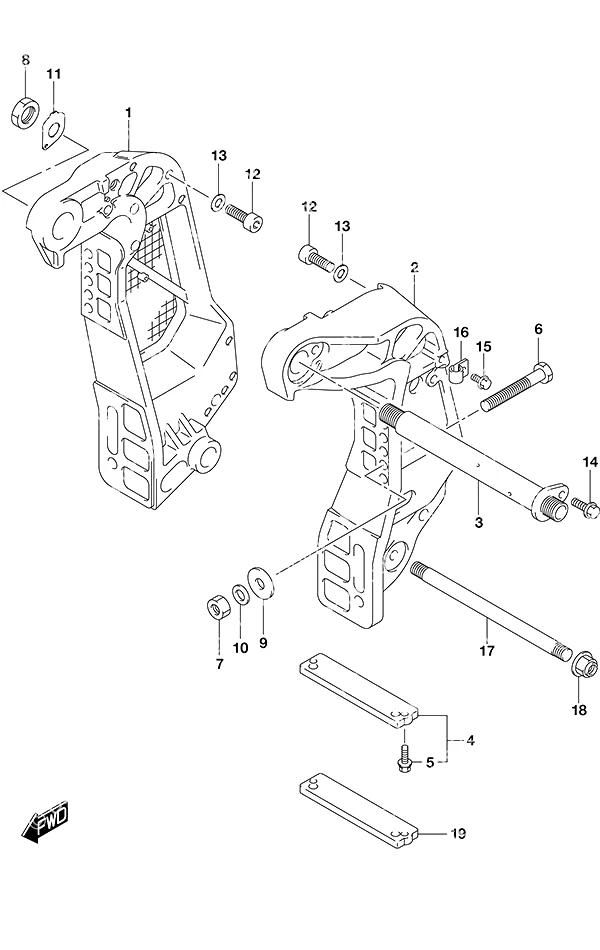

Рис. 28Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
3	41130-92J30	Вал кронштейна струбцины	1
4	55320-94910	Комплект анодов	1
5	09116-06121	Болт (6x25)	2
7	09159-12014	Гайка (12x17)	4
8	09159-22006	Гайка	1
9	09160-12128	Шайба (12.5x35x3)	4
10	09160-12110	Шайба (12.5x22x3.0)	4
11	41135-92J00	Шайба вала кронштейна струбцины	1
12	09106-10065	Болт (10x20)	2
13	09160-10082	Шайба (10.5x19x2.0)	2
14	09116-08137	Болт (8x22)	1
15	29103-93J00	Болт (6x12)	1
16	09403-13413	ХОМУТ	1
17	45421-90J00	Палец фиксатора наклона	1
18	09159-14020	Гайка (14 мм)	2
19	55321-94910	Магниевый анод	1

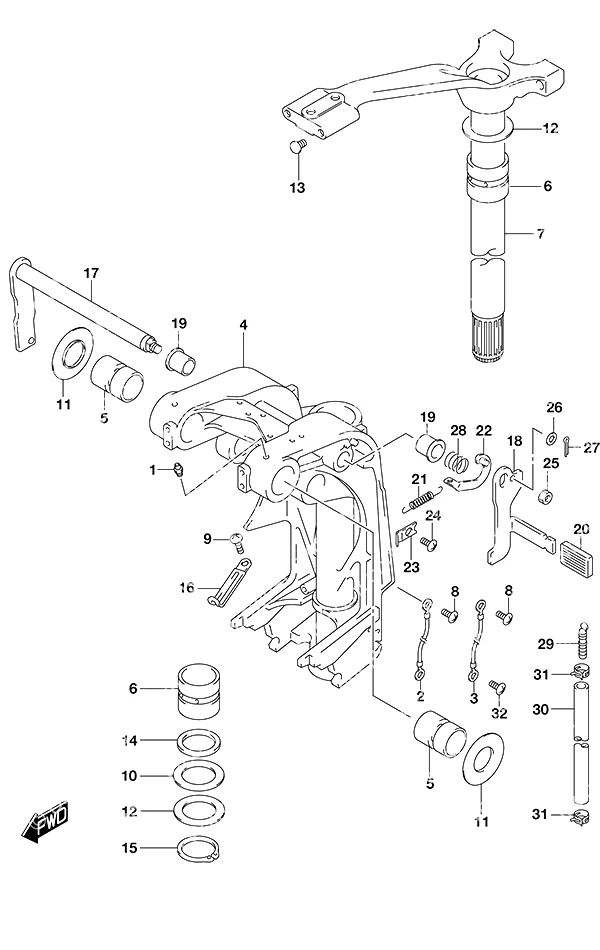

Рис. 29Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
2	36894-95201	Провод (L:165)	1
3	36894-87D00	Провод (L:195)	1
5	43211-93J11	Втулка поворотного шарнира зажима	2
6	43711-97E11	Втулка рулевого управления	2
8	09125-05050	Винт (5x8)	3
9	09125-06063	Винт (6x10)	2
10	09160-39001	Шайба (39.5x64x1.0)	2
11	09169-28003	Шайба (26.2x52x1)	2
12	09181-39001	Прокладка (39.5x64x0.3)	4
13	09250-10001	Пробка	2
14	09282-39001	Сальник (38x51x5)	1
15	09380-38003	Стопорное кольцо	1
16	29404-93J11	Хомут (L:65)	2
17	41220-95E13	Рычаг фиксатора наклона правого борта	1
18	41221-95E40	Рычаг фиксатора наклона левого борта	1
19	41224-95E01	Втулка стопорного стержня наклона	2
20	41225-94401	Резина фиксатора наклона	1
21	41228-90J00	Пружина фиксатора наклона	1
22	41230-95E00	Тяга рычага фиксатора наклона	1
23	41233-95E10	Кронштейн пружины фиксатора наклона	1
24	09125-06063	Винт (6x10)	1
25	09140-10032	Гайка	1
26	09160-06082	Шайба (6.5x13x1.0)	1
27	09204-01006	Шплинт	1
28	09440-19028	Пружина	1
29	55127-87D00	Штуцер шланга	1
30	09355-40805-00B	Шланг (4x8x2000)	1
31	09407-10404	Хомут (L:100)	2
31	09125-06063	Винт (6x10)	1

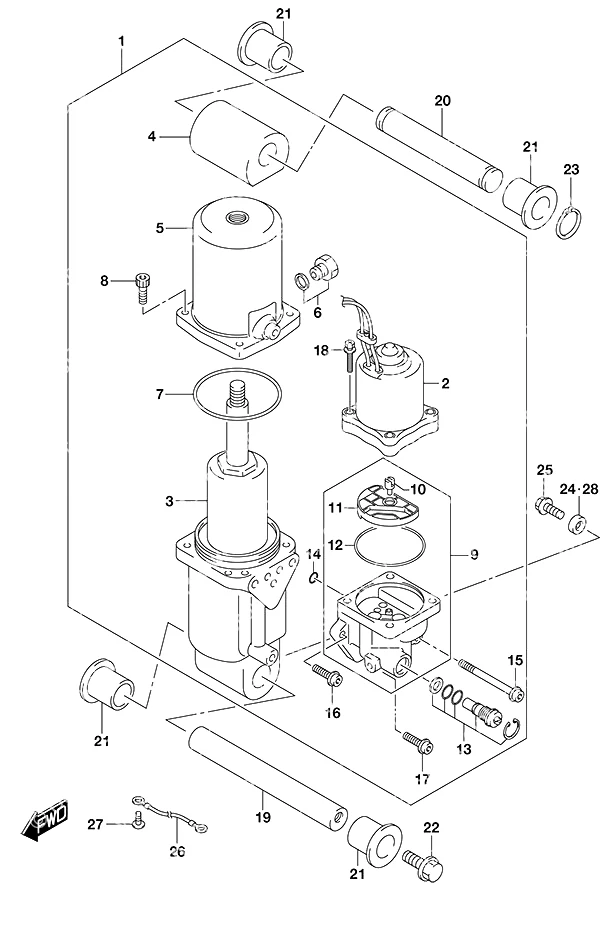

Рис. 30Цилиндр триммера Trim Cylinder

REF	Номер детали	Наименование	Кол-во
1	48000-90J3B	Трим-узел с усилителем	1
2	38100-92J14	Мотор PTT в сборе	1
3	48400-90J03	Коллектор PTT в сборе	1
4	48611-90J00	Металлический штуцер	1
5	48571-87L01	Бачок	1
6	48572-87J10	Пробка	1
7	48557-90J00	Уплотнительное кольцо	1
8	48862-87J20	Болт бачка	4
9	48502-90J14	Насос в сборе	1
10	48583-95E00	Шарнир привода	1
11	48582-95E01	Фильтр	1
12	48585-95E00	Уплотнительное кольцо	1
13	48864-93J01	Комплект ручного клапана	1
14	48588-90J00	Комплект уплотнительных колец	1
15	48862-92J20	Болт насоса № 1	1
16	48862-92J30	Болт насоса № 2	1
17	48862-90J21	Болт	1
18	31281-92J10	Сквозной болт	4
19	48121-90J00	Нижний вал цилиндра наклона	1
20	48321-90J00	Верхний вал цилиндра наклона	1
21	48326-95E00	Нижняя втулка цилиндра наклона	4
22	09116-10179	Болт (10x35)	2
23	09380-22015	Стопорное кольцо	2
24	55321-87J01	Алюминиевый анод	1
25	09128-06094	Болт защитного анода	1
26	36895-87D10	Провод (L:310)	1
27	09125-05050	Винт (5x8)	1
28	55321-87J11	Магниевый анод	1

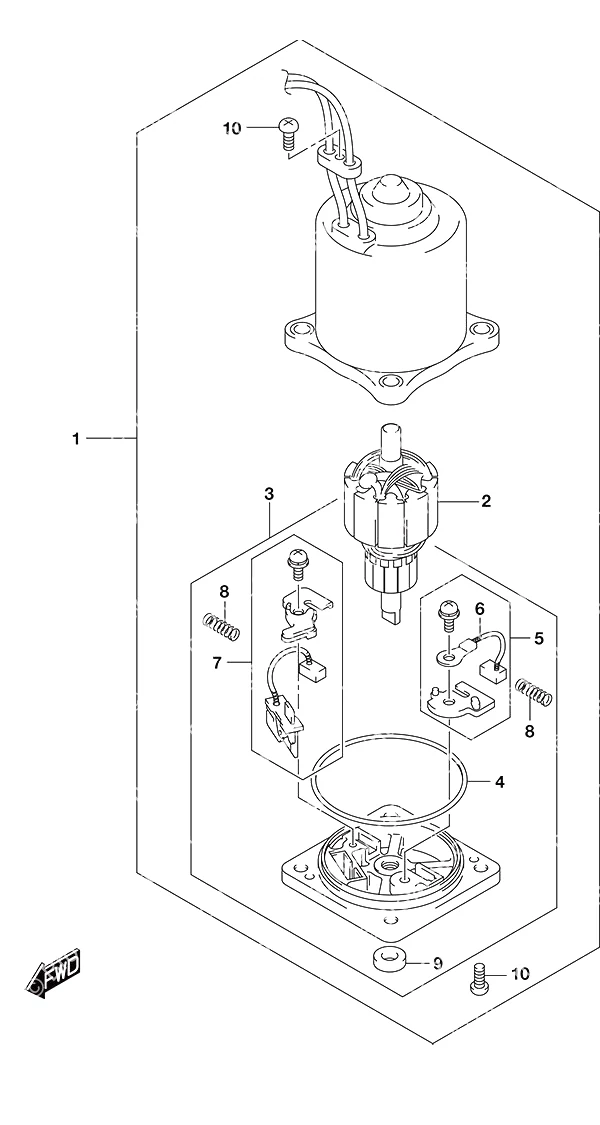

Рис. 31Мотор PTT PTT Motor

REF	Номер детали	Наименование	Кол-во
1	38100-92J14	Мотор PTT в сборе	1
2	31311-94900	Якорь (снят с производства)	1
3	31173-94920	Держатель щёток	1
4	31123-94910	Уплотнительное кольцо	1
5	31133-90J20	Щёточный узел	1
6	31133-94910	Щётка	1
7	31136-90J30	Узел прерывателя	1
8	31135-94900	Пружина	2
9	33799-97E00	Сальник	1
10	31111-94900	Винт ярма	2

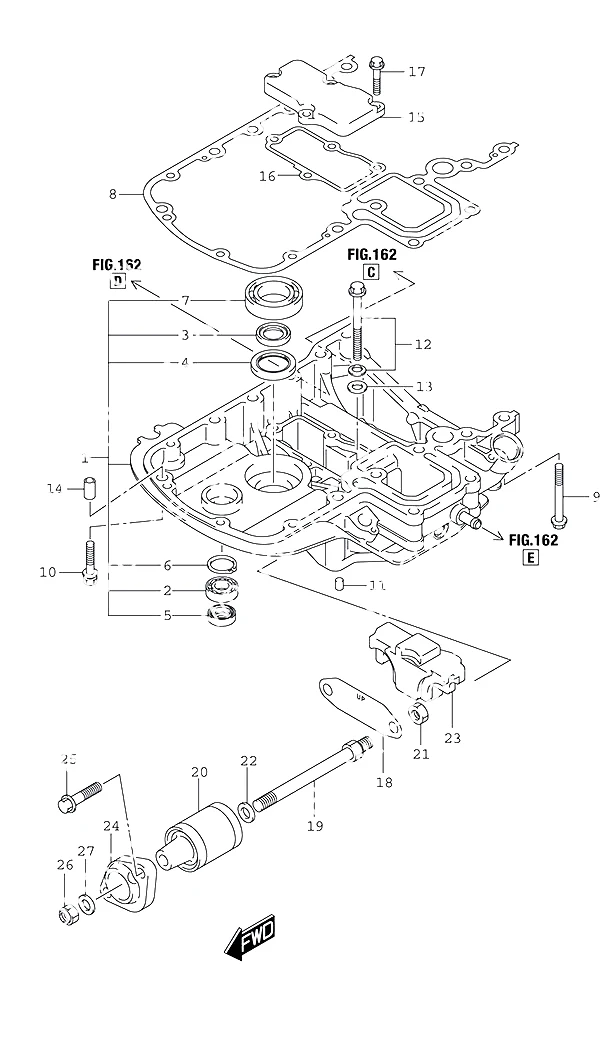

Рис. 32Держатель двигателя Engine Holder

REF	Номер детали	Наименование	Кол-во
2	09262-17019	Подшипник (17x35x8)	1
3	09282-24003	Сальник (24x36x6)	2
4	09283-32044	Сальник (32x47x6)	1
5	09289-18001	Сальник вала сцепления	1
6	08331-41359	Стопорное кольцо	1
7	09262-35069	Подшипник (35x62x16)	1
8	51211-90J30	Прокладка головки блока цилиндров	1
9	09116-08160	Болт (8x70)	4
10	09116-08178	Болт масляного поддона (L4	4
11	09206-08001	Установочный штифт (8x11)	2
12	29117-93J10	Болт (8x45) с шайбой	1
13	09160-08059	Шайба (8.5x18x1.6)	1
14	04211-11129	Штифт 11 X 12	3
15	51122-90J00	Крышка картера крепления	1
16	51123-90J01	Прокладка крышки картера крепления	1
17	01550-0825A	Болт	4
18	54123-90J01	Верхняя пластина крепления	1
19	54112-90J21	Болт верхнего крепления	2
20	54130-90J40	Верхняя опора	2
21	09159-12014	Гайка (12x17)	2
22	54114-90J10	Шайба	2
23	54125-90J11	Верхняя упорная опора	1
24	54148-99L00	Крышка верхней опоры	2
25	09116-10181	Болт (10x44)	4
26	09159-12014	Гайка (12x17)	2
27	09160-12110	Шайба (12.5x22x3.0)	2

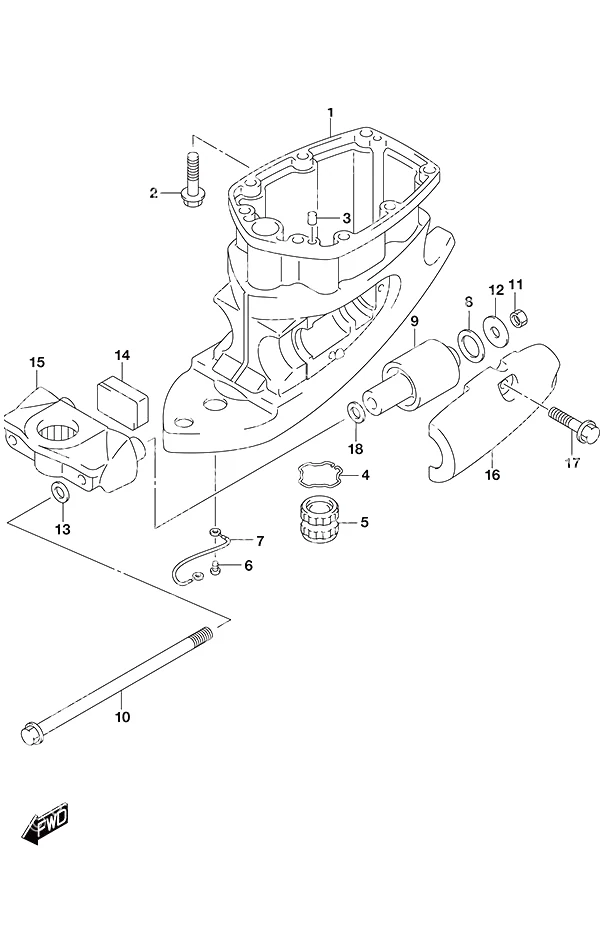

Рис. 33Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
2	09116-10181	Болт (10x44)	8
3	09202-08006	Штифт (8x12)	2
4	09387-45001	Стопорное кольцо (SUS)	1
5	57130-92J01	Втулка гребного вала (X)	1
6	09125-06063	Винт (6x10)	2
7	36895-87D10	Провод (L:310)	1
8	54121-87D01	Демпфер	2
9	54160-90J20	Нижняя опора	2
10	54166-90J11	Болт нижней опоры	2
11	09159-12014	Гайка (12x17)	2
12	09160-12112	Шайба (12x40x3.0)	2
13	54114-90J10	Шайба	2
14	54151-90J00	Нижняя упорная опора	1
17	09116-10176	Болт (10x44)	6
18	09160-12133	Шайба нижней опоры	2

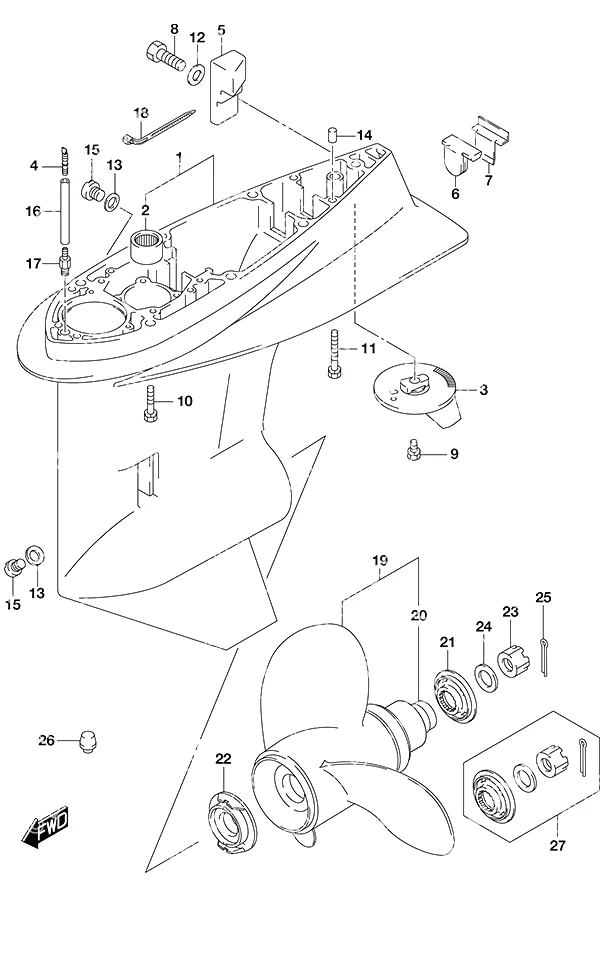

Рис. 34Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
2	09263-28016	Подшипник (28.6x38x31.8)	1
3	55125-90J01	Антикавитационная плита	1
4	55127-87D00	Штуцер шланга	1
5	55321-90J01	Анод картера редуктора	1
6	55332-87D12	Резиновое уплотнение выхлопа	1
7	55333-87D10	Пластина уплотнения выхлопа	1
8	09100-06131	Болт (6x12)	1
9	09116-08137	Болт (8x22)	1
10	09116-10150	Болт (10x55)	6
11	09117-10039	Болт (10x80)	1
12	09160-06085	Шайба (6.5x15x1.0)	1
13	09168-10022	Прокладка сливной пробки	2
14	09202-08006	Штифт (8x12)	2
15	09248-10008	Сливная пробка	2
17	09362-09008	Ниппель	1
18	09407-10404	Хомут (L:100)	2
20	58105-90J00	Втулка гребного винта	1
22	58105-90J00	Втулка гребного винта	1
23	57633-90J10	Проставка гребного винта	1
24	57635-92J10	Упор гребного винта	1
25	09141-18005	Гайка (18 мм)	1
26	09160-18028	Шайба (18.5x31x1.0)	1
27	09204-03003	Шплинт гайки гребного винта	1
28	55116-87E00	Пробка редуктора	1
29	57630-90J10	Комплект крепежа гребного винта DF70A/DF80A/DF90A/DF90 to DF140	1
30	25700-92J00	Комплект сальников редуктора DF140	1

Рис. 35РЕДУКТОР (C/R) Gear Case (C/R)

REF	Номер детали	Наименование	Кол-во
2	09263-28016	Подшипник (28.6x38x31.8)	1
4	55127-87D00	Штуцер шланга	1
5	55321-90J01	Анод картера редуктора	1
6	55332-87D12	Резиновое уплотнение выхлопа	1
7	55333-87D10	Пластина уплотнения выхлопа	1
8	09100-06131	Болт (6x12)	1
9	09116-08137	Болт (8x22)	1
10	09116-10150	Болт (10x55)	6
11	09117-10039	Болт (10x80)	1
12	09160-06085	Шайба (6.5x15x1.0)	1
13	09168-10022	Прокладка сливной пробки	2
14	09202-08006	Штифт (8x12)	2
15	09248-10008	Сливная пробка	2
17	09362-09008	Ниппель	1
18	09407-10404	Хомут (L:100)	2
20	58120-90J00	Втулка гребного винта	1
21	57633-90J10	Проставка гребного винта	1
22	57635-92J10	Упор гребного винта	1
23	09141-18005	Гайка (18 мм)	1
24	09160-18028	Шайба (18.5x31x1.0)	1
25	09204-03003	Шплинт гайки гребного винта	1
26	55116-87E00	Пробка редуктора	1
27	57630-90J10	Комплект крепежа гребного винта DF70A/DF80A/DF90A/DF90 to DF140	1
28	25700-92J00	Комплект сальников редуктора DF140	1

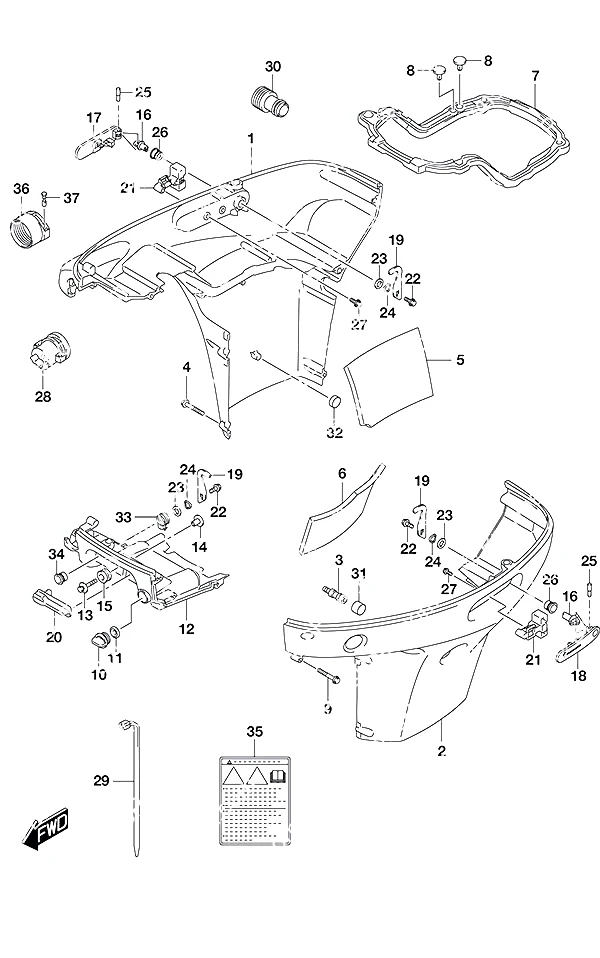

Рис. 36Боковая крышка Side Cover

REF	Номер детали	Наименование	Кол-во
3	61827-99L00	Стойка боковой крышки	1
4	09136-06149	Винт (6x55)	4
5	61814-99L00	Глушитель боковой крышки	1
6	61824-99L00	Глушитель боковой крышки	1
7	61134-99L00	Сальник отверстия двигателя	1
8	09409-05302-5PK	Штифт	2
9	09139-06249	ВИНТ	7
10	17913-93J00	Пробка промывки водой	1
11	17914-93J01	Прокладка пробки промывки водой	1
13	09116-08174	Болт (8x38)	2
14	09169-08050	Шайба передней панели	2
15	09320-11023	ПОДУШКА, ПЕРЕДНЯЯ П	2
16	61632-93J00	Вал крючка крышки двигателя	2
17	61633-96J02	Рычаг заднего крючка правого борта	1
18	61634-96J02	Рычаг заднего крючка левого борта	1
19	61641-93J10	Крючок крышки двигателя	3
21	61673-96J03	Фиксатор рычага крючка	2
22	09116-06127	Болт (6x12)	3
23	09160-13014	Шайба (13.2x25x1.0)	3
24	09164-14008	Волнистая шайба	3
25	09202-04022	Штифт рычага крючка	2
26	09306-13007	Втулка	2
27	09103-05026	Болт (5x10)	4
28	61124-99L00	Втулка троса дистанционного управления	1
29	09407-25402	Хомут (L:248)	1
30	17917-87L00	Разъём для промывки водой	1
31	09329-14004	Подушка боковой крышки	1
32	09329-14003	Подушка боковой крышки	2
33	61648-99L00	Пружина рычага крючка	1
34	09306-13011	Втулка переднего рычага крючка	1
35	61458-90J01	Наклейка крышки двигателя	1
36	67361-90J10	Переходник шланга проводки	1
37	09208-06011	Штифт переходника шланга	2

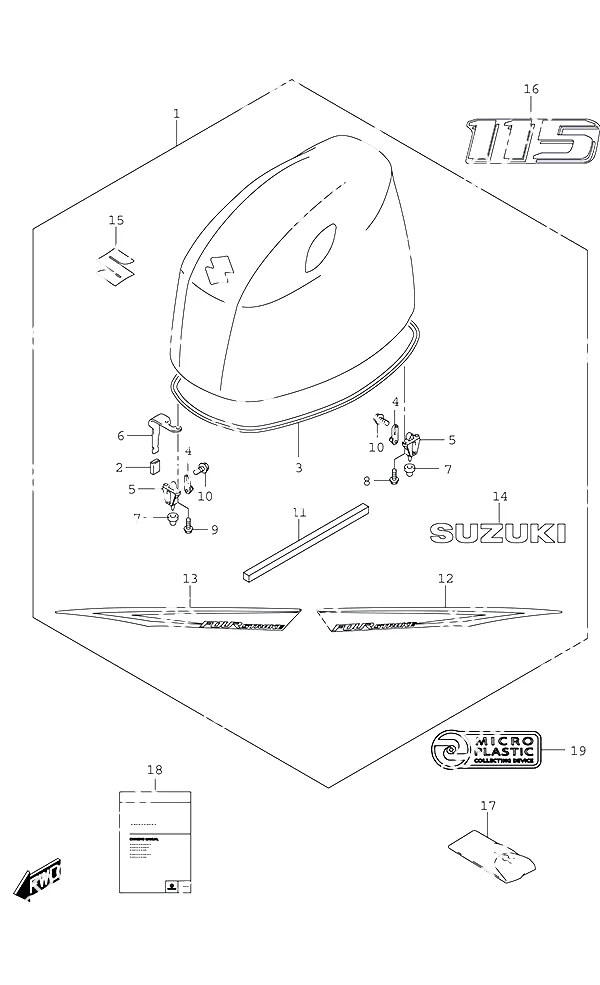

Рис. 37КОЖУХ ДВИГАТЕЛЯ Engine Cover

REF	Номер детали	Наименование	Кол-во
2	41225-94401	Резина фиксатора наклона	1
3	61112-99L00	Сальник крышки двигателя	1
4	61610-93J01	Комплект крепления	3
5	61621-93J01	Кронштейн крепления	3
6	61682-99L00	Стойка крышки двигателя	1
7	09329-10024	Подушка	3
8	01547-0616C	Болт жгута проводов	4
9	01547-0620C	Болт	2
10	01550-0612C	Болт	3
13	68111-93J00	Эмблема 'S'	1
15	09800-81841	Набор инструментов	1
16	99011-99L60-03B	Руководство по эксплуатации	1

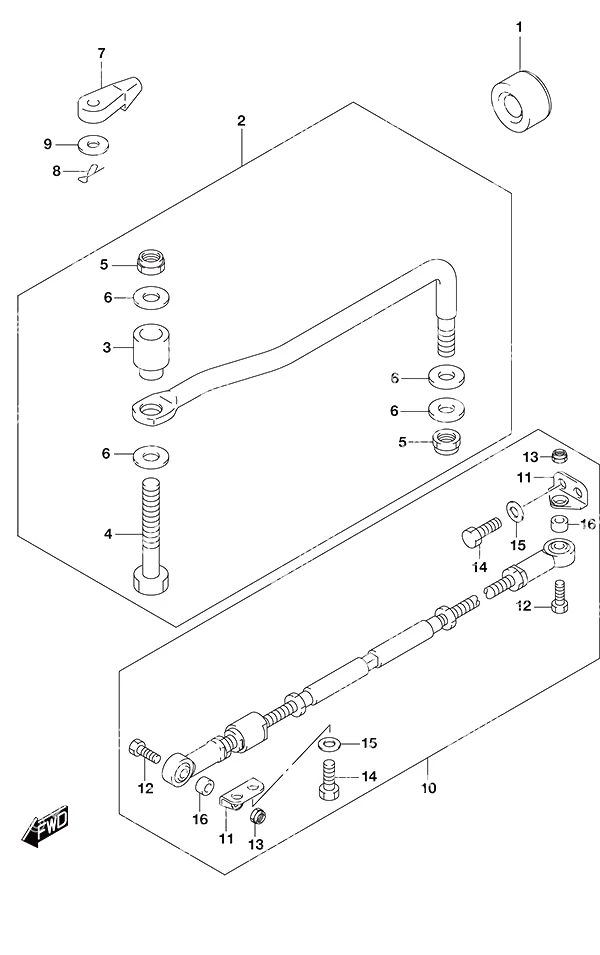

Рис. 38Тяга Drag Link

REF	Номер детали	Наименование	Кол-во
1	41161-94400	Сальник троса рулевого управления	1
2	67701-90J01	Тяга рулевая в сборе	1
3	67721-99E00	Проставка тяги рулевой	1
4	67725-99E00	Болт тяги рулевой	1
5	67726-99E00	Контргайка	2
6	67728-99E00	Шайба	4
7	67467-89J01	Соединитель троса	2
8	09385-06012	Зажим	2
9	09160-06055	Шайба (7x12x1.0)	2
10	67600-90J00	Комплект поперечной тяги (снят с производства)	1
11	67631-90J00	Кронштейн поперечной тяги	2
12	67725-99E10	Заменён на 67725-99E20	2
13	67726-99E00	Контргайка	2
14	09100-12081	Болт (12x25)	4
15	09160-12066	Шайба (12.5x22x2.5)	4
16	09180-09022	Проставка поперечной тяги (снята с производства)	2

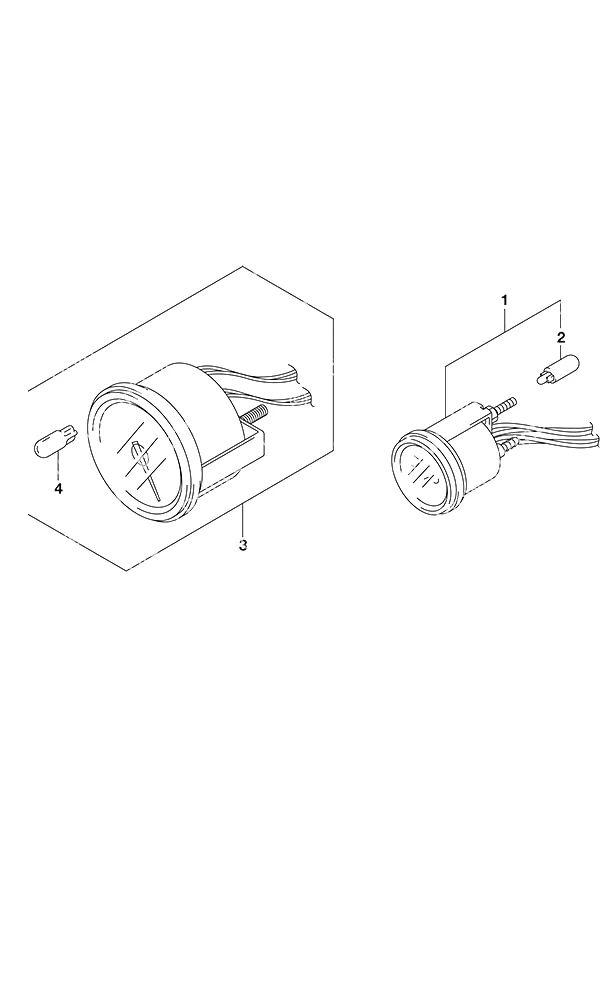

Рис. 39ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
2	09471-12108	Лампа (12В 1,7Вт)	1
4	09471-12077	Лампа (12v, 1.7w)	1

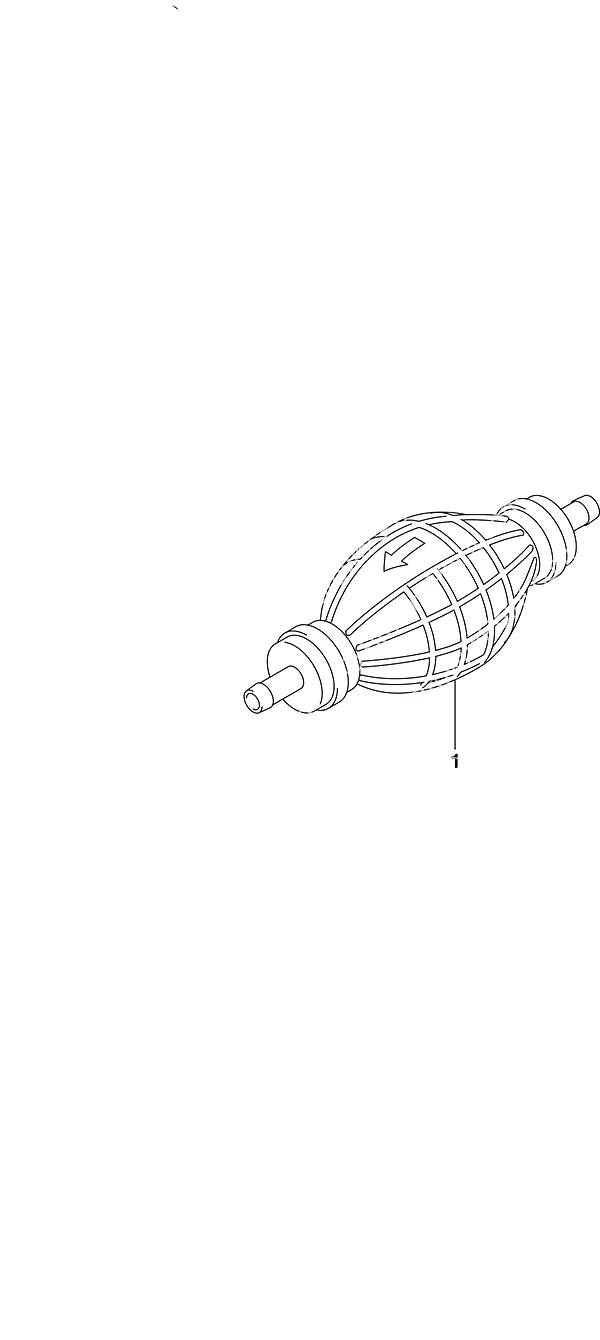

Рис. 40РУЧНОЙ НАСОС Squeeze Pump

REF	Номер детали	Наименование	Кол-во
1	65770-90J04	Груша подкачки	1

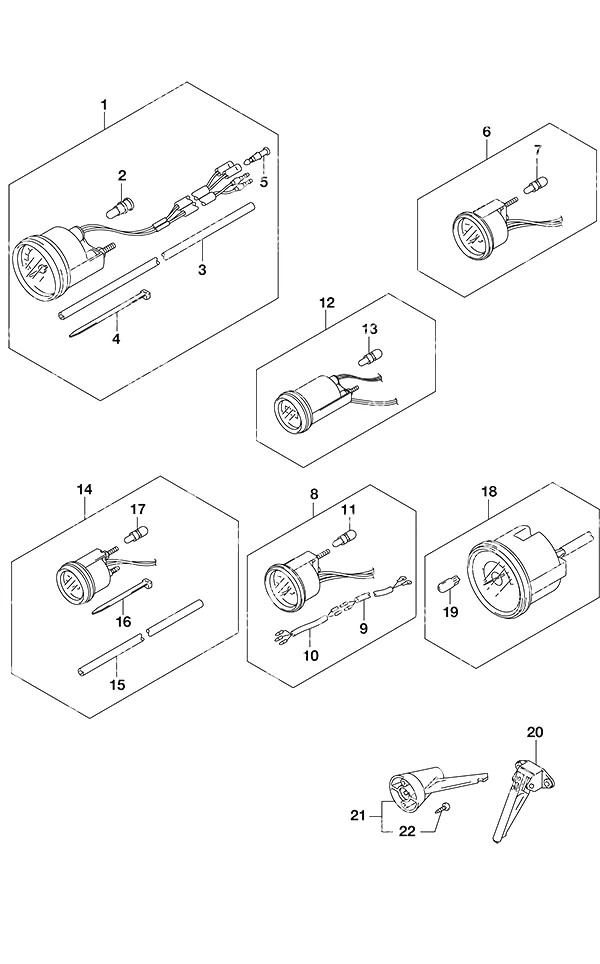

Рис. 41Опц: Счетчик Opt: Meter

REF	Номер детали	Наименование	Кол-во
2	09471-12028	Лампа (12v, 3.4w)	1
3	34191-92E00	Трубка датчика давления воды	1
4	09407-14407	Хомут (L:140)	2
5	36615-96300	Смоляной терминал	2
7	09471-12103	Лампа (12v, 3.4w)	1
9	34310-92E00	Провод датчика уровня топлива (снят с производства)	1
10	34360-92E00	Переходный жгут проводов (снят с производства)	1
11	09471-12103	Лампа (12v, 3.4w)	1
13	09471-12103	Лампа (12v, 3.4w)	1
15	34191-92E00	Трубка датчика давления воды	1
16	09407-14407	Хомут (L:140)	2
17	09471-12103	Лампа (12v, 3.4w)	1
19	09471-12077	Лампа (12v, 1.7w)	1
20	34190-87D00	Датчик спидометра	1
21	34190-95500	Датчик спидометра (снят с производства)	1
22	03112-0630B	Винт	2

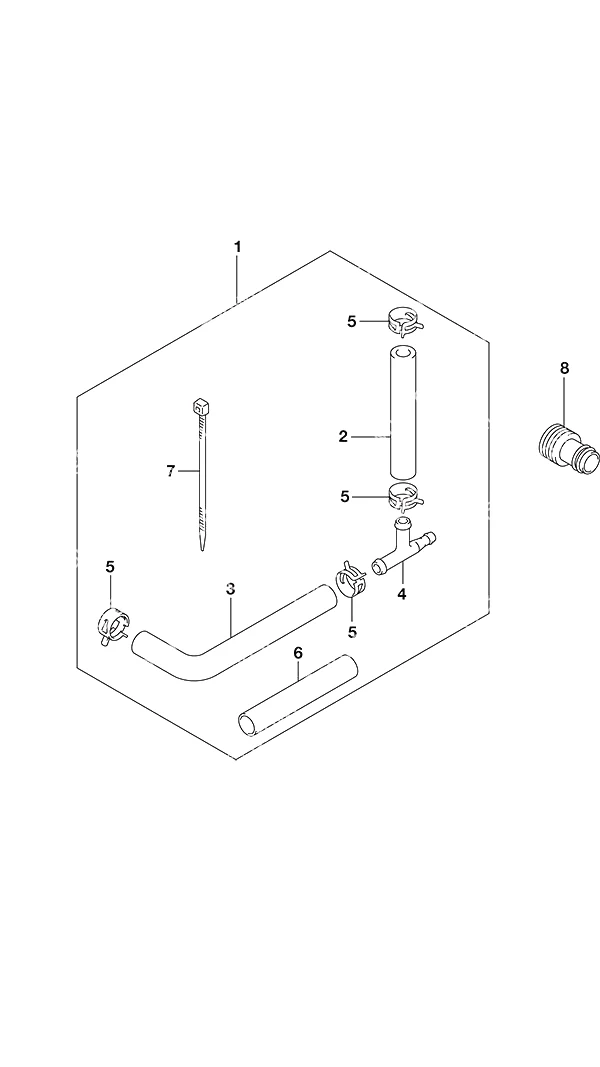

Рис. 42Опция: ДОП. КОМПЛЕКТ МАНОМЕТРА ВОДЫ Opt: Water Pressure Gauge Sub Kit

REF	Номер детали	Наименование	Кол-во
1	34660-90J04	Комплект для установки манометра давления воды	1
2	09352-50006-600	Шланг (5x9x600)	1
3	09352-50006-600	Шланг (5x9x600)	1
4	09367-06006	Тройник	1
5	09401-08413	Зажим	4
6	18498-99EA0	Протектор (L:80) (снят с производства)	1
7	09407-25402	Хомут (L:248)	1
8	17917-87L00	Разъём для промывки водой	1

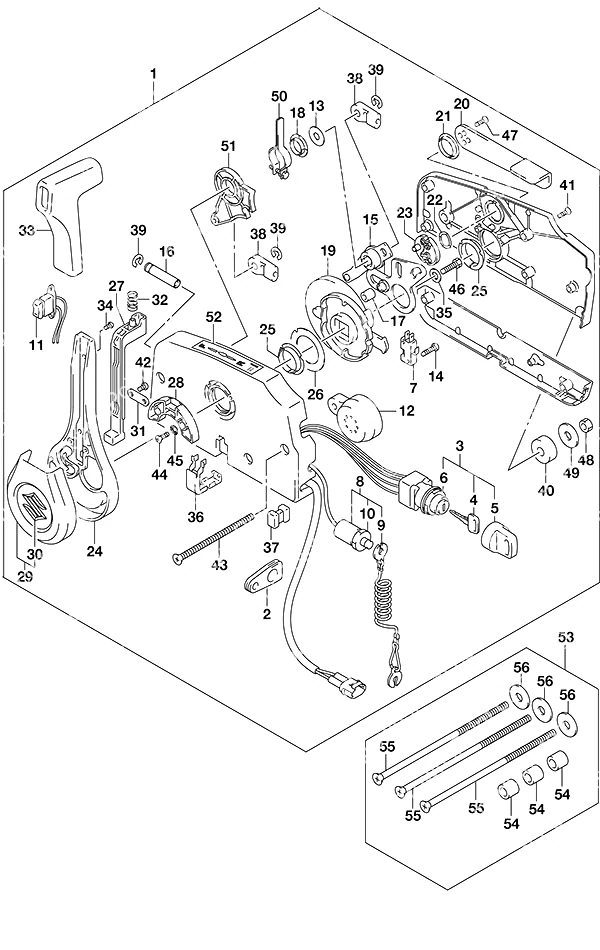

Рис. 43Опция: ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Opt: Remote Control

REF	Номер детали	Наименование	Кол-во
2	36628-92E01	Втулка жгута проводов	1
3	37110-93J12	Замок зажигания в сборе	1
5	37143-99E01	Колпачок ключа	1
6	37149-93J00	Крышка корпуса цилиндра	1
7	37721-93J91	Выключатель нейтрали в сборе	1
8	37820-93J11	Выключатель аварийной остановки в сборе	1
9	37823-92E02	Шнур аварийного выключателя	1
10	37826-92J10	Гайка	1
11	37850-96L00	Выключатель PTT в сборе	1
12	38500-93J90	Зуммер предупреждения	1
13	67212-95600	Шайба (снята с производства)	1
14	67296-92E11	Винт (3x15)	2
15	67220-95630	Пластина в сборе	1
16	67223-99E10	Ручка регулировки тормоза	1
17	67229-95600	Ролик (снят с производства)	1
18	67232-95600	Втулка	1
19	67238-87D00	Ведущая шестерня	1
20	67241-99E11	Рычаг свободного газа	1
21	67243-95600	Втулка (снята с производства)	1
22	67244-95600	Волнистая шайба (снята с производства)	1
23	67245-95600	Барабан свободного газа (снят с производства)	1
24	67251-96L00	Рычаг рукоятки	1
25	67252-95600	Втулка	2
26	67253-95600	Шайба (снято с производства)	1
27	67255-96L00	Рычаг блокировки нейтрали	1
28	67256-95600	Держатель блокировки нейтрали	1
29	67257-96L00	Колпачок рычага	1
30	77811-54GB0-0PG	Хромированная эмблема S	1
31	67258-99E00	Кронштейн рычага нейтрали	1
32	67259-87D00	Пружина рычага нейтрали (снята с производства)	1
33	67261-96L00	Рукоятка	1
34	67296-96L10	Винт	1
35	67264-95600	Шайба (снята с производства)	1
36	67267-96L00	Крышка проводов	1
37	67273-95600	Проставка	1
38	67275-95600	Наконечник троса	2
39	67292-94300	Стопорное кольцо E-типа	3
40	67294-95600	Проставка	3
41	67296-90J20	Винт	5
42	67296-96L00	Винт	2
43	67296-95630	Винт	3
44	67296-95610	Винт	2
45	67297-95600	Шайба	2
46	09100-08232	Болт (8x30)	1
47	67269-96L10	Винт (5x12)	2
48	09140-06020	Гайка (6 мм)	3
49	67288-94320	Шайба (6.5x24x2)	3
50	67224-96L00	Рычаг тормоза	1
51	67238-96L00	Шестерня переключения	1
52	67284-94L10	Метка рычага рукоятки	1
53	67140-95601	Комплект крепления двойного дистанционного управления	1
54	09180-06105	Проставка (6.1x10x14) (NLA)	3
55	67296-95640	Винт (L:165)	3
56	67288-94320	Шайба (6.5x24x2)	3

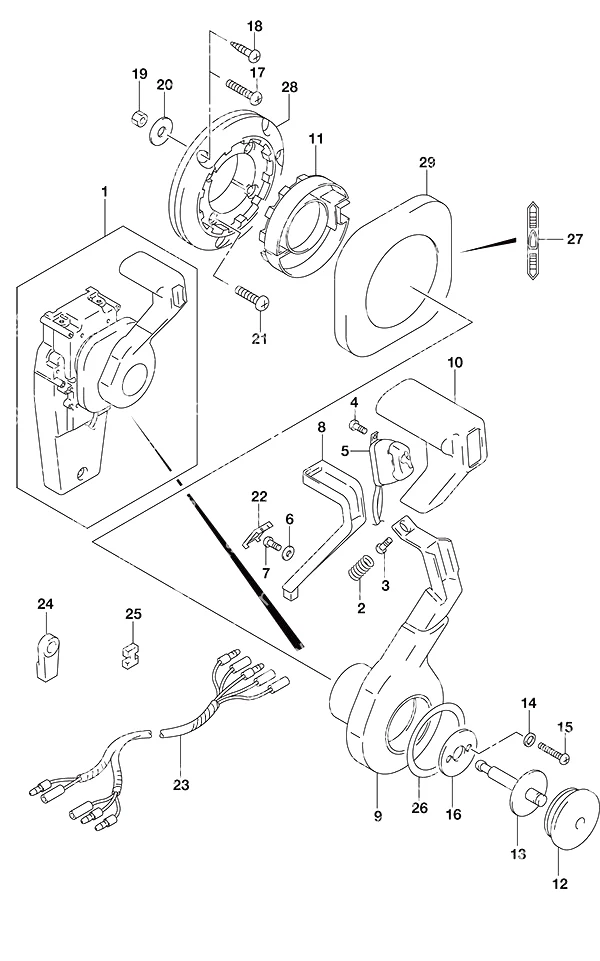

Рис. 44Опция: СКРЫТОЕ ДИСТ. УПР. (1) Opt: Concealed Remocon (1)

REF	Номер детали	Наименование	Кол-во
1	67200-93J34	Пульт управления с фланцевым креплением	1
2	67298-92E50	Пружина	1
3	67296-94310	Винт	1
4	67295-92E10	Винт (3x12)	2
5	37850-92E27	Выключатель PTT в сборе	1
6	67288-92E60	Шайба	1
7	67296-92E52	Винт	1
8	67255-92E50	Рычаг блокировки нейтрали	1
9	67251-92E50	Рычаг рукоятки	1
10	67261-92E50	Рукоятка	1
11	67256-92E50	Держатель блокировки нейтрали	1
12	67257-92E00	Колпачок рычага	1
13	67242-92E50	Вал свободного ускорения	1
14	67288-92E20	Шайба	6
15	67296-88D10	Винт (5x16)	4
16	67288-92E70	Шайба (NLA)	1
17	67296-88D20	Винт (6x35) (NLA)	3
18	67295-92E50	Винт (6x30) (NLA)	3
19	67287-92E50	Гайка (NLA)	3
20	09160-06104	Шайба (6.5x24x2)	3
21	67296-88D30	Винт (5x30) (NLA)	4
22	67254-92E50	Крышка рычага блокировки	1
23	36890-93J00	Жгут проводов	1
24	67275-95600	Наконечник троса	2
25	67273-95600	Проставка	1
26	67283-92E50	Наклейка рычага (NLA)	1
27	67284-92E50	Наклейка сцепления (NLA)	1
28	67274-92E50	Основание	1
29	67211-92E50	Крышка фланцевого крепления	1

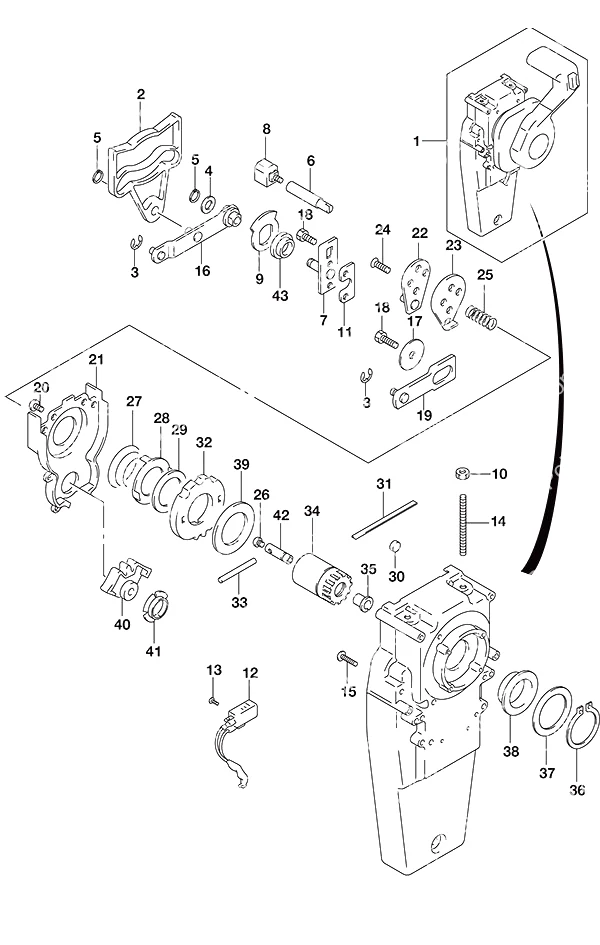

Рис. 45Опция: СКРЫТОЕ ДИСТ. УПР. (2) Opt: Concealed Remocon (2)

REF	Номер детали	Наименование	Кол-во
1	67200-93J34	Пульт управления с фланцевым креплением	1
2	67222-92E50	Двойная пластина	1
3	67292-94300	Стопорное кольцо E-типа	3
4	67288-92E10	Шайба (снято с производства)	1
5	67291-92E00	Стопорное кольцо (снято с производства)	2
6	67223-92E50	Регулировка тормоза (NLA)	1
7	67221-92E50	Держатель в сборе (NLA)	1
8	67224-92E50	Тормозная колодка в сборе (NLA)	1
9	67225-92E50	Тормозной диск (NLA)	1
10	09140-06020	Гайка (6 мм)	2
11	67294-92E00	Проставка (снято с производства)	1
12	37721-95500	Выключатель нейтрали в сборе	1
13	67296-92E11	Винт (3x15)	2
14	67226-92E10	Болт (снято с производства)	2
15	67296-92E20	Винт (5x25) (снято с производства)	2
16	67240-92E50	Рычаг дросселя в сборе (NLA)	1
17	67228-92E00	Шайба (снято с производства)	1
18	67286-92E00	Болт (6x18) (снято с производства)	3
19	67230-92E00	Узел рычага переключения (снято с производства)	1
20	09125-05042	Винт (5x10)	11
21	67234-92E00	Корпус редуктора (снято с производства)	1
22	67245-92E00	Барабан свободного хода дросселя (снято с производства)	1
23	67227-92E00	Упор (снято с производства)	1
24	67296-88D10	Винт (5x16)	2
25	67225-92E00	Пружина (снято с производства)	1
26	09125-04004	Винт (4x6)	1
27	67233-92E00	Пружина (снято с производства)	1
28	67235-92E00	Пластина блокировки переключения (снято с производства)	1
29	67239-92E10	Пластина фиксатора переключения	1
30	67236-92E00	Ролик (снято с производства)	1
31	67237-92E01	Пружина (снято с производства)	5
32	67238-92E50	Ведущая шестерня (NLA)	1
33	67239-92E00	Штифт	1
34	67246-92E50	Ведущий вал (NLA)	1
35	67252-92E00	Втулка (снято с производства)	1
36	67291-92E10	Стопорное кольцо (снято с производства)	1
37	67253-92E10	Шайба	1
38	67252-92E10	Втулка (снято с производства)	1
39	67253-95600	Шайба (снято с производства)	1
40	67231-92E00	Шестерня переключения	1
41	67232-95600	Втулка	1
42	67241-92E50	Тяга свободного ускорения (NLA)	1
43	67232-92E50	Втулка (NLA)	1
