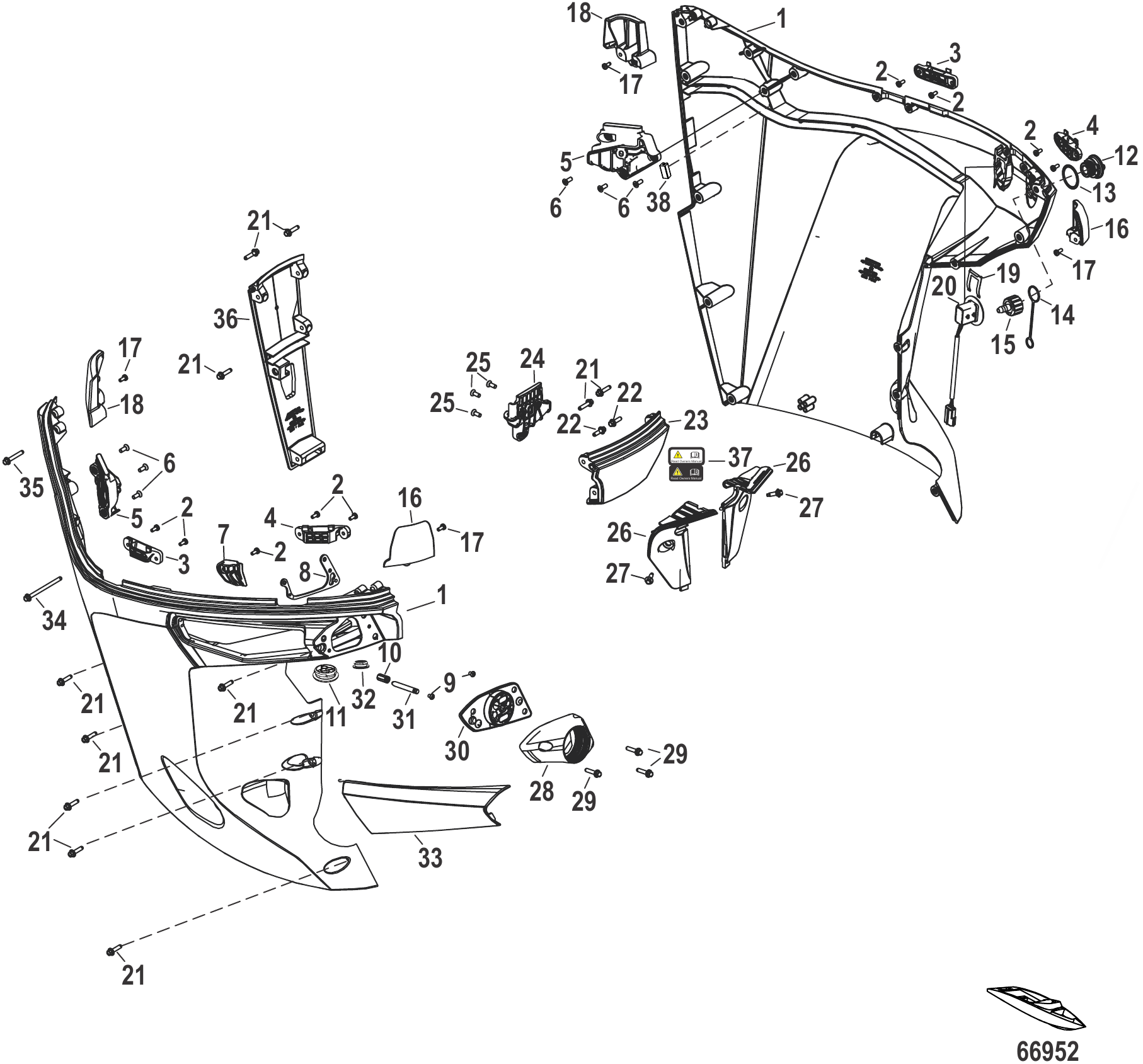

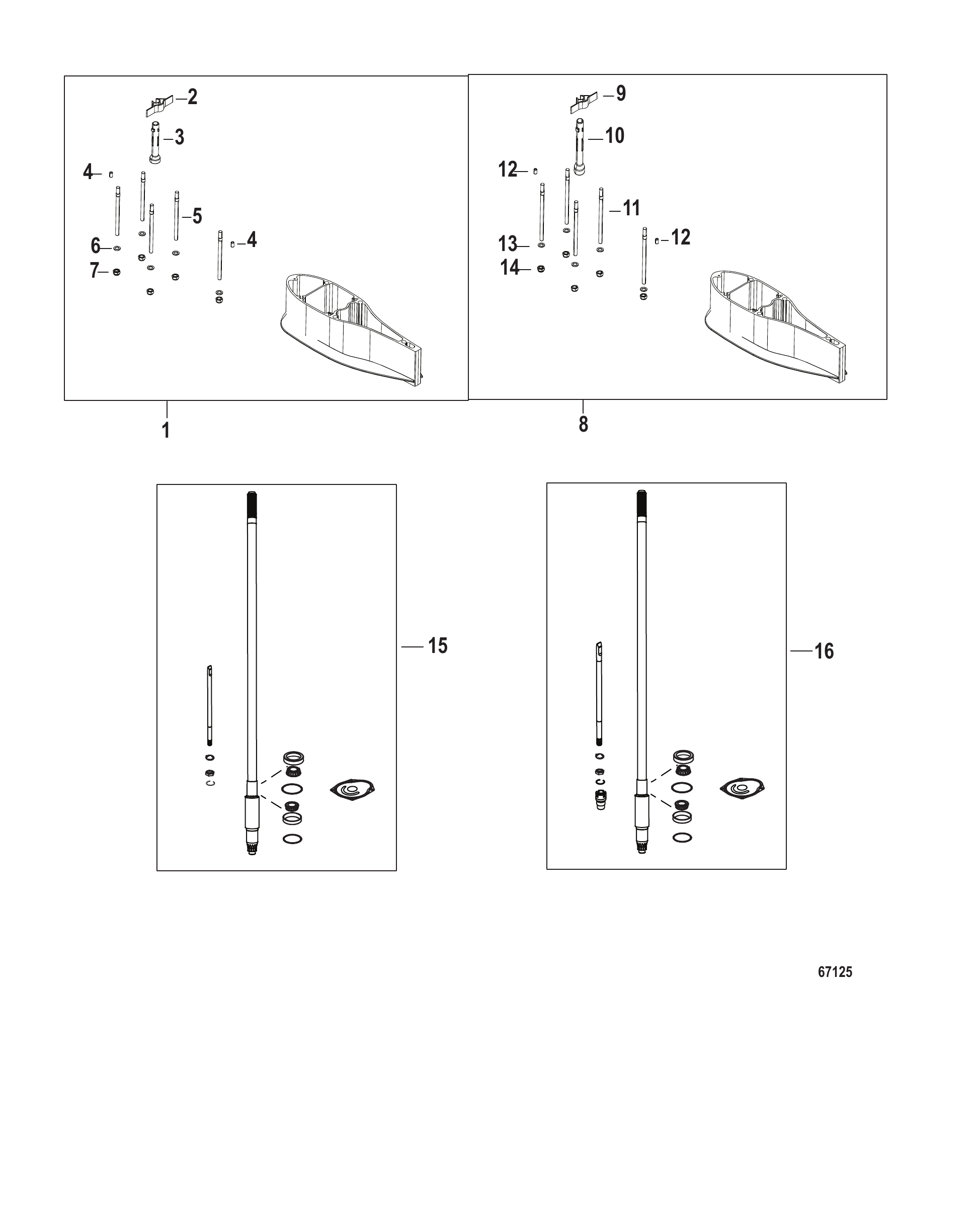

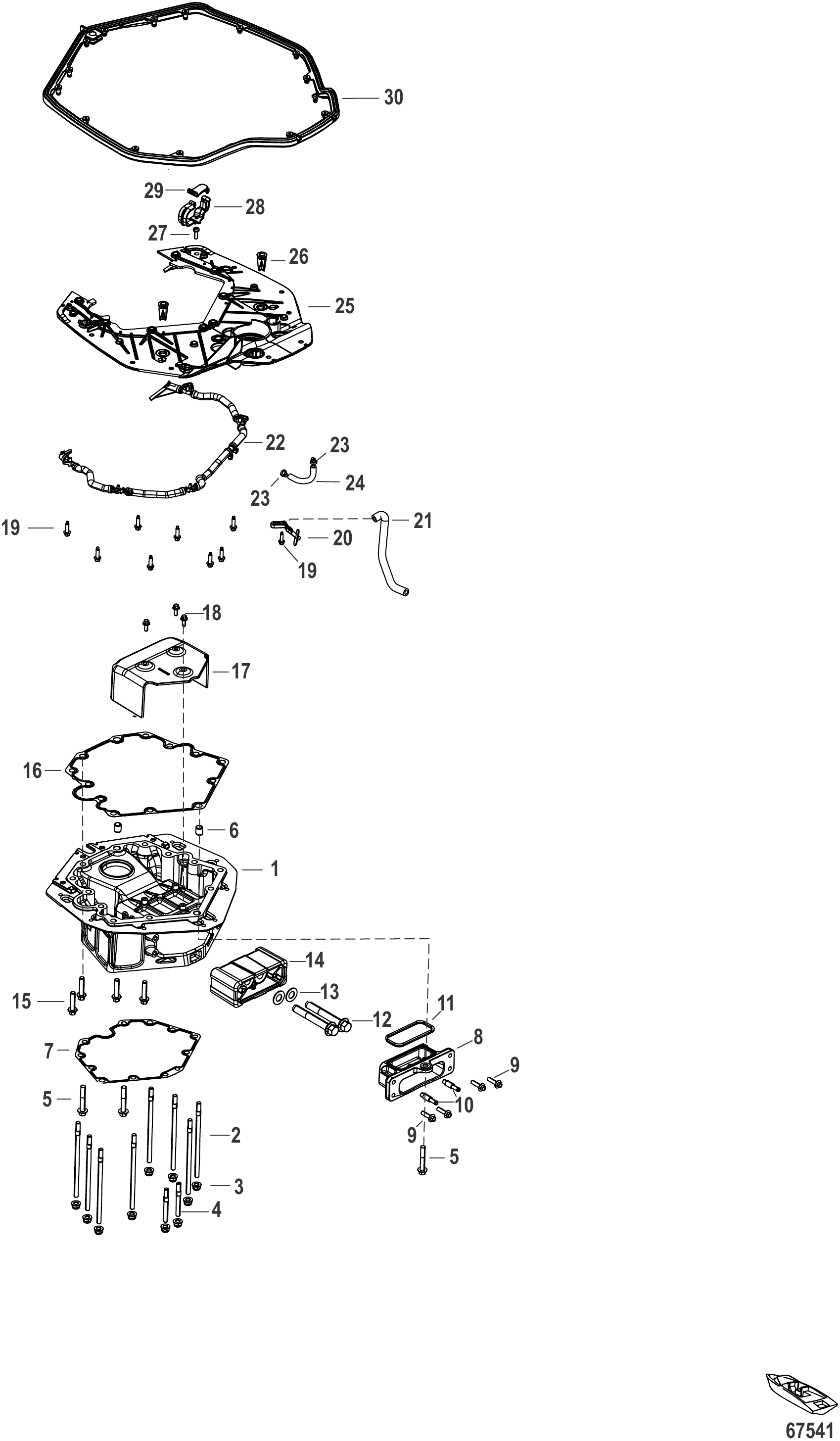

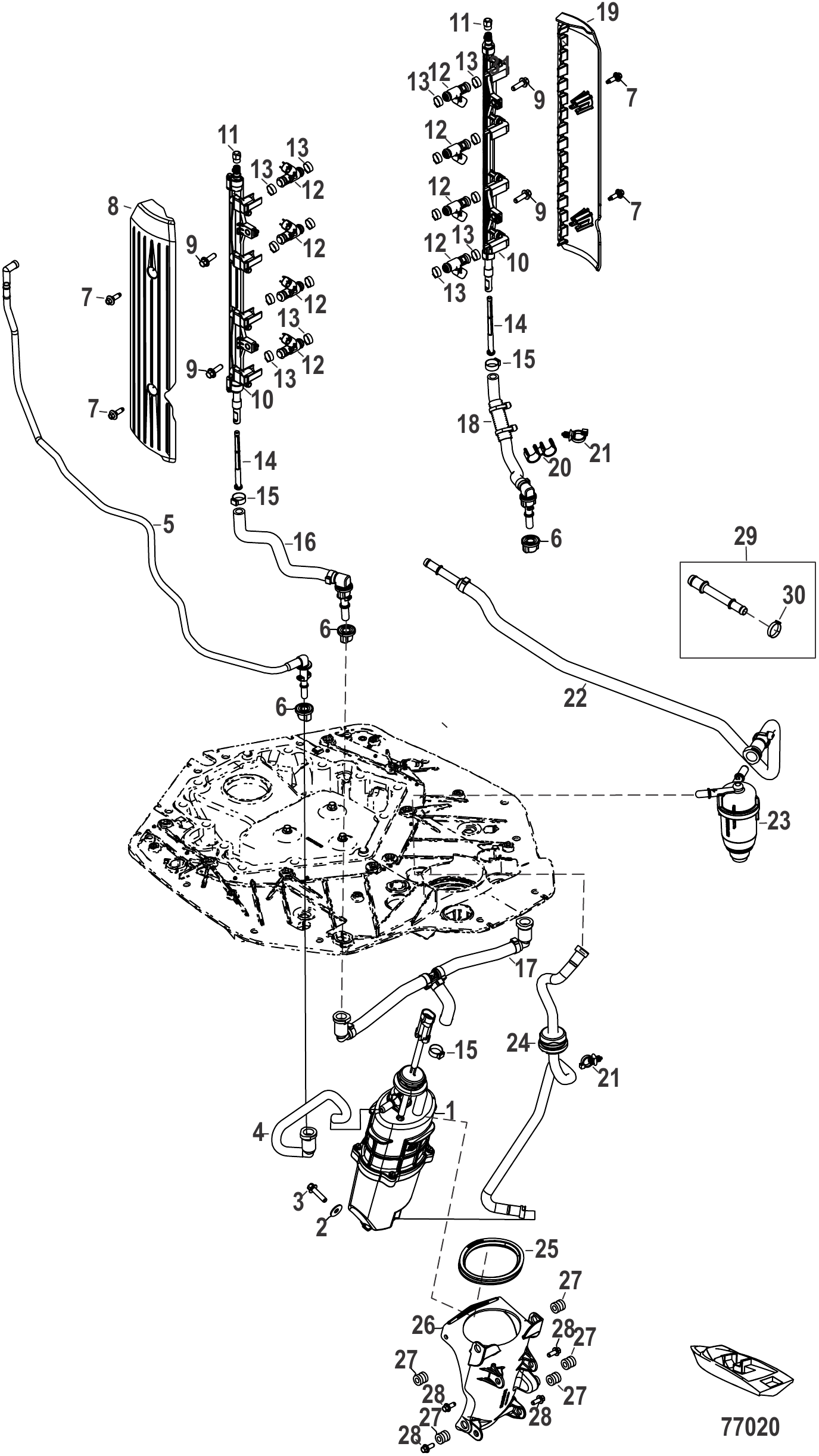

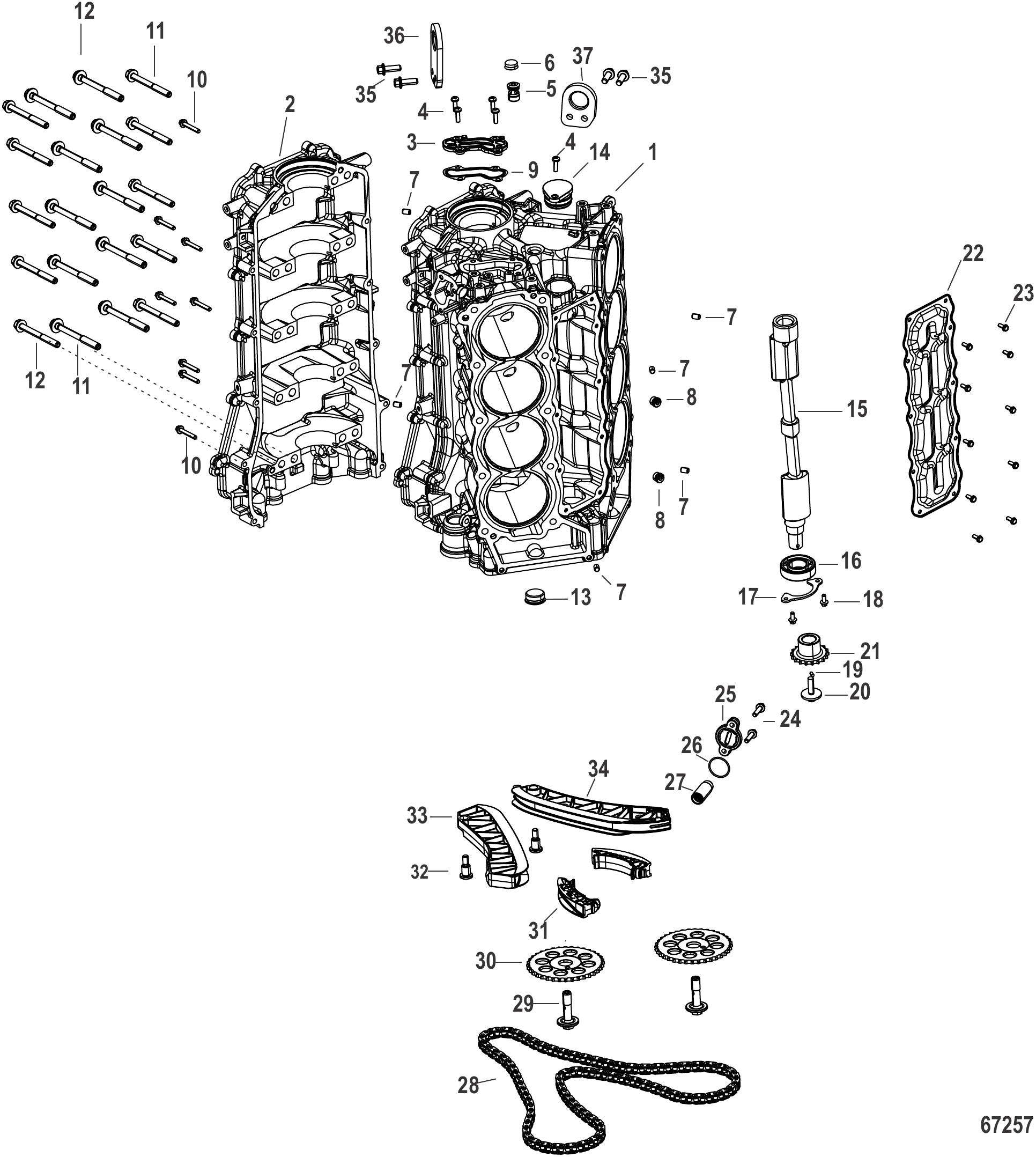

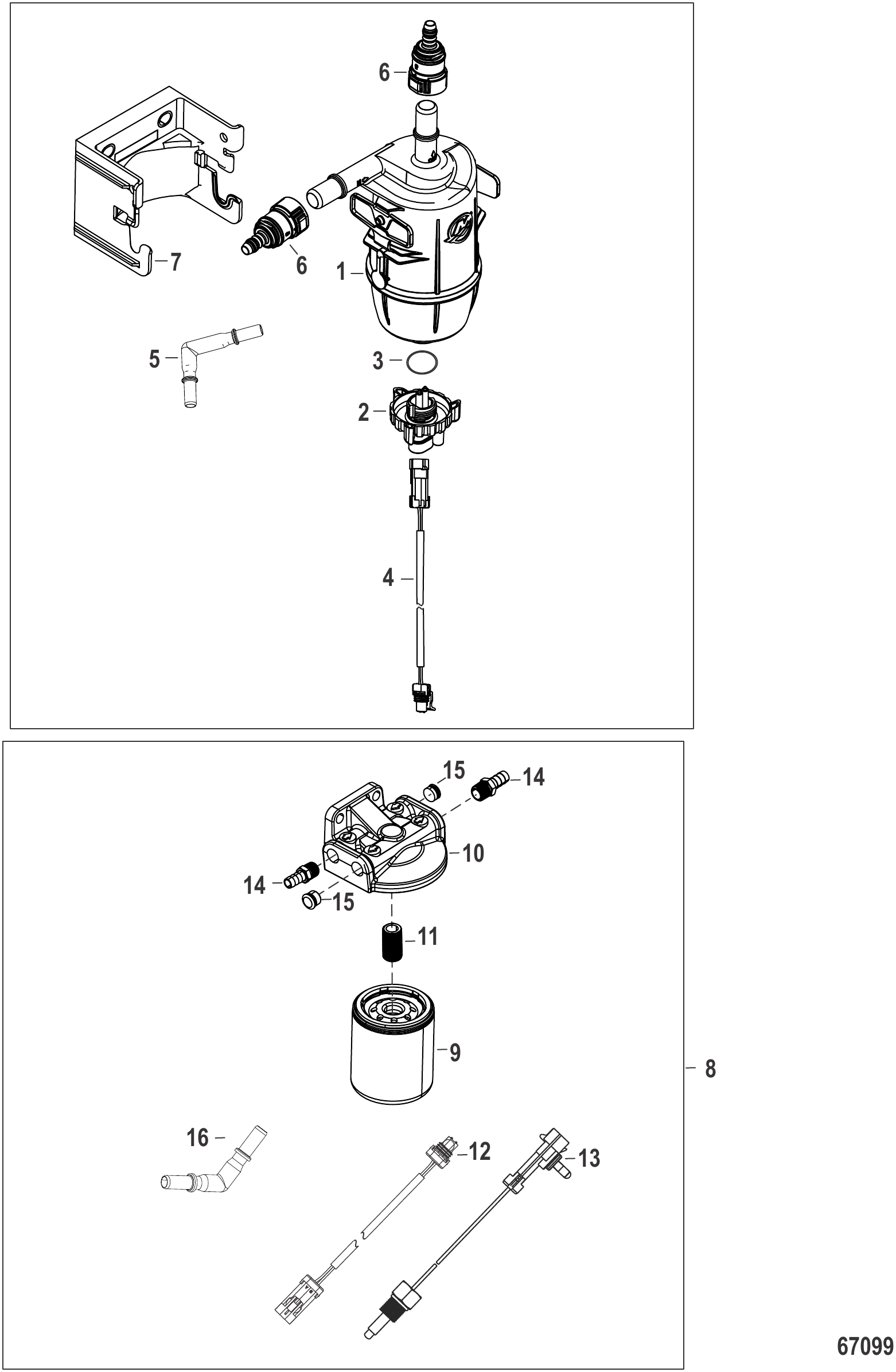

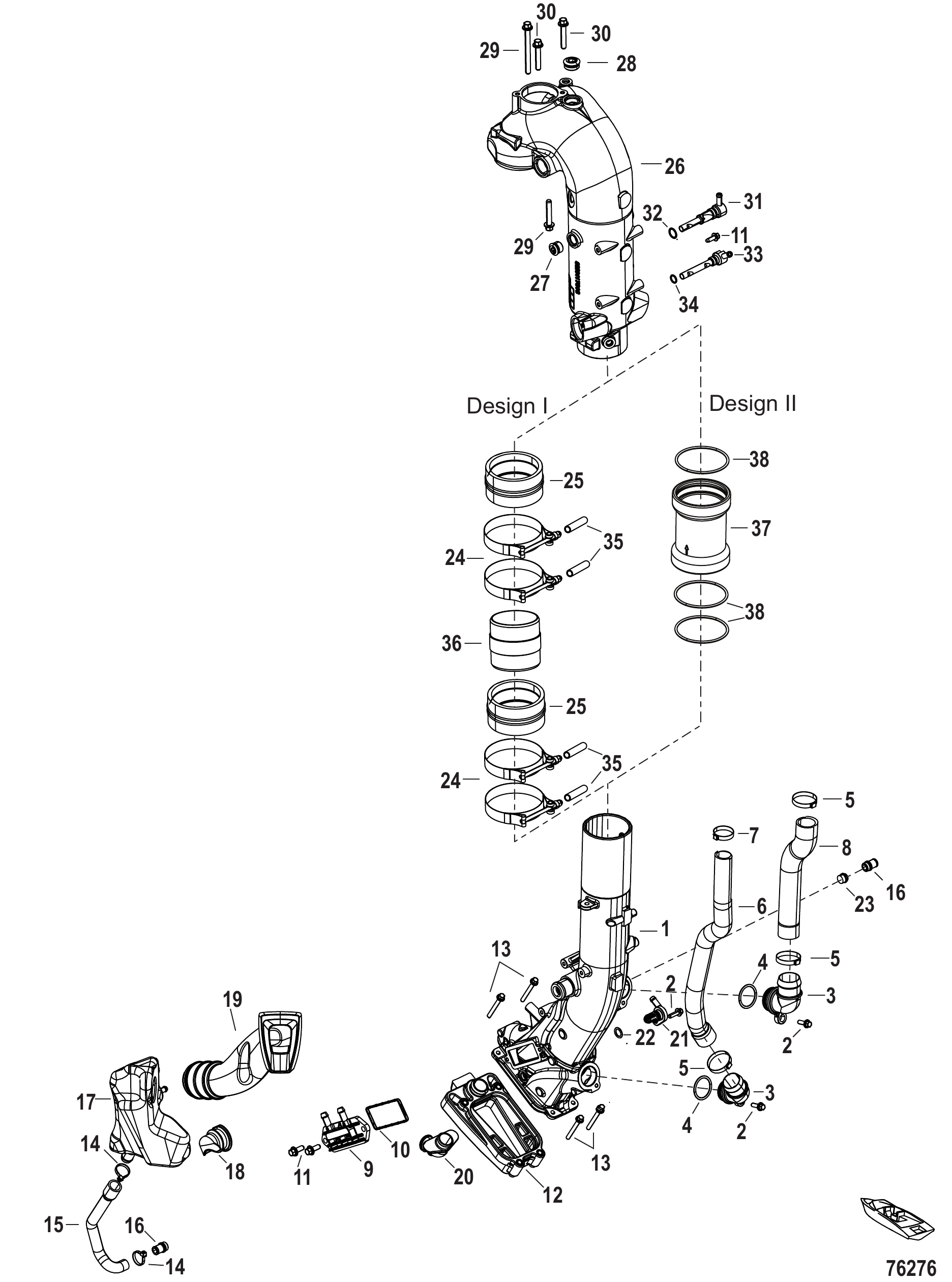

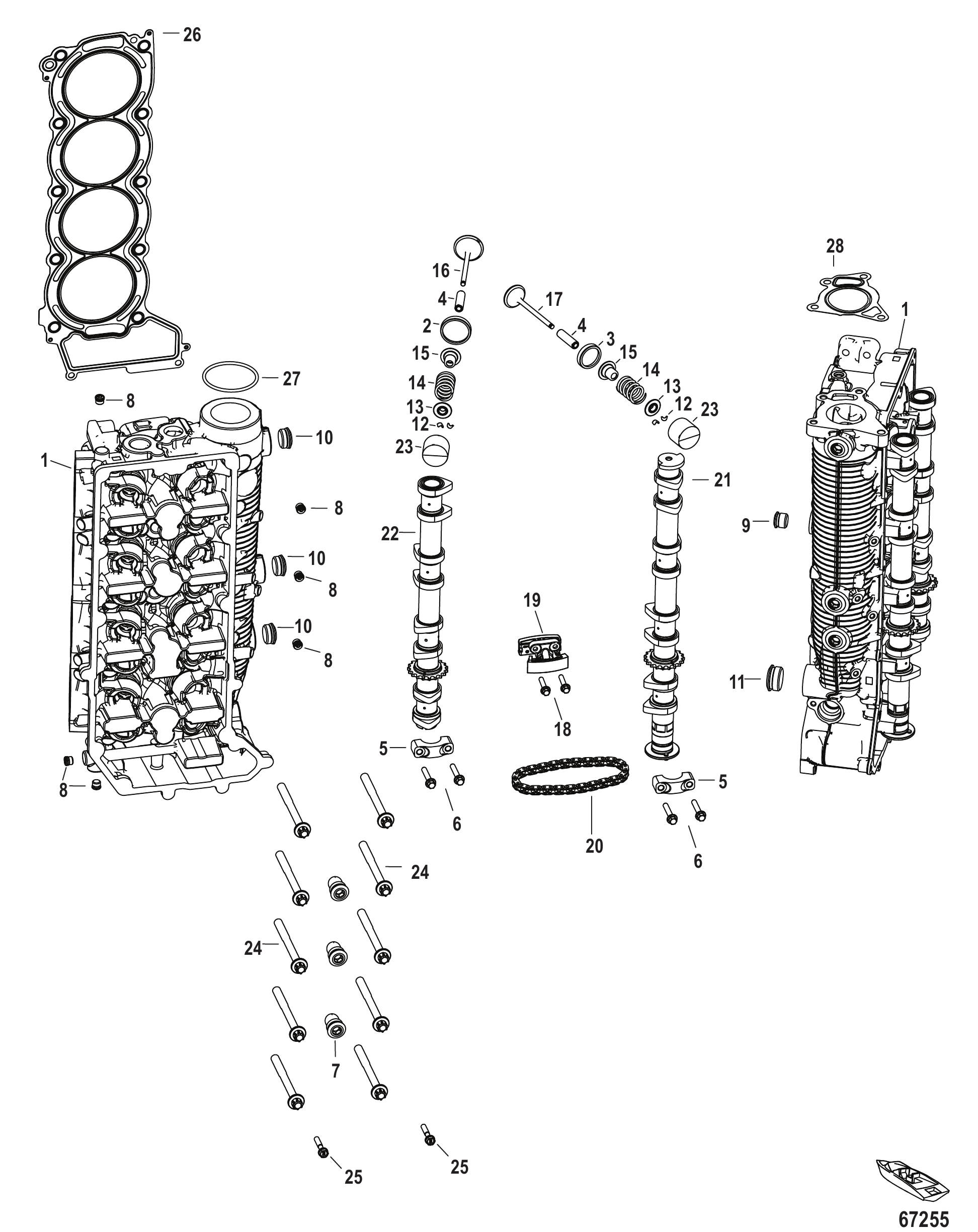

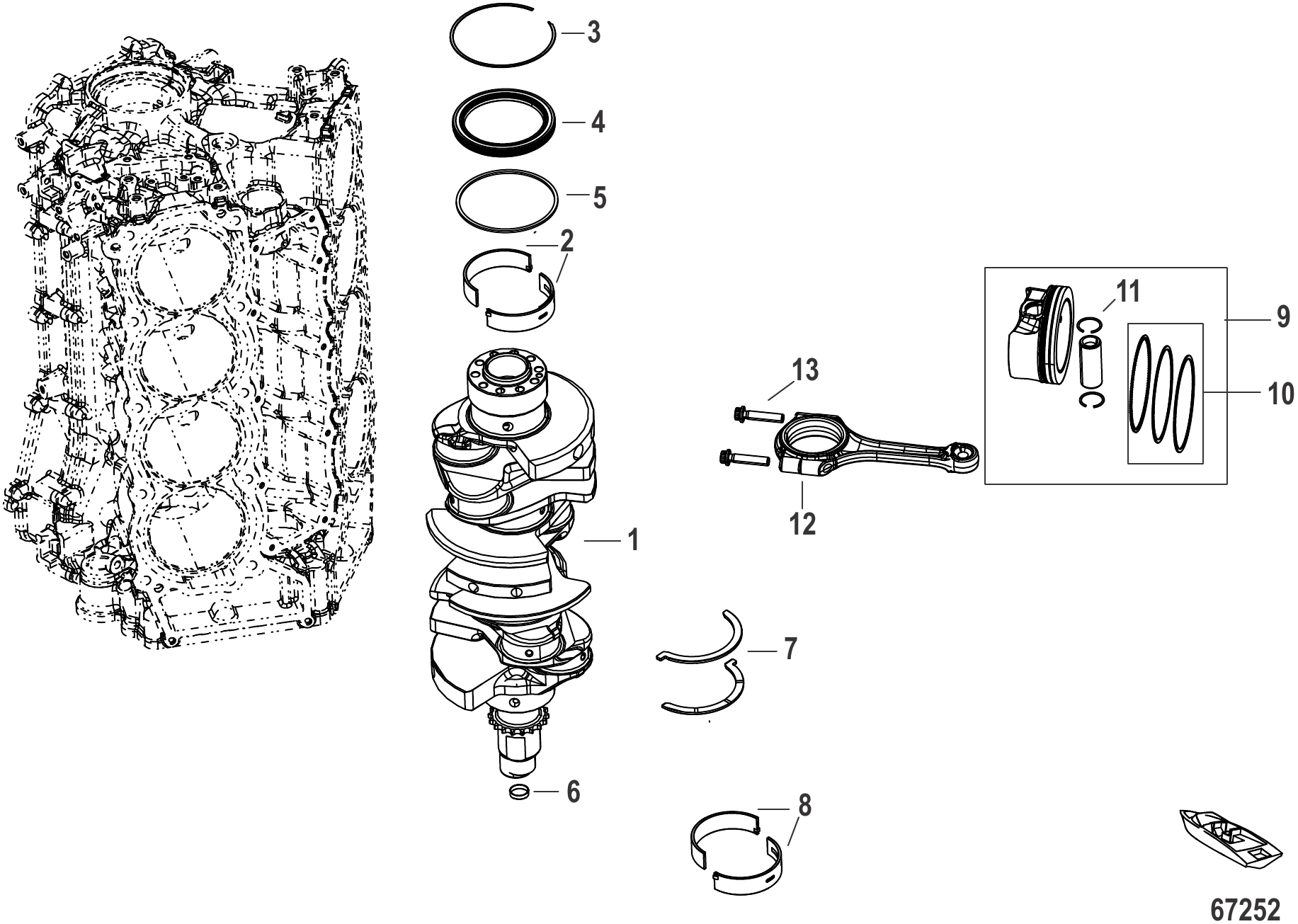

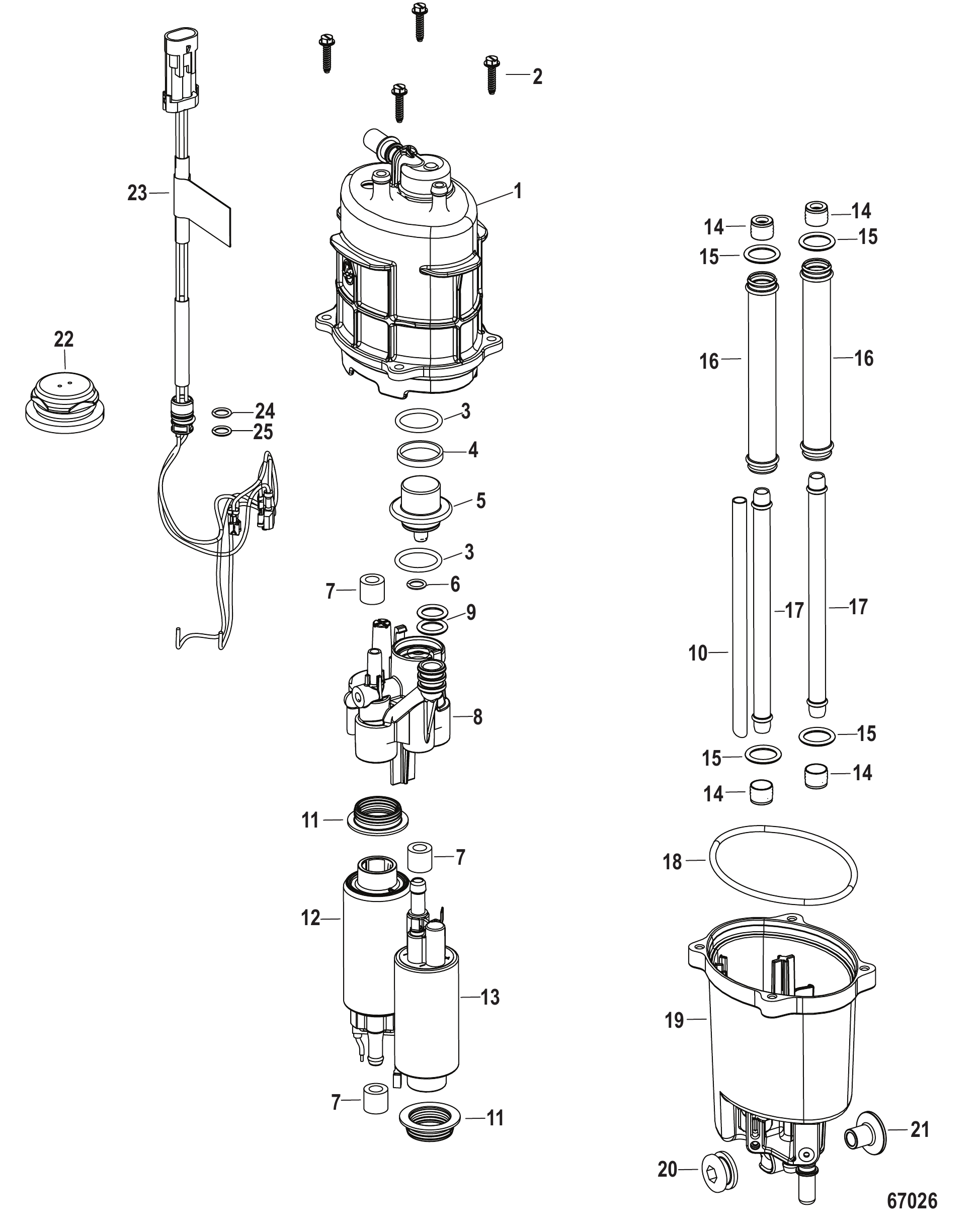

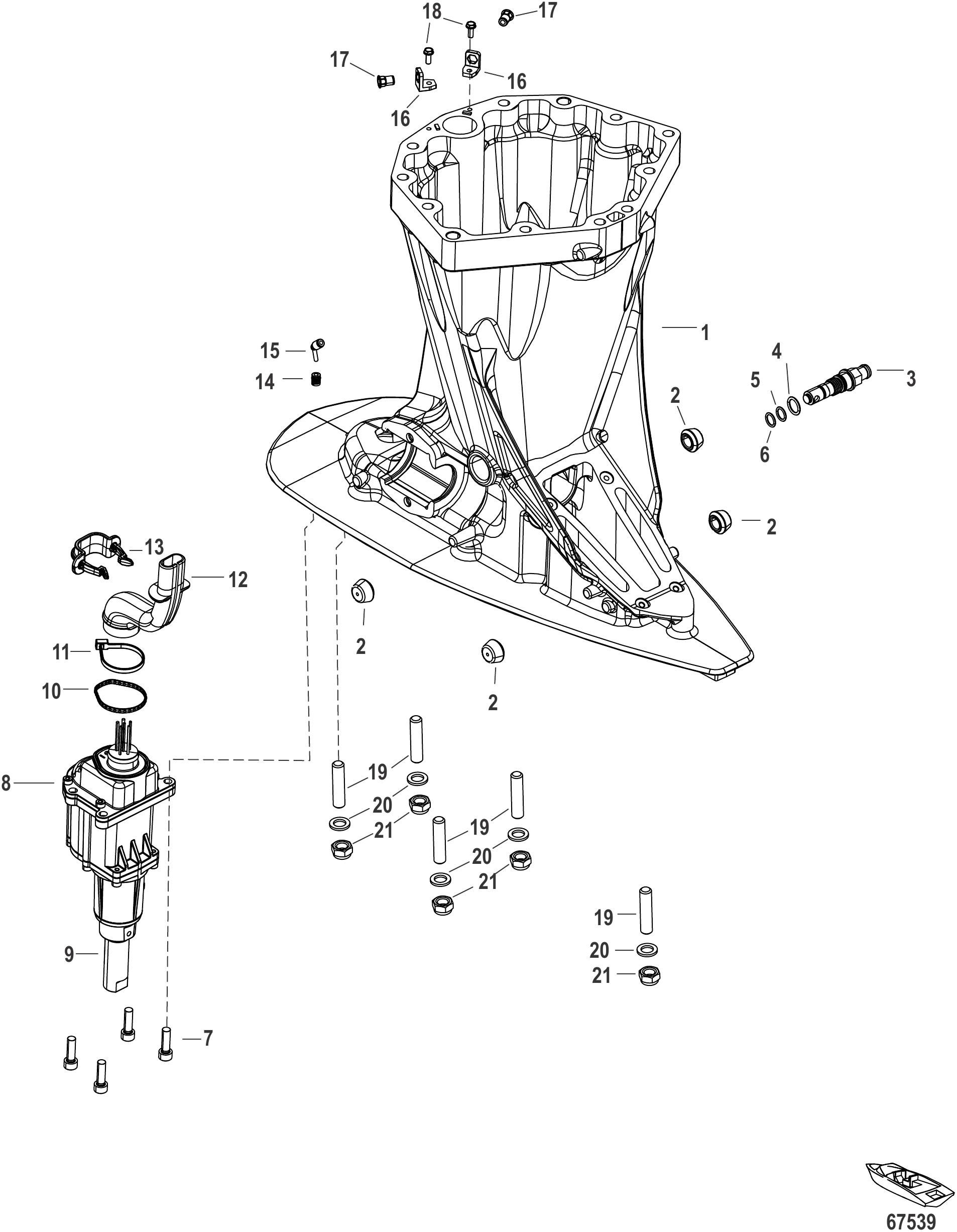

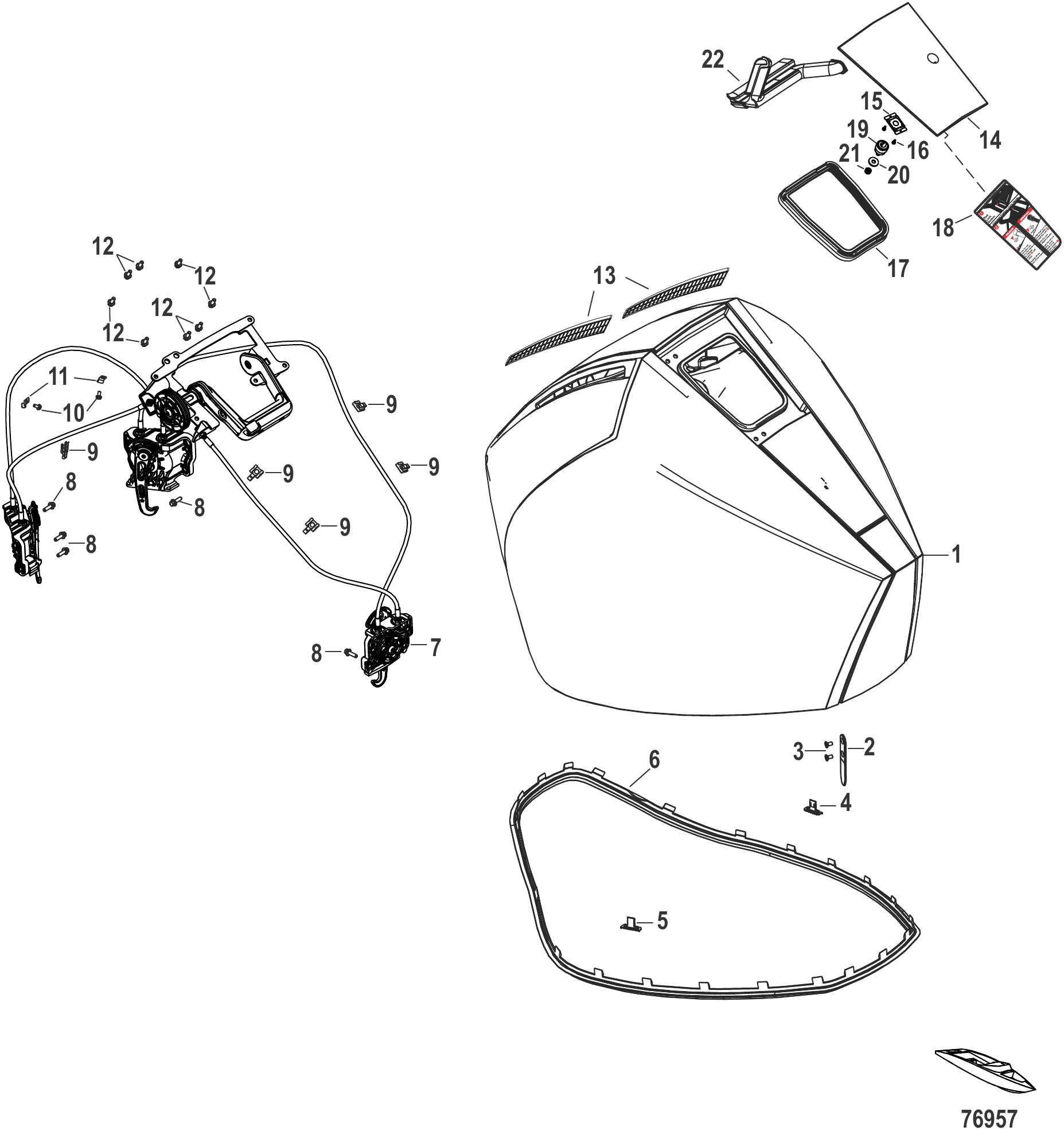

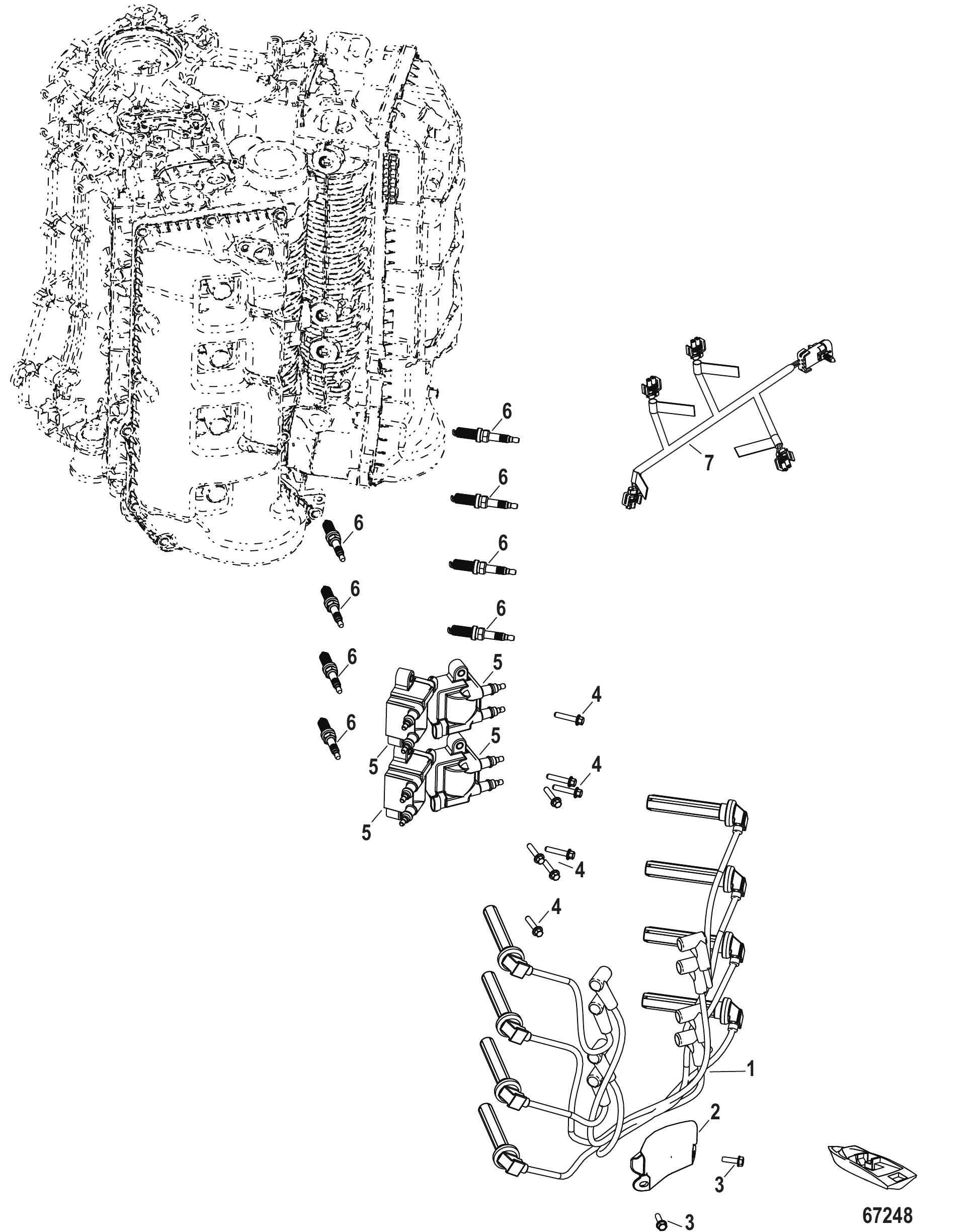

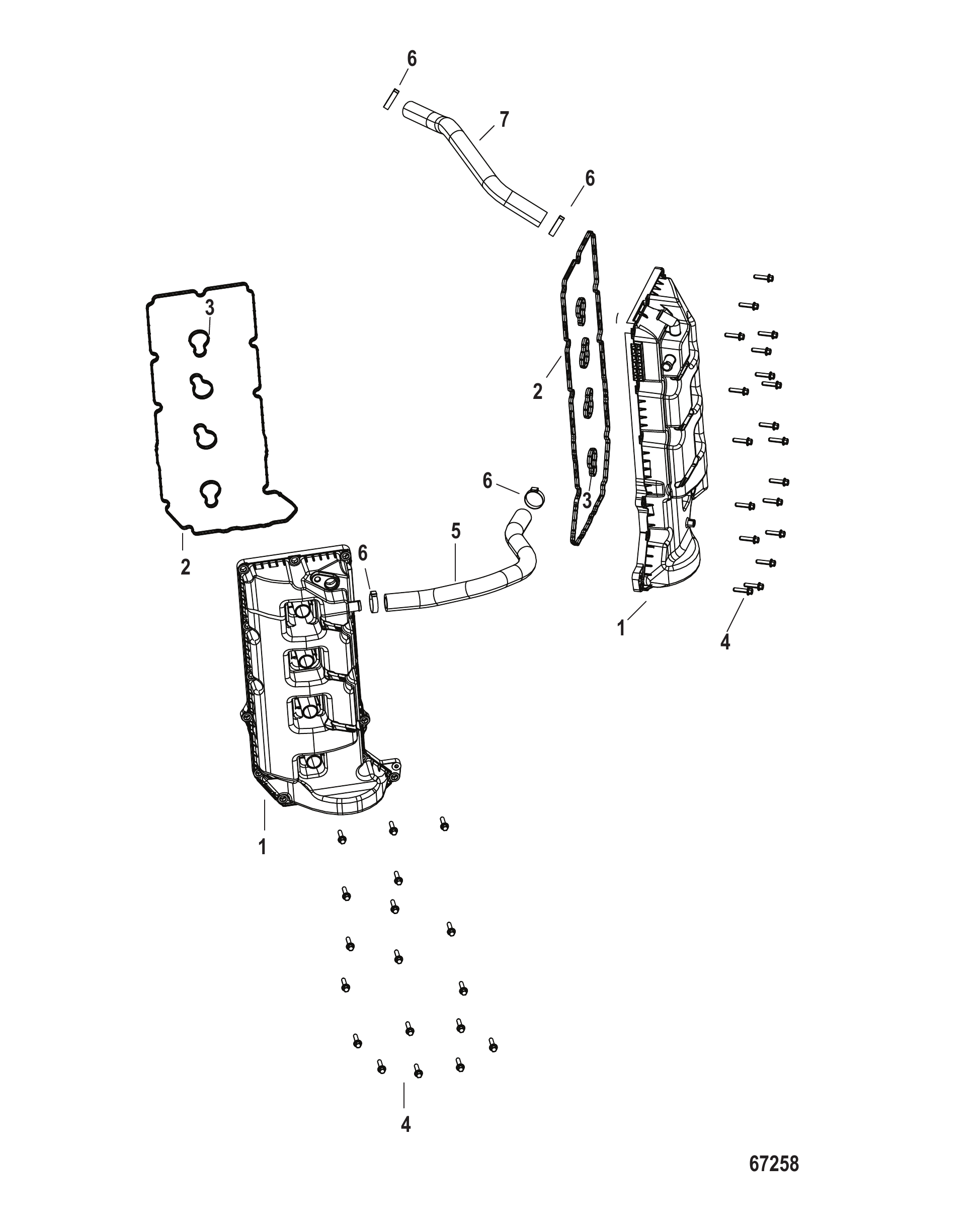

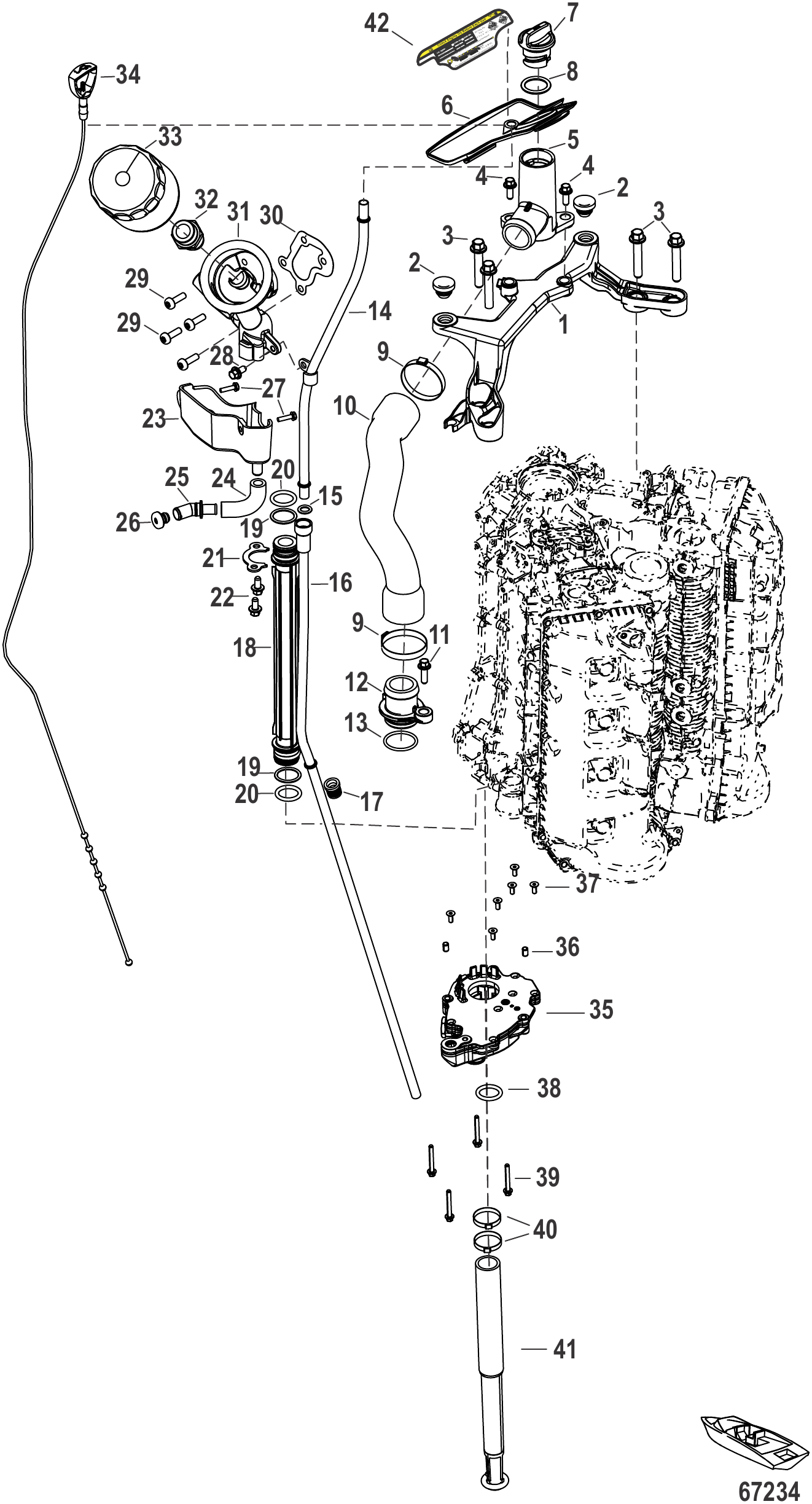

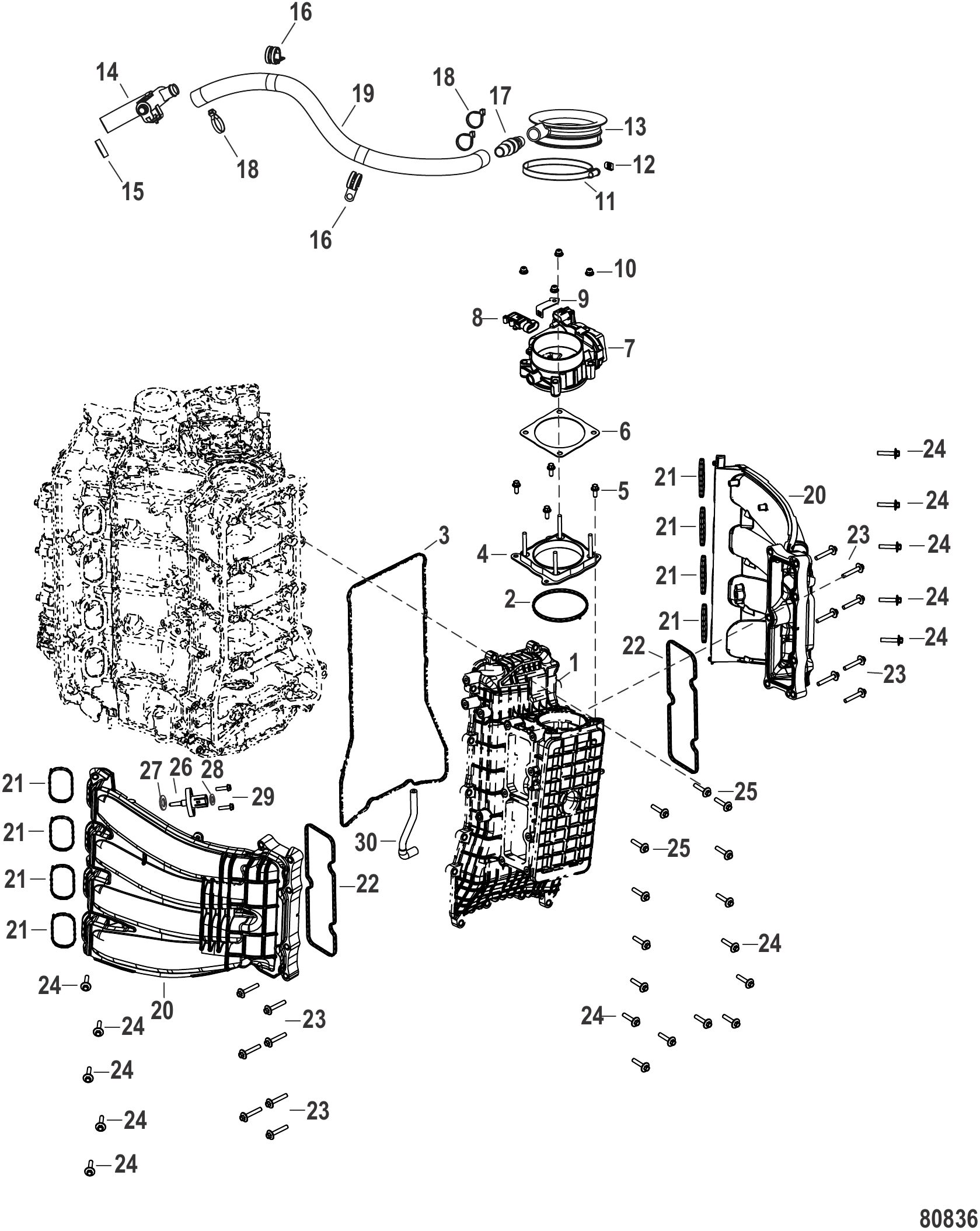

Mercury 350-hp-5-7l-v10-verado-seapro 3b266064-up — взрыв-схемы

Взрыв-схемы и спецификации запчастей Mercury 350-hp-5-7l-v10-verado-seapro 3b266064-up: 43 схем.

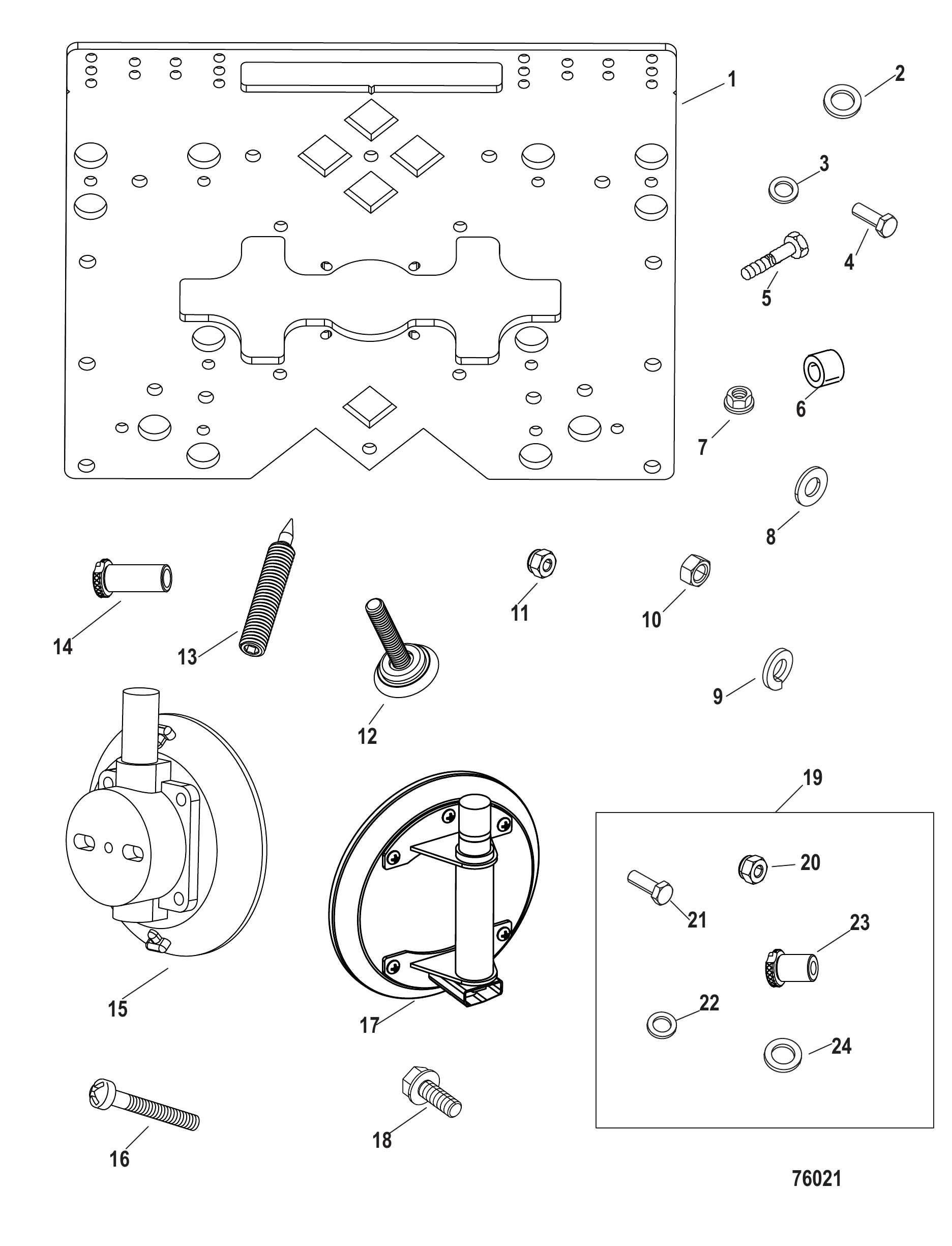

Рис. 1 — Tools Drill Fixture 13 дет.

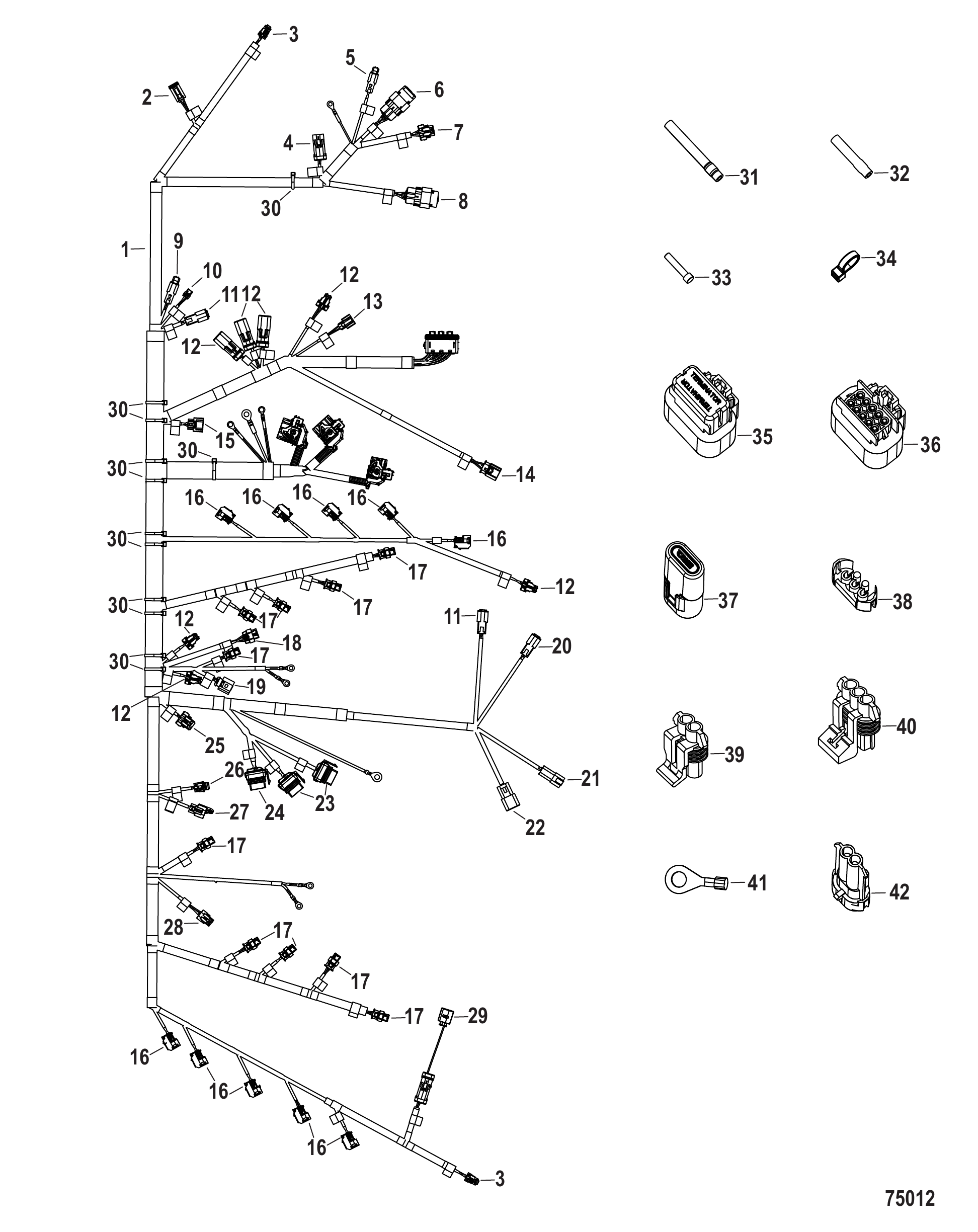

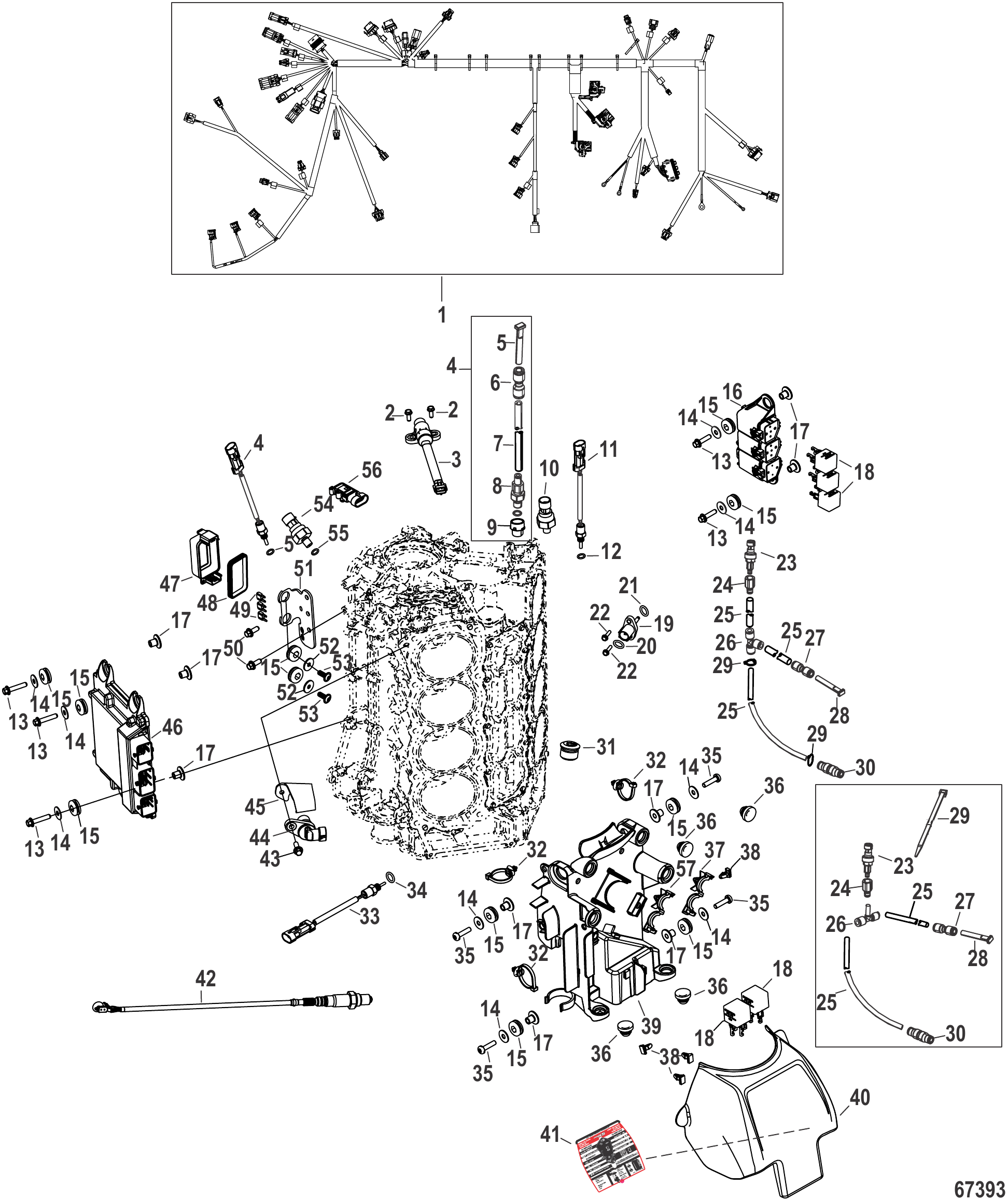

Рис. 2 — Electrical Harness Ends 22 дет.
Рис. 3 — Electrical Engine Harness 8 дет.

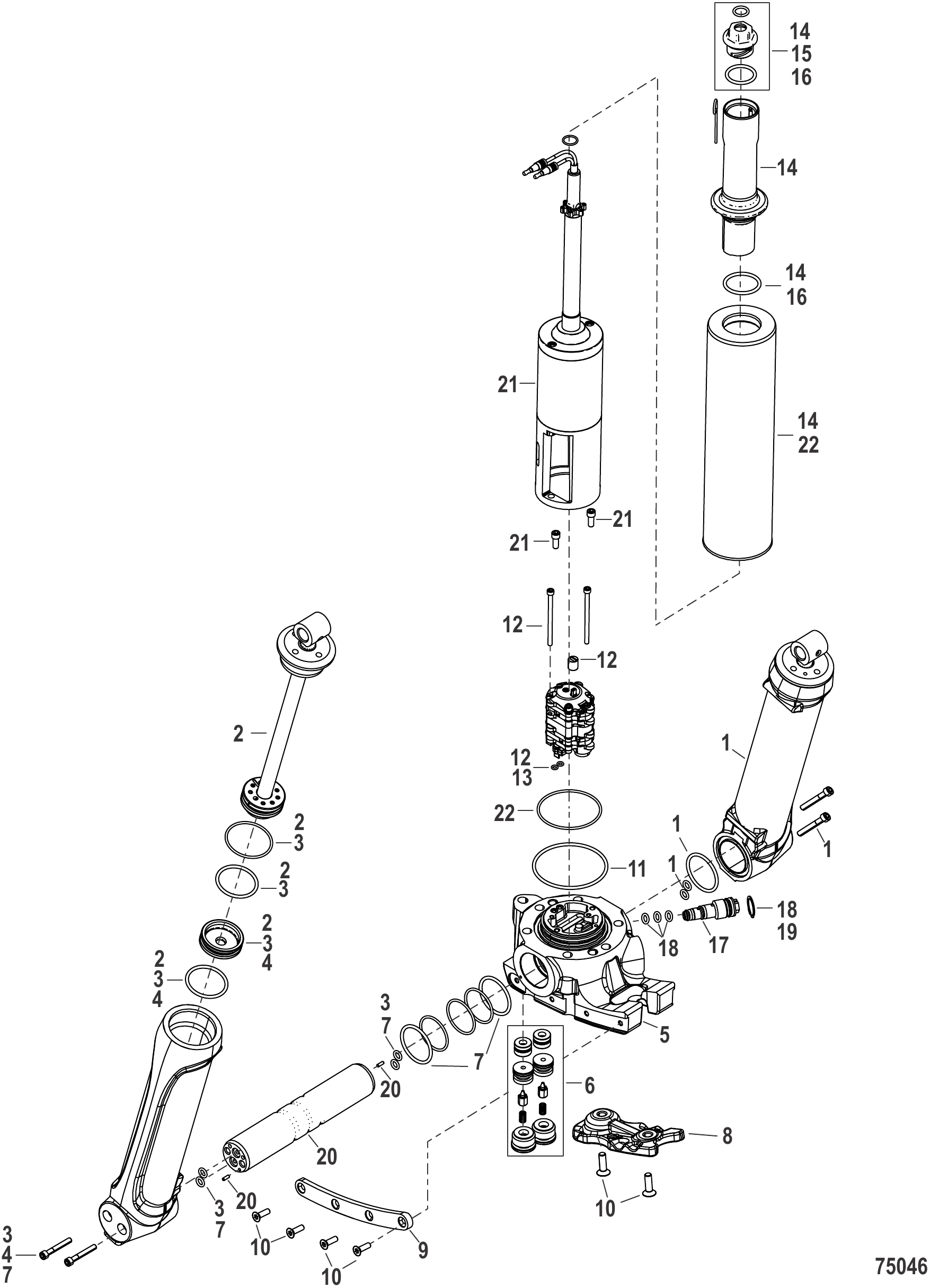

Рис. 4 — Power Trim Components 8M0118297 6 дет.
Рис. 5 — Power Trim Components 880658T02 4 дет.

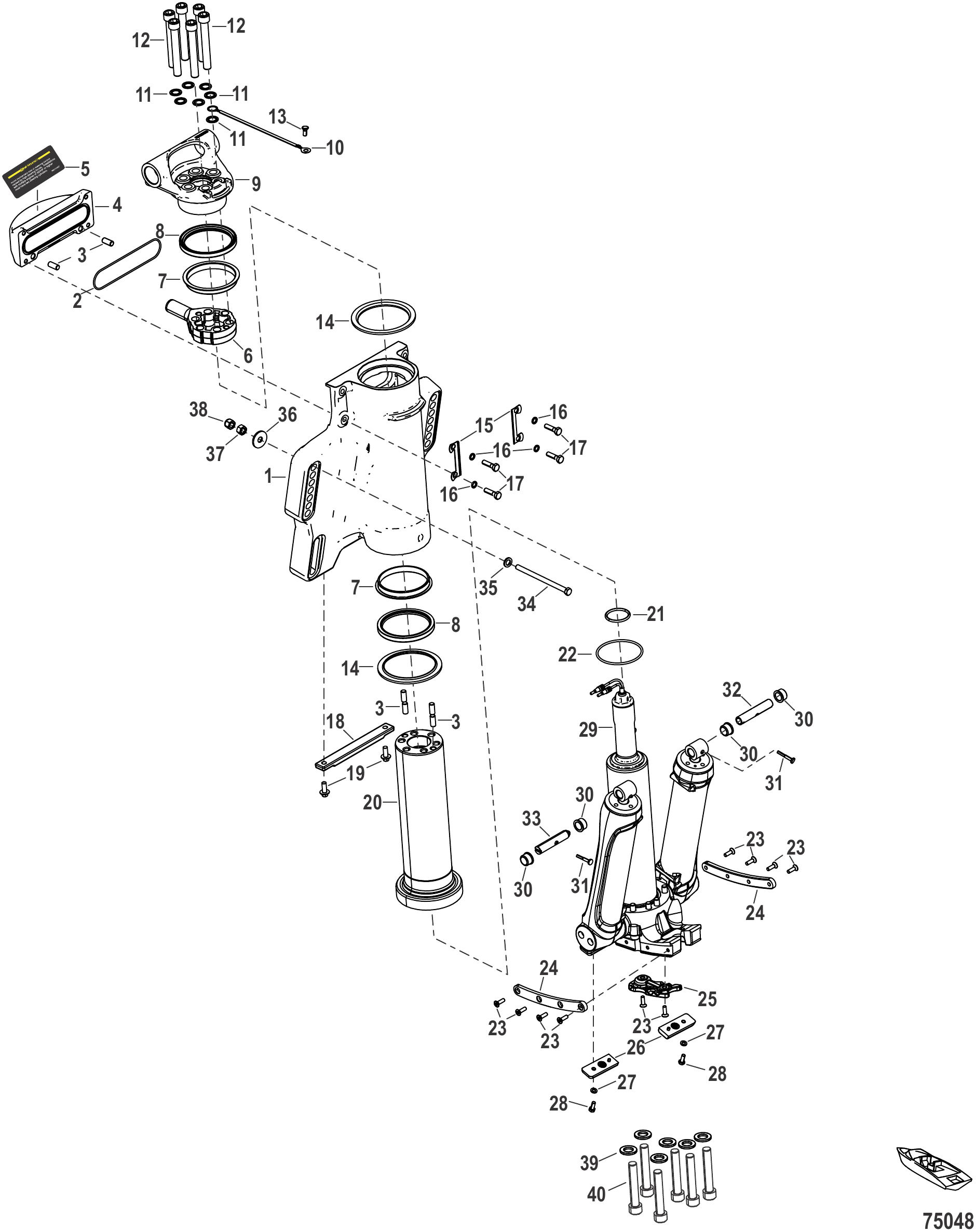

Рис. 6 — Power Trim/Transom Assembly Counter Rotation 25 дет.

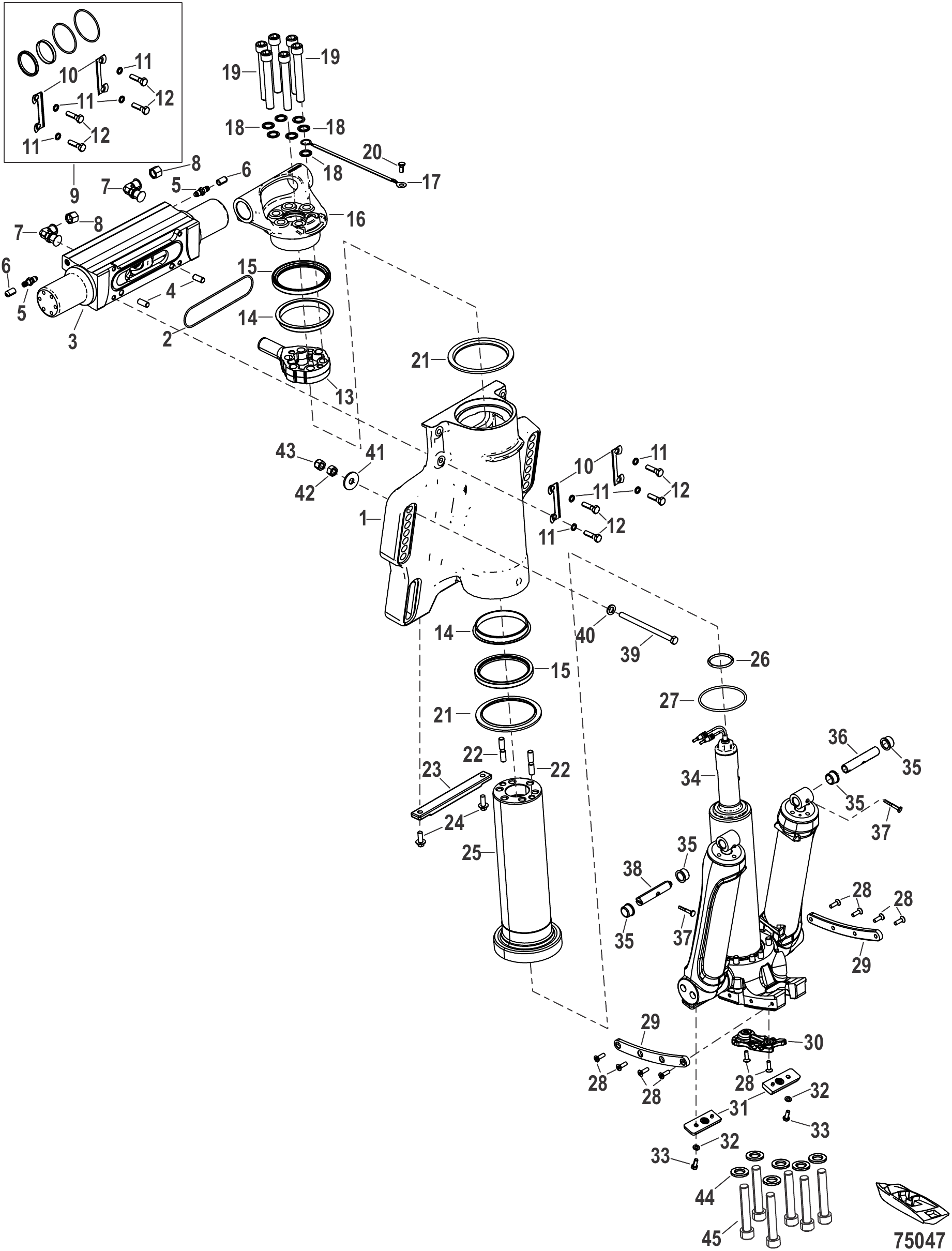

Рис. 7 — Power Trim/Transom Assembly Standard Rotation 26 дет.
Рис. 8 — Accessories Propellers (V10) 27 дет.

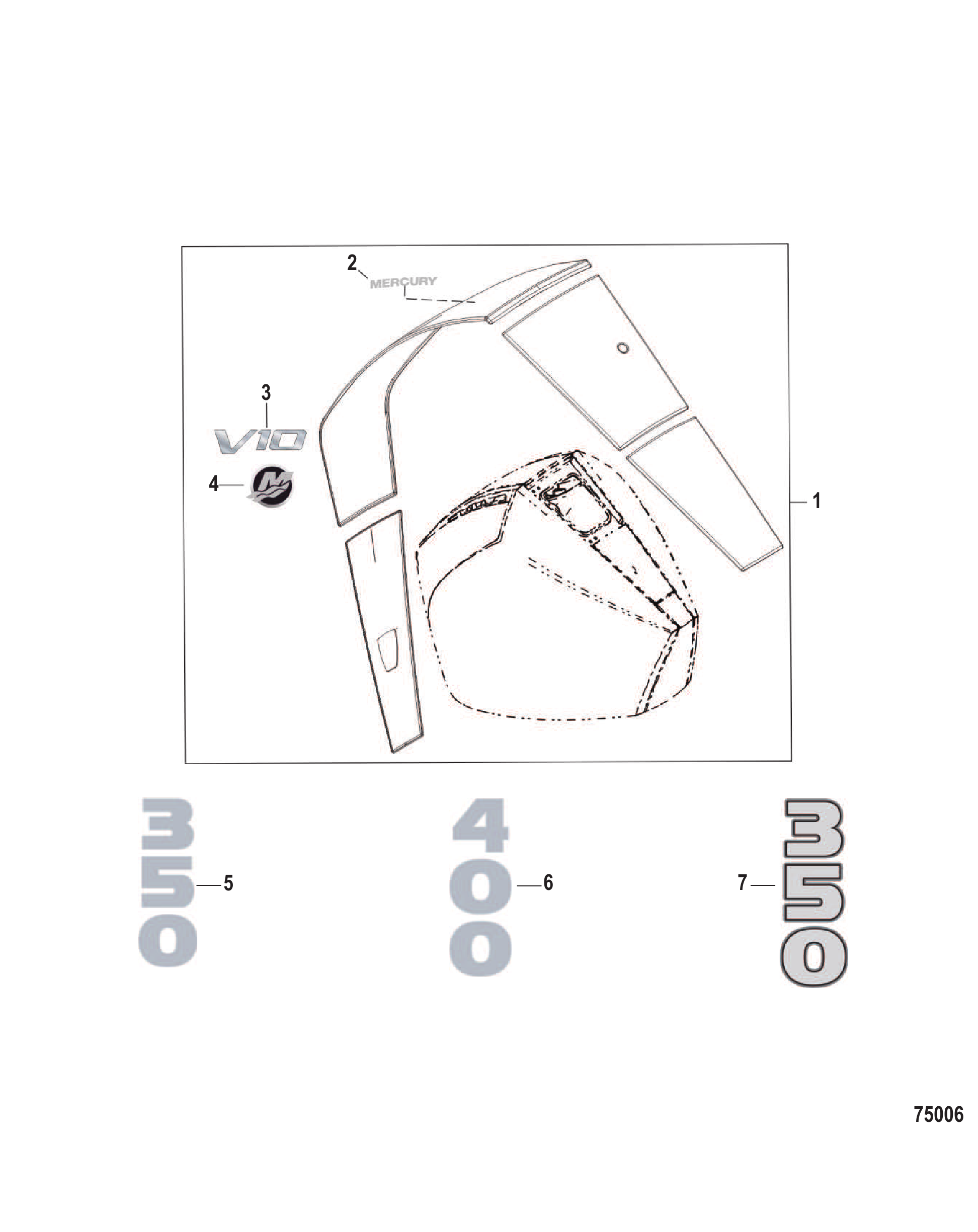

Рис. 9 — Accessories Accent Panel 10 дет.
Рис. 10 — Decals Cowl, Maintenance, Transom 2 дет.

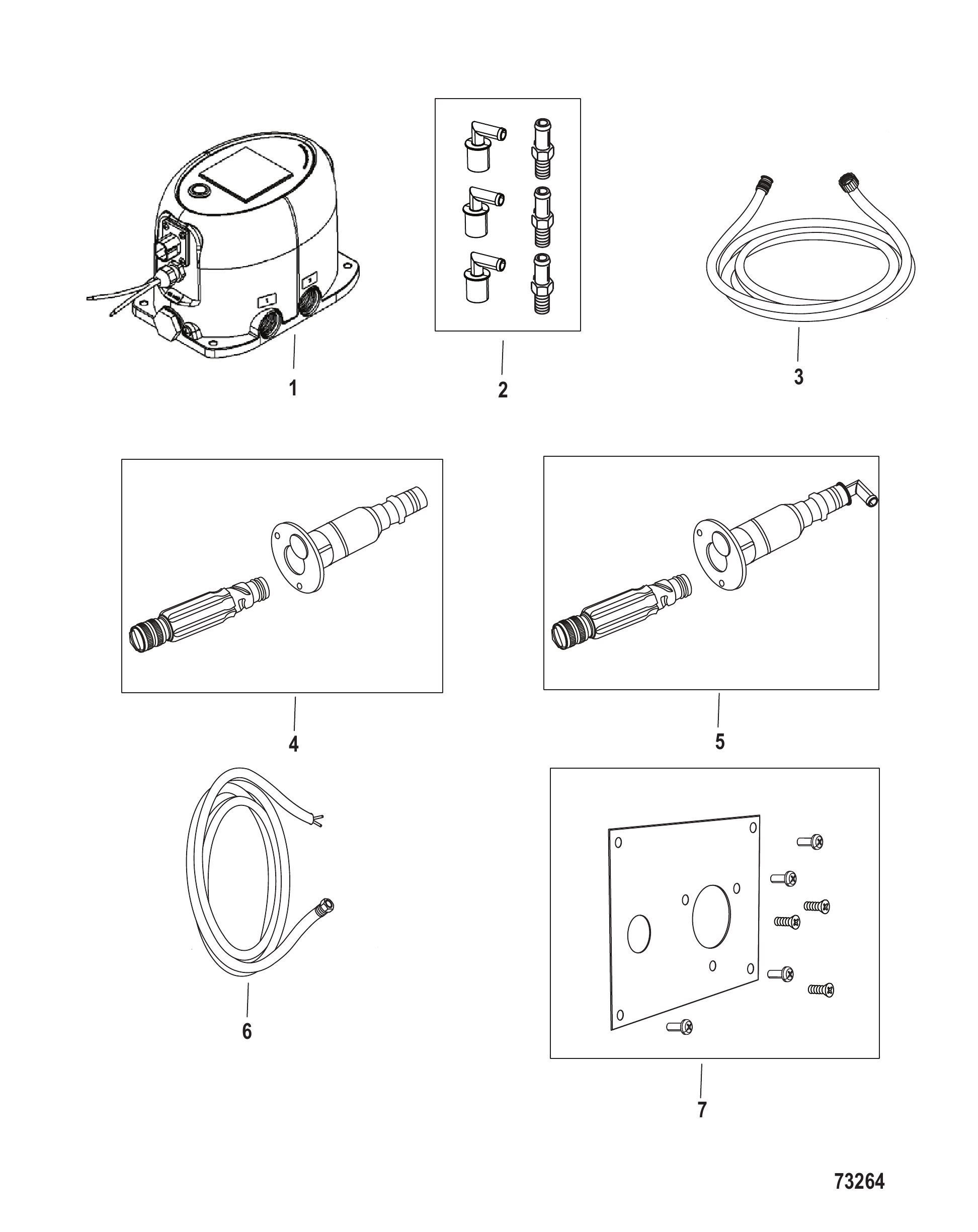

Рис. 11 — Accessories Flushing Kit 25 дет.
Рис. 12 — Oil Pump 1 дет.

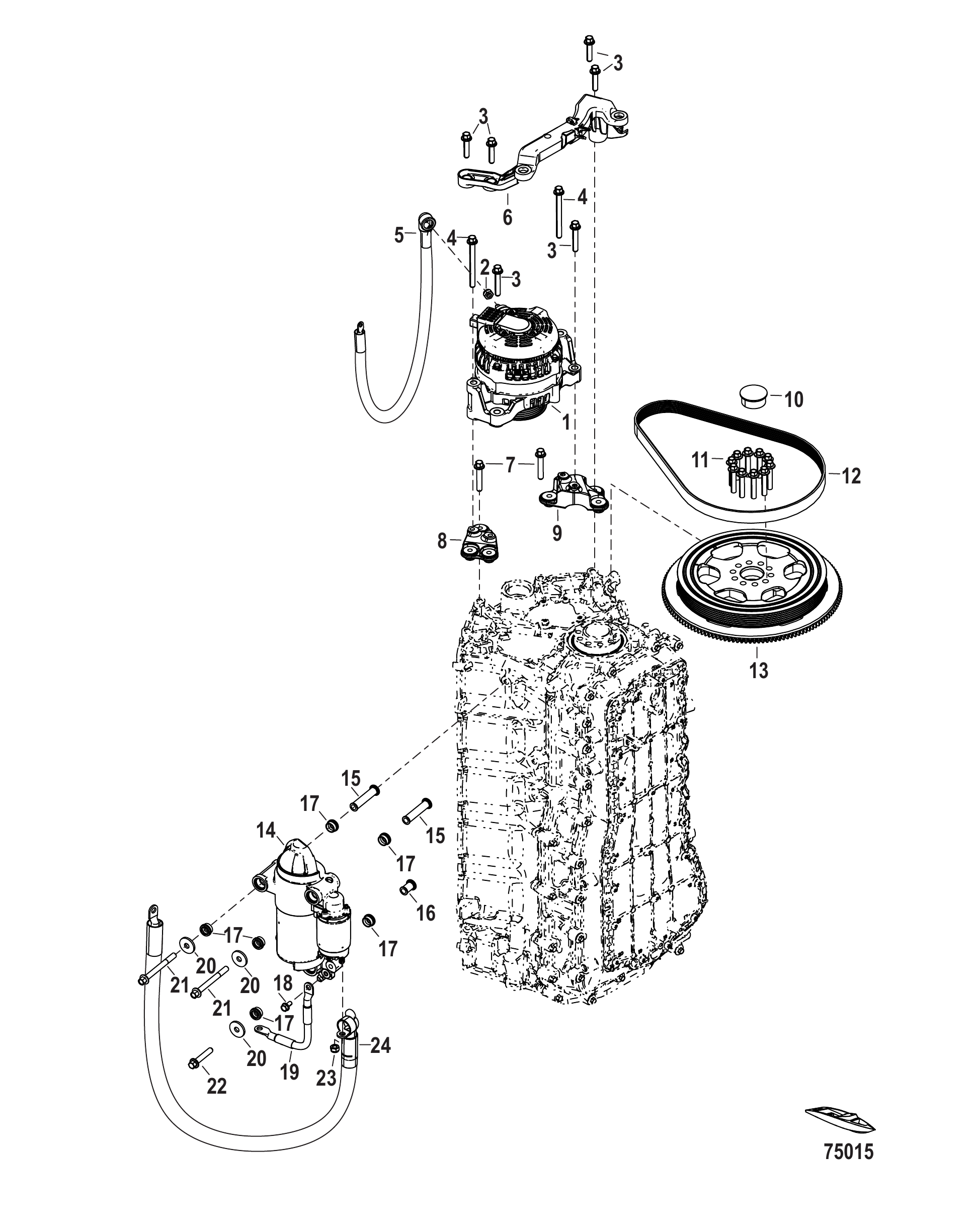

Рис. 13 — Charging and Starting System 20 дет.
Рис. 14 — Alternator Mounting/Belt 48 Volt 4 дет.
Рис. 15 — Maintenance Kits 100 Hour and 300 Hour 20 дет.
Рис. 16 — Alternator Mounting/Belt 12 Volt 1 дет.
Рис. 17 — Electrical Plate Assembly 1 дет.

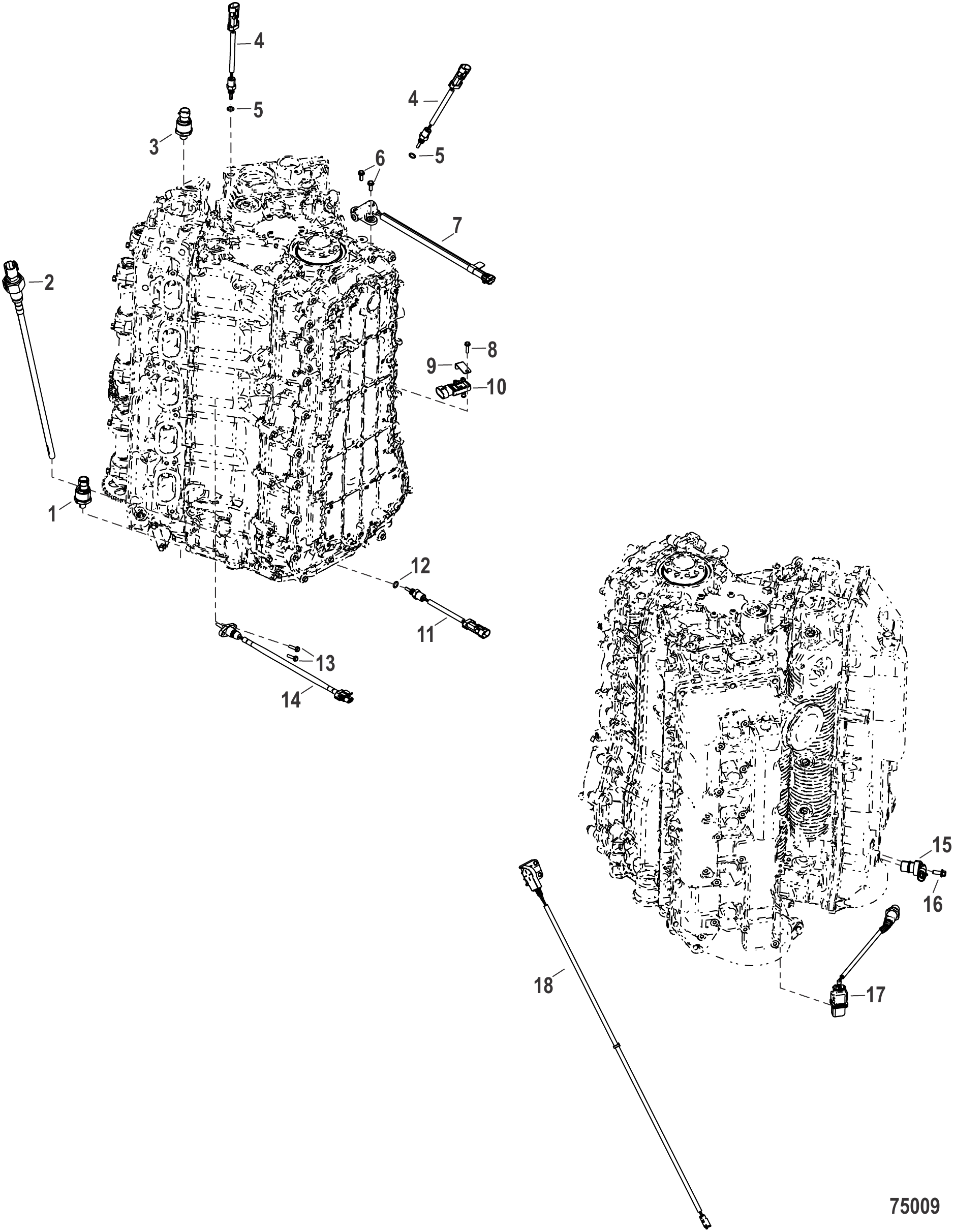

Рис. 18 — Electrical Sensor 8 дет.
Рис. 19 — Attaching Kit - Remote Control (30/40 Hp) EFI 3 Cyl 1 дет.
Рис. 20 — Electrical Sensors 2 дет.

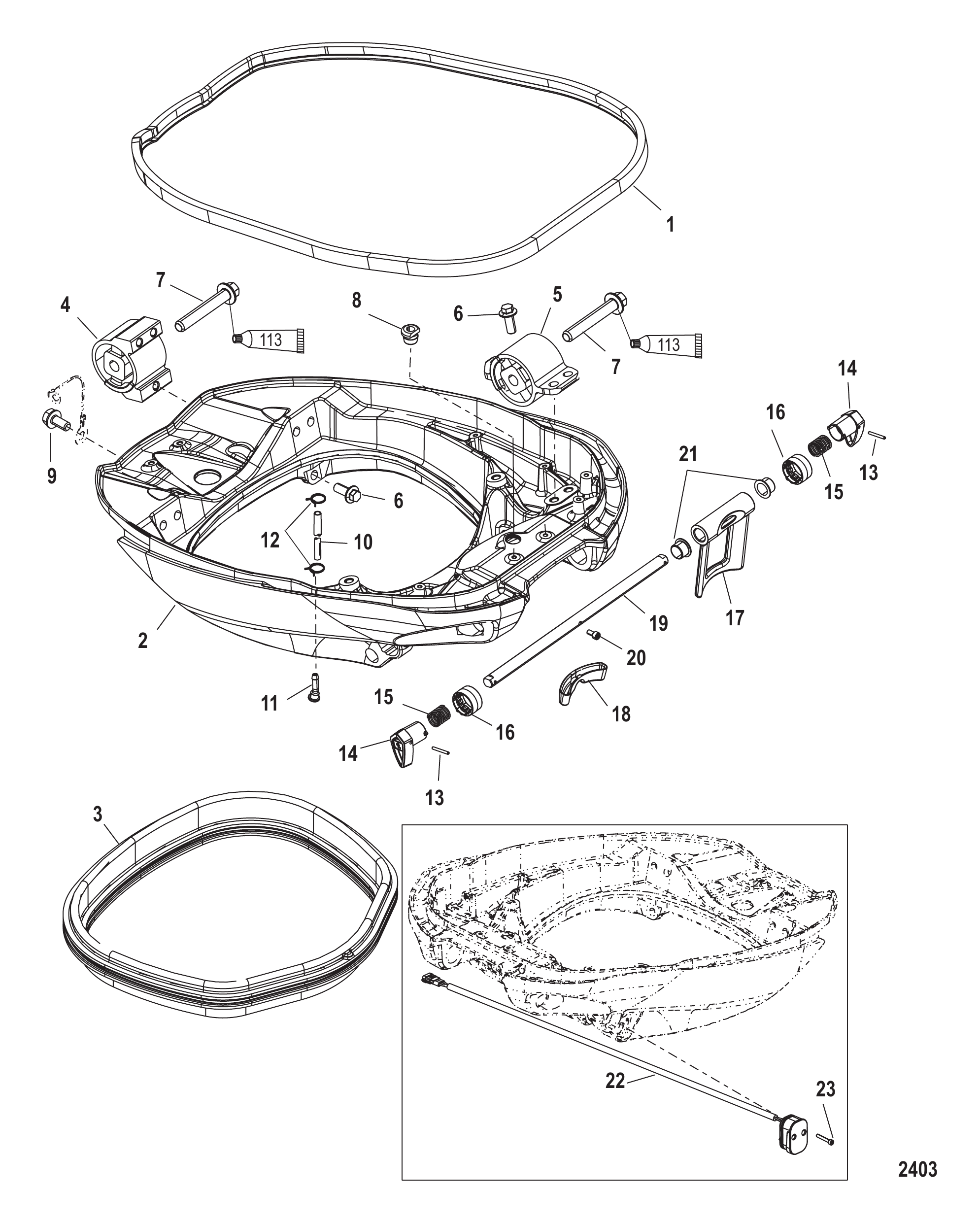

Рис. 21 — Mount Cradle 20 inch Tie Bar Models Only 2 дет.

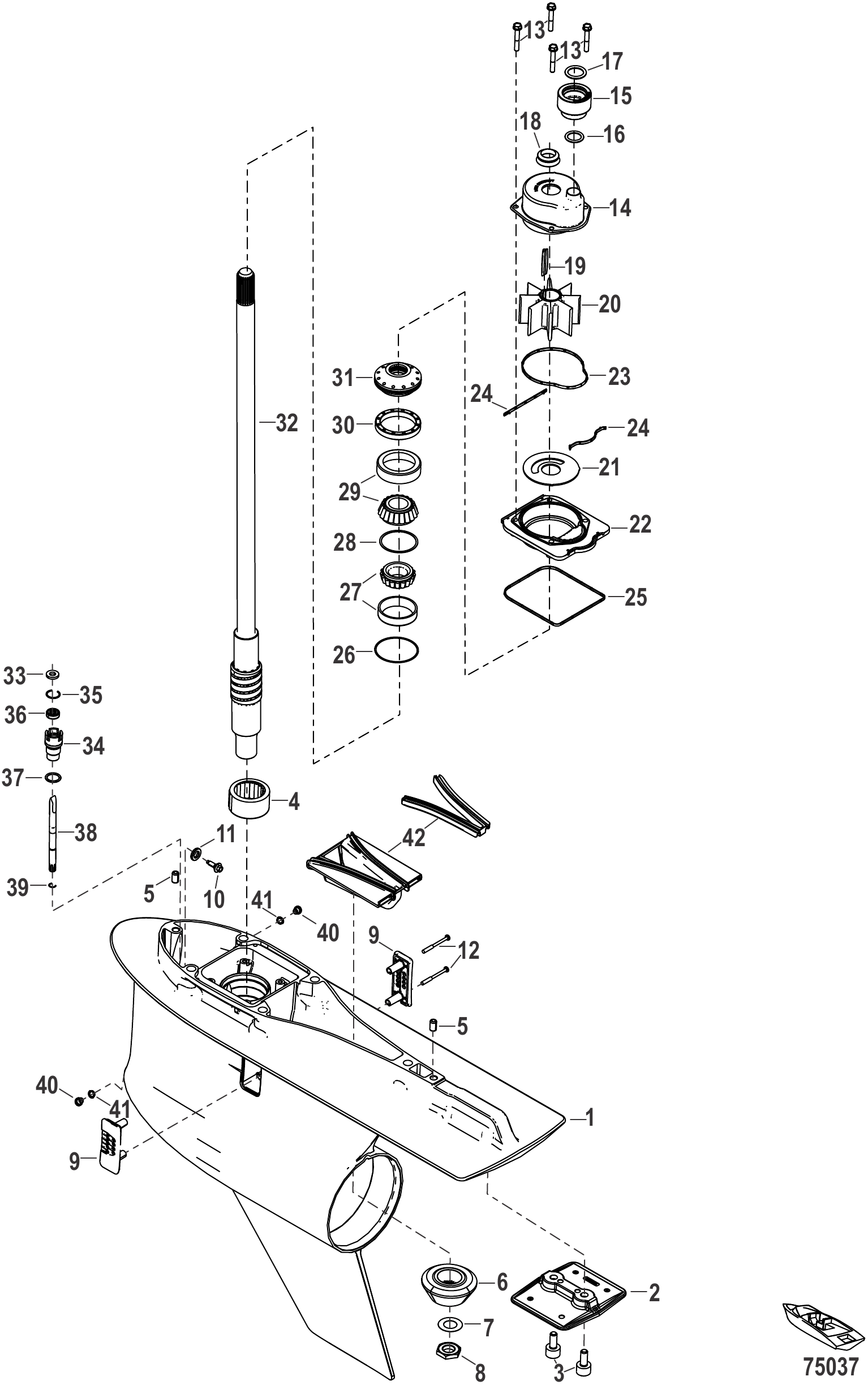

Рис. 22 — Gear Housing, Driveshaft, 6.44 Torpedo (2.08 Gear Ratio) 77 дет.

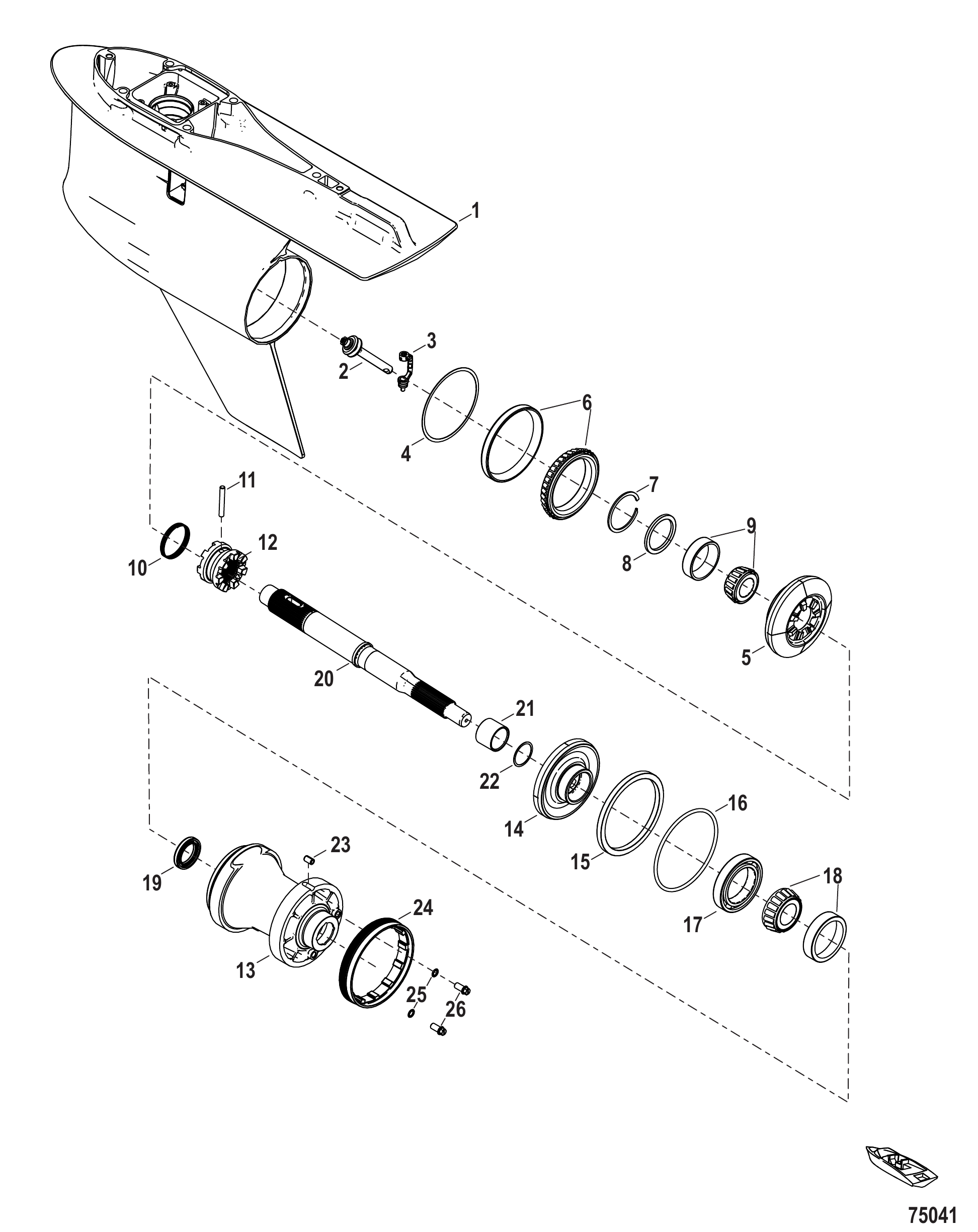

Рис. 23 — Gear Housing, Prop Shaft - Standard Rotation, 6.44 Torpedo (2.08 Gear Ratio) 40 дет.

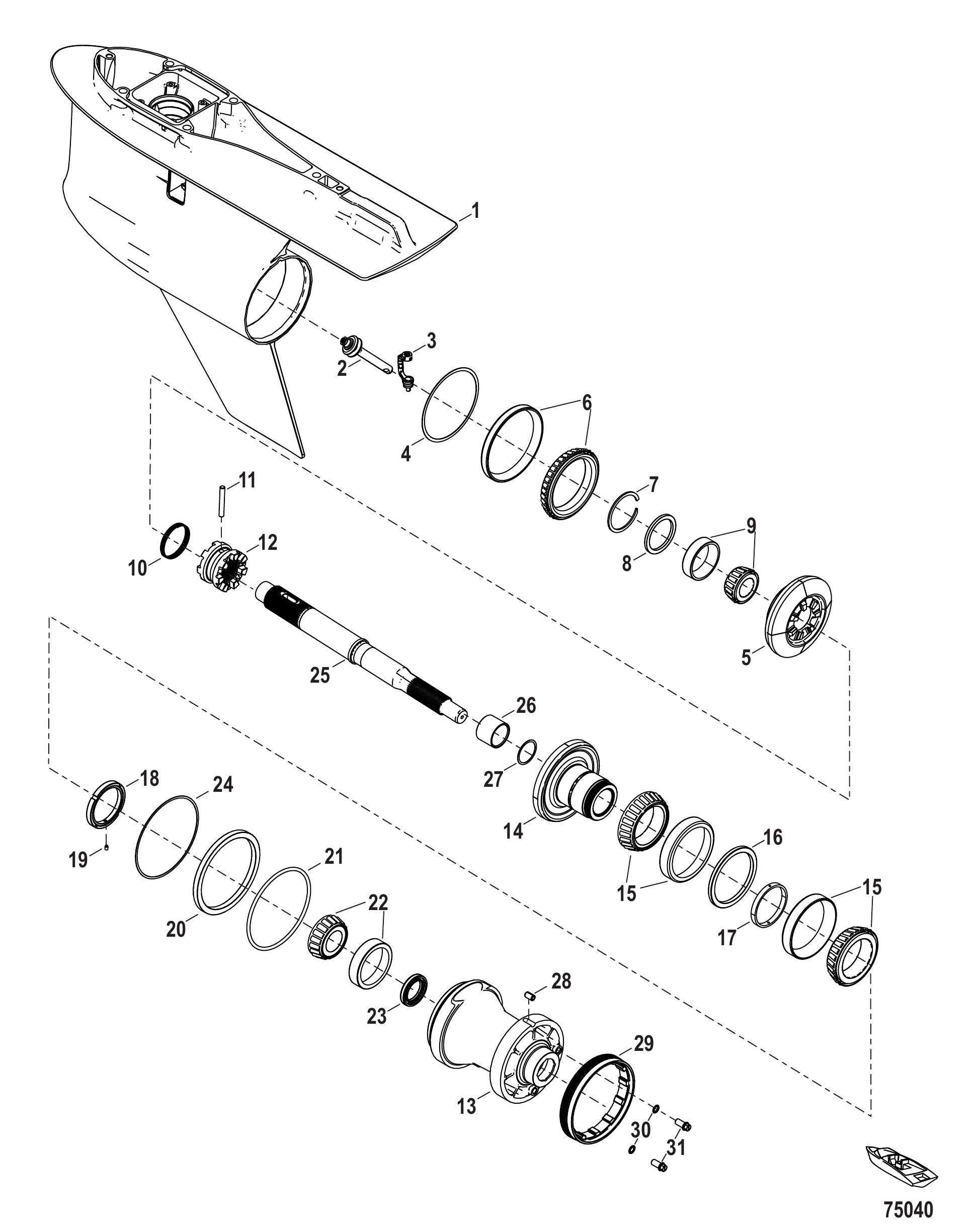

Рис. 24 — Gear Housing, Prop Shaft - Counter Rotation, 6.44 Torpedo (2.08 Gear Ratio) 45 дет.
Рис. 25 — Gear Housing, Driveshaft, R-Drive 1.60 10 дет.
Рис. 26 — Gear Housing, Driveshaft, R-Drive Sport 1.60 10 дет.
Рис. 27 — Gear Housing, Joystick Piloting Driveshaft, R-Drive 1.60 9 дет.
Рис. 28 — Gear Housing Driveshaft, 5.44 Torpedo (1.75 Gear Ratio) 2 дет.
Рис. 29 — Gear Housing Driveshaft, 5.44 Torpedo (1.60 Gear Ratio) 2 дет.
Рис. 30 — Gear Housing Driveshaft, Sport Master, (1.60 Gear Ratio) 2 дет.
Рис. 31 — Gear Housing Driveshaft, 6.48 Torpedo, (1.75 Gear Ratio) 1 дет.
Рис. 32 — Power Steering Actuator Assembly 1 дет.
Рис. 33 — Gear Housing, Joystick Piloting Prop Shaft - Counter Rotation, R-Drive 1.60 9 дет.
Рис. 34 — Gear Housing, Joystick Piloting Prop Shaft - Standard Rotation, R-Drive 1.60 9 дет.
Рис. 35 — Gear Housing, Prop Shaft - Counter Rotation, R-Drive 1.60 9 дет.
Рис. 36 — Gear Housing, Prop Shaft - Counter Rotation, R-Drive Sport 1.60 9 дет.
Рис. 37 — Gear Housing, Prop Shaft - Standard Rotation, R-Drive 1.60 9 дет.
Рис. 38 — Gear Housing, Prop Shaft - Standard Rotation, R-Drive Sport 1.60 9 дет.
Рис. 39 — Power Trim/Transom Assembly, Joystick Piloting 13 дет.
Рис. 40 — Maintenance Kits 1 дет.

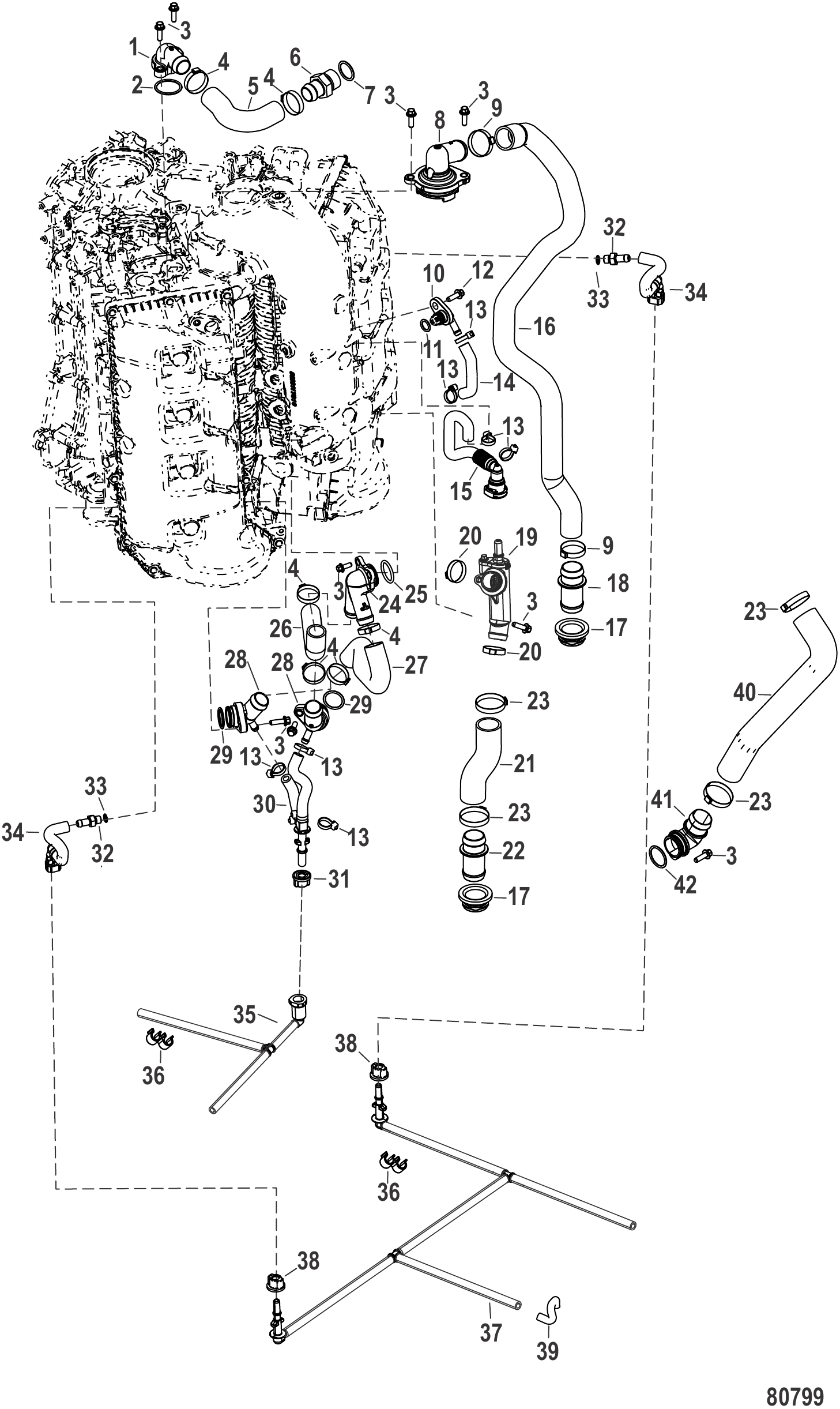

Рис. 41 — Cooling, Hoses and Thermostats Serial 3B332192 and Up 1 дет.
Рис. 42 — Cooling Hoses Serial 3B332191 and Below 1 дет.

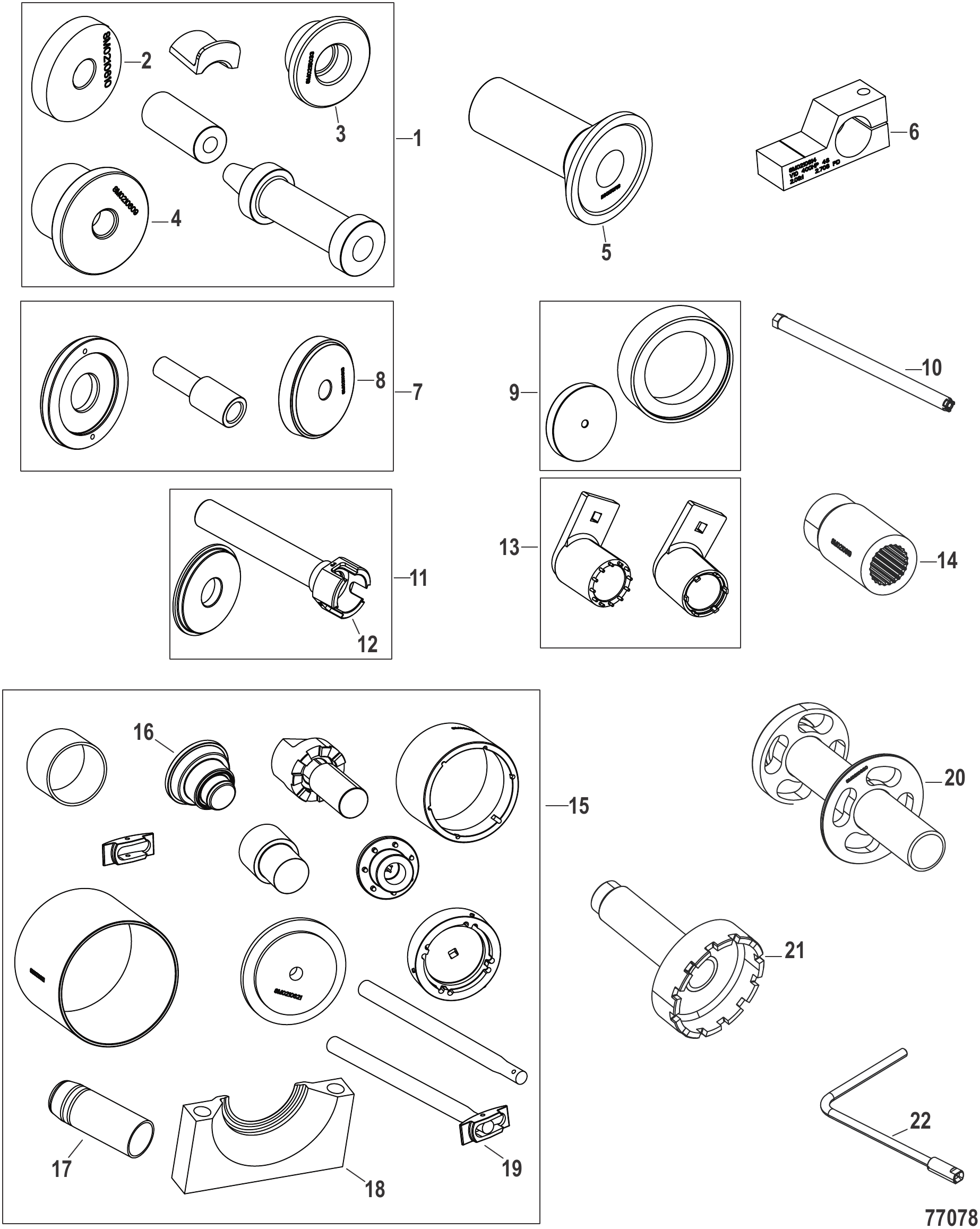

Рис. 43 — Tools Gearcase 24 дет.
