Mercury 200-hp-pro-verado-6-cyl 2b144123-thru-2b577715 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Mercury 200-hp-pro-verado-6-cyl 2b144123-thru-2b577715: 19 схем.

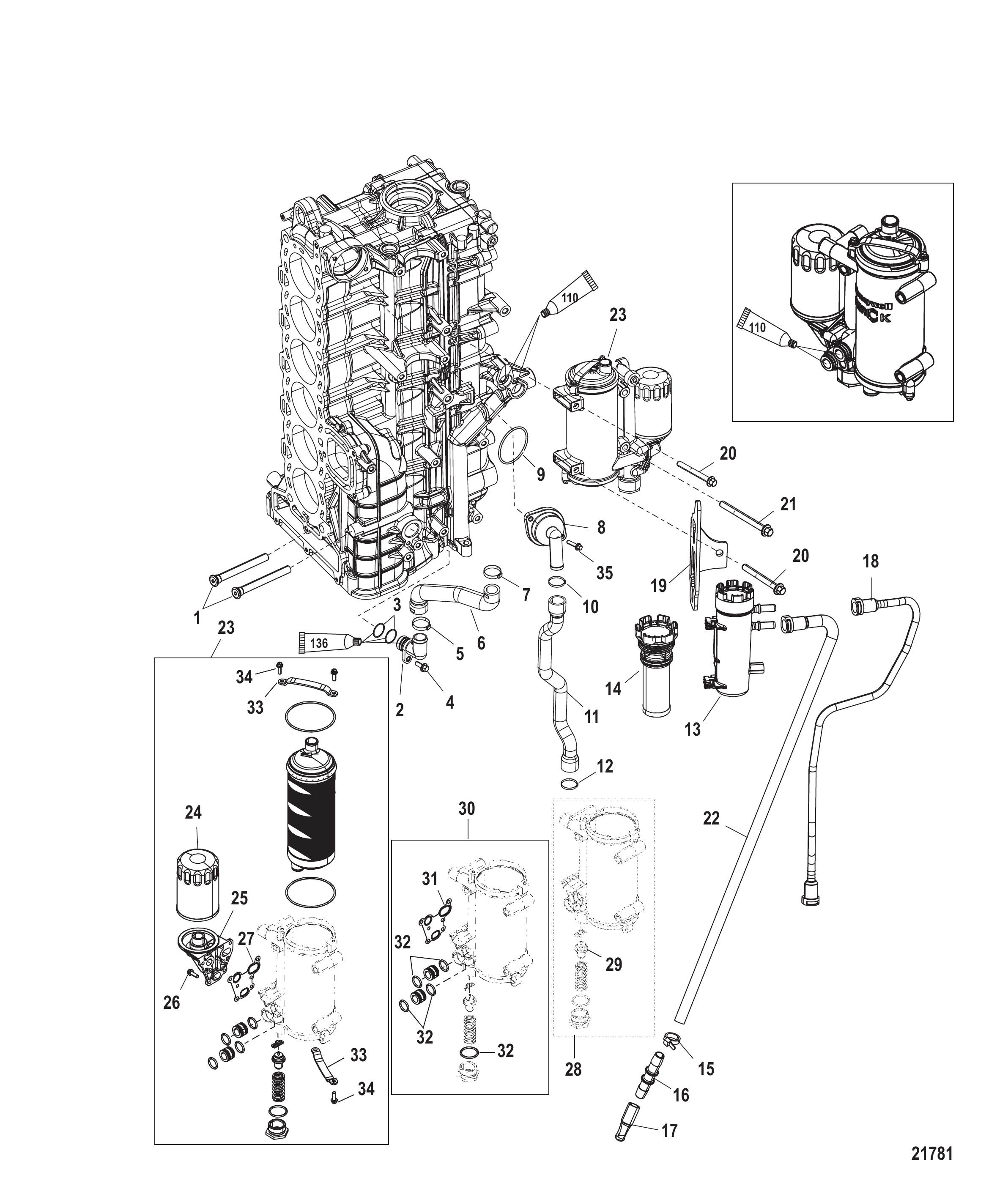

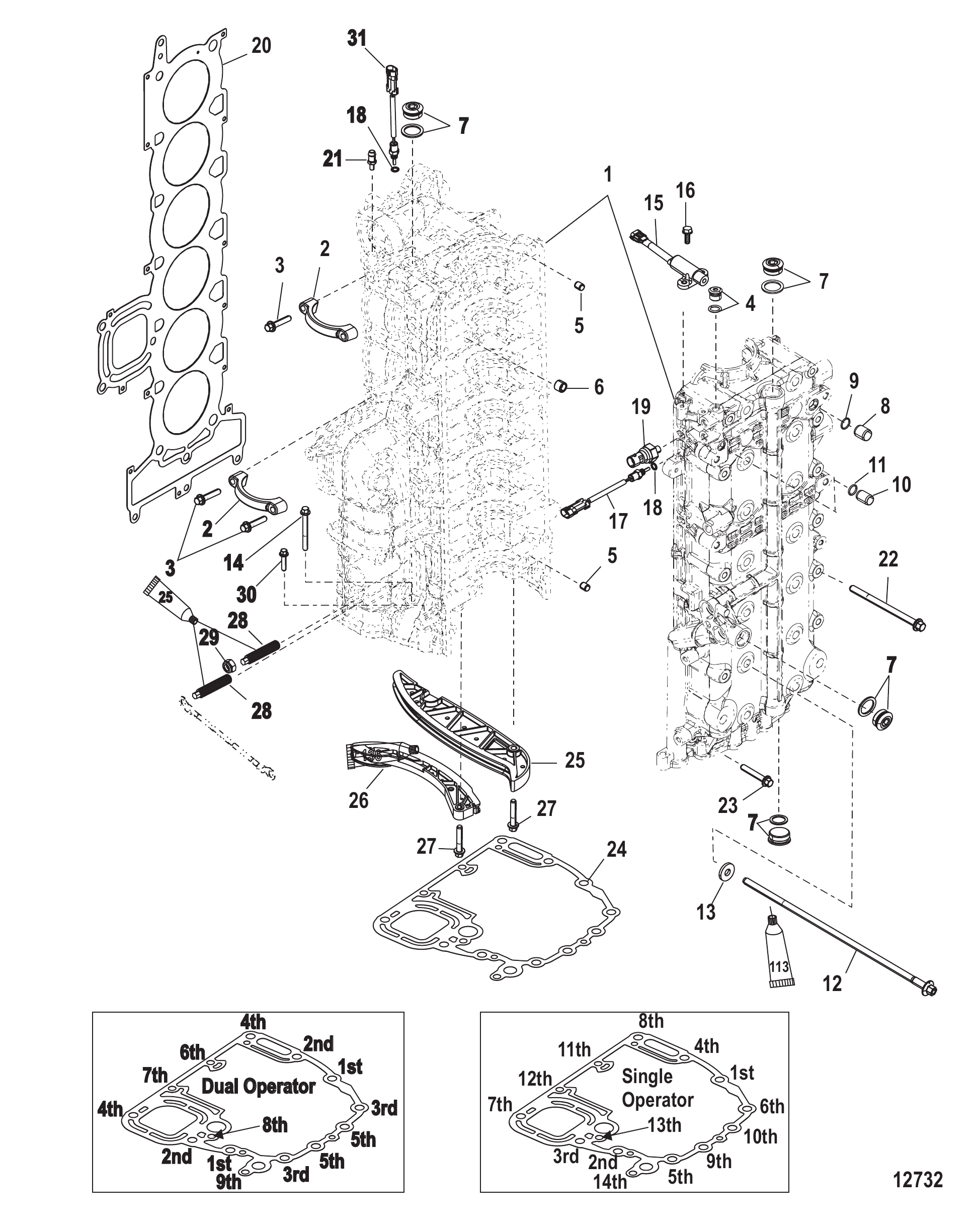

Рис. 1 — Starboard Cylinder Block/Oil Cooler 5 дет.

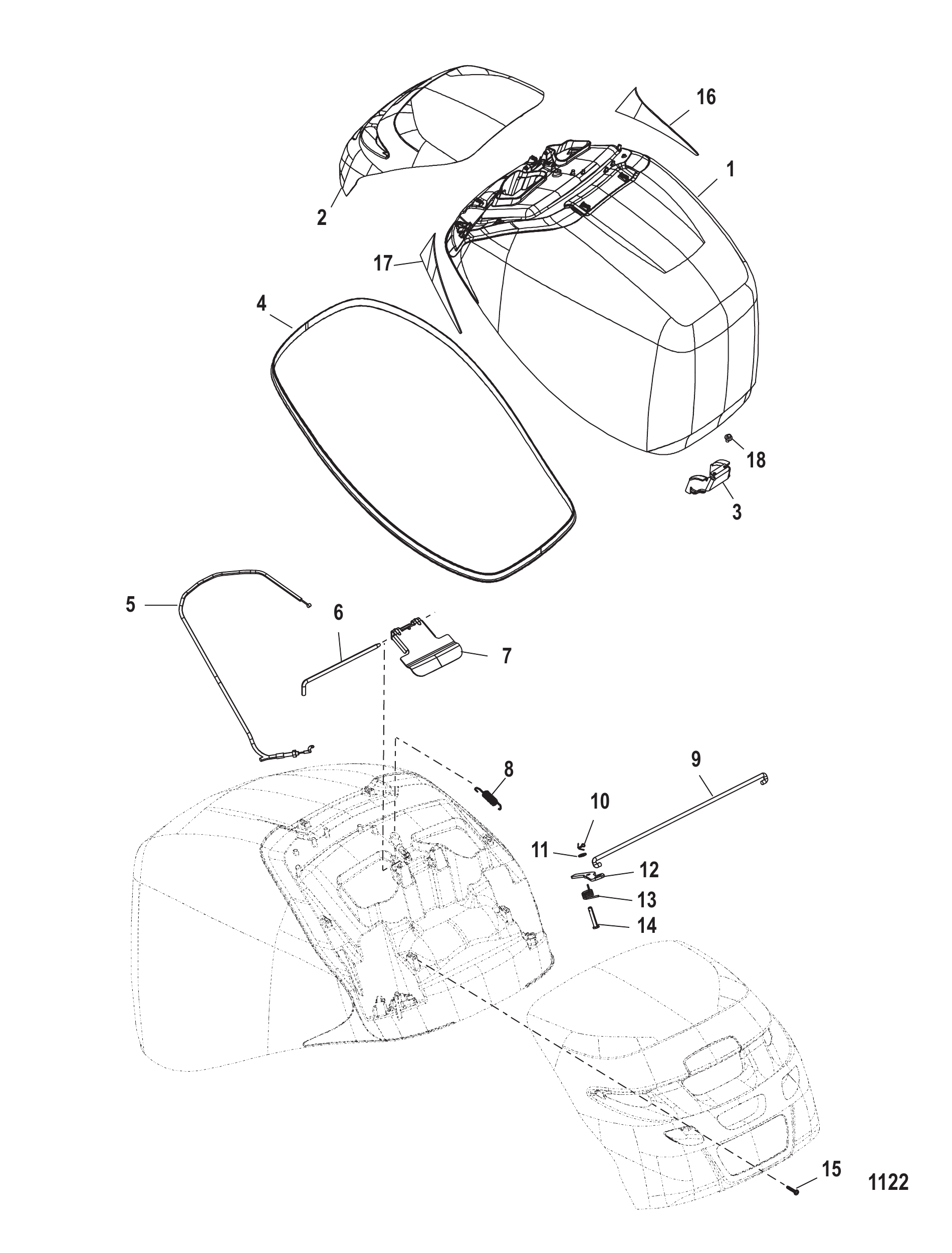

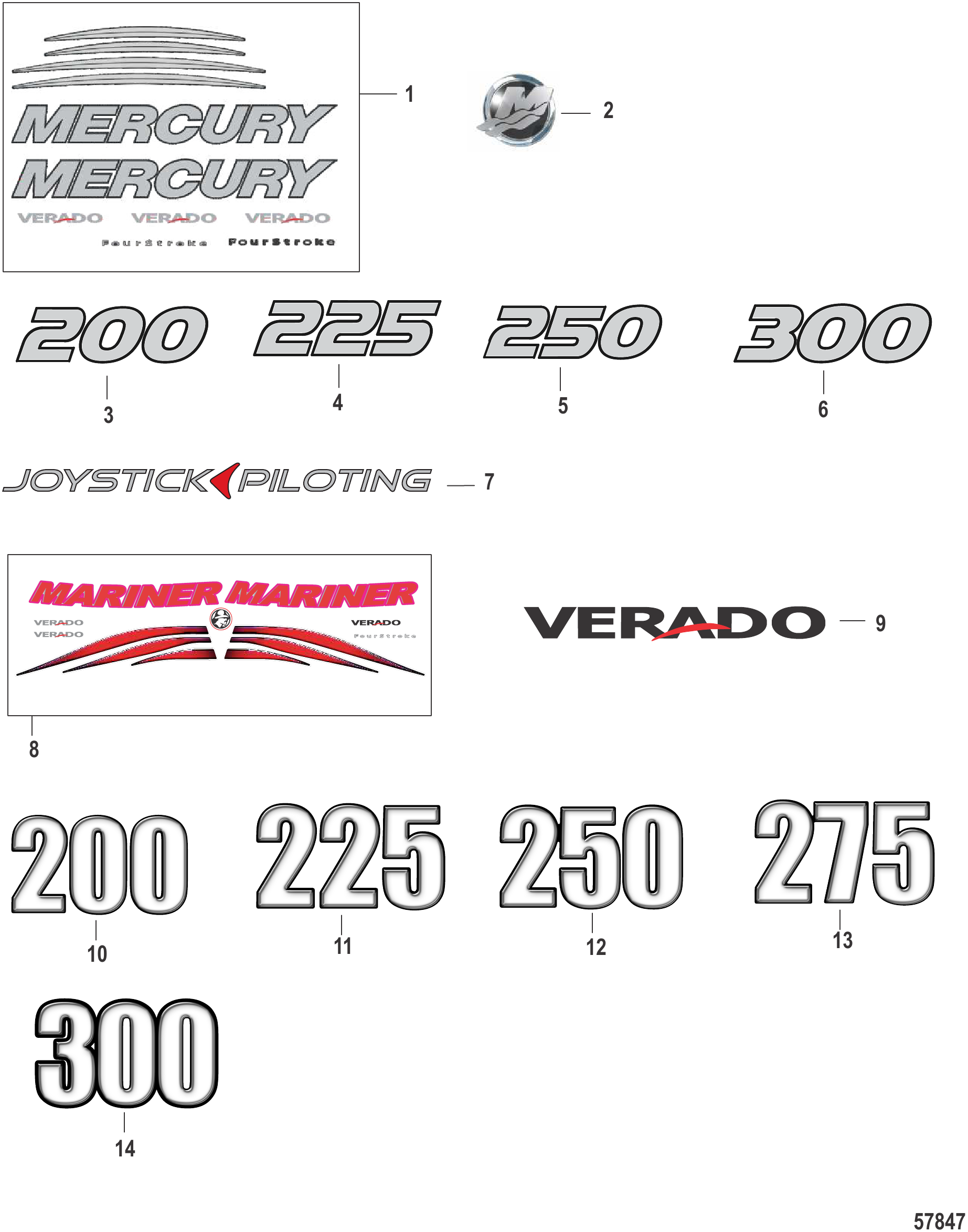

Рис. 2 — Decals - Top Cowl 13 дет.

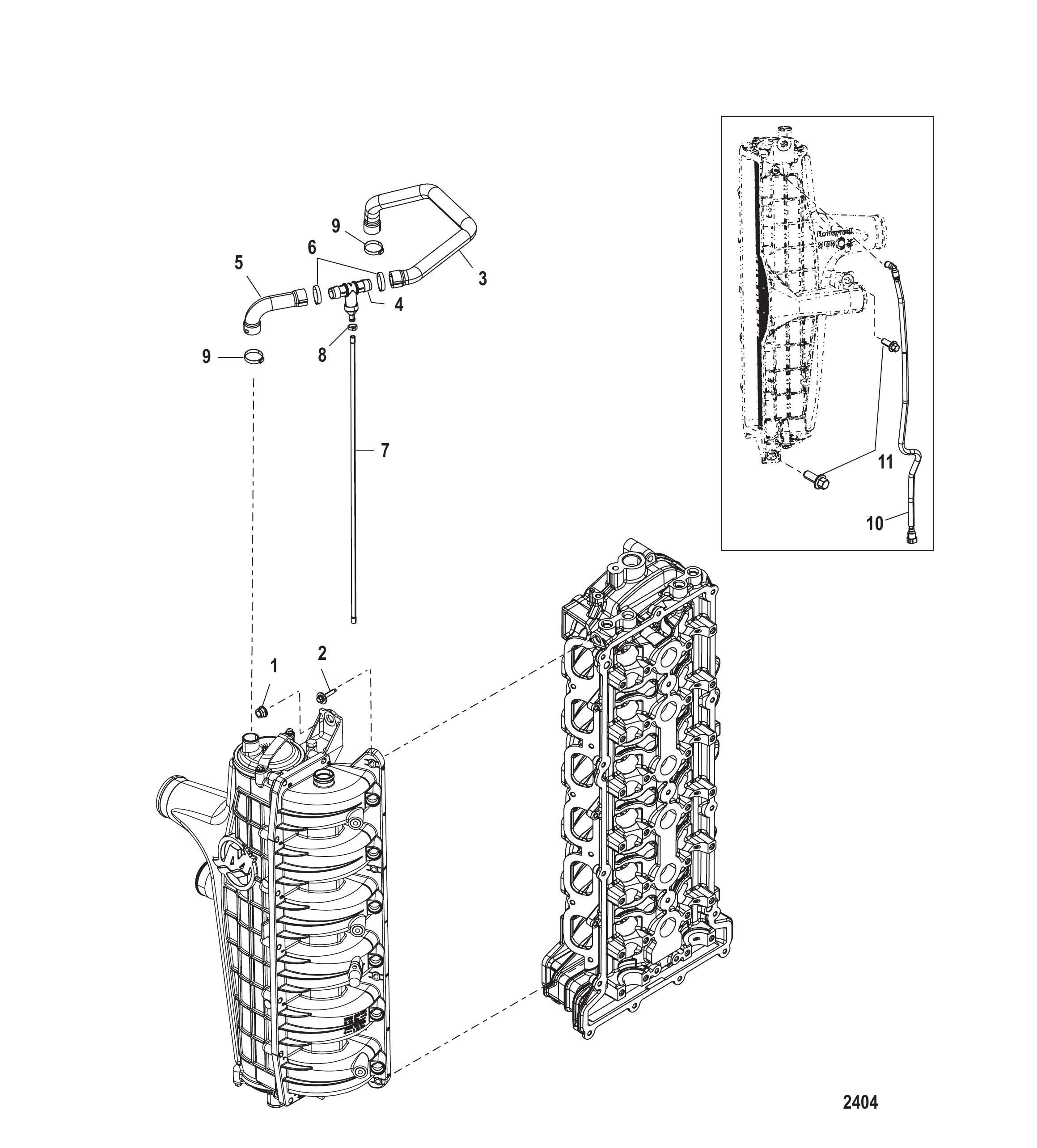

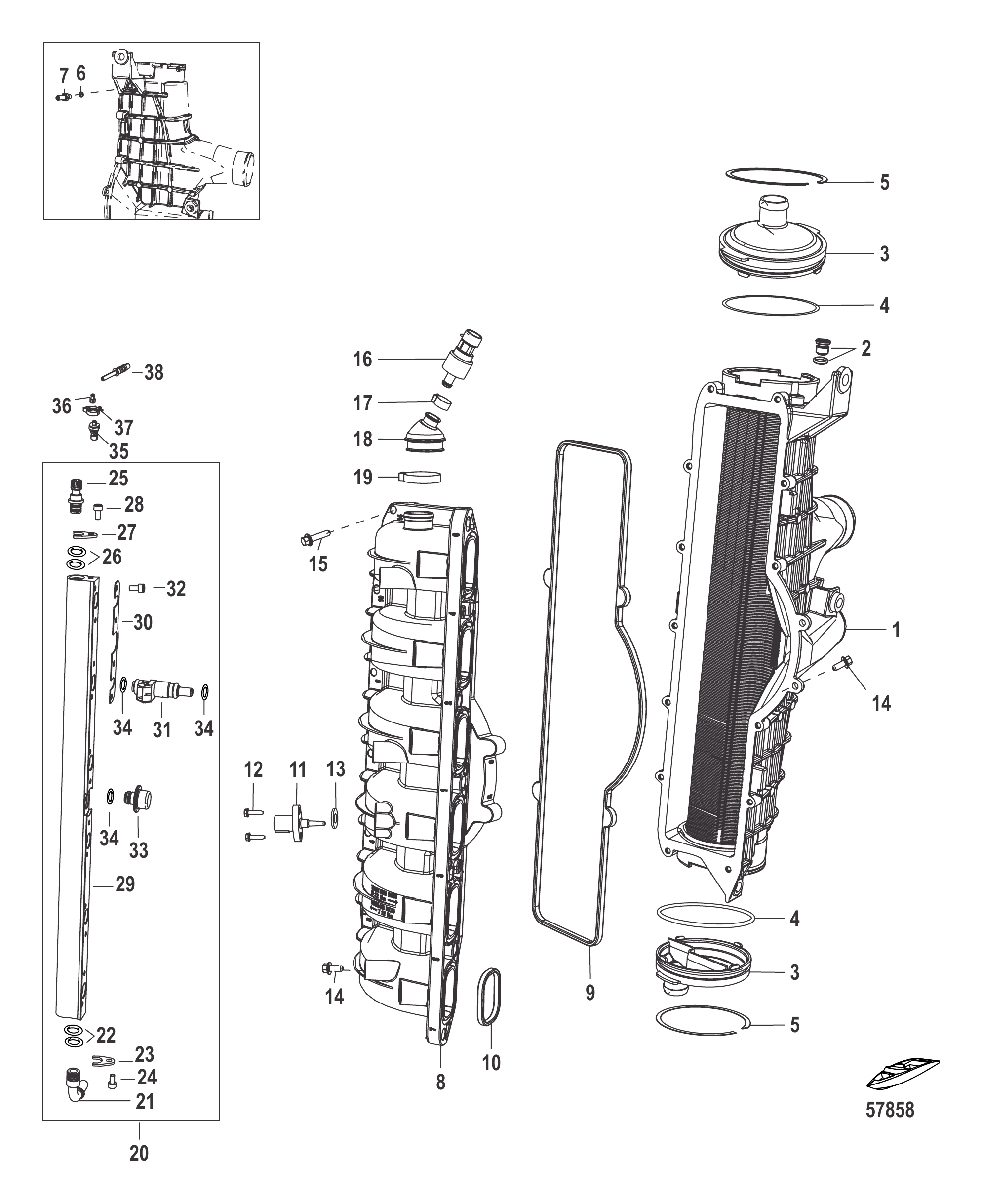

Рис. 3 — Charge Cooler/Intake Manifold 4 дет.
Рис. 4 — PCM/Sensors Electrical 1 дет.

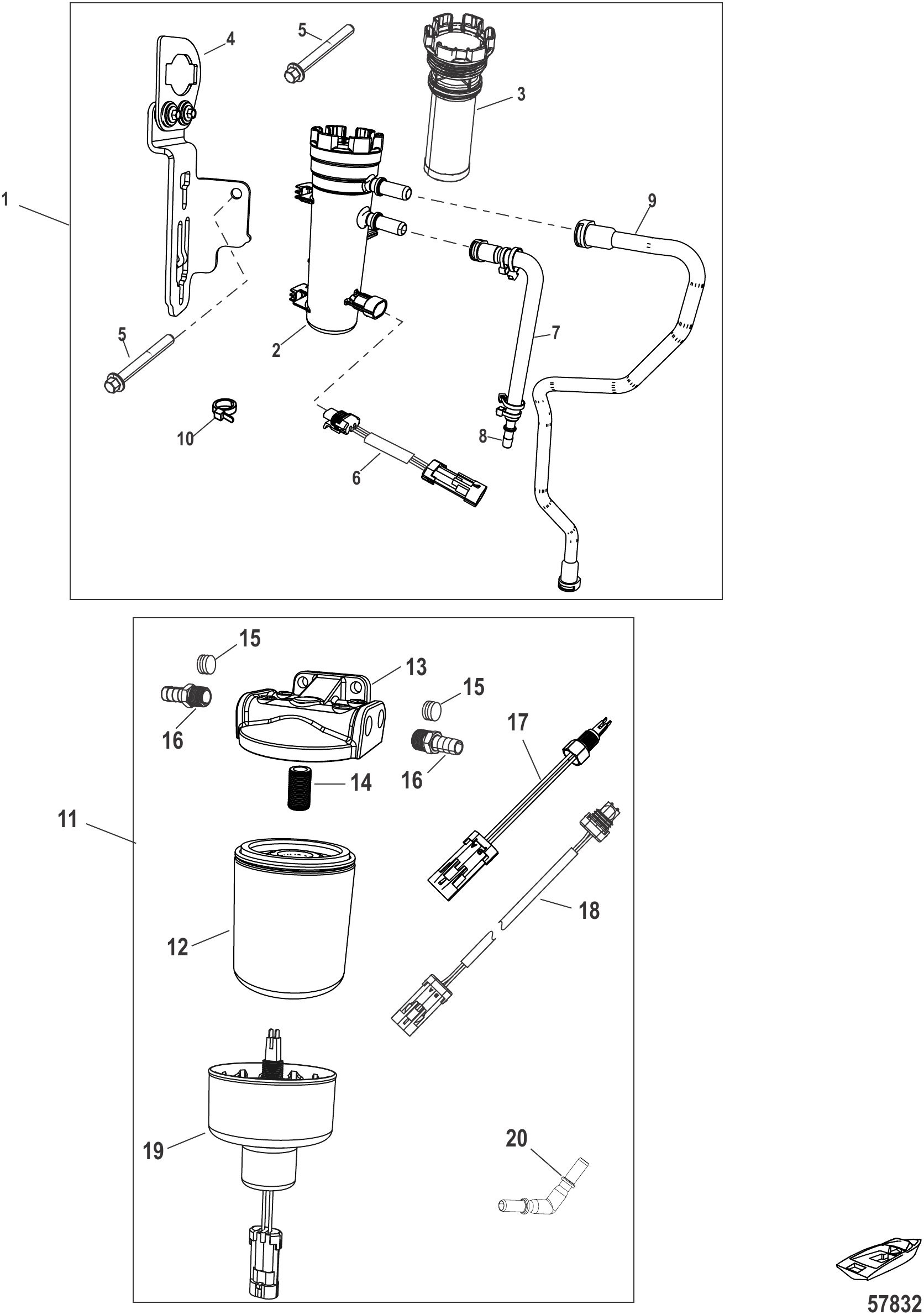

Рис. 5 — Fuel Filter Kits 8 дет.
Рис. 6 — Fuel Filter Kit 1 дет.
Рис. 7 — Fuel Filter 1 дет.

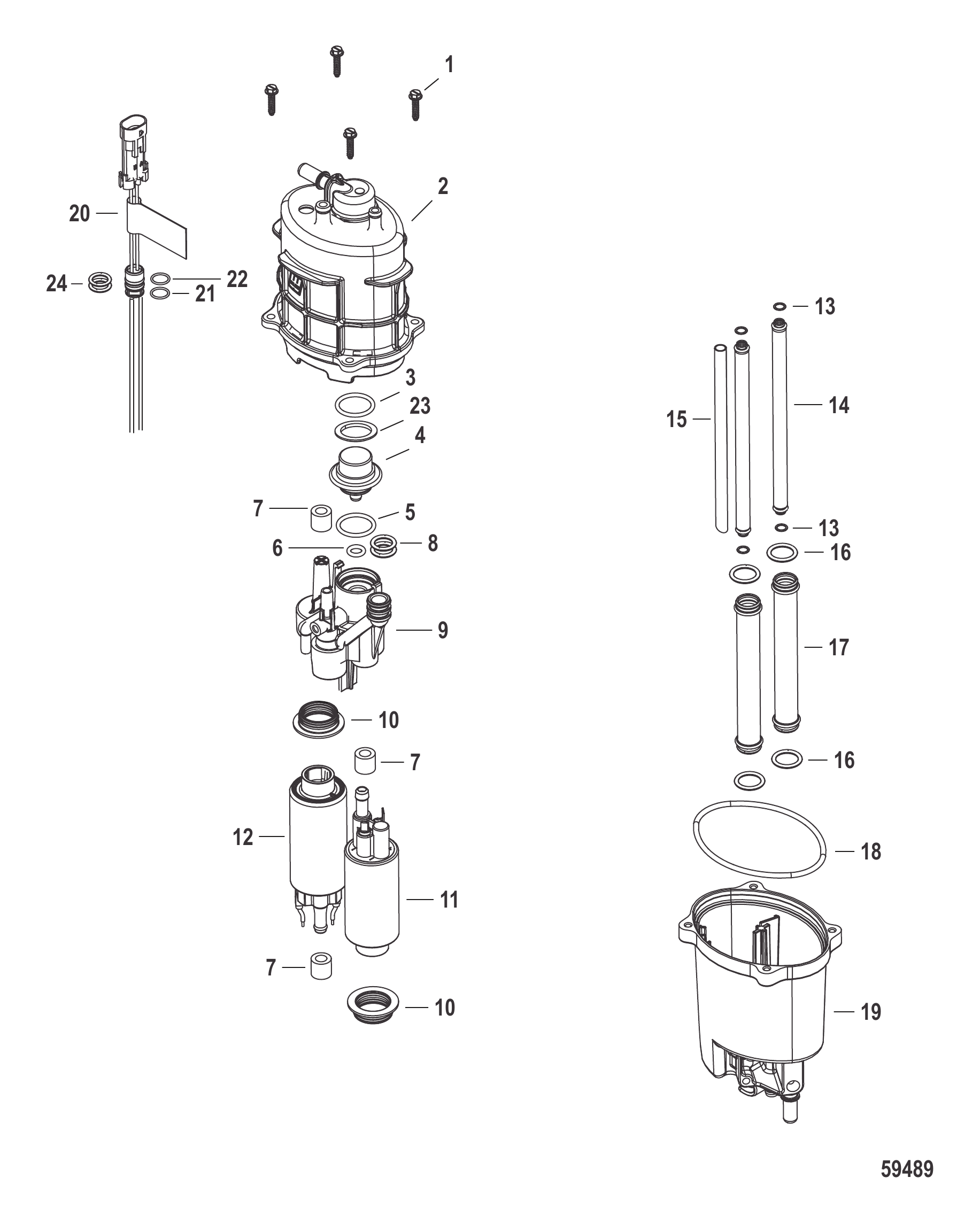

Рис. 8 — Fuel Supply Module Components - 8M0102455 2B457609 and Below 1 дет.

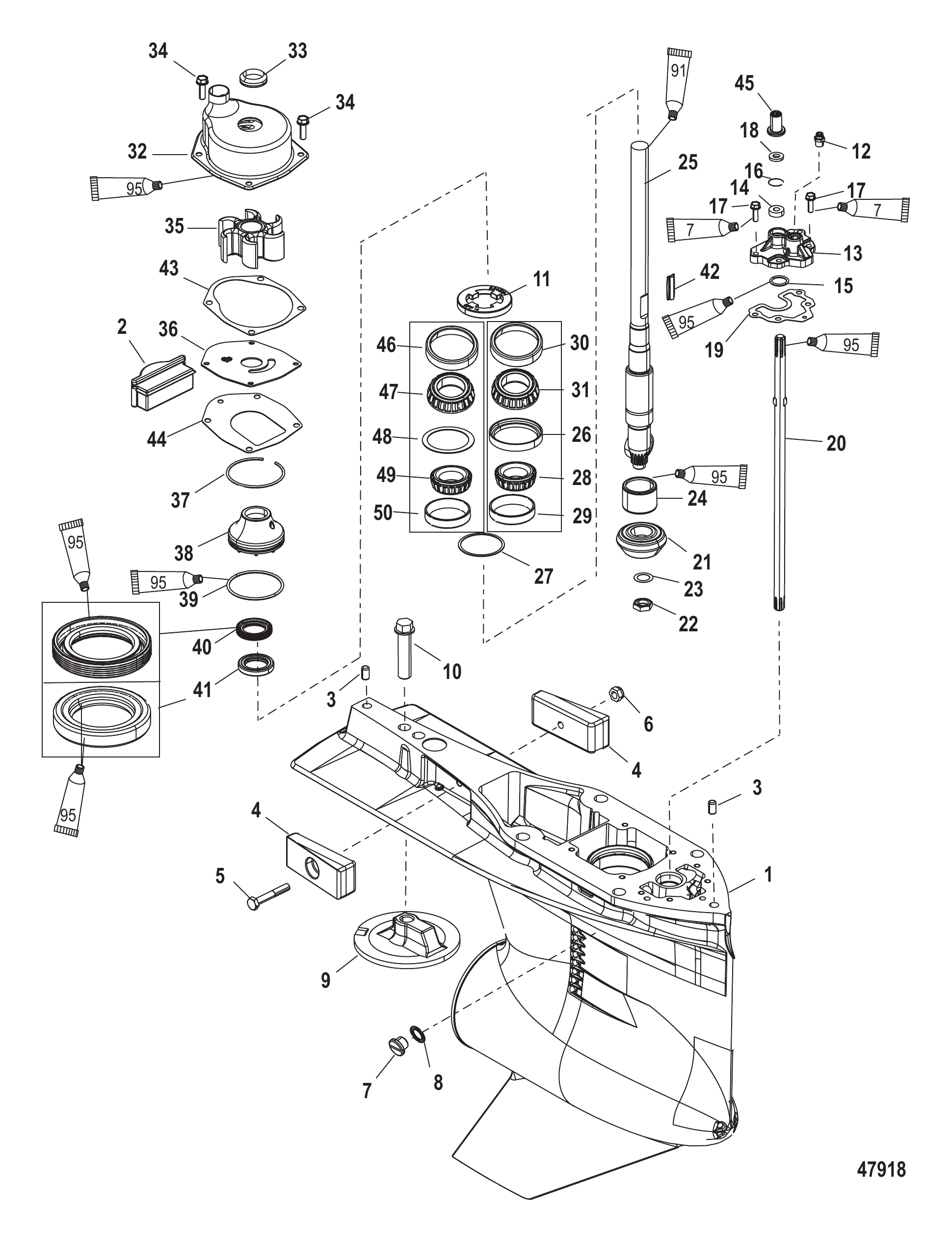

Рис. 9 — Gear Housing Driveshaft, 4.80 Torpedo 8 дет.

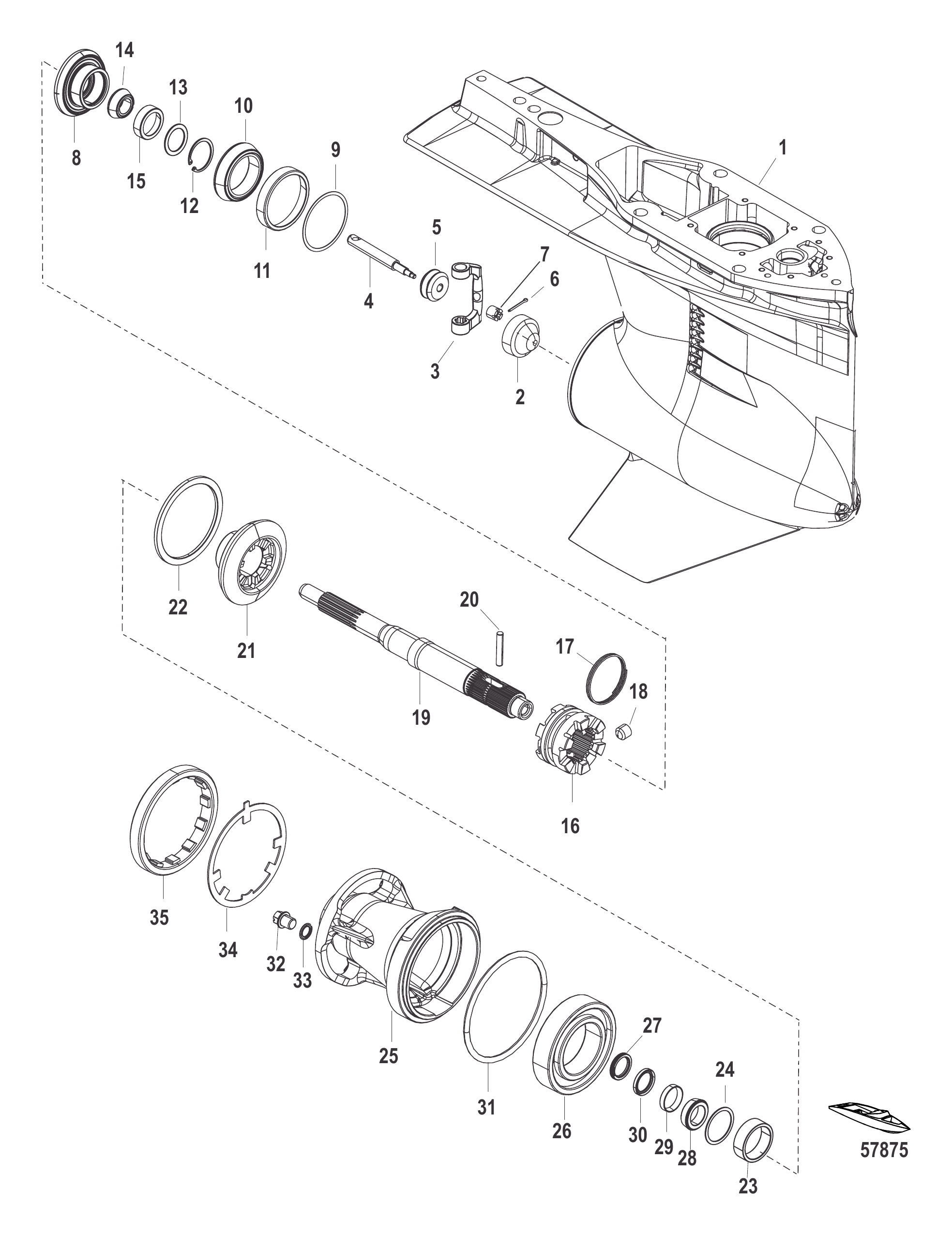

Рис. 10 — Gear Housing Prop Shaft - Std Rot, 4.80 Torpedo 2 дет.
Рис. 11 — Gear Housing Prop Shaft-Standard Rotation, 4.80 Torpedo 2B026816 and Below 2 дет.
Рис. 12 — Gear Housing Prop Shaft-Standard Rotation, 4.80 Torpedo 2B026817 and Up 2 дет.
Рис. 13 — Gear Housing PropShaft-Counter Rotation,4.80 Torpedo 2B026816 and Below 6 дет.
Рис. 14 — Gear Housing Prop Shaft-Counter Rotation, 4.80 Torpedo 2B026817 and Up 6 дет.
Рис. 15 — Gear Housing Prop Shaft-Count Rot, 4.80 Torpedo 6 дет.

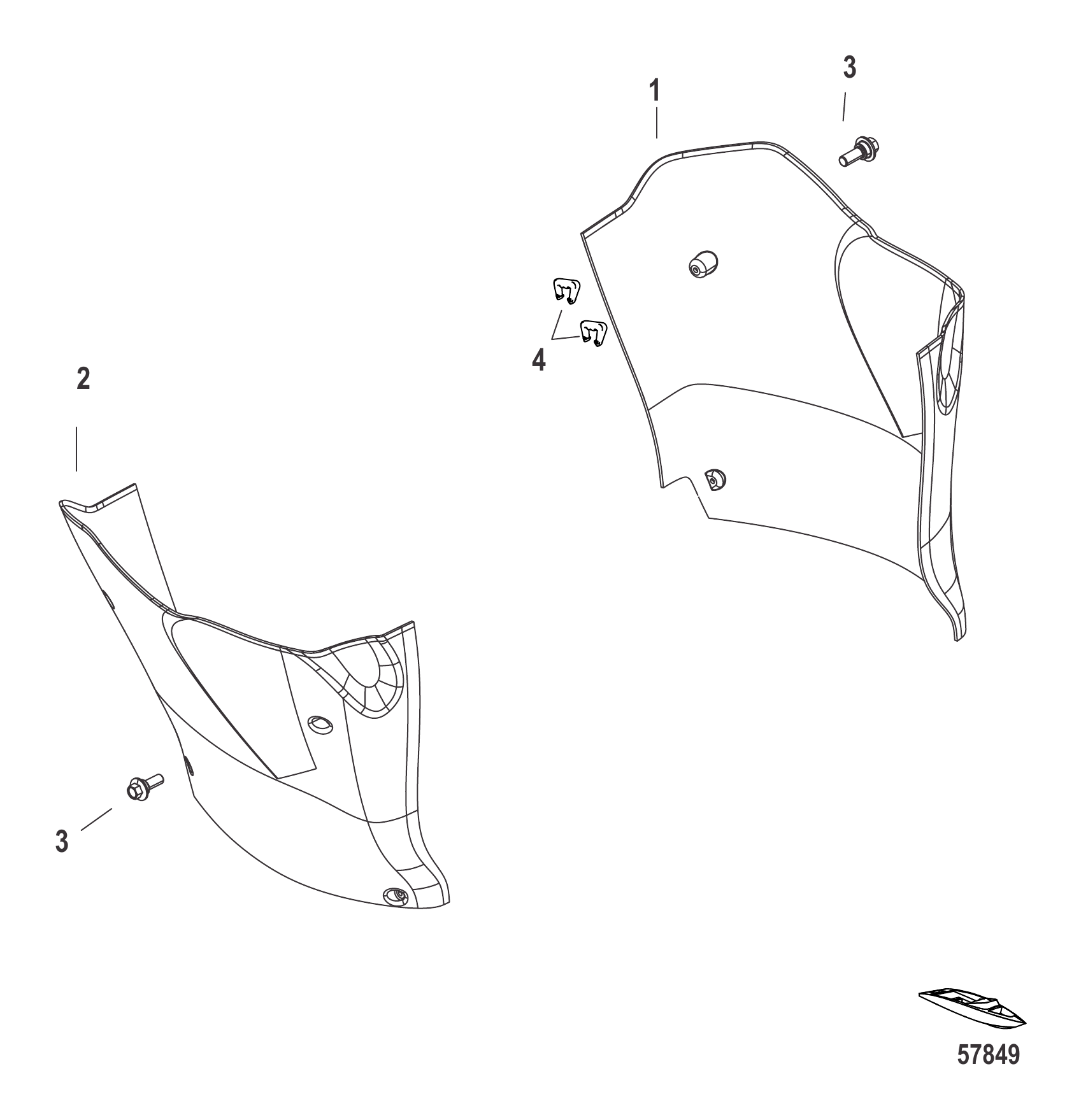

Рис. 16 — Lower Cowl 9 дет.

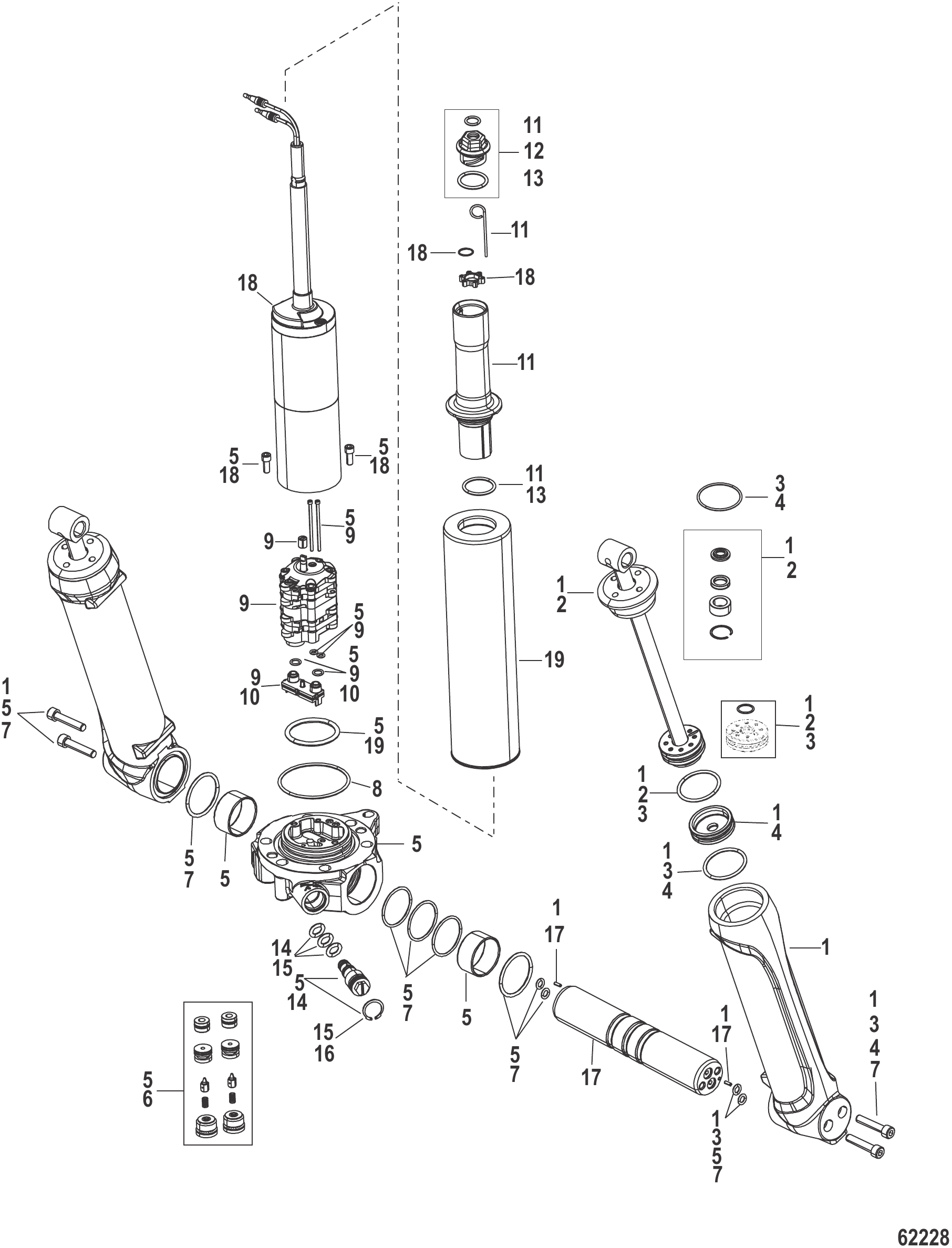

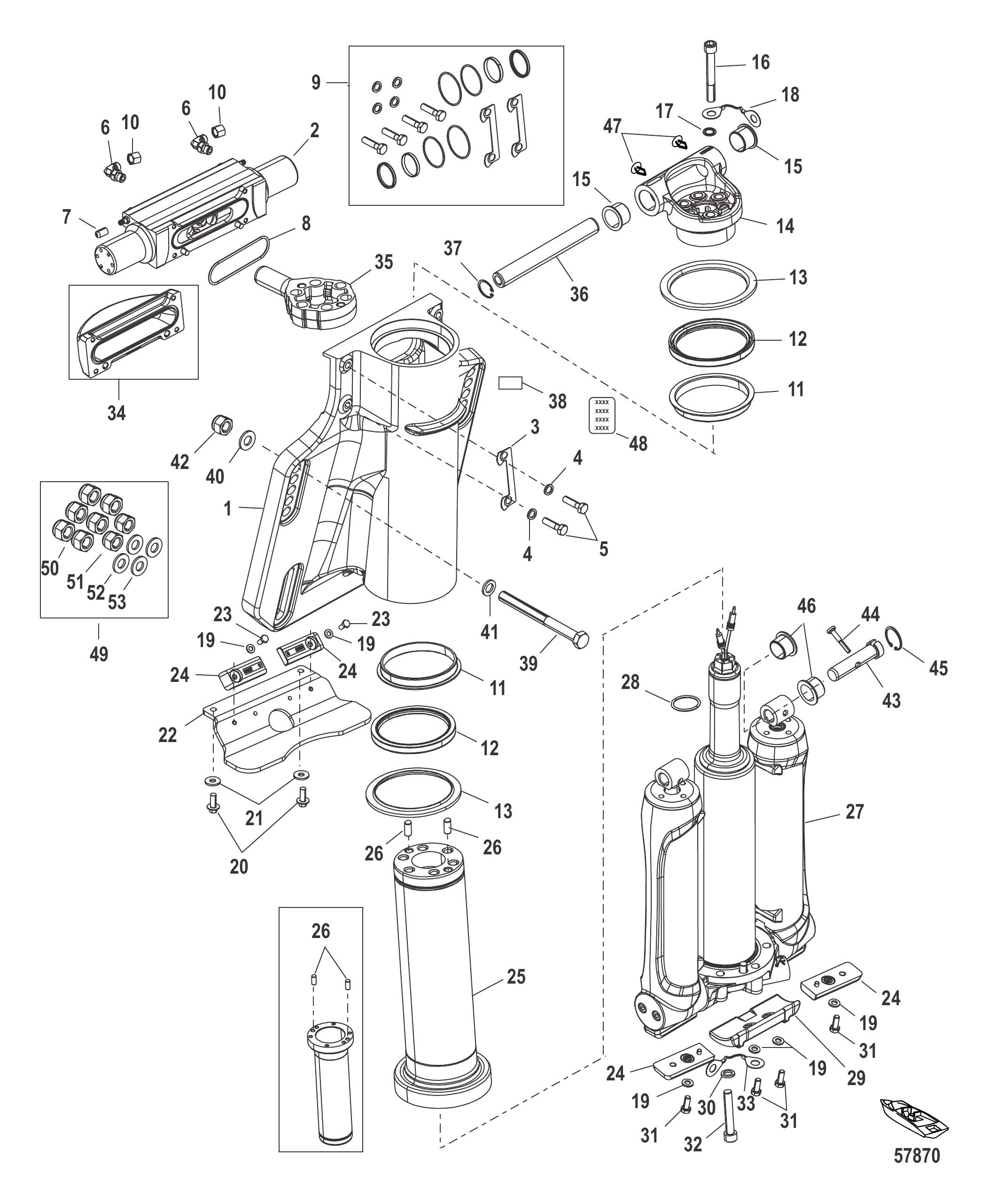

Рис. 17 — Power Trim/Transom Assembly 6 дет.
Рис. 18 — Power Trim/Steering Cylinder 1 дет.

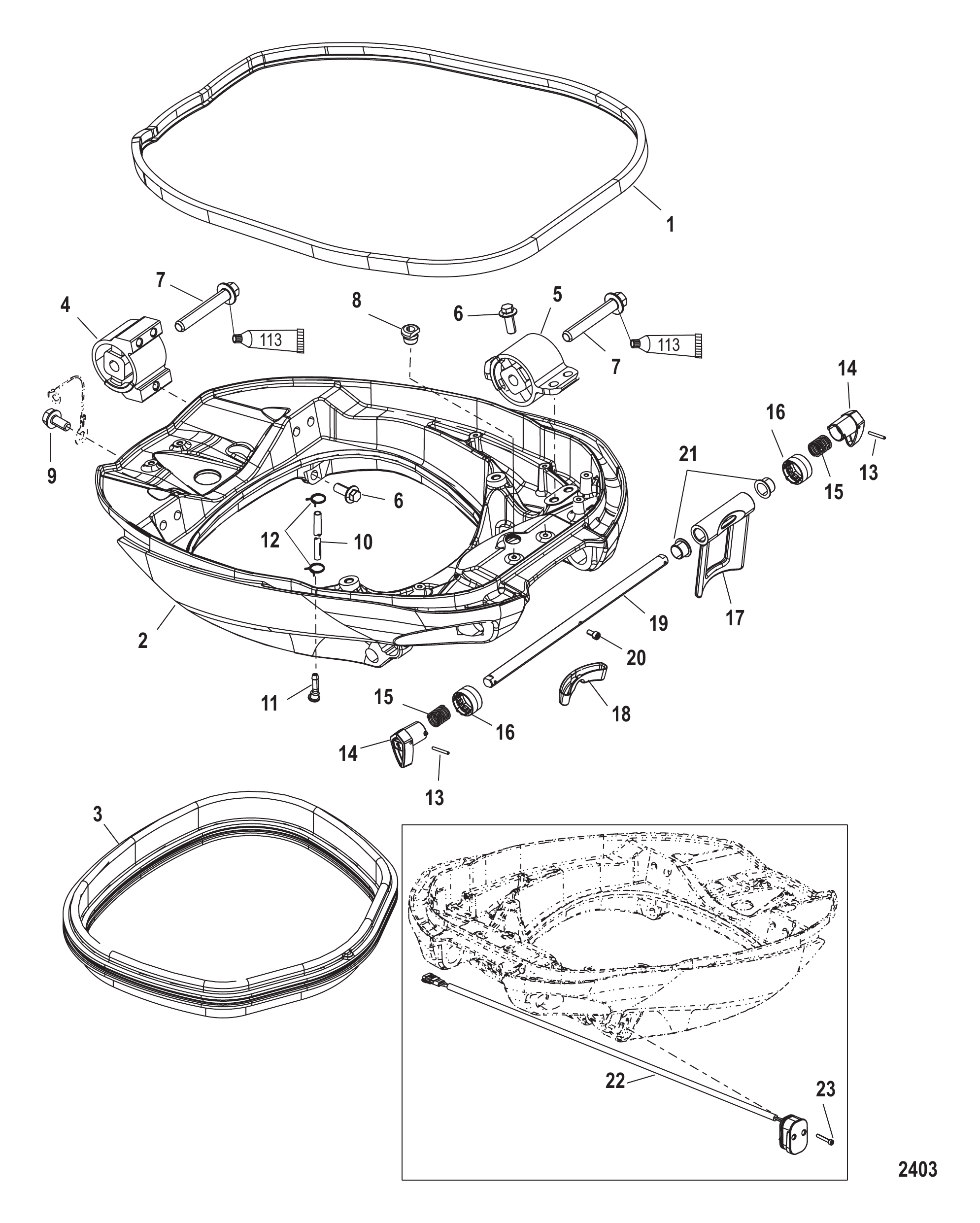

Рис. 19 — Mount Cradle 1 дет.
