Mercury 135-hp-efi-verado-4-cyl 0p419487-thru-0p464487 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Mercury 135-hp-efi-verado-4-cyl 0p419487-thru-0p464487: 82 схем.

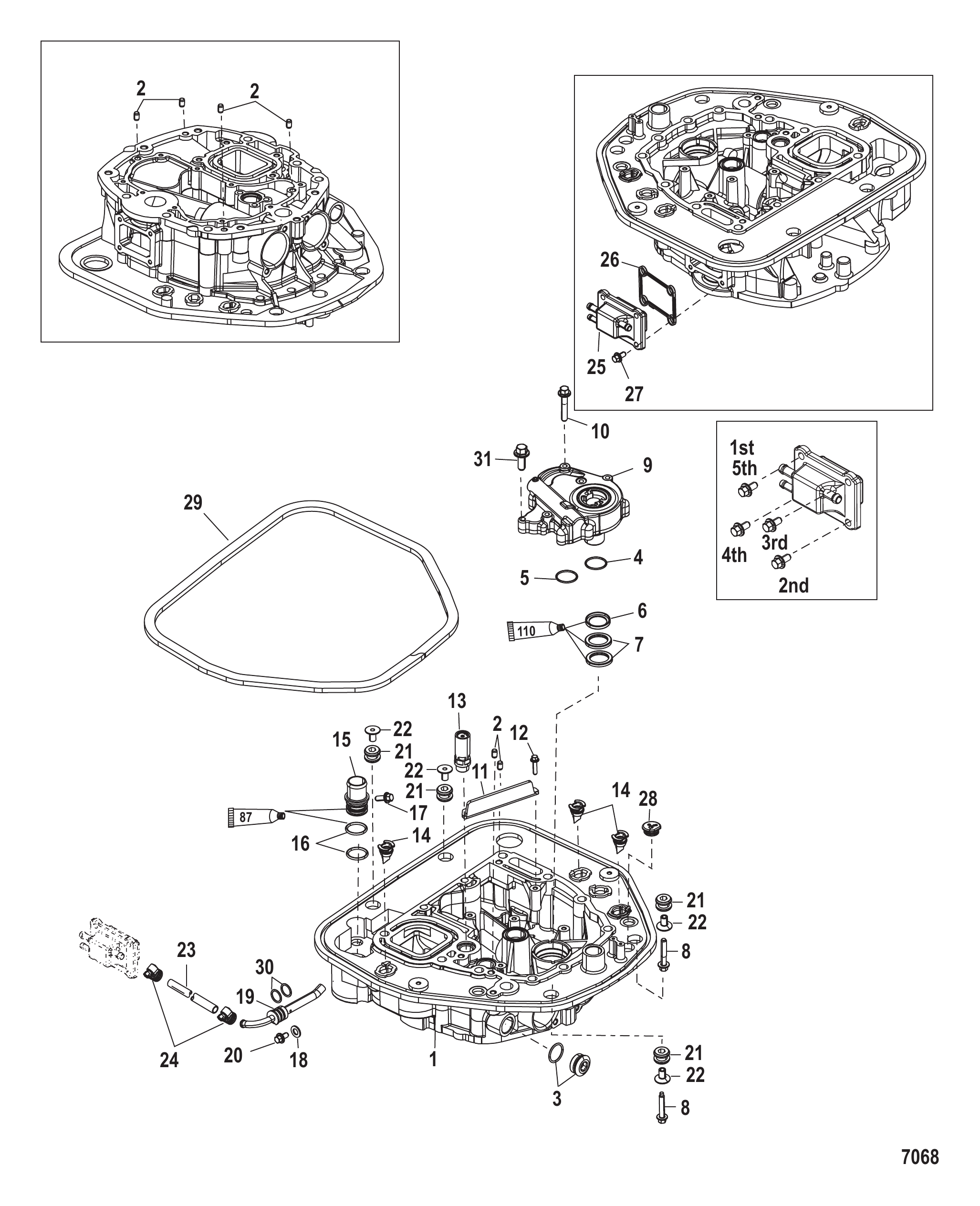

Рис. 1 — Oil Pump/Adaptor Plate-Upper 25 дет.
Рис. 2 — Cooling System 2 дет.
Рис. 3 — Powerhead Gasket Set 8M0142971 1 дет.
Рис. 4 — Cooling System 250R - 1E080500 thru 1E080601 1 дет.
Рис. 5 — Cooling System 250R - 1E080602 and Above 1 дет.
Рис. 6 — Cooling System 300R/300R Heavy Duty 1 дет.
Рис. 7 — Powerhead Gasket Set Components 8 дет.

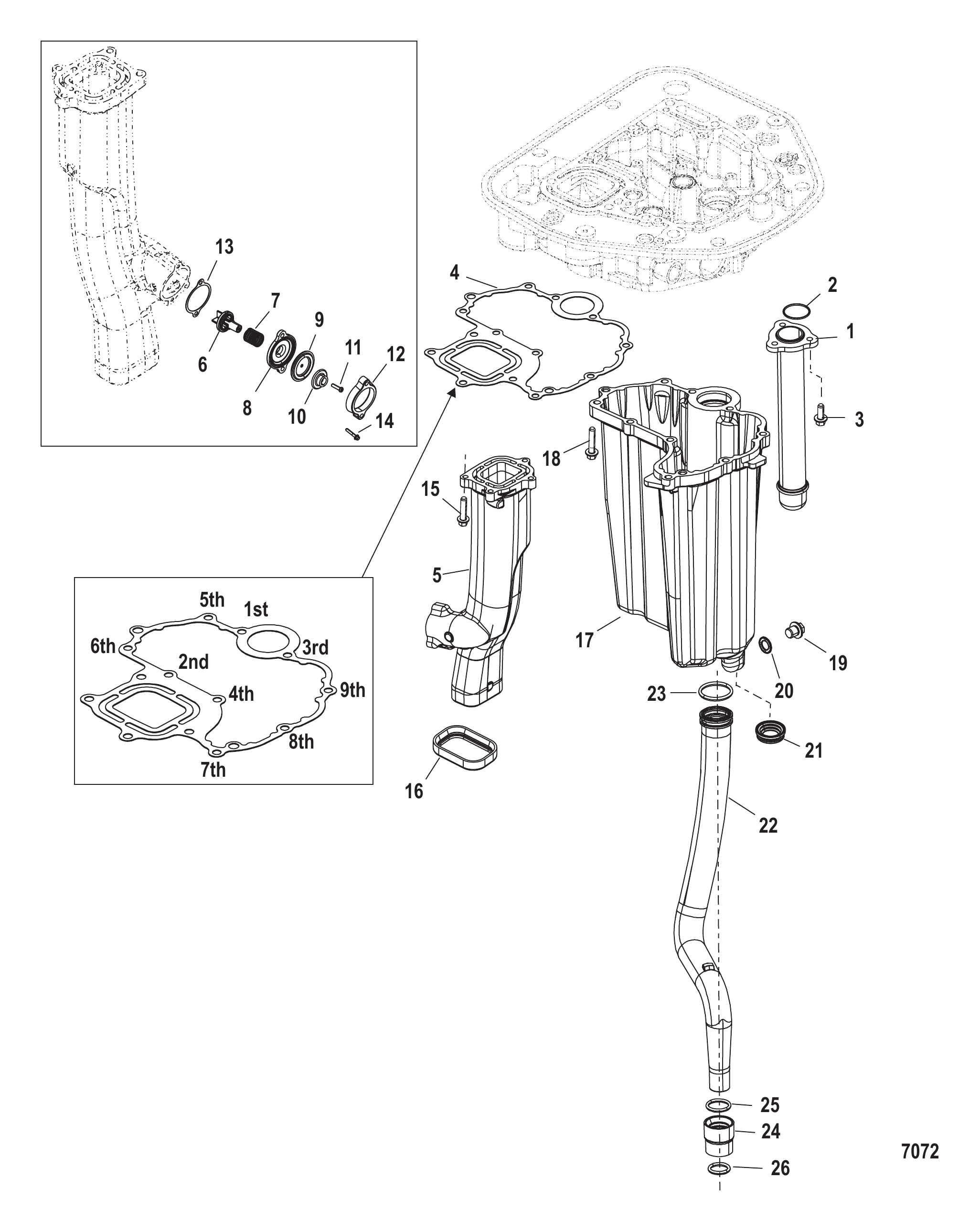

Рис. 8 — Adapter Plate-Lower 23 дет.
Рис. 9 — Cylinder Block Serial 3B332191 and Below 1 дет.
Рис. 10 — Cylinder Block Serial 3B332192 and Up 1 дет.

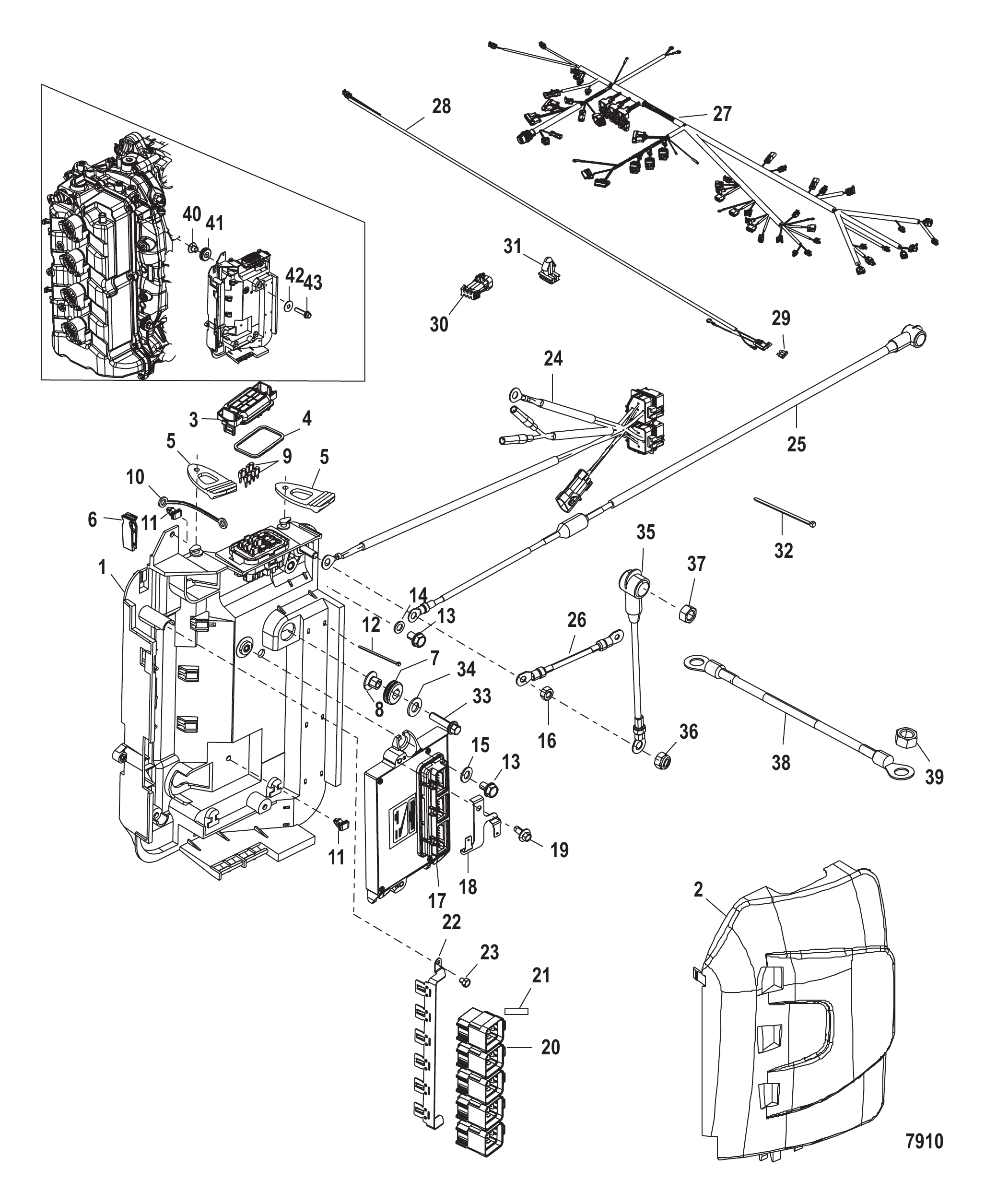

Рис. 11 — Electrical Box Components 34 дет.

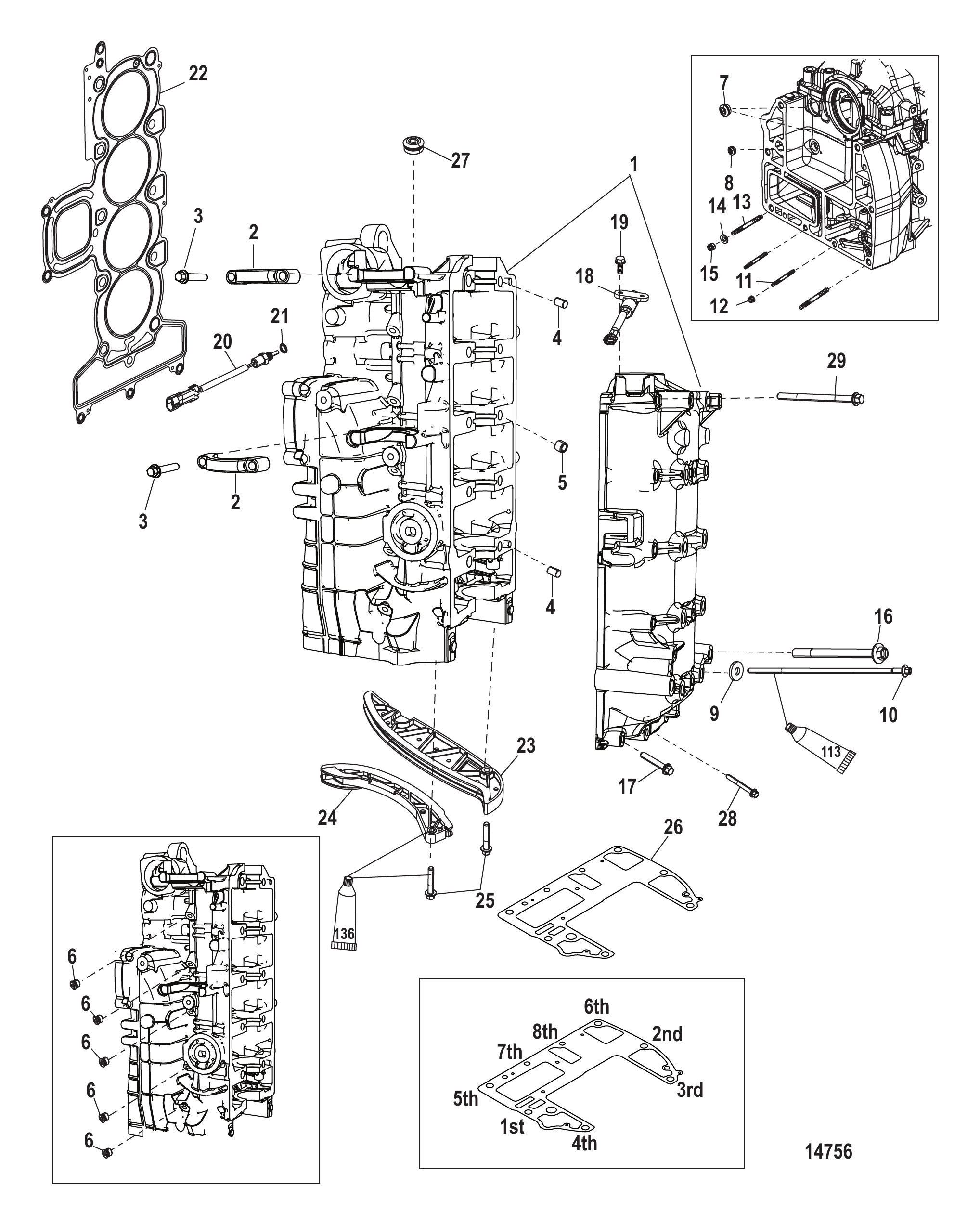

Рис. 12 — Cylinder Block 6 дет.
Рис. 13 — Reed Plate and Primer 1 дет.
Рис. 14 — Reed Plate And Primer 1 дет.
Рис. 15 — Reed Plate and Adapter Flange 1 дет.

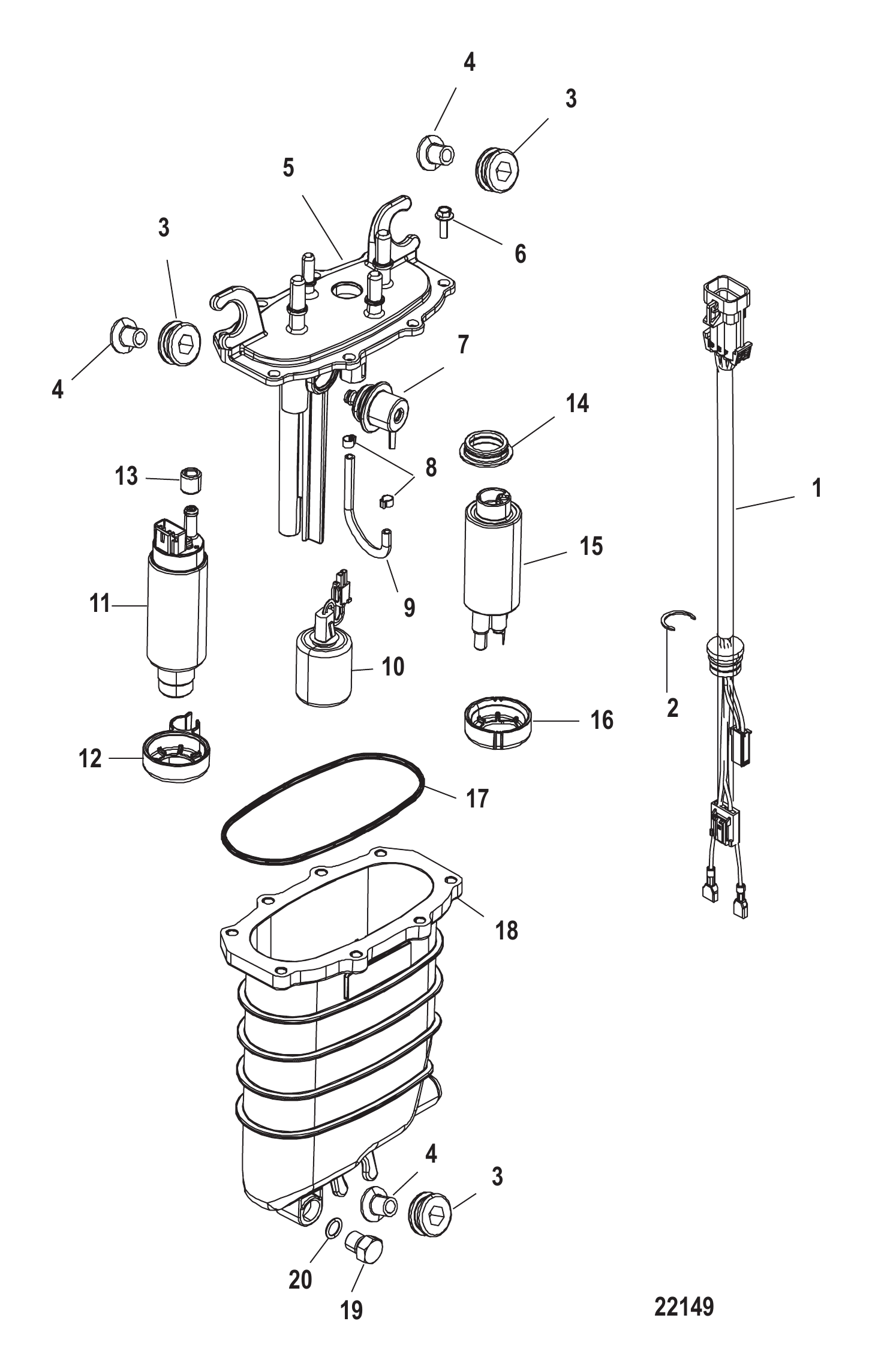

Рис. 16 — FUEL INTAKE SYSTEM 1 дет.
Рис. 17 — SPACER PLATE 1 дет.
Рис. 18 — Swivel / Transom Brackets (Manual Tilt) 1 дет.
Рис. 19 — Swivel / Transom Brackets (Power Trim 1 дет.
Рис. 20 — Cylinder Block Assembly (Serial # 0E138600 Thru 0E173408) 1 дет.
Рис. 21 — Cylinder Block Assembly (Serial # 0E173409 Thru 0E287999) 1 дет.

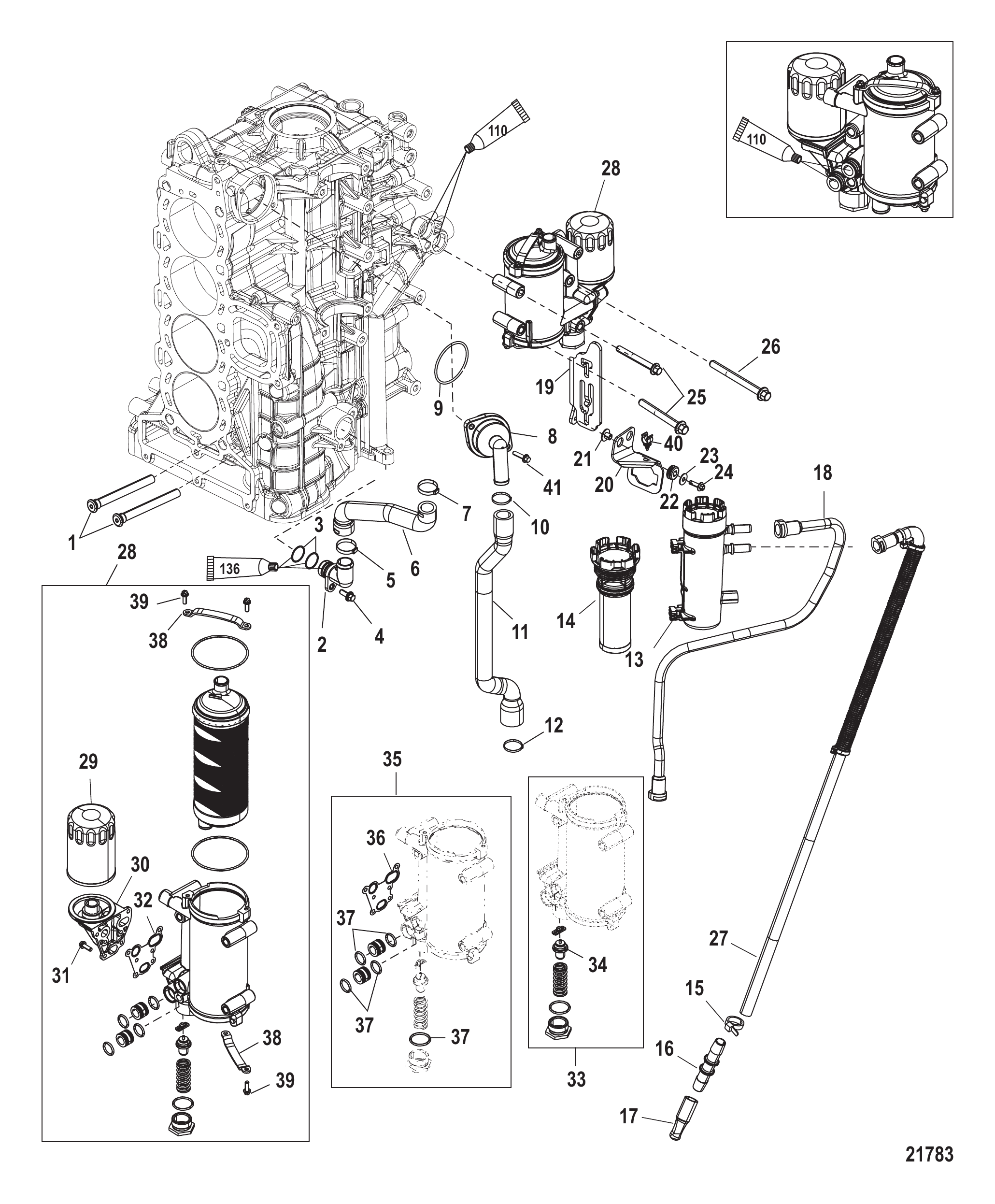

Рис. 22 — Starboard Cylinder Block/Oil Cooler 40 дет.
Рис. 23 — Starboard Cylinder Block/Oil Cooler (1B830999 and Below) 37 дет.
Рис. 24 — Starboard Cylinder Block/Oil Cooler (1B831000 and Above) 25 дет.
Рис. 25 — Starboard Cylinder Block/Oil Cooler (1B830815 and Below) 27 дет.
Рис. 26 — Starboard Cylinder Block/Oil Cooler (1B830816 and Above) 17 дет.

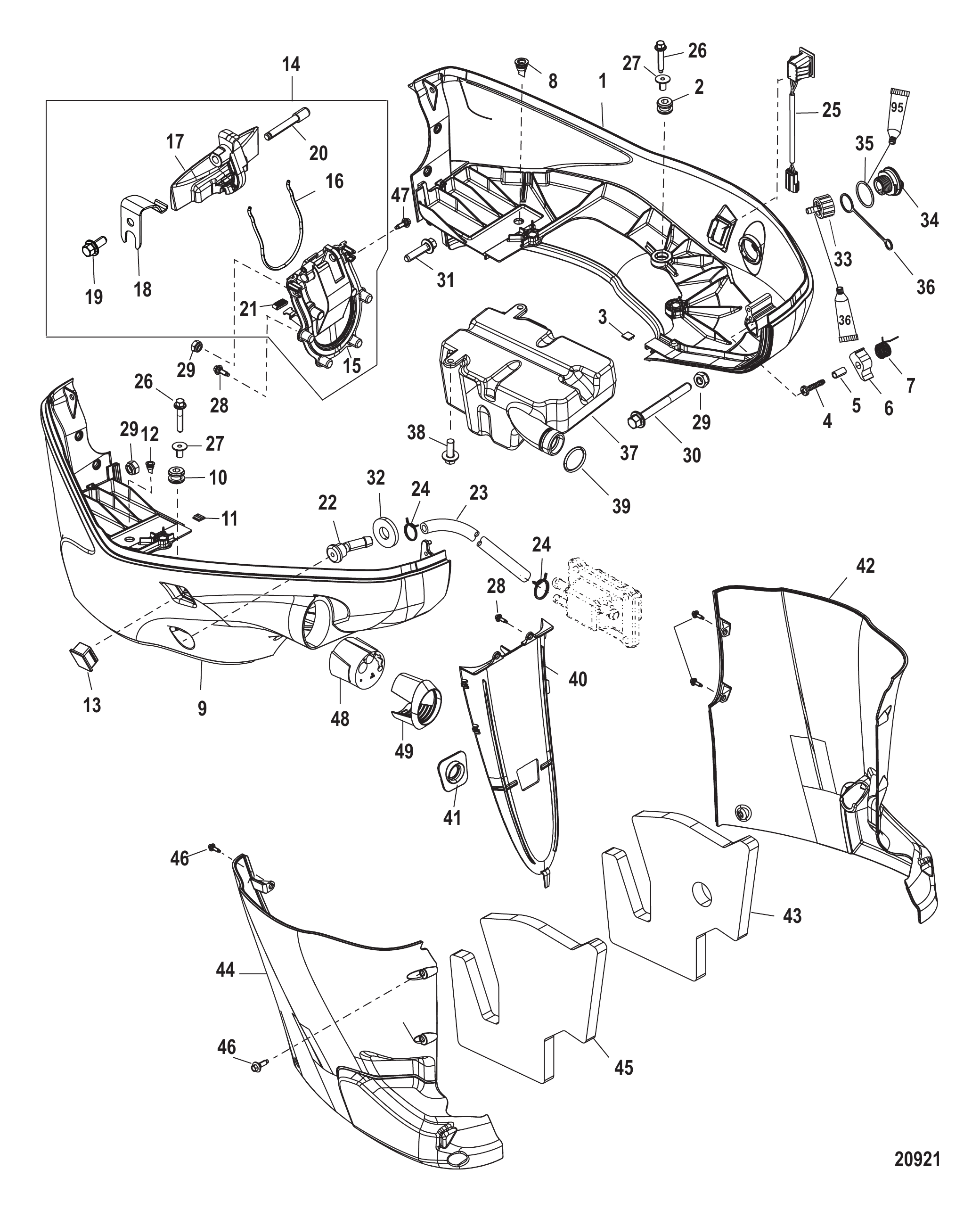

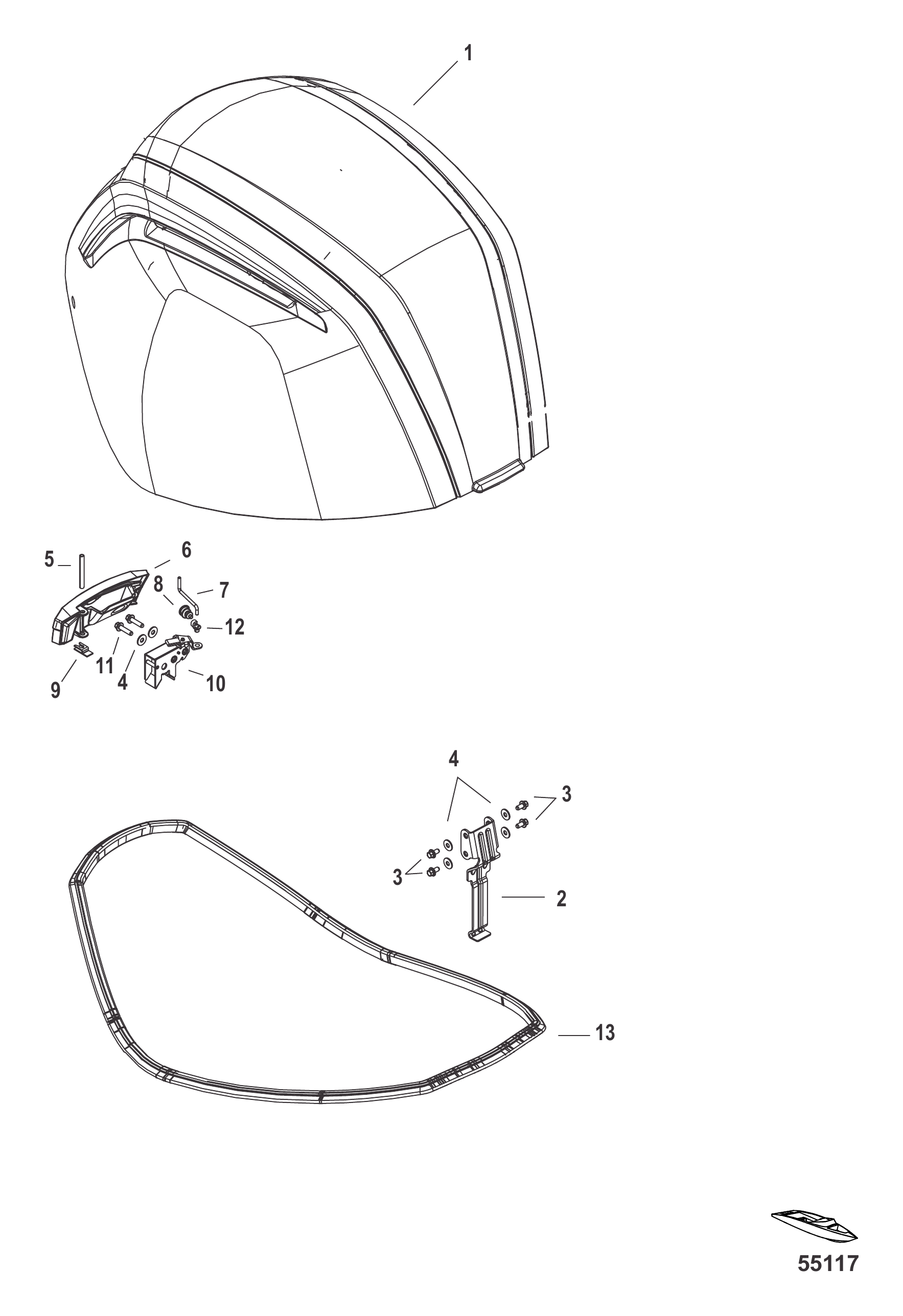

Рис. 27 — Rear Cowl 44 дет.
Рис. 28 — Rear Cowl CCT 5 дет.
Рис. 29 — Gen B Pump Kit-Power Steering (4-24 Feet w/ 50 Amp Maxi Fuse) 1 дет.
Рис. 30 — Pump Kit-Power Steering (4 thru 24 Feet) 1 дет.
Рис. 31 — Pump Kit-Power Steering (8M0080200/8M0080201) 1 дет.
Рис. 32 — Adapter Plate Hose Routings 23 дет.
Рис. 33 — Adapter Plate Hose Routings CCT 3 дет.

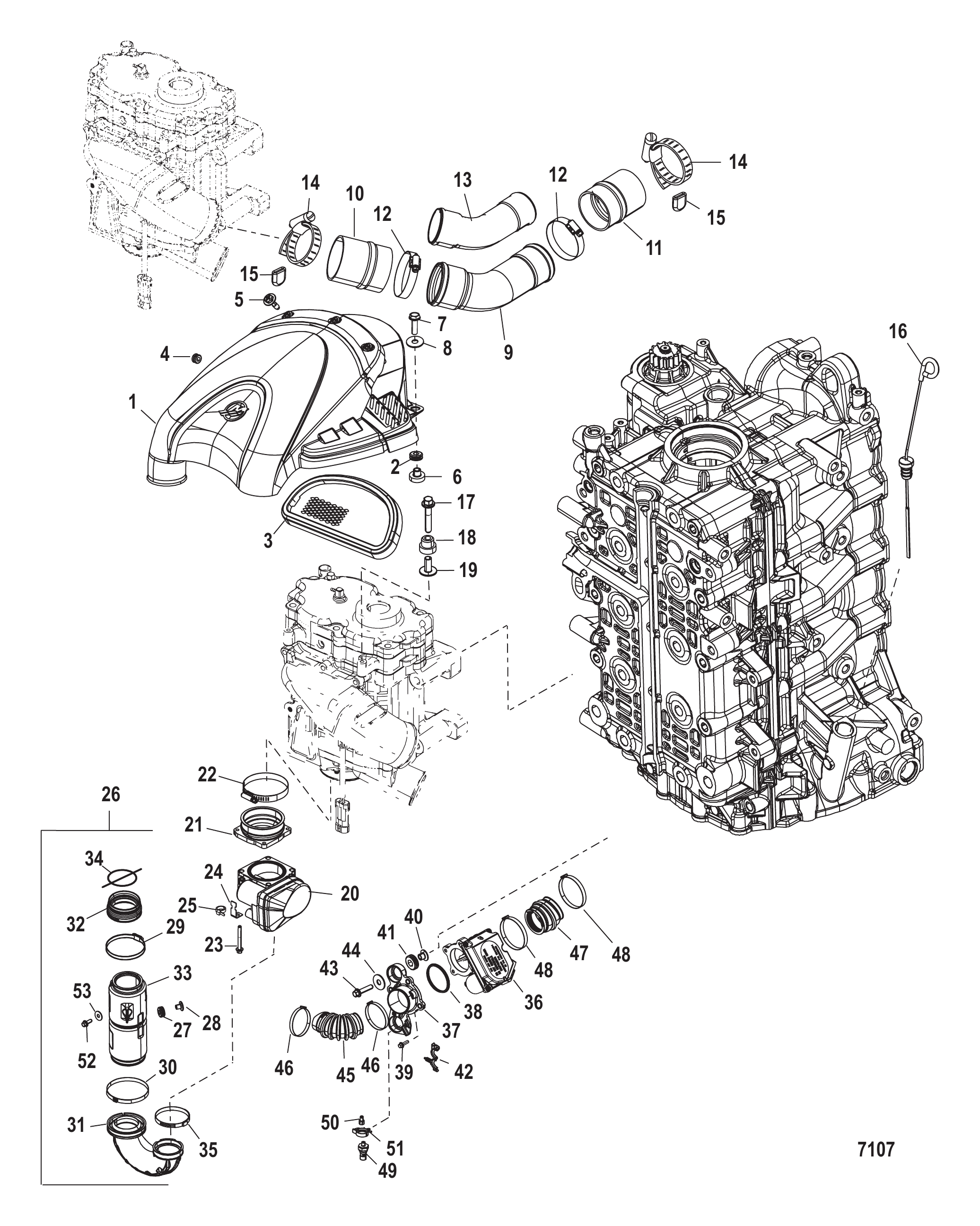

Рис. 34 — Induction Components 32 дет.
Рис. 35 — Induction Components CCT 15 дет.
Рис. 36 — Overdrive 1 дет.
Рис. 37 — Overdrive Components 1 дет.
Рис. 38 — Fuel Filter Kits 4 дет.

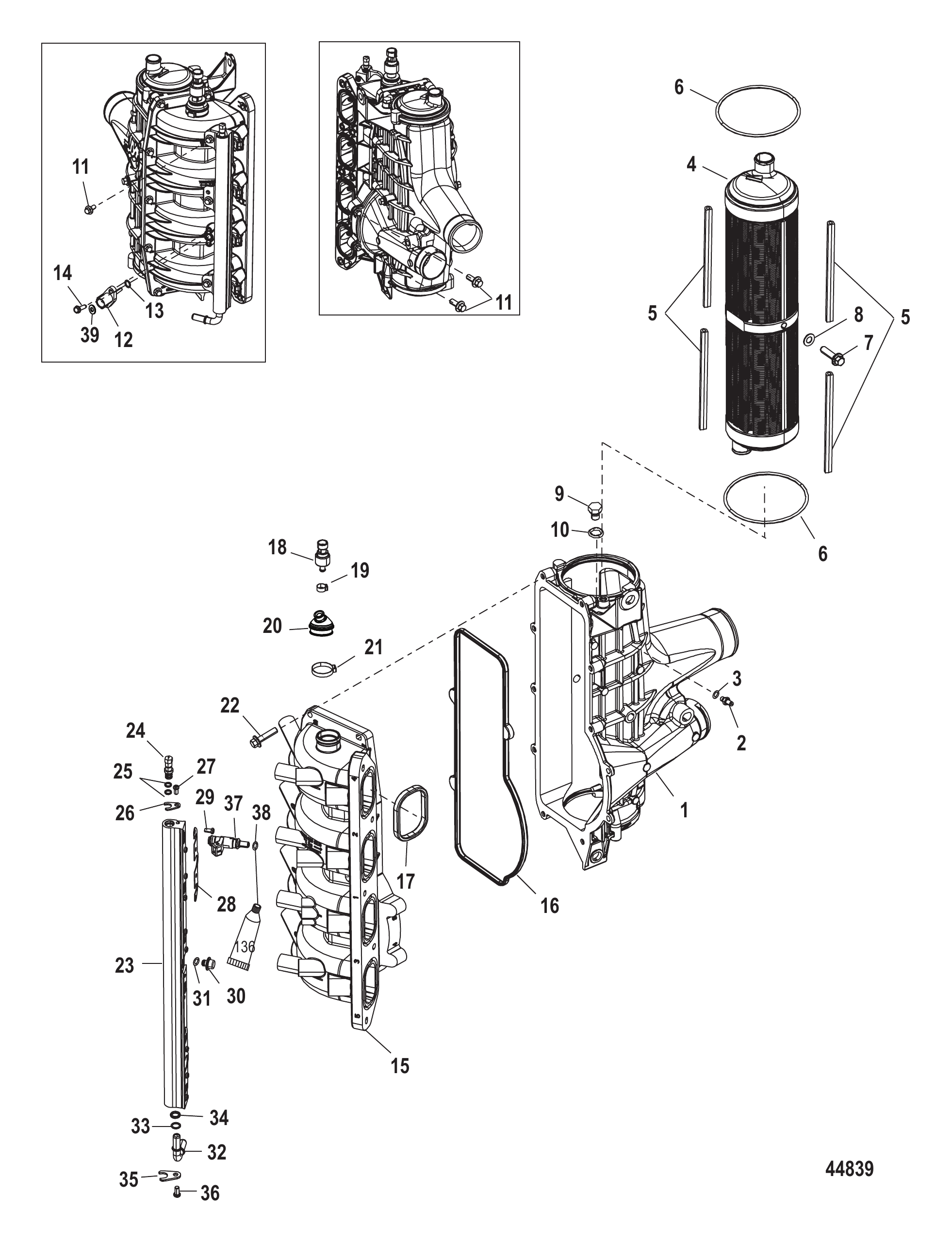

Рис. 39 — Charge Cooler/Intake Manifold 32 дет.
Рис. 40 — Charge Cooler/Intake Manifold (Gen I) End Cap Not Serviced 33 дет.
Рис. 41 — Charge Cooler/Intake Manfifold 23 дет.
Рис. 42 — Charge Cooler/Intake Manifold (Gen I) End Cap Serviced 14 дет.
Рис. 43 — Charge Cooler/Intake Manifold (Gen II) End Cap Serviced 8 дет.

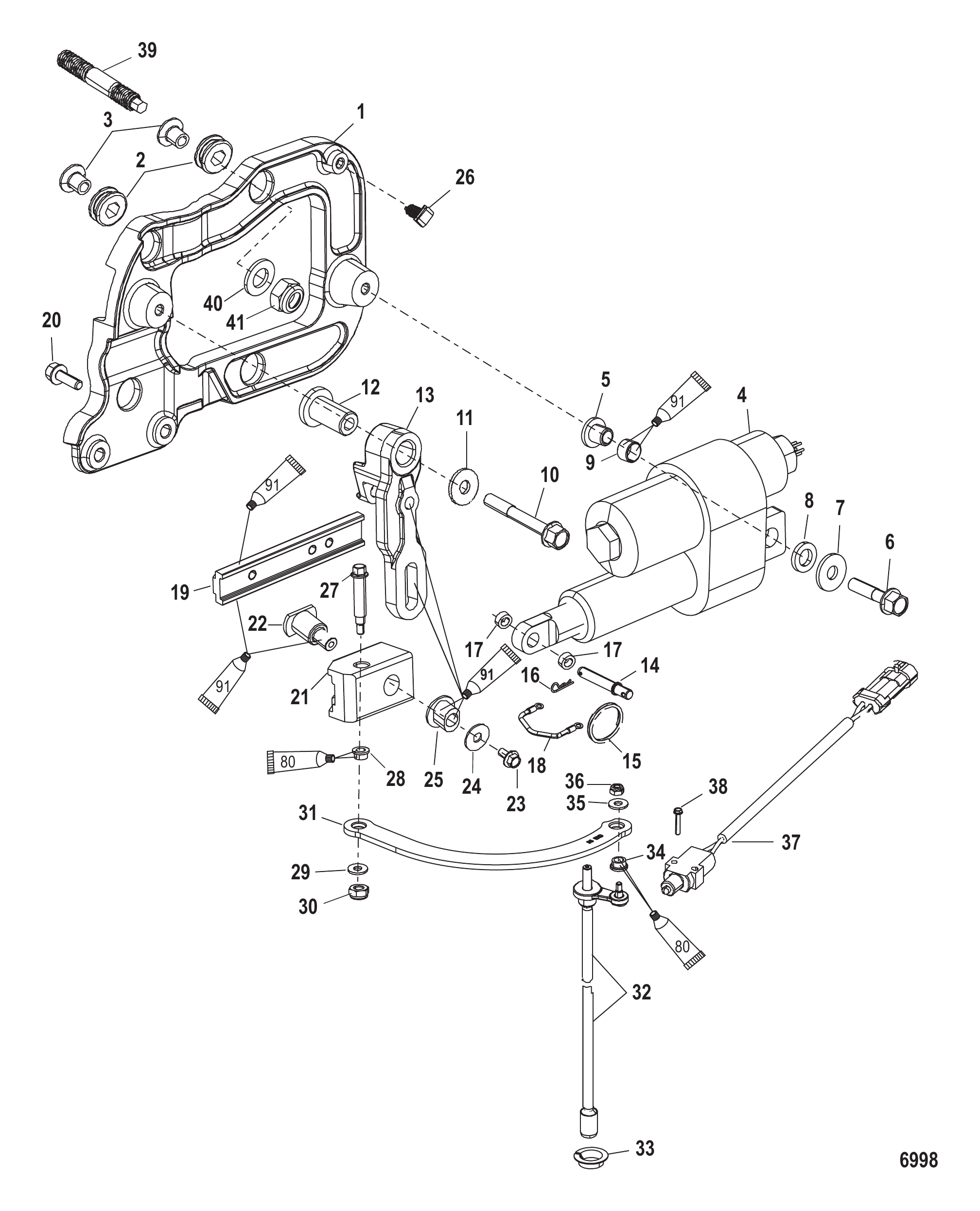

Рис. 44 — Shift Components (Serial Number 1B290522 and Below) 14 дет.

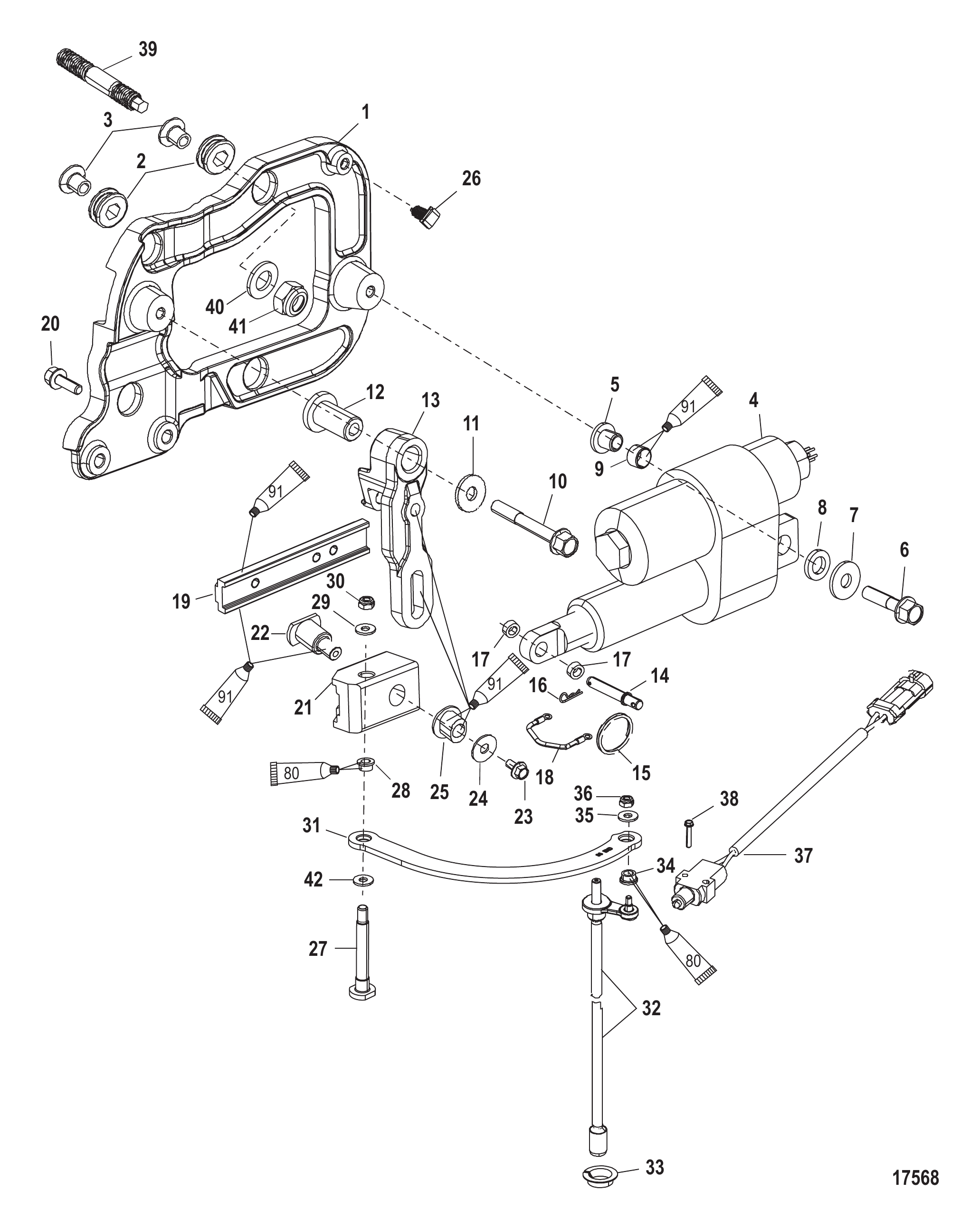

Рис. 45 — Shift Components (Serial Number 1B290523 and Up) 13 дет.
Рис. 46 — Shift Components 13 дет.
Рис. 47 — Mount Cradle 3 дет.

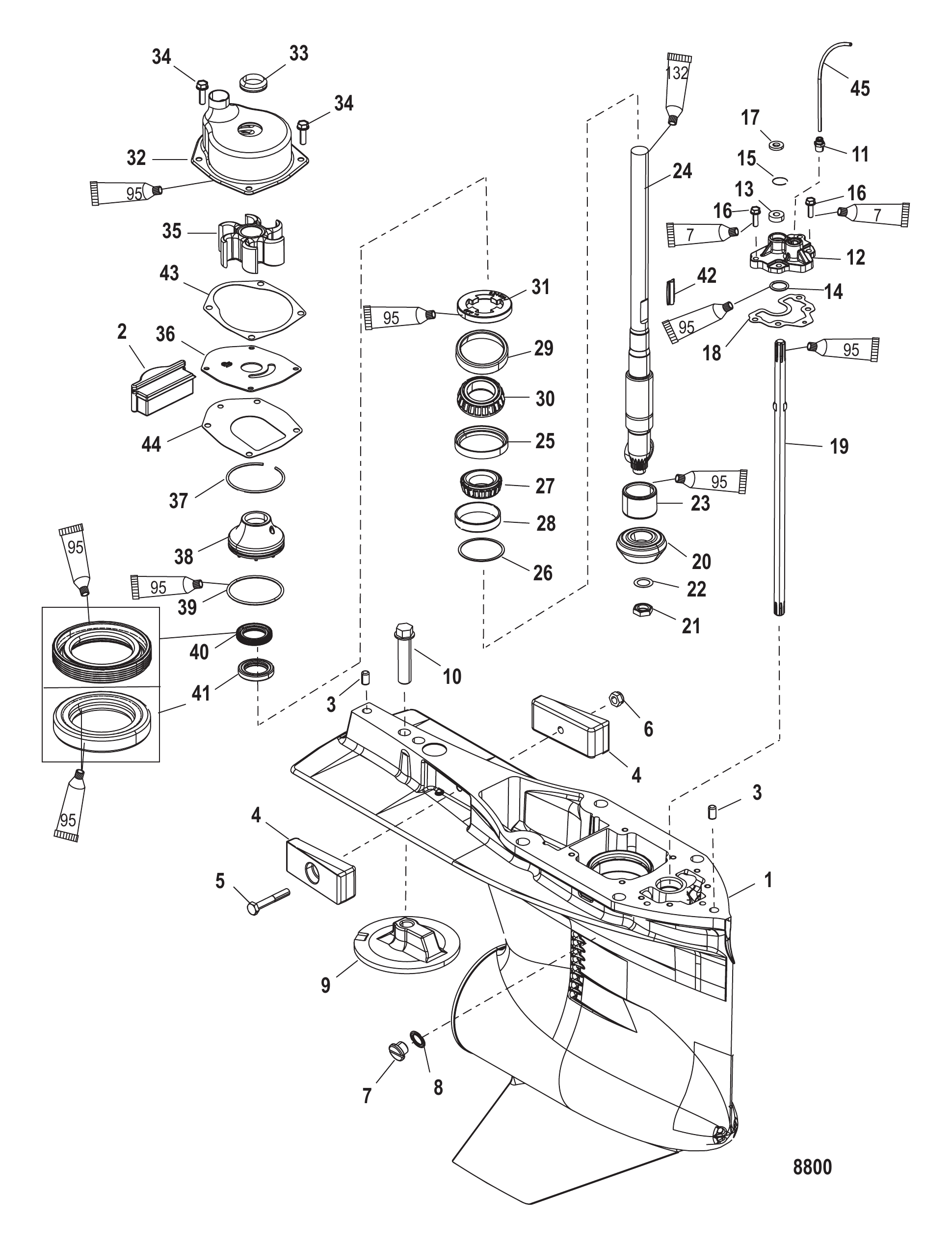

Рис. 48 — Gear Housing (Driveshaft)(Standard/Counter Rotation) 8 дет.

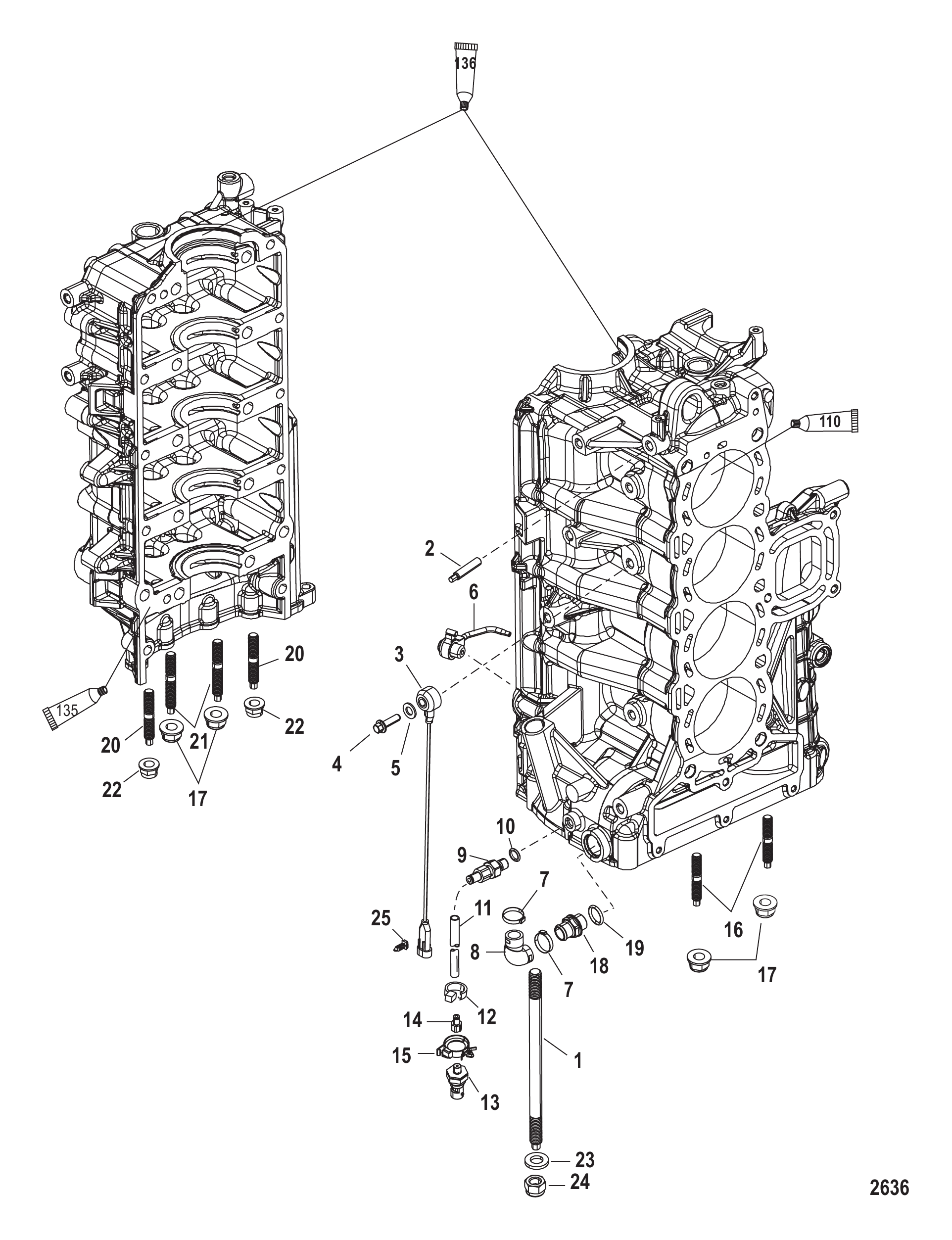

Рис. 49 — Port Cylinder Block Components 16 дет.

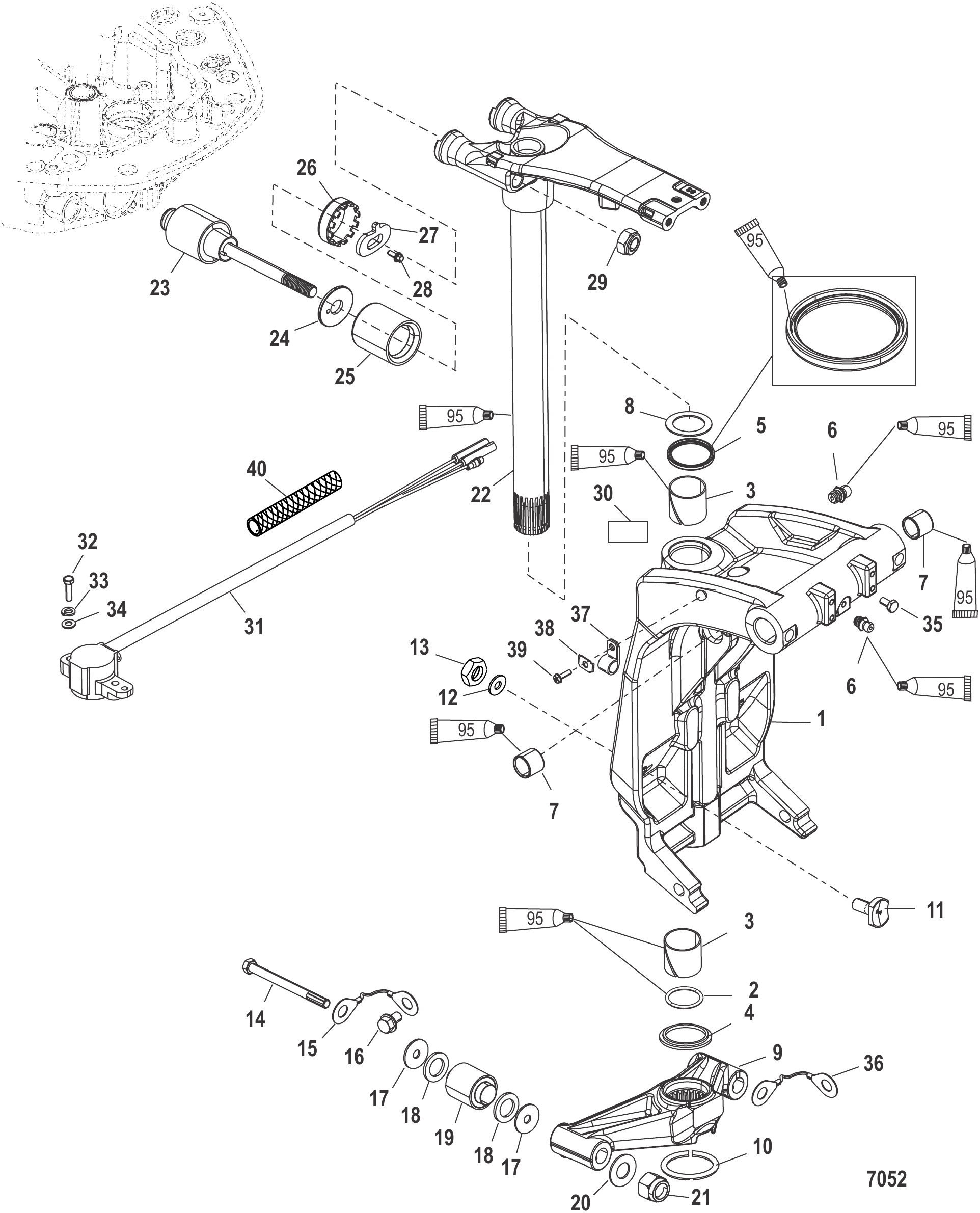

Рис. 50 — Swivel Bracket and Steering Arm 13 дет.

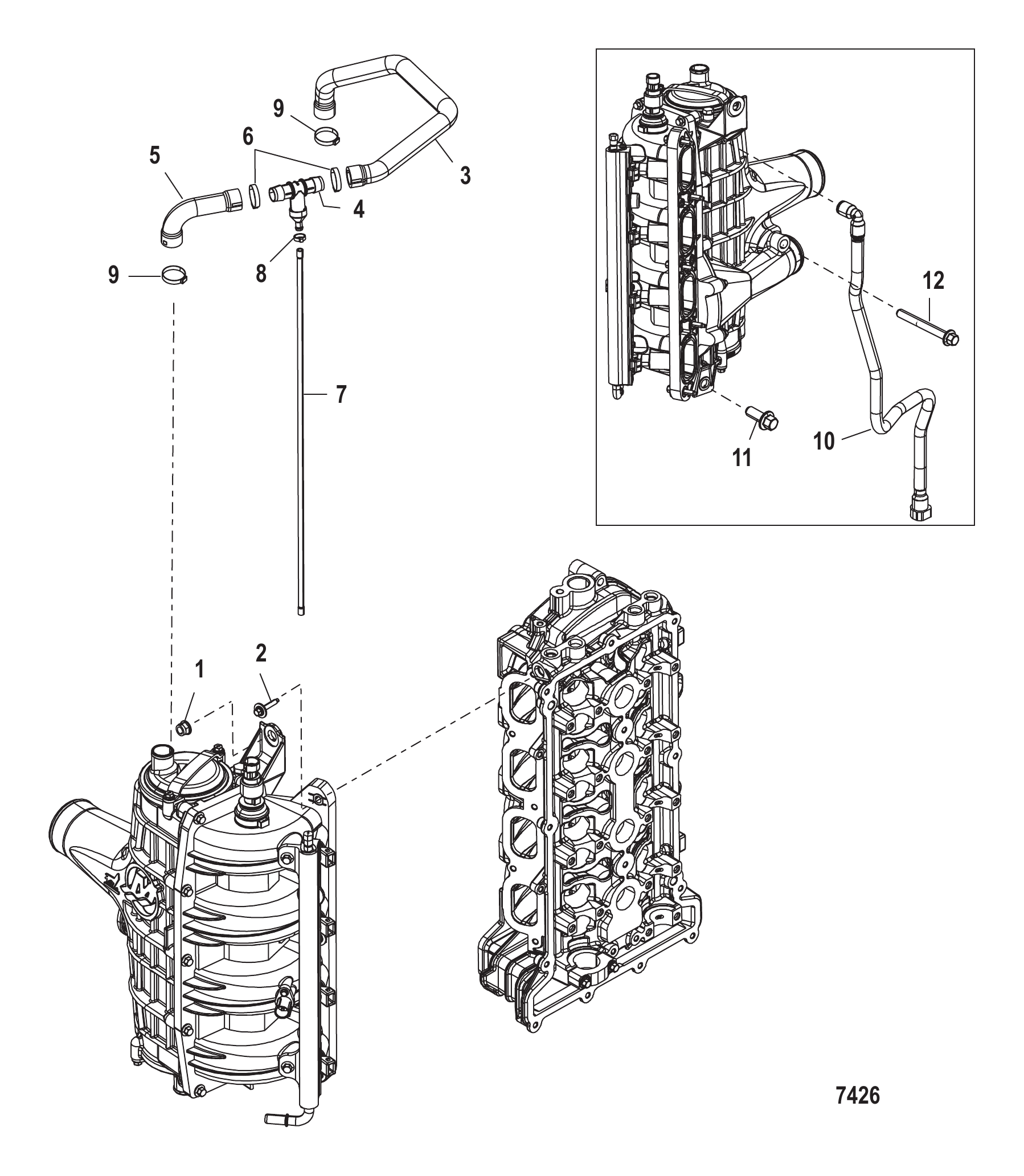

Рис. 51 — Charge Cooler/Intake Manifold Hose Routings 10 дет.
Рис. 52 — Rear Cowl Latch Assembly 6 дет.
Рис. 53 — Bottom Cowl 1 дет.

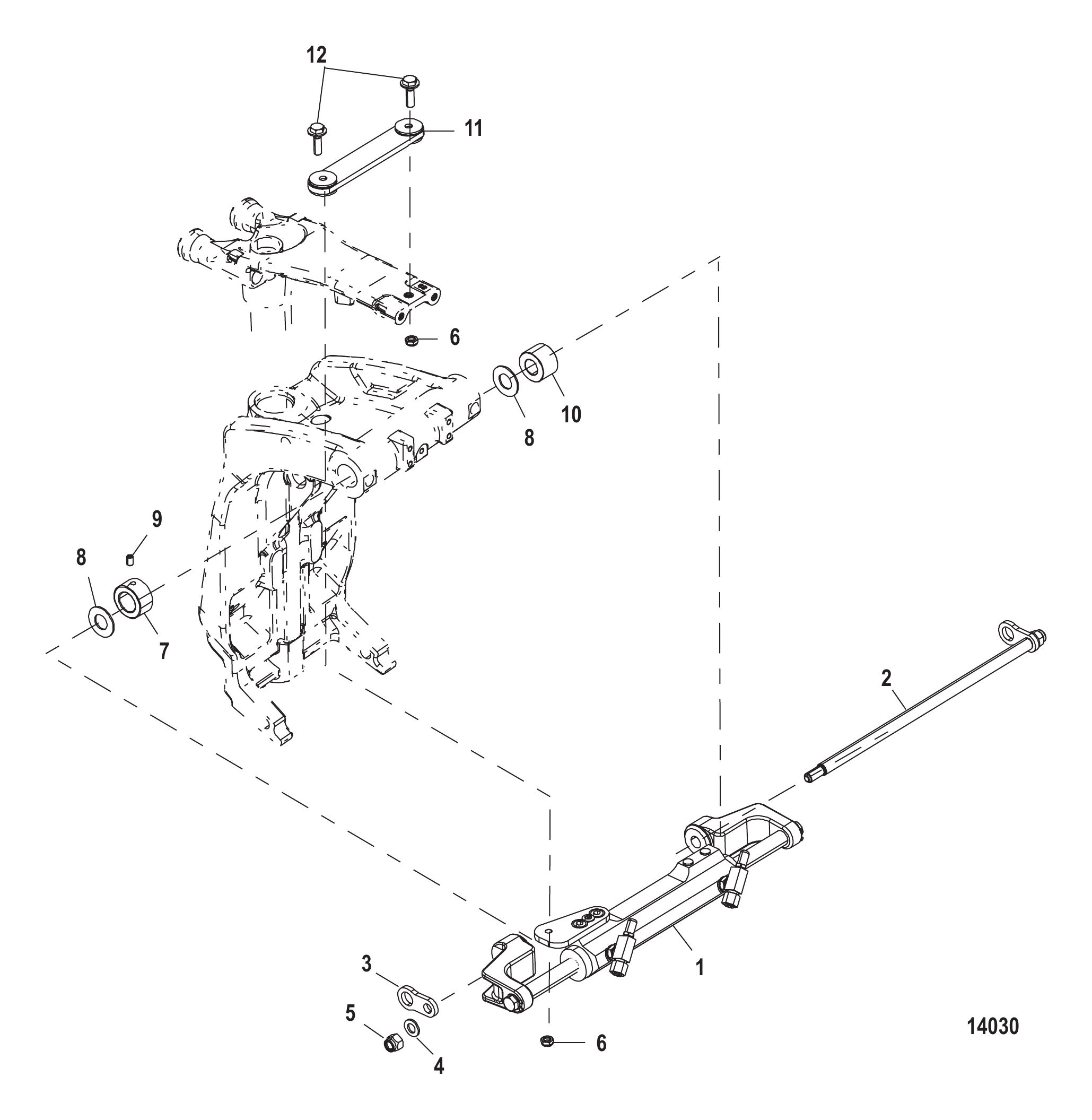

Рис. 54 — Steering Cylinder Assembly 12 дет.

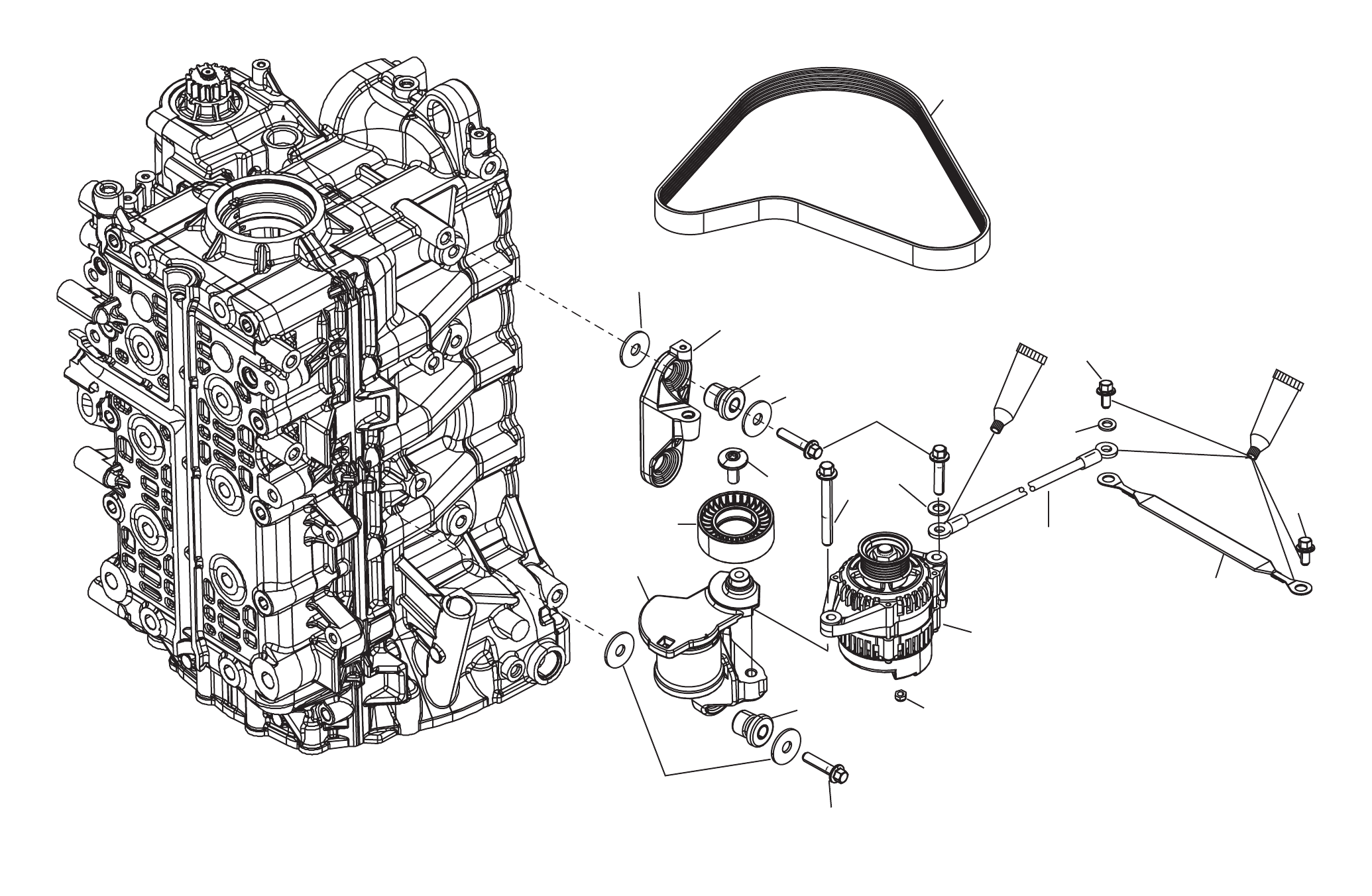

Рис. 55 — Alternator/Belt Tensioner Mounting 16 дет.

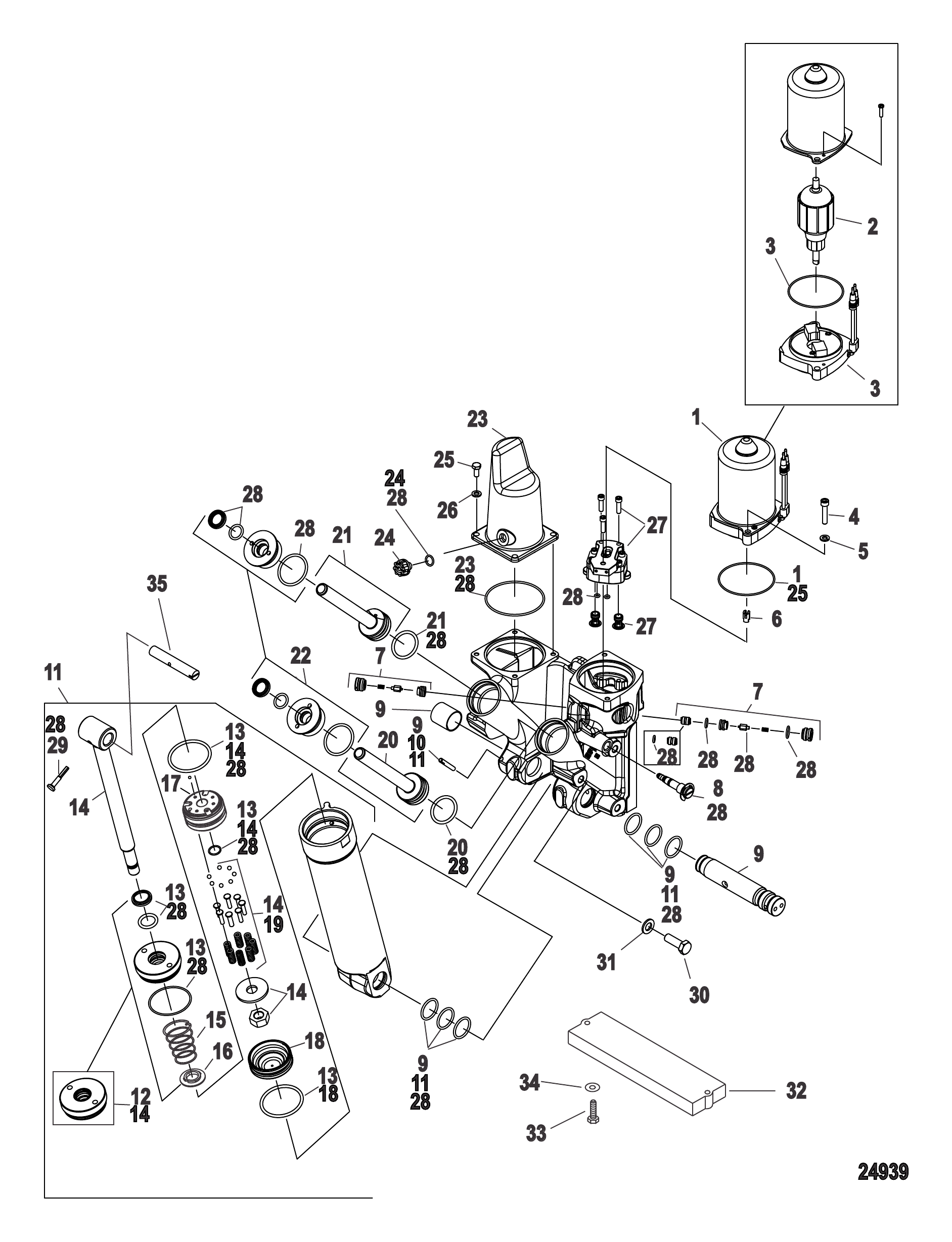

Рис. 56 — Power Trim Components Metal Motor Housing 3 дет.
Рис. 57 — Oil Pump 2 дет.

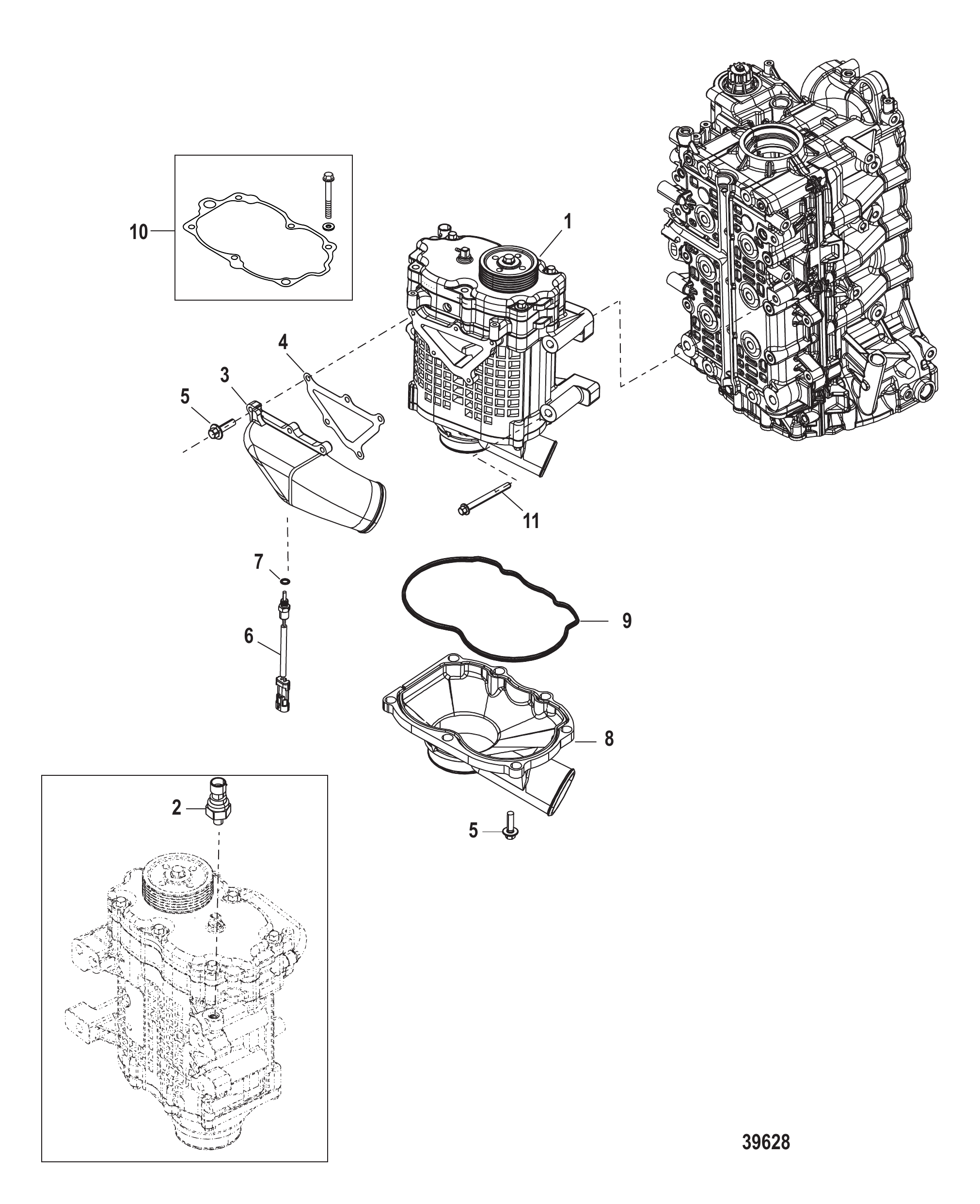

Рис. 58 — SuperCharger 15 дет.
Рис. 59 — Adapter Plate and Driveshaft Housing 1 дет.
Рис. 60 — Super Charger 7 дет.
Рис. 61 — Control Head Lower 1 дет.
Рис. 62 — Exhaust 1 дет.
Рис. 63 — Exhaust 3B050617 and Below 1 дет.
Рис. 64 — Exhaust 3B050618 and Up 1 дет.
Рис. 65 — Electrical 2 дет.
Рис. 66 — Intake System 1 дет.
Рис. 67 — Electrical System Mechanical/Digital Throttle 1 дет.
Рис. 68 — Intake System Design I 1 дет.
Рис. 69 — Intake System Design II 1 дет.

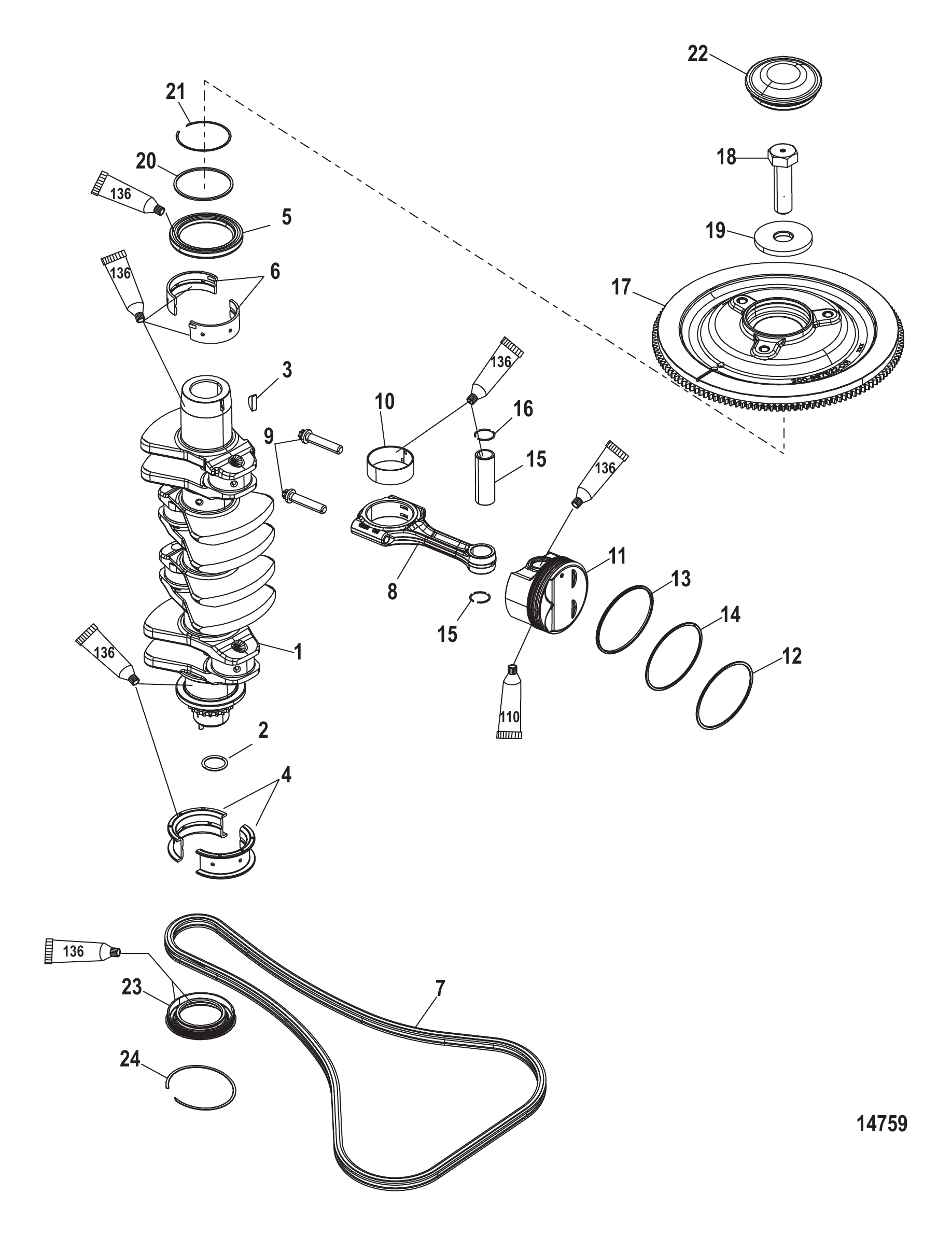

Рис. 70 — Crankshaft, Pistons and Connecting Rods 4 дет.

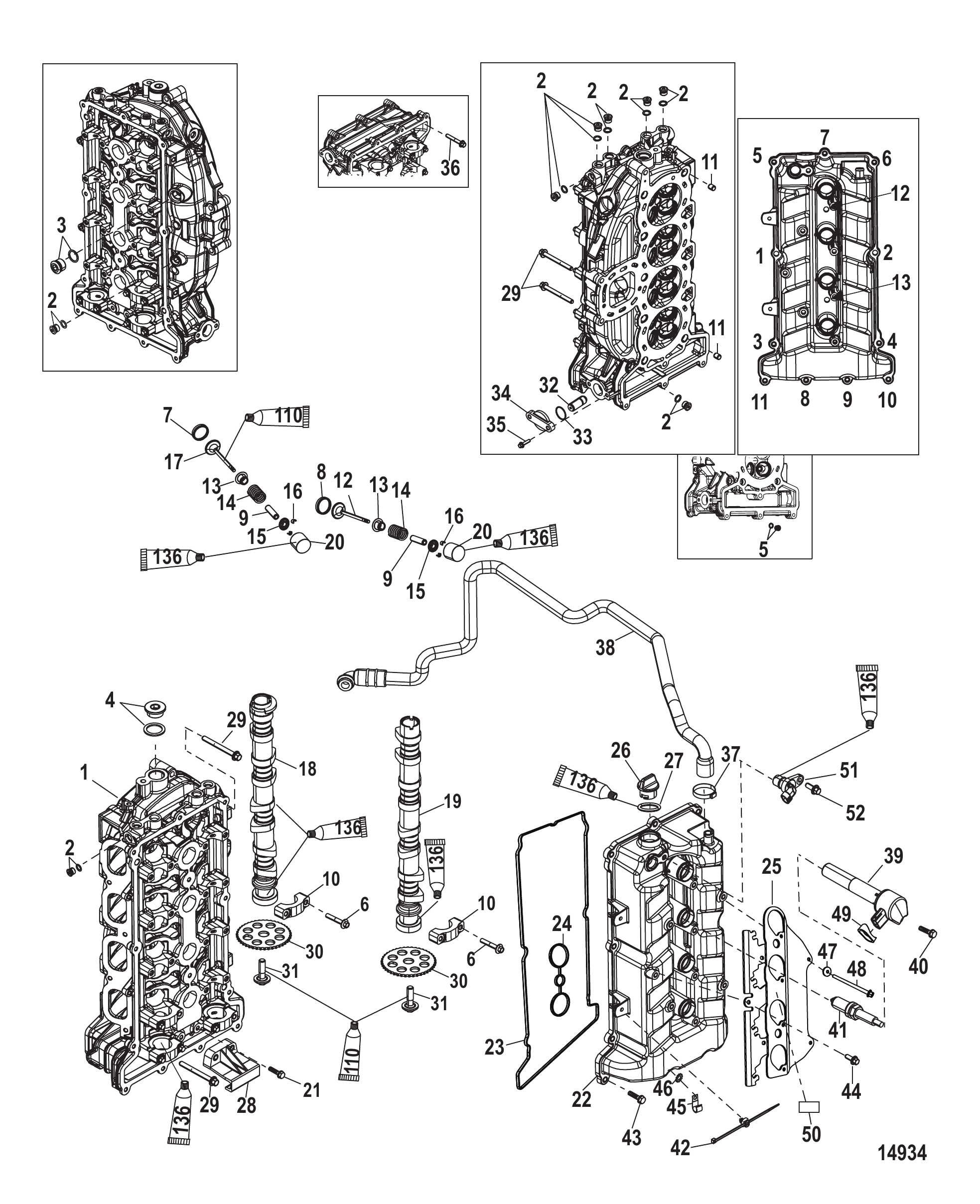

Рис. 71 — Cylinder Head and Camshaft 2 дет.

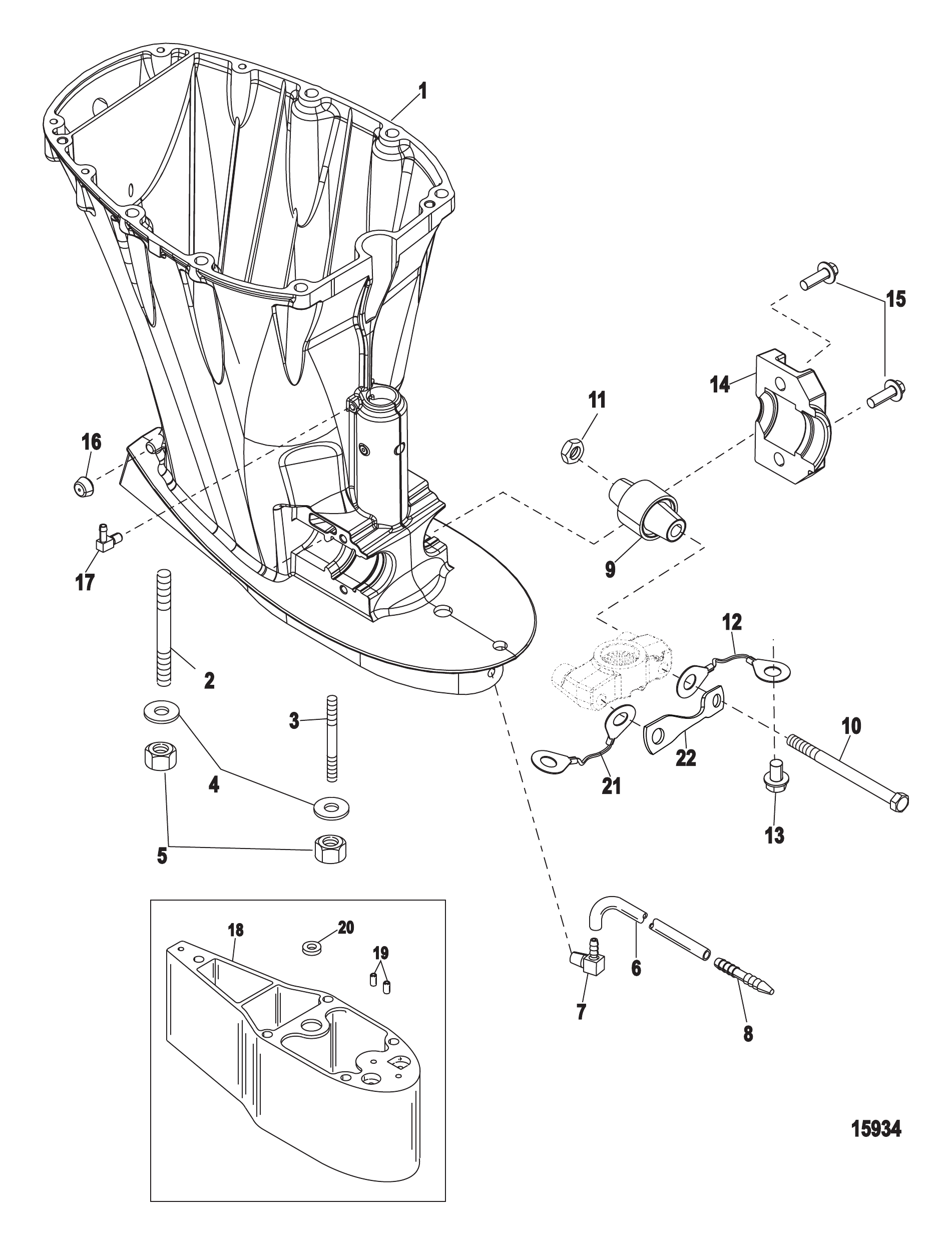

Рис. 72 — Driveshaft Housing 2 дет.
Рис. 73 — Adapter Plate 1 дет.
Рис. 74 — Adapter Plate 300R Heavy Duty 1 дет.
Рис. 75 — Maintenance Kits 4 дет.

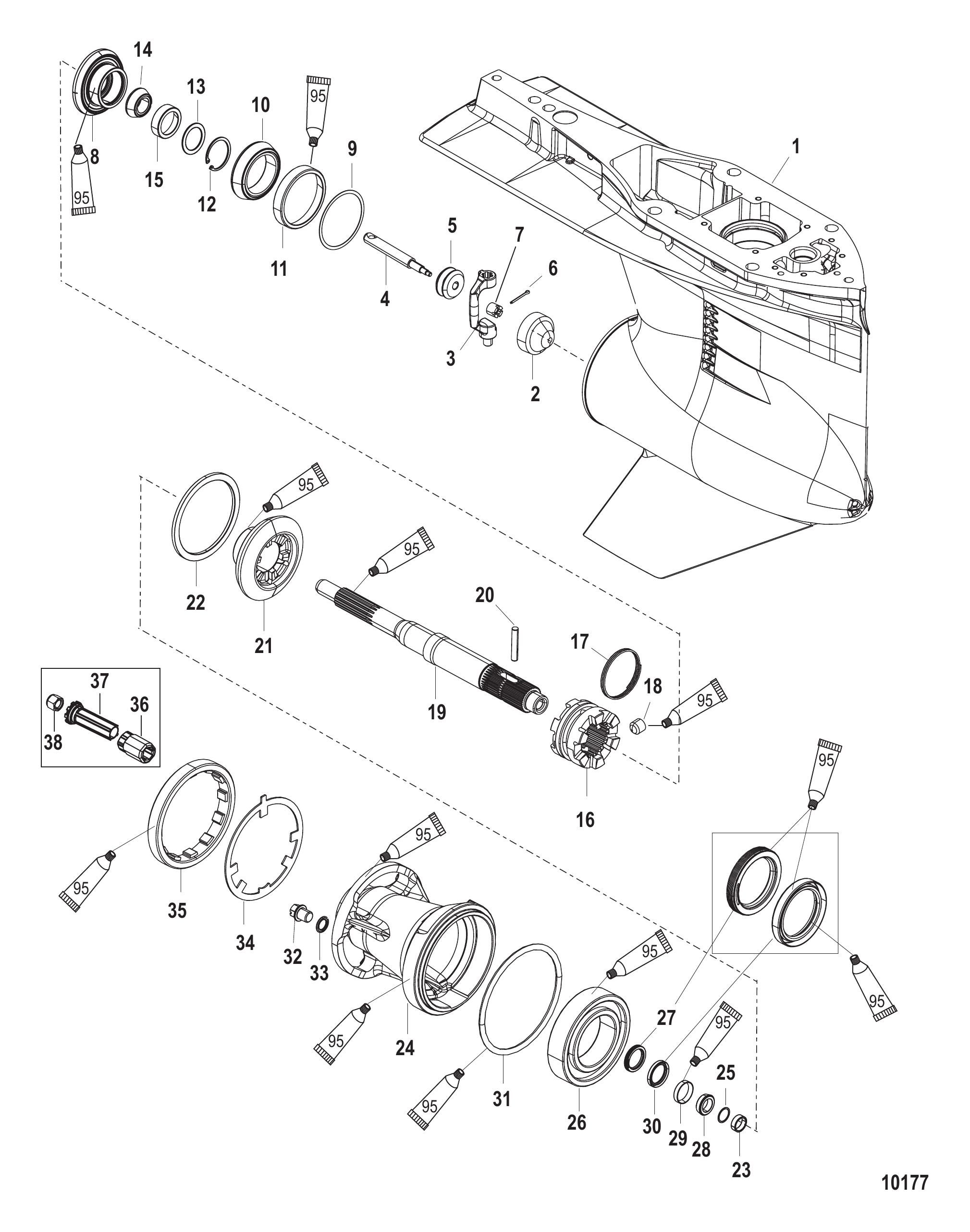

Рис. 76 — Gear Housing Propeller Shaft - Standard Rotation 4 дет.
Рис. 77 — Gear Housing Propeller Shaft-Std Rotation 2B026816 & below 4 дет.
Рис. 78 — Gear Housing Propeller Shaft-Std Rotation 2B026817 & up 4 дет.

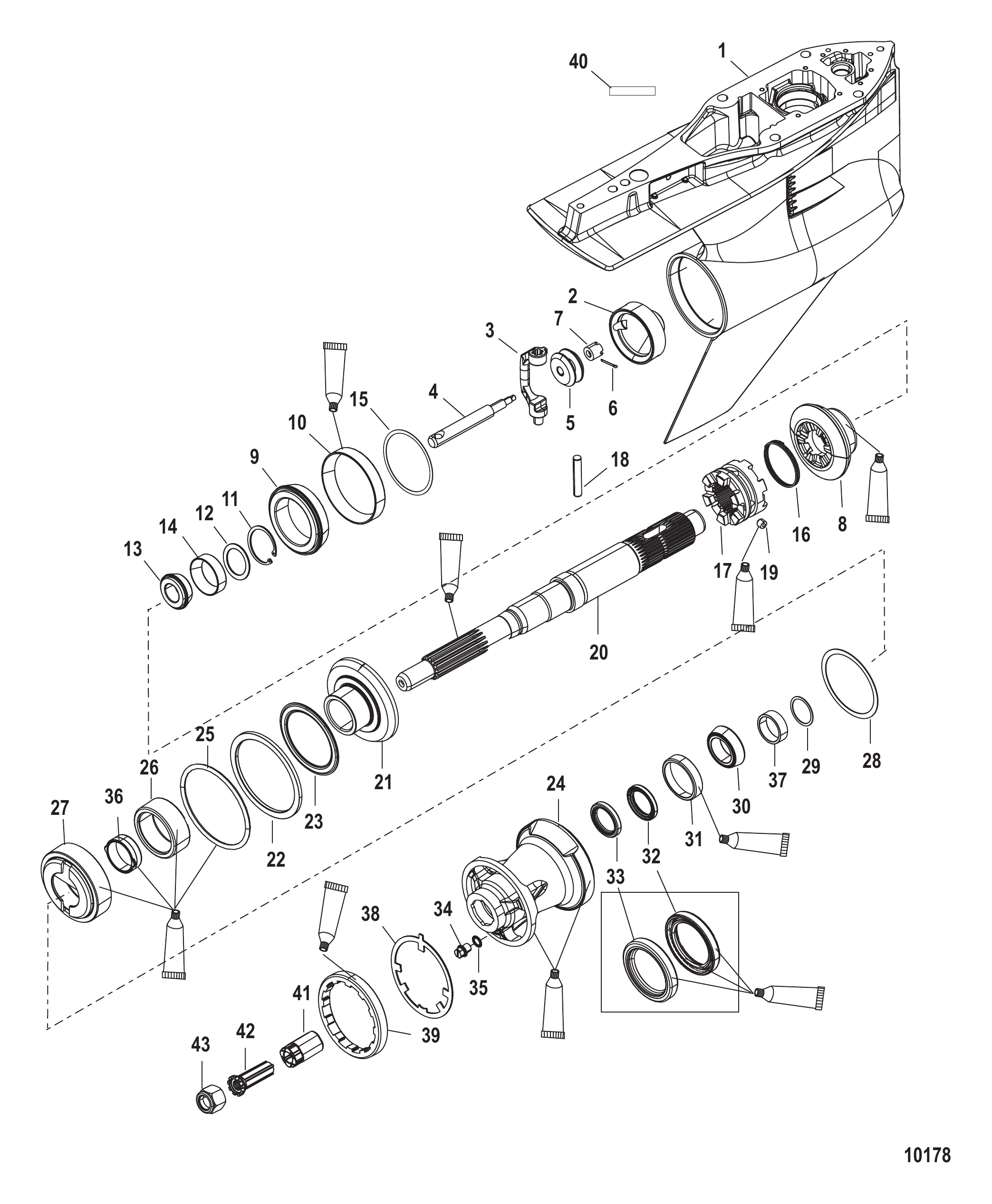

Рис. 79 — Gear Housing Propeller Shaft - Counter Rotation 3 дет.
Рис. 80 — Gear Housing Prop Shaft-Counter Rotation 2B026816 & below 3 дет.
Рис. 81 — Gear Housing Prop Shaft-Counter Rotation 2B026817 & up 3 дет.
Рис. 82 — Block Water Pressure Kits Analog/Digital 1 дет.
