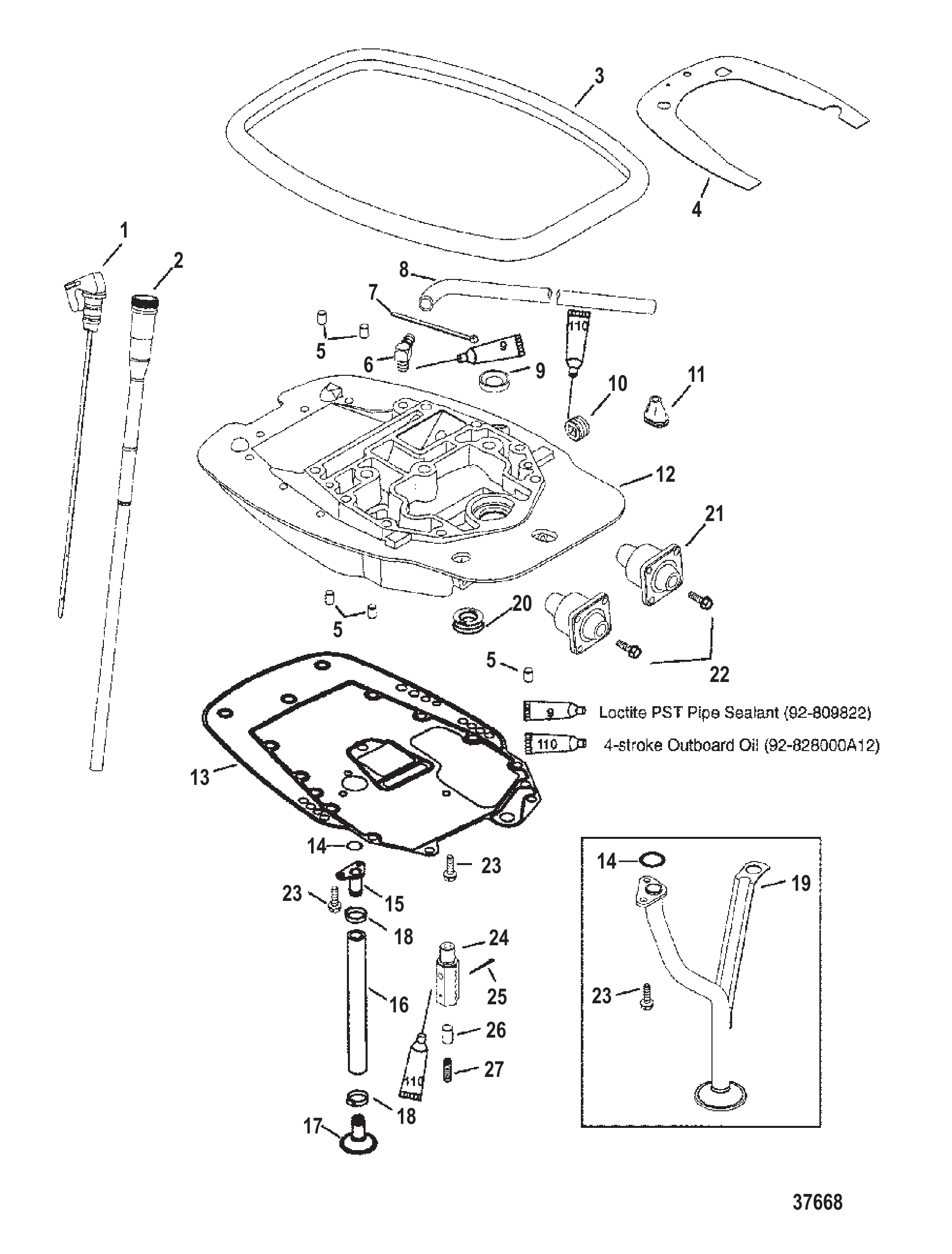

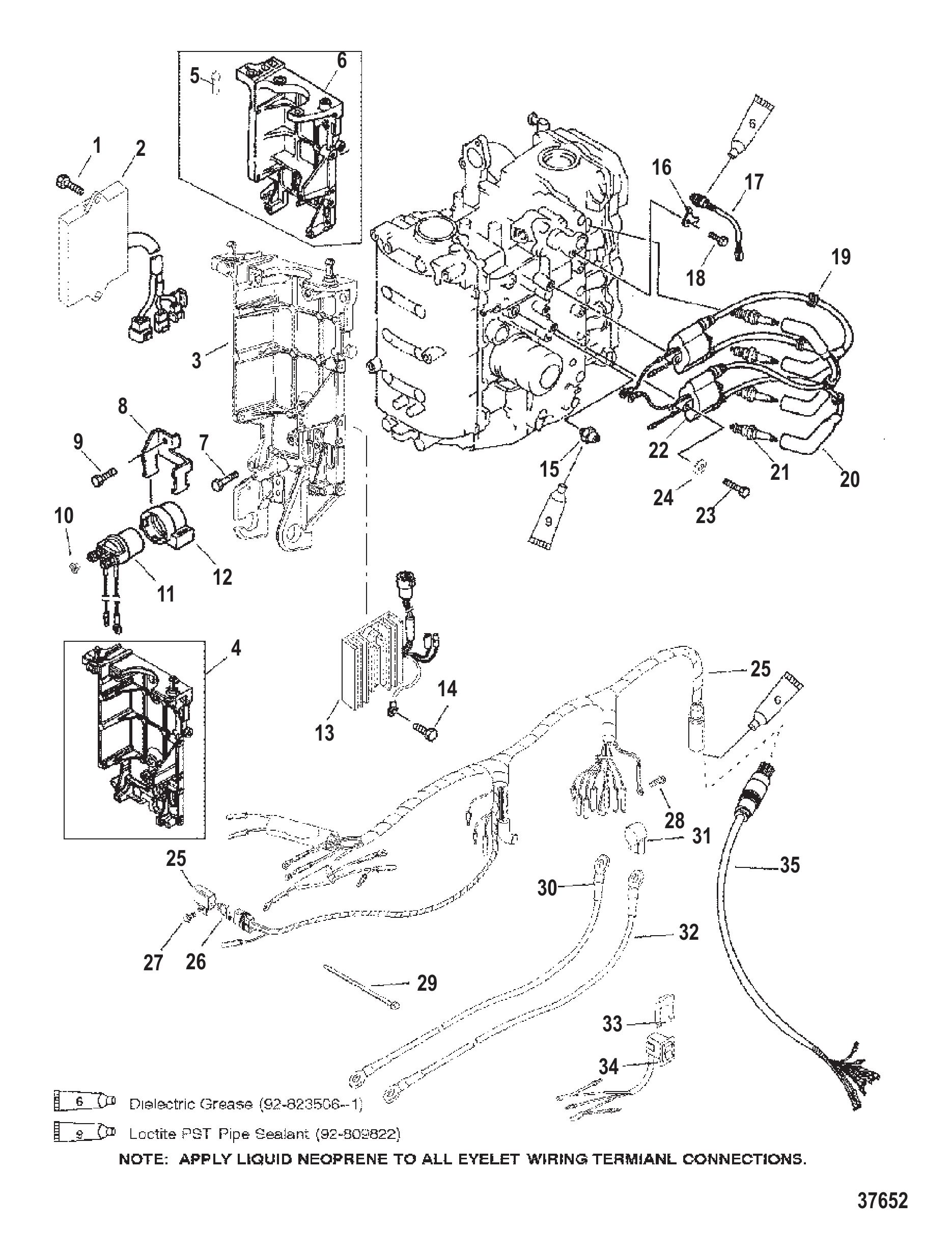

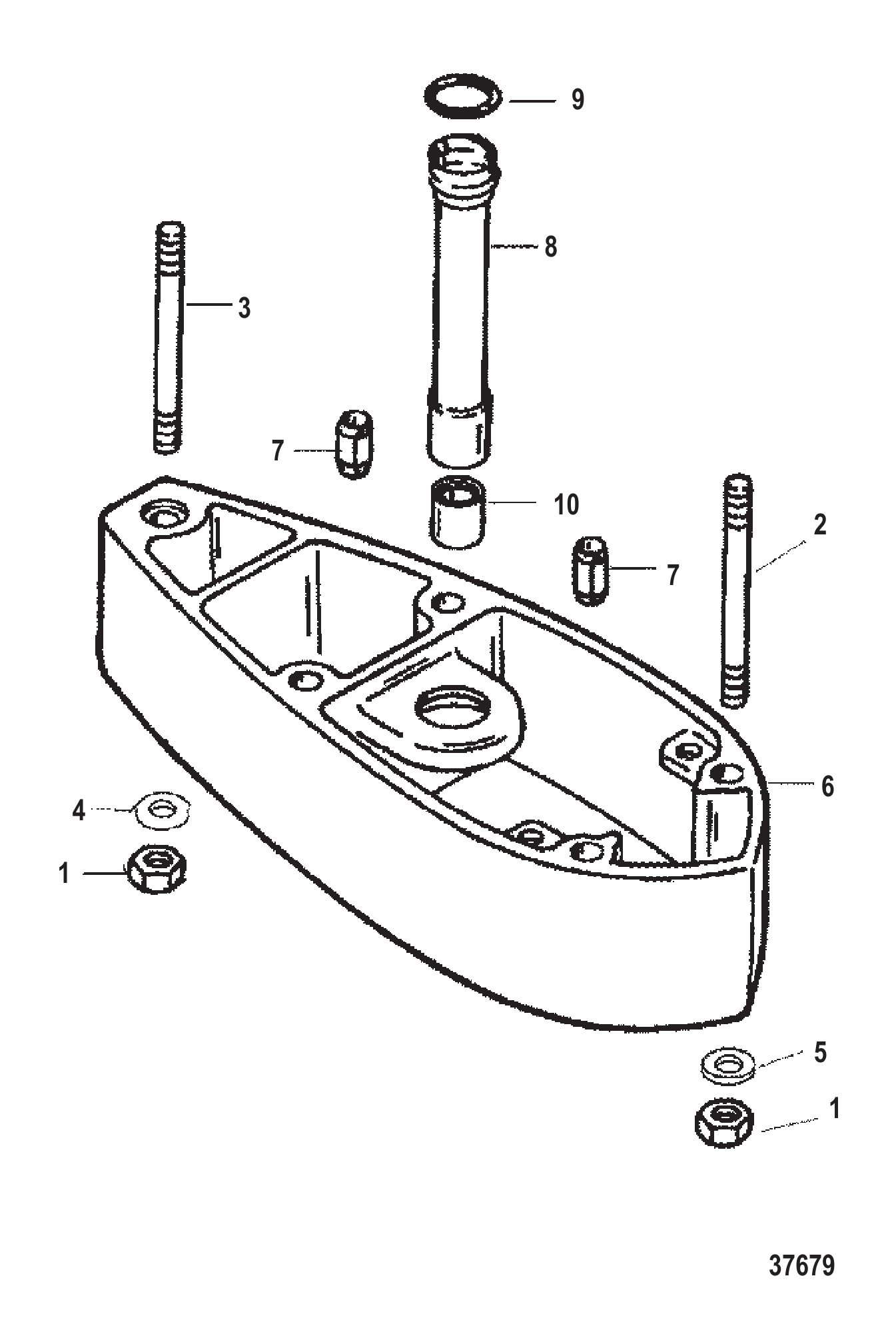

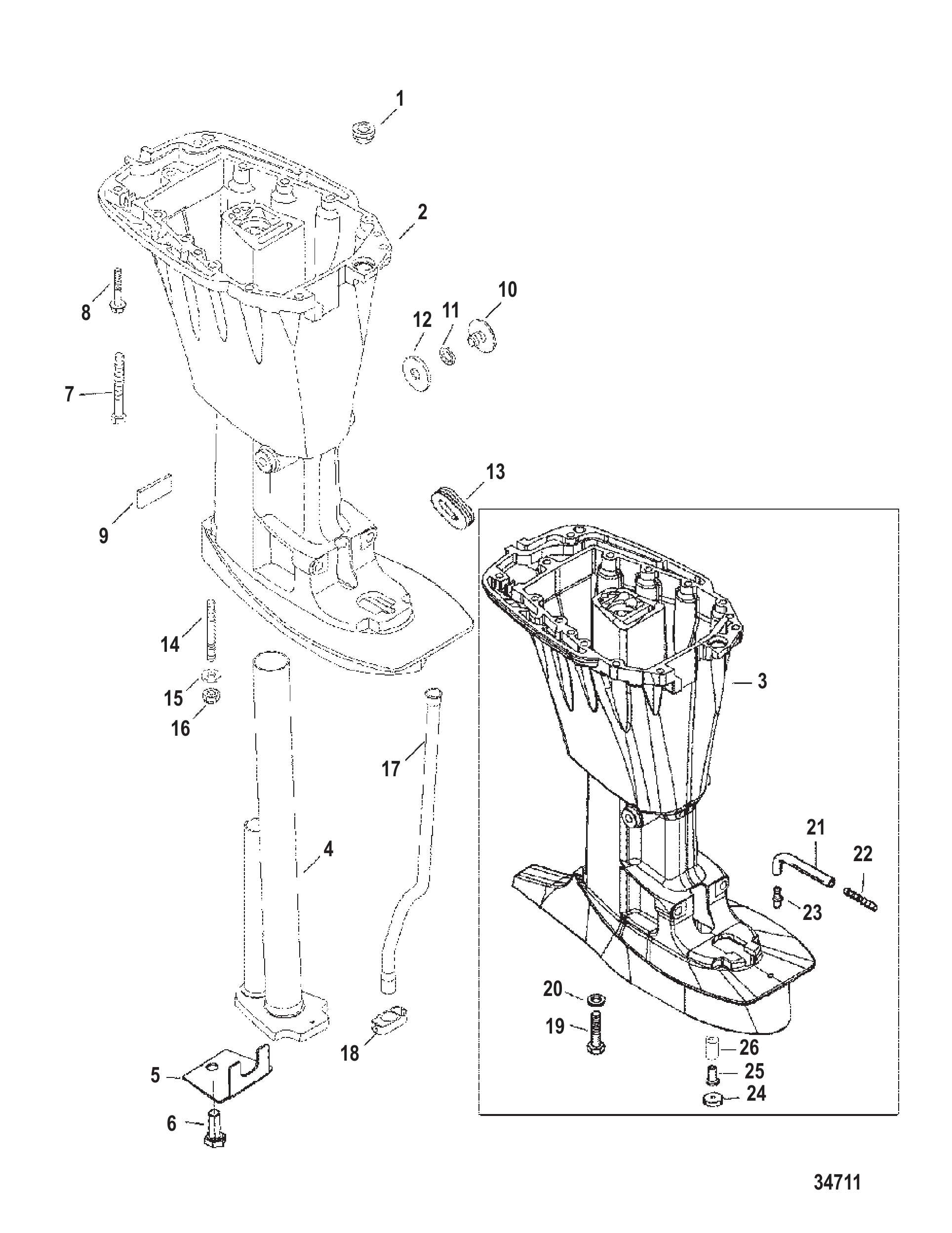

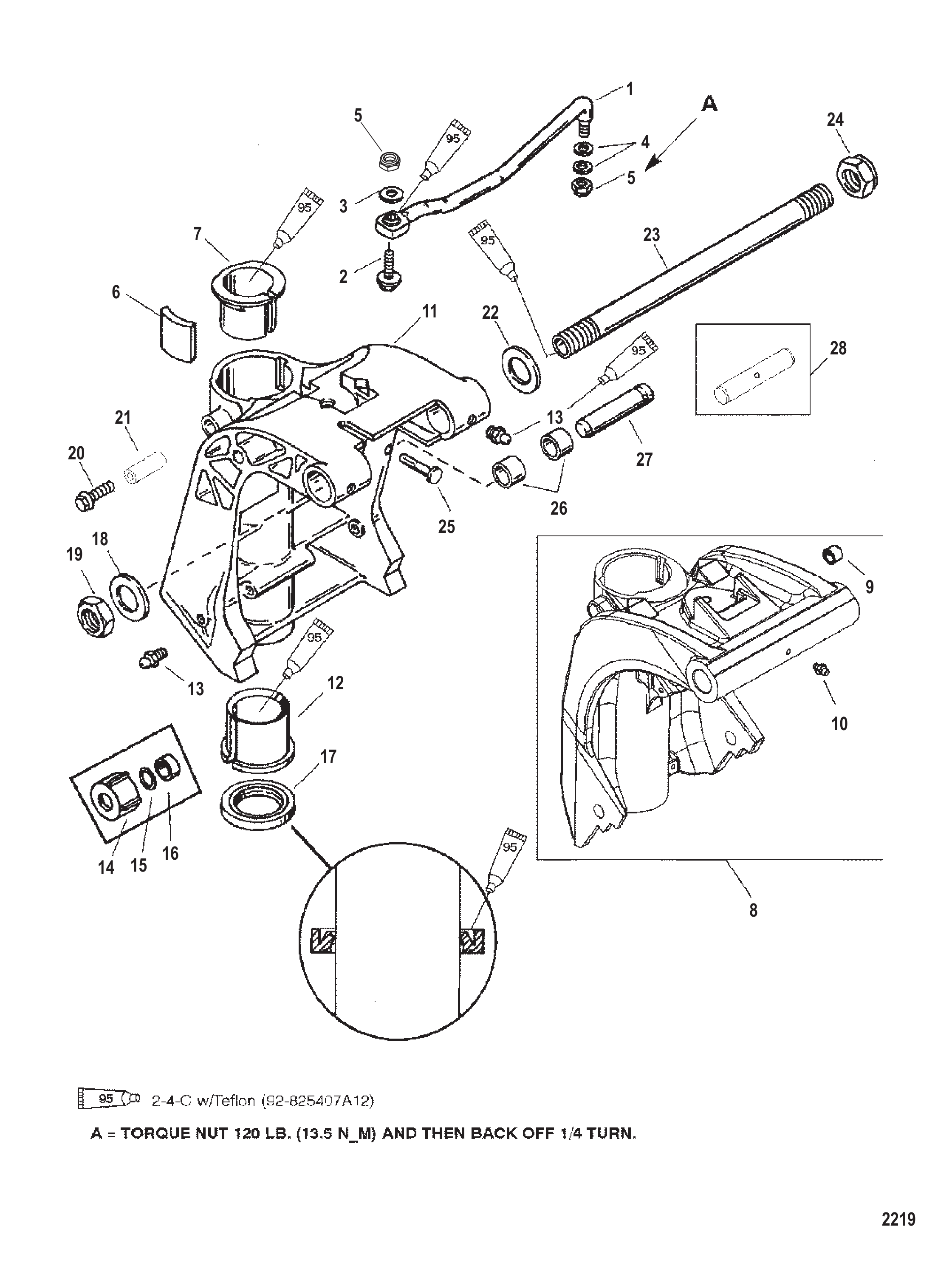

Mercury 40-hp-carb 0g231123-thru-0g760299 — взрыв-схемы

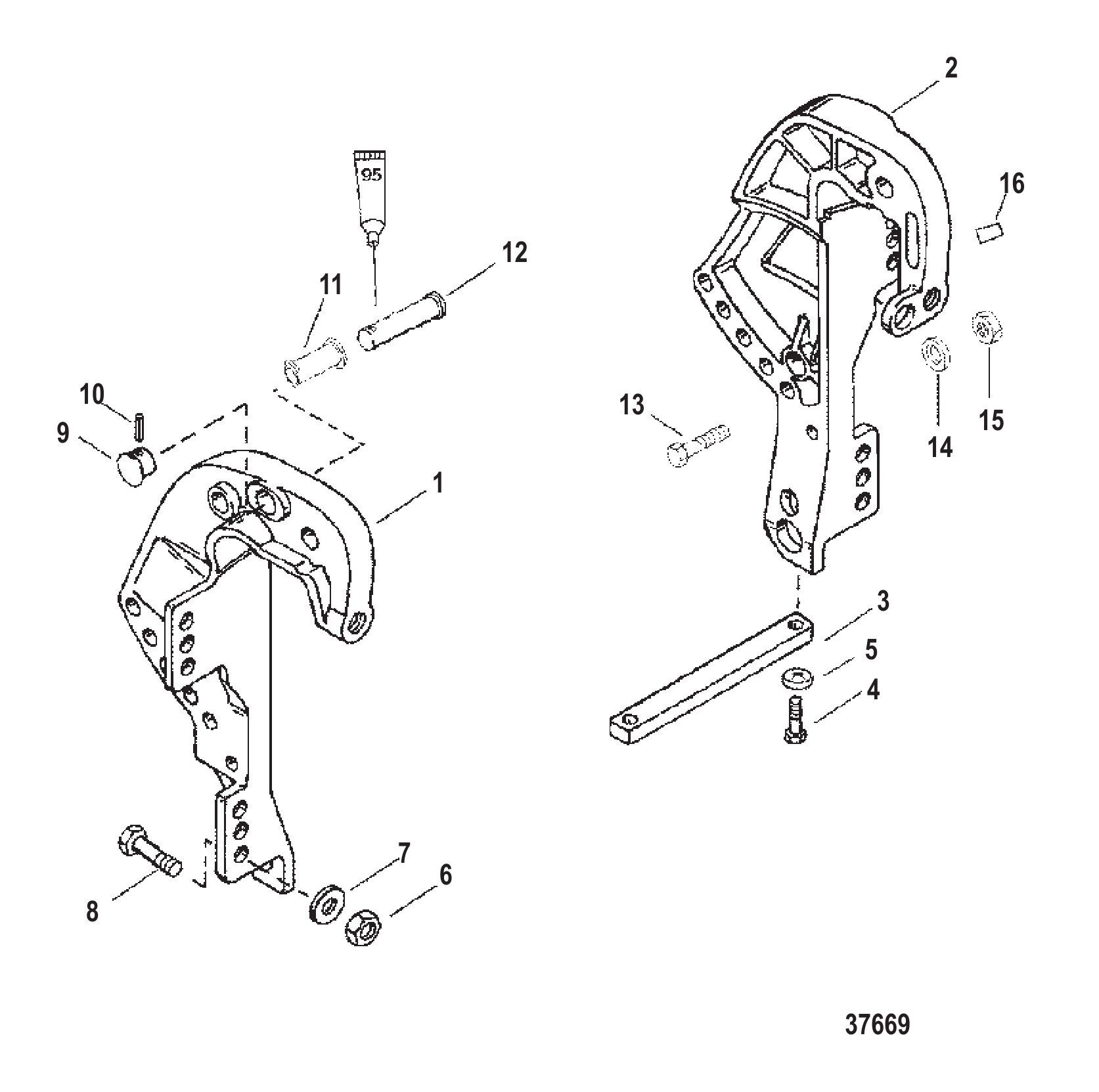

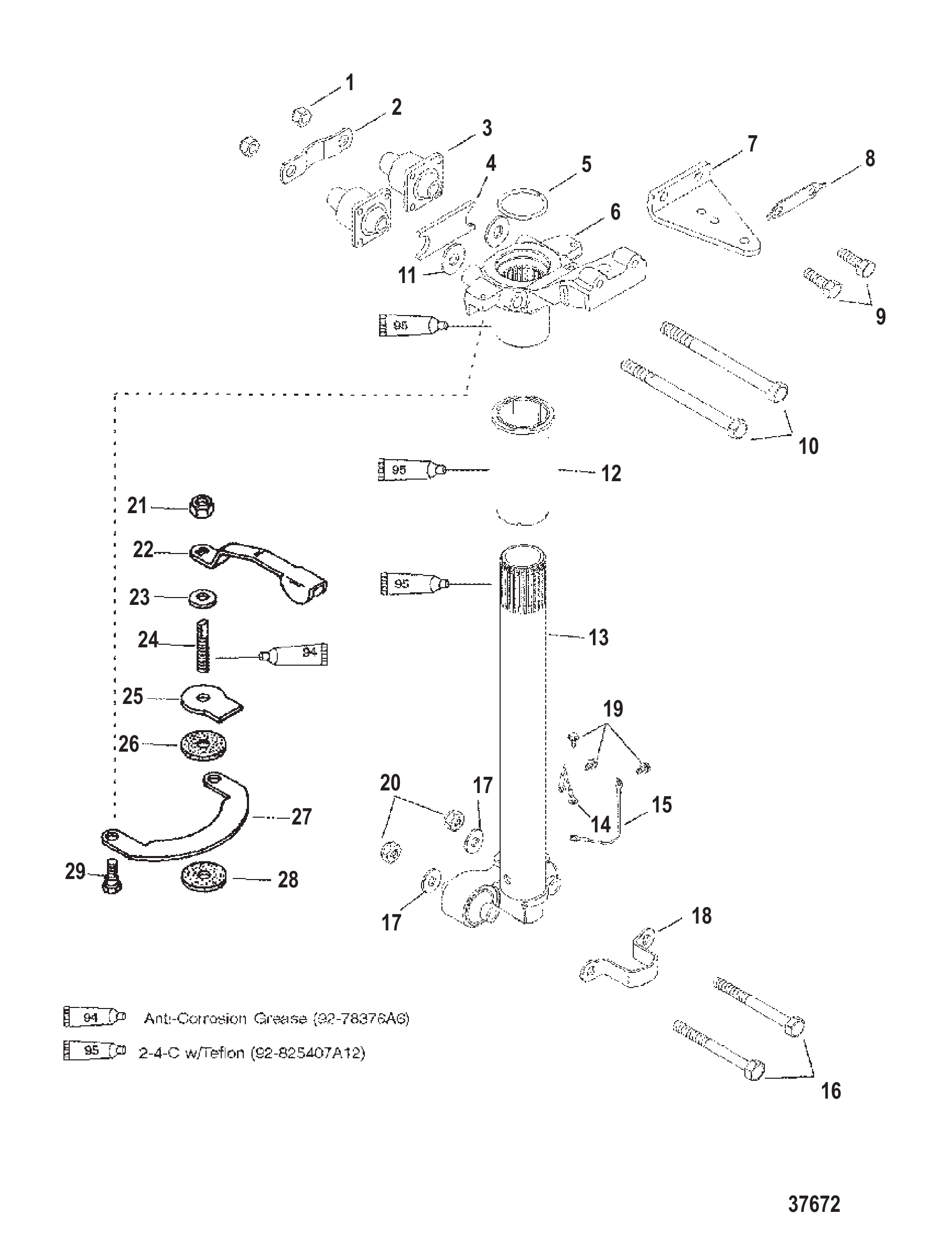

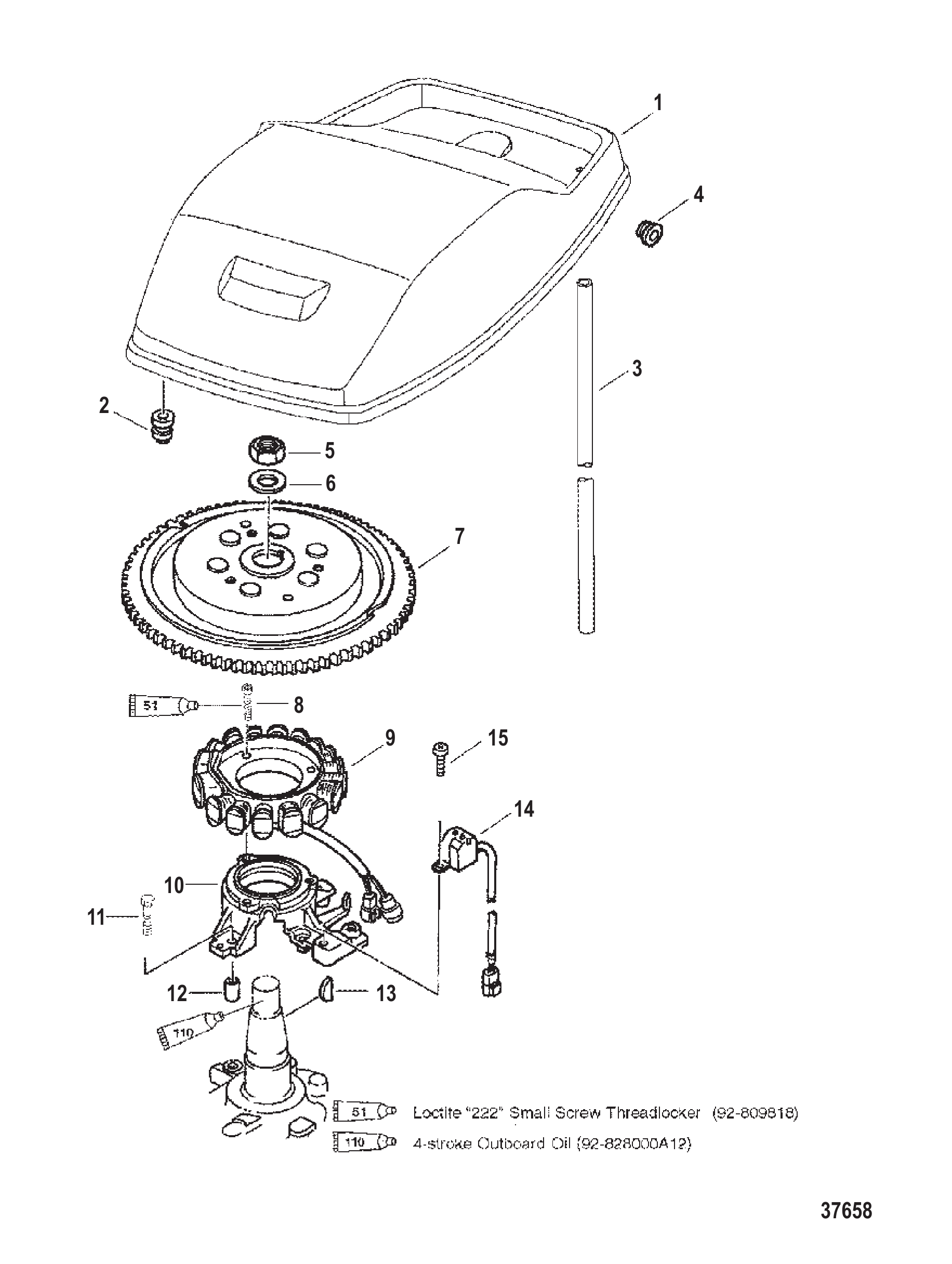

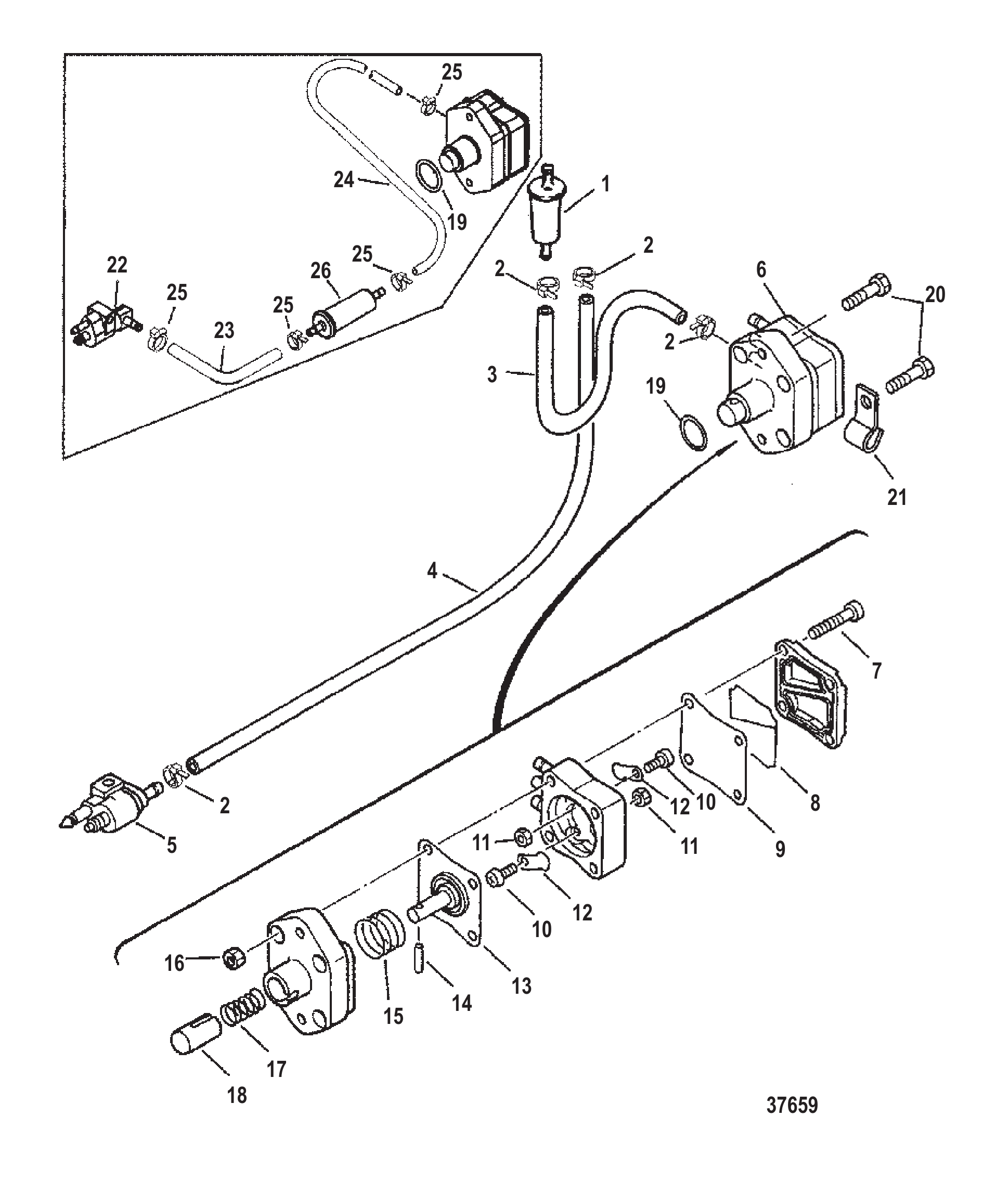

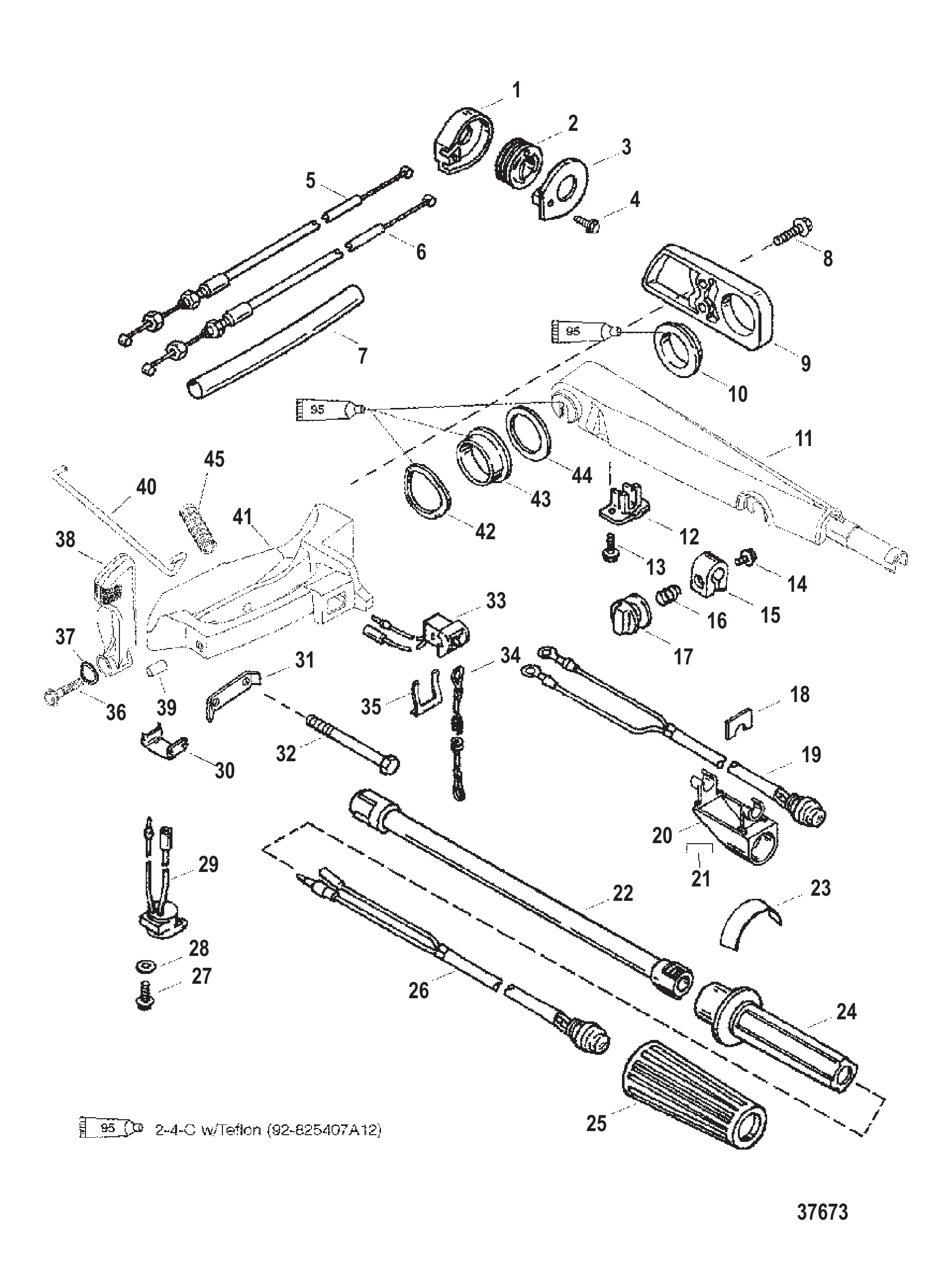

Взрыв-схемы и спецификации запчастей Mercury 40-hp-carb 0g231123-thru-0g760299: 17 схем.

Рис. 1 — TOOLS SPECIAL 1 дет.

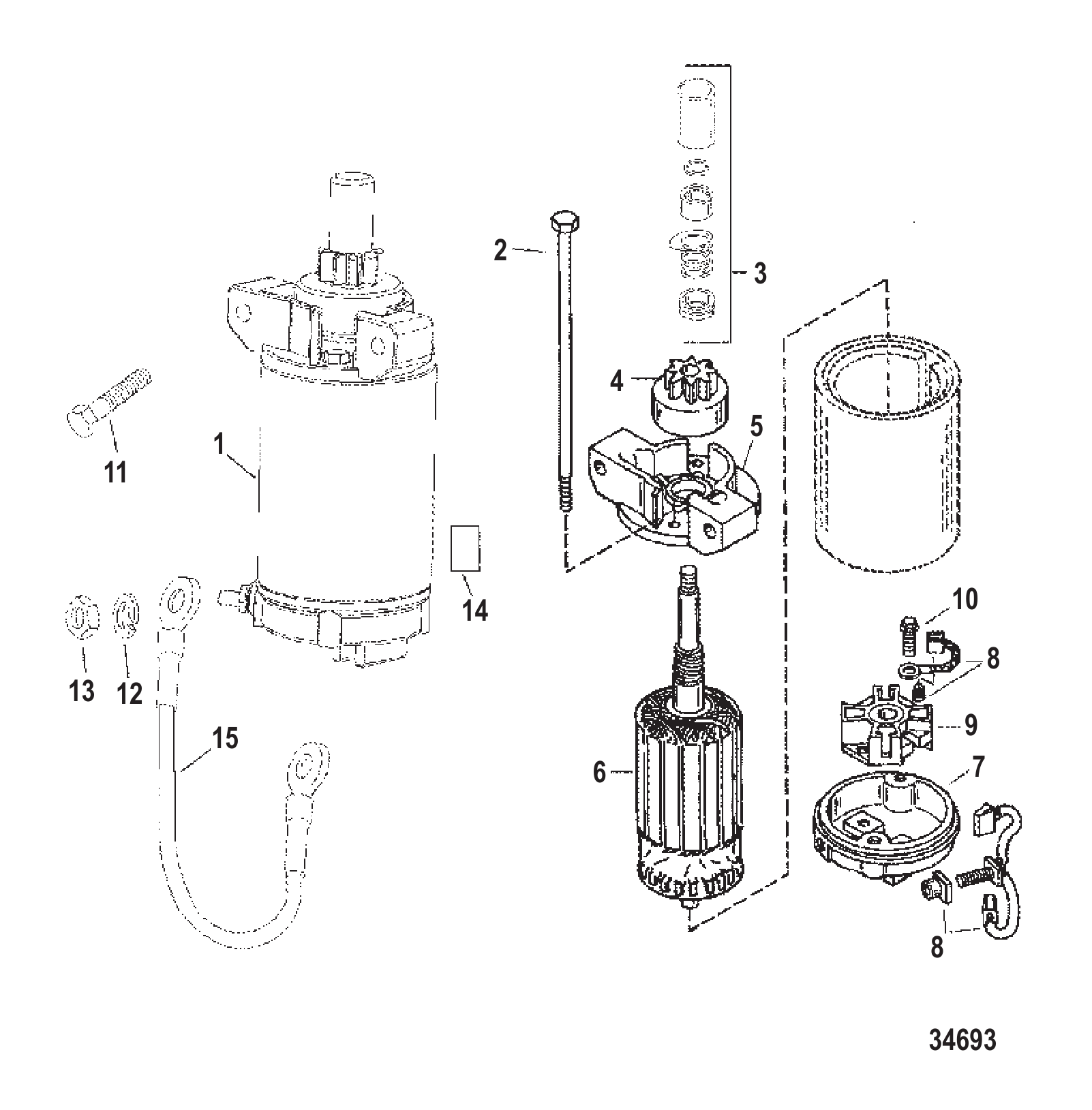

Рис. 2 — STARTER MOTOR (S/N-0G472133 AND UP) 3 дет.

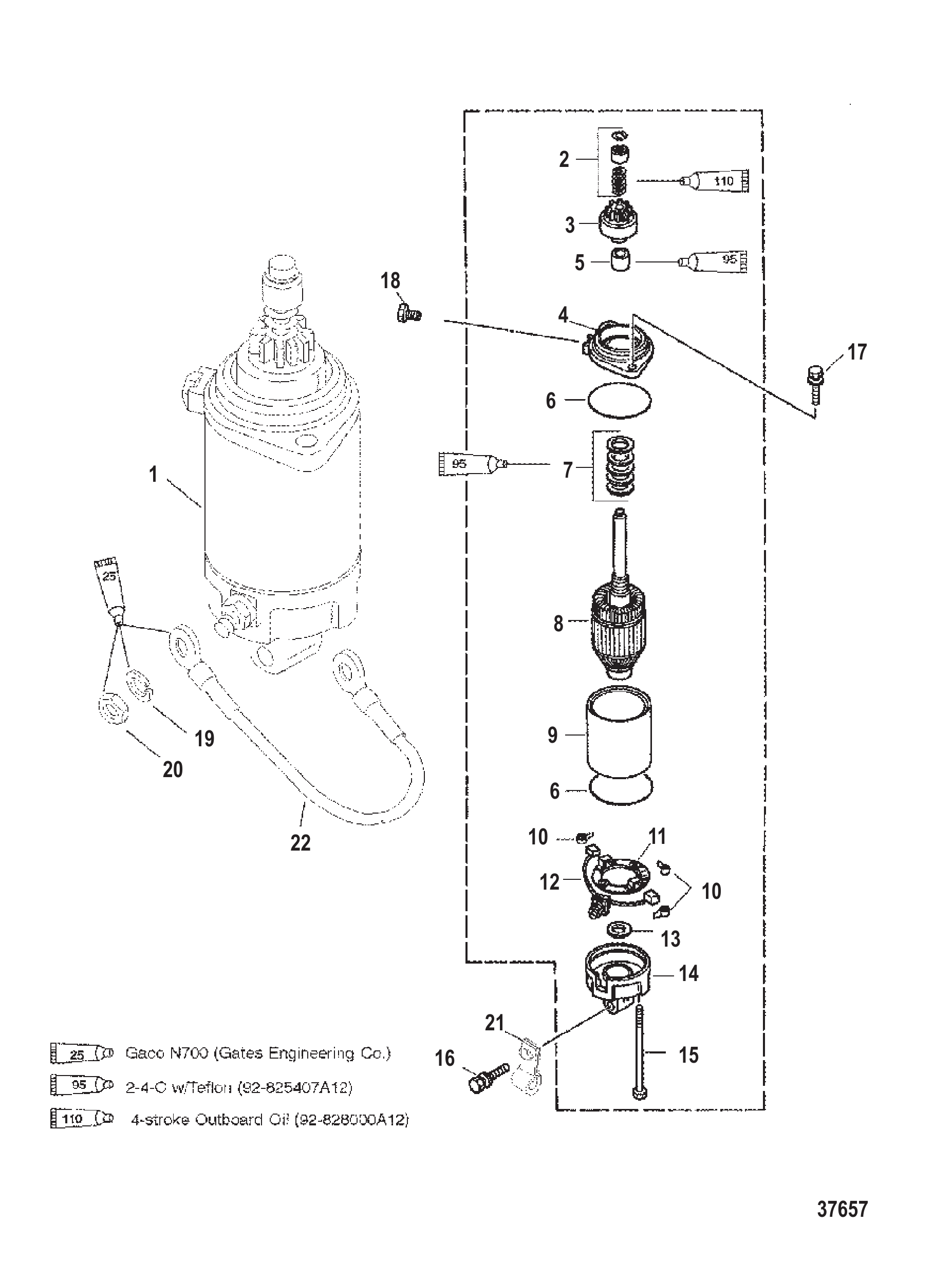

Рис. 3 — STARTER MOTOR (S/N-0G472132 AND BELOW) 15 дет.
Рис. 4 — CARBURETOR (ADJUSTABLE PILOT SCREW) 6 дет.

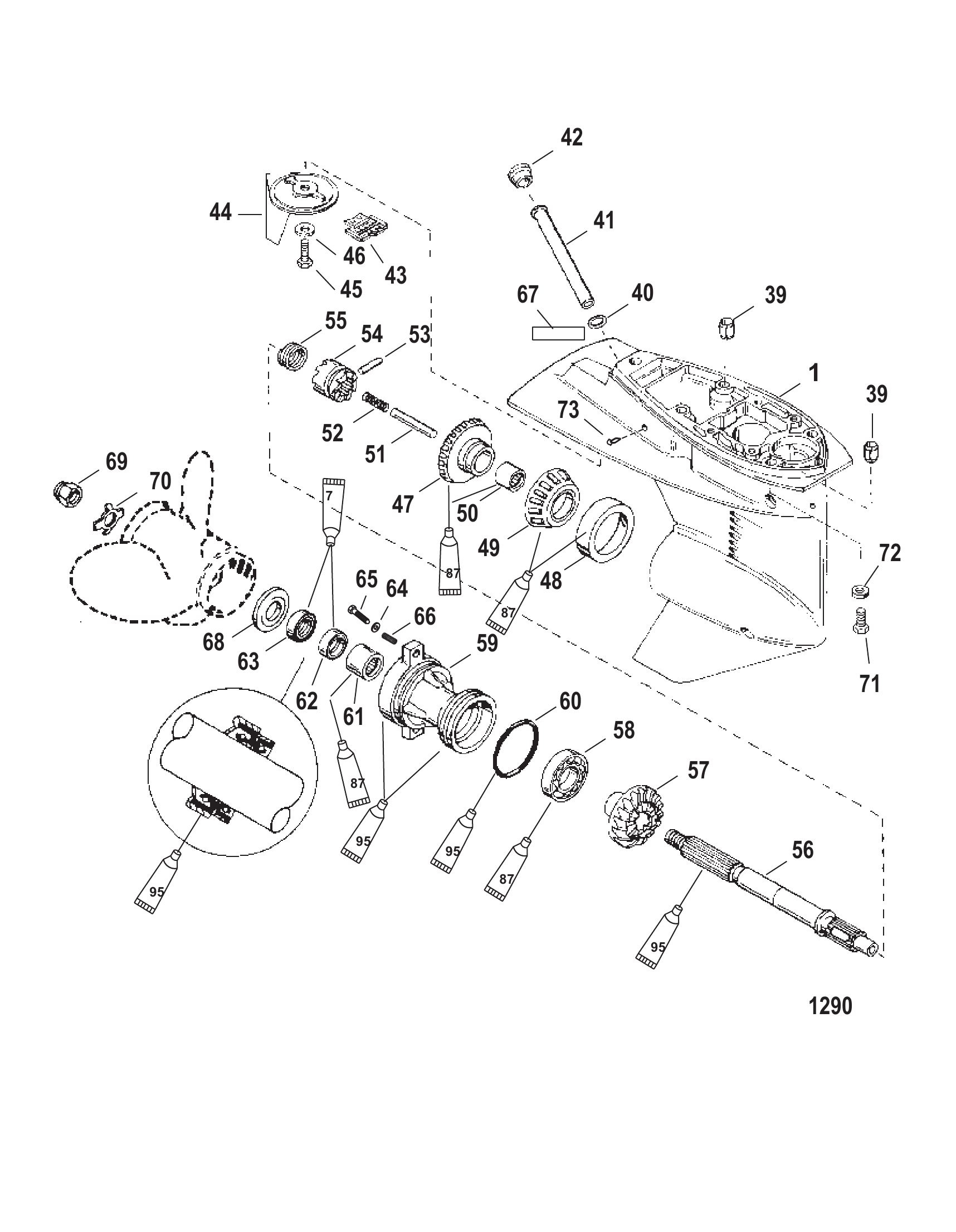

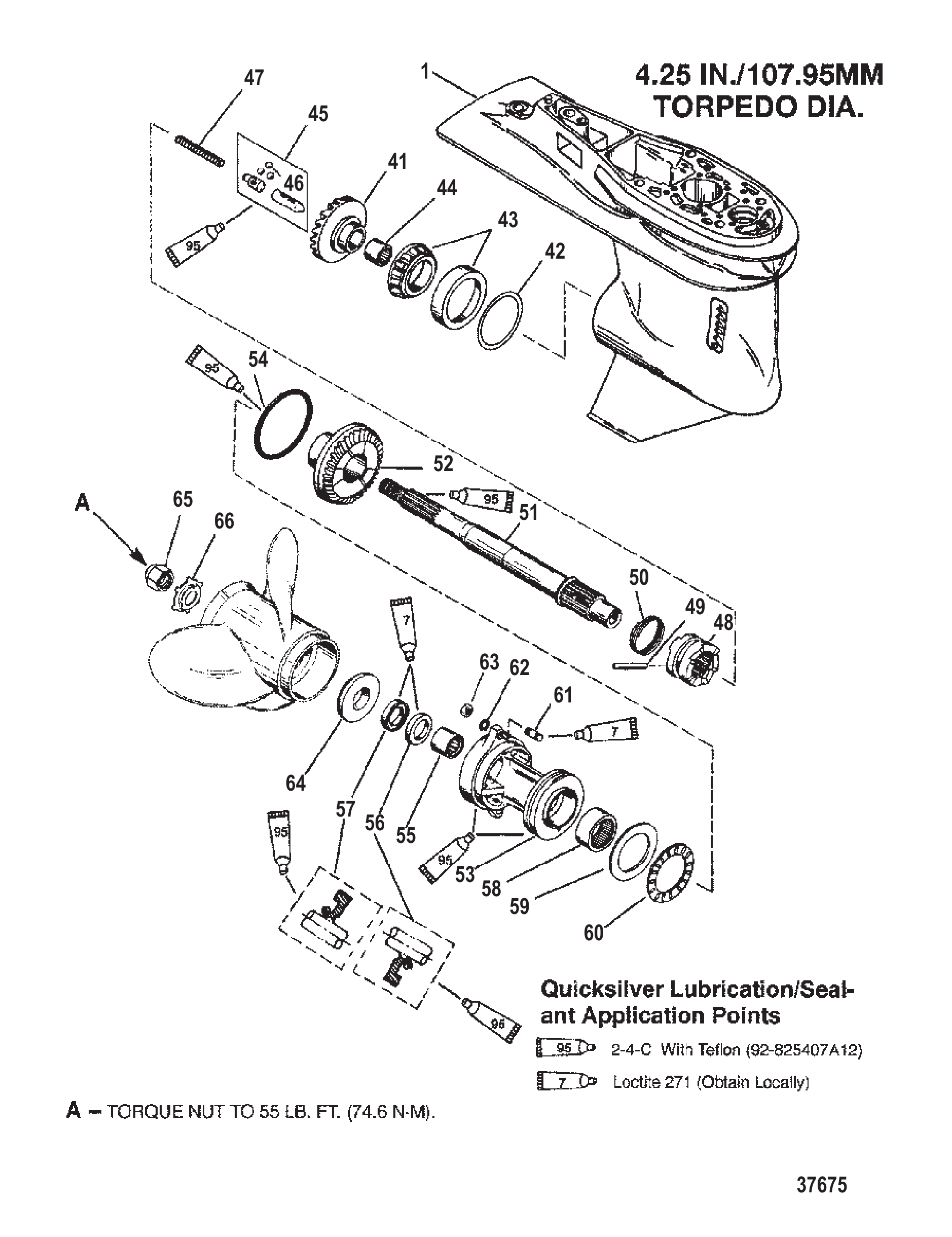

Рис. 5 — GEARHOUSING (PROPSHAFT)(1.83:1/2:1 GEAR RATIO) 5 дет.

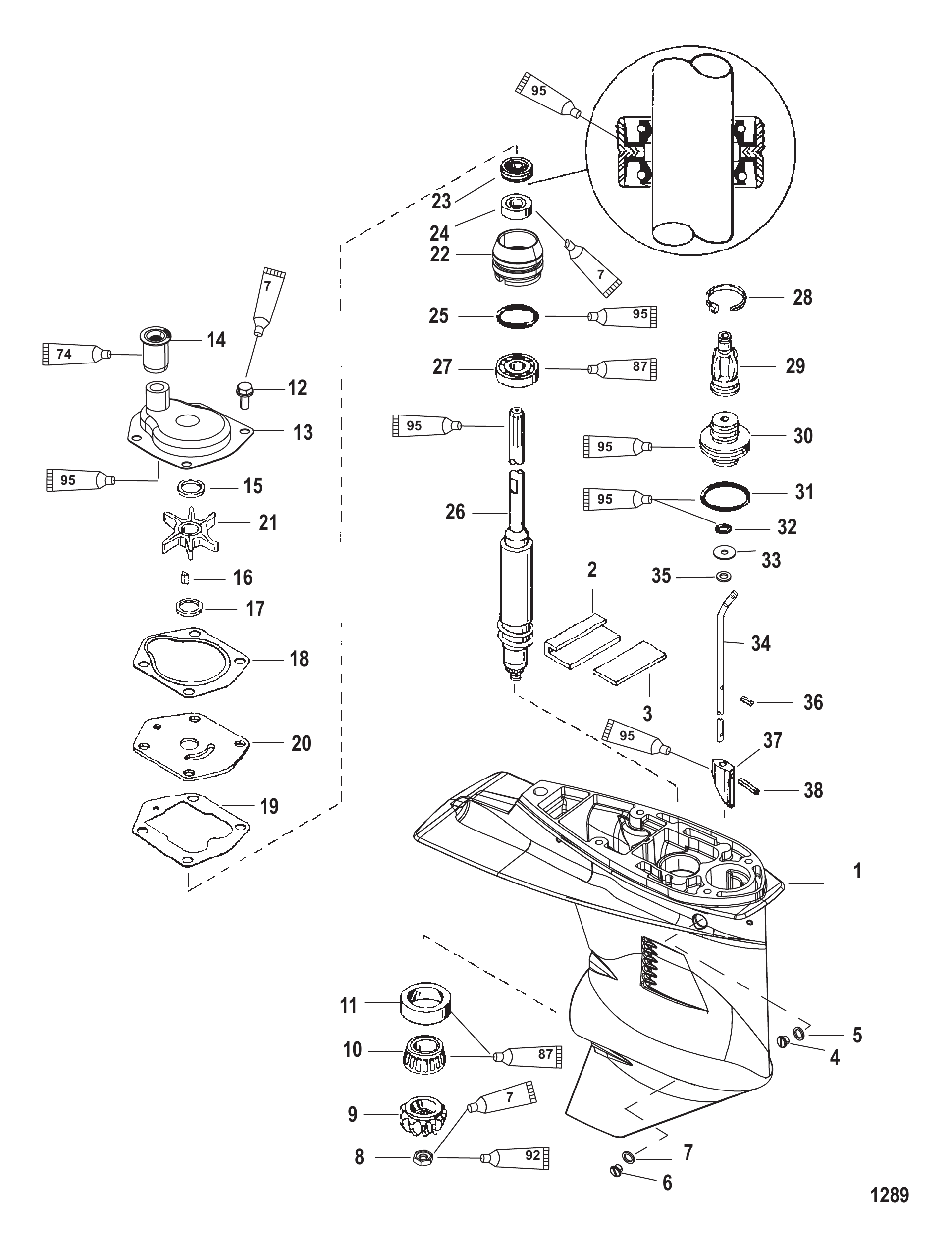

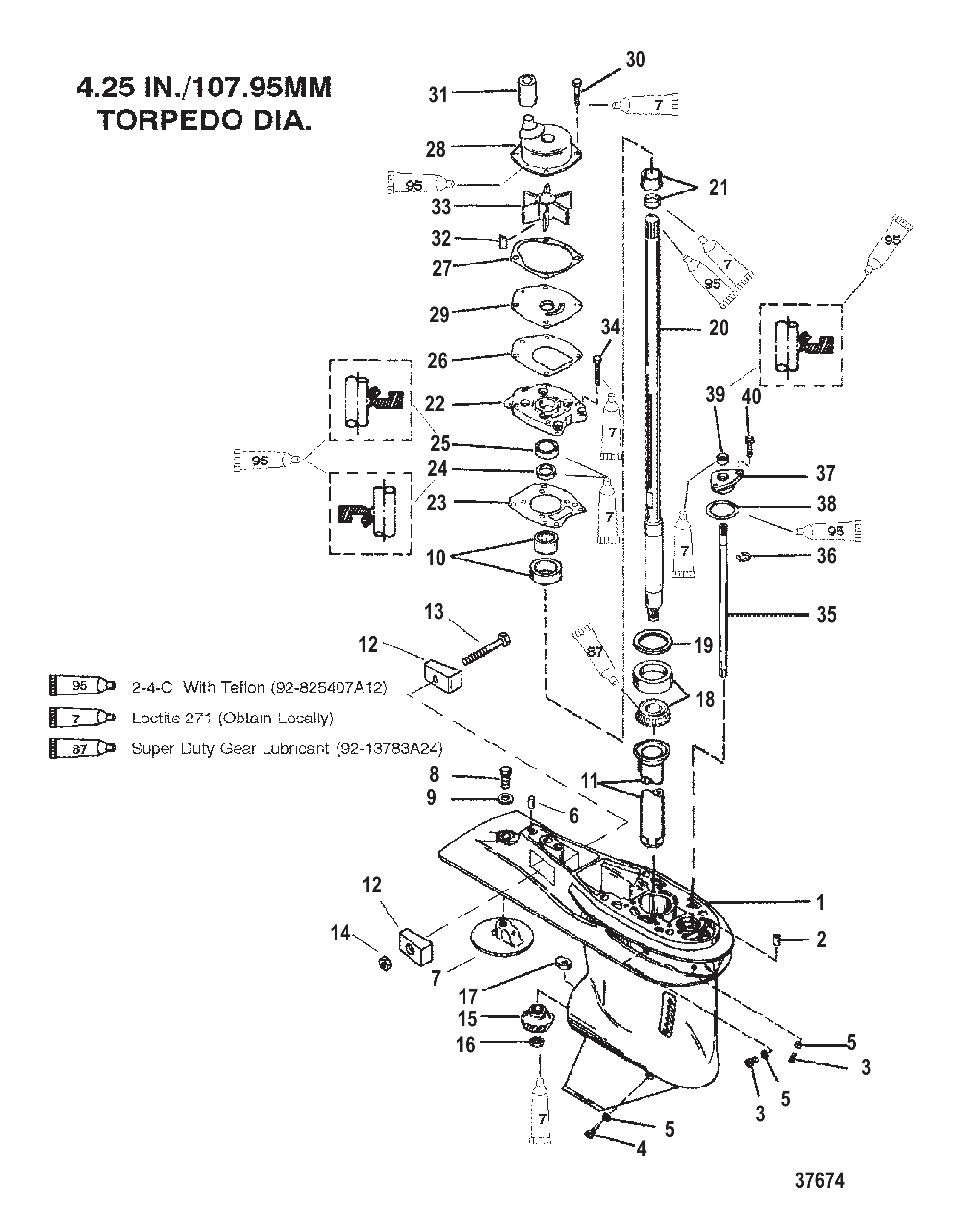

Рис. 6 — GEARHOUSING (DRIVESHAFT)(1.83:1/2:1 GEAR RATIO) 7 дет.

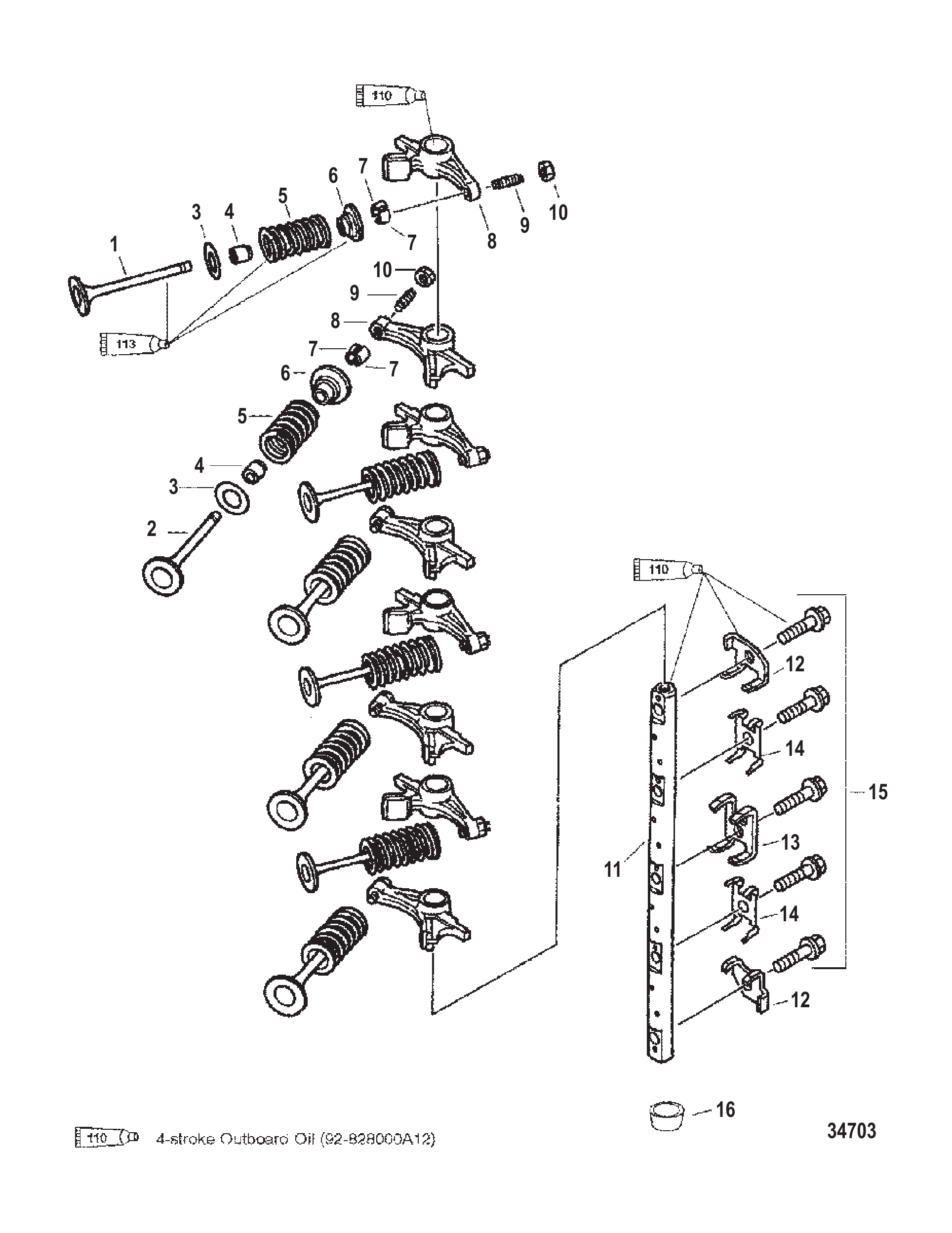

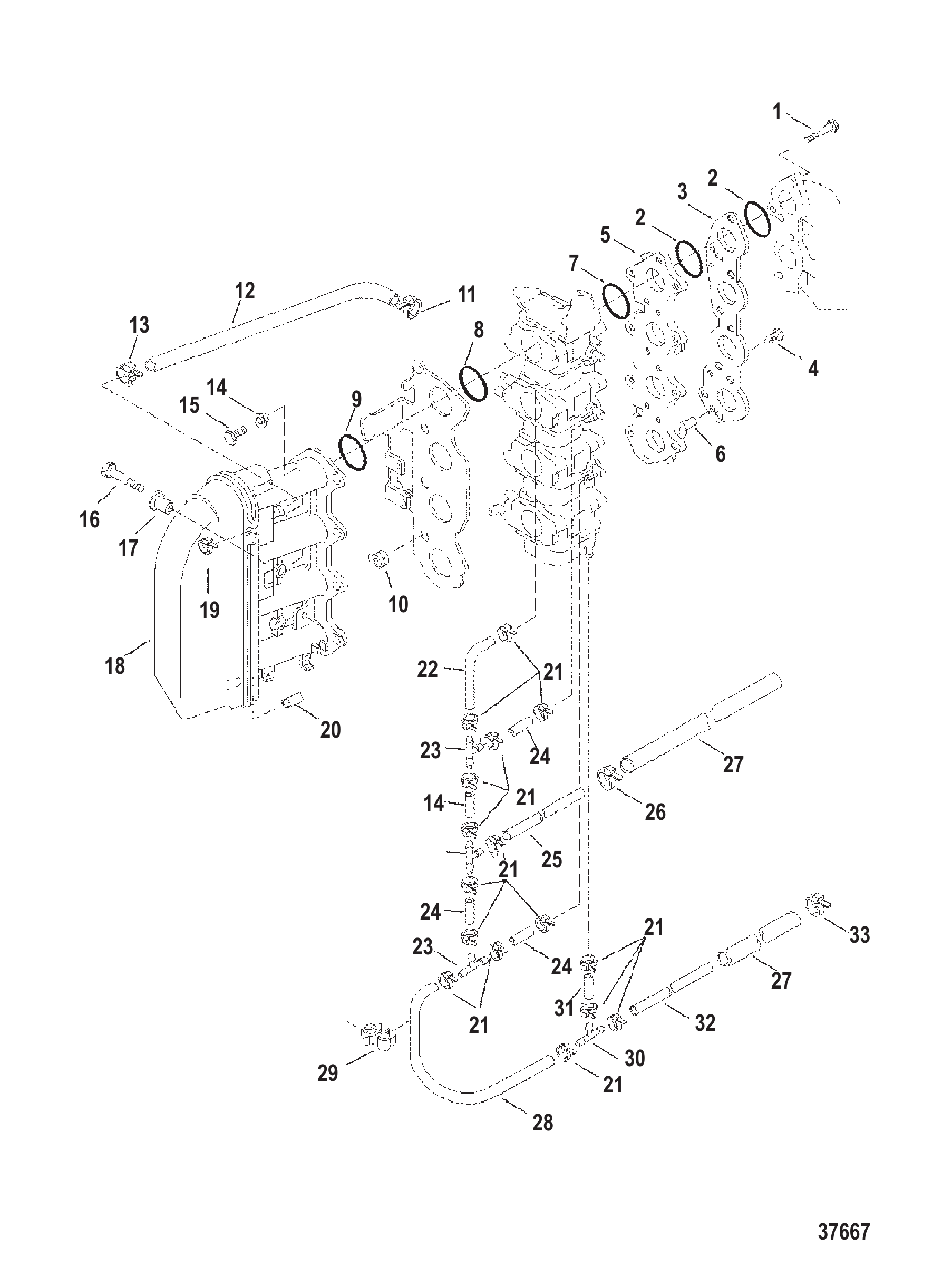

Рис. 7 — INTAKE/EXHAUST VALVES 4 дет.

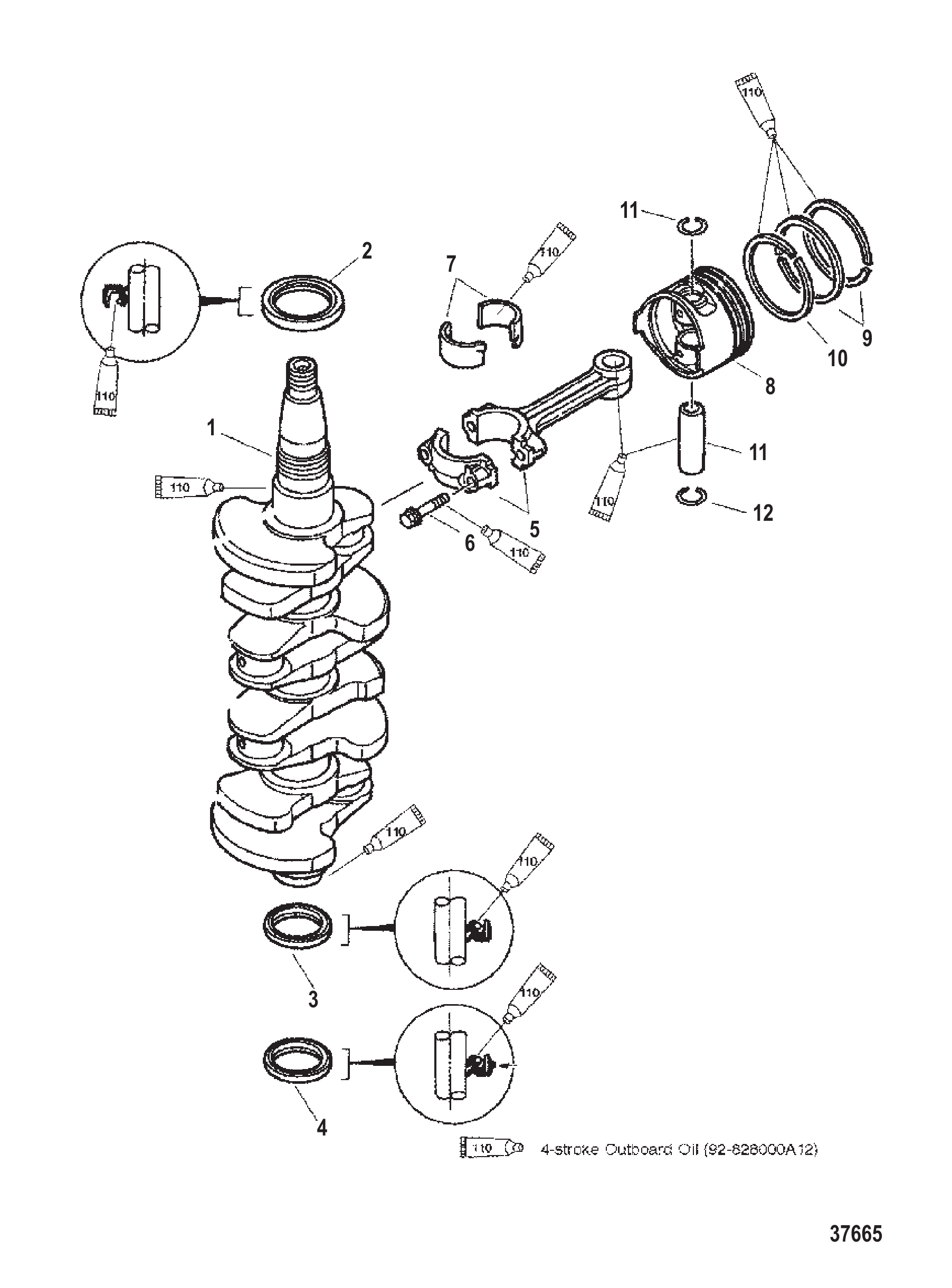

Рис. 8 — CRANKSHAFT, PISTON AND CONNECTING ROD 2 дет.

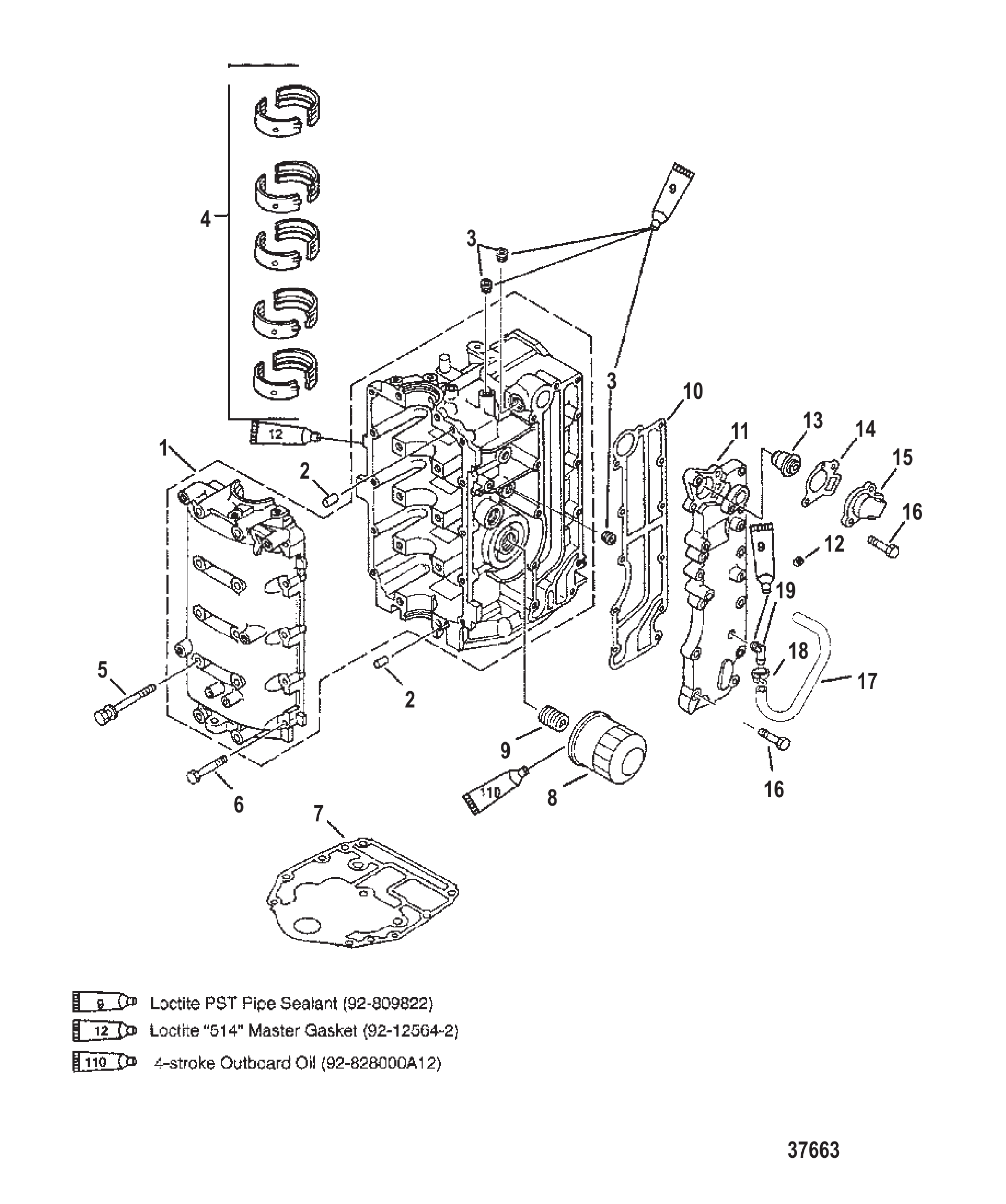

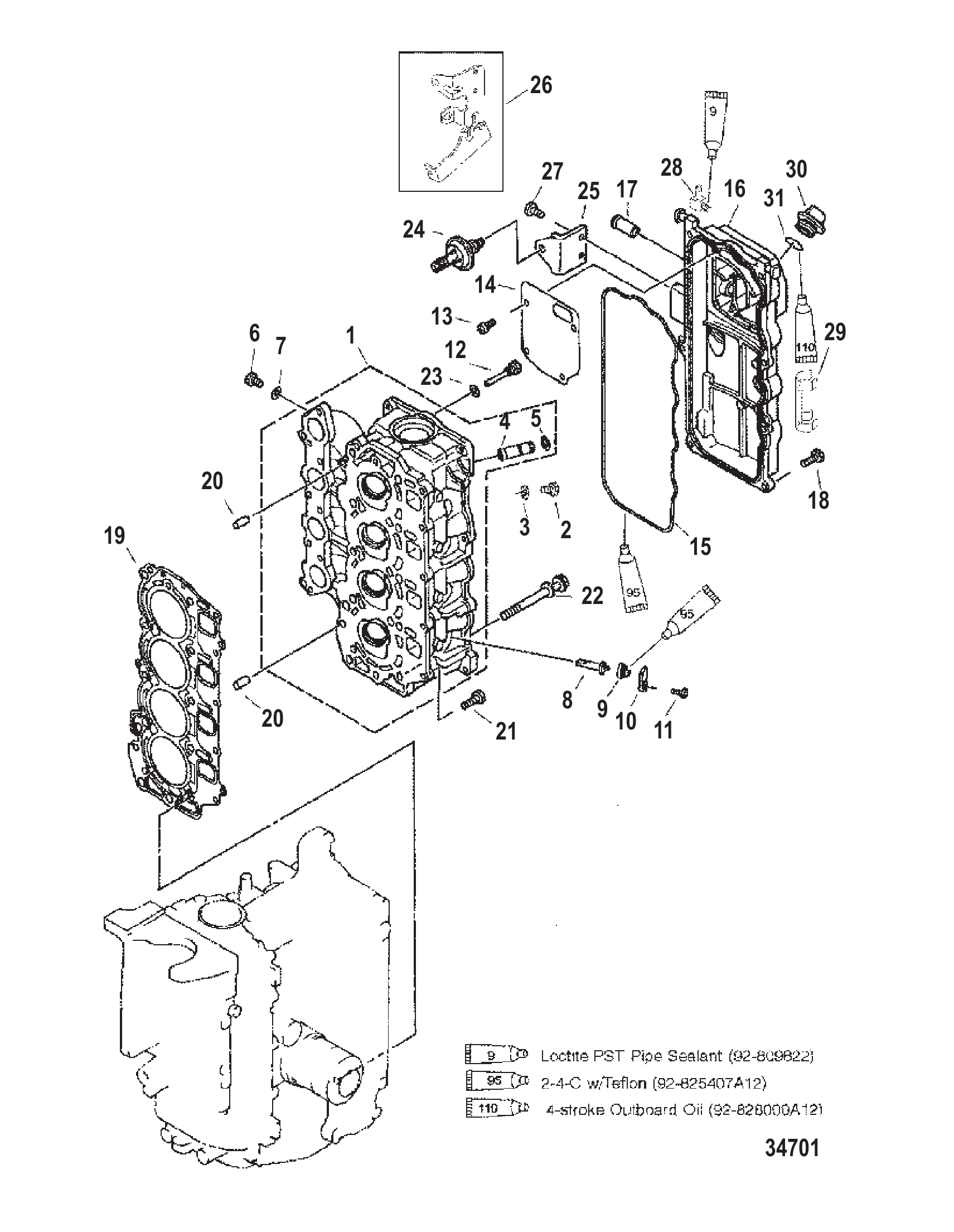

Рис. 9 — CYLINDER BLOCK 6 дет.

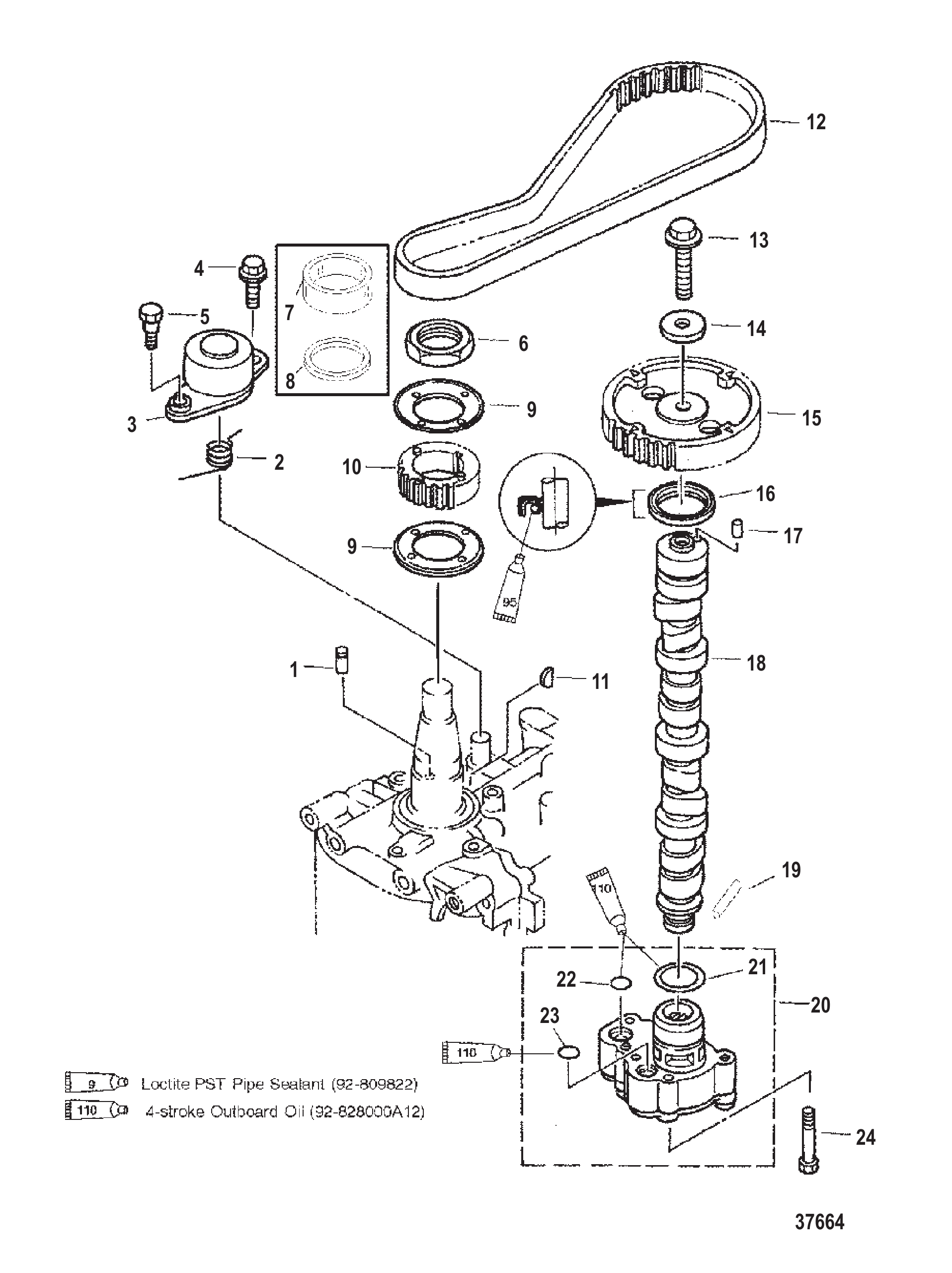

Рис. 10 — CAMSHAFT/OIL PUMP 11 дет.

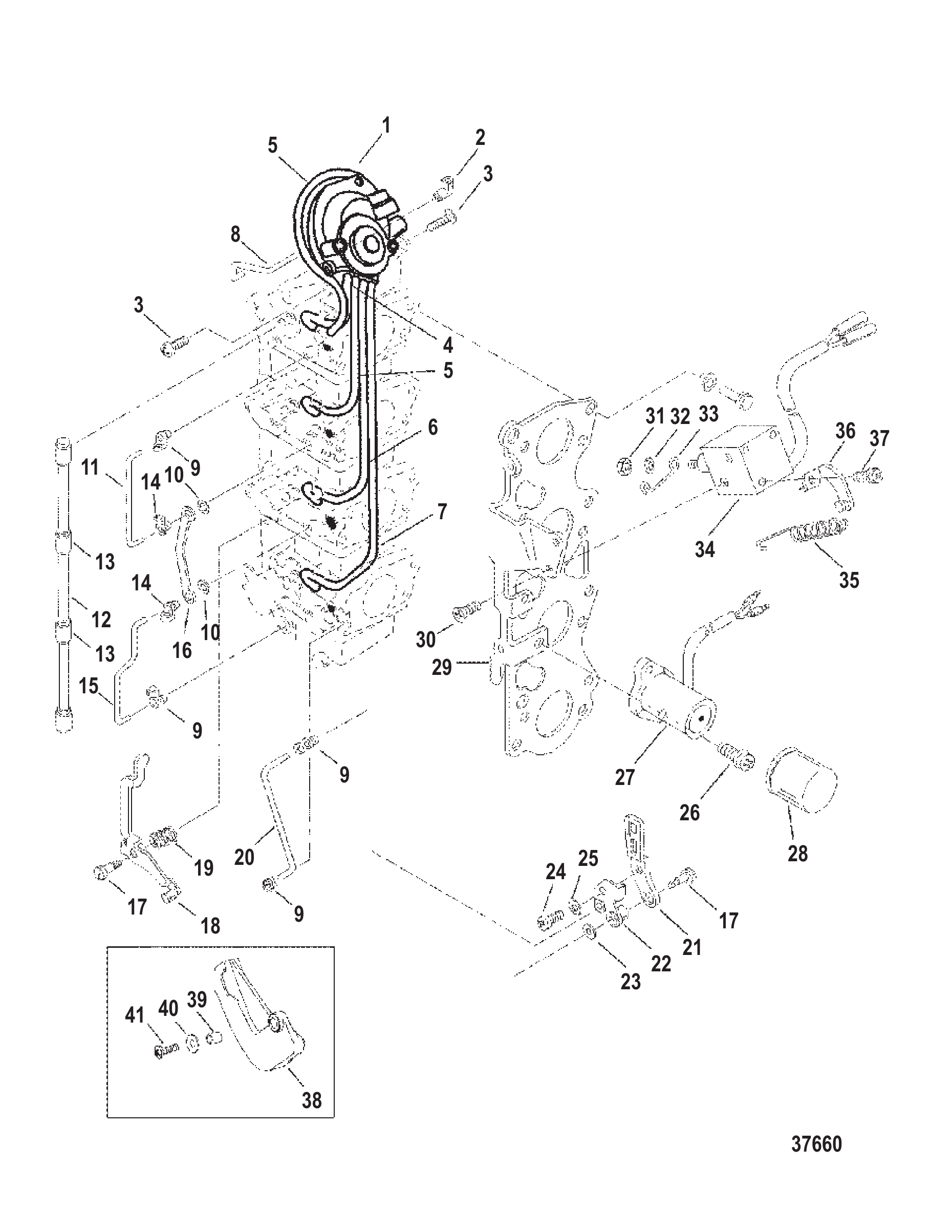

Рис. 11 — CARBURETOR LINKAGE 1 дет.

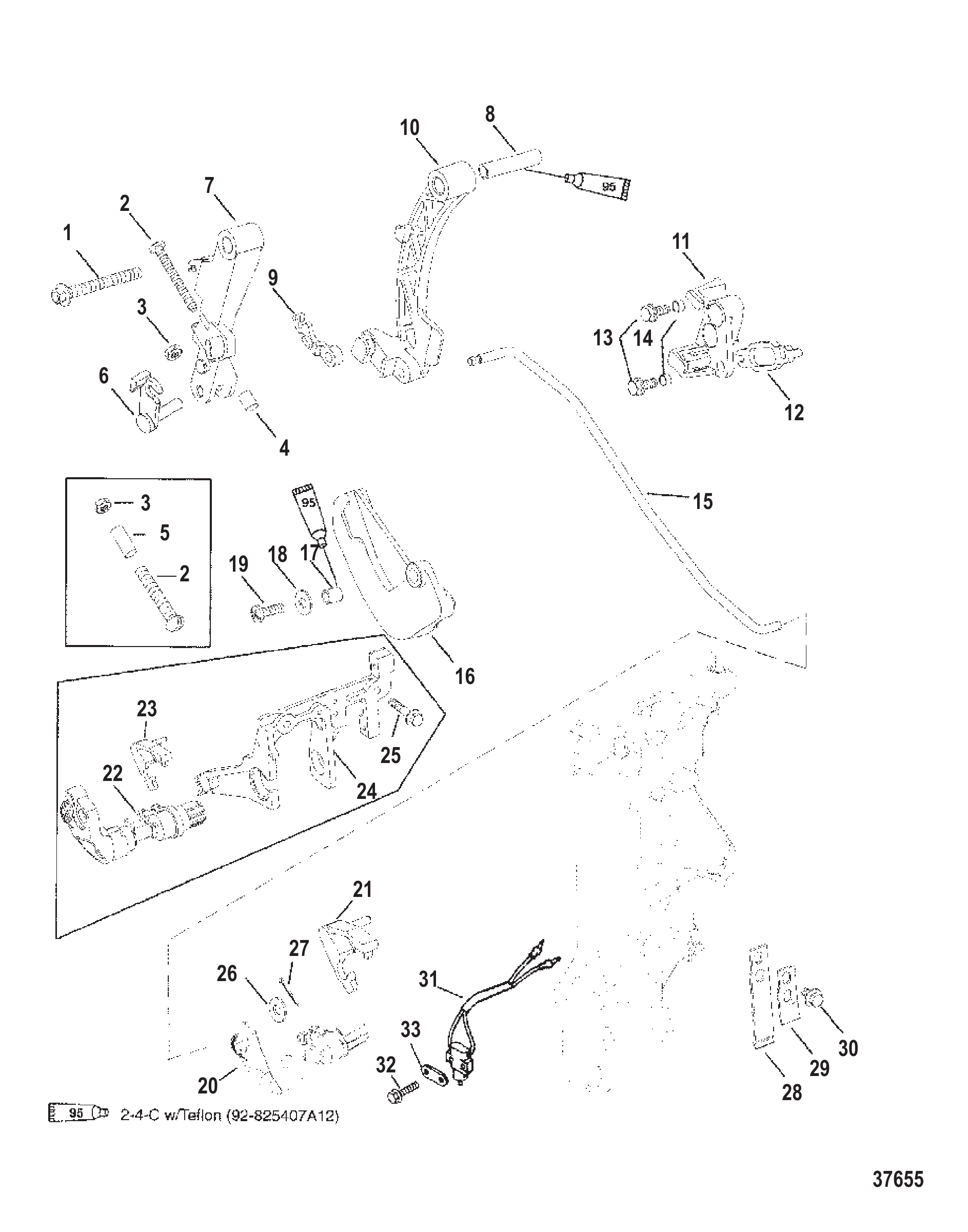

Рис. 12 — LINKAGE (NON BIGFOOT) 4 дет.

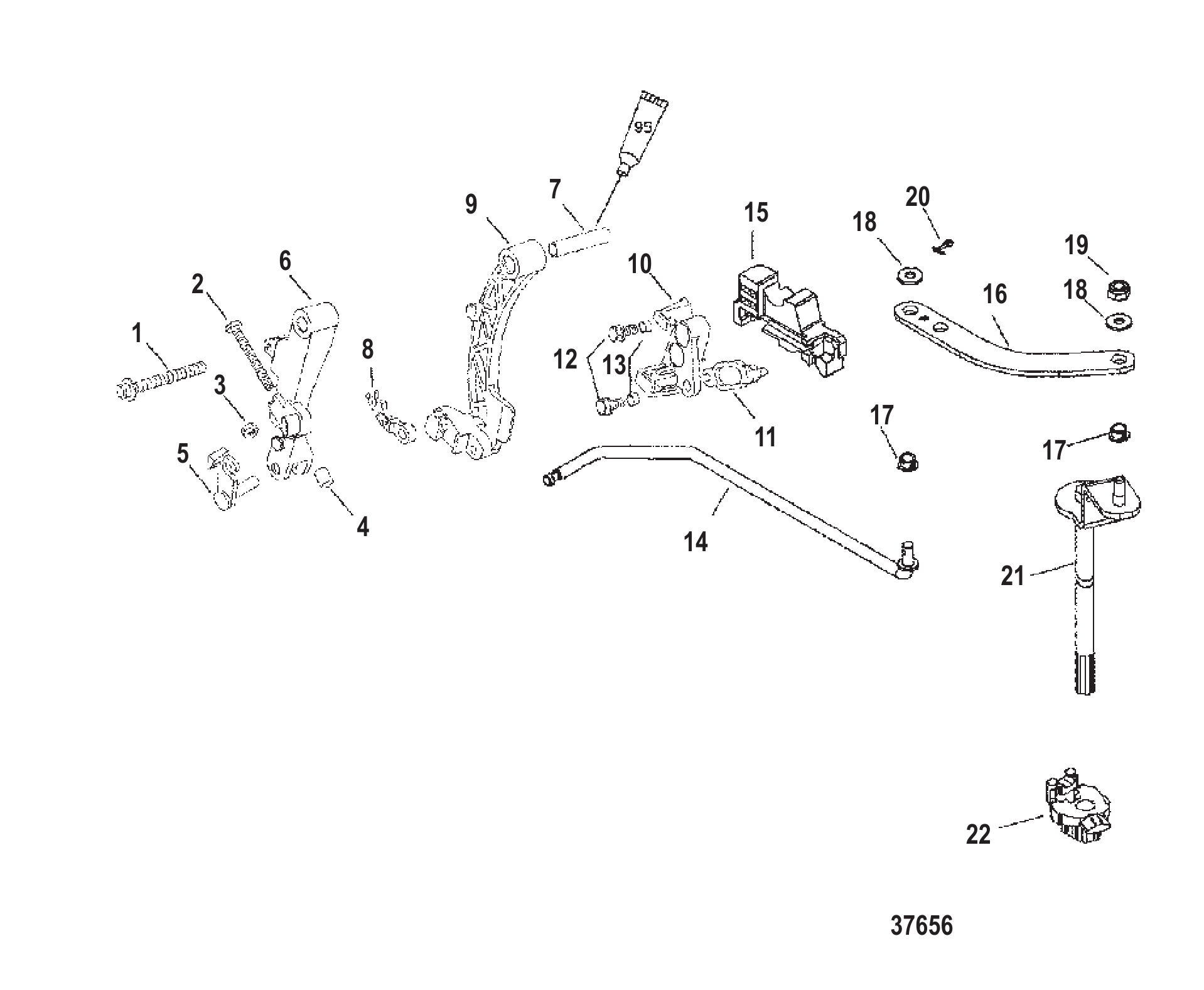

Рис. 13 — LINKAGE (BIGFOOT) 1 дет.

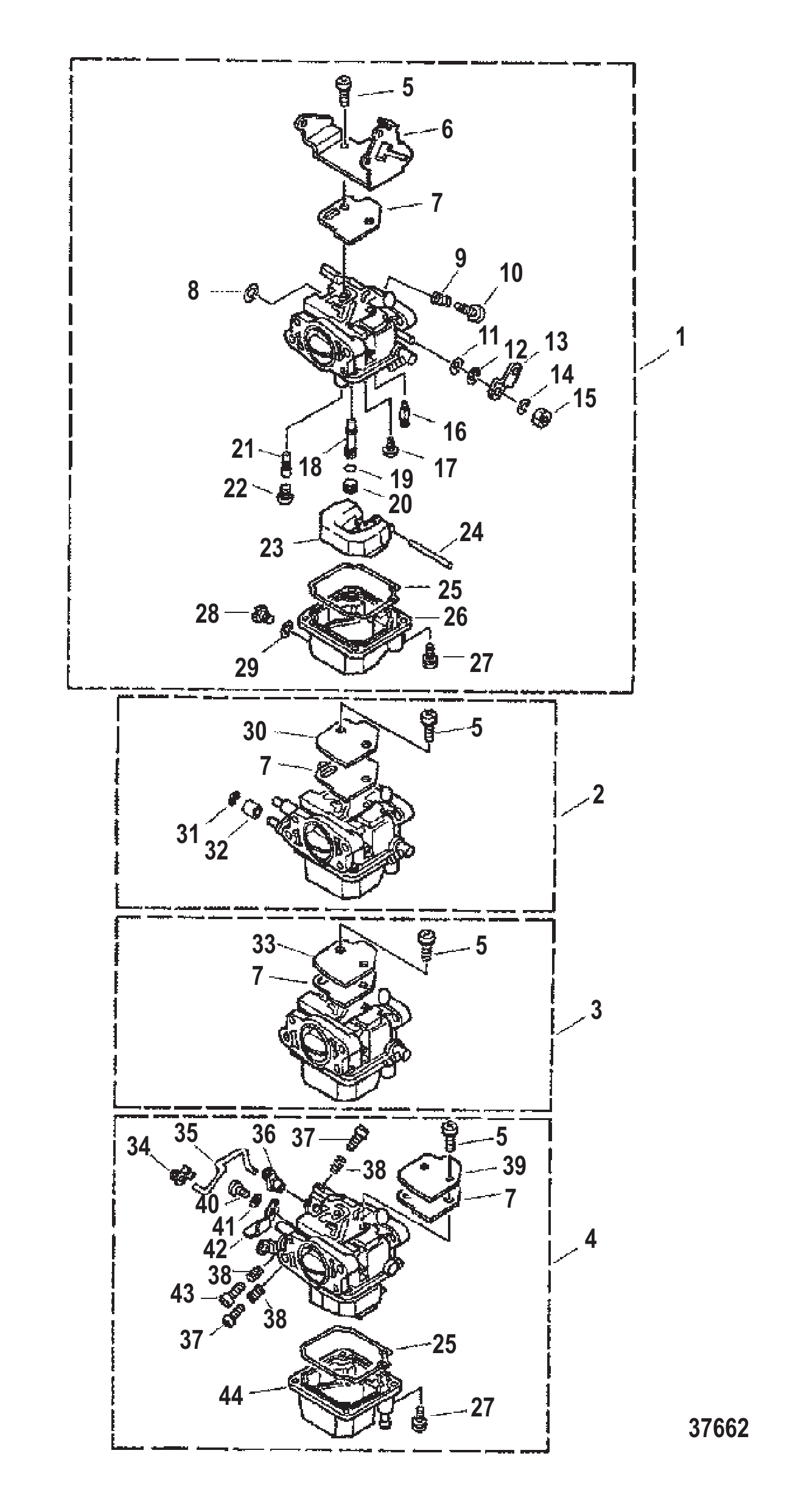

Рис. 14 — CARBURETOR (NON-ADJUSTABLE PILOT SCREW) 3 дет.

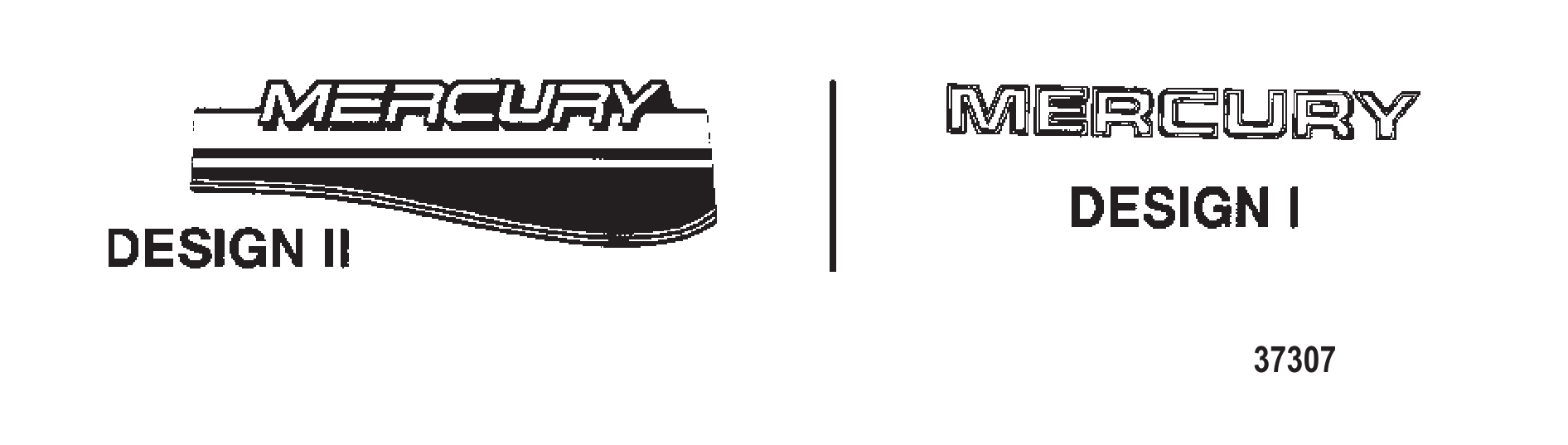

Рис. 15 — MISCELLANEOUS INFORMATION 17 дет.

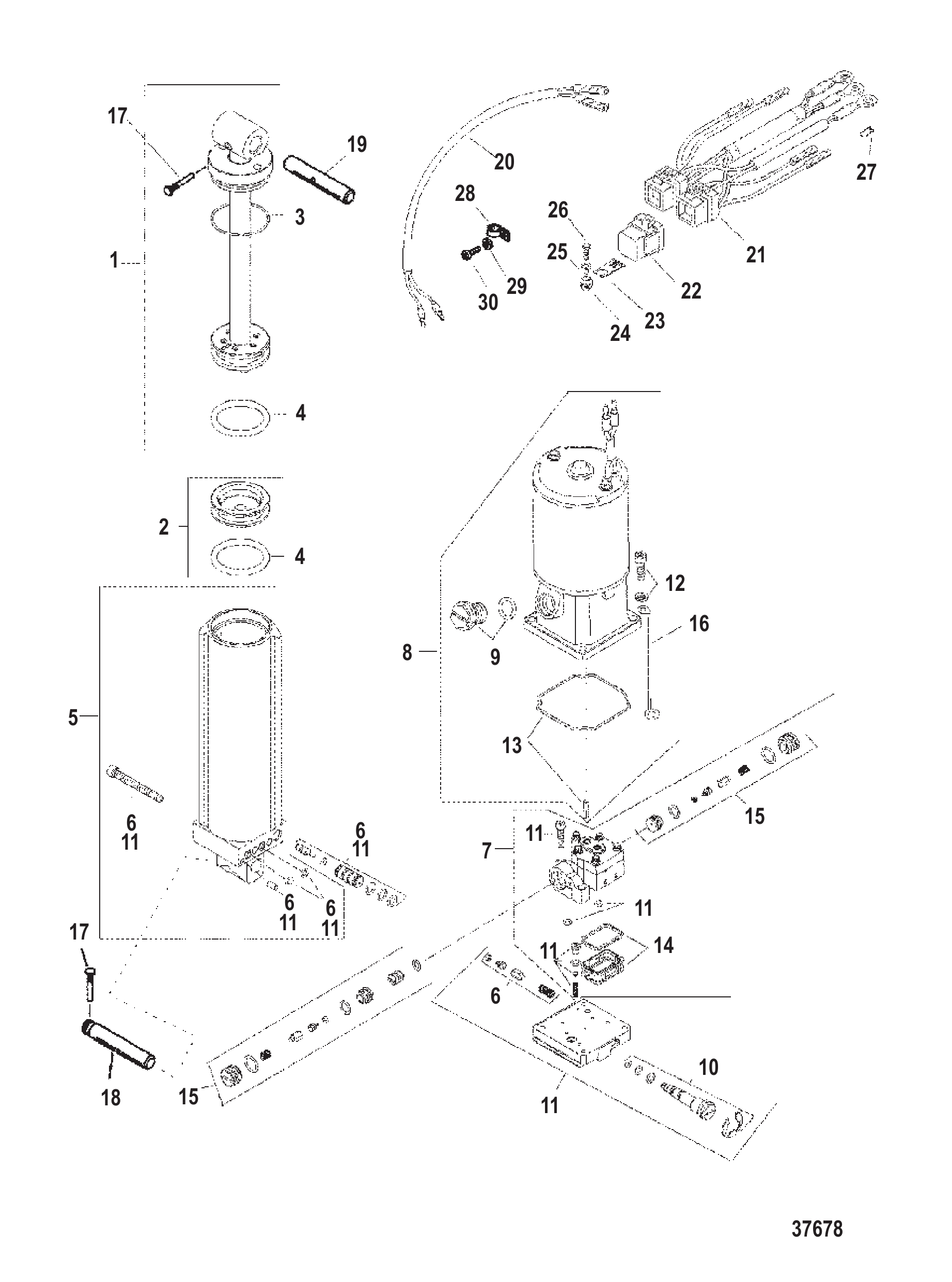

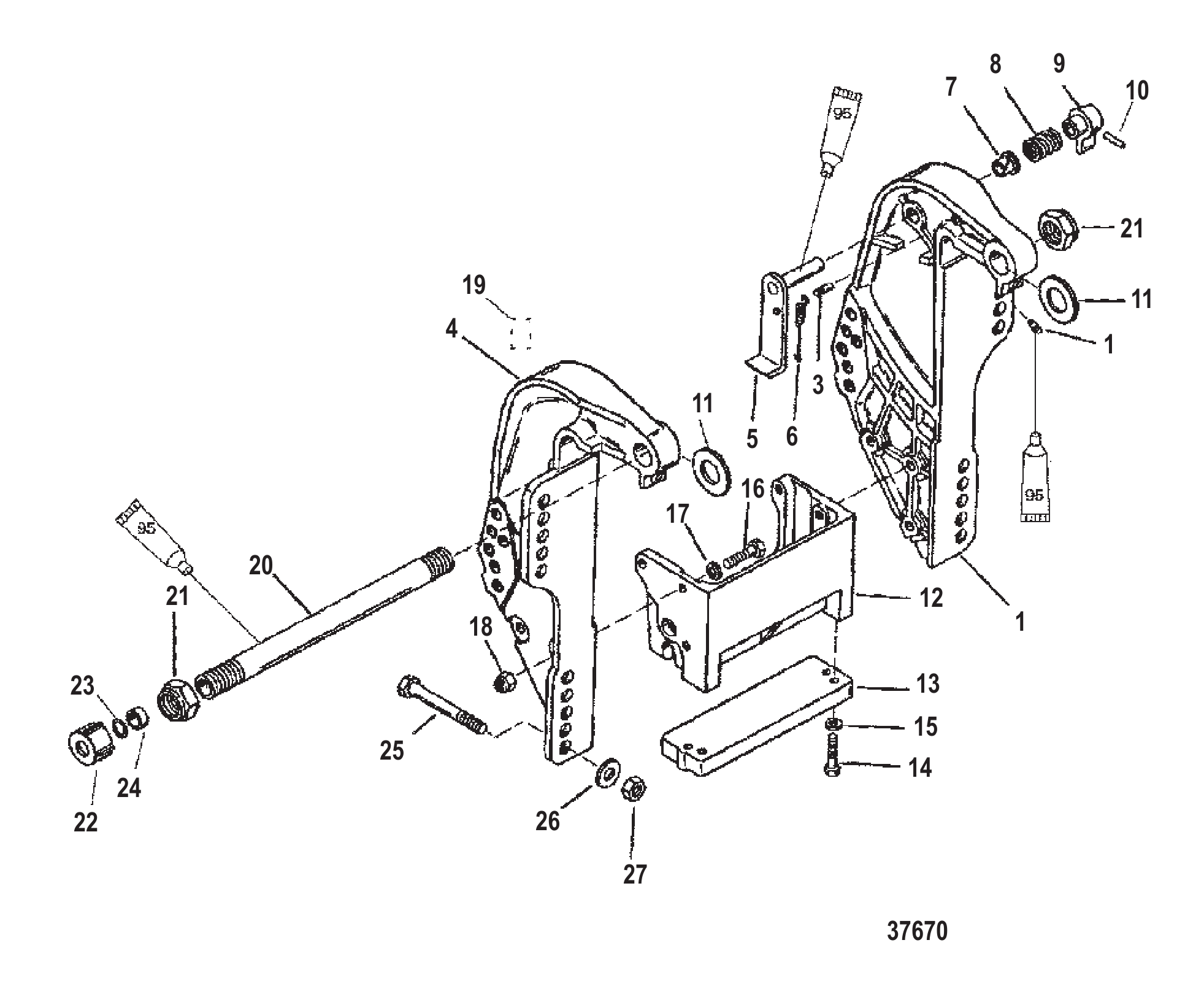

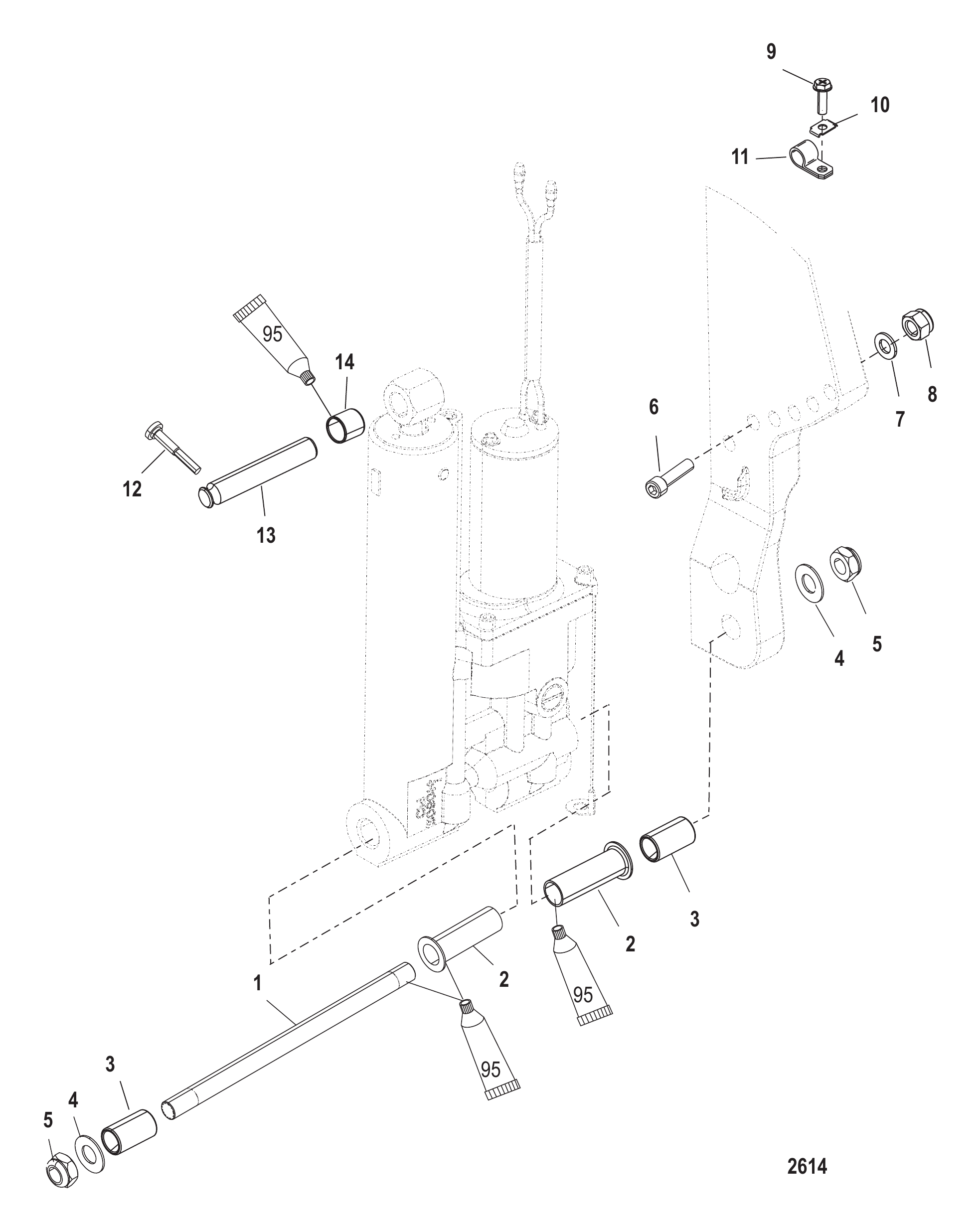

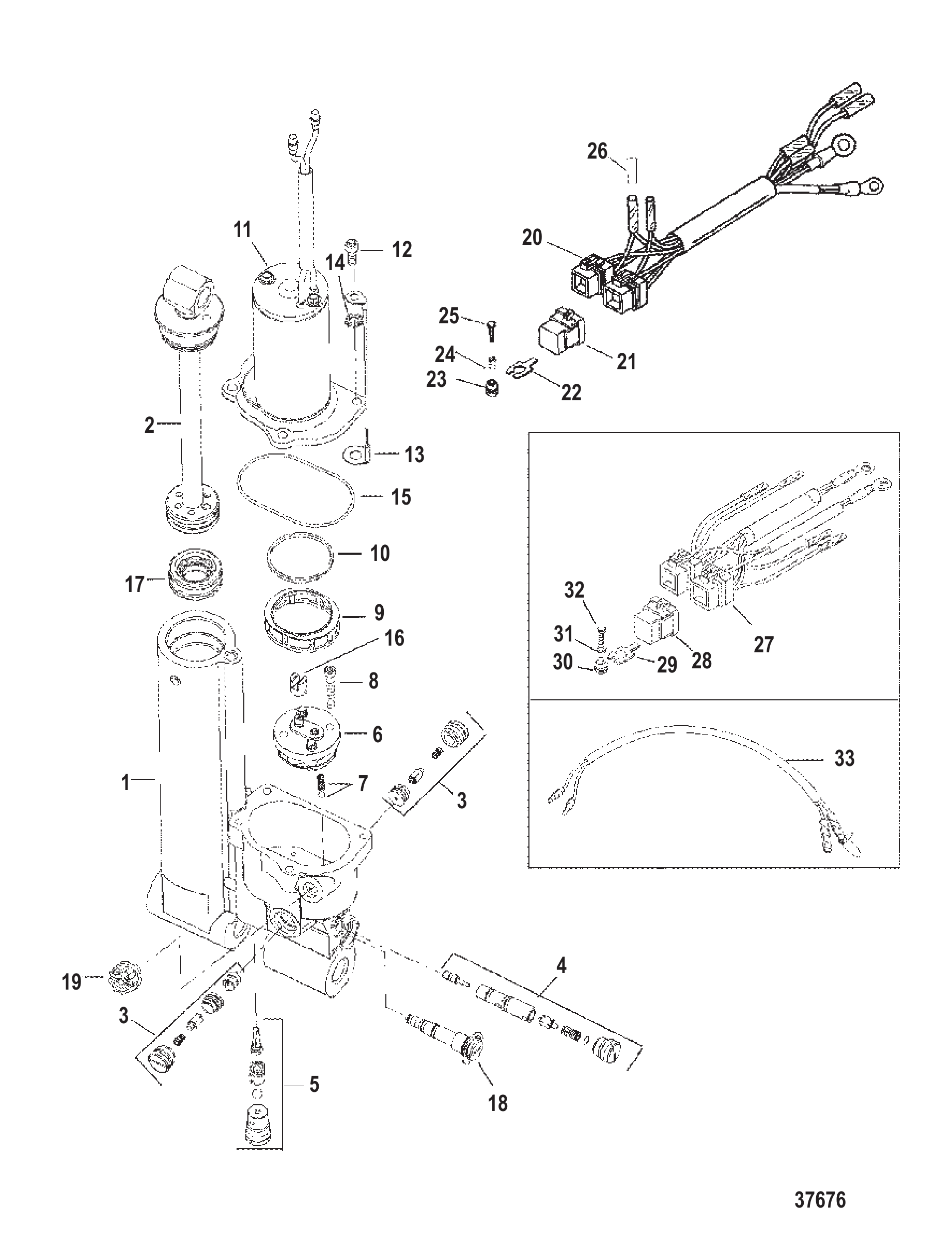

Рис. 16 — POWER TRIM COMPONENTS (BIGFOOT) 1 дет.

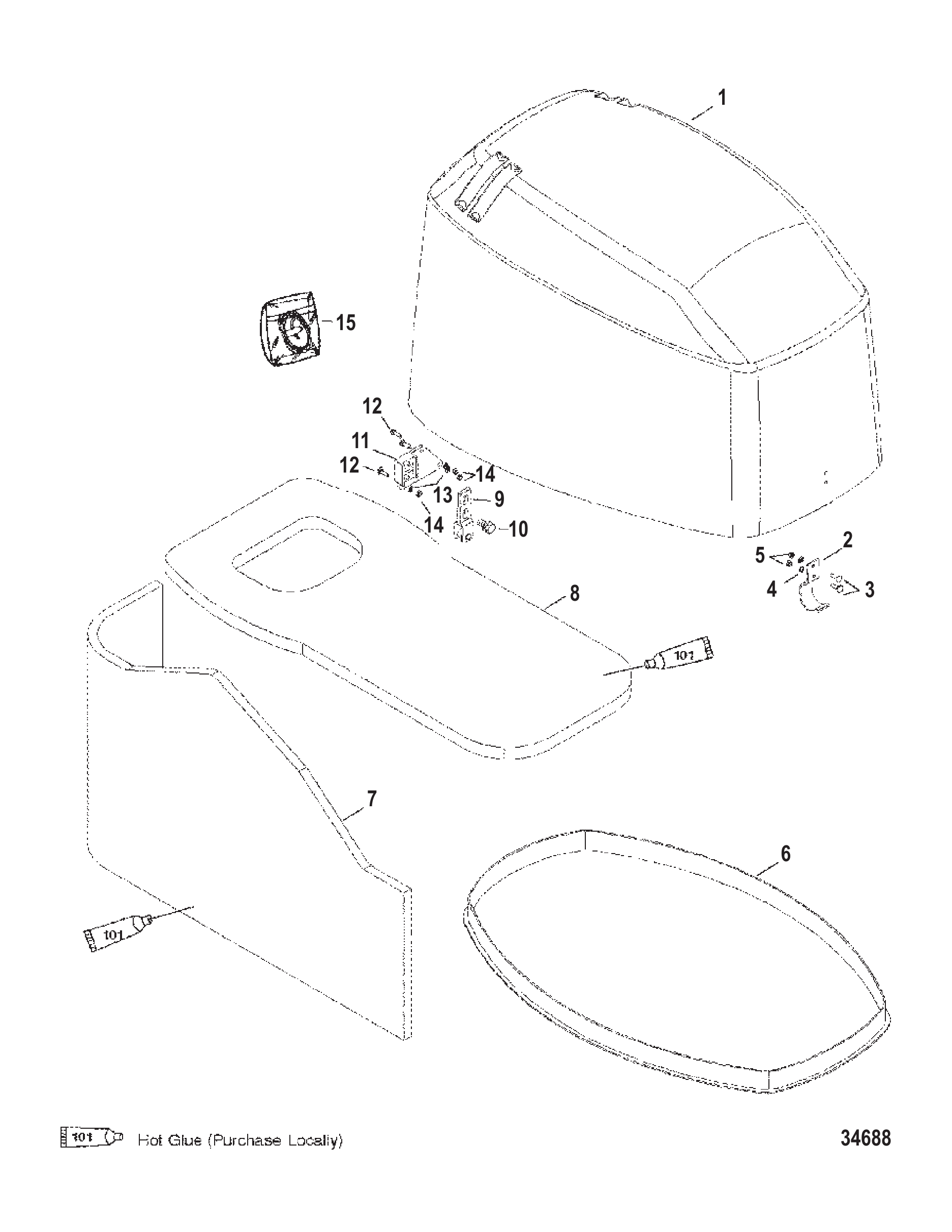

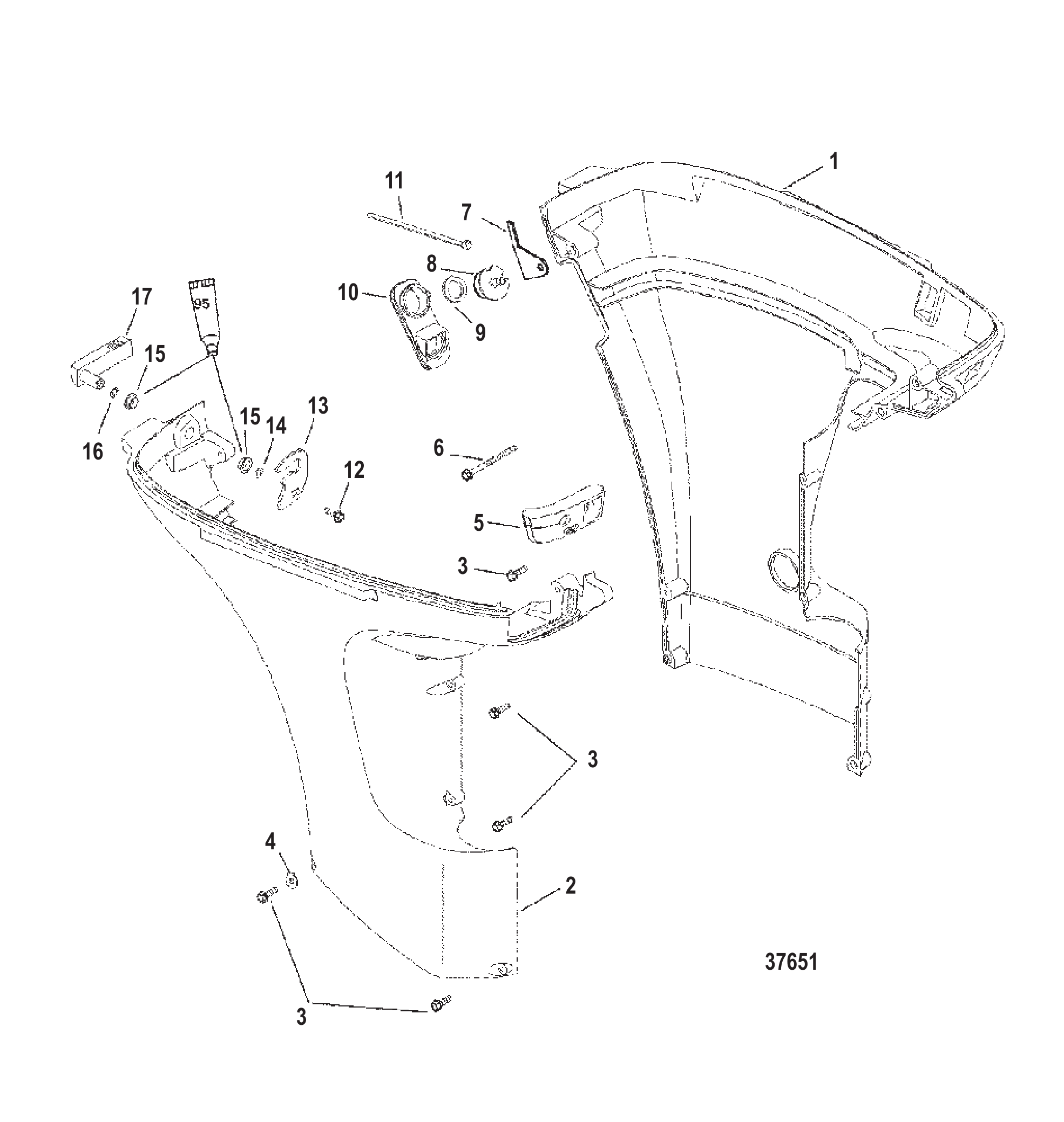

Рис. 17 — TOP COWL 3 дет.
