Mercury 150-hp-pro-max-super-mag 0d935000-thru-0g610049 — взрыв-схемы

Взрыв-схемы и спецификации запчастей Mercury 150-hp-pro-max-super-mag 0d935000-thru-0g610049: 22 схем.

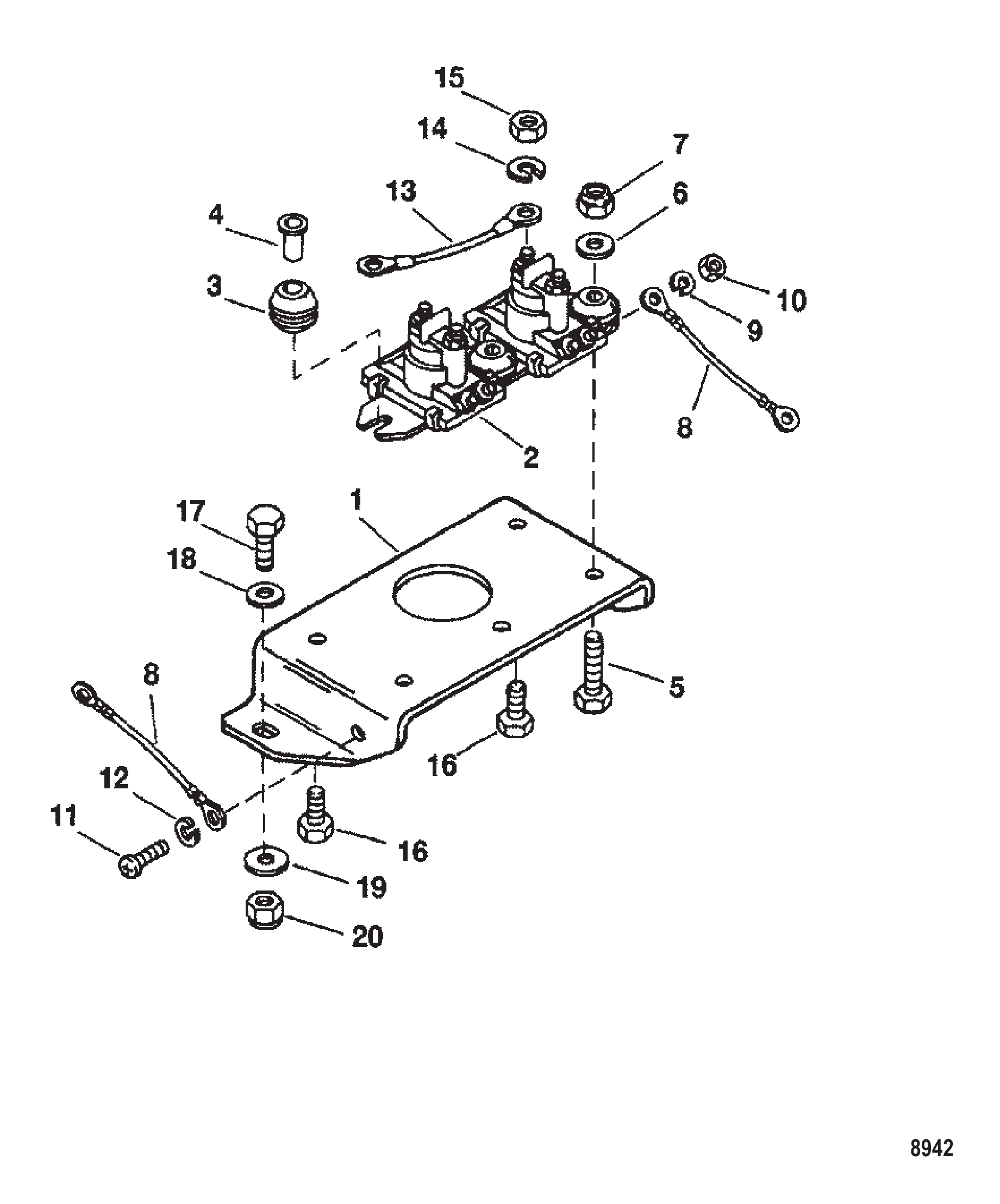

Рис. 1 — Trim Solenoid Plate (0G205106 and Below) 1 дет.

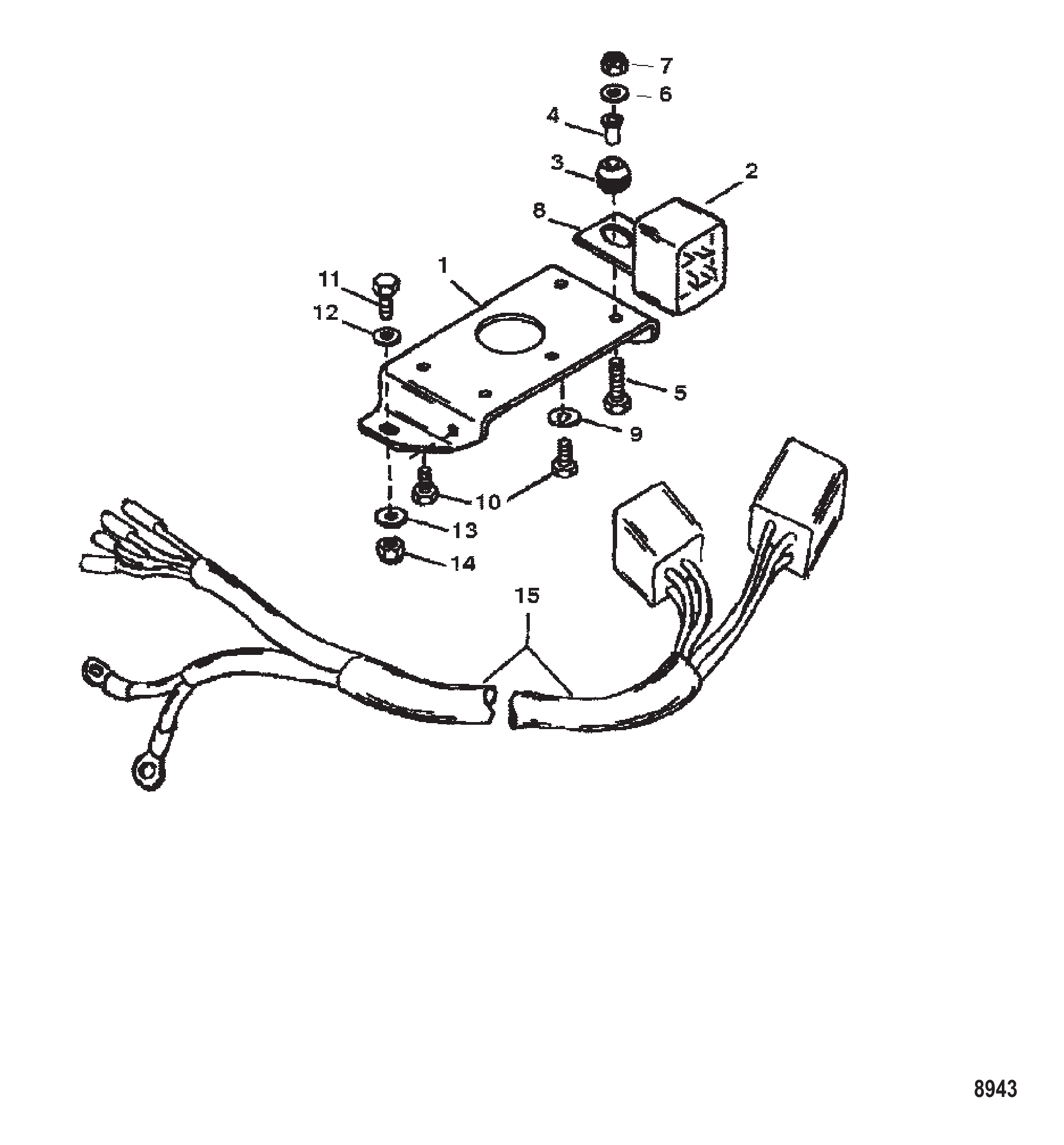

Рис. 2 — Trim Solenoid Plate (0G205107 and Up) 1 дет.
Рис. 3 — Service/Support material 5 дет.

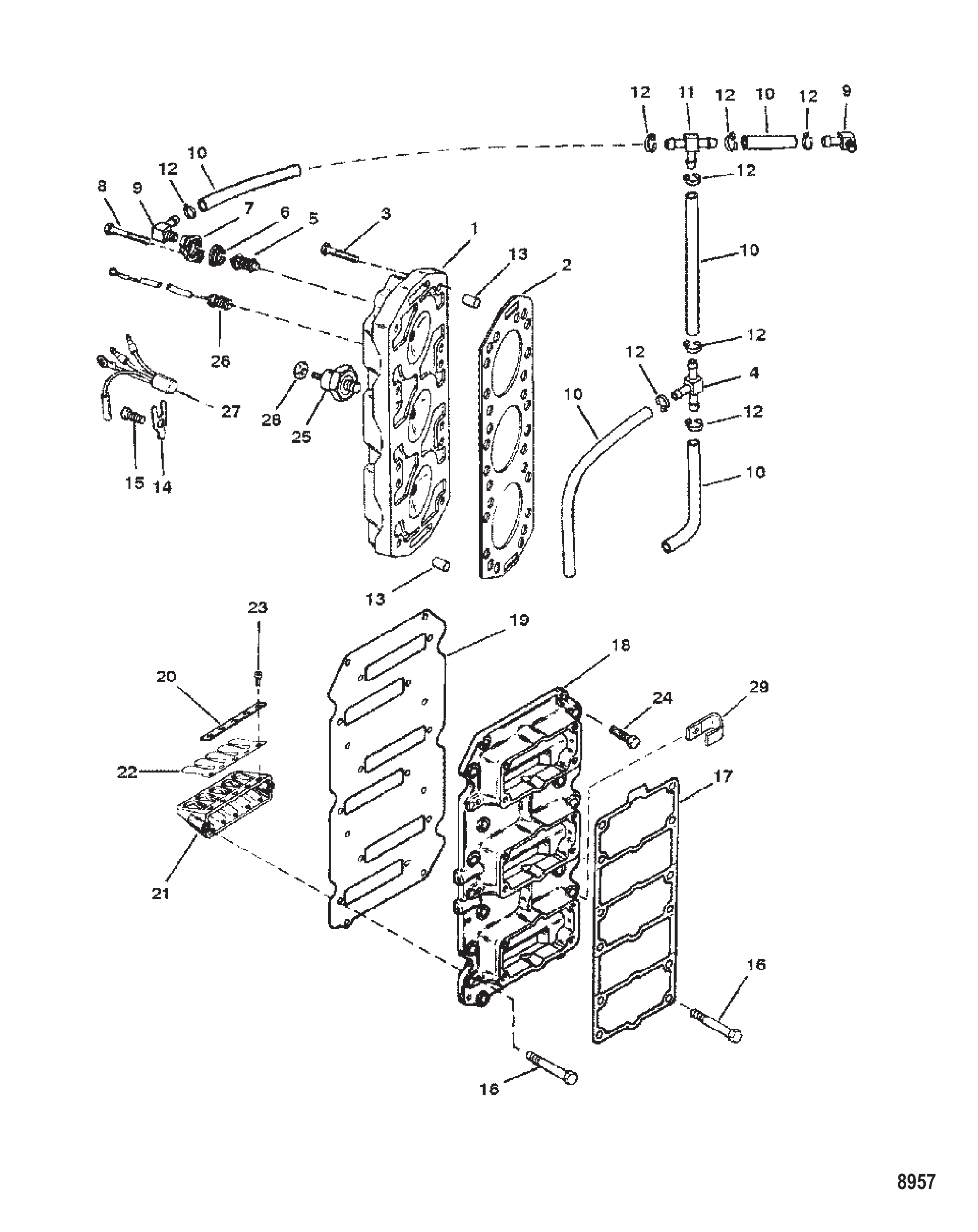

Рис. 4 — Reed Block and Cylinder Head 3 дет.

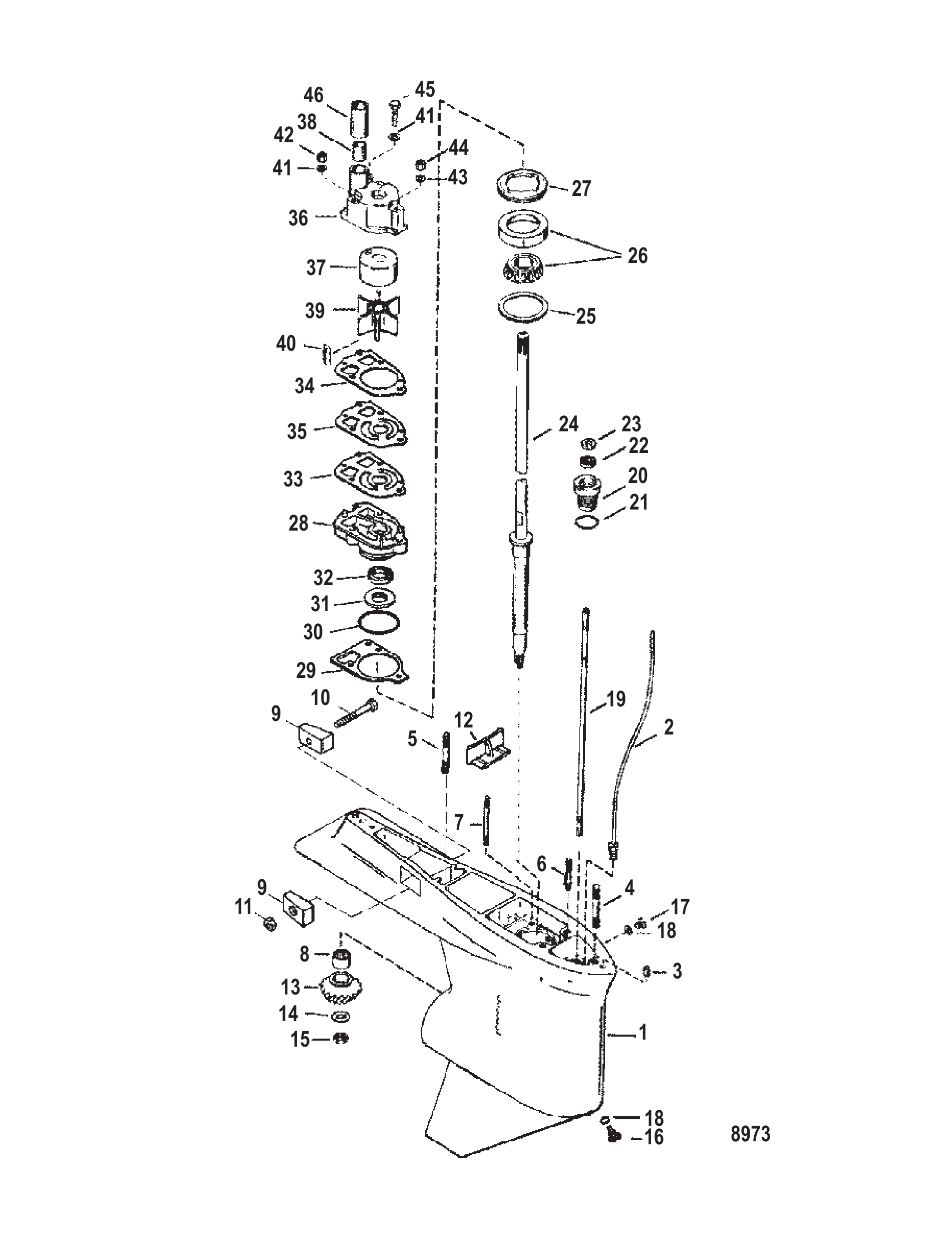

Рис. 5 — Gear Housing (Drive)Torque Master 1.87:1/2:1 10 дет.

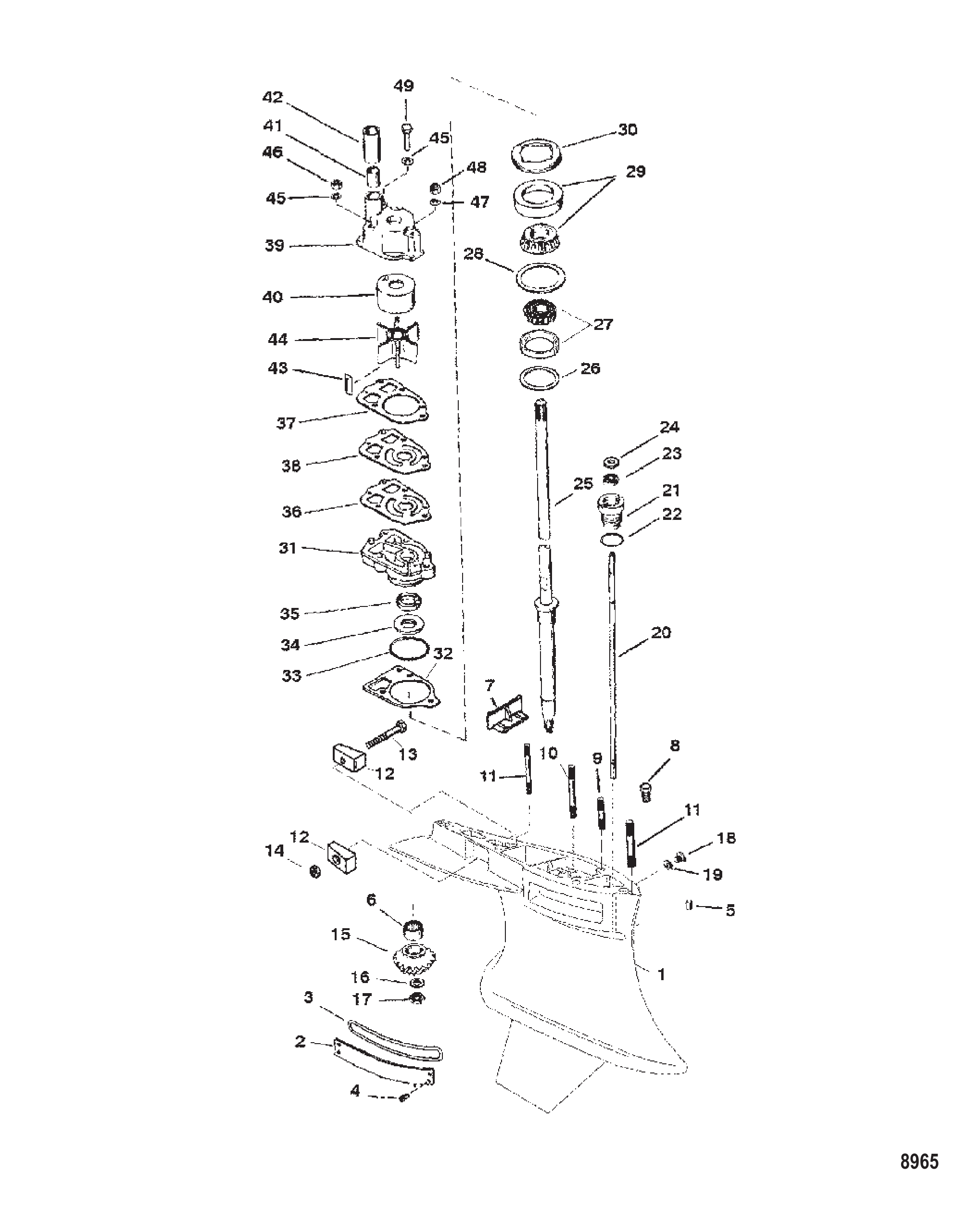

Рис. 6 — Gear Housing (Drive) Standard/Counter Rotation-SportMaster 3 дет.

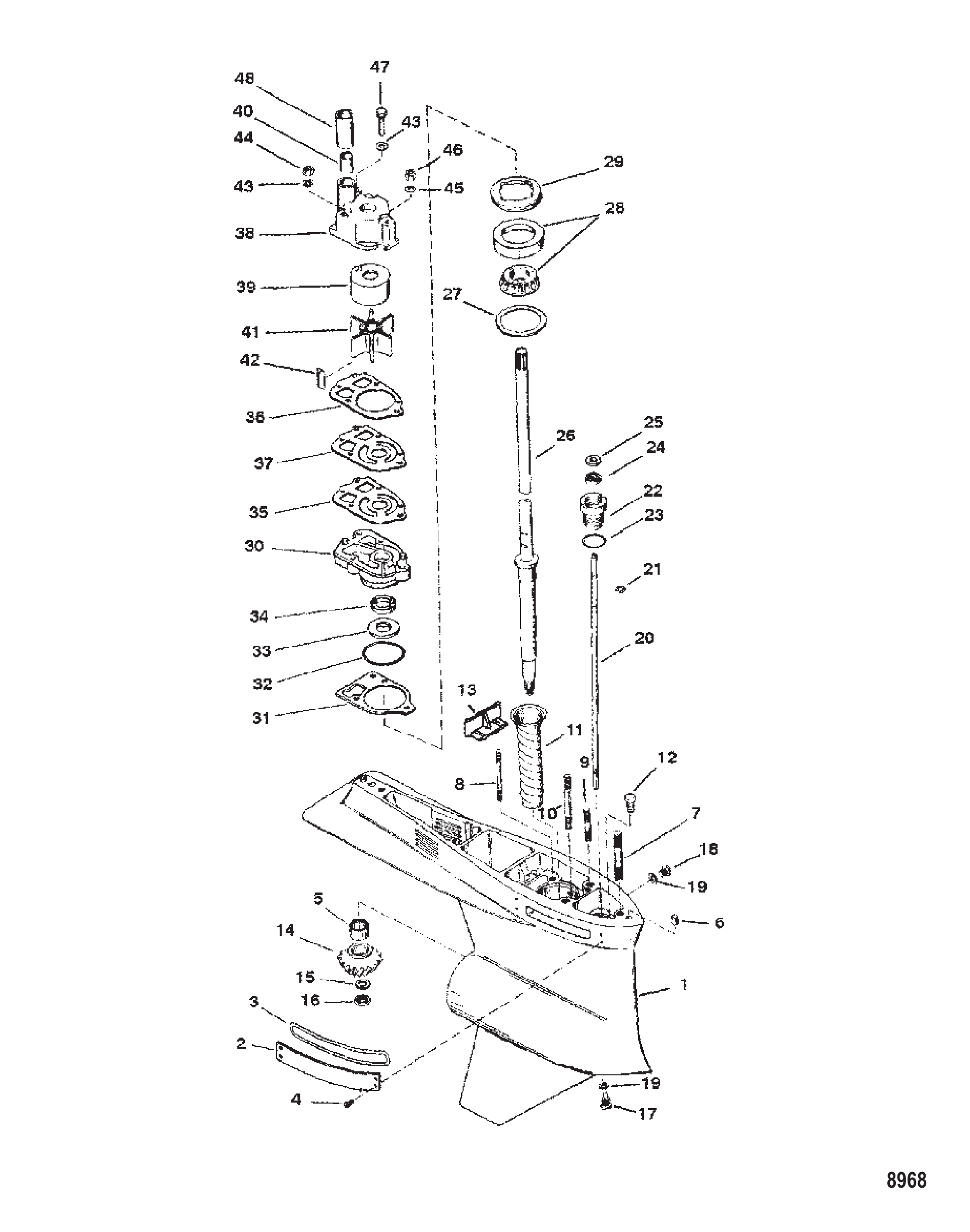

Рис. 7 — Gear Housing (Driveshaft)(CLE-1.87:1/2:1) 9 дет.

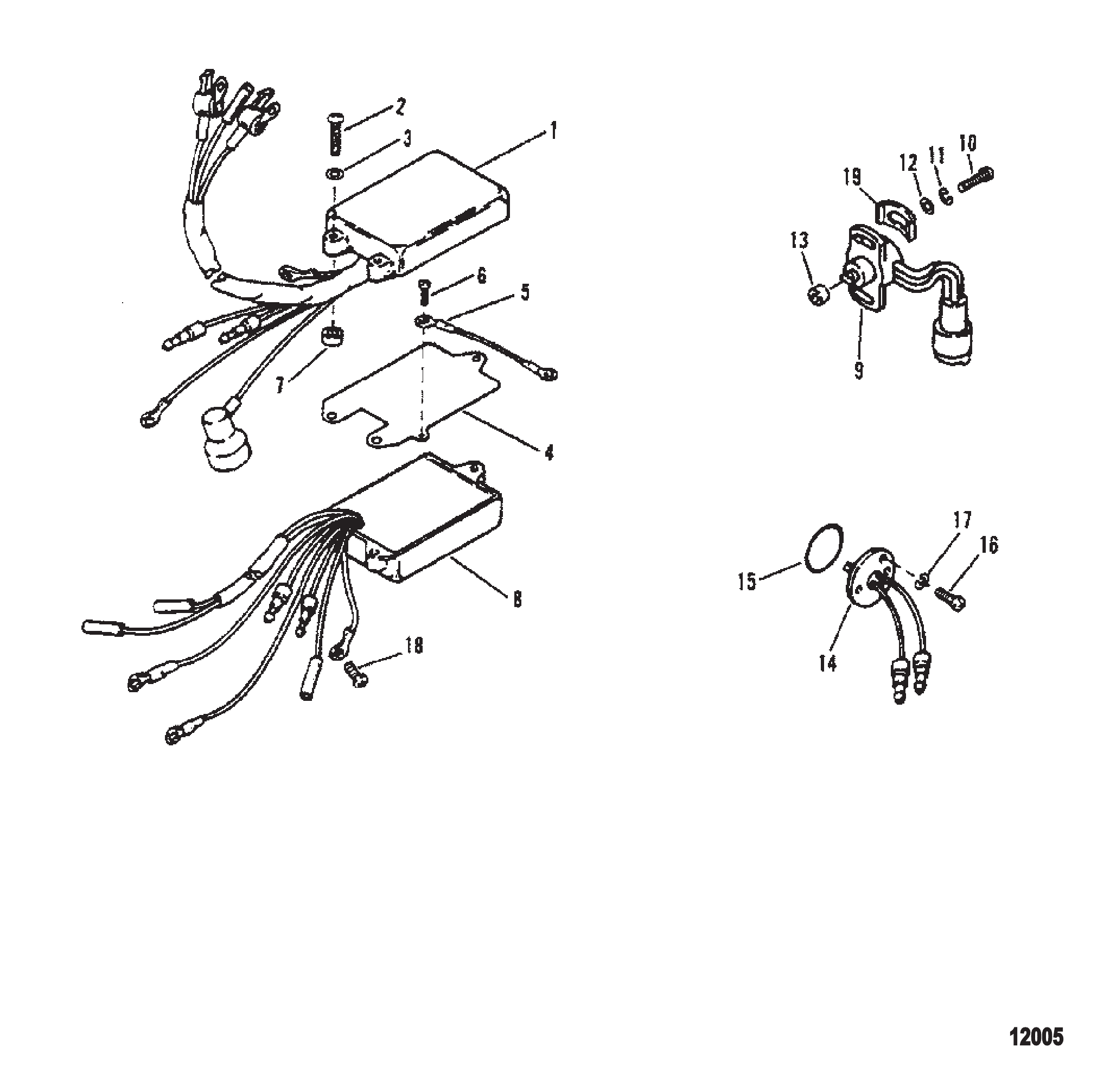

Рис. 8 — Detonation Controller/Temperature Sensor 1 дет.
Рис. 9 — DETONATION CONTROLLER/TEMPERATURE SENSOR 1 дет.

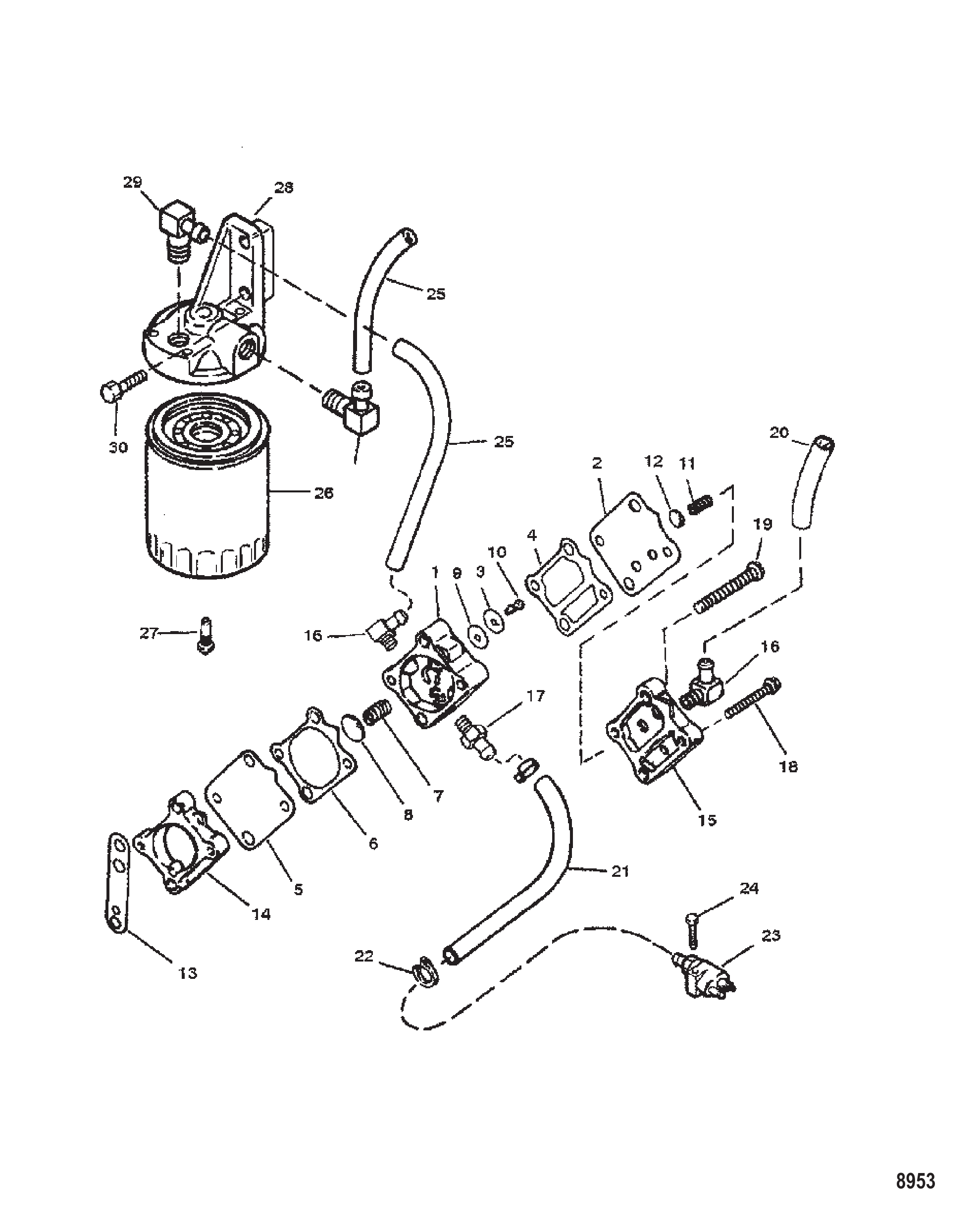

Рис. 10 — Fuel Pump (Aluminum Body) 2 дет.

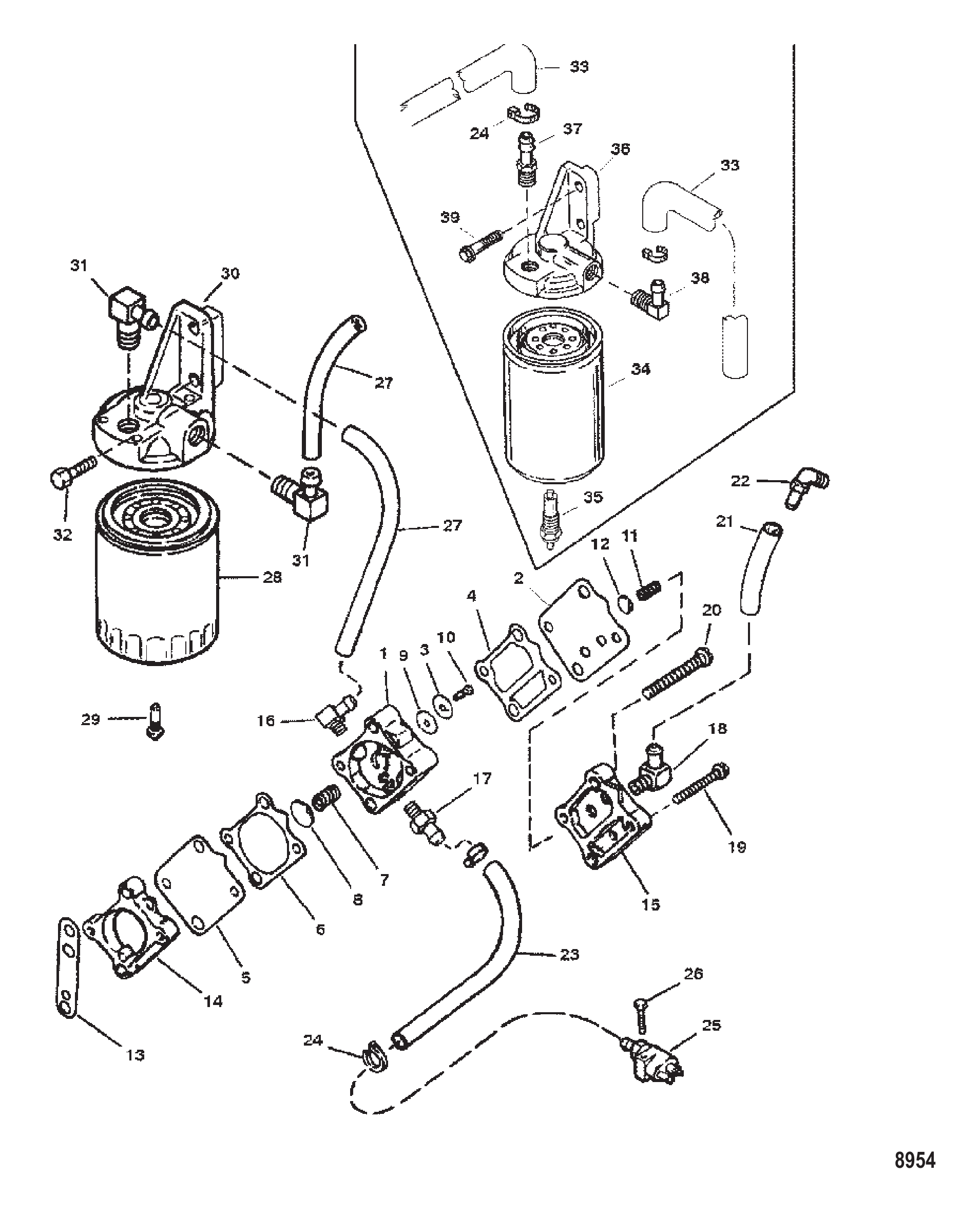

Рис. 11 — Fuel Pump (Plastic Body With Loose Fittings) 1 дет.

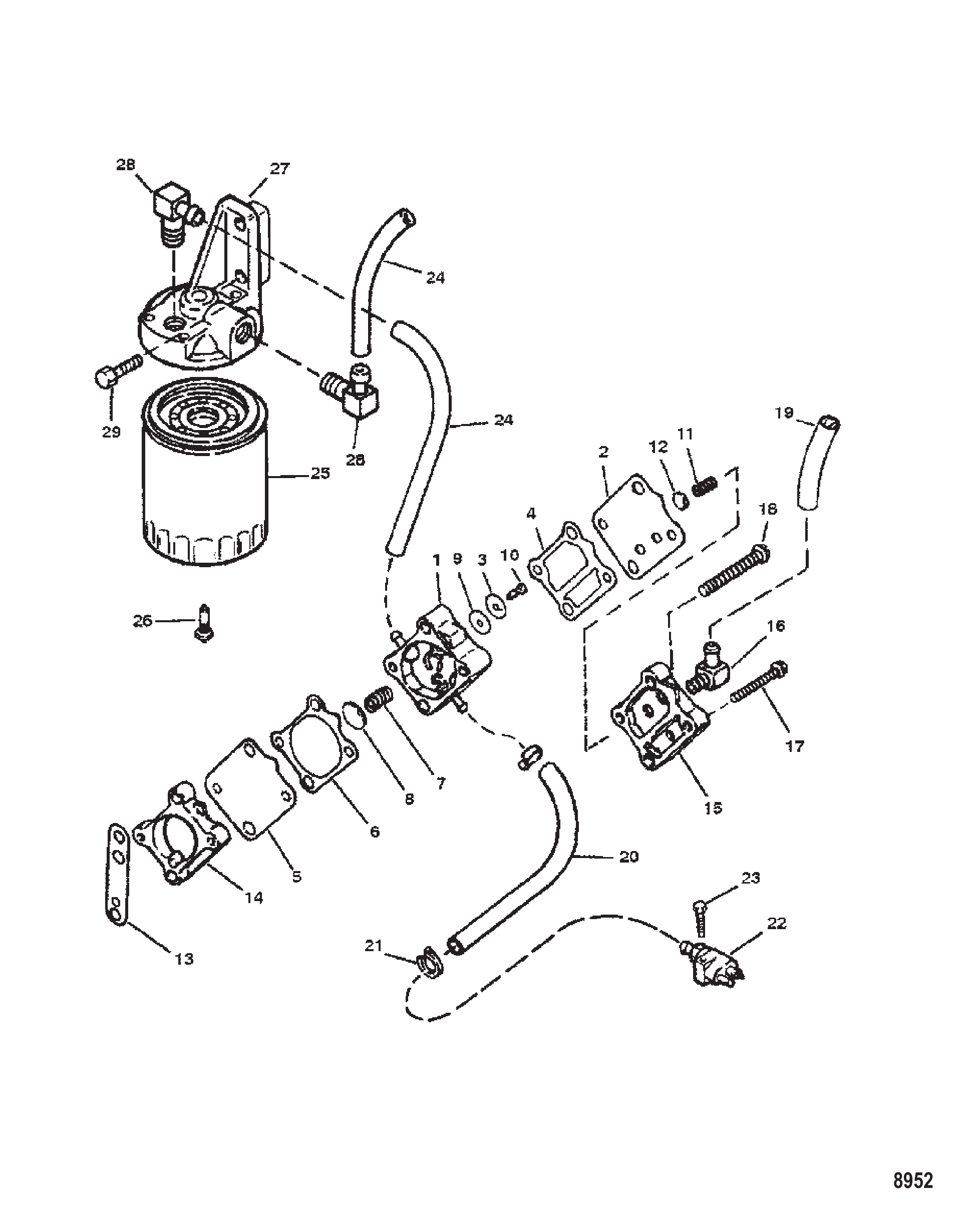

Рис. 12 — Fuel Pump (Plastic Body With Molded Fittings) 1 дет.
Рис. 13 — FUEL PUMP 1 дет.
Рис. 14 — Fuel Pump 1 дет.

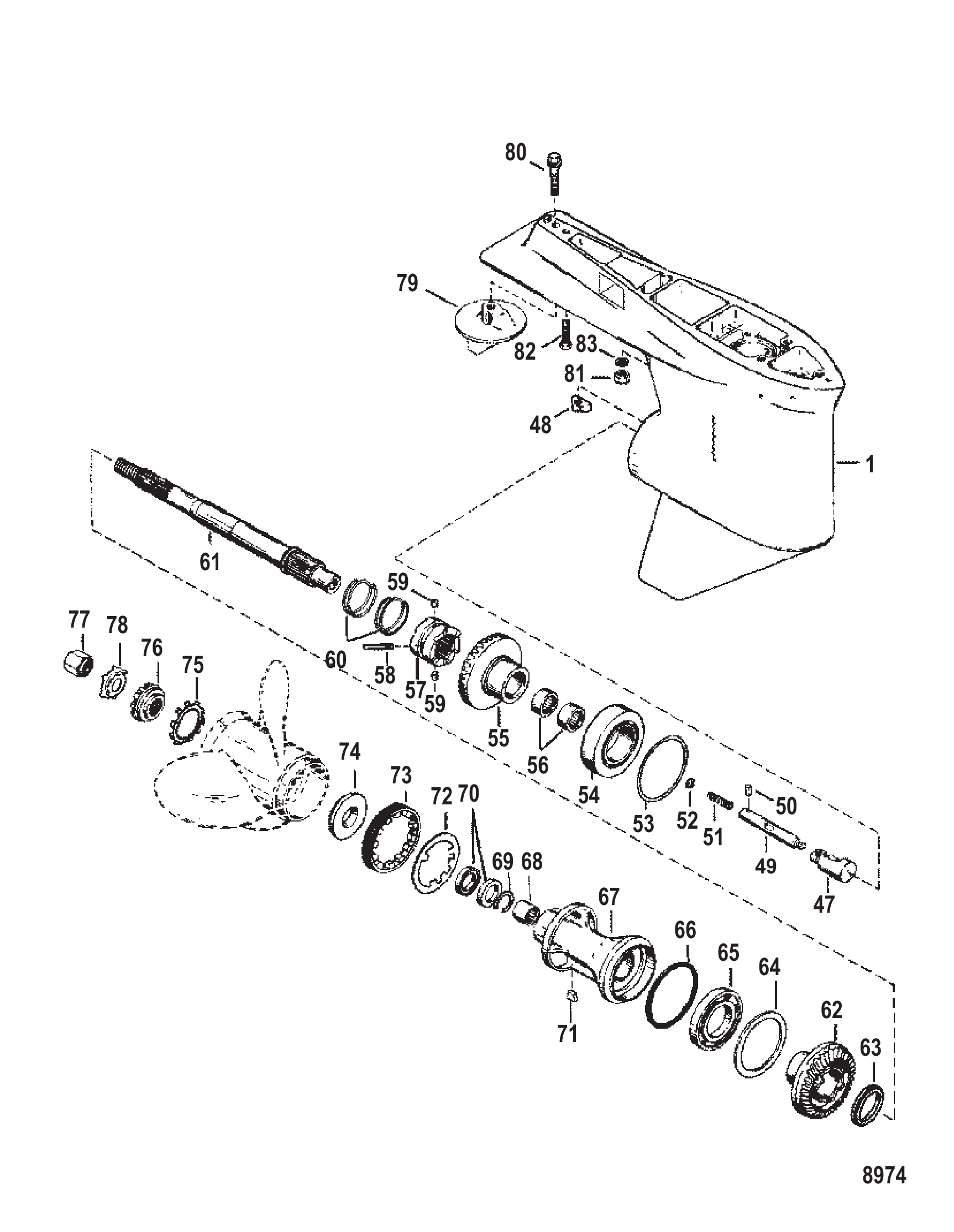

Рис. 15 — Gear Housing Propeller Shaft-Torque Master 1.87:1/2:1 9 дет.

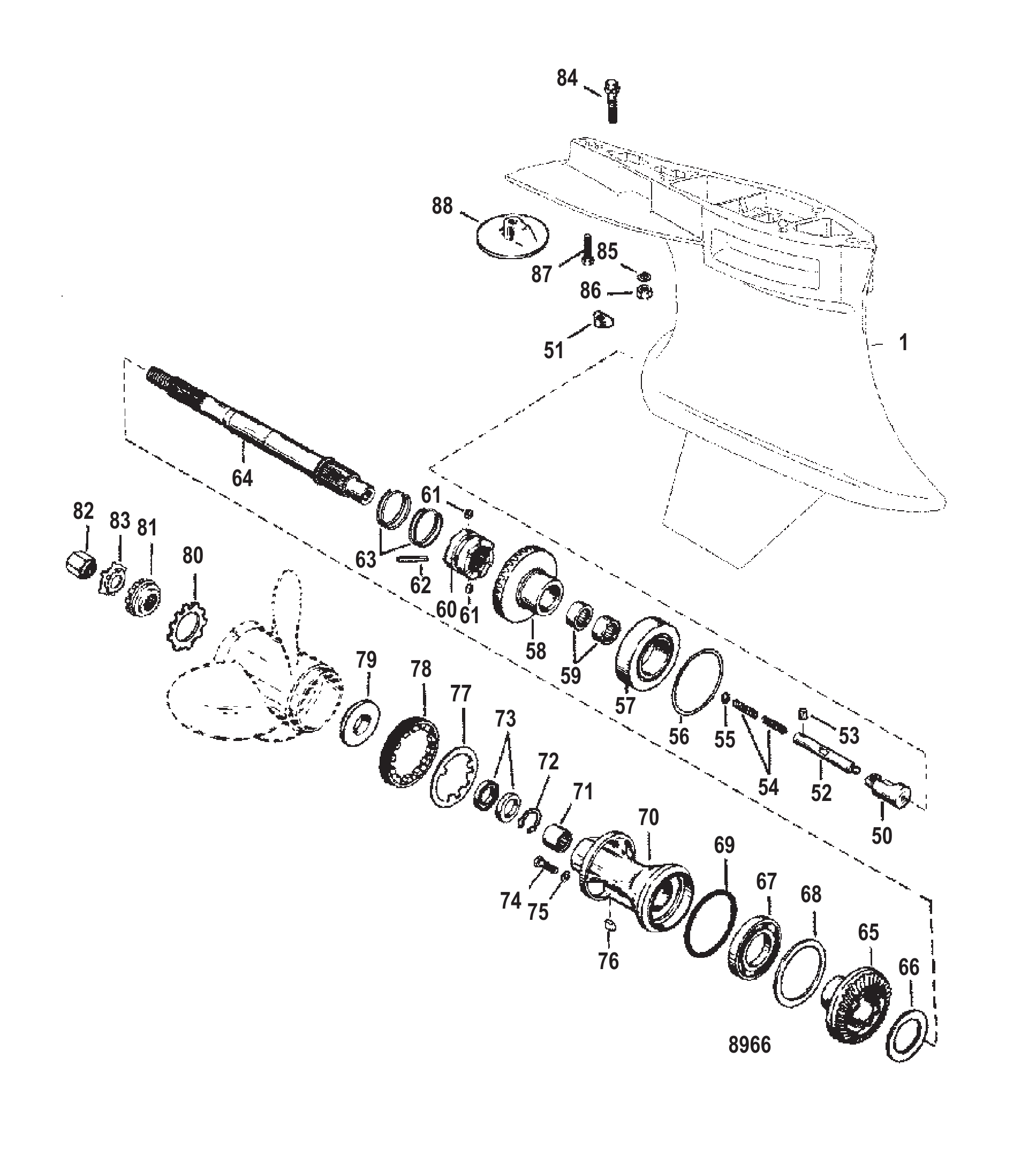

Рис. 16 — Gear Housing Propeller Shaft-Standard Rotation-Sportmaster 1 дет.

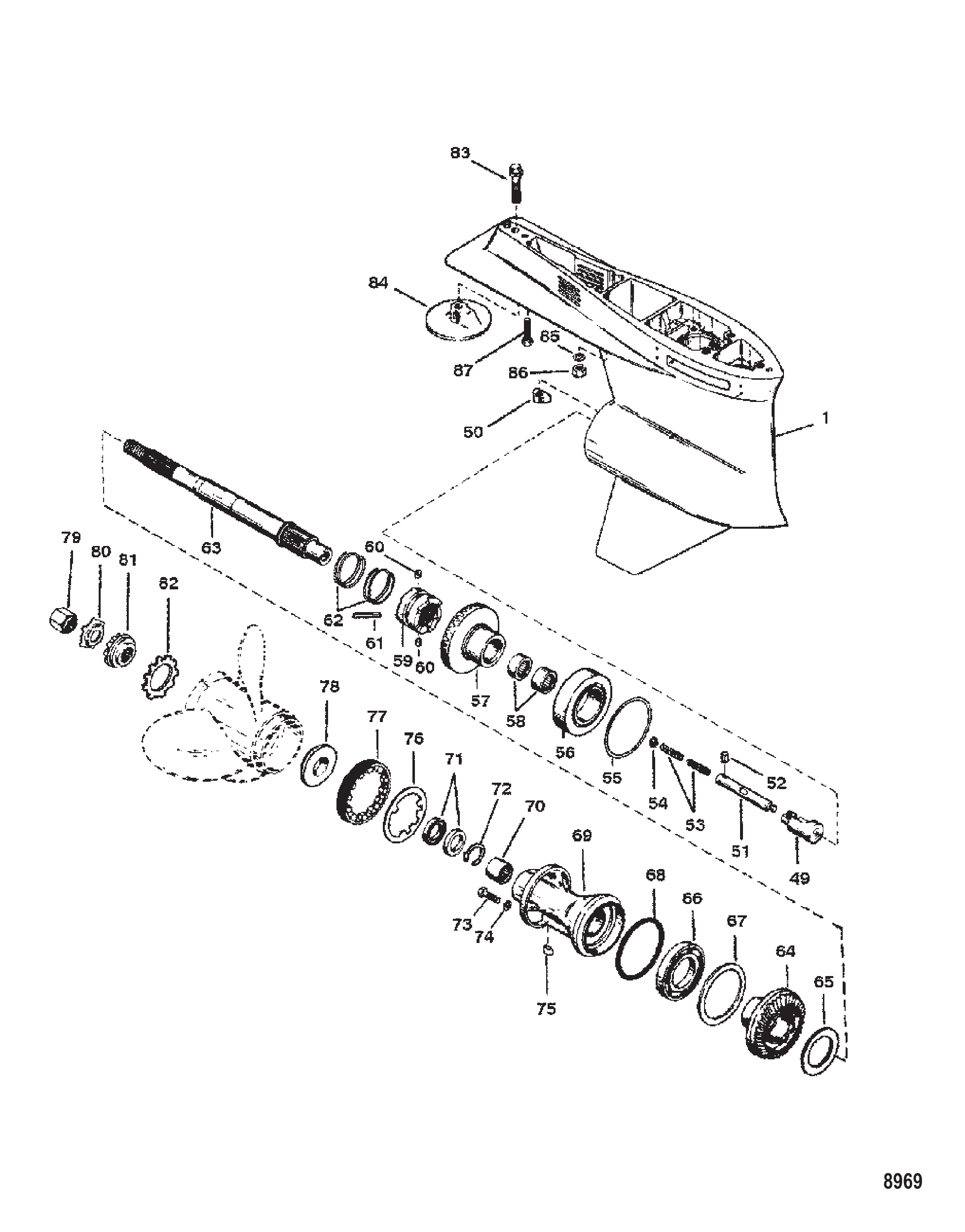

Рис. 17 — Gear Housing Propeller Shaft - CLE-1.87:1/2:1 Gear Ratio 6 дет.
Рис. 18 — Gear Housing Chart (SportMaster) 10 дет.

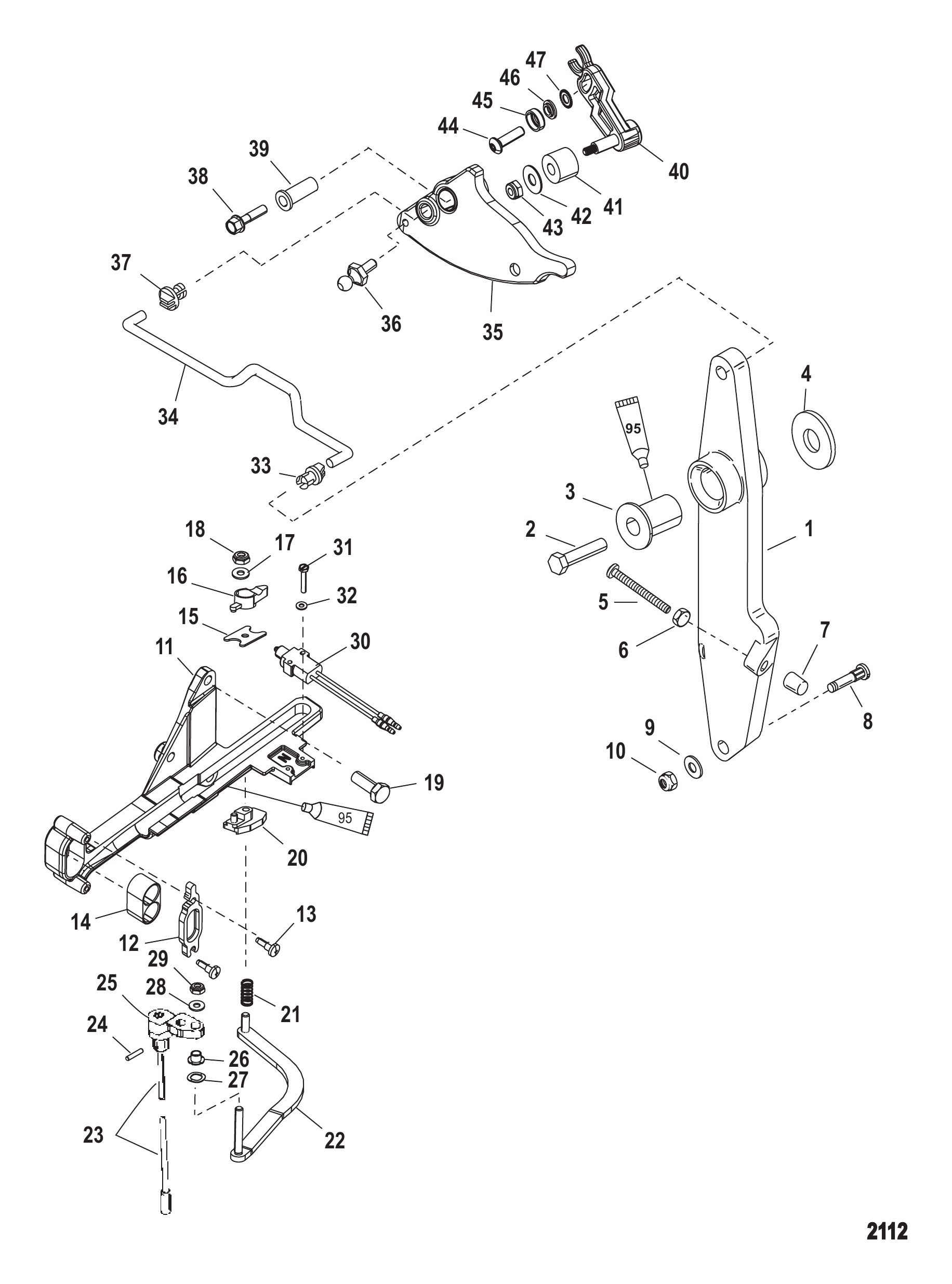

Рис. 19 — Throttle Lever and Shift Shaft 1 дет.
Рис. 20 — Throttle Lever And Shift Shaft (S/N-0T818234 & Below) 1 дет.
Рис. 21 — Throttle Lever And Shift Shaft (S/N-0T818235 & Up) 1 дет.

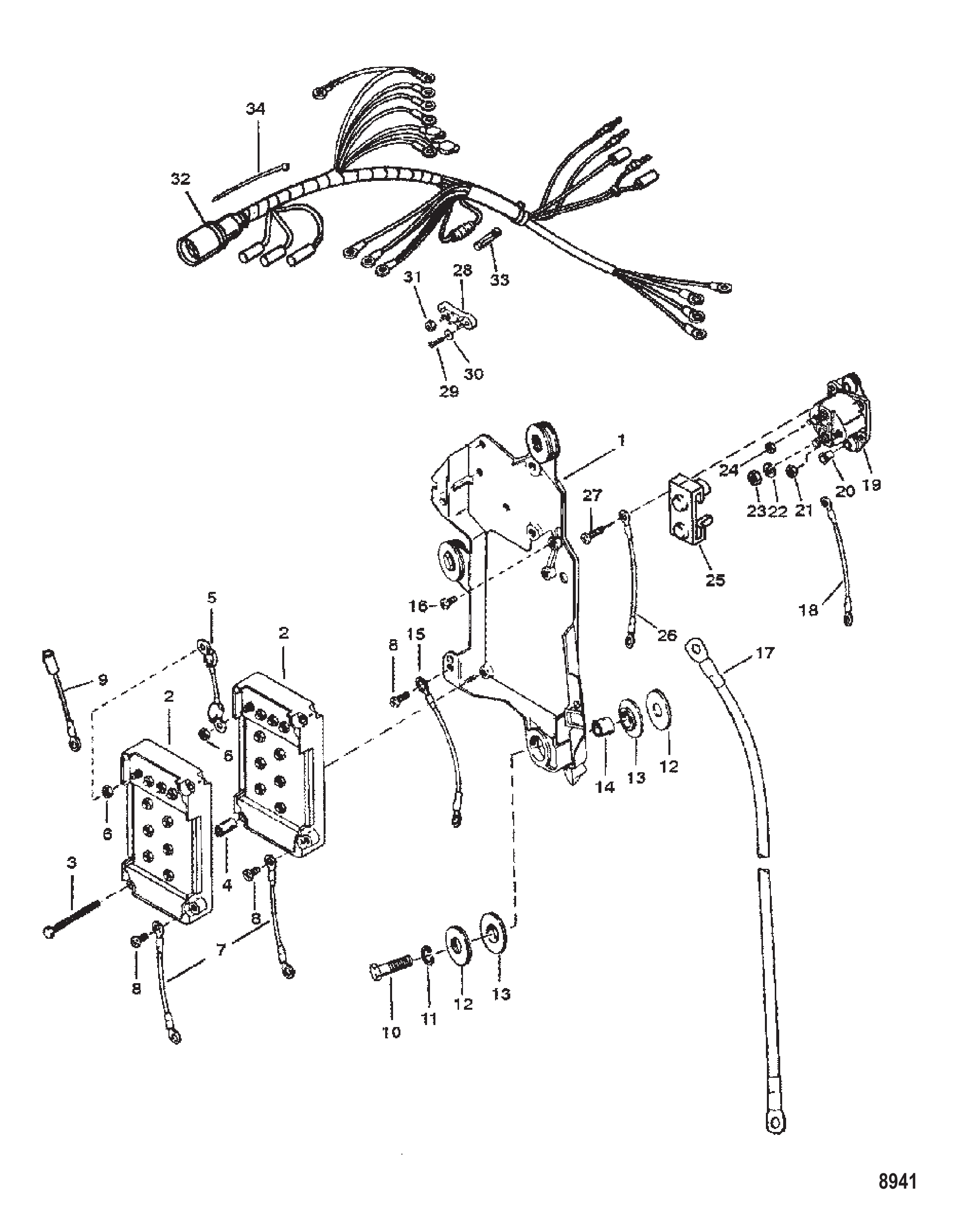

Рис. 22 — Wiring Harness and Starter Solenoid 1 дет.
