Mercury 65-jet-3-cyl 0t980000-thru-1b214111 — взрыв-схемы

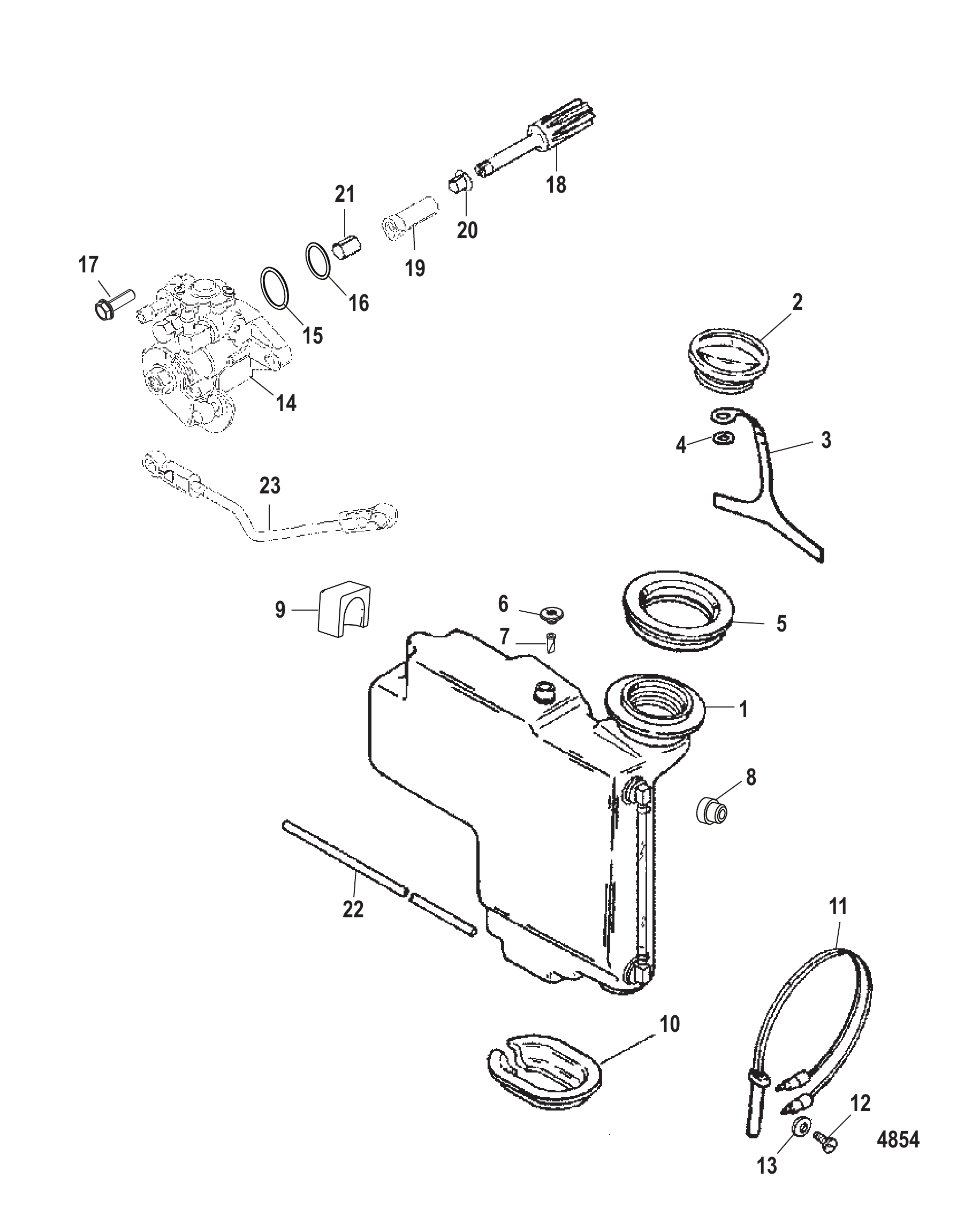

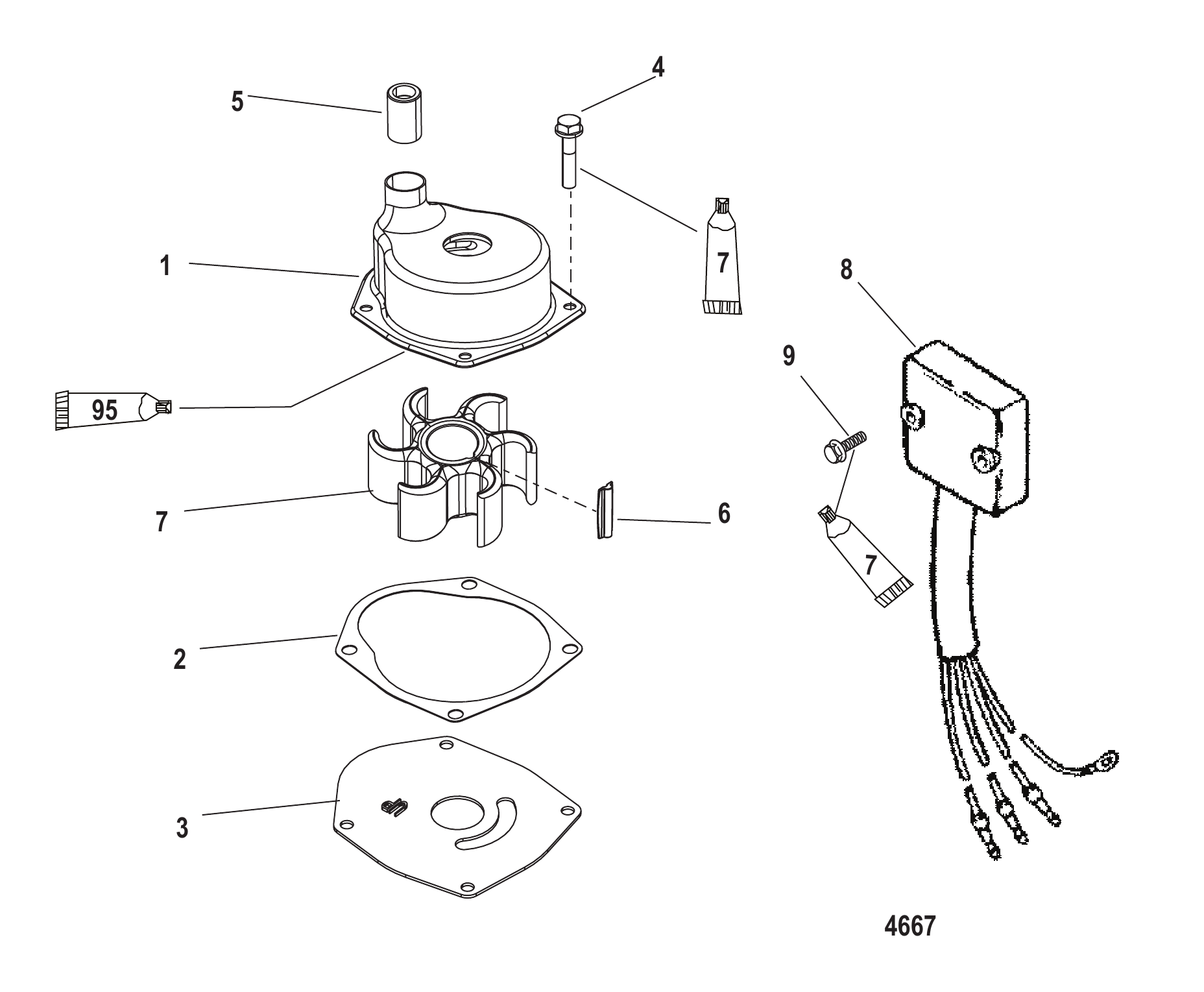

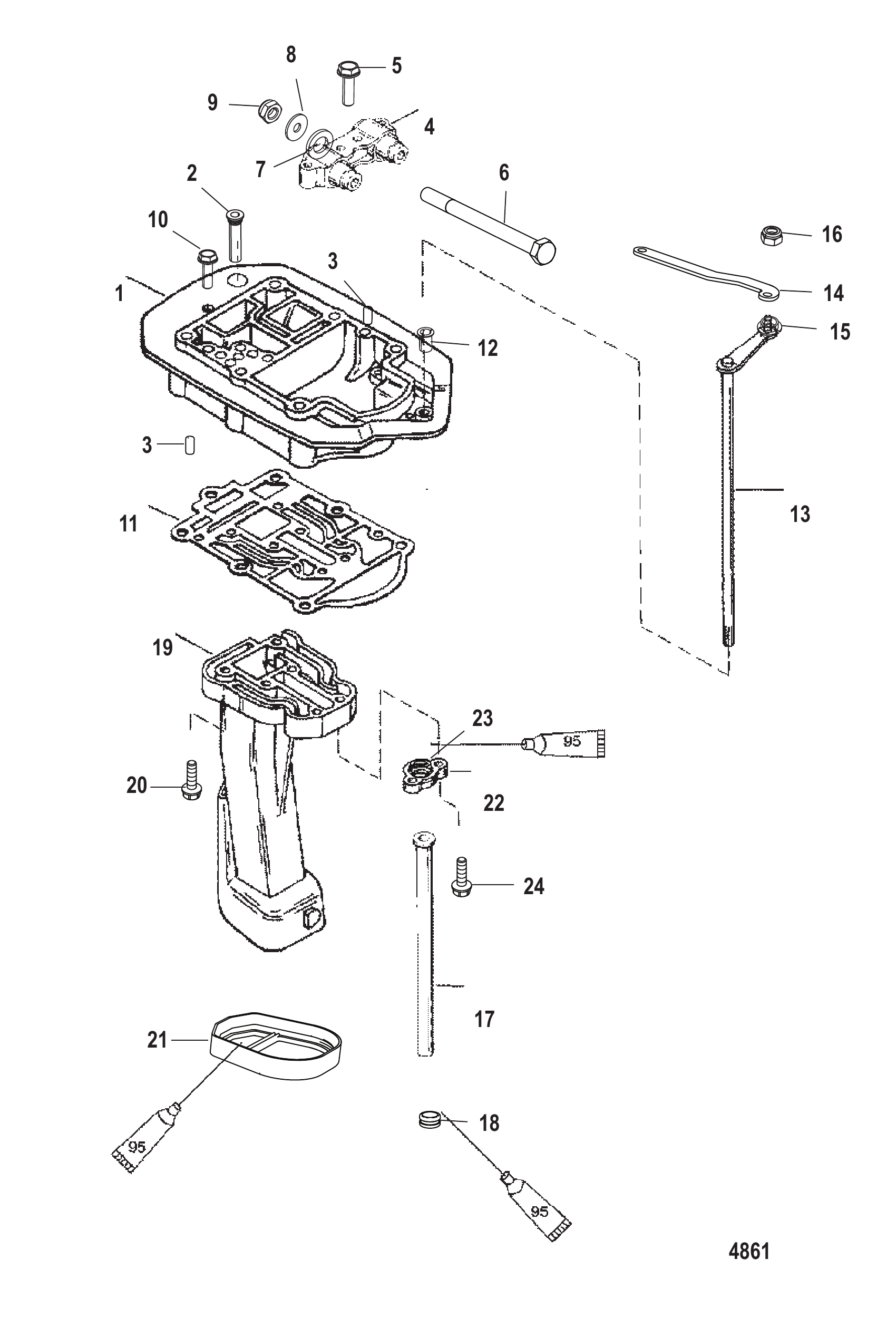

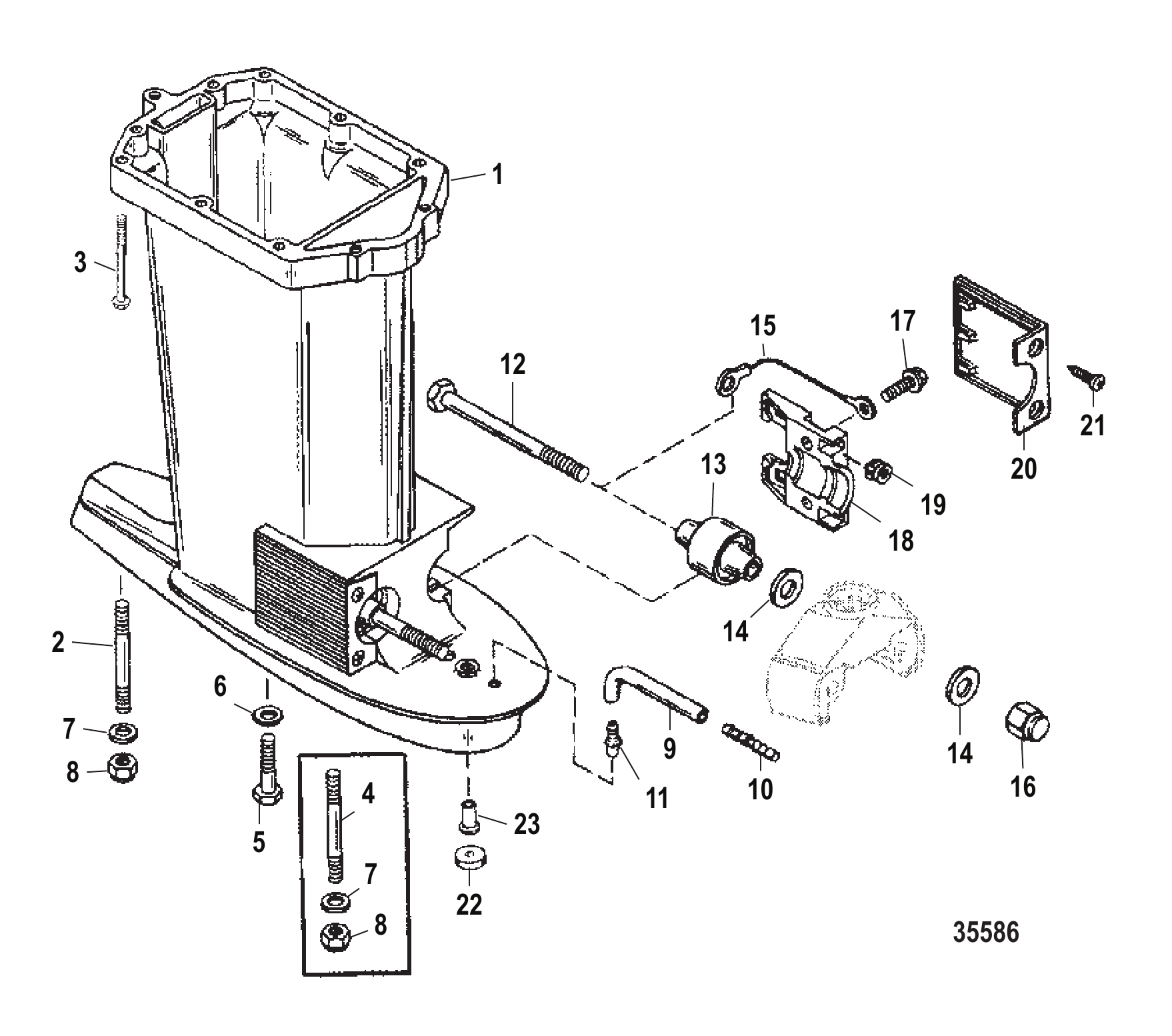

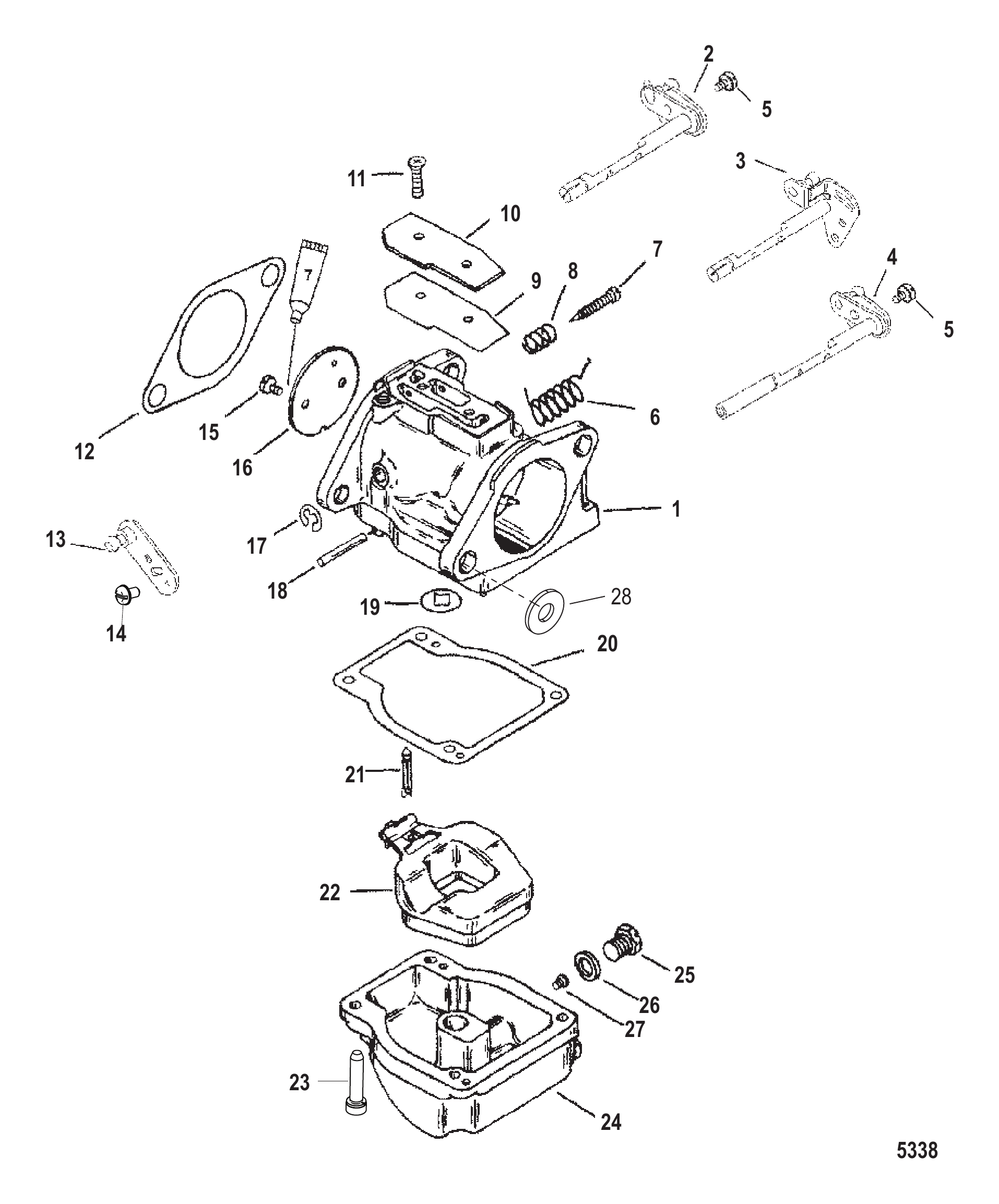

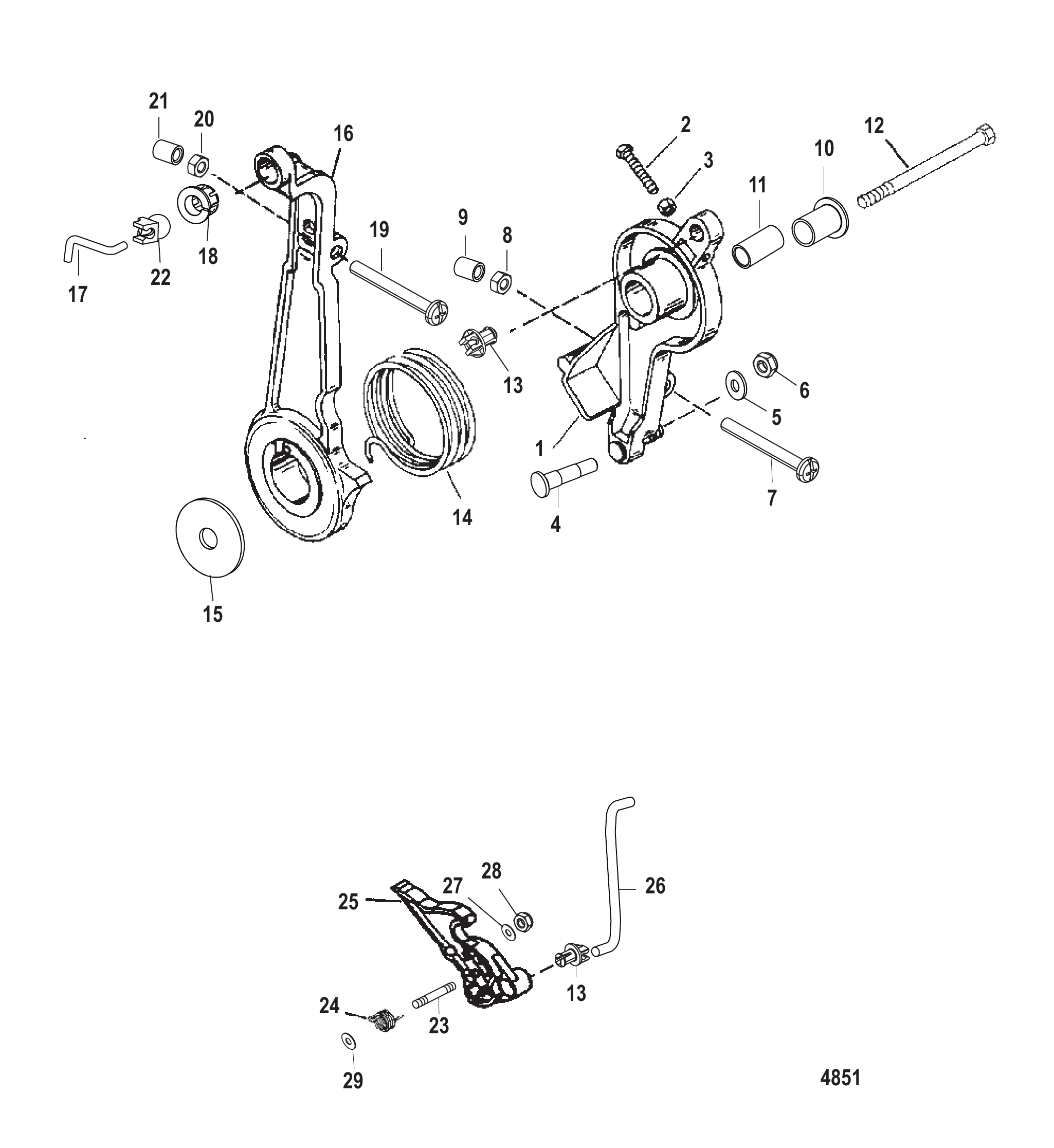

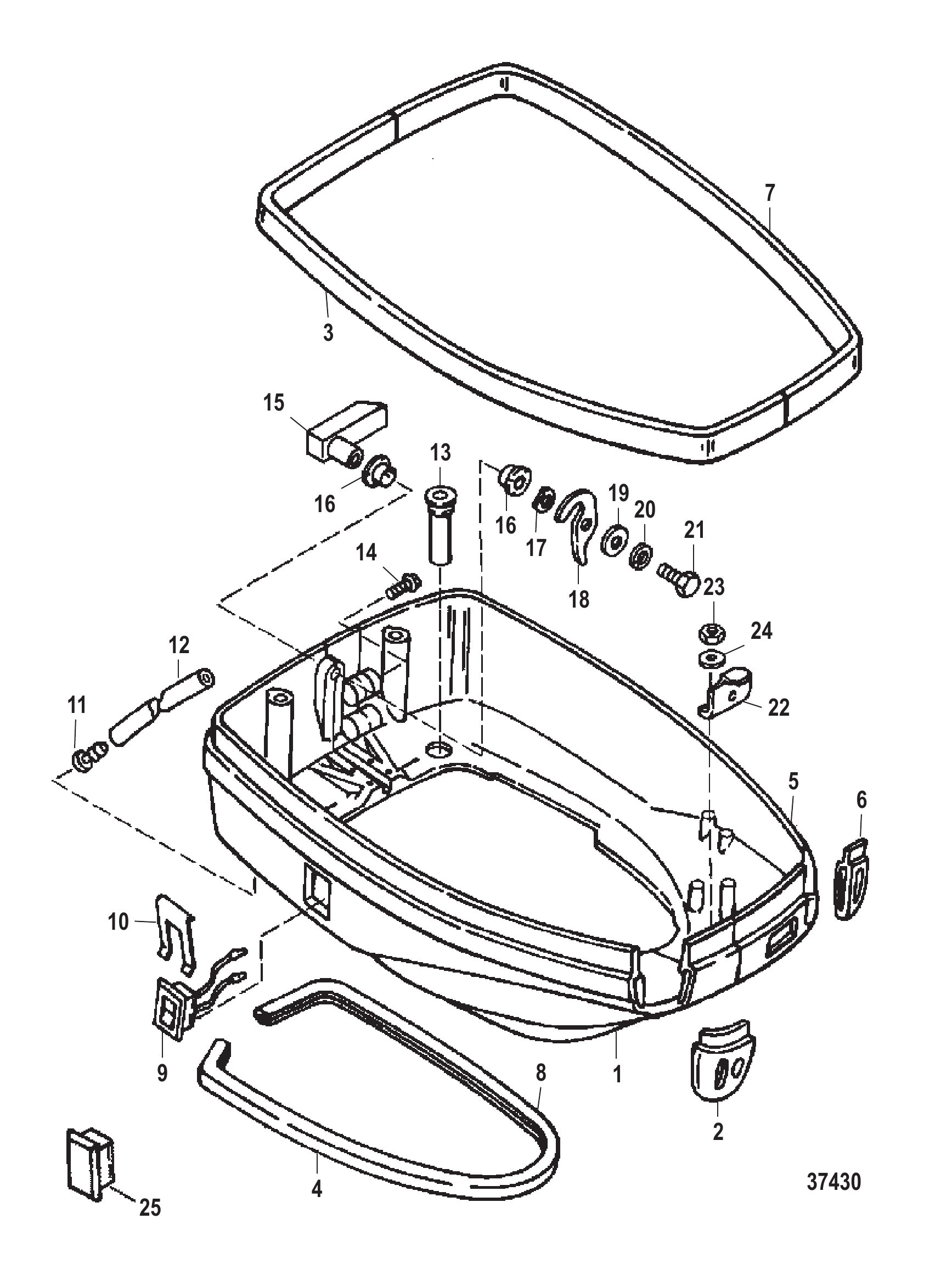

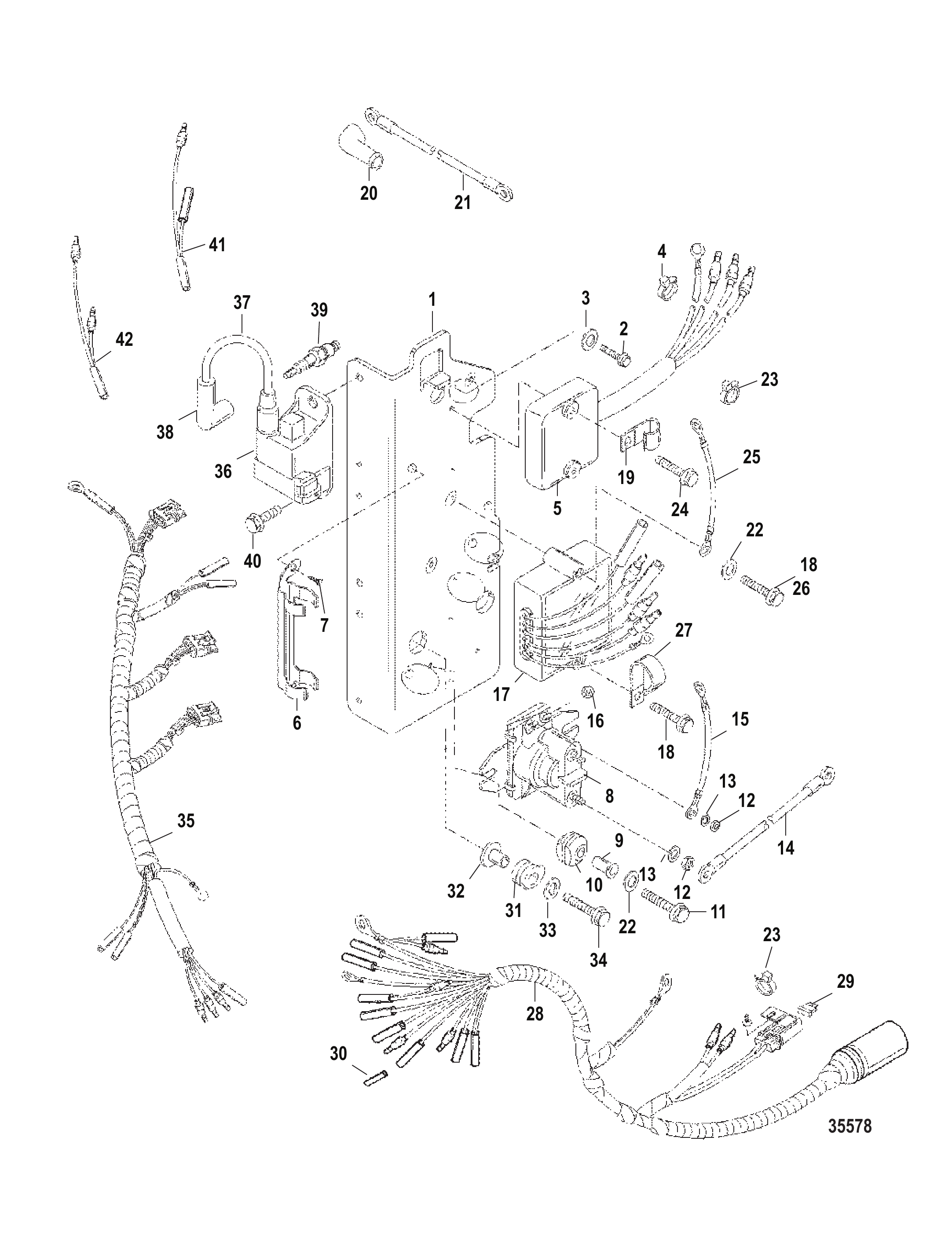

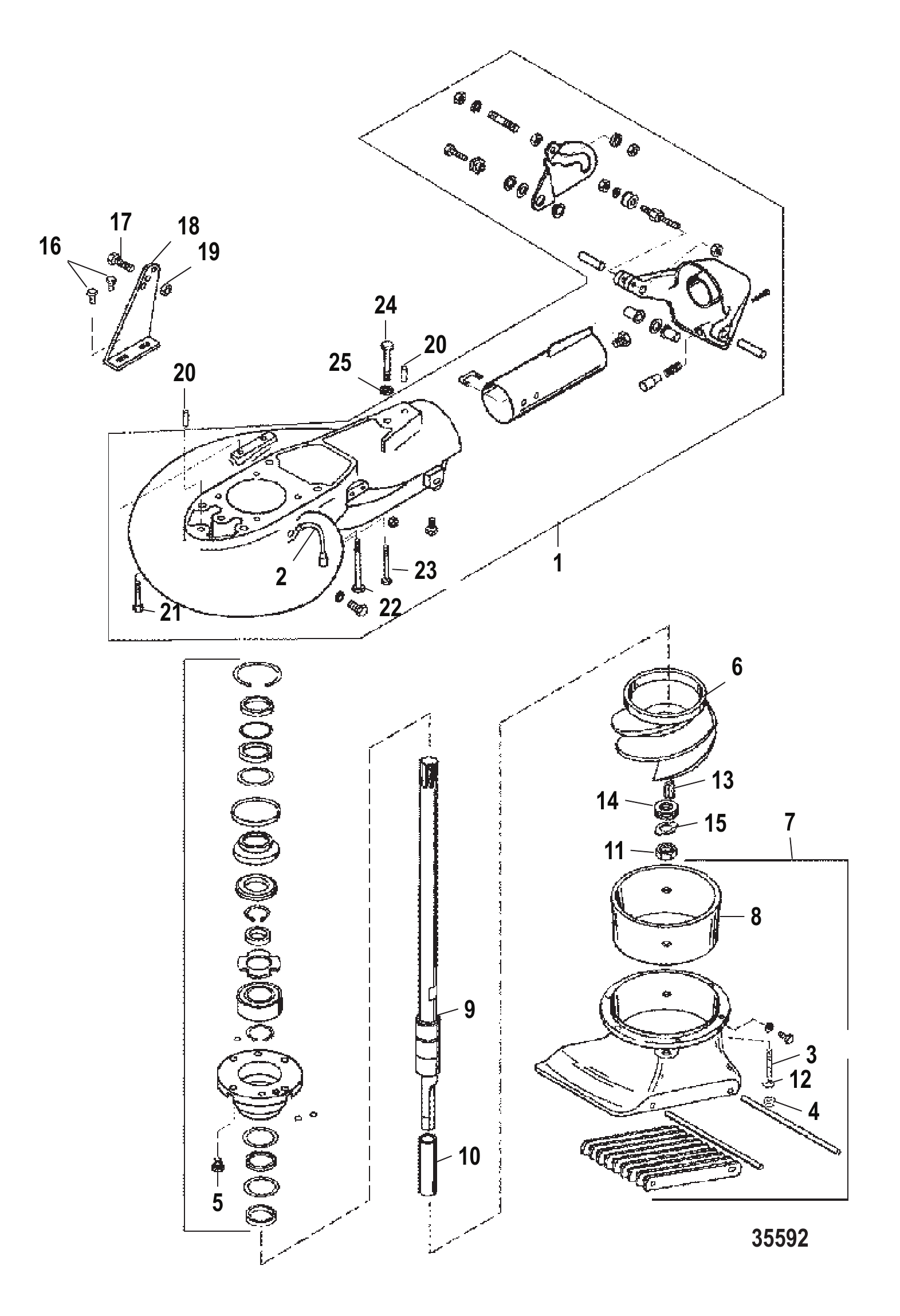

Взрыв-схемы и спецификации запчастей Mercury 65-jet-3-cyl 0t980000-thru-1b214111: 68 схем.

Рис. 1 — Gasket Set Components Powerhead Overhaul 2 дет.

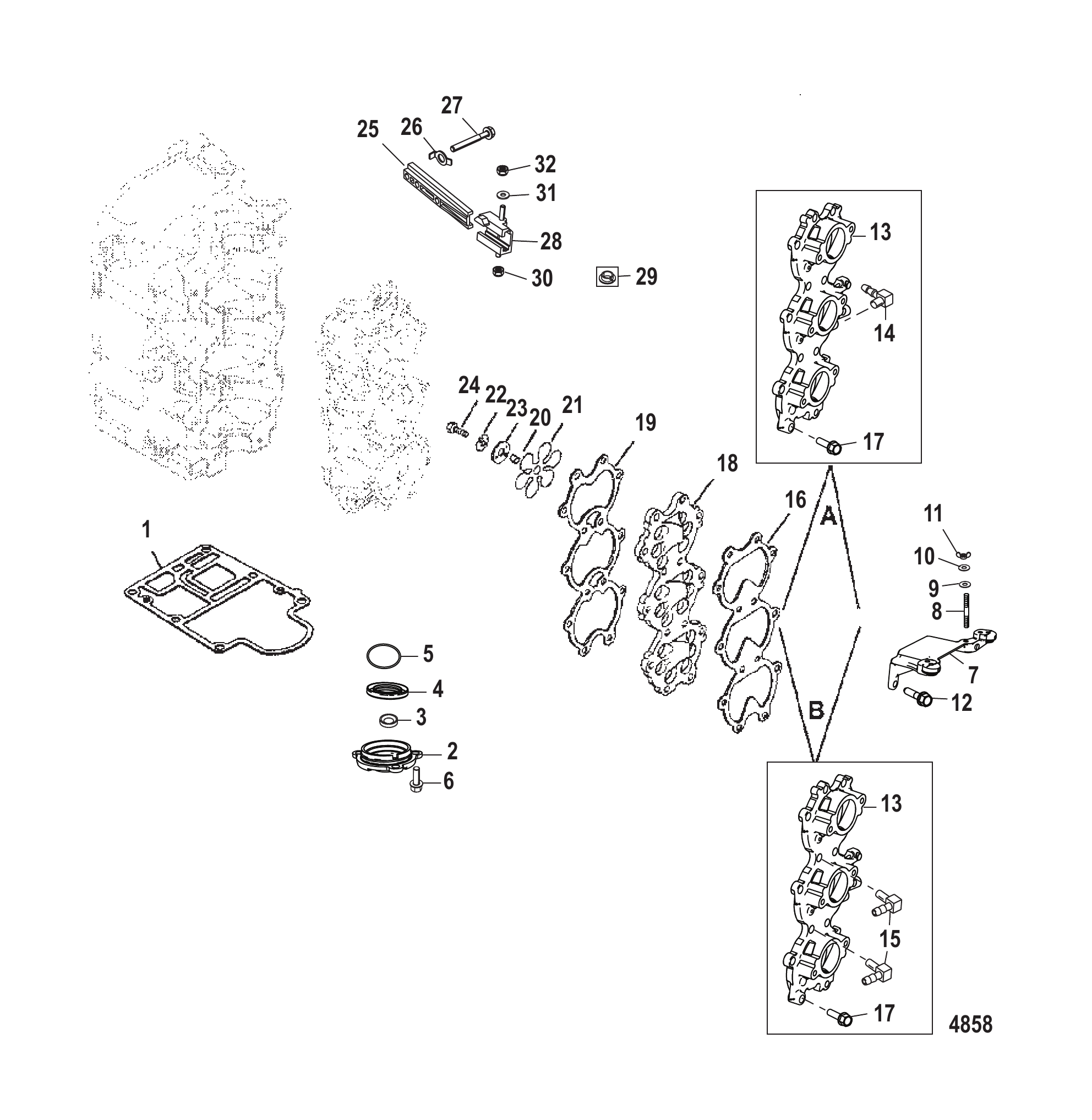

Рис. 2 — Induction Manifold and Reed Block 5 дет.

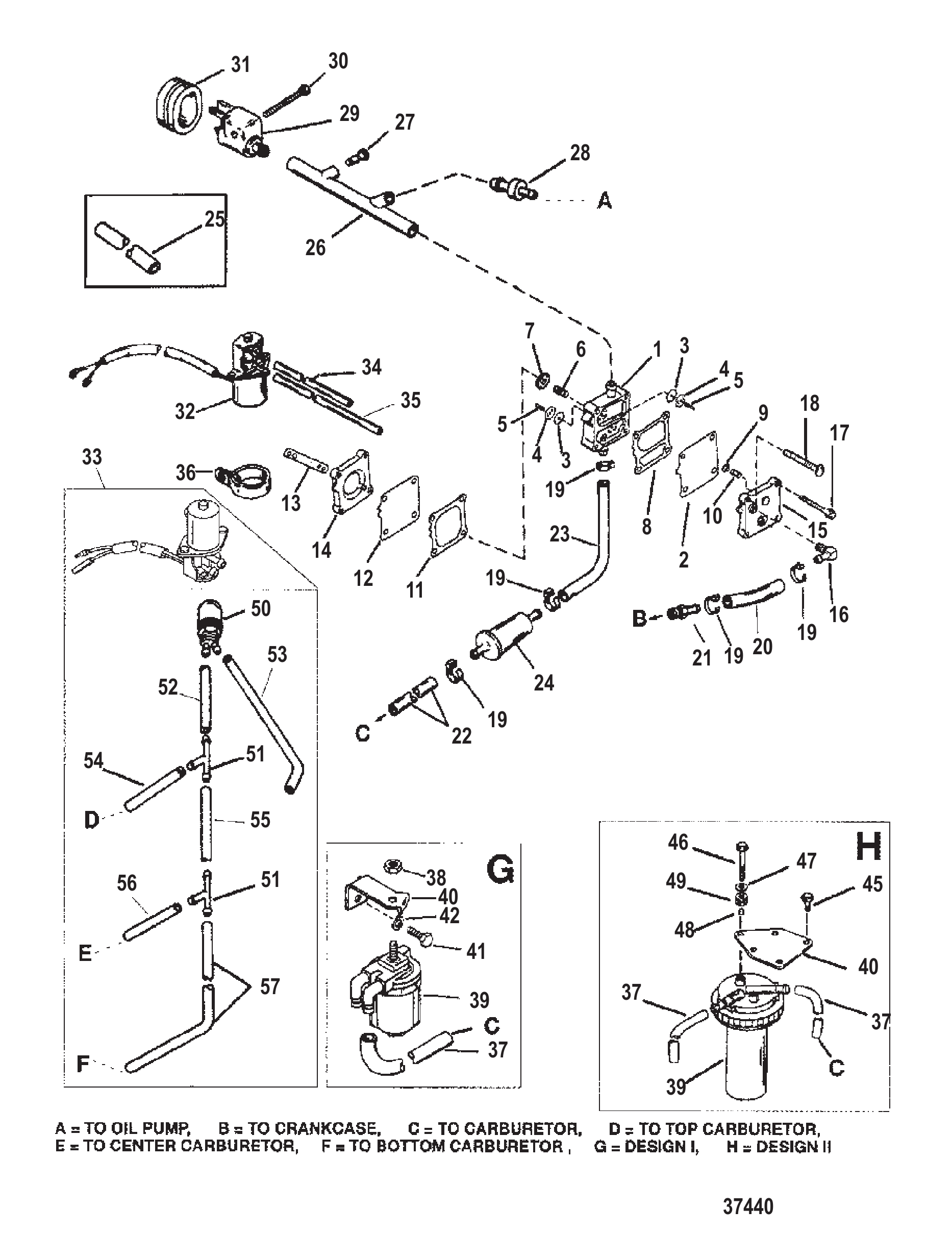

Рис. 3 — Fuel Pump 8 дет.
Рис. 4 — FUEL PUMP 8 дет.
Рис. 5 — Fuel Pump (Use With Inline Check Valve) 3 дет.

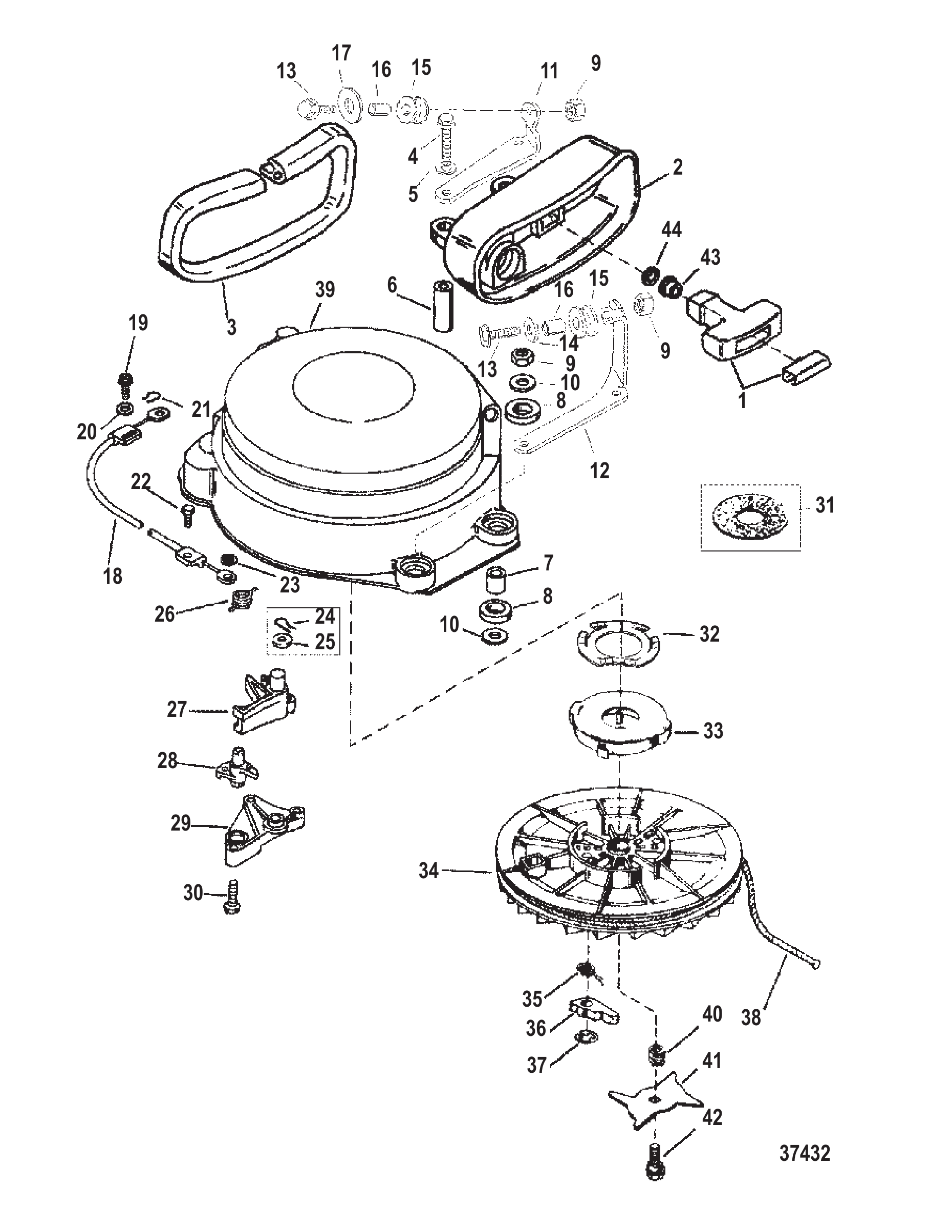

Рис. 6 — Starter Assembly (Manual) 8 дет.
Рис. 7 — STARTER ASSEMBLY (MANUAL) 8 дет.

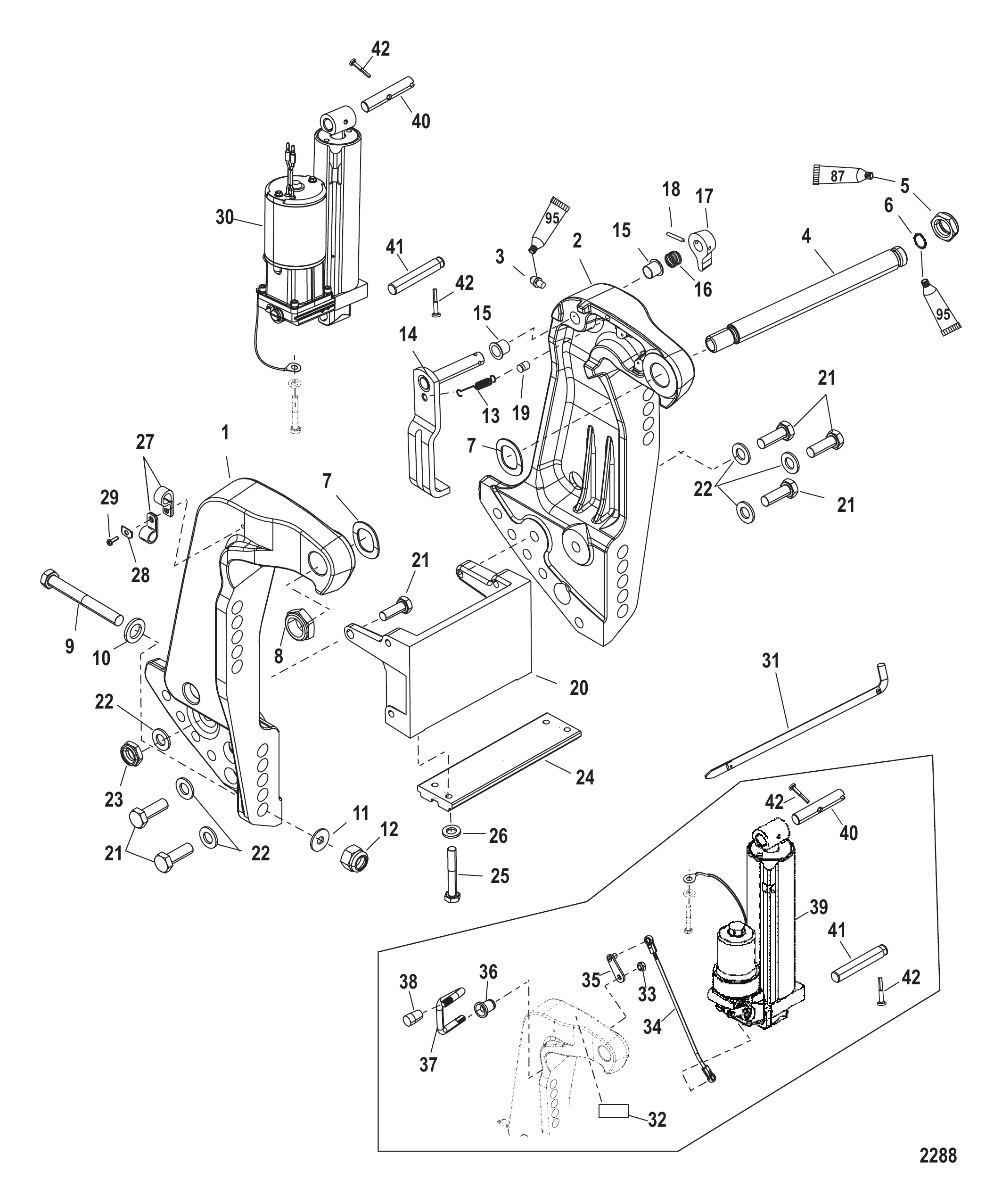

Рис. 8 — Transom Bracket 6 дет.
Рис. 9 — TRANSOM BRACKET (MANUAL TILT ASSIST) 7 дет.
Рис. 10 — Transom Bracket (SN- USA 0T800999/ BEL 0P267999 and Below) 6 дет.
Рис. 11 — Transom Bracket (SN- USA 0T801000/ BEL 0P268000 and Up) 6 дет.

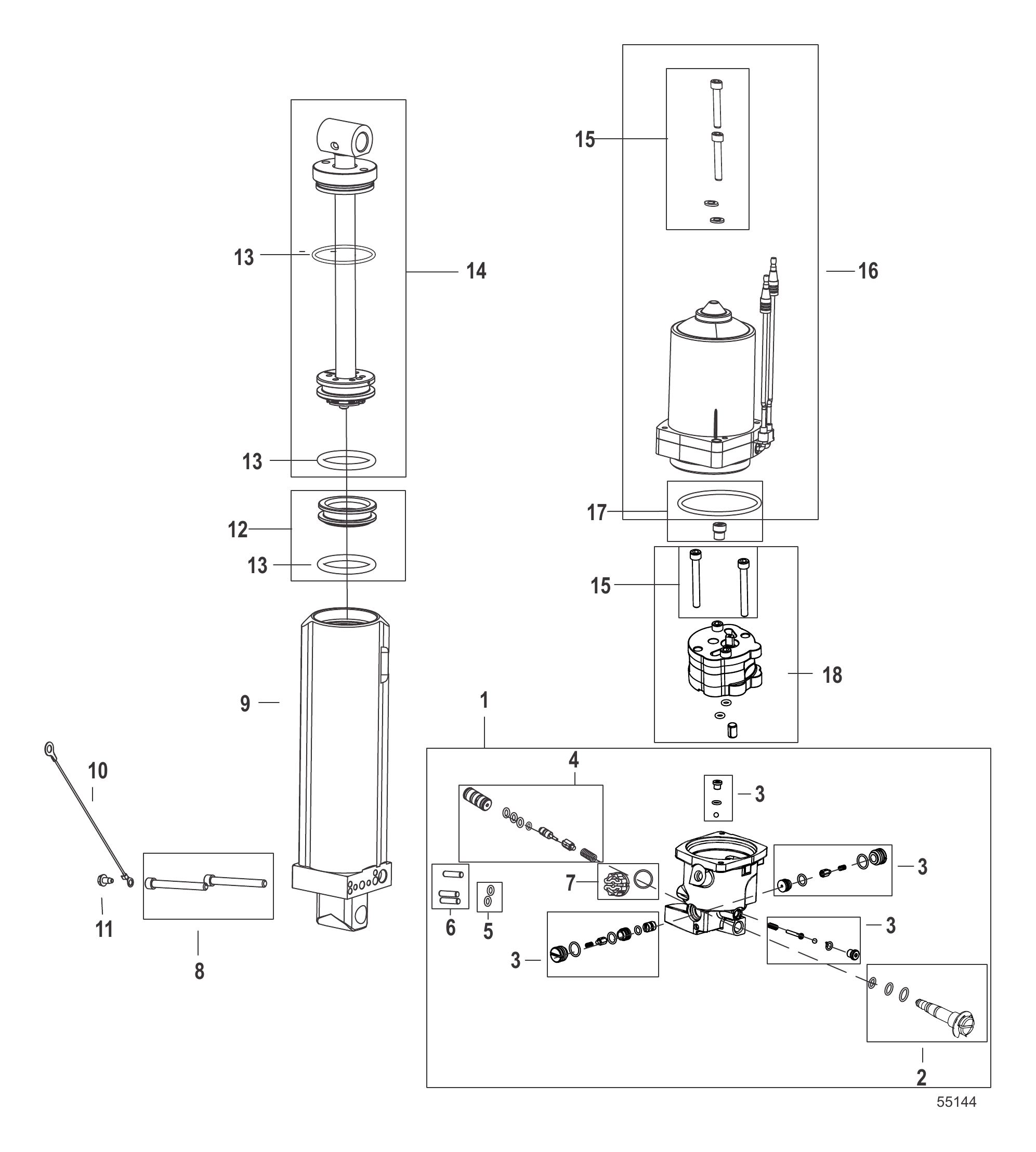

Рис. 12 — Power Trim Assembly - Components 2B092563 and Up 15 дет.
Рис. 13 — Power Trim Assembly - Components 2B092563 and Above 15 дет.
Рис. 14 — Power Trim Assembly - Components Design II 15 дет.
Рис. 15 — Power Trim Assembly - Components 15 дет.

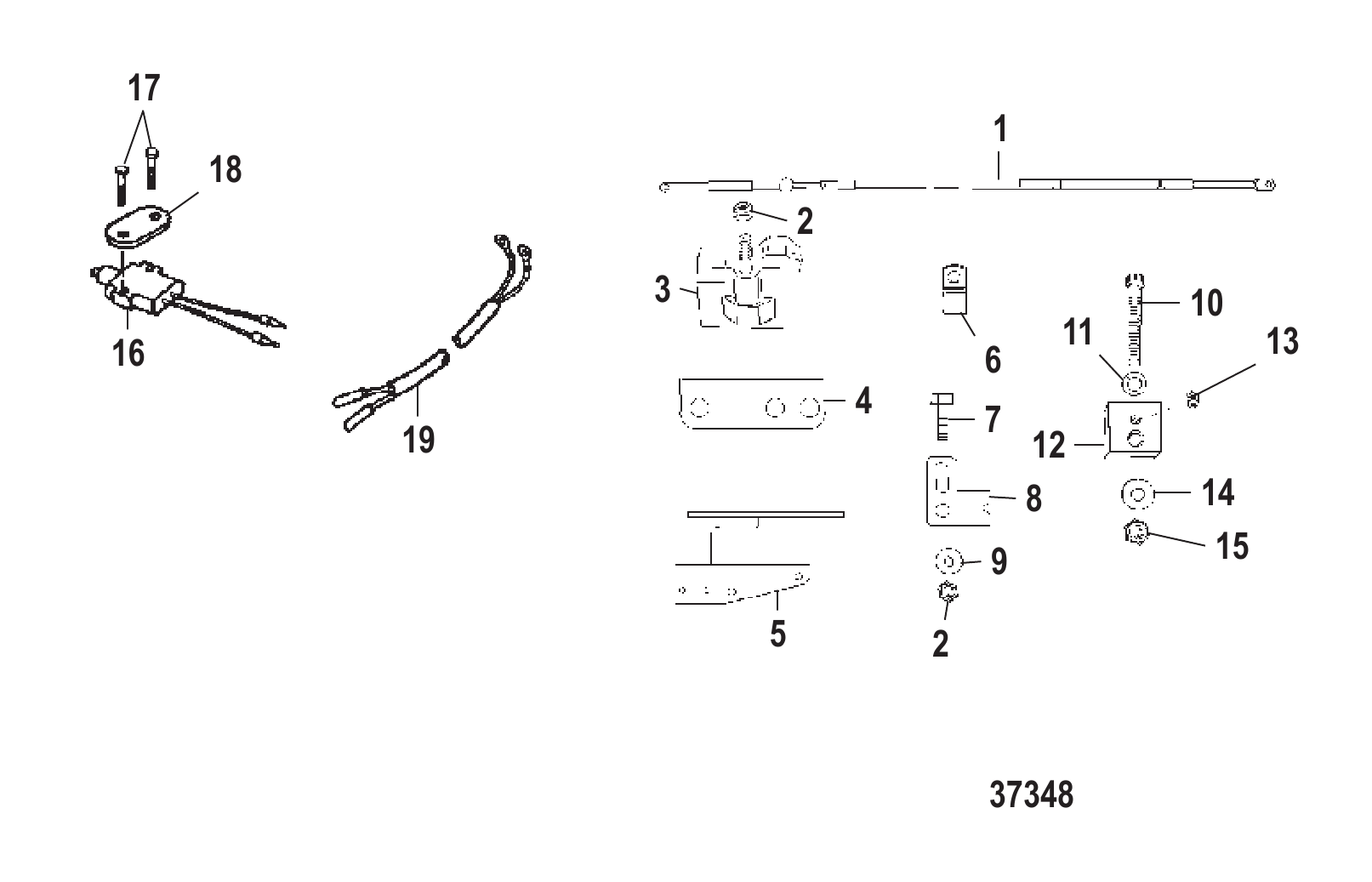

Рис. 16 — Tiller Handle Adaptor Kit (Jet 65) 2 дет.
Рис. 17 — TILLER HANDLE ADAPTOR KIT (JET 65) 2 дет.
Рис. 18 — INDUCTION MANIFOLD AND REED BLOCK 1 дет.
Рис. 19 — Induction Manifold And Reed Block 1 дет.
Рис. 20 — Air Handler 1 дет.
Рис. 21 — AIR HANDLER 1 дет.
Рис. 22 — TILT ASSEMBLY (F5H143) 1 дет.
Рис. 23 — TRIM & TILT ASSY (F5H147/F5H147-1 & F5H148/F5H148-1) 1 дет.

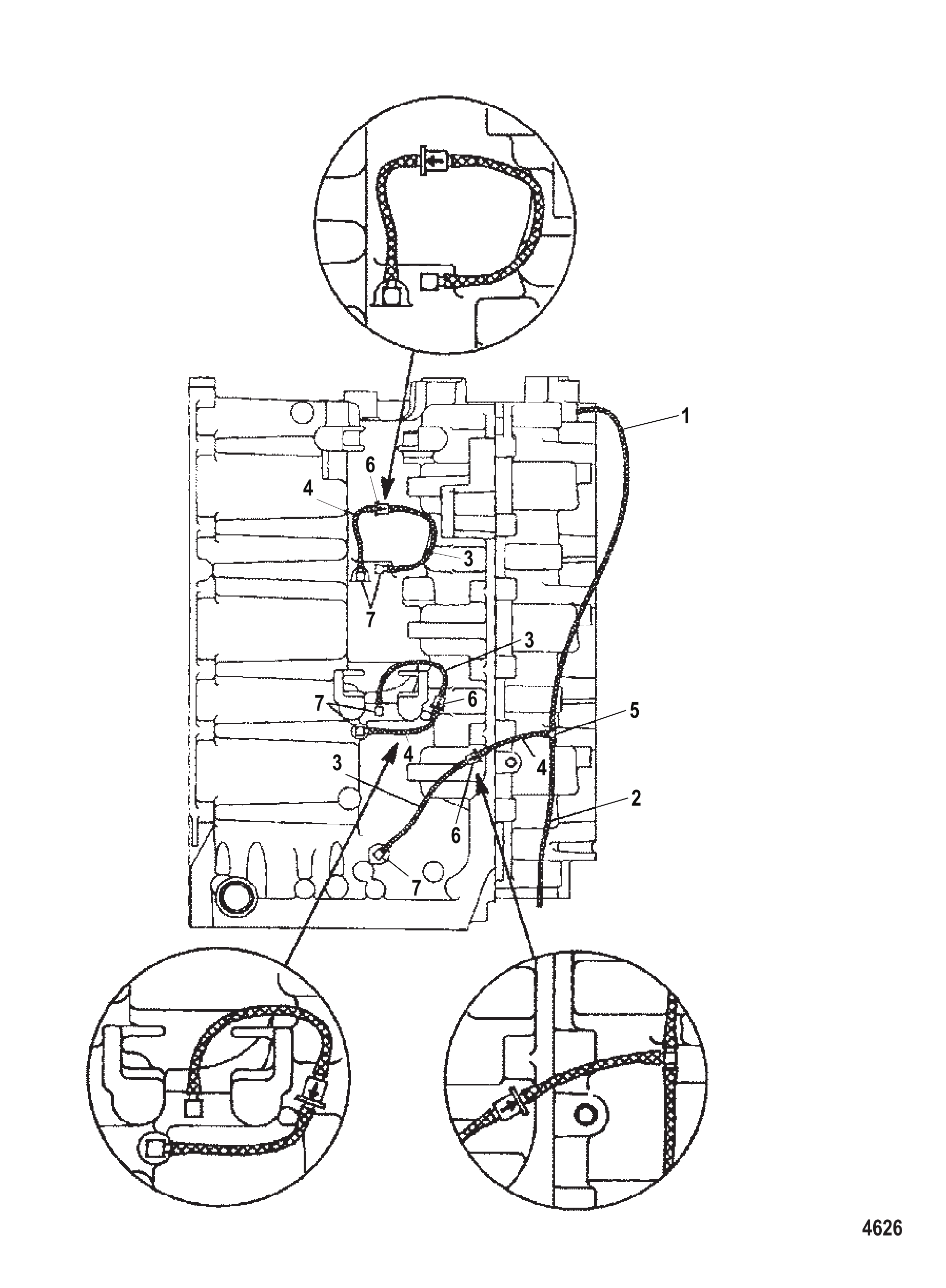

Рис. 24 — Bleed System 3 дет.

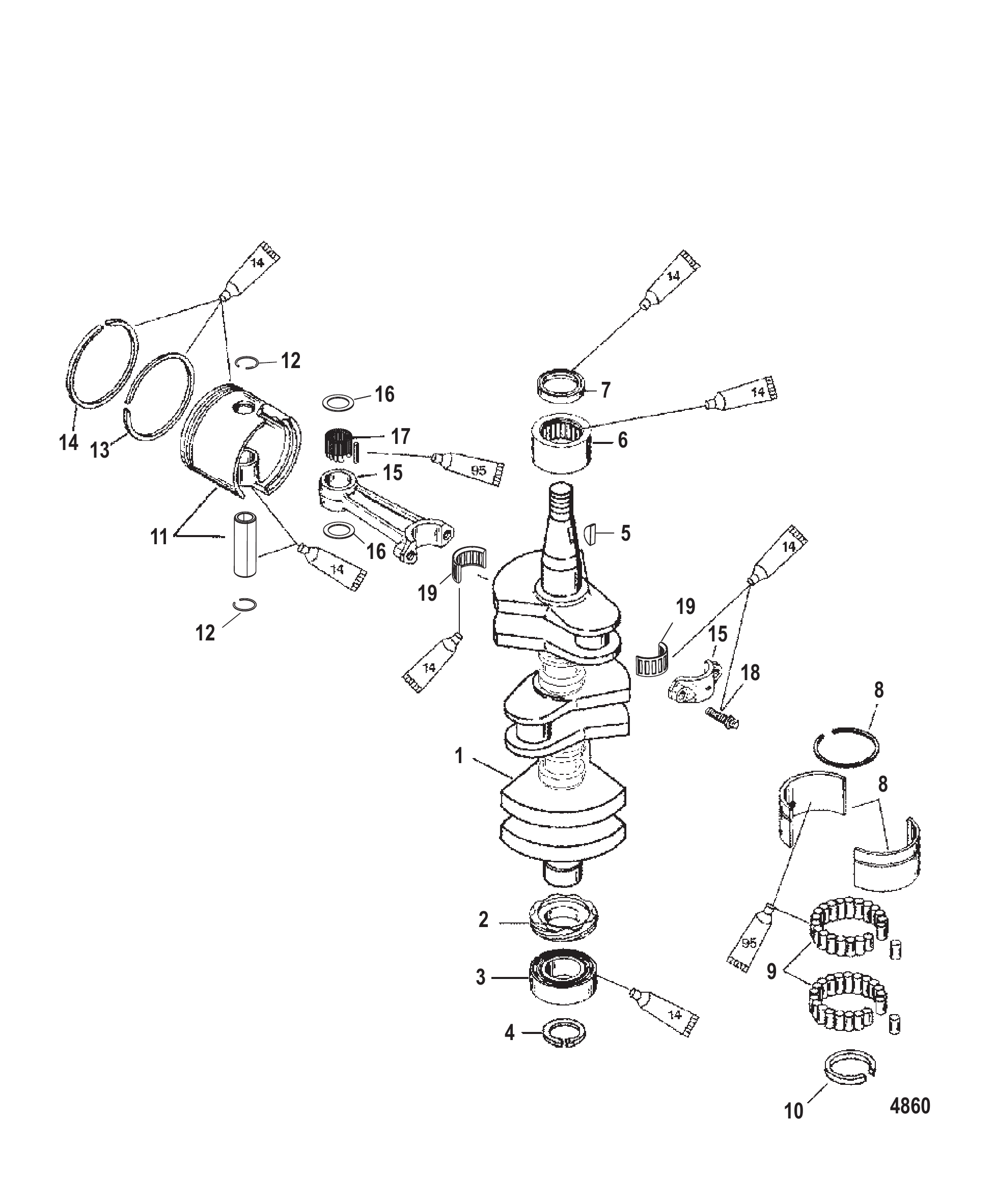

Рис. 25 — Crankshaft Pistons and Connecting Rods 3 дет.

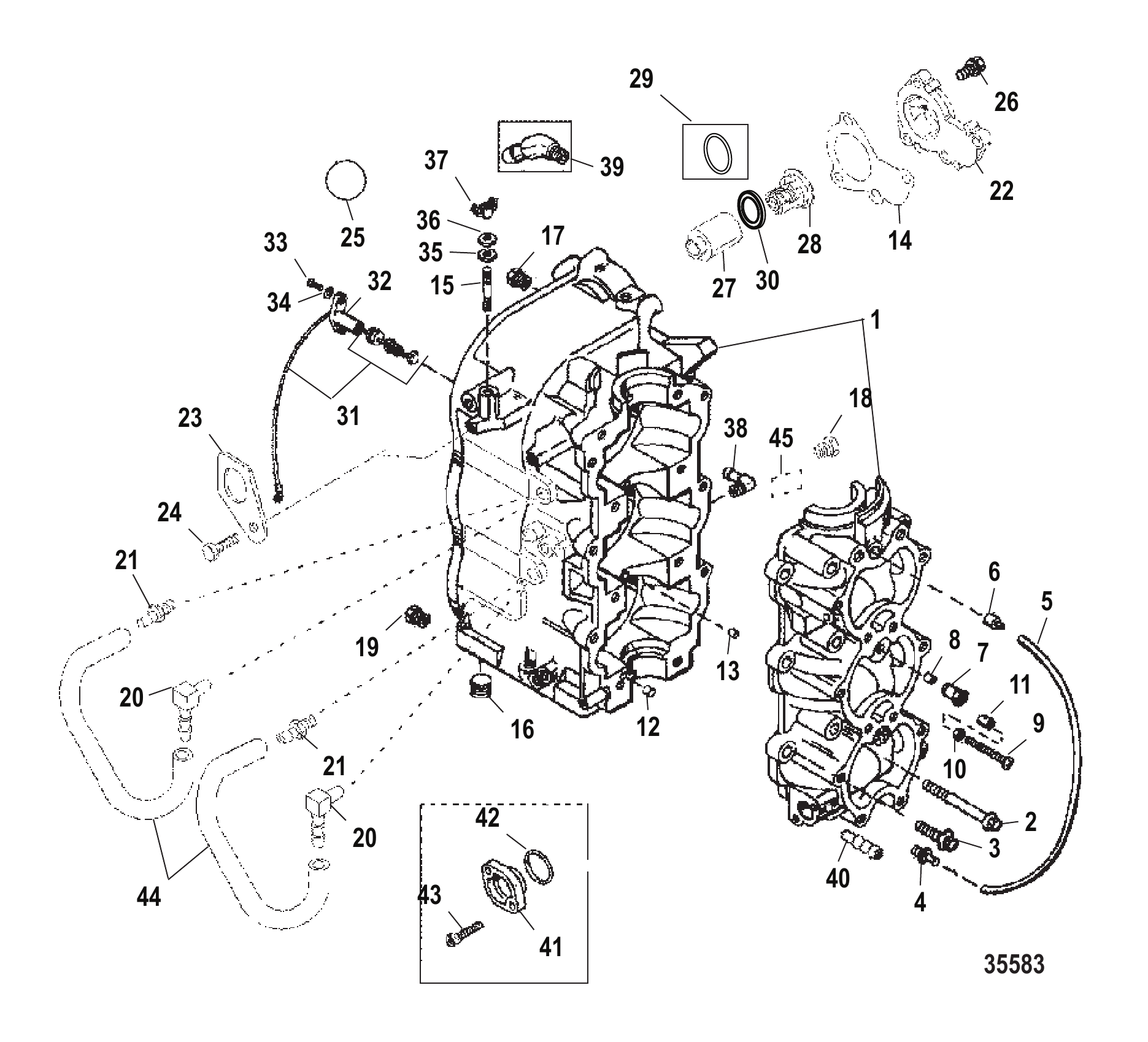

Рис. 26 — Cylinder Block 3 дет.

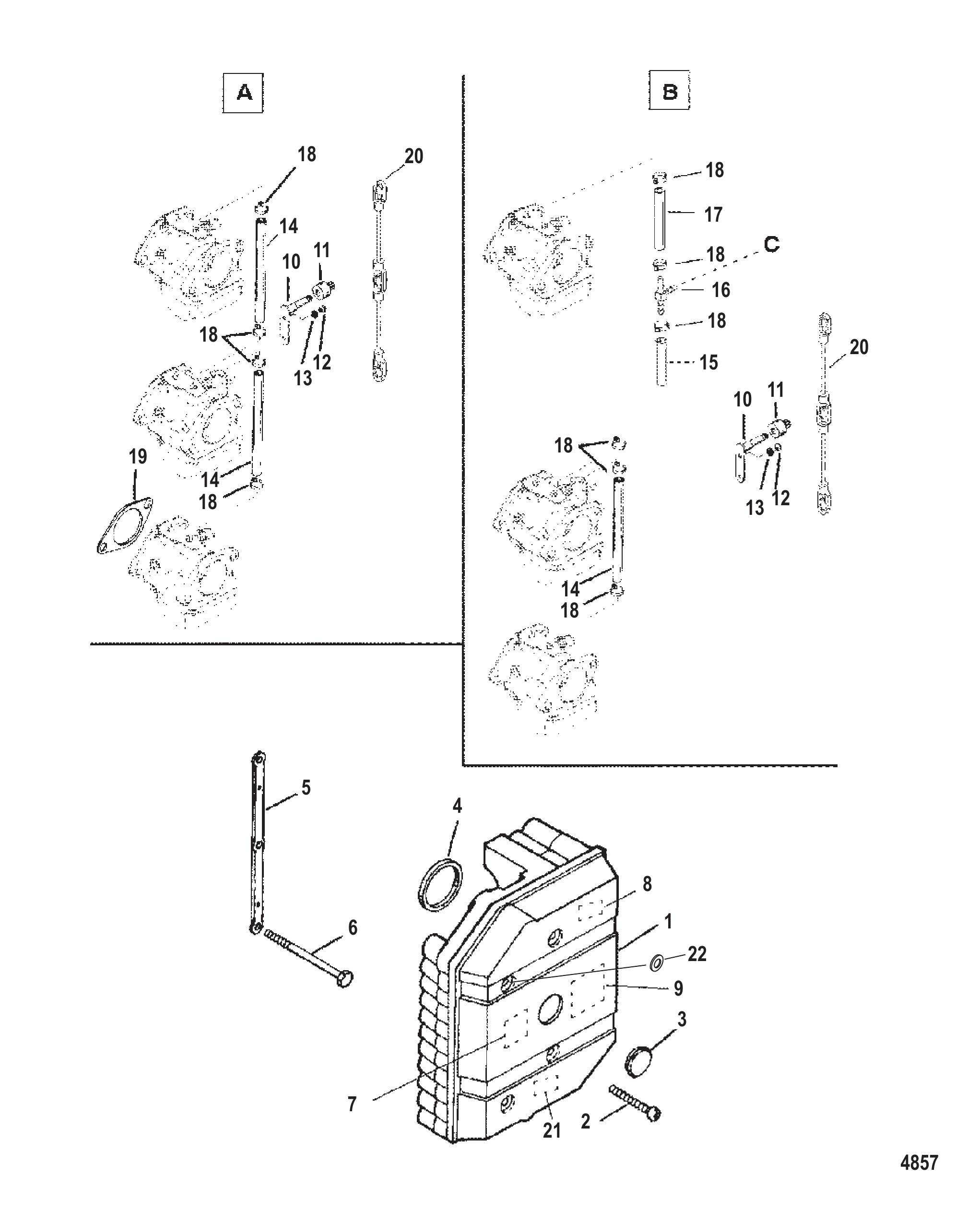

Рис. 27 — Attenuator Plate 3 дет.
Рис. 28 — ATTENUATOR PLATE 3 дет.
Рис. 29 — BLEED SYSTEM (USA-0G127500/BEL-9836633 and UP) 2 дет.
Рис. 30 — CYLINDER BLOCK (USA-0G127499/BEL-9836632 and BELOW) 2 дет.
Рис. 31 — CYLINDER BLOCK (USA-S/N-0G127500/BEL-9836633 and UP) 2 дет.
Рис. 32 — CRANKSHAFT, PISTONS AND CONNECTING RODS 2 дет.
Рис. 33 — Co-Pilot 1 дет.
Рис. 34 — CO-PILOT 1 дет.

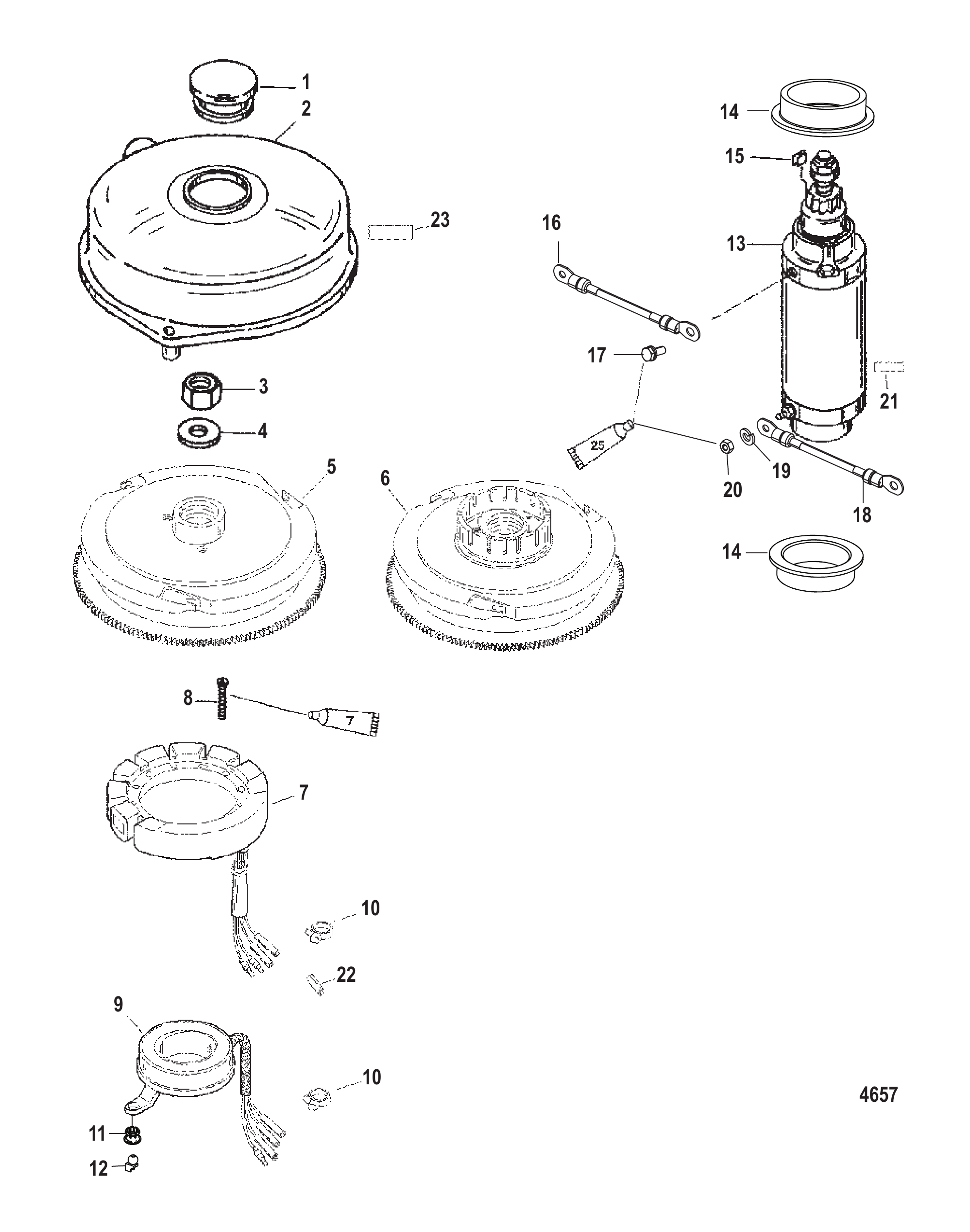

Рис. 35 — Flywheel and Starter Motor 4 дет.
Рис. 36 — FLYWHEEL AND STARTER MOTOR (USA-0G438000/BEL-9927000 and UP) 2 дет.

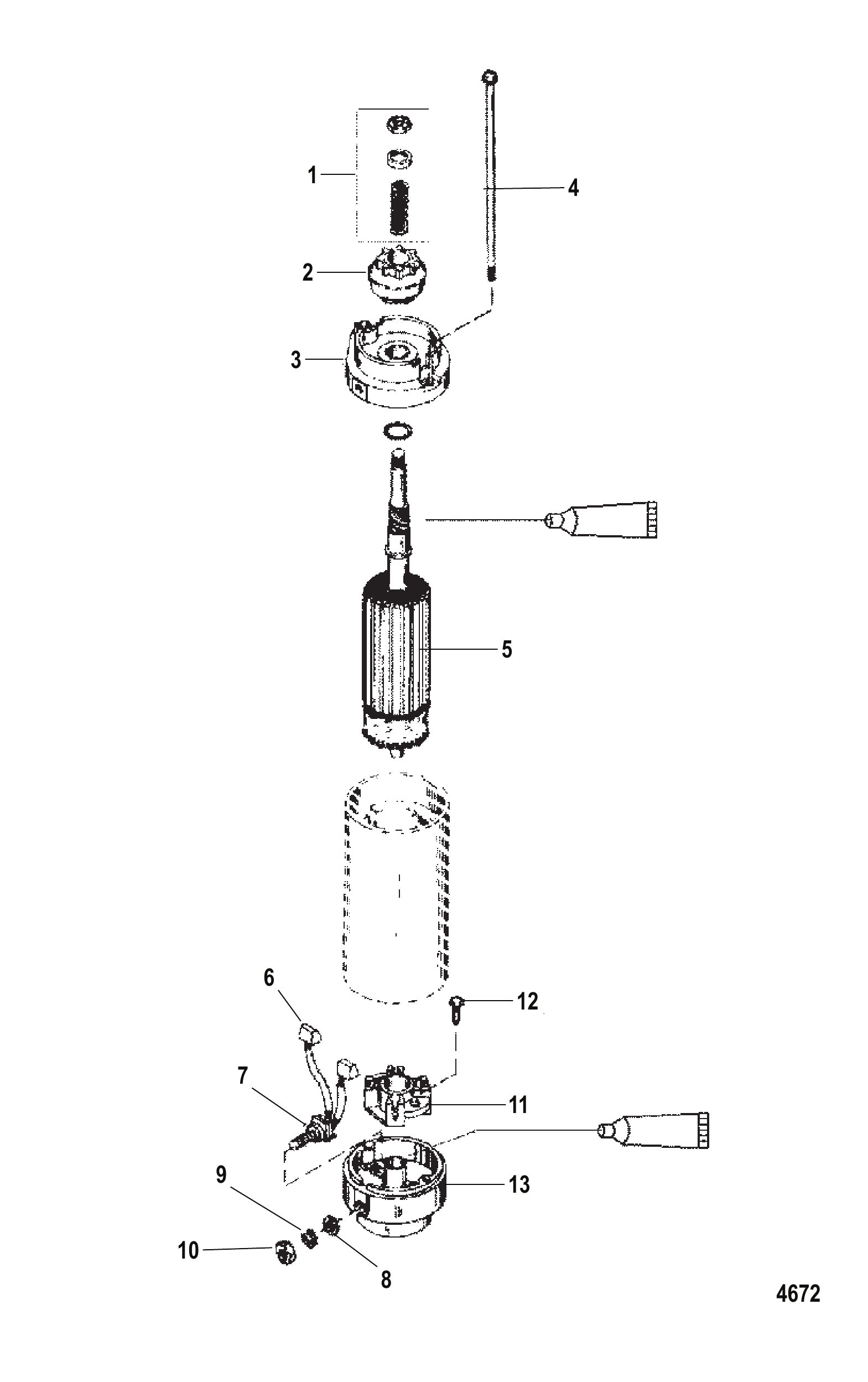

Рис. 37 — Starter Motor Service 1 дет.
Рис. 38 — Starter Motor 1 дет.
Рис. 39 — Fuel Pump (Use With 90 Degree Ceck Valve) 1 дет.
Рис. 40 — Gear Housing (Driveshaft 2.31:1) 3 дет.
Рис. 41 — Gear Housing Drive 2.31:1 USA 0T627235/BEL 0P215669 and Up 3 дет.
Рис. 42 — Gear Housing Prop 2.31:1 USA 0T627235/BEL 0P215669 and Up 2 дет.

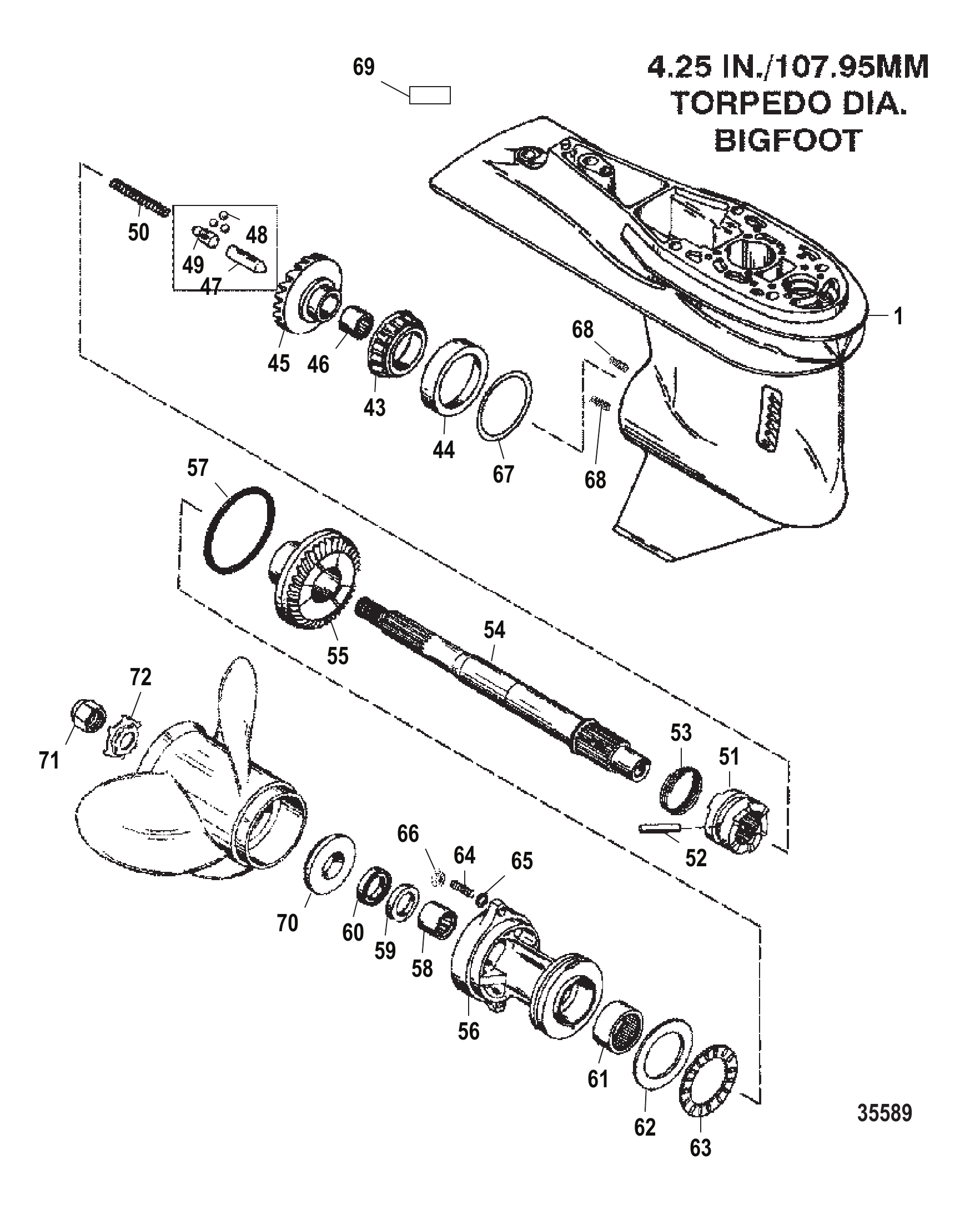

Рис. 43 — Gear Housing Propeller Shaft - 2.31:1 Gear Ratio 2 дет.
Рис. 44 — GEAR HOUSING CHART (2.31:1 GEAR RATIO) 2 дет.
Рис. 45 — Gear Housing Drive 2.31:1 USA0T627234/BEL0P215631 and Below 3 дет.
Рис. 46 — Gear Housing Prop 2.31:1 USA0T627234/BEL0P215631 and Below 2 дет.
Рис. 47 — GEAR HOUSING (DRIVESHAFT)(3 JAW REVERSE CLUTCH) 1 дет.
Рис. 48 — GEAR HOUSING (DRIVESHAFT)(6 JAW REVERSE CLUTCH) 1 дет.

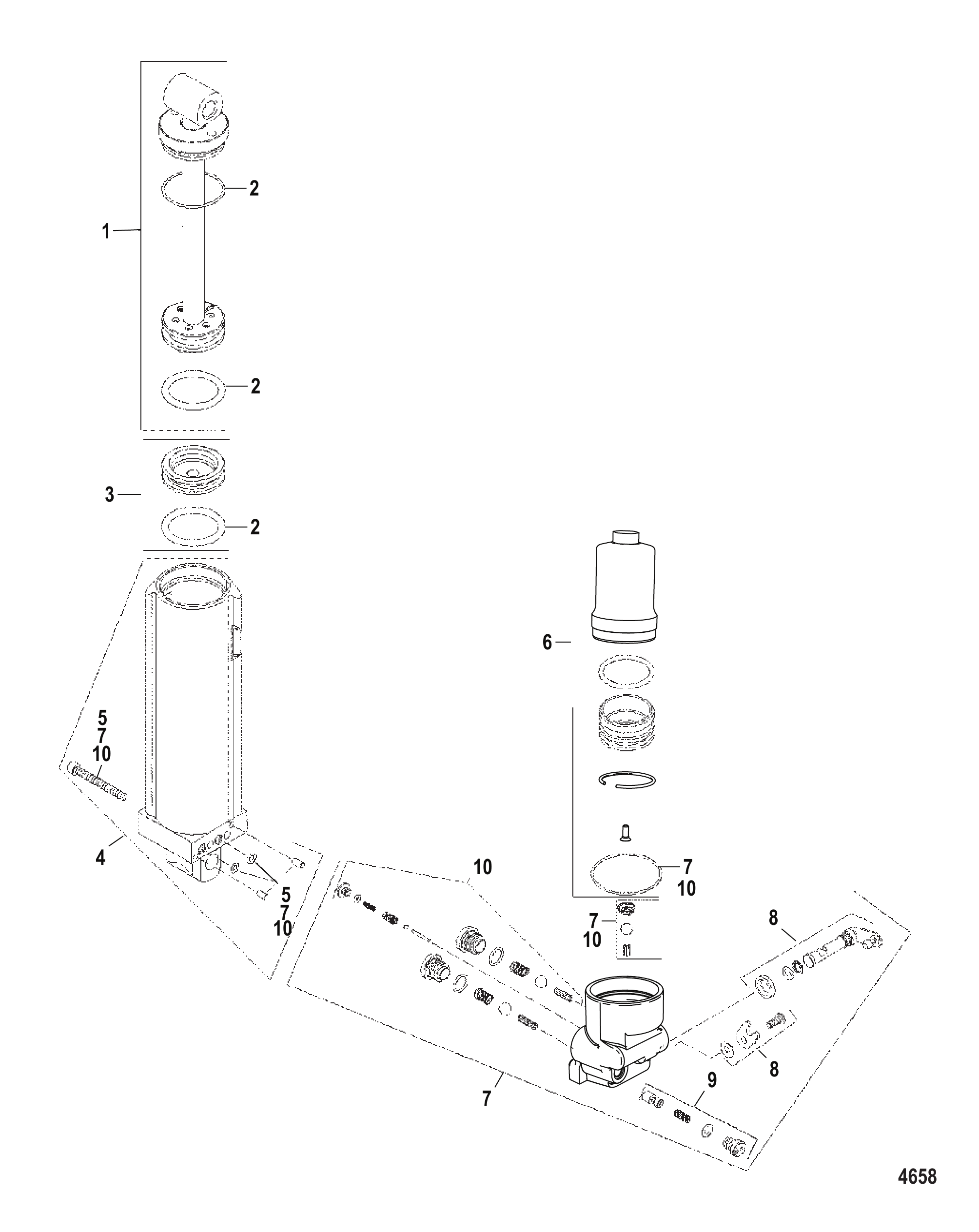

Рис. 49 — Manual Tilt Assist Components 8 дет.
Рис. 50 — Manual Tilt Assist Componets 7 дет.
Рис. 51 — Manual Tilt Components 1 дет.

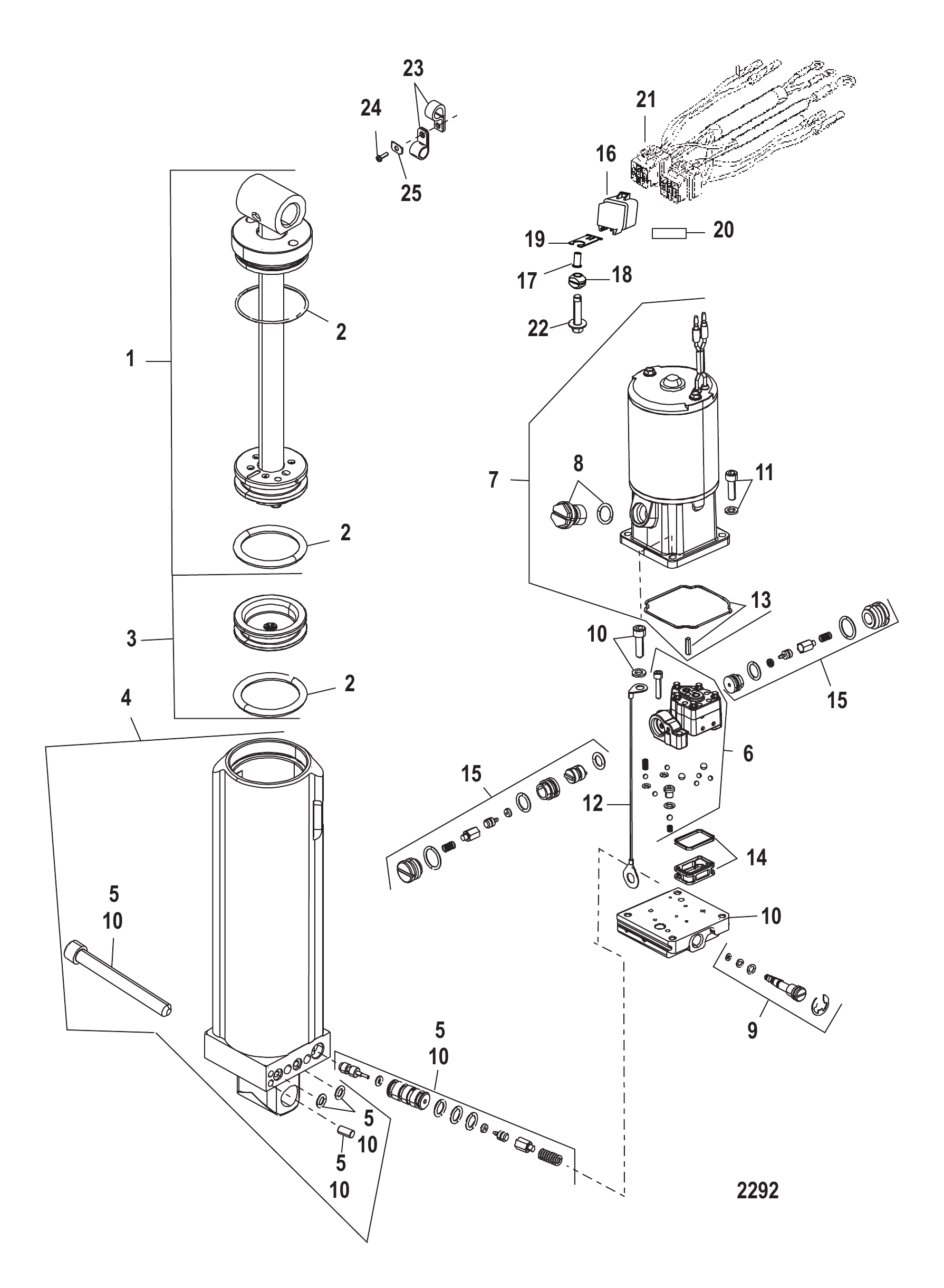

Рис. 52 — Power Trim Components 2B092562 and Below 3 дет.
Рис. 53 — Power Trim 2 дет.
Рис. 54 — Power Trim Components 2 дет.

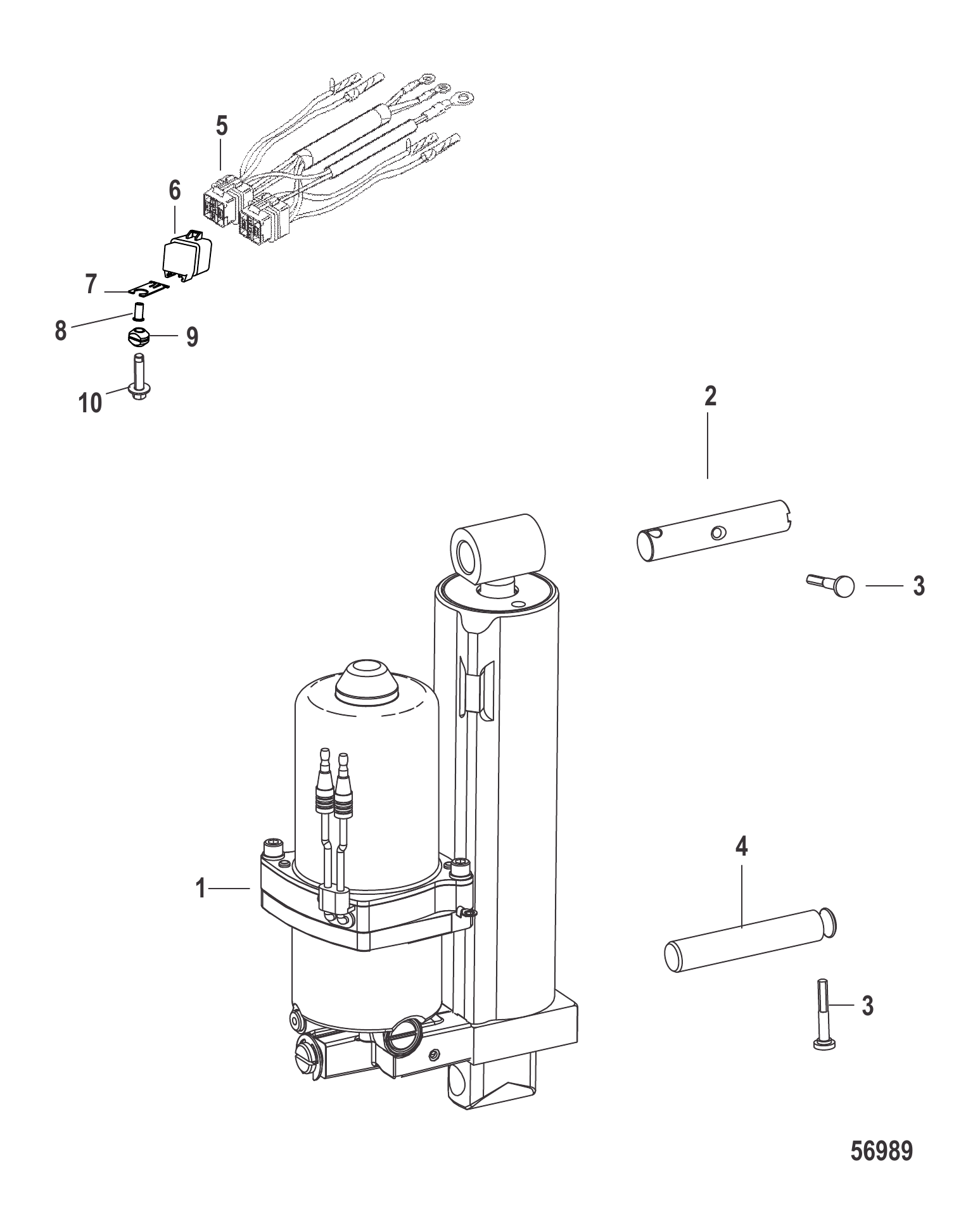

Рис. 55 — Power Trim Assembly 2B092563 and Up 2 дет.
Рис. 56 — Power Trim Assembly 2B092563 and Above 2 дет.
Рис. 57 — Power Trim Assembly Design II 2 дет.
Рис. 58 — Power Trim Assembly 2 дет.
Рис. 59 — Recoil Starter 1 дет.
Рис. 60 — Starter Assembly Manual 1 дет.

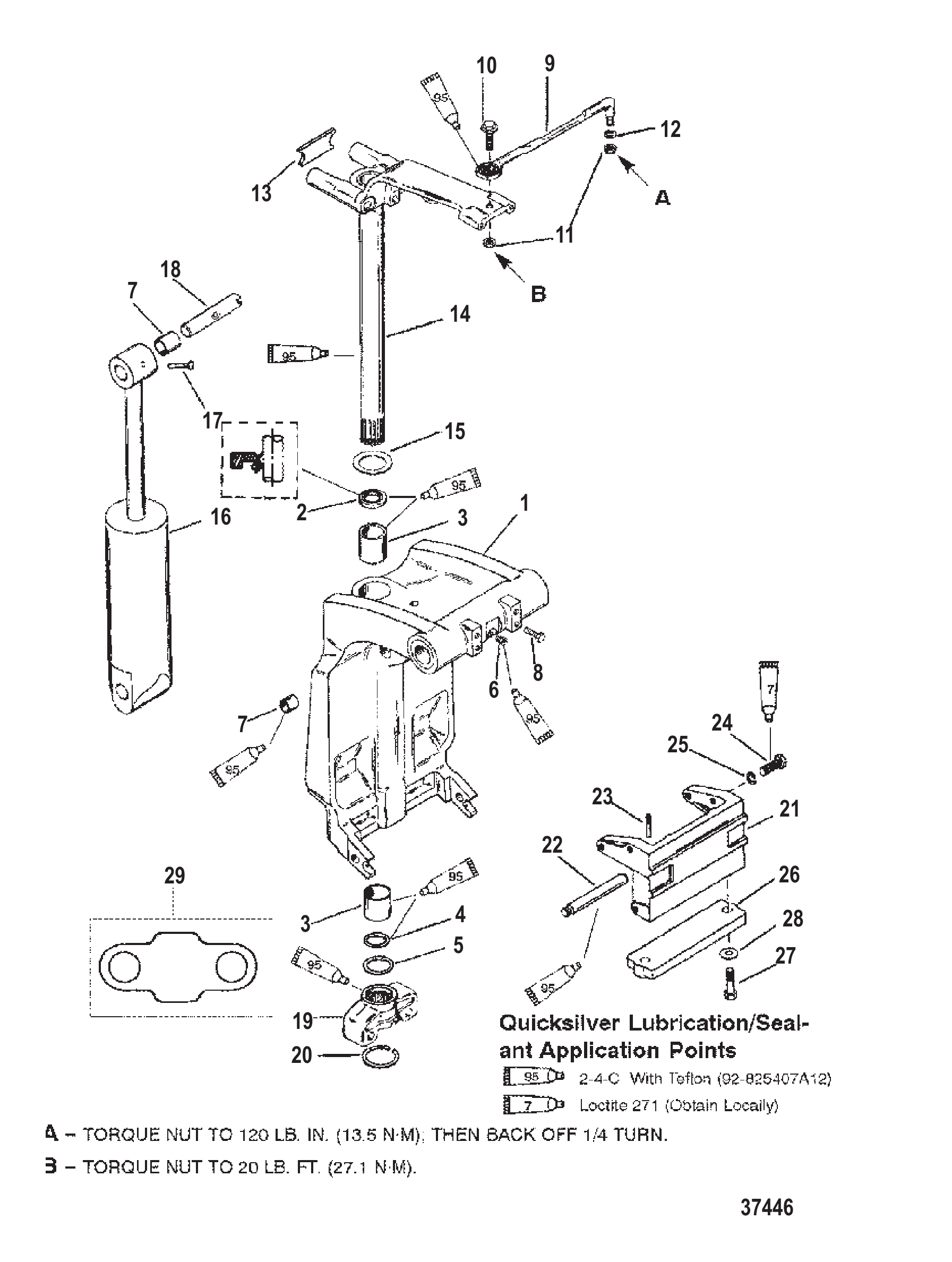

Рис. 61 — Swivel Bracket and Steering Arm 7 дет.
Рис. 62 — SWIVEL BRACKET AND STEERING ARM 7 дет.
Рис. 63 — Swivel Bracket And Steering Arm 5 дет.
Рис. 64 — Swivel Bracket And Steering Arm (Casting Number 1499-8709C6) 2 дет.

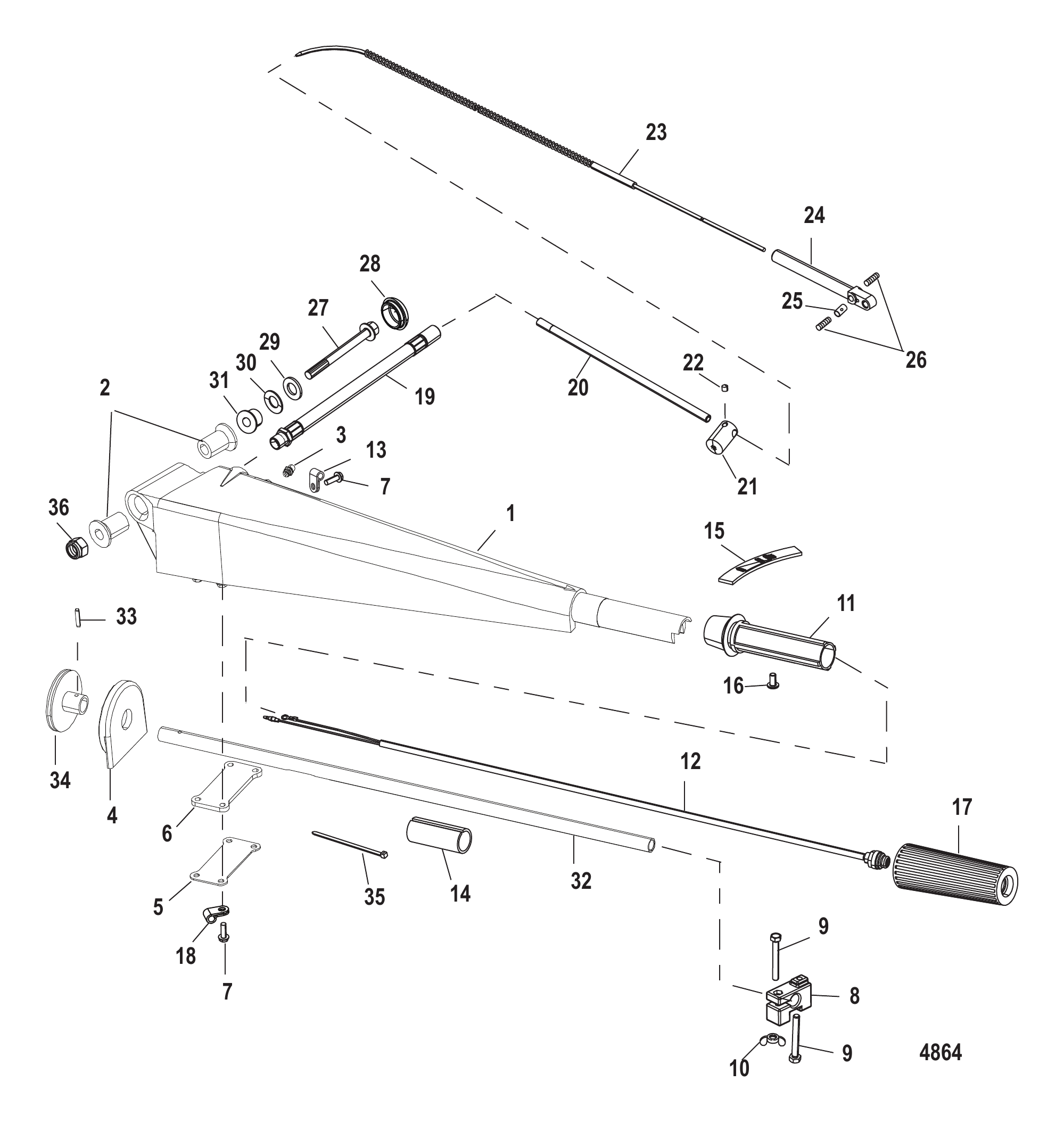

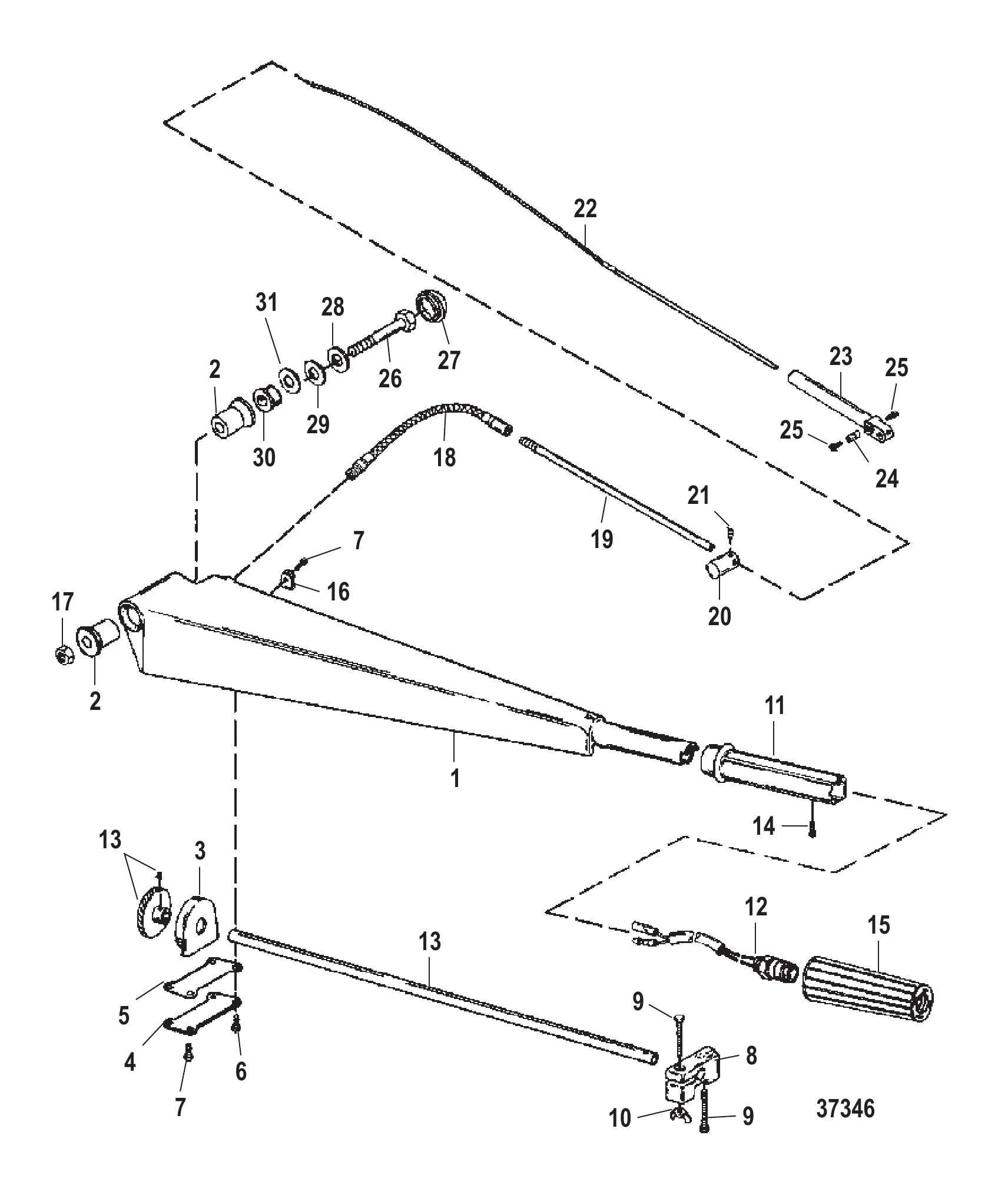

Рис. 65 — Steering Handle Components 1 дет.

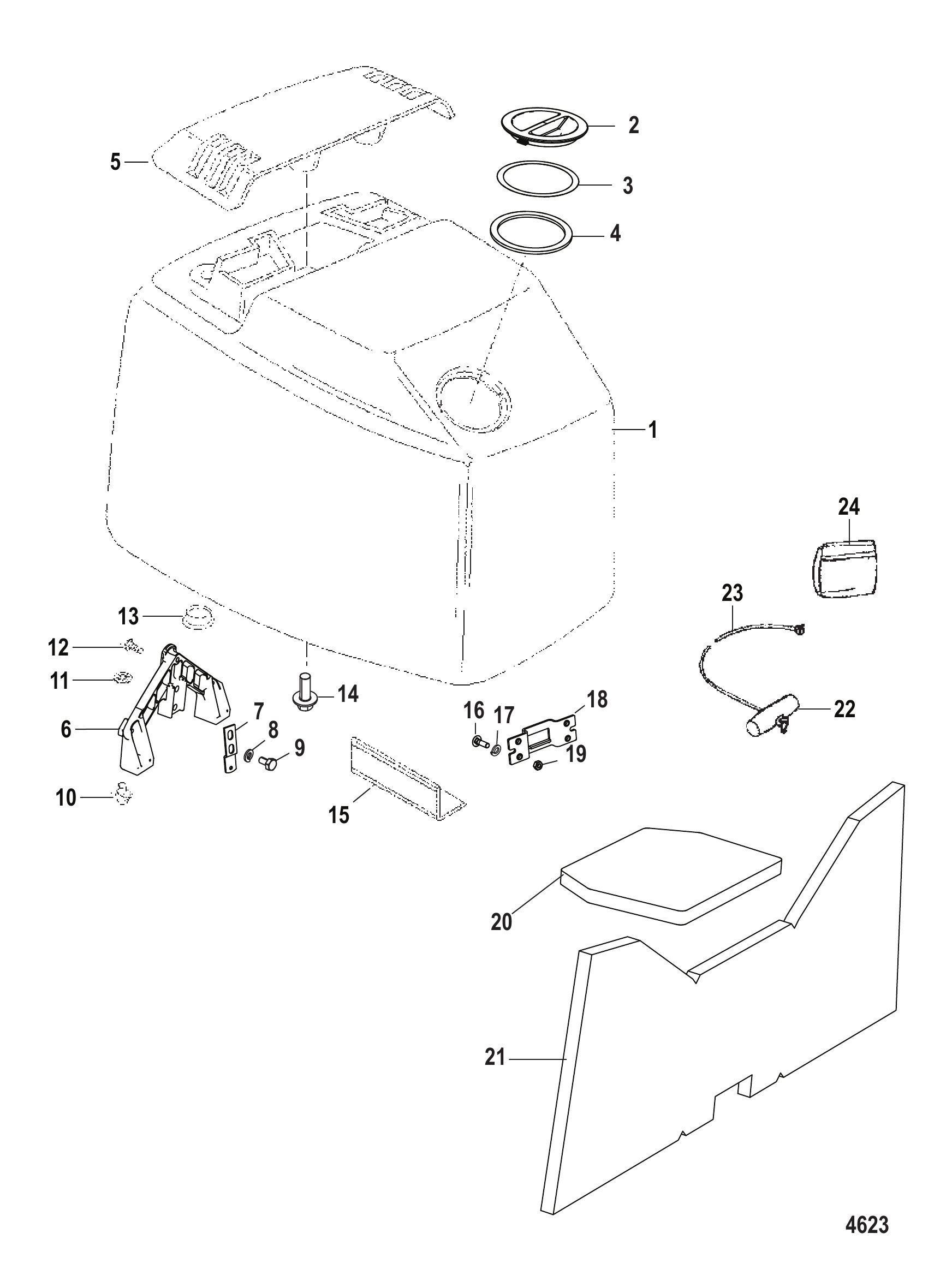

Рис. 66 — Top Cowl 7 дет.
Рис. 67 — TOP COWL (S/N-USA-0G301751/BEL-9885505 and Up) 6 дет.
Рис. 68 — TOP COWL (S/N-USA-0G301750/BEL-9885504 and BELOW) 4 дет.
