水星 Mercury 40 HP 2 CYL (PRODUCT OF USA) 8065265 THRU 8068064 - — взрыв-схемы и запчасти

两冲程化油器 · Australia - Cat.# 90-90686 · 共 32 个部位 · 982 条零件

1НИЖНИЙ КОК 2ТОПЛИВНЫЙ БАК, ТОПЛИВНЫЕ ШЛАНГИ И КАРБЮРАТОР 3КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)4КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)5ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 6ВЕРХНИЙ КОК 7РУЛЕВОЙ УЗЕЛ 8СБОРКА РЕДУКТОРА (КАРТЕР ВАЛА)9КОММУТАТОР И КАТУШКА ЗАЖИГАНИЯ 10РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА)11КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН 12МАХОВИК И СТАТОР 13УЗЕЛ СТРУБЦИНЫ И ПОВОРОТНОЙ СКОБЫ 14ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ ШЛАНГИ 15РУЧНОЙ СТАРТЕР 16БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА)17НИЖНИЙ КОК 18КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)19УЗЕЛ СТРУБЦИНЫ И ПОВОРОТНОЙ СКОБЫ 20КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН 21БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА)22КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)23МАХОВИК И СТАТОР 24ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ ШЛАНГИ 25ТОПЛИВНЫЙ БАК, ТОПЛИВНЫЕ ШЛАНГИ И КАРБЮРАТОР 26СБОРКА РЕДУКТОРА (КАРТЕР ВАЛА)27РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА)28РУЧНОЙ СТАРТЕР 29ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 30РУЛЕВОЙ УЗЕЛ 31КОММУТАТОР И КАТУШКА ЗАЖИГАНИЯ 32ВЕРХНИЙ КОК

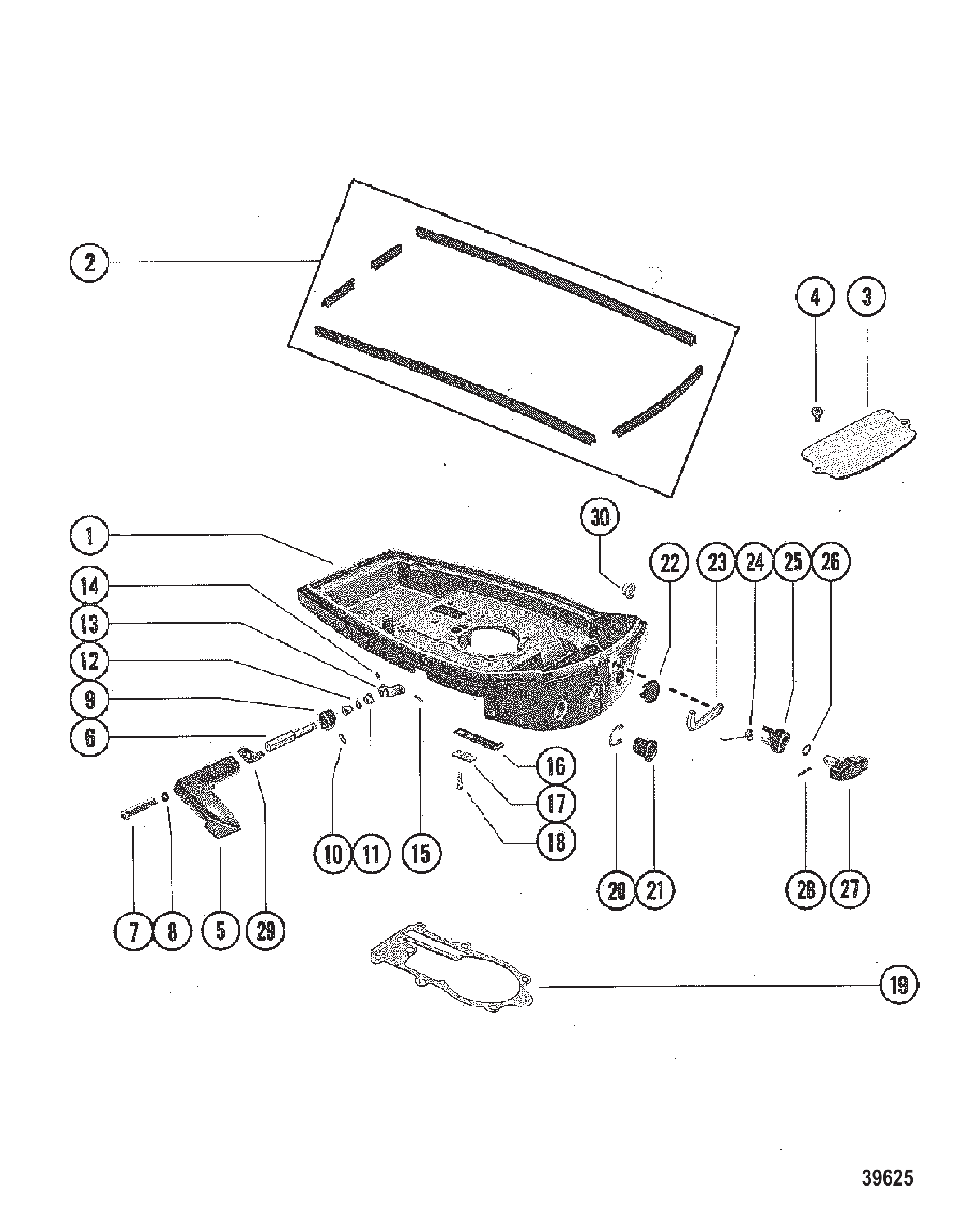

Рис. 1НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	7603	Кожух нижний	1
2	714933	Молдинг отделки - хомут топливного бака	5
3	70455	Крышка нижнего кожуха	1
4	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
5	86055	Рукоятка переключения	1
6	86056A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
7	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
8	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
9	66414	КУЛАЧОК ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
10	25905	Штифт фиксатора кулачка к валу переключения	1
11	26856	ВТУЛКА	2
12	20415	Кольцо уплотнительное стержня переходника	1
13	72733	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
14	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
15	21071	ШПЛИНТ	1
16	39627	ПРУЖИНА	1
17	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
18	25764	Винт (.190-32 x .50)	2
19	68940	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА/НИЖНЕГО КОЖУХА	1
19	92874	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА/НИЖНЕГО КОЖУХА	1
20	72168	СТОПОРНОЕ КОЛЬЦО	1
21	78303	Фиксатор пускового шнура	1
21	70393	Фиксатор пускового шнура	1
22	74258	Заглушка нижнего кожуха - топливный адаптер	1
23	70462	Рычаг защёлки кривошипа	1
24	70459	Пружина защёлки кривошипа	1
25	75263	Передняя защёлка кривошипа	1
26	34632	Шайба	2
27	70460	Рукоятка защёлки нижнего кожуха	1
27	92798	ЗАЩЕЛКА РУЧКИ НИЖНЕГО КОЖУХА	1
28	38489	ШТИФТ Роликовый	1
29	74802	Упор рычага переключения	1
30	93171	ВТУЛКА НИЖНЕГО КОЖУХА	1
-	77586A78	Комплект прокладок	1

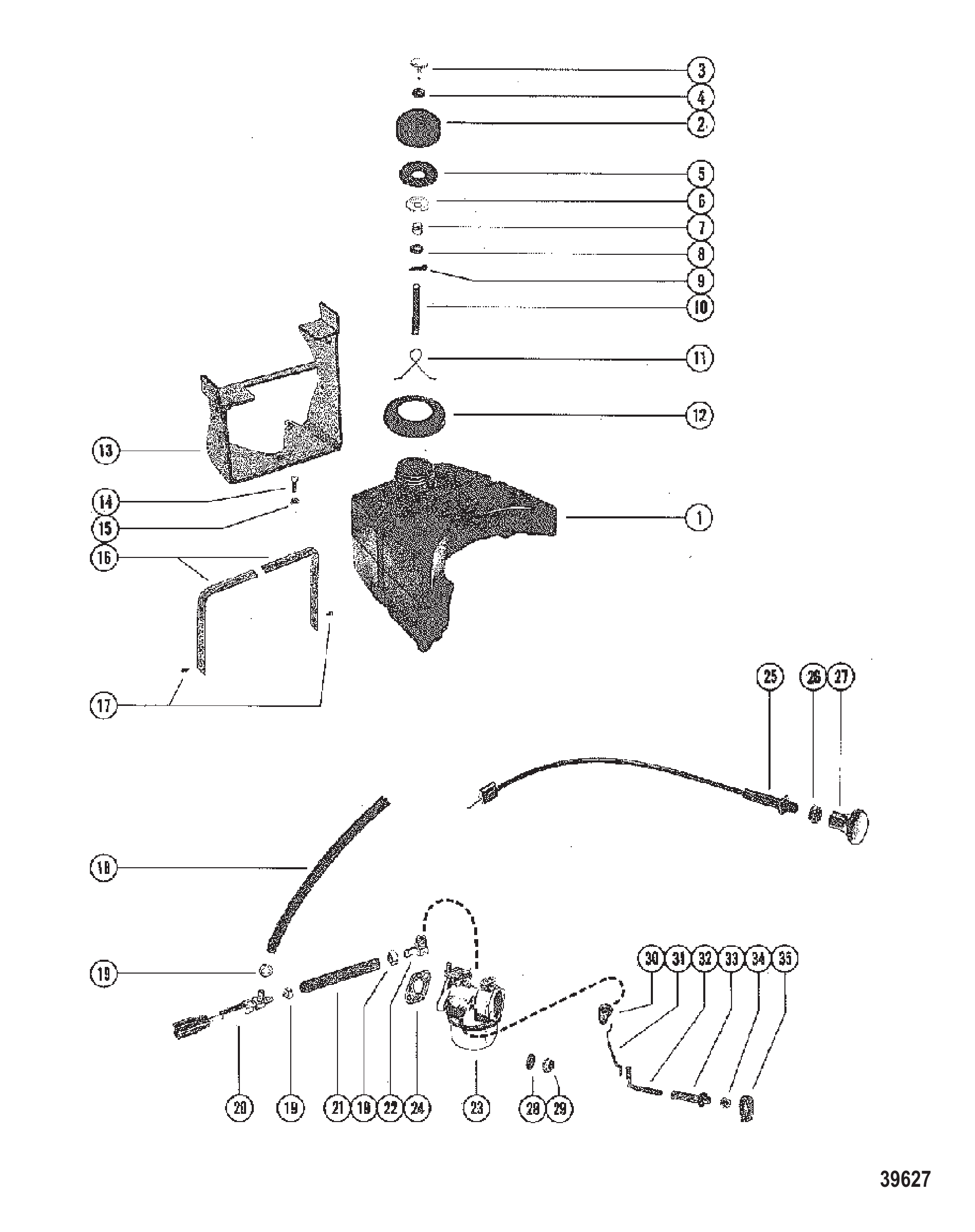

Рис. 2ТОПЛИВНЫЙ БАК, ТОПЛИВНЫЕ ШЛАНГИ И КАРБЮРАТОР FUEL TANK, FUEL LINES AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8083A2	Топливный бак в сборе	1
-	93587	Втулка топливного бака	1
-	93588	Угольник топливного бака - с сетчатым фильтром	1
2	78573A1	Крышка топливного бака	1
3	70298	Винт вентиляционный - крышка топливного бака	1
4	49221	Шайба (.187 x .500 x .062) неопреновая	1
4	8M0204663	ШАЙБА @5	1
5	78577	Прокладка крышки топливного бака	1
6	38255	ШАЙБА КРЫШКИ ТОПЛИВНОГО БАКА	1
7	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
8	57029	ШАЙБА ВИНТА КОРПУСА СТАРТЕРА	1
8	71055	Шайба пальца рычага переключения	1
9	21071	ШПЛИНТ	1
9	210711	Шплинт	1
10	752373	Цепочка крышки топливного бака	1
11	85767	Пружина крышки топливного бака - стопорная	1
12	78578	Прокладка топливного бака к кожуху	1
13	78579	Кронштейн топливного бака и катушки зажигания	1
14	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	3
15	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	3
15	859124	ГАЙКА (#10-32) Нержавеющая сталь	3
16	75689A1	Крепление топливного бака в сборе	1
17	26668	Винт крепления ленты к кронштейну топливного бака	2
18	31583109	ТОПЛИВНЫЙ ШЛАНГ ОТ ТОПЛИВНОГО БАКА К КЛАПАНУ (8")	1
18	8M0108355	Шланг (57 дюймов, бухта)	1
19	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	4
20	89398	Клапан отсечки топлива	1
21	31583109	ТОПЛИВНЫЙ ШЛАНГ ОТ ТОПЛИВНОГО БАКА К КЛАПАНУ (8")	1
21	8M0108355	Шланг (57 дюймов, бухта)	1
22	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
22	19688	Штуцер	1
22	96858	Штуцер карбюратора	1
23	7069	Карбюратор	1
23	89977A2	Ремкомплект карбюратора	1
23	8402	Карбюратор	1
24	70417	Прокладка карбюратора	1
25	70557	Трос воздушной заслонки	1
26	78045	ГАЙКА СТОПОРНАЯ - ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
27	86874	Кнопка воздушной заслонки	1
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
29	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
30	78049	Рычаг регулировки холостого хода	1
31	78046	ТЯГА РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
32	78048	Вал регулировки холостого хода	1
33	78047	Втулка регулировки холостого хода	1
34	78045	ГАЙКА СТОПОРНАЯ - ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
35	92434A2	Ручка воздушной заслонки	1
--	76623	КРОНШТЕЙН ТОПЛИВНОГО БАКА	1

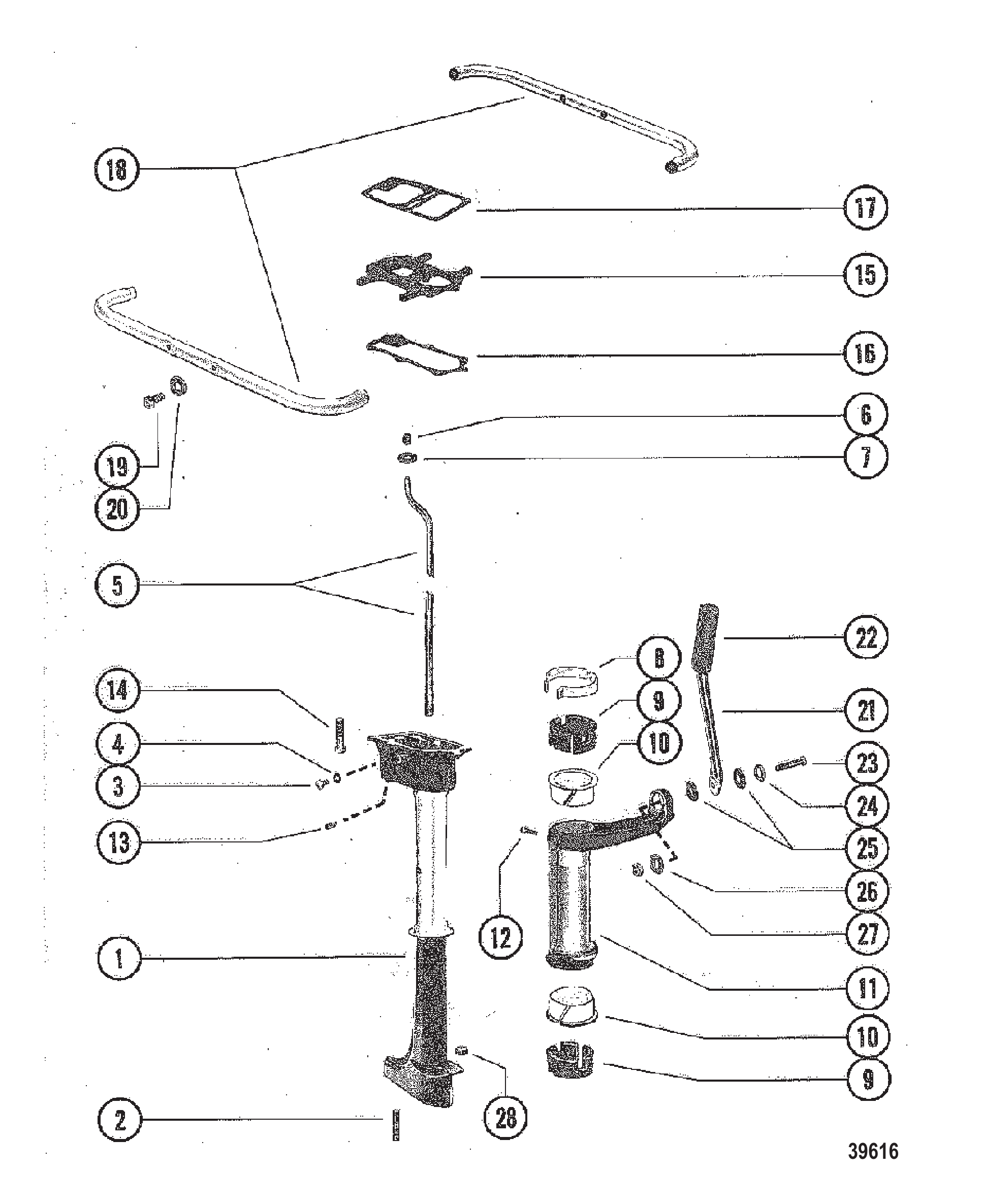

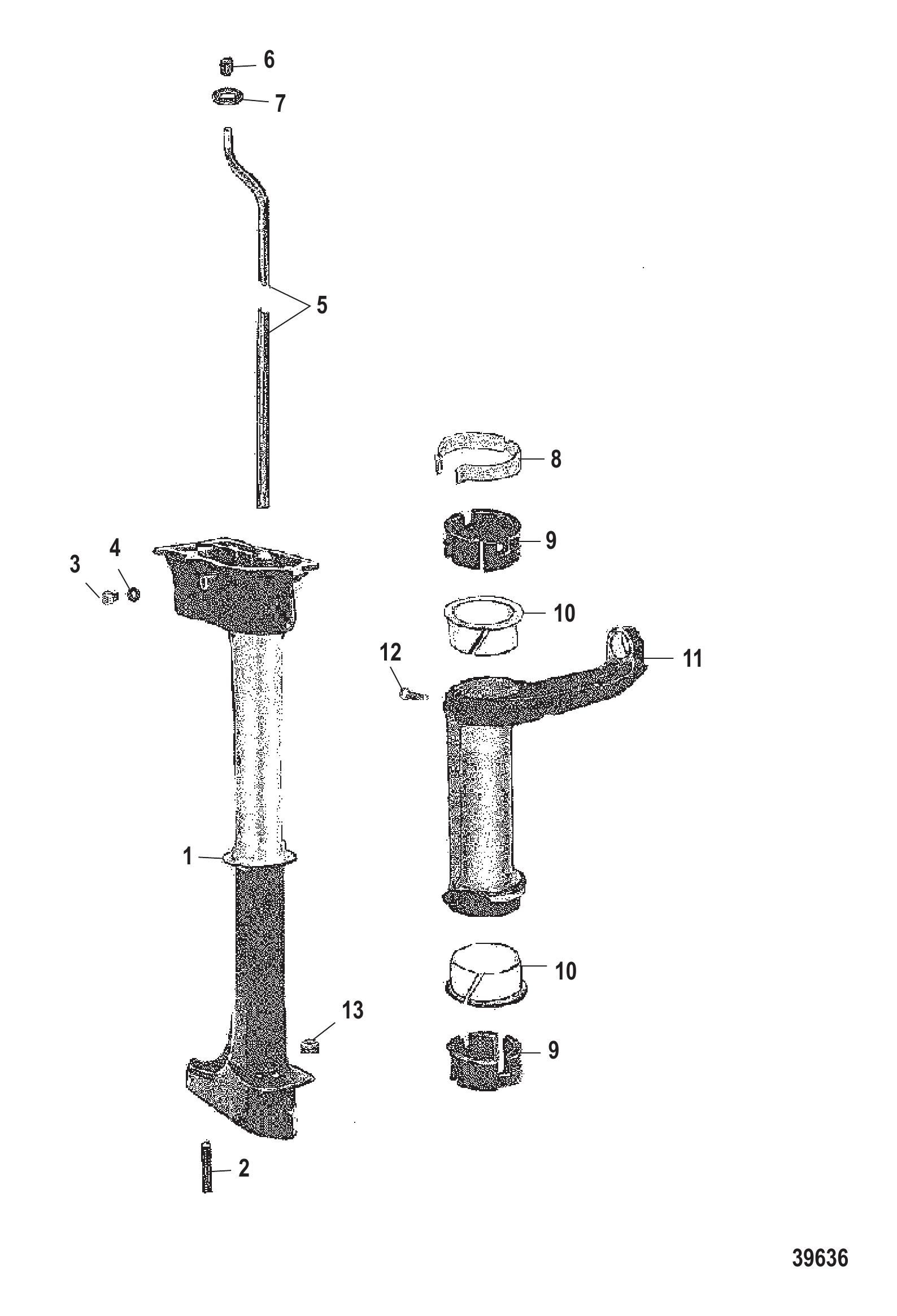

Рис. 3КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	6673A2	Корпус гребного вала в сборе	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	79953	Винт (.375-16 x .250)	1
3	79953Q04	Ремкомплект сливного винта	1
4	20260	Шайба сливной и заливной пробки	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	68979	ТРУБКА Водяная	1
5	75308	Водяная трубка	1
6	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
7	86214	Подшипник уплотнения водяной трубы	1
7	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
8	79791	Зажим системы Co-Pilot	1
9	74480	Резиновая подушка (верхняя)	1
9	88669	Опора резиновая - корпуса гребного вала	1
9	74481	Резиновая подушка (нижняя)	1
9	88669	Опора резиновая - корпуса гребного вала	1
9	88669	Опора резиновая - корпуса гребного вала	2
10	74308	Втулка резиновой подушки	2
11	68990A1	Кронштейн рулевой тяги в сборе	1
11	98496A1	Кронштейн в сборе	1
12	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	75311	Переходник корпуса гребного вала (5")	1
-	75311T	ПЕРЕХОДНИК	1
-	94909	Корпус подшипника гребного вала	1
-	26668	Винт крепления ленты к кронштейну топливного бака	2
-	77586A78	Комплект прокладок	1

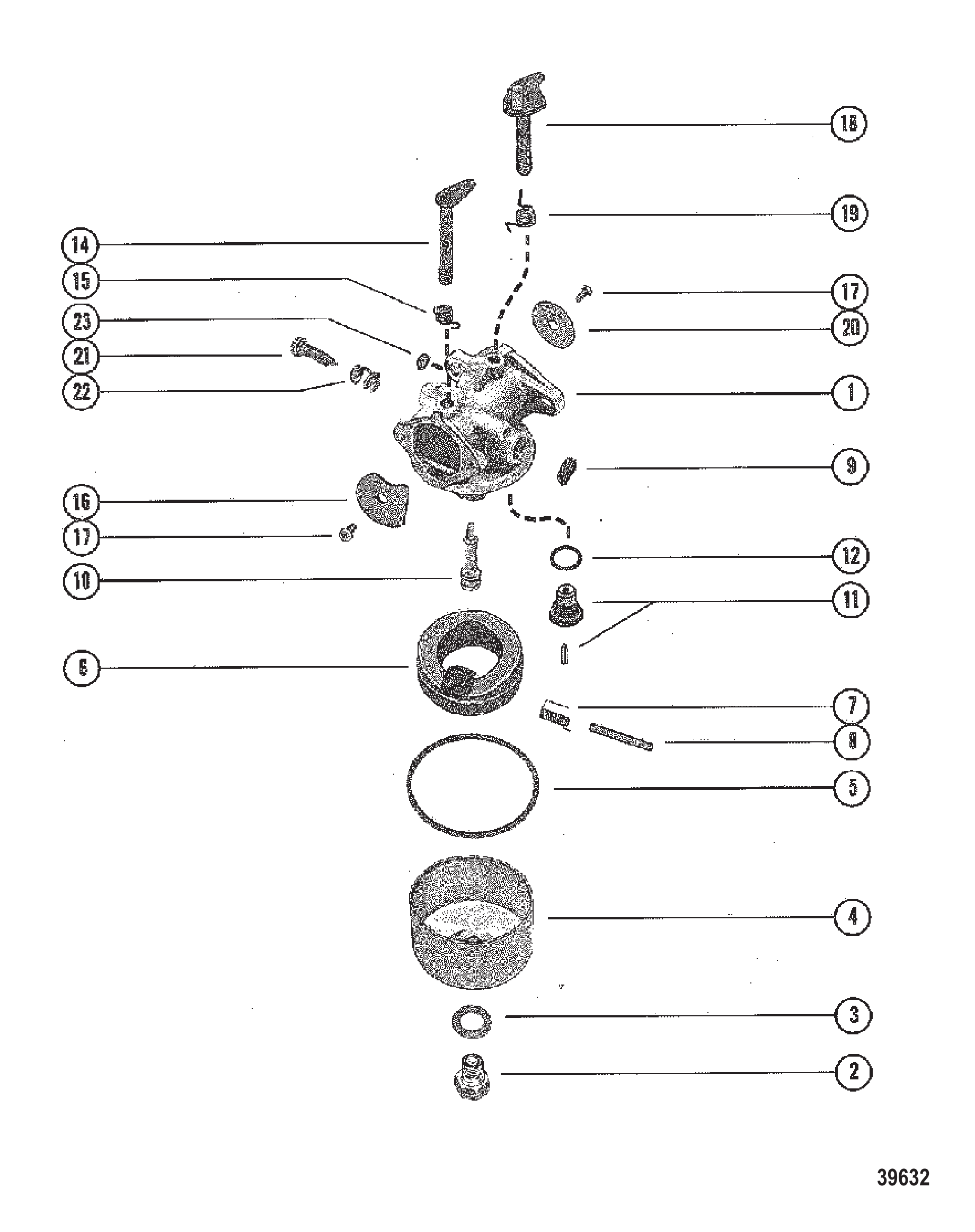

Рис. 4КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7069	Карбюратор	1
1	89977A2	Ремкомплект карбюратора	1
1	8402	Карбюратор	1
2	6043	ФИКСАТОР ЖИКЛЁРА (.041)	1
3	NSS	NOT SOLD SEPARATE GASKET, JET RETAINER	2
4	8155	Поплавковая камера топлива	1
5	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
6	5898	Поплавок	1
7	5904	Пружина поплавка	1
8	NSS	NOT SOLD SEPARATE FLOAT PIN	1
9	4805	Сетчатый фильтр	1
10	5900	Распылитель	1
10	8671	Распылитель	1
11	NSS	NOT SOLD SEPARATE INLET NEEDLE, SEAT AND GASKET	1
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	1
14	5896	Вал воздушной заслонки	1
15	5905	Пружина возвратная воздушной заслонки	1
16	5897	Клапан воздушной заслонки	1
17	5902	Винт (#6-32 x .187)	2
18	5894	Вал дроссельной заслонки	1
19	5903	Пружина возвратная дроссельной заслонки	1
20	6480	КЛАПАН ДРОССЕЛЬНЫЙ	1
20	8670	Клапан	1
20	8670	Клапан	1
21	NSS	NOT SOLD SEPARATE IDLE NNEDLE	1
22	6103	ПРУЖИНА ИГЛЫ ХОЛОСТОГО ХОДА	1
23	NSS	NOT SOLD SEPARATE WLECH PLUG, CARBURETOR (5/16")	1
--	NSS	NOT SOLD SEPARATE CAP PLUG, CARBURETOR	2
-	7262	Комплект прокладок для ремонта карбюратора	1
-	7263	Ремонтный комплект деталей	1
-	8672	Ремонтный комплект	1

Рис. 5ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	90686	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 4 л.с.	1
-	89319A80	Комплект наклеек	1
-	77586A78	Комплект прокладок	1
-	87905A5	Ремкомплект топливного насоса (выносной топливный бак)	1

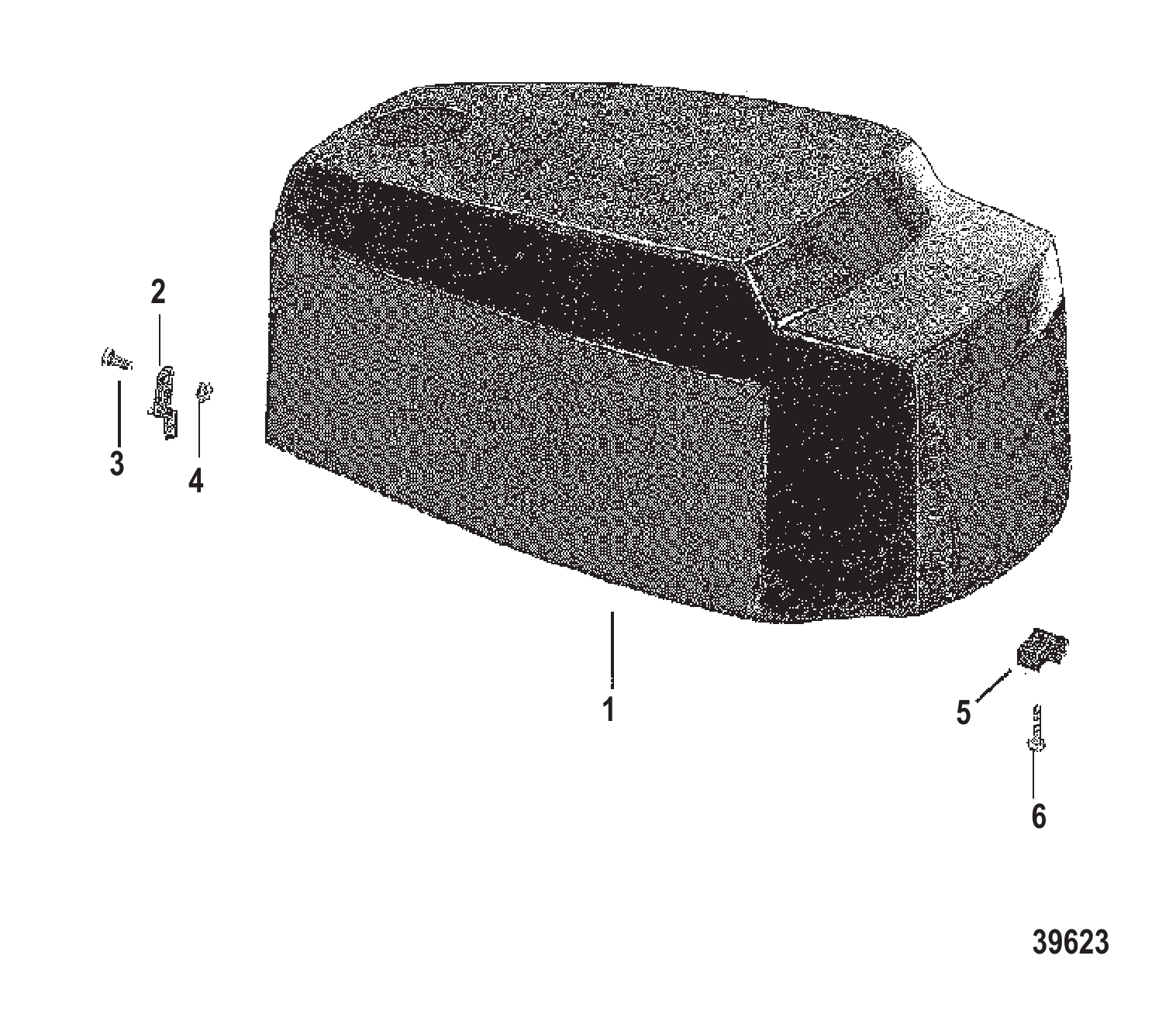

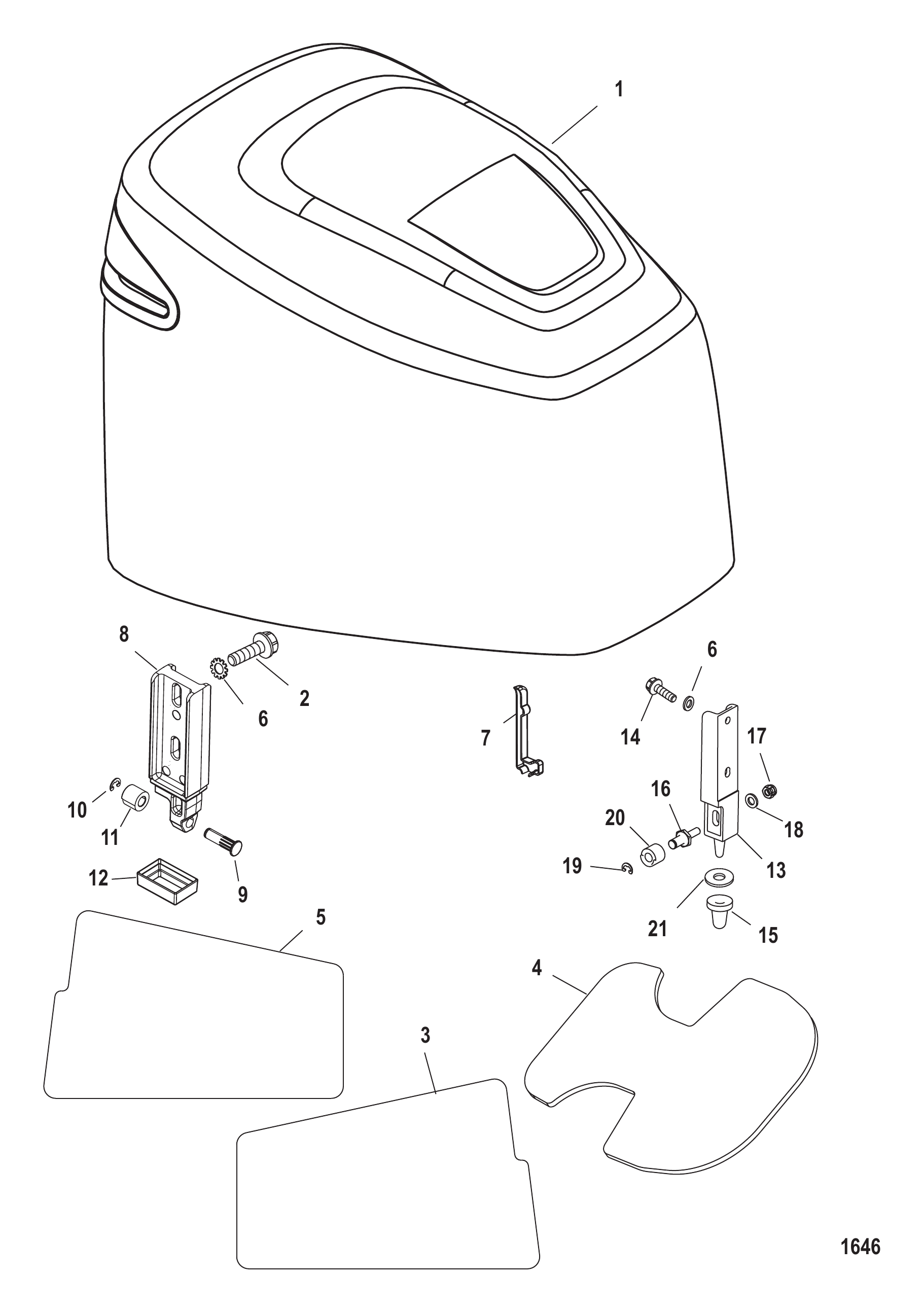

Рис. 6ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	6654	Кожух верхний в сборе	1
2	74139	КРЮК ВЕРХНЕГО КОЖУХА - ЗАДНИЙ	1
3	75686	ВИНТ КРЕПЛЕНИЯ К ВЕРХНЕМУ КОЖУХУ (3/8")	1
3	45742	ВИНТ (.190-32 x .312) КРЕПЛЕНИЕ КАБЕЛЯ АККУМУЛЯТОРА	1
4	31953	ГАЙКА КРЮЧКОВОГО ВИНТА	1
4	8M0204718	Гайка	1
5	70461	Защёлка верхнего кожуха - передняя	1
6	69570	Винт (#10-16 x .750)	1

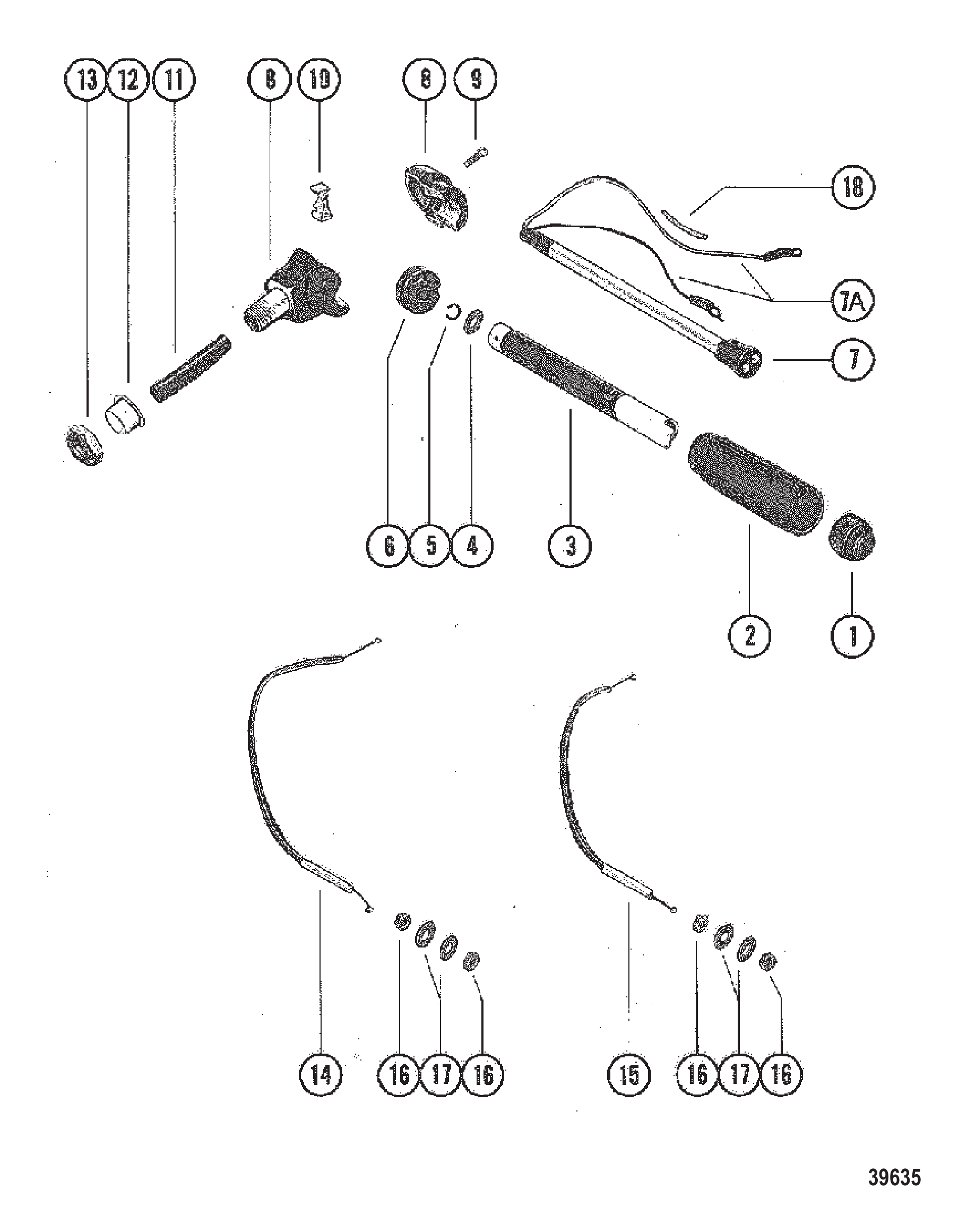

Рис. 7РУЛЕВОЙ УЗЕЛ STEERING HANDLE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	55741A1	Чехол в сборе	1
2	70382	Рукоятка	1
3	70383	Рычаг рукоятки	1
4	31433	Шайба рукоятки	1
5	70384	Кольцо стопорное рукоятки	1
6	70386	Шкив рулевой рукоятки	1
7	70385	Вал рукоятки	1
7A	70671A1	Жгут проводов выключателя стоп в сборе	1
8	70389A2	Кронштейн рукоятки в сборе	1
9	37978	ВИНТ (#10-32 x .750) Нержавеющая сталь КРОНШТЕЙН РУКОЯТКИ	2
10	70390	Фиксатор троса	1
11	708571	Изолятор троса	1
12	70391	Втулка кронштейна рукоятки	1
13	73784	ГАЙКА КРОНШТЕЙНА РУКОЯТКИ	1
14	70571	Трос опережения дросселя	1
14	92791	Трос	1
15	70572	Трос запаздывания дросселя	1
15	92791	Трос	1
14&15	92791	Трос	2
16	21825	ГАЙКА (.250-28)	4
17	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	4
18	28655	ВТУЛКА ЖГУТА ПРОВОДОВ СТОП-ВЫКЛЮЧАТЕЛЯ	1
18	5790811	ГИЛЬЗА (10.00 дюймов бухта)	1

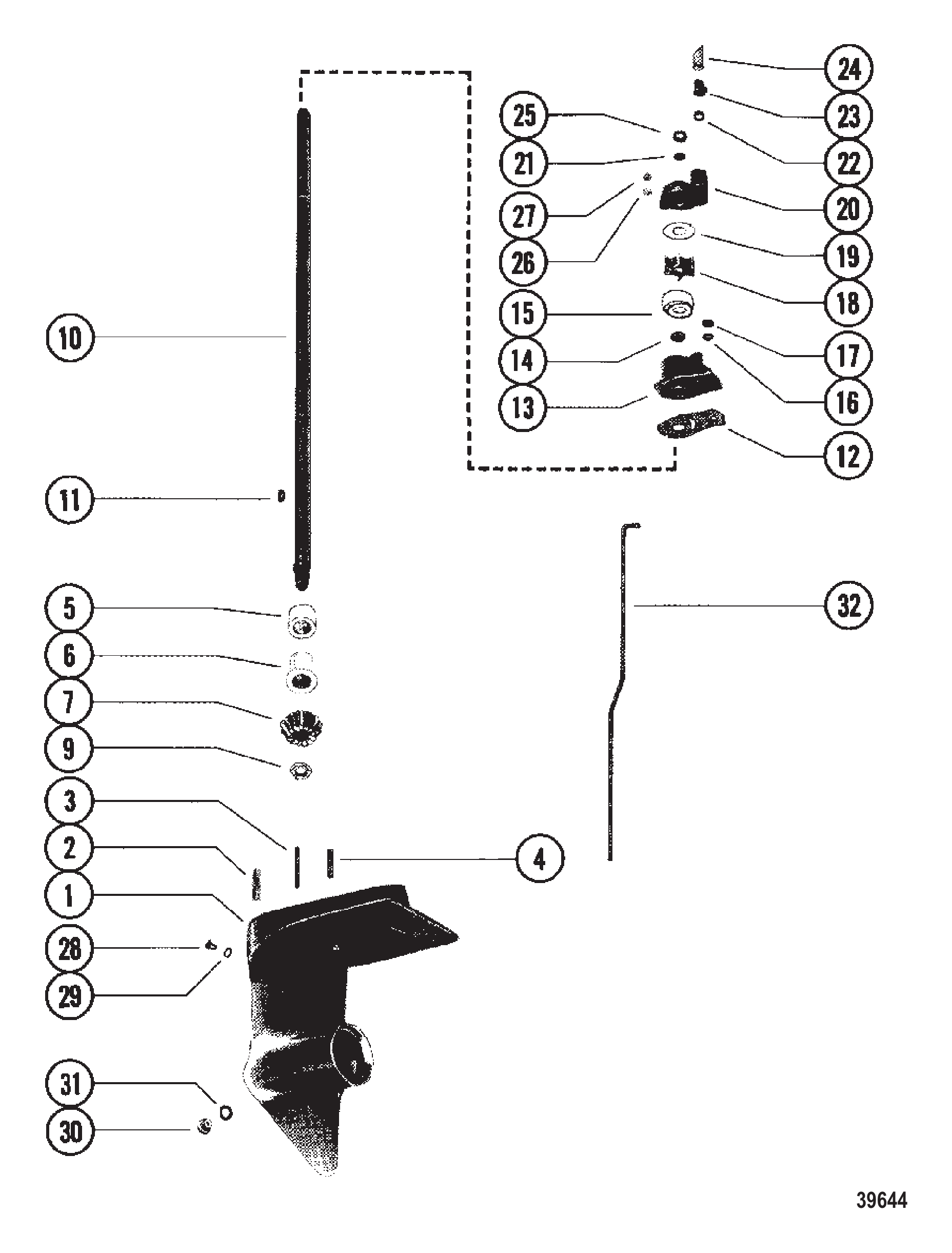

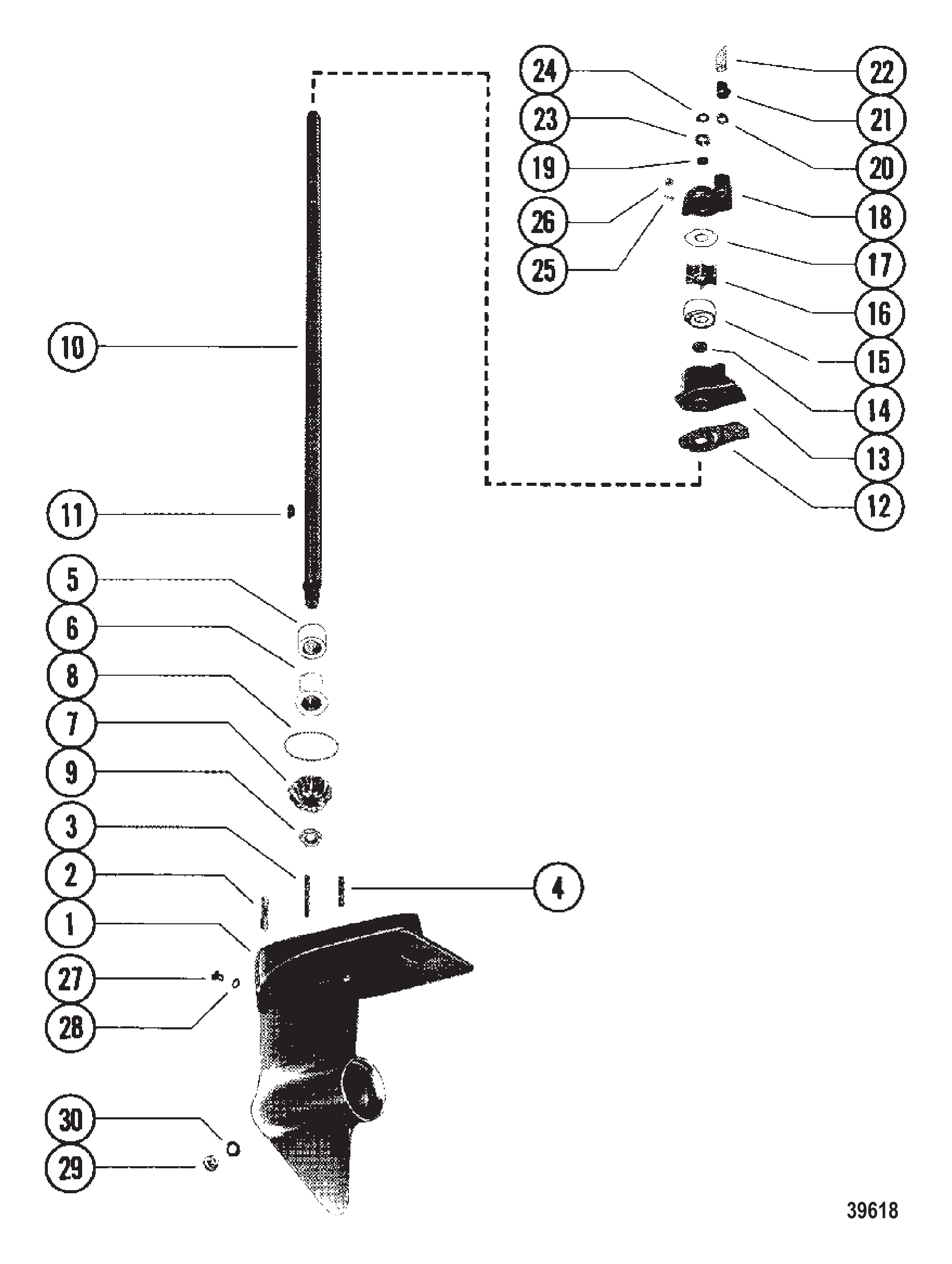

Рис. 8СБОРКА РЕДУКТОРА (КАРТЕР ВАЛА) GEAR HOUSING ASSEMBLY (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7811A5	Корпус редуктора в сборе (полный)	1
-	7811A20	Корпус редуктора в сборе	1
-	7811A6	Корпус редуктора в сборе (полный)	1
-	7811A21	Корпус редуктора в сборе	1
-	7811A20	Корпус редуктора в сборе	1
-	7811A21	Корпус редуктора в сборе	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	68928	ШПИЛЬКА ВОДЯНОГО НАСОСА (2-1/8")	2
4	70741	Шпилька водяного насоса (1-1/8")	1
5	77428	ПОДШИПНИК КОРПУСА РЕДУКТОРА	1
6	90770	ВТУЛКА	1
7	90796	Шестерня ведущая	1
9	20922	ГАЙКА ШЕСТЕРНИ	1
10	77432	ПРИВОДНОЙ ВАЛ	1
10	77433	ПРИВОДНОЙ ВАЛ	1
11	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
11	8M0032835	Шпонка	1
12	68939	ПРОКЛАДКА ВОДЯНОГО НАСОСА - НИЖНЯЯ	1
13	90844A1	КОРПУС ВОДЯНОГО НАСОСА В СБОРЕ	1
14	77066	САЛЬНИК МАСЛЯНОГО НАСОСА ВОДЯНОГО НАСОСА	1
14	897153	Сальник масляный @3	1
15	70977	Вставка	1
15	70977T	Вставка	1
16	56681	ШАЙБА (.203 x .500 x .032)	1
16	8M0204666	ШАЙБА (.203 x .500 x .032)	1
17	74138	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ВОДЯНОГО НАСОСА	1
18	89980	Крыльчатка	1
19	68955	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
20	95965A2	КРЫШКА ВОДЯНОГО НАСОСА В СБОРЕ	1
21	30913	Сальник крышки водяного насоса	1
22	86214	Подшипник уплотнения водяной трубы	1
22	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
23	36558	Сальник крышки водяного насоса	1
24	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
24	31792T	Втулка @5	1
25	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
26	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
27	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	3
27	859124	ГАЙКА (#10-32) Нержавеющая сталь	3
28	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
29	20262	Шайба винта вентиляции смазки	1
29	19643	Сальник	1
30	79953	Винт (.375-16 x .250)	1
30	79953Q04	Ремкомплект сливного винта	1
31	20260	Шайба сливной и заливной пробки	1
31	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
32	72418	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	72418T	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	75307	Вал переключения передач	1
-	90844A2	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	71140A1	КОМПЛЕКТ САЛЬНИКОВ КОРПУСА РЕДУКТОРА	1
-	77586A78	Комплект прокладок	1

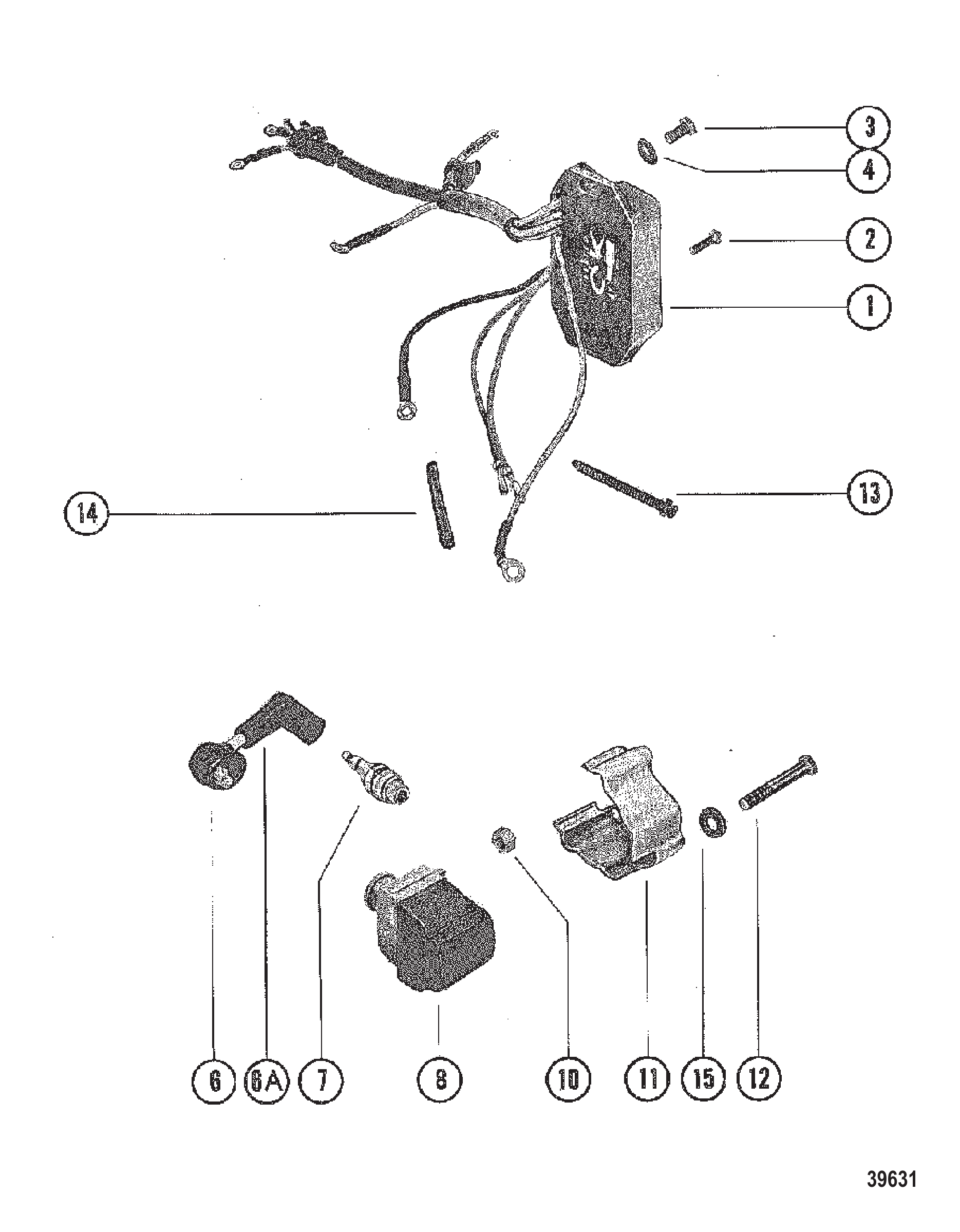

Рис. 9КОММУТАТОР И КАТУШКА ЗАЖИГАНИЯ SWITCH BOX AND IGNITION COIL

REF	Номер детали	Наименование	Кол-во
1	6222A8	Блок выключателей в сборе	1
2	45218	Винт (#10-32 x .380) провода блока выключателя	1
3	22523	ВИНТ (.190-32 x .75)	2
4	56681	ШАЙБА (.203 x .500 x .032)	2
4	8M0204666	ШАЙБА (.203 x .500 x .032)	2
6	90816A25	Провод высокого напряжения в сборе	2
6	813715A1	Провод	2
6A	63709A1	Комплект наконечника/клеммы свечи зажигания	2
7	88090	Свеча зажигания (CHAMPION #QL81Y)	2
7	88088	Свеча зажигания (CHAMPION #L81Y)	2
7	8M0114744	SP BP7HS-10 @4 Mercury / Quicksilver	2
8	5288A2	Катушка зажигания в сборе	2
8	8M0166172	Катушка зажигания	2
10	45076	Гайка (#10-32) латунная клемма блока выключателя	4
11	76254	Крышка катушки зажигания	2
12	76502	Винт (.190-32 x 1.880) крышки катушки	6
13	61990	Стяжка (14.00 дюймов)	1
14	579082	ВТУЛКА ПРОВОДОВ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ	2
14	5790811	ГИЛЬЗА (10.00 дюймов бухта)	2
15	21273	ШАЙБА ВИНТА КРЫШКИ КАТУШКИ	2

Рис. 10РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) GEAR HOUSING ASSEMBLY (PROPELLER SHAFT)

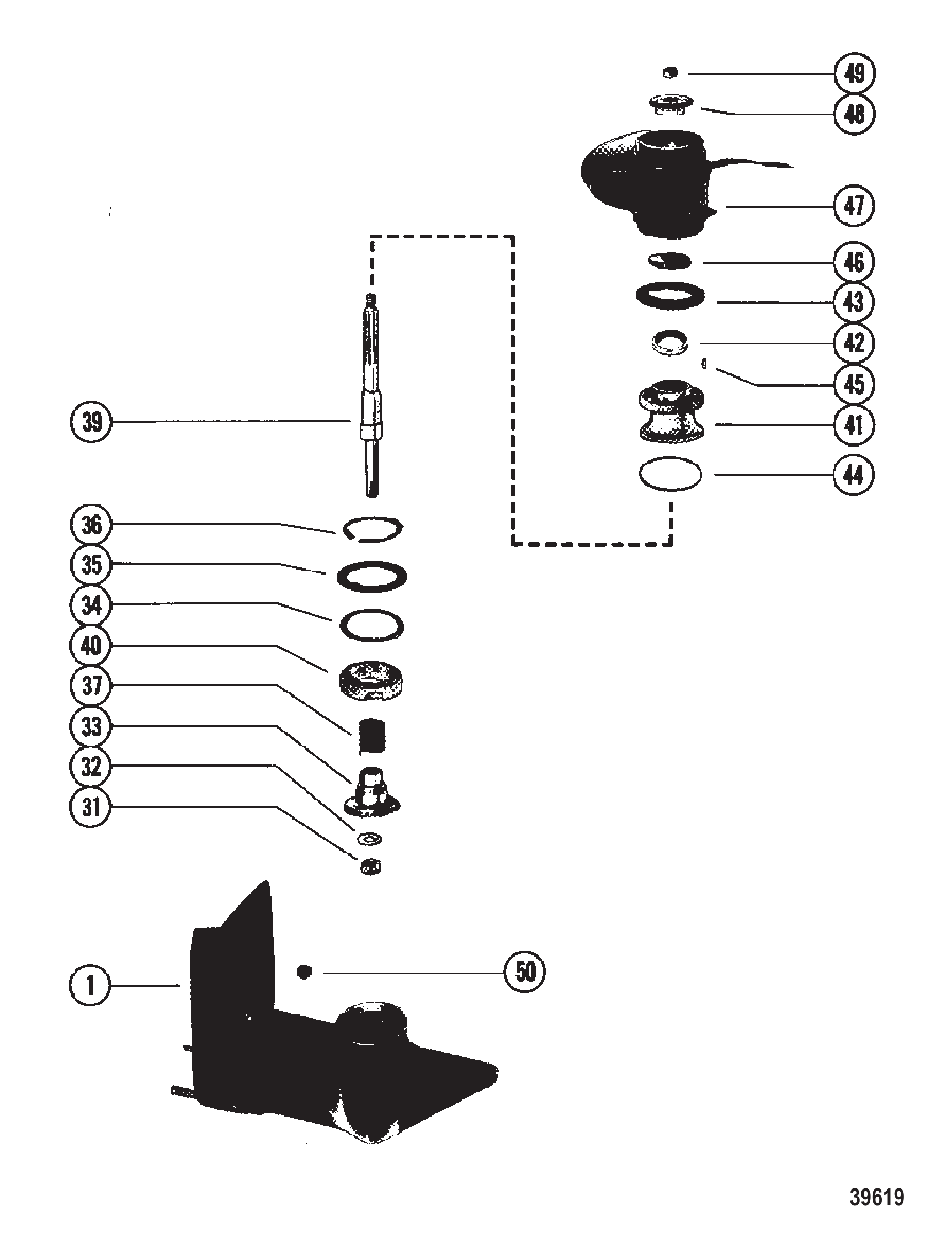

REF	Номер детали	Наименование	Кол-во
-	7811A5	Корпус редуктора в сборе (полный)	1
-	7811A20	Корпус редуктора в сборе	1
-	7811A6	Корпус редуктора в сборе (полный)	1
-	7811A21	Корпус редуктора в сборе	1
-	7811A20	Корпус редуктора в сборе	1
-	7811A21	Корпус редуктора в сборе	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
31	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
32	73672	ШАЙБА ГРЕБНОГО ВАЛА	1
33	90795	ШЕСТЕРНЯ привода	1
33	90795A1	ШЕСТЕРНЯ В СБОРЕ	1
34	79603	Шайба специальная - гребной вал	1
35	79602A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ ГРЕБНОГО ВАЛА (.002-3-5-10-20)	AR
36	79601	Кольцо стопорное	1
37	91813	Пружина сцепления	1
39	77425	ГРЕБНОЙ ВАЛ	1
39	93358	ВАЛ ГРЕБНОГО ВИНТА	1
40	77424	ПРОСТАВКА ГРЕБНОГО ВАЛА	1
41	77431A1	Обойма подшипника в сборе	1
41	99210A1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
42	71140	Сальник масляный	1
42	98309	САЛЬНИК МАСЛЯНЫЙ	1
43	75812	КРЫШКА КОРПУСА РЕДУКТОРА	1
44	68935	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.799 x .103) ОБОЙМА ПОДШИПНИКА	1
45	32003	ШПОНКА КОРПУСА ПОДШИПНИКА	1
46	70588	Ступица упорная переднего хода	1
47	86903A1	Гребной винт в сборе	1
47	93357A1	Гребной винт в сборе	1
47	93357A10	ГРЕБНОЙ ВИНТ В СБОРЕ	1
48	70589	Ступица упорная задняя	1
48	93356	УПОРНАЯ СТУПИЦА КОРМОВАЯ	1
49	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
49	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
50	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
50	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	77586A78	Комплект прокладок	1
-	71140A1	КОМПЛЕКТ САЛЬНИКОВ КОРПУСА РЕДУКТОРА	1

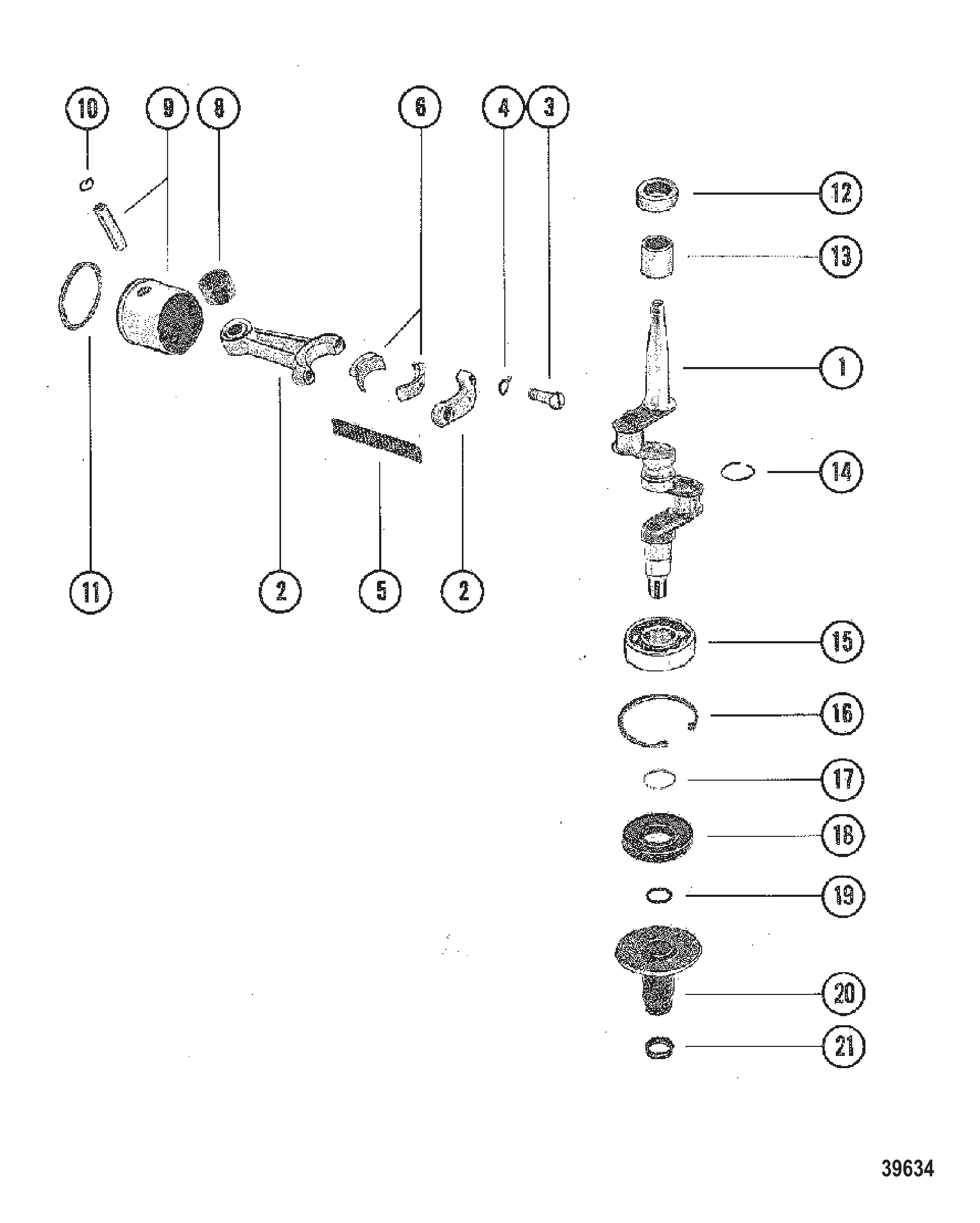

Рис. 11КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН CRANKSHAFT, PISTON AND CONNECTING ROD

REF	Номер детали	Наименование	Кол-во
1	5549	Коленчатый вал	1
2	5547A5	Шатун в сборе	2
3	72455	ВИНТ ШАТУНА	4
4	72454	ШАЙБА С УСИКОМ ВИНТА ШАТУНА	4
5	68944	ПОДШИПНИК Игольчатый ШАТУНА	50
6	68953A1	Втулка шатунная в сборе	2
8	68949	ПОДШИПНИК Роликовый ШАТУНА - ПОРШНЕВОГО ПАЛЬЦА	2
9	6248A2	Поршень в сборе	2
9	8076A2	Поршень в сборе	2
9	8076A2	Поршень в сборе	2
10	68950	СТОПОРНОЕ КОЛЬЦО ПОРШНЯ	4
11	70175A12	Комплект поршневых колец	1
12	30530	САЛЬНИК КОЛЕНВАЛА - ВЕРХНИЙ	1
13	78099	Подшипник роликовый коленчатого вала - верхний	1
14	71841	Кольцо коленчатого вала	1
15	69389	Подшипник шариковый	1
16	68952	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА - БОЛЬШОЕ	1
17	27275	КОЛЬЦО Стопорное ШАРИКОВОГО ПОДШИПНИКА - МАЛОЕ	1
18	77494	САЛЬНИК КОЛЕНВАЛА МАСЛЯНЫЙ	1
19	62706	Кольцо уплотнительное (.426 x .070) коленчатого вала	1
20	70786A1	Муфта коленчатого вала в сборе	1
21	76266	Уплотнение соединительной муфты	1
-	77586A78	Комплект прокладок	1

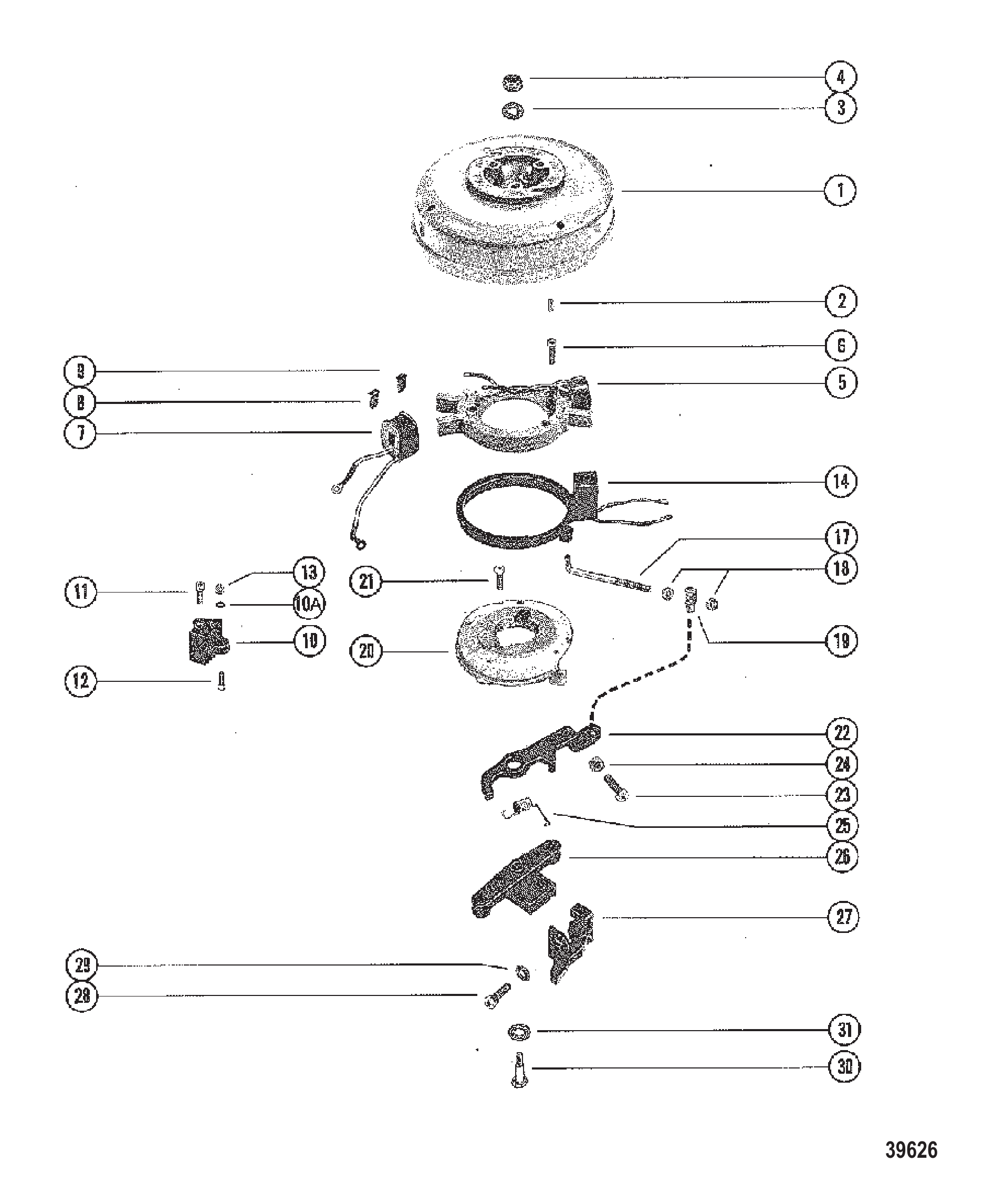

Рис. 12МАХОВИК И СТАТОР FLYWHEEL AND STATOR

REF	Номер детали	Наименование	Кол-во
1	7933A2	Маховик в сборе	1
2	20094	Шпонка сегментная привода маховика	1
3	25970	Шайба маховика	1
3	20553	Шайба (.406 x .734 x .063)	1
4	20509	Гайка маховика	1
4	8M0204726	Гайка (.375-24) латунная	1
5	5566A5	Статор в сборе	1
6	66707	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (7/8")	3
7	5589A1	Катушка в сборе (выводы 2 1/4" и 4 1/4")	1
7	5590A1	Катушка в сборе (выводы 3 3/8" и 4 3/8")	1
8	59538	Зажим крепления катушки	2
8	59538T	Зажим @2	2
9	65927	ЗАЖИМ КРЕПЛЕНИЯ КАТУШКИ	2
10	69348	Клеммная колодка статора	1
10A	58308	Шайба стопорная внутренняя (#10) клеммная колодка	1
11	22654	ВИНТ (.190-32 x .38) ПРОВОДОВ К КЛЕММНОЙ КОЛОДКЕ	1
12	69347	Винт клеммной колодки к статору (5/8")	1
13	46438	ГАЙКА (#10-32)	1
14	70426A3	Датчик-триггер в сборе	1
17	70414	Тяга от курка к рычагу опережения зажигания	1
18	68219	Гайка (#10-32) нержавеющая сталь	2
19	33973	Шарнир тяги дросселя	1
20	70428	Кронштейн крепления статора	1
21	20512	Винт крепления кронштейна статора (7/16")	2
21	25764	Винт (.190-32 x .50)	2
22	70422	Рычаг опережения зажигания	1
23	62802	Винт регулировочный рычага опережения зажигания (1 1/8")	1
24	21923	ГАЙКА (8-32) РЕГУЛИРОВОЧНОГО ВИНТА	1
24	21923T	Гайка @2	1
25	70418	Пружина рычага дросселя	1
26	70424	Рычаг дросселя	1
27	70429	Кулачок дросселя	1
28	38055	ВИНТ (.190-32 x .620)	1
29	56681	ШАЙБА (.203 x .500 x .032)	1
29	8M0204666	ШАЙБА (.203 x .500 x .032)	1
30	38515	ВИНТ С БУРТИКОМ (7/8")	1
31	21631	ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ	1
31	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1

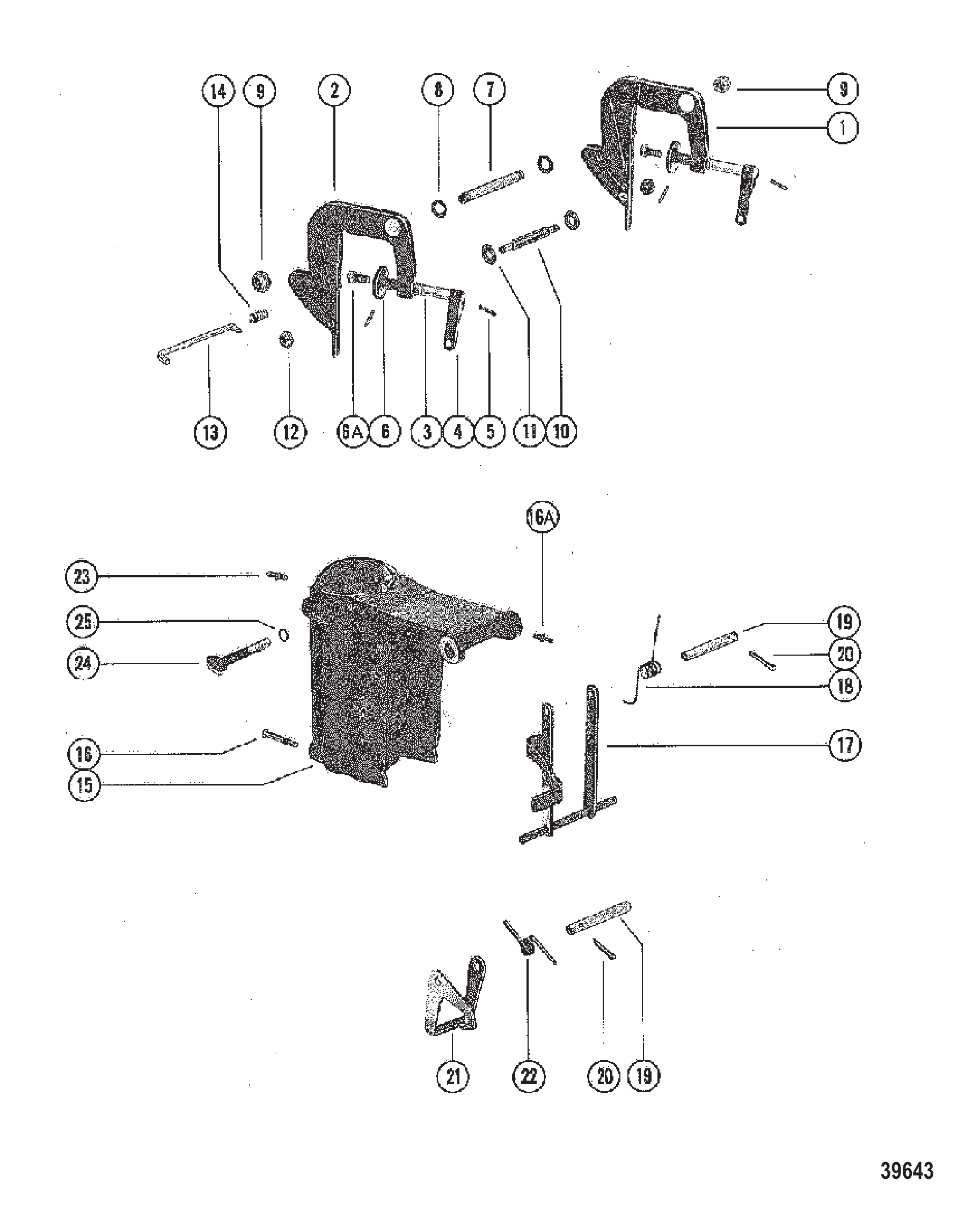

Рис. 13УЗЕЛ СТРУБЦИНЫ И ПОВОРОТНОЙ СКОБЫ CLAMP AND SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7291A1	СТРУБЦИНА (ЛЕВЫЙ БОРТ)	1
2	7289A1	СТРУБЦИНА (ПРАВЫЙ БОРТ)	1
3	77190A4	ВИНТ-БАРАШЕК В СБОРЕ	2
4	78971	Рукоятка барашкового винта	2
5	78970	Палец канавки барашкового винта	4
6	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
6	818884	ШАЙБА	2
6A	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
6A	768042	Винт с буртиком шестигранный	2
7	96917	Винт кронштейна зажима	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
9	34863	ГАЙКА (.375-24)	1
9	8M0204726	Гайка (.375-24) латунная	1
10	68925	ШПИЛЬКА КРОНШТЕЙНА ХОМУТА	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
12	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
13	68929A2	ПАЛЕЦ НАКЛОНА В СБОРЕ	1
14	62143	Пружина фиксатора наклона	1
15	7400A2	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
16	69067	ВИНТ (.250-20 x 1.375)	4
16A	31345	Штуцер поворотного кронштейна	1
16A	8M0169589	Штуцер для смазки	1
17	76110A1	РЫЧАГ НАКЛОНА В СБОРЕ	1
18	68932	ПРУЖИНА КРУЧЕНИЯ - ЛЕВЫЙ БОРТ	1
19	68968	ТЯГА ЗАМКА РЕВЕРСА	2
20	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	2
21	68972	РЫЧАГ ЗАМКА РЕВЕРСА	1
22	73124	ПРУЖИНА ТОРСИОННАЯ - ПРАВЫЙ БОРТ	1
23	31345	Штуцер поворотного кронштейна	2
23	8M0169589	Штуцер для смазки	2
24	79793A1	РЕГУЛИРОВОЧНЫЙ ВИНТ В СБОРЕ	1
25	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	1
-	77586A78	Комплект прокладок	1

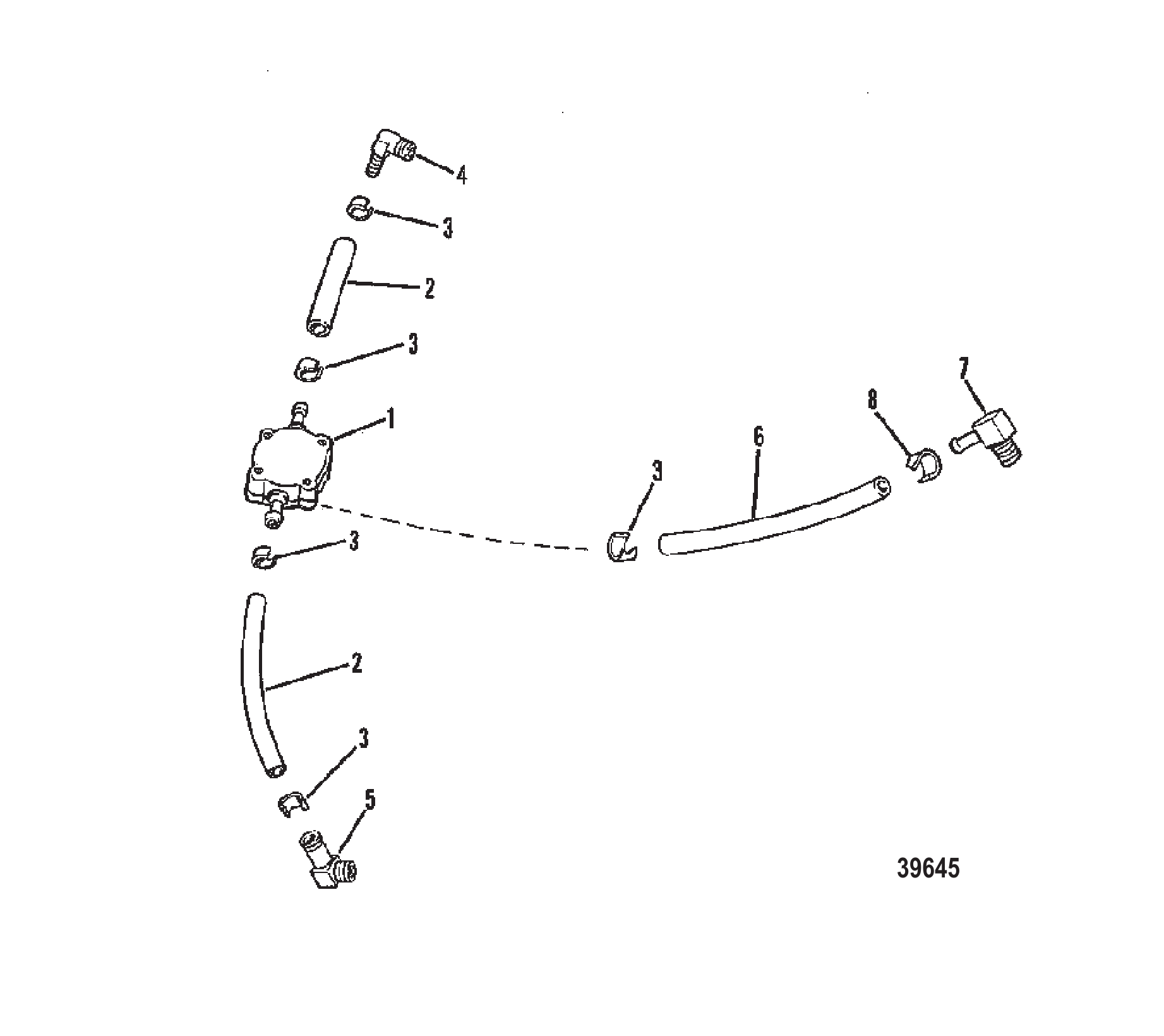

Рис. 14ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ ШЛАНГИ FUEL PUMP AND FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	89977A1	Топливный насос в сборе	1
2	99127109	Шланг (57,00 дюймов, бухта)	2
2	8M0108355	Шланг (57 дюймов, бухта)	2
3	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	4
4	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
4	19688	Штуцер	1
5	63981	Штуцер топливной линии к переходнику	1
6	9912846	Трубка (12" и 3-1/4")	1
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
7	61544	Угольник шланга к блоку цилиндров (45 градусов)	1
8	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2

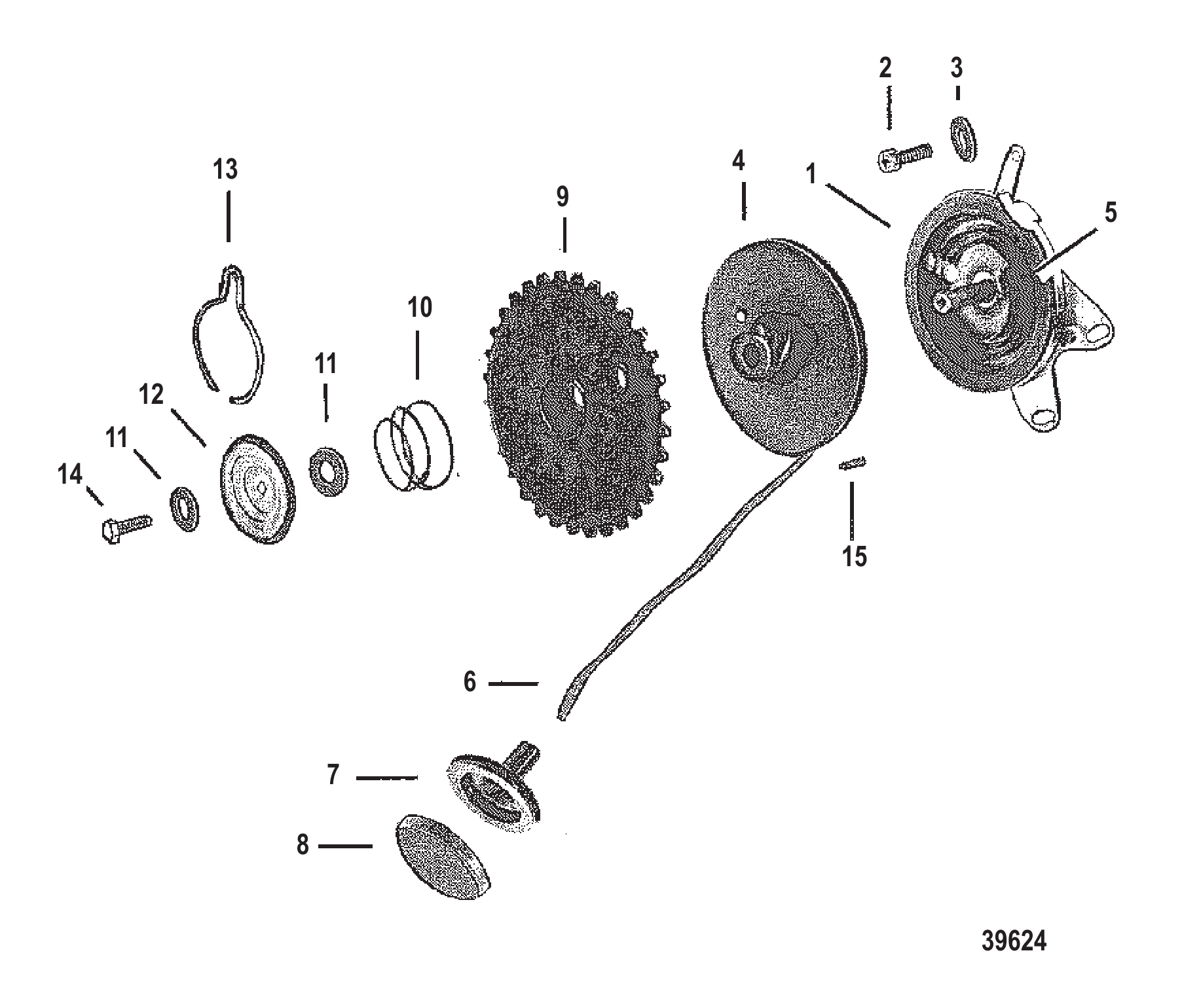

Рис. 15РУЧНОЙ СТАРТЕР MANUAL STARTER

REF	Номер детали	Наименование	Кол-во
1	75764	КРОНШТЕЙН В СБОРЕ СТАРТЕРА РУЧНОГО ЗАПУСКА	1
2	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	3
3	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	77568	ШКИВ СТАРТЕРА	1
5	70167	Пружина стартера возвратная	1
6	90892A2	Шнур стартера в сборе (включает 2 заклёпки)	1
7	70396	Рукоятка пускового шнура	1
8	70394	Колпачок рукоятки стартера	1
9	90324	ШЕСТЕРНЯ ШЕСТЕРНЯ СТАРТЕРА С ВОЗВРАТОМ	1
10	70288	Пружина шестерни	1
11	90323	ШАЙБА ШЕСТЕРНИ	2
12	90322	ФИКСАТОР ПРУЖИНЫ ШЕСТЕРНИ	1
13	90321	ПРУЖИНА ТОРСИОННАЯ - ШЕСТЕРНЯ	1
14	79644	Винт (.190-32 x .880) фиксатор пружины	1
15	70180	Заклёпка шкива стартера	2

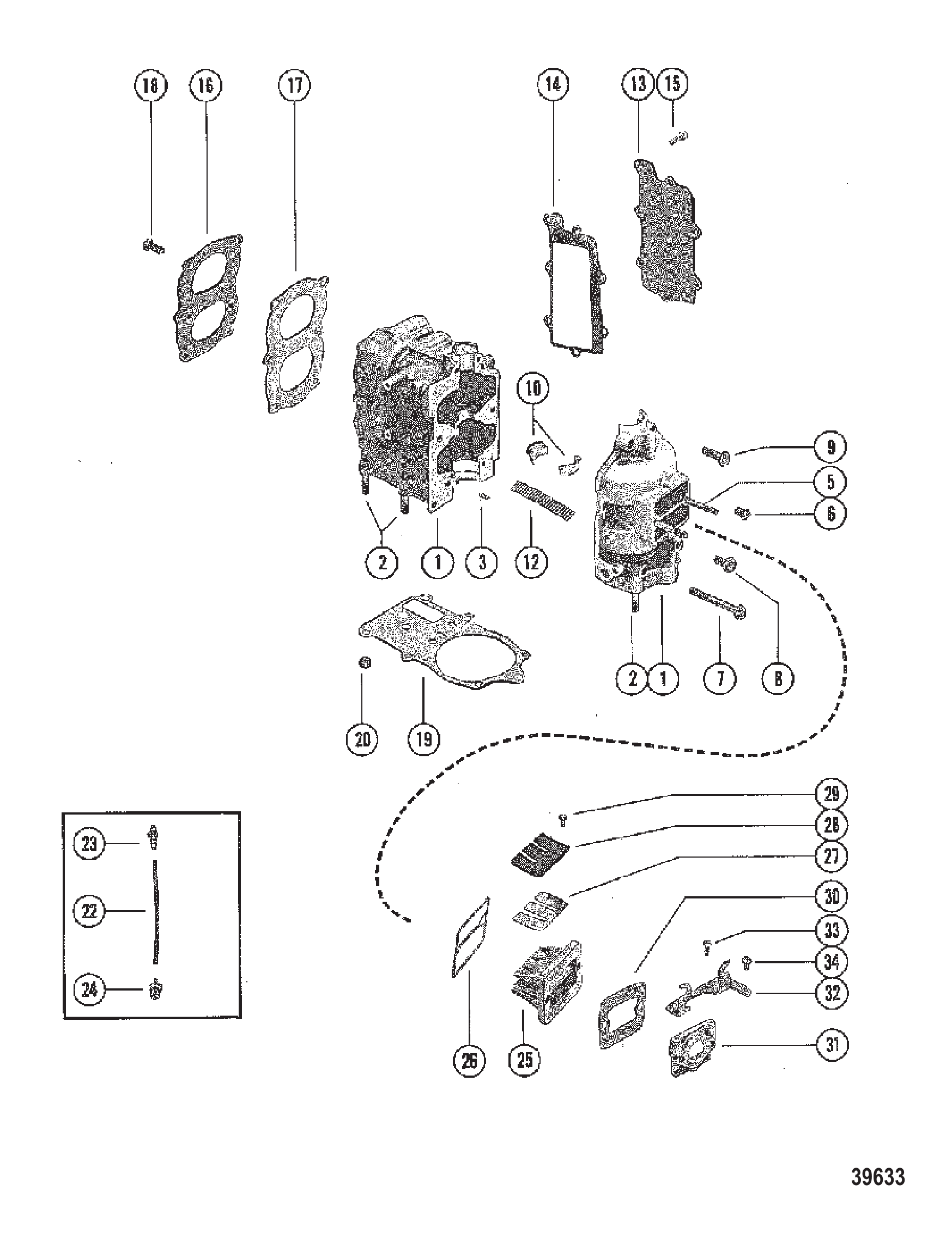

Рис. 16БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7713A2	Блок цилиндров в сборе	1
2	72809	ШПИЛЬКА (.250-20/.250-28 x 1.620) ГОЛОВКА БЛОКА	6
2	728091	Шпилька (.250 x 1.620)	6
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
5	20353	Шпилька (.250-28 x 1.750)	2
6	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
7	70732	Винт (.250-20 x 2.00)	2
8	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
10	68953A1	Втулка шатунная в сборе	1
12	71840	Подшипник игольчатый средней коренной опоры	25
13	77585	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
14	77586	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
15	32228	ВИНТ (#10-32 x .625)	10
16	5546	Крышка блока цилиндров	1
17	68942	ПРОКЛАДКА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
18	32228	ВИНТ (#10-32 x .625)	6
19	68941	ПРОКЛАДКА БЛОКА К НИЖНЕМУ КОЖУХУ	1
20	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	6
22	5493576	ТРУБКА ДРЕНАЖНАЯ	1
22	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
23	65857	РАЗЪЕМ	1
23	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	64871A2	Обратный клапан картера	1
25	69498	Блок лепестковых клапанов	1
26	70415	Прокладка картера к лепестковому блоку	1
27	69499A1	Лепестковый клапан в сборе	1
28	69500	Упор лепесткового клапана	2
29	28430	ВИНТ (#6-32 x .25)	6
30	70416	Прокладка лепесткового блока к переходнику	1
31	70420	Переходник карбюратора к лепестковому блоку	1
32	79746	Кронштейн крепления троса	1
33	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
34	20055	Винт (#10-32 x .375) крепления стопора лепесткового клапана	1
-	77586A78	Комплект прокладок	1
-	72530A78	Головка блока цилиндров в сборе	1

Рис. 17НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	850302A1	Нижний кожух левый	1
1	850302A07	Нижний кожух левый	1
1	8M0107324	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A1	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
3	8M0107323	Нижний кожух правый	1
4	844155001	Уплотнение кожуха	1
4	8M0043268	Сальник кожуха	1
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
16	8M0235191	Выключатель тримма	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	842756T01	Комплект дистанционного управления	1
18	842744002	Кронштейн	1
19	82130012	ВИНТ (M6 x 12)	3
20	843185T02	Соединитель	1
21	842756T05	Шланг	1
21	842756005	Шланг	1
22	843174T02	Соединитель дистанционного управления	1
22	843174002	Соединитель	1
23	47994	ВИНТ (#10 x 1.50)	4
24	852361T1	Рукоятка кожуха	2
24	850682A06	Комплект кронштейна и рукоятки	2
25	29402	ШАЙБА ВОЛНОВАЯ	2

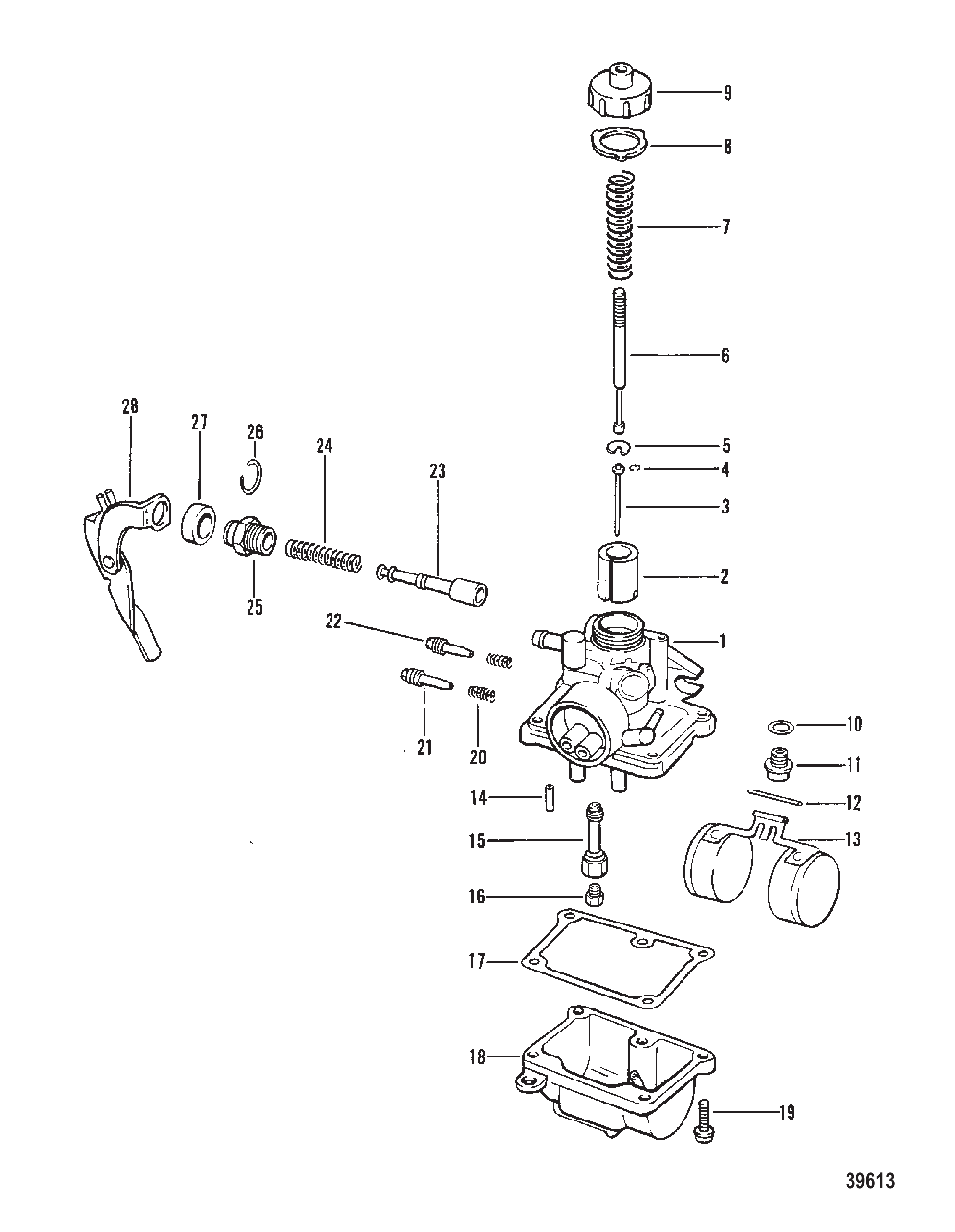

Рис. 18КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7568	Карбюратор	1
2	7759	КЛАПАН ДРОССЕЛЬНЫЙ	1
3	7772	ИГЛА ЖИКЛЕРА	1
4	7770	СТОПОРНОЕ КОЛЬЦО ИГЛЫ ЖИКЛЕРА	1
5	7774	ФИКСАТОР	1
6	7760	ШТОК	1
7	7758	ПРУЖИНА ШТОКА	1
8	7757	ПРОКЛАДКА КРЫШКИ	1
9	7756	КРЫШКА СМЕСИТЕЛЬНОЙ КАМЕРЫ	1
10	7767	ПРОКЛАДКА ИГЛЫ ВПУСКНОГО КЛАПАНА	1
11	7768	ИГЛА И СЕДЛО ВПУСКНЫЕ	1
12	7769	ОСЬ ПОПЛАВКА	1
13	7762	ПОПЛАВОК	1
14	7766	ЖИКЛЕР ХОЛОСТОГО ХОДА (#15)	1
15	7771	ИГЛА ЖИКЛЕРА	1
16	7773	ГЛАВНЫЙ ЖИКЛЕР (#150)	1
17	7763	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
18	N.S.S.	Not Sold Separate Float Bowl	1
19	7765	ВИНТ ПОПЛАВКОВОЙ КАМЕРЫ	4
20	6158	ПРУЖИНА РЕГУЛИРОВОЧНОГО ВИНТА	2
21	7750	Винт регулировочный - малые обороты	1
22	7761	ВИНТ РЕГУЛИРОВОЧНЫЙ - ХОЛОСТОГО ХОДА	1
23	7751	Плунжер	1
24	7752	Пружина плунжера	1
25	7753	Колпачок плунжера	1
26	7754	ЗАЖИМ ЗАГЛУШКИ ПОРШНЯ	1
27	7755	КРЫШКА	1
28	7764	РЫЧАГ	1

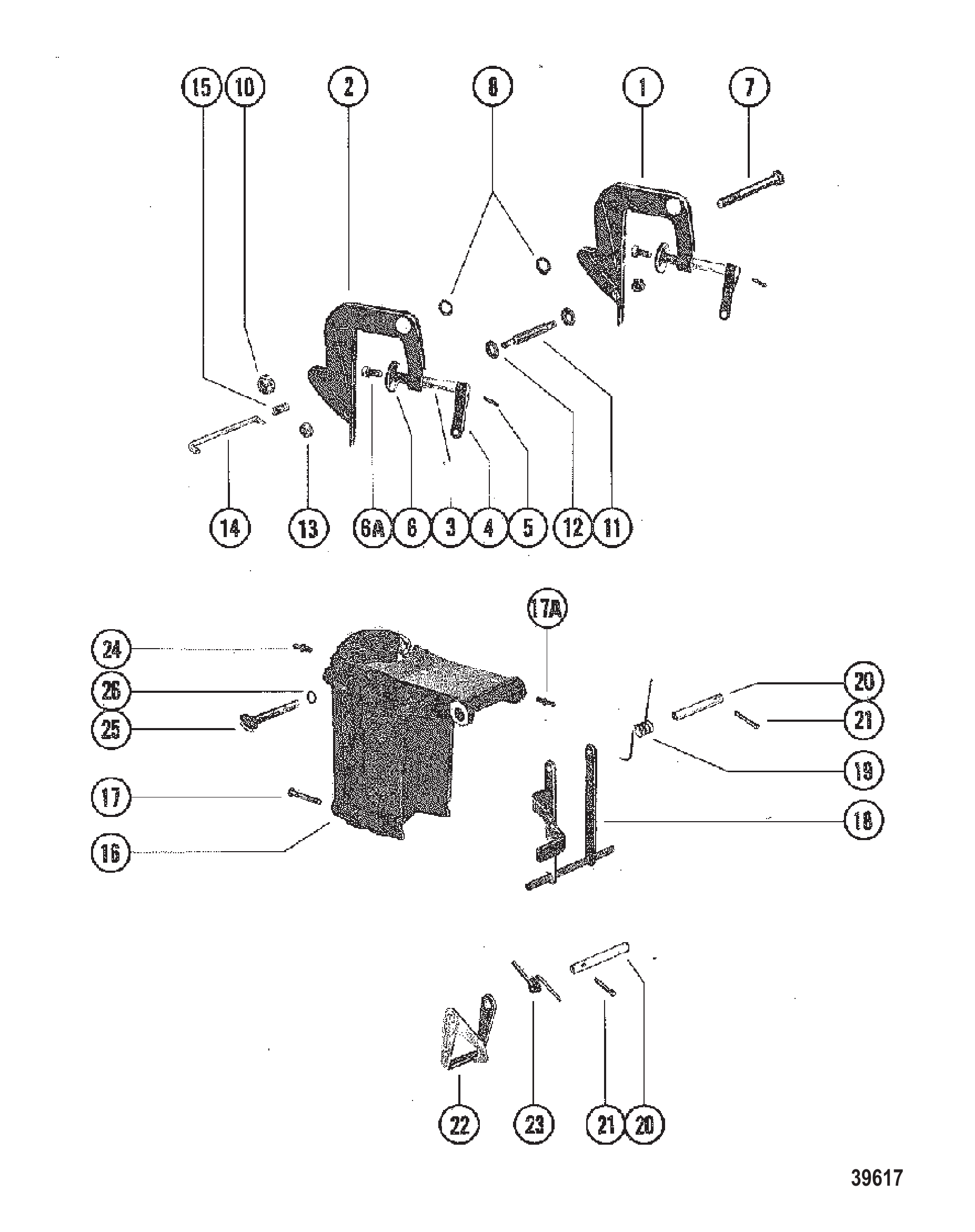

Рис. 19УЗЕЛ СТРУБЦИНЫ И ПОВОРОТНОЙ СКОБЫ CLAMP AND SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7291A1	СТРУБЦИНА (ЛЕВЫЙ БОРТ)	1
2	7289A1	СТРУБЦИНА (ПРАВЫЙ БОРТ)	1
3	77190A4	ВИНТ-БАРАШЕК В СБОРЕ	2
4	78971	Рукоятка барашкового винта	2
5	78970	Палец канавки барашкового винта	2
6	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
6	818884	ШАЙБА	2
6A	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
6A	768042	Винт с буртиком шестигранный	2
7	79477	Винт кронштейна зажима	1
7	96917	Винт кронштейна зажима	1
8	68920	ШАЙБА ВИНТА КРОНШТЕЙНА ХОМУТА	2
10	34863	ГАЙКА (.375-24)	1
10	8M0204726	Гайка (.375-24) латунная	1
11	68925	ШПИЛЬКА КРОНШТЕЙНА ХОМУТА	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
14	68929A2	ПАЛЕЦ НАКЛОНА В СБОРЕ	1
15	62143	Пружина фиксатора наклона	1
16	7400A2	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
17	69067	ВИНТ (.250-20 x 1.375)	4
17A	31345	Штуцер поворотного кронштейна	1
17A	8M0169589	Штуцер для смазки	1
18	76110A1	РЫЧАГ НАКЛОНА В СБОРЕ	1
19	68932	ПРУЖИНА КРУЧЕНИЯ - ЛЕВЫЙ БОРТ	1
20	68968	ТЯГА ЗАМКА РЕВЕРСА	2
22	68972	РЫЧАГ ЗАМКА РЕВЕРСА	1
23	73124	ПРУЖИНА ТОРСИОННАЯ - ПРАВЫЙ БОРТ	1
24	31345	Штуцер поворотного кронштейна	2
24	8M0169589	Штуцер для смазки	2
25	79793A1	РЕГУЛИРОВОЧНЫЙ ВИНТ В СБОРЕ	1
26	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	1

Рис. 20КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН CRANKSHAFT, PISTON AND CONNECTING ROD

REF	Номер детали	Наименование	Кол-во
1	5549	Коленчатый вал	1
2	5547A5	Шатун в сборе	2
3	72455	ВИНТ ШАТУНА	4
4	72454	ШАЙБА С УСИКОМ ВИНТА ШАТУНА	4
5	68944	ПОДШИПНИК Игольчатый ШАТУНА	50
6	68953A1	Втулка шатунная в сборе	2
8	68949	ПОДШИПНИК Роликовый ШАТУНА - ПОРШНЕВОГО ПАЛЬЦА	2
9	6248A2	Поршень в сборе	2
9	8076A2	Поршень в сборе	2
9	8076A2	Поршень в сборе	2
10	68950	СТОПОРНОЕ КОЛЬЦО ПОРШНЯ	4
11	70175A12	Комплект поршневых колец	1
12	30530	САЛЬНИК КОЛЕНВАЛА - ВЕРХНИЙ	1
13	78099	Подшипник роликовый коленчатого вала - верхний	1
14	71841	Кольцо коленчатого вала	1
15	69389	Подшипник шариковый	1
16	68952	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА - БОЛЬШОЕ	1
17	27275	КОЛЬЦО Стопорное ШАРИКОВОГО ПОДШИПНИКА - МАЛОЕ	1
18	77494	САЛЬНИК КОЛЕНВАЛА МАСЛЯНЫЙ	1
19	62706	Кольцо уплотнительное (.426 x .070) коленчатого вала	1
20	70786A1	Муфта коленчатого вала в сборе	1
21	76266	Уплотнение соединительной муфты	1
-	77586A78	Комплект прокладок	1

Рис. 21БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7744A2	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8694A3	Блок цилиндров	1
1	7696A2	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8694A3	Блок цилиндров	1
2	66021	ШПИЛЬКА	2
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	89275	Штуцер слива/прокачки	1
5	52742A1	Шланг слива топлива (8")	1
5	9912688	Трубка (36.00 дюймов, бухта)	1
6	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
6	887801	Угловой штуцер 90 градусов (.0625-27)	1
7	35268	ВИНТ ПРУЖИНЫ К ТОЛКАТЕЛЮ ОГРАНИЧИТЕЛЯ (3/8")	1
7	390721	Пробка трубная (.125-27) латунная	1
8	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	70726	Блок лепестковых клапанов	1
11	35836	ЛЕПЕСТКОВЫЙ ВПУСКНОЙ КЛАПАН	2
12	22215	ДЕРЖАТЕЛЬ ЛЕПЕСТКОВОГО КЛАПАНА	2
13	28430	ВИНТ (#6-32 x .25)	4
14	35739	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ К КАРТЕРУ	1
14	357391	Прокладка	1
15	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
16	89794	Проставка нижнего шарикоподшипника	1
17	56397	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
18	31412A1	Регулировочная шайба	AR
19	7536A1	УЗЕЛ КОРПУСА ПОДШИПНИКА	1
19	7536A2	УЗЕЛ ТОРЦЕВОЙ КРЫШКИ	1
20	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
21	31410	Подшипник роликовый верхнего корпуса подшипников	1
22	66301	САЛЬНИК МАСЛЯНЫЙ	1
23	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
24	39002	ВИНТ (1/2")	4
25	88222	Усик заземления винта корпуса подшипника	1
26	35658	КРЫШКА ПЕРЕПУСКНОГО ОКНА	1
27	35657	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
28	20720	ВИНТ (.190-24 x .62)	2
29	7527	Крышка блока цилиндров	1
30	78140	Прокладка крышки к блоку цилиндров	1
30	416151	ПРОКЛАДКА КРЫШКИ К БЛОКУ ЦИЛИНДРОВ	1
31	76630	ВИНТ (.250-20 x 1.00)	4
31	8M0214943	Винт	4
32	78139	Прокладка блока цилиндров к отражательной пластине	1
32	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
33	46234	ПЛАСТИНА ОТРАЖАТЕЛЯ - ВЫПУСКНОЙ КОЛЛЕКТОР	1
34	78139	Прокладка блока цилиндров к отражательной пластине	1
34	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
35	46171	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
36	49668	Винт (.250-20 x .750)	6
-	88139A79	КОМПЛЕКТ ПРОКЛАДОК	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1
-	88675A79	Головка блока цилиндров в сборе	1
-	88675A83	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 22КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7601A3	Корпус в сборе гребного вала	1
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
1	7723A4	Корпус в сборе гребного вала	1
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	79953	Винт (.375-16 x .250)	1
3	79953Q04	Ремкомплект сливного винта	1
4	20260	Шайба сливной и заливной пробки	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	88996	ТРУБКА водяная	1
5	88997	ТРУБКА водяная	1
6	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
7	86214	Подшипник уплотнения водяной трубы	1
7	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
8	79791	Зажим системы Co-Pilot	1
9	88669	Опора резиновая - корпуса гребного вала	2
10	74308	Втулка резиновой подушки	2
11	68990A3	Кронштейн в сборе рулевой тяги	1
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
11	89744A1	Кронштейн в сборе рулевой тяги	1
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
12	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
13	88184	Пробка корпуса гребного вала	1
14	69067	ВИНТ (.250-20 x 1.375)	6
15	90253	ПЛАСТИНА ПЕРЕХОДНИК	1
15	98319	ПЛАСТИНА ПЕРЕХОДНАЯ	1
16	88138	Прокладка пластины к корпусу гребного вала	1
16	41631	Прокладка пластины	1
16	90254	ПРОКЛАДКА ПЛАСТИНЫ К КОРПУСУ ГРЕБНОГО ВАЛА	1
16	41631	Прокладка пластины	1
17	88139	Прокладка пластины к головке блока	1
17	41632	Прокладка	1
17	92875	ПРОКЛАДКА ПЛАСТИНЫ К ГОЛОВКЕ БЛОКА	1
17	41632	Прокладка	1
18	87664	Рукоятка для переноски	1
19	54615	ВИНТ (.250-20 x .625) РУКОЯТКА К ПЕРЕХОДНОЙ ПЛАСТИНЕ	4
20	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
21	87667	Рукоятка рулевого управления	1
21	87667T	Рукоятка румпеля	1
22	87668	Ручка рулевого управления	1
23	63327	Винт крепления рулевой рукоятки к кронштейну (1 1/2")	1
23	31984	ВИНТ (.312-18 x 1.375)	1
24	53166	СТОПОРНАЯ ШАЙБА (.312)	1
25	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	2
26	26825	ШАЙБА (.328 x .750 x .06) ВИНТ ТОПЛИВНОГО БАКА	1
27	68292	Гайка (.312-18)	1
27	8M0204668	Гайка (.312-18)	1
28	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
28	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	75311	Переходник корпуса гребного вала (5")	1
-	75311T	ПЕРЕХОДНИК	1
-	76265	Блок подшипника гребного вала	1
-	94909	Корпус подшипника гребного вала	1
-	88139A79	КОМПЛЕКТ ПРОКЛАДОК	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 23МАХОВИК И СТАТОР FLYWHEEL AND STATOR

REF	Номер детали	Наименование	Кол-во
1	7933A2	Маховик в сборе	1
2	20094	Шпонка сегментная привода маховика	1
3	25970	Шайба маховика	1
3	20553	Шайба (.406 x .734 x .063)	1
4	20509	Гайка маховика	1
4	8M0204726	Гайка (.375-24) латунная	1
5	5566A5	Статор в сборе	1
6	66707	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (7/8")	3
7	5589A1	Катушка в сборе (выводы 2 1/4" и 4 1/4")	1
7	5590A1	Катушка в сборе (выводы 3 3/8" и 4 3/8")	1
8	59538	Зажим крепления катушки	2
8	59538T	Зажим @2	2
9	65927	ЗАЖИМ КРЕПЛЕНИЯ КАТУШКИ	2
10	69348	Клеммная колодка статора	1
10A	58308	Шайба стопорная внутренняя (#10) клеммная колодка	1
11	22654	ВИНТ (.190-32 x .38) ПРОВОДОВ К КЛЕММНОЙ КОЛОДКЕ	1
12	69347	Винт клеммной колодки к статору (5/8")	1
13	46438	ГАЙКА (#10-32)	1
14	70426A3	Датчик-триггер в сборе	1
17	70414	Тяга от курка к рычагу опережения зажигания	1
18	68219	Гайка (#10-32) нержавеющая сталь	2
19	33973	Шарнир тяги дросселя	1
20	70428	Кронштейн крепления статора	1
21	20512	Винт крепления кронштейна статора (7/16")	2
21	25764	Винт (.190-32 x .50)	2
22	70422	Рычаг опережения зажигания	1
23	62802	Винт регулировочный рычага опережения зажигания (1 1/8")	1
24	21923	ГАЙКА (8-32) РЕГУЛИРОВОЧНОГО ВИНТА	1
24	21923T	Гайка @2	1
25	70418	Пружина рычага дросселя	1
26	70424	Рычаг дросселя	1
27	70429	Кулачок дросселя	1
28	38055	ВИНТ (.190-32 x .620)	1
29	56681	ШАЙБА (.203 x .500 x .032)	1
29	8M0204666	ШАЙБА (.203 x .500 x .032)	1
30	38515	ВИНТ С БУРТИКОМ (7/8")	1
31	21631	ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ	1
31	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1

Рис. 24ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ ШЛАНГИ FUEL PUMP AND FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	89977A1	Топливный насос в сборе	1
2	99127109	Шланг (57,00 дюймов, бухта)	2
2	8M0108355	Шланг (57 дюймов, бухта)	2
3	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	4
4	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
4	19688	Штуцер	1
5	63981	Штуцер топливной линии к переходнику	1
6	9912846	Трубка (12" и 3-1/4")	1
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
7	61544	Угольник шланга к блоку цилиндров (45 градусов)	1
8	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2

Рис. 25ТОПЛИВНЫЙ БАК, ТОПЛИВНЫЕ ШЛАНГИ И КАРБЮРАТОР FUEL TANK, FUEL LINES AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8083A2	Топливный бак в сборе	1
-	93587	Втулка топливного бака	1
-	93588	Угольник топливного бака - с сетчатым фильтром	1
2	78573A1	Крышка топливного бака	1
3	70298	Винт вентиляционный - крышка топливного бака	1
4	49221	Шайба (.187 x .500 x .062) неопреновая	1
4	8M0204663	ШАЙБА @5	1
5	78577	Прокладка крышки топливного бака	1
6	38255	ШАЙБА КРЫШКИ ТОПЛИВНОГО БАКА	1
7	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
8	57029	ШАЙБА ВИНТА КОРПУСА СТАРТЕРА	1
8	71055	Шайба пальца рычага переключения	1
9	21071	ШПЛИНТ	1
9	210711	Шплинт	1
10	752373	Цепочка крышки топливного бака	1
11	85767	Пружина крышки топливного бака - стопорная	1
12	78578	Прокладка топливного бака к кожуху	1
13	78579	Кронштейн топливного бака и катушки зажигания	1
14	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	3
15	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	3
15	859124	ГАЙКА (#10-32) Нержавеющая сталь	3
16	75689A1	Крепление топливного бака в сборе	1
17	26668	Винт крепления ленты к кронштейну топливного бака	2
18	31583109	ТОПЛИВНЫЙ ШЛАНГ ОТ ТОПЛИВНОГО БАКА К КЛАПАНУ (8")	1
18	8M0108355	Шланг (57 дюймов, бухта)	1
19	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	4
20	89398	Клапан отсечки топлива	1
21	31583109	ТОПЛИВНЫЙ ШЛАНГ ОТ ТОПЛИВНОГО БАКА К КЛАПАНУ (8")	1
21	8M0108355	Шланг (57 дюймов, бухта)	1
22	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
22	19688	Штуцер	1
22	96858	Штуцер карбюратора	1
23	7069	Карбюратор	1
23	89977A2	Ремкомплект карбюратора	1
23	8402	Карбюратор	1
24	70417	Прокладка карбюратора	1
25	70557	Трос воздушной заслонки	1
26	78045	ГАЙКА СТОПОРНАЯ - ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
27	86874	Кнопка воздушной заслонки	1
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
29	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
30	78049	Рычаг регулировки холостого хода	1
31	78046	ТЯГА РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
32	78048	Вал регулировки холостого хода	1
33	78047	Втулка регулировки холостого хода	1
34	78045	ГАЙКА СТОПОРНАЯ - ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
35	92434A2	Ручка воздушной заслонки	1
--	76623	КРОНШТЕЙН ТОПЛИВНОГО БАКА	1

Рис. 26СБОРКА РЕДУКТОРА (КАРТЕР ВАЛА) GEAR HOUSING ASSEMBLY (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7726A1	Корпус редуктора в сборе	1
-	7811A18	Корпус редуктора в сборе	1
-	7726A2	Корпус редуктора в сборе	1
-	7811A19	Корпус редуктора в сборе	1
-	7811A1	Корпус редуктора в сборе	1
-	7811A18	Корпус редуктора в сборе	1
-	7811A2	Корпус редуктора в сборе	1
-	7811A19	Корпус редуктора в сборе	1
-	7811A18	Корпус редуктора в сборе	1
-	7811A19	Корпус редуктора в сборе	1
1	7726A5	Корпус редуктора в сборе (базовый)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	68928	ШПИЛЬКА ВОДЯНОГО НАСОСА (2-1/8")	2
4	70741	Шпилька водяного насоса (1-1/8")	1
5	77428	ПОДШИПНИК КОРПУСА РЕДУКТОРА	1
6	77429	ВТУЛКА ФЛАНЦЕВАЯ КОРПУСА РЕДУКТОРА	1
6	90770	ВТУЛКА	1
6	90770	ВТУЛКА	1
7	77427	ШЕСТЕРНЯ ПИНЬОН	1
7	90795A1	ШЕСТЕРНЯ В СБОРЕ	1
7	90796	Шестерня ведущая	1
8	21148A1	Набор регулировочных шайб (.002-3-5-10)	AR
9	20922	ГАЙКА ШЕСТЕРНИ	1
10	87617	Вал гребной	1
10	87663	Вал гребной	1
11	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
11	8M0032835	Шпонка	1
12	68939	ПРОКЛАДКА ВОДЯНОГО НАСОСА - НИЖНЯЯ	1
13	90844A1	КОРПУС ВОДЯНОГО НАСОСА В СБОРЕ	1
14	77066	САЛЬНИК МАСЛЯНОГО НАСОСА ВОДЯНОГО НАСОСА	1
14	897153	Сальник масляный @3	1
15	70977	Вставка	1
15	70977T	Вставка	1
16	89980	Крыльчатка	1
17	68955	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
18	68984A1	Крышка в сборе водяного насоса	1
18	95965A2	КРЫШКА ВОДЯНОГО НАСОСА В СБОРЕ	1
18	90846A1	Крышка в сборе водяного насоса	1
18	95965A2	КРЫШКА ВОДЯНОГО НАСОСА В СБОРЕ	1
19	30913	Сальник крышки водяного насоса	1
20	86214	Подшипник уплотнения водяной трубы	1
20	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
21	36558	Сальник крышки водяного насоса	1
22	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
22	31792T	Втулка @5	1
23	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
24	85148	Кольцо уплотнительное гребного вала	1
24	62704	Кольцо уплотнительное (.362 x .103)	1
25	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
26	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	3
26	859124	ГАЙКА (#10-32) Нержавеющая сталь	3
27	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
28	20262	Шайба винта вентиляции смазки	1
28	19643	Сальник	1
29	79953	Винт (.375-16 x .250)	1
29	79953Q04	Ремкомплект сливного винта	1
30	20260	Шайба сливной и заливной пробки	1
30	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
-	90844A2	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	71140A1	КОМПЛЕКТ САЛЬНИКОВ КОРПУСА РЕДУКТОРА	1
-	88139A79	КОМПЛЕКТ ПРОКЛАДОК	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 27РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) GEAR HOUSING ASSEMBLY (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	7726A1	Корпус редуктора в сборе	1
-	7811A18	Корпус редуктора в сборе	1
-	7726A2	Корпус редуктора в сборе	1
-	7811A19	Корпус редуктора в сборе	1
-	7811A1	Корпус редуктора в сборе	1
-	7811A18	Корпус редуктора в сборе	1
-	7811A2	Корпус редуктора в сборе	1
-	7811A19	Корпус редуктора в сборе	1
-	7811A18	Корпус редуктора в сборе	1
-	7811A19	Корпус редуктора в сборе	1
1	7726A5	Корпус редуктора в сборе (базовый)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
31	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
32	73672	ШАЙБА ГРЕБНОГО ВАЛА	1
33	77422	ШЕСТЕРНЯ ПРИВОДНАЯ	1
33	90795A1	ШЕСТЕРНЯ В СБОРЕ	1
33	90795	ШЕСТЕРНЯ привода	1
33	90795A1	ШЕСТЕРНЯ В СБОРЕ	1
33	93398	ШЕСТЕРНЯ Приводная	1
34	79603	Шайба специальная - гребной вал	1
35	79602A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ ГРЕБНОГО ВАЛА (.002-3-5-10-20)	AR
36	79601	Кольцо стопорное	1
37	91813	Пружина сцепления	1
39	77425	ГРЕБНОЙ ВАЛ	1
39	93397	ВАЛ ГРЕБНОГО ВИНТА	1
40	77424	ПРОСТАВКА ГРЕБНОГО ВАЛА	1
41	77431A1	Обойма подшипника в сборе	1
41	99210A1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
42	71140	Сальник масляный	1
42	98309	САЛЬНИК МАСЛЯНЫЙ	1
43	75812	КРЫШКА КОРПУСА РЕДУКТОРА	1
44	68935	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.799 x .103) ОБОЙМА ПОДШИПНИКА	1
45	32003	ШПОНКА КОРПУСА ПОДШИПНИКА	1
46	70588	Ступица упорная переднего хода	1
47	86903A1	Гребной винт в сборе	1
47	93357A1	Гребной винт в сборе	1
47	93357A10	ГРЕБНОЙ ВИНТ В СБОРЕ	1
48	70589	Ступица упорная задняя	1
48	93356	УПОРНАЯ СТУПИЦА КОРМОВАЯ	1
49	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
49	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
50	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
50	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	88139A79	КОМПЛЕКТ ПРОКЛАДОК	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1
-	71140A1	КОМПЛЕКТ САЛЬНИКОВ КОРПУСА РЕДУКТОРА	1

Рис. 28РУЧНОЙ СТАРТЕР MANUAL STARTER

REF	Номер детали	Наименование	Кол-во
1	75764	КРОНШТЕЙН В СБОРЕ СТАРТЕРА РУЧНОГО ЗАПУСКА	1
2	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	3
3	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	77568	ШКИВ СТАРТЕРА	1
5	70167	Пружина стартера возвратная	1
6	90892A2	Шнур стартера в сборе (включает 2 заклёпки)	1
7	70396	Рукоятка пускового шнура	1
8	70394	Колпачок рукоятки стартера	1
9	90324	ШЕСТЕРНЯ ШЕСТЕРНЯ СТАРТЕРА С ВОЗВРАТОМ	1
10	70288	Пружина шестерни	1
11	90323	ШАЙБА ШЕСТЕРНИ	2
12	90322	ФИКСАТОР ПРУЖИНЫ ШЕСТЕРНИ	1
13	90321	ПРУЖИНА ТОРСИОННАЯ - ШЕСТЕРНЯ	1
14	79644	Винт (.190-32 x .880) фиксатор пружины	1
15	70180	Заклёпка шкива стартера	2

Рис. 29ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	814201	Руководство по ремонту 200 XRI (EFI) (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	8162491	Руководство по обслуживанию	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	813032A89	Комплект наклеек	1
-	814171A89	Комплект наклеек (юбилейная модель)	1
-	13492900	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1

Рис. 30РУЛЕВОЙ УЗЕЛ STEERING HANDLE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	55741A1	Чехол в сборе	1
2	70382	Рукоятка	1
3	70383	Рычаг рукоятки	1
4	31433	Шайба рукоятки	1
5	70384	Кольцо стопорное рукоятки	1
6	70386	Шкив рулевой рукоятки	1
7	70385	Вал рукоятки	1
7A	70671A1	Жгут проводов выключателя стоп в сборе	1
8	70389A2	Кронштейн рукоятки в сборе	1
9	37978	ВИНТ (#10-32 x .750) Нержавеющая сталь КРОНШТЕЙН РУКОЯТКИ	2
10	70390	Фиксатор троса	1
11	708571	Изолятор троса	1
12	70391	Втулка кронштейна рукоятки	1
13	73784	ГАЙКА КРОНШТЕЙНА РУКОЯТКИ	1
14	70571	Трос опережения дросселя	1
14	92791	Трос	1
15	70572	Трос запаздывания дросселя	1
15	92791	Трос	1
14&15	92791	Трос	2
16	21825	ГАЙКА (.250-28)	4
17	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	4
18	28655	ВТУЛКА ЖГУТА ПРОВОДОВ СТОП-ВЫКЛЮЧАТЕЛЯ	1
18	5790811	ГИЛЬЗА (10.00 дюймов бухта)	1

Рис. 31КОММУТАТОР И КАТУШКА ЗАЖИГАНИЯ SWITCH BOX AND IGNITION COIL

REF	Номер детали	Наименование	Кол-во
1	6222A8	Блок выключателей в сборе	1
2	45218	Винт (#10-32 x .380) провода блока выключателя	1
3	22523	ВИНТ (.190-32 x .75)	2
4	56681	ШАЙБА (.203 x .500 x .032)	2
4	8M0204666	ШАЙБА (.203 x .500 x .032)	2
6	90816A25	Провод высокого напряжения в сборе	2
6	813715A1	Провод	2
6A	63709A1	Комплект наконечника/клеммы свечи зажигания	2
7	88090	Свеча зажигания (CHAMPION #QL81Y)	2
7	88088	Свеча зажигания (CHAMPION #L81Y)	2
7	8M0114744	SP BP7HS-10 @4 Mercury / Quicksilver	2
8	5288A2	Катушка зажигания в сборе	2
8	8M0166172	Катушка зажигания	2
10	45076	Гайка (#10-32) латунная клемма блока выключателя	4
11	76254	Крышка катушки зажигания	2
12	76502	Винт (.190-32 x 1.880) крышки катушки	6
13	61990	Стяжка (14.00 дюймов)	1
14	579082	ВТУЛКА ПРОВОДОВ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ	2
14	5790811	ГИЛЬЗА (10.00 дюймов бухта)	2
15	21273	ШАЙБА ВИНТА КРЫШКИ КАТУШКИ	2

Рис. 32ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	881288T32	Верхний кожух в сборе	1
2	82130030	ВИНТ (M6 x 30)	4
3	884041A1	Комплект шумоизоляции	1
3	884041A04	Комплект шумоизоляции	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
8	850682A06	Комплект кронштейна и рукоятки	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
11	8M0207770	Ролик @3	2
12	850685002	ВТУЛКА уплотнительная	1
12	850685T02	Втулка уплотнительная	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	87161	Шайба	1
-	897136A05	Комплект наклеек	1
-	8M0065133	ORD 8M0114995 Mercury / Quicksilver	1
