Mercury 3-5-hp archive-cat-822366 — взрыв-схемы

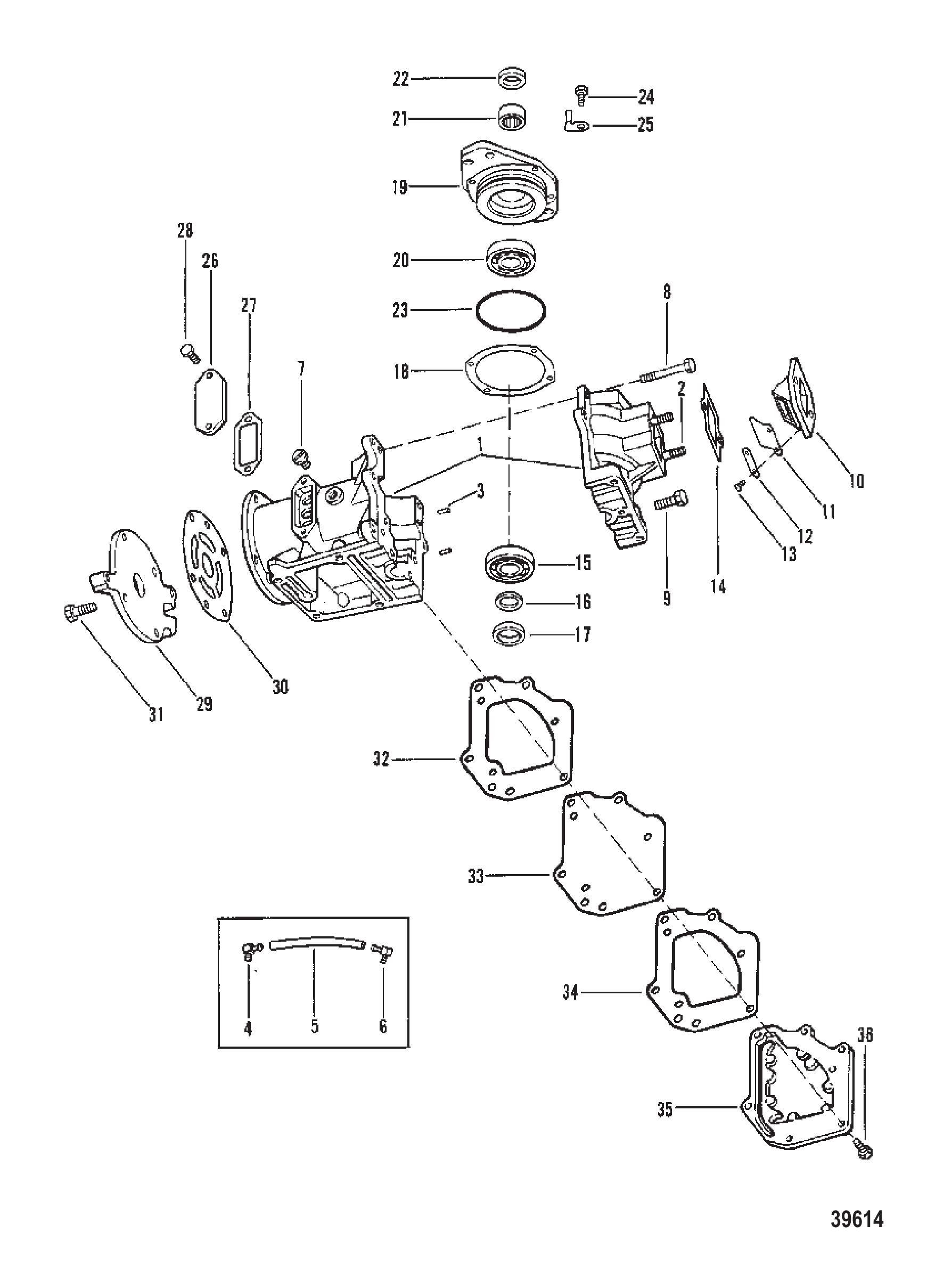

Рис. 1 — CYLINDER BLOCK AND CRANKCASE 10 дет.
Рис. 2 — CYLINDER BLOCK AND CRANKCASE ASSEMBLY 7 дет.

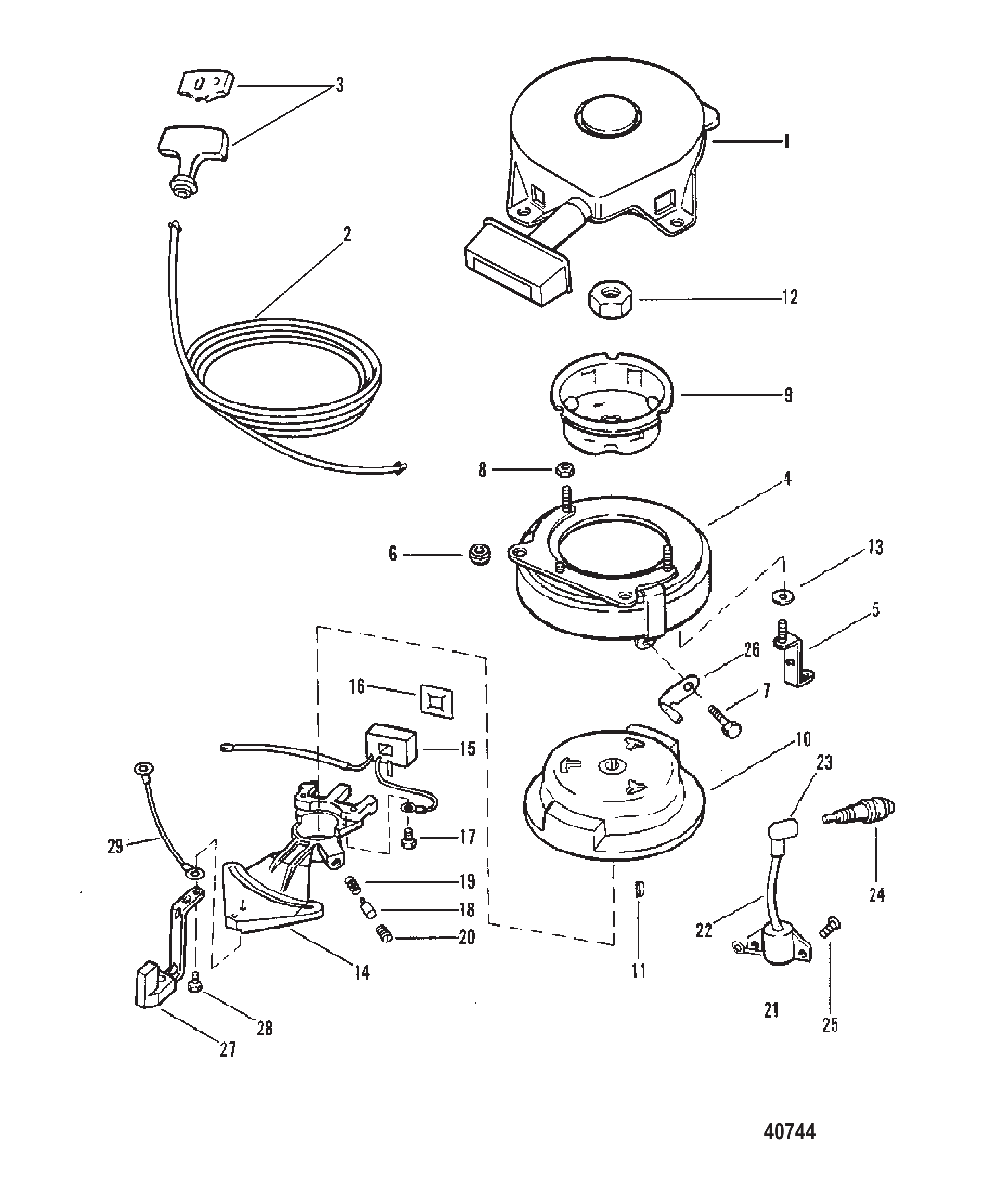

Рис. 3 — RECOIL STARTER AND FLYWHEEL 25 дет.

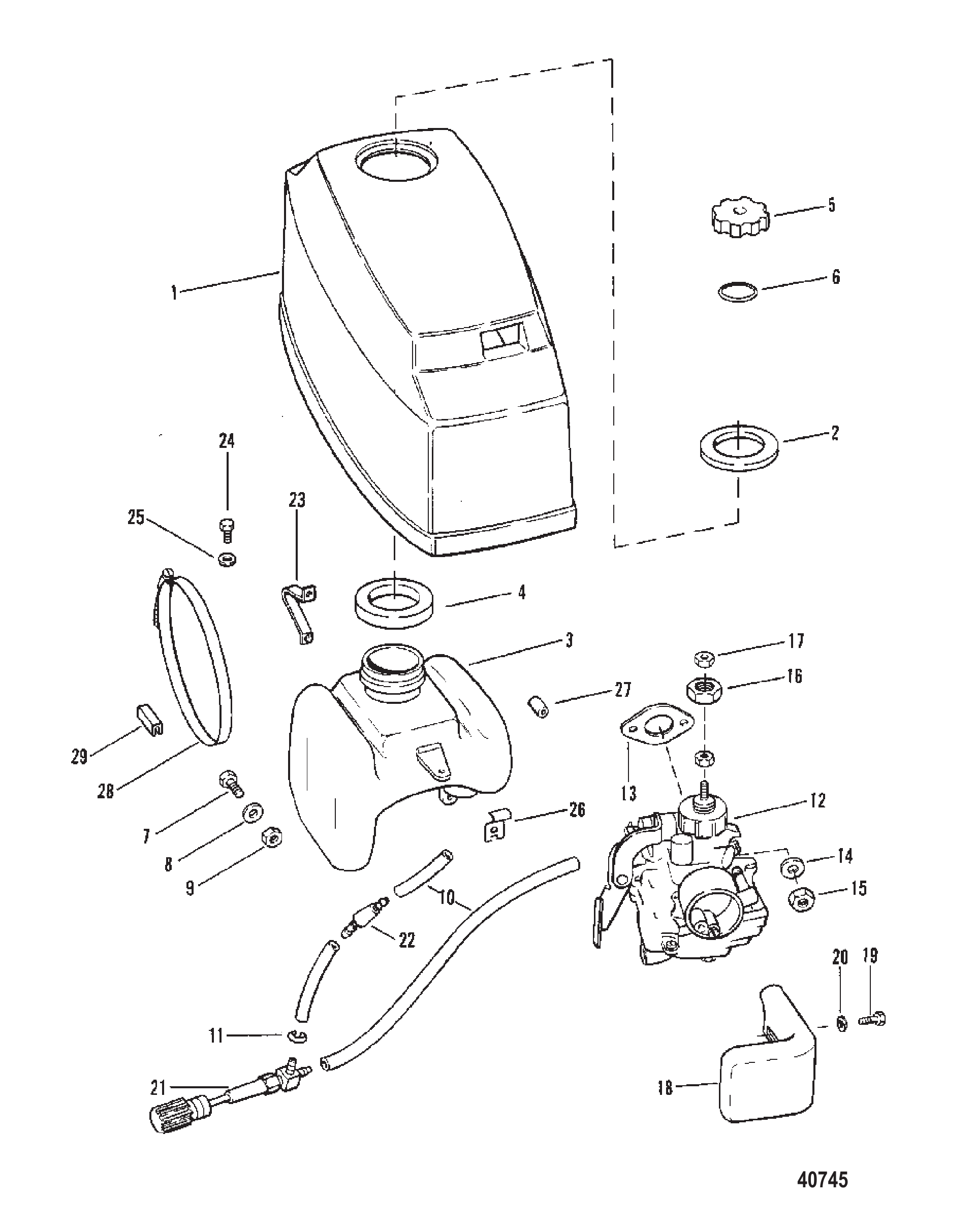

Рис. 4 — TOP COWL FUEL TANK AND CARBURETOR 26 дет.

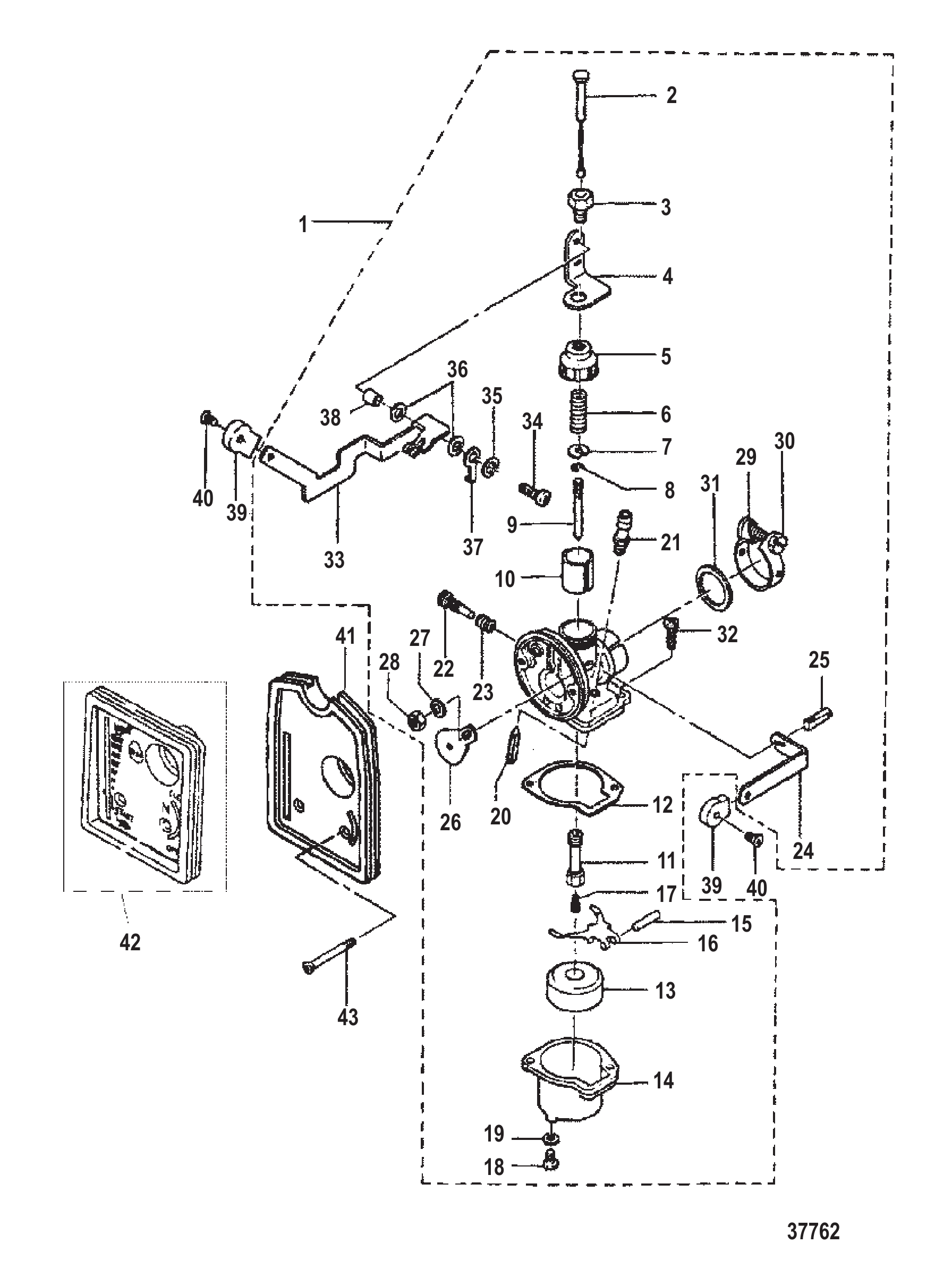

Рис. 5 — CARBURETOR 1 дет.
Рис. 6 — CARBURETOR ASSEMBLY 1 дет.
Рис. 7 — TOP COWL, FUEL TANK AND CARBURETOR 18 дет.
Рис. 8 — Carburetor Assembly 1 дет.
Рис. 9 — MISCELLANEOUS PARTS/ACCESSORIES 5 дет.
Рис. 10 — Cowl Support Brackets 1 дет.
Рис. 11 — COWL SUPPORT BRACKETS 1 дет.
Рис. 12 — FUEL PUMP, FUEL FILTER AND FUEL LINES 1 дет.
Рис. 13 — Cowls (Oyster Bucket Style) 1 дет.
Рис. 14 — Cowls (Oyster - Bucket Style) 1 дет.
Рис. 15 — Cowl Mounting Brackets 2 дет.
Рис. 16 — Fuel Management System 1 дет.
Рис. 17 — FUEL MANAGEMENT SYSTEM 1 дет.
Рис. 18 — COWL MOUNTING BRACKET 1 дет.
Рис. 19 — Trim Cylinder (S/N-USA-5503246/AUS-8062734 and Below) 1 дет.
Рис. 20 — Trim Cylinder (S/N-Merc-5488751/Mariner-5555929 & Below) 1 дет.
Рис. 21 — Trim Cylinder (S/N-USA-5464485/AUS-8061769 & Below) 1 дет.

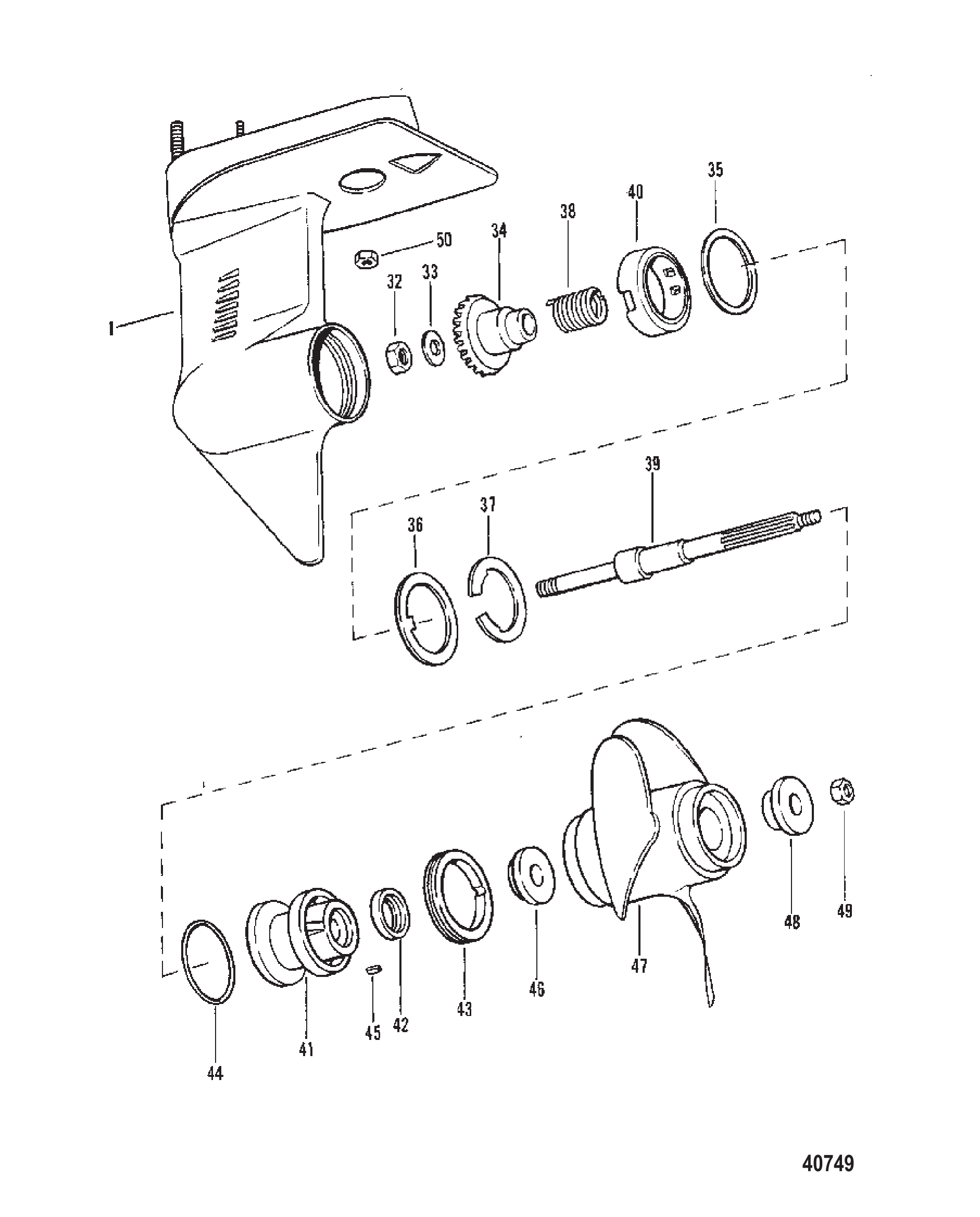

Рис. 22 — GEAR HOUSING (PROPELLER SHAFT) 22 дет.
Рис. 23 — GEAR HOUSING ASSEMBLY (PROPELLER SHAFT) 21 дет.
Рис. 24 — FLYWHEEL AND IGNITION COMPONENTS 1 дет.
Рис. 25 — TRIM CYLINDERS AND HYDRAULIC HOSES 1 дет.

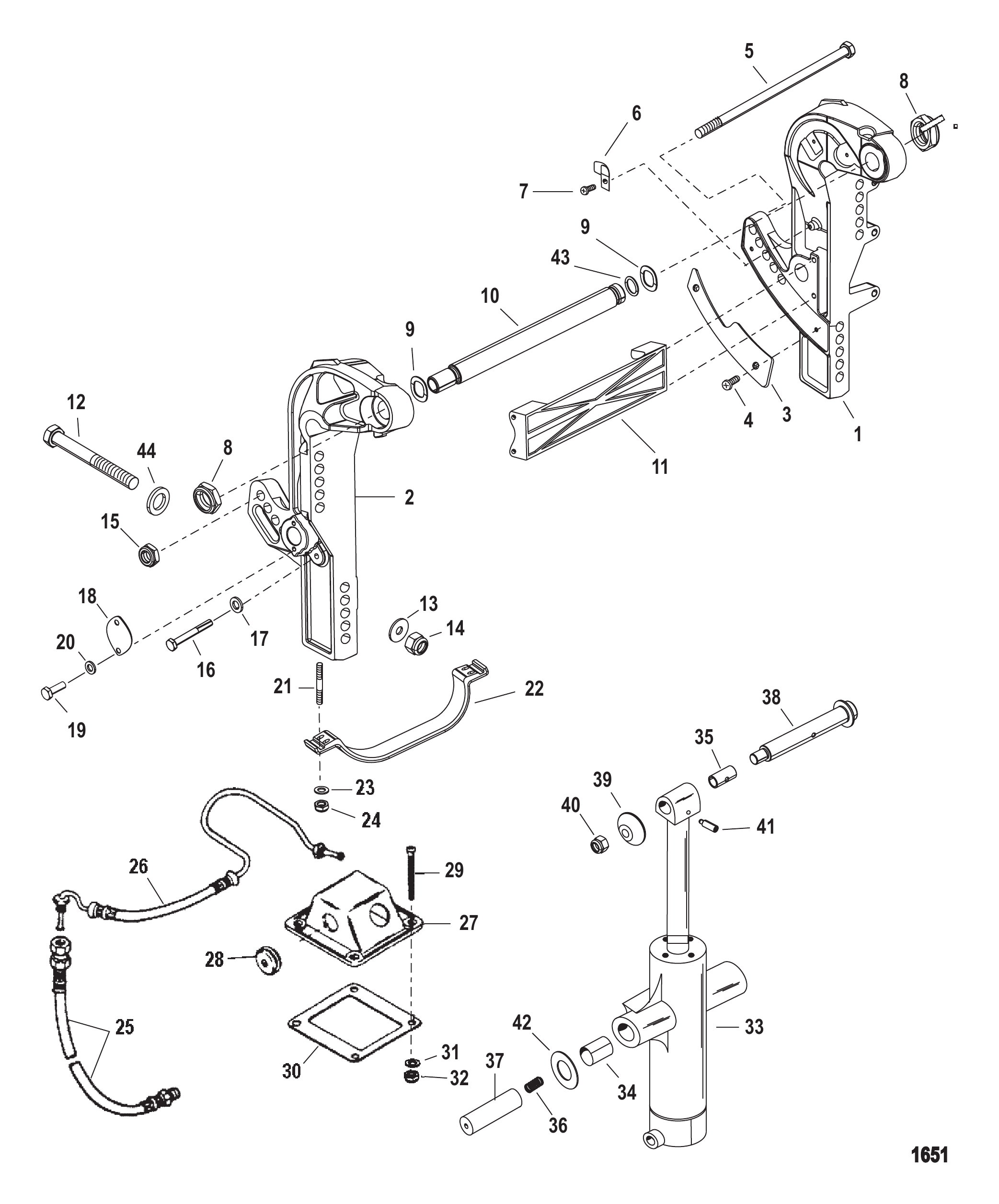

Рис. 26 — CRANKSHAFT, PISTON AND CONNECTING ROD 22 дет.
Рис. 27 — Steering Handle Components 1 дет.
Рис. 28 — STEERING HANDLE COMPONENTS 1 дет.
Рис. 29 — Transom Brackets S/N-ME-5488752-6618750/MA-5316381-6618750 1 дет.
Рис. 30 — Transom Brackets (Short) 18 дет.
Рис. 31 — TRANSOM BRACKETS (SHORT) 16 дет.
Рис. 32 — Vapor Seperator Components 15 дет.
Рис. 33 — Transom Bracket (Heavy Duty) 14 дет.
Рис. 34 — Transom Brackets Short 15 дет.
Рис. 35 — Transom Brackets (Short/Offshore) 14 дет.
Рис. 36 — Transom Brackets (Sportmaster) 15 дет.
Рис. 37 — Transom Brackets (Sportmaster)(Bolt Mounting) 21 дет.
Рис. 38 — Transom Bracket (Sportmaster)(Stud Mounting) 14 дет.
Рис. 39 — Transom Brackets SportMaster 15 дет.

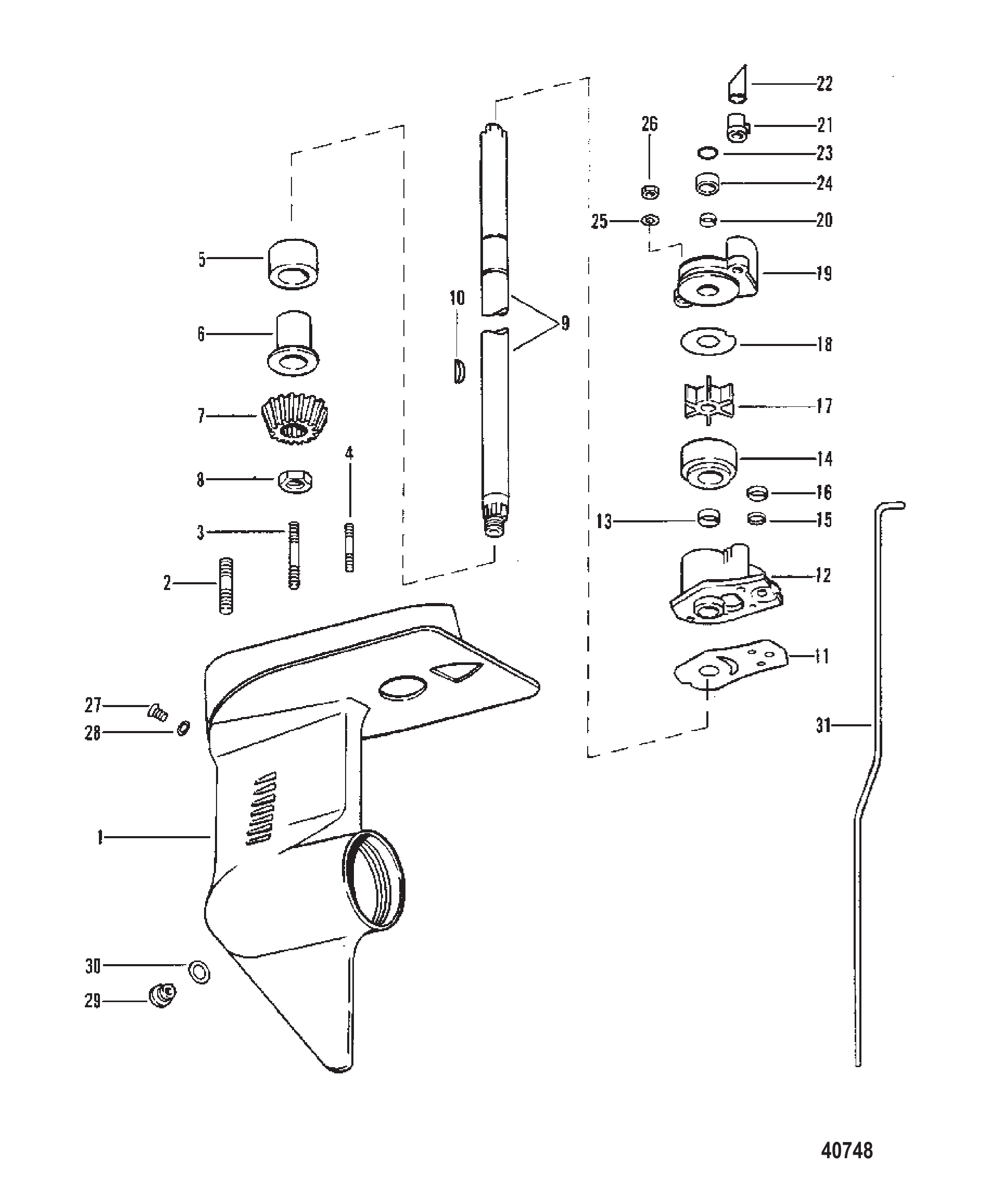

Рис. 40 — GEAR HOUSING (DRIVESHAFT) 23 дет.
Рис. 41 — GEAR HOUSING ASSEMBLY (DRIVESHAFT) 23 дет.

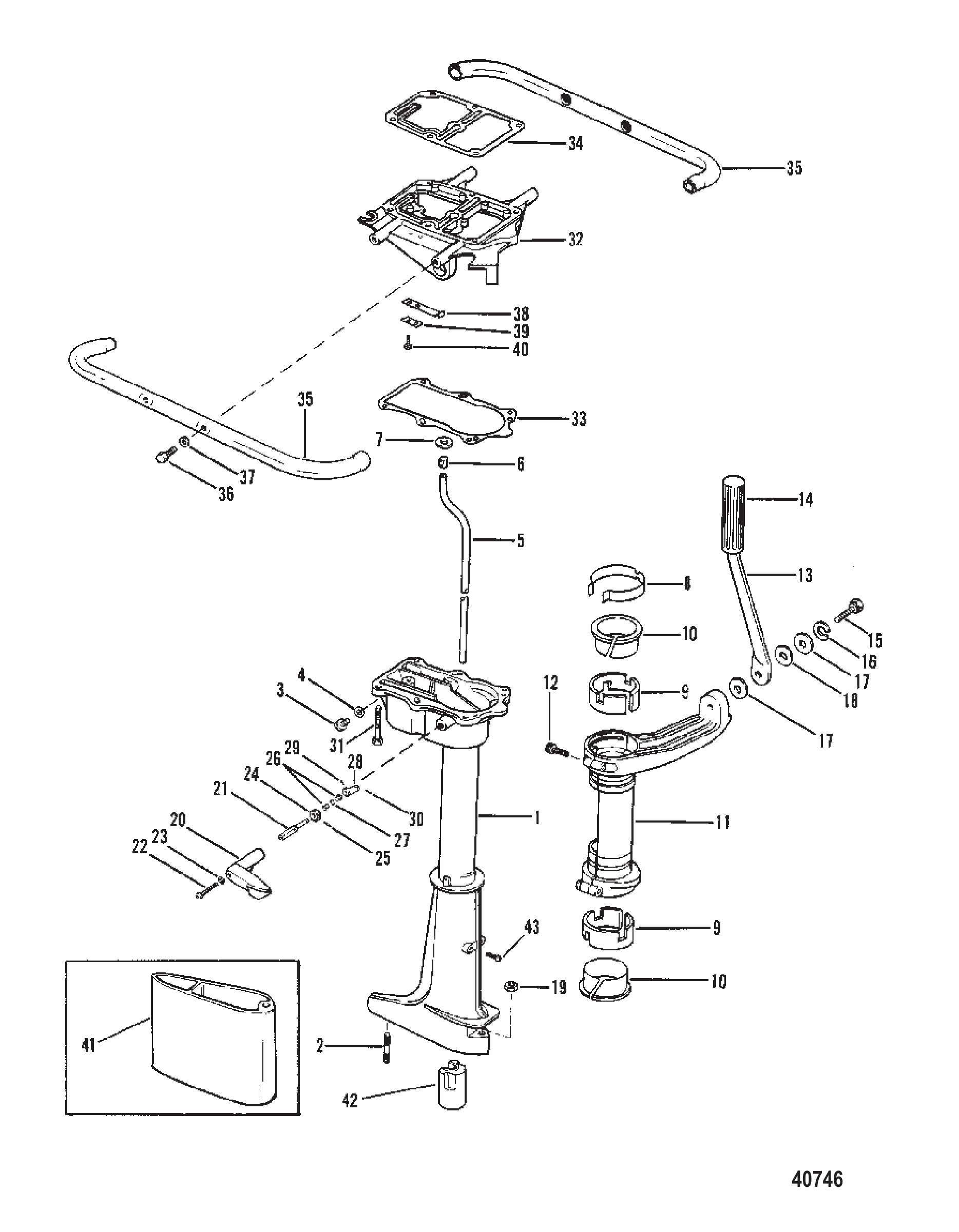

Рис. 42 — DRIVESHAFT HOUSING 32 дет.
Рис. 43 — DRIVESHAFT HOUSING ASSEMBLY 22 дет.
Рис. 44 — Choke Plate and Throttle Levers 1 дет.
Рис. 45 — Exhaust Manifold and Exhaust Plate 1 дет.
Рис. 46 — Electronic Control Unit Assembly 1 дет.
Рис. 47 — Choke Plate and Choke Linkage (Design I) 1 дет.
Рис. 48 — Choke Plate and Throttle Levers (Design II) 1 дет.
Рис. 49 — Divider Plate and Exhaust Plate 1 дет.
Рис. 50 — ECU Assembly 1 дет.
Рис. 51 — E.C.U. ASSEMBLY 1 дет.
Рис. 52 — GEAR HOUSING (DRIVESHAFT)(VI SSM) 1 дет.
Рис. 53 — Driveshaft Housing and Exhaust Tube 1 дет.
Рис. 54 — EXHAUST PLATE 1 дет.
Рис. 55 — Exhaust Plate 1 дет.
Рис. 56 — Drive Shaft Housing And Exhaust Tube 1 дет.
Рис. 57 — BOTTOM COWL 6 дет.
Рис. 58 — Throttle Lever and Shift Shaft 1 дет.
Рис. 59 — Throttle Lever And Shift Shaft 1 дет.
Рис. 60 — THROTTLE LEVER AND SHIFT SHAFT 1 дет.
Рис. 61 — FUEL TANK, FUEL LINES AND CARBURETOR 2 дет.
Рис. 62 — FLYWHEEL, STATOR AND STARTER MOTOR 1 дет.
Рис. 63 — FLYWHEEL, IGNITION COIL AND SWITCH BOX 1 дет.
Рис. 64 — FLYWHEEL, STATOR AND IGNITION COIL 1 дет.
Рис. 65 — Flywheel, Starter Motor and Ignition Coils 1 дет.
Рис. 66 — FLYWHEEL, STARTER MOTOR AND IGNITION COILS 1 дет.
Рис. 67 — Flywheel Ignition Coil and Switch Box 1 дет.
Рис. 68 — FLYWHEEL,STARTER MOTOR AND STATOR 1 дет.
Рис. 69 — FLYWHEEL, STARTER MOTOR AND STATOR 1 дет.
Рис. 70 — BOTTOM COWL AND SHIFT LINKAGE 1 дет.
Рис. 71 — SWIVEL BRACKET ASSEMBLY 1 дет.
Рис. 72 — Transom Assembly Power Trim 3 дет.
Рис. 73 — Transom Assembly Power Trim - ROS Models 3 дет.
Рис. 74 — SWITCH BOX AND IGNITION COIL 1 дет.
Рис. 75 — TRANSOM BRACKET ASSEMBLY 1 дет.
Рис. 76 — Transom Bracket Assembly 1 дет.
Рис. 77 — Swivel and Transom Bracket 1 дет.
Рис. 78 — Power Trim/Transom Assembly Heavy Duty 1 дет.
Рис. 79 — Clamp Bracket (Manual) 1 дет.
Рис. 80 — Transom Bracket (Electric) 1 дет.
Рис. 81 — CLAMP BRACKET (MANUAL) 1 дет.
Рис. 82 — Electrical Box Components 1 дет.
Рис. 83 — FUEL PUMP AND FUEL LINES 1 дет.
Рис. 84 — CARBURETOR AND ATTENUATOR PLATE 1 дет.
Рис. 85 — Carburetor And Attenuator Plate 1 дет.
Рис. 86 — Clamp Bracket (Gas Assist Trim) 1 дет.
Рис. 87 — Swivel Bracket 1 дет.
Рис. 88 — CLAMP BRACKET (GAS ASSIST TRIM) 1 дет.
Рис. 89 — SWIVEL BRACKET 1 дет.
Рис. 90 — Bottom Cowl 1 дет.

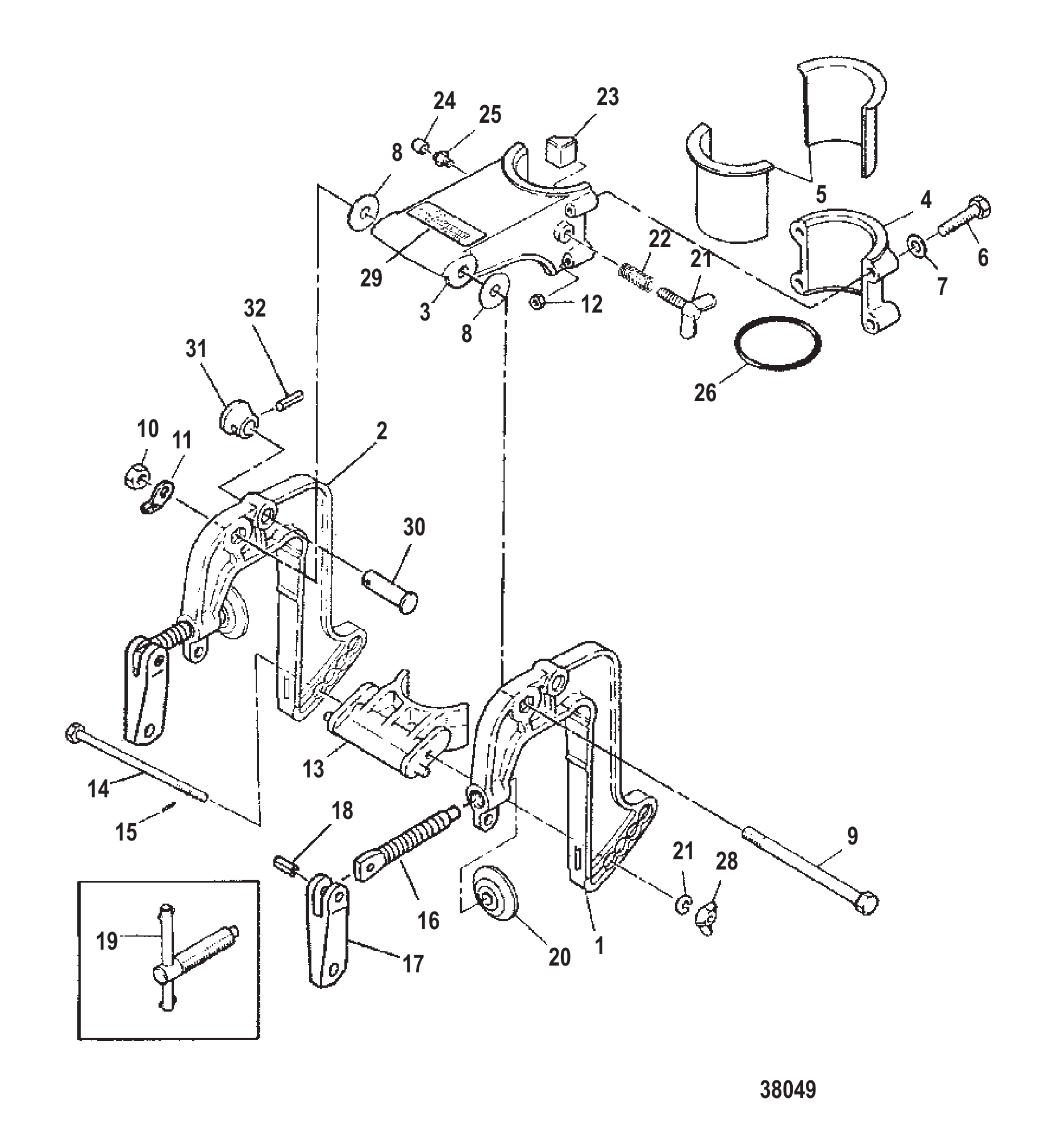

Рис. 91 — CLAMP AND SWIVEL BRACKET 1 дет.
Рис. 92 — ELECTRIC START MOTOR 1 дет.
Рис. 93 — GEARHOUSING ASSEMBLY 1 дет.
Рис. 94 — REMOTE CONTROL ATTACHING KIT OPTIONAL 1 дет.
Рис. 95 — REMOTE CONTROL ATTACHING KIT 1 дет.
Рис. 96 — CRANKSHAFT, PISTON AND CONNECTING ROD ASSEMBLY 1 дет.
