Hidea F25 f25fel-s — взрыв-схемы

Взрыв-схемы и спецификации запчастей Hidea F25. 16 схем.

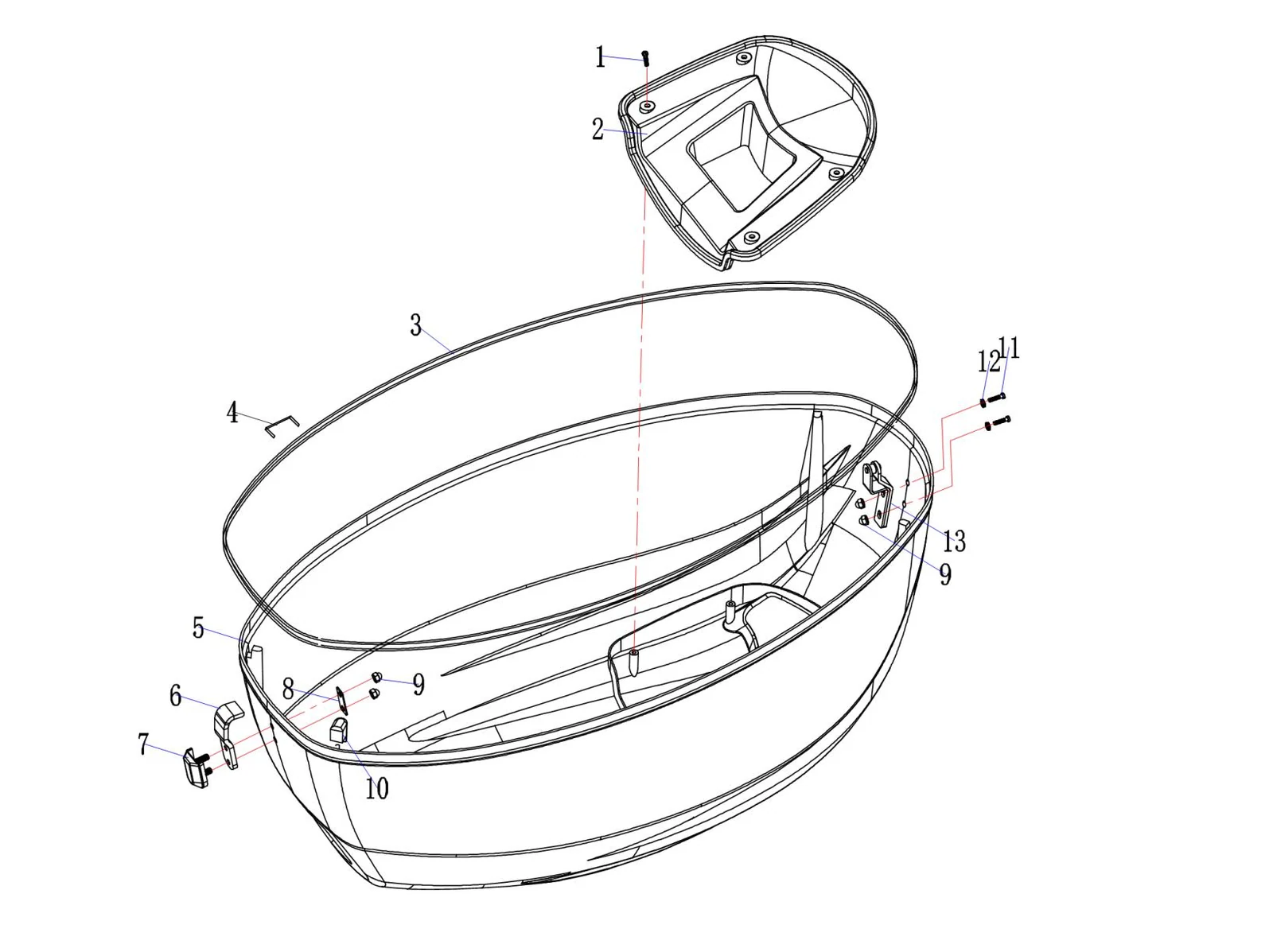

Рис. 1 — верхний кожух 13 дет.

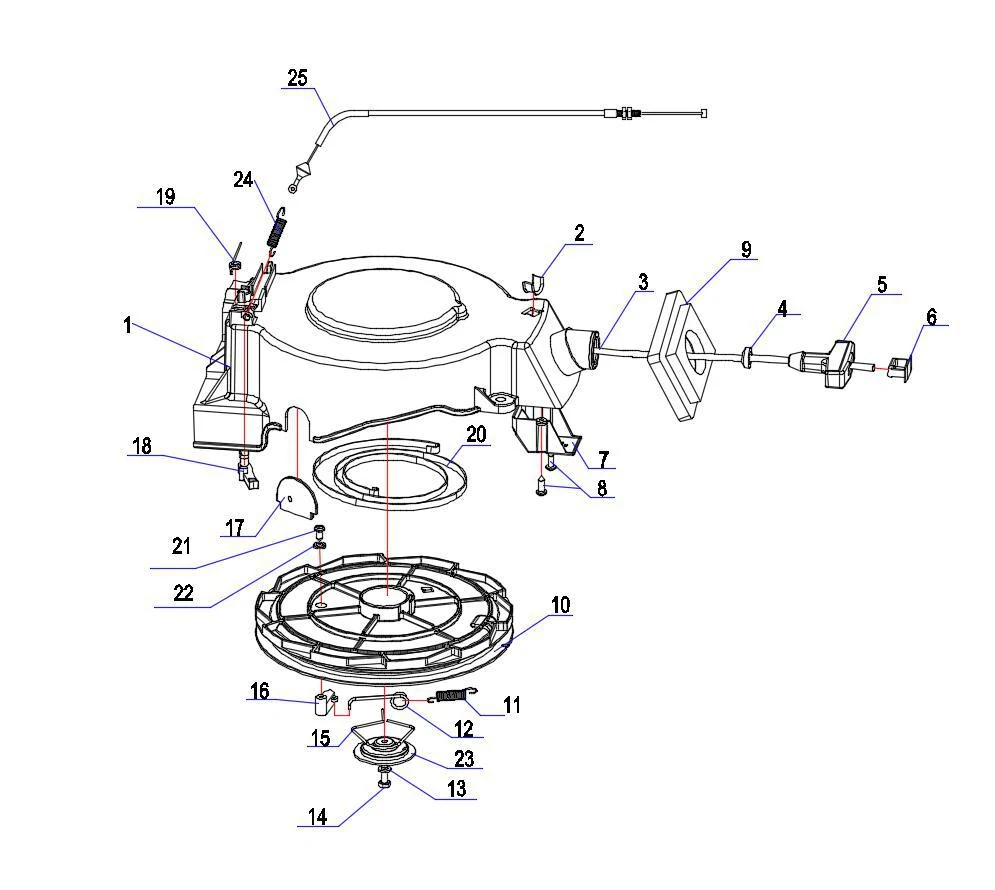

Рис. 2 — пусковой кожух 25 дет.

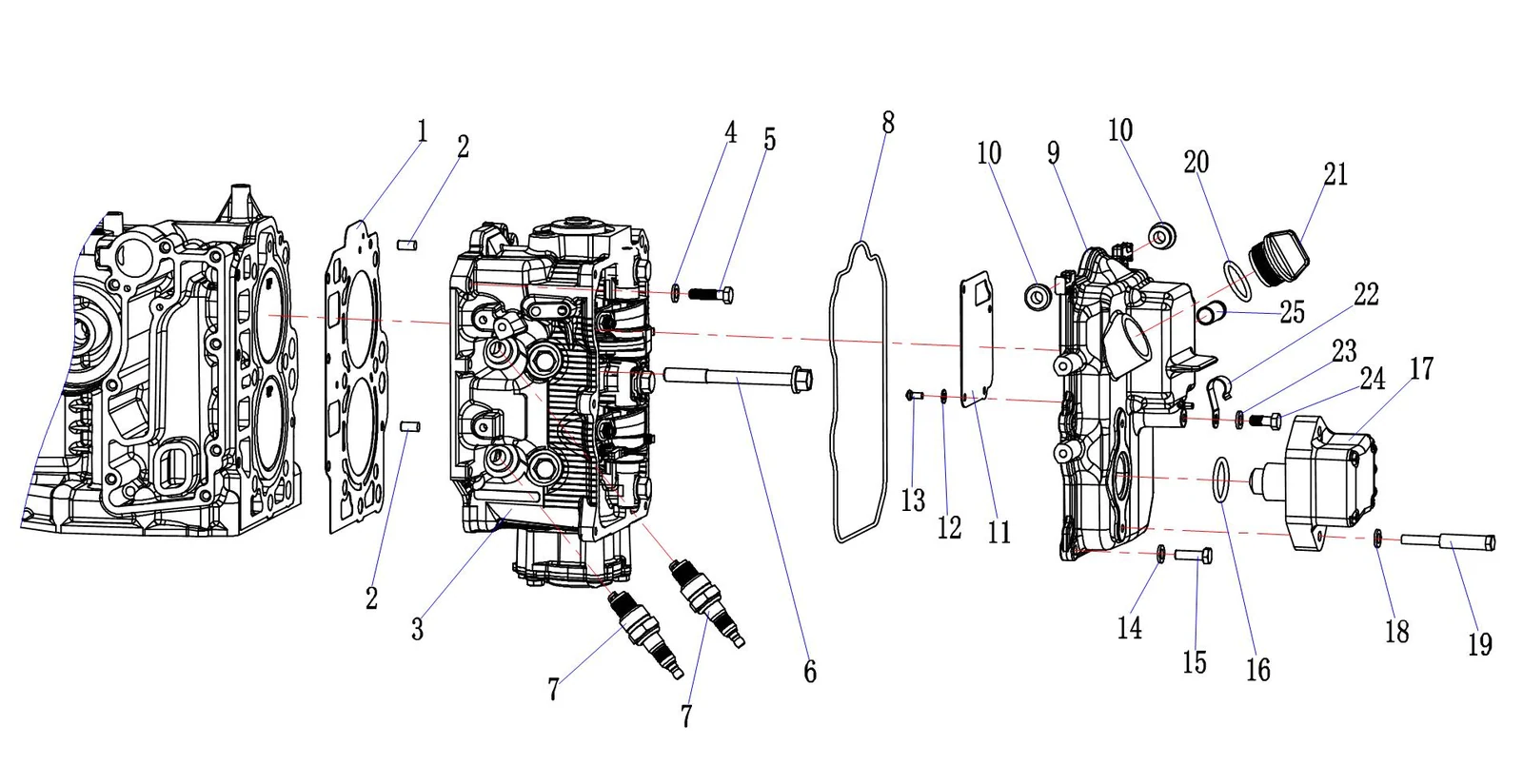

Рис. 3 — Схема разборки силовой установки (1) 25 дет.

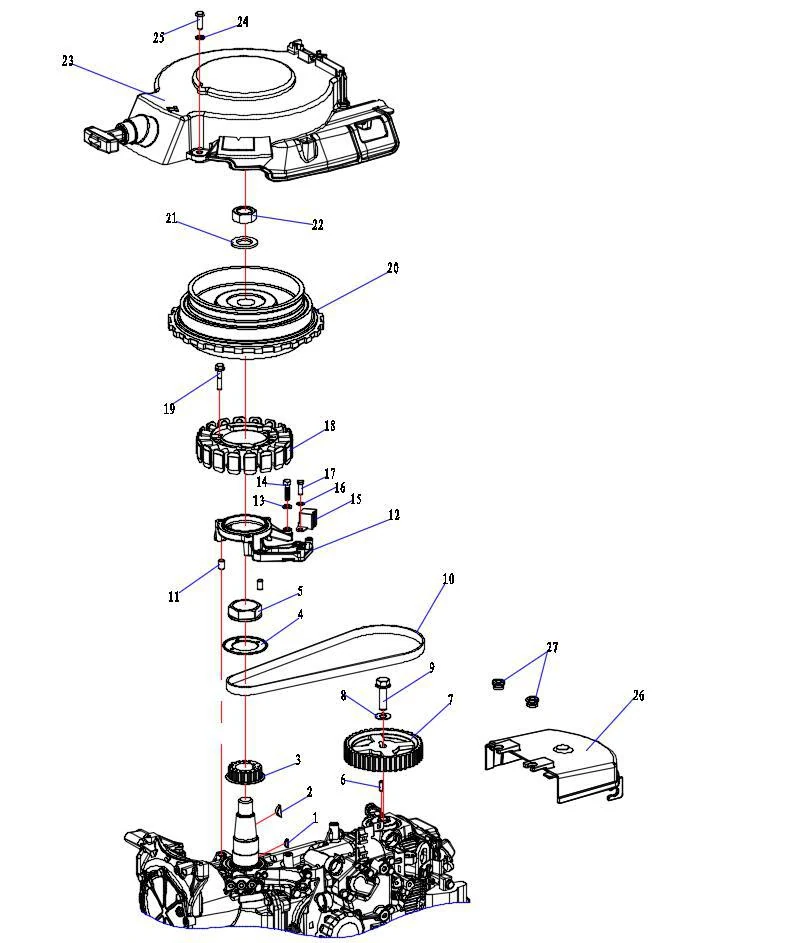

Рис. 4 — Схема разборки силовой установки (3) 27 дет.

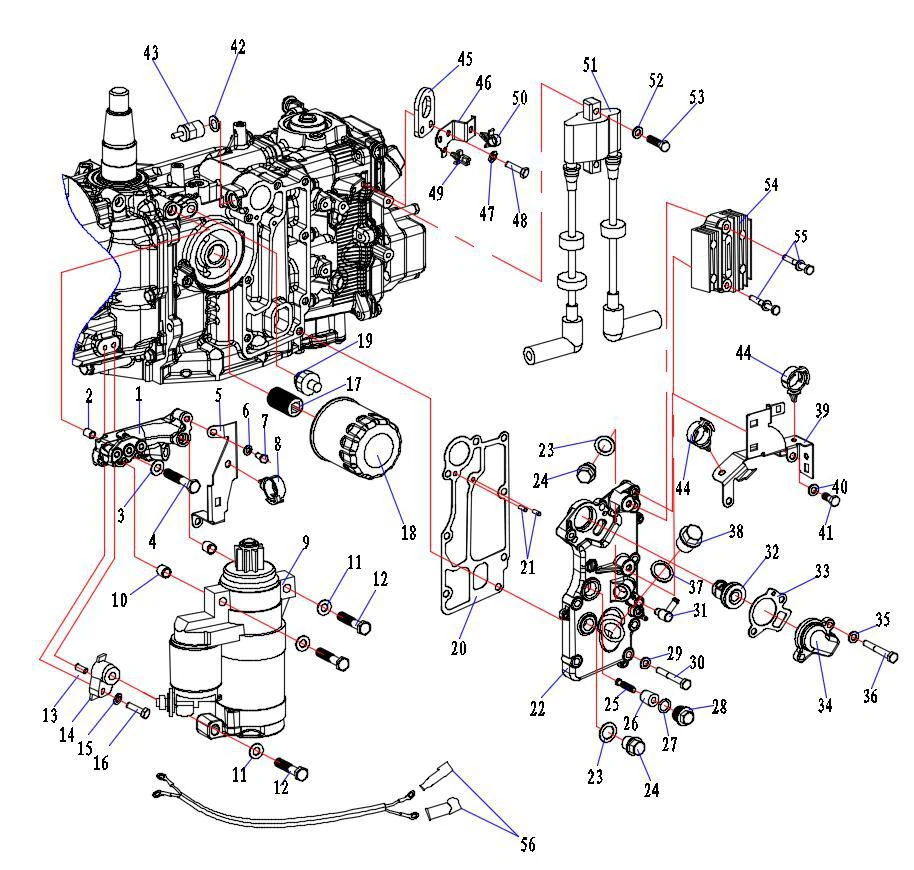

Рис. 5 — Схема разборки силовой установки (2) 56 дет.

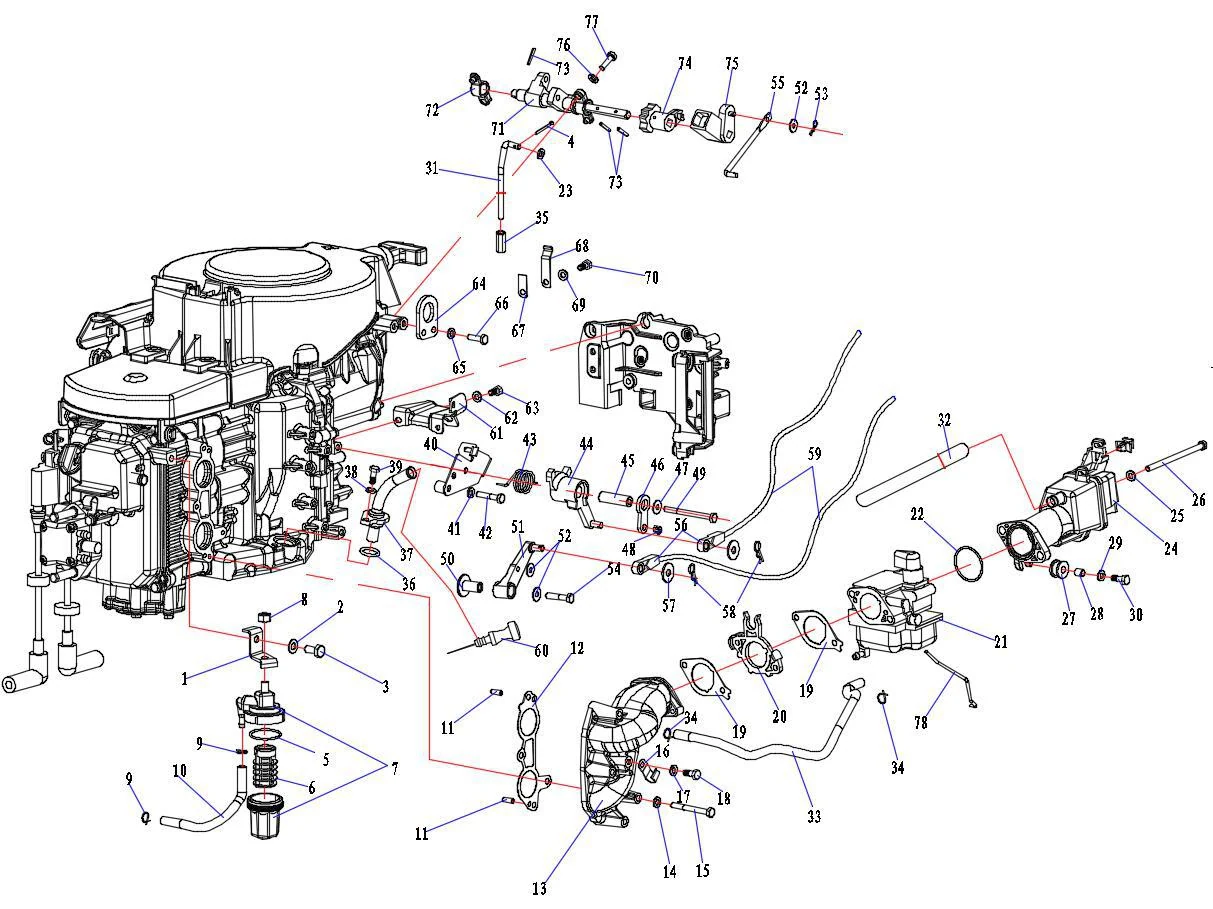

Рис. 6 — Схема разборки силовой установки (4) 78 дет.

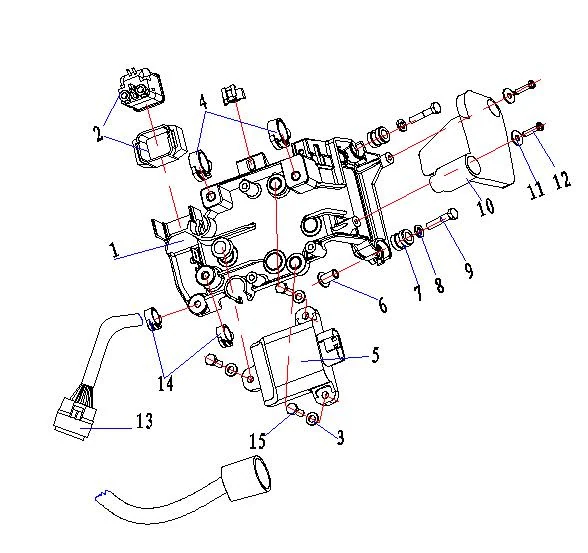

Рис. 7 — Рис. 5. Схема разборки силовой установки 15 дет.

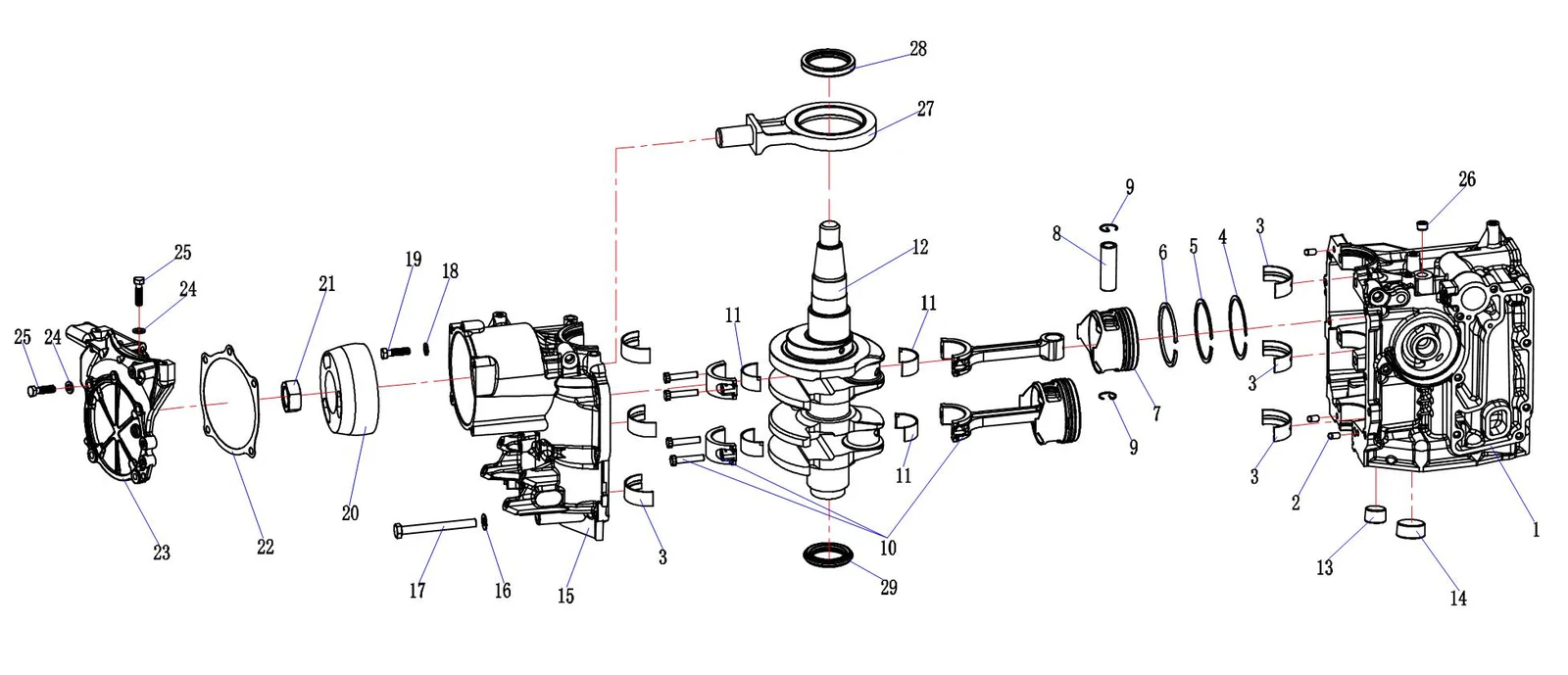

Рис. 8 — коленчатый вал и поршень 29 дет.

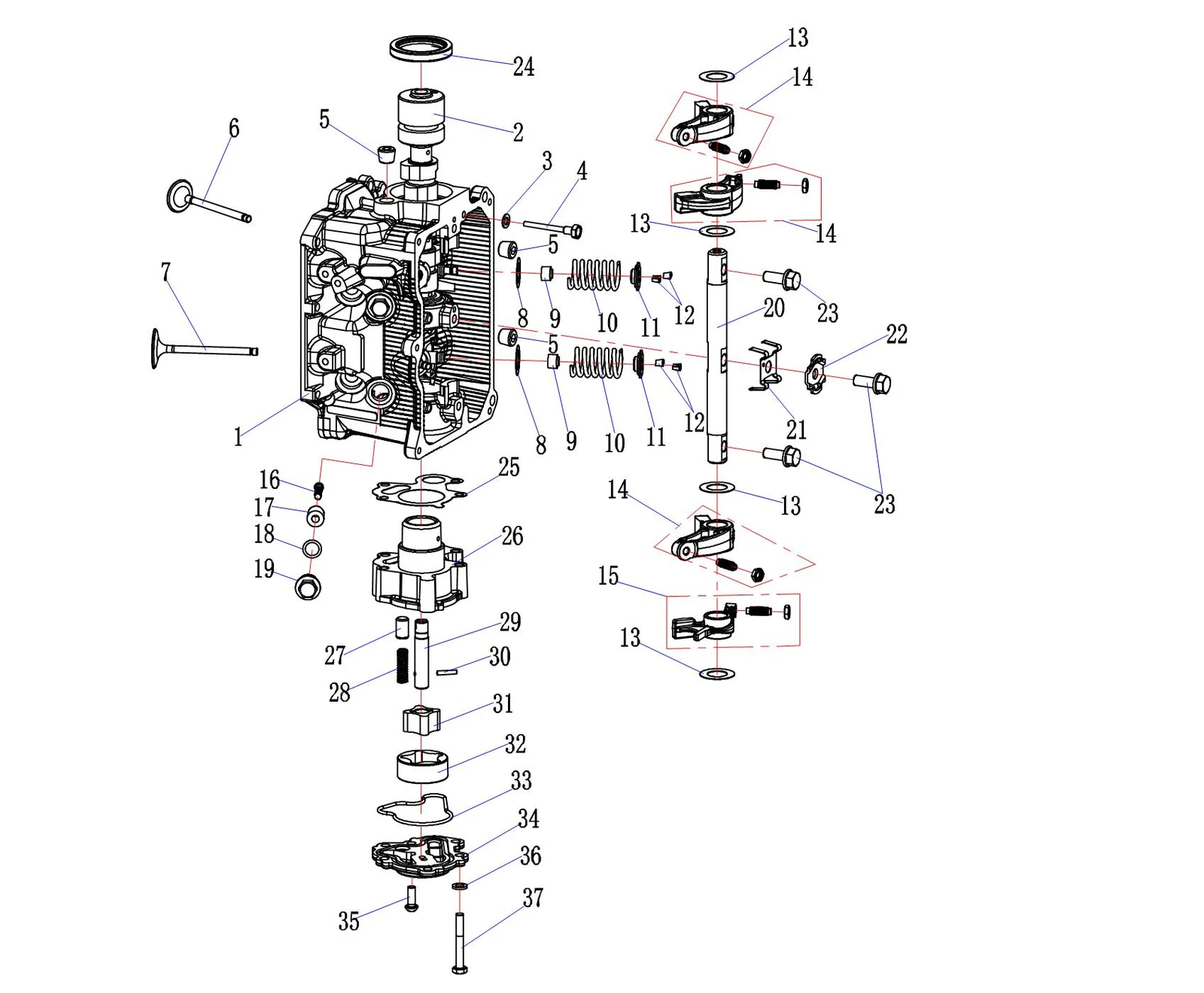

Рис. 9 — газораспределительная система 37 дет.

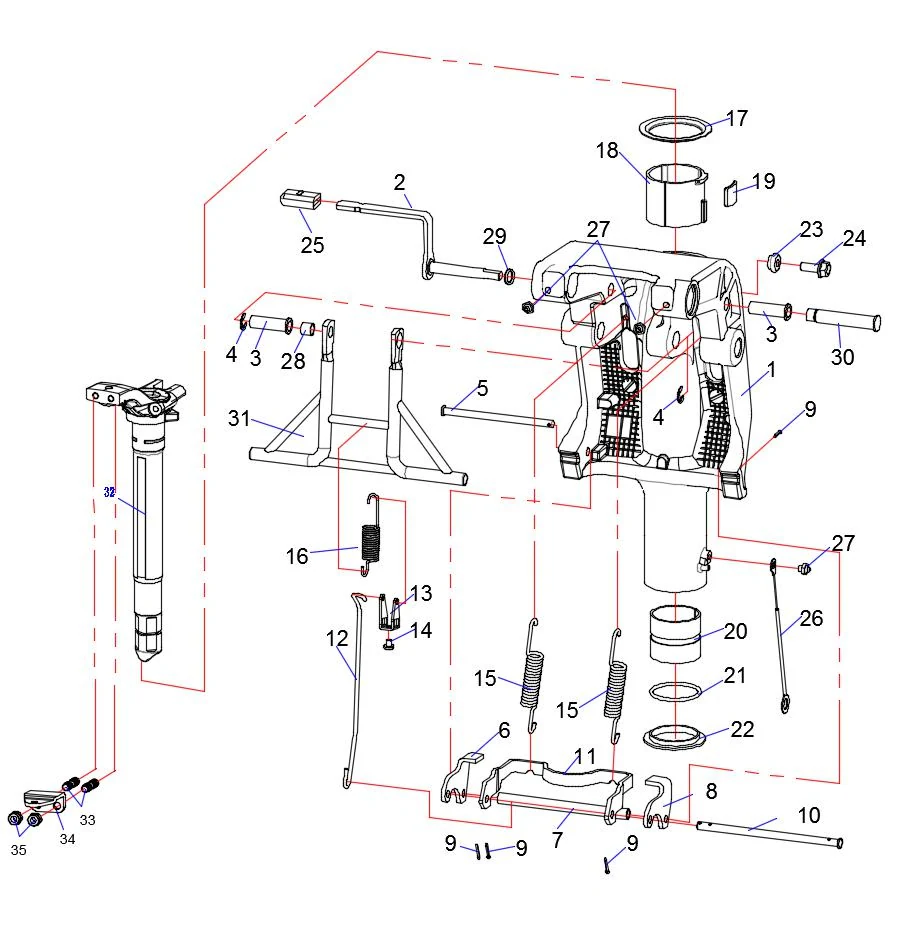

Рис. 10 — Зажимной кронштейн (1) 37 дет.

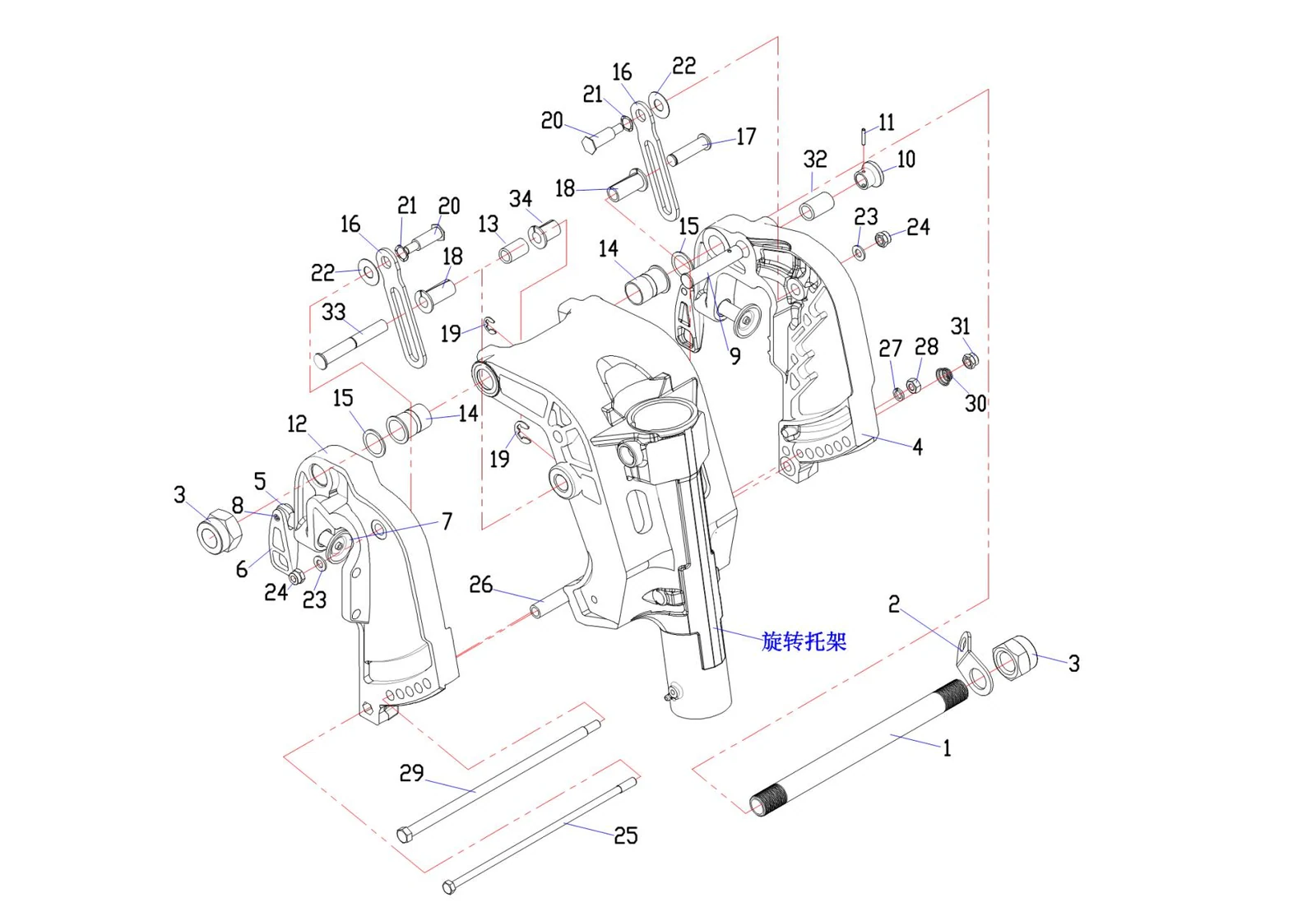

Рис. 11 — Зажимной кронштейн (2) 34 дет.

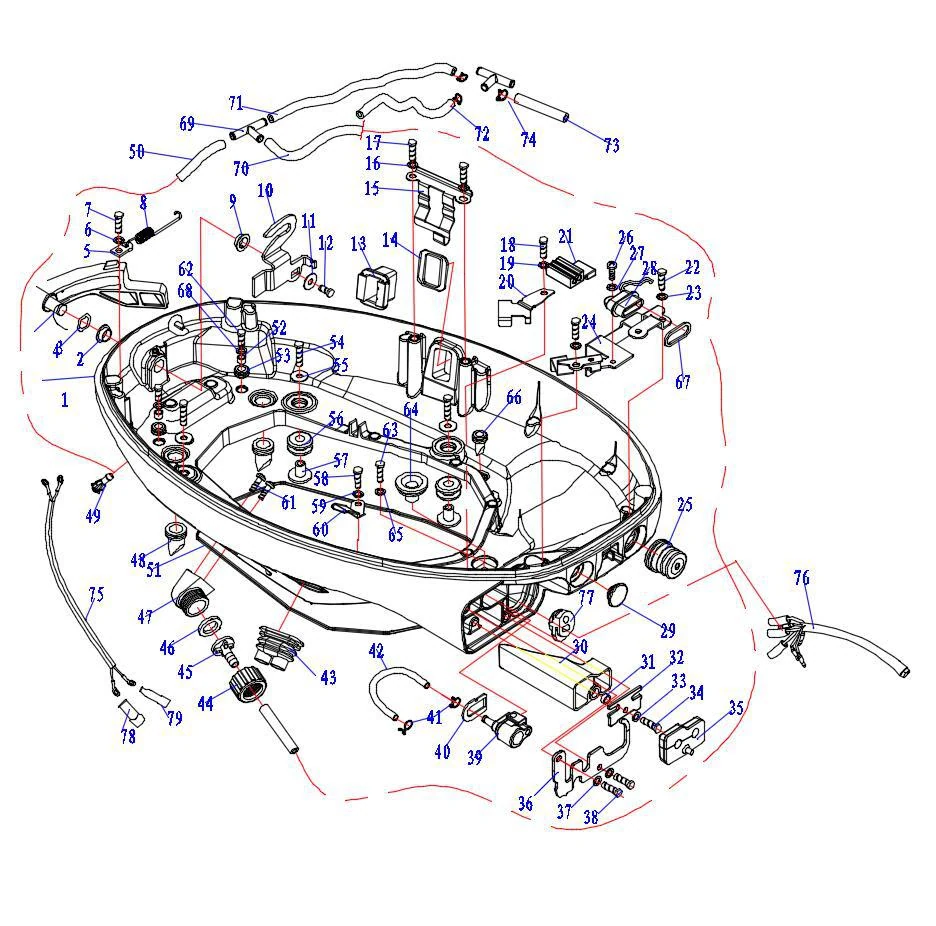

Рис. 12 — поддон 79 дет.

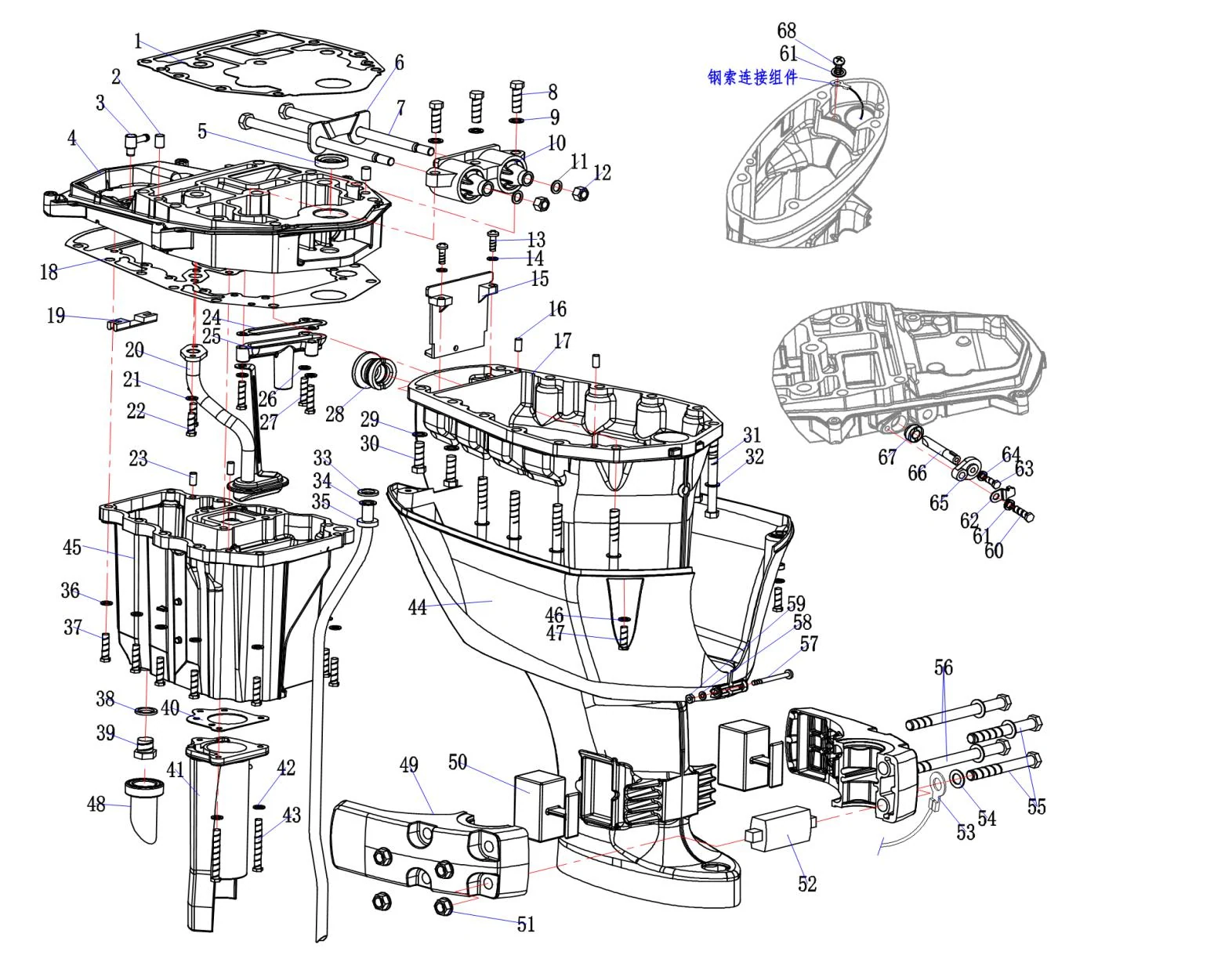

Рис. 13 — Схема разборки верхней части 70 дет.

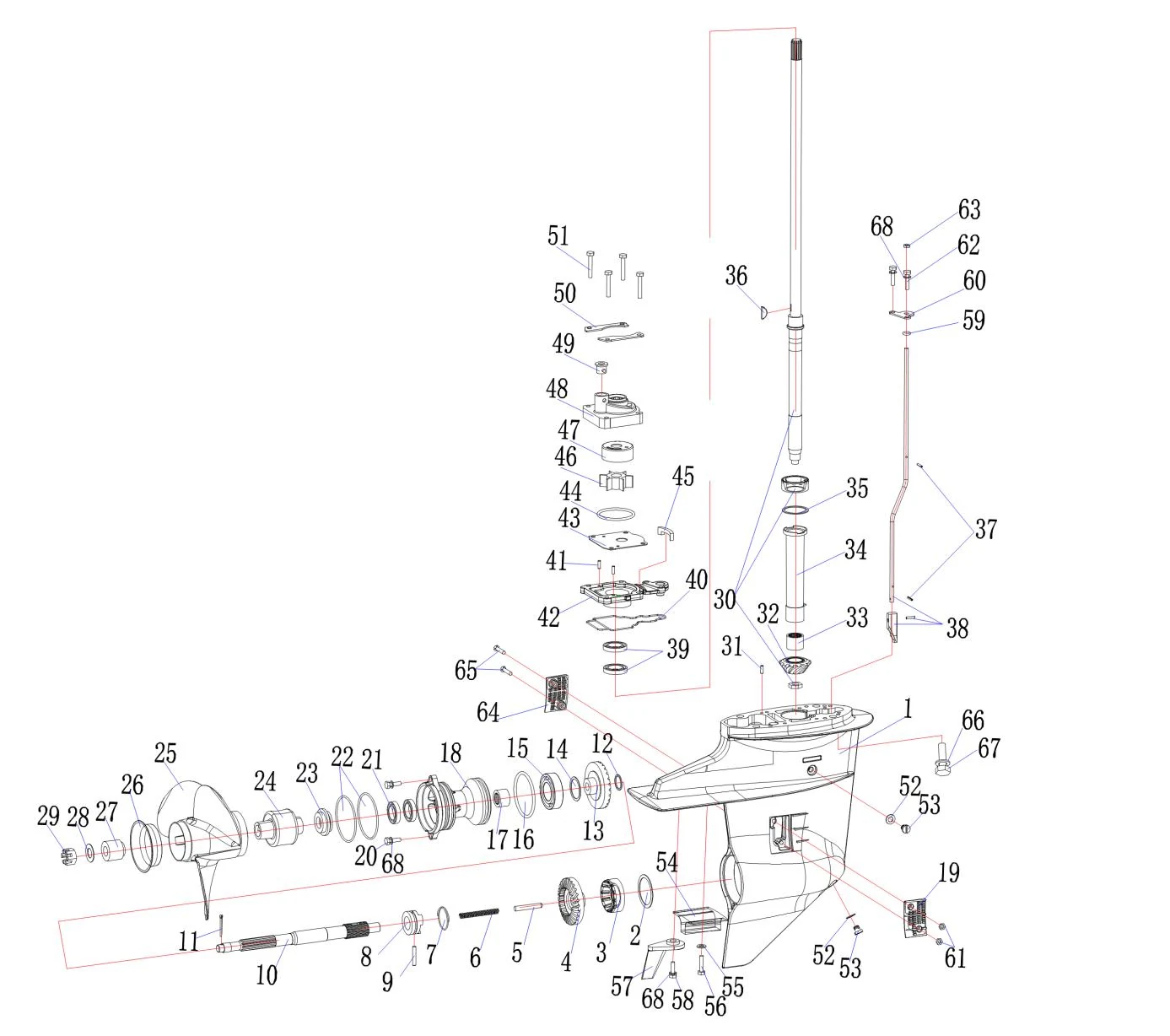

Рис. 14 — Нижний узел в разборе 70 дет.

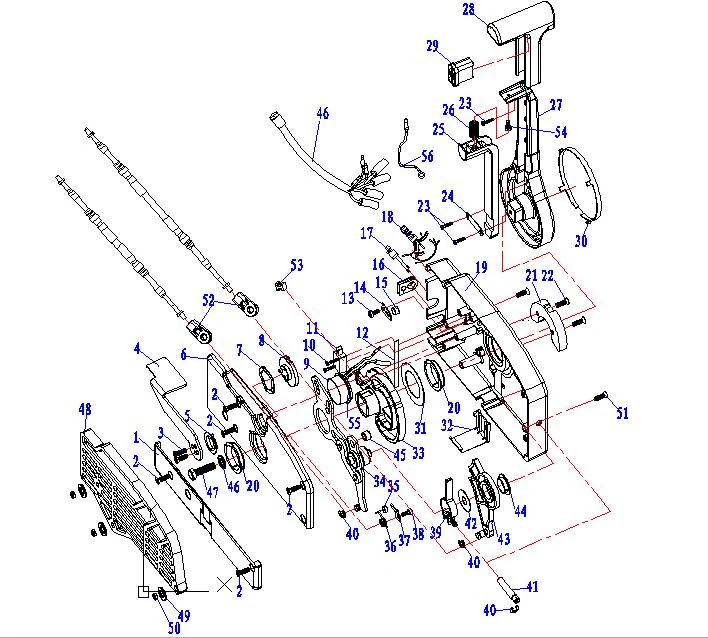

Рис. 15 — Дистанционный пульт 56 дет.
Рис. 16 — Случайные принадлежности 29 дет.
