Dimo — T9.8

Взрыв-схемы и спецификации запчастей.

1СБОРКА ЦИЛИНДРА И КАРТЕРА 2ПОРШЕНЬ・КОЛЕНВАЛ 3ВПУСКНОЙ・ЛЕПЕСТКОВЫЙ КЛАПАН 4КАРБЮРАТОР 5МАГНЕТО 6МЕХАНИЗМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ 7РУЛЕВАЯ РУКОЯТКА (тип MF/EF)8СТАРТЕР С РУЧНЫМ ПУСКОМ・ЗАМОК СТАРТЕРА 9КОРПУС ВАЛА ПРИВОДА・РЕДУКТОР 10ТРАНСМИССИЯ・ВОДЯНОЙ НАСОС 11Переключение передач 12КРОНШТЕЙН・ЗАЩЕЛКА РЕВЕРСА 13КОЖУХ ДВИГАТЕЛЯ 14ОТДЕЛЬНЫЙ ТОПЛИВНЫЙ БАК (Пластиковый)・АКСЕССУАРЫ 1514 Топливный бак и трубопроводы

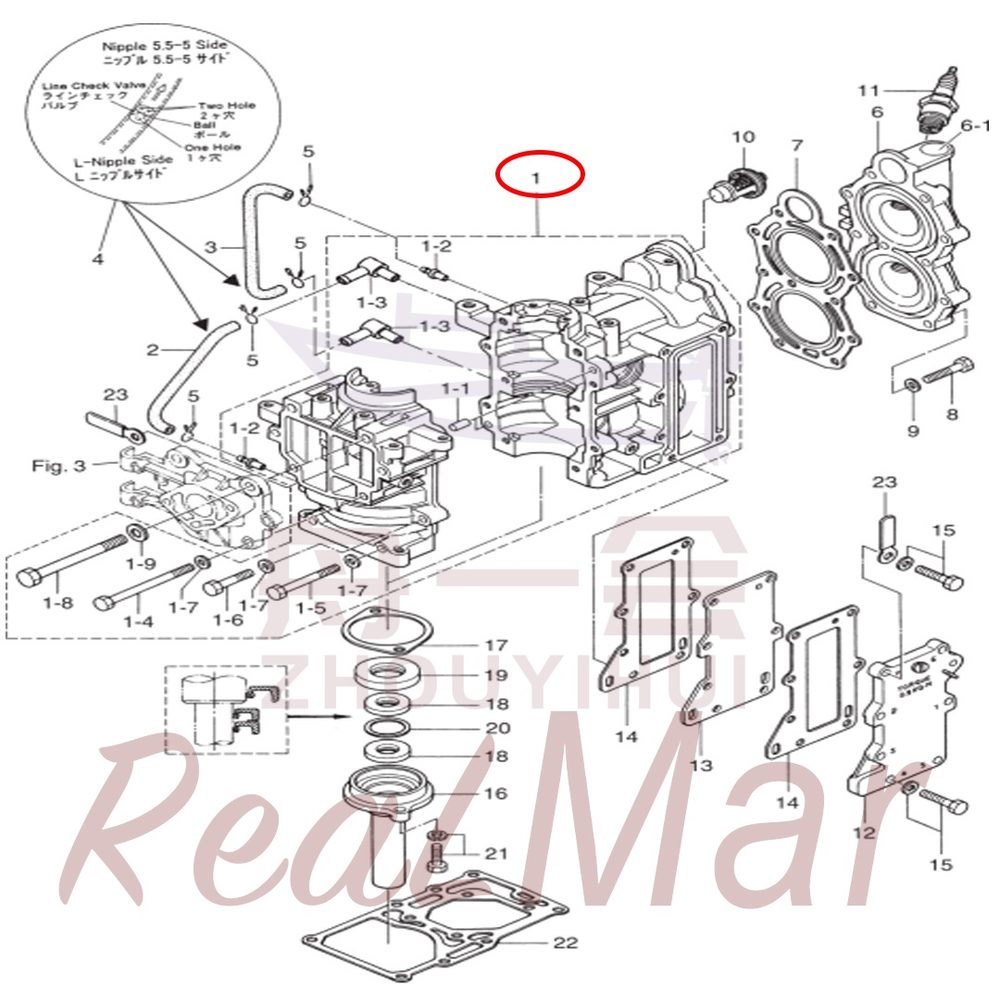

Рис. 1СБОРКА ЦИЛИНДРА И КАРТЕРА CYLINDER・CRANK CASE ASS'Y

REF	Номер детали	Наименование	Кол-во
1–1	DM9811-01100-000	Узел блока цилиндров и картера (с гильзой цилиндра, установочным штифтом)	1
1–1–1	17404-98091	Установочный штифт картера	2
1–1–2	DM9811-01131-000	Штуцер маслоотводящей трубки	2
1–1–3	DM9811-01137-000	Угловой патрубок блока цилиндров	2
1–1–4	19498-10435	Болт с шестигранной головкой	4
1–1–5	19498-10450	Болт с шестигранной головкой и плоской шайбой в сборе	2
1–1–6	10991-04063	Болт с шестигранной головкой и плоской шайбой в сборе	2
1–1–7	10809-04904	Плоская шайба	8
1–1–8	19098-60220	Болт с шестигранной головкой	2
1–1–9	16098-90200	Плоская шайба уплотнения оси коромысел	2
1–2	DM9811-40120-000	Маслопровод	1
1–3	DM9811-40230-000	Маслопровод	1
1–4	DM9811-01160-000	Узел перепускного клапана 1	2
1–5	DM9811-01133-000	Стопорное кольцо	4
1–6	DM9811-01001-000	Головка цилиндра	1
1–6–1	DM9811-01093-000	Заглушка головки цилиндра	2
1–7	DM9811-01005-000	Прокладка головки цилиндра	1
1–8	10991-04063	Болт с шестигранной головкой и плоской шайбой в сборе	11
1–9	10809-04904	Плоская шайба	11
1–10	DM2509-12411-000	Термостат	1
1–11	16308-00060	Свеча зажигания	2
	16308-00838	Свеча зажигания	2
1–12	DM9811-02300-000	Наружная крышка выпускного корпуса	1
1–13	DM9811-02302-000	Внутренняя крышка выпускного корпуса	1
1–14	DM9811-02305-000	Прокладка наружной крышки выпускного корпуса	2
1–15	13015-04085	Болт с шестигранной головкой	7
1–16	DM9811-01210-000	Нижняя крышка коленчатого вала	1
1–17	DM9811-01214-000	Прокладка нижней крышки коленчатого вала	1
1–18	DM9811-01215-000	Сальник нижней крышки коленчатого вала 3	2
1–19	DM9811-00122-000	Сальник нижней крышки коленчатого вала	1
1–20	DM9811-01217-000	Разделительная шайба сальника нижней крышки коленчатого вала	1
1–21	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	2
1–22	DM9811-01303-000	Нижняя прокладка силового агрегата	1
1–23	DM9811-06972-000	Зажим жгута проводов	2

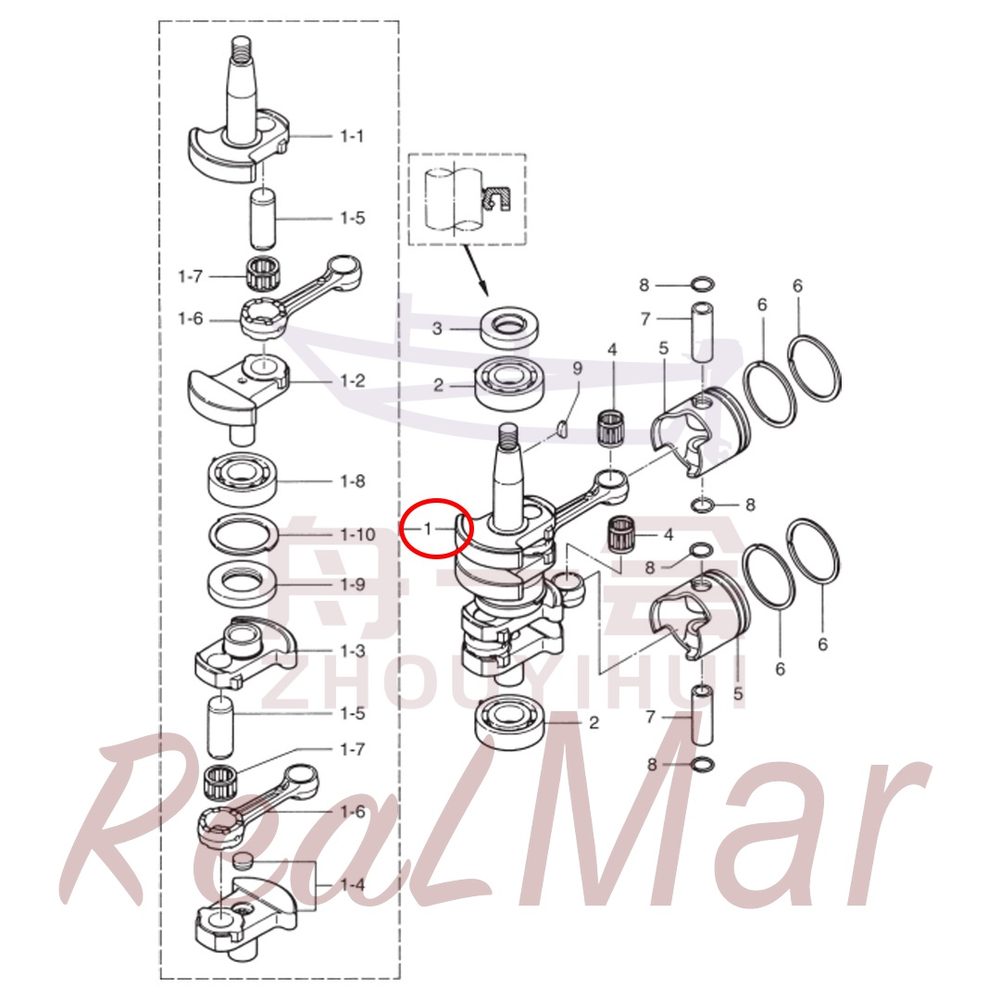

Рис. 2ПОРШЕНЬ・КОЛЕНВАЛ PISTON・CRANKSHAFT

REF	Номер детали	Наименование	Кол-во
2–1	DM9811-00030-000	Шатун коленчатого вала в сборе	1
2–1–1	DM9811-00031-000	Запасная часть Dimo	1
2–1–2	DM9811-00032-000	Запасная часть Dimo	1
2–1–3	DM9811-00033-000	Запасная часть Dimo	1
2–1–4	DM9811-00034-000	Запасная часть Dimo	1
2–1–5	DM9811-00061-000	Запасная часть Dimo	2
2–1–6	DM9811-00040-000	Запасная часть Dimo	2
2–1–7	DM9811-00043-000	Запасная часть Dimo	2
2–1–8	DM9811-36204-000	Запасная часть Dimo	1
2–1–9	DM9811-00051-000	Запасная часть Dimo	1
2–1–10	DM9811-00115-000	Запасная часть Dimo	1
2–2	DM9811-36204-000	Запасная часть Dimo	2
2–3	DM9811-00121-000	Верхний сальник коленчатого вала	1
2–4	DM9811-00042-000	Игольчатый подшипник малой головки шатуна	2
2–5	DM9811-00001-000	Поршень	2
	DM9811-00004-000	Запасная часть Dimo	2
2–6	DM9811-00011-000	Поршневое кольцо	4
	DM9811-00014-000	Запасная часть Dimo	4
2–7	DM9811-00021-000	Поршневой палец	2
2–8	DM9811-00024-000	Стопорное кольцо поршневого пальца	4
2–9	DM9811-00131-000	Шпонка маховика	1

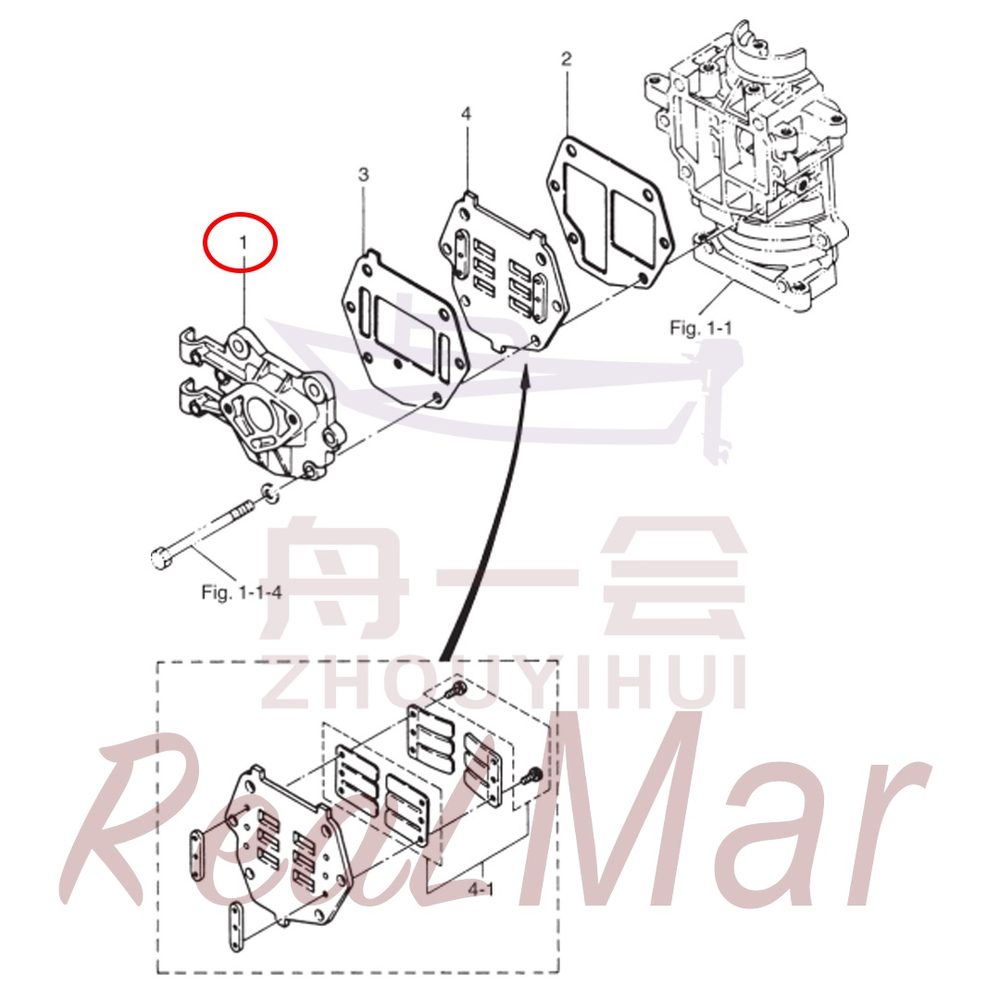

Рис. 3ВПУСКНОЙ・ЛЕПЕСТКОВЫЙ КЛАПАН INLET・REED VALVE

REF	Номер детали	Наименование	Кол-во
3–1	DM9811-02010-000	Седло впускного клапана	1
3–2	DM9811-02104-000	Прокладка лепесткового клапана	1
3–3	DM9811-02105-000	Прокладка седла впускного клапана	1
3–4	DM9811-02100-000	Лепестковый клапан в сборе	1
3–4–1	DM9811-02110-000	Лепесток	1

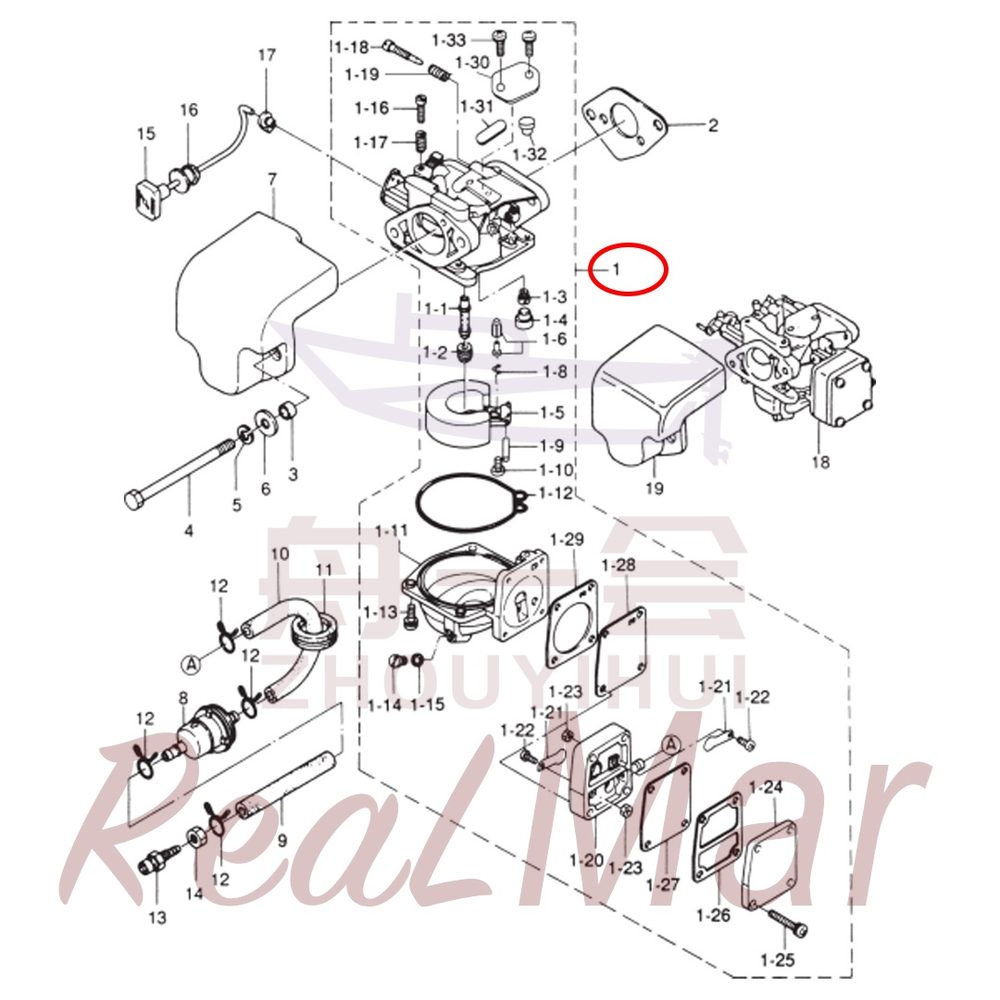

Рис. 4КАРБЮРАТОР CARUBRETOR

REF	Номер детали	Наименование	Кол-во
4–1	DM9811-03200-000	Карбюратор	1
4–1–1	DM9811-03252-000	Запасная часть Dimo	1
4–1–2	DM9811-03251-000	Запасная часть Dimo	1
4–1–3	DM9811-03254-000	Запасная часть Dimo	1
4–1–4	DM9811-03256-000	Запасная часть Dimo	1
4–1–5	DM9811-03231-000	Запасная часть Dimo	1
4–1–6	DM9811-03239-000	Запасная часть Dimo	1
4–1–8	DM9811-03244-000	Запасная часть Dimo	1
4–1–9	DM9811-03232-000	Запасная часть Dimo	1
4–1–10	DM9811-03234-000	Запасная часть Dimo	1
4–1–11	DM9811-03221-000	Запасная часть Dimo	1
4–1–12	DM9811-03222-000	Запасная часть Dimo	1
4–1–13	18850-74696	Запасная часть Dimo	4
4–1–14	DM9811-03292-000	Запасная часть Dimo	1
4–1–15	DM9811-03293-000	Запасная часть Dimo	1
4–1–16	DM9811-03265-000	Запасная часть Dimo	1
4–1–17	DM9811-03267-000	Запасная часть Dimo	1
4–1–18	DM9811-03266-000	Запасная часть Dimo	1
4–1–19	DM9811-03268-000	Запасная часть Dimo	1
4–1–20	DM9811-03304-000	Запасная часть Dimo	1
4–1–21	DM9811-03305-000	Запасная часть Dimo	2
4–1–22	18958-80704	Запасная часть Dimo	2
4–1–23	17098-90700	Запасная часть Dimo	2
4–1–24	DM9811-03301-000	Запасная часть Dimo	1
4–1–25	18855-74687	Запасная часть Dimo	4
4–1–26	DM9811-03302-000	Запасная часть Dimo	1
4–1–27	DM9811-03303-000	Запасная часть Dimo	1
4–1–28	DM9811-03306-000	Запасная часть Dimo	1
4–1–29	DM9811-03307-000	Запасная часть Dimo	1
4–1–30	DM9811-03181-000	Запасная часть Dimo	1
4–1–31	DM9811-03182-000	Запасная часть Dimo	1
4–1–32	DM9811-03183-000	Запасная часть Dimo	1
4–1–33	DM9811-03186-000	Запасная часть Dimo	2
4–2	DM9811-02011-000	Прокладка карбюратора	1
4–3	DM9811-02416-000	Втулка впускного глушителя	2
4–4	19492-90425	Болт с шестигранной головкой	2
4–5	18115-04900	Пружинная шайба	2
4–6	DM6011-15791-000	Ограничительная шайба направляющего ролика пускового шнура	2
4–7	DM9811-02411-000	Впускной глушитель в сборе	1
4–8	DM9811-02230-000	Топливный фильтр	1
4–9	DM9811-50075-000	Топливный шланг	1
4–10	DM9811-02212-000	Выходной топливный шланг	1
4–11	DM9811-76023-000	Обойма впускного шланга топливного насоса	1
4–12	DM9811-02215-000	Хомут шланга Φ11	4
4–13	DM9811-70260-000	Штуцер впускного топливного шланга в сборе	1
4–14	DM9811-70261-000	Контргайка штуцера впускного топливного шланга	1
4–15	DM9811-67151-000	Тяга воздушной заслонки	1
4–16	DM9811-67104-000	Резиновая опора тяги воздушной заслонки	1
4–17	DM0511-41262-000	Ползун тяги воздушной заслонки	1
4–18	DM9811-03202-000	Карбюратор	1
4–19	DM9811-02412-000	Впускной глушитель в сборе	1

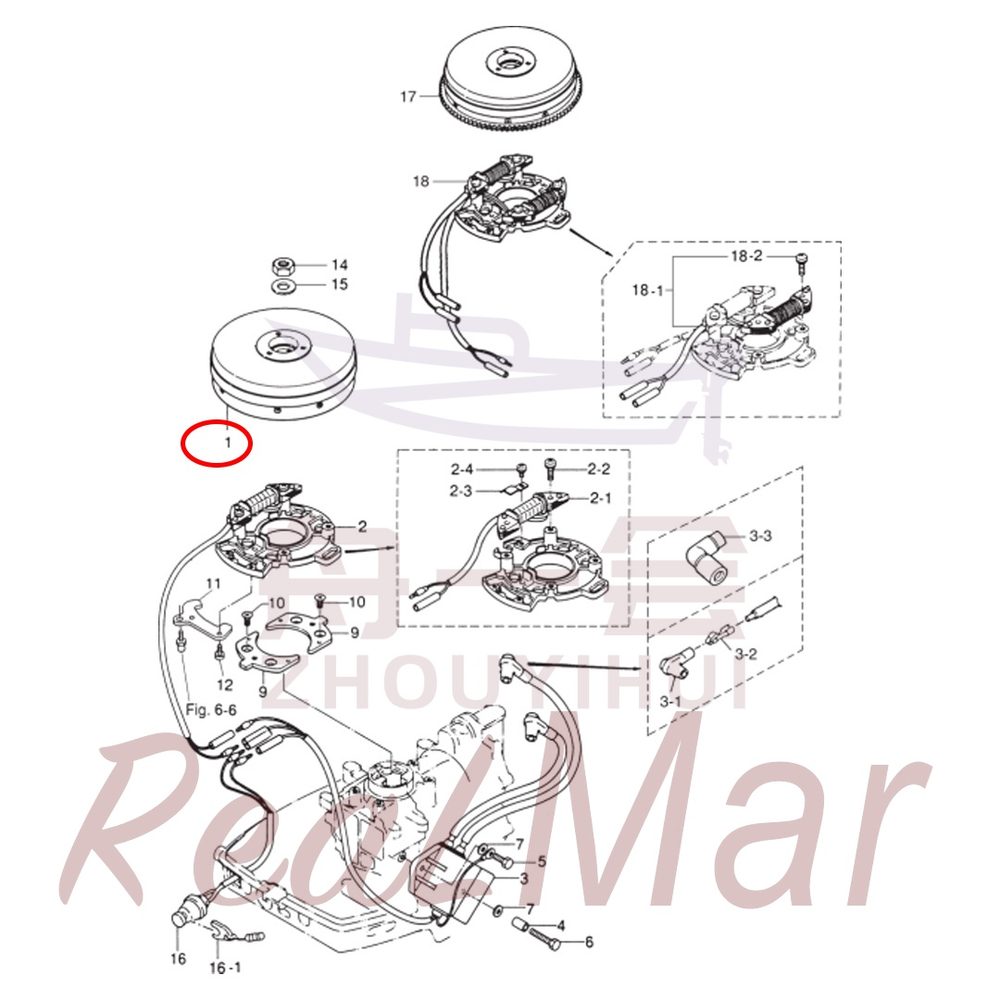

Рис. 5МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
5–1	DM9811-06101-000	Маховик	1
5–2	DM9811-06102-000	Кронштейн катушки	1
5–2–1	DM9811-06120-000	Зарядная катушка	1
5–2–2	13108-04985	Винт с крестообразным шлицем и пружинной шайбой в сборе	2
5–2–3	DM9811-06135-000	Держатель провода	1
5–2–4	18958-94604	Винт с крестообразным шлицем и пружинной шайбой в сборе	1
5–3	DM9811-06170-000	Блок CDI зажигания	1
5–3–1	DM9811-06291-000	Колпачок катушки зажигания	2
5–3–2	DM9811-06926-000	Разъем свечи зажигания	2
5–3–3	DM9811-06921-000	Колпачок катушки зажигания	2
5–4	DM9811-06162-000	Втулка катушки зажигания	1
5–5	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	1
5–6	10991-04085	Болт с шестигранной головкой	1
5–7	10809-04904	Плоская шайба	2
5–9	DM9811-63724-000	Плита статора	2
5–10	12307-04098	Винт с потайной головкой и крестообразным шлицем	4
5–11	DM9811-05233-000	Катушка крепления поворотной соединительной пластины	1
5–12	15720-04400	Шестигранная тонкая гайка	2
5–14	10930-98044	Гайка маховика	1
5–15	10809-98638	Шайба гайки маховика	1
5–16	DM9811-06830-000	Узел выключателя остановки двигателя	1
5–16–1	DM9811-06821-000	Аварийный трос остановки двигателя	1
5–17	DM9811-06194-000	Маховик (электростартер)	1
5–18	DM9811-06103-000	Запасная часть Dimo	1
5–18–1	DM9811-06123-000	Запасная часть Dimo	1
5–18–2	13108-04985	Винт с крестообразным шлицем и пружинной шайбой в сборе	2

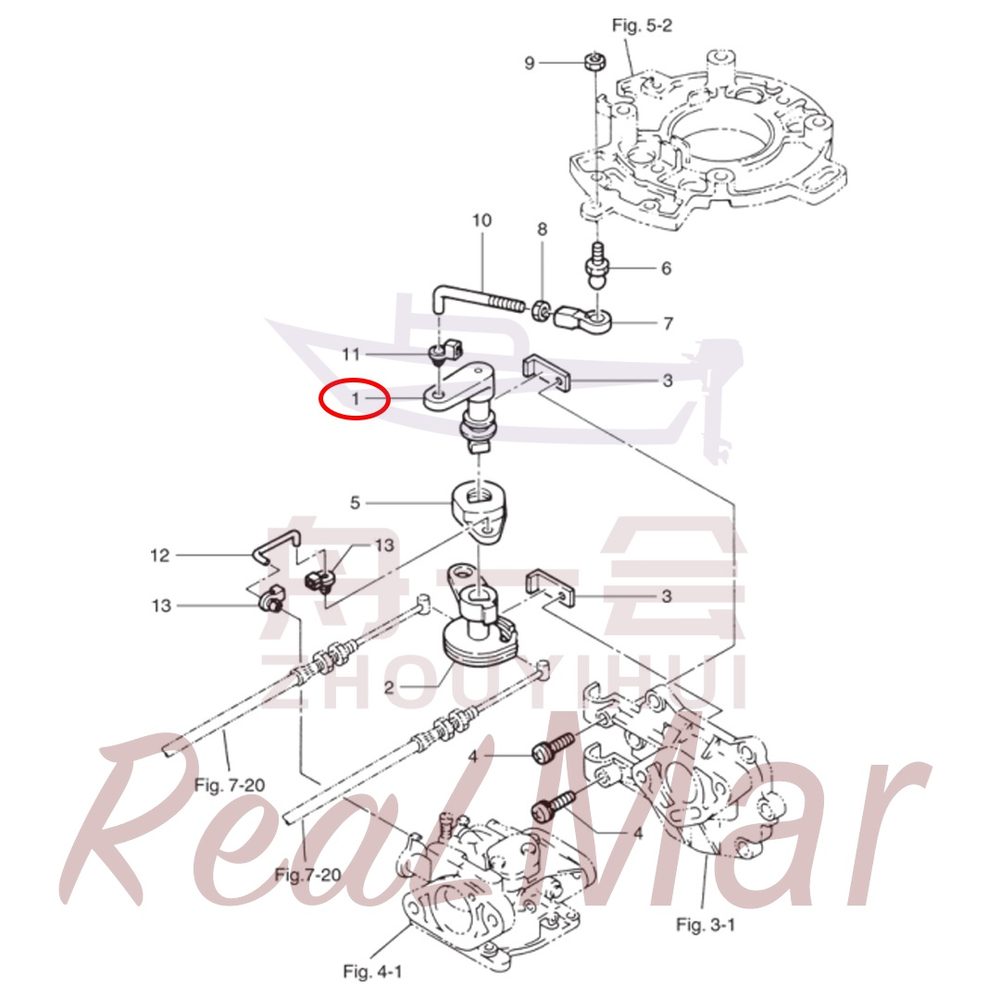

Рис. 6МЕХАНИЗМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ THROTTLE MECHANISM

REF	Номер детали	Наименование	Кол-во
6–1	DM9811-63711-000	Рычаг опережения зажигания	1
6–2	DM9811-63611-000	Кулачок ускорения дроссельной заслонки	1
6–3	DM9811-63506-000	Упор рычага опережения зажигания	2
6–4	13225-05080	Винт с полукруглой головкой и крестообразным шлицем с пружинной шайбой в сборе	2
6–5	DM9811-63751-000	Поворотный рычаг опоры дроссельной заслонки	1
6–6	DM9811-05228-000	Шаровой шарнир опоры катушки	1
6–7	DM1511-41237-000	Тяга опережения зажигания, наконечник	1
6–8	10930-05M72	Гайка шестигранная тип 1	1
6–9	15720-04400	Шестигранная тонкая гайка	1
6–10	DM9811-63715-000	Тяга опережения зажигания	1
6–11	DM9811-05224-000	Кронштейн крепления пружины растяжения	1
6–12	DM9811-63716-000	Соединительная тяга блокировки стартера	1
6–13	DM0511-41262-000	Ползун тяги воздушной заслонки	2

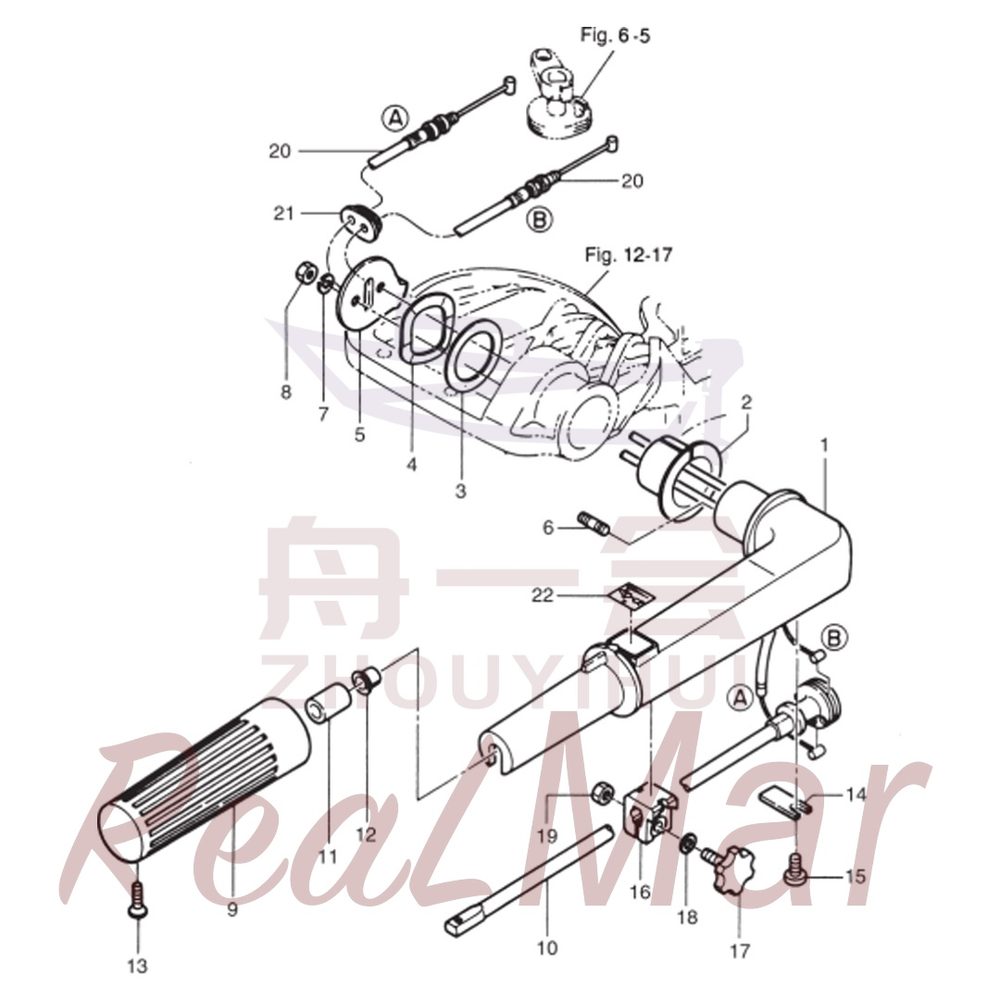

Рис. 7РУЛЕВАЯ РУКОЯТКА (тип MF/EF) TILLER HANDLE (MF/EF type)

REF	Номер детали	Наименование	Кол-во
	DM9811-W0084-000	Узел рукоятки управления	1
7–1	DM9811-63011-000	Рычаг управления	1
7–2	DM9811-63102-000	Внутренняя втулка рычага управления	1
7–3	DM9811-63108-000	Внутренняя шайба рычага управления	1
7–4	DM9811-63109-000	Волнистая шайба рычага управления	1
7–5	DM9811-63103-000	Прижимная шайба рычага управления	1
7–6	DM9811-63104-000	Шпилька рычага управления	2
7–7	18115-04900	Пружинная шайба	2
7–8	15720-04400	Шестигранная тонкая гайка	2
7–9	DM9811-63012-000	Рукоятка управления	1
7–10	DM9811-63041-000	Узел рычага управления дроссельной заслонкой	1
7–11	DM9811-63048-000	Резиновая втулка рычага управления дроссельной заслонкой	1
7–12	DM9811-63046-000	Втулка рычага управления дроссельной заслонкой	1
7–13	18029-70592	Винт с крестообразным шлицем полупотайной	1
7–14	DM9811-63063-000	Прижимная пластина рычага управления дроссельной заслонкой	1
7–15	12593-04098	Винт с крестообразным шлицем	1
7–16	DM9811-63035-000	Фиксатор дроссельной заслонки	1
7–17	DM9811-63034-000	Рукоятка фиксатора дроссельной заслонки	1
7–18	10809-04904	Плоская шайба	1
7–19	15720-04400	Шестигранная тонкая гайка	1
7–20	DM9811-63600-000	Трос дроссельной заслонки	2
7–21	DM9811-63621-000	Крепёжный блок троса дроссельной заслонки	1
7–22	DM9811-72019-000	Наклейка	1

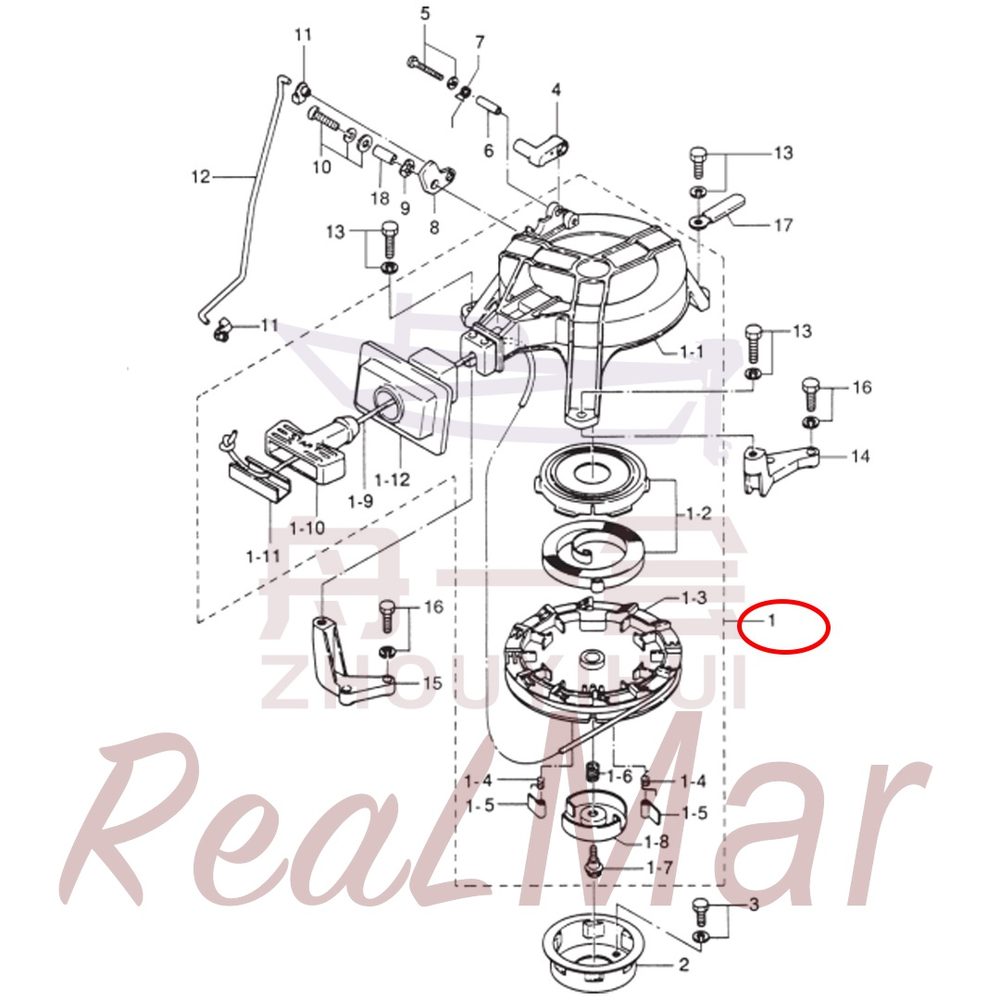

Рис. 8СТАРТЕР С РУЧНЫМ ПУСКОМ・ЗАМОК СТАРТЕРА RECOIL STARTER・STARTER LOCK

REF	Номер детали	Наименование	Кол-во
8–1	DM9811-05000-000	Узел стартера	1
8–1–1	DM9811-05105-000	Корпус стартера	1
8–1–2	DM9811-05010-000	Узел спиральной пружины	1
	DM9811-05010-001	Плоская спиральная пружина
	DM9811-05010-002	Основание плоской спиральной пружины
8–1–3	DM9811-05104-000	Пусковой диск	1
8–1–4	DM9811-05012-000	Пружина кручения собачки	2
8–1–5	DM9811-05003-000	Собачка пускового диска	2
8–1–6	DM9811-05007-000	Прижимная пружина крышки пускового диска	1
8–1–7	DM9811-05138-000	Болт с шестигранной головкой и фланцем со ступенчатой шейкой	1
8–1–8	DM9811-05006-000	Крышка пускового диска	1
8–1–9	DM9811-05013-000	Пусковой шнур	1
8–1–10	DM9811-05019-000	Пусковая рукоятка	1
8–1–11	DM9811-05131-000	Крышка пусковой рукоятки	1
8–1–12	DM9811-05116-000	Направляющее гнездо пускового шнура	1
8–2	DM9811-05901-000	Пусковое соединительное устройство	1
8–3	19098-94498	Болт с шестигранной головкой в сборе с пружинной шайбой	3
8–4	DM9811-05252-000	Стопорный кулачок пускового устройства	1
8–5	18950-75670	Винт с крестообразным шлицем и малой головкой в сборе с плоской шайбой	1
8–6	DM9811-05255-000	Втулка стопорного кулачка пускового устройства	1
8–7	DM9811-05216-000	Возвратная торсионная пружина стопорного кулачка пускового устройства	1
8–8	DM9811-05253-000	Стопорный рычаг пускового устройства	1
8–9	16960-70200	Волнистая шайба стопорного рычага пускового устройства	1
8–10	18950-73494	Винт с крестообразным шлицем и малой головкой, пружинная и плоская шайбы в сборе	1
8–11	DM9811-05223-000	Ползун блокировочной тяги пускового устройства	2
8–12	DM9811-05217-000	Блокировочная тяга пускового устройства	1
8–13	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	3
8–14	DM9811-05101-000	Левая опора стартера	1
8–15	DM9811-05102-000	Правая опора стартера	1
8–16	13097-04085	Болт с шестигранной головкой в сборе с пружинной шайбой	4
8–17	DM9811-06972-000	Зажим жгута проводов	1
8–18	DM9811-05215-000	Втулка стопорного рычага пускового устройства	1

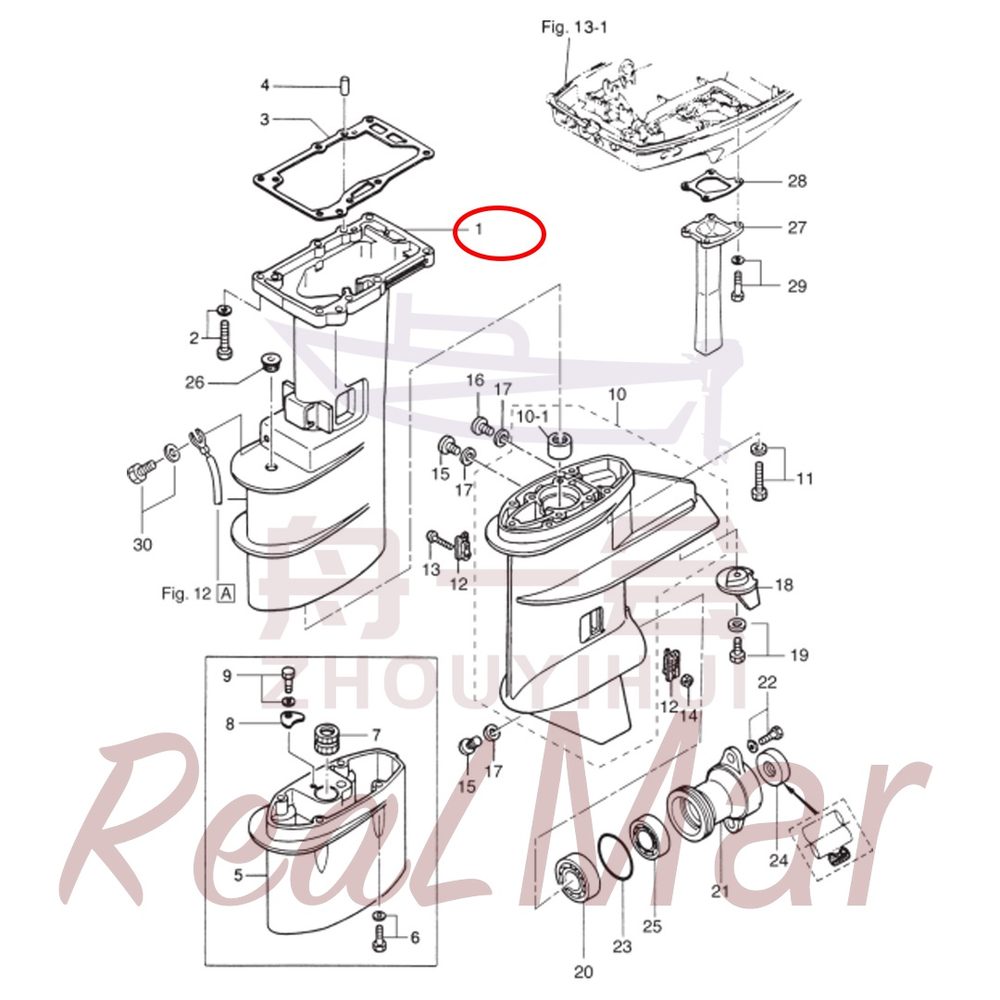

Рис. 9КОРПУС ВАЛА ПРИВОДА・РЕДУКТОР DRIVE SHAFT HOUSING・GEAR CASE

Fig. 9 DRIVE SHAFT HOUSING・GEAR CASE Рис.

REF	Номер детали	Наименование	Кол-во
9–1	DM9811-61020-000	Корпус промежуточного редуктора	1
	DM9811-61030-000	Корпус промежуточного редуктора	1
9–2	13535-04575	Болт с шестигранной головкой в сборе с плоской шайбой	6
9–3	DM9811-61012-000	Нижнее уплотнительное кольцо основания	1
9–4	DM9811-01111-000	Установочный штифт промежуточного корпуса	2
9–5	DM9811-61110-000	Запасная часть Dimo	1
9–6	13535-04575	Болт с шестигранной головкой в сборе с плоской шайбой	4
9–7	DM9811-60003-000	Запасная часть Dimo	1
9–8	DM9811-66024-000	Запасная часть Dimo	1
9–9	19090-74498	Болт с шестигранной головкой в сборе с пружинной шайбой	1
9–10	DM9811-60000-000	Корпус редуктора	1
	DM9811-60000-001	Корпус редуктора	(1)
	DM9811-60000-002	Корпус редуктора	(1)
9–10–1	DM9811-60211-000	Игольчатый подшипник приводного вала	1
9–11	13535-04575	Болт с шестигранной головкой в сборе с плоской шайбой	4
9–12	DM9811-60206-000	Водозаборная сетка редуктора	2
9–13	18959-70670	Винт с крестообразным шлицем и малой головкой	1
9–14	17060-70600	Тонкая шестигранная самоконтрящаяся гайка с неметаллической вставкой	1
9–15	10760-02008	Сливная пробка без магнита	2
9–16	10760-02008	Сливная пробка без магнита	1
9–17	10670-02209	Прокладка сливной пробки	3
9–18	DM9811-60217-000	Антикавитационная плита	1
	DM9811-60218-000	Анод	（1）
9–19	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	1
	19090-70494	Запасная часть Dimo	（1）
9–20	DM9811-06204-000	Подшипник	1
9–21	DM9811-60101-000	Корпус подшипника	1
9–22	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	2
9–23	DM9811-65015-000	Переднее уплотнительное кольцо корпуса подшипника	1
9–24	DM9811-60111-000	Сальник корпуса подшипника	1
9–25	17704-006YH	Подшипник	1
9–26	DM9811-66043-000	Резиновая втулка промежуточного корпуса	1
9–27	DM9811-02311-000	Выхлопная труба	1
9–28	DM9811-02312-000	Прокладка выхлопной трубы	1
9–29	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	4
9–30	13035-04098	Болт с шестигранной головкой и плоской шайбой в сборе	1

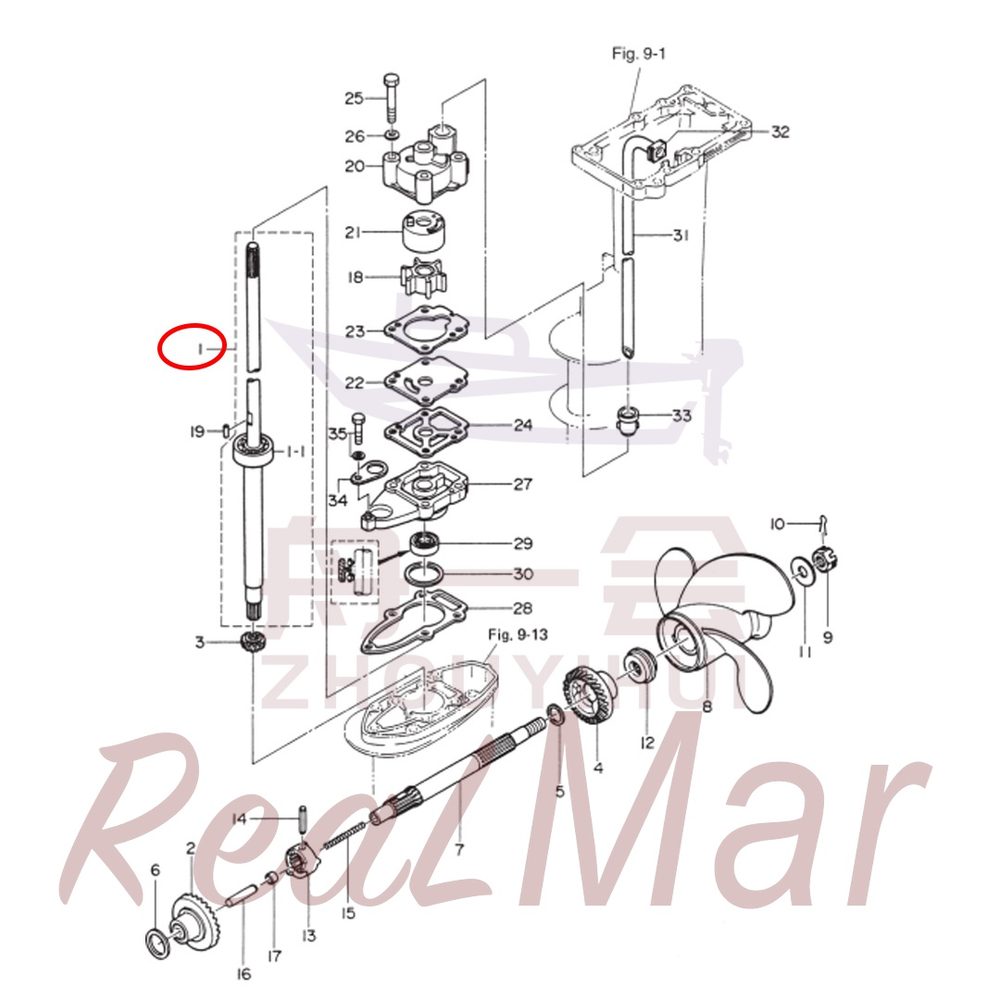

Рис. 10ТРАНСМИССИЯ・ВОДЯНОЙ НАСОС TRANSMISSION・WATER PUMP

REF	Номер детали	Наименование	Кол-во
10–1	DM9811-64306-000	Вал гребной в сборе	1
	DM9811-64307-000	Вал гребной в сборе	1
	DM9811-64309-000	Вал гребной в сборе	1
10–1–1	DM9811-06301-000	Подшипник шариковый вала гребного	1
10–2	DM9811-64010-000	Шестерня переднего хода в сборе	1
10–3	DM9811-64020-000	Шестерня ведущая	1
10–4	DM9811-64030-000	Шестерня заднего хода	1
10–5	DM0512-64032-000	Шайба шестерни заднего хода	1
10–6	DM9811-64014-000	Регулировочная прокладка шестерни переднего хода	AR
	DM9811-64015-000	Регулировочная прокладка шестерни переднего хода	AR
10–7	DM9811-64211-000	Вал гребного винта	1
10–8	DM9811-64513-000	Гребной винт в сборе	1
	DM9811-64514-000	Гребной винт в сборе	1
	DM9811-64515-000	Гребной винт в сборе	1
	DM9811-64517-000	Гребной винт в сборе	1
	DM9811-64519-000	Гребной винт в сборе	1
10–9	10939-90M09	Контргайка гребного винта	1
10–10	19610-70080	Шплинт	1
10–11	10809-90M09	Шайба увеличенная	1
10–12	DM9811-64230-000	Втулка упорная гребного винта	1
10–13	DM9811-64215-000	Собачка	1
10–14	DM9811-64217-000	Штифт цилиндрический пружинный	1
10–15	DM9811-64221-000	Пружина сжатия собачки	1
10–16	DM9811-64223-000	Штифт переключения	1
10–17	DM9811-64222-000	Палец скользящий переключения	1
10–18	DM9811-65021-000	Крыльчатка водяного насоса	1
10–19	DM9811-65022-000	Штифт приводной крыльчатки водяного насоса	1
10–20	DM9811-65016-000	Корпус водяного насоса	1
10–21	DM9811-65011-000	Кольцо корпуса водяного насоса	1
10–22	DM9811-65025-000	Прокладка корпуса водяного насоса	1
10–23	DM9811-65018-000	Прокладка нижняя корпуса водяного насоса	1
10–24	DM9811-65029-000	Прокладка верхняя основания водяного насоса	1
10–25	10991-04083	Болт с шестигранной головкой и плоской шайбой в сборе	4
10–26	10809-04904	Плоская шайба	4
10–27	DM9811-65017-000	Основание водяного насоса	1
10–28	DM9811-65020-000	Прокладка нижняя основания водяного насоса	1
10–29	DM9811-60111-001	Сальник основания водяного насоса	1
10–30	DM9811-64023-000	Регулировочная прокладка ведущей шестерни	AR
10–31	DM9811-65100-000	Труба водоподводящая	1
	DM9811-65110-000	Труба водоподводящая	1
10–32	DM9811-65195-000	Уплотнительная втулка верхняя водоподводящей трубы	1
10–33	DM9811-65014-000	Сальник водяного насоса	1
10–34	DM9811-66033-000	Прокладка наружная уплотнения нижнего рычага переключения	1
10–35	10991-04096	Болт с шестигранной головкой с шайбой в сборе	1

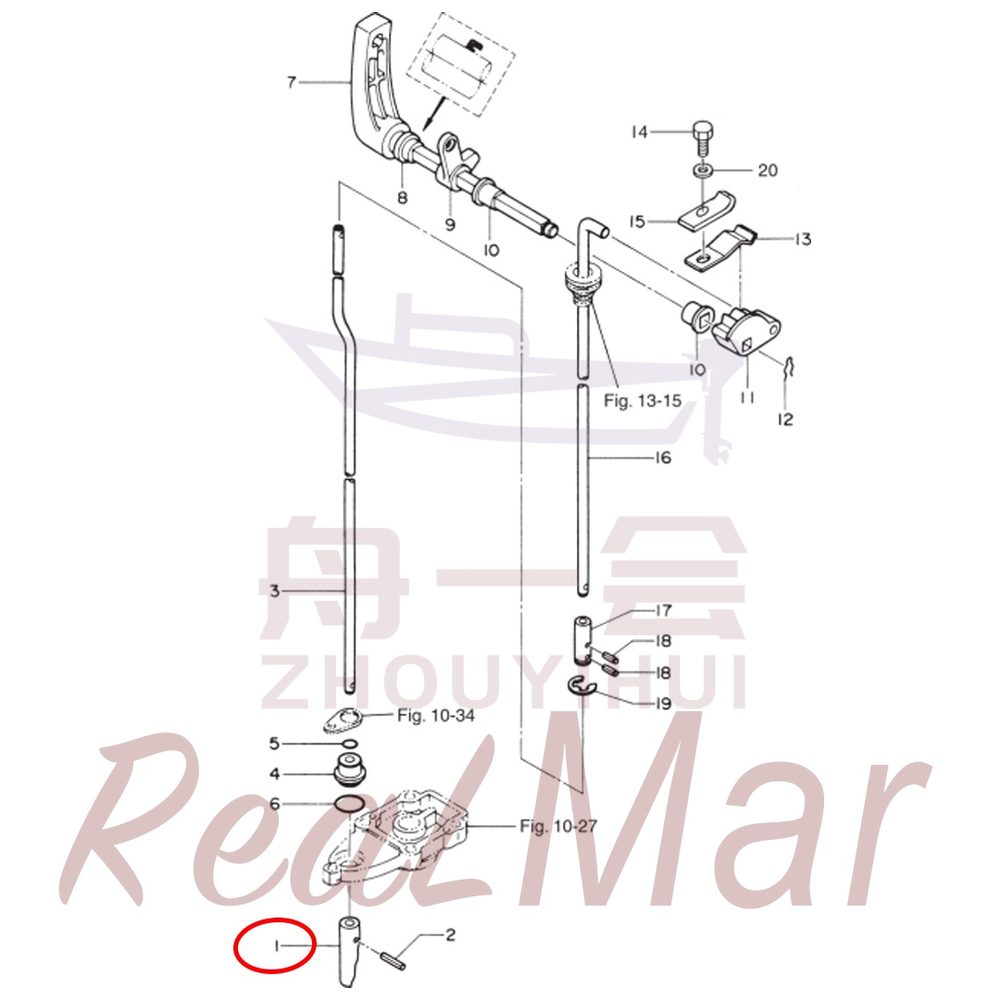

Рис. 11Переключение передач GEAR SHIFT

REF	Номер детали	Наименование	Кол-во
11-1	DM9811-66011-000	Нижний рычаг переключения передач в сборе	1
11-2	19410-70098	Упругий цилиндрический штифт	1
11-3	DM9811-66012-000	Нижний рычаг переключения передач	1
	DM9811-66013-000	Нижний рычаг переключения передач	1
11-4	DM9811-66031-000	Кронштейн крепления нижнего рычага переключения передач	1
11-5	DM9811-66021-000	Уплотнительное кольцо нижнего рычага переключения передач	1
11-6	DM9811-66032-000	Уплотнительное кольцо кронштейна	1
11-7	DM9811-66110-000	Рукоятка переключения передач	1
11-8	DM9811-66137-000	Уплотнительное кольцо рукоятки переключения передач	1
11-9	DM9811-05211-000	Поворотный рычаг блокировки запуска	1
11-10	DM9811-67101-000	Втулка рукоятки переключения передач	2
11-11	DM9811-66225-000	Ограничитель передач	1
11-12	15930-70200	Шплинт ограничителя оси переключения передач	1
11-13	DM9811-66112-000	Пластина ограничителя передач	1
11-14	19099-60490	Болт с шестигранной головкой и плоской шайбой в сборе	1
11-15	DM9811-66116-000	Прижимная пластина ограничителя передач	1
11-16	DM9811-66211-000	Верхний рычаг переключения передач	1
11-17	DM9811-66241-000	Соединительная втулка рычага переключения передач	1
11-18	19410-70098	Упругий цилиндрический штифт	2
11-19	16570-79000	Стопорное кольцо	1
11-20	10809-04904	Плоская шайба	1

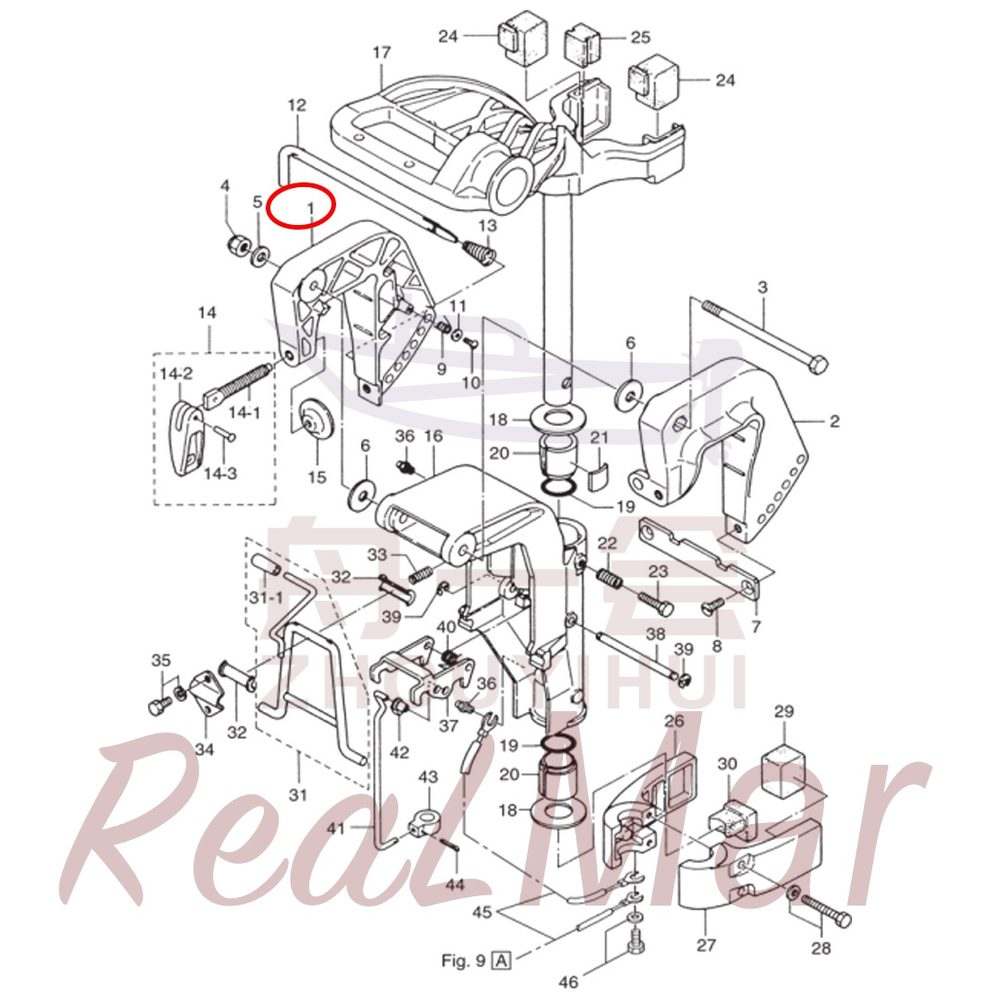

Рис. 12КРОНШТЕЙН・ЗАЩЕЛКА РЕВЕРСА BRACKET・REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
12–1	DM9811-62112-000	Правый кронштейн	1
12–2	DM9811-62113-000	Левый кронштейн	1
12–3	DM9811-62115-000	Болт с шестигранной головкой	1
12–4	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
12–5	18110-02400	Плоская шайба	1
12–6	DM9811-62116-000	Шайба правого кронштейна	2
12–7	DM9811-62118-000	Пластина крепления левого и правого кронштейнов	1
12–8	12307-04098	Винт с потайной головкой и крестообразным шлицем	2
12–9	DM9811-62146-000	Направляющая пружина подъёмного упора	1
12–10	13208-06004	Винт с крестообразным шлицем и полукруглой головкой	1
12–11	DM9811-62147-000	Направляющая шайба подъёмного упора	1
12–12	DM9811-62121-000	Штырь-ограничитель в сборе	1
12–13	DM9811-62122-000	Коническая пружина сжатия	1
12–14	DM9811-62100-000	Винт крепления к транцу в сборе	2
12–14–1	DM0512-62103-000	Винт крепления к транцу	2
12–14–2	DM2509-G3118-000	Рукоятка крепления транца	2
12–14–3	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	2
12–15	DM1511-43114-000	Прижимная шайба фиксатора транца	2
12–16	DM9811-62310-000	Поворотный кронштейн	1
12–17	DM9811-62010-000	Кронштейн поворота в сборе	1
12–18	DM9811-62422-000	Крышка верхней втулки кронштейна поворота	2
12–19	DM9811-62415-000	Уплотнительное кольцо втулки	2
12–20	DM9811-62417-000	Верхняя втулка кронштейна поворота	2
12–21	DM9811-62441-000	Прокладка верхней втулки кронштейна поворота	1
12–22	DM9811-62421-000	Пружина сжатия прокладки	1
12–23	19099-70270	Болт с шестигранной головкой	1
12–24	DM9811-61301-000	Верхняя подушка среднего корпуса	2
12–25	DM9811-61337-000	Подушка среднего корпуса	1
12–26	DM9811-61401-000	Нижний правый крепёжный блок	1
12–27	DM9811-61402-000	Левый борт нижний крепежный блок	1
12–28	13535-04560	Болт с шестигранной головкой с плоской шайбой в сборе	2
12–29	DM9811-61302-000	Демпферная подушка боковая промежуточного корпуса	2
12–30	DM9811-61336-000	Демпферная подушка нижняя промежуточного корпуса	1
12–31	DM9811-62431-000	Узел подъемного кронштейна	1
12–31–1	DM9811-62433-000	Чехол рукоятки подъема	1
12–32	DM9811-62437-000	Втулка оси кронштейна	2
12–33	DM9811-66112-001	Пружина сжатия	1
12–34	DM9811-62439-000	Крепежная пластина подъемного кронштейна	1
12–35	13035-04098	Болт с шестигранной головкой и плоской шайбой в сборе	2
12–36	17300-04M07	Маслёнка	2
12–37	DM9811-66322-000	Стопорный крюк подъема	1
12–38	DM9811-66321-000	Ось стопорного крюка подъема	1
12–39	16570-70500	Стопорное кольцо	2
12–40	DM9811-66315-000	Пружина кручения стопорного крюка подъема	1
12–41	DM9811-66305-000	Тяга стопорного крюка подъема	1
12–42	DM9811-05224-000	Кронштейн крепления пружины растяжения	1
12–43	DM9811-66302-000	Основание тяги стопорного крюка подъема	1
12–44	15950-70896	Шплинт	1
12–45	DM9811-62396-000	Провод заземления поворотного кронштейна	2
12–46	13035-04098	Болт с шестигранной головкой и плоской шайбой в сборе	1

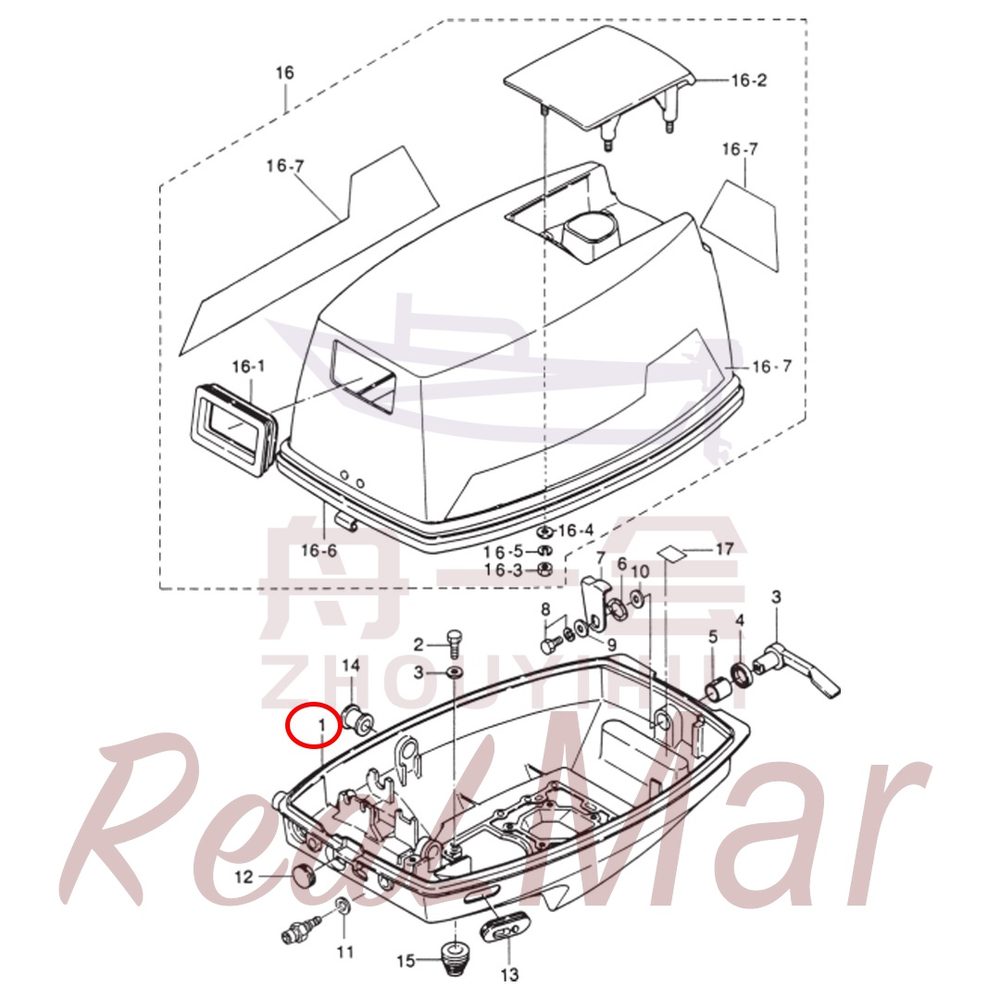

Рис. 13КОЖУХ ДВИГАТЕЛЯ MOTOR COVER

REF	Номер детали	Наименование	Кол-во
13–1	DM9811-67100-000	Основание	1
13–2	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	4
13–3	18110-02400	Плоская шайба	1
13–4	DM9811-67147-000	Уплотнительное кольцо рукоятки заднего стопора	1
13–5	DM9811-67105-000	Втулка рукоятки стопора	1
13–6	16960-79600	Волнистая шайба рукоятки стопора	1
13–7	DM9811-67142-000	Крюк заднего глушителя	1
13–8	19090-74498	Болт с шестигранной головкой в сборе с пружинной шайбой	1
13–9	DM6011-15791-000	Ограничительная шайба направляющего ролика пускового шнура	1
13–10	DM9811-67146-000	Шайба рукоятки заднего стопора	1
13–11	DM9811-70112-000	Уплотнение разъема топливопровода	1
13–12	DM9811-67117-000	Заглушка монтажного отверстия пускового выключателя	1
13–13	DM9811-67162-000	Технологическая заглушка основания 1	1
13–14	DM9811-67187-000	Технологическая заглушка основания 2	1
13–15	DM9811-66226-000	Защитное кольцо верхнего рычага переключения передач	1
13–16	DM9811-67500-000	Глушитель	1
13–16–1	DM9811-67503-000	Уплотнительное кольцо стартера	1
13–16–2	DM9811-67521-000	Обтекатель	1
13–16–3	15720-04400	Шестигранная тонкая гайка	4
13–16–4	10809-04904	Плоская шайба	4
13–16–5	18115-04900	Пружинная шайба	4
13–16–6	DM9811-67501-000	Нижний уплотнитель глушителя	1
13–16–7	DM9811-87801-000	Наклейка	1
13–17	DM9811-72025-000	Наклейка	1
	DM9811-72026-000	Наклейка	1

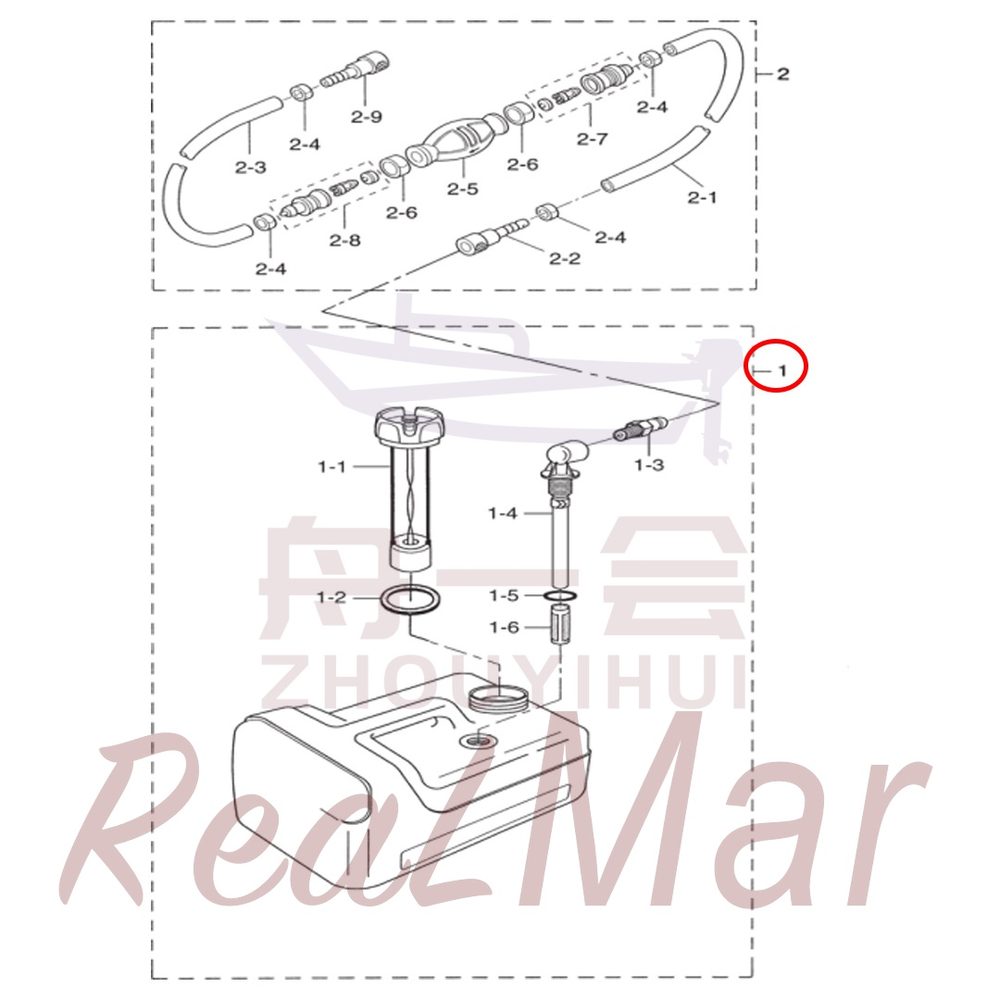

Рис. 14ОТДЕЛЬНЫЙ ТОПЛИВНЫЙ БАК (Пластиковый)・АКСЕССУАРЫ SEPARATE FUEL TANK (Plastic)・ACCESSORIES

Fig. 13 SEPARATE FUEL TANK (Plastic)・ACCESSORIES Рис.

REF	Номер детали	Наименование	Кол-во
17–1	DM9811-70167-000	Внешний топливный бак в сборе 12L	1
17–1–1	DM9811-700J0-000	Крышка внешнего топливного бака в сборе 12L	1
17–1–2	DM9811-70021-000	Прокладка крышки топливного бака	1
17–1–3	DM9811-70270-000	Штуцер подачи топлива топливного бака в сборе	1
17–1–4	DM9811-70155-000	Патрубок подачи топлива разъема топливопровода	1
17–1–5	DM9811-70199-000	Уплотнительная прокладка разъема топливопровода	1
17–1–6	DM9811-70113-000	Комплект сетчатого фильтра топливопровода	1
17–2	DM9811-70200-000	Топливопровод в сборе	1
17–2–1	DM9811-71600-000	Запасная часть Dimo	1
17–2–2	DM9811-70281-000	Комплект штуцера подачи топливопровода	1
17–2–3	DM9811-70700-000	Запасная часть Dimo	1
17–2–4	DM9811-70201-000	Запасная часть Dimo	4
17–2–5	DM9811-70211-000	Запасная часть Dimo	1
17–2–6	DM9811-70217-000	Запасная часть Dimo	2
17–2–7	DM9811-70220-000	Запасная часть Dimo	1
17–2–8	DM9811-70224-000	Запасная часть Dimo	1
17–2–9	DM9811-70250-000	Комплект штуцера выхода топливопровода	1

Рис. 1514 Топливный бак и трубопроводы 14 油箱油管

REF	Номер детали	Наименование	Кол-во
