Dimo — T5

Взрыв-схемы и спецификации запчастей.

1ВЕРХНИЙ КАПОТ 2ЦИЛИНДР. КАРТЕР 3ВПУСК 4СТАРТЕР 5ГЕНЕРАТОР 6ЭЛЕКТРООБОРУДОВАНИЕ 7НИЖНИЙ КОЖУХ 1 8НИЖНИЙ КОЖУХ 2 9УПРАВЛЕНИЕ 10ВЕРХНЯЯ ЧАСТЬ КОРПУСА. КРОНШТЕЙН 11НИЖНЯЯ ЧАСТЬ КОРПУСА. ПРИВОД 12ТОПЛИВНЫЙ БАК

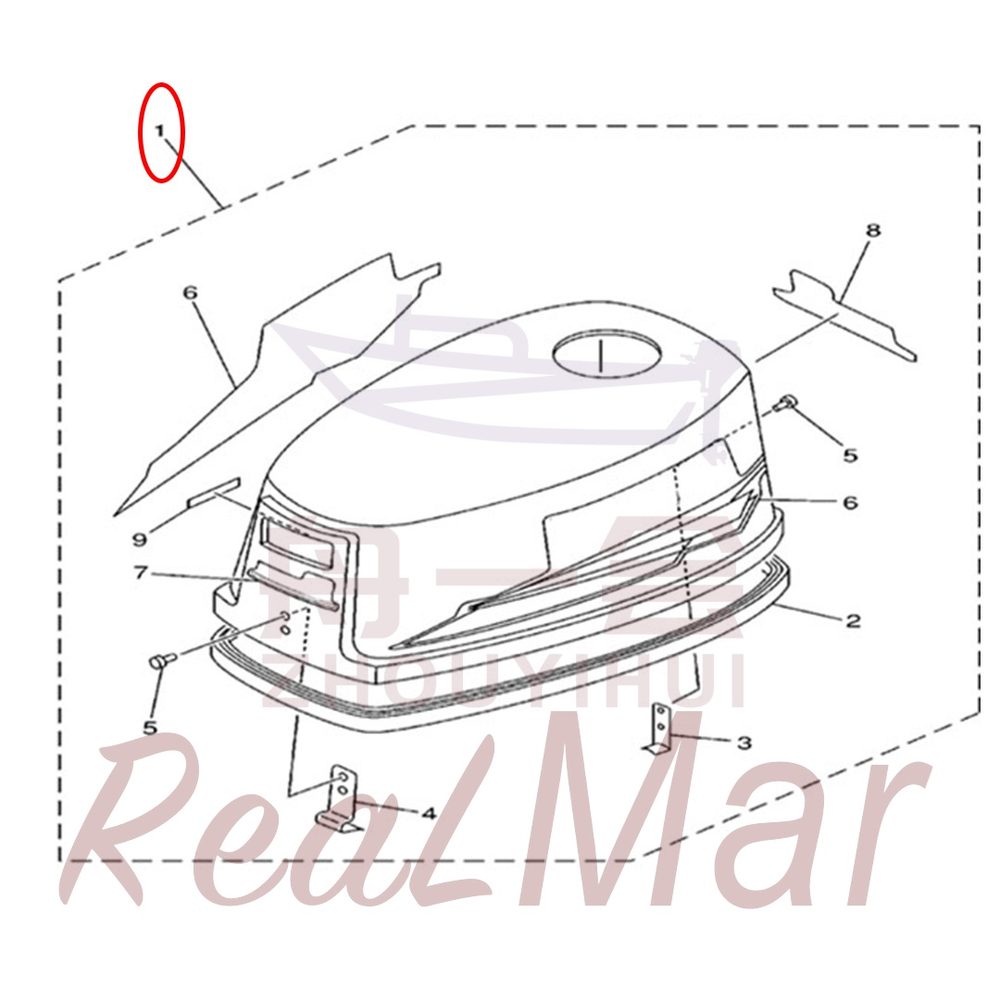

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	DM0511-42610-000	Кожух глушителя в сборе	1
	DM0511-42610-001	Кожух глушителя в сборе	1
2	DM0511-42615-000	Нижний уплотнитель кожуха глушителя	1
3	DM0511-42647-000	Задний крюк кожуха глушителя	1
4	DM0511-42651-000	Передний крюк корпуса глушителя	1
5	10844-06M00	Заклепка полупустотелая со скругленной головкой	4
6	DM0511-W0070-000	Боковые наклейки	1
7	DM0511-42677-001	Передняя наклейка	1
	DM0511-42678-001	Задняя наклейка	1
9	DM0511-44191-000	Наклейка указателя передачи	1

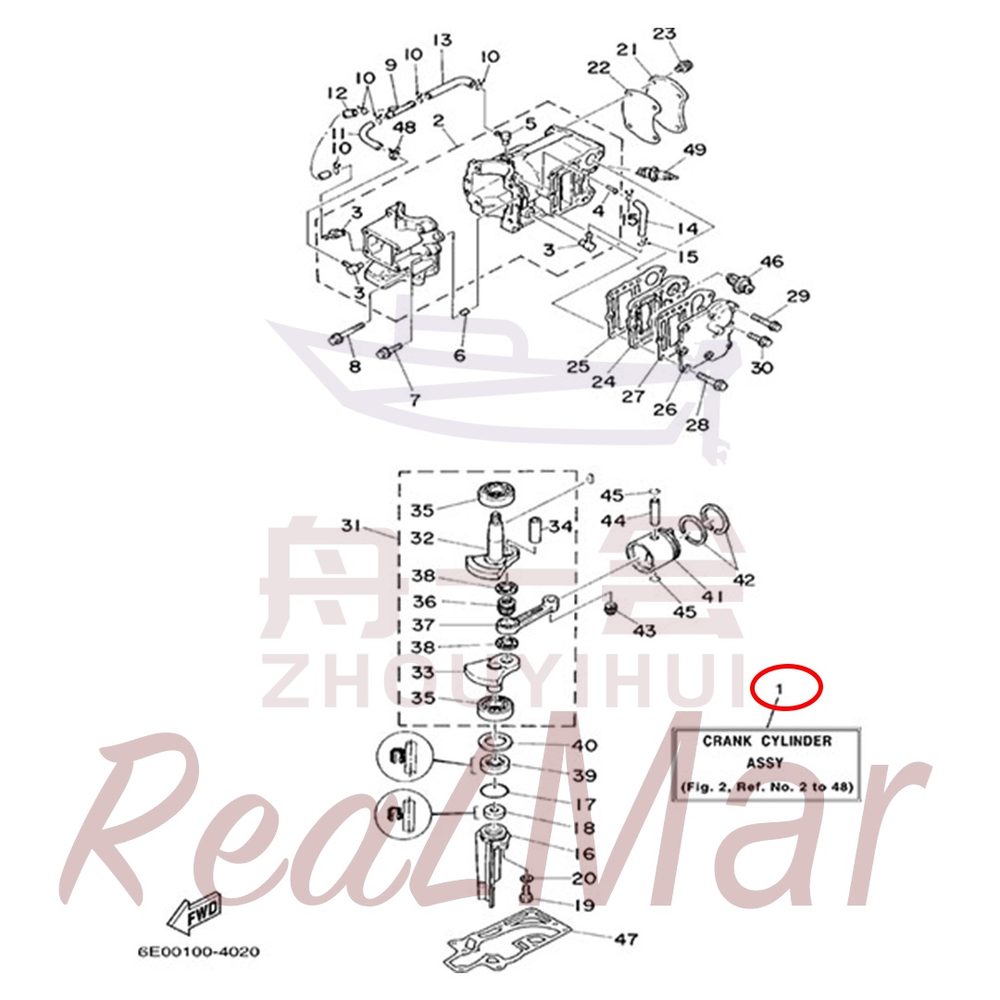

Рис. 2ЦИЛИНДР. КАРТЕР CYLINDER. CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	DM0511-W0090-000	Блок цилиндра с картером в сборе	1
2	DM0511-15100-000	Блок цилиндра с картером (с гильзой цилиндра, установочным штифтом)	1
3	DM0511-11370-000	Штуцер маслосливной трубки	3
4	DM0311-14485-000	Штуцер маслоотводящей трубки	1
5	DM0511-11372-000	Угловой штуцер блока цилиндра	1
6	17404-98091	Установочный штифт картера	2
7	10905-04M94	Болт с шестигранной головкой и фланцем	4
8	10905-04M93	Болт с шестигранной головкой и фланцем	2
9	DM0511-24378-000	Тройник	1
10	10643-04094	Хомут трубки	5
11	10665-03M00	Шланг	1
12	10665-03M82	Шланг	1
13	10665-03M78	Шланг	1
14	10665-03M82	Шланг	1
15	10643-04094	Хомут трубки	2
16	DM0511-15396-000	Нижняя крышка коленчатого вала	1
17	17890-79MJ5	Уплотнительное кольцо нижней крышки коленчатого вала	1
18	17909-90M85	Сальник нижней крышки коленчатого вала	1
19	13015-04094	Болт с шестигранной головкой	1
20	18115-04400	Плоская шайба	1
21	DM0511-11191-000	Головка блока цилиндра	1
22	DM0511-11193-000	Прокладка головки блока цилиндра	1
23	10905-04M96	Болт с шестигранной головкой и фланцем	4
24	DM0511-41111-000	Внутренняя крышка выхлопной коробки	1
25	DM0511-41112-000	Прокладка внутренней крышки выхлопной коробки	1
26	DM0511-41113-000	Наружная крышка выхлопной коробки	1
27	DM0511-41114-000	Прокладка наружной крышки выхлопной коробки	1
28	10905-04M86	Болт с шестигранной головкой с фланцем	8
29	10905-04M94	Болт с шестигранной головкой и фланцем
30	10905-04M96	Болт с шестигранной головкой и фланцем	1
31	DM0511-11400-000	Коленчатый вал с шатуном в сборе	1
32	DM0511-11412-001	Запасная часть Dimo	1
33	DM0511-11422-001	Запасная часть Dimo	1
34	DM0511-11681-000	Запасная часть Dimo	1
35	17704-806U0	Нижний подшипник коленчатого вала	2
36	17790-692V9	Запасная часть Dimo	1
37	DM0511-11651-000	Запасная часть Dimo	1
38	10801-92998	Запасная часть Dimo	2
39	17909-80M81	Сальник нижней части коленчатого вала	1
40	10809-78M62	Плоская шайба нижней части коленчатого вала	1
41	DM0511-11631-000	Поршень	1
42	DM0511-11610-000	Комплект поршневых колец	1
43	17790-998V0	Подшипник малой головки шатуна	1
44	DM0511-11633-000	Поршневой палец	1
45	17650-97088	Стопорное кольцо поршневого пальца	2
46	DM0311-12411-000	Термостат	1
47	DM0511-45113-000	Уплотнительная прокладка картера	1
48	10642-03M08	Хомут трубки	1
49	16308-00060	Свеча зажигания	1
	16308-00838	Свеча зажигания	1

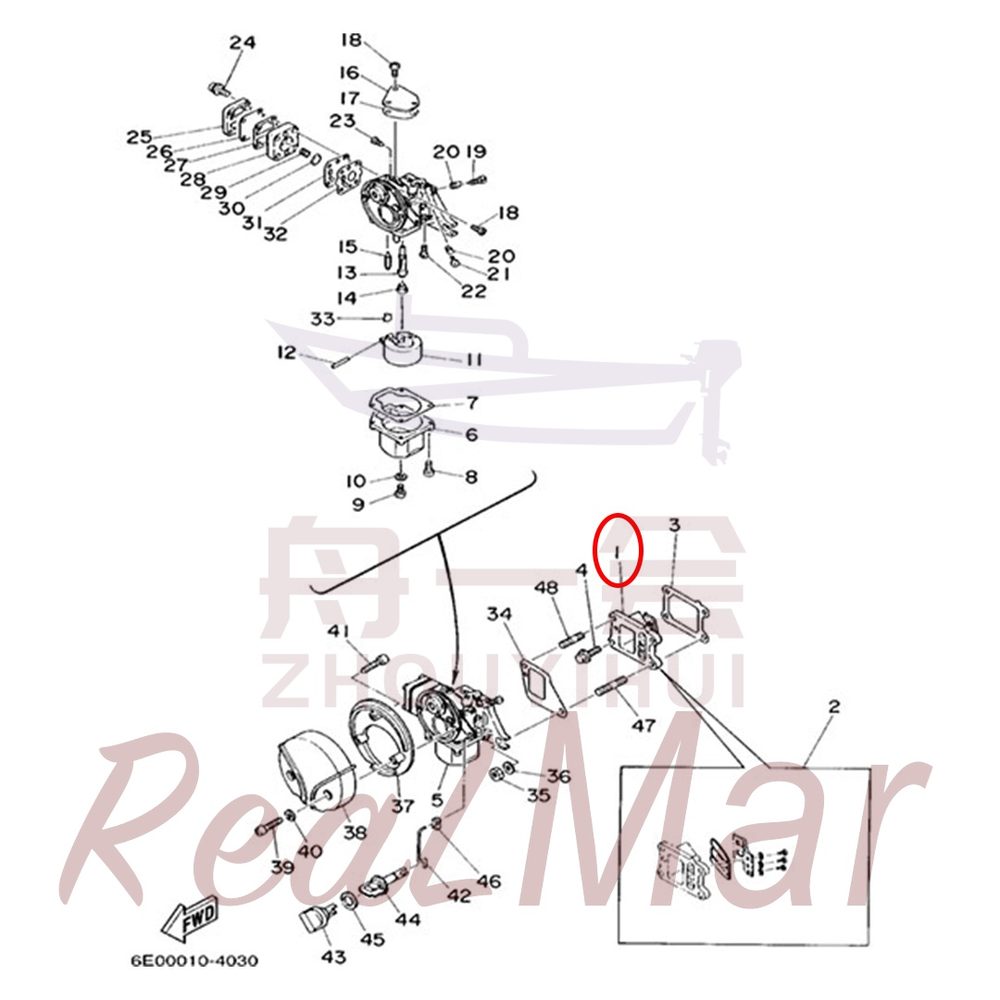

Рис. 3ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM0511-13610-000	Лепестковый клапан в сборе	1
2	DM0511-W0004-000	Лепестковый клапан в сборе	1
3	DM0511-13621-000	Прокладка лепесткового клапана	1
4	15215-04094	Болт с шестигранной головкой с фланцем	2
5	DM0511-14301-000	Карбюратор	1
6	DM0511-14381-000	Запасная часть Dimo	1
7	DM0511-14384-000	Запасная часть Dimo	1
8	13120-06994	Запасная часть Dimo	4
9	13210-05004	Запасная часть Dimo	1
10	DM0211-14198-000	Запасная часть Dimo	1
11	DM0511-14385-000	Запасная часть Dimo	1
12	DM0511-14386-000	Запасная часть Dimo	1
13	DM0511-14341-001	Запасная часть Dimo
	DM0511-14341-002	Запасная часть Dimo	1
14	DM0511-14343-000	Запасная часть Dimo	1
15	DM0511-14392-000	Запасная часть Dimo	1
16	DM0511-14157-000	Запасная часть Dimo	1
17	DM0511-14227-000	Запасная часть Dimo	1
18	13210-06003	Запасная часть Dimo	4
19	DM0511-14323-000	Запасная часть Dimo	1
20	DM0511-14212-000	Запасная часть Dimo	2
21	DM0511-14321-000	Запасная часть Dimo	1
22	DM0511-14342-001	Запасная часть Dimo
	DM0511-14342-002	Запасная часть Dimo	1
23	DM0511-14326-000	Запасная часть Dimo	1
24	13120-06980	Запасная часть Dimo	4
25	DM0511-24413-000	Запасная часть Dimo	1
26	DM0511-24471-000	Запасная часть Dimo	1
27	DM0511-24435-000	Запасная часть Dimo	1
28	DM0511-24412-000	Запасная часть Dimo	1
29	DM0511-24423-000	Запасная часть Dimo	1
30	DM0511-14346-000	Запасная часть Dimo	1
31	DM0511-24411-000	Запасная часть Dimo	1
32	DM0511-24434-000	Запасная часть Dimo	1
33	DM0511-14159-000	Запасная часть Dimo	1
34	DM0511-14198-000	Прокладка карбюратора	1
35	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	2
36	18115-04400	Плоская шайба	2
37	DM0511-14417-000	Крышка карбюратора 1	1
38	DM0511-14418-000	Крышка карбюратора 2	1
39	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	2
40	18110-05400	Плоская шайба	2
41	13320-60380	Самонарезающий винт с крестообразным шлицем и потайной головкой	1
42	DM0511-41256-000	Тяга воздушной заслонки	1
43	DM0511-41271-000	Ручка воздушной заслонки 1	1
44	DM0511-41272-000	Ручка воздушной заслонки 2	1
45	10808-98M94	Пористая резиновая шайба ручки воздушной заслонки	1
46	DM0511-41262-000	Ползун тяги воздушной заслонки	1
47	15483-04785	Шпилька	1
48	10994-04M02	Шпилька	1

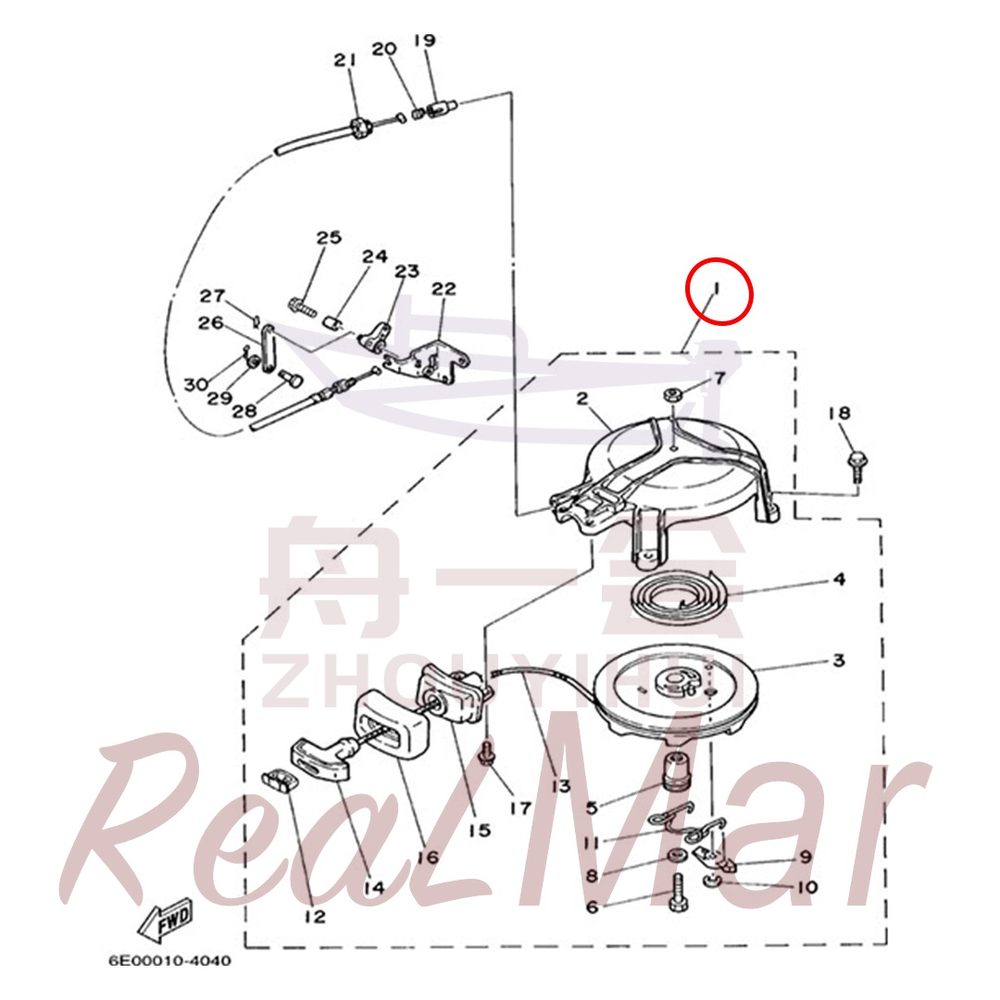

Рис. 4СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM0511-15710-000	Стартер в сборе	1
2	DM0511-15711-000	Корпус стартера	1
3	DM0511-15714-000	Пусковой диск	1
4	10590-02M07	Плоская спиральная пружина	1
5	DM0511-15717-000	Втулка пускового диска	1
6	13797-04075	Болт с шестигранной головкой A2-70	1
7	15707-04400	Гайка шестигранная тип 1	1
8	10809-04M70	Ограничительная шайба направляющего ролика троса	1
9	DM0511-15741-000	Собачка пускового диска	1
10	17670-04M08	Стопорное кольцо	1
11	DM0511-15705-000	Пружина собачки пускового диска 2	1
12	DM0511-15779-000	Крышка рукоятки запуска	1
13	DM0511-33143-000	Пусковой шнур	1
14	DM0511-15755-000	Рукоятка запуска	1
15	DM0511-15758-000	Втулка пускового шнура	1
16	DM0511-15761-000	Уплотнительное кольцо втулки пускового шнура	1
17	10905-04M96	Болт с шестигранной головкой и фланцем	2
18	15215-04080	Болт с шестигранной головкой и фланцем	3
19	DM0511-15748-000	Пусковой ограничительный плунжер	1
20	10509-90883	Возвратная пружина троса пускового ограничителя	1
21	DM0511-15770-000	Трос фиксатора стартера	1
22	DM0511-15772-000	Кронштейн фиксирующего троса стартера	1
23	DM0511-15746-000	Коромысло фиксатора запуска	1
24	10723-04506	Втулка ведомого рычага блокировки запуска	1
25	10991-04M92	Болт с шестигранной головкой и плоской шайбой в сборе	1
26	DM0511-15747-000	Соединительная пластина коромысла ограничителя запуска	1
27	10642-90005	Пружинное стопорное кольцо	1
28	19310-05090	Ось соединительной пластины коромысла	1
29	10808-05022	Шайба рычага ограничения запуска	1
30	19610-94090	Шплинт	1

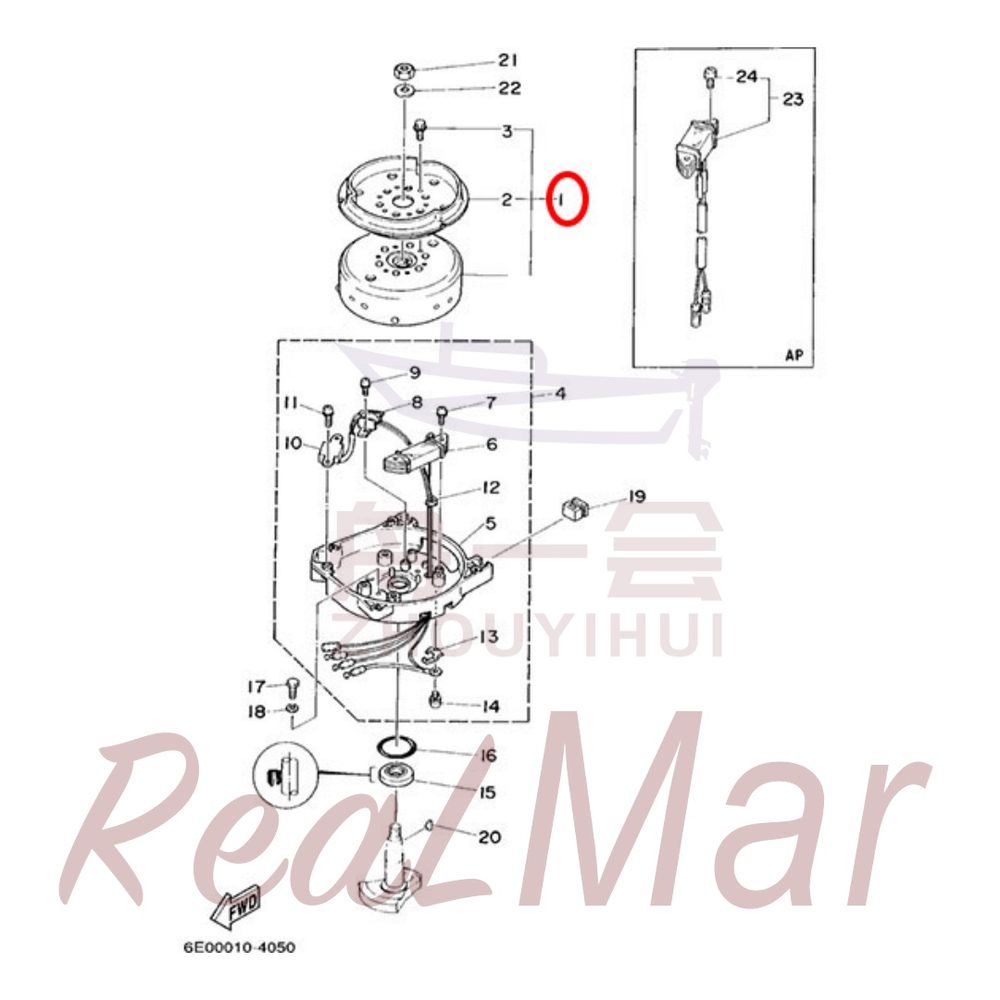

Рис. 5ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во
1	DM0511-85550-000	Маховик	1
2	DM0511-15723-000	Соединитель стартера	1
3	10905-04M96	Болт с шестигранной головкой и фланцем	3
4	DM0511-85560-000	Кронштейн генератора в сборе	1
5	DM0511-15359-000	Держатель катушки	1
6	DM0311-85520-000	Зарядная катушка	1
7	10951-05072	Винт с крестообразным шлицем, полукруглой головкой и пружинной шайбой в сборе A2-70	2
8	DM0511-85595-000	Катушка зажигания (триггерная)	1
9	10951-06074	Винт с крестообразным шлицем и пружинной шайбой в сборе A2-70	2
10	DM0511-85592-000	Триггер в сборе	1
11	10951-05073	Винт с крестообразным шлицем, полукруглой головкой и пружинной шайбой в сборе A2-70	2
12	DM0311-81336-000	Резиновая защитная втулка провода	1
13	DM0311-81328-000	Зажим провода 1	1
14	10951-06075	Винт с крестообразным шлицем и пружинной шайбой в сборе A2-70	1
15	17908-80M85	Сальник нижней части коленчатого вала	1
16	17890-68951	Кольцо O-ring держателя катушки	1
17	13015-04094	Болт с шестигранной головкой	2
18	18115-04900	Пружинная шайба	2
19	DM0511-24183-000	Резиновая демпферная подушка держателя катушки	2
20	10820-06M04	Шпонка маховика	1
21	10930-90997	Гайка маховика	1
22	10809-90984	Шайба гайки маховика	1
23	DM0511-81303-001	Катушка освещения	1
	DM0511-81303-002	Катушка освещения	1
24	10951-05060	Винт	2

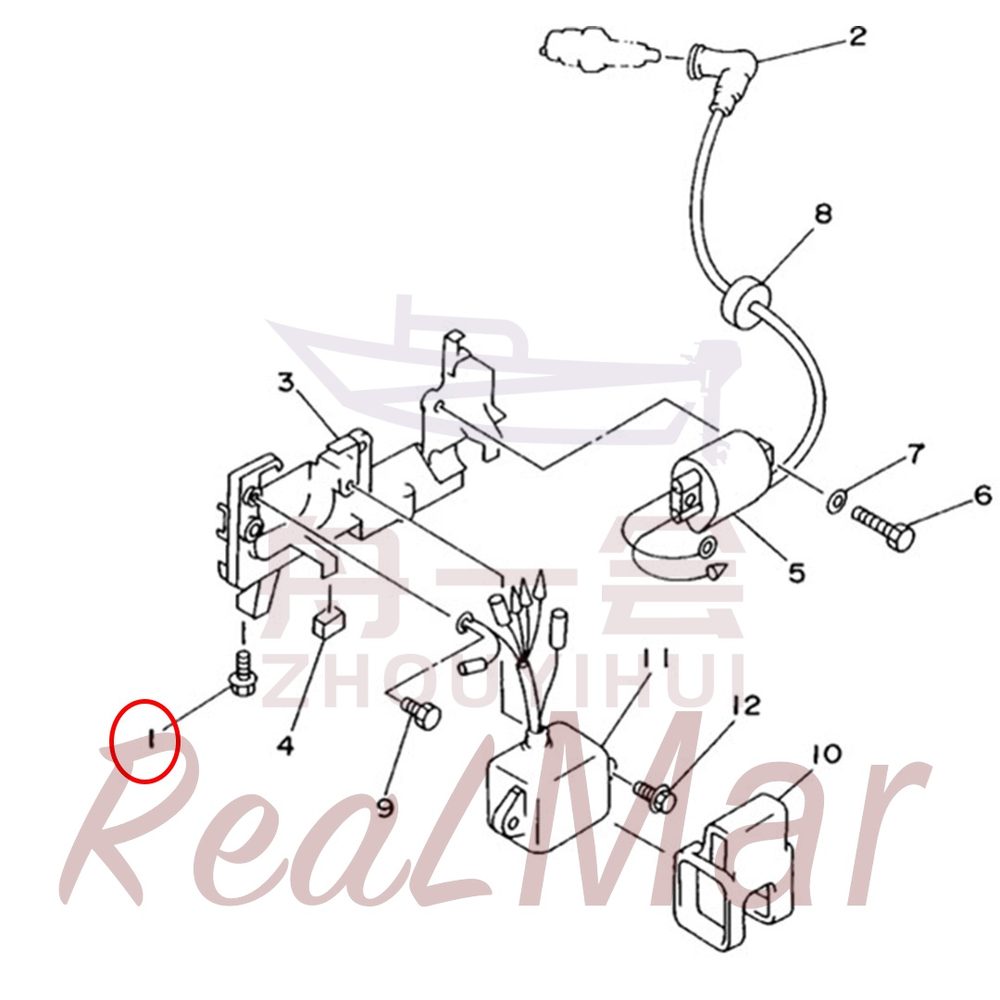

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во
1	15215-04094	Болт с шестигранной головкой с фланцем	2
2	DM0211-82370-002	Колпачок катушки зажигания	1
	DM0211-82370-001	Колпачок высоковольтной катушки зажигания резиновый чёрный
	DM0511-82370-000	Колпачок катушки зажигания	1
3	DM0511-82316-000	Кронштейн коммутатора	1
4	DM0511-82317-000	Демпферное кольцо кронштейна коммутатора	2
5	DM0511-85570-000	Катушка высокого напряжения	1
6	13015-04094	Болт с шестигранной головкой	2
7	18115-04400	Плоская шайба	2
8	10620-85949	Защитное кольцо катушки зажигания	1
9	13020-04090	Болт с шестигранной головкой	1
10	DM0511-85548-000	Втулка кронштейна коммутатора	1
11	DM0511-85540-000	Коммутатор CDI	1
12	15215-04080	Болт с шестигранной головкой и фланцем	2

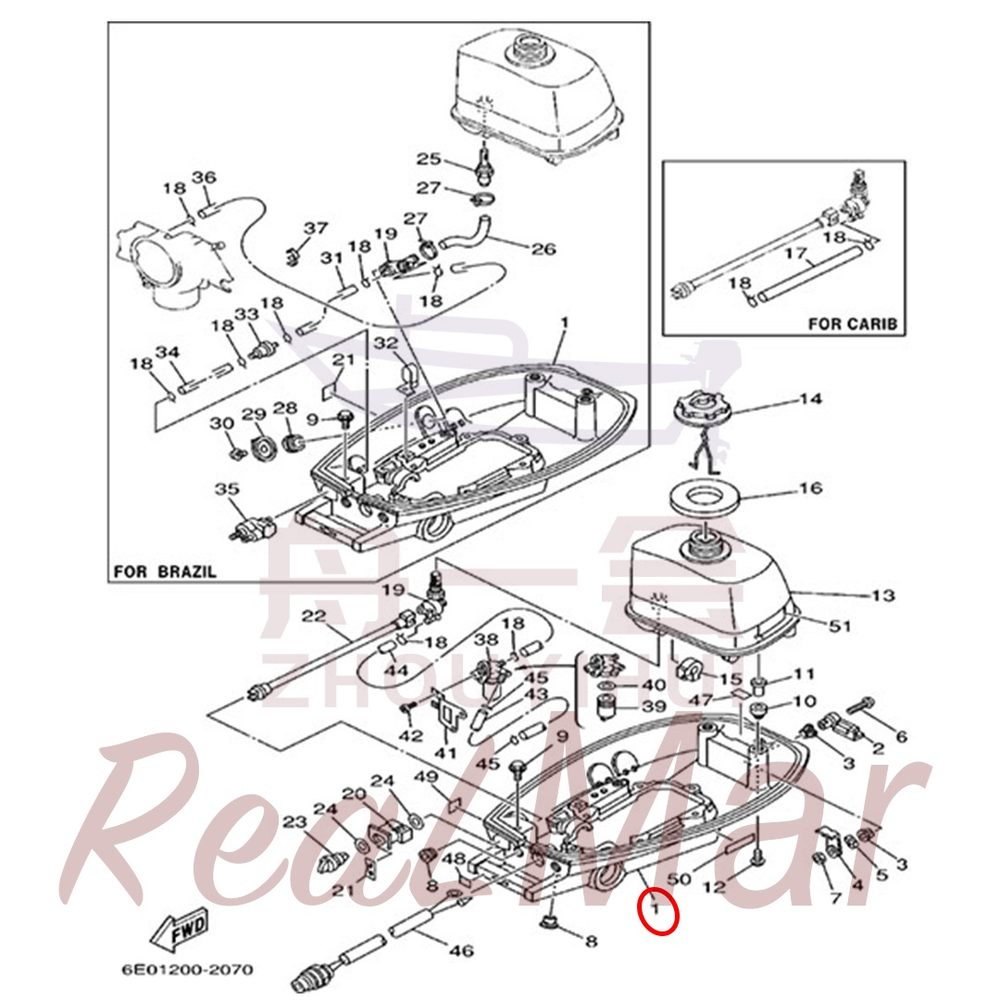

Рис. 7НИЖНИЙ КОЖУХ 1 BOTTOM COWLING 1

REF	Номер детали	Наименование	Кол-во
1	DM0511-42711-000	Основание	1
2	DM0511-42815-000	Задняя фиксирующая рукоятка	1
3	10724-98041	Регулировочная втулка внутреннего топливного бака	2
4	DM0511-42816-000	Крюк крепления заднего глушителя	1
5	10804-98058	Волнистая шайба стопорной рукоятки	1
6	13225-04070	Винт с крестообразным шлицем и полукруглой головкой	1
7	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
8	10620-96M96	Втулка	2
9	15215-04080	Болт с шестигранной головкой и фланцем	1
10	DM0511-24182-000	Демпферная втулка внутреннего топливного бака	2
11	DM0511-42542-000	Втулка внутреннего топливного бака	2
12	15215-04085	Болт с шестигранной головкой и фланцем	2
13	DM0511-24110-000	Внутренний топливный бак в сборе	1
14	DM0511-24610-000	Крышка внутреннего топливного бака в сборе	1
15	DM0511-24181-000	Боковая демпферная втулка внутреннего топливного бака	2
16	DM0511-24641-000	Уплотнительное кольцо крышки внутреннего топливного бака	1
17	10665-01M73	Запасная часть Dimo	1
18	10643-02006	Хомут шланга	2
	10643-02006	Хомут шланга
19	DM0511-24500-000	Топливный клапан в сборе	1
20	DM0511-24571-000	Седло топливного клапана	1
21	DM0511-24591-001	Наклейка	1
22	DM0511-24572-000	Ось топливного клапана в сборе	1
23	DM0511-24575-000	Ручка топливного клапана	1
24	10808-98M93	Прокладка из пенорезины	2
25	DM0511-24335-000	Штуцер топливопровода
26	DM0511-24311-000	Топливопровод внутреннего бака
27	10645-97M99	Стяжка
28	10930-94M75	Запасная часть Dimo
29	DM0511-24524-000	Запасная часть Dimo
30	10951-06M86	Запасная часть Dimo
31	10665-01M83	Топливопровод
32	10645-02M48	Запасная часть Dimo
33	DM0511-24251-000	Топливный фильтр
34	10665-01053	Топливопровод
35	DM0511-24304-000	Корпус штуцера топливоподводящей трубки
36	DM0511-24312-000	Топливопровод
37	10646-01M89	Клипса для проводов
38	DM0511-24500-003	Топливный фильтр	1
39	DM0511-24521-000	Стакан топливного фильтра	1
40	DM0511-24522-000	Прокладка топливного фильтра	1
41	DM0511-24566-002	Кронштейн топливного фильтра	1
42	13225-06090	Винт с крестообразным шлицем и полукруглой головкой	2
43	10665-01038	Топливопровод	1
44	10665-01028	Топливопровод	1
45	10643-02006	Хомут шланга	2
46	DM0511-82550-000	Узел выключателя остановки двигателя	1
47	DM0511-42791-000	Наклейка	1
	DM0511-42791-002	Наклейка	1
48	DM0511-42792-000	Наклейка	1
49	DM0511-28176-000	Наклейка	1
50	DM0511-8257H-000	Наклейка	1
51	DM0211-83625-001	Наклейка

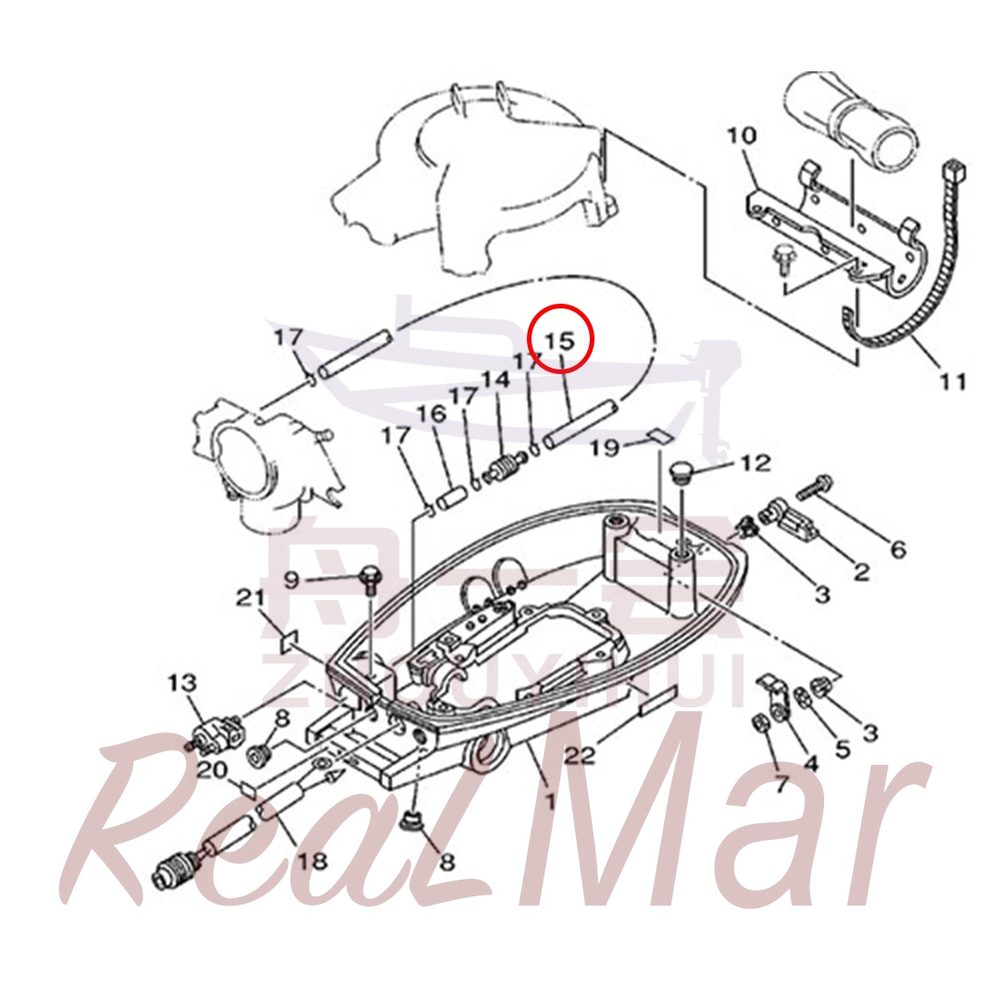

Рис. 8НИЖНИЙ КОЖУХ 2 BOTTOM COWLING 2

REF	Номер детали	Наименование	Кол-во
1	DM0511-42711-000	Основание	1
2	DM0511-42815-000	Задняя фиксирующая рукоятка	1
3	10724-98041	Регулировочная втулка внутреннего топливного бака	2
4	DM0511-42816-000	Крюк крепления заднего глушителя	1
5	10804-98058	Волнистая шайба стопорной рукоятки	1
6	13225-04070	Винт с крестообразным шлицем и полукруглой головкой	1
7	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
8	10620-96M96	Втулка	2
9	15215-04080	Болт с шестигранной головкой и фланцем	1
10	DM0511-42643-000	Запасная часть Dimo	1
11	DM0511-2811G-000	Стяжка	1
12	DM0511-24182-003	Заглушка	2
13	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
14	DM0511-24251-000	Топливный фильтр	1
15	DM0511-24313-000	Топливопровод	1
16	10665-01053	Топливопровод	1
17	10643-02006	Хомут шланга	4
18	DM0511-82550-000	Узел выключателя остановки двигателя	1
19	DM0511-42791-000	Наклейка	1
	DM0511-42791-002	Наклейка	1
20	DM0511-42792-000	Наклейка	1
21	DM0511-28176-000	Наклейка	1
22	DM0511-8257H-000	Наклейка	1

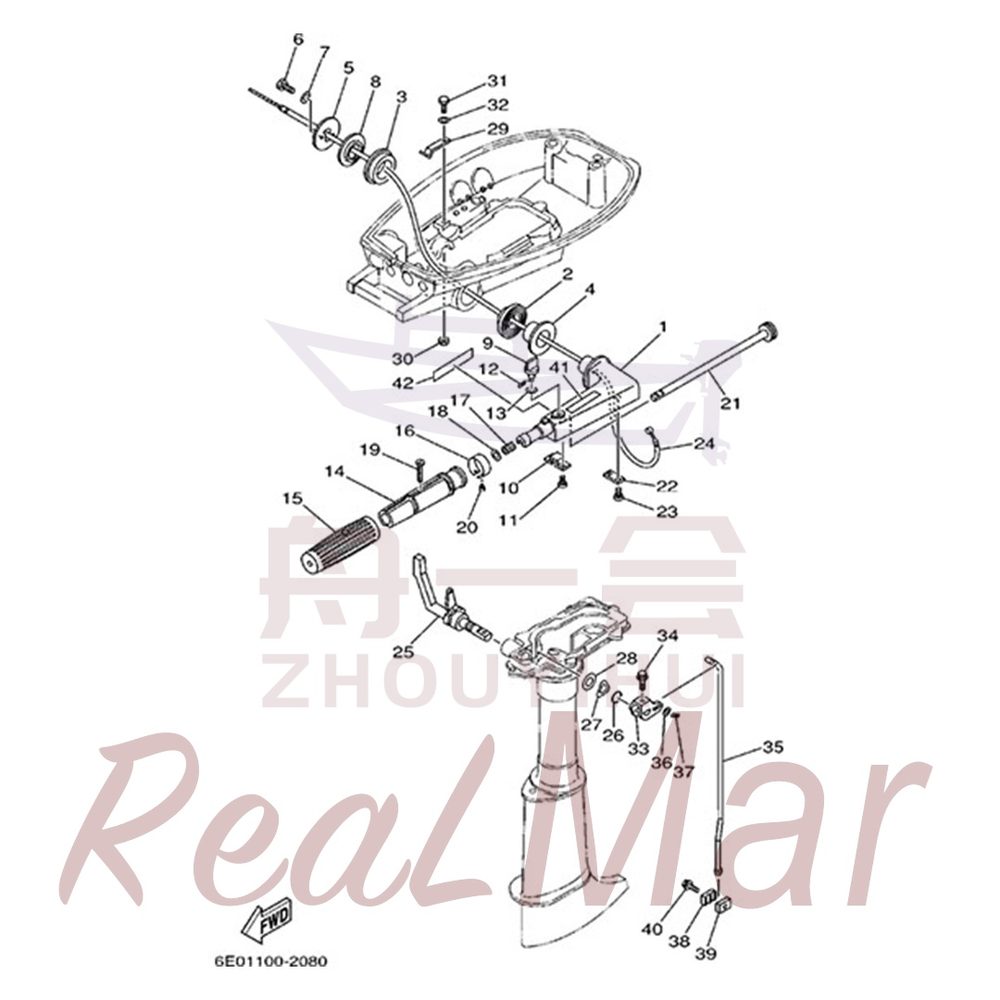

Рис. 9УПРАВЛЕНИЕ CONTROL

REF	Номер детали	Наименование	Кол-во
	DM0511-W0084-000	Узел рукоятки управления	1
1	DM0511-42111-000	Рычаг управления	1
2	DM0511-42129-000	Виброизолирующая втулка рычага управления	1
3	DM0511-42129-001	Резиновая втулка рычага управления	1
4	10724-84M70	Внутренняя втулка рычага управления	1
5	DM0511-42131-000	Прижимная шайба рычага управления	1
6	13097-05080	Болт с шестигранной головкой	2
7	18107-05400	Плоская шайба	2
8	10724-84M77	Наружная втулка рычага управления	1
9	DM0511-42125-000	Рукоятка фиксатора дросселя	1
10	DM0511-42134-000	Крышка	1
11	13225-05098	Винт с крестообразным шлицем и полукруглой головкой	2
12	19610-98090	Шплинт	1
13	10808-03M88	Шайба рукоятки фиксатора дросселя	1
14	DM0511-42119-000	Рукоятка управления	1
15	DM0511-42177-000	Чехол рукоятки управления	1
16	DM0511-42137-000	Указатель дросселя	1
17	10509-87895	Пружина сжатия рычага управления	1
18	10809-90991	Шайба собачки стартерного диска	1
19	10961-05M97	Винт с крестообразным шлицем и потайной головкой	1
20	10841-08M01	Заклепка шильдика	1
21	DM0511-42138-000	Узел рычага управления дросселем	1
22	DM0311-42159-000	Рычаг управления дроссельной заслонкой, прижимная пластина	1
23	13225-05098	Винт с крестообразным шлицем и полукруглой головкой	2
24	DM0511-26301-000	Трос дросселя	1
25	DM0511-44111-000	Рукоятка переключения передач	1
26	17890-98783	Кольцо O-образное рукоятки переключения передач	1
27	10804-94M04	Волнистая шайба рукоятки переключения передач	1
28	10808-94049	Плоская шайба рукоятки переключения передач	1
29	DM0511-44116-000	Переключатель передач ограничитель	1
30	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
31	13015-04098	Болт с шестигранной головкой	1
32	18115-04400	Плоская шайба	1
33	DM0511-44121-000	Рычаг переключения передач	1
34	15215-04085	Болт с шестигранной головкой и фланцем	1
35	DM0511-44143-000	Верхний рычаг переключения передач	1
36	18110-05400	Плоская шайба	1
37	19610-94090	Шплинт	1
38	DM0311-44145-000	Правая соединительная колодка штока переключения передач	1
39	DM0311-44146-000	Левая соединительная колодка штока переключения передач	1
40	15215-04080	Болт с шестигранной головкой и фланцем	1
41	DM0511-83627-000	Наклейка
42	DM0211-2415A-001	Наклейка

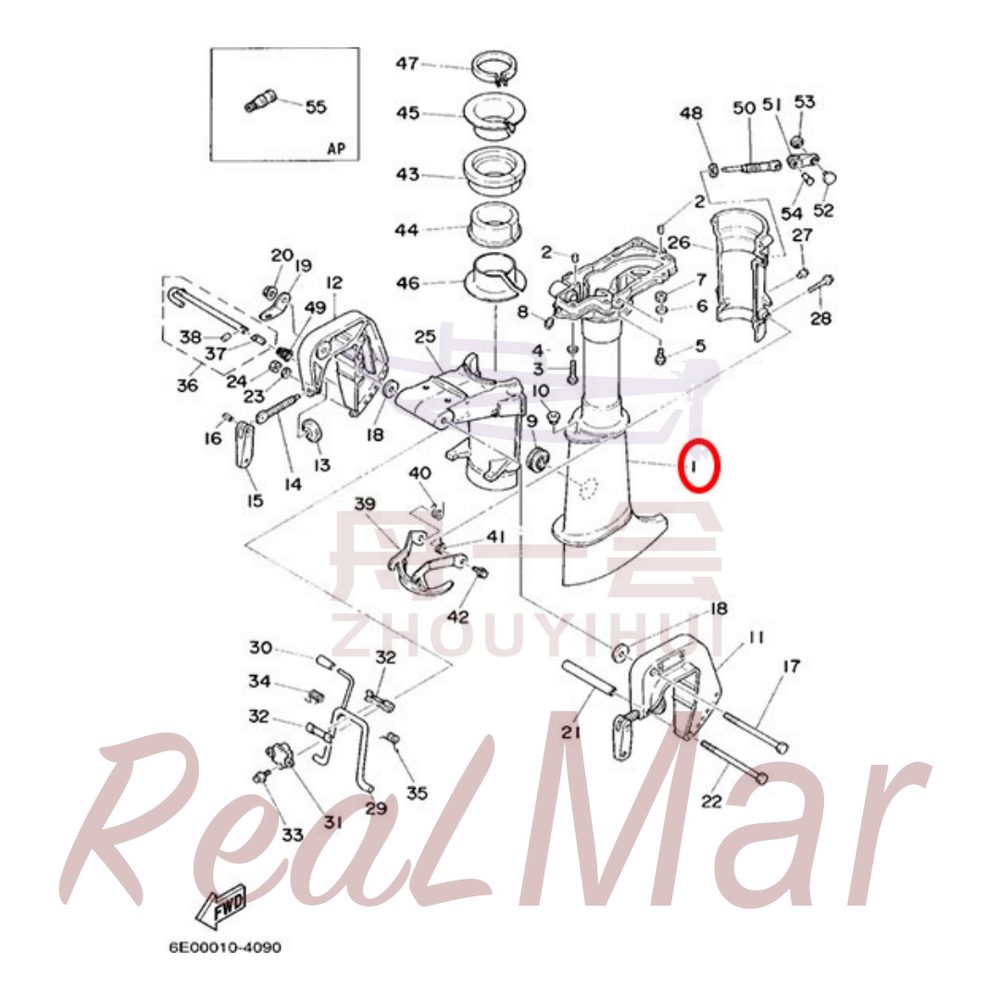

Рис. 10ВЕРХНЯЯ ЧАСТЬ КОРПУСА. КРОНШТЕЙН UPPER CASING . BRACKET

REF	Номер детали	Наименование	Кол-во
1	DM0511-45111-000	Промежуточный корпус	1
2	17404-98091	Установочный штифт картера	2
3	13015-04070	Болт с шестигранной головкой	7
4	18115-04400	Плоская шайба	7
5	13015-04094	Болт с шестигранной головкой	4
6	18115-04400	Плоская шайба	4
7	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	4
8	17300-04M07	Маслёнка	1
9	DM0311-45151-000	Резиновая втулка промежуточного корпуса	1
10	10620-90M97	Резиновая втулка промежуточного корпуса	1
11	DM0511-43111-000	Левый кронштейн	1
12	DM0511-43112-000	Правый кронштейн	1
13	DM0211-43114-000	Прижимная шайба крепления транца	2
14	DM0211-43116-000	Винт крепления транца	2
15	DM0211-43118-000	Рукоятка фиксатора транца	2
16	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	2
17	10909-02M03	Болт с шестигранной головкой	1
18	10809-02M07	Наружная плоская шайба оси нижней опоры подъёмника	2
19	DM0211-43113-000	Рычажное кольцо	1
20	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
21	10723-04M99	Втулка	1
22	10909-04775	Болт с шестигранной головкой	1
23	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1
24	15720-04400	Шестигранная тонкая гайка	1
25	DM0511-43311-000	Передний поворотный кронштейн	1
26	DM0511-43312-000	Задний поворотный кронштейн	1
27	17300-04M07	Маслёнка	1
28	15215-04075	Болт с шестигранной фланцевой головкой	4
29	DM0511-43181-000	Узел подъёмной стойки	1
30	DM0511-43632-000	Чехол рукоятки подъёмника	1
31	DM0311-43313-000	Пластина крепления подъёмной стойки	1
32	DM0311-43189-000	Втулка оси пальца стойки	2
33	15215-04080	Болт с шестигранной головкой и фланцем	2
34	10502-94080	Торсионная пружина кронштейна	1
35	10502-94089	Возвратная пружина подъемного кронштейна	1
36	DM0511-43160-000	Узел стопорного штифта	1
37	DM0511-43165-000	Стопорная пластина	1
38	19410-70002	Пружинный цилиндрический штифт	1
39	DM0511-43614-000	Стопорный крюк подъёмника	1
40	10502-96M90	Пружина кручения стопорного крюка подъёмника	1
41	10502-96M99	Пружина кручения стопорного крюка подъёмника 2	1
42	15215-04090	Болт с шестигранной головкой и фланцем	2
43	DM0511-42537-000	Верхняя резиновая втулка поворотного кронштейна	1
44	DM0511-42538-000	Нижняя резиновая втулка поворотного кронштейна	1
45	DM0511-42539-000	Верхняя пластиковая втулка поворотного кронштейна	1
46	DM0511-42549-000	Нижняя пластиковая втулка поворотного кронштейна	1
47	DM0311-42528-000	Хомут поворотного кронштейна	1
48	15720-02400	Гайка шестигранная тип 1	1
49	10508-02M05	Коническая пружина сжатия	1
50	DM0311-42529-000	Винт рукоятки фиксатора рулевого управления	1
51	DM0311-42561-000	Рукоятка фиксатора рулевого управления	1
52	DM0311-44196-000	Защелка-папа	1
53	DM0311-44197-000	Защелка-мама	1
54	10844-06M05	Полукруглая полая заклепка с плоской головкой	1
55	DM0511-28193-000	Запасная часть Dimo	1

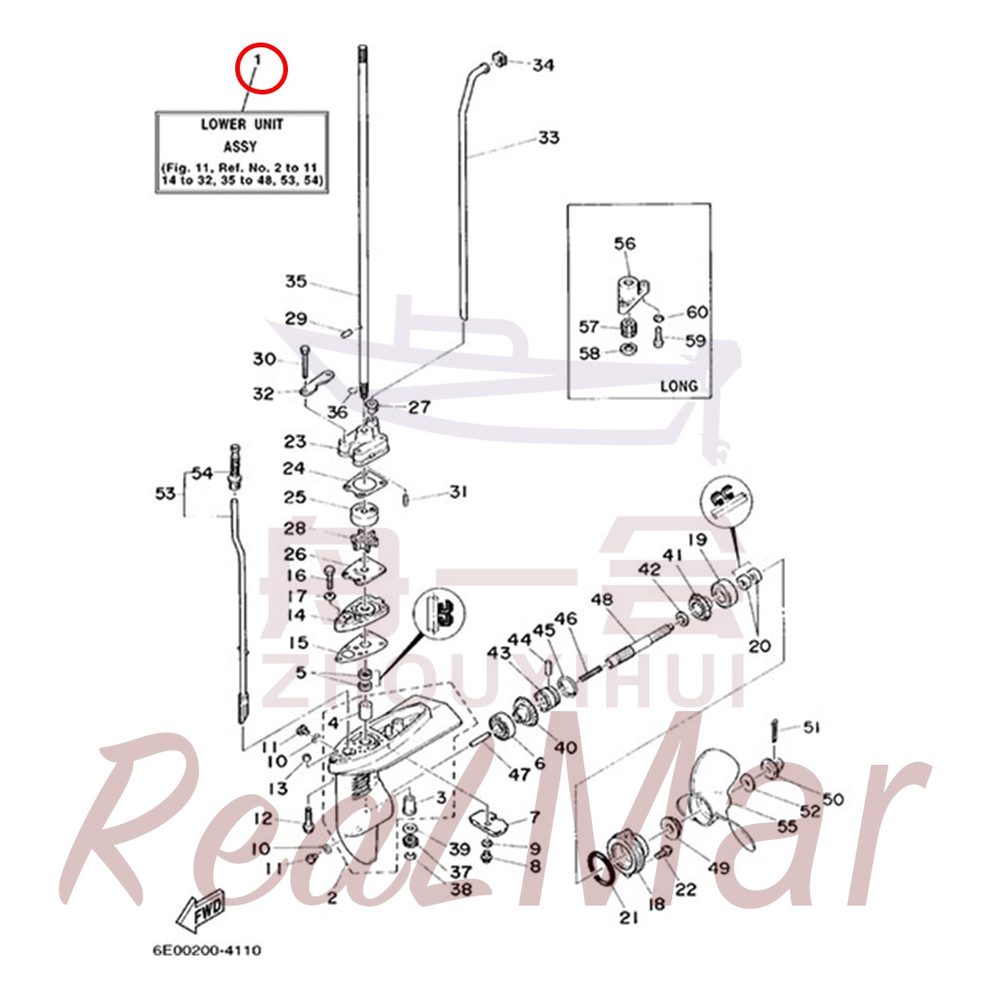

Рис. 11НИЖНЯЯ ЧАСТЬ КОРПУСА. ПРИВОД LOWER CASING. DRIVE

REF	Номер детали	Наименование	Кол-во
1	DM0511-45300-000	Редуктор в сборе S	1
	DM0511-45300-001	Редуктор в сборе L	1
2	DM0511-45311-000	Корпус редуктора	1
3	DM0511-45317-000	Нижняя втулка гребного вала	1
4	DM0511-45316-000	Верхняя втулка гребного вала	1
5	17909-90M96	Сальник нижней крышки коленчатого вала	2
6	17704-006U0	Подшипник	1
7	DM0211-45251-000	Анод	1
8	15215-04098	Болт с шестигранной головкой и фланцем	1
9	18110-04700	Стопорная шайба с внутренними зубьями	1
10	10670-02080	Шайба сливной пробки	3
11	10760-02M06	Сливная пробка со шлицем без магнита	3
12	10991-04M60	Болт с шестигранной головкой в сборе с плоской шайбой	2
13	10723-04M96	Полый установочный штифт редуктора	2
14	DM0511-45321-000	Основание водяного насоса	1
15	DM0511-45315-000	Прокладка основания водяного насоса	1
16	13015-04085	Болт с шестигранной головкой	1
17	18115-04400	Плоская шайба	1
18	DM0511-45361-000	Корпус подшипника	1
19	17704-006U0	Подшипник	1
20	17909-97M98	Сальник корпуса подшипника	2
21	17890-62896	Уплотнительное кольцо корпуса подшипника	1
22	15215-04094	Болт с шестигранной головкой с фланцем	2
23	DM0511-44311-000	Корпус водяного насоса	1
24	DM0511-44315-000	Нижняя прокладка корпуса водяного насоса (бумажная)	1
25	DM0511-44322-000	Обойма корпуса водяного насоса	1
	DM0511-44322-001	Обойма корпуса водяного насоса	1
26	DM0511-44323-000	Прокладка корпуса водяного насоса (стальная)	1
	DM0511-44323-001	Прокладка корпуса водяного насоса	1
27	DM0311-44366-000	Сальник водяного насоса	1
28	DM0511-44352-000	Крыльчатка водяного насоса	1
29	17406-01044	Цилиндрический штифт	1
30	13015-04065	Болт с шестигранной головкой	4
31	17406-92020	Установочный штифт корпуса водяного насоса	2
32	DM0511-44328-000	Пластина крепления корпуса водяного насоса	2
33	DM0511-44361-000	Водозаборная труба	1
	DM0511-44361-001	Водозаборная труба	1
34	DM0211-44365-000	Резиновая втулка водоподводящей трубы	1
35	DM0511-45511-000	Гребной вал	1
	DM0511-45511-001	Гребной вал	1
36	10643-02M09	Стопорное кольцо проволочное для вала	1
37	DM0511-45551-000	Ведущая шестерня	1
38	17670-04005	Стопорное кольцо	1
39	10809-99M61	Шайба ведущей шестерни	1
40	DM0511-45560-000	Шестерня переднего хода	1
41	DM0511-45570-000	Шестерня заднего хода	1
42	10809-97M50	Регулировочная прокладка шестерни заднего хода	1
43	DM0511-45631-000	Сцепление	1
44	10850-05064	Штифт сцепления	1
45	DM0511-45633-000	Пружина сцепления	1
46	10509-90046	Пружина сжатия муфты	1
47	DM0511-45635-000	Штифт переключения передач	1
48	DM0511-45611-000	Вал гребного винта	1
49	DM0311-45987-000	Упорная втулка гребного винта	1
50	DM0311-45616-000	Стопорная гайка гребного винта	1
51	19610-85070	Шплинт	1
52	10809-02M56	Большая шайба рычага опережения зажигания	1
53	DM0511-44150-000	Узел нижнего рычага переключения передач	1
	DM0511-44150-001	Узел нижнего рычага переключения передач	1
54	DM0511-44147-000	Сальник рычага переключения передач	1
55	DM0511-45941-000	Гребной винт в сборе	1
	DM0511-45943-000	Гребной винт в сборе	1
	DM0511-45949-000	Гребной винт в сборе	1
56	DM0511-45331-000	Запасная часть Dimo	1
57	DM0511-45318-000	Запасная часть Dimo	1
58	17680-88M07	Стопорное кольцо пружинное для отверстия	1
59	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	2
60	18110-05400	Плоская шайба	2

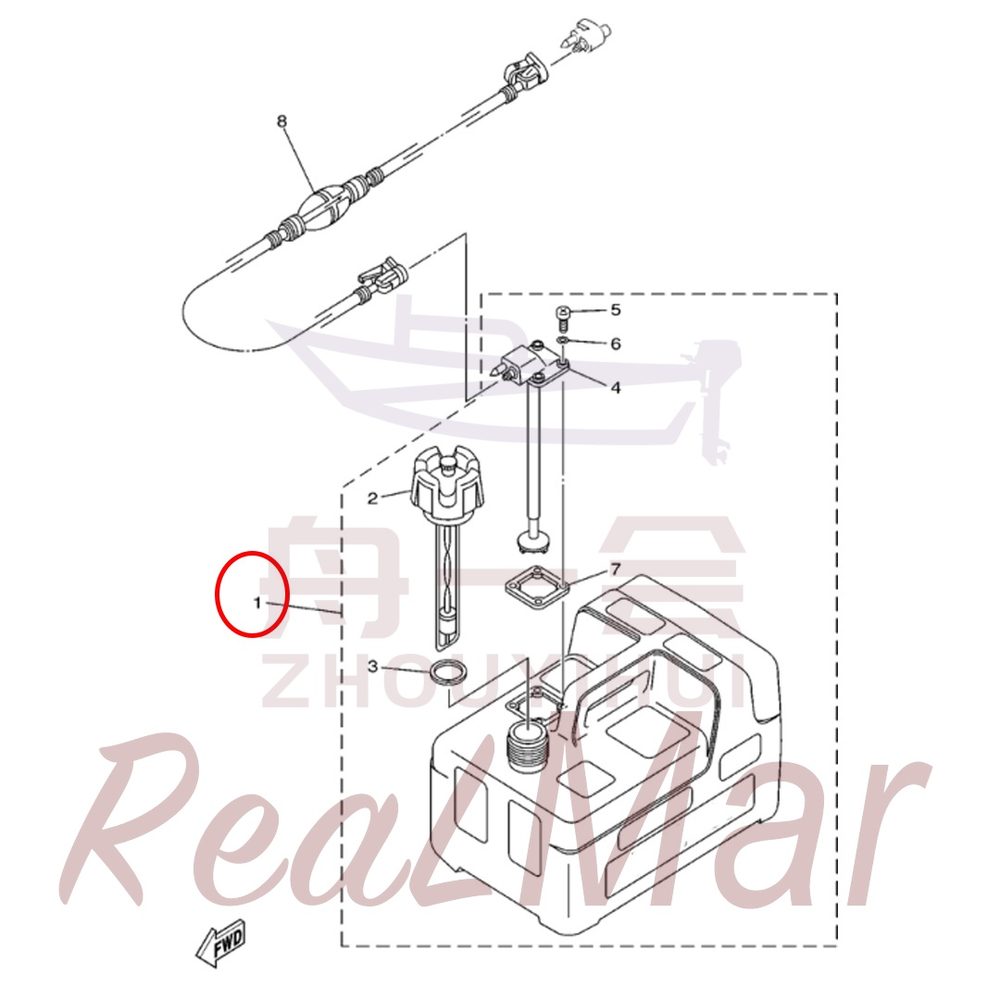

Рис. 12ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	DM0511-24201-000	Внешний топливный бак в сборе 12L	1
2	DM0511-24610-002	Крышка заливной горловины в сборе	1
3	DM0511-24641-003	Прокладка крышки заливной горловины	1
4	DM0511-24260-000	Разъём топливопровода в сборе	1
5	10953-05M94	Винт с крестообразным шлицем и полукруглой головкой	4
6	DM0511-24329-000	Нейлоновая шайба разъема топливопровода	4
7	DM0511-24268-000	Уплотнительная прокладка разъема топливопровода	1
8	DM0511-24306-000	Топливопровод в сборе	1
