Dimo — T40

Взрыв-схемы и спецификации запчастей.

1ВЕРХНИЙ КАПОТ 2ЦИЛИНДР И КАРТЕР 3КОЛЕНВАЛ И ПОРШЕНЬ 4ВПУСК 5КАРБЮРАТОР 6ТОПЛИВНАЯ СИСТЕМА 7СТАРТЕР 8ГЕНЕРАТОР 9ЭЛЕКТРООБОРУДОВАНИЕ 1 10ЭЛЕКТРООБОРУДОВАНИЕ 2 1111 Электрическая система 3 12СТАРТЕР 13НИЖНИЙ КОЖУХ 14РУЛЕВОЕ УПРАВЛЕНИЕ 15УПРАВЛЕНИЕ 16КРЕПЛЕНИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 17КРОНШТЕЙН 1 18КРОНШТЕЙН 2 19КРОНШТЕЙН 3 20СИСТЕМА РЕГУЛИРОВКИ УГЛА НАКЛОНА 21ВЕРХНИЙ КОРПУС 22НИЖНИЙ КАРТЕР И ПРИВОД 1 23НИЖНИЙ КАРТЕР И ПРИВОД 2 24ТОПЛИВНЫЙ БАК 25НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 26ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 27УЗЕЛ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 1

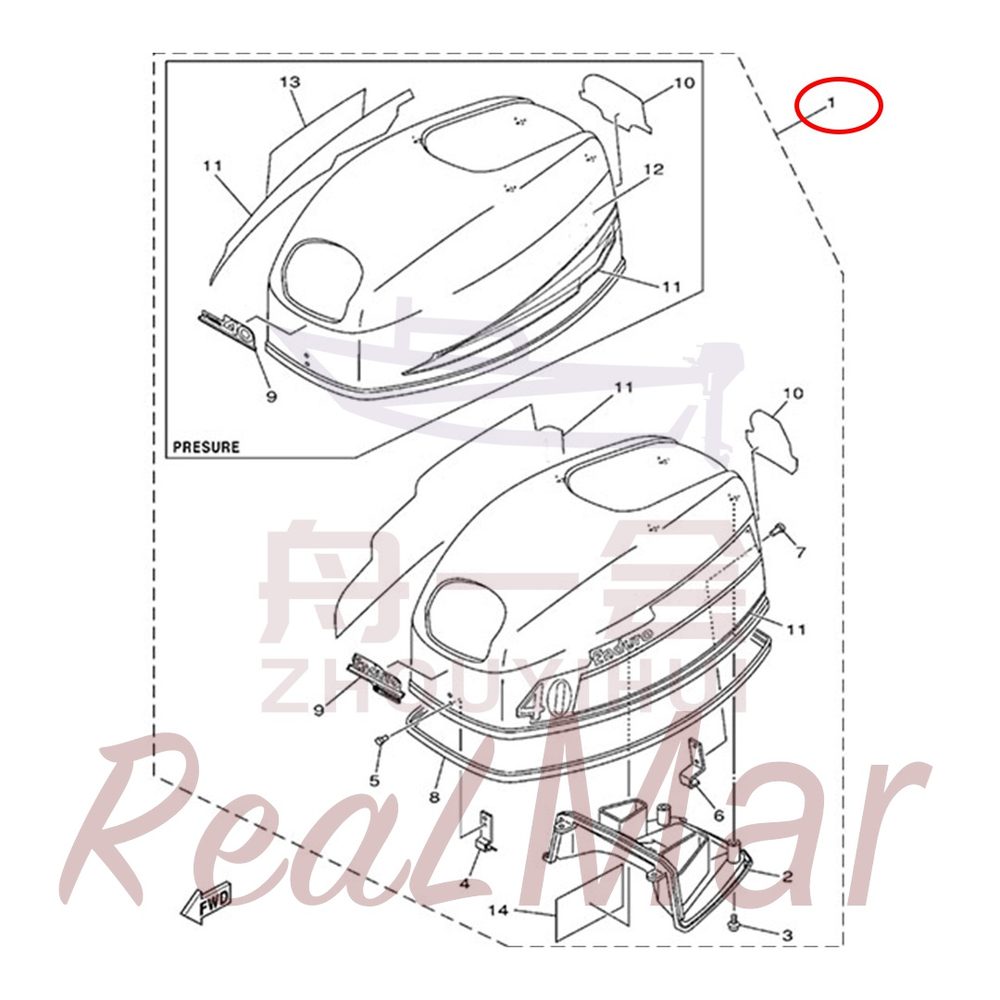

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	DM4011-42610-000	Корпус глушителя в сборе	1
	DM4011-42610-001	Корпус глушителя в сборе (без наклейки)	1
2	DM4011-42613-000	Обтекатель	1
3	13320-50494	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	4
4	DM0511-42651-000	Передний крюк корпуса глушителя	1
5	10844-06M06	Заклепка полупустотелая со скругленной головкой	2
6	DM4011-42652-000	Задний крюк корпуса глушителя	1
7	10844-06M09	Полукруглая полая заклепка с плоской головкой	2
8	DM4011-42615-000	Уплотнительная полоса нижней части глушителя	1
9	DM4011-42677-000	Передняя наклейка	1
	DM4011-42677-001	Запасная часть Dimo	1
10	DM4011-42678-000	Задняя наклейка	1
	DM4011-42678-001	Запасная часть Dimo	1
11	DM4011-W0070-000	Запасная часть Dimo	1
	DM4011-W0070-001	Запасная часть Dimo	1
12	DM4011-42681-000	Запасная часть Dimo	1
13	DM4011-42682-000	Запасная часть Dimo	1
14	DM1512-13437-000	Шумоизоляционный материал	1

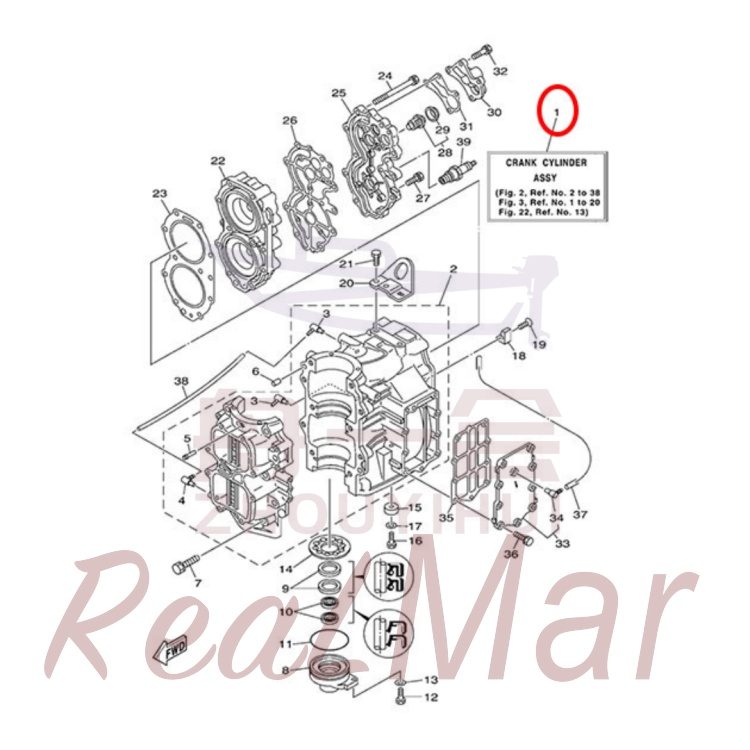

Рис. 2ЦИЛИНДР И КАРТЕР CYLINDER & CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	DM4011-W0090-000	Блок цилиндра с картером в сборе	1
2	DM4011-15100-000	Блок цилиндра с картером в сборе (с гильзой цилиндра, установочным штифтом)	1
3	DM4011-13552-000	Патрубок блока цилиндра	2
4	DM4011-13552-000	Патрубок блока цилиндра	1
5	DM0311-14485-000	Штуцер маслоотводящей трубки	1
6	17402-98047	Установочный штифт соединения корпуса	2
7	10991-90005	Болт с шестигранной головкой с плоской шайбой в сборе	10
8	DM4011-15396-000	Нижняя крышка коленчатого вала	1
9	17908-70M54	Сальник нижней крышки коленчатого вала	2
10	17909-94009	Сальник нижней крышки коленчатого вала 2	2
11	17890-45M50	Уплотнительное кольцо нижней крышки коленчатого вала	1
12	13015-04080	Болт с шестигранной головкой	1
13	18115-04400	Плоская шайба	1
14	DM4011-11565-000	Стопорное кольцо нижней части коленчатого вала	1
15	DM4011-45251-000	Анод блока цилиндра	1
16	13015-04080	Болт с шестигранной головкой	1
17	18115-04400	Плоская шайба	1
18	DM4011-11325-000	Анод головки цилиндра	1
19	10969-04M00	Винт с потайной головкой со шлицем	1
20	DM4011-11119-000	Рым-болт	1
21	10909-02008	Болт с шестигранной головкой	2
22	DM4011-11111-000	Головка цилиндра	1
23	DM4011-11181-000	Прокладка головки цилиндра	1
24	10991-02MA5	Болт с шестигранной головкой с плоской шайбой в сборе	11
25	DM4011-11191-000	Наружная крышка головки цилиндра	1
26	DM4011-11193-000	Прокладка наружной крышки головки цилиндра	1
27	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	4
28	DM0311-12411-000	Термостат	1
29	DM3011-12412-000	Прокладка термостата	1
30	DM4011-12413-000	Крышка термостата	1
31	DM4011-12414-000	Прокладка крышки термостата	1
32	10991-04MA5	Болт с шестигранной головкой и плоской шайбой в сборе	4
33	DM4011-41113-000	Крышка выпускного коллектора	1
34	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
35	DM4011-41114-000	Прокладка крышки выпускного коллектора	1
36	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	9
37	10665-01M35	Шланг	1
38	10665-03M02	Маслопровод	1
39	16308-00060	Свеча зажигания	2
	16308-00838	Свеча зажигания	2

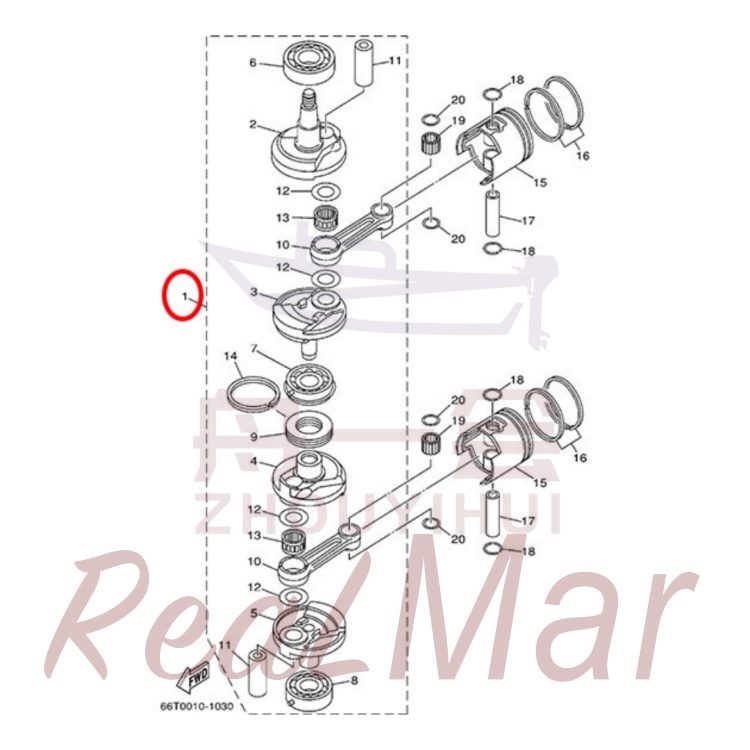

Рис. 3КОЛЕНВАЛ И ПОРШЕНЬ CRANKSHAFT & PISTON

REF	Номер детали	Наименование	Кол-во
1	DM4011-11400-000	Коленчатый вал с шатуном в сборе	1
2	DM4011-11412-000	Запасная часть Dimo	1
3	DM4011-11422-000	Запасная часть Dimo	1
4	DM4011-11432-000	Запасная часть Dimo	1
5	DM4011-11442-000	Запасная часть Dimo	1
6	17704-703U0	Запасная часть Dimo	1
7	17778-000UE	Средний подшипник коленчатого вала	1
8	17704-704V5	Запасная часть Dimo	1
9	DM4011-11515-000	Запасная часть Dimo	1
10	DM4011-11651-000	Запасная часть Dimo	2
11	DM4011-11681-000	Запасная часть Dimo	2
12	10801-83098	Запасная часть Dimo	4
13	17790-383U0	Запасная часть Dimo	2
14	17660-42M07	Запасная часть Dimo	1
15	DM4011-11631-000	Поршень	2
	DM4011-11635-000	Запасная часть Dimo	2
	DM4011-11636-000	Запасная часть Dimo	2
16	DM4011-11603-000	Комплект поршневых колец	2
	DM4011-11604-000	Запасная часть Dimo	2
	DM4011-11605-000	Запасная часть Dimo	2
17	DM4011-11633-000	Поршневой палец	2
18	DM4011-11634-000	Стопорное кольцо поршневого пальца	4
19	17407-89999	Игольчатый подшипник малой головки шатуна	56
20	10809-80693	Шайба малой головки шатуна	4

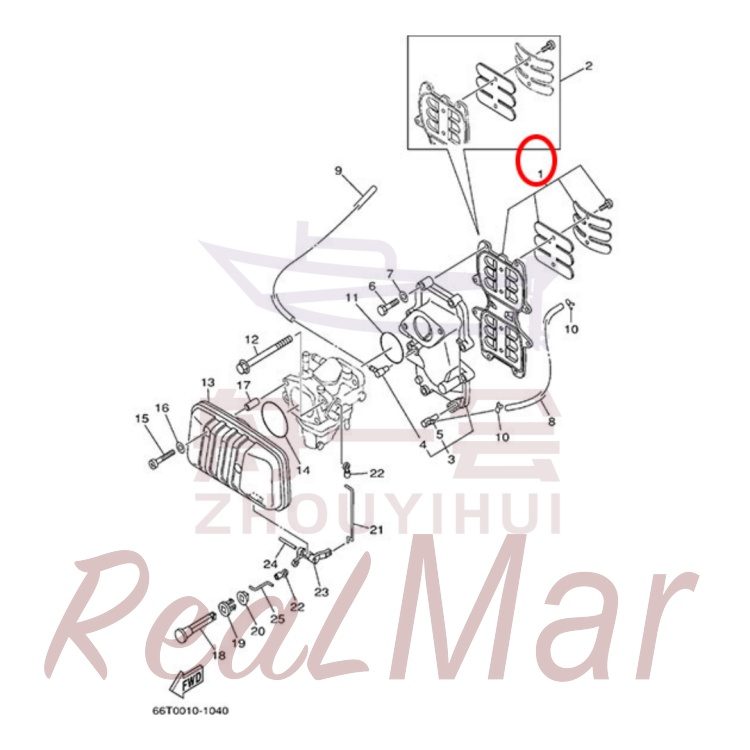

Рис. 4ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM4011-13610-000	Лепестковый клапан в сборе	1
2	DM4011-W0004-000	Лепестковый клапан в сборе	1
3	DM4011-13641-000	Впускной коллектор	1
4	DM4011-13552-000	Патрубок блока цилиндра	1
5	DM4011-11372-000	Штуцер маслоотводящей трубки	1
6	13097-04075	Болт с шестигранной головкой	8
7	18107-04400	Плоская шайба	8
8	10665-03M86	Шланг	1
9	10665-03MA6	Шланг	1
10	10643-04094	Хомут трубки	2
11	17890-64M94	Уплотнительное кольцо впускного коллектора	1
12	10991-02M07	Болт с шестигранной головкой и плоской шайбой в сборе (неполная резьба)	2
13	DM4011-14440-000	Впускной глушитель в сборе	1
14	17890-56M56	Уплотнительное кольцо впускного глушителя	1
15	13225-04060	Винт с крестообразным шлицем и полукруглой головкой	2
16	18115-04400	Плоская шайба	2
17	10723-04M20	Втулка глушителя впуска	2
18	DM1511-41271-000	Рукоятка воздушной заслонки	1
19	DM0311-41273-000	Ползун тяги воздушной заслонки	1
20	DM0311-41274-000	Втулка ползуна рукоятки воздушной заслонки	1
21	DM4011-41256-000	Тяга дроссельной заслонки	1
22	DM0511-41262-000	Ползун тяги воздушной заслонки	2
23	DM4011-41252-000	Рычаг воздушной заслонки	1
24	19410-60078	Пружинный цилиндрический штифт	1
25	DM4011-41257-000	Тяга воздушной заслонки	1

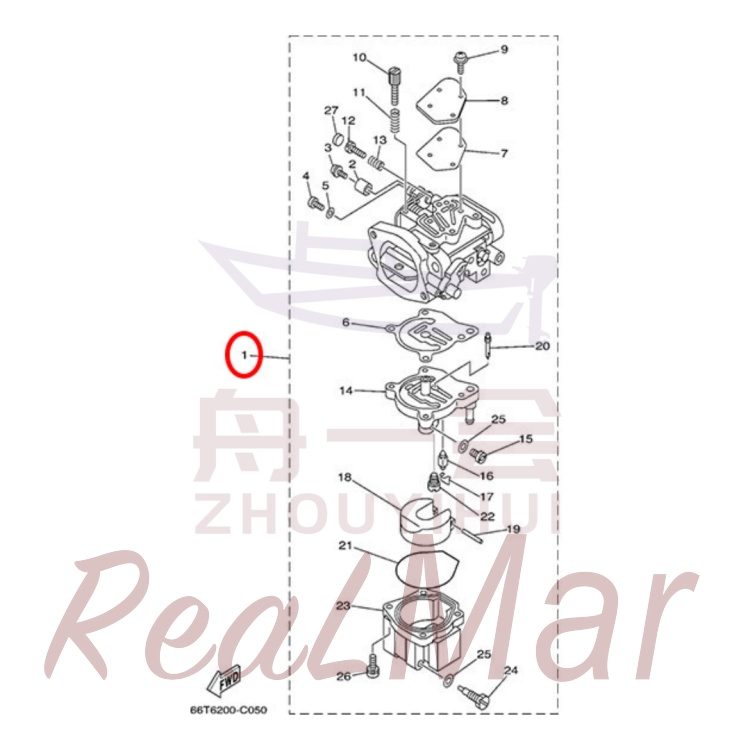

Рис. 5КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	DM4011-14301-000	Карбюратор	1
	DM4011-14301-001	Запасная часть Dimo	1
	DM4011-14301-002	Запасная часть Dimo	1
	DM4011-14301-003	Запасная часть Dimo	1
2	DM4011-14578-000	Запасная часть Dimo	1
3	DM4011-14584-000	Запасная часть Dimo	1
4	DM4011-14592-000	Запасная часть Dimo	1
5	18110-05400	Плоская шайба	1
6	DM4011-14384-000	Запасная часть Dimo	1
7	DM4011-14536-000	Запасная часть Dimo	1
8	DM4011-14527-000	Запасная часть Dimo	1
9	13120-06998	Винт с крестообразным шлицем и цилиндрической головкой с пружинной шайбой в сборе	4
10	DM4011-14523-000	Запасная часть Dimo	1
11	DM4011-14334-000	Запасная часть Dimo	1
12	DM4011-14323-000	Запасная часть Dimo	1
13	DM4011-14223-000	Запасная часть Dimo	1
14	DM4011-14945-000	Запасная часть Dimo	1
15	DM4011-1492E-000	Запасная часть Dimo	1
16	DM4011-14546-000	Запасная часть Dimo	1
17	DM4011-14159-000	Запасная часть Dimo	1
18	DM4011-14385-000	Запасная часть Dimo	1
19	DM4011-14386-000	Запасная часть Dimo	1
20	DM4011-1492F-000	Запасная часть Dimo	1
21	DM4011-14984-000	Запасная часть Dimo	1
22	DM4011-14992-000	Запасная часть Dimo	1
23	DM4011-14981-000	Запасная часть Dimo	1
24	DM4011-14991-000	Запасная часть Dimo	1
25	DM4011-14959-000	Запасная часть Dimo	2
26	13120-05985	Запасная часть Dimo	4
27	DM4011-1432A-000	Запасная часть Dimo	1

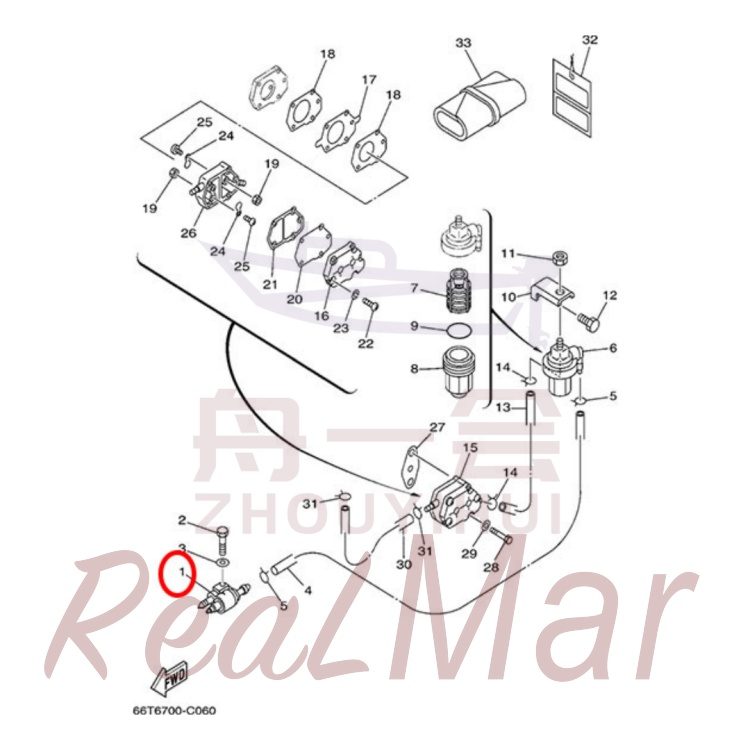

Рис. 6ТОПЛИВНАЯ СИСТЕМА FUEL

REF	Номер детали	Наименование	Кол-во
1	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
2	13015-04070	Болт с шестигранной головкой	1
3	18115-04400	Плоская шайба	1
4	10665-01M02	Шланг	1
5	10643-02006	Хомут шланга	2
6	DM1511-24560-000	Топливный фильтр в сборе	1
7	DM1511-24563-000	Штуцер топливного фильтра	1
8	DM1511-24521-000	Вставка (шпилька) основания топливного фильтра	1
9	17890-78372	Кольцо O-образное чашки фильтра	1
10	DM1512-24566-000	Кронштейн топливного фильтра	1
11	15720-02400	Гайка шестигранная тип 1	1
12	13097-04096	Болт с шестигранной головкой	1
13	10665-01024	Шланг	1
14	10643-02006	Хомут шланга	2
15	DM3011-24410-000	Топливный насос в сборе	1
16	DM3011-24413-000	Корпус топливного насоса 2	1
17	DM3011-24411-000	Мембрана 2	1
18	DM3011-24434-000	Прокладка корпуса	2
19	15720-07400	Шестигранная гайка	2
20	DM3011-24411-001	Диафрагма 1	1
21	DM3011-24435-000	Прокладка корпуса 2	1
22	12507-05082	Винт с крестообразным шлицем и полукруглой головкой	3
23	18110-05900	Пружинная шайба	3
24	DM3011-24421-000	Обратный клапан	2
25	DM3011-14325-000	Винт с крестообразным шлицем и малой полукруглой головкой	2
26	DM3011-24412-000	Корпус топливного насоса 1	1
27	DM3011-24431-000	Прокладка топливного насоса	1
28	13015-04060	Болт с шестигранной головкой	2
29	18115-04400	Плоская шайба	2
30	10665-01024	Шланг	1
31	10643-02006	Хомут шланга	2
32	DM0211-2819R-000	Ярлык	1
33	DM4011-W2810-000	Запасная часть Dimo	1

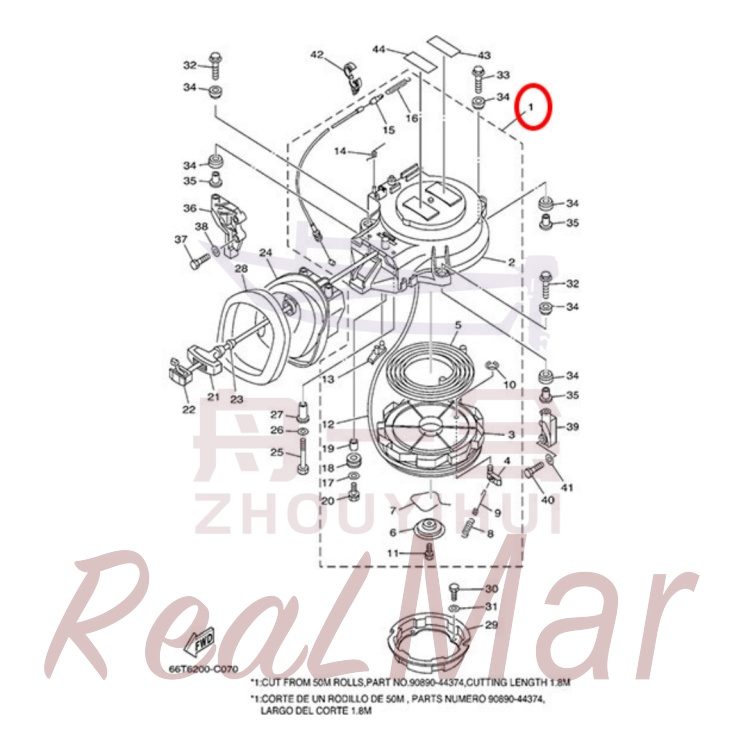

Рис. 7СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM4011-15710-000	Стартер в сборе	1
2	DM4011-15711-000	Корпус стартера в сборе	1
3	DM4011-15714-000	Пусковой диск	1
4	DM1511-15741-000	Собачка пускового диска	1
5	DM4011-15713-000	Плоская спиральная пружина	1
6	DM4011-15716-000	Крышка стартера	1
7	DM4011-15705-000	Пружина кручения крышки	1
8	DM4011-15767-000	Пружина растяжения возврата собачки	1
9	DM4011-15784-000	Пружина кручения собачки	1
10	DM1511-15744-000	Стопорное кольцо	1
11	DM1511-15768-000	Болт с крестообразным шлицем и шестигранной головкой с пружинной шайбой в сборе	1
12	DM1511-33143-000	Пусковой шнур	1
13	DM4011-15794-000	Собачка ограничителя запуска	1
14	DM4011-15734-000	Возвратная торсионная пружина	1
15	DM4011-15770-000	Трос фиксации стартера	1
16	DM4011-15731-000	Возвратная пружина троса ограничителя запуска	1
17	DM4011-15791-000	Ограничительная шайба направляющего ролика троса	1
18	DM4011-15752-000	Направляющий ролик троса	1
19	DM4011-15753-000	Втулка направляющего ролика троса	1
20	DM4011-15768-000	Болт с шестигранной головкой и крестообразным шлицем с углублением в сочетании с пружинной шайбой	1
21	DM3011-15755-000	Рукоятка стартера (со вставкой)	1
22	DM3011-15779-000	Крышка рукоятки стартера	1
23	DM4011-15789-000	Демпферное кольцо рукоятки стартера	1
24	DM4011-15758-000	Направляющая стартерного шнура	1
25	13015-04075	Болт с шестигранной головкой	2
26	18115-04400	Плоская шайба	2
27	10723-04M44	Втулка корпуса стартера	2
28	DM4011-15762-000	Уплотнительное кольцо стартера	1
29	DM4011-15723-000	Пусковой соединитель	1
30	13015-04090	Болт с шестигранной головкой	4
31	18115-04400	Плоская шайба	4
32	10991-02M90	Болт с шестигранной головкой и плоская шайба в сборе	2
33	10991-02M59	Болт с шестигранной головкой	1
34	10725-98M06	Демпферное резиновое кольцо корпуса стартера	6
35	10723-02M05	Втулка корпуса стартера	3
36	DM4011-15771-000	Правая опора стартера	1
37	13097-04070	Болт с шестигранной головкой	2
38	18107-04400	Плоская шайба	2
39	DM4011-15772-000	Левый кронштейн стартера	1
40	13097-04070	Болт с шестигранной головкой	2
41	18107-04400	Плоская шайба	2
42	10646-97861	Запасная часть Dimo	1
43	DM0211-83625-001	Наклейка	1
44	DM4011-83625-000	Запасная часть Dimo	1

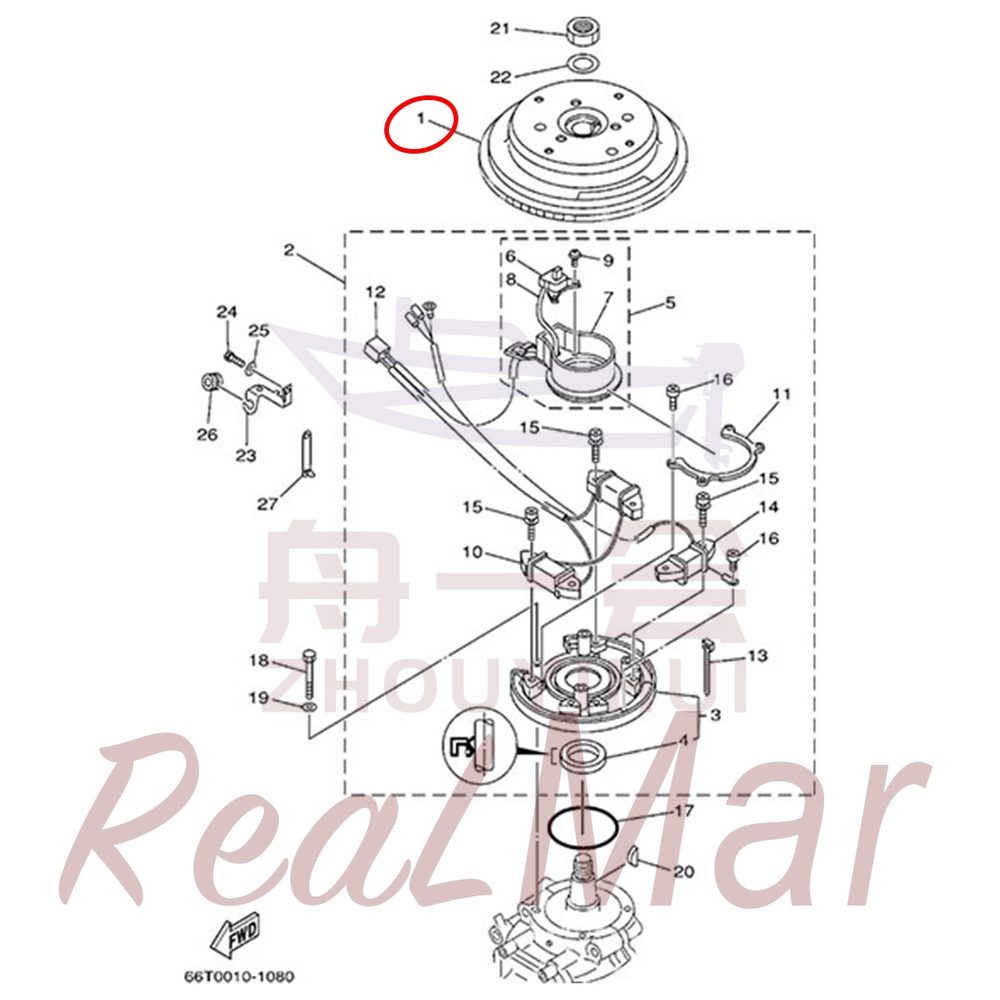

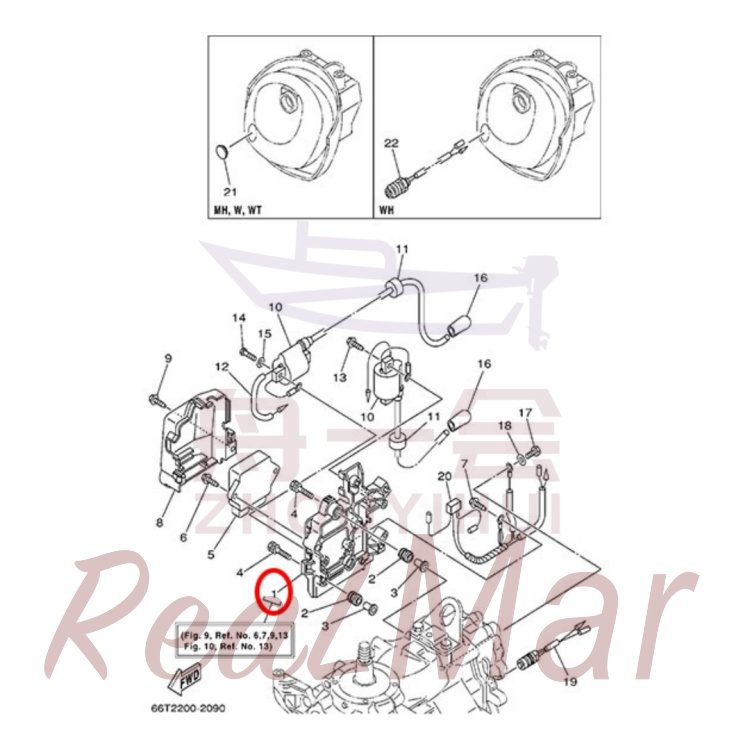

Рис. 8ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во
1	DM4011-85550-000	Маховик	1
	DM4011-85550-001	Маховик	1
2	DM4011-85560-000	Генератор в сборе с кронштейном	1
3	DM4011-85561-000	Катушка держатель	1
4	17908-75002	Верхний сальник коленчатого вала	1
5	DM4011-85580-000	Триггер в сборе	1
6	DM4011-85596-000	Импульсная катушка	1
7	DM4011-85582-000	Опора	1
8	DM4011-85515-000	Жгут проводов	1
9	13108-06902	Винт с крестообразным шлицем и пружинной шайбой в сборе	2
10	DM4011-85520-000	Зарядная катушка	1
11	DM4011-41611-000	Прижимная пластина опоры катушки	1
12	1E639-06705	Разъём триггера	1
13	DM4011-81328-000	Стяжка	1
14	DM4011-85533-000	Катушка освещения	1
15	13108-04985	Винт с крестообразным шлицем и пружинной шайбой в сборе	6
	13108-04985	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
16	13208-06004	Винт с крестообразным шлицем и полукруглой головкой	5
	13208-06004	Винт с крестообразным шлицем и полукруглой головкой	4
17	17890-35M59	Кольцо O-ring опоры катушки	1
18	13015-04060	Болт с шестигранной головкой	4
19	18115-04400	Плоская шайба	4
20	10820-05095	Шпонка маховика	1
21	10930-80973	Гайка маховика	1
22	10809-89M92	Шайба гайки маховика	1
23	10645-95M36	Зажим провода	1
24	13015-04094	Болт с шестигранной головкой	1
25	18115-04400	Плоская шайба	1
26	10620-90M39	Резиновая защитная втулка провода	1
27	10646-98M00	Стяжка	1

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ 1 ELECTRICAL 1

REF	Номер детали	Наименование	Кол-во
1	DM4011-8554B-000	Кронштейн коммутатора	1
2	DM0311-82317-000	Демпферное кольцо кронштейна зажигания	3
3	10723-04991	Втулка кронштейна зажигания	3
4	10991-04M45	Болт с шестигранной головкой и плоской шайбой в сборе	3
5	DM4011-85540-000	Коммутатор CDI	1
6	10901-04M29	Болт с шестигранной головкой и фланцем	2
7	10901-04M20	Болт с шестигранной фланцевой головкой	1
8	DM4011-81916-000	Защитная крышка коммутатора	1
9	10901-04M29	Болт с шестигранной головкой и фланцем	1
10	DM4011-85570-000	Катушка зажигания	2
11	10620-85949	Защитное кольцо катушки зажигания	2
12	10664-07MA7	Защитная трубка провода	1
13	10901-04M29	Болт с шестигранной головкой и фланцем	2
14	13015-04085	Болт с шестигранной головкой	2
15	18115-04400	Плоская шайба	2
16	DM3011-82370-000	Катушка высокого напряжения	2
	DM0511-82370-000	Колпачок катушки зажигания	2
17	13015-04098	Болт с шестигранной головкой	1
18	18115-04400	Плоская шайба	1
19	DM4011-82560-000	Термовыключатель в сборе	1
20	DM4011-82519-000	Жгут проводов	1
21	DM4011-42725-000	Заглушка кнопки ручного запуска	1
22	DM3011-81870-000	Выключатель стартера	1

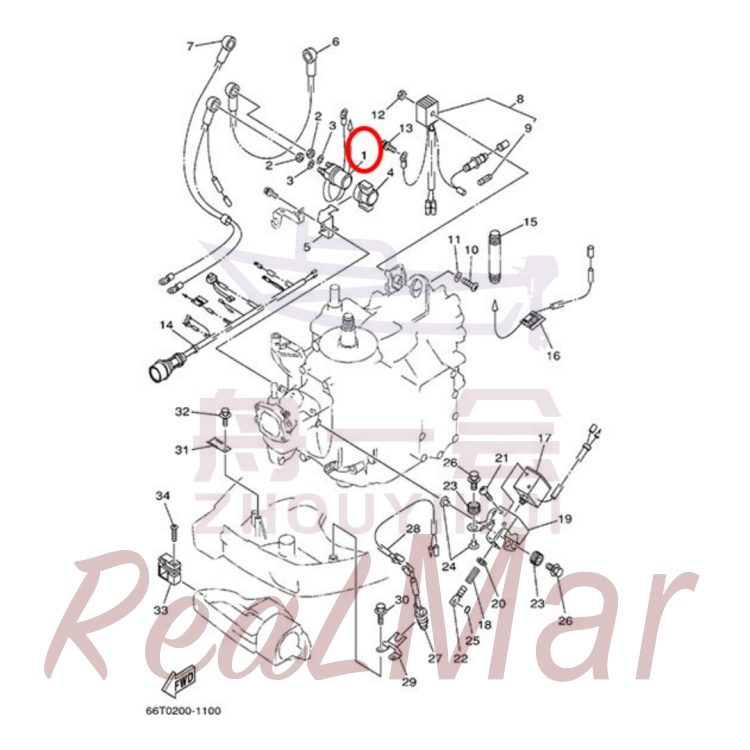

Рис. 10ЭЛЕКТРООБОРУДОВАНИЕ 2 ELECTRICAL 2

REF	Номер детали	Наименование	Кол-во
1	DM4011-8194A-000	Реле стартера в сборе	1
2	10930-04M70	Шестигранная тонкая гайка	2
3	10806-04M00	Пружинная шайба	2
4	DM3011-81952-000	Обойма	1
5	DM4011-81945-000	Кронштейн реле	1
6	DM4011-82117-000	Питающий провод стартера	1
7	DM4011-82105-000	Питающий провод аккумулятора	1
8	DM4011-81970-000	Выпрямитель	1
9	DM3011-82151-000	В сборе трубчатого предохранителя	1
10	13220-05070	Винт с крестообразным шлицем малый	1
11	18110-05400	Плоская шайба	1
12	15720-05400	Гайка шестигранная тип 1	1
13	10901-04M20	Болт с шестигранной фланцевой головкой	1
14	DM4011-82590-000	Короткий жгут 7-контактный	1
15	DM4011-83557-000	Защитная трубка	1
	DM1512-83557-000	Защитная трубка	1
16	DM4011-82115-000	Удлинитель провода кнопки ручного запуска	1
17	DM4011-86111-000	Электромагнитный клапан в сборе	1
18	DM4011-86116-000	Натяжная пружина регулировки электромагнитного клапана стартера	1
19	DM4011-86112-000	Кронштейн седла электромагнитного клапана стартера	1
20	10620-90955	Ограничительное резиновое кольцо стартерного электромагнитного клапана	1
21	13220-05002	Винт с крестообразным шлицем и малой цилиндрической головкой	4
22	DM3011-86117-000	Регулировочная тяга стартерного электромагнитного клапана	1
23	10620-90M87	Демпферное кольцо стартерного электромагнитного клапана	3
24	10723-04M40	Втулка демпферного кольца стартерного электромагнитного клапана	3
25	17890-07849	Кольцо O-образное соединителя тяги электромагнитного клапана	1
26	10991-04M22	Болт с шестигранной головкой с плоской шайбой в сборе	3
27	DM4011-82540-000	Выключатель нейтрали	1
28	DM4011-82553-000	Удлинитель центральный	1
29	DM4011-82554-000	Нейтральный выключатель кронштейн	1
30	10901-04M24	Болт с шестигранной головкой и фланцем	2
31	10645-80M79	Главный кабель зажим крепежная пластина	1
32	10901-04M24	Болт с шестигранной головкой и фланцем	1
33	DM4011-82594-000	Запасная часть Dimo	1
34	10949-04M00	Самонарезающий винт с крестообразным шлицем и потайной головкой	1

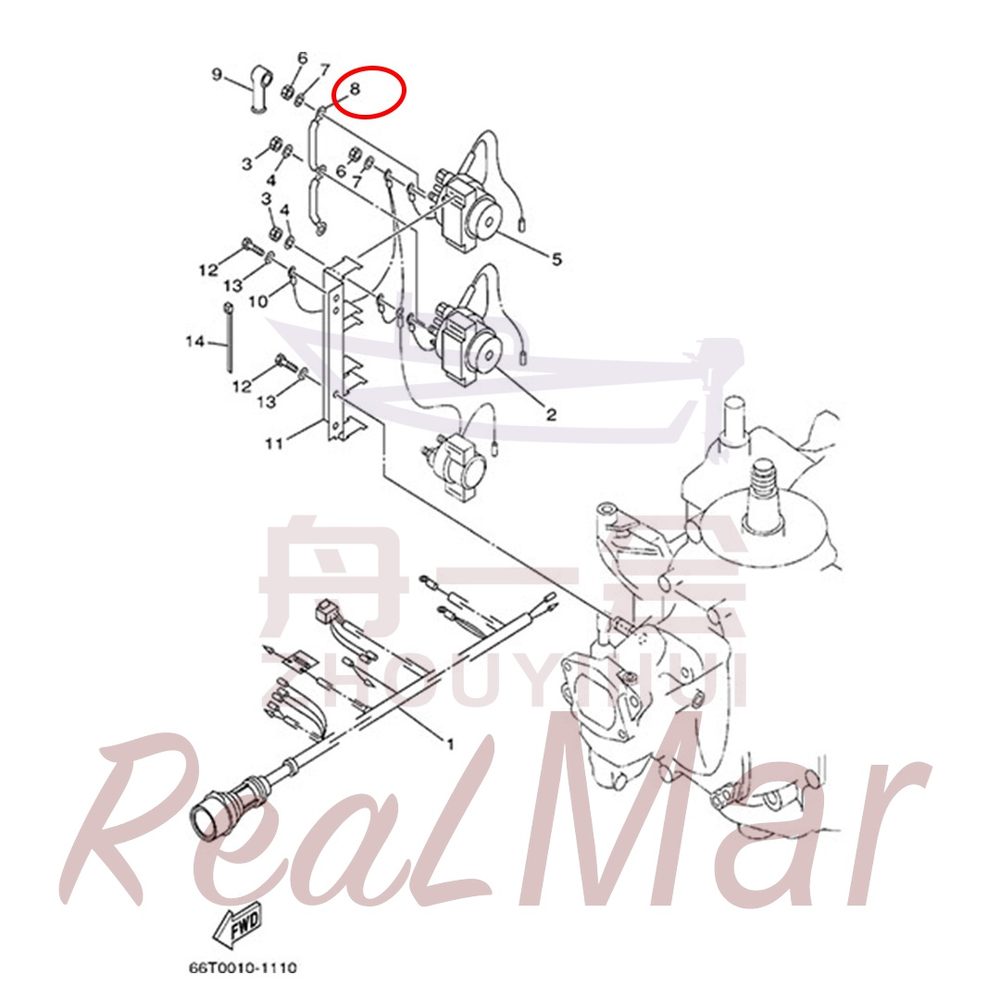

Рис. 1111 Электрическая система 3 11 电气系统3

REF	Номер детали	Наименование	Кол-во

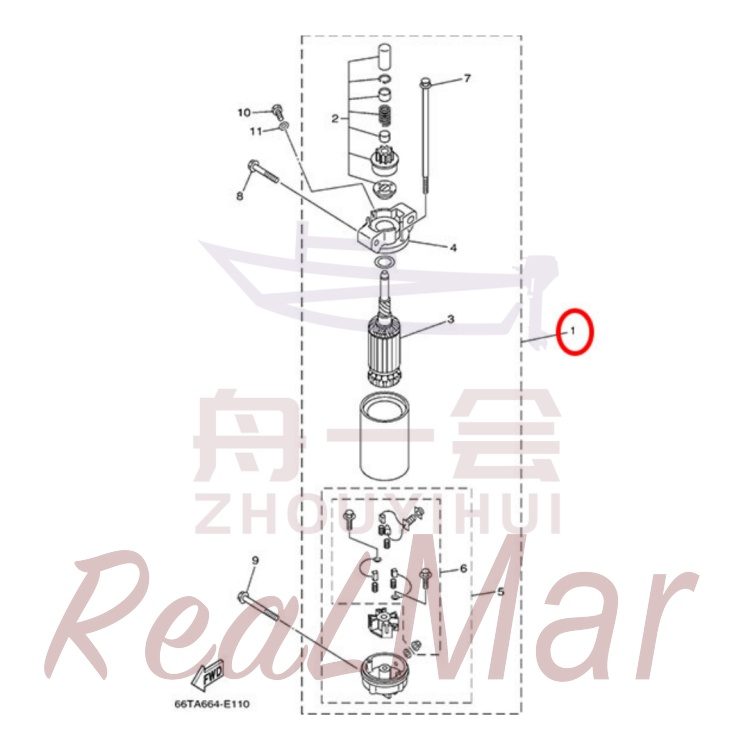

Рис. 12СТАРТЕР STARTING MOTOR

REF	Номер детали	Наименование	Кол-во
1	DM4011-81800-000	Стартер в сборе	1
2	DM4011-81857-000	Запасная часть Dimo	1
3	DM4011-81850-000	Запасная часть Dimo	1
4	DM4011-81830-000	Запасная часть Dimo	1
5	DM4011-81820-000	Запасная часть Dimo	1
6	DM4011-81840-000	Запасная часть Dimo	1
7	DM4011-81826-000	Запасная часть Dimo	2
8	10991-02M71	Болт с шестигранной головкой с плоской шайбой в сборе	2
9	10991-02M58	Болт с шестигранной головкой и плоская шайба в сборе	1
10	13015-02094	Болт с шестигранной головкой	1
11	18115-02400	Плоская шайба	1

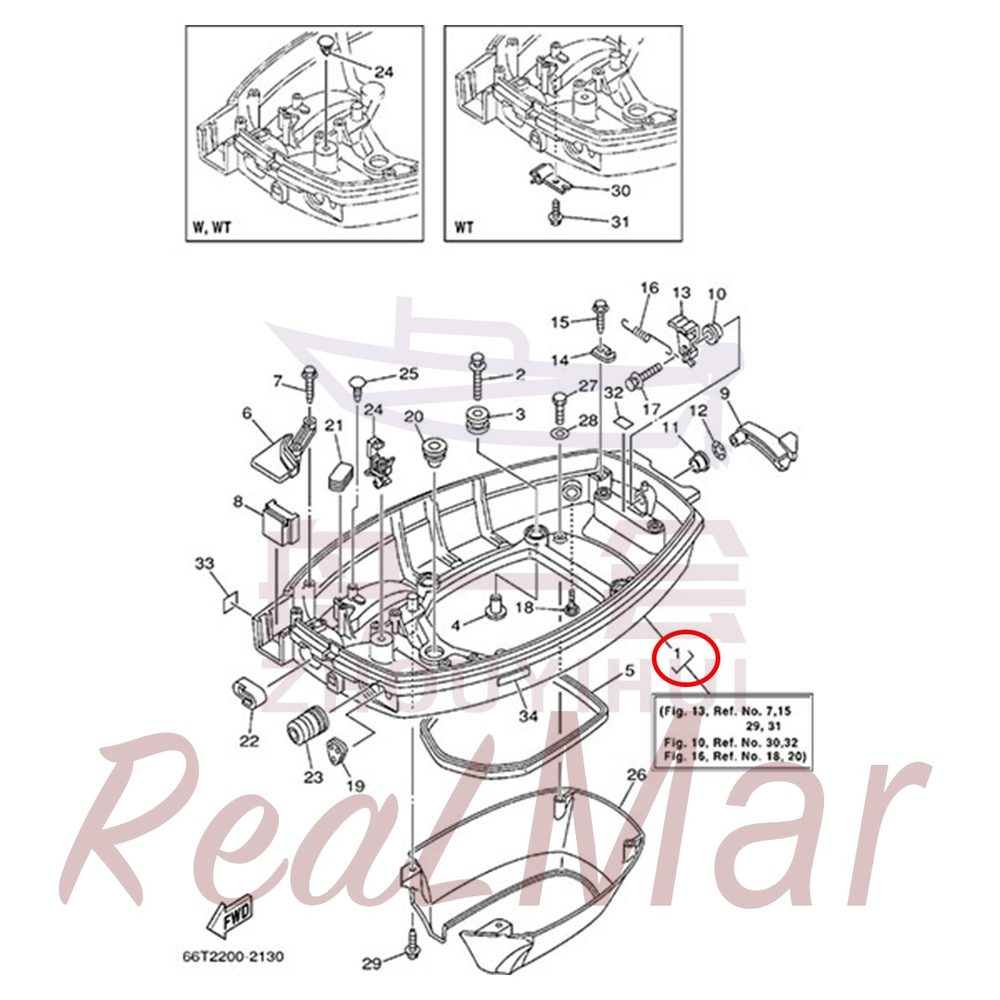

Рис. 13НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	DM4011-42710-000	Основание в сборе	1
	DM4011-42710-001	Основание	1
2	10991-04M49	Болт с шестигранной головкой и плоская шайба в сборе	4
3	10620-01M89	Основание демпферное кольцо	4
4	10723-04075	Основание демпферное кольцо втулка	4
5	DM4011-42716-000	Основание уплотнительная полоса	1
6	DM4011-42738-000	Основание крышка	1
7	10901-04M29	Болт с шестигранной головкой и фланцем	2
8	DM4011-42725-001	Трос фиксатор заглушка	1
	DM4011-42725-002	Трос фиксатор	1
	DM4011-42725-003	Трос фиксатор	1
9	DM4011-42815-000	Задняя стопорная рукоятка в сборе	1
10	10724-98M73	Втулка стопорной рукоятки	1
11	10724-98MA8	Втулка стопорной рукоятки	1
12	10804-98058	Волнистая шайба стопорной рукоятки	1
13	DM4011-42816-000	Задний глушитель кожух крючок	1
14	DM1512-43144-000	Кронштейн пружины крюка фиксатора кожуха глушителя	1
15	10901-04M24	Болт с шестигранной головкой и фланцем	1
16	10504-94M76	Глушитель кожух крючок возвратная пружина	1
17	10991-04M37	Болт с шестигранной головкой в сборе с плоской шайбой	1
18	DM4011-44391-000	Водяной индикатор трубка сопло	1
19	DM4011-26326-000	Дроссельный трос оболочка	1
	DM4011-26326-001	Заглушка троса дроссельной заслонки	1
20	DM4011-42727-000	Верхний рычаг переключения передач защитное кольцо	1
21	DM4011-42726-000	Заглушка зажима питающего провода электромотора подъема	1
	DM4011-42726-001	Запасная часть Dimo	1
22	DM4011-24329-000	Основание технологическая заглушка 1	1
23	DM4011-42726-002	Защитное кольцо рычага переключения передач	1
23	DM4011-42726-003	Защитное кольцо рычага переключения передач	1
24	10645-85M53	Зажим троса дроссельной заслонки	1
	10772-03M00	Рычаг переключения передач заглушка	1
25	10772-05M07	Основание технологическая заглушка 3	1
26	DM4011-42741-000	Задний кожух (с резьбовой втулкой)	1
27	13015-04094	Болт с шестигранной головкой	2
28	18115-04400	Плоская шайба	2
29	10901-04M20	Болт с шестигранной фланцевой головкой	2
30	10646-01M61	Подъемный мотор кабель зажим	1
31	10901-04M20	Болт с шестигранной фланцевой головкой	1
32	DM0511-42791-000	Наклейка	1
	DM0511-42791-001	Запасная часть Dimo	1
33	DM0511-28176-000	Наклейка	1
34	DM0511-8257H-000	Наклейка	1

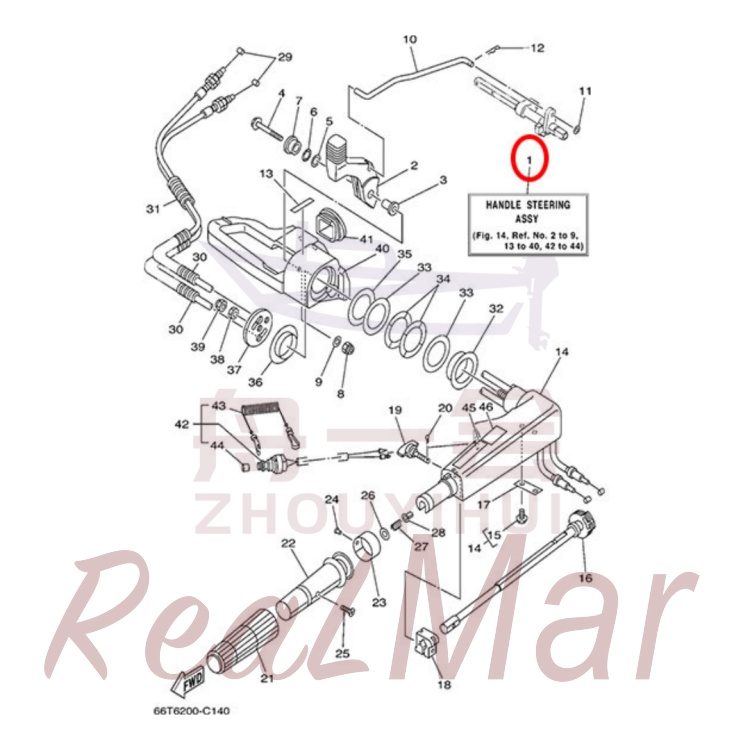

Рис. 14РУЛЕВОЕ УПРАВЛЕНИЕ STEERING

REF	Номер детали	Наименование	Кол-во
1	DM4011-W0084-000	Рукоятка управления в сборе	1
2	DM4011-44111-000	Рычаг переключения передач	1
3	10723-04M24	Рукоятка переключения передач, втулка	1
4	13515-04550	Болт с шестигранной головкой в сборе с плоской шайбой	1
5	10809-98M03	Рычаг переключения передач наружная плоская шайба 2	1
6	10804-98058	Волнистая шайба стопорной рукоятки	1
7	DM4011-42123-000	Рычаг переключения передач внутренняя втулка	1
8	15320-04700	Шестигранная стопорная гайка с неметаллической вставкой, тип 1	1
9	18115-04800	Рычаг переключения передач наружная плоская шайба 1	1
10	DM4011-44124-000	Тяга переключения передач	1
11	18110-04800	Наружная плоская шайба рукоятки переключения передач 1	1
12	10642-92002	Пружинное стопорное кольцо	1
13	DM0511-44191-000	Наклейка указателя передачи	1
14	DM4011-42101-000	Рычаг управления	1
15	10901-04M24	Болт с шестигранной головкой и фланцем	2
16	DM4011-42138-000	Узел рычага управления дроссельной заслонкой	1
17	DM4011-42159-000	Прижимная пластина рычага управления дроссельной заслонкой	1
18	DM0311-42126-000	Стопорный блок дроссельной заслонки	1
19	DM4011-42125-000	Стопорная рукоятка дроссельной заслонки	1
20	19610-80090	Шплинт	1
21	DM3011-42177-000	Чехол рукоятки управления	1
22	DM0311-42119-000	Рукоятка управления	1
23	DM3011-42137-000	Указатель дроссельной заслонки	1
24	10841-08M01	Заклепка шильдика	1
25	10961-05M97	Винт с крестообразным шлицем и потайной головкой	1
26	18107-90400	Плоская шайба пружины сжатия рычага управления	1
27	10509-87895	Пружина сжатия рычага управления	1
28	10724-02078	Втулка тяги дроссельной заслонки	1
29	DM4011-26301-000	Дроссельный трос в сборе	2
30	10664-90M23	Гофрированная трубка	2
31	10664-90M24	Гофрированная трубка	2
32	10724-60MA0	Внутренняя втулка рычага управления	1
33	10809-67M00	Внутренняя шайба рычага управления	2
34	10804-67M88	Волнистая шайба рычага управления	2
35	10808-67M53	Антифрикционная шайба кронштейна рычага управления	1
36	10724-60M11	Наружная втулка рычага управления	1
37	DM4011-42131-000	Рычаг управления прижимной диск	1
38	15720-90300	Шестигранная тонкая гайка	1
39	15320-90700	Шестигранная стопорная гайка с неметаллической вставкой тип 1	1
40	DM4011-42121-000	Рычаг управления кронштейн	1
41	DM4011-41273-000	Задний дроссельный трос оболочка	1
42	DM4011-82575-000	Узел выключателя остановки двигателя	1
43	DM1511-82556-000	Аварийный трос остановки двигателя	1
44	DM1511-8257Y-000	Колпачок аварийного выключателя остановки двигателя	1
45	DM0511-83627-000	Наклейка	1
46	DM4011-83627-000	Запасная часть Dimo	1

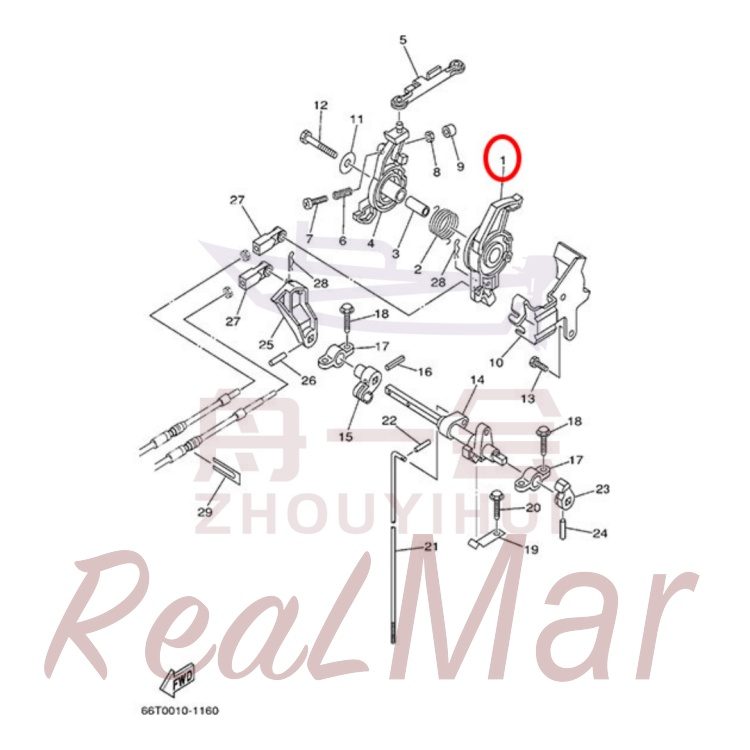

Рис. 15УПРАВЛЕНИЕ CONTROL

REF	Номер детали	Наименование	Кол-во
1	DM4011-41638-000	Дроссельный кронштейн качающийся рычаг	1
2	DM4011-42167-000	Дроссельный кронштейн торсионная пружина	1
3	10723-02M94	Дроссельный кронштейн внутренняя втулка	1
4	DM4011-41631-000	Дроссельный кронштейн	1
5	DM4011-41237-000	Тяга опережения зажигания с наконечником	1
6	10509-90M26	Пружина сжатия ограничительного винта	1
7	13220-04075	Винт с крестообразным шлицем и полукруглой головкой	1
8	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
9	DM1511-44194-002	Ограничительный винт, защитный колпачок	1
10	DM4011-14497-000	Кронштейн опоры дросселя	1
11	10809-02M56	Большая шайба рычага опережения зажигания	1
12	13015-02065	Болт с шестигранной головкой	1
13	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	1
14	DM4011-44121-000	Вал переключения передач в сборе	1
15	DM4011-44122-000	Фиксатор верхнего рычага переключения передач	1
16	10856-07M05	Пружинный цилиндрический штифт	1
17	DM4011-41662-000	Опора оси переключения передач	2
18	10901-04M29	Болт с шестигранной головкой и фланцем	4
19	DM4011-44116-000	Ограничительная пластина передач	1
20	10901-04M24	Болт с шестигранной головкой и фланцем	1
21	DM4011-44143-000	Верхний рычаг переключения передач	1
	DM4011-44143-001	Верхний рычаг переключения передач	1
22	19610-94098	Шплинт	1
23	DM4011-44173-000	Поводок выключателя нейтральной передачи	1
24	10856-07M06	Пружинный цилиндрический штифт	1
25	DM4011-44125-000	Рычаг переключения передач дистанционного управления	1
26	10856-07M06	Пружинный цилиндрический штифт	1
27	DM1511-48344-000	Тяга управления	2
28	10642-92002	Пружинное стопорное кольцо	2
29	DM4011-48538-000	Ограничительный кронштейн тяги управления	1

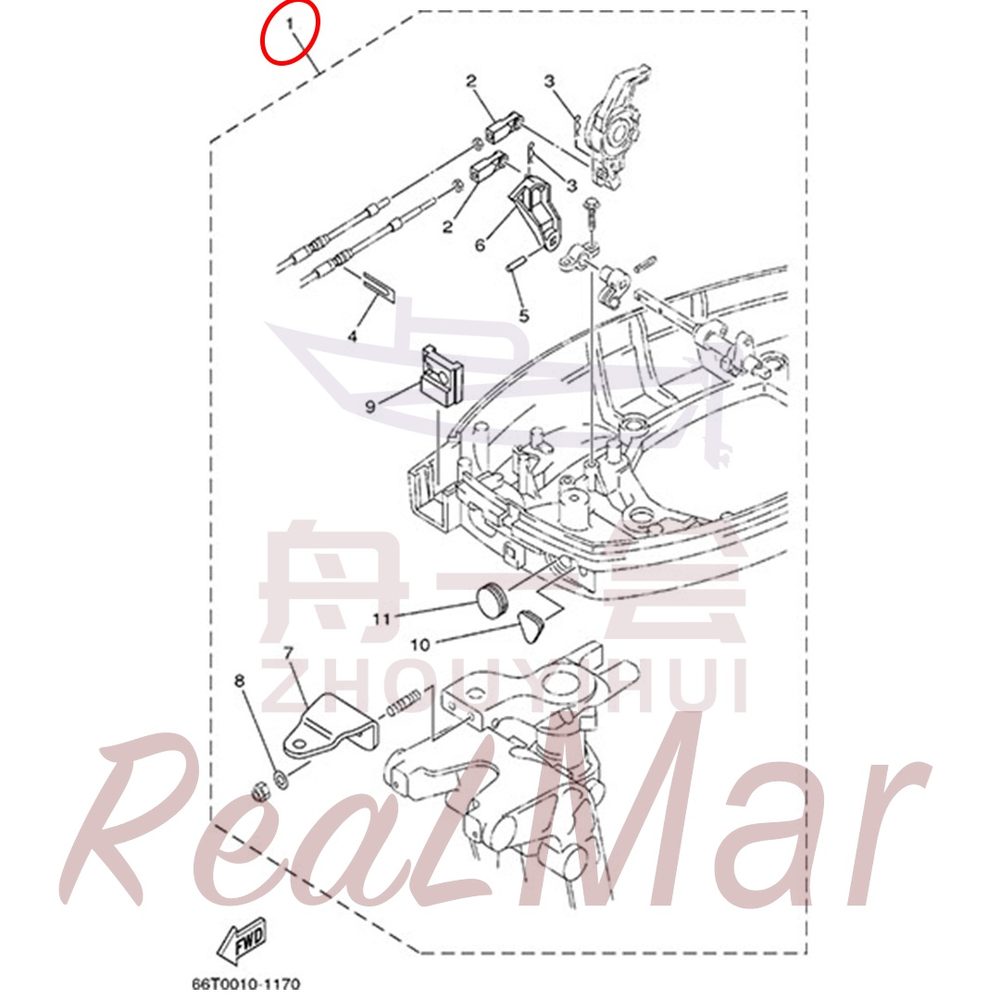

Рис. 16КРЕПЛЕНИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMO CON ATTACHMENT

REF	Номер детали	Наименование	Кол-во
1	DM4011-48501-000	Комплект деталей дистанционного управления	1
2	DM1511-48344-000	Тяга управления	2
3	10642-92002	Пружинное стопорное кольцо	2
4	DM4011-48538-000	Ограничительный кронштейн тяги управления	1
5	10856-07M06	Пружинный цилиндрический штифт	1
6	DM4011-44125-000	Рычаг переключения передач дистанционного управления	1
7	DM4011-48511-000	Соединительная пластина рулевого управления	1
8	10809-90980	Плоская шайба соединительной пластины рулевого управления	2
9	DM4011-42725-004	Держатель фиксации троса	1
10	DM4011-26326-001	Заглушка троса дроссельной заслонки	1
11	DM4011-42726-003	Защитное кольцо рычага переключения передач	1

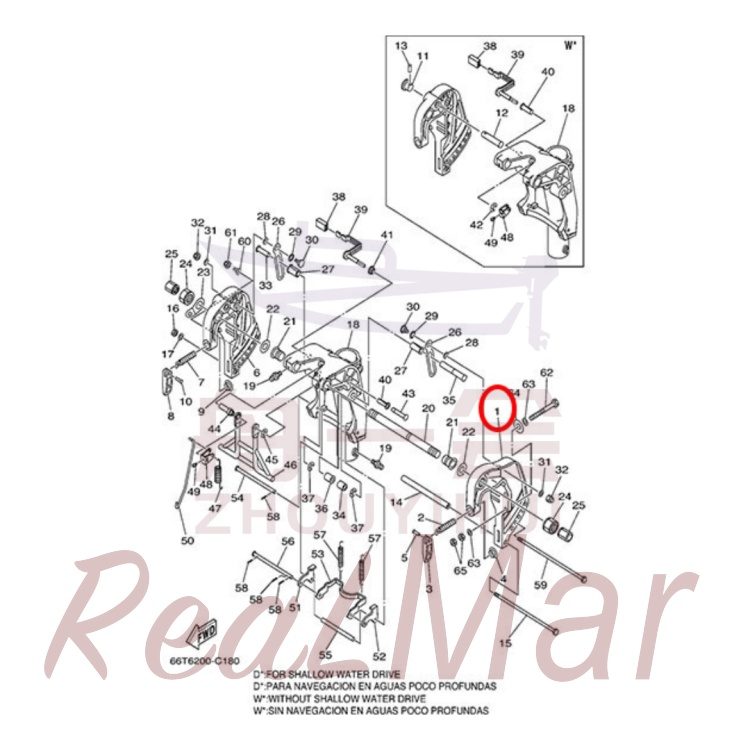

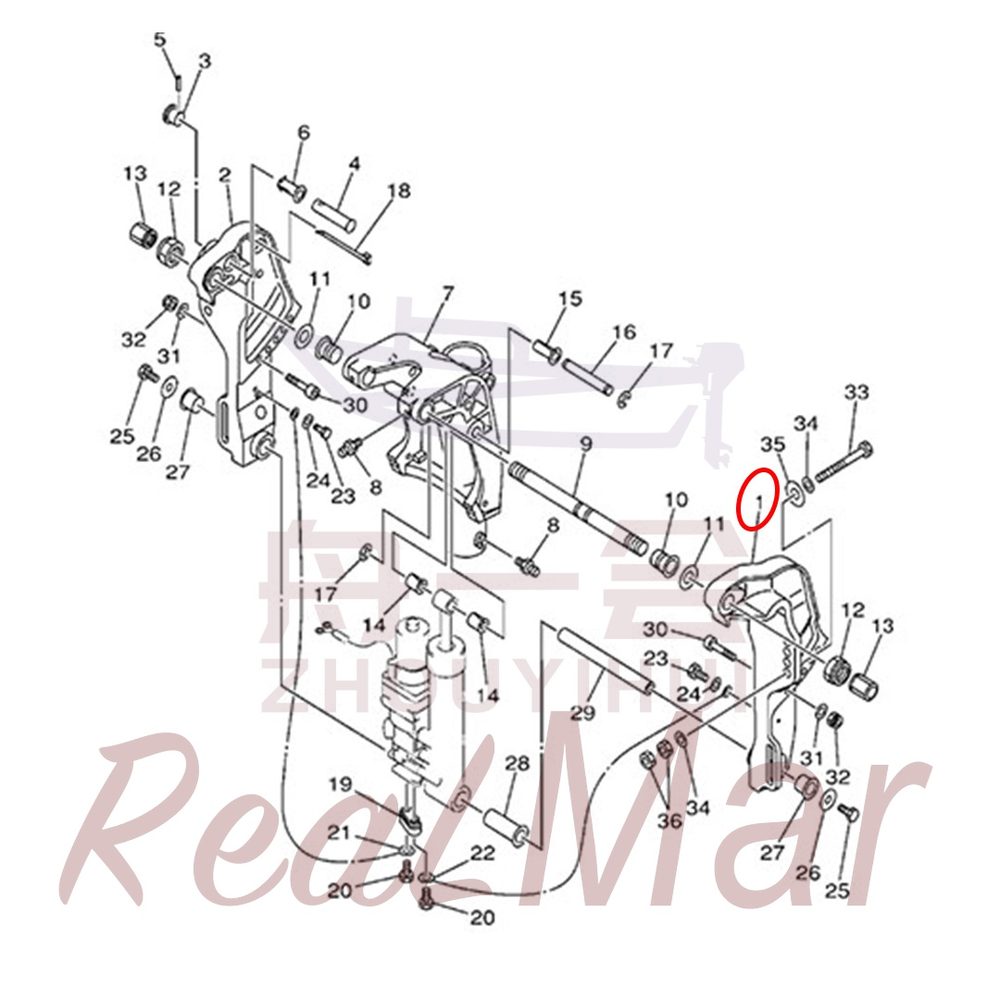

Рис. 17КРОНШТЕЙН 1 BRACKET 1

REF	Номер детали	Наименование	Кол-во
1	DM4011-43111-000	Левый кронштейн	1
2	10961-96M98	Зажимной винт транца	1
3	DM1512-43118-000	Рукоятка фиксации транца	1
4	DM1511-43114-000	Прижимная шайба фиксатора транца	1
5	10867-06003	Полупустотелая заклёпка с потайной головкой	1
6	DM4011-43112-000	Правый кронштейн	1
7	10961-96M98	Зажимной винт транца	1
8	DM1512-43118-000	Рукоятка фиксации транца	1
9	DM1511-43114-000	Прижимная шайба фиксатора транца	1
10	10867-06003	Полупустотелая заклёпка с потайной головкой	1
11	DM4011-43192-000	Рукоятка опорного штифта	1
12	DM4011-43191-000	Опорный штифт	1
13	19410-70092	Пружинный цилиндрический штифт	1
14	10723-02M81	Втулка поворотного кронштейна	1
15	10909-02M34	Болт с шестигранной головкой	1
16	15720-02400	Гайка шестигранная тип 1	1
17	18110-02900	Пружинная шайба	1
18	DM4011-43311-000	Поворотный кронштейн	1
	DM4011-43311-001	Поворотный кронштейн	1
19	17300-04M07	Маслёнка	1
	17300-04M07	Маслёнка	3
20	DM4011-43131-000	Двухсторонняя резьбовая втулка	1
21	10724-88M95	Втулка поворотного кронштейна	2
22	10809-88M07	Шайба правого кронштейна	2
23	DM1511-43113-000	Кольцо для вытягивания	1
24	10925-88067	Гайка шестигранная самоконтрящаяся двухсторонней резьбовой втулки	2
25	DM3011-43145-000	Крышка двухсторонней резьбовой трубки	2
26	DM4011-43627-000	Ограничительная пластина подъема	2
27	10724-98M12	Верхняя втулка подъемного устройства	2
28	10808-98079	Шайба ограничительной пластины подъема	2
29	10804-98M00	Волнистая шайба ограничительной пластины подъема	2
30	10901-02M10	Шестигранная ось ограничительной пластины подъема	2
31	10809-02M03	Плоская шайба направляющего штифта ограничителя подъема	2
32	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	2
33	10861-98M76	Направляющий штифт ограничителя подъема	1
	10861-98M76	Направляющий штифт ограничителя подъема	2
34	10723-98M06	Втулка	1
35	10861-98M71	Длинный штифт тормозной пластины	1
36	10724-98MA0	Втулка	1
37	17670-90M00	Стопорное кольцо	2
38	DM1511-43318-000	Чехол рукоятки подъёма	1
39	DM4011-43630-000	Рукоятка подъема в сборе	1
40	10724-90M11	Рукоятка подъема втулка	1
41	10724-03MA8	Втулка	1
42	11020-02400	Стопорное кольцо	1
43	10861-90M79	Палец	1
44	10723-03M05	Втулка пальца	1
45	11020-02400	Стопорное кольцо	1
46	DM4011-43350-000	Фиксирующий кронштейн	1
47	10504-80M73	Фиксирующая пружина	1
48	DM4011-43631-000	Кронштейн крепления пружины растяжения	1
49	10953-05096	Винт с крестообразным шлицем и полукруглой головкой	1
50	DM4011-43616-000	Стопорная тяга	1
51	DM4011-43614-000	Левый крюк фиксатора подъема	1
52	DM4011-43615-000	Правый крюк фиксатора подъема	1
53	DM4011-43613-000	Крюк фиксатора подъема	1
54	10861-03M78	Палец кронштейна возврата подъема	1
55	10723-03M81	Втулка пальца крюка фиксатора подъема	1
56	10861-03M77	Палец крюка фиксатора подъема	1
57	10504-70M00	Пружина растяжения кронштейна возврата	2
58	19610-80098	Шплинт	4
59	10909-02M82	Ограничительный штифт	1
60	10508-90M04	Коническая пружина сжатия	1
61	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
62	10909-90M52	Болт с шестигранной головкой	4
63	18115-90400	Пружинная шайба	8
64	10809-98684	Шайба увеличенная A2	4
65	15720-90400	Шестигранная гайка типа 1	8

Рис. 18КРОНШТЕЙН 2 BRACKET 2

REF	Номер детали	Наименование	Кол-во
1	DM4011-43111-001	Левый кронштейн	1
2	DM4011-43112-001	Правый кронштейн	1
3	DM4011-43192-000	Рукоятка опорного штифта	1
4	DM4011-43191-000	Опорный штифт	1
5	19410-70092	Пружинный цилиндрический штифт	1
6	10724-96MA9	Втулка опорного пальца	1
7	DM4011-43311-001	Поворотный кронштейн	1
8	17300-04M07	Маслёнка	3
9	DM4011-43131-000	Двухсторонняя резьбовая втулка	1
10	10724-88M95	Втулка поворотного кронштейна	2
11	10809-88M07	Шайба правого кронштейна	2
12	10925-88M99	Шестигранная контргайка с резьбовой втулкой	2
13	DM3011-43145-000	Крышка двухсторонней резьбовой трубки	2
14	10724-98MA0	Втулка	2
15	10724-98M12	Верхняя втулка подъемного устройства	1
16	10861-98M72	Верхняя опорная ось подъемника	1
17	17670-90M00	Стопорное кольцо	2
18	10645-97M99	Стяжка	2
19	DM4011-45251-001	Анод газогидравлического подъемника	1
20	10909-04080	Болт с шестигранной головкой и плоской шайбой в сборе	2
21	DM4011-82148-000	Провод заземления правого кронштейна	1
22	DM4011-82127-000	Провод заземления левого кронштейна	1
23	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
24	18115-04400	Плоская шайба	2
25	13020-02094	Болт с шестигранной головкой	2
26	10809-02M00	Плоская шайба нижней опорной оси подъемника	2
27	10724-92M66	Нижняя распорная втулка подъемника	2
28	10724-92MA0	Нижняя втулка подъемника	1
29	10861-92M75	Нижняя опорная ось подъемника	1
30	10990-90M08	Винт с внутренним шестигранником цилиндрической головки	2
31	18115-90400	Пружинная шайба	2
32	10925-90M97	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	2
33	10909-98M45	Болт с шестигранной головкой	4
34	18115-98800	Пружинная шайба	8
35	10809-98684	Шайба увеличенная A2	4
36	15720-98400	Гайка шестигранная тип 1	8

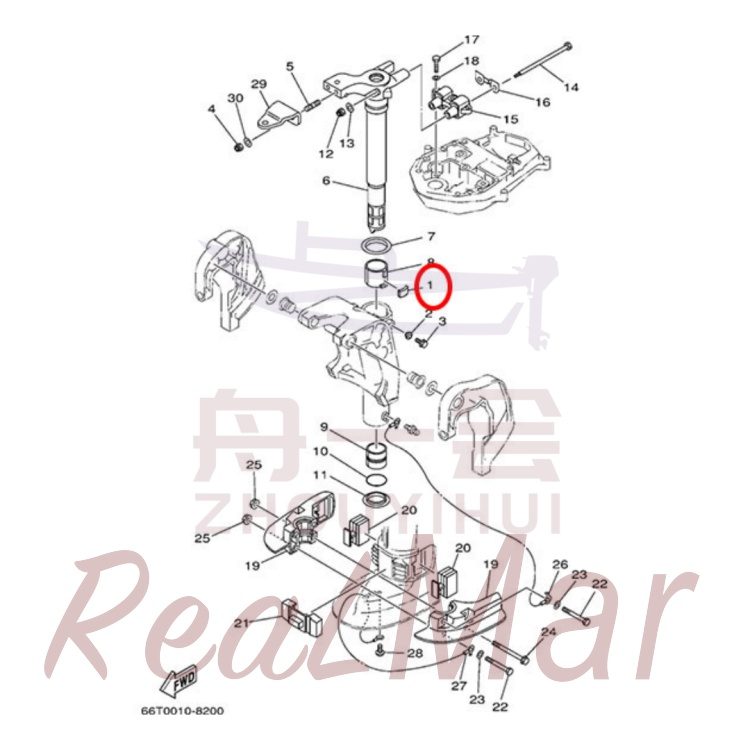

Рис. 19КРОНШТЕЙН 3 BRACKET 3

REF	Номер детали	Наименование	Кол-во
1	DM1512-42528-000	Прокладка верхней втулки поворотного кронштейна	1
2	DM4011-43373-000	Болт с уплотнительным кольцом	1
3	10905-02M34	Болт с шестигранной головкой и фланцем	1
4	10925-90059	Шестигранная стопорная гайка с неметаллической вставкой типа 1	2
5	10994-90M82	Шпилька торцевой части поворотного кронштейна	2
6	DM4011-42511-000	Поворотный кронштейн	1
	DM4011-42511-001	Поворотный кронштейн	1
7	10801-58M00	Прижимная крышка верхней втулки поворотного кронштейна	1
8	10724-58M08	Верхняя втулка поворотного кронштейна	1
9	10724-66M07	Нижняя втулка поворотного кронштейна	1
10	17890-67MJ0	Уплотнительное кольцо втулки	1
11	10724-66M11	Нижняя шайба поворотного кронштейна	1
12	10925-02065	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	2
13	18115-02800	Наружная плоская шайба верхнего амортизатора	2
14	10909-02M24	Болт с шестигранной головкой верхнего амортизатора	2
15	DM4011-44514-000	Верхний амортизатор в сборе	1
16	DM4011-44526-000	Опорная пластина верхнего амортизатора	1
17	13035-02070	Болт с шестигранной головкой	3
18	18115-02900	Плоская шайба	3
19	DM4011-44551-000	Нижний фиксирующий блок поворотного кронштейна	2
20	DM4011-44555-000	Боковая подушка промежуточного корпуса	2
21	DM4011-44575-000	Нижняя подушка промежуточного корпуса	1
22	13035-90030	Болт с шестигранной головкой	2
23	18115-90400	Пружинная шайба	2
24	10991-90M06	Болт с шестигранной головкой с плоской шайбой в сборе	2
25	10931-90M77	Гайка шестигранная тип 1	4
26	DM4011-82127-001	Провод заземления поворотной опоры	1
27	DM4011-82127-002	Провод заземления промежуточного корпуса	1
28	13225-04002	Винт с крестообразным шлицем и полукруглой головкой	1
29	DM4011-48511-000	Соединительная пластина рулевого управления	1
	DM4011-48511-001	Соединительная пластина рулевого управления	1
30	10809-90980	Плоская шайба соединительной пластины рулевого управления	2

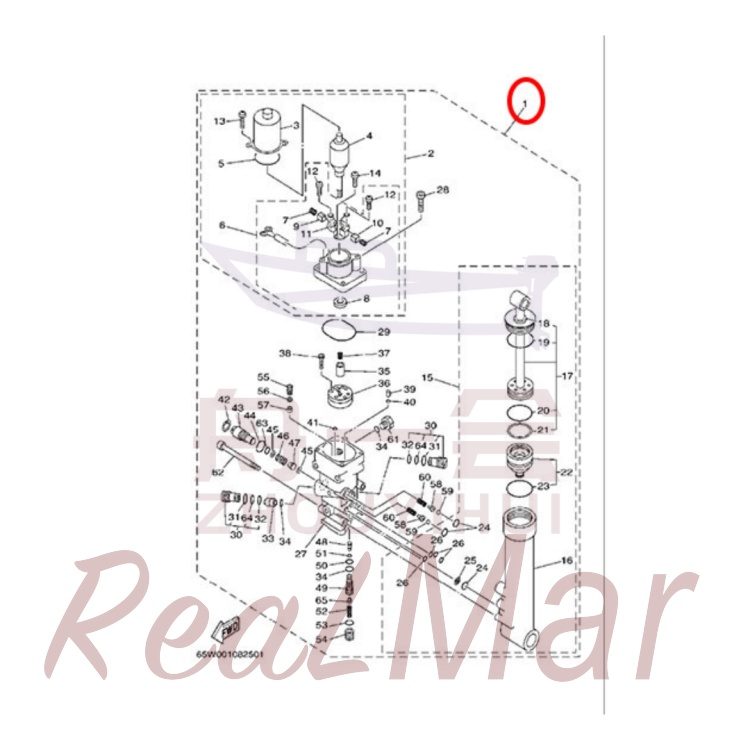

Рис. 20СИСТЕМА РЕГУЛИРОВКИ УГЛА НАКЛОНА POWER TRIM & TILT ASSY

REF	Номер детали	Наименование	Кол-во
1	DM4011-43800-000	Электрогидравлический подъемник	1
2	DM4011-43880-000	Узел электродвигателя	1
3	DM4011-43804-000	Статор электродвигателя в сборе	1
4	DM4011-43805-000	Ротор электродвигателя в сборе	1
5	DM4011-43869-000	Уплотнительное кольцо корпуса электродвигателя	1
6	DM4011-43881-000	Основание электродвигателя в сборе	1
7	DM4011-4386K-000	Пружина щетки	2
8	DM4011-43882-000	Сальник (для основания электродвигателя)	1
9	DM4011-43892-000	Щетка 2	1
10	DM4011-43891-000	Щетка 1	1
11	DM4011-4380F-000	Щеткодержатель	1
12	DM4011-43879-000	Винт с крестообразным шлицем и плоской шайбой в сборе	2
13	DM4011-43887-000	Винт с крестообразным шлицем	2
14	DM4011-4388E-000	Винт с крестообразным шлицем	1
15	DM4011-43840-000	Узел гидроцилиндра подъемника	1
16	DM4011-4380K-000	Корпус гидроцилиндра	1
17	DM4011-43810-000	Поршень подъемника с штоком в сборе	1
18	DM4011-43812-000	Сальник (для головки блока цилиндров)	1
19	DM4011-43865-000	Кольцо O-образное (для торцевой поверхности головки блока цилиндров)	1
20	DM4011-43861-000	Кольцо O-образное (для поршня)	1
21	DM4011-43871-000	Направляющая шайба (для поршня)	1
22	DM4011-4381B-000	Буферный поршень в сборе	1
23	DM4011-43861-000	Кольцо O-образное (для поршня)	1
24	17890-99742	Кольцо O-образное (для стыка корпуса клапана и блока цилиндров)	3
25	DM4011-43816-000	Фильтр в сборе (для стыка корпуса клапана и блока цилиндров)	1
26	17890-046A5	Кольцо O-образное 2 (для стыка корпуса клапана и блока цилиндров)	4
27	DM4011-4380L-000	Корпус клапана управления	1
28	DM4011-43888-000	Винт с цилиндрической головкой и внутренним шестигранником	4
29	17890-50342	Кольцо O-образное (для крепления электродвигателя)	1
30	DM4011-43802-000	Клапан переключения в сборе	2
31	DM4011-43866-000	Кольцо O-образное (для латунной пробки)	1
32	DM4011-43867-000	Кольцо O-образное (для алюминиевого золотника)	1
33	DM4011-43841-000	Золотник клапана переключения	1
34	17890-01945	Кольцо O-образное (для золотника клапана переключения и золотника регулятора давления)	3
35	DM4011-43831-000	Шлицевая соединительная втулка	1
36	DM4011-43830-000	Шестерённый насос в сборе	1
37	DM4011-43853-000-A	Возвратная пружина	1
38	19792-06085	Винт с цилиндрической головкой и внутренним шестигранником	4
39	DM4011-43817-000	Латунный фильтрующий элемент (для корпуса клапана управления)	2
40	DM4011-43861-000-B	Кольцо O-образное (для латунного фильтрующего элемента корпуса клапана)	2
41	DM4011-43862-000	Кольцо O-образное (для стыка корпуса клапана и насоса)	2
42	DM4011-43875-000	Стопорное кольцо для отверстия	1
43	DM4011-43845-000	Регулятор расхода	1
44	17890-92713	Кольцо O-образное (для регулятора расхода)	1
45	DM4011-43847-000	Уплотнительная шайба регулятора расхода в сборе	2
46	DM4011-43854-000	Возвратная пружина (для регулятора расхода)	1
47	DM4011-4382A-000	Седло клапана (для регулятора расхода)	1
48	DM4011-43844-000-A	Плунжер регулятора давления	1
49	DM4011-43851-000	Корпус регулятора давления	1
50	17890-02004	Кольцо O-образное (для регулятора давления)	1
51	17890-07632	Кольцо O-образное (для плунжера регулятора давления)	1
52	DM4011-43855-000	Возвратная пружина (для регулятора давления)	1
53	17890-99037	Кольцо O-образное (для алюминиевой пробки)	1
54	DM4011-43843-000	Регулировочная алюминиевая пробка	1
55	DM4011-43856-000	Возвратная пружина (для корпуса клапана управления)	1
56	DM4011-43844-000-B	Седло обратного клапана (для корпуса клапана управления)	1
57	DM4011-4384F-000	Стальной шарик	1
58	DM4011-4386A-000	Седло обратного клапана (для стыка корпуса клапана и блока цилиндров)	2
59	17509-02009	Стальной шарик	2
60	DM4011-43853-000-B	Возвратная пружина (для стыка корпуса клапана с цилиндром)	2
61	DM4011-43829-000	Болт с шестигранной головкой	1
62	DM4011-43878-000	Винт с внутренним шестигранником и цилиндрической головкой	3
63	17890-90M36	Кольцо O-ring 2 (для расходного клапана)	1
64	17890-90M36	Кольцо O-ring 2 (для расходного клапана)	1
65	DM4011-43808-000	Седло клапана	1

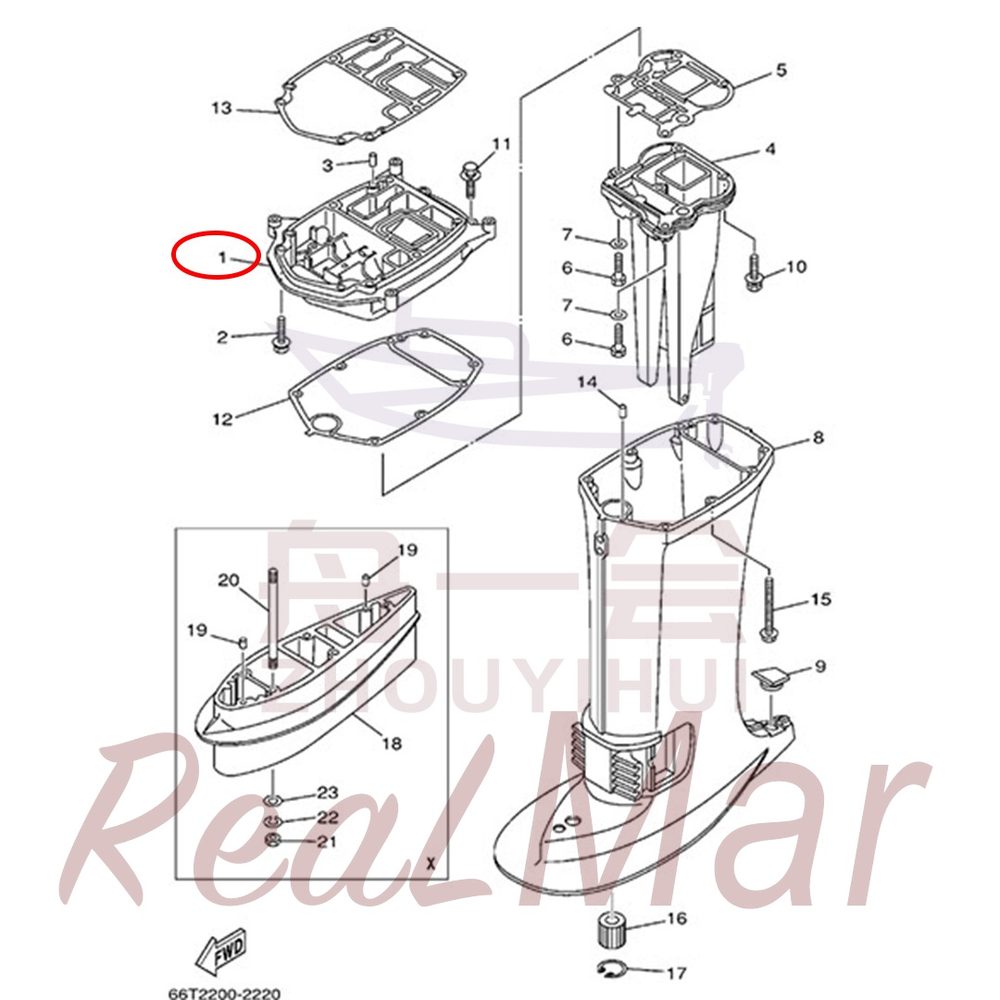

Рис. 21ВЕРХНИЙ КОРПУС UPPER CASING

REF	Номер детали	Наименование	Кол-во
1	DM4011-41137-000	Промежуточное седло	1
2	10991-02M31	Болт с шестигранной головкой в сборе с плоской шайбой	2
3	17404-98091	Установочный штифт картера	2
4	DM4011-41131-000	Выпускной коллектор	1
5	DM4011-41133-000	Прокладка выпускного коллектора	1
6	13035-02070	Болт с шестигранной головкой	2
7	18115-02400	Плоская шайба	2
8	DM4011-45111-000	Промежуточный корпус	1
	DM4011-45111-001	Промежуточный корпус	1
9	DM4011-45155-000	Задняя заглушка промежуточного корпуса	1
10	13535-02565	Болт с шестигранной головкой в сборе с плоской шайбой	3
11	10991-02M31	Болт с шестигранной головкой в сборе с плоской шайбой	2
12	DM4011-45114-000	Нижняя уплотнительная прокладка основания	1
13	DM4011-45113-000	Нижняя прокладка силового блока	1
14	17404-98091	Установочный штифт картера	2
15	10991-02M68	Болт с шестигранной головкой в сборе с плоской шайбой	6
16	DM4011-45318-000	Втулка гребного вала в сборе / длинная	1
17	17680-70068	Стопорное кольцо для отверстия	1
18	DM4011-45211-000	Запасная часть Dimo	1
19	17404-98091	Установочный штифт картера	2
20	10994-90M87	Шпилька	4
21	15720-90400	Шестигранная гайка типа 1	4
22	18110-90900	Пружинная шайба тяжелого типа	4
23	18110-90400	Малая шайба	4

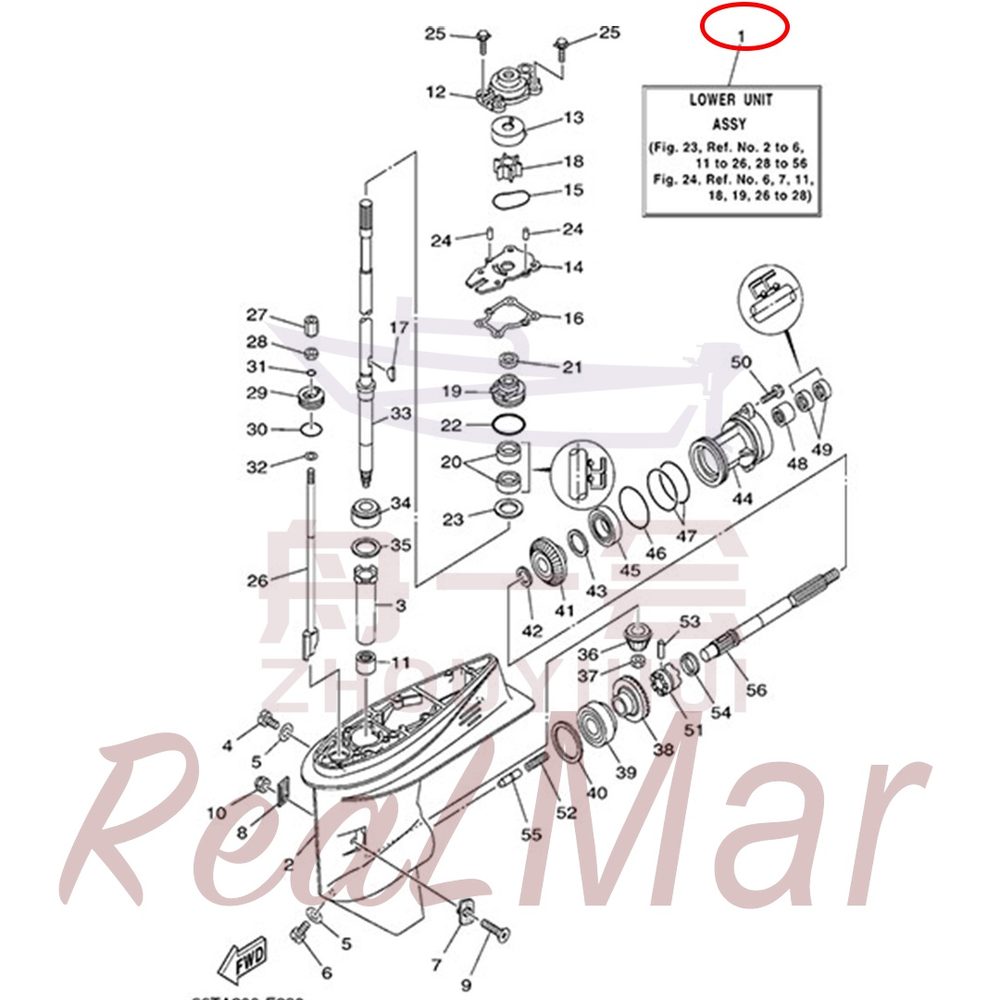

Рис. 22НИЖНИЙ КАРТЕР И ПРИВОД 1 LOWER CASING & DRIVE 1

REF	Номер детали	Наименование	Кол-во
1	DM4011-45300-000	Редуктор в сборе S	1
	DM4011-45300-001	Редуктор в сборе L	1
	DM4011-45300-002	Редуктор в сборе XL	1
2	DM4011-45311-000	Корпус редуктора	1
3	DM4011-45536-000	Направляющая втулка гребного вала	1
4	10760-02008	Сливная пробка без магнита	1
5	10670-02080	Шайба сливной пробки	2
6	DM3011-45341-000	Сливная пробка с магнитом	1
7	DM4011-45214-000	Левый водозаборный фильтр	1
8	DM4011-45215-000	Правый водозаборный фильтр	1
9	10968-05M04	Винт с крестообразным шлицем и полупотайной головкой	1
10	15720-05400	Гайка шестигранная тип 1	1
11	17795-78886	Игольчатый подшипник гребного вала	1
12	DM4011-44311-000	Корпус водяного насоса	1
13	DM4011-44322-000	Обойма корпуса водяного насоса	1
	DM4011-44322-001	Обойма корпуса водяного насоса	1
14	DM4011-44323-000	Прокладка корпуса водяного насоса	1
	DM4011-44323-001	Прокладка корпуса водяного насоса	1
15	17890-51MG3	Кольцо O-ring корпуса водяного насоса	1
16	DM4011-44316-000	Нижняя прокладка корпуса водяного насоса	1
17	10820-07M07	Шпонка гребного вала	1
18	DM3011-44352-000	Крыльчатка водяного насоса	1
19	DM4011-44341-000	Основание водяного насоса	1
20	17909-88M40	Сальник основания водяного насоса	2
21	DM4011-45344-000	Заглушка основания водяного насоса	1
22	17890-62MG2	Кольцо O-ring основания водяного насоса	1
23	10809-83M00	Нижняя прокладка основания водяного насоса	1
24	17406-02048	Цилиндрический штифт	2
25	10991-02M95	Болт с шестигранной головкой	4
26	DM4011-44150-000	Узел нижнего рычага переключения передач	1
	DM4011-44150-001	Узел нижнего рычага переключения передач	1
	DM4011-44150-002	Нижний рычаг переключения передач	1
27	DM3011-44146-000	Резьбовой наконечник верхнего рычага переключения передач	1
28	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
29	DM4011-45321-000	Кронштейн нижнего рычага переключения передач	1
30	17890-77MG6	Уплотнительное кольцо кронштейна	1
31	17890-04ME4	Кольцо O-ring основания водяного насоса	1
32	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1
33	DM4011-45501-000	Узел приводного вала	1
	DM4011-45501-001	Узел приводного вала	1
	DM4011-45501-002	Узел приводного вала	1
34	17778-00009	Конический роликовый подшипник приводного вала	1
35	DM4011-45587-000	Регулировочная прокладка ведущей шестерни	1
	DM4011-45587-001	Регулировочная прокладка ведущей шестерни	1
	DM4011-45587-002	Регулировочная прокладка ведущей шестерни	1
	DM4011-45587-003	Регулировочная прокладка ведущей шестерни	1
	DM4011-45587-004	Регулировочная прокладка ведущей шестерни	1
	DM4011-45587-005	Регулировочная прокладка ведущей шестерни	1
	DM4011-45587-006	Регулировочная прокладка ведущей шестерни	1
36	DM4011-45551-000	Ведущая шестерня	1
37	10930-98972	Стопорная гайка ведущей шестерни	1
38	DM4011-45560-000	Шестерня переднего хода	1
39	17778-00007	Конический роликовый подшипник шестерни переднего хода	1
40	DM4011-45567-000	Регулировочная прокладка шестерни переднего хода	1
	DM4011-45567-001	Регулировочная прокладка шестерни переднего хода	1
	DM4011-45567-002	Регулировочная прокладка шестерни переднего хода	1
	DM4011-45567-003	Регулировочная прокладка шестерни переднего хода	1
	DM4011-45567-004	Регулировочная прокладка шестерни переднего хода	1
	DM4011-45567-005	Регулировочная прокладка шестерни переднего хода	1
	DM4011-45567-006	Регулировочная прокладка шестерни переднего хода	1
41	DM4011-45571-000	Шестерня заднего хода	1
42	10809-88681	Шайба шестерни заднего хода	1
43	DM4011-45577-000	Регулировочная прокладка	1
	DM4011-45577-001	Регулировочная прокладка шестерни заднего хода	1
	DM4011-45577-002	Регулировочная прокладка шестерни заднего хода	1
	DM4011-45577-003	Регулировочная прокладка шестерни заднего хода	1
	DM4011-45577-004	Регулировочная прокладка шестерни заднего хода	1
	DM4011-45577-005	Регулировочная прокладка шестерни заднего хода	1
	DM4011-45577-006	Регулировочная прокладка шестерни заднего хода	1
44	DM4011-45361-000	Корпус подшипника	1
45	17704-009U9	Подшипник корпуса подшипника	1
46	17890-41MG4	Переднее уплотнительное кольцо корпуса подшипника	1
47	17890-36MG5	Уплотнительное кольцо круглого сечения задней опоры подшипника	2
48	17793-88806	Игольчатый подшипник гребного вала	1
49	17909-88M00	Сальник опоры подшипника	2
50	10905-02M49	Болт с шестигранной головкой и фланцем	2
51	DM4011-45631-000	Обгонная муфта	1
52	10509-95M09	Пружина сжатия обгонной муфты	1
53	10850-04087	Стопорный штифт обгонной муфты	1
54	DM4011-45633-000	Пружина кручения обгонной муфты	1
55	DM4011-45635-000	Штифт переключения передач	1
56	DM4011-45611-000	Гребной вал	1

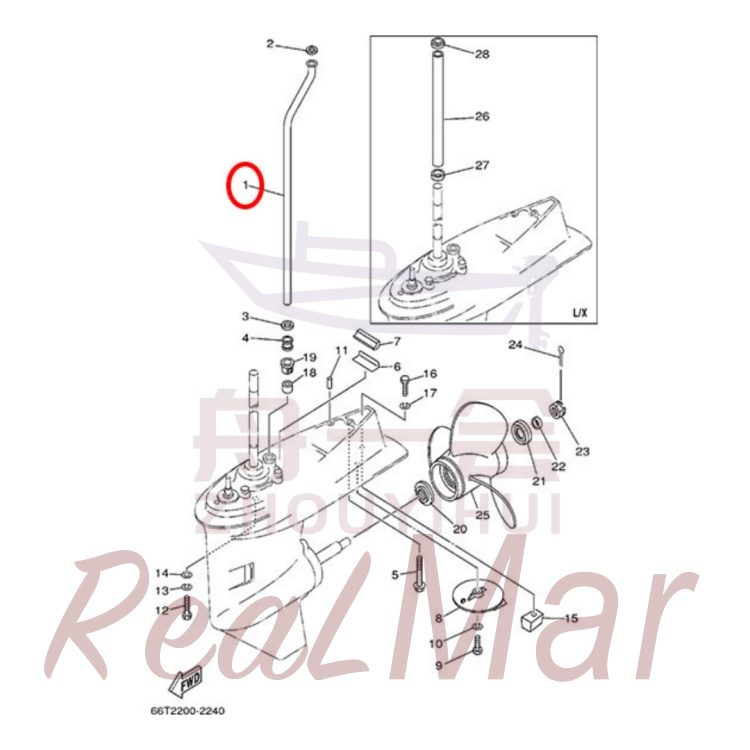

Рис. 23НИЖНИЙ КАРТЕР И ПРИВОД 2 LOWER CASING & DRIVE 2

REF	Номер детали	Наименование	Кол-во
1	DM4011-44361-000	Водозаборная труба	1
	DM4011-44361-001	Водозаборная труба	1
	DM4011-44361-002	Водозаборная труба	1
2	10808-98040	Плоская шайба верхней части водозаборной трубы	1
3	10670-98038	Уплотнительная втулка верхней части водозаборной трубы	1
4	DM4011-44367-000	Резиновая втулка водозаборной трубы	1
5	10991-02M66	Болт с шестигранной головкой в сборе с пружинной шайбой	1
	10991-02M67	Запасная часть Dimo	1
6	DM4011-45376-000	Крышка редуктора	1
7	DM4011-45375-000	Уплотнительная прокладка редуктора	1
8	DM4011-45371-000	Антикавитационная плита	1
9	13015-02085	Болт с шестигранной головкой	1
10	18115-02900	Плоская шайба	1
11	17404-98091	Установочный штифт картера	2
12	13035-90060	Болт с шестигранной головкой	4
13	18115-90900	Пружинная шайба	4
14	18115-90400	Пружинная шайба	4
15	DM4011-45251-002	Анод редуктора	1
16	13015-02075	Болт с шестигранной головкой	1
17	18115-02900	Плоская шайба	1
18	DM4011-44366-000	Уплотнительная втулка нижней части водозаборной трубы	1
19	DM4011-44312-000	Крепление водозаборной трубы	1
20	DM4011-45987-000	Упорная втулка гребного винта	1
21	DM4011-45997-000	Задняя втулка гребного винта	1
22	10721-88M09	Большая шайба гребного винта	1
23	10939-94099	Стопорная гайка гребного винта	1
24	19610-70085	Шплинт	1
25	DM4011-45943-000	Гребной винт в сборе	1
	DM4011-45945-000	Гребной винт в сборе	1
	DM4011-45947-000	Гребной винт в сборе	1
	DM4011-45952-000	Гребной винт в сборе	1
	DM4011-45958-000	Гребной винт в сборе	1
	DM4011-45941-000	Гребной винт в сборе	1
	DM4011-45941-001	Гребной винт в сборе	1
	DM4011-45949-000	Гребной винт в сборе	1
	DM4011-45952-001	Гребной винт в сборе	1
	DM4011-45954-000	Гребной винт в сборе	1
	DM4011-45956-000	Гребной винт в сборе	1
	DM4011-45958-001	Гребной винт в сборе	1
	DM4011-45930-000	Гребной винт в сборе	1
	DM4011-45976-000	Гребной винт в сборе	1
	DM4011-45978-000	Гребной винт в сборе	1
	DM4011-45970-000	Гребной винт в сборе	1
	DM4011-45972-000	Гребной винт в сборе	1
	DM4011-45974-000	Гребной винт в сборе	1
26	DM4011-44362-000	Защитный чехол гребного вала	1
	DM4011-44362-001	Запасная часть Dimo	1
27	10620-85M30	Нижнее уплотнительное кольцо защитного чехла гребного вала	1
28	10620-70M39	Верхнее уплотнительное кольцо защитного чехла гребного вала	1

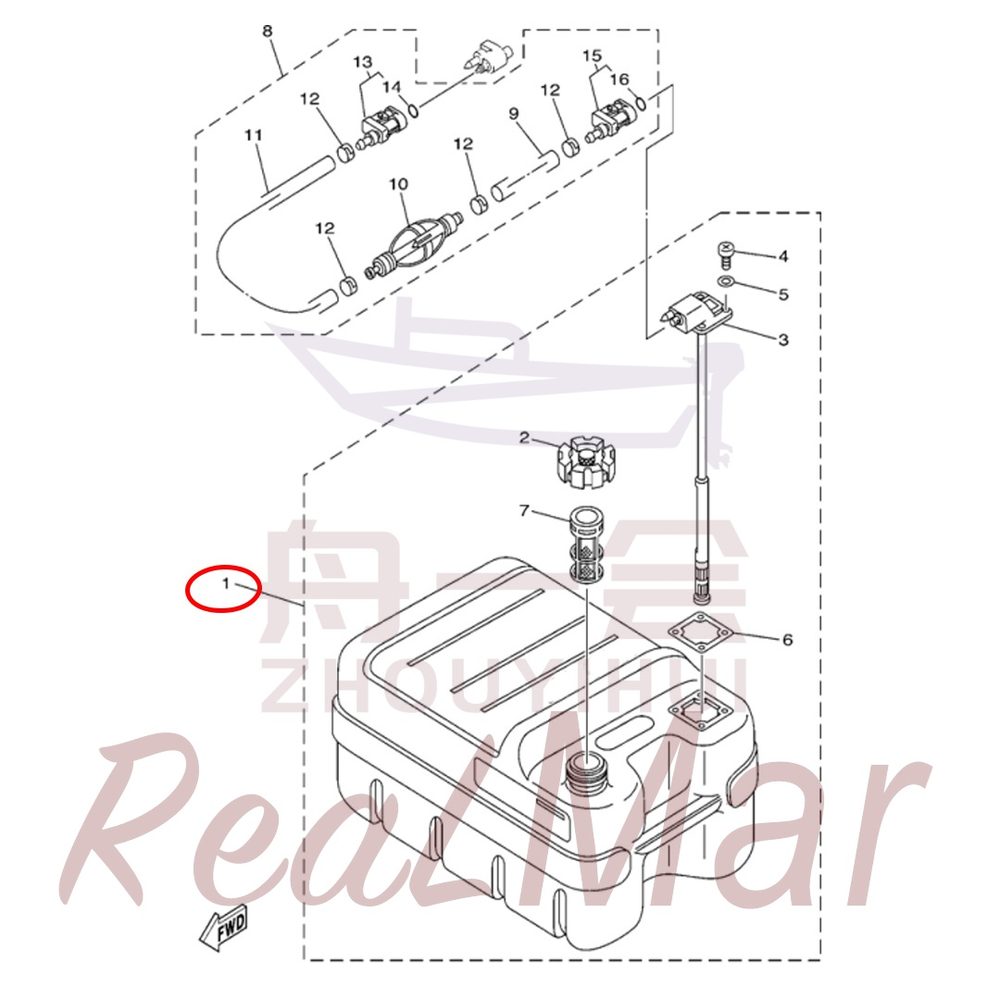

Рис. 24ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	DM1511-24201-000	Топливный бак наружный в сборе 24L	1
	DM1511-24201-001	Внешний топливный бак в сборе 24L	1
2	DM1511-24610-000	Крышка топливного бака в сборе 24L	1
3	DM1511-24260-000	Разъём топливопровода в сборе	1
	DM1511-24260-001	Разъём топливопровода в сборе	1
4	12524-05094	Винт с крестообразным шлицем и полукруглой головкой	4
5	DM1511-24329-000	Нейлоновая шайба разъёма топливопровода	4
6	DM1511-24268-000	Уплотнительная прокладка разъёма топливопровода	1
7	DM1511-24167-000	Фильтр заборный в сборе (с сеткой)	1
8	DM1512-24306-000	Топливопровод в сборе	1
9	10665-99M04	Топливный шланг	1
10	DM1511-24360-000	Ручной подкачивающий насос в сборе	1
11	10665-99M05	Топливный шланг	1
12	DM1511-24351-000	Хомут	4
13	DM1512-24305-000	Штекер топливопровода в сборе	1
14	17890-02823	Проволочное стопорное кольцо для отверстия	1
15	DM1512-24305-001	Разъем топливопровода в сборе	1
16	17890-02823	Проволочное стопорное кольцо для отверстия	1

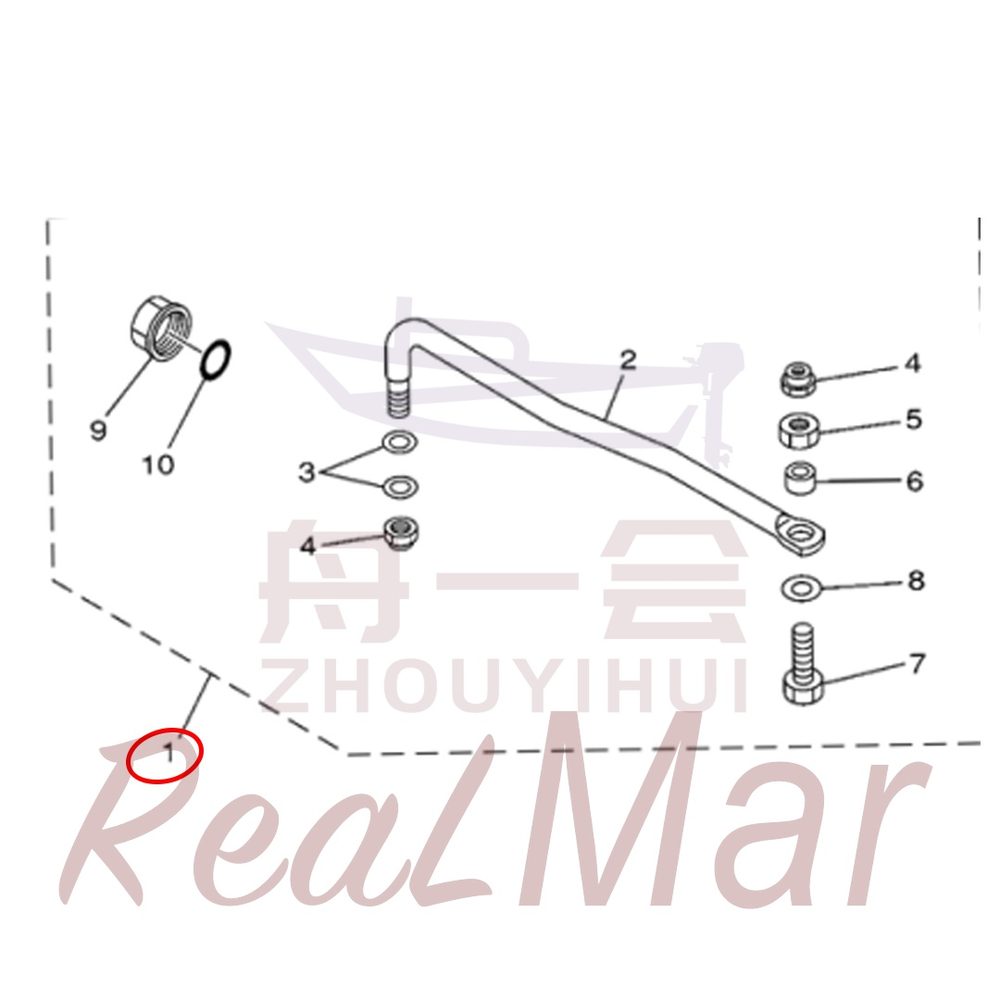

Рис. 25НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING GUIDE

REF	Номер детали	Наименование	Кол-во
1	DM4011-61350-000	Тяга рулевого управления в сборе	1
2	DM4011-61351-000	Тяга рулевого управления	1
3	10809-90M80	Шайба малая	2
4	10925-01M09	Контргайка тяги рулевого управления	2
5	10930-01M07	Тонкая гайка конца троса тяги рулевого управления	1
6	10723-90M68	Втулка конца троса тяги рулевого управления	1
7	10909-01M09	Болт с шестигранной головкой крепления троса тяги рулевого управления	1
8	10809-90M47	Шайба малая	1
9	DM3011-43145-001	Контргайка конца троса тяги рулевого управления	1
10	17890-94835	Кольцо уплотнительное круглого сечения пластиковой гайки фиксатора поворота	1

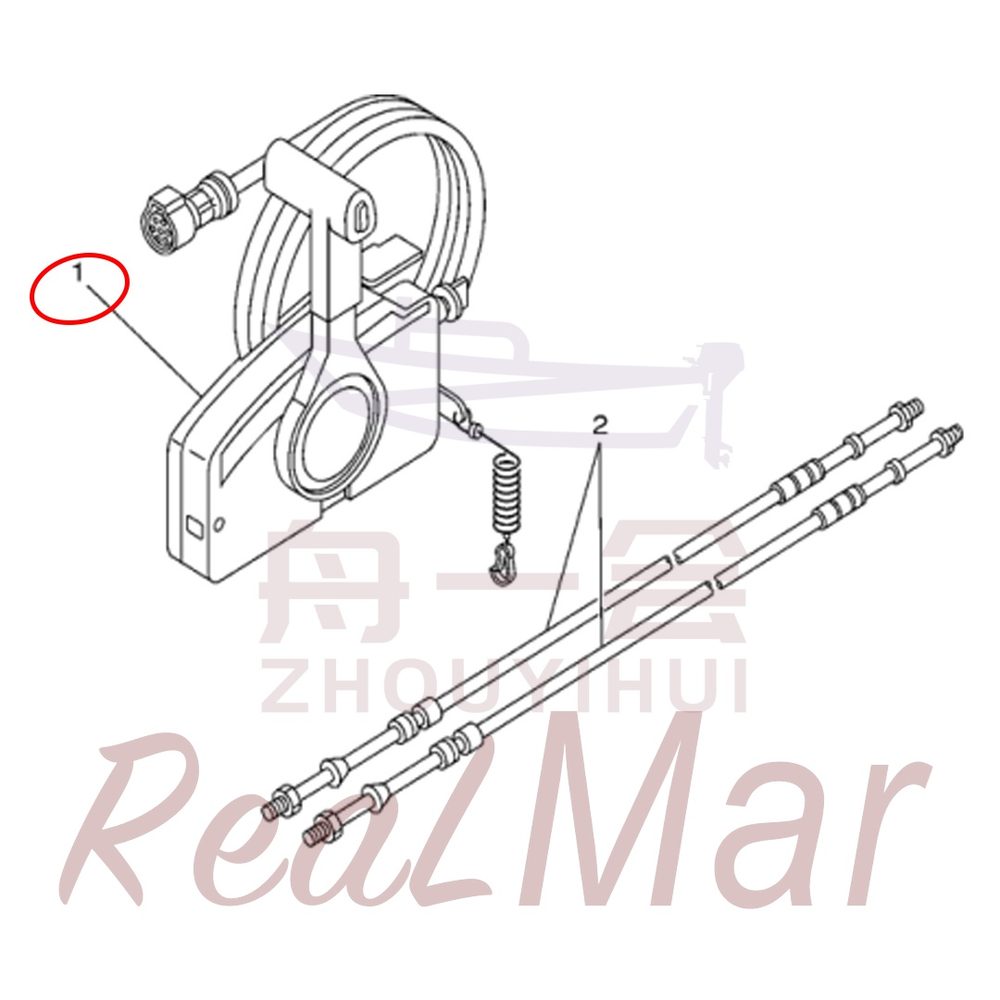

Рис. 26ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL BOX

REF	Номер детали	Наименование	Кол-во
1	DM4011-48205-000	Пульт дистанционного управления толкающего типа (7-жильный/без переключателя подъёма)	1
	DM4011-48203-000	Пульт дистанционного управления толкающего типа (10-жильный/с переключателем подъёма)	1
2	DM3011-48320-002	Трос дроссельной заслонки	2
	DM3011-48320-003	Трос привода дроссельной заслонки	2
	DM3011-48320-004	Трос привода дроссельной заслонки	2

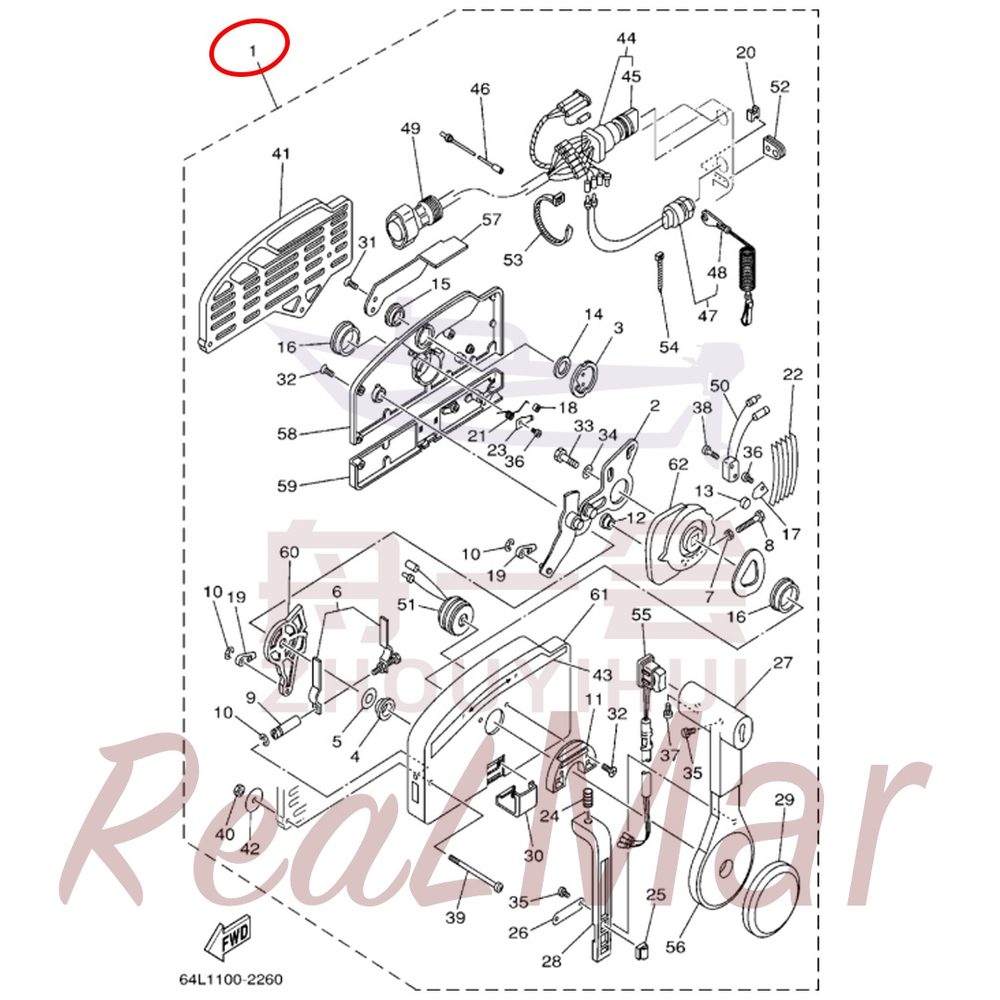

Рис. 27УЗЕЛ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 1 REMOTE CONTROL ASSY 1

REF	Номер детали	Наименование	Кол-во
1	DM4011-48205-000	Пульт дистанционного управления толкающего типа (7-жильный/без переключателя подъёма)	1
	DM4011-48203-000	Пульт дистанционного управления толкающего типа (10-жильный/с переключателем подъёма)	1
2	DM4011-48261-000	Рычаг управления дроссельной заслонкой в сборе	1
3	DM3011-48153-000	Ось холостого хода в сборе	1
4	DM3011-48235-000	Втулка рычага переключения передач	1
5	DM3011-48268-000	Плоская шайба	1
6	DM3011-48264-000	Регулировочный кронштейн в сборе	1
7	15720-05400	Гайка шестигранная тип 1	1
8	13720-05085	Болт с шестигранной головкой	1
9	DM3011-48265-000	Регулировочный болт	1
10	17670-04086	Стопорное кольцо	3
11	DM3011-48245-000	Стопорный диск	1
12	DM3011-48252-000	Втулка	1
13	DM3011-48248-000	Ролик	1
14	DM3011-48198-000	Волнистая шайба ограничителя откидывания	1
15	DM3011-48243-000	Втулка оси холостого хода	1
16	DM3011-48236-000	Втулка рычага управления дроссельной заслонкой	2
17	DM3011-48189-000	Пластина	1
18	DM3011-48234-000	Ограничитель	1
19	DM3011-48345-000	Тяга управления	2
20	DM3011-48358-000	Заглушка	1
21	DM3011-48244-000	Пружина кручения	1
22	DM3011-48238-000	Пружинная пластина	5
23	DM3011-48246-000	Прокладка	1
24	DM3011-48227-000	Пружина сжатия	1
25	DM4011-82594-001	Зажим	1
26	DM3011-48226-000	Ограничительная пластина	1
27	DM3011-48222-000	Рукоятка рычага управления	1
28	DM3011-48223-000	Рычаг блокировки нейтрали	1
29	DM3011-48225-000	Крышка	1
30	DM3011-48219-000	Крышка проводки	1
31	DM3011-48281-000	Винт с крестообразным шлицем и потайной головкой	2
32	DM3011-48282-000	Винт с крестообразным шлицем и потайной головкой	7
33	13720-02070	Болт с шестигранной головкой	1
34	18110-02400	Плоская шайба	1
35	12520-06090	Винт с крестообразным шлицем и малой цилиндрической головкой	3
36	12520-06004	Винт с крестообразным шлицем и малой головкой	2
37	12520-05090	Винт с крестообразным шлицем и малой цилиндрической головкой	1
38	12520-07095	Винт с крестообразным шлицем и малой цилиндрической головкой	2
39	DM3011-48291-000	Винт с крестообразным шлицем и полупотайной головкой	3
40	15720-04400	Шестигранная тонкая гайка	3
41	DM3011-48293-000	Пластина контроллера	1
42	DM3011-48287-000	Плоская шайба крепления пульта управления с десятиконтактным разъемом	3
43	DM3011-48215-000	Наклейка блока управления 1	1
44	DM4011-82510-000	Главный выключатель (с ключом)	1
	DM3011-82510-000	Главный выключатель (с ключом)	1
45	DM3011-82577-000	Ключ	1
46	DM3011-82531-001	Провод	1
47	DM3011-82575-001	Узел выключателя остановки двигателя	1
48	DM1511-82556-000	Аварийный трос остановки двигателя	1
49	DM4011-8258A-000	Разъем жгута проводов (длинный 10-контактный жгут)	1
	DM3011-82586-000	Разъём жгута проводов (длинный семижильный жгут)	1
50	DM3011-82540-001	Микропереключатель	1
51	DM4011-83383-000	Зуммер	1
52	DM3011-48284-000	Защитное кольцо	1
53	DM3011-82591-000	Хомут трубки	1
54	DM3011-82592-000	Хомут трубки	1
55	DM4011-82563-000	Выключатель тримма	1
	DM3011-48224-000	Заглушка выключателя тримма	1
56	DM3011-48221-000	Рычаг управления	1
57	DM3011-48152-000	Ручка регулировки холостого хода	1
58	DM3011-48212-000	Задняя крышка 1	1
59	DM3011-48213-000	Задняя крышка 2	1
60	DM3011-48271-000	Узел рычага переключения передач	1
61	DM4011-48211-000	Наружная крышка 1	1
62	DM3011-48232-000	Кулачок управления	1
