Dimo — T3

Взрыв-схемы и спецификации запчастей.

1КОЖУХ И ТОПЛИВНАЯ СИСТЕМА 2ЦИЛИНДР И КАРТЕР 3ВПУСК 4СТАРТЕР 5ГЕНЕРАТОР 6ЭЛЕКТРООБОРУДОВАНИЕ 7УПРАВЛЕНИЕ 8ВЕРХНЯЯ ЧАСТЬ КОРПУСА И КРОНШТЕЙН 9НИЖНИЙ КАРТЕР И ПРИВОД

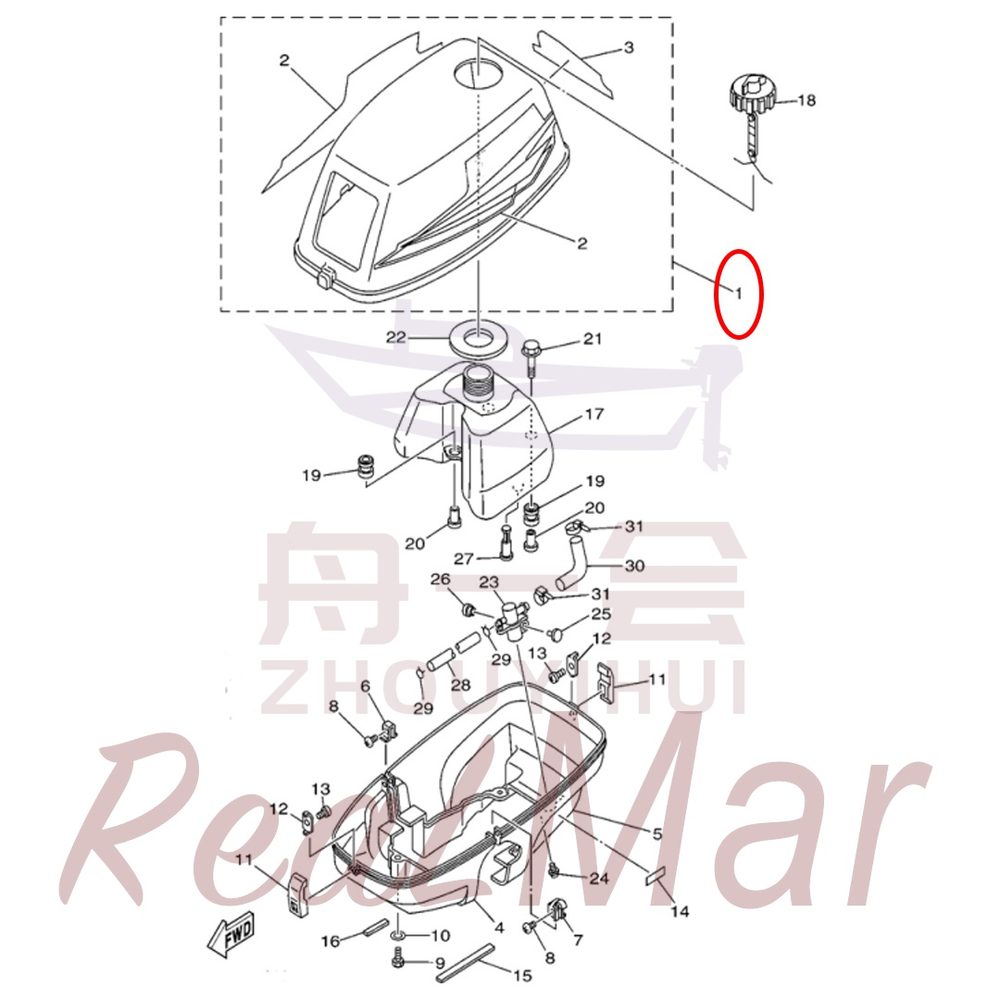

Рис. 1КОЖУХ И ТОПЛИВНАЯ СИСТЕМА COWLING & FUEL

REF	Номер детали	Наименование	Кол-во
1	DM0311-42610-000	Шумоизоляционный кожух в сборе	1
2	DM0311-W0070-000	Боковые наклейки (левая/правая)	1
3	DM0311-42678-000	Задняя наклейка	1
4	DM0311-42711-000	Переднее основание (с втулкой)	1
5	DM0311-42712-000	Заднее основание (с втулкой)	1
6	DM0311-42774-000	Замок правого конца основания	1
7	DM0311-42775-000	Узел защёлки левого конца основания	1
8	13220-05090	Винт с крестообразным шлицем и малой цилиндрической головкой	2
9	13015-04094	Болт с шестигранной головкой	4
10	18115-04400	Плоская шайба	4
11	DM0311-42647-000	Фиксатор крышки глушителя в сборе	2
12	DM0311-42823-000	Крышка основания	2
13	10943-07M08	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	2
14	DM0311-24591-000	Наклейка выключателя дросселя	1
15	DM0311-42662-000	Звукоизоляционная полоса основания 1	1
16	DM0311-42663-000	Основание шумоизоляционная полоса 2	1
17	DM0311-24111-000	Встроенный топливный бак	1
18	DM0311-24610-000	Крышка встроенного топливного бака в сборе	1
19	DM0311-82317-000	Демпферное кольцо кронштейна зажигания	3
20	DM0311-42542-000	Втулка кронштейна зажигания	3
21	10991-04M45	Болт с шестигранной головкой и плоской шайбой в сборе	2
22	DM0311-24641-000	Прокладка встроенного топливного бака	1
23	DM0311-24500-000	Топливный клапан в сборе	1
24	10951-04M90	Винт с крестообразным шлицем и шайбой в сборе	1
25	DM0311-44196-000	Защелка-папа	1
26	DM0311-44197-000	Защелка-мама	1
27	DM0311-24251-000	Топливный фильтр-сетка	1
28	DM0311-24311-000	Топливоподводящая трубка карбюратора	1
29	10643-02006	Хомут шланга	2
30	DM0311-24312-000	Топливоотводящая трубка встроенного топливного бака	1
31	10645-97M99	Стяжка	2

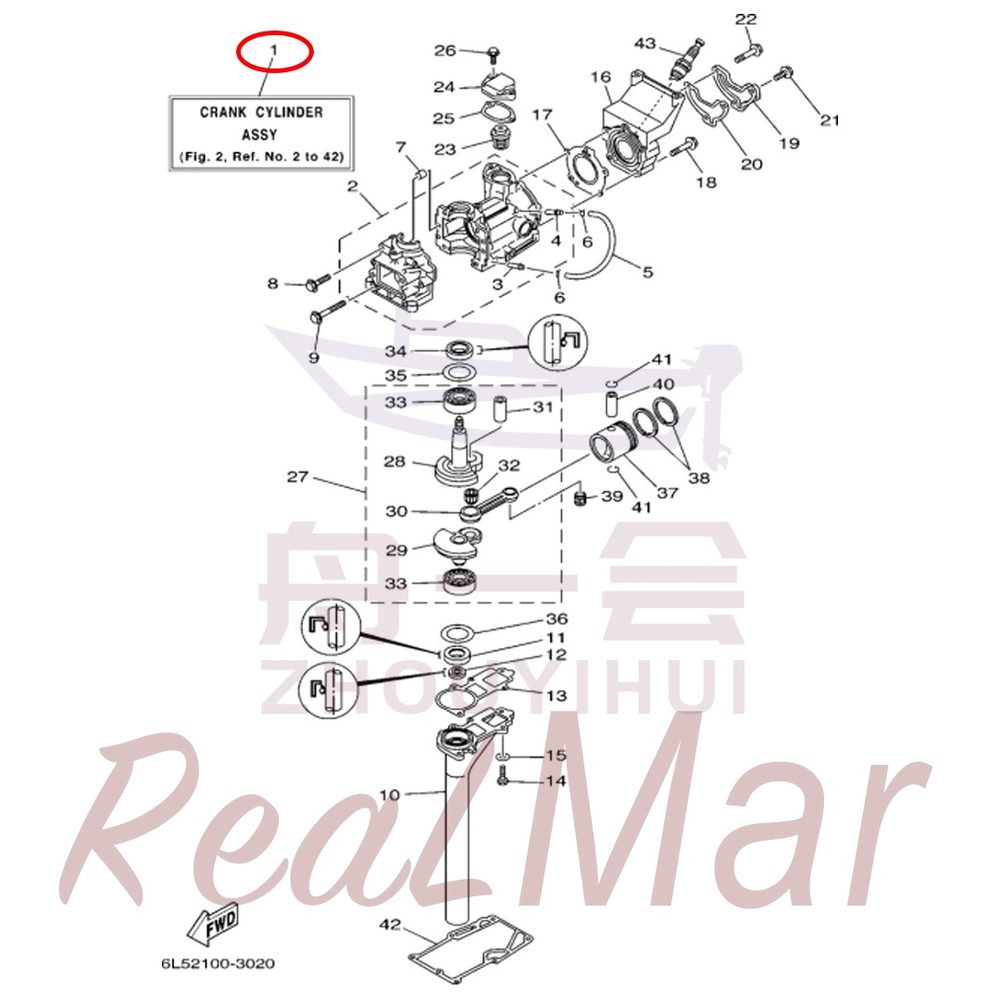

Рис. 2ЦИЛИНДР И КАРТЕР CYLINDER & CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	DM0311-W0090-000	Блок цилиндра с картером в сборе	1
2	DM0311-15100-000	Блок цилиндра с картером	1
3	DM0311-14485-000	Штуцер маслоотводящей трубки	1
4	DM0311-11372-000	Угловой штуцер блока цилиндра	1
5	10665-03M81	Шланг	1
6	10643-04094	Хомут трубки	2
7	17404-98091	Установочный штифт картера	2
8	10905-04M94	Болт с шестигранной головкой и фланцем	4
9	10905-04M60	Болт с шестигранной головкой и фланцем	2
10	DM0311-15396-000	Выхлопная труба	1
11	17909-80M81	Сальник нижней части коленчатого вала	1
12	17909-01M68	Сальник нижней крышки коленчатого вала	1
13	DM0311-15369-000	Прокладка выхлопной трубы	1
14	13015-04080	Болт с шестигранной головкой	5
15	18115-04400	Плоская шайба	5
16	DM0311-11111-000	Головка цилиндра	1
17	DM0311-11181-000	Прокладка головки цилиндра	1
18	10991-04063	Болт с шестигранной головкой и плоской шайбой в сборе	3
19	DM0311-11191-000	Наружная крышка головки цилиндра	1
20	DM0311-11193-000	Прокладка наружной крышки головки цилиндра	1
21	10991-04MA8	Болт с шестигранной головкой и плоской шайбой в сборе	1
22	10991-04083	Болт с шестигранной головкой и плоской шайбой в сборе	2
23	DM0311-12411-000	Термостат	1
24	DM0311-12413-000	Крышка термостата	1
25	DM0311-12414-000	Прокладка крышки термостата	1
26	10991-04MA8	Болт с шестигранной головкой и плоской шайбой в сборе	2
27	DM0311-11400-000	Коленчатый вал с шатуном в сборе	1
28	DM0311-11412-000	Запасная часть Dimo	1
29	DM0311-11422-000	Запасная часть Dimo	1
30	DM0311-11651-000	Запасная часть Dimo	1
31	DM0311-11681-000	Запасная часть Dimo	1
32	17790-694N3	Запасная часть Dimo	1
33	17704-806U0	Нижний подшипник коленчатого вала	2
34	17908-80M04	Сальник нижней части коленчатого вала	1
35	10809-78M00	Плоская шайба верхней части коленчатого вала	1
36	10809-78M09	Плоская шайба нижней части коленчатого вала	1
37	DM0311-11631-000	Поршень	1
38	DM0311-11610-000	Комплект поршневых колец	1
39	17790-998U0	Подшипник малой головки шатуна	1
40	DM0311-11633-000	Поршневой палец	1
41	17650-97088	Стопорное кольцо поршневого пальца	2
42	DM0311-45113-000	Нижняя прокладка силового блока	1
43	16308-00836	Свеча зажигания	1

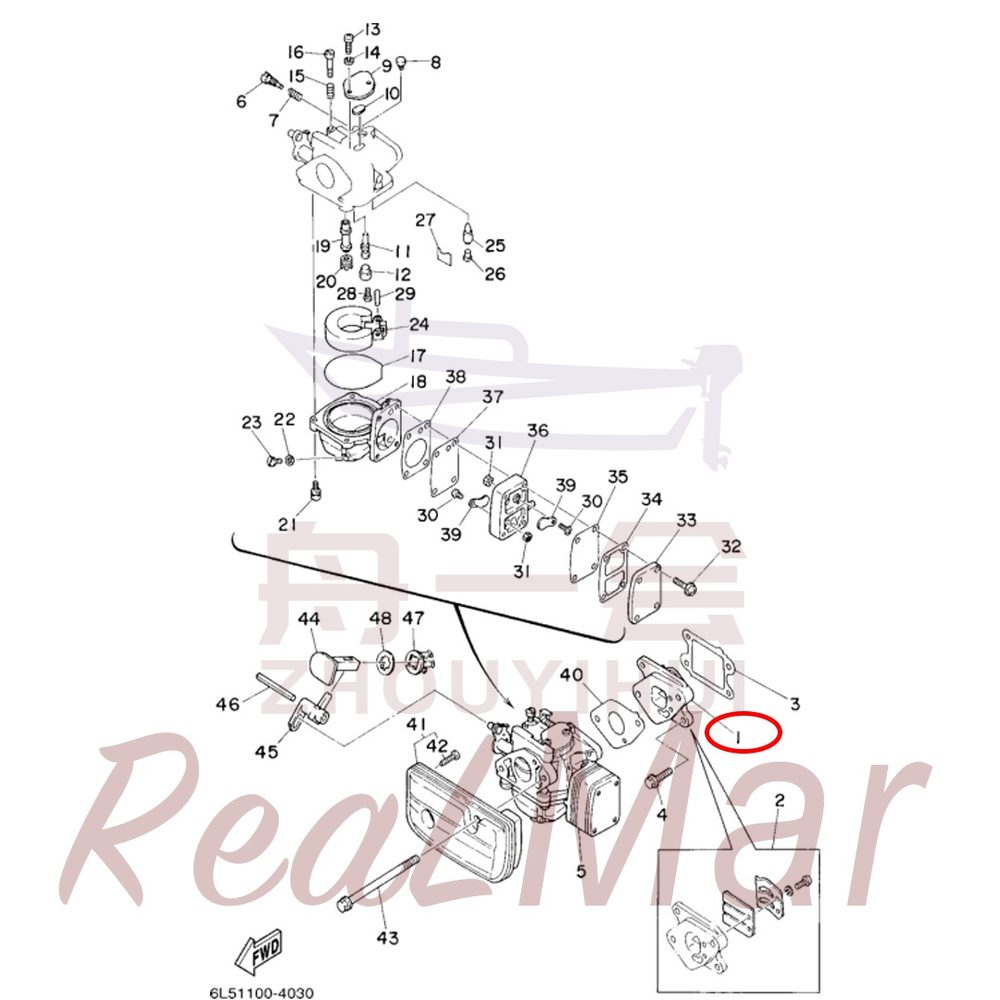

Рис. 3ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM0311-13610-000	Лепестковый клапан в сборе	1
2	DM0311-W0004-000	Лепестковый клапан в сборе	1
3	DM0311-13621-000	Прокладка лепесткового клапана	1
4	15215-04094	Болт с шестигранной головкой с фланцем	2
5	DM0311-14301-000	Карбюратор	1
6	DM0311-14923-000	Игла холостого хода	1
7	DM0311-14555-000	Пружина растяжения	1
8	DM0311-14966-001	Запасная часть Dimo	1
9	DM0311-14527-000	Запасная часть Dimo	1
10	DM0311-14126-000	Запасная часть Dimo	1
11	DM0311-14948-000	Запасная часть Dimo	1
12	DM0311-14966-002	Запасная часть Dimo	1
13	13220-06090	Запасная часть Dimo	2
14	18110-06900	Запасная часть Dimo	2
15	10509-90784	Пружина сжатия	1
16	DM0311-14523-000	Стопорный винт с прямым шлицем и полукруглой головкой	1
17	DM0311-14984-000	Резиновое кольцо	1
18	DM0311-14980-000	Запасная часть Dimo	1
19	DM0311-14947-000	Запасная часть Dimo	1
20	DM0311-14943-000	Главный жиклёр	1
21	13120-06996	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
22	DM0311-14398-000	Запасная часть Dimo	1
23	DM0311-14992-000	Винт с прямым шлицем	1
24	DM0311-14985-000	Поплавок	1
25	DM0311-14546-000	Игла клапана	1
26	DM0311-14186-000	Седло иглы	1
27	DM0311-14159-000	Стопорное кольцо	1
28	12520-06002	Винт с крестообразным шлицем	1
29	DM0311-14548-000	Фиксирующий штифт	1
30	12120-07004	Стопорный винт с крестообразным шлицем	2
31	15720-07400	Шестигранная гайка	2
32	13120-06985	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
33	DM0311-24452-000	Наружная крышка	1
34	DM0311-24432-000	Запасная часть Dimo	1
35	DM0311-24471-000	Диафрагма топливного насоса	1
36	DM0311-24412-000	Топливный насос 1	1
37	DM0311-24411-000	Внутренняя мембрана	1
38	DM0311-24431-000	Прокладка топливного насоса 1	1
39	DM0311-24421-000	Регулирующий клапан	2
40	DM0311-14198-000	Прокладка карбюратора	1
41	DM0311-14440-000	Узел впускного глушителя	1
42	13320-60394	Саморез с крестообразным шлицем и полупотайной головкой	2
43	15215-04015	Болт с шестигранной головкой и фланцем	2
44	DM0311-41271-000	Ручка воздушной заслонки	1
45	DM0311-41252-000	Рычаг воздушной заслонки в сборе	1
46	19410-60062	Упругий цилиндрический штифт	1
47	DM0311-41273-000	Ползун тяги воздушной заслонки	1
48	DM0311-41274-000	Втулка ползуна рукоятки воздушной заслонки	1

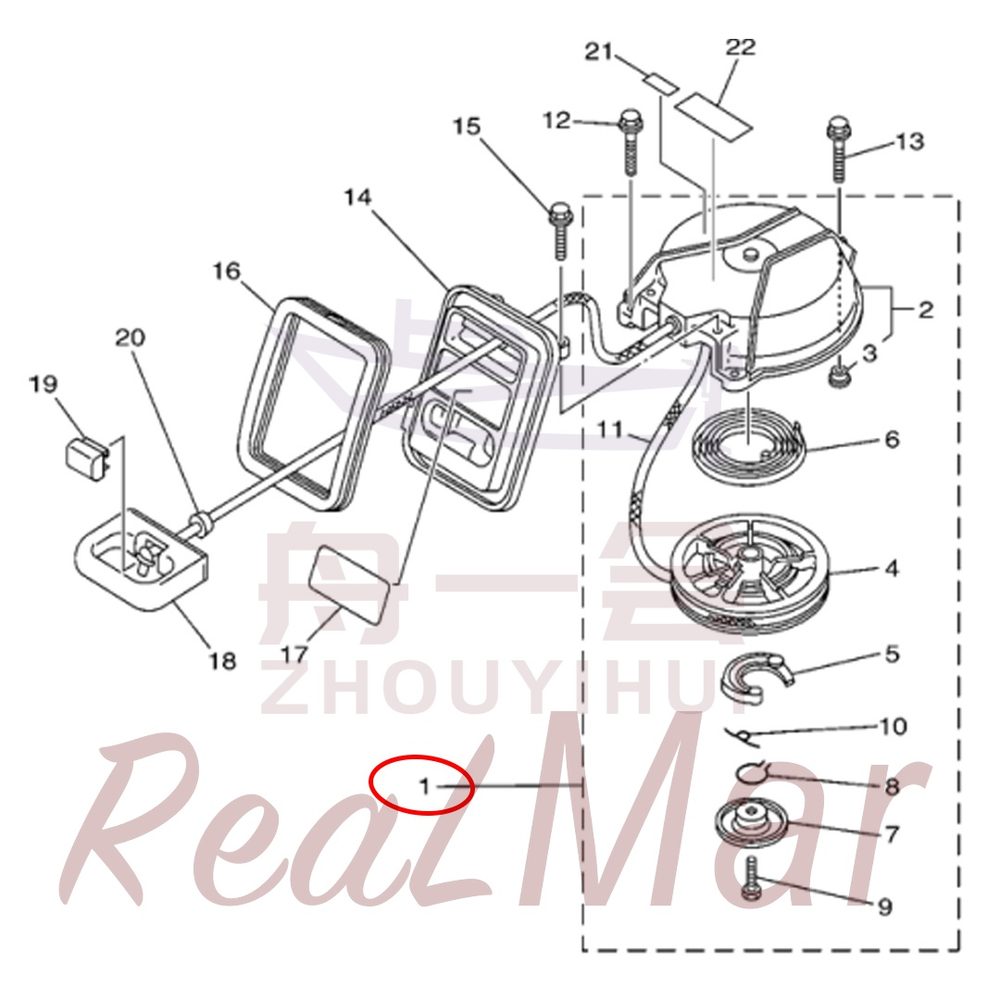

Рис. 4СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM0311-15710-000	Стартер в сборе	1
2	DM0311-15711-000	Корпус стартера в сборе	1
3	10723-04M30	Втулка корпуса стартера	1
4	DM0311-15714-000	Шкив стартера	1
5	DM0311-15741-000	Собачка шкива стартера	1
6	DM0311-15713-000	Плоская спиральная пружина	1
7	DM0311-15716-000	Крышка шкива стартера	1
8	DM0211-15705-000	Приводной собачковый пружина	1
9	13797-04098	Болт с шестигранной головкой	1
10	DM0211-15767-000	Пружина кручения прижимной крышки	1
11	DM0311-33143-000	Шнур стартера	1
12	15215-04080	Болт с шестигранной головкой и фланцем	2
13	15215-04075	Болт с шестигранной фланцевой головкой	1
14	DM0311-15758-000	Направляющая шнура стартера	1
15	15215-04094	Болт с шестигранной головкой с фланцем	2
16	DM0311-15761-000	Уплотнительное кольцо стартера	1
17	DM0311-42677-000	Наклейка	1
18	DM0311-15755-000	Рукоятка стартера (со вставкой)	1
19	DM0311-15779-000	Крышка рукоятки стартера	1
20	DM0311-15789-000	Демпферное кольцо рукоятки стартера	1
21	DM0311-42791-000	Наклейка	1
22	DM0211-83625-001	Наклейка	1

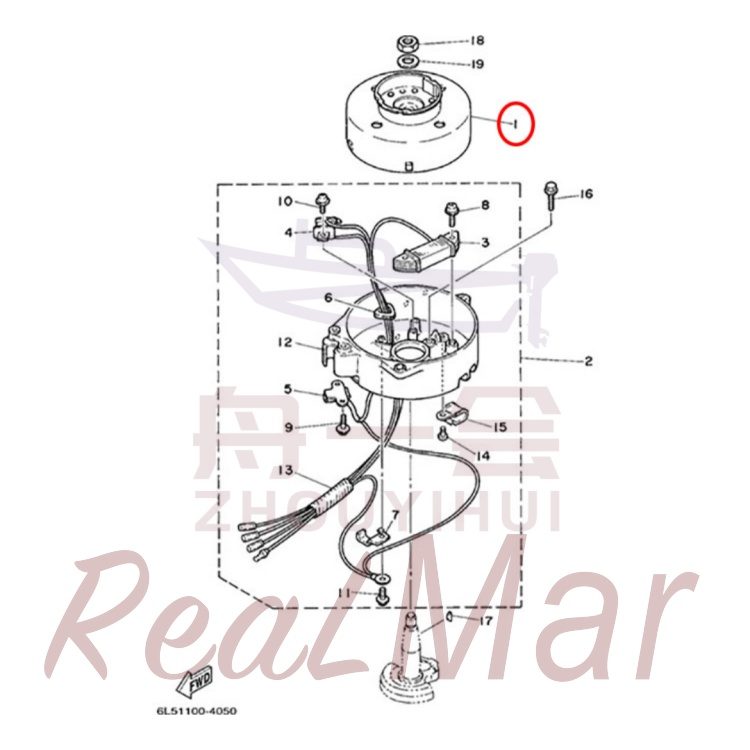

Рис. 5ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во
1	DM0311-85550-000	Маховик	1
2	DM0311-85560-000	Основание генератора в сборе	1
3	DM0311-85520-000	Зарядная катушка	1
4	DM0311-85595-000	Катушка зажигания	1
5	DM0311-85592-000	Датчик зажигания в сборе	1
6	DM0311-81336-000	Резиновая защитная втулка провода	1
7	DM0311-81328-000	Зажим провода 1	1
8	10951-05072	Винт с крестообразным шлицем, полукруглой головкой и пружинной шайбой в сборе A2-70	2
9	10951-05073	Винт с крестообразным шлицем, полукруглой головкой и пружинной шайбой в сборе A2-70	2
10	10951-06074	Винт с крестообразным шлицем и пружинной шайбой в сборе A2-70	2
11	10951-06075	Винт с крестообразным шлицем и пружинной шайбой в сборе A2-70	1
12	DM0311-15771-000	Опора катушки	1
13	10664-90M09	Гофрированный шланг	1
14	13207-05002	Винт с крестообразным шлицем малый	1
15	10645-90M76	Зажим троса 2	1
16	15215-04094	Болт с шестигранной головкой с фланцем	2
17	10820-06M04	Шпонка маховика	1
18	10930-90997	Гайка маховика	1
19	10809-90984	Шайба гайки маховика	1

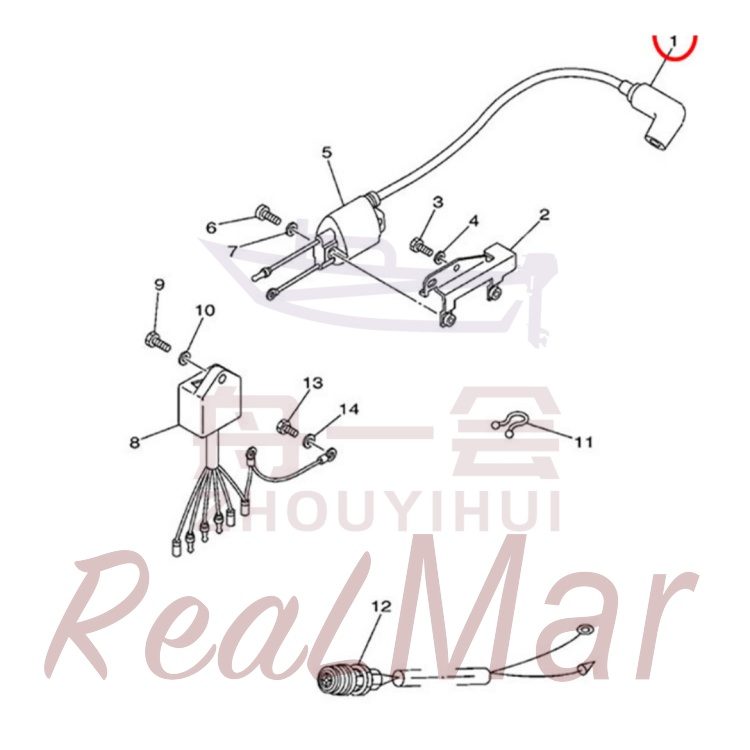

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во
1	DM0211-82370-001	Колпачок высоковольтной катушки зажигания резиновый чёрный	1
2	DM0311-82316-000	Кронштейн катушки зажигания	1
3	13015-04094	Болт с шестигранной головкой	2
4	18115-04400	Плоская шайба	2
5	DM0311-85570-000	Катушка зажигания	1
6	13220-04094	Винт с крестообразным шлицем и полукруглой головкой	2
7	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	2
8	DM0311-85540-000	Коммутатор CDI	1
9	13015-04094	Болт с шестигранной головкой	1
10	18115-04400	Плоская шайба	1
11	10645-92963	Зажим проводов	1
12	DM0311-82550-000	Выключатель остановки в сборе	1
13	13010-04098	Болт с шестигранной головкой	1
14	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1

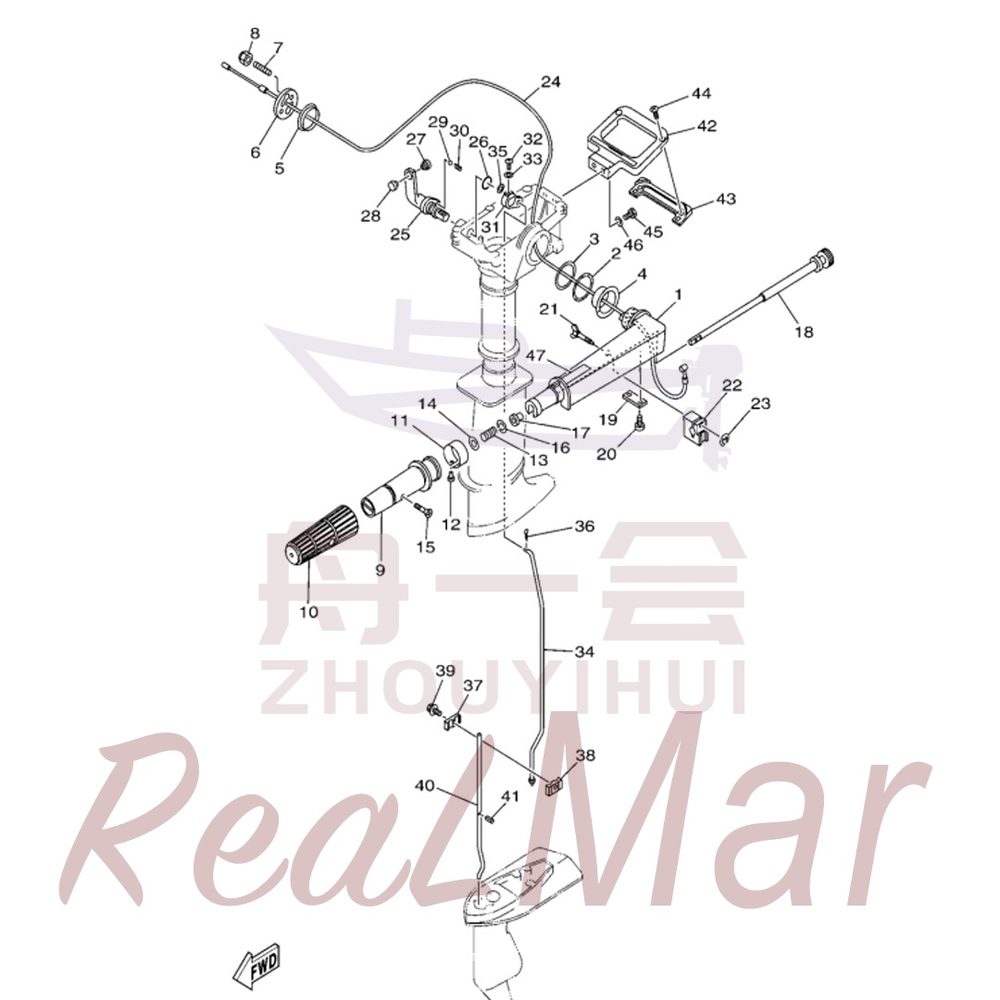

Рис. 7УПРАВЛЕНИЕ CONTROL

REF	Номер детали	Наименование	Кол-во
	DM0311-W0084-000	Рукоятка управления в сборе	1
1	DM0311-42111-000	Рычаг управления	1
2	10804-74M89	Волнистая шайба рычага управления	1
3	10808-74M55	Внутренняя шайба рычага управления	1
4	10724-76M13	Внутренняя втулка рычага управления	1
5	10724-77M14	Рукоятка управления, наружная втулка	1
6	DM0311-42131-000	Рукоятка управления, прижимная шайба	1
7	10994-02094	Рукоятка управления, шпилька	1
8	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
9	DM0311-42119-000	Рукоятка управления	1
10	DM0311-42177-000	Чехол рукоятки управления	1
11	DM0311-42137-000	Указатель дросселя	1
12	10841-08M01	Заклепка шильдика	1
13	10509-87895	Пружина сжатия рычага управления	1
14	18107-90400	Плоская шайба пружины сжатия рычага управления	1
15	10961-05M97	Винт с крестообразным шлицем и потайной головкой	1
16	10801-02M93	Плоская шайба пружины рукоятки управления	1
17	10724-02078	Втулка тяги дроссельной заслонки	1
18	DM0311-42138-000	Рычаг управления дроссельной заслонкой в сборе	1
19	DM0311-42159-000	Рычаг управления дроссельной заслонкой, прижимная пластина	1
20	13225-05098	Винт с крестообразным шлицем и полукруглой головкой	2
21	DM0311-42125-000	Рычаг фиксации дросселя	1
22	DM0311-42126-000	Стопорный блок дроссельной заслонки	1
23	11020-07400	Стопорное кольцо	1
24	DM0311-26301-000	Трос дросселя	1
25	DM0311-44111-000	Рукоятка переключения передач	1
26	17890-98783	Кольцо O-образное рукоятки переключения передач	1
27	DM0311-44196-000	Защелка-папа	1
28	DM0311-44197-000	Защелка-мама	1
29	17505-94086	Стальной шарик	1
30	10509-98836	Пружина сжатия рукоятки переключения передач	1
31	DM0311-44121-000	Коромысло переключения передач	1
32	13320-60580	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	1
33	18110-06400	Плоская шайба	1
34	DM0311-44143-000	Верхний шток переключения передач	1
35	18110-05400	Плоская шайба	1
36	19610-94090	Шплинт	1
37	DM0311-44145-000	Правая соединительная колодка штока переключения передач	1
38	DM0311-44146-000	Левая соединительная колодка штока переключения передач	1
39	15215-04080	Болт с шестигранной головкой и фланцем	1
40	DM0311-44144-000	Нижний рычаг переключения передач	1
41	19401-85096	Пружинный цилиндрический штифт	1
42	DM0311-42731-000	Задняя ручка	1
43	DM0311-42735-000	Рукоятка задней ручки	1
44	10949-06M08	Самонарезающий винт с крестообразным шлицем потайной	2
45	13015-04080	Болт с шестигранной головкой	2
46	18115-04400	Плоская шайба	2
47	DM0211-2415A-001	Наклейка	1

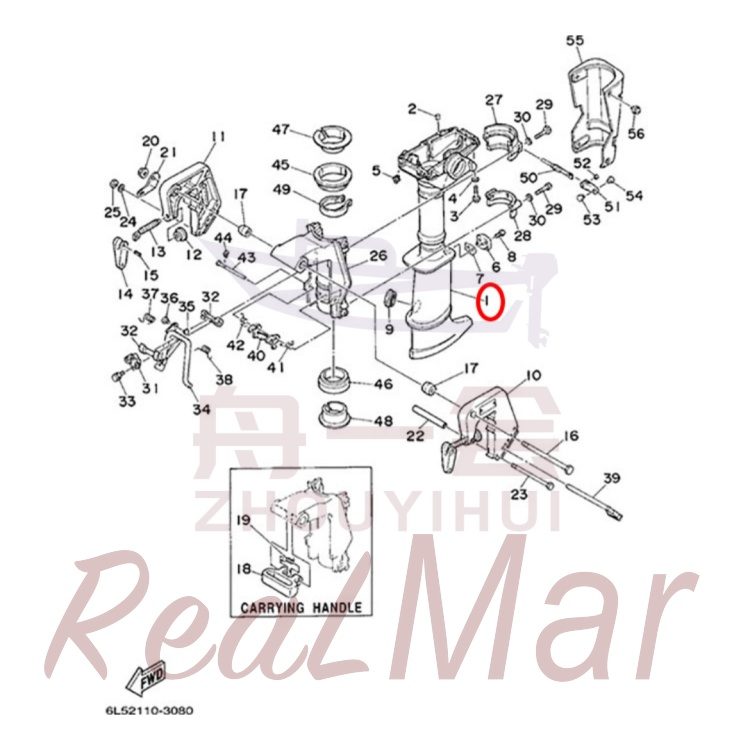

Рис. 8ВЕРХНЯЯ ЧАСТЬ КОРПУСА И КРОНШТЕЙН UPPER CASING & BRACKET

REF	Номер детали	Наименование	Кол-во
1	DM0311-45111-000	Промежуточный корпус	1
2	17406-98M03	Установочный штифт	2
3	13015-04070	Болт с шестигранной головкой	6
4	18115-04400	Плоская шайба	6
5	17300-04M07	Маслёнка	1
6	DM0311-45152-000	Крышка выпуска	1
7	DM0311-45115-000	Прокладка крышки выпуска	1
8	10961-05M02	Винт с крестообразным шлицем потайной	1
9	DM0311-45151-000	Резиновая втулка промежуточного корпуса	1
10	DM0311-43111-000	Левый кронштейн	1
11	DM0311-43112-000	Правый кронштейн	1
12	DM0211-43114-000	Прижимная шайба крепления транца	2
13	DM0211-43116-000	Винт крепления транца	2
14	DM0211-43118-000	Рукоятка фиксатора транца	2
15	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	2
16	10909-02M90	Болт с шестигранной головкой	1
17	DM0311-43136-000	Втулка	2
18	DM0311-42121-000	Передняя ручка	1
19	10502-94M70	Пружина кручения передней ручки	1
20	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
21	DM0211-43113-000	Рычажное кольцо	1
22	10723-04M99	Втулка	1
23	10909-04775	Болт с шестигранной головкой	1
24	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1
25	15720-04400	Шестигранная тонкая гайка	1
26	DM0311-43311-000	Поворотный кронштейн	1
27	DM0311-44511-000	Верхняя крышка	1
28	DM0311-44553-000	Нижняя крышка	1
29	13015-04075	Болт с шестигранной головкой	4
30	18115-04400	Плоская шайба	4
31	DM0311-43313-000	Пластина крепления подъёмной стойки	1
32	DM0311-43189-000	Втулка оси пальца стойки	2
33	15215-04080	Болт с шестигранной головкой и фланцем	2
34	DM0311-43181-000	Узел подъемного кронштейна	1
35	DM0311-44196-000	Защелка-папа	1
36	DM0311-44197-000	Защелка-мама	1
37	10502-94080	Торсионная пружина кронштейна	1
38	10502-94089	Возвратная пружина подъемного кронштейна	1
39	DM0311-43160-000	Узел фиксирующего штифта	1
40	DM0311-43614-000	Стопорный крюк подъема	1
41	10502-02M84	Торсионная пружина стопорного крюка подъема	1
42	10502-02M83	Торсионная пружина стопорного крюка подъема 2	1
43	DM0311-43659-000	Ось стопорного крюка подъема	1
44	11020-05400	Стопорное кольцо	1
45	DM0311-42537-000	Верхняя резиновая втулка поворотного кронштейна	1
46	DM0311-42538-000	Нижняя резиновая втулка поворотного кронштейна	1
47	DM0311-42539-000	Верхняя пластиковая втулка поворотного кронштейна	1
48	DM0311-42549-000	Нижняя пластиковая втулка поворотного кронштейна	1
49	DM0311-42528-000	Хомут поворотного кронштейна	1
50	DM0311-42529-000	Винт рукоятки фиксатора рулевого управления	1
51	DM0311-42561-000	Рукоятка фиксатора рулевого управления	1
52	10844-06M05	Полукруглая полая заклепка с плоской головкой	1
53	DM0311-44196-000	Защелка-папа	1
54	DM0311-44197-000	Защелка-мама	1
55	DM0311-43318-000	Защитный кожух	1
56	10951-04M90	Винт с крестообразным шлицем и шайбой в сборе	4

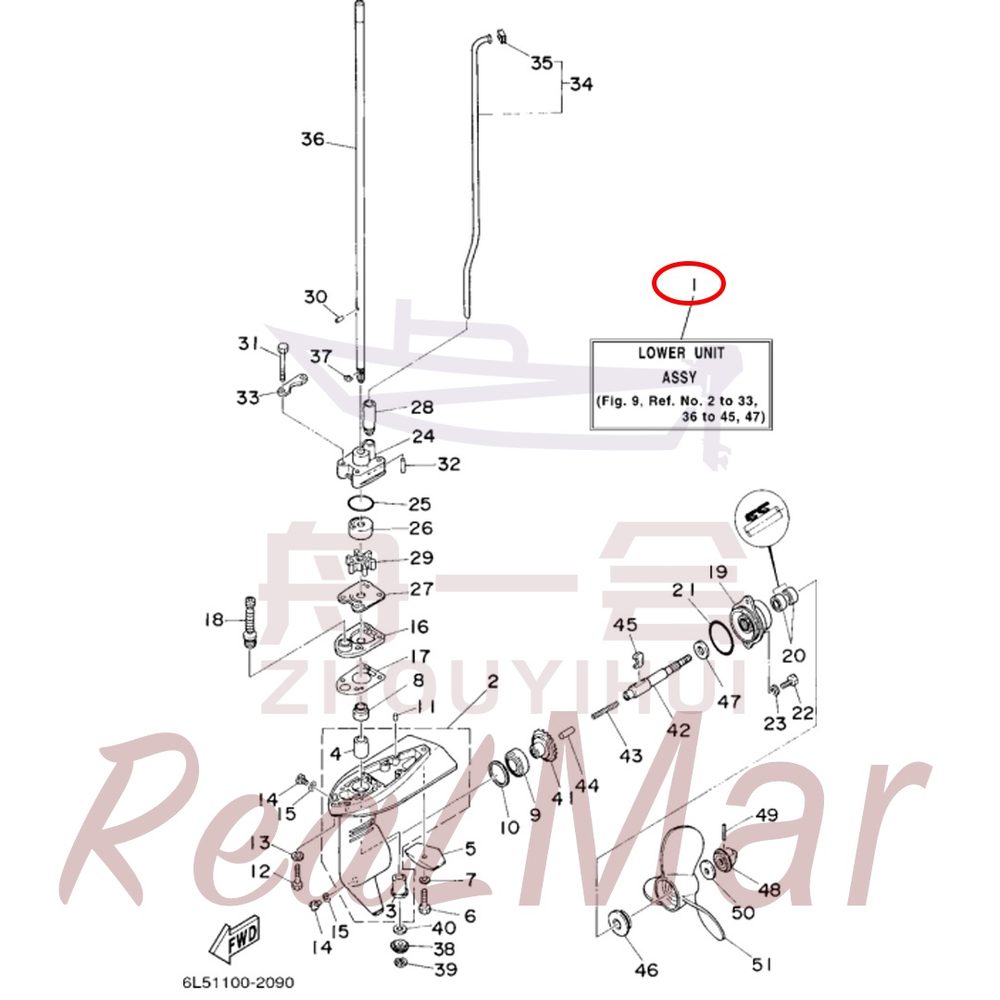

Рис. 9НИЖНИЙ КАРТЕР И ПРИВОД LOWER CASING & DRIVE

REF	Номер детали	Наименование	Кол-во
1	DM0311-45300-000	Редуктор в сборе	1
2	DM0311-45311-000	Корпус редуктора	1
3	DM0311-45317-000	Нижняя втулка гребного вала	1
4	DM0311-45316-000	Верхняя втулка гребного вала	1
5	DM0211-45251-000	Анод	1
6	15215-04070	Болт с шестигранной головкой и фланцем	1
7	18110-04700	Стопорная шайба с внутренними зубьями	1
8	17907-01M69	Сальник редуктора	1
9	17794-007U0	Подшипник	1
10	DM0311-45567-000	Регулировочная шайба шестерни переднего хода	1
11	17406-98M03	Установочный штифт	2
12	13015-04070	Болт с шестигранной головкой	3
13	18115-04400	Плоская шайба	3
14	10760-02008	Сливная пробка без магнита	2
15	10670-02080	Шайба сливной пробки	2
16	DM0311-45321-000	Основание водяного насоса	1
17	DM0311-45315-000	Прокладка основания водяного насоса	1
18	DM0311-44147-000	Сальник тяги переключения передач	1
19	DM0311-45361-000	Корпус подшипника	1
20	17909-97M98	Сальник корпуса подшипника	2
21	17890-62896	Уплотнительное кольцо корпуса подшипника	1
22	13015-04094	Болт с шестигранной головкой	2
23	18115-04400	Плоская шайба	2
24	DM0311-44311-000	Корпус водяного насоса	1
25	17890-77M25	Уплотнительное кольцо корпуса водяного насоса	1
26	DM0311-44322-000	Обойма корпуса водяного насоса	1
27	DM0311-44323-000	Прокладка корпуса водяного насоса (стальная)	1
28	DM0311-44366-000	Сальник водяного насоса	1
29	DM0311-44352-000	Крыльчатка водяного насоса	1
30	17406-03M97	Цилиндрический штифт	1
31	13015-04060	Болт с шестигранной головкой	4
32	17406-92020	Установочный штифт корпуса водяного насоса	2
33	DM0311-44328-000	Пластина крепления корпуса водяного насоса	2
34	DM0311-44360-000	Водоподводящая трубка	1
35	DM0211-44365-000	Резиновая втулка водоподводящей трубы	1
36	DM0311-45511-000	Приводной вал	1
37	10643-03M98	Проволочное стопорное кольцо	1
38	DM0311-45551-000	Ведущая шестерня	1
39	11009-04400	Стопорное кольцо	1
40	DM0311-45533-000	Шайба ведущей шестерни	1
	DM0311-45533-001	Шайба ведущей шестерни	1
	DM0311-45533-002	Шайба ведущей шестерни	1
	DM0311-45533-003	Шайба ведущей шестерни	1
41	DM0311-45560-000	Шестерня переднего хода	1
42	DM0311-45611-000	Вал гребного винта	1
43	10509-90046	Пружина сжатия муфты	1
44	DM0311-45635-000	Штифт переключения передач	1
45	DM0311-45631-000	Обгонная муфта	1
46	DM0311-45987-000	Упорная втулка гребного винта	1
47	10809-97912	Шайба шестерни заднего хода	1
48	DM0311-45616-000	Стопорная гайка гребного винта	1
49	19610-85070	Шплинт	1
50	10809-02M56	Большая шайба рычага опережения зажигания	1
51	DM0311-45943-000	Гребной винт в сборе	1
	DM0311-45945-000	Гребной винт в сборе	1
	DM0311-45952-000	Гребной винт в сборе	1
