Dimo — T15

Взрыв-схемы и спецификации запчастей.

1ВЕРХНИЙ КАПОТ 2ЦИЛИНДР И КАРТЕР 3КОЛЕНВАЛ И ПОРШЕНЬ 4ВПУСК 5КАРБЮРАТОР 6ТОПЛИВНАЯ СИСТЕМА 7СТАРТЕР 8ГЕНЕРАТОР 9ЭЛЕКТРООБОРУДОВАНИЕ 10НИЖНИЙ КОЖУХ 11РУЛЕВОЕ УПРАВЛЕНИЕ 12УПРАВЛЕНИЕ 13КРЕПЛЕНИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 14КРОНШТЕЙН 1 15КРОНШТЕЙН 2 16ВЕРХНИЙ КОРПУС 17НИЖНИЙ КАРТЕР И ПРИВОД 1 18НИЖНИЙ КАРТЕР И ПРИВОД 2 19ТОПЛИВНЫЙ БАК

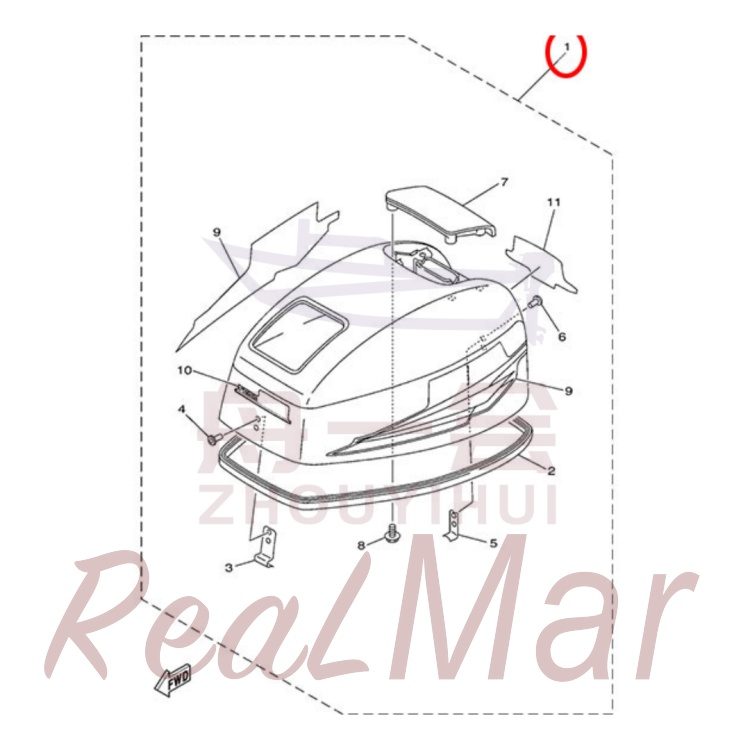

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	DM1511-42610-000	Кожух глушителя в сборе	1
	DM1511-42610-001	Кожух глушителя в сборе	1
2	DM1511-42615-000	Нижний уплотнитель кожуха глушителя	1
3	DM1511-42651-000	Передний крюк кожуха глушителя	1
4	10844-06M06	Заклепка полупустотелая со скругленной головкой	2
5	DM1511-42647-000	Задний крюк кожуха глушителя	1
6	10844-06M06	Заклепка полупустотелая со скругленной головкой	2
7	DM1511-42613-000	Крышка вентиляционного отверстия	1
8	13515-04594	Болт с шестигранной головкой в сборе с плоской шайбой	4
9	DM1511-W0070-000	Боковая наклейка (лев./прав.)	1
10	DM1511-42677-000	Передняя наклейка	1
	DM1511-42677-001	Передняя наклейка	1
11	DM1511-42678-000	Задняя наклейка	1
	DM1511-42678-001	Задняя наклейка	1

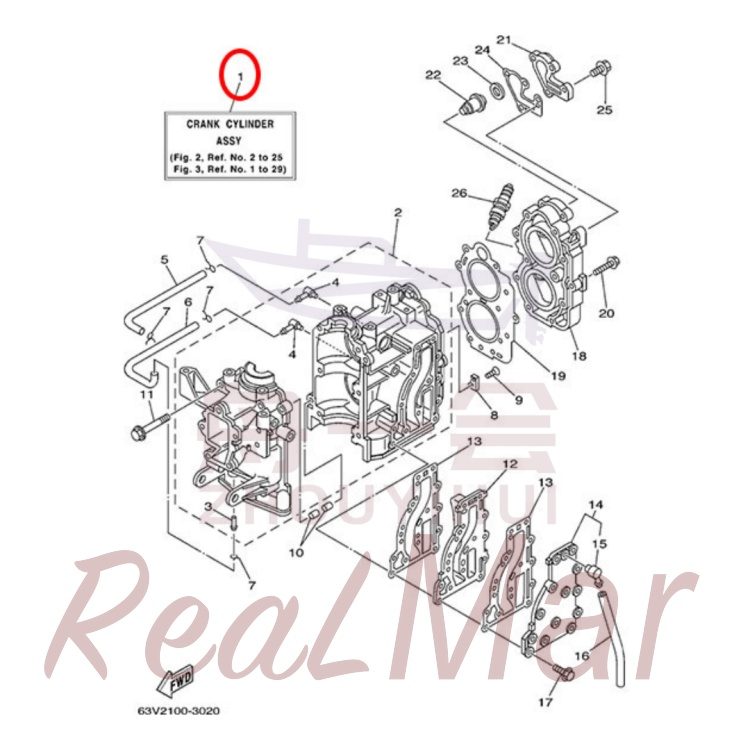

Рис. 2ЦИЛИНДР И КАРТЕР CYLINDER & CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	DM1511-W0090-000	Блок цилиндра с картером в сборе	1
2	DM1511-15100-000	Блок цилиндра с картером в сборе	1
3	DM0311-14485-000	Штуцер маслоотводящей трубки	1
4	DM0211-14485-000	Патрубковое соединение блока цилиндров	2
5	10665-03M02	Маслопровод	1
6	10665-03M02	Маслопровод	1
7	10643-04094	Хомут трубки	4
8	DM1511-11325-000	Анод блока цилиндров	1
9	12320-05095	Винт с крестообразным шлицем и потайной головкой	1
10	17404-98091	Установочный штифт картера	2
11	10991-02M03	Болт с шестигранной головкой с шайбой в сборе	6
12	DM1511-41111-000	Внутренняя крышка выхлопного корпуса	1
13	DM1511-41112-000	Прокладка наружной крышки выхлопного корпуса	2
14	DM1511-41113-000	Наружная крышка выхлопного корпуса	1
15	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
16	10665-01906	Маслопровод	1
17	10991-04MA6	Болт с шестигранной головкой в сборе с плоской шайбой	13
18	DM1511-11111-000	Головка цилиндра	1
19	DM1511-11181-000	Прокладка головки цилиндров	1
20	10905-03M05	Болт с шестигранной головкой и фланцем	11
21	DM1511-12413-000	Крышка термостата	1
22	DM1511-12411-000	Термостат	1
23	10809-94M07	Прокладка термостата	1
24	DM1511-12414-000	Прокладка крышки термостата	1
25	10991-04MA8	Болт с шестигранной головкой и плоской шайбой в сборе	4
26	16308-00893	Свеча зажигания	2
	16308-00839	Свеча зажигания	2

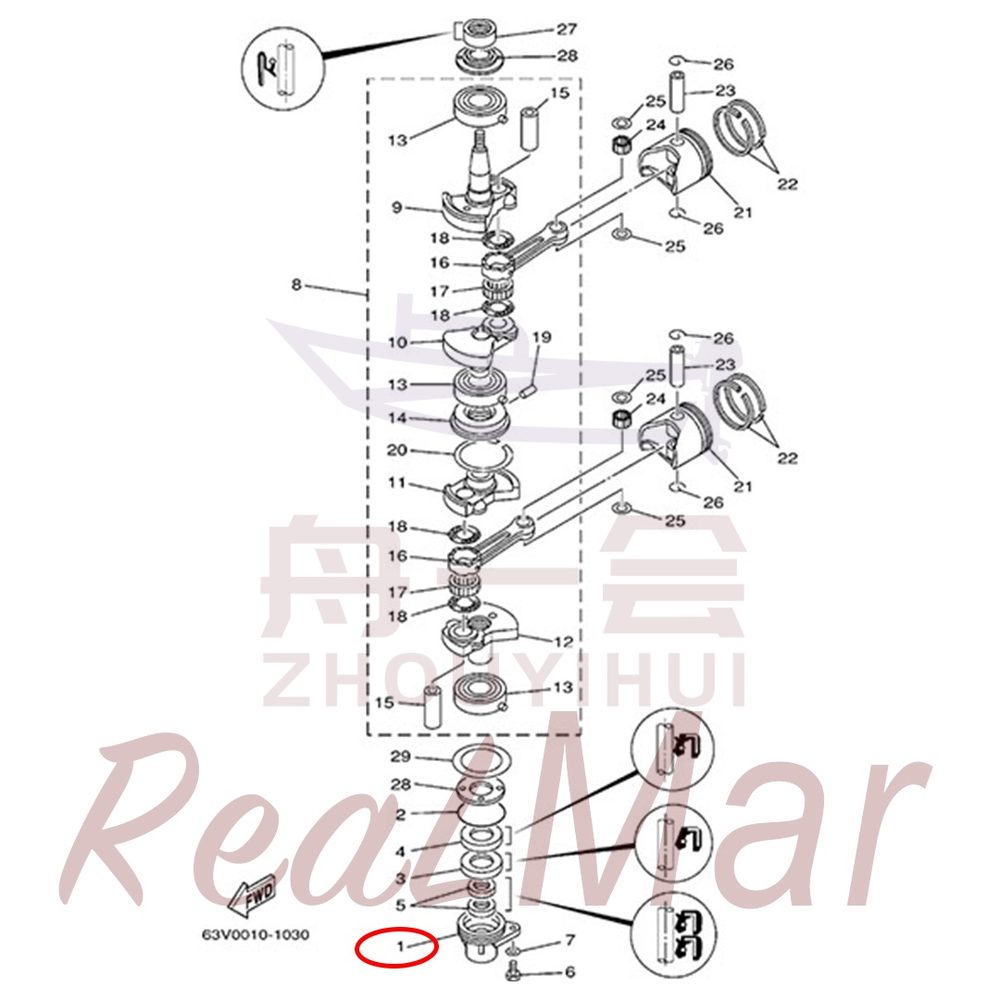

Рис. 3КОЛЕНВАЛ И ПОРШЕНЬ CRANKSHAFT & PISTON

REF	Номер детали	Наименование	Кол-во
1	DM1511-15396-000	Нижняя крышка коленвала	1
2	17890-64M94	Уплотнительное кольцо впускного коллектора	1
3	17909-85092	Сальник нижней крышки коленвала	1
4	17908-85M62	Сальник нижней крышки коленвала 2	1
5	17909-97092	Сальник нижней крышки коленвала 3	2
6	13015-04094	Болт с шестигранной головкой	1
7	18115-04400	Плоская шайба	1
8	DM1511-11400-000	Коленвал с шатуном в сборе	1
9	DM1511-11412-000	Кривошип 1	1
10	DM1511-11422-000	Запасная часть Dimo	1
11	DM1511-11432-000	Запасная часть Dimo	1
12	DM1511-11442-000	Запасная часть Dimo	1
13	17704-805U3	Средний подшипник коленвала	3
14	DM1511-11515-000	Уплотнительное кольцо	1
15	DM1511-11681-000	Палец коленчатого вала	2
16	DM1511-11651-000	Запасная часть Dimo	2
17	17790-480V5	Подшипник нижней головки шатуна	2
18	10801-80M87	Плоская шайба	4
19	19401-80002	Запасная часть Dimo	1
20	17660-58001	Запасная часть Dimo	1
21	DM1511-11631-000	Поршень	2
	DM1511-11635-000	Поршень	2
	DM1511-11636-000	Поршень	2
22	DM1511-11610-000	Комплект поршневых колец	2
	DM1511-11610-002	Поршневое кольцо	2
	DM1511-11610-003	Запасная часть Dimo	2
23	DM1511-11633-000	Поршневой палец	2
24	17408-96906	Игольчатый подшипник верхней головки шатуна	50
25	10809-96733	Шайба верхней головки шатуна	4
26	17650-95087	Стопорное кольцо поршневого пальца	4
27	17990-87M00	Сальник верхней части коленчатого вала	1
28	DM1511-11445-000	Стопорное кольцо верхней части коленчатого вала	2
29	10809-64M81	Стопорное кольцо нижней части коленчатого вала	1

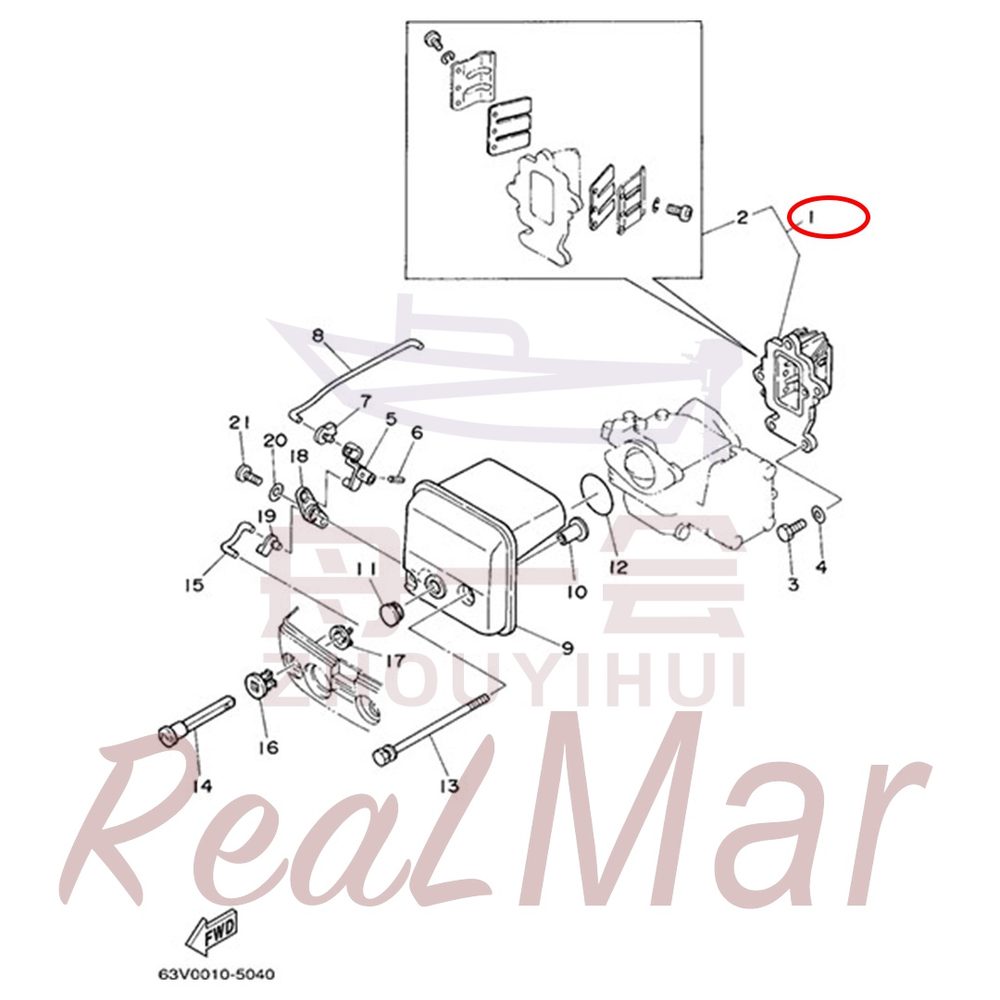

Рис. 4ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM1511-13610-000	Лепестковый клапан в сборе	1
	DM1511-13610-001	Лепестковый клапан в сборе	1
2	DM1511-W0004-000	Лепестковый клапан	1
3	13015-04080	Болт с шестигранной головкой	3
4	18115-04400	Плоская шайба	3
5	DM1511-41253-000	Коромысло дроссельной заслонки	1
6	19410-80090	Пружинный цилиндрический штифт (хомут карбюратора)	1
7	DM1511-41262-000	Ползун дроссельной заслонки	1
8	DM1511-41257-000	Тяга привода дроссельной заслонки	1
9	DM1511-14440-000	Впускной глушитель в сборе	1
10	10723-04M95	Втулка впускного глушителя	2
11	10620-98M85	Заглушка впускного глушителя	1
12	17890-75M24	Уплотнительное кольцо впускного глушителя	1
13	10991-04M16	Болт с шестигранной головкой и плоской шайбой в сборе	2
14	DM1511-41271-000	Рукоятка воздушной заслонки	1
15	DM1511-41256-000	Тяга привода воздушной заслонки	1
16	DM0311-41273-000	Ползун тяги воздушной заслонки	1
17	DM0311-41274-000	Втулка ползуна рукоятки воздушной заслонки	1
18	DM1511-41252-000	Коромысло воздушной заслонки	1
19	DM0511-41262-000	Ползун тяги воздушной заслонки	1
20	10809-05M01	Плоская шайба	1
21	10946-05M07	Крестообразный самонарезающий винт с полукруглой головкой	1

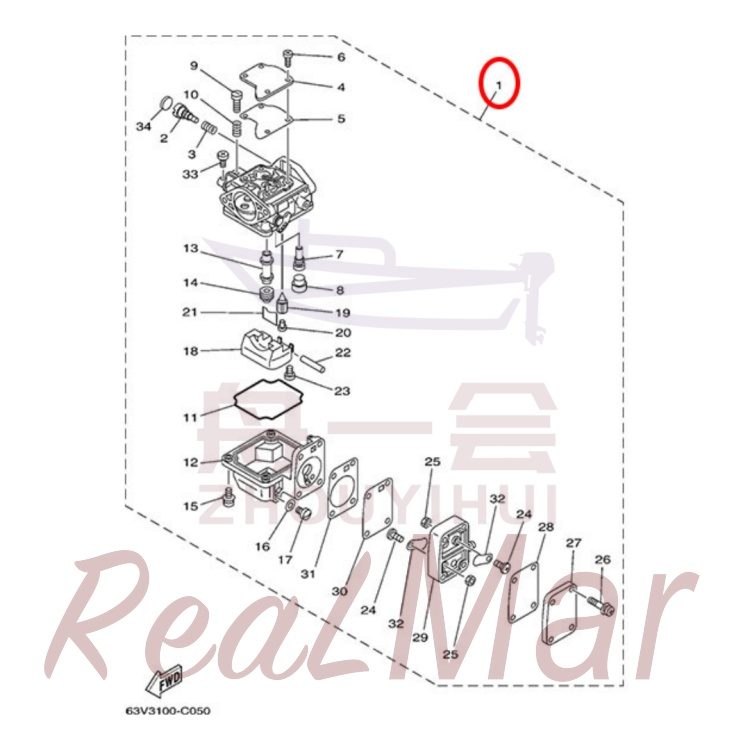

Рис. 5КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	DM1511-14301-000	Карбюратор	1
	DM1511-14301-001	Карбюратор	1
2	DM0311-14923-000	Игла холостого хода	1
3	DM0311-14555-000	Пружина растяжения	1
4	DM1511-14527-000	Крышка карбюратора	1
5	DM1511-14126-000	Прокладка	1
6	13207-06090	Винт с крестообразным шлицем и полукруглой головкой	4
7	DM1511-14948-000	Топливный жиклер	1
8	DM1511-14966-000	Резиновая втулка	1
9	DM0311-14523-000	Стопорный винт с прямым шлицем и полукруглой головкой	1
10	10509-90784	Пружина сжатия	1
11	DM1511-14984-000	Уплотнительное кольцо	1
12	DM1511-14980-000	Уплотнительный элемент	1
13	DM1511-14947-000	Игольчатый клапан	1
14	DM1511-14943-000	Главный жиклёр	1
15	13120-06996	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
16	DM1511-14398-000	Прокладка	1
17	DM0311-14992-000	Винт с прямым шлицем	1
18	DM1511-14985-000	Поплавок	1
19	DM1511-14546-000	Игла поплавковой камеры	1
20	DM0311-14186-000	Седло иглы	1
21	DM0311-14159-000	Стопорное кольцо	1
22	DM1511-14548-000	Цилиндрический штифт	1
23	12520-06002	Винт с крестообразным шлицем	1
24	12120-07004	Стопорный винт с крестообразным шлицем	2
25	15720-07400	Шестигранная гайка	2
26	13120-06985	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
27	DM0311-24452-000	Наружная крышка	1
28	DM1511-24411-000	Наружная мембрана	1
29	DM0311-24412-000	Топливный насос 1	1
30	DM0311-24411-000	Внутренняя мембрана	1
31	DM0311-24431-000	Прокладка топливного насоса 1	1
32	DM0311-24421-000	Регулирующий клапан	2
33	12520-06004	Винт с крестообразным шлицем и малой головкой	1
34	DM1511-1432A-000	Заглушка топливной иглы холостого хода	1

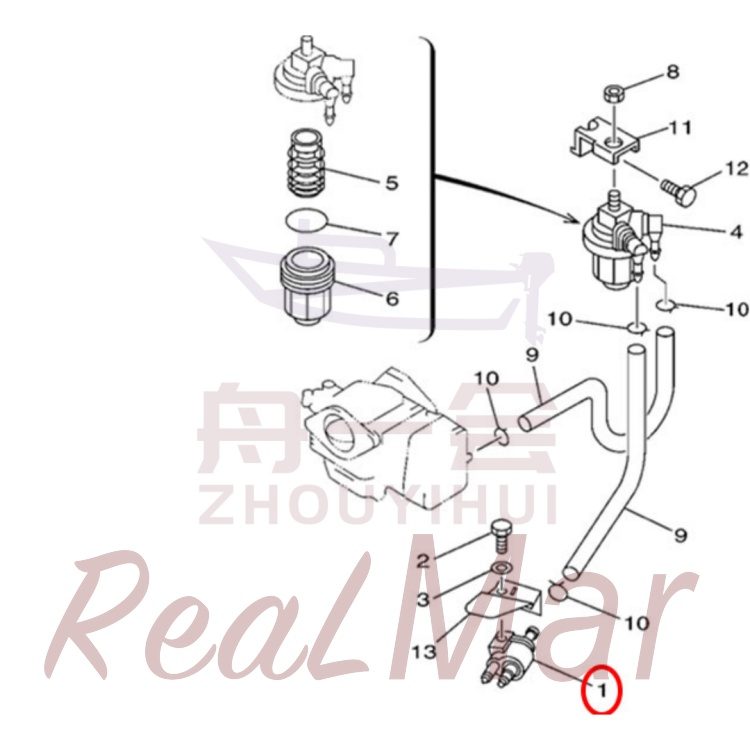

Рис. 6ТОПЛИВНАЯ СИСТЕМА FUEL

REF	Номер детали	Наименование	Кол-во
1	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
2	13015-04080	Болт с шестигранной головкой	1
3	18115-04400	Плоская шайба	1
4	DM1511-24560-000	Топливный фильтр в сборе	1
5	DM1511-24563-000	Штуцер топливного фильтра	1
6	DM1511-24521-000	Вставка (шпилька) основания топливного фильтра	1
7	17890-78372	Кольцо O-образное чашки фильтра	1
8	15720-02400	Гайка шестигранная тип 1	1
9	10665-01M00	Топливный шланг	2
10	10643-02006	Хомут шланга	4
11	DM1511-24566-000	Кронштейн топливного фильтра	1
12	13097-04090	Болт с шестигранной головкой	1
13	DM1511-24396-000	Прижимная пластина разъёма топливопровода	1

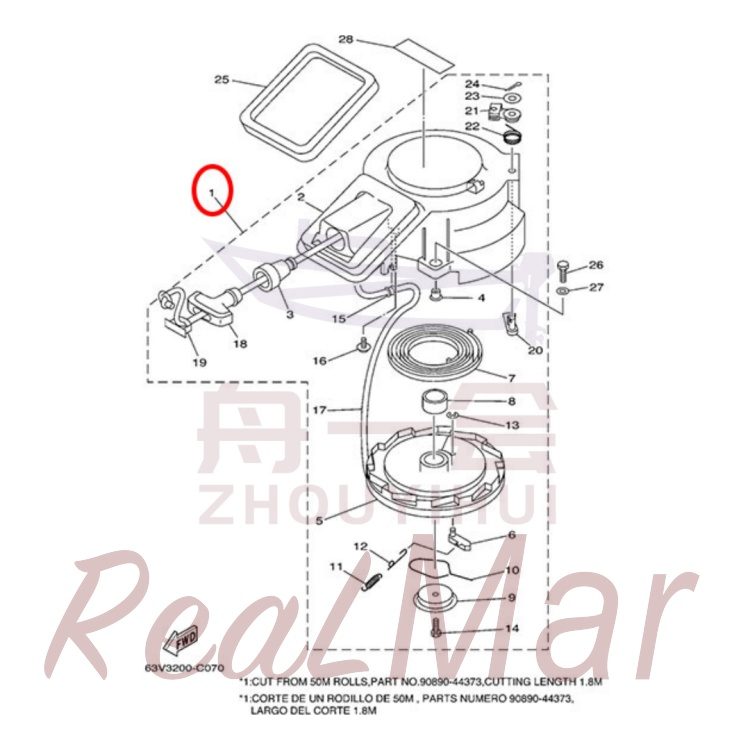

Рис. 7СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM1511-15710-000	Стартер в сборе	1
2	DM1511-15711-000	Корпус стартера в сборе	1
3	DM1511-15795-000	Втулка пускового шнура	1
4	10723-04M05	Втулка корпуса стартера	3
5	DM1511-15714-000	Пусковой диск	1
6	DM1511-15741-000	Собачка пускового диска	1
7	DM1511-15713-000	Плоская спиральная пружина	1
8	DM1511-15753-000	Втулка стартерного диска	1
9	DM1511-15716-000	Нажимная крышка пускового диска	1
10	DM1511-15705-000	Пружина кручения нажимной крышки	1
11	DM1511-15767-000	Пружина растяжения возврата собачки	1
12	DM1511-15784-000	Пружина кручения собачки	1
13	DM1511-15744-000	Стопорное кольцо	1
14	DM1511-15768-000	Болт с крестообразным шлицем и шестигранной головкой с пружинной шайбой в сборе	1
15	DM1511-15764-000	Защитное кольцо пускового шнура	1
16	DM1511-15793-000	Крестообразный самонарезающий винт с полукруглой головкой	1
17	DM1511-33143-000	Пусковой шнур	1
18	DM0511-15755-000	Рукоятка запуска	1
19	DM0511-15779-000	Крышка рукоятки запуска	1
20	DM1511-15794-000	Собачка ограничителя запуска	1
21	DM1511-15748-000	Рычаг ограничителя запуска	1
22	DM1511-15734-000	Пружина кручения рычага	1
23	DM1511-15726-000	Шайба рычага ограничителя запуска	1
24	19610-94092	Шплинт	1
25	DM1511-15762-000	Уплотнительное кольцо стартера	1
26	13015-04080	Болт с шестигранной головкой	3
27	18115-04400	Плоская шайба	3
28	DM0211-83625-001	Наклейка	1

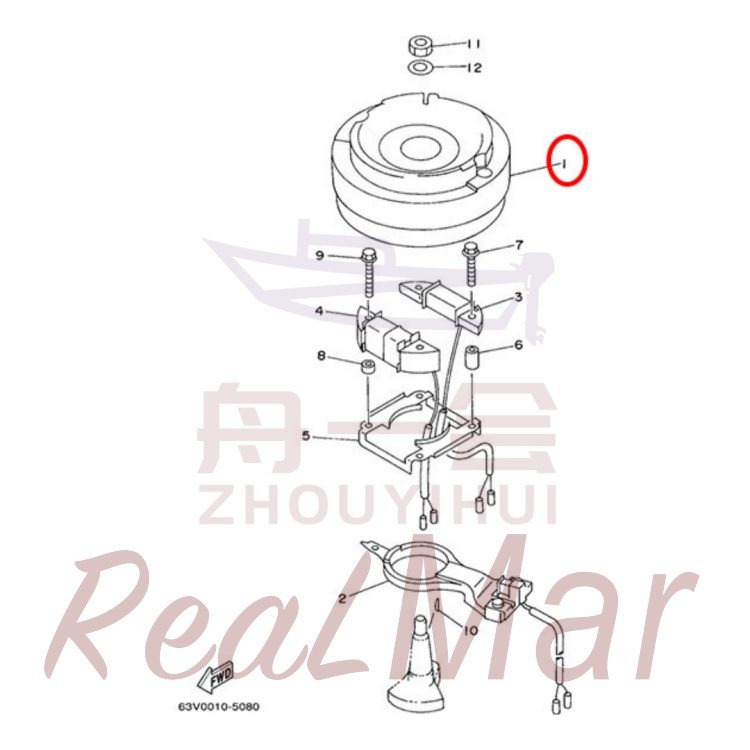

Рис. 8ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во
1	DM1511-85550-000	Маховик	1
2	DM1511-85580-000	Датчик в сборе	1
3	DM1511-85520-000	Зарядная катушка	1
4	DM1511-85533-000	Катушка освещения	1
5	DM1511-41611-000	Держатель катушки	1
6	10723-04M57	Распорная втулка зарядной катушки	2
7	10905-04M42	Болт с шестигранной головкой и фланцем	2
8	10723-04M86	Втулка катушки освещения	2
9	10905-04M41	Болт с шестигранной головкой и фланцем	2
10	10820-05097	Шпонка маховика	1
11	10930-98044	Гайка маховика	1
12	10809-98638	Шайба гайки маховика	1

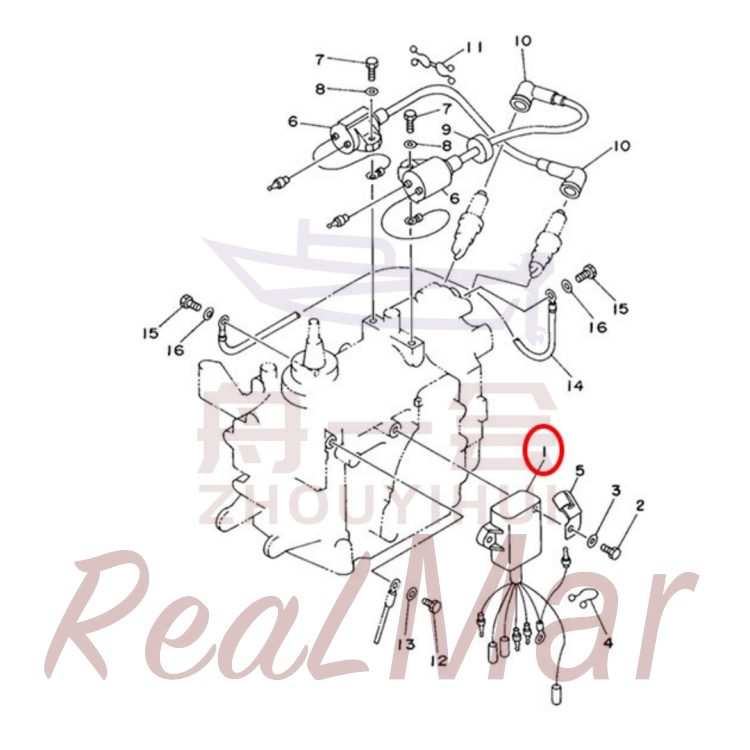

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во
1	DM1511-85540-000	CDI коммутатор	1
2	13015-04080	Болт с шестигранной головкой	2
3	18115-04400	Плоская шайба	2
4	10646-95M99	Пластиковый хомут для проводов	1
5	10645-02M49	Хомут провода коммутатора	1
6	DM1511-85570-000	Катушка зажигания	2
7	13015-04092	Болт с шестигранной головкой	2
8	18115-04400	Плоская шайба	2
9	10620-85949	Защитное кольцо катушки зажигания	1
10	DM0211-82370-002	Колпачок катушки зажигания	2
11	10646-02M08	Хомут провода катушки зажигания	1
12	13015-04098	Болт с шестигранной головкой	1
13	18115-04400	Плоская шайба	1
14	DM1511-82519-000	Провод заземления головки цилиндра	1
15	13015-04098	Болт с шестигранной головкой	2
16	18115-04400	Плоская шайба	2

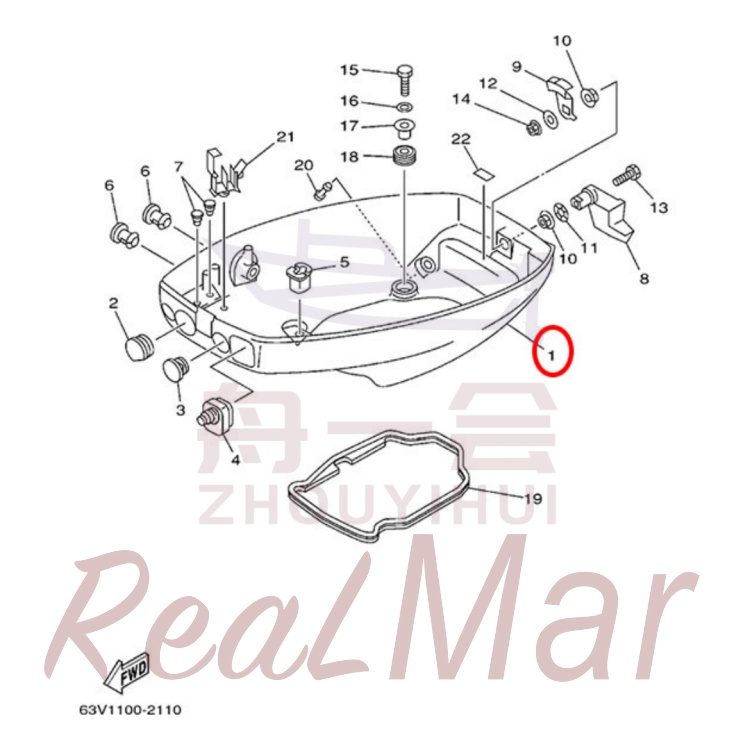

Рис. 10НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	DM1511-42711-000	Основание	1
2	DM1511-42724-000	Технологическая заглушка основания 1	1
3	DM1511-42725-000	Технологическая заглушка основания 2	1
4	DM1511-42726-000	Обойма тяги переключения передач	1
5	DM1511-42727-000	Защитное кольцо верхнего рычага переключения передач	1
6	DM1511-42748-000	Заглушка оси переключения передач	2
7	10620-04M91	Заглушка технологического отверстия дистанционного управления основания	2
8	DM1511-42815-000	Задняя стопорная рукоятка	1
9	DM1511-42816-000	Крюк заднего глушителя	1
10	10724-98M65	Втулка рукоятки фиксатора	2
11	10804-98058	Волнистая шайба стопорной рукоятки	1
12	10809-04042	Большая шайба	1
13	13015-04085	Болт с шестигранной головкой	1
14	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
15	13015-04085	Болт с шестигранной головкой	4
16	18115-04400	Плоская шайба	4
17	10723-04076	Втулка демпферного кольца основания	4
18	10620-95M79	Демпферное кольцо основания	4
19	DM1511-42716-000	Уплотнительная полоса основания	1
20	DM1511-44391-000	Форсунка трубки указателя выхода воды	1
21	10645-85M53	Зажим троса дроссельной заслонки	1
22	DM1511-42791-000	Наклейка свечи зажигания	1
	DM1511-42791-001	Наклейка свечи зажигания	1

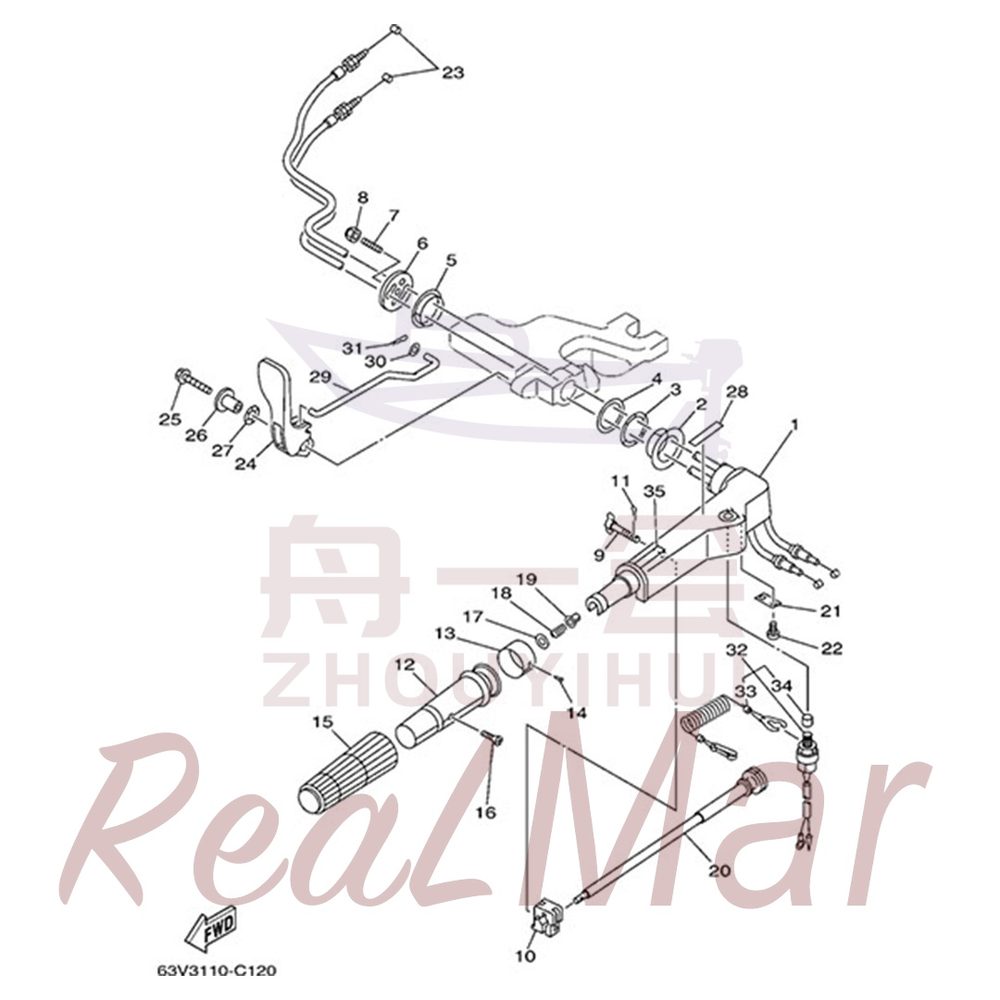

Рис. 11РУЛЕВОЕ УПРАВЛЕНИЕ STEERING

REF	Номер детали	Наименование	Кол-во
	DM1511-W0084-000	Рукоятка управления в сборе	1
1	DM1511-42111-000	Рычаг управления	1
2	10724-76M13	Внутренняя втулка рычага управления	1
3	10804-74M89	Волнистая шайба рычага управления	1
4	10808-74M55	Внутренняя шайба рычага управления	1
5	10724-77M14	Рукоятка управления, наружная втулка	1
6	DM0311-42131-000	Рукоятка управления, прижимная шайба	1
7	10994-02094	Рукоятка управления, шпилька	1
8	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
9	DM1511-42125-000	Рукоятка фиксатора дроссельной заслонки	1
10	DM0311-42126-000	Стопорный блок дроссельной заслонки	1
11	19610-94090	Шплинт	1
12	DM0311-42119-000	Рукоятка управления	1
13	DM1511-42137-000	Указатель дроссельной заслонки	1
14	10841-08M01	Заклепка шильдика	1
15	DM0311-42177-000	Чехол рукоятки управления	1
16	10961-05M97	Винт с крестообразным шлицем и потайной головкой	1
17	18107-90400	Плоская шайба пружины сжатия рычага управления	1
18	10509-87895	Пружина сжатия рычага управления	1
19	10724-02078	Втулка тяги дроссельной заслонки	1
20	DM0311-42138-000	Рычаг управления дроссельной заслонкой в сборе	1
21	DM0311-42159-000	Рычаг управления дроссельной заслонкой, прижимная пластина	1
22	13225-05098	Винт с крестообразным шлицем и полукруглой головкой	2
23	DM1511-26301-000	Трос дроссельной заслонки	2
24	DM1511-44111-000	Рукоятка переключения передач	1
25	10991-04M05	Болт с шестигранной головкой и плоской шайбой в сборе	1
26	10723-04M24	Рукоятка переключения передач, втулка	1
27	10804-95M92	Волнистая шайба рукоятки переключения передач	1
28	DM0511-44191-000	Наклейка указателя передачи	1
29	DM1511-44124-000	Тяга переключения передач	1
30	10808-04001	Плоская шайба	1
31	10642-92002	Пружинное стопорное кольцо	1
32	DM1511-82575-000	Узел выключателя остановки двигателя	1
	DM1511-82575-001	Выключатель аварийной остановки
33	DM1511-82556-000	Аварийный трос остановки двигателя	1
34	DM1511-8257Y-000	Колпачок аварийного выключателя остановки двигателя	1
35	DM0511-83627-000	Наклейка	1

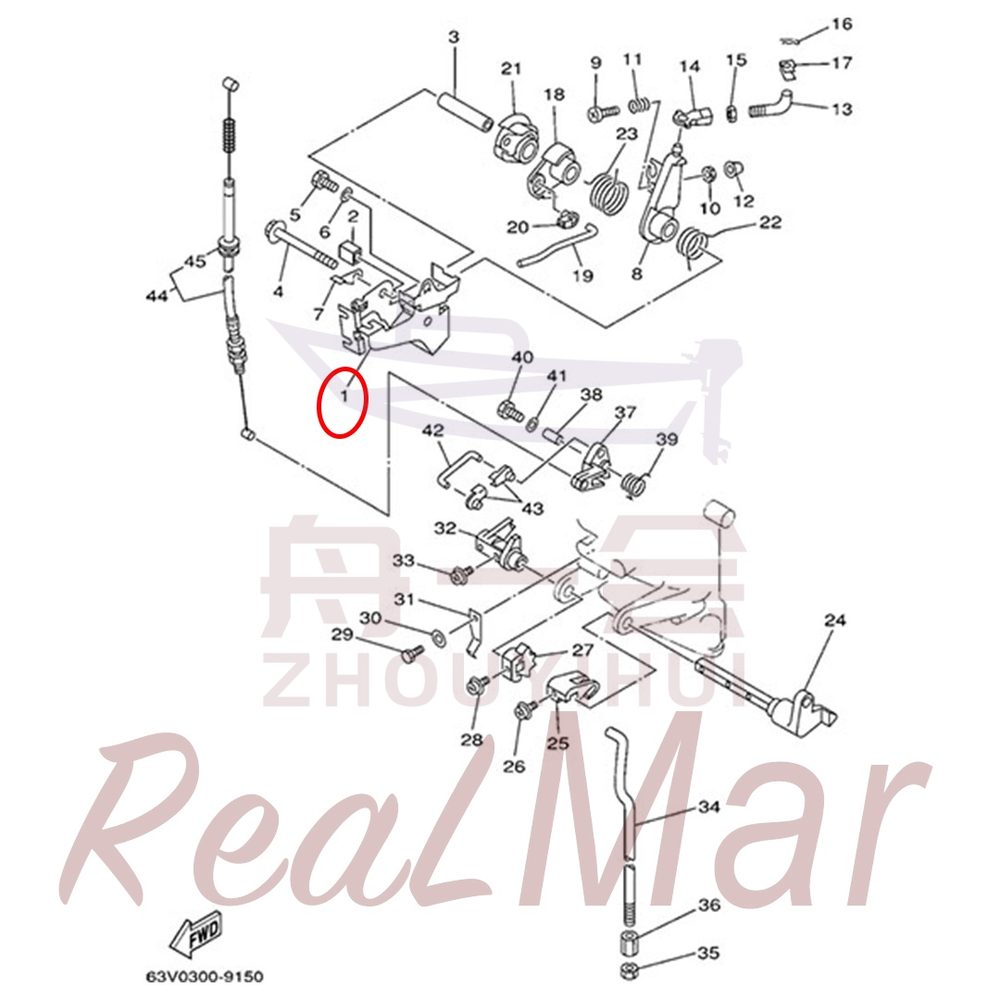

Рис. 12УПРАВЛЕНИЕ CONTROL

REF	Номер детали	Наименование	Кол-во
1	DM1511-14497-000	Кронштейн опоры дросселя	1
2	DM1511-44194-001	Кулиса, защитный чехол	1
3	10723-04M50	Внутренняя втулка опоры дросселя	1
4	15215-04045	Болт с шестигранной головкой и фланцем	1
5	13015-04098	Болт с шестигранной головкой	1
6	18115-04400	Плоская шайба	1
7	DM1511-41282-000	Запасная часть Dimo	1
8	DM1511-41631-000	Кулиса опережения зажигания	1
9	13225-04070	Винт с крестообразным шлицем и полукруглой головкой	1
10	15720-04400	Шестигранная тонкая гайка	1
11	10509-98M94	Ограничительный винт, пружина сжатия	1
12	DM1511-44194-002	Ограничительный винт, защитный колпачок	1
13	DM1511-41238-000	Тяга опережения зажигания	1
14	DM1511-41237-000	Тяга опережения зажигания, наконечник	1
15	15720-05300	Гайка шестигранная тонкая	1
16	10642-90005	Пружинное стопорное кольцо	1
17	DM1511-41223-000	Проставка	1
18	DM1511-41283-000	Опора дроссельной заслонки, качающийся рычаг	1
19	DM1511-41211-000	Ведомый рычаг дросселя	1
20	DM0511-41262-000	Ползун тяги воздушной заслонки	1
21	DM1511-41638-000	Ведущий рычаг дроссельной заслонки	1
22	10502-94M73	Кулиса, торсионная пружина	1
23	10502-80M72	Торсионная пружина опоры дросселя	1
24	DM1511-44123-000	Ось переключения передач в сборе	1
25	DM1511-44121-000	Верхний рычаг переключения передач, фиксирующий блок	1
26	10951-05M85	Винт с крестообразным шлицем и плоская шайба в сборе	1
27	DM1511-44125-000	Ограничитель передач в сборе	1
28	10951-05M85	Винт с крестообразным шлицем и плоская шайба в сборе	1
29	13015-04098	Болт с шестигранной головкой	1
30	18115-04400	Плоская шайба	1
31	DM1511-44116-000	Ограничительная пластина передач	1
32	DM1511-44122-000	Рычаг блокировки запуска	1
33	10951-05M85	Винт с крестообразным шлицем и плоская шайба в сборе	1
34	DM1511-44143-000	Верхний рычаг переключения передач	1
35	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
36	10930-04095	Резьбовой наконечник верхнего рычага переключения передач	1
37	DM1511-15746-000	Рычаг блокировки запуска, ведомый рычаг	1
38	10723-04M04	Втулка ведомого рычага блокировки запуска	1
39	10502-02M71	Торсионная пружина ведомого рычага блокировки	1
40	13015-04080	Болт с шестигранной головкой	1
41	18115-04400	Плоская шайба	1
42	DM1511-15747-000	Тяга блокировки запуска	1
43	DM0511-41262-000	Ползун тяги воздушной заслонки	2
44	DM1511-15770-000	Трос блокировки стартера	1
45	10620-90M94	Резиновая втулка амортизатора пыльника (1)	1

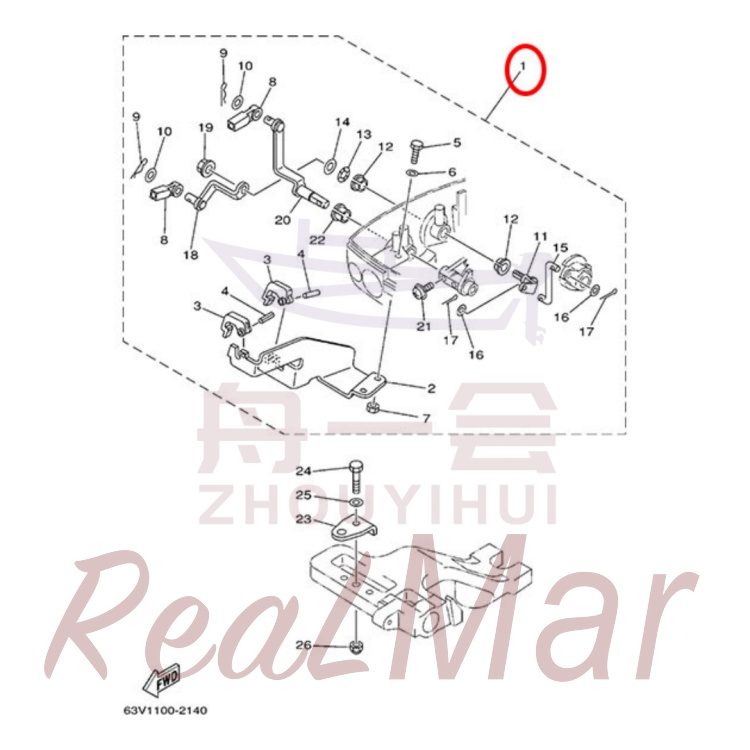

Рис. 13КРЕПЛЕНИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMO CON ATTACHMENT

REF	Номер детали	Наименование	Кол-во
1	DM1511-48501-000	Система дистанционного управления в сборе	1
2	DM1511-48531-000	Кронштейн дистанционного управления, сталь-пластик	1
3	DM1511-48538-000	Защелка	2
4	19410-70098	Упругий цилиндрический штифт	2
5	13015-04094	Болт с шестигранной головкой	2
6	18115-04400	Плоская шайба	2
7	15720-04400	Шестигранная тонкая гайка	2
8	DM1511-48344-000	Тяга управления	2
9	10642-92002	Пружинное стопорное кольцо	2
10	10809-02M98	Плоская шайба	2
11	DM1511-42154-000	Дистанционное управление, соединительный вал дроссельной заслонки	1
12	10724-90085	Левая рукоятка стопора, втулка	2
13	10804-90M06	Волнистая шайба кулачка ускорения дроссельной заслонки	1
14	10809-90M08	Плоская шайба	1
15	DM1511-42192-000	Тяга дроссельной заслонки	1
16	10809-06M04	Плоская шайба	2
17	19610-80090	Шплинт	2
18	DM1511-48534-000	Передний рычаг управления дроссельной заслонкой	1
19	15320-02700	Фланцевая гайка	1
20	DM1511-48544-000	Передний рычаг переключения передач	1
21	10951-05M85	Винт с крестообразным шлицем и плоская шайба в сборе	1
22	10724-90001	Втулка рычага переключения передач	1
23	DM1511-48511-000	Соединительная пластина рулевого управления	1
24	13035-02075	Болт с шестигранной головкой	1
25	18115-02400	Плоская шайба	1
26	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1

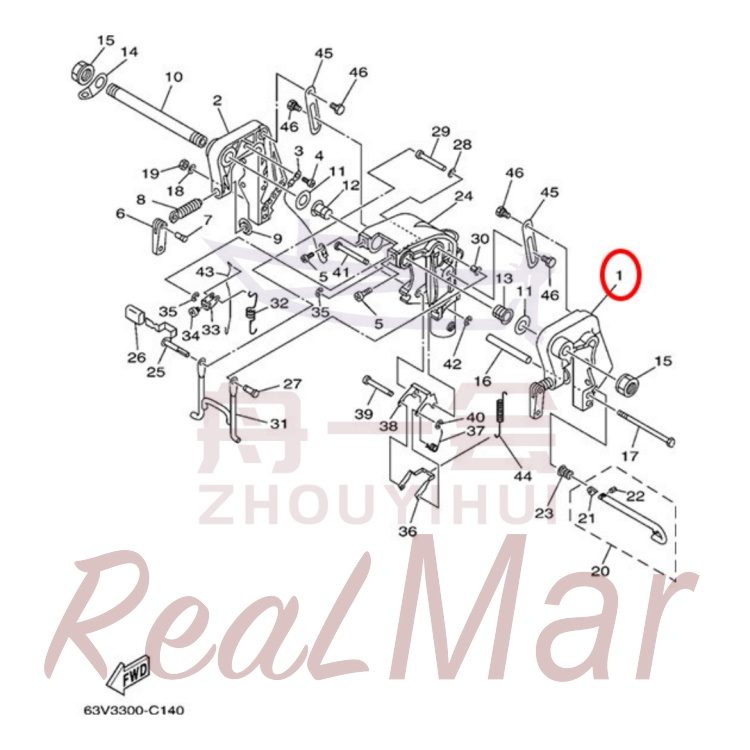

Рис. 14КРОНШТЕЙН 1 BRACKET 1

REF	Номер детали	Наименование	Кол-во
1	DM1511-43111-000	Левый кронштейн	1
2	DM1511-43112-000	Правый кронштейн	1
3	DM1511-82148-000	Провод заземления правого кронштейна	1
4	13225-04002	Винт с крестообразным шлицем и полукруглой головкой	1
5	13225-02090	Винт с крестообразным шлицем и полукруглой головкой	2
6	DM0211-43118-000	Рукоятка фиксатора транца	2
7	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	2
8	DM1511-43116-000	Винт фиксатора транца	2
9	DM1511-43114-000	Прижимная шайба фиксатора транца	2
10	DM1511-43131-000	Двухсторонняя резьбовая втулка	1
11	10808-88M56	Шайба правого кронштейна	2
12	10724-88M16	Втулка поворотного кронштейна	1
13	10724-88M16	Втулка поворотного кронштейна	1
14	DM1511-43113-000	Кольцо для вытягивания	1
15	10925-88067	Гайка шестигранная самоконтрящаяся двухсторонней резьбовой втулки	2
16	10723-04M97	Втулка поворотного кронштейна	1
17	10909-04M81	Болт с шестигранной головкой	1
18	18115-04400	Плоская шайба	1
19	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
20	DM1511-43160-000	Фиксатор с ограничительным штифтом	1
21	DM0511-43165-000	Стопорная пластина	1
22	19410-70002	Пружинный цилиндрический штифт	1
23	10508-90M03	Коническая пружина сжатия	1
24	DM1511-43311-000	Поворотный кронштейн	1
25	DM1511-43630-000	Рукоятка подъёма в сборе	1
26	DM1511-43318-000	Чехол рукоятки подъёма	1
27	DM1511-43191-000	Ось левого упора подъёмного механизма	1
28	10808-03M40	Антифрикционная шайба втулки	1
29	10723-03M03	Втулка оси рукоятки подъёма	1
30	10724-03M15	Втулка оси упора	1
31	DM1511-43350-000	Упор подъёмного механизма в сборе	1
32	10503-80M00	Возвратная пружина упора подъёмного механизма	1
33	DM1511-43641-000	Кронштейн крепления пружины растяжения	1
34	10953-05096	Винт с крестообразным шлицем и полукруглой головкой	1
35	11020-05400	Стопорное кольцо	2
36	DM1511-43614-000	Стопорный крюк подъёмного механизма	1
37	10502-92M69	Пружина кручения стопорного крюка подъёмного механизма	1
38	DM1511-43615-000	Возвратный кронштейн подъёмного механизма	1
39	DM1511-43611-000	Ось стопорного крюка подъёмного механизма	1
40	17670-06M07	Стопорное кольцо	1
41	DM1511-43659-000	Ось возвратного кронштейна подъёмного механизма	1
42	11020-05400	Стопорное кольцо	1
43	DM1511-43617-000	Тяга рукоятки подъёма	1
44	DM1511-43656-000	Пружина растяжения возвратного кронштейна	1
45	DM1511-43181-000	Ограничительная пластина подъёмного механизма	2
46	10901-04M26	Шестигранная ось ограничительной пластины подъёмного механизма	4

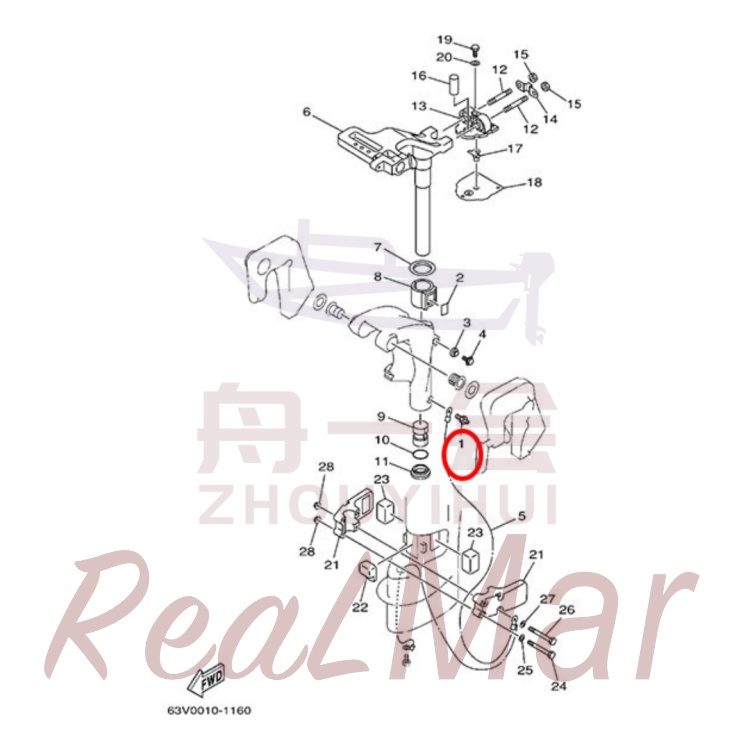

Рис. 15КРОНШТЕЙН 2 BRACKET 2

REF	Номер детали	Наименование	Кол-во
1	17300-04M07	Маслёнка	1
2	DM1511-42528-000	Прокладка верхней втулки поворотного кронштейна	1
3	DM1511-43373-000	Уплотнительное кольцо болта	1
4	10905-04M03	Болт с шестигранной головкой и фланцем	1
5	DM1511-82127-000	Провод заземления поворотного кронштейна	1
6	DM1511-42511-000	Узел поворотного кронштейна	1
7	10801-60002	Прижимная крышка верхней втулки поворотного кронштейна	1
8	DM1511-42537-000	Верхняя втулка поворотного кронштейна	1
9	10724-70062	Нижняя втулка поворотного кронштейна	1
10	17890-81M16	Кольцо O-образного сечения втулки	1
11	10724-70M40	Уплотнительное кольцо нижнего кронштейна поворотного механизма	1
12	10994-02M56	Шпилька поворотного кронштейна	2
13	DM1511-44514-000	Узел верхнего амортизатора	1
14	DM1511-44526-000	Опорная пластина верхнего амортизатора	1
15	15720-02400	Гайка шестигранная тип 1	2
16	10723-94008	Втулка верхнего амортизатора	1
17	DM1511-44366-000	Защитная обойма верхнего амортизатора	1
18	DM1511-45114-000	Уплотнительная прокладка верхнего амортизатора	1
19	13015-04092	Болт с шестигранной головкой	3
20	18115-04400	Плоская шайба	3
21	DM1511-44551-000	Нижний фиксирующий блок поворотного кронштейна	2
22	DM1511-44557-000	Нижняя амортизирующая подушка промежуточного корпуса	1
23	DM1511-44555-000	Боковая амортизирующая подушка промежуточного корпуса	2
24	13035-04055	Болт с шестигранной головкой (неполная резьба)	2
25	18115-04400	Плоская шайба	2
26	13035-04035	Болт с шестигранной головкой (неполная резьба)	2
27	18115-04400	Плоская шайба	2
28	10931-04M82	Гайка с шестигранным фланцем	4

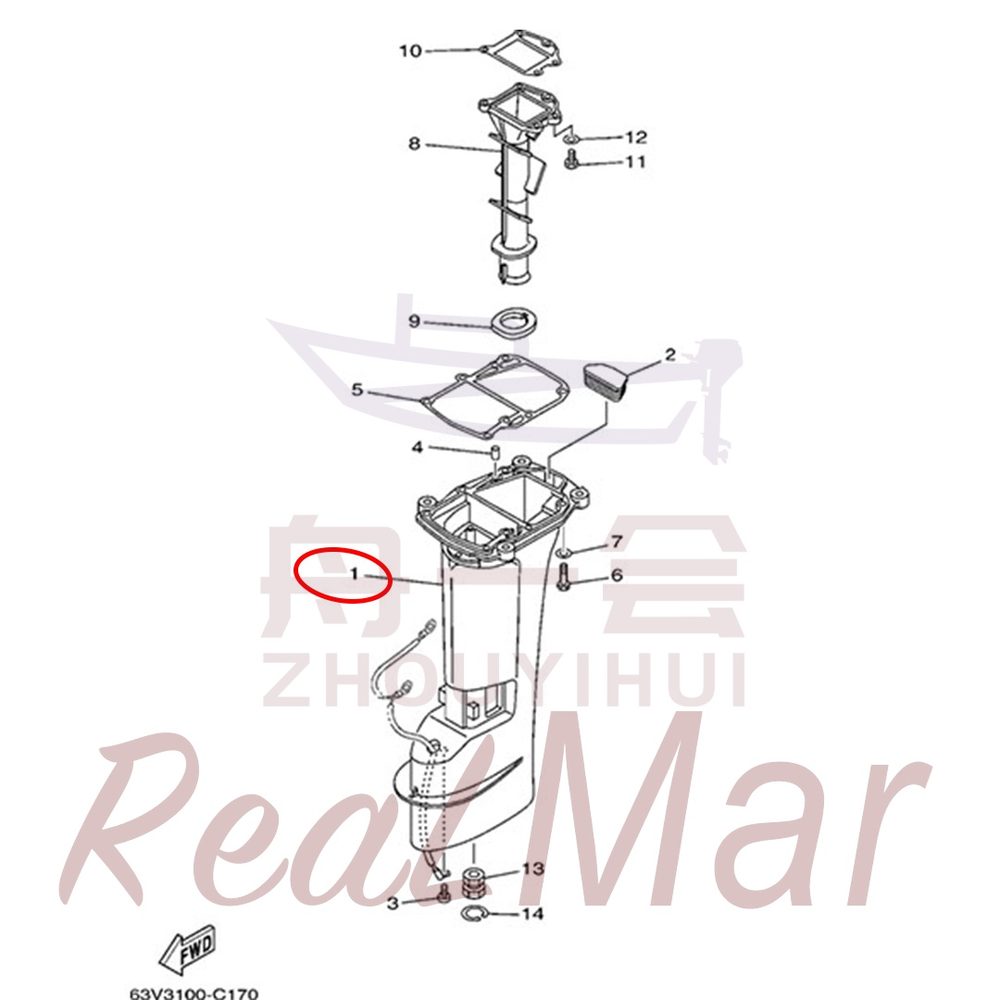

Рис. 16ВЕРХНИЙ КОРПУС UPPER CASING

REF	Номер детали	Наименование	Кол-во
1	DM1511-45111-001	Промежуточный корпус	1
	DM1511-45111-002	Промежуточный корпус	1
2	DM1511-45126-000	Уплотнительный блок промежуточного корпуса	1
3	10953-04M04	Винт с крестообразным шлицем и полукруглой головкой	1
4	17404-98091	Установочный штифт картера	2
5	DM1511-45113-000	Нижняя прокладка силового агрегата	1
6	13015-02070	Болт с шестигранной головкой	6
7	18115-02400	Плоская шайба	6
8	DM1511-41131-000	Выхлопная труба	1
9	DM1511-41135-000	Уплотнительное кольцо выхлопной трубы	1
10	DM1511-41133-000	Прокладка выхлопной трубы	1
11	13015-04080	Болт с шестигранной головкой	5
12	18115-04400	Плоская шайба	5
13	DM1511-45318-000	Втулка гребного вала в сборе	1
14	17680-70068	Стопорное кольцо для отверстия	1

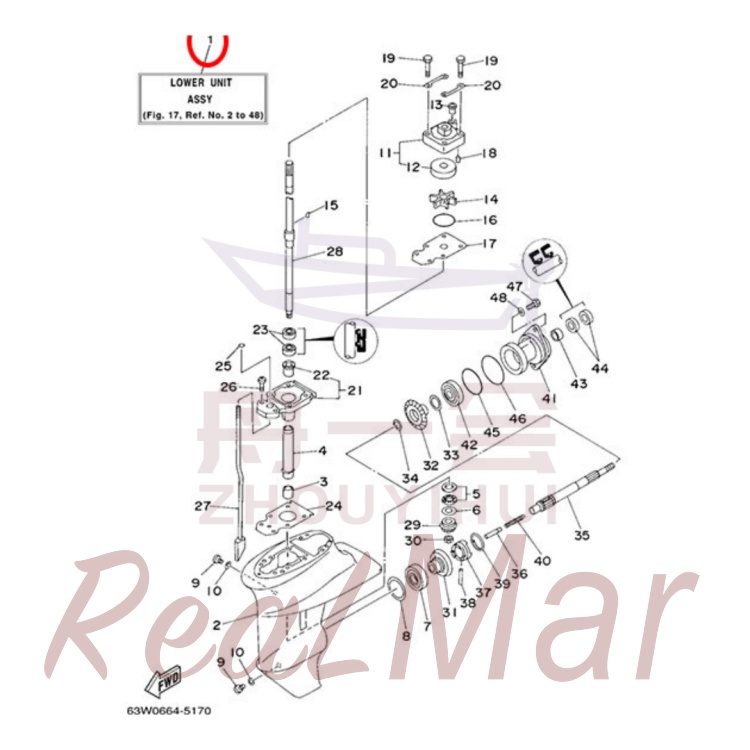

Рис. 17НИЖНИЙ КАРТЕР И ПРИВОД 1 LOWER CASING & DRIVE 1

REF	Номер детали	Наименование	Кол-во
1	DM1511-45300-000	Редуктор в сборе S	1
	DM1511-45300-001	Редуктор в сборе L	1
2	DM1511-45311-000	Корпус редуктора	1
3	17795-796V2	Игольчатый подшипник приводного вала	1
4	DM1511-45536-000	Направляющая втулка приводного вала	1
5	17769-69696	Упорный игольчатый подшипник	1
6	DM1511-45587-001	Регулировочная шайба ведущей шестерни	1
	DM1511-45587-002	Регулировочная шайба ведущей шестерни	1
7	17778-00005	Конический роликовый подшипник шестерни переднего хода	1
8	DM1511-45567-000	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-001	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-002	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-003	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-004	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-005	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-006	Регулировочная шайба шестерни переднего хода	1
9	10760-02008	Сливная пробка без магнита	2
10	10670-02080	Шайба сливной пробки	2
11	DM1511-44301-000	Корпус водяного насоса	1
	DM1511-44301-001	Корпус водяного насоса	1
12	DM1511-44322-000	Обойма корпуса водяного насоса	1
	DM1511-44322-001	Опорное кольцо корпуса водяного насоса (WORK)	1
13	DM1511-44366-001	Сальник корпуса водяного насоса	1
14	DM1511-44352-000	Крыльчатка водяного насоса	1
15	DM1511-44338-000	Шпонка приводного вала	1
16	17890-66712	Кольцо O-ring корпуса водяного насоса	1
17	DM1511-44323-000	Прокладка корпуса водяного насоса	1
	DM1511-44323-001	Прокладка корпуса водяного насоса (WORK)	1
18	17406-98M03	Установочный штифт	2
19	13020-02065	Болт с шестигранной головкой	4
20	DM1511-44328-000	Пластина крепления корпуса водяного насоса	2
21	DM1511-45331-000	Основание водяного насоса	1
22	10729-96080	Верхняя втулка приводного вала	1
23	17909-80062	Сальник основания водяного насоса	2
24	DM1511-45315-000	Прокладка основания водяного насоса	1
25	17890-04ME4	Кольцо O-ring основания водяного насоса	1
26	13020-02085	Болт с шестигранной головкой	2
27	DM1511-44150-000	Нижний рычаг переключения передач в сборе	1
	DM1511-44150-001	Узел нижнего рычага переключения передач	1
28	DM1511-45510-000	Вал гребного винта в сборе	1
	DM1511-45510-001	Вал гребного винта в сборе	1
29	DM1511-45551-000	Ведущая шестерня	1
30	10931-02M04	Контргайка ведущей шестерни	1
31	DM1511-45560-000	Шестерня переднего хода в сборе	1
32	DM1511-45571-000	Шестерня заднего хода	1
33	DM1511-45577-000	Регулировочная шайба шестерни заднего хода	1
	DM1511-45577-001	Регулировочная шайба шестерни заднего хода	1
	DM1511-45577-002	Регулировочная шайба шестерни заднего хода	1
34	10809-93428	Шайба шестерни заднего хода	1
35	DM1511-45611-000	Гребной вал	1
36	DM1511-45635-000	Штифт переключения передач	1
37	DM1511-45631-000	Муфта сцепления	1
38	10850-05090	Ограничительный штифт муфты сцепления	1
39	DM1511-45633-000	Пружина кручения муфты сцепления	1
40	10509-96M04	Пружина сжатия муфты сцепления	1
41	DM1511-45361-000	Корпус подшипника	1
42	17704-00509	Подшипник корпуса подшипника	1
43	17795-793U8	Игольчатый подшипник гребного вала	1
44	17909-93056	Сальник крышки подводного корпуса	2
45	17890-53M01	Переднее кольцо O-ring корпуса подшипника	1
46	17890-54M20	Заднее кольцо O-ring корпуса подшипника	1
47	13015-04080	Болт с шестигранной головкой	2
48	18115-04400	Плоская шайба	2

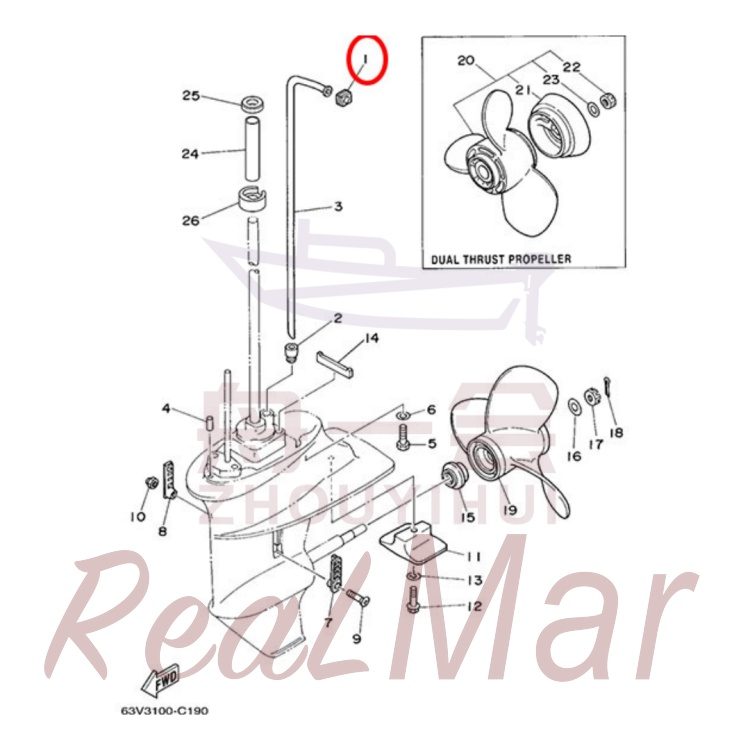

Рис. 18НИЖНИЙ КАРТЕР И ПРИВОД 2 LOWER CASING & DRIVE 2

REF	Номер детали	Наименование	Кол-во
1	DM1511-44365-000	Верхняя уплотнительная втулка водозаборной трубки	1
2	DM1511-44368-000	Нижняя уплотнительная втулка водозаборной трубки	1
3	DM1511-44361-000	Водоприёмная труба	1
	DM1511-44361-001	Водоприёмная труба	1
4	17406-98M03	Установочный штифт	2
5	13035-02070	Болт с шестигранной головкой	4
6	18115-02400	Плоская шайба	4
7	DM1511-45214-000	Левая водозаборная сетка	1
8	DM1511-45215-000	Правая водозаборная сетка	1
9	10958-05M06	Винт с крестообразным шлицем и потайной головкой	1
10	10925-05008	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
11	DM1511-45251-000	Анод редуктора	1
12	15215-04070	Болт с шестигранной головкой и фланцем	1
13	18110-04700	Стопорная шайба с внутренними зубьями	1
14	DM1511-45375-000	Уплотнительная полоса редуктора	1
15	DM1511-45987-000	Упорная втулка гребного винта	1
16	10809-90M09	Шайба увеличенная	1
17	10939-90M09	Контргайка гребного винта	1
18	19610-70080	Шплинт	1
19	DM1511-45943-000	Винт гребной в сборе	1
	DM1511-45945-001	Винт гребной в сборе	1
20	DM1511-W4591-000	Гребной винт в сборе	1
	DM1511-W4592-000	Гребной винт в сборе	1
21	DM1511-45986-000	Направляющая насадка гребного винта	1
22	10939-90M03	Гайка гребного винта	1
23	10809-90M08	Плоская шайба	1
24	DM1511-44362-000	Защитный чехол приводного вала	1
25	DM1511-44375-000	Верхнее уплотнительное кольцо защитного чехла приводного вала	1
26	DM1511-44376-000	Нижнее уплотнительное кольцо защитного чехла приводного вала	1

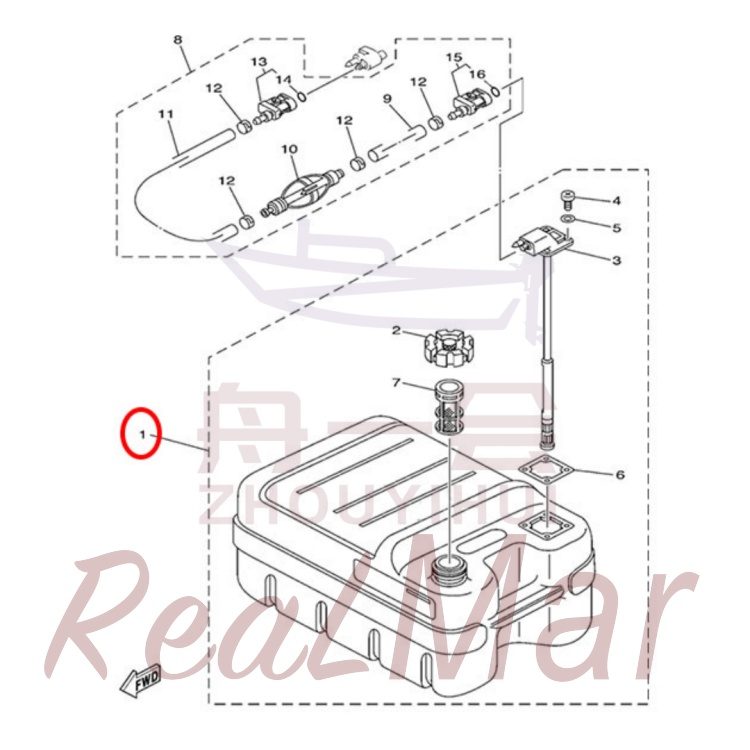

Рис. 19ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	DM1511-24201-000	Топливный бак наружный в сборе 24L	1
2	DM1511-24610-000	Крышка топливного бака в сборе 24L	1
3	DM1511-24260-000	Разъём топливопровода в сборе	1
4	12524-05094	Винт с крестообразным шлицем и полукруглой головкой	4
5	DM1511-24329-000	Нейлоновая шайба разъёма топливопровода	4
6	DM1511-24268-000	Уплотнительная прокладка разъёма топливопровода	1
7	DM1511-24167-000	Фильтр заборный в сборе (с сеткой)	1
8	DM1511-24306-000	Топливопровод в сборе	1
9	10665-99M04	Топливный шланг	1
10	DM1511-24360-000	Ручной подкачивающий насос в сборе	1
11	10665-99M05	Топливный шланг	1
12	DM1511-24351-000	Хомут	4
13	DM1511-24305-001	Разъёмный узел топливопровода	1
14	17890-02823	Проволочное стопорное кольцо для отверстия	1
15	DM1511-24305-002	Разъёмный узел топливопровода	1
16	17890-02823	Проволочное стопорное кольцо для отверстия	1
