Dimo — F20

Взрыв-схемы и спецификации запчастей.

1ВЕРХНИЙ КАПОТ 2ЦИЛИНДР И КАРТЕР 1 3КОЛЕНВАЛ И ПОРШЕНЬ 4ЦИЛИНДР И КАРТЕР 2 5КЛАПАН 6ВПУСК 7КАРБЮРАТОР 8МАСЛЯНЫЙ НАСОС 9ТОПЛИВНАЯ СИСТЕМА 10СТАРТЕР 11ГЕНЕРАТОР 12ЭЛЕКТРООБОРУДОВАНИЕ 1 13ЭЛЕКТРООБОРУДОВАНИЕ 2 14ЭЛЕКТРООБОРУДОВАНИЕ 3 15СТАРТЕР 16НИЖНИЙ КОЖУХ 17РУЛЕВОЕ УПРАВЛЕНИЕ 18РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 19УПРАВЛЕНИЕ 1 20УПРАВЛЕНИЕ 2 21КРОНШТЕЙН 1 22КРОНШТЕЙН 3 23ВЕРХНИЙ КОРПУС 24МАСЛЯНЫЙ ПОДДОН 25НИЖНИЙ КАРТЕР И ПРИВОД 1 26НИЖНИЙ КАРТЕР И ПРИВОД 2 27ТОПЛИВНЫЙ БАК 28НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 29ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 30БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

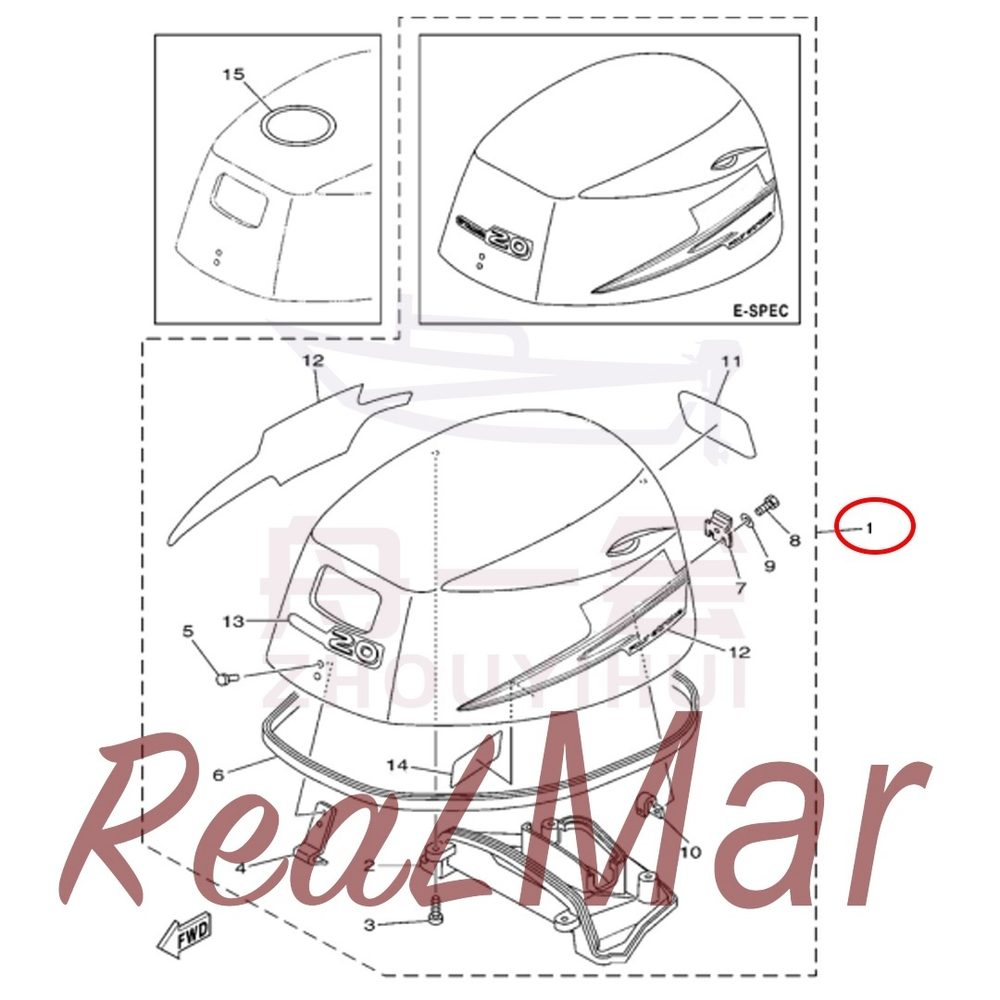

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	DM2009-42610-000	Кожух глушителя в сборе	1
2	DM2009-42613-000	Дефлектор	1
3	13320-50494	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	4
4	DM2009-42651-000	Передний крюк кожуха глушителя	1
5	10844-04M08	Заклепка полупустотелая с плоской полукруглой головкой	2
6	DM2009-42615-000	Нижний уплотнитель кожуха глушителя	1
7	DM0609-42652-000	Задний крюк кожуха глушителя	1
8	13015-05096	Болт с шестигранной головкой	2
9	18115-05400	Плоская шайба	2
10	DM2009-42649-000	Пластина заднего крюка	1
11	DM2009-42678-000	Наклейка	1
12	DM2009-W0070-000	Наклейка	1
13	DM2009-42677-000	Наклейка	1
14	DM2009-42735-000	Шумоизоляция	1
15	DM2009-13434-000	Наклейка	1

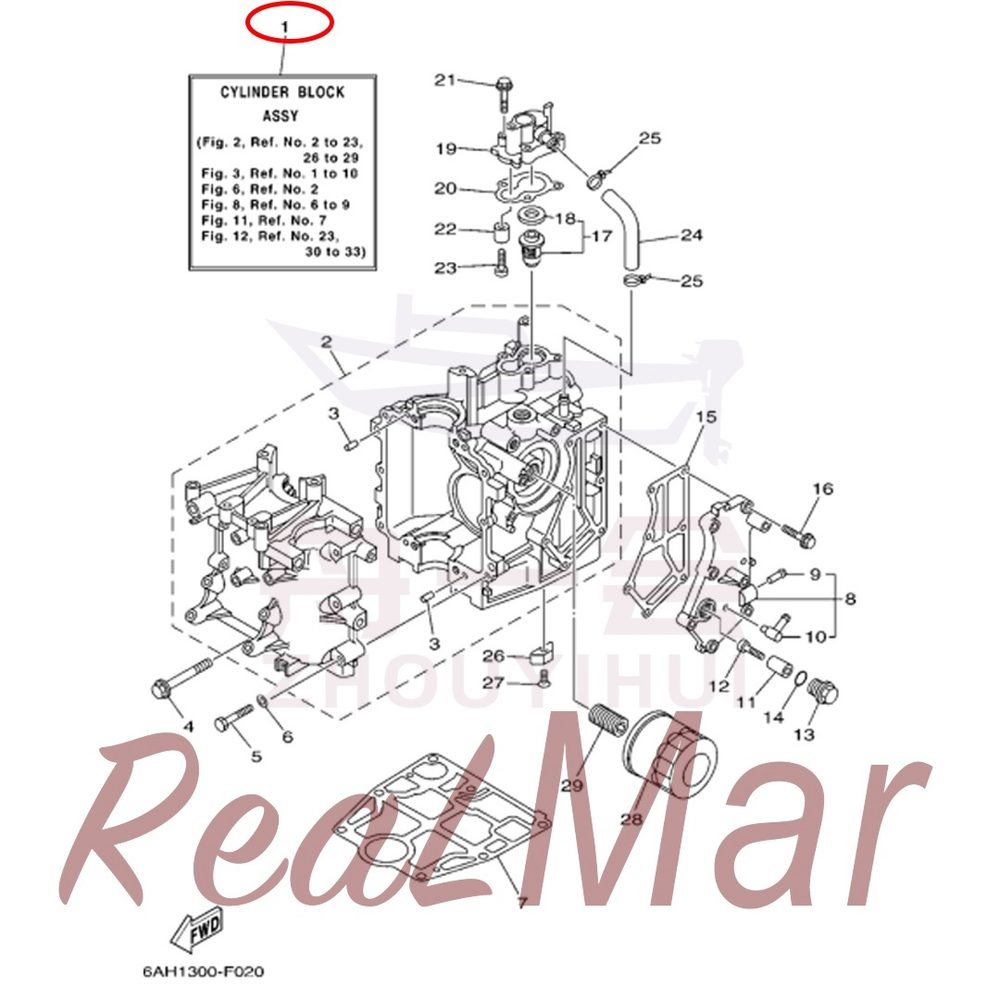

Рис. 2ЦИЛИНДР И КАРТЕР 1 CYLINDER & CRANKCASE 1

REF	Номер детали	Наименование	Кол-во
1	DM2009-W009B-000	Блок цилиндра с картером в сборе	1
2	DM2009-15100-000	Блок цилиндра с картером (с гильзой, установочным штифтом)	1
3	17404-98091	Установочный штифт картера	4
4	10991-02017	Болт с шестигранной головкой с плоской шайбой в сборе	4
5	13097-04060	Болт с шестигранной головкой	6
6	18107-04400	Плоская шайба	6
7	DM2009-11351-000	Нижняя прокладка силового агрегата	1
8	DM2009-41113-000	Крышка выхлопного короба	1
9	DM2509-24378-000	Прямой штуцер крышки термостата	1
10	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
11	DM0609-11325-000	Анод головки цилиндра	1
12	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	1
13	DM9909-11197-000	Болт анода головки цилиндра	1
14	17890-97M47	Кольцо O-ring болта анода головки цилиндра	1
15	DM2009-41114-000	Прокладка крышки выхлопного короба	1
16	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	7
17	DM2009-12411-000	Термостат	1
18	DM1512-12412-000	Прокладка термостата	1
19	DM2009-12413-000	Крышка термостата	1
20	DM2009-12414-000	Термостат крышка прокладка	1
21	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	3
22	DM0609-11325-000	Анод головки цилиндра	1
23	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	1
24	DM2009-12481-000	Термостат крышка возвратный шланг	1
25	10645-99M90	Стяжка кабельная	2
26	DM1509-11325-001	Анод блока цилиндров	1
27	12320-06094	Крестообразный винт с потайной головкой	1
28	DM2009-13440-000	Масляный фильтр в сборе	1
29	DM2009-12858-000	Масляный фильтр резьбовой штуцер	1

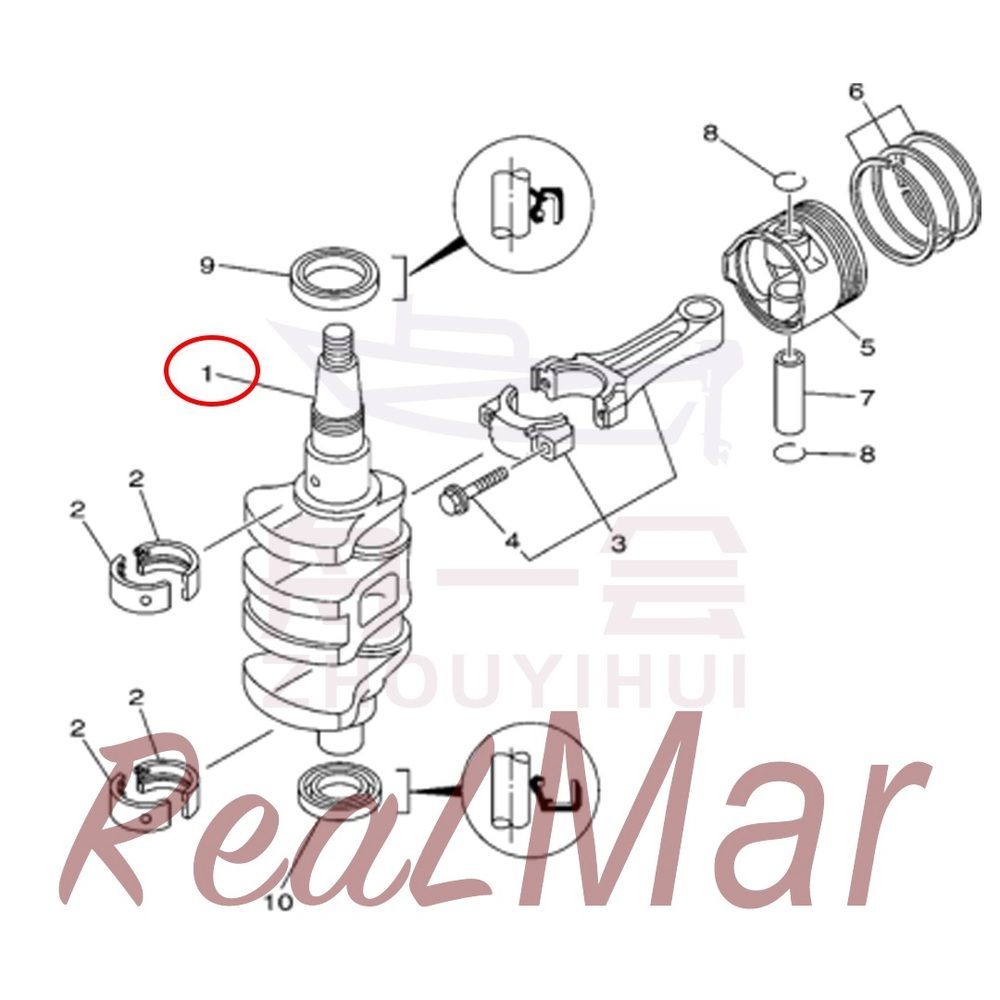

Рис. 3КОЛЕНВАЛ И ПОРШЕНЬ CRANKSHAFT & PISTON

REF	Номер детали	Наименование	Кол-во
1	DM2009-11411-000	Коленчатый вал	1
2	DM2009-11416-000	Коренной вкладыш коленчатого вала	4
	DM2009-11416-001	Коренной вкладыш коленчатого вала	4
	DM2009-11416-002	Коренной вкладыш коленчатого вала	4
3	DM2009-11650-000	Шатун в сборе	2
4	DM2009-11654-000	Болт шатуна	2
5	DM2009-11631-000	Поршень	2
	DM2009-11635-000	Запасная часть Dimo	2
	DM2009-11636-000	Запасная часть Dimo	2
6	DM2009-11603-000	Комплект поршневых колец	2
	DM2009-11604-000	Запасная часть Dimo	2
	DM2009-11605-000	Запасная часть Dimo	2
7	DM2009-11633-000	Поршневой палец	2
8	17650-93981	Стопорное кольцо поршневого пальца	4
9	17908-73006	Сальник верхний коленчатого вала	1
10	17908-85096	Сальник нижний коленчатого вала	1

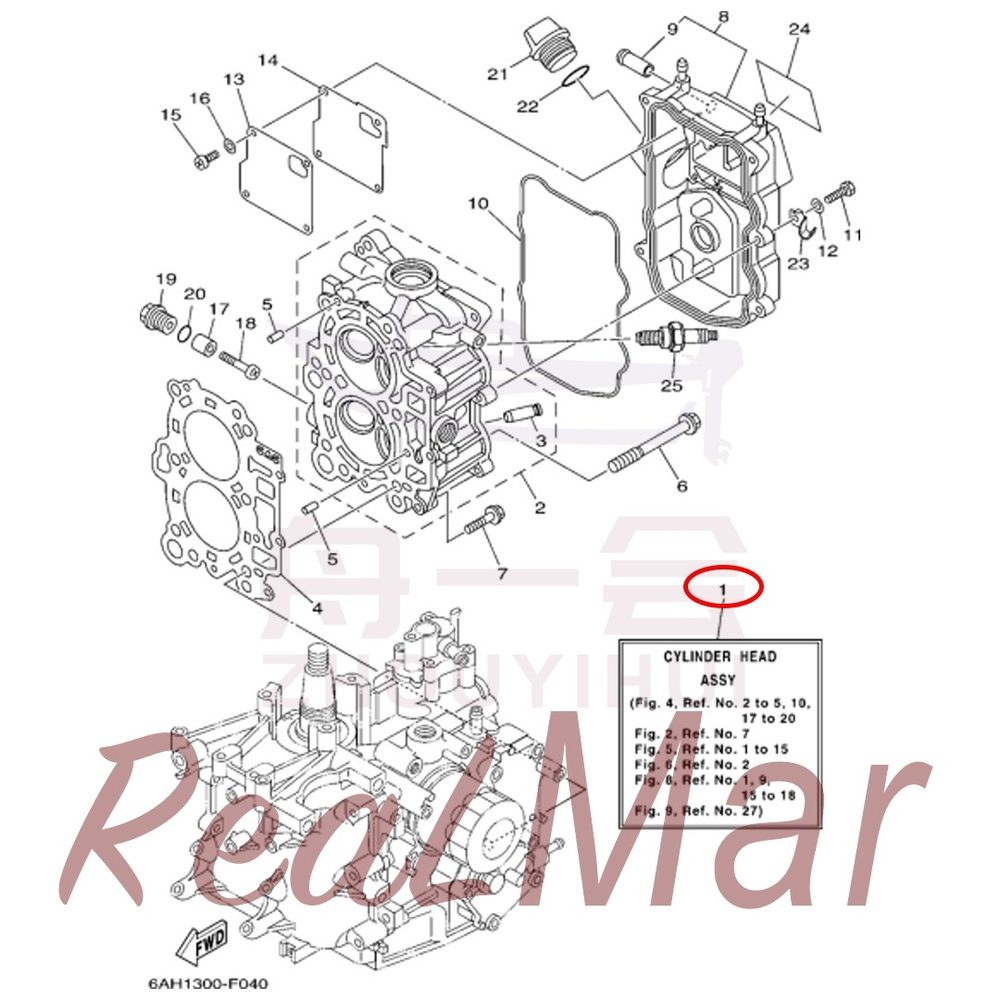

Рис. 4ЦИЛИНДР И КАРТЕР 2 CYLINDER & CRANKCASE 2

REF	Номер детали	Наименование	Кол-во
1	DM2009-W009A-000	Головка цилиндра в сборе	1
2	DM2009-11111-000	Головка цилиндра в сборе	1
3	DM2009-11133-000	Направляющая втулка клапана	4
4	DM2009-11181-000	Прокладка головки цилиндра	1
5	17404-98091	Установочный штифт картера	2
6	10905-01004	Болт шестигранный с фланцем	6
7	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	3
8	DM2009-11191-000	Крышка головки цилиндра	1
9	DM2009-11372-000	Штуцер крышки головки цилиндра	1
10	DM2009-11356-000	Уплотнительное кольцо крышки головки цилиндра	1
11	13015-04080	Болт с шестигранной головкой	5
12	18115-04400	Плоская шайба	5
13	DM2009-11168-000	Крышка вентиляции	1
14	DM2009-11169-000	Прокладка крышки вентиляции	1
15	12503-06090	Крестообразный винт с полукруглой головкой	4
16	18103-06400	Плоская шайба	4
17	DM0609-11325-000	Анод головки цилиндра	2
18	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	2
19	DM9909-11197-000	Болт анода головки цилиндра	2
20	17890-97M47	Кольцо O-ring болта анода головки цилиндра	2
21	DM9909-15363-000	Крышка маслозаливной горловины	1
22	17890-86M31	Уплотнительное кольцо масляного щупа	1
23	10645-02051	Кронштейн возвратного шланга	1
24	DM2009-12138-000	Наклейка указателя регулировки клапанного зазора	1
25	16308-00692	Свеча зажигания	2

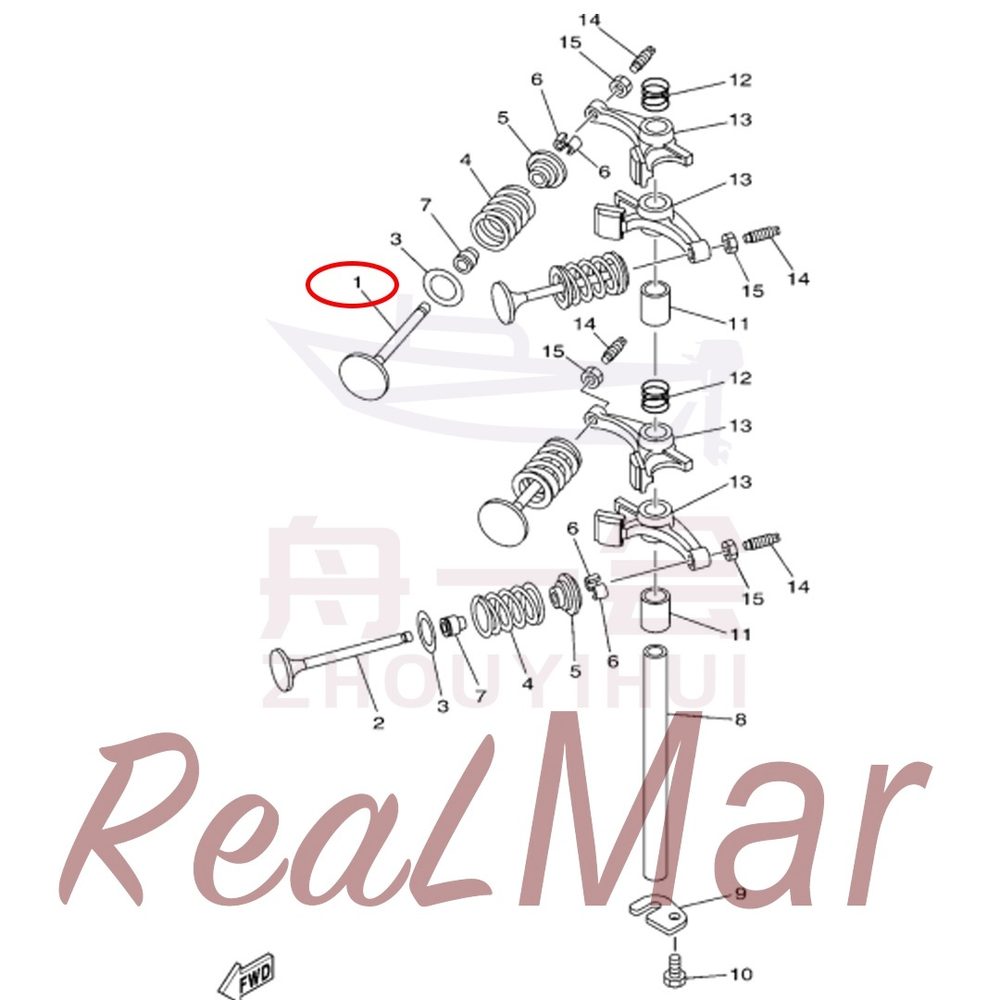

Рис. 5КЛАПАН VALVE

REF	Номер детали	Наименование	Кол-во
1	DM2009-12111-000	Впускной клапан	2
2	DM2009-12121-000	Выпускной клапан	2
3	DM2009-12116-000	Шайба пружины клапана	4
4	DM2009-12113-000	Пружина клапана	4
5	DM1509-12117-000	Тарелка пружины клапана	4
6	DM1509-12118-000	Сухарь клапана	8
7	DM2509-12119-000	Маслосъёмный колпачок клапана	4
8	DM1509-12146-000	Ось коромысел	1
9	DM2009-12279-000	Пластина оси коромысел	1
10	13097-04098	Болт с шестигранной головкой	1
11	10723-97004	Втулка коромысла клапана	2
12	10509-980A5	Ограничительная пружина коромысла клапана	2
13	DM2009-12151-000	Коромысло клапана	4
14	DM2009-12159-000	Регулировочный винт клапана	4
15	DM1509-12158-000	Контргайка клапана	4

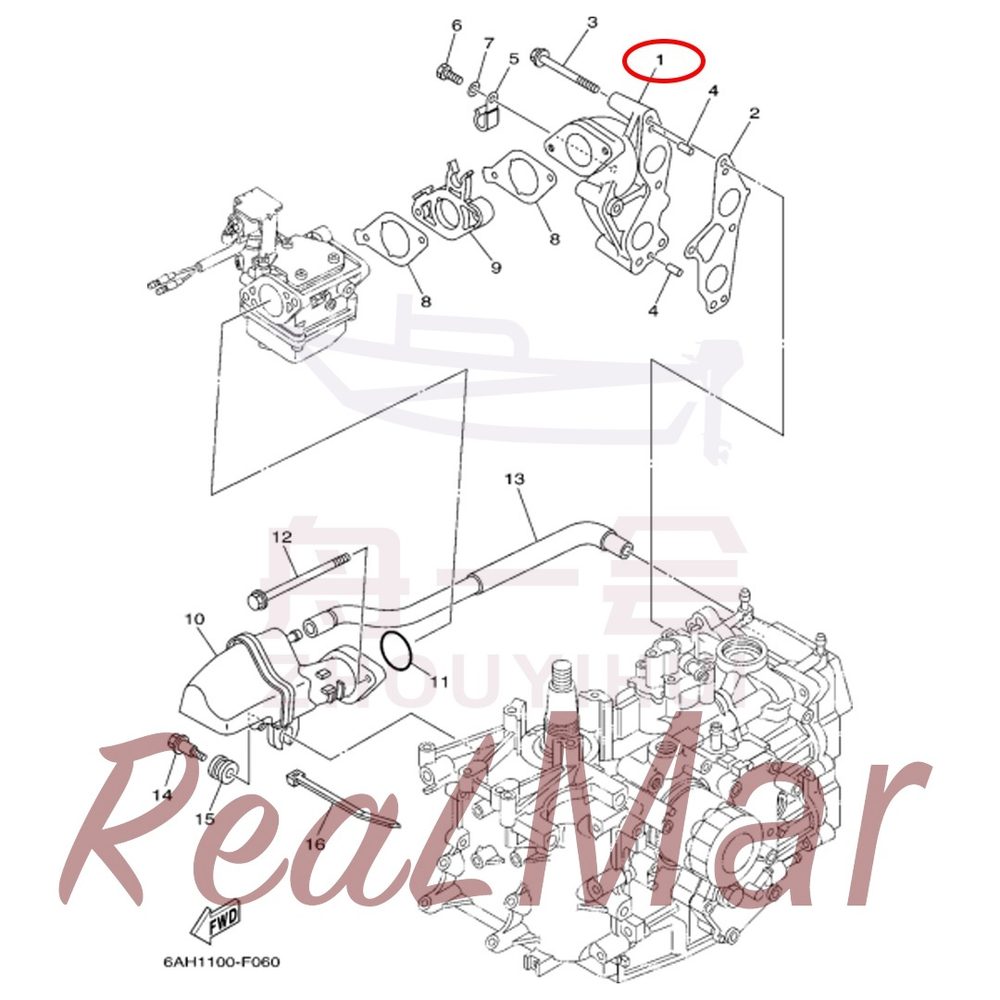

Рис. 6ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM2009-13641-000	Впускной коллектор	1
2	DM2009-13645-000	Прокладка впускного коллектора	1
3	13515-04555	Болт с шестигранной головкой и плоской шайбой в сборе	4
4	19410-50096	Установочный штифт впускного коллектора	2
5	10645-02M27	Хомут трубки отвода топлива топливного фильтра	2
6	13015-04098	Болт с шестигранной головкой	2
7	18115-04400	Плоская шайба	2
8	DM2009-13646-000	Прокладка карбюратора	2
9	DM2009-14271-000	Теплоизоляционная прокладка карбюратора	1
10	DM2009-14440-000	Узел впускного глушителя	1
11	17890-75M24	Уплотнительное кольцо впускного глушителя	1
12	15215-04900	Болт с шестигранной фланцевой головкой	2
13	DM2009-15373-000	Дыхательный шланг	1
14	10901-04MA9	Болт впускного глушителя	1
15	10620-94494	Демпферное кольцо впускного глушителя	1
16	10645-97M92	Стяжка	1

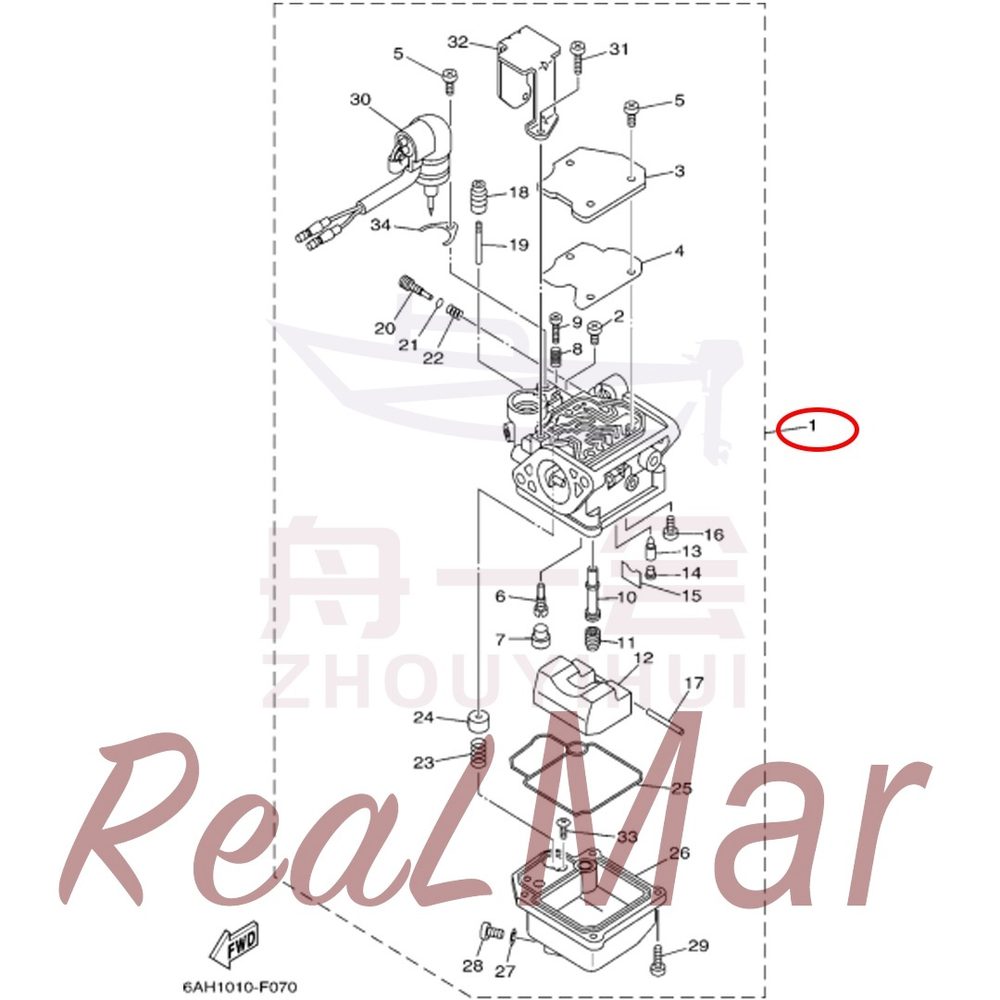

Рис. 7КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	DM2009-14301-000	Карбюратор	1
	DM2009-14301-001	Карбюратор	1
2	12520-06004	Винт с крестообразным шлицем и малой головкой	1
3	DM2009-14572-000	Запасная часть Dimo	1
4	DM2009-14126-000	Запасная часть Dimo	1
5	13120-06990	Винт с крестообразным шлицем и цилиндрической головкой с пружинной шайбой в сборе	4
6	DM2009-14948-000	Запасная часть Dimo	1
	DM2009-14948-001	Запасная часть Dimo	1
7	DM1511-14966-000	Резиновая втулка	1
8	10509-90784	Пружина сжатия	1
9	DM0311-14523-000	Стопорный винт с прямым шлицем и полукруглой головкой	1
10	DM2009-14947-000	Запасная часть Dimo	1
11	DM2009-14943-000	Запасная часть Dimo	1
12	DM2009-14985-000	Запасная часть Dimo	1
13	DM1511-14546-000	Игла поплавковой камеры	1
14	DM0311-14186-000	Седло иглы	1
15	DM0311-14159-000	Стопорное кольцо	1
16	12520-06002	Винт с крестообразным шлицем	1
17	DM1511-14548-000	Цилиндрический штифт	1
18	DM2009-14373-000	Запасная часть Dimo	1
19	DM2009-14379-000	Запасная часть Dimo	1
20	DM2009-14923-000	Запасная часть Dimo	1
21	DM2009-14397-000	Запасная часть Dimo	1
22	DM2009-14555-000	Запасная часть Dimo	1
23	DM2009-14335-000	Запасная часть Dimo	1
24	DM2009-14371-000	Запасная часть Dimo	1
25	DM2009-14384-000	Запасная часть Dimo	1
26	DM2009-14980-000	Запасная часть Dimo	1
27	DM1511-14398-000	Прокладка	1
28	DM2009-14992-000	Запасная часть Dimo	1
29	13120-06996	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
30	DM2009-14380-000	Запасная часть Dimo	1
	DM2009-14380-001	Запасная часть Dimo	1
31	13120-06902	Запасная часть Dimo	2
32	DM2009-14346-000	Запасная часть Dimo	1
33	DM2009-14567-000	Запасная часть Dimo	1
34	DM2009-14346-001	Запасная часть Dimo	1

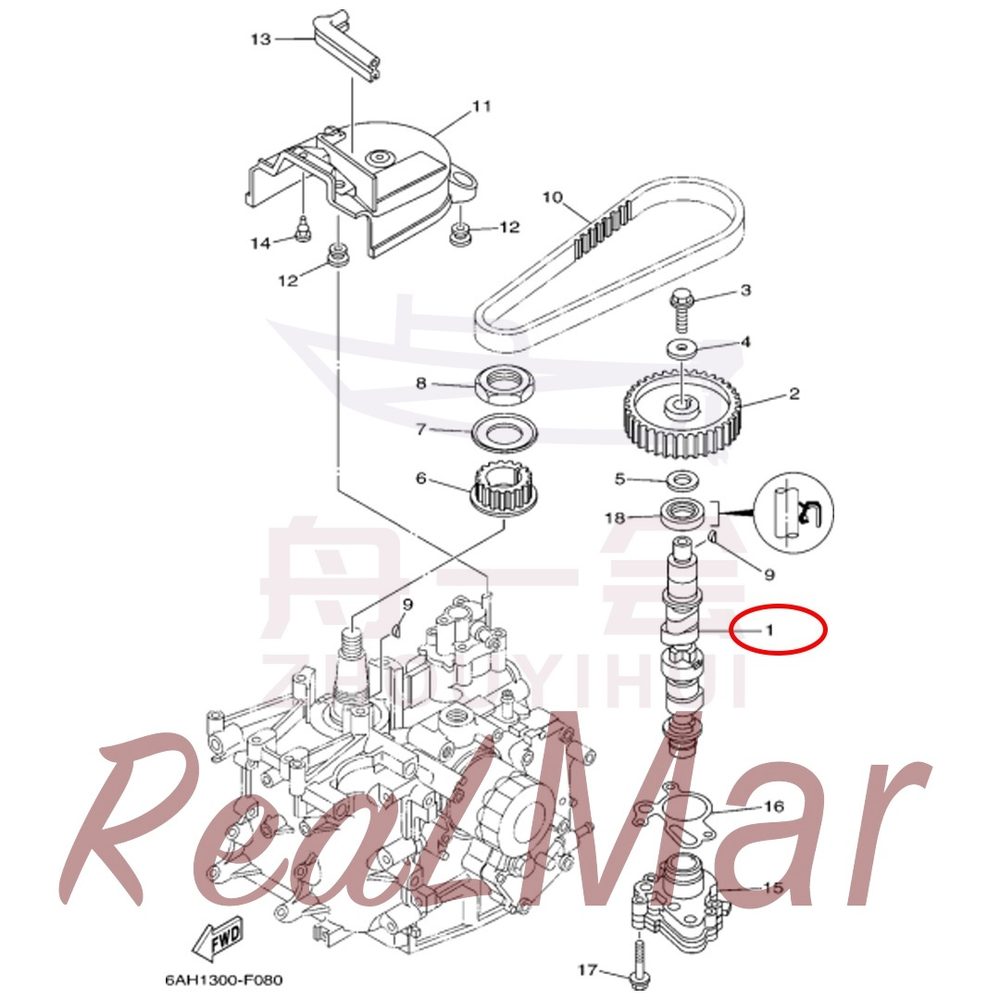

Рис. 8МАСЛЯНЫЙ НАСОС OIL PUMP

REF	Номер детали	Наименование	Кол-во
1	DM2009-12170-000	Узел распределительного вала	1
2	DM2009-11537-000	Ведомая шестерня газораспределения	1
3	10905-029A3	Болт с шестигранной фланцевой головкой	1
4	10809-02326	Верхняя шайба ведомой шестерни газораспределения	1
5	10809-95687	Нижняя шайба ведомой шестерни газораспределения	1
6	DM2009-11536-000	Ведущая шестерня газораспределения	1
7	DM2009-11557-000	Шайба ведущей шестерни газораспределения	1
8	10930-70007	Стопорная гайка ведущей шестерни газораспределения	1
9	10820-07M09	Шпонка распределительного вала	2
10	DM2009-46241-000	Ремень газораспределения	1
11	DM2009-46297-000	Защитный кожух шкива	1
12	10620-90483	Демпферное кольцо защитного кожуха шкива	3
13	DM2009-42617-000	Демпферная полоса защитного кожуха шкива	1
14	10620-04M91	Заглушка технологического отверстия дистанционного управления основания	1
15	DM2009-13300-000	Масляный насос в сборе	1
16	DM2009-13329-000	Прокладка масляного насоса	1
17	10905-04075	Болт с шестигранной фланцевой головкой	3
18	17908-88001	Сальник распределительного вала	1

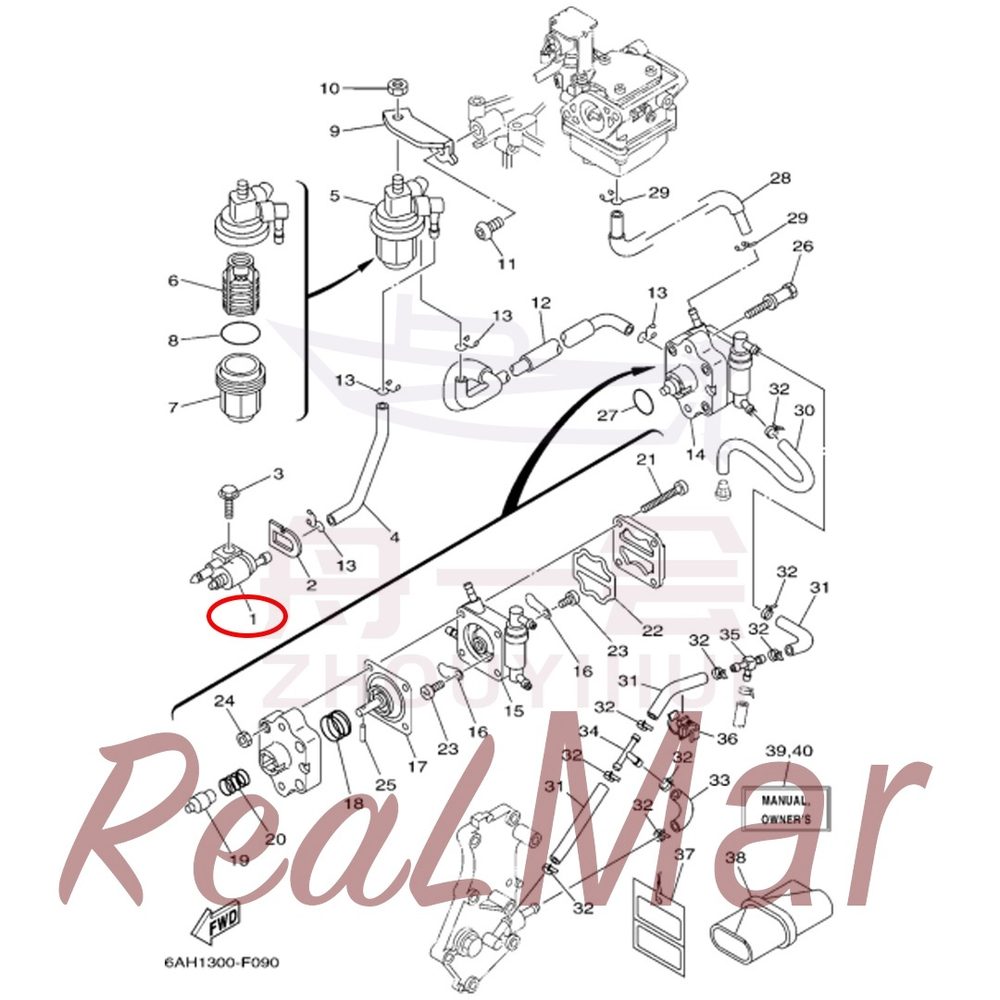

Рис. 9ТОПЛИВНАЯ СИСТЕМА FUEL

REF	Номер детали	Наименование	Кол-во
1	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
2	DM3011-24329-000	Уплотнение штуцера топливоподводящей трубки	1
3	15215-04080	Болт с шестигранной головкой и фланцем	1
4	DM2009-24311-000	Штуцер топливоподводящей трубки с отводящей трубкой	1
5	DM1511-24560-000	Топливный фильтр в сборе	1
6	DM1511-24563-000	Штуцер топливного фильтра	1
7	DM1511-24521-000	Вставка (шпилька) основания топливного фильтра	1
8	17890-78372	Кольцо O-образное чашки фильтра	1
9	DM2009-24566-000	Кронштейн топливного фильтра	1
10	15720-02400	Гайка шестигранная тип 1	1
11	10999-02055	Винт с внутренним шестигранником и плоской полукруглой головкой	1
12	DM2009-24312-000	Топливоподводящая трубка бензонасоса	1
13	10643-01M93	Хомут трубки φ7	4
14	DM2009-24410-000	Бензонасос в сборе	1
15	DM2009-24413-000	Запасная часть Dimo	1
16	DM3011-24421-000	Обратный клапан	2
17	DM2009-24411-000	Запасная часть Dimo	1
18	DM9909-24423-000	Пружина	1
19	DM1509-13131-000	Толкающий штифт	1
20	DM9909-24454-000	Пружина сжатия	1
21	DM9909-24444-000	Самонарезающий винт ведущего диска	4
22	DM0609-24471-000	Запасная часть Dimo	1
23	DM0609-14325-000	Винт с крестообразным шлицем и плоской головкой	2
24	15720-06400	Запасная часть Dimo	4
25	DM0609-24374-000	Цилиндрический штифт	1
26	10901-04895	Болт крепления топливного насоса	2
27	17890-80M45	O-образное кольцо топливного насоса	1
28	DM2009-24313-000	Выходной топливопровод топливного насоса	1
29	10643-01M93	Хомут трубки φ7	2
30	DM2009-24315-000	Шланг индикатора выхода воды	1
31	10665-01084	Топливопровод	3
32	10645-99M90	Стяжка кабельная	9
33	DM2009-24317-000	Возвратный шланг крышки выпускного корпуса	1
34	DM6011-24378-000	Тройник с круглой головкой	1
35	DM2009-24378-000	Квадратный тройник	1
36	10646-01092	Хомут возвратного шланга в сборе	1
37	DM0211-2819R-000	Ярлык	1
38	DM1509-28100-000	Набор инструментов	1
39	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
40	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1
	DM2009-28199-000	Руководство по эксплуатации	1

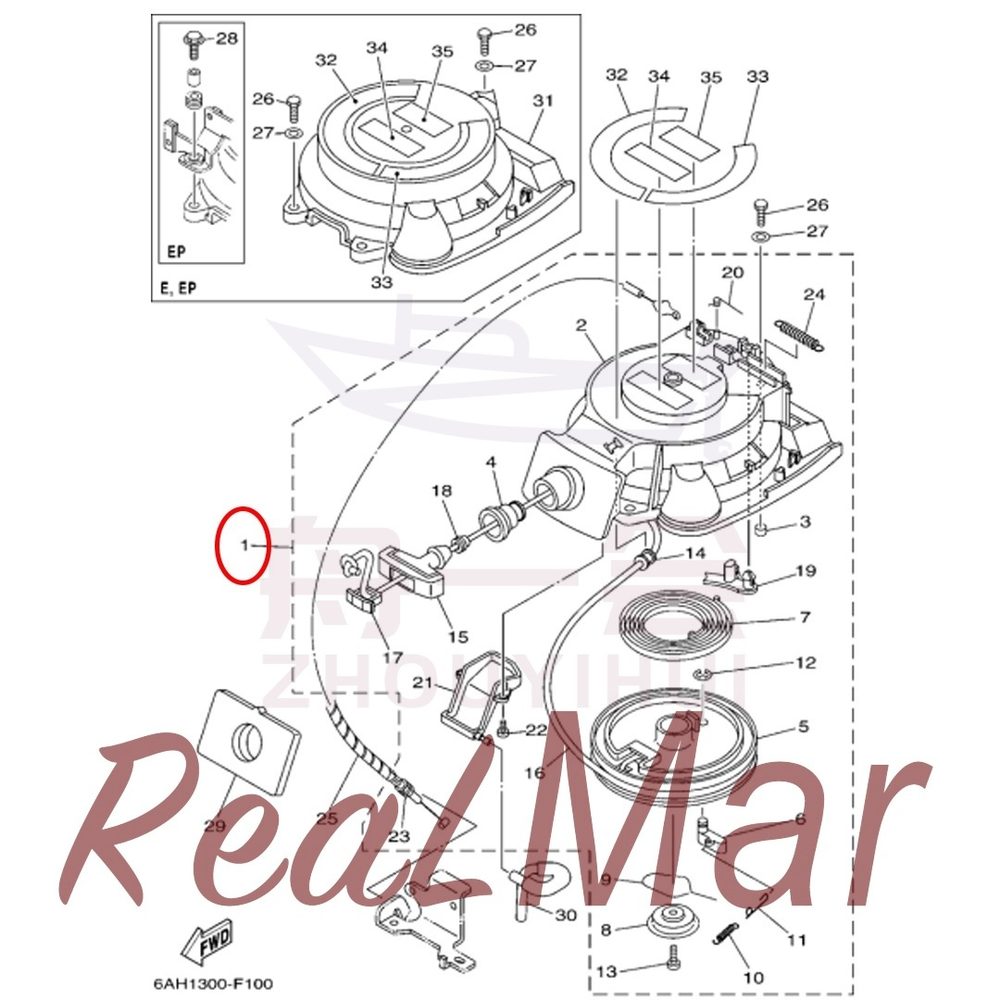

Рис. 10СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM2009-15710-000	Стартер в сборе	1
2	DM2009-15711-000	Корпус стартера	1
3	DM0609-15764-000	Втулка корпуса стартера	3
4	DM2009-15795-000	Втулка пускового шнура	1
5	DM1511-15714-000	Пусковой диск	1
6	DM1511-15741-000	Собачка пускового диска	1
7	DM1511-15713-000	Плоская спиральная пружина	1
8	DM9909-15716-000	Крышка пускового диска	1
9	DM1511-15705-000	Пружина кручения нажимной крышки	1
10	DM1511-15767-000	Пружина растяжения возврата собачки	1
11	DM1512-15784-000	Возвратная пружина	1
12	DM1511-15744-000	Стопорное кольцо	1
13	DM9909-15793-000	Винт с крестообразным шлицем и полукруглой головкой	1
14	DM1512-15764-000	Втулка пускового шнура	1
15	DM3011-15755-000	Рукоятка стартера (со вставкой)	1
16	DM1511-33143-000	Пусковой шнур	1
17	DM3011-15779-000	Крышка рукоятки стартера	1
18	DM1512-15789-000	Демпферное кольцо рукоятки стартера	1
19	DM4011-15794-000	Собачка ограничителя запуска	1
20	DM4011-15734-000	Возвратная торсионная пружина	1
21	DM2009-15782-000	Защитная панель стартера	1
22	DM2009-15793-000	Самонарезающий винт с крестообразным шлицем-F	2
23	DM2009-15770-000	Фиксирующий трос стартера	1
24	DM4011-15731-000	Возвратная пружина троса ограничителя запуска	1
25	10664-04M10	Защитная оболочка троса	1
26	13015-04080	Болт с шестигранной головкой	3
	13015-04080	Болт с шестигранной головкой	1
27	18115-04400	Плоская шайба	3
	18115-04400	Плоская шайба	1
28	10991-04941	Болт с шестигранной головкой и плоской шайбой в сборе	2
29	DM2009-15762-000	Уплотнительное кольцо стартера	1
30	DM2009-24316-000	Шланг защитной панели стартера	1
31	DM2009-81337-000	Корпус стартера	1
32	DM2009-14427-000	Наклейка	1
33	DM2009-13437-000	Наклейка	1
34	DM0211-83625-001	Наклейка	1
35	DM0211-83625-002	Наклейка	1

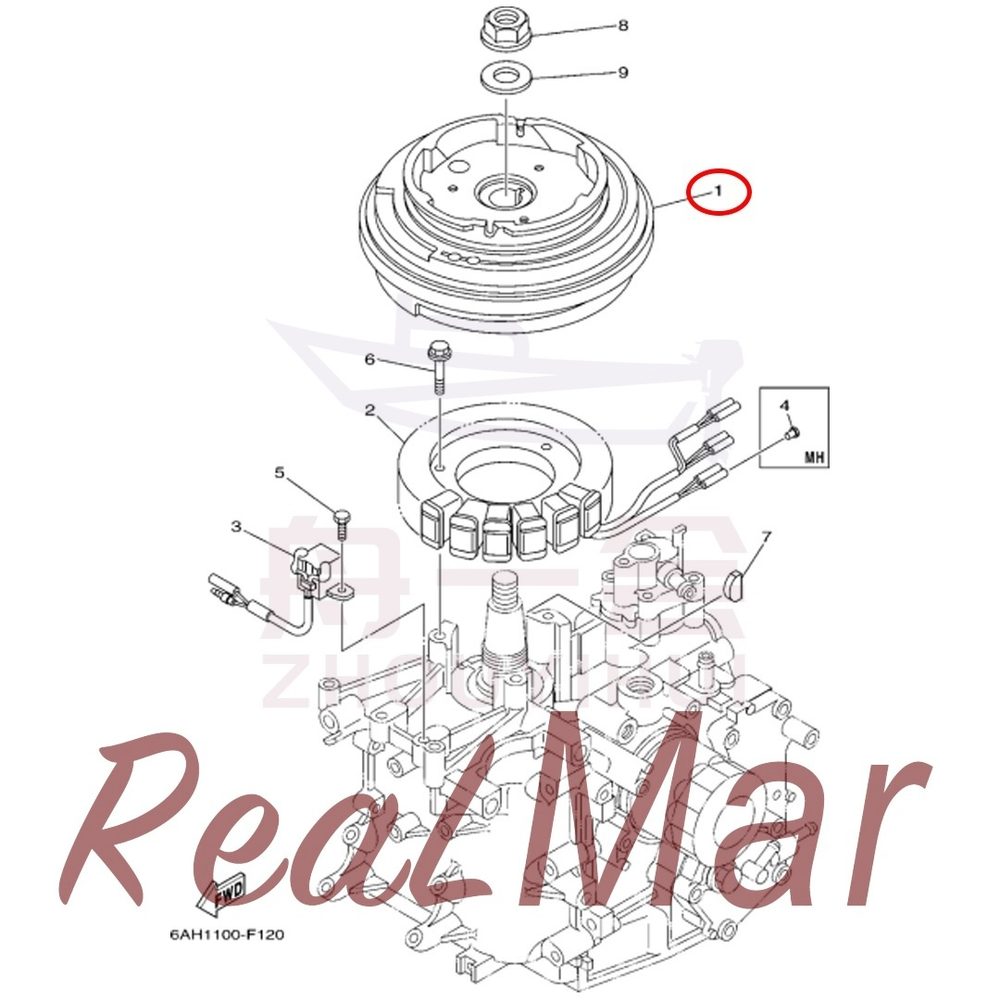

Рис. 11ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во
1	DM2009-85550-000	Маховик	1
	DM2009-85550-001	Маховик	1
2	DM2009-85510-000	Зарядная катушка	1
3	DM2009-85580-000	Катушка зажигания	1
4	DM1512-82119-000	Крышка проводки	2
5	13015-05098	Болт с шестигранной головкой	2
6	15215-04070	Болт с шестигранной головкой и фланцем	3
7	10820-05097	Шпонка маховика	1
8	10931-94M05	Гайка маховика	1
9	10809-94M66	Шайба гайки маховика	1

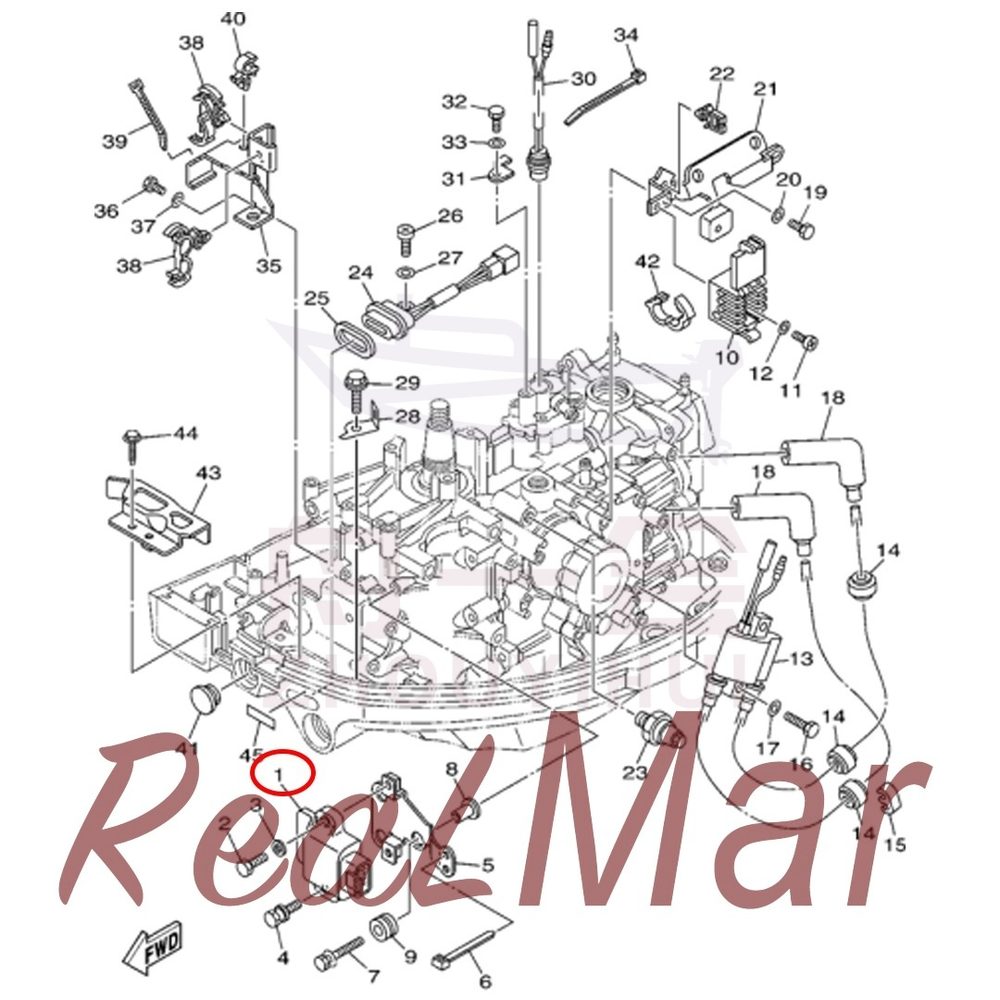

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ 1 ELECTRICAL 1

REF	Номер детали	Наименование	Кол-во
1	DM2009-85540-000	CDI коммутатор зажигания	1
2	13015-04080	Болт с шестигранной головкой	1
3	18115-04400	Плоская шайба	1
4	10901-04889	Болт крепления коммутатора зажигания	1
5	DM2009-81948-000	Кронштейн коммутатора зажигания	1
6	10645-97M92	Стяжка	1
7	10991-04M75	Болт с шестигранной головкой и плоской (большой) шайбой в сборе S1 L	3
8	10723-04M40	Втулка демпферного кольца стартерного электромагнитного клапана	3
9	10620-90M87	Демпферное кольцо стартерного электромагнитного клапана	3
10	DM2009-82522-000	Кронштейн крепления жгута проводов в сборе	1
11	13220-04090	Крестообразный винт с полукруглой головкой	1
12	10809-04M05	Плоская шайба	1
13	DM2009-85570-000	Катушка зажигания	1
14	10620-85007	Защитное кольцо	3
15	DM2009-82361-000	Фиксатор провода катушки зажигания	1
16	13015-04085	Болт с шестигранной головкой	2
17	18115-04400	Плоская шайба	2
18	DM2009-82370-000	Колпачок свечи зажигания	2
19	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
20	18115-04400	Плоская шайба	2
21	DM2009-85542-000	Кронштейн выпрямителя	1
22	10646-03M54	Пластиковый зажим для проводов	2
23	DM2009-82504-000	Датчик давления масла	1
24	DM2009-84301-000	Блок сигнальной лампы	1
25	DM2009-83589-000	Уплотнитель сигнальной лампы	1
26	13225-04098	Крестообразный винт с малой полукруглой головкой	1
27	18115-04400	Плоская шайба	1
28	DM2009-82388-000	Кронштейн жгута проводов	1
29	10901-04M24	Болт с шестигранной головкой и фланцем	1
30	DM2009-82560-000	Датчик температуры в сборе	1
31	DM2009-82588-000	Прижимная пластина датчика температуры	1
32	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	1
33	18115-04400	Плоская шайба	1
34	10645-99M90	Стяжка кабельная	1
35	DM2009-82554-000	Кронштейн защиты шланга	1
36	13015-04094	Болт с шестигранной головкой	2
37	18115-04400	Плоская шайба	2
38	10646-92864	Зубчатый фиксатор жгута проводов 1	2
39	10645-97M92	Стяжка	1
40	10646-90M78	Пластиковый хомут для трубок	1
41	DM4011-42725-000	Заглушка кнопки ручного запуска	1
42	10646-94007	Зубчатый фиксатор жгута проводов 2	1
	10646-94009	Зубчатый фиксатор жгута проводов 2	1
43	DM2009-82389-000	Кронштейн крепления жгута проводов	1
44	10901-04M24	Болт с шестигранной головкой и фланцем	1
45	DM2009-85415-000	Наклейка сигнальной лампы	1

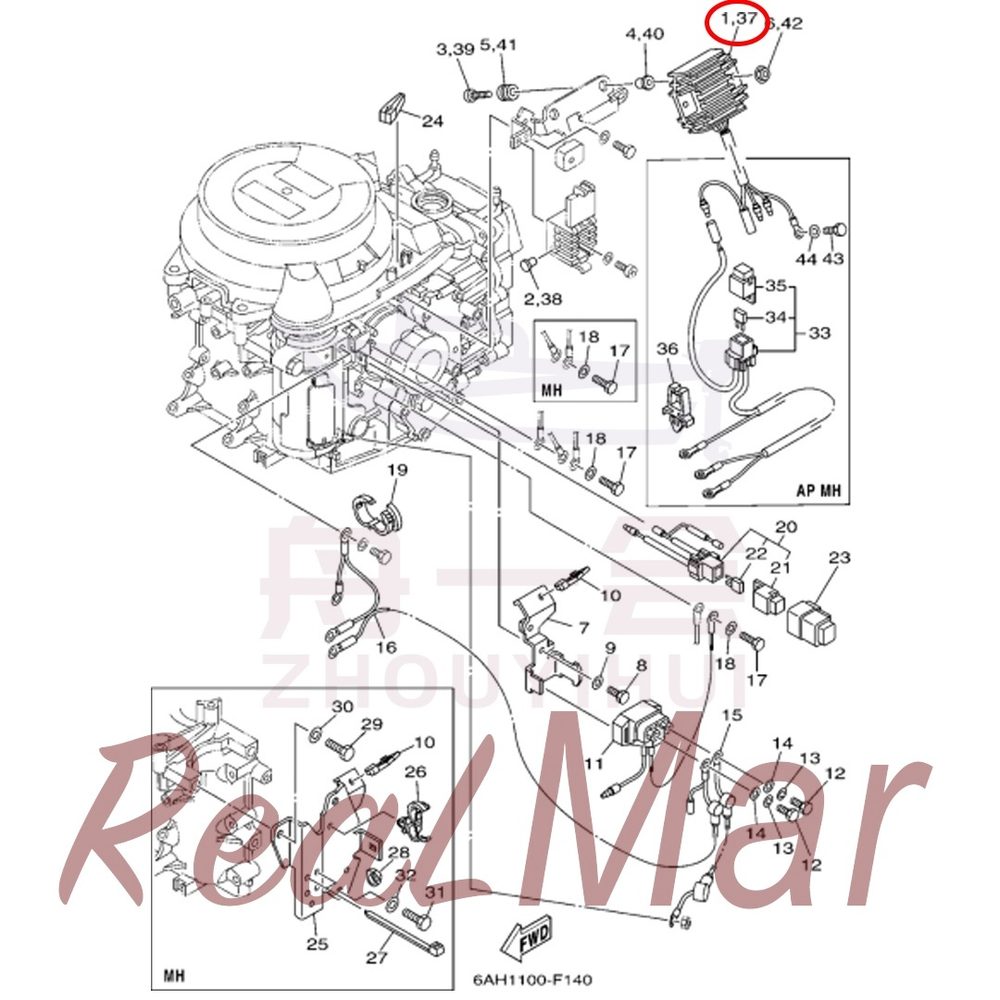

Рис. 13ЭЛЕКТРООБОРУДОВАНИЕ 2 ELECTRICAL 2

REF	Номер детали	Наименование	Кол-во
1	DM2009-81960-000	Выпрямитель	1
2	DM1512-82119-000	Крышка проводки	1
3	12120-04070	Болт с шестигранной головкой и фланцем	2
4	10723-04M30	Втулка корпуса стартера	2
5	10620-97M86	Демпферное кольцо кронштейна зажигания	2
6	15320-04500	Гайка шестигранная с фланцем	2
7	DM2009-81945-000	Кронштейн реле стартера	1
8	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	1
9	18115-04400	Плоская шайба	1
10	10646-02006	Фиксатор жгута проводов	1
11	DM2009-81940-000	Реле стартера	1
12	13015-04090	Болт с шестигранной головкой	2
13	18115-04900	Пружинная шайба	2
14	18115-04400	Плоская шайба	2
15	DM2009-82117-000	Провод питания электродвигателя	1
16	DM2009-82105-000	Провод питания аккумулятора	1
17	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	1
	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
18	18115-04400	Плоская шайба	1
	18115-04400	Плоская шайба	2
19	10646-94009	Зубчатый фиксатор жгута проводов 2	1
20	DM2009-82150-000	Пластинчатый предохранитель в сборе	1
21	DM2009-8215B-000	Крышка предохранителя	1
22	DM2009-82151-000	Пластинчатый предохранитель	2
23	DM2009-82157-000	Корпус предохранителя	1
24	DM2009-2812A-000	Съемник предохранителей	1
25	DM2009-82398-000	Пластина крепления жгута проводов	1
26	10646-92864	Зубчатый фиксатор жгута проводов 1	1
27	10645-97M92	Стяжка	3
28	10646-01090	Зубчатый фиксатор жгута проводов 3	1
29	13015-02085	Болт с шестигранной головкой	2
30	18115-02400	Плоская шайба	2
31	13015-02094	Болт с шестигранной головкой	1
32	18115-02400	Плоская шайба	1
33	DM2009-81949-000	Жгут проводов	1
34	DM2009-82151-000	Пластинчатый предохранитель	2
35	DM2009-8215B-001	Крышка предохранителя	1
36	10646-04009	Клипса для проводов	1
37	DM2009-81960-000	Выпрямитель	1
38	DM1512-82119-000	Крышка проводки	1
39	12120-04070	Болт с шестигранной головкой и фланцем	2
40	10723-04M30	Втулка корпуса стартера	2
41	10620-97M86	Демпферное кольцо кронштейна зажигания	2
42	15320-04500	Гайка шестигранная с фланцем	2
43	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	1
44	18115-04400	Плоская шайба	1

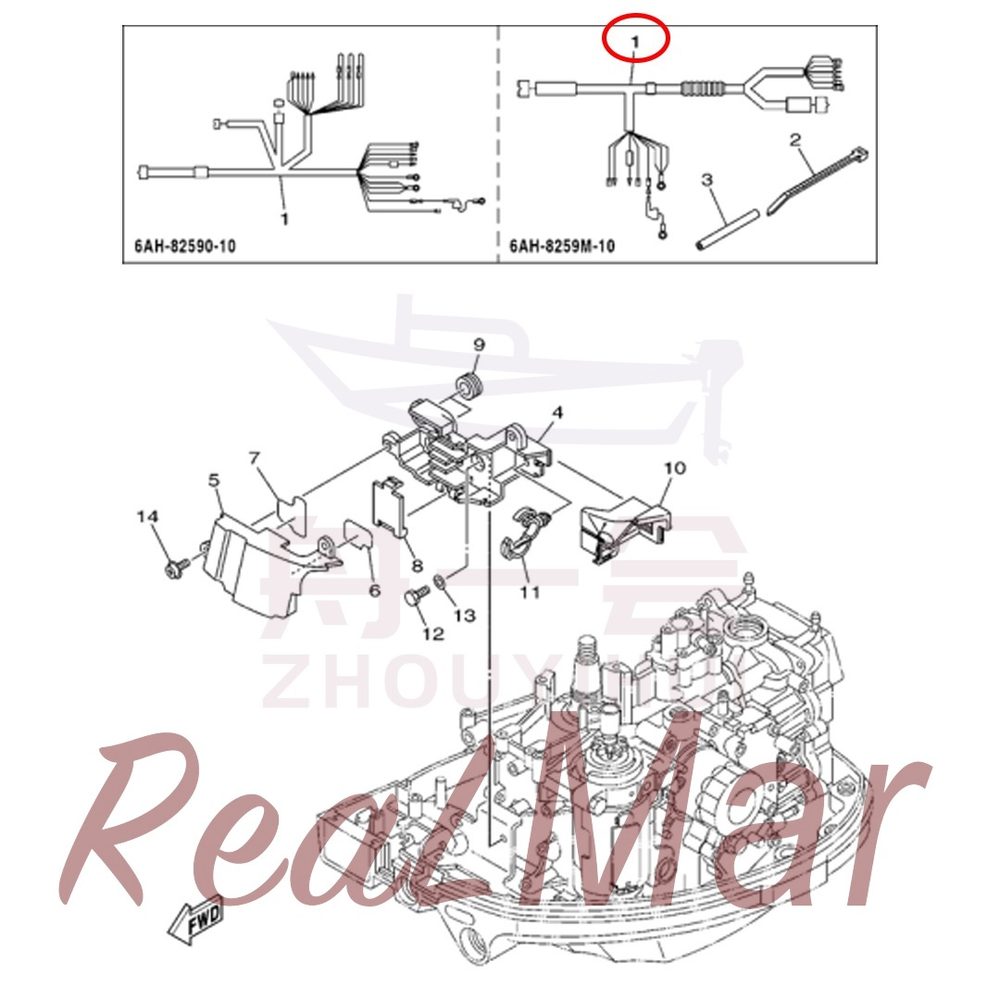

Рис. 14ЭЛЕКТРООБОРУДОВАНИЕ 3 ELECTRICAL 3

REF	Номер детали	Наименование	Кол-во
1	DM2009-8259M-000	Главный кабель	1
	DM2009-82590-000	Короткий жгут проводов на десять контактов	1
2	10645-97M92	Стяжка	1
3	10665-02081	Защитная трубка	1
4	DM2009-8552A-000	Кронштейн защиты жгута проводов в сборе	1
5	DM2009-8552E-000	Крышка кронштейна защиты жгута проводов в сборе	1
6	DM2009-42735-001	Виброизоляционный материал	1
7	DM2009-42735-002	Виброизоляционный материал	1
8	DM2009-85537-000	Защитная крышка жгута проводов	1
9	10620-91742	Защитное кольцо жгута проводов	2
10	DM2009-85547-000	Защитная оболочка жгута проводов	1
11	10646-92864	Зубчатый фиксатор жгута проводов 1	1
12	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
13	18115-04400	Плоская шайба	2
14	13125-04896	Винт с крестообразным шлицем с малой головкой и шайбой в сборе	2

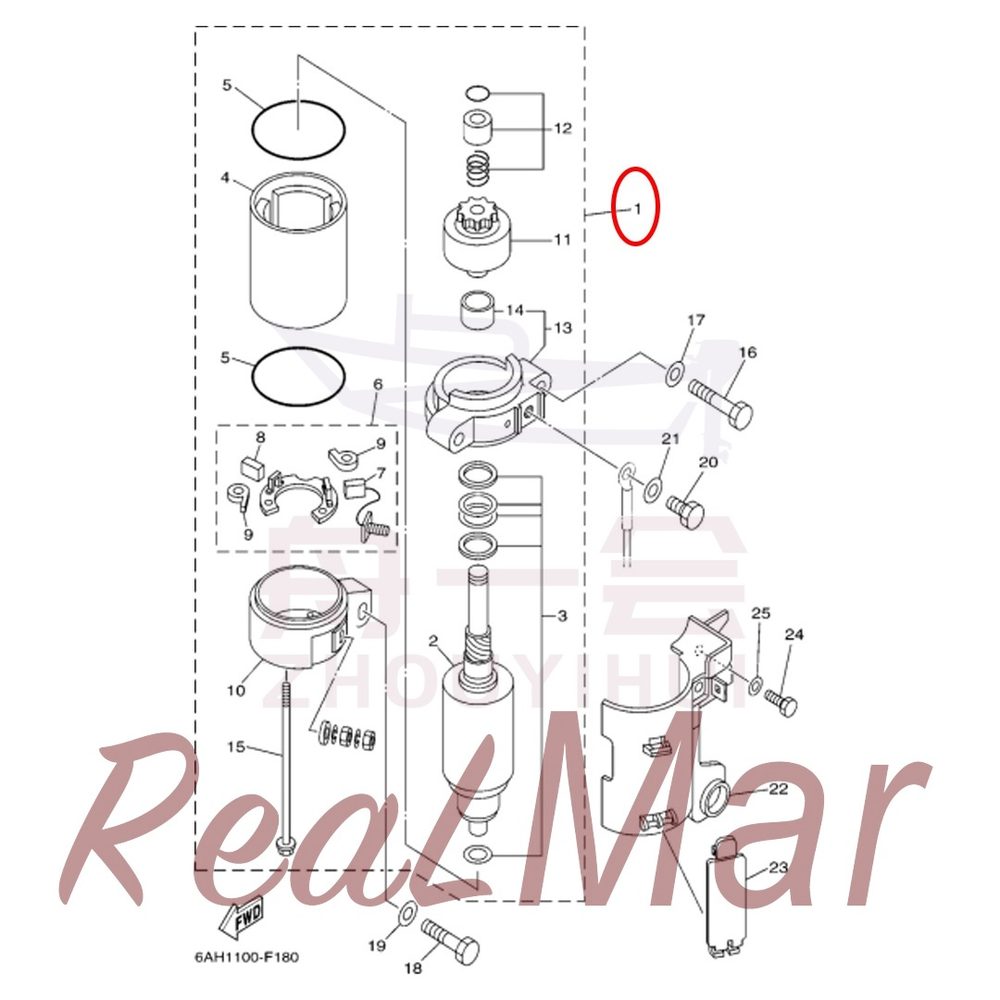

Рис. 15СТАРТЕР STARTING MOTOR

REF	Номер детали	Наименование	Кол-во
1	DM2009-81800-000	Стартер в сборе	1
2	DM9909-81850-000	Запасная часть Dimo	1
3	DM3011-81809-000	Запасная часть Dimo	1
4	DM3011-81810-000	Запасная часть Dimo	1
5	DM3011-81847-000	Запасная часть Dimo	2
6	DM3011-81840-000	Запасная часть Dimo	1
7	DM3011-81811-000	Запасная часть Dimo	1
8	DM3011-81812-000	Запасная часть Dimo	1
9	DM3011-81813-000	Запасная часть Dimo	2
10	DM2009-81820-000	Запасная часть Dimo	1
11	DM3011-81807-000	Запасная часть Dimo	1
12	DM9909-81857-000	Запасная часть Dimo	1
13	DM2009-81830-000	Запасная часть Dimo	1
14	DM3011-81831-000	Запасная часть Dimo	1
15	DM3011-81826-000	Запасная часть Dimo	2
16	13097-02065	Болт с шестигранной головкой	2
17	18107-02400	Плоская шайба	2
18	13097-02075	Болт с шестигранной головкой	1
19	18107-02400	Плоская шайба	1
20	13015-02094	Болт с шестигранной головкой	1
21	18115-02400	Плоская шайба	1
22	DM2009-81942-000	Защитный кожух стартера	1
23	DM2009-82581-000	Клипса для проводов	1
24	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	1
25	18115-04400	Плоская шайба	1

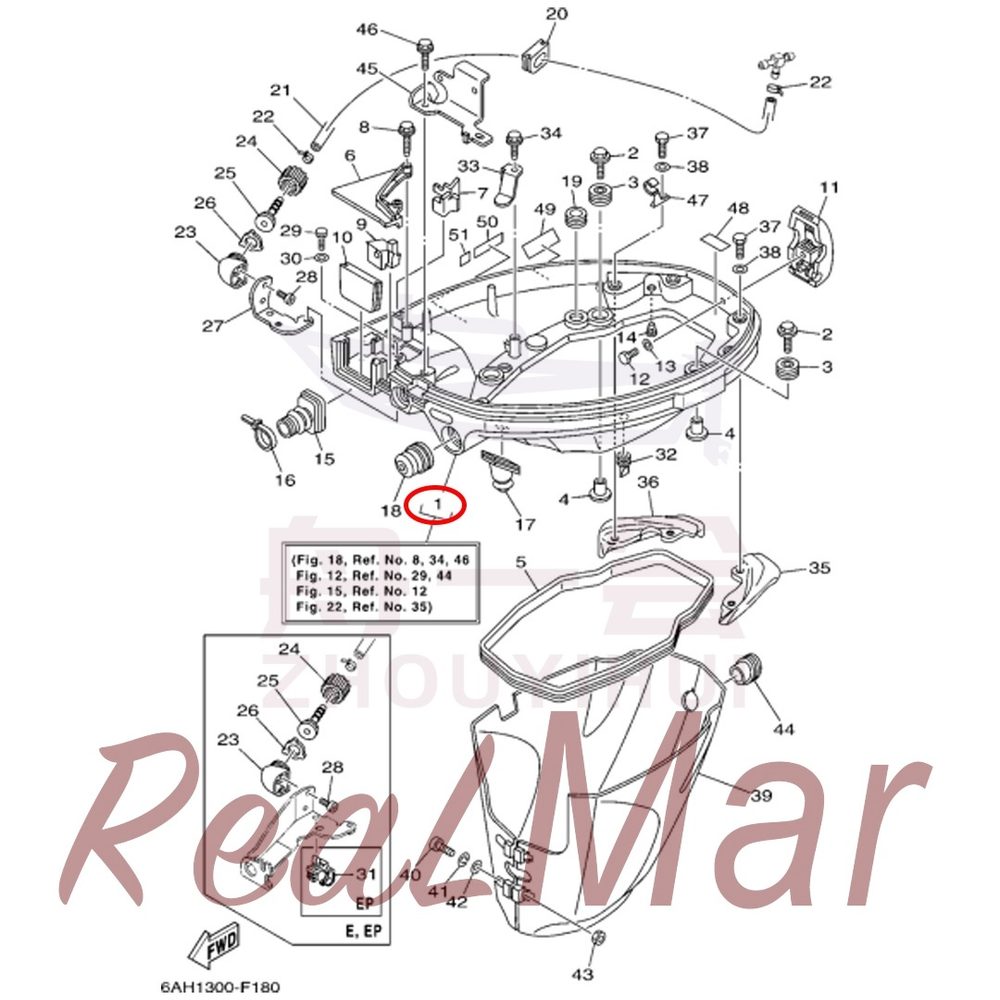

Рис. 16НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	DM2009-42710-000	Основание	1
2	DM2509-85119-000	Болт с шестигранной головкой и увеличенной шайбой в сборе	4
3	10620-89M28	Виброизоляционное кольцо основания	4
4	10723-04934	Втулка виброопоры основания	4
5	DM2009-42716-000	Уплотнительная полоса основания	1
6	DM2009-42738-000	Крышка основания	1
7	DM2009-42718-000	Уплотнительный блок крышки основания	1
8	10901-04M28	Болт с шестигранной головкой и фланцем	2
9	DM2009-42725-000	Технологическая заглушка основания 2	1
	DM2009-42725-001	Уплотнительный блок жгута проводов	1
10	DM2009-42724-000	Кронштейн крепления троса	1
	DM2009-42724-001	Кронштейн крепления троса	1
11	DM2009-42801-000	Фиксирующий блок кожуха глушителя в сборе	1
12	13015-04098	Болт с шестигранной головкой	1
13	18115-04400	Плоская шайба	1
14	DM1511-44391-000	Форсунка трубки указателя выхода воды	1
15	DM2009-26326-000	Оболочка троса дроссельной заслонки	1
	DM2009-26326-001	Крышка отверстия троса дроссельной заслонки	1
16	10645-99M90	Стяжка кабельная	1
17	DM2009-42727-000	Защитное кольцо верхнего рычага переключения передач	1
18	DM4011-42726-002	Защитное кольцо рычага переключения передач	1
	DM4011-42726-003	Защитное кольцо рычага переключения передач	1
19	10620-94003	Защитное кольцо шланга промывки	1
20	DM2009-42726-000	Фиксирующая втулка шланга промывки	1
21	DM2009-24314-000	Шланг промывки	1
22	10645-99M90	Стяжка кабельная	2
23	DM1509-12572-000	Гнездо промывочного штуцера	1
24	DM2009-12581-000	Резьбовая втулка штуцера промывки	1
25	DM2009-12582-000	Штуцер шланга	1
26	DM2009-12583-000	Уплотнительная прокладка штуцера шланга	1
27	DM2009-12535-000	Промывочный соединительный патрубок	1
28	10943-04008	Самонарезающий винт с крестообразным шлицем и полукруглой головкой-C	2
29	13015-04090	Болт с шестигранной головкой	2
30	18115-04400	Плоская шайба	2
31	10646-98M52	Кабельный зажим	1
32	DM3011-42717-001	Утиный обратный клапан	2
33	DM2009-42743-000	Прижимная пластина утиного клапана	1
34	10901-04M24	Болт с шестигранной головкой и фланцем	1
35	DM2009-42761-000	Левая задняя ограничительная пластина в сборе	1
36	DM2009-42762-000	Правая задняя ограничительная пластина в сборе	1
37	13035-04098	Болт с шестигранной головкой и плоской шайбой в сборе	4
38	18115-04400	Плоская шайба	4
39	DM2009-42741-000	Защитный кожух	1
40	13225-04070	Винт с крестообразным шлицем и полукруглой головкой	2
41	18115-04900	Пружинная шайба	2
42	18115-04400	Плоская шайба	2
43	15720-04400	Шестигранная тонкая гайка	2
44	DM2009-42717-000	Втулка холостого выпуска	1
45	DM2009-15774-000	Кронштейн фиксирующего троса стартера	1
46	10901-04M24	Болт с шестигранной головкой и фланцем	1
47	10645-02M28	Кронштейн топливоподводящей трубки бензонасоса	1
48	DM2009-82377-000	Наклейка свечи зажигания	1
49	DM1509-13444-001	Наклейка	1
50	DM0511-8257H-000	Наклейка	1
51	DM0511-28176-000	Наклейка	1

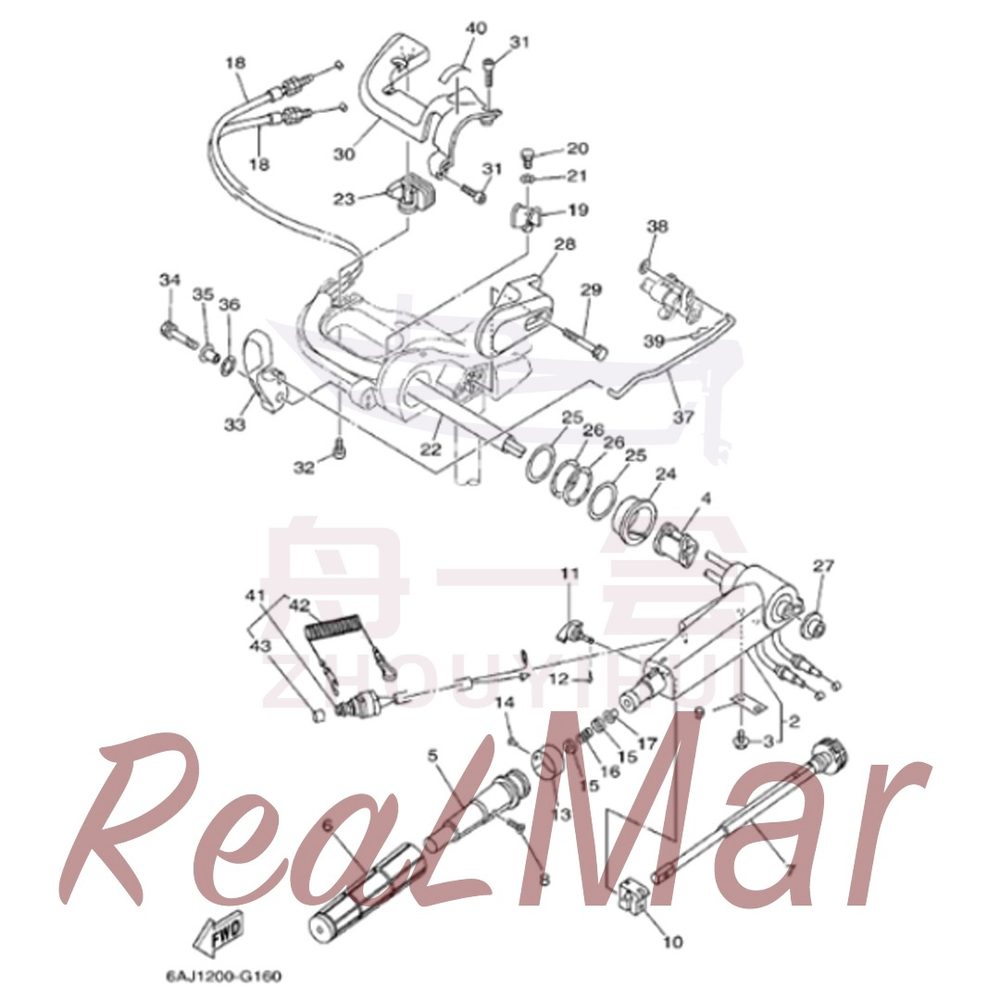

Рис. 17РУЛЕВОЕ УПРАВЛЕНИЕ STEERING

REF	Номер детали	Наименование	Кол-во
1	DM2009-W0084-000	Рычаг управления в сборе	1
2	DM2009-42101-000	Рычаг управления	1
3	10901-04M24	Болт с шестигранной головкой и фланцем	2
4	DM2009-26288-000	Фиксатор троса дроссельной заслонки	1
5	DM2009-42119-000	Рукоятка управления	1
6	DM9909-42177-000	Чехол рукоятки управления	1
7	DM4011-42138-000	Узел рычага управления дроссельной заслонкой	1
8	10958-05M06	Винт с крестообразным шлицем и потайной головкой	1
9	DM4011-42159-000	Прижимная пластина рычага управления дроссельной заслонкой	1
10	DM0311-42126-000	Стопорный блок дроссельной заслонки	1
11	DM4011-42125-000	Стопорная рукоятка дроссельной заслонки	1
12	19610-98090	Шплинт	1
13	DM2009-42137-000	Указатель дроссельной заслонки	1
14	10841-08M01	Заклепка шильдика	1
15	DM2009-44188-000	Опора пружины сжатия рукоятки управления	2
16	10509-87895	Пружина сжатия рычага управления	1
17	10724-02006	Втулка рычага дроссельной заслонки	1
18	DM2009-26311-000	Трос дроссельной заслонки	2
19	DM2009-44554-000	Защитный кронштейн троса дроссельной заслонки	1
20	13010-04096	Болт с шестигранной головкой	1
21	18115-04400	Плоская шайба	1
22	DM2009-2634E-000	Защитный резиновый шланг троса дроссельной заслонки	1
23	DM2009-42551-000	Опорный блок троса дроссельной заслонки	1
24	10724-65009	Внутренняя втулка рычага управления	1
25	10809-71002	Внутренняя шайба рычага управления	2
26	10804-71009	Волнистая шайба рычага управления	2
27	10729-80009	Втулка (малая)	1
28	DM2009-42131-000	Крышка крепления рычага управления	1
29	13035-04055	Болт с шестигранной головкой (неполная резьба)	2
30	DM2009-42532-000	Защитная крышка троса дроссельной заслонки	1
31	10999-04038	Винт с внутренним шестигранником и полукруглой головкой	4
32	13320-40580	Винт самонарезающий с крестообразным шлицем и полукруглой головкой	1
33	DM2009-44111-000	Рукоятка переключения передач	1
34	10991-04M05	Болт с шестигранной головкой и плоской шайбой в сборе	1
35	10723-04M05	Втулка корпуса стартера	1
36	10804-95M92	Волнистая шайба рукоятки переключения передач	1
37	DM2009-44124-000	Рычаг переключения передач	1
38	18110-04800	Наружная плоская шайба рукоятки переключения передач 1	1
39	10642-92002	Пружинное стопорное кольцо	1
40	DM2009-44191-000	Наклейка указателя передачи	1
41	DM2009-82575-000	Выключатель аварийной остановки в сборе	1
42	DM1511-82556-000	Аварийный трос остановки двигателя	1
43	DM1511-8257Y-000	Колпачок аварийного выключателя остановки двигателя	1

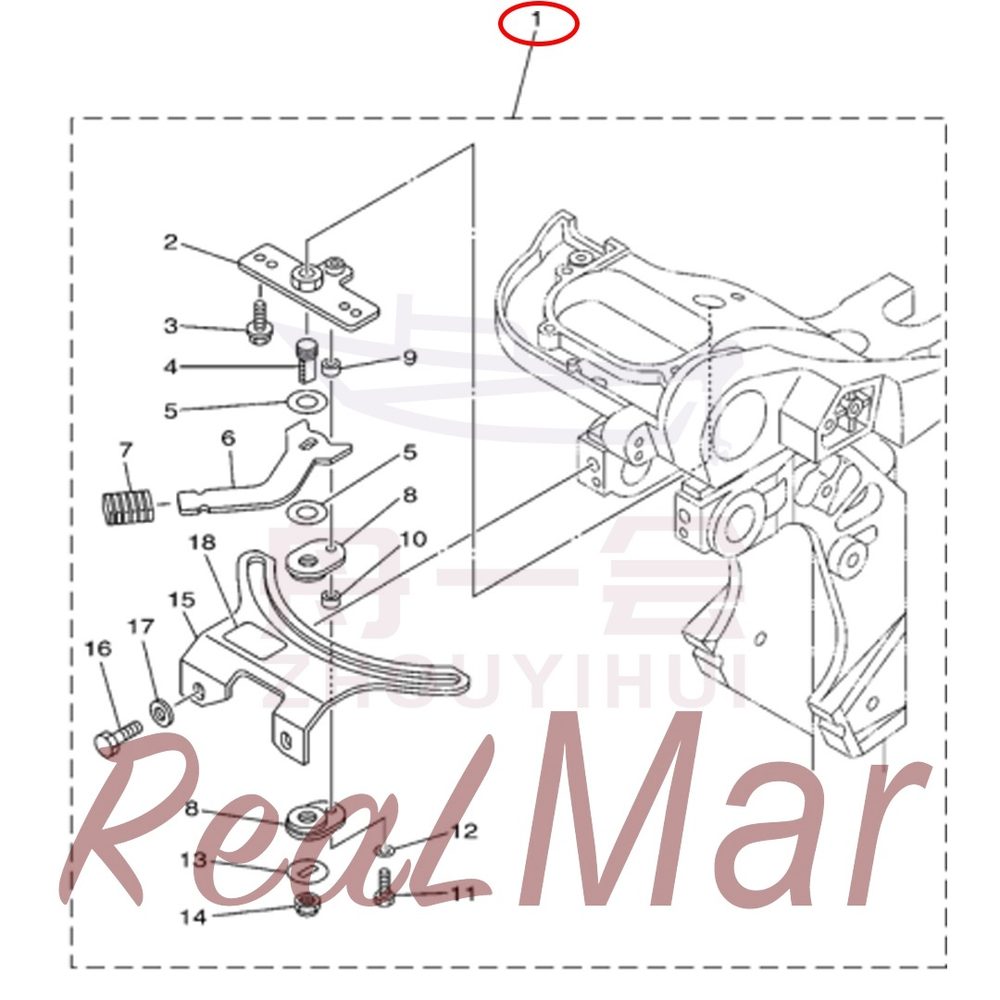

Рис. 18РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING FRICTION

REF	Номер детали	Наименование	Кол-во
1	DM9909-42508-000	Узел регулировки усилия поворота	1
2	DM9909-42525-000	Пластина регулировки усилия поворота	1
3	10991-05092	Болт с шестигранной головкой и плоской шайбой в сборе	2
4	DM9909-42562-000	Ось фиксатора поворота	1
5	10808-90M54	Плоская шайба	2
6	DM9909-42561-000	Рукоятка фиксатора поворота	1
7	DM3011-43633-000	Чехол рукоятки фиксатора поворота	1
8	DM4011-42528-000	Фрикционная пластина поворота в сборе	2
9	10723-05M05	Верхняя втулка пластины регулировки усилия поворота	1
10	10723-05M99	Нижняя втулка пластины регулировки усилия поворота	1
11	13015-05080	Болт с шестигранной головкой	1
12	18115-05400	Плоская шайба	1
13	10801-90M84	Шайба фрикционной пластины поворота	1
14	10925-90M96	Гайка демпфера поворота	1
15	DM9909-42527-000	Кронштейн пластины регулировки усилия поворота	1
16	10909-02088	Болт с шестигранной головкой	2
17	10809-02045	Плоская шайба	2
18	DM9909-43155-000	Наклейка откидывания	1

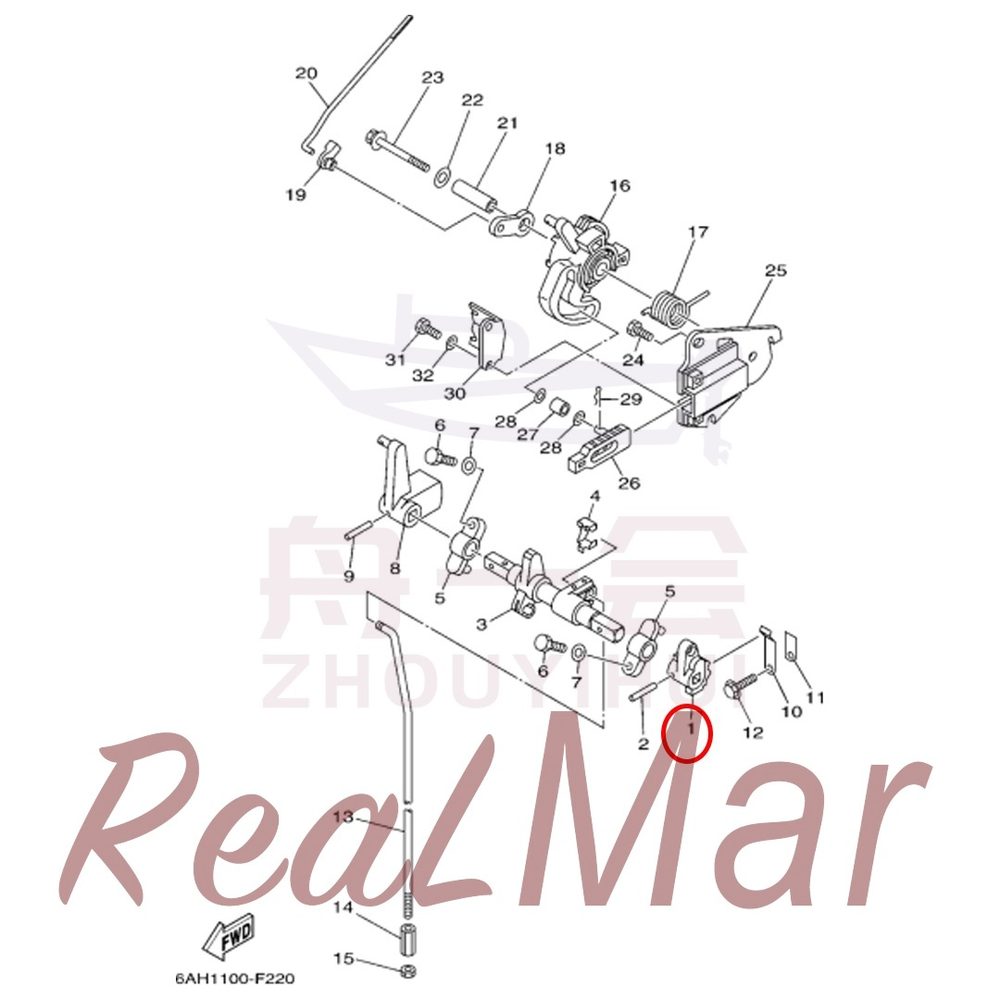

Рис. 19УПРАВЛЕНИЕ 1 CONTROL 1

REF	Номер детали	Наименование	Кол-во
1	DM2009-44123-000	Узел ограничителя передачи	1
2	10856-07M05	Пружинный цилиндрический штифт	1
3	DM2009-44121-000	Узел оси переключения передач	1
4	DM2009-26364-000	Верхняя пластина рычага переключения передач	1
5	DM9909-41662-000	Опора оси переключения передач	2
6	13015-04080	Болт с шестигранной головкой	2
7	18115-04400	Плоская шайба	2
8	DM2009-44125-000	Рычаг дистанционного переключения передач	1
9	10856-07M05	Пружинный цилиндрический штифт	1
10	DM9909-44116-001	Ограничитель передач	1
11	DM9909-44114-000	Прижимная пластина ограничителя передач	1
12	15215-04096	Болт с шестигранной фланцевой головкой	1
13	DM2009-44143-000	Верхний рычаг переключения передач	1
	DM2009-44143-001	Верхний рычаг переключения передач	1
14	10930-04095	Резьбовой наконечник верхнего рычага переключения передач	1
15	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
16	DM2009-41638-000	Опора дросселя	1
17	10502-80M66	Пружина кручения опоры дросселя	1
18	DM1509-41283-000	Рычаг опоры дросселя	1
19	DM1512-41262-001	Наконечник тяги дросселя	1
20	DM2009-41211-000	Ведомая тяга дросселя	1
21	10723-04971	Внутренняя втулка опоры дросселя	1
22	10809-04M79	Шайба опоры дросселя	1
23	13515-04555	Болт с шестигранной головкой и плоской шайбой в сборе	1
24	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
25	DM2009-14571-000	Кронштейн опоры дросселя	1
26	DM2009-44167-000	Ползун блокировки передачи	1
27	DM3011-42171-000	Ролик	1
28	10809-05M06	Плоская шайба направляющей втулки дросселя	2
29	10642-90005	Пружинное стопорное кольцо	1
30	DM2009-14497-000	Кронштейн троса дросселя	1
31	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
32	18115-04400	Плоская шайба	2

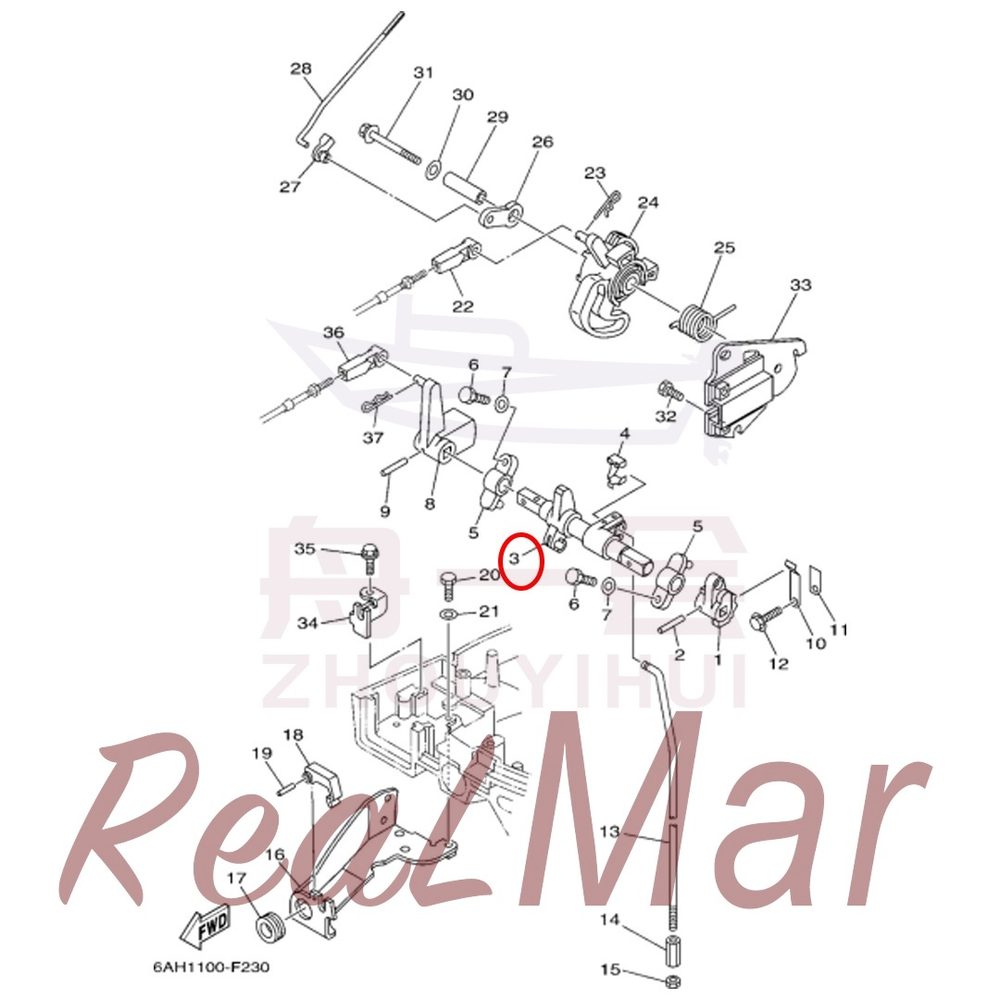

Рис. 20УПРАВЛЕНИЕ 2 CONTROL 2

REF	Номер детали	Наименование	Кол-во
1	DM2009-44123-000	Узел ограничителя передачи	1
2	10856-07M05	Пружинный цилиндрический штифт	1
3	DM2009-44121-000	Узел оси переключения передач	1
4	DM2009-26364-000	Верхняя пластина рычага переключения передач	1
5	DM9909-41662-000	Опора оси переключения передач	2
6	13015-04080	Болт с шестигранной головкой	2
7	18115-04400	Плоская шайба	2
8	DM2009-44125-000	Рычаг дистанционного переключения передач	1
9	10856-07M05	Пружинный цилиндрический штифт	1
10	DM9909-44116-001	Ограничитель передач	1
11	DM9909-44114-000	Прижимная пластина ограничителя передач	1
12	15215-04096	Болт с шестигранной фланцевой головкой	1
13	DM2009-44143-000	Верхний рычаг переключения передач	1
	DM2009-44143-001	Верхний рычаг переключения передач	1
14	10930-04095	Резьбовой наконечник верхнего рычага переключения передач	1
15	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
16	DM2009-48532-000	Кронштейн троса дистанционного переключения передач	1
17	10620-91079	Защитное кольцо кронштейна троса дистанционного переключения передач	1
18	DM1511-48538-000	Защелка	1
19	19410-70098	Упругий цилиндрический штифт	1
20	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
21	18115-04400	Плоская шайба	2
22	DM1511-48344-000	Тяга управления	1
23	10642-92002	Пружинное стопорное кольцо	1
24	DM2009-41638-000	Опора дросселя	1
25	10502-80M66	Пружина кручения опоры дросселя	1
26	DM1509-41283-000	Рычаг опоры дросселя	1
27	DM1512-41262-001	Наконечник тяги дросселя	1
28	DM2009-41211-000	Ведомая тяга дросселя	1
29	10723-04971	Внутренняя втулка опоры дросселя	1
30	10809-04M79	Шайба опоры дросселя	1
31	13515-04555	Болт с шестигранной головкой и плоской шайбой в сборе	1
32	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
33	DM2009-14571-000	Кронштейн опоры дросселя	1
34	DM2009-48531-000	Кронштейн троса газа переднего управления	1
35	10901-04M24	Болт с шестигранной головкой и фланцем	1
36	DM1511-48344-000	Тяга управления	1
37	10642-92002	Пружинное стопорное кольцо	1

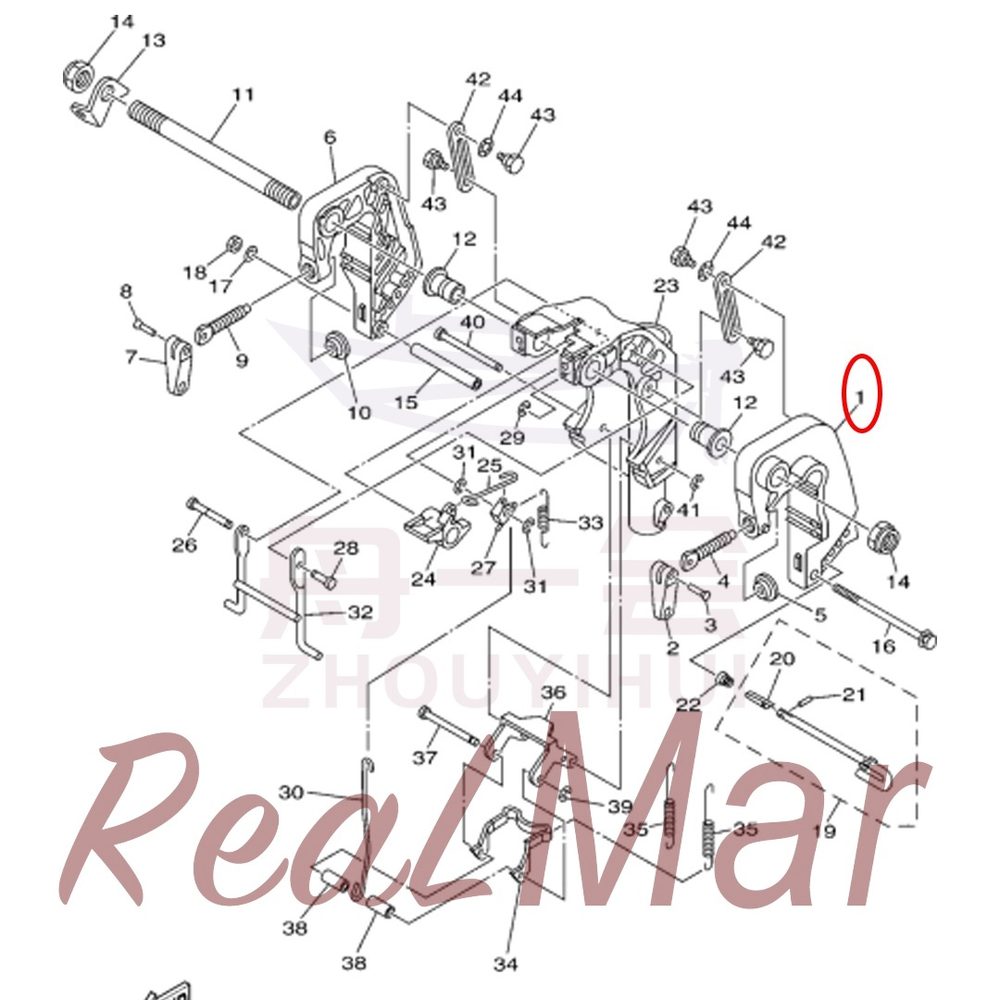

Рис. 21КРОНШТЕЙН 1 BRACKET 1

REF	Номер детали	Наименование	Кол-во
1	DM9909-43111-000	Левый кронштейн	1
2	DM0211-43118-000	Рукоятка фиксатора транца	1
3	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	1
4	DM1511-43116-000	Винт фиксатора транца	1
5	DM1511-43114-000	Прижимная шайба фиксатора транца	1
6	DM9909-43112-000	Правый кронштейн	1
7	DM0211-43118-000	Рукоятка фиксатора транца	1
8	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	1
9	DM1511-43116-000	Винт фиксатора транца	1
10	DM1511-43114-000	Прижимная шайба фиксатора транца	1
11	DM2009-43131-000	Двухсторонняя резьбовая втулка	1
12	10724-88MA6	Втулка поворотного кронштейна	2
13	DM9909-43113-000	Рым-кольцо	1
14	10925-88067	Гайка шестигранная самоконтрящаяся двухсторонней резьбовой втулки	2
15	10723-04M97	Втулка поворотного кронштейна	1
16	10909-04M92	Болт с шестигранной головкой	1
17	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1
18	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
19	DM9909-43160-000	Фиксирующий штифт в сборе	1
20	DM0511-43165-000	Стопорная пластина	1
21	19410-70002	Пружинный цилиндрический штифт	1
22	10508-90M03	Коническая пружина сжатия	1
23	DM9909-43311-000	Поворотный кронштейн	1
24	DM9909-43631-000	Рукоятка подъема	1
25	DM9909-43616-000	Тяга рукоятки подъема	1
26	DM2009-43646-000	Правая ось подъемного упора	1
27	DM9909-43641-000	Кронштейн крепления пружины растяжения	1
28	DM2009-43191-000	Левая ось подъемного упора	1
29	11020-05400	Стопорное кольцо	1
30	DM9909-43617-000	Тяга стопорного крюка подъема	1
31	11020-05400	Стопорное кольцо	2
32	DM9909-43350-000	Подъемный упор в сборе	1
33	10504-92096	Возвратная пружина подъемного упора	1
34	DM9909-43614-000	Стопорный крюк подъема	1
35	10504-80080	Пружина растяжения возвратного кронштейна	2
36	DM9909-43615-000	Возвратный кронштейн подъема	1
37	DM9909-43611-000	Ось стопорного крюка подъема	1
38	10723-04972	Втулка оси стопорного крюка подъема	2
39	17670-06M07	Стопорное кольцо	1
40	DM9909-43659-000	Ось возвратного кронштейна подъема	1
41	11020-05400	Стопорное кольцо	1
42	DM9909-43627-000	Ограничительная пластина подъема	2
43	10901-04M26	Шестигранная ось ограничительной пластины подъёмного механизма	4
44	10804-90M86	Волнистая шайба	2

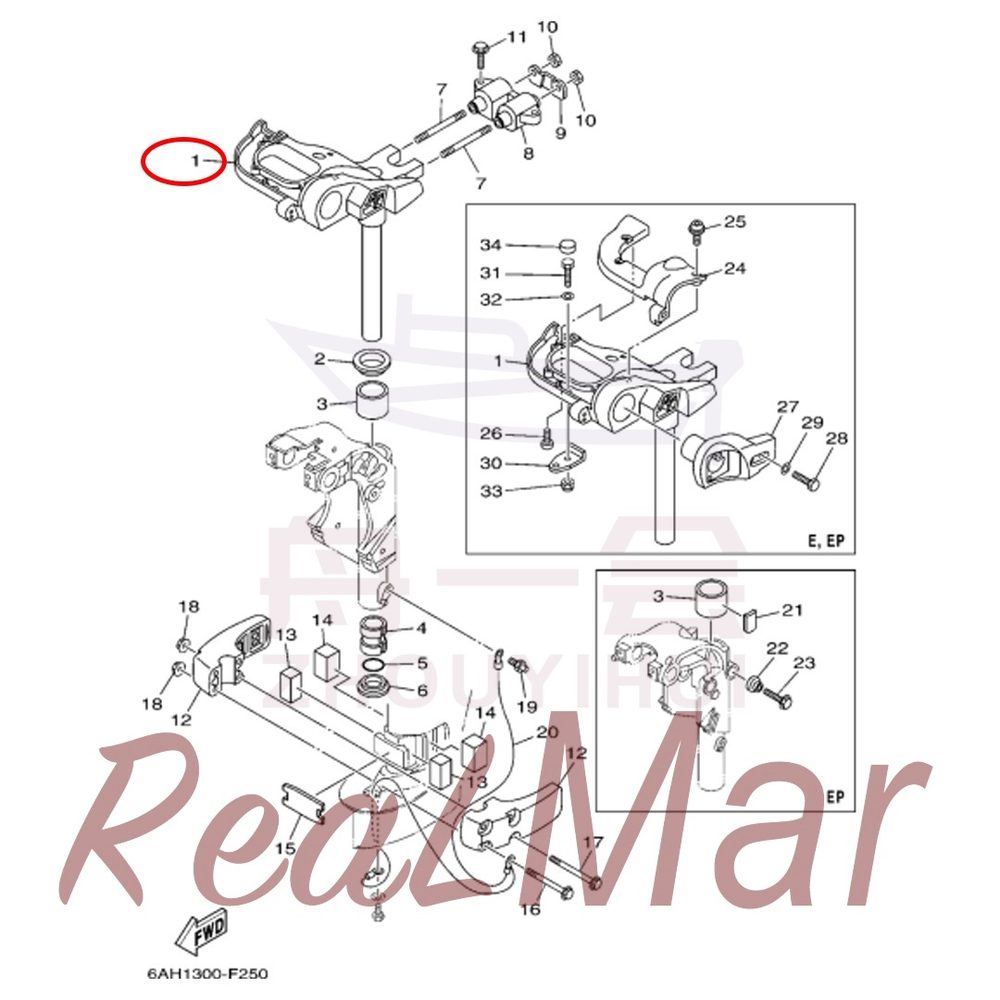

Рис. 22КРОНШТЕЙН 3 BRACKET 3

REF	Номер детали	Наименование	Кол-во
1	DM2009-42510-000	Поворотный кронштейн в сборе	1
	DM2009-42510-001	Поворотный кронштейн в сборе	1
2	10801-60002	Прижимная крышка верхней втулки поворотного кронштейна	1
3	10724-60009	Верхняя втулка поворотного кронштейна	1
4	10724-70062	Нижняя втулка поворотного кронштейна	1
5	17890-81M16	Кольцо O-образного сечения втулки	1
6	10724-70M40	Уплотнительное кольцо нижнего кронштейна поворотного механизма	1
7	10994-90077	Двухсторонняя шпилька поворотного кронштейна	2
8	DM2009-44514-000	Верхний демпфер в сборе	1
9	DM2009-44526-000	Опорная пластина верхнего демпфера	1
10	15720-90400	Шестигранная гайка типа 1	2
11	10991-02016	Болт с шестигранной головкой с плоской шайбой в сборе	2
12	DM2009-44551-000	Нижний фиксирующий блок поворотного кронштейна	2
13	DM2009-44557-000	Передняя боковая подушка промежуточного корпуса	2
14	DM2009-44555-000	Боковая подушка промежуточного корпуса	2
15	DM2009-44574-000	Нижняя подушка промежуточного корпуса	1
16	10991-02M65	Болт с шестигранной головкой	2
17	10991-02M64	Болт или винт в сборе с плоской шайбой	2
18	10931-02M76	Гайка с шестигранным фланцем	4
19	17300-04M07	Маслёнка	1
20	DM2009-82127-000	Провод заземления поворотного кронштейна	1
	DM2009-82127-001	Провод заземления поворотного кронштейна	1
21	DM1511-42528-000	Прокладка верхней втулки поворотного кронштейна	1
22	DM1511-43373-000	Уплотнительное кольцо болта	1
23	10905-04M03	Болт с шестигранной головкой и фланцем	1
24	DM2009-42532-001	Защитный кожух троса газа	1
25	10999-04038	Винт с внутренним шестигранником и полукруглой головкой	4
26	13320-40580	Винт самонарезающий с крестообразным шлицем и полукруглой головкой	1
27	DM2009-83773-000	Крышка рычага управления	1
28	13015-04070	Болт с шестигранной головкой	2
29	18115-04400	Плоская шайба	2
30	DM2009-48511-000	Соединительная пластина рулевого управления	1
31	13015-02085	Болт с шестигранной головкой	1
32	18115-02400	Плоская шайба	1
33	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
34	DM2009-44194-000	Резиновая заглушка	1

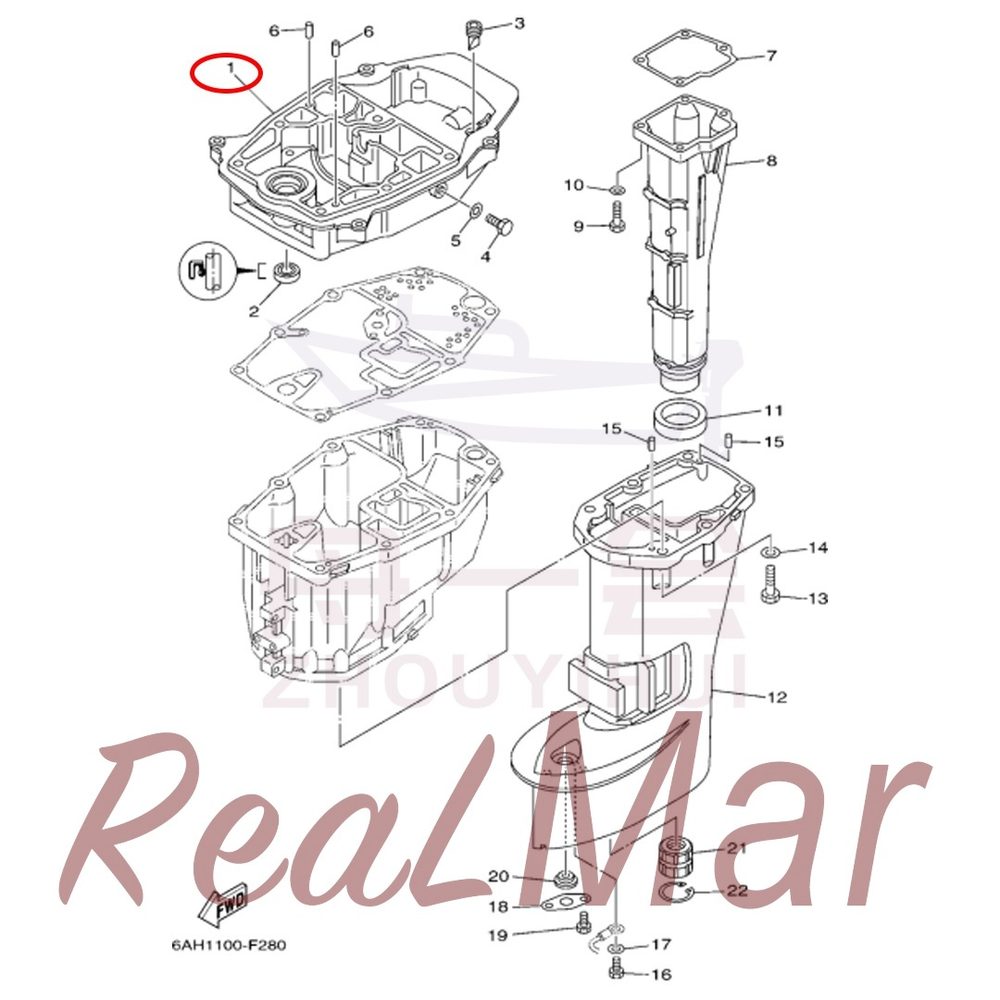

Рис. 23ВЕРХНИЙ КОРПУС UPPER CASING

REF	Номер детали	Наименование	Кол-во
1	DM2009-41137-000	Промежуточная опора	1
2	17909-98M47	Сальник промежуточного основания	1
3	DM3011-42717-001	Утиный обратный клапан	1
4	13015-02096	Болт с шестигранной головкой	1
5	17406-98M03	Установочный штифт	1
6	17404-91M87	Установочный штифт промежуточной опоры	2
7	DM2009-41134-000	Прокладка выхлопной трубы	1
8	DM2009-14711-000	Выхлопная труба	1
	DM2009-14711-001	Выхлопная труба	1
9	13035-04085	Болт с шестигранной головкой	4
10	18115-04400	Плоская шайба	4
11	DM2009-41138-000	Уплотнительное кольцо выхлопной трубы	1
12	DM2009-45111-000	Промежуточный корпус	1
	DM2009-45111-001	Промежуточный корпус	1
13	13035-02070	Болт с шестигранной головкой	6
14	18115-02400	Плоская шайба	6
15	17406-98M03	Установочный штифт	2
16	13015-05090	Болт с шестигранной головкой	1
17	18115-05400	Плоская шайба	1
18	DM9909-45321-000	Прижимная пластина защитного кольца промежуточного корпуса	1
19	13015-04002	Болт с шестигранной головкой	1
20	10620-96M56	Защитное кольцо промежуточного корпуса	1
21	DM1511-45318-000	Втулка гребного вала в сборе	1
22	17680-70068	Стопорное кольцо для отверстия	1

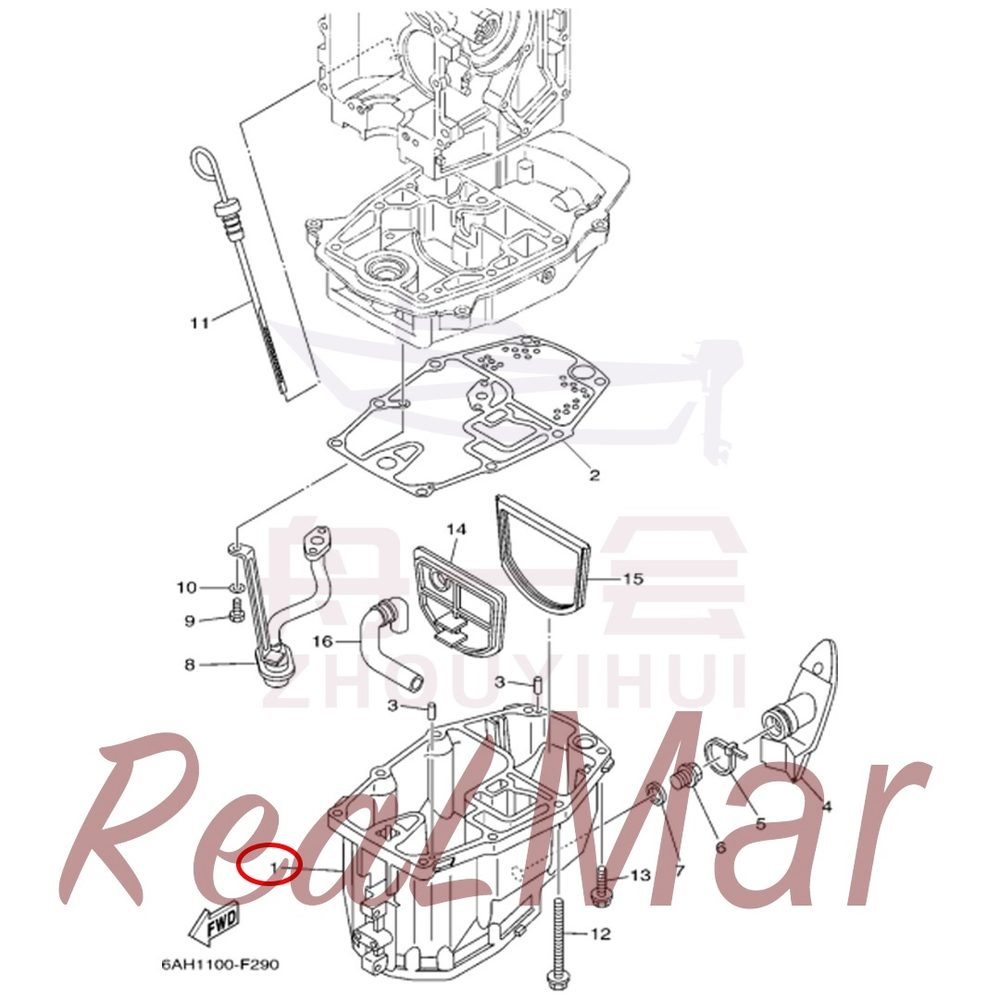

Рис. 24МАСЛЯНЫЙ ПОДДОН OIL PAN

REF	Номер детали	Наименование	Кол-во
1	DM2009-15311-000	Масляный поддон	1
2	DM2009-15312-000	Прокладка масляного поддона	1
3	17406-98M03	Установочный штифт	2
4	DM2009-15316-000	Маслонаправляющая втулка	1
5	10645-99M51	Пластиковая стяжка	1
6	10760-96M04	Сливная пробка масляного поддона	1
7	10670-96M01	Шайба сливной пробки масляного поддона	1
8	DM2009-13411-000	Встроенный масляный фильтр	1
9	13097-04094	Болт с шестигранной головкой	3
10	18107-04400	Плоская шайба	3
11	DM2009-15362-000	Масляный щуп	1
12	10991-02907	Болт с шестигранной головкой с плоской шайбой в сборе	6
13	10991-02908	Болт с шестигранной головкой с плоской шайбой в сборе	2
14	DM2009-45126-000	Перегородка масляного поддона	1
15	DM2009-45115-000	Нижний шланг отвода выхлопных газов	1
16	DM2009-45115-000	Нижний шланг отвода выхлопных газов	1

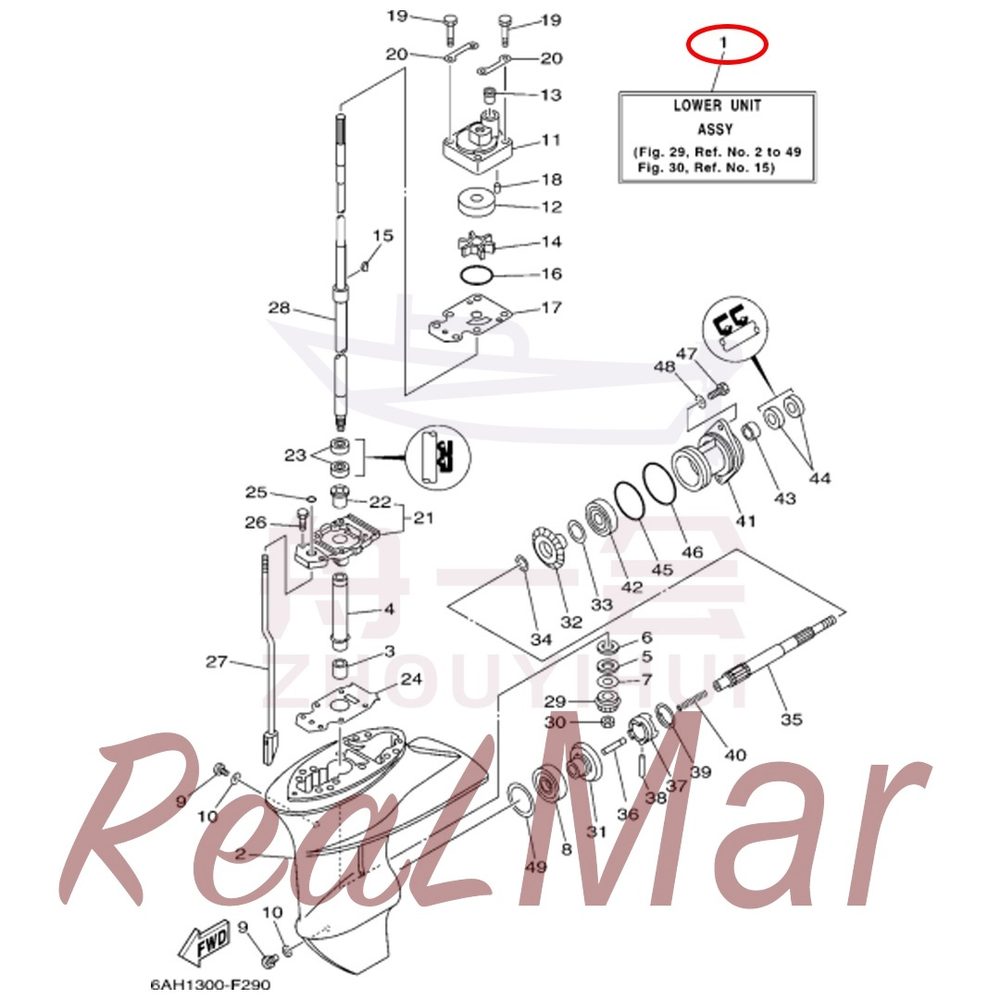

Рис. 25НИЖНИЙ КАРТЕР И ПРИВОД 1 LOWER CASING & DRIVE 1

REF	Номер детали	Наименование	Кол-во
1	DM2009-45300-000	Редуктор в сборе S	1
	DM2009-45300-001	Редуктор в сборе L	1
2	DM2009-45311-000	Корпус редуктора	1
3	17795-796V2	Игольчатый подшипник приводного вала	1
4	DM1511-45536-000	Направляющая втулка приводного вала	1
5	10801-96099	Упорный подшипник скольжения с масляной пропиткой	1
6	10809-95093	Шайба ведущей шестерни	1
7	DM1512-45587-000	Регулировочная шайба	1
	DM1512-45587-001	Регулировочная шайба	1
8	17778-00005	Конический роликовый подшипник шестерни переднего хода	1
9	10760-02008	Сливная пробка без магнита	2
10	10670-02080	Шайба сливной пробки	2
11	DM2009-44311-000	Корпус водяного насоса	1
12	DM1511-44322-000	Обойма корпуса водяного насоса	1
13	DM3011-44367-000	Сальник корпуса водяного насоса	1
14	DM1511-44352-000	Крыльчатка водяного насоса	1
15	DM9909-44338-000	Шпонка приводного вала	1
16	17890-61064	Уплотнительное кольцо опоры	1
17	DM9909-44323-001	Прокладка корпуса водяного насоса	1
18	17406-98M03	Установочный штифт	2
19	13020-02065	Болт с шестигранной головкой	4
20	DM1511-44328-000	Пластина крепления корпуса водяного насоса	2
21	DM2009-45331-000	Основание водяного насоса	1
22	DM1512-45316-000	Втулка	1
23	17909-80009	Сальник	2
24	DM2009-45315-000	Прокладка основания водяного насоса	1
25	17890-04ME4	Кольцо O-ring основания водяного насоса	1
26	13020-02085	Болт с шестигранной головкой	2
27	DM2009-44150-000	Нижний рычаг переключения передач в сборе	1
	DM2009-44150-001	Нижний рычаг переключения передач в сборе	1
28	DM2009-45510-000	Вал гребной в сборе	1
	DM2009-45510-001	Вал гребной в сборе	1
29	DM1511-45551-000	Ведущая шестерня	1
30	10931-02M04	Контргайка ведущей шестерни	1
31	DM1511-45560-000	Шестерня переднего хода в сборе	1
32	DM1511-45571-000	Шестерня заднего хода	1
33	DM1512-45577-000	Регулировочная шайба	1
	DM1512-45577-001	Регулировочная шайба	1
	DM1512-45577-002	Регулировочная шайба	1
	DM1512-45577-003	Регулировочная шайба	1
	DM1512-45577-004	Регулировочная шайба	1
34	10809-93428	Шайба шестерни заднего хода	1
35	DM1511-45611-000	Гребной вал	1
36	DM1511-45635-000	Штифт переключения передач	1
37	DM1511-45631-000	Муфта сцепления	1
38	10850-05090	Ограничительный штифт муфты сцепления	1
39	DM1511-45633-000	Пружина кручения муфты сцепления	1
40	10509-950A0	Пружина сжатия собачки	1
41	DM1511-45361-000	Корпус подшипника	1
42	17704-00509	Подшипник корпуса подшипника	1
43	17795-793U8	Игольчатый подшипник гребного вала	1
44	17909-93056	Сальник крышки подводного корпуса	2
45	17890-53M01	Переднее кольцо O-ring корпуса подшипника	1
46	17890-54M20	Заднее кольцо O-ring корпуса подшипника	1
47	13035-04080	Болт с шестигранной головкой с плоской шайбой в сборе	2
48	18115-04400	Плоская шайба	2
49	DM1512-45567-000	Регулировочная шайба	1
	DM1512-45567-001	Регулировочная шайба	1
	DM1512-45567-002	Регулировочная шайба	1
	DM1512-45567-003	Регулировочная шайба	1
	DM1512-45567-004	Регулировочная шайба	1
	DM1512-45567-005	Регулировочная шайба	1
	DM1512-45567-006	Регулировочная шайба	1

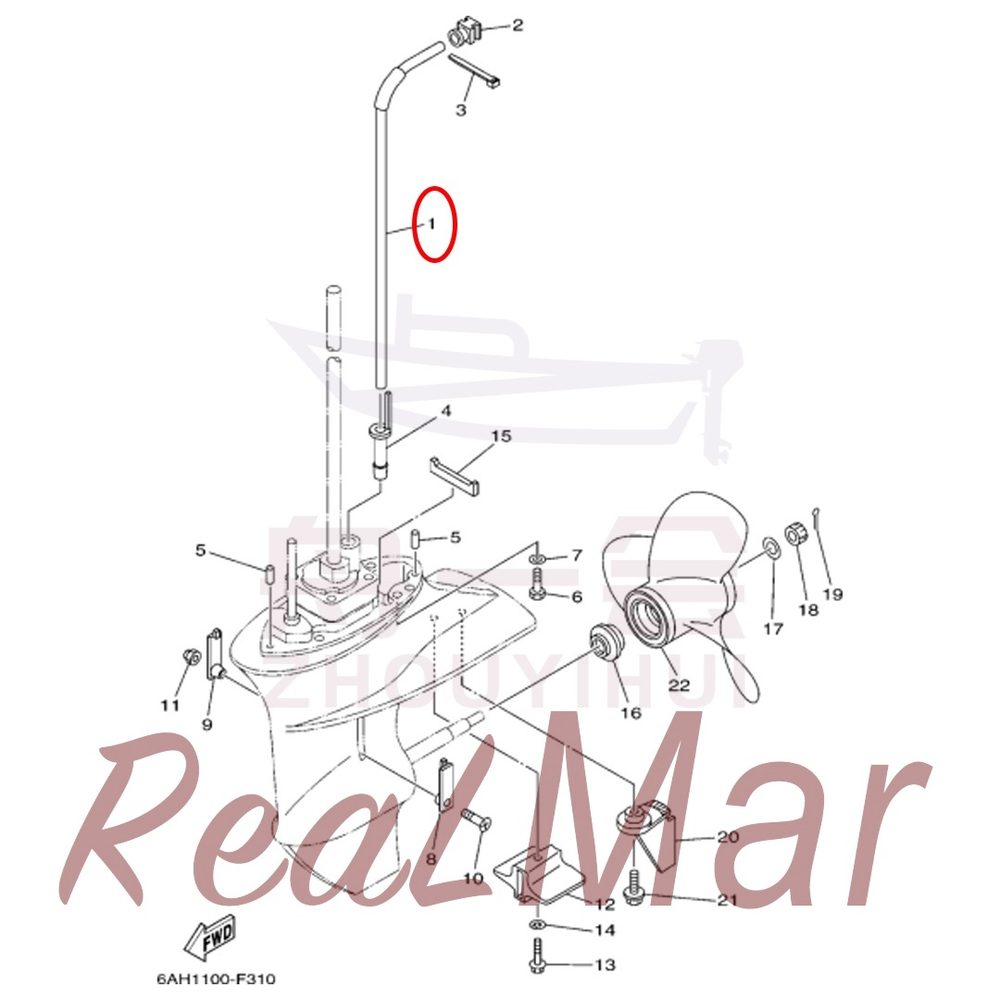

Рис. 26НИЖНИЙ КАРТЕР И ПРИВОД 2 LOWER CASING & DRIVE 2

REF	Номер детали	Наименование	Кол-во
1	DM2009-44361-000	Водоприемная трубка	1
	DM2009-44361-001	Водоприемная трубка	1
2	DM2009-44365-000	Верхняя уплотнительная втулка водоприемной трубки	1
3	10645-99M90	Стяжка кабельная	1
4	DM2009-44368-000	Нижняя уплотнительная втулка водоприемной трубки	1
5	17406-98M03	Установочный штифт	2
6	13035-02070	Болт с шестигранной головкой	4
7	18115-02400	Плоская шайба	4
8	DM1511-45214-000	Левая водозаборная сетка	1
9	DM1511-45215-000	Правая водозаборная сетка	1
10	10958-05M06	Винт с крестообразным шлицем и потайной головкой	1
11	10925-05008	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
12	DM2009-45251-000	Анод редуктора	1
13	15215-04075	Болт с шестигранной фланцевой головкой	1
14	18110-04700	Стопорная шайба с внутренними зубьями	1
15	DM1511-45375-000	Уплотнительная полоса редуктора	1
16	DM1511-45987-000	Упорная втулка гребного винта	1
17	10809-90M09	Шайба увеличенная	1
18	10939-90M09	Контргайка гребного винта	1
19	19610-70080	Шплинт	1
20	DM2009-45371-000	Антикавитационная плита	1
21	10991-04M22	Болт с шестигранной головкой с плоской шайбой в сборе	1
22	DM2009-45941-000	Гребной винт в сборе	1
	DM2009-45943-000	Гребной винт в сборе	1
	DM2009-45945-000	Гребной винт в сборе	1
	DM2009-45952-000	Гребной винт в сборе	1
	DM1511-45941-000	Винт гребной в сборе	1
	DM1511-45943-001	Винт гребной в сборе	1
	DM1511-45952-000	Винт гребной в сборе	1

Рис. 27ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	DM2009-24201-000	Топливный бак в сборе	1
2	DM0511-24268-000	Уплотнительная прокладка разъема топливопровода	1
3	DM2009-24610-000	Крышка топливного бака в сборе	1
4	DM2009-24260-000	Разъем топливопровода в сборе	1
5	10953-05M94	Винт с крестообразным шлицем и полукруглой головкой	4
6	DM0511-24329-000	Нейлоновая шайба разъема топливопровода	4
7	DM0609-24306-000	Топливопровод в сборе	1

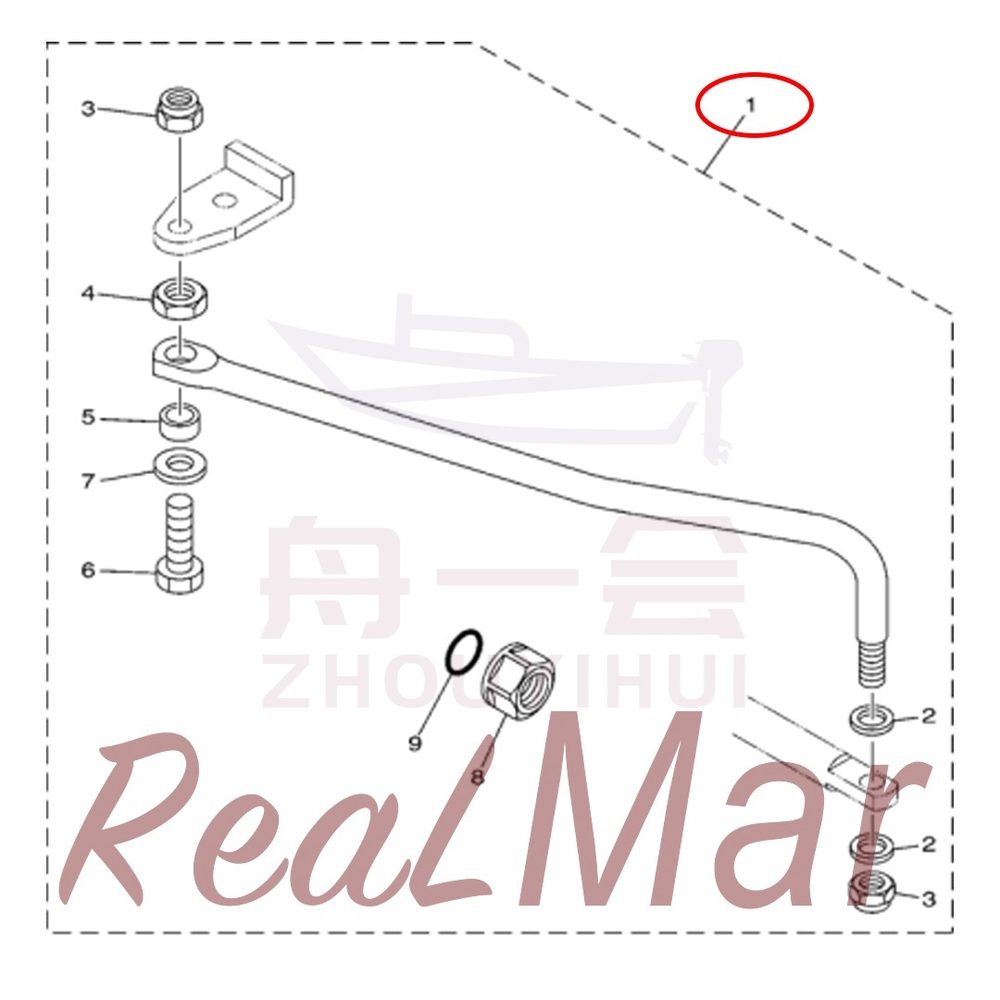

Рис. 28НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING GUIDE

REF	Номер детали	Наименование	Кол-во
1	DM2009-61350-000	Тяга рулевого управления в сборе	1
2	10809-90M80	Шайба малая	2
3	10925-01M09	Контргайка тяги рулевого управления	2
4	10930-01M07	Тонкая гайка конца троса тяги рулевого управления	1
5	10723-90M68	Втулка конца троса тяги рулевого управления	1
6	DM3011-61355-000	Болт с шестигранной головкой	1
7	10809-90M47	Шайба малая	1
8	DM3011-43145-001	Контргайка конца троса тяги рулевого управления	1
9	17890-94835	Кольцо уплотнительное круглого сечения пластиковой гайки фиксатора поворота	1

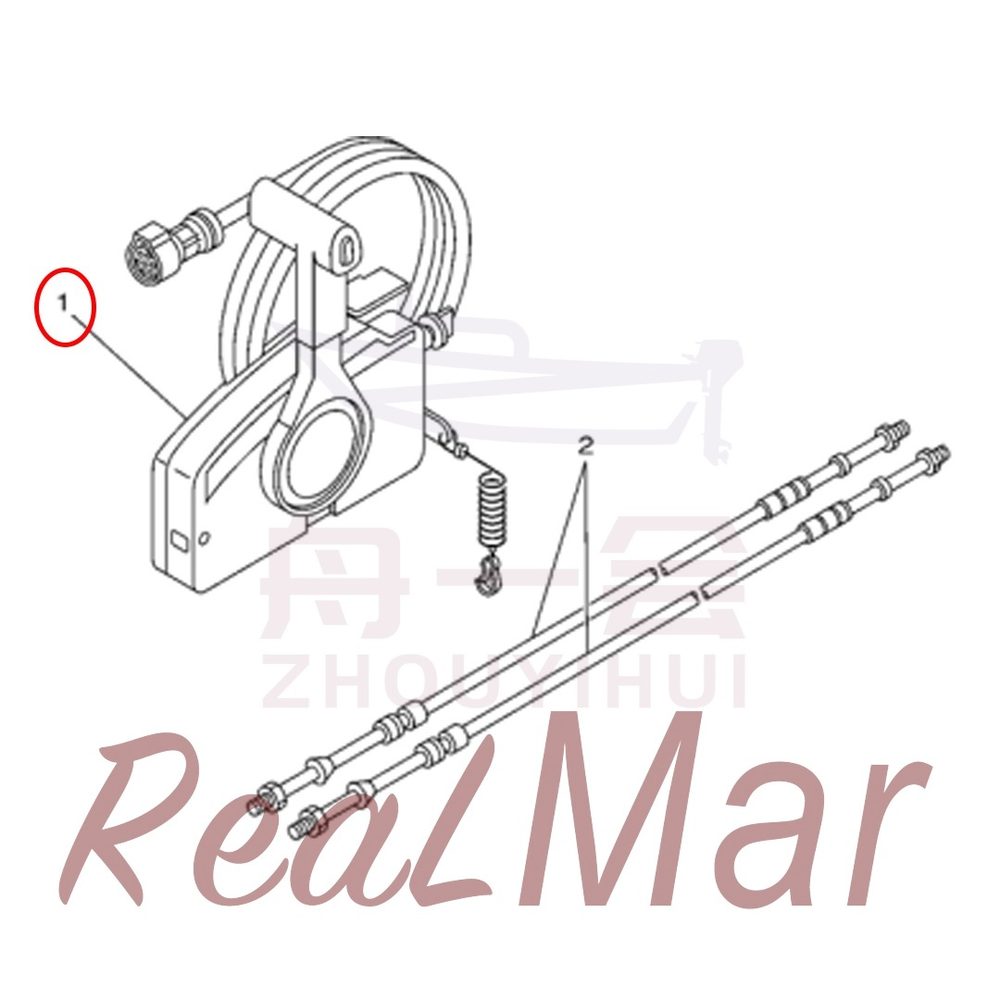

Рис. 29ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL BOX

REF	Номер детали	Наименование	Кол-во
1	DM2009-48201-000	Пульт дистанционного управления в сборе	1
2	DM1509-48310-000	Трос привода дроссельной заслонки	2
	DM3011-48320-002	Трос дроссельной заслонки	2
	DM3011-48320-003	Трос привода дроссельной заслонки	2
	DM3011-48320-004	Трос привода дроссельной заслонки	2

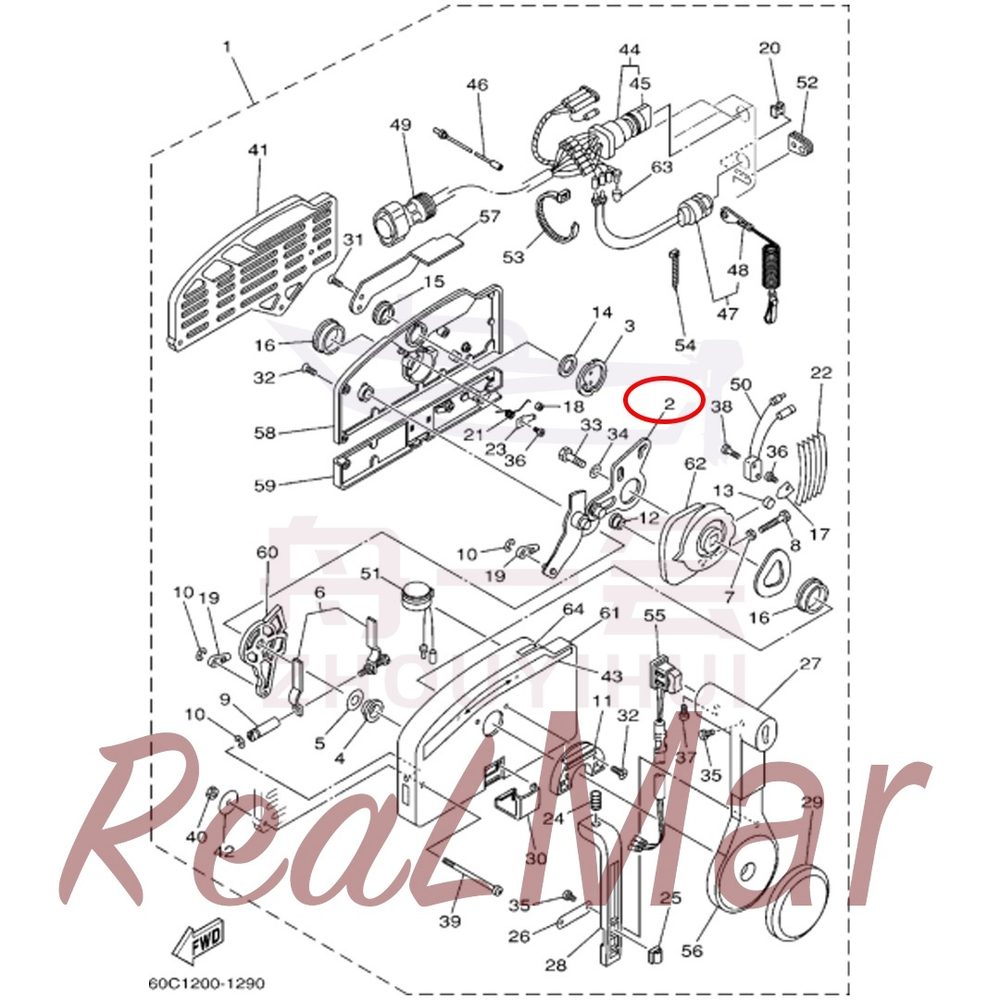

Рис. 30БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ASSY

REF	Номер детали	Наименование	Кол-во
1	DM2009-48201-000	Пульт дистанционного управления в сборе	1
2	DM4011-48261-000	Рычаг управления дроссельной заслонкой в сборе	1
3	DM3011-48153-000	Ось холостого хода в сборе	1
4	DM3011-48235-000	Втулка рычага переключения передач	1
5	DM3011-48268-000	Плоская шайба	1
6	DM3011-48264-000	Регулировочный кронштейн в сборе	1
7	15720-05400	Гайка шестигранная тип 1	1
8	13720-05085	Болт с шестигранной головкой	1
9	DM3011-48265-000	Регулировочный болт	1
10	17670-04086	Стопорное кольцо	3
11	DM3011-48245-000	Стопорный диск	1
12	DM3011-48252-000	Втулка	1
13	DM3011-48248-000	Ролик	1
14	DM3011-48198-000	Волнистая шайба ограничителя откидывания	1
15	DM3011-48243-000	Втулка оси холостого хода	1
16	DM3011-48236-000	Втулка рычага управления дроссельной заслонкой	2
17	DM3011-48189-000	Пластина	1
18	DM3011-48234-000	Ограничитель	1
19	DM3011-48345-000	Тяга управления	2
20	DM3011-48358-000	Заглушка	1
21	DM3011-48244-000	Пружина кручения	1
22	DM3011-48238-000	Пружинная пластина	5
23	DM3011-48246-000	Прокладка	1
24	DM3011-48227-000	Пружина сжатия	1
25	DM4011-82594-001	Зажим	1
26	DM3011-48226-000	Ограничительная пластина	1
27	DM3011-48222-000	Рукоятка рычага управления	1
28	DM3011-48223-000	Рычаг блокировки нейтрали	1
29	DM3011-48225-000	Крышка	1
30	DM3011-48219-000	Крышка проводки	1
31	DM3011-48281-000	Винт с крестообразным шлицем и потайной головкой	2
32	DM3011-48282-000	Винт с крестообразным шлицем и потайной головкой	7
33	13720-02070	Болт с шестигранной головкой	1
34	18110-02400	Плоская шайба	1
35	12520-06090	Винт с крестообразным шлицем и малой цилиндрической головкой	3
36	12520-06004	Винт с крестообразным шлицем и малой головкой	2
37	12520-05090	Винт с крестообразным шлицем и малой цилиндрической головкой	1
38	12520-07095	Винт с крестообразным шлицем и малой цилиндрической головкой	2
39	DM3011-48291-000	Винт с крестообразным шлицем и полупотайной головкой	3
40	15720-04400	Шестигранная тонкая гайка	3
41	DM3011-48293-000	Пластина контроллера	1
42	DM3011-48287-000	Плоская шайба крепления пульта управления с десятиконтактным разъемом	3
43	DM3011-48215-000	Наклейка блока управления 1	1
44	DM2009-82510-000	Главный выключатель (с ключом)	1
45	DM6011-82577-000	Ключ	1
46	DM3011-82531-001	Провод	1
47	DM3011-82575-001	Узел выключателя остановки двигателя	1
48	DM1511-82556-000	Аварийный трос остановки двигателя	1
49	DM4011-8258A-000	Разъем жгута проводов (длинный 10-контактный жгут)	1
50	DM3011-82540-001	Микропереключатель	1
51	DM2009-83383-000	Зуммер	1
52	DM3011-48284-000	Защитное кольцо	1
53	DM3011-82591-000	Хомут трубки	1
54	DM3011-82592-000	Хомут трубки	1
55	DM4011-82563-000	Выключатель тримма	1
	DM3011-48224-000	Заглушка выключателя тримма	1
56	DM3011-48221-000	Рычаг управления	1
57	DM3011-48152-000	Ручка регулировки холостого хода	1
58	DM3011-48212-000	Задняя крышка 1	1
59	DM3011-48213-000	Задняя крышка 2	1
60	DM3011-48271-000	Узел рычага переключения передач	1
61	DM4011-48211-000	Наружная крышка 1	1
62	DM3011-48232-000	Кулачок управления	1
63	DM2009-82542-000	Заглушка клеммы	1
	DM2009-82542-000	Заглушка клеммы	3
64	DM2009-48218-000	Наружная крышка	1
