东发 Tohatsu MD30/40/50B2/MWD50B2 2018 - 爆炸图零件明细

两冲程 TLDI · 2018 年 · 手册号 002-21048-0AH · 共 32 个部位 · 1088 条零件

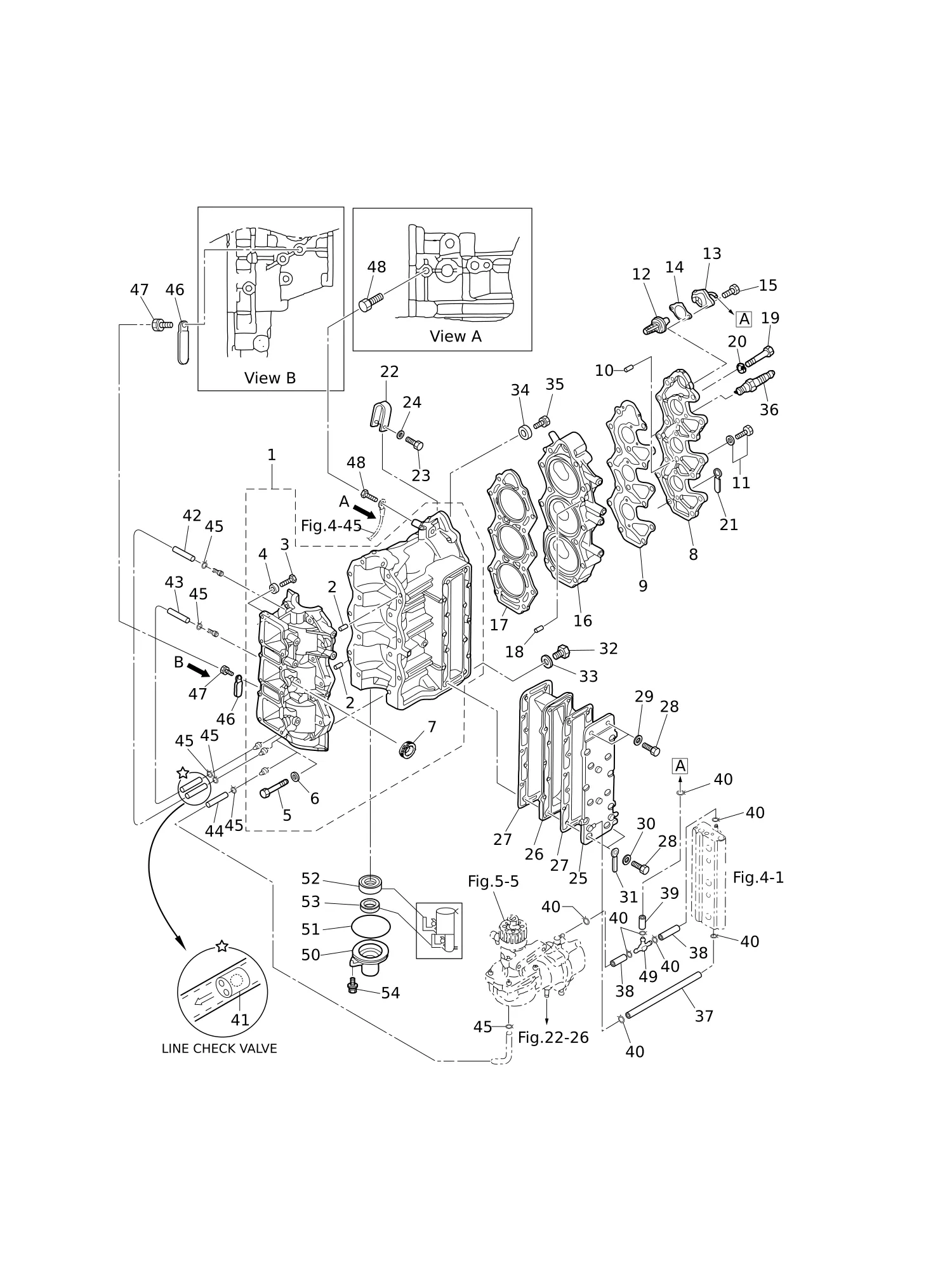

图 01气缸·曲轴箱 YLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	3T5B01100-0	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
3	910103-0618	螺栓	* BOLT	1
4	353-76079-0	* 轴环 6.2-9-9.3	* COLLAR 6.2-9-9.3	1
5	916124-0845	螺栓	* BOLT	14
7	3B7-76093-0	索环 25-5	GROMMET 25-5	1
8	3T5B01021-0	气缸盖罩	CYLINDER HEAD COVER	1
9	3T5-01024-0	气缸盖罩垫片	CYLINDER HEAD COVER GASKET	1
10	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
11	910121-5620	螺栓	BOLT	4
12	345-01030-0	节温器	THERMOSTAT	1
13	3T5B01031-1	节温器盖总成	THERMOSTAT CAP ASSY	1
14	3T5-01032-0	节温器盖垫片	THERMOSTAT CAP GASKET	1
15	9101E3-5625	螺栓	BOLT	2
16	3GFB01091-0	气缸盖	CYLINDER HEAD	1
17	3T5-01005-0	气缸盖衬垫	CYLINDER HEAD GASKET	1
18	345-01111-0	定位销6-12	DOWEL PIN 6-12	2
19	3C8-01012-0	气缸盖螺栓	CYLINDER HEAD BOLT	14
20	345-01015-0	垫圈 8.5-19.5-3.2	WASHER 8.5-19.5-3.2	14
21	3T5-06971-1	卡箍 8.5-85P	CLAMP 8.5-85P	1
22	3C8-01513-1	吊架	HANGER	1
23	9101F4-0835	螺栓	BOLT	1
24	940121-0800	垫圈	WASHER	1
25	3Z5B02300-1	排气盖总成	EXHAUST COVER ASSY	1
26	3C8-02302-0	排气内盖	EXHAUST COVER (INNER)	1
27	3C8-02305-2	排气盖垫片	EXHAUST COVER GASKET	2
28	9161F9-0630	螺栓	BOLT	14
29	940103-0600	垫圈	WASHER	2
30	940121-0600	垫圈	WASHER	12
31	3T4-06972-1	卡箍 6.5-87P	CLAMP 6.5-87P	1
32	9106E3-0808	螺栓	BOLT	1
33	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	1
34	338-60218-2	阳极块	ANODE	1
36	9701-1-1111	火花塞(IZFR6Q)	SPARK PLUG(IZFR6Q)	3
37	98AB-50-250	软管 φ5-φ10	HOSE φ5-φ10	1
38	98AB-50-075	软管	HOSE	2
39	98AB-50-115	软管	HOSE	1
40	338-02215-0	卡扣φ10	CLIP φ10	8
41	393-01160-0	止回阀	CHECK VALVE	2
42	98AL-40-355	软管	HOSE	1
43	98AL-40-205	软管	HOSE	1
44	98AL-40-335	软管	HOSE	1
45	338-01133-0	卡环 φ7	CLIP φ7	6
46	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
47	910103-0610	螺栓	BOLT	1
48	910103-5610	螺栓	BOLT	1
49	3T7-01175-0	管接头总成(止回阀)	NIPPLE ASSY (CHECK VALVE)	1
50	3C8-01291-0	曲轴箱盖	CRANKCASE HEAD	1
51	346-01216-0	O型圈1.7-59	O-RING 1.7-59	1
52	3T5-00122-0	油封 25-40-8	OIL SEAL 25-40-8	1
53	3C8-01215-0	油封 16-28-7	OIL SEAL 16-28-7	1
54	910103-5620	螺栓	BOLT	2

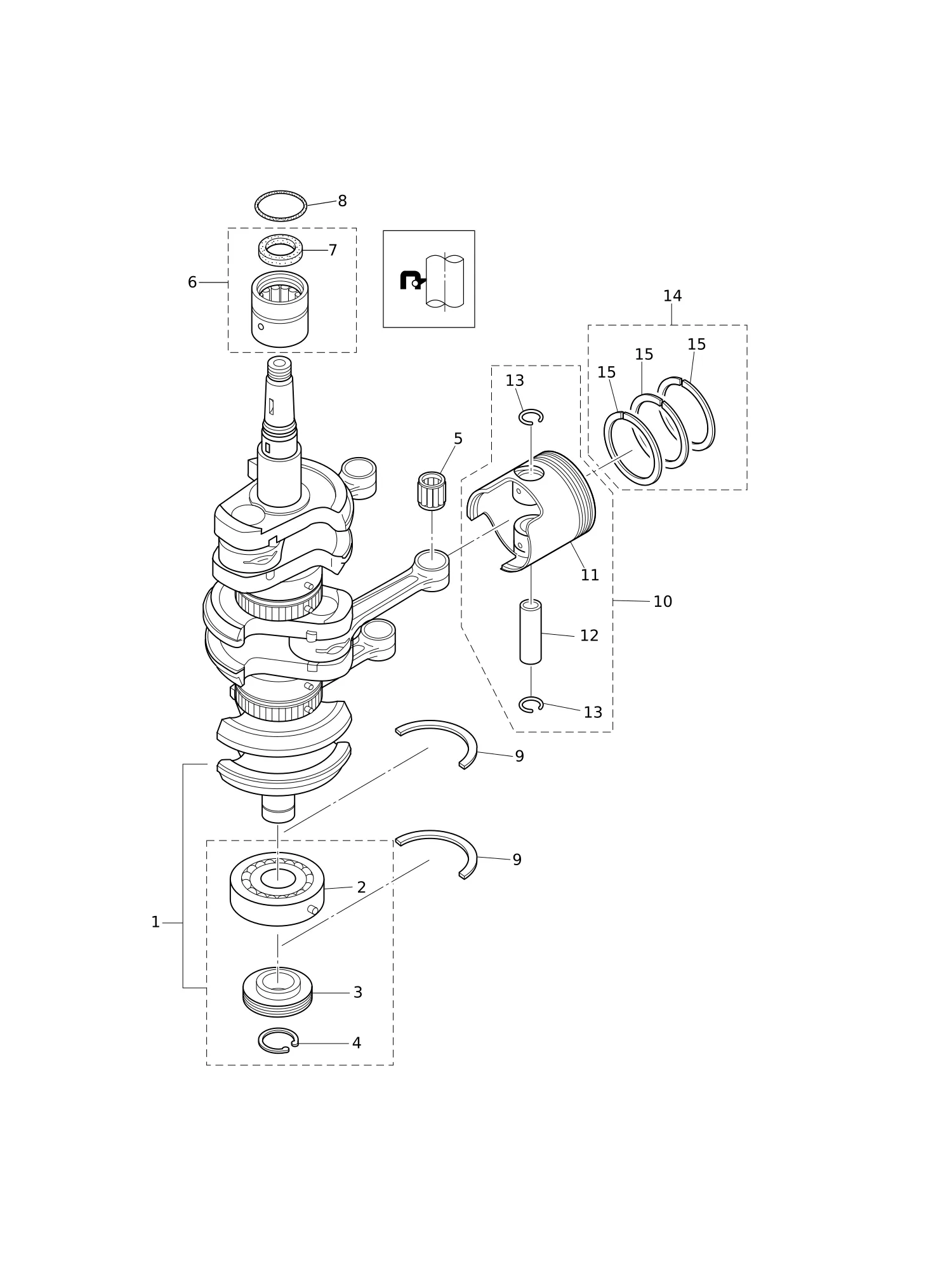

图 02活塞·曲轴 ISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	3T5-00050-1	带齿轮曲轴总成	CRANKSHAFT ASSY W/GEAR	1
2	3J2-00114-0	* 主轴承 6305	* MAIN BEARING 6305	1
3	3C8-09060-0	* 机油泵驱动齿轮	* OIL PUMP DRIVE GEAR	1
4	945107-2500	* C形环 d=25	* C-RING d=25	1
5	345-00042-0	滚柱轴承 17-21-27	ROLLER BEARING 17-21-27	3
6	3T5-00113-0	主轴承	MAIN BEARING	1
7	3T5-00121-0	* 油封 36-46-6	* OIL SEAL 36-46-6	1
8	353-00108-0	O型圈 2.4-44.7	O-RING 2.4-44.7	1
9	346-00115-0	止推板	THRUST PLATE	2
10	3GF-87130-0	活塞修理包	PISTON REPAIR KIT	3
10	3GF-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	3
11	3GF-00001-1	* 活塞	* PISTON	1
11	3GF-00004-1	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
12	3C8-00021-1	* 活塞销	* PISTON PIN	1
13	334-00024-1	* 活塞销卡簧	* PISTON PIN CLIP	2
14	3GF-87123-0	活塞环组	PISTON RING SET	3
14	3GF-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	3
15	3T5-00011-0	* 活塞环	* PISTON RING	3
15	3T5-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	3

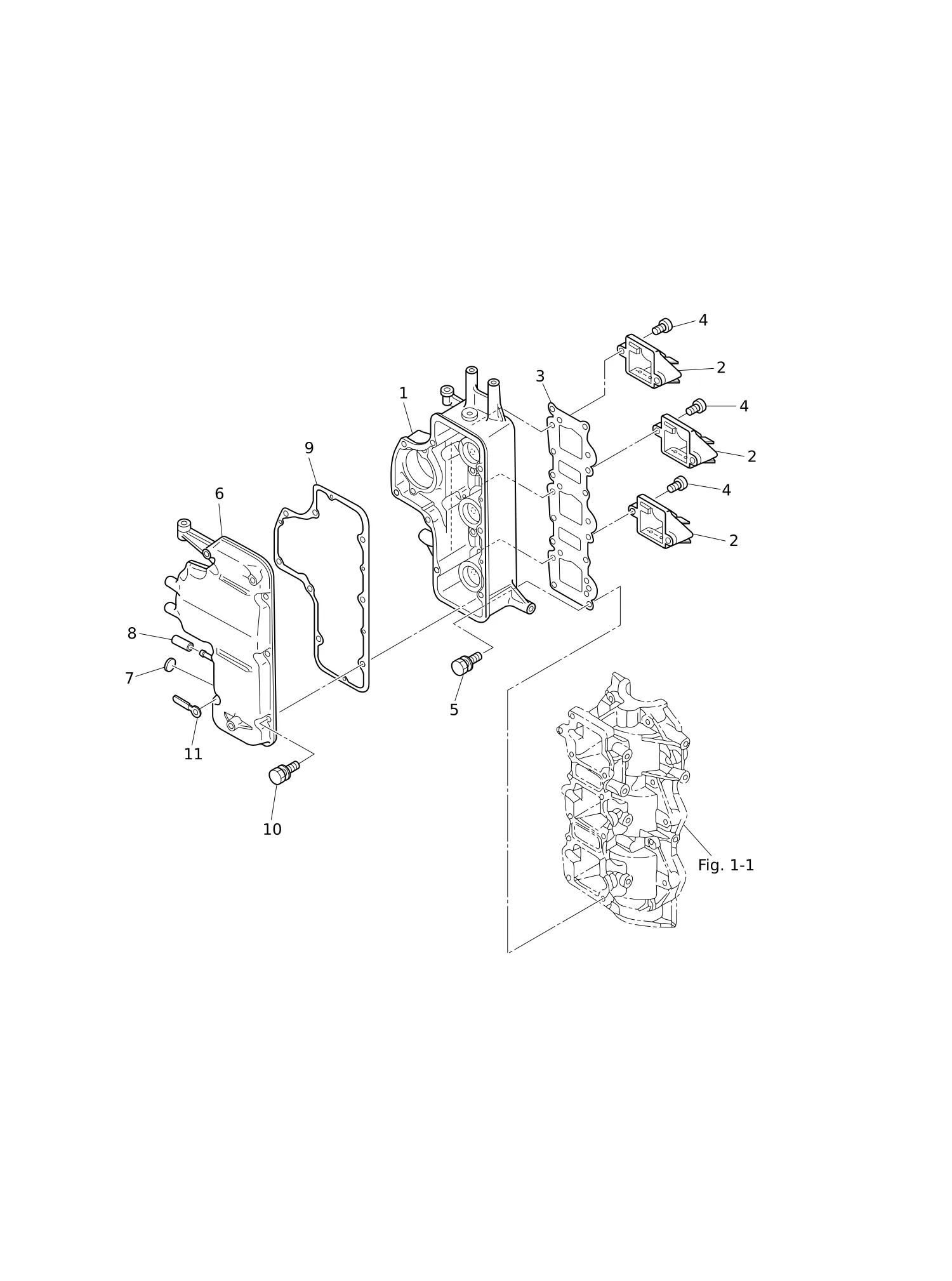

图 03红外腔室 IR CHAMBER

REF	零件编号	中文名称	英文名称	数量
1	3T5B02240-0	气室总成	AIR CHAMBER ASSY	1
2	3T5-02100-1	簧片阀总成	REED VALVE ASSY	3
3	3T5-02104-2	进气歧管垫片	INTAKE MANIFOLD GASKET	1
4	921521-6516	螺钉	SCREW	6
5	3T5-02241-0	螺栓6-25	BOLT 6-25	12
6	3GFB02246-0	气室盖总成	AIR CHAMBER COVER ASSY	1
7	345-76092-0	索环 20-3	GROMMET 20-3	1
8	3GF-01139-0	密封盖	SEALING CAP	1
9	3T5-02245-0	气室盖衬垫	AIR CHAMBER COVER GASKET	1
10	910103-5625	螺栓	BOLT	8
11	3Z5-06972-1	卡箍 7-120P	CLAMP 7-120P	1

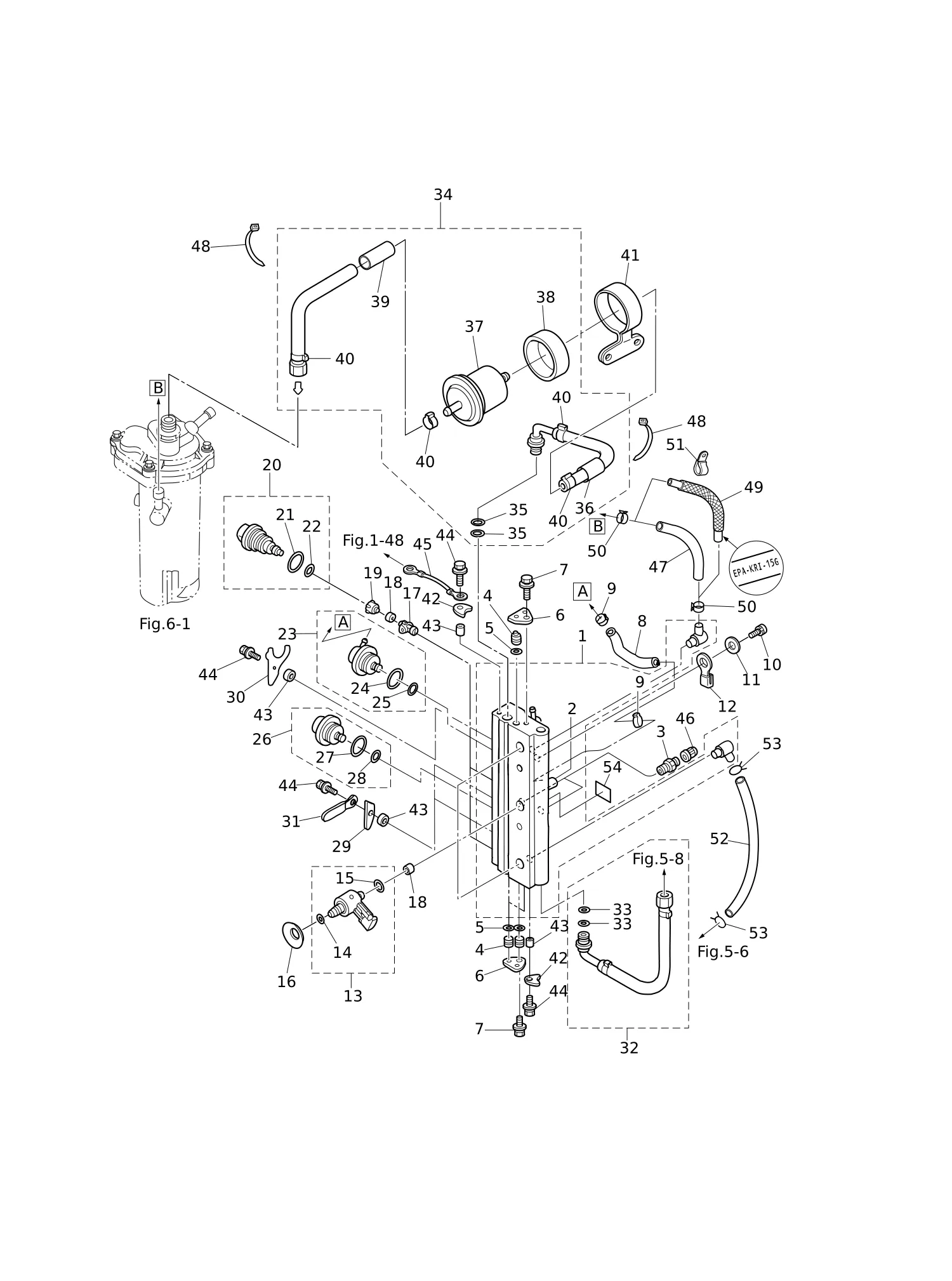

图 04空气导轨 AIR RAIL

REF	零件编号	中文名称	英文名称	数量
1	3T5-10080-1	空气导轨总成	AIR RAIL ASSY	1
2	3T5-10166-0	管接头	NIPPLE	1
3	3T5-10098-0	阀门总成（压力检测）	VALVE ASSY (PRESSURE CHECK)	2
4	3T5-10167-0	塞 10.5	PLUG 10.5	3
5	3T5-10164-1	O型圈1.9-6.8	O-RING 1.9-6.8	3
6	3T5-10165-0	堵头塞	PLUG STOPPER	2
7	910103-6612	螺栓	BOLT	2
8	98AY-45-105	软管	HOSE	1
9	3T5-10091-0	卡箍 29/64	CLAMP 29/64	2
10	910103-0865	螺栓	BOLT	2
11	940103-0800	垫圈	WASHER	2
12	3T5-06971-1	卡箍 8.5-85P	CLAMP 8.5-85P	1
13	3GF-10310-0	空气喷射器总成	AIR INJECTOR COMPLETE	3
14	3T5-10317-0	* O型圈 5-52	* O-RING 5-52	1
15	3Y9-10311-1	* O型圈 2.4-9.6	* O-RING 2.4-9.6	1
16	3Y9-10312-0	碟形弹簧	DISC SPRING	3
17	3T5-10314-0	喷油器嵌件	FUEL INJECTOR INSERT	3
18	3T5-10316-0	密封件	SEAL	6
19	3T5-10315-0	喷油器转接座	FUEL INJECTOR ADAPTER	3
20	3T5-10300-0	喷油器总成	FUEL INJECTOR ASSY	3
21	3T5-10304-0	* O型圈 2.8-20.2	* O-RING 2.8-20.2	1
22	3T5-10303-0	* O型圈 3.5-7.5	* O-RING 3.5-7.5	1
23	3T5-10148-0	燃油调节器总成	FUEL REGULATOR ASSY	1
26	3GF-10090-0	空气调节器总成	AIR REGULATOR ASSY	1
27	3T5-10095-0	* O型圈 2.5-20	* O-RING 2.5-20	1
28	3T5-10094-0	* O型圈 2.5-5	* O-RING 2.5-5	1
29	3T5-10302-0	固定板	HOLDING PLATE	2
30	3Y9-10302-0	固定板	HOLDING PLATE	1
31	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
32	3T5-10088-0	空气软管总成	AIR HOSE ASSY	1
34	3GF-10089-0	燃油软管总成	FUEL HOSE ASSY	1
35	3T5-10162-0	* O型圈1.9-9.8	* O-RING 1.9-9.8	2
36	3Z4-06157-0	* 防护罩 φ18-135	* PROTECTOR φ18-135	1
37	3T5B10143-0	* 高压燃油滤清器	* HIGH PRESSURE FUEL FILTER	1
38	3T5-10145-0	* 燃油滤清器橡胶座	* FUEL FILTER RUBBER MOUNT	1
39	3U1-06157-0	* 防护罩 φ18-150	* PROTECTOR φ18-150	1
40	3T5-10086-0	* 卡箍 21/32	* CLAMP 21/32	4
41	3Z5-10144-0	燃油滤清器卡箍	FUEL FILTER BAND	1
42	3T5-10169-0	固定板	HOLDING PLATE	2
43	3T5-10153-0	轴环 6.7-12.7-3	COLLAR 6.7-12.7-3	5
44	910103-6616	螺栓	BOLT	5
45	3A3-62396-1	接地线 L=110	GROUND L=110	1
46	3T5-10099-0	盖帽	CAP	2
47	98AB-50-530	软管	HOSE	1
48	3Z0-84398-0	箍带 203	BAND 203	4
49	3GJ-02165-1	带保护套燃油软管	FUEL HOSE W/PROTECTOR	1
50	3GT-35143-0	卡环 φ9.4	CLIP φ9.4	2
51	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	1
52	98AB-50-280	软管	HOSE	1
53	338-02215-0	卡扣φ10	CLIP φ10	2
54	3T5-72196-0	空气导轨标牌	AIR RAIL DECAL	1

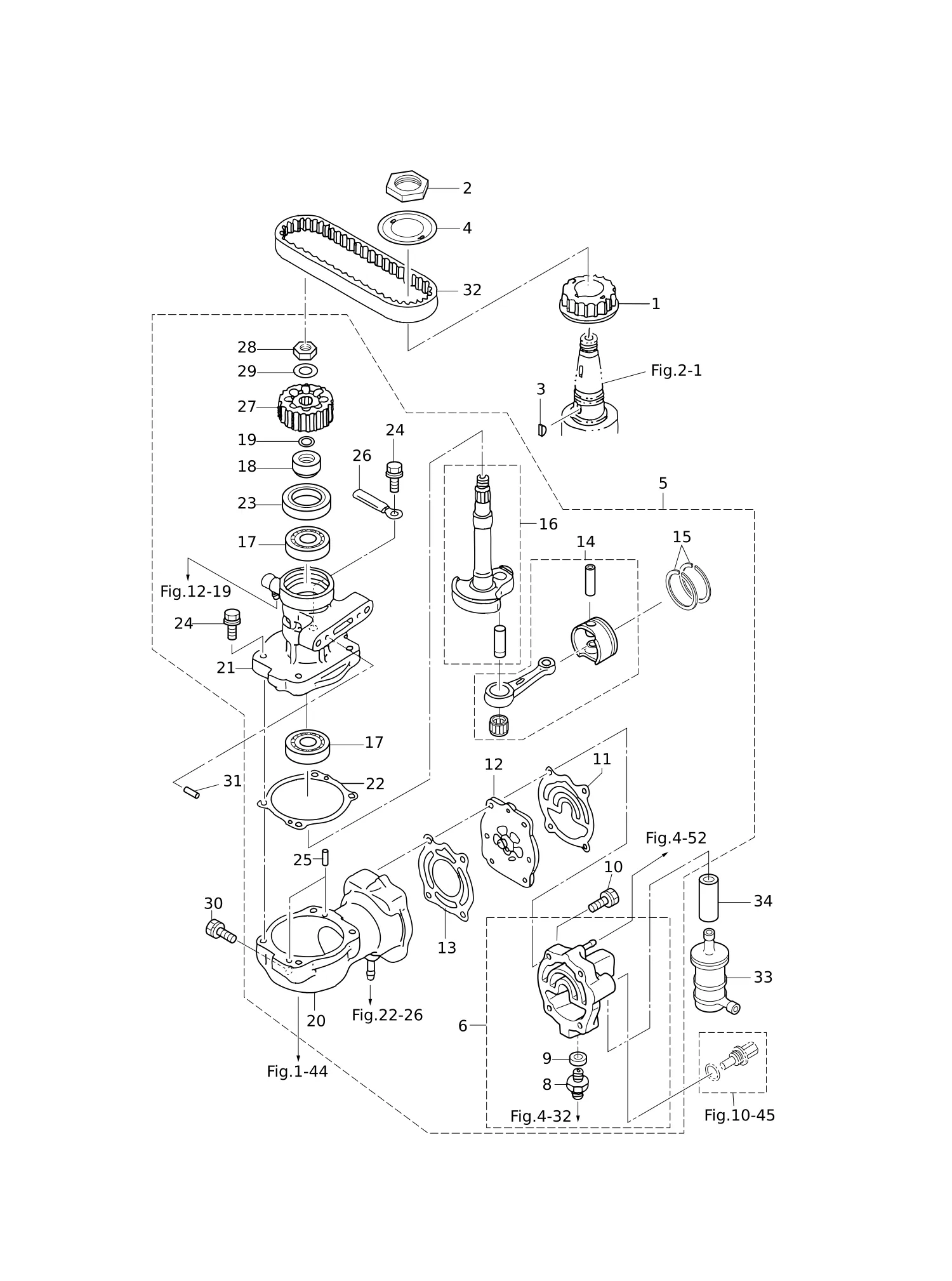

图 05空气压缩机 AIR COMPRESSOR

REF	零件编号	中文名称	英文名称	数量
1	3T5-10060-0	驱动皮带轮	DRIVE PULLEY	1
2	3T5-10068-2	螺母	NUT	1
3	3T5-10131-0	键 t=4	KEY ｔ=4	1
4	3T5-10063-0	皮带导轮	BELT GUIDE	1
5	3GFB10000-0	空气压缩机总成	AIR COMPRESSOR ASSY	1
6	3GFB10009-0	* 压缩机缸头总成	* COMPRESSOR HEAD ASSY	1
8	3T5-04308-0	适配器	** ADAPTER	1
9	3T5-04309-0	垫圈 10.2-17-2	** WASHER 10.2-17-2	1
10	910124-7630	螺栓	* BOLT	4
11	3T5-10012-1	* 衬垫	* GASKET	1
12	3T5-10010-0	* 簧片阀总成	* REED VALVE ASSY	1
13	3T5-10019-0	* 衬垫	* GASKET	1
14	3GF-87330-0	* 活塞连杆总成	* PISTON & CONNECTING ROD ASSY	1
15	3T5-10025-0	* 空气压缩机活塞环	* AIR COMPRESSOR PISTON RING	2
16	3GF-87331-0	* 压缩机曲轴总成	* COMPRESSOR CRANKSHAFT ASSY	1
17	9601-0-6203	* 球轴承 6203	* BALL BEARING 6203	2
18	3T1-10042-0	* 轴环 13.5-25-13	* COLLAR 13.5-25-13	1
19	3T5-10046-0	* O型圈1.9-13	* O-RING 1.9-13	1
20	3GFB10048-0	* 空气压缩机气缸总成	* AIR COMPRESSOR CYLINDER ASSY	1
21	3T5B10051-0	* 空气压缩机壳体总成	* AIR COMPRESSOR HOUSING ASSY	1
22	3T5-10054-0	* 衬垫	* GASKET	1
23	3T5-10041-0	* 油封 25-45-8	* OIL SEAL 25-45-8	1
24	910103-5625	螺栓	* BOLT	4
26	3PR-06972-0	* 卡箍 6.5-47.5P	* CLAMP 6.5-47.5P	1
27	3T5-10062-0	* 从动皮带轮	* DRIVEN PULLEY	1
28	309-00132-0	螺母 10-P1.25	* NUT 10-P1.25	1
29	3B7-01116-0	* 垫圈 10.5-20-3.2	* WASHER 10.5-20-3.2	1
30	910103-7835	螺栓	BOLT	3
31	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
32	3T5-10061-0	传动皮带	DRIVE BELT	1
33	3GF-10130-0	空气滤清器总成	AIR FILTER ASSY	1
34	98AT130-060	软管	HOSE	1

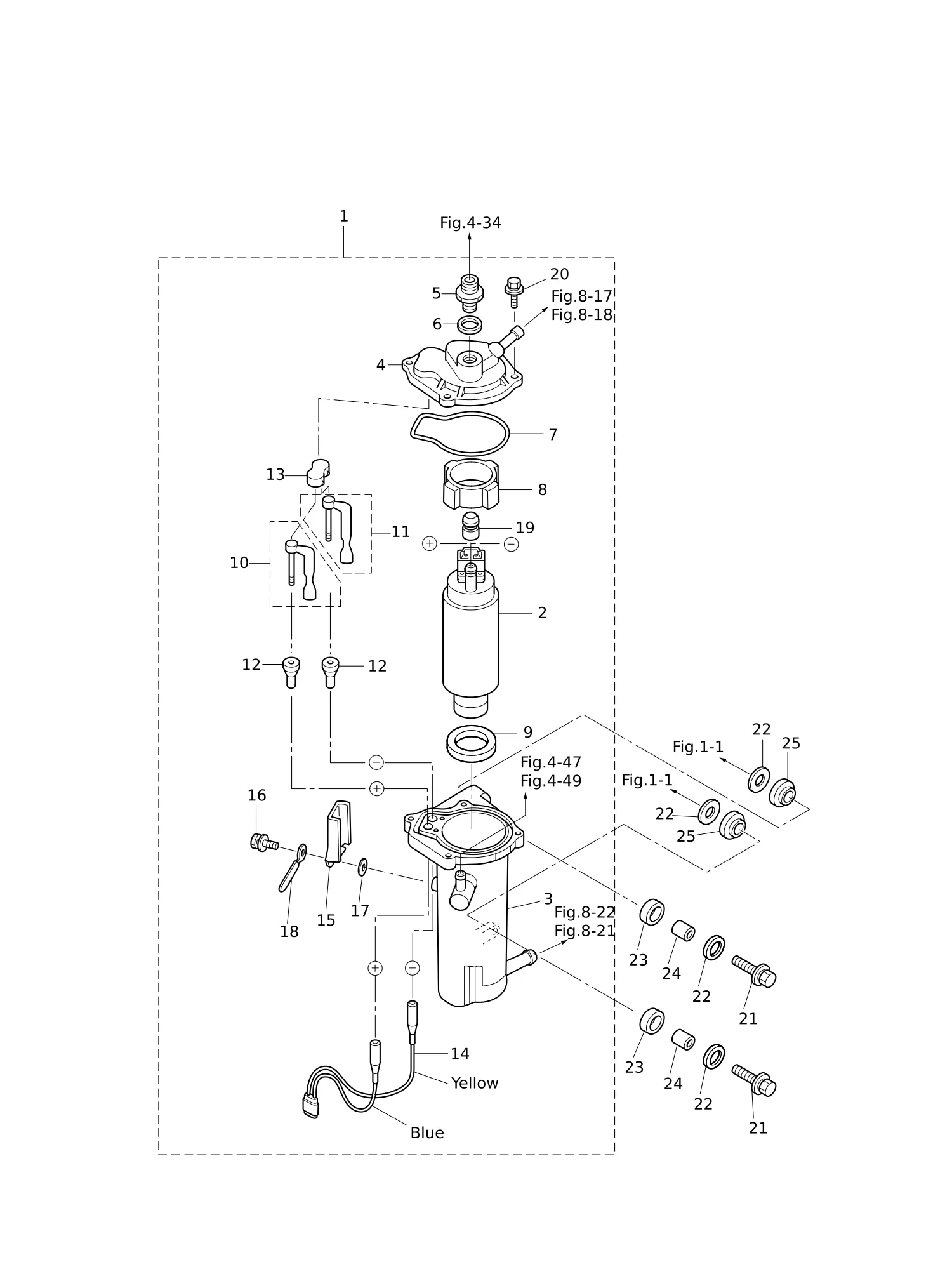

图 06燃油供给泵 FUEL FEED PUMP

REF	零件编号	中文名称	英文名称	数量
1	3T5-04310-0	燃油供给泵总成	FUEL FEED PUMP ASSY	1
2	3T5-04302-0	* 燃油供给泵	* FUEL FEED PUMP	1
3	3T5-04311-0	* 壳体总成	* CASE ASSY	1
4	3T5-04312-0	* 上壳体总成	* UPPER CASE ASSY	1
5	3T5-04308-0	* 转接器	* ADAPTER	1
6	3T5-04309-0	* 垫圈 10.2-17-2	* WASHER 10.2-17-2	1
7	3T5-04116-0	* 衬垫	* GASKET	1
8	3T5-04313-0	* 衬套 37.3-18	* GROMMET 37.3-18	1
9	3T5-04314-0	* 衬套 24.3-35-5	* GROMMET 24.3-35-5	1
10	3T5-04236-0	* 线缆端子总成(正极)	* CABLE TERMINAL ASSY (POSITIVE)	1
11	3T5-04237-0	* 线缆端子总成(负极)	* CABLE TERMINAL ASSY (NEGATIVE)	1
12	3T5-04317-0	* 护孔环	* GROMMET	2
13	3T5-04318-0	* 护孔环	* GROMMET	1
14	3T5-04238-0	* 绳索	* CORD	1
15	3T5-04239-0	* 绳索护套	* CORD COVER	1
16	910103-5512	螺栓	* BOLT	1
17	940103-0500	* 垫圈	* WASHER	1
18	3PR-06972-0	* 卡箍 6.5-47.5P	* CLAMP 6.5-47.5P	1
19	3T5-04319-0	* 衬套 7.5-16.8	* GROMMET 7.5-16.8	1
20	910103-6518	螺栓	* BOLT	4
21	910103-6630	螺栓	BOLT	2
22	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	4
23	3F3-06920-0	橡胶支座 8.5-12-2	RUBBER MOUNT 8.5-12-2	2
24	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	2
25	3T5-06920-0	橡胶支座 8.5-18-7	RUBBER MOUNT 8.5-18-7	2

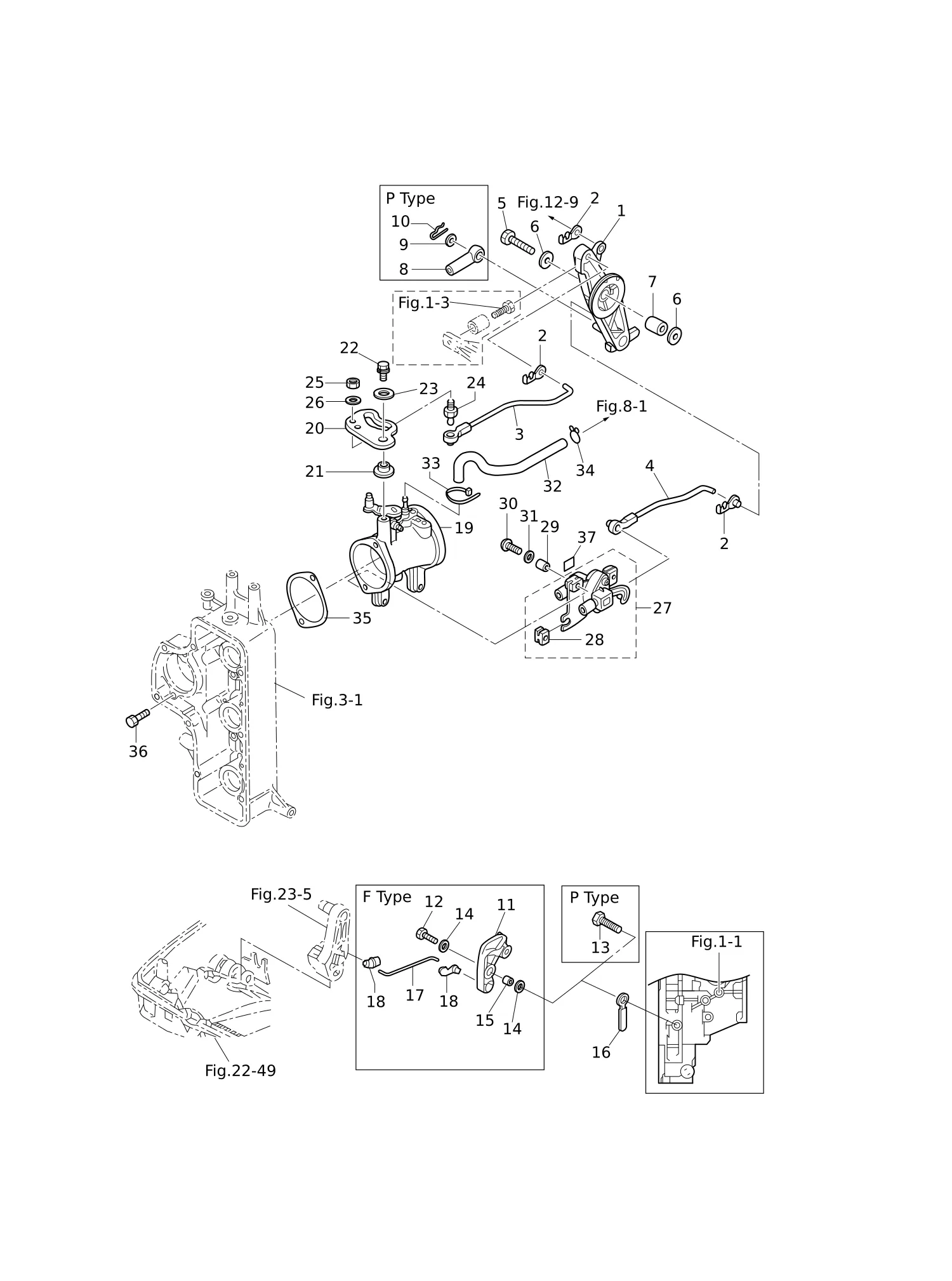

图 07节气门 THROTTLE

REF	零件编号	中文名称	英文名称	数量
1	3C8-63711-1	提前臂	ADVANCER ARM	1
2	3C8-63733-0	5-3连杆卡扣	ROD SNAP 5-3	3
3	3T5-63702-1	油门连杆总成	LINK ROD ASSY (THROTTLE)	1
4	3T5-10109-1	节气门位置传感器连杆总成	LINK ROD ASSY (TPS)	1
5	910103-0635	螺栓	BOLT	1
7	3C8-63732-0	轴套 6.2-12-17	COLLAR 6.2-12-17	1
8	3B7-83715-2	线缆接头	CABLE JOINT	1
9	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
10	951603-0800	弹性销 d=8	SNAP PIN d=8	1
11	3C8-05213-0	节气门限位臂	THROTTLE LIMITER ARM	1
12	9101F4-0625	螺栓	BOLT	1
13	910103-0610	螺栓	BOLT	1
15	353-76079-0	轴套 6.2-9-9.3	COLLAR 6.2-9-9.3	1
16	398-06972-0	卡箍 6.5-67P	CLAMP 6.5-67P	1
17	3C8-05221-0	节气门限位杆 3.5-56	THROTTLE LIMITER ROD 3.5-56	1
18	3C8-05223-0	3.5-4连杆卡扣	ROD SNAP 3.5-4	2
19	3GF-10100-0	节气门体总成	THROTTLE BODY ASSY	1
19	3GG-10100-0	节气门体总成	THROTTLE BODY ASSY	1
19	3GM-10100-0	节气门体总成	THROTTLE BODY ASSY	1
20	3T5-63718-0	节气门凸轮	THROTTLE CAM	1
21	3T5-63721-0	衬套 6-24-7	BUSHING 6-24-7	1
22	910103-6618	螺栓	BOLT	1
23	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	1
24	346-05228-1	球头关节	BALL JOINT	1
25	930203-0600	螺母	NUT	1
26	940103-0600	垫圈	WASHER	1
27	3T5-10110-0	节气门位置传感器总成	TPS ASSY	1
28	3T5-10107-0	* 橡胶支座	* RUBBER MOUNT	3
29	3T5-10128-0	轴套 4.2-6-10.5	COLLAR 4.2-6-10.5	3
30	921503-6420	螺钉	SCREW	3
31	3T5-10129-0	垫片 4.2-12.5-0.8	WASHER 4.2-12.5-0.8	3
32	98AB-30-310	软管	HOSE	1
33	3T5-84398-0	箍带 104	BAND 104	1
34	338-01133-0	卡环 φ7	CLIP φ7	1
35	3T5-10104-0	衬垫	GASKET	1
36	3T5-02241-0	螺栓6-25	BOLT 6-25	2
37	3T5-72195-0	节气门位置传感器标贴	TPS DECAL	1

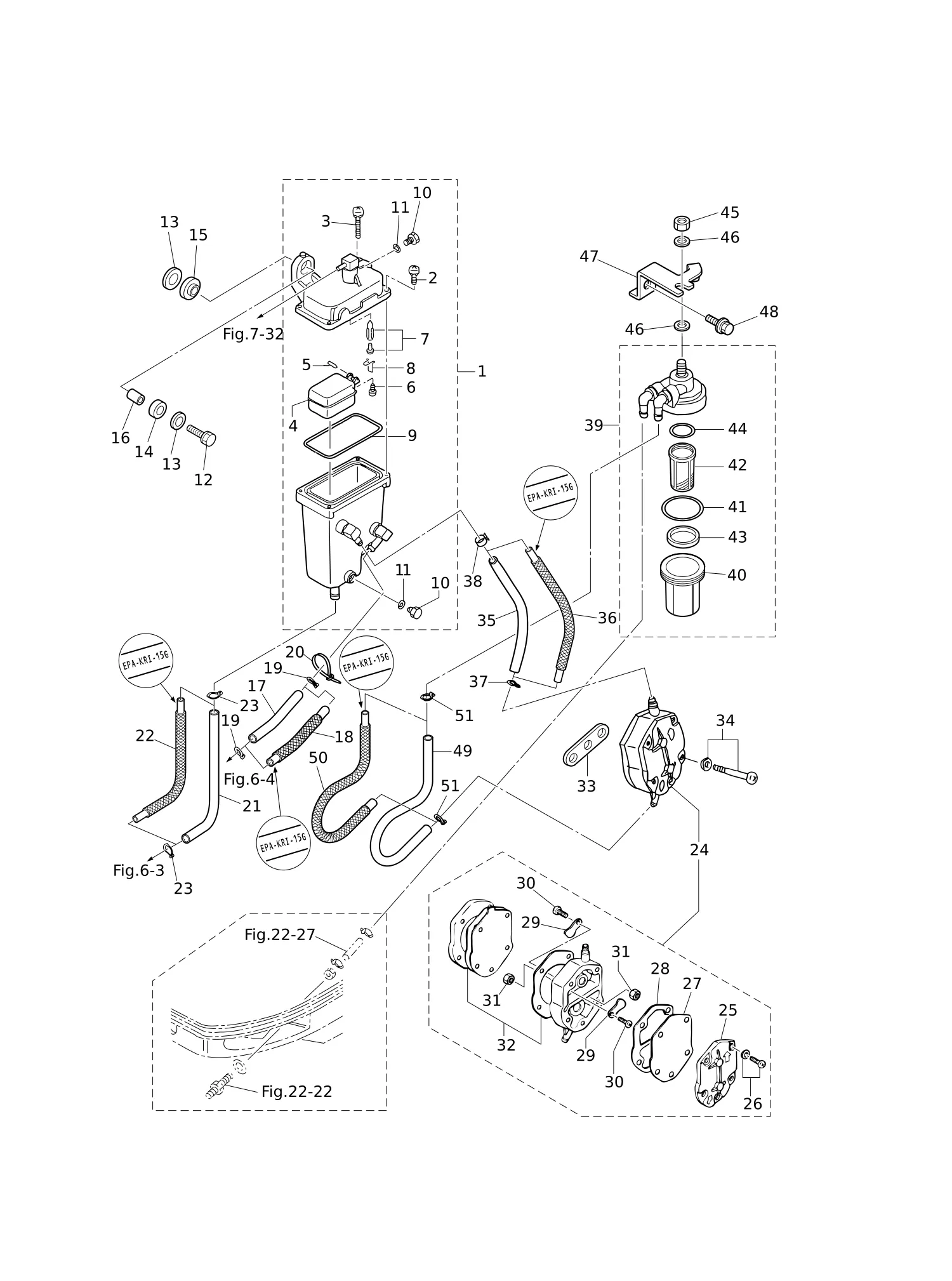

图 08蒸汽分离器·燃油管路 VAPOR SEPARATOR · FUEL LINE

REF	零件编号	中文名称	英文名称	数量
1	3T5-10150-1	蒸汽分离器总成	VAPOR SEPARATOR ASSY	1
2	922531-6414	* 螺钉	* SCREW	3
3	921503-6430	* 螺钉	* SCREW	1
4	3T5-03230-0	* 浮子	* FLOAT	1
5	3F3-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
6	921503-0408	* 螺钉	* SCREW	1
7	3R3-03239-0	* 浮子阀总成	* FLOAT VALVE ASSY	1
8	344-03244-0	* 卡扣	* CLIP	1
9	3T5-03235-0	* O型圈	* O-RING	1
10	345-03292-0	* 放油螺钉	* DRAIN SCREW	2
11	336-03293-0	* O型圈	* O-RING	2
12	910103-6630	螺栓	BOLT	2
13	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	4
14	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	2
15	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	2
16	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	2
17	98AB-50-075	软管	HOSE	1
18	3GA-02165-0	带保护套燃油软管 L=75	FUEL HOSE W/PROTECTOR L=75	1
20	3T5-84398-0	箍带 104	BAND 104	1
21	98AB-70-180	软管	HOSE	1
22	3GF-02170-1	带保护套燃油软管 L=180	FUEL HOSE W/PROTECTOR L=180	1
23	3C7-02215-0	卡扣φ12	CLIP φ12	2
24	356-04000-1	燃油泵总成	FUEL PUMP ASSY	1
25	334-04004-0	* 泵盖	* PUMP COVER	1
26	9225F2-6528	* 螺钉	* SCREW	3
27	334-04005-0	* 泵膜片	* PUMP DIAPHRAGM	1
28	334-04007-0	* 隔膜垫片	* DIAPHRAGM GASKET	1
29	356-04044-0	* 止回阀	* CHECK VALVE	2
30	921722-0306	* 螺钉	* SCREW	2
31	930222-0300	螺母	* NUT	2
32	356-04030-0	* 隔膜垫片套装	* DIAPHRAGM GASKET SET	1
33	346-04901-2	衬垫	GASKET	1
34	910103-6640	螺栓	BOLT	2
35	98AB-50-190	软管	HOSE	1
36	3GG-02165-1	带保护套燃油软管 L=190	FUEL HOSE W/PROTECTOR L=190	1
38	3GT-35143-0	卡环 φ9.4	CLIP φ9.4	1
39	3T5-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
40	3B7-02237-0	* 杯状件	* CUP	1
41	3B7-02235-0	* O型圈	* O-RING	1
42	3B7-02234-0	* 滤清器	* FILTER	1
43	3T5-02229-0	* 浮子	* FLOAT	1
44	3B7-02236-0	* O型圈	* O-RING	1
45	930103-0800	螺母	NUT	1
46	940103-0800	垫圈	WASHER	2
47	3GF-02239-0	板	PLATE	1
48	910103-6614	螺栓	BOLT	1
49	98AB-50-260	软管	HOSE	1
50	3GF-02165-0	带保护套燃油软管 L=260	FUEL HOSE W/PROTECTOR L=260	1
51	338-02215-0	卡扣φ10	CLIP φ10	2

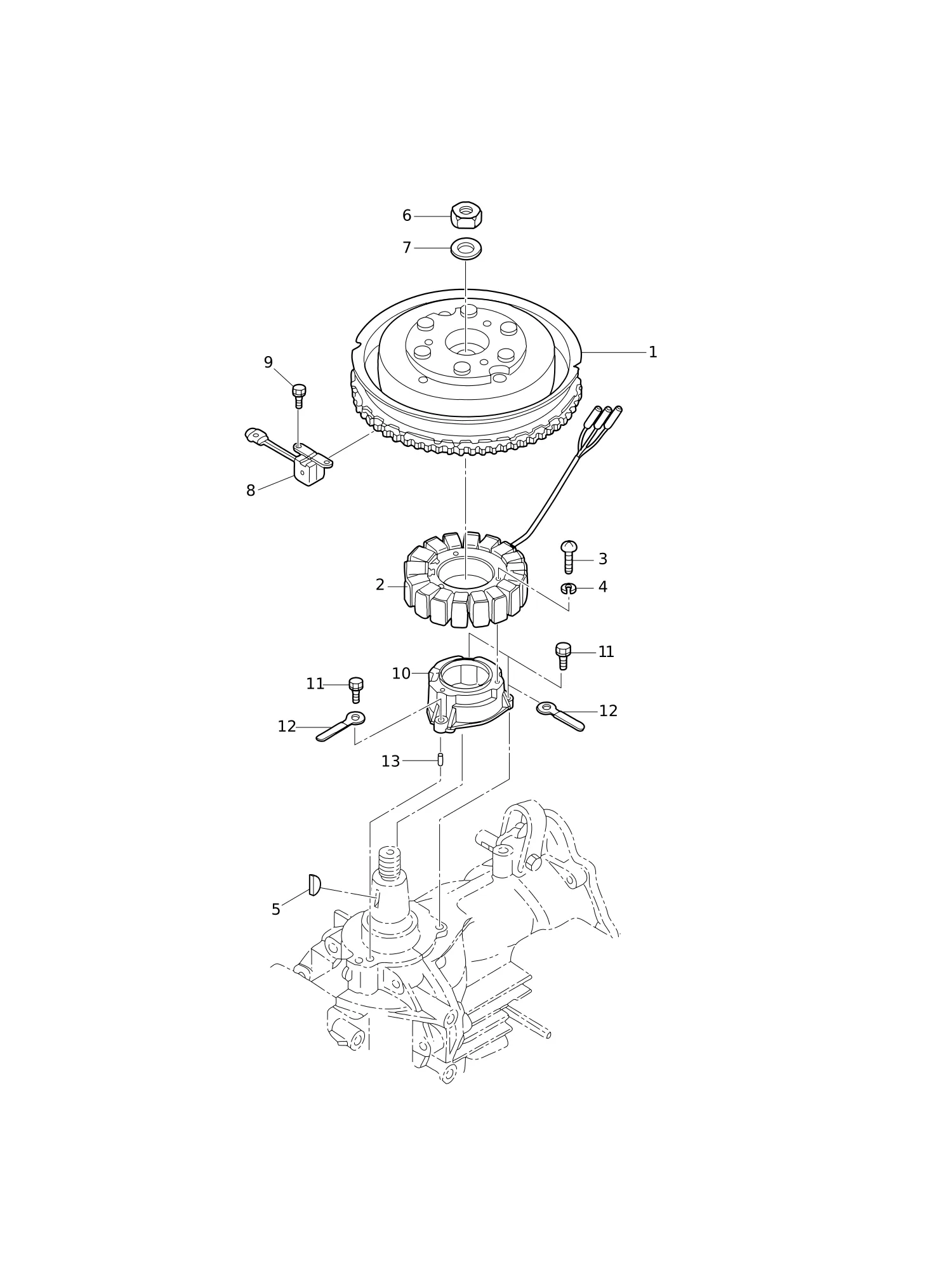

图 09磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	3T5-06191-0	带齿圈飞轮	FLYWHEEL W/RING GEAR	1
2	3Y9-06123-0	交流发电机总成	ALTERNATOR ASSY	1
3	921503-0635	螺钉	SCREW	3
4	941303-0600	弹簧垫圈	SPRING WASHER	3
5	334-00131-0	键 19-7-5	KEY 19-7-5	1
6	353-00132-0	螺母 18-P1.5	NUT 18-P1.5	1
7	353-00133-0	垫片 19-34-3	WASHER 19-34-3	1
8	3T5-06145-0	拾波线圈	PICK-UP COIL	1
9	910103-6512	螺栓	BOLT	2
10	3T5-06008-1	线圈支架	COIL BRACKET	1
11	910103-7625	螺栓	BOLT	3
12	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	2
13	334-65012-0	定位销4-10	DOWEL PIN 4-10	2

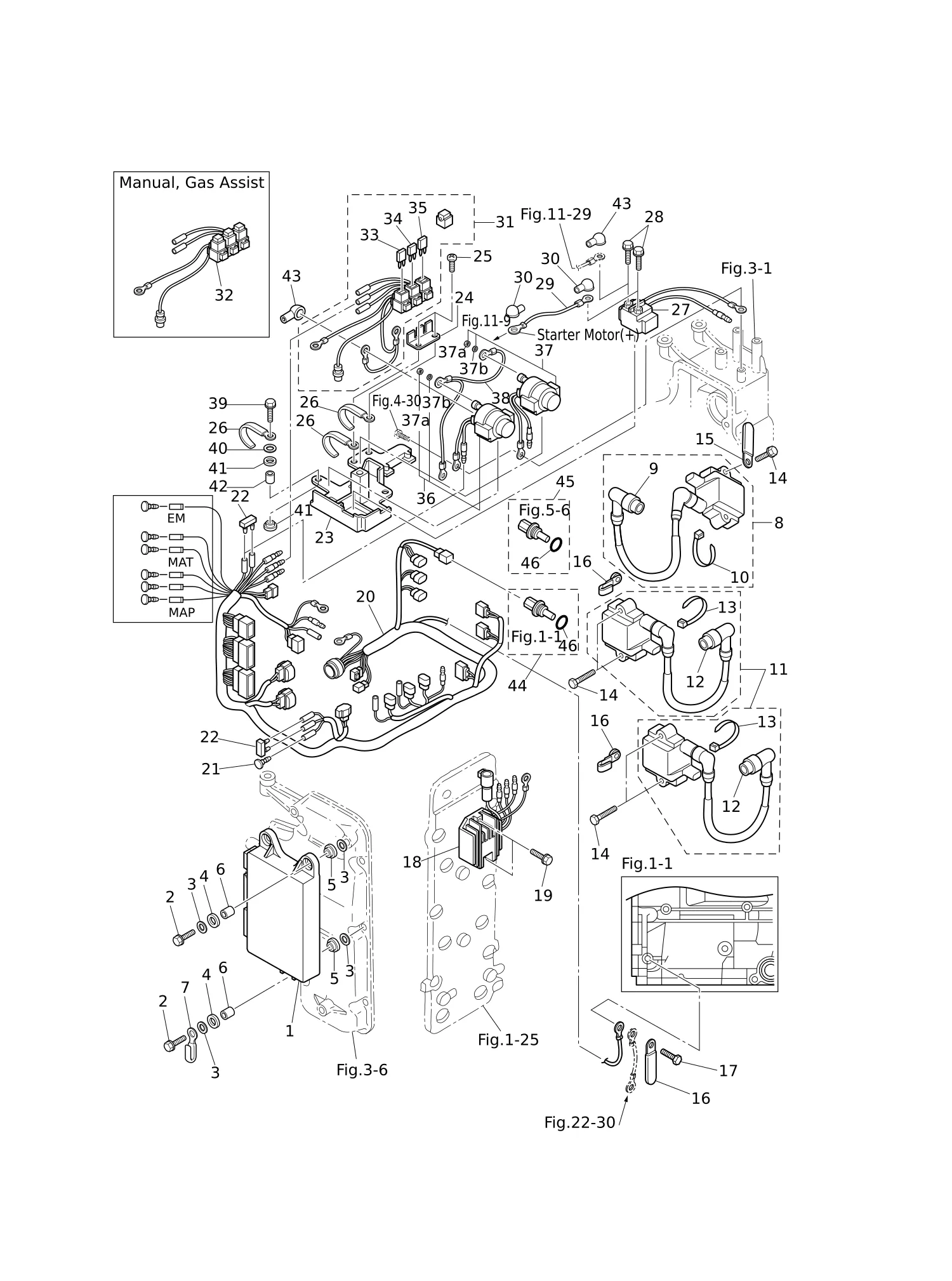

图 10电气部件(ECU·示意图) ELECTRIC PARTS (ECU · DIAGRAM)

REF	零件编号	中文名称	英文名称	数量
1	3GF-06401-1	电控单元总成	ECU ASSY	1
1	3GG-06401-1	电控单元总成	ECU ASSY	1
1	3GM-06401-1	电控单元总成	ECU ASSY	1
2	910103-6630	螺栓	BOLT	3
3	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	6
4	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	3
5	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	3
6	3T5-67114-0	垫圈 6.2-9-16.6	SPACER 6.2-9-16.6	3
8	3Z5-06469-0	带帽点火线圈	IGNITION COIL W/R-CAP	1
11	3Z5-06470-0	带帽点火线圈	IGNITION COIL W/R-CAP	2
12	3H6-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	1
13	369-84398-0	箍带 158	* BAND 158	1
14	910103-7635	螺栓	BOLT	6
15	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
17	910103-6614	螺栓	BOLT	1
18	3Z5-76060-2	整流器总成	RECTIFIER COMPLETE	1
19	910103-5620	螺栓	BOLT	2
20	3GF-76110-1	线束总成	CORD ASSY	1
21	3A3-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
22	353-76037-0	电缆端子插头	CABLE TERMINAL PLUG	2
23	3T5-72585-0	电磁开关支架总成	SOLENOID SWITCH BRACKET ASSY	1
24	3T9-76064-0	保险丝支架	FUSE HOLDER BRACKET	1
25	3T5-06437-0	自攻螺钉 6-16	TAPPING SCREW 6-16	2
26	3T4-06972-1	卡箍 6.5-87P	CLAMP 6.5-87P	3
27	3H8-76040-0	启动器电磁阀	STARTER SOLENOID	1
28	910103-5610	螺栓	BOLT	2
29	3R3-76141-0	启动电缆 L=270	STARTER CABLE L=270	1
31	3Y9-76062-1	保险丝总成	FUSE WIRE ASSY	1
32	3Z5-76066-0	保险丝总成	FUSE WIRE ASSY	1
33	3T5-76249-0	* 保险丝 30A	* FUSE 30A	1
34	3Y9-76248-0	* 保险丝 25A	* FUSE 25A	1
35	3T5-76246-0	* 保险丝 15A	* FUSE 15A	1
36	3C8-72580-0	动力升降倾斜装置电磁阀开关(A)	PTT SOLENOID SWITCH (A)	1
37	3C8-72581-0	动力升降倾斜装置电磁阀开关(B)	PTT SOLENOID SWITCH (B)	1
37a	930103-0600	螺母	* NUT	3
37b	941303-0600	* 弹簧垫圈	* SPRING WASHER	3
38	3T5-76142-1	接地电缆 L=140&285	GROUND CABLE L=140&285	1
39	910103-6625	螺栓	BOLT	3
40	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	3
41	3F3-06920-0	橡胶支座 8.5-12-2	RUBBER MOUNT 8.5-12-2	6
42	3T5-76079-0	轴套 6.2-9-10.7	COLLAR 6.2-9-10.7	3
43	3A3-76145-0	端子盖 8-13-28	TERMINAL CAP 8-13-28	3
45	3Y9-72514-0	水温传感器	WATER TEMPERATURE SENSOR	1
46	3G9-66136-0	* O型圈2-10	* O-RING 2-10	1

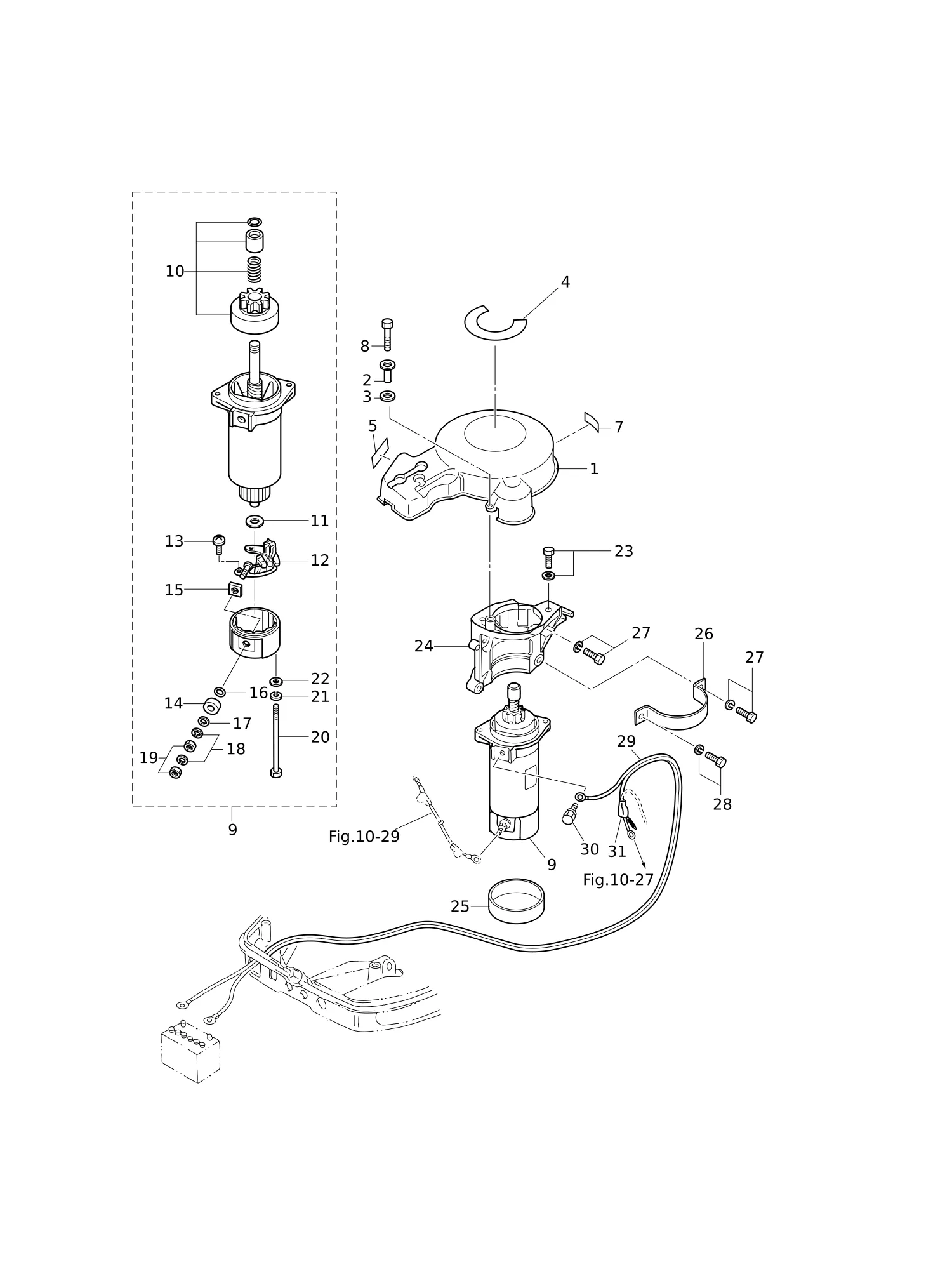

图 11电气部件(启动电机) ELECTRIC PARTS (STARTER MOTOR)

REF	零件编号	中文名称	英文名称	数量
1	3T5-06301-0	齿圈盖	RING GEAR COVER	1
2	3GF-06304-0	轴环 9.1-16-10.8	COLLAR 9.1-16-10.8	3
3	3B7-06305-0	橡胶支座 9-16-4.3	RUBBER MOUNT 9-16-4.3	3
4	3KY-72181-1	警示标贴(B型)	CAUTION DECAL (B)	1
4	3KZ-72181-1	警示标贴(B型)	CAUTION DECAL (B)	1
5	3Y9-72194-0	保险丝贴纸	FUSE DECAL	1
7	3FW-72026-0	火花塞贴花 (IZFR6Q)	SPARK PLUG DECAL (IZFR6Q)	1
8	910103-0625	螺栓	BOLT	3
9	3GF-76010-0	启动马达总成	STARTER MOTOR ASSY	1
10	3GF-76015-0	* 小齿轮总成	* PINION ASSY	1
11	3GF-75015-0	* 垫圈	* WASHER	1
12	3GF-75014-0	* 碳刷架总成	* BRUSH HOLDER ASSY	1
13	921521-6408	* 螺钉	* SCREW	2
14	3GF-75016-0	* 衬套 1	* BUSHING 1	1
15	3GF-75017-0	* 衬套 2	* BUSHING 2	1
16	3GF-75018-0	* O型圈	* O-RING	1
17	940103-0600	* 垫圈	* WASHER	2
18	941303-0600	* 弹簧垫圈	* SPRING WASHER	2
19	930203-0600	螺母	* NUT	2
20	3GF-75019-0	螺栓	* BOLT	2
21	941321-0500	* 弹簧垫圈	* SPRING WASHER	2
22	940221-0500	* 垫圈	* WASHER	2
23	910103-5825	螺栓	BOLT	2
24	3T5B05101-0	支架	BRACKET	1
25	3C8-76007-0	减震器	DAMPER	1
26	3C8-76009-0	启动马达固定带	STARTER MOTOR BAND	1
27	910103-6825	螺栓	BOLT	4
28	910103-6820	螺栓	BOLT	1
29	3B7-76120-2	蓄电池电缆 L=3000	BATTERY CABLE L=3000	1
30	910103-6616	螺栓	BOLT	1
31	3B7-76145-0	端子盖 8-13-30	TERMINAL CAP 8-13-30	1

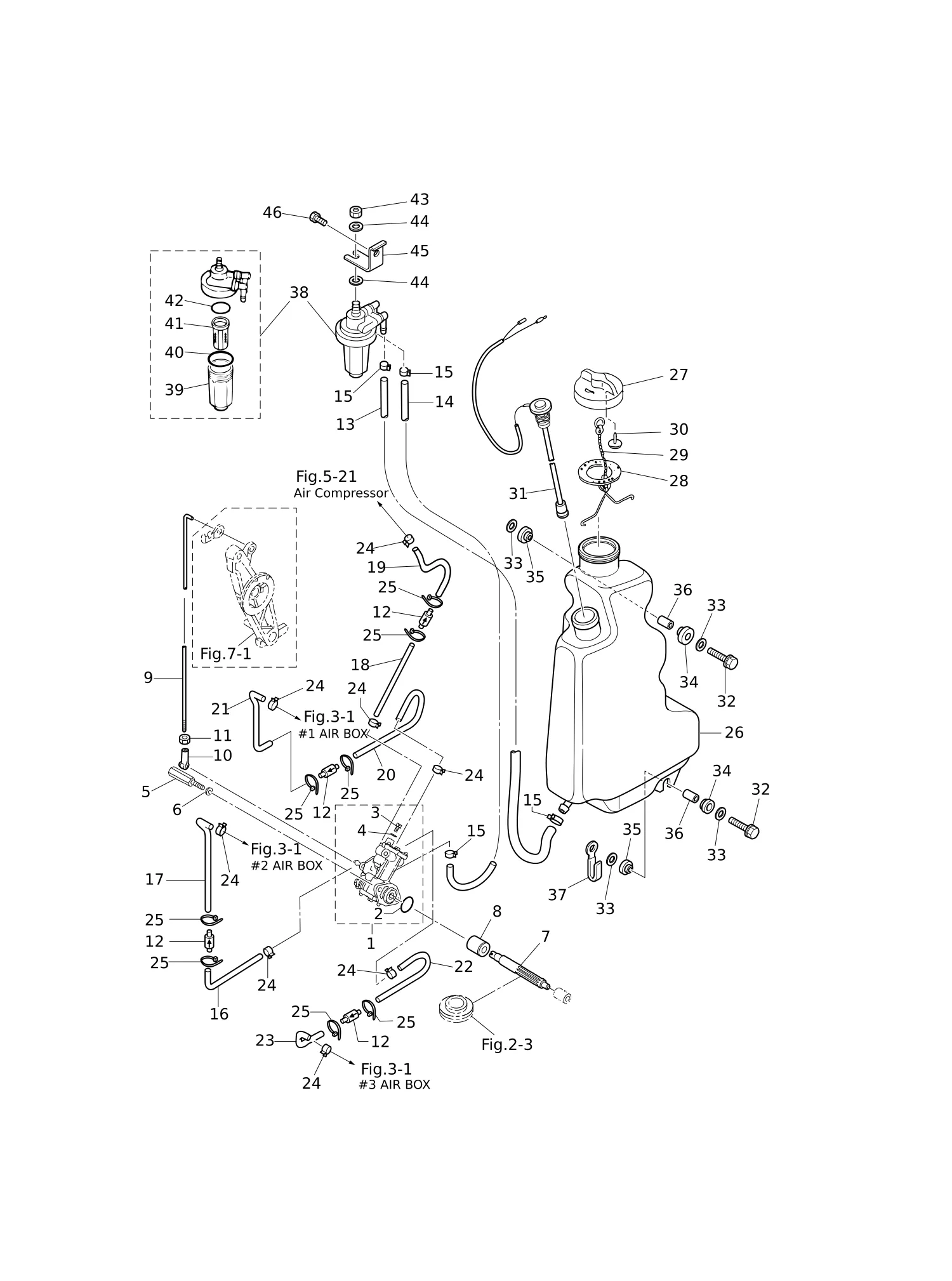

图 12油泵 OIL PUMP

REF	零件编号	中文名称	英文名称	数量
1	3T5-09000-0	油泵总成	OIL PUMP ASSY	1
2	3B7-09002-0	* O型圈1.6-19.2	* O-RING 1.6-19.2	1
3	3B7-09004-0	* 通气螺栓	* AIR VENT BOLT	1
4	3B7-09006-0	* 垫圈	* WASHER	1
5	3C8-09050-1	油泵螺栓	OIL PUMP BOLT	2
6	941303-0600	弹簧垫圈	SPRING WASHER	2
7	3C8-09065-0	油泵从动齿轮	OIL PUMP DRIVEN GEAR	1
8	3C8-09069-0	衬套 9-20-20.8	BUSHING 9-20-20.8	1
9	3C8-09053-1	油泵连杆	OIL PUMP ROD	1
10	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	1
11	930103-0500	螺母	NUT	1
12	3B7-09075-1	止回阀总成	CHECK VALVE COMPLETE	4
13	99AA-6-0570	管	PIPE	1
14	99AA-6-0175	管	PIPE	1
15	3GT-35143-0	卡环 φ9.4	CLIP φ9.4	4
18	99AA-2-0120	管	PIPE	1
19	99AA-2-0160	管	PIPE	1
20	99AA-2-0140	管	PIPE	1
22	99AA-2-0200	管	PIPE	1
23	99AA-2-0100	管	PIPE	1
24	3B7-09052-0	卡环 φ6.9	CLIP φ6.9	8
25	3T5-84398-0	箍带 104	BAND 104	8
26	3T5-71010-0	油箱	OIL TANK	1
27	3C8-71015-0	机油加注口盖	OIL FILLER CAP	1
28	3C8-71016-0	衬垫36-52-2	GASKET 36-52-2	1
29	3C8-71017-0	盖钩	CAP HOOK	1
30	3C8-71018-0	油箱盖止回阀	OIL TANK CAP CHECK VALVE	1
31	3T5-71020-0	油位传感器	OIL LEVEL SENSOR	1
32	910103-6630	螺栓	BOLT	2
33	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	4
34	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	2
35	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	2
36	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	2
37	3T4-06972-1	卡箍 6.5-87P	CLAMP 6.5-87P	1
38	3C7-71030-0	机油滤清器总成	OIL FILTER ASSY	1
39	3B7-02237-0	* 杯状件	* CUP	1
40	3B7-02235-0	* O型圈	* O-RING	1
41	3C7-71033-0	* 滤清器	* FILTER	1
42	3B7-02236-0	* O型圈	* O-RING	1
43	930103-0800	螺母	NUT	1
44	940103-0800	垫圈	WASHER	2
45	3T5-02239-0	板	PLATE	1
46	910103-6614	螺栓	BOLT	1

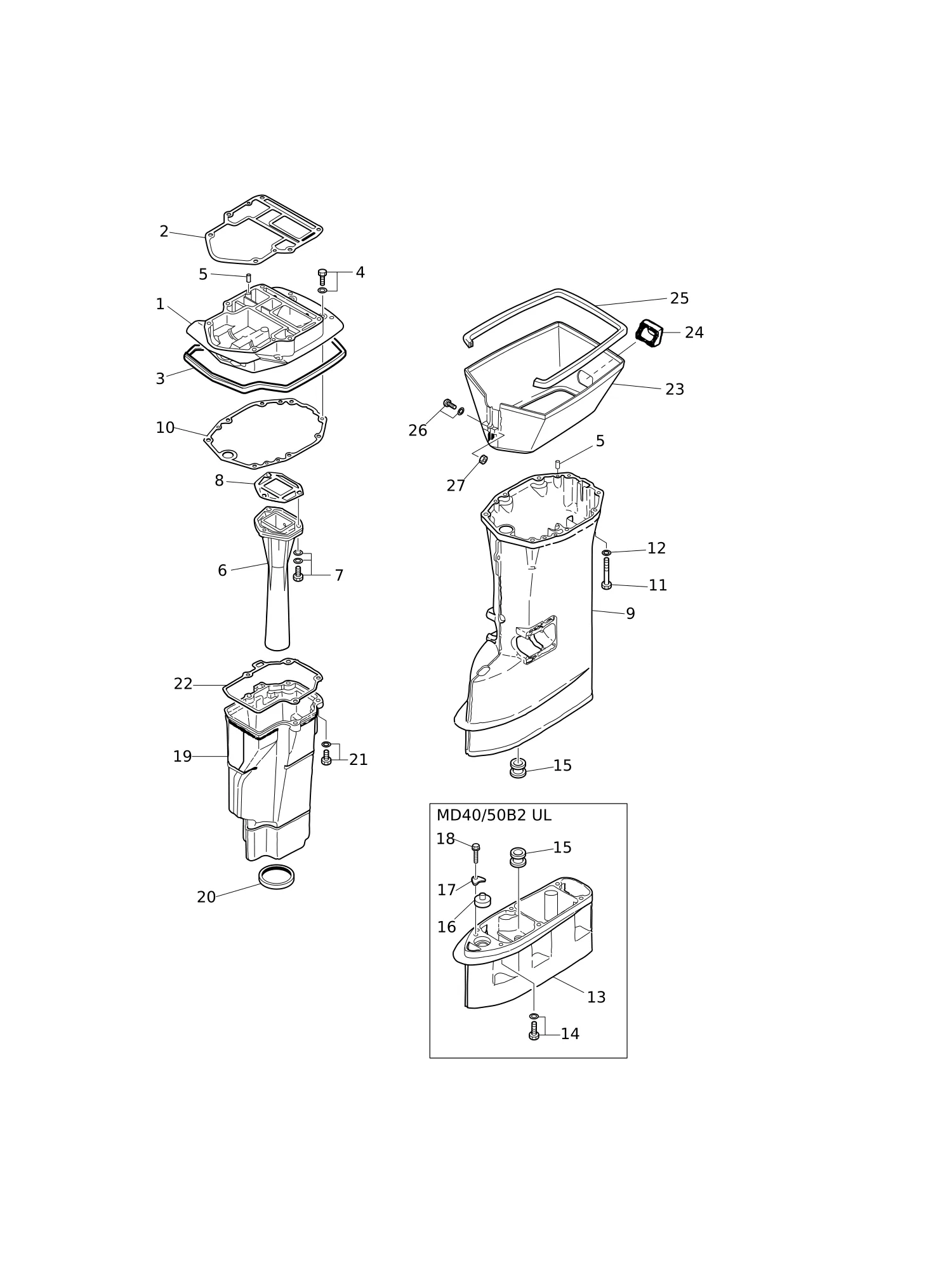

图 13驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	3C8Q01301-0	发动机基座	ENGINE BASEMENT	1
2	3C8-01303-4	发动机基座垫片	ENGINE BASEMENT GASKET	1
3	3C8-67116-0	发动机底座密封件 L=805	ENGINE BASEMENT SEAL L=805	1
4	910103-5625	螺栓	BOLT	4
5	345-01111-0	定位销6-12	DOWEL PIN 6-12	4
6	3E3-02311-0	排气管	EXHAUST PIPE	1
7	3C8-02319-0	螺栓8-30	BOLT 8-30	3
8	3C8-02312-2	排气管垫片	EXHAUST PIPE GASKET	1
9	3C8Q61191-3	驱动轴壳体(S)	DRIVE SHAFT HOUSING (S)	1
9	3C8Q61192-4	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
10	3C8-61012-2	驱动轴壳体衬垫	DRIVE SHAFT HOUSING GASKET	1
11	3MC-61017-0	螺栓	BOLT	6
12	9401E3-0800	垫圈	WASHER	6
13	3C8Q61110-0	延伸壳体	EXTENSION HOUSING	1
14	9101E3-5835	螺栓	BOLT	6
15	346-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	2
16	346-66037-0	凸轮杆固定座	CAM ROD HOLDER	1
17	353-66024-0	止动块	STOPPER	1
18	910103-5612	螺栓	BOLT	1
19	3C8-61180-0	排气壳体	EXHAUST HOUSING	1
20	3C8-61182-0	索环/护孔圈	GROMMET	1
21	3C8-61184-0	螺栓8-30	BOLT 8-30	4
22	3C8-61181-2	排气壳体垫片	EXHAUST HOUSING GASKET	1
23	3C8Q61210-1	挡板	APRON	1
24	3C8-61212-0	索环/护孔圈	GROMMET	1
25	3C8-61213-1	密封件	SEAL	1
26	9215E3-5540	螺钉	SCREW	1
27	930403-0500	尼龙螺母 5-P0.8	NYLON NUT 5-P0.8	1

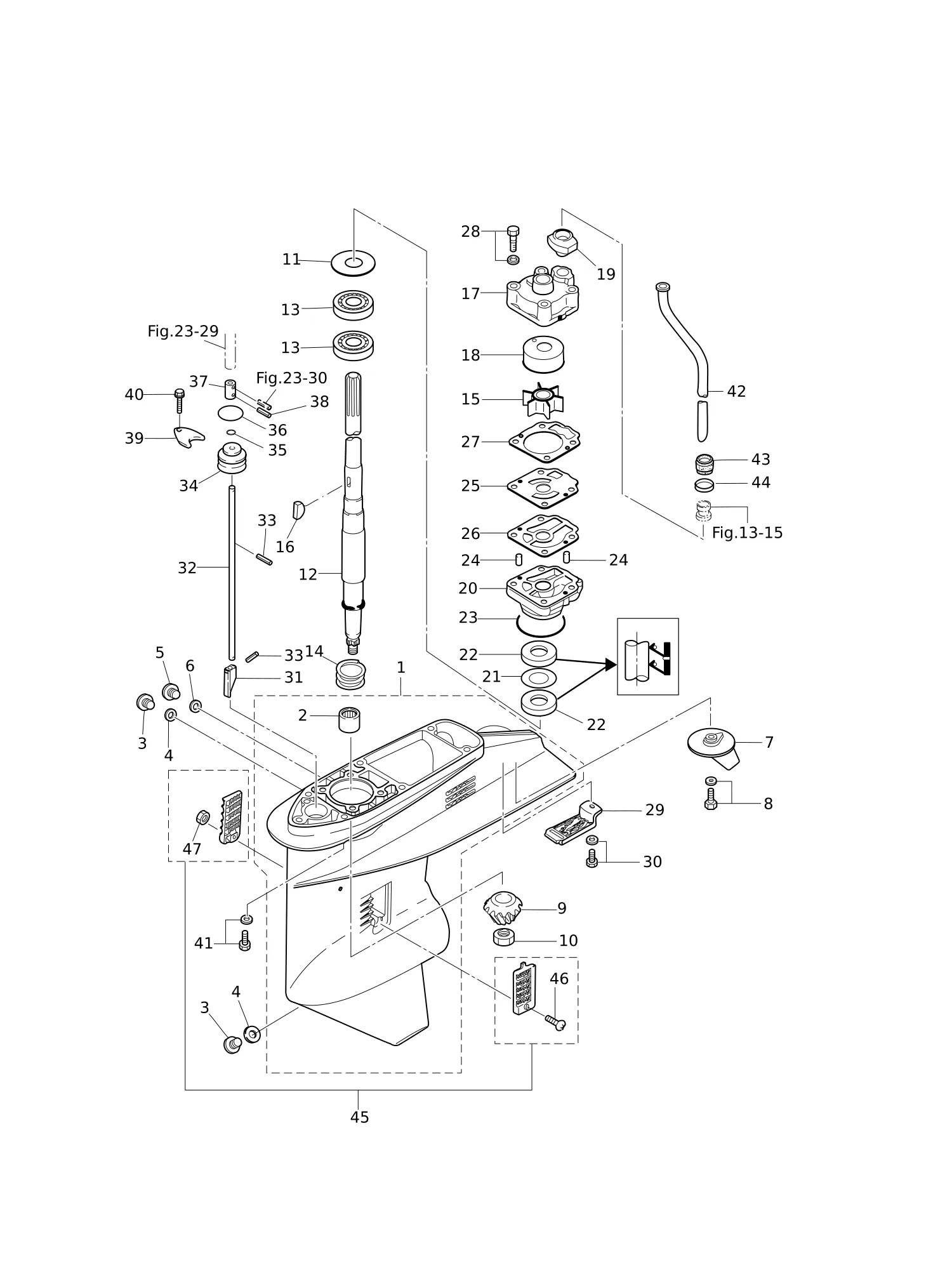

图 14驱动轴齿轮箱 GEAR CASE (DRIVE SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	3C8Q60000-1	齿轮箱总成	GEAR CASE ASSY	1
1	3C8Q60090-1	齿轮箱总成	GEAR CASE ASSY	1
2	345-60211-0	* 滚柱轴承 22-30-30	* ROLLER BEARING 22-30-30	1
3	332-60005-2	塞 8-8	PLUG 8-8	2
4	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	2
5	3B7-60015-1	塞 M10×1.25	PLUG M10P1.25	1
6	3B7-60016-1	衬垫10.1-15-1	GASKET 10.1-15-1	1
7	3C8-60217-1	配平片	TRIM TAB	1
8	910103-5620	螺栓	BOLT	1
9	3C8-64020-2	锥齿轮B	BEVEL GEAR B	1
10	3C8-64027-0	螺母	NUT	1
11	345-64081-0	垫片 41-51.5-0.1	SHIM 41-51.5-0.1	1
11	345-64082-0	垫片 41-51.5-0.15	SHIM 41-51.5-0.15	1
11	345-64083-0	垫片 41-51.5-0.3	SHIM 41-51.5-0.3	1
11	345-64084-0	垫片 41-51.5-0.5	SHIM 41-51.5-0.5	1
12	3C8-64301-0	驱动轴(S)	DRIVE SHAFT (S)	1
12	3C8-64302-0	驱动轴(L)	DRIVE SHAFT (L)	1
12	3C8-64303-0	驱动轴(UL)	DRIVE SHAFT (UL)	1
13	3C8-60213-0	滚珠轴承 6304	BALL BEARING 6304	2
14	3C8-64327-0	驱动轴弹簧	DRIVE SHAFT SPRING	1
15	3C8-65021-2	水泵叶轮	WATER PUMP IMPELLER	1
16	332-65022-0	键 20-4.6-2	KEY 20-4.6-2	1
17	3T5-65016-0	泵壳(上)	PUMP CASE (UPPER)	1
18	3T5-65011-0	泵壳衬套	PUMP CASE LINER	1
19	3C8-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
20	3C8-65017-1	泵壳(下)	PUMP CASE (LOWER)	1
21	3C8-64084-0	垫片 32.9-26-0.5	SHIM 32.9-26-0.5	1
22	3C8-60223-0	油封 17-33-6	OIL SEAL 17-33-6	2
23	345-65015-0	O型圈 3.2-47	O-RING 3.2-47	1
24	334-65012-0	定位销4-10	DOWEL PIN 4-10	1
25	3C8-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
26	3C8-65029-2	导板垫片	GUIDE PLATE GASKET	1
27	3T5-65018-2	泵壳垫片	PUMP CASE GASKET	1
28	9101E3-5855	螺栓	BOLT	4
29	3C8-60204-0	副进水口滤网	SUB-WATER INLET STRAINER	1
30	910103-5616	螺栓	BOLT	1
31	3C8-66011-0	离合器凸轮	CLUTCH CAM	1
32	3C8-66012-0	凸轮杆(短)	CAM ROD (S)	1
32	3C8-66013-0	凸轮杆(长)	CAM ROD (L)	1
32	3C8-66014-0	凸轮杆(超长)	CAM ROD (UL)	1
33	951407-0312	弹簧销 3-12	SPRING PIN 3-12	2
34	3C8-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
35	332-66021-0	O型圈 2.4-5.8	O-RING 2.4-5.8	1
36	3C8-66032-0	O型圈 3.5-21.7	O-RING 3.5-21.7	1
37	3C8-66241-0	换挡杆接头	SHIFT ROD JOINT	1
38	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
39	353-66024-0	止动块	STOPPER	1
40	9101E3-5612	螺栓	BOLT	1
41	9101E3-5835	螺栓	BOLT	6
42	3C8-65100-0	水管(短)	WATER PIPE (S)	1
42	3C8-65110-0	水管(左)	WATER PIPE (L)	1
42	3C8-65120-0	水管(左上)	WATER PIPE (UL)	1
43	345-65206-0	水管密封件(上)	WATER PIPE SEAL (UPPER)	1
44	345-65205-0	轴环 18-20-4.5	COLLAR 18-20-4.5	1
45	3C8-60205-1	滤水器组件	WATER STRAINER SET	1
46	921503-0438	* 螺钉	* SCREW	1
47	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1

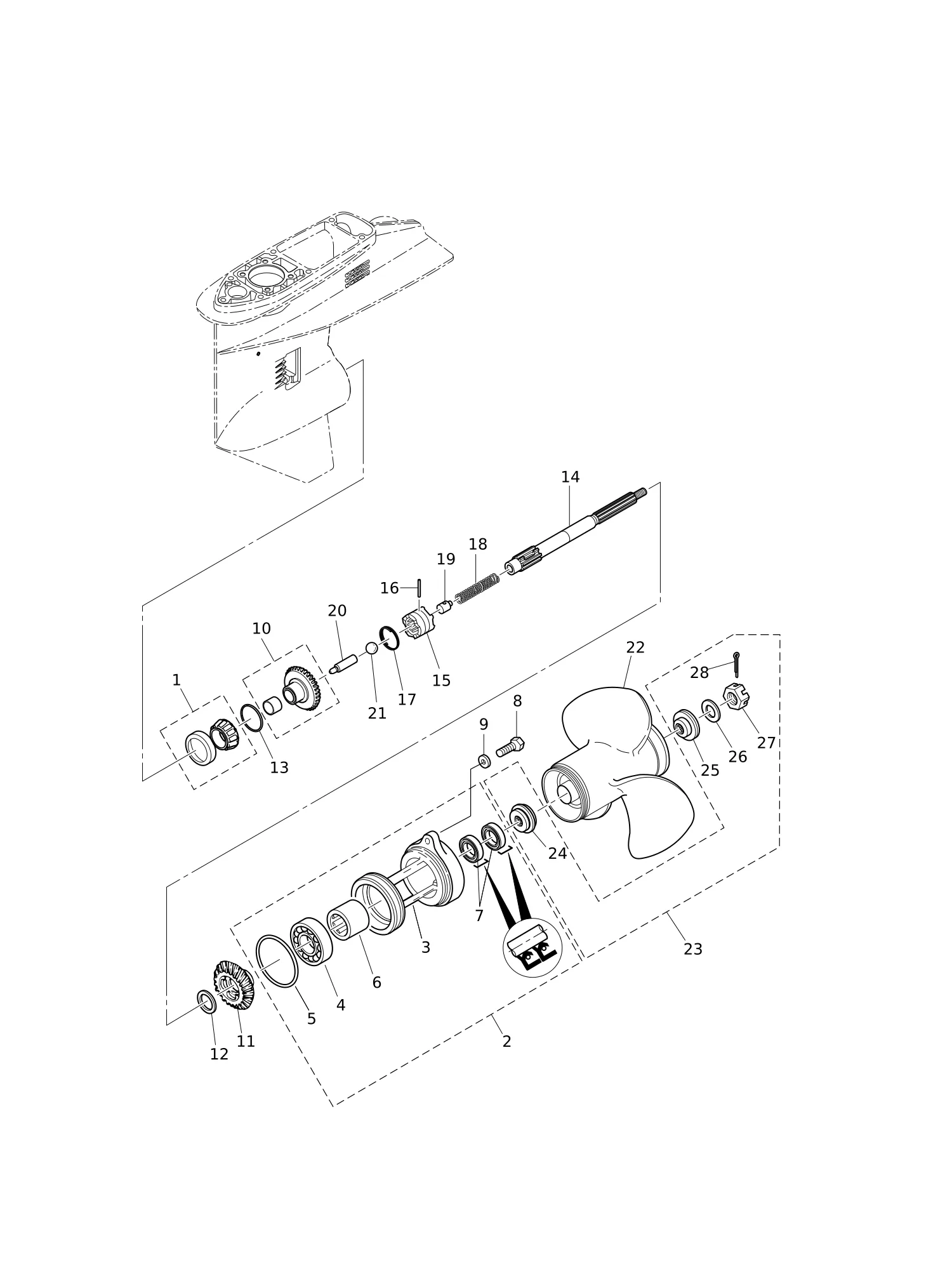

图 15螺旋桨轴齿轮箱 GEAR CASE (PROPELLER SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	345-60215-0	圆锥滚子轴承 32007	TAPERED ROLLER BEARING 32007	1
2	3C8Q60100-1	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
3	3C8Q60101-1	* 螺旋桨轴套	* PROPELLER SHAFT HOUSING	1
4	9601-0-6007	* 球轴承 6007	* BALL BEARING 6007	1
5	345-60103-0	* O型圈 3.5-69.4	* O-RING 3.5-69.4	1
6	345-60211-0	* 滚柱轴承 22-30-30	* ROLLER BEARING 22-30-30	1
7	3F3-60223-0	* 油封 22-37-8	* OIL SEAL 22-37-8	2
8	3C8-60108-2	预涂层螺栓6-25 6-25	PRE-COATED BOLT 6-25 6-25	2
9	9401E3-0600	垫圈	WASHER	2
10	3C8-64010-1	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
11	3C8-64030-0	锥齿轮C	BEVEL GEAR C	1
12	345-64032-0	垫片 22.1-28-3	WASHER 22.1-28-3	1
13	353-64036-0	垫片 36-44-0.3	SHIM 36-44-0.3	1
13	353-64037-0	垫片 36-44-0.15	SHIM 36-44-0.15	1
13	353-64038-0	垫片 36-44-0.1	SHIM 36-44-0.1	1
14	3C8-64211-0	螺旋桨轴	PROPELLER SHAFT	1
15	3C8-64215-2	离合器	CLUTCH	1
16	3C8-64217-0	销钉	PIN	1
17	3C8-64219-1	卡扣	SNAP	1
18	3C8-64221-0	弹簧	SPRING	1
19	3C8-64222-0	弹簧挡圈	SPRING RETAINER	1
20	3C8-64223-1	推杆	PUSH ROD	1
21	965002-0803	钢球 3/8英寸	BALL 3/8	1
22	348B64108-1	螺旋桨总成(7英寸)	PROPELLER ASSY (7")	1
22	3T5B64518-1	螺旋桨总成(9英寸)	PROPELLER ASSY (9)	1
22	3T5B64523-1	螺旋桨总成(11)	PROPELLER ASSY (11)	1
22	3T5B64525-1	螺旋桨总成(12)	PROPELLER ASSY (12)	1
22	3T5B64527-1	螺旋桨总成(13)	PROPELLER ASSY (13)	1
22	3T5B64529-1	螺旋桨总成(14英寸)	PROPELLER ASSY (14")	1
22	3T5B64532-1	螺旋桨总成(15)	PROPELLER ASSY (15)	1
23	3TW-87326-0	螺旋桨五金件套件	PROPELLER HARDWARE KIT	1
24	3C8-64231-0	* 推力支架	* THRUST HOLDER	1
25	3TW-64232-0	* 止动块	* STOPPER	1
26	3TW-64124-0	* 垫圈 17-40-3	* WASHER 17-40-3	1
27	353-64121-0	* 螺旋桨螺母M16P1.5	* PROPELLER NUT M16P1.5	1
28	951503-0325	* 开口销 3-25	* SPLIT PIN 3-25	1

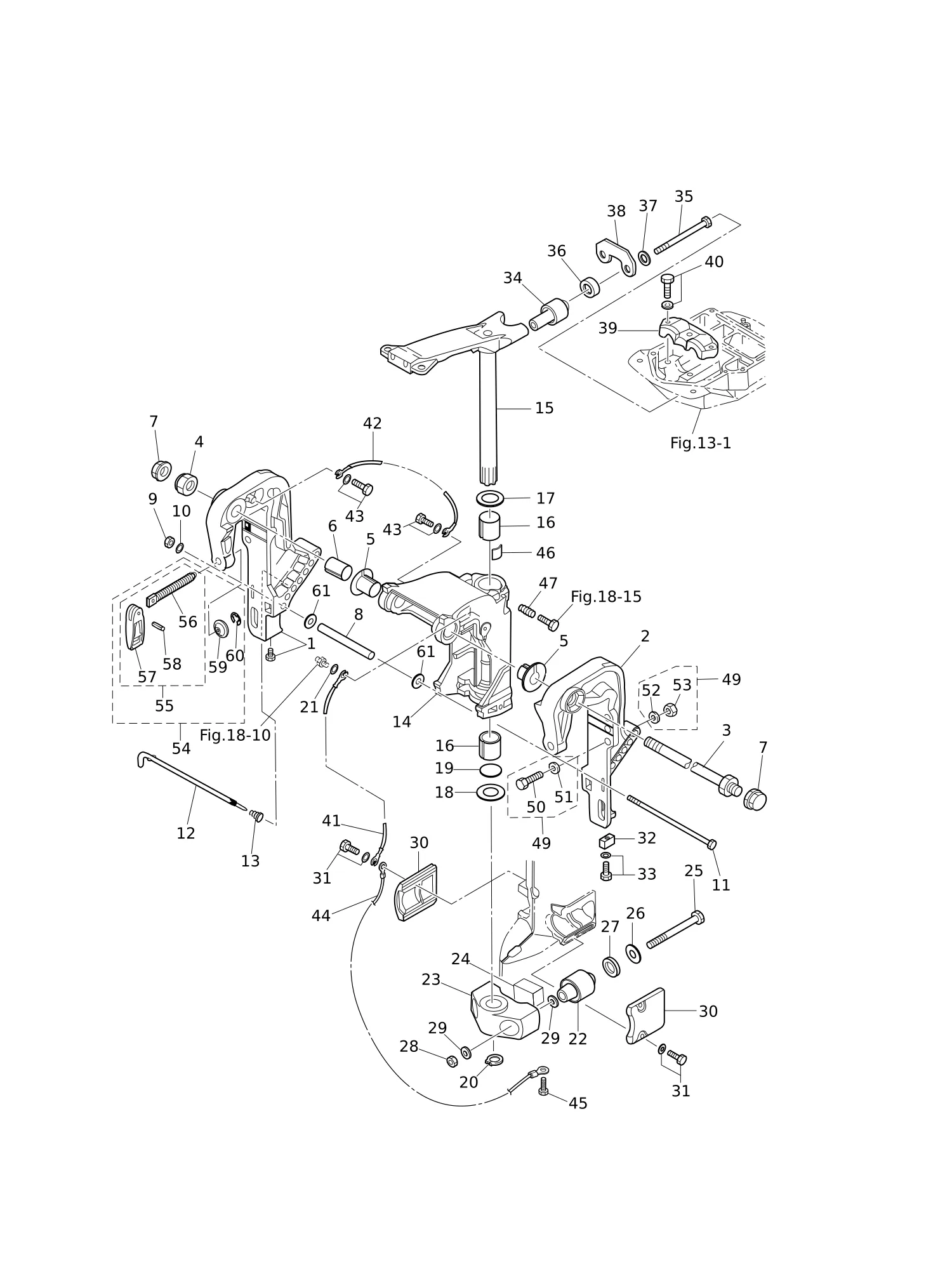

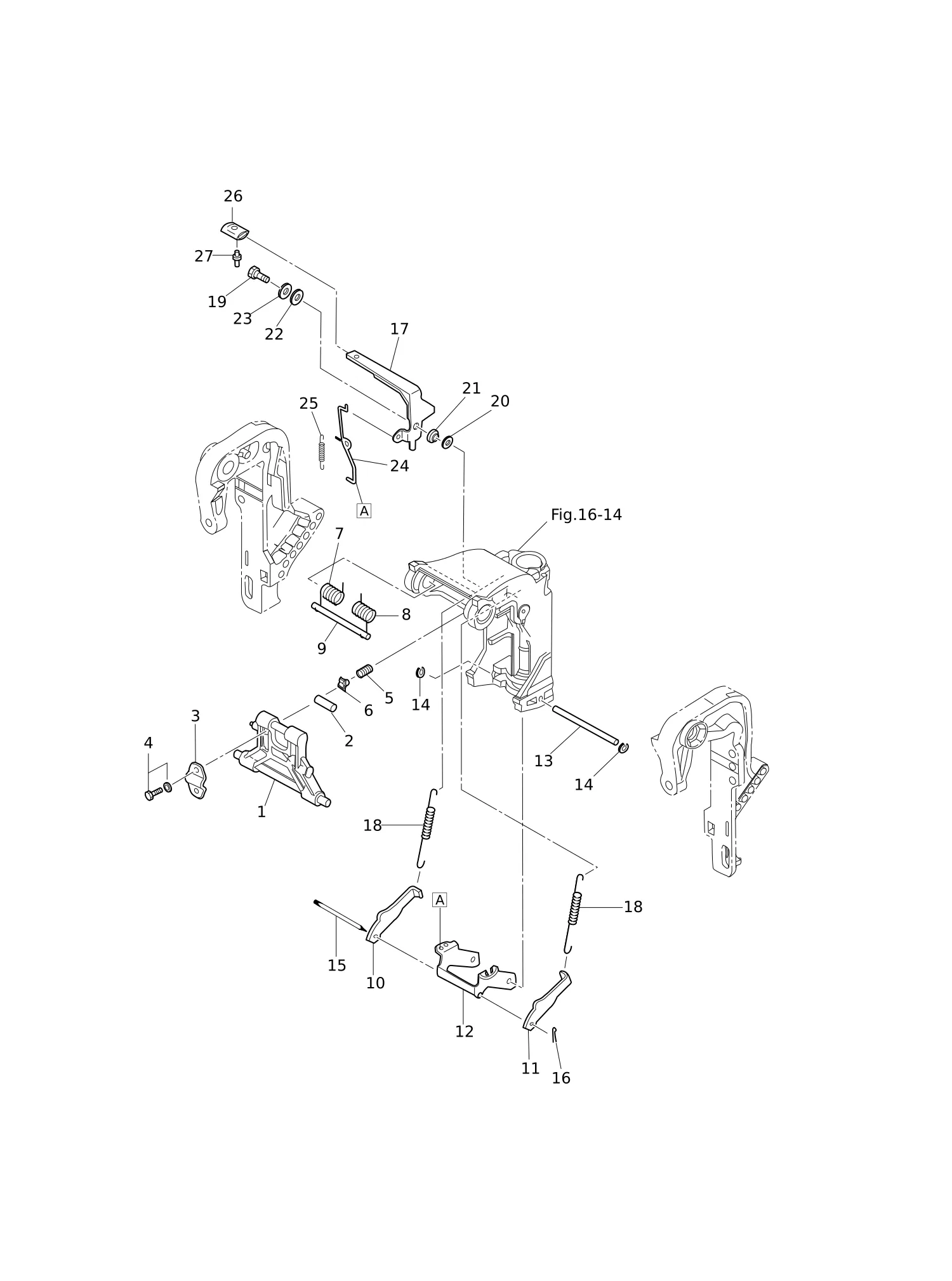

图 16支架(1)手动倾斜装置(EFO/EPO型号) BRACKET (1) MANUAL TILT (EFO/EPO MODEL)

REF	零件编号	中文名称	英文名称	数量
1	3C8Q62112-1	夹紧支架(右)	CLAMP BRACKET (R)	1
2	3C8Q62113-1	卡箍支架 (左)	CLAMP BRACKET (L)	1
3	3AC-62191-0	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
4	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
5	349-62126-0	衬套	BUSHING	2
6	3C8-62132-0	衬套 22-25-35.5	BUSHING 22-25-35.5	1
7	346-62127-0	盖形螺母	CAP NUT	2
8	3C8-62117-1	间隔块9.4-13.8-116	DISTANCE PIECE 9.4-13.8-116	1
9	930103-0800	螺母	NUT	1
11	3C8-62120-1	螺栓8-170	BOLT 8-170	1
12	3C8-62121-1	推力杆	THRUST ROD	1
13	345-62122-2	推力杆弹簧	THRUST ROD SPRING	1
14	3C8Q62310-3	旋转支架	SWIVEL BRACKET	1
15	3E3Q62010-0	转向轴总成	STEERING SHAFT ASSY	1
16	345-62417-0	衬套 26-32	BUSHING 26-32	2
17	3A0-62423-2	上止推板27-50-1	THRUST PLATE (UPPER) 27-50-1	1
18	346-62424-1	下止推板26.5-46-1	THRUST PLATE (LOWER) 26.5-46-1	1
19	3H8-62415-0	O型圈 3.5-25.7	O-RING 3.5-25.7	1
20	945103-2500	C形环 d=25	C-RING d=25	1
21	940103-0600	垫圈	WASHER	1
22	3C8-61302-1	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
23	3C8Q61411-3	支架托架	MOUNT BRACKET	1
24	3C8-61336-0	下减震器	DAMPER (LOWER)	1
25	3C8-61321-1	螺栓 12-114.5	BOLT 12-114.5	2
27	3C7-61338-0	减震器 21-36-5	DAMPER 21-36-5	2
28	930403-1200	尼龙螺母 12-P1.75	NYLON NUT 12-P1.75	2
29	9402E3-1200	垫圈	WASHER	4
30	3C8Q61342-0	支架固定板(下)	MOUNT HOLDING PLATE (LOWER)	2
31	9101E3-5620	螺栓	BOLT	4
32	3B7-60218-1	阳极块	ANODE	1
33	910103-5630	螺栓	BOLT	1
34	3E3-61301-2	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
35	353-61307-1	螺栓3/8-100	BOLT 3/8-100	2
36	3E3-61333-0	上减震器	DAMPER (UPPER)	2
37	353-61335-0	垫圈10-29-3	WASHER 10-29-3	2
38	3E3-61335-0	锁紧板	LOCK PLATE	1
39	3C8-61341-0	支架固定板(上)	MOUNT HOLDING PLATE (UPPER)	1
40	9101E3-5835	螺栓	BOLT	3
41	3C8-62396-1	接地线 L=210	GROUND L=210	1
42	398-62396-1	接地线 L=130	GROUND L=130	1
44	3A3-62396-1	接地线 L=110	GROUND L=110	1
45	910103-5612	螺栓	BOLT	1
46	345-62441-0	摩擦片	FRICTION PIECE	1
47	346-62421-1	摩擦弹簧	FRICTION SPRING	1
49	3C8-72120-0	索具螺栓套装	RIGGING BOLT SET	1
50	3C7-62133-2	螺栓 12-105 P1.25	* BOLT 12-105 P1.25	4
51	353-61334-0	* 垫圈 13-34-3	* WASHER 13-34-3	4
52	940103-1200	* 垫圈	* WASHER	4
53	3C7-62139-1	螺母 12-P1.25	* NUT 12-P1.25	4
54	3RSQ62105-0	夹紧螺丝套件	CLAMP SCREW KIT	2
55	3RSQ62108-0	* 卡箍螺丝总成	* CLAMP SCREW ASSY	1
56	3RS-62106-0	夹紧螺钉	** CLAMP SCREW	1
57	3RSQ62102-0	夹紧螺钉手柄	** CLAMP SCREW HANDLE	1
58	951403-0622	** 弹簧销	** SPRING PIN	1
59	332-62101-1	* 卡箍螺丝垫片	* CLAMP SCREW PAD	1
60	945303-0600	* E型卡环 d=6	* E-RING d=6	1
61	9402E3-0800	垫圈	WASHER	2

图 17手动倾斜装置(EFO/EPO型号) MANUAL TILT (EFO/EPO MODEL)

REF	零件编号	中文名称	英文名称	数量
1	3C8Q62431-0	倾斜止动器总成	TILT STOPPER ASSY	1
2	346-62437-0	衬套 10.2-12-29.5	BUSHING 10.2-12-29.5	1
3	346-62439-1	定位板	SETTING PLATE	1
4	9101E3-5820	螺栓	BOLT	2
5	3C8-62421-1	摩擦弹簧	FRICTION SPRING	1
6	346-62438-0	定位片	SETTING PIECE	1
7	3E3-62141-0	倾斜辅助弹簧(右)	TILT ASSISTANT SPRING (R)	1
8	3E3-62142-0	倾斜辅助弹簧(左)	TILT ASSISTANT SPRING (L)	1
9	3C8-62143-0	倾斜辅助轴	TILT ASSISTANT SHAFT	1
10	3C8-66352-2	倒车锁(左)	REVERSE LOCK (L)	1
11	3C8-66351-2	倒车锁(右)	REVERSE LOCK (R)	1
12	3C8-66313-4	倒车锁臂	REVERSE LOCK ARM	1
13	3C8-66319-1	倒挡锁轴	REVERSE LOCK SHAFT	1
14	945303-0600	E型卡环 d=6	E-RING d=6	2
15	3C8-66321-0	倒挡锁杆	REVERSE LOCK ROD	1
16	951503-0212	开口销2-12	SPLIT PIN 2-12	1
17	3E3-62436-1	倾斜止动杆	TILT STOPPER LEVER	1
18	3C8-66331-2	倒挡锁弹簧(S型)	REVERSE LOCK SPRING (S)	2
18	3C8-66332-2	倒挡锁弹簧(左)	REVERSE LOCK SPRING (L)	2
19	3AL-05254-0	台阶螺栓6-8	SHOULDER BOLT 6-8	1
20	3R0-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
21	3AL-05212-0	衬套 8.1-20	BUSHING 8.1-20	1
22	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
23	940103-0800	垫圈	WASHER	1
24	3C8-66318-1	连杆	LINK	1
25	3C8-66336-0	弹簧	SPRING	1
26	346-66333-0	倒车锁杆握把	REVERSE LOCK LEVER GRIP	1
27	346-66334-0	止动块	STOPPER	1

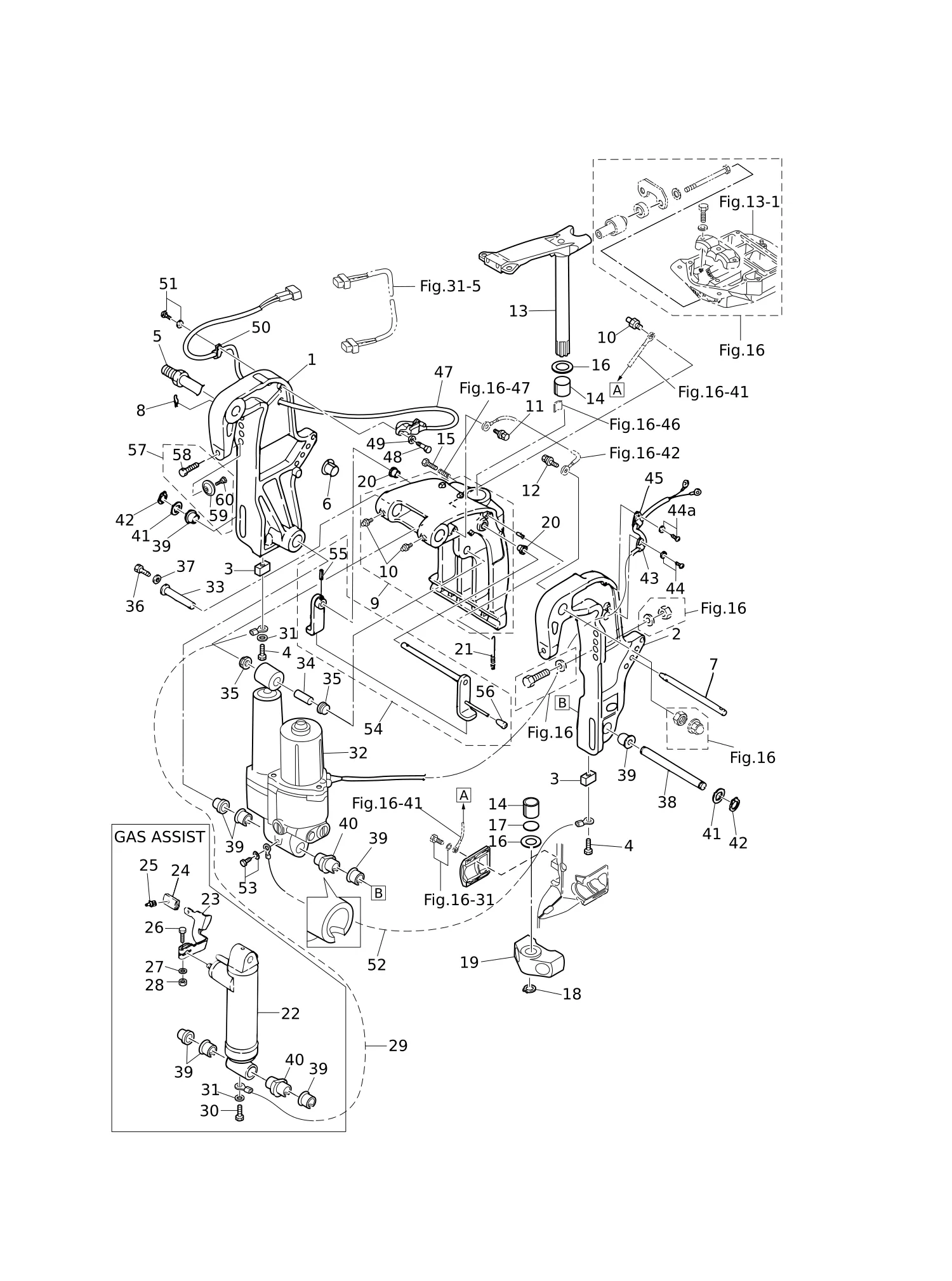

图 18支架(2)动力升降倾斜装置/气动辅助 BRACKET (2) POWER TRIM & TILT/GAS ASSIST

REF	零件编号	中文名称	英文名称	数量
1	3GFQ77211-0	夹紧支架(动力升降倾斜装置-右)	CLAMP BRACKET (PTT-R)	1
2	3GFQ77212-0	卡箍支架 (动力升降倾斜装置-左)	CLAMP BRACKET (PTT-L)	1
3	3B7-60218-1	阳极块	ANODE	2
4	910103-5630	螺栓	BOLT	2
5	3AD-62191-0	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
6	3C8-77213-0	衬套	BUSHING	2
7	3R0-77118-0	动力升降倾斜推力杆	PTT THRUST ROD	1
8	951603-1000	弹性销	SNAP PIN	1
9	3GFQ77208-0	旋转支架总成	SWIVEL BRACKET ASSY	1
10	344-67177-1	* 黄油嘴	* GREASE FITTING	3
13	3GFQ62010-0	转向轴总成	STEERING SHAFT ASSY	1
14	353-62417-0	衬套 30-36-41	BUSHING 30-36-41	2
15	9101E3-0830	螺栓	BOLT	1
16	353-62423-1	上止推板31-50-2	THRUST PLATE (UPPER) 31-50-2	2
17	353-62415-0	O型圈 3.5-29.7	O-RING 3.5-29.7	1
18	945103-2800	C形环 d=28	C-RING d=28	1
19	3Z5Q61411-1	支架托架	MOUNT BRACKET	1
20	353-63207-0	轴环 10.2-12-12	COLLAR 10.2-12-12	2
21	3R0-62473-0	倾斜止动弹簧	TILT STOPPER SPRING	1
22	3Z5-77601-0	气体减震器	GAS SHOCK ABSORBER	1
23	3R0-66311-0	倒车锁杆	REVERSE LOCK LEVER	1
24	3AL-66333-0	倒车锁杆握把	REVERSE LOCK LEVER GRIP	1
25	346-66334-0	止动块	STOPPER	1
26	3V2-60001-0	螺栓6-35	BOLT 6-35	1
27	9301E3-0600	螺母	NUT	1
28	9401E3-0600	垫圈	WASHER	1
29	3C8-62396-1	接地线 L=210	GROUND L=210	1
30	910103-5608	螺栓	BOLT	1
31	940103-0600	垫圈	WASHER	2
32	3Z5-77150-2	动力升降倾斜总成	PTT ASSY	1
33	3KY-77071-0	气缸销(上)	CYLINDER PIN (UPPER)	1
34	3R0-77075-0	衬套 13-16-40	BUSHING 13-16-40	1
35	3R0-77076-0	衬套 13-17-19.5 13-17-19.5	BUSHING 13-17-19.5 13-17-19.5	2
36	9101E3-0612	螺栓	BOLT	1
37	345-05122-1	垫片 6.5-23-1.5	WASHER 6.5-23-1.5	1
38	3KY-77101-0	气缸销(下)	CYLINDER PIN (LOWER)	1
39	3C8-77076-1	衬套 18-24-22	BUSHING 18-24-22	5
40	3Z5-77103-0	衬套 18-24-57.5 18-24-60	BUSHING 18-24-57.5 18-24-60	1
41	3R0-77112-0	垫片 18.2-34-1	WASHER 18.2-34-1	2
42	945103-1800	C形环 d=18	C-RING d=18	2
45	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	1
47	3Z4-72574-0	配平传感器 L=1700	TRIM SENSOR L=1700	1
48	910103-0620	螺栓	BOLT	2
49	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	2
50	336-06973-0	卡箍 6-9.5L	CLAMP 6-9.5L	1
51	921503-5612	螺钉	SCREW	1
52	398-62396-1	接地线 L=130	GROUND L=130	1
53	910103-5612	螺栓	BOLT	1
54	3AC-62466-1	倾斜止动器套件	TILT STOPPER KIT	1
54	3GF-62466-1	倾斜止动器套件	TILT STOPPER KIT	1
55	951403-3516	* 弹簧销 3.5-16	* SPRING PIN 3.5-16	1
56	369-62433-1	* 倾斜止动握把	* TILT STOPPER GRIP	1
57	3RS-77217-0	夹紧螺丝套件	CLAMP SCREW KIT	2
58	3RS-77216-0	* 卡箍螺丝(动力升降倾斜)	* CLAMP SCREW (PTT)	1
59	332-62101-1	* 卡箍螺丝垫片	* CLAMP SCREW PAD	1
60	945303-0600	* E型卡环 d=6	* E-RING d=6	1

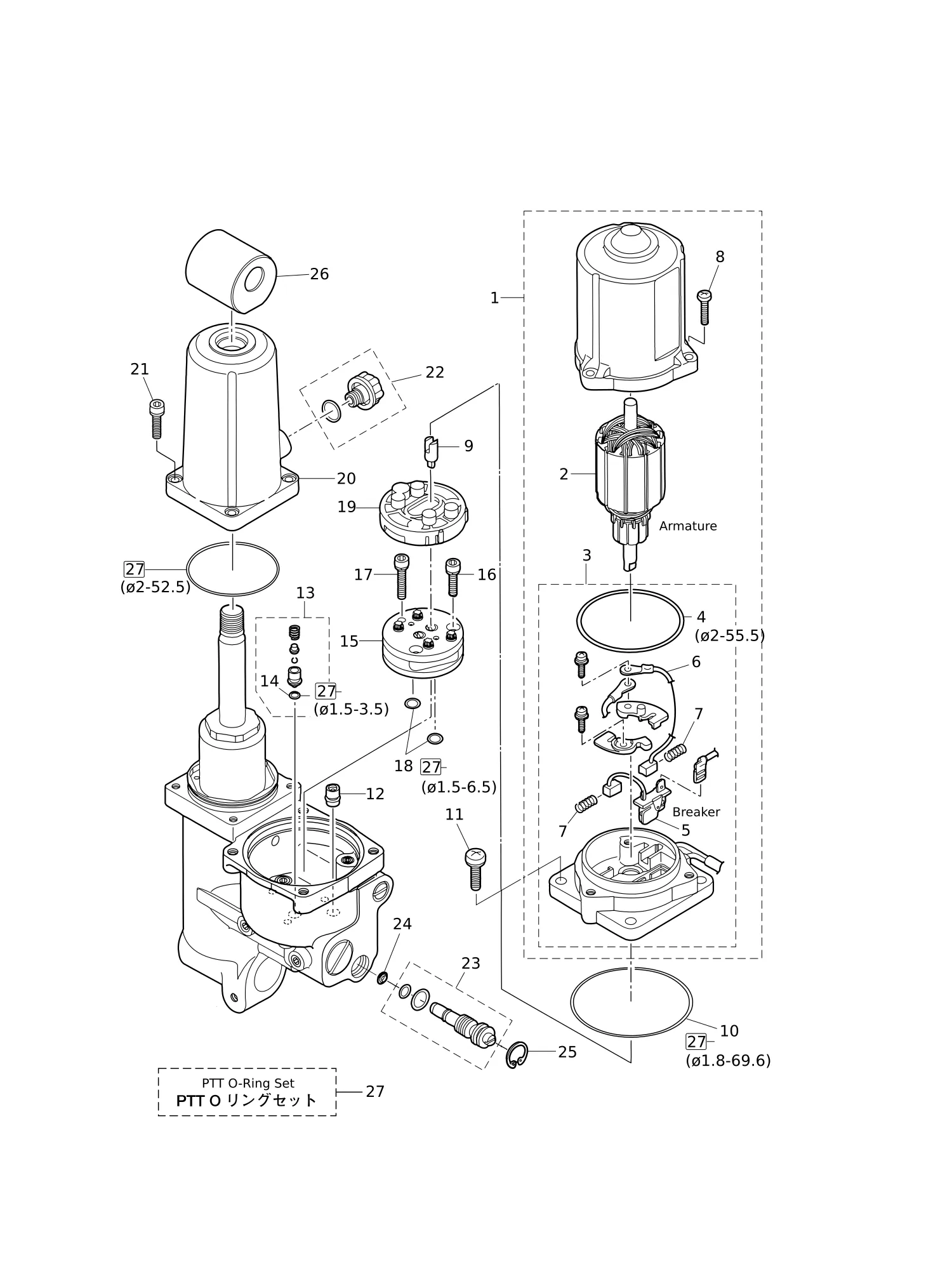

图 19动力升降倾斜装置 POWER TRIM & TILT

REF	零件编号	中文名称	英文名称	数量
1	3Z5-77180-0	马达总成	MOTOR ASSY	1
2	3Z5-77190-0	* 电枢总成	* ARMATURE ASSY	1
3	3Z5-77192-0	* 电机支架总成	* MOTOR BRACKET ASSY	1
4	3Z5-77182-0	O型圈 2-55.5	** O-RING 2-55.5	1
5	3Z5-77191-0	断路器	** BREAKER	1
6	3E0-77183-0	电刷	** BRUSH	1
7	3E0-77184-0	电刷弹簧	** BRUSH SPRING	2
8	921503-0520	* 螺钉	* SCREW	3
9	3Z5-77166-0	联轴器	COUPLING	1
10	3B7-77167-0	O型圈1.8-69.6	O-RING 1.8-69.6	1
11	3Z5-77194-0	螺钉	SCREW	4
12	3Z5-77460-0	阀门总成	VALVE ASSY	1
13	3Z5-77450-0	安全阀总成	RELIEF VALVE ASSY	1
14	3R0-77451-0	* O型圈1.5-3.5	* O-RING 1.5-3.5	1
15	3B7-77430-0	泵	PUMP	1
16	3B7-77432-1	螺栓	BOLT	2
17	3B7-77431-1	螺栓	BOLT	1
18	3B7-77433-0	O型圈1.5-6.5	O-RING 1.5-6.5	2
19	3B7-77434-1	过滤器	FILTER	1
20	3Z5-77165-1	储备油箱	RESERVE TANK	1
21	3Z5-77159-0	螺栓	BOLT	4
22	3Z5-77221-0	盖帽总成	CAP ASSY	1
23	3Z5-77175-0	手动阀总成	MANUAL VALVE ASSY	1
24	3R0-77173-0	密封垫圈	SEAL WASHER	1
25	3Z5-77171-0	C形环	C-RING	1
26	3Z5-77367-0	接头	JOINT	1
27	3Z5-77225-0	动力升降倾斜装置O型圈套装	PTT O-RING SET	1

图 20舵柄(F型) TILLER HANDLE (F TYPE)

REF	零件编号	中文名称	英文名称	数量
1	3T5Q63003-1	舵柄总成	TILLER HANDLE ASSY	1
2	3C8Q63011-2	* 舵柄手柄	* TILLER HANDLE	1
3	3C8-63041-1	* 节气门轴	* THROTTLE SHAFT	1
4	345-63048-0	* 节气门轴缓冲器	* THROTTLE SHAFT DAMPER	1
5	398-63053-0	* 隔套	* SPACER	1
6	951403-0310	* 弹簧销 3-10	* SPRING PIN 3-10	1
7	350-63046-0	* 衬套 8.4-10-11	* BUSHING 8.4-10-11	1
8	921803-0525	* 螺钉	* SCREW	1
9	3C8-63063-0	* 节气门轴支撑	* THROTTLE SHAFT SUPPORT	1
10	9101E3-5612	螺栓	* BOLT	1
11	3V1-63035-1	* 摩擦片	* FRICTION PIECE	1
12	3V1-63077-0	* 调节螺母	* ADJUSTING NUT	1
13	3V1-63036-0	* 弹簧	* SPRING	1
14	910103-0625	螺栓	* BOLT	1
15	3T5-72019-0	* 油门标识贴	* THROTTLE DECAL	1
16	398-63012-0	* 手柄	* GRIP	1
17	3C8-63101-0	衬套	BUSHING	1
18	3B2-63108-0	垫片 30-45-1	WASHER 30-45-1	1
19	3B2-63109-0	波形垫圈 30-45-1.2	WAVE WASHER 30-45-1.2	1
20	3C8-63102-1	衬套	BUSHING	1
21	9401E3-1000	垫圈	WASHER	1
22	930103-1000	螺母 10-P1.5	NUT 10-P1.5	1
23	3C8-63607-0	卡扣	CLIP	1
24	3C8-63600-1	节气门拉线	THROTTLE WIRE	2
25	3C8-63508-1	节气门拉线支架	THROTTLE WIRE BRACKET	1
26	910103-0614	螺栓	BOLT	2
27	940103-0600	垫圈	WASHER	2
28	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
29	910103-5625	螺栓	BOLT	2
30	3T5-62004-0	线束固定座	CORD HOLDER	1
31	921903-0625	螺钉	SCREW	2
32	3E3Q62001-0	转向支架	STEERING BRACKET	1
33	3C8-62097-0	螺柱10-50 P1.25	STUD 10-50 P1.25	2
34	3C8-62098-0	尼龙螺母 10-P1.25	NYLON NUT 10-P1.25	2
35	9402E3-1000	垫圈	WASHER	2
36	3T5-84335-0	主开关标贴	MAIN SWITCH DECAL	1
37	3E5Q63028-1	舵柄支架总成	TILLER HANDLE HOLDER ASSY	1
38	9153E3-1022	* 双头螺柱	* STUD	1
39	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	1
40	910103-5612	螺栓	BOLT	1
41	930103-0600	螺母	NUT	1

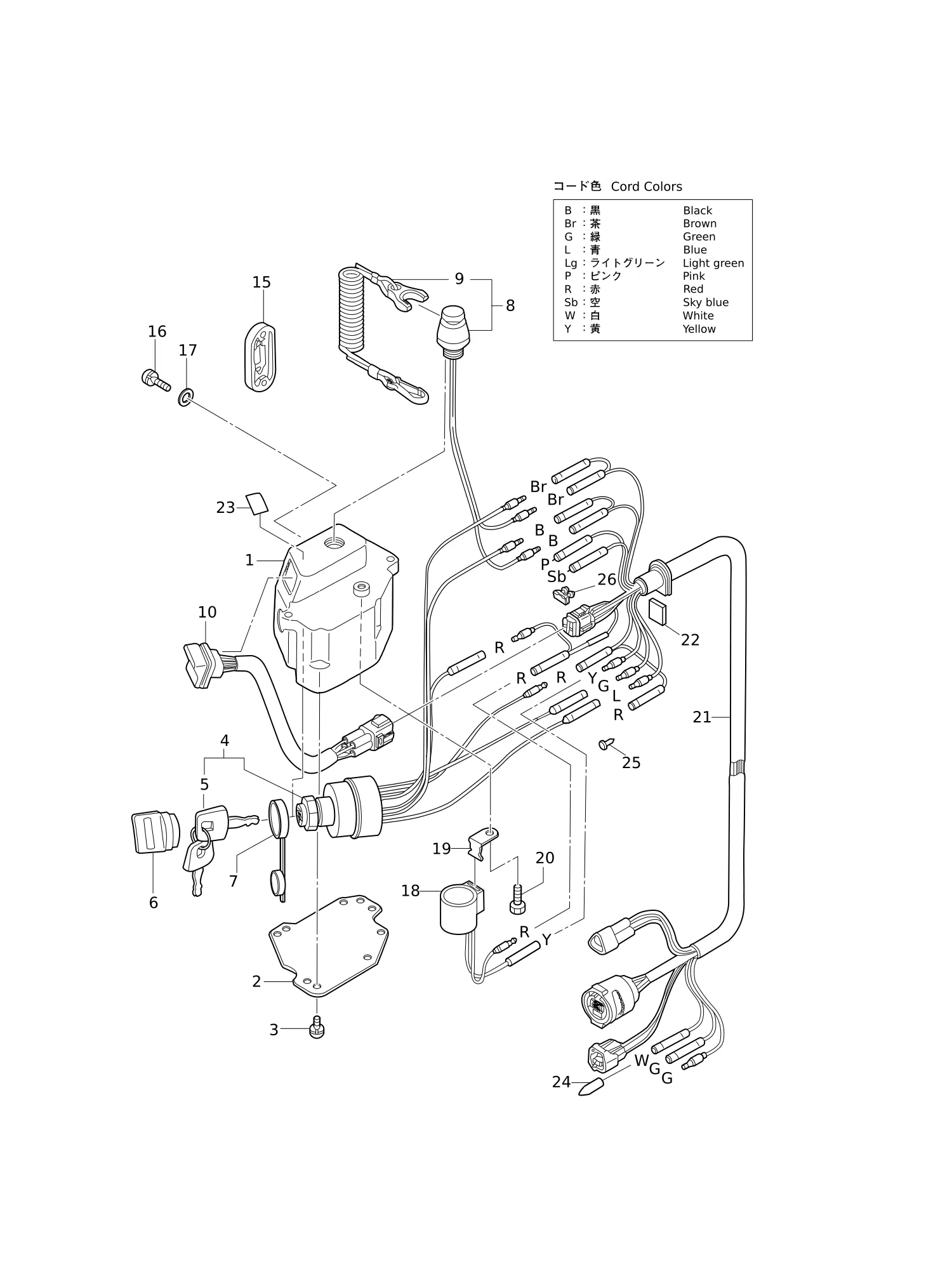

图 21开关盒(F型) SWITCH BOX (F TYPE)

REF	零件编号	中文名称	英文名称	数量
1	3T5Q76032-0	开关盒	SWITCH BOX	1
2	3T5-76230-0	开关盒盖	SWITCH BOX COVER	1
3	921503-5510	螺钉	SCREW	4
4	385-76020-1	主开关总成	MAIN SWITCH ASSY	1
5	353-76203-1	* 主开关钥匙 F-301	* MAIN SWITCH KEY F-301	1
5	353-76203-2	* 主开关钥匙 F-302	* MAIN SWITCH KEY F-302	1
5	353-76203-3	* 主开关钥匙 F-303	* MAIN SWITCH KEY F-303	1
6	353-76205-1	主开关钥匙护盖	MAIN SWITCH KEY COVERING CAP	2
7	3T5-76022-0	主开关防水帽	MAIN SWITCH CAP (WATERPROOF)	1
8	3T5-06830-0	停止开关总成	STOP SWITCH ASSY	1
9	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
10	3T5-71040-0	指示灯总成	PILOT LAMP ASSY	1
15	3T5-72611-0	动力升降倾斜装置开关盖(B)	PTT SWITCH COVER (B)	1
16	921503-0512	螺钉	SCREW	2
17	940103-0500	垫圈	WASHER	2
18	3C8-76171-0	过热报警器	OVERHEAT BUZZER	1
19	3T5-76174-0	撑杆	STAY	1
20	910103-6612	螺栓	BOLT	1
21	3GF-76119-0	线束总成 L=1000	CORD ASSY L=1000	1
22	3B7-76035-0	盖板	COVER	1
23	3T5-72198-0	警告灯标贴	WARNING LAMP DECAL	1
24	3T5-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
25	3A3-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
26	353-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1

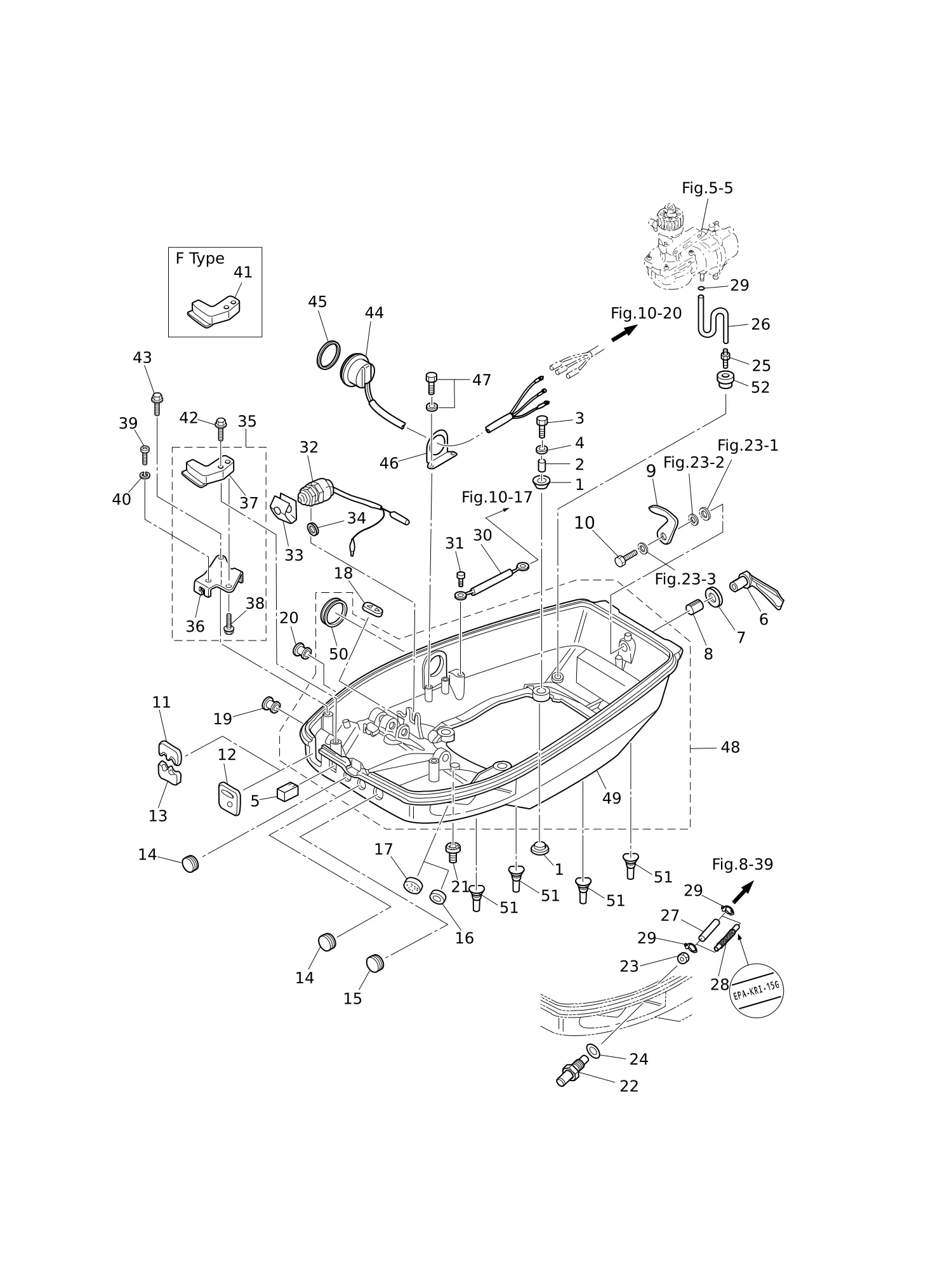

图 22下罩壳 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	8
2	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	4
3	9101E3-0630	螺栓	BOLT	4
4	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	4
5	3T5-67150-0	塞	PLUG	1
6	3C8Q67141-0	挂钩杆	HOOK LEVER	1
7	338-67147-0	密封环 13.8-22-3.7	SEAL RING 13.8-22-3.7	1
8	369-67105-0	挂钩杆衬套	HOOK LEVER BUSHING	1
9	3C8-67142-1	盖板挂钩	COVER HOOK	1
10	910103-0612	螺栓	BOLT	1
11	3C8-83732-0	索环/护孔圈	GROMMET	1
12	3T5-67162-0	索环/护孔圈	GROMMET	1
13	3C8-76116-1	索环/护孔圈	GROMMET	1
15	345-76092-0	索环 20-3	GROMMET 20-3	1
16	338-67163-0	索环 18-2.5	GROMMET 18-2.5	1
17	345-67117-0	索环 17-2.7	GROMMET 17-2.7	3
18	3C8-63621-0	索环 30-12-2.5	GROMMET 30-12-2.5	1
18	3C8-63624-0	索环 30-12-2.5	GROMMET 30-12-2.5	1
19	3B2-67187-0	索环 16-17.5	GROMMET 16-17.5	1
20	3B7-01046-0	塞	PLUG	1
21	345-66226-0	索环 17-3	GROMMET 17-3	1
22	3B2-70260-1	燃油接头（公头）	FUEL CONNECTOR (MALE)	1
23	332-70261-0	螺母 10-P1.25	NUT 10-P1.25	1
24	336-70112-0	衬垫10.2-16-0.5	GASKET 10.2-16-0.5	1
25	3T1-01138-0	管接头 6-8-11	NIPPLE 6-8-11	1
26	98AB-50-250	软管 φ5-φ10	HOSE φ5-φ10	1
27	98AB-50-260	软管 φ5-φ10	HOSE φ5-φ10	1
28	3GF-02165-0	带保护套燃油软管 L=260	FUEL HOSE W/PROTECTOR L=260	1
29	338-02215-0	卡扣φ10	CLIP φ10	3
30	3N4-76142-1	接地电缆 L=270	GROUND CABLE L=270	1
31	910103-6612	螺栓	BOLT	1
32	398-76080-1	空档开关	NEUTRAL SWITCH	1
33	398-76083-0	空档开关执行器	NEUTRAL SWITCH ACTUATOR	1
34	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
35	3C8Q83737-0	线缆夹支架总成	CABLE CLIP BRACKET ASSY	1
36	3Z5-83738-0	* 离合器线卡扣支架	* CLUTCH CABLE CLIP BRACKET	1
38	910103-5612	螺栓	* BOLT	1
39	3C8-83821-0	螺钉 4-20 P0.5	SCREW 4-20 P0.5	1
40	941303-0400	弹簧垫圈	SPRING WASHER	1
41	3C8Q76118-0	卡箍	CLAMP	1
42	910103-5625	螺栓	BOLT	1
43	910103-5616	螺栓	BOLT	1
44	3GF-72615-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
45	3F3-72616-1	衬垫	GASKET	1
46	3GF-72617-0	动力升降倾斜装置开关总成支架	PTT SWITCH ASSY BRACKET	1
47	910103-6614	螺栓	BOLT	2
48	3C8Q67110-1	带密封圈下罩壳	BOTTOM COWL W/GROMMET	1
49	3C8Q67100-2	* 下罩壳	* BOTTOM COWL	1
50	3F3-72618-0	* 衬套 47-2.5	* GROMMET 47-2.5	1
51	3TW-67179-0	放油塞	DRAIN PLUG	4
52	369-66043-1	索环 10.7-3.5	GROMMET 10.7-3.5	1

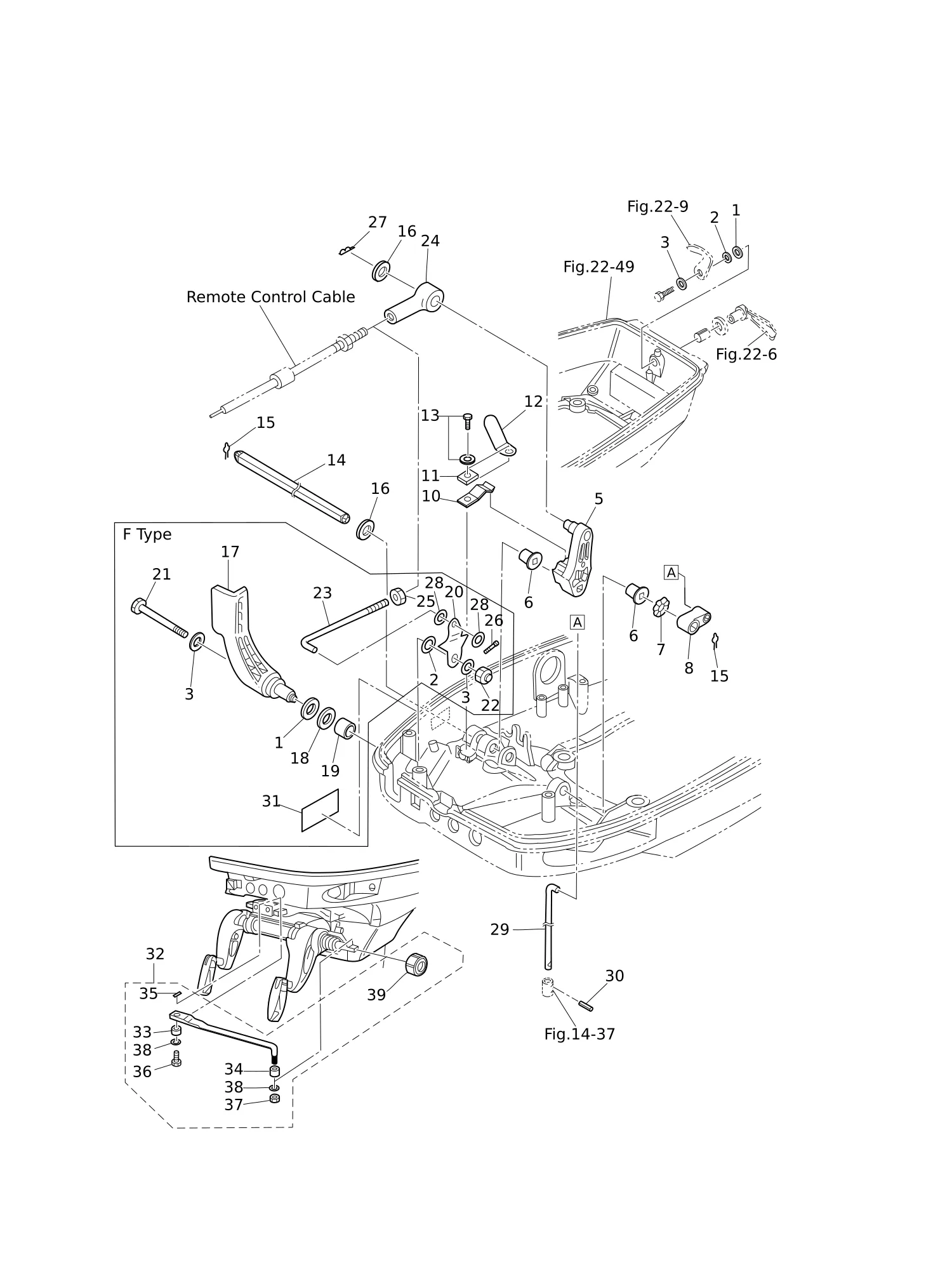

图 23换挡机构 SHIFT

REF	零件编号	中文名称	英文名称	数量
1	3C8-67146-0	垫片 14-22-1	WASHER 14-22-1	2
2	941403-1400	波形垫圈 d=14	WAVE WASHER d=14	2
3	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	3
5	3C8-66122-1	换挡臂	SHIFT ARM	1
6	350-67101-0	衬套	BUSHING	2
7	941403-1200	波形垫圈 d=12	WAVE WASHER d=12	1
8	3C8-66225-0	换挡杆手柄	SHIFT ROD LEVER	1
10	3C8-66113-1	换挡定位弹簧	SHIFT DETENT SPRING	1
11	3BA-66117-0	换挡定位支架 t=1.0	SHIFT DETENT SUPPORTER t=1.0	1
11	3C8-66117-0	换挡定位支架	SHIFT DETENT SUPPORTER	1
12	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
13	910103-5616	螺栓	BOLT	1
14	3C8-66135-0	换挡杆轴	SHIFT LEVER SHAFT	1
15	951703-0800	弹性挡圈 d=8	SNAP RETAINER ｄ=8	2
16	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
17	3T5-66110-0	换挡杆	SHIFT LEVER	1
18	3T5-67147-0	密封环 13.8-22-5	SEAL RING 13.8-22-5	1
19	350-67105-0	挂钩杆衬套 14-16.5-17.7	HOOK LEVER BUSHING 14-16.5-17.7	1
20	3T5-66129-0	换挡杆(遥控)	SHIFT LEVER (REMOTE CONTROL)	1
21	910103-0670	螺栓	BOLT	1
22	930403-0600	尼龙螺母 6-P1.0	NYLON NUT 6-P1.0	1
23	3T5-66134-0	换挡杆连杆	SHIFT LEVER ROD	1
24	3B7-83715-2	线缆接头	CABLE JOINT	1
25	3B2-83865-0	螺母 10-32UNF	NUT 10-32UNF	1
26	951503-0212	开口销2-12	SPLIT PIN 2-12	1
27	951603-0800	弹性销 d=8	SNAP PIN d=8	1
28	940103-0500	垫圈	WASHER	2
29	3C8-66211-0	换挡连杆	SHIFT ROD	1
30	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
31	3T5-67578-0	换挡标识贴	SHIFT DECAL	1
32	3C8-84910-2	转向拉杆总成	DRAG LINK ASSY	1
33	3C8-84914-1	* 轴环 9.6-13-6.5	* COLLAR 9.6-13-6.5	1
34	3C8-84916-0	* 轴环 9.6-19-6	* COLLAR 9.6-19-6	1
35	951503-0215	* 开口销	* SPLIT PIN	1
36	3C8-84917-0	螺栓 3/8-19	* BOLT 3/8-19	1
37	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	1
38	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	2
39	3F3-84908-0	* 密封环	* SEAL RING	1

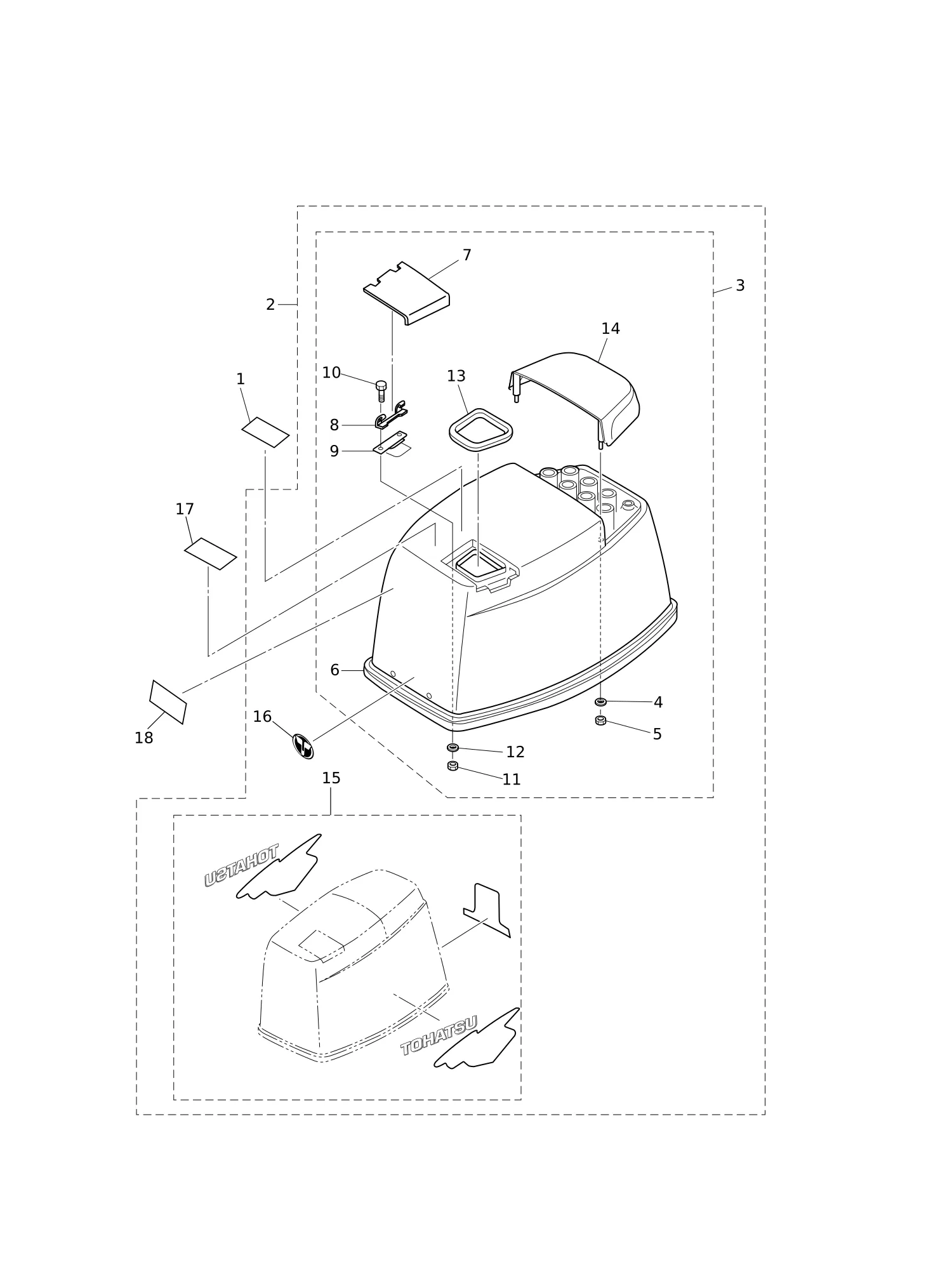

图 24顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	3T1-72043-0	机油警示贴纸	OIL CAUTION DECAL	1
2	3GFQ67645-6	顶罩总成	TOP COWL ASSY	1
3	3GFQ67640-0	* 顶罩分总成	* TOP COWL SUB-ASSY	1
4	3C8-66308-0	垫圈 6-16-1.5	** WASHER 6-16-1.5	4
5	930403-0600	尼龙螺母 6-P1.0	** NYLON NUT 6-P1.0	4
6	3C8-67501-1	顶罩密封条	** TOP COWL SEAL	1
7	3E3Q67210-1	** 加注口盖	** FILLER LID	1
8	3B7-67211-0	** 加注口盖铰链	** FILLER LID HINGE	1
9	3C8-67212-1	** 弹簧	** SPRING	1
10	910103-0614	螺栓	** BOLT	2
11	930103-0600	螺母	** NUT	2
12	941303-0600	** 弹簧垫圈	** SPRING WASHER	2
13	3E3-67213-0	密封件 L=275	** SEAL L=275	1
14	3E3Q67521-1	倾斜把手	** TILT HANDLE	1
15	3GF-87802-3	* 贴花套装 (MD50B2)	* DECAL SET (MD50B2)	1
15	3GG-87802-3	* 贴花套装 (MD40B2)	* DECAL SET (MD40B2)	1
15	3GM-87802-3	* 贴花套装 (MD30B2 欧版)	* DECAL SET (MD30B2 EU)	1
16	3KY-67531-0	* 前贴花	* FRONT DECAL	1
17	3C7-72180-3	警示标贴(A型)	CAUTION DECAL (A)	1
18	3AC-72185-0	警示标贴	CAUTION DECAL	1

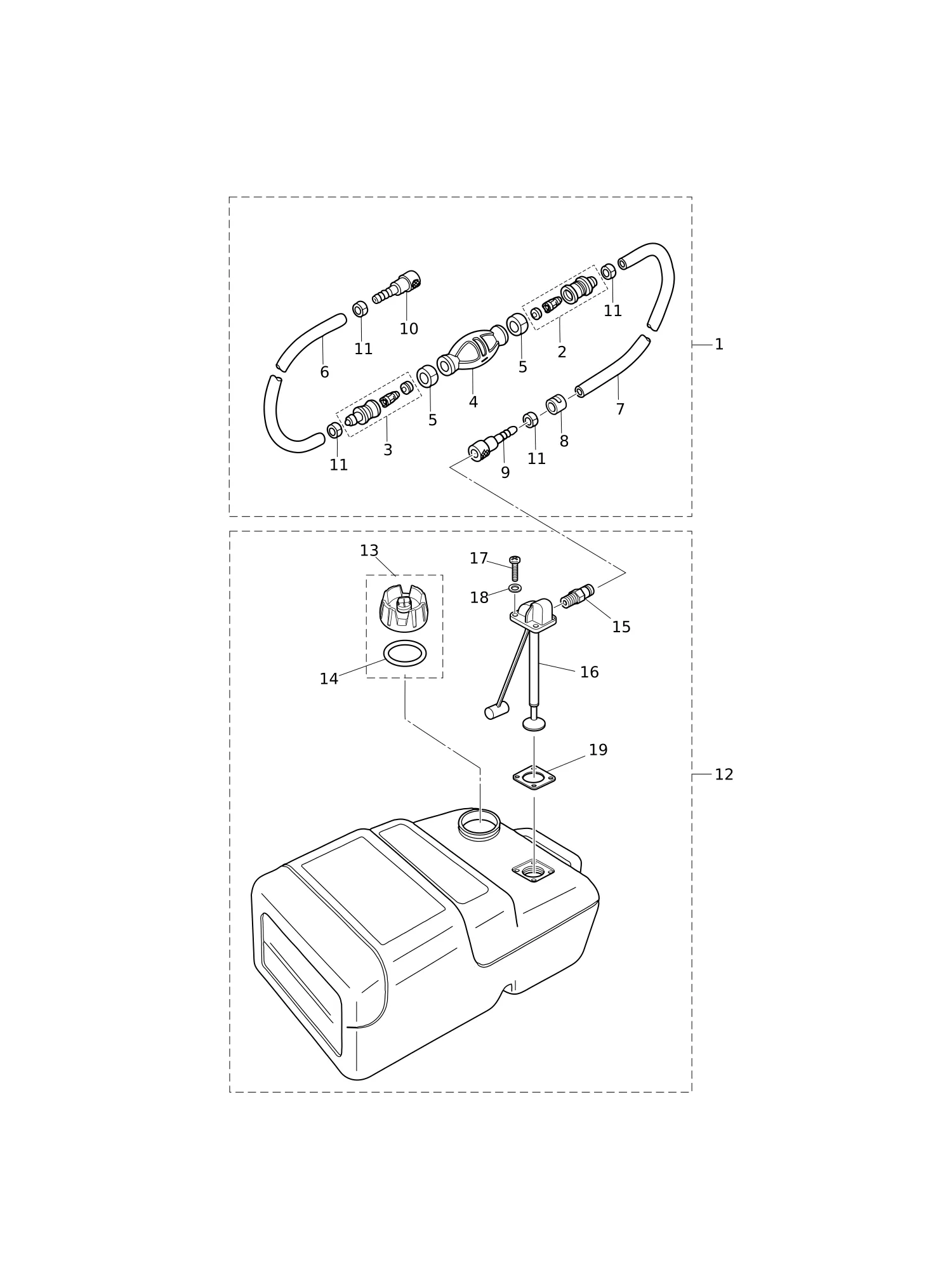

图 25燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	3B7-70200-5	手动泵球总成	PRIMER BULB ASSY	1
1	3GF-70200-5	手动泵球总成	PRIMER BULB ASSY	1
2	3C7-70220-1	进油接头总成	JOINT ASSY (INLET)	1
3	3C7-70224-1	出油接头总成	JOINT ASSY (OUTLET)	1
4	3C7-70211-1	* 注油球	* PRIMER BULB	1
4	3GF-70211-1	* 注油球	* PRIMER BULB	1
5	3C7-70217-0	卡箍	CLAMP	2
6	3GF-70241-1	* 低渗透软管 L=700	* LOW PERMEATION HOSE L=700	1
6	98AB-70-700	* 软管	* HOSE	1
7	3GF-70240-1	* 低渗透软管 L=1600	* LOW PERMEATION HOSE L=1600	1
7	98AB-701600	* 软管	* HOSE	1
8	3B7-70280-1	燃油接头标记	FUEL CONNECTOR MARK	1
9	3GF-70281-0	燃油接头	FUEL CONNECTOR	1
10	3GF-70250-1	燃油接头	FUEL CONNECTOR	1
11	332-70201-0	卡箍	CLAMP	4
12	3KZ-70177-0	25升燃油箱总成	FUEL TANK ASSY 25L	1
13	3RS-70020-0	* 燃油箱盖总成	* FUEL TANK CAP ASSY	1
14	3RS-70021-0	油箱盖衬垫	** TANK FILLER CAP GASKET	1
15	3E0-70270-0	* 快速接头(公)	* QUICK-CONNECTOR (MALE)	1
16	3AC-70157-0	* 带油量计的燃油吸油总成	* FUEL PICK-UP ASSY W/GAUGE	1
17	3AC-70140-0	* 螺钉	* SCREW	4
18	3AC-70145-0	* 垫圈	* WASHER	4
19	3AC-70150-0	* 衬垫	* GASKET	1

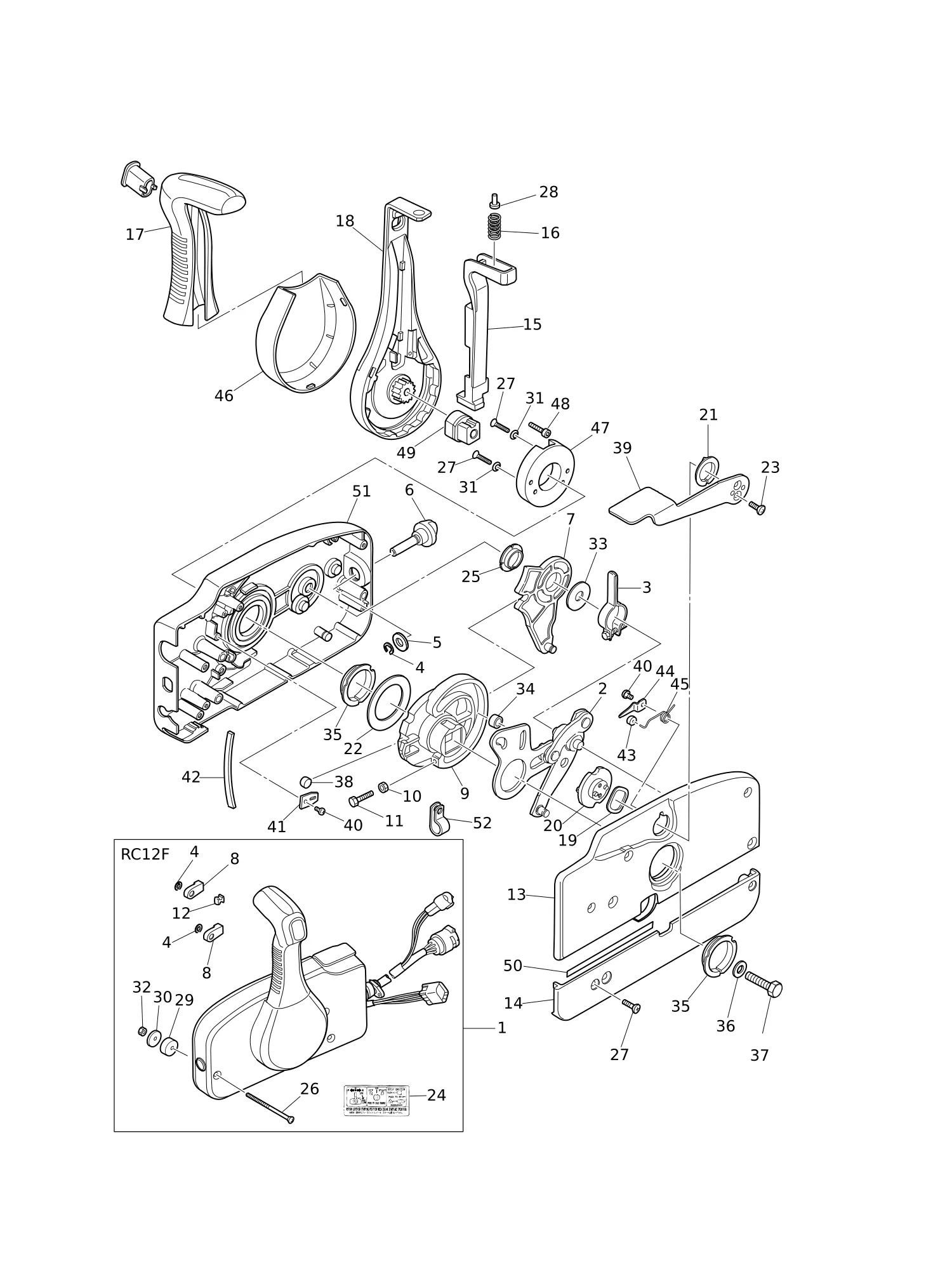

图 26遥控器零部件 COMPONENT PARTS OF REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	3U2B84500-0	遥控头总成(RC12F)	REMOTE CONTROL HEAD ASSY(RC12F)	1
2	3A3-84365-1	* 节气门摇臂	* THROTTLE ARM	1
3	3A3-84428-0	* 油门摩擦摇臂	* THROTTLE FRICTION ARM	1
4	945303-0600	* E型卡环 d=6	* E-RING d=6	3
5	353-84394-0	* 垫圈	* WASHER	1
6	3U2-84427-0	* 调节螺钉	* ADJUSTING SCREW	1
7	3A3-84381-0	* 换挡齿轮总成	* SHIFT GEAR ASSY	1
8	3A3-83314-2	* 线缆端子	* CABLE TERMINAL	2
9	3A3-84364-2	* 驱动齿轮	* DRIVE GEAR	1
10	930103-0500	螺母	* NUT	1
11	910103-0525	螺栓	* BOLT	1
12	3A3-84376-0	* 护孔环	* GROMMET	1
13	3U2B84441-0	* 后壳体	* REAR HOUSING	1
14	3U2B84366-0	* 后盖板	* REAR PANEL	1
15	3U2-84401-0	* 空档锁止臂	* NEUTRAL LOCK ARM	1
16	3A3-84403-0	* 空档锁止弹簧	* NEUTRAL LOCK SPRING	1
17	3U2-84404-0	* 手柄	* GRIP	1
18	3U2-84343-0	* 控制杆	* CONTROL LEVER	1
19	3A3-84368-0	* 波形垫圈	* WAVE WASHER	1
20	3A3-84391-0	* 自由节流鼓	* FREE THROTTLE DRUM	1
21	3A3-84435-0	* 衬套	* BUSHING	1
22	3A3-84422-0	* 推力板	* THRUST PLATE	1
23	921603-0512	* 螺钉	* SCREW	2
24	3VK-84339-0	* 操作说明标贴	* INSTRUCTION DECAL	1
25	3A3-84432-0	* 衬套	* BUSHING	1
26	3U2-84375-0	* 螺钉	* SCREW	3
27	3VK-84375-0	* 螺钉	* SCREW	7
28	3VL-84375-0	* 螺钉	* SCREW	1
29	3A3-84374-0	* 隔套	* SPACER	3
30	353-84371-0	* 垫圈	* WASHER	3
31	3U2-84371-0	* 垫圈	* WASHER	2
32	930103-0600	螺母	* NUT	3
33	3A3-84383-0	* 垫圈	* WASHER	1
34	3A3-84421-0	* 滚轮	* ROLLER	1
35	3U2-84431-0	* 衬套	* BUSHING	2
36	940103-0800	* 垫圈	* WASHER	1
37	3U2-84442-0	螺栓	* BOLT	1
38	353-84388-0	* 定位滚轮	* DETENT ROLLER	1
39	3U2B84312-0	* 自由节流杆	* FREE THROTTLE LEVER	1
40	921503-0406	* 螺钉	* SCREW	3
41	3A3-84423-0	* 定位器挡圈	* DETENT RETAINER	1
42	3A3-84307-0	* 定位弹簧	* DETENT SPRING	5
43	3A3-84424-0	* 自由节流滚轮	* FREE THROTTLE ROLLER	1
44	3A3-84426-0	* 滚柱保持架	* ROLLER RETAINER	1
45	3A3-84425-0	* 自由节流弹簧	* FREE THROTTLE SPRING	1
46	3U2-63107-0	* 盖板	* COVER	1
47	3U2-63506-0	* 支架	* HOLDER	1
48	3U2-84917-0	螺栓	* BOLT	1
49	3U2-77367-0	* 接头	* JOINT	1
50	3U2-72187-0	* 警示标贴(SIGP)	* CAUTION DECAL(SIGP)	1
51	3U2B84440-0	* 前壳体	* FRONT HOUSING	1
52	3U2-06973-0	* 卡箍	* CLAMP	1

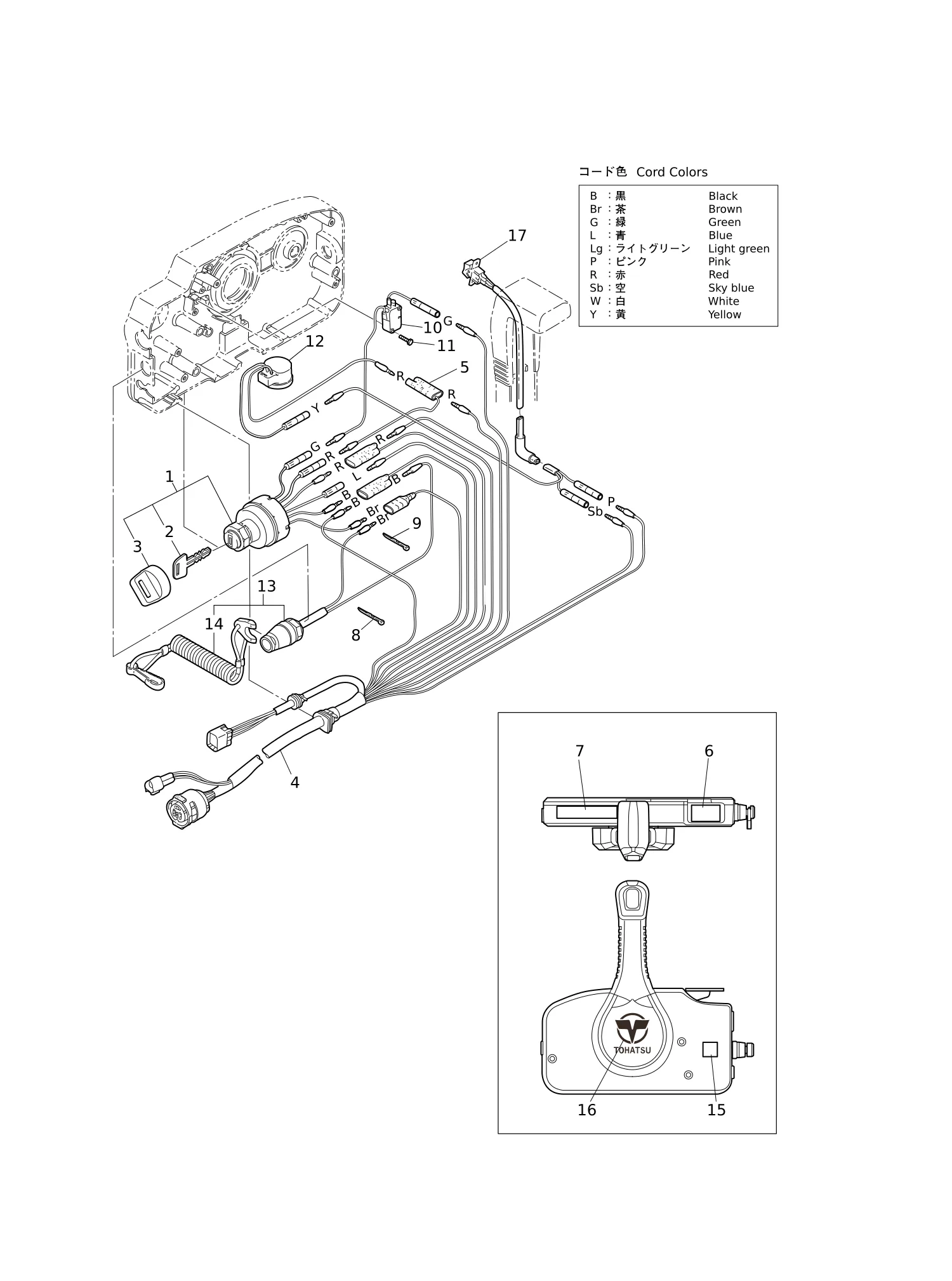

图 27遥控器零部件(电气部件) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	零件编号	中文名称	英文名称	数量
1	3GF-76020-0	主开关总成	MAIN SWITCH ASSY	1
2	3GF-76217-0	* 主开关钥匙	* MAIN SWITCH KEY	1
2	3GF-76218-0	* 主开关钥匙	* MAIN SWITCH KEY	1
2	3GF-76219-0	* 主开关钥匙	* MAIN SWITCH KEY	1
3	3GF-76205-0	* 主开关钥匙盖帽	* MAIN SWITCH KEY COVERING CAP	1
4	3T5-76115-1	线束总成 L=6200	CORD ASSY L=6200	1
5	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
6	3U2-84331-0	操纵杆贴花	DECAL (LEVER)	1
7	3U2-84336-0	挡位标识贴	SHIFT POSITION DECAL	1
8	3A3-84398-0	箍带	BAND	1
9	3U2-84398-0	箍带	BAND	3
10	3T5-76086-0	空档开关(遥控型)	NEUTRAL SWITCH (REMOTE CONT)	1
11	921503-5316	螺钉	SCREW	2
12	3C8-76171-0	过热报警器	OVERHEAT BUZZER	1
13	3A3-06830-0	停止开关总成	STOP SWITCH ASSY	1
14	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
15	3U2-72200-0	停止开关贴花	STOP SWITCH DECAL	2
16	3U2-84334-0	遥控标识贴花	REMOTE CONTROL LOGO DECAL	1
17	3U2-72615-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1

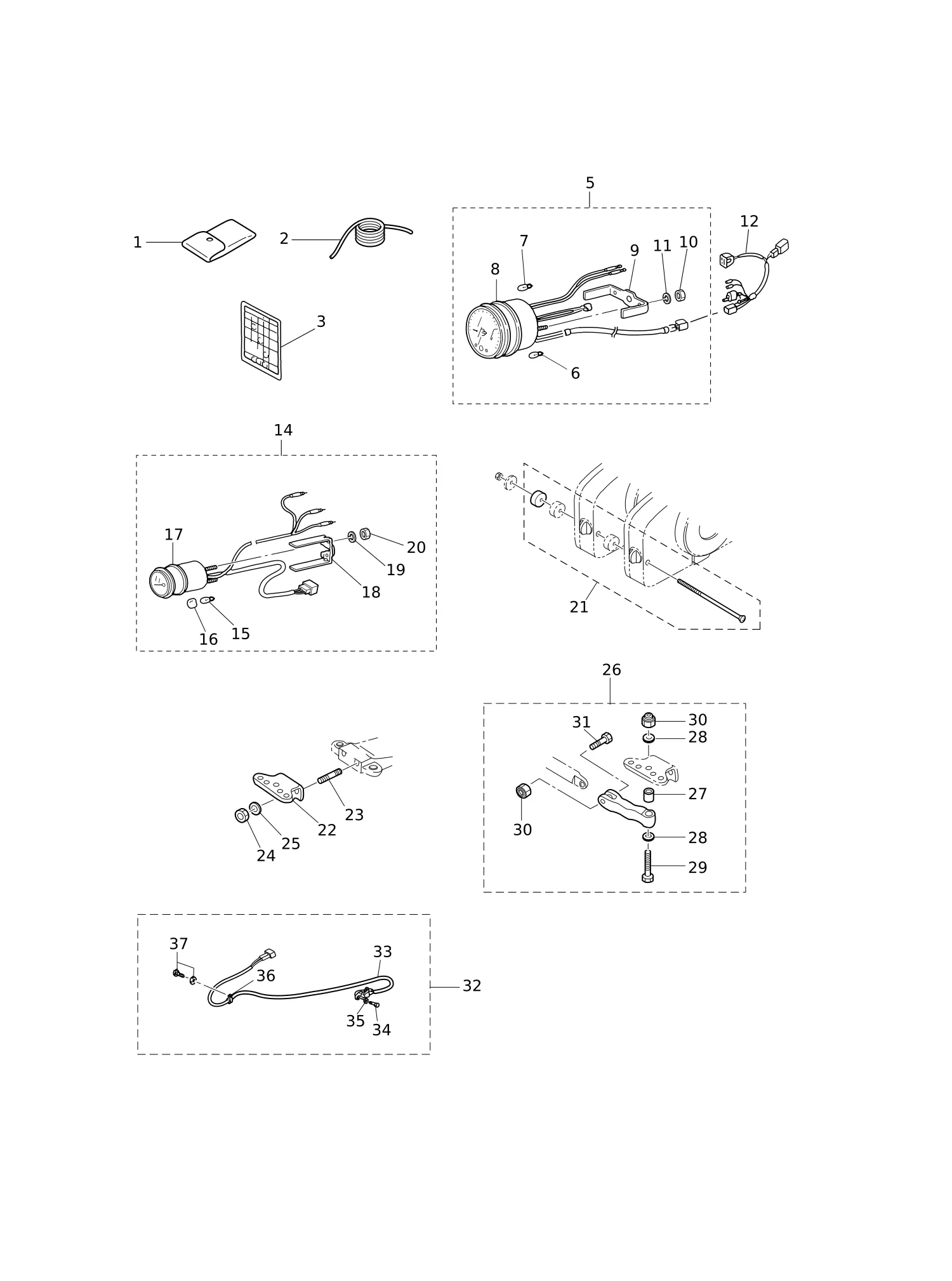

图 28附件(1) ACCESSORIES (1)

REF	零件编号	中文名称	英文名称	数量
1	3H6-72100-0	工具包	TOOL KIT	1
2	3B7-72201-0	安全绳φ5-1600	SAFETY ROPE φ5-1600	1
3	3T5-72050-0	蜂鸣器警示贴纸	BUZZER CAUTION DECAL	1
5	3Z5-72640-1	带油压灯的转速表	TACHOMETER W/OIL LAMP	1
6	3B7-72658-0	* 油量灯泡 12V-1.7W	* OIL BULB 12V-1.7W	3
7	3B7-72659-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
8	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
9	3B7-72661-0	* 安装板	* FITTING PLATE	1
10	930203-0500	螺母	* NUT	2
11	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
12	3T5-72537-1	仪表引线 长8000mm	METER LEAD WIRE L=8000	1
14	3T1-72571-0	配平表总成	TRIM METER ASSY	1
15	3T1-72659-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
16	3T1-72653-0	* 仪表灯罩	* METER BULB CAP	1
17	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
18	3T1-72665-0	* 安装板	* FITTING PLATE	1
19	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
20	930203-0400	螺母	* NUT	2
21	3A3-81301-0	双联遥控套件	TWIN REMOTE CONTROL KIT	1
22	3E3-84830-0	转向钩	STEERING HOOK	1
23	3E3-62097-0	螺柱10-25 P1.25	STUD 10-25 P1.25	2
24	3C8-62098-0	尼龙螺母 10-P1.25	NYLON NUT 10-P1.25	2
25	940203-1000	垫圈	WASHER	2
26	3C8Q84960-0	U型接头总成	CLEVIS ASSY	1
27	3C8-84962-0	* 轴环 9.6-13-20.5	* COLLAR 9.6-13-20.5	1
28	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	2
29	3C8-84963-0	螺栓 3/8-43	* BOLT 3/8-43	1
30	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	2
31	3C8-84964-0	螺栓 3/8-35	* BOLT 3/8-35	1
32	3KY-72575-0	配平传感器套件	TRIM SENSOR KIT	1
33	3Z4-72574-0	* 配平传感器 L=1700	* TRIM SENSOR L=1700	1
34	910103-0620	螺栓	* BOLT	2
35	3C8-66308-0	* 垫圈 6-16-1.5	* WASHER 6-16-1.5	2
36	336-06973-0	* 卡箍 6-9.5L	* CLAMP 6-9.5L	1
37	921503-5612	* 螺钉	* SCREW	1

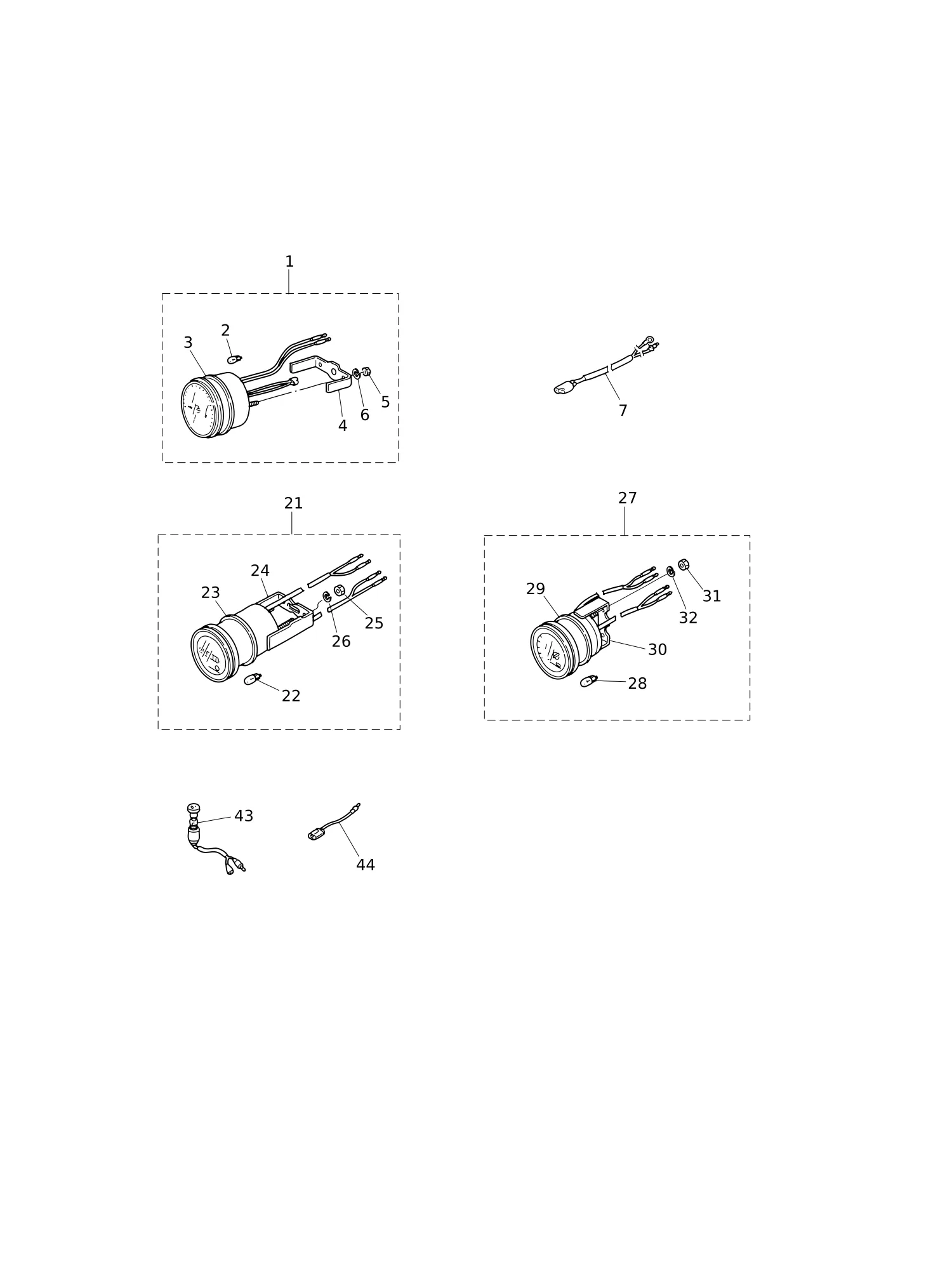

图 29选装件(1) OPTIONAL PARTS (1)

REF	零件编号	中文名称	英文名称	数量
1	3B7-72530-2	转速表总成	TACHOMETER ASSY	1
2	3B7-72659-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
3	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
4	3B7-72661-0	* 安装板	* FITTING PLATE	1
5	930103-0500	螺母	* NUT	2
6	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
7	3T5-72539-0	转速表导线 L=2000	TACHOMETER LEAD WIRE L=2000	1
21	3E0-72524-0	计时器总成	HOUR METER ASSY	1
24	3B7-72664-0	* 安装板	* FITTING PLATE	1
27	3E0-72529-0	电压表总成	VOLTMETER ASSY	1
28	3B7-72657-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
29	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
30	3B7-72662-0	* 安装板	* FITTING PLATE	1
31	930203-0400	螺母	* NUT	2
32	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
43	353-72521-1	仪表灯开关	METER LAMP SWITCH	1
44	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
44	353-72547-0	辅助拉绳(蓝) 长200	ASSIST CORD (BLU) L=200	1
44	353-72548-0	辅助拉绳(黑) 长200	ASSIST CORD (BLK) L=200	1

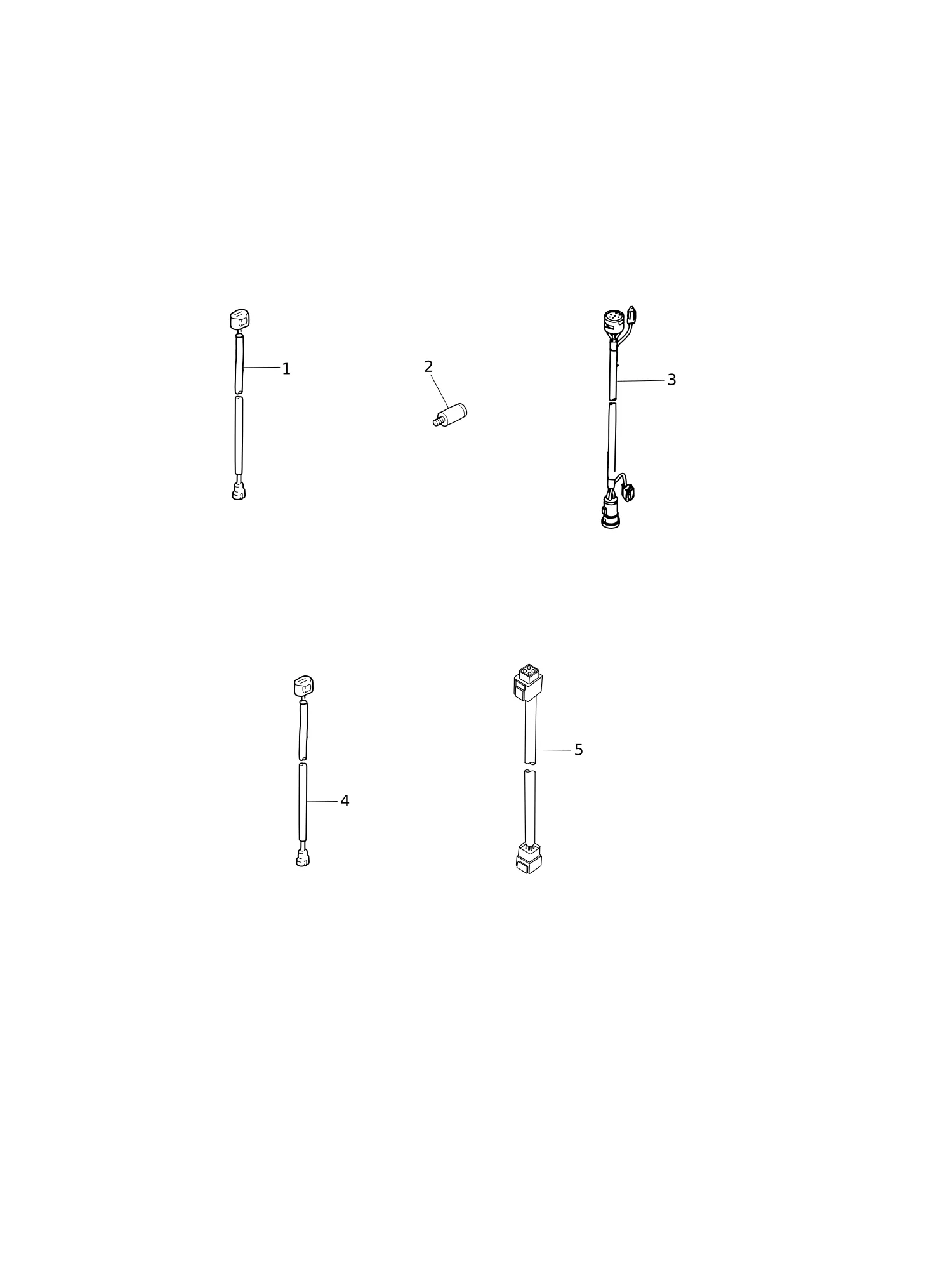

图 31选装件(3) OPTIONAL PARTS (3)

REF	零件编号	中文名称	英文名称	数量
1	3T1-72573-0	延长线(配平传感器) L=6000	EXTENSION CORD (TRIM SENSOR) L=6000	1
1	3Z4-72573-0	延长线(配平传感器) L=2000	EXTENSION CORD (TRIM SENSOR) L=2000	1
2	3B7-60007-0	冲洗塞	FLUSHING PLUG	1
3	3T5-76114-0	延长线 L=2000 (11针)	EXTENSION CORD L=2000 (11P)	1
4	3T5-76112-0	延长线 L=2000 (2针)	EXTENSION CORD L=2000 (2P)	1
5	3T5-71042-0	延长线	EXTENSION CORD	1

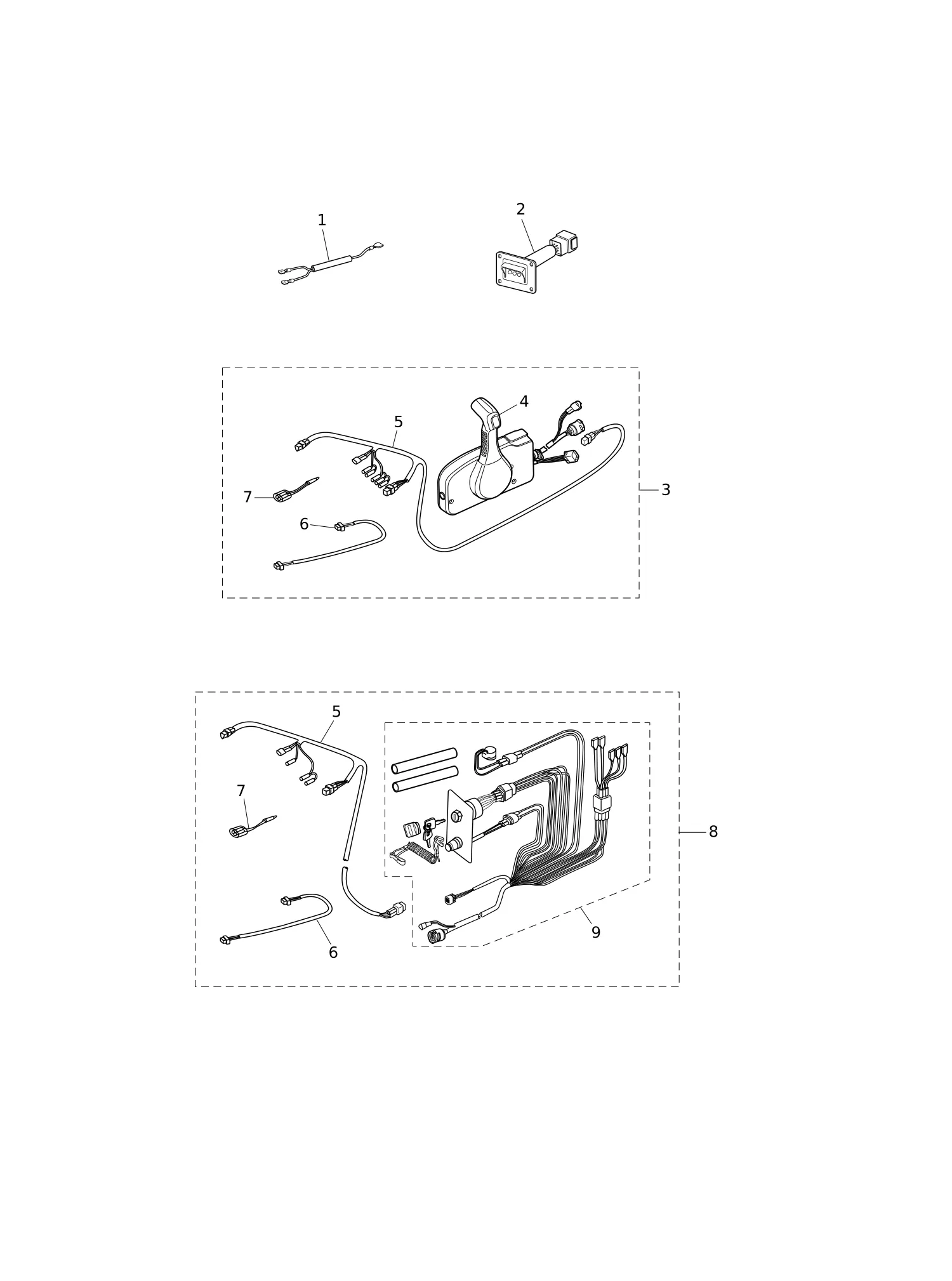

图 32索具套件1 RIGGING KIT(1)

REF	零件编号	中文名称	英文名称	数量
1	3Y9-76049-0	导线L=200	LEAD WIRE L=200	1
2	3Y9-76251-0	灯板总成	LAMP PANEL ASSY	1
3	3GLQ84550-3	预装配套件	PRE-RIGGING KIT	1
4	3U2B84500-0	* 遥控头总成(RC12F型)	* REMOTE CONTROL HEAD ASSY(RC12F)	1
5	3T5-72537-1	* 仪表引线 L=8000	* METER LEAD WIRE L=8000	1
6	3T1-72573-0	* 延长线(配平传感器) L=6000	* EXTENSION CORD (TRIM SENSOR) L=6000	1
7	353-72548-0	* 辅助绳(黑) L=200	* ASSIST CORD (BLK) L=200	1
8	3GM-84550-2	预装配套件	PRE-RIGGING KIT	1
9	3GF-84560-1	* 操舵索具套件	* RIGGING CORD KIT	1

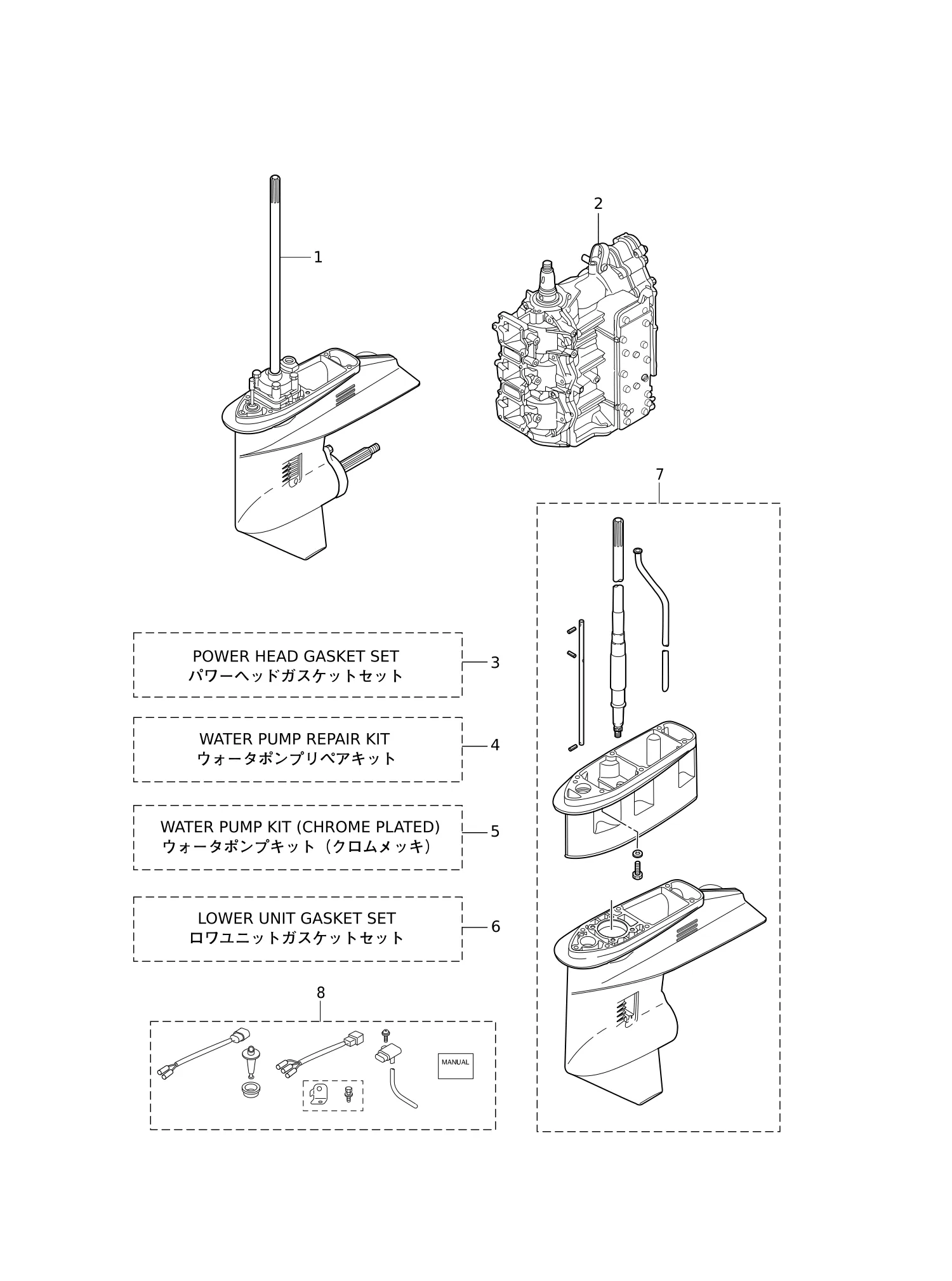

图 33套件零件总成 ASSEMBLY · KIT PARTS

REF	零件编号	中文名称	英文名称	数量
1	3T5Q87301-6	下部单元总成 (S)	LOWER UNIT ASSY (S)	1
1	3T5Q87302-6	下部单元总成 (L)	LOWER UNIT ASSY (L)	1
1	3T5Q87304-6	下部单元总成 (UL)	LOWER UNIT ASSY (UL)	1
2	3GFB87090-4	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
3	346-01216-0	* O型圈1.7-59	* O-RING 1.7-59	1
3	346-04901-2	* 衬垫	* GASKET	1
3	353-00108-0	* O型圈 2.4-44.7	* O-RING 2.4-44.7	1
3	3B7-02235-0	* O型圈	* O-RING	2
3	3B7-02236-0	* O型圈	* O-RING	2
3	3C8-01215-0	* 油封 16-28-7	* OIL SEAL 16-28-7	1
3	3C8-01303-4	* 发动机底座衬垫	* ENGINE BASEMENT GASKET	1
3	3C8-02305-2	* 排气盖衬垫	* EXHAUST COVER GASKET	2
3	3T5-00122-0	* 油封 25-40-8	* OIL SEAL 25-40-8	1
3	3T5-01005-0	* 气缸盖垫片	* CYLINDER HEAD GASKET	1
3	3T5-01024-0	* 气缸盖罩衬垫	* CYLINDER HEAD COVER GASKET	1
3	3T5-01032-0	* 节温器盖衬垫	* THERMOSTAT CAP GASKET	1
3	3T5-02104-2	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	1
3	3T5-02245-0	* 气室盖垫片	* AIR CHAMBER COVER GASKET	1
3	3T5-87121-8	动力头衬垫套装	POWER HEAD GASKET SET	1
4	332-65022-0	* 键 20-4.6-2	* KEY 20-4.6-2	1
4	3C8-65025-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
4	3T5-65011-0	* 泵壳衬套	* PUMP CASE LINER	1
4	3T5-87322-3	水泵维修套件	WATER PUMP REPAIR KIT	1
4	9101E3-5855	螺栓	* BOLT	4
5	3C8-65021-2	* 水泵叶轮	* WATER PUMP IMPELLER	1
5	3C8-65239-1	* 水泵导板	* WATER PUMP GUIDE PLATE	1
5	3Z5-65231-1	水泵套件(镀铬)	WATER PUMP KIT (CHROME PLATED)	1
5	3Z5-65238-1	* 泵壳衬套	* PUMP CASE LINER	1
6	332-60006-0	* 衬垫 8.1-15-1	* GASKET 8.1-15-1	2
6	332-66021-0	* O型圈 2.4-5.8	* O-RING 2.4-5.8	1
6	345-60103-0	* O型圈 3.5-69.4	* O-RING 3.5-69.4	1
6	345-65015-0	* O型圈 3.2-47	* O-RING 3.2-47	1
6	3B7-60016-1	* 衬垫 10.1-15-1	* GASKET 10.1-15-1	1
6	3C8-02312-2	* 排气管衬垫	* EXHAUST PIPE GASKET	1
6	3C8-60223-0	* 油封 17-33-6	* OIL SEAL 17-33-6	2
6	3C8-61012-2	* 驱动轴壳体衬垫	* DRIVE SHAFT HOUSING GASKET	1
6	3C8-61181-2	* 排气壳体衬垫	* EXHAUST HOUSING GASKET	1
6	3C8-65029-2	* 导板垫片	* GUIDE PLATE GASKET	1
6	3C8-66032-0	* O型圈 3.5-21.7	* O-RING 3.5-21.7	1
6	3F3-60223-0	* 油封 22-37-8	* OIL SEAL 22-37-8	2
6	3T5-65018-2	* 泵壳衬垫	* PUMP CASE GASKET	1
6	3T5-87321-3	下部单元衬垫套件	LOWER UNIT GASKET SET	1
7	346-65204-0	* 水管辅助支架	* WATER PIPE AUXILIARY MOUNT	1
7	346-66037-0	* 凸轮杆支架	* CAM ROD HOLDER	1
7	353-66024-0	* 止动块	* STOPPER	1
7	3C8-64303-0	* 驱动轴（上长）	* DRIVE SHAFT (UL)	1
7	3C8-65120-0	* 水管 (上左)	* WATER PIPE (UL)	1
7	3C8-66014-0	* 凸轮杆(上左)	* CAM ROD (UL)	1
7	3C8Q60090-1	* 齿轮箱总成	* GEAR CASE ASSY	1
7	3C8Q61110-0	* 延伸壳体	* EXTENSION HOUSING	1
7	3C8Q87314-2	延伸壳体套件(超长)	EXTENSION HOUSING KIT (UL)	1
7	910103-5612	螺栓	* BOLT	1
7	9101E3-5835	螺栓	* BOLT	6
7	951403-0312	* 弹簧销 3-12	* SPRING PIN 3-12	2
7	951407-0312	* 弹簧销 3-12	* SPRING PIN 3-12	2
8	3GF-10230-0	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1
